Содержание

Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см



Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.



Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем.

Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

подключение телевизионной розетки своими руками

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

  • Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
  • Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

  • Собственно, сама телевизионная розетка.
  • Инструмент для снятия изоляции.
  • Отвертки.
  • Ударная дрель или перфоратор.
  • Крепежные детали.

Схема подключения тв розетки скрытой установки.

  • На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
  • Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
  • На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.
  • На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
  • На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.





Подключить розетку телевизионную накладного типа в значительной степени проще.   Для того, чтобы установить розетку под тв кабель накладного типа нужно:

  • Снять изоляцию с кабеля.
  • Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
  • Закрепить центральную жилу внутри корпуса.
  • Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Розетки под телевизор | Строительный блог

Сегодня легкая, но актуальная статья – будем разговаривать про розетки под телевизор, которые нужно расположить на стену. Они находятся под телевизором и не портят внешний вид «висящими» проводами…

Если честно, то я немного затрагивал эту тему, правда тогда говорили о кухне. НО сегодня именно розетки под телевизор, нужно отметить, что они у меня есть в каждой комнате под каждым телевизором (планируется телевизоров три – четыре: кухня, две спальни и зал). НЕ люблю когда на стене висят «сопли», в виде проводов, поэтому заранее заложил их в стену. Так что на уровне штукатурки думайте, куда и какие провода нужно заложить, должен быть четкий план.

Итак, как я считаю нужно завести три типа розеток:

1) Конечно же электричество. У меня под каждый телевизор заведена двойная электрическая розетка, для самого телевизора и для телевизионной приставки, ну например цифрового телевидения или спутникового телевидения. Однако многие подключают еще и акустику, DVD плееры и т.д., поэтому я считаю, что нужно розеток минимум три.

2) Антенна. Конечно сейчас не такая нужная розетка (сейчас время смарт ТВ, кабельного, спутникового и т.д. телевидения). Но все же это некая запасная подушка, если нет ничего то можно и от обычной антенны посмотреть. Причем сейчас можно поймать бесплатное цифровое телевидение. Так что нужно заложить эту розетку пусть будет.

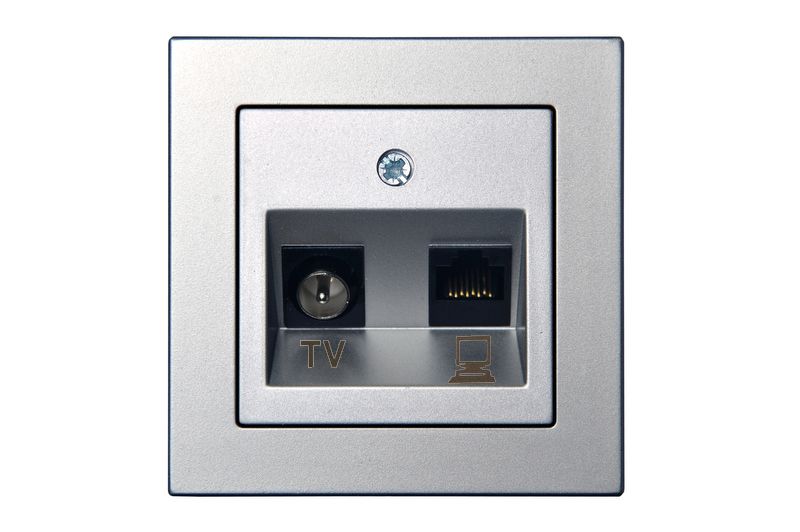

3) Интернет розетка. Или ее еще можно назвать RJ45 – это стандартная розетка для подключения интернета, для современного телевизора она просто необходима. Конечно сейчас много телевизоров работают по WIFI, но не всегда сигнал стабилен, да и по проводам надежнее. Кстати многие смарт телевизоры работают через интернет и не нужна антенна или кабельное телевидение. Просто ставите программу и смотрите кучу различных каналов. Главное чтобы интернет обладал хорошей скоростью.

Также нужно отметить, что можно расположить розетки более компактно, в одной рамке, это смотрится еще более эстетично, примерно вот так.

НО в данном случае эти розетки мне достались практически даром, и общей рамки для них было не достать, так что разместил так. Думаю получилось хорошо.

Наверное это все основные розетки, которые нужно разместить за телевизором на стене. Главное не будет никаких проводов видно, все будет закрыто, вид будет очень эстетичный.

Небольшая видео версия статьи.

Если я забыл про какие-нибудь нужные розетки, то пишите в комментариях.

Виды и назначение телевизионных розеток — Поддержка и рекомендации

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.



При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.



Хотите узнать больше о нашей компании? Начните, пожалуй, с главной страницы http://tvzone.ua. Ознакомьтесь с продукцией, представленной в нашем интернет-магазине, а также с ассортиментом профессиональных услуг в сфере AV.

Розетка ТВ-антенны коричневая

Темно-серый 1 — двухпозиционный переключатель, толщина углубления 10 мм, 12/24 В
Темно-серый 1 — Выключатель, толщина углубления 10 мм, 12/24 В (требуется для включения света из 2-х разных мест)
Темно-серый 2 — Двойной переключатель ВКЛ-ВЫКЛ, выступ 10 мм, 12/24 В
Темно-серый Задняя защита выключателя Ø 50 мм 14. 650 / 660.01 / 02, глубина 35 мм
Темно-серый 4 — Розетка для телефона или прикуривателя с защелкой, 12/24 В
Темно-серый 5 — Розетка для мобильного телефона или прикуривателя с водонепроницаемой крышкой, 12/24 В для использования вне помещений.
Темно-серый 6 — Двойной разъем USB.Выходы 1A и 2.1A
Темно-серый 7 — Соответствие электрической вилки 14. 651.01 / 02 — 14.661.01 / 02
Темно-серый 8 — гнездо ТВ антенны + гнездо для мобильного телефона или прикуривателя
Темно-серый 9 — Стандартная биполярная электрическая розетка с заземлением, защелкивающейся крышкой и защитой (толщина углубления 47 мм, углубление Ø 45 мм)
Темно-серый 10 — Двухполюсная электрическая розетка Schuko с заземлением по периметру, защелкивающейся крышкой и задней защитой (Ø 50 мм, выступ 34 мм)
Темно-серый Электронный диммер 11-40 Вт для фар кабины
Темно-серый 12 — Опора для выключателя и розетки с защелкой, одинарная
Темно-серый 13 — Карниз copriviti 85×78 мм con montag-gio a scatto, singola
Темно-серый 14 — Опора для выключателя и розетки с защелкой, двойная
Темно-серый 15 — рамка-крышка 139×78 мм на защелках, двойная
Темно-серый 16 — Supporto per montaggio a scatto interruttori e prese, triplo
Темно-серый 17 — Карниз copriviti 192×78 мм, con montaggio a scatto, tripla
коричневый 1 — двухпозиционный переключатель, толщина углубления 10 мм, 12/24 В
коричневый 1 — Выключатель, толщина углубления 10 мм, 12/24 В (требуется для включения света из 2-х разных мест)
коричневый 2 — Двойной переключатель ВКЛ-ВЫКЛ, выступ 10 мм, 12/24 В
коричневый 4 — Розетка для телефона или прикуривателя с защелкой, 12/24 В
коричневый 8 — гнездо ТВ антенны + гнездо для мобильного телефона или прикуривателя
коричневый 9 — Стандартная двухполюсная электрическая розетка с заземлением, защелкивающейся крышкой и защитой (толщина углубления 47 мм, углубление Ø 45 мм)
коричневый 10 — Биполярная электрическая розетка Schuko с заземлением по периметру, защелкивающейся крышкой и задней защитой (Ø 50 мм, выступ 34 мм)
коричневый Электронный диммер 11-40 Вт для фар кабины
коричневый 12 — Опора для выключателя и розетки с защелкой, одинарная
коричневый 13 — Карниз copriviti 85×78 мм con montag-gio a scatto, singola
коричневый 14 — Опора для выключателя и розетки с защелкой, двойная
коричневый 15 — рамка-крышка 139×78 мм на защелках, двойная

Антенная розетка TV / RF — Heinrich Kopp GmbH

Антенная розетка TV / RF — Heinrich Kopp GmbH

Антенная розетка TV / RF одиночная и промежуточная розетка для кабельного телевидения, одиночные и подключенные блоки, MILANO, бук

Характеристика Значение
Артикул

917031089

УЕ

3

EAN

4008224524582

С устройством снятия натяжения

Соответствует степени защиты (IP)

IP20

прозрачный

Тип крепления

Крепление с помощью лапки и винта

Цвет

Дерево

Обработка поверхности

Глянцевый

Защита поверхности

лак

Материал

Дерево

Без галогенов

Есть

С отпечатком

Способ монтажа

Накладной (штукатурка)

Печатная этикетка

Без поля индикации

С откидной крышкой

С пылезащитной крышкой

Опорное кольцо

Есть

Монтажное устройство

Основной элемент с центральной крышкой

Глянцевый терминал

2019 © Копп. Alle Rechte vorbehalten. Соединитель из литой смолы для подключения или отвода кабелей Клеммная колодка, 12-полюсная, в комплекте: 2 шт. Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Политика конфиденциальности Cookie
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Срок действия куки 1 Jahr
Имя Quform
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session. «Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie quform_session
Срок действия куки Сессия

Антенные кабели и адаптеры для антенных разъемов

Data Alliance использует коаксиальный кабель с двойным экраном с низкими потерями во всех наших антенных кабелях, в отличие от старого стандарта, кабеля RG, который используется в большинстве других марок антенных кабелей, и имеет однослойное экранирование.

Data Alliance использует коаксиальный кабель с малыми потерями и двойным экранированием во всех наших антенных кабелях, в отличие от старого стандартного кабеля RG, который используется в большинстве других марок антенных кабелей. Эти типы коаксиальных кабелей с двойным экраном относятся к серии 100, 200 и 400: серия 100 имеет диаметр 0,10 дюйма, серия 200 — диаметр 0,20 дюйма, а серия 400 — диаметр 0,4 дюйма. Термин «антенные кабели с малыми потерями» относится к «низкому затуханию (потерям) на расстоянии коаксиального кабеля, используемого в антенном кабеле, по сравнению с типичным старым стандартным кабелем RG.

Коаксиальный кабель с низкими потерями имеет гораздо лучшее экранирование, чем типичный кабель типа RG, ​​что обеспечивает лучшие характеристики с низкими потерями. Кроме того, в коаксиальных кабелях с низкими потерями используются сплошные центральные проводники, которые обеспечивают меньшее затухание, чем многожильные проводники, которые иногда встречаются в кабелях типа RG. Коаксиальные кабели с низкими потерями обычно используются в WLAN, сотовой связи, PCS, ISM и многих других беспроводных приложениях. Коаксиальный кабель серии LMR рассчитан на использование вне помещений, а также подходит для использования внутри помещений. качественные и самые тонкие (RG174 & RG178, RG58).Вкладки серий 100 и 200 ниже содержат подробные характеристики.

Коэффициент затухания на фут не изменяется с длиной кабеля: то есть затухание на расстоянии 10 футов в 10 раз больше, чем затухание на расстоянии 1 фут и т. Д.

Затухание в коаксиальном кабеле для антенных кабелей: Потеря мощности сигнала в антенном кабеле: лучше всего иметь самый короткий кабель, который будет соответствовать вашим потребностям.

Поскольку коаксиальный антенный кабель передает радиочастотную (РЧ) мощность из одной точки в другую, мощность, которая поступает в него, снижается по длине радиочастотного кабеля, что означает, что меньшая мощность достигает пульта дистанционного управления, чем входящая в радиочастотный кабель. Эта потеря мощности в коаксиальном кабеле называется затуханием. Потери определяются в децибелах на единицу длины на заданной частоте:

Коаксиальный кабель, используемый в антенных кабелях Data Alliance: Мы используем антенные кабели с низкими потерями для обеспечения превосходного качества связи. Наши кабели подходят для использования внутри и вне помещений, обеспечивают превосходные значения согласования и потерь. Оба разъема припаяны, а не обжаты, что обеспечивает наилучшее качество сигнала.

Наши более короткие кабели (менее двух метров) мы производим с кабелями, эквивалентными LMR100 или выше, по качеству и потерям сигнала на метр.Все наши кабели длиной 2 метра и более изготавливаются из кабеля, эквивалентного LMR200 по качеству и потерям сигнала на метр. Более высокое качество кабеля в наших кабелях означает меньшие потери сигнала / лучшую производительность.

Наши кабели длиной от 2 до 9 метров изготовлены из кабеля типа , эквивалентного LMR200 по качеству и потерям сигнала на метр. Более длинные кабели, изготовленные из кабеля, эквивалентного LMR400. Более высокое качество кабеля наших кабелей означает меньшие потери сигнала и лучшую производительность.

РЕШЕНИЯ ДЛЯ ПОТЕРИ СИГНАЛА :

Решение состоит в том, чтобы уменьшить длину антенных кабелей или вообще исключить их, если возможно: поднесите устройство WiFi как можно ближе к антенне.

Воспользуйтесь одним из следующих решений:

Вам следует использовать телевизионную антенну, даже если у вас есть кабель. Вот почему

Вы потратили сотни, возможно, тысячи долларов на свой телевизор с большим экраном, и каждый вечер он становится центром вашей домашней развлекательной системы.Так разве вы не должны дать ему наилучшее изображение?

Если вы смотрите телепередачи через кабельное или спутниковое соединение, вы можете добиться большего. Телевизионная антенна подаст вам лучший сигнал и, что самое главное, бесплатна. Все сводится к тому, как цифровые программы передаются на ваш телевизор.

Внутри телевизионной станции видеоданные могут передаваться со скоростью сотни мегабит в секунду, но стандартный вещательный канал США может передавать только около 20 Мбит / с. И в зависимости от канала, он делится между основным каналом и вспомогательными каналами.

Упоминается в статье

Телевизионный стандарт ATSC, используемый в Северной Америке, использует сжатие MPEG-2 для сжатия данных, чтобы их можно было передавать по воздуху. Когда он распакован вашим телевизором, должен выглядеть идентично оригиналу . Но нет идеальной системы сжатия, поэтому всегда есть некоторая деградация изображения. Вы заметите это как шум, если внимательно посмотрите на детализированные области изображения на экране телевизора.

Поскольку кабельные и спутниковые компании предоставляют очень много каналов, они часто используют более агрессивное сжатие, чем эфирные станции, и это приводит к большему шуму.Кабельные и спутниковые сигналы также подвергаются дополнительной обработке, что также влияет на качество изображения.

Вот пример трансляции профессионального футбольного матча на NBC.

Мартин Уильямс / IDG

Логотип Oakland Raiders отображается во время трансляции (слева) и кабельного телевидения.

Изображение слева от телевизионной антенны, а изображение справа от кабеля, оба просматриваются на одном телевизоре. Внимательно посмотрите на детали логотипа Oakland Raiders (щелкните изображение, чтобы увеличить его) и слово «Raiders» над логотипом.Вы увидите, что большая часть этого потеряна на изображении кабеля.

То же самое и с логотипом Miami Dolphins.

Мартин Уильямс / IDG

Логотип Miami Dolphins отображается во время трансляции (слева) и кабельного телевидения.

На изображении по кабельному телевидению глаз дельфина разглядеть сложно, но на изображении, транслируемом по телевидению, он отчетлив.

И, наконец, посмотрите на шум вокруг букв в этой части экрана. Края букв не так четко очерчены:

Мартин Уильямс / IDG

Субтитры футбольного матча в трансляции (слева) и кабельном телевидении.

Вы увидите разницу не только в футбольных матчах. Изображение с антенны в целом будет более резким и детализированным, но вы, вероятно, больше оцените разницу при просмотре спортивных передач или фильмов в прямом эфире.

Итак, по мере приближения Олимпийских игр и Суперкубка, рассматривайте телевизионную антенну как достойное обновление вашей развлекательной системы.

В качестве бонуса он защитит вас от тех случаев, когда кабель отключается, например, в феврале 2017 года, когда служба Comcast перестала работать в D.C., из-за чего тысячи людей пропустили большую часть Суперкубка.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Антенная розетка

Мультимедийный или спутниковый разъем, верхний левый разъем Belling Lee для телевидения и верхний правый разъем Belling Lee для радио, нижний центральный разъем F

Антенные розетки , также называемые соединительными коробками , обеспечивают сигнал, передаваемый через сеть коаксиальных кабелей для подключения оконечных устройств, например телевизоров.Что касается кабельного телевидения, у них в основном есть разъем Belling Lee для телевидения в качестве вилки и разъем Belling Lee для подключения к УКВ-радио. Более новые версии также имеют одну или несколько розеток F для подключения приемников спутникового телевидения или кабельного модема.

Для других систем антенных разъемов, например Разъемы BNC, F, FME, N, SMA, TNC, TS-9, см. Коаксиальные разъемы.

соединения

Соединение для Гнездо
на антенное гнездо
подходит на него Разъем
на оконечном устройстве
подходит на него Тип разъема
UKW-Radio (R) Гнездо Штекерное соединение Штекерное Штекерное гнездо Разъем Belling-Lee или IEC-60169-2
Телевидение (ТВ) вилка разъем розетка розетка вилка разъем разъем Belling-Lee или IEC-60169-2
Спутниковое телевидение (SAT) или кабельный модем (DATA) Гнездо Штекерное соединение Штекерное гнездо Штекерное соединение Разъем F

Кабели кабельного телевидения и УКВ соединительные кабели обычно имеют гнездовой штекер на одном конце и штекерный штекер на другом.Это означает, что для радио и телевидения можно использовать одни и те же кабели (их просто нужно перевернуть). Эти кабели также можно соединить вместе в качестве удлинителя. Однако это сопоставление может отрицательно сказаться на силе сигнала. Соединительные кабели с двумя F-коннекторами распространены для приема спутников.

Типы использования антенных розеток

Схема различных вариантов антенных розеток

В магазинах доступны следующие типы антенных розеток:

Антенные розетки могут

  • в качестве соединения или сквозной розетки с так называемой разводкой кабеля с дополнительным согласующим резистором или
  • в качестве ответвительной розетки, отделенной ответвлением с центральным звездообразная разводка или
  • в качестве соединительной коробки с соединительной коробкой, каждая с оконечным резистором, т.е.е. завершено

должно выполняться и использоваться соответственно.

В сквозных гнездах оконечный резистор всегда принадлежит выходу последнего гнезда антенны. В так называемых ответвительных или торцевых розетках оконечный резистор в антенной розетке всегда доступен в стандартной комплектации.

Разделение сигналов антенны во время распределения может быть выполнено сплиттерами, усилителями с несколькими выходами или мульти-переключателями в спутниковом ТВ.

Типы затухания для антенных розеток

  • Все антенные гнезда имеют частотно-зависимое затухание соединения [1] или так называемое абонентское затухание.Это затухание соединения антенного гнезда используется для индивидуальной компенсации ограничения мощности сигнала для соответствующего соединительного гнезда, которая требуется при разной длине кабеля или предыдущей ветви или через гнезда после центральной антенны или домашнего усилителя соединения в кабельной сети.
  • Затухание развязки антенного гнезда — это мера подавления сигналов помех от устройства, подключенного к антенному гнезду в кабельной сети.
  • Только так называемые переходные или сквозные розетки имеют дополнительное системное затухание для снижения уровня после антенного разъема для следующего абонента через встроенную пассивную распределительную коробку.

В очень редких случаях затухание для защиты от излучения от внешних источников помех также задается, когда ожидаются помехи EMC, например, от соседних систем передачи DAB или VHF с высокой мощностью.

Антенные розетки должны соответствовать стандарту класса A по защите от проникновения излучения.

Дополнительные функции в антенных гнездах

Кроме того, в антенном гнезде могут быть установлены аттенюаторы и фильтры для отделения аналогового или цифрового телевизионного сигнала от УКВ-радио.

В случае антенных розеток для приема спутниковых сигналов также могут быть доступны так называемые блокаторы постоянного тока или фильтры 22 кГц для однокабельных систем.

Вставной адаптер для выхода в Интернет с кабельным модемом

Кабельное соединение с обычным антенным гнездом требует дополнительного съемного адаптера с фильтром для широкополосного доступа в Интернет с помощью кабельного модема.

Если заказчик решает использовать Интернет только после модернизации кабельной сети, некоторые операторы сети обходятся без замены антенных разъемов и предоставляют заказчику съемный адаптер (POA), который генерирует Интернет-сигнал для кабельный модем из существующего частотного спектра при дополнительном третьем подключении. Однако POA часто является лишь аварийным решением, поскольку не всегда может быть гарантировано правильное экранирование и уровень сигнала.

Антенные розетки для кабельного телевидения

При кабельном телевидении в Германии розетка для подключения антенны является конечной точкой четвертого уровня кабельной сети заказчика.Из-за различных вариантов конструкции антенные розетки всегда должен заменять технический специалист поставщика кабельного телевидения.

Антенные гнезда для сети кабельного телевидения обычно не содержат дополнительного емкостного фильтра тока оболочки для разделения сети между сетью кабельного телевидения и вашими собственными устройствами. Этот фильтр может предотвратить так называемые сетевые помехи и контур заземления («гудящий контур»).

В кабельных сетях с обратным каналом, которые предлагают доступ в Интернет с помощью кабельного модема, при замене розетки должны использоваться только антенные розетки, одобренные поставщиком кабельной сети, также известные как разъемы мультимедийного подключения (MMD).

Типичные характеристики антенных розеток

Существуют антенные розетки, которые подходят только для кабельного или спутникового телевидения, а также модели, которые могут разделять обе зоны сигнала или иметь отдельные соединения для двух зон сигнала.

9709709000 ✗

04

04

9000ierlo0009 970dos Vierlo000 970dos ✗
Разные антенные розетки
Данные Данные UKW-Radio Телевидение
цифровое радио **
Digitalfernsehen
Digitalradio
Satellite DC pass
Диапазон частот 5–65 МГц и
118–862 * МГц
5–1800 МГц 87,5–108 МГц 47-68 МГц и
111-862 МГц
258–1800 МГц 950–2400 МГц 14–18 В
Прокол с двумя отверстиями или сквозное гнездо
Данные прокалывающая или проходная муфта с двумя отверстиями
Разветвитель с тремя отверстиями Sat или проходная муфта
Прокол с тремя отверстиями или сквозная муфта
9000 проходная розетка ✗✗
Sat-Vierloch-Stichdose ✗✗ ✗✗

* Верхний предел не указан Euro-Docsis, но за счет расширения кабельной сети; банки фильтр z.Б. часто до 1000 МГц.
** Аналоговое телевидение, цифровое радио (телевидение / радио) в стандарте DVB-C, радио, возможно, также DAB в диапазоне III VHF и DVB-T (редко)

Некоторые версии только условно подходят для Интернета через кабельное телевидение, поскольку они имеют очень сильное ослабление развязки для обратного канала.

Винты для соединения крышки с антенной розеткой

Часто используются антенные розетки, которые не поставляются производителем диапазона переключателей , которые иначе используются в здании.Чтобы прикрепить крышку существующей линейки переключателей к розеткам сторонних производителей, необходимо использовать винт, соответствующий розетке.

Например, для банок, производимых Wisi, раньше использовались винты с резьбой M 4 и общей длиной около 12,5 мм.

Между тем, в основном используются винты с резьбой M 3. Для ящиков от AEG-Telefunken, Astro, Bosch, Fuba, Hirschmann, Kathrein, Philips, Solitron и Stolle обычно требуются винты длиной 22 мм.Винты длиной от 17 до 20 мм используются для головок Wisi, а винты длиной 12 мм используются для головок Siemens.

Веб-ссылки

Индивидуальные доказательства

  1. ↑ Anschlussdämpfung (Memento vom 2. April 2015 im Internet Archive )

TCL — Как установить внешнюю антенну

Вот краткое видео о том, как подключить внешнюю антенну к телевизору TCL Roku. Вы также можете воспользоваться пошаговыми инструкциями ниже.


1.Подключите коаксиальный кабель 75 Ом (не входит в комплект) от устройства к входу ANT / CABLE на телевизоре.

Наконечник : Если вы используете антенну с двухжильным кабелем на 300 Ом, вам необходимо использовать адаптер 300-75 Ом (не входит в комплект), чтобы адаптировать кабель к соединению, совместимому с Антенный вход телевизора.

2. Убедитесь, что телевизор подключен к розетке и кнопка питания включена.

Совет : При первом выборе плитки ТВ антенны необходимо настроить ТВ-тюнер.Настройка ТВ-тюнера выполняет поиск активных каналов и добавляет их в список транслируемых телеканалов. Когда вы настраиваете антенный телевизор, телевизор сканирует сигналы на своем антенном входе в поисках каналов с хорошим сигналом и добавляет их в список каналов, пропуская мертвые каналы и каналы с очень слабым сигналом.

3. На главном экране выберите плитку антенны ТВ.

4. Прочтите простые инструкции на экране и выберите «Начать настройку».

5. При появлении запроса выберите часовой пояс.Вам нужно будет сделать это только в том случае, если телевизор не может определить ваш часовой пояс при подключении к Интернету.

6. При появлении запроса выберите, следует ли добавить аналоговые каналы 3 и 4 (чтобы вы могли подключать старые телевизионные приставки, видеомагнитофоны или игровые консоли).

7. Подождите, пока ваш телевизор найдет вещательные (антенные ТВ) станции …

Совет : каналы кабельного телевидения — это каналы от поставщика кабельного телевидения, которые вы можете принимать, подключив их кабель. прямо на ваш телевизор (незашифрованные каналы NTSC, ATSC и QAM, если вам интересны подробности).Во многих случаях ваш провайдер кабельного телевидения, вероятно, требует, чтобы вы использовали его приставку и подключили ее к другому входу, а затем использовали телеприставку для настройки своих станций кабельного телевидения. В этом случае вы можете пропустить сканирование кабельных каналов.

8. Когда сканирование каналов закончится, телевизор покажет количество добавленных каналов.

Поиск каналов может занять несколько минут.

Совет . Повторяйте сканирование каналов время от времени, чтобы убедиться, что вы получаете все самые свежие каналы.Вещательные компании добавляют и удаляют каналы, перемещают каналы в разные части спектра и периодически меняют уровни мощности своих каналов.

Примечание : вам придется повторить сканирование каналов, если вы удалите плитку «Антенна ТВ» с главного экрана или выполните сброс настроек до заводских. Чтобы повторить поиск каналов в любое время, перейдите в «Настройки»> «ТВ-входы»> «Антенна ТВ»> снова выполните поиск каналов. Прием вашей антенны и качество изображения зависят от положения вашей антенны и от вашего местоположения относительно антенн вещательных компаний в вашем районе.

Теперь вы готовы смотреть телепередачи!

Совет : Во время просмотра попробуйте следующее:

Нажмите (кнопка ОК), чтобы отобразить информацию о текущей программе.

Будет ли работать антенна на Smart TV?

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, если вы совершаете покупки по ссылкам на нашем сайте.

Предположим, вы перерезали кабель (или собираетесь его перерезать) и понимаете, что ваши потоковые сервисы не включают в себя все местные станции.

Возможно, вы не готовы отказаться от просмотра региональных новостей или сетевых шоу, когда они впервые выходят в эфир.

Ответом может быть ТВ-антенна. В конце концов, они все еще существуют, принося то же бесплатное эфирное телевидение, которое транслировалось еще до появления кабельного телевидения.

Более того, технологии постоянно совершенствуются, и многие люди считают, что изображение, полученное с помощью хорошей современной антенны, даже лучше, чем то, что вы получаете по кабелю.

Но допустим, вы только что купили новейший Smart TV.Не просто готовый к подключению к Интернету телевизор, но и интегрированный компьютер и телевизор с собственным магазином Playstore.

Вы смотрите потоковое видео, путешествуете по Интернету и взаимодействуете с загруженными приложениями. Так будет ли работать антенна на Smart TV?

Использование антенны HDTV

Вы можете использовать телевизионную антенну с любым типом реального телевидения, включая Smart TV. Что я имею в виду под «настоящим телевидением»? Возможно, вы этого не знаете, но есть устройства, которые выглядят как телевизоры, но не похожи на них.

У них отсутствует жизненно важный внутренний компонент: тюнер ATSC .Это устройство, которое принимает антенный сигнал и преобразует его в изображение и звук, которые передает вам телевизор (в настоящее время это стандарт ATSC 1.0, но позже он будет изменен на 3.0).

Как узнать, есть ли у вас один из этих «почти» телевизоров? Если в названии или на упаковке продукта нет слова «телевизор», скорее всего, это не так.

Также обратите внимание на разъем для коаксиального кабеля (разъем F) на задней стороне набора. Это круглый порт с резьбой на внешней стороне, иногда обозначаемый как «антенна» или «ввод кабеля».”

Если у вас есть порт для коаксиального кабеля, значит, вы в деле. Даже если ваш Smart TV представляет собой компьютер с интерактивными функциями Web 2.0 и поддерживает практически все, что вы можете делать на любом электронном устройстве, он сохраняет функциональность традиционного телевизора.

Даже если у вас есть самозванцы, не относящиеся к телевидению, вы все равно можете использовать телевизионную антенну. Блок преобразователя с внешним тюнером может выполнять работу внутреннего тюнера ATSC, который отсутствует у вашего «почти» телевизора.

Обычно эти преобразователи подключаются к телевизору через кабель HDMI.

Какая антенна мне нужна для Smart TV?

Подойдет любая антенна. Конечно, одни работают лучше других, и процесс выбора подходящей телевизионной антенны — это отдельная тема.

Хотя выбрать телевизионную антенну, которая будет работать, очень просто — даже кроличьи уши могут помочь, — есть еще кое-что, чтобы выбрать ту, которая улучшит качество изображения по сравнению с кабельной. Самым важным фактором является ваше местоположение.

Зачем использовать антенну с моим Smart TV?

Станции свободны

В атмосфере передается огромное количество сигналов, которые ждут, пока вы их уловите с помощью телевизионной антенны.

Федеральная комиссия по связи (FCC) требует, чтобы эфирное телевидение (OTA) было бесплатным и доступным для всех, кто этого хочет.

Хотя эти станции OTA могут быть указаны среди ваших кабельных каналов, они не принадлежат вашему провайдеру кабельного телевидения; кабель — это просто переупаковка того, что вы можете получить самостоятельно.

Кроме того, хотя ваш провайдер кабельного телевидения может повысить стоимость услуг в любое время, я считаю, что OTA по-прежнему будет бесплатным с любой телевизионной антенной.

Качество лучше

Основная причина — сжатие.OTA TV транслирует станции VHF и UHF, каналы со 2 по 36.

Когда кабельные и спутниковые антенны передают местные программы, они сжимают их вместе с другими предложениями, чтобы сжимать сотни станций в том же диапазоне, что и телевизионная антенна, с меньшими затратами.

Как только оно у вас есть, оно есть у вас

Вы должны ежемесячно оплачивать счета за кабельное или спутниковое телевидение за каналы. Даже профессиональная установка топовой антенной системы стоит до 2–3 месяцев счетов за кабель.

Сколько каналов будет у моей телевизионной антенны?

VHF транслируется на RF-каналах 2–13, а UHF — на каналах с 14 по 36, поэтому доступно почти 33 широковещательных канала (с гораздо большим количеством реальных телеканалов, поскольку каждый RF-канал может содержать несколько виртуальных каналов ).

Было время, когда большинство каналов вещания было УКВ, и только некоторые — УКВ. Ситуация изменилась с появлением цифрового телевидения. Вы найдете немало станций на этих 22 каналах УВЧ.

Если вы хотите иметь представление о том, что вы получите, вам не нужно тратить время на покупку и подключение антенны, чтобы выяснить это. Есть сайт TVFool, на котором можно узнать, что доступно в вашем районе.

Вы вводите свой адрес или почтовый индекс, и он дает вам список станций, которые могут быть в пределах вашей досягаемости.Кроме того, он сообщает вам, в каком направлении и на каком расстоянии они находятся, сколько каналов вы можете получить и насколько сильный сигнал может достичь вас.

Как правило, вы можете получить все в пределах 15-20 миль с помощью комнатной антенны, и вам нужно находиться в пределах 15 миль для первоклассного приема.

Радиус действия антенны на крыше ограничен как местными помехами, так и кривизной земли. Антенна на крыше хороша до 60 или 80 миль; если вы хотите большего, вам может потребоваться поднять антенну на 50 футов или выше.

Как подключить антенну к Smart TV

Это немногое. Найдите разъем F на задней панели вашего устройства. Это тот разъем, о котором я упоминал ранее, круглый с надписью «антенна» или «ввод кабеля». Прикрутите коаксиальный разъем.

Иногда бывает сложно заставить потоки «поймать», но как только вы это сделаете, соединение завершится легко. Если вы используете комнатную антенну, и она будет располагаться близко к телевизору, подойдет и прилагаемый к ней кабель.

Если вы собираетесь расположить его подальше, используйте высококачественный коаксиальный удлинитель.

Размещение антенны

В большинстве случаев лучшее место для внутренней антенны цифрового телевидения находится в окне, которое обращено в направлении передатчика (или, по крайней мере, в направлении большинства передающих станций).

Я бы отрегулировал положение антенны, пока не получил наилучшее изображение. Небольшое изменение угла наклона вашей антенны может иметь удивительное значение.

Найти и разместить наружную антенну проще (из-за меньшего количества помех, чем антенна, размещенная в помещении), но также потребуется установка некоторых проб и ошибок.

Лучшее решение будет зависеть от расположения ближайших станций и от того, является ли ваша антенна направленной.

Что делать, если у меня более одного телевизора?

К каждому телевизору можно подключить отдельную антенну, но в большинстве случаев это не требуется. Коаксиальный разветвитель подает один сигнал на несколько наборов.

Разветвитель представляет собой металлический корпус с одним портом на одной стороне и двумя или более портами на другой. Коаксиальный кабель от антенны входит, а коаксиальные кабели к телевизору гаснут.

Примером хорошего разветвителя является двухполосный разветвитель / сумматор Linear 2512 ChannelPlus. Фактически вы также можете использовать его как сумматор сигналов, но в качестве разветвителя коаксиальный кабель антенны будет входить в единственный порт внизу.

Не покупайте разветвитель, скажем, с восемью выходами только потому, что думаете, что когда-нибудь их сможете использовать; выберите тот, который имеет ровно необходимое вам количество выходных разъемов.

Если вы подключаете два телевизора, используйте разветвитель 2: 1. Для каждого выхода есть небольшая потеря сигнала, и это верно независимо от того, подключено ли к нему что-нибудь или нет.

Потеря сигнала с разветвителем невелика, и я думаю, вы не заметите этого для двух комплектов, но если вы не уверены, попробуйте простой тест.

Отцепив сплиттер, отметьте, сколько каналов вы получаете и насколько хорошее изображение, и посмотрите, как это изменится, когда вы установите сплиттер в линию.

Розетк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
