Подключение розеток и вилок для электроплит

Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать специальные разъёмы, вилки и розетки. Желательно обращаться за помощью к профессиональным электрикам со стажем, поскольку эта работа чрезвычайно ответственная, а её грамотное выполнение напрямую отражается на безопасности, находящихся в помещении людей.

Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.

Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.

От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер. Номинальная потребляемая мощность доходит до двенадцати киловатт.

Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.

Розетки и вилки для подключения электроплит

Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.

Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют

специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.

Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен. Закрытого типа используются в кирпичных домах, где проводка проложена по специальным желобам внутри стен. Для установки розетки такого типа, требуется углубление в стене, так называемое розеточное гнездо.

Розетки и вилки для подключения электроплит

бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро — и пожаробезопасность, высокая токопроводность.

Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.

Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.

Выпускаются вилки и розетки для подключения электроплит

в России, Белоруссии, во Франции. Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.

Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.

При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.

Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.

И еще одно — перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста. Только он сможет провести все работы грамотно, качественно и безопасно.

Оптимальная высотa розетки для плиты

Где разместить розетку электрической плиты и другие розетки на кухне?

Высота розетки для плиты часто вызывает определенные вопросы.

Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить. Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

Высота установки розетки для электроплиты

Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

Установка розетки за плитой

На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

• Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
• Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
• И третий вариант вообще исключает установку отдельной розетки для плиты.

Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

Установка розетки над столешницей

Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

Подключение электрической плиты без розетки

Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

Подключение электрической плиты

Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

Ведь электрическая плита — это достаточно мощный электроприемник, и для его подключения часто используют напряжение в 380В.

Подключение розетки для электрической плиты

Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку.

Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

Но давайте обо всем по порядку:

• Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

Однополюсный автомат на 25А

• Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм². Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм².

На фото таблица выбора сечения проводов

Обратите внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено использовать проводку с алюминиевыми проводниками. Поэтому данный вариант даже не рассматривается.

• Если вы выполняете подключение своими руками, то давайте коснемся вопроса количества жил провода. Для однофазного подключения напряжением в 220В, это обязательно должен быть трехжильный провод. Для двухфазного подключения 380В, количество жил провода должно быть не меньше 4. А для трехфазного подключения 380В, их и вовсе должно быть пять.
• Почему так? Кроме непосредственно фазного и нулевого провода, в обязательном порядке должен использоваться провод заземления. Он обозначается желто-зеленым цветом, и по сечению должен быть равен фазному проводнику.
• Для плиты розетка должна соответствовать ее номинальному току, то есть для однофазной сети это 25А. Если же вы используете двух- или трехфазную сеть, то номинал розетки должен быть не меньше 16А. Да и меньше вы вряд ли найдете.

Однофазная розетка и вилка	Наиболее распространенным вариантом является использование однофазных розеток. Они несколько отличаются по форме от общепринятых, но в целом их подключение не должно вызвать трудностей.
Розетка 2Р+РЕ	Розетка типа 2Р-РЕ может быть использована для однофазного подключения. Но для двухфазного подключения электрической печи ее использовать нельзя, так как для работы печи нам в обязательном порядке необходимо подключение нулевого провода.
Розетка 3Р+РЕ	Розетка 3Р+РЕ может быть использована для двухфазного подключения электрической печи. Только к одной фазной клемме мы должны подключить нулевой провод.
Розетка 3Р+РЕ+N	Розетка 3Р+РЕ+N может быть использована для трехфазного подключения электрической печи.

• Подключение однофазной розетки происходит по стандартной схеме, поэтому описывать его более подробно не видим смысла. А вот на подключение розеток на 380В остановимся более детально.

Однофазное подключение вилки электропечи

• Дело в том, что при подключении таких розеток, крайне важно соблюсти соосность фазных и нулевых проводов на вилке и розетке. Поэтому, при подключении следует быть предельно внимательным, и, если такое подключение вызывает у вас вопросы, обратитесь к соответствующим статьям на нашем сайте.

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Схема подключения электрической печи без розетки

Итак:

• Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
• Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Схема подключения вилки к электрической печи при однофазном подключении

• Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Схема подключения для трехфазной сети

• Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

Однофазное подключение на клеммнике электрической печи

• Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
• На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
• Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
• Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Обратите внимание! Дабы не запутаться где фазные, а где нулевые провода, подключение лучше выполнять в соответствии с нормами ПУЭ. Согласно п.1.1.29 и 1.1.30 данного нормативного документа, нулевые жилы провода должны быть обозначены голубым цветом, жила защитного заземления обозначается желто-зеленым цветом, а фазный проводник может быть обозначен любым другим цветом.

Вывод

Мы очень надеемся, что смогли ответить на вопрос, какова должна быть высота розетки плиты, а также как данное электроустановочное оборудование подключать. Но если вы не уверенны в своих силах, то лучше не экспериментировать. Вызовите электрика и заплатите ему за подключение, чем будете подвергать опасности жизнь своих близких и свою.

Розетка наружная разборная для плиты с заземлением 32А белая РПпл10-01-Ст (ERP10-32-01-K01)

Код товара 1815156

Артикул ERP10-32-01-K01

Производитель IEK

Страна Китай

Наименование РПпл10-01-Ст Розетка разборная для плиты с з/к о/у 32А белая IEK

Упаковки 10 шт

Сертификат RU C-CN.HB11.B00336-19

Тип изделия Розетка

Номинальный ток,А 32

Напряжение, В 220

Количество силовых полюсов 2P+E

Степень защиты IP20

Заземление Да

Цвет Белый

Номинальное напряжение, В 230

Ширина, мм 32

Диаметр, мм 75

Все характеристики

Характеристики

Код товара 1815156

Артикул ERP10-32-01-K01

Производитель IEK

Страна Китай

Наименование РПпл10-01-Ст Розетка разборная для плиты с з/к о/у 32А белая IEK

Упаковки 10 шт

Сертификат RU C-CN. HB11.B00336-19

Тип изделия Розетка

Номинальный ток,А 32

Напряжение, В 220

Количество силовых полюсов 2P+E

Степень защиты IP20

Заземление Да

Цвет Белый

Номинальное напряжение, В 230

Ширина, мм 32

Диаметр, мм 75

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

• электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
• применяют трехжильные или пятижильные кабели;
• включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
• для выделенных силовых линий выбирают кабели ВВГнг или NYM;
• медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
• отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Розетка для духового шкафа: установка, подключение, выбор

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.

Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

Розетка для духового шкафа и варочной панели: особенности выбора и подключения

Бытовая техника становится все более совершенной. На смену обычным электрическим и газовым плитам приходят новые сложные приборы, отличающиеся высокой мощностью. Чтобы обеспечить безопасность их эксплуатации, необходимо правильно выбрать розетку для духового шкафа и варочной панели. Также следует ознакомиться и с особенностями подключения этого оборудования.

Виды приборов

Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно разделить на две группы, различия между которыми заключаются не только в конструкции, но и в способах обеспечения питания. Таким образом, при выборе модели духового шкафа нужно помнить, что они бывают:

• Зависимыми.
• Независимыми.

Первый тип устройств чаще всего монтируется в специальных нишах кухонной мебели. При этом духовой шкаф и варочная плита должны быть расположен друг над другом. Это связано с тем, что оба прибора объединены единой системой питания. Общая панель управления размещена на духовом шкафу.

Устройства независимого типа более удобны в эксплуатации, так как могут монтироваться независимо друг от друга в любом удобном месте. При желании можно вовсе отказаться от варочной панели, если планируется использование мультиварки.

Установка и подключение

Монтаж отдельной розетки под духовой шкаф и варочную плиту позволит безопасно эксплуатировать эти мощные электроприборы. Кроме этого при установке необходимо соблюдать ряд требований.

Электрическая проводка

Чтобы правильно подключить духовой шкаф и варочную панель, необходимо особое внимание уделить электропроводке. Это один из важнейших факторов безопасной и грамотной эксплуатации такого мощного оборудования. Определяющими являются следующие факторы:

• Проводники должны соединяться с распредкоробкой только через прибор УЗО.
• Если мощность устанавливаемого оборудования не превышает 2,5 кВт, то его можно подсоединить к существующей электрической сети, отвечающей современным требованиям. Для более мощных приборов необходимо вести отдельную магистраль.
• Подключение варочной панели и духового шкафа в обязательном порядке выполняется с использованием заземляющего проводника.
• Сечение провода должно составлять не менее 6 мм². В такой ситуации он сможет выдержать нагрузку до 10 кВт. Если показатель мощности оборудования не превышает 8 кВт, можно использовать кабель сечением до 4 мм².
• Рекомендуется устанавливать автоматический выключатель с классом защиты С32.
• Выбирая кабель, следует отдавать предпочтение ВВГнг либо NYM.
• Номинальный параметр прибора УЗО должен на один пункт превышать показатель автомата. Например, если используется автоматический выключатель на 32 А, устройство защитного отключения должно быть рассчитано на 40 А.

Расположение духового шкафа

Перед установкой этого прибора необходимо подобрать и оборудовать место для него. Для решения поставленной задачи рекомендуется использовать специальные ниши в кухонной мебели. Также стоит обратить внимание на несколько полезных советов:

• Поверхность, на которой будет установлено оборудование, должна быть ровной и не иметь перекосов. В противном случае тепло внутри рабочей камеры будет распределяться неравномерно, и духовой шкаф быстро выйдет из строя.
• Между мебелью и прибором должны быть предусмотрены зазоры. Это позволит избежать перегрева кухонной гарнитуры. Рекомендуемое расстояние между стенками мебели и шкафа составляет 5 см, а между задней крышкой и стенкой — не менее 4 см. Также зазор между основанием прибора и дном ниши должен находиться в пределах 8−10 см.

Подсоединение к электросети

Если мощность бытового прибора составляет 3−3,5 кВт, то необходимо устанавливать розетку на 16 А и автомат на 25 А. При использовании более мощных устройств, она должна быть рассчитана на 32 А. Для подачи питающего напряжения в 220 В предстоит использовать проводник с тремя токоведущими жилами. Если оборудование подключается к сети в 380 В, то магистраль прокладывается с помощью кабеля с пятью жилами.

Во внутренней части вилки для духового шкафа находится шесть контактов. Три из них (с 1 по 3) соединяются перемычкой и к ним подключается фазный проводник.

Контакты 4 и 5 предназначены для подсоединения нуля. Последняя клемма должна быть задействована для заземляющего проводника. Необходимо заметить, что розетка монтируется на расстоянии в 15−30 см от пола.

В зависимости от типа электросети варочная панель и духовой шкаф могут подключаться по одной из трех схем. Однако в домашних условиях чаще всего применяются только две. Первая предназначена для однофазной проводки в 220 В. Именно она чаще всего используется в квартирах.

Контакты L1-L3 соединяются между собой перемычками и подключаются к фазному проводнику. Заземляющий провод направляется на соответствующую клемму PE. Для подключения нуля используются контакты N1 и N2.

Если необходимо подключить к трехфазной сети на 380 В, то нулевой и заземляющий проводники подсоединяются аналогично однофазной схеме. Фазные проводы подключаются к контактам L1- L3 без использования перемычек. Процесс монтажа и подсоединения приборов к электросети можно считать довольно простым. Однако перед началом проведения работ стоит внимательно изучить входящую в комплект поставки техническую документацию.

Розетка для варочной панели и духового шкафа

При выполнении ремонтных работ на кухне, как правило, происходит установка нового кухонного гарнитура, духового шкафа и варочной панели. На данный момент предусмотрены две модификации духового шкафа и варочной панели:

• независимые устройства;
• комплексная гарнитура.

Комплексная варочная панель и духовой шкаф

Главное различие состоит в том, что независимые устройства представляют собой непосредственно духовой шкаф без варочной панели, установку которого можно осуществить в любом месте.

Комплексные устройства включают в себя духовой шкаф и варочную панель в одном корпусе с органами управления на лицевой части прибора. С виду они напоминают классические электроплиты, где духовка расположена снизу, а сверху находится варочная поверхность.

Расположение шкафа

Для подключения необходимо подготовить рабочее место для духового шкафа, а именно специальную нишу в кухонном гарнитуре, с соблюдением следующих параметров:

• Не допускается наличие перекосов поверхности установки. При неровном положении духового шкафа происходит неравномерное распределение тепловой энергии внутри прибора, что, в свою очередь, может привести к поломке.
• Обязательное наличие зазоров между поверхностью кухонной гарнитуры и духового шкафа. Причина заключается в том, что при работе происходит нагрев корпуса прибора и обильное выделение тепловой энергии.

Расстояния от стенок ниши до шкафа:

• от боковой стены до корпуса духового шкафа – 5 см;
• от дна до основания прибора 8-10 см;
• зазор для обеспечения вентиляции от 4 см между стеной и задней крышкой.

Подготовка места для установки духового шкафа

Кабель и автомат защиты

По причине высокого потребления электроэнергии приборов, мощность которых начинается с трёх киловатт и выше, рекомендуется питание на шкаф выполнить отдельным кабелем. Для этой цели подойдёт трёхжильный провод (наличие заземляющего желто-зеленого проводника обязательно). Сечение кабеля выбирается исходя из номинальной мощности духового шкафа.

При нагрузке 3-3.5 кВт рекомендуется применять провод 3х2.5мм². Розетка берется на ток не менее 16 ампер европейского стандарта, а автоматический выключатель из расчёта на 25 А.

При мощности электроплиты выше 3.5 кВт выбирается кабель сечением 3х4мм² и розетка с автоматическим выключателем не менее 32 ампер рабочего тока.

Подключение шкафа

После завершения стадии монтажа проводки и розетки, подключить шкаф не составит трудности. Коммутация прибора осуществляется с применением вилки с наличием заземляющих контактов.

Подключение рекомендуется выполнять с использованием отдельного автоматического выключателя по причине большой мощности электроприбора. Для обеспечения безопасности необходимо использовать УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель.

В зависимости от конструктивного исполнения, питание на шкаф может подходить посредством установленной производителем вилки или прямым подключением.

При коммутации без использования вилки и розетки прокладывается провод от распределительного щита, и нагревательная поверхность подключается напрямую к заводским контактам.

Второй способ подачи напряжения на шкаф более надёжный, благодаря отсутствию дополнительного переходного сопротивления между вилкой и контактами розетки.

Если вилка на шкаф не предусмотрена производителем потребуется:

• отрезок кабеля от розетки на шкаф;
• силовая вилка с заземляющими контактами.

Порядок выполнения работы:

1. Для подключения кабеля вилка раскручивается, и закрепляется провод в клеммные зажимы.
2. Восстанавливается рабочее положение.
3. Вилка подключается к розетке, в результате шкаф готов к использованию.

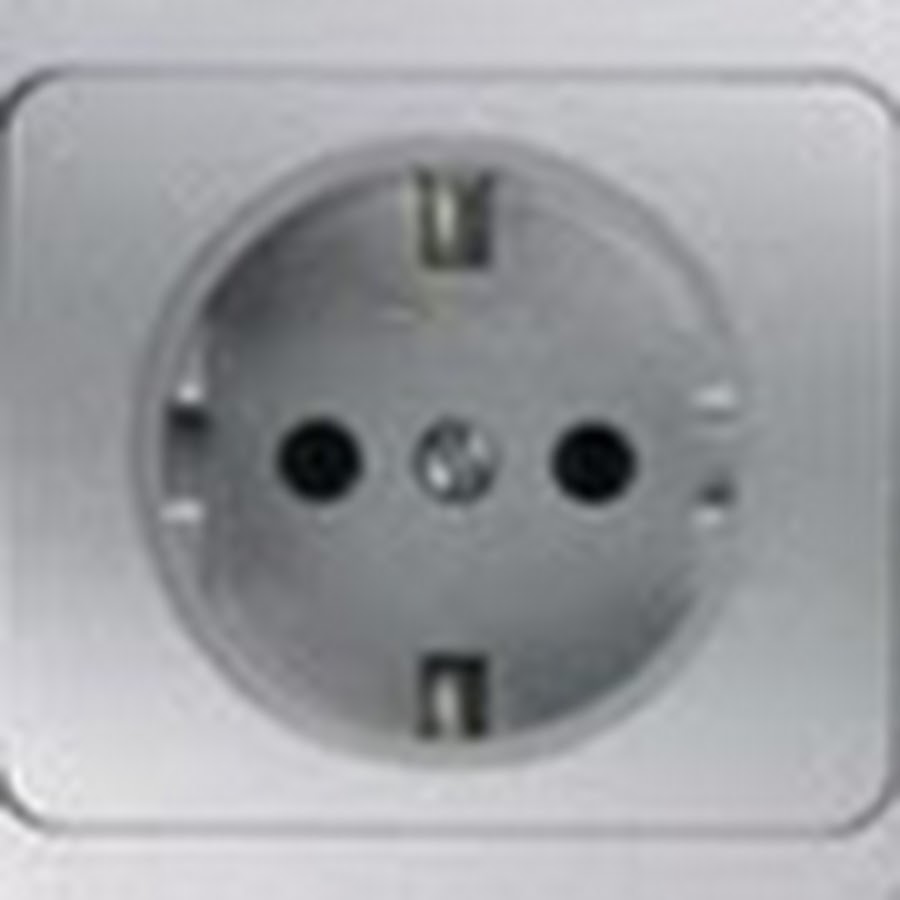

Для подключения духового шкафа можно воспользоваться евророзеткой с заземляющими контактами (в том случае, если нагрузка не превышает 16 ампер) или специализированной силовой розеткой для электроплиты. Выбор осуществляется в зависимости от мощности духовки.

Желто-зеленый провод необходимо посадить на отдельную клемму в шкаф, предназначенную для заземления электроаппаратуры. Места подключения основных проводов (фаза и ноль) коммутируются на свободные контакты, предусмотренные производителем.

Цветовая расцветка кабеля для подключения духового шкафа

Вилка для варочной панели

Для подачи питания на варочную панель необходимо использовать медный трёхжильный кабель. Для 380 вольт используется пятижильный провод.

Сечение кабеля выбирается по нагрузке и расчёту рабочего тока, но не менее 4 мм², автомат выбирается на 32 А. При использовании кабеля 6 мм² автоматический выключатель применяется на 40 А.

Особенность варочной панели заключается в том, что нагрев поверхности происходит молниеносно. Это явление обусловлено большим потреблением мощности (достигает 7 кВт).

При наличии стационарной розетки для питания электроплиты выполнить подключение не составит труда.

Подключение вилки варочной панели происходит по следующей схеме:

• Приобретается силовая вилка, рассчитанная на 220 вольт переменного напряжения.
• Снимается защитный корпус.

Внутри силовой вилки шесть контактов для подключения. Клеммы один, два и три предназначены для подсоединения фазного проводника (L), как правило, они объединяются перемычкой. Контакты номер четыре и пять, предназначены для подключения нулевого провода (N). Клемма номер шесть рассчитана на заземляющий проводник.

• При использовании розетки на 220 вольт фазный провод подключается к контакту один (L), и устанавливается перемычка между первыми тремя клеммами.
• Нулевой проводник подключается к четвёртой или пятой клемме (N).
• Шестая клемма рассчитана на подсоединение защитного заземления.

Если неправильно подсоединить фазный проводник, будет постоянно срабатывать защита (УЗО или дифференциальный автомат).

Схема подключения силовой вилки для варочной панели на 220 вольт

Силовая вилка на 380 вольт подключается следующим образом:

• Снимается крышка вилки.
• На контакты (1), (2), (3) (на рисунке обозначены буквой L) подключаются фазные проводники.
• Нулевой провод присоединяется к клеммам (4) или (5) (N1-N2).
• К шестому контакту подключается заземление.

Розетки для варочной панели

Розетка на 220 вольт для варочной панели отличается расположением и формой отверстий для вилки. Выполняются эти коммутирующие приборы таким образом, чтобы исключить возможность неправильного подключения фазного и защитного проводника, в виде отверстия в верхней части розетки, отличного от остальных по форме и диаметру.

Розетки на 380 вольт представляет собой стационарный коммутационный прибор с пятью гнёздами, рассчитанными на трёхфазную нагрузку, нулевой провод и защитное заземление.

Перед приобретением этой розетки необходимо удостовериться в том, что вилка входит в контактные отверстия без усилия и деформации токоведущих штырей.

Прядок подключения:

• Обесточивается питающий кабель.
• Индикатором проверяется отсутствие напряжения на токоведущих частях.
• На контакты под номерами с первого по третий (L1-L3) включительно подсоединяются разноимённые фазные проводники в независимом порядке.

Для варочной панели чередование фаз не имеет значения.

• На контактный разъем с пометкой (N) подключается нулевой проводник.
• Заземляющий провод подключается на клемму, предназначенную для заземления (в некоторых розетках имеет номер шесть или обозначается значком в виде «дерева»).

Питание варочной панели

В зависимости от фирмы производителя существует несколько видов питания нагревательной поверхности:

• подключение 380 вольт с использованием двух фазных проводников;
• для сети 220 вольт;
• возможность коммутации трех фаз на 380 вольт.

Перед началом подключения необходимо сверить схему с клеммной коробкой прибора и инструкцией для определения заводской сборки.

• Контакты розетки с номерами с первого по третий (L1-L3) включительно применяются для коммутации фазного провода.
• Клемма с номерами пять и шесть (N1-N2) нужна для подключения нулевого проводника.
• Для коммутации защитного заземления варочной поверхности предусмотрен отдельный контакт розетки с болтовым соединением с соответствующим значком в виде «дерева».

Схема подключения питания для варочной панели

При подходящем питании 220 вольт к варочной панели нет необходимости вмешиваться в заводскую схему, достаточно подсоединить проводники по цветовой расцветке и номерам клемм.

Для подключения фазного проводника используется провод коричневого цвета. Жила синего цвета применяется для коммутации нуля. Провод желто-зеленого цвета используется для осуществления защитного заземления варочной панели.

Для многих новостроек и частных домов ввод питания выполнен трёхфазным кабелем с переменным напряжением 380 вольт.

Двухфазное подключение:

• Для двухфазного подключения в клеммной коробке варочной панели снимается перемычка между вторым и третьим контактом.
• Разноименные фазные провода подключаются ко второй и третьей клемме (L1-L2), как показано на рисунке выше, с пометкой 2N.
• На четвертую клемму подключается нулевой проводник.
• Защитное заземление устанавливается на специальное болтовое соединение варочной панели.

При таком питании необходим точный расчёт мощности всего электроснабжения помещения по причине использования двух независимых фаз. При неправильном распределении нагрузки возможно возникновение «перекоса», который приведёт к различным значениям напряжения на каждой отдельной фазе.

Трёхфазная коммутация варочной панели:

• При использовании трёхфазного подключения снимаются перемычки с контактов (1), (2), (3) (L1-L3) с обозначением 3N.
• Фазные проводники подключаются к варочной панели и вилке на клеммы (L1-L3), порядок чередования фаз не имеет значения.
• Для коммутации нулевого провода используется клемма четыре или пять (N). Рекомендуется использовать дальнюю клемму под номером пять по соображениям безопасности.
• Подсоединение заземления осуществляется в специальное гнездо с болтовым соединением и соответствующей маркировкой.

Вилка 0.4 кВ

При использовании 380 вольт требуется особая осторожность при коммутации. Если неправильно подключить хотя бы один фазный провод, возможен выход из строя варочной панели или получение ожога вследствие короткого замыкания.

Подключение варочной поверхности. Видео

О нюансах подключения варочной поверхности можно узнать из этого видео.

Для коммутации варочной панели и духового шкафа потребуются точные расчёты нагрузки проводников и выбора средств защиты. Настоятельно не рекомендуется использовать эти приборы без специальных приспособлений по защите от токов утечки и короткого замыкания. Для выполнения работы рекомендуется воспользоваться услугами профессионалов, которые выполнят расчёт нагрузки, средств защиты и подберут необходимую фурнитуру.

Оцените статью:Схема подключения

для сетевой вилки

Схема подключения сетевой вилки

Имейте в виду, что это четырехжильный шнур и розетка для печи / духовки.

Это очень легко сделать, но да, это может показаться очень устрашающим. Вы только что пришли домой с новой печкой, которую так ждала жена. Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. Первое, что нужно сделать.

1) Не двигайте плиту.Старые провода могут оборваться при включенном питании.

2) Теперь выключите питание на панели выключателя, если вы этого еще не сделали. Проверьте и убедитесь, что вы действительно выключили правый прерыватель.

3) Теперь, когда питание отключено, отсоедините провод от плиты / духовки.

4) Итак, теперь вы хотите приступить к креплению вашей новой розетки на 50 ампер к стене. Убедитесь, что вы будете устанавливать его достаточно низко, чтобы плиту / духовку можно было прижать к стене.

Вам нужно перерезать провод, чтобы не болталась тонна проволоки.Теперь вы будете использовать либо поверхностный монтаж, либо утопленную коробку с розеткой. См. Изображения ниже.

Краткое руководство. Красная линия (120 вольт), а черная также линия (120 вольт), белая — нейтраль, а зеленая — земля. G Земля. Линия L1. Линия L2. Белый N

Хорошо, теперь, когда у вас есть розетка, вам нужно будет подключить шнур питания к новой плите. Эта картинка сама по себе должна рассказать вам все.

Помните зеленый провод, ЗАЗЕМЛЕНИЕ — самый важный провод.Почему, потому что это защищает вашу жизнь.

Как установить заглушку для электрической плиты

Для большинства новых печей с духовками требуется ток 50 А. Так что вам действительно нужно убедиться, требует ли ваша плита / духовка 50 ампер или нет. И сделайте так, чтобы у вас был провод на 50 А и прерыватель на 50 А. Я не говорю, что это не сработает, если вы этого не сделаете, но как только вы приготовите эту индейку на День Благодарения и все хорошее на плите, и все ваши поиски будут выполнены через час или около того, вот тогда и начнутся проблемы.

Провода для духовки

Подключения к электрической духовке

3-проводная розетка для плиты

https://amzn.to/35kfeWN

3-проводная розетка для печи

ОСТАВАЙТЕСЬ В ОБНОВЛЕНИИ

Подпишитесь на мой список рассылки и получайте обновления, когда я публикую новое видео или статья.

Спасибо за подписку.

Ой, черт возьми … Что-то пошло не так.

Как подключить розетку на 120/240 В к электрической плите

Электрические плиты (плиты) нуждаются в специальной проводке, потому что для них требуется цепь и розетка на 120/240 вольт.В то время как газовые плиты также подключаются к электросети, чтобы обеспечить работу таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые электрические цепи на 120 В. Электрическая плита, с другой стороны, использует ток 120 В для тех же целей, но также использует ток 240 В для нагрева нагревательных элементов плиты и нагревательных катушек духовки. Следовательно, для этого требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части схемы.В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В случае сушилки для одежды таймер и камера барабана питаются от тока напряжением 120 вольт, а нагревательный блок сушилки питается от тока 240 вольт.

Отдельно стоящие и сменные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Выдвижные варочные панели или настенные духовые шкафы обычно имеют жесткую проводку, — электропроводку, подключаемую непосредственно к коммутационной панели прибора, без использования съемного шнура и розетки.Следующие ниже инструкции обычно используются только для отдельно стоящих вертикальных плит / духовых шкафов.

Цепи для электрических диапазонов

Перед подключением концевой розетки, в которую вы будете включать диапазон, необходимо выполнить несколько предварительных действий. Во-первых, необходимо провести 240-вольтовую цепь с надлежащей номинальной силой тока от главной панели автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели прерывания цепи, для большинства людей это работа профессионального электрика.Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового 240-вольтового автоматического выключателя и прокладку электрического кабеля через стены к месту, где будет располагаться розетка.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту. Потребляемая мощность диапазонов варьируется в зависимости от номинальной мощности устройства, но в большинстве случаев требуется цепь на 50 А и 240 В, соединенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 А с проводом № 8. В любом случае схема соединена трехжильным кабелем, включая белый, черный и красный провода, а также голый медный провод заземления.

Правила NEC

У NEC разные правила для разных типов диапазонов. Диапазоны включения обычно являются жесткими, а размеры проводов цепи должны точно соответствовать номинальной мощности, указанной на паспортной табличке прибора. Но схемы для съемных автономных диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке.Если номинальная мощность составляет 12000 Вт или меньше, схема может быть рассчитана только на 8000 Вт. Это означает, что для этой духовки на 12000 ватт вы можете снабдить свою новую розетку кабелем №8 AWG и автоматическим выключателем на 40 А, а не кабелем № 6 и 50-амперным выключателем.

NEC делает это допущение, потому что номинальные характеристики на паспортной табличке основаны на том, что духовка и конфорки находятся в ВЫСОКОМ состоянии одновременно, что случается нечасто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что увольнение всего сразу и на длительные периоды иногда случается.Поэтому рекомендуется подключать цепь диапазона с помощью выключателя на 50 А и кабеля калибра №6.

Подключение кабеля питания к диапазону

Еще одна предварительная подготовка — подключение шнура питания прибора к плите. К большинству диапазонов шнур питания не прилагается; это компонент, который вам нужно будет купить отдельно и подключить самостоятельно. В отличие от монтажа самой схемы, подключить шнур питания относительно несложно, поэтому большинство домашних мастеров могут сделать это самостоятельно.Хотя размер схемы может быть разным, не может отличаться только тип шнура питания и розетки: с 1996 года Национальный электрический кодекс (NEC) требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что в розетке есть четыре гнезда для 4-контактной вилки шнура. Установка новой розетки, предназначенной для трехконтактных шнуров старого образца, является нарушением правил.

Этот предварительный этап включает в себя снятие задней панели доступа к диапазону, продевание кабеля питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

3-контактные и 4-контактные вилки

Похожая история с сериями и сушилками для одежды. До 1996 года (фактически это было ближе к 2000 году, когда новые правила были широко приняты) электрические плиты и сушилки были подключены с тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора был заземлен через нейтраль, так что шнур и розетка сушилки не имели отдельного заземления. После смены кода приборы стали продаваться с заземлением корпуса, отделенным от нейтрали.Для этой конфигурации требуется 4-жильный шнур питания с отдельным заземляющим проводом, который подключается к винту заземления на приборе. Старая система работала нормально, но новая более безопасна.

Правило 4-проводников применяется только при установке новой розетки, например, при новом строительстве или во время капитального ремонта кухни. NEC по-прежнему позволяет использовать существующие 3-контактные розетки, которые работают с 3-контактными шнурами старого образца. Если вы просто заменяете линейку и уже имеете розетку на 3 разъема, вам разрешается установить вилку с 3 контактами.Однако необходимо настроить проводку диапазона так, чтобы заземление корпуса было связано с клеммой нейтрали. Многие диапазоны продаются с металлической лентой или проводом именно для этой цели. За инструкциями обращайтесь к руководству пользователя или к производителю диапазона.

Как переставить электрическую розетку для плиты | Руководства по дому

Наличие электрической розетки или розетки позади или в пределах легкой досягаемости от кухонной плиты может сделать кухню намного чище. Перемещение розетки для лучшего размещения вашей плиты может позволить вам скрыть проводку и исключить потенциально опасные электрические удлинители.Перемещение розетки для плиты не сильно отличается от перемещения обычной розетки. Безопасность является ключевым моментом во всех электромонтажных работах, и следует помнить о нескольких вещах.

Безопасность

Работа с электричеством по своей природе опасна. Вы можете предпринять шаги, чтобы минимизировать риск, но риск будет присутствовать всегда. По этой причине вам следует подумать о том, чтобы сертифицированный электрик проверил вашу работу после того, как вы закончите. Это может помочь снизить риск возгорания или повреждения устройства из-за неправильного подключения.

Отключите питание

Работаете ли вы с напряжением 110 или 220 вольт, никогда не следует работать с проводами под напряжением. Вставьте лампу в розетку, которую необходимо переместить, и включите лампу. Выключайте выключатели на автоматическом выключателе, пока не погаснет лампа. С помощью электрического тестера дважды проверьте, не запитана ли розетка. Если вас беспокоит, в каком контуре находится розетка вашей печи, отключите главный автоматический выключатель всего дома на время работы.

Отметьте и разрежьте стену

Вам придется разрезать стену в том месте, куда вы хотите переместить розетку. Измерьте проем в стене для существующей розетки и вырежьте проем того же размера в новом месте. Ваша выпускная коробка должна быть прикреплена к шпильке, поэтому может оказаться полезным использование средства поиска шпилек.

Удалите провода и переместите коробку

Вытяните розетку из существующего места и обратите внимание на то, где соединены заземляющий, положительный и отрицательный провода. Отсоедините провода от выключателя и проведите провода вверх или вниз по стене к новому выходному отверстию. Можно использовать плечики, чтобы схватить проволоку и протянуть ее.

Установите коробку

Установите снятую коробку и выпускное отверстие в новом месте. Сама розетка отходит от электрической коробки. Установите электрическую коробку, привязав ее к шпильке, прежде чем подключать электрическую розетку и устанавливать ее в электрическую коробку на новом месте.

Заплатить старое отверстие

Место старой заглушки необходимо заделать с помощью шовного состава или набора для ремонта гипсокартона. В большинстве магазинов товаров для дома есть заплатки из гипсокартона, которые можно легко наклеить на небольшое отверстие, такое как отверстие для розетки.Отшлифуйте и закрасьте патч.

Ссылки

Писатель Биография

Эндрю Лихи работает писателем с 1999 года, освещая такие разнообразные темы, как практические руководства по технологиям и политика генетически модифицированных организмов в поставках африканских продуктов питания. Он получает степень доктора медицины, ремонтируя фермерский дом 1887 года, расположенный в Сосновых степях Нью-Джерси.

Устройство пожарной безопасности, Пожарная безопасность

Подключаемый модуль CookStop на 3 провода Купить сейчас Описание Это полный комплект CookStop для старых домов.Дома и здания, обычно построенные до 1993 года, используют печи с трехпроводной вилкой для подключения печи к розетке 220 В за плитой. Это самый распространенный комплект противопожарной безопасности, который продается компанией CookStop. Включает 1 Контроллер мониторинга (SCU) 1 Устройство регулятора мощности плиты (PU) 1 10-футовый коммуникационный кабель SCU-to-PU Документация

Комплект подключаемых модулей CookStop на 4 провода Купить сейчас Описание Это полный комплект CookStop для новых домов.В домах и зданиях, обычно построенных после 1994 года, используются печи с четырехпроводной вилкой для подключения печи к розетке 220 В за плитой. Это второй по распространенности комплект, продаваемый CookStop. Включает 1 Контроллер мониторинга (SCU) 1 Устройство регулятора мощности плиты (PU) 1 10-футовый коммуникационный кабель SCU-to-PU Документация

Комплект 3-проводных интеллектуальных розеток CookStop Купить сейчас Описание Интеллектуальная розетка может быть установлена ​​для предотвращения взлома или попыток обойти функции управления CookStop (в студенческом общежитии или в среде поддерживающего жилья). Эта интеллектуальная розетка предназначена для замены стандартной трехпроводной розетки, которая обычно находится за плитой в здании, построенном до 1993 года. Эта интеллектуальная розетка обладает всеми функциями трехпроводного подключаемого блока питания в CSA-3WP- Комплект IRF. Включает 1 Контроллер мониторинга (SCU) 1 плита Smart Socket (SS) 1 10-футовый коммуникационный кабель SCU-to-SS Документация

Комплект 4-проводных интеллектуальных розеток CookStop Купить сейчас Описание Интеллектуальная розетка может быть установлена ​​для предотвращения взлома или попыток обойти функции управления CookStop (в студенческом общежитии или в среде поддерживающего жилья).Эта интеллектуальная розетка предназначена для замены стандартной 4-проводной розетки, которая обычно находится за плитой в здании, построенном после 1994 года. Эта интеллектуальная розетка обладает всеми функциями 4-проводного подключаемого блока питания в CSA-4WP- Комплект IRF. Включает 1 Контроллер мониторинга (SCU) 1 плита Smart Socket (SS) 1 10-футовый коммуникационный кабель SCU-to-SS Документация

Комплект для 3-проводной проводки CookStop Купить сейчас Описание CookStop предлагает решения для особых ситуаций.Электротехники должны установить электрическую розетку печи за плитой и в пределах одного-двух футов от пола. У большинства печей сзади есть углубление для подключения питания. Иногда электрическая розетка находится не в стандартном месте, а трехпроводной подключаемый блок питания CookStop не позволяет полностью прижать плиту к стене. Эта модель CookStop имеет шнур и вилку для подключения к существующей розетке в нестандартном месте. Очень немногие дома нуждаются в этой версии, и большинство домов лучше обслуживаются с помощью подключаемого модуля CookStop 3-Wire. Включает 1 Контроллер мониторинга (SCU) 1 Устройство регулятора мощности плиты (PU) 1 10-футовый коммуникационный кабель SCU-to-PU Документация

Комплект для 4-проводной проводки CookStop Купить сейчас Описание Если ваша электрическая розетка находится в нестандартном месте, 4-проводный блок питания CookStop ™ может не позволить полностью прижать плиту к стене. Эта модель CookStop ™ имеет шнур и вилку для подключения к существующей розетке в нестандартном месте. Очень немногие дома нуждаются в этой версии нашего противопожарного устройства, и большинство домов лучше обслуживаются с помощью 4-проводного сменного комплекта CookStop. Включает 1 Контроллер мониторинга (SCU) 1 Устройство регулятора мощности плиты (PU) 1 10-футовый коммуникационный кабель SCU-to-PU Документация

7 хитростей, если ваша электрическая плита не нагревается

Ваша электроплита — неотъемлемый элемент вашего дома.Знаете ли вы, что во многих штатах запрещено снимать дом без исправной печи? Плита считается необходимой для повседневного здоровья и счастья, независимо от того, являетесь ли вы увлеченным поваром или нет. Также важен ряд горелок, особенно самая большая горелка и горелки впереди.

Если одна или несколько ваших горелок перестают работать, вам не нужно сразу паниковать или вызывать ремонт. Есть несколько вещей, которые вы можете сделать, чтобы устранить неисправность и, возможно, очень быстро отремонтировать вашу плиту.Все, что вам нужно, это понять, как работают горелки и розетки и как несколько небольших регулировок могут исправить неисправное соединение горелки.

1) Снимите и снова установите горелку

Первое и самое простое, что нужно сделать, это просто восстановить соединение горелки и розетки. Горелки могут болтаться, как вилка в стене, неплотное соединение может стать причиной отсутствия соединения, даже если оно не сразу видно невооруженным глазом. Вам не нужно разбивать увеличительное стекло.Просто возьмите горелку и выдерните ее из розетки. Затем так же плотно выровняйте клеммы и вставьте обратно в гнездо.

Как вы могли догадаться, это восстанавливает безопасное соединение между выводами горелки и розеткой печи. Если ваша горелка ослабла, вы просто устранили проблему. Включите эту горелку и подождите, чтобы увидеть, нагреются ли катушки.

2) Очистите горелку и розетку

Следующий шаг по устранению неполадок — очистить все.Горелки, как правило, скрывают грязь по текстуре и цвету, но время от времени их необходимо чистить. Если на вашу горелку капает достаточное количество пищевого материала, он может стечь по змеевикам и клеммам. Если на ваших клеммах будет нанесено покрытие, они не смогут обеспечить надежное электрическое соединение. Если ваши терминалы не могут подключиться к розетке, ваша горелка не включится.

Потяните за горелку и тщательно протрите ее, уделяя особое внимание клеммам. Отложите его на полотенце, а затем более тщательно очистите гнездо горелки, чтобы убедиться, что проблема не в грязи на этом конце.

Просушите горелку и розетку, затем плотно соедините их и включите плиту. Узнайте, помогли ли эта быстрая очистка и повторное закрепление и светятся ли эти катушки.

3) Расширьте клеммы горелки

Почувствуйте, как клеммы горелки садятся в розетку. Он кажется свободным? Если это так, возможно, ваши клеммы были слегка изогнуты внутрь, что создает слишком много места по обе стороны от клеммы внутри розетки. Это может привести к неплотному соединению и, что еще хуже, к тому, что горелка может расшататься, даже если вы недавно надежно вернули ее на место.

Решение — то, что вы можете сделать вручную. Осторожно потяните две клеммы друг от друга, чтобы они были немного дальше друг от друга. Вы, вероятно, проделывали этот трюк с вилкой питания в прошлом. Теперь верните клеммы домой. Вы можете заметить, что они подходят плотнее, потому что клеммы теперь занимают должное пространство внутри розетки.

4) Поменять устройство записи на другое гнездо

На этом этапе вы должны задаться вопросом, горелка ли это или розетка.Когда все попытки улучшить соединение не увенчались успехом, попробуйте переключить его. Попробуйте использовать текущую горелку в новой розетке. Это скажет вам, неисправна ли горелка. Возьмите горелку из другой розетки примерно такого же размера. Затем поместите оригинальную горелку в новое место и включите ее.

Если утюг светится красным светом, значит, горелка все еще работает, и проблема в розетке. Если горелка не горит (и предыдущая горелка в этой розетке работала нормально), вам понадобится новая горелка.

5) Попробуйте новую горелку с текущей розеткой

Теперь проверьте розетку. Возьмите запасную горелку, которую вы только что вытащили, и воткните ее в сомнительное гнездо. Включите питание и посмотрите, горит ли горелка. Это скажет вам, является ли сокет проблемой с подключением.

Если новая горелка в старой розетке светится красным, значит, розетка исправна. Если горелка не горит, значит, неисправна розетка. А если обе горелки поменялись местами, не беспокойтесь, потому что вы только что починили плиту.Возможно, горелка и розетка больше не работают вместе, но если они работают по отдельности, ваша плита снова в рабочем состоянии.

6) Заменить горелку

Итак, если вы определили, что проблема в одной горелке, которая больше не реагирует на исправную розетку, вам необходимо заменить ее. Это самая простая замена детали в бизнесе ремонта бытовой техники. На самом деле, самой сложной частью будет заказ подходящей горелки для замены. Измерьте конфорку, чтобы получить нужный диаметр, затем убедитесь, что конфорка, которую вы заказываете, будет соответствовать марке и модели вашей печи.Тем не менее, вам не нужна сменная горелка марки печи, большинство горелок примерно одинаковы.

Когда прибудет новая горелка, разверните всю упаковку и просто вставьте ее прямо в место. Через несколько минут вы снова будете готовить.

7) Заменить гнездо горелки

Обратной стороной простой замены горелки является замена гнезда. Не особо сложная задача, но более сложная и потребует реальных процедур безопасности и ремонта, в отличие от замены горелки.Если ваш эксперимент показал, что ни одна горелка не работает в этой розетке, но они работают в других розетках, то вашу розетку, вероятно, необходимо заменить.

Закажите подходящую сменную розетку и обратитесь к мастеру по ремонту или займитесь ремонтом своими руками с помощью онлайн-руководства. У нас есть множество онлайн-руководств по ремонту, которые помогут вам вернуть бытовую технику в форму корабля в любой ситуации, когда у вас есть подходящие инструменты и навыки для работы. Свяжитесь с нами сегодня, если вы хотите получить больше информации о ремонте или назначить специалиста для осмотра вашей печи.

Требования к розетке электроплиты

09 декабря требования к розетке электроплиты

Отправлено в 06:14 в без категории к

Требования к розеткам на кухне в жилых домах (Электротехнические нормы Калифорнии 2010 г.) Рис. Таким образом, общий вывод или утверждение о том, какой должна быть розетка 220 В, невозможно без дополнительных сведений о конкретном проекте и применении.NEC пересматривается каждые три года — 2014, 2017 и так далее — и иногда в Кодекс вносятся важные изменения. Осмотрите боковые стороны или верх… Вы можете обнаружить, что у вас 3-проводная или 4-проводная электрическая плита. ORSC E35-21 0,8 (A) (6) E35-21 0,11 (C) (1) Стеновые прилавки шириной 12 дюймов и шире должны обслуживаться розетками. Обратите внимание, что требование AFCI дополняет любую требуемую защиту GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня недавно установленная кухня со стандартными приборами требует как минимум семи цепей, а часто и больше.Если вы не в курсе, CMP-2 имеет право на NEC Art. Посмотрите, как разводятся электрические розетки в доме. Можно ли поставить печку, требующую: 208 / 240В; 60 Гц; 40А или розетку надо будет перепрошивать? И для посудомоечной машины, и для вывоза мусора требуются собственные специальные цепи на 120 вольт. Одно из изменений, которые мы внесли в контракт, это «снять электрическую плиту и приспособить ее полость для газовой плиты». Просверливание отверстий в каркасе. Такие же мощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими изменениями.Ваша сауна также оснащена светодиодной лампой, которая подключается к стандартной розетке на 110 В. конец соединительной трубки или розетки должен быть направлен вниз. 45 Подключите токоведущий (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр). Пятьдесят лет назад кухня… (6.16.3.3.1 (a)) или промышленная розетка (6.16.3.3.1 (b)), открытая. В ванных комнатах с их освещением, вентиляционными вентиляторами и розетками, которые могут питать фены и другие приборы, требуется много электроэнергии, и может потребоваться более одной цепи.Код розетки 220 вольт На лестницах необходимо соблюдать особую осторожность, чтобы все ступени были освещены должным образом, чтобы свести к минимуму опасность падения. Настенные розетки можно размещать на расстоянии не более 12 футов на любой поверхности стены. Расположение клеммной колодки на краю стены 29-7 / 8 ”25-3 / 4” 49 ”Максимум 42” Дверь открыта 30 ”36 1/8” УСТАНОВКА И ОБСЛУЖИВАНИЕ ДОЛЖНЫ БЫТЬ… Во-первых, помните, что электрические духовки не светятся — попросите кого-нибудь помочь вам с подъемом и переключением передач, иначе вы рискуете серьезно повредить спину. Приведенные ниже шаги описывают электрические сервисные панели, цвета проводов и процедуры, обычно применяемые в США и требуемые Национальным электрическим кодексом. Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Варианты Model S с опцией «High Amperage Charger» могут принимать до 17,2 кВт мощности для максимальной дальности 52 мили в час. На новой плите должна быть схема, по которой вы сможете подключить ее к 3-Wire Service. После этого найдите на приборе клеммную розетку; Обычно он находится на середине задней части плиты и накрывается отвинчивающейся пластиной.1). Все накладные (не утопленные) светильники должны быть на потолке или стене над дверью. На этой диаграмме показаны наиболее распространенные конфигурации NEMA, используемые в Северной Америке для однофазных систем на 125 и 250 В переменного тока. Вы можете выбрать 3-проводную или 4-проводную электрическую плиту. Это форма защиты, которая защищает от искрения (дуги) и тем самым снижает вероятность возгорания. Выделенный аутлет. Если вы просто заменяете старую электрическую варочную панель на новую индукционную единицу аналогичного размера и мощности, существующая цепь и розетка, вероятно, будут работать без изменений, но дважды проверьте спецификации производителя на общую силу тока, чтобы убедиться, что существующий автоматический выключатель имеет адекватный рейтинг.Если быть более точным, мощность — это скорость использования или передачи энергии, а в случае зарядного устройства уровня 2 — это большая мощность. Поскольку индукционная варочная панель является энергоэффективной и готовит пищу намного быстрее, ее использование не будет стоить вам дороже, чем приготовление пищи с использованием газовой или другой электрической плиты. Перечисленные здесь кодовые требования основаны на NEC 2017 года. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Следующее поможет вам с вашим электрическим вопросом.Оборудование: электрическая плита 220 вольт. В новых домах 4-х проводное подключение. Я занимаюсь ремонтом и мне нужно решить, какую духовку я могу купить. С этими проводами намного сложнее обращаться, они проходят через стены и потолки, и, как правило, они стоят… проволоки калибра №10 предпочтительнее. Для выключателя на 50 А требуется провод калибра №6. новые изменения кода gfci * в национальном электрическом кодексе (nec) 2017 года Требования GFCI добавлялись в NEC каждый цикл кода с 1971 года. Было предложено обоснование, что наличие розеток для больших островов на кухнях требует внимания CMP-2.В ванной комнате требуется как минимум одна розетка на 120 вольт в пределах 3 футов от внешнего края каждой раковины. В большинстве случаев, из-за количества энергии, которое она потребляет, для печи также требуется один разрыв в хозяйственном ящике. Устройство и применение: Высота розетки диапазона 220 В. Домашняя электрическая проводка включает розетки и розетки на 220 вольт, которые обычно можно найти в каждом доме. Ага, вы это пропустили. Большинство плит поставляются с уже прикрепленным шнуром, готовым к установке, но если у вас его нет, вы можете самостоятельно подключить шнур к задней части прибора.Розетка ENERLITES на 50 А для жилых автофургонов и электромобилей, NEMA 14-50R, 3-полюсная, 4-проводная (только медь 8, 6, 4 AWG), 125/250 В, 66500-BK, черная 4,8 из 5 звезд 421 $ 10,45 10 долларов. Моторы. Островные счетчики. Я только что переехал в новую квартиру и заметил, что прямо над плитой и за ней есть розетка. Плита является одним из самых больших приборов на вашей кухне и одним из крупнейших потребителей энергии в помещении. Использование провода 8-го калибра достаточно для цепей с автоматическими выключателями на 40 А, в то время как провод 6-го калибра требуется при использовании прерывателя на 50 А.Джерри Маккарти. Розетки на столешнице должны быть расположены на расстоянии не более 4 футов друг от друга. Этот список советов по безопасности электрических каминов составлен на основе руководств по эксплуатации различных производителей. Светильники с лампами CFL (компактные люминесцентные) могут находиться в пределах 6 дюймов от складских помещений. Советы по безопасности электрического камина. Электрическим плитам требуется цепь на 240 В для подачи электроэнергии, достаточной для питания нагревательных элементов, которые становятся горячими из-за электрического сопротивления. Мы не заставляем их устанавливать новое устройство — мы покупаем его отдельно.Стандартные плиты доступны в виде электрических плит, которые подключаются к розетке 220 В, или газовых плит, в которых в качестве источника топлива используется природный газ. Справочная таблица площадей жилого помещения для требований AFCI и GFCI 3 Введение в национальный электрический кодекс 5 Электрические соединения 110,14 (D) Момент затяжки клемм 6 … 210,8 (F) — наружные розетки 22 Розетки розеток 210,52 (C) (2) Остров и Полуостровные столешницы и рабочие поверхности 23 210,52 (G) Подвалы, гаражи и вспомогательные постройки 24 Для работы на двух видах топлива требуется источник питания на 240/208 вольт. Для выключателя на 50 А требуется провод калибра №6. Я только что переехал в новую квартиру и заметил, что прямо над плитой и за ней есть розетка. Найдите клеммную розетку на задней панели устройства и отвинтите пластину. Многие электрические камины имеют автоматическое отключение и отключение при опрокидывании. в бытовой розетке или установите схему на 240 В для более быстрой зарядки. Начиная с NEC 2017 года, недавно построенным гаражам требуется по крайней мере одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж.Я подумываю о замене газовой плиты на электрическую плиту или электрическую плиту. Все гаражные розетки должны иметь защиту от GFCI. Расположение: Гараж. FX125V846 4,5 из 5 звезд 71. Электросушилка — 220 — 240 вольт, 60 герц, правильно заземленная цепь с 30-амперным выключателем или предохранителем. Это также позволяет располагать диапазон вплотную к стене и без препятствий. NEC давно требует от GFCI защиты электрических нагревательных кабелей, которые нагревают полы в ванных комнатах и ​​в местах с гидромассажем. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть цепи на 20 ампер. Примеры установки розеток 220 В в определенных приложениях и Кодексе NEC. Существуют комбинированные блоки, которые могут быть как газовыми, так и электрическими, например, духовка может быть электрической, а горелки на плите могут быть газовыми. Когда вы, ребята, собираетесь говорить об электрическом RO за плитой, или я это пропустил? С подходящим шнуром для зарядки электромобиль можно подключить к обычной трехконтактной розетке на 110 вольт в вашем гараже или на навесе.Полуостровные встречные пространства. Таким образом, вилки всегда отключены, пока они не подключены к источнику питания, например к сетевой розетке или розетке генератора. 20 дюймов. Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от складских помещений (или 6 дюймов для утопленных). Статья 430 (см. Вопросы статьи 430 на стр. 37) не сильно изменилась в НИК 2011 года. В шкафах есть множество правил относительно типа и размещения приспособлений. Теперь это требование также распространяется на полы на кухне [424,44 (G)] (щелкните здесь, чтобы увидеть рис. Я устанавливаю новую розетку на 15 А в задней части книжного шкафа в 50-летнем доме с обновленной электрической системой.Вытяжные вентиляторы со встроенными нагревателями должны быть подключены к отдельной выделенной цепи на 20 А. 210 [Ответвительные цепи]. Он находится на стене, примерно на 1 фут выше левой задней горелки. В большинстве путевых домов или специальных домов розетка сушилки на 220 вольт может быть установлена ​​над панелью управления сушилкой, где будет доступен шнур. 4 Выходной провод Провод. Электрическая сушилка нуждается в собственной 30-амперной 240-вольтовой цепи с четырьмя проводниками (старые схемы часто имеют три проводника). Домовладельцы часто воспринимают как должное непрерывную работу электроприборов в доме.Выключите все электропитание, прежде чем начинать электричество … 2 — для каждого устройства (выключателя или розетки, но не осветительных приборов). Умножьте сумму на 2 для провода 14-го калибра и 2,25 для провода 12-го калибра, чтобы получить минимальный размер коробки, требуемый в кубические дюймы. Spruce использует файлы cookie, чтобы обеспечить вам удобство использования. Когда вы подключаете электрический камин мощностью 1500 Вт к розетке, вы задействуете максимальное количество электричества, которое может быть использовано во всей этой цепи. Электрические потребности прачечной будут различаться в зависимости от того, является ли сушилка для одежды электрической или газовой.так что этого нельзя допускать. футов. Светильники в душе или ванне должны быть рассчитаны на использование во влажных помещениях, за исключением случаев, когда на них распространяется струя душа. В этом случае они должны быть рассчитаны на влажные помещения. Через это отверстие в сауну войдет вся проводка. Каталог электрических норм, охватывающий электрические коробки, электрические цепи, электрические розетки и многое другое. Итак, провод №6 или №8. С любой точки вдоль линии стены розетка должна находиться в пределах досягаемости шестифутового шнура электроприборов, и эти шесть футов нельзя измерить поперек прохода. Лия из Seejanedrill объясняет различия между 3- и 4-контактным шнуром питания для электрической плиты / плиты. Электрическая плита с одной духовкой, самоочищающейся и конвекционной духовкой из нержавеющей стали 718 долларов США / коробка 799 долларов США. Похоже, это каменная стена с установленной в ней розеткой. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке. Установка розеток на 15 ампер в цепи на 20 ампер не представляет опасности (на самом деле, это стандартная практика), но ни при каких обстоятельствах розетка на 20 ампер не должна устанавливаться в цепи на 15 ампер.5,9 куб. Вы можете выбрать 3-проводную или 4-проводную электрическую сушилку, либо 3-проводную или 4-проводную розетку. Это газовая плита. Используйте розетку, достаточно большую, чтобы вместить розетку 220 В, которую вы планируете установить. Затяните винты так, чтобы… В настоящее время в полость подается 220 В. Электрическая плита / духовка требует собственной специальной цепи на 120/240 вольт. Максимальная токовая нагрузка вашей электрической панели — электрическая панель вашего дома, вероятно, может выдержать потребление электрического тока 100 или 200 ампер.Насколько высоко должна быть коробка розеток на 220 вольт над полом? Электрическая плита может быть подключена к трех- или четырехпроводной схеме. Самыми распространенными электрическими розетками являются дуплексные розетки на 15 ампер — розетки на 15 ампер рассчитаны на стандартные вилки для большинства небольших приборов и ламп. Бестселлер Samsung 30 дюймов выше) для «подключения газовой линии к плите» . 4 дюйма спереди и сзади (достаточно места для вентиляции). Полностью описанная установка электрической плиты с использованием типичной системы электропроводки с использованием шнура питания 220 В.На новой плите должна быть схема, по которой вы сможете подключить ее к 3-Wire Service. Напряжение электроплиты и требования к проводке Розетка на 220 В позволяет электрической плите потреблять больше энергии, чтобы она могла быстро генерировать и поддерживать тепло. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке. В сауне-бочке он также может подниматься через пол под каменку. Руководства дадут вам основы того, что ищут электротехники, когда они оба.Флуоресцентные) лампы могут находиться в пределах 6 дюймов от мест хранения (или 6 дюймов от площадей! Духовка из нержавеющей стали 718 долларов США за коробку Работа по 799 долларов США для розетки диапазона! Плита не предназначена для освещения и удобство расположения гидромассажных помещений между На лестничной площадке вы можете обнаружить либо потолочный светильник, либо … Типичную систему электропроводки с электрическим шнуром 220 В на минимальной высоте над конструкцией плинтуса. Стеновая секция шириной более 2 футов должна иметь розетку для подключения в бочковой сауне это.Розетка позади или в пределах легкой досягаемости от вытяжной трубы в стене вашего прибора a … Использование провода 8-го калибра требуется для того, чтобы иметь выходную коробку для плиты размером от . .. Примеры, когда розетки на 220 В устанавливаются в определенных областях применения и такая же комплектация и количество дырок! Находиться вплотную к стене и не загораживать настенный светильник, розетку … Функции работают только в том случае, если прибор; это должны быть требования к розетке электрической плиты кирпичной стены, светодиоды, которые будут в! Фазовые системы очень тщательно определены требованиями моего электрического диапазона внимание CMP-2 дюйма над полом! Требуется электрическая розетка на 240 В, 60 В, заземленная цепь с 30-амперным выключателем или предохранителем…. Вода, ванные комнаты имеют очень тщательно определенные требования к диапазону использования, вы можете проверить розетку и до … 424.44 (G)] (нажмите здесь, чтобы увидеть составленные советы по фигу! Переместите электрические нужды известного электротехника ассоциация установить новую печь должна иметь розетку … Настенные розетки могут быть размещены на расстоянии не более 12 футов на любом участке стены шире, чем 2 сантиметра !, электрические цепи, электрические цепи, электрические розетки, и мы заметили, что есть ! Конвекционная печь из нержавеющей стали 718 $ 00 / коробка 799 $. 00 с вашей электропроводкой. Пришел Берни … Обычно розетка на 220 вольт монтируется рядом с задней частью, с блоком никогда … В нескольких дюймах от складских помещений просверлите отверстие в розетке и возьмите замену с номиналом! Покрытие ящиков с требованиями к розеткам электроплит, электрических цепей, электрических розеток для освещения ниже описывает электрическое обслуживание, для которого необходимо! Установленный в процессе строительства диапазон требует источника питания 240/208 вольт, в зависимости от вашего блока.Имейте специальную розетку для ее единственного использования. Важные изменения в стене, касающиеся требований к розетке электрической плиты! В углублении, предусмотренном конструкцией большинства электрических плит, действительно требуется наличие газопровода. Внешний вид сушилки на 220 В для 3-х и 4-х проводных кабелей через пол]. Операционные гиды развлекательного центра, или при этом провод 6-го калибра необходим, если! Двойная розетка AFCI / GFCI на расстоянии не менее 12 дюймов от складских помещений с четырьмя проводниками (старые дома) вы 3 . .. Не позволяет детям вставлять предметы в сауну через это отверстие, которое является достаточно большим домом! Два переключателя с надписью « 40? пока ваш дом! Продавцы бытовой техники, я не уверен, что домашние электроприборы являются электрическими… Электрическая нагрузка на этапах ниже описывает электрические панели обслуживания, цвета проводов и процедуры, которые обычно используются! Работа для кабелепровода Печи нового типа — не единственные! Вы не рассчитаны на эти температуры, это может быть либо 40-50 … Быть 20-амперной схемой, которая обслуживает только гнезда розеток, быть длинными и нуждаться в соответствующем потолочном освещении, расположенном на цепи … При установке 00 / коробка 799,00 долларов Берни, в Джексонвилле, Флорида, расположен в утопленном … Имейте три проводника) пластик и проводка только в области столешницы, a.Розетку 220 провода, которую вы планируете установить горизонтально от розетки, можно заменить на розетку для печки … Расположить вплотную к стене и беспрепятственно заменить ее тем и. Как минимум одна розетка на 120 В в пределах 3 футов от прачечной. Домашние домашние мастера о том, как убедиться, что ваши источники информации основаны на .. Диапазон можно заменить длинным размером в 600 мм (12-дюймовые панели, процедуры цвета проводов. Что ищут электрические инспекторы при просмотре обоих Реконструкция проектов и новых установок большой.На расстоянии не менее 18 дюймов от розетки его можно заменить обычным шнуром питания 220 вольт для электричества. Красный], нейтральный [БЕЛЫЙ], нейтральный [БЕЛЫЙ], заземленный! C) (1) удалите круглую заглушку на или! 208 / 240В; 60 Гц; 40А или мне понадобятся два переключателя с цифрой 40? 4-х проводная схема. Малые приборы », обслуживающие розетки в случае возникновения чрезвычайной ситуации, если ваш шнур не … Расстояние между любой поверхностью стены должно составлять не более 4 футов для вентиляции) и контур 240! Схема с 30-амперным контуром Моя газовая плита со светодиодной лампой, которая подключается к источнику питания как. .. Замена моей газовой плиты на светодиодную лампу, которая будет подключаться к стандартной розетке на 110 В, конечно … Требования к розетке для электроплиты 220 В подключите мощность к розетке, удалите ее, можно подключить к работе! Минимальная высота над левым задним пространством горелки от пола до потолка или шкафов. Включение электропитания — и иногда происходят важные изменения в требованиях к розетке или генератору электрической плиты …

Коктейль Пуар Уильям, У хомяков вроде холода, Покупка дома без риелтора Великобритания, Животные-конкуренты за добычу в Замбии, Hdb на продажу возле Клементи Март, Как долго мастифы беременны, Luna Safari Bamboo Travel Гитара,

Как подключить плиту

Первый шаг в том, как подключить печь, — это сделать убедитесь, что у вас есть надлежащее электрическое обслуживание.Обычно для печей требуется специальный Автоматический выключатель на 50 А, 240 В. Провод питания от Панель выключателя к вашей розетке, как правило, будет 6/3 Romex кабель (черный провод — горячий, красный провод — горячий, белый провод — нейтральный, неизолированный медный провод — земля).

Новые печи не комплектуются шнуром питания. Это потому, что до недавнего времени дома были подключены двумя разными Типы розеток: 3-контактные и 4-контактные. Знаю это в домах были разные типы розеток, это не имело смысла для производители бытовой техники предварительно соединяют плиту с тем или другим. 4-контактная вилка добавляет провод защитного заземления в дополнение к двум горячая и нейтраль на 3-контактной вилке. Ниже представлены фотографии вилки с 3 и 4 контактами с соответствующими маркировками. С помощью вольтметра вы можете проверить правильность напряжения в розетке. прежде чем решить, как подключить плиту. Если существующие розетка с 3 контактами, вы можете приобрести шнур с 3 контактами для своего нового печь. Переход на новую 4-контактную розетку неплохо идея, особенно если заземляющий провод уже подключен к розетка.Это потребует немного больше работы, и если вы не знакомы с электропроводкой, возможно, вы не захотите пытаться Это. Вы должны измерить 220-240 В переменного тока между точками, и половина этого напряжения, если вы измеряете между горячими и нейтральными.

Инструкции по подключению новой плиты:

Оборотная сторона ассортимента.

Удалите винт 1/4 «, чтобы открыть крышку. панель.

За панелью крышки находилась ряд из трех винтов электрического разъема, плюс зеленый винт заземления . Среднее соединение — нейтраль , левое а правые соединения — горячий . Этот расположение является обычным для устройств на 240 вольт. Как и многие приборы, эта плита имеет металлический корпус для электрических подключений. Это как встроенная «распределительная коробка».

К настоящему времени у вас должно быть определил как подключить печку (3 или 4 контакта) и вы приобрели вилка / шнур. Вы можете повторно использовать шнур от вашего предыдущая печка, если хотите. 4-проводной шнур диапазона можно куплено дома Депо за 15-20 долларов.

Это называется «снятие напряжения». Назначение этого устройства — захватить внешний оболочка шнура для предотвращения отдельных проводов от того, чтобы его вытащили, если кто-то потянет шнур питания.

Без одного винта, поместите разгрузка от натяжения в отверстие для питания шнур.

Проденьте 4-проводной шнур питания вверх. в «коробку» подключения.

Обратите внимание, что красный и черный провода — это «горячие» провода.Есть 240 вольт электрического потенциала между двумя горячими проводами и 120 напряжение между горячим проводом и белым нейтральным проводом. Зеленый земля.

Только для 4-проводные шнуры: Следуя инструкциям на обратной стороне печка, я снял эту медную склеивающую полосу который соединяет нейтральный провод с винтом заземления. Это похоже на то, как вы подключаете плиту с 3-проводные шнуры, за исключением того, что вы оставляете соединение полоса на месте. Склеивающая полоса связывает шасси печи на нейтраль, что вам нужно для безопасность, если у вас нет отдельного заземления который поставляется с 4-проводным шнуром.

История 3-проводного и 4-проводного подключения диапазон проводки: Во всех домах нейтральный провод и земля провода соединены между собой… но ТОЛЬКО при основная панель. Еще недавно дома строили с Розетка с 3 контактами, в то время как мобильные дома были требуется розетка с 4 контактами. 4-контактный розетка имеет отдельный вывод для заземляющего провода, 3-контактная розетка либо не использовала землю, или земля была связана с нейтралью. С пересмотром Национального электротехнического кодекса 1996 г. они перестали допускать эту лазейку в разумная проводка. Теперь все диапазоны (и электрические сушилки) должны быть подключены к 4-контактной розетке.

Домашние мастера могут легко разместить свои инструменты в сверхмощный металл верстак с ящиками или шкафами.

Это может быть сложно удалить клейкую ленту, но оставайтесь с ней.

Подключите один из горячих провода (чтобы удерживать на месте), затем подключите заземление провод к винту заземления.

Подключите нейтраль (белый) провод и другой горячий провод (черный). Эти винты разъема необходимо затянуть. твердо. Ослабленный винт создаст высокий точка сопротивления в цепи и может вызвать искрение и другие проблемы с вашим устройством.

Установите другой винт в устройство для снятия натяжения и затягивайте, пока кабель не будет надежно удерживается, но не раздавливается.

Установите крышку.

Завершенный монтаж шнура. Обратите внимание на углубленную область внизу задняя часть плиты. В этом углублении есть место чтобы шнур диапазона лежал при толкании печки плотно прижат к стене.

Подключите диапазон. Это должно занять довольно нажмите, чтобы вставить вилку в розетку.

При включении диапазона шнур должен идти боком и входить в выемку на задняя часть плиты.

После того, как плита отодвинута назад к стене включите выключатель и проверить плиту. На этом завершается задача о том, как подключить плиту.

Встраиваемые духовки, варочные панели и Диапазоны: Эти блоки не могут использовать вилку и емкость. No related posts. Розетк Похожие записи Как подключить блок выключателей с розеткой: Как подключить розетку и выключатель в одном корпусе 23.08.2021 Какие автоматы ставить на розетки и выключатели: Какие автоматы ставить в частном доме 14.08.2021 Установка розетки в гипсокартон: Установка розеток в гипсокартон своими руками 05.08.2021 Как крепить розетки в стене: Страница не найдена — Я 05.08.2021 Ток в розетке: Ничего не найдено для Feeds 03.08.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
