Содержание

Компьютерные розетки (RJ45) Legrand Valena (Валена)

Компьютерная техника является неотъемлемой частью жизни человека. Подключать ноутбуки и стационарные ПК можно к обыкновенным электросетевым разъемам, но отличный вариант — использовать специально предназначенные для этого розетки. Согласно стандартам они обозначаются сериями RJ11 и RJ45. В этом разделе можно купить компьютерную розетку Legrand Valena с гарантией от производителя.

Особенности устройств

Аббревиатура RJ обозначает Registered Jack. Разъемы этой категории могут быть различны, но чаще всего на рынке можно встретить модели типа:

  • RJ45 — применяются для подключения сетевого кабеля на 8 позиций и столько же контактов;
  • RJ11 — используются при прокладке телефонного кабеля (4 контакта и позиции).

В одной розетке оба этих разъема могут использоваться одновременно. Такие универсальные устройства обычно стоят несколько дороже тех, в которых используются одинаковые конструкционные решения.

Предложения от Legrand

В каталоге интернет-магазина вы найдете несколько видов компьютерных розеток Legrand «Валена». Чаще всего у нас заказывают:

  1. Двойные комбинированные (1 разъем RJ11, а второй — серии RJ45).
  2. Одиночные розетки Legrand cat 6e и 5.
  3. Двойные, где оба разъема соответствуют классу RJ45 либо RJ11.

Цвет у всех компьютерных розеток вне зависимости от количества контактов, модели и серии использованных в устройстве разъемов обычно однотонный — слоновая кость, черный, коричневый. Корпус не имеет высокого класса защищенности от влаги.

Особенности моделей от «Легранд Валена»

Все устройства, изготавливаемые этой компанией, соответствуют отраслевым стандартам качества. Они безопасны для людей и домашних животных, нетоксичны, долговечны.

Корпус фиксируется на стальном суппорте, поэтому конструкция служит достаточно долго. Монтаж, согласно замыслу производителя, бывает двух типов — на захватах или на винтах.

Какой бы из этих двух вариантов ни был выбран, розетка Валена будет держаться надежно. Контакты обозначают специальными двойными цветовыми кодами, что довольно удобно.

Мы напрямую сотрудничаем с официальными представителями бренда, поэтому прилагаем к каждому товару всю необходимую документацию, включая гарантийный талон, руководство по эксплуатации и прочее.

Компьютерная розетка RJ-45 — Что это такое? Основные разновидности и как подключить

Компьютерные розетки rj 45 сегодня широко используются в помещениях любого назначения для более удобного подключения устройств к сети интернет. Как правило, такие приборы монтируются в выбранных местах еще на стадии ремонта и отделки помещения, однако при необходимости их можно установить и по завершении ремонта. Благодаря продуманной конструкции выполнить подключение компьютерной розетки можно даже при наличии минимального практического опыта.
Содержание:

Основные разновидности компьютерных розеток

Современные компьютерные розетки по конструкции и особенностям установки делятся на два основных типа:

  • Встроенные. Такая розетка для компьютера имеет небольшие размеры и современный дизайн. Для фиксации розетки в выбранном месте пластиковый короб вмуровывается в стену с помощью специального алебастрового раствора, после чего в него устанавливается контактная часть. После подключения провода короб полностью закрывается небольшой пластиковой панелью, которая находиться в одной плоскости со стеной.
  • Внешние. Короб таких розеток устанавливается непосредственно на поверхность стены с помощью дюбелей и саморезов. После монтажа и подключения контактной части корпус закрывается специальным защитным колпачком.

Компьютерная розетка в зависимости от модификации может иметь одну или две точки подключения. Несмотря на то, что по внешнему виду такие компьютерные розетки отличаются, принцип подключения у них является идентичным.

Подключение компьютерной розетки RJ-45

Кабель, подключаемый к компьютерной розетке, имеет восемь изолированных проводков, которые соединены в четыре «витые пары». В каждой паре одни провод полностью окрашен в определенный цвет, а второй либо покрыт серой обмоткой, либо на его поверхности нанесена тонкая полоска такого же цвета, как и у провода пару с которым он составляет. Провода свиты в пары для того, чтобы во время передачи данных «помогать» друг другу гасить возникающие электрические помехи.

Как правило, на контактной части розетки имеется специальная цветовая маркировка. При подключении необходимо следить за тем, чтобы цвет провода и маркировки совпадал. Пред началом работ необходимо освободить «витые пары» от обмотки и тщательно разровнять проводки для более удобного подключения. Старайтесь сделать это так, чтобы не повредить основную изоляцию проводников.

На поверхности контактной части розетки расположены специальные микроножи, которые прорезают изоляцию прижатого к ним провода и обеспечивают полноценный контакт проводников. Вам необходимо просто завести провод под хомут, после чего в соответствии с маркировкой подсоединить проводники к клеммам. После завершения установки проводников излишки зачищенного провода нужно удалить, а контактную часть установить в короб и закрыть ее лицевой защитной панелью.

Учитывая то, что в таких устройствах нет высокого напряжения, в дополнительной изоляции закрепленных проводов необходимость отпадает, а значит и монтаж компьютерной розетки существенно упрощается.

Внимание! При осуществлении работ, прежде чем монтировать подключенную контактную часть розетки в короб, лучше еще раз внимательно проверьте правильность подключения проводов.

Сегодня подключение розетки осуществляется по стандарту Т568 двумя основными способами «А» и «В». Однако учитывая особенности конструкции информационного кабеля, чаще всего подключение розеток осуществляется по методу «В».

Интернет кабель работает с минимальным напряжением, поэтому во избежание помех при передаче данный его следует располагать как можно дальше от электрической проводки. Если в соответствии со стандартами в вашем доме или офисе проводка проведена в стенах на высоте 20-25 сантиметров от потолка, то интернет кабель лучше вмонтировать ближе к плинтусу.


Нюансы подключения встраиваемых розеток

Как подключить компьютерную розетку встраиваемую? Принцип подключения такой розетки практически ничем не отличается от вышеизложенной схемы. Однако в силу особенностей конструкции встроенных розеток, могут возникнуть проблемы с их разборкой для подключения проводников к клеммам.

Современные производители предлагают нам информационные розетки контактная коробка, в которых находится под пластиковой крыльчаткой. Если вы купили именно такое устройство, то для того, чтобы добраться до клемм, вам достаточно провернуть крыльчатку по часовой стрелке.

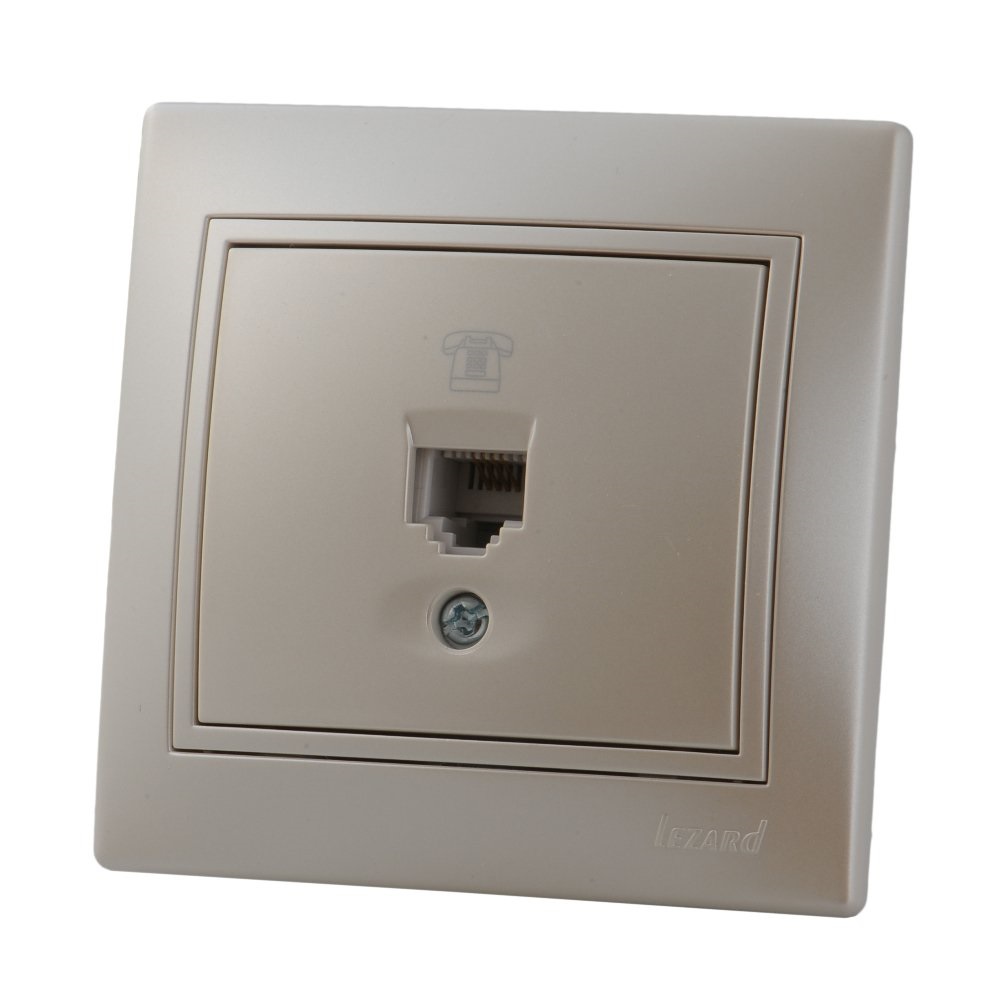

К примеру, розетка компьютерная rj 45 от компании «Лезард» разбирается еще более проблематично. В такой розетке лицевая панель и основная металлическая рама фиксируются на специальный болт, который раскручивается без особых усилий, а вот контактная пластина закреплена на зажимах.

Чтобы получить удобный доступ к клеммам необходимо снять пластиковую крышку, предназначенную для надежной фиксации проводников. Крышку можно убрать поддев ее со всех сторон отверткой. Когда, наконец, доступ к контактной пластине получен, встраиваемая розетка компьютерная подключается по схемам указанным выше.

Выбирая информационные розетки встраиваемые, помните о том, что они имеют более хлопотную схему установки. В данном случае монтаж компьютерных розеток rj 45 в короб предполагает не только выбор наиболее подходящего места для фиксации устройства, но и подготовку отверстия в стене для вмуровывания основной пластиковой коробки и вывода через нее информационного кабеля.

Если вы ранее не занимались подобными работами и сомневаетесь в том, что сможете самостоятельно разобраться во всех нюансах разборки и подключения розеток то лучше избавьте себя от всех хлопот и обратитесь за квалифицированной помощью к опытным специалистам.

Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:
  • бело-оранжевый контакт = бело-оранжевая жила
  • оранжевый = оранжевая жила

а с другой, на контакты 3-6:

  • бело-зеленый контакт = бело-синяя жила на кабеле
  • зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т. д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

подключение и монтаж на стену.

В современном доме или квартире невозможно обойтись наличием только одной электрической розетки.
Компьютеры, телефоны и модемы, требуют совершенно иных элементов для подключения электронного высокоскоростного сигнала. Одним из элементов подобной арматуры, которая может понадобиться при объединении нескольких компьютеров в одну сеть, является розетка rj45. Как подключить это устройство будет подробно описано ниже.

Для чего нужна розетка rj45

Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.

Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.

Разновидности розетки rj45

Розетка компьютерная rj45 может быть накладного типа и для установки с помощью внутреннего монтажа. Если планируется устанавливать внутреннюю модель, то потребуется осуществить штробление стен.


Чтобы установить наружную компьютерную розетку, делать отверстия в стене не потребуется, но расположенный кабель-канал вдоль стены будет значительно портить весь интерьер комнаты. Наружный способ больше подходит в том случае, когда требуется установить большое количество компьютеров объединённых в одну сеть. При необходимости добавить ещё один компьютер в систему, не составит большого труда. Достаточно будет подключить участок кабеля к крайнему устройству.

Комбинированные розетки с rj11 внешнего исполнения также востребованы для подключения компьютеров в офисе.
Подключение совместно с компьютером и телефонного аппарата, позволяет рационально использовать пространство на рабочем столе и, при неоходимости, легко отключить устройство от сети.
Розетки для подключения компьютера могут быть одинарными и двойными.

Если требуется подключение более одного компьютера к сети на одном рабочем месте, то двойная модель позволит полностью отказаться от различных приспособлений, которые применяются для увеличения количество портов.

Распайка компьютерной розетки

Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара».
Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества.
Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства.
Разъём Т568А имеет следующую распиновку:
1 контакт — бело-зелёный.
2 — зелёный.
3 — бело-оранжевый.
4 — синий.
5 — бело-синий.
6 — оранжевый.
7 — бело-коричневый.
8 — коричневый.

Если используется стандарт Т568В (используется чаще), то распайка следующая:
1 контакт — бело-оранжевый провод.
2 контакт — оранжевый.
3 — бело-зелёный.
4 — синий.
5 — бело-синий.
6 — зелёный.
7 — бело-коричневый.
8 — коричневый.


Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.

Подключение розетки к кабелю

При подключении, компьютерная розетка должна быть соединена с кабелем таким образом, чтобы было полностью исключено непроизвольное выпадение проводника из зажимного контакта. Для этого следует правильно соединить устройство с высокоскоростным кабелем. Подключение осуществляется с применением специальной вилки. Вилку следует использовать необходимого размера, толщина жала инструмента не должна превышать диаметр провода.


Установка кабеля осуществляется в такой последовательности:

  • Каждую витую пару необходимо слегка распустить.
  • Провода заводятся в крепление согласно распиновке.
  • С помощью вилки каждый провод вдавливается внутрь зажима.

Некоторые монтажники с целью экономии вместо специальной вилки используют шлицевую отвертку соответствующего размера. Но этот способ кустарный, иногда приводящий к обрыву провода или ослаблению контактов зажимов. Хотя тоже имеет место жить.

При подключении кабеля не требуется осуществлять зачистку проводов. Ножи, которые встроены в зажим разъёма, надёжно прорезают изолирующую оболочку.

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства.
Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки.
Для установки внутренней конструкции потребуется потратить значительно большее количество времени.
Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

  • В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
  • К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
  • В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
  • Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
  • Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
  • Устанавливается декоративная пластмассовая накладка.

Несмотря на более сложный вариант установки скрытой компьютерной розетки, использование такого способа монтажа, позволяет значительно повысить эстетические качества такого соединения.
Как подключить компьютерную rj45, подробно описано в данной статье. Если осуществить монтаж по всем правилам, то розетка прослужит долгое время, без каких-либо нарушений в работе, а сетевая игра, будет возможна даже в том случае, если второй компьютер находится в другой комнате.

устройство и конструкция, технические характеристики и разновидности

На чтение 6 мин Просмотров 219 Опубликовано Обновлено

Розетки RJ 45 – это устройства, которые отличаются от классических электророзеток наличием витой пары. Такие приборы также называют интернет-розетками. Они являются обязательным элементом кабельной системы в современных домах. Установка розетки не вызывает особых сложностей даже у новичка, но нужно учитывать ряд нюансов при подключении.

Конструктивные особенности

Элементы внешней розетки RJ-45

На рынке представлены разные модификации интернет-розеток. Независимо от модели устройство имеет следующие элементы конструкции:

  • декоративная крышка;
  • основание;
  • микросхема;
  • конвекторы для витой пары;
  • стяжка для закрепления провода;
  • разъем.

У современных моделей с увеличенным функционалом могут быть и другие детали в конструкции.

Внешне розетка rg45 похожа на телефонную. Их основное визуальное отличие заключается в количестве разъемов — интернет-розетка имеет 8 разъемов, в то время как у телефонного устройства их всего 4.

Виды и технические характеристики

Накладные и внешние розетки RJ-45

Параметры розетки зависят от следующих аспектов:

  • число портов;
  • исполнение корпуса;
  • категория.

Чаще всего применяются модели с количеством портов от 1 до 4. Есть возможность увеличения количества путем использования патч-панели. Но на практике такое почти не применяется, так как использовать несколько контактов неудобно. Для установки в домах и офисных помещениях применяются однопортовые и двухпортовые модели.

Исполнение не влияет на технические характеристики и схему устройства, это лишь способ классифицировать прибор по виду монтажа. Выделяют внешние и внутренние розетки. Выбор того или иного способа установки зависит от типа электропроводки в доме. Розетка rj 45 накладная используется при открытом типе проводки. Она проста в установке и не требует штробления стен. Внутреннюю модель нужно будет встраивать в стены. В отдельную категорию выделяются розетки, которые монтируются в коробке. Они одновременно являются настенными и внутренними.

Категория розетки напрямую зависит от параметров используемого кабеля. Скорость передачи данных, возможность использования новейших сетевых технологий – это все оказывает влияние на технические характеристики интернет-розетки. Зависимость параметров прибора от характеристик и категории кабеля можно посмотреть в специальных таблицах.

Модели с обозначением ниже 5е почти не применяются. При выборе важно учитывать, что категория розетки не должна быть ниже категории кабеля. В ином случае есть риск снижения скорости передачи данных.

Распиновка розетки

Распиновка разъемов RJ-45

Розетка информационная rj 45 удобна тем, что ее распиновка написана на самом устройстве рядом с контактной группой. Есть 2 стандарта маркировки — T568A, T568B. Их также называют прямой и перекрестной. Прямая распиновка применяется для объединения конечного потребителя (например, ноутбук, телевизор) с роутером. Для соединения двух устройств с  аналогичным функционалом применяется перекрестная распиновка. Их отличие заключается в соединении пинов – в прямой цвета совпадают друг с другом, а в перекрестной TX и RX меняются местами.

При монтаже следует заранее узнать, какая распиновка используется в помещении. Нарушение стандартов локально-вычислительной сети грозит сбоем подключения. Узнать используемый в доме стандарт можно по разъему кабеля провайдера.

Подключение розетки RJ 45

Прежде чем начать монтаж и подключение, нужно подобрать подходящие инструменты. Для облегчения установки существует специальное приспособление для заделки на витую пару. Это универсальный экстрактор, который обрезает остатки провода и прессует кабель. Если провод был установлен некорректно, у экстрактора есть отвертка и крючок, с помощью которых можно достать кабель и повторить установку. Также потребуется прибор для зачистки изоляции. Использовать канцелярский нож не рекомендуется – высок риск повреждения жил.

Схема подключения интернет-розетки



Перед началом установки нужно провести подготовку посадочного места и проложить провода. Затем нужно следовать приведенному алгоритму:

  1. Зачистить концы кабеля на 4-5 мм. Если жилы были повреждены, их следует обрезать и снова аккуратно зачистить.
  2. Разровнять пары жил.
  3. Разобрать электророзетку, сняв с нее лицевую панель. Она закрепляется обычно с помощью фиксирующих винтов. Фиксаторы могут быть другими, все зависит от конструкции. Способ закрепления можно найти в инструкции.
  4. Зафиксировать провода с помощью специальной стяжки.
  5. Установить кабели в фиксатор, соблюдая нужную маркировку.
  6. Сделать запрессовку и удаление лишних частей кабеля с помощью экстрактора. Запрессовка обязательно должна осуществляться профессиональным прибором, иначе может произойти потеря контакта. При покупке розетки нужно обратить внимание на ее комплектующие. Крупные производители часто кладут простейший экстрактор в набор к устройству.
  7. Установка модуля на место.
  8. Фиксация лицевой панели.

Финальным шагом будет проверка работоспособности собранной системы. Протестировать розетку можно как с помощью специального тестера, так и путем подключения к компьютеру и проверки соединения.

Полезные советы

STP и FTP кабели используются в оборудовании с заземлением

Существуют специальные виды кабелей – экранированные. Подобные провода нужно подключать к розетке с экраном. Если использовать обычную интернет-розетку, произойдет падение скорости передачи данных. По этой же причине нельзя использовать STP и FTP кабели для оборудования без заземления.

В локально-вычислительной сети нельзя использовать удлинение проводов с помощью скрутки. Этот метод является ненадежным. Оптимальный способ наращивания кабелей – через специальные соединители.

В быту лучше не использовать приборы более чем с двумя портами. Это неудобно в эксплуатации и приводит к запутыванию проводов. Рекомендуется установить несколько розеток в разных частых помещения. Также можно поставить розетку внешнюю двойную rj 45.

Основные ошибки

Не допускается раскручивание витой пары более чем на 13 мм

Монтаж розетки rg 45 не вызывает сложностей, если его выполнять внимательно. Но есть ряд ошибок, которые специалисты допускают чаще остальных.

  • Несоблюдение стандартов подключения. Если устройство не работает и появляются проблемы, нужно проверить соблюдение маркировки. Это самая распространенная ошибка, она решает около 90% проблем с подключением.
  • Отрезание жил до закрытия крышки. Если отрезать лишние части до того как была установлена крышка, провода могут вывалиться. В этом случае придется заново выполнять процедуру монтажа.
  • Зачистка изоляции более чем на 13 мм. Большие незаизолированные части жил приводят к падению скорости передачи и ухудшению качества сигнала.

Установить интернет-розетку самостоятельно несложно. Важно лишь соблюдать инструкцию по подключению, выполнять все шаги внимательно и аккуратно.

Розетка компьютерная RJ-45 Серебряный Werkel WL06-RJ-45

Компьютерная розетка RJ-45, цвет — Серебро

Розетка Ethernet на 8 контактов (RJ-45) для внутреннего монтажа, без рамки.

Применение

Используется для подключения витой пары, категории 5e (UTP) — Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.

Характеристики

  • Степень защиты от пыли и влаги: IР20
  • Контактные зажимы: вкладного типа
  • Сечение подключаемых проводов: 0,4 — 0,8 мм2
  • Материал накладки — термопласт
  • Цвет — Серебро
  • Размеры с суппорттом: 70х70х45 мм.
  • Крепление механизма к рамке: Werkel Easy Click
  • Упаковка: индивидуальная коробочка с окном

Компания Werkel производит электроустановочные изделия с 2009 года. Продукция соответствует европейским нормам безопасности, надежна, функциональна и  легко монтируется. Изделия марки Werkel сочетают в себе изысканный дизайн и доступную цену.

Розетка компьютерная RJ-45 Серебряный Werkel
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка компьютерная RJ-45 Серебряный Werkel — цена, фото, технические характеристики. Для того, чтобы купить Розетка компьютерная RJ-45 Серебряный Werkel в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка компьютерная RJ-45 Серебряный Werkel оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет серебристые
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Розетка RJ-45 одинарная категории 5е REXANT

Array
(
    [id] => 1184
    [id_1c] =>
    [name] => Патчкорд UTP Cat5e 568B 24AWG серый
    [summary] => Коммутационный шнур неэкранированный 4 пары, материал проводника  омеднённый
алюминий
длины 0,5м; 1м; 1,5м; 2м; 3м; 5м [meta_title] => [meta_keywords] => патчкорд [meta_description] => патчкорд [description] =>


Патч-корд UTP 5e кат. литой 5 м серый предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы, и представляет собой шнур из 4 пар изолированных проводников, скрученных между собой, находящиеся в общей изоляции с разъемами типа 8P8C.

Патч-корд (от англ. patching cord — соединительный шнур) необходим для соединения телекоммуникационного оборудования: компьютеры, офисные АТС, сетевые коммутаторы, концентраторы, коммутационные панели, маршрутизаторы, патч-панели в телекоммуникационных стойках, сетевые карты, а также другого оборудования, имеющего разъемы RJ-45.

Преимущества

• Многожильный (Stranded) провод, повышающий гибкость патч-корда и устойчивость к излому, тем самым уменьшается минимальный радиус безопасного изгиба кабеля;
• Литой разъем, обеспечивающий надежное крепление провода в коннекторе;
• Контакты разъемов имеют напыление техническим золотом 3 мкм, что способствует безупречной пропускной способности сигнала.

Конструкция

• С обеих сторон шнура располагаются штекеры разъема RJ-45 (8P8C).
• Полоса пропускаемых частот от 100-125 МГц, что соответствует категории 5е.
• Колпачки литых разъемов выполнены из нескользящего эластичного пластика.
• Внешняя изоляция провода сделана из поливинилхлорида (ПВХ) серого цвета, прочность которой при растяжении не менее 9.0 МПа.
• Диаметр коммутационного провода составляет 5 мм, длины до 10 метров.
• Диапазон рабочих температур –10...+50°C.

Использование в СКС такого соединительного шнура произведенного в заводских условиях гарантирует корректную работу оборудования и значительно сэкономит ваше свободное время.

[contact_id] => 1 [create_datetime] => 2010-06-29 10:22:15 [edit_datetime] => 2021-05-27 15:59:44 [status] => 1 [type_id] => 47 [image_id] => 10174 [image_filename] => [video_url] => [sku_id] => 2520 [ext] => jpg [url] => patchkord-utp-cat5e-568b-24awg-seryj-05m [rating] => 0 [price] => 25 [compare_price] => 0 [currency] => RUB [min_price] => 25 [max_price] => 75 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 1338181. 6 [category_id] => 674 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 6 [compare_price_selectable] => 0.0000 [purchase_price_selectable] => 0.0000 [orders_count] => 37 [unconverted_currency] => RUB [unconverted_price] => 25.0000 [frontend_price] => 25.0000 [unconverted_min_price] => 25.0000 [frontend_min_price] => 25.0000 [unconverted_max_price] => 75.0000 [frontend_max_price] => 75.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 1 338 181,60 Р [rating_html] => [skus] => Array ( [2520] => Array ( [id] => 2520 [product_id] => 1184 [id_1c] => [sku] => 0000760 [sort] => 1 [name] => 0,5м [image_id] => [price] => 25. 0000 [primary_price] => 25.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 25.0000 [unconverted_price] => 25.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 25 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 25 ) [7416] => Array ( [id] => 7416 [product_id] => 1184 [id_1c] => [sku] => 0000761 [sort] => 2 [name] => 1м [image_id] => [price] => 35. 0000 [primary_price] => 35.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => -266 [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 35.0000 [unconverted_price] => 35.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 35 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 35 ) [7417] => Array ( [id] => 7417 [product_id] => 1184 [id_1c] => [sku] => 0000762 [sort] => 3 [name] => 1,5м [image_id] => [price] => 36. 0000 [primary_price] => 36.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 36.0000 [unconverted_price] => 36.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 36 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 36 ) [7418] => Array ( [id] => 7418 [product_id] => 1184 [id_1c] => [sku] => 0000763 [sort] => 4 [name] => 2м [image_id] => [price] => 45. 0000 [primary_price] => 45.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 45.0000 [unconverted_price] => 45.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 45 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 45 ) [7419] => Array ( [id] => 7419 [product_id] => 1184 [id_1c] => [sku] => 0000764 [sort] => 5 [name] => 3м [image_id] => [price] => 55. 0000 [primary_price] => 55.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 55.0000 [unconverted_price] => 55.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 55 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 55 ) [7420] => Array ( [id] => 7420 [product_id] => 1184 [id_1c] => [sku] => 0000765 [sort] => 6 [name] => 5м [image_id] => [price] => 75. 0000 [primary_price] => 75.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 75.0000 [unconverted_price] => 75.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 75 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 75 ) ) [frontend_url] => /patchkord-utp-cat5e-568b-24awg-seryj-05m/ [original_price] => 25 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2520 [product_id] => 1184 [id_1c] => [sku] => 0000760 [sort] => 1 [name] => 0,5м [image_id] => [price] => 25. 0000 [primary_price] => 25.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 25.0000 [unconverted_price] => 25.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1


25 Р … 75 Р

Что такое разъем RJ45?

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техником Fluke Networks

RJ45, модульная вилка, 8P8C, конец, разъем … эти термины используются как синонимы. Все они описывают деталь, прикрепленную к концу кабеля Ethernet, который подключается к вашему телевизору, компьютеру, маршрутизатору и т. Д.

Что интересно, так это путаница вокруг этой скромной маленькой детали. Само название может вызвать недоумение.

Правильный способ обозначать обычный «штекер RJ45» — это разъем Ethernet 8P8C RJ45. Это длинное имя действительно подкрепляет его. 8P8C означает восемь контактов / восемь проводов. Он относится к типу модульной вилки, обычно используемой на конце соединительных кабелей Ethernet, и когда она присоединяется к концу кабеля Ethernet, она называется вилкой RJ45 8P8C. RJ обозначает зарегистрированный домкрат, а «45» обозначает номер в листинге. Подробнее о том, что такое «патч-кабель», см. Что такое патч-кабель Ethernet?

Что на самом деле делает этот маленький разъем и как он работает? Давайте разгадываем тайну, развеем некоторые мифы и перейдем к реальности.

Внимание, спойлер!

Разъем / штекер / конец RJ45, или как вы его называете, по сути, представляет собой кусок пластика с восемью золотыми контактами внутри. Это не что-то «Кошачье». «А теперь держись, Дон!» ты можешь сказать. Означает ли это, что кабельная вилка Cat6 на самом деле не является Cat6? Ага, это то, что я говорю. Это приводит к еще большей путанице, которую мы также проясним.

Вот один из типов разъема RJ45:

Хотите увидеть, как замыкается одна из этих вилок? Ознакомьтесь с инструкциями по подключению неэкранированного прохода через разъем RJ45 .

Подходит ли всем один размер?

Определенно нет. Вы же не думали, что вам так повезет? Разъемы RJ45 имеют одинаковые размеры снаружи (они должны быть такими, чтобы подходить к любому стандартному порту RJ45), но именно внутри можно найти самые большие различия. Как узнать, какой получить? Вы должны знать, как правильно выбрать соединитель.

Достаточно сказать, что существуют только свободные стандарты производства кабеля Ethernet.Они различаются толщиной оболочки, калибром медного проводника (AWG) и, что наиболее важно, толщиной изолированного проводника (медь плюс изоляция). Это означает, что вам нужно знать, что уместится внутри вилки и какой длины кабель. Технически говоря, вам не нужно знать, с какой категорией вы работаете.

ЧТО ?!

Некоторые из вас, вероятно, думают, что я наконец-то открыл крышку (правда, но это еще один блог). Категории 5e, 6 и 6A не учитываются.Почему? Штекер представляет собой небольшой кусок пластика с восемью золотыми контактами. Это не категория, лежащая в вашей коробке или сумке. Он имеет категорию только ПОСЛЕ того, как он подключен к кабелю Ethernet. Вилка является частью системы.

Большое заблуждение состоит в том, что, поскольку производитель проштамповал на сумке «Cat6», это должно быть для всех кабелей Ethernet Cat6. Неправильный. Вы когда-нибудь пробовали вставить вилку в кабель, который, как вы были уверены, сработает? (Эй, на сумке было написано Cat6!) И это просто не влезло.Производитель вилок пытается упростить для вас покупку, и когда они указывают категорию на упаковке, это их лучшее предположение о ваших вероятных размерах кабеля. Это было бы хорошо, если бы производитель вилки также сделал кабель, но это бывает редко.

Но подождите! Есть еще …

Путаницу усугубляет разница между коннекторами с двумя и тремя контактами. Вернитесь к изображению первого разъема выше, на котором отмечен золотой контактный штифт.Видите три зубца внизу? Эти штыри «вгрызаются» в отдельные проводники при заделке кабеля. Вилки с двумя зубьями имеют на один «зуб» меньше, чем нужно.

Разница вот в чем:

  • Два контактных разъема подходят для многожильного медного кабеля Ethernet
  • Трехконтактные разъемы подходят для кабелей Ethernet с одножильным медным проводом

Узнайте больше о том, почему бывают разные типы одножильных многожильных кабелей Ethernet.

В общем, пластиковая заглушка, которую вы прикрепляете к кабелю, представляет собой не что иное, как тщательно продуманное механическое приспособление.Внутри нет компьютерных микросхем.

Все ли штекеры сквозные? Они все пластиковые снаружи?

Теперь, прочитав это в блоге, вы знаете, что ответ будет твердым «нет».

Вот как выглядит экранированная вилка RJ45 с внешним заземлением, без фиксатора напряжения и нагрузочной планкой:

Что интересно в этом штекере, так это то, что он также подключается прямо к любому стандартному порту RJ45. Однако способ работы с ним и размер кабеля, который он принимает, очень сильно отличаются.Для этого требуется специальный инструмент для обжима / заделки, и он предназначен для использования с экранированным кабелем Ethernet. Для получения дополнительной информации о том, как на самом деле отключить одного из этих зверей, см. Как: заделать экранированный разъем RJ45 стандартной шины нагрузки Cat6 / Cat6A с внешним заземлением.

Вот и все! Все о простом и хриплом разъеме RJ45. Не так просто и круто, как люди думают! Знание — это половина дела, и, надеюсь, у вас будет шанс отключить некоторые из этих разъемов самостоятельно.Ничто не заменит «практический» опыт.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Разъемы Ethernet, Сетевые разъемы и вилки для передачи данных Телекоммуникации

В современном мире подключений важно, чтобы коммерческие предприятия имели надежное и надежное сетевое соединение. От внутренней передачи данных до внешней связи с остальным миром, разъемы данных и Ethernet являются важными компонентами там, где используются компьютеры, телефоны и проводные локальные сети (ЛВС).

Благодаря огромному выбору соединителей для связи, Ethernet и данных, предлагаемых Allied Electronics, вы можете быть уверены в том, что найдете нужные компоненты для установки или обновления любой промышленной телефонии или сетевых услуг.У нас есть компоненты всех ведущих брендов, таких как Phoenix Contact и L-com — все они есть на складе и готовы к отправке сегодня.

Что такое разъемы для передачи данных и Ethernet?

Используется для сетевых и телекоммуникационных приложений. Разъемы для передачи данных и Ethernet позволяют подключать кабели к модемам, компьютерам и сетевым концентраторам. Эти разъемы для подключения к Интернету и сетевому кабелю, которые в настоящее время распространены во многих домах, офисах и других промышленных предприятиях, являются жизненно важными средствами передачи данных к и от различных терминалов и / или мест.

Основное различие между разъемом для передачи данных, Ethernet и телекоммуникационным разъемом заключается в типе данных, которые они могут передавать. Таким образом, разъемы для передачи данных бывают разных размеров, соответствующих их предполагаемому использованию и устройствам, которые требуют подключения. Доступный широкий выбор означает, что вам будет легко найти компоненты, необходимые для безопасного, надежного и надежного соединения.

Какие бывают типы разъемов для передачи данных?

В нашем ассортименте разъемов для передачи данных есть различные варианты подключения кабелей к концентраторам и устройствам. Некоторые из этих различных типов могут использоваться более чем для одного приложения. Вот наше руководство по некоторым из наиболее популярных и часто используемых разъемов для передачи данных:

Разъемы Registered Jack (RJ)

Разъемы

RJ являются наиболее распространенной формой разъемов для телекоммуникаций. Эти разъемы, отличающиеся прямоугольным концом, защелкиваются при установке в настенные терминалы, порты компьютера или розетки модема. Но не все варианты RJ одинаковы, поэтому важно знать, какой тип вам нужен.

Разъемы RJ45, например, чаще всего используются в качестве разъемов или разъемов Ethernet.С их помощью вы можете создать проводное подключение к Интернету в виде кабельных вилок RJ45 ethernet или в виде розеток, установленных на панелях или в таких устройствах, как модемы. Поскольку многие интернет-кабели имеют витую пару, разъемы RJ45 используются в конфигурации 8P8C (8 позиций, 8 контактов).

Другие примеры разъемов RJ включают RJ11, RJ12 и RJ14. Часто меньше по размеру, это телекоммуникационные соединители, используемые для системных телефонов и телефонных систем с более чем одной линией.

Волоконно-оптические соединители

Теперь, когда волоконно-оптические технологии улучшают передачу данных и телекоммуникации во многих отраслях промышленности, соответствующие соединители также являются вариантом.Стандартные разъемы RJ не работают с оптоволоконными кабелями. Таким образом, специальные оптоволоконные разъемы для передачи данных могут использоваться для выравнивания жил волокна, что позволяет свету беспрепятственно проходить и передавать данные.

Для использования с одномодовыми или многомодовыми кабелями эти разъемы сетевого кабеля классифицируются в зависимости от их применения, включая стандартные (SC) и локальные (LC) разъемы данных. Приложения часто включают телефонные станции из-за более высокой скорости передачи данных. Внешняя кабельная разводка и сетевая инфраструктура также используют оптоволоконные соединения между кабелями, оборудованием, вышками и реле.

Мини-разъемы ввода-вывода

Мини-разъемы ввода-вывода намного меньше стандартных разъемов RJ45. Это делает их очень эффективными, если вы используете печатную плату с ограниченным пространством. Кроме того, эти разъемы для передачи данных просты в установке. Особенностью этих разъемов являются металлические защелки, предотвращающие непреднамеренное нарушение работы сети из-за вибрации или натяжения проводов.

Разъемы USB

Разъемы универсальной последовательной шины (USB) используются для передачи данных между компьютерами или с компьютера на периферийное устройство, такое как принтеры, аудиоустройства или испытательное оборудование.USB-разъемы для передачи данных доступны с различными вариантами монтажа — кабелем, панелью, поверхностью и сквозным отверстием. Существуют также различные типы USB-разъемов и разъемов, наиболее распространенным из которых является USB Type A.

Разъемы для передачи данных и Ethernet: для чего они используются?

Для любой коммерческой или промышленной установки, использующей проводную сеть или телефонное соединение, необходимы разъемы для передачи данных и Ethernet. Такова степень развития коммуникаций в наше время, эти разъемы для сетевых кабелей находят применение во многих отраслях и на рабочих местах.Эти компоненты особенно важны для быстрой и регулярной передачи данных.

Офисы, центры обработки данных, вещательные СМИ и поставщики интернет-услуг являются примерами секторов, которые зависят от надежных соединений для передачи данных. От установления соединений с внешними источниками до подключения внутренних устройств или концентраторов через проводные сети — разъемы для передачи данных позволяют осуществлять высокоскоростной обмен информацией в таких разнообразных приложениях, как автомобильная промышленность и военная промышленность.

Почему стоит выбрать Allied Electronics для разъемов для передачи данных и Ethernet?

Вне зависимости от области применения или отрасли Allied Electronics может предоставить разъемы для передачи данных, необходимые для сетевых подключений, на которые вы можете положиться.Являясь крупнейшим авторизованным дистрибьютором соединителей для интернет- и сетевых кабелей в Северной Америке, мы предлагаем широкий выбор компонентов от ведущих мировых производителей: Amphenol, L-Com, Molex Incorporated, Phoenix Contact и многих других.

Чтобы упростить поиск того, что вам нужно, вы можете применить к поиску фильтры, такие как цена, тип и производитель. Наши логистические возможности и сервис мирового класса гарантируют, что вы получите именно то, что вам нужно, и тогда, когда вам нужно.

Если вам нужна дополнительная поддержка, свяжитесь с нами.Один из наших дружелюбных консультантов будет более чем рад ответить на любые ваши вопросы. Мы также предоставляем экспертный контент-центр, который полон полезной информации и советов, которые помогут вам принять обоснованное решение о вашей следующей покупке.

Что такое разъем RJ45?

Разъем RJ45 — это тип разъема, который используется для облегчения связи между двумя или более устройствами в сети. Он похож на телефонную розетку и в основном используется в Ethernet и компьютерных сетях.Хотя разъем RJ45 напоминает разъемы, используемые для телефонных сетей и проводки, он отличается более широкой конструкцией.

Назначение разъема RJ45 — обеспечить достаточную пропускную способность и емкость для компьютерных сетей. Поскольку данные необходимо передавать по кабелю или проводке, на жестком диске компьютера обычно есть порты Ethernet, к которым можно подключать кабели RJ45.Проводка может доходить до модема или устройства Ethernet, которое подключается к настенной розетке. Разъем RJ45 служит шлюзом к телекоммуникационной сети, которая передает сигналы данных из одного места в другое.

Разъемы

RJ45 когда-то использовались для предоставления традиционных телефонных услуг.Однако большинству клиентов не требовалась увеличенная емкость, которую может обеспечить разъем RJ45. Поскольку идея использования этих розеток для традиционных телефонных услуг никогда не пользовалась большой популярностью, они стали жизнеспособным вариантом для компьютерных сетей, высокоскоростного Интернета и услуг Ethernet.

Благодаря восьмиконтактной конструкции разъем RJ45 выглядит шире.Это также увеличивает пропускную способность для передачи данных. Вот почему настенные розетки этого типа используются в основном для Ethernet и высокоскоростных подключений к Интернету. Когда телекоммуникационная компания получает заказ на линии передачи данных, она почти всегда устанавливает какой-либо разъем или розетку RJ45.

Телефонная служба работает аналогичным образом, но обычно осуществляется через разъемы RJ11. Для сравнения, сокеты RJ11 не содержат так много разъемов. Разъем RJ45 содержит восемь разъемов и является зарегистрированным разъемом в местной телефонной компании.

Разъемы

подключают внутреннюю проводку здания к разметке , которая является точкой разделения между внешней проводкой телефонной компании и проводкой клиента.Наружная проводка проходит от опор или коммутационной коробки телефонной компании к отдельным зданиям для обеспечения обслуживания. Разъем RJ45 служит интерфейсом, через который устройства могут подключаться к сетевой проводке или подключаться к ней.

Каждый разъем RJ45 имеет штекерные и розеточные соединения, соответствующие розетке или розетке. Различная телефонная проводка обычно назначается одному из восьмиконтактных разъемов, составляющих нижнюю часть разъема RJ45. Некоторые выводы выполняют специальные функции, например, программирование резисторов.

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1

С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2

Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3

Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

ШАГ 4

Удерживая кабель концами проводов от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5

Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из штырей. Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6

Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что после завершения подключения была сделана ошибка в порядке проводки, вам придется отрезать разъем и начать все заново!

STEP 7

Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8

Если ваш обжимной пресс не обрезает автоматически концы провода при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9

После завершения первого заделки повторите процесс на противоположном конце кабеля

Соединительная проводка Ethernet RJ45 и схема расположения выводов кабеля @ распиновка.ru

Существует несколько спецификаций подключения Ethernet RJ-45 по витой паре: самый старый 10 Мбит (Ethernet), старый, но все еще используемый 100 Мбит (Fast Ethernet), современный 1 Гбит (Gigabit Ethernet) или новейший 10 Гбит Ethernet. Кабель Ethernet для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году. В настоящее время Ethernet по витой паре ( RJ-45 соединение ) работает со скоростью 10 Мбайт, 100 Мбайт, 1 Гбайт или 10 Гбайт в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Подключение Ethernet RJ45 и кабель

Практически в каждой сети Ethernet используется неэкранированная витая пара (UTP) с разъемами RJ-45. Кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6) широко используются, но доступны и другие варианты. EIA / TIA определяет разъемы RJ-45 — правильное название 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает по кабелю передачи данных UTP или оптоволоконному кабелю в топологии шины «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, обычно обратно совместимы с существующими системами 10BASE-T. Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX работает по двум парам проводов внутри кабеля категории 5 или выше. Как и 10BASE-T, активные пары в стандартном соединении оканчиваются на контактах 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель не ниже категории 5 (такой же, как 100BASE-TX), но также можно использовать кабель категории 5e (улучшенный категории 5) или кабель категории 6, что часто рекомендуется. 1000BASE-T требует наличия всех четырех пар и гораздо менее устойчив к плохо установленной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) — это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит / с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a необходим для прохождения полного расстояния, а кабель категории 6 может достигать расстояния до 55 метров. Линейное кодирование, используемое 10GBASE-T, является основой для более медленных стандартов 2.5GBASE-T и 5GBASE-T, реализующих соединение 2,5 или 5,0 Гбит / с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2.5GBASE-T или 5GBASE-T, если поддерживается на обоих концах.

Распиновка подключения Ethernet RJ45

Существует два стандарта для прокладки сетевого кабеля RJ45: EIA / TIA 568A и EIA / TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. В противном случае производительность ухудшится.

Разводка кабеля Ethernet проста. У вас должны быть разъемы RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной коннектор можно приобрести в местном компьютерном магазине или в большинстве электрических центров.

Вытяните трос с катушки на желаемую длину и отрежьте.

Внутри кабеля Ethernet 8 проводов с цветовой кодировкой. Они скручены на 4 пары проводов. Один провод в паре сплошной, а другой преимущественно белый с цветной полосой.Начните с одного конца и снимите оболочку кабеля (примерно 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться в целости!

Раскрутите пары и выровняйте провода в правильном порядке (см. Распиновку EIA / TIA 568B или EIA / TIA 568A выше). Расправьте провода и обрежьте их концы, оставив примерно 12–14 мм длины провода. Проверить правильность расположения, ровность и плотность жгута проводов.

Удерживая разъем RJ-45 (защелкнуть), осторожно вставьте провода в разъем.

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

Еще раз проверьте порядок проводов. Осторожно возьмитесь за провод и надежно обожмите RJ-45 модульным обжимом разъема.

Повторите вышеуказанное для второго разъема кабеля RJ45.

Вот и все. Проверьте кабель Ethernet.

Что делать, если ваш кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы выровняли провода на обоих концах кабеля? Соединен ли контакт 1 разъема бело-оранжевым (EIA / TIA 568A) или бело-зеленым (EIA / TIA 568B) концами на обоих концах кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Все металлические контакты разъема RJ45 плотно прижаты?

Еще раз плотно обожмите разъем обжимным устройством.

В настоящее время доступны четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Имя Скорость Стандартный Используемые провода Комментарии
10BASE-T 10 Мбит / с 802.3i 2 пары: штифты 1,2,3,6 Прокладывается по четырем жилам кабеля категории 3 или 5.
100BASE-TX 100 Мбит / с 802.3u 2 пары: штифты 1,2,3,6 Медный кабель CAT5 с двумя витыми парами.
1000BASE-T 1000 Мбит / с 802.3ab 4 пары: шпильки 1,2,3,4,5,6,7,8 Кабель не ниже категории 5, настоятельно рекомендуется использовать медный кабель категории 5e с четырьмя витыми парами.Каждая пара используется одновременно в обоих направлениях
10GBASE-T 10000 Мбит / с 802.3an 4 пары: шпильки 1,2,3,4,5,6,7,8 Использует кабель категории 6а.

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование — это требование для использования 1000BASE-T в соответствии со стандартом.Несколько драйверов устройств позволят вам установить полный дуплекс со скоростью 1000 Мбит / с, чтобы устранить проблемы с автосогласованием.

Сетевой кабель UTP

Кабель

категории 5, широко известный как Cat 5 , представляет собой неэкранированный кабель типа витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B для подключения RJ-45 спецификация кабелей категории 5 была устарела и заменена спецификацией категории 5e.

Исходная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это расширенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: максимальная длина горизонтальных кабелей по-прежнему ограничена 90 м. Характеристики кабеля Cat 5e и методы испытаний определены в TIA / EIA-568-B.2-2001.

Кабель

категории 6, обычно обозначаемый как Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других физических уровней сети, обратно совместимый со стандартами кабелей категории 5 / 5e и категории 3.По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e. В то время как кабель категории 6 имеет уменьшенную максимальную длину до 55 метров при использовании для 10GBASE-T, кабель категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики посторонних перекрестных помех, позволяя использовать 10GBASE-T на том же максимальном расстоянии 100 метров. как и предыдущие варианты Ethernet.

Основные сведения о разъемах и кабелях RJ45, RJ45 и 8P8C

Проводные соединения Ethernet по-прежнему широко распространены на предприятиях, где желательны повышенная скорость и безопасность проводных сетевых соединений. Однако количество беспроводных сетей в домашних условиях увеличилось в геометрической прогрессии. Многие домовладельцы больше не думают о проводных сетях, но они по-прежнему являются ценным вариантом для многих условий.

Что такое кабель Ethernet?

Устройства в проводной сети обычно физически подключаются к серверу, модему, маршрутизатору или друг другу с помощью кабелей Ethernet.На каждом конце кабеля Ethernet есть разъем, называемый разъемом RJ45. Разъем Registered Jack 45 (RJ45) — это стандартный тип физического разъема для сетевых кабелей. Разъемы RJ45 используются почти исключительно с кабелями Ethernet и сетями.

Дерек Абелла / Lifewire

Хотя кабели Ethernet прошли несколько поколений улучшений скорости, разъем RJ45, который появляется на концах кабелей, не изменился. Независимо от того, используете ли вы кабели категории 3–6, используются разъемы RJ45.Кабели категории 7 могут быть оконцованы разъемами RJ45, но это специализированные версии под названием GigaGate45 (GG45). Разъемы GG45 обратно совместимы с разъемами RJ45.

Кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в гнезда RJ45 устройств Ethernet. Термин «штекер» относится к кабелю или штекерному концу соединения, а термин «гнездо» относится к порту или гнезду.

Заглушки, штифты и опрессовки

Штекеры RJ45 имеют восемь контактов, с которыми электрически соединяются жилы кабеля.Каждая вилка имеет восемь точек, расположенных на расстоянии около 1 мм друг от друга, в которые вставляются отдельные провода с помощью специальных инструментов для обжима кабеля. Промышленность называет этот тип разъема 8P8C, сокращенно от восьмипозиционного, восьмиконтактного.

Кабели Ethernet и разъемы 8P8C должны быть обжаты в схеме подключения RJ45 для правильной работы. Технически 8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Однако, поскольку RJ45 является преобладающим использованием 8P8C, профессионалы отрасли часто используют эти два термина как синонимы.

Традиционные модемы коммутируемого доступа и широкополосные модемы используют вариант RJ45, называемый RJ45, который имеет два контакта в конфигурации 8P2C вместо восьми. Близкое физическое сходство RJ45 и RJ45 затрудняет неподготовленному глазу различие между ними. Однако они не взаимозаменяемы.

RJ45S — устаревший стандарт, который долгое время не использовался.

Схема расположения выводов разъемов RJ45

Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю: стандарты T568A и T568B.Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов (коричневый, зеленый, оранжевый, синий или белый) с определенными комбинациями полос и сплошных цветов.

При создании собственных кабелей важно соблюдать правила T568A или T568B, чтобы обеспечить электрическую совместимость с другим оборудованием. Если вы не строите свои собственные кабели, вам нужно только проверить правильный стандарт для использования с вашим оборудованием. По историческим причинам T568B является более популярным стандартом, хотя в некоторых домах используется версия T568A.В таблице ниже представлена ​​эта цветовая кодировка проводов в разъемах.

Штифт T568B T568A
1 белый с оранжевой полосой белый с зеленой полосой
2 оранжевый зеленый
3 белый с зеленой полосой белый с оранжевой полосой
4 синий синий
5 белый с синей полосой белый с синей полосой
6 зеленый оранжевый
7 белый с коричневой полосой белый с коричневой полосой
8 коричневый коричневый

Некоторые другие типы разъемов очень похожи на RJ45, и их легко спутать друг с другом.В разъемах RJ11, используемых с телефонными кабелями, например, используются шестипозиционные разъемы, а не восьмипозиционные разъемы, что делает их немного уже, чем разъемы RJ45. В остальном они очень похожи.

Проблемы с разъемами RJ45

Разъемы RJ45 имеют некоторые проблемы. Чтобы создать плотное соединение между вилкой и сетевым портом, в некоторых вилках RJ45 используется небольшой сгибаемый кусок пластика, называемый язычком. Язычок создает более плотное уплотнение между кабелем и портом при вставке, требуя давления на язычок вниз для его отсоединения.Язычок предотвращает случайное отсоединение кабеля. Эти выступы легко ломаются при сгибании назад, что происходит, когда разъем зацепляется за другой кабель, одежду или другие близлежащие предметы.

Большинство проблем с разъемом RJ45 возникает, когда провода не соответствуют предписанному стандарту. Люди, которые предпочитают работать с собственными кабелями и разъемами, должны уделять пристальное внимание правильной последовательности подключения, чтобы избежать проблем.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять Сеть

— Совместимы ли разъем RJ11 и разъем RJ45 физически? Сеть

— Совместимы ли разъем RJ11 и разъем RJ45 физически? — Ошибка сервера
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Server Fault — это сайт вопросов и ответов для системных и сетевых администраторов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 84k раз

Можно ли подключить меньший разъем RJ11 к разъему RJ45 (технически 8P8C)?

Я видел, как вилку вставляли в розетку, но не видел, чтобы она использовалась для передачи данных.

Создан 26 июн.

StuperUserStuperUser

18311 золотой знак11 серебряный знак66 бронзовых знаков

2

Да, может.Моя домашняя линия модема ADSL (RJ-11) подключена к разъему RJ-45, который возвращается к моему главному разъему BT.

Их неудобно отключать от сети.

Розетк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
