Обозначение электрической розетки — на чертежах и схемах участка

И снова здравствуйте Мои многоуважаемые на страницах сайта Строительство от а до я. Сегодня в данном материале мы поговорим обозначение электрических розеток. Из темы вы узнаете:

    • Как обозначаются розетки на планах, схемах и чертежах.
    • Если различия в условном обозначении розеток;
    • Как условно обозначаются скрытые розетки на схемах;
    • Как обозначить розетки открытой установки;

Вообще, по мимо сегодняшнего материала, планируется выпустить целый экскурс, а именно что как обозначается на чертежах и схемах: двери, окна, сантехника, выключатели и т.д, и т.п. Но а сегодня пока так.

*К стате! Какие типы, виды электрических розеток бывают и какие электрические розетки лучше поставить у себя дома, можно ознакомиться в статье — Электрические розетки*. А я пока перейду к самому важному в этом материале — «Обозначению электрической розетки на чертежах, планах, схемах».

Условное обозначение электрических розеток на схемах и чертежах.


Обозначение электрической розетки на схеме или чертеже происходит условно. В схеме или чертеже не указываются параметры размещения розетки по высоте, конкретного места расположения и по мимо этого, часто возле электрической розетки стоят выключатели и коробки развода проводов. И что бы как то их разделить, уточнить на чертеже по отдельности, тут и были придуманы условные обозначения.

Стоит знать, что обозначение электрической розетки делится на схемах и чертежах, именно выделяют или разделяют, на следующие виды:

— 1) Розетка штепсельная;

— 2) Розетка штепсельная с заземляющим контактом;

— 3) Розетка накладная с заземляющим контактом!

Как Вы уже догадались на фото с лева, согласно цифрам и показано разное обозначение электрической розетки.

Так схематически обозначают электрические розетки на плане вид у которого сверху!

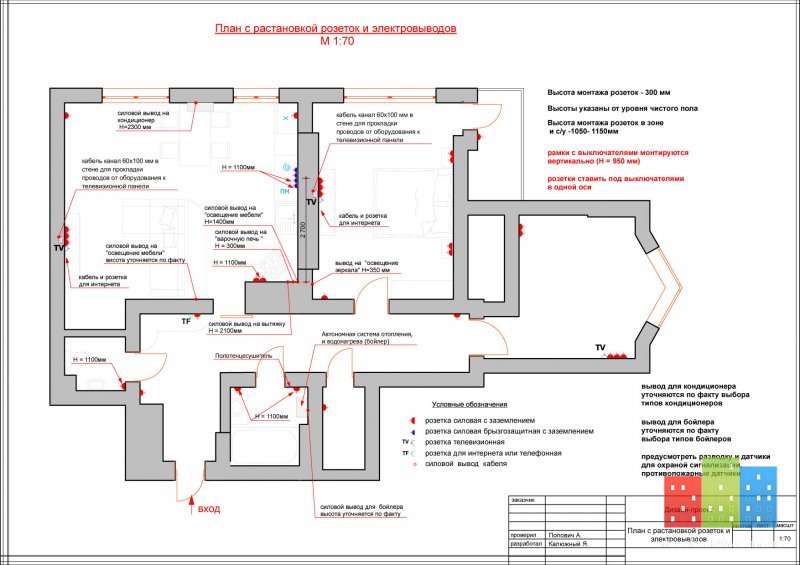

Ну давайте что бы не быть голословным, я приведу вам пример квартиры на котором показано где какая розетка будет находится. На такой схеме по мимо того что указывается розетка, одинарная или двойная, показывают так же кабеля интернета, розетки телефона, выходы кабеля тв.

Вид чертежа — срез сверху.

На схемах где показываются электрические коммуникации, места где будут устанавливаться розетки показывают как две точки в конце проводов.

На внутреннем плане квартиры вид у которого изнутри помещения (в основном это трёхмерная схематическая графика), показывают как квадратик с точками.

Обозначение скрытых розеток на схемах.


Вот мы и посмотрели как показываются, и сносятся розетки на чертежах. Но что бы создать заказчику полноценную картинку, так сказать обрисовать более подробно, что бы было понятно какая розетка где будет устанавливаться, можно применять условные обозначения придуманные для розеток со скрытой установкой.

Скрытые розетки — обычная накладная плоская розетка.

Условные обозначение розеток открытой установки.

Обозначение розеток открытой установки, как правило, для квартир не применяется, ну кому нужна дома некрасивая розетка? Такие типы розеток устанавливают в частных домах на приусадебной территории: столбах, возле колодцев, при входе в дом, гараж, возле клумб для организации полива! Так что из вышесказанного можно сделать следующий вывод:

Розетки открытой установки всё больше обозначают условно на схемах или схематических срезах территории, когда показывают заказчику что, где будет находится у него на территории двора.




Маркировка кабеля и розеток в cad5d | cad5d

Для чего нужна маркировка?

Цель любой маркировки – обнаружение нужного кабеля, розетки, компонента среди множества однотипных компонентов. Маркировка кабеля на обоих концах соединений существенно сократит время на коммутирование проводов, избавив от прозвонки, которая занимает довольно много времени.

Способы нанесения маркировки на кабели и розетки.

  • С помощью кабельных бирок.
    Бирка – пластина с нанесённой информацией, которая крепится к кабелю крепежом (хомут, стяжка).
  • Нанесение маркировки на кабель с помощью маркера.
    Надписи делаются непосредственно на кабельных окончаниях и розетках. Этот способ является недолговечным, и пригоден как промежуточный период перед нанесением более качественной маркировки.
  • Самоламинирующийся.
    Самоламинирующийся способ вытесняет кабельные бирки. К достоинству такого способа можно отнести, как невысокая цена, долгий срок службы, высокая термостойкость. Этот способ рекомендован для использования провайдерам связи, системными интеграторами.
  • Маркировка при помощи специального оборудования.
    Используют компании, которые профессионально занимаются обслуживанием и прокладкой телекоммуникационных сетей.

Наиболее распространённые способы маркировки розеток rj45:

1.По панелям.

A-B-C, где:

  • номер узла;
  • номер патч-панели;
  • номер порта патч-панели.

К примеру “ 1.2-03-10 “, где 1-номер этажа, 2 — номер шкафа, 03-номер
патч -панели, 10-номер порта патч -панели.

2. По рабочим местам.

A-B-C, где:

  • номер узла;
  • номер рабочего места;
  • номер розетки внутри рабочего места.

К примеру “1.2-10-3” где 1-номер этажа, 2 — номер шкафа, 10-номер рабочего места, 3-номер розетки внутри рабочего места

3. По номерам помещений.

A-B-C, где:

  • номер узла;
  • номер помещения;
  • сквозной номер розетки в помещении.

К примеру “ 1.2-101-02” где 1-номер этажа, 2 — номер шкафа, 101 — номер помещения, 02 — номер розетки в помещении.

Как произвести маркировку на проекте?

Маркировка кабелей и розеток в CAD системах.

Недостатки:
  • Большие временные затраты.
    При маркировке портов розеток вручную вносить данные для каждого рабочего места, порта каждой розетки.
  • Внесение изменений превращается в ад.
    При работе с проектом, заказчик в 90% случаев вносит изменения на проекте, поэтому приходится вносить коррективы, добавлять рабочие места, переставлять и т.д. Соответственно проектировщик каждый раз меняет маркировку вручную.
  • Большой процент переделок.
    В связи с тем, что маркировка производится вручную, зачастую одна из розеток может остаться неучтённой.

Маркировка в специализированном ПО с помощью таблиц СПДС и других утилит.

Преимущества:
  • Быстрее на 10-20% чем в CAD системе без надстроек.
Недостатки:
  • Модульная система, стоимость надстроек. Для полной автоматизации необходимо приобрести около 5 надстроек. Каждая надстройка отвечает за автоматизацию только отдельного процесса, при этом стоимость всех надстроек может превышать стоимость самой
    САПР
    системы.
  • Для настройки маркировки необходимо внести много настроек в атрибуты блоков и сделать соответствующие настройки.
  • Подвисание программы при большом количестве блоков.
  • Изменения по проекту. При внесении изменений по проекту необходимо вносить изменения в атрибуты блоков и таблицы.
  • Отсутствие версий, адаптированных для РФ.

Маркировка в cad5d.

Преимущества:
  • Автоматическая маркировка розеток, которая позволяет сэкономить время в 4 раза.
  • При внесении изменений по проекту, перемаркировать все компоненты можно в 1 нажатие в отдельном окне онлайн программы.
  • Гибкость и возможность настройки. В cad5d можно маркировать по стандарту TIA-606, либо по шаблону.
  • Автоматическое создание отчётов по проекту. Маркировочные листы, которые можно вывести для печати на принтер или плоттер.
  • Автоматическое формирование кабельного журнала с учётом выбранной маркировки

СОЕДИНИТЕЛИ ЭЛЕКТРИЧЕСКИЕ ШТЕПСЕЛЬНЫЕ С ЗАЩИТОЙ КОНТАКТНЫХ ГНЕЗД ЕДИНОЙ СИСТЕМЫ ПО ДИЗАЙНУ типов РС10, РА10, У6, У10

Общие сведения

Соединители электрические штепсельные (розетки и удлинители) с защитой контактных гнезд единой системы по дизайну типов РС10, РА10, У6, У10 предназначены для присоединения электрических приемников с номинальным током 10 А к электрической сети переменного тока частотой 50 Гц, напряжением до 250 В.

Структура условного обозначения

Структура условного обозначения Розетки РХ110-X2:
Р — розетка;
Х1 — условное обозначение монтажного исполнения:
А — для открытой установки,
С — для скрытой установки;
10 — номинальный ток, А;
X2 — условные номера модификаций розеток:
012, 013, 145, 254, 255, 256, 257. Структура условного обозначения Удлинители УХ

1-X&&&[1474]:
У — удлинитель;
X1 — номинальный ток, А:6, 10;
Х2 — условные номера модификаций выключателей.

Условия эксплуатации

Климатическое исполнение УХЛ по ГОСТ 15150-69, категория размещения 4 по ГОСТ 15543-70. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры розеток и удлинителей в недопустимых пределах.
&nbsp&nbspНагревостойкость наружных частей розеток и удлинителей (кроме декоративных рамок и обрамления, изготовляемых из термопластичных материалов) — не менее 105°С.
&nbsp&nbspРозетки и удлинители соответствуют группе условий эксплуатации М1 по ГОСТ 17516.1-90.

&nbsp&nbspСтепень защиты розеток для открытой установки IP20, розеток для скрытой установки и удлинителей IP30 по ГОСТ 14254-80.
&nbsp&nbspРабочее положение удлинителей вертикальное при креплении с помощью шурупа на стене или горизонтальное при свободном положении на полу.
&nbsp&nbspРозетки функционируют под действием вилки; при отключенной вилке в целях безопасности используются защитные устройства, обеспечивающие полное перекрытие гнездовых контактов.
&nbsp&nbspНаружные детали розеток и удлинителей имеют два контрастных цвета темного и светлого тонов: от светло-коричневого до шоколадного и от белого до бежевого. По согласованию заказчика с изготовителем допускаются другие сочетания цветов.
&nbsp&nbspКласс защиты человека от поражения электрическим током — 0 по ГОСТ 12.2.007.0-75.
&nbsp&nbspРазетки и удлинители соответствуют требованиям ТУ 16 — 89 ЕГИВ 434434.001 ТУ и ГОСТ 7396.0-89.
&nbsp&nbspТребования безопасности отвечают ГОСТ 7396.0-89.
&nbsp&nbspМонтаж и эксплуатация розеток должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей», утвержденными Госэнергонадзором Российской Федерации от 31.03.92 г., а удлинителей — в соответствии с инструкцией по эксплуатации.
ТУ 16-89 ЕГИВ.434434.001 ТУ

Технические характеристики

Типы и основные параметры розеток и удлинителей приведены в таблице.
&nbsp&nbspОсновные параметры соединителей
&nbsp&nbsp

Табл.


&nbsp&nbspРесурс работы по ГОСТ 7396.0-89.
&nbsp&nbspГарантийный срок службы — 2 года со дня продажи через розничную торговую сеть, а при внерыночном потреблении — со дня получения.
&nbsp&nbspМатериалы токоведущих и изолирующих частей соединителей выбраны в соответствии с ГОСТ 7396.0-89.

Рис. 1.


&nbsp&nbspГабаритные и установочные размеры розетки типа РА10-254

Рис. 2.


&nbsp&nbspГабаритные и установочные размеры розетки типа РС10-255

Рис. 3.


&nbsp&nbspГабаритные и установочные размеры розетки типа РС10-012

Рис. 4.


&nbsp&nbspГабаритные и установочные размеры розетки типа РА10-013

Рис. 5.


&nbsp&nbspГабаритные и установочные размеры розетки типа РА10-256

Рис. 6.


&nbsp&nbspГабаритные и установочные размеры розетки типа РС10-257

Рис. 7.


&nbsp&nbspГабаритные и установочные размеры удлинителей типа У6-424 и У10-401. Высота удлинителя 44+ мм

Рис. 8.


&nbsp&nbspГабаритные и установочные размеры розетки типа РС10-145 В комплект поставки входят: изделие, детали для его монтажа, инструкция по монтажу и эксплуатации.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Маркировка на розетках и другие правила выбора розеток для дома

Выбор розетки – процесс не настолько простой, как это может показаться. И подходить к решению этой задачи только с той точки зрения, насколько та или иная розетка нравится Вам внешне или сколько она стоит, нельзя – в этом случае Вы рискуете заплатить за оборудование, которое Вам не подойдет.

Большое значение при выборе розетки имеет маркировка, нанесенная на ее корпус с внутренней стороны. И только полное понимание того, что обозначают эти цифры и буквы, поможет выбрать правильное электрооборудование.


IP

На корпусе любой розетки Вы можете увидеть две цифры – например, 44 или 20, перед которыми стоят буквы IP. Что же обозначает эта маркировка на розетках, и как она может влиять на выбор оборудования?

Буквы IP – это сокращение от словосочетания «International Protection» — «внутренняя защита». А цифры, которые следуют за этими буквами, показывают класс защиты по двум параметрам.

Первая цифра, написанная после букв, указывает степень защиты розетки от проникновения внутрь твердых частиц.

  • 0 – показывает, что розетка не имеет защиты по этому параметру
  • 1 – внутрь розетки не смогут проникнуть частицы, диаметр которых превышает 50 мм
  • 2 – розетка защищена от проникновения внутрь частиц, размер которых превышает 12 мм
  • 3 – частицы размером больше 2,5 мм не проникнут в розетку
  • 4 – обозначает защиту от проникновения внутрь розетки частиц диаметром от 1 мм
  • 5 – розетка с такой маркировкой защищена от проникновения внутрь пыли
  • 6 – высшая степень защиты. Такая розетка полностью защищена от проникновения пыли и прикосновения человека к частям, по которым проходит ток.

Вторая цифра, которую содержит маркировка на розетке, показывает степень защиты ее от влаги

  • 0 – розетка с такой маркировкой не имеет защиты от влаги
  • 1 – розетка защищена от капель воды, падающих строго вертикально
  • 2 – розетка защищена от капель, падающих под углом в 15 градусов
  • 3 – такая розетка имеет защиту от брызг, угол падения которых достигает 60 градусов
  • 4 – розетка полностью защищена от любых брызг воды, независимо от направления их падения
  • 5 – эта розетка защищена от проникновения внутрь струй воды
  • 6 – розетка с такой маркировкой защищена от мощных струй воды
  • 7 – такая розетка не боится кратковременного погружения под воду
  • 8 – самая высокая степень защиты по этому параметру. Эта розетка не боится даже продолжительного погружения под воду.

Таким образом, получается, что розетка, на которой, например, стоит маркировка IP40 имеет высокую степень безопасности от проникновения внутрь посторонних частиц, но при этом совершенно не защищена от влаги. Устанавливать такую розетку можно внутри дома. Кстати, в комнатах или коридоре достаточно и розетки с защитой IP 20 – устанавливать приборы со слишком высокой степенью защиты не совсем целесообразно, так как это приведет к ненужным расходам. Например, не стоит внутри офисного помещения или дома устанавливать розетки со степенью защиты IP 65 – они больше подходят для установки на улице. Что же касается дома, то даже для самого «влажного» помещения – ванной комнаты – достаточно будет розетки со степенью защиты IP44.

Напряжение

Кроме IP, на корпусе розетки также пишется и напряжение, на которое эта розетка рассчитана. Как правило, для бытовых целей выбираются розетки с цифрами 220/240 В. Конечно, есть и специальные трехфазные розетки, рассчитанные на напряжение 380 В, но они применяются для промышленных целей или для установки в домашней мастерской или гараже для подключения к розеткам электроприборов, работающих от трехфазной сети.

Ток

Следующая цифра, которая имеется на корпусе розетки, обозначает то, на какой общий ток она рассчитана – в большинстве случаев, когда речь идет о бытовых розетках, это 16А. В такие розетки можно включать и мощные электроприборы – например, чайник, микроволновку, утюг или пылесос. Правда, все же следует рассчитывать общее энергопотребление подключенных в одну розетку приборов, и не забывать о некотором запасе мощности. Производители выпускают и розетки, рассчитанные на другой ток, но эти розетки относятся не к бытовому, а к специализированному электрооборудованию, и чаще всего применяются на промышленных предприятиях.

Заземление

Следующий значок, который находится на корпусе розетки – это значок заземления. По современным нормам электробезопасности все бытовые розетки должны быть заземлены. Кстати, понять, оснащена ли розетка заземлением, можно и по количеству выходящих из нее проводов. Если из розетки выходит только два провода, такая розетка Вам не походит – заземленная розетка оснащается тремя проводами.

Стандартизация

Все электрооборудование, применяемое при прокладке электропроводки, должно быть сертифицировано и стандартизировано. В нашей стране этим занимается Росстандарт, поэтому на выбранной Вами розетке обязательно должен стоять значок Росстандарта.

Производитель

Как правило, на розетках также имеется и надпись, сообщающая о том, в какой стране и какой компанией это оборудование произведено. У нас в продаже можно встретить как оборудование отечественного производства, так и зарубежную продукцию – итальянскую, французскую, немецкую, турецкую или китайскую. Цена изделия во многом зависит о то того, кто его изготовил. Самыми дорогими, например, являются розетки, произведенные в Европе.

Группа семейств розеток и выключателей для Revit

Вышла новая версия семейства «Розетки v.3»
Версия Revit: 2019
http://int-lines.ru/rozetki-revit-v-3/

СКАЧАТЬ Розетки v.3.3 в telegram

О семействе Розетки v.2 (старая версия)

Версия Revit: 2016

СКАЧАТЬ Розетки v.2

Семейство содержит в себе отдельные позиции розеток выключателей и других электроприборов. В каждом семействе есть 3D объект и аннотационное обозначение. Причем аннотация в два раза больше 3D объекта (для розеток и выключателей).

Также в семействе розетки и выключатели сгруппированы в блоки, для более удобного их размещения на планах.

Состав семейства:
Выключатели
  • Выключатель двухклавишный
  • Выключатель одноклавишный
  • Переключатель двухклавишный
  • Переключатель одноклавишный
Группы
  • Вертикальные
  • Горизонтальные
Марки
  • Марка семейства розеток и выключателей
  • Марка семейства светильников
Обозначения 2D
  • Обозначение бра
  • Обозначение видеодомофона
  • Обозначение вывода
  • Обозначение выключателя двухклавишного
  • Обозначение выключателя одноклавишного
  • Обозначение переключателя двухклавишного
  • Обозначение переключателя одноклавишного
  • Обозначение розетки 2xHDMi
  • Обозначение розетки 2xRG45
  • Обозначение розетки RG45+TV
  • Обозначение розетки влагозащищенной
  • Обозначение розетки
  • Обозначение термостата для теплого пола
Розетки
  • Розетка 2хHDMI
  • Розетка 2хRG45
  • Розетка 220V на основе пола
  • Розетка RG45 +TV коаксиальная
  • Розетка влагозащищенная
  • Розетка обыкновенная
  • Розетка термостат для теплого пола
Светильники
  • Светильник настенный
  • Светильник потолочный
Другое
  • Видеодомофон
  • Вывод электрики
  • Электро-вентилятор (решетка)
Проект со всеми семействами

СКАЧАТЬ

Определение процессоров и сокетов — Обновлено!

Итак, некоторое время назад я разместил эту статью в нашей старой системе групп порталов. Это было довольно популярно и вызвало немало хороших разговоров. Я делаю репост здесь и попытался учесть некоторые из замечательных комментариев, которые мы получили от сообщества. Как и все остальное в этом волнующем мире открытого исходного кода, есть буквально десятки способов снять шкуру с этой кошки. Так что, пожалуйста, продолжайте читать и дайте нам знать, если у вас есть другие варианты, которыми мы можем поделиться.

Мне недавно пришло электронное письмо от одного из моих клиентов.Его организация была готова пройти несколько лицензионных проверок, и он был в некотором недоумении. У него было несколько сторонних продуктов, по которым им нужно было вести учет, и каждый продукт был лицензирован с использованием другой модели. К сожалению, у них не было какой-либо CMDB, которая могла бы помочь (база данных управления конфигурациями — что-то очень удобное, когда дело доходит до просмотра инвентаря вашего сервера). Я вспомнил годы, когда руководил большой командой Enterprise * NIX, и содрогнулся; один раз в месяц кто-нибудь приходил и задавал мне одни и те же вопросы.

Итак, мы работали над несколькими простыми командами, которые можно использовать для получения этих данных. Сначала мы попробовали это:

$ ЛСКПУ | grep ‘socket’
Количество ядер на сокет: 2
Количество сокетов ЦП: 1

В «ядре» этой команды [ха-ха, каламбур] мы получили именно то, что хотел мой приятель Том, и еще немного. Мы не только можем увидеть, сколько сокетов он использовал (это то, о чем он сообщал), но мы также узнали, сколько ядер было в каждом сокете.

Затем мы попробовали что-то менее красивое, но сосредоточенное на точных требованиях:

$ cat / proc / cpuinfo | grep «физический идентификатор» | sort -u | туалет -l
1

Это точно нам подсказало, сколько у нас розеток.физический / proc / cpuinfo | xargs -l2 echo | sort -u
физический идентификатор: 0 идентификатор ядра: 0
физический идентификатор: 0 идентификатор ядра: 1

Итак, Том вернулся к работе, счастливый и готовый дать своим начальникам ТОЧНО то, что им нужно (он был так счастлив, что у него появился новый проект сценариев, с которым можно было повозиться). Эти команды работали с RHEL6 обратно на RHEL4, поэтому почти каждый должен иметь возможность их использовать.Так что, если вы заинтересованы в их использовании, есть также несколько официальных решений, разработанных нашим уважаемым Райаном Сохиллом, которые вы тоже можете просмотреть. :

Проверить, является ли сервер виртуальной машиной?

dmidecode | grep -i продукт

  Название продукта: Виртуальная платформа VMware


Получить номер CPU

  grep -i "физический идентификатор" / proc / cpuinfo | sort -u | wc -l


dmidecode | grep -i процессор

Обозначение разъема: CPU1

  Обозначение разъема: CPU2
    Обозначение разъема: CPU3
    Обозначение разъема: CPU4
            ПРОЦЕССОР.Socket.1
            CPU.Socket.2
            CPU.Socket.3
            CPU.Socket.4


Чтобы проверить это несколькими способами:

Проверить, включен ли HyperThreading

  # братьев и сестер = # ядер

    cat / proc / cpuinfo | egrep 'sibling | cores'
    grep -i "процессор" / proc / cpuinfo | sort -u | wc -l


Hyperthreading также можно найти с lscpu:

  # lscpu | grep -i thread
Потоков на ядро: 2

  #cat / proc / cpuinfo | grep "физический идентификатор" | sort -u | wc -l
0


Но dmidecode все еще показывает сокеты:

  # dmidecode -t4 | egrep 'Обозначение | Статус'
        Обозначение разъема: CPU 1
        Статус: заселен, включен
        Обозначение разъема: CPU 2
        Статус: заселен, включен


И, безусловно, лучшим скрытым самородком из предыдущей статьи был инструмент, который я очень часто использую здесь в течение дня, помогая клиентам в поддержке: xsos

Я использую xsos, чтобы посмотреть информацию, представленную в sosreports, но у него много замечательных применений (например, наш вопрос о proc / socket здесь). Приобрести xsos можно здесь:

https://github.com/ryran/xsos

Yum repo доступно для xsos — инструмент для системных администраторов

На машине здесь, в лаборатории, я запустил xsos, поэтому вы можете увидеть типичный результат:

  # xsos
Операционные системы
  Имя хоста: LINUXizTHAawesome
  Дистрибутив: Red Hat Enterprise Linux Workstation, выпуск 6.4 (Сантьяго)
  Ядро: 2.6.32-358.18.1.el6.x86_64
  Уровень выполнения: N 5 (по умолчанию: 5)
  SELinux: принудительное (по умолчанию: принудительное)
  Системное время: 12 сентября, четверг, 08:17:11 EDT 2013
  Время загрузки: Вт, 10 сентября, 07:29:28 EDT 2013 (1378812568)
  Время работы: 2 дня, 47 мин., 2 пользователя
  LoadAvg: 0.13 (3%), 0,14 (4%), 0,10 (2%)
  Время ЦП с момента загрузки:
    us 7%, ni 0%, sys 1%, idle 91%, iowait 1%, irq 0%, sftirq 0%, steal 0%
  procs_running (procs_blocked):
    2 (0)
  Проверка на заражение ядра: 0 (ядро не повреждено)

<снип>
Процессор
  4 логических процессора (2 ядра ЦП)
  1 процессор Intel Core i7-2640M @ 2,80 ГГц (флаги: aes, ht, lm, pae, vmx)
  └─4 потока / по 2 ядра
<снип>


Так БАМ! Вот именно то, что мы хотели, в красиво оформленном выводе.

Итак, у нас есть несколько официальных статей, на которые вы также можете ссылаться:

Как определить количество сокетов ЦП в системе

и

Разница между физическим процессором, ядрами процессора и логическим процессором

Так что ты думаешь? Это полезный материал? Сэкономит ли это ваше время или даже поможет ли вам запустить собственную CMDB? Мы хотели бы услышать от вас!

Ура,

CRob
Менеджер по техническим вопросам
Red Hat Inc.

Полный список сокетов ЦП

[nextpage title = ”Введение”]

Начиная с самого первого процессора, и Intel, и AMD создают несколько разных сокетов для использования их процессорами. В этом руководстве мы перечислим все типы сокетов, выпущенных на сегодняшний день, со списком совместимых процессоров.

Изначально сокет ЦП был совместим только с одним типом процессоров. Этот сценарий изменился с запуском процессора 486 и массовым использованием сокетов ZIF (Zero Insertion Force), также известных как LIF (Low Insertion Force). Разъем ZIF имеет рычаг, который устанавливает и извлекает ЦП из разъема без необходимости того, чтобы пользователь или технический специалист давили на ЦП, чтобы его можно было установить в разъем. Использование этого сокета значительно снизило шансы сломать или погнуть контакты процессора во время его установки или снятия. Использование одной и той же распиновки более чем одним процессором позволило пользователю или техническому специалисту установить разные модели процессоров на одной и той же материнской плате, просто удалив старый процессор и установив новый.Конечно, материнская плата должна быть совместима с устанавливаемым новым процессором, а также должна быть правильно настроена.

С тех пор и Intel, и AMD разрабатывают серию сокетов и слотов для использования в их процессорах.

Сокет, созданный для использования вместе с самым первым процессором 486, не был ZIF и не позволял заменять процессор на другую модель процессора. Несмотря на то, что у этого сокета не было официального названия, назовем его «сокет 0». После сокета 0 Intel выпустила сокет 1, который имел ту же распиновку, что и сокет 0, с добавлением ключевого штифта.Он также принял стандарт ZIF, позволяющий устанавливать несколько разных типов процессоров на один и тот же сокет (то есть на одной материнской плате). Другие стандарты сокетов были выпущены для семейства 486 после сокета 1 (сокет 2, сокет 3 и сокет 6), чтобы увеличить количество моделей ЦП, которые можно было установить в гнездо ЦП. Таким образом, сокет 2 принимает те же процессоры, что и сокет 1, в дополнение к некоторым другим моделям и т. Д. Несмотря на то, что гнездо 6 было разработано, оно никогда не использовалось.Таким образом, мы обычно называем распиновку, используемую процессорами класса 486, «сокетом 3». Первоначально Intel определяла «перегрузку» как возможность сокета принимать более одной модели ЦП. Intel также приняла это название на новых процессорах, которые использовали распиновку от старого процессора, чтобы новый процессор можно было установить на более старую материнскую плату.

Первые процессоры Pentium (60 МГц и 66 МГц) использовали стандарт распиновки, называемый socket 4, на который подавалось напряжение 5 В. Процессоры Pentium с частотой 75 МГц получали питание 3.3 В, требующий нового сокета, называемого сокетом 5, который был несовместим с сокетом 4. (Например, Pentium-60 не мог быть установлен на сокет 5, а Pentium-100 не мог быть установлен на сокет 4). . Socket 7 использует ту же распиновку, что и socket 5, с добавлением одного ключевого вывода, принимая те же процессоры, что и socket 5, плюс новые процессоры, особенно процессоры, разработанные конкурирующими компаниями. (Реальная разница между сокетом 5 и сокетом 7 заключается в том, что в то время как сокет 5 всегда питал ЦП с напряжением 3,3 В, сокет 7 позволял питать ЦП с другим уровнем напряжения, например 3.Например, 5 В или 2,8 В.) Разъем Super 7 — это разъем 7, способный работать на частоте до 100 МГц, используемый процессорами AMD. Мы обычно называем распиновку Pentium Classic и совместимых процессоров «сокетом 7».

Как вы могли заметить, сокеты и распиновка на этом этапе были очень запутанными, так как данный процессор мог быть установлен на разные типы сокетов. 486DX-33 может быть установлен на сокеты 0, 1, 2, 3 и, если он будет выпущен, на 6.

Для следующих процессоров производители использовали более простую схему, в которой каждый процессор мог быть установлен только на одном типе сокета.

На следующих страницах мы перечислим все типы сокетов, созданные Intel и AMD, начиная с 486 CPU, со списком совместимых с ними процессоров.

[nextpage title = «Сокеты для настольного рынка»]

В таблице ниже перечислены все сокеты, используемые ЦП, ориентированными на рынок настольных ПК.

Розетка Счетчик выводов Дата выпуска Совместимые процессоры
Разъем 0 168 1989 486 DX
Розетка 1 169 NA 486 DX486 DX2486 SX486 SX2
Разъем 2 238 NA 486 DX486 DX2486 SX486 SX2 Pentium Овердрайв
Розетка 3 237 NA 486 DX486 DX2486 DX4486 SX486 SX2Pentium Overdrive 5×86
Розетка 4 273 март 1993 г. Pentium-60 и Pentium-66
Розетка 5 320 март 1994 Pentium-75 на Pentium-120
Розетка 6 235 никогда не выпускался 486 DX486 DX2486 DX4486 SX486 SX2Pentium Overdrive 5×86
Разъем 7 321 июнь 1995 г. Pentium-75 на Pentium-200 Pentium MMXK5K66x866x86MXMII
Разъем Super 7 321 май 1998 г. К6-2К6-III
Слот 1 (SC242) 242 май 1997 г. Pentium II Pentium III (картридж) Celeron SEPP (картридж)
Розетка 370 370 августа 1998 г. Celeron (Разъем 370) Pentium III FC-PGACyrix IIIC3
Разъем 423 (PGA423) 423 ноя 2000 Pentium 4 (Разъем 423)
Розетка 463 463 1994 Nx586
Розетка 478

(mPGA478B)

478 Август 2001 Pentium 4 (Socket 478) Celeron (Socket 478) Celeron D (Socket 478) Pentium 4 Extreme Edition (Socket 478)
LGA775 (разъем T) 775 Август 2004 г. Pentium 4 (LGA775) Pentium 4 Extreme Edition (LGA775) Pentium DPentium Extreme Edition Celeron D (LGA 775) Core 2 DuoCore 2 QuadCore 2 ExtremePentium Dual Core Pentium E6000 series
LGA1155 (разъем h3) 1,155 Янв 2011 Core i3 серий 2000 и 3000 Core i5 2000 и 3000 серий Core i7 2000 и 3000 серий Pentium G600, G800 и G2000 серий Celeron G400 и G500 серий
LGA1156 (разъем h2) 1,156 Сен 2009 Core i3 500 серии Core i5 600 и 700 серии Core i7 800 серии Pentium G6900 серии Celeron G1101
LGA1366 (разъем B) 1,366 Сен 2009 Core i7 900 серии Celeron P1053
LGA2011 (разъем R) 2,011 ноя 2011 Core i7 серий 3800 и 3900
Слот A 242 июнь 1999 Athlon (картридж)
Разъем 462 (Разъем A) 453 июнь 2000 Athlon (Socket 462) Athlon XPAthlon MPDuronSempron (Socket 462)
Розетка 754 754 сен 2003 Athlon 64 (Socket 754) Sempron (Socket 754)
Розетка 939 939 июнь 2004 Athlon 64 (Socket 939) Athlon 64 FX (Socket 939) Athlon 64 X2 (Socket 939) Sempron (Socket 939)
Розетка 940 940 сен 2003 Athlon 64 FX (Разъем 940)
Разъем AM2 940 Май 2006 г. Athlon 64 (Socket AM2) Athlon 64 FX-62Athlon 64 X2 (Socket AM2) Sempron (Socket AM2)
Разъем AM2 + 940 ноя 2007 Athlon 64 (Socket AM2 / AM2 +) Athlon 64 FX-62Athlon 64 X2 (Socket AM2 / AM2 +) PhenomSempron (Socket AM2)
Разъем AM3 941 апр 2010 Athlon IIPhenom IISempron (Socket AM3)
Разъем AM3 + 942 октябрь 2011 Athlon IIPhenom IISempron (Socket AM3) FX
Разъем F 1 207 ноя 2006 Athlon 64 FX-70, FX-72 и FX-74
Розетка FM1 905 июл 2011 A4, A6, A8 и E2
Розетка FM2 904 2012 A4, A6, A8, A10 и E2

[nextpage title = «Сокеты для рынка серверов»]

В таблице ниже перечислены все сокеты, используемые ЦП, ориентированными на рынок серверов.

Розетка Модель Модель
Счетчик выводов Дата выпуска Совместимые процессоры
Слот 8 387 1995 Pentium Pro
Слот 2 (SC330) 330 1998 Pentium II XeonPentium III Xeon
Розетка 603 603 2001 XeonXeon MP
Розетка 604 604 2002 XeonXeon MP
LGA775 (разъем T) 775 Август 2004 г. Xeon 3000 серии
LGA771 (разъем J) 771 2006 Xeon 3000 и 5000 серий
mPGA478MT (разъем M) 478 2006 Xeon LV 1.66 ГГц, 2,0 ГГц и 2,16 ГГц Xeon ULV 1,66 ГГц
LGA1155 (разъем h3) 1,155 Янв 2011 Xeon E3Pentium 350
LGA1156 (разъем h2) 1,156 Сен 2009 Xeon 3400 серии
LGA1366 (разъем B) 1,366 Сен 2009 Xeon серий 3500, 3600, 5500 и 5600 Pentium 1400 серии
FCLGA 1567 1,567 март 2010 г. Xeon 6500 и 7500 серий Xeon E7
LGA2011 (разъем R) 2,011 ноя 2011 Xeon E5 серий 1600, 2600 и 4600
FCLGA 1356 1,356 Май 2012 Xeon E5 1400 и 2400 серий
PAC418 418 2001 Itanium 733 и 800
PAC611 611 2002 Итан 2
LGA1248 1,248 Февраль 2010 Itanium серии 9300
Розетка 939 939 2004 Opteron 100 серии
Розетка 940 940 сен 2003 Opteron серий 100, 200 и 800
Разъем F 1 207 ноя 2006 Opteron серий 13xS, 2200, 2300, 2400, 8200, 8300 и 8400
Разъем C32 1 207 июнь 2010 Opteron 4000 серии
Розетка G34 1 974 Март 2010 Opteron 6000 серии

[nextpage title = «Розетки для мобильного рынка»]

В таблице ниже перечислены все сокеты, используемые ЦП, ориентированными на рынок мобильной связи. Очень важно отметить, что «M» и «Mobile» в названии процессоров — это не одно и то же; Например, «Celeron M» и «Mobile Celeron» — это разные продукты.

Распиновки, отмеченные звездочкой, не используют сокет; Процессор распаян прямо на материнской плате.

МГц
Розетка Счетчик выводов Дата выпуска Совместимые процессоры
Разъем 7 321 июнь 1995 г. Мобильный Pentium (Разъем 7) Мобильный Pentium MMX (Разъем 7)
TCP320 320 NA Мобильный Pentium (TCP320) Мобильный Pentium MMX (TCP320)
MMC-1 280 Апрель 1998 г. Мобильный Pentium II (MMC-1)
MMC-2 400 апр 1998 Мобильный Pentium II (MMC-2)
BGA2 * (PBGA-B495) 495 октябрь 1999 Мобильный Pentium II (BGA2) Мобильный Pentium III (BGA2) Мобильный Pentium III-M (BGA2) Мобильный Pentium III-M LV Мобильный Pentium III-M ULV Мобильный Celeron (BGA2) Мобильный Celeron серии LV до 600 МГц Мобильный Celeron серии ULV до 600
Micro-PGA2 (PPGA-B495) 495 октябрь 1999 Мобильный Pentium II (Micro-PGA2) Мобильный Pentium III (Micro-PGA2) Мобильный Pentium III-M (Micro-PGA2) Мобильный Celeron (Micro-PGA2)
Розетка 495 495 Февраль 2000 Mobile Celeron (Разъем 495)
Разъем 478 (mPGA478B) 478 Август 2001 Mobile Celeron 1 ГГц и выше Мобильный Pentium 4 Мобильный Pentium 4-M
Розетка 479 479 май 2004 г. Mobile Celeron 1 ГГц (Socket 479) Mobile Celeron LV серии 650 МГц и выше Mobile Celeron ULV серии 650 МГц и выше Celeron M (Socket 479) Pentium M (Socket 479) Core Solo (Socket 479) Core Duo (Socket 479)
Micro-FCBGA479 * 479 май 2004 г. Pentium M (Micro-FCBGA) Celeron M (Micro-FCBGA) Core Solo (Micro-FCBGA) Core Duo (Micro-FCBGA) Core 2 SoloCore 2 Duo (Micro-FCBGA)
mPGA478MT (разъем M) 478 2006 Celeron M (Socket M) Core Solo (Socket M) Core Duo (Socket M) Core 2 Duo (Socket M) Pentium Dual Core T2060, T2080 и T2130
FCBGA6 * NA августа 2006 г. Celeron M (FCBGA6) Core 2 Duo (FCBGA6) Core 2 Duo L серии
mPGA478MN (разъем P) 478 май 2007 г. Celeron M (Socket P) Celeron серии T Core 2 Duo (Socket P) Core 2 QuadCore 2 ExtremePentium Dual Core (Socket P) Pentium T серии
Micro-FCBGA 956 * 956 май 2008 г. Celeron M ULV 700 серии Core 2 Solo серии SU Core 2 Duo SL серии Core 2 Duo серии SP Core 2 Duo серии SU Pentium SU серии
Разъем G1 (rPGA988A) 988 Сен 2009 Celeron серии P4500 и P4600 Серия Pentium P Серия Core i3-300M (Socket G1) Core i5-400M и серии 500M (Socket G1) Core i7-600M, 700QM, 800QM и серии 900QM (Socket G1)
BGA 1288 * 1,288 Янв 2010 Celeron P4505Celeron серии U Pentium U серии Core i3-300M, 300E и 300UM серии (BGA-1288) Core i5-400M, 400UM, 500M, 500E и 500UM серии (BGA-1288) Core i7 600E, 600LM, 600LE, 600UM, и 600УЭ серии
Разъем G2 (rPGA988B) 988 Янв 2011 Celeron B серии Pentium B серии Core i3-2300M серии (Socket G2) Core i3-2330ECore i5-2000M и серии 3000M (Socket G2) Core i5-2510ECore i7-2000M, 2000QM, 2000QE, 2000XM, 3000QM и 3900XM серий (Socket G2 ) Core i7-3520MCore i7-3610QE
BGA1023 * 1 023 Янв 2011 Celeron B810ECeleron серий 700 и 800 Pentium 900 серий Core i3-2300M, 3000M, 3000U и 3000UE серий (BGA-1023) Core i5-3515ECore i5-2000M, 3000M и 3000U серий (BGA-1023) Core i7-2600M, 2600LE, 2600UE, 2700QE и 3000 серий (BGA-1023) Core i7-3615QE и 3612QE
BGA1224 * 1,224 Янв 2011 Core i7-2000QM и серии 3000QM (BGA-1224)
Разъем 462 (Разъем A) 453 июнь 2000 Mobile Athlon 4Athlon XP-M (Socket 462) Mobile Duron
Розетка 563 563 Апрель 2002 Athlon XP-M (Разъем 563)
Розетка 754 754 сен 2003 Athlon XP-M (Socket 754) Mobile Athlon 64 (Socket 754) Mobile Sempron (Socket 754) Turion 64 ML и серии MT
Разъем S1 (S1g1) 638 Май 2006 г. Athlon X2 L310 Mobile Sempron (Socket S1) Athlon Neo серии TFTurion 64 MK серииTurion 64 X2Turion X2 L510
Разъем S1g2 638 июнь 2008 Athlon X2 QL серии Sempron SITurion X2Turion X2 Ultra
Разъем S1g3 638 Сен 2009 Athlon II MSempron MTurion II MTurion II Ultra
Разъем S1g4 638 Май 2010 Athlon II серий P и NPhenom II серий P, N и XTurion II серий P и NV 120, 140 и 160
ASB1 * 812 Янв 2009 Athlon Neo серии MVAthlon Neo X2Turion NeoTurion Neo X2Turion X2 L510Sempron 200U серии
ASB2 * NA Май 2010 Athlon II NeoTurion II NeoV 105
Разъем FT1 (BGA413) 413 Янв 2011 CEE1E2 1000 серии
Розетка FS1 722 июнь 2011 A4 (гнездо FS1) A6 (гнездо FS1) A8 (гнездо FS1) A10 (гнездо FS1) E2 3000 серия
Розетка FP2 NA 2012 A4 (гнездо FP2) A6 (гнездо FP2) A8 (гнездо FP2) A10 (гнездо FP2)

Класс Win32_Processor — приложения Win32

Розетк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
