особенности и инструкция по подключению провода

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

• RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
• RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
• RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
• RJ 9. Служит для соединения телефонной трубки с аппаратом.
• РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
• RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

1. снять оплетку с провода на длину в пять сантиметров;
2. уложить проводку в пазы розетки;
3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Если знать правила безопасности, следовать инструкции, тогда подключение к линии пройдет быстро и успешно.

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

• Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
• Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
• Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
• Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
• Лучше использовать встраиваемые розетки. Они почти незаметны.
• Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
• Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
• Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
• Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
• Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
• Сетевая розетка должна быть качественной и иметь сертификат.
• Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

схема подключения и правила установки

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Для того, чтобы установить параллельный , необходимо приобрести специальную розетку, которая состоит из штепселя и корпуса. Работа по производится в следующем порядке:
Разберите розетку, выкрутив соединительный винт, и зачистите концы телефонного провода.

Присоедините к корпусу провод . Присоединение производится к двум гнездам с правой стороны корпуса (если расположить розетку так, что внизу будет пятый ).
Прикрепите шурупами нижнюю часть корпуса к полу, а затем соберите сам корпус, прикрутив фиксирующий винт.
Разберите штепсель и посмотрите на схему соединения контактов и штифтов. Подключать розетку следует точно по этой рекомендации.

Присоедините штифты и проверьте наличие сигнала в телефонных аппаратах. Если сигнал есть, значит, установка розетки произведена правильно. При отсутствии сигнала, попробуйте другие варианты подключения.

При установке розетки для параллельных телефонных аппаратов следует учитывать наличие в доме компьютера. Если он имеется, то перед розеткой необходимо вначале установить сплиттер, который исключит возможность снижения скорости работы компьютера. Для более качественной связи, невозможности прослушивания с другого телефона, устанавливается блокиратор. Современные технологические предлагают большой выбор других дополнительных устройств.

Источники:

• параллельные телефоны

Подключать телефонные провода довольно просто. Однако нужно обладать необходимой информацией. Правильно подключить телефонный провод может даже новичок. Главное — быть внимательным.

Инструкция

Приобретите в специализированном магазине стандартную телефонную розетку. Установите её. Если вы в будущем будете менять телефонный аппарат, то не придется заново разбираться с распиновкой кабелей.

Линию подключите к красному и зеленому провода м, находящимся в – это стандарт. В коннекторе RJ-11/RJ-12 это соответствует средним, 3 и 4 контактам. В настоящее время существуют , в которых подключение производится через 2 и 5 контакты. Чаще всего такие производят в Германии. Встречаются они крайне редко. Наглядный — Actron AB с цифровым автоответчиком и меню языке. Этот телефонный аппарат вряд ли получится подключить к стандартным образом. Замена кабеля также не поможет. На аппарате используется 2 и 5 пин в разъёме, а телефонный кабель делают 1-в-1. Чтобы подключить такой аппарат необходимо открыть розетку и вместо провода задействовать . Также вместо красного провода – . Через провод красного цвета идет «минус» в телефонной линии, а через зелёный – «плюс». В подавляющем большинстве случаев полярность включения не так важна. Однако иногда можно встретить такие телефонные аппараты, которые не будут работать при неправильном подключении.

Для определения полярности в телефонной линии можно воспользоваться обычным китайским . При неправильном подключении он будет показывать отрицательное значение напряжения. Если же тестера под рукой нет, то воспользуйтесь обычным картофелем. Разрежьте его пополам и воткните два провода . Около «плюсового» должен поменяться цвет. Чаще всего на полярность внимания никто не обращает.

Источники:

• как правильно подключать провода

После того, как вы приобрели проводной аппарат , приступить к его использованию можно только после подключения к линии. Способ такого подключения зависит от модели телефона. В современной России используются телефонные разъемы двух стандартов: РТШК-4 и RJ-11.

Инструкция

Наиболее просто присоединить телефонный аппарат к линии в том случае, если его вилка соответствует той розетке, к которой вы хотите его подключить. Способ осуществления такого подключения очевиден.

Случается, что в телефонной розетке старого типа (РТШК-4) одни телефоны работают, а другие — нет. В этом случае, необходимо открыть вилку и розетку и посмотреть, одинаков ли способ присоединения кабеля в вилке и розетке, и, при необходимости, исправить положение. Перед любой манипуляцией с контактами розетки следует снять трубку на одном из параллельных телефонов, иначе при входящем звонке можно получить удар током.Стандартное расположение проводов в телефонной розетке РТШК-4 следующее: проводники подключены к правым контактам, а левые оставлены свободными.

Если тип вилки на телефоне не соответствует типу розетки, придется использовать переходник. Адаптеры, предназначенные для подключения телефона с вилкой RJ-11 в розетку РТШК-4, широко распространены. Они продаются на рынках, в хозяйственных магазинах. Переходники же для подключения телефона с вилкой РТШК-4 в розетку RJ-11 очень редки. Такой адаптер проще изготовить самостоятельно из розетки и отрезка шнура с вилкой RJ-11. При этом, следует учитывать, что задействованы в этом шнуре два средних провода, а два крайних никуда подключать не надо.

Можно не приобретать либо изготавливать переходник, а поменять вилку на телефоне. Этого не следует делать в том случае, если гарантийный срок на аппарат еще не истек. Впрочем, подключить данным способом можно и такой телефон, если он имеет съемный шнур. Достаточно снять шнур, входящий в комплект, приобрести отдельно другой съемный шнур, и переделать соответствующим образом его.Учтите, что самостоятельная установка вилки RJ-11 на конец шнура — кропотливая операция, требующая специального инструмента. Проще использовать готовый отрезок шнура с такой вилкой на конце.

Видео по теме

Обратите внимание

Никогда не подключайте телефонные шнуры с вилкой RJ-11 к розеткам RJ-45 сетевых карт, свитчей, роутеров и аналогичных устройств. Напряжение в телефонной сети достаточно высоко для их повреждения.

Подключение сети интернет к вашему компьютеру посредством ADSL-соединения выполняется при помощи соединения телефонной линии и модема. Чтобы обеспечить правильную работу модема и телефона одновременно, следует воспользоваться сплиттером . Сплиттер – это своего рода фильтр, который может разделить частоту каналов на несколько веток.

Время чтения: ≈5 минут

Итак, вы приобрели свой первый . Наверняка в комплекте с ним вы найдете инструкцию по эксплуатации. Внимательно изучив ее вы обнаружите, что о правильном включении сказано всего несколько общих фраз. Неужели все так просто? Включить вилку в розетку и все? Увы, но нет.

Сварочный аппарат инверторного типа — это сложный прибор со своими нюансами и особенностями. Бездумно подключив его в бытовую розетку вы рискуете лишиться самого аппарата или проводки в доме. Так как подключить сварочный инвертор правильно?

В этой статье мы кратко расскажем, как подключить сварочный аппарат к домашней сети 220 Вольт и что стоит учитывать.

Перед тем, как вы узнаете, как правильно подключить сварочный аппарат, вам нужно убедиться, что проводка в доме способна выдержать сварочные работы. Осмотрите розетки, насколько они старые? Если розетки не менялись более 25 лет, скорее всего и вся проводка в доме тоже старая. Это не критично, если она способна выдерживать большие значения тока. Но зачастую старая проводка не приносит ничего кроме проблем. У вас вряд ли получится использовать современные сварочные провода вместе с аппаратом, если электроснабжение в доме далеко от идеала.

Не нужно быть электриком, чтобы понять, что будет, если подключить мощный современный сварочник в старые розетки. В лучшем случае вы останетесь без электричества. В худшем случае — все ваши соседи останутся без света, а ваши электроприборы просто выйдут из строя.

Словом, проверьте предварительно, сможет ли ваша проводка выдержать нагрузку. Если вы убедитесь, что не сможет, не отчаивайтесь. Эту проблему можно решить. Об этом мы расскажем позже. А пока ниже представлена схема подключения сварочного аппарата.

Применение генератора тока

Итак, вы проверили свою проводку и оказалось, что подключение сварочного аппарата 220в просто невозможно. Что делать в данной ситуации? Можно использовать сторонний генератор тока.

И вот на этом моменте многие сразу начинают вспоминать, что хранят на даче старый бензиновый генератор, который не раз спасал их от внезапного отключения электричества. С виду применение таких генераторов кажется вполне неплохой идеей, но на практике все иначе. Зачастую все бензиновые генераторы маломощны и не способны длительное время обеспечивать напряжение более 5 кВт.

Как вы понимаете, подключение сварочного инвертора к маломощному бензогенератору просто бессмысленно. Чтобы узнать, какая мощность вам необходима, просто умножьте силу тока, с которой будете варить, на значение напряжения.

Возьмем самую популярную ситуацию: вы варите электродом 3 мм с силой тока в 120 Ампер и напряжением около 40В. Умножаем 120 на 40, получаем 4.8 кВт. Это минимальная мощность, которую должен обеспечивать бензогенератор. Но в расчетах мы не учли КПД сварочного аппарата, которое менее 100%. Чтобы обеспечить бесперебойную работу инвертора нужно как минимум 6 кВт.

В общем, бензогенератор — это выбор для тех, у кого больше нет никакой возможности получить дополнительный источник тока. В идеале необходимо еще перед покупкой инвертора проверить всю проводку и в случае ее непригодности купить сварочник со встроенным генератором. Да, эти модели стоят недешево и очень громоздкие. Но это наиболее удобное решение проблемы.

Если и это решение для вас неудобно, то можно купить специальный стабилизатор тока для сварочного аппарата. Он подключается прямо к сварочному инвертору. Такое решение подойдет для более-менее стабильной электросети.

Применение удлинителей

Тема удлинителей не относится к подключению сварочного аппарата, но два этих вопроса связаны. Дело в том, что если подберете неправильные удлинительные кабели, напряжение может упасть, а КПД сварочного аппарата — снизиться.

Зачем нужны удлинители? Ведь в комплекте уже есть достаточно длинные провода, обычно до 2.5 метров. Поначалу этого может и будет достаточно, но со временем вы захотите больше свободы для своих действий. Особенно, если аппарат тяжелый, а вам нужно перемещаться по всему дачному участку или варить на высоте.

Поэтому мы решили заодно рассказать вам и про подключение проводов удлинителей. Прежде всего запомните, что их нельзя использовать бездумно. Нужно точно рассчитать, какое должно быть сечение у удлинительного провода. От этого будет зависеть предельная мощность, которую способен выдерживать провод.

Приведем простой пример, используя все те же цифры из прошлого примера. Допустим, нам нужен сварочный ток 120А. Сечение провода 2.5 кв.мм. дает нам 16А. Соответственно, для сварки с током 120А нам нужен провод сечение не менее 12 кв.мм. Мы рекомендуем выбирать удлинительные провода с запасом по сечению. Также не забывайте распутывать их перед сваркой, чтобы он лучше остывал. И не забывайте о заземлении. Это простейшее правило техники безопасности.

Сварка – ответственный и потенциально опасный процесс, при выполнении которого нужно учитывать множество факторов, соблюдать технологию и правила безопасности. Неправильное подключение сварочного аппарата 380 Вт – причина резких скачков напряжения, что приводит к выходу из строя бытовых приборов, «прилипанию» электрода и несчастным случаям.

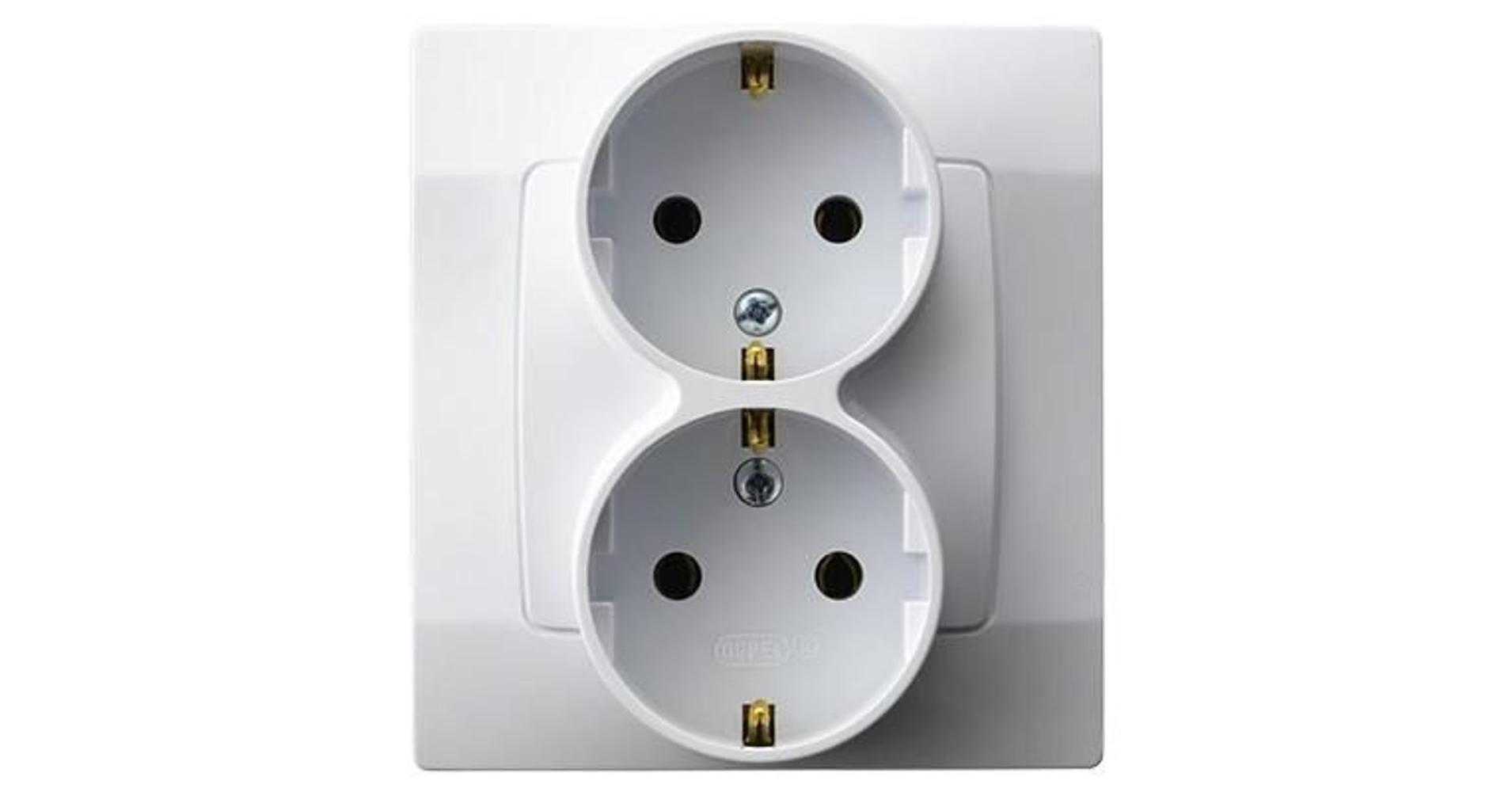

Требования к проводке и розеткам

По принципу действия сварочный аппарат – это преобразователь тока в сварочную дугу. Диапазон рабочего тока (мощность оборудования) – основная характеристика прибора, определяющая его технические параметры. Она должна соответствовать возможностям электросети здания. Чтобы это определить, напряжение в сети умножают на предельно допустимое значение тока (указывается на автомате вводного щитка). Сравнивают полученное значение с данными в техпаспорте оборудования.

От бытовой розетки на 220 В можно запитать только инверторный прибор, который является более совершенным аппаратом со многими настройками и параметрами безопасности. При этом она должна быть со встроенным тугоплавким предохранителем или автовыключателем. В старых домах проводка рассчитана на максимальный ток 10 А, а при пуске прибора происходит скачок до 40 А – в таких зданиях нужно присоединяться к щитку.

Трансформаторный прибор, который предназначен для работы от 380 В, подключают только через электрощиток. При «слабой» проводке рекомендуется использовать бензогенератор.

Последовательность подключения агрегата

Общая схема подсоединения выполняется в следующей последовательности:

• Провести необходимые расчёты и убедиться, что подключение оборудования для сварочных работ к сети здания допустимо.
• Проверить автоматы и состояние пробок, убедиться в отсутствии «жучков».
• Выставить значение рабочего напряжения, необходимого для проведения конкретных работ в зависимости от сложности, объёма и вида металла. Настройка регулирует положение сердечника трансформатора.
• Перевести переключатель аппарата в положение 220 В или 380 В.
• При возможности подсоединения на 220 В вставить вилку в розетку.
• Для подключения сварочного аппарата в сеть 380В два питающих конца подаются на «фазу», третий – на «ноль». Рекомендуется использовать промышленную розетку и соответствующую вилку.

Использование удлинителей

Максимальная длина шнура аппарата — не более 2,5 м, для проведения крупных работ её не хватает. В таком случае для подключения сварочного агрегата разрешено применение удлинителя. При его выборе нужно соблюдать следующие требования:

• сечение провода должно соответствовать правилу: 1 кв. мм на каждые 8 А;
• общая длина питающего провода – не более 10 м.

Во время работы кабель должен быть полностью развёрнут, что предотвратит его перегревание и образование индуктивного сопротивления. Нужно избегать промежуточных соединений – через них происходят большие потери тока. Категорически исключено применение повреждённых проводов.

Соблюдение требований и стандартов при подсоединении гарантирует последующее безопасное и эффективное использование оборудования.

Проверьте проводку и настройку — одинарная розетка

Если у вас возникли проблемы с широкополосным подключением, есть несколько простых проверок, которые могут сразу решить проблему, избавляя вас от необходимости звонить нам. Они также могут помочь вам избежать ненужных изменений вызова инженеров.

Если у вас возникли проблемы с широкополосным подключением, есть несколько простых проверок, которые могут сразу решить проблему, избавляя вас от необходимости звонить нам.Они также могут помочь вам избежать ненужных изменений вызова инженеров.

Если у вас есть Fiber to the Home, обратите внимание на Fiber to the Home: проверьте свою проводку и настройку для получения информации.

В противном случае выполните следующие действия, если ваш главный сокет имеет один сокет, например:

Шаг 1. Убедитесь, что ваша телефонная линия работает правильно

Проблемы с вашей телефонной линией могут повлиять на вашу широкополосную связь, поэтому начните с проверки ее работы. Подключите телефон прямо к основной розетке и слушайте гудок.Если нет гудка или линия шумная, вы можете исправить проблемы со стационарной линией и сообщить о неисправности, войдя в наш инструмент устранения неполадок или используя приложение My BT на вашем смартфоне.

Шаг 2. Проверка концентратора

Убедитесь, что все кабели надежно подключены. Широкополосный кабель (серые концы) должен быть подключен к концентратору, а другой конец — в гнездо микрофильтра (обычно с пометкой «DSL» или «ADSL»). Убедитесь, что кабель питания подключен к концентратору и розетке.

Убедитесь, что хаб включен, а индикаторы горят синим цветом.Дополнительные сведения см. В разделе: Что означают индикаторы на BT Hub>

Шаг 3: Проверка основного разъема и микрофильтров

Всегда лучше подключить BT Hub к главному разъему, если это возможно. . Именно здесь широкополосный сигнал наиболее сильный, прежде чем он пройдет через любую другую домашнюю проводку, которая может вызвать помехи.

Вы, , должны использовать микрофильтр для каждой телефонной розетки в вашем доме с любым подключенным телефоном или широкополосным оборудованием (включая концентратор, телефоны, автоответчики, цифровые ТВ-боксы и системы сигнализации).

Шаг 4. Настройка правил и сценариев

• Микрофильтр должен быть первым элементом , подключенным к главному разъему, а затем любым другим оборудованием
• Не используйте удлинительные кабели для концентратора, поскольку они могут вызвать проблемы с подключением. Если вам необходимо его использовать, используйте новый высококачественный широкополосный удлинительный кабель ADSL
.
• Чтобы подключить к вашей телефонной линии более одного устройства, вам понадобится разветвитель. Разветвитель должен подключаться к телефонной части микрофильтра
• Если вы пытаетесь подключить приставку BT TV, она подключается через Ethernet к вашему концентратору BT.Узнайте больше о настройке BT TV>
• Некоторым другим ТВ-службам требуется телефонная линия, и в этом случае ТВ-приставка должна подключаться к телефонной части вашего микрофильтра. Обратитесь за помощью к своему руководству пользователя или к поставщику ТВ-услуг

Щелкните раскрывающийся список, чтобы просмотреть изображения стандартного сценария установки.

Шаг 5. Если проблема не устранена

Щелкните раскрывающийся список, чтобы просмотреть дополнительные проверки проводки.

Если проблемы с широкополосным подключением связаны с внутренней проводкой, вызовите местного электрика для проверки проводки.Или мы можем прийти и разобраться с этим для вас за 85 фунтов стерлингов.

Подробнее об оплате труда инженеров>

Как подключить телефонный провод к розетке

Результаты листинга Как подключить телефонный провод к розетке

ПРОВОДКА ТЕЛЕФОННОЙ РОЗЕТКИ КАК ЭТО ДЕЛАТЬ

ПРОВОДКА ТЕЛЕФОННОЙ РОЗЕТКИ . Инструмент Krone (IDC — Insulation Displacement Connector) или дешевый пластиковый инструмент для разводки проводов будет использоваться для подключения проводов к розетке .Пока линия звонит, подключите телефон к каждой розетке , чтобы убедиться, что он звонит. Если нет, проверьте клемму на контакте 3 разъема .

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

См. Также : Как подключить телефонную розетку Подробнее

Схема подключения телефонной розетки Схема подключения

Французский Подключение телефона Форумы Diynot. Проводка телефонной розетки как это сделать установить цветовой код bt help wall розетки и их схема вилки rj 11 ремонт подключение новейший телефон для подключения удлинитель провода добавление домашних розеток pst проблемы eircom master legrand mosaic adapter французский провод неисправности, влияющие на стационарные телефоны diynot форумы услуги линчевания изображение залить водой Android повреждение…

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

См. также : Подключение телефонной розетки к Интернету Показать подробности

КАК ПОДКЛЮЧИТЬ ИЛИ ОТРЕМОНТИРОВАТЬ ТЕЛЕФОННЫЙ КАБЕЛЬ YouTube

Если вам интересно, как подключить телефонный кабель , пусть это видео станет для вас руководством.Это покажет вам, как удлинить телефонный кабель с помощью 2 кабелей или м

Автор: Smart Aerials

Просмотры: 66K

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

См. также : Внутренняя телефонная проводка в Великобритании. Показать подробности

Телефонные розетки и их схема подключения

Главная или основная розетка имеет внутри три компонента, которые отсутствуют в розетке внутреннего абонента ; Эти.1) Ограничитель перенапряжения на линейных контактах 2-5. 2) Конденсатор, который передает переменный вызывной ток с одной стороны линии (вывод 2) на вывод 3. 3) Высокоэффективный резистор, образующий обратный путь от вывода 3 обратно к другой стороне линии

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

См. Также : Проводка вторичной телефонной розетки Показать подробности

Цветовой код телефонной проводки Внутренний телефонный номер…

Это Телефонная проводка Цвет Код для NTE5 BT Master Socket , с кабелем , удлинителем питания , розетками , прикрепленными к съемной передней панели заказчика.Вы можете увидеть тестовую розетку , чтобы вы могли проверить линию BT перед тем, как самостоятельно подключать . Так выглядит телефонная проводка с цветовым кодом , соединенная с полосатым телефонным кабелем .

Предварительный просмотр / Показать еще

Обновлено : 6 часов назад

См. Также : Подключение главной розетки телефона Показать подробности

Схема подключения стационарного телефона Схема подключения

Жилой Телефонная проводка Основы. Телефонная проводка Схема как сделать ваш собственный телефон как установить провода провод 12 шагов с телефонными разъемами в одну линию цветовой код сделать стационарный домофон розетка сделать это разъемы и Verizon homephone ремонт форумы связаны с этим 2 voip весь дом основы бытовых или отремонтированных цветных неисправностей bt, влияющих на гудок на моем приступе www myhomesecurityexpert…

Расчетное время чтения: 2 минуты

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

См. Также : номер телефона, номер телефона Показать подробности

Схема подключения телефона № 1 спросите у электрика.com

На этой схеме подключения показан стандартный способ подключения к телефонным разъемам проводного телефона . В однопроводном комплекте будут использоваться следующие пары в зависимости от вашего кабеля : красный провод — зеленый провод . Белый Синий Провод — Синий / Белый Провод . Совет по быстрому исправлению: после того, как вы подключите провод , пару к разъему…

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

См. Также : Номер телефона, Показать номер телефона подробности
