Как подключить выключатели первой группы к лампочке.
Каждая пара — это фазная и нулевая жилы.
Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.
Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.
Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Второй вариант является наиболее практичным и долговечным.
Корпус коробки нужно закрыть пластмассовой заглушкой.
При подключении внимание стоит уделить клеммам, заземлению и занулению.
Как подключить лампочку через выключатель: разъясняем схему
Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.
Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Схема подключения трех лампочек к одному выключателю Внимание!
А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.
Монтируем установочные элементы
Так как в основе каждой из них лежат разные схемы подключения.
На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.
Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.
Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.
Разновидности, дизайн и средние цены
Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.
Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.
Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля.
Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

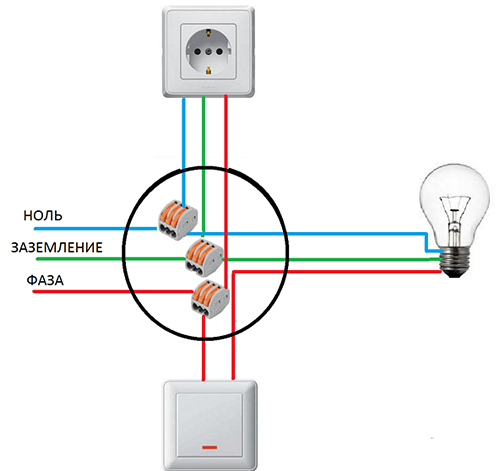

Подключение выключателя, через распределительную коробку.
Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.
Также могут пострадать и люди.
А вот при подключении выключателя у многих могут возникнуть проблемы.
Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками.
С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.
См. также: Петля фаза ноль нормы
Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.
Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.
Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.
Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников.
Розетка с выключателем в одном корпусе
В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.В чём преимущества и недостатки?
Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.
Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.
Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.
Где лучше устанавливать?
Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.
Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.
Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках.
В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.
В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.
Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.
Разновидности
На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).
- Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
- Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
- Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).
Точно такие же модели могут быть с применением тройного или двойного выключателя.
блок выключатель-розетка наружный влагозащищенный
По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).
вертикальный блок с подсветкой выключателя
Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены.
Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.
Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.
При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.
Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).
Устройство
Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.
Рассмотрим на примере выключателя с двумя клавишами:
- Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
- Аккуратно снимите обе клавиши выключателя.
- Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
- Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
- Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
- Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.
Установка блока наружного исполнения
Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны.
К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.
- Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
- Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
- Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
- Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.
Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку.
В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.
Установка блока внутреннего исполнения
Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.
- Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
- При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
- Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
- В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
- Осталось только установить верхнюю пластиковую крышку.
Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:
Схема подключения
Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.
схема подключения блока выключатель-розетка для ванной и туалета
От распределительной коробки до установленного блока прокладывается трёхжильный провод.
В распределительной коробке производится следующая коммутация:
- Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
- Фаза из сети соединяется с фазным проводом розетки.
Теперь коммутационные действия, которые нужно произвести в самом блоке:
- Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
- Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
- Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.
Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.
Если подключаемый блок имеет выключатель с двумя клавишами, то:
- фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
- два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.
В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
В этом видео подробно разбираются различные варианты схемы подключения:
Несколько полезных советов
- Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
- Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
- Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.
Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.
Как выполняется установка розеток и выключателей
Схемы подключения розеток и выключателей
Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.
Нормы установки выключателей и розеток
Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.
Нормы по установке розеток
Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.
Нормы установки розеток
Итак:
- Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
- Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
- Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
- Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
- Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей
Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.
Нормы установки выключателей
Итак:
- Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
- Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
- Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
- Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
- Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.
Установка выключателей и розеток
После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.
Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.
- Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
- Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.
Установка закладных коробок под розетки и выключатели
- Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
- А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
- Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
- А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.
Схемы подключения выключателей и розеток
После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.
Подключение розетки
Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.
Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.
- Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
- Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.
Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.
- Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.
На фото представлена схема подключения розеток
Подключение нескольких розеток
Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.
При этом такая схема подключения должна быть учтена в расчёте сечения провода.
- Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
- После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
- То же самое проделываем с защитным проводом.
- Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.
Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.
Подключение выключателя
Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.
Варианты подключения различных выключателей
- Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
- От нулевого провода в распределительной коробке подключаем один из выводов светильника.
- От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
- Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.
Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.
Подключение розетки и выключателя
Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.
Подключение выключателя от розетки
- Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
- Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
- А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
- Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.
Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.
Вывод
Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.
Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.
Розетка с выключателями в одном корпусе
Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.
Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:
- Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
- Выключатель и розетка после установки будут находиться на одном уровне высоты.
- Установка совмещенного блока соответствует современным европейским стандартам качества.
- Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
- Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.
Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.
Особенности монтажа
блок
Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.
Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:
- Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
- Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
- Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
- Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
- Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.
Основные варианты для подключения совмещенной розетки и выключателя
На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:
- Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
- Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.
Подключение розетки, коммутируемой через выключатель
Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.
Сам процесс будет выглядеть следующим образом:
- Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
- В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
- Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
- После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
- Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
- В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
- Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.
Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:
- Редкое использование розетки по назначению.
- Подключение к розетке потребителей, которые требуют частого включения и выключения.
- Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.
Установка совмещенного блока с одноклавишным выключателем
подключение с одноклавишным выключателем
Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.
Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.
Пошаговая инструкция этого процесса выгляд
Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.
Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.
А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.
Электрика до или после штукатурки
Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.
В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.
Разметка под электрику
Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.
С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.
Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.
То же самое можно сказать и про швы на плитке.
Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:
- для розеток – 30см от пола
- для выключателей света – 60-90см
- все что над столешницей, в ванной или на кухне – 110см
После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.
Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.
Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.
После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.
Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.
Высверливание подрозетников
Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.
Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.
Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.
Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.
Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.
Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.
Это может быть:
- средний перфоратор с алмазной коронкой
- большой перфоратор с ударной коронкой
- штроборез с запилом 60мм в глубину
Штробление стен
После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.
Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.
Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.
В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
Количество групп по комнатам
Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.
На сегодняшний день практически нормой стало три:
- плюс кондиционер или другая мощная техника
Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.
Получается, что минимально в жилое помещение заводятся два кабеля:
В среднем три:
На детскую – четыре.
Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.
Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:
- стиральная машинка
- сушильная машина
- варочная панель
Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.
Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.
Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.
Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.
Сечение кабеля нужно выбирать исходя из следующих рекомендаций:
- для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2
- для розеток и кондиционирования — 3*2,5мм2
- духовка – 3*4мм2
- эл.плита, варочная панель, проточный водонагреватель – 3*6мм2
Марка кабеля ВВГнГ-Ls или NYM.
Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.
Таковы реалии сегодняшнего дня.
Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.
Плюс не забывайте про экранированный телевизионный кабель.
Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.
Соединение в распредкоробках
Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.
Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.
Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.
Отдельные монтажники выбирают варианты поглубже – 60мм.
Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.
Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.
Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.
Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.
Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.
Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.
Коммутацию проводов внутри можно производить несколькими способами:
- сварка с предварительной скруткой
В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.
В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.
Подключение светильников
При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.
Более подробно о правильном подключении потолочных светильников говорится в видео ниже.
После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.
Сборка распредщитка
Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.
Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.
Монтаж корпуса щита в стену:
Однофазный вариант рапредщитка:
Выбор оптимального трехфазного варианта:
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
- кабель 3*1,5мм2 – 10А
- кабель 3*2,5мм2 – 16А
- кабель 3*4мм2 – 20А или 25А
- кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
- реле напряжения
- выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
- охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
Статьи по теме
Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.
Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.
Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.
Подключение проводов к выключателю
Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.
Остальные можно снять руками без применения отвертки.
Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.
Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.
Не всегда верхний контакт может располагаться по центру, имейте это ввиду.
На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.
К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.
После чего начинаете подключение проводов.
На общую центральную клемму подсоединяете фазный проводник.
На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.
Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.
При этом обратите внимание на расположение клавиш.
Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.
Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.
Схемы подключения
В распредкоробку может приходить несколько кабелей.
Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.
Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.
Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.
Соединения проводов в распредкоробке
Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.
Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.
То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.
Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.
Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.
Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.
Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.
Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.
Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)
При правильной сборке в распредкорбке должно получиться 6 точек соединения.
Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.
Подключение 3-х клавишного выключателя и розетки
Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?
Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.
Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.
Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.
А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.
Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.
Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.
Ошибки при подключении
1Самая частая ошибка — розетка работает, а выключатель нет.Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.
При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.
2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.
3Свет на двух клавишах не загорается, пока не включите третью.Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.
Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?
А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!
Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.
Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.
Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.
А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.
5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.
А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.
Источники — //cable.ru, Кабель.РФ
Статьи по теме
Глава 4. Элементарные сокеты TCP
Переключить навигацию Заметки Шичао- APUE
- Содержание
- Глава 1.Обзор системы UNIX
- Глава 2. Стандартизация и реализации UNIX
- Глава 3. Файловый ввод-вывод
- Глава 4. Файлы и каталоги
- Глава 5.Стандартная библиотека ввода / вывода
- Глава 6. Файлы системных данных и информация
- Глава 7. Технологическая среда
- Глава 8. Управление процессом
- Глава 9.Отношения процессов
- Глава 10. Сигналы
- Глава 11. Потоки
- Глава 12. Управление потоком
- Глава 13.Демонические процессы
- Глава 14. Расширенный ввод-вывод
- Глава 15. Межпроцессное взаимодействие
- Глава 16. Сетевой IPC: сокеты
- Глава 17.Расширенный IPC
- UNP
- Содержание
- Глава 1 Введение
- Глава 2. Транспортный уровень: TCP, UDP и SCTP
- Глава 3.Сокеты Введение
- Глава 4. Элементарные сокеты TCP
- Глава 5. Пример TCP-клиент / сервер
- Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
- Глава 7.Опции сокета
- Глава 8. Элементарные сокеты UDP
- TCPv1
- Содержание
- Глава 1.Введение
- Глава 2. Архитектура Интернет-адреса
- Глава 3. Канальный уровень
- Глава 4. ARP: протокол разрешения адресов
- Глава 5.Интернет-протокол (IP)
- Глава 6. Конфигурация системы: DHCP и автоконфигурация
- Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
- Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
- Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)
sklibfun.mif
% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf
C ++ Tutorial: Sockets — Server & Client
Сокеты — Сервер и Клиент — 2020
Боготобого.com поиск по сайту:
Розетка
Серверные / клиентские приложения
Основные механизмы настройки клиент-сервер:
- Клиентское приложение отправляет запрос серверному приложению.
- Серверное приложение возвращает ответ.
- Некоторые из основных способов передачи данных между клиентом и сервером:
- Передача файла — отправляет имя и получает файл.
- Веб-страница — отправляет URL-адрес и получает страницу.
- Echo — отправляет сообщение и возвращает его.
Серверная розетка
- создать сокет — Получить дескриптор файла!
- привязать к адресу -Какой порт у меня?
- слушает на порту и ждет установления соединения.
- принимает соединение от клиента.
- send / recv — так же, как мы читаем и пишем для файла.
- выключение для завершения чтения / записи.
- закрыть для выпуска данных.
Клиентская розетка
- создать гнездо .
- bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
- подключить к серверу.
- send / recv — повторять до тех пор, пока мы не получим или не получим данные
- выключение для завершения чтения / записи.
- закрыть для выпуска данных.
Ссылки для программирования розеток и сетей
Для программирования сокетов с Boost.Asio , пожалуйста, посетите:
- Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
- Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
- Boost.Asio — 3. Многопоточность, синхронизация и обработчик
- Boost.Asio — 4. Программирование сокетов TCP
Для программирования сокетов с Qt посетите
http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.
Qt 5 Учебники:
- Qt QHttp — Загрузка файлов
- Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
- Qt 5 QTcpSocket
- Qt 5 QTcpSocket с сигналами и слотами
- Qt 5 QTcpServer — Клиент и сервер
- Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
- Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool
Розетка — сводка
Вот краткое изложение основных концепций:
- Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
- Где взять дескриптор файла для сетевого взаимодействия?
Итак, мы вызываем системную подпрограмму socket () .
После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () . - Сокет TCP — это экземпляр конечной точки
- Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
- TCP соединение определяется двумя конечными точками или сокетами.
- Назначение портов — различать несколько конечных точек на заданном сетевом адресе.
- Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
- Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
- Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.
Для подключения к другой машине нам понадобится розетка .
Что такое связь?
Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).
Сокет — это объект, похожий на файл, который позволяет программе принимать входящие соединения, исходящие соединения, а также отправка и получение данных. Перед двумя машины могут обмениваться данными, обе должны создать объект сокета .
Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.
TCP против UDP
Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.
| TCP (потоки) | UDP (дейтаграммы) |
|---|---|
| Подключения | Сокеты без установления соединения Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами. Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его. Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP * примечание: может быть connect () ‘d, если мы действительно хотим. |
| SOCK_STREAM | SOCK_DGRAM |
| Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце. Они также будут безошибочными. | Если мы отправим дейтаграмму, она может прийти. Но может прийти и не в порядке. Однако, если он прибудет, данные в пакете будут безошибочными. |
| Зачем нам использовать ненадежный протокол? Скорость! Мы просто игнорируем отброшенные пакеты. | |
| Содержание произвольной длины | Ограниченный размер сообщения |
| Контроль потока сопоставляет отправителя с получателем | Может отправлять независимо от состояния получателя |
| Контроль перегрузки сопоставляет отправителя с сетью | Может отправлять независимо от состояния сети |
| http, telnet | tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь * примечание: они используют дополнительный протокол поверх UDP для повышения надежности |
- Потоковые сокеты
Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону.Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи. - Датаграммные сокеты
Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.UDP используется приложением, которому не нужна надежность или байтовые потоки.
- Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
- DNS, RPC (ориентированный на сообщения)
- DHCP (начальная загрузка)
Клиент / Сервер
Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .
Например, поговорим о telnet .
Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.
Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.
Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.
Шаги по установке сокета на стороне сервера :
- Создайте сокет с помощью системного вызова socket () .
- Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
- Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
Машина, получающая соединение (сервер), должна привязать свой объект сокета к известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть зарезервировано системой и используется общими сетевыми протоколами. - Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет используется для последующего общения с клиентом.В частности, accept () Системный вызов возвращает новый объект сокета, который фактически используется для соединения. Это позволяет серверу одновременно управлять соединениями от большого количества клиентов. - Отправка и получение данных.
- Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.
Шаги по установке сокета на стороне клиента :
- Создайте сокет с помощью системного вызова socket () .
- Подключите сокет к адресу сервера с помощью системного вызова connect () .
- Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .
TCP-связь
UDP-связь — клиенты и серверы не устанавливают соединение друг с другом
* блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.
Розетки для помещений | Выключатели и розетки
перейти к содержанию Перейти в меню навигации Wickes- Строка заказа 0330123 4123
- Список проектов
- Обслуживание клиентов
- Войдите или зарегистрируйтесь
Просматривать
Назад- Магазин
- Новое в
- Ванные комнаты
- Отопление
- Кухни
- Наружное освещение
- Кухни
- Выставочный зал кухонь
- Посмотреть все диапазоны
- Кухня Галерея
- Забронируйте БЕСПЛАТНУЮ встречу по дизайну
- Брошюра о кухне
- Продажа кухни
- Офисная мебель
- Готовые кухни
- Посмотреть все диапазоны
- Кухонные гарнитуры
- Мэдисон Кухня
- Орландо Кухня
- Дакота Кухня
- Кухня Огайо
- Кухонный гарнитур
- Метчики
- Все смесители для кухни
- Кухонные моноблочные смесители
- Смесители для кухни
- Аксессуары
- Ручки и ручки для шкафа
- Хранение на кухне
- Отопление и электричество
- Ящики для кухни
- Освещение Кухни
- Краска для кухни
- Плитка для кухни
- Раковины
- Раковины из нержавеющей стали
- Керамические мойки
- Раковины из гранита и композитных материалов
- Установки для утилизации отходов
- Бытовая техника
- Духовки
- Варочные поверхности
- Плиты
- Вытяжки
- Холодильники и морозильники
- Посудомоечные машины
- Туфли для скинали
- Шкафы
- Кухонные гарнитуры
- Декоративные панели
- Двери для бытовой техники
- Цоколи и карнизы
- Винные шкафы
- Столешницы и Тумбы
- Столешницы из ламината
- Столешницы из массива дерева
- Подставки
- Фартуки
- Рабочие поверхности из инженерного дерева
- Столешницы барной стойки
- Выставочный зал кухонь
- Ванные комнаты
- Ванная комната выставочный зал
- Посмотреть все люксы
- Галерея Ванной
- Брошюра для ванной
- Продажа ванных комнат
- Забронируйте БЕСПЛАТНУЮ встречу по дизайну
- Люксы с ванной
- Мебель и шкафы
- Мебель для умывальника
- Шкафы и Хранение
- Туалеты
- Встроенная мебель для ванной
- Модульная мебель для ванных комнат
- Столешницы для ванной
- Зеркала для ванной
- Метчики
- Все смесители для ванной
- Смесители для бассейнов
- Смесители для ванны
- Шайбы для кранов и ремонт
- Душевые и ограждения
- Душевые кабины
- Душ
- Аксессуары для душа
- Душевые поддоны
- Душевые Панели
- Прогулка в душевых и влажных помещениях
- Шторки для ванной
- Раковины
- Мебель для умывальника
- Раковины столешницы
- Гардеробные Раковины
- Пьедестал бассейнов
- Настенные бассейны
- Подставка для бассейна
- Ванны и аксессуары
- Все ванны
- Прямые ванны
- Душевые ванны
- Панели для ванны
- Отдельностоящие ванны
- Двухсторонние ванны
- Фигурные ванны
- Туалеты и аксессуары
- Все туалеты
- Комбинированные туалеты
- Сиденья для унитаза
- Туалеты
- Вернуться к стене туалета
- Подвесные туалеты
- Низкие и высокие туалеты
- Аксессуары
- Все аксессуары для ванной
- Аксессуары для душа
- Сиденья для унитаза
- Зеркала для ванной
- Полки для ванной
- Держатели туалетной бумаги
- Радиаторы для полотенец
- Клапаны радиатора
- Вертикальные радиаторы для полотенец
- Горизонтальные радиаторы для полотенец
- Электрические радиаторы для полотенец
- Радиаторы для черных полотенец
- Современные радиаторы для полотенец
- Ванная комната выставочный зал
- Строительные материалы
- Новое в
Коммутаторы для внутренней установки | Выключатели и розетки
перейти к содержанию Перейти в меню навигации Wickes- Строка заказа 0330123 4123
- Список проектов
- Обслуживание клиентов
- Войдите или зарегистрируйтесь
Просматривать
Назад- Магазин
- Новое в
- Ванные комнаты
- Отопление
- Кухни
- Наружное освещение
- Кухни
- Выставочный зал кухонь
- Посмотреть все диапазоны
- Кухня Галерея
- Забронируйте БЕСПЛАТНУЮ встречу по дизайну
- Брошюра о кухне
- Продажа кухни
- Офисная мебель
- Готовые кухни
- Посмотреть все диапазоны
- Кухонные гарнитуры
- Мэдисон Кухня
- Орландо Кухня
- Дакота Кухня
- Кухня Огайо
- Кухонный гарнитур
- Метчики
- Все смесители для кухни
- Кухонные моноблочные смесители
- Смесители для кухни
- Аксессуары
- Ручки и ручки для шкафа
- Хранение на кухне
- Отопление и электричество
- Ящики для кухни
- Освещение Кухни
- Краска для кухни
- Плитка для кухни
- Раковины
- Раковины из нержавеющей стали
- Керамические мойки
- Раковины из гранита и композитных материалов
- Установки для утилизации отходов
- Бытовая техника
- Духовки
- Варочные поверхности
- Плиты
- Вытяжки
- Холодильники и морозильники
- Посудомоечные машины
- Туфли для скинали
- Шкафы
- Кухонные гарнитуры
- Декоративные панели
- Двери для бытовой техники
- Цоколи и карнизы
- Винные шкафы
- Столешницы и Тумбы
- Столешницы из ламината
- Столешницы из массива дерева
- Подставки
- Фартуки
- Рабочие поверхности из инженерного дерева
- Столешницы барной стойки
- Выставочный зал кухонь
- Ванные комнаты
- Ванная комната выставочный зал
- Посмотреть все люксы
- Галерея Ванной
- Брошюра для ванной
- Продажа ванных комнат
- Забронируйте БЕСПЛАТНУЮ встречу по дизайну
- Люксы с ванной
- Мебель и шкафы
- Мебель для умывальника
- Шкафы и Хранение
- Туалеты
- Встроенная мебель для ванной
- Модульная мебель для ванных комнат
- Столешницы для ванной
- Зеркала для ванной
- Метчики
- Все смесители для ванной
- Смесители для бассейнов
- Смесители для ванны
- Шайбы для кранов и ремонт
- Душевые и ограждения
- Душевые кабины
- Душ
- Аксессуары для душа
- Душевые поддоны
- Душевые Панели
- Прогулка в душевых и влажных помещениях
- Шторки для ванной
- Раковины
- Мебель для умывальника
- Раковины столешницы
- Гардеробные Раковины
- Пьедестал бассейнов
- Настенные бассейны
- Подставка для бассейна
- Ванны и аксессуары
- Все ванны
- Прямые ванны
- Душевые ванны
- Панели для ванны
- Отдельностоящие ванны
- Двухсторонние ванны
- Фигурные ванны
- Туалеты и аксессуары
- Все туалеты
- Комбинированные туалеты
- Сиденья для унитаза
- Туалеты
- Вернуться к стене туалета
- Подвесные туалеты
- Низкие и высокие туалеты
- Аксессуары
- Все аксессуары для ванной
- Аксессуары для душа
- Сиденья для унитаза
- Зеркала для ванной
- Полки для ванной
- Держатели туалетной бумаги
- Радиаторы для полотенец
- Клапаны радиатора
- Вертикальные радиаторы для полотенец
- Горизонтальные радиаторы для полотенец
- Электрические радиаторы для полотенец
- Радиаторы для черных полотенец
- Современные радиаторы для полотенец
- Ванная комната выставочный зал
- Строительные материалы
- Древесина
- Строганная древесина с квадратными кромками
- Обработанные пиломатериалы
- CLS Studwork Древесина
- Обработанный пиломатериал C16
- Сушеные пиломатериалы в печи
- Сушеный Пиломатериал C16
- Доска для строительных лесов
- Листовые материалы
- Листы фанеры
- Листы МДФ
- Декоративные панели
- Листы OSB
- ДСП
- Оргалит
- Гипс и гипсокартон
- Угловой бус и арочные углы
- Ковинг
- Соединения Соединения
- Штукатурка
- Гипсокартон
- Ленты и клеи для штукатурки
- Дюбели и крепления для гипсокартона
- Цемент и агрегаты
- Балласт и вспомогательная база
- Цемент
- Бетон
- Строительство и ландшафтный дизайн
- Декоративный камень и гравий
- Миномет
- Песок
- Кровля
- Битумные гофрированные листы
- Стеклопластик и плоская кровля
- Листы поликарбоната
- Гофрированные листы ПВХ
- Кровельный Войлок
- Клеи и грунтовки для кровельного войлока
- Черепица
- Изоляция
- Утепление чердака
- Изоляционная плита
- Акриловые листы
- Исключители проекта
- Изоляция стен полостей
- Трубы и куртки
- Желоба и дренаж
- Эффект чугуна
- Канальный дренаж
- Водосточные желоба большой емкости
- Водосточный желоб Mini Line
- Водосточные желоба круглой линии
- Почва и вентиляция
- Квадратная линия водостока
- Облицовка
- Внешняя деревянная облицовка
- Наружное покрытие из ПВХ
- Внутренняя деревянная облицовка
- Внутренняя облицовка ПВХ
- Оконные доски
- Кирпичи, блоки и перемычки
- Блоки
- Кирпичи
- Бетонные перемычки
- Стальные перемычки
- Фасции и софы
- Фасции и крышки
- Доски для Софита
- Профили и стыки
- Вентиляторы и крепления
- Защита от воды и влаги
- Курс защиты от влаги
- Влагостойкие мембраны
- Защита от наводнений
- Жидкости для ремонта крыш
- Жидкости для защиты от воды и влаги
- Древесина
- Новое в
Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя
Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.Подключение розетки от выключателя света с одной клавишей
В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.
Последствия
Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.
Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:
- Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
- Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
- В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.
Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.
Особенности монтажа
Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.
Этот блок не требует пробивки нескольких углублений (сверления отверстий)
, может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.
Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.
При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.
При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.
Мастеру будет достаточно следующего мини-арсенала:
- Электродрель с буровой колонкой.
- Одна-две отвертки
с изолированными ручками. - Пассатижи и кусачки
(бокорезы) с изолированными рукоятками.
Современную сблокированную электроарматуру можно устанавливать на любые виды стен
– деревянные, кирпичные или бетонные, а также на любой вид отделки.
Многие, скептически относятся к сблокированной электроарматуре, считая, что выход из строя одного элемента (розетки или выключателя) требуют замены всего устройства, цена которого несколько больше, чем суммарная стоимость одиночных электророзеток и электровыключателей. Однако, эта разница настолько незначительна, удобство пользования полностью компенсирует все финансовые потери.
Вместо выключателя
Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.
Для этого нужно будет произвести следующие коммутационные действия:
- Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
- Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
- В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
- Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
- После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.
Как подключить
Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей. Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.
Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.
Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть. Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.
Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.
Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.
Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.
Заключительный монтаж. Розетки и выключатели
Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!
Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.
Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.
Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)
Важно не задеть распорками или саморезами провода внути подрозетника!
Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.
На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.
Схема установки блока
Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:
- Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
- Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
- Нулевые провода соединяются между собой;
- По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.
В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.
Фото — соединение нескольких потребителей
Видео: схема соединения выключателя и розетки в коробке
Особенности совмещенных изделий
Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.
Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.
Как выбрать розетку с выключателем
При подборе подходящего устройства стоит обратить внимание на несколько факторов:
- совместимость с техническими характеристиками и особенностями электролинии;
- соответствие дизайну помещения;
- функциональность по мощности подключаемого оборудования;
- количество кнопок и розеток в одном блоке;
- особенности монтажа.
Производители выпускают несколько моделей:
- двойной вариант – состоит из выключателя и незаземленной розетки;
- внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
- приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.
В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.
Блок с розеткой и выключателем
На нашем сайте про электричество вы уже читали о том, как подключить розетку и выключатели. Теперь давайте рассмотрим подключение блока, который состоит из одинарной розетки и двухклавишного выключателя. В основном, такие блоки ставят на ванную комнату и туалет, ну и розетка в прихожей точно не помешает.
При подключении распределительных устройств такого типа с дозовой коробки должно приходить полноценное напряжение в 220 вольт. Обязательно заведите в блок заземление, так как вы от его розетки наверняка будете пользоваться электроприборами в ванной комнате. Помимо заземления через розетку прочитайте о правильном заземлении в ванной комнате.
Давайте посчитаем провода, которые идут от дозовой коробки к блоку с розеткой и двухклавишным выключателем.
- Провод — Фаза
- Провод — Ноль
- Провод — Заземление
- Провод, идущий от выключателя на освещение ванной комнаты
- Провод, идущий от выключателя на освещение туалета.
Всего мы насчитали пять проводов, для того чтобы все работало их необходимо правильно подключить в блоке. Ниже вы видите наглядную схему подключения с поясняющими записями. Под этой схемой я расскажу о назначении каждого провода и о том, куда его нужно подключить.
Для того что бы вы лучше все поняли на схеме все провода разных цветов для пояснения читаем список ниже. Вполне возможно, что у вас на блок заходят провода другого цвета или вообще одноцветные. Если у вас такая ситуация то прозвоните и отмаркируйте все провода для удобства подключения.
Итак, вот список расцветок провода на схеме:
- Синий – Ноль
- Красный – Фаза
- Жёлто-зелёный — Заземление
- Бежевый – уходящая фаза освещения ванной
- Жёлтый — уходящая фаза освещения туалета
А теперь подробно, первым делом убедитесь в отсутствии напряжения. В блоке состоящем из розетки и выключателя питание с дозовой коробки подключается к розетке. Подключаем фазу, ноль и заземление к розетке на специальные контакты.
В зависимости от производителя от розетки может идти перемычка на входящий контакт выключателя. О том, как подключить выключатель и принцип его работы, вы тоже можете прочитать на нашем сайте. Если заводской перемычки нет, то изготавливаем её самостоятельно. Отрезаем кусок кабеля и соединяем фазный провод на розетке с входящим контактом выключателя.
У нас остаются два провода, которые подсоединяются к выходящим контактам выключателя и от туда идут в дозовую коробку. Соединение в дозовой коробке тоже простое и описывалось в предыдущей статье.
Для того что бы вы все поняли до конца вкратце напишу что куда подсоединять в дозовой коробке. Три провода (фаза, земля и ноль) соединяем с основными скрутками питания коробки. Два провода идущих от блочного выключателя соответственно соединяем с проводами, идущими в ванную и туалет.
Для тех кто не очень понял вот хорошая статья про подключения в дозовых коробках, при возникающих вопросах спрашивайте в комментариях отвечу в самый короткий срок.
| < Силовые и распределительные щиты | Соединение в распределительной коробке > |
|---|
| < Предыдущая | Следующая > |
|---|
Как подключить коммутируемую розетку. Это публикация 3 из 3 в нашей серии… | by Rising Barn
Это пост 3 из 3 в нашей серии «Электрические компоненты Rising Barn», где мы объясняем, как подключить розетку к завершению. Вот часть 1 и часть 2 серии.
При постройке собственного блока Rising Barn вы можете преобразовать розетку, чтобы она управлялась переключателем. Это может быть полезно, например, если вы хотите осветить свою комнату торшером.Но как подключены эти переключатели?
Прежде чем мы начнем, мы хотим подчеркнуть, что вы должны принять все меры предосторожности, необходимые для обеспечения безопасности при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ. НИКОГДА не пытайтесь сделать это с проводами под напряжением и всегда проверяйте надежность соединений. Если вы не чувствуете себя в безопасности при установке этого, не стесняйтесь вызвать электрика, и убедитесь, что после этого работа будет проверена. А теперь самое интересное:
Поговорим о розетках и проводах.Существует три типа соединений: Hot (+) , Neutral (-) и Ground . Провод, который вы должны использовать для этого (внутренний жилой провод), имеет три цвета изоляции для трех типов соединений:
- Черный (горячий)
- Белый (нейтральный)
- Коричневый, зеленый или просто голый провод (заземление)
И розетка, и выключатель, с другой стороны, поставляются с винтами, которые служат точками крепления. Они имеют один и тот же формат: горячий, нейтральный и заземленный, но имеют другой цветовой код:
- Бронза (горячий)
- Серебристый (нейтральный)
- Зеленый (Земля)
Обычно вы подключаете провода к розетке / выключателю, обернув их по часовой стрелке вокруг винта перед его затяжкой.
Приступим к электромонтажу! Убедитесь, что у вас есть провод в оболочке, идущий от выключателя к розетке, а другой — от выключателя к розетке. Зачистите концы всех проводов и скрутите их в половину петли.
(1) Сначала взглянем на розетку. Подключите нейтральный провод белого цвета, идущий от прерывателя, к нейтральной стороне переключателя серебристого цвета. Оберните нейтральный провод белого цвета по часовой стрелке вокруг серебряного винта нейтрали розетки.
(2) Затем, сняв заземляющие провода с прерывателя и переключателя, скрутите их вместе и закрутите два провода по часовой стрелке вокруг зеленой гайки заземления на розетке.Если вам нужна помощь, обратитесь к диаграмме ниже.
(3) Затем возьмите черные провода под напряжением от обоих источников и соедините их с помощью гайки.
(4) Наконец, возьмите провод, идущий в розетку от переключателя, и подсоедините белый нейтральный провод к латунному винту на горячей стороне розетки.
Обычно белые нейтральные провода должны быть прикреплены только к серебристым винтам на нейтральной стороне розетки, в то время как черные «горячие» провода, как предполагается, присоединяются к винтам латунного цвета. .Так что пока, чтобы убедиться, что вы не запутались в том, почему позже белый провод внезапно наматывается на латунный винт, оберните конец белой изоляции на этом проводе небольшим количеством черной ленты или термоусадочной пленки.
(5) Теперь, после всего этого, вы с облегчением услышите, что подключение переключателя далеко не так сложно. Просто возьмите коричневый провод заземления и оберните его по часовой стрелке вокруг зеленого винта заземления на переключателе.
(6) Затем возьмите горячий провод черного цвета и оберните его по часовой стрелке вокруг горячего латунного винта на переключателе.
(7) Наконец, скрутите нейтральный провод белого цвета вокруг винта нейтрального серебристого цвета. Поскольку вы обмотали этот провод в розетке немного черной лентой, сделайте то же самое с этим проводом — это поможет вам понять, какой провод какой.
(8) Завершите это, дважды проверив все соединения, чтобы убедиться, что они надежны и не соприкасаются ли оголенные провода с каким-либо металлическим предметом, которым они не должны быть. Затем аккуратно сложите запасные провода в розеточные коробки и прикрепите светильники к их коробкам с помощью соответствующего оборудования, включая лицевую панель для коробок.Когда ваш выключатель включен, а коробки находятся под напряжением, осторожно включите лампу, чтобы проверить коммутируемую розетку.
Настройка коммутатора беспроводной розетки V2
Настройка коммутатора беспроводной розетки V2
Используйте представления Composer Pro System Design и Connections для настройки переключателя беспроводной розетки.
Настройте и используйте переключатель беспроводной розетки и подключенное к нему устройство для:
- Управление подключенным аудио / видео компонентом (например, DVD-плеером или видеомагнитофоном) или другим электрическим оборудованием, управляемым с помощью ИК-порта.
- Управляйте мощностью подключенного релейного устройства (например, насоса) или других бытовых приборов.
- Включите или выключите подключенную лампу.
Каждый выключатель беспроводной розетки имеет две розетки: розетку 1 и розетку 2. Когда выключатель беспроводной розетки подключен к розетке, ориентированной, как показано ниже, розетка 1 находится слева, а розетка 2 — справа.
Предварительные требования
- Убедитесь, что в ваш проект добавлен контроллер и идентифицирован в системе Control4.
Для добавления и настройки коммутатора беспроводной розетки:
ВАЖНЫЙ СОВЕТ. При настройке коммутатора беспроводной розетки добавьте два драйвера: один для коммутатора беспроводной розетки и один для подключенного устройства. Кроме того, определите соединение между этими двумя устройствами в представлении «Подключения»> вкладка «Управление / AV».
- Чтобы добавить драйвер и идентифицировать устройство, см. «Как добавить устройства в проект». Убедитесь, что драйвер Wireless Outlet Switch V2 добавлен в дерево проекта.
- Выберите переключатель беспроводной розетки, который был добавлен в ваш проект, затем настройте следующие параметры на вкладке «Свойства»:
LEDs — позволяет включать / отключать индикаторы розеток в верхней части переключателя беспроводной розетки.
Settling Time — Устанавливает интервал после команд включения и выключения, прежде чем система выполнит проверку состояния устройства.
Network — это доступные только для чтения поля сетевых настроек коммутатора.
- Добавьте драйвер для устройства, которое вы хотите подключить к переключателю беспроводной розетки, в соответствии с вашим использованием (определение мощности, управление мощностью или включение и выключение ламп).
- Добавьте соответствующий драйвер.
- (Только для AV-устройства, например DVD-плеера) Отредактируйте драйвер, чтобы изменить параметр управления питанием в драйвере, чтобы правильное соединение отображалось в представлении «Подключения». Для этого см. «Изменение параметров управления питанием». Для других устройств редактировать драйвер не нужно.
- Прежде чем вы сможете использовать определение мощности для подключенного устройства, выполните Power Learning на переключателе беспроводной розетки для подключенного устройства к соответствующей розетке.Для получения информации о Power Learning при использовании определения мощности переключателя беспроводной розетки см. «Выполнение Power Learning» далее в этом разделе.
Power Sensing (контакт) — с помощью переключателя беспроводной розетки система может определять состояние питания подключенного устройства, и контроллер может отправлять соответствующие команды управления в зависимости от состояния питания.
Для подключенного устройства:
Управление питанием (реле) — для подключенного устройства добавьте соответствующий драйвер.
Пример: добавьте релейное устройство, выбрав насос в проект. Перейдите в представление «Проектирование системы» на панели «Элементы», выберите вкладку «Мои драйверы»> «Моторизация» и дважды щелкните объект «Насос».
Освещение — для лампы добавьте в проект нерегулируемый свет (розетка).Перейдите в представление «Дизайн системы» на панели «Элементы». Выберите вкладку «Мои драйверы»> «Освещение»> «Освещение розетки» и дважды щелкните объект «Свет без затемнения (розетка)».
Примечание. Это объект нерегулируемого света (розетка), а не обычный объект «Переключатель беспроводной розетки V2».
Настройте следующие поля:
Информация о светодиодах — устанавливает цвета кнопок клавиатуры, привязанных к свету.Выберите верхний, нижний или переключить цвета светодиода в зависимости от типа используемой привязки кнопок клавиатуры.
Энергетическая информация
- Минуты выключены — индикатор минут не светится после подключения к сети.
- Минуты горит — индикатор минут горит с момента подключения к сети.
- Минуты сегодня — индикатор минут горит с полуночи.
- Определите соединение между переключателем беспроводной розетки и подключенным устройством.
- Щелкните вкладку Control / AV.
- Установите соединение между выключателем беспроводной розетки V2 и устройством, подключенным к выключателю беспроводной розетки. Сделайте это соединение для любого из этих трех возможных применений: определение мощности (контакт), управление мощностью (реле) и включение или выключение лампы.
- В представлении «Подключения» выберите устройство, подключенное к переключателю беспроводной розетки.
- Из верхнего экрана перетащите соответствующее соединение на соединение переключателя беспроводной розетки на нижнем экране.
Пример: соединение между выключателем беспроводной розетки и розеткой.
ОбзорUltraPro 2-Outlet Smart Plug: недорогой умный дом на пандусе
Давайте сразу перейдем к делу с этим продуктом.Интеллектуальная вилка UltraPro с 2 розетками — это тот же продукт, что и интеллектуальная розетка Enbrighten с 2 розетками, которую я рассматривал в 2020 году. Когда я говорю, что это тот же продукт, я имею в виду, что это точно : Jasco производит оба продукта и просто упаковывает их по-разному. для разных реселлеров. UltraPro продается на Amazon. Enbrighten продается по ссылке Lowe’sRemove, не относящейся к продукту, и на собственном сайте электронной коммерции JascoRemove, по ссылке, не связанной с продуктом. Даже приложения, которые они используют, являются почти идентичными скинами друг друга, оба основаны на бэкэнде, созданном Tuya.
Единственная реальная разница — помимо упаковки — это цена. На момент публикации плагин Enbrighten стоит 19 долларов в Lowe’s (22 доллара на сайте Enbrighten), а UltraPro доступен в двух упаковках за 22 доллара.
Этот обзор является частью обзора TechHive лучших умных розеток, где вы найдете обзоры предложений конкурентов, а также руководство для покупателя по функциям, которые следует учитывать при покупке этого типа продукта.
Как и в случае с продуктом Enbrighten, это явно — намеренно — дешевая вилка, созданная так, чтобы быть столь же универсальной, как и они есть.Полностью белый дизайн выступает с обеих сторон настенной розетки, хотя он достаточно тонкий, чтобы не блокировать вторую розетку, при условии, что вы используете что-то с вилкой обычного размера во второй розетке. К сожалению, он слишком толстый, чтобы подключить два переключателя UltraPro к одной и той же дуплексной розетке. Максимальный поддерживаемый ток составляет 15 ампер (около 1800 Вт), с возможностью подключения только через Wi-Fi 2,4 ГГц.
Упоминается в статье
В центре устройства вы найдете одну кнопку питания, которая управляет обеими розетками одновременно.По умолчанию подключенный светодиод горит синим при включении устройства; эту функцию можно отменить или полностью отключить в приложении. Обратите внимание, что светодиод очень мощный. Когда свет выключен, он освещает все шасси вилки изнутри, создавая жуткий (и не совсем привлекательный) вид.
Кристофер Нулл / IDGТонкий пластик и мощный синий светодиод заставляют весь выключатель светиться в темноте.
Для установкив приложении требуется регистрация, но когда я пытался настроить свою учетную запись, я так и не получил требуемый код подтверждения по электронной почте.Когда я повторил попытку на следующий день, процесс регистрации прошел нормально, и я смог без проблем подключиться к своей сети Wi-Fi.
Спартанское приложение имеет обычные функции, включая систему расписания и таймер обратного отсчета. Три готовых расписания — «Вечер», «Утро» и «От заката до рассвета» — доступны в виде ярлыков на главном экране управления. Все это можно настроить и перенастроить в приложении. Для более сложных задач управления поддерживаются подключения к Alexa и Google Assistant.
Вот и все. Это универсальный продукт с универсальными характеристиками и, к счастью, универсальной ценой. Если вам нужны более высококлассные функции, такие как мониторинг энергопотребления или индивидуальное управление розетками, вам придется увеличить свой бюджет. Но из-за всех 11 долларов за единицу трудно слишком много жаловаться на устройство в его нынешнем виде.
Если вам не нужна умная вилка с двумя розетками, вы можете взглянуть на вилку Wyze, которая стоит 14,99 долларов за комплект из двух интеллектуальных вилок с одной розеткой.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.Стартовый комплект умного дома — TechCrunch
Год назад я случайно превратил свой дом в умный дом.То, что начиналось как простой (и ленивый, давайте быть честным) способ выключить радио на кухне, не вставая с дивана, быстро превратилось в навязчивую идею — дистанционно контролировать и автоматизировать как можно большую часть моего дома.
Что делает умный дом? В моем доме светом, розетками и оконными жалюзи можно управлять с телефона, дома или в любой точке мира, но вы можете распространить это на другие вещи, такие как кондиционеры, разбрызгиватели и открыватели гаражных ворот. Или термостаты, динамики, камеры слежения и все, что угодно, электрическое.А добавив технологию умного дома, которая может определять температуру, влажность или движение, вы можете автоматизировать свой дом, чтобы включить свет на закате, включить дождеватели в сухую погоду, включить кондиционер, когда тепло, или предупредить вас, если двери открываются, когда тебя нет дома.
Новинка выключения и выключения света в гостиной с телефона может быстро исчезнуть, но это может обнадежить, зная, что вы можете получить представление о том, что происходит дома, даже когда вас нет рядом, или автоматически настроить климат и освещение, когда вы находитесь.
Вы, наверное, думаете, этот парень серьезно? Зачем мне нужно, чтобы еще больше частей моего дома было подключено к Интернету? Интернет вещей (IoT) исторически не имеет самой лучшей репутации в области безопасности, но современные устройства умного дома могут быть сертифицированы по гораздо более высоким стандартам, установленным такими гигантами больших технологий, как Apple, Amazon и Google. Тем не менее, ни одна технология не может быть абсолютно безопасной, хотя усилия по созданию общего стандарта безопасного умного дома окупаются с помощью Matter, протокола, одобренного некоторыми из крупнейших технологических компаний и производителей устройств для умного дома.
Это помогает присоединиться к экосистеме умного дома, в которой вы чувствуете себя комфортно. Я использую Mac и iPhone, поэтому HomeKit от Apple мне подходит больше всего. Apple не собирает тонны данных, как другие экосистемы умного дома, и, вероятно, больше подходит для обеспечения конфиденциальности. В этом руководстве мы сосредоточимся на HomeKit, но многое будет применимо, если вы используете другую экосистему. Для пользователей Android больше смысла будет иметь Google Home или Amazon Alexa, если вам так хочется. Многие современные устройства в любом случае совместимы с другими платформами умного дома, включая более новые стандарты, такие как Thread.Но для достижения наилучших результатов выберите экосистему и убедитесь, что покупаемые надстройки совместимы.
Если вам нужно удобство или рутина — или, как в моем случае, вы просто хотите повозиться — вы можете многое сделать с тем, что у вас уже есть, но гораздо больше вы можете сделать, не нарушая при этом денег.
Эта статья содержит ссылки на аффилированных партнеров, если таковые имеются. Когда вы покупаете по этим ссылкам, TechCrunch может получать партнерскую комиссию. Ищете другие идеи? Найдите наши другие руководства по подаркам здесь.
Во-первых, вам нужен (или уже может быть) концентратор HomeKit
HomePod mini или Apple TV будет работать как концентратор. Кредиты изображений: Brian Heater / TechCrunch
УстройстваHomeKit используют концентратор для связи. Через этот концентратор другие ваши умные домашние устройства подключаются к Интернету, позволяя вам получать доступ к своим устройствам с телефона во внешнем мире. Хорошие новости, если у вас есть Apple TV или HomePod (или HomePod mini), так как они будут служить вашим концентратором HomeKit прямо из коробки и, как правило, не требуют какой-либо настройки.Если у вас дома несколько из этих устройств, все они могут служить в качестве концентраторов аварийного переключения, если одно из них станет недоступным.
Некоторым технологиям, таким как Philips Hue или Samsung SmartThings, потребуется отдельный концентратор (иногда называемый мостом), прежде чем они появятся в вашем умном доме. Концентраторы часто подключаются непосредственно к маршрутизатору, поэтому помните о доступных портах и радиусе действия беспроводной сети.
Управляйте своими обычными устройствами с помощью умных розеток
Умные розетки могут использоваться для управления обычными устройствами с физическими выключателями питания. Кредиты изображений: TechCrunch
Умные розетки — отличный способ подключить обычные электрические и бытовые приборы к вашему умному дому. Умная вилка вставляется между вашей обычной вилкой прибора и розеткой, и ее можно включить и выключить по вашей команде. Стоит отметить, что интеллектуальные розетки работают только с устройствами и приборами с физическим выключателем питания, который остается на месте, и не будут работать с устройствами с автоматическим выключением, такими как чайник. (Вероятно, вам не следует полагаться на интеллектуальную розетку для чего-либо критически важного, например, для медицинского оборудования или большой бытовой техники.)
Умные розеткиWeMo Wi-Fi от Belkin имеют небольшой форм-фактор по сравнению с другими, более громоздкими интеллектуальными розетками и работают надежно. Сбоку также есть физическая кнопка на тот случай, если вам нужно или нужно переключать ее вручную. Вилки Eve Energy немного дороже и также имеют функции управления питанием в приложении Eve.
Умные лампочки осветят ваш дом так, как вы хотите
Возможно, вам будет лучше найти умные лампочки, которые подходят к вашим существующим светильникам, чем наиболее рекомендуемые марки. Кредиты изображений: TechCrunch
Как и обычные лампочки, умные лампочки бывают всех форм, размеров и цветов, поэтому вам, скорее всего, придется найти бренд, который подходит для ваших светильников и осветительных приборов. Вам также может потребоваться смешивать и сопоставлять бренды по мере расширения вашего умного дома. Большинство ламп имеют регулируемую яркость, а некоторые предлагают детальный контроль температуры, чтобы обеспечить тепло в комнате. Nanoleaf также предлагает лампы, которые подключаются к HomeKit через Wi-Fi. Philips Hue — популярный фаворит, но для работы с приложением Home требуется отдельный концентратор.LIFX также предлагает широкий выбор лампочек и сопутствующее приложение, предлагающее еще несколько функций. Мебельный гигант IKEA предлагает широкий ассортимент умных лампочек. Распространенная критика умных ламп заключается в том, что они часто не такие яркие, как обычные лампы накаливания или светодиодные лампы, поэтому имейте это в виду, если ваш дом особенно подвержен слабому освещению.
Создайте настроение с помощью умной полосковой подсветки
Полоса освещения может быть тематической, красочной и анимированной. Кредиты изображений: Zack Whittaker / TechCrunch
Добавление цветных световых полос в ваш умный дом может действительно украсить пространство.Умные световые полосы похожи на обычную полосу освещения под шкафами и полками, но ими можно управлять с вашего телефона. Эти клейкие ленты содержат десятки или сотни светодиодов, которые позволяют настраивать их цвет и яркость, а часто также их рисунки и анимацию, чтобы обеспечить реактивный свет в ваших комнатах. Вы должны иметь в виду, что для большинства из них потребуется источник питания, чаще всего стенная розетка, если не USB — многие современные телевизоры должны иметь один запасной. Нам нравится стартовый комплект Nanoleaf Essentials Lightstrip для начала, или LIFX Lightstrip также отлично справляется со своей задачей; есть один в моей гостиной.
Вы можете модернизировать некоторые из ваших старых технологий
Кредиты изображений: SOMA
Одна из лучших особенностей умного дома — это то, насколько много вы можете сделать с имеющейся у вас арматурой. Есть несколько оконных жалюзи и жалюзи, изготовленные известными брендами, такими как IKEA (с отдельной ступицей), или встроенные, такие как Serena от Lutron, которые изначально совместимы с HomeKit. Или, если у вас уже есть жалюзи, есть варианты, позволяющие модернизировать существующие оконные жалюзи с помощью контроллера с поддержкой HomeKit.
В моем доме есть вертикальные жалюзи с ручкой для наклона, которую нужно повернуть, чтобы закрыть жалюзи, поэтому мы полагаемся на Soma, эстонского производителя устройств для умного дома, который производит ряд контроллеров жалюзи, которые подходят для существующих цепей или механизмов наклона. Вы прикрепляете их к жалюзи, снимаете пленку с клея на устройстве, приклеиваете коробку к стене — и все готово — никаких навыков не требуется. Эти контроллеры работают от батареи, могут питаться от солнечной панели или подключены к розетке.Эти контроллеры подключаются к HomeKit через отдельный концентратор, похожий на Raspberry Pi, Soma Connect. Хотя мой опыт работы с Soma был безупречным, другие в TechCrunch сообщают о проблемах с ним — считайте наши обзоры здесь «смешанными».
Жалюзи — это всего лишь одна область, которую можно дооснастить для работы с HomeKit. Существуют и другие технологии для подключения гаражных ворот, потолочных вентиляторов и даже радиаторов к вашему умному дому.
Автоматизируйте свой дом с помощью датчиков
Датчикипозволяют настроить больше средств автоматизации для вашего умного дома. Кредиты изображений: Eve Home
Теперь, когда у вас есть освещение и жалюзи, подключенные к вашему приложению Home, вы можете начать добавлять датчики в смесь. Датчики могут позволить вам автоматизировать ваш дом, обнаруживая свет, движение, температуру или открытие окна или двери, а затем включать вентиляторы, когда становится тепло, или включать свет только тогда, когда кто-то находится дома на закате до наступления темноты. Некоторые могут захотеть использовать их для безопасности. Они могут быть полезны для экономии энергии, выключая свет, когда движение не обнаружено, и регулируя температуру при изменении погоды.
Onvis Motion — отличный дешевый детектор движения начального уровня, который также включает в себя термостат и гигрометр, так что вы можете мгновенно узнать температуру и влажность в помещении, в котором он находится. Метеостанции дороже, но содержат гораздо больше Особенности. Eve Door & Window — это небольшие наклеиваемые датчики с батарейным питанием, которые могут запускать оповещение или любое другое подключенное устройство HomeKit при открытии двери или окна. А если вам нужна камера, обеспечивающая конфиденциальность, Logitech Circle View работает исключительно со сквозным шифрованием видео HomeKit и не полагается на стороннее облако, если это является нарушением условий для тех, кто заботится о конфиденциальности.
Приложение Your Home — это панель управления умным домом
Приложение Home, которое позволяет вам управлять своим умным домом HomeKit из любой точки мира. Кредиты изображений: TechCrunch
Одно из преимуществ выбора одной экосистемы и сохранения ее: по большей части наиболее важные функции каждого устройства будут объединены в одно приложение. С HomeKit это приложение для дома.
Приложение Your Home объединяет все технологии умного дома с поддержкой HomeKit в одном месте и позволяет подключать датчики для автоматизации остальной части вашего дома.С помощью оконных датчиков вы можете включить весь свет, как только вы откроете дверь, и вы можете настроить освещение полосы так, чтобы освещать коридор, когда датчик обнаруживает движение между закатом и восходом солнца.
Приложение «Дом» также включает в себя некоторые функции автоматизации, такие как включение вентиляторов или открывание жалюзи в определенное время дня, когда вы знаете, что на улице будет светло, или в то время, когда вы знаете, что хотите уединения. Большинство устройств также поставляются с соответствующим приложением, часто с гораздо большим количеством настроек, функций и возможностью обновления прошивки устройства.
И это ваш стартовый умный дом HomeKit!
О чем подумать:
- Радиус действия сети Wi-Fi критически важен для функционирования умного дома. HomeKit работает с беспроводным подключением на частоте 2,4 ГГц, поскольку его диапазон превышает 5 ГГц. Есть большая вероятность, что ваш маршрутизатор позволяет использовать оба, но убедитесь, что вы находитесь в правильной сети при настройке устройств HomeKit. Сетевое покрытие может быть хорошим в квартире с одной спальней, но в больших домах могут потребоваться расширители диапазона Wi-Fi или ячеистая сеть.
- Если у вас есть маршрутизатор, настроенный для самоорганизующейся сети, который позволяет плавно переключаться между различными диапазонами Wi-Fi, вы можете отключить эту настройку, поскольку она может мешать работе вашего умного дома. Некоторые маршрутизаторы могут иметь выделенную сеть Wi-Fi для встроенных устройств IoT.
- Иногда что-то ломается, и не всегда понятно почему. Иногда это просто момент плохого подключения, а иногда, в более неприятных случаях, вам может потребоваться перезагрузить устройства.Каждое устройство поставляется со своим сканируемым QR-кодом для настройки. Храните эти коды в безопасности, поскольку они понадобятся вам, если вам когда-либо придется перезагружать устройство, и особенно полезно, когда вы не можете легко получить доступ или сканировать свои устройства HomeKit.
- Вы можете настроить свой домашний экран и фон комнаты. HomePaper — это простое приложение, которое делает именно это, и оно предназначено для постепенного затемнения фона, чтобы он не был навязчивым и не затруднял чтение панелей устройства. Домашние обои не синхронизируются между вашими устройствами Apple, поэтому вам придется вручную добавлять обои в каждое приложение Home.
Подробнее:
USB-разъемов | Разъемы USB
(142 товаров)
Розетка USB идеально подходит для зарядки портативных устройств, таких как смартфон или планшет, при этом можно использовать розетки.Их легко установить в существующие системы без необходимости в дополнительной проводке. Разъем с USB-портом доступен с одним или несколькими USB-подключениями, так что многие устройства могут быть подключены одновременно. Важно выбрать правильный рейтинг настенной розетки USB в соответствии с устройствами, которые вы хотите подключить, в противном случае устройство может не подключаться или заряжаться должным образом. Сетевой usb-разъем обычно разделяет мощность усилителя на количество usb-подключений, это означает, что если вы подключаете только одно устройство за раз, то вся мощность будет отправлена на это устройство, но если вы собираетесь подключить больше, чем одно устройство за раз, ток будет распределяться, вы должны искать более высокий рейтинг ампер, чтобы больше мощности было послано на каждое соединение.
Сортировать по Лидеры продажЦена — От высокой к низкой Цена — От низкой к высокой Бренд продукта — От А до Я Бренд продукта — От Я до А Средний рейтинг в звездах
USB-разъемы | Разъемы для USB-разъемов | Screwfix.com Широкий выбор USB-розеток у Screwfix.com. Идеально подходит для зарядки портативных устройств, таких как телефоны и планшеты, освобождая вилки. Легко установить. Различные номиналы усилителей для мощных устройств. Стили и отделка подойдут к вашему интерьеру. Бесплатная доставка 7 дней в неделю.
Какой самый надежный выбор для переключателей света для интеграции с HA на raspberry Pi в наши дни? — # 2 от reotto — Оборудование
Одна вещь, которую вам нужно знать, прежде чем покупать ЧТО-НИБУДЬ. У вас есть нейтрали в каждой распределительной коробке? Потребуется знать, нужна ли вам «нейтральная способность» в ваших устройствах.
Вы упоминаете Zwave — тогда в этом случае … Я добавлю все, что знаю, на мои любимые в настоящее время элементы управления освещением ZWave в США, кто-то еще может подключиться с помощью Tasmota / WiFi / Zigbee и т. Д.
Jasco долгое время был универсальным стандартом — продавался как GE, Honeywell и какое-то время HomeSeer до того, как HomeSeer начал OEM-производство собственных коммутаторов. На различных форумах вы увидите множество проблем со старыми устройствами Jasco (также называемыми коммутаторами GE). Якобы возникла проблема с главным конденсатором на плате … Краткая версия истории — новые Jascos имеют другой дизайн и не должны иметь этой проблемы.Ищите провода SimpleFit / EZ, чтобы знать, что это новый дизайн. Jascos требует специальных дополнительных переключателей для замены всех переключателей в остальных блоках в N-образной ситуации. GE Jasco был моим идеалом в течение многих лет — с тех пор я переключил поставщика главного выключателя на Zooz, — но все же обращаюсь к GE Jasco за контроллером вентилятора, который я выбрал. Это танк. Кроме того, сейчас нет устройства, похожего на диммер GE Jasco Motion … Программируемое управление присутствием и диммированием в одном устройстве? Да, пожалуйста.) Во всех моих спальнях есть диммер GE и контроллер вентилятора GE, расположенные рядом в двухклавиатурной коробке. (Добавьте простой дверной датчик, и у вас будет ОЧЕНЬ мощная комбинация…)
Innovelli производит надежные устройства. Диммер серии Red делает все, даже нарезки, кубики и жульены… Серьезно, хотя эта штука поддерживает установку без нейтрального положения, стандартные трехпозиционные переключатели, дополнительные переключатели в стиле Jasco, режим интеллектуальной лампы, прямое соединение, центральное устройство сцены и есть крутая светодиодная лента для программирования… Но увы, дорого и в последнее время редко в наличии.Это по-прежнему мой лучший диммер. Я использую это в зонах с интенсивным движением, когда мне нужны незаметные элементы управления сценой, затемнение и индикаторы уведомлений.
Zooz (фирменный бренд thesmartesthouse) делает действительно хороший универсальный переключатель под устройство Zen21 (переключатель) / Zen 22 (диммер) Good. На смену им пришли Zen26 (переключатель) и Zen27 (диммер).
Мои любимые устройства Zooz сейчас — контроллер сцены Zen32. Большая кнопка может переключать нагрузку с помощью физического реле, имеет световые индикаторы RGBW на всех 5 кнопках.и может действовать как контроллер сцены, используя центральную функциональность сцены. Кроме того, они представляют собой хорошую штепсельную розетку для тяжелых условий эксплуатации, которая поддерживает показания мощности.
