Содержание

Информационное заземление

При построении структурированных кабельных систем (СКС), сетей передачи данных и ЛВС, а также других объектов информационных технологий у многих специалистов-электриков закономерно возникают вопросы по проектированию заземления. Чтобы не было неопределённостей в этих вопросах введём базовые понятия и определения в этой сфере знаний.

В соответствии с международными и российскими нормативными документами имеются два больших класса заземлений: защитное и функциональное заземление. Также можно использовать терминологию (рабочее или информационное заземление). Исходя из этих факторов, шины заземления или проводники, маркируются как PE — защитное заземление и FE — функциональное заземление.

Воспользуемся основным нормативным документом для инженера-электрика, а именно, «Правилами устройства электроустановок» ( ПУЭ п.1.7.29 ): Защитное заземление выполняется только в целях электробезопасности. При работе с любыми электроприборами персонал должен быть надёжно защищен от токов низкой частоты и высокой амплитуды, которые представляют серьёзную угрозу здоровью и жизни каждого человека.

А вот заземление, которое мы называем информационным (функциональным), обеспечивает именно работу самой электроустановки. То есть, такое заземление выполняется не в целях электробезопасности объекта. При разработке таких систем можно исходить из положений ПУЭ п. 1.7.30.

Проектировщику надо знать, что нельзя использовать только информационное заземление, без применения защитного.

Работа функционального заземления идёт с токами высокой частоты и низкой амплитуды и задача его обеспечить электромагнитную совместимость (ЭMC) и защитить от электромагнитных помех. Токи ВЧ низкой амплитуды непосредственно не угрожают жизни человека, но могут влиять на качество связи, например в СКС.

При определении задач FE советуем руководствоваться ГОСТ Р 50571.

22-2000 п. 3.14 (707.2), который как раз таки описывает как спроектировать заземление для систем обработки информации и связи.

Проектировщики, как правило, выставляют жёсткие требования, при соблюдении которых на корпусе заземляемого устройства не должно быть даже самого маленького электрического потенциала. Именно это условие и есть залог нормального функционирования оборудования связи или информационных технологий.

Как выполнить функциональное заземление на объекте?

Для этой цели необходимо использовать заземляющее устройство функционального заземления вместе с функциональными проводниками, которые служат для соединения электроприёмников с главной заземляющей шиной. При этом, согласно ГОСТ 50.571-4-44-2011 п. 444.5.1. все проводники защитного и функционального заземления должны быть соединены с этой шиной, а заземлители соответствующего назначения соединены между собой. Такие меры необходимы для исключения их влияния друг на друга, которое приводит к опасному повышению напряжения, риску повреждения оборудования и опасности поражения электрическим током.

Если следовать положениям ГОСТ Р 50571.21-2000 п. 548.3.1, то можно реализовать такое схемное решение: объединяем функциональные и защитный проводники (соответственно FE и PE) в специальный проводник (PEF-проводник). А уж затем присоединим его к ГЗШ, так называемой, главной заземляющей шине электроустановки. В TN-S системе для функционального заземления разрешается использовать PE-проводник цепи питания оборудования обработки информации.

Требования к информационному заземлению

FE-заземление обычно описывается требованиями, которые излагаются в эксплуатационной документации изготовителя изделия (паспорт, технические условия, технический регламент и пр.) или в ведомственных нормативных документах. К примеру, для продуктов и систем информационно-коммуникационных технологий (ИКТ), ранее средств ВТИ, будем использовать положения нормативного документа СН 512-78 («Технические требования к зданиям и помещениям для установки средств вычислительной техники»).

Опираясь на инструкции, изложенные там, приходим к выводам, что сопротивление заземления такого оборудования не должно превышать 1 Ом. А вот если мы проектируем заземление для чувствительных медицинских приборов, то это значение будет не более 2-х Ом. («Пособие по проектированию учреждений здравоохранения к СНиП 2.08.02-89»).

Здесь используется, так называемая «лучевая схема заземления», с заземлителем типа FE (низкоомным), что приводит к работе без электрических помех всего комплекса ИКТ. В отдельных случаях так же возможно использовать и модульный глубинный заземлитель.

Введём понятие электромагнитной совместимости (ЭМС) оборудования и для этого обратимся к ГОСТ Р 50397-92 (МЭК-50-161-90).
ЭМС оборудования, рассматривается в общем случае, как способность оборудования качественно работать в условиях заданной электромагнитной обстановки и не создавать недопустимых помех электромагнитной природы другим приборам и электросети.

И далее с этих позиций попытаемся выяснить причинно – следственную связь между FE – заземлением, ЭМС и безопасностью ИКТ.

Продукт или система ИКТ будет удовлетворять требованиям Европейской директивы по ЭМС EN 55022 при выполнении следующих условий:

  • Электромагнитное излучение от активного оборудования в окружающую среду не превышает нормативы EN 55022
  • Помехозащищенность активного оборудования не уступает нормативам EN 55024
  • Информационная кабельная проводка (т.е. среда передачи сигналов) правильно смонтирована и корректно заземлена

Ещё один важный фактор – это уравнивание потенциалов между заземляющими устройствами PE и FE – типов. Именно этим моментом определяются условия электробезопасности персонала, а также и помехоустойчивость систем ИКТ. Как это реализуется на практике? Обычно электрики монтируют кольцевой соединительный проводник и соединяют его с ГЗШ.

Если же продукты ИКТ работают с напряжением питания 5-12 В постоянного тока и являются слаботочными, то здесь возможны паразитные сигналы, возникшие именно из-за разности потенциалов и их флуктуаций.

Дело в том, что некоторые системы ИКТ могут воспринять такой паразитный сигнал, как информационный, вследствие этого, могут произойти сбои в сетях связи, на серверах, а также нарушения работы информационно – измерительных систем. Особенно опасна такая ситуация на объектах критической инфраструктуры.

Другим аспектом качества FE – заземления является информационная безопасность продуктов и систем ИКТ. Дело в том, что побочные электромагнитные излучения и наводки (ПЭМИН) наряду с проблемами ЭМС создают технические каналы утечки конфиденциальной информации, хорошо известные специалистам по информационной безопасности (ИБ).

Особенно актуальна эта проблема для компьютерного оборудования и систем передачи данных, задействованных в обработке информации, которая считается конфиденциальной. Но это уже другая история, относящаяся к компетенциям ФСТЭК, Роскомнадзора и ФСБ.

Независимое исполнение FE – заземления

Для высокочувствительных медицинских приборов в учреждениях здравоохранения необходимо выполнять отдельное функциональное заземление, которое не связано с защитным, а также с системами уравнивания потенциалов объекта.

При данном выполнении функционального заземления заземляющее устройство FE-заземления необходимо размещать отдельно (не менее 15 метров) от зоны влияния PE – заземлителей. Следует подчеркнуть, что такая схема представляет собой особый (нетипичный) вариант заземления и тут применимы повышенные меры электробезопасности.

Если в документации на оборудование ИКТ прямо указано на необходимость независимого информационного заземления, то в этом случае в шкафу с оборудованием, как правило, монтируют две независимые шины заземления PE и FE. Шину FE в таком случае изолируют полностью от корпуса шкафа, экраны сигнальных проводников присоединяют к ней.

На практике FE-проводник присоединяют с помощью медного кабеля (сечение от 1х25 мм2), который надежно изолирован с FE-заземлителем. Причём этот заземлитель должен быть отнесён на безопасное расстояние (более 20 м) от PE-заземлителя. А вот корпус шкафа, где размещено оборудование, должен быть заземлён с помощью проводника PE на шину уравнивания потенциалов, которая соединена с ГЗШ.

Заключение

В наше время применение модульно–штыревых заземлителей глубокого залегания (до 30 м и даже более) и других технологических схем позволяет проектировать повторное защитное заземление PE на входе в здание равным по параметрам сопротивления функциональному заземлению. И в этом случае, отпадает необходимость в использовании отдельных систем заземления.

Для более подробного ознакомления с технологией и тактико–техническими характеристиками модульных систем заземления желающих отсылаем на наш интернет–ресурс.


Смотрите также:


Смотрите также:

Как разделить входящий PEN проводник на N и PE

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные «ноль» и «земля». PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.



Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

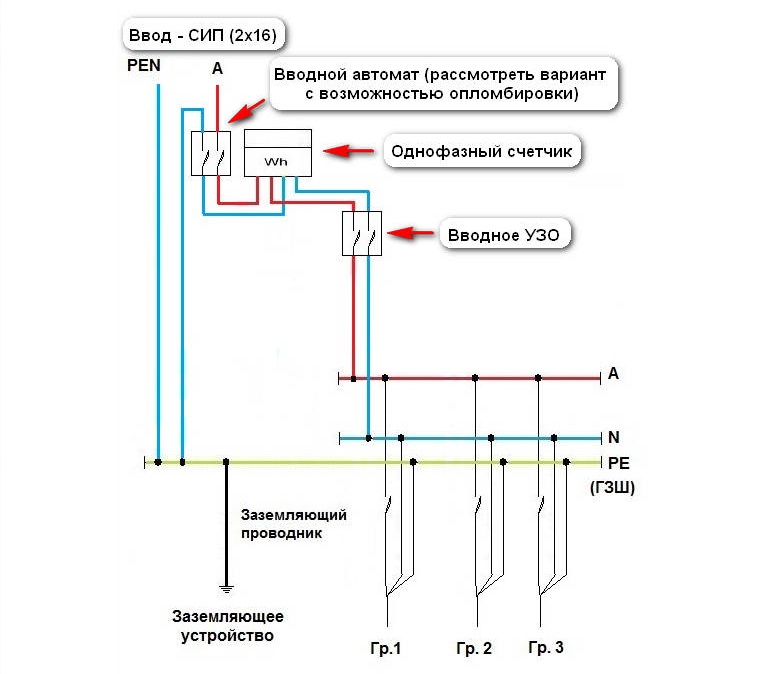

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Почему опасно делать заземление в квартире самостоятельно

Почему опасно делать заземление в квартире самостоятельно

Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

При эксплуатации домашней электропроводки наиболее важен вопрос безопасности эксплуатации бытовых электроприборов. Заземление электропроводки — основной способ минимизации воздействия на человека электрического тока в случае появления на металлическом корпусе бытовых электроприборов опасного для жизни человека потенциала.

Достаточно распространена проблема отсутствия заземления в квартире или в доме по причине питания от устаревших сетей конфигурации TN-C, в которых не предусмотрено заземление домашней электропроводки.

Для решения проблемы поступают следующим образом — выполняют заземление электропроводки посредством переделки системы TN-C в TN-C-S. В итоге неправильно выполненное заземление электропроводки делает эксплуатацию электропроводки еще более опасной, чем при отсутствии заземления как такового. В данной статье рассмотрим, чем опасно самостоятельное выполнение заземления посредством переделки системы TN-C в TN-C-S.

Чтобы понимать суть рассматриваемого вопроса рассмотрим, что собой представляют сети системы заземления TN-C и TN-C-S.

В системе TN-C рабочий нулевой проводник N и защитный заземляющий проводник PE совмещены в одном проводе на всем протяжении линии от трансформаторной подстанции до потребителя – так называемый PEN проводник. Причем данный совмещенный проводник заводится в квартиру или частный дом без разделения на нулевой рабочий и защитный проводники.

Нередко встречаются рекомендации относительно защиты домашних электроприборов путем зануления — присоединения заземляющего контакта в розетке к нулевому совмещенному проводнику PEN. В данном случае при появлении фазного напряжения на корпусе бытового электроприбора произойдет короткое замыкание и отключится автоматический выключатель в распределительном щитке.

Основной недостаток зануления заключается в том, что в случае обрыва нулевого провода от домашнего распределительного щитка до места зануления на корпусах оборудования появится фазное напряжение.

То же самое будет и в случае обрыва нулевого провода от трансформаторной подстанции до ввода в дом — на корпусе зануленного оборудования гарантировано появится фазное напряжение электросети.

В связи с этим зануление в сети TN-C выполнять запрещено. То есть такая система в быту эксплуатируется как двухпроводная – используется только фазный и нулевой рабочий проводник для питания электроприборов.

Система TN-C-S отличается от системы TN-C тем, что совмещенный проводник PEN при заходе в здание разделяется на рабочий нулевой N и защитный PE. В данной сети, как и в сети TN-C на заземляющем проводнике появится опасный потенциал в случае обрыва совмещенного проводника PEN до точки разделения.

Поэтому для предотвращения негативных последствий обрыва нуля в сети конфигурации TN-C-S согласно ПУЭ предъявляются требования относительно механической устойчивости к повреждению проводника PEN на линии электропередач, организации надежных повторных заземлений проводника PEN, а также надежности шины заземления PE непосредственно в доме.

Только при соблюдении данных требований электрическую сеть можно эксплуатировать, как сеть конфигурации TN-C-S, то есть использовать защитный проводник PE для заземления домашней электропроводки.

Основная ошибка при самостоятельном выполнении заземления заключается в том, что система TN-C представляется просто как система TN-C-S, в которой нет разделения защитного проводника. В данном случае переделка системы TN-C в TN-C-S сводится просто к разделению в главном распределительном щитке совмещенного проводника PEN на рабочий нулевой N и защитный PE. При этом не учитывается текущее состояние питающей сети. Если изначально в данной сети не предусмотрено заземления, то высока вероятность, что причина заключается в несоответствии электрических сетей требованиям ПУЭ.

Во-первых, это техническое состояние электрической сети – если оно неудовлетворительное, то соответственно ни о какой механической устойчивости к повреждению PEN-проводника речи не может идти. Во-вторых, отсутствие на линии достаточного количества повторных заземлений нулевого проводника еще больше увеличивает шансы появления на заземляющем проводнике опасного потенциала, который возникнет в результате обрыва нуля на линии. То есть в таком случае самостоятельно выполненное заземление будет источником опасности для жителей, эксплуатирующие заземленные бытовые электроприборы.

В данном случае есть два варианта. Первый вариант – по-прежнему эксплуатировать двухпроводную электропроводку, то есть без заземления до того, как данная проблема не будет решена путем приведения технического состояния питающих сетей к соответствию требований, предъявляемых к сети TN-C-S согласно ПУЭ.

Второй вариант – перейти на систему заземления TT, то есть сделать индивидуальный заземляющий контур, а совмещенный проводник PEN питающих электрических сетей использовать только в качестве рабочего нулевого провода N. Данный вариант актуален для жителей частных домов или для жителей квартир первых этажей, у которых есть возможность монтажа индивидуального контура заземления электропроводки.

Ранее ЭлектроВести писали, что калифорнийское предприятие Ubiqitous Energy разработало окна с солнечными элементами, поглощающими только ультрафиолетовый и инфракрасный спектры света, которые остаются прозрачными и не затеняют помещения. Разработчики надеются, что их решение можно будет применять в небоскребах, автомобилях и даже в смартфонах.

По материалам: electrik.info.

Деление PEN. Разбираемся с шинами PEN, PE, N и ГЗШ. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть опасна!

В Интернете можно встретить очень много путаницы как с назначением шин PEN, PE, N и ГЗШ, так и с их правильным соединением. В этой статье я постараюсь разобраться со всеми этими шинами, и ответить на вопрос, как же всё-таки правильно делить PEN.

ГЗШ — Главная Заземляющая шина.

ПУЭ п.1.7.37: «Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.»

То есть, назначение ГЗШ — соединять с заземляющим устройством присоединённые к ней проводники и уравнивать их потенциалы. Другими словами, ГЗШ — это посредник между заземляющим устройством и проводниками, которые требуют заземления (и уравнивания потенциалов). К ГЗШ могут подключаться проводники от внутрикомнатных контуров рабочего заземления, от систем уравнивания потенциалов, от токоотводов систем молниезащиты, от открытых проводящих частей и т.п., а также от шин PE.

Обычно ГЗШ выглядит примерно так:

ГЗШ может быть установлена как в отдельном шкафу, так и быть частью ГРЩ (Главного Распределительного Щита, который устанавливают в случае очень мощных вводов на токи, превышающие (согласно ГОСТ 32396-2013) максимальный ток для ВРУ — 630 ампер).

В обычных частных домах функции ГЗШ (согласно ПУЭ, п.1.7.119) выполняет обычная шина PE, установленная в ВУ или ВРУ. Ставить там полноценную ГЗШ нет необходимости.

Замечу, что ГЗШ не предназначена для деления PEN. Деление PEN происходит либо на шинах PEN, PE и N, либо только на PE и N.

Шина PEN

Шина предназначена для подключения PEN-проводника, его заземления и разделения на PE и N. Рядом с шиной PEN ставятся шины PE и N, которые соединяются с PEN каждая своим проводником:

В большинстве случаев шина PEN не является обязательной, а её функции выполняет шина PE (или даже шина N согласно ГОСТ Р 50571.5.54-2013). Тогда эта шина становятся также и шиной PEN, и должна удовлетворять требованиям к PEN-проводникам.

Согласно инструкции И1.03-08 по устройству защитного заземления и уравнивания потенциалов в электроустановках, взаимное расположение подключаемых проводников (PEN, заземляющего и перемычек) следует выполнять именно в такой последлвательности: сначала PEN, затем заземлитель, затем перемычка на шину N и перемычка на шину PE.

Возможна раздельная установка шины PEN (например, в ВУ), и шин PE и N (например, в групповом щитке). В этом случае схема соединений остаётся прежней — от PEN к PE и N идут самостоятельные проводники, и перемычка между PE и N не ставится.

Шины PE и N

Шины предназначены для подключения к ним соответствующих проводников отходящих линий. Помимо этого, либо одна, либо другая шина, как уже говорилось выше, может выполнять функции PEN-шины.

Также, PE-шина, как я тоже упоминал выше, может выполнять и функции ГЗШ, то есть, к ней можно подключать проводники от внутрикомнатных контуров рабочего заземления, от систем уравнивания потенциалов, от токоотводов систем молниезащиты, от открытых проводящих частей а также от шин PE других щитков для их заземления.

Для иллюстрации простейшего разделения PEN я из подручных комплектующих на скорую руку состряпал и сфотографировал вот такой вариант:

Слева шина PE, выполняющая функцию PEN и ГЗШ, а справа — N. Снизу на шину PE подключен проводник PEN, далее проводник заземлителя, затем перемычка на шину N. Сверху шины подключен провод, заземляющий корпуса щитка.

Минимальные сечения

Напомню минимальные сечения некоторых проводников.

Провод PEN должен иметь сечение не менее 10 мм² по меди или 16 мм² по алюминию (ПУЭ, п.1.7.131).

Заземляющий проводник, присоединяющий заземлитель защитного заземления к главной заземляющей шине должен иметь сечение не менее сечения подходящих фазных проводников (если их сечение вне зависимости от материала не более 16 мм²). Поскольку чаще всего при подведении PEN используется кабель с жилами сечения 10 мм² по меди, то и фазные проводники в нём имеют то же сечение, а значит, и заземляющий проводник должен быть не менее 10 мм² по меди.

Алюминиевые проводники не должны использоваться в качестве заземляющих проводников (ГОСТ Р 50571.5.54-2013, 542.3.1). Речь идёт о системе защитного заземления TN.

В системе ТТ сечение заземляющего проводника должно быть не менее 25 мм² про меди или 35 мм² для алюминия (ГОСТ Р 50571.5.54-2013, п.543.1.1).

Таким образом, например, для частного домика в СНТ с системой заземления по схеме TN, сечение заземляющего проводника должно быть не менее 10 мм² по меди или 75 мм² по стали (если, конечно, не используется система молниезащиты, о которой чуть ниже).

Заземляющий проводник для системы молниезащиты должен иметь сечение 16 мм² по меди или 50 мм по стали.

Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм², алюминиевый — 16 мм², стальной — 75 мм² (ПУЭ, п.1.7.117).

Проводники основной системы уравнивания потенциалов должны иметь сечение не менее 6 мм² по меди (ПУЭ, п.1.7.137).

Защитные проводники, НЕ ВХОДЯЩИЕ в состав кабеля (не является жилой кабеля) должны иметь сечение не менее 2,5 мм² при наличии защиты от механических повреждений (стальные или гладкие ПВХ трубы, короба, но НЕ ГОФРА) или 4 мм², если защиты от механических повреждений нет. Как правило, проводниками такого сечения выполняют дополнительную систему уравнивания потенциалов (ГОСТ Р 50571.5.54-2013, п.543.1.3).

Замечу, что не следует в качестве заземляющих, защитных проводников и проводников систем уравнивания потенциалов применять следующие металлические части: трубы систем водоснабжения, газовые трубы и топливопроводы, нагружаемые металлические конструкции, гибкие и мягкие проводники (если они не специально установлены для этой цели), другие гибкие части а также поддерживающие конструкции электропроводок (в т.ч.лотки, лестницы)(50571.5.54-2013, п.543.2.3 ).

На этом всё. Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Как сделать заземление на даче

Дача – место временного проживания семьи.  Как и любой дом, дачный дом имеет необходимое электрооборудование, как минимум это освещение и несколько розеток для подключения холодильника, электроплитки. Для обеспечения безопасности людей, находящихся в доме, для предотвращения ударов током необходимо сделать заземление дачи.
Также заземление необходимо для системы внешней молниезащиты дачного дома. Даже если дом небольшой и построен из дешевых материалов, стоимость восстановления дачного домика, после того как он сгорит от удара молнии, намного перекроет стоимость устройства грозозащиты (молниезащиты) и ее заземления.

Если дачный дом небольшой, то защитное заземление дачи и заземление молниезащиты дачи фактически представляет собой одно устройство заземления.
В дачных поселках электропитание к дому подводится, как правило, посредством воздушной линии. В данном случае необходимо сделать повторное заземление на последней перед домом опоре воздушной линии.

Если к дому подходит два провода, фаза и ноль (совмещенный нулевой рабочий и нулевой защитный PEN проводник), и на вводе в дом не делается разделение PEN-проводника на нулевой (N) и защитный (PE), заземление дачи необходимо подключать к нулевому рабочему проводнику. Если на вводе в дом делается разделение PEN проводника на нулевой N и защитный PE, заземление подключается к PE проводнику, а между PE-проводником и N-проводником делается перемычка.

Те же самые операции производятся при трехфазном подводе электропитания к дому (четыре провода: 3 фазных и один PEN-проводник).
С точки зрения электробезопасности, разделение PEN-проводника на PE и N-проводник эффективнее чем защитное зануление (защитное зануление в электроустановках напряжением до 1кВ – преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности), когда корпуса электроприборов соединяются с нулевым проводником, а заземляется N-проводник.

Традиционно считается, что заземление должно выполняться в виде контура вокруг дома. Это совсем не обязательно. Защитное заземление должно обеспечивать хорошее сопротивление (низкое; как правило, меньше 4 Ом). Контур надо укладывать в случае, если необходимо делать систему уравнивания потенциалов по площади здания, что в случае дачного домика не нужно. Также контур делается, если в качестве молниепремника внешней системы грозозащиты используется металлическая кровля крыши или молниеприемная сетка.

В остальных случаях можно использовать глубинное заземление. Для небольшого дома, как правило, достаточно 2-3 очагов глубиной 7-15 метров (зависит от грунта) для достижения сопротивления заземления менее 4 Ом.

ПУЭ 7. Правила устройства электроустановок. Издание 7

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрервывность электрической цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки. Допускается в помещениях и в наружных установках без агрессивных сред соединять заземляющие и нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения контактные электрические. Общие технические требования» ко 2-му классу соединений.

Соединения должны быть защищены от коррозии и механических повреждений.

Для болтовых соединений должны быть предусмотрены меры против ослабления контакта.

1.7.140. Соединения должны быть доступны для осмотра и выполнения испытаний за исключением соединений, заполненных компаундом или герметизированных, а также сварных, паяных и опрессованных присоединений к нагревательным элементам в системах обогрева и их соединений, находящихся в полах, стенах, перекрытиях и в земле.

1.7.141. При применении устройств контроля непрерывности цепи заземления не допускается включать их катушки последовательно (в рассечку) с защитными проводниками.

1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 «ССБТ. Электробезопасность. Защитное заземление, зануление».

1.7.143. Места и способы присоединения заземляющих проводников к протяженным естественным заземлителям (например, к трубопроводам) должны быть выбраны такими, чтобы при разъединении заземлителей для ремонтных работ ожидаемые напряжения прикосновения и расчетные значения сопротивления заземляющего устройства не превышали безопасных значений.

Шунтирование водомеров, задвижек и т.п. следует выполнять лри помощи проводника соответствующего сечения в зависимости от того, используется ли он в качестве защитного проводника системы уравнивания потенциалов, нулевого защитного проводника или защитного заземляющего проводника.

1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается.

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

1.7.145. Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN -проводника на PE— и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

1.7.146. Если защитные проводники и/или проводники уравнивания потенциалов могут быть разъединены при помощи того же штепсельного соединителя, что и соответствующие фазные проводники, розетка и вилка штепсельного соединителя должны иметь специальные защитные контакты для присоединения к ним защитных проводников или проводников уравнивания потенциалов.

Если корпус штепсельной розетки выполнен из металла, oн должен быть присоединен к защитному контакту этой розетки.

Коробка уравнивания потенциалов для откр.устан., 8 зажимов заземления, 63А, IP55, 105х105х57 КУП105-8/PE

Описание

Коробка выравнивания потенциалов с нулевой шиной на 8 гнезд (63А), с винтовым креплением. Изготовлена на базе распаечной коробки (PE 120 105).

Распаечная коробка (PE 120 105) пригодна для установки на улице. Продуманная конструкция обеспечивает надежную защиту от попадания влаги (IP55). Мембранные эластичные гермовводы, входящие в комплект каждой влагозащищенной коробки, позволяют использовать кабель различных сечений и ПВХ трубы, обеспечивая при этом должный уровень влагозащиты. При необходимости, их легко заменить цанговыми гермовводами. Коробка снабжается крышкой, с четырех точечным винтовым креплением (90°). Монтажные выступы на дне коробки, позволяют устанавливать в ней необходимые устройства (нулевые шины, телевизионные сумматоры, клеммные блоки, дин-рейки и пр.) без повреждения корпуса. Распределительная коробка имеет надежную конструкцию и длительный срок службы. Квадратная форма дает дополнительное пространство для размещения проводов, и упрощает процесс монтажа.

Распределительные коробки ПластЭлектро производятся на одноименном московском заводе. Компания ПластЭлектро самая первая в стране наладила производство данной продукции. На сегодняшний день предлагаемый ассортимент насчитывает более 40 видов распределительных коробок различных типов.

Продукция ПластЭлектро имеет все необходимые сертификаты, отличается высоким качеством и надежностью.

Технические характеристики
  • Артикул КУП105/PE
  • Габаритные размеры — 105x105x55 мм.
  • Шина – 8 винтовых зажимов
  • Максимальный ток (63А)
  • Класс защиты IP55
  • Количество и тип гермовводов 7xPg21
  • Материал — полипропилен
  • Цвет серый (RAL7035)

Коробка уравнивания потенциалов для откр.устан., 8 зажимов заземления, 63А, IP55, 105х105х57
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Коробка уравнивания потенциалов для откр.устан., 8 зажимов заземления, 63А, IP55, 105х105х57 — цена, фото, технические характеристики. Для того, чтобы купить Коробка уравнивания потенциалов для откр.устан., 8 зажимов заземления, 63А, IP55, 105х105х57 в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Коробка уравнивания потенциалов для откр.устан., 8 зажимов заземления, 63А, IP55, 105х105х57 оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Стандарт

— Что такое защитное соединение (PB) и защитное заземление (PE) в терминологии IEC (FX 60364 и 60204)?

Проще говоря, эквипотенциальное соединение — это установка проводящих перемычек между двумя или более проводящими поверхностями с целью размещения на всех этих поверхностях одного и того же потенциала.

Заземление или соединение PE происходит, когда склеиваемые поверхности, описанные выше, подключены к точке защитного заземления или защитного заземления. Не путайте PE-Ground с другими значениями термина, такими как аналоговая земля, сигнальная земля и т. Д.

Любое оборудование, находящееся под напряжением до смертельного уровня, может привести к поражению пользователя электрическим током в случае возникновения неисправности. Шунтируя любой ток короткого замыкания на PE, пользователь защищен от поражения электрическим током.

Пример 1: Шкаф управления с откидной крышкой содержит схему, питаемую от сети. Необходимо установить перемычку, чтобы прикрепить крышку к шкафу, чтобы защитить пользователя от любых неисправностей в компонентах, установленных на крышке. Кроме того, шкаф должен быть соединен с защитным заземлением через отдельную цепь заземления или через заземляющую жилу в силовом кабеле.

Пример 2: Несколько шкафов управления устанавливаются на болтовые опорные конструкции, которые приварены к переносной компрессорной системе, смонтированной на салазках, вместе с кабельным лотком, приборами и т. Д. точка; сварные элементы считаются «общими», тогда как болтовые конструкции и компоненты должны быть скреплены. Наконец, после установки салазки должны быть соединены полиэтиленом с точкой защитного заземления. При таком расположении каждый компонент имеет обратный путь к земле, чтобы шунтировать любой опасный ток короткого замыкания.Кроме того, кабельные лотки прикреплены к земле для защиты от повреждения кабеля, которое может привести к подаче напряжения на лоток.

Я имею доступ и могу ссылаться на следующие стандарты: IEC60364, IEC61892-6, NORSOK E-001 и I-001.

Еще одно применение помимо смертельных токов короткого замыкания — защита от накопления электростатического заряда во взрывоопасной среде. Например, ограждение ремня, не связанное с PE, может принять статический заряд, если ремень, от которого он защищает, трется о поверхность ограждения, создавая возможный источник возгорания.

Типы систем заземления в электроустановках

По сути, у нас должно быть четыре типа систем заземления в наших промышленных электроустановках

4 типа систем заземления

1. Принципы заземления
Заземление очень важно, обеспечивая бесперебойную работу наших систем управления и сводя к минимуму опасность поражения электрическим током, шума, статического электричества и т. Д.

Следовательно, мы всегда должны создавать два отдельных пути к заземлению для нашей Защитной Земли (PE) и нашей Контрольной Земли. (IE).

По сути, у нас должно быть четыре типа систем заземления в наших промышленных электроустановках:

  1. Функциональное заземление (FE) Заземление
  2. Защитное заземление (PE) Заземление
  3. Заземление КИП (IE) Заземление
  4. Lightning Earth (LE) Заземление / защита

Очень важно, чтобы наши системы заземления проходили проверку на регулярной основе (не реже одного раза в год) , обеспечивая надлежащий путь к заземлению в любое время / при любых обстоятельствах.

При наличии нескольких зданий с использованием одного комбинированного ЦУП или зданий, находящихся в пределах 5 метров друг от друга, системы заземления соответствующих зданий должны быть соединены / соединены друг с другом, чтобы предотвратить потенциальные различия между нашим оборудованием / приборами и т. Д.

Два схематических чертежа системы заземления

  1. Стандартная система заземления
  2. Система заземления для растений / участков, установленных на коренных породах (например, без почвы, в которой можно было бы установить заземляющие стержни)

Ямы заземления

Типы заземления

Заземляющие ямы должны иметь возможность осушаться должным образом, они должны содержаться в чистоте, легкодоступном, хорошо промаркированы / маркированы и регулярно проверяться для предотвращения коррозии и т. Д.

Это может поставить под угрозу целостность заземления.

2. Защитное заземление (PE)

Защитное заземление (PE)
Средней причиной безопасного защитного заземления (PE) является создание пути к земле.

В случае неисправности отключите / отключите соответствующий автоматический выключатель, чтобы предотвратить опасность поражения электрическим током.

Безопасное заземление двигателя (PE):

Типы заземления

Есть три метода для обеспечения хорошего заземления двигателя, поэтому предпочтительным вариантом 3 является:

1 .Проведите заземляющий провод от нашего MCC к соответствующему двигателю (PE).

2 . Подключите двигатель, как и все наше оборудование, к сетке заземления, установив его прямо на нашу стальную конструкцию или через шину заземления (оцинкованную сталь или цинк-медь), которая приваривается методом MIG (термической сварки) к одной из стальных колонн.
Примечание : мы должны убедиться, что вся строительная сталь приклеена к заземляющей сетке.

3 . Комбинация 1 и 2 для обеспечения заземления в любое время и в любой ситуации.
Примечание : нам не нужно беспокоиться о контурах заземления для заземления нашего двигателя, это также не поставит под угрозу общую производительность сети / системы заземления, как и все наше оборудование (строительная сталь, трубопроводы, резервуары, двигатель и т. Д. .) соединены вместе к одной заземляющей сетке.

Медная лента, соединенная с кабельным каналом или кабельным лотком, не является правильным соединением и может поставить под угрозу заземление соответствующего оборудования.

Технологические трубопроводы также нельзя использовать / назначать в качестве заземления PE нашего двигателя, технологические трубопроводы, герметичность и т. Д. Не могут гарантировать правильный путь к заземлению.Поэтому мы всегда должны выполнять вышеупомянутое, и поэтому предпочтительнее сочетание методов 1 и 2.

Защитное заземление трансформатора (PE):

Типы заземления

Каждый кусок металла внутри помещения / зоны трансформатора должен быть правильно заземлен.

Каждый кусок металла, который не заземлен должным образом, может работать как антенна, создавая электромагнитные помехи (электронные магнитные помехи) и другие проблемы в других наших системах.

Кроме того, мы можем получить эффект трансформатора между открытыми частями под высоким напряжением и металлическими частями поблизости.

Это может вызвать что угодно, от накопления статического заряда до реальной опасности поражения электрическим током, серьезной травмы или даже смерти.
Примечания :
Металлические части самого трансформатора, скрепленные вместе, должны иметь полосы заземления.
Реле температуры и уровня масла блока охлаждения трансформатора необходимо проверять при вводе в эксплуатацию, а также один раз в год при нормальной эксплуатации.Мы должны убедиться, что болты отключат трансформатор в случае аварии.

Использование нескольких точек / стержней заземления — это хорошо, но они должны быть соединены друг с другом, соединены с одной общей системой заземления, чтобы гарантировать, что все плавают одинаково в случае серьезной неисправности.

Различное защитное заземление (PE):
Каждая единица электрического оборудования должна иметь свой провод / шину PE, чтобы предотвратить опасность поражения электрическим током.Ни при каких обстоятельствах нельзя допускать, чтобы провода заземления оставались неподключенными.

Все остальное оборудование, такое как кабельные лотки, резервуары, трубопроводы и т. Д., Должно быть надлежащим образом прикреплено к нашей строительной стальной системе / системе заземления, а также чтобы наше оборудование было соединено вместе (с равным потенциалом).

При наличии нескольких зданий, использовании одного комбинированного MCC или зданий, находящихся в пределах 5 метров друг от друга, системы заземления соответствующих зданий должны быть соединены / соединены друг с другом, чтобы предотвратить потенциальные различия между нашим оборудованием / инструментами и т. Д.

Удары молнии могут вызвать опасную разность потенциалов в здании и на нем.

Основной проблемой при защите здания является возникновение разности потенциалов между проводником системы молниезащиты и другими заземленными металлическими телами и проводами, принадлежащими зданию.

Эти разности потенциалов вызваны резистивными и индуктивными эффектами и могут достигать такой величины, что может возникнуть опасное искрение. Чтобы уменьшить вероятность искрения, необходимо уравнять потенциал, подключив заземленные металлические корпуса, здания и т. Д. К нашим системам заземления зданий.

Если предположить, что здания еще не соединены, а сопротивление между B и землей составляет 20 Ом, а ток молнии — 100 000 ампер, тогда закон показывает, что существует разность потенциалов в 2 миллиона вольт между B и C , чего достаточно для боковой вспышки более 1,8 метра. Разность потенциалов будет равна нулю в случае, если B и C будут соединены / связаны друг с другом. Когда через проводник проходит большой ток, вокруг проводника создается круговое движение магнитного поля (магнитный поток).Если предположить, что здания еще не соединены, тогда напряжение порядка нескольких миллионов вольт может быть наведено в C D . Этого можно было бы избежать, если бы B и C были соединены / скреплены друг с другом.

Заземление резервуара — фермы:

Типы заземления

Обычно мы должны создать сетку вокруг всех наших резервуаров, при этом каждый резервуар должен быть подключен к этой сетке как минимум на 2 точки.

Общие примечания по заземлению:
Хорошая практика заключается в том, чтобы все системы заземления были соединены друг с другом, например, соединение здания MCC / DCS, системы заземления завода со всеми другими системами заземления, включая систему заземления резервуарного парка, это Такой подход гарантирует, что у нас действительно есть такой же потенциал во всех наших системах заземления, к которому могут привести серьезные неисправности.

Мы должны удостовериться или проверять (на регулярной основе), что каждая система заземления выполнена правильно, <5 Ом для заземления безопасности / молнии и <1 Ом для заземления КИПиА.

Соединение и заземление труб. Указанное ниже применяется, когда необходимо надлежащим образом соединить и заземлить наши трубопроводы, например при использовании во взрывоопасных зонах / средах:

1. Склеивание Все трубы, фланцы, резервуары и т. д. Для электрического соединения / соединения при сопротивлении <10 Ом - Используйте соединение> = 6 мм2 — кабель / полоса по всей длине фланцы — это должен быть оголенный медный кабель / лента (без изоляции), чтобы предотвратить повреждение / плавление — от изоляции (медь будет передавать тепло от соответствующего трубопровода).

  • Убедитесь, что контактная поверхность кабеля / лент очищена от краски, ржавчины и т. Д.
  • Используйте подходящую пружину, шайбы, болт, гайку и т. Д. Чтобы они не ржавели / ржавели, потому что ржавчина и ржавчина являются изолятором.

2. Заземление
Убедитесь, что правильное заземление достигнуто в нескольких местах, а не полагайтесь только на одну точку заземления.

3. Заземление прибора (IE)
В качестве заземления прибора (IG) следует использовать отдельный заземляющий стержень.Этот заземляющий стержень следует устанавливать на расстоянии 4–5 метров от ближайшей точки заземления (GG) здания.

Заземление прибора (IG) должно иметь два соединения:
1 . К общей сети / системе заземления (в случае серьезной неисправности очень важно, чтобы все плавали вместе, связав этот стержень с сеткой заземления, мы достигнем этой цели, в то же время шум в сети заземления будет значительно рассеивается, прежде чем он сможет повлиять на наш прибор и компьютеры).

2 . Прямо к нашей панели системы управления PLC / DCS (создание отдельного пути заземления для наших инструментов.
Примечание:
Импеданс сетки заземления (GG) и заземления инструмента (IG) должен быть меньше 50 Ом.

Все возможности для хорошего заземления прибора (IE) могут быть потрачены впустую, если соответствующие экраны не изолированы должным образом с помощью термоусаживаемых изоляционных рукавов, например, когда голый экран касается панели, тогда он будет связан. вместо этого в PE.

Когда все будет сделано, мы должны убедиться, что PE и IE действительно изолированы друг от друга до точки, где они предположительно связаны друг с другом.

4. Молния Земля (LE)
Удар молнии в одно из наших зданий или оборудования может повредить оборудование и нарушить его работу из-за скачков высокого напряжения в течение очень короткого периода времени (мксек).

Мы должны представить себе большой шар диаметром 46 метров, пораженный молнией.Молниезащита должна быть настроена таким образом, чтобы этот шар не мог коснуться поверхности здания / крыши / конструкции без предварительного прикосновения к устройству заземления молнии.

Молния состоит из:
1. Антенна для извлечения удара молнии.

2. Кабель заземления, который изолирован от соответствующего объекта, который необходимо защитить от ударов молнии, протянут до земли или самой нижней точки до земли соответствующего объекта.

У нас должно быть по крайней мере два соединения от грозового разрядника к земле, тогда мы все еще в порядке при потере одного.

Кабель заземления молнии не должен проходить через металлический комбинезон, в противном случае он будет работать как дроссель (быстро нарастающие / падающие токи проходят через катушку) при фактическом попадании молнии.

Это увеличит уровень напряжения соответствующего удара молнии из-за повышенного сопротивления перенаправления удара молнии на землю, вызванного воздействием удушения (~ E (постоянная) = U² / R), это может привести к повреждению заземленного кабеля молнии. .

Два варианта предотвращения удушья:
1. Используйте пластиковый трубопровод, что-то вроде дренажной трубы уже подойдет («удариться перед тем, как сломаться»).

2. Надлежащим образом изолируйте металлические кабелепроводы от резервуара с помощью изолирующих дисков и подсоедините кабель заземления молнии к металлическому кабелепроводу в начале, конце и где-нибудь в середине металлического кабелепровода.

Статическое электричество
Статическое электричество генерируется, когда жидкость течет по трубам, клапанам и фильтрам во время операций передачи.

Правильное соединение и заземление гарантирует, что статическое электричество не будет накапливаться и не возникнет искр. Статические искры могут легко воспламенить паровоздушные смеси многих воспламеняющихся и горючих жидкостей.

Типы заземления

Связывание — это процесс электрического соединения с помощью проводки или прямого контакта проводящих объектов (например, заправочные форсунки к стальным резервуарам) для выравнивания их электрического потенциала для предотвращения искрения .

Заземление — это соединение проводящего объекта (например, резервуаров, контейнеров) с землей для рассеивания электричества от накопления статического электричества, ударов молнии, замыканий оконечного оборудования на землю вдали от сотрудников и оборудования.

Источник статического электричества

1. Поток следующего:

  • Жидкости
  • Газы
  • Твердые вещества
  • Порошки
  • Пар
2. Перемешивание
3.Взаимодействие с персоналом
4. Фильтрация
5. Оседание
6. Подъем пузыря

Источник возгорания статическим электричеством

  • Следует четко понимать, что основная цель в Обеспечение статической защиты заключается в устранении источника возгорания пожарного треугольника.
  • Необходимая степень дополнительной защиты зависит от каждого встречающегося состояния.Не существует обязательных требований электротехнического кодекса для обеспечения такой защиты, однако опасности все же существуют, и их следует учитывать с точки зрения безопасности.
  • Обычно тип установки, тип взрывоопасной или воспламеняющейся атмосферы (пыль или газы) и естественная среда — все это факторы, влияющие на степень или степень статического электричества как источника воспламенения.

Чтобы разряд статического электричества стал источником воспламенения, должны одновременно существовать следующие четыре условия:
  • Должны присутствовать эффективные средства разделения заряда.
  • Должны быть доступны средства для накопления разделенных зарядов и поддержания разности электрических потенциалов.
  • Должен произойти разряд статического электричества соответствующей энергии.
  • Разряд должен происходить в горючей смеси (NEPA 77 — 4.3.1).

Tempat kita berbagi ilmu
Источник: Книга по электрооборудованию и инструментам.

% PDF-1.4 % 452 0 obj> эндобдж xref 452 79 0000000016 00000 н. 0000002685 00000 н. 0000001876 00000 н. 0000002876 00000 н. 0000002902 00000 н. 0000002948 00000 н. 0000002983 00000 н. 0000003184 00000 п. 0000003262 00000 н. 0000003338 00000 п. 0000003416 00000 н. 0000003494 00000 н. 0000003572 00000 н. 0000003650 00000 н. 0000003728 00000 н. 0000003805 00000 н. 0000003882 00000 н. 0000003959 00000 н. 0000004036 00000 н. 0000004113 00000 п. 0000004190 00000 п. 0000004267 00000 н. 0000004344 00000 п. 0000004421 00000 н. 0000004498 00000 н. 0000004575 00000 н. 0000004652 00000 п. 0000004729 00000 н. 0000004806 00000 н. 0000004883 00000 н. 0000004960 00000 н. 0000005037 00000 н. 0000005114 00000 п. 0000005191 00000 п. 0000005268 00000 н. 0000005345 00000 п. 0000005422 00000 н. 0000005499 00000 н. 0000005575 00000 н. 0000005651 00000 п. 0000005775 00000 н. 0000006399 00000 н. 0000006911 00000 п. 0000006947 00000 н. 0000007132 00000 н. 0000007209 00000 н. 0000007399 00000 н. 0000008046 00000 н. 0000008724 00000 н. 0000009416 00000 н. 0000010102 00000 п. 0000010871 00000 п. 0000011469 00000 п. 0000012145 00000 п. 0000012316 00000 п. 0000014986 00000 п. 0000015043 00000 п. 0000015146 00000 п. 0000015238 00000 п. 0000015323 00000 п. 0000015418 00000 п. 0000015519 00000 п. 0000015651 00000 п. 0000015740 00000 п. 0000015832 00000 п. 0000015993 00000 п. 0000016154 00000 п. 0000016281 00000 п. 0000016449 00000 п. 0000016554 00000 п. 0000016685 00000 п. 0000016795 00000 п. 0000016902 00000 п. 0000016999 00000 н. 0000017107 00000 п. 0000017198 00000 п. 0000017287 00000 п. 0000017401 00000 п. 0000017515 00000 п. трейлер ] >> startxref 0 %% EOF 454 0 obj> поток xb«f`f` cg`a8Ġ! `

Подключение инвертора — журнал IAEI

Время чтения: 7 минут

Правильное подключение сетевого интерактивного инвертора имеет решающее значение для безопасной, долгосрочной и надежной работы всей системы.Правильное заземление инвертора минимизирует возможность поражения электрическим током и повреждений от импульсных токов. Понимание и применение требований NEC 690.47 к заземляющим соединениям инвертора несколько сложно, но гарантирует безопасность пользователя и минимальные повреждения инвертора и другого оборудования в условиях перенапряжения.

Провода заземления оборудования

18.1.8 Провода заземления оборудования или клеммы заземления оборудования должны быть предусмотрены для каждого входа и каждой выходной цепи.

Клемма заземляющего электрода

18.2.1 Оборудование, предназначенное для установки в качестве оборудования служебного входа, или оборудование, содержащее основное соединение постоянного или переменного тока, должно быть снабжено выводом заземляющего электрода.

Фото 3. Три клеммы заземления

Эти требования к заземлению потребуют, чтобы каждый инвертор имел как минимум три клеммы для правильного подключения. Все три клеммы могут быть на общей шине или установлены отдельно в инверторе.Обычно все они будут электрически соединены (связаны) вместе в инверторе, и они будут подключены к шасси инвертора. См. Фото 1, 2 и 3.

Для обеспечения надлежащего заземления всей фотоэлектрической системы необходимо правильно подключить все три этих терминала. К сожалению, некоторые производители и их агентства по сертификации / листингу допускают на рынок инверторы, у которых нет всех трех терминалов. Поскольку другие страны не заземляют фотоэлектрические системы, как того требует наш Кодекс, некоторые инверторы проходят сертификацию / внесение в список без клеммы заземляющего электрода постоянного тока.Европейцы используют термин клемма защитного заземления (PE) вместо терминала заземления оборудования. Другие имеют только одну клемму заземления оборудования, а не две требуемые, и даже не имеют клеммы проводника заземляющего электрода. См. Фото 4.

Фото 4. Только одна клемма заземления оборудования (РЕ) и нет клеммы проводника заземляющего электрода

Некоторые инверторы имеют клемму внешнего заземляющего электрода, а заземляющие провода оборудования являются постоянными выводами, выходящими из инвертора.См. Фото 5 и 6.

Когда установщик или инспектор обнаружит один из этих инверторов с отсутствующими клеммами заземления, следует связаться с производителем и агентством по листингу. В некоторых случаях возможно соединить вместе заземляющие провода оборудования переменного и постоянного тока и подключить их к одной клемме заземления оборудования. Однако провод заземляющего электрода должен быть подключен непосредственно к соответствующей клемме и не должен сращиваться.

Подключение инвертора к заземлению

Код Код претерпел значительные изменения между редакциями 2005 и 2008 гг. В Разделе 690.47 (C), который касается подключения заземляющего электрода постоянного тока. Насколько автор может определить, либо требования этого раздела в NEC -2005, либо разрешительные требования в NEC -2008 могут применяться для подключения проводника заземляющего электрода при установке системы в юрисдикциях с использованием кода . Было представлено предложение для NEC -2011, которое включает все три метода и будет иметь повышенную ясность. Это предложение повторяется и может помочь понять, каковы требования для 690.47 (C) в NEC -2008. Обратите внимание, что параграфы (1) и (2) совпадают с 690,47 (C) (1) и 690,47 (C) (2) в NEC -2005, а параграф (3) совпадает с 690,47 (C) в NEC -2008 . Рассмотрение этого предложения может помочь читателю понять существующий 690.47 (C) в Кодексах 2005 и 2008 годов.

690,47 (C) Системы с требованиями к заземлению переменного и постоянного тока. Фотоэлектрические системы, имеющие цепи постоянного (dc) и переменного тока (ac) без прямого соединения между заземленным проводником постоянного тока и заземленным проводником переменного тока, должны иметь систему заземления постоянного тока.Система заземления постоянного тока должна быть связана с системой заземления переменного тока одним из методов, перечисленных в (1), (2) или (3).

Этот раздел не применяется к фотоэлектрическим модулям переменного тока.

При использовании методов (2) или (3) необходимо провести визуальный осмотр, чтобы убедиться, что существующая система заземляющих электродов переменного тока соответствует применимым требованиям Статьи 250, Часть III.

FPN № 1: Лабораторный стандарт ANSI / Underwriters 1741 для фотоэлектрических инверторов и контроллеров заряда требует, чтобы любой инвертор или контроллер заряда, который имеет перемычку между заземленным проводом постоянного тока и точкой подключения системы заземления, имел эту точку, помеченную как заземление. точка подключения электродного проводника (GEC).В фотоэлектрических инверторах клеммы заземляющих проводов оборудования постоянного тока и клеммы заземляющих проводов оборудования переменного тока обычно соединены или электрически совместно с заземляющей шиной, на которой имеется маркированная клемма GEC постоянного тока.

ФПН №2: Для инженерных интерактивных систем существующая система заземления помещений выполняет функцию заземления переменного тока.

(1) Отдельная система заземляющих электродов постоянного тока, соединенная с системой заземляющих электродов переменного тока. Должен быть установлен отдельный заземляющий электрод постоянного тока или система, и он должен быть подключен непосредственно к системе заземляющих электродов переменного тока.Размер любой соединительной перемычки между системами переменного и постоянного тока должен основываться на большем размере существующего проводника заземляющего электрода переменного тока или размере проводника заземляющего электрода постоянного тока, указанном в 250.166. Проводник системы заземляющих электродов постоянного тока или перемычки заземляющих электродов переменного тока не должны использоваться вместо любых необходимых заземляющих проводов оборудования переменного тока.

Исключение: Если существующий заземляющий электрод переменного тока труднодоступен, заземляющий провод должен быть разрешен для соединения с проводом заземляющего электрода переменного тока как можно ближе к заземляющему электроду переменного тока с помощью необратимого соединения.

(2) Общий заземляющий электрод постоянного и переменного тока. Провод заземляющего электрода постоянного тока размера, указанного в 250.166, должен быть проложен от отмеченной точки подключения заземляющего электрода постоянного тока к заземляющему электроду переменного тока. Этот провод заземляющего электрода постоянного тока не должен использоваться вместо любых требуемых заземляющих проводов оборудования переменного тока.

Исключение: Если существующий заземляющий электрод переменного тока труднодоступен, провод заземляющего электрода постоянного тока разрешается подключать к проводнику заземляющего электрода переменного тока как можно ближе к заземляющему электроду переменного тока с помощью необратимого соединения.

(3) Комбинированный провод заземляющего электрода постоянного тока и провод заземления оборудования переменного тока. Неразрезанный или необратимо сращенный комбинированный заземляющий провод должен быть проложен от отмеченной точки подключения проводника заземляющего электрода постоянного тока вместе с проводниками цепи переменного тока к заземляющей шине в соответствующем оборудовании переменного тока. Этот комбинированный заземляющий провод должен быть большего размера из размера, указанного в 250.122 или 250.166, и должен быть проложен в соответствии с 250.64 (E).

Фото 5. Клемма внешнего заземляющего электрода

Хотя можно использовать любой из трех методов подключения к клемме заземляющего электрода инвертора, каждый из них имеет свои преимущества и недостатки.

Метод 1 в приведенном выше предложении (аналогично 690,47 (C) (1) в NEC -2005) имеет преимущество в том, что выбросы перенапряжения, улавливаемые массивом, направляются более непосредственно на землю, чем методы 2 и 3. Однако, поскольку соединительный провод между новым заземляющим электродом постоянного тока должен быть соединен с существующим заземляющим электродом переменного тока в помещении, необходимо учитывать размер, трассу и стоимость этого проводника.

Метод 2 (аналог 690.47 (C) (2) в NEC -2005) использует меньше компонентов, чем два других метода, а также направляет скачки на землю, не приближаясь к вспомогательному оборудованию переменного тока.

Фото 6. Провода заземления оборудования, подключенные к инвертору в кабелепроводе

Метод 3 (аналог 690,47 (C) в NEC-2008) объединяет заземляющий проводник переменного тока инвертора с клеммой заземляющего электрода постоянного тока и, таким образом, использует меньше меди. Однако требование скрепления проводника на входе и выходе каждого металлического канала и корпуса может стать трудным для проводов сечением более примерно 6 AWG, особенно потому, что проводник должен оставаться несращенным или необратимо сращенным.Кроме того, любые скачки напряжения, улавливаемые массивом, будут направляться непосредственно к обслуживающему оборудованию и с большей вероятностью попадут в систему проводки помещения, чем когда проводники заземляющих электродов проложены непосредственно к земле.

Сводка

Надлежащие заземляющие соединения на инверторе критически важны для безопасной и правильной работы фотоэлектрической системы. Эти соединения могут быть единственными соединениями, которые вся система должна заземлять. Все соединения должны быть выполнены, и это может оказаться трудным, если производители не включили необходимое количество клемм.

В следующих обзорах фотоэлектрических систем мы рассмотрим выходные цепи переменного тока интерактивного инвертора.

Для получения дополнительной информации

Если эта статья вызвала вопросы, не стесняйтесь обращаться к автору по телефону или электронной почте. Эл. Почта: mailto: [email protected] Телефон: 575-646-6105

Цветную копию последней версии (1.9) 150-страничного документа Photovoltaic Power Systems и Национального электротехнического кодекса 2005 года: рекомендуемые методы , написанного автором, можно загрузить с этого веб-сайта: http: // www. .nmsu.edu/~tdi/Photovoltaics/Codes-Stds/Codes-Stds.html

На веб-сайте Юго-западного института развития технологий есть Контрольный список для инспектора / установщика фотоэлектрических систем и все копии предыдущих статей «Перспективы фотоэлектрических систем», которые можно легко загрузить. Копии «Code Corner», написанные автором и опубликованные в журнале Home Power Magazine за последние 10 лет, также доступны на этом веб-сайте: http://www.nmsu.edu/~tdi/Photovoltaics/Codes-Stds/Codes- Stds.html

Автор проводит 6–8-часовые презентации на тему «Фотоэлектрические системы и NEC» для групп из 60 или более инспекторов, электриков, подрядчиков по электрике и специалистов по фотоэлектрическим компонентам по очень номинальной стоимости и по запросу.Расписание будущих презентаций можно найти на веб-сайте IEE / SWTDI.

Устройства статического заземления | Reed Manufacturing

Страна: *

United StatesCanadaAfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCote D’IvoireCroatiaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEnglandEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFaukland IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandInd iaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern IrelandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и усилитель; ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияШотландияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и amp; С.Сэндвич Is.South KoreaSpainSri LankaSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Внешнего Малое Is.UruguayUzbekistanVanuatuVatican город StateVenezuelaViet NamVirgin остров, BritishVirgin остров, U.S.WalesWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Phoenix Contact 1402788 Мини-клеммная колодка заземления — MBK 2,5 / E-PE

Phoenix Contact 1402788 Мини-клеммная колодка заземления — MBK 2,5 / E-PE
Технические характеристики
Компонент Клеммная колодка
Способ подключения клеммной колодки Винтовое соединение
Клеммная колодка Количество уровней 1
Производитель Phoenix Contact
Цвет компонентов клеммной колодки желто-зеленый
Клеммная колодка Тип Клеммные колодки
Клеммная колодка Тип Клеммная колодка заземления
Клеммная колодка Тип Мини-клеммная колодка заземления
Терминальный компонент Клеммная колодка заземления
Мин. Размер провода клеммной колодки 24
Клеммная колодка Максимальный размер провода 14
Клеммная колодка с заземлением Заземлен
Клеммная колодка с предохранителем Без предохранителя
Индикация клеммной колодки Нет индикатора
Клеммная колодка Количество подключений 2
Ширина клеммной колодки 5.2 мм
Масса 0,01

Обычно отправляется в тот же день или на следующий день

% PDF-1.3 % 2781 0 объект > эндобдж xref 2781 84 0000000016 00000 н. 0000002858 00000 н. 0000003148 00000 п. 0000003782 00000 н. 0000004241 00000 п. 0000004794 00000 н. 0000005238 00000 п. 0000005402 00000 н. 0000005517 00000 н. 0000005936 00000 н. 0000006452 00000 п. 0000006551 00000 н. 0000006968 00000 н. 0000007454 00000 н. 0000007864 00000 н. 0000008356 00000 н. 0000008513 00000 н. 0000009456 00000 н. 0000010227 00000 п. 0000010402 00000 п. 0000010559 00000 п. 0000011322 00000 п. 0000011471 00000 п. 0000011570 00000 п. 0000011600 00000 п. 0000011749 00000 п. 0000011899 00000 п. 0000012048 00000 н. 0000012196 00000 п. 0000013020 00000 н. 0000013865 00000 п. 0000014578 00000 п. 0000015387 00000 п. 0000016151 00000 п. 0000019427 00000 н. 0000022288 00000 п. 0000022642 00000 п. 0000022996 00000 п. 0000023333 00000 п. 0000023645 00000 п. 0000024003 00000 п. 0000024090 00000 н. 0000024178 00000 п. 0000024265 00000 п. 0000024514 00000 п. 0000024742 00000 п. 0000024824 00000 п. 0000027792 00000 п. 0000028073 00000 п. 0000070940 00000 п. 0000089468 00000 п. 0000089722 00000 н. 0000089984 00000 н. 00000

00000 н. 00000 00000 п. 0000090682 00000 п. 0000090839 00000 п. 0000091087 00000 п. 0000091380 00000 п. 0000091503 00000 п. 0000091652 00000 п. 0000092091 00000 п. 0000092190 00000 п. 0000092347 00000 п. 0000092648 00000 н. 0000093002 00000 п. 0000093361 00000 п. 0000093610 00000 п. 0000093785 00000 п. 0000093942 00000 п. 0000094191 00000 п. 0000094621 00000 п. 0000094744 00000 п. 0000094893 00000 п. 0000095164 00000 п. 0000095468 00000 н. 0000095807 00000 п. 0000096055 00000 п. 0000096230 00000 п. 0000096387 00000 п. 0000096635 00000 п.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
