Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.





В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения  и разрядники, что является самым эффективным и недорогим решением .



Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения  рекомендуется  когда наблюдаются скачки напряжение в сети. Реле контроля напряжения   представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона.

После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения   обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения   защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения  бывают трех типов:

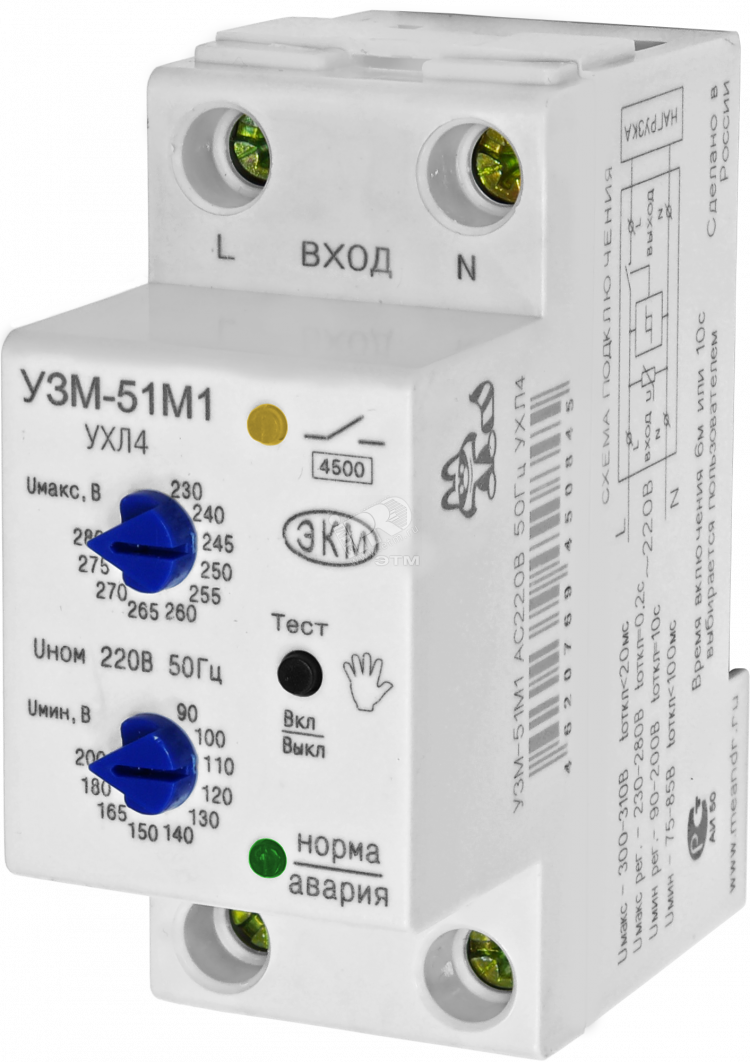

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

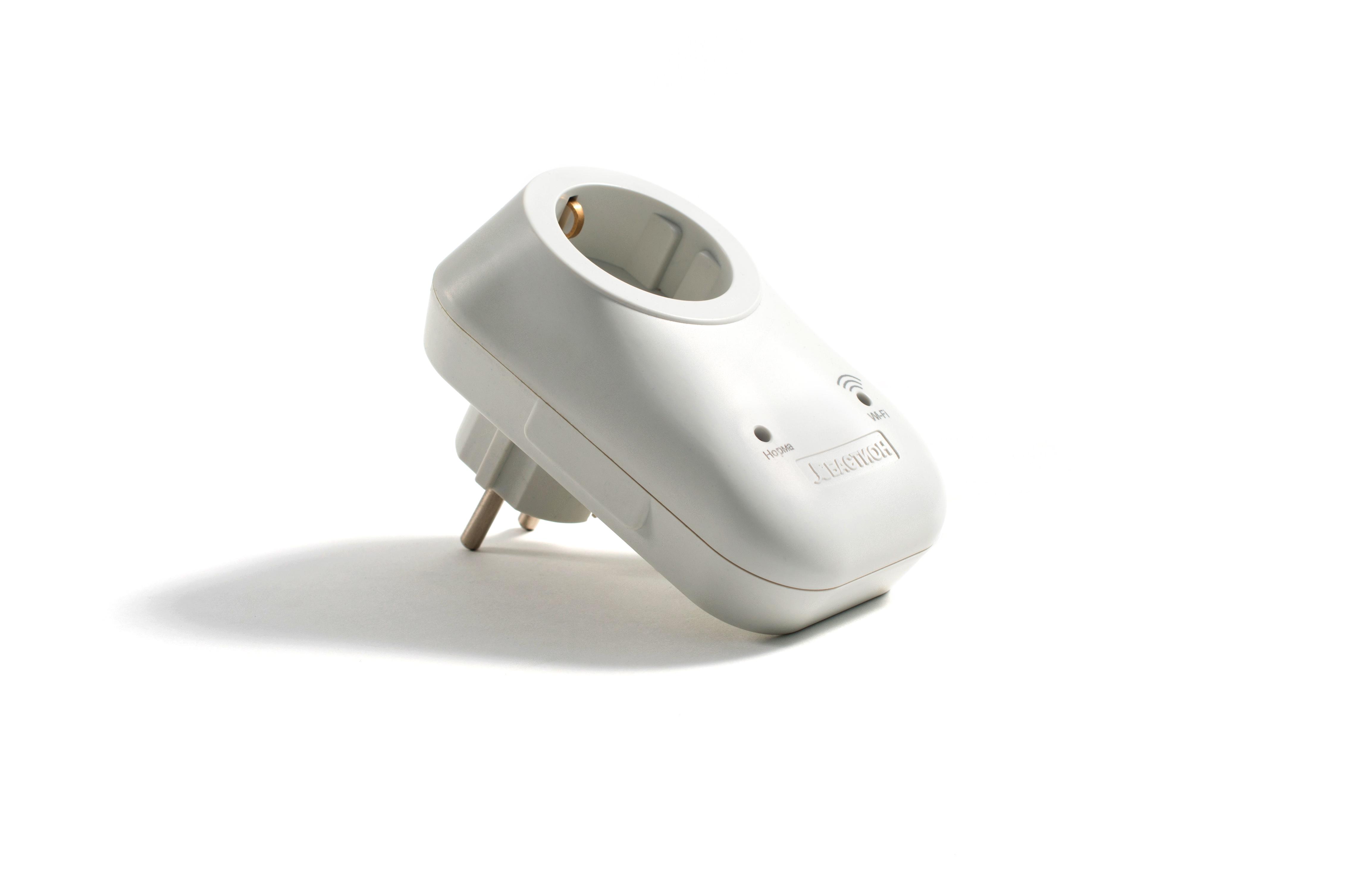

2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то  первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе  необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

 При  отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле.

Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

 Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

— вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

 Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники-  скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Для более подробной информации и выбора приборов  защиты  просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Защита от скачков напряжения дома или квартиры — ТДС Прибор

Сегодня электроэнергия является неотъемлемой частью жизни любого человека. При использовании разнообразных электрических приборов могут происходить перепады напряжения, что может негативно отразиться на работе бытовой или промышленной техники. Чтобы избежать подобных последствий, рекомендуется устанавливать устройства защиты электрической сети, применяемые в зависимости от характера неполадок.



Причины перепадов напряжения

Скачки напряжения могут происходить по следующим причинам:

1. Большая нагрузка на сеть(просадка напряжения). Возникает, когда в сеть одновременно включают большое количество электрических приборов, при этом мощность сети недостаточна. Признаками большой нагрузки могут быть:

• Внезапное выключение электроприборов.
• Мерцание лампочек.

Наибольший риск перегрузки электросети возникает вечером когда все соседи начинают пользоваться массой приборов.

2. Мощный потребитель по соседству. В данном случае перебои могут появляться вследствие близкого расположения крупных потребителей электроэнергии. Например, промышленных предприятий, торговых центров, офисных зданий с мощной вентиляционной системой и др.

3. Обрыв нулевого провода. Нулевой провод предназначен для выравнивания фазного напряжения. В случае его обрыва или другого повреждения (возгорания, окисления) часть потребителей получат повышенное напряжение которое несоразмерно с их дальнейшим функцианированием, а другая часть – заниженное что тоже часто приводит к выходу из строя. При этом электроника, не имеющая индивидуального или установленного на вводе защитного оборудования, с высокой вероятностью выйдет из строя.

6. Удар молнии. Молния, попавшая в линию электропередачи, может стать причиной резкого скачка напряжения, достигающего нескольких тысяч вольт. Такой перепад представляет большую опасность.

Качественное оборудование, защищающее (сеть домашних устройств) от перепадов напряжения, производит ООО «ТДС Прибор». мы разрабатываем устройства для однофазной (УКН-63) и трехфазной сети (РНЛ-1) и поддерживаем складские остатки для вашего удобства.

Возможные последствия

При изготовлении электроники производители учитывают небольшие скачки. Поэтому электронная техника, имеющая номинальное рабочее напряжение 220 вольт, может работать при 200 и 240 вольтах. Но стоит помнить, что частая работа электроприборов при напряжении, не соответствующем норме, сокращает период их службы. Кроме того, большие перепады могут полностью вывести технику из строя и даже спровоцировать пожар, нанеся ущерб здоровью и имуществу потребителя.

При этом, если поломка электрического прибора произошла по причине скачка, то это не будет являться гарантийным случаем. То есть ремонт техники покупатель должен будет оплатить самостоятельно. В некоторых ситуациях есть возможность подать иск поставщику электроэнергии, но этот процесс очень долгий, сложный и дорогой, к тому же нет никакой гарантии того, что дело будет выиграно. Таким образом, проще заранее предупредить проблемы, возникающие по причине резких скачков, и установить для этого специальное оборудование.

Виды оборудования для защиты электроприборов

Приборы, защищающие электрооборудование от перепадов напряжения, подбирают в зависимости конкретных задач которые хочет решить потребитель. К самым часто используемым приборам относятся:

1. Сетевой фильтр. Применяется в основном для маломощного оборудования. Сетевой фильтр является достаточно простым и доступным прибором. Представляет собой удлинитель или моноблок с вилкой, одной или несколькими розетками и выключателем с индикацией подачи питания. Но такой способ локален и крайне не удобен по причине защиты только нескольких направлений и множество неаккуратно раскиданных провадов.

2. Реле защиты РКН и УЗМ. Работа реле заключается в прекращении подачи электрического тока, если напряжение становится слишком низким или слишком высоким. После того, как уровень восстановится до нормального, устройство возобновит подачу электричества.

Основные преимущества

• Срабатывает за несколько миллисекунд.
• Выдерживает нагрузку от 25 до 63 Ампер.
• Небольшие габариты и удобный монтаж в вводном электрощите.
• Достаточные диапазоны максимального и минимального напряжения.
• Показатели тока отображаются на приборе в режиме реального времени в случа УКН-63.

3. Расцепитель минимального-максимального напряжения (РММ). Данный прибор обеспечивает стабильность от экстремальных скачков.

Преимущества РММ:

• Обладает небольшими габаритами.
• Отличается простотой установки и доступной стоимостью.

Недостатки РММ:

• Не защищает от высоковольтных импульсов.
• Не имеет функции автоматического включения.
• К каждому производителю автоматов подходит только определенный вид РММ
• Невозможно определить причину отключения электроэнергии на объекте по причине отсутствия индикации о сработке РММ.
• Питание в вашем доме не возобновится после восстановления.

4. Стабилизатор обладает функцией выравнивания сети при его нестабильности. В зависимости от принципа действия стабилизаторы могут быть:

• Релейные. Отличаются относительно низкой стоимостью и малой мощностью. Однако, вполне подходят для бытовой техники.
• Сервоприводные (электромеханические). Характеристики таких стабилизаторов практически не отличаются от релейных. Однако электромеханические модели стоят дороже.
• Электронные. Основными элементами электронных стабилизаторов являются тиристоры или симисторы. Аппараты обладают достаточно высокой мощностью и точностью, они имеют длительный срок службы и отличаются быстродействием. В большинстве случаев они обеспечивают надежную защиту от перенапряжений. При этом стоимость их достаточно высока.
• Электронные стабилизаторы двойного преобразования являются самыми дорогостоящими в своем сегменте, но при этом имеют самые лучшие технические характеристики, а также обеспечивают максимальную защиту линии и приборов.

Также стабилизаторы можно разделить на:

• Однофазные – предназначены для подключения к домашней линии.
• Трехфазные – подключаются к электросети крупных объектов.
• Переносные (мобильные).
• Стационарные.

Преимущества стабилизаторов:

• Защищают электроприборы при падении напряжения.
• Обладают продолжительным сроком службы.
• Поддерживают постоянный уровень напряжения.

Недостатки стабилизаторов:

• Могут не справиться с высоким напряжением.
• Множество экспертов рекомендуют применение вместе для самых неустойчивых нагрузок к измененениям в сети.
• Обладают высокой стоимостью.
• Как правило конструктив стабилизаторов ограничивает возможность его применения для всех потребителей (электроприборов) в вашем доме.

6. Датчик повышенного напряжения (ДПН). Используется вместе с УЗО (устройством отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы, после чего УЗО размыкает цепь. ДПП конструктивно очень похож по своему функционалу на РММ и обладает похожими свойствами

Спасут ли пробки или автоматы?

На протяжении длительного периода времени в домах использовались «пробки». Они представляют собой плавкие предохранители. В качестве замены пробкам стали использовать более удобные «автоматы» — автоматические выключатели. Сегодня в большинстве квартир автоматы являются единственными средствами защиты они обеспечивают защиту от короткого замыкания, и перегрузок . Однако не спасут ваше имущество в виде дорогой техники от скачков напряжения. Таким образом, пробки и автоматы не в этом вопросе не помогут. Эксперты рекомендуют вам использовать любые методы дополнительной защиты для безопасной эксплуатации вашей бытовой техники.

Эффективность (по функционалу)

	Сетевой фильтр	Реле контроля напряжения	ДНП и РММ	Стабилизатор
Экстремальные неполадки сети	+	+	+	+
Регулировка пределов сработки реле. (На примери УЗМ-63.)	—	+	—	—
Автоматическое восстановление при восстановлении сети.	—	+	—	—
Оперативное Отображение параметров сети и информация о сработках. (На примери УЗМ-63.)		+	—	—
Регулировка потребляемой  мощности  потребителей . (На примери УЗМ-63.)	—	+	—	—



Таким образом, сравнив несколько устройств и самых важных параметров функциональности, однофазного напряжения УКН-63 или РНЛ-1 является самым функциональным решением на рынке РФ.

Также необходимо учитывать, что выбирая средство защиты вашей бытовой техники необходимо исходить из собственных потребностей, а если вам необходима помощь в выборе специалисты нашей компании всегда рады помочь в решении вашей задачи.

Защиты от скачков напряжения 220 вольт в квартире и доме

Скачки электричества – неприятное явление, от которого никто не застрахован, поэтому приходится защищаться от этого самостоятельно. Какие есть способы и насколько они эффективны, стоит ли уделять этому внимание и в каких случаях – в данном материале.

Перепады напряжения – неизбежность?

Наши жилые дома запитываются по трехфазной системе. К дому подходит четыре провода: три фазовых и один нулевой. Если замерить напряжение между любым фазовым и нулевым проводами, то всегда будет 220 В, если между двумя фазовыми проводами – всегда получим 380 В. В связи с тем, что состояние щитовых оставляет желать лучшего, когда нулевой провод отходит, остается то напряжение, которое есть между двумя фазами, то есть 380 В.

Обрыв нуля в трехфазной сети часто вводит в заблуждение: провод обрывается, а напряжение не исчезает, а наоборот, увеличивается. Это и есть причиной резких перепадов напряжения, точнее, скачков высокого напряжения, которые приводят к порче элекроприборов, электропроводки, а также риску пожара.

Можно ли от этого защититься?

Существует ряд вариантов защиты от высокого напряжения и несколько причин, из которых мы рассмотрели только одну. Идеальным решением было бы обновить всю энергосистему не только в квартире, но и во всем доме. Однако в многоквартирных домах это проблематично, кроме того, помимо обрыва нулевого проводника, существуют и другие причины резкого скачка напряжения вверх:

• Удар молнии в линию электропередачи.
• Разрыв проводов от падения на линию электропередач дерева.
• Ошибки в настройке общего электрощитка.
• Одновременное включение или отключение большого количества электроприборов.

Не от каждого случая можно защититься превентивными мерами, поэтому применяют специальные устройства, которые реагируют на скачок и своевременно предотвращают тот вред, который может быть нанесен в результате скачка.

Реле контроля напряжения

Основной прибор, который отвечает за защиту от высокого напряжения – это реле высокого напряжения, которое действует следующим образом:

• Предельно допустимое минимальное и максимальное напряжение выставляется заблаговременно.
• Как только напряжение превышает предел, электричество в квартире отключается.
• Как только сетевые параметры приходят в норму, электричество снова начинает подаваться.

Подробнее о реле контроля напряжения, о причинах и целесообразности его установки, а также о том, как его установить и настроить, смотрите в видео:

РКН может быть двух типов:

• Устанавливаемое на уровне всей квартиры (встраивается в щиток).
• Устанавливаемое для определенной группы приборов (устанавливается в квартире).

Оба варианта доступны по стоимости и просты в установке.

Это устройство может пригодиться:

• Если сеть стабильна и подобные случаи бывают крайне редко.
• Если планируется использовать устройство вместе с другими приборами, обеспечивающими стабильное напряжение без отключений.

Ведь правда, мало кому понравится частое отключение электроэнергии дома.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Стабилизатор напряжения

Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его – подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети – обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.

Есть несколько видов стабилизаторов напряжения:

• Релейные.
• Электромеханические.
• Электронные.
• Электронные двойного преобразования.

Релейные – с небольшой мощностью, предназначены для защиты бытовой аппаратуры.

Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:

• Переносными и стационарными.
• Однофазными (для своего дома) и трехфазными (для крупных объектов).

Больше о стабилизаторах напряжения – в видео:

Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.

Источник бесперебойного питания

В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.

Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).

Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.

Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи – обеспечить электричеством при внезапном отключении – отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.

Импульсное перенапряжение

Существует еще такое понятие как импульсное перенапряжение в сети. Импульсное перенапряжение – это очень резкий и очень кратковременный скачек напряжения в сети, который длится доли секунды, но за это время может успеть испортить проводку и электроприборы. Особенно опасным может оказаться такой скачок для домашней сети в частном доме. От этого защищают специальные приборы – устройства защиты от импульсных перенапряжений.

Причиной импульсного скачка напряжение может стать:

• Коммутационная перегрузка.
• Удар молнии в молниезащиту.

В любом из этих случаев поможет УЗИП. Их активно используют для защиты от перепадов сети частного дома. Устройства бывают:

• Одновводными.
• Двухвводными.

В зависимости от типа нелинейного элемента они бывают:

• Коммутирующими.
• Ограничивающими сетевое напряжение.
• Комбинированными.

Принцип работы у каждого вида разный. Коммутирующие защитные аппараты характеризуются высоким сопротивлением. При резком скачке напряжения в электросети сопротивление моментально падает до минимума. Ограничивающие УЗИП – ограничители сетевого перенапряжения – тоже имеют высокое сопротивление. Но отличительный принцип работы их – в плавном снижении сопротивления по мере роста напряжения. Как только напряжение становится больше допустимого, сила тока резко возрастает. После сглаживания электрического импульса ОПН возвращается в исходное состояние.

Импульсный скачок напряжения – серьезная угроза для крупных объектов и жилых домов. Существует три ступени защиты от этой угрозы. Аппараты для защиты от ИП, соответственно, делятся на три класса:

• I класс – устройства, устанавливаемые на щите и обеспечивают защиту от разряда молнии.
• II класса – устройства, обеспечивающие защиту от повреждений электросетей после удара молнии или скачком напряжения по причине коммутации.
• Аппараты III класса используются для защиты отдельно стоящих домов. Это последняя защита, которая сглаживает остаточное перенапряжение. Устройства представляют собой специальные электророзетки.

Все три класса, примененные вместе, обеспечивают трехступенчатую защиту объекта. В отличие от УЗО, эти приборы не считаются обязательными, однако повышают уровень защиты от неожиданностей и степень безопасности для дома и жильцов. Подключение аппаратов защиты от ИП требует учета существующей заземляющей схемы и характеристик системы электроснабжения.

Принимая решение о применении тех или иных средств защиты от скачков напряжения лучше советоваться с опытным электриком.
