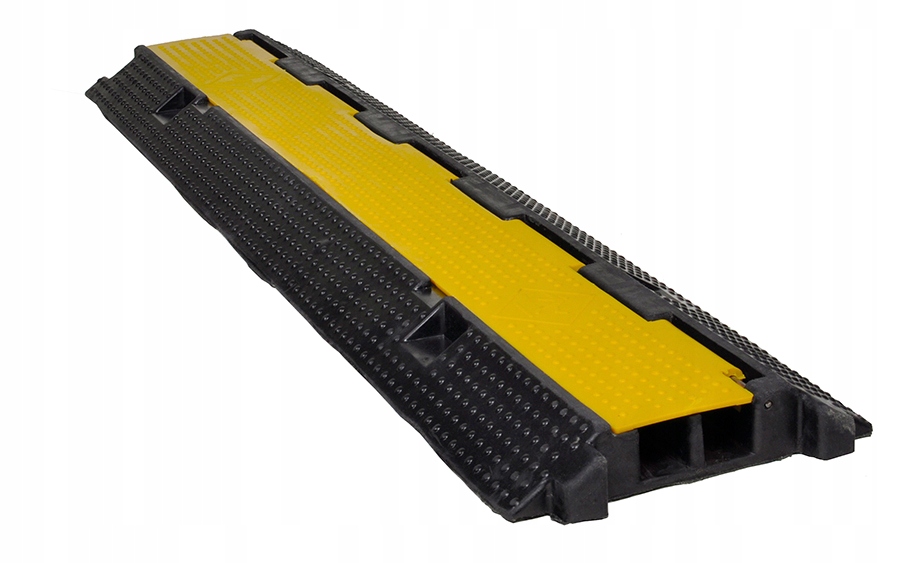

Предлагаем интегрированную систему защиты кабелей, в состав которой входят: металлические защитные рукава для кабелей, защитные рукава гофрированные, кабельные лотки, термоизоляционные оболочки, плетеные кабельные муфты, кабельные вводы, кабельные стяжки и другие принадлежности для кабельных сетей и строительства промышленных установок.

Наша продукция позволит Вам защитить кабель от механических повреждений и предохранить от воздействия окружающей среды: высоких температур, УФ- излучения, агрессивных химических веществ.

Вне зависимости от того, какой материал из нашего ассортимента вы хотите купить, Вы не пожалеете, что выбрали нашу фирму.

Представляем широкий ассортимент специализированной продукции, в зависимости от требований и специфики данного рынка: сертифицированная продукция для фирм телекоммуникационной, автомобильной отраслей, для производителей подвижного состава и железнодорожной инфраструктуры, для судостроительных заводов, для фирм энергетической отрасли, автоматизации и роботизации.

Сотрудничая с нами, Вы можете рассчитывать на нашу поддержку при процессе проектирования, установки и эксплуатации либо восстановления существующих систем.

Покупая у нас, вне зависимости от того, будет ли это кабельный лоток либо гофрированный рукав, Вы всегда можете рассчитывать на идеальное качество, подтвержденное соответствующими сертификатами.

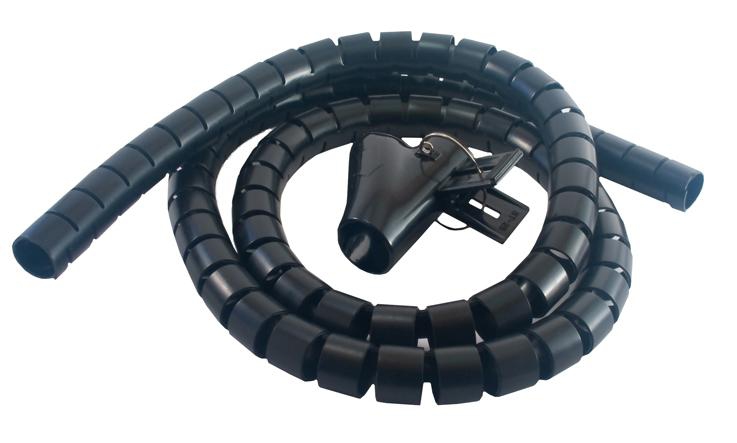

Защитные рукава являются идеальной механической защитой кабелей и электрических проводов.  Фирма Mercator предлагает защитные рукава самого высокого качества для применения в энергетической, химической, железнодорожной, машиностроительной и пищевой промышленностях.

Кабеленесущие цепи это лучшее и наиболее функциональное решение для эффективной и безопасной установки электрических, контрольных, пневматических и гидравлических проводов, адаптированных к машине. Кабели, находящиеся в кабеленесущей цепи,  должным образом защищены от повреждений и полностью защищены от запутывания или передавливания. Нет более эффективного способа безопасного использования кабелей.

В нашем ассортименте находятся рукава, исполненные из нержавеющей стали, монеля и бронзы, предназначенные для транспортировки газов и жидкостей с низким, средним и высоким давлением. При высших давлениях рекомендуем рукава с оплеткой (одинарной или многократной). Оплетка из нержавеющей стали препятствует удлиннению рукава под давлением. гасит вибрации и обеспечивает полную защиту внутреннего ядра.

Выше находится каталог технических рукавов.

Во время недавней информационной ночи член NECA, который часто участвует в прокладке систем электропроводки (кабелей) под фальшполами в центрах обработки данных и других подобных объектах, выразил серьезную обеспокоенность по поводу влияния новых требований на его работу.Стандарт предъявляет ряд новых требований к установке систем электропроводки (кабелей), которые могут быть нарушены или повреждены.

Я подумал, что сейчас самое время дать более подробное объяснение и дать упрощенное представление о новых требованиях к установке систем электропроводки (кабелей).

Что такое система электропроводки?

Система проводки может быть определена как группа из одного или нескольких проводов, кабелей или шин вместе со всеми частями, которые используются для их фиксации.Он также включает любую механическую защиту, которая предусмотрена для проводника.

Первая концепция, которую нам необходимо понять, заключается в том, что метод установки определяет классификацию системы электропроводки. Это будет либо «система электропроводки, которая может быть нарушена», либо система электропроводки, требующая «защиты от механических повреждений».

Защита от механических повреждений

Электромонтажные системы, требующие защиты от механических повреждений, обычно представляют собой кабели, проложенные в полых стенах, стенах с гипсокартоном или подобным материалом по обе стороны от стеновых стоек.

Если системы проводки (кабели) устанавливаются в местах, где можно обоснованно ожидать, что они будут подвержены механическим повреждениям, вы должны обеспечить надлежащую защиту. Это может быть выполнено с помощью одного или любой комбинации следующего:
(a) Механические характеристики системы электропроводки
(b) Выбранное местоположение
(c) Обеспечение дополнительной местной или общей механической защиты

Если выбрана дополнительная механическая защита, приложение H к AS / NZS 3000: 2018 дает объяснение системы классификации WS и практическую информацию о том, что необходимо для соответствия каждой классификации.Теперь вы можете спросить: «Что такое классификация WS?», Ну, она существует уже некоторое время и исходит из другого австралийского стандарта, определяющего уровни огнестойкости и механической защиты для систем электропроводки.

Существуют некоторые особые методы установки систем электропроводки, для которых Правила электромонтажа содержат дополнительные указания или требования, например:

Системы электропроводки вблизи поверхностей зданий — Системы электропроводки, которые фиксируются на месте с помощью крепежных элементов или удерживаются на месте с помощью теплоизоляции или путем прохождения через отверстие в конструктивном элементе, скрытом в пределах 50 мм от поверхности стены, пола , потолок или крышу.
Исключение: Это требование не распространяется на системы электропроводки, которые могут свободно перемещаться в точку не менее 50 мм от поверхности в случае проникновения гвоздя или винта в полость в месте расположения системы электропроводки.

Системы электропроводки возле кровельного материала — системы электропроводки, проходящие через конструктивный элемент или закрепленные на месте, в пределах 50 мм от поверхности опорного элемента, к которому крепится подкладка или рубероид.

Методы защиты систем электропроводки, требующих защиты от механических повреждений

Если требуется защита системы электропроводки, система электропроводки должна быть защищена УЗО с максимальным номинальным рабочим остаточным током 30 мА. В качестве альтернативы он может быть снабжен заземленной металлической броней, экраном, крышкой или кожухом, что позволяет устройству защиты от короткого замыкания работать в условиях неисправности. Другая возможность — обеспечить адекватную механическую защиту минимум WSX3 для предотвращения повреждений.

Наиболее распространенным методом защиты, используемым в нашей отрасли, особенно для цепей до 32 А и в бытовых установках, является установка УЗО. Этот метод трудно применить к бытовой электросети и вспомогательной электросети. Потребуется один из других методов защиты, если вы не защитите вспомогательную сеть с помощью УЗО типа «S», которые являются дорогими и труднодоступными.

Достичь других форм защиты может быть труднее, особенно в существующих домах, где ведутся ремонтные работы.Новые дома не такие сложные.

Вы можете использовать металлическую броню, экран, покрытие или ограждение. Они должны быть заземлены, если их толщина составляет менее 2 мм, чтобы устройство защиты от короткого замыкания работало в условиях неисправности. Вы можете использовать стальной заземленный кабелепровод или анаконду, заземленную с помощью подходящего заземляющего зажима, как рекомендовано производителем. Подходит для заземления стального листа толщиной менее 2 мм, поперек шпилек также можно использовать.

Вариант, который будет использоваться нечасто, обеспечивает адекватную механическую защиту минимум WSX3 для предотвращения повреждений.

WSX3 имеет высокий рейтинг и требует, чтобы система проводки (кабели) имела среднюю защиту от повреждений, отвечающую требованиям соответствующих испытаний AS / NZS 3013.

Любая система проводки (кабели) с дополнительным покрытием из листовой стали 2,0 мм с максимальной неподдерживаемой шириной 100 мм.

Или вы можете использовать любые системы WSX2 с дополнительным покрытием из листовой стали 1,6 мм и неподдерживаемой шириной, не превышающей 100 мм.

Другой вариант — использовать оцинкованные трубы среднего диаметра, соответствующие AS 1074, или трубы для очень тяжелых условий эксплуатации, соответствующие AS / NZS 2053 или AS / NZS 61386.

Сногсшибательная штука, однако может возникнуть необходимость в использовании этой опции, особенно в медицинских установках, бытовых или вспомогательных электросетях.

A Быстрое напоминание о вертикальной установке электропроводки

Если системы электропроводки устанавливаются вертикально, они должны быть установлены таким образом, чтобы избежать повреждения любой части системы электропроводки. Вы должны позаботиться о том, чтобы повреждения не были вызваны собственным весом системы электропроводки или опорой или креплениями, используемыми для ее крепления.Этого можно достичь, установив дополнительные опоры для кабелей, заключенных в вертикально установленный монтажный кожух.

Кабельные опоры необходимо устанавливать с интервалом не более 8 м или в соответствии с рекомендациями производителя кабеля. Помните, что кабели, проложенные вертикально, также должны соответствовать требованиям к системам электропроводки, требующим защиты от механических повреждений.

Возможны нарушения электропроводки

Теперь, когда мы изучили требования к системам электропроводки, требующим защиты от механических повреждений, давайте взглянем на требования к системам электропроводки, которые могут быть нарушены.

Ни электромонтажник, ни электротехник не могут решить, какие системы электропроводки могут быть нарушены, это предопределено стандартом. Системы, которые считаются «потенциально нарушенными», следующие:
(a) На поверхности стены или на нижней стороне потолка или крыши
(b) В пространстве между полом и землей, на которое человек может попасть. вход
(c) В частях потолочного пространства, где доступ превышает 0,6 м в высоту.
(d) В пределах 2.0 м любого доступа в любое пространство, в которое может попасть человек
(e) Под фальшполом

Системы электропроводки (кабели), установленные в местах, где они могут быть нарушены, должны иметь опоры с подходящими интервалами для предотвращения чрезмерного провисания и случайного отсоединения кабелей от электрического оборудования, обнажающего одноизолированные проводники.

Системы электропроводки должны быть выбраны и установлены с использованием одного или комбинации следующих методов для минимизации риска механического повреждения:
(a) Механические характеристики системы электропроводки
(b) Выбранное местоположение
(c) Обеспечение дополнительных местных или общая механическая защита
Большим изменением здесь является то, что УЗО не могут использоваться вместо механической защиты систем электропроводки, которые могут быть нарушены.

ПРИСОЕДИНЯЙТЕСЬ К США

Мы проводим 9 видов мероприятий в течение всего года, чтобы держать вас в курсе последних промышленных новостей, объединять отрасль, отмечать успех на церемонии вручения наград Excellence Awards или просто налаживать контакты на одном из наших мероприятий. Присоединяйся к нам!

электрических систем — вы защищены?

Требуется защита

Он многократно выражен в коде , код ; защитить провода, кабели, жилы от физических повреждений.По мере обучения электриков и инспекторов необходимо обучать многим общим концепциям. Эти концепции повторяются на протяжении всего кода Code и после объяснения, наряду с практическими полевыми работами и дальнейшим изучением кодов, помогают специалистам-электрикам лучше понять и применять код Code .

Фото 1. Кабель NM требует защиты гвоздями согласно разделам 334.17 и 300.4.

Фото 2. Кабель НМ пережат и скручен; это вызывает повреждение кабеля.

Проводники

Пара наиболее распространенных ситуаций связана с тем, что кабель NM расположен на расстоянии менее 1¼ дюйма от края элемента каркаса. Кабель необходимо удерживать, чтобы уменьшить вероятность его проникновения гвоздем или винтом; и если он установлен в деревянном каркасе, может потребоваться гвоздь (и) или втулка кабельного типа. Кроме того, при скруглении углов или при разрезании или надрезании деревянного или стального каркаса необходимо соблюдать осторожность, чтобы избежать защемления, резких скручиваний или перекручивания кабеля NM.

Фото 3. Кабель НМ с недостаточной защитой; Требуются гвозди толщиной 1/16 дюйма.

Кабели с неметаллической оболочкой, такие как типы NM, UF, CMP, Fire Alarm и т. Д., Установленные в металлический каркас, требуют физической защиты от острых металлических краев. Для этой цели обычно используются втулки пластикового типа, указанные для использования. В крупных электрических юрисдикциях на Северо-Западе требуется изолирующая втулка, состоящая из двух частей, чтобы гарантировать, что втулка останется на месте после установки, а кабель протянут через стену и т. Д.Это служит хорошим напоминанием подрядчикам и инженерам о необходимости проверки любых местных законов или требований, дополняющих принятый NEC в юрисдикции. Когда любой из этих типов неметаллических кабелей или электрических неметаллических кабелепроводов, например, устанавливается в металлический каркас коммерческого здания, они должны соответствовать тем же требованиям. Гвоздевые пластины толщиной 1/16 дюйма должны устанавливаться там, где ближайший край отверстия находится на расстоянии менее 1 дюйма от края металлического каркаса (а толщина самого металлического каркаса составляет менее 1/16 дюйма).Методы электромонтажа, как правило, должны располагаться на расстоянии не менее 1¼ дюйма от краев элементов каркаса или должны быть защищены RMC, IMC, жестким ПВХ, EMT или полосами обрешетки.

Фото 4. Истирание проводов из-за необрезанных кромок ПВХ трубопровода.

Кабели, слишком плотно прикрепленные скобами к деревянному каркасу, являются еще одной причиной физических повреждений, а при превышении тока защиты и нарушениях заземления, как известно, могут возникать пожары. Скобы иногда вбивают в изоляцию кабеля и жилы с такой силой, что в кабеле возникает замыкание на землю или короткое замыкание.Это также может произойти, когда кабель, такой как кабель NM, прикреплен скобами к краю, что является нарушением правил и поэтому такая практика не разрешена. Когда установлена ​​скоба, кабель необходимо закрепить, но его можно слегка продвинуть под скобу. То же самое и с кабелями связи, где, например, защемление кабеля из-за слишком сильного вбивания скобы в древесину привело к ухудшению характеристик кабелей категории 5 или CATV.

Фото 5. Кабель NM не закреплен и не защищен подножками возле проема доступа на чердак

Кабельные соединения с коробками важны, так как неметаллическая оболочка или металлическая кабельная броня кабелей надежно закреплены и заземлены, а изоляция жилы не истирается.Кабели должны быть надежно закреплены в коробке с помощью указанного зажима.

Требования AFCI увеличились в домах NEC -2008. Защита AFCI и / или защита с помощью металлических кабельных каналов или методов кабельной разводки для 15- и 20-амперных цепей 120-вольтных жилых домов значительно повысила электробезопасность жилых домов. Автоматический выключатель AFCI защищает всю параллельную цепь в стенах, потолках и полах, а также в проводке, подключенной к розеткам, и в другом используемом электрическом оборудовании.Эти устройства усиливают физическую защиту электрической системы сооружения.

Кабели, проложенные над подвесными потолками, часто подвергаются физическому повреждению, если они не имеют надлежащей опоры и остаются лежать на потолочной плитке. Они могут быть повреждены острыми краями Т-образных балок, люминесцентных или других светильников, острыми краями металлических опорных проводов, коробов, кабельных каналов или опор, а также воздуховодами HVAC, металлическим каркасом, проникновением в стены и т. Д. Связь системы безопасности жизни или сигнальные провода, такие как телефонные или синие системы связи аварийного реагирования в больнице, были разрезаны, повреждены или выведены из строя из-за физического повреждения, и люди пострадали от травм и смерти из-за того, что сигнал не дошел до пожарных или полицейских отделений или до медицинский персонал при необходимости.

Проводники в дорожках качения

Для начала, проводники, установленные в кабельных каналах, должны соответствовать требованиям стандарта NEC 300.17, который гласит, что если проводники установлены в кабельных каналах, количество и размер не должны быть больше, чем позволяет рассеивать тепло [генерируемое током, протекающим через проводник (и)], и нужно иметь возможность легко устанавливать или снимать проводники с дорожки качения, когда это необходимо. NEC 300.18 требует, чтобы кабельная дорожка была полностью проложена до того, как в ней будут установлены какие-либо кабели или проводники.Это соответствует требованиям Раздела 300.17 и позволяет избежать одного классического примера неправильного использования — кабеля NM, устанавливаемого на открытом воздухе в белую трубу из ПВХ (водопровода), при этом труба скользит по кабелю по одному участку трубы за раз. ПВХ в данном случае можно интерпретировать как «очень переполненная труба».

Заклинивание

Нет, мы не говорим о том, чтобы играть музыку с несколькими хорошими друзьями. Вы когда-нибудь испытывали трудности с протаскиванием проводов по дорожке качения? Вы свели изгибы к минимуму, очистили кабелепровод от мусора с помощью оправки, нанесли большое количество смазки для проволоки, а проволока все еще заклинивает и останавливается.На этом этапе возникает соблазн купить вилочный погрузчик или более мощный буксир и «покончить с этим». Однако в этом случае сначала стоит рассмотреть коэффициент замятия ». Это может сэкономить вам много хлопот и предохранить провода от физического повреждения.

Заклинивание и термин «коэффициент заклинивания» упоминаются в главе 9, таблица 1, FPN 2, в которой говорится: «При протягивании трех проводов или кабелей в желоб, если соотношение кабельного канала (внутренний диаметр) к проводнику или кабелю (внешнему) диаметр) находится между 2.8 и 3.2, может произойти заклинивание. Хотя заклинивание может произойти при протягивании четырех или более проводов или кабелей в кабелепровод, вероятность очень мала ».

В качестве примера, таблица C.10 в приложении C допускает три проводника 8 AWG типа THWN в жестком ПВХ кабелепроводе ½ дюйма, список 40. В этом примере для трех или более проводов ПВХ 1/2 дюйма имеет внутренний диаметр (ID ) 0,602 дюйма (из главы 9, таблица 4), а провод THWN 8 AWG имеет внешний диаметр (OD) 0,216 дюйма (из главы 9, таблица 5).

Жесткий ПВХ-канал, Schedule 40, установленный на прямом участке, имеет внутренний диаметр 0.602 ″, но поскольку он может быть не круглым, а скорее овальным на изгибе, один проводник может проскользнуть между двумя другими и вызвать заклинивание, когда проводники выходят из изгиба. При прямом участке, при условии отсутствия изменений внутреннего диаметра ПВХ или внешнего диаметра проводника, один проводник обычно не может проскользнуть между двумя другими, потому что сумма внешних диаметров проводников (3 × 0,216 дюйма = 0,648 дюйма) ) больше внутреннего диаметра ПВХ (0,602 дюйма). Однако при изгибе основной внутренний диаметр дорожки качения может увеличиться из-за изгиба до диаметра немного больше 0.602 ″, позволяя протягивать средний провод между двумя внешними проводниками. Когда провода выходят из изгиба и дорожка качения возвращается к своей нормальной форме с внутренним диаметром 0,602 дюйма, провода могут заклиниваться. Это также может происходить на прямых участках, где отношение внутреннего диаметра дорожки качения к внешнему диаметру проводника приближается к 3. Коэффициент заклинивания рассчитывается следующим образом:

Коэффициент заедания

Коэффициент замятия составляет 2,78.

При протягивании трех проводов в дорожке качения, чтобы избежать трудностей при установке проводов и возможного повреждения изоляции проводов из-за заклинивания внутри кабелепровода или трубопровода, коэффициент заклинивания должен составлять 2.8 и 3.2 следует избегать.

Грубые кромки

Проводники и кабели также должны быть защищены от острых краев дорожек качения. Края, обрезанные в полевых условиях, или даже кромки, обрезанные в заводских условиях, могут быть острыми или шероховатыми и требовать расширения или обрезки. Раздел 110.7 «Целостность электропроводки» требует, чтобы во всех электрических установках не было коротких замыканий и замыканий на землю. Неправильное расширение или обрезка кабелепроводов может привести к физическому повреждению проводника. Разделы 342.28, 344.28, 352.28, 358.28 NEC требуют расширения или обрезки дорожек качения IMC, RMC, PVC и EMT.

Фото 6. Винты могут пробивать трубы и коробки под настилом крыши при замене кровли в здании.

Поддержка и защита

Проводники заземляющего электрода

Целостность проводов заземляющего электрода имеет решающее значение для безопасности любой электрической установки. Раздел 250.64 (B) требует, чтобы открытые проводники заземляющего электрода были надежно прикреплены к поверхности, на которой они переносятся, и требует, чтобы проводники сечением 4 AWG или более были защищены от физического повреждения.Также существуют требования к проводам меньшего диаметра для защиты путем установки в жесткую кабельную канавку или кабельную броню. Также необходимо ознакомиться с требованиями к заполнению кабелепровода, приведенными в таблице 1 главы 9.

Фото 7. Физическое повреждение водовода ЕМТ на городской автостоянке

Выпускник

Средства связи, кабельного телевидения, радио- и телевещания, широкополосные сети с питанием от сети и заземляющие провода волоконно-оптических систем также должны быть защищены от физического повреждения.Эти требования Кодекса часто игнорируются и были обнаружены новыми требованиями по защите в NEC -2008.

Подкровельный настил

Кабели и кабельные каналы, проложенные под кровельным настилом из гофрированного листа, также требуют защиты от винтов или других механических устройств [300.4 (E)]. Настил крыши может быть заменен после первоначальной установки кабеля или кабельного канала, а винты, которыми изоляция или кровельный материал крепится к настилу из гофрированной листовой стали, могут повредить методы прокладки проводки.Ящики не упоминаются в требовании Кодекса, но также требуют защиты.

Крышные трубопроводы

Крышные трубы, подверженные воздействию прямых солнечных лучей и содержащие проводники, должны соответствовать требованиям, изложенным в 310.15 (B) (2) (c). Вообще говоря, чем ближе трубопровод к крыше, тем большему нагреву будут подвергаться закрытые проводники. Регулировка допустимой нагрузки должна выполняться в дополнение к той, которая требуется при более высоких температурах окружающей среды и более чем тремя токоведущими проводниками в кабельной канавке.

Открытые места

Физическая защита требуется в открытых местах, таких как погрузочная площадка на коммерческом или промышленном объекте, в местах, где суетятся вилочные погрузчики на промышленном предприятии, на складе фруктов или продуктов, на подъездной дорожке или на стоянке, и даже на крытой парковке. гараж.

Шнуры

Шнуры, используемые в качестве фиксированной (постоянной и закрепленной на месте) проводки в конструкции, являются еще одним злоупотреблением / неправильным применением указанного продукта. Гибкие шнуры не разрешается использовать в качестве постоянного способа разводки конструкции [NEC 400.8 (1)]. Открытый шнур может быть порезан, порезан или иным образом поврежден, когда он проложен под коврами, вокруг углов, через двери или окна и т. Д., И он стал причиной сотен пожаров в зданиях. Длина и типы шнуров должны соблюдаться и поддерживаться в соответствии с информацией, указанной производителем, и требованиями, прилагаемыми к оборудованию или прибору.

Проводники цепи управления двигателем требуют физической защиты и надлежащего расположения цепи системы управления, чтобы гарантировать, что цепи двигателя будут запускаться и останавливаться при необходимости и не будут буквально выходить из-под контроля (430.73 и 430,74). Стационарное электрическое отопительное оборудование должно быть защищено утвержденным образом от физического повреждения. Например, тепловентиляторы, установленные в раздевалке молодежного хоккейного клуба, требуют физической защиты из-за молодых людей, полных сил и энергии, которые вооружены клюшками!

Сервисное, питающее или ответвительное оборудование, переключатели с предохранителями и без предохранителей, электрические распределительные коробки или корпуса, оборудование HVAC или трансформаторы, установленные на открытом воздухе, часто требуют физической защиты с помощью столбов, боллардов, барьеров или некоторых одобренных средств для предотвращения физического повреждения.Бетон или тяжелая сталь часто являются лучшим выбором для защиты в этих местах. Оборудование, установленное на проездах, переулках, стоянках, гаражах или рядом с ними, где используется сельскохозяйственная или землеройная техника, а также вдоль причалов или причалов, является примерами некоторых мест, где может потребоваться физическая защита.

Установки более 600 В

Разделы 110.31 (D) и 490.51 (C) требуют защиты портативного и мобильного оборудования от физического повреждения кожухами, ограждением или и тем, и другим.Подземные стыки необходимо защищать от механических (физических) повреждений. Это часто включает в себя засыпку песка траншеи для подземной электромонтажной установки, независимо от напряжения.

Системы аварийного электроснабжения и КОПС

Раздел 700.9 требует, чтобы проводка и проводка управления генератором оставались полностью независимыми от всей другой проводки; Почему? для повышения надежности системы и обеспечения лучшей защиты от физических повреждений. В новую статью 708 «Системы электропитания для критических операций» (COPS) были добавлены требования к дополнительным уровням защиты методов электропроводки и распределительного оборудования, поскольку эти системы считаются критически важными для общественной безопасности.

Сводка

Мы показали, что физическая защита проводников является одной из ключевых концепций, содержащихся в коде Code . Лучшее понимание требований, наряду с более четким пониманием концепции, приведет к более качественной установке, меньшему количеству написанных исправлений и, что наиболее важно, к повышению электробезопасности. У нас нет места, чтобы охватить все требования в одной статье. Другие требования к физической защите можно найти в индексе NEC .В следующий раз, когда вы устанавливаете или проверяете электрическую систему, подумайте обо всех требованиях Кодекса, касающихся простой защиты проводников от физического повреждения — это вас удивит.

советов по защите электрических кабелей от механических повреждений и повреждений окружающей среды

Электрические кабели прокладываются в различных средах, например, под землей и над землей, и необходимо обеспечить их надлежащую защиту. Как один из ведущих поставщиков кабелей, мы делимся с вами некоторыми полезными советами по защите электрических кабелей от механических повреждений и повреждений окружающей среды:

• Плетеная оплетка: для защиты целостности электроустановки важно обеспечить надлежащую изоляцию электрических кабелей.Рукава с плетением обеспечивают защиту от тепла, истирания и ударов. Плетеные рукава доступны разной толщины в зависимости от промышленных требований. В промышленных условиях, где используются установки и оборудование, кабели должны обладать высокими уровнями устойчивости к механическим воздействиям и истиранию. Экономичные и простые в установке, плетеные гильзы устойчивы к повреждениям, защищая провода от острых или грубых краев.

• Кабелепровод из ПВХ: кабели, проложенные под землей, подвергаются воздействию агрессивных сред.Трубопроводы из ПВХ обеспечивают подходящую механическую защиту и химическую стойкость. Кабели монтируются с ПВХ-арматурой таким образом, что они склеиваются. Это делает трубки водонепроницаемыми и идеальными для агрессивных сред и влажных помещений. Убедитесь, что трубы из ПВХ, устанавливаемые на открытом воздухе, рассчитаны на использование вне помещений.

• Металлический кабелепровод: кабели используются во влажных, сухих и даже маслянистых местах, а для усиленной защиты используются металлические кабелепроводы. Металлические трубы оцинкованы для предотвращения коррозии.Доступны в гибких версиях, металлические трубы, подходящие для промышленного и коммерческого применения, как внутри, так и снаружи помещений. Их также можно использовать для защиты кабелей, проложенных рядом с влажными помещениями, такими как бассейн, спа или кондиционер.

• Трубопроводы из ПТФЭ: ПТФ может защитить кабели от экстремальных условий. Стойкие к высоким температурам и химическим веществам, трубы из ПТФЭ являются отличными изоляторами, которые могут использоваться в промышленности.

• Кабельные каналы: когда кабели прокладываются под землей, их часто необходимо прокладывать в небольших помещениях в городских районах.Это может представлять потенциальные риски. Для защиты подземных кабелей во время и после монтажа используются кабельные каналы, так как они обладают высокой устойчивостью к агрессивным веществам. Кабельные каналы могут быть из пластика, металла или бетона и могут быть разных размеров, чтобы обеспечить защиту разных кабелей.

Поскольку защита кабеля является важной частью всех электрических проектов, проконсультируйтесь с вашим поставщиком кабеля, чтобы получить правильную информацию о правильных кабельных аксессуарах для обеспечения безопасности ваших электрических систем.Выбирая кабельные аксессуары, убедитесь, что вы выбрали тот, который соответствует вашим требованиям и соответствует требованиям электротехнических правил.

Механическая защита — обзор

3.3 Герметизирующие вещества

Герметики обычно выполняли две важные функции: управление оптическими лучами и механическую защиту и защиту окружающей среды. Обычно используется эпоксидная смола (Morita и др. , 2008). С появлением синих и УФ-светодиодов ухудшение цвета, вызванное поглощением УФ-излучения ароматическими соединениями, стало серьезной проблемой.Приложения с высокой мощностью увеличивают тепловыделение, что способствует разложению эпоксидной смолы. Кроме того, растрескивание часто происходит из-за теплового расширения светодиодных чипов.

Силиконовая смола (часто называемая гелем, резиной или смолой в зависимости от твердости отверждения) является обычной заменой. Он очень прозрачен и устойчив к ультрафиолетовому излучению и повышенным температурам. Силикон обычно более мягкий и менее плотный материал. Ранние устройства в силиконовой упаковке сталкивались с отказами из-за более слабой механической защиты и защиты окружающей среды, например, от влаги.Адгезия также является слабой, что приводит к появлению воздушных зазоров между светодиодными чипами и герметиком, что приводит к уменьшению выхода света. Показатель преломления обычно меньше, чем у эпоксидной смолы; проводятся исследования по увеличению показателя преломления. Несмотря на эти слабые места, недавний прогресс в свойствах материалов способствовал использованию силикона; при склеивании кристаллов также предпочтительно использовать силиконовую смолу, а не обычную эпоксидную смолу.

В дополнение к общепринятым требованиям (прозрачность, устойчивость к воздействию окружающей среды, твердость и т. Д.), к современным требованиям относятся высокие показатели преломления и высокая теплопроводность. Стеклянные материалы можно рассматривать как вариант. Однако им может не хватать рентабельности и простоты формования; температура отверждения должна быть ниже, чем обычные температуры обработки полупроводников (400 ° C и выше). Гибридные материалы также исследуются (Chujo and Saegusa 1992). Вязкость — еще одно важное свойство герметиков при формировании упаковки (Okuno 1998).

Обычная неисправность светодиодов заключается в том, что электрические провода механически перерезаются во время пайки оплавлением из-за теплового сжатия и деформации материалов.В частности, недавнее движение к бессвинцовой пайке требует повышенной температуры пайки, что требует, чтобы материалы обладали еще более высокой термостойкостью и стабильностью. Суровые условия эксплуатации на открытом воздухе и в автомобиле повреждают собранные компоненты устройства: основными причинами повреждений являются тепло, солнечный свет, соленая влага, дождь и снег.

Надежность — вопрос нетривиальный. Устройства часто проверяются ускоренными (по повышенной температуре окружающей среды) испытаниями на ресурс.На практике срок службы коммерческих продуктов 100 000 часов (10 лет) не достигнут. Сегодня мы уже можем видеть неисправные светодиоды в светофорах, автомобильных лампах и даже брелках. Этот факт говорит нам о том, насколько сложно сделать светодиодную продукцию надежной в различных сферах применения. Анализ механизмов отказов не является основной областью исследований, но чрезвычайно важен (Osiñski and Barton 2000).

Электрические проводники — 30 CFR 56.12004 и 57.12004 / 30 CFR 75.513, 75.513-1, 77.503 и 77.503-1

Электропроводники

30 CFR 56.12004 и 57.12004

30 CFR 75.513, 75.513-1, 77.503 и 77.503-1

56 / 57.12004

Электрические проводники должны быть достаточного размера и допустимая нагрузка по току для обеспечения повышения температуры в результате нормальная работа не повредит изоляционные материалы. Электрические проводники подвержены механическому ущерб должен быть защищен.

Для этого стандарта нет политики MSHA.

75,513

Все электрические провода должны быть достаточного размера и иметь адекватной пропускной способности по току и иметь такую ​​конструкцию, чтобы температура, возникающая в результате нормальной эксплуатации, не повредит изоляцию материалы.

Для этого стандарта нет политики MSHA.

75.513-1

Размер электрического проводника недостаточен для адекватная грузоподъемность, если она меньше, чем предусмотрено в Национальный электротехнический кодекс, 1968 г. В кроме того, оборудование и подводящие кабели, которые должны быть допустимыми должны соответствовать требованиям соответствующих графиков Горного бюро.

MSHA можно найти здесь: 75.513-1

77.503

Электропроводы должны быть достаточного размера и иметь адекватной пропускной способности по току и иметь такую ​​конструкцию, чтобы температура, возникающая в результате нормальной эксплуатации, не повредит изоляцию материалы.

MSHA можно найти здесь: 77.503

77.503-1

Электрические проводники должны быть достаточного размера, чтобы соответствовать минимальная допустимая нагрузка по току, предусмотренная в Национальном электротехническом кодексе, 1968. Все подводящие кабели должны соответствовать минимальные требования к допустимой нагрузке, предусмотренные стандартами Ассоциация инженеров по изолированному силовому кабелю Национальные производители электроэнергии Ассоциация действует при покупке таких кабелей.

Для этого стандарта нет политики MSHA.

Настоящие стандарты распространяются на электрические проводники, их размер, их вместимость, их конструкция (уголь), изоляционные материалы и они защищены от механических повреждений (металлических и неметаллических).

• Достаточно ли большие проводники, чтобы они не нагревали и повредить изоляционные материалы?

• Защищены ли проводники от механических повреждений, таких как движение автотранспорта, места трения на рамах конвейеров, двигателях и т. д.?

»Если жилы подвержены механическим повреждениям, защищены ли они подходящими кабелепровод, перемычка, внешние оболочки, стропы и т. д.?

Прочие вопросы покрывается соответствующими стандартами:

• Правильно ли изолированы проводники или заглублены втулки там, где они входить или выходить из электрических отсеков, соединительных коробок или корпусов двигателей?

(56.12008, 57.12008, 75.515 и 77.505 — изоляция и арматура для силовых проводов и кабелей)

Защита электрических каналов | Техническая безопасность BC

Следующий бюллетень содержит руководство по применению Электротехнических норм BC: Раздел 2.

Ассоциация кровельных подрядчиков Британской Колумбии (RCABC) сообщила о недавнем увеличении повреждений электрических кабельных каналов и кабелей, устанавливаемых внутри или рядом с нижней стороной кровельных систем или настилов крыши.Кабели и кабельные каналы, проложенные рядом с системами крыши или настилами крыши, могут быть механически повреждены во время монтажа или ремонта крыши. Гвозди и винты, используемые для проникновения в кровлю сверху во время процесса установки крыши, могут легко проникать в электрические кабели и кабельные каналы, установленные внутри или рядом с системами крыши или настилом крыши. Это может привести к поражению электрическим током или возгоранию.

На рисунке ниже показана типичная кровельная система и то, как винт может легко проникнуть в электрическое оборудование (в этом примере показан канал):

Диаграмма любезно предоставлена ​​Ассоциацией кровельных подрядчиков Британской Колумбии

1. Правило 2-032 Повреждение и вмешательство требует, чтобы никто не причинял вреда электрической установке или ее компонентам, за исключением случаев, когда необходимо отсоединить или переместить компоненты электрической установки во время изменений или ремонта.; Лицо, выполняющее изменения или ремонт, несет ответственность за восстановление электрической установки до безопасного рабочего состояния.

   Лица, выполняющие установку, изменение или ремонт кровли, должны убедиться, что они определили и разместили все электрическое оборудование, установленное внутри или рядом с системой крыши или настилом крыши, перед выполнением своей работы. Нанесение на карту кабелепроводов и кабелей, отключение электроэнергии в рабочих зонах и безопасные методы работы уменьшат или предотвратят опасность поражения электрическим током и поражения электрическим током.Электротехнические подрядчики должны гарантировать, что электрические чертежи точно показывают расположение электрических каналов и кабелепроводов после завершения их работы. Изменение или перемещение электропроводки, кабельных каналов и оборудования может производиться только при наличии действующего разрешения на электрооборудование.


2. Правило 2-200 Общие положения требует, чтобы электрическое оборудование было защищено от механических повреждений или других повреждений, которым оно может подвергнуться.

   Ассоциация кровельщиков Британской Колумбии рекомендует, чтобы электрические кабельные каналы и кабели были защищены от механических повреждений, обеспечив, чтобы:

   1. никакое электрическое оборудование не устанавливается ближе 38 мм (1.5 ”) при измерении от ближайшей точки кровельной системы или настила; или
   2. электрическое оборудование защищено от механических повреждений стальной пластиной толщиной не менее 5 мм (3/16 дюйма), выступающей не менее чем на 38 мм (1-1 / 2 дюйма) за электрическое оборудование с каждой стороны.

Провинциальный менеджер по безопасности

Каталожные номера:
BC Электрический код

Кабельные каналы, кабельные каналы, защита кабеля

Кабельные каналы: металлические, ПВХ, гибкие

Системы защиты кабелей и аксессуары для любых нужд

Ни один кабель не может соответствовать требованиям, предъявляемым сегодня в отношении сопротивления абразивному износу , прочности на разрыв и согласованности формы или сопротивления удару без соответствующей защиты кабеля .Кабельные каналы должны соответствовать этим требованиям, а также обеспечивать защиту от грязи и сырости. или устойчивость к экстремальным температурным нагрузкам .

От отличная гибкость до высокие огнестойкие свойства от до исключительная механическая защита , толстостенные или тонкостенные, HellermannTyton гарантирует высочайшее качество и безопасность во всех областях защиты кабелей. Везде, где требуется защита кабеля, существуют особые требования.В то время как защита кабелей в производстве машин и оборудования требует высокого уровня устойчивости к механическим воздействиям, и стойкости к истиранию , кабелепровод или оплетка, используемые в общественных зданиях или подвижном составе, должны соответствовать самым высоким стандартам пожарной безопасности .

В дополнение к выдающимся свойствам материала гибких защитных трубок от HellermannTyton, заказчики также получают преимущества от системных решений .Для каждого металлического или неметаллического кабелепровода серии HelaGuard доступно аксессуаров , например:

• Контргайки
• Заглушки
• Зажимы
• Шайбы уплотнительные

Независимо от того, конструкция или дооснащение , например, с оплеткой, которую можно снова открывать или закрывать , найдите подходящее решение для защиты кабеля для своей области применения.

Защита кабеля с учетом ваших требований!

Требования в области защиты кабеля становятся все более сложными.Кабелепроводы нуждаются в большом количестве функций для оптимальной защиты пучков кабелей в различных условиях, например:

• Гибкость
• Высокая устойчивость к коррозии
• Высокая стойкость к УФ-излучению
• Огнестойкий и самозатухающий

HellermannTyton — глобальный производитель, предлагающий высокопроизводительных рыночных решений , которые однозначно отвечают потребностям клиентов, независимо от того, в какой отрасли они работают.Ключевые аспекты включают решение конкретных требований, экономию затрат на установку и компоненты, а также повышение качества конечного продукта.

Ассортимент продукции включает следующие решения:

Гибкие кабелепроводы и резьбовые соединения HelaGuard

Широкий ассортимент гибких защитных шлангов из PA6, негорючего PA6-FR, PA12 и PP, а также гибкий шланг с двумя прорезями HG-DC, пригодный для дооснащения.Полный набор сальников IP66 и IP68 / IP69k самых разных форм (прямые, 90 °, 45 °, T, Y и фланцы), с фиксированной метрической резьбой и резьбой PG или, альтернативно, с внешней или внутренней поворотной латунной резьбой. Также доступны фитинги с разгрузкой от натяжения и кабельным уплотнением.

HelaGuard гибкие металлические кабельные шланги и резьбовые соединения

Гибкие трубы общего назначения (оцинкованная сталь и нержавеющая сталь SS316) с высокой прочностью на сжатие, растяжение и удар.Фитинги из никелированной латуни и нержавеющей стали (SS316) (метрические и PG) с фиксированной и внешней резьбой.

Гибкие шланги HelaGuard с пластиковым покрытием и фитингами

Гибкие металлические трубы из ПВХ, покрытия из PA6 и полиолефина (PO), очень сильные на сжатие, растяжение и ударную вязкость. Фитинги IP54 из никелированной латуни (метрические и PG), а также компрессионные фитинги IP65 (метрические и PG) с отличной прочностью на отрыв.Обе версии различной формы с фиксированной или поворотной резьбой.

Гибкие металлические защитные шланги для кабелей HelaGuard с водонепроницаемой крышкой (IP68, IP69k) и фитингами

Гибкие металлические трубы с гладкими, стойкими к УФ-излучению покрытиями из ПВХ и термопластической резины и высокой прочностью на сжатие, растяжение и удар. Обжимные фитинги из никелированной латуни IP68 / IP69 (метрические и PG) с отличной прочностью на отрыв. Системы защитных трубопроводов подходят для использования вне помещений.

Металлические кабелепроводы HelaGuard с пластиковым покрытием и стальной оплеткой

Гибкие металлические трубы с покрытием из ПВХ и металлической оплеткой для высокой стойкости к истиранию и защиты от электромагнитных помех, а также высокой прочности на сжатие, растяжение и удар. Никелированные латунные фитинги IP54 (метрические и PG), а также компрессионные фитинги IP65 (метрические и PG) с превосходной прочностью на разрыв и высокой электрической непрерывностью с металлической оплеткой для обеспечения отличных свойств ЭМС.

Металлические трубопроводы HelaGuard со стальной оплеткой и резьбовыми соединениями

Гибкие металлические защитные трубки с металлической оплеткой для превосходной стойкости к истиранию и защиты от электромагнитных помех, а также высокой прочности на сжатие, растяжение и удар. Фитинги из никелированной латуни IP54 (метрическая и PG) с фиксированной и поворотной резьбой.

Изготовлены спирально-армированные ПВХ трубы HelaGuard PSR и PSRSC и фитинги

Чрезвычайно гибкие трубы из ПВХ со спиральной арматурой из жесткого ПВХ с гладким внутренним отверстием (трубы PSRSC также с гладкой внешней крышкой).Фитинги включают прямые и 90 ° фитинги из PA66 (IP66 и IP67), прямые и 90 ° никелированные латунные фитинги (IP66, IP67, IP68 и IP69k) и прямые и 90 ° фитинги из нержавеющей стали (AISI 316) (IP66, IP67, IP68). и IP69k).

Принадлежности для кабелепроводов HelaGuard

Широкий ассортимент зажимов, муфт, контргаек, уплотнительных шайб, заглушек и резьбовых преобразователей для использования с защитными трубками HelaGuard.

Гибкие защитные шланги и резьбовые соединения FlexiGuard

Гибкие трубы из высококачественного ПВХ и проволоки из пружинной стали с пластиковым покрытием.Фитинги IP54 с метрической резьбой и резьбой PG или, в качестве альтернативы, с монтажным кронштейном. FlexiGuard обычно используется для защиты проводов к коммутационному оборудованию и в строительстве.

Защитные трубы для кабелей в экстремальных условиях

CTT NSA 935805 Защитные трубы из ПТФЭ с отличной стойкостью почти ко всем химическим веществам, а также к низким и высоким температурам, очень хорошей прочностью на разрыв и очень хорошей усталостной долговечностью.Трубы CTT из PTFE защищают провода от экстремальных температур, огня, влаги, коррозии, вибрации и истирания.

Система защиты кабеля Helawrap

Система защиты кабелей Helawrap — идеальное решение для связывания и защиты кабелей и проводов. Аппликатор Helawrap позволяет пользователю быстро и легко связывать кабели. Благодаря аксессуарам Helawrap трубки Helawrap можно закрепить на столах и шкафах.

Спиральная стяжка для защиты кабеля

Защитная спиральная обвязка используется для организации и защиты проводов и шлангов. Спиральный переплет HellermannTyton доступен в широком диапазоне диаметров, цветов и материалов.

Электропроводка Воздуховоды и аксессуары для защиты кабеля в щитах переключателей и панели управления

Защитные кабельные каналы используются в коммутационных щитах и ​​коммутационных системах.HellermannTyton предлагает жесткие защитные воздуховоды из ПВХ, а также из безгалогенного ПК / АБС. Кроме того, доступны аксессуары для крепления воздуховодов и DIN-рейки.

Электропроводка и аксессуары для защиты кабеля

Жесткие кабелепроводы используются в коммутационных панелях и коммутационных системах. HellermannTyton предлагает кабельные лотки из ПВХ, а также из безгалогенного ПК / АБС. Кроме того, доступны аксессуары для крепления воздуховодов и DIN-рейки.

Плетеные оплетки и тканевые шланги

Защитная оплетка кабеля из полиамида 6.6 (PA66) и полиэстера (PET, PBT), также в сочетании с луженой медью для защиты от электромагнитных помех, защищает провода от истирания. Уплотнение с застежкой-липучкой для тканевой защиты Helahook может быть повторно установлено, а также повторно открываться и закрываться. Самозакрывающаяся защитная гильза Helagaine Twist-In обеспечивает идеальную защиту от истирания даже на предварительно установленных компонентах.

Защита края

EdgeGuard Защитная полоса из ПВХ, используемая на прямых острых кромках. Защитная полоса Flexiform изготовлена ​​из полиэтилена (PE), полиамида (PA) или политетрафторэтилена (PTFE) и используется для защиты кабелей, проложенных через прорези с острыми краями.

Люверсы

Втулки для защиты от изгиба, втулки для защиты кромок, втулки для разгрузки от натяжения, вставные колпачки и коленчатые втулки для большого разнообразия диаметров и назначения.

Защитная оплетка кабеля

Helagaine HEGMAN и HEGMANWO защитная оплетка для кабеля

Плетеные рукава HEGMAN и HEGMANWO изготовлены из метаарамида NOMEX® . Это , гибкие, и их с высокой степенью расширения , что позволяет легко устанавливать их даже на большие длины и соединители.

Плетеная оплетка HEGMAN и HEGMANWO обеспечивает оптимальную механическую защиту привязи и может выдерживать самые суровые условия окружающей среды.Они защищают кабели и провода от истирания, высоких температур и огня.

Самозакрывающийся рукав из тканой проволоки HelaGaine Twist-In

Тканая защитная трубка Helagaine Twist-In представляет собой самозакрывающуюся гильзу , изготовленную из полиэфирных моноволокон. Функция самообертывания позволяет легко и быстро устанавливать и снимать гильзы даже с закрытых компонентов и проводов.

Helagaine Twist-In обеспечивает быстрый и легкий доступ к шлангам и проводам для осмотра , обслуживания и узла в любое время.Он охватывает широкий диапазон применений и диаметров с небольшим диапазоном размеров.

Twist-In часто используется в Engineering , electronics и электрических установках .

Стандартная оплетка из полиэстера HelaGaine HEGP

Плетеная оплетка Helagaine HEGP обеспечивает гибкую защиту кабеля , высокую стойкость к истиранию и простоту применения. Плетеные рукава Helagaine специально сотканы так, чтобы расширялась при сжатии и сжималась при вытягивании .

HEGP обеспечивает высокий уровень покрытия поверхности , а также высокую скорость расширения для легкого нанесения на поверхность . Для оптимальной подгонки существует 13 различных размеров для диаметров от 1 мм до 66 мм.

Плетеная оплетка Helagaine HEGP — это , используемая в автомобильной промышленности и в машиностроении . Эти трубки также используются для небольших электроприборов , чтобы избежать очагов высокой температуры.

Защитная оплетка кабеля HelaGaine HEGEMIPV0

Изготовленные из луженых медных и полиэфирных нитей, защитные оболочки кабелей Helagaine HEGEMIP и HEGEMIPV0 с оплеткой обеспечивают электромагнитную защиту (ЭМС) , а также надежную связку кабелей .

Поддерживающая внутренняя труба облегчает ввод проволоки и защищает гильзы от деформации во время транспортировки. Помимо превосходной электромагнитной защиты , они очень устойчивы к истиранию .Оба рукава соответствуют требованиям международного стандарта EMI CISPR25 (от 10 кГц до 1 ГГц).

Кабелепровод Helagaine HEGEMIPV0 используется для защиты высокочувствительной электроники в отраслях, где важна противопожарная защита, например:

• Общественный транспорт
• Аэрокосмическая промышленность
• Военная промышленность

Сочетание материалов делает гильзы расширяемыми, и легкими в установке . В отличие от чисто медных оплеток, эти рукава можно сгибать и скручивать и при этом возвращать свою первоначальную форму.В результате они особенно подходят для приложений, где есть движение .
