Как зачистить и обжать антенный (телевизионный) кабель.
Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.
- Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
- Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.
- Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.
Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!
Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.
Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).
После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.
F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.
Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.
Далее, на резьбу гайки вкручиваем:
Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.
Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.
При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.
Как правильно соединить антенный кабель.
Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.
Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.
Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить.
Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.
В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.
Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.
Вопросы, замечания и предложения пишите на: [email protected]
Инструмент для зачистки коаксиального телевизионного кабеля RG-58, RG-59, RG-6 (HT-332) (TL-332) REXANT
Инструмент для зачистки коаксиального кабеля HT-332 (HY-332) REXANT предназначен для профессиональной зачистки кабелей RG-58, RG-59 и RG-6. Производит одновременное снятие оболочки и изоляции кабеля поворотом инструмента с помощью двух режущих поверхностей.
Ножи выполнены из нержавеющей стали с индивидуальной настройкой для регулирования глубины надреза. Длину надреза можно регулировать в диапазоне 4.0 — 12.0 мм. Ключ-шестигранник для регулирования в комплекте. Удобные эргономичная форма выполнена из нескользящего плотного синтетического покрытия, что сделает работу с инструментом легкой и приятной.
Артикул: 12-4011
Стоимость указана за 1шт.
Если вам нужен электротовар Инструмент для зачистки коаксиального телевизионного кабеля RG-58, RG-59, RG-6 (HT-332) (TL-332) REXANT высокого качества и по доступным ценам, то в интернет-магазине «77 Вольт» вы найдете именно то, что нужно. В нашем богатом ассортименте имеется изделие под артикулом 12-4011, а также другая продукция для любых условий и целей. Вас также может заинтересовать Телевизионный магистральный коаксиальный кабель наружный TV RG-11 (75 Ом) 305м толстый черный REXANT, а если потребуется консультация специалиста, то мы с радостью ответим на ваши вопросы и поможем сделать правильный выбор.
Инструмент для зачистки коаксиального телевизионного кабеля RG-58, RG-59, RG-6 (HT-332) (TL-332) REXANT — отличный выбор, заказывайте данное электрооборудование с оперативной доставкой. При цене всего от 624.62 вы получаете превосходное качество, долговечность и безопасность.
С такими изделиями, как товар, представленный в нашем каталоге под артикулом 12-4011, монтаж подвижных или стационарных сетей в промышленных или бытовых помещениях, ремонт электрооборудования, присоединение силовой техники пройдут безупречно.
Промышленное оборудование, WIKA, Weidmuller, Ризур, Lapp Kabel аналоги Danfoss в DV Engineering.
ТОО «DV Engineering» работает на рынке Казахстана с 2006г. Основными направлениями деятельности компании на сегодняшний день являются:
Поставка промышленного оборудования на предприятия нефтегазового, горнодобывающего и перерабатывающего сектора, таких известных производителей, как:
WIKA Alexander Wiegand SE & CO.
KG, Германия – Манометры, термометры, защитные гильзы, датчики давления, реле давления, термопары, мембранные разделители, калибраторы, клапаны и защитные устройства, оборудование для подготовки элегаза SF6.
НПО РИЗУР – Стеклопластиковые и металлические термошкафы «РизурБокс», термочехлы «РИЗУР» взрывозащищенного исполнения, предизолированные обогреваемые трубки «РизурПак», взрывозащищенные обогреватели и греющие кабели, многофункциональные взрывозащищенные терморегуляторы, цельнометаллические ротаметры KOBOLD BGN-R,KDS-R.
SAMSON, Германия – Регуляторы температуры, давления, расхода, приводы, позиционеры и т. д.
WEIDMULLER, Германия — Источники питания, распределительные блоки, клеммы, промышленные разъемы, профессиональный инструмент, систематизированная маркировка, инструмент и т. д.
TEVEL, Словения – Портативные детекторы, системы сигнализации, станции сбора данных.
LAPP GROUP, Германия — Кабели контрольные, силовые и управления, оптические системы, передачи данных, промышленные электрические соединители и т.
д.
KSR-KUEBLER, Германия – Байпасные указатели уровня, стеклянные указатели уровня, поплавковые переключатели, постоянное измерение при помощи поплавка и т. д.
KROHNE GROUP, Германия — Расходомеры, байпасные указатели уровня, стеклянные указатели уровня, поплавковые переключатели, постоянное измерение при помощи поплавка и т. д.
SCHNEIDER ELECTRIC, Франция — Источники бесперебойного питания, трансформаторы, преобразователи частоты, силовые автоматические выключатели, ячейки КРУ и т. д.
NERSANT, Россия — Санитарно — техническое оборудование из коррозионностойких металлов (антивандальная сантехника).
ВАРИОН, Россия – высококачественная сантехника для применения в промышленности и в быту, краны и смесители с повышенным ресурсом работы, которые рассчитаны на эксплуатацию в сложных условиях, сенсорные и порционно-нажимные смесители, водосберегающая антивандальная сантехника.
Alfa Laval, Швеция — Tеплопередача, сепарационное оборудование, потокопроведение.
Georg Fischer +GF+, Швейцария — Склеиваемые, сварные трубопроводы, запорная арматура, электро / пневмоприводы и т.д.
DK-LOK, Корея — фитинги, шаровые и пробковые краны, фильтра, обратные и предохранительные клапана, шланги (гибкие металлорукова), пробоотборные цилиндры и принадлежности и т. д.
МК-НН, Россия- не дорогие металлические соединения, соединения ниппельные, бобышки, соединения с шаровым ниппелем, соединения с зажимными и упорными кольцами, промывочные кольца, переходы, разъемные соединения Американка, вентили пробоотборные
FCI, США — Массовые расходомеры газов и воздуха, сигнализаторы.
SANDVIK, Швеция— Импульсные трубки.
STAUFF, США — Трубные опоры.
MAKITA, Япония — Отбойные молотки, перфораторы, дрели, фрезеры, лобзиковые, ленточные, сабельные и дисковые пилы и т.д.
HENKEL, LOCTITE, Германия – клей, разделительные смазки, антикоррозийные защиты и т.д.
DIXON, США — Рукава, металлорукава высокого давления, соединения для пара, кулачковые соединения с пазами, фитинги для воздуха и т.
д.
Поставка оборудования для тепло- водоснабжения следующих брендов: TiS, Genebre, Wilo, Honeywell, Danfoss, Also, Temper, Галоп;
продажа антивандальной сантехники NERSANT, сантехнических приборов и изделий оптом и в розницу: Genebre, Grohe, Rehau, Gross Aqua.
Alco food-machines- линии полуфабрикатов, линии стандартизации, дальнейшая обработка (формовка, сплющивание/тендеризация, влажная панировка, сухая панировка, тэмпура, панировка мукой, обжарка, фритюр, варка, смешивание/обжарка, заморозка/охлаждение, пастеризация, расстойка).
За годы нашей работы мы поставляли оборудование на многие знаковые проекты в Казахстане, как например:
— ТОО Азиатский газопровод — термометры, манометры, преобразователи давления и температуры, указатели уровня;
— Реконструкция Атырауского НПЗ по глубоко залегающей нефти;
— Магистральный трубопровод Бейнеу-Бозой-Шымкент;
— Ряд газовых компрессорных станций и насосно-перекачивающих станций на территории РК, как существующих (реконструкция), так и вновь строящихся;
— Урановые рудники таких предприятий, как ТОО СП Катко, ТОО СП Инкай, ТОО Семизбай-U и других входящих в НАК АО КАЗАТОМПРОМ.
Среди наших партнеров такие крупные казахстанские предприятия, как: Филиал компании Buzachi Operating LTD (Бузачи Оперейтинг Лтд), ТОО KAZ Minerals (КАЗ Минералз Бозшаколь, Актогай), АО СНПС Актобемунайгаз, АО НГСК КазСтройСервис, АО КМК Мунай, АО Каражанбасмунай, ТОО Казахойл Актобе, ТОО Astana Solar, ТОО КазАзот филиал Шагырлы-Шомашты, АО АрселорМиттал Темиртау, предприятия группы АО Казхром (АО Алюминий Казахстана, Аксуский завод ферросплавов, Актюбинский завод ферросплавов и т.д), ТОО ZEINET, ТОО Zeinet&SSE (Зейнет энд ССИ), АО Евроазиатская энергетическая корпорация, ТОО ПФ KSP Steel (КейЭсПи Стил), ТОО СП Казгермунай, ТОО Энергомонтажавтоматика, ТОО Siemens (сименс) и много других предприятий и компаний.
Для большинства указанных выше компаний, TOO DV Engineering является надежным долгосрочным партнером, предоставляющим с поставкой оборудования, так же инжиниринговую и сервисную поддержку.
Медиараздел
Новый интерактивный каталог смесителей с дизайнерскими решениями. |
| Видео о продукции и партнерах. |
Как правильно обжать антенный кабель
Содержание
- 1 Поиск по этому блогу
- 2 Как обжать телевизионный кабель
- 3 Ярлыки
- 4 Популярные сообщения из этого блога
- 5 Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
- 6 Коктейль молоко, банан и яблоко
- 7 Поиск по этому блогу
- 8 Как обжать телевизионный кабель
- 9 Ярлыки
- 10 Популярные сообщения из этого блога
- 11 Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
- 12 Коктейль молоко, банан и яблоко
Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа.
Чтобы прорезать защитную оболочку лезвие должно быть острым.
- Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
- Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.
- Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.
Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!
Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.
Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).
После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.
F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.
Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.
Далее, на резьбу гайки вкручиваем:
Переход гнездо F на штекер TV – для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) – для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.
Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза – пробуйте сделать обжим антенного кабеля еще раз.
При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.
Как правильно соединить антенный кабель.
Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.
Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.
Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.
Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) – F (гнездо).
Переходник называют бочкой.
В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.
Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.
Лайфхаки, уроки, мысли и размышления. интересно и полезно
Поиск по этому блогу
Как обжать телевизионный кабель
| берем в руки конец кабеля, на котором будет тв-штекер |
| срезаем внешнюю оболочку телевизионного кабеля |
После снятия защитной оболочки появится экран – алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть.
Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.
| отгибаем защитный экран |
| срезаем наполнитель между экраном и центральной жилой |
| центральная жила должна торчать примерно на 1.5 сантиметра |
| центральная жила должна выступать не более 2х миллиметров |
| центральная жила не контактирует с экраном и с гайкой |
| после такого крепления картинка будет «снежить» на экране телевизора |
| вкручиваем в резьбу гайку тв-штекер |
- Получить ссылку
- Электронная почта
- Другие приложения
Ярлыки
- Получить ссылку
- Электронная почта
- Другие приложения
Популярные сообщения из этого блога
Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
- Получить ссылку
- Электронная почта
- Другие приложения
Коктейль молоко, банан и яблоко
Приятный, освежающий коктейль, молоко, банан и яблоко, для тех у кого есть блендер. Во многих рецептах среди ингредиентов указывается мороженое, но, в этом, как и во многих других молочных коктейлях, оно совсем необязательно. Банан и молоко прекрасно сочетаются и если к ним добавить яблоко вкус станет менее сладок, появится ощущение свежести в коктейле. Для сладкоежек можно добавить в коктейль сахара, это улучшит вкус.
Ингредиенты для приготовления коктейля: Молоко (можно поэкспериментировать с ряженкой и кефиром)БананЯблокоСахар по вкусу Для того, чтобы блендер качественно размельчил фрукты, и превратил месиво из молока, банана и яблока во вкусный коктейль, необходимо, загружать фрукты в него небольшими кусочками.
Кроме своего великолепного вкуса, коктейль из молока, бананов и яблока, очень просто и быстро приготовить.
Коктейль как никогда лучше подойдет для приготовления на завтрак, или на легкий ужин, когда затевать полноценный ужин нет сил.
Ниже приложены фотографии процесса приго…
Лайфхаки, уроки, мысли и размышления. интересно и полезно
Поиск по этому блогу
Как обжать телевизионный кабель
| берем в руки конец кабеля, на котором будет тв-штекер |
| срезаем внешнюю оболочку телевизионного кабеля |
После снятия защитной оболочки появится экран – алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть.
Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.
| отгибаем защитный экран |
| срезаем наполнитель между экраном и центральной жилой |
| центральная жила должна торчать примерно на 1.5 сантиметра |
| центральная жила должна выступать не более 2х миллиметров |
| центральная жила не контактирует с экраном и с гайкой |
| после такого крепления картинка будет «снежить» на экране телевизора |
| вкручиваем в резьбу гайку тв-штекер |
- Получить ссылку
- Электронная почта
- Другие приложения
Ярлыки
- Получить ссылку
- Электронная почта
- Другие приложения
Популярные сообщения из этого блога
Решение: На MEIZU перестали работать Viber, Вконтакте, WhatsApp, Call Recorder, Шагомер.
- Получить ссылку
- Электронная почта
- Другие приложения
Коктейль молоко, банан и яблоко
Приятный, освежающий коктейль, молоко, банан и яблоко, для тех у кого есть блендер. Во многих рецептах среди ингредиентов указывается мороженое, но, в этом, как и во многих других молочных коктейлях, оно совсем необязательно. Банан и молоко прекрасно сочетаются и если к ним добавить яблоко вкус станет менее сладок, появится ощущение свежести в коктейле. Для сладкоежек можно добавить в коктейль сахара, это улучшит вкус.
Ингредиенты для приготовления коктейля: Молоко (можно поэкспериментировать с ряженкой и кефиром)БананЯблокоСахар по вкусу Для того, чтобы блендер качественно размельчил фрукты, и превратил месиво из молока, банана и яблока во вкусный коктейль, необходимо, загружать фрукты в него небольшими кусочками.
Кроме своего великолепного вкуса, коктейль из молока, бананов и яблока, очень просто и быстро приготовить.
Коктейль как никогда лучше подойдет для приготовления на завтрак, или на легкий ужин, когда затевать полноценный ужин нет сил.
Ниже приложены фотографии процесса приго…
Как обжать кабель для телевизора
В цифровом, спутниковом, эфирном телевидении для соединения делителей, конверторов, ресиверов, тв приставок и прочего оборудования сейчас широко распространен разъём F-коннектор. Давайте постараемся разобраться в этом. Ниже, на фото будет показано, как правильно делать зачистку коаксиального кабеля под F-коннектор.
Для этого нам понадобиться:
1. Кусачки
2. Канцелярский или столовый нож
3. Ну и соответственно кабель и F-Коннектор.
Теперь порядок зачистки кабеля:
1. С помощью ножика делаем круговой надрез, на внешней изоляции кабеля отступив от края 10-12 мм.
2. Сняв внешнею оболочку загибаем экран без фольги на изоляцию.
3. Далее делаем еще один круговой надрез, на внутренней изоляции отступив от края примерно 8 мм.
4. Следующим шагом снимаем внутреннею изоляцию вместе с фольгой и накручиваем F-конектор на кабель с небольшим усилием.
5. Все готово, теперь можно накручивать любой переходник или подключать цифровой ресивер.
Видео по зачистки телевизионного кабеля под F-разъём.
В этом видео я показываю, как правильно самостоятельно обжать телевизорный sat кабель маркировки RG 6.
В этой статье я выкладывал подробные фото, как делать разделку и монтаж разъема на спутниковый кабель.
Для обжима разъема F типа на ТВ антенный кабель нам понадобится только ножик.
Процесс обжатия эф разъема примерно занимает до минуты и это можно сделать даже без инструментов.
В конце видео показано, как подключить или подсоединить телевизорный кабель к разъему конвертора или спутникового ресивера с использованием пластмассового сат коннектора.
Вот эта видео инструкция, как правильно обжать тв F разъем:
Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.
Выбор телевизионного кабеля к телевизору и его маркировка
Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника. Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом.
Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.
Как подсоединить антенный штекер к кабелю
Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.
Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.
Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.
Без загибания оплетки.
Теперь тоже самое, но на наглядном примере и с загибанием оплетки.
Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем. Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.
Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.
Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применятся для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.
При этом в эксплуатационных качествах вы ничего не потеряете.
Как подсоединить антенный кабель к штекеру (вариант 2)
Более ранний вариант телевизионных штекеров представлял собой комбинированную конструкцию металл – пластик. Вроде того.
Если вы приобрели такой штекер, то монтировать его следует по следующему алгоритму. Прежде всего, разбираем штекер и надеваем пластиковую часть на кабель. Эта часть должна быть на кабеле при монтаже металлической составляющей, чтобы потом накрутить ее. Если вы пропустите этот нюанс, то пластиковый корпус надеть на кабель, потом будет невозможно.
Теперь снимаем изоляцию, порядка 15 мм. При этом также отрезаем 5-7 мм и от экранирующей фольги с оплеткой.
Далее берем металлическую часть и обжимаем хвостовик вокруг оплетки. Для этого лучше использовать небольшие пассатижи. При этом необходимо обеспечить установку центральной жилы на свое место.
Центральную жилу зачищаем от изоляции и вставляем в предназначенное для нее отверстие. Закручиваем фиксирующий винт.
После что остается, так это Накрутить пластиковый корпус на металлическую часть штекера, закрепленного на телевизионном кабеле.
Вот и все. Штекер готов к тому, чтобы подключить его к телевизору.

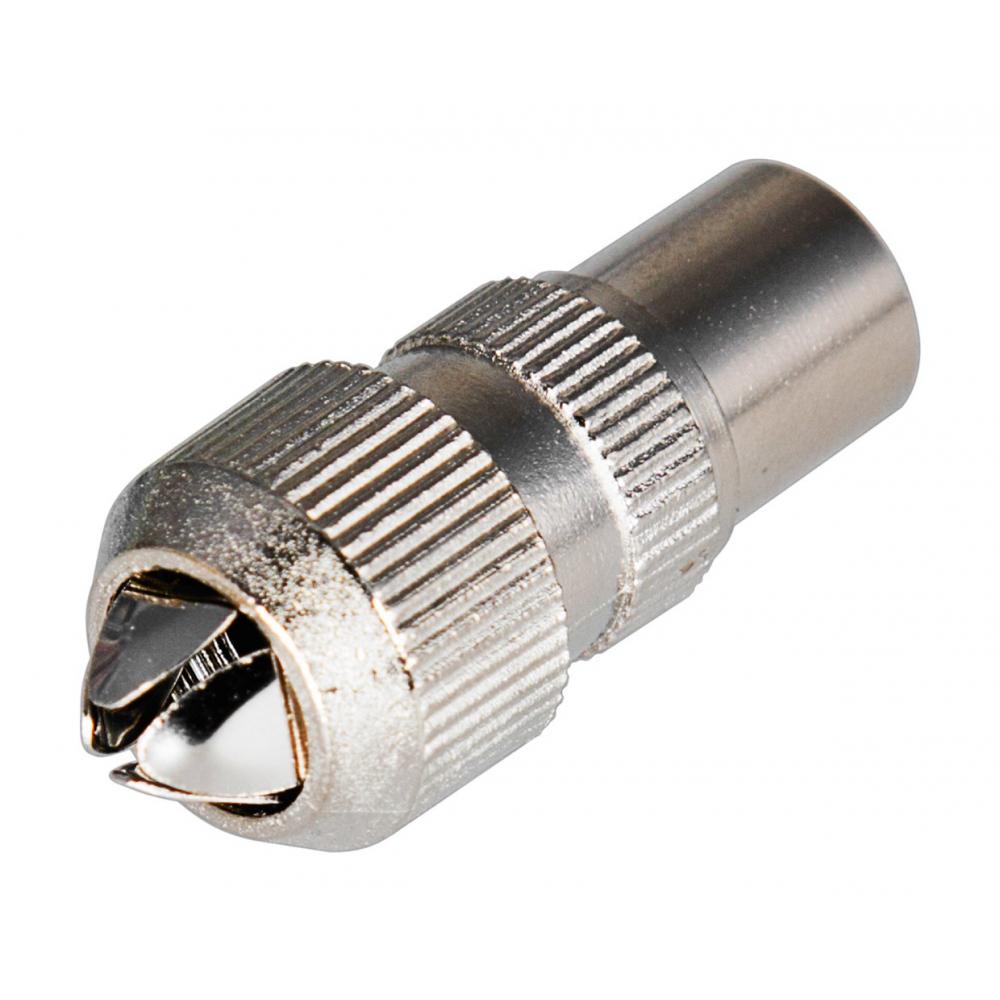

Возможные варианты штекеров для подключения к кабелю и телевизору
Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.
В том числе в СССР были штекеры которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом. В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
В связи с чем будут рекомендации применять лишь специализированные и современные штекеры.
Как удлинить телевизионный кабель
Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.
Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи.
Еще один способ удлинения кабеля нам прислал наш пользователь Рамил с Украины. Он подсказал как можно соединить, тем самым и удлинить при необходимости телевизионный кабель. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров. Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.
Какие-либо комментарии оставлять излишне, так как фото графии подписаны с исчерпывающими комментариями, а понимающий радиолюбитель поймет, что это соединение действительно не повлияет на качество сигнала, если его сделать аккуратно. Единственное замечание, так это то, что надо уметь паять и работать руками. Что на счет рук, это мы вам не поможем, а вот по поводу того как научиться паять, можно посмотреть статью «Как паять паяльником».
Какой штекер лучше выбрать для установки на кабель и подключения к телевизору
Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы.
В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.
Как правильно подключить антенный кабель к розетке
Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:
- интернет кабели UTP и телефонные провода
- кабеля для системы “Умный дом”
- провода на акустику
- сигнализация и видеонаблюдение
Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.
Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.
Технические характеристики телевизионных разъемов от Шнайдер Электрик:
Величина в децибелах указывает на ослабление или затухание сигнала.
Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.
Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.
Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.
Срезать верхний слой изоляции можно как специально предназначенным инструментом
так и простым ножом.
Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.
Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:
- только алюминиевая фольга
- фольга с медной оплеткой
- одна оплетка в виде тонких проводков
Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.
Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.
Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.
Бывает еще одна стрелочка указывающая наверх.
Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.
Вообще бывают 3 типа телевизионных розеток:
- оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)
Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.
Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.
Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.
Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.
Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.
Схема подключения нескольких телевизоров через проходные розетки:
Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.
Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.
Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.
В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.
Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.
Если что-то не понятно и не получается, всегда можно обратиться к инструкции.
Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.
Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.
Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.
Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.
Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.
- центральная жила в посадочном месте
- клин под изоляцией
- провод плотно прижат к боковой рамке
После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.
А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:
- не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
- нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
- нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.
Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).
В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.
Смотрится это все также красиво, как и на обыкновенной розетке.
Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.
Три наиболее распространенные ошибки которые допускают при подключении TV розеток:
1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.
Итог – полное отсутствие сигнала, либо плохое его качество.
Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.
2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.
Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.
3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.
В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.
Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:
- интернет кабели UTP и телефонные провода
- кабеля для системы “Умный дом”
- провода на акустику
- сигнализация и видеонаблюдение
Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.
Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.
Технические характеристики телевизионных разъемов от Шнайдер Электрик:
Величина в децибелах указывает на ослабление или затухание сигнала.
Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.
Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.
Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.
Срезать верхний слой изоляции можно как специально предназначенным инструментом
так и простым ножом.
Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.
Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:
- только алюминиевая фольга
- фольга с медной оплеткой
- одна оплетка в виде тонких проводков
Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.
Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.
Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.
Бывает еще одна стрелочка указывающая наверх.
Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.
Вообще бывают 3 типа телевизионных розеток:
- оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)
Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.
Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.
Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.
Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.
Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.
Схема подключения нескольких телевизоров через проходные розетки:
Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.
Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.
Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.
В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.
Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.
Если что-то не понятно и не получается, всегда можно обратиться к инструкции.
Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.
Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.
Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.
Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.
Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.
- центральная жила в посадочном месте
- клин под изоляцией
- провод плотно прижат к боковой рамке
После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.
А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:
- не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
- нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
- нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.
Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).
В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.
Смотрится это все также красиво, как и на обыкновенной розетке.
Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.
Три наиболее распространенные ошибки которые допускают при подключении TV розеток:
1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.
Итог – полное отсутствие сигнала, либо плохое его качество.
Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.
2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.
Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.
3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.
В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.
Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам
Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.
Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила – центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.
Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.
Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand
Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см
Подключение телевизионной розетки Lezard.
Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .
Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.
ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент – конденсатор который располагается между фиксатором центральной жилы – проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.
Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки
Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.
Монтажная сторона с элементами крепежа для тв кабеля.
Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.
ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.
Подключение телевизионной розетки Legrand.
Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.
Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.
При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), – зажимается откидным креплением к корпусу.
Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.
Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.
Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв – розетки, а медная жила зажимается самозажимной клеммой.
Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.
ВАЖНО. Необходимо подключить центральный проводник – медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.
После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:
Устанавливаем лицевую панель ТВ-розетки на свое место
Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером
Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке
Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов – F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)
Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.
В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.
Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.
В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)
Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.
Как подключить несколько телевизоров к одной антенне: подробная информация | ЭлектроАС
Дата: 23 июня, 2018 | Рубрика: Прочая Информация
Метки: сплиттер, ТВ-сплиттер
Нужен электромонтаж или электроизмерения? Звоните нам!
Кабельные и спутниковые системы телевидения подразумевают необходимость внесения платы за каждое используемое устройство трансляции ТВ-сигнала. Так, к примеру, телевизионные провайдеры взымают дополнительную плату при подключении 2-го, 3-го и всех последующих телевизоров к одному каналу передачи данных. Тем не менее, использование цифровых антенн Т2 подразумевает возможность бесплатного разделения телевизионного сигнала на несколько устройств. Подключить множество устройств к одной антенне можно при помощи ряда простых технических устройств, который называются разветвителями или сплиттерами. Выбрать качественные разветвители от известных мировых производителей можно по ссылке.
Оборудования для подключения нескольких устройств к 1 антенне
К основному спектру оборудования, что может понадобиться для разделения сигнала и создания подключения для нескольких телевизоров, относят:
- Сплиттер сигнала
Данное устройство является ключевым для создания подключения 1 антенны к нескольким телевизорам. От качества данного элемента напрямую зависит качество сигнала и сложность подключения телевизоров. На данный момент, на рынке представлены устройства для разделения 1 сигнала на множество отдельных потоков. Наибольшим спросом пользуются сплиттеры, что способны разделять сигнал на 2-4 отдельных потока. Важным моментом является выбор сплиттера, который имеет количество выходов, что соответствуют необходимому количеству подключаемых устройств. Ошибочного полагать, что наличие лишних выходов не окажет негативного влияния на работу оборудования. К примеру, при подключении всего 2 телевизоров к разветвителю, что имеет 3 порта, может существенно ухудшиться качество сигнала на всех устройствах.
- Разъемы подключения
Как правило, данные элементы входят в комплектацию сплиттера, но в ряде случаев такие элементы могут приобретаться отдельно.
Такие элементы играют роль проводников питания при использовании приемников сигналов со встроенным типом усилителя.
- Телевизионный кабель
Данный кабель необходим для разводки кабельной сети к каждому телевизору от разветвителя.
Подключение телевизоров к антеннам без встроенных усилителей
Среди этапов подключения спиллтера к антенне без усилителя выделяют:
- Выбор удачного места для установки сплиттера. Место установки должно быть легкодоступным и удобным для разводки кабелей по квартире;
- Проведение обрезки края кабеля, что идет от антенны. Вместе с обрезкой края кабеля проводиться обрезка старого разъема;
- Снятие изоляции и зачистка края антенного кабеля для установки на него F-разъема. Правильное подключение предполагает зачистку кабеля таким образом, чтоб жила кабеля была обнажена на 5 или более миллиметров;
- Подключение обратного конца кабеля во входной порт разветвителя;
- Выбор необходимого количества кабелей соответственно количеству телевизоров и их зачистку по аналогии с зачисткой антенного кабеля, а также установку F-разъемов;
- Подключение кабельных концов к портам разветвителя;
- Проверку наличия сигналов на телевизорах.
Подключение телевизоров к антеннам со встроенными усилителями
Ключевой отличительный момент подключения таких антенн заключается в том, что для нормальной работы усилителей они должны беспрерывно находиться под напряжением. Вышеописанная методика подключения малоэффективна для антенн с усилителем, поскольку не предполагает постоянную подачу питания к антенне, что будет провоцировать обрывы сигнала.
Решить данный вопрос можно посредством незначительного изменения системы подключения разветвителей.
К этапам подключения телевизоров к антеннам со встроенными усилителями относят:
- Выбор сплиттера и его монтаж в легкодоступном месте;
- Обрезку кабелей по технологии, что описана в прошлом разделе;
- Подключение антенного блока питания на одном из концов кабеля, что находится со стороны входа в телевизионное гнездо. Сплиттеры с проходом по питанию можно приобрести в тех же магазинах, что предлагают ассортимент обычный разветвителей;
- Также можно использовать обычный сплиттер со специальным переходником, который будет подключаться к входу делителя и к блоку питания вторым антенным разъемом.
Прочая и полезная информация
Устройство для зачистки коаксиального кабеля 2 уровня RG-58, до 7/32 дюйма, антенный кабель CB: Amazon.com: Industrial & Scientific
- Убедитесь, что это подходит введя номер вашей модели.
- ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОЕ ОПИСАНИЕ ПЕРЕД ЗАКАЗОМ
Характеристики данного продукта
| Фирменное наименование | ИДЕАЛ |
|---|---|
| Вес изделия | 1,76 унции |
| Кол-во позиций | 1 |
| Номер детали | 45-163-25300 |
| Код UNSPSC | 40000000 |
Как зачистить коаксиальный кабель
Первая часть заделки коаксиального кабеля — зачистить конец.Вот пошаговая процедура, как это сделать с помощью двух разных типов инструментов.
Коаксиальный кабель состоит из нескольких слоев:
- Центральный провод
- Диэлектрик
- Экран
- Оболочка
Кабель должен быть зачищен, чтобы открыть около 10 мм центрального проводника и 10 мм экрана, как показано на этом изображении. ниже:
Как должен выглядеть правильно зачищенный кабель RG6Инструменты
Есть несколько различных инструментов, которые можно использовать для зачистки кабеля.Хотя возможно зачистить кабель с помощью боковых ножниц, гораздо лучше использовать для этой цели специальный инструмент.
Инструменты для снятия изоляции: прямоугольный инструмент для снятия изоляции RG6 / RG59 (слева) и вращающийся инструмент для снятия изоляции (справа).Инструмент для снятия изоляции с прямоугольного сечения
Этот инструмент имеет по два гнезда для каждого типа кабеля, RG6 и RG59. Самая крайняя медленная прорезь делает разрез на всю глубину центрального проводника, а вторая прорезь делает разрез только для удаления оболочки.
К сожалению, в последнее время мне не удавалось найти поставщиков для этого типа.Купил свою лет 10 назад. Это определенно полезный тип стриптизерши, если вы можете ее найти.
Rotary Stripper
Rotary Stripper имеет зажимы, которые охватывают кабель, затем инструмент несколько раз вращается пальцем по кругу вокруг кабеля. Ротационные съемники доступны в моделях с 2 и 3 лезвиями. Модели с 3 лезвиями разрезают два уровня ленты в экране кабеля, что упрощает установку разъемов на кабель с четырьмя экранами RG6.
Я бы порекомендовал 3-х лопастную модель .
С обоими типами инструментов может потребоваться регулировка после первой покупки инструмента, чтобы установить правильную глубину резания для используемого типа кабеля.
Вы можете купить эти виды стрипперов у некоторых поставщиков электротехники или на eBay, выполнив поиск по запросу «роторный стриппер rg6 rg59»
или «роторный стриппер rg6 rg59 3 лезвия», чтобы найти немного более дорогие, но лучшие стрипперы с 3 лезвиями.Процедура
С помощью прямоугольного инструмента
- Найдите прорези для используемого типа кабеля: RG6 или RG59.
- Освободите зажим на инструменте, чтобы открыть его.
- Вставьте обрезанный коаксиальный кабель в прорезь вплотную к пластиковому ограничителю глубины.
- Плотно закройте губки инструмента большим пальцем.
- Удерживая кабель в одной руке, а инструмент в другой, поворачивайте инструмент вокруг кабеля, пока не почувствуете сопротивление.
- Не отпуская губки, снимите инструмент с конца кабеля.
- Теперь у вас должно быть видно 10 мм оголенного центрального проводника.
- Снимите с инструмента ненужную гильзу и диэлектрик.
- Поместите коаксиальный кабель во второй слот снаружи для вашего типа кабеля. Оболочка и диэлектрик должны прилегать к ограничителю глубины, при этом центральный проводник должен находиться над ограничителем глубины.
- Плотно закройте губки инструмента большим пальцем.
- Удерживая кабель в одной руке, а инструмент в другой, поворачивайте инструмент вокруг кабеля до тех пор, пока не почувствуете небольшое сопротивление.
- Не отпуская губки, снимите инструмент с конца кабеля.
- Теперь у вас должно быть 10 мм неизолированного экрана и 10 мм неизолированного центрального проводника.
- Теперь вы готовы заделать кабель.
См. Видео выше, чтобы продемонстрировать, как это сделать.
С вращающимся инструментом
- Большим пальцем нажмите на рычаг, чтобы открыть губки вращающегося инструмента.
- Пропустите коаксиальный кабель через зажимы инструмента так, чтобы его противоположная сторона выступала примерно на 3 мм.
- Дождитесь закрытия губок инструмента.
- Поместите палец в кольцо на конце инструмента, затем поверните инструмент вокруг кабеля несколько раз в обоих направлениях, пока не почувствуете небольшое сопротивление.
- Используя большой палец на рычаге, откройте зажимы и снимите трос.
- Большим пальцем и пальцами снимите обрезанный материал с конца кабеля. Возможно, для этого вам понадобится ноготь.
- Теперь у вас должно быть 10 мм неизолированного экрана и 10 мм неизолированного центрального проводника.
- Теперь вы готовы заделать кабель.
См. Видео выше, чтобы продемонстрировать, как это сделать.
С боковыми ножами
В приведенном выше видео показано, как можно зачистить коаксиальный кабель без каких-либо специальных инструментов, используя только пару боковых ножей.
[product ids = ”421, 422 ″]
Инструмент для зачистки коаксиального кабеля для RG-6, RG-58, RG59, RG-8X 2 лезвия, 797734236170
Инструмент для зачистки коаксиального кабеля для RG-6, RG-58, RG59, RG-8X. Его предпочитают многие профессиональные монтажники, которым необходимо делать точные полоски на коаксиальных кабелях. Просто сожмите инструмент, чтобы вставить кабель, отпустите и раскрутите его, используя очень большое отверстие для пальца. Вытащите идеально подготовленный кабель. Полоски длиной 4,8, + 12мм. 2 отдельных лезвия обеспечивают точную зачистку каждой секции кабеля.Встроенные винты с внутренним шестигранником для точной регулировки глубины резания. Предустановленная длина зачистки 12 мм (8 мм + 4 мм). Поставляется с маленьким шестигранным ключом, прикрепленным к нижней части инструмента.
* Регулируемая глубина лезвия для различных диаметров кабеля
* Саморегулирующийся метод снятия изоляции
* Предварительно заданная длина ленты для наиболее распространенной длины ленты
* Экономичная цена при высоком качестве
* Четкое изображение кабеля на инструменте для укладки кабеля и тиснение стрелка для направления вращения
* Подобно другим, продаваемым в розничной торговле, например Radio Shack 278-248 — Вы можете легко найти инструкцию в формате PDF в Интернете!
* 1 год гарантии
Хорошо работает со многими типами разъемов, такими как: TV Compression, TNC, BNC, RCA Compression, а также со старомодными обжимными разъемами! Экономичный, высокопроизводительный двухлопастный коаксиальный съемник с эргономичным дизайном! Выполняет два уровня зачистки коаксиального кабеля.Снимает внешнюю оболочку без экранирующей оплетки, остальные покрывают внутренний диэлектрик. Регулируемая глубина лезвия для разной толщины коаксиального кабеля и типов разъемов. Благодаря этому устройству легко подобрать правильную предварительно настроенную съемную машину для работы. Если вам нужно отрегулировать лезвия, шестигранный ключ позволяет легко установить глубину резания. Саморегулирующееся натяжение означает, что вам не нужно удерживать зажимы на кабеле. Просто вставьте кабель и крутите инструмент в направлении стрелки сбоку! Затем сделайте 360 в одном направлении, несколько раз на 360 в другом, затем «Вы поняли»! Обычная розничная цена в таких больших коробочных магазинах достигает 35 долларов.00!
Несколько полезных советов:
Для установки разъемов «F» на коаксиальный кабель требуется двухступенчатая полоска на конце кабеля, в зависимости от разъема. Этот специальный инструмент, который мы продаем здесь, делает работу быстрой и точной. My Stripper будет работать с обычными коаксиальными кабелями с сопротивлением 75 Ом, такими как RG-6, RG-6 Quad и RG-59. При правильных настройках он отлично работает и с радиолюбителями 50 Ом, RG58 и RG8X. Прочтите надписи на ПВХ-оболочке, чтобы определить, какой у вас коаксиальный кабель: RG-58, RG-59 или RG-6 и т. Д., И отрегулируйте ползунок в верхней части резака в соответствии с типом вашего кабеля.Сделайте несколько тренировочных разрезов и при необходимости отрегулируйте лезвия. Этот инструмент отлично работает со всеми новыми компрессионными разъемами, включая типы RCA, BNC и F TV.
Инструменты для снятия изоляции с инженерного коаксиального кабеля DX DXE-UT-808X Принадлежности для инженерных антенн DX по цене 69,95 фунтов стерлингов
Инструменты для снятия изоляции с инженерного коаксиального кабеля DX предоставляют новый и простой способ подготовить 50-омный коаксиальный кабель к установке припоя PL-259 (UHF-папа) и двухкомпонентные N-образные разъемы под пайку. Эти удобные устройства для зачистки коаксиального кабеля работают с кабелями из вспененного или твердого диэлектрика с точностью в 2 этапа.Устройства для зачистки DX Engineering изготовлены с использованием высококачественных, долговечных режущих лезвий из инструментальной стали для чистой подготовки коаксиального кабеля. Эти инструменты для снятия изоляции предназначены для использования только с коаксиальными кабелями с оболочкой из ПВХ и полиэтилена.Используйте наш красный инструмент для зачистки коаксиального кабеля DXE-UT-8213 для кабелей с внешним диаметром 0,405 дюйма. Следующие кабели были успешно удалены с использованием превосходных режущих лезвий из инструментальной стали нашего DXE-UT-8213:
— DXE-213U
— DXE-8U
— DXE-11U
— Belden 8213 RG11 / U
— Belden 8214 RG-8 пена
— Belden 8237 RG-8 / U
— Belden 8267 * RG-213 / U
— Belden 9913 с низкими потерями, тип RG8 (спиральный диэлектрический материал)
— Belden 9913F7 low Тип RG8, высокогибкий *
— Davis RF «Bury Flex»
Новые инструменты для снятия изоляции с коаксиального кабеля UT-8213LR фиолетового цвета были разработаны для правильной подготовки RG-213 и размера 8U, 0.Коаксиальные кабели 405 дюймов для посеребренных паяных разъемов PL-259. Эти подготовительные инструменты позволят вам зачистить коаксиальный кабель с особыми размерами, чтобы упростить уникальный метод припаивания экрана к задней части кабеля, проверенный на всемирной контестовой станции K3LR.
Режущие лезвия DXE-UT-8213 предназначены для резки более жестких материалов, с которыми встречаются высококачественные коаксиальные кабели с внешним диаметром 0,405 дюйма с оболочками из ПВХ (поливинилхлорида) и PE (полиэтилена).
Наш зеленый DXE-UT-808X подготавливает коаксиальные кабели меньшего размера, такие как DXE-8X и Mini 8. Они были разработаны и изготовлены для правильной подготовки коаксиального кабеля для использования с DXE-PL259, PL-259 с посеребренным покрытием и изоляцией из ПТФЭ PL- 259 и соответствующие переходники, или двухкомпонентный разъем типа N DXE-N1001-S Type-N с наружной резьбой, с изоляцией из ПТФЭ (требуется небольшая дополнительная обрезка центральной жилы кабеля) и переходники.
DXE-UT-808X был протестирован с:
—DXE-8X
—Belden 9258 RG-8 / X
Эти устройства для снятия изоляции НЕ предназначены для использования с похожими кабелями RG-8X с мягким резиновые, «извивающиеся» верхние куртки.
Лучший способ установить паяные разъемы на коаксиальные кабели — это подготовить их самым простым способом: с помощью инструментов для зачистки коаксиальных кабелей DX Engineering!
* Belden 8267 и Belden 9913F7: некоторые кабели с маркировкой Belden 9913F7 и недавно приобретенный Belden 8267, которые имеют похожую, очень «извивающуюся» или резиновую оболочку, которые легко сгибаются в любую форму без отскока, оказалось очень сложно снять без труда. Новый материал оболочки отличается от старых образцов Belden 9913F7 и 8267, которые у нас были под рукой, по-видимому, из более ранних партий, которые изначально использовались для тестирования DXE-UT-8213.По этому поводу связались с Belden, и образец подозреваемого 9913F7 был отправлен на тестирование. Компания Belden сообщила нам, что это их кабель (не подозреваемый в подделке), и это известный допуск в процессе производства оболочки коаксиального кабеля этого типа. Таким образом, DXE-UT-8213 может или не может работать должным образом с некоторыми версиями Belden 9913F7 или Belden 8267.
Times Microwave LMR-400UF Ultra-Flex имеет аналогичную резиновую термопластичную оболочку, которую нельзя снять с этого типа. резца.
Инструменты для снятия изоляции — Руководство — Инструменты
639-1, F158 Инструмент для подготовки моноблочного сверла, 1-5 / 8 EC7-50, Eupen, BR-CPT-400 Ручной инструмент для подготовки кабеля для кабеля BR400C, ANDREW, TK400EZ Набор инструментов для обжимных соединителей LMR400. Times Microwave, RFA4400-01 — Инструмент StrIpping для кабеля типа LMR400, RF Industries, Инструмент для подготовки моноблочного сверла F114, 1-1 / 4 EC6-50, Eupen, Инструмент ручной подготовки MCPT-1412 для 1/4 и 1/2 «Superflex Heliax, Andrew, SPTC50AV12 Ручной инструмент для подготовки к кабелю 1/2 «EC4-50, Eupen
104 доллара.95
В корзину
CST240 Универсальный инструмент для подготовки кабеля для коаксиального кабеля LMR-240
ПРИМЕЧАНИЕ: РАБОТАЕТ ТОЛЬКО ДЛЯ МИКРОВОЛНОВЫХ РАЗЪЕМОВ TIMES.
В корзину
RFA4400-01 Инструмент для снятия изоляции с кабеля типа LMR400, RG213.Для использования только с разъемами RF Industries и Amphenol. MFR: RF Industries.
10 долларов.95
В корзину
RFA4215 Инструмент для зачистки проводов / резак
В корзину
RFA4087 COAX STRIPPING TOOL (РЕГУЛИРУЕМЫЙ ЛЕЗВИЕ) для кабелей типа RG8,213, & 214 / U, LMR400, подходит для RF Industries и разъемов типа Amphenol.MFR: RF Industries
25 долларов.95
В корзину
MCPT-1412 EASIAX® Ручной инструмент для подготовки кабеля коаксиального кабеля FSJ1-50A и FSJ4-50B, MFR: Andrew / Commscope
114 долларов.95
В корзину
CST600 Универсальный инструмент для подготовки комбинированного кабеля для коаксиального кабеля LMR-600, MFR: Ripley (для Times Microwave)
ПРИМЕЧАНИЕ: ТОЛЬКО ДЛЯ МИКРОВОЛНОВЫХ РАЗЪЕМОВ TIMES.
184 доллара.95
В корзину
78HPT Commscope Инструмент для ручной подготовки кабеля для разъемов ANDREW 7/8 «EZ FIT, кабель AVA5-50 Heliax, 78-HPT
Подойдет для FXL780 и кабеля AVA5-50FX
- Купите 25 футов по 4,25 $ каждый и сэкономьте 6%
- Купите 50 футов за 3 доллара.95 каждый и экономия 13%
- Купите 100 футов по 3,75 доллара каждый и сэкономьте 17%
- Купите 500 футов по 3,50 доллара за штуку и сэкономьте 23%
25 долларов.95
В корзину
MCPT-L4 — Ручной инструмент для подготовки кабеля для кабеля LDF4-50A Heliax EASIAX® Ручной инструмент для подготовки кабеля для коаксиального кабеля LDF4-50A
39 долларов.95
В корзину
MCPT-78 — EASIAX® Ручной инструмент для подготовки кабеля для коаксиального кабеля 7/8 дюйма, MFR: Andrew / Commscope
27 долларов.95
В корзину
MCPT-3812 — Ручной инструмент для подготовки кабеля для 3/8 «и 1/2» Heliax EASIAX® Ручной инструмент для подготовки кабеля для коаксиального кабеля FSJ2-50 и FSJ4-50B
Top Installation Tool for You
Инструмент для снятия изоляции является одним из самых основных и постоянных продуктов любого набора инструментов для установки коаксиального кабеля.Он выполняет обе функции; зачистка коаксиальных проводов и их обрезка. В зависимости от бренда и сборки продукта разные инструменты для снятия изоляции имеют разные лезвия, выемки и выступы. Нужен ли вам инструмент для зачистки или разрезания коаксиального кабеля или для предварительной подготовки к соединительной сборке, качественный инструмент для зачистки кабеля удовлетворит все ваши сетевые потребности . В этом списке я рассмотрел самые популярные и популярные инструменты для снятия изоляции. Итак, проверьте их и получите наиболее подходящий инструмент для установки.
Лучший инструмент для зачистки коаксиального кабеля 1) TRENDnet TC-CT70 Универсальный инструмент для снятия изоляции и резки RG6TRENDnet — один из самых известных брендов, предлагающих отличные сетевые инструменты. С помощью этого инструмента вы можете быстро разрезать и зачистить как круглые, так и плоские коаксиальные кабели 4P / 6P / 8P, Ethernet и телефонные кабели. Вы можете использовать его для личных, деловых и игровых нужд в сети.
Характеристики и характеристики инструмента для снятия изоляции TRENDnet TC-CT70 RG6:
- Помимо RG6, он также может работать с коаксиальными кабелями RG59, RG11 и RG7.
- Вы даже можете зачистить и отрезать Ethernet-кабели STP, UTP и Cat5.
- Он имеет регулируемую глубину лезвия и липучку для кобуры и снятия изоляции с различных типов проводов.
- Изготовлен из металлического материала темно-синего цвета.
- Конструкция компактная, ручка удобна в использовании.
- Есть шесть различных стилей, чтобы выбрать самый идеальный инструмент.
- На TC-CT70 предоставляется годовая гарантия и бесплатная служба поддержки клиентов от компании.
2) Greenlee Textron DataShark 70029 Универсальный резак / стриппер
Вот полный набор инструментов для снятия изоляции и резки для удовлетворения всех требований вашей сети умного дома. Вы можете использовать этот отличный инструмент как для плоских, так и для круглых кабелей UTP / TV.
Технические характеристики и особенности Coax Stripper от Greenlee Textron:
- Он имеет регулируемую глубину резки лезвия, что упрощает работу с сетевыми кабелями.
- Этот инструмент отлично подходит для компьютеров, музыки, телефона, кабельного телевидения, спутникового телевидения, безопасности и других сетевых областей.
- Он может зачищать и обрезать кабели Ethernet Cat5, Cat5e и Cat6, а также коаксиальные кабели RG11, RG7, RG59, RG6 и RG6 Quad.
- Лезвия зачистки предварительно настроены, что помогает при сжатии .
- Он имеет простой в использовании процесс, поэтому даже новички могут справиться со своей работой без особых усилий.
- Вы можете быстро надвинуть или повернуть F-разъемы телевизора.
3) Универсальный инструмент Exgoofit для зачистки коаксиального кабеля
Вы можете использовать этот универсальный инструмент Exgoofit для работы с различными типами Ethernet, коаксиальных и телефонных кабелей. Это простой в использовании метод, легкий дизайн и доступная цена. Благодаря своим превосходным характеристикам, сегодня это один из широко используемых инструментов для снятия изоляции с кабеля.
Инструмент для снятия изоляции с коаксиального кабеля Exgoofit имеет следующие характеристики:
- Он поставляется с регулируемым лезвием для снятия изоляции с кабелей с разной толщиной изоляции.
- Защищает кабель от повреждения экрана.
- Компактный и легкий дизайн делает его чрезвычайно портативным и удобным для хранения.
- Он имеет привлекательную, но прочную конструкцию.
- Этот инструмент для снятия изоляции может обработать коаксиальные кабели RG6, RG59, RG7 и RG11, а также кабели Ethernet и телефонные кабели STP, UTP и Cat5.
4) Platinum Tools 15020C Double Ended Coax Stripper
Platinum Tools также предоставляет лидирующие на рынке компоненты для сетевых и других вычислительных систем.Поскольку он имеет двустороннюю конструкцию, он может быстро обрабатывать любые типы коаксиальных кабелей и кабелей Ethernet.
Технические характеристики и особенности устройства для зачистки коаксиального кабеля Platinum Tools 15020C:
- Он может работать с коаксиальными кабелями RG7, RG8, RG11, RG213, RG59, RG6 Quad и RG6.
- Он поставляется с предварительными настройками, поэтому вам не нужно будет выполнять какие-либо настройки.
- Этот инструмент для снятия изоляции легко снимет оболочку кабеля.
- Он будет производить оплетку 1/4 дюйма и двухуровневую полосу, которые являются стандартами обжатия соединителя.
- Он имеет компактную и легкую конструкцию с простым рабочим процессом.
5) Klein Tools VDV110-061 Устройство для зачистки радиального коаксиального кабеля
VDV110-061 от Klein Tools — это двухуровневое устройство для снятия изоляции коаксиального кабеля, которое помогает вам управлять стандартными приложениями для обработки видео, голоса и данных. Скользящий глубиномер, уникальная способность к зачистке, высококачественный материал, надежная работа и торговая марка Klein Tools — вот некоторые из наиболее привлекательных аспектов этого сетевого инструмента.
Характеристики и технические характеристики коаксиального инструмента для снятия изоляции Klein Tools VDV110-061:
- Лезвия изготовлены из прочной высокоуглеродистой стали .
- Двухуровневая конструкция размером 5/16 ”x 1/4” поможет вам работать с различными кабелями с точными операциями снятия изоляции и резки.
- Вы можете использовать этот инструмент для коаксиальных кабелей RG59, RG6Q, RG6.
- Он имеет яркое и четко видимое цветовое приложение, которое поможет вам легко определить его дизайн.
- Он имеет дизайн петли для пальцев, что означает, что вы можете довольно удобно контролировать вращение.
- Вы можете выбрать необходимое оборудование из четырех различных стилей инструмента.
6) Универсальный резак для резки коаксиального кабеля WESTONETEK
WESTONETEK — еще один известный бренд, который специализируется на предоставлении надежного и профессионального оборудования для сетевой области. Вы можете использовать этот универсальный инструмент для зачистки коаксиального кабеля, чтобы зачистить и отрезать плоские, а также круглые коаксиальные провода и провода Ethernet.
Технические характеристики и особенности коаксиального стриппера от WESTONETEK:
- Он может работать с круглыми и плоскими коаксиальными кабелями RG59, RG7, RG11 и RG6, а также с UTP, STP и Cat5 Ethernet и телефонными кабелями.
- Он имеет легкий и компактный дизайн, поэтому его можно брать с собой куда угодно.
- Операционный процесс прост и удобен для новичков.
- Поставляется с регулируемым лезвием для снятия изоляции, чтобы предотвратить повреждение кабеля разной толщины.
- Рукоять изготовлена из пластика, лезвия — из металла.
7) Инструмент для снятия изоляции с вращающегося коаксиального кабеля Deluxe
Этот инструмент для снятия изоляции от Cables Direct Online — еще один высококачественный продукт, который занял достойное место в этом списке. Вы можете разрезать и снимать изоляцию с разных типов коаксиальных шнуров и кабелей Ethernet.
Характеристики и спецификации инструмента для разделения коаксиального кабеля от Deluxe Rotary:
- Он поставляется с полностью регулируемыми и заменяемыми двойными лезвиями.
- В зависимости от размера кабеля вы можете повернуть инструмент по часовой стрелке и вытащить ненужную часть провода.
- Его легко использовать, обслуживать и хранить.
- Этот инструмент идеально подходит для использования с коаксиальными кабелями RG58, RG59, RG59 Quad, RG62, RG3C, RG4C, RG5C, RG6QS и RG6.
- Может снимать изоляцию толщиной 4 мм, 6 мм, 8 мм и 12 мм.
Получите лучший инструмент для установки кабеля
Неважно, какой из вышеперечисленных инструментов для зачистки коаксиального кабеля вы получите для установки в сети; Вы не пожалеете о своем выборе, поскольку все они просты в использовании и обслуживании.Но, поскольку вам нужно выбрать один продукт для своих личных или профессиональных нужд, вам необходимо проверить характеристики инструмента и сопоставить его со своими требованиями.
Итак, какой инструмент для снятия изоляции вы предпочтете приобрести для прокладки коаксиального кабеля? Сообщите миру о своем выборе в разделе комментариев ниже.
Инструмент с 3 лезвиями для снятия изоляции | RG8, RG11, RG23 и LMR-400
Internet Explorer скоро перестанет поддерживаться на этом сайте.Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.
3 лезвия | Поворотный стиль | Регулируемые лезвия | Профессиональный инструмент
| Количество со скидкой | ||||
|---|---|---|---|---|
| 1-2 | 3-5 | 6-7 | 8-9 | 10+ |
| 21 доллар.02 | 20,32 долл. США | 19 долларов.98 | 19,67 $ | 19 долларов.19 |
Инструмент для зачистки коаксиального кабеля — вращающийся инструмент для зачистки коаксиального кабеля с 3 лезвиями для RG8, RG11, RG213 и LMR-400
Инструмент для зачистки коаксиального кабеля — это простой в использовании инструмент, который ускоряет заделку коаксиального кабеля. Этот инструмент для снятия изоляции с 3 лезвиями совместим с RG8, RG11, RG213 и LMR-400.Просто поверните стриппер вокруг кабеля. Этот инструмент для зачистки имеет 3 регулируемых лезвия, которые легко заменяются. Этот прочный стриппер с 3 лезвиями разработан для профессионального использования.
Характеристики:
- 3 лезвия
- Поворотный
- Совместим с:
- Регулируемые лезвия
Q: В чем разница между съемником коаксиального кабеля с 2 и 3 лезвиями?
A: Инструмент для зачистки 3 лезвий снимет изоляцию коаксиального кабеля на 3 отдельных уровнях.
