Одноклавишный выключатель — установка и схема подключения (90 фото)

В процессе ремонта системы освещения в доме может возникнуть необходимость установки нового выключателя взамен испортившегося или же на новом месте. Этот процесс несложный и в большинстве случаев с ним можно справиться самостоятельно. А как подключить одноклавишный выключатель своими руками вы узнаете из нашей статьи.

Выбор устройства

Если вы приняли решение провести все работы самостоятельно, то в первую очередь нужно правильно подобрать выключатель. Обращаться следует только в специализированные электротехнические и строительные торговые сети. Там вы сможете найти широкий ассортимент по техническим параметрам и дизайну.

При этом важно знать, как выбрать выключатель правильно. Например, стандартные параметры проводки 250 В и 10 А требуют обязательного соответствия ГОСТу Р 51324.1-99 с подтверждением качества знаком страны-производителя.

Напряжение и ток, которые допустимы для выключателя, могут быть разными.

Поэтому, например, металлокерамические контакты с содержанием серебра, имеют ограничение до 4 А. Следует также подобрать вариант с необходимым числом полюсов – от 1 до 3.

Различаются модели и по особенностям переключателя:

  • потолочного типа;
  • с кнопкой;
  • клавишная модификация;
  • перекидной;
  • поворотный.

Сам выключатель может быть рассчитан на открытый тип монтажа проводки. В этом случае сначала ставится деревянная прокладка – подрозетник, а затем сверху сам корпус. Для скрытой проводки требуется предварительный монтаж выключателя в специальном гнезде, а затем подключение электропровода.

При покупке следует оценить качество и прочность сборки, проверить работу переключателя. Не следует брать образцы, в которых видны дефекты или клавиша перемещается со скрипом.

Правила установки

При обычной замене конструкции никаких особо сложных манипуляций производить не придется. На фото одноклавишного выключателя можно оценить объем требуемых работ.

Установка коробки распределительного типа

В процессе создания новой электрической цепи нужно определиться со способом проведения кабеля. В самом простом случае рекомендуется использовать открытую проводку по поверхности помещения или здания. Кабель можно оставить в открытом виде, дополнительно защитив гофрой, или же поместить в специальный короб. Выключатель потребуется накладного типа.

Более сложными будут работы при прокладке проводки внутри стен. Для этого потребуется их штробирование. А сам выключатель будет монтироваться в специальную защитную коробку. В любом случае все работы следует вести только после отключения электроэнергии.

Рассмотрим схему одноклавишного выключателя при установке коробки для общей электротехнической группы с эксплуатацией светильника на несколько ламп. В этом случае в коробку подводится по два провода – на точку освещения, выключатель и для питания.


Вооружившись омметром, необходимо идентифицировать их. Затем производятся такие действия:

  • нулевой проводник подключается на провод светильника, идущий от контакта патрона;
  • фазный объединяется с проводом от выключателя;
  • два последних провода соединяются друг с другом.

Подключение конструкции скрытого типа

Когда провода подведены или вы производите простую замену механизма, необходимо начать монтировать выключатель. Но сначала ставится коробка из металла или пластика. Она подойдет как для плотных стен, так и для полых.

Популярностью пользуются модели, изготовленные из пластика термостойкого типа. Эта модификация отличается высокой степенью надежности. Стандартные габариты – 40 мм по глубине и 70 мм в диаметре.

После того, как вы извлекли шурупы и убрали заглушки из отверстий для проводов, коробку можно ставить в гнездо. Для ее прочного закрепления можно воспользоваться алебастром, а на тонких панельных поверхностях используют специальные скобы.

Подключение производится по соответствующей схеме.

Для установки выключателя надо снять клавишу и фиксатор. Затем к гнездам подводится провод и зажимается. Его подсоединение может производиться несколькими способами:

  • зажатием винтовым сечением;
  • установкой в отверстие, когда клавиша будет нажата, с последующим освобождением клавиши и зажимом провода;
  • прижатием к пластине шляпкой зажимного винта;
  • зажажием пластиной, закрепляемой движением винта.

На завершающем этапе конструкция крепится в коробке.

Особенности внешней установки

Накладной выключатель монтируется по аналогичной схеме. В этом случае вы избежите затрат на прокладку проводов внутри стен. Не надо будет бурить гнездо и ставить коробку.

Сначала следует просверлить отверстия в поверхности основания для крепления конструкции. Потом надо вести в них гильзу дюбеля. После подсоединения к выключателю проводов его можно крепить на стенку.

Выбор и монтаж одноклавишного выключателя не отличается сложностью. Вы сможете подобрать наилучший вариант конструкции и быстро произвести замену. Важно при этом соблюдать правила и технику безопасности.

Фото одноклавишных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 273

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники.

Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала.

Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.


И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 899

Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

  1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям
    1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

      Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

      Как это выглядит?

      На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

    2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

      Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

      Как это выглядит?

      На фото: белая розетка открытой установки с заземлением стороннего производителя.

      Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

    3. Что такое розетки и выключатели опт. уп.?

      Это розетки и выключатели в оптовой упаковке.

      Как это выглядит?

      На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.

      Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

  2. Аббревиатуры в описании электрических розеток
    1. Что такое розетки с/з?

      Это розетки и выключатели с заземлением.

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

    2. Что такое розетки б/з?

      Это розетки и выключатели без заземления.

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

    3. Что такое розетки с/з нем. ст.?

      Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

      Как это выглядит?

      На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

    4. Что такое розетки з/ш?

      Это розетки с защитными шторками.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».

      Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

    5. Что такое розетки 2к+з?

      Это розетки с заземлением.

      Как это выглядит?

      На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

      Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

    6. Что такое розетка с кр.?

      Это розетки с крышкой.

      Как это выглядит?

      На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

    7. Что такое розетка дв.

      ? Что такое роз.х2?

      Это двойная розетка.

      Как это выглядит?

      На фото: двойная белая розетка скрытой установки с заземлением Florence.

    8. Что такое розетка для каб. кан.?

      Это розетка для кабельного канала.

      Как это выглядит?

      На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

  3. Аббревиатуры в описании выключателей и переключателей
    1. Что такое выключатель1 кл.?

      Это одноклавишный выключатель.

      Как это выглядит?

      На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.
    2. Что такое выключатель 2 кл.?

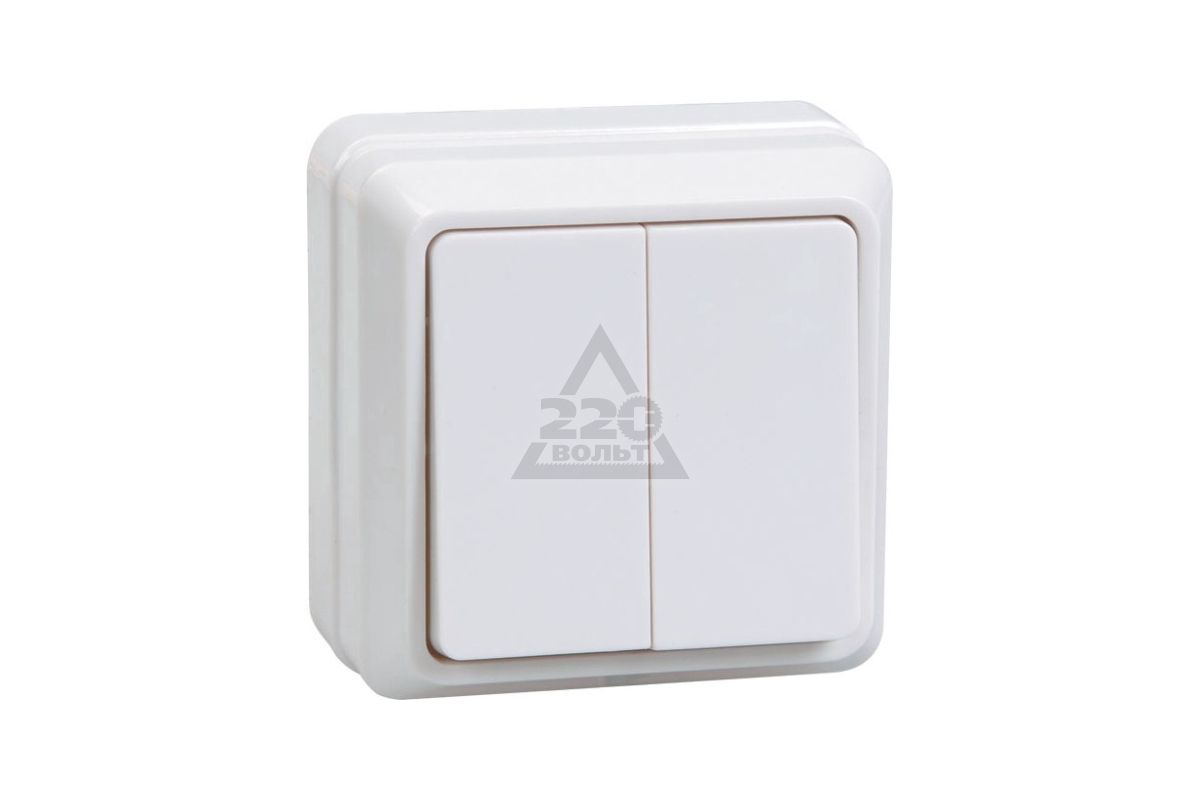

      Это двухклавишный выключатель.

      Как это выглядит?

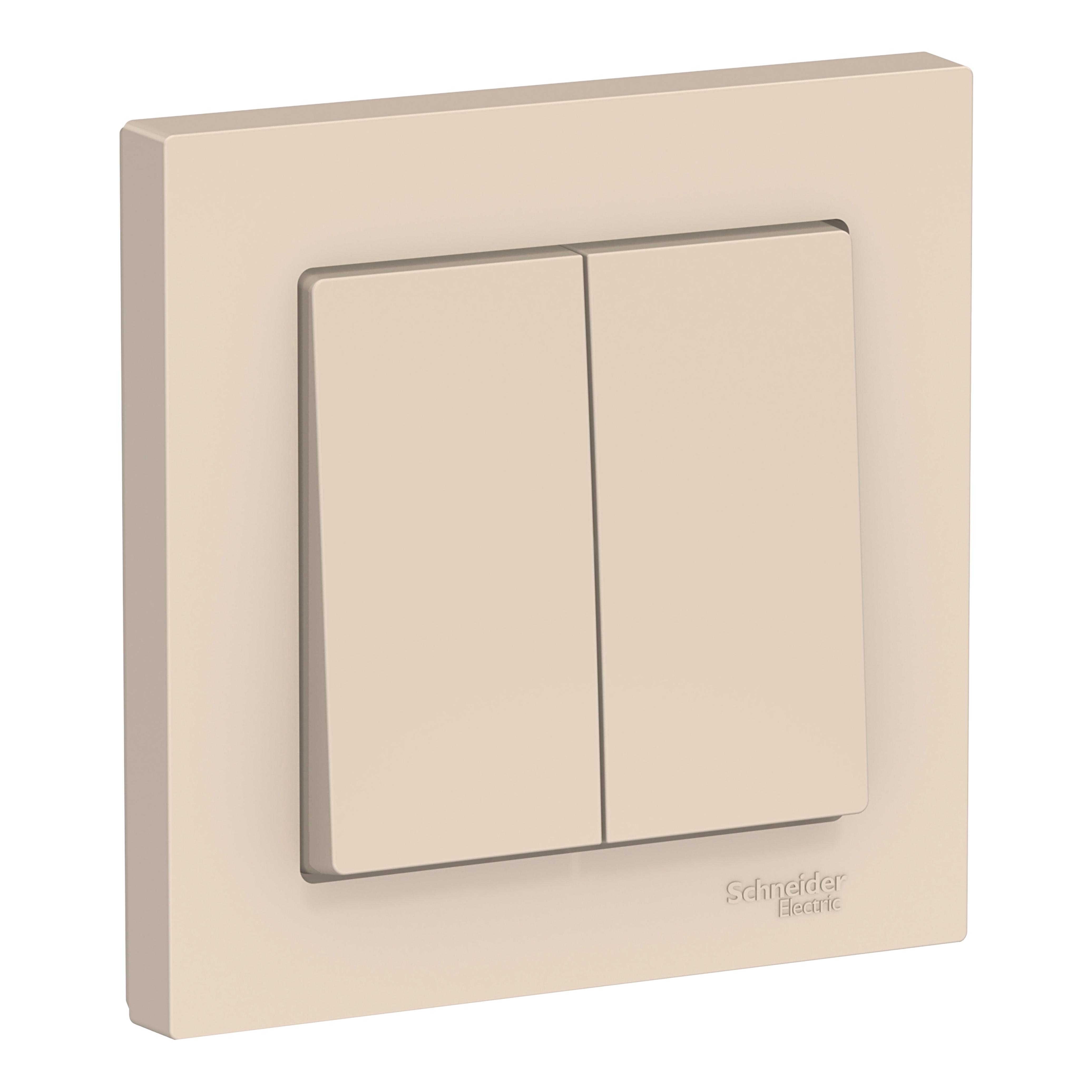

      На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.
    3. Что такое выключатель с подсв.?

      Это выключатель с подсветкой.

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели? Выключатели могут быть без подсветки.
    4. Что такое пер. на 2 напр.?

      Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:


  4. Аббревиатуры в описании телевизионных розеток
    1. Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?

      Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

      Как это выглядит?

      На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

  5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток
    1. Что такое розетка RJ45

      Это интернет-розетка, RJ45 – это обозначение разъема.

      Как это выглядит?

      На фото: одиночная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.
    2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.
    3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

      Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

      Как это выглядит?

      На фото: двойная интернет-розетка RJ45 категории 5е Florence.

      Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

  6. Аббревиатуры в описании рамок электроустановочных изделий
    1. Что такое гор.

      рамка?

      Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

      Как это выглядит?

      На фото: тройная рамка для электроустановочных изделий Florence.

      Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.
    2. Что такое рамка 2 пост.

      ?

      Это двухпостовая рамка, т.е. рамка на два механизма.

      Как это выглядит?

      На фото: двойная рамка для электроустановочных изделий Florence.

      Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

  7. Аббревиатуры в описании аксессуаров для электроустановочных изделий
    1. Что такое л.п. розетки?

      Это лицевая панель розетки.

      Как это выглядит?


      На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

  8. Аббревиатуры в описании термостатов
    1. Что такое эл. термостат?

      Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

      Как это выглядит?

      На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).

      Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты».

Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Монтаж выключателя — пошаговая инструкция с фото, видео и схемой. Установка одно и двухклавишного выключателя своими руками

Отточенным движением мы все включаем и отключаем освещение в доме, подчас не задумываясь о принципах работы осветительной системы. Но когда переключатель внезапно перестает реагировать на нажатие или требуется установить новую точку “с нуля”, невольно задаешься вопросом, как осуществить монтаж выключателя света своими руками?

На самом деле, все намного проще, чем кажется на первый взгляд. Процесс работы над новым устройством займет в среднем час, справится с этим делом под силу даже новичку в электромонтаже, а приятным бонусом будут функционирующее освещение, экономия времени и денег из-за не вызванного электрика.

Краткое содержимое статьи:

Намечаем план действий

Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:

  • Подготовка к монтажу;
  • Проведение требуемых строительных работ
  • Установка выключателя;
  • Подключение к сети;
  • Проверка работоспособности.

Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.


Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

  • Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
  • Не касаться руками оголенных жил.
  • Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
  • Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
  • Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
  • Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
  • Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

  • Определить место для установки выключателя.
  • Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
  • Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
  • Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
  • Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

Далее приступаем непосредственно к подключению выключателя:

  • Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
  • Разбираем выключатель на две части: сердцевину и декоративную крышку.
  • Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
  • Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
  • Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
  • Закрепляем опорные винты, проверяем устойчивость конструкции.
  • Закрепляем защитное обрамление.
  • Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

Главное, не перепутать характер проводников и соединить в строгой последовательности: “ноль” выключателя с “нолем” светильника, фаза сначала с выключателем, потом с обратно в коробку и только потом к лампочке.

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.


Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Фото процесса монтажа выключателя своими руками



90 фото основных вариантов установки

Занимаясь подборкой электрики к новому или обновленному интерьеру в сети, часто приходится наталкиваться на фото двухклавишного выключателя. Данный прибор выглядит также аккуратно, как и одноклавишный, при этом выполняя сразу две полезные функции. При большей функциональной нагрузке, чем у стандартной разновидности, данный тип переключателей не является сложным в установке.

Краткое содержимое статьи:

Применение

Применение такого устройства управления, как правило, проходит по двум сценариям. В первом случае к одному выключателю подводятся провода от двух разных приборов. Чаще всего, речь идет о лампах, осуществляющих освещение в смежных комнатах. Однако, управляемым может быть любой электрический прибор, начиная от кухонной вытяжки и заканчивая теплым полом.

Второй вариант использования переключателя позволяет обеспечить разные режимы работы прибора. Например, регулировать уровень освещения в помещении.

При использовании ламп, обладающих несколькими источниками света, данным типом выключателей контролируется подключение разного числа лампочек. Потому, нажатие одной из клавиш ведет к соответствующему зажиганию подведенных к ней лампочек.


Разборка

Процесс подключения двухклавишного выключателя можно осуществить своими руками. Здесь не потребуется серьезной узкоспециальной базы знаний. Главное: обесточить сеть при работе и соблюдать рекомендации.

Для того чтобы начать манипуляции, механизм потребуется разобрать. Внешне он выглядит, как целостная конструкция, не предназначенная к разборке, однако без снятия лишних деталей подключение невозможно.

При помощи тонкой плоской отвертки следует поддеть клавиши со стороны внешних боковин (или сверху) и аккуратно вынуть их из пазов.

Затем можно приступить к отсоединению рамки. Данный элемент крепится зажимами или винтами. То есть, используя отвертку, достаточно ослабить или отвинтить крепежи. После проделанной работы внутренний механизм выключателя легко вынется.


Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.


Всего в таком устройстве три контакта:

  • входной, для фазового питающего провода;
  • два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

  • самозажимный
  • винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод. При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция.

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

Осуществляется такая проверка при помощи щупа. Если собираемая схема является новой, фазовый провод выбирается на усмотрение монтажника.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Установка выключателя с самозажимными контактами

Установка двойного выключателя с самозажимными контактами своими руками проста и безопасна. Преимуществом такого механизма является автоматический процесс фиксации вставляемой в гнездо жилы.

В случае с самозажимными контактами, их еще называют «втычными», провода купленного кабеля потребуется зачистить от изоляции на 8-10 мм длины. Затем, жила определенная, как фаза, подключается на входной контакт. Он, как правило, расположен в верхней части керамической основы и имеет маркировку 1 или L. Зачищенный провод просто вставляется в проем для фазы, а закрепление происходит при помощи внутреннего пружинного механизма.  Две оставшихся зачищенных жилы должны быть вставлены в гнезда для выходных контактов. Процедура проводится аналогично установке входного контакта.


Перед тем, как приступить к монтажу выключателя на стену, важно проверить качество крепления жил кабеля. Для этого нужно просто потянуть за каждую жилу по очереди. Если провод окажется не зафиксирован или зафиксирован ненадежно, это может привести к его повреждению при эксплуатации, что, в свою очередь спровоцирует поломку или возгорание.

Потому, при обнаружении ненадежной фиксации, достаточно нажать на кнопку, расположенную над соответствующим контактом и полностью вытянуть жилу. Затем аккуратно повторить процедуру установки до тех пор, пока провод не будет зафиксирован в должной степени.

Когда с подключением контактов покончено, можно приступить к монтажу. Выключатель устанавливается в подрозетник при помощи специальных распорных лапок, расположенных, обычно, по бокам, которые встают в необходимое положение посредством управления винтов.

Здесь стоит отметить, что механизмы нового поколения обладают меньшими размерными характеристиками, нежели устройства старого образца. По этой причине не во всех старых подрозетниках новые выключатели станут надежно из-за несоответствия размеров. Потребуется либо замена подрозетника на конструкцию нового образца, либо его уменьшение механическим путем. Также можно рассмотреть «увеличение» распорок посредством замены их на более длинные полоски металла.

В подрозетниках нового образца выключатель фиксируется быстро, буквально парой поворотов винтов. Затем осуществляется дополнительное закрепление при помощи вмонтированного металлического каркаса. Остается выровнять положение механизма управления в стене согласно вертикальным и горизонтальным плоскостям. После этого рабочий механизм закрывается рамкой и клавишами из пластика.

Установка механизма с винтовыми контактами

Схема установки двухклавишного выключателя с винтовым креплением контактов не особенно отличается от самозажимного устройства. Сложность здесь состоит в том, что на таких приборах, как правило, нет обозначений контактов, а потому поиском входного нужно заниматься самостоятельно.

При этом, по логике расположения гнезд на тыльной стороне выключателя можно предположить, что отдельно стоящий в верхней части керамической панели вход и является контактом, предназначенным для фазы. Чтобы догадку подтвердить на 100%, нужно использовать индикатор.

Изоляция с проводов в данном случае снимается на 0,7 см. К верхнему контакту подводится фазный провод. Зачищенная часть жилы вставляется в зажим, образовавшийся при откручивании винта. Аккуратно, чтобы туда же не попал слой изоляции, винт фиксируется. Таким же образом подводятся два других контакта. Процесс фиксации в подрозетник и монтажа в стену проводится стандартным путем.

Теперь вопрос, как правильно подключить выключатель на две лампочки, не будет представлять сложности даже для человека, мало знакомого с электричеством в повседневной жизни. Главное соблюдать технику безопасности и лишний раз проконсультироваться со специалистом.

Фото двухклавишных выключателей


одноклавишные, двухклавишные и трехклавишные выключатели

В серии электроустановочных изделий Florence 7 видов выключателей. Зачем нам столько? Давайте разберемся, какие бывают выключатели света и где они применяются?

Выключатели можно разделить по количеству клавиш на одно-, двух- и трехклавишные.

Одноклавишный выключатель включает и выключает свет, разрывая одну электрическую цепь. Это самый популярный механизм среди всех выключателей света.

Двухклавишный выключатель управляет двумя отходящими электрическими цепями.

Разные лампы одного светильника могут запитываться от двух разных электрических цепей. Например, в 6-ти рожковой люстре 2 лампы могут быть запитаны от одной цепи, а 4 от другой. Нажимая одновременно на обе клавиши выключателя, вы зажигаем все 6 рожков. Если нажата только одна или только другая клавиша, то будут гореть 2 или 4 рожка. Если не нажата ни одна из клавиш, то свет будет выключен.

С помощью двухклавишного выключателя можно управлять светом в двух разных помещениях, например, с одного механизма включать и выключать свет в ванной и туалете.

Трехклавишный выключатель управляет тремя отходящими электрическими цепями.

Трехклавишный выключатель чаще всего применяется в старых домах, где из одной точки нужно управлять одновременно светом в ванной, санузле и кухне. Конечно, ничто не мешает использовать трехклавишный выключатель для управления тремя электрическими цепями освещения в одном помещении.

Применение выключателей света ограничено только их коммутационной способностью 16А. Это значит, что выключатель света напрямую может управлять нагрузкой около 3 кВт. Небольшая мощность современных энергосберегающих и особенно светодиодных ламп сводит на нет это ограничение.

Получается, что применение 1-, 2- и 3-х клавишных выключателей ограничено только нашей фантазией.

С их помощью можно реализовывать различные сценарии управления светом. С помощью одной клавиши двухклавишного выключателя можно управлять люстрой (яркий свет), а с другой – точечными светильниками или светодиодной лентой, проложенной по периметру натяжного потолка (вечернее освещение).




На фото:

  • выключатель одинарный, цвет бежевый, артикул 1E31301301
  • рамка одинарная, цвет бежевый, артикул 1E52101301


    На фото:
  • выключатель двойной, цвет бежевый, артикул 1E31501301
  • рамка одинарная, цвет бежевый, артикул 1E52101301

На фото:
  • выключатель тройной, цвет бежевый, артикул 1E31901301
  • рамка одинарная, цвет бежевый, артикул 1E52101301

Двухклавишный выключатель, белый UNIVersal Олимп О0023 — цена, отзывы, характеристики, фото

Двухклавишный выключатель, белый UNIVersal Олимп О0023 предназначены для открытого (накладного) монтажа и эксплуатации в бытовых помещениях. Материал корпуса — пластик классического белого цвета. Двухклавишное исполнение позволит регулировать интенсивность свечения многоламповых люстр или светильников.

  • Тип для освещения
  • Монтаж накладной (открытый)
  • Материал АБС-пластик
  • Количество клавиш 2
  • Тип комплектации выключатель в сборе
  • Рамка не требуется(идет в комплекте)
  • org/PropertyValue»> Степень защиты IP20
  • Индикатор нет
  • Серия Олимп
  • Цвет белый
  • Max ток, А 10
  • Вес, кг 0.059
  • Заземление нет
  • Модульная нет
  • Показать еще

Этот товар из подборок

Комплектация *

  • Упаковка;
  • Паспорт изделия.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,05

Длина, мм: 70
Ширина, мм: 70
Высота, мм: 30

Преимущества

  • Соответствие ГОСТу — гарантия качества продукции;
  • Контактные группы выполнены из латуни, за счет чего достигается большая пропускная сила тока;
  • Тип зажимов — винтовой;
  • На корпусе присутствует маркировка изделия;
  • Основание двухклавишного выключателя, белого UNIVersal Олимп О0023 — пластик;
  • Сечение присоединяемых контактов: от 0,1 до 2,5 мм2;
  • Срок службы (вкл./выкл.): 40 000 циклов.

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 3 года

Как перенести скриншоты с Nintendo Switch

Итак, вы сделали несколько потрясающих снимков экрана на своем Nintendo Switch, но подумали про себя: «Что мне теперь делать? Я не хочу публиковать их все один за другим в Facebook или Twitter! Это бы действительно рассердило моих друзей! » Возможно, вы думаете о создании альбома на Facebook или публикации нескольких альбомов в одном посте в Twitter или Instagram. Или, возможно, вы хотите сохранить архив на своем компьютере. Конечно, мы не забываем тех из вас, кто ведет блоги в социальных сетях или просматривает сайты, которым нужны эти милые скриншоты для создания контента и, как следствие, новых подписчиков.

Есть несколько способов переноса фотографий с коммутатора на компьютер или мобильное устройство, и мы готовы помочь!

Опубликовать в Facebook

Основная идея здесь заключается в том, чтобы поделиться изображениями конфиденциально в вашей учетной записи. Вам все равно придется делать это по одному, но вы не перегрузите все ленты новостей ваших друзей на Facebook таким образом.

  1. Откройте фотоальбом на Nintendo Switch и выберите фотографию, которой хотите поделиться.
  2. Нажмите кнопку A, чтобы активировать меню «Редактирование и публикация».
  3. Подключитесь к своей учетной записи Facebook и не забудьте выбрать вариант «только я» при выборе того, кто будет видеть общую фотографию.
  4. Поделитесь своим фото на Facebook.
  5. Войдите в Facebook со своего компьютера или мобильного устройства, перейдите в свой профиль и загрузите свой снимок экрана.

Примечание. Если вы уже установили параметры общего доступа, чтобы делиться ими с друзьями или публикой, вы можете перейти в настройки Facebook на компьютере и изменить их на «только я».”

Опубликовать в Twitter

В отличие от Facebook, вы не можете изменить настройки, чтобы делиться некоторыми вещами конфиденциально в Twitter. Вам необходимо сначала настроить новую личную учетную запись Twitter, если вы не хотите публиковать изображения перед загрузкой.

Публикация снимков экрана — хороший способ увеличить количество подписчиков в Твиттере. Кому в конце концов не нужны комментарии, ретвиты и лайки? Есть инструменты, которые можно использовать дополнительно, например, альтернатива Owlead (https: // www.twesocial.com/owlead-alternative/), но ничто не может сравниться с постоянным потоком сообщений. Без лишних слов, вот как загружать скриншоты в Twitter.

  1. Выполните те же основные шаги для Facebook, за исключением входа в Twitter.
  2. Войдите в Twitter со своего компьютера или мобильного устройства, перейдите к своей ленте и загрузите свой снимок экрана.

Используйте устройство для чтения карт памяти microSD

Для копирования нескольких снимков экрана одновременно требуется карта microSD.Если у вас его нет, у нас есть несколько, которые мы рекомендуем.

  1. Выключите Nintendo Switch. (Это может быть на удивление непросто, поэтому вот краткое руководство.)
  2. Установите карту microSD (за подставкой на задней стороне Nintendo Switch) и снова включите систему.
  3. Убедитесь, что все ваши изображения сохранены на карту microSD. Если у вас есть снимки экрана, ранее сохраненные в системной памяти, перейдите в настройки системы и скопируйте их на карту microSD, прежде чем продолжить.
  4. Выключите Nintendo Switch — очень важно не повредить данные!
  5. Поднимите подставку сзади и извлеките карту microSD.
  6. Подключите карту microSD к адаптеру или устройству чтения, а затем подключите ее к компьютеру или мобильному устройству.
  7. Откройте папку альбома на карте microSD и сохраните их на свое устройство.

Передача на ваши смарт-устройства через QR-код

Эта функция была добавлена ​​в прошивку 11.0 Обновление от 1 декабря 2020 г.

  1. Откройте фотоальбом на Nintendo Switch и выберите фотографию, которой хотите поделиться.
  2. Нажмите кнопку A, чтобы активировать меню «Совместное использование и редактирование».
  3. Выберите «Отправить на смартфон».
  4. Выберите только одно фото или до 10 скриншотов и 1 видео.
  5. Откройте свой смартфон или планшет и отсканируйте QR-код на экране Switch.
  6. На смартфоне или планшете выберите фото и видео, которые хотите сохранить.

Копирование на компьютер через USB-соединение

Эта функция была добавлена ​​в обновлении микропрограммы 11.0 1 декабря 2020 г.

  1. Подключите Nintendo Switch к компьютеру с помощью кабеля USB. Для подключения к компьютеру требуется USB-кабель для зарядки Switch [модель HAC-010] или сертифицированный USB-IF-кабель USB, поддерживающий передачу данных.
  2. На Nintendo Switch перейдите в Системные настройки> Управление данными> Управление снимками экрана и видео.
  3. Выберите «Копировать на компьютер через USB-соединение».
  4. На своем компьютере выберите нужные снимки экрана и видео и скопируйте их на свой компьютер.
  5. Когда вы закончите, выберите «отключить» на экране «Switch».

Если Nintendo обновит Nintendo Switch и включит другие способы получения снимков экрана за пределами системы, мы соответствующим образом обновим этот пост.

Какие скриншоты вам нравятся больше всего? Не стесняйтесь делиться ими с нами в комментариях!

Стив — старший редактор NintendoFuse и соведущий подкаста NintendoFuse. Он играет в Nintendo с 6 лет и работает в NintendoFuse с 2008 года.

Связанные

Как отправить скриншоты Nintendo Switch на ваш телефон или компьютер

Теперь вы можете напрямую отправлять скриншоты Nintendo Switch на свой телефон или другое интеллектуальное устройство, но этот процесс довольно запутанный. Когда мы увидели, насколько сложными могут быть вещи, мы подумали, что было бы лучше создать пошаговое руководство, чтобы объяснить, как работает передача снимков экрана.

Есть два способа отправить снимки экрана Switch на другое устройство. Если вы хотите отправить снимок экрана на свой телефон или планшет, вы будете использовать беспроводной метод (который использует QR-коды), а если вы хотите поделиться изображениями с ноутбуком или настольным компьютером, вы передадите его через USB-кабель.

Напоминаем, что вы делаете снимки экрана, нажимая кнопку с маленьким кружком в нижней части левого Joy-Con (или выше и слева от D-pad на контроллере Pro).

Но как бы это ни раздражало, это все же намного проще, чем два других метода, которые мы использовали в прошлом: публикация непосредственно в социальных сетях или извлечение карты microSD и подключение ее к компьютеру.

У нас пока всего две икоты. Во-первых, мы не можем подключить наш коммутатор через USB к Mac, так как этот метод сейчас работает только на ПК. Во-вторых, хотя Nintendo заявляет, что «до 10 снимков экрана и 1 снимок видео могут быть переданы по беспроводной сети одновременно», мы смогли отправить только одно видео или 10 снимков экрана, но не оба сразу. Выбор видео отменяет возможность добавления фотографий, и видео становится недоступным для добавления после того, как вы выбрали фотографии.

Начнем с способа отправки снимков экрана (и видео) на ваш телефон или смарт-устройство, поскольку это проще всего сделать.

Как отправить снимки экрана Nintendo Switch на ваш телефон

Все, что вам нужно для этого процесса, — это телефон или смарт-устройство с камерой, так как для этого требуется считыватель QR-кода.

1. Откройте «Альбомы» на главном экране.

(Изображение предоставлено Nintendo / Tom’s Guide)

2. Выберите фото или видео

(Изображение предоставлено: Nintendo / Tom’s Guide)

3. Щелкните A

(Изображение предоставлено Nintendo)

4. Выберите «Отправить на смартфон»

(Изображение предоставлено: Nintendo / Tom’s Guide)

5.Выберите «Только этот» или «Отправить пакет».

Если вы выберете «Отправить пакет», вы сможете отметить другие фотографии для отправки. В настоящее время ограничение на разовую передачу составляет 10 фото или 1 видео.

(Изображение предоставлено: Nintendo / Tom’s Guide)

6. На смартфоне откройте камеру и сфокусируйтесь на QR-коде

(Изображение предоставлено: Nintendo / Tom’s Guide)

7. Нажмите на приглашение присоединиться к сети

(Изображение предоставлено Nintendo / Tom’s Guide)

8. Сфокусируйте камеру устройства на новом QR-коде.

(Изображение предоставлено: Nintendo / Tom’s Guide)

9. Нажмите на приглашение открыть сеть.

(Изображение предоставлено Nintendo / Tom’s Guide)

10. Нажмите на фотографию

Если вы отправили видео, вы увидите кнопку загрузки под ним.

(Изображение предоставлено: Nintendo / Tom’s Guide)

11. Длительное нажатие на фото

(Изображение предоставлено Nintendo)

12. Нажмите «Добавить к фотографиям»

Ваши варианты могут отличаться, поскольку я тестирую это на iPhone — и управление файлами Android выглядит иначе.

(Изображение предоставлено Nintendo)

Если вы используете iPhone, я бы посоветовал использовать функцию «Добавить к фотографиям», так как «Поделиться» не всегда работает для меня при фотографировании с веб-сайта — он часто просто отправляет ссылка на сайт.

Как отправить снимки экрана Nintendo Switch на ваш компьютер

Как отмечалось выше, во время нашего тестирования этот процесс не работал на Mac. Для этого требуется кабель USB-C — USB-C или USB-C — USB-A, в зависимости от портов вашего компьютера.

1.Выберите Системные настройки на главном экране.

(Изображение предоставлено Nintendo)

2. Выберите «Управление данными» в левом меню

(Изображение предоставлено Nintendo)

3. Выберите «Управление снимками экрана и видео»

(Изображение предоставлено Nintendo)

4. Выберите Копировать на компьютер через USB-соединение

(Изображение предоставлено Nintendo)

5. Подключите коммутатор к ПК через USB-кабель

Вам понадобится кабель USB-C — USB-C, если на вашем компьютере есть Порт USB-C или кабель USB-C — USB-A, если это не так.

6. Выберите Nintendo Switch в файловом менеджере

(Изображение предоставлено Nintendo)

7. Откройте альбом

(Изображение предоставлено Nintendo)

8. Найдите папку с игрой, которую вы используете

Скриншоты и видео интерфейса Switch будут в Other.

(Изображение предоставлено Nintendo)

9. Вы нашли свои скриншоты

Перетащите их на рабочий стол или в другие каталоги.

(Изображение предоставлено Nintendo)

Вот оно! Когда дело доходит до получения снимков экрана с коммутатора, вы больше не ограничены только социальными сетями и картой microSD!

Лучшие на сегодня Nintendo Switch предложения

Fujifilm и Nintendo создали мгновенный фотопринтер для Switch Gamers

Fujifilm и Nintendo объединились для создания нового принтера для смартфонов, который позволяет геймерам Nintendo Switch распечатывать свои внутриигровые фотографии как мгновенные фотографии Instax.Он называется Instax Mini Link для принтера смартфона Nintendo Switch.

Новое устройство, также известное как «Mini Link Special Edition», основано на принтере для смартфонов Instax Mini Link (и по характеристикам идентично ему), которое было впервые представлено еще в октябре 2019 года. Принтер специального выпуска имеет фирменные цвета Switch. красного и синего цвета на верхней поверхности и кнопке питания соответственно.

Он также будет доступен в специальной упаковке ограниченного количества со специальным силиконовым чехлом, который будет выглядеть как Пикачу из серии Pokémon.

Помимо новой цветовой палитры Switch, есть также новое специальное приложение для смартфонов, предназначенное для владельцев Nintendo Switch.

Приложение позволяет игрокам переносить внутриигровой снимок экрана (созданный с помощью функции захвата в Nintendo Switch) на свой телефон, просто отсканировав QR-код, отображаемый на игровом экране.

Затем геймер может добавлять фильтры и рамки к этим снимкам экрана (или реальным фотографиям), а готовые изображения можно распечатать как физические фотографии Instax с помощью Mini Link.

Доступные кадры будут основаны на персонажах из таких игр, как Super Mario Odyssey , Animal Crossing: New Horizons и New Pokémon Snap , грядущей игры на основе фотографий, которая выйдет в тот же день, что и эта. новый принтер.

Если у вас уже есть принтер Mini Link не специального выпуска, вы также сможете использовать новое приложение для печати ваших внутриигровых фотографий.

Новый Mini Link Special Edition будет доступен с 30 апреля 2021 года по цене 100 долларов.Набор чехлов Pikachu будет выпущен в конце мая по цене 120 долларов. Приложение для смартфона будет доступно бесплатно в Apple App Store и Google Play.

Магазин фотодатчиков переключателя на AliExpress.

Отличные новости !!! Вы находитесь в нужном месте для переключателя фотодатчика. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот переключатель верхнего фотодатчика в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели переключатель фотодатчика на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе фотодатчика и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель фотодатчика по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

New Pokémon Snap ™ для Nintendo Switch

Ищите и фотографируйте покемонов в их естественной среде обитания в игре New Pokémon Snap ™ , только для системы Nintendo Switch ™! Делайте фотографии с NEO-ONE, когда вы встречаетесь с живыми дикими покемонами и исследуете их.Вы можете увидеть неожиданные выражения лиц или поведение — покемоны патрулируют свою территорию, играют или прячутся в труднодоступных местах.

Исследуйте таинственное явление иллюминатов

Отправляйтесь на острова, составляющие регион Ленталь. В этом регионе некоторые покемоны и растительность будут иметь особое свечение. Исследуйте этих покемонов вместе с профессором Зеркало, исследуя густые джунгли, бескрайние пустыни и многое другое! Ваши наблюдения за покемонами, процветающими в дикой природе, могут помочь разгадать правду о феномене Illumina.Сделанные вами фотографии покемонов будут использованы для создания вашего собственного Pokémon Photodex!

Сохраняйте, редактируйте и делитесь своими любимыми фотографиями Покемонов

Сохраняйте фотографии в свой личный внутриигровой альбом, чтобы редактировать и корректировать их. По окончании курса вы можете настроить яркость, размытие, масштабирование и другие аспекты вашей фотографии в режиме Re-Snap. Затем добавьте стикеры, рамки и фильтры, чтобы добавить индивидуальности. Делитесь своими любимыми фотографиями с семьей и друзьями в игре *. Вы также можете увидеть, какие фотографии делают все остальные.Видишь то, что тебе нравится? Награда Sweet! медаль.

Эта новая игра воплощает в жизнь игровой процесс игры « Pokémon Snap » 1999 года для системы Nintendo 64 ™ на системе Nintendo Switch с неизвестными островами, которые нужно обнаружить, и различными покемонами, которых стоит увидеть!

Сфотографируйте живых диких покемонов в их естественной среде обитания, исследуя неизвестные острова. Садитесь в свою верную капсулу для путешествий NEO-ONE и путешествуйте по разнообразным средам, таким как пляжи, джунгли и пустыни, чтобы запечатлеть ранее невиданное поведение покемонов.Вы даже можете сыграть мелодию или бросить покемонам восхитительный пушистый фрукт, чтобы привлечь их внимание. Сделанные вами фотографии также можно использовать для заполнения вашего собственного Pokémon Photodex!

Ваши фотографии оцениваются на основе поз покемонов, их размера, того, насколько прямо они смотрят на вас, и других факторов. Вы даже можете сделать снимок, достойный четырех звезд, если поймаете редкое поведение покемонов. Этими оценками можно поделиться через внутриигровые рейтинги *, чтобы вы могли сравнивать свои снимки с другими фотографами Pokémon по всему миру.

В регионе Ленталь иногда видели светящиеся покемоны и растения. Познакомьтесь с профессором Зеркало и поработайте с ним, чтобы раскрыть тайну феномена Illumina. Ваши фотографии и наблюдения могут стать ключом к пониманию этого странного происшествия.

Распечатайте свои новые фотографии Pokemon Snap на этом принтере в стиле Пикачу для Nintendo Switch

Fujifilm

Поклонники Pokemon десятилетиями ждали продолжения оригинальной игры про карманных монстров от Nintendo.Вот и все: 30 апреля выходит New Pokemon Snap для Nintendo Switch. По общему мнению, это очаровательная и расслабляющая игра, на которую многие надеялись. Как и в оригинальной игре, все дело в фотографировании культовых существ игры Nintendo.

Если вам действительно нравятся фотографии, которые вы делаете в игре, вы можете распечатать их. Еще в 1999 году вы сделали это, посетив места печати фотографий. В отношении новой игры Nintendo применяет другой подход: принтер для смартфонов Fujifilm Instax Mini Link, приложение для смартфонов и силиконовый чехол Pikachu.

Выбор редакции

Подпишитесь на CNET Теперь, чтобы получать самые интересные обзоры дня, новости и видео.

Fujifilm выпустила этот портативный фотопринтер для смартфонов еще в 2020 году, но партнерство с Nintendo является новым. В дополнение к выпуску нового красно-синего цвета в стиле Switch, Fujifilm выпускает новое приложение Instax Mini Link для Nintendo Switch, которое упрощает перенос фотографий с игровой консоли на ваш смартфон.Оттуда их можно обрезать и редактировать в приложении, чтобы они соответствовали формату мгновенной фотографии Instax Mini, и отправляли на принтер.

Это абсолютно идеально для Pokemon Snap, но интеграция с Nintendo Switch не является эксклюзивной для игры с фотографиями. Интерфейс приложения может быть украшен темами New Pokemon Snap, Animal Crossing: New Horizons и Super Mario — и даже поставляется с рамками в стиле Nintendo, которые можно применить к любой фотографии в фотопленке вашего телефона.

Fujifilm Fujifilm

Если вы из тех геймеров, которым абсолютно необходимо распечатать эту четырехзвездочную фотографию Сквиртла, вы сможете приобрести Instax Mini Link в комплекте со специальным силиконовым чехлом Pikachu за 119 долларов.95 в мае. Красно-синее специальное издание за 99,95 доллара также находится в разработке. Вы можете просто купить обычную Mini Link прямо сейчас — но где в этом веселье?

Теперь вы можете печатать фотографии со своего коммутатора с помощью Instax Mini Link

Чтобы отпраздновать запуск Pokémon Snap, Nintendo заключила партнерское соглашение с Fujifilm, чтобы сделать Instax Mini Link совместимым с Nintendo Switch.Это означает, что вы сможете мгновенно печатать фотографии снимков и снимков экрана, которые вы делаете на своей консоли.

Это делается с помощью нового приложения Instax Mini Link для Nintendo Switch, которое можно загрузить как для iOS, так и для Android с 30 апреля 2021 года.

Кроме того, Fujifilm выпускает новый вариант цвета для принтера, вдохновленный Покемон с красными и синими вставками, а также набор, в который входит очаровательный чехол Пикачу, в котором можно хранить ваше устройство. Новый принтер также будет запущен 30 апреля, а набор — летом.

Чтобы распечатать фотографию или снимок экрана из видео, пользователи могут загрузить новое приложение и подключить принтер к своему телефону через Bluetooth. Затем они должны отсканировать QR-код, который будет отображаться рядом со снимками экрана на их Nintendo Switch, используя свой смартфон. Затем это изображение будет передано в приложение, и перед печатью его можно будет настроить с помощью рамок.

В приложении есть различные варианты настройки рамок с дизайном, основанным на культовых братьях Марио, а также безжалостном магнате Animal Crossing Томе Нуке.

Это приложение будет особенно популярно среди любителей Animal Crossing, так как игра побуждает игроков делать фотографии за очки Nook Miles. У вас могут быть реальные фотографии некоторых из ваших любимых деревенских жителей или самых красивых мест вашего острова.

Он также отлично сочетается с Pokémon Snap, поскольку это игра, основанная на виртуальной фотографии.

Для печати Instax Mini Link требуется пленка Instax Mini, которая обычно дает около 10 отпечатков на одном картридже.Сам принтер стоит 109,99 фунтов стерлингов, в то время как пленка стоит чуть меньше фунта за один отпечаток в Великобритании. Комплект кейса Pikachu и принтера будет стоить 124,99 фунтов стерлингов.

Вы можете увидеть, на что еще способен Instax Mini Link, в нашем обзоре мгновенного принтера. Кроме того, вы можете увидеть, как он сравнивается с другими мгновенными принтерами на рынке, или взглянуть на нашу подборку лучших мгновенных фотоаппаратов, если вам нужно устройство, которое может снимать воспоминания на ходу.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
