Выключатель дифференциальный (УЗО) DX3-ID 4п 25А 30мА тип AC

Технические характеристики Выключателя дифференциального тока 4п 25А 30мА тип АС DX3 Leg 411702

Количество полюсов — 4.
Номинальное напряжение — 250 Вольт.
Тип по току утечки — Переменный ток (AC).
Номинальный ток — 25 Ампер.
Селективная защита — Нет.
Степень защиты IP — IP20.
Способ монтажа — DIN-рейка.
С кратковременной задержкой отключения — Нет.
Ширина в числах модульных расстояний — 4.
Частота — 50 Гц.
Возможна дополнительная комплектация — Да

Способ монтажа DIN-рейка (DRA)
Ширина 0.08 м.
Код товара Legrand#411702
Степень защиты (IP) IP20
Высота 0. 05 м.
Глубина 0.1 м.
Номин. ток 25 А
Частота 50 Гц
Количество полюсов 4
Номин. (расчетное) напряжение 400 В
Глубина установочная (встраив.) 44 мм

Номин. ток утечки 0.03 А
Номин. отключающая способность по EN 60898 6 кА
Тип тока утечки AC (перемен. )
Модульная ширина (общ. кол-во модульных расстояний) 4
Отключающая способность при коротком замыкании (Icw) 10 кА
Напряжение 380 В
Вес 0.15 кг.
Конструктивный размер (в соотв. с DIN 43880) 1
Устойчивость к импульсному току 0.25 кА
Номинальное напряжение 400 В

Сфера применения Бытовое и промышленность
Тип изделия Выключатель дифференциального тока
Степень защиты 2
Сечение однопроволочного проводника с 0. 75 кв.мм
Сечение однопроволочного проводника по 50 кв.мм

Сечение многопроволочного гибкого проводника с 0.75 кв.мм
Сечение многопроволочного гибкого проводника по 35 кв.мм
Род тока Переменный (AC)
Максимальное сечение подключаемого кабеля 50 мм2
Номинальная отключающая способность (AC) (IEC/EN 60898) 10 кА

Климатическое исполнение УХЛ4
Нормативный документ МЭК 60898-1, МЭК 60947-43
Дифференциальный ток 30 мА
Тип срабатывания по дифференциальному току AC
Номинальное напряжение изоляции Ui 500 В
Номинальное импульсное напряжение 4 кВ

Температура окружающей среды при эксплуатации с -25 град. C
Тип по току утечки Переменный ток (AC)
Температура окружающей среды при эксплуатации по 60 град.C
Строительный размер (в соответствии с DIN 43880) 1

Сертификаты товара

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип AC ВД1-63 IEK MDV10-2-025-030

Описание

Устройство защитного отключения (УЗО)

• НАЗНАЧЕНИЕ
Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для установки в офисных, торговых, складских и жилых помещениях.

• ПРИНЦИП ДЕЙСТВИЯ
При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит само изделие

Технические параметры

Способ монтажа	din-рейка
Количество полюсов	2
Частота	50 Гц
Номинальное Напряжение	230 В
Номинальный Ток	25 А
Степень защиты IP	ip20
Глубина монтажа, установки	74 мм
Ширина в числах модульных расстояний	2
Возможна дополнительная комплектация	нет
Номинальная предельная наибольшая отключающая способность (Icw)	5 кА
Номинальный ток утечки	. 03 А
Тип по току утечки	Переменный ток (AC)
С кратковременной задержкой отключения	нет
Селективная защита	нет
Вес, г	228.8

Выключатель дифференциальный УЗО ВД1-63 тип А 2Р 16А 10мА

Информация размещенная на сайте, не является публичной офертой

1. Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, изображений и фотографий, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

2. Нажатие на кнопки «Купить», «Разместить заказ», «Оформить заказ», а также последующее заполнение тех или иных форм, не накладывает на владельцев сайта никаких обязательств.

3. Присланное по e-mail сообщение, содержащее копию заполненной формы заявки на сайте, не является ответом на сообщение потребителя или подтверждением заказа со стороны владельцев сайта.

4. Все материалы, размещенные на сайте являются собственностью владельцев сайта, либо собственностью организаций, с которыми у владельцев сайта есть соглашение о размещении материалов. Копирование любой информации может повлечь за собой уголовное преследование.

5. Регистрируясь на сайте или оставляя тем или иным способом свою персональную информацию, Вы делегируете право сотрудникам компании обрабатывать вашу персональную информацию.

6. Для аналитических целей на сайте работает система статистики, которая собирает информацию о посещенных страницах сайта, заполненных формах и т.д. Сотрудники компании имеют доступ к этой информации.

7. Покупатель соглашается с тем, что Интернет-магазин вправе передавать информацию о размещенных Покупателем заказах третьим лицам. Переданная Интернет-магазином информация, включающая данные о номере и содержании заказа, электронного адреса и номера телефона Покупателя, может быть использована исключительно в целях оценки деятельности Интернет-магазина и улучшения качества обслуживания Покупателей.

8. Оформляя заказ на сайте или иным способом становясь клиентом нашей компании, вы принимаете условия оферты.

Выключатель дифференциальный ВД 1-63 (УЗО)

Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.

Наименование	Ед. изм.	Цена с НДС
УЗО ВД1-63 2Р 16А 30мА GENERICA ИЭК MDV15-2-016-030	Штука	718,38
УЗО ВД1-63 2Р 25А 30мА GENERICA ИЭК MDV15-2-025-030	Штука	704,29
УЗО ВД1-63 2Р 32А 30мА GENERICA ИЭК MDV15-2-032-030	Штука	718,38
УЗО ВД1-63 2Р 40А 30мА GENERICA ИЭК MDV15-2-040-030	Штука	718,38
УЗО ВД1-63 2Р 50А 30мА GENERICA ИЭК MDV15-2-050-030	Штука	826,14
УЗО ВД1-63 2Р 63А 30мА GENERICA ИЭК MDV15-2-063-030	Штука	826,14
УЗО ВД1-63 4Р 16А 30мА GENERICA ИЭК MDV15-4-016-030	Штука	983,28
УЗО ВД1-63 4Р 25А 30мА GENERICA ИЭК MDV15-4-025-030	Штука	983,28
УЗО ВД1-63 4Р 32А 30мА GENERICA ИЭК MDV15-4-032-030	Штука	983,28
УЗО ВД1-63 4Р 40А 30мА GENERICA ИЭК MDV15-4-040-030	Штука	983,28
УЗО ВД1-63 4Р 50А 30мА GENERICA ИЭК MDV15-4-050-030	Штука	1 130,97
УЗО ВД1-63 4Р 63А 30мА GENERICA ИЭК MDV15-4-063-030	Штука	1 130,97

Выключатель дифференциальный ВД1-63 (УЗО) предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции(уставка – 10 мА, 30 мА, 100 мА)

Единственная защита человека от поражения электрическим током при прямом однофазном прикосновении к токоведущим частям электроустановки.

Выключатели с уставкой срабатывания 300 мА и 500 мА предназначены для предотвращения возгорания и пожаров вследствие протекания токов утечки на землю.

При использовании выключателя ВД1-63 необходимо последовательно с ним включать автоматический выключатель ВА 47-29 или ВА 47-100 (аналогичного или меньшего номинала), так как функционально выключатель ВД1-63 не предусматривает защиты от сверхтока короткого замыкания и перегрузки).

Выключатель ВД1-63 – электромеханическое устройство, не имеющее собственного потребления электроэнергии.

Он сохраняет работоспособность, т.е. осуществляет защиту от электропоражений и возгораний при любых колебаниях напряжения в сети и даже при обрыве нулевого рабочего проводника.

Предусмотрено двух- и четырехполюсное исполнение.

Монтаж производят на 35 мм монтажную DIN-рейку.

Принцип действия ВД1-63 (УЗО):

При протекании по силовым проводам тока нагрузки, в магнитопроводе дифференциального трансформатора датчика-трансформатора создаются равные, противоположно направленные и взаимно компенсирующие друг друга магнитные потоки.

Во вторичной обмотке трансформатора напряжения нет, якорь расцепителя притянут магнитом, механизм управления взведен.

При появлении дифференциального тока (тока утечки) на заземленные элементы через поврежденную изоляцию токоведущих частей или через тело прикоснувшегося человека, равенство магнитных потоков в магнитопроводе датчика нарушается.

Если значение дифференциального тока окажется достаточным для создания (с помощью катушки расцепителя) магнитного потока в ярме, которыйуравновесит удерживающий поток «блокирующего» магнита (уставка срабатывания I∆n), возвратная пружина оторвет якорь от ярма и через подвижный шток ударит по поворотному элементу.

Произойдет сброс механизма управления, выключатель отключится даже если оператор удерживает рукоятку управления во взведенном положении.

Преимущества ВД1-63 (УЗО):

Наиболее эффективная защита человека от поражения электрическим током
Не имеет собственного потребления электроэнергии
Модульное исполнение экономит пространство в распределительном щите и значительно облегчает процедуру монтажа
Широкий диапазон рабочих температур от –25^oС до +40^oС
Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений от 110 до 265 В (двухполюсный), от 200 до 460 В (четырехполюсный)
Варианты исполнения на восемь номинальных токов
Высокая механическая износостойкость
Срок службы не менее 15 лет.

Габариты и размеры ВД1-63 (УЗО):

Технические характеристики ВД1-63 (УЗО):

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ВД1 -63 (УЗО)
Номинальное рабочее напряжение Ue, В	~230	~230/400
Номинальная частота тока сети f, Гц	50	50
Номинальный ток In, А	16, 25, 32, 40, 50, 63, 80, 100	16, 25, 32, 40, 50, 63, 80, 100
Номинальный отключающий дифференциальный ток (уставка) Iдn, мА	10, 30, 100, 300	30, 100, 300, 500
Число полюсов	2	4
Номинальный неотключающий дифференциальный ток	0,5 I∆n	0,5 I∆n
Номинальный условный дифференциальный ток короткого замыкания Idc, А	800	800
Номинальная наибольшая дифференциальная включающая и отключающая способность Iдm, А	3000	3000
Время отключения при номинальном дифференциальном токе In, не более, мс	40	40
Электрическая износоустойчивость, циклов включения-отключения, не менее	4000	4000
Механическая износоустойчивость, циклов включения-отключения, не менее	10 000	10 000
Максимальное сечение провода, присоединяемого к силовым зажимам, мм	50	50
Категория применения по ГОСТ Р 50030. 1-2000	AC-22	AC-22
Диапазон рабочих температур,°С	-25 ÷ +40	-25 ÷ +40
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4	УХЛ4
Степень защиты по ГОСТ 14254-96	IP20	IP20
Наличие драгоценных металлов (серебро), г/полюс	1,0	1,0

Внутреннее устройство ВД1-63 (УЗО):

1. Корпус из термостойкой ABS-пластмассы
2. Присоединительные зажимы с насечкой для надежной фиксации внешних проводников
3. Механизм управления
4. Электромеханический расцепитель
5. Кнопка “ТЕСТ”
6. Датчик-трансформатор
7. Посадочное место на 35-мм монтажную DIN-рейку

* Использована информация с сайта © http://www.iek.ru/

Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

Если Вы не нашли интересующую Вас продукцию —
звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: [email protected]

Дифференциальный автоматический выключатель 2Р 16А 30мА тип AC х-ка С ДИФ-101 4,5кА DEKraft 15003DEK

Дифференциальный автоматический выключатель 2Р, 16А, 30мА, тип AC, х-ка С, 4,5кА Серия ДИФ-101; Производитель DEKraft

Автомат и УЗО в одном корпусе
Компактное и недорогое решение для жилых, производственных и административных помещений.

Зачем нужны дифференциальные автоматические выключетели (АВДТ)?

Дифференциальный автоматический выключатель (дифавтомат) совмещает в себе функции автоматического выключателя и ВДТ (выключатель дифференциального тока, он же УЗО), Таким образом, дифавтомат обеспечивает три вида защиты:

Защита от перегрузок и коротких замыканий.
Защита от поражения человека электрическим током.
Защита от пожара.

Как работает дифференциальный автоматический выключатель?

Дифференциальный автоматический выключатель ДИФ-101 представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.

Левая часть выполняет функции автоматического выключателя, и защищает от перегрузок и коротких замыканий. .

Короткое замыкание, обычно возникает при повреждении проводки. Короткое замыкание – основная причина пожара! При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата. Пропорционально возрастает магнитное поле, что ведет к перемещению сердечника. Тот перестает удерживать рычаг расцепителя, и контакты размыкаются.
Перегрузка , возникает при включении в цепь слишком большого количества электроприборов. Это вызывает перегрев проводов, и может привести к выгоранию проводки и к поломке электроприборов. При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.

Правая часть выполняет функции УЗО, и предназначена для защиты человека от поражения электрическим током, и защиты проводки от пожара.

При этом неважно, какой именно блок сработал — цепь всё равно разрывается. При срабатывании дифференциального автомата от утечки тока выступает кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание. Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».

Технические характеристики:

Число полюсов: 2
Параметры сети: 230 50/60Гц
Номинальный ток: 16А
Номинальный ток утечки: 30мА
Номинальная отключающая способность:4,5кА
Тип дифференциального расцепителя: АС
Время отключения (срабатывания) при утечке тока : не более 100мс
Тип расцепителя: С

Максимальное сечение провода: 25мм²
Условия эксплуатации: УХЛ4
Степень защиты: IP20
Габаритные размеры:

Серия дифференциальных автоматических выключателей ДИФ-101

Легкая идентификация. Место для надписи или наклейки.

Быстрое подключение. В сравнении с парой Автомат + УЗО

Четкая маркировка.

Экономия места

Три вида защиты

Быстрая проверка работоспособности узо кнопкой «Тест»

Компания DEKraft входит в международный холдинг Schneider Electric. Предложение DEKraft включает в себя модульное, силовое и коммутационное оборудование, щиты, шкафы, боксы и аксессуары для них.

Продукция DEKraft относят к экономичному ценовому сегменту. Производство расположено в Китае. Тестирование продукции проходит в испытательных лабораториях, находящихся в Голландии, в Швеции и в Германии. Оборудование DEKraft отвечает всем стандартам качества и безопасности, принятым в нашей стране, что подтверждается соответствующими сертификатами.

Дифференциальный автоматический выключатель 2Р 16А 30мА тип AC х-ка С ДИФ-101 4,5кА DEKraft
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Дифференциальный автоматический выключатель 2Р 16А 30мА тип AC х-ка С ДИФ-101 4,5кА DEKraft — цена, фото, технические характеристики. Для того, чтобы купить Дифференциальный автоматический выключатель 2Р 16А 30мА тип AC х-ка С ДИФ-101 4,5кА DEKraft в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Дифференциальный автоматический выключатель 2Р 16А 30мА тип AC х-ка С ДИФ-101 4,5кА DEKraft оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

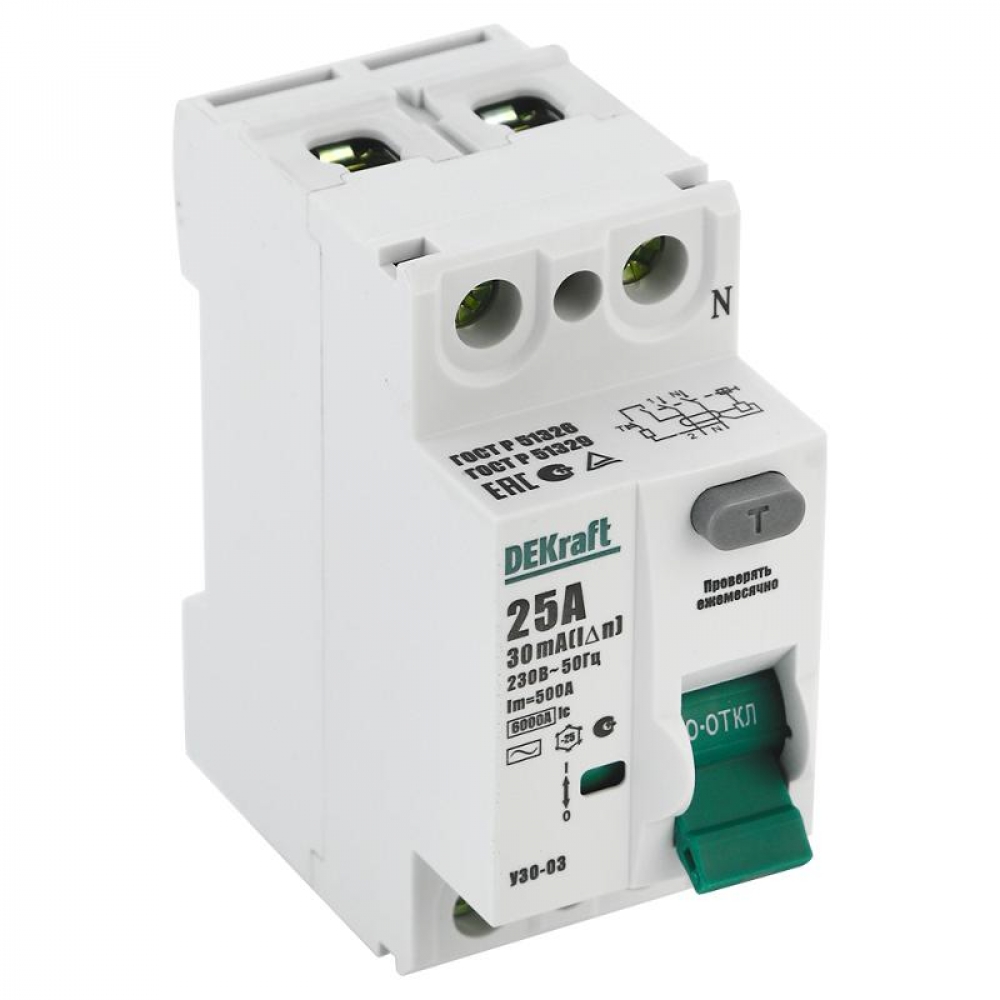

Устройства защитного отключения (УЗО) и дифавтоматы

УЗО и диффавтоматы: большой ассортимент и отличное качество

При разработке электрической сети многие люди сталкиваются с проблемой выбора важных устройств для защиты оборудования. К ним относятся УЗО и дифавтоматы. Они отличаются по своей конструкции и принципу функционирования. Чтобы определиться с выбором защиты электрооборудования необходимо разобраться во всех характеристиках и различиях.

Основные отличия

Визуально, кажется, что узо и дифференциальный выключатель конструктивно схожи. Они имеют одинаковый корпус, но выполняют разные функции. Устройства защитного отключения будут включаться при потере тока, называющийся еще дифференциальным. В данной ситуации травмируется человек при касании к неисправному оборудованию. При воздействии тока изоляционный слой будет перегреваться и это станет причиной возгорания или даже масштабного пожара. Они устанавливаются в тех местах, где возможно поражение током.

Дифавтомат представляют собой более сложное устройство с различным количеством полюсов, которое соединяет в себе устройство защитного отключения и автомат. Подходит для стиральной машины, для водонагревателя и других бытовых электрических приборов для защиты от утечки тока, но также от:

коротких замыканий;
перегрузок.

Дифавтоматы подходят для квартиры, коттеджей и других мест с электрическими приборами. Они способны предохранить от любых проблем, возникающих в процессе эксплуатации. Если говорить простыми словами, то устройство защитного отключения представляет собой индикатор, который обеспечивает защиту от утечки тока и исключает его прохождение через основные потребители, как лампочки, электромеханические приборы и т.д. Если в сети будет повреждена изоляция и образуется утечка, то аппарат сразу же сработает и отключит всю сеть. Он не отреагирует, если сеть будет перегружена из-за включения большого количества приборов.

Визуальные отличия

Существует очень много признаков, которые позволят без проблем подобрать подходящий прибор для защиты электрооборудования:

маркировка по значению номинального тока. На аппарате имеются все технические характеристики. Если на нем написана одна цифра, то это дифреле, а если цифра с различными латинскими буквами, то это дифференциальный выключатель;
название на корпусе соответствует типу устройства. Подобные надписи есть на продукции украинского производства. На иностранных их можно не встретить;
электрическая схема. На корпусе находится принципиальный чертеж. По нему можно определить принцип работы. Визуально схемы кажутся идентичными и человек без опыта может растеряться. При этом опытный электрик срезу же увидит отличия. К основным относится овал, показывающий трансформатор, который есть только в дифреле;
аббревиатурная надпись. УЗО имеет надписать ВД, а дифавтомат – АВДТ.

Какое устройство лучше выбрать?

Для разводки электроэнергии в любом месте требуется распределительный щит. В нем закреплены все защитные агрегаты для электромеханических изделий. Электропроводка разделяется по группам. Модульные устройства должны поместится в данный электрощиток, и поэтому требуется правильно их установить. УЗО занимает два модульных местах, и диф-автомат только одно. В зависимости от количества отходящих линий и размеров щитка можно будет рассчитать необходимое количество приборов.

Также каждый мастер учитывает сложность монтажа, ведь от данного процесса будет зависеть длительность рабочего процесса и соответственно оплата. Если сравнить два вида приборов, то конечно же автомат существенно проще установить. В нем есть нулевой и фазный провод, которые имеют разные места подключения. Упрощенная конструкция исключает получение дополнительных соединений и коммутаций. Следовательно, процесс обслуживания и эксплуатации также будет проще.

Продажа приборов для защитного отключения электроэнергии

В каталоге нашего интернет-магазина представлен широчайший выбор данной продукции. У нас можно купить подходящую модель по всем техническим параметрам. Весь товар соответствует требованиям. Он создается по всем нормативам и ГОСТам. Продажа производится оптом и в розницу. Невысокая цена объясняется прямыми поставками с завода производителя. При необходимости квалифицированные менеджеры помогут в выборе и оформлении заявки на покупку.

Выключатели дифференциальные ВД (УЗО) — Дифференциальная защита

Количество полюсов

Номинальный ток А

Номин откл диф ток мА

Тип тока утечки

Макс сечение входящего кабеля мм

Степень защиты — IP

Монтажная глубина — ниши мм

Номинальное рабочее напряжение В

Условный номин диф ток КЗ кА

Условный номин ток короткого замыкания Iq кА

Номин напряжение В

Мех износостойкость циклов

Электр износостойкость циклов

Номин неоткл диф ток мА

Номин условный ток короткого замыкания Icn А

Ширина по количеству модульных расстояний

Принцип действия

и виды

Предназначен для предотвращения опасного воздействия электрического тока на людей и животных при прикосновении к токоведущим и другим частям приборов и электроустановок, находящихся под напряжением. Следующая важная функция устройства — предотвращение возгорания при появлении токов утечки на землю. Защитное действие проявляется в отключении питающей сети в следующих ситуациях:

короткое замыкание корпуса электроустройства, находящегося под напряжением, через корпус на массу;
контакт токоведущих элементов с заземленными нетоковедущими частями электроустановок в результате повреждения изоляции;
замена заземляющего (PE) и нулевого (N) проводов в электрической цепи.

УЗО также защищает сеть от скачков напряжения. Для этого к нейтрали на входе устройства и фазе на выходе подключают нелинейное сопротивление. По нему протекает дифференциальный ток при повышении напряжения выше 270 В, после чего УЗО отключается.

Устройства защиты различаются по типам и принципам действия. Одним из наиболее практичных является УЗО селективное, обеспечивающее целенаправленное отключение групп нагрузок. Его особенностью является пониженная скоростная характеристика (тип S или G). Он устанавливается ближе к источнику, имеет номинальный дифференциальный ток 100 или 300 мА и обеспечивает первое отключение следующего обычного УЗО, расположенного перед потребителем.

Таким образом, современная защита электрических сетей основана на выявлении неисправностей и отключении отдельных участков от систем, работающих в нормальных условиях.

Как там УЗО?

УЗО еще называют выключателем дифференциального тока. Цель остается прежней: отключить цепь при возникновении тока утечки.Основным элементом устройства является тороидальный трансформатор с несколькими витками нулевого и фазного проводов, включенными встречно. Результирующее магнитное поле при нормальной работе устройства остается нулевым. Утечка в землю нарушает баланс, во вторичной обмотке возникает напряжение, при достижении определенного значения электрическая цепь отключается с помощью пускового, а для УЗО

требуется шина PE PE. В противном случае при появлении потенциала на корпусе электрического устройства из-за поврежденной изоляции нет тока утечки, а при прикосновении к нему и заземленным металлическим частям (радиатору, водопроводным трубам) можно получить заметное поражение электрическим током. В этом случае защитное устройство сработает, но будет лучше, если это произойдет от протечки в землю.

Для надежной работы защитного устройства следует проложить заземление. При работе по этой схеме УЗО разомкнет цепь до прикосновения к металлическому корпусу оборудования или бытовой техники.

Типы УЗО

УЗО классифицируются по их функциям:

переменного тока — это реакция на переменный ток утечки, который внезапно появляется или постепенно увеличивается.
А — дополнительно работает на постоянном пульсирующем дифференциальном токе, который может возникать неожиданно или постепенно увеличиваться.
В — реакция на постоянные и переменные пульсирующие токи утечки.
S — селективное УЗО с дополнительной выдержкой времени на отключение.
G — аналог S, но с меньшей задержкой.

Какое УЗО выбрать?

Пульсирующий ток в бытовых условиях возникает от стиральных машин, диммеров освещения, телевизоров, компьютеров, электроинструментов и других устройств с импульсными источниками питания. Отсутствие устройств с тиристорным управлением значительно увеличивало вероятность утечки постоянного или переменного пульсирующего тока. Поэтому если раньше было достаточно установить тип колонок, то теперь нужен тип А или В.

Где установить УЗО?

Общественные места в зданиях, где нет повышенной опасности поражения электрическим током.
В электрических цепях с возможной опасностью поражения электрическим током (помещения с влажностью выше нормы, группа розеток, бытовая техника и т. Д.).
На главном входе для защиты от пожарной опасности. Обычно УЗО устанавливается на выборочное.
В напольных щитах, в квартирных щитах, в индивидуальных домах.
В радиальных общеразбирательных УЗО и индивидуальных на отходящих линиях, с выбором параметров, гарантирующих селективное срабатывание.
При близких уровнях защиты, например, 10 и 30 мА, 30 и 40 мА и т. Д. Селективность срабатывания УЗО по току маловероятна из-за высокой скорости срабатывания. Для указанных значений это предусмотрено, если выбрано селективное УЗО 100 мА, так что по-прежнему есть временная задержка.
Из-за старения изоляции не всегда происходит постепенное увеличение токов утечки.
В случае мгновенного увеличения тока утечки из-за пробоя изоляции может сработать любое обычное УЗО, последовательно находящееся в цепи. Это связано с быстрым и значительным превышением настроек сразу на нескольких уровнях защиты.

Необходимость использования селективных УЗО

УЗО селективно выполняет свою функцию противопожарной защиты, если применяется модификация с выдержкой времени — S или G. К ним предъявляются повышенные требования по устойчивости к коротким замыканиям, коммутационной способности, динамической и динамической. термическая стойкость и др.

Обычно на основном вводе устанавливают селективное пожаротушение УЗО на большой ток утечки.

УЗО не следует использовать в цепях, которые нельзя внезапно отключать, так как это может привести к аварийным ситуациям (пожарная или охранная сигнализация, опасность для персонала и т. Д.)).

В дополнение к УЗО автоматические выключатели должны обладать селективностью по току. Первые срабатывают ближе к месту перегрузки или короткого замыкания. В этом случае автоматические выключатели сработают раньше, чем ток короткого замыкания достигнет предельного значения. Это необходимо для предотвращения перегрузки последовательно соединенных секций, поскольку ток проходит через контакты их защитных устройств.

Типы селективных УЗО

Для селективных УЗО важно сделать паузу, чтобы сработал общий тип устройства, который расположен под схемой.При этом устройство с выдержкой времени срабатывания пропускает через себя ток утечки и не работает. Интервал задержки для моделей может отличаться. Для изделий с маркировкой S это 0,15-0,5 с, например УЗО 63а 100мА селективное, с возможностью настройки задержки. Выбор будет оптимальным, если в подъезде квартиры будет установлен силовой кабель. У некоторых зарубежных моделей выдержки времени даже выше. Они предназначены для отключения цепи при возникновении опасности возгорания. Чем дольше отключается защита, тем больше вероятность возгорания изоляции.

С маркировкой G прибор работает в пределах 0,06-0,08 с. Устройство достаточно быстрое, чтобы реагировать на проблемы с сетью. Устанавливается под УЗО типа S. При двухступенчатой защите его можно установить на основной ввод, так как скорость подключаемых ниже УЗО еще выше.

Если в сети несколько групп нагрузки, перед каждой подключается отдельное защитное устройство, а ко входу подключается УЗО селективного пожаротушения.Тогда при выходе из строя одной из линий обесточится только она, а остальные останутся подключенными. С такой схемой легче обнаружить неисправность. Если обычное УЗО выходит из строя или не реагирует на неисправности в цепи, то срабатывает селективное УЗО (300 мА или 100 мА) и отключает всю сеть.

Для обеспечения селективности необходима следующая настройка прибора:

установить время срабатывания селективного УЗО, если оно предоставляет такую возможность;
установить необходимые параметры отключения в зависимости от величины тока утечки.

Характеристики отключения УЗО избирательного действия должны быть не менее чем в 3 раза выше остальных. Только в этом случае устройство будет гарантированно работать.

Параметры УЗО

Два временных параметра УЗО определены российскими стандартами:

время отключения — период от появления отключающего тока утечки ∆i до момента гашения дуги;
предельное время простоя для устройства типа S — это временной интервал между возникновением ∆i и размыканием контактов.

Последний параметр определяет избирательность срабатывания УЗО. Его предельное значение составляет 0,5 с. При этом следует учитывать, что для защиты людей открытие должно происходить в течение 10-30 мс, для предотвращения возгорания изоляции — до 500 мс. УЗО селективного типа S широко применяется там, где необходимо исключить ложные срабатывания от воздействия шумов или скачков напряжения.

По скорости отключения сети УЗО делятся следующим образом:

общего пользования — без задержки;
тип G — 10-40 мс;
с тип — 40-500 мс.

В электрических цепях всегда возникают токи утечки. В итоге они не должны превышать 1/3 номинального значения ∆i устройства. Считается, что на 1 мА нагрузки приходится 0,4 мА тока утечки потребителя, а 1 м длины фазного провода составляет 10 мкА. Защитное устройство регулируется по величине полного естественного тока утечки. Если этого не сделать, могут возникать частые ложные срабатывания. При этом следует учитывать, что устройство с ∆i = 100 мА больше не защитит человека от поражения электрическим током.

При проектировании электрических сетей можно не указывать тип УЗО, при этом специалистов не требуется. Но нужно заранее обосновать свой выбор. Важно, чтобы номинальный ток устройства был выше, чем ток предполагаемой нагрузки. К тому же УЗО устанавливается только в общую пару с. Вы можете установить одно дифференциальное автоматическое устройство вместо двух. Будет дешевле, но стоит правильно подобрать параметры.

УЗО защищает в двухпроводных сетях, где нет защитного проводника. Но работает только после прикосновения к опасному месту.

Как выбрать противопожарное устройство?

Селективное УЗО 63А, 300мА обычно устанавливается на входе в качестве противопожарного.

Многие используют обычные универсальные модели, устанавливая в своих домах устройства защиты 30 мА. Здесь выполняется функция «частичной» селективности из-за большой разницы токов срабатывания. Это экономит деньги на разнице в цене. Кроме того, обычное УЗО обеспечивает лучшую безопасность за счет более быстрого реагирования при улавливании токов утечки.Разница в поведении устройств заключается в том, что селективное устройство не выключится первым при дифференциальном токе, равном или превышающем 300 мА. Это уже чрезвычайная ситуация и вопрос не в том, идти ли к пульту управления, который может быть на уличном столбе. При таком большом токе обычное УЗО наверняка сработает, если на линии произойдет авария. Вот так вот будет понятно, где искать неисправность.

Таким образом, УЗО противопожарной защиты можно установить как выборочное, так и обычное.

Производители УЗО

Legrand Group — всемирно известный производитель электрических систем для зданий. Лидирующие позиции обеспечиваются высочайшей производственной культурой и большими инвестициями в создание новой электротехнической продукции. Для России группа поставляет весь перечень электрооборудования, от розеток и выключателей до сложных систем управления.

Селективное УЗО Legrand бывает электронного и электромеханического типа (указано на лицевой панели). В зависимости от исполнения он устанавливается сбоку или снизу выключателя.Регулируемая задержка времени (0-1,3 с) и чувствительность. В сочетании с автоматами они используются в качестве высокочувствительных или основных защитных устройств.

Цены на УЗО остаются высокими, как и на другие бренды.

АББ наиболее полно представляет серию УЗО F 200 — от 16 А до 125 А. Для домашней сети достаточно УЗО 63А, 100 мА — выборочно. Для токов утечки в бытовых приборах обычно используется устройство на 30 мА. В качестве противопожарной защиты на вводе частного дома используется селективное УЗО АВВ (63А, 300мА) четырехполюсное для трехфазной сети, как одно из самых надежных.Он не уступает по качеству продукции бренду Legrand. Для квартиры с однофазным вводом будет двухполюсный прибор. На фото ниже показано УЗО селективное ABB 63A, 300mA.

Максимальный ток, который может выдержать устройство, составляет от 3 до 10 кА (указан на лицевой панели). Это кратковременный, а не рабочий ток. УЗО может делать паузу, пока автоматический выключатель не отключит автоматический выключатель.

Компания одна из лидирующих, но цены очень высокие.Потребители часто отдают предпочтение моделям abb, потому что безопасность — самое дорогое. В наличии блок дифференциала ABB DDA200 AP-R типа A и AC. Он обеспечивает задержку срабатывания 10 мс, хотя это не селективное УЗО ABB. Кривая характеристики отключения при нем расположена между избирательным и обычным УЗО. Устройство имеет высокую устойчивость к ложным срабатываниям по сравнению с устройствами общего назначения.

Процент брака на селективные УЗО ABB, как и на другие изделия, составляет всего 2%, благодаря чему проблем в работе практически нет.Электромеханические устройства намного надежнее электроники и имеют преимущества во всем, кроме цены. Начали появляться УЗО с электронным приводом, не уступающие по механической надежности.

На рынке можно найти товары вдвое дешевле, а по качеству они не уступают АББ. Также компания выпускает серию FH 200, которая имеет немного меньшую цену, но существенно проигрывает по качеству продукции F 200. В частности, у него нет таких надежных контактов крепления проводов, которые быстро начинают болтаться, что сказывается на качестве работы.

Если покупать селективный ABB UZO, то только в специализированных магазинах, а не в сомнительных местах. Подделка опасна тем, что не может защитить человека должным образом. Модульному оборудованию, которое также входит в перечень УЗО, своими руками уделяется большое внимание из-за высокой стоимости.

Отечественная группа компаний IEK производит около 7 тысяч наименований продукции, соответствующей международным стандартам и обеспечивающей надежную работу электрических сетей.

УЗО предъявляют высокие требования.С одной стороны, они должны работать надежно, защищая людей от проводки — от опасности возгорания. Но при этом устройства, установленные на разных уровнях электрических цепей, должны действовать выборочно, отключая отдельные участки. Этим условиям, как и ГОСТ 51326.1, соответствуют УЗО ИЭК тип ВД1 63С.

Товарная группа представлена значениями номинальных токов 25-80 А, а дифференциальные токи составляют 100 мА и 300 мА. Продукция дешевле, чем у известных брендов, и широко используется в качестве начальных средств пожаротушения.В этом случае селективность защиты обеспечивается большими значениями токов отключения и выдержек времени на отключение цепей.

Выбор устройств безопасности

Если электричество потребляется по простой схеме, через цепь протекает синусоидальный ток. Утечка будет аналогичной формы и здесь можно будет использовать устройства типа AU.

В современной бытовой технике все чаще используются схемы управления с отсечкой фазы. Устройство типа AU не будет на них реагировать, а здесь лучше применить UZO Type A, который также реагирует на синусоидальный ток.Устройства можно использовать вместе, например, тип переменного тока подходит для ламп накаливания, а тип А — для розеток, к которым можно подключать устройства с импульсным управлением. Но если придется менять освещение на энергосберегающие лампы с регулировкой яркости по фазе, замените тип динамика на А. Иначе не получится.

Для разделения работы по уровням электрических цепей необходимо использовать селективные устройства. На основном вводе задается тип S, на втором уровне — G, а затем устройства мгновенного срабатывания.

УЗО выбирается по номинальному току на одну ступень выше, чем подключенный к нему автоматический выключатель, который может работать в течение длительного времени при превышении нагрузки. Если вход автоматический на 50 А, то подойдет селективное УЗО 63А.

Согласно требованиям стандартов, на лицевых панелях устройств указаны номинальные значения напряжения, а также длительный ток и ток отключения ∆i. Если есть обозначение синусоиды, это тип переменного тока. Наличие под ним двух положительных полупериодов указывает на тип А.Селективные УЗО обозначаются буквами S и G. Номинальный ток короткого замыкания указан в рамке. Устройство должно выдерживать его подъем по максимуму, пока автомат не выключится. Обычно ток не успевает достичь предельного значения. УЗО заранее отключает цепь с дефектом, пока не нагреется проводник и не воспламенится изоляция.

Заключение

В бытовых электрических сетях применяется токовая и временная селективность. Для этого устройства безопасности устанавливаются последовательно в виде дерева, где один выключатель является общим.В основе принципа действия лежит уменьшение времени протекания тока через тело при прямом или косвенном прикосновении к электрическим компонентам, находящимся под напряжением. УЗО селективное установлено на входе и выполняет противопожарную функцию.

Наличие на форуме людей, тупо отрицающих использование общего УЗО, вынуждает оправдать использование общего УЗО, по крайней мере, для тех, кто не понимает, но пытается разобраться.
В системах ТТ это важное средство защиты, так как при замыкании фазы на землю токи обычно не превышают 50А, что может быть недостаточно для срабатывания АВ.Поэтому следует применять дублирование — двухступенчатую защиту с помощью УЗО.
Для TN-CS и TN-S токи замыкания на землю могут превышать 1000 А, в связи с чем лучше позволить всему УЗО работать при 100, 300 мА, чем допускать такой ток в системе, что также минимизирует ущерб от короткое замыкание
О системах заземления и их особенностях можно прочитать в теме «Полезные ссылки про CIP и прочее» от 50 поста и далее, где сравниваются характеристики и свойства систем заземления.
Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
Дата первого официального опубликования: 1 августа 2008 г. Опубликовано: в «РГ» — Федеральный выпуск № 4720 1 августа 2008 г.
Действует с 1 мая 2009 г.
Принят Государственной Думой 4 июля 2008 г.
Утвержден Советом Федерации 11 июля 2008 г.
4. Линии электроснабжения зданий, сооружений и зданий должны иметь защитные покрытия. запорные устройства для предотвращения возгорания при неисправности электроприемников.Правила установки и параметры защитных устройств должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.
ПУЭ 7 издание.
7.1.84. Для повышения уровня защиты от пожара при коротких замыканиях на заземленные части, когда ток недостаточен для максимальной токовой защиты
, ввода в квартиру, индивидуальный дом и т. Д. Рекомендуется установить УЗО с током срабатывания. до 300 мА
ПРОЕКТИРОВАНИЕ И УСТАНОВКА
ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ ЖИЛЫЕ
И ОБЩЕСТВЕННЫЕ ЗДАНИЯ
СП 31-110-2003
3 УТВЕРЖДЕНО И РЕКОМЕНДУЕТСЯ к применению в качестве нормативного документа Системы
нормативных документов в строительстве постановлением Госстроя России от 26 октября 2003 г. 194
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ЗАЩИТНО-ОТКЛЮЧАТЕЛЬНЫХ УСТРОЙСТВ В ЭЛЕКТРИЧЕСКОМ ОБОРУДОВАНИИ ЖИЛЫХ ЗДАНИЙ
А.1.7 Применение УЗО в существующих жилых помещениях с двухпроводными сетями, где приемники не имеют защитного заземления, является эффективным инструментом в условия повышения электробезопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при прямом контакте с корпусом (подключенным к земле).В связи с этим установка УЗО может быть рекомендована в качестве временной меры для повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводки и приведения оборудования в исправное состояние.
A.4.2 При установке УЗО должны постоянно соблюдаться требования селективности. Для двух- и многокаскадных схем УЗО, расположенное ближе к источнику питания, должно иметь уставку срабатывания и время срабатывания как минимум в три раза больше, чем у УЗО, расположенного ближе к потребителю. Для УЗО, установленных на вводе осветительных (квартирных) щитов, в соответствии с ПУЭ 7.1.72 и 7.1.84 требования селективности времени срабатывания могут не выполняться.
А.4.7 Недопустимо использование УЗО в групповых линиях, не имеющих максимальной токовой защиты, без дополнительной аппаратуры, обеспечивающей эту защиту.
А. 5 Особенности использования УЗО для объектов индивидуального строительства
А.5.1 К одноквартирным, дачным и садовым домам должны быть повышены требования по электробезопасности, что связано с их высокой энергоемкостью, разветвленностью электрических сетей и спецификой эксплуатации, как самих объектов, так и электрооборудования, поскольку в большинстве случаев электрооборудование не отнесено к квалифицированным, постоянным эксплуатационным службам.
А.5.4 Для моноблочных зданий рекомендуется УЗО с номинальным током до 30 мА для обеспечения группового питания розеток внутри дома, в том числе в подвалах, встроенных и пристроенных гаражах, а также в групповом питании. сети, снабжающие ванными комнатами, душевыми и саунами. Для внешних розеток требуется установка УЗО с номинальным током до 30 мА.

Не так давно стали появляться инновационные разработки в области электромонтажного оборудования.Это автоматы различных типов и устройства защиты.

Теперь они стали более безопасными, менее общими, аккуратными. Устанавливать такое оборудование стало намного проще, чем их предшественников.

Результатом современных подходов к безопасности электропроводки являются защитные автоматы, которые называются УЗО. Они предназначены для защиты человека от токов утечки, при прикосновении человека к оборудованию, где происходит короткое замыкание или большая нагрузка.

Установка защитного устройства на потребителей электрической энергии осуществляется в местах, где существует опасность поражения электрическим током.

Современные требования к выполнению подключения к устройствам автоматики требуют обязательного включения УЗО в электрическую цепь.

Многие специалисты утверждают, что установка двухпроводного УЗО невозможна. Свои мнения они регламентируют тем, что для этого необходимо понести большие затраты на улучшение и переделку всей проводки или просто отказаться от УЗО. Это мнение ошибочно.

По своей сути УЗО предусматривает подключение всего двух пар проводов, так как имеет всего две пары оконечных устройств.Прикрепить землю просто некуда. Принцип работы УЗО не требует обязательного заземления.

Подключение УЗО без заземления: к нему подключаются фазный и нулевой провода, нагрузка на которые выравнивается и тщательно контролируется.

При повышении нагрузки на проводку или утечке тока (короткое замыкание на металлический корпус) срабатывает УЗО, выводя из строя поврежденный участок.

Для обеспечения полной защиты человека от поражения электрическим током металлических деталей, которые оказались под напряжением в результате обрыва провода, в домашних условиях необходимо установить УЗО с заземлением. Устанавливается, если в доме есть система заземления.

Заземление и УЗО являются полностью независимыми частями безопасности электрических цепей. Их сочетание позволяет обеспечить надежную безопасность человеку при эксплуатации бытовой техники и электрооборудования.

Независимо от наличия заземления предохранительное устройство сработает и выполнит свою защитную функцию.

Многие системы заземления сами по себе не обеспечивают надежной защиты людей от электричества.Только соединение УЗО в сочетании с землей обеспечивает надежную защиту человека от тока.

Принципы процесса УЗО. В случае обрыва нулевого провода УЗО не отключит питание. Затем напряжение появляется на корпусах заземленных устройств.

Тогда в случае контакта с человеком, при котором возникает ток утечки, устройство мгновенно сработает, отключив питание. Таким образом, человек застрахован от поражения электрическим током.

Устройство пожарной безопасности не защищает человека от поражения электрическим током. В отличие от функций, которые выполняет обычное УЗО для бытовой электропроводки, противопожарное УЗО предназначено для отключения токов утечки с высоким порогом отсечки.

Диапазон токов утечки может достигать 500 мА с минимальным порогом 100 мА. Такие токи для человека могут быть смертельными.

Несмотря на эти свойства, устройство противопожарной защиты считается защитным устройством.Такое устройство защищает только от значительных токов утечки, которые могут вызвать пожар или пожар.

Принцип работы данного УЗО заключается в том, что при напряжении 220В ток утечки достигает 500 мА, выделяется тепло, что равно температуре обычной бытовой зажигалки.

Для предотвращения этого и предотвращения возгорания устанавливается устройство противопожарной защиты, отсекающее токоведущие части поврежденного участка кабельных линий.

Помимо высоких номинальных токов, устройство противопожарной защиты УЗО ничем не отличается от принципа действия обычного бытового УЗО.

Рано или поздно человек начинает задумываться о безопасности своего дома, своей жизни. Чтобы обезопасить себя и свой дом, нужно тщательно изучить, как решить эту проблему. Особого внимания в доме требует электропроводка, к выбору которой следует подходить с особой тщательностью.

Сейчас в каждом доме целый арсенал различных бытовых электроприборов.И чем больше его количество, тем больше нагрузка на электрический кабель.

При отсутствии устройств защиты это может привести к неисправности. Любой материал со временем становится бесполезным. Это касается как внешней проводки, так и внутренней проводки, расположенной в корпусе прибора. Изоляционные свойства со временем теряются. Происходит утечка электричества, и это прямая угроза жизни человека.

Чтобы избежать неприятностей, достаточно прибегнуть к использованию защитных устройств. Одним из таких считается УЗО УЗО .

Почему необходимо устанавливать в квартире

Из названия устройства становится понятно, что оно предназначено для защиты любого живого существа от разрушительного воздействия электрического тока. А также предотвращает возможность возгорания электропроводки из-за ее перегрева, различных неисправностей.

Как отмечалось ранее, целостность внутренней электрической цепи устройства может быть нарушена. На то есть несколько причин:

механическое воздействие;
температурных повреждений;
старение электропроводки.

Итак, при отсутствии устройств защитного отключения любая из этих причин может нанести человеку непоправимый вред. Вы можете потерять не только свой дом, но и умереть, находясь в состоянии стресса. Поражение электрическим током может вызвать фибрилляцию сердца.

Конечно, здесь большую роль играет сопротивление самого человека. Чем он выше, тем больше шансов остаться в живых. Только скажите, а нужно ли рисковать своим здоровьем? Не проще ли просто установить необходимую защиту и радоваться жизни? Вы еще сомневаетесь, что за зачем узо в квартире ?

Рассмотрим пример.Во время работы стиральной машины на фазном проводе была повреждена изоляция, и он касается корпуса. В результате корпус электроприемника оказался под напряжением.

Мужчина, стоявший на мокром полу, коснулся металлической части пишущей машинки. В результате по образовавшейся цепи ток через человека уходит в землю. УЗО, «чувствуя», что не весь ток вернулся, сразу отключает напряжение, тем самым спасая жизнь человеку.

Несомненно, человек почувствует легкое покалывание, однако останется живым.

Как работает УЗО?

Его основная задача — защитить человека от поврежденного устройства, корпус которого имеет опасный потенциал. Фаза и ноль от источника питания подключаются к верхним клеммам УЗО, фаза и ноль, которые идут к нагрузке на нижних клеммах. В этом случае электрический ток течет от источника питания, проходит через УЗО к электрическому устройству, а затем снова возвращается в сеть.

Отсюда мы заключаем, что УЗО — это своего рода контроллер, который регулирует силу тока на «входе» и «выходе».Если токи на входе и выходе УЗО не равны между собой, то где-то есть утечка. Устройство безопасности очень быстро реагирует на эту утечку и примерно через 0,04 секунды срабатывает и отключается.

Проще говоря, в нормально функционирующей электрической сети не должно быть значительной разницы между входящим и исходящим токами, проходящими через УЗО. Если количество исходящего и возвращаемого тока одинаково, то отключения не будет. Но если ток нашел другой путь, и его часть «утекла», УЗО отключится и отключит питание.

В то же время нужно помнить, что УЗО способно значительно повысить безопасность электроустановок, но не способно полностью исключить риск электрического повреждения или возгорания. УЗО не реагируют на аварийные ситуации, если они не сопровождаются током утечки. Например, такие как короткое замыкание и перегрузка.

Зачем вам нужно приложение УЗО или УЗО на 100 мА для противопожарной защиты?

Для защиты человека от поражения электрическим током устанавливается УЗО с номинальным током утечки порядка 10–30 мА. И почему? Да все просто, потому что ток большей ценности может быть смертельным для человека.

Но производители выпускают защитные устройства с номинальным током утечки 100, 300 и 500 мА. Вы не думали об этом с такой деноминацией.

Всем известно, что при токе в 50 мА человек без посторонней помощи не сможет избавиться от электрического провода. Значение 80 мА приводит к мгновенной смерти. Зачем устанавливать устройства больших номиналов? На самом деле такие защитные устройства не применяются для защиты от поражения электрическим током, их задача несколько иная.

Необходимость использования УЗО с номиналом 100 мА и выше обусловлена тем, что практически в каждой системе питания есть «паразитные» токи. Другими словами, происходит утечка естественных токов. В любом приборе нет идеальной изоляции, всегда есть естественный ток утечки.

Даже в проводах, которые используются для монтажа электропроводки, есть естественная утечка и тем более она длиннее, чем проводка. Если установить УЗО номиналом 30 мА на большой дом, скажем в 2, 3 этажа, то он просто ложно выйдет из строя из-за естественной утечки токов.

Устройства защитного отключения, рассчитанные на ток утечки 300 мА, предотвращают возникновение пожара. Например, при непрерывной утечке тока, равной 200-500 мА, выделяется такая тепловая энергия, которой достаточно для воспламенения близлежащих материалов и возникновения пожара.

Таким образом, основная задача данного защитного устройства типа состоит в противопожарной защите. Также УЗО с номиналом 100 мА — 500 мА обеспечивают резерв основных УЗО. Их установка производится при входе в комнату.

Смысл работы таков: сначала отключается УЗО с наименьшим номиналом, но если по каким-то причинам не выключилось (например, из-за неисправности) и подстройка продолжается, то ввод будет работать через некоторое время.

Установив устройство защитного отключения — вы спасете жизнь и здоровье ваших близких!

В связи с тем, что УЗО селективного типа 4П на 63А 300мА не было в ближайшем интернет-магазине, я еще разобрался, что УЗО селективного типа в плате учета не нужно! Для щита учета можно использовать обычное УЗО 63А 300 мА, которое из-за разницы рабочих токов автоматически обеспечивает селективность с УЗО в доме номиналом 30 мА. В результате сэкономлено около 2 тонн. П. Селективное УЗО в недорогом интернет-магазине сейчас стоит около 5,8 т.р., а обычное с таким же рейтингом около 3,8.
Не сомневаюсь, что необходимо устройство противопожарной защиты УЗО в щитке учета на опоре. Вопрос был в том, должна ли она быть селективной или нет.
Наша цель при установке двухуровневой защиты с УЗО (300 мА в распределительном щите и 30 мА в групповых сетях в доме) — обеспечить селективность их работы.Проще говоря, необходимо следить за тем, чтобы УЗО в доме сработало первым и при этом не сработало УЗО в распределительном щите.
В интернете полно рекомендаций о необходимости установки УЗО селективного типа (тип S) в щиток учета. При этом в интернет-магазинах селективный тип УЗО либо отсутствует, либо существенно дороже обычных номиналов, но не селективный. Сразу этот пародокс навел меня на мысль, что люди в основном ставят обычные (неселективные УЖД) доски бухгалтерии.И теперь эта мысль подтверждается. И это вдобавок правильно.
Техническое руководство ABB: Защита от замыканий на землю с помощью устройств дифференциального тока помогло мне разобраться в проблеме. Отдельный раздел посвящен селективности УЗО (с. 63, или 6/7).
При токах утечки 100 и 300 мА для УЗО в распределительном щите и 30 мА для УЗО в доме эта селективность обеспечивается автоматически!
Ниже приведена таблица из Технического руководства ABB, в которой отображается информация о селективности пар УЗО.В заголовках столбцов указаны токи утечки УЗО, которое стоит первым (например, в экране). В заголовках строк указываются токи срабатывания УЗО, которое является вторым (например, в доме). Обычные УЗО обозначаются как inst (мгновенные). Селективные УЗО с маркировкой S.
В таблице указан цвет пары, для которой обеспечивается селективность (правильная последовательность срабатывания).
Другой цвет указывает на причину обеспечения селективности. Выделяют два типа: частичный (частичный) и полный.Несмотря на ощущение, что частичная избирательность — это как вторая свежесть, на самом деле с ней все нормально. Просто в случае «частичной» селективности селективность обеспечивается разницей в номинальном токе утечки УЗО (30 и 100 или 300 мА). А полная селективность обеспечивается задержкой срабатывания УЗО селективного действия.
В руководстве содержится правило, согласно которому «частичная» селективность обеспечивается, если коэффициент номинального тока УЗО превышает 3. Для «полной» селективности селективное УЗО должно быть первым, а отношение токов должно быть равно 2.
В общем заказываю обычное УЗО и больше не парюсь

Распределительная коробка

в квартире, дифференциальные автоматы и цепи электропитания Фотография, картинки, изображения и сток-фотография без роялти. Изображение 105814679.

Распределительная коробка в квартире, дифференциальные автоматы и электрические цепи. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 105814679.

Распределительная коробка в квартире, дифференциальные автоматы и выключатели. Коробка автоматов с дифференциальной схемой на строящуюся квартиру узо. Защита и восстановление электропроводки, заземления и электропроводки в квартире. Коробка передач с дифференциальным выключателем. Ремонт и реконструкция разводки квартир. Реконструкция стыка электрических цепей. Защита и замена автомата.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5745 x 3830 пикселей | 48. 6 см x 32,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5745 x 3830 пикселей | 48,6 см x 32,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробовать 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

% PDF-1.4 % 1089 0 объект> эндобдж xref 1089 198 0000000016 00000 н. 0000006659 00000 н. 0000004256 00000 н. 0000006826 00000 н. 0000006963 00000 н. 0000007139 00000 н. 0000007769 00000 н. 0000008560 00000 н. 0000008598 00000 н. 0000008879 00000 н. 0000009137 00000 н. 0000009191 00000 п. 0000010043 00000 п. 0000010600 00000 п. 0000010871 00000 п. 0000013542 00000 п. 0000035485 00000 п. 0000063270 00000 п. 0000086892 00000 п. 0000110069 00000 н. 0000110130 00000 н. 0000110476 00000 н. 0000110618 00000 п. 0000110746 00000 н. 0000110866 00000 н. 0000111036 00000 н. 0000111212 00000 н. 0000111391 00000 н. 0000111591 00000 н. 0000111760 00000 н. 0000111900 00000 н. 0000112130 00000 н. 0000112311 00000 н. 0000112466 00000 н. 0000112738 00000 н. 0000112906 00000 н. 0000113082 00000 н. 0000113274 00000 н. 0000113493 00000 н. 0000113694 00000 н. 0000113895 00000 н. 0000114025 00000 н. 0000114173 00000 н. 0000114343 00000 п. 0000114567 00000 н. 0000114713 00000 н. 0000114871 00000 н. 0000115012 00000 н. 0000115155 00000 н. 0000115302 00000 н. 0000115441 00000 н. 0000115548 00000 н. 0000115703 00000 н. 0000115897 00000 н. 0000116035 00000 н. 0000116175 00000 н. 0000116307 00000 н. 0000116449 00000 н. 0000116549 00000 н. 0000116687 00000 н. 0000116839 00000 н. 0000116979 00000 п. 0000117165 00000 н. 0000117297 00000 н. 0000117445 00000 н. 0000117559 00000 н. 0000117715 00000 н. 0000117811 00000 н. 0000117987 00000 н. 0000118137 00000 н. 0000118355 00000 н. 0000118584 00000 н. 0000118784 00000 н. 0000118940 00000 н. 0000119161 00000 н. 0000119293 00000 н. 0000119437 00000 н. 0000119584 00000 н. 0000119712 00000 н. 0000119939 00000 н. 0000120049 00000 н. 0000120197 00000 н. 0000120339 00000 н. 0000120491 00000 п. 0000120839 00000 н. 0000120969 00000 н. 0000121117 00000 н. 0000121259 00000 н. 0000121415 00000 н. 0000121604 00000 н. 0000121874 00000 н. 0000122088 00000 н. 0000122254 00000 н. 0000122429 00000 н. 0000122629 00000 н. 0000122820 00000 н. 0000123012 00000 н. 0000123182 00000 н. 0000123351 00000 н. 0000123487 00000 н. 0000123621 00000 н. 0000123835 00000 н. 0000124196 00000 н. 0000124558 00000 н. 0000124920 00000 н. 0000125240 00000 н. 0000125558 00000 н. 0000125840 00000 н. 0000126120 00000 н. 0000126400 00000 н. 0000126616 00000 н. 0000126888 00000 н. 0000127066 00000 н. 0000127256 00000 н. 0000127496 00000 н. 0000127857 00000 н. 0000128177 00000 н. 0000128495 00000 н. 0000128781 00000 н. 0000128997 00000 н. 0000129145 00000 н. 0000129465 00000 н. 0000129657 00000 н. 0000129827 00000 н. 0000129983 00000 н. 0000130139 00000 п. 0000130386 00000 н. 0000130486 00000 н. 0000130586 00000 н. 0000130785 00000 н. 0000130917 00000 н. 0000131059 00000 н. 0000131189 00000 н. 0000131376 00000 н. 0000131534 00000 н. 0000131656 00000 н. 0000131864 00000 н. 0000132045 00000 н. 0000132165 00000 н. 0000132329 00000 н. 0000132504 00000 н. 0000132608 00000 н. 0000132754 00000 н. 0000132916 00000 н. 0000133107 00000 н. 0000133231 00000 н. 0000133370 00000 н. 0000133591 00000 н. 0000133725 00000 н. 0000133863 00000 н. 0000134051 00000 н. 0000134245 00000 н. 0000134379 00000 н. 0000134596 00000 н. 0000134795 00000 н. 0000134947 00000 н. 0000135095 00000 н. 0000135229 00000 н. 0000135365 00000 н. 0000135479 00000 н. 0000135611 00000 п. 0000135725 00000 н. 0000135911 00000 н. 0000136085 00000 н. 0000136307 00000 н. 0000136421 00000 н. 0000136567 00000 н. 0000136693 00000 н. 0000136837 00000 н. 0000136977 00000 н. 0000137109 00000 н. 0000137285 00000 н. 0000137459 00000 н. 0000137603 00000 н. 0000137749 00000 н. 0000137937 00000 п. 0000138127 00000 н. 0000138269 00000 н. 0000138423 00000 н. 0000138575 00000 н. 0000138765 00000 н. 0000138975 00000 н. 0000139191 00000 п. 0000139401 00000 п. 0000139567 00000 н. 0000139743 00000 н. 0000139883 00000 н. 0000140021 00000 н. 0000140153 00000 п. 0000140295 00000 н. 0000140459 00000 н. 0000140627 00000 н. 0000140779 00000 н. 0000140927 00000 н. 0000141050 00000 н. 0000141159 00000 н. 0000141298 00000 н. 0000141427 00000 н. трейлер ] >> startxref 0 %% EOF 1091 0 obj> поток xY} PSWy $ @! hDJlj $ iIXIX-c08! L (KuE [P> Va:; uwN {Gvfg {9; A

Двухполюсный переключатель 230 В ABB RCCB, 700 рупий / блок NK Electricals

Двухполюсный 230 В ABB RCCB Переключатель, 700 рупий / шт.

NK Electricals | ID: 233790

Спецификация продукта

9038 Информация

No.Количество полюсов	Двухполюсный
Напряжение	230 В
Чувствительность	30 мА
Частота	50 Гц
Сертификация			Сертификация
Класс автоматизации	Полуавтоматический
Гарантия	12 месяцев
Монтаж	Настенное крепление
Ширина	0.070 м
Высота	0,085 м
Вес	0,360 кг
Температура окружающего воздуха	Эксплуатация -25 +55 градусов Цельсия Хранение -40 . .. +70 градусов Цельсия
См. RoHS
Статус RoHS	В соответствии с Директивой ЕС 2011/65 / EU
Количество полюсов	4
Положение нейтрали	Питание
при номинальных рабочих условиях на полюс 4.4 Вт
Номинальный ток In	63 A
Номинальный остаточный ток	100 мА
Номинальный ток короткого замыкания SCCR	0,1 мА
Тип	Тип	Тип	Тип	Остаточный ток
Минимальное количество заказа	15 Шт.

Описание продукта

Описание продукта
ABB производит двух- и четырехполюсные выключатели дифференциального тока без встроенной максимальной токовой защиты серий F 200 и FH 200, которые используются соответственно в однофазных и трехфазных электрических цепях. Указанные ВДТ предназначены для использования в электрических цепях переменного тока частотой 50 и 60 Гц. Номинальное напряжение Un двухполюсных УЗО составляет 230 В, четырехполюсных УЗО — 400 В. (четырехполюсные УЗО).

Основные типы дифференциальных выключателей ABB

УЗО

общего типа серии FH 200 имеют номинальный остаточный ток отключения I ??? n, равный 0,03 А, а серии F 200 — 0,01; 0,03; 0,10; 0,30 и 0,50 А.

Обозначение символов F200 ABB
F200 XX XX XX
Название серии F200 ouzo abb
типы исполнения
без буквенного стандарта
H экономичный
Серия AP-R с повышенной устойчивостью к ложным срабатываниям,
AE для аварийного отключения питания.
число полюсов
S селективный
F202 двухполюсный
F204 четырехполюсный тип исполнения

A переменный ток с пульсирующей составляющей
переменный ток утечки переменного тока
номинальный ток A
16,25,4,63,80,100
X Номинальный остаточный ток отключения
1 -0. 01A
2-0, 03A
3-0.1A
4-0.3A

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 1984

Юридический статус фирмы Единоличное владение (физическое лицо)

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Участник IndiaMART с апреля 2021 года

GST07AEMPC000316Q1ZA

Основана в 1984 году в Дели, Индия. Мы, «NK Electricals», являемся индивидуальной фирмой, ведущей оптовик, поставщик и трейдер таких брендов, как Siemens, Schneider, Havells, L&T, C&S, ABB. , Legrand, Hager, Minilec, BCH и многие другие.Некоторые из продуктов, которыми мы торгуем: стартер, контактор, реле, MCB, таймер, MPCB, MCCB и т. Д. Вернуться к началу 1 Есть потребность?
Получите лучшую цену
1 Есть потребность?
Получите лучшую цену
Стационарные токи в взаимодействующих магнитных системах дальнего действия
1.
Джакомин, Г. Б., Лебовиц, Дж. Л .: Динамика фазовой сегрегации в системе частиц с дальнодействующими взаимодействиями. J. Stat. Phys. 87 (1), 37–61 (1997)
ADS MathSciNet Статья Google Scholar
2.
Бертини, Л., Де Соле, А., Габриэлли, Д., Йона-Лазинио, Г., Ландим, Ч .: Колебания в стационарных неравновесных состояниях необратимых процессов. Phys. Rev. Lett. 87 (4): 040601 (2001)
3.
Бертини, Л., Де Соле, А., Габриэлли, Д., Йона-Лазинио, Г., Ландим, Ч .: Макроскопическая теория флуктуаций для стационарных неравновесных состояний. J. Stat. Phys. 107 (3-4): 635-675
4.
Бертини, Л., Де Соле, А., Габриэлли, Д., Йона-Лазинио, Г., Ландим, К.: Текущие колебания в стохастике. решеточные газы. Phys. Rev. Lett. 94 (3): 030601
5.
Nernst, W .: Z. Physik. Chem. 2 , 613 (1888)
Google Scholar
6.
Онсагер, Л .: Теории и проблемы диффузии жидкости. Аня. Акад. Sci. 46 (5), 241–265 (1945)
ADS Статья Google Scholar
7.
Даркен Л.С., Ларсен Б.М. Распределение марганца и серы между шлаком и металлом в мартеновской печи. Пер. Эйм 150 , 87–112 (1942)
Google Scholar
8.
Даркен, Л.С .: Диффузия, подвижность и их взаимосвязь через свободную энергию в бинарных металлических системах. Пер. Эйм 175 , 184–201 (1948)
Google Scholar
9.
Даркен, Л.С.: Диффузия углерода в аустените с неоднородностью состава. Пер. Эйм 180 (53), 430–438 (1949)
Google Scholar
10.
Кришна, Р .: Восходящая диффузия в многокомпонентных смесях.Chem. Soc. Ред. 44 (10), 2812–2836 (2015)
Статья Google Scholar
11.
Кришна, Р .: Змеевидные диффузионные траектории и эффект Узо в частично смешивающихся тройных жидких смесях. Phys. Chem. Chem. Phys. 17 (41), 27428–27436 (2015)
Статья Google Scholar
12.
Коланджели М., Де Маси А., Пресутти Э .: Модели частиц с автономным током.J. Stat. Phys. 167 (5), 1081–1111 (2017)
ADS MathSciNet Статья Google Scholar
13.
Бокканья, Р .: Закон Фика и фазовые переходы. Кандидат наук. Диссертация (не опубликована) (2019)
14.
Коланджели, М., Джардина, К., Гиберти, К., Верния, Ч .: Неравновесная двумерная модель Изинга со стационарной восходящей диффузией. Phys. Ред. E 97 (3): 030103 (2018)
15.
Де Маси, А., Орланди, Э., Пресутти, Э., Триоло, Л .: Единственность и глобальная устойчивость инстантона в нелокальных эволюционных уравнениях. Ренд. Мат. Delle Appl. 14 , 693–723 (1994)
MathSciNet МАТЕМАТИКА Google Scholar
16.
Де Маси, А., Орланди, Э., Пресутти, Э., Триоло, Л .: Стабильность границы раздела в модели разделения фаз. Proc. R. Soc. Edinb. Разд. Математика. 124 (5), 1013–1022 (1994)
MathSciNet Статья Google Scholar
17.
Де Маси, А., Орланди, Э., Пресутти, Э., Триоло, Л .: Движение по кривизне путем масштабирования нелокальных эволюционных уравнений. J. Phys. 73 , 543–570 (1993)
MathSciNet МАТЕМАТИКА Google Scholar
18.
Де Маси, А., Орланди, Э., Пресутти, Э., Триоло, Л .: Глауберова эволюция с потенциалами Каца. I. Мезоскопические и макроскопические пределы, динамика границ раздела. Нелинейность 7 (3), 633 (1994)
ADS MathSciNet Статья Google Scholar
19.
Де Маси, А., Пресутти, Э., Цагкарогианнис, Д .: Закон Фурье, фазовые переходы и стационарная проблема Стефана. Arch. Рацион. Мех. Анальный. 201 (2), 681–725 (2011)
MathSciNet Статья Google Scholar
20.
Presutti, E .: Пределы масштабирования в статистической механике и микроструктуры в механике сплошных сред. Springer Science & Business Media (2008)
21.
Бокканья, Р .: Закон Фика в нелокальных эволюционных уравнениях.J. Math. Phys. 59 (5): 053508 (2018)
22.
Бокканья, Р .: Ток с «неправильным» знаком и фазовые переходы. J. Math. Phys. 60 (4): 043509 (2019)
23.
Де Маси, А., Оливьери, Э., Пресутти, Э .: Критическая капля для нелокального уравнения среднего поля. Марковский процесс. Связанные поля 6 , 439–472 (2000)
MathSciNet МАТЕМАТИКА Google Scholar
Дифференциальный ток. Дифференциальный автомат: характеристики, назначение
Для облегчения понимания дифференциала следует рассмотреть один физический процесс. Когда происходит касание изолированной проводящей линии, почему нет поражения электрическим током? Ответ очевиден: изоляция не позволяет току течь по телу человека. Но если жила оголена, встать на изолирующую подложку и коснуться провода? Эффект тот же — нет удара током. Подложка не дает цепи замыкаться через ствол на землю.
Понятие о дифференциальном токе
В природе не существует такого физического процесса, как дифференциальный ток.Это понятие представляет собой векторную величину, выраженную как сумма токов, присутствующих в цепи, взятых в виде среднеквадратичного значения. Чтобы создать дифференциальный ток, должен произойти физический процесс, называемый током утечки. Но необходимо, чтобы выполнялось одно условие: корпус оборудования, в котором возник ток утечки, должен быть заземлен. В противном случае, если корпус не заземлен, возникновение тока утечки не приведет к появлению дифференциального тока. И выключатель дифференциального тока (ВДТ) не работает.
Взаимосвязь между дифференциальным током и током утечки
Когда в цепи присутствует ток утечки, он передается к элементам, имеющим проводящий материал (металлический корпус для приборов, нагревательные трубы и т. Д.), От частей, находящихся под напряжением (электрические цепи, провода). Во время этих утечек нет короткозамкнутых участков. А значит нет факта неисправности цепи (ее явного повреждения).
Поскольку дифференциальный ток, если выразить его математически, представляет собой разность (в векторном значении) между током на выходе источника и током после нагрузки, то очевидно, что он почти идентичен току утечки.Но если последнее действительно существует при нарушении, например, изоляции, повышенной влажности среды, через которую он может проходить, или чего-то еще, то дифференциальный ток появляется при подключении к земле.
Отключающие и не замыкающие дифференциальные токи
Под током отключения (или отключения) понимается такой дифференциальный ток, протекание которого приводит к отключению VDT с утечками в цепи.
Ток, протекание которого допустимо в цепи устройства защитного отключения (УЗО) и не возникает, называется дифференциальным незамкнутым током.
В нагруженной цепи, где работают устройства импульсного типа: выпрямители, дискретные цифровые приборы для регулирования мощности — все это современная бытовая техника, есть фоновые дифференциальные токи. Но такие токи не являются токами повреждения, и в этом случае электрическая цепь не может быть отключена. Поэтому порог срабатывания УЗО выбирается так, чтобы не реагировать на рабочее значение фона, а отключать ток утечки, превышающий это значение.
УЗО или дифференциальный автомат
Для защиты цепи от токов короткого замыкания на землю большой величины были разработаны специальные автоматические выключатели. Схема устройства постоянно проверяет контролируемую цепь на наличие утечек. Как только сумма векторных значений линейных токов становится больше нуля и предел чувствительности прибора выходит за пределы, он немедленно отключает цепь. Такие системы ставятся как в однофазные, так и в трехфазные сети.
Характеристики дифференциальных выключателей
Различные модификации защитных устройств отличаются между собой:
конструктивными особенностями;
вид утечки электроэнергии;
параметров чувствительности;
скорость.
В зависимости от конструктивных особенностей бывают:
Устройства ВДТ (дифференциальный выключатель), где нет защиты от больших токов. Они реагируют на токи утечки, но для защиты их схемы необходимо постоянно включать предохранители.
Устройство RCBO, в котором предусмотрен автоматический выключатель. Это универсальное устройство с двойной функцией — для защиты от короткого замыкания и перегрузок, а также для контроля утечек.
Устройство с возможностью подключения машинного управления в точке подключения. Устройство предназначено для совместной установки с автоматическим выключателем. Его конструкция спроектирована таким образом, что допускает только одноразовое соединение с машиной.
В зависимости от формы токов утечки разработаны группы предохранительных устройств следующих модификаций:
АС — устройства, работающие с переменным синусоидальным током.Они не реагируют на дифференциальные импульсные токи, возникающие в момент включения, например, ламп люминесцентных, рентгеновских приборов, устройств обработки информационных сигналов, преобразователей на тиристорах.
А — устройства для защиты от постоянного импульсного и переменного тока. Пиковые значения утечки импульсных дифференциальных токов не распознаются. Они работают в схемах выпрямителей электронного типа, регуляторах фазоимпульсного преобразования. Предотвратить утечку на землю пульсирующего электричества, в котором присутствует постоянная составляющая напряжения.
B — системы, работающие с переменными, постоянными и пульсирующими токами утечки.
По чувствительности дифференциальный переключатель бывает следующих типов:
Системы малочувствительны, размыкающие цепь при косвенном прикосновении.
Системы с высокой чувствительностью. Защитите, если есть прямой контакт с токоведущим кабелем.
Противопожарные мероприятия.
По времени работы устройства:
Действия мгновенные.
Быстродействующий.
Для общего назначения.
С задержкой — селективного типа.
Устройства токовой защиты дифференциально-селективного устройства способны отключать только ту часть оборудования, где произошло нарушение.
Принцип работы переключателя дифференциального тока
УЗО состоит из сердечника в виде кольца и двух обмоток. Эти обмотки абсолютно одинаковые, то есть выполнены проводом одного сечения и одинаковым количеством витков.Ток проходит через одну обмотку в направлении входа нагрузки, а затем через нагрузку возвращается во вторую обмотку. Поскольку в каждой нагрузке проходит номинальный ток, суммарные токи на входе и выходе, по Киргофу, должны быть равны. В результате токи создают в обмотках одинаковые магнитные потоки, направленные в противоположном направлении. Эти потоки компенсируют друг друга, и система остается неподвижной. Если есть ток утечки, магнитные поля будут другими, реле дифференциального тока сработает, что приведет к размыканию электрических контактов.Электрическая линия будет полностью обесточена.
Где находится устройство защитного дифференциального тока
В областях современного строительства и электрооборудования, а также при реконструкции все больше и больше устройств, отключающих дифференциальный ток. Это оправдано повышением безопасности эксплуатации электрических сетей, а также снижением травматизма. УЗО применяются в:
общественных зданиях: учебных заведениях, домах культуры, больницах, гостиничных комплексах, спортивных сооружениях;
здания индивидуальных жилых и многоквартирных домов: дома, коттеджи, общежития, подсобные постройки;
торговых площадей, особенно на основе металлоконструкций;
административных зданий;
промышленных предприятий.
Варианты схем УЗО
Дифференциальное защитное устройство разряжено на разное количество контролируемых фаз. Бывают однофазные, двухфазные и трехфазные выключатели дифференциального тока.
Если линия однофазная и к ней нужно подключить УЗО и одиночный автоматический выключатель, то принципиальной разницы, что ставить на первое место, нет. Все эти устройства размещены на входе схемы. Просто удобнее сначала настроить автомат на фазу, а потом на переключатель дифференциального тока. Поскольку нагрузка тогда подключается к обоим контактам УЗО, вместо фазы — к автомату, а вместо нуля — к защитному устройству.
Если основная линия под нагрузкой разделена на несколько линий, то сначала устанавливается УЗО, а затем на каждую линию свой автоматический выключатель. Важно, чтобы номинальный ток, который может пропустить УЗО, был больше, чем ток отключения автомата, иначе невозможно будет защитить само устройство.
Заключение
Все работы по организации электромонтажных работ и систем защиты цепей лучше всего доверить профессиональным электрикам! Своими руками собрать можно только простые электрические схемы, а подключая защитные устройства, четко следовать инструкции.Обычно каждый контакт помечается соответствующим образом.
.
No related posts.

Разное
