Автоматический выключатель или рубильник? Что выбрать на ввод?

«Можно ли использовать на вводе в частный дом (до счетчика) автомат вместо рубильника?» – такой вопрос регулярно встречается на строительных форумах. И вроде – почему нет? Ведь и то, и другое устройство по факту разъединяет электрическую сеть. Следует ли из этого, что они взаимозаменяемы?

Нет. Совсем. Почему – нам объяснил инженер компании «Аксиом Плюс», 12 лет занимающейся оптовыми и розничными продажами электротехнических товаров. Для начала разберемся с назначением двух устройств и их сферой применения.

Главное отличие «автомата» от рубильника (переключателя)

Рубильник, или силовой разъединитель – это обычный выключатель, только мощный. Его задача просто отключить питание на линии. В схеме устройства нет фактически ничего, кроме контактов, его конструкция долговечная и простая.

Конструкция «автоматов» более навороченная, ведь функционально это более сложный прибор с большей областью ответственности.

Автоматический выключатель – выполняет защиту электрической цепи от перегрузок и сверхтоков короткого замыкания и рассчитан на определенное количество циклов включения-выключения (зависит от производителя, серии и модели). Например, износостойкость прибора BZMB1-A100 от Eaton (Moeller) составляет до 10 000 циклов.

Когда существует потребность включать и отключать электросеть ежедневно, а то и по несколько раз в день, использование «автомата» нерационально. Клацая вручную чувствительным оборудованием как простым выключателем, Вы исчерпаете ресурс его работы раньше срока и не по назначению. Ведь главная функция прибора – автоматически сработать в аварийном режиме.

Логичнее для простого «вкл/выкл» на вводе установить рубильник. Тем более, его стоимость значительно ниже. Так, за выключатель нагрузки на 250А в интернет-магазине Вы заплатите от 638 грн, а на автоматический выключатель такого номинала приготовьтесь потратить как минимум 1841 грн.

Совет эксперта: рекомендуется одновременно использовать оба устройства на вводе в систему.

к оглавлению ↑

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции.

Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Не забывайте: и для промышленных объектов, и для многоквартирных зданий необходимо использовать «на вводе» рубильник в паре с «автоматом» для защиты системы от аварийных сверхтоков и возможности ручного отключения питания.

к оглавлению ↑

Для установки вводных автоматов можно выбрать варианты Eaton Moeller

Так силовыми представлены, у немецкого производителя Eaton (Moeller) две серии автоматов в корпусном исполнении:

  • BZM: доступная по цене базовая линейка. Это промышленные устройства простой конструкции без вспомогательных опций;
  • LZM: серия с расширенным функционалом. В приборы могут быть включены дополнительные расцепители, электроприводы для автоматизации процесса управления и прочие аксессуары.
  • Существует также серия устройств в модульном исполнении – PLHT. Выбор серии и модели зависит от конкретных условий и конструктивных особенностей электросети объекта.

Каталог с более 1400 автоматами различного исполнения в наличии есть у «Аксиом-Плюс»

Делаем выводы: и в быту, и в промышленных электросетях рекомендуется использовать на ввод и автоматический выключатель, и рубильник. С той разницей, что для бытовых целей это обеспечит удобство и долговечность элементов системы, а на более сложных объектах такая коллаборация работает как важный элемент электробезопасности.

Модульный выключатель нагрузки — отличия от автомата, как выбрать и где установить

Наверняка многие из вас пользовались автоматическими выключателями. Проблем включить-выключить свет с помощью таких выключателей не возникало. Но вы должны знать, что в первую очередь автоматические выключатели создавались не для частых коммутационных операций, а для защиты эл.проводки и токоприемников от сверхтоков.

Роль обыкновенного рубильника, т.е разрывание цепи — это второстепенная задача автоматического выключателя.

И если вы злоупотребляете частыми отключениями с помощью автоматов, в особенности не отключив из розеток нагрузку, внутри автомата происходит постепенное выгорание контактов.

Контакты в конечном итоге подгорят и почернеют, потеряв свою номинальную пропускную способность. В итоге через некоторое время, автоматический выключатель вам придется менять. Если вы этого не сделаете, очередное короткое замыкание может привести к воспламенению самого автомата.

Поэтому для повышения безопасности электрощитков и надежности электроснабжения и были разработаны выключатели нагрузки.

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям.

Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Заводы изготовители автоматических выключателей обычно указывают, что автомат предназначен для не частых коммутаций, как правило не более шести раз в час.

А представьте что вам необходимо часто пользоваться автоматом для отключения света. Больше всего таких коммутаций происходит в процессе ремонта квартиры или наладке освещения.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны.

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Так согласно ГОСТ 32397-2013  минимальный ток вводного устройства должен быть не менее 40А.

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Преимущества использования выключателя нагрузки

  1. минимальная вероятность повреждения изоляции дугой, даже при долгом использовании или загрязнении, за счет специальной конструкции с двойным разрывом цепи
  2. небольшая стоимость
  3. увеличенная электрическая износостойкость
  4. допускается эксплуатация при умеренных перегрузках

Статьи по теме

Рубильники (силовые разъединители) ABB серий OT и E200 / Дестроим! – CS-CS.Net: Лаборатория Электрошамана

Рубильники (разъединители) ABB серии E200 и OT

И снова я радую вас свежими постами после некоторого затишья. Затишье было вызвано тем, что я активно жог: придумывал новые идеи, пинал заказы, работал в полях (собирая щитки и подключая некоторые из старых заказов вместе с Напарником).

Внимание! С осени 2015 года серия рубильников E200 наконец-то снята с производства! Вместо них уже есть новые рубильники серии SD200. Читайте про них пост и НЕ используйте серию E200.
А если вы видите проект, в котором до сих пор написано E20x — УБЕЙТЕ проектанта, не платите ему денег, потому что он вообще НЕ знает ничего и не умеет делать проекты!

Данный пост зрел долго, и отлично совпал с несколькими свалившимися на меня подряд вопросами: «А почему вы вот тут настойчиво заявляете что нужен рубильник! Да я поставлю автомат вместо него и ладно, шо вы ругаетесь?» и вопросами вида «А чем рубильник лучше автомата и где что надо ставить?». Вот чтобы ответить на них — я пишу этот пост, потому что у меня очень удачно сломался корпус у одного из рубильников, и я решил его разобрать и зафоткать. А чтобы было интереснее — прикупил дешёвый рубильничек другой серии (OT25) и тоже его разломал и зафоткал. Поехали читать!

Итак, сначала часть теоретическая. Рубильник (или силовой разъединитель) — это обычный выключатель, но мощный. Задача рубильника — всего лишь отключить питание на какую-нибудь линию. Вот для этого их и используют. Собственно на этом объяснение можно было бы закончить. Но нет =) Мы применим его к нашим щиткам и нашей работе, и опишем подробнее =)

Итак, рубильник может быть полезен вот где. Во-первых, на вводе. Потому что в ПУЭ дословно написано о том, что перед счётчиком должен стоять какой-либо коммутационный аппарат, которым можно счётчик обесточить для его замены/поверки. В некоторых случаях роль рубильника может сыграть вводной автомат, а в некоторых удобнее будет поставить сначала рубильник, а потом уже, после счётчика, автомат.

Во-вторых, рубильник технически проще: там нет ничего, кроме контактов. А значит, он надёжнее автомата, в котором есть ещё и всякие токовые расцепители. И аналогично, на ответственные места на приходящий с подстанции/ввода вводной кабель лучше всего ставить первым делом рубильник: выключил его и меняй что хочешь и как хочешь.

В-третьих, в некоторых случаях, например при использовании неотключаемых линий, нам требуется именно выключатель, чтобы отключать питание щитка. Ещё хорошим тоном является начинать щиток с рубильника: будет куда заводить питающий кабель.

Меня ещё часто спрашивают о том, надо ли разрывать ноль рубильником на вводе в щит. Многие боятся того, что это ж ноль — вдруг он будет включаться позднее чем фазы или не включится вообще, и рубильник устроит «отгорание нуля» внутри щита.

Я всегда разрываю рубильником ноль на вводе в щите и вот почему. Во-первых, в бытовом строительстве (дома, коттеджи) нам часто навязывают систему заземления «TT» (напоминаю пост про вводы), в которой в случае разных аварий на нулевой провод может прилететь всё что угодно — вплоть до фазы. Если рубильник рвёт ноль — то он полностью обезопасит вас от таких аварий. Во-вторых, если говорить про сборку щитов, то ноль на рубильнике даёт нам удобную точку для подключения вводного кабеля, понятную интуитивно: Землю (PE) — на шинку, а всё остальное — в одно место щита, на главный вводной рубильник.

НЕ разрывать ноль рубильником надо только в одном случае: если вы делаете ЩУ/ВРУ для системы заземления TN-C-S, в которой ноль ввода считается PEN-проводником, и этот PEN-проводник ни в коем случае нельзя отключать, а надо сразу же вести на шину заземления.

Если вас волнует то, что ноль у рубильника может отвалиться или включиться позднее, то специально для вас в рубильниках OT выпускаются специальные дополнительные полюса, которые включаются первыми, а выключаются последними. Я ставлю обычные нулевые полюса OTPS80FP (для рубильников OT на 63 и 80А) или OTPS125FP (для рубильников OT на 100 и 125А), и за все годы сборки щитов только один полюс оказался бракованным — он просто не включался.

В модульных рубильниках SD200 (и старых E200) задержка между включением нуля и фаз мала, и техника не успевает её заметить. А для совсем параноиков напоминаю, что сейчас все щиты имеют на вводе реле напряжения. Так что если с нулём в рубильнике на вводе будут проблемы — то нас спасут эти реле.

Некоторые кулибины применяют в качестве рубильника автомат большого номинала. Скажем, при вводном в 25А ставят автомат на 63 и радуются. А некоторые дублируют вводной автомат в этажном щитке и в квартирном. Вот этого всего не надо делать! Вводной автомат должен быть ОДИН — там, где ему место. Если он стоит в этажном щитке — ставьте в квартирном рубильник!

Ну а теперь переходим с мутных слов к делу. Итак, у ABB осталось две серии рубильников. Это E200 и OT. Последняя серия идёт на замену E200, и лучше всего использовать именно её. Давайте я опишу краткие особенности этих серий.

Серия E200 — это простые модульные выключатели в формате автомата. Ручка у них может быть двух цветов: красного и серого. Бывают от одного до 4х полюсов. На вид они достаточно хлипенькие и сейчас делаются в Болгарии. Кроме как включать-выключать они ничего не могут. Их плюс — это минимум места, занимаемого ими в щитках (рубильников OT меньше 3х полюсов не бывает в принципе) и лёгкость переключения: справятся даже самые слабые пальцы.

Обозначаются они просто и тупо в лоб: E20<число полюсов><цвет ручки: r — красный; g — серый>. То-есть E202r 63 означает двухполюсный рубильник с красной ручкой на ток до 63 ампер. Это, кстати, моя складская позиция — популярный товар, который я ставлю в свои щитки.

Рубильники серии OT имеют гораздо более широкий ряд возможностей и легко описываемого стандарта обозначений не имеют. Зато имеют адский механизм, который перещёлкивает их резко, не давая образоваться дуге между контактами в момент включения-выключения. Имеют кучу аксессуаров в виде дополнительных полюсов (можно, например, сотворить аж пятиполюсный рубильник из обычного трёхполюсного), видов ручек (на рубильник, на щит, на шкаф) и даже сразу выпускаются во влагозащищённом корпусе, чтобы, например, поставить его на стену дома. Ещё они же бывают реверсивные (с положениями I-0-II), и их можно использовать для переключения питания с Сети на Генератор, организации байпасса стабилизатора/UPS и прочего подобного.

Минус их вот какой (для нас). Во-первых, переключить его сможет только человек с сильными пальцами. Какая-нибудь милая и нежная женщина — нет. И ещё они бывают минимум на три полюса, отжирая лишние модули однофазного щитка.

Свой выбор серий я делаю вот как. Если щиток однофазный, бюджетный, или на небольшие токи (до 40А), то я ставлю E202r 63. Если же щиток будет использован при бОльшем номинале вводного автомата (40-50-63А) или трёхфазный, то я ставлю рубильник OT63F3 (трёхполюсный на 63А). И если существует необходимость разорвать 4 полюса — заказываю 4х полюсные рубильники. И реверсивные тоже по необходимости.

Ток у рубильников я всегда беру на 63А. Это самая ходовая позиция всех складов, и она же позволяет в случае нехватки материалов быстро брать рубильники из запаса. Скажем, если я собираю два щита, и в обоих рубильники на 63А (при том, что один щит для вводного автомата в 25А, а другой — для 40А), то, если пришёл только один, и надо срочно дособрать другой щит (придержав первый) — можно легко это сделать, потому что позиция одна и та же.

Вот какие рубильники валялись у меня дома:

Виды зажимов разъединителей серии E200 и OT

Самый левый, как вы понимаете — это E202r 63, потом OT25E3, и потом OT63F3. 63й — это для заказа, поэтому разбирать его не будем. А вот первые два препарируем, потому что интересно узнать, что там внутри. В принципе, когда берёшь рубильники в руки, сразу видно, что серия OT — суровая. Такое впечатление, что её проектировали суровые челябинцы. И продумана она лучше, конечно. Вплоть до того, что на рубильнике понаписаны все обозначения и эксплуатационные данные, а на коробке есть чертёж отверстий для крепления рубильника на монтажную панель (вырезали ножницами картонку из коробки, приложили, наметили отверстия).

Маркировка рубильника ABB OT63F3

Начинаем с простого пациента. На форумех MasterCity ходили слухи, что эти-де рубильники разрывают полюс в двух местах, и как такового подвижного контакта у них нет.

Тут, наверное, надо сказать пару слов о подвижном и неподвижном контакте. Исторически рубильник, как я пытался написать выше, применялся для создания видимого глазом разрыва линии. То-есть, повернул суровый мужик ручку, контакты отодвинулись, и он глазами это видит. Обычно рубильник делался так: одни контакты были неподвижные, а другие двигались и соприкасались с ними.

А потом люди додумали головой и решили делать рубильники вот как. Сверху они ставили неподвижный контакт, а снизу — подвижный. И подводили приходящее питание к неподвижному контакту. Суть всех этих манипуляций — безопасность: если что-то сломается в механике, то неподвижный контакт, который под напряжением, останется как был с бОльшей вероятностью, чем подвижный. А подвижный пускай падает хоть куда =)

Собственно, если посмотреть внимательно на схему, нарисованную на автомате, рубильнике или ещё чём, то обычно верхние контакты — неподвижные, а нижние — подвижные (заглавное фото). Именно отсюда растут ноги у правила «приходящее питание — всегда сверху».

Итак, берём сверло и смело высверливаем все заклёпки:

Препарируем рубильник E202r 63: высверливаем заклёпки

…и обнаруживаем, что эти рубильники составляются из одинарных модулей на заклёпках. А так как у этого рубильника треснул корпус только у одного из полюсов, то теперь у меня есть однополюсный рубильник на 63 ампера. Надо его будет кому-нибудь типа соседки в щиток поставить 😉

Двухполюсный рубильник состоит из двух отдельных

Открываем корпус и РЖЁМ! Конструкция — ЖЕСТЬ =) Но самое интересно — это полное несоответствие схеме! На фотке выше видно, что рубильник выключен. Рычажок вниз. Нарисовано что верхние контакты — неподвижные. Теперь смотрим на фотку ниже. Там рычажок тоже внизу. То-есть, правый контакт по фотке — это верхний. И что же? Всё наоборот! Он подвижный. Гы гы гы гы гы гы =))

Внутренности рубильника E200: подвижный и неподвижный контакт

Вот можно рассмотреть внимательно весь механизм во включённом состоянии:

Внутренности рубильника (рубильник включен)

В общем, над этими рубильниками я поржал знатно. Я и до этого относился к ним скептически, а теперь стало ещё веселее. Но с другой стороны — не всё так плохо, чтобы наводить панику «Ах, E200 — дерьмо, и срочно все меняйте их». Как я уже писал выше, я их использую в щитках (и буду использовать) в случае, если щитком пользуется персонал со слабыми пальцами, и если в щитке приходится драться за каждый модуль, а ввод позволяет поставить такой рубильник с запасом по току.

А вот с серией OT было веселее. Если с E200 было опасно не сломать сам рубильник неловким движением, то при разбирании серии OT было опасно не сломать пальцы или не получить пружиной в глаз. Сейчас вы узнаете, почему. Как минимум потому, что эти рубильники производят горячие финские парни, видимо, по совету с суровыми челябинскими мужиками. Потому что так просто разобрать его никак не удалось. Я-то думал что сейчас, опа, поддену отвёрточкой пару защёлок — и он откроется.

Ага, ЩАЗ! Защёлок я не нашёл вовсе. И мне помогли только кусачки с победитовыми напайками. Которыми удалось после пяти минут мучений и мата кое-как надцарапать и надломать уголок корпуса.

Попытка разломать OT25 не удалась =)

Дальше дело пошло… всё равно с трудом! =) Ох, у ABBшников наверное икается и сердце кровью обливается, когда они видят как ломают их мега-продукцию!

Кое-как обкусыванием корпуса мне удалось вскрыть механизм привода. И вот тут — одни респекты. Собственно, снова кусочек теории. Дело в том, что рубильник могут выключать ещё и под нагрузкой. Как там писали?

В 11 часов 18 минут по московскому времени Василий Петрович Чуйченко, главный энергетик Юго-западного округа, недрогнувшей рукой опустил рукоять рубильника, оставив без света два десятка домов. В числе их был и дом, где стоял Сервер.

© Чёрный Модератор

Так вот если сделать так, как описано в тексте, то при отключении рубильника под нагрузкой возникнет огромная (или не очень) дуга. В некоторых случаях такая дуга может даже поддерживаться сама собой, пока всё вокруг не посгорает (обратимся к видюшкам столетней давности). В видюшке, конечно, дан пример для высоковольтной линии. В наших 220/380 можно ожидать мощной искры. И чтобы уменьшить риск её образования при отключении рубильника, рубильник надо выключать резко.

В случае с E200 — вся надежда на человека. Если он будет выключать его обычным движением — всё будет хорошо. Если мееедленно и вдумчиво в час по чайной ложке — есть шанс получить дугу на контактах.

В серии OT люди подумали и сделали хитрый привод: человек вращает кулачок неровной формы. С одной стороны он выступает больше, с другой — меньше. И этим выступом кулачок давит на шток, который, в свою очередь, двигает контакты. А чтобы кулачок вращался рывком, он снабжён пружиной. А чтобы было СУРОВО — пружин аж 4 штуки! Я говорю: без Челябинска тут не обошлось, явно!

Механизм действия рубильников серии OT

Вот так этот кулачок ставится и давит на белый шток =)

Работа механизма: кулачок, поворачиваясь, давит на шток контактов

Вот так устроены зажимы для кабеля. В 25-амперной версии это просто сплющенные пластинки, которые прижимают кабель. В версии на 63 ампера зажимы более брутальны и имеют бОльшую площадь прижима. Обратите внимание и на такую мелочь: место, где нарезана резьба для винта, имеет утолщение, чтобы эту резьбу не сорвал даже пьяный в хламину ЖЭКовский электрик, если ему когда-нибудь придётся ставить такой рубильник. Ну и о том, что все винты не выпадают, говорить уже не приходится.

Один из зажимов рубильника OT на 25А

Дораскурочим рубильник дальше и заценим контактные группы. Собственно, всё видно и так. Такая конструкция контактов есть, пожалуй, у контакторов/пускателей. Когда каждый контакт ещё и подпружинен. Ну и разрыв цепи здесь делается по взрослому: с обеих сторон, и все внешние контакты — неподвижные. Можно подавать что угодно и как угодно.

Контактная группа рубильника ABB OT25

Выводы даже не надо делать. Если вы хотите нестандартные функции (реверсивный рубильник и прочее) это однозначно серия OT. Если вы хотите злобный рубильник, который можно крутить по 50 раз в день и ещё и под нагрузкой — это тоже серия OT.

Но если вы собираете мелкий щиточек на хилый ввод, и вам дорог каждый модуль (бывает и такое) — то вы можете поставить E200. И если щитком будет пользоваться домохозяйка — тоже посмотрите в сторону E200. Но статистика неумолима: примерно один рубильник из 15ти может быть браком.

И ещё скажу пару слов про реверсивные рубильники серии OT. Специально мне сейчас его сфоткать негде, поэтому дам ссылками на свои же фотки щитов. https://cs-cs.net/wp-uploads/2012/06/Vna13-Revers.jpg, вот они на витрине у Игорь Валентиновича https://cs-cs.net/wp-uploads/2012/06/ElM05-Klemms.jpg и вот они в мега-щитке для коттеджа: https://cs-cs.net/wp-uploads/2012/04/KSh22-Rubiln.jpg.

Реверсивный рубильник — это переключатель с одного положения на другое. Обычно их используют для переключения силового питания. Скажем, с одного ввода на другой или с сети на генератор. Разница только в том, что для безопасности и полного отключения линии есть и третье положение, когда не выбран ни один ввод.

Мнемонически это можно записать так: I-OFF-II. И по идее, у таких рубильников должно быть три группы контактов: Общий, I и II. Но в серии OT мы сталкиваемся с фишкой, которая вызывает взрыв мозга у непосвящённых людей, привыкших к стандартным рубильникам. В серии OT реверсивный рубильник представляет собой два обычных рубильника, поставленных рядом и соединённых специальным приводом. Привод имеет три положения (те самые I-OFF-II) и управляет этими двумя рубильниками. В положении «I» включен только левый рубильник. В положении «II» — только правый. И как такового общего контакта у них нету, и его надо сделать самому, соединив рубильники с одной из сторон параллельно.

На фотке https://cs-cs.net/wp-uploads/2012/06/Vna13-Revers.jpg хорошо видно, как это сделано. Здесь этот рубильник переключает питание между генератором и сетью. Сеть и генератор заведены на верхние контакты двух рубильников сборки, а нижние контакты соединены параллельно. А чтобы схема была универсальной, и можно было подключить не генератор (может он и не нужен), а стабилизатор или UPS, то сделано два блока клеммников. Один — до рубильника, второй — на рубильник «II». Питание до рубильника мы подадим на стабилизатор/UPS, а на рубильник «II» подадим чистое питание. И тогда этот же рубильник у нас работает как правильный и качественый байпас, без кулибинства.

Особо отмечаю важный момент! Реверсивные рубильники занимают в два раза больше места по высоте и идут без ручки в комплекте!! Выбирая под них щиток, БУДЬТЕ ВНИМАТЕЛЬНЫ! В обычные Europa/Unibox они не влезут: не закроется дверь щитка! В UK500 не проверял, в Europa IP65 и в AT/U встают без проблем!

Чтобы не лазить по каталогам, даю инфу для справки (мои ходовые позиции):

1SCA105338R1001 ABB OT63F3C Рубильник реверсивный до 63А 3х-полюсный (без ручки)
1SCA108319R1001 ABB OHBS3/1 Ручка управления (чёрная) прямого монтажа для рубильников OT16..125F
1SCA108688R1001 ABB OHRS3/1 Ручка управления (красная) прямого монтажа для рубильников OT16. .125F

Вот и на этом — всё. Жжом дальше! =)

UPDATE: Есть ещё одно дополнение, про которое я забыл, а мне напомнили: важно ещё и то, что рубильники номиналом в 16, 25, 40А имеют высоту меньше, чем высота щитка и, если поставить их в обычный щит на DIN-рейку, то они будут находиться где-то внутри щитка и ими будет совсем неудобно пользоваться. Поэтому самый удобный номинал — это рубильники на 63А, которые отлично влезают в щиток.

Вводные рубильники — Энциклопедия по машиностроению XXL


V-5-i 1. В машинном помещении непосредственно у входа должен быть установлен вводной рубильник (вводное устройство) для снятия напряжения со всей лифтовой установки.  [c.623]

При наличии в кабине резервного освещения напряжением до 36 в допускается включать основное освещение кабины после вводного рубильника или автомата,  [c.624]

Кран имеет многомоторный электрический привод. Питание на электрооборудование крана поступает от сети напряжением 220 или 380 В по четырехжильному кабелю на главный вводный рубильник с предохранителями. От рубильника провода питания идут к головке башни, где питание через гибкие провода токосъемника переходит на главный рубильник защитной панели кабины управления и разводится на контроллеры управления электроприводами.  [c.16]

От строительного рубильника и нулевого провода ток идет на вводный рубильник ВМ, находящийся на ходовой тележке крана, от которого фазы подаются в шкаф магнитной станции. Нулевой провод закреплен на корпусе шкафа магнитной станции. Одна из фаз Л1 идет на все контакты реверса.  [c.157]

Затем машинист должен проверить состояние вводного рубильника (исправность замка, легкость включения, крепление проводов). При подъеме на портал следует осмотреть конструкции крана, крепление лестниц, ограждения настилов.  [c.203]

При спуске с крана отключить вводный рубильник и запереть его на замок.  [c.204]

При отключенном вводном рубильнике и автоматическом выключателе проверяют состояние растворов и провалов всех контактов реле и контакторов. Особое внимание обращают на проверку и регулировку контактов реле управления электроприводом дверей РОД и РЗД. Помимо установки требуемых растворов и провалов регулируют замыкающие и размыкающие контакты таким образом, чтобы не более чем за 1 —1,5 мм до касания замыкающих контактов размыкающие контакты были бы разомкнуты примерно на такую же величину. Следует помнить, что если в момент касания замыкающих контактов реле закрывания дверей РЗД его размыкающие контакты будут находиться в замкнутом состоянии, то в случае реверса дверей произойдет включение реле открывания дверей РОД при включенном реле РЗД.  [c.128]

Проверка исправностей контактов герконовых реле затрудняется еще тем, что при использовании контрольной лампы, питаемой даже от батарейки карманного фонаря, можно вывести из строя (сварить) исправные контакты. Поэтому проверку исправности контактов герконовых реле в рабочем состоянии производят только с помощью комбинированного измерительного прибора (тестера), переключенного на измерение напряжения. В отключенном состоянии исправность контактов герконовых реле проверяют только при отключенном вводном рубильнике лифта в машинном помещении, также комбинированным измерительным прибором (тестером), переключенным на измерение сопротивления.  [c.174]


Если после автоматического отправления кабины лифта А на первый этаж на 9-й этаж отправилась кабина лифта Б и после ее прибытия двери кабины автоматически не закрылись, то это указывает на обрыв шины 09—16 . Для того, чтобы в этом убедиться окончательно, отключают вводные рубильники лифтов А и Б .  [c.175]

Затем рубильники снова включают, причем первым — вводный рубильник лифта Б при этом кабина лифта Б должна автоматически закрыть двери.  [c.176]

В. Периодически на разных этажах с открытыми дверями стоит только кабина лифта Б . В отличие от поиска аналогичной причины неисправности на лифте А сначала при отключенном вводном рубильнике лифта Б проверяют с помощью тестера, исправность замыкающего контакта реле Б-РОН(02Б—06Б). При исправности замыкающего контакта Б-РОН(02Б—06Б) проверяют исправность (целостность) коммутирующих его шин 02Б и 06Б на участке от реле Б-РОН до клеммной рейки блока парной работы и регистрации вызовов, а исправность шины 06Б — еще и на участке от этого блока до шкафа управления лифта Б . При этом проверяют непосредственное соединение шины 02Б с зануленным каркасом блока парной работы и регистрации вызовов и наличие перемычки между шинами 06 и 011 в шкафу управления лифта Б . Далее неисправность определяют так же, как и на лифте А .  [c.177]

При поиске неисправности необходимо перевести неисправный лифт с помощью переключателя ВР2 в режим управления из машинного помещения. Проверить наличие напряжения с помощью тестера между шинами Л71 и Л72, Л71 и Л73 и Л72 и Л73 в следующей последовательности сначала в месте соединения этих шин с выпрямителем ВПЗ, затем между винтовыми зажимами Л71, Л72 и Л73 шкафа управления и только после этого на винтовых зажимах Л71, Л72 и Л73 клеммной рейки трансформатора Тр1. Наличие напрял ения между шинами Л71, Л72 и Л73 непосредственно на выпрямителе ВПЗ указывает на неисправность самого выпрямителя. В этом случае следует отключить вводный рубильник неисправ-  [c.181]

В результате примерно после двадцати пусков лифта вниз, при управлении из машинного помещения, было зафиксировано заклинивание кабины при движении на малой скорости в зоне первого этажа. После отключения вводного рубильника лифта последующее обследование зоны первого этажа не дало никаких результатов. При проведении последующих пусков с учетом взаимодействия перемещающихся частей оборудования лифта с металлоконструкциями шахты установлено, что при переходе кабины на малую скорость движения, в момент входа воздействующей на рычаг конечного выключателя при переходе крайнего нижнего положения бобышки в окно, через которое в машинное помещение пропущен канат ограничителя скорости, происходило касание одного из винтов крепления бобышки на канате за металлическое обрамление окна со стороны шахты.  [c.185]

Ж. При включении вводного рубильника срабатывает автоматический выключатель защиты главного привода ВА1. Рассмотрим случай, когда электромеханики по лифтам установили автоматический выключатель болгарского производства, на боковой стороне которого была приклеена бирка с указанием тока 32 А, т. е. величины тока, на ко-  [c.188]

Проверяют и подтягивают клеммные соединения проводов, блок-контактов и корпусов замков. Отключают вводный рубильник и после проверки отсутствия напряжения пробной подтяжкой убеждаются в надежности крепления всех элементов автоматических, неавтоматических замков и блок-контактов и после подтяжки — в отсутствии заеданий.  [c.210]

Автоматические замки и блок-контакты раздвижных дверей шахты. Устанавливают кабину в месте, удобном для проведения наладочных работ с ее крыши отключают вводный рубильник и запирают машинное помещение на замок. Снимают крышки с блок-контактов 3 левого и правого (рис. 28) и проверяют отсутствие напряжения на всех контактах.  [c.210]

Привод дверей. При ремонтных и регулировочных работах проверяют и регулируют положение конечных выключателей на открывание (ВКО) и закрывание (ВКЗ) створок. Проверяют работу редуктора и контакта реверса электродвигателя вставляют между торцами закрывающихся створок кабины деревянный брусок толщиной 20 мм. После соприкосновения с бруском створки без рывка должны пойти на открывание, что указывает на отсутствие большого зазора в червячной паре редуктора и исправность работы механизма реверса. Устанавливают кабину в месте, удобном для проверки и регулировки привода дверей. Отключают вводный рубильник и про-  [c.216]


Проверяют состояние канатов по всей длине и находят наиболее изношенный участок (обычно такой участок можно найти на канатах, находящихся на канатоведущем шкиве, когда кабина находится на первом или втором рабочем этаже). При отключенном вводном рубильнике проволокой или изоляционной лентой в виде бандажей отмечают длину шага свивки наиболее изношенного участка. Надевают брезентовые рукавицы и монтерским ножом или отверткой отгибают все оборванные концы. Подсчитывают число оборванных проволок на шаге свивки с учетом поверхностного износа. Проверяют канаты на отсутствие недопустимой вытяжки.  [c.232]

Далее проверяют и подтягивают клеммные соединения проводов, контактов и их корпусов и закрывают крышками контакты. Затем проверяют действие механизма шла и подпольных блок-контактов. Включают вводный рубильник, устанавливают кабину на нижнем крайнем рабочем этаже и открывают дверь шахты. Ставят груз (15 кгс) на пол на расстоянии 300 мм от порога, если пол подвешен на петлях, и в любом месте, если пол плавающий. Закрывают дверь шахты (створки двери шахты) и нажимают кнопку вызова какого-либо верхнего рабочего этажа. Кабина не должна прийти в движение. Движение кабины при правильно отрегулированных и не имеющих дефектов подпольных контактах указывает на неисправность в схеме лифта. Лифт останавливают до устранения неисправности.  [c.238]

Устанавливают кабину между этажами. Отвинчивают винты и снимают крышку с ограничителя скорости. Кистью или ветошью очищают ограничитель скорости от пыли и масла (без разборки). Масленкой смазывают машинным маслом все шарниры и пробной оттяжкой грузов вручную проверяют легкость их хода. Затем проверяют рабочий ручей. Включают вводный рубильник, с помощью аппаратов управления лифтом кабину перемещают вниз. Нажатием рукой на упор останавливают вращение диска. Кабина должна сесть на ловители. Заменяют ограничитель скорости, если при указанной проверке кабина не села на ловители (канат ползет в ру-  [c.252]

Проверка правильности регулировки ограничителя скорости. Для этого загружают кабину грузом, превышающим на 10 % номинальную грузоподъемность лифта, включают вводный рубильник, с помощью аппаратов управления перемещают кабину и устанавливают ее примерно в середине шахты. Отключают вводный рубильник и с помощью специальных крючков или канатика перебрасывают канат с рабочего шкива в ручей контрольного шкива. Включают вводный рубильник и с помощью аппаратов управления лифтом перемещают кабину вниз.  [c.253]

Краткие технические характеристики вводных рубильников, применяемых на лифтах, приведены в табл. 5.  [c.260]

При этом не должно быть заметной задержки при отпадании якорей реле и контакторов от ярма после снятия напряжения. Отпадание якорей реле и контакторов должно происходить одновременно с нажатием на кнопку Стоп или при отключении рубильника. Остальные реле, не имеющие выдержек времени отпадания якорей, проверяют отключением вводного рубильника. При обнаружении магнитного залипания якоря реле или контактора запрещается принимать какие-либо меры по устранению дефекта. Электроаппарат, имеющий указанный дефект, заменяют до пуска лифта в эксплуатацию.  [c.260]

Проверяют, нет ли механических заеданий в подвижных частях и магнитного залипания якорей реле и контакторов. Вручную нажимают на якорь реле (контактора), приближают его к ярму до упора и отпускают. Якорь и траверса контактной группы должны вернуться в исходное положение. Если механическое заедание подвижных частей реле и контактора устранить невозможно, такой электроаппарат заменяют. Отсутствие магнитного залипания реле контроля закрывания дверей (РКД) и контроля дверных замков (РКЗ) проверяют отключением вводного рубильника. При этом не должно быть заметной задержки в отпадании якоря от ярма реле после отключения вводного рубильника. Отпадание якоря должно происходить одновременно с отключением вводного рубильника.  [c.262]

Проверяют и регулируют выдержки электромагнитных реле времени (рис. 58). Отключают вводный рубильник и автоматический выключатель электродвигателя главного привода. Разряжают конденсаторы фильтра и проверяют отсутствие напряжения на всех предохранителях, установленных на панели управления. Отсоединяют от катушки электромагнитного реле времени провод, в цепи которого имеются контакты, и к клемме 5 рубильника Р присоединяют второй полюс источника питания (непосредственно за предохранителем цепи управления). Проводник одним концом присоединяют к освобожденной клемме катушки реле, а другим — к клемме 1 рубильника Р.  [c.269]

На панели управления проверяют и подтягивают клеммные соединения проводов, деталей и корпусов электроаппаратов. Отключают вводный рубильник, разряжают конденсаторы фильтров и проверяют отсутствие напряжения на всех предохранителях, установленных на панели управления. Пробной подтяжкой проверяют надежность крепления деталей и корпусов электроаппаратов на панели и клеммных соединений проводов. Разъединяют те клеммные соединения проводов, крепление которых ослаблено, зачищают контактные поверхности проводов, шайб и гаек чистым надфилем и вновь соединяют клеммные соединения.  [c.271]

Проверяют цепь зануления каркаса панели управления и корпусов электроаппаратов, относящихся к панели управления, но установленных отдельно от панели управления. Проверяют исправность цепей зануления вторичных обмоток и корпусов понижающих трансформаторов при включенном вводном рубильнике. Для чего  [c.271]

Б. Периодически на разных этажах с открытыми дверями кабины и шахты стоит только кабина лифта А . В шкафу управления лифта А в случае, если открыты двери кабины, сначала проверяют состояние реле РПК. Если реле РПК включено, то отключают вводные рубильники лифтов А и Б и снова включают только рубильник лифта А . В случае, если кабина лифта А закроет двери, то включают рубильник лифта Б и производят вызов кабины лифта А на последний верхний этаж. Если после прибытия кабины лифта А во время открывания дверей лампа в кнопке вызывного аппарата не гаснет и кабина лифта А остается стоять с открытыми дверями, то в шкафу управления лифта А проверяют наличие перемычек между шинами 02 и Об, а также — 06 и Oil. Если перемычки или одна из них отсутствует, то их устанавливают с последующей проверкой с помощью тестера наличия непосредственного соединения шин 02, 06 и ОН с зануленным каркасом шкафа управления лифта А . После установки перемычек и проверки зануле-ния шин 02, 06 и ОН в шкафу управления лифта А снова производят вызов кабины лифта А на последний верхний этаж. Если и при этом не происходит отмены за-  [c.176]


На лифтах с раздвижными дверями (см. рис. 25) при открытых створках двери кабины поворачивают рычаг 10 вокруг оси и выводят его из действия. Закрывают створки и нажатием на кнопку поста управления на крыше кабины убеждаются, что кабина в движение не приходит. Вручную открывают створку двери кабины и устанавливают рычаг 10 в пр-ежнее положение. Запрещается открывать створки двери кабины вращением редуктора привода дверей вручную при включенном вводном рубильнике. Регулируют и проверяют исправность действия механизма запирания створок двери кабины. При закрытых створках двери кабины проверяют зазор между упором 13 и головкой регулировочного болта 14. Этот зазор должен быть не более 2 мм. Отвинчиванием контргайки 15 ослабляют крепление регулировочного болта 14, если этот зазор более 2 мм. Ввинчивая или вывинчивая регулировочный болт, регулируют зазор. Отключают вводный рубильник и, вращая вручную привод дверей, приоткрывают створки. При этом головка регулировочного болта не должна упираться в упор. При необходимости регулируют положение регулировочного болта и надежно фиксируют его положение контргайкой. Проверяют и подтягивают крепление створок двери кабины, каната связи, отводок, роликов и контрроликов, линеек, блок-контакта.  [c.216]

На лифтах с ходом пола 6 мм (см. рис. 38) проверяют и регулируют провалы контактов. Отключают вводный рубильник, снимают крыщку с блок-контактов J3 и проверяют отсутствие напряжения на клеммных соединениях проводов. Вручную опускают пол до соприкосновения подвижных контактов с неподвижными, затем опускают пол до упора в обвязку. Дополнительный ход штоков блок-контактов должен находиться в пределах  [c.237]

У лифтов с клиновыми и комбинированными ловителями и блок-контактами типа ВК-200Б проверяют и регулируют правильность установки блок-контакта. Для этого отключают вводный рубильник, отвинчивают винты и снимают крышку блок-контакта 4 (см. рис. 46), проверяют отсутствие напряжения на всех клеммах блок-контакта. Постепенным поднятием рычага механизма включения ловителей размыкают контакт. Контакт должен размыкаться при поднятии рычага на 2/3 его исходного положения. Перемещением планки 3 в сторону, противоположную от блок-контакта, уменьшают ход ры-  [c.251]

Лифтовые ограничители скорости. При наладочных работах проверяют канат и выбраковывают его вышеописанным способом (проверяют на отсутствие оборванных прядей, органического сердечника, поверхностного износа и сверхнормативного числа оборванных проволок). Канат заменяют, если он по какому-либо указанному признаку не годен. Проверяют и регулируют положение груза натяжного устройства. Для этого устанавливают кабину в зоне нижиего крайнего рабочего этажа, отключаю т вводный рубильник и перебрасывают канат с рабочего шкива ограничителя скорости на контрольный. Войдя в приямок лифта, проверяют положение груза натяжного устройства. Для укорачивания каната опускают нижний левый угол груза 6 (рис. 49), находясь на крыше кабины, отвинчивают болты и снимают прижимы с каната со стороны натяжного устройства, укорачивают канат на такую длину, чтобы при нахождении каната в ручье контрольного шкива пластинка 4 заняла бы горизонтальное положение. Свободный конец крепят к канату прижимами.  [c.252]

Если кабина села на ловители, отключают вводный рубильник. Вручную с помощью штурвала устанавливают кабину в точной остановке этажа, открывают дверь шахты и устанавливают кабину в месте, удобном, для включения несамовозвратного блок-контакта. Включают контакт, устанавливают кабину в точной остановке этого этажа и закрывают дверь шахты.  [c.253]

В случае, если кабина на ловители не сёла, отвинчиванием контргайки и гайки-S (рис. 50) ослабляют сжатие пружины 5. Включают вводный рубильник и повторно проверяют правильность регулировки ограничителя скорости. Отключают вводный рубильник и снимают кабину с ловителей. Включают несамовоз-вратный контакт ловителей и с помощью специальных крючков или канатика перебрасывают канат в ручей приводного шкива. Включают вводный рубильник и с помощью аппаратов управления перемещают кабину вниз, проверяя, не садится ли кабина на ловители при нахождении каната в ручье рабочего шкива. Отключают вводный рубильник, фиксируют сжатие пружин ограничителя скорости контргайками. Устанавливают и крепят на ограничителе скорости крышку.  [c.254]

Вводные рубильники. При наладочных работах проверяют и подтягивают клеммные соединения проводов, крепление изолирующей платы. Проверяют и регулируют зазоры между губками пинцетов. Пробным включением и отключением проверяют, входят ли ножи в пинцеты без перекосов. Подгибкой регулируют зазоры между губками пинцетов. Эти зазоры должны быть равны половине толщины ножа. К корпусу вводного рубильника болтом присоединяют нулевой провод глухозаземлен-  [c.256]

Рис. 51, Вводный рубильник ЕУ-1 а — общий вид б — пинцеты в — контактные стош и и ножи г — клеммное соединение провода / — крышка 2 —траверса 3 — изолирующее основание (плата) 4 — кожух 5—клеммное соединение провода б — входной провод 7 — нож 8 — контактная стойка 9 — рукоятка 10 — шарнирная стойка И — зануляющий провод /2 — проходные конденсаторы /3 — зануляющая магистраль /4 —выходной провод /5 — пружинное кольцо /ff —губки пинцета
Периодически контролируют состояние поверхностей контактов контактная стойка 8 (рис. 51,е)—нож 7, нож — шарнирная контактная стойка 10, а также состояние клеммных соединений проводов (рис. 51, г). При частом включении и отключении (1—2 раза в смену) контакты вводного рубильника самозачищаются и специально их зачищать нет необходимости. В тех случаях, когда вводный рубильник длительное время находится во включенном состоянии, его контакты окисляются. При этом их проводимость уменьшается, контакты нагреваются и подгорают. Для уменьшения этого вредного явления рекомендуется периодически, не реже 1 раза в месяц, производить 2—3 отключения и включения вводного рубильника.  [c.258]

В процессе эксплуатации при включении электродвигателя под воздействием пусковых токов и при работе электродвигателя клеммные соединения вводного рубильника и всей силовой цепи нагреваются, вследствие чего расширяются. Этому расширению противодействует крепление клеммного соединения. Провода, находящиеся в зоне крепления, сминаются. После нахождения в паузах между включениями электродвигателя крепления клеммных соединений могут оказаться ослабленными. Это приводит к увеличению переходного сопротивления и еще большему нагреву клеммного соединения, подга-ру и в конечном итоге к исчезновению напряжения в одной из фаз и сгоранию статорной обмотки электродвигателя. При обнаружении ослабленного клеммного соединения подтягивать его не рекомендуется. В этом случае клеммные соединения разбирают, зачищают чис-TbiiM надфилем контактные поверхности проводов, шайб и гаек, затем собирают и закрепляют.  [c.258]

Исправность цепи зануления вводного рубильника проверяют в следуюш ем порядке. Надевают защитные очки и открывают (снимают) крышку вводного рубильника. Надевают диэлектрические перчатки. Присоединяют один контакт указателя напряжения к предварительно зачищенному месту на кожухе вводного рубильника, а другой —к клемме, находящейся под напряжением.. Если цепь зануления исправна, индикатор указателя напряжения должен светиться. Проверяют и подтягивают клеммное соединение провода 11, зануляющего кожух вводного рубильника.  [c.259]


К кожуху вводного рубильника обычно болтом присоединяется нулевой провод глухозаземленной нейтрали трансформатора. К этому же кожуху приваривается электросваркой или крепится болтом конец 13 зануляю-щей магистрали. Если при проверке цепи зануления индикатор указателя напряжения не светится, это указывает на то, что электрическая связь кожуха вводного рубильника с глухозаземленной нейтралью трансформатора отсутствует, о чем следует поставить в известность прораба (мастера), ответственного за этот лифт. Во избежание ухудшения эксплуатационных качеств вводного рубильника не рекомендуется зачищать контактные поверхности клеммных соединений проводов, пинцетов, ножей и других контактных поверхностей шлифовальной шкуркой, так как частицы абразивного материала застревают в материале контактов, ухудшают проводимость и приводят к их перегреву и последующему подгоранию.  [c.259]

Провода к отремонтированному или замененному вводному рубильнику электромеханик присоединяет в следующем порядке не снимая переносного зануления и не отключая от кожуха зануляющего проводника присоединяет провода к клеммам, снимает переносное за-  [c.259]

Таблица 5. Технические даиные вводных рубильников
Проверяют исправность цепи присоединения клеммы 102 к каркасу панели управления. Для этого при включенном вводном рубильнике присоединяют указатель напряжения (вольтметр) к очищенному от краски и грязи каркасу панели управления, касаясь вторым щупом предохранителя цепи управления лифтом, убеждаются, что цепь присоединения клеммы 102 к каркасу панели управления исправна (лампа указателя напряжения светится, стрелка вольтметра отклоняется). Затем проверяют надежность присоединения каркаса панели управления к зануляюшей магистрали. Работа лифта должна быть приостановлена, если при проведении технического осмотра обнаружены, иибо неисправность цепи зануления клеммы 102 схемы управления лифтом, либо отсутствие зануления каркасов электрооборудования и электроаппаратов, а также зануления вторичных обмоток понижающих трансформаторов.  [c.272]

Выключатель нагрузки и автомат в чем разница

Некоторые пользователи электроэнергии, покидая помещение, обесточивают его, щелкая рычажками вводных автоматов на электрическом щитке. Согласитесь, это позволяет чувствовать себя намного увереннее, например, покидая рабочее место в конце дня, таким образом, отключают нагрузку, иногда это даже выделено отдельным пунктом в должностной инструкции. Однако стоит ли это делать, рассмотрим ниже. Ответ на поставленный вопрос однозначен – конечно, нет! Обесточивание электрической цепи обычным автоматическим выключателем, возможно, но оно не предусмотрено:

  • назначением самого автомата, который срабатывает при перегрузках или от токов КЗ;
  • ограниченным ресурсом (количеством циклов срабатывания).

Зачастую цепь отключают при работе электрических приборов и дуга, возникающая в момент разрыва контактов, способствует их подгоранию. Нагрузку отключают с помощью специального коммутационного устройства – выключателя нагрузки (ВН), аналога древнего рубильника, который так и называют «мини-рубильником».

Устройство выключателя нагрузки, особенности выбора и подключения

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную. Внутри корпуса предназначенного для установки на DIN-рейку расположена мощная контактная группа с одинарным или двойным разрывом цепи. Контактные группы в модульных выключателях рассчитаны на коммутацию номинальных токов от 16 до 125 А (9 ступеней). Ресурс контактов модульных выключателей нагрузки значительно превышает аналогичный показатель автомата и составляет не менее 10 тыс. циклов.

По количеству коммутируемых линий выключатели нагрузки выпускаются 1, 2, 3 и 4-х полюсными. Это позволяет их использовать в любых схемах электрической сети с номинальным напряжением 230/400 В:

  • однофазной;
  • трехфазной;
  • с разрывом нулевого провода;
  • без разрыва нуля.

В зависимости от производителя, корпуса выключателей нагрузки могут быть глухими, а могут быть оснащены прозрачным окошком, позволяющим визуально определять положение контактных групп. Кроме того они оснащены блокировкой, которая предотвращает возможность его случайного включения.

Выбор выключателя нагрузки производится согласно номиналу вводного автомата, лучшим вариантом будет, если номинальный ток ВН будет на 1 – 2 ступени выше номинала автоматического выключателя. К примеру, при 40-ка амперном автомате лучше использовать выключатель номиналом 63А.

Поскольку в выключателях нагрузки токовая защита не предусмотрена использовать их следует только последовательно с автоматикой защитного отключения, в цепи входных или дифференциальных автоматов. Допускается установка ВН перед счетчиком электроэнергии.

Отличия ВН от автомата

Теперь мы видим разницу между выключателями нагрузки и вводным автоматом. Наверно проще говорить о сходствах, поскольку их объединяет всего лишь внешний вид. Но и здесь имеются отличия:

  • мини-рубильник имеет более мощный рычаг;
  • на корпусе приведена аббревиатура «ВН» с указанием номинального тока;
  • нанесена схема включения.

Кроме того в сравнении с автоматом коммутатор нагрузки имеет:

  • более мощные контактные группы, рассчитанные на высокие нагрузки, превышающие ограничения автоматикой;
  • повышенную износоустойчивость;
  • менее подвержены разрушительному воздействию дуги.

Применение этого устройства позволит корректно отключать нагрузку и продлит жизнь автоматике.

Смотрите также другие статьи :

Вводные ящики и электроаппаратура

Категория:

   Электрооборудование кранов

Публикация:

   Вводные ящики и электроаппаратура

Читать далее:



Вводные ящики и электроаппаратура

Вводные ящики

Вводной ящик должен быть оборудован вольтметрам и заключен в чугунный корпус (рис. 86). При необходимости применения ящиков, изготовленных в построечных мастерских, они должны быть сделаны весьма тщательно. Каркас ящика выполняется из уголков и обшивается кровельным железом. Внутри закрепляется мраморная, эбонитовая, пластмассовая панель размером 300X700 мм с рубильником 3×200 а и предохранителями. Кожух должен предохранять от попадания внутрь ящика пыли и влаги. Ножи рубильника должны быть чистыми и иметь хороший контакт, для чего их необходимо регулярно очищать наждачной бумагой или бархатным напильником.

Рекламные предложения на основе ваших интересов:

Рис. 86. Вводной ящик

Ящик должен иметь блокировочное устройство, исключающее его открывание при включенном рубильнике и включение рубильника при открытом ящике.

Рубильники

Рубильник является простейшим аппаратом, посредством которого производится включение и отключение тока для питания электродвигателей крана, освещения и сигнализации. В башенных кранах применяются трехполюсные и двухполюсные рубильники. Вводной трехполюсный рубильник устанавливается обычно внизу крана — на башне или на портале.

Рубильник и предохранители с плавкими вставками монтируют иа изолирующей плите (мрамор, эбонит, карболит) и помещают в железный ящик-кожух. Включение и (выключение рубильника производят при помощи рукоятки, (выведенной через боковую стенку защитного ящика.

Плавкие предохранители

Плавкие предохранители служат для защиты всей электрической сети крана от коротких замыканий. Принцип действия предохранителей основан на расплавлении плавких элементов предохранителей при резком возрастании силы тока в цепи и прекращении в связи с этим поступления тока к соответствующим аппаратам и двигателям. Плавкие предохранители выпускаются трех типов: пробочные, рассчитанные на силу тока до 60 а, трубчатые СПО— до 360 а и пластинчатые — до 600 а.

На вводных рубильниках чаще всего применяют предохранители СПО с фарфоровыми трубками, защищающими всю электрическую цепь крана. В цепи освещения, управления и сигнализации включают пробочные предохранители. Предохранители устанавливают также в цепях, подающих ток к отдельным электрическим двигателям, не имеющим максимальных реле защиты.

В вводном рубильнике к нижним клеммам присоединяют концы рабочих жил гибкого кабеля. К верхним клеммам предохранителей (трубчатых и реже пластинчатых) подходят электропровода, соединяющие вводной рубильник с линейным рубильником, установленным на защитной панели крана.

Аварийный рубильник

Аварийный рубильник служит для выключения линейного контактора посредством разъединения цепи катушек контактора. Длительно допустимый ток в рубильнике не должен превышать 30 а. Аварийный рубильник включается в цепь питания катушки контактора защитной панели.

Защитные панели

Защитная панель предназначена для включения и отключения питания электрическим током всех механизмов и аппаратов крана, токовой защиты двигателей и блокировки электрооборудования крана.

На строительных башенных кранах устанавливается защитная панель В (рис. 87, 88), которая состоит из линейного рубильника, линейного контактора, максимальных реле — общего и индивидуальной защиты двигателей, сигнальной лампы, указывающей на наличие напряжения, предохранителей цепи управления и кнопки включения контактора панели.

Защитные панели выбираются в зависимости от числа и характеристики установленных на кране двигателей, а также по предельным мощностям отдельных двигателей. Панели выпускаются трех типов для следующих комбинаций двигателей: для трех двигателей с фазовыми роторами; для двух двигателей с фазовыми роторами и одного с короткозамкнутым ротором; для четырех двигателей с фазовыми роторами. Все эти панели рассчитаны на напряжение 220 в. В том случае, если сеть имеет напряжение 380 в, отсоединяют провод, идущий от предохранителя к линейному контактору, и присоединяют его к нулевому проводу сети.

Аппараты, смонтированные на панели, позволяют автоматически осуществлять максимальную защиту электродвигателей от токов короткого замыкания и перегрузок. С помощью специальной блокировки устраняется возможность включения главного контактора панели, а следовательно, и электродвигателей (нулевая защита) в сеть при контроллерах, не поставленных в нулевые положения после снятия напряжения.

Кроме того, панель обеспечивает отключение всех двигателей и цепи управления в случае неисправности электрооборудования крана или необходимости быстрого прекращения его работы при помощи аварийного рубильника, включенного в цепь питания катушки контактора.

Линейные контакторы

Линейный контактор представляет собой аппарат, предназначенный для включения и отключения электрического тока, питающего все механизмы крана.

Управление контактором производится на расстоянии, благодаря имеющемуся в нем электромагниту. Контактор (рис. 89) состоит из катушки электромагнита с сердечником, подвижного якоря, укрепленного шарнирно на оси с контактом, и неподвижного контакта, соединенного с зажимами для проводов главной цепи.

Подвижной и неподвижный контакты изготовляются из красной меди и обеспечивают необходимое соединение токоведущих частей контактора. При протекании тока через катушку электромагнита возникающее магнитное поле притягивает подвижной якорь, вследствие чего контакты замыкают цепь тока. При отключении тока, поступающего в катушку, магнитное поле исчезает и подвижной якорь под действием своего веса перемещается от сердечника, вызывая при этом размыкание контактов и прекращение поступления тока из главной цепи.

Рис. 87. Защитная панель В:
а — общий вид; б — схема 1 — кожух; 2 — ручка линейного рубильника; 3 — линейный контактор; 4 — плавкие предохранители; 5 — кнопка возврата; 6 — максимальные реле

Рис. 88. Схема защитной панели

Контакторы башенных кранов СБК-1 применяются с тремя главными (трехполюсный) и двумя вспомогательными контактами, служащими для включения цепей управления, сигнализации и различных блокировок.

Главные контакты закрываются искрогасительными асбесто-цементными камерами. Подвижные контакты закрепляются на общей оси, на конце которой устанавливается магнит контактора. При прохождении тока по катушке магнита якорь притягивается к сердечнику и поворачивает ось, что обеспечивает соединение подвижных и неподвижных контактов.

Рис. 89. Контактор:
а — разрез по магниту; б — разрез по валу 1 — сердечник; 2 —магнитные катушки; 3 — якорь; 4 — вал; 5—подвижной контакт; 6 —
неподвижный контакт; 7 — искрогасительная камера

Цепь питания катушки контактора последовательно проходит через все контроллеры и конечные выключатели, вследствие чего обеспечивается нулевая защита электродвигателей, заключающаяся в том, что контактор нельзя включить, если какой-либо контроллер не установлен в нулевое положение.

В цепь питания контактора включены контакты максимальных реле.

Максимальное реле

Максимальное реле является основным устройством панели, предназначенным для мгновенно-максимальной защиты электродвигателей, аппаратов и проводов сети от токов короткого замыкания и больших перегрузок.

Реле (рис. 90) состоит из двух катушек с нормально закрытыми контактами, включенных в цепь каждого электродвигателя,, установленного на кране, и в цепь линейного контактора защитной панели.

В центре каждой катушки установлен сердечник с грузиком, помещенным в трубке с долевой прорезью. В нижнюю часть сердечника ввернут винт, позволяющий перемещать грузик, а вместе с ним и стержень вдоль трубки. Сбоку трубки прикреплена линейка с делениями, обозначающими силу тока, на которую регулируется реле. Вращением винта грузик устанавливают против: соответствующего деления на линейке, указывающего нужную силу тока в реле.

Рис. 90. Максимальное реле:
1—магнитные катушки; 2 — сердечник; 3 — грузик; 4 — регулировочный винт

При прохождении тока через катушку реле стержень под действием возникающего магнитного поля поднимается, ударяет своим бойком в собачку или защелку, поднимает ее и размыкает вспомогательную цепь линейного контактора.

Регулирование реле производится на выключающий ток, превышающий указанный в паспорте электродвигателя номинальный ток в 1,8—2 раза. Таким образом, максимальное реле регулируется на пусковой ток и, следовательно, при перегрузке двигателя даже длительной, но не превышающей уставку, реле не срабатывают. От нормальной работы защитной панели зависит надежная работа всего крана и отдельных его механизмов.

Поэтому необходимо, чтобы панель и отдельные устройства на ней постоянно находились в чистоте, а контакты линейного контактора и максимальные реле систематически проверялись и регулировались. Сила нажатия контактов контактора должна находиться в пределах 3—3,6 кг, а ‘наибольшие зазоры при разомкнутой цепи составлять 12,5—17,5 мм. При слишком слабом нажатии контакта они будут ‘Перегреваться, при сильном — быстро изнашиваться, а катушка — перегреваться. Указанная неисправность может привести к привариванию контактов, вследствие образования вольтовой дуги. Касание контактов должно производиться на всей их ширине по одной линии.

Контакты должны быть чистыми, не содержать нагара, капель металла, которые следует удалять при помощи бархатного напильника. После осмотра контактора искрогасительные камеры должны быть установлены в прежнее положение, так как в противном случае возможно распространение дуги на другие фазы, а также повышенный износ контактов.

Контакторы переменного тока во время работы издают легкое гудение. Сильное гудение катушек возникает вследствие падения напряжения в сети и неисправности контактора.

Катушки контактора рассчитаны на колебания напряжения в цепи управления в пределах до 185% от номинального. Поэтому наименьшее допустимое напряжение, при котором возможна работа контактора, не должно падать ниже 185 в (при 220 в в цепи) и 325 в (при 380 в в цепи).

С целью обеспечения надежного размыкания контактора, которое может быть нарушено под действием остаточного магнетизма, между магнитами предусматривается соответствующий зазор.

Магнитные пускатели

Магнитные пускатели служат для дистанционного управления короткозамкнутыми асинхронными крановыми двигателями и для других переключений в электрических схемах, которые не могут выполняться контроллерами.

Контакторы и тепловые реле, смонтированные в специальном кожухе, называются магнитными пускателями и обозначаются буквой П.

Магнитные пускатели (рис. 91) имеют главные контакты, служащие для включения или выключения силовой цепи, и вспомогательные контакты — для блокировок и переключений в цепи управления.

Магнитные пускатели различают по величине (чем больше величина пускателя, тем для более мощного двигателя он предназначается), по роду защиты от окружающей среды (открытые и защищенные) и по исполнению (реверсивные и нереверсивные, с тепловыми реле или без них).

Для характеристики пускателя, отражающей указанные его основные данные, принимаются следующие три группы условных цифровых обозначений, которые ставят в соответствующем порядке после буквы П: на первом месте 2—5 — величина пускателя; на втором месте 1 — открытое исполнение или 2 — защищенное; на третьем месте 1 или 2 — нереверсивный соответственно с тепловым реле и без него и 3 или 4 — реверсивный с тепловым реле или без него.

В магнитных пускателях применяются иногда малогабаритные контакторы облегченного типа, у которых сердечник не качается вокруг своей оси, а перемещается по вертикали снизу вверх.

Рис. 91. Схема реверсивного магнитного пускателя:
1—кнопки; 2, 4 — электромагниты; 3 — контакты контактора; 5 — блок-контакты; 6 — тепловые реле; 7 — контакты контактора; 8 — сеть; Л3— фазы сети; Д— электродвигатель

Включение катушек магнитных пускателей производится кнопками, смонтированными на пульте управления в кабине управления или на переносном пульте. Управление асинхронными двигателями с контактными кольцами также может производиться при помощи магнитного пускателя. Выключение пускателей, питающих статоры двигателей, осуществляется контактами контроллера управления.

Сопротивления

Сопротивления служат для плавного разгона и торможения двигателей с фазовым ротором путем ограничения силы тока. Сопротивления могут быть использованы при работе двигателя в режиме противотока в период замедленного опускания грузов в башенных кранах. Сопротивления представляют собой специальные литые чугунные или ленточные фехралевые элементы — спирали, закрепляемые на стержнях, покрытых электроизоляцией.

Набор таких элементов — сопротивлений образует стандартные ящики сопротивлений, выбор которых производится по номеру в зависимости от мощности двигателя и принятого типа контроллера в соответствии с электрической схемой крана. Включение сопротивлений в цепь ротора двигателя или выключение (шунтирование) их в процессе пуска и торможения производится с помощью контроллеров.

Сопротивления рассчитаны только на кратковременные режимы пуска и торможения двигателей. Поэтому длительная работа двигателей исполнительных механизмов с включенными сопротивлениями (маховичок контроллера не установлен в крайнее положение) не разрешается, так как при этом перегреваются сопротивления.

Сопротивления изготовляются в виде ящиков, открытых с боков для циркуляции воздуха вокруг спиралей сопротивлений.

Сопротивления могут быть защищены металлическим кожухом с отверстиями для ограждения от попадания посторонних предметов. На сопротивления не должны попадать осадки, чтобы не произошло нарушения изоляции между отдельными спиралями. Поэтому ящики сопротивлений монтируют в кабине управления, в машинном отделении или подвешивают к полу снаружи кабины.

Рекламные предложения:


Читать далее: Тормозные электромагниты

Категория: — Электрооборудование кранов

Главная → Справочник → Статьи → Форум


Рубильники — разновидности и основные характеристики

Рубильники и выключатели нагрузки (ВН) — это коммутационные устройства с ручным управлением, которые обеспечивают включение или отключение цепи, находящейся под нагрузкой или предварительно обесточенной. Поскольку функция у выключателя нагрузки простая (размыкание электрической цепи), он не реагирует на токи короткого замыкания или токи перегрузки, чем и отличается от автоматического выключателя (АВ).

Основные составляющие рубильника — это силовые контакты и необходимый для ускорения расцепления контактов пружинный привод. При размыкании и замыкании контактов, как известно, возникает искра, разряд. Физически этот процесс простой: на контактах при сохранении напряжения возникает электрическая дуга. Мощность и размер разряда зависит только от показателей тока. Поэтому рубильник, прежде всего, предназначен для замыкания (размыкания) сети с большими токами и гашения электрической дуги, возникающей при этом.

КУПИТЬ РУБИЛЬНИКИ

Разновидности рубильников

Кроме простейшего перекидного рубильника, такого типа, как «Энергия» SC-68 или серии QS5, существует целый класс устройств, функции которых схожи с функциями обычного рубильника, по крайней мере, в гашении дуги. Но, при этом, они могут переключать ток по заданному алгоритму, из одной цепи в другую, а также осуществляют одновременное включение сразу нескольких цепей. Называются такие переключатели пакетными. Они применяются на токи до 400 А при напряжении до 660 В.



Если требуется ежедневное, а то и несколько раз в день, включение и выключение электросети, то совсем не рационально использовать такое чувствительное устройство, как «автомат». Его ресурсы не безграничны и его главное предназначение — срабатывать в аварийной ситуации. Вполне логично для этого на вход поставить более дешевый и простой рубильник.

Если в быту приходится обесточивать линию редко, то можно обойтись автоматическим выключателем. Но, если речь пойдет о сети промышленного здания или многоквартирного дома, то отключить всю линию одним движением можно только с помощью рубильника, поставленного на входной кабель.

При этом используют прибор без защитных крышек или модульные мини-рубильники (выключатели нагрузки) с прозрачными окошками, чтобы визуально наблюдать за разрывом цепи. Например, мини-рубильники ВР-32 или TDMRBK c «видимым разрывом». Тогда человек, проводящий техобслуживание сети, будет уверен в обесточивании системы. Кстати, «автомат» такой наглядности не обеспечивает.

При выборе выключателя нагрузки надо ориентироваться на номинальный ток. Он должен быть либо таким же, как номинал тока «автомата», либо больше на ступень. При этом, согласно ГОСТу, минимальный ток вводного автомата должен быть не менее 40 А. Таким образом, приобретать ВН нужно от 40 А и выше, тем более, что по стоимости они мало отличаются от выключателей нагрузки с меньшими токами. Установка мини-рубильников производится до вводного автомата, а еще лучше, до прибора учета энергии.

Рубильники часто применяют для регулировки освещения на улице, территориях предприятий, для обесточивания производственного оборудования в конце рабочего дня. Для таких объектов необходимо использовать не только рубильники на входе, но также автоматические выключатели, которые срабатывают при аварийных сверхтоках.

Простейшие рубильники используются в электрических цепях переменного тока с напряжением до 660 В, и в цепях постоянного тока с напряжением 440 В. Производители выпускают рубильники в разных исполнениях, они бывают одно- двух- трехполюсные. При этом, они могут быть с рычажным или центральным приводом, с присоединением проводов сзади или спереди. Для безопасности элементы рубильников заключены в металлический кожух.

Основные характеристики — технические и конструктивные

К техническим характеристикам рубильников можно отнести:

  • допустимую мощность;
  • силу тока;
  • напряжение;
  • постоянный или переменный ток;
  • пиковые перегрузки.

Чтобы коммутация была надежной, рубильник должен обладать достаточным запасом мощности (рассчитывается с учетом всех потребителей сети), временем на охлаждение контактов между циклами выключения/включения (чтобы не выгорали контакты), а также резервной цепью на случай поломки.

Конструкция тоже определяет разновидности рубильников. Центральная рукоятка показывает, что данное устройство — это разъединитель, который размыкает предварительно обесточенные цепи, а рычажный привод и боковая рукоятка устанавливаются на приборы, которые отключают цепи под нагрузкой.

Кроме этого, используя рубильник, можно обеспечить ручное переключение на резервный ввод. Такие приборы называются реверсивными рубильниками или перекидными. С помощью автомата это организовать дороже и сложнее. В зависимости от модели такие рубильники могут быть с двумя или тремя положениями фиксации.

При их применении нет риска самопроизвольного размыкания цепи. На дачах, в загородных домах часто применяют реверсивный рубильник ABB (Финляндия) для переключения потребителей на резервный источник тока. Устанавливается он на DIN-рейку или на дверцу.

Рубильники с центральной рукояткой производятся без дугогасительных камер, а модели с рычагами привода и боковой рукояткой могут быть, как с камерами, так и без них. Плотность прилегания контактов рубильника обеспечивается двумя способами: для рубильников на 100 А просто пружинящими свойствами материала контактов, а для рубильников на 200 А и более — за счет стальных пружин.

В рубильниках дугогасительные контакты могут быть расположены не только в камерах, но и открыто. Они быстро гасят электрическую дугу, чтобы она не перебросилась на соседние токопроводящие устройства.

Такой же конструкцией обладают перекидные переключатели. В некоторых модификациях они совмещены с предохранителями и играют роль, как коммутации, так и защиты. Примером может послужить рубильник KЭАЗ RBК 160 A3P, который используется совместно с предохранителем и заменяет собой всю конструкцию, в которую обычно он вставляется.

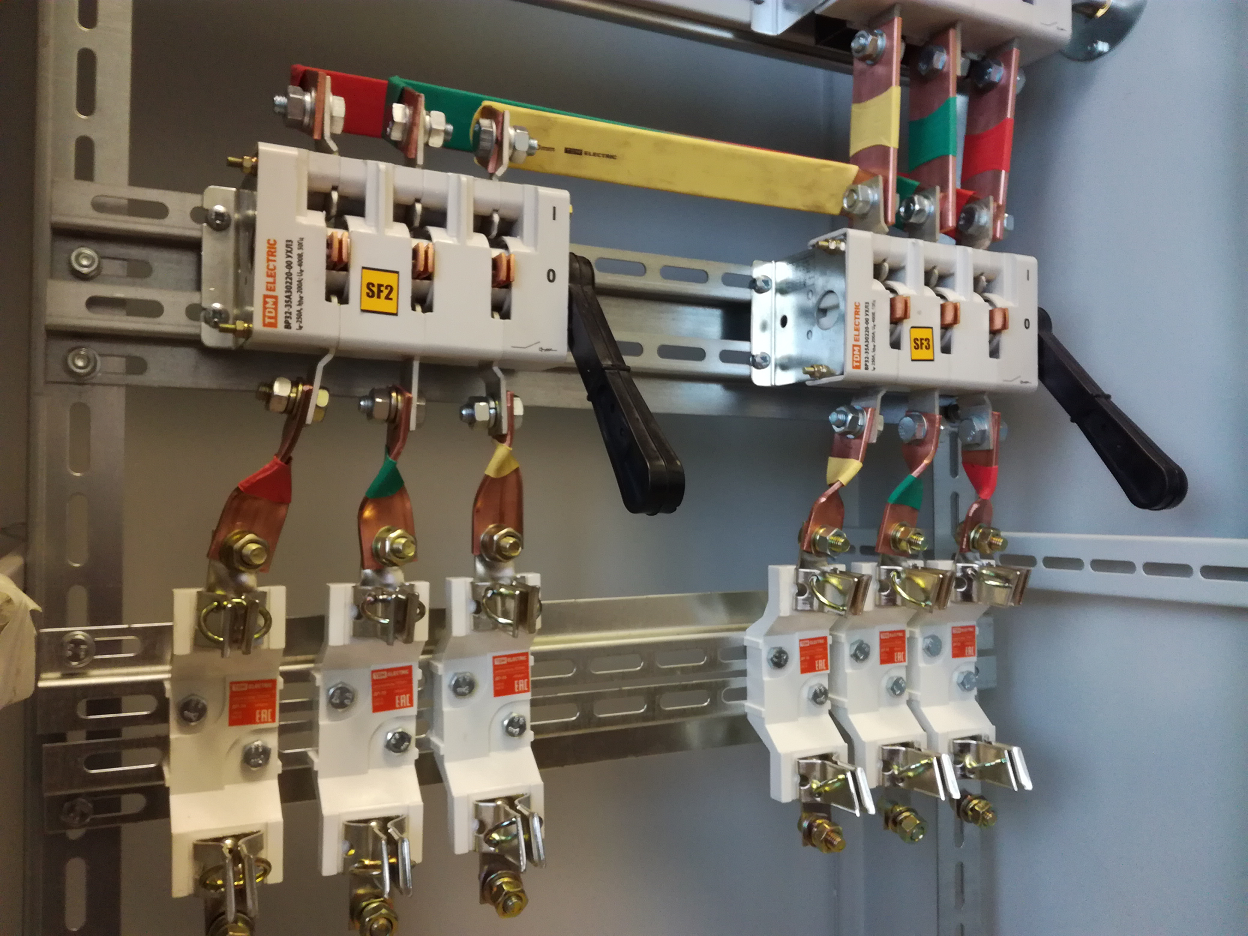

Одними из часто применяемых являются выключатели-разъединители ВР32 в нескольких исполнениях: вр32-31, вр32-35, вр32-37, вр32-39. Они используются для включения и отключения, а также пропускания переменного тока 660 В, частотой 50 и 60 Герц и постоянного тока 440 В в приборах распределения электричества.

Покупателями такие выключатели-разъединители востребованы, благодаря их разновидностям. Для простоты выбора рубильники ВР32 можно классифицировать таким образом:

  • по числу направлений и полюсов: одно- двух- трехполюсные на одно направление, одно- двух- трехполюсные на два направления;
  • по степени защиты рукоятки: IP00, IP32;
  • по расположению плоскости присоединения контактов: параллельно или перпендикулярно плоскости монтажа, а также комбинированное расположение: ввод — параллельно, вывод — перпендикулярно или наоборот;
  • по виду размещения рукоятки ручного привода: боковая рукоятка, боковая смещенная рукоятка, передняя смещенная рукоятка, а также совсем без рукоятки.

Чтобы приобрести рубильник любой модификации или другое коммутационное средство, являющееся его разновидностью, вам будет достаточно позвонить менеджеру интернет-магазина стройматериалов Кузьмич24 или оформить заказ в несколько кликов прямо на сайте.

Стеновые плиты Despard

Панели переключателей

Despard, также известные как взаимозаменяемые (IC) или составные панели переключателей, обеспечивают гибкость в ограниченном пространстве, позволяя установить до трех переключателей в одном месте. Популярные в старых домах, эти пластины можно использовать для закрытия небольших боковых тумблеров Despard, розеток и контрольных ламп, которые крепятся с помощью металлического монтажного ремня.


Выключатели и вилки света Sierra можно устанавливать горизонтально или вертикально.


Здесь вы можете увидеть другой стиль переключателя Despard.

Центральный переключатель (который толще других) представляет собой тумблер Despard Eagle. Он подходит к тому же отверстию, что и другие, и новые сменные заглушки можно приобрести выше.


Совместимость с коммутационной панелью Despard

Эти заглушки подходят для любых выключателей и розеток, а также для старых низковольтных триггерных переключателей Sierra.

Для переключателей, которые устанавливаются горизонтально, вам понадобится горизонтальный монтажный ремень.Этот одинарный ремешок используется для крепления одного переключателя (в центральном отверстии), 2 переключателей (1 вверху, 1 внизу — как показано ниже) или 3 переключателей (по 1 в каждом отверстии).

Здесь мы показываем 2-местную бронзовую пластину, натертую маслом, с 4 устройствами подавления — розеткой из слоновой кости, контрольной лампой, тумблером подавления цвета слоновой кости и коричневым пусковым переключателем низкого напряжения.

Обратите внимание на то, как эти устройства входят в монтажную ленту и совпадают с отверстиями на плате переключателя.


Совместимость ремешка и пластины Despard

На металлической ленте, удерживающей переключатель, отверстия для винтов должны находиться на расстоянии 3-13 / 16 дюймов друг от друга, чтобы крышки могли закрепиться на месте.

Если у вас другой ремешок, на котором крепится один вертикальный переключатель, приобретите новый совместимый ремешок.


Переключатели Despard и горизонтальные переключатели

Важно отметить разницу между боковыми тумблерами, которые подходят к пластине, и горизонтальными тумблерами, которые подходят к дуплексной выходной крышке.

На изображении здесь вы можете видеть, что основание вокруг боковых тумблеров намного меньше на переключателе Despard и в самом широком месте меньше 1 дюйма.Каждый выключатель Despard продается отдельно, и для его фиксации на пластине требуется монтажный ремень (изображение выше).

Горизонтальные тумблеры имеют основание большего размера, превышающее 1 дюйм в самом широком месте. Они поставляются в виде блока (с 2 переключателями), который вкручивается непосредственно в распределительную коробку без дополнительных монтажных приспособлений.

Если у вас есть горизонтальные тумблеры, вам понадобятся горизонтальные тумблеры.


Тройные горизонтальные перекидные крышки


Despard Plates — Запасные крышки переключателя NuTone


Другие примеры переключателей для пластин Despard (некоторые сняты с производства)

Есть множество старых стилей выключателей света, которые подходят к любым крышкам.Смотрите фото примеры ниже.

Производство многих из представленных моделей снято с производства. Ссылки предоставляются изображениями, у которых есть замены.

Вы также можете увидеть, что сейчас производится здесь: покупайте новые выключатели, розетки и сигнальные лампы.

Два стиля кнопочных переключателей Pass & Seymour’s Bell; коричневый и слоновая кость.

Переключатели работают мгновенно, как дверной звонок. Эти кнопочные переключатели были частью оригинальной линейки Despard Pass & Seymour.

Предлагаемый до того, как были разработаны низковольтные коммутационные системы, «изолирующий адаптер» (который вставлялся между устройствами Despard) требовался при смешивании и согласовании устройств Despard низкого и высокого напряжения.


Кнопочные переключатели Arrow-Hart-Hegeman Bell коричневого цвета и цвета слоновой кости.

Переключатели почти идентичны кнопкам звонка Pass & Seymour. При смешивании и согласовании устройств Despard низкого и высокого напряжения необходимо изолировать кнопку звонка.


Поворотный переключатель Pass & Seymour Roto-Glo. Работает путем поворота ручки переключателя на четверть оборота для включения или выключения.

Переключатели Roto-glo были доступны в середине 1950-х годов и предлагались в однополюсной и трехпозиционной конфигурациях.

Ручка переключателя Roto-Glo изготовлена ​​из специального фосфоресцирующего материала, который светится в темноте.


Заглушки для неиспользованных отверстий Despard.

Pass & Seymour, Leviton и Eagle сделали такие пустые вставки.

При желании центральная часть пустой вставки может быть выбита, чтобы обеспечить проем для пропуска проволоки.

Показанные бланки сняты с производства. За пластиной можно использовать вставки для заполнения отверстий. Используйте двойной переключатель, чтобы закрыть центральное отверстие, которое больше не нужно. Используйте один наполнитель Despard, чтобы закрыть и заполнить как верхний, так и нижний вырез.


На снимке изображена розетка с ночником.Купите новую удобную розетку despard.

Компании Pass & Seymour и Arrow-Hart-Hegeman производили ночные светильники Despard.

В ночном свете используется стандартная лампа Small-Base S6 мощностью 6 Вт (маленькая коническая лампа с основанием из канделябра), выходящая за пределы панели переключателя. Специальный отражатель вытяжки прикручивается на специальной резьбе и направляет луч света на пол.

Свет можно также установить в верхнем положении для освещения нижних выключателей или розеток.


Здесь показаны переключатель Pass & Seymour Rocker-Glo и лампа накаливания в раннем стиле.

Доступные в середине 1950-х годов переключатели Rocker-Glo предлагались в однополюсной и трехпозиционной конфигурациях.

Переключатели Rocker-Glo покачивались вперед и назад для включения и выключения. Они были изготовлены из особого фосфоресцирующего материала, который светится в темноте.

Пилотный свет лампы накаливания (изготовленный как Pass & Seymour, так и Arrow-Hart-Hegeman) почти идентичен ночному свету, показанному в примере выше; Единственное отличие — это стиль отражателя капота.


На этом рисунке показаны специальные низковольтные переключатели Sierra / Pass & Seymour.

Верхний переключатель идентичен кнопочному переключателю 1091, все еще производящемуся в настоящее время, однако он имеет встроенную контрольную лампу для индикации состояния реле.

Нижний переключатель идентичен переключателю 1091, все еще производящемуся в настоящее время, однако большая часть переключателя сделана из прозрачного пластика (и имеет встроенный светодиод). Этот переключатель функционирует как переключатель с подсветкой локатора; переключатель загорится для обеспечения видимости в затемненном помещении.

Выключатели 1091 контрольного света и указателя поворота не производились с середины 1990-х годов.


Это изображение демонстрирует универсальность системы Despard.

Устанавливается в эту 2-местную пластину слева вверху направо вниз:





Определите отверстие в настенной пластине

Как это называется? Узнайте термины, чтобы правильно заказать нужный размер:

«Бандаж» относится к ШИРИНА вашей распределительной коробки и, следовательно, ШИРИНА крышки.

Подсчитайте, сколько «слотов» в распределительной коробке доступно для установки выключателя или розетки:

  • Одинарная (или 1-групповая) коробка достаточна шириной только для 1 выключателя или розетки.
  • Двойная (или 2-местная) коробка вмещает 2 устройства рядом.
  • 3-х местная коробка для 3-х электроприборов.
  • И так до 10 банд.

Определите открытие переключателя света:

Все нижеприведенные пластины — , показаны для 1-канального размера , начиная с 1-канальной пластины «Toggle» (пример № 1).


# 2 Decora Rocker Открытие

Также называется:

Они также поставляются в виде комбинированных переключателей с более чем одним переключателем в одном устройстве, что экономит место в вашей электрической коробке.

«Decora» — товарный знак Leviton.




# 5 Горизонтальное открывание рычага

Эти боковые переключатели подходят к тому же отверстию, что и вилка или розетка, и их можно переворачивать из стороны в сторону, чтобы включать и выключать свет и вентиляторы для ванной.



Найдите свою систему низкого напряжения

Существует много типов выключателей низкого напряжения старого образца (некоторые из которых показаны здесь). Воспользуйтесь ссылкой выше, чтобы определить свой бренд и найти запасные части.


Определите открытие вашей торговой точки:

# 6 Дуплекс с открытием

Дуплексные розетки подходят к пластинам с 2 овальными отверстиями. Они могут называться дуплексными розетками, розетками, вилками или розетками.

Убедитесь, что вы проводите различие между выходами «Duplex» и «Block» или «GFI», показанными рядом, которые подходят для другой пластины.


№ 7 Блок выходного отверстия

Прямоугольные розетки подходят для пластин кулисных переключателей Decora и могут называться блочными розетками (или блочными розетками) или розетками / розетками Decora.


# 8 Открытие торговой точки GFI / GFCI

GFCI и GFI — взаимозаменяемые термины для прерывания цепи при замыкании на землю.

Эти розетки оснащены кнопками сброса между розетками.

Розетки для замыкания на землю типичны для кухонь и ванных комнат рядом с водопроводными кранами.



# 10 Открытие выхода Despard

Эти розетки 15 А 125 В подходят к пластинам с меньшими овальными отверстиями, чем розетки Duplex, и их можно штабелировать, чтобы разместить 3 розетки на одной пластине.



Определите отверстие для диммера:


# 12 Коромысло диммера

Эти диммеры подходят к тому же отверстию, что и № 2 и № 9 выше (кулисные переключатели и слайд-диммеры Decora).



# 14 Поворотный диммер с отверстием

Круглая ручка закрывает отверстие для прямоугольного тумблера, так что это то же отверстие, что и тумблеры №1 и тумблеры №13 выше.



Типы тумблеров:

Стандартное открывание тумблера

Независимо от того, имеет ли ваш тумблерный переключатель ободок, без обода или диммера, он подходит для стандартного отверстия в пластине тумблера.


Дуплексный горизонтальный переключатель

Этот общий тип горизонтального тумблера подходит к тем же овальным отверстиям, что и дуплексная розетка.

Может также называться боковыми переключателями.

Обратите особое внимание на основание переключателя, чтобы убедиться, что он имеет овальную форму дуплексной розетки.


Горизонтальный поворотный переключатель Decora

Этот (менее распространенный) тип горизонтальных переключателей вписывается в большой прямоугольный проем Decora Rocker.

Убедитесь, что не перепутали этот переключатель с горизонтальным переключателем дуплексного режима, показанным над ним.


Чашка с тумблером с одним отверстием


Фиксированная ставка доставки

ЭКОНОМИЯ ДЕНЬГИ и СТРЕСС с нашими ФИКСИРОВАННЫМИ ЦЕНАМИ ДОСТАВКИ!

Наши расходы на доставку основаны на сумме заказа в долларах, поэтому все наши клиенты платят одинаковую стоимость доставки. За некоторые крупногабаритные и тяжелые товары взимается дополнительная плата за доставку, которая четко указана.Мы стремимся к быстрой доставке — большинство заказов отправляются в тот же день или в течение 48 часов (кроме выходных и праздничных дней).

ФИКСИРОВАННАЯ ДОСТАВКА при стандартных покупках:

0,01 доллара — 10 долларов = 5,95 долларов * 10,01 доллара — 50 долларов США = 9,95 долларов * 50,01 долларов США — 100 долларов США = 14,95 долларов США * 100,01 долларов США — 150,00 долларов США = 19,95 долларов США * 150,01 долларов США — 200,01 долларов США = 24,95 долларов США * 200 долларов США. — 250,00 долл. США = 29,95 долл. США * 250,01 долл. США — 300 долл. США = 34,95 долл. США * 300,01 долл. США — 350,00 долл. США = 39,95 долл. США * 350,01 долл. США — 400,00 долл. США = 44,95 долл. США * 400,01 долл. США — 450,00 долл. США = 49,95 долл. США * 450,01 долл. США — 500,00 долл. США = 54,95 долл. США *

* Больше и больше товары имеют дополнительные расходы на доставку.Эти элементы четко обозначены рядом с продуктом.

Другие уровни доставки доступны на нашей странице информации о доставке


** МЕСТНОЕ ПОКУПАТЕЛИ: Вы можете позвонить в свой заказ и оплатить его перед посещением, если вы хотел бы. Ваш заказ будет упакован и будет ждать вас в WILL. ВЫЗОВ.

Ты может также позвонить, чтобы проверить, присутствует ли продукт, который вы ищете, склад. Некоторые предметы, например крупные, могут отсутствовать в магазине.

Пять простых способов сделать заказ!


Делайте покупки с уверенностью на нашем безопасном сайте.

Мы также принимаем заказы по телефону 1-844-296-5006 и факсу 1-888-456-7982. Информация об электронной почте и почте США находится на странице «Контакты».

Нажмите ЗДЕСЬ, чтобы распечатать нашу форму заказа.

Ваш Всегда приветствуются чеки и денежные переводы!


Мы — семейное предприятие малого бизнеса

.

Едем.

Мы прицеп.

Мы лошади

Энтузиасты.


Наши сотрудники

Трудно найти магазин аксессуаров для прицепов для лошадей Trail Pals запчасти и аксессуары для прицепов для лошадей.Как клиент Trail Pals вы можете отдыхать уверены, что мы предоставим вам наилучшее обслуживание клиентов, которое мы можем. Если мы не сможем продать вам часть, которая вам нужна для вашего прицепа, мы поможем вам ее найти! Мы больше заинтересованы в приобретении друзей, чем в новых покупателях. Мы христиане основанная компания, которая гордится своей порядочностью, честностью и поддерживает наши запчасти и нашу службу поддержки клиентов. Если по какой-то причине вас не устраивает покупка, дайте нам знать.Мы сделаем все, что в наших силах, чтобы верно. Мы рекомендуем нашим клиентам ознакомиться со страницей информации о доставке вопросы с доставкой. И ознакомьтесь с нашей страницей о политике возврата для получения информации. о том, как вернуть товар, который вы не хотите или заказали по ошибке. Очередной раз Большое спасибо за выбор магазина аксессуаров для прицепов для лошадей Trail Pals для детали и аксессуары для прицепа для лошадей. Если вам нужно связаться с нами, вы можете сделайте так, моя электронная почта на info at trail pals dot com, по телефону в час восемь четыре четыре два девять шесть пять ноль ноль шесть, по факсу в один восемь восемь восемь четыре пять шесть семь девять восемь два, или если вы научили почтового голубя доставлять сообщения, мы с радостью примем ваше сообщение.

Открытие удаленной консоли для коммутатора

Результаты поиска

Центр онлайн-справки Aruba

В центральном пользовательском интерфейсе Aruba вы можете открыть удаленную консоль для сеанса командной строки через коммутатор.Убедитесь, что вы разрешаете SSH через порт 443.

Для коммутаторов серий AOS-CX 8320 и 8325 необходимо включить сервер SSH либо в VRF по умолчанию, либо в VRF управления, в зависимости от типа VRF, который коммутатор использует для подключения к Aruba Central. Вы должны добавить в шаблон одну из следующих команд:

  • Если коммутатор подключается к Aruba Central с использованием встроенного VRF по умолчанию, добавьте в шаблон ssh server vrf default.
  • Если коммутатор подключается к Aruba Central с помощью VRF управления OOBM, добавьте в шаблон ssh server vrf mgmt.

    Устранять неполадки коммутаторов можно только с помощью параметра консоли в Aruba Central. Вы не можете настроить переключатели.

Чтобы открыть удаленную консоль для коммутатора, выполните следующие действия:

  1. В приложении «Сетевые операции» установите для фильтра один из параметров в разделе «Группы», «Ярлыки» или «Сайты».Убедитесь, что выбранный фильтр содержит хотя бы один переключатель. Для всех устройств установите глобальный фильтр.
  2. Отображается контекст панели мониторинга для выбранного фильтра.

  3. В разделе «Управление» щелкните «Устройства»> «Коммутаторы».

    Список переключателей отображается в виде списка.

  4. Щелкните Online, чтобы отобразить таблицу со списком сетевых переключателей.
  5. В таблице «Коммутаторы» щелкните переключатель, для которого нужно открыть удаленную консоль.

    Отображается страница сведений о коммутаторе, соответствующая коммутатору.

  6. В раскрывающемся списке Действия щелкните Открыть удаленную консоль.

    Отображается диалоговое окно сеанса CLI. ID пользователя по умолчанию — admin, но вы можете редактировать и настраивать ID пользователя. Этот пользовательский идентификатор пользователя должен быть сопоставлен с устройством.

10 игр Nintendo Switch, которые поражают (после нескольких часов грубого открытия)

Неудивительно, что рост распространенности медленно запускаемых игр так точно совпадает с исчезновением печатного руководства по эксплуатации. Если раньше у игрока была свобода выбора, читать ли сначала игру или просто сначала нырнуть направо, то теперь им часто приходится изучать многословные учебные разделы, которые действительно могут ослабить волнение, которое идет рука об руку с началом новой игры. игра.

СВЯЗАННЫЙ: 10 игр с открытым миром, которые удивительны (после нескольких часов трудного открытия)

Хотя, безусловно, есть множество примеров хорошо подготовленных обучающих программ, они все же могут быть проблематичными, когда дело доходит до повторного прохождения игры после завершения.С другой стороны, некоторые игры предпочитают полностью отказаться от учебного раздела, что не всегда работает слишком хорошо из-за того, насколько сложными могут быть некоторые современные игры. Однако, несмотря на эти проблемы, есть много отличных игр, которым удается преодолеть медленное начало, особенно на Nintendo Switch.

10 животных Crossing: New Horizons

Идея игры, работающей в реальном времени, принадлежит серии Animal Crossing , которая на протяжении многих лет пользовалась большим успехом.Каким бы интересным это ни было, эта механика часто может приводить к тому, что игры запускаются невероятно медленно, и это снова относится к Animal Crossing: New Horizons .

По прибытии на свой новый остров игрокам практически нечего делать, кроме базовых упражнений по крафту и сбору материалов.Вместо нескольких часов могут пройти дни, прежде чем появится возможность полностью исследовать остров. После того, как Nook’s Cranny и здание Resident Services были построены, темп действительно резко возрастает, но единственный способ добиться этого быстро — изменить настройки даты и времени на Switch.

9 Ведьмак 3

Так же фантастичен, как The Witcher 3 , когда он полностью заработает, начальные этапы могут быть немного затруднены.Игроки начинают игру в Белом саду, который во многих смыслах служит учебной площадкой для игры. В этом смысле он выполняет свою работу послушно, хотя есть веские аргументы в пользу того, что он длится слишком долго, а большая часть контента оказывается ненужной.

Так же, как большинство автомобилистов начинают действительно учиться водить после прохождения тестов, начальные этапы The Witcher 3 гораздо больше сосредоточены на теории, чем на предоставлении полезного опыта.Более того, история игры также может занять некоторое время, и хотя изучение Трисс и Йен на ранних этапах игры, безусловно, интересно, это далеко не так убедительно, как повествование немного дальше по дороге.

8 Хроники Ксеноблейда 2

Хотя по-прежнему очень хорошая игра, Xenoblade Chronicles 2 далеко не так хороша, как ее предшественница.Сюжет игры после главы 3 прекрасен, но слабый состав персонажей определенно является чем-то вроде ахиллесовой пяты. По сравнению с Шалком, Рекс — не более чем имитация ведра, и это может вызвать проблемы как у новых, так и у вернувшихся игроков.

СВЯЗАННЫЕ: 10 игр, в которые можно сыграть, если вам нравятся Xenoblade Chronicles

Проведя так много времени с Шалком в предыдущих играх, переход на Рекса может быть невероятно неприятным для давних фанатов, особенно на ранних этапах игры.Эта проблема еще больше усугубляется общим актерским составом второго плана, который так же мил, как сердитый бенгальский тигр. В этом отношении все становится немного лучше, когда история действительно начинает разворачиваться, хотя отчасти это связано с тем, что игроки либо соглашаются, либо отвлекаются от того, насколько мягкие персонажи игры на самом деле.

7 Super Smash Bros.Окончательный

Хотя игровой процесс в Super Smash Bros. Ultimate на самом деле не меняется со временем, есть одна невероятно важная вещь, которая меняется. Состав. Одним из главных преимуществ Ultimate было то, что «все здесь», но это не тот случай, когда игроки впервые запускают игру.

Как и самый первый Smash Bros. для N64, игра начинается всего с восемью играбельными истребителями. Для любого, кому нравится играть за одного из этих персонажей, это может не быть проблемой, но для тех, кто играет в основных бойцах, таких как Клауд или Мьюту, могут потребоваться часы за часами игры, чтобы наконец их разблокировать.

6 Легенда о Zelda: Дыхание дикой природы

Есть много игр, которые слишком жестоки, когда дело доходит до облегчения игроков. The Legend of Zelda: Breath of the Wild , с другой стороны, возможно, слишком далеко отклоняется в противоположном направлении. Игроки попадают прямо в обширный и обширный мир, красиво оформленный и изысканно оформленный. Однако у этого подхода есть свои проблемы.

Хотя определенно освобождает, игрокам может потребоваться некоторое время, чтобы сориентироваться; не говоря уже о том, чтобы разобраться с некоторыми основными механиками игры.Учиться методом проб и ошибок, возможно, намного лучше, чем тащить за руку, но это не всегда дает увлекательный опыт. Однако, как только этот период закончится, игра действительно начнет сиять.

5 Супер Марио 3D Все звезды

Что касается блеска, то повторное воспроизведение Super Mario Sunshine и двух других игр, входящих в пакет Super Mario 3D All-Stars , на современном оборудовании было захватывающей перспективой для многих.К сожалению, однако, не все игры устарели особенно хорошо: и Sunshine , и 64 требуют довольно много времени и терпения, чтобы полностью заново познакомиться с ними; не говоря уже о том, чтобы взять трубку в первый раз.

СВЯЗАННЫЕ: 10 игр, которые нуждаются в лечении Mario All Stars

Игра в эти классические игры сегодня служит отличным напоминанием о том, как далеко продвинулась индустрия за последние два десятилетия.Большинство игроков, скорее всего, проведут первые несколько часов, сражаясь с не интуитивно понятными элементами управления камерой, которые иногда могут превратить мечту в настоящий кошмар. Хотя практика и далека от совершенства, она приемлема, но только для тех, кто готов работать.

4 кружки; Gate Elite

Серия Steins; Gate определенно не для всех, но трудно не восхищаться ею за то, что она делает правильно.Обычно в играх есть отличные истории, а хорошо написанные персонажи часто остаются в памяти еще долго после наступления кульминации. Steins; Gate Elite намного больше того же самого. Это не означает, что у него нет своей доли проблем.

Безусловно, самая большая из этих проблем — это неудобная скорость, с которой порой бывает очень трудно бороться.В частности, первая глава игры может быть сложной, с невероятным количеством экспозиции, отталкивающей игроков прямо из ворот. Хотя все это в интересах построения мира, это невероятно неудобный способ начать то, что в остальном является очень хорошей игрой.

3 меч и щит покемонов

Подобно тому, как повторное прохождение одной и той же игры в десятый раз может сделать ненужными разделы ее обучения, также можно сыграть еще одну игру Pokemon .Хотя на этот раз одет немного иначе, начальные этапы Pokemon Sword & Shield проходят невероятно так же, как и в предыдущих играх. Однако, в защиту Game Freak, эту проблему довольно сложно решить без массовых изменений в серии.

Изучение основной механики игры будет иметь важное значение для тех, кто плохо знаком с этой серией, и, учитывая, насколько молоды некоторые из этих людей, чрезмерное держание за руки определенно имеет смысл.Тем не менее, для возвращающихся игроков это может быть невероятно раздражающим, поскольку первые несколько часов игры не требуют каких-либо навыков или стратегии. По мере того, как регион Галар начинает постепенно открываться, игроки могут начать диверсифицировать свою команду. Однако до этого времени все довольно скучно.

2 полый рыцарь

Hollow Knight — фантастическая игра и одна из лучших инди-игр, которые когда-либо появлялись на Switch.Проблема, однако, в том, что его самые сильные стороны, возможно, заключаются в плавности, с которой игроки могут проходить этапы, и в высокой точности управления игрой. Имея это в виду, он на самом деле не делает все возможное.

Хотя последнее присутствует с самого начала, многие из вариантов движения в игре заблокированы за усилениями и способностями, что означает, что игра может казаться невероятно медленной на начальных этапах.Эта проблема исчезает, как только игроки получают в руки Mantis Claw и Moth Cloak, но до тех пор медленный темп часто может показаться немного разочаровывающим.

1 Dragon Quest XI

Из-за своей природы ролевые игры часто склонны к медленному запуску и долгому времени игры.Некоторые из них лучше, чем другие, когда дело доходит до разделения неизбежных свалок экспозиции на качественные игровые сегменты. К сожалению, несмотря на то, что Dragon Quest XI является одной из лучших когда-либо созданных JRPG, к ним не относится.

Первые несколько часов игры изобилуют кат-сценами, длинными и часто встречающимися.Часто они случаются и в самые худшие моменты; так же, как кажется, что игровая механика начинает обретать смысл. По мере развития повествования эти прерывания становятся все реже, но первые несколько глав могут быть настоящей рутиной; особенно путешествие от Булыжника до Гелиодора.

ДАЛЕЕ: 5 причин, по которым Final Fantasy является самой любимой японской ролевой игрой (и 5 причин, по которым это Dragon Quest)

Следующий Xenoblade Chronicles 2: 10 лучших клинков и для кого их использовать

Об авторе Том Боуэн (Опубликовано 377 статей)

Том любит классические приключенческие игры и ролевые игры больше всего на свете, но время от времени он неравнодушен к участию в FIFA.Обычно он пишет о фильмах 80-х, видеоиграх 90-х и телешоу после 2000 года; хотя он счастлив рассказать обо всем, если в этом есть какая-то глубина.

Ещё от Tom Bowen

Готовы к переключению? — Dedham Savings: Dedham Savings

Готовы к переходу? — Dedham Savings: Dedham Savings

Получите 250 долларов 1 , когда откроете у нас счет.

Когда вы присоединитесь к семье Dedham Savings, вы получите гораздо больше, чем текущий счет. Вы получите доступ ко всем нашим замечательным услугам, дружелюбное руководство в любое время и 250 долларов, чтобы сделать переход еще приятнее.

Привыкайте к отличным льготам.

Помощь при переключении

Мы поможем вам переключить ваш счет на Dedham Savings.

Настройка прямого депозита

Если вы получаете платежную ведомость, социальное страхование или другой прямой перевод, мы поможем перенести его в ваш новый аккаунт.

Бесплатные онлайн и мобильные службы

Используйте эти инструменты, чтобы сохранять в банк в любое время, которое подходит вашему графику, и при этом получать помощь от человека, если она вам нужна.

Полностью застрахован

Ваши вклады застрахованы в пределах лимитов FDIC и Фондом страхования вкладчиков для всех дополнительных остатков, что означает полное покрытие вкладов на любую сумму.

Чтобы узнать больше или открыть счет, просто зайдите в филиал или позвоните по телефону (781) 329-6700.

Включите переключатель здесь.

Открыть счет у нас настолько просто, что вы можете сделать это всего за четыре шага, и мы поможем вам на каждом этапе.

1. Бонус действителен для клиентов, у которых нет существующего или предыдущего личного текущего счета в Dedham Savings. Чтобы получить бонус в размере 250 долларов США, откройте любой личный текущий счет со средствами, которых в данный момент нет на депозите. В течение 60 дней после открытия счета получите как минимум два прямых депозита на текущий счет на общую сумму 1000 долларов США или более (прямой депозит — это регулярный депозит в виде зарплаты, пенсии, социального обеспечения или другого регулярного ежемесячного дохода, внесенный электронным способом работодателем или сторонним лицом. агентство в свой аккаунт).В течение 60 дней после открытия счета оплатите не менее двух счетов с помощью Dedham Savings Online Bill Pay или сделайте пять покупок с помощью дебетовой карты Dedham Savings. Бонус в размере 250 долларов будет переведен на текущий счет в течение 90 дней после того, как будут выполнены требования, и о нем будет сообщено в IRS для целей налоговой отчетности. Одно предложение для каждого покупателя. Срок действия предложения истекает 31 декабря 2021 года. Для получения бонуса минимальный баланс не требуется. Чтобы заработать указанный бонус, необходимо открыть счет лично в любом сберегательном пункте Dedham.

  • Член FDIC
  • Член DIF
  • Кредитор равного жилищного строительства
  • NMLS # 473990

55 Elm Street, Dedham, MA 02026

© Dedham Savings.Все права защищены

Вы покидаете веб-сайт Dedham Savings.

Обратите внимание: Вы собираетесь покинуть веб-сайт Dedham Savings. Dedham Savings не поддерживает и не гарантирует продукты, информацию или рекомендации, предоставленные на связанных сайтах, и Банк не несет ответственности за какие-либо продукты или услуги, рекламируемые на этих сайтах. Связанный сайт может иметь другую политику конфиденциальности или обеспечивать меньшую безопасность, чем наш сайт. Мы рекомендуем вам ознакомиться с этими правилами на связанном сайте.Спасибо.

Как перейти на новый банк или кредитный союз

Может быть, вы хотите повысить процентную ставку. Возможно, вы переезжаете и хотите открыть банк с большим количеством отделений в новом районе. Или, может быть, вам просто надоело плохое обслуживание клиентов и вы хотите перенести свой бизнес в другое место.

Какой бы ни была причина, переключение банка не должно вызывать проблем. Прочтите наше руководство по переводу ваших текущих или сберегательных счетов в новое финансовое учреждение.

Вот шаги, чтобы перейти на новый банк или кредитный союз:

    1.Выясните, где открыть новую учетную запись. 2. Откройте счет в новом банке. 3. Составьте список ваших подписок, автоматических платежей, депозитов и услуг в вашем старом банке. 4. Начните переводить свои денежные средства и платежи за обслуживание на новую учетную запись. 5. Закройте старую учетную запись. 6. Наслаждайтесь своим новым банковским счетом и убедитесь, что все ваши автоматические платежи переведены.

Шаг 1. Определите, где открыть новый счет.

Для большинства из нас банки и кредитные союзы, их некоммерческие эквиваленты, играют ключевую роль в нашей финансовой жизни.Но с таким большим количеством вариантов, как выбрать новый, если старый уже не соответствует вашим потребностям?

  • Подумайте, какие функции вам нужны. Может быть важно найти банк или кредитный союз с отделениями и банкоматами рядом с вами, или, может быть, вы предпочтете онлайн-банк с более высокими процентными ставками и отличной программой возмещения комиссионных сборов через банкоматы. Будь то обычный или только онлайн, вам понадобится банк с низкими комиссиями и высокими процентными ставками, особенно по текущим и сберегательным счетам.Убедитесь, что в новом банке есть все необходимые вам услуги. (Подробную информацию см. В советах по выбору банка.)

  • Помните, что вам не обязательно хранить все свои счета в одном месте. Если вы готовы немного жонглировать, вы можете оптимизировать свои финансы, открыв счета в разных банках. Например, вы можете воспользоваться преимуществом высокой годовой процентной доходности с онлайн-сберегательным счетом, сохраняя текущий счет открытым в традиционном банке, который предлагает личное обслуживание клиентов, когда вам это нужно.Держите количество своих счетов под контролем, чтобы избежать случайного перерасхода средств. Если для вас важно хранить свои счета под одной крышей, ознакомьтесь с нашим списком лучших банков для текущих и сберегательных счетов.

Шаг 2: Откройте счет в вашем новом банке

Большинство банков позволяют легко открыть текущий или сберегательный счет онлайн или лично. Обычно вам необходимо предоставить основную личную информацию и документы, такие как ваше имя, адрес, удостоверение личности с фотографией и номер социального страхования.Если этого требует банк, вам нужно будет перевести средства на новый счет. Часто это можно сделать в электронном виде со своего старого счета в другом банке (пока он еще открыт), но вы также можете внести наличные или чек.

  • Вероятно, ваш кредитный рейтинг не будет проверен. Многие банки проверяют потенциальных кандидатов, просматривая ChexSystems, базу данных, которая показывает, часто ли у вас было превышение средств на счетах в прошлом или были ли другие банковские проблемы, но нет кредитной информации. Некоторые банки проводят мягкую или жесткую кредитную политику, но только жесткая политика приводит к (обычно краткосрочному) падению вашего кредитного рейтинга.Этот кредитный запрос может возникнуть, если вы подаете заявку на программу защиты от овердрафта или кредитную линию при открытии текущего счета.

  • Убедитесь, что вы соответствуете требованиям к минимальному депозиту. В то время как большинство банков требуют от 0 до 100 долларов США для открытия нового счета и получения процентов, некоторые требуют тысячи долларов. Убедитесь, что у вас достаточно денег, прежде чем открывать счет.

Шаг 3. Составьте список подписок, автоматических платежей, депозитов и услуг в своем старом банке

Для беспрепятственного перехода на новый банковский счет откройте историю транзакций за год, чтобы отметить любую из следующие:

  • Автоматическая оплата счетов и подписки (ежемесячно или ежегодно).

Также обратите внимание на любые банковские услуги, которые вы используете в настоящее время, которые могут включать:

  • Банковские оповещения по электронной почте или в текстовом виде.

Шаг 4. Начните перевод денежных средств и платежей за обслуживание на новый счет

Вы не переедете из дома или квартиры, не убедившись, что все необходимое — газ, вода, электричество — функционирует на вашем новом месте. Здесь действует та же логика. Откройте новую учетную запись, прежде чем закрывать старую, и переходите поэтапно.

  1. Оставьте немного денег на своем старом счете. У вас должно быть достаточно денег на вашем старом счете, чтобы избежать комиссии за минимальный остаток и покрыть любые автоматические платежи или чеки, которые не были оплачены.

  2. Измените любые прямые депозиты. Обновите свою финансовую информацию на работе, чтобы ваша зарплата отправлялась на ваш новый банковский счет.

  3. Перенести автоматические платежи. Запланируйте будущие платежи по счетам со своей новой учетной записи после поступления первого прямого платежа.

  4. Отметьте оставшуюся часть вашего списка. Вернитесь к своему списку планирования и решите все, что осталось сделать: заказать чеки, арендовать новый сейф, загрузить мобильное приложение банка и т. Д.

Любая старая учетная информация, хранящаяся у поставщика услуг — ваших кредитных карт, кабельной компании, оператора сотовой связи — также должна быть обновлена. Некоторые продавцы уведомят вас, когда платеж не состоится, но другие могут этого не сделать, в результате чего счета будут задерживаться и накапливаться, что может повлиять на ваш кредит.

Шаг 5. Закройте старую учетную запись

. Убедившись, что все автоматические транзакции прошли очистку, вы готовы закрыть свои старые учетные записи. Бюро финансовой защиты потребителей рекомендует получить письменный документ, подтверждающий, что счет был закрыт.

Когда дело доходит до закрытия учетной записи, у вас может быть несколько вариантов, в том числе сделать это по телефону, в письменной форме или лично. Имейте в виду, что ваш банк, вероятно, не хочет потерять вас как клиента и может попытаться отговорить вас от ухода.

Банки также иногда повторно активируют закрытые счета для выполнения автоматических платежей или поступающих депозитов, согласно отчету некоммерческого союза потребителей за 2012 год. Чтобы избежать этого, говорится в отчете, «счет следует очищать и закрывать одновременно после того, как все прямые депозиты и автоматические платежи будут успешно перенаправлены».

Если у вас есть какие-либо сомнения, поговорите со своим старым банком о его политике повторного открытия счета.

Шаг 6: Наслаждайтесь своей новой учетной записью и дважды проверьте, что все ваши автоплаты были переведены.

Как только вы закончите со своей старой учетной записью, продолжайте узнавать больше о новом доме для ваших денег.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
