расшифровка аббревиатуры (ВВГнг, ВВГП), сферы применения различных модификаций кабеля

При использовании приборов, облегчающих и придающих разнообразие нашей жизни, мы всё больше становимся зависимыми от наличия электроэнергии. Электрические сети сопровождают нас везде. Сейчас трудно встретить жилое или рабочее помещение, лишённое источника электропитания. Чтобы обеспечить подачу электричества в отдельных зданиях, применяют кабель ВВГ разных модификаций.

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

• Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
• Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
• Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия

представлена в нескольких видах:

• Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
• Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
• Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
• Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
• Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
• Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

К негорючим проводникам также относятся изделия ВВГнг-LSLTx и ВВГнг-HF.

В данных подвидах внешняя и внутренняя изоляция изготовлена с использованием пластификатора пониженной горючести и токсичности дыма.

Условия эксплуатации

Прежде чем приобретать проводку по обозначенной маркировке, следует ознакомиться с некоторыми необходимыми условиями монтажа проводов этого вида. Для качественного монтажа и длительной эксплуатации нужно соблюдать следующие правила:

• Укладывать проводку целесообразней при температуре окружающей среды не ниже -15 °C (при более низких температурах оболочка будет жёсткой, и потребуется её нагревание).
• Эксплуатация возможна при температуре в пределах от -50 °C до +50 °C (при монтаже на улице проводка прячется в дополнительную защиту от ультрафиолетовых лучей).
• Допустимый нагрев проводников при коротком замыкании составляет от +160 °C до +250 °C, в зависимости от производителя, при нормальном использовании — +70 °C, в период перегрузки — +90 °C.
• Огнестойкость кабелей с обозначением ВВГ должна быть не менее 180 минут.

Приведённые выше параметры зависят не только от конкретного вида, но и от производителей продукции.

Перед приобретением изделия необходимо ознакомиться с техническим паспортом изделия (находится у продавца).

Области применения

Благодаря своим техническим характеристикам кабель ВВГ активно используется при монтаже проводки на открытом воздухе, а также во влажных помещениях, причём уровень влажности допускается 98%. Он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, жилых помещениях (в качестве проводки).

В помещениях, предназначенных для проживания, рекомендуется прокладывать марки ВВГнг или ВВГнг-ls, при монтаже под штукатурку удобнее будет использовать плоский кабель. Открытым способом изделие монтируется по поверхностям из негорючих материалов (кирпич, бетон, гипсокартон). На деревянных стенах обязательна защита в виде специальных каналов, гофрированных рукавов.

Подобный кабель используется при монтировании проводки в тоннелях, коллекторах, каналах и аналогичных местах. Не рекомендуется укладывать его в землю без специальной защиты, так как он будет подвержен механическим и коррозийным воздействиям.

А также целесообразным считается применение такой проводки в помещениях, где имеется вероятность возгорания или взрыва (во взрывоопасных зонах устанавливается бронированный кабель).

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

• Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
• Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
• Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
• Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
• Удобная цветовая и цифровая маркировка токопроводящих жил.
• Длительный период использования (срок эксплуатации не менее 30 лет).

Силовой кабель ВВГ, защищённый гофрированными рукавами или кабельными коробами, отличается высокой надёжностью использования.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные.

Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Кабель ВВГ (А) ls, frls, frlsltx, frhf. Расшифровка, описание

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу. В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм² до 50 мм², а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

Также существуют другие разновидности провода ВВГ:

расшифровка маркировки, разновидности кабеля и его технические характеристики

Разные виды бытовой техники, приборы и инструменты, использующиеся в промышленности, нуждаются в электротоке с переменным напряжением до 1000 вольт. В таких сетях подача электроэнергии должна осуществляться по надежным проводникам, способным выдержать большую нагрузку и не представляющим опасности для человека. К числу популярных изделий, прокладывающихся в открытых неподвижных кабельных сооружениях, относятся проводники ВВГнг и ВВГнг(А).

Разновидности провода

Перед тем как рассматривать свойства кабеля ВВГнг, следует разобраться в том, что означают буквы в этой аббревиатуре. В этом случае будет проще понять, какие особые характеристики имеются у этого проводника. По одной лишь маркировке можно судить о том, какими свойствами обладает кабель, для чего он предназначен и как был изготовлен.

Маркировка дает информацию о том, какие электрические приборы рекомендуется подключать к сети с помощью этого кабеля, где его лучше прокладывать и какая температура должна быть в помещении, в котором он используется.

Большое разнообразие электрических проводников, имеющихся в магазинах, дает покупателю возможность выбрать именно тот вариант изделия, который нужен. Но рядовой потребитель не всегда знает, чем отличается один вид кабеля от другого, поэтому стоит разобраться с обозначениями.

Расшифровка маркировки

Помимо букв в маркировке кабеля ВВГнг могут присутствовать и цифры, которые также указывают на некоторые свойства изделия. Если с буквенными обозначениями нет ничего сложного, то при расшифровке чисел нередко возникают трудности. Но сначала нужно разобраться в значениях букв.

Человек, неплохо разбирающийся в электрике и электрических проводах, при выборе кабеля первым делом обращает внимание на то, присутствует ли в начале обозначения буква А:

• если она отсутствует, значит, жилы провода изготовлены из меди;
• наличие буквы указывает на то, что жилы являются алюминиевыми.

Логично было бы предположить, что проводники с медными жилами должны маркироваться буквой М, но чтобы обозначение не становилось слишком громоздким, было решено не использовать ее, поскольку и так понятно, что раз отсутствует А, значит, в основе проводов лежит именно медь, а не алюминий. Проводник ВВГнг является медным, поскольку буквы А в маркировке нет.

Расшифровка маркировки ВВГнг и буквы, которые имеются в названии, говорят о следующем:

1. Две буквы В свидетельствуют о наличии сразу двух оболочек, изготовленных из поливинилхлорида.
2. Буква Г говорит о том, что провод является голым. Следовательно, его нельзя использовать для прокладки под поверхностью земли. Также кабель категорически запрещается проводить в тех помещениях, где имеется большая вероятность того, что он может быть физически поврежден.
3. Последние буквы, присутствующие в обозначении этого типа электрического кабеля — это «нг». Расшифровываются они очень просто — негорючесть. Это указывает на одно из самых важных свойств такого проводника. Он не поддерживает горение и поэтому вероятность пожара при его использовании сведена к минимуму.

Если говорить только о стандартном кабеле ВВГнг, то на этом расшифровка буквенных символов заканчивается. Однако в аббревиатуре могут присутствовать и другие буквы в том случае, если кабель при изготовлении был наделен производителями дополнительными свойствами.

Например:

• маленькая буква а говорит о том, что кабель можно применять при групповой укладке;
• сочетание букв fr свидетельствует о том, что провод дополнительно защищен от возгорания, так как в число его компонентов входят особые материалы из слюды;
• расшифровка маркировки ВВГнг ls означает «винил-винил-голый», в кабеле есть два слоя из поливинилхлорида, такие провода не распространяют горение;
• если встретится провод с буквой п в обозначении, то можно не сомневаться, что жилы внутри него имеют плоское расположение.

В маркировке провода ВВГнг присутствуют не только буквы, но и цифры. Они указывают на количество жил и на площадь их сечения. Если кабель обозначен ВВГнг 4х25, значит, у него четыре жилы с площадью сечения 25 мм². Проводник ВВГнг 5х16 имеет пять медных жил сечением 16 мм².

Технические характеристики

Несмотря на огромное разнообразие различных типов проводников, относящихся к группе ВВГнг, у каждого из них имеются общие технические характеристики. К ним относятся:

1. Рабочая температура кабеля ВВГнг составляет от -50 до +50 °C. При этом следует помнить о том, что при прокладке под открытым небом провод нуждается в дополнительной защите от ультрафиолетового солнечного излучения.
2. Работы по укладке следует вести при температуре не ниже -15 °C. Если на улице более низкая температура, а кабель необходимо срочно проложить, то его следует дополнительно подогревать, в противном случае оболочка станет очень жесткой и будет с трудом поддаваться изгибу.
3. Радиус изгиба провода зависит от количества медных жил. Если жила всего одна, то изгиб может составить 10 радиусов. Если две или больше, то провод будет более гибким, поэтому его изгиб составит 7,5 радиуса.
4. Максимальная температура, до которой может нагреваться проводник, зависит от производителя и варьируется от 160 до 250 °C.
5. Самый важный параметр ВВГнг — огнестойкость. Провод может противостоять огню на протяжении трех часов.

Большая популярность проводников ВВГнг обусловлена тем, что они имеют хорошие технические показатели и при этом продаются по невысокой цене. Следует заметить, что многие характеристики проводника ВВГнг зависят не только от принадлежности к той или иной разновидности, но и от производителя. Поэтому перед приобретением кабеля нужно заглянуть в его технический паспорт.

Расшифровка сокращений марок кабеля и провода — Simple Cable Company

Для удобства Вашей работы предлагаем Вам список аббревиатур различных марок кабеля и провода.
Сразу хотим заметить, что единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Существует гостированное техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивных особенностей.

Значение аббревиатур марок кабеля и провода отечественного производства:



Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию (АСБл; ААБл; АВВГ).
АС — Алюминиевая жила и свинцовая оболочка (АС; ААБл).
АА — Алюминиевая жила и алюминиевая оболочка (ААШв; ААБл).
Б — Броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв).
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б – Без подушки (АВБбШв; ВБбШв).
В — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).
В — (вторая (при отсутствии А) буква) ПВХ оболочка (ВВГ; ВВГнгд).
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый») (МГ).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида (АВБбШв; ВБбШв).
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения – контрольный кабель (КВВГ; КВБбШв).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения (ВВГнг; СИП-5нг).
LS — Low Smoke — низкое дымо- и газовыделение (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ — Кабель гибкий (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Значение аббревиатур марок кабеля и провода зарубежного производства:



Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Материал изготовления изоляции ПВХ (YnKY).
H — Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
M — Указывает на назначение кабеля — монтажный.
C – Наличие медного экрана.
RG – Наличие брони.

FROR

— кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ оболочка.

Контрольный кабель:

Y – ПВХ изоляция (YnKY).
SL — Кабель контрольный.
Li — Многожильный проводник по немецкому стандарту VDE (см.выше).

Безгалогеновый огнестойкий кабель:

N — Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 — Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).

Провода монтажные:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция (YnKY).
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Расшифровка кабелей ВВГ и ВВГнг: подробные технические характеристики

В промышленности и быту используются разные кабеля для соединения сети и конечного потребителя. От его категории зависит тип провода, его маркировка. Чаще всего применяют кабель типа ВВГ, расшифровка которого позволяет определить его конструктивные и технические характеристики (материал жил, изоляции, вес погонного метра, бронированный он или нет), а также сферу возможного применения (прокладка по воздуху, в земле и т. п).

Что такое силовой кабель?

Еще со школьной скамьи мы должны помнить, что электрический ток, используемый для питания всех без исключения электроприборов и техники, представляет собой упорядоченное движение заряженных частиц (электронов). Подобное явление случается повсеместно, но для использования его при нынешних масштабах необходимо создать определенные условия. В первую очередь это касается выбора формы, конструкции, веса токопроводящей среды, что позволит не только экономично передавать мощность потребителям, но еще и безопасно.

Общепринятой на сегодня является форм-фактор кабеля – многожильного проводника, заключенного в защитную изоляцию с линейным или концентрическим расположением жил. Классификация кабельной продукции происходит по разным критериям, но одним из важнейших является его функциональное предназначение. Если речь идет о необходимости передачи электрического тока промышленной частоты и напряжения, то используют силовые кабеля, например, ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п. В более узком смысле это означает соединение между собой вводного распределительного устройства (ВРУ, ГРЩ) и конечного потребителя (промышленного оборудования, бытовой техники, осветительных приборов и т. д). Характер организации соединения зависит от требуемых условий эксплуатации, веса кабеля и т. п.

Маркировка и расшифровка

Каждый из серийно производимых кабелей может отличаться материалом жил, изоляции, их количеством и дополнительным элементами. Это позволяет производителю вести разработки под конкретные условия эксплуатации. Для их распознавания применяют соответствующую маркировку. Ее расшифровка может многое рассказать о компонентах готового изделия, наличии специфических слоев, например, бронированного, способе прокладки (по воздуху, по земле, по каркасу и т. д), количестве и сечении жил. Остальные показатели, например, вес погонного метра кабеля, выбираются по таблицам.

Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.

• В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую,
• В (вторая) – оболочка изолированных жил из подобного ПВХ,
• Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».

Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:

• ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях,
• П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд),
• нг – используемые материалы и их комбинация не поддерживают горения,
• HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.

ВВГ-ХЛ

Для передачи электроэнергии промышленных напряжения и частоты в условиях высоты до 4,3 км над уровнем моря требуются провода специального исполнения, такие, как ВВГ-ХЛ. Выполняется как в одножильном, так и многожильном вариантах. В последнем случае, используется метод скрутки. Сама форма жил ВВГ-ХЛ бывает либо классической круглой, либо секторной. Раскраска внутренней изоляции из ПВХ – классическая. Отличием обладают кабеля сечением более 70 мм2 – здесь используется цифровая маркировка.

Отдельно следует выделить четырехжильные кабеля ВВГ-ХЛ, у которых, в отличие от остальных модификаций, нулевой и заземляющий провода имеют меньшее сечение.

Как следует из маркировки ВВГ-ХЛ, внешняя оболочка выполнена из холодостойкого ПВХ-пластиката. Это позволяет использовать кабель в условиях низкой температуры (до -60ºС) и высокой влажности (до 98%).

Прокладка кабелей ВВГ-ХЛ может происходить воздушным способом, в шахтах, коллекторах, мостах и т. п. Он не бронированный, поэтому возможность механических повреждений должна быть сведена к минимуму. Укладка в земле не приветствуется. При монтаже нужно учитывать, что минимальные радиусы изгиба одно- и многожильных ВВГ-ХЛ проводов составляют, соответственно, 10Dн и 7,5Dн.

ВВГ-Пнг

Этот тип проводниковой продукции используется в условиях, когда нужно свести к минимуму возможность распространения пожара. Приставка «нг» в обозначении ВВГ-Пнг обозначает то, что используемые при его изготовлении материалы не поддерживают горение.

Технические характеристики по напряжению и частоте являются общепринятыми и составляют 660/1000 В при 50 Гц. Токопроводящие жилы из меди имеют круглую форму сечения, но укладывают не концентрическим способом, а в ряд, в одной плоскости («П»). Их количество в серийном производстве, как правило, бывает равным 2 или 3, а сечение отдельной жилы – от 1,5 до 4 мм2.

Прокладка ВВГ-Пнг на открытом воздухе, в помещениях, кабельных эстакадах. Не рекомендуется использовать траншеи в земле по причине не бронированного исполнения.

Кабель с приставкой HF

Этот тип силовых проводов использует материалы, не содержащие галогенов, в частности, хлора. По этой причине в массовом производстве чаще всего используют модификацию ППГнг-HF, а не ВВГнг-HF. Разница между ними состоит в материале изоляции и внешней оболочки: она выполнена не из ПВХ, а из полиэтилена или других полимеров.

Жилы ППГнг-HF, как и в предыдущих случаях, выполнены из меди. Их количество может варьироваться от 1 до 5 при сечении 1,5…50 мм2, что естественно влияет на его вес. Кабель в таком исполнении не бронированный, а это означает, что прокладка в земле исключается.

Расшифровка обозначения кабельной продукции может многое рассказать о его конструкции, наличии бронированного слоя, возможности монтажа в земле или воздухе, удельном весе и т. д.

Расшифровка маркировки ВВГнг кабелей

Использование поливинилхлорида для изоляции проводов, открыло массу возможностей для прокладки электросетей под различные условия их эксплуатации. Одним из первых ПВХ проводов, был разработан ВВГ кабель. В его основе лежала двойная пластмассовая оболочка, с медными проводами. Така конструкция не только была более надежна, но и позволяла использовать ее не только в домах для подключения электроприборов или розеток, но даже в суровых условиях нашей страны.

Однако в ходе эксплуатации были выявлены некоторые недостатки данного вида кабелей. Среди основных проблем можно выявить 2 наиболее острые. Во-первых это использование меди, которая наряду с преимуществами, значительно увеличивает вес бухты и ее стоимость. Ну и во-вторых, наиболее важной проблемой стала низкая пожаробезопасность. При горении, такой провод мог выделять вредные вещества, которые при нахождении кабеля в помещении, могли значительно усугубить ситуацию при пожаре.

Таким образом специалисты пришли к тому, чтобы выпустить уже второе поколение данного типа проводов и назвали его – ВВГнг.

Сегодня мы рассмотрим основные виды маркировочных обозначений данного типа кабелей, обозначим принципиальное отличие одного типа проводов от другого, а также покажем как расшифровка маркировки ВВГнг может быть полезной при выборе.

Расшифровка всех маркировок ВВГнг кабелей

В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

• “В” – использование поливинилхлорида при выпуске кабеля с внешней стороны.
• “В”- использование того же ПВХ для внутренней оболочки медных жил.
• “Г”- кабель не имеет в составе средств для бронирования. Это является одной из причин, почему его не стоит использовать в земле.
• “НГ” – обозначает не горючий и указывает на пониженный класс пожарной опасности.

Тут стоит оговориться, что данная характеристика не говорит о том, что данный тип провода не горит. Этот показатель указывает на тот факт, что при горении, кабель будет выделять значительно меньше вредных веществ, чем его предшественник

В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

• Индекс пожарной опасности по ГОСТ 31565-2012, отвечающий за кабельную маркировку. Согласно стандарту имеется 5 степеней, характеризующих кабель по степени устойчивости при воздействии огня:
  • А F/R. Группа 1а. Для проводов, использующихся при специальных условиях и нагрузки. Не применяются для общего пользования.
  • А. Группа 1б. Наиболее распространена. Является наивысшей степенью, характеризующей устойчивость кабеля к воздействию огнем.
  • B. Группа 2.
  • C.Группа 3.
  • D.Группа 4.
• “П” – характер внешнего исполнения кабеля. В данном случае говорит о том, что он плоский. Также редко могут
• “LS” – означает пониженные характеристики дымовыделения при горении. В конструктивном плане, после внешней оболочки, на кабель добавляется еще один слой пластиката.
• “О”- жилы кабеля монолитные и сделаны из одного провода. “М” – многопроволочные.
• “К” – кругложильное исполнение.
• “С” – жилы выполнены секторно.
• “ХЛ” – устойчивые к холоду.
• “Т” – устойчивые к тропическим условиям эксплуатации.
• Редко в наименовании также встречается характеристика напряжение. Например можно встретить: “0.55”, обозначает, что кабель может работать под напряжением 550 Вольт.

Кабель ВВГнг(А) при испытаниях подвергают прямому воздействию огню в течении 40м. При этом используется 1м провода

Таким образом, маркировку данного вида провода, можно рассмотреть на примере.

Допустим имеем кабель – ВВГнг(А) – LSп 5х2.5. Данное обозначение говорит нам о том, что перед Вами кабель ВВГ, с пониженной степенью горючести и первой группой по индексу пожарной безопасности с пониженным дымовыделением, изготовленный в плоском виде. Касательно конструктивных параметров – изготовлен в виде 5ти жильного провода с сечением 2.5.

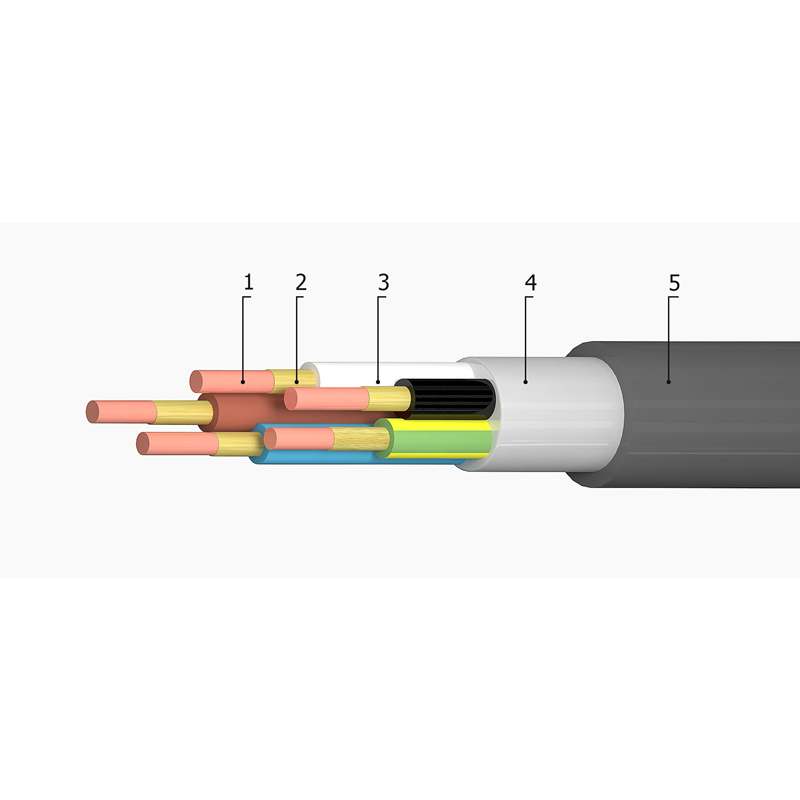

Строение ВВГнг по характеристикам маркировки

Для большего понимания внешнего исполнения тех или иных моментов, отраженных при маркировке ВВГнг кабелей, давайте рассмотрим реальное исполнение, при указании или наоборот отсутствии тех или иных букв в названии. В общем смысле данный кабель состоит из следующих слоев:

Пример кабеля без дополнительного LS – слоя

1. Жила. В настоящее время используется в больше степени алюминиевая, однако допускается применение меди по классам 1 и 2. Регламентируется характер исполнения ГОСТ 22484-77.
2. Изоляционный материал жил. Обычно, провод голубого цвета отвечает за нулевую жилу. Заземляющая выполнена в виде желто-зеленого цвета.
3. Жильная скрутка.
4. Внешняя оболочка ПВХ пониженной степени горючести.

При добавлении в аббревиатуру – “Ls”, внешний вид кабеля будет следующим:

LS слой на кабеле

К представленному выше варианту исполнения, добавляет также 4 пункт, в виде слоя из специального пластиката, уменьшающего степень дымовыделения кабеля при горении.

Таким образом производится маркирование ВВГнг кабелей. В заключение хотелось бы отметить, что внедрение ПВХ оболочки, значительно улучшило ситуацию с применением и условиями эксплуатации подобных проводов. Благодаря этим изменениям, кабель можно использовать практически в любых погодных условиях и местах эксплуатации, начиная с проводки в доме и заканчивая прокладкой электросети на каком-либо предприятии.

Однако одним из ощутимых недостатков остается высокая стоимость. Учитывая потребности современного дома (не берем в учет промышленные масштабы), проложить туже самую проводку будет довольно таки дорого. Однако, когда речь заходит о выборе между качеством и ценой, то тут лучше не экономить, тем более когда затрагивается вопрос электроснабжения.

расшифровка аббревиатуры, сферы применения, монтаж

Есть много разновидностей проводов и кабелей. По внешнему виду типы кабельной продукции не всегда отличаются друг от друга, тем более при покупке в магазине или заказе по каталогу. Для того чтобы не называть кабеля длинным названием, описывающим все его характеристики, они маркируются аббревиатурой – рядом букв и цифр. Для удобства пользователя они наносятся на внешнюю оболочку.

Виды кабельной продукции

Типы кабелей

В электротехнике для подключения электрооборудования используются различные виды кабельной продукции:

• Провод. Это одна жила, которая может покрываться диэлектрической оболочкой. Провода могут быть голыми, без защитных покрытий и изолированными и защищенными, поверх диэлектрического покрытия которых есть защитная оболочка;
• Шнур. Это провод из двух или больше изолированных гибких жил сечением до 1,5 мм², покрытых диэлектрической оболочкой;
• Силовые и контрольные кабеля. Это несколько жил, заключенных в общую изолирующую и защищающую от повреждений оболочку;
• Установочные провода. Предназначены для неподвижной прокладки силовых и осветительных сетей;
• СИП – самонесущий изолированный провод. Предназначен для прокладки по воздуху без дополнительного подвеса.

СИП – самонесущий изолированный провод

Строение кабелей

Конструкция кабеля состоит из различных элементов.

Токопроводящая жила

Это часть, проводящая электрический ток. В качестве материала применяется медь и алюминий. Медь является лучшим проводником, более прочная, из неё изготавливаются гибкие провода, состоящие из большого количества тонких проволочек. Алюминий уступает ей по всем параметрам, кроме веса, но он дешевле. В маркировке алюминиевой кабельной продукции первая буква «А». В маркировке медных кабелей эта буква отсутствует.

Может быть гибкой или жёсткой, цельной и из отдельных проволок. Чем они тоньше, тем более гибкой получается конструкция.

В гибких кабелях токопроводящая жила изготавливается только многожильной, или многопроволочной. Подключение подвижных устройств осуществляется только гибкими проводниками. Название таких кабелей начинается с «КГ», что расшифровывается как «кабель гибкий»

Негибкие провода бывают одно,- и многожильными. Одножильные провода в конце маркировки обозначаются «ож» или «(ож)».

Внимание! Контрольные кабеля всегда гибкие, медные, многожильные и имеют обозначение «К».

Фазная изоляция

Каждая жила покрыта изоляционным материалом: резиной, пластикатом поливинилхлоридным, пропитанной спецраствором бумагой и другими диэлектриками. Это отражается в маркировке кабельной продукции.

Обозначение фазной изоляции зависит от типа изделия:

• в силовых негибких – после буквы «А» в алюминиевых кабелях и в самом начале в медных;
• в гибких и контрольных – после «КГ» или «К».

Виды фазной изоляции обозначаются разными буквами:

• В – поливинилхлоридный пластикат;
• П – обычный полиэтилен;
• Пв – полиэтилен вулканизированный;
• Пс – полиэтилен самозатухающий;
• Н – маслостойкая, негорючая резина;
• Р или отсутствие отметки – обычная резина.

Пропитанная кабельная бумага не помечается.

Внешняя оболочка

Это дополнительный защитный слой, покрывающий токопроводящие жилы с фазной изоляцией. Маркируется после отметки фазной изоляции:

• A – алюминий;
• C – свинец;
• B – поливинилхлоридный пластикат;
• защитный слой из резины не отмечается.

Дополнительные элементы

Для защиты людей от электромагнитных полей в конструкции применяется экранирование из проводящих материалов. Отмечается буквой «Э» после изоляции.

Снаружи пучка жил может находится поясная изоляция. Обозначение материала соответствует фазной изоляции и находится перед маркировкой оболочки.

Для лучшей защиты от механических повреждений негибких изделий вся конструкция покрывается бронёй. Маркируется она следующим образом:

• Г – броня отсутствует;
• Б – двойная стальная лента и защитная подушка;
• Бл – то же, лавсановая подушка;
• Бб – то же, без подушки;
• Шв – бронирование в виде шланга из поливинилхлоридного пластиката;
• Шп – шланг из полиэтилена;
• Шпс – то же, полиэтилен самозатухающий;
• БбШв – ленточная броня в ПВХ шланге.

Кабельная продукция с оболочкой, не поддерживающей горение, отмечается «нг», не дымящая – «нг-нд», «нгд» или «нг ls»

Важно! Буквы, обозначающие дополнительные элементы, находятся в конце маркировки.

Количество и сечение жил

Цифры после букв, характеризующих материал токопроводящих жил и оболочек, указывают на число жил и их сечение. Выглядит это как произведение, первая цифра которого определяет количество проводов, а вторая – их сечение в мм². В некоторых изделиях таких отметок несколько. Это значит, что внутри есть несколько групп проводников различного сечения.

Маркировка кабельной продукции

Кабель силовой плоский ВВГ-Пнг (А)

Одним из распространённых типов кабельной продукции является силовой плоский кабель ВВГ-Пнг (А).

Кабель ВВГ-Пнг(А)

Применение

Это изделие предназначено для использования и электроснабжения установок напряжением до 1000В постоянного и переменного тока частотой 50Гц. Могут прокладываться на воздухе, в частично затапливаемых помещениях, в трубах и кабельных лотках.

Расшифровка маркировки

Как и в остальных видах кабельной продукции, по маркировке на внешней оболочке и паспорте изделия можно определить его конструкцию:

• В – фазная изоляция изготовлена из поливинилхлоридного пластиката;
• В – внешняя оболочка выполнена из такого же материала;
• Г – броня отсутствует;
• П – плоский, внутренние провода расположены не пучком, а рядом, в одной плоскости;
• нг – не поддерживает горение;
• (А) – не распространяет горение в пучках с большим количеством горючих веществ.

Знание того, как расшифровать маркировку кабеля ВВГП нг (А) или других видов кабельной продукции, важно при проектировании и монтаже электроснабжения оборудования.

Видео

Оцените статью:

Маркировка кабеля ВВГ: расшифровка. Кабель ВВГ: расшифровка

Электродвигатели и приборы в частных домах и на предприятиях подключаются к электропроводке различными типами кабеля. Род тока в проводке переменный. Широкое распространение получил широкодиапазонный кабель. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка проводов ВВГ помогает производителям при выборе правильного материала. Специальные обозначения позволяют различать типы проводов.По маркировке кабеля ВВГ, расшифровка которого применяется к изоляции, грамотные электрики все подскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его производстве. Сообщается, что рекомендуется подключать и каким способом прокладывать, на улице или под землей, где это разрешено использовать и какая допустимая температура воздуха рекомендуется.

Продажа материалов, используемых в электроснабжении, а также огромный ассортимент проводов по типу изоляции и конструкции, дают возможность покупателю выбрать ту продукцию, которая ему нужна.Новичку-электрику и рядовому потребителю будет интересно узнать, сколько разновидностей кабелей ВВГ с расшифровкой доступно на рынке продаж.

Защиту кабеля от открытого огня создали производители кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже представлен макет модификаций:

• ВВГнг;
• ВВГнг FrLs;
• ВВГнг Ls;
• ВВГнг Hf;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг — это не просто набор букв.Следовательно, необходимо прочитать обозначения.

Давайте посмотрим на обозначения

Групповая прокладка сделана с ртутным токоподводом. Выходной материал — ВВГ Png, расшифровка которого свидетельствует о том, что медная жила жила. Модификация провода ВВГГН информирует нас о том, что этот тип не боится огня.

Название кабеля ВВГнг Ls расшифровывается как информация о том, что при пожаре изоляция провода выделяет минимальное количество дыма.

Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию.Благодаря плавящейся изоляции дымность минимальна.

Следующий вид продукции — с интерпретацией ВВГнг Hf. Когда он подвергается воздействию тепла, например, при пожаре или плавлении изоляции, газы отсутствуют. Проводка не подвержена коррозии.

Последний вид провода ВВГнг ФрХф обладает всеми лучшими характеристиками перечисленных выше кабелей.

Изоляция изделий

К изоляционному материалу, применяемому при производстве кабельной продукции, предъявляются особые требования, в том числе и к пожарной службе.Материал ПВХ (PVC) таит в себе одну отличительную особенность по сравнению с другими полимерами, используемыми для изготовления пластмассовых изделий. Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабеля:

1. Основной вид изоляционных материалов ВВГ — двухслойное изоляционное покрытие. Материал PFC (поливинилхлорид). Дополнительной изоляции нет.
2. Изоляция медных жил кабеля ВВГнг выполняется из негорючих материалов ПВХ.
3. Безгалогенный ПВХ, используемый в качестве изоляционного материала для провода ВВГ ЛС, не выделяет дыма при плавлении. Используется для прокладки электропроводки, в местах массового скопления людей.
4. Прокладка кабеля в местах возможного возгорания ведется из марки ВВГнг FrLs. Изоляция пожаробезопасна и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с высокой степенью пожарной опасности.

Ознакомьтесь с маркировкой кабеля.Познакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляция проводов.
• Б — поливинилхлорид.
• ПВ — группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• Б — внешняя изоляция из ПВХ.
• Шв — защита стержней в виде шланга.
• П — внешняя полимерная изоляция.
• Шп — внешняя изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б — кабель бронированный с твердым покрытием.
• D — кабель гибкий. Особой защиты нет.
• Провод ВВГ АПГ А, расшифровка которого представлена ​​выше и четко указывает на его назначение.

Сечение кабеля и его значение

При прокладке электрических сетей важно выбрать правильное сечение токоподвода.Передача электрического тока напрямую зависит от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электропроводка при прохождении по ней тока начинает нагреваться. Нагрев проводки с неправильно подобранным сечением жилы может привести к непроизвольному возгоранию. Сечение провода нужно брать на тридцать процентов больше. В кабеле возникают потери тока, которые необходимо предвидеть заранее. Завершив скрытую проводку в доме, трудно восполнить убытки в будущем.

Устройство ВВГ АПГ а

Сечение этого типа кабеля от 1,5 до 16 квадратов. Количество проводов — два или три.

Обозначение обозначений проводов:

1. B — жилы в изоляции из ПВХ.
2. В (второй) — кабель в ПВХ оболочке.
3. D — без защиты кабеля.
4. П — расположение жил параллельное, плоское.
5. Нг — горение изоляции не поддерживается.

Отрезка кабеля ВВГ-Пнг А:

• Медь живая круглой формы однопроволочная первого класса;
• Изоляционный материал — поливинилхлорид;
• Цветная проводка;
• ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля — передача и распределение электроэнергии переменного тока частотой 50 Гц, мощностью 0,66–1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые ПВХ изоляцией.
Пояснение к ВВГ Шнек:

1. Б — виниловая изоляция.
2. Во (втором) — оболочка виниловая.
3. D голый.
4. Шнек — жилы однопроволочные.

Кабель строительный ВВГож

Токопроводящая жила медная первого или второго класса ГОСТ 2483. Форма жилы круглая или секторная. Ленточная изоляция из пластификатора ПВХ, снижается горение изоляции на открытом огне. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг жилы из ПВХ. Наружная оболочка кабеля изготовлена ​​из пластификатора ПВХ, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Использование кабеля разрешено на земле, в реках и озерах. Применяется при температуре от -50 ⁰ С до +50 ⁰ С. Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого нам подсказывает, что изготавливается провод из медных жил сечением 3х4. Используйте его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Монтаж кабеля с расшифровкой ВВГ можно проводить на стены зданий и сооружений. Прокладка переносится на опоры и подвески на кабелях.Использование этого типа кабеля разрешено там, где нет риска возгорания. Прокладывать лучше на оштукатуренных стенах или стенах из гипсокартона.

В случае опасности механического повреждения кабель необходимо защитить. Отличной защитой служат предустановленные стальные трубы, в которые наматывается проволока. Наиболее оправданным считается прокладка в деревянных домах. Гофрированный шланг, защищающий проводку, широко применяется в строительстве. Также используются различные каналы защиты кабеля. Укладывать изделия с расшифровкой кабеля ВВГ не рекомендуется.Для этого предпочтительнее использование проводника ВВГГН. Он разработан, чтобы быть скрытым. Существуют рекомендации и положения, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При прокладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля этого типа отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механическое повреждение кабеля. В настоящее время широко используется сигнальная защита взамен использованного ранее красного кирпича.Защита выполнена в виде полимерных пластин, которые обладают отличными неэрозионными характеристиками.

Насыпьте в траншею песчаную подушку. На него проложить кабель, поверх которого насыпать и утрамбовать землю. Толщина песчаного слоя должна быть не менее 20 сантиметров. После прокладки кабеля укладываются защитные пластины, которые также засыпаются песком. Поверх песка кладется сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Прокладка армированного кабеля — наиболее подходящее решение для земляных работ.Стоимость его прокладки выше стоимости кабеля ВВГ. Срок службы такой же, но гарантия защиты от повреждений у бронепровода намного выше.

Ознакомившись с данной статьей, простой покупатель, а не специалист, правильно подберет необходимый кабель. Исходя из того, что сегодня рынок предлагает самые разные типы и типы кабеля, без определенных знаний в этой области определиться с выбором может быть очень сложно. Если у вас остались сомнения по поводу покупки, лучше проконсультироваться с продавцом электропроводов.Это очень важно, ведь от качества проводки зависит безопасность всех жильцов.

ВВГнг (A) -LS, AVVGng (A) -LS, VVGEng (A) -LS, AVVGEng (A) -LS, VBShvng (A) -LS, AVBShvng (A) -LS, по ТУ 16 .K121- 018-2011

Проводник

Жила медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

Изоляция

ПВХ-пластикат пониженной горючести (проводник с цветовой кодировкой).

Расположение жил

Изолированные жилы 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей, скрученные в жилу кабеля.

Кабели с буквой «г» скручены с водоблокирующими элементами.

Внутренняя оболочка

ПВХ-пластикат пониженной горючести.

Экран

Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из медных лент или медных проводов и спиральной обмотки медной лентой.

Броня кабеля

Для кабелей типов ВБШвнг (А) -LS и АВБШвнг (А) -LS укладывается по спирали двумя стальными оцинкованными лентами.

Разделительный слой

Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из пленки ПЭТ.

Для кабелей с буквой «g» с водонепроницаемыми материалами. F.e. ВВГенгнг (А) -LS

Оболочка или оболочка кабеля

ПВХ-пластикат пониженной горючести

Кабели предназначены для передачи и распределения электроэнергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

Кабели используются при групповых установках, не распространяют горение по категории А.

Кабели предназначены для использования в кабельных сооружениях и помещениях.

Кабели типа ВБШвнг (А) -LS и АВБШвнг (А) -LS применяются при опасности механических повреждений и предназначены для прокладки в земле. Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях.В этом случае в обозначении кабеля присутствует буква «g». F.e. ВБШвгнг (А) -LS .

Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Код ссылки: 0.67fd733e.1627598196.217db7aa

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Подключение IP-камеры к аналоговому видеорегистратору напрямую • BYRGPUB.COM

Выбор кабеля

Выбор китайской видеокамеры с поддержкой Power over Ethernet (сокращенно PoE) позволяет подавать питание с помощью кабелей Ethernet, также называемых кабелями с витой парой. Это очень удобно и выгодно, ведь для каждой IP-камеры не нужен отдельный разъем.

Витые пары делятся на 9 категорий.

Категория Диапазон частот, МГц Применение

CAT1	0,1	Для передачи звука
CAT2	одна	2 пары проводов, все еще используемых в телефонных сетях, не используемых в системах видеонаблюдения
CAT3	16	4 пары, может использоваться как кабель Ethernet с максимальной длиной 100 метров
CAT4	20	4 пары, используются в сетях Token Ring, в настоящее время не используются
CAT5	сто	4 пары, для подключения локальных сетей (LAN) и телефонных линий
CAT5e	125	4-х парный, самый распространенный кабель для компьютерных сетей
CAT6	250	4 пары, для LAN
CAT6a	500	4 пары неэкранированных, для высокоскоростных локальных сетей
CAT7	700	4 пары, экранированные, для высокоскоростных локальных сетей

В полевых условиях также есть три типа кабелей Ethernet, которые легко отличить по цвету внешней оболочки кабеля.

Цвет оболочки кабеля

Серый	В помещении
Черный	снаружи
Оранжевый	В помещениях с повышенными требованиями пожарной безопасности

Также следует различать витые пары для экранирования, то есть защиты от помех:

• UTP. без экранирования.
• FTP. с экранированием фольгой.
• STP. медная оплетка и фольга.

Если в месте расположения IP-камер не наблюдается сильных помех, рекомендуется прокладывать кабели UTP, которые не требуют заземления, просты в установке и при этом дешевле других.

Осталось выделить два варианта обжима коннектора витой пары:

• Прямой кабель. для подключения порта сетевой карты к роутеру.
• Перекрестный кабель. для подключения двух сетевых карт.

Для подключения к компьютеру роутеру нужен прямой.Для подключения к камере, если таковая будет применяться. Пересекать.

Проверка системы видеонаблюдения

На завершающем этапе настройки камеры после процедуры подключения осталось проверить систему, убедиться, что установленное и настроенное видеонаблюдение действительно работает.

Для этого нужно просто в адресной строке браузера выставить

Если все сделано правильно, во вкладке браузера будет отображаться видео с камеры, IP и порт которой забиты в адресную строку.

Установка одной IP-камеры

Пошаговый алгоритм подключения IP-камеры к компьютеру без роутера:

• Узнать IP-адрес видеокамеры .
• Узнайте IP-адрес локальной сети.
• Установите веб-камеру, подключите блок питания, подключите IP-камеру к компьютеру с помощью перекрестного кабеля. Убедитесь, что индикаторы на видеоустройстве горят, чтобы подтвердить правильность подключения.
• Вставьте диск с программным обеспечением для веб-камеры с программами подключения и настройки в привод и запустите.
• Изменить адрес камеры.
• Зарегистрируйте порт для видеокамеры.
• Отключите камеру AI Pi и перезагрузите компьютер.

Подключение IP камеры к регистратору

Затем IP-камеру необходимо подключить к видеорегистратору.

Данная процедура состоит из следующей последовательности действий:

• Регистратор подключен к модему.
• Веб-адрес цифрового видеорегистратора вводится в адресную строку браузера.
• В появившемся окне введите логин и пароль от этого устройства.
• Веб-камера привязана к регистратору в настройках конфигурации.
• Щелкните «Сохранить».
• Веб-камера перезагружается.

Если в систему видеонаблюдения входит значительное количество видеокамер, каждая из них привязана к видеорегистратору одинаково.

После подключения вам также потребуется синхронизировать работу устройств, которая выполняется в браузере.системные настройки. Вам следует перейти в «Управление каналом». «Режимы», выберите канал и добавьте устройство, установите его поиск и, дождавшись его завершения, введите пароль и сохраните настройки.

Как узнать IP

Владелец может легко узнать IP своей камеры несколькими способами:

• Из этикетки устройства, если на ней указаны эти числа.
• Из инструкции.
• Использование программы на указанном диске.
• При отсутствии диска с программным обеспечением загрузите подходящую утилиту в Интернете (для этого желательно зайти на сайт производителя).

как подключить ip

камеру к видеорегистратору | как подключить ip-камеру к cp plus dvr от Tehnosearch

Правильный способ узнать IP локальной сети за ноутбуком (компьютером):

• Нажмите клавиши Windows R, чтобы открыть командную строку.
• Введите в него текст cmd, нажмите ОК.
• В появившемся черном окне введите ipconfig, нажмите Enter.

Система отобразит все необходимые числа. Рекомендуем записать их на бумаге.

Подготовка оборудования

Инструкция по подключению IP-камеры к компьютеру поможет вам успешно справиться с поставленной задачей только при наличии полного комплекта оборудования, составляющего единую систему видеонаблюдения, все элементы которой совместимы.

Если для организации видеонаблюдения будет использоваться только одна IP-камера, то набор компонентов системы минимален:

• Актуальная IP видеокамера.
• Блок питания.
• Видеорегистратор.
• Жесткий диск для рекордера.
• Кабели.
• Диск с программным обеспечением.

В этом случае подключение напрямую к компьютеру или ноутбуку и первоначальная настройка камеры намного проще. Но предпочтительнее регистратор и камера серии X от одного производителя, будь то китайская компания Hikvision или другой.

Также рекомендуется включить в систему видеонаблюдения GSM-информер. устройство, которое подает сигнал тревоги звонком или SMS.

Вам не нужна специальная компьютерная программа для просмотра камер, вы можете войти в их веб-интерфейс через обычный браузер. IP-камеры, по сути, предназначены для передачи данных в видеоформате в сеть, поэтому вам нужно выходить в Интернет при хорошем качестве соединения. Также требуется статический IP-адрес. Если вам нужно изменить динамический IP-адрес на статический, вам следует обратиться к своему провайдеру.

Для установки и использования IP-камер с интерфейсом Wi-Fi требуется ноутбук или стационарный компьютер с работающим адаптером WI-FI.

Когда могут возникнуть проблемы ??

В первую очередь, трудности могут возникнуть при использовании беспроводного USB-модема. В то время как современные цифровые видеомагнитофоны часто оснащены портом USB для подключения модемов и других периферийных устройств, ситуация с аналоговыми видеорегистраторами намного хуже. Большинство аналоговых видеорегистраторов не имеют разъемов USB (а те устройства, в которых они есть, неоправданно дороги, что делает их покупку нецелесообразной).

При использовании беспроводных модемов с устройствами HD есть два решения проблемы.Сначала подключите модем к маршрутизатору с помощью USB-разъема, а затем подключите маршрутизатор к регистратору. Второе решение — использовать компьютер, что тоже порой усложняет настройку. Поэтому рекомендуется использовать цифровые рекордеры для передачи видео через USB-модем, аналоговые устройства следует использовать только в самых крайних случаях (когда большая часть необходимого оборудования уже имеется). Строить такую ​​систему видеонаблюдения с нуля нет смысла.

Основные требования к видеорегистратору

Чтобы подключить устройство aHD без каких-либо адаптеров или преобразователей, DVR должен быть, прежде всего, аналоговым или, по крайней мере, иметь аналоговых входов BNC (коаксиальных) для камер.В отличие от более старых аналоговых камер , устройства aHD нелегко подключить к тюльпанам или устаревшим (не BNC) антенным разъемам. Во-первых, провод от камеры физически не влезет в устаревший разъем. Во-вторых, технических характеристик «тюльпанов» может быть недостаточно для качественной передачи видео на большие расстояния, что часто требуется от системы видеонаблюдения в офисах или на предприятиях.

Подключение без входов BNC

Для подключения к диктофону, оборудованному исключительно входами RCA (в простонародье тюльпаны) потребуется специальный переходник RCA-BNC.У такого подключения есть два недостатка. Первый — это дополнительные затраты (для каждой aHD-камеры потребуется отдельный адаптер), второй недостаток — серьезные потери видеосигнала и помехи при передаче на большие расстояния (несколько десятков метров). Второго недостатка можно избежать, заменив классические адаптеры на полноценные преобразователи с RCA на BNC, но такое решение будет стоить немного дороже.

Подключение камеры AHD к аналоговому записывающему устройству

AHD — это аналоговый видеоформат высокого качества и четкости, заменяющий старый аналог и конкурирующий с современными цифровыми камерами.Несмотря на кажущуюся безнадежность, аналоговые устройства продолжают свое развитие и эволюцию, и камеры видеонаблюдения высокой четкости — прямое тому подтверждение. Аналоговые системы видеонаблюдения высокого разрешения — хорошая альтернатива чисто цифровому оборудованию.

Передача сигнала от AHD через Интернет

Сегодня передача сигнала с камер видеонаблюдения не является чем-то странным, ведь в большинстве домов, офисов и даже складов это повседневная необходимость. На это есть несколько причин.Во-первых, это позволит защитить часть кадров с видеокамер в случае умышленного повреждения самого видеорегистратора. Во-вторых, этому способствует распространение дешевого Интернета практически во всех уголках мира.

В случае использования классического проводного Интернета особых проблем с подавляющим большинством современных регистраторов возникнуть не должно, ведь даже самые дешевые аналоговые модели оснащены разъемом Ethernet. Для вывода видео с камер в Интернет вам потребуется:

• Подключите видеорегистратор к маршрутизатору, коммутатору или сетевой карте компьютера с помощью кабеля Ehternet.
• Зайдите в настройки регистратора через браузер или комплектное ПО (если есть), указав его ip-адрес (узнать в инструкции к устройству).
• Измените заводские логин и пароль, иначе регистратор будет очень легко взломан злоумышленниками. Также рекомендуется изменить стандартный IP-адрес, это необходимо для безопасности будущего подключения.
• Откройте шлюз на маршрутизаторе или коммутаторе для доступа к DVR через Интернет.При подключении регистратора к ПК вам потребуются две сетевые карты, одна из которых должна будет подключить устройство, и сама сетевая карта также будет настроена как шлюз, в противном случае сигнал от регистратора не может быть передан через Интернет.

Преимущества и недостатки AHD видеонаблюдения

Видеонаблюдение на базе видеокамер и регистраторов AHD имеет свои достоинства и недостатки. Достоинств этого решения:

• Приличное качество съемки и передачи видео, намного лучше, чем у более старых аналоговых аналогов.Хотя aHD несколько уступает современным IP камерам.
• Простота установки. Подключить и настроить аналоговый регистратор с камерами не проще, чем цифровой. Противоположная ситуация возникнет, когда необходимо отправить сигнал через Интернет.
• Относительно высокая стабильность всей системы.
• Низкая стоимость всего оборудования, в некоторых случаях аналоговая система видеонаблюдения будет стоить значительно дешевле цифровой.
• Высокая помехоустойчивость, сравнимая с системами цифрового видеонаблюдения, которая обеспечивается за счет передачи сигнала по коаксиальному кабелю.

• Хотя качество и разрешение передаваемого сигнала на высоком уровне, он все же уступает цифровому видеонаблюдению.
• Сложность передачи видео через Интернет. Если общая настройка аналоговой системы видеонаблюдения несложна, то вывод видеосигнала через Интернет может доставить вам головную боль.

В подавляющем большинстве случаев подключение HD-камеры к аналоговому записывающему устройству не вызывает никаких проблем или затруднений.Исключением является ситуация, когда на регистраторе отсутствуют необходимые разъемы (используется слишком старая модель устройства) или необходимость вывода и просмотра сигнала с камер через Интернет. Но даже самые сложные случаи решаются за счет использования дополнительных переходников и проведения более детальной настройки устройств.

Установка видеонаблюдения дома. инструкции.

Подключение камер и проводов в слаботочном шкафу.

В последнее время у любого пользователя в голове возникает информация, что IP видеокамеры намного лучше аналогов аналогов .В данной статье будет рассмотрен принцип подключения как IP, так и аналогов модели .

Ведь всего несколько лет назад появились аналоговые камеры высокого разрешения. Это форматы AHD, CVI и TVI. По разрешению и качеству картинки они практически не уступают формату IP, а по стоимости в несколько раз дешевле.

У них есть переключатель на хвостовике, который позволяет преобразовать их в аналоговый режим PAL.

Перед тем, как установить видеонаблюдение непосредственно у себя дома, необходимо изобразить на бумаге расположение точек видеонаблюдения, расположение кабеля и т. Д.

Чтобы максимально охватить все пространство вокруг дома, необходимо установить как минимум по одной камере на каждой стене. Еще один не мешало бы поставить крышу перед входной дверью.

Вот все материалы, необходимые для установки аналоговой системы видеонаблюдения:

Лучше всего использовать марки ВВГнГ-Лс 31,5мм2.

Не путайте с КБК-В. Марка КВК-П. это и уличный вариант КВК-В. для укладки внутри дома. Он не защищен от ультрафиолета.

Предварительно убедитесь, что количество видеовходов на нем равно количеству камер или превышает его.

Минимальный рекомендуемый объем. 1 ТБ. Вы можете использовать как большие 3,5-дюймовые, так и маленькие 2,5-дюймовые диски. Меньшие диски намного тише и имеют меньшее тепловыделение.

Например, такой же, как для подключения светодиодных лент. Стандартного блока питания с поперечным сечением кабеля 0,75мм2 достаточно для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирать по тому же принципу, что и для светодиодных лент. То есть суммарная мощность всех камер 30%.

если необходимо, чтобы камеры работали даже при отключении электроэнергии и запись не прерывалась ни на минуту, то вам понадобится ИБП (источник бесперебойного питания)

Они нужны для подключения кабеля к самой камере и подключения к видеовходу регистратора.

Если вы не хотите, чтобы все ваше видеонаблюдение сгорело при первой грозе, не экономьте на этом элементе защиты.

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Обратите внимание, что все эти материалы должны быть совместимы друг с другом. Простое IP-оборудование не будет соответствовать аналоговому, и наоборот.

Подберите готовые комплекты видеонаблюдения или отдельные комплектующие. камеры, видеорегистраторы, кабели, разъемы, плюс ознакомиться с актуальной на сегодня можно здесь.

Слаботочный распределительный щит, на котором размещается видеорегистратор, блок питания и т. Д., Может располагаться в другом помещении от общего распределительного щита 220 В, иногда даже в гараже или подвале.
Поэтому первое, что вам нужно сделать там, это электричество.

Штробовать стены и проложить кабель ВВГнГ-Лс 31,5мм2 от распределительного щита 220В до слаботочного шкафа. Запитывать его от отдельной модульной машины с номинальным током 10А.

В слаботочной панели подключите силовой кабель к клеммам другого автоматического выключателя. Он будет вводным в этот кабинет. И уже прямо от него вы подключаете модульные розетки и ограничитель перенапряжения.

Разрядник подключается согласно схеме ниже.Белый и коричневый провод. это фаза, синяя. нулевой, желто-зеленый. заземление.

Подсоедините разъемы, а затем прикрутите диск на место винтами.

Затем из розеток используйте обычную вилку для питания ИБП. Большинство блоков питания поставляются без проводов с вилкой в ​​комплекте, так что здесь вам придется делать это самостоятельно. Используйте провода ПВА и обычную евровилку.

Установите вилку на один конец провода, очистите другой конец и подключите его к устройству к клеммам питания 220 В, обозначенным L и N.

Здесь нет особой разницы в фазировке или полярности, где подключать ноль и фазу. Затем подключите питание к видеокамерам.

Если на устройстве недостаточно выходных клемм 12 В, лучше всего использовать клеммные колодки. Установите их по количеству камер и пометьте контакты как «V» и «-V».

Затем, используя провода PGV, соедините выходные клеммы 12 В и В от источника питания с соответствующими разъемами на первой клеммной колодке.

Для плюсового провода лучше использовать красные жилы, для минусового.чернить. Остальные клеммы запитываются перемычками.

Теперь нужно проложить кабель КВК-П к каждой видеокамере, а точнее к тому месту, где вы их планировали разместить. Его можно укладывать в помещении либо в пластиковый канал, либо просто над стенами.

На улице при желании можно защитить гофрой, но не обязательно.

Чтобы защитить кабельные соединения от рекордера и кабель от камеры от снега и дождя, установите на стене распределительную коробку и пропустите в нее провода.

Затем снимите с кабеля верхний слой изоляции примерно на 8-9 см и зачистите две жилы питания. Обожмите их наконечниками НСХВ.

Вставьте эти провода в штекерный разъем питания. Есть два разъема «» и «-». Как мы уже договорились ранее, красный провод будет положительным контактом, черным. минус.

После этого снимите изоляцию с коаксиального кабеля.

Выдвиньте центральную жилу на 3-4 мм и установите разъем BNC-F.

Изолируйте все сверху защитным колпачком.

Далее устанавливаем саму видеокамеру на стену. Пропустите провода от него в распределительную коробку, где вы только что установили разъемы BNC-F.

Соединить в нем разъемы между собой и плотно закрыть крышкой.

Для предотвращения попадания влаги внутрь используйте коробку с герметичными кабельными вводами по бокам.

Все остальные видеокамеры на стенах вашего дома подключаются аналогично. Каждого из них придется протянуть отдельным кабелем КВК-П.

Теперь необходимо отключить все кабели видеонаблюдения в слаботочном шкафу.Сначала подключите сам видеорегистратор через источник бесперебойного питания.

Затем очищаете вторые концы кабеля КВК-П, введенные в шкаф, аналогично тому, как показано выше. В этом случае подключите провода питания (красный с черным) к соответствующим клеммным колодкам «V» и «-V».

И конец коаксиального кабеля с установленным разъемом BNC-F вставьте в пустой слот на DVR. Где написано Video In.

Сделайте то же самое с остальными камерами.

Все, что вам нужно сделать, это настроить видеонаблюдение, подключив монитор к регистратору через разъемы VGA или HDMI.

Если слаботочный шкаф находится далеко от компьютера, вы можете использовать ноутбук для его настройки. А после этого отдельным кабелем выводите сигнал на монитор.

Все программы для настройки видеонаблюдения должны поставляться с видеокамерами. Если по каким-то причинам его нет, то можно попробовать универсальный софт, например от ivideon.

Для установки и установки IP камер, помимо материалов, указанных в начале статьи, вам потребуются несколько другие комплектующие:

Функция

PoE позволяет передавать как сигнал, так и мощность по одному и тому же кабелю через один разъем.

Необходимо подключить сразу несколько камер от одного видеорегистратора.

Заранее убедитесь, что все компоненты совместимы друг с другом. Монтаж силовой части слаботочного щита с автоматом защиты, розетками и ограничителем перенапряжения осуществляется аналогично описанному выше.

Как обновить аналоговую систему видеонаблюдения

до IP-видео с помощью гибридного цифрового видеорегистратора

Отличия заключаются в подключении видеорегистратора и кабелей. Сначала установите коммутатор PoE и блоки питания сетевого видеорегистратора на DIN-рейку.Подключите их вилки через ИБП.

Установите распределительные коробки рядом с камерами. Зачистите кабель от изоляции на 2-3 см.

Все пары должны быть выпрямлены и выровнены по порядку согласно схеме стандарта EIA / TIA 568B. Цвета считаются слева направо.

Как запоминать даты по истории. Как запоминать даты в истории Воспользуйтесь интерактивными карточками

Отчет о внедрении проекта «Информационная компетентность студентов в области обработки текста».

Маркова Н.А., учитель истории

Особого внимания заслуживает работа студентов с таблицами и схемами. Такая работа способствует развитию активного самостоятельного мышления. Материал в таблицах сгруппирован по вертикальным, горизонтальным графикам (или динамикам). В учебниках таблицы содержат самый разнообразный материал: рисунки, репродукции картин и т. Д. Продавая учащимся для изучения этих таблиц, учитель ставит цель: с помощью таблиц помочь учащимся разобраться в теме.Конечно, такую ​​роль играют не только таблицы, но и иллюстрации, карты и т. Д. Именно таблица создает образ той темы, которая идет в уроке. Для работы с классами вы можете использовать таблицы, предложенные в справочниках, методиках или придумывать сами. Задания с таблицами и схемами можно выполнять при изучении различных тем, будь то предмет классовой борьбы, культуры, экономики или войны. При работе с ними ученики могут получать удовольствие как от учебника, так и от карточек. Таблицы бывают хронологическими (по известным датам и событиям), сравнительно-аналитическими (по сравнению и анализу различных событий), обобщающими (для обобщения и познания изучаемого или изучаемого материала).Таблицы карт или схемы привлекают внимание всего класса не только к новому материалу, но и учит выделять самые важные, опускать, анализировать и сравнивать события, делать определенные выводы.

Использование таблиц и схем.

Схемы и таблицы являются средствами размещения основной, они «запирают» информацию в замкнутое пространство. При составлении схем и таблиц студент выполняет логические операции: анализ, синтез, сравнение, умение преобразовывать и обобщать исторический материал, вносить его в систему и графически изобразить.

Однако при всем сходстве схема и таблицы имеют явные отличия.

Схема представляет собой графическое изображение исторической действительности, где отдельные части, знаки явлений изображаются условными знаками: геометрические формы, символы, надписи, а также связи и связи обозначаются их взаимным расположением, линии и стрелки связаны друг с другом.

Таблица представляет собой графическое изображение исторического материала в виде сравнительных, тематических и хронологических графиков с целью наполнения их учащимися, изучается синтетический образ темы.В таблице, в отличие от схем, отсутствуют символы исторических явлений.

Традиционно в методике преподавания истории выделяют следующие типы схем: логические, существенные, непротиворечивые, схемы, графики, технические, локальные. Таблицы делятся на тематические, сравнительные, хронологические и синхронистические.

Логика. Обычно они используются при изучении причин и следствий событий и явлений, помогают выявить причинно-следственные связи.Их довольно легко выполнять ученики, так как они основаны на последовательном соединении квадратов, в котором фиксируются причины и последствия, возникающие из друг друга.

Структурные схемы обычно отражают строение, основные части, особенности и сущность того или иного явления. Они могут отражать названия племен, основные классы жителей, сословия, расходы и доходы государства, национально-государственное устройство страны.

При изучении политических событий и явлений также можно применять схемы по местоположению.Традиционно расклад политических сил учителя истории обозначается справа, слева и по центру. Э. Захарова приводит три модели расстановки войск в 1917 году на Украине и предлагает выбрать наиболее подходящую. Соотношение политических сил методисты предлагают изобразить в виде весов, перевешивающих партии

Схемы — схемы, которые могут подчеркивать количественные и качественные аспекты изучаемых событий и явлений. Они делятся на столбчатые и круговые.Чтобы рисовать диаграммы и графики на доске полезно, рассматривается использование цветного мелка.

Система выделения исторического материала путем демонстрации или заполнения схем и таблиц является важной частью системы преподавания истории. Рассмотренные примеры — не единственно возможные для использования на уроке.

Составление уточняющих, сравнительных, хронологических, обобщающих таблиц.

Методика обучения: Коллективная — выполнение одного вида задач, работа студентов в коллективе из 19 человек.

Основной формой занятий является самостоятельная работа учащихся с учебным текстом.

Планировка

Общие правила составления плана при работе с текстом

1. Текст читать, думать о прочитанном.
2. Разложите текст на смысловые части и озаглавьте их. В заголовках необходимо передать основную мысль каждого фрагмента.
3. Проверьте, отражают ли абзацы плана основную идею текста, связан ли последующий пункт плана с предыдущим.
4. Проверьте, можно ли, руководствуясь этим планом, раскрыть основную мысль текста.

Как составить простой план.

1. Прочтите текст.
2. Разделите текст на части и выделите в каждой из них главную мысль.
3. Покрытие частей.
4. Прочтите текст второй раз и проверьте, все ли основные мысли отражены в плане.
5. Запишите план.

Как составить комплексный план.

1. Внимательно прочтите изучаемый материал.
2. Разделите его на основные смысловые части и поощряйте их.
3. Разделите содержание каждого пункта и поощрите (подпункты плана) на смысловые части.
4. Проверить, полностью ли отражено основное содержание изучаемого материала.

Как сформулировать

Определение нового понятия

Понятие — это форма мышления, отражающая предметы в их общих существенных признаках. Определение раскрывает содержание понятия.

1. Прочтите о предмете или явлении, определение которого вам необходимо сформулировать.Выделите новую концепцию.
2. Определите его основные признаки.
3. Попробуйте дать определение устно, четко представив эти признаки.
4. Запишите определение, проверьте, раскрывает ли оно содержание понятия.

Пример.

В тексте учебника читать:

После реформ 60-70-х гг. Быстрее всего стали развиваться производительные силы и складываться капиталистические отношения.

Создана инфраструктура, которая включала в себя комплекс вспомогательных производств хозяйств (дороги, каналы, порты, средства связи).Развитие промышленности зависит от состояния этих отраслей.

Сформулируем определение:

Инфраструктура — это комплекс вспомогательных отраслей экономики (дороги, каналы, порты, средства сообщения), от состояния которых зависит развитие отрасли.

Как составить хронологическую таблицу

1. Прочтите всю тему, по которой должна быть хронологическая таблица.
2. Читая второй раз, выделите основные события, которые войдут в хронологическую таблицу.
3. Подготовьте стол в блокноте. Обычно это выглядит так:

Строк в таблице может быть сколько угодно дат и событий, которые вы пишете.

1. Прочитав текст еще раз, заполните таблицу.
2. Регистрируйте в хронологической таблице только те события, которые имеют прямое отношение к данной теме.
3. Как правило, хронологическая таблица составляется по любым войнам, поэтому первая дата в таблице — это начало войны, а последняя — подписание перемирия или мирного договора (дата окончания войны) .
4. После таблицы необходимо сделать вывод, какая сторона выиграла, а какое поражение потерпела, и указать условия мирного договора.

Образование. В первые десятилетия ХХ века более 80% населения страны оставалось неграмотным. Многие дети горожан окончили не только начальную школу, но и получили среднее образование в гимназиях, коммерческих и реальных школах.

Наука — П.Н. Лебедев получил известность своими работами в области светового давления.N.E. Жуковский и его ученик С.А.Шаплегин заложили основы аэродинамики. Исследования К.Е. Сиолковского предвосхитили современные достижения в освоении космоса.

Литература — выдающийся представитель старшего поколения писателей конца XIX в. — Начало XX века. Это был В. Короленко.

Изобразительное искусство — такие крупнейшие представители мобильной живописи, как В.Васнецов, П.Е. Перепин, В. Суриков, В.Дполенов и другие продолжали работать.

Музыка и театр — В развитии отечественного театрального искусства деятельность МХАТа, основанного в 1898 году К.С. Станиславский, В.И. Сирирович-Данченко — крупнейший режиссер и теоретик театра сыграл огромную роль.

Важно поставить цель. Мозгу легче работать, когда он мотивирован и есть точная картина желаемого результата. Стремитесь получить пять за самостоятельную работу или сдать экзамен на 100 баллов для поступления в вуз и начать заучивать даты, ведь без них никуда.

Мозгу сложно запомнить большое количество цифр и незнакомых имён.Он не видит четкой структуры и ленивается. Классифицируйте даты. Напишите все даты на одном листе А4. Важно писать от руки, потому что в него включена память визуального движка, которая облегчает процесс запоминания. Письменное нужно регулярно повторять или переписывать на другие листы по несколько раз.

Можно классифицировать по правителям и историческим периодам. Попробуйте оба варианта и выберите свой.

1. Согласно правителям

Выписываем все даты связанные с доской, например Иван Грозный на одном листе и соревнуемся.Для удобства можно разделить на блоки: что сделано в экономической сфере, что является социальной.

2. По историческим периодам

Выберите исторический период (например, династия Романовых, годы существования СССР, Великая Отечественная война) и напишите все важные даты.

Купите себе несколько наборов канцелярских наклеек. Купите те, на которые будет приятно смотреть. На каждом письме указывается свидание и умиротворение по всей квартире: начиная от изголовья кровати, заканчивая внутренними стенками холодильника.Каждый раз, когда вы видите листовку с датой — повторяйте событие, связанное с ней, вслух или про себя.

Даты могут быть связаны с их личными воспоминаниями или образами. Возможно, день рождения вашего друга совпадает с датой подписания договора о сотрудничестве с СССР, или произошло памятное событие на прогулочной площадке как «Соляной бунт» в Коломне.

Война или географические открытия связаны с определенными территориями. Поэтому его удобно запоминать с помощью интерактивных карточек.Вот хорошая карта с событиями, которые произошли только в России, но карта с битвами по всему миру. На второй карточке заметил запутанные даты.

Мозг устроен так, что он лучше запоминает информацию, если повторяет ее несколько раз в течение длительного времени. Затем информация откладывается в долговременной памяти и ее легко запомнить. Учите свидания с перерывами. Выучите даты одного периода и сделайте перерыв на день или два. После паузы повторите еще раз.

Примерный график повторения ↓

Даты удобно запоминать в хронологическом порядке.Таблицы помогают структурировать информацию и запоминать, какие события шли друг за другом. На голове есть временная линия. Хронологические таблицы можно найти в бумажных справочниках или в Интернете.

Gumer.info.

При прослушивании аудиозаписей слуховое восприятие информации запущено. C читайте даты на диктофоне и слушайте наушники вместо любимой музыки. Будешь слушать регулярно — быстрее запоминаешь даты.

Некоторые события произошли в одни и те же дни и месяцы, но в разные годы, например битвы при гангутах и ​​гренгамах.Попробуйте найти параллели и запомнить их.

С помощью карточек можно повторять даты: вырезать прямоугольные карточки из картона, на одной стороне написать дату, на другой — событие. Например, первая русская революция — 1905–1907 гг. Разложите перед ними карточки в сторону и повторите дату или событие. Спите те, кто хорошо знает. Время от времени повторяйте снова.

Вы можете создавать электронные карты, которые я создаю в сервисе ANKI. Его можно установить на мак и виндовс. Для Android есть приложение Ankidroid.Создайте карту в Anki, укажите в ней дату и событие. После открытия всех карточек приложение производит одно из событий, сделанных на экране. Вам нужно запомнить дату, в которую это произошло, не оглядываясь назад. Затем оцените свой результат. Даты, которые мне удалось запомнить быстро, Анкита спросит через несколько дней, а те, с которыми возникли трудности, сначала спросит сразу, а на следующий день.

Запишите даты на листах A4

Наклейки везде наклеивают

Найти ассоциацию

Использовать интерактивные карточки

Учите свидания с интервалами

Использовать хронологические таблицы

Расскажите о себе

Поиск параллелей

Использовать карты

Крепеж для кабеля.Способы крепления кабеля для крепления кабеля jn к стене

Состав кабеля ВВГ.

СП Кабель состоит из двух, трех или четырех жил , также бывает с наличием заземляющих и нулевых жил. Для удобства подключения кабеля шлейф WDG окрашен в разные цвета. Следует знать, что синий или синий цвет означает, что жил — ноль, а Жёлто-зелёный Означает заземление. При прокладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

• Вид климатического исполнения кабелей УХЛ и Т категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон рабочих температур: от -50 ° C до + 50 ° C
• Относительная влажность при температуре до + 35 ° C: до 98%
• Прокладка и установка кабелей без предварительного нагрева производится при температуре не ниже: -15 ° С.

Минимальный радиус изгиба при прокладке кабелей одножильных марок ВВГ — 10 наружных диаметров, кабелей одножильных марок Вгглинг — 15 наружных диаметров, кабелей многожильных — 7.5 внешних диаметров.

Номинальная частота питающего кабеля: 50 Гц Испытательное переменное напряжение, частота 50 Гц:

• на напряжение 0,66 кВ — 3 кВ
• на напряжение 1 кВ — 3,5 кВ

Длительно допустимая температура нагрева Жилы кабелей при эксплуатации: + 70 ° C Строительная длина кабелей для кабельных секций Жилые жилы:

ВГ — кабель силовой Медные жилы в пластиковой изоляции и оболочке соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ.

Кабель СП — первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной установки в электрическую сеть с переменным напряжением до 1000 вольт и частотой до 50 герц. JV Cable завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, не был таким пожароопасным, как кабель с бумажной пропиткой с изоляцией, и был более прочным, в отличие от кабелей с резиновой изоляцией, был устойчив к влажности в отличие от кабелей с HB изоляцией , но продвигаться не стоит. На место и в его смену подходил кабель ВВГНГ, являющийся аналогом ВДГ, показавший более выдающиеся характеристики в плане пожарной безопасности.

В настоящее время силовой кабель ВЖ Позиция устаревшая ввиду пожарной опасности, везде расплывчатая.

Характеристики кабеля WG

Эксплуатировал Кабель ВВФ при температуре от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации вентиляционных кабелей до 98%, при повышенной влажности рекомендуется применять тропический кабель, устойчивый к плесени.

Монтаж кабелей ВГ выполняется при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля во избежание повреждения промерзшей оболочки.

Кабель ВГ не перекрывает горение при одиночной прокладке, при групповой прокладке требуются дополнительные меры пожарной безопасности.

Допустимая рабочая температура нагревательного кабеля ВВГ 70 градусов.

Максимальная температура нагрева прожила при КЗ, не более 160 градусов, при более высокой температуре есть риск изоляции.

Максимально допустимая температура нагрева вентиляционного кабеля в нерабочем состоянии: 350 градусов.

Срок службы кабеля IWG не менее 30 лет со дня изготовления.

Расшифровка маркировки ВВГ.

Б — изоляция из ПВХ пластика.

B — оболочка из ПВХ пластиката.

G — без брони.

Строительство кабеля ВВГ.

1) жилые — медь первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлорида.

3) Корпус — из поливинилхлорида.

Применение кабеля ВВГ.

Медный кабель WPD применяется для стационарной установки в электрических сетях напряжением до 1000 вольт и частотой 50 герц. Кабелем IWG крепится электропроводка без ограничения перепада уровней на трассе, когда прокладка на открытом воздухе требует дополнительной защиты от прямых солнечных лучей (труба ПНД, кабельный лоток и т. Укладка в землю обязательна. Дополнительные меры защиты от механических повреждений оболочки.В зданиях и сооружениях ставить ВНГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ. Технические характеристики Что позволяет делать это как на открытом воздухе, так и во влажных помещениях (до 98 процентов влажности) и в сухом виде, сегодня стало популярным решением. Использование этого типа кабеля достаточно широко.

Способы прокладки кабеля

Общедоступный способ прокладки кабеля ВГ. По техническим характеристикам этого кабеля допускается его прокладка на конструкциях и поверхностях из сложных или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.

Открытая прокладка кабеля IWG не исключена на подвесных конструкциях, например, кабеле и т. Д. В то же время такие конструкции должны обеспечивать надежную прокладку. При прокладке кабеля на подвесных конструкциях необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза механического повреждения кабельного изделия. При прокладке кабеля открытым способом следует использовать дополнительную защиту на деревянных горючих поверхностях.Монтаж в этом случае следует производить с использованием трубы, металлоконструкций, гофры, канального кабеля и других видов защиты.

Скрытый метод полосы кабель jn. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в закрепленных бороздах и т. Д.

Механическое повреждение при таком способе прокладки маловероятно, поэтому дополнительной защиты не требуется. Исключение составляют пустоты стен в домах из дерева.

Допускается выполнение скрытой прокладки кабеля в трубах или других негорючих материалах. Существуют нормативные документы на скрытую электропроводку, определяющие правильность прокладки кабеля WGN скрытым способом.

Прокладка кабеля jn в земле . Прокладка кабеля этой марки под землей, как правило, не допускается без специальной защиты инструментов. Объясняется это тем, что естественной защиты, которая убережет кабель от механического воздействия, нет.

Реализуем монтаж кабеля ВВГ. Под землей необходимо в герметичных боксах на кабельных сооружениях и эстакадах. Может применяться дополнительная защита, например, туннели, трубы и т. Д.

Варианты кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию , имеющую разные конструктивные исполнения жилые и другое изоляционное покрытие.

Характеристики того или иного продукта можно определить по специальной маркировке, которой обычно являются все кабели и проводники. Ниже мы представляем расшифровку наиболее распространенных марок кабельно-проводниковой продукции.

Рассмотрим, чем разновидности отличаются от базового варианта. Сердечным электрикам очень часто непонятно, чем кабель ВВГнг отличается от традиционного варианта ВВФ, а также от ВВГН-LS:

1) — ВГ имеет нормальную ПВХ изоляцию, не обладает самоочищающимися и огнезащитными свойствами;

2) — Vggling в изоляционном слое этого кабеля содержит галогеновые химические элементы, препятствующие процессу горения;

3) — ВВГнг-Лс При обжиге оболочки токоведущих частей этого кабеля газ практически не отличается от газа и дыма в связи с тем, что при создании этой оболочки используется галогенполивинилхлорид.

Кабель WDG 2 * 1.5, WDG 2 * 10, VVG 2 * 16, VG 2 * 2.5, VVG 2 * 4, VG 2 * 6, VH 3 * 1.5, VH 3 * 10, VH 3 * 16, VG 3 * 2, 5, VG 3 * 4, VG 3 * 6, VG 4 * 1.5, VG 4 * 10, VG 4 * 120, VHA 4 * 150, VG 4 * 16, VG 4 * 185, VG 4 * 2, 5 , VG 4 * 240, VHA 4 * 25, VG 4 * 35, VG 4 * 4, VHA 4 * 50, VG 4 * 6, VG 4 * 70, VG 4 * 95, VG 5 * 1,5, VG 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВГ 5 * 35, ВГ 5 * 4, ВГ 5 * 50, ВГ 5 * 6 , ВГ 5 * 70 ВГ 5 * 95 предназначена для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГНГ-LS имеет характеристики, позволяющие использовать его в местах, где вероятность возгорания особенно велика. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-FRLS Аналогичная модель, но кроме вышеперечисленного еще и огнестойкая (в маркировке две буквы — Fire Resistance Low Smoke ). При возгорании этого типа кабеля выделение дыма и газа невелико. При групповой кладке выжигание не применяется.

При изготовлении огнестойкого кабеля WEGNG-FRLS используются галогенные материалы, что выгодно отличает данный продукт от других торговых марок. Фрешогенный пластик обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Огнестойкость — главная особенность этого типа кабеля.

Что означает стенограмма VG

В инструкции по электромонтажным работам негорючий кабель WEGNG можно увидеть чаще всего. По соотношению цена / качество лучший вариант.Этот проводник действительно достаточно универсален, так как его можно использовать как в легковоспламеняющихся зданиях, так и в помещениях с повышенной влажностью. Ниже будут представлены технические характеристики этого продукта, а также его назначение, недостатки и преимущества.

Что может маркировка? Для начала разберемся, какая маркировка у проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные характеристики, по которым можно разделить проводники.

1. Материал, из которого изготовлены токопроводящие жилы:

• — Буква А, если она алюминиевая;
• — Без обозначения, если он медный.

2. Материал, из которого выполнена изоляция токопроводящей печени:

• — буква П — полимерная изоляция;
• — буквы ПВ — полиэтилен;
• — Буква в — поливинилхлорид.

3. Кабельная броня:

• — Буква G — брони нет, кабель голый;
• — Бронированный (б).

4. Кожух, наружная изоляция:

• — Буква Б — поливинилхлорид;
• — буквы СЧ — имеет защитный шланг;
• — Буквы СП — имеет защитный шланг из полиэтилена;
• — Буква П — полимерная внешняя оболочка.

5. Пожарная безопасность:

• — если обозначения нет, то при однократной прокладке кабель не раздает горение;
• — если обозначение НГ, то при групповой прокладке кабель не раздает горение;
• — если обозначение NG-LS снижено дымо- и газовыделение, при групповой прокладке кабель не распределяет горение;
• — при обозначении НГ-ВФ при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества при нагревании и горении взвешиваются;
• — если обозначение NG-FRLS, при групповой прокладке не распространяет горение, газовыделение и пониженное дымообразование;
• — Если обозначение NG-FRHF, при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества не выделяются при нагревании и горении.

Исходя из вышесказанного, можно сделать следующее. расшифровка ВНГН Сокращение: Изоляция токопроводящих жил из поливинилхлорида (В), изоляция внешней оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (г).

На языке электромоторов РГ расшифровка звучит так: in — винил, винил, g — голый. Кроме того, буква НГ означает, что при групповой прокладке данный кабель не поддерживает горение.Это очень важный параметр, если вы хотите проложить кабель в местах с достаточно высокой вероятностью возгорания. В первую очередь безопасность. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Кабель Продукты. IN наличие power медно-алюминиевый кабель и провод … можно подобрать в комплекте товар: кабель — швеллер, гофрированные трубы, хомуты, муфты.

Кабельная компания «Multicabel» Предлагает широкий спектр наличия с возможностью доставки по всей России:

Продам кабель Поволжье Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель С учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безнчук, Пестрагон

Купить кабель С учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель С учетом доставки: Республика Татарстан, , Альменевск, Апструктурово, Бавлы, Бугульма, Казань, Нурлат.

Кабель С учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Судоходный кабель: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный Буденновск, Георгиевск, Грачевка, Прекрасный , Ессентуки, Железноводск , Зеленокумант, , Абундск

Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, белая глина, Белореченск , Брюховецкая, Вардан, Racing Геленджик, Геленджик Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

Астраханская область, Астрахань , Енотаевка, Камызяк, Одеаново, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Ицря, Нариманов, Черный Яр

Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вала, Серафимович, Уры

000, Уры-Уры

Воронежская область, Воронеж , Бобров, Богучар Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробей, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски., Ленедевицк, Новый Усман, Нововоронеж, Новохоперск, Ольховка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамон , Репинге Россошновка , Семилуки 9, Ерштилуки, , Семилуки

Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боконян, Большая Мартыновка, Веселая, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Гранд-Цедеронская, Зимнографов, Кагальницкая, Камера, Каменск-Шахтинский , Кашара, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово., Милютинская, Морозовск, Новочеркасск , Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское, Пролетарск , Ремонт, родионово-неэксперт, Романовская, Сальск, , Тагинскара, Семикаракорс Донецк, Вецина, Цимлянск, Калтырь, Чертково, Шахты

Республика Крым, Симферополь , Алупка, Алушта , Армянская, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, , Коктебель, Красноперекопск, Саки, Севастополь, , Формула-1, , Формула-1 Щекино, Ялта

Тип кабеля ВВГНН Это изделия, наиболее часто используемые для внутренних электрических сетей.Его преимуществом перед остальными кабелями является гибкость и отличная электропроводность благодаря использованию в качестве материала электрических медных проводящих жил. А также повышенная безопасность изоляции, практически не поддерживающей горение.

Количество токопроводящих изолированных жил в разных модификациях от 2 до 5, а по типу жил внутри внешней оболочки и соответственно ее внешнему виду Кабель распределительный круглый для ВГНН и плоский (ВВГНГ-П). Жилы токопроводящих кабелей с удельным сечением более 16 мм2 делают кратными.Одножильные жилы используются в кабелях с меньшим сечением.

Основные характеристики кабеля ВГ-НГ

• Материал, из которого изготовлены токопроводящие жилы: электротехническая медь.
• Допустимое напряжение и частота электрической сети: 660В, 50 Гц.
• Допустимый диапазон температур: на территории РФ не нормируется.
• Максимально допустимая температура токопроводящей жилы + 70 ° С.
• Работы с кабелем WPGG допускаются при отрицательных температурах не выше -10 ° С.
• Допустимый диаметр изгибной петли для одножильного кабеля не менее 10DN, а многожильного — 7,5dn (DN — наружный диаметр кабеля).
• Срок службы кабельной сети IWG составляет более 30 лет.

Способы прокладки кабеля ВГнг

1. Установка вне помещения. Открытый монтаж допускается на кирпичных, бетонных, оштукатуренных и других типах твердых поверхностей, устойчивых к возгоранию.

Если вам нужно пройти по воздуху, вы можете закрепить кабель IWG с помощью троса или других подвесных конструкций, если они обеспечивают защиту кабеля от ненужного провисания и растяжения.

При прокладке деревянных поверхностей кабеля WGN следует использовать защитные металлообработки, кабельные каналы, гофру и другие изоляционные материалы, предназначенные для этой цели.

2. Использование вантовых сооружений. Этот метод используется в основном при монтаже систем электропроводки и электроснабжения в промышленных цехах.

Кабель WFGN прокладывается внутри пластиковых или металлических защитных коробов, труб из различных негорючих материалов. Причем внутри этих конструкций допускается прокладка не одного, а нескольких кабелей.

Согласно требованиям Pue. Количество кабелей, проложенных в коробке или трубе, рассчитывается по специальной методике, так как необходимо не ухудшать температурные и другие эксплуатационные характеристики, обеспечивающие безопасность.

3. Скрытая проводка. Практически все электрические сети в квартирах и частных домах монтируются в специально выполненных на поверхности стен бороздах, впадинах или пустотах в штукатурке.

В помещениях многоквартирных домов, как правило, предусмотрена целая сеть таких каналов.Однако при желании его можно «дополнить» — пометить нужное количество полостей специальными инструментами.

К преимуществам проложенных таким способом сетей можно отнести особую надежность и долговечность, поскольку возможность механического повреждения кабеля в закрытых каналах сводится к минимуму.

4. Прокладка подземная. Прокладка импортного кабеля ВВ на землю без дополнительных средств защиты от механических повреждений и воздействия влаги не рекомендуется .

Прокладка кабеля под землей допускается только при использовании защитных труб, коробов или туннелей.

Для прокладки в земляных траншеях необходимо использовать кабели специальных марок (обычно армированные и с устойчивой к коррозии изоляцией), например, кабель AAB2L

.

Решение о выборе способа установки принимается на основании нормативных документов, после изучения всех технических характеристик подключаемого оборудования и других важных факторов. К прокладке кабеля допускается только квалифицированный персонал, имеющий необходимые разрешения.

Здравствуйте, в этой статье я расскажу вам способов крепления кабеля к стене и потолку.

Существует два типа электромонтажа: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене . Ниже мы подробно рассмотрим все существующие способы крепления, а также представим плюсы и минусы каждого из них.

Наружный электромонтаж

Для монтажа открытой электропроводки кабель крепится к готовым стенам декоративной накладкой. Чаще всего этот вид электромонтажа применяется в деревянных домах и постройках на думартских площадках, а также в гаражах.Для крепления проводов непосредственно к стенам используются следующие приспособления — кабельные каналы, зажимы или специальные фарфоровые изоляторы. Рассмотрим каждый из вышеперечисленных материалов.

Канал Каналы

Сегодня широко распространено использование специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабельные каналы имеют невысокую цену, во-вторых, смотрятся внимательно, а главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельной прокладки проводов в кабельные каналы необходимо лишь закрепить пластиковый короб на стене с помощью саморезов.Производитель также выпускает специализированные соединения для скрепления нескольких кабелей в одну линию. Закрепив кабельный канал, поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте, как закрепить кабельный канал к потолку и стене

Трубы пластиковые и гофрированные ПВХ

Трубы и гофры для протяжки проволоки выпускаются размерами 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на этапе ремонта и эксплуатации помещения, а также обеспечения пожарной безопасности.

Крепление труб ПВХ и гофрированной трубы осуществляется с помощью хомутов и железных скоб одинакового размера.

Для того, чтобы протянуть кабель WGN 3×1,5 на длину 1 метр, понадобится гофра диаметром 16 и зажимы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть гофра. стальная проволока внутри. После этого один конец стальной проволоки прикрепляют к кабелю ВГН 3х1,5, а другой конец — к жестко закрепленной основе (трубе отопления и т. Д.).).

Натяжная стальная проволока Со стороны кабеля и, удерживая гофру, потяните вперед, и кабель начнет натягиваться. Когда кабель выходит из другого конца гофрированной трубы, стальную проволоку можно отрезать.

Для кабелей другого сечения подберите гофру, чтобы кабель без усилий мог пройти и не сломал ее, а если это произошло, соедините две части и забейте ленту (после натяжения кабеля).

При использовании труб из ПВХ длиной более 10 метров используйте стальную проволоку 2 мм или 3 мм, предварительно затянув ее внутри трубы (после прокладки всей трассы).Чтобы сделать угол или обойти препятствие, используйте гофры и идентичные муфты. Также муфты нужны при соединении труб.

Зажимы и скоба

Использование зажимов или скоб для крепления проводов только для электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.
Кронштейны для направляющих используются, когда необходимо закрепить тяжелые участки, т.к. клипса может не выдержать.
Зажим выполняется быстрее, чем скоба, потому что при установке трех трубок или гофры нам нужно будет сделать отверстия для каждого кронштейна, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Зажимы и железные кронштейны производим разного диаметра от 16 20 25 32 40 50 мм.

Пример крепления зажимов к потолку для крепления пяти труб или гофры.

Для закрепления гофрированной трубы на расстояние от 1 метра и более шаг между зажимами должен быть не более 60 см (соблюдайте гофру, чтобы сохранить между зажимами)
Расстояние зажимов для крепления труб ПВХ не более чем 1 метр.
При установке одной линии ПВХ труб или гофры можно использовать зажимы совмещенные с пробками.

Кронштейны для гвоздей

Этот вид крепления не подходит для монтажа кабеля большого сечения, обычно они используются для крепления телевизионных и телефонных кабелей, а также линий из сети Интернет.

Скрытый электрик

Данный способ монтажа электропроводки выполняется штрихами, затем стена покрывается штукатурным раствором, кабель также можно закрепить без наложения штриха, но расход штукатурки увеличится.В стенах панельного дома проводка проходит по специальным каналам внутри стены и потолка, залитым бетоном на заводе.

Дюбель-клешня — это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, топливный пакет.

Дюбель-зажимы изготавливаем следующих размеров: 5-10, 11-18, 19-25.

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомут в ход или без

1. Возьмите перфоратор с коричневым 6мм и просверлите отверстия в стене или потолке с шагом 30 см друг от друга
2. Распрямите кабель, чтобы он плавно ложился на стену без перекоса и скачков
3. Возьмите дюбель-коготь размером 5-10
4. Закрепите кабель на стене зажимом

Быстросохнущий раствор

В состав этого раствора входит строительный гипс, алебастр.Можно использовать раствор только для крепления кабелей в стенах стены, т.к. в остальных случаях это нецелесообразно.

Способ крепления электропроводки штрихом из алебастра:

1. Подготовить кабель необходимого сечения
2. Смешайте немного раствора
3. Поместите трос в ход и лопаткой нанесите алебастр на ход с шагом 40 см.

Самодельные кронштейны

Эти скобы можно сделать из плоского двухжильного кабеля, одной жилы кабеля или из жестяных банок от кофе.С помощью кронштейна можно закрепить большой пучок кабелепровода.

Пример крепления кабеля ВВГнг 3х1,5 2-жильный кабель:

1. Отрежьте 2-жильный кабель на 7 сантиметров
2. Изготовить перфоратор с отверстием 6мм за один ход с шагом 40см
3. Выход в отверстия дюбеля
4. Закрепите нарезанные кабельные полоски в такте, вкрутив винты через центр 2х кабеля в штекер
5. Выпрямите сложенный кабель и закрепите его двухжильным кабелем.

Использовать вместо двухжильного кабеля одну медную жилу 1,5мм. Вам нужно проделать все те же пункты кроме 4-го, а вместо этого вы крутите стержень на винте и ввинчиваете в пробку.

Спасибо за внимание!

Эта статья вам помогла?

Рейтинг: 4,7 из 5 ( 26 голосов)

При установке или ремонте проводки необходимо смонтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники иногда необходимо протянуть отдельную линию от.В любом случае необходимо как-то крепить провода на стене или потолке. Какое может быть крепление на трос для каждого из этих случаев и дальше будем разбираться.

Общие правила

При скрытом или открытом монтаже кабеля в помещении или на улице существует несколько общих правил:

В принципе рекомендации все. Они универсальны и легки. При необходимости расстояние можно уменьшить. Например, на поворотах дорожки крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см.Задача — обеспечить надежную фиксацию и предотвратить провисание.

Способы крепления к разным поверхностям

Стены и потолки изготавливают из разных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики меняется способ крепления:

Собственно это все поверхности, которые встречаются внутри дома при прокладке проводки. Но кабель иногда нужно прикрепить к столбу, например, когда подвод электричества от столба к дому тянется или к трубе — когда кабель поднимается в горючей стене.

К бетонной опоре

К железобетонной опоре кабель крепится длинными пластиковыми стяжками черного цвета. Служат они около 5 лет.

Можно использовать хомуты для крепления канализационной трубы, но под них необходимо просверливать отверстия, что очень сложно. Другой вариант — если на опоре будет заземляющий провод — круглый провод диаметром 5-6 мм, то к нему можно крепить стяжки. Другой вариант — закрепить на столбе металлические полосы — сделать что-то вроде хомутов, и к ним закрепить трос.

В металлической трубе

Если трос поднимается по стене дома в металлической трубе, он просто срабатывает внутри. Поскольку для внешней разводки используются достаточно прочные кабели, обычно их достаточно, чтобы они более или менее удерживались внутри трубы.

Сверху и снизу труба закрывается пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка дополнительно зафиксирует положение кабеля (не прижимая к краю), а чтобы он не двигался внутри трубы, для выхода из нее крепится к стене.

К кабелю

Для крепления кабеля к кабелю используются специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для кабеля и еще — для прокладки кабеля.

Что лучше — металл или пластик? Металл более прочный, но зато крепится дольше — надо винт закручивать. Пластиковые прослужат около 5 лет, но устанавливаются быстро — «хвостик» втягивается в соответствующее отверстие, затягивается. Вот и все.

Крепеж кабельно-проводниковый: виды и разновидности

При лобном типе электропроводки и кабеля можно использовать одинаковые типы крепежа.Он подбирается исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушающую изоляцию во время установки, а также при дальнейшей работе и эксплуатации. И из возможных вариантов подберите тип крепления. Их довольно много — есть специальные, которые производятся специально для кабелей, есть заимствованные из других областей, есть самодельные.

Зажимы для крепления кабеля

С помощью зажимов можно закрепить кабель на стене, потолке, на полу.Вам просто нужно выбрать правильную конструкцию, а их очень много. Зажимы для крепления кабеля — очень популярный метод — он может работать очень аккуратно и практически незаметно. Это если предполагается открытая прокладка электропроводки.

Зажимы для крепления кабеля бывают металлические и пластиковые, разной формы. Самые простые люди имеют форму фурнитуры, с одной и с другой стороны есть отверстия под саморез или дюбель. Все они хороши, но для установки нужно просверлить два отверстия, а времени на это уходит много.

Есть вариант, позволяющий выдерживать пожарный разрыв при прокладке силового кабеля на горючие поверхности (на фото слева). Крепится эта застежка одним саморезом к поверхности. Это хорошо, потому что при необходимости на эту же застежку можно добавить нитки. Для этого снимать его не придется, нужно будет открутить винты, удерживающие верхние зажимы.

Третий вариант — своеобразная петля из металлической полосы. Чтобы установить его сначала, нужно запустить кабели внутрь, затем совместить отверстия и закрепить на поверхности.

Все эти зажимы можно использовать как на стене, так и на потолке. Но при укладке большого количества ниток на потолок они неудобны — слишком много требуется отверстий для монтажа. Их делают из металла, потом деталь окрашивают — чтобы крепежные элементы наружной планки были меньше высвечивались.

Пластиковые зажимы используются в основном для крепления кабелей в гофрированных шлангах. Они бывают разных размеров для разного диаметра гофры. Его можно установить как один, так и собрать в линейку — для более точного монтажа больших жгутов проводов.Этот вид зажимов используется в основном для скрытой прокладки, но если гофра уложена снаружи, удобнее фиксировать с их помощью.

Дюбель

А более незаметный при установке — дюбель-зажим. Это изогнутая полоса из пластика с характерными ветвями на концах, которая за счет упругости будет удерживать крепеж в стене или потолке. Форма этих изделий предназначена для круглых и плоских кабелей разных размеров. Но они не защитят серьезные кабели — их мало.Но очень внимательно посмотрите на проводников небольших участков, включая телевидение, телефон и Интернет.

Устанавливаются просто: просверливается отверстие подходящего диаметра, в зажим заводится проводник, снова заправляются концы в отверстие и туда прикладывается усилие. Действительно хороший вариант — быстро монтируется, аккуратно выглядишь. Используется в основном для открытой проводки.

Анкер-дюбель

Еще один вариант быстрого крепления кабеля — стяжка дюбеля.Выполняется из негорючих саморезных пластиков, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ крепления кабеля к бетону, кирпичу и другим поверхностям

Имеется стяжка с отъемно-точечным замком. Вставной замок позволяет при необходимости менять количество проводов. Способ установки такой же, как и у обычного дюбеля. Отличие в том, что дюбель здесь тоже пластиковый.

Кабельная стяжка с площадкой под дюбель (SSP)

Еще один вариант для быстрой установки. Он состоит из дюбеля с резьбой и площадки с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, прикручивается площадка со стяжкой. К готовой дорожке прикрепляются провода.

ССП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластик, цвет — серый, температура использования — от -45 ° С до + 85 ° С.Возможна установка на бетонные, кирпичные и деревянные поверхности.

Зажимы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — дереву и его производным, гипсу. Сбоку пластиковой планки есть отверстие, в которое вставляются гвоздики. Форма кронштейна круглая прямоугольная — под разную форму проводников.

Крепление кабеля такими скобами быстрое и незаметное. Чаще всего крепят также провода небольших размеров — телевизионные, телефонные, для Интернета.

U-образные скобы для степлера

Даже самые маленькие скобки и зажимы по-прежнему хорошо заметны. Есть способ сделать застежки практически незаметными, во всяком случае в некоторых случаях. При наличии проводов и телефонных кабелей к деревянным поверхностям или штукатурке и телефонные кабели можно крепить на специальных кронштейнах. У них длинные ноги и округлая спина. Есть специальные кронштейны для степлера, предназначенные для крепления кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют проводу передавать провод, что бывает при работе с обычными скобами, если на спусковой механизм слишком большое усилие.

Это хороший путь к высокой скорости — достаточно одного нажатия на рычаг скобки, и скоба уже установлена. За час можно починить приличную метру. Еще один положительный момент — крепежа меньшинство, при разборке в дереве остаются очень мелкие дырочки, которые тоже практически незаметны. С гипсом и ДСП дело обстоит несколько сложнее — повреждения могут быть больше, однако они все же менее заметны, чем от гвоздей, даже самых мелких.

Отсутствие крепления кабеля степлером является существенным ограничением габаритов.Такие скобы не большие. Максимальный размер по ширине кронштейна — 12,5 мм, и то не во всех видах. Этого более чем достаточно для прокладки телефонной «лапши», интернет-кабеля или других подобных проводников, но уже или NYM таким способом закрепить не всегда. Кроме того, у этих кабелей более жесткая изоляция, что требует более частой установки кронштейна.

Крепеж для заказа пучка проводов

Не всегда провода нужно фиксировать в стационаре.В некоторых случаях просто необходимо упорядочить связки — чтобы их не перепутали. Например, к рабочему столу обычно приходит немалое количество проводов. Закрепить их сложно ни к чему — через некоторое время их может потребоваться переделать, а дырки останутся от забитых гвоздей, которые на столе ничего не маскируют на столе. Здесь для этих целей есть различные приспособления. Их чаще называют держателями для проводов или тросиками.

Например, те же кронштейны, но другая постройка.Справа на фото выше вы видите зажим для кабеля, к обратной стороне которого прикреплен двусторонний скотч. Для крепления к мебели или пластиковым панелям. Это очень удобно — клей потом можно стирать, а поверхность остается целой. В центре — второй вариант с такой же задумкой, а слева так называемая монтажная площадка для крепления кабельных стяжек. Поначалу эти участки крепятся к поверхности — на спинке у них тоже есть липучки. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой.Не так удобно и аккуратно (будут торчать хвосты стяжки), но использовать тоже можно.

Пластиковые держатели кабеля на столе

Еще несколько вариантов крепления жгута электропроводов вы видите на фото выше. Суть одна, техника другая.

Лотки кабельные — для скрытой прокладки больших балок

Когда к устройству приходится делать большое количество проводов, и они крепятся к потолку внахлест. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита.Просверливать в нем крепкие и длинные отверстия, крепить по отдельности или небольшими группами проволоки не намного проще. Для таких случаев используются подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть несколько типоразмеров, есть несколько разных типов Крепление — на шпильках, прикрепленных к потолку, на подвесах Т- или Г-образной формы.

Порядок монтажа: сначала собирается и монтируется конструкция на потолке, затем в нее закидываются кабели.При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние нужны, например, при прокладке кабелей внутри горючих стен.

Эти же лотки можно использовать при прокладке кабеля в подземном пространстве. Но тогда можно применить перфорированный вариант. Он также прекрасно защищает от грызунов и случайных повреждений.

Самодельные кабельные крепления

Многие заводские устройства имеют относительно невысокую цену, но когда требуются сотни, сумма выпадает огромными деньгами.А если разводка скрытая — требуется, например, кабель натянуть в ходу, зачем внушать лишние деньги, если можно обойтись средствами недогрузки. Вот из чего делается самодельное крепление кабеля:

Это основные виды крепежа для кабеля, которые можно сделать своими руками. Наверняка есть и другие варианты — фантазийные чистящие средства неиссякаемы, но это самые распространенные.

Крепеж для скрытой прокладки

Если кабели подходят на этапе ремонта, то их все чаще прибегают к стилизации внутри стен, пола или потолка.Так как результат работы не в последнюю очередь, эстетике уделяется минимум внимания. Но большое внимание уделяется надежности и безопасности — доступ для доработки очень и очень сложен. Поэтому крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это может быть:

Для укладки больших пучков проводов на потолок удобнее и быстрее использовать лотки, но можно все же крепеж. Плохо только одно — придется просверлить много отверстий для установки крепежа в бетоне или кирпиче.Особенно неудобно при работе с потолком. Как лучше оптимизировать работу в этом случае, чуть ниже.

Если нет намека на фальш-стены или чистовой пол, то провода углубляются — башмаки. Кладут провода, потом промазывают раствором и уже производят чистовую отделку. Стеки зрения эстетики версии идеальны. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку практически невозможно. Тем не менее, разводка выполняется именно так, просто стараясь проложить качественные кабели, да еще с некоторым запасом мощности или количеством пар.

По правилам безопасности в горючих стенах (деревянных, панельных и каркасных) прокладывают кабель в негорючей оболочке или в цельнометаллическом лотке. Если мы говорим о негорючем снаряде, то обычно это гофра от неподдерживающего горения пластика. В этом случае фактически застегивается оболочка, внутри которой находится кабель. На выбор типа крепления особо не влияет, но влияет на подбор застежек — просто необходимо, чтобы замки закрывали ракушку.

Прокладка кабелей внутри горючих стен связана с трудностями: требования очень жесткие. Их можно выполнять в каркасных или панельных домах, а вот в брусе или в разрезах очень сложно. В стены необходимо ставить цельнометаллические лотки. При этом необходимо вывозить большое количество древесины, что не улучшает теплотехнические характеристики и внешний вид не идеален, это невозможно. Поэтому в деревянных домах чаще прибегают к открытому способу монтажа — над стенами.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля к внешнему виду крепежа предъявляются более жесткие требования. Поскольку каждому на виду необходимо выбрать самые незаметные варианты или, наоборот, самые декоративные, например, ретро-проводку. Это обширная тема и подробно описана. Другие варианты:

Выбор есть, но все способы несовершенные, потому что каждый сам решает, как он есть и как закрепить трос.

Крепление кабелей к потолку

Прокатка кабелей к потолку возникает необходимость в основном при устройстве гипсокартона и гипсокартона. В случае с гипсокартоном все несколько проще: есть подвесная система, к которой можно крепить жгуты проводов пластиковыми стяжками. В остальных случаях все несколько сложнее: придется просверлить большое количество отверстий под крепеж, потому что зажимы и кронштейны все те же, и под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить установку можно несколькими способами:

• Использование кабельных лотков (описано выше).
• При креплении некоторых линий к потолку подвешиваем небольшие жгуты проводов с пластиковыми стяжками.
• Используется для крепления длинной перфорированной металлической полосы.

Провод ВВГНГ: ТУ

Электротехническое оборудование сейчас на рынке в широком ассортименте. Среди таких изделий большой популярностью пользуется провод ВВГнг.

Тем, кто решил реализовать низковольтную разводку внутренних и внешних электрических сетей, опытные мастера рекомендуют использовать данное токоведущее оборудование.Информация о проводе ВВГГГ и его технических характеристиках представлена ​​в этой статье.

Что это за товар?

Провод ВВГГГ — это разновидность силового кабеля ВВГ, который используется для подключения питания к внутреннему оборудованию, а также к внешним кабельным конструкциям и электроприборам. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых имеет собственное изоляционное покрытие. В силовом кабеле жилы скручены вместе и содержат общую изоляционную оболочку.

Сокращение

Первая буква в электротехнической проводящей системе указывает на материал, из которого сделана жила. Если бы это был алюминий, аббревиатура на этом проводе начиналась бы с буквы «А». Поскольку в маркировке ВВГ его нет, значит жилы у всех изделий медные.

Буквой «В» обозначен материал, из которого изготовлено изоляционное покрытие: винил (поливинилхлорид). Поскольку «Б» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) имеет двойную виниловую изоляцию.Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «G» в обозначении свидетельствует о том, что кабель не содержит брони. Благодаря этому проволока обладает достаточной гибкостью, но при этом не защищена от внешних механических воздействий.

Чем отличается провод ВВГнг от ВВГ?

При однократной прокладке электропроводящих изделий не происходит их возгорания. При совместной прокладке ВВГнг с другими проводами, во избежание подгорания кабеля, его обрабатывают специальным негорючим раствором.Об этом свидетельствует обозначение «НГ». Для базового кабеля ВВГ предусмотрена обычная ПВХ изоляция, поэтому ему не свойственны самозатухающие и огнезащитные свойства.

Виды проводов

• ВВГ. Базовая модель с обычным утеплителем из поливинилхлорида. Проволока может воспламениться при объединении.
• ВВГнг. Изоляционный слой снабжен специальными галогенными химическими элементами, предотвращающими возгорание кабеля.
• ВВГнг Ис.Провод снабжен изоляционной оболочкой из безгалогенного ПВХ. С помощью этого типа кабеля ВВГ осуществляется распределение и передача электрической энергии на оборудование, относящееся к аналогичному классу напряжения. Проволока ВВГнг ЛС в силу своих технических характеристик применяется в первую очередь в местах с особенно высокой вероятностью возгорания. Провод в маркировке дополнительно дополняется обозначением (Low Smoke).
• ВВГнг-фрлс. Изоляционный слой этого провода также выполнен из безгалогенных материалов.Кабель обладает пожаробезопасными свойствами. При тлении пластиковой изоляции этого провода выделяется небольшое количество дыма.

Ядра

Этот элемент является основой любой токопроводящей электротехнической продукции. Провод ВВГГГ может содержать один или несколько медных проводников. Их количество варьируется от 1 до 5. О том, сколько в кабеле прожило, можно судить по его маркировке. Самая первая цифра указывает на их количество. Например, провод ВВГнг 3х 2,5 снабжен тремя медными жилами.Конструктивно каждый из них может быть отдельным медным проводом или несколькими, скрученными вместе.

Это тоже можно определить по маркировке. Обозначение «M» обозначает те кабели, которые содержат многожильные медные провода. И наоборот, «0» доступен для изделий с однопроводным сердечником.

Форма

В зависимости от того, как провода уложены в проводе, изделия ВВГГГ могут быть:

• Круглые. В этой форме есть кабели, содержащие жилы с малым поперечным сечением. Провода круглой формы обозначаются буквой «К».
• Сегментарный или отраслевой. Каждой из жилок придается форма определенной части сектора круга. Такие провода обозначаются символом «С».
• Квартира. В таких проводах жилы прокладываются по одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Раздел

В электротехнических изделиях ВВГнг этот параметр варьируется от 1,5 мм кв. до 50 мм кв. Количество секций указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5 жил имеют сечение 2.5 мм кв. Тем не менее, есть и провода, сечение которых может составлять 400 мм. м кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр квадрата 4 мм, это не значит, что все пять проводов провода ВВГГ имеют именно это сечение. Оптимальным их значением считается 2,5 кв. Мм, так как нулевой провод и заземляющий провод имеют меньшее сечение.

Наилучшей проводимостью является то оборудование, которое имеет большее поперечное сечение. Электропроводность измеряется как сопротивление проводника на тысячу метров длины.Например, кабель сечением 1,5 мм кв. имеет сопротивление до 12 Ом, а изделие сечением 50 мм кв. — 0,39 Ом.

Провод годен к эксплуатации, если его сопротивление находится в пределах 7-12 Ом на длине тысячи метров. Величина сопротивления измеряется при температуре не выше 20 градусов.

Изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан.Сечением 16 мм. м кв. напряжение не более 660В, толщина изоляционного покрытия 0,9 мм. Если этот провод эксплуатируется при напряжении 2,5 кВ, толщина изоляции должна составлять 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ не превышает 0,60 мм. Для работы при 1 кВ номинальная толщина изоляции составляет 0,70 мм.

Напряжение

Перед использованием провод должен пройти электрические испытания. Изделие, предназначенное для работы при напряжении 66 кВ, сначала проверяется в течение 10 минут при напряжении 3 кВ.Провод, рассчитанный на 1 кВ, должен выдерживать напряжение 3,5 кВ.

Возможность сгибания

Согласно ГОСТу каждая проволока в зависимости от типа имеет определенные механические характеристики. Те изделия, в которых используются многожильные жилы, можно изгибать до радиуса 7,5 диаметра кабеля. Однопроволочные изделия легко гнутся на радиусе 10 диаметров.

Температура

Диапазон номинальных температур кабеля от -50 до +50 градусов. Оптимальный температурный режим для прокладки провода: — 15 градусов.При более низкой температуре работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие рассыпется и даже сломается.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора используется поливинилхлорид (ПВХ). Этот материал также используется в качестве обмотки. При групповой прокладке провод не воспламеняется. Защитного чехла для продукта нет.

Технические характеристики при напряжении 0,66 кВ

Этот токопроводящий продукт с указанным значением напряжения характеризуется следующими параметрами:

• Номинальное сечение жилы 2.5 мм2.
• Провод длиной в тысячу метров весит 135 кг.
• В поперечном сечении диаметр 9,3 см.
• Изоляционное покрытие жил имеет толщину 0,60 мм.
• Многопроволочный продукт имеет минимальный радиус изгиба 7 см. Если в жиле одна проволока, то радиус изгиба составляет 93 мм.
• Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (в воздухе).
• При коротком замыкании допустимым для провода считается 0,27 кА.
• Электрическое сопротивление изоляционного слоя не превышает 10 МОм.

Характеристики провода напряжением 1 кВ

При указанном значении напряжения BBGng 3×2,5 имеет следующие параметры:

• Сечение жилы: 2,5 мм кв. М.
• провод длиной в тысячу метров весит 144 кг.
• Многопроволочное изделие характеризуется минимальным радиусом изгиба 0,73 см, а одножильный сердечник рассчитан на изгиб с радиусом 0.97 см.
• Толщина изоляционного слоя 0,70 мм.
• Сопротивление изоляции на тысячу метров составляет 10 МОм.

Проволока продается в скрученной форме, в барабанах. Их длина варьируется от 500 до 7200 метров.

No related posts.
