Провод и кабель ВВГнг: цена, характеристики, применение

Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м	Масса кабеля, кг/км	Наружный диаметр, мм
ВВГНГ-660 1 х 1,5		37	4,7
ВВГНГ-660 1 х 2,5		48	5,0
ВВГНГ-660 1 х 4	17,00	67	5,7
ВВГНГ-660 1 х 6	26,00	88	6,2
ВВГНГ-660 1 х 10	34,00	136	7,4
ВВГНГ-660 1 х 16 ож	59,00	214	9,2
ВВГНГ-660 1 х 25 ож	79,00	315	10,8
ВВГНГ-660 1 х 35 ож	119,00	410	11,8
ВВГНГ-660 1 х 50 ож	151,00	539	13,2
ВВГНГ-660 2 х 1,5		67	7,1
ВВГНГ-660 2 х 2,5		89	7,8
ВВГНГ-660 2 х 4		142	9,8
ВВГНГ-660 2 х 6		186	10,8
ВВГНГ-660 2 х 10		285	13,2
ВВГНГ-660 2 х 16 ож		461	16,1
ВВГНГ-660 2 х 25 ож		703	19,6
ВВГНГ-660 2 х 35 ож		920	21,5
ВВГНГ-660 2 х 50 ож		1236	24,9
ВВГНГ-660 3 х 1,5		86	7,5
ВВГНГ-660 3 х 2,5		130	8,9
ВВГНГ-660 3 х 4		188	10,3
ВВГНГ-660 3 х 6	36,00	251	11,4
ВВГНГ-660 3 х 10		392	14,0
ВВГНГ-660 3 х 16 ож		583	16,4
ВВГНГ-660 3 х 25 ож		898	20,1
ВВГНГ-660 3 х 35 ож		1181	22,3
ВВГНГ-660 3 х 50 ож		1590	25,8
ВВГНГ-660 3 х 2,5+1 х 1,5		153	9,6
ВВГНГ-660 3 х 4+1 х 2,5		220	11,2
ВВГНГ-660 3 х 6+1 х 4		301	12,4
ВВГНГ-660 3 х 10+1 х 6		458	14,8
ВВГНГ-660 3 х 16+1 х 10 ож		717	18,4
ВВГНГ-660 3 х 25+1 х 16 ож		1072	22,1
ВВГНГ-660 3 х 35+1 х 16 ож		1374	24,1
ВВГНГ-660 3 х 50+1 х 25 ож		1854	27,5
ВВГНГ-660 4 х 1,5	19,00	107	8,1
ВВГНГ-660 4 х 2,5	32,00	161	9,6
ВВГНГ-660 4 х 4	51,00	236	11,2
ВВГНГ-660 4 х 6	74,00	320	12,4
ВВГНГ-660 4 х 10	125,00	503	15,3
ВВГНГ-660 4 х 16 ож	195,00	771	18,4
ВВГНГ-660 4 х 25 ож	323,00	1163	22,1
ВВГНГ-660 4 х 35 ож	436,00	1560	24,9
ВВГНГ-660 4 х 50 ож	597,00	2071	28,5
ВВГНГ-660 5 х 1,5	23,00	146	9,4
ВВГНГ-660 5 х 2,5	38,00	198	10,4
ВВГНГ-660 5 х 4	61,00	293	12,3
ВВГНГ-660 5 х 6	97,00	399	13,6
ВВГНГ-660 5 х 10	158,00	631	16,8
ВВГНГ-660 5 х 16 ож	251,00	965	20,2
ВВГНГ-660 5 х 25 ож	417,00	1485	24,8
ВВГНГ-660 5 х 35 ож	531,00	1965	27,5
ВВГНГ-660 5 х 50 ож	740,00	2614	31,4

Силовой кабель ВВГнг, провод — технические характеристики, применение

Краткая характеристика

Силовой кабель ВВГнг — один из наиболее популярных видов проводников, использующийся для передачи и распределения электроэнергии в стационарных установках на номинальном переменном напряжении 660 и 1000 В с частотой 50 Гц. Изделие применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При прокладке в пучках провод ВВГнг позволяет обеспечивать пожарную безопасность кабельных цепей.

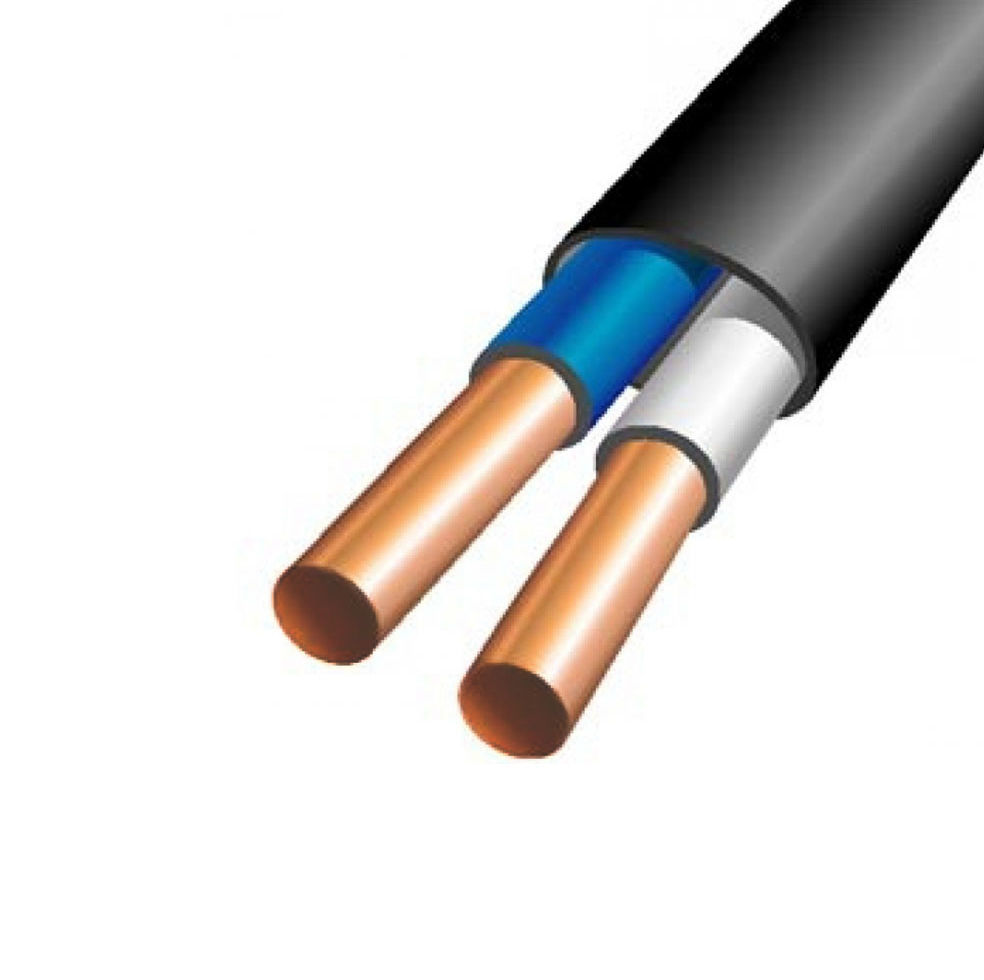

Конструкция

Кабель ВВГнг выпускается как одножильным, так и многожильным. Токопроводящие жилы изготавливают из меди. Они могут быть однопроволочными или многопроволочными, круглой или секторной формы, класса 1 или 2 (по ГОСТ 22483). Изоляция жил выполняется из ПВХ-пластиката, внешняя оболочка — из ПВХ-пластиката пониженной горючести, без защитного покрова.

Жилы двух-, трех-, четырех- и пятижильных кабелей скручены, при этом двухжильные марки имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу (заземления или нулевую) меньшего сечения. Для скрученных изолированных жил обязательно заполнение промежутков из ПВХ-пластиката, которое накладывается одновременно с оболочкой. Заполнение должно без повреждений отделяться от изоляции и оболочки кабеля.

Изолированные жилы кабеля ВВГнг имеют отличительную расцветку: нулевые выполняются в изоляции голубого цвета, жилы заземления — с оболочкой желто-зелёной расцветки. Цветовая маркировка может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается маркировка жил цифрами, высота которых должна быть не менее 4 мм, а расстояние между ними — не менее 35 мм.

Технические и эксплуатационные характеристики

Силовой кабель ВВГнг предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 70° С, а в аварийном режиме или в режиме перегрузки её величина может достигать + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) — + 160° С.

Провод ВВГнг в течение 10 мин. выдерживает испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

Электрическое сопротивление изоляции жил при температуре 20°С при сечении до 1,5 мм2 составляет 12 МОм/км, при сечении ,5–4,0 мм2 – 10 МОм/км, при сечении 6,0 мм2 – 9 МОм/км, при сечении 10–240 мм2 — 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее — 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для кабелей 0,66 кВ — 0,72 кВ, для кабелей 1 кВ — 1,2 кВ.

Прокладка и монтаж кабелей ВВГнг без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:

• 2,5 — 16 мм2 — 450 м;
• 25 — 70 мм2 — 300 м;
• 95 мм2 и выше — 200 м.

Гарантийный срок эксплуатации кабеля ВВГнг — 5 лет, срок службы — 30 лет.

Сфера применения

Силовой кабель ВВГнг многожильный с номинальным напряжением 0,66 кВ и 1 кВ применяется дляпрокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Для прокладки в земле (траншеях) эта марка не рекомендуется, однако она успешно используется в местах, подверженных вибрации. Кабели ВВГнг предназначены для вертикальных, наклонных и горизонтальных трасс.

31 августа 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Применение кабеля ВВГнг

Кабеленесущие системы широко применяются в разных сферах деятельности. Область применения кабелей типа ВВГ. Кабель ВВГ — простое решение для стационарных установок. Такой вид кабеля, согласно его техническим характеристикам, можно прокладывать во влажных помещениях, где влажность воздуха доходит до 97%. Есть возможность установки кабеленесущих систем на открытом воздухе. Купить кабель ввгнг ls 5х10, можно через проверенный интернет-магазин, от надежных производителей. Цена зависит от многих факторов: сезонность, курс доллара, объем для покупки, акции и предложения для постоянных клиентов.

Кабель ввгнг 5х10, может применятся на электростанциях, жилых домах, подсобных помещениях. Он достаточно многофункциональный поэтому его задействуют на различных электроустановках. Согласно техническим параметрам, данный вид кабеля может применятся, для прокладки в грунте, но специалисты, не рекомендуют, так как возникает высокий риск коррозийности и механических повреждений.

Кабель ввгнг ls 5*1,5, зарекомендовал себя как надежный строительный инструмент в сфере электрических систем. Данный кабель можно использовать в помещениях с особой опасностью, где есть вероятность затопления взрыва. Основным достоинством кабеля ВВГ, считается его стойкость к горению, так как он изготовлен из прочного и надежного материала — поливинилхлорида. Такая оболочка позволяет сохранить электрическую систему в целостности, без серьезных повреждений. Кабеленесущая система типа ВВГ, опытными профессионалами не прокладывается под штукатурку. Для него необходима специальная надежная база. Если возникла необходимость прокладывать кабель под шубу штукатурки, желательно использовать плоский.

Магазин Ламповед — качественные электротовары по приемлемым ценам. У нас вы найдете огромный выбор электропродукции для выполнения любых работ в области электрики. При выполнении всех рекомендаций от производителя, кабель типа ВВГ, прослужит более 30 лет. Продукция прошла неоднократное исследование специалистами и получила заслуженные сертификаты качества. Кабель ВВГ, соответствует всем государственным стандартам и потребительскому спросу. Надежный силовой кабель отлично справляется с большими нагрузками.

Менеджеры от нашего магазина, с удовольствием проконсультируют вас о необходимом товаре, помогут оформить покупку.

Кабель ВВГнг | Кабель силовой

Кабель ВВГ нг применяется для прокладки силовых линий с напряжением до 1000 В, частота тока – 50 Гц, круглого сечения, не поддерживает открытого огня. Кабель ВВГ нг LS не выделяет ядовитого дыма во время нагревания до высоких температур, применяется для монтажа силовых линий в помещениях, имеющих особые требования по безопасности. На медный кабель ВВГ нг цена находится в прямой зависимости от количества и сечения токопроводящих жил.

Технические характеристики:

• Токопроводящие жилы – медные, круглого сечения, с различной эффективной площадью сечения.
• Внутренняя изоляция – стойкий к горению пластификат, кабель ВВГ нг-FRLS имеет оболочку с повышенной устойчивостью к высоким температурам. Для помещений, в которых постоянно находятся люди, рекомендуется применять не выделяющие ядовитый дым изоляции, на такой кабель ВВГ нг LS цена несколько выше.
• Внешняя оболочка – поливинилхлорид, кабель силовой ВВГ нг не боится воздействия ультрафиолетовых лучей.

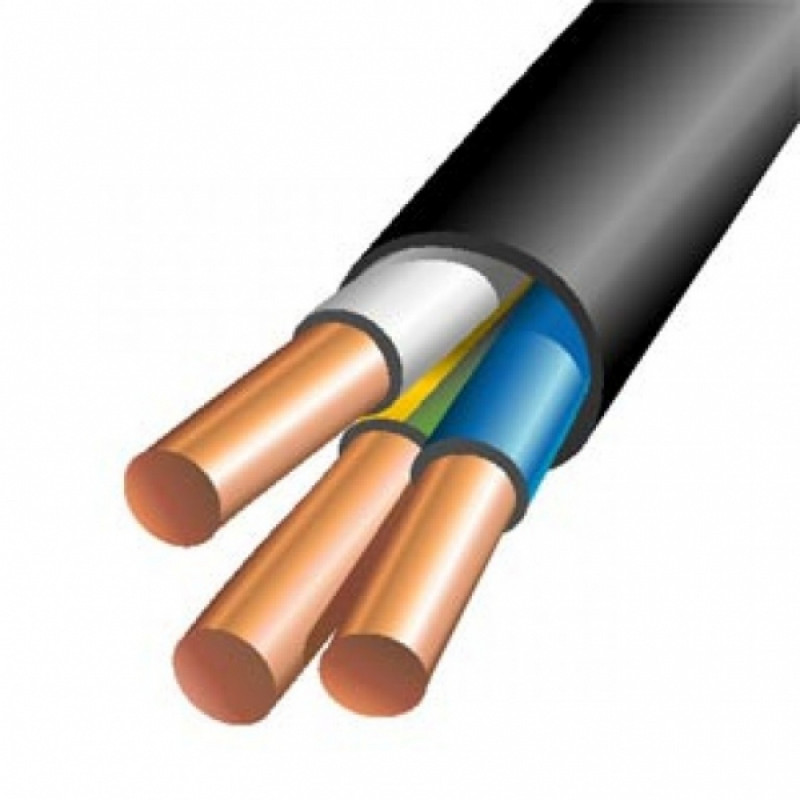

Кабель ВВГ нг 3×2,5 имеет три круглые токопроводящие жилы, может работать при суммарной силе тока не более 25 А, внешняя броня отсутствует, следует укладывать в местах, защищающих линию от механических повреждений. Вес кабеля ВВГ нг зависит от количества и сечения медных жил и рассчитывается с помощью таблицы. Кабель силовой ВВГ нг LS подбирается согласно требованиям правил устройства электроустановок. Купить кабель ВВГ нг можно в бухтах или мотках в зависимости от объема партии. Температура эксплуатации – -50°С – +50°С, допускается работа при температуре +70°С. Кабель ВВГ нг 3×1,5 можно загибать радиусом не менее трех внешних диаметров. Гарантия производителя – пять лет, общий срок эксплуатации – 25 лет, допускается монтаж без подогрева при t° ≥ -15°С.

ВВГНГ(А)-FRLS

Применение ВВГнг- FRLS

Огнестойкие кабели ВВГнг-FRLS применяются для передачи и распределения электроэнергии и сигналов в стационарных установках при переменном напряжении до 1 кВ с частотой дл 1000 Гц и постоянного напряжения 1 кВ. А также для эксплуатации в кабельных сооружениях, на общепромышленных объектах и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-001-97), а также во взрывоопасных зонах всех классов, кроме В-1. Класс пожарной опасности силовых кабелей по классификации НПБ 248-97-П1.4.2.2.

Кабель предназначен для групповой прокладки. Имеет пониженную массовую долю хлористого водорода, выделяющегося при горении, не распространяет горение при групповой прокладке, имеет низкое дымообразование при горении и тлении.

КОНСТРУКЦИЯ

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Термический барьер – обмотка из двух слюдосодержащих лент.
3. Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
4. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одно или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
5. Внутренняя оболочка — из ПВХ пластиката пониженной пожароопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диаметр 12,5 мм, масса 1м кабеля — 0,238 кг
• Допустимый максимальный изгиб при монтаже у одножильного кабеля — 10 внешних диаметров, у многожильного — 7.5 внешних диаметров
• Максимальная допустимая температура нагрева токопроводящих жил в режиме перегрузки не более +90°С
• Длительность эксплуатации в режиме перегрузки не более 4800 минут в сутки и не более 1000 часов за срок использования
• Допустимая температура нагрева токопроводящих жил в процессе эксплуатации не более +70 °С
• Монтаж без предварительного прогрева при температуре не ниже -15 °С
• Допускается эксплуатация в среде с относительной влажностью воздуха 98% при температуре +35 °С
• Температурный режим эксплуатации от –50° до +50 °С
• Вид климатического исполнения кабеля «В», категория размещения — 5 в соответствии с ГОСТ 15150-69
• Номинальное напряжение 1,0 кВ частотой 50 Гц, число жил 1,2,3,4 и 5, сечение жил от 1,5 до 240 мм
• Огнестойкость — не менее 90 минут
• Допустимая температура при коротком замыкании — не более 250С°, продолжительность короткого замыкания — не более 4 секунд
• Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании — 400С

ВВГнг-FRLS — является сокращенной аббревиатурой кабеля силового медного, негорючего, бездымного, огнестойкого; полное наименование: ВВГнг(А)-FRLS-1

Расшифровка маркировки ВВГнг(А)-FRLS-1:

 В — пожаробезопасная ПВХ изоляция.
 В — пожаробезопасная поливинилхлоридная оболочка.
 Г — не имеет брони.
 Нг — изготовлен из негорючих материалов.
 (А) — не распространяет горение при прокладке в пучках по ГОСТ-Р 53315 2009: П1б.1.2.2.2.
 FRLS — кабель огнестойкий с пониженным выделением дыма.
 1 — номинальное напряжение 1000 вольт.

Цена кабеля ВВГнг-FRLS зависит от стоимости материалов применяемых в его изготовлении, большую часть цены занимает стоимость меди.
Текущая цена ВВГнг(А)-FRLS в прайс-листе, скидки предоставляются согласно общему объёму заказа, цену со скидкой уточняйте у менеджера.
Купить кабель силовой огнестойкий ВВГнг-FRLS могут физические и юридические лица по наличному и безналичному расчету (работаем с НДС), отгрузка и доставка кабеля производится в течение одного дня после оплаты, сроки на заказные позиции обсуждаются с менеджером.

Технические характеристики кабеля ВВГнг-FRLS:

Эксплуатируют кабель силовой ВВГнг(А)-FRLS при температурах от -49 до +49 градусов при относительной влажности воздуха не выше 97%.
Монтаж кабеля огнестойкого ввгнг-frls производится при температуре не ниже 14 градусов Цельсия, при более низких температурах следует предварительно прогреть кабель.
Минимальный радиус изгиба равен 126,9 миллиметров.
Кабель ВВГнг-FRLS не распространяет горение при групповой прокладке по категории — А.
Образование дыма при горении ВВГнг(А)-FRLS не приводит к снижению светопроницаемости более чем на 49%. Огнестойкость кабеля ввгнг-frls не менее 179 минут.
Срок службы — 30 лет с даты изготовления.

Конструкция кабеля ВВГнг-FRLS:

1) Жила — медная монолитная или многопроволочная первого или второго класса по ГОСТ 22483-77.
 2) Термический барьер — обмотка слюдосодержащей лентой.
 3)Изоляция – из поливинилхлоридной (ПВХ) композиции пониженной пожарной опасности.
 4) Заполнение – из ПВХ пластиката пониженной пожарной опасности.
 5) Оболочка – из ПВХ композиции пониженной пожарной опасности.

Применение кабеля ВВГнг-FRLS:

Кабель силовой медный огнестойкий ВВГнг(А)-FRLS предназначен для распределения электрического тока, электрических сигналов, в стационарных установках при переменном напряжении до 1000 Вольт частотой до 60 Герц. Применяют огнестойкий кабель ввгнг-frls для питания оборудования и систем безопасности, взрывоопасных зонах, операционных больниц и в системах резервного электроснабжения.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 43 р.

Кабель медный силовой ВВГнг и ВВГнг-П (ВВГп-НГ)

Кабель силовой ВВГнг предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой до 100 Гц.
Климатическое исполнение УХЛ и Т, категорий размещения 3 и 4 по ГОСТ 15150.

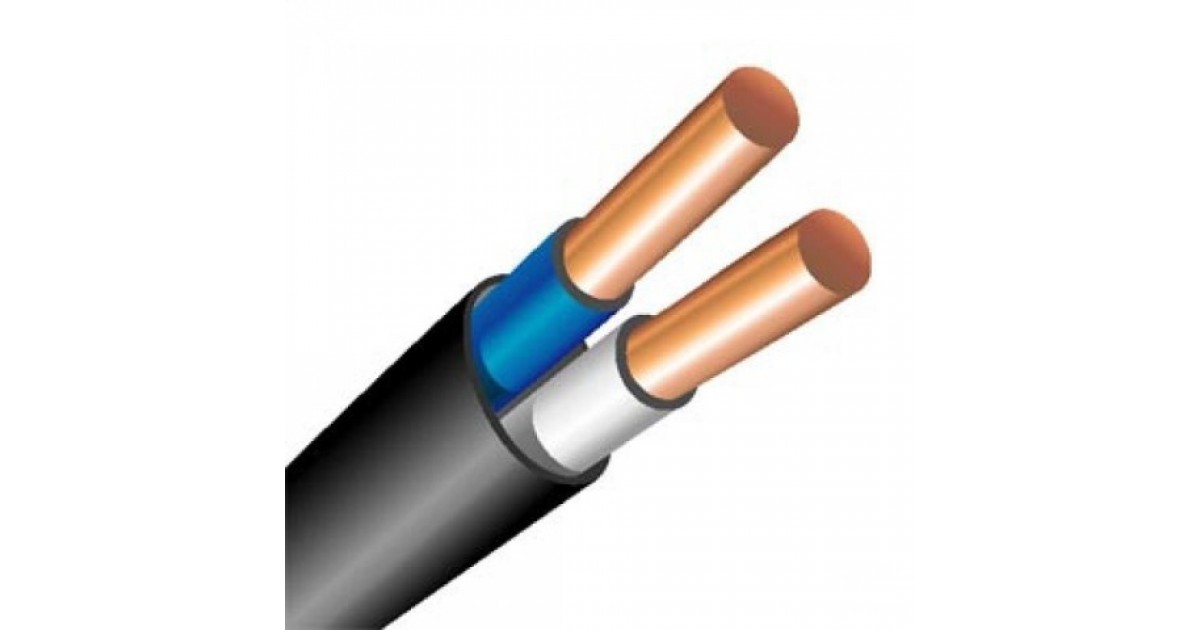

	Кабель силовой ВВГнг
	Кабель силовой плоский ВВГнг-П

Конструкция ВВГнг и ВВГнг-П

1. Токопроводящая жила – медная проволока.
2. Изоляция – ПВХ пластикат пониженой пожароопасности.
3. Заполнение – ПВХ пластикат пониженой пожароопасности (для ВВГзнг).
4. Оболочка – ПВХ пластикат пониженой пожароопасности.

Применение ВВГнг и ВВГнг-П

Кабели силовые ВВГнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабели силовые ВВГнг и ВВГнг-П применяется для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки на специальных кабельных эстакадах, по мостам и в блоках. Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели могут использоваться в местах, подверженных вибрации.

Кабель марки ВВГзнг применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.

Технические и эксплутационные характеристики ВВГнг и ВВГнг-П

Температура окружающей среды при эксплуатации	от +50 0С до -30 0С
Относительная влажность воздуха (при t0 +35 0С)	98%
Длительно допустимая t0 нагрева жил при эксплуатации	+70 0С
Максимально допустимая t0 жил при коротком замыкании (4 сек. )	+160 0С
Минимальная t0 прокладки кабеля без предварительного подогрева	— 15 0С
Минимально допустимый радиус изгиба при прокладке: одножильного кабеля многожильного кабеля	10  диам. кабеля 7,5 диам. кабеля
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

 Кабели ВВГнг и ВВГнг-П соответствуют ТУ 16.К13-030-200

Число жил, сечение, мм2	Номинальный наружный диаметр, мм			Расчетная масса, кг/км
	ВВГнг	ВВГ-Пнг	ВВГзнг	ВВГнг	ВВГ-Пнг	ВВГзнг
2х1,5	7,6	5,0х7,6	7,6	91	72,8	94
3х1,5	8,0	—	8,0	109	—	113
4х1,5	9,2	—	9,2	143	—	148
5х1,5	10,0	—	—	173	—	—
2х1,5+1х1,0	7,9	—	—	105	—	—
3х1,5+1х1,0	9,2	—	—	140	—	—
4х1,5+1х1,0	10,0	—	—	168	—	—
2х2,5	8,4	5,4х8,4	8,4	121	97,1	125
3х2,5	9,4	—	9,4	161	—	166
4х2,5	10,2	—	10,2	195	—	200
5х2,5	11,0	—	—	234	—	—
2х2,5+1х1,5	9,4	—	—	154	—	—
3х2,5+1х1,5	10,2	—	10,2	187	—	193
4х2,5+1х1,5	11,0	—	—	227	—	—
2х4,0	10,3	6,1х9,8	10,3	187	138-	194
3х4,0	10,8	—	10,8	229	—	235
4х4,0	11,8	—	11,8	280	—	187
5х4,0	12,9	—	—	343	—	—
2х4,0+1х2,5	10,8	—	—	218	—	—
3х4,0+1х2,5	11,8	—	11,8	269	—	276
4х4,0+1х2,5	12,9	—	—	334	—	—
2х6,0	11,3	6,6х10,8	11,3	244	182	251
3х6,0	11,9	—	11,9	304	—	311
4х6,0	13,0	—	13,0	376	—	383
5х6,0	14,2	—	—	462	—	—
2х6,0+1х2,5	11,5	—	—	264	—	—
2х6,0+1х4,0	11,9	—	—	289	—	—
3х6,0+1х2,5	12,6	—	12,6	337	—	344
3х6,0+1х4,0	13,0	—	13,0	360	—	368
4х6,0+1х2,5	14,2	—	—	436	—	—
4х6,0+1х4,0	14,2	—	—	446	—	—
2х10,0	13,8	—	—	378	—	—
3х10,0	14,6	—	—	477	—	—
4х10,0	16,0	—	—	593	—	—
5х10,0	17,6	—	—	686	—	—
2х10,0+1х4,0	13,8	—	—	404	—	—
2х10,0+1х6,0	13,9	—	—	424	—	—
3х10,0+1х4,0	15,0	—	—	511	—	—
3х10,0+1х6,0	15,4	—	—	542	—	—
4х10,0+1х4,0	17,6	—	—	622	—	—
4х10,0+1х6,0	17,6	—	—	642	—	—
2х16,0	15,6	—	—	530	—	—
3х16,0	16,5	—	—	681	—	—
4х16,0	18,6	—	—	873	—	—
5х16,0	20,5	—	—	1012	—	—
2х16,0+1х6,0	15,6	—	—	572	—	—
2х16,0+1х10,0	16,6	—	—	639	—	—
3х16,0+1х6,0	17,0	—	—	734	—	—
3х16,0+1х10,0	18,6	—	—	831	—	—
4х16,0+1х6,0	20,5	—	—	910	—	—
4х16,0+1х10,0	20,5	—	—	954	—	—
3х25,0	20,4	—	—	993	—	—
4х25,0	22,4	—	—	1273	—	—
5х25,0	25,1	—	—	1617	—	—
2х25,0+1х10,0	19,2	—	—	812	—	—
2х25,0+1х16,0	20,4	—	—	880	—	—
3х25,0+1х10,0	21,0	—	—	1108	—	—
3х25,0+1х16,0	21,6	—	—	1171	—	—
4х25,0+1х10,0	25,1	—	—	1464	—	—
4х25,0+1х16,0	25,1	—	—	1521	—	—
3х35,0	22,4	—	—	1285	—	—
4х35,0	25,1	—	—	1685	—	—
5х35,0	27,7	—	—	2112	—	—
2х35,0+1х16,0	21,3	—	—	1092	—	—
3х35,0+1х16,0	24,2	—	—	1493	—	—
4х35,0+1х16,0	27,7	—	—	1851	—	—
3х50,0	28,6	—	—	1939	—	—
4х50,0	31,6	—	—	2456	—	—
5х50,0	35,4	—	—	3120	—	—
2х50,0+1х16,0	26,9	—	—	1576	—	—
2х50,0+1х25,0	27,2	—	—	1675	—	—
3х50,0+1х16,0	29,5	—	—	2089	—	—
3х50,0+1х25,0	30,4	—	—	2193	—	—
4х50,0+1х16,0	35,4	—	—	2776	—	—
4х50,0+1х25,0	35,4	—	—	2871	—	—

0,6 / 1кв ВВГ ВВГНГ кабель, силовой кабель

оболочки ПВХ Описание компании
1. Сертификаты CE, ISO 9001
2. Более 23 лет опыта
3. Профессиональный производитель кабелей ВВГ, кабелей ВВГНГ, завод находится в провинции Хэнань.
4. Быстрый ответ и быстрая доставка.
5. Служите всем сердцем и душой.

КАБЕЛЬ ВВГ ВВГнг 0,6 / 1кВ Медный кабель, силовой кабель с оболочкой из ПВХ

1. Рабочие характеристики
Номинальное напряжение: 0,6 / 1 (1,2) кВ
Макс.Допустимая длительная рабочая температура проводника: 70 ° C
Макс. Температура жилы при коротком замыкании (макс. Продолжительность 5 с) не должна превышать:
Номинальное сечение жилы ≤ 300 мм2: 160 ° C;
Номинальное сечение жилы> 300 мм2: 140 ° C
Температура окружающей среды при прокладке не должна быть ниже: 0 ° C
Рекомендуемый радиус изгиба кабеля:
Для одножильного кабеля: не менее 20 раз больше диаметр кабеля
Для многожильного кабеля: не менее 15 диаметров кабеля

2.Применение
Кабель используется для стационарных установок, таких как электрические сети распределения или промышленные установки, которые прокладываются внутри помещений, в туннелях, в кабельных траншеях или в каналах, неспособных выдерживать внешнюю механическую силу.

3. Производственные стандарты
IEC 60502-1 и китайский национальный стандарт GB / T 12706-2008 Мы можем производить вышеуказанные кабели в соответствии с популярными международными стандартами, такими как ASTM, BS, DIN, NF и AS / NZ.

4.ПРИМЕЧАНИЕ:
Если вы хотите узнать больше о ВВГ, ВВГнг, ВВГ и подобных продуктах, посетите наш веб-сайт (домашнюю страницу), потому что у нас нет способов показать так много информации на этой платформе.Спасибо.

5. Технические характеристики кабеля ВВГ, кабеля ВВГНГ

Основные технические характеристики кабеля 0,6 / 1 кВ, четыре жилы, Кабели с медным проводом , с изоляцией из ПВХ и оболочкой из ПВХ или полиэтилена
КОНСТРУКЦИЯ КАБЕЛЯ: 0,6 / 1 кВ CU / PVC / PVC или PE

Размер кабеля	Тип проводника	Номинальная толщина изоляции ПВХ (мм)	Номинал Толщина ПВХ оболочки (мм)	Прибл. кабель наружный диаметр (мм)	Макс. Сопротивление постоянному току @ 200C (Ом / км)
4 × 1,5 мм2	RE или RM	0,8	1,8	1 1.0	12,1
4 × 2,5 мм2	RE или RM	0,8	1,8	1 1,9	7,41
4 × 4 мм2	RE или RM	1.0	1,8	14,0	4,61
4 × 6 мм2	RE или RM	1,0	1,8	15,3	3,08
4 × 10 мм2	RM	1,0	1,8	18,4	1,83
4 × 16 мм2	RM	1. 0	1,8	20,9	1,15
4 × 25 мм2	СМ	1,2	1,8	21,9	0,727
4 × 35 мм2	СМ	1,2	1,8	24,1	0,524
4 × 50 мм2	СМ	1.4	1,9	27,6	0,387
4 × 70 мм2	СМ	1,4	2,1	31,4	0,268
4 × 95 мм2	СМ	1,6	2,2	36,1	0,193
4 × 120 мм2	СМ	1. 6	2,3	39,3	0,153
4 × 150 мм2	СМ	1,8	2,5	43,5	0,124
4 × 185 мм2	СМ	2,0	2,7	48,4	0,0991
4 × 240 мм2	СМ	2.2	2,9	54,6	0,0754
4 × 300 мм2	СМ	2,4	3,1	60,4	0,0601

Примечание: RE = круглый провод RM = многожильный провод SM = секционный провод

Почему выбирают нас?

Уже более 20 лет Zhengzhou Jinyuan Wire and Cable Co. , Ltd. , как профессиональный производитель кабелей производит кабели по индивидуальному заказу для широкого спектра применений, основываясь на высоком качестве, отличном обслуживании и конкурентоспособных рыночных ценах. Это элитная команда с опытным персоналом и сильной техподдержкой. Наши достижения извлекают выгоду из наличия доступа к крупнейшему рынку дешевой рабочей силы и богатых ресурсов в Китае и нашей решимости превзойти ожидания наших клиентов.

ТОВАРЫ И СТАНДАРТЫ

Мы можем производить все виды кабелей и проводов, например,

неизолированный проводник: AAC, AAAC, ACSR, ACSR / AW, ACAR, ACSS, ACSS / AW, стальной провод / стренг с алюминиевым покрытием, неизолированные медные проводники, стальной провод / стальной провод с медным покрытием, алюминий с медным покрытием (CCA), оцинкованный Стальная проволока / прядь и т. Д.

Воздушный изолированный кабель: одножильный закрытый линейный кабель и антенный жгутовый кабель (ABC). ABC включает в себя дуплексный, триплексный, квадруплексный и другие ядра служебного ответвительного кабеля.

Провод с ПВХ изоляцией до 450/750 В

Силовой кабель с изоляцией из ПВХ или сшитого полиэтилена от 1 кВ до 36 кВ

Кабель управления

Сварочный кабель

Резиновый трос

Мы можем производить кабели в соответствии со стандартами IEC, ASTM, EN (BS, DIN, NF и др.)), AS / NZ и удовлетворить особые требования клиентов.

ДОСТИЖЕНИЯ И ОБЯЗАТЕЛЬСТВА

Наш кабель экспортируется в Юго-Восточную Азию, Южную Азию, Ближний Восток, Европу, Северную и Южную Америку, Африку, Австралию и Новую Зеландию и так далее. Обязательство Zhengzhou Jinyuan Wire and Cable Co., Ltd. — быть признанным производителем мирового класса в кабельной промышленности без дефектов за счет постоянного улучшения качества, процессов и продукции, а также нашей решимости превзойти ожидания наших клиентов. .

Приглашаем связаться с нами для получения дополнительной информации о кабеле ВВГ Кабель ВВГНГ или других кабелях.

Китайский производитель AAC, ACSR, поставщик стальной проволоки с медным покрытием

Zhengzhou JINYUAN Wire and Cable Co., Ltd, как профессиональный производитель кабелей. У нас есть сертификаты ISO9001 и CE. Наши профессиональные и полные кабельные решения делают JYTOP Cables предпочтительным партнером для международных компаний по всему миру,

ПРОДУКТОВ И СТАНДАРТОВ и международного рынка:

1).Неизолированный проводник:

полностью алюминиевый проводник (AAC),

проводник из алюминиевого сплава (AAAC),

алюминиевый проводник, армированный сталью (ACSR),

проводник из алюминиевого сплава, армированный сталью (AACSR),

алюминиевый проводник, сталь с покрытием из алюминия Армированный (ACSR / AW),

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR),

Алюминиевый проводник со стальной опорой (ACSS),

Алюминиевый проводник, армированный сталью с алюминиевым покрытием (ACSR / AW)

Все медные проводники (ACC),

Стальная проволока с алюминиевым покрытием (ACS),

Стальная проволока с медным покрытием (CCS),

Алюминий с медным покрытием (CCA),

Стальная оцинкованная проволока (GSW),

Эмалированная проволока — круглая эмалированная алюминиевая проволока и круглая эмалированная проволока медный провод

2). Воздушный кабель:

Антенна в комплекте (ABC).

XLPE кабель,

гибкий кабель,

одножильный кабель,

двухжильный кабель,

трехжильный кабель,

четырехжильный кабель.

3). Строительный провод и кабель:

Кабель THHN / THWN

Кабель TW / THW

Провод с ПВХ изоляцией,

Кабель с изоляцией из сшитого полиэтилена

.

4. Кабель питания:

Армированный / небронированный Кабель питания

Кабель AWA

Кабель SWA

Стандарты: IEC, ASTM, AS / NZ, SANS, BS, DIN, NF, JISC и т. Д.

Мы можем удовлетворить особые требования клиентов и предоставить услуги OEM.

В основном зарубежный маркетинг: Юго-Восточная Азия, Ближний Восток, Африка, Южная Америка и т. Д.

Мы будем признаны профессиональным производителем кабельной промышленности благодаря постоянному улучшению качества нашей продукции и послепродажному обслуживанию. Мы можем предоставить вам надежное решение для кабельных проводов.

Сайт компании: jytopcable.en.made-in-china.com

Правительственный тендер Российской Федерации… Развернуть Кабель ВВГНГ (А) -LS 1×50-1 683,000м Ca …

На главную> Тендеры> Европа> Россия> … Развернуть Кабель ВВГНГ (A) -LS 1×50-1 683,000м Кабель ВВГНГ (A) -LS 1×35-1 785,000м

ООО «ЧОЙС» объявило тендер на поставку … Развернуть Кабель ВВГНГ (А) -LS 1×50-1 Кабель ВВГНГ (А) -LS 1×35-1 785000м Кабель ВВГНГ (А) -LS 5×16 -276м Кабель ВВГНГ (А) ) -LS 5×6 -40м Кабель ВВГНГ- (A) -FRLS 5×16- 581мВВГнг-кабель (A) -FRLS 5 …. Местоположение проекта — Россия, тендер закрывается 11 марта 2020 года.Номер тендерного объявления — 1464114, а номер ссылки TOT — 195. Претенденты могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Россия

Резюме: . .. Развернуть Кабель ВВГНГ (А) -LS 1×50-1 683000м Кабель ВВГНГ (А) -LS 1×35-1 785000м Кабель ВВГНГ (А) -LS 5×16 -276м Кабель ВВГНГ (А) -LS 5×6 — Кабель 40м ВВГНГ- (А) -FRLS 5×16- 581мКабель ВВГнг (А) -FRLS 5…

Срок сдачи: 11 марта 2020 г.

Реквизиты покупателя

Заказчик: ООО «ВЫБОР
» г. Воронеж, ул. 45 Стрелковой Дивизии, д 256Б
Россия

Прочая информация

ТОТ Ссылка №: 195

Номер документа.№: 1464114

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

… Развернуть Кабель ВВГНГ (А) -LS 1×50-1 Кабель 683000м ВВГНГ (А) -LS 1×35-1 Кабель длиной 785000м ВВГНГ (А) -LS 5×16 -276м Кабель ВВГНГ (А) -LS 5×6 -40м Кабель VVGNG- (A) -FRLS 5×16- 581mVVGng-кабель (A) -FRLS 5×6-306mVVGng-cable (A) -FRLS 5×4-1 224,000mVVGng-LS cable 5×4 -60mVVGng cable (A) -FRLS 1×95-117mVV cableGng (A) ) -FRLS 1×50-45м Только кабель GOST Collapse
Дополнительная информация
ОКПД2 разряда: 27. 32.13.199 Кабели, провода и прочие жилы на напряжение до 1 кВ, не включенные в другие группировки
Количество: 1 шт.
Общая цена покупки: Цена не указана
Вид валюты: руб.
При выборе победителя учитывается: Цена вкл. НДС (показывать обе цены)
Да Дата публикации: 05.03.2020 08:43
Срок подачи заявок: 11.03.2020 00:00
Дата последнего редактирования: 05.03.2020 08:43
Организатор: ООО «ВЫБОР» «

Дополнительные документы

Нет дополнительных документов..!

Анод MG / MGB / FPG

Область применения

Глубокие земляные полотна предназначены для установки в скважинах в местах, где верхние слои грунта мощностью более 5 м имеют удельное электрическое сопротивление более 100 Ом ∙ м, а также на участках с плотной застройкой или с ограниченным доступом для анодного поля.

Глубокие блочные грунты используются для установки в скважины на участках, где верхние слои грунта мощностью более 5 м имеют удельное электрическое сопротивление более 100 Ом ∙ м, а также на участках с плотной застройкой или с ограниченным доступом для анодного поля. .

Технические характеристики

Менделевец-МГ / Менделевец-ФПГ

1. электрод кремнисто-железный;
2. железо кремнистый электрод;
3. соединительный кабель;
4. кабельная перемычка;
5. креплений;
Корпус секции
6. ;
7. газоотводная трубка;
8. шарнир

а — позиция для транспортировки;
b — позиция для монтажа

Блок глубокого заземления состоит из двух секций, каждая из которых имеет два электрода из кремнистого железа, электрически соединенные между собой.Таким образом, каждый заземляющий блок включает четыре электрода.

Распределение тока обеспечивается двумя соединительными кабелями (по одному кабелю на каждую секцию). Соединительные кабели не имеют разрывов по длине, и они выводятся наружу к поверхности для присоединения к анодной кабельной линии. Соединительные кабели устанавливаются на заводе. Длина каждого кабеля определяется глубиной прокладки в скважине.

Транспортировка блока осуществляется в сложенном виде (см. Фото выше).При установке секции раскладываются и занимают соосное положение (см. Рисунок).

Конструкция предусматривает соединение блоков в цепь, что позволяет повысить токовую нагрузку и уменьшить переходное сопротивление. Максимальное количество блоков глубокого заложения, которые могут быть установлены в одну скважину, составляет 4 шт.

Газ, образующийся при работе на глубоком грунте, выводится наружу на поверхность через газоотводную трубку. Газоотводная труба имеет перфорацию по всей высоте цепи и поставляется под конкретный заказ из расчета одна труба на одну цепь грунтовых оснований, установленных в скважине.Длина газоотводной трубы равна глубине ствола скважины.

Полое пространство вокруг анода должно быть заполнено коксовым минеральным активатором (КМА) производства Chemservice, чтобы снизить сопротивление растеканию анодного тока и замедлить анодное растворение.

Менделевец-МГБ / Менделевец-ФПГ

1. электрод кремнисто-железный;
2. соединительный кабель;
3. газоотводная трубка;
4. корпус блока;
5. держатель

Глубокие блочные грунтовые основания Mendeleevets-MGB / Mendeleevets-FPG разработаны как альтернатива более тяжелым и большим глубоким земляным землям Mendeleevets-MG.

Заметно переделана и упрощена конструкция блочного цоколя с целью унификации монтажных работ. При этом рабочий элемент заземлителя (кремнисто-железный электрод) остался прежним.

Каждый блок заземлителя включает одну секцию с кремниевым железным электродом внутри. Распределение тока на блок заземлителя осуществляется через соединительный кабель.

Вид глубокого грунта, состоящий из грунтов Менделевец-МГБ / Менделеевец-ФПГ (количество блоков в скважине, количество скважин, расстояние между скважинами и т. Д.) определяется проектом катодной защиты.

В конструкции предусмотрено соединение блоков в цепочку. Это позволяет повысить токовую нагрузку и уменьшить переходное сопротивление. Соединение блоков в цепь осуществляется при установке земляных пластов в скважину и заключается в прикреплении блоков друг к другу с помощью держателя. Максимальное количество глубинных блоков Менделевец-МГБ, которые могут быть установлены в скважину, составляет 20 штук.

Газ, образующийся при работе на глубоком грунте, выводится наружу на поверхность через газоотводную трубку. Газоотводная труба имеет перфорацию по всей высоте цепи и поставляется под конкретный заказ из расчета одна труба на одну цепь грунтовых оснований, установленных в скважине. Длина газоотводной трубы равна глубине ствола скважины.

Полое пространство вокруг анода должно быть заполнено коксовым минеральным активатором (КМА) производства Chemservice, чтобы снизить сопротивление растеканию анодного тока и замедлить анодное растворение.

Расшифровка кабелей ВВГНГ.Расшифровка и характеристики кабеля семейства ввг

Кабель

ВВГ-нг — представитель довольно широкой группы токопроводящей продукции, применяемой для обеспечения электроэнергией производственных цехов и офисов, для прокладки в стенах, трубах и туннелях, для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования именно этого вида материала. Кабель ВВГ-нг предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных жил, заключенных в изолирующую оболочку и покрытых сверху общей пленкой.Все компоненты кабеля спроектированы так, чтобы продолжать подавать электроэнергию к месту назначения в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабеля, различающихся по своим характеристикам. Чтобы различать каждую из них, была придумана маркировка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Итак, аббревиатура ВВГ-нг означает:

• Материал нити — медь (по умолчанию). Если резьба алюминиевая, то перед обозначением
стоит буква А (ABVG).
• BB — означает, что для изоляции медной резьбы и внешней оболочки кабеля использовался ПВХ пластикат
• Г — означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Эта защита присутствует в изделиях с большим поперечным сечением.
• нг — означает «негорючий», не распространяет горение при штабелировании поодиночке и в группе. Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, но плавится.

При обозначении товаров могут использоваться и другие знаки:

• VVG-ng-LS — кабель с пониженным дымовыделением (LS)
• ВВГ-нг-НФ — изоляция кабеля не содержит галогенных материалов (НФ)
• ВВГ-нг-П — кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
• VVG-ng-FRLS — кабель огнестойкий (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

При маркировке кабеля используются не только буквенные обозначения, но и цифры.Они отражают количество медных жил и площадь поперечного сечения одной жилы в квадратных миллиметрах:

• Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластификатора (оболочка из медных нитей и общая внешняя — ВВ), не имеет защиты (G), имеет пониженная воспламеняемость (нг) и пониженное выделение дыма (LS). Количество медных жил — 3 сечением 50 мм (3×50), и одна жилка сечением 25 мм (1×25)

Рабочее напряжение кабеля также указывается в маркировке.Указывается в киловаттах, например:

• VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура нанесения от +50 до — 50 ° С, максимально допустимая влажность — 98% (при + 40 ° С).

Для подключения любого электрооборудования на производстве или в быту понадобится провод с сечением, соответствующим ожидаемой нагрузке.Чаще всего используется кабель ВВГ, использование которого возможно как при открытом, так и при закрытом способе прокладки.

Этот кабель имеет несколько типов маркировки, в расшифровке которой указывается версия. Рассмотрим основные условности и технические характеристики, которыми обладает провод этой марки.

Типы кабеля

Начинающим электрикам будет полезно узнать, какие разновидности имеет провод марки ВВГ, и какая расшифровка маркировки:

• Стандартным вариантом ВВГ является двойная ПВХ изоляция, не имеющая дополнительные защитные характеристики;
• Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
• Использование безгалогенного ПВХ в качестве изоляции придает кабелю ВВГ с дополнительной аббревиатурой ng-ls такое свойство, как бездымное плавление или горение.Рекомендован к применению в общественных местах, где высока вероятность отравления человека;
• Для прокладки в условиях повышенного риска возгорания рекомендуется использовать кабель с маркировкой ng-frls. Этот вид электропроводки огнестойкий и не дымит при возгорании. Также не выделяются удушающие газы.

Этот тип провода используется для открытого монтажа или в закрытых воздуховодах в местах с повышенными требованиями пожарной безопасности.

Чаще всего применяется провод типа ВВГнг — технические характеристики и доступная цена делают этот вид электрокабеля оптимальным вариантом в любой сфере.Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Обозначение маркировки кабеля

Теперь разберемся, что означает аббревиатура, которая наносится на кабель ВВГ. Расшифровка легенды позволяет легко определить все свойства и технические характеристики, которыми обладает этот провод.

Если жилы кабеля изготовлены из алюминия, перед всеми обозначениями ставится буква (А). Для медных проводов дополнительное обозначение не применяется.

Изоляционный материал токопроводящих жил имеет следующие обозначения:

• П — изоляция из полимерных материалов;
• Б — поливинилхлорид;
• ПВ — материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего сделана оболочка кабеля:

• В — внешняя оболочка из ПВХ;
• Шв — защитная оболочка в виде шланга;
• П — провод с полимерной внешней изоляцией;
• Шп — внешняя изоляция из полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

• Б — бронированный;
• D — дополнительной защиты нет, кабель относится к категории гибких изделий.

Маркировка пожарной безопасности

Отдельно рассматривается маркировка, указывающая категорию пожарной безопасности кабеля. Расшифровка этой аббревиатуры позволит определить, к какой группе принадлежит провод и где его можно установить:

• нг — данный провод не поддерживает открытое прожигание;
• нг-лс — кабель с пониженным дымовыделением при плавлении изоляционных материалов;
• нг-гф — при оплавлении проводки не происходит выделения газов, вызывающих коррозию;
• ng-frls — проволока не поддерживает открытого горения, а при расплавлении выделяет минимальное количество дыма и газа;
• ng-frhf — этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

Примечание! Все изделия с маркировкой ng предназначены для групповой укладки. Проволока без такого обозначения предназначена для одиночной прокладки в замкнутых пазах

.

Дополнительно следует отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: он удобнее в использовании и подходит для широкого применения в быту или на производстве. Иногда встречается кабель с дополнительной маркировкой в ​​виде маленькой буквы «п».Это значит, что жилы плоские. Как правило, такие жилы рассчитаны на большую мощность и используются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

Конструкция

Основным критерием конструктивных особенностей кабеля является количество жил, по которым протекает ток. В зависимости от назначения таких жилок может быть от двух до пяти. Кроме того, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, скрученных вместе.

Изоляция каждого проводника выполнена в разной цветовой гамме в соответствии с международными требованиями. При наличии заземляющего проводника он обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярным является кабель с круглым сечением. Но также выпускаются изделия, имеющие секториальную (приплюснутую или овальную), а также плоскую форму токопроводящих жил.

Сечение жилы

Сечение жил 1.5–240 мм 2. Рекомендуемое сечение для бытовых нужд:

• Для цепи освещения используется провод 1,5 мм2;
• Для подключения розеток — не менее 2,5 мм 2;
• При раздельном подключении мощных потребителей (котлов, электропечи) рекомендуется использовать кабель ВВГ с сечением жилы 4 мм 2.

Примечание! Вес кабеля зависит от сечения жил, материала оболочки и степени брони.Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонны.

Эксплуатационно-технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

• Частота электрического тока: 50 Гц;
• Допустимое напряжение — 220, 660 и 1000В;
• Максимальная рабочая температура составляет 70 ° C. Изоляция выдерживает кратковременный (4 секунды) нагрев до 250 ° C в случае короткого замыкания;
• Условиями эксплуатации считаются температура от -50 до +50 ° С, относительная влажность до 98%;
• Сопротивление изоляции рассчитано для рабочей температуры 20 ° C и зависит от диаметра проводов: сечением 1.5 мм 2, это 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
• Срок службы кабеля 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода сокращается до двух лет.

Правильно храните кабель на деревянных катушках в закрытом помещении … В этом случае катушки могут быть открытыми или закрытыми. При хранении шпульки под навесом их накрывают деревянными щитками!

Способы прокладки

Есть два способа прокладки электрического провода типа ВВГ: открытый и скрытый.

Открытый способ

Кабель ВВГ имеет технические характеристики, позволяющие его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель прокладывается над головой: на опорах, опорах и т. Д. В этом случае применяется армирование стальной проволокой (так называемая катанка) для предотвращения растяжения под собственным весом. Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Скрытый способ укладки

Применяется в жилых помещениях.Оптимальный вариант — монтаж электропроводки до нанесения слоя штукатурки на стены. С уже оштукатуренными поверхностями требуется пробить пазы для прокладки проволоки. При таком способе механическое повреждение маловероятно.

Для скрытой проводки в деревянных или каркасных домах применяют гофрированные трубы, внутри которых размещается проводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземная прокладка

Запрещается прокладывать кабель ВВГ в земле без дополнительной защиты.В качестве защитных сооружений используются герметичные боксы, эстакады, трубы и т. Д.

В заключение несколько слов о производителях, выпускающих данную продукцию. Практически каждый завод кабельной продукции выпускает провод марки ВВГ: он пользуется спросом. Электрики не жалуются на продукцию таких производителей, как «Москабель», «Энергокабель», «Севкабель». Также отметим, что продукция именно этих заводов чаще всего подделывается, поэтому приобретайте электрический провод в проверенных торговых точках.

Провод и кабель ВВГнг LS — это вершина семейства кабельной продукции с аббревиатурой VVG, секрет его привилегии — приписка LS, на которую он указывает и что скрывает, будет подробно проанализировано в этой статье.

Дым в помещении считается важнейшим фактором, повышающим риск негативных последствий при пожаре. При пожарах на промышленных объектах и ​​крупных общественных зданиях кабельные трассы становятся одним из основных источников дыма.Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

В настоящее время документами технического регламента строго регламентируются виды кабельной продукции, которые могут быть использованы для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009). Здесь, помимо условия нераспространения горения (-ng), одним из обязательных требований было низкое дымо- и газовыделение при горении или тлении кабеля.

Обозначение

LS, порядок присвоения

Расшифровка ВВГнг LS следующая:

• В начале маркировки нет буквы А, значит кабель медный;
• Б — внешний изоляционный слой состоит из ПВХ-изоляции;
• B — изоляция жил состоит из ПВХ изоляции;
• нг — не распространяет горение при одиночной и групповой укладке;
• LS — L ow S moke (в переводе с английского легкий дым)

В ВВГнг (..) — маркировка LS, после категории через дефис ставится обозначение LS, указывающее на низкую дымо- и газовыделение ( L ow S moke). Конечно, такой индекс можно присвоить кабелю только в том случае, если он прошел успешные испытания по такому показателю. Стандартная методика испытаний на дымообразование при горении и тле, описание установки и т. Д. Приведены в ГОСТ Р МЭК 61034-1 (2) -2005.

Принцип испытания заключается в измерении прозрачности воздуха в кабельной камере до и после горения.Дым, образующийся в результате сгорания образца, снижает светопропускание объема, что регистрируется приборами. Результатом проверки будет соотношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытание, если дым снизил прозрачность не более чем на 40%. В этом случае производитель вправе поставить в маркировку индекс LS.

Изоляция кабелей с низким дымо- и газовыделением

Для производства кабеля ВВГнг LS требуются составы ПВХ пониженной пожарной опасности, которые при контакте с огнем не должны выделять большого количества дыма. Кроме того, требуется, чтобы дым был минимально токсичным (показатель токсичности не более 40 мг / м 3 по ГОСТ Р 53769-2010).

Задача сложная, но она была успешно решена подбором специальных добавок — антипирина и добавок.Сегодня эти составы производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-25795756-2009, и используют их для производства пластиковых смесей, предназначенных для изоляции жил, внутреннего наполнения и внешней оболочки (марки ППИ 30-30, ППВ-28, ППО30-35, соответственно).

Состав кабеля ВВГнг LS

Состав и расположение элементов кабеля ВВГнг (..) — LS не отличается от аналогов — кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТ 53769-2010.Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

ВВГнг (..) — кабель LS может быть круглым или плоским, максимальное количество жил — пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей поперечного сечения для всех выбираются из одной стандартной серии.

Кабель ВВГнг LS

технические характеристики

Поскольку характеристики всего семейства кабелей с ПВХ изоляцией жил и оболочки стандартизированы одним и тем же стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь в небольших пределах. Стандарт не вводит отдельных показателей для поперечного сечения и формы жил, толщины изоляции жил и оболочки, электрического сопротивления и др. Для кабелей с изоляцией из ПВХ с пониженным дымообразованием. Они поставляются со всем семейством ПВХ-компаундов. Значения для изоляции из сшитого полиэтилена и т. Д. Указываются отдельно.

ГОСТ 53769-2010 предусматривает некоторую разницу в минимальной прочности на разрыв для изделий LS, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг.Поэтому раздел «Технические характеристики кабеля ВВГнг LS» по общим характеристикам практически не отличается от одноименного раздела в статье Кабель ВВГ. Ознакомиться с общими характеристиками можно ВВГнг (..) — LS.

Применение ВВГнг (..) — LS кабель

ВВГнг — кабели LS по пожарной опасности классов П1.8.2.1.2 и

А1.8.2.2.2 может применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях. Допускается использование кабеля на ядерных объектах.

Другие варианты кабелей

• — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГ-П — то же, что и ВВГ, но плоской конструкции;
• — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при однократной прокладке;
• ВВГнг-П — то же, что и ВВГнг, но плоской конструкции;
• ВВГнг-лс — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГнг-Плс — то же, что и ВВГ-лс, но плоской конструкции;
• ВВГнг-фрлс — провод медный круглый с огнестойкой ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГнг-Пфрлс — то же, что и ВВГнг-фрлс, но плоской конструкции.

Который не распространяет горение. Короче, декодирование VVGng указывает это свойство последними буквами «нг». Такой провод обычно используется при распределении или передаче электроэнергии. Из-за этого особенность кабеля ВВГнг 3х1,5. , отлично подходит для укладки пучками. Практически полная универсальность позволяет использовать его в различных климатических условиях — от морозного северного климата до жаркого тропического климата. Этот кабель чаще всего используют там, где есть повышенная опасность возгорания — на предприятиях, где работают со взрывоопасными или легковоспламеняющимися компонентами.

ВВГнг (а) стенограмма

По маркировке можно понять, что это за кабель. «ВВГ» означает «винил-винил-голый», что означает, что кабель имеет в своей структуре 2 слоя поливинилхлорида без какой-либо брони. Что означает «НГ», было упомянуто в начале статьи. «А», которое обычно указывается в скобках, означает тип огнезащитного состава ГОСТ.

Даже при прокладке кабелей в жгутах, в случае пожара горение не распространяется на другие провода. Обычные ВВГ таким свойством похвастаться не могут, кроме сольного монтажа. Одно небольшое уточнение: не путайте букву «а», которая ставится перед аббревиатурой — это означает, что провод алюминиевый. В нашем случае медь. Как видите, в запоминании расшифровки кабеля ВВГнг нет ничего сложного.

Способы укладки

Открытая прокладка. Исходя из технических характеристик, кабель можно прокладывать по конструкциям, а также по негорючим поверхностям.Это может быть бетон, кирпич, оштукатуренная поверхность и т. Д. Предусмотрена прокладка над подвесными конструкциями, например, тросом, но при этом необходимо исключить растяжение или провисание троса.

Прокладка защитная. Если существует значительная угроза механического повреждения провода, то необходимо предусмотреть защитный чехол, например:

труба
• ;
• кабельный канал;
• гофрированный рукав;
• металлический шланг и др.

Скрытый. Укладка выполняется под штукатурку, в пустотах или в специально проделанных бороздах. В этом случае механическое повреждение маловероятно, однако пустоты деревянных домов являются исключением. В таких случаях необходимо проводить монтаж в негорючих корпусах, например в трубах.

В земле. Правила не включают прокладку кабеля без специальной защиты, так как провод не имеет брони. В таких случаях монтаж провода осуществляется в герметичных корпусах (коробах) по пандусам и вантовым конструкциям.

шагов, чтобы стать студентом IVC

Новые студенты должны выполнить следующие шаги, чтобы стать студентом IVC и зарегистрироваться на занятия.

Есть восемь важных шагов. Выполнение этих шагов может занять 3-4 недели, поэтому спланируйте заранее и выполните следующие шаги по порядку:

ШАГ 1: Подать заявку на зачисление

Если вам 18 лет или больше, или вы закончили среднюю школу, или никогда не посещали IVC, или отсутствовали в IVC в течение одного семестра, вы должны заполнить онлайн-заявку IVC California Community College.

Подать заявку »

ШАГ 2: Завершение самостоятельного зачисления (часть 1)

После того, как вы завершите процесс подачи заявки на IVC, вы получите электронное письмо с номером вашего студенческого билета IVC. Ваш номер студенческого билета вместе с PIN-кодом, который вы создали при подаче заявки, будут вашими учетными данными для входа на MySite, веб-сайт, который вы будете часто использовать в качестве студента IVC.

Для завершения курсов по математике и английскому языку вам необходимо войти на MySite и пройти процедуру самостоятельного размещения с инструкциями, которую можно найти по адресу Моя информация → Регистрация → Самостоятельное размещение с инструкциями .

Для завершения этого шага необходимо заполнить анкеты по математике и английскому / английскому языку для самостоятельного трудоустройства.

Примечание. Если у вас есть инвалидность, которая может потребовать адаптации к экзамену, обратитесь в офис DSPS по электронной почте или позвоните по телефону 949-451-5630, чтобы узнать об альтернативных вариантах тестирования.

ШАГ 3: Отправьте официальные стенограммы средней школы (Часть 2 для зачисления)

Выписки из средней школы являются важным компонентом для правильного зачисления на курсы, и их настоятельно рекомендуется подавать на рассмотрение при зачислении.

Учащиеся могут заказать свои официальные стенограммы онлайн на веб-сайтах своей средней школы и отправить их в IVC.
(ПРИМЕЧАНИЕ. На получение, рассмотрение и обработку потребуется 3-5 рабочих дней).

Предоставить стенограммы »

Учащиеся, окончившие среднюю школу 10 или более лет назад или не имеющие доступа к своей выписке из средней школы, могут заполнить анкеты по математике и английскому языку на Шаге 2 для зачисления на курсы математики и английского языка переводного уровня.

ШАГ 4: Примите участие в консультациях (часть 3 при зачислении)

После того, как результаты вашего зачисления по английскому / английскому языку и математике будут доступны на MySite, вы можете закончить совет.Консультационные занятия можно проводить в живой виртуальной группе или самостоятельно в режиме онлайн.

Во время сеансов консультирования вы можете узнать о:

• Результаты вашей оценки и место на курсе
• Последовательность курсов IVC по математике и английскому языку / ESL
• Стратегии балансирования учебы и других личных обязательств
• Требования к сертификату и ученой степени, а также варианты перевода
• Как работает MySite и процесс онлайн-регистрации

Подробнее »

ШАГ 5: Разработайте план первого семестра (Часть 4 зачисления)

После завершения рекомендаций и прохождения курсов по математике и английскому / ESL вы будете готовы разработать план первого семестра, который представляет собой набор курсов, которые необходимо пройти в первом семестре колледжа для достижения ваших образовательных целей.Планы на первый семестр могут быть заполнены онлайн или через виртуальные групповые консультации в режиме реального времени.

Онлайн-план первого семестра
MySite → Мой учебный план → Создать новый план

ШАГ 6: Полная ориентация (Часть 5 зачисления)

Orientation предоставит вам важную информацию о размещении по английскому языку и математике, терминологии, политике, доступных услугах и ожиданиях колледжа от вас как студента.Ориентация может быть проведена онлайн или посредством личных групповых занятий.

Во время ориентации вы можете узнать о:

• Академические ожидания
• Описание доступных программ, служб поддержки и ресурсов кампуса
• Академический календарь и важные даты и крайние сроки
• Регистрация и плата за обучение
• Другие вопросы, политики и процедуры, связанные с колледжем

Есть два способа завершить ориентацию.Посетите сеанс виртуальной ориентации в реальном времени или пройдите онлайн-ориентацию по запросу.

Виртуальная ориентация

Вы можете выбрать живую презентацию виртуальной ориентации, щелкнув эту ссылку: https://esars.ivc.edu/orientationinperson
После регистрации вам будет отправлена ​​ссылка Zoom для завершения регистрации.

Онлайн-ориентация

Вам нужно будет войти в MySite, чтобы пройти онлайн-ориентацию, которую можно найти по адресу Моя информация → Регистрация → Онлайн-ориентация .

ШАГ 7. Заполните заявку на FAFSA или CA Dream Act

IVC ежегодно присуждает более 20 миллионов долларов более чем 8000 студентов. Общая стоимость очного обучения в общественном колледже Калифорнии для студента очного отделения, проживающего с родителями, составляет более 12000 долларов. Чтобы получить финансовую помощь в IVC, заполните Бесплатное заявление на получение федеральной помощи студентам (FAFSA) (если вы студент AB 540, заполните вместо этого заявление California Dream). Для получения дополнительной информации посетите веб-сайт Financial Aid или позвоните в офис Financial Aid по телефону 949-451-5287.

FSA ID Видео

Обучающее видео FAFSA

ШАГ 8: Зарегистрируйтесь для классов

Каждому студенту, который подал заявку и выполнил «Шаги, чтобы стать студентом в IVC» (если применимо), будут указаны дата и время регистрации. Дата и время вашей регистрации подскажут вам, когда вы сможете получить доступ к нашей онлайн-регистрации и начать записываться на занятия. Вы можете зарегистрироваться онлайн в указанное время или позже, но не ранее указанной даты и времени.

Найдите дату регистрации
Вы можете просмотреть дату регистрации на MySite, выполнив следующие действия:

• Войдите в MySite и перейдите на вкладку «Моя информация»
• Щелкните «Назначения»
• Выберите соответствующий срок, и появится ваша дата регистрации

Список предстоящих дат можно найти на странице «Даты регистрации».

Как записаться на занятия »

Вы не сможете записаться на занятия, пока не пройдете все этапы зачисления (этапы 1-6).Вы можете просмотреть свой прогресс в любое время, войдя на MySite. Проверьте свой статус, чтобы убедиться, что все необходимые компоненты выполнены. Для получения дополнительной информации, пожалуйста, посетите Проверить статус зачисления.

Хотя выполнение этого списка шагов настоятельно рекомендуется, следующие учащиеся освобождаются от их выполнения. Студенты, освобожденные от уплаты налога, включают:

Освобожденные студенты этой категории получат приоритет регистрации Уровня 3 или Уровня 4.

Пожалуйста, свяжитесь со старшим специалистом по вопросам аттестации по телефону 949-451-5315, если вас просят выполнить эти шаги, но вы попадаете в одну из категорий, освобожденных от уплаты налогов.

Подать заявление — Вирджиния Гей Госпиталь

Я подтверждаю, что информация, представленная в этом заявлении о приеме на работу, является правдивой, полной и предоставленной мной, и я понимаю, что любая ложная информация или существенные упущения могут лишить меня возможности дальнейшего рассмотрения вопроса о приеме на работу и могут служить оправданием для мое увольнение с работы, если оно будет обнаружено позже. Я согласен немедленно уведомить больницу, если я буду осужден за тяжкое преступление или любое преступление, связанное с нечестностью или злоупотреблением доверием, пока мое заявление находится на рассмотрении или в течение периода моей работы, если я буду принят на работу.

Virginia Gay Hospital — работодатель, предоставляющий равные возможности для трудоустройства. Никто не может быть незаконно исключен из рассмотрения при приеме на работу из-за расы, цвета кожи, религиозных убеждений, национального происхождения, происхождения, пола, возраста, статуса ветерана, семейного положения, сексуальной ориентации, трансгендерной идентичности или физических проблем. Эта политика применяется не только к приемам на работу и найму, но и к вопросам трудоустройства, продвижения по службе, перевода, ставки заработной платы и увольнения. Ни один вопрос в этом приложении не предназначен для защиты информации, которая будет использоваться для такой дискриминации.Я согласен с этим заявлением: *

Я добровольно даю этому учреждению право провести тщательное расследование моей прошлой работы и деятельности, согласен сотрудничать в таком расследовании и освобождаю от любой ответственности всех лиц, компаний или корпораций, предоставляющих такую ​​информацию .
