Провод ввгнг: характеристики и варианты использования

Кабель ВВГ

ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.

Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.

Расшифровка и структура провода ВВГ

Для этого, давайте прежде разберемся со структурой провода. В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.

Отличия кабеля АВВГ и ВВГ

Итак:

  • Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
  • Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
  • Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
  • Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.

Структура кабеля ВВГ

  • Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения.
    А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.

Маркировка кабелей ВВГнг

  • Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.

Структура кабеля ВВГнг

  • Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF». Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.

Структура кабеля ВВГ

Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.

Пятижильный кабель ВВГнг

Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти.

В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая.

Одно- и многопроволочный кабель

Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом.

Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия.

Структурная форма жил кабеля ВВГнг

Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие.

Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга.

Кабели ВВГ с круглым и секторным расположением жил

Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с».

Плоский кабель ВВГнг

Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей.

Сечение кабелей ВВГ

Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу.

Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ

И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения.

Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый.

Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило. Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.

  • Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.

Толщина изоляции кабеля ВВГ

  • Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм. А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
  • Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.

Характеристики кабеля ВВГ

Ну вот, с устройством кабеля разобрались. Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.

Сопротивление жил кабеля ВВГ

Начнем с последних:

  • В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины. Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.

Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.

  • Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.

Сопротивление изоляции кабеля ВВГ

  • Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
  • Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.

Характеристики кабеля ВВГ

  • Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
  • Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.

Вывод

Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.

Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.

Кабель ВВГнг пониженной горючести — цены, прайс-лист 2021



Расшифровка аббревиатуры кабеля ВВГнг

  • В — означает, что изоляция кабельных жил выполнена из ПВХ
  • В — означает, что скрутка токонесущих жил помещена в ПВХ оболочку
  • Г- говорит о том, что кабель не имеет защитного покрова (голый)
  • нг — означает, что изоляция и оболочка кабеля имеют пониженную горючесть
  • ож- означает, что жилы кабеля — однопроволочные



Технические особенности и характеристики кабеля ВВГнг

Для передачи и распределения электроэнергии напряжением от 600В до 1000В (50Гц) применяется кабель ВВГнг. Это одна из модификаций кабеля ВВГ. В аббревиатуре ВВГнг, «нг» обозначает, что кабель не распространяет горение.

То есть если кабель ВВГ не распространяет горение в одиночной прокладке, то ВВГнг обладает такими же свойствами при прокладке нескольких кабелей одним пучком.

Условия эксплуатации кабеля ВВГнг

Все кабели марки ВВГ устойчивы к температурному воздействию и эксплуатируются в диапазоне температур от -50оC до +50оC, а также при высокой влажности – до 98%. Допускается нагрев кабеля в течении длительного времени до +70

оC, а максимальная температура нагрева жил (при коротком замыкании) до +160оC.

Как и все кабели марки ВВГ, ВВГнг можно прокладывать на открытом воздухе. Монтаж кабеля ВВГнг при низких температурах до -15оC может проводиться без предварительного нагрева.

Конструктивные особенности ВВГнг

Кабель ВВГнг представляет собой скрутку из 2-х, 3-х, 4-х медных токопроводящих жил (2), а также нулевой жилы или без нее. Все жилы помещены в изоляцию из поливинилхоридного пластиката (1) (ПВХ).

Изоляция жил имеет различную расцветку. Скрутка токопроводящих жил помещена в оболочку (3) из термо- и свето стойкого поливинилхлоридного огнеупорного шлангового пластиката (ПВХ).

Область применения электрокабеля ВВГнг

Кабель ВВГнг применяется для монтажа электрической проводки в производственных помещениях, жилых зданиях, как в сухих так и с повышенной влажностью.

За счет своих огнеупорных свойств ВВГнг можно прокладывать пучками в тех условиях, где характеристики ВВГ не удовлетворяют нормам пожарной безопасности. Это позволяет использовать кабель в пожароопасных и взрывоопасных помещениях.П

При монтаже ВВГнг в земле, на открытом воздухе, в условиях вибрации необходимо избегать растягивания кабеля и других механических нагрузок.

Выгодные цены на кабель ВВГнг в «ЭлМикс»

Мы предлагаем вам купить электрокабель и другую электротехническую продукцию по гибким ценам. Для того чтобы сделать покупку свяжитесь с нашими менеджерами по телефону или сделайте онлайн-заказ.

Кабель ВВГ и ВВГнг

Кабель ВВГ, ВВГнг  достаточно популярны, при этом стоимость кабеля ВВГнг несколько выше. Данные разновидности кабеля относятся к силовым кабелям с медной жилой и ПВХ изоляцией.

Расшифровка обозначений:

Аббревиатура ВВГ означает «винил-винил-голый»

Аббревиатура  ВВГнг означает — «винил-винил-голый-негорючий»

Первое В – указывает на то, что изоляция жил кабеля выполнена из ПВХ пластиката.

Второе В – указывает на то, что оболочка кабеля выполнена из ПВХ пластиката.

Г – указывает на отсутствие защитных покровов (не изоляции).

нг – указывает на то, что оболочка из ПВХ пластиката имеет пониженную горючесть.

Кабель ВВГ – силовой кабель с медными жилами, изоляцией из ПВХ пластиката, в оболочке из ПВХ пластиката.

Кабели ВВГнг — силовой кабель с медными жилами, изоляцией из ПВХ пластиката, в оболочке из ПВХ пластиката пониженной горючести.

Значение цифр в обозначении кабеля (жилы и сечение)

  • ож — однопроволочная жила
  • мж — многопроволочная жила
  • кс — круглое сечение
  • сс — секторное сечение
  • 1, 2 класс —  соответствие ГОСТ 22483

Изолированные жилы кабелей ВВГ и ВВГнг отличаются своей расцветкой:

  • голубой цвет изоляции означает нулевые жилы
  •  желтый и зеленый – жилы заземления

Двухжильный кабель —  жилы имеют одинаковое сечение

Трех-, четырех- и пятижильные кабели —  имеют все жилы одинакового сечения или одну жилу меньшего сечения. Жила меньшего сечения может быть жилой заземления или нулевой.

Оболочка кабеля ВВГ выполнена  из ПВХ пластиката

Оболочка кабеля ВВГнг выполнена  из ПВХ пластиката пониженной горючести

Наиболее популярные варианты сечения жил кабеля ВВГ и ВВГнг

Основные жилы      1,5     2,5     4        6        10      16      25      35      50

Нулевая жила         1,5     1,5     2,5     4        6        10      16      16      25

Жила заземления    1,0     1,5     2,5     2,5     4        6        10      16      16

Различия в применении:

Кабель ВВГ не распространяет горение при одиночной прокладке

Кабель ВВГнг не распространяет горение при групповой прокладке. Кабель применяется в тех случаях, когда требования к пожарной безопасности более строгие.

Ввг ls расшифровка. Что означает буква (А) в кабеле с маркой ВВГнг(А)-LS

В современном мире в каждом доме, производственном цехе, общественном учреждении жизнь и работа строиться на использовании электроэнергии, которая течёт по электромагистралям – проводам и кабелям. Кроме основной цели, которые они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одними из таких проводников являются кабеля марки ВВГ, ВВГнг, ВВГп, ВВГэнг, НГТу, НГу (сечением 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), имеющие отличие от остальных, допустимый срок службы – длительно.

Расшифровка ВВГнг

Сейчас большой выбор проводов, кабелей, которые имеют разное изоляционное покрытие, сечение. Технические характеристики определяются по маркировке, нанесённой на провод. ВВГнг тоже имеет такую маркировку. Что же собой представляет кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формой или секторной.

Жилы (провода) могут быть из 1 проволоки или многопроволочными. Провода обтянуты изоляцией, которая окрашена полностью или частично в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами ставится вначале дополнительно аббревиатура А.

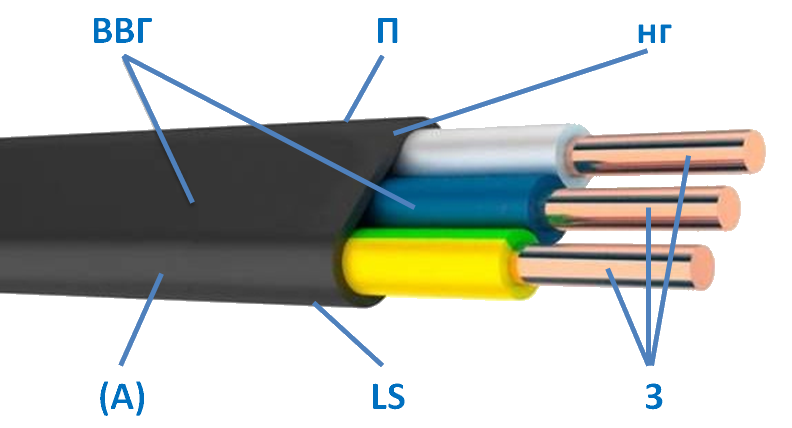

Маркировка расшифровывается:

  1. В – материал изоляции проводов выполнен из поливинилхлорида (термопластичный полимер, устойчив к щелочам, многим кислотам, не горит, обладает малой морозостойкостью). Существует полимерная изоляция из полиэтилена. Обозначения выглядят, как П и Пв.
  2. Пв – внешняя изоляция, оболочка выполнена из поливинилхлорида. Выделяют внешние покрытия: Шв (есть защитный шланг), Шп (из полиэтилена), П (оболочка полимерная).
  3. Г – жилы голые. Провода внутри не имеют защитной стальной оплётки. Если же броня имеется, то это обозначается символом Б.
  4. НГ – не поддерживает горение при групповой прокладке.

ВВГнг – это кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытыми поливинилхлоридом, без брони.

Применение и расшифровка ВВГнг а ls

Помимо определения уровня пожарной безопасности, кабели испытывают на поражающие моменты: испарение коррозионно-активных газов, дымообразовании. По результатам опытов, присваиваются дополнительные маркировки.

Описание способов тестирования изложено в государственных стандартах об Испытании электрических и оптических кабелей в условиях воздействия пламени:

  • Категория AF/R – ГОСТ Р МЭК 60332-3-21;
  • Категория А – ГОСТ Р МЭК 60332-3-22;
  • Категория В – ГОСТ Р МЭК 60332-3-23.

При проверке, кабель подвергается воздействию огня газовой горелки, время испытания, метод прокладки и прочие параметры отличаются. После окончания опыта, измеряют длину обгоревшего участка и, если показатель не превышает норму, то присваивают соответственную маркировку.

Больший объем горючих материалов не дает большее распространение горения. Кабель с наибольшей нагрузкой при испытании, но с таким же результатом, является более безопасным и отличается повышенной прочностью.

К аббревиатуре ВВГнг могут добавлять индекс, о:

  1. Пониженном выделении дыма и газа при термическом воздействии – LS.
  2. Огнестойкости с пониженным выделением газа и дыма – FRLS.
  3. Отсутствии выделяемых коррозионно-активных газообразных химических элементов при тлении или горении – HF.

Благодаря своим характеристикам, ВВГнг А LS используется в условиях повышенного уровня влажности, им выполняют открытую, скрытую проводку, Назначение к использованию – прокладка силовой линии в бытовых и промышленных условиях. Нельзя допускать механических нагрузок.

Технические характеристики ВВГнг ls

Физические характеристики, вес кабеля будет зависеть от количества жил и используемого материала. Технические характеристики могут немного отличаться, в зависимости от количества, жил, сечения.

Основными техническим характеристиками являются:

  • Номинальное (рабочее) напряжение сети 660, 1000 В;
  • Минимальная и максимальная температура при эксплуатации -50/+50 °С;
  • Влажность атмосферного воздуха не более 98%;
  • Минимальная температура проведения работ до -15 °С;
  • Максимально возможный нагрев проводов при перегрузке 90 °С;
  • Максимальная длительная температура до 70 °С;
  • Предельная температура жил, с условием не возгорания при замыкании, составляет 350 °С;
  • Не допускается радиус изгиба меньше, чем 10 диаметров;
  • Срок работы 30 лет.

Все эти характеристики являются общими. При покупке и монтаже, следует руководствоваться данными завода-производителя. Часто используемым при прокладке проводки в помещениях является многопроволочный кабель ВВГнг 3×1,5.

Использование и технические характеристики кабеля ВВГнг 3х1,5

Используют в сухих помещениях, кабельных эстакадах. Не используют при подземной прокладке, в условиях повышенной влажности. При маркировке, указывают количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг, указываются цифры, говорящие о количестве жил и площади сечения.

Затем ставится буква:

  • О – одно проволочные жилы;
  • М – многопроволочные;
  • С – секторная форма жил;
  • К – круглая.

ВВГнг 3×1,5 ОС – кабель с внешней изоляцией из поливинилхлорида, с медными 3 однопроволочными жилами, покрытыми поливинилхлоридом, без брони, сечение каждой 1,5 мм², имеют секторную форму. Количество проводов в кабеле может быть до 5, следовательно, и обозначения могут быть 5×1,0, 3×6,0, 2×1,0, 4×6,0. Где первая цифра говорит о количестве проводящих жил, а вторая о площади сечения каждой.

Список технических характеристик кабеля ВВГнг ls

Кабель многожильный, а именно имеет 3 проводящие жилы, покрытые изоляцией из поливинилхлорида. В качестве поясной изоляции жгута жил используется полиэтилентерефталатная плёнка (ПЭТ). Все элементы помещаются в шланг из ПВХ, который защищает от воздействия окружающей среды.

Характеристики в соответствии с требованиями госстандартов силового кабеля ВВГнг 3×1,5:

  1. Эксплуатируется при температуре от -50 до +50 °С.
  2. Радиус изгиба при укладке не менее 5-82 мм.
  3. Маркировка НГ говорит о возможности размещения в группе с другими проводниками, что не повысит уровень пожароопасности.
  4. Работа с ним проводится при минимально возможной температуре до минус 15 °С.
  5. Эксплуатируется в регионах с холодным и умеренным климатом с возможным размещением на открытом воздухе (маркировка УХЛ1 согласно ГОСТа о климатическом исполнении изделия –воздействия внешних факторов среды на внешнюю оболочку).

Нагревание проводящей жилы при замыкании на протяжении 4 сек до +160 °С. В аварийном режиме на протяжении не более 1000 ч за весь срок эксплуатации, температура нагревания до +80 °С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет первоначальной формы.

Рабочая температура провода составляет +70°С.

Напряжение в подключённой сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке, траншейной, номинальный ток 21 А и 28 А, соответственно. Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: приблизительный наружный диаметр 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Масса 1 км – 93 кг.

С помощью кабеля ВВГнг 3×1,5, прокладка возможна в воздушных пространствах – на эстакадах, в желобах строительных конструкциях, открытым в помещениях и закрытым способом.

Способы прокладки провода ВВГнг

Область использования кабеля различна. Как и любую электромагистраль, кабель типа ВВГнг можно проложить открытым и закрытым способом. Открытый способ разрешён на улице, по поверхностям зданий, выполненным из негорючих материалов.

К примеру:

  • Бетон;
  • Кирпич;
  • Гипс;
  • Поверх отштукатуренной стены и пр.

Разрешается производить прокладку и по подвесным сооружениям (трос). Эти сооружения должны быть очень надёжны, поскольку должны исключать какое-либо механическое влияние на кабель (провисание, растяжение). При возможности механического воздействия на электрокабель, необходимо обеспечить его дополнительную защиту, либо, если проводка идёт по деревянным поверхностям, то используют трубы, металлорукав, гофру и прочие типы защиты. Скрытый способ протяжки кабеля наиболее распространён в жилых помещениях. Он прокладывается в пустотах конструкций помещения, штробах, покрытых затем сверху штукатуркой. При такой прокладке электрокабеля, риск его повредить очень низкий, в связи с чем, дополнительная защита не нужна. Лишь в постройках из дерева используются защитные трубы и прочие материалы для снижения риска возгорания.

Чтобы подключить любое электрическое оборудование на производстве или в быту, необходим провод соответствующего предполагаемой нагрузке сечения. Чаще всего используется кабель ВВГ, использование которого возможно открытым и закрытым способом прокладки.

Этот кабель имеет несколько видов маркировки, расшифровка которой обозначает вариант исполнения. Рассмотрим основные условные обозначения и технические характеристики, которыми обладает провод этой марки.

Виды кабеля

Начинающим электрикам полезно будет узнать, какие разновидности имеет провод марки ВВГ, и в чем заключается расшифровка маркировки:

  • Стандартный вариант ВВГ – двойная изоляция из ПВХ, не имеющая дополнительных защитных характеристик;
  • Защитная обмотка провода марки ВВГнг выполнена из негорючего ПВХ материала;
  • Использование безгалогенового ПВХ в качестве изоляции наделяет кабель ВВГ с дополнительной аббревиатурой нг-ls таким свойством, как бездымность плавления или горения. Рекомендуется использовать в общественных местах, где присутствует высокая вероятность отравления людей;
  • Для прокладки в условиях с большим риском возгорания, предписывается применение кабеля с маркировкой нг-frls. Этот вид электропроводки является огнестойким, а при возгорании не дымит. Удушливые газы также не выделяются.

Этот вид провода используется для открытого монтажа или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

Чаще всего применяется тип провода ВВГнг – технические характеристики и приемлемая цена делают этот вид электрокабеля оптимальным вариантом в любой сфере. Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Обозначение маркировки кабеля

Теперь рассмотрим, что обозначает аббревиатура, которая наносится на кабель ВВГ. Расшифровка условных обозначений позволяет с легкостью определить все свойства и технические характеристики, которыми обладает этот провод.

Если токопроводящие жилы кабеля выполнены из алюминия, перед всеми обозначениями ставится буква (А). Для медных проводов дополнительное обозначение не применяется.

Материал изоляции токопроводящих жил имеет такое обозначение:

  • П – изоляция из полимерных материалов;
  • В – поливинилхлорид;
  • Пв – материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего выполнена оболочка кабеля:

  • В – внешняя оболочка из ПВХ;
  • Шв – защитная оболочка в виде шланга;
  • П – провод имеет полимерную наружную изоляцию;
  • Шп – внешняя изоляция из полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

  • Б – бронированный;
  • Г – дополнительной защиты нет, кабель относится в категорию гибких изделий.

Маркировка по пожарной безопасности

Отдельно рассматривается маркировка, обозначающая категорию пожарной безопасности кабеля. Расшифровка этой аббревиатуры позволит определить, в какую группу относится провод и где его можно устанавливать:

  • нг – этот провод не поддерживает открытое горение;
  • нг-ls – кабель с низким выделением дыма в процессе плавления изолирующих материалов;
  • нг-hf – при плавлении проводки нет выделения газов, вызывающих коррозию;
  • нг-frls – провод не поддерживает открытое горение, а при плавлении выделяет минимальное содержание дыма и газа;
  • нг-frhf – этот кабель обладает всеми защитными свойствами предыдущих видов электропроводки.

Обратите внимание! Вся продукция с маркировкой нг предназначена для групповой прокладки. Провод без такой аббревиатуры рассчитан на одиночную укладку в закрытых штробах

Дополнительно нужно отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: он более удобен в применении и подходит для повсеместного применения в быту или производстве. Иногда встречается кабель с дополнительной маркировкой в виде маленькой буквы «п». Это обозначает, что жилы имеют плоское сечение. Как правило, такие проводники рассчитаны на большие мощности и применяются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электропровод.

Конструкция

Основной критерий конструктивных особенностей кабеля – количество жил, по которым проходит ток. В зависимости от назначения, этих жил может быть от двух до пяти. Кроме этого, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, перекрученных между собой.

Изоляция каждого проводника выполнена в разной цветовой гамме, в соответствии с международными требованиями. При наличии заземляющей жилы, она обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярен кабель с круглым сечением. Но еще выпускается продукция, имеющая секторную (приплюснутую или овальную), а также плоскую форму токопроводящих жил.

Сечение проводников

Поперечное сечение жил составляет 1,5–240 мм 2 . Приведем рекомендуемое сечение для бытовых целей:

  • Для цепи освещения используется провод 1,5 мм 2 ;
  • Для подключения розеток – не менее 2,5 мм 2 ;
  • При отдельном подключении мощных потребителей (бойлеров, электрических печей), рекомендуется использовать кабель ВВГ с сечением проводников 4 мм 2 .

Обратите внимание! Вес кабеля зависит от сечения жил, материала оплетки и степени бронирования. За основу берется масса 1 км провода и варьируется от 28,5 кг до 10,25 т.

Эксплуатационные и технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

  • Частота электротока: 50 Гц;
  • Допустимое напряжение – 220, 660 и 1000В;
  • Максимальная температура эксплуатации составляет 70 °C. Изоляция способна выдержать краткосрочное (4 секунды) нагревание до 250 °C при коротком замыкании;
  • Рабочими условиями эксплуатации считается температура от -50 до +50 °C, относительная влажность – до 98%;
  • Сопротивление изоляции рассчитывается для температуры эксплуатации 20 °C и зависит от диаметра проводников: при сечении 1,5 мм 2 оно составляет 12 МОм/км. Если сечение более 10 мм 2 , расчетное сопротивление составит 0,005 МОм/км;
  • Срок эксплуатации кабеля составляет 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода, она сокращается до двух лет.

Правильно хранить кабель на деревянных бобинах в закрытом помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении бобин под навесом, они закрываются деревянными щитами!

Способы прокладки

Существует два способа уложить электропровод типа ВВГ: открытый и скрытый.

Открытый метод

Кабель ВВГ имеет технические характеристики, которые разрешают его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель прокладывается подвесным способом: на столбах, опорах и прочее. В этом случае, для предотвращения растяжения под собственным весом, используется усиление стальной проволокой (так называемой катанкой). Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Метод скрытой прокладки

Этот способ используют в жилых помещениях. Оптимальным вариантом считается монтаж электропроводки до нанесения слоя штукатурки на стены. При уже оштукатуренных поверхностях, требуется пробивать штробы для укладки провода. При таком методе механические повреждения маловероятны.

Для скрытой проводки в деревянных или каркасных домах применяются гофрированные трубы, внутрь которых помещается проводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземный монтаж

Без дополнительной защиты кабель марки ВВГ в земле прокладывать запрещено. В качестве защитных конструкций используют герметичные коробки, эстакады, трубы и так далее.

В заключение скажем несколько слов о производителях, выпускающих данную продукцию. Практически каждый завод кабельной продукции выпускает провод марки ВВГ: он пользуется спросом. Нареканий у электриков не вызывает продукция таких производителей, как «Москабель», «Энергокабель», «Севкабель». Также отметим, что изделия именно этих заводов подделывают чаще всего, поэтому приобретайте электропровод в проверенных торговых точках.

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

С буквенными обозначениями все довольно просто:

  • Отсутствие буквы «А» в начале показывает, что кабель медный.
  • Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
  • «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».


Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

  • Символ «а» показывает, что провод можно использовать при групповой укладке.
  • Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
  • Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.


Конструкция провода

  • По своей форме жилы бывают секторными или круглыми.
  • Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
  • Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).


Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.


Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

  • Московское ЗАО «Москабельмет»;
  • Санкт-Петербургское ЗАО «Севкабель»;
  • Подольское ЗАО «НП «Подольсккабель»;
  • Смоленское ООО «Конкорд».

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабеля с маркировкой ВВГ (и производными от нее), которые наиболее часто применяются в домашнем электрохозяйстве.


И начнем с простой расшифровки обозначения данного вида кабелей, в т.ч. объясняющей, почему именно они подходят для домашних нужд лучше большинства других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие провода от такого кабеля прежде всего состоит в количестве жил.


Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.


Жилами называются токопроводящие металлические элементы электрокабелей, в кабеле ВВГ они – медные. Наличие перед этой аббревиатурой большой буквы «А» будет свидетельствовать о том, что в кабеле жилы на основе алюминиевого сплава.

Жилы бывают:

  • однопроволочные;
  • многопроволочные.

Заказывая многожильный провод, вы должны понимать, что скорее всего вам предложат провод с одной многопроволочной жилой. Если нам нужно 2 и больше жилы, то следует заказывать кабель . При этом они могут быть однопроволочными и многопроволочными.

Обозначение ВВГ почти всегда указывает, что речь идет именно о кабеле, потому, что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» на то, что они голые, отсюда и название: «винил-винил-голый». Т.е. в виниловой защите находятся каждая из жил и сам кабель.


На фото показан двухжильный кабель ВВГ, наиболее часто используемый для домашней разводки электричества.


Также довольно часто используются 3-жильные кабели ВВГ, если необходимо зануление или заземление однофазного электроприбора.



Для 3-фазной разводки используют 4-жильные кабели ВВГ, в которых одна – ноль, или 5-жильные, если отдельно нужен провод заземления или зануления.

Кабели ВВГ могут быть как круглые, так и плоские. У последних в обозначении появляется буква «П». Иногда жилы выполняются не круглой формы с целью более компактного заполнения оболочки в кабелях большого сечения.


Также в силовых многожильных ВВГ кабелях одна жила бывает тоньше остальных. Это – «ноль» не несущий такой нагрузки, как фазовые.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, чаще других используемого для подключения большинства розеток в домах и квартирах. Первая цифра указывает на количество жил в кабеле, а вторая на их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их сечения, рассчитываемая по формуле площади круга: 2πr². Так, диаметр жил данного кабеля будет составлять 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.


А для не желающих ею пользоваться, скажем, что:

  • для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
  • для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
  • для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Кабель ВВГ нг LS, особенности

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.


Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.

С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.


Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.

Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Кабель ВВГ-нг является представителем достаточно широкой группы токопроводящих изделий, используемых для обеспечения электроэнергией производственных цехов и офисов, для укладки в стенах, трубах и тоннелях, для освещения улиц. Любые электромонтажные работы при строительстве частного жилья либо многоэтажных зданий требуют применения именно этого вида материала. Кабель ВВГ-нг создан для прокладки в местах, где необходимо избежать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля спроектированы на то, чтобы при возникновении пожара продолжить доставку электроэнергии по назначению.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает несколько разновидностей кабеля, отличающихся своими особенностями. С целью различия каждого из них была придумана маркировка, включающая информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Так, аббревиатура ВВГ-нг означает:

  • Материал нити — медь (по умолчанию). Если нить алюминиевая, то перед обозначением стоит буква А (АВВГ)
  • ВВ — означает, что для изоляции медных нитей и внешней оболочки кабеля был использован ПВХ пластикат
  • Г — означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины либо другого материала. Такая защита присутствует у продукции с бОльшим сечением
  • нг — означает «не горючий», не распространяющий горение при укладке в одиночку и группой. Технология изготовления кабеля способствует ограничению его возгорания. Такой кабель в огне не горит, но плавится.
При обозначении продукции могут применяться и другие знаки:
  • ВВГ-нг-LS — кабель обладает пониженным выделением дыма (LS)
  • ВВГ-нг-NF — изоляция кабеля не содержит галогенных материалов (NF)
  • ВВГ-нг-П — кабель имеет плоскую форму и может использоваться для укладки под штукатурку (П), он устойчив к возгоранию
  • ВВГ-нг- FRLS — кабель обладает огнестойкостью (FRLS) и в случае пожара будет продолжать поставку электроэнергии в течение определенного времени (обычно 60-180 минут)

Наряду с буквенными обозначениями при маркировке кабеля используются цифры. Они отражают количество медных нитей и площадь сечения одной нити в квадратных миллиметрах:

  • Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластификата (оболочку медных нитей и общую внешнюю — ВВ), не имеет защиты (Г), обладает пониженной горючестью (нг) и пониженным выделением дыма (LS). Количество медных нитей — 3 с сечением 50 мм (3х50), и одна нить имеет сечение 25 мм (1х25)

В маркировку включается и рабочее напряжение кабеля. Оно указывается в киловаттах, например:

  • ВВГ-нг-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — это универсальное токопроводящее изделие, использующееся во влажных условиях и на высоте до 4300 метров. Температура применения составляет от +50 до — 50°С, максимальная допустимая влажность — 98% (при +40°С).

Кабель ВВГ(А) от компании Компания

Силовой провод ВВГ(а) (или ВВГнг а) – это кабель, который не распространяет горение. Его применяют для передачи и распределения электрической энергии на стационарных установках с частотой электротока 50 Гц и номинальным напряжением до 660 или 1000 В. Кабель широко используется при любом климате, на больших высотах, в воде. Одним словом, применять данный силовой провод можно везде, если не допускать его повреждений. Особенно часто кабель данного подтипа встречается на участках с повышенной вероятностью возникновения пожара. Например, на предприятиях, где работают с горючими или взрывоопасными веществами.

Расшифровка названия

Маркировка кабеля расшифровывается как «винил-винил-голый». Это означает наличие 2-х слоев поливинилхлорида и отсутствие специального слоя для защиты. Буквенное сочетание «нг», указывает на то, что кабель при пожаре не распространяет горение. Букву «а» обычно помещают в скобки, это указывает на категорию кабеля по нераспространению горения по ГОСТ. Все вышенаписанное означает, что даже при прокладке в пучках эти силовые провода не распространяют горение. Традиционные ВВГ отличаются подобным свойством только в случае одиночной прокладки. Не путайте букву в данной маркировке с той «а», которая размещена перед аббревиатурой и указывает на то, что кабель выполнен не из меди. Кабель ВВГ(А) однозначно медный. Нередко к маркировке прибавлены ls, frls, frhf, frlsltx, но не сомневайтесь, по сути это один и тот же провод.

Технические характеристики

У ВВГнг А могут варьироваться несколько параметров. К примеру, форм-фактор жил (треугольный, круглый или плоский), количество жил (от 1 до 5), размер их сечения (от 1,5 до 50 мм2 и больше), номинальный диаметр (зависит от сечения), масса (от нескольких десятков кг до нескольких тонн на 1 км).

Допустимый ток варьируется от 21А до нескольких сотен. Это зависит и от типа кабеля, и от места, где он расположен.

Как видите, вариаций существует великое много, поэтому перед покупкой кабеля советуем подробно изучить его описание. Это поможет сберечь вам время и нервы в дальнейшем.

Срок службы и цена

Цена зависит от сложности и размера кабеля. Но любая стоимость оправдана тем, что приобретенный кабель прослужит вам в условиях грамотной эксплуатации более 30 лет, 5 из которых гарантийные.

Представляем другие подтипы силового провода ВВГ:

  • марка ВВГнг не горючий,
  • марка ВВГнг LS без дыма и газообразования при пожаре,
  • марка ВВГнг FRLS с хорошей устойчивостью к большим температурам,
  • марка ВВГ п имеющий плоскую форму.

Ввгнг ls, что означает. Варианты исполнения кабеля ВВГ

Ввгнг ls, что означает. Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke ). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

ВВГ пнг ls расшифровка. Что это такое

Силовой кабель — одножильное или многожильное электротехническое изделие, которое нужно, для того чтобы осуществлять снабжение электрической энергией стационарных потребителей. Используется в частном доме, квартире, даче или передвижном оборудовании. Кабель соединяет главный распределительный щит или линию электропередач с частью конечного потребителя. Вне зависимости от технических характеристик, силовой кабель состоит из металлической жилы с изоляционным слоем и внешней оболочкой, благодаря которой осуществляется защита всей кабельной конструкции.

Обратите внимание! Силовой кабель ввг отличается от ввгпнг тем, что дополнен с помощью разнообразных элементов, к примеру, поясной внешней изоляцией, экранирующим слоем и бронью. Конструкция зависит от функции со сферой применения источника.

ВВГ — кабельный элемент, имеющий алюминиевую или медную жилу, поливинилхлоридный или полиэтилетоновый изоляционный слой, свинцовый/алюминиевый/полиэтиленовый/полимерный или поливинилхлоридный слой жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ввг как основная разновидность ремонта частного строительства

Ввг расшифровка выглядит так: В — изоляционная поливинилхлоридная жила, В — поливинилхлоридная оболочка и Г — защитная броневая оболочка. Проводник может быть одножильным или многожильным. В частных домах используется первый тип. Кабель бывает круглый или плоский, нулевой или фазный.

Ввгнг(а)-ls характеристики. Особенности

ВВГнг – это наружный силовой кабель, который применяется для обеспечения электропитания:

  • мобильных приборов;
  • стационарных электроприборов.

ВВГнг LS (кабель) является универсальным и может работать в различных условиях.

Основные особенности:

  • Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
  • ВВГнг LS — кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
  • Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
  • Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS — кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.

Ввгнг-ls 5х4. Область применения кабеля ВВГнг(A)-LS 5х4:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.Прокладка:* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;* на специальных кабельных эстакадах, по мостам и в блоках;* в пожароопасных помещениях;* во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.Срок службы кабеля ВВГнг(A)-LS 5х4 — 30 лет.

Силовой кабель ВВГнг LS — Электропортал

Для подключения любого электрического оборудования на работе или дома необходим провод, соответствующий предполагаемой нагрузке секции. Чаще всего используется кабель ВВГ, использование которого возможно при открытой и закрытой прокладке. Купить Силовой кабель ВВГнг LS в Новосибирске вы можете на сайте компании ltsun!

Этот кабель имеет несколько типов маркировки, расшифровка которых указывает версию. Рассмотрим основные условные обозначения и технические характеристики, которыми обладает провод этой марки.

Типы кабелей

Для начинающих электриков будет полезно узнать, какие типы проводов марки ВВГ, и какова расшифровка маркировки:

  • Стандартная версия ВВГ — это двойная изоляция из ПВХ, которая не имеет дополнительных защитных характеристик;
  • Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
  • Использование не содержащего галогенов ПВХ в качестве изоляции дает кабелю VVG дополнительную аббревиатуру ng-ls, такую ​​как плавление или горение без дыма. Рекомендуется использовать в общественных местах, где существует высокая вероятность отравления людей;
  • Для установки в условиях высокой опасности возгорания рекомендуется использовать кабель с маркировкой ng-frls. Этот тип электропроводки является огнестойким и не курит при воспламенении. Страдающие газы также не выделяются.

Этот тип провода используется для наружной установки или в закрытых каналах в местах с высокими требованиями пожарной безопасности.

Наиболее часто используемым типом провода является VVGng — технические характеристики и разумная цена делают этот тип электрического кабеля лучшим вариантом в любой области. Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Обозначение маркировки кабеля

Теперь рассмотрим, что обозначает аббревиатура, которая применяется к кабелю ВВГ. Расшифровка легенды позволяет легко определить все свойства и характеристики этого провода.

Если проводящие провода кабеля выполнены из алюминия, буква (А) ставится перед всеми символами. Для медных проводов дополнительное обозначение не применяется.

Изоляционный материал проводников имеет следующее обозначение:

  • П — изоляция из полимерных материалов;
  • Б — поливинилхлорид;
  • Pv — материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего состоит оболочка кабеля:

  • Б — ПВХ наружная оболочка;
  • Шв — защитный чехол в виде шланга;
  • П — провод имеет полимерную наружную изоляцию;
  • Шп — внешняя изоляция из полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

  • Б — бронированный;
  • G — нет дополнительной защиты, кабель попадает в категорию гибких изделий.

Знак пожарной безопасности

Отдельно рассматривается маркировка категории пожарной безопасности кабеля. Расшифровка этой аббревиатуры определит, к какой группе относится провод и где его можно установить:

  • нг — этот провод не поддерживает открытое горение;
  • нг-лс — кабель с низким дымообразованием в процессе плавления изоляционных материалов;
  • нг-хф — при расплавлении проводки отсутствуют выбросы газов, вызывающих коррозию;
  • ng-frls — проволока не поддерживает открытого горения, а при плавлении выделяет минимальное содержание дыма и газа;
  • ng-frhf — этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

Запись! Вся продукция с маркировкой нг предназначена для групповой укладки. Проволока без такой аббревиатуры предназначена для одиночной укладки в закрытые ворота

Кроме того, следует отметить, что кабель ВВГ чаще всего имеет круглое поперечное сечение проводящих проводов: он более удобен в использовании и подходит для широкого использования в повседневной жизни или на производстве. Иногда есть кабель с дополнительной маркировкой в ​​виде маленькой буквы «р». Это означает, что проводники имеют плоское поперечное сечение. Как правило, такие проводники рассчитаны на высокую мощность и используются в промышленности.

Основные показатели

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

дизайн

Основным критерием конструктивных особенностей кабеля является количество жил, через которые протекает ток. В зависимости от назначения, таких вен может быть от двух до пяти. Кроме того, проводники могут быть выполнены из одного (монолитного) провода или из нескольких тонких проводов, скрученных вместе.

Изоляция каждого проводника выполнена в разных цветах, в соответствии с международными требованиями. Если есть заземляющий проводник, он обозначен разноцветной изоляцией и может иметь меньшее поперечное сечение.

Как уже отмечалось, самый популярный кабель с круглым сечением. Но все же выпускаются изделия с сектором (плоским или овальным), а также с плоской формой токопроводящих жил.

Сечение проводников

Сечение вен составляет 1,5–240 мм 2. Мы даем рекомендуемое сечение для бытовых целей:

  • Провод 1,5 мм 2 используется для цепи освещения;
  • Для подключения розеток — не менее 2,5 мм 2;
  • При раздельном подключении мощных потребителей (котлов, электропечей) рекомендуется использовать кабель ВВГ с сечением жил 4 мм 2.

Запись! Вес кабеля зависит от сечения жилы, материала плетения и степени бронирования. Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонн.

Производительность и технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

  • Частота электрического тока: 50 Гц;
  • Допустимое напряжение — 220, 660 и 1000 В;
  • Максимальная рабочая температура составляет 70 ° C. Изоляция выдерживает кратковременное (4 секунды) нагревание до 250 ° C во время короткого замыкания;
  • Условия эксплуатации считаются от -50 до +50 ° С, относительная влажность — до 98%;
  • Сопротивление изоляции рассчитывается для рабочей температуры 20 ° C и зависит от диаметра проводников: при сечении 1,5 мм 2 оно составляет 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
  • Срок службы кабеля составляет 30 лет. Гарантия предоставляется на 5 лет, а если провод не хранится должным образом, он сокращается до двух лет.

Правильно храните кабель на деревянных катушках в помещении. В этом случае катушки могут быть как открытыми, так и закрытыми. При хранении катушек под навесом они закрываются деревянными щитами!

Способы укладки

Существует два способа прокладки электрического кабеля типа ВВГ: открытый и скрытый.

Открытый метод

Кабель ВВГ обладает техническими характеристиками, позволяющими его открытую прокладку на негорючей основе (бетон, штукатурка, кирпич и другие материалы).

Также кабель уложен подвесным способом: на опоры, опоры и тд. В этом случае, чтобы предотвратить растяжение под собственным весом, используется армирование стальной проволокой (так называемый стержень). Практикуется прокладывать кабель внутри металлической или гофрированной трубы.

Метод скрытой полосы

Этот метод используется в жилых районах. Наилучшим вариантом является установка электропроводки перед нанесением слоя штукатурки на стену. При уже оштукатуренных поверхностях требуется прорезать канавки для укладки проволоки. При таком способе механические повреждения маловероятны.

Для скрытой проводки в деревянных или каркасных домах используются гофрированные трубы, внутри которых размещена проводка. Это значительно повышает пожаробезопасность электропроводки и здания в целом.

Подземная установка

Без дополнительной защиты кабеля марки ВВГ в грунт прокладывать запрещено. Герметичные ящики, стойки, трубы и т. Д. Используются в качестве защитных сооружений.

В заключение скажем несколько слов о производителях, выпускающих эту продукцию. Практически каждый завод по производству кабеля производит проволоку марки ВВГ: она востребована. Жалобы от электриков не вызывают продукция таких производителей, как Москабель, Энергокабель, Севкабель. Также отметим, что продукция этих фабрик чаще всего кованая, поэтому закупайте электроэнергию в проверенных торговых точках.

Интерпретация силового кабеля ВВГ

Варианты прокладки силового кабеля ВВГ могут быть разными и зависят от его характеристик. Его можно тянуть на опорах линий электропередач, под землей, на лотках, в кабельных каналах внутри зданий. Выдерживает влажность окружающей среды до 98%.

Существующая маркировка любых типов кабелей достаточно точно указывает на его основные технические характеристики. В этом случае рассмотрим модификацию силового кабеля ВВГ.

Буква маркировочная кабельная ВВГ;
  — маркировка ВВГ означает простую ПВХ изоляцию без каких-либо защитных свойств;
  — ВВГ нг — изоляция с самозатухающей защитой при пожаре;
  — VVG ng-ls также обладает свойством самозатухания без выделения газа и дыма. Этот силовой кабель марки VVG ng-ls используется там, где существует повышенный риск возгорания;
  — VVG ng-fr-ls Помимо того, что он содержит все изоляционные свойства силового кабеля VVG ng-ls, он также огнеупорен с небольшим выделением газа и дыма.

региональных предприятий могут воспользоваться возможностями, предоставляемыми новым инженерным центром Konkord

7 марта 2018

Заместитель губернатора Смоленской области Ростислав Ровбель провел выездную рабочую встречу с генеральным директором ООО «Конкорд» Михаилом Осокином . В ходе деловых переговоров стороны обсудили планы ООО «Конкорд» по развитию своей деловой активности в регионе и остановились на том, какое содействие предприятию будет оказывать Администрация региона.

ООО «Конкорд» — совместное инновационное, быстрорастущее предприятие по производству силовых кабелей, необходимых для любых строительных работ. Продукция компании широко использовалась при строительстве бизнес-центра «Москва-Сити», а кабели питания, которые сейчас производит Конкорд, используются практически в каждом строительном объекте моста через Керченский пролив. В результате кабель, произведенный на Смоленском предприятии, сможет обеспечить электроэнергией мост протяженностью 19 км, который в ближайшем будущем соединит Крым с материковой частью России.

За последние годы на территории завода создан ряд научно-производственных центров, позволяющих создавать, тестировать и производить продукцию с заданными параметрами на основе собственных решений. Более того, любое предприятие Смоленской области может воспользоваться возможностями нового инжинирингового центра и лаборатории компании Конкорд для проектирования материалов и контроля качества компаундов с заданными свойствами.

Производственные помещения компании оснащены современным высокопроизводительным оборудованием. В настоящее время на заводе расположено 12 производственных линий, которые используются для изготовления силовых кабелей. В настоящее время монтируется еще одна производственная линия. Сегодня в компании работает более 400 человек.

В ходе рабочей встречи генеральный директор ООО «Конкорд» Михаил Осокин отметил, что компания дополнительно разработала новые комбинации на основе собственных формул, чтобы иметь возможность изменять физические свойства своей продукции.

« Например, специальные кабели, предназначенные для Крайнего Севера — эти продукты вызывают особый интерес благодаря своей ледостойкости. Самым северным местом доставки кабелей была Земля Франца-Иосифа », — сказал Михаил Осокин.

Кроме того, ООО «Конкорд» успешно освоило производство огнестойких кабелей ВВГнг (А) -FRLS и безгалогенных кабелей ППГнг (А) -HF. Эти продукты знаменуют новый этап в развитии как предприятия, так и отрасли в целом и способствуют повышению безопасности кабелей: продукты не только способны долгое время противостоять возгоранию при горении, но и не выделяют токсичных веществ. вещества в условиях пожара.Эти свойства помогают спасать жизни людей в чрезвычайных ситуациях.

Ростислав Ровбель предложил предприятию рассмотреть возможность сотрудничества с другими региональными производителями.

« Руководителям промышленных предприятий региона стоит обратить внимание как на выпускаемую продукцию, так и на услуги инжинирингового центра, созданного Конкордом. Для этого компаниям следует более тесно взаимодействовать с производителями и девелоперами Смоленской области.Международные деловые сети и укрепление сотрудничества являются ключевыми драйверами для развития отраслей, и региональная администрация готова оказать в этом помощь », — подчеркнул вице-губернатор.

Напомним, ООО «Конкорд» — полностью интегрированное промышленное предприятие, основанное в 1991 году и расположенное в Смоленске, специализирующееся на производстве силовых кабелей с медными жилами. Дилерская сеть компании Конкорд охватывает практически всю территорию России и стран-участниц Таможенного союза.

Кроме того, Конкорд является производителем полимерных компаундов под торговой маркой LEKRON®. Продукция широко используется не только в производстве экранов и наполнителей огнестойких кабелей, но и в производстве автомобильных аксессуаров, подошв для обуви и материалов для дорожной разметки, не уступающих зарубежным аналогам.

А значит не плакать. Один из верных способов — занять свои мысли.

В жизни часто возникают ситуации, когда эмоции переполняются и хочется плакать.Однако далеко не все хотят делать это публично. По этой причине нужно сдерживать слезы, но не все умеют это делать. Но есть способы, которые помогут вам в этом, нужно просто собраться вместе и запомнить их в стрессовой ситуации.

Как не плакать, когда больно

Некоторым людям доставляет огромное удовольствие унижать других, чтобы стать более важными. Им просто нравится видеть, как другие плачут, потому что именно так они чувствуют свое превосходство. Чаще всего их жертвами становятся чувствительные люди.В этом случае им нужно постараться ответить грубостью на грубость. Однако в стрессовой ситуации дать отпор довольно сложно. По этой причине на глазах появляются слезы. Как не заплакать в такой ситуации? Лучше всего здесь поранишься. Вы можете, например, впиться ногтями в руку или прикусить щеку. Такие действия позволяют отвлечься от проблемы и желание плакать сразу пропадет. Также можно выдернуть несколько волосков или натянуть ухо.Важно не столько действие, сколько момент отвлечения внимания.

Кроме того, хороший способ не плакать на публике — это визуализировать своего обидчика в комической ситуации. Так, например, можно положить ему на голову ведро с помоями или мусором. В результате он не будет выглядеть резким, напротив, ему захочется посмеяться. Кроме того, его можно одеть в лохмотья или даже раздеть. Выбор действительно большой, главное немного потренироваться и в решающий момент, вместо того, чтобы плакать, захочется смеяться.Если человек постоянно плачет, то это можно сделать, так как этот поступок его отпугнет. Слушая оскорбительные высказывания злобного критика, можно мысленно полить его водой, помоями, краской, грязью. Таким образом, можно будет отвлечься от его слов, и они не будут такими оскорбительными.

Как не поплакать на важном мероприятии

Многие люди имеют привычку плакать на свадьбах, днях рождения, потому что их переполняют радостные эмоции и таким образом человек дает им выход.Конечно, никто за это не осуждает, но макияж представительниц прекрасного пола после слез оставляет желать лучшего. В этом случае следует вспомнить, сколько времени ему потребовалось, тогда всякое желание плакать пропадет. Если все же появятся слезы, то стоит уйти и посмотреть на себя в зеркало. Некрасивая внешность напугает любую девушку, поэтому она сразу перестанет плакать.

Чтобы не плакать на важном мероприятии, не забывайте дышать. Как только эмоции начинают захлестывать, нужно сделать несколько глубоких вдохов.Лучше всего выйти на улицу, чтобы подышать свежим воздухом, хватит нескольких минут. Вдыхая его, нужно представить, как в тело входит спокойствие, а с каждым выдохом уходит возбуждение и желание плакать.

Некоторым людям сигарета помогает сдерживать слезы. Итак, когда эмоции начинают захлестывать и хочется плакать, нужно прикурить сигарету. Одной сигареты хватит. Не злоупотребляйте этим методом, так как он не принесет пользы вашему здоровью. Важно знать, что курение переносит сознание с одного объекта на другой, поэтому в этом случае психологи советуют выпить стакан вина или воды.Главное, чтобы мозг переключился на другой объект. Можно даже пойти съесть что-нибудь, даже если это обычная конфета.

Все вышеперечисленные способы позволяют не плакать в общественных местах. Однако когда человек дома один и ему хочется плакать, сдерживать эмоции не стоит. По мнению психологов, плакать — это хорошо. Это связано с тем, что человеку нужно дать волю своим эмоциям, экономить их не стоит. Сдерживание слез может впоследствии привести к настоящему нервному срыву.Лечить его будет намного сложнее, так как оно приводит к депрессии, а это состояние часто вызывает мысли о самоубийстве.

Люди плачут с первого дня жизни — это естественная реакция нашего организма на стресс. Причина слез — чувство глубокой печали, обиды, разочарования. Жалость и сострадание, гордость и неподдельная радость тоже могут вызвать слезы. Психологи сходятся во мнении, что плакать полезно. Однако в жизни бывают ситуации, когда плакать — значит проигрывать, показывать свою слабость, уязвимость.Что делать, когда нужно любой ценой сдержаться, вы узнаете из этой статьи.

В каких ситуациях нужно себя сдерживать?

Женщин часто называют плаксой. Да, наша подвижная психика реагирует на любое эмоциональное потрясение. Мы плачем от непреодолимых чувств. Слезы необходимы. Они помогают справиться со стрессом, гасят негативные эмоции. Нам особенно полезны слезы сочувствия, которые исцеляют не только тело, но и душу.

Но бывают ситуации, когда никак нельзя плакать.

Вот некоторые из них:

  1. На ЕГЭ. Вам кажется, что учитель слишком придирчив и решил поставить вам оценку любой ценой. Но вы устали и всю ночь занимались. На глаза наворачиваются слезы негодования. Эти слезы невозможно сдержать;

В такой ситуации нельзя плакать категорически. Почему? Маленький ребенок вызывает жалость к себе слезами, привлекает внимание. Заплакав, он дает сигнал: я слаб, пожалей меня.На экзамене плач может вызвать обратную реакцию. Она плачет, значит, ничего не знает, не учила, пытается пожалеть.

Чтобы быть на одном уровне с учителем, нужно показать, что ты взрослый человек и умеешь себя сдерживать.

  1. На собеседовании. На собеседовании вам задают много некорректных, на ваш взгляд, вопросов, заставляющих проявлять эмоции и нервничать. Дело в том, что работодатель имеет собственное представление о том, какой сотрудник ему нужен.Чтобы проверить, устойчив ли соискатель к стрессу и непредвиденным ситуациям, проводится так называемое стресс-интервью. Плакать — самый неудачный выход в этой ситуации. Это означает проявление вашей слабости и непригодности для работы, на которую вы претендуете. Если вам нужна эта работа, вам обязательно стоит сдерживать слезы при разговоре с работодателем;
  2. На улице большое скопление людей. Бывает, что неожиданная неприятность застала вас врасплох.Случилось несчастье, ушел любимый человек. Естественный выход в этом случае — рыдания и горькие слезы. Не нужно плакать на улице. Это вызовет ненужное внимание. чужие … Прохожие вряд ли смогут вам помочь. Но мошенники, пользующиеся уязвимым состоянием человека, не пройдут мимо.

Несомненно, существует масса ситуаций, в которых нужно сдерживать себя. Вы сталкивались с ними много раз. Как сдержать слезы, которые пришли не в то время, и контролировать свои эмоции?


  1. Переключение внимания;

Если слезы уже наворачиваются на глаза и нужно их сдержать, можно мысленно задать себе один из следующих вопросов: «Я выключил утюг?», «Соседи меня затопили?»… Психологи называют эти вопросы «Адреналином» … Прилив адреналина в кровь изменит ваши эмоции, и вы не будете плакать.

  1. Включение воображения;

Представьте своего обидчика смешным и нелепым.

Или попробуйте «Метод подстановки» — вы начальник, а начальник — это вы. Сколько ласковых слов ты бы сказал ему? Здесь главное не переборщить. Громкий смех в такой ситуации тоже неуместен.

Физические способы удержаться от слез

  1. Измените положение тела.Если вы сидите, встаньте, можете сделать несколько шагов, передвинуть стул, переложить бумаги. Действуйте в соответствии с ситуацией;
  2. Вдохните медленно и глубоко, расправьте плечи, поднимите голову вверх;
  3. Поймайте и отсоедините пальцы. Можно ущипнуть ладонь;
  4. Попросите воды, сделайте несколько глубоких медленных глотков;
  5. Переместите взгляд, посмотрите вдаль или на картину, висящую на стене.

Если вы собираетесь расплакаться по физическим причинам: слезятся глаза от усталости, пыли или пылинки, аллергия на резкие запахи, то эти меры вам не помогут.В этой ситуации лучшее решение — извиниться и попытаться устранить причину слез. Примите лекарства, промойте глаза, выйдите на свежий воздух.

Чтобы негатив после неприятного разговора не преследовал вас весь день, примите экстренные меры:


  1. немедленно промыть холодной водой;
  2. прочтите «про себя», если есть возможность, то вслух смешное детское стихотворение;
  3. подойти к зеркалу, насильно улыбнуться самому себе, потом еще раз.Делать это можно до тех пор, пока улыбка не станет естественной;
  4. есть горячий сладкий чай.

Если вы очень часто плачете по малейшей причине и вам очень трудно сдерживать слезы, обратитесь к врачу. У вас могут быть проблемы со здоровьем. Это может быть стресс, хроническая усталость, заболевание щитовидной железы.

Иногда очень необходимо изобразить сильные эмоции. Играйте так, как будто они плачут в кино. Эмоции выразительны, они захватывают внимание человека, потрясают его до глубины души.Логика бессильна против чувств. Это очень мощный инструмент влияния на других людей.

Можете ли вы научиться этому? Как заставить себя смеяться без причины или плакать в любой момент? Для многих это настоящая актерская игра, недоступная простым смертным. На самом деле научиться этому непросто, но вполне возможно.

Сначала подойдите к зеркалу, встаньте прямо и полностью расслабьтесь. Расслабление очень важно. Отпустите лицевые мышцы. Затем начните гримасничать, изображая определенные эмоции: грусть, радость, гнев, недоумение.Не заставляйте себя сначала, играйте, что хотите. Не торопитесь, делайте это спокойно, несколько медленно.

Не пытайтесь сразу изобразить яркие эмоции, новички часто допускают эту ошибку. Направьте свое внимание внутрь. Станиславский сказал, что главное происходит внутри.

Изобразив одну эмоцию, почувствуйте, как в ней работают лицевые мышцы. Почувствуйте, что хочет делать ваше тело. Если вы не торопитесь, то быстро заметите, что даже в таком притворном переживании, в гневе, зубы и кулаки сами по себе сжимаются, от печали опускаются голова и плечи, от радости появляется легкость в груди.

Печаль и слезы

А теперь обратите особое внимание на печаль. Подумайте о том, что вас огорчает. Вспомните момент в своей жизни, когда вам хотелось плакать. Сколько тебе тогда было лет? Погрузитесь в этот момент. Воспоминание. Станьте ребенком. Может, тогда ты не плакал, а теперь можешь … Теперь все возможно. Поначалу достаточно просто почувствовать увлажнение глаз.

Играйте в этот театр каждый день не менее 20 минут. В любом случае это не будет пустой тратой времени! Постепенно вы начнете осознавать связь между своим телом и эмоциями.Это саморазвитие, путь к мастерству.

Развитие — путь к мастерству художника

Теперь нам нужно сделать состояние более управляемым. Для этого пойдем извне. Посмотрите на выражение лица плачущего человека. Найдите нужный момент в фильме и внимательно посмотрите его несколько раз. А теперь поиграйте: воспроизведите выражение лица плачущего, рыдающего.

Вспоминая собственный плач, вы заставляете себя вести себя естественно. Объедините их вместе, внешнюю мимику и дыхание во время плача с личным внутренним опытом.Не отвлекайтесь.

Даже небольшая трещина — показатель того, что вы на правильном пути. Вы легко можете убедиться в этом сами. Когда вы остаетесь в этом состоянии, слезы будут катиться сами по себе. Если это произойдет, не сдерживайте их, дайте им свободу. С каждым разом навык будет расти, и получить его будет все легче и легче.

В будущем, чтобы вызвать необходимые эмоции, лучше взять другой личный опыт, например, сцену из фильма, где хочется плакать.Это поможет вам научиться одновременно переживать роль и наблюдать за ней, чтобы вносить коррективы. Однако жестких рекомендаций здесь, как и в любом творческом процессе, нет.

Вспомогательные техники

Конечно, есть и более приземленные способы заставить вас плакать. Актеры тоже ими пользуются.

Как они плачут на сцене:

  • Если потереть глаза и не моргать около 3 минут, глаза начнут слезиться. Чтобы не моргать, можно просто зажать веки пальцами.Совместите это с выражением лица, рыданиями и тем, что вы уже узнали в плане управления эмоциями, и ваша игра будет убедительной. Это самый простой способ заставить вас плакать.
  • Некоторые актеры используют подобный трюк. Они просто широко открывают глаза, держат их столько, сколько могут заставить себя почувствовать, а затем несколько раз зевают.
  • Используйте масло перечной мяты или ментол, входящие в состав косметических бальзамов и мазей. Если вотереть такой бальзам или масло мяты перечной под глаза, на нижнее веко, то примерно через полминуты слезы потекут сами собой.Не забывай бить. При использовании этого метода будьте осторожны, чтобы ментол не попал в глаза!
  • Другой прием, как специально заплакать, часто использовали художники прошлого. Поднесем лицо к нарезанной луковице, а когда слезятся глаза, побежим на сцену. К плюсам можно отнести то, что такие ингаляции полезны для глаз и легких. Чтобы сделать все незаметно, нужно нагреть лук до состояния кашицы и наполнить им небольшую бутылочку. Спрячьте его на ладони, а при необходимости поднесите к глазам.
  • Похожая уловка — использовать носовой платок, смоченный нашатырным спиртом.
  • Если ничего не помогает, можно применить глазные капли сульфацила натрия. Это лекарство часто используется в профилактических целях. Прищемив глаза, вы легко можете вызвать слезы, когда захотите. В кинотеатре чаще используются безвредные капли «Натуральная слеза», также они продаются в аптеках. Для их использования смело закапывайте 8-10 капель, от количества жидкости потекут слезы.

Как не плакать, если на глазах слезы

Иногда возникает вопрос, как сдержать слезы.У художников это тоже возникает, когда они глубоко погружены в чувства. Но часто об этом спрашивают и те, кто просто не знает, что делать, когда они хотят удержаться от слез, а вы не можете.

Вот что нужно делать:

  • Выровняйте дыхание. Плачущий дышит неровно, для плача очень характерны порывистые рыдания, фырканье. Глубоко вдохните через нос, затем плавно выдохните через рот. Несколько таких вдохов и выдохов заметно успокаивают эмоции.Аналогичный эффект возникает, если сделать глубокий вдох и задержать дыхание.
  • Отвлечься. Представьте своего любимого персонажа. Считайте предметы в комнате как хотите. Сожмите руки в кулаки, сосредоточив на них внимание. Любой из этих приемов поможет вам переключиться.
  • Выпейте воды. Глотание расслабит ком в горле, который часто сопровождает всплеск эмоций.
  • Моргайте, чтобы влага не попала в глаза.

Не бойтесь плакать, если вы действительно плачете.Будьте естественны, позвольте себе поплакать, и они уйдут быстрее. Считайте это тренировкой. Каждый раз, когда вы пытались что-то сделать со своими чувствами, вы учились.

Чтобы овладеть искусством управления эмоциями, вам нужно набраться терпения. Не все сразу получается. Неважно, хотите ли вы научиться плакать или, наоборот, сдерживать их.

Обязательно завершайте упражнения позитивными мыслями, игрой, улыбкой и радостью. И результат будет.

Мало кто может похвастаться умением поплакать в нужный момент.А чтобы научиться плакать специально и быстро, нужно, прежде всего, изучить себя, научиться контролировать свое настроение. Слезы, являясь показателем нашего душевного состояния, могут быть вызваны диаметрально противоположными чувствами — горем и радостью, отчаянием и облегчением, нервным срывом …

Если рассматривать плач с точки зрения науки, то на самом деле это физиологический ответ на любой эмоциональный стимул … Конечно, все мы начинаем свою жизнь с плача, но только во взрослом возрасте этот процесс поддается контролировать, приобретает эмоциональную окраску.

Как заставить себя плакать?

Как правило, слезы на глазах появляются из-за желания что-то получить. Вот они средство для достижения цели. Однако в связи с тем, что этот физиологический процесс чрезвычайно сложен, требуются определенные усилия для его реализации.

На заметку! Человек не всегда плачет, когда так нужны слезы. Однако не стоит расстраиваться — в этой жизни возможно все! Вы можете научиться плакать, когда это необходимо, просто освоите несколько хитрых приемов.

Можно, например, найти в памяти прошлые обиды, грустные воспоминания. Тем не менее, специалисты уверяют, что в этом вопросе очень важна подготовка, что подтверждают актрисы театрального жанра, которые перед выходом на сцену подолгу отрабатывают театральный плач. Кроме того, необходимо помнить и о реалистичности плача, и о его эстетике … Ведь красный нос и полосы туши на щеках могут привести к обратному эффекту.

Самые простые способы быстро поплакать

Начнем с основ — луковица с … Эффективность этого метода неоспорима, но он подходит не во всех случаях. Во-первых, не всегда под рукой сам лук, а его специфический запах может выдать «имитатор». Но на драматический образ это никак не повлияет!

Также можно вызвать слезотечение от раздражения. Лучшим стимулом считается зевота, — это может быть спровоцировано напряжением мускулов горла.Но со стороны эти усилия будут смотреться, мягко говоря, неэстетично.

Можно еще долго смотреть в одну точку, не моргая … Слезы, как известно, предназначены для увлажнения глазного яблока, а значит, если оно не получит влаги в необходимом количестве, слезы могут вылезти наружу самостоятельно. Наконец, для быстрого слезы вы можете оторвать несколько волосков от брови или ущипнуть себя за кончик носа.

Примечание! Хороший способ заставить себя плакать — это использовать.Так вы увлажняете органы зрения, а в нужный момент плачете.

Табл. Уловка для актеров театра — острый перец.

Ступени, фото Описание действий

Вам понадобится острый перец — например, перец чили или перец халапеньо.

Перед началом съемок (или за кадром, если вы выступаете в театре) положите подготовленный перец в ладонь или в карман.

Сразу во время сцены — примерно за полминуты до того, как вам нужно будет плакать — положите перец в рот, чтобы никто не заметил.

Жуй. Для этого можно взять очень острый перец, но при условии, что вы хорошо переносите употребление острой пищи.

После этого глаза должны начать слезиться. Их лучше закрыть, чтобы по щекам текли слезы, а потом рыдать.

Готово. Если вы все сделали правильно — считайте, что вы сыграли «слезливую» сцену правдоподобно!

Совет! Очевидно, что если вам нужно произнести строки во время сцены плача, не следует жевать во время их.

Я не могу плакать, но очень хочу. Что делать?

В некоторых случаях настроение такое, что может показаться, что нет веских причин для слез, но их (причины) необходимо сделать очевидными.Проще говоря, выбросить «целое море» слез. Но для этого необходимо точно понимать, как можно спровоцировать этот процесс. Ведь часто бывает, что человек, столкнувшись с проблемой, просто не может выразить свое внутреннее состояние слезами.

Итак, психологи уверяют, что плач — это инстинктивное действие, своеобразный инструмент для снятия напряжения в теле … Поэтому люди говорят, что если заплакать, станет легче. Слезы приносят не только эмоциональное, но и физическое облегчение.

Важная информация! Когда человек хочет плакать, но не может этого сделать, он испытывает некое внутреннее напряжение, которое не позволяет ему отказаться от расслабленности. По крайней мере, так думают психологи. Более того, уверяют, что на бессознательном уровне он считает выражение чувств в слезах невыгодным или даже опасным.

Но это состояние недопустимо, потому что плач — естественный способ выразить свои чувства. Любопытно, что источник этих ощущений не обязательно должен быть негативным (вспомните хотя бы слезы радости), поэтому отсутствие слез — это уже эмоциональное расстройство, проблема, требующая помощи специалиста.

Считается, что такие внутренние «запреты» на плач есть свои, с детства. Для получения конкретных рекомендаций лучше обратиться к психотерапевту — специалист поможет выявить источник проблемы и успешно устранить ее. Но сначала вы можете поговорить с кем-то, кому доверяете, — со своей матерью, своим другом. Или, как вариант, использовать «слезливые» песни, фильмы.

Плач без причины не только для актеров. Ниже приведены простые рекомендации, которые помогут вам узнать, как это сделать.

  1. В первую очередь сконцентрируйтесь на внутреннем состоянии. … Встаньте перед зеркалом, постарайтесь полностью расслабиться, а затем поморщитесь — изобразите на лице определенные эмоции. Сначала изобразите грусть, затем гнев, радость и так далее. Начать можно с любых эмоций — это не так уж и важно. Не торопитесь, спокойно, обязательно следите за работой мимических мышц. Также наблюдайте, что ваше тело хочет делать в этот момент — опускать голову, сжимать кулаки и тому подобное.

  2. Сосредоточьтесь на грустных эмоциях, потому что вы хотите иметь возможность плакать без причины … Что вызывает печаль? Окунитесь в воспоминания, найдите те, которые вызывают уныние и заставляют плакать. Рекомендуется повторять эти упражнения каждый день не менее получаса — так вы сможете почувствовать взаимодействие тела и эмоций.

  3. Умею контролировать свое душевное состояние … Вы можете, как вариант, изучить мимику плачущего человека (например, пролистать 2-3 раза подходящий кадр фильма). Затем попробуйте воспроизвести все это на собственном лице.Чтобы сделать его максимально естественным, запомните состояние, в котором вы были, когда плакали.

  4. Существуют дополнительные методы, которые могут помочь вызвать слезы, но не влияют на внутреннее состояние. … Например, долго не моргать, нижнее веко натереть ментоловым маслом, использовать ту же луковицу. Или самое простое — это платок, смоченный нашатырным спиртом.

Как заставить тебя плакать

Кроме методов, описанных выше, есть и другие действенные средства.Познакомимся с ними.

Фильмы «Плаксивые»

Есть много фильмов, которые заставляют плакать — есть даже такие, при просмотре которых чувственное настроение накатывает на представителей сильной половины человечества. Такие фильмы пробуждают искренность, нежность, сочувствие в самых бесстрастных личностях. Если актеры сыграют реалистично, то вы проживете каждый миг жизни главных героев. И без слез, конечно, не обойдется.

Это может быть, например, лента «Белый Бим, Черное ухо».Картина старая, но даже если вы посмотрите на нее хоть раз, ее трогательные моменты останутся в вашей памяти надолго.

Есть еще более современный фильм — «Мальчик в полосатой пижаме». Он рассказывает о наивной и беспричинной дружбе между сыном коменданта концлагеря и еврейским мальчиком. Не забывайте и о таких киношедеврах, как «А зори здесь тихие», «Война», «Кукушка» и др.

Любовные картинки

Лучший вариант, если хочется просто поплакать, — мелодраматические любовные ленты.Их тоже много, но безусловный лидер — это, конечно, «Титаник». Также рекомендуем обратить внимание на «Спешу любить», «Три метра над небом» … Перечислять можно долго, но наверняка у каждого из вас есть личные предпочтения. Короче говоря, выберите подходящий фильм, расслабьтесь и начните смотреть — чтобы можно было плакать без каких-либо серьезных усилий.

Подходящие композиции

Музыка также сильно влияет на наше внутреннее состояние. Любимые песни вызывают чувства, связанные с конкретной ситуацией, в которой они были услышаны.Даже смешная композиция может ассоциироваться с грустными моментами жизни, а потому заставлять плакать.

Если такие песни не приходят в голову, посмотрите саундтреки к фильмам, чтобы помочь вам задействовать ассоциативную память. Яркий тому пример — песня «My heart will go on», главный саундтрек к уже упомянутому фильму «Титаник».

На заметку! Не только песня заставляет плакать, но и ее слова. Они так же важны, как и сама музыка.

Книжные книги

Печатное слово пробуждает самые сильные чувства, заставляет плакать и радоваться, испытывать счастье и вселенскую скорбь. Словом, отличная эмоциональная встряска. Классический пример — «Три товарища». Или, как вариант, «Джейн Эйр», известное произведение Шарлотты Бронте.

Душевные фотографии

Они позволяют проникнуться чужим горем, безысходностью. Отличный вариант — картинки бездомных животных, воспитанников детского дома.

Как видите, есть много способов быстро поплакать. При желании можно добиться больших высот в «мокром» бизнесе и научиться управлять своими эмоциями. Это требует только напористости и немного терпения. Но психологи уверяют, что лучше добиться этого другими методами, основанными на положительных эмоциях.

Видео — Как научиться плакать

Слезы — естественная реакция человека на очень резкую, неожиданную ситуацию или неприятность.Люди во время стресса или горя могут не сдерживаться и плакать. В этой статье собраны лучшие психологические приемы, которые помогут сдержать слезы в определенный момент.

Упражнения, чтобы перестать плакать

Во время эмоционального возбуждения психологи рекомендуют сконцентрироваться на собственном дыхании. Возможно, вы заметили, что во время стресса или обиды дыхание становится нарушенным и учащенным, а иногда и вовсе не хватает воздуха. Контролируйте свое дыхание, чтобы успокоиться и не плакать.Вы чувствуете, что у вас больше нет сил сдерживаться? Немного приподнимите подбородок и сделайте 3-5 глубоких вдохов через нос, выдыхая через рот. Представьте, что прохладный воздух входит в ваши дыхательные пути и наполняет ваши легкие. Также прохладная вода или зеленый чай отлично подходят для избавления от комка в горле.

Если слезы уже начинают появляться у вас на глазах, попробуйте их моргнуть. Не пытайтесь протирать глаза салфеткой или руками — это значительно ухудшит ситуацию, а еще можно натереть макияж.Психологи говорят, что если на пару секунд закрыть глаза, слезы уйдут. Кроме того, вы можете использовать простое упражнение — сначала посмотрите вниз, затем вверх, а затем посмотрите налево и направо.

Физические действия — отличный способ отвлечься от неприятных мыслей. Вы можете сжать кулак, ущипнуть себя или прикусить губу. Этот метод поможет вам переключить внимание, создав дискомфорт. Также, если есть близкий человек, которому вы полностью доверяете, то попробуйте взять его за руку — это действительно очень помогает.

Hugs — хороший и действенный способ успокоиться. Подойдите к любимому человеку и просто обнимите его. Тогда вы почувствуете сильную поддержку, а также успокоите нервную систему.

Как сдержать слезы в важный момент — психологические упражнения

Некоторые специалисты рекомендуют человеку применять математические решения в уме. Повторение таблицы умножения или решение просто примера — все это помогает не заплакать в неподходящий момент. Вы также можете начать читать свой любимый стих или напевать себе любимую песню.Важно, чтобы мелодия или стих был веселым и веселым.

Вспомните положительные моменты жизни. Наверняка у вас был очень веселый день, который вы запомните надолго. Сконцентрируйтесь и начните вспоминать те события, которые принесли вам смех и радость.

Мотивируйте себя не плакать. Скажите себе, насколько вы сильны, и не плачьте в данный момент. Скажите себе, что вы можете справиться с ситуацией и знаете, как контролировать себя.

Прогулки на свежем воздухе, просмотр любимого фильма или сериала, встречи с друзьями, чтение отличной книги, зарядка — все это не только улучшит настроение и успокоит, но и благотворно скажется на всем организме.

Важно понимать, что не стоит все время сдерживаться. Иногда в человеке накапливается все, что он долго терпит. В этом случае слезы пойдут только на пользу.

Как научиться сдерживать слезы — видео

Что обозначает Ls в маркировке кабеля. Маркировка кабеля ВВГНГ.

Значительная часть оборудования, оборудования, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей от переменного напряжения до 1 кв. распределение электроэнергии в таких сетях.На данный момент наиболее популярным продуктом для прокладки линий электропередач и внутреннего освещения, а также в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ. В нескольких вариантах.

Марка кабеля ВГ расшифровка

В 2010 году в России принят национальный стандарт ГОСТ 53769 — 2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий единые технические условия на изделия данного типа, рассчитанные на номинальное напряжение: 0,66; 1,0 и 3 кв. В этом же документе вводится единая система маркировки для данного вида кабельной продукции.В соответствии с ним обозначение ВГ расшифровывается следующим образом:

Таблица 1. Расшифровка VG


После аббревиатуры WDG — это числа, где число указывает номер и поперечное сечение каждого. Рядом с поперечным сечением указан буквенный индекс, обозначающий их форму и форму: О — одинарные робастные или М — мультисобственные, С — секторные, k — круглые. Далее, если кабель имеет заземляющий провод и нулевое сечение кабеля меньше основных жил, то через знак «+» прослеживаются их количество и площадь сечения.Затем в скобках N или PE и, наконец, номинальное напряжение в квадрате. ПРИМЕР:

Таблица 2.


Если в Кабеле есть все жилы одинакового сечения, то в обозначении корпуса их нельзя делить на группы, также могут отсутствовать указатели вида и формы, если на площади проживало менее 16мм 2. В шлейф, буква П (ВГ-П) добавляется через тире, все остальное добавляется.

Состав кабеля ВВГ.

В конструкции кабеля JN отражен мировой опыт разработки и эксплуатации силовых кабельных изделий с напряжением 0.66; 1 и 3кв. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется по медным жилам (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и мульти-бустерными, круглыми или секторными с углами сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площади поперечного сечения выбираются из данного ГОСТ Р 53769-2010.Круглые жилки центрируются и дополнительно изолируются экструдированным слоем, секторальные — тонкой внутренней оболочкой. Снаружи все виды покрыты сплошной оболочкой из ПВХ. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769-2010 определяет только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции.В связи с этим необходимо использовать завод производителя для получения подробной информации.

Таблица 3. Технические характеристики кабеля VG.


Применение кабеля ВВГ.

Применение силовых кабелей с пластиковой изоляцией регламентируется ГОСТ Р 53769 — 2010. В качестве основного критерия используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВЭГ могут быть использованы для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных переходах и т. Д.Групповая прокладка возможна только при использовании антипиренов.

Разновидности кабеля ВВГ.

  • ВГ — медь круглая из поливинилхлоридной пластмассы
  • ВГ-П — медь плоский Кабель (провод) с твердыми жесткими жилами, поливинилхлорид с двойной изоляцией, пластик
  • — медь круглая Кабель (жила), цельные жесткие жилы, с двойной изоляцией
  • ВОГНГ-П — Медь плоский Кабель (провод), цельнотвердые, с двойной изоляцией из поливинилхлоридной пластмассы, не распространяющейся горения
  • — медь круглая Кабель (провод) с цельными жесткими жилами, с двойной изоляцией
  • WEGNG-PLS — Медь круглый Кабель (провод), с цельными жесткими жилами, с двойной изоляцией из поливинилхлоридного пластика, не отвечающего требованиям горения, с пониженным выделением дыма и газа при горении


В современном мире В каждом доме, производственном цехе, общественном учреждении, жизни и работе должно использоваться электричество, которое течет по электрическим лентам — проводам и кабелям.Помимо основной цели, которую они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Некоторые из этих проводов марки кабельные, ВЕГНГ, ВОГП, ВЭГН, НСУ, НСУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), имеющие отличия от остальных, допустимый срок службы — надолго.

Расшифровка ВВГНГ.

Сейчас большой выбор проводов, кабелей, имеющих другое изоляционное покрытие, сечение. Технические характеристики определяются нанесенной на провод маркировкой.У Vggling тоже есть такая маркировка. Что такое кабель ВВГНГ?

WEGNG может иметь от 1 до 5 жил круглой или секторной формы.

Жилы (проволоки) могут быть 1-х проволочные или многовитковые. Провода изолированы изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле WGN с алюминиевыми жилами сначала является дополнительной аббревиатурой A.

Маркировка расшифровок:

  1. IN — Изоляционный материал проводов — поливинилхлорид (термопластичный полимер, устойчивый к щелочам, многим кислотам, не горит, имеет низкую морозостойкость).Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и PV.
  2. PV — Наружная изоляция, оболочка из поливинилхлорида. Различают внешние покрытия: шовные (есть защитный шланг), СП (полиэтилен), П (полимерная оболочка).
  3. г. — Козырьки голые. Провода внутри не имеют защитной стальной полосы. Если броня имеется, то это обозначается символом B.
  4. NG — Не поддерживает горение при групповой укладке.

Vggling — кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытыми поливинилхлоридом, без брони.

Применение и расшифровка WEGNG A LS

Помимо определения уровня пожарной безопасности, кабели испытываются на воздействующие моменты: испарение коррозионно-активных газов, дымообразование. По результатам экспериментов назначается дополнительная маркировка.

Описание методов испытаний изложено в государственных стандартах на электрические испытания и оптические кабели. Под воздействием пламени:

  • Категория AF / R ГОСТ Р МЭК 60332-3-21;
  • Категория А — ГОСТ Р МЭК 60332-3-22;
  • Категория Б ГОСТ Р МЭК 60332-3-23.

При проверке кабель подвергается воздействию огня газовой горелки, время проверки, способ прокладки и другие параметры отличаются. После окончания опыта измеряется длина обожженного участка и, если показатель не превышает нормы, присваивают соответствующую маркировку.

Больший объем горючих материалов не приводит к большему сгоранию. Кабель С. Наибольшая нагрузка При испытании, но с тем же результатом, он более безопасен и отличается повышенной прочностью.

Аббревиатура ВВГнг может добавлять индекс, примерно:

  1. Пониженное отделение дыма и газа при термическом воздействии — Ls.
  2. Огнестойкость с низким разделением газа и дыма — Frls.
  3. Отсутствие изолированных коррозионно-активных газообразных химических элементов при нагревании или горении — HF.

Благодаря своим характеристикам ВВГНГ А ЛС применяются в условиях повышенного уровня влажности, выполняют открытую, скрытую проводку, Назначение — прокладка силовой линии в бытовых и промышленных условиях.Нельзя допускать механических нагрузок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WEGNA LS

Физические характеристики, вес кабеля зависит от количества токоведущих элементов и используемого материала. Технические характеристики могут незначительно отличаться, в зависимости от количества, жилого, раздела.

Основные технические характеристики:

  • Номинальное (рабочее) напряжение сети 660, 1000 В;
  • Минимальная I. максимальная температура при эксплуатации -50 / + 50 ° C;
  • Влажность атмосферного воздуха не более 98%;
  • Минимальная рабочая температура до -15 ° C;
  • Максимально возможный нагрев проводов при перегрузке 90 ° С;
  • Максимальная длительная температура до 70 ° C;
  • Предельно допустимая температура при условии недопущения возгорания в закрытом состоянии составляет 350 ° C;
  • Отсутствие радиуса изгиба не допускается более 10 диаметров;
  • Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться заводом-изготовителем. Чаще всего при прокладке электропроводки внутри помещений используется многоконтурный кабель 3х1,5.

Применение и технические характеристики Кабеля ВГН 3х1,5

Используется в сухих помещениях, кабельные перемычки. Не используется с подземной прокладкой в ​​условиях повышенной влажности. При разметке укажите количество жил, их форму и форму, площадь сечения. После аббревиатуры Vggling укажите числа, обозначающие количество жизней и площадь поперечного сечения.

Далее ставится буква:

  • О — жилы однопроволочные;
  • М — мнопородный;
  • C — секторная форма жила;
  • К — Круглый.

WGG 3 × 1.5 OS — кабель с внешней изоляцией из поливинилхлорида, с медными одинарными коромыслами, покрытыми поливинилхлоридом, без брони, сечение каждого 1,5 мм², имеют форму сектора. Количество жил в кабеле может быть до 5, следовательно, обозначение может быть 5 × 1.0, 3 × 6,0, 2 × 1,0, 4 × 6,0. Где первая цифра указывает количество токопроводящих жил, а вторая — о поперечном сечении каждого.

Перечень технических характеристик кабеля LS

Кабель многожильный, а именно имеет 3 токопроводящие жилы, покрытые изоляцией из поливинилхлорида. Пленка из полиэтилентерефталата (ПЭТ) использовалась в качестве поясной изоляции обвязки. Все элементы помещены в шланг из ПВХ, который защищает от воздействия окружающей среды.

Характеристики в соответствии с требованиями ГОСТ Кабель силовой Vggling 3 × 1.5:

  1. Работает при температуре от -50 до +50 ° С.
  2. Радиус изгиба при укладке не менее 5-82 мм.
  3. Маркировка
  4. NG указывает на возможность размещения в группе с другими проводниками, что не повысит уровень пожарной опасности.
  5. Работа с ним ведется при минимальной температуре до минус 15 ° С.
  6. Эксплуатируется в регионах с холодным и умеренным климатом. Возможна установка на открытом воздухе (маркировка УХЛ1 по ГОСТ о климатических характеристиках изделия по внешним факторам среды на внешней оболочке).

Нагрев токопроводящих жил при закрытии на 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов за весь срок службы, температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не работает. теряют первоначальный вид.

Рабочая температура проволоки + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. Для воздуховодов номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление dC 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочка от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Масса 1 км — 93 кг.

С помощью кабеля 3х1,5 возможна прокладка в воздушных пространствах — на эстакаде, в желобах строительных конструкций, открытых в помещениях и внутри помещений.

Способы предупреждения о нагревании провода

Область использования кабеля разная.Как и любой электромастер, кабель типа WDGN можно прокладывать открытым и закрытым способом. Допускается открытый способ на улице, на поверхностях зданий из негорючих материалов.

Например:

  • Бетон;
  • Кирпич;
  • Гипс;
  • Вверху положительной стены и т. Д.

Допускается изготовление уплотнительных и подвесных конструкций (трос). Эти конструкции должны быть очень надежными, так как должны исключать механическое воздействие на кабель (провисание, растяжение).При возможности механического воздействия электрокабиля необходимо обеспечить его дополнительную защиту, либо, если проводка выходит на деревянные поверхности, то использовать трубы, металлообработку, гофру и другие виды защиты. Скрытый способ Кабельная протяжка наиболее распространена в жилых помещениях. Ее парно вписывают в пустоты дизайна комнаты, мазки покрывают сверху штукатуркой. При такой электрокаболической прокладке риск его повреждения очень низок, в связи с чем дополнительная защита не нужна.Только в деревянных постройках используются защитные трубы и другие материалы, чтобы снизить риск возгорания.

Которая не распространяет горение. Если коротко, то в расшифровке ВВГИНГ указаны последние буквы «НГ» в этом свойстве. Такой провод обычно используется при распределении электроэнергии или ее передаче. За счет такой особенности кабеля ВВГнг 3х1,5 , Отлично подходит для укладки балок. Его практически полная универсальность дает возможность использовать в различных климатических условиях — от морозного северного до жаркого тропического климата.Этот кабель чаще всего используют там, где есть повышенная опасность возгорания — на предприятиях, где работают со взрывоопасными или горючими компонентами.

ВВГНГ (а) расшифровка

По этикетке можно понять, что это за кабель. «ВНГ» расшифровывается как «винил-винил-голый», что указывает на то, что кабель имеет в своей структуре 2 слоя поливинилхлорида без какой-либо брони. О том, что означает «НГ», было сказано в начале статьи. «А», которое обычно указывается в скобках, означает гость нераспространения горения.

Даже при прокладке кабелей в балках в случае пожара горение не распространяется на другие провода. Обычные ВВД таким свойством не могут похвастаться, кроме одиночного монтажа. Одно небольшое уточнение: не следует путать букву «А», которая стоит перед аббревиатурой — это означает, что провод алюминиевый. В нашем случае медь. Как видите, ничего сложного в запоминании кабеля декодирования нет, в WGNN нет.

Методы полосы

Открытая прокладка. Исходя из технических характеристик, кабель можно прокладывать по конструкциям, а также по негорючим поверхностям. Это может быть бетон, кирпич, оштукатуренная поверхность и т.д. Предусматривается прокладка и на подвесных конструкциях, тип кабеля, но необходимо исключить растяжение или провисание провода.

Прокладка с защитой. Если существует серьезная угроза механического повреждения провода, то необходимо предусмотреть защитный чехол, например:

  • труба;
  • Кабельный канал;
  • гофра;
  • слесарь и другие.

Скрытый. Прокладка выполняется под лепниной, в пустотах или в специально проделанных бороздах. Повреждения по механическому типу в этом случае маловероятны, но пустоты домов из дерева попадают в исключение. В таких случаях необходима установка в негорючих корпусах трубчатого типа.

В земле. В правила не входит запуск кабеля без специальной защиты, потому что провод не имеет брони. Монтаж проводов в таких случаях осуществляется в герметичных корпусах (коробах) на эстакадах и кабельных сооружениях.

JVG кабель (a), это Power Wire VVG (A), это кабель WDGN A — это провод непродолжительного горения, который используется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые иметь частоту сети 50 Гц и номинальное напряжение до 660 или 1000 В. Существенно широкая — применяется в любых климатических условиях, на большой высоте, в воде — практически везде, если, конечно, не повредить ее. Особенно часто этот подтип используется там, где встречается.повышенная опасность Тот факт, что возник пожар — например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ (А)

Маркировка

позволяет лучше понять, что это за кабель. Вот его расшифровка: «ВНГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также к отсутствию специализированного защитного слоя. Что ж, «НГ», если оно нанесено в маркировке, означает, что кабель в случае возникновения пожароопасной ситуации не будет распространять горение.Буква «А», очень часто помещаемая в скобки, означает категорию нераспространения сжигания ПО. В частности, это означает, что даже при прокладке в балках эти кабели не распространяют горение, в то время как традиционные JD могут «похвастаться» только при однократной прокладке. Не путайте эту букву с буквой «А», которая стоит перед аббревиатурой и означает, что кабель не медный. В данном случае это точно медь. Часто к маркировке добавляют LS, FRLS, FRLSLTX, FRHF, но по сути это один кабель.

Технические характеристики WGNN (а)


Вт. ВВГНА А. Ряд параметров может меняться. Например, это может быть фактор форм-фактора (который может быть круглым, треугольным или плоским), их количество (от 1 до, как правило, 5), их поперечные сечения (от 1,5 мм 2 до 50 мм 2, а иногда и больше чем), номинальный диаметр (напрямую зависит от сечений), масса (от нескольких десятков килограммов до нескольких тонн на километр). Допустимый ток Он может варьироваться от 21а до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения.Как видно, вариаций этого товара имеется отличный набор, поэтому перед покупкой кабеля необходимо детально изучить описание конкретной марки, такое описание сэкономит вам время и нервы в будущем. Цена, опять же, варьируется в зависимости от сложности и размера кабеля. Но по сравнению с другими видами ВГ стоимость остается примерно на том же уровне. Но любая стоимость очень оправдана, ведь кабель прослужит вам в условиях грамотной эксплуатации более тридцати лет, пять из которых, как правило, будут гарантийными.

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальную и безопасную работу системы, но при этом избежать лишних трат? Кабель LS WGG — один из лучших вариантов для домашнего использования и очень популярен среди электриков. Почему?

Расшифровка маркировки

Перед тем, как дать описание свойств этого проводника или его технических характеристик, следует уяснить: что на самом деле обозначает данное сокращение и цифры, следующие за ним.Иначе непонятно, какими качествами у вас, например, кабель типа LS 5X16 WDGG, и чем он отличается от кабеля LS 5X2,5 WGN?

ИЗ буквенных обозначений Все довольно просто:

  • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
  • Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «G» обозначает оголенный провод. Его нельзя использовать при прокладке под землей или в случае вероятности физического повреждения без дополнительной защиты.
  • «NG» — свойство не поддерживает горение, добавление «LS» указывает, что при пожаре выделение дыма будет минимальным. Сокращение «LS» («LS») означает «Low Smoke», то есть «мало дыма».


Условных обозначений может быть больше, например Кабель ВВГНГ и ФРЛС 3х1,5. Расшифровка в этом случае будет следующая:

  • Символ «А» указывает на то, что провод можно использовать при групповой прокладке.
  • Аббревиатура «FR» — наличие дополнительной защиты от огня за счет материалов из слюды.
  • Может быть еще одна дополнительная буква «П». Особенность такого провода — плоская разводка жил в проводе.

Цифры после буквенного кода указывают количество токопроводящих жил и их поперечное сечение.

Например, кабель LS 4×25 WGN имеет 4 жилы, каждая сечением 25 мм2, а у кабеля CBG PNG A LS 3×1,5 — от 3 до 1,5 мм2 кабель LS 5X16 — 5 жил с поперечным сечением 16 мм2.


Конструкция проволоки

  • По форме жилки бывают секторными или круглыми.
  • Каждая жила имеет индивидуальную поливинилхлоридную изоляцию. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между жилами, не оставляя пустот.
  • Жилы могут быть выполнены в виде одной проволоки или завитка из нескольких. В последнем случае (это больше характерно для секторных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, накрыв очиститель слоем термооткрытой ткани или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь заземление и ноль. Они могут отличаться не только расцветкой (заземление — желто-зеленое, нулевое — синим), но и поперечным сечением. В этом случае он также отображается в маркировке провода, например LS 5X10 + 1×5 (N) WGG.


Количество прожитой секции напрямую зависит от предполагаемой нагрузки: чем больше сила тока, тем большая мощность тока может быть пропущена по ней.Соответственно увеличивается вес проволоки. Таким образом, километр кабеля (а именно рассчитывается вес данного изделия) LS 5×10 VVGng потянет 756 кг, а такой же участок кабеля LS 5X16 VVGng будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Продукция данного типа выпускается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром.Так, LS 3×2,5 B Cable LS 3×2,5 на 660 В имеет номинальный внешний диаметр 9,3 мм, а такой же кабель, но в расчете на 1000 В — 10,2 мм.

Приложение

Кабель силовой

, например, WGN и LS 3×1,5, предназначен для прокладки в помещении, где предполагается присутствие людей. Это способствует его способности не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладка проводов данного типа производится при температуре не ниже -15 ° С, в противном случае потребуется дополнительный нагрев.


Диапазон рабочих температур кабеля LS IWG составляет от -30 ° С до + 50 ° С. Проволока длительное время не теряет своих свойств даже при нагревании при эксплуатации до + 70 ° С, а его начинает гореть только при + 400 ° С.

При установке минимальный радиус изгиба жилы должен быть не менее 7-10 его наружных диаметров.

Ведущими производителями кабелей LS в России являются отечественные фирмы:

  • г. Москва, ЗАО «Москабельмет»;
  • г.Петербургское ЗАО «Севкабель»;
  • Подольск ЗАО НП «Подольсккабель»;
  • Смоленск ООО «Конкорд».

В условиях эксплуатации и периодической изоляции изоляции производители обещают 30-летний срок нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа электропроводки.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
