Витая пара категории: U/UTP F/UTP 6 4 (solid)

Содержание

Кабель витая пара UTP Категория 6 цены на товары

Оптовые и розничные цены на Кабель витая пара UTP Категория 6. Скидки для монтажников и спец цены для конечных клиентов

Показать: 255075100

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

-1%

Кабель витая пара Cabeus, U/UTP, 4 пар.

, кат. 6, 100МГц, d 6,2 мм , AWG23, PVC, 305м, бухта, цвет: серый

Неэкранированный медный кабель Cabeus UTP-4P-Cat.6-SOLID-GY категории 6 одножильный. Используется для передачи цифровых ..

11464.6 руб

F1465-10 Lan Union Кабель Витая пара U/UTP 4 пары, Кат. 6, AWG 23, катушка 500м, PVC, цвет светло-серый

Кабель U/UTP 4 пары, Категория 6, серия Supreme Lan Union Кабель Витая паpа U/UTP 4 паpы, Кат.

6, AWG 23,..

15255.6 руб

F2463-19 Lan Union Кабель U/UTP 4 пары, Кат. 6, AWG 23, коробка 305 м, LSOH, оранжевый, Supreme

Lan Union F2463-19 Кабель U/UTP 4 пары, Кат. 6, AWG 23, коробка 305 м, LSOH, оранжевый, SupremeСпецификация Соответству..

18980.9 руб

Кабель витая пара Cabeus, S/FTP, 4 пар.

, кат. 6A, 1МГц, d 7,8 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH категории 6а одножильный. Используется для передачи цифр..

23074.4 руб

Кабель витая пара Cabeus, S/FTP, 4 пар., кат. 6A, d 7,5 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus SFTP-4P-Cat.6a-SOLID-IN-LSZH категории 6а одножильный. Используется для передачи циф..

25860.2 руб

Кабель витая пара Cabeus, SF/UTP, 4 пар.

, кат. 6, 100МГц, d 5,8 мм , AWG23, LSZH, 305м, бухта, цвет: оранжевый

Экранированный медный кабель Cabeus SFTP-4P-Cat.6-SOLID-LSZH категории 6 одножильный. Используется для передачи цифровых..

25841.5 руб

Кабель витая пара Cabeus, U/FTP, 4 пар., кат. 6A, 100МГц, d 7,8 мм , AWG23, PE, 305м, бухта, цвет: чёрный

Экранированный медный кабель Cabeus STP-4P-Cat.6a-SOLID-OUT категории 6а одножильный. Используется для передачи цифровых..

26593.9 руб

Кабель витая пара неэкранированная U/UTP, cat.

6, 4 пары, PVC, бухта 305м, голубой, Legrand, арт. 032755

(305 м) Кабель витая пара, неэкранированная U/UTP, категория 6, 4 пары, PVC, голубой..

55.8 руб

Кабель витая пара экранированная F/UTP, cat.6, 4 пары, LSZH, бухта 500м, голубой, Legrand, арт. 032756

(500 м) Кабель витая пара, экранированная F/UTP, категория 6, 4 пары, LSZH, голубой..

110.5 руб

Cat.

6 используется в сетях Fast Ethernet и Gigabit Ethernet. Передача данных на скорости до 1000 Мбит/с или до 10 Гбит/с на расстоянии не более 50 метров. По сравнению с кабелем категории 5е, жилы витой пары кабеля категории 6 имеют больший диаметр. В совокупности с уменьшенным шагом скрутки пар проводников, это дает улучшение одного из основных показателей качества передачи сигнала – переходного затухания.В кабеле установлен пластиковый разделитель витой пары, позволяющий ещё больше разнести витую пару относительно друг друга. Вместе эти конструктивные особенности позволяют обеспечить бесперебойную работу сети, построенной на кабеле категории 6 в полосе пропускания до 250 МГц.
Неэкранированные кабели применяют там, где не требуется защита от внешних климатических воздействий.
Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры.

Витая пара — это.

.. Что такое Витая пара?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.

Витая пара категории 6 (между парами виден разделительный корд, у каждой пары свой шаг скрутки) Маркировка жил в 25-парном кабеле

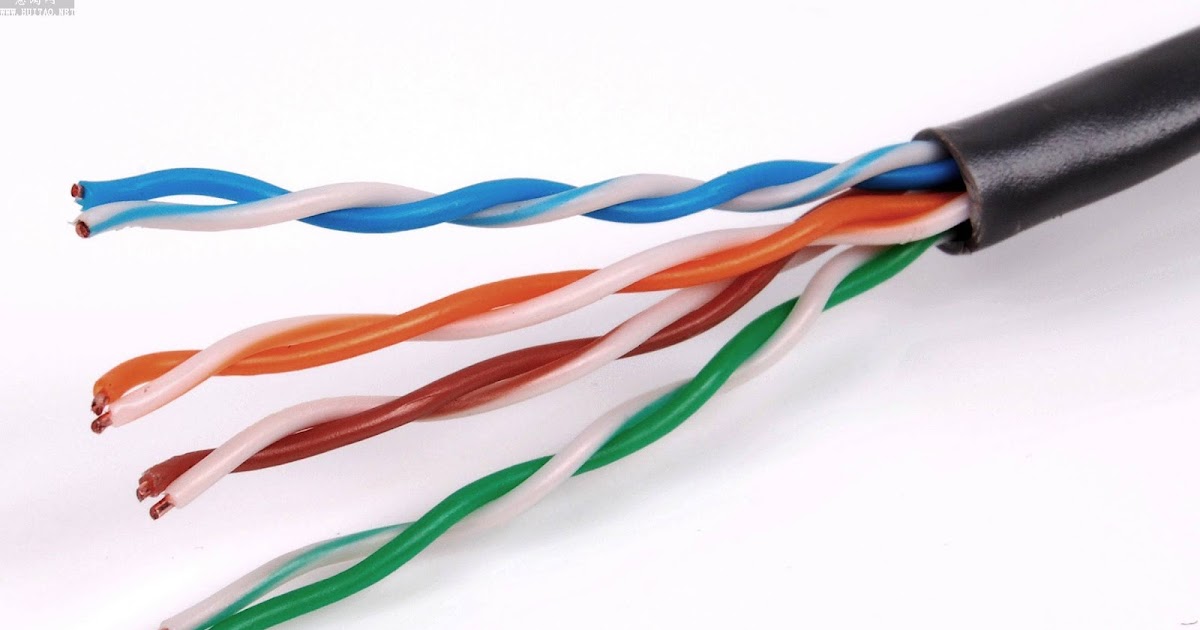

Вита́я па́ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.

Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).

Виды кабеля, применяемого в сетях

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;
фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;
экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Конструкция витопарного кабеля

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 22-26AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, для изготовления оболочки используются полимеры, которые не поддерживают горения и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen). Кабели, не поддерживающие горение и не выделяющие дым, разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях).

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории кабеля

Телефонная катушка с кабелем образца 1933 года

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 (правильно category или категория, сокращение «CAT», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров ^[1]. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.

CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит на расстояние до 50 м. Добавлен в стандарт в июне 2002 года.

CAT6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года.

Витая пара 7 категории

CAT7 (полоса частот 600—700 МГц) — спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).

CAT7a (полоса частот 1200 МГц) — разработана для передачи данных на скоростях до 40 Гбит/с.

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Схемы обжима

Нумерация в штекере 8P8C

Существует два варианта обжима разъёма на кабеле:

для создания прямого кабеля — для соединения порта сетевой карты с коммутатором или концентратором,
для создания перекрёстного (использующего кроссированный MDI, англ. MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей концентраторов или коммутаторов (uplink-порт).

Обжимается разъём 8P8C(зачастую ошибочно именуемый RJ45).

Прямой кабель (straight through cable)

Вариант по стандарту EIA/TIA-568A

Вариант по стандарту EIA/TIA-568B (используется чаще)

В случае, если нужен кабель MDI с внешним кроссированием, так называемый «прямой» кабель для подключения компьютер на хаб/свитч используются следующие схемы:
При соединении EIA/TIA-568B, AT&T 258A 1: Бело-оранжевый 2: Оранжевый 3: Бело-зелёный 4: Синий 5: Бело-синий 6: Зелёный 7: Бело-коричневый 8: Коричневый
Старые цвета витой пары: 1: синий 2: оранжевый 3: чёрный 4: красный 5: зелёный 6: жёлтый 7: коричневый 8: серый
При соединении EIA/TIA-568A 1: Бело-зеленый 2: Зелёный 3: Бело-оранжевый 4: Синий 5: Бело-синий 6: Оранжевый 7: Бело-коричневый 8: Коричневый

По одной из этих схем обжимаются разъёмы с обеих сторон.
— Ethernet Cable — Color Coding Diagram (англ.)

Перекрёстный кабель (crossover cable)

Используется для соединения однотипного оборудования (например, компьютер-компьютер). Однако некоторые сетевые карты способны автоматически определить метод обжима кабеля и подстроиться под него.
Вариант для скорости 100 Мбит/с

Если нужен кабель MDI-X с внутренним кроссированием, «crossover» кабель для соединения например, «компьютер-компьютер» (со скоростью до 100 Мб/с), то с одной стороны кабеля применяется схема EIA/TIA-568B, с другой EIA/TIA-568А
— Ethernet Cable — Color Coding Diagram (англ.)

Вариант для скорости 1000 Мбит/с

Для соединений на скоростях до 1000Мб/с при изготовлении «crossover» кабеля одну сторону надо обжать по стандарту EIA/TIA-568B, а вторую так:
1: Бело-зелёный 2: Зелёный 3: Бело-оранжевый 4: Бело-коричневый 5: Коричневый 6: Оранжевый 7: Синий 8: Бело-синий
— Crossover Patchkabel Gigabit (1000 BaseT) (нем. )

Общие положения

Обжимной инструмент (кримпер) Рабочая часть «обжимки»: для восьми-, шестиконтактных разъёмов и регулируемый резак, позволяющий снять внешнюю изоляцию, без повреждения проводов пар.

Пара 1-2 (TDP-TDN) всегда требуется для передачи от порта MDI к порту MDI-X, пара 3-6 (RDP-RDN) — для приёма портом MDI от порта MDI-X; пары 4-5 и 7-8 применяются в зависимости от потребности (например, при использовании кабеля категории 3 в спецификации 100Base-T4) и обычно двунаправленные.

№	Обозначение	Описание
1	TX+	Прямой сигнал передачи
2	TX-	Инверсный сигнал передачи
3	RX+	Прямой сигнал приема
4
5
6	RX-	Инверсный сигнал приема
7
8

Использование кабеля, обжатого не по стандарту, может привести (в зависимости от длины кабеля) к тому, что кабель не будет работать совсем или будет очень большой процент потерь передаваемых пакетов. ^[2].

Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели кабельных тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и пр.

Данные схемы обжимки подходят как для 100-мегабитного соединения, так и для гигабитного. При использовании 100-мегабитного соединения используются только 2 из 4 пар, а именно оранжевая и зелёная(пара 1-2 (TDP-TDN) и пара 3-6 (RDP-RDN)). Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю. Каждый конец кабеля раздваивают на два по две пары, и получают как бы два кабеля, но под одной изоляцией. Однако данная схема подключения может снизить скорость и качество передачи информации. При использовании гигабитного соединения используются 4 пары проводников.

Также существуют ограничения на выбор схемы перекрёстного соединения жил, накладываемые стандартом Power over Ethernet (POE), Power over Ethernet стандартизирован по стандарту IEEE 802.3af-2003. При прямом соединении жил в кабеле («один к одному»), данный стандарт будет работать автоматически.

Монтаж

При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам. Дренажный провод должен быть соединён с экраном разъёма.

Примечания

См. также

Ссылки

Кабель Витая пара (LAN) Cat. 3

Спецкабель LAN UTP 4x2x0,52 кат.3 нг(А)-FRLS Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN UTP 4x2x0.52 кат.3 нг(А)-FRLS (СПЕЦЛАН UTP-3нг(А)-FRLS 4x2x0.52) Спецкабель Артикул: М0000026849

Назначение Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в локальных компьютерных…

Москва В наличии
Самовывоз Сегодня

В закладки Сравнить

Hyperline FUTP25-C3-S24-IN-LSZH-GY Кабель витая пара, экранированная F/UTP, категория 3, 25 пар (24 AWG), одножильный (solid), экран — фольга, LSZH нг(C)-HF, серый FUTP25-C3-S24-IN-LSZH-GY Hyperline Артикул: М0000075509

• Основные характеристики Категория (TIA/EIA): 3 Количество пар: 25 пар Конструкция экрана: F/UTP Цвет: серый Среда…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Hyperline FUTP100-C3-S24-IN-LSZH-GY Кабель витая пара, экранированная F/UTP, категория 3, 100 пар (24 AWG), одножильный (solid), экран-фольга, LSZH нг(С)-HF, серый FUTP100-C3-S24-IN-LSZH-GY Hyperline Артикул: М0000075506

• Основные характеристики Категория (TIA/EIA): 3 Количество пар: 100 пар Конструкция экрана: F/UTP Цвет: серый Среда…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Eurolan 19A-U3-01-R500 (500м) Кросс-пара для внутренней прокладки LAN UTP 1x2x0.5 кат.3 (19A-U3-01-R500) Eurolan (500м) Артикул: П0000000759

Назначение: Область применения кроссировочного провода — для коммутации кроссовых панелей.

На заказ
Уточняйте срок поставки

В закладки Сравнить

TWT TWT-3UTP10 (305 м) Кабель UTP, 10 пар, Кат. 3, серый 3UTP10 TWT (305 м) Артикул: М0000119967

Описание: Кабель состоит из 10-ти пар одножильных медных проводников. Диаметр проводника 24AWG. Каждый проводник…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 2x2x0,52 кат.5e нг(А)-FRHF Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN UTP 2x2x0.52 кат.3 нг(А)-FRHF (СПЕЦЛАН UTP-3нг(А)-FRHF 2x2x0.52) Спецкабель (200 м) Артикул: М0000026846

На заказ
Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 2x2x0,52 кат.3 нг(А)-FRLS Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN UTP 2x2x0.52 кат.3 нг(А)-FRLS (СПЕЦЛАН UTP-3нг(А)-FRLS 2x2x0.52) Спецкабель (200 м) Артикул: М0000026848

На заказ
Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 2x2x0,52 кат.5e 3нг-(А)-FRLS Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN FTP 2x2x0.52 кат.5e нг-(А)-FRLS (СПЕЦЛАН FTP-3нг(А)-FRLS 2x2x0.52) Спецкабель (200 м) Артикул: М0000026885

На заказ
Уточняйте срок поставки

В закладки Сравнить

Cabeus FTP-10P-Cat.3-IN Кабель витая пара экранированная FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), PVC FTP-10P-Cat.3-IN Cabeus Артикул: М0000101169

Cabeus (FTP-10P-Cat.3-IN) — Кабель витая пара экранированная FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Cabeus UTP-10P-Cat.3-IN Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), PVC Cabeus UTP-10P-Cat.3-IN Cabeus UTP-10P-Cat.3-IN Артикул: М0000101619

Cabeus (UTP-10P-Cat.3-IN) — Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), PVC Технические…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Cabeus FTP-10P-Cat.3-OUT Кабель витая пара экранированная FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE FTP-10P-Cat.3-OUT Cabeus Артикул: М0000101170

Cabeus (FTP-10P-Cat.3-OUT) — Кабель витая пара экранированная FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN FTP 4x2x0,52 кат.3 3нг-(А)-FRLS (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN F/UTP 4x2x0.52 кат.3 нг(А)-FRLS (СПЕЦЛАН FTP-3нг(А)-FRLS 4x2x0.52) Спецкабель (200 м) Артикул: М0000026886

На заказ
Уточняйте срок поставки

В закладки Сравнить

Cabeus UTP-10P-Cat.3-OUT Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE Cabeus UTP-10P-Cat.3-OUT Артикул: М0000101620

Cabeus (UTP-10P-Cat.3-OUT) — Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней…

На заказ
Уточняйте срок поставки

В закладки Сравнить

TWT TWT-3UTP25 (305 м) Кабель UTP, 25 пар, Кат. 3, серый 3UTP25 TWT (305 м) Артикул: М0000119969

Описание: Кабель состоит из 25-ти пар одножильных медных проводников. Диаметр проводника 24AWG. Каждый проводник…

На заказ
Уточняйте срок поставки

В закладки Сравнить

LANMASTER LAN-3FTP25 (305) Кабель FTP, 25 пар, Кат. 3, серый LAN-3FTP25 LANMASTER (305 м) Артикул: М0000118647

Описание: 25-парный экранированный кабель 3-й категории может быть использован для передачи данных и телефонных сигналов…

На заказ
Уточняйте срок поставки

В закладки Сравнить

LANMASTER LAN-3UTP25-OUT (305) Кабель UTP, 25 пар, Кат. 3, внешний, черный LAN-3UTP25-OUT LANMASTER (305 м) Артикул: М0000118649

Описание: Кабель состоит из 25 пар одножильных медных проводников. Диаметр проводника 24AWG. Каждый проводник заключен…

На заказ
Уточняйте срок поставки

В закладки Сравнить

LANMASTER LAN-3FTP25-OUT (305 м) Кабель FTP, 25 пар, Кат. 3, внешний LAN-3FTP25-OUT LANMASTER (305 м) Артикул: М0000118648

Описание: 25-парный экранированный кабель 3-й категории для внешней прокладки может быть использован для передачи данных…

На заказ
Уточняйте срок поставки

В закладки Сравнить

TWT TWT-3UTP50 (305 м) Кабель UTP, 50 пар, Кат. 3, серый 3UTP50 TWT (305 м) Артикул: М0000119970

Описание: Кабель состоит из 50-ти пар одножильных медных проводников. Диаметр проводника 24AWG. Каждый проводник…

На заказ
Уточняйте срок поставки

В закладки Сравнить

Витая пара — Справочник строительных материалов и терминов (В)

Витая пара представляет собой тип кабеля, где два провода, являясь частью одной цепи, намотаны совместно для минимизации ЕМI (электромагнитных помех) из внешних источников, к примеру, электромагнитного излучения кабеля либо перекрестные помехи среди соседних пар.

Благодаря тому, что при скручивании проводов происходит уменьшение петли районе между проводами, это позволяет уменьшить помехи. Как правило, два провода в сбалансированной паре несут обратный и прямой сигнал (дифференциальный режим). Из-за того, что оба провода обладают схожими объемами электромагнитных помех, возникающие между этими проводами помехи взаимно исключают друг друга. При этом происходит эффект затухания. Дифференциальный режим, наряду с затуханием еще и снижает электромагнитное излучение, исходящее от кабеля.

Шаг вращения (степень скрученности) определяют в изгибах за метр. Данный показатель является составной частью спецификации для этого типа кабеля.

Одним из наиболее важных недостатков витой пары есть ее относительная хрупкость. Это накладывает свой отпечаток на условия эксплуатации и установки кабельных систем на основе такой пары.

Впервые витая пара была использована в 1881 году А.Беловым при обустройстве телефонных систем. Уже к началу двадцатого столетия практически все телефонные линии применяли витую пару. В современном мире большая часть наружных кабельных сетей мира, применяемых телекоммуникационными компаниями для видеосвязи, передачи данных и для осуществления голосовых услуг, состоит из витой пары.

Витая пара экранированная

Данная витая пара представляет собой двужильный кабель, который экранирован с целью предотвращения электромагнитных помех. Экранирование осуществляется из металла, что может дополнительно служить как защита от воздействия внешней среды и от разрывов. Такие экраны могут быть применены и для набора, и для отдельных витых пар.

Категории кабеля

Выпускают несколько категорий кабеля на основе витой пары. В соответствии с эффективность пропускаемого частотного диапазона их обозначают от САТ1 до САТ7. кабель, относящийся к более высокой категории, как правило, содержит больше пар проводов, а каждая пара обладает большим количеством витков на единице длины. Категории витой пары неэкранированной в соответствии с американскими стандартами проводки в коммерческих сооружениях описаны в стандарте EIA/TIA 568.

САТ1 является телефонным кабелем с одной витой парой. Полоса частот составляет 0,1Гц. Применяют лишь для передачи голоса либо данных посредством модема. Раньше в России применяли кабель совсем без скруток, так называемую «лапшу», которая обладает характеристиками не хуже, однако у нее больше влияние помех.

САТ2 является старым типом кабеля с двумя парами проводников. Полоса частот составляет 1МГц, поддерживает передачу данных на скорости до 4Мбит/с. Применялся в сетях ARCNet и token ring, на сегодняшний день иногда используется в телефонных сетях.

САТ3 является кабелем с четырьмя парами. Полоса частот составляет 16МГц, поддерживает скорости передачи данных около 10Мбит/с при построении сетей локальных token ring и 10BASE-T, а по технологии 100BASE-T4 поддерживает скорость 100Мбит/с. Отвечает требованиям стандарта IEEE 802.3 (в отличие от предыдущих категорий кабелей). И по сей день используют в телефонных сетях.

САТ4 является кабелем из четырех скрученных пар. Полоса частот составляет 20МГц, скорость передачи данных до 16Мбит/с по одной паре. Раньше применялся в сетях 10BASE-T, 100BASE-T4, token ring, сегодня не применяется.

САТ5 является четырехпарным кабелем. Полоса частот составляет 100МГц, поддерживает скорость до 100Мбит/с при применении двух пар. Применялся при обустройстве локальных сетей 100BASE-TX. Прокладывая новые сети, используют усовершенствованный кабель САТ5е, который и является тем, что обычно называют витой парой. Благодаря довольно высокой скорости передачи данных является на сегодняшний день одним из самых распространенных сетевых носителей, которые до сих пор используются в компьютерных сетях. 100 метров является ограничением на длину кабеля среди устройств свитч-свитч, свитч-компьютер, компьютер-свитч. 5 метров является ограничением хаб-хаб.

САТ6 является кабелем с четырьмя парами проводников. Полоса частот составляет 250МГц, поддерживает скорость до 1000Мбит/с. Используется в сетях Gigabit Ethernet и Fast Ethernet. В стандарт добавлен в июне 2002 года. Выпускается также категория САТ6а, в ней частота пропускаемого сигнала увеличена до 500МГц. Около 70% установленных в 2004 году сетей использовали кабели категории САТ6.

САТ7 является экранированным кабелем. На данный тип кабеля спецификация пока не утверждена. Полоса частот составляет от 600МГц до 700МГц, скорость передачи данных около 100Гбит/с.

Справочник строительных материалов (В)
Справочник строительных материалов и терминов

Какие бывают категории кабелей витой пары? | by DINTEK Electronic Limited

Перед тем, как узнать о категориях этих кабелей, вы должны хорошо знать, что такое кабель витой пары.

Эти кабели, как следует из названия, получают путем соединения 2 отдельных проводов. Изолированные медные провода намотаны друг на друга, чтобы уменьшить электромагнитную индукцию между парой проводов. Кроме того, эти кабели бывают двух типов, а именно: экранированная витая пара (STP) и неэкранированная витая пара (UTP).

Существуют различные категории этих кабельных систем, которые используются в зависимости от поколения. У каждой из этих категорий есть свои особенности. Если вы планируете покупать кабели для локальной сети, вы можете просмотреть эти категории и сделать соответствующий выбор.

Кабельная система категории 5e — это модифицированная версия кабелей категории 5 с аналогичной физической структурой. Он поддерживает работу через гигабитный Ethernet и полнодуплексный Ethernet. Эти кабели также называются улучшенными кабелями категории 5 и используют 4 пары неэкранированных витых кабелей.

В кабелях категории 5 вы найдете улучшенное шумоподавление и меньшие помехи. В дополнение к этому, эти кабели могут работать с более высокой пропускной способностью, чем кабели категории 5. Перекрестные помехи на ближнем конце (NEXT), перекрестные помехи на дальнем конце с равным уровнем суммарной мощности (PS-ELFEXT) и затухание — вот некоторые из других областей, в которых эти кабели были усовершенствованы.

Следующий тип кабеля витая пара — кабельная система Cat 6. Работа кабелей 6-го поколения включает в себя возможность подключения 10-гигабитных Ethernet-соединений на фиксированном расстоянии до 55 метров.Он поддерживает гигабитные данные Ethernet со скоростью 1 гигабит в секунду.

Для передачи данных по этим проводам коммутационные панели, кросс-коммутации, разъемы и коммутационные кабели должны соответствовать стандартам Cat 6. Кроме того, они обратно совместимы со стандартами Cat 5, Cat 5e.

Расширенная кабельная разводка Cat 6 имеет дополнительную более тугую скрутку, чем кабели категории 6 предыдущего поколения. Эти кабели поддерживают вдвое большую пропускную способность. Еще одна ключевая особенность кабелей Cat 6a заключается в том, что они могут поддерживать более высокие скорости передачи на увеличенной длине сети.

Кабель категории 6a В системе используется неэкранированная витая пара. Они обратно совместимы с кабелями Cat-6 и Cat-5e. Доступные кабели на 6 А меньше по размеру, чем были изначально, что приводит к увеличению его веса.

Кабельная система Cat 7 может поддерживать 10 Гбит / с, как кабельная система Cat 6. Существует теоретическая концепция, согласно которой эти кабели способны передавать до 40 Гбит / с и 100 Гбит / с на 50 и 15 метров соответственно.

Кабели, выполненные в них, довольно жесткие и имеют больший экран для дальнейшего уменьшения помех. Однако скорость, которую может достичь Cat 7, в настоящее время не поддерживает ни одну из домашних сетей.

Заключение

Поскольку эти кабели более эффективны в предотвращении перекрестных помех, они предпочтительнее других кабельных систем. Если вы хотите приобрести эти категории кабелей витой пары, вы можете посетить интернет-магазин Dintek , который занимается такими продуктами.

категорий витой пары Введение и их отличия

Как один из старейших типов кабеля, когда-либо изобретенных, витая пара была впервые разработана Александром Грэмом Беллом в 1881 году. С тех пор она широко используется в телефонных сетях в Америке. В настоящее время различные категории кабелей витой пары были распространены во всем мире в основном для наружных наземных линий, предлагающих услуги телефонной голосовой связи.

Вообще говоря, витая пара — это разновидность медной проводки, в которой два проводника одной цепи скручены вместе.Целью использования витой пары является устранение электромагнитных помех (EMI) от внешних источников, чтобы остановить ухудшение характеристик схемы. Кроме того, разные стандарты витой пары определены в различные категории, как cat 1, cat 2, cat 3, cat 4, cat 5 / 5e, cat 6 / 6a, cat 7 / 7a, cat 8 / 8.1 / 8.2. И эта статья даст краткое введение в некоторые распространенные категории кабелей витой пары.

Различные категории витой пары

1) Кат. 5 / 5e

Кабель витой пары

Cat 5 часто используется для структурированной кабельной разводки компьютерных сетей.Доступны скорости 10/100 Мбит / с при полосе пропускания до 100 МГц. Однако сейчас он считается устаревшим и заменен на cat 5e (улучшенный). Кабель Cat5e — один из наиболее часто используемых кабелей витой пары в настоящее время. Самая большая разница между cat 5 и cat 5e заключается в том, что cat 5e имеет более низкую перекрестную наводку, а ее скорость передачи может достигать 1000 Мбит / с.

2) Кат. 6 / 6a

В качестве замены cat 5 / 5e витая пара cat 6 применяется к Gigabit Ethernet и другим физическим уровням сети.Он поддерживает скорость до 10 Гбит / с на частоте 250 МГц. При использовании для приложений 10GBASE-T максимальная длина кабеля Cat6 уменьшена с 37 до 55 метров. Но cat 6a (расширенный) был разработан для работы на частоте до 500 МГц, поэтому максимальное расстояние кабеля больше, чем Cat 6, до 100 метров.

3) Кат. 7 / 7a

Cat 7 — это стандарт для кабелей с витой парой, используемых в сетях 1000BASE-T и 10GBASE-T. Он обеспечивает производительность до 600 МГц при максимальной длине 100 метров.Что касается кабеля cat 7a (расширенного), он имеет более высокую частоту — 1000 МГц. Результаты показывают, что можно поддерживать 40 GbE или даже 100 GbE на очень короткой длине.

4) Кат. 8 / 8,1 / 8,2

Cat 8 — это стандарт США, определенный ANSI / TIA, тогда как Cat 8.1 и Cat 8.2 определены ISO / IEC для глобального применения. Все эти три типа витых пар категории 8 используются для 25GBASE-T и 40GBSE-T на максимальной частоте до 2 ГГц. За исключением того, что cat 8 принимает ссылки cat 8, cat 8.1 использует ссылки класса I, а cat 8.2 использует ссылки класса II. Ключевое различие между классом I и классом II заключается в том, что класс II допускает несовместимость трех разных стилей разъемов друг с другом или с разъемом RJ45.

Заключение

Кабели витой пары классифицируются по разным классам, называемым категориями. Эти стандарты специально определяют пропускную способность кабеля. Более высокие категории дороже, чем более низкие, но большая часть затрат на самом деле тратится на рабочую силу для установки кабелей.А кабели витой пары категории 5 сейчас не рекомендуются. Более высокие категории — это будущие тенденции для сетевых кабелей.

Неэкранированная витая пара, производители UTP

Кабель витая пара — один из наиболее распространенных типов кабельной разводки в помещении. Однако это не означает, что многие приложения, использующие кабель UTP, не требуют специального решения. Помня об этом, Hitachi Cable America тщательно спроектировала и спроектировала множество неэкранированных витых кабелей, начиная от магистрального кабеля с суммой мощности категории 3 до кабелей категории 6a 10G.

Какой неэкранированный кабель витой пары подходит для моих приложений?

Неэкранированный кабель связи с типами кабелей от категории 3a до категории 6a подходит для очень широкого диапазона применений. Для установки в камере статического давления и стояка в базовых кабельных системах в помещении часто используется кабель категории 3 для 10 BASE-T и ATM со скоростью до 24,6 Мбит / с. Для решений, ориентированных на более высокую производительность, предлагается неэкранированная витая пара категории 6 класса премиум, протестированная на частотах до 660 МГц для 10GBASE-T, 10-гигабитный Ethernet, широкополосное видео, ATM 622 Мбит / с и многое другое.

Большинство кабелей статического давления и стояка доступны с рядом опций и конфигураций, включая доступные кабели класса CMP-50 и многочисленные варианты конструкции кабеля. Чтобы получить точные характеристики и узнать больше об отдельных решениях для кабелей UTP от HCA, перейдите по ссылкам ниже или свяжитесь с нами сегодня.

Неэкранированный витой кабель Hitachi Cable America

Кабели UTP Supra 10G категории 6a: Кабели статического давления и стояка протестированы на частоте 660 МГц.Отличается повышенной производительностью ANEXT и гарантированным запасом прочности в соответствии с требованиями TIA и ISO категории 6a. Разработан для приложений 10 Gigabit Ethernet, 100BASE-TX Fast Ethernet и 1000BASE-T Gigabit Ethernet. Идеально подходит для передачи голоса, частичного 10BASE-T Ethernet T1, ATM со скоростью 155 Мбит / с и др.
Кабель 10G-XE ™ категории 6A: Кабель статической камеры и стояка, соответствующий требованиям RoHS 2, протестирован на частотах до 500 МГц для работы на одной ветви, что превышает требования TIA и ISO cat 6a. Поддерживает 10GBASE-T и 1000BASE-T гигабитный Ethernet.Превышает требования к перекрестным помехам для 10-гигабитного Ethernet. Уменьшенный диаметр обеспечивает более высокую скорость заполнения.
Кабели Supra 660 с улучшенным UTP-кабелем категории 6: Кабель камеры статического давления и стояка, протестированный на частоту 660 МГц, обеспечивает гарантированный запас по высоте в соответствии с требованиями TIA и ISO Cat6. Отвечает требованиям для всех приложений, разработанных для кабелей категории 6 или класса E (с обратной совместимостью).
Кабели UTP Premium категории 6: протестированы UPT o 660 МГц, до 155 Мбит / с ATM, 10GBase-T для приложений, от голоса до 155 Мбит / с ATM, 100 Мбит / с TP-PMD, широкополосного видео, цифрового видео и т. Д.
Кабели ECO UTP категории 6: протестированы в диапазоне от 1 до 555 МГц. Нет внутреннего парного разделителя. Изготовлено из 100% материалов, изготовленных из вторичного сырья, с малым внешним диаметром. чтобы позволить больше кабелей на кабелепровод. Поддерживает до 100BASE-T4 Fast Ethernet и совместим со всеми приложениями, разработанными для кабелей категории 3 или класса c.
Кабели UTP Plus категории 6:: протестированы на частотах до 555 МГц и разработаны для повышения производительности. Обеспечивает гарантированный запас по высоте в соответствии с требованиями TIA и ISO Cat 6.Поддерживает 10G BASE-T, 10 гигабитный Ethernet, 1000 BASE-T Gigabit Ethernet, 1000 Мбит / с ATM, 100 BASE-T Ethernet, широкополосное видео и многое другое.
Кабели Enhanced UTP 350 категории 5e: неэкранированная витая пара. Протестировано на частоте 400 МГц для установки в камере статического давления и стояка.
Кабели UTP категории 5e для помещений: сертифицированные UL категории 5e, соответствующие требованиям к кабелям категории 5e TIA и протестированные на частоте 400 МГц для различных приложений, от 10GBASE-T Ethernet до 100BASe-T4 Fast Ethernet.
Многопарные кабели для суммирования мощности категории 5e: кабели статической камеры и стояка протестированы на частоте 100 МГц. Компонент этого неэкранированного кабеля витой пары соответствует требованиям магистрального кабеля с суммой мощности TIA Cat 5e. Сертификат UL категории 5e.
Многопарные кабели суммирования мощности категории 3: протестированы на частоте 16 МГц, компонент соответствует требованиям магистрального кабеля суммирования мощности категории 3 TIA. Обеспечивает минимальное повреждение из-за посторонних перекрестных помех с совместимостью со всеми приложениями, разработанными для кабелей Cat3 (класс c).

Чтобы узнать больше о правильном кабеле неэкранированной витой пары для ваших приложений, обратитесь к представителю Hitachi Cable America сегодня.

Кабели категории

— все ли они одинаковы?

Категория

— это один из наиболее широко используемых кабелей для домашних и коммерческих широкополосных сетей. Независимо от того, устанавливаете ли вы точки доступа, сетевые интерфейсы или системы безопасности, кабель категории будет частью того, что вам нужно.

Мы знаем, о чем вы думаете — категория кабеля у всех одинакова, верно? Не совсем.

При выборе правильного кабеля необходимо учитывать несколько факторов. Здесь мы обсудим 5 деталей, на которые следует обратить внимание при покупке кабеля категории.

Прежде чем мы сможем это сделать, нам нужно решить, какой кабель категории уровня нам понадобится.

Два наиболее часто используемых типа — это кабели категории 5e и категории 6. Оба сделаны из 4 пар скрученных проводов, заключенных в полимерную оболочку.CAT5e может обеспечить скорость 1 Гбит / с на расстоянии до 100 м (328 футов), в то время как CAT6 может обеспечить скорость 10 Гбит / с до 50 м (164 фута) и скорость 1 Гбит / с до 100 м (328 футов). Кроме того, CAT6 имеет более высокие характеристики перекрестных помех из-за большего калибра и повышенного скручивания. Это приводит к меньшему количеству ошибок и потерянных пакетов по сравнению с кабелем CAT5e той же длины.

Кабель для определения категории качества

Недооцененный аспект категории кабеля, который может иметь большое влияние на простоту и скорость установки, — это то, насколько легко или нет установить разъем на кабель.Если вы спросите опытного установщика, приходилось ли ему когда-либо переделывать разъем на категориальном кабеле, вы, вероятно, услышите историю об очень неприятном опыте и дорогостоящей кривой обучения.

При изучении категории кабеля обратите внимание на такие мелкие детали, как: количество витков на дюйм в каждой паре, яркость цветов каждого провода, толщина внешней оболочки кабеля и форма / размер разделителя жил ( если представить). Это может показаться незначительными деталями, но самый маленький элемент может иметь значение в этом поле.Быстрая и простая установка разъема — один раз — может избавить от многих минут борьбы с повторным подключением.

5 основных факторов, которые следует учитывать при выборе категории кабеля

1. Сколько скруток?

Кабель категории с витыми парами, которые имеют более плотную скрутку, будет трудным для технического специалиста при использовании и установке на работе. Чем больше скручиваний, тем выше вероятность перекоса проводов при установке разъема.

Лучший кабель с меньшим количеством скручиваний при сохранении полной производительности в соответствии с ANSI / TIA / EIA-568-C.2. В некоторых недорогих проводах используется метод, известный как гиперскручивание, чтобы преодолеть более низкое качество изоляции и проводов. Это можно увидеть в приведенном выше сравнении двух, казалось бы, идентичных кабелей CAT5e.

2. Цвет корпуса кабеля

Цвет корпуса кабеля может показаться неважным, но сколько раз вы прокладывали кабели в тускло освещенном подвале или комнате? Коричневый и оранжевый или зеленый и синий могут выглядеть очень похожими при плохом освещении.

Найдите кабель ярких и отчетливых цветов, и вы больше не будете ошибочно заказывать пары в разъеме.

3. Толщина оболочки кабеля

Оболочка кабеля часто упускается из виду при покупке провода категории, однако она может иметь большое влияние на соединение. Более тонкая оболочка со стандартным внешним диаметром дает витым парам больше места для перемещения и изгиба во время установки, что приводит к разделению пар и снижению производительности. Это также упрощает случайное разрезание проводов.

Более толстая оболочка стандартного диаметра защитит проводники от перегиба и непреднамеренных порезов.В дополнение к этим соображениям простоты установки, материал оболочки также должен соответствовать требованиям NEC, UL и местных норм в отношении воздействия УФ-излучения, огнестойкости и т. Д. При выборе кабелей важно тщательно оценить тип оболочки, поскольку ни один материал оболочки не может удовлетворить все потребности.

4. Рекомендации по разделению сердечника

Поскольку CAT6 становится все более распространенным явлением, установщики начинают использовать больше разделителей сердечника (обычно используемых в CAT6 для повышения производительности).В более дешевых кабелях может использоваться толстый звездообразный разделитель как метод улучшения характеристик перекрестных помех. Эти более толстые разделители бывает трудно удалить, что увеличивает время установки.

В качественном кабеле вместо этого будет использоваться тонкий разделитель, который легко снимается во время установки.

5. Избегайте алюминия, плакированного медью

Наконец, обратите внимание на кабель с медным покрытием из алюминия (CCA). Этот недорогой вариант может показаться идеальным, но на самом деле он вызовет ряд проблем во время установки и эксплуатации.Кабель CCA очень подвержен поломке проводника при изгибе во время установки и использования.

Другой проблемой CCA является его более высокое электрическое сопротивление по сравнению с медью, что может вызвать проблемы с приложениями Power-over-Ethernet (PoE). Большее сопротивление приводит к большему нагреву кабеля и снижению мощности, доступной на устройстве PoE.

Удовлетворить покупателя

Кабели разных марок могут выглядеть одинаково снаружи, но самая большая разница в деталях.Когда категория кабеля выбрана правильно, это облегчит и повысит эффективность работы технических специалистов. Когда технические специалисты смогут сэкономить время во время установки и обеспечить лучшее обслуживание благодаря используемым деталям, заказчик будет очень доволен.

Категории кабелей витой пары — Vincent Tech Blog

Категории кабелей витая пара

В среде, где используются кабели витой пары, пара проводов образует цепь, которая может передавать данные, и это делается для минимизации перекрестных помех, которые представляют собой явление, когда данные по одному кабелю создают нежелательный эффект на соседний кабель. .Кабель витой пары обычно используется в локальной сети (LAN). Он также подключает сетевые узлы к сетевым устройствам или устройствам взаимосвязанной сети. Эти кабели витой пары географически включают ПВХ (поливинилхлорид) и кабели статического давления.
Но прежде чем перейти к различным категориям кабелей витой пары в зависимости от скорости и поддерживаемой технологии, пожалуйста, ознакомьтесь с двумя основными типами кабелей витой пары, которые у нас есть. Существует два основных типа кабелей витой пары:

Неэкранированная витая пара (UTP)

Это тип витой пары, который является наиболее часто используемым типом витых пар в сетях Ethernet из-за их относительно низкой стоимости и простоты установки и считается самым быстрым на сегодняшний день средой на основе меди.С другой стороны, эти кабели поддерживают передачу на расстояние до 100 метров и скорость передачи данных до 1 гигабит в секунду (Гбит / с)

.
Недостатком является то, что эти кабели чувствительны к помехам сигналов, и для передачи на большие расстояния этому кабелю требуются повторители.

Экранированная витая пара (STP)

Кабель STP снабжен экраном из фольги, покрывающим его жилы, для повышения устойчивости кабеля к помехам и шумам.он содержит четыре пары многожильных или одножильных проводов. Кроме того, он дороже, чем UTP, а также поддерживает расстояние передачи до 100 метров и поддерживает скорость передачи данных от 10 до 100 мегабит в секунду (Мбит / с).
Кабели с экранированной витой парой (STP) предотвращают интерференцию сигналов лучше, чем кабель UTP. Кабели STP сложнее подсоединить к оконечным устройствам, и они более дороги, чем кабели UTP.

Категории кабелей витой пары.

КАТЕГОРИЯ	ТИП СЕТИ	МАКСИМАЛЬНАЯ СКОРОСТЬ СЕТИ	ОПИСАНИЕ
Категория 1 (CAT 1)	Передача голоса	1 Мбит / с	Не подходит для работы в сети.
CAT 2	Для цифрового телефона низкоскоростной сети	4 Мбит / с	Обычно не используется в сетях.
CAT 3	Ethernet	10 Мбит / с	Эта категория в настоящее время используется для телефонной проводки.
CAT 4	Токен-кольцо IBM	10 Мбит / с	Может также использоваться для Ethernet 10 Мбит / с.
CAT 5	Подключение Fast Ethernet	100 Мбит / с
CAT 5e	Гигабитный Ethernet	350 Мбит / с
CAT 6	Гигабитный Ethernet	1 Гбит / с	Он поддерживает скорость передачи сигналов 250 мегагерц (МГц).
CAT 6a	Гигабитный Ethernet	1 Гбит / с	Он также поддерживает скорость передачи сигналов 500 мегагерц (МГц).
CAT 7	Гигабитный Ethernet	1+ Гбит / с	Поддерживает скорость передачи сигналов 2 гигагерца (ГГц).

Кроме того, некоторые из стандартов кабельной проводки витой пары, которые нормализуют проектирование и управление кабельной системой:

T568A: Это стандарт, который используется в коммерческих зданиях и кабельных системах, поддерживающих сети передачи данных, голос и видео.

T568B: Он специально определяет стандарты для кабелей, таких как 100 Ом, и кабелей с экранированной витой парой и волоконно-оптических кабелей.

Категории медных кабелей витой пары

В моей предыдущей статье мы видели классификацию медных кабелей типа витая пара. Давайте посмотрим на различные категории кабелей витой пары, доступных на рынке. Эти категории созданы на основе технологических достижений. Поэтому напоминаем, что с повышением категории мы получим более продвинутые функции и возможности этих кабелей витой пары.

Доступно множество различных кабелей для Ethernet и других телекоммуникационных сетей, используемых в сетевых приложениях. Я считаю, что простое описание таблицы намного облегчит вам понимание функций,

· Когда мы записываем CAT 6, CAT 7 или так далее, как вы когда-нибудь задумывались, что для вас означает слово «CAT»? Это не что иное, как сокращение от слова « Категория» . · Длина кабеля и скорость передачи данных взаимосвязаны. Например, мы можем использовать кабели CAT 8 для передачи данных на расстояние до 100 метров со скоростью 1 Гбит / с.Но когда нам нужно передавать данные со скоростью 40 Гбит / с, максимальная длина кабеля ограничивается 30 метрами. · Частота прямо пропорциональна скорости передачи данных. Представьте, что вы можете управлять только двумя автомобилями, по одному пассажиру в каждой, в определенный момент времени по шоссе в каждой из двух полос. Теперь вы сможете перевозить больше людей по одной и той же трассе, если вы можете ездить на тех же двух машинах 500 поездок в день по сравнению с 250 поездками в день. Теперь представьте ту же аналогию, но замените автомобили битами данных.Таким образом, если вы можете управлять только двумя битами на данной линии данных, тогда 100 МГц (или 100 миллионов циклов в секунду) даст большую полосу пропускания (то есть возможность передавать данные по той же линии), чем 50 МГц (или 50 миллионов циклов в секунду. ). Категория 1 (CAT 1) — Определяет традиционный кабель UTP. Он предназначен для передачи только голоса, а не данных. Этот тип кабеля не рекомендуется для работы в сети и используется в телефонных службах. Категория 2 (CAT 2) — Определяет кабель, который может передавать данные со скоростью до 4 Мбит / с.Он состоит из 4 пар проводов или, скажем, всего 8 кабелей. Категория 3 (CAT 3) — Определяет кабель, который может передавать данные со скоростью до 10 Мбит / с. Он состоит из 4 пар проводов. Его длина составляет 1000 футов с отметками длины через каждые 2 фута. Частота этого кабеля составляет 16 МГц, и он используется в сети 10BaseT. Категория 4 (CAT 4) — Определяет кабель, который может передавать данные со скоростью до 16 Мбит / с. Его кабель состоит из 4 пар проводов. Частота передачи сигналов по этому кабелю — до 20 МГц. Категория 5 (CAT 5) — Определяет кабель, который может передавать данные со скоростью до 100 Мбит / с. Частота передачи сигналов по этому кабелю — до 100 МГц. Этот тип кабеля в основном используется в современной сетевой среде. Кабель используется в архитектуре 100BaseX Ethernet и архитектурах с асинхронным режимом передачи (ATM). Категория 5E (CAT 5 Enhanced) — Определяет кабель, который может передавать данные со скоростью до 1000 Мбит / с с частотой передачи сигналов 125 МГц. Он используется для подключения компьютеров, концентраторов, коммутаторов и серверов печати. Категория 6 (CAT 6) — Определяет 4-парный кабель, обеспечивающий улучшенные характеристики по сравнению с Cat 5e. Он может передавать данные со скоростью до 1000 Мбит / с с частотой передачи сигналов 250 МГц. В наши дни это наиболее популярные сетевые кабели, которые почти заменили все предыдущие категории кабелей. Несмотря на то, что мы доработали категории кабелей, они по-прежнему остаются фаворитом всех сетевых администраторов. Категория 6A (CAT 6 Augmented) — Они способны поддерживать скорость передачи данных до 10 Гбит / с при максимальной полосе пропускания 500 МГц.CAT6A имеет дополнительные и более жесткие скрутки с дополнительной изоляцией для уменьшения перекрестных помех. Категория 7 (CAT 7) — Определяет полностью экранированный кабель витой пары, работающий на частоте сигнала 600 МГц. Полностью экранированный означает, что все четыре пары кабеля имеют дополнительный экран поверх них. Категория 8 (CAT 8) — Это кабели Ethernet, которые сильно отличаются от предыдущих кабелей тем, что поддерживают частоту до 2 ГГц (2000 МГц) и ограничены 30-метровым каналом с двумя разъемами.Для кабеля Cat8 также требуется экранированный кабель. Что наиболее важно, соединительные кабели Ethernet Cat8 могут поддерживать скорость 25 Гбит / с или даже 40 Гбит / с. Есть комментарий или вопросы для рассмотрения? Давайте расти вместе. Не стесняйтесь комментировать.

Know The Lingo — Что такое категория кабеля?

Автор: Джозеф Д. Корнуолл, CTS-D
Технологический евангелист — C2G

Технический жаргон — это своего рода сокращение, которое используется для выражения концепций, общих для этой конкретной темы или области исследования.Технический жаргон важен, потому что он дает очень точное или уникальное «сокращенное» описание устройства, эффекта или концепции. К сожалению, если вам некомфортно и вы не знакомы с жаргоном темы, эффективное общение с людьми, которые считают жаргон своей области «самоочевидным», может стать серьезным препятствием. В этой серии статей мы приоткроем завесу недопонимания из жаргона аудио / видео индустрии.

ЧТО ТАКОЕ КАБЕЛЬ CAT?

Концепция категории кабелей была впервые сформулирована Альянсом электронной промышленности (EIA) и в настоящее время поддерживается Ассоциацией телекоммуникационной промышленности (TIA).В 1991 году был выпущен стандарт TIA / EIA-568-A (в настоящее время измененный на TIA / EIA-568-C) с целью определения стандартов для телекоммуникационных установок. В частности, стандарт определил элементы сбалансированной кабельной разводки витой пары, волоконно-оптических и коаксиальных кабелей, а также соответствующие разъемы. Обсуждаемые здесь кабели Cat относятся к разновидности неэкранированной витой пары (UTP).

Вы не можете работать в аудио / видео или ИТ-индустрии и не слышать о кабелях Cat5e и Cat6. Как вы знаете, Кот — это сокращение от «Категория».«Термин« категория »относится к различным уровням характеристик в полосе пропускания сигнала, затуханию и перекрестным помехам, связанным с конструкцией каждого кабеля.

Кабели

категории 1 представляют собой 2-парные медные UTP, разработанные для POTS (обычные старые телефонные системы). с полосой пропускания до 1 МГц кабели Cat1 когда-то были наиболее распространенными телекоммуникационными кабелями и были обнаружены почти в каждом доме и офисе. Однако Cat 1 не может передавать данные из-за очень ограниченной полосы пропускания.

Кабели категории 2

увеличили игра путем удвоения количества проводников до 4 витых пар.Эта конструкция также увеличила пропускную способность до невероятных 4 Мбит / с, чего достаточно для телетайпной и факсимильной связи! Важно отметить, что и Cat1, и Cat2 являются вариациями названий кабелей Уровня 1 и Уровня 2, которые изначально были определены распределительной компанией низкого напряжения Anixter International. Ни один из этих кабелей не определен в стандарте TIA 568-C.

Кабели категории 3, широко известные как Cat3 или «провод станции», представляют собой неэкранированную витую пару, предназначенную для передачи данных со скоростью до 10 Мбит / с.Он использовался в начале 1990-х годов для компьютерных сетей, в частности, в системе, известной как «Token Ring». Cat3 определен в стандарте TIA 568-C и до сих пор используется в качестве телефонной проводки.

Кабели категории 4 улучшены на Cat3 и обеспечивают пропускную способность до 16 Мбит / с и широко используются как в сетях Token Ring, так и в первых сетях 10Base-T. Cat4 больше не распознается в TIA 568-C.

Кабели категории 5 — самые распространенные сетевые кабели UTP на планете. Усовершенствованные кабели категории 5 известны как Cat5e и обеспечивают лучшую способность к перекрестным помехам, чем оригинальные кабели Cat5, но обеспечивают ту же полосу пропускания 100 МГц.Cat5e используется в структурированных кабелях для компьютерных сетей, таких как 10Base-T, 100Base-TX (Fast Ethernet) и 1000Base-T (Gigabit Ethernet). Cat5e также используется во многих аудио / видео и телефонных приложениях.

Категория 6 (Cat6) — это стандартизированный кабель для Gigabit Ethernet и других физических уровней сети, обратно совместимый со стандартами кабелей Категории 5 / 5e и Категории 3. Cat6 имеет гораздо более высокие характеристики как по перекрестным помехам, так и по системному шуму, и обеспечивает полосу пропускания до 250 МГц.Обычно он используется в 1000Base-T (Gigabit Ethernet) и 10GBase-T (10-Gigabit Ethernet). Cat6a — это «расширенный» кабель категории 6, который обеспечивает полосу пропускания до 500 МГц.

Разное
