Розетка для электроплиты legrand: как выбрать правильно

Розетки и вилки Legrand

Электрическая печь — это один из самых мощных потребителей электроэнергии в квартире, поэтому для электроплиты розетка несколько отличается от обычных представителей этого электрооборудования. К ним предъявляются особые требования, как по качеству контактной части, так и по способу подключения.

Компания Legrand сделала акцент на высокое качество предлагаемой продукции, розетки Legrand получили особое распространение, и именно об этих розетках мы поговорим более детально.

Виды розеток Legrand для электрических плит

На данный момент компанией выпускаются несколько видов розеток для электрических печей. Главным их различием является количество фазных проводов. Это могут быть розетки для однофазной сети и для трехфазной.

Однофазные розетки Legrand

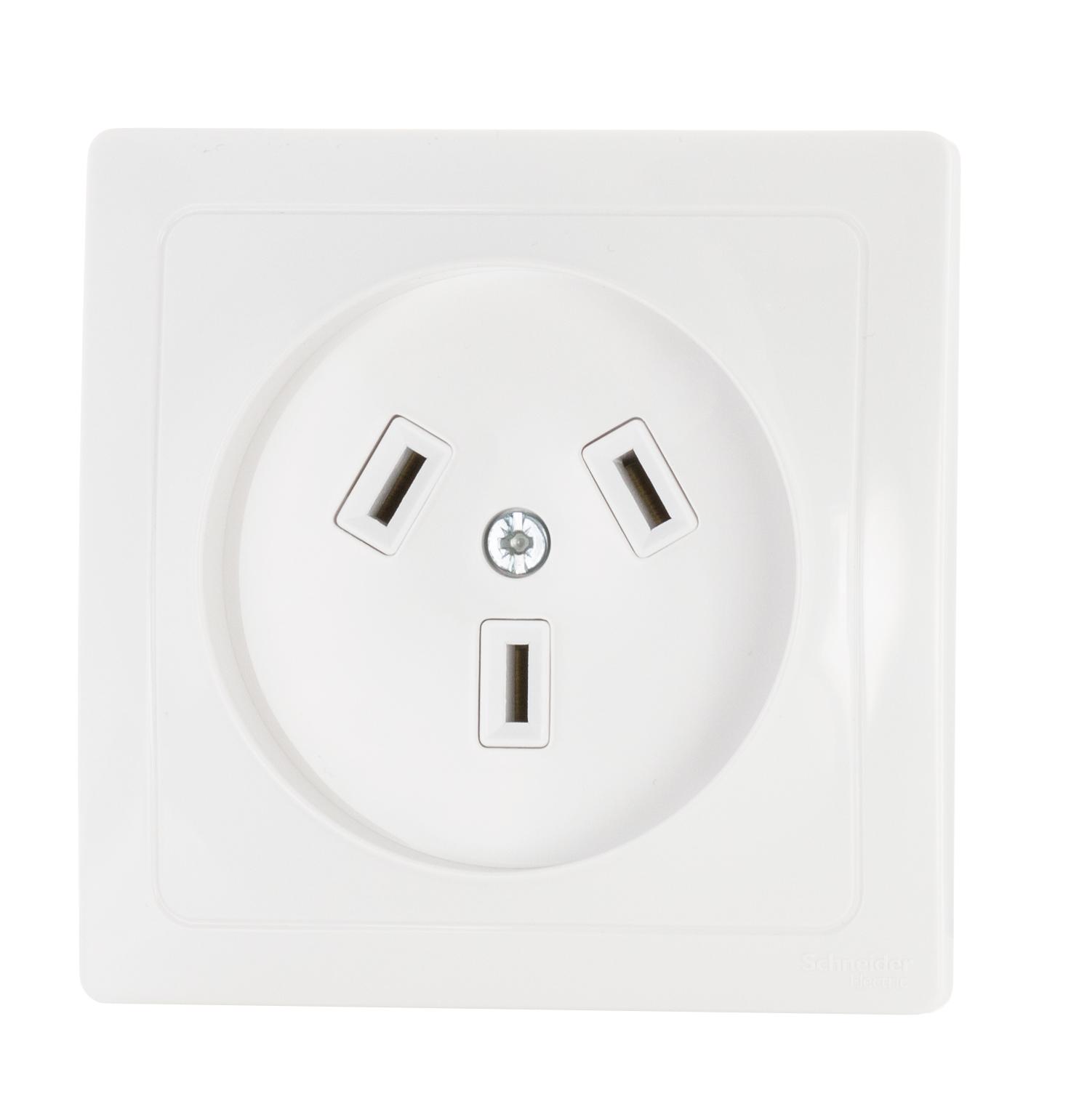

Визуально однофазная розетка legrand для электроплиты отличается от других розеток и своего трехфазного собрата конструкцией.

В первую очередь, это выражено в количестве контактов, два из которых имеют привычную круглую формы, а один — прямоугольную.

Итак:

Главным отличием таких розеток является номинальный ток, на который они рассчитаны. На данный момент можно встретить изделия с номиналом в 20 и 32А.
Уровень пыле- и влагозащищенности у них обычно IP 20, но можно встретить и более защищенные модели.

Обратите внимание! Уровень пылезащищенности обозначается первой цифрой после индекса «IP». Он может колебаться от 0 до 6. Чем больше, тем лучше защита. По влагозащищенности уровень защиты может колебаться от 0 до 8 и здесь тоже, чем выше цифра, тем выше уровень защиты, но и цена более защищенных моделей возрастает.

Еще одним важным параметром является сечение подключаемого провода. Оно может варьировать от 6 мм² до 10 мм². Здесь выбор целиком зависит от используемого для подключения кабеля.

Трехфазные розетки Legrand

Трехфазная вилка и розетка Legrand

Трехфазная розетка legrand для плиты отличается от своих собратьев количеством силовых контактов. Их у нее аж пять, из которых четыре имеют привычную круглую форму и один контакт прямоугольной формы. Все эти контакты имеют закрывающиеся шторки, которые блокируют попадание воды и пыли при отключенной вилке.

Итак:

Главным отличием таких розеток так же является номинальный ток. Он может быть 20, 32 и 40А.

Обратите внимание! Хоть номинальный ток практически и идентичен номиналам однофазной розетки, благодаря более высокому напряжению пропускная способность таких розеток выше. Так к трехфазной розетке в 20А можно подключать приборы мощностью до 7,5кВт. В то же время к однофазным розеткам с таким же номинальным током можно подключить электроприборы с мощностью лишь в 4 – 4,5кВт.

Также трехфазные розетки отличаются по степени защиты. Как и у однофазных собратьев, она обычно варьирует в пределах IP 20 – IP 22.

Возможное сечение используемого провода также может варьировать в пределах 6 – 10 мм². Что, учитывая более высокое напряжение питающей сети, вполне достаточно для подключения.

Подключение розеток Legrand

Подключается розетка Legrand для плиты, исходя из параметров питающей сети, и в зависимости от подключения вилки.

Ведь в случае подключения данного вида электроприборов крайне важно соблюсти соостность фазных и нулевых выводов на розетке и вилке. Поэтому в нашей статье мы рассмотрим не только вопросы подключения розетки, но и вилки питания электрической печи.

Подключение однофазной вилки и розетки Legrand

На фото представлена однофазная схема подключения электроплиты

Питание электрической плиты целесообразно выполнять от отдельного автоматического выключателя. Согласно п. 9.6 ВСН 59 – 88, для электрических плит номинальной мощностью до 8кВт это должны быть автоматы или предохранители на 25А.

При этом, если вы выполняете монтаж своими руками, не забудьте правильно подобрать сечение провода. Этот вопрос мы рассматривали в одной из предыдущих наших статей. Итак, последовательность операций по подключению должна быть следующая.

Подводим к нашей розетке трехжильный провод. Один из этих проводов фазный, второй провод, который согласно п.1.1.29 ПУЭ обозначается голубым цветом, – нулевой, и третий, который обозначается желто-зеленым цветом, – защитный.
Если розетка электроплиты уже установлена, то подключаем к нему наш провод. При этом защитный провод должен быть подключен к выводу прямоугольного контакта розетки. Нулевой провод желательно подключить к парному левому контакту розетки, а фазный — к крайнему правому.

Обратите внимание! Хоть исполнение этих норм и не обязательно, но они значительно упрощают последующее обслуживание и ремонт. Поверьте, простое следование этим правилам сбережет массу сил и эмоций вам или электрику, который придет разбираться с поломкой.

Конструкция розетки и вилки Legrand такова, что она позволяет коммутировать их только в одном положении. Это сделано не спроста. Ведь расположение фазного и нулевого проводов для электрической плиты очень важно. Поэтому при подключении вилки это следует обязательно учесть.
Исходя из этого, подключаем наш фазный провод к крайнему правому контакту, нулевой к крайнему левому, а защитный к расположенному чуть выше прямоугольному разъёму. В итоге у нас должно получиться, что фазный контакт вилки вставляется в фазный контакт розетки. Это очень важно.

Теперь провод, идущий от вилки, подключаем непосредственно к электрической плите. Фазный провод следует подключить к контактам «1», «2» и «3», еще они могут быть обозначены как «L1, 2, 3» или «Ф1, 2, 3», а могут быть просто выделены визуально. Подключение осуществляем на любой из них, а между всеми тремя выводами устанавливаем перемычку.
Нулевой провод, идущий от вилки, подключаем к выводам «4», «5» ( N1,N2) или просто выделенным визуально. Между ними производитель обычно сам устанавливает перемычку. Если ее нет, то обязательно поставьте ее.

Обратите внимание! Если после окончания подключения вы обнаружите, что часть функций вашей электроплиты не работает, то высока вероятность того, что вы не установили или некачественно установили перемычки на фазном или нулевом проводах.

В последнюю очередь, как и на представленном нами видео, осуществляем подключение заземляющего провода. Делается это подключение к выводу «6» или к обозначенному соответствующим образом контакту. После этого, проверив правильность и надежность крепления всех контактов, можно проверить работоспособность нашей электрической печи.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:300px;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4908081011"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Подключение трехфазной вилки и розетки Legrand

Трехфазная схема подключения электроплиты

Розетка для плиты Legrand трехфазного исполнения подключается практически идентично. Отличием является только количество подключаемых проводов, которое для трехфазной сети может быть равно четырем или пяти.

Способ подключения с двумя фазными проводами используется крайне редко и должен быть как-то обоснован. Обычно его используют люди, разбирающиеся в электротехнике, и поэтому способ подключения на четыре провода мы описывать не будем.

Итак:

От распределительного щитка к нашей розетке должно быть подведено пять проводов. Согласно п.1.1.29 ПУЭ, это должны быть желтый, зеленый и красный фазные провода, а также голубой нулевой и желто-зеленый защитный провод.
Трехфазная розетка на электроплиту также имеет пять контактов. Это три расположенных горизонтально фазных вывода; расположенный ниже один нулевой вывод и расположенный выше защитный вывод, который имеет прямоугольную форму.
Подключаем наши фазные провода к трем соответствующим контактам. Нулевой и защитный провод — к соответствующим выводам розетки.
На вилке делаем то же самое. К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.

Обратите внимание! Для трехфазной розетки чередование фазных проводов не имеет значения. Главное, не перепутать фазный с нулевым или защитным.

Теперь подключаем провод от вилки непосредственно к печи. Фазные провода садим на выводы «1», «2» и «3». Причем, если между ними есть перемычка, ее следует обязательно снять. Если вы этого не сделаете, то при подаче напряжения произойдет короткое замыкание.
Нулевой и защитный провода подключаем так же, как и при однофазном подключении. Если вы все сделали, как велит наша инструкция, то после проверки всех соединений можете смело подавать напряжение. Все будет работать, как часы.

Вывод

Если вы имеете возможность выбора, к какой сети подключать вашу электрическую печь, то: трехфазная сеть однозначно имеет значительно более качественные показатели по всем параметрам. И кажущаяся сложность подключения не должна вас смущать, ведь теперь вы знаете, что сделать это достаточно легко, и помощь профессионального электрика вам не нужна.

Розетка для плиты на кухне

Что ремонтируем?
нажмите, чтобы раскрыть

Ремонт комнат
гостиная, кухня, ванная.
- Ванная
- Кухня
- Детская
- Балкон
- Спальня
- Гостиная
- Коридор
- Прихожая

Розетка для электроплиты своими руками

Электрическая плита — это довольно мощное оборудование, которое потребляет большое количество электроэнергии и требует обязательного заземления. Для такой плиты нужна специальная силовая розетка с заземлением, выбор и установку которой мы рассмотрим в этой статье.

Выбор розетки для электроплиты

Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.

В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.

Выбор розетки будет зависеть от максимального тока будущей нагрузки.

Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:

(P (кВт)*1000)/220 В — для однофазного подключения

((P (кВт)*1000)/220 В)/3 — для трехфазного.

При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.

Однофазное и трехфазное подключение

«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.

Существует 2 вида фазных подключений:

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.

Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Как подключить розетку для электроплиты, варочной панели или духового шкафа

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее.

Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

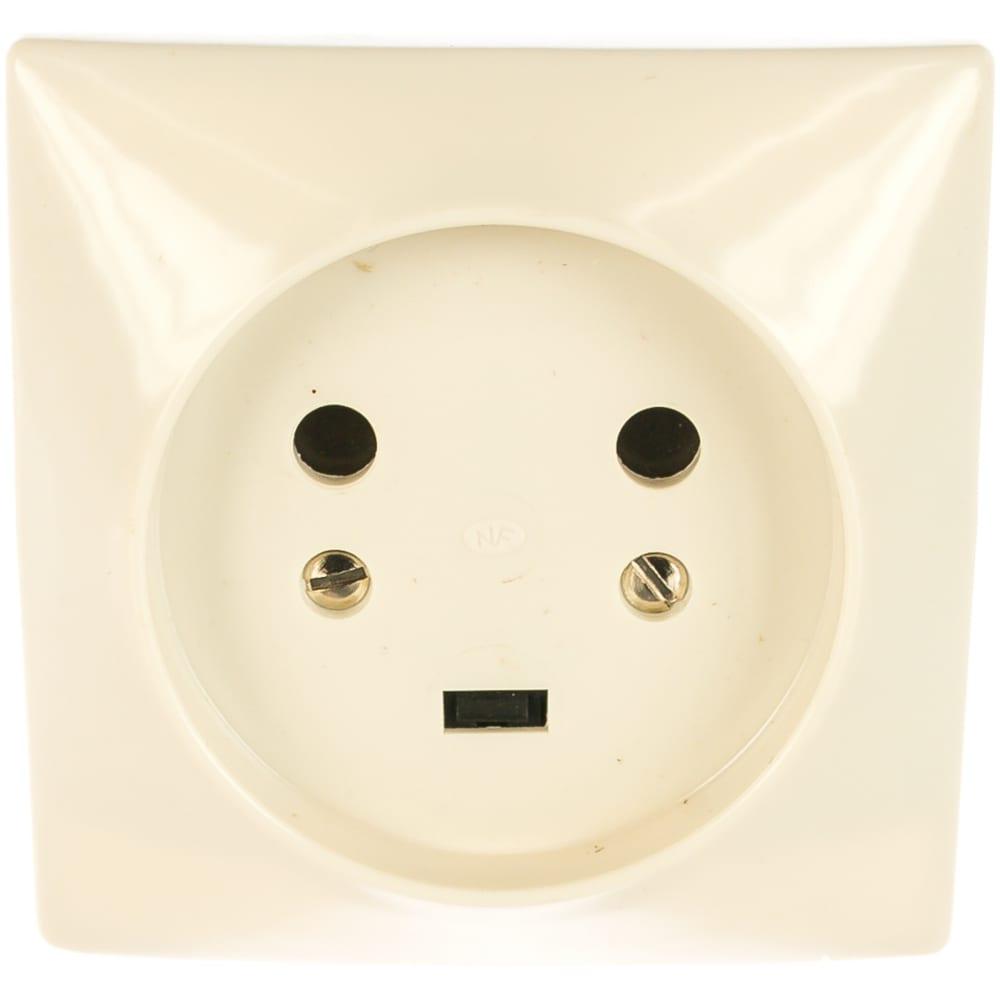

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Силовые розетки для электроплиты

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;

Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;

Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;

Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;

Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;

Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов. скрытой установки, накладные, комбинированные.

Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;

Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;

Комбинированные.

Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото — план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото — схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

И внутренняя, и наружная модели соединяются напрямую через клеммы плиты.

Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;

Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;

Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;

При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;

Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.

Фото — клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото — принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Напряжение в розетке для электроплиты —

Устанавливаем розетку для электроплиты за 1 час самостоятельно

Приобретение новой кухонной плиты — приятные хлопоты для каждой хозяйки. Электрическая она или газовая — это вторично. Важно, что новенькая! Уже и рецепты лежат под рукой, чтобы опробовать новую технику, удивить и побаловать домашних. Ремонт на кухне близится к завершению. Приложено было столько усилий и вот она финишная прямая — подключение кухонной техники. Установка розетки для электроплиты — важный этап работ по подключению. Если подойти к этому вопросу со всей ответственностью, то можно произвести все работы самостоятельно.

p, blockquote 1,0,0,0,0 —>

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

p, blockquote 4,0,0,0,0 —>

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

p, blockquote 5,0,0,0,0 —>

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

p, blockquote 6,0,0,0,0 —>

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

p, blockquote 7,0,0,0,0 —>

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

p, blockquote 9,0,0,0,0 —>

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

p, blockquote 10,0,1,0,0 —>

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

p, blockquote 14,0,0,0,0 —>

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

p, blockquote 15,0,0,0,0 —>

Розетки различают по способу монтажа:

p, blockquote 16,0,0,0,0 —>

Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

p, blockquote 17,0,0,0,0 —>

влагозащищенные;
пылезащищенные;
со встроенной автоматической защитой от перегрузок.

p, blockquote 18,0,0,0,0 —>

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

p, blockquote 19,0,0,0,0 —>

По количеству контактов силовые розетки бывают:

p, blockquote 20,0,0,0,0 —>

трехконтактные для однофазных сетей;
четырехконтактные для трехфазных сетей;
пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

p, blockquote 21,1,0,0,0 —>

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

p, blockquote 22,0,0,0,0 —>

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

p, blockquote 25,0,0,0,0 —>

Монтаж розетки для электроплиты

p, blockquote 26,0,0,0,0 —>

Обесточить подводящий кабель и убедиться в отсутствии тока.
Используя перфоратор, изготовить отверстие под стакан подрозетника.
Продеть в подрозетник питающий провод.
Зачистить концы жил от изоляции.
Присоединить жилы к разъемам на розетке.
Желто-зеленый провод заземления крепим в центре.
Ноль и фазу закрепляем по краям.
При помощи любого строительного раствора фиксируем стакан подрозетника в стене.
После высыхания завершаем сборку розетки: крепим стакан подрозетника шурупами и устанавливаем защитную крышку.
Включаем электропитание.
Тестируем розетку на работоспособность.

p, blockquote 27,0,0,0,0 —>

Розетку к питающему кабелю подключили, можно начинать подключать электроплиту.

p, blockquote 28,0,0,0,0 —>

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

p, blockquote 29,0,0,0,0 —>

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

p, blockquote 30,0,0,0,0 —>

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

p, blockquote 31,0,0,0,0 —>

Штепсель, применяемый для такого подключения имеют три вывода под:

p, blockquote 32,0,0,1,0 —>

фазный провод;
нулевой провод;
заземляющий провод.

Важно соблюдать соосность подключения.

p, blockquote 33,0,0,0,0 —>

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

p, blockquote 34,0,0,0,0 —>

фаза — 3 вывода;
нуль;
заземляющий.

Алгоритм ваших действий:

p, blockquote 35,0,0,0,0 —>

Ознакомление со схемой подключения.
Соединение штепселя с плитой.
Снимаем крышку задней стенки прибора, снимаем защиту.
Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
Внимательно следим за соответствием маркировок.
Соединяем только одноименные цвета.

p, blockquote 36,0,0,0,0 —>

При монтаже однофазной сети:

p, blockquote 37,0,0,0,0 —>

клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

p, blockquote 38,0,0,0,0 —>

демонтаж заводских перемычек;
клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

p, blockquote 39,0,0,0,0 —>

Обратите внимание на то, что демонтаж перемычек, установленных предприятием-изготовителем, ОБЯЗАТЕЛЕН. Если этого не сделать, то высока вероятность ошибки при монтаже, а это чревато неприятностями в виде короткого замыкания и пожара.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

p, blockquote 41,0,0,0,0 —>

Последним этапом проводится тестирование:

p, blockquote 42,0,0,0,0 —>

проверяем, есть ли напряжение в розетке;
включаем штепсель в розетку;
проверяем работу узлов плиты.

p, blockquote 43,0,0,0,1 —>

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Как подключить розетку для электроплиты, варочной панели или духового шкафа

Отличительные особенности

Требования к проводке

Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

Выбор розетки по количеству фаз и заземлению

Советы по выбору конструкции

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

Однофазные розетки

Трехфазные розетки

Подключение контактов к печке

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Как выбрать и установить розетку для электроплиты?

Подключение электроплиты – это очень ответственная работа, которая, впрочем, по силам любому человеку. Одним из самых важных элементов таких работ является монтаж электрической розетки. В случае ее неправильной установки может возникнуть угроза поражения людей электрическим током, выхода из строя элементов электропроводки или даже пожара. Именно поэтому вопрос выбора и правильного монтажа такого устройства, как розетка для плиты, является чрезвычайно важным.

На сегодняшний день на рынке представлено большое количество различных видов электрических розеток, предназначенных для подключения мощных электроприборов, таких как варочные поверхности, бойлеры и, конечно, электроплиты.

На что обратить внимание при выборе розетки?

Главным отличием электрических розеток, применяемых для подключения электроплит, от их обыкновенных бытовых аналогов является повышенный номинальный ток и наличие заземляющего контакта. Здесь нужно оговориться, некоторые схемы подключения старых электрических плит использовали розетки без заземления. Но, следуя современным правилам электробезопасности, такой вариант является неприемлемым.

Мощность кухонной плиты может составлять от 6 до 9 кВт в зависимости от модели. Это наиболее мощный из всех домашних потребителей электроэнергии. Если устанавливаемая плита имеет мощность не более 7 кВт, то для нее подойдет розетка с номинальным током 32 А. В противном случае необходимо приобретать устройство, рассчитанное на ток 40 или 63 А.

Порядок установки розетки для электроплиты

Большинство современных электрических плит рассчитаны на подключение их к сети напряжением 220 или 380 В. Такая универсальность вызвана большой мощностью этих потребителей. Однако, поскольку в большинстве случаев у пользователя отсутствует возможность подключения электроустановок на напряжение 380 В, то изготовитель сразу собирает схему подключения, предназначенную однофазной сети.

На задней стенке плиты имеется специальная панель для подключения ее к сети. На эту панель выведены 6 клемм, которые промаркированы буквами L, N или PE. Тут все просто:

L – фазный провод.

N – нулевой рабочий провод.

PE – защитный (заземляющий) провод.

Во всех розетках, предназначенных для подключения электроплит в однофазную сеть, нулевой и фазный контакты имеют одинаковый внешний вид. Заземляющий контакт отличается от них расположением или диаметром.

Если при подключении такого электрооборудования перепутать местами фазный и нулевой провода, это никак не отразится на его работе (за исключением того, что при отключенном автомате на токоведущих частях плиты будет напряжение относительно земли). Однако ни в коем случае нельзя допускать ошибочного подключения фазного провода к заземляющему контакту.

Схема подключения электрической плиты показана на рисунке. Она совершенно несложная, если приложить немного старания, то с ее помощью подключить плиту может любой человек. Как видно из схемы, в данном случае рассмотрено подключение потребителя к однофазной сети. Поскольку фаза здесь только одна, то все фазные провода на клеммах объединяются перемычкой, то же самое происходит и с двумя нулевыми проводниками. Оставшийся провод PE присоединяется к заземляющему контуру. Особое внимание при подключении проводов к вилке и розетке нужно обратить на совпадение их цветовой маркировки. Фазный (красный) провод в розетке должен совпадать по цвету с подключаемым к нему проводом в электрической вилке. Нулевой провод, соответственно, должен совпадать с нулевым.

Цветовая маркировка проводов, идущих от плиты к электрическому щитку, является общепринятой:

Фазный провод (L) – коричневый, красный или белый.

Нулевой рабочий провод (N) – синий.

Заземляющий провод (PE) – желтый с зеленой полосой.

Для подключения электроплиты в сеть 380 В используется медный пятижильный кабель, диаметр жилы которого составляет 4 мм2.

Чтобы соединить розетку для электроплиты с сетью 380 В, необходимо снять перемычку с фазных проводов и подключить каждый из них к своей клемме (L1, L2, L3). Нулевой и заземляющий провода присоединяются к тем же клеммам, что и при однофазном варианте подключения.

Такой мощный потребитель, каким является электрическая плита, должен обязательно быть подключен к сети через отдельный автоматический выключатель, номинальный ток которого обычно выбирают 32 А. Приветствуется для повышения электробезопасности совместно с таким выключателем устанавливать УЗО.

Последовательность работ по монтажу розетки, в которую будет включаться электроплита, в целом не отличается от алгоритма действий по установке, например, аналогичного устройства для варочной панели. Чтобы получить надежное и безопасное электрическое соединение, достаточно выполнить такие действия:

Отключить питание на электрическом щите, расположенном на входе в квартиру.
Убедиться в отсутствии напряжения на токоведущих частях, с которыми будут выполняться работы.
Если к месту установки уже подведены провода (например, при замене старой плиты), то необходимо убедиться в том, что эти провода медные, их изоляция не нарушена и сечение каждого из них составляет не менее 4 мм2. В противном случае придется самостоятельно вести провода к щитку, после чего подключать их через отдельный автоматический выключатель или дифавтомат.
Руководствуясь схемой подключения, нужно присоединить вилку к клеммам на задней стенке плиты.
Соблюдая цветовую маркировку проводов, а также учитывая, какие контакты замыкаются между собой при подключении вилки, монтируется розетка. При этом нужно помнить, что в отличие от обычного штепсельного разъема, в розетку для электроплиты можно вставить вилку только одним способом.

Виды розеток для электрической плиты

Хотя розетки различных производителей и различаются по внешнему виду, но с одинаковым успехом могут быть использованы по назначению. К принципиальным отличиям, на которые следует обращать внимание при выборе такого устройства, относятся:

Способ установки. Различают накладные или встроенные розетки. Как правило, в жилых помещениях используются модели встроенного типа.
Количество фаз. Существуют однофазные и трехфазные модели. По этому критерию выбор абсолютно несложен.
Номинальный ток. Для электроплит выбираются розетки, у которых этот параметр лежит в пределах 32 – 63 А.
Степень защищенности от попадания влаги, пыли или мелких частиц. Для этого служит IP-код, состоящий из двух цифр, первая из которых показывает степень пылезащищенности (максимальная – 6), а вторая – степень защиты от влаги (максимум – 8).
Розетки с дополнительными аксессуарами. К ним относятся защитные шторки, таймеры, выключатели, встроенные УЗО и т. д.

Установка 3-фазной розетки для электроплиты

Приобретение новой электроплиты приносит много радости хозяйке, особенно если новая плита обладает большим количеством неизведанных функций. Но при подключении возникает свойственный вопрос о том, как её правильно установить, подключить, учесть все нюансы и тонкости. Электроплита является источником повышенного энергопотребления, и для её включения в сеть потребуется специальная линия и розетка для электроплиты 220 В.

Разновидности силовых розеток

Установка электроплиты обязательно включает этап её подключения к энергосети. В некоторых случаях для этой процедуры вызывается специалист, но чаще справляются своими силами.

Чтобы новое оборудование прослужило долгий срок и не вызывало лишних проблем, нужно изучить все правила и требования по безопасности для её установки. Особое внимание уделяется для выбора силовой розетки для электроплиты.

Обычная розетка не подойдёт, она не рассчитана на такой объем электроэнергии, и спустя время попросту нагреется, расплавится и выйдет из строя, а также может создать пожароопасную ситуацию. Для таких высоких нагрузок используют разъёмы, которые переназначены для подключения потребителей свыше 8 кВт и более.

Все варианты розеток, которые представлены на рынке, имеют отличия по цвету, материалу, форме, варианту установки и выдерживаемой мощности. Как правило, покупка производится комплектом, вилку и розетку покупают совместно, одного производителя. Иногда они идут в комплекте с плитой.

По материалу изготовления они бывают из пластика и карболита. Второй вариант обладает чёрным цветом, и он дешевле. Пластиковые представляются в белой расцветке, отличаются хорошим качеством и высоким уровнем стойкости к внешней среде.

Можно выделить два способа установки:

Для поверхностной установки, когда основная часть располагается поверх стены.
Внутренней установки, в этом случае установка производится на подрозетник вглубь стены, и вилка для электроплиты с кабелем уходит также вглубь стены, в розетку. Этот вариант является оптимальным, но гораздо сложнее в установке.

Высокомощная розетка для электроплиты 3-фазная используется для установки в домах и квартирах, которые обеспечены трехфазной электросетью. А также они бывают как с заземляющим контактом, так и без него. Можно встретить сети питания одно, двух, и трехфазные, в зависимости от этого параметра делается выбор.

Техническое устройство разъема

Силовой разъем, который предназначен для выдерживания больших нагрузок, используется для подключения мощных бытовых устройств. Он способен пропускать большой уровень тока.

Для подключения такого разъёма используется трехжильный кабель, который включает в себя фазу, ноль, и заземление. Если сравнить с простой розеткой, то трёх-пиновая способна пропускать кратно больше напряжения, от 25А и выше.

Состоит из контактного механизма, декоративной накладки и элементов крепления.

Правильная установка розетки

Вопрос о её установки возникает в различные периоды, этот может быть как конец косметического ремонта, так и начало.

Первоначально требуется определить, где будет располагаться электроплита, в случае если модель, её габариты и технические параметры известны, проблемы подбора розетки и кабеля не возникнет. Электроточку можно расположить на уровне 100 миллиметров от пола.

Далее, прокладываем линию питания от щитка на кухню. Кабель берём с минимальным сечением 6 мм² и только медный, который производится в соответствии с ГОСТом. Отдельная линия питания обуславливается тем, что требуется отдельный автомат в щитке, для оперативного его срабатывания в случае нештатной ситуации и выхода из строя какого-либо компонента.

Прокладка провода регламентируется сводом правил СП 31−110.2003; пункт 9.2. Согласно ему, есть чёткий запрет подключения дополнительных элементов энергопотребления, таких как розетки, светильники, выключатели. Для однофазной сети используется провод с тремя жилами сечением не менее 6 мм², а для трехфазной — пятижильный.

Выбрав нужный провод, требуется установить защиту на эту линию. Для этого в распределительном щитке устанавливают автоматический выключатель на 32 ампера. И после него для принятия дополнительных мер ставится устройство защитного отключения на 40 ампер. Совокупность этих мер позволит уберечь жилое помещение от возгорания и повреждения имущества, в случае скачка напряжения или оплавления токопроводящих контактов.

Выбор оптимального расположения

Выбирая месторасположения розетки для плиты на кухне, стоит учитывать требования и правила безопасности.

И также по правилам, плита должна без посторонних соединений включаться в розетку. Самым удобным вариантом считается установка позади плиты или в шкафчике поблизости.

Запрещается устанавливать:

Под раковиной, по причине риска попадания влаги.
За стиральной машиной.
Вблизи посудомоечной машины.
Над самой плитой и в непосредственной близости.

После выбора плиты нужно очень внимательно изучить документацию производителя и комплектацию устройства. Зачастую производитель комплектует свою плиту набором для подключения.

Если вы решили проводить подключение самостоятельно, то вам потребуются соответствующие инструменты и сами материалы для работы. Пред тем как начать работы, линию нужно обесточить и проверить, что напряжение отсутствует.

Как подключить розетки для духового шкафа и плиты от кабеля?

Электрическая плита является полезным бытовым устройством, неизменным атрибутом современной кухни и, в целом, очень хорошим приобретением. Но ее неверная установка и неквалифицированный монтаж чреваты выходом из строя проводки, возникновением короткого замыкания, поражением человека током. Именно поэтому задачу по выбору и установке розетки для электроплиты желательно доверять профессионалам.

Блок: 1/7 | Кол-во символов: 395
Источник: https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html

Задача

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Блок: 2/9 | Кол-во символов: 310
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

для открытой установки;
скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Блок: 2/7 | Кол-во символов: 2658
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

К вилке

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
применяют трехжильные или пятижильные кабели;
включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
для выделенных силовых линий выбирают кабели ВВГнг или NYM;
медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

Блок: 3/7 | Кол-во символов: 4761
Источник: https://stroy-podskazka.ru/duhovye-shkafy/rozetki/

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
Если дом не старше 2001 года, то жилы будут медные;
Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Блок: 3/9 | Кол-во символов: 847
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Блок: 3/10 | Кол-во символов: 743
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает, сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене, рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж, обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене. Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки. Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте, на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты, что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Блок: 2/3 | Кол-во символов: 2134
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/146-kak-podklyuchit-dukhovku-i-varochnuyu-panel-kombinirovannaya-rozetka

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Блок: 4/9 | Кол-во символов: 1142
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Блок: 6/7 | Кол-во символов: 2381
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

рядом с местом расположения мойки;
рядом со стиральной машинкой;
вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Блок: 4/7 | Кол-во символов: 5033
Источник: https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Блок: 4/10 | Кол-во символов: 666
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

Покупают силовую вилку на 220 Вольт (переменное напряжение).
Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Блок: 5/10 | Кол-во символов: 1168
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

Без вилки

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Блок: 5/7 | Кол-во символов: 3360
Источник: https://stroy-podskazka.ru/duhovye-shkafy/rozetki/

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Блок: 2/4 | Кол-во символов: 3856
Источник: https://remont-volot.ru/836-kak-pravilno-podklyuchit-duhovoy-shkaf.html

Схема подключения духового шкафа к варочной панели

Как же правильно подключить варочную панель и духовой шкаф? Сначала надо разобраться с пособием по работе, которое идёт в наборе с техникой. Далее начинаем работать. Подготавливаем место для установки поверхности для варки и розетки с заземлением. Перед этим лучше купить хомут и фидер (исходя из мощности техники). Возьмём само устройство для варки. Переворачиваем его, поднимаем колпачок коннектора и зачищаем края фидера. Применяя тестер, выявляем, где масса, ноль и фаза. Придерживаясь схемы подключения варочной панели, присоединяем провода.

Многие современные модели легко подключить самостоятельно. Их конструкция проста, и для её монтажа необязательно покупать специальные зажимы. Для соединения вокруг шурупа наматывают шнур и прикручивают. На этом присоединение фидера закончено, и можно закрывать колпачок обратно.

Важно помнить, что лучше не приобретать устройство соединения электрических цепей между собой вне комплекта техники. В продаже есть такие изделия, их производит Китай. У них посредственное качество, которое не соответствует стандартам. Из-за этого техника может испортиться – по причине плохого коннектора контакты не справятся с нагрузкой.

Подготавливаем провод питания для розетки. К нему подключим клеммник, где присоединим фидеры от поверхности для варки и печи. Надёжно присоединив фидеры, расставляем технику по своим местам. Далее проверяем работу приборов и правильно ли они подключены.

Электроплиту надо подсоединять через вспомогательный выключатель. Его выбирают исходя из мощности поверхности. К нему уже дополнительные приборы не подключают.

Как подключить духовой шкаф: определяемся с моделью прибора – встроенная или независимая. Если встроенная, то подключать технику необходимо к одному питающему фидеру, а приборы присоединяются между собой по схеме подключения духового шкафа от производителя. Независимую печь возможно поставить отдельно и разместить на ней газовую кухонную плиту (в целях экономии).

При установленной мощности бытовой печи до 3 кВт возможно подключение к розетке. Если больше, то лучше провести от пункта распределения дополнительный силовой кабель, присоединяющий духовой шкаф. Желательно рассчитать, справится ли линия домашних электросетей с такой нагрузкой. Если нет – надо будет заменить её, в случае недавней замены электролинии можете смело начинать монтаж. Важно помнить о заземлении. При его отсутствии подключать печь со штекером категорически нельзя.

Блок: 7/8 | Кол-во символов: 2484
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Таким же образом можно перенести розетку подальше от плиты.

Блок: 6/7 | Кол-во символов: 61
Источник: https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html

Техника безопасности

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

Блок: 7/7 | Кол-во символов: 485
Источник: https://stroy-podskazka.ru/duhovye-shkafy/rozetki/

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших и вопросов.

Блок: 7/7 | Кол-во символов: 823
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Блок: 8/9 | Кол-во символов: 558
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Блок: 8/8 | Кол-во символов: 822
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

Статьи по теме

Последнее обновление

Блок: 9/9 | Кол-во символов: 409
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Кол-во блоков: 28 | Общее кол-во символов: 41772
Количество использованных доноров: 8
Информация по каждому донору:

https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/146-kak-podklyuchit-dukhovku-i-varochnuyu-panel-kombinirovannaya-rozetka: использовано 1 блоков из 3, кол-во символов 2134 (5%)
https://stroy-podskazka.ru/duhovye-shkafy/rozetki/: использовано 3 блоков из 7, кол-во символов 8606 (21%)
https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html: использовано 5 блоков из 9, кол-во символов 3266 (8%)
https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html: использовано 3 блоков из 10, кол-во символов 2577 (6%)
https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html: использовано 5 блоков из 8, кол-во символов 9982 (24%)
https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html: использовано 3 блоков из 7, кол-во символов 5862 (14%)
https://remont-volot.ru/836-kak-pravilno-podklyuchit-duhovoy-shkaf.html: использовано 1 блоков из 4, кол-во символов 3856 (9%)
https://remontkit.ru/ehlektrika/ustanovka-rozetki-dlja-ehlektroplity.html: использовано 3 блоков из 7, кол-во символов 5489 (13%)

Подключение вилки для плиты или варочной поверхности

Варочная поверхность или электрическая плита – это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.

Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения – 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ, обязательно изучите этот материал, прежде чем читать дальше.

В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32. (см. изображение ниже)

Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.

Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.

В продаже, чаще всего, встречаются два вида вилок для плиты, черные – выполненные из карболита и белые – пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.

Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.

подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250.

В первою очередь необходимо разобрать вилку, для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода, снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения, в клеммах вилки.

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его розетку.

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

Установка розетки для электроплиты — Монтаж силовой розетки для электрической плиты и духового шкафа

16.04.2019

Многие хозяйки подтвердят, что без электроплиты или газовой плиты с электроподжигом на кухне делать нечего. Она, наравне с холодильником и стиральной машиной, покупается сразу после новоселья. Поэтому стоит внимательно отнестись к выбору модели и ее подключении к электрической сети в дальнейшем. Для этого потребуется установка розетки для электроплиты своими руками либо с помощью электрика.

Установка любой розетки – достаточно ответственная задача, ведь прежде всего это ваша безопасность. При выборе розетки для электрического оборудования рекомендуется смотреть на ее характеристики. Механическая часть должна выдерживать большую нагрузку, поскольку энергопотребление нынешних варочных поверхностей и духовых шкафов намного выше многих других бытовых приборов.

Неправильно выбранная розетка может быстро прийти в негодность. В худшем сценарии может произойти пожар в результате расплавления контактной группы. Чтобы избежать таких ошибок, рекомендуется изучить инструкцию к купленной плите. Производитель всегда указывает в ней, как выбрать и подключить электрическую плиту к розетке 220 В. Если такой информации нет, стоит проконсультироваться с электриком.

Виды розеток

В любом магазине электротоваров вам предложат большой выбор розеток с разным дизайном, формой и нагрузкой, которую они могут выдержать. Желательно сказать консультанту, что нужна именно силовая розетка для подключения электрического духового шкафа и варочной поверхности. В этом случае выбор моделей значительно сократится, что упростит вам задачу.

Покупая силовой разъем, нужно иметь в виду, что мощность плиты может повышаться до 7 кВт и больше. При этом на контакты розетки идет большая нагрузка, они могут сильно нагреваться. Нагрев розетки и проводов недопустим, это может повлечь за собой короткое замыкание и даже пожар.

Максимальное значение номинального тока – самый важный параметр, на который стоит смотреть, выбирая розетку для электрической плиты.

Сейчас многие розетки изготовлены из высококачественного пластика, способного выдерживать сильный нагрев, устойчивого к механическим повреждениям. Их высокое качество обеспечивает долгий срок службы и безопасность. Выпускаются розетки, изготовленные из карболита. Они также популярны, имеют хорошие характеристики, но менее эстетичны за счет характерного черного цвета.

Силовые розетки условно делятся на виды по способу монтажа:

для скрытого монтажа. Установка силовой розетки выполняется в специально предназначенную коробку, которая заранее монтируется в стену. Скрытые розетки хороши внешне, но сравнительно трудно устанавливаются;
для открытой установки. Эти розетки имеют достаточно крупный корпус, который специальными винтами крепится к стене.

Перед тем как купить розетку для электроплиты, важно учитывать тип сети, которая подведена к вашему дому или квартире. Обычно встречается однофазная сеть, в новостройках и коттеджах чаще используют трехфазную. Визуально отличить розетку для того или иного типа сети можно по количеству контактов. Для однофазной сети нужна розетка с 3 штекерами, а для трехфазной их должно быть 5.

При выборе розетки для бытовой техники необходимо обращать внимание на присутствие заземляющего контакта.

В комплекте с мощной бытовой техникой можно обнаружить не только нужный силовой кабель, но и вилку с розеткой. Производители электрических плит заботятся о надежности своей техники и безопасности ее будущих владельцев. При покупке плиты известных марок, скорее всего, не придется утруждать себя поездкой в магазин электротоваров.

Подготовка к установке

Выбрав плиту и подходящий по техническим характеристикам силовой разъем, можно приступать к первому этапу – подготовке к установке. Определив расположение электроплиты, выбирается место для установки силовой розетки. Ее можно расположить на расстоянии 10 см от пола, а расстояние до самой плиты зависит от длины кабеля. Она не должна превышать 150 см, поэтом розетка будет находиться в этих пределах. Использование удлинителей запрещено и может повлечь неприятные последствия.

Строгие требования к установке электрических сетей запрещают монтаж розетки электроплиты вблизи раковины, стиральной и посудомоечной машины. На корпус розетки не должно воздействовать тепло от нагревательных приборов, например, варочной поверхности.

С целью безопасности и нормальной работы электроплиты, кроме розетки, нужно выбрать кабель подходящего сечения. В инструкции к бытовой технике указывается необходимое сечение кабеля, которое зависит от максимального энергопотребления плиты. Обычно подходит кабель, изготовленный из меди с сечение 6 мм2.

Экономить на проводке не стоит, от этого зависит ваша личная безопасность. Желательно покупать кабель от хорошо зарекомендовавших себя производителей, который отвечает требованиям ГОСТа.

Необходимо уделить внимание дополнительной электробезопасности. Для этого придется купить и поставить на провод для электрической плиты автоматический выключатель на 32 Ампера. Не лишним будет установить устройство защитного отключения номиналом 40 А.

Подключение к электроплите

С подключением кухонной плиты можно справиться самостоятельно. Для этого достаточно изучить руководство по эксплуатации или схему, нанесенную на заднюю стенку электроплиты. Даже подключение к трехфазной сети не вызовет сложностей, но при желании можно поручить эту работу электрику. Эта процедура занимает до 10-15 минут.

В инструкции к плите можно обнаружить одновременно два варианта подключения: к однофазной и трехфазной сети. Выбираем подходящий вариант и приступаем к изучению необходимой схемы.

Однофазная сеть

Однофазная сеть встречается очень часто, поэтому данный способ рассмотрим первым. Схема подключения к однофазной сети очень простая, нужно подключить всего три контакта: фаза, «ноль» и «земля». Если в комплекте с плитой шла вилка и розетка на пять контактов, то остальные соединяются перемычками согласно схеме. Обычно перемычки входят в комплект. Если производитель не приложил их, то можно изготовить самостоятельно. Для этого потребуется кабель с сечением 6 «квадратов», нарезаем его на отрезки нужной длины и аккуратно зачищаем концы от изоляции.

Трехфазная сеть

В новых домах часто используют трехфазную сеть, поэтому многие плиты имеют разъемы на пять контактов. Схема подключения ненамного сложнее первого варианта:

На клеммы с обозначением L1, L2 и L3 подключаются соответствующие фазы A, B и C. Перемычки в данном случае не ставятся.
«Ноль» подключается к двум оставшимся клеммам с помощью перемычки.
Желто-зеленый провод отвечает за заземление, его необходимо подключить к клемме с обозначением PE.

Подключение кабеля к электроплите и розетке выполняется одинаково согласно выбранной схемы. Упрощает задачу цвет проводов, это не дает перепутать фазу, «ноль» и заземление.

Монтаж розетки

Монтаж розетки – самый трудоемкий процесс при подключении электроплиты на кухне. Особенно, когда речь идет о скрытой установке в кирпичную или бетонную стену. Если вы запасетесь терпением и нужными инструментами, в достаточно короткие сроки справитесь с поставленной задачей.

Можно разделить процесс на несколько этапов. В самом начале необходимо выбрать место для установки розетки. Как это сделать, мы уже рассказали в начале статьи. Теперь приступаем к прорезанию отверстия в стене. Для этого может потребоваться перфоратор, если стена из кирпича или бетона. Стены из гипсокартона отнимут намного меньше времени, балеринка или коронка быстро справятся с этой задачей. Если ставится накладная розетка с заземлением, необходимо проделать только отверстия для крепежных элементов.

Протянув провода в подрозетник, необходимо зачистить концы на расстояние, соответствующее глубине зажимов на розетки. Согласно схеме, подключаем провода и аккуратно затягиваем фиксирующие винты. Здесь важно не переусердствовать, но и не допустить свободного выпадения контактов. Теперь можно вставить корпус розетки в подрозетник и надежно зафиксировать крепежными винтами, которые входят в комплект.

Подключая провода, старайтесь их не перепутать. Ошибки в этом процессе могут спровоцировать короткое замыкание или поражение электрическим током.

Используя мультиметр или самую простую отвертку-индикатор, необходимо проверить, работает ли розетка и правильно ли подключены провода. Вставив вилку от плиты в розетку, убедитесь в ее надежной фиксации и отсутствии люфтов. Контакты должны плотно прилегать друг к другу. На этом этапе монтаж розетки завершен.

Обычно установка розеток для плиты не требует специальной подготовки, навыков или знаний. Желание и терпение позволят с этим справиться даже домохозяйкам, но лучше переложить такую работу на мужские плечи. Внимательно изучив инструкцию к плите и схемы подключения, вы самостоятельно установите новую розетку и подключите плиту, с помощью которой будете готовить вкусные блюда в течение всего срока эксплуатации.

9 типов электрических розеток в домах

Фото: depositphotos.com

Если не все электрические розетки в вашем доме выглядят одинаково, это потому, что существует много разных типов электрических розеток. Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.

Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным.В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.

1. Розетки на 15 А, 120 В

Они наиболее распространены в старых домах и представлены в двух версиях:

Фото: depositphotos.com

Двухконтактные розетки имеют два длинных разъема для подключения и обеспечить незаземленное соединение.
Версия с тремя контактами добавляет контакт заземления и дополнительный вертикальный паз для предотвращения поражения электрическим током из-за незакрепленной проводки.

Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем. Для повышения безопасности и эффективности целесообразно выбрать более современные альтернативы из этого списка.

Подходит для: Легкого домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.

2. Розетки на 20 А, 125 В

Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип.Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.

Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных, посудомоечных машин и обогревателей.

Подходит для: Более крупные приборы, которым требуется больше энергии.

3. Розетки на 20 А, 250 В

Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для магазинов товаров для хобби, требуется еще более высокий уровень мощности.Для таких целей следует выбрать именно этот тип электрической розетки.

Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 вольт необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше оставить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вам могут потребоваться розетки 30А или 50А.

Подходит для: Крупная бытовая техника с очень высоким энергопотреблением и оборудование для магазинов хобби.

Фото: depositphotos.com

4. Розетки с защитой от несанкционированного доступа

Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. Эти типы электрических розеток используют встроенный физический барьер для предотвращения проникновения посторонних предметов. Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки.Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.

Подходит для: Безопасное использование в домах с детьми.

Фото: depositphotos.com

5. Выходы GFCI

Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде. Внутри это включает в себя такие помещения, как ванные комнаты, кухни, подвалы, места для ползания и прачечные.Вы также можете использовать розетки GFCI на открытом воздухе.

Эти розетки постоянно отслеживают протекание тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Цепь прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, как, например, если вы случайно уронили активный фен в ванну, когда она наполнена водой. Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.

Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.

6. Выходы AFCI

Некоторые электрические неисправности вызывают нагрев за счет дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла. Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск.Когда возникает дуга, выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальных зонах с помощью специального выключателя на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и полностью бодрствовать. Это также отличный вариант для кухонь и прачечных.

Подходит для: Предотвращение поражения электрическим током в спальнях и других спальнях, кухнях и прачечных.

7. Коммутируемые розетки

Если есть приборы или светильники, которые вы хотите держать постоянно включенными, даже если они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный переключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки не потребуется новая электрическая коробка или дополнительная проводка.)

Подходит для: Приборы или осветительные приборы, которые вы хотите всегда держать подключенными.

Фото: homedepot.com

8. Розетки USB

Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто разделяя пластину с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.

Подходит для: Питание устройств, заряжаемых через USB.

9. Умные розетки

Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга потребления энергии. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.

Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.

Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.

Различные типы электрических розеток и принцип их работы

Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы даже не задумываетесь о том, что должно происходить в стенах вашего дома для этих предметов работать.Электричество — важная часть систем в вашем доме, и умение понимать, как оно работает, жизненно важно для выполнения простых вещей, таких как сброс выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также несколько различных типов розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих своих приборов, именно так вы создаете эту цепь в своем доме.Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается от электростанции и линий электропередач. Эта энергия подается в ваш дом и распределяется автоматическим выключателем.

Автоматический выключатель подключается к каждой вашей розетке с помощью проводки.

Выпускное отверстие имеет три отверстия. Первая лунка или левая лунка называется «нейтральной». Вторая лунка, или правая, называется «горячей».Третья яма — это земляная яма. Горячее отверстие подключается к проводу, по которому подается электрический ток. Отверстие нейтрали подключается к проводу, по которому электрический ток возвращается в коробку выключателя. Когда вы подключаете лампу и включаете ее, горячая часть розетки пропускает электричество в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через паз нейтрали и обратно в автоматический выключатель. Когда вы вынимаете лампу из розетки, цепь разрывается, и лампа не работает.

Автоматический выключатель — это один из уровней защиты в доме. Он называется автоматическим выключателем, потому что он «отключит» или «разорвет» цепь (остановит прохождение электрического тока), если электрический ток будет слишком высоким. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной / заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьей или «заземленной» дыры.Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток повышает уровень безопасности, в новых домах и зданиях требуются трехконтактные розетки с заземляющими проводами. Провод заземления подключается отдельно к каждой розетке, а затем подключается к нижней части коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в земле.

Линия заземления используется для защиты ваших приборов от скачков напряжения или перенапряжения.Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, что-то случилось с горячим проводом в вилке. Когда вы что-то подключили к двухконтактной розетке, вы, скорее всего, испытаете шок. Устройство, которое вы пытались подключить к розетке, также могло получить большой электрический ток, потенциально разрушив его.

Если то же самое произойдет с трехконтактной розеткой, и вы подключите что-нибудь (с тремя контактами) к розетке, заземляющий провод поглотит удар и уведет ток в землю, где его можно будет безопасно нейтрализовать.Конечно, вилка все равно не будет работать, но она также не испортит вашу бытовую технику… или вас.

Если у вас двухконтактная розетка и трехконтактные приборы (как многие люди), что вы будете делать? Что ж, вы можете использовать так называемую «читерскую» вилку. Вилка вставляется в двухконтактную розетку, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам понадобится заземляющий провод в вашей электрической системе, чтобы вы были в безопасности.

Если у вас есть дом, в котором нет заземленных вилок или заземленного провода, вы можете поговорить с квалифицированным электриком, чтобы подключить заземленный провод к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, которая может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или вещи, подключенные к розетке) потенциально могут контактировать с водой.Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухни или ванной комнаты.

Розетка GFCI — это чрезвычайно чувствительная розетка, которая контролирует ток, проходящий через нее. Если есть небольшое изменение тока, возвращаемого от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, и электрический ток больше не будет течь.

Например, если вы используете радио или фен, и он упадет в ванну или раковину, полную воды, электричество пропустит нейтральный провод и уйдет в воду … а затем в вас, давая вам потенциально жизнь — окончание шока.С розеткой GFCI розетка автоматически отключает электрический ток в тот момент, когда электрический ток не возвращается через нейтральный провод, что спасает вашу жизнь.

Розетки GFCI также легко проверяются, чтобы убедиться, что они работают должным образом. У них есть кнопки «тестирования» и «сброса», которые могут отключать розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение по току, она отключит питание.

Розетки

GFCI следует устанавливать в любом месте, где есть вероятность попадания воды на розетку или то, что вставлено в розетку.Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь выходы GFCI. Если в вашем доме нет розеток GFCI в этих местах, попросите электрика заменить их или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с помощью наших самых простых планов, потому что мы знаем, насколько электричество является неотъемлемой частью жизни нашего домовладельца. Если у вас есть неработающие торговые точки, позвоните нам и создайте претензию.Мы ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за обращение в сервисную службу! Вы можете отремонтировать или заменить вышедшие из строя электрические розетки квалифицированным электриком, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и приборов) была защищена гарантией для дома, ознакомьтесь с нашими планами и ценами и получите бесплатное индивидуальное предложение по гарантии для вашего дома здесь, сегодня !

Китайские заводские индивидуальные типы вилок для электрических плит — французская розетка на 1 группу — завод и поставщики Ohom

Описание продукта

Метки продукта

Видео по теме

Обратная связь (2)

Мы убедились, что совместными усилиями совместное предприятие принесет нам обоюдную выгоду.Мы можем гарантировать вам отличный и агрессивный ценник на водостойкий выключатель, водонепроницаемую розетку для выключателя, настенные электрические розетки, добро пожаловать, чтобы построить хорошие и долгосрочные деловые отношения с нашей компанией, чтобы вместе создать славное будущее. Удовлетворение потребностей клиентов — наше вечное стремление!

Типы вилок электрических плит по индивидуальному заказу на заводе — французская розетка на 1 группу — деталь Ohom:

Модель	OHX66-FR
Имя	Розетка французская, 1 банда
Номинальное напряжение	110–250 В
Номинальный ток	16A
Материал	Огнестойкий ПК + медь
Цвет	Белый
Температура	-20 ~ 55 ℃
Класс защиты IP	IP66
размер коробки	45X34X35см 24шт / CTN
24шт Вес	13 кг
Настраиваемый	Можно настроить по запросу
Сертификат	CE TUV

Подробные изображения продукта:

Руководство по сопутствующей продукции:

«Качество для начала, Честность как основа, Искренняя компания и взаимная выгода» — это наша идея, как способ постоянно строить и стремиться к совершенству для заводских индивидуальных типов вилок для электрических плит — французская розетка на 1 группу — Ohom, продукт будет поставлять во всем мире, например: Замбия, Замбия, Зимбабве. Наши товары получают все больше и больше признания от иностранных клиентов и установили с ними долгосрочные отношения сотрудничества.Мы предоставим лучший сервис для каждого клиента и искренне приветствуем друзей, которые работают с нами и вместе устанавливают взаимную выгоду.

12v кнопочный переключатель

хромированные электрические розетки

высококачественный выключатель

водонепроницаемый выключатель света

водонепроницаемая розетка 13 ампер

водонепроницаемый двухпозиционный переключатель

водонепроницаемый ножной переключатель

водонепроницаемая розетка

Водонепроницаемый переключатель 240v

Идея этой компании — «лучшее качество, более низкие затраты на обработку, более разумные цены», поэтому у них конкурентоспособное качество продукции и цена, что является основной причиной, по которой мы решили сотрудничать.
Джоанна из Македонии — 2018.09.12 17:18

Мы всегда верим, что детали определяют качество продукции компании, в этом отношении компания соответствует нашим требованиям, а товары соответствуют нашим ожиданиям.
Эдвард из Торонто — 2017.08.15 12:36

Италия Адаптер питания — электрические розетки и вилки

Нужен ли мне адаптер питания для Италии?

Собираетесь в Италию? Чтобы быстро узнать, нужен ли вам адаптер для вилки питания или преобразователь напряжения, выберите страну происхождения выше, чтобы сравнить электрические розетки и вилки в вашей стране и Италии.

Италия электрические розетки и типы вилок

Италия использует электрические розетки и вилки типов C, F и L. Взгляните на изображения ниже, чтобы увидеть, как выглядят эти вилки и розетки:

Вилка типа C
Заглушка типа F
Заглушка типа L

Вам не знакомо?

В вашей стране торговые точки выглядят иначе? Вам понадобится адаптер для розетки.

Нажмите для адаптера Италия

Type C — Стандартная европейская вилка. Обычно используется в Европе, Южной Америке и Азии, а также во многих других странах. Вилки типа E и F также подходят к розетке типа C.
Тип F — Используется практически во всех странах Европы и России. Также известен как вилка Schuko.Вилки типа C и E также подходят для розетки типа F.
Тип L — итальянского происхождения, в основном используется в Италии и Чили. Вилки типа C также подходят к розетке типа L.

Электричество в Италии — напряжение и частота

Все розетки в Италии обеспечивают стандартное напряжение 230 В при стандартной частоте 50 Гц.

Вы можете использовать все свое оборудование в Италии, если напряжение на розетке в вашей стране составляет 220–240 В.Так обстоит дело в большинстве стран Европы, Австралии, Великобритании и большинстве стран Африки и Азии.

Если стандартное напряжение в вашей стране находится в диапазоне 100–127 В (что наиболее распространено в США, Канаде и странах Южной Америки), вам может потребоваться преобразователь напряжения в Италии.

Стандартная частота в Италии — 50 Гц. Если эта частота отличается от частоты, используемой в вашей стране, будьте осторожны при подключении устройств. Посмотрите мелкий шрифт на устройстве, чтобы узнать, может ли оно обрабатывать частоту.Обратите внимание, что мы регулярно проверяем информацию об электроэнергии в Международном электротехническом комитете (IEC)

Мелким шрифтом на устройстве или адаптере питания указано, с каким напряжением может работать устройство. Если вы видите напечатанное 100–240 В 50/60 Гц , адаптер рассчитан на работу со всеми напряжениями, используемыми во всем мире. Обратите внимание, что адаптеры для вилок питания только преобразуют типы вилок и не преобразуют напряжения.

Проверка прибора

Воспользуйтесь ссылками ниже, чтобы проверить, можно ли использовать популярную туристическую технику в Италии:

Для каких типов устройств требуется выделенная электрическая линия?

Не все устройства созданы равными — для одних требуется 220 В, для других — 110 В — и подключение неправильного устройства к неправильной вилке или линии, скорее всего, приведет к очень неприятным последствиям.Подключите прибор на 220 В к розетке на 110 В, и он не будет работать так, как вы хотите. Подключите прибор на 110 В к линии 220 В, и вы либо сожжете прибор, либо получите взрыв. В любом случае, всегда не забывайте читать инструкции производителя перед тем, как подключать что-либо к розетке, чтобы избежать неприятностей и разочарований. Чтобы уменьшить ваши заботы, стоит узнать и ознакомиться с тем, для каких устройств требуется линия 220 В, и вот список некоторых из них.

Кухонная техника
Для большинства кухонных приборов требуется линия электропередачи 220 В, в основном потому, что они являются сверхмощными приборами и требуют достаточного количества электроэнергии для работы.Это включает в себя вашу кухонную технику, а именно электрическую плиту и микроволновую печь. Некоторым (не всем) электрическим термосам также требуется 220 В, особенно если они произведены в зарубежных странах (подключение его к розетке на 110 В займет много времени, чтобы вода нагрелась достаточно горячо для приличной чашки кофе — если она нагреется. совсем). Холодильники и морозильники для тяжелых условий эксплуатации также потребуют линии 220 В, как и посудомоечные машины и устройства для удаления отходов (хотя последние два могут быть подключены к одной цепи).

Устройства для стирки
Стиральные машины, особенно сверхмощные (например, те, которые используются в прачечных), также должны быть подключены к розеткам 220 В, как и сушилки того же производителя.

Системы отопления и охлаждения
Водонагреватели, будь то газовые или электрические, потребуют 220 В для работы, а также другие системы отопления, которые вы установили в своем доме. Системы охлаждения, такие как кондиционеры и другие, также нуждаются в 220 В, и, кстати, лучше всего иметь выделенную линию или цепь для каждой из них.

Наружные приборы
Помимо ваших светильников для наружного освещения и настенных розеток, некоторым приборам или приборам, используемым на открытом воздухе, для работы требуется 220 В.К ним относятся обогреватели для бассейнов, джакузи (если оно у вас есть), фонтаны и приборы, которые вы используете в мастерской, такие как сварочные аппараты, пилы и тому подобное.

Travel with power: список типов вилок и розеток по всему миру по странам

Это список всемирно известных типов вилок и розеток, стандартного напряжения и частоты. Если вы не уверены, работают ли ваши электрические устройства в другой стране или нет, вы можете проверить список типов вилок и розеток.

Если вы готовитесь к поездке за границу и хотите узнать, работают ли ваши электронные устройства в стране назначения, выберите первую букву целевой страны, чтобы проверить ее напряжение, частоту и тип (ы) вилки.

A B C D E F 910 H 4 9009

J K L M S O P Q T U V W Y Z
Если вы не знаете, что такое вилка и розетка сегодня используются 15 типов вилок и розеток.
15 типов вилок и розеток

Тип A
● Розетка, совместимая с вилкой типа A.
● В основном используется в США, Канаде, Мексике и Японии.
● Диапазон напряжения:
в основном 100–127 В.
● Адаптер типа A .

Тип B
● Розетка совместима с вилками типов A и B.
● В основном используется в США, Канаде, Мексике и Японии.
● Диапазон напряжения: обычно 100–127 В.
● Адаптер типа B .

Тип C
● Розетка, совместимая с вилкой типа C.
● Обычно используется в Европе, Южной Америке и Азии.
● Диапазон напряжения:
220–240 В.
● Адаптер типа C .

Тип D
● Розетка совместима с вилкой типа D.
● В основном используется в Индии.
● Диапазон напряжения:
220–240 В.

Тип E
● Розетка, совместимая с вилками типов C, E и F.
● В основном используется во Франции, Бельгии, Польше, Словакии и Чехии.
● Диапазон напряжения:
220 В– 240 В.

Тип F
● Розетка совместима с вилками типов C, E и F.
● Обычно используется в Европе и России.
● Диапазон напряжения:
220–240 В.
● Адаптер типа F .

Тип G
● Розетка, совместимая с вилкой типа G.
● В основном используется в Великобритании, Ирландии, Мальте, Малайзии и Сингапуре.
● Диапазон напряжения:
220–240 В.
● Адаптер типа G .

Тип H
● Розетка, совместимая с вилками типов C и H
● Обычно используется в Израиле, на Западном берегу и в секторе Газа.
● Диапазон напряжения:
220–240 В.

Тип I
● Розетка совместима с вилкой типа I.
● В основном используется в Австралии, Новой Зеландии, Китае и Аргентине.
● Диапазон напряжения:
220–240 В.
● Адаптер типа I .

Тип J
● Розетка, совместимая с вилками типов C и J.
● Обычно используется в Швейцарии, Лихтенштейне и Руанде.
● Диапазон напряжения:
220–240 В.

Тип K
● Розетка совместима с вилками типов C и K.
● Обычно используется в Дании и Гренландии.
● Диапазон напряжения:
220 В– 240 В.

Тип L
● Розетка совместима с вилками типов C и L.
● Обычно используется в Италии и Чили.
● Диапазон напряжения:
220–240 В.

Тип M
● Розетка совместима с вилкой типа M.
● В основном используется в Южной Африке.
● Диапазон напряжения:
220–240 В.

Тип N
● Розетка совместима с вилками типа C и N.
● Обычно используется в Бразилии.
● Диапазон напряжения:
100–240 В.

Тип O
● Розетка совместима с вилками типов C и O.
● Используется исключительно в Таиланде.
● Диапазон напряжения:
220–240 В.
Стандартное напряжение делится на 100–127 В и 220–240 В .Если стандартное напряжение в вашей стране находится в диапазоне 100–127 В, вы не можете использовать свои электрические устройства, если едете в страну со стандартным напряжением 220–240 В. ( Примечание: проверьте примечание на задней панели вашего электрического устройства, если там написано «100 — 240 В, 50/60 Гц», оно будет работать в любой стране с правильной вилкой.)
В этом случае, если рабочее напряжение не подходит для вашего устройства, вам следует купить адаптер напряжения. Точно так же вам понадобится переходник для вилки, если вы путешествуете по стране, где в вашей стране используется другой тип вилки.
Общие вилки и розетки и необычные вилки и розетки:
Розетка типа A, B, C, E, F, G, I — распространенные вилки и розетки в большинстве стран, вы можете выбрать правильные адаптеры на GearBest . Другие типы вилок и розеток встречаются нечасто, тогда вы можете выбрать универсальные дорожные адаптеры вместо:
9014 9014 9014 9035 60 Гц 9014 9014 9014 9014 9014 9014 Виргинские острова 9014 9014 Андо rra 9014 9014 9035 Anti-Virus 9014 907 Аргентина 127 В 9035 9014 9014 9014 9014 904 905 905 9014 9014 9014 905 905 9014 9014 904 9014 904 905 9014 904 904 905 9014 9014 9014 904 905 9014 9014 9014 904 9014 9014 9045 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 220 В 9014 4 9014 9045 9014 9014 Burkina 9045 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9035 Канада 9014 9014 9014 9014 745 Канарские острова 9035 905 905 904 9014 9014 904 904 905 904 905 9014
35 220352 904
9035 50 Гц
Фарерские острова
9014 9035 9045 9014 9014 Гвиана2 50 Гц 9035 9045 9045 4 50Hz 50Hz 904 50 Гц 9035 9045 9045 9035 120 В 9035 120 В 9035 904 905 9035 240 В 9014 904 905 905 905 9035 50 Гц 9014 9014 904 9035 50 Гц 9014 9014 9035 50 9014 5035 Ирак 9014 9014 907 9014 9014 9014 9014 9014 905 9035 902 9014 9014 905 9035 9014 905 9035 9035 9035 9014 9014 9014 9045 821 905 358 50 Гц 9014 904 905 905 902 9014 9014 905 905 902 9014 902 50 Гц14 9035 9035 220V 905 Гц 9014 9014 905 9014 9035 9014 9014 9014 9035 9014 9014 9014 9035 9014 9014 9014 9035 9014 9014 9014 9014 9014 9035 9035 902 144 9014 905 905 905 9014 9014 Голландия 9014 905 905 9014 9014 Голландия 905 Новая Каледония 110221 9035 9014 9014 904 9035 9014 9014 Северная Корея 9014 9035 9035 9014 9014 9014 9035 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9021 9014 90c 9014 9014 9014 50 Гц 9014 9014 9014 9014 9014 9014 904 904 904 904 Эйнт Китс и Невис 9035 50 Гц 9 0142 904 50 Гц 904 905 358 50 Гц 9014 905 9035 9014 9014 90530 В 9014 9014 9014 9014 9045 9045 9014 9045 9045 9045 9045 9014 9014 9014 9045 9014 9014 9014 9045 Турция 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 Турция 9014 5035 50 Гц 904 458 50Hz 9014 9014
9014
50 Гц
9014 9014 9014 904 2305 144 230 В 9045 9014 9014 9014 907
Electricity of the World
Страна / штат / территория Стандартное напряжение Стандартная частота
Тип (ы) вилки
Афганистан 220 В 50 Гц
Аландские острова 9014 9014 904 905 904 9014 9014 904 905 230 В 50 Гц
Алжир 230 В 50 Гц
Американское Самоа 120 В 60 Гц
230V 50Hz
Angola 220V 50Hz
Anguilla 110V 60Hz 220 В 50 Гц
Армения 230 В 50 Гц
Аруба 127 В 60 Гц
60 Гц
230 В 50 Гц
Азербайджан 220 В 50 Гц
Азорские острова 230 В 50 Гц
Бахрейн 230 В 50 Гц
Балеарские острова (Майорка, Менорка, Ибица) 230 В 50 Гц
Бангладеш 9014 9014 904 905 50 Гц
Беларусь 220 В 50 Гц
Бельгия 230 В 50 Гц
Белиз 50 Гц
Бермудские острова 120 В 60 Гц
Бутан 230 В 50 Гц
50 Гц
Босния и Герцеговина 230 В 50 Гц
Ботсвана 230 В 50 Гц
50 Гц
Бразилия Бразилия
Бразилия Бразилия Острова 110 В 60 Гц
Бруней 240 В 50 Гц
Болгария 230 В 50 Гц 230 В 50 Гц
220 В 50 Гц
Камбоджа 230 В 50 Гц
Камерун 220 В 50 Гц 230 В 50 Гц
Кабо-Верде 220 В 50 Гц
Каймановы острова 120 В 60 Гц144 9014 9035 12035 60 Гц
Чад 220 В 50 Гц
Чили 220 В 50 Гц
Китай (материк) 22014 В 9014 904 Китай (материк) 22014 В 9014 904 220 В 50 Гц
Китай (Макао) 220 В 50 Гц
Китай (Тайвань) 110 В 60 Гц
Кокосовые острова (Кили ng) Острова 240 В 50 Гц
Колумбия 110 В 60 Гц
Коморские острова 220 В 50 Гц 9035 50 Гц 9035 50 Гц
Конго-Киншаса 220 В 50 Гц
Острова Кука 240 В 50 Гц
Коста-Рика 120 В 14 144 905 9035 602 9014 9014 9014 904 9035 602
Куба 110/220 В 60 Гц
Кюрасао 127/220 В 50 Гц
9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 50 Гц
Дания 230 В 50 Гц
Джибути 220 В 50 Гц
Доминиканская Республика 230 В 9035
Восточный Тимор 220V 50 Гц
Остров Пасхи 220V 50 Гц
Эквадор 1201421 905
Сальвадор 115 В 60 Гц
Англия 230 В 50 Гц
Экваториальная Гвинея 230 В 50 Гц
Эстония 230 В 50 Гц
Эфиопия 220 В 50 Гц
Мальвинские острова
230 В 50 Гц
Фиджи 240 В 50 Гц
Финляндия 230 В 50 Гц
220V 50 Гц
Французская Полинезия 110/220 В 60/50 Гц
Габон 220p2
Габон 220p2
Гамбия 230V 50 Гц
Грузия 220V 50 Гц
Германия 230V 8 50Hz
Гибралтар 240 В 50 Гц
Греция 230 В 50 Гц
Гренландия 230 В
Гренландия 230 В
Гваделупа 230 В 50 Гц
Гуам 110 В 60 Гц
Гватемала 120 В 5 60 Гц 5 60 Гц 5 60 Гц
Гвинея 220 В 50 Гц
Гвинея-Бисау 220 В 50 Гц
Гайана
Гавайи 120 В 60 Гц
Гондурас 110 В 60 Гц
Венгрия 230 В
Индия 230 В 50 Гц
Индонезия 230 В 50 Гц
Иран 220 В 50 Гц
Ирландия 230 В 50 Гц
Остров Мэн 240 В 50 Гц
Израиль
Израиль
Кот-д’Ивуар 230 В 50 Гц
Ямайка 110 В 50 Гц
Япония 100 В
Иордания 230 В 50 Гц
Казахстан 220 В 50 Гц
Кения 240 В
Косово 230 В 50 Гц
Кувейт 240 В 50 Гц
Киргизия 220 В
Латвия 230V 50 Гц
Ливан 220V 50 Гц
Лесото 220V
Ливия 127 / 230V 50Hz
Лихтенштейн 230V 50Hz
Литва 220142
Македония 230 В 50 Гц
Мадагаскар 127/220 В 50 Гц
Мадейра
Мадейра 50 Гц
Малайзия 240 В 50 Гц
Мальдивы 230 В 50 Гц
Мали
9014 9014 9014 Мальта 9035 9035 9014 9014 9014 9035
Маршалловы Острова 120 В 60 Гц
Мартиника 220 В 50 Гц
Мавритания 220148 21 9014 905 905 9014 9014 9014 905 V 50 Гц
Mayotte 230V 50 Гц
Мексика 127V 60 Гц
50 Гц
Монако 230 В 50 Гц
Монголия 220 В 50 Гц
Черногория 9014 9014 904 9035 9045 9014 9014 904 9035
Марокко 220 В 50 Гц
Мозамбик 220 В 50 Гц
Мьянма (Бирма)
220 В 50 Гц
Науру 240 В 50 Гц
Непал 230 В 50 Гц 230 В 50 Гц
220 В 50 Гц
Новая Зеландия 230 В 50 Гц
Никарагуа 120 В 60 Гц 14144 9035 120 В 60 Гц Нигерия 230 В 50 Гц
Ниуэ 230 В 50 Гц
Остров Норфолк 230 В 50 Гц
Северные Марианские острова 120 В 60 Гц
Норвегия 230 В 50 Гц
Оман 240 В
Палау 120 В 60 Гц
Палестина 230 В 50 Гц
Панама 110 В 5 60 Гц
Парагвай 220V 50 Гц
Перу 220V 60 Гц
Филиппины 220V 5 60 Гц
Польша 230 В 50 Гц
Португалия 230 В 50 Гц
Пуэрто-Рико 12035 12035
Реюньон 220 В 50 Гц
Румыния 230 В 50 Гц
Россия 220142 9014 5035 9014 9014 9014 905 9014 9014 905
Saba 110V 60Hz
Saint Barthélemy 220V 60Hz
Saint Helena, Ascension и Tristan
230 В 60 Гц
Сент-Люсия 240 В 50 Гц
Сент-Мартин 220 В 60 Гц144 Сент-Мартин 220 В 60 Гц144 4514 9035 220 В 60 Гц 144 4514 9035 50 Гц
Сент-Винсент и Гренадины 110/230 В 50/60 Гц
Самоа 230 В 50 Гц
904 9014 9014 9014 905 Сан-Томе и Принсипи 220 В 50 Гц
Саудовская Аравия 110/220 В 60 Гц
Шотландия 14230 В 21 9014 904 905 355 905
Сербия 230 В 50 Гц
Сейшельские Острова 240 В 50 Гц
Сьерра-Леоне 230 В 14144 502 9014 9014 9014 902 Синт-Эстатиус 110/220 В 60 Гц
Синт-Мартен 110 В 60 Гц
Словакия 230 В
Соломоновы Острова 220V 50 Гц
Сомали 220V 50 Гц
Южная Африка 230V 8 Южная Африка 230V 8 50Гц 9014 9014 9014 9045 907 907 9014 9014 9014 9045 44 60 Гц
Южный Судан 230V 50 Гц
Испания 230V 50 Гц
Sri Lanka 50 Гц
Суринам 110/220 В 60 Гц
Свальбард и Ян Майен 230 В 50 Гц
50 Гц
230 В 50 Гц
Швейцария 230 В 50 Гц
Сирия 220 В 50 Гц
904 905 9014 9014 9014 904 904 904 905 9014 9014 9014 Таджикистан ia 230 В 50 Гц
Таиланд 220 В 50 Гц
Того 220 В 50 Гц 50 Гц
240 В 50 Гц
Тринидад и Тобаго 115 В 60 Гц
Тунис 230 В 50 Гц 230 В 50 Гц 220 В 50 Гц
Острова Теркс и Кайкос 120 В 60 Гц
Тувалу 220 В 50 Гц
Украина 220V 50Hz
Объединенные Арабские Эмираты 220V 50Hz
Соединенное Королевство 230V 60 Гц
Уругвай 230V 50 Гц
Узбекистан 220V 50Hz
Vanuatu
21
Венесуэла 120 В 60 Гц
Вьетнам 110/220 В 50 Гц
Уэльс 14 9014 9014 904
220 В 50 Гц
Западная Сахара 230 В 50 Гц
Йемен 230 В 50 Гц
50 Гц
220 В 50 Гц
2021 Затраты на установку электрической розетки (GFCI, 220 В, 240 В)
Цены по типу розетки
Самым большим фактором в цене на установку электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до $ 50 .Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.
Стандартные розетки на 120 В обычно находятся на нижнем конце спектра по цене от от 3 до 5 долларов за каждую . Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.
Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов .Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.
Сравнение двух контактов с тремя контактами
Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.
Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь.В старых домах часто есть двухконтактные розетки.
Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии. В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания. Если провод не закреплен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.
220 В, 240 В и 250 В
Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне.Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.
Для тяжелых бытовых приборов, таких как электрические сушилки для одежды и духовки, обычно требуются эти устройства более высокого напряжения. Точная цена будет зависеть от типа прибора и требуемой силы тока.
$
Цена на розетку с высоким напряжением 250
Сила тока Тип розетки Стоимость
20 90-14
30 Сушилка 10 — 12 долларов
30 Сушилка для поверхностного монтажа Около 12 долларов Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест рядом с водой или влажностью обычно немного дороже — от до 7–25 долларов за штуку .Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково.
Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма — это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное».
В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампера отключит цепь всего за одну тридцатую секунды.
Кабельная / коаксиальная настенная пластина
Средняя стоимость коаксиальной настенной пластины составляет около 5 долларов США. Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик.
Напольные розетки
Коробочные комплекты стоят от 30 до 50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется одобренный узел, состоящий из:
металлической коробки
уплотнительной прокладки
специальной розетки
прочной крышки
влагонепроницаемой крышки
умных розеток
проводных интеллектуальных розеток варьируются от $ 25 до $ 50 за каждую .Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество.
Домовладельцы могут купить сменные смарт-модели за от 15 до 40 долларов в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели предлагают многие из преимуществ проводных версий, но их можно просто вставить в существующие блоки.
Наймите электрика для установки вашей розетки
Средние затраты на установку новых электрических розеток
Профессиональный электрик взимает в среднем 55 долларов в час , но расценки на оплату труда могут варьироваться от 40 до 100 долларов в час .Опытный профессионал может заменить до десятка за час, а установка одного нового может занять от до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала.
Новое строительство и ремонт всего дома
Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме.
Он или она установит цену на установку специальных предметов отдельно. Стоимость установки осветительных приборов и вытяжных вентиляторов в ванной будет включать в себя материалы и рабочую силу. Цена на установку предметов, предоставленная домовладельцем, будет только трудозатратной.
Добавление розеток на полу и в стене
Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же.
Однако есть некоторые факторы, которые могут увеличить стоимость установки из-за увеличения количества времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком.
Местоположение
В некоторых местах в вашем доме могут потребоваться сверхмощные устройства или устройства GFCI, установка которых будет стоить немного дороже из-за цены самого устройства и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI.
Сушилки или другое оборудование
Сверхмощные розетки на 250 В для осушителей, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь с профессионалом.
Существующая проводка
Вам нужно будет увидеть, нужно ли вам установить новую проводку в дополнение к вашей новой розетке, что приведет к увеличению цены, взимаемой электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту.
Розетки с защитой от детей
Распространенной проблемой, связанной с электрическими розетками, является их защита от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но он повысит безопасность и добавит вам спокойствия.Цена на это не должна сильно превышать средний тариф электрика.
Емкости с защитой от несанкционированного доступа (TR) примерно на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве.
Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей.
Установка розетки GFCI
Установка или замена розетки GFCI будет стоить примерно столько же, как и установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта.
Требования GFCI
Помещение Требования к коду Возможные дополнительные расходы
Потребность в розетках
44
Розетки нуждаются в защите GFCI.
Дополнительная сила тока электрической панели и розетки GFCI
Кухня
По крайней мере, две 20-амперные цепи для небольших электроприборов для столешницы
Розетки в пределах 6 футов от раковины должны иметь защиту от GFCI.
Дополнительная электрическая панель и розетки GFCI
Прачечная
По крайней мере, одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа.
Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками.
Все розетки нуждаются в защите GFCI.
Дополнительная электрическая панель и розетки GFCI.
Все розетки нуждаются в защите GFCI.
Дополнительные розетки и розетки GFCI
Замена розетки
Замена и ремонт обычно не вызывает затруднений для лицензированного, опытного профессионала.Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта.
Замена проводки
В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие.
Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов.
Замена сервисной панели: от 1300 до 3000 долларов США , включая материалы. Для модернизации до 200-амперной панели для дополнительных электрических нужд
Открытие стен и проводов: от 3500 до 8000 долларов .Добавлены затраты на открытие и ремонт стен
Открытый грунт: посоветуйтесь с профессионалом . Это простое решение или может потребоваться дополнительное время для поиска неисправности.
Обновление
Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные.
Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом.
Замена двухконтактных на 3-контактные
Превращение стандартных двухконтактных розеток в трехконтактные — это обычный проект. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса общей стоимостью от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, цена проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену.
Перемещение торговой точки
Этот проект может стоить от 25 до 300 долларов . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с оголенными стенами без гипсокартона и изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки.
Проконсультируйтесь со специалистом при перемещении или замене розеток
DIY vs.Прокат Pro
Если вам нужно установить розетку, вам нужно будет найти для этого авторитетного лицензированного электрика. Некоторые небольшие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все в соответствии с кодом, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи.
Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек — доступная работа по сравнению с другими домашними проектами.
Объединение установок
Один из самых простых способов снизить среднюю скорость работы электрика — это объединить сразу несколько электромонтажных работ, поскольку профессионалы обычно заряжают почасовой тариф. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком, прежде чем он или она приедет к вам домой.
Наймите электрика для установки вашей розетки
.
No related posts.
Разное
Навигация по записям
Выбор сип по току таблица – » :
Радиолоцман схемы – портал и журнал по электронике
Похожие записи
Как правильно промывать нос при насморке: эффективные методы и растворы
18.11.2024
Питание кормящей мамы: что можно есть при грудном вскармливании
17.11.2024
Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели
16.11.2024
Детская комната для новорожденного: оформление, дизайн и планировка
15.11.2024
Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей
14.11.2024
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта

15 типов вилок и розеток
Тип A ● Розетка, совместимая с вилкой типа A. ● В основном используется в США, Канаде, Мексике и Японии. ● Диапазон напряжения: в основном 100–127 В. ● Адаптер типа A .	Тип B ● Розетка совместима с вилками типов A и B. ● В основном используется в США, Канаде, Мексике и Японии. ● Диапазон напряжения: обычно 100–127 В. ● Адаптер типа B .	Тип C ● Розетка, совместимая с вилкой типа C. ● Обычно используется в Европе, Южной Америке и Азии. ● Диапазон напряжения: 220–240 В. ● Адаптер типа C .	Тип D ● Розетка совместима с вилкой типа D. ● В основном используется в Индии. ● Диапазон напряжения: 220–240 В.
Тип E ● Розетка, совместимая с вилками типов C, E и F. ● В основном используется во Франции, Бельгии, Польше, Словакии и Чехии. ● Диапазон напряжения: 220 В– 240 В.	Тип F ● Розетка совместима с вилками типов C, E и F. ● Обычно используется в Европе и России. ● Диапазон напряжения: 220–240 В. ● Адаптер типа F .	Тип G ● Розетка, совместимая с вилкой типа G. ● В основном используется в Великобритании, Ирландии, Мальте, Малайзии и Сингапуре. ● Диапазон напряжения: 220–240 В. ● Адаптер типа G .	Тип H ● Розетка, совместимая с вилками типов C и H ● Обычно используется в Израиле, на Западном берегу и в секторе Газа. ● Диапазон напряжения: 220–240 В.
Тип I ● Розетка совместима с вилкой типа I. ● В основном используется в Австралии, Новой Зеландии, Китае и Аргентине. ● Диапазон напряжения: 220–240 В. ● Адаптер типа I .	Тип J ● Розетка, совместимая с вилками типов C и J. ● Обычно используется в Швейцарии, Лихтенштейне и Руанде. ● Диапазон напряжения: 220–240 В.	Тип K ● Розетка совместима с вилками типов C и K. ● Обычно используется в Дании и Гренландии. ● Диапазон напряжения: 220 В– 240 В.	Тип L ● Розетка совместима с вилками типов C и L. ● Обычно используется в Италии и Чили. ● Диапазон напряжения: 220–240 В.
Тип M ● Розетка совместима с вилкой типа M. ● В основном используется в Южной Африке. ● Диапазон напряжения: 220–240 В.	Тип N ● Розетка совместима с вилками типа C и N. ● Обычно используется в Бразилии. ● Диапазон напряжения: 100–240 В.	Тип O ● Розетка совместима с вилками типов C и O. ● Используется исключительно в Таиланде. ● Диапазон напряжения: 220–240 В.

Electricity of the World
Страна / штат / территория	Стандартное напряжение	Стандартная частота	Тип (ы) вилки
Афганистан	220 В	50 Гц
Аландские острова 9014 9014 904 905 904 9014 9014 904 905	230 В	50 Гц
Алжир	230 В	50 Гц
Американское Самоа	120 В	60 Гц
230V	50Hz
Angola	220V	50Hz
Anguilla	110V	60Hz	220 В	50 Гц
Армения	230 В	50 Гц
Аруба	127 В	60 Гц
60 Гц
230 В	50 Гц
Азербайджан	220 В	50 Гц
Азорские острова	230 В	50 Гц
Бахрейн	230 В	50 Гц
Балеарские острова (Майорка, Менорка, Ибица)	230 В	50 Гц
Бангладеш	9014 9014 904 905	50 Гц
Беларусь	220 В	50 Гц
Бельгия	230 В	50 Гц
Белиз	50 Гц
Бермудские острова	120 В	60 Гц
Бутан	230 В	50 Гц
50 Гц
Босния и Герцеговина	230 В	50 Гц
Ботсвана	230 В	50 Гц
50 Гц
Бразилия	Бразилия
Бразилия	Бразилия	Острова	110 В	60 Гц
Бруней	240 В	50 Гц
Болгария	230 В	50 Гц	230 В	50 Гц
220 В	50 Гц
Камбоджа	230 В	50 Гц
Камерун	220 В	50 Гц	230 В	50 Гц
Кабо-Верде	220 В	50 Гц
Каймановы острова	120 В	60 Гц144 9014 9035 12035	60 Гц
Чад	220 В	50 Гц
Чили	220 В	50 Гц
Китай (материк)	22014 В 9014 904	Китай (материк)	22014 В 9014 904	220 В	50 Гц
Китай (Макао)	220 В	50 Гц
Китай (Тайвань)	110 В	60 Гц
Кокосовые острова (Кили ng) Острова	240 В	50 Гц
Колумбия	110 В	60 Гц
Коморские острова	220 В	50 Гц	9035 50 Гц	9035 50 Гц
Конго-Киншаса	220 В	50 Гц
Острова Кука	240 В	50 Гц
Коста-Рика	120 В 14 144 905 9035 602 9014 9014 9014 904 9035 602
Куба	110/220 В	60 Гц
Кюрасао	127/220 В	50 Гц
9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014	50 Гц
Дания	230 В	50 Гц
Джибути	220 В	50 Гц
Доминиканская Республика	230 В 9035
Восточный Тимор	220V	50 Гц
Остров Пасхи	220V	50 Гц

Эквадор	1201421	905
Сальвадор	115 В	60 Гц
Англия	230 В	50 Гц
Экваториальная Гвинея	230 В	50 Гц
Эстония	230 В	50 Гц
Эфиопия	220 В	50 Гц

Мальвинские острова
230 В	50 Гц
Фиджи	240 В	50 Гц
Финляндия	230 В	50 Гц
220V	50 Гц
Французская Полинезия	110/220 В	60/50 Гц
Габон	220p2
Габон	220p2

Гамбия	230V	50 Гц
Грузия	220V	50 Гц
Германия	230V	8 50Hz
Гибралтар	240 В	50 Гц
Греция	230 В	50 Гц
Гренландия	230 В
Гренландия	230 В
Гваделупа	230 В	50 Гц
Гуам	110 В	60 Гц
Гватемала	120 В	5 60 Гц	5 60 Гц	5 60 Гц
Гвинея	220 В	50 Гц
Гвинея-Бисау	220 В	50 Гц
Гайана
Гавайи	120 В	60 Гц
Гондурас	110 В	60 Гц
Венгрия	230 В
Индия	230 В	50 Гц
Индонезия	230 В	50 Гц
Иран	220 В	50 Гц
Ирландия	230 В	50 Гц
Остров Мэн	240 В	50 Гц
Израиль
Израиль
Кот-д’Ивуар	230 В	50 Гц
Ямайка	110 В	50 Гц
Япония	100 В
Иордания	230 В	50 Гц
Казахстан	220 В	50 Гц
Кения	240 В
Косово	230 В	50 Гц
Кувейт	240 В	50 Гц
Киргизия	220 В
Латвия	230V	50 Гц
Ливан	220V	50 Гц
Лесото	220V

Ливия	127 / 230V	50Hz
Лихтенштейн	230V	50Hz
Литва	220142

Македония	230 В	50 Гц
Мадагаскар	127/220 В	50 Гц

Мадейра
Мадейра	50 Гц
Малайзия	240 В	50 Гц
Мальдивы	230 В	50 Гц
Мали
9014 9014 9014 Мальта 9035 9035 9014 9014 9014 9035
Маршалловы Острова	120 В	60 Гц
Мартиника	220 В	50 Гц
Мавритания	220148 21 9014 905 905 9014 9014 9014 905 V	50 Гц
Mayotte	230V	50 Гц
Мексика	127V	60 Гц
50 Гц
Монако	230 В	50 Гц
Монголия	220 В	50 Гц
Черногория 9014 9014 904 9035 9045 9014 9014 904 9035
Марокко	220 В	50 Гц
Мозамбик	220 В	50 Гц
Мьянма (Бирма)

220 В	50 Гц
Науру	240 В	50 Гц
Непал	230 В	50 Гц	230 В	50 Гц
220 В	50 Гц
Новая Зеландия	230 В	50 Гц
Никарагуа	120 В	60 Гц 14144	9035 120 В	60 Гц Нигерия	230 В	50 Гц
Ниуэ	230 В	50 Гц
Остров Норфолк	230 В	50 Гц

Северные Марианские острова	120 В	60 Гц
Норвегия	230 В	50 Гц
Оман	240 В
Палау	120 В	60 Гц
Палестина	230 В	50 Гц
Панама	110 В	5 60 Гц
Парагвай	220V	50 Гц
Перу	220V	60 Гц
Филиппины	220V	5 60 Гц
Польша	230 В	50 Гц
Португалия	230 В	50 Гц
Пуэрто-Рико	12035 12035
Реюньон	220 В	50 Гц
Румыния	230 В	50 Гц
Россия	220142 9014 5035 9014 9014 9014 905 9014 9014 905
Saba	110V	60Hz
Saint Barthélemy	220V	60Hz
Saint Helena, Ascension и Tristan
230 В	60 Гц
Сент-Люсия	240 В	50 Гц
Сент-Мартин	220 В	60 Гц144 Сент-Мартин	220 В	60 Гц144 4514 9035 220 В	60 Гц 144 4514 9035 50 Гц
Сент-Винсент и Гренадины	110/230 В	50/60 Гц
Самоа	230 В	50 Гц

904 9014 9014 9014 905	Сан-Томе и Принсипи	220 В	50 Гц
Саудовская Аравия	110/220 В	60 Гц
Шотландия	14230 В 21 9014 904 905 355 905
Сербия	230 В	50 Гц
Сейшельские Острова	240 В	50 Гц
Сьерра-Леоне	230 В 14144 502 9014 9014 9014 902	Синт-Эстатиус	110/220 В	60 Гц
Синт-Мартен	110 В	60 Гц
Словакия	230 В
Соломоновы Острова	220V	50 Гц
Сомали	220V	50 Гц
Южная Африка	230V	8 Южная Африка	230V	8 50Гц 9014 9014 9014 9045 907 907 9014 9014 9014 9045 44	60 Гц
Южный Судан	230V	50 Гц
Испания	230V	50 Гц
Sri Lanka	50 Гц
Суринам	110/220 В	60 Гц
Свальбард и Ян Майен	230 В	50 Гц
50 Гц
230 В	50 Гц
Швейцария	230 В	50 Гц
Сирия	220 В	50 Гц
904 905 9014 9014 9014 904 904 904 905 9014 9014 9014 Таджикистан ia	230 В	50 Гц
Таиланд	220 В	50 Гц
Того	220 В	50 Гц	50 Гц
240 В	50 Гц
Тринидад и Тобаго	115 В	60 Гц
Тунис	230 В	50 Гц	230 В	50 Гц	220 В	50 Гц
Острова Теркс и Кайкос	120 В	60 Гц
Тувалу	220 В	50 Гц
Украина	220V	50Hz
Объединенные Арабские Эмираты	220V	50Hz
Соединенное Королевство	230V	60 Гц
Уругвай	230V	50 Гц
Узбекистан	220V	50Hz
Vanuatu 21

Венесуэла	120 В	60 Гц
Вьетнам	110/220 В	50 Гц
Уэльс 14 9014 9014 904
220 В	50 Гц
Западная Сахара	230 В	50 Гц
Йемен	230 В	50 Гц
50 Гц
220 В	50 Гц
