ПРЕИМУЩЕСТВА КЛЕММНИКОВ WAGO

Любые электромонтажные работы подразумевают соединение проводов друг с другом. Несколько десятилетий назад для этой процедуры приходилось использовать скрутку или дополнительно паять, что занимает достаточно много времени и требует специальных навыков. Одним из минусов подобных способов можно считать неаккуратный итоговый результат. Разрешить подобную неприятность можно с помощью винтовых зажимов, с которыми также не легко справиться – стоит «недотянуть» или «перетянуть», как контакт получается слабым. Если рассматривать первую ситуацию, то место соединения подвержено перегреву, что может привести к возгоранию, а во втором случае возможно поломка провода или клеммы. Избавиться от подобных проблем можно используя клеммники Wago. Способ соединения с применением клеммников этой фирмы основан на изолированных пружинных зажимах, которые способны обеспечить надежность и качество выполняемой работы.

В сравнении с скрутками или спайками, которые являются неразъемными соединениями, клеммники

Wago подлежат быстрому отцеплению, что позволит не только изменить схему, но и достаточно быстро подключить дополнительную цепь или устройство.

Применение клемм Wago не требует работы с дополнительными инструментами – понадобится только устройство, предназначенное для зачистки провода от изоляционного слоя.

После снятия изоляционного слоя достаточно просто вставить провод в клеммник и зафиксировать. Помимо всего при помощи клемм Wago существует возможность соединения или наращивания проводов, сделанных из разных материалов и имеющих разное сечение.

Соединение медных и алюминиевых проводов посредством скрутки запрещено, но его можно выполнить, используя клеммники Wago, место соединения при этом получится надежным и аккуратным.

Wago клеммники: как пользоваться

Довольно часто клеммники Wago применяются в распределительных щитах или для подключения осветительного оборудования. При помощи данных устройств можно соединить как одножильные, так и многожильные провода.

Клеммники имеют различные серии, которые зависят от мест установки или требования к будущему соединению.

Выполняются клеммы Wago в двух вариантах:

1. Одноразовые. Такие клеммы не подлежат изъятию их них провода и повторному применению.
2. Многоразовые. Провод фиксируется в устройстве путем отведения специального зажима.

   На примере самых популярных серий клемм, рассмотрим варианты их использования:

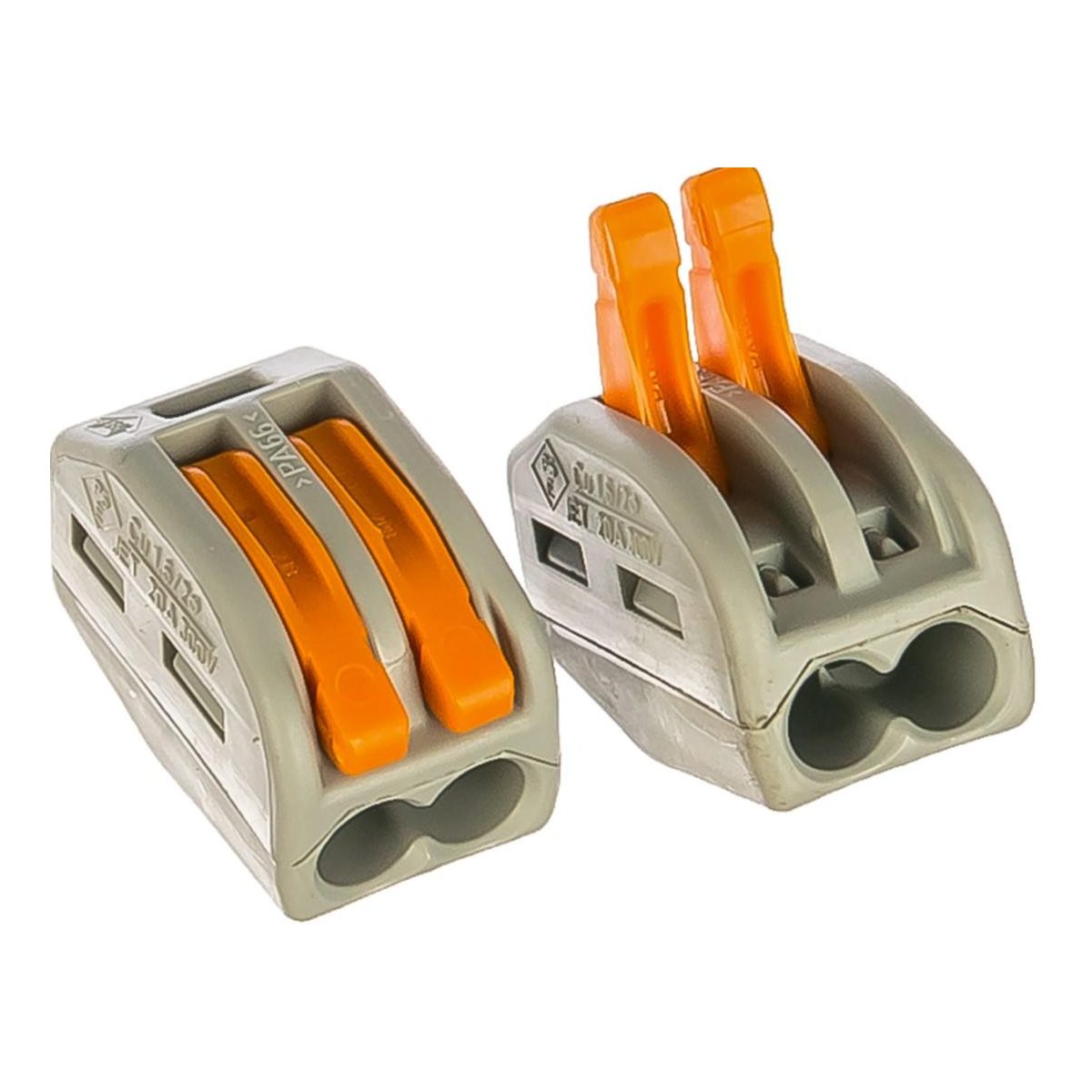

Wago 222 – многоразовые клеммы. Чтобы зафиксировать провод необходимо использовать специальный рычаг оранжевого цвета, который позволяет разъединить контакт, если есть необходимость в переналадке схемы или при тестировании всей цепи.

Каждый проводник должен быть вставлен в отдельное разъемное гнездо. Основой клеммы является плоско-пружинный зажим, которые помогает осуществить фиксацию проводника с сечением до 4 квадратных мм.

Монтаж осуществляется следующим образом:

• провод зачищается от изоляционного материала приблизительно на 1 см;
• приподнимается флажок-зажим;
• вставляется провод, после чего зажим отпускается.

   Из-за небольших габаритов устройства разместить его можно даже под выключателем или розеткой. Такая разновидность клеммников не нуждается в процедуре опрессовки многожильного проводника, что значительно экономит время при выполнении работы.

Wago 773 – одноразовые клеммы. Используются для соединения исключительно одножильных проводников. Соединение многожильных возможно, но перед процедурой их наконечники подлежат опрессовке.

Данный вид клемм на этапе производства может быть заполнен специальной токопроводящей пастой, которая необходима для предупреждения окисления проводов из алюминия. Цветовая палитра клемм, содержащих пасту – черная или темно-серая.

Монтаж осуществляется следующим образом:

• зачистка провода от изоляционного материала;
• провод необходимо вставить до упора;
• фиксация будет осуществлена при помощи внутреннего зажима, который не позволит проводу выйти обратно.

При необходимости вытащить провод из устройства можно вытащить посредством прокручивания, но на надежность последующего соединения лучше не надеяться, так как фиксирующий контакт деформируется.

Преимущества продукции WAGO

В качестве главных преимуществ клеммников Wago стоит отметить следующие:

1. Не требуют много времени для осуществления монтажа – достаточно лишь удалить изоляционный материал с проводов, а это действие не отнимет больше минуты.
2. Нет необходимости дополнительно изолировать место соединения, что предусмотрено при скрутке или опрессовке.
3. Можно соединять проводники из разных материалов и с разным сечением.
4. Провода легко вытаскиваются из многоразовых клеммников, поэтому не составит труда переделать цепь.
5. Тестовое включение и диагностика цепи осуществляется без ее разрывов, так как клеммники имеют отверстия, предназначенные для присоединения необходимых датчиков или оборудования.
6. Монтаж можно осуществить даже в минимальном пространстве и на коротком отрезке провода, что непозволительно при использовании традиционных методов.

Некоторая часть специалистов отказывается от использования клеммников Wago, так как данное оборудование требует затрат на приобретение, например многоразовые клеммы в разы дороже одноразовых. Но не стоит забывать о времени, которое будет потрачено при использовании других методик – спайке или скрутке проводов, при тщательном расчете можно прийти к выводу, что покупка клеммников Wago может значительно облегчить работу электрика и позволит выполнять работу в несколько раз быстрее, качественнее и безопаснее.

Клеммники Wago, характеристики и устройство, как пользоваться

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

1. Зажимы Ваго, предназначенные для одноразового использования.
2. Многоразовые клеммники.
3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

• отсутствие винтовых соединений;
• большой срок эксплуатации;
• устойчивость к вибрациям, воздействиям высоких температур;
• повышенные изолирующие свойства;
• материалы изготовления устойчивы против пожаров;
• соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

• очищение кабеля от изолирующего материала на расстояние 10–15 мм;
• перевод зажима в виде флажка в верхнее положение;
• вставка жилы в клемму, продвижение без усердия до упора;
• защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.  Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Соединительные клеммы WAGO как правильно пользоваться ВИДЕО — Офремонт

Прочное соединение проводов — залог безопасности вашей и вашего семейства. Еще это гарантия постоянной работы оборудования. Но обеспечить хорошее соединение нужно уметь. Один из наиболее простых и замечательных способов — соединительная клемма WAGO (Ваго). Это маленькие соединители для проводов, с помощью которых легко можно сращивать провода, объединять мягкие и жёсткие жилы, различные металлы.

Насколько они надежны

Со времени возникновения клемм WAGO на рынке, регулярно идут споры — хороши они либо нет. Те мастера что против, говорят, что слишком небольшая площадь контакта, по истечению определенного времени пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда маленькая. Но соединительная клемма WAGO была придумана в Германии, где самые жёсткие нормы в странах Европы по строительству. Если из этого исходить, можно применять эти соединители согласно сферы использования.

Проходные клеммы WAGO — надежно и быстро объединяют провода

Второй момент: эти клеммы применяются для монтажа проводки по всему миру, включая Соединённых Штатов. Как там дело обстоит с судебной системой все знают: подать в суд могут за все что угодно. Если бы продукция была плохой и ненадежной, компании предоставили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения навряд ли стоит принять во внимание. А практика показывает, что клеммники WAGO комфортны и надежны. Только нужно исполнять правила их применения.

Существует только один момент, за которым нужно наблюдать. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться полностью не научились. Благодаря этому во время использования клеммников разного типа, и WAGO в том числе, нужно иногда смотреть соединения. Если увидели сильное потемнение, соединение нужно освежить. Тогда никаких проблем не возникнет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Однако есть и тысячи остальных соединений, которые используются годами и ничего с ними не бывает. Дело все в соблюдении правил, которыми просто не стоит пренебрегать.

• Зачищать проводники нужно на рекомендуемую длину. Ни больше ни меньше. Это не каприз, а условие основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана таким образом, чтобы в клеммную колодку заходил кабель в изоляции. Это исключает поражение электричеством при прикосновении, а еще оберегает сам контакт.
• Медные или провода из алюминия не обязаны быть покрыты окислами. Оксидные пленки существенно ухудшают электрический контакт. Благодаря этому снимать изоляцию лучше конкретно перед использованием клеммника. В исключительном случае — если кабель чрезмерно короткий — оксидную пленку нужно удалить.

Для комфорта измерений предусматривается возможность подсоединения щупов тестера

В общем, это все главные правила. Не так они и сложны. И очередной момент: не нужно применять провода меньшего сечения чем того просит нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Плюсы и минусы

Положительные качества клеммников WAGO — в быстроте монтажа, понятной и обычный очередности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана таким образом, чтобы воздействие человеческой ошибки было очень маленьким. Последние модели выполняют с применением прозрачного поликарбоната — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вмонтирован ли он до конца. Во время эксплуатационных работ через поликарбонат можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора освежить соединение.

Это 773 серия — в корпусе из поликарбоната

Минусы у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Однако это отличительно и для винтовых клеммных колодок. Так что это — совсем не новость. Плюс в том, что легко можно проверить состояние контакта и, если понадобится, перезаделать его. В общем, во время использования клеммных колодок разного типа нужно иногда проводить осмотр.

Второй минус — это стоимость на клеммники Ваго. Стоят необычные изделия много, однако приобретать недорогие аналоги не стоит. Это кстати, очередной недостаток — немалое количество подделок. Хоть они и аналогичные внешне, параметры у них гораздо хуже, так что лучше не бравировать.

В видео ниже рассказано, как отличить необычные клеммники WAGO от китайской фальшивки.

Для подсоединения осветительных приборов

Самостоятельное подключение люстры или любого иного осветительного прибора далеко не очень сложная вещь. Очень трудное — разобраться в проводах, что торчат на поверхности потолка или из стены, но здесь в помощь мультиметр. Если рожков более чем клавиш, нужно еще соединить их. Это тоже не очень тяжело. А вот объединить провода под поверхностью потолка — то еще удовольствие. Проще и быстрее все происходит при помощи клеммников WAGO для подсоединения осветительных приборов. Они есть 2-ух серий — 224 и 294. Серия 224 необходима для соединения одиночных проводов, серия 294 позволяет объединять до восьми проводников.

Включать люстру комфортнее всего с Ваго

Соединительная клемма Wago 224 серии разработана специально для подсоединения люстр, бра, прожекторов и остальных устройств освещения. Их еще как правило называют «люстровые зажимы» или как-то так. Удобная штука для быстрого и обычного подсоединения. Рассчитаны на работу в сети электрического тока частотой 50 Гц с напряжением до 400 В. Минимальный ток при подсоединении проводов диаметром 2,5 мм?:

Так внешне смотрятся пружинные клеммы Ваго для подсоединения люстры

Клеммники WAGO 224 серии выполнены на основе плоско-пружинной контактной пластины. Другими словами, контакт двух проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подсоединения кабеля силового нужно его только почистить на указанную длину. Рекомендованная длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проверить как точно вы справились с задачей. Потом кабель вставляют в подходящее гнездо. Зажим происходит автоматично. Клеммные зажимы 224 серии со стороны подсоединения кабеля силового могут быть с пастой либо же без. Паста снимает окислы с поверхности проводника, что обеспечивает неплохой контакт. Это нужно, если провода зачищались давно и они чрезмерно короткие чтобы их срезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны осветительного прибора можно включать провода разного типа: моножилу, из нескольких жил жёсткий или мягкий. С этой стороны для подсоединения провода нужно нажать на выступающую часть корпуса. Откроется окно четырехугольной формы очень большое по размерам, чтобы можно было без проблем ввести из нескольких жил кабель. Зачищенный (тоже на 10 мм) кабель вводим до конца, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно объединять медные и провода из алюминия. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

Эта серия обозначается тоже для подсоединения оборудования для освещения. Эти клеммные зажимы также как правило будут работать в сети электрического тока напряжением до 500 В. Самый большой ток при подсоединении проводов из меди 2,5 мм? — 24 А, подобного металлического провода — 16 А. От выше описанной серии выделяется тем, что все провода подсоединяются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от 2-ух до семи входов. Бывают варианты с клеммой для подсоединения заземления, есть без.

Клеммовый зажим WAGO для подсоединения техники освещения 294 серии

Все контактные группы подписаны, что не даст возможность запутаться. С той стороны, где подключаются провода от люстры/бра есть отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии крепятся на поверхности стены с помощью шурупа — для этого на корпусе существует особенная железная ножка с отверстием под шуруп. Второй тип установки — специализированная защелка.

В середине находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может лишь достаточно жёсткий проводник. Это моножила или маложильный жёсткий кабель. Диаметр подключаемых с этой стороны проводников — от 1 мм? до 2,5 мм? (маложильный рекомендован до 2,0 мм?). Стоит обратить внимание, что это соединение не считается разъемным. При большом желании кабель можно вынуть, но его нужно будет опять почистить и применять новый клеммник.

С помощью клеммников Вага присоединить люстру не проблема

От люстры, бра или иного светильника включать можно любые провода. Здесь, как и в 224 серии, есть подпружиненная кнопка — брендовый соединительWINSTA ® Linect ® . При нажатии на которую открывается окно, в которое и ставится проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм?. Это соединение удобно тем, что кабель можно не прилагая больших усилий вытянуть — нажать на кнопку и достать проводник. Еще одно соединение будет абсолютно не хуже по показателям.

Для сортировочных или коробок для монтажа

Любые соединения проводов обязаны быть обслуживаемыми. При разведении электрической проводки все соединения выполняют в сортировочных коробках. Под эти цели есть 4-ре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых популярных и известных серий клеммных зажимов Ваго — 222. Считается многофункциональным зажимом, так как может объединять 2, 3 и 5 проводов. Подходит для соединений одножильных и жёстких многожильных проводов с площадью сечения от 0,08 до 2,5 мм?, с мягкими жилами сечение может быть до 4 мм?. Как и все другие, может применяться для сети электрического тока напряжением не выше 400 В. Токовые нагрузки — при высоком сечении проводников в 2,5 мм? — 24 А (медь) при сечении 4 мм? — 32 А.

Клеммовый зажим WAGO 222

Применяется пружинный зажим Ваго взамен скрутки. С его помощью можно включать любые устройства и оборудование. Объединять провода с помощью WAGO 222 достаточно легко. Контакты снабжены флажковыми фиксаторами. Они без проблем поднимаются и опускаются. За счёт этого можно не прилагая больших усилий собирать/переустроить сеть, демонтировать уже существующие соединения что бы проверить, измерений и т.д. Для хорошего обслуживания сверху корпуса есть прямоугольное отверстие для щупа прибора для измерений или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 сделана для хорошего соединения проводов проводящих существенный ток (до 32 ампер)

Для соединений проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, помещаем до конца проводник, зажимаем соединение, опуская флажок на место. Стоит обратить внимание, что опускать флажок нужно до конца, а для этого нужно будет приложить некоторые усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединений проводов разнообразного диаметра или типа: одножильных с многожильными. Прочими средствами этого достигнуть не очень просто. Подойдут только клеммные колодки. Также не появляется конфликта при соединении меди и алюминия, однако для этого полость контакта заполняется специализированной пастой.

Для фиксирования при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. При ее помощи коннекторы можно привинтить к любой вертикальной или поверхности размещенной по горизонтали. Для более внимательного монтажа есть пластина разгрузки жгута.

Провода лучше зафиксировать

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы уберечь соединение от расшатывания контакта, их прикрепляют с помощью разгрузочной пластины. Ее применение не обязательно, однако она увеличивает надежность, да и соединение смотрится аккуратнее.

221 серия — усовершенствованная многоцелевая

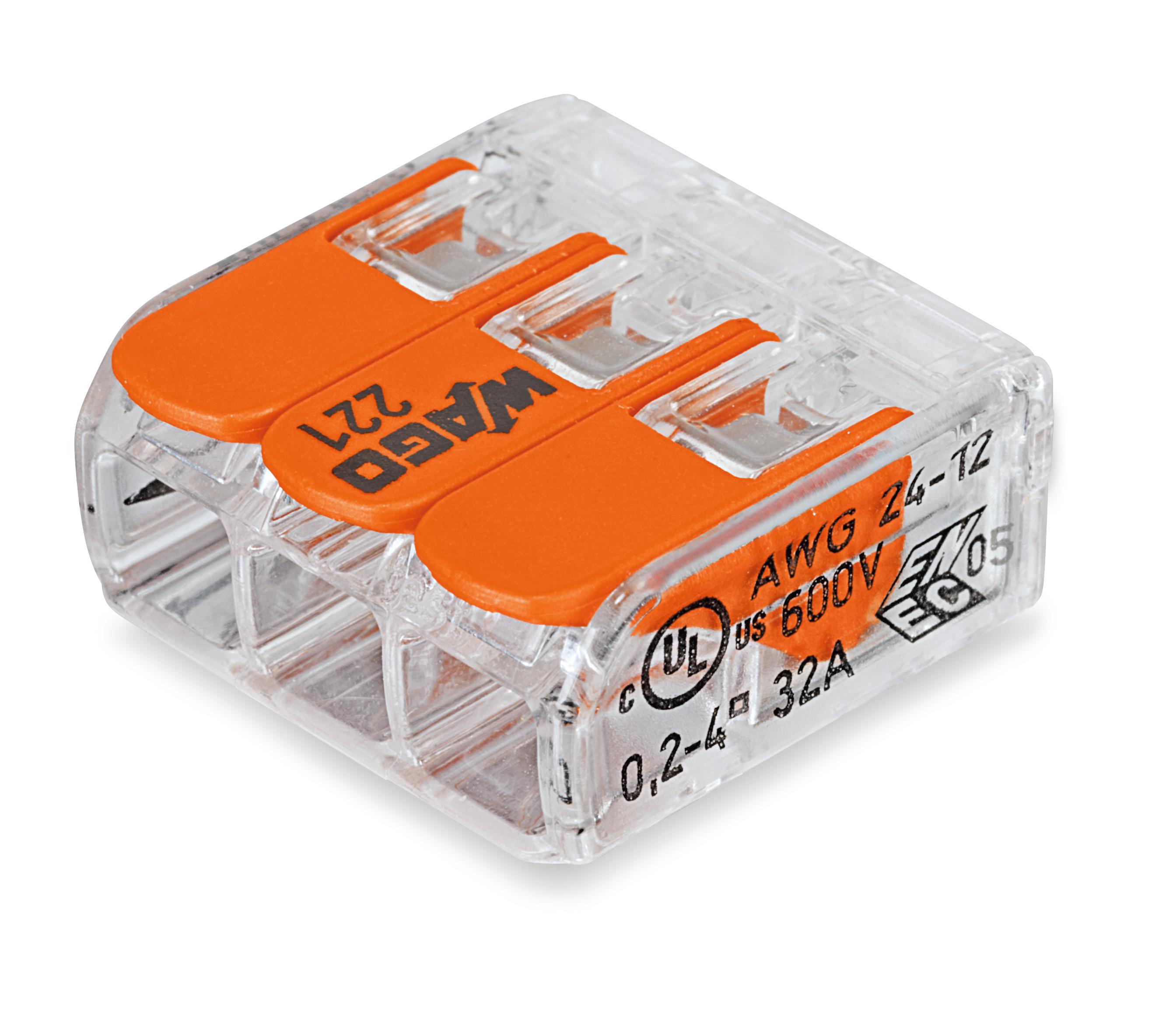

Какое то время назад выпущена новая серия многофункциональных зажимов Ваго — 221. От выше описанной 222 серии, которой она и пришла на смену, выделяется тем, что имеет маленькие размеры, более плоский корпус, часть лицевой панели стала прозрачной. Это все для комфорта. Небольших размеров прямоугольный корпус легче укладывать в клеммной коробке, к примеру.

Многофункциональные небольшие клеммы WAGO серии 221 намного комфортнее если сравнивать с 222. Пропускающий свет корпус WAGO 221 позволяет зрительно контролировать монтаж

Поликарбонат дает возможность контролировать качество соединения — на самом деле ли кабель зачищен на неоходимую длину и не окислился ли он. Поменялась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и легче давить.

Это характеристики «обычного варианта» — до 4 мм2

Также возникла версия для более толстых проводников — сечением до 6 мм? (коды выделяются наличием шестерки во второй части 221-612 или 221-613). Они имеют очень высокое фактическое напряжение — до 450 В, минимальный ток — до 41 А. Из остальных технических новинок — довольно высокая температура работы — до +105°C.

Многофункциональные небольшие клеммы WAGO серии 221 дают возможность легко, быстро и безопасно объединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм?.

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и обычного соединения нескольких проводов прекрасно подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они выделяются мало, зато в технических параметрах есть большая разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

• Сечение проводников:
  • 2273 — 0,5 мм — 2,5 мм?;
  • 773 есть в 2-ух вариантах:
    • 1,5-4 мм?;
    • 2,5 — 6 мм?.
• Минимальный ток:
  • 2273 — 24 А;
  • 773 зависит от выполнения:
    • 41 А для сечения 6 мм?;
    • 32 А для 4 мм?.

Пружинные клеммы Ваго 2273 подойдут для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 необходима для более тонких проводников — сечением не больше 2,5 мм?. Ее применяют при установке сетей освещения — в сортировочных коробках. Клеммники Ваго 773, наоборот, работают с более сильными проводами, которыми подключаются мощные потребители (типа накопительного электрического водонагревателя, электрические плиты или шкафа духового). Благодаря этому путать данные серии нельзя.

Соединительные клеммы WAGO двух серий рассчитаны на работу с напряжением не выше 400 В. За счёт общей пружины обеспечивается неплохой контакт соединяемых проводников. Это позволяет применять клеммы серии 773 для монтажа силовой сети — сечение до 6 мм? — это уже всерьез и покроет потребности фактически любого частного строения.

Хороший контакт обеспечивается плоско-зажимной пружиной

Объединять провода достаточно легко. Зачищенные проводники (оголенные жилы на 8-10 мм) до конца ставятся в гнезда. Все. Больше делать ничего не нужно. Соединительная клемма WAGO надежно держит и фиксирует провода. Этот метод соединения удобен тем, что легко можно объединить провода разнообразного диаметра. К примеру, сделать ответвление диаметра поменьше от всей магистрали.

Для того чтобы объединить даже всего три провода сечением 6 мм? с помощью скрутки — нужно хорошо постараться. Провода очень жёсткие и достигнуть нормального контакта скруткой практически нереально, а в соединителях WAGO даже такие толстые провода имеют замечательный контакт.

Сервисная клемма

Объединять многожильные провода — то еще удовольствие. Достигнуть нормального контакта тяжело, так как проводки плохо гнутся. Срастить два провода можно с помощью сервисной клеммы WAGO (маркировка 224-201). Она состоит из 2-ух равных частей с кнопками. При нажатии на них открывается очень большое окно, в которое ставится зачищенный проводник. Когда кнопка отпускается, пружина жмет кабель к контактной площадке.

Сервисная клемма Ваго — для соединений многожильных проводов

Подобная операция проходит с другой стороны. При этом способе соединения контактная пластина имеет приличную площадь касания с проводниками — зажимает много проводков. Это на самом деле даёт приятные результаты.

Amazon.com: Wago 221-413 РЫЧАГОВЫЕ 3-проводные компактные разъемы 10 шт .: Industrial & Scientific

Мои дочери спрашивают: «Что серого, хрустящего и свисает с потолка?» Ответ: электрики-любители.

Wiring 101: основные инструменты для работы в розетке: обычная отвертка, плоскогубцы, инструменты для зачистки проводов, универсальный нож, линейные плоскогубцы и стандартные гайки для проводов. Для подключения, как бобышка, возьмите также беспроводной драйвер, квадратную насадку №1 (винты коробки с винтами выключателя / розетки), квадратную насадку №2 (винты клеммы розетки / выключателя) и несколько проводов на 3 и 5 проводов (221-413 и т. Д.). 221-415) Гайки рычага Wago.

Я не покупаю гайки двухпроводного рычага, потому что, когда в коробке всего два провода, это обычно розетка, а зачищенные провода подключаются к клеммам. В остальное время я использую 3-проводные гайки и оставляю слот пустым. Я также пробовал нажимные гайки 773-164 (4-проводные), но редко их использую. Их сложнее вставить, они несовместимы с плетеной проволокой, и для их отсоединения необходимо обрезать провода. Если есть шанс, что я снова окажусь в коробке, я буду счастлив в будущем, я использовал гайку 5-проводного рычага.

Кроме того: правильный способ установки закручивающейся гайки — это зажать зачищенные концы проводов линейными плоскогубцами и плотно скрутить вместе зачищенные провода и пару дюймов изолированной части. С правильным инструментом это довольно просто. Скручивание соединит провода, и гайка не нужна, чтобы они были надежно соединены. Затем накрутите закрученную гайку, чтобы обеспечить изоляцию проводов и гарантию того, что плотно заплетенное соединение останется таким же.

С этими разъемами Wago не нужно скручивать провода, просто снимите их и защелкните.Поскольку все провода прямые, обычно легче согнуть несколько отдельных проводов, чем согнуть скрученный жгут. Если в смеси есть плетеный провод, то наличие отдельных рычагов для каждого провода фантастически лучше, чем любой другой тип разъема. Закручивающиеся гайки искажают плетеные провода и часто требуют более одного узла для надежного соединения. Гайки рычага работают каждый раз.

Экспресс-терминалы, как пользоваться.

Клеммные колодки «WAGO»

Клеммы 773 и 273 предназначены для подключения и ответвления одножильных проводов из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В.Клеммы используются в распределительных коробках.

Наименование	Ток (А)	Количество подключаемых проводов	Диапазон сечения (мм²)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

клеммные колодки wago: (тип 224)

Клеммы 224 предназначены для подключения и ответвления одножильных и многожильных проводов из меди и алюминия в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Клеммы используются для подключения осветительного оборудования.

Клеммные колодки

wago: основные характеристики

клеммные колодки wago: (тип 222)

Клеммы 222 предназначены для подключения и разветвления одножильных и многопроволочных проводов из меди в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Для проводов из алюминия эти клеммы заполняются токопроводящей пастой. Универсальные клеммы используются как для подключения осветительного оборудования, так и для установки в распределительных коробках.

Клеммные колодки

wago: основные характеристики

Клеммы

wago: серия Micro (тип 243)

Клеммы серии micro WAGO 243 предназначены для подключения одножильных медных проводников. Они широко используются в распределительных шкафах слаботочных цепей видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и др. Благодаря пазам можно собирать в блоки несколько клемм. Клеммные колодки

wago: основные характеристики

Название	Ток (A)	количество подключений	Сечение проводника (мм²)	Цвет
243-204	6	4	0,6-0,8	темно-серый
243-304	6	4	0,6-0,8	светло-серый
243-504	6	4	0,6-0,8	желтый
243-804	6	4	0,6-0,8	красный
243-208	6	8	0,6-0,8	темно-серый
243-308	6	8	0,6-0,8	светло-серый
243-508	6	8	0,6-0,8	желтый
243-808	6	8	0,6-0,8	красный
Адаптер		количество терминалов
243-112		4
243-113		6

клеммные колодки wago: четырехпроводные клеммы (тип 862)

Клеммы

WAGO серии 862 предназначены для подключения медных одножильных и многожильных проводов. Используется при подключении устройств и устройств. Закрепите саморезами на ровной поверхности.

Достаточно давно в нашу жизнь вошли пружинные клеммы под названием «WAGO» . На данный момент это имя стало нарицательным, так как имя Xerox в свое время стало нарицательным. Сейчас мало кто задумывается о том, что это название компании и часто из уст людей можно услышать слово «ваги», уже переведенное на русский язык.

Так что же на самом деле «WAGO»?

Фирма «WAGO» (Германия) — мировой лидер в производстве клемм и соединителей, использующих технологию пружинного соединения.Клеммы и соединители WAGO широко используются как в бытовой электропроводке, так и при промышленной установке в местах, требующих повышенной надежности и вибростойкости.

В настоящее время на российском рынке представлен широкий ассортимент продукции «ВАГО», но наиболее известными и широко применяемыми в быту являются строительные экспресс-терминалы (клеммы для бытовой электропроводки).

Строительные экспресс-терминалы WAGO на основе плоско-пружинного зажима позволяют надежно соединять одножильные / низкожильные медные или одножильные алюминиевые проводники в любой комбинации без использования инструмента.Они обеспечивают надежную и компактную разводку электрических проводов в распределительных коробках.

Преимущества электрического подключения с помощью экспресс-терминалов WAGO:

• Надежное подключение одножильных / низкожильных медных и / или одножильных алюминиевых жил, а также смешанная разводка;
• Каждый провод имеет отдельную клеммную колодку;
• Качество подключения не зависит от аккуратности электрика;
• Проводники не повреждены;
• Надежная защита от случайного контакта с токоведущими частями соединения;
• Возможно измерение электрических параметров электрической цепи без нарушения изоляции соединения;
• Гарантированная надежность контактов, исключающая короткое замыкание и нагрев в точке подключения;
• Безопасность и порядок в распределительной коробке.

Зачистка изоляции.	Соединение	Проверить.	Отключить.
Снимите изоляцию с подключаемых проводов диаметром 12–13 мм.	Полностью вставьте зачищенный провод в свободное пространство для клемм.	Используется для проверки электрических параметров монтажных отверстий в клеммной коробке.	Если необходимо разобрать соединение, вытащите провод, при этом слегка повернув его.

Клеммы

Wago серии 773 и 273 предназначены для подключения и разветвления одножильных проводов из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Клеммы используются в распределительных коробках.

Терминалы Wago (типы 773; 273): основные характеристики

Имя	Ток (А)	Количество подключаемых проводов	диапазон поперечного сечения (мм 2)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

Имя	Ток (А)	Количество соед. проводной	Сечение проводника / (мм 2)	Наличие контактной пасты
224-111	25	2	0,5-2,5	с макаронами
224-122	25	3	0,5-2,5	с макаронами
224-201	25	2	0,5-2,5	без пасты

Имя	Ток (А)	Количество соед. проводной	Сечение проводника / (мм 2)	Наличие контактной пасты
222-413	32	3	0,08-4,0	без пасты
222-415	32	5	0,08-4,0	без пасты

Клеммники Wago серии Micro (тип 243): основные характеристики

Имя	Ток (А)	количество подключений	Сечение проводника (мм 2)	Цвет
243-204	6	4	0,6-0,8	темно-серый
243-304	6	4	0,6-0,8	светло-серый
243-504	6	4	0,6-0,8	желтый
243-804	6	4	0,6-0,8	красный
243-208	6	8	0,6-0,8	темно-серый
243-308	6	8	0,6-0,8	светло-серый
243-508	6	8	0,6-0,8	желтый
243-808	6	8	0,6-0,8	красный
Адаптер		количество клемм
243-112		4
243-113		6

Клеммные колодки Wago (тип 222): основные характеристики

Имя	Ток (А)	количество подключений	Сечение проводника (мм 2)	Цвет
862-0552	25	2	0,5-4,0	черный
862-0503	25	3	0,5-4,0	черный
862-0504	25	4	0,5-4,0	черный
862-0505	25	5	0,5-4,0	черный

Терминалы Wago известны уже много лет. Одно время «Wago» стало нарицательным, как и «Xerox». Говоря «ваго» или «ваги» (часто можно услышать именно такое произношение), люди не думают, что это название производителя.

Клеммы Wago (типы 773; 273) используются для подключения ответвления из алюминиевых и медных одножильных проводов или медных многожильных проводов, конец которых подключается к электрическим цепям переменного тока с максимальным напряжением 380 В и частотой 50 Гц. Клеммы используются в распределительных коробках.

Технические характеристики главного вагона 773; 273

Имя	Ток (А)	Количество подключаемых проводов	диапазон поперечного сечения (мм²)	Наличие контактной пасты
773-322 (фото 1)	25	2	1,0-2,5	без пасты
773-324 (фото 2)	25	4	1,0-2,5	без пасты
773-326 (фото 3)	25	6	1,0-2,5	без пасты
773-328 (фото 4)	25	8	1,0-2,5	без пасты
773-302 (фото 5)	25	2	1,0-2,5	с макаронами
773-304 (фото 6)	25	4	1,0-2,5	с макаронами
773-306 (фото 7)	25	6	1,0-2,5	с макаронами
773-308 (фото 8)	25	8	1,0-2,5	с макаронами
273-503 (фото 9)	25	3	1,5-4,0	с макаронами

Клеммные колодки Wago (тип 224)

Клеммы

Wago (тип 224) предназначены для соединения ответвлений из алюминиевых и медных одно- и многожильных проводов в цепях переменного тока с максимальным напряжением 380 В и частотой 50 Гц. Клеммы используются для подключения осветительного оборудования. Основные характеристики Wago 224

Клеммные колодки Wago (тип 222)

Клеммы Wago 222. Используются для подключения ответвления медных одножильных и многопроволочных проводов в цепях переменного тока с максимальным напряжением 380 В и частотой 50 Гц. Клеммы заполняются токопроводящей пастой, если жилы алюминиевые. Эти клеммы универсальны — могут использоваться как для подключения осветительного оборудования, так и для установки в распределительные коробки.

Основные характеристики Wago 222

Wago Micro Series (тип 243)

Клеммы серии

Micro wago 243 соединяют медные одножильные проводники. Широко распространены в распределительных коробах низковольтных цепей связи, телефонии, охранной сигнализации, видеонаблюдения, систем пожаротушения и др. Благодаря пазам несколько клемм собираются в единое целое.

Существует 4 способа подключения проводов, предусмотренных EMP. Если оценивать их с точки зрения удобства и скорости работы, надежности контакта, то техника с использованием клеммников (особенно в быту, при работе с внутренней электронной проводкой) — лучший вариант, вне зависимости от условия и местная специфика.

О товарах компании «ВАГО», их основных характеристиках — наш рассказ.

Особенность терминала «WAGO»

Контактные зажимы — пружина

В чем преимущество такого инженерного решения?

Во-первых, постоянное «прессование» компенсирует деформацию металла проводника (например, температурную).Поэтому в течение всего периода эксплуатации надежность контакта в клеммной колодке не снижается.

Во-вторых, пружины обеспечивают виброустойчивость соединения.

В-третьих, в процессе работы вам не придется использовать отвертку, как это бывает при установке «шурупов» и фиксации в них концов проводов. Кто работал в условиях плохой освещенности, при установке электропроводки в труднодоступных местах WAGO оценит это преимущество.

Если добавить к этому и такой плюс (который присущ всем клеммникам), как простота подключения проводов из разнородных металлов (алюминий + медь), то целесообразность использования изделий этого типа (с подпружиненными контактами ) для электромонтажных работ очевидно.

Корпус — из модифицированных полимеров

Клеммы

WAGO выдерживают воздействие агрессивных сред (например, ГСМ), высоких температур (материал категории «огнестойкость»), чрезмерной влажности.

Контактные группы

Для изготовления токоведущих шин «WAGO» используется луженая медь (защита контакта от коррозии), пружины — аустенитная сталь (хромоникелевое легирование, придающее сплаву эластичность).

ЗАЖИМ КЛЕТКИ

Такая конструктивная особенность клеммных колодок позволяет работать с проводниками разной степени гибкости, а также производить множественные выключатели.

Толкающая проволока

Эта контактная группа имеет особое назначение. Во-первых, соединение многопроволочных проводников, особенно с гибким витым сердечником, затруднено из-за конструкции пружины клеммной колодки. Во-вторых, нежелательно многократное переключение. Дело в том, что после установки пластина «врезается» в металл сердечника и частично повреждает его.

Клеммные колодки «WAGO» данного типа в основном используются там, где не предусмотрено частое (оперативное) переподключение проводов.Их часто называют одноразовыми товарами.

Разновидности и характеристики

Модификаций очень много, поэтому рассматривать весь модельный ряд вряд ли стоит. Далее — наиболее часто используемые в быту варианты клеммников. Более подробную информацию можно получить в любой торговой точке, в зависимости от того, какие типы товаров доступны.

серии 773

Модель -30_. Изначально эти изделия предназначались для соединения алюминиевых проводов, для которых внутри есть специальная паста, улучшающая качество контакта.В этой группе 4 типа клемм, которые различаются размером и количеством розеток — от двух (модель -302) до восьми (-308).

Модель -32_. Более совершенные изделия отличаются полупрозрачным корпусом с цветной вставкой. Это позволяет визуально контролировать процесс подключения проводника и качество фиксации его наконечника в клеммной колодке. Обозначение одинаково — на 2 слота (-322), на 4 (-324), на 6 (-326), на 8 (-328).

Общие характеристики

• Сечение жилы (мм2): однопроволочный — от 0.75; со скрученной жилой — от 1,5 до 2,5.
• Irab max (A) — 24.
• Температурный режим (ºС) — до +85.

Серия 273

Модель -503 позволяет подключать в клеммную колодку до 3-х проводов сечением 1,5 — 4 «квадрата». Наличие пасты дает возможность работать с алюминиевыми проводниками.

серии 274

Основное назначение — включение цепных осветительных приборов. Модели -111 и -122 — с пастой, -201 — без нее (только для медных проводов).Сечение — от 0,5 до 2,5 мм².

серии 222

Модели -402 (2 контакта), 403 (3) и -405 (5). Ток до 32 А, сечение от 0,08 до 4 «квадратов».

серии 243

Клеммники «WAGO» данной группы относятся к категории «микро». Ира до 6 А, количество соединений от 4 до 8, сечение — от 0,6 до 0,8.

серии 862

Возможна фиксация корпусов на любом основании с помощью шурупов.Количество подключаемых жил от 2 до 5 сечением 0,5 — 2,5. Максимальный ток 25А. Такие клеммы используются только при работе с медными жилами.

Сфера применения

В цепях ~ I напряжением до 380 В (50 Гц). Клеммники WAGO обеспечивают надежное соединение жил с медными и алюминиевыми жилами. Выбирая изделие для установки по той или иной схеме, нужно ориентироваться на его индивидуальные характеристики (см. Выше).

Себестоимость

Зависит от модификации клеммника WAGO. Цены на продукцию довольно низкие. Например, продукция серии 273 (модель 202) — 7 руб. / Шт., 222-415 — 32 руб. За единицу.

Статья написана в продолжение темы, начатой ​​Александром Молоковым. В европейских странах клеммы WAGO — самый популярный способ подключения проводов. Мы до сих пор относимся к ним с очень большим подозрением, хотя о них знает каждый, кто профессионально занимается монтажом бытовой электропроводки.Клеммы, разъемы, колодки «Вага», «Ваги» уже прочно вошли в словарь современного электрика.

В этой статье давайте разберемся, как устроены клеммные колодки WAGO. Разберемся на примере самой популярной и универсальной серии — WAGO 222 . Эти терминалы используются. для подключения и разветвления медных одножильных и многожильных проводов. Клеммные колодки WAGO 222 могут использоваться как для подключения осветительного оборудования, так и для установки в распределительных коробках.

В клеммной колодке используется специальный зажим с плоской пружиной CAGE CLAMP .

На рисунке: 1 — Зажим CAGE CLAMP из хромоникелевой пружинной стали создает высокое запрограммированное усилие зажима, которое автоматически подстраивается под поперечное сечение проводника и не зависит от обслуживающего персонала. 2 — ЗАЖИМ CAGE CLAMP оказывает давление на проводник на поверхности, не повреждая его. 3 — Несущий рельс из электролитической меди с мягкой луженой поверхностью, с газонепроницаемым покрытием контактной поверхности проводника.4 — Концентрация прижимной силы на контактной поверхности обеспечивает высокое контактное давление.

Матрицы, используемые для изготовления терминала ВАГО

Простота использования.

Сокращение времени на электромонтаж (это особенно важно при большом объеме работ)

У каждого проводника есть отдельная клеммная коробка.

Качество подключения не зависит от аккуратности электрика.

При подключении проводов с помощью клемм WAGO жилы не повреждаются.

Надежная защита от случайного контакта с токоведущими частями соединения.

Гарантированная надежность контактов, исключающая короткое замыкание и нагрев в месте подключения.

Безопасность и порядок в распределительной коробке.

При подготовке статьи использованы каталоги WAGO.

Вставные соединители для проводов лучше гаек? — MVOrganizing

Вставные соединители для проводов лучше гаек?

Существуют также разъемы для проводов типа push-fit, которые обеспечивают очень надежные соединения и просты в использовании.Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Можно ли повторно использовать вставные соединители для проводов?

Разъем

можно использовать повторно на одножильных проводах того же сечения или большего диаметра. При повторном использовании разъема обрежьте и заново зачистите проводники. Чтобы удалить проволоку, потяните и скрутите проволоку вперед-назад. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ повторно разъем на многожильном проводе.

Сколько проводов можно соединить с помощью гайки?

Щелкните, чтобы увидеть полный ответ.Таким образом, сколько проводов можно вставить в гайку для проволоки? Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16.

Разъемы Wago так же хороши, как и гайки?

Wagos являются эквивалентом выключателей Stab-Lok и ответных ударов. Их контактная поверхность намного меньше, чем у проволочной гайки, а их удерживающая способность намного меньше, чем у правильно установленной проволочной гайки. Все, что вам нужно сделать, это быстро потянуть и повернуть, и соединения разорвутся.

Насколько хороши разъемы Wago?

Наш электротренер утверждает, что «соединители Wago, вероятно, являются одним из лучших достижений в области электромонтажа», с которыми он столкнулся. «Это на 100% лучше, чем старые распределительные коробки с винтовыми зажимами, которые были основным компонентом электромонтажной промышленности».

Законны ли соединители Wago?

Они везде заходят, они перечислены, они легальны. Я согласен с Infinity в том, что самый важный вопрос заключается в том, используются ли разъемы в пределах их номиналов.Теперь, когда я сказал, что не использую их, я чувствую себя лучше, используя проволочные орехи, может быть, однажды я переоденусь.

Можно ли использовать многожильный провод в разъемах Wago?

Wago упрощает сращивание многожильных, тонкопроволочных и одножильных проводов для электрического монтажа с помощью соединителей. Как только ваш провод будет зачищен до нужной длины, которая находится под нижней частью разъема, можно приступать.

Соответствуют ли проводные соединители Wago нормам?

Другие разъемы, требующие обслуживания или неправильно собранные, могут вызвать сотрясение, короткое замыкание и другие риски.Это еще одна причина, по которой разъемы Wago — отличный выбор. Они соответствуют всем требованиям норм NEC в отношении сращивания и заделки проводов.

Могу ли я использовать Wago на Ring Main?

Да, но необходимо обратить внимание на несколько моментов, чтобы убедиться, что он соответствует BS7671 IET 17th Edition. 5) Разъемы pushfit рассчитаны на ток до 24 А и поэтому подходят для использования в кольцевой главной цепи. …

Можно ли освободить разъемы Wago?

При отсоединении провода от разъема вставьте отвертку Wago (номер детали Genie 33996) в отверстие для отсоединения провода и плотно вставьте ее. Этот спусковой инструмент расположен под правильным углом, чтобы легко отсоединить трос.

Что такое разъем Wago?

Соединители

Wago были разработаны, чтобы упростить процесс сварки без использования инструментов. Технология хлопка Wago ускоряет установку и устраняет необходимость в техническом обслуживании. После того, как провод вставлен в разъем, зажим Wago фиксирует провод и закрывает его изоляцию.

Все электрические соединения должны быть в коробке?

Электротехнические нормы и правила обычно требуют, чтобы все электрические устройства и электрические соединения с этими устройствами были заключены в утвержденную электрическую коробку.Эта металлическая или пластиковая коробка, которую часто называют распределительной коробкой, включает крышку, которая защищает проводку внутри и защищает вас от проводки.

В чем разница между Wago 221 и 222?

Соединители новой серии Wago 221 на 40% меньше, чем серия 222, что помогает еще больше уменьшить пространство внутри распределительных коробок. Компактная конструкция без инструментов — отличный способ подключения кабелей. Они подходят для использования с многожильными и одножильными кабелями и идеально подходят для использования в бытовой или промышленной электропроводке.

Безопасны ли коннекторы Wago 221?

Соединитель для сращивания серии 221 позволяет легко, быстро и безопасно соединить одножильные, многожильные и многожильные проводники. Но этот соединитель хочет большего! Соединитель для сращивания серии 221 хорошо подходит для следующих применений в: Опасных зонах.

Подходит ли Wago 221 для кольцевой магистрали?

1 Ответ. Да, но необходимо обратить внимание на несколько моментов, чтобы убедиться, что он соответствует BS7671 IET 17th Edition. Во-первых, необходимо установить клеммы в Wagobox (при разрыве существующей кольцевой проводки).

Не требуется ли обслуживание Wago 221?

Технология подключения соединителей для сращивания серии 221, не требующая инструментов и технического обслуживания, обеспечивает быстрое подключение, простоту повторного подключения и безопасное соединение. Преимущества для вас: Простое, быстрое и безопасное подключение до 60 проводов.

Можно ли многоразово использовать Wago 221?

Соединители

типа Wire to Wire, Wago 222 и 221 обладают рядом преимуществ. В отличие от вставных соединителей для проводов, соединители Wago могут использоваться для одножильных, многожильных и тонкопроволочных типов проводов или проводников, а также могут использоваться повторно.

Водонепроницаемы ли Wagos?

Является ли WAGO Gelbox водонепроницаемым? Да: разъемы полностью герметичны от воды и могут быть постоянно погружены в воду (однако, например, с водой под давлением это разрешено только на стороне приложения для полных комплектов кабелей).

WAGO | Bürklin Elektronik

Благодаря ассортименту продукции CAGE CLAMP® компания произвела революцию на рынке соединительной техники и электроустановок. За этим последовали разработки таких продуктов, как первая клеммная колодка с распределительной коробкой или клеммная колодка WAGO на рейке с соединением CAGE CLAMP®. В последующие десятилетия компания превратилась в глобального игрока с дочерними предприятиями во Франции, Японии, Чехии и Индии, а также во многих других странах. С помощью клеммных колодок на рейке серии TOPJOB®S компания WAGO оптимизировала существующую технологию пружинных зажимов.

Основные категории продуктов: Автоматизация, компоненты для систем ввода-вывода и соединительная техника.

Инновационная технология подключения (например, разъемы или клеммные колодки на рейке), интерфейсная электроника (например,грамм. системные кабели и реле) и технологии автоматизации (например, блоки датчиков и блоки исполнительных механизмов) являются центральными областями продукции WAGO.

Автоматизация и модули ввода / вывода из WAGO

WAGO предлагает гибкую технологию, которая позволяет оптимизировать производственные процессы. Спектр технологий автоматизации включает такие решения для продуктов, как программное обеспечение, устройства HMI и технологии управления, вплоть до модулей ввода-вывода, а также блоки датчиков и исполнительных механизмов. Кроме того, модульные и независимые от полевой шины электрические компоненты производителя являются важными компонентами децентрализованных систем автоматизации в промышленности.

Чтобы свести к минимуму монтажные и электромонтажные работы, рекомендуется использовать модули ввода / вывода. Это позволяет экономить место и быстро выполнять разводку полных систем ввода-вывода. Это обеспечивает обмен данными между установками и машинами.

К модулям ввода / вывода производителя!

Соединительные клеммные колодки от WAGO — промышленная соединительная техника

Чтобы оправдать ожидания отдельных отраслей, WAGO предлагает индивидуальные решения в области соединительных клеммных колодок.Электрические компоненты просты в использовании, обеспечивают безопасность (во время ввода в эксплуатацию и после установки), а их применение экономит время и деньги.

Соединительные клеммные колодки

WAGO можно использовать для быстрого и простого соединения однопроводных, тонких и многожильных проводов. Благодаря инновационным разработкам в области вставных соединений (например, Push-in CAGE CLAMP®) электрические компоненты WAGO оказались индивидуальными и эффективными промышленными решениями.

Дополнительная информация о категории продукта!

Реле для промышленности будущего — промышленные реле WAGO в Bürklin Elektronik

При планировании и внедрении промышленных систем чрезвычайно важно учитывать индивидуальные требования каждой отрасли.Решающими факторами являются простота эксплуатации и технического обслуживания, минимальные инвестиционные затраты и защита системы. Основное внимание всегда уделяется надежности и производительности соответствующих электрических компонентов.

Для этой цели WAGO предлагает широкий ассортимент передатчиков, трансформаторов тока, источников питания и реле, а также модулей оптопар и системных кабелей.

Реле

WAGO нечувствительны к полям электромагнитных помех и обеспечивают изоляцию между катушкой и комплектом контактов. Они продлевают срок службы других электрических компонентов и обеспечивают высокую устойчивость к скачкам напряжения и тока. Реле обеспечивают беспотенциальную изоляцию цепи нагрузки и упрощают интеграцию цепи.

К промышленным реле производителя!

Лучшие продукты: соединительные клеммные блоки, модули ввода / вывода, полевые шины, реле и т. Д.

Соединительная клеммная колодка WAGO (5-полюсная) серии продуктов 221-415

Соединительные клеммные колодки

WAGO серии 221-415 просты в обращении и позволяют быстро выполнить подключение в три этапа: открыть рычаг, вставить провод и закрыть рычаг.Клеммы для проводов также доступны с двумя, тремя или пятью клеммами. Возможна установка одинарных, тонких и многопроволочных жил. Простое обращение сокращает время, необходимое для установки.

Крепежный адаптер облегчает установку в соответствии со стандартами, но также возможна индивидуальная фиксация проводов. Таким образом, продукт может быть адаптирован к соответствующим потребностям клиента.

К товару!

4-канальный цифровой вход серии 750-408

Для сбора сигналов управления рекомендуется использовать 4-канальный цифровой вход WAGO.Сигнал может передаваться, например, через датчики. Преимущество электрического компонента — входящий фильтр для подавления помех. Кроме того, полевой и системный уровни гальванически изолированы друг от друга. Это предотвращает электрическую проводимость между двумя цепями. Еще одно преимущество — уменьшение контактной коррозии.

Корпус электрического компонента изготовлен из поликарбоната и полиамида 6.6, что делает изделие особенно устойчивым к механическим воздействиям (напр.г., сила) и термостойкие.

К товару!

Small switch relay — промышленное реле серии 788-312

Маленькие переключающие реле серии 788-312 имеют усиленную изоляцию между катушкой и контактами. Это противодействует износу электрических компонентов, тем самым увеличивая срок службы электронных компонентов. Чтобы упростить сборку проводов, продукт оснащен запатентованной функцией Push-in CAGE CLAMP®.

Универсальное соединение для всех типов проводов позволяет напрямую прокладывать кабели.Диапазон проводов: одно-, многопроволочные и многопроволочные жилы от 0,14 до 25 мм. Зажим Push-in CAGE CLAMP® допускает два метода подключения: провод вставляется непосредственно в электрический компонент (вставной) или устанавливается с помощью инструмента. Для этого инструмент необходимо вставить в точку зажима, чтобы открыть, вставить проводник и снова вынуть инструмент.

К товару!

Гайки для соединителей проводов Wago

Я почти исключительно использую 2,5 мм ² , и это то, что я чаще всего нахожу в установках.

Здесь (ЕС, не уверен, что он универсален для всего ЕС …) 1,5 мм2 для выключателей и 2,5 мм2 для розеток. Но у нас работает 230V

Таким образом, большая часть проводки в домах в США — это 15-амперные цепи, а здесь проводка 14-го калибра. Так что особой разницы нет, штука 20А сделана с калибром 12. Код требует только розеток 20А в нескольких местах. Лучшие строители просто подключают все к 20A / 12gauge, что помогает, когда у людей одновременно используется много разных вилок в цепи.Но они дешевы на все, так что на самом деле вы увидите это только в доме по контракту, если вы спроектируете такую ​​проводку.

Не уверен на 1.5 для выключателей и 2.5мм на розетки? вы смешиваете размеры проволоки в одной цепи? Или вы не включаете свет и не выключаете одну и ту же цепь? Цепи на 20 А могут стать проблемой при использовании с многопозиционным освещением, так как 3 способа 20 А дорого обходятся, а 4 способа 20 А — безумные цены. Лучше всего иметь освещение и розетки на отдельных цепях в комнате, но это не обязательно, и строители обходятся дешево.Делает работу в таких комнатах «веселой», хочется поработать с светом, нет рабочих розеток, в которые можно было бы вставить лампу.

Из того, что я узнал, практика электромонтажа в США сильно отличается от Великобритании и, я думаю, ЕС.

Силовые розетки обычно питаются от кольцевой сети, т. Е. Кабель 2,5 мм идет от одной розетки к другой и, наконец, обратно к тому же выключателю в потребительском блоке (распределительной коробке). Здесь он защищен автоматическим выключателем на 32 А. Типичный дом может состоять из двух колец — наверху и внизу.По мере создания расширений обычно добавляются дополнительные кольца. Допускается отводить любое количество ответвлений к одной двойной розетке из любой точки кольца с использованием 2,5 мм. Когда я отремонтировал нашу кухню, я добавил отдельное кольцо (32A) плюс специальный канал (4 мм) для плиты, 32A. Дому 60 лет, и когда я разобрал старую кухню, я обнаружил, что плита была на шпоре 2,5 мм, а на другом выступе 2,5 мм !!!

Подключение звездой обычно не используется. В таком случае в блоке потребителя обычно используется выключатель на 20 А.

Элементы высокой мощности (печи и т. Д.) Имеют свой собственный кабель и выключатель.

Освещение (1,5мм) тоже на кольцах, но отдельно. Каждое кольцо будет иметь выключатель на 5 А.

В настоящее время у нас есть автоматические выключатели остаточного тока RCCD (утечки на землю) в блоке потребителей, обычно по одному на каждую группу, например, из 6 выключателей. Таким образом, весь дом защищен одним движением.

Наши вилки для Великобритании имеют предохранители на 3, 5 или 13 А. Они предназначены для защиты шнура питания и подключенного оборудования. Наши вилки большие, чтобы вместить предохранитель.Штифты длинные, с изолированной секцией. Во время вставки вилки нельзя дотянуться пальцами до токоведущей части штифта. Все наши вилки имеют заземляющий штифт, даже если оборудование не требует заземления, и в этом случае это пластиковый штифт. Это необходимо, так как розетка содержит заслонки, предотвращающие попадание «предметов» в линию и нейтральные отверстия, а заслонка открывается действием (более длинного) штифта детали. Я думаю, что Великобритания уникальна тем, что у нее есть предохранители?

Последние цифры, которые я видел, в Великобритании было около 60 смертей в год от электрического тока (70 миллионов населения). Большинство из них — люди, которые делают то, чего им на самом деле не следует. Широкое использование УЗО значительно снизило вероятность случайного поражения электрическим током.

Таким образом, с кольцевой магистралью в задней части розетки не должно быть более трех кабелей. Кольцо внутрь и наружу, плюс шпора. Типичный патронный ящик имеет глубину 35 мм, но все чаще встречаются 25 мм. Многие новые розетки подходят даже для матрасов глубиной 25 мм и позволяют использовать три кабеля. У меня даже есть некоторые, в которых есть встроенные зарядные устройства USB, которые подходят к 25-миллиметровому патрону — хотя могут быть жесткими.

Кольцевая магистраль плюс наш разъем для подключения трех проводов диаметром 2,5 мм означает, что гайки для проводов обычно не нужны в Великобритании. Давным-давно использовались керамические гайки для проводов, но они оказались неприятными (хрупкими и т. Д.) (И вся концепция вышла из моды в Великобритании. Если бы мы хотели сращивать провода, мы бы использовали винтовые клеммы в специальной распределительной коробке. был заменен блоками Wago в распределительных коробках

Теперь незаконно выполнять электромонтаж, если вы не квалифицированы (аналогично для газа) или если вы не осмотрели и проверили проводку кем-то, кто имеет такую ​​квалификацию.Я не думаю, что это происходит из-за количества вещей, которые покупают в магазинах DIY.

Подходят ли разъемы Wago для кольцевой магистрали? — Кухня

2 ответа. Да , но необходимо учитывать несколько моментов, чтобы убедиться, что он соответствует BS7671 IET 17th Edition. Во-первых, необходимо установить клеммы в Wagobox (при разрыве существующей кольцевой проводки).

Соответствуют ли разъемы Wago нормам?

Это еще одна причина, по которой разъемы Wago — отличный выбор.Они соответствуют всем требованиям норм NEC в отношении сращивания и заделки проводов. Например, при сращивании проводов необходимо использовать сращивающее устройство, предназначенное для пайки, сварки или пайки сплавом.

Можно ли использовать Wago в потребительском блоке?

Можно использовать Wago. Лично я использовал бы обжимные кольца и термоусадочную термоусадку, чтобы их удлинить.

Утверждены ли разъемы Wago?

Благодаря утверждению в качестве независимого оборудования в соответствии с EN 60998, осветительные разъемы WAGO могут использоваться практически во всех домашних условиях и аналогичных строительных системах, где требуется соединение между одножильными и многопроволочными проводниками.

Безопасен ли Wago 221?

Безопасны ли коннекторы Wago 221? Соединитель для сращивания серии 221 позволяет легко, быстро и безопасно соединить одножильные, многожильные и многожильные проводники.

Насколько безопасны вагоны?

Разъемы

Wago предлагают быстрый и эффективный способ создания безопасных и надежных соединений для использования в помещении или в распределительной коробке. Они не являются водонепроницаемыми, поэтому их нельзя использовать на открытом воздухе или во влажных условиях, если вы не используете Wago Gelbox, который обеспечит уровень защиты от влаги IPX8 для разъемов Wago 221.

Можно ли удлинить кабели в потребительском блоке?

Для удлинения обычных кабелей типа T&E здесь довольно просто, вы можете использовать клеммы на DIN-рейке или подпружиненные клеммы Wago, если они имеют соответствующую защиту. Обычно вы не «удлиняете» хвосты, если это возможно, вы заменяете их, чтобы избежать необходимых сильноточных соединений.

Имеется ли рейтинг пожара Вагос?

Нейлоновый материал, используемый WAGO, подходит для широкого диапазона температур и является самозатухающим в случае пожара (рейтинг воспламеняемости V0 по UL 94).

В чем разница между Wago 221 и 222?

Соединители новой серии Wago 221 на 40% меньше, чем серия 222, что помогает еще больше уменьшить пространство внутри распределительных коробок. Компактная конструкция без инструментов — отличный способ подключения кабелей. Они подходят для использования с многожильными и одножильными кабелями и идеально подходят для использования в бытовой или промышленной электропроводке.

Разъемы проводов Wago хороши?

Наш электротренер утверждает, что «соединители Wago, вероятно, являются одним из лучших достижений в области электромонтажа», с которыми он столкнулся.«Это на 100% лучше, чем старые распределительные коробки с винтовыми зажимами, которые были основным компонентом электромонтажной промышленности».

Должны ли вагоны быть в коробке?

WAGOBOX Light Разъемы установщика должны находиться в подходящем корпусе. Согласно BS 7671, «каждое соединение и вывод должны быть закрыты независимо от номинального напряжения». Распределительная коробка WAGOBOX Light предназначена для использования с нашими разъемами серий 224, 260 и 294.

Можно ли заштукатурить вагоны?

Я бы с радостью использовал коробку для вагонеток в стене с гвоздями для удлинения кабеля, и действительно сделал это, хотя не слишком уверен, что он находится в стене из блоков и оштукатурен.
