Содержание

Устройства защиты от скачков напряжения УЗМ-3-63К

Параметр Ед.изм. УЗМ-3-63К

Параметры защиты

Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) В 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) В 300
Порог отключения нагрузки при провале напряжения (tоткл=100мс) В 110
Допустимый разброс напряжений по фазам, не более % 25
Ширина зоны «гистерезиса» порога срабатывания
% Uном ± 2,5
Порог срабатывания по частоте Гц 45/55 ±0,5

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения, одиночный  импульс 8/20мкс/повторяющиеся импульсы 8/20мкс

А

6500/4500

Время срабатывания импульсной защиты

нс

<25

Питание

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Максимальное напряжение питания

В

440

Потребляемая мощность

ВА

2,2

Коммутирующая способность контактов

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)

А

63

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25

Номинальная мощность нагрузки (АС250В) по каждой из фаз

кВт

14,5

Максимальное коммутируемое напряжение

В

400

Максимальный пропускаемый ток короткого замыкания (не более 10мс)

А

4500

Технические данные

Задержка включения/повторного включения, переключается пользователем



2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин

Задержка отключения при повышении напряжения выше верхнего порога

с

0,2

Время ускоренного отключения нагрузки при скачке напряжения, tоткл мс 30

Задержка отключения при снижении напряжения ниже нижнего порога

с

10

Время отключения нагрузки при провале напряжения, tоткл мс 100

Сечение подключаемых проводников не менее

мм²

0,5-25 (20-4 AWG)

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения 0С –40.
..+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Влажность % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 105х63х94
Масса, не более кг 0,45

Срок службы, не менее

лет

10

Устройства защиты от скачков напряжения


  • Защита от дугового пробоя и опасного искрения (дуги) в электропроводке
  • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. )
  • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
  • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
  • Функция дистанционного управления (контактор)
  • Сохраняет работоспособность в широком диапазоне напряжения питания — 0…440В
  • Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C)

Подробнее

  • Номинальный ток нагрузки 63А/250В (14кВт)
  • Максимальный ток нагрузки 80А/250В (18кВт)- 5мин
  • Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс
  • Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс
  • Сохраняет работоспособность в широком диапазоне напряжения питания — 0.
    ..440В
  • Подключение нагрузки при переходе сетевого напряжения через ноль
  • Ширина корпуса — 18мм

Подробнее



  • Максимальный ток коммутации 63А/250В (14кВт)

  • Сохраняет работоспособность в диапазоне напряжений 20…440В
  • Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль

  • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.)
  • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
  • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
  • Функция дистанционного управления (контактор)
  • Задержка повторного включения 10сек . .. 360сек (выбирается пользователем)

  • Климатическое исполнение УХЛ4 (-250C…+550C)

Подробнее

  • Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
  • Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240…290В и <100…190В
  • Фиксированный порог защиты от перенапряжения >300В/20мс
  • Фиксированный порог защиты от снижения напряжения <85В/100мс
  • Ограничение потребляемой мощности >0,5…14,5кВт
  • Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
  • Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения)
  • Измерение параметров сети (напряжение, ток, мощность)
  • Подключение нагрузки при переходе сетевого напряжения через ноль
  • Ширина корпуса — 18мм

Подробнее



  • УЗМ-51М и УЗМ-50М: Максимальный ток коммутации 63А/250В (14кВт)

  • УЗМ-16: Максимальный ток коммутации 16А

  • Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль

  • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. )
  • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
  • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
  • Функция дистанционного управления (контактор)
  • Задержка повторного включения 10с или 6мин (выбирается пользователем)

  • Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C)

Подробнее

  • Наличие  функции дистанционного управления (3-х фазный статический контактор)

  • Контроль обрыва фаз и контроль чередования фаз

  • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)

  • Контроль частоты сети 45-55Гц

  • Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс

  • Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс

  • Встроенная варисторная защита от импульсных возмущений в сети

  • Переключаемая задержка повторного включения от 2с до 8мин

  • Функция дистанционного управления (контактор)

  • Время срабатывания при скачках напряжения — менее 30мс

Устройство защиты фидеров REJ601 — Управление и защита фидера (Цифровые реле (Микропроцессорные устройства))

Устройство REJ601 – это устройство защиты фидеров, предназначенное для защиты и управления в сетях энергообъектов и промышленных предприятий

REJ601 – это специальное устройство управления и защиты фидеров, предназначенное для защиты и управления в сетях энергообъектов и промышленных предприятий, в распределительных сетях первичного и вторичного распределения. Устройство REJ601 является частью продуктовой линейки Relion® компании АББ и относится к серии 605.

В одном устройстве объединены различные функции защиты, контроля и управления, что делает устройство лучшим для своего класса.

Устройство REJ601 обеспечивает основную защиту воздушных и кабельных линий в распределительных сетях среднего и низкого напряжения. Кроме того, функция стабилизации при бросках тока намагничивания позволяет использовать устройство для основной защиты распределительных трансформаторов.

В качестве альтернативы традиционному трансформатору тока в устройстве используется катушка Роговского – разновидность датчика тока, что позволяет существенно уменьшить размеры устройства при одновременном улучшении характеристик и возможности стандартизации в компактных распределительных устройствах среднего напряжения.

Устройство REJ601 поддерживает связь по протоколам MODBUS RTU и МЭК 60870-5-103 с использованием двухпроводного интерфейса RS485.

  • Универсальный блок питания 24-265 В~/=
  • Встроенный механизм запрессовывания ускоряет и облегчает установку
  • Съемные токовые клеммные колодки с автоматическим закорачиванием цепей ТТ
  • Возможность выбора протокола MODBUS RTU и МЭК60870-5-103 на объекте



Почему выбирают компанию АББ?

  • Компактное и гибкое устройство.
  • Простое в обращении и готовое к применению устройство.
  • Ввод в эксплуатацию можно ускорить за счет выборочной проверки функций защиты, дискретных сигналов и средств связи.
  • Расширенная самодиагностика аппаратного и программного обеспечения устройства.​

Устройство защиты светодиодных ламп 2000Вт Shetale Electronic УЗС2000Вт

Устройство защиты светодиодных источников света и энергосберегающих ламп УЗС-2000

Устройство предназначено для защиты энергосберегающих ламп и светильников от самопроизвольного включения.

Часто, при замене ламп накаливания на современные энергосберегающие, новые лампы начинают мигать при выключенном освещении. У этого явления могут быть самые разные причины, а самый простой способ справиться с проблемой — установить устройство УЗС-2000.

УЗС-2000 обеспечивает полную гальваническую развязку нагрузки от сетевого тока в отключенном состоянии.

С какими источниками света может работать УЗС-2000

Устройство предназначено для работы со светодиодными источниками света (лампы, светильники) в том числе с внешними преобразователями и с любой иной нагрузкой мощностью до 2000Вт.

Можно ли установить УЗС-2000 в цепь со светодиодной лентой.

Да, конечно. УЗС-2000 подходит для работы с любыми светодиодными источниками света, в том числе со светодиодной лентой, со светодиодными линейками, со светодиодными светильниками любого типа и со светодиодными лампами.

Подходит ли УЗС-2000 для компактных люминесцентных ламп?

Да. Данное устройство может работать с компактными люминесцентными лампами (КЛЛ)

Технические характеристики УЗС-2000

  • Параметры сети: 230В +-20%
  • Максимальная нагрузка: 2000Вт (при 250В)
  • Сила тока: 8А
  • Изоляция сетевой нагрузки: до 5000В
  • Производитель: Shetale Electronic

Почему мигают энергосберегающие лампы, и что с этим делать?

Устройство защиты светодиодных ламп 2000Вт Shetale Electronic
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Устройство защиты светодиодных ламп 2000Вт Shetale Electronic — цена, фото, технические характеристики. Для того, чтобы купить Устройство защиты светодиодных ламп 2000Вт Shetale Electronic в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Устройство защиты светодиодных ламп 2000Вт Shetale Electronic оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)

СЗТТ :: Устройство защиты от феррорезонанса

Скачать опросные листы на трансформаторы напряжения

Скачать каталог на трансформаторы (pdf; 32 Мб)

Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)

Скачать каталог «Трансформаторы для железных дорог» (pdf; 4,8 Мб)



УСТРОЙСТВО ЗАЩИТЫ ОТ ФЕРРОРЕЗОНАНСА

Руководства по эксплуатации

Устройства представляют собой приборы, предназначенные для защиты измерительных трехфазных трансформаторов напряжения от вредного воздействия феррорезонанса в распределительных сетях высокого напряжения (6 – 35) кВ, переменного тока частотой 50 Гц с изолированной или эффективно заземленной нейтралью. Феррорезонанс возникает между индуктивностью трансформатора и емкостью сети или еë элементов. Источником феррорезонанса могут стать коммутационные перенапряжения в сети, однофазные замыкания на землю или другие переходные явления.

Устройства включаются в схему разомкнутого треугольника, образованного дополнительными вторичными обмотками трехфазных измерительных трансформаторов напряжения. Один полюс нагрузки необходимо заземлить. Устройства можно применять одновременно с защитным реле. Параллельное подключение не влияет на защитные функции реле.

Устройства устанавливаются на DIN-рейку EN 50 022 шириной 35 мм.

Основные технические характеристики  представлены в таблице 1.

Таблица 1

Наименование параметра

Значение

Номинальное напряжение

100-200 В

Напряжение активации

25 В

Степень защиты

IP20

Рабочая температура

+40°C — 40°C

Максимальная влажность

95 % без конденсации влаги

Масса

0,1 кг



Схемы включения устройства СЗТн

Версия для печати

УЗЛ-К Устройство защиты коаксиальных, симметричных и питающих линий(12/24В); на DIN-рейку

Назначение:

Устройство предназначено для защиты протяженных симметричных и несимметричных линий (коаксиальных, витой пары и т. д.) и цепи питания от импульсных перенапряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами). Основное применение: грозозащита цепей видеосигнала и питания видеокамер.

Модель УЗЛ-К представляет собой

Основные технические характеристики грозозащиты для видеокамер УЗЛ-К:

  • Напряжение ограничения, В: 7,5.
  • Номинальный ток, мА: 50.
  • Ток утечки, мкА: 10.
  • Напряжение ограничения по цепи питания 12/24, В: 16(28).
  • Номинальный ток в цепи питания, А: 1,5.
  • Импульсный разрядный ток при tимп 8/20мкс, кА: 10.
  • Потери в цепи сигнала при Rн=75 Ом, дБ: 1.
  • Сопротивление в цепи сигнала, Ом: 10.
  • Потери в цепи питания, В: 0,5.
  • Сопротивление в цепи питания, Ом: 0,5.
  • Диапазон рабочих температур, °С: -40…+50.
  • Габаритные размеры, мм (ДхШхВ): 50х40х16,5 — для бескорпусного исполнения
  • Габаритные размеры, мм (ДхШхВ): 86х34х56 — для корпусного исполнения

Подключение грозозащиты УЗЛ и УЗЛ-К:


Схема подключения для симметричных линий на основе витой пары       Схема подключения для несимметричных линий на основе коаксиального кабеля

Внимание!

В заводской поставке напряжение защиты цепи питания видеокамеры установлено в положение «24В». Для установки напряжения защиты 12В необходимо джампер установить в положение «12В».

* Изображение и описание товара размещены в ознакомительных целях и могут отличаться от реальных.

Узел-2 Средство активной защиты информации от утечки за счет наводок на трехфазные линии электропитания и заземления

Устройство защиты «Узел-2» предназначено для защиты объектов вычислительной техники 1-й, 2-й и 3-й категории от утечки информации за счет наводок на линии электропитания и заземления, включая трехфазные силовые кабели электропитания, отходящие от защищаемых СВТ к сторонним потребителям, и может устанавливаться в выделенных помещениях до 2 категории включительно.

Устройство защиты «Узел-2» имеет выгодное отличие от сетевых помехоподавляющих фильтров, так как ток нагрузки в защищаемых линиях не ограничен.

Узел-2 имеет сертификат соответствия ФСБ России № СФ/СЗИ-0248, действительный до 2023 г.

Устройство «Узел-2» представляет собой два функционально законченных блока. В основном блоке смонтированы специализированные генераторы шума с высокой нагрузочной способностью.

Второй блок представляет собой устройство индикации (УИ) и предназначен для дистанционной индикации работы генераторов шума.

Устройство индикации обеспечивает:

  • возможность контроля работы основного блока из удалённого помещения, отстоящего до 500 м от места расположения основного блока;
  • отображение нормального режима работы каждого из установленных в основном блоке генераторов шума;
  • отображение посредством мигающей световой индикации, дублируемой звуковом сигналом, аварийных ситуаций;
  • отображение нормальной работы самого устройства индикации.

Дополнительно устройство индикации может быть выполнено в варианте, допускающем дистанционное включение/выключение маскирующего шума.

Основной блок выполнен в виде настенного шкафа, монтируемого в непосредственной близости от точки подключения к кабельному вводу. Подключение к шинам / проводам кабельного ввода осуществляется кабелем, закреплённым в основном блоке. Варианты подключения кабеля основного блока к шинам / проводам кабельного ввода зависят от существующей на объекте реализации ввода электропитания и выполняется болтовым или клеммным зажимом.

Основные характеристики устройства «Узел-2»

Основной блок
Расстояние до трёхфазного кабельного ввода не более 2,5 м
Габаритные размеры (ширина/высота/толщина) 310 x 400 x 165
Масса (без кабеля) не более 5,5 кг
Способ монтажа настенный
Условия эксплуатации:
    температура воздуха от 5 до 40 С
    относительная влажность до 80% при температуре 25 С
    атмосферное давление 630-795 мм рт.ст.
Электропитание от защищаемой трёхфазной сети
Индикация штатного режима работы постоянное свечение зелёного цвета
Индикация аварии мигающий красный свет, звук
Установленные в основной блок генераторы шума
Коэффициент качества шума не менее 0,8
Коэффициент межспектральных корреляционных связей шума не более 2
Спектральная плотность напряжения шумов на нагрузке 3 Ом (Дб относительно к 1 мкВ/√кГц) в диапазонах частот:
    0,01 – 1 МГц не менее 40
    1-30 МГц не менее 35
    30 – 200 МГц не менее 30
    200 – 400 МГц не менее 20
Модуль минимального сопротивление нагрузки 3 Ом
Глубина регулировки интегрального уровня шума на выходе устройства не менее 20 дБ
Индикация системы контроля интегрального уровня шумового напряжения светодиодная
Продолжительность непрерывной работы не менее 24 час
Время выхода Изделия в рабочий режим после включения не более 5 с

Комплект поставки Узел-2

  • Основной блок – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Формуляр – 1 шт.
  • Устройство индикации (опционально) – 1 шт.

Устройство электрической защиты — Типы устройств защиты цепей

Устройства защиты электрических цепей выполняют две основные функции, а именно согласованность и защиту. Защита обеспечивается отключением источника питания в цепи через максимальную токовую защиту , которая устраняет опасность возгорания и поражения электрическим током. Кроме того, для соблюдения организационных принципов для некоторых продуктов может потребоваться точная защита. Разработчикам необходимо время, чтобы узнать о различных устройствах защиты для схем.Устройства защиты, используемые для защиты цепей от экстремальных напряжений или токов. В этой статье обсуждается, что такое защитное устройство, и типы защитных устройств, используемых в электрических и электронных схемах.

Что такое защитное устройство?

Устройство защиты цепи — это электрическое устройство, используемое для предотвращения ненужного тока в противном случае короткого замыкания. Для обеспечения максимальной безопасности на рынке доступно множество защитных устройств, которые предлагают вам полный спектр защитных устройств для цепей, таких как плавкие предохранители, автоматические выключатели, RCCB, газоразрядные трубки, тиристоры и многое другое.


Различные типы устройств защиты

Различные типы устройств защиты цепей Примеры включают следующее.

  • Предохранитель
  • Автоматический выключатель
  • PolySwitch
  • RCCB
  • Металлооксидный варистор
  • Ограничитель пускового тока
  • Газоразрядная трубка
  • Искровой разрядник
  • Грозовой разрядник
000 Типы устройств защиты цепей

В электрических цепях предохранитель — это электрическое устройство, используемое для защиты цепи от перегрузки по току.Он состоит из металлической полосы, которая разжижается при сильном прохождении через нее тока. Предохранители — это важные электрические устройства, и сегодня на рынке доступны различные типы предохранителей в зависимости от конкретных номинальных значений напряжения и тока, применения, времени отклика и отключающей способности.

Характеристики предохранителей, такие как время и ток, выбраны таким образом, чтобы обеспечить достаточную защиту без ненужных сбоев. Пожалуйста, обратитесь к ссылке, чтобы узнать больше о: Различные типы предохранителей и их применение

Предохранитель

Автоматический выключатель

Автоматический выключатель — это один из видов электрических переключателей, используемых для защиты электрической цепи от короткого замыкания, иначе возникнет перегрузка, которая вызовет по перегрузке по току.Основная функция автоматического выключателя — остановить прохождение тока при возникновении неисправности. В отличие от предохранителя, автоматический выключатель может включаться автоматически или вручную для возобновления нормальной работы.

Автоматические выключатели доступны в различных размерах от небольших устройств до больших коммутационных аппаратов, которые используются для защиты цепей низкого тока, а также цепей высокого напряжения. Пожалуйста, перейдите по ссылке, чтобы узнать больше о: Типах автоматических выключателей и их важности

Автоматический выключатель

Полифункциональный переключатель или самовосстанавливающийся предохранитель

Восстанавливаемый предохранитель — это пассивный электронный компонент, используемый для защиты электронных схем от ошибок перегрузки по току.Это устройство также называется полифункциональным переключателем, мульти-предохранителем или полифункциональным предохранителем. Эти предохранители работают так же, как термисторы с положительным температурным коэффициентом в определенных ситуациях, однако работают над механическими преобразованиями, а не с эффектами носителей заряда в полупроводниках.

Восстанавливаемые предохранители используются в нескольких приложениях, таких как источники питания в компьютерах, ядерных или аэрокосмических приложениях, где замена не является простой.

Polyswitch

RCCB или RCD

Устройство защитного отключения RCD (или) автоматический выключатель дифференциального тока RCCB — это устройство безопасности, которое обнаруживает проблему в вашем домашнем источнике питания, а затем отключается через 10-15 миллисекунд для остановки поражение электрическим током.Устройство защитного отключения не обеспечивает защиты от короткого замыкания или перегрузки в цепи, поэтому мы не можем заменить предохранитель вместо УЗО.

УЗО часто объединяются с автоматическими выключателями какого-либо типа, такими как MCB (миниатюрный автоматический выключатель) или предохранитель, который защищает цепь от тока перегрузки. Устройство защитного отключения также не может заметить человека из-за ошибочного прикосновения к обоим проводам одновременно.

Эти устройства могут быть как тестируемыми, так и сбрасываемыми.Кнопка тестирования надежно образует крошечную утечку; вместе с кнопкой сброса снова подключает проводники после того, как состояние ошибки было очищено.

RCCB

Ограничитель пускового тока

Это один из типов электрических компонентов, используемых для остановки пускового тока, чтобы избежать регулярного повреждения оборудования и избежать срабатывания автоматических выключателей и срабатывания предохранителей. Лучшими примерами устройства ограничения пускового тока являются фиксированные резисторы, а также термисторы NTC.

Во-первых, они имеют высокое сопротивление, которое предотвращает протекание больших токов при включении.Поскольку протекание тока будет продолжаться, термисторы NTC нагреваются, позволяя протекать большим током во время нормальной работы. Эти термисторы, как правило, намного превосходят термисторы измерительного типа, которые специально предназначены для применения в энергетике.

Ограничитель пускового тока

Молниезащита

Молниезащита включает MOV (металлооксидный варистор) и газоразрядную трубку

Металлооксидный варистор

Варистор или VDR (резистор, зависящий от напряжения) является электронным компонента и его сопротивление изменчиво и зависит от приложенного напряжения. Термин варистор был взят от переменного резистора. Когда напряжение этого компонента увеличивается, сопротивление уменьшается. Таким же образом, когда повышается экстремальное напряжение, сопротивление значительно уменьшается.

Благодаря этим характеристикам они подходят для защиты электрических цепей во время прохождения напряжения. Истоки потока могут включать электростатические разряды, а также удары молнии. Наиболее распространенным типом резисторов, зависимых от напряжения, является MOV (металлооксидный варистор).Пожалуйста, перейдите по ссылке, чтобы узнать больше о схеме варистора / зависимого от напряжения резистора с работающей

Газоразрядная трубка

Газоразрядная трубка или газонаполненная трубка представляет собой набор электродов в газе внутри термостойкой оболочки и изолирующей . Эти трубки используют явления, связанные с электрическим разрядом в газах, а также работают за счет ионизации газа приложенным напряжением, достаточным для того, чтобы вызвать электрическую проводимость через фундаментальные явления изгнания Таунсенда.

Выталкивающая лампа — это электрическое устройство, в котором используется газовая трубка, такая как металлогалогенные лампы, люминесцентные лампы, неоновые лампы и натриевые лампы. Специальные газонаполненные трубки, а именно тиратроны, игнитроны и критроны, используются в качестве переключающих устройств в различных электрических устройствах.

Напряжение, необходимое для начала и поддержания разряда, зависит от силы, геометрии трубки и состава наполняющего газа. Несмотря на то, что крышка обычно стеклянная, в электрических лампах часто используется керамика, а в военных лампах часто используется металл со стеклянной складкой.

Газоразрядная трубка

Лом против зажима

Термины Лом против зажима регулярно используется для объяснения того, как устройства защиты от перенапряжения работают во временных условиях. Устройство защиты ломом снижает напряжение ниже рабочего напряжения системы. Когда непостоянство завершено, устройство лома перенастраивается и позволяет схеме нормально функционировать. При временном возникновении зажимное устройство захватывает напряжение, немного превышающее рабочее напряжение системы.

Защита от электростатического разряда

Это устройство защищает электрическую цепь от электростатического разряда (ESD), чтобы избежать поломки устройства. Murata имеет широкий спектр устройств защиты от электростатических разрядов, включающих в себя очень маленькие устройства для высокоскоростной связи и включенные фильтры шума. ESD Protection Устройства также можно использовать для замены стабилитронов (TVS), варисторов, а также подавителей.

Защита от электростатического разряда

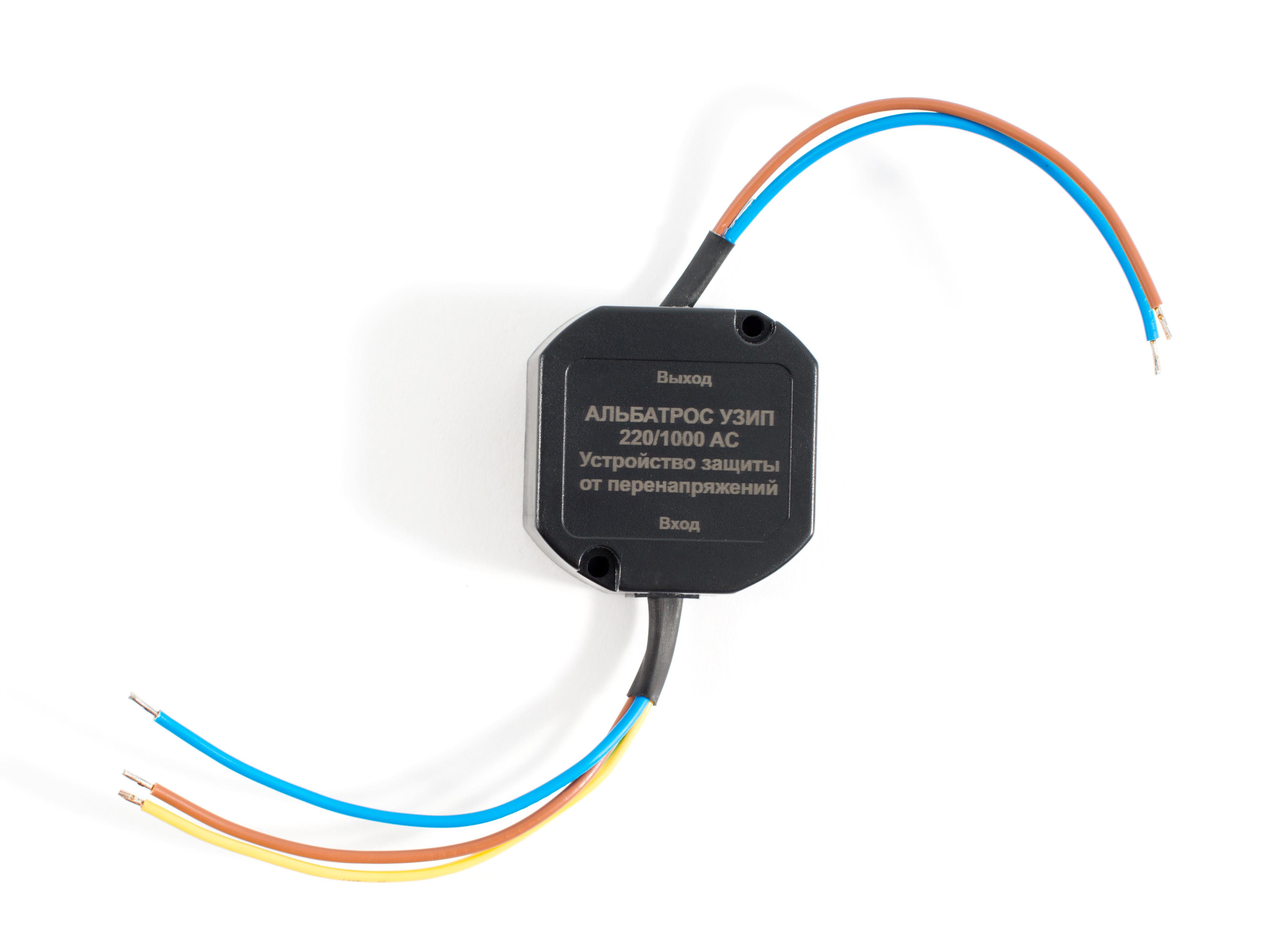

Устройство защиты от перенапряжения

Термин SPD означает «Устройство защиты от перенапряжения» и является одним из типов компонентов, используемых в системе безопасности электрической арматуры.Устройство SPD включено параллельно в цепь питания, что может использоваться на всех этапах системы питания. Устройство защиты от перенапряжения является наиболее часто используемым и хорошо организованным видом устройств защиты от перенапряжения .

Устройство защиты от перенапряжения

Это все об устройстве защиты и его типах. Защита схемы может быть выполнена с помощью различных защитных устройств в электрической цепи, специально предназначенных для прекращения чрезмерного тока.Для обеспечения максимальной безопасности в этой статье дается обзор методов защиты цепей , а именно автоматических выключателей, электронных предохранителей ESD, , газоразрядных трубок, тиристоров и многого другого.

Интернет-магазин устройств защиты цепей

Дополнительная информация об устройстве защиты цепей …

Что такое устройство защиты цепей

Устройство защиты цепей автоматически предотвращает опасные или чрезмерные температуры, чрезмерное количество тока или короткое замыкание в электрическом проводнике. Он ограничивает количество энергии, высвобождаемой в случае сбоя в электросети.

Типы устройств защиты цепей

В Future Electronics существует несколько различных типов устройств защиты цепей. У нас есть многие из наиболее распространенных типов, которые классифицируются по нескольким параметрам, включая номинальное напряжение, максимальное напряжение зажима, емкость, пиковый выходной ток, максимальное среднеквадратичное напряжение, напряжение в открытом состоянии, напряжение в выключенном состоянии, ток в открытом состоянии, ток в выключенном состоянии, Максимальное напряжение пробоя, минимальное напряжение пробоя, тип упаковки и многие другие параметры, специфичные для типа устройства защиты цепи.Наши параметрические фильтры позволят вам уточнить результаты поиска в соответствии с необходимыми спецификациями.

Устройства защиты цепей от Future Electronics

Future Electronics предлагает широкий спектр устройств защиты цепей от нескольких производителей. Как только вы решите, нужны ли вам автоматические выключатели, электронные предохранители, защита от электростатического разряда и диодные матрицы, держатели предохранителей, зажимы и блоки, газоразрядные трубки, силовые тиристоры, защитные тиристоры, самовосстанавливающиеся предохранители, диоды TVS или варисторы MOV / MLV, вы сможете выбрать из их технических атрибутов, и результаты поиска будут сужены в соответствии с потребностями вашего конкретного приложения для защиты цепей.

Мы работаем с несколькими производителями. Вы можете легко уточнить результаты поиска устройств защиты цепей, щелкнув предпочитаемую марку устройств защиты цепей из списка производителей ниже.

Приложения для устройств защиты цепей:

Существует множество приложений, в которых используются устройства защиты цепей.

  • Компьютеры и ноутбуки
  • Сотовые телефоны
  • Игровые системы
  • Компьютерная периферия
  • Портативная электроника
  • DVD-плееры
  • Аккумуляторы
  • Телевизионные приставки
  • Медицинское оборудование
  • Модемы
  • Системы беспроводной связи
  • Банкомат машины
  • Сетевые системы

Выбор правильного устройства защиты цепи:

С FutureElectronics. com параметрического поиска, при поиске подходящих устройств защиты цепей вы можете фильтровать результаты по категориям. Мы производим следующие категории устройств защиты цепей:

  • Автоматические выключатели
  • Электронные предохранители
  • Защита от электростатического разряда и диодные матрицы
  • Держатели предохранителей, зажимы и блоки
  • Газоразрядные трубки
  • Силовые тиристоры
  • Защитные тиристоры
  • Восстанавливаемый Предохранители
  • TVS-диоды
  • Варисторы (MOV / MLV) Кабельные сборки

После выбора категории устройства защиты цепи вы можете сузить их по различным атрибутам: по номинальному напряжению, максимальному напряжению зажима, включенному и выключенному состоянию. Напряжение состояния, ток в открытом и закрытом состоянии, максимальное и минимальное напряжение пробоя, и это лишь некоторые из них.С помощью этих фильтры.

Устройства защиты цепей в готовой к производству упаковке или в количестве для НИОКР

Если количество требуемых устройств защиты цепей меньше целой катушки, мы предлагаем нашим клиентам несколько наших устройств защиты цепей в лотках, трубках или отдельных количествах. это поможет вам избежать ненужных излишков.

Future Electronics также предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, которые могут содержать необработанные металлы, и продуктов с нестабильным или длительным сроком поставки. Поговорите с ближайшим к вам отделением Future Electronics и узнайте больше о том, как избежать возможного дефицита.

Что такое устройства защиты цепи

Устройства защиты цепей автоматически предотвращают опасный или чрезмерный ток или короткое замыкание в электрическом проводнике.В этой статье будут рассмотрены различные доступные устройства защиты цепей, чтобы вы могли понять, какое из них лучше всего подойдет для вашего электрического приложения.

Как работают устройства защиты цепей

Когда думаешь о защите цепи, существует определенная мера потока электронов через проводник. Если поток электронов чрезмерен, он может расплавить и сжечь изоляцию провода и окружающие материалы. У каждого провода есть допустимая сила тока, которая определяет поток электронов, который может безопасно проходить через провод.Однако следует учитывать и падение напряжения. Это количество потребляемого напряжения, когда напряжение проталкивает силу тока через сопротивление провода. Иногда допустимая сила тока будет определять размер необходимого провода, а иногда — падением напряжения. В любом случае, провод должен быть большего размера из двух.

Даже при правильном сечении провода цепь может быть случайно заземлена, что приведет к протеканию опасной силы тока. Если цепь заземлена изоляцией провода, может возникнуть истирание из-за отказа оборудования или случайного заземления во время обслуживания.В этом случае устройства защиты цепи могут разорвать цепь до того, как будет нанесено какое-либо повреждение.

Типы устройств защиты цепей

Существует много типов устройств защиты цепей. К ним относятся следующие:

Автоматический выключатель

: это автоматический выключатель, который может защитить электрическую цепь от повреждений, вызванных чрезмерным током, который может привести к перегрузке в цепи. Он работает, прерывая ток после обнаружения неисправности.В отличие от предохранителя, который выполняет аналогичную функцию, автоматические выключатели можно сбросить и повторно использовать для возобновления нормальной работы. Они изготавливаются разных размеров, от небольших устройств, защищающих слаботочные цепи в бытовых приборах, до больших распределительных устройств, которые могут защищать цепи высокого напряжения.

Автоматические выключатели

можно найти в следующих приложениях:

  • Домашняя мощность
  • Освещение
  • Приборы
  • Блоки питания
  • Источники бесперебойного питания
  • Электроинструмент
  • Двигатели с высоким пусковым током
  • Трансформаторы
  • Реактивные нагрузки
  • Приборы медицинские диагностические
  • HVAC

Электронные предохранители: Электронные предохранители представляют собой резисторы с низким сопротивлением, которые обеспечивают защиту в случае перегрузки по току, вызванной отказом устройства или перегрузкой. Когда он обнаруживает перегрузку по току, металлический провод в предохранителе плавится, вызывая прерывание цепи. Доступны предохранители различных типов и размеров, включая промышленные электрические предохранители, плавкие предохранители с задержкой срабатывания, электрические предохранители высокого напряжения или предохранители для электроники.

Электронные предохранители

могут использоваться в следующих приложениях:

  • Ноутбуки
  • Сотовые телефоны
  • Игровые системы
  • Принтеры
  • Цифровые фотоаппараты
  • DVD плееры
  • Портативная электроника
  • ЖК-мониторы
  • Сканеры
  • Аккумуляторные батареи
  • Жесткие диски

Защита от электростатического разряда и устройства с диодной решеткой: Электростатический разряд или электростатический разряд — это передача энергии между двумя объектами, которые заряжены по-разному.Это может привести к короткому замыканию или повреждению электронных устройств, в результате чего потребуются устройства защиты от электростатического разряда. Диодная матрица — это электронный компонент, который состоит из нескольких диодов в полупроводниковом корпусе, где диоды могут иметь общий катод или анод, или каждый из них может быть отдельным. Существует несколько различных видов защиты от электростатического разряда и диодных матриц, которые можно разделить на категории по количеству каналов, типу направленности, максимальному напряжению пробоя, максимальному напряжению ограничения, емкости, диапазону рабочих температур и типу упаковки.

ESD и диодные массивы можно найти в:

  • Светодиодная печать
  • Сканеры
  • Фонари
  • Защита линии питания и передачи данных USB
  • Защита шины 12C
  • Защита видеолинии
  • Портативная электроника
  • Защита входа микроконтроллера
  • Оборудование WAN / LAN

Держатели предохранителей: Держатели предохранителей могут быть столь же важны, как и предохранители, когда дело касается устройств защиты цепи. Они используются для удержания, защиты и установки предохранителей. Они бывают двух основных типов: открытые и полностью закрытые. Типы открытых держателей предохранителей включают зажимы предохранителей, блоки предохранителей, розетки и вилки на крышках. Полностью закрытый вариант может использовать держатель предохранителя, который вставляется в держатель, или иметь другие средства для полного закрытия предохранителя.

Зажимы и блоки предохранителей: Они предназначены для плотного закрытия зажима и самого предохранителя.

Газоразрядные трубки: Это устройство защиты контура в стеклянном корпусе, которое содержит специальную газовую смесь, которая удерживается между двумя электродами.Они проводят электрический ток после того, как ионизируются скачком высокого напряжения, и могут проводить относительно большое количество тока для своих размеров. Благодаря этому они могут обрабатывать очень большие переходные процессы или несколько более мелких переходных процессов. Им требуется много времени для срабатывания, позволяя пройти более высокому скачку напряжения, прежде чем будет проведен значительный ток.

Они обычно используются в высокочастотных линиях, например, в телекоммуникационном оборудовании, а также могут использоваться в промышленной и бытовой электронике, например, в устройствах защиты от перенапряжения и системах сигнализации.К другим приложениям относятся измерительные схемы, источники питания и медицинская электроника.

Power Thyristor: Тиристорный или кремниевый управляемый выпрямитель (SCR) — это твердотельный компонент, используемый для переключения и управления потоком электрического тока. Они часто используются в приложениях с высокими токами. Они проводят ток, когда получают определенное напряжение на выводе затвора, и продолжают проводить ток даже после того, как напряжение снято с вывода затвора. Благодаря этим характеристикам и широкому диапазону номинальной мощности они используются в качестве регуляторов тока.

Силовые тиристоры используются в приложениях, где присутствуют высокие напряжения и токи. Они также используются для управления переменным током и могут использоваться в качестве элементов управления фазных регуляторов.

Защитные тиристоры: Это твердотельные компоненты, которые можно использовать для переключения и управления потоком электрического тока. Благодаря своей прочности, они часто используются в приложениях с большим током. Они начинают проводить ток, когда получают определенное напряжение на выводе затвора, и продолжают проводить ток после того, как это напряжение снято.Благодаря этим характеристикам, а также широкому диапазону степеней защиты они используются в качестве регуляторов тока для защиты от перенапряжения.

Защитные тиристоры

могут использоваться в следующих приложениях:

  • Контроль температуры
  • Управление светом
  • Регулировка скорости
  • Управление процессами
  • Системы оповещения, где важна надежность работы

Восстанавливаемые предохранители : Эти устройства защиты цепи, также известные как PTC, пригодятся, если ваша цепь пытается потреблять ток более 250 мА. В этом случае PTC нагревается и отключается, допуская лишь небольшой ток утечки. Утечка все еще может вызвать повреждение некоторой электроники, но сводит ее к минимуму по сравнению с 3А, которое могло бы позволить короткое замыкание. После устранения короткого замыкания PTC сбрасывается, позволяя снова течь току до 250 мА. Он подходит для устройств с батарейным питанием, которые должны защищать от случайных сильноточных разрядов.

Диоды TVS: A TVS, или диод подавления переходных напряжений, в качестве защитной меры отводят или шунтируют скачки напряжения в цепи.Они также используются для защиты цепей от электростатического разряда. Кремниевые лавинные диоды (SAD) и стабилитроны обычно используются для защиты цепей в приложениях TVS. SAD видят повышение температуры при уменьшении напряжения, тогда как стабилитроны видят повышение температуры при понижении напряжения.

TVS Diodes можно найти в:

  • Компьютеры
  • Принтеры
  • Системы беспроводной связи
  • Медицинское оборудование
  • Системы безопасности
  • Банкоматы
  • Системы HFC
  • Сетевые системы
  • Приложения FireWire

Варисторы MOV / MLV: Варистор — это резистор, который имеет неомический ток; Они действуют как искровой разрядник, защищая цепи от чрезмерного напряжения. MOV (варистор из оксида металла) — это наиболее распространенный тип варистора, содержащий массу зерен оксида цинка в матрице из оксидов других металлов и зажатый между двумя металлическими пластинами, которые действуют как электроды. Многослойный варистор, или MLV, обеспечивает защиту электронных схем от электростатического разряда.

Варисторы

MOV и MLV могут использоваться в различных электронных устройствах, включая следующие:

  • Компьютеры и периферия
  • Приставки
  • Сотовые телефоны
  • Фотоаппараты цифровые
  • Медицинское оборудование
  • DVD плееры
  • Принтеры, сканеры и копировальные аппараты
  • Мультимедийные плееры
  • Внешнее хранилище
  • ЖК-мониторы
  • Модемы

Существует несколько типов устройств защиты цепей, которые могут защитить ваше электронное оборудование от повреждений в случае короткого замыкания или перегрузки по току.Это хорошая идея — ознакомиться с различными типами имеющихся устройств CPD, чтобы вы могли приложить все усилия, чтобы избежать поражения электрическим током. Удачи вам в безопасности при работе дома или в офисе.

устройств защиты от перенапряжения от Raycap для промышленных приложений

Устройства защиты от перенапряжения

Что такое устройства защиты от перенапряжения? Ответ на этот вопрос может принимать разные формы, но, по сути, «устройство защиты от перенапряжения» или SPD — это часть оборудования, которая устанавливается между источником питания и оборудованием, питаемым от этого источника, в частности, для обеспечения защиты от перенапряжения. в электрическом токе.Существует несколько методов обеспечения этой защиты от перенапряжения, которые включают отвод потока, полное отключение потока или снижение расхода с использованием различных методов. Самый простой для понимания метод объяснения устройства защиты от импульсных перенапряжений — это объяснить его функции и цель, которые заключаются в предотвращении превышения электрического потока к устройству определенного безопасного уровня.

Многие потребители не знают, что регулируемый поток электроэнергии в их дома и предприятия может колебаться. Система электросети, к которой подключен ваш дом, обеспечивает постоянный доступный поток электрического тока к панели управления, которая распределяет этот ток по розеткам, а также к устройствам, подключенным к сети в вашем доме. Любое устройство, предназначенное для подключения к этим розеткам, будет иметь определенную конфигурацию вилки, а проводные устройства будут проверены установщиком как способные выдерживать типичное количество тока, протекающего через панель. Однако есть много событий, которые могут вызвать колебания этого тока, начиная от ошибок в точке сети и заканчивая неисправностями трансформатора и ударами молнии.Все эти экземпляры имеют возможность посылать уровни электрического тока вверх и за пределы безопасной зоны, с которой может работать подключенное или подключенное оборудование, что вызывает повреждение внутренних компонентов и цепей, а также может вызывать взрывы и пожары. Устройства защиты от перенапряжения устанавливаются вдоль линий электропередачи между источником потока и компонентом и предназначены для постоянного контроля уровня потока. Если обнаружен скачок мощности, SPD немедленно отключит поток, снизит поток или перенаправит его в другое место.

Промышленные устройства защиты от перенапряжения, подобные тем, которые производятся Raycap, выполняют по сути те же задачи, только в гораздо большей степени. Промышленные объекты не только имеют гораздо более высокие уровни электрического тока для питания гораздо более крупных машин, но также имеют гораздо более высокие уровни риска, чем типичные жилые установки. Оборудование, работающее внутри установки, может стоить миллионы долларов, и сама установка может существовать в зоне, которая представляет больший риск электрического скачка напряжения в результате воздействия элементов и погодных условий.Удары молнии по промышленным объектам, а также по незащищенному промышленному оборудованию, используемому для предоставления услуг населению, очень распространены просто из-за физического расположения и состава оборудования. В результате для защиты от перенапряжения в промышленности необходим более надежный и технически точный SPD. Raycap специализируется на разработке и распространении этих высокотехнологичных устройств защиты от перенапряжения. Устройство защиты от перенапряжения от Raycap, вероятно, предотвращает повреждение сети, которую вы используете прямо сейчас, из-за скачка напряжения.

Как электрики выбирают наиболее подходящие защитные устройства

Выбор наиболее подходящих защитных устройств

Существует как минимум четыре основных вопроса, о которых электрики должны очень внимательно относиться при выборе наиболее подходящих защитных устройств. Конечно, есть еще десяток проблем, но давайте попробуем выделить самые важные с точки зрения защиты: короткие замыкания, перегрузки, замыкания на землю и скачки напряжения.

Как электрики выбирают наиболее подходящие защитные устройства (на фото: защитные устройства ACTI 9 Schneider Electric)

Содержание:

  1. Короткие замыкания
  2. Перегрузки
  3. Замыкания на землю
  4. Скачки

1. Короткое замыкание цепи

Это, безусловно, одна из самых сложных проблем для электриков, проектирующих электрические установки. Для этого он должен обеспечить хорошую согласованность устройств защиты .

Рисунок 1 — Полная селективность защитных устройств

Ток короткого замыкания виден всеми автоматическими выключателями до места повреждения, , но только хорошая селективность (общая) устройств защиты может гарантировать отключение только выключателя с более низким номиналом .

Чтобы увеличить доступность фидера, мы рекомендуем вам поставить его как можно дальше вверх по потоку (рядом с источником), чтобы предотвратить срабатывание защитного устройства для другого элемента оборудования.

Рисунок 2 — Частичная селективность устройств защиты

В сетях с высокой доступностью использование устройства автоматического сброса может быть оправдано, если селективность частичная или если короткое замыкание может быть устранено естественным путем (это редко). Этот метод используется при высоком напряжении, но редко при низком: грызун или ползающее животное, вызывающее неисправность, в большинстве случаев приводит к постоянному короткому замыканию.

Во всех случаях сброс должен рассматриваться как исключительный, а количество попыток сброса ограничено.

Вернуться к 4 основным вопросам ↑


2. Перегрузки

Ток перегрузки определяется автоматическими выключателями перед неисправной нагрузкой . Чтобы предотвратить срабатывание этих защитных устройств, необходимо:

  1. либо подобрать их размер без учета коэффициента расслоения (решение 1 — слева)
  2. , либо индивидуально защитить каждый чувствительный фидер с помощью автоматического выключателя (решение 2 — справа).
Рис. 3 — Различение при перегрузке без и с накоплением

Всегда предпочтительно устанавливать фидер как можно дальше по потоку, чтобы предотвратить срабатывание защитного устройства для другого элемента оборудования. Использование устройства автоматического сброса на чувствительном фидере сети с высокой доступностью позволяет автоматически пополнять запасы , как правило, временно, в течение времени, необходимого для принятия мер сервисными службами.

Вернуться к 4 основным вопросам ↑


3.Замыкания на землю

Когда устройство защиты от утечки на землю чрезвычайно чувствительно, меньше или равно 30 мА и выполняет роль личной защиты, автоматический сброс, за исключением особых случаев (городское оборудование, уличное освещение), не рекомендуется, а в некоторых случаях случаи запрещены даже из соображений безопасности.

Токи утечки в результате нарушения изоляции (за исключением короткого замыкания фазы на землю).

Чтобы справиться с многочисленными случаями кратковременных ложных срабатываний, таких как те, которые связаны с присутствием воды, устройство сброса при достаточной временной задержке позволяет дождаться исчезновения неисправности перед сбросом устройства защиты.

Это решение обычно используется для наружного общественного освещения , городского оборудования, световых знаков, светофоров , а также во многих других случаях.

Токи утечки из-за емкостей кабелей и фильтров электронного оборудования при наличии помех (помех).

Стандартные устройства защиты от утечки на землю могут быть повреждены токами утечки, генерируемыми емкостями очень длинных кабелей или фильтров, содержащихся в электронном оборудовании.Эти конденсаторы имеют сопротивление, обратно пропорциональное частоте.

Так как токи помех являются высокочастотными, они могут течь на землю через эти конденсаторы и могут интерпретироваться как ток утечки на землю с помощью устройств защиты от утечки на землю перед устройством .

Рисунок 4 — Ток утечки из-за ВЧ-фильтра при замыкании D1

Это явление вызывает ложное срабатывание стандартных устройств защиты от утечки на землю. Чтобы ограничить риск ложного срабатывания таких устройств, важно использовать защиту, иммунизированную против этого типа волн.

В случае помех большой амплитуды, устройство сброса помогает повысить надежность распределения электроэнергии . В сочетании с иммунизированным устройством защиты от утечки на землю он обеспечивает максимальную доступность электроэнергии.

Вернуться к 4 основным вопросам ↑


4. Скачки

4.1. Молния — факты

Удар молнии, происходящий вдали от электроустановок и линий электропитания, не оказывает никакого влияния на правильно спроектированные и изготовленные установки, т.е.е. с ограничителями перенапряжения и иммунизированными устройствами защиты от утечки на землю.

Удар молнии поблизости может в некоторых случаях привести к срабатыванию устройств защиты от утечки на землю, а также устройств термомагнитной защиты.

Рисунок 5 — Схема ограничителя перенапряжения

ФАКТЫ: Ограничитель перенапряжения ограничивает перенапряжения. Иммунизированные устройства защиты от утечки на землю защищают от ложного срабатывания.

Переустанавливающее устройство на питателях с высокой непрерывностью подачи питания возвращает питатель в работу после удара молнии поблизости.

Таким образом, даже если открытие защитных устройств остается исключительным, для объектов, где непрерывность электроснабжения важна, при обычном использовании рекомендуется установить разрядник для ограничения скачков напряжения, иммунизированные устройства защиты от утечки на землю для защиты от ложного отключения и устройство сброса на фидерах, требующих высокая непрерывность электроснабжения для повторного включения питателя после удара молнии поблизости.

Обратите внимание, что электрическая установка, содержащая без электронных компонентов (без фильтров) и без очень длинных кабелей (без емкости) , может быть произведена с разрядником перенапряжения и стандартными устройствами защиты от утечек на землю в сочетании с устройствами сброса.

Тем не менее, при обычном использовании рекомендуется использовать иммунизированные устройства защиты от утечки на землю для чувствительных объектов. Это связано с тем, что устройства сброса рассчитывают количество отключений и сбросов и обесточивают фидер после определенного числа. Если используются стандартные устройства защиты от утечки на землю, существует риск нескольких отключений из-за удаленных ударов молнии за короткий период времени.

Эта ситуация может привести к блокировке устройства автоматического сброса, которое интерпретирует это как постоянную неисправность .


4.2. Рабочие перенапряжения

В правильно спроектированных и изготовленных установках используются разрядник для защиты от перенапряжения и иммунизированные устройства защиты от утечки на землю . Этих мер достаточно для защиты от ложных отключений, вызванных перенапряжениями.


4.3. Гармонические токи

В установках и зданиях, где электронные компоненты присутствуют повсеместно, настоятельно рекомендуется правильно оценить нагрузку в нейтральном проводе, чтобы оценить его поперечное сечение.

Использование половинного поперечного сечения нейтрали обычно запрещено. Единственное решение — с соблюдением правил расчета сечения кабеля .

Вернуться к 4 основным вопросам ↑

Ссылка // Повышение доступности электрических сетей низкого напряжения с помощью Schneider Electric

10 устройств защиты от перегрева

Микросхемы, защищающие от перегрузки по току, перенапряжения и электростатических разрядов, становятся все более разнообразными. обслуживать специализированные варианты использования

Маджид Ахмад, писатель

Защита цепей, неотъемлемая часть конструкции электроники, постоянно включает передовые технологии и обслуживает специализированные варианты использования с новыми интеллектуальными функциями и компактными размерами.Здесь представлен выбор устройств защиты цепей, включая предохранители, автоматические выключатели, микросхемы защиты от перенапряжения и устройства защиты от электростатического разряда (ESD), которые используются в широком спектре конструкций, от автомобильной и промышленной автоматизации до бытовой техники и смартфонов.

1. Автоматическая балансировка суперконденсатора

МОП-транзисторы с автобалансировкой суперконденсатора (SAB) от Advanced Linear Devices (ALD) автоматически уравновешивают ток утечки каждой ячейки суперконденсатора, подключенной к стеку, и, таким образом, уравновешивают напряжение в каждой ячейке, чтобы предотвратить повреждения от перенапряжения в различных аккумуляторных приложениях.Это активный метод балансировки ячеек, который снижает рабочее напряжение смещения источника утечки двух суперконденсаторов.

ALD также предоставляет печатные платы, заполненные полевыми МОП-транзисторами SAB, и эти платы также могут использоваться для создания прототипов силовых схем. Полевые МОП-транзисторы SAB обеспечивают сверхнизкое энергопотребление и отлично подходят для приложений, требующих длительного срока службы батарей без обслуживания или замены. (См. Статью по теме: Почему полевые МОП-транзисторы являются лучшим выбором для автоматической компенсации утечки суперконденсатора )

2. ИС защиты батарей для трех-пяти последовательных батарей

ИС защиты для батарей с тремя-пятью последовательными элементами от японской ABLIC Inc. напрямую управляет внешним полевым транзистором для защиты батарей от перезарядки или чрезмерной разрядки. S-8245A / B / C / D Series также обеспечивает температурную защиту, контролируя четыре типа температуры.

Кроме того, функция энергосбережения предотвращает потерю емкости аккумуляторного блока темновым током во время транспортировки.Затем ИС защиты позволяет разработчикам конфигурировать схемы защиты, содержащие шесть или более ячеек. Точность определения напряжения перезаряда составляет ± 20 мВ, а потребляемая мощность — максимум 20 мкА.

3. Термистор PTC с максимальным номинальным напряжением

В новой серии керамических термисторов для защиты цепей с положительным температурным коэффициентом (PTC)

компании Ametherm заявлено, что они сочетают в себе наивысшее в отрасли номинальное напряжение до 1200 В постоянного тока с самым низким доступным сопротивлением. Термисторы CL20 серии PTC обеспечивают стабильность и надежность в высоковольтных приложениях и оптимизированы для ограничения пускового тока в цепях предварительного заряда и нагревателя в дополнение к защите от перегрузки по току.

Эти термисторы PTC также представляют собой альтернативу постоянным резисторам. Они предлагают пять значений сопротивления при 25 ° C от 7 Вт до 100 Вт, снижая допуск до 25%, чтобы обеспечить различное время предварительной зарядки. Значения сопротивления остаются неизменными в диапазоне рабочих температур от –40 ° C до 110 ° C.

4. Тиристор защиты линий передачи данных

Новый тиристор, разработанный Littelfuse Inc., обеспечивает защиту сигнальных линий и портов композитной синхронизации видеосигнала (CVBS) от повреждений при переходных процессах перенапряжения.Защитный тиристор P0080S4BLRP обеспечивает защиту линии передачи данных в широком диапазоне приложений, от кабелей данных и видеокамер до телевизионных приставок и систем шины CAN.

Тиристор Littelfuse разработан для защиты низковольтных сигнальных линий. (Изображение: Littelfuse)

P0080S4BLRP имеет минимальное рабочее напряжение 6 В и выдерживает импульсный пиковый ток 100 А 5/310 мкСм. Кроме того, емкость перехода менее 30 пФ делает его очень подходящим для 4.Сигналы CVBS 43 МГц, линии передачи данных RS-484 и RS-323 и шина CAN. Новый тиристор обеспечивает более высокую удельную мощность при меньшей занимаемой площади, что также упрощает конструкцию платы за счет компактного решения для поверхностного монтажа.

5. Термовыключатель для кабелей USB-C

Bourns Inc. выпустила новое семейство полимерных устройств термической защиты (P-TCO), которые защищают кабели USB-C от разрушительных и потенциально опасных тепловых отклонений. Серия P-TCO-U занимает площадь 1210, а серия P-TCO-N — 1206 посадочных мест.

Устройство термической отсечки Bourns обеспечивает защиту при различных комбинациях температуры и тока. (Изображение: Bourns)

Способность разъема USB Type-C обеспечивать питание вместе с сигналами связи при чрезвычайно малом расстоянии между контактами повышает потенциальный риск угрозы безопасности из-за условий теплового разгона, вызванного попаданием грязи или жидкости в разъем. Устройства P-TCO поддерживают протоколы USB 3.2, 3.1, 3.0 и 2.0, а также другие типы кабелей для передачи данных и зарядки.

6. Защита от перенапряжения для мобильных устройств

Компания

Kinetic Technologies представила микросхему защиты от перенапряжения, которую она называет решением «за портом» для потребительских товаров, таких как смартфоны и планшеты. KTS1656 — это переключатель нагрузки с одним входом и двумя выходами, защищенный от перенапряжения, который значительно повышает VBUS-защиту порта USB, удваивая защиту от перенапряжения и защищая от условий обратного напряжения.

ИС защиты от перенапряжения рассчитана на входное напряжение постоянного тока до 28 В и в основном предназначена для смартфонов, планшетов, носимых устройств и промышленного оборудования.KTS1656 соответствует IEC61000-4-5 с номинальным напряжением более ± 200 В для защиты от скачков напряжения в электросети.

7. Термистор PTC как самовосстанавливающийся предохранитель

Керамические термисторы PTC

Murata предназначены для обеспечения функции восстанавливаемого предохранителя для широкого спектра оборудования для автомобильной и промышленной автоматизации. Устройства серии PRG имеют низкую и плоскую кривую сопротивления, поэтому через них может эффективно протекать ток приемлемого уровня.

С другой стороны, чрезмерный ток вызывает нагрев элемента термистора, поэтому при достижении определенной точки температуры происходит значительное уменьшение тока.Таким образом термистор работает как самовосстанавливающийся предохранитель и восстанавливает ток, когда температура устройства снижается.

8. Варистор предохранителя в меньшей занимаемой площади

В семейство варисторов с предохранителями EPCOS ThermoFuse от TDK добавлены два новых компактных элемента: серии NT14 и NT20. Варисторы ThermoFuse, дисковые варисторы уникальной конструкции, соединены последовательно с термопредохранителями и, следовательно, являются искробезопасными. Если варистор перегревается, срабатывает плавкий предохранитель и изолирует варистор от сети.

Серия NT14 обеспечивает максимальное потребление энергии до 220 Дж. (Изображение: TDK)

Серия NT14 с диаметром диска 14 мм предназначена для поглощения максимальных импульсных токов с импульсом 8/20 мкс 6 кА при номинальном напряжении от 130 до 680 VRMS. Серия NT20 с диаметром диска 20 мм способна выдерживать импульсные перенапряжения с импульсами 8/20 мкс 10 кА при номинальном напряжении от 130 до 750 VRMS.

9. Автомобильные ТВС для более высоких напряжений

Новые диоды подавления переходных напряжений (TVS) от Littelfuse защищают автомобильные схемы от более высоких уровней переходных процессов напряжения, вызванных молнией и другими переходными напряжениями. TPSMB Series расширяет диапазон напряжения пробоя с 7,5 В до 550 В для однонаправленных и от 10 В до 650 В для двунаправленных устройств.

Во-первых, появление электромобилей (EV) и гибридных электромобилей (HEV), использующих более высокие напряжения, делает этот TVS-диод, соответствующий требованиям AEC-Q101, очень подходящим для автомобильных приложений. Во-вторых, он устраняет необходимость в последовательном использовании нескольких TVS-диодов для обеспечения надлежащей защиты. А использование одного компонента вместо нескольких TVS-диодов упрощает конструкцию и уменьшает пространство на плате.

10. TVS массив для смартфонов

ProTek Devices выпустила массивы TVS со сверхмалой емкостью (0,6 пФ) для защиты цепей от перенапряжения в смартфонах и других портативных устройствах. Матрицы TVS серии GBLCxxCIDFN доступны для различных напряжений и рассчитаны на пиковую импульсную мощность 250 Вт на линию для формы волны 8/20 мкс.

Новые массивы TVS, доступные в двунаправленной конфигурации, совместимы с требованиями стандарта IEC 61000-4-2 по устойчивости к электростатическим разрядам и имеют низкое напряжение ограничения.Устройство TVS защищает один порт питания или ввода / вывода и может использоваться в качестве замены варистора MLV.

Узнать больше о BournsElectronic Products MagazineEPCOSLittelfuseMurata Electronics North AmericaProTek DevicesTDK America

Защита устройства

УПРАВЛЕНИЕ ЖИЗНЕННЫМ ЦИКЛОМ МОБИЛЬНЫХ УСТРОЙСТВ

Поскольку клиенты мобильных телефонов продолжают держать свои телефоны дольше, операторы мобильной связи ищут новые способы повышения продаж и производительности.Сильная мобильная стратегия — это стратегия, которая поможет вам найти возможности монетизировать свою мобильную программу по всей цепочке создания стоимости управления жизненным циклом устройства.


ПОДРОБНЕЕ

ПОДДЕРЖКА МОБИЛЬНЫХ УСЛУГ

  • Финансирование мобильных устройств
  • Программы обмена и обновления мобильных устройств
  • Решения для защиты мобильных устройств
  • Служба технической поддержки мобильных устройств
  • Претензии и процесс удовлетворения мобильных устройств
  • Выбытие активов

ЗАЩИТА И ПОДДЕРЖКА ТОВАРОВ

Мы специализируемся на предоставлении расширенных программ защиты и услугах поддержки, которые укрепляют лояльность клиентов, доставляют незабываемые впечатления и приносят стабильную прибыль.


ПОДРОБНЕЕ

ПАРТНЕРЫ

  • Мультисервисные операторы
  • Производителей
  • Розничные торговцы

КРЕДИТНОЕ СТРАХОВАНИЕ

Assurant является лидером на рынке решений по страхованию и аутсорсингу с привлечением кредиторов, сотрудничая с большинством финансовых учреждений и ипотечных компаний в США.


ПОДРОБНЕЕ

ПАРТНЕРЫ

  • Финансовые учреждения и ипотечные службы

РЕШЕНИЯ ПО НАВОДНЕНИЮ

Поскольку защита от наводнений является основным направлением деятельности Assurant, мы предлагаем полный набор инновационных решений для защиты от наводнений.


ПОДРОБНЕЕ

ПАРТНЕРЫ

  • Торговые агенты
  • Управляющие генеральные агенты

ЖИЛЬЕ

Со дня въезда арендатора до выезда из дома Assurant предлагает решения для защиты вас и ваших жителей.


ПОДРОБНЕЕ

ПАРТНЕРЫ

ПРОИЗВОДСТВЕННЫЙ КОРПУС

Assurant обеспечивает промышленное жилье страховыми продуктами, расширенными программами обслуживания и непревзойденными услугами поддержки.


ПОДРОБНЕЕ

ПАРТНЕРЫ

  • Финансовые учреждения
  • Производители жилья
  • Страховые компании
  • Сообщества
  • Розничные торговцы

УСЛУГИ ЗАЩИТЫ АВТОМОБИЛЕЙ

Мы предлагаем решения для защиты транспортных средств, которые помогут вам оптимизировать производительность и решить любую проблему.


ПОДРОБНЕЕ

ПРЕДВАРИТЕЛЬНЫЕ ПОХОРОННЫЕ И ОКОНЧАТЕЛЬНЫЕ РАСХОДЫ

Assurant является мировым лидером в области предварительно финансируемых решений по страхованию до ухода и похорон, которые помогают семьям подготовиться к последним расходам.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
