Содержание

Автоматическое включение резерва (АВР) дома и на производстве

Автоматическое включение резерва представляет собой решение, которое реализует логику безаварийной работы схемы электроснабжения при исчезновении рабочего питания путем включения резервного источника питания взамен отключенного.

Черт, наверно не совсем понятно написал. В общем, если происходит авария, например ток на вводе становится больше уставки токовой защиты или пропадает напряжение вследствие аварии => ввод отключается => с выдержкой времени включается другой ввод и потребители секции вновь становятся запитаны.

АВР предназначено для бесперебойности электроснабжения. Если бы его не было, то происходило отключение и оперативному персоналу приходилось производить переключения вручную. Однако, длительные перерывы питания вредны для производства и могут приводить к авариям и незапланированным остановам. Никто не хочет заново растапливать котёл. Ну и естественно экономические потери от недоотпуска электро и тепловой энергии.

.. Но экономика не мой конёк, поэтому углубимся в электрическую часть.

Расшифровка значения данного понятия в области электрики лежит в словах выше — это автоматическое включение резерва, в отдельных источниках эта аббревиатура может расшифровываться как аварийный ввод резерва, но сути это не меняет.

Разобравшись с определением, двинемся дальше, и рассмотрим какими бывают вводы резерва. В зависимости от времени действия — могут быть стандартные с выдержкой времени от 0,3 до 1-2 секунд и быстродействующие — с временем действия до пары десятых секунд. БАВРы в основном применяют на опасных и ответственных производствах, где нарушение электроснабжения приведет к ужасающим последствиям (нефтяные, химические заводы).

Варианты схем снабжения:

  • с явным резервом (на одной секции два питания, одно рабочее, а второе резервное)
  • с неявным резервом (две секции, у каждой свой рабочий ввод, а между секциями секционный выключатель. Тут следует учитывать возможность запуска механизмов и нагрузки двух секций от одного, оставшегося в работе трансформатора. Его мощность должна быть рассчитана на требуемую нагрузку. Такие схемы являются двусторонними)
  • групповое резервирование (одна резервная секция, от которой ничего не запитано, и к этой секции идут шины или кабельные линии от каждой рабочей секции)

Кроме секций распредустройств, вводов домов существует ввод резерва различных ответственных механизмов. В данном случае уже гасится не секция, а при отказе (аварийном останове или срабатывании РЗА) механизма отключается и включается аналогичный резервный для поддержания режима работы системы. Например, есть воображаемая тэц или котельная и там есть четыре сетевых насоса => два всегда в работе => и у каждого есть по насосу с резервным другим.

Некоторые требования по ПУЭ

Несмотря на разницу в областях применения, принципы работы должны быть аналогичными. Вот некоторые требования, предъявляемые ПУЭ к устройствам включения резерва (полный список требований можно прочитать в разделах 3.3.

30-3.3.42 правил устройства электроустановок):

  • следует использовать АВР, если это приведет к уменьшению токов короткого замыкания, упрощению схемы и удешевлению аппаратуры
  • может применяться на линиях, трансформаторах, ответственных механизмах, секционных выключателях
  • действие ввода резерва должно быть однократного действия
  • данная автоматика должна срабатывать и при исчезновении напряжения на защищаемом присоединении
  • Если есть несколько рабочих вводов и один резервный. Например, каждая секция от своего рабочего трансформатора, а резервный трансформатор общий. Так вот при срабатывании АВР при такой схеме должна быть обеспечена возможность срабатывания автоматики при каждом отключении рабочего ввода любой секции. Даже, если отключения идут подряд. Хотя тут спорно…
  • Кроме того, дополняя прошлый пункт, стоит отметить необходимость достаточной мощности резервного трансформатора. Если же мощности не хватает, то необходимо производить перед включением АВР отключение неответственных механизмов.
  • Схема должна быть отстроена от режима самозапуска и от снижения напряжения при удаленном коротком замыкании
  • Устройства должны быть обеспечены устройством пуска по снижению напряжения. А в отдельных случаях пускаться по частоте и даже действию датчиков (давления, расхода).

Это вероятно не все пункты из ПУЭ. Более подробно и возможно доходчиво можно почитать в первоисточнике.

Обозначение на схеме

В зависимости от чертившего, варианты обозначения на схеме электроснабжения могут разниться. Я часто работаю со схемами различных ТЭЦ, котельных и там встречаются следующие обозначения:

  • рядом с выключателем, который должен включаться при нарушении питания пишется АВР (иногда это слово внутри прямоугольника)
  • иногда на схеме не обозначено наличие, хотя в реальности присутствует (или сверху справа, где описание схемы, текстом прописано как происходит резервирование)
  • рядом с выключателем рисуют кружок, который и обозначает данную возможность
  • на выключателе, на котором реализована схема, сбоку или сверху нарисован примыкающий треугольник и рядом написано название автоматики

Пусковой орган может быть исполнен с пуском от

  • реле напряжения
  • реле напряжения и реле тока
  • реле тока и реле частоты

Примеры расчета уставок АВР

Уставка пускового органа реле минимального напряжения (РМН) принимается из двух условий:

где Uc. р. — напряжение срабатывания реле;

Uотс.к. — наименьшее напряжение при расчете трехфазного КЗ;

Ucам — наименьшее напряжение при самозапуске ЭД;

kотс — коэффициент отстройки равный 1,25;

ku — коэффициент трансформации ТН.

Или же по выражению Uc.р. = (0,25-0,4)*Uном

Уставка срабатывания пускового органа РМН по времени определяется также из двух условий:

tс.р.=t1+dt

tс.р.=t2+dt

где t1 — наибольшая выдержка времени защиты присоединений, отходящих от шин высокой стороны подстанции

t1 — наибольшая выдержка времени защиты присоединений, отходящих от шин низшей стороны подстанции

dt — ступень селективности. Для микропроцессорных 0,3с, а для простых реле в зависимости от шкалы.

Уставка срабатывания пускового органа минимального реле тока:

где Iнагр.мин. — минимальный ток нагрузки;

ki — коэффициент трансформации ТТ.

Уставка срабатывания реле контроля наличия напряжения на резервном источнике:

где kв — коэффициент возврата реле.

Или же по выражению Uc.р. = (0,6-0,65)*Uном

Если пуск происходит от органа минимальной частоты, то его уставка 48Гц. Подробнее можно почитать в книге — Шабад М.А. Расчеты релейной защиты и автоматики распределительных сетей.

Далее рассмотрим какие бывают схемы не на производстве.От простых до заводских схем исполнения.

Примеры схем

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2.

Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

Схема на три ввода

В большинстве своем схема на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Устройства автоматического ввода резерва | Сборка, Монтаж в Москве и МО

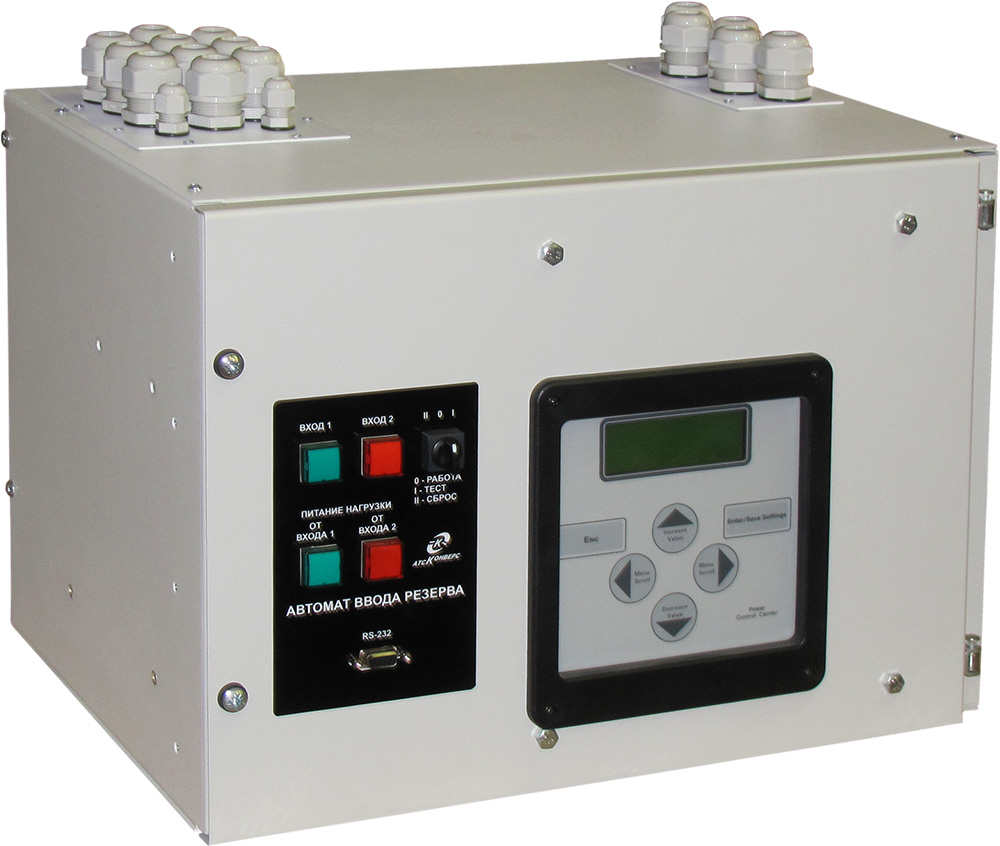

Щит АВР представляет собой комплектное устройство для автоматического подключения потребителей к резервному источнику питания (в роли такового может выступать, например,второй резервный ввод, источник бесперебойного питания или дизельная электростанция) при отсутствии напряжения на рабочем вводе в щите.

По типу силового коммутирующего блока щиты автоматического ввода резерва можно условно разделить на две категории:

  • Электромеханические на магнитных пускателях (контакторах)

Управление магнитными пускателями осуществляется при помощи реле контроля фаз. При необходимости на дверь может устанавливаться световая и управляющая арматура. Магнитные пускатели сблокированы между собой механической и электрической блокировкой, таким образом осуществляется защита от случайного включения по двум вводам при залипании контакта магнитного пускателя.

  • Электромеханические на мотор-приводах

 Мотор-привод может отдельно устанавливаться на коммутационный аппарат или быть в его составе. Управление Таким АВР осуществляется при помощи многофункционального программируемого логического реле, которое отслеживает электрические параметры вводов и при аварийных режимах работы управляет питанием для поддержании системы электроснабжения в рабочем состоянии.

Количество вводов может быть разным в зависимости от требований заказчика и технического задания на систему АВР.

Современные щиты АВР могут выполнять следующие функции:

  • контроль напряжения на рабочем и резервном вводе;
  • контроль чередования фаз на рабочем и резервном вводе;
  • установка времени на задержку включения/выключения на перевод нагрузки на резервный ввод и восстановление исходной схемы питания;
  • механическая блокировка коммутационной аппаратуры, которая не дает подать питание по двум вводам одновременно, что неизбежно приведет к короткому замыканию.

Устройство автоматического включения резерва — РС80-АВРМ

НАЗНАЧЕНИЕ

Микропроцессорные устройства автоматического включения резервного питания РС80-АВРМ предназначены для использования в схемах релейной защиты и электроавтоматики понижающих подстанций и распределительных пунктов для выполнения автоматического включения резервного источника питания по сторонам 0,4—35 кВ.

Устройства РС80-АВРМ не требуют дополнительного источника питания. Питание элементов схемы осуществляется от входного напряжения.

ФУНКЦИИ УСТРОЙСТВА

Устройство обеспечивает в режиме АВР с самовозвратом или без самовозврата:

  • контроль напряжения до вводов 0,4-35 кВ;
  • пуск АВР шин по снижению напряжения с контролем наличия напряжения на соседней секции;
  • контроль наличия напряжения на резервном источнике питания для АВР;
  • светодиодную индикацию положения вводов и секционного выключателя, а также наличия напряжения до вводов и на секциях;
  • задание установок напряжения и выдержки времени раздельно для каждого из двух вводов;
  • возможность независимого вывода АВР и самовосстановления после АВР;
  • возможность блокировки АВР внешним сигналом по дискретному входу.

Все характеристики срабатывания устройства по времени — независимые.

ХАРАКТЕРИСТИКИ

  • Рабочий диапазон температур, °С — –40…+50
  • Наибольшая высота над уровнем моря, м — 2000
  • Номинальное входное напряжение, В — трехфазное 50 Гц 100, 220 или 380
  • Максимальное длительно допустимое входное напряжение — 120% от номинального
  • Относительная погрешность выдержки времени в рабочем
    диапазоне температур, % — ±10
  • Относительная погрешность напряжения срабатывания в рабочем
    диапазоне температур, % — ±10
  • Коэффициент возврата реле:
    • минимального напряжения, не более — 1,03
    • максимального напряжения, не менее — 0,97
  • Механическая износостойкость выходных реле, циклов ВО — 1000000
  • Мощность, потребляемая устройством по цепям напряжения
    при номинальном напряжении, не более, ВА — 2,0
  • Сопротивление изоляции между входными и выходными цепями
    устройства при температуре окружающего воздуха (20 ± 5) °С, Мом, не менее — 50
  • Условия эксплуатации в части воздействия механических факторов по
    ГОСТ 17516-72 — группа М39
  • Масса (не более), кг — 2,5

Устройство и эксплуатация автоматического включения резерва (АВР)

Устройство автоматического ввода резерва (АВР) – это метод предоставления резервного электроснабжения для нагрузок, подсоединенных к цепи электроснабжения, которая имеет как минимум два ввода питания и направлена на увеличение гарантия системы электрического снабжения. Устройство функционирует на основе автоматического подключения к нагрузкам запасных элементов питания если контакт с основным был потерян.
Одно из главных принципов работы устройства АВР заключается в том, что оно должно сработать за минимальное количество времени после выключения работающего устройства выработки энергии.
— АВР должно сработать во всех случаях, когда на шинах оборудования напряжение пропадает, при этом причина совершенно не важна. В моменты работы системы защиты дугового типа, возможна блокировка устройства АВР – это необходимо для уменьшения негативного воздействия от коротких замыканий. В отдельные моменты возможно потребуется отсрочка в переключении АВР. Например, при пуске двигателей большой мощности со стороны пользователя, системе АВР требуется проигнорировать «просадку» напряжения.
— Срабатывание системы АВР должно происходить всегда однократно. Этот принцип оправдан невозможностью многоразового включения резервных элементов в цепь с неликвидированным коротким замыканием.
Применение систем АВР проводят при помощи инструментов релейной защиты и автоматики: к этому можно отнести реле разного типа, блоки цифровой защиты (контр. АВР), переключатели, в число которых входит механическая часть, коммутационного типа, блок микропроцессорного управления, кроме того модуль индикаторов и управления.
Существует три группы включения запасного питания автоматического типа, они распределяются по области применения:
1) устройство АВР с прямым резервированием
2) устройство АВР с непрямым резервированием
3) резервирование группового типа.
В этом ключе работает двухступенчатая система, в неё интегрированы две последовательно совмещенные главные системы АВР, третьим вводом является дизельный генератор, который вводится в работу при окончательном отключении двух основных вводов. Схемы включения автоматического резерва срабатывает по причинам полного падения напряжения. Системе АВР характерно однократное действие, она отличается быстродействием, отсутствием реакции на повреждения во вторичной цепи. Ввод и запуск системы АВР в функционирование случается лишь только по отключению выключателя запущенного оборудования.

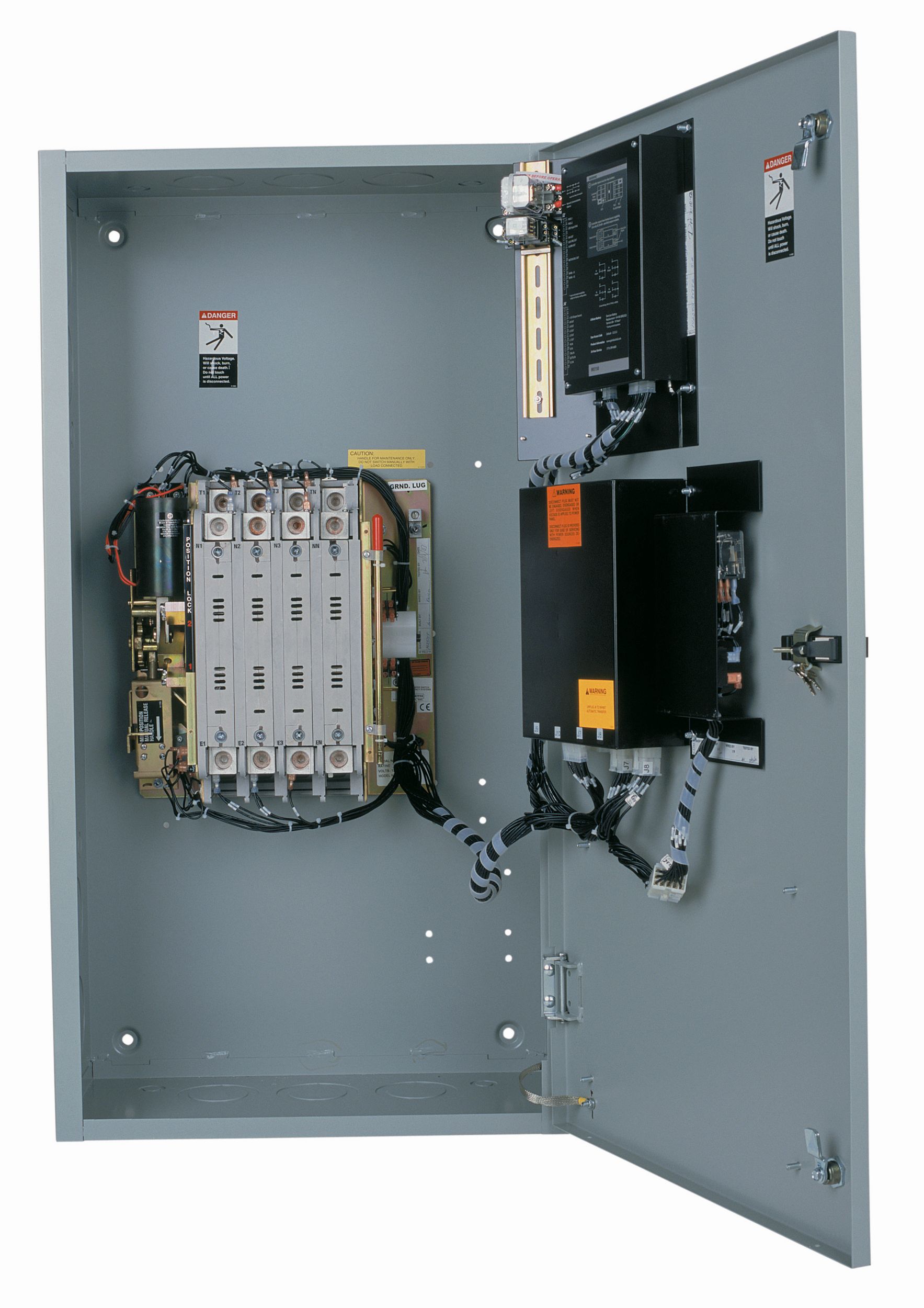

Щиты включения резерва автоматического типа «ЩАВР» необходимы для переключения нагрузки в автоматическом режиме между 2 или 3 вводами независимого типа электропитания для пользователей первой категории. Щиты автоматического резерва (АВР) собираются и производятся в «Группа Импульс» в Ижевске в соответствии с ГОСТ Р 51321.1-2000 (МЭК 60439-1-92).
Купив Устройство автоматического ввода резерва (АВР) вы обеспечите свою энергосистему следующим:
1. Контролем данных о напряжении на главное вводе электропитания;
2. Продолжительным питанием нагрузки от главного ввода электричества;
3. Автоматическим подключением нагрузки к запасному электропитанию, в момент выхода данных напряжения на главном вводе электропитания за пределы допуска;
4. Автоматическим возобновлением электропитания нагрузки от главного ввода, после возвращения напряжения на главном вводе электропитания в границы разрешенных данных.
5. Защитой системы питания после щита автоматического ввода запаса от воздействия короткого замыкания, а также перегруза при помощи выключателя автоматического типа.
6. Мониторинг электроэнергии;
7. Сигнализацию светодиодного типа при подключении нагрузки к 1 и 2 вводам питания;
8. Оповещение о состоянии напряжения питания во внешней цепи.
9. Установка счетчика электричества в отдельном боксе учета, но для определенных типов щитов.

АВР – просто о сложном. Часть I

Доктор Вольт, для Ua.Automation.com

В работе часто приходится сталкиваться с запросами на расчет и заказ АВР-ов. По нашим наблюдениям, заказчики, произнося эту аббревиатуру «АВР», не всегда понимают, что это такое на самом деле… Этим материалом мы бы хотели добавить ясности в этот вопрос – возможно и для специалистов, в том числе. В общем, в некотором роде, наша цель это «Просвещение + Электрификация всей страны» :).

Что же такое АВР

Под АВР подразумевается, как правило, устройство Автоматического Ввода Резерва.

Более подробное определение может звучать таким образом: «Щит АВР – это устройство, предназначенное для приема, контроля трехфазного переменного напряжения и автоматического переключения резервного электропитания на нагрузку…». Можно, также, добавить такое окончание фразы, как «…автоматического запуска генераторной установки, а также защиты отходящих линий от токов перегрузки и токов короткого замыкания».

Это определение АВР, на самом деле, довольно короткое, но уже из него видно 2 принципиальных момента: 1) АВР – это сложное устройство; и 2) АВР – это часть щитового устройства.

В Википедии дано такое определение АВР: «способ обеспечения резервным электроснабжением нагрузок, подключенных к системе электроснабжения, имеющей не менее двух питающих вводов и направленный на повышение надежности системы электроснабжения. Заключается в автоматическом подключении к нагрузкам резервных источников питания в случае потери основного».

Обычно, АВР — это электрощитовое вводно-коммутационное распределительное устройство, минимум, на два питающих ввода. Один ввод основной (от которого постоянно работает нагрузка) и другой ввод – резервный. От резервного ввода происходит питание нагрузки в случае «пропадания» напряжения на основном вводе.

Устройство АВР переключает питание между вводами, обеспечивая питание нагрузки с минимальным временем переключения. Количество питающих вводов может быть больше двух. Например, три ввода, четыре ввода. Все зависит от степени обеспечения надежности питания нагрузки.

Из всего сказанного об АВР-ах можно вывести следующее:

АВР-ы классифицируются по:

  • количеству питающих вводов
  • напряжению питания
  • времени переключения (в зависимости от типа переключающего устройства, но об этом мы расскажем позднее)
  • по номинальному току.

«А на чем АВР?»

Самый «животрепещущий» вопрос, касающийся Автоматического Ввода Резерва, звучит так: «На чем АВР?». АВР может быть на контакторах, рубильниках с мотор-приводом, на автоматических выключателях с мотор-приводами, на рубильниках соленоидного типа, на полупроводниковых контакторах (дорого, зато быстро) и т.д.

Самый распространенный тип коммутирующего устройства – контакторы (они же – магнитные пускатели).

Устройство на контакторах состоит из двух контакторов – один контактор подключает питание от основного ввода на нагрузку, другой контактор – от резервного ввода.

Важная особенность – контакторы взаимосблокированы друг с другом. Это означает, что когда один контактор замкнут, то другой разомкнут и наоборот. Причем, включить оба контактора нельзя, т.к. между ними есть механическая и электрическая взаимоблокировки. Тут есть смысл остановиться и расписать все подробнее…

Чего не любят энергопоставляющие организации

Если два питающих ввода включить встречно, то произойдет встречное включение (обычно, как вариант, это может привести к полному короткому замыканию). Этого необходимо избегать. За этим бдительно следят энергопоставляющие организации. Стоит им узнать, что где-то есть АВР, они обязательно поинтересуются и потребуют, чтобы контакторы или другие коммутирующие устройства были сблокированы и защищены от одновременного включения. Особенно когда это АВР для ДГУ (дизель-генераторной установки).

Механическая взаимоблокировка – это такая «штучка», которая при монтаже контакторов устанавливается между ними и объединяет их таким образом, чтобы они не смогли включиться одновременно, причем блокирует их движущиеся части с силовыми контактами, позволяя включиться только одному контактору.

Электрическая взаимоблокировка – это система вспомогательных контактов, включенных определенным образом в цепи питания катушек контакторов, для исключения одновременной подачи на них напряжения управления.

Время переключения АВР-а на контакторах минимально короткое и может составлять до 200-250 мс. Но, на самом деле, оно может отличаться в зависимости от номинального тока контактора. Чем меньше ток, а значит физический габарит, то тем быстрее замыкаются и размыкаются контакты. Чем больше ток, тем больше габариты и больше расстояния между контактами и, соответственно, время включения увеличивается.

2+1=3

Как я уже говорил, чтобы реализовать самый «простой» АВР необходимо два ввода – один основной и другой, резервный.

Усложним задачу и примем в качестве основных два ввода, а третий ввод пусть будет резервным. Данный тип схемного построения АВР позволяет увеличить степень надежности электропитания нагрузок, т.к. в случае «пропадания» 1 основного ввода, АВР переключит питание нагрузки на 2-ой основной ввод. Ну, а в случае «пропадания» и 2-го основного ввода, АВР переключит питание нагрузки на 3-й резервный ввод. Причем, при восстановлении напряжения питания любого из основных вводов, АВР вернет питание нагрузки от основных вводов.

Слова «пропадание» питания, «пропадание» напряжения мы написали в кавычках неспроста и совершенно осознанно. Сейчас все объясним :).

Понятие «пропадание» напряжения питания описывает только один из вариантов выхода параметров напряжения за установленные пределы. У нас, согласно установленным и принятым правилам, напряжение считается нормальным, если оно находиться в пределах +/- 10% от номинального значения.  Т.е.: 380 В + 10% = 418 В – максимальное превышение и 380 В – 10% = 342 В – минимальное понижение. Другие аномалии «пропадания» это: пропадание одной, двух или сразу трех фаз ввода, а также неправильное чередование фаз.

Можно еще, конечно, упомянуть такое явление как выход частоты за установленные пределы, но это, действительно аномалия. Хотя решить эту проблему несложно – достаточно применить в качестве дополнительного устройства контроля напряжения устройство «частотомер».

Итак, принимаем за «пропадание» выход за установленные пределы напряжения ввода, основного или резервного. В дальнейшем мы будем применять словосчетание «пропадание напряжения», смысл которого понятен.

Как это работает?

Вернемся к нашим трем вводам…

Логика в данном случае весьма простая. Будем считать 1-й ввод главным или «основным-основным», 2-й ввод основным (просто основным, или первым резервным) и 3-й ввод — резервным или аварийным (аварийным, в смысле, «самым надежным» и который применяется, когда вокруг все отказало, а электропитание все-таки нужно)…

Рассмотрим гипотетический сценарий: 1-й ввод работает, 2-й ввод есть, 3-й ввод, например, тоже работает (или это ДГУ, которая должна заработать автоматически).

И вот Горэнерго отключило 1 ввод! — контакторы переключают питание на 2-й ввод. Все прекрасно! Но, энергетики упорствуют и идут дальше (профилактика у них, что непонятного?), отключая и 2-й ввод! А что делать в таком случае банку, если у него в этот период закрытие отчетного периода или переводы денег, а значит, серверы должны работать «при любой погоде»! Конечно, тут нас должен выручить АВР, подключив нагрузку к 3-му вводу! В случае с ДГУ – при пропадании 1 и 2 вводов поступает сигнал на запуск ДГУ, который автоматически запускается и подает питание на АВР, который, конечно, срабатывает.

И если даже энергетики вновь включат 2-й ввод, то АВР произведет обратное переключение, и нагрузка будет питаться от 2-го ввода (3-й ввод при этом отключается, а если на 3-м вводе был ДГУ, то он останавливается. Солярка ныне не дешева). Если подключается и 1 ввод, то происходит переключение нагрузки на питание от 1 ввода.

Процесс, по сути простой, а вот слов для его описания потребовалось немало 🙂

Продолжение следует…

 Связаться с автором можно по адресу: [email protected]

АВР — устройство автоматического ввода резерва

АВР — устройство автоматического ввода резерва.

 Предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания и автоматического восстановления основного питания при восстановлении рабочего источника питания.

 Три категории электроснабжения потребителей по ПУЭ:

    • Наиболее важные потребители, для которых отсутствие электричества оборачивается угрозой жизни людей, крупными финансовыми потерями. К ним относятся:  промышленные  компании, опасные производства, объекты здравоохранения, тяговые подстанции городского электрического транспорта и т.д.
    • Ко второй категории относятся потребители,  при отключении питания  которых останавливается работа важных городских систем, такие как: муниципальные городские учреждения, торговые центры, вторичные системы водоподачи.
    • К третьей категории относятся все оставшиеся потребители, которые не влекут за собой серьезных последствий. Например: многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы.

Потребителей для первой и второй категории надёжности в обязательном порядке необходимо подключать к двум (или более) источникам электроснабжения, чтобы обеспечить бесперебойную работу энергосистемы, а это значит, что в данной системе обязательно будет применён АВР.

 Существует два основных типа исполнения, различающиеся приоритетом ввода:

      • Одностороннее.

В таком типе АВР первый ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй является резервным и подключается, когда в этом возникает необходимость.

      • Двухстороннее.

В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

 В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания. Но допустим, как только в главном вводе произойдет восстановление напряжения, двухсторонние АВР в подобной функции не будут нуждаться, поскольку не имеет значения, от какой линии питается нагрузка.

 Одно из направлений НПК Катарсис — это разработка, изготовление и поставка энергокоплексов на основе ДГУ. Рассмотрим алгоритм работы АВР с применением дизель-генераторной установки  по схеме 2-1G.





Схемы  2-1 и 2-1 G являются наиболее распространёнными, хотя существуют и иные варианты (3-1, 2-2, 3-1 G и т.д.)

Система (или блок) АВР может идти как в составе щитов (ГРЩ, ВРУ), так и быть самостоятельным устройством, рассчитанным под конкретный объект.

Условно в АВР можно выделить три составляющие:

      • Релейный блок управления.
      • Силовой блок.
      • Блокировка (механическая и электрическая) одновременной подачи электроэнергии от двух вводов.

 Принцип действия АВР основан на контроле тока в цепи — это может быть реализовано с помощью любых реле напряжения либо цифровых логических блоков защиты, но принцип работы всё равно остаётся таким же.

Варианты исполнения могут быть как на отдельных компонентах в шкафном исполнении, так и на моноблочных решениях:

      • АВР на контакторах или магнитных пускателях.
      • АВР на реверсивном рубильнике с электроприводом.
      • АВР на моноблочных системах Compact ATS (АВВ), N27 (CHINT), АВР-300 (DEKraft).
      • Также существует решение АВР TruONE® от АВВ.



НПК «Катарсис» специализируется на системах распределения электрической энергии.

Мы можем, как разработать, изготовить и поставить АВР по ТЗ заказчика, так и предложить наши типовые решения АВР.

Являясь дистрибьютором электрооборудования ведущих мировых производителей:  Schneider Electric, Legrand, Rittal, CHINT, DKC, ABB и имея собственные производственные мощности для сборки НКУ различных типов, мы всегда решаем задачи Заказчика в рамках заявленного для реализации бюджета. Каждое изделие проходит ОТК. На время сборки изделия Заказчика мы готовы предоставить доступ к Веб камере на сборочном участке, приветствуется и присутствие Заказчика и при выходе готового изделия с производства.



Щит АВР, автоматический ввод резерва, включение резерва


Компания ПромЭлектроСервис НКУ производит щиты АВР на токи от 16 до 6300А на 2,3,4 ввода на базе отечественного и импортного оборудования.

 Пришлите нам запрос и Вы будете приятно удивлены нашим сервисом, культурой сборки и ценами. Предоставляем полный комплект документов (паспорт, руководство по эксплуатации, комплект схем, сертификат соответствия)

Актуальная цена шкафов АВР представлена в нашем прайс-листе.

Если вам необходим нестандартный шкаф АВР заполните наш опросный лист и пришлите запрос на [email protected]

предназначены для питания нагрузки от двух, трех (и более) источников напряжения, с возможностью автоматической (либо ручной) перекоммутации электропитания нагрузки на одну из резервных линий (в т.ч. дизель-генератор) при исчезновении напряжения на основном вводе, перегрузках, коротких замыканиях и перекосе фаз. После восстановления напряжения, устройство работает по заданному алгоритму. Использование электрощитов автоматического подключения резерва позволяет повысить надежность системы электроснабжения и защитить технологическое оборудование от перегрузок.

Мы производим щиты АВР на базе контакторов и автоматических выключателей с моторным приводом и тиристоров. При сборке щитов АВР, ЩАП, ЯАВР на номинальные токи до 250А мы используем комбинацию АВР на 2 контакторах, АВР на 3 контакторах, АВР на 4 контакторах. При производстве шкафов АВР, ШАВР на токи 250-6300А  — только автоматы с электроприводом. Такой подход позволяет обеспечить надежность и безопасность системы резервирования питания за приемлемую цену АВР.

Расшифровка обозначений типовых щитов АВР на нашем сайте (см артикул)

Производство щитов АВР

Компания ПромЭлектроСервис является сертифицированным производителем шкафов автоматического ввода резерва АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП.

Мы производим шкафы автоматического ввода резерва для всех 3 основных категорий надежности электроснабжения, включая особо важную I категорию. Наши шкафы АВР обеспечивают бесперебойное электроснабжение на Бованенковском месторождении (Ямал), компрессорной станции «Русская» (Краснодарский край), заводе Hyundai Motors (Санкт-Петербург), DATA-центре Orange Rus (Санкт-Петербург), отеле Новый Петергоф 4* (Санкт-Петербург) и др.

Одними из наших главных преимуществ при производстве щитов АВР является наличие типовых решений и большой опыт инженерного состава и монтажников. Только за 2016 год мы отгрузили, модернизировали, провели пусконаладку более 400 различных вариантов шкафов АВР, щитов управления генераторами, шкафов синхронизации ДГУ, ЩАП, ЯАВР, УАВР, АВРП.

Это позволяет добиться максимального качества, быстрых сроков сборки щитов АВР и минимальной цены на электрощит в сборе. Стандартный срок комплектации, производства щита АВР составляет 7 дней.

Наш сборочный цех по производству электрощитов (площадью более 500м2)

Основные типоисполнения щитов АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП на токи 16-6300А, производства компании «ПромЭлектроСервис»

  • Щит АВР 2 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 3 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А
  • Щит АВР 2 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • Шкаф АВР 3 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А
  • ЩАП 2 ввода 16А, 25А, 40А, 50А, 63А, 100А, 160А
  • Шкафы ШАВР
  • Щит управления дизель-генератором ДГУ с АВР
  • Щиты синхронизации ДГУ с АВР
  • Шкаф ВРУ с АВР
  • Щиты ГРЩ с АВР
  • Щиты РУНН 0,4кВ с АВР
  • Щит АВР с Секционированием (3 в 2, 2 в 2, 4 в 3 и др. )

АВР (2 ввода) на базе оборудования Schneider Electric (Франция), 25-250А



АВР (3 ввода) на базе оборудования Schneider Electric (Франция), 63-160А

АВР на базе оборудования Hyundai (Корея), 400-1600А

АВР на базе отечественного оборудования (Россия), 400-1600А

Технические характеристики щитов АВР

  1. Количество вводов питания: 2,3,4 (более по запросу)
  2. Тип источников питания: Электросеть/Электросеть, Электросеть/ДГУ, ДГУ/ДГУ, Электросеть/ИБП и др.
  3. Номинальный ток АВР: 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 250А, 320А, 400А, 500А, 630А, 800А, 1000А, 1600А, 2000А, 2500А, 3200А, 4000А, 5000А, 6300А
  4. Режим работы АВР: Автоматический/Ручной (стандарт), Автоматический (ЩАП, ЯАВР)
  5. Тип блокировки вводов: механическая, электрическая
  6. Напряжение питания: 380/220В
  7. Защита по Umax/Umin,перекосу фаз: Да (по умолчанию)
  8. Производитель комплектующих: ABB, Schneider Electric, IEK, DEKraft, КЭАЗ, Контактор, Hyundai, LSIS, Legrand, Новатек Электро, Меандр
  9. Степень защиты корпуса: IP31, IP54, IP65
  10. Климатическое исполнение: УХЛ4, УХЛ1

Алгоритм работы щитов автоматического ввода резерва АВР

Электрощиты имеют несколько вариантов работы:

   1.
Приоритет ввода №1

 Ввод №1 является приоритетным, при исчезновении напряжения на первом вводе, нагрузка запитывается от резервного ввода. После восстановления напряжения на первом вводе, питание нагрузки автоматически переключается на него.

   2. Без приоритета

Любой из вводов питания может быть назначен основным (рабочим). При исчезновении напряжения происходит автоматическое переключение питания на любой из действующих вводов.

Наши Шкафы АВР (ШАВР, УАВР, ЯАВР, АВРП) по умолчанию работают в 2 режимах: ручной/автоматический.

Автоматический режим — эксплуатация устройства осуществляется в автоматическом режиме согласно заданному алгоритму работы (как правило — это «приоритет первого ввода» либо «без приоритета»)

Ручной режим — управление устройством (переключение между нагрузками) осуществляется с помощью кнопок («пуск»/»стоп»), расположенных на панели управления.

АВР ручного возврата. В случае восстановления исходного напряжения обратное переключение производится только принудительно

Особенности шкафов автоматического включения резерва (стандартные решения) производимых компанией «ПромЭлектроСервис»

При создании шкафов автоматического включения резерва нами используются:

  1. Вводные автоматы производства ABB/Шнайдер Электрик до 63А и автоматы производства Hyundai, DEKraft от 80А до 6300А (или комплектация по проекту заказчика — изменение конечной стоимости щита).
  2. В качестве переключающих элементов в ящиках до 250А включительно используются контакторы с механической блокировкой серии LC1E производства Шнайдер Электрик. В ящиках автоматического включения резерва от 250А до 2500А коммутирование осуществляется с помощью включения/выключения вводных автоматов при помощи моторных приводов (Hyundai, ИЭК).
  3. Работа простых щитов АВР 2в1 построена на релейной схеме, при производстве используются реле CR-M (ABB), реле ZELIO RXM (Schneider Electric), реле Finder. При сборке сложных щитов АВР (АВР с секционированием, АВР 3 в 2, 4 в 3 и др.) мы используем программируемые реле ZELIO Logic и пишем под них программу для автоматической логики переключения.
  4. Подключение (если иное не оговорено заказчиком) осуществляется снизу на винтовые клеммы или расширительные полюса на вводных автоматах.

Щит АВР цена

Цена любого электрощита, в т. ч. шкафа АВР зависит от стоимости комплектующих и требований по наличию дополнительного оборудования (обогрев, вентиляция, распределительный блок, узел учета, повышенная степень защиты корпуса и др.). На сегодняшний день существует 3 уровня цен на комплектующие:

  • оборудование топ-уровня (самое дорогое): ABB, Schneider Electric, Legrand, Rittal, Siemens
  • оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
  • комплектующие бюджетного сегмента: ИЭК, DEKraft, EKF

У всех топовых производителей есть свои «бюджетные» линейки оборудования, которые рассчитаны на развивающиеся рынки. К примеру, это контакторы серии LC1E, автоматы SACE Formula, EZC (EasyPact) и др. По соотношению цена-качество они идеально подходят для решения повседневных задач и делают цену щита АВР максимально комфортной. При необходимости цена на щит АВР может быть пересчитана на комплектующих любого производителя. Это займет всего несколько часов.

Чтобы купить и заказать шкаф ввода резерва в нашей компании ООО «ПромЭлектроСервис»

Вам необходимо сообщить нам следующую информацию:

  1. Номинальный ток вводов и количество линий.
  2. Как должен функционировать щит (алгоритм работы).
  3. Какие кабели будут подключаться к вводу / выводу Вашего электрощита.
Компания «Промэлектросервис» производит электрощиты как из импортных, так и из отечественных комплектующих в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС

Интерфейс лицевой панели и органы управления в шкафах АВР (на примере АВР 2 ввода с моторными приводами)

Основные понятия, необходимые для понимания принципа работы шкафов автоматического включения резерва

  1. Номинальный ток — за номинальный ток обычно принимается номинальный ток вводных автоматов.
  2. Количество вводов — количество независимых источников питания, от которых запитывается устройство автоматического включения резерва.
  3. Тип блокировки — тип защиты от одновременной запитывания вывода от нескольких вводов.
  4. Механическая блокировка — осуществляется с помощью дополнительных устройств, механически не допускающих одновременное включение коммутирующих элементов. Наиболее часто мех. блокировка в электрощитах автоматического включения резерва осуществляется с помощью контакторов, соединенных между собой блоком механической блокировки («коромысло»).
  5. Электрическая блокировка — защита осуществляется на основе алгоритма работы электрической схемы.
  6. Типы источников питания: питание от сети / питание от дизель-генераторной установки.

  В случае, если один или несколько источников питания запитываются от дизель генератора, в схему включаются «сухие контакты», для подачи команды на запуск дизельного генератора и реле времени. В этом случае автомат должен быть оснащен системой автозапуска.

Области применения системы автоматического ввода резерва

Типы автоматических переключателей и принцип их работы

Обеспечение электроснабжения вашего дома или офиса в случае отключения электроэнергии или других электрических проблем может быть полезным или даже критическим в зависимости от отрасли. Лучший способ сделать это — использовать генератор. Генераторы — это устройства, которые вырабатывают электроэнергию в течение некоторого времени с использованием источника топлива, такого как природный газ, для замены электроэнергии от города или коммунального предприятия.

Многие люди не знают о генераторах того, что они не единственное, что вам нужно.Есть еще один элемент, который следует рассматривать как автоматический переключатель резерва, или ATS. АВР — это устройство, которое действует как мозг между электросетью и вторичным источником энергии. Он действует в случае прерывания подачи электроэнергии, чтобы переключиться на вторичное питание и управлять системой практически без вашего участия.

Прочитав это руководство по системам ATS, вы будете лучше подготовлены, чтобы понять свои потребности в электроэнергии и решить, какое решение лучше всего подходит для вашего бизнеса.

Общие сведения о системах ATS

Системы ATS действуют как мозг между вашим зданием, энергосистемой и генератором.Они обнаруживают изменения в мощности и действуют соответствующим образом, чтобы поддерживать электричество в вашем здании с помощью генератора. При отключении электроэнергии в сети АВР включит ваш генератор и переключится на него. Когда электроснабжение восстановится, генератор выключится и автоматически переключится на сетевое питание.

Эта система, помимо удобства, предназначена для предотвращения даже небольших потерь электроэнергии, которые могут быть разрушительными для вашего бизнеса. Размеры АВР и генератора соответствуют потребностям вашего здания или системы.В конечном итоге интеллектуальное резервное копирование и передача энергии, обеспечиваемые ATS, помогают поддерживать непрерывность бизнеса и предотвращать дорогостоящие или потенциально смертельные сбои в таких средах, как больницы, тяжелая промышленность или другие предприятия.

Типы систем ATS

Существует четыре типа систем ATS, которые могут быть установлены в зависимости от потребностей здания (зданий). Все типы переключателей преследуют одну и ту же конечную цель — управление электричеством безопасным и целесообразным способом; однако каждый дизайн соответствует разным критериям и используется для разных приложений.Специалисты в области электроэнергетики Buckeye Power Sales могут помочь вам точно определить, какой тип АВР вам нужен и как его спроектировать с учетом ваших конкретных потребностей.

  1. Разомкнутый переход ATS — Переключатель разомкнутого перехода или переключатель прерывания перед замыканием используется в системах, которые могут справиться с кратковременным прерыванием питания при переключении между электросетью и локальным резервным питанием. Эта задержка обычно составляет менее секунды, но обеспечивает безопасную передачу, гарантируя, что ни коммунальные предприятия, ни местные сотрудники, ни люди вокруг устройств не окажутся в опасности. Вариант этого типа АВР называется переключателем запрограммированного перехода, который делает паузу между питанием от электросети и мощностью генератора. Это позволяет остаточному напряжению в цепях уменьшаться до восстановления питания.
  2. Closed Transition ATS — Закрытая переходная система используется в помещениях, где недопустимо даже кратковременное отключение электроэнергии. У этого АВР есть внутренние системы, которые позволяют одновременно включать оба источника питания и обеспечивать плавное переключение при соблюдении стандартов безопасности.Эти системы сложнее и дороже, чем системы с открытым переходом.
  3. Переключатель плавного переключения нагрузки — Этот переключатель похож на переключатель ATS с закрытым переходом, но имеет возможность регулировать величину нагрузки, которую он обрабатывает, от ситуации к ситуации. Эта динамическая возможность предоставляется за дополнительную плату, но позволяет предприятиям иметь большую гибкость в большем количестве ситуаций, в которых может потребоваться резервное питание.
  4. Изоляция байпаса ATS — это наиболее сложная, но высокопроизводительная система ATS.Он состоит из двух систем, которые обычно работают параллельно, что позволяет проводить осмотр, обслуживание и испытания во время использования. Установки, включающие обходные изоляционные системы ATS, обычно используются в наиболее чувствительных бизнес-пространствах, таких как критически важные системы жизнеобеспечения, телекоммуникации, станции управления воздушным движением и другие подобные установки с приоритетом 1.

Стандарты, сертификаты и правила

Учитывая сложность и чувствительность предприятий, которым необходим такой уровень защиты, существует множество кодексов и стандартов, которые регулируют эти устройства и их использование.Системы резервного питания могут быть очень сложными, особенно при параллельном подключении к электросети. Buckeye Power Sales и их высококвалифицированный персонал являются экспертами в области выбора и определения размеров АВР и систем генераторов.

Команда Buckeye Power Sales может помочь вам и вашему бизнесу понять все нормативные и юридические стандарты, такие как Underwriters Laboratories, Национальный электротехнический кодекс и стандарты Национальной ассоциации противопожарной защиты, не говоря уже обо всех местных законах по этим вопросам.

Если вам нужны установленные законом системы резервного копирования или вы заинтересованы в безопасности и душевном спокойствии, присущим системам резервного питания, свяжитесь с Buckeye Power Sales сегодня, чтобы записаться на прием. Наши высококвалифицированные сотрудники могут помочь вам понять и удовлетворить ваши потребности, соблюдая при этом самые строгие стандарты безопасности и юридические стандарты в бизнесе.

Загрузить информационный лист

3 вещи, о которых следует подумать при выборе автоматического резерва

Автоматический переключатель резерва перешел из относительно приземленной роли в системах распределения энергии и управления и стал главным игроком. Прочтите о трех характеристиках, которые следует учитывать, чтобы выбрать правильный ATS для своего приложения.

Автоматический переключатель резерва (ATS) когда-то был относительно приземленным игроком в мире устройств управления и распределения электроэнергии. Они обеспечивали простую и плавную передачу энергии между основным (обычно электроэнергетическим) и резервным источником питания (обычно дизельным генератором).

Достижения в технологии АТС были обусловлены как предложением (генерация), так и спросом (промышленные и коммерческие пользователи).Что касается предложения, растущее число поставщиков возобновляемой энергии создало гораздо более разнообразный и сложный диапазон источников электроэнергии.

Что касается спроса, многие потребители электроэнергии стремятся — или вынуждены — расширять свой портфель источников энергии. Многие из них также сталкиваются со все более высокими требованиями к надежности энергоснабжения. В некоторых случаях, особенно в центрах обработки данных, они стремятся к надежности пяти девяток (доступность 99,999%) и требуют технологий, соответствующих поставленной задаче.

Эти возросшие ожидания подтолкнули производителей коммутаторов к разработке более функциональных, надежных и сложных технологий.Но новая технология усложнила задачу выбора правильного автоматического переключателя резерва для вашего проекта. Большинство OEM-производителей предлагают различные уровни ATS. На что следует обратить внимание при выборе подходящего устройства для вашего проекта? Следует учитывать несколько ключевых характеристик.

Гибкость — тип рейтинга
В зависимости от вашего проекта или приложения, тип рейтинга может иметь решающее значение в первую очередь.

Выключатели с меньшей производительностью имеют согласованный номинал автоматического выключателя, который аналогичен номинальному значению последовательного выключателя.С согласованным номиналом вы знаете, что переключатель будет иметь указанную стойкость к короткому замыканию при включении. Если вы обнаружите, что прерыватель способен устранить неисправность в требуемые сроки, это хороший выбор.

Проблема с этим подходом в том, что некоторые проекты могут быть немного «динамичными». ATS, указанная вами в начале проекта, может не соответствовать требованиям окончательного дизайна. В ситуациях, когда это возможно, имеет смысл поднять уровень вашего выбора ATS до уровня с рейтингом на основе времени, ранее известным как рейтинг любого нарушителя.

В линейке ABB TruONE ATS, например, переключатели уровня 2 и 3 имеют согласованный рейтинг. Вам необходимо перейти на уровень 4, чтобы воспользоваться преимуществами рейтингов, зависящих от времени.

Измерение — Сбор большего количества данных
Промышленные и коммерческие устройства распределения и управления электроэнергией умнее, чем когда-либо, с датчиками, которые предоставляют большой объем данных. Эти данные не только улучшают операционный контроль, но также обеспечивают гораздо более эффективное обслуживание и более высокую надежность, а также поддерживают стратегии управления энергопотреблением.

Большинство коммутаторов могут иметь внешний датчик. Это предоставляет необходимые данные, но требует дополнительного внешнего измерительного оборудования и проводки, что влечет за собой сложность. Устройства, в которые встроены датчики в корпусе, обеспечивают большую простоту и, как правило, меньшую физическую оболочку.

Вы можете найти АВР с датчиками, которые контролируют ток, напряжение, гармоники и другие аспекты качества электроэнергии. С некоторыми переключателями вы также получаете измерение температуры. ABB TruONE, например, измеряет внешнюю температуру, а также в точках переключения.Высокая температура — один из первых и наиболее важных индикаторов проблем с питанием, что делает эти данные особенно ценными для выявления потенциальных проблем.

Высокопроизводительные переключатели включают возможность установки пороговых значений для всех этих измеренных значений. Когда этот порог превышен, коммутатор может подавать звуковой сигнал, предупреждая специалистов по обслуживанию, чтобы они исследовали ситуацию. TruONE идет еще дальше, предлагая аналитику, которая рассматривает оперативную статистику (например, количество открытий, закрытий, напряжение и т. Д.) для расчета износа контактов.

Связь — Обмен данными
Последним ключевым отличием опций ATS является связь. Преимущества доступных данных об устройствах значительно возрастают, когда они могут быть широко распространены, будь то на предприятии или через облако для менеджеров и операторов, где бы они ни находились.

Большинство базовых предложений поставщиков ATS полагаются на связь Modbus TRU (последовательную). Если вам нужны более гибкие варианты связи, для этого потребуется коммутатор более высокого уровня.Некоторые OEM-производители предлагают коммутаторы с возможностью обмена данными через несколько протоколов, Ethernet IP Modbus TCP, PROFINET, DeviceNet, Profibus. Некоторые из этих протоколов позволяют вашему ATS подключаться к облаку, что позволяет операторам и менеджерам по техническому обслуживанию получать сигналы тревоги и предупреждения на свои мобильные устройства.

Правильный ATS для работы
Длинный список спецификаций ATS может вызвать косоглазие и головную боль. К счастью, многие из этих спецификаций зависят от приложения.Однако есть несколько спецификаций, в которых вам нужно выйти за рамки технических требований и подумать, будет ли выбранное устройство соответствовать вашим более стратегическим потребностям и организационным инициативам.

Примите во внимание гибкость, а также возможности измерения и связи ваших опций АВР, чтобы сделать правильный выбор.


Уилл Линдстрем
Глобальный менеджер по продукции
Подразделение продукции для электрификации АББ

Автоматические переключатели резерва (АВР), основные принципы

Переключаемая нейтраль

Для трехфазных источников питания, требующих переключения нейтрального проводника, передаточные переключатели могут быть сконфигурированы с полностью рассчитанным четвертым полюсом, который работает идентично полюсам питания отдельных фаз (A, B, C). Для однофазных приложений можно настроить третий полюс с полным номиналом. Переключаемая нейтраль обычно используется, когда передаточный ключ питается от отдельно выделенных источников питания.

Байпасные автоматические выключатели с изоляцией

Для упрощения обслуживания и увеличения времени безотказной работы автоматические переключатели резерва с изоляцией байпаса обеспечивают двойную коммутационную функцию и резервирование для критически важных приложений. Основной АВР обеспечивает повседневное распределение электроэнергии к нагрузке, а байпасный переключатель служит резервным или резервным устройством.

Изоляционный переключатель байпаса часто выбирается для использования в здравоохранении и других критических приложениях, потому что он позволяет вытянуть АВР, а в некоторых случаях и байпасный переключатель, и изолировать его от источника (ов) питания для облегчения регулярного технического обслуживания и осмотра. и тестирование в соответствии с требованиями кодекса (NFPA 110).

Переключатели служебного входа

Объекты с одним подключением к электросети и одним источником аварийного питания часто имеют АВР, расположенную у служебного входа, чтобы гарантировать, что критические нагрузки могут быстро и безопасно переключиться на аварийное питание в случае прерывания электроснабжения от электросети.Некритические нагрузки часто блокируются или отключаются от подключения к аварийному источнику питания, чтобы избежать перегрузки мощности.

Рейтинги

При применении безобрывного переключателя для использования в системе распределения электроэнергии необходимо учитывать номинальный выдерживаемый ток включения (WCR), чтобы гарантировать целостность и надежность системы. Стандарт UL1008 допускает маркировку безобрывных переключателей одним или несколькими короткими замыканиями и / или кратковременными WCR, характерными для типа устройства защиты от перегрузки по току.Автоматические переключатели с несколькими номиналами обеспечивают большую гибкость применения.

Для чего нужен автоматический переключатель?

Автоматический переключатель резерва (АВР) — это устройство, которое автоматически переключает питание от основного источника на резервный генератор, когда оно обнаруживает сбой или отключение основного источника до тех пор, пока электроэнергия не будет восстановлена.

ATS подключается как к основным, так и к резервным источникам питания и служит посредником между источниками питания и вашим зданием или оборудованием, действуя как электрическое реле.АВР также может выступать в качестве резервного источника питания в стойке для оборудования, которое подключается к источнику питания только одним шнуром.

Как работает безобрывный переключатель?

Главный выключатель в безобрывном переключателе переключает источник питания с электросети на резервный генератор. Здание не может быть подключено к генератору и электросети одновременно. Главный выключатель передает мощность от одного источника к другому. Это предотвращает обратную подачу энергии генератора по линиям электроснабжения и обратную подачу электроэнергии из сети в генератор.
Передаточный переключатель также содержит ряд цепей. Вы можете назначить нагрузки на разные цепи для питания разных приборов или комнат. В зависимости от размера вашего генератора он может быть недостаточно большим для одновременного питания всего, что у вас есть в каждой цепи. В этих ситуациях использование безобрывного переключателя упростит переключение между различными нагрузками. Например, чтобы использовать стиральную машину во время отключения электроэнергии, вы можете просто выключить цепь, питающую переменный ток или другой прибор, а затем включить цепь, питающую стиральную машину.Когда вы закончите пользоваться стиральной машиной, сделайте обратное. В случае отключения электроэнергии автоматический переключатель упрощает управление потребляемой мощностью и помогает повысить эффективность генератора.

Зачем мне нужен безобрывный переключатель?

NEC требует безобрывный переключатель для любого подключения электропитания к дому. Действительно, использование АВР — единственный безопасный способ напрямую подключить генератор к вашему дому. Автоматический переключатель резерва изолирует ваш дом от линий электропередач.Это предотвращает обратную подачу электроэнергии, которая возникает при отключении питания по линиям электроснабжения. Обратное питание может не только повредить генератор, но и стать причиной пожара. Хуже того, обратная подача может привести к поражению электрическим током рабочих, работающих на линиях электропередач, пытающихся восстановить подачу электроэнергии, что приведет к травмам или даже смерти.

Безобрывный переключатель — это не только самый безопасный способ подключить генератор к вашему дому, но и самый простой. Прокладка удлинителей к приборам и обратно может быть неудобной и отнимающей много времени проблемой, особенно во время отключения электричества.Передаточный переключатель позволяет вам использовать домашнюю систему электропроводки для быстрого и простого питания любого бытового прибора в вашем доме от генератора. Кроме того, некоторые элементы, такие как печи или скважинные насосы, не могут быть подключены к генератору с помощью удлинителя, поэтому для питания этих элементов во время отключения электроэнергии в электросети требуется переключатель.

Curtis Engine — Оборудование безобрывного переключателя NFPA 110

Глава 6 NFPA 110 определяет требования к производительности для безобрывных переключателей.Автоматические переключатели позволяют аварийному источнику питания (EPS) (т. Е. Генераторной установке) принимать электрическую нагрузку от первичного источника питания (т. Е. От сети) во время отключения электроэнергии. Есть два типа передаточных переключателей.

  • Ручные переключатели требуют, чтобы оператор физически управлял переключателем для переключения электрической нагрузки с одного источника питания на другой.
  • Автоматические переключатели резерва (ATS) — это наиболее распространенный тип переключателей, используемых в системах аварийного питания (EPSS), которые автоматически переключают нагрузку на EPS при потере нормального источника питания и обратно на нормальный источник после отключения власть вернулась.

Автоматические переключатели

Для большинства приложений, в которых применяется NFPA 110, автоматический переключатель резерва (ATS) используется для переключения нагрузки от основного источника питания на двигатель-генератор. В ATS используются устройства обнаружения пониженного напряжения для контроля основного источника питания. АТС:

  • Автоматически определяет прерывание нормального источника питания
  • Триггеры для запуска генераторной установки
  • Передает нагрузку на генератор после того, как он достигнет надлежащего напряжения и частоты, обычно в течение 5-10 секунд.
  • Продолжает контролировать энергоснабжение во время отключения электроэнергии
  • Переключает нагрузку с генератора обратно на нормальный источник после восстановления нормального питания
  • Выключает генератор после периода охлаждения

NFPA 110 требует, чтобы каждый коммутатор был внесен в список для службы экстренной помощи как полностью собранный и испытанный на заводе аппарат. (6.1.6). NFPA 70, Национальный электрический код (NEC) также требует, чтобы автоматические переключатели, используемые для аварийных систем и рассчитанные на 1000 В переменного тока и ниже, были указаны для использования в аварийных системах. Нет необходимости использовать переключатели, указанные для аварийного обслуживания, для переключения нагрузок, не обозначенных как аварийные.

ATS

доступны в широком диапазоне значений силы тока и типов от различных производителей, которые могут предоставить переключатели, соответствующие требованиям NFPA 110. АВР переключает нагрузку с одного источника питания на другой путем размыкания и замыкания контактов, подключенных к основному и резервному источникам питания.В зависимости от приложения доступны различные конфигурации, в том числе:

  • Открытый переход — обрыв перед совершением передачи; используется в аварийных, требующих кода и дополнительных резервных приложениях с резистивными нагрузками или небольшими нагрузками двигателя.
  • Замкнутый переход — сделать до перерыва передачи; для критически важных приложений питания, таких как больницы и центры обработки данных.
  • Delayed Transition — синхронизированное отключение центра или временная задержка до нейтрального положения; для индуктивных (моторных) нагрузок и рекомендуется некоторыми производителями ИБП и ЧРП.
  • Мягкое переключение нагрузки — синхронизирует генераторную установку с нормальным энергоснабжением от электросети
  • Изоляция байпаса — позволяет обслуживать АВР без отключения электроэнергии; для критических требований к питанию и обслуживанию.
  • Служебный вход — включает выключатель сетевого выключателя в АВР; полностью сертифицированы и внесены в список UL для использования в качестве оборудования для служебного входа.

NFPA 110 требует механической блокировки или одобренного альтернативного метода для предотвращения случайного соединения первичного источника питания и EPS или любых двух отдельных источников питания. (6.2.3) Разомкнутый переход Переключатель использует последовательность операций «прерывание перед замыканием», чтобы предотвратить случайное соединение, и питание прерывается приблизительно на 40 миллисекунд. Некоторые приложения могут использовать с закрытым переходом, или с плавной нагрузкой, переключение , что позволяет мгновенно подключать генераторы параллельно к электросети. Переключение с закрытым переходом используется в приложениях, где отключение питания даже на несколько миллисекунд недопустимо (например,г. больничные операционные). Однако это оборудование должно быть одобрено местным коммунальным предприятием и уполномоченным органом (AHJ).

NFPA 110 также требует, чтобы безобрывные переключатели были оборудованы устройствами задержки времени, таймерами включения генератора двигателя, переключателем тестирования и другими элементами управления и индикаторами для обеспечения безопасной и надежной работы. (6.2) Глава 8 NFPA 110: Текущее обслуживание и эксплуатационные испытания указывает, что временные задержки для ATS должны быть установлены следующим образом:

  1. Задержка пуска :
    1. 1 секунда минимум
    2. 0. Минимум 5 секунд для газотурбинных установок
  2. Задержка перехода в аварийный режим : минимум не требуется
  3. Время задержки восстановления нормального состояния : минимум 5 минут
  4. Задержка отключения : минимум 5 минут

Для более полного понимания оборудования безобрывного переключателя см. Наши технические статьи, загрузите информационный документ A SCO : ATS Selection Basics или свяжитесь с нами, чтобы запланировать обед и обучение, или поговорите с одним из наших инженеров по применению.

Переключение нагрузки (сброс нагрузки)

NFPA 110 требует, чтобы, когда два или более генераторов подключены параллельно для аварийного питания, параллельная система должна быть устроена так, чтобы предотвратить подключение нагрузок, повреждающих EPS. (6.3) Раздел 6.3.3 требует, чтобы передача нагрузок происходила в следующей последовательности:

  1. Нагрузки первого приоритета, такие как аварийные нагрузки, должны переключаться на аварийную шину при обнаружении наличия аварийного питания на шине (в течение 10 секунд)
  2. Требуемые законом резервные нагрузки следуют за аварийными нагрузками (в течение 60 секунд)
  3. Последний приоритет — дополнительные резервные нагрузки

Каждый раз, когда к шине подключается дополнительная генераторная установка, оставшаяся нагрузка подключается в порядке приоритета, пока все резервные нагрузки не будут подключены к шине. Система также должна быть спроектирована таким образом, чтобы при выходе из строя одной или нескольких генераторных установок нагрузка автоматически снижалась (сбрасывалась), начиная с нагрузки с наименьшим приоритетом, чтобы последняя затронутая нагрузка была наивысшим приоритетом или аварийной нагрузкой.

Последовательное подключение нагрузок с использованием нескольких АВР с надлежащими временными задержками может снизить требования к запуску САЭ и потенциально может уменьшить размер генераторной установки. Установка временных задержек при сохранении необходимого времени, необходимого для восстановления питания с помощью типа EPSS, также может помочь генераторам стабилизировать напряжение и частоту.

Байпасные выключатели

Переключатели с изоляцией байпаса

оснащены резервным вторичным переключателем с ручным управлением, который направляет питание от источника к системе распределения, не проходя через переключатель. Основное назначение переключателя с изоляцией байпаса — обеспечить безопасный доступ для проверки, технического обслуживания или обслуживания переключателя без отключения питания критических нагрузок.

При выборе АВР следует учитывать влияние прерывания нагрузки на нагрузку во время технического обслуживания и обслуживания безобрывного переключателя.

Для получения дополнительной информации о выключателях с изоляцией байпаса загрузите информационный документ ASCO : Факторы применения и конструктивные особенности для автоматических выключателей и выключателей с изоляцией байпаса (Часть 1 и Часть 2)

Защита

NFPA 110 требует, чтобы устройства защиты от перегрузки по току (OCPD) были скоординированы для оптимизации избирательного отключения OCPD при коротком замыкании. (6.5) Важно, чтобы различные OCPD были скоординированы, насколько это возможно, для изоляции неисправных цепей и защиты от каскадной работы при коротких замыканиях.Квалифицированный инженер должен провести исследование короткого замыкания и выборочной координации, чтобы определить максимальный доступный ток короткого замыкания в сервисе и на всех распределительных щитах, панелях и переключателях.

Автоматические переключатели резерва | MacAllister Power Systems

Основы автоматических выключателей

Автоматический переключатель резерва (АВР) образует интерфейс между генераторной установкой, сетевым питанием и потребляющим электрооборудованием. Выполняет три функции:

  1. Он контролирует источники питания на предмет отказа.
  2. Переключает нагрузку с одного источника питания на другой.
  3. Его можно и нужно использовать для тренировки генераторной установки.

Правильная работа безобрывного переключателя имеет решающее значение для всей энергосистемы. Он обеспечивает безопасность оператора генераторной установки и защищает электрические сети и энергосистему.

Этот переключатель должен выдерживать перегрузки в течение короткого периода времени, пока соответствующее защитное реле не начнет работать.

На выбор ATS влияют многие факторы.Устройство должно иметь правильный размер для нагрузки, которую он обслуживает, а также иметь соответствующие защитные устройства.

Иногда приложения для генераторных установок требуют параллельного подключения мощности генератора к электросети. Коммунальные предприятия требуют, чтобы подключенное к клиенту оборудование (включая генераторные установки) не создавало помех или ухудшало качество обслуживания других клиентов на линии. Заказчик также не может нарушить предохранительные блокировки и защитные устройства в электросети.

Калибровочные коэффициенты автоматического резерва

Типоразмер распределительного устройства

определяется четырьмя факторами: длительный ток, пусковой ток, ток прерывания и выдерживаемый ток.Основное внимание уделяется постоянному току, но пусковые токи и токи прерывания часто не учитываются.

Тип нагрузки определяет пусковой ток. Пуск двигателей может потреблять в 6-10 раз больше нормального постоянного тока, так же как и лампы накаливания и люминесцентные лампы.

Резистивные нагревательные нагрузки могут потреблять токи, превышающие номинальные токи от трех до пяти раз. Должны быть предусмотрены эти кратковременные перегрузки в АВР и защитном оборудовании.

Двигатели, отключенные от источников питания, временно поддерживают напряжение, потому что магнитный поток продолжает создаваться вращающимся ротором.Им нужно время, чтобы поток затухал, чтобы исключить возможность поломки генератора или двигателя.

И наоборот, оборудование, такое как компьютеры с системами бесперебойного питания (ИБП), также должно иметь резервное копирование на случай, если отключение превышает мощность ИБП. Однако переключение с энергосистемы на генераторную установку не обязательно производить немедленно. В этих случаях необходимо выбрать оптимальное время в зависимости от различных нагрузок.

Типы автоматических переключателей

Существует два типа автоматических переключателей: автоматический выключатель и контактор.Тип автоматического выключателя имеет два автоматических выключателя с блокировкой, поэтому только один выключатель может быть включен в любое время.

Контактор более простой конструкции с электрическим приводом и механической фиксацией. Он работает быстрее, чем автоматический выключатель, что сокращает время переключения.

ATS обеспечивает несколько функций управления работой генераторной установки. Он определяет, когда напряжение в сети падает ниже заданных пределов, а затем инициирует запуск генераторной установки. Он передает нагрузки на генераторную установку, когда двигатель достаточно прогрелся и генератор достиг рабочего напряжения и частоты.Он также возвращает нагрузку в электросеть при восстановлении электросети.

ATS также имеет таймер, позволяющий двигателю работать достаточно долго для полного прогрева. Это также время периода охлаждения, когда двигатель находился под нагрузкой.

Эти элементы управления могут быть настроены оператором или полностью предварительно запрограммированы на заводе. Все блоки ATS должны соответствовать стандарту безопасности UL 1008 и различным стандартам National Electric Code (NEC), рекомендованным вашим специалистом по спецификациям и поставщиком генераторной установки.

Проектирование — Автоматический переключатель резерва — ATS

Для существующих объектов инженер должен определить нагрузки, которые могут действительно пострадать от ежемесячных перебоев в подаче электроэнергии. Одним из решений для этого является использование ИБП для защиты от этих негативных воздействий. Кроме того, инженеры могут заменить существующие переключатели с открытым переходом на переключатели с закрытым переходом.

Испытание безобрывного переключателя устанавливает следующее:

  • Коммутатор не выйдет из строя во время передачи
  • Движущиеся части будут продолжать работать без сбоев
  • Передача мощности на резервный генератор будет очень плавной

Как Prime Power может помочь вам с различными услугами, связанными с автоматическим переключателем.
Мы в Prime Power обеспечиваем установку, тестирование, устранение неисправностей и техническое обслуживание вашего автоматического переключателя. Вы можете быть уверены в качестве предлагаемых нами автоматических переключателей резерва. Это безопасные, надежные, прочные, универсальные и компактные узлы для передачи основных нагрузок и электрических распределительных систем от одного источника питания к другому. Prime Power может поставлять переключатели в отдельных корпусах для автономных приложений или в качестве неотъемлемого компонента другого оборудования, такого как распределительное устройство.

Если ваш бизнес полагается на защиту данных в телекоммуникационных сетях, промышленных процессах и критически важных объектах, таких как медицинские учреждения и центры финансовых транзакций, мы можем помочь вашему бизнесу, установив высококачественные автоматические переключатели для вашей EPSS.

Автоматические переключатели

Prime Power характеризуются следующими характеристиками:

  • Меньше движущихся частей, что повышает надежность
  • Собственный режим двойного выброса
  • Основные контакты из сплава серебра (с высокой проводимостью) и дугогасительные контакты (устойчивые к нагреванию)
  • Повторяемая операция быстрой передачи
  • Безопасное ручное управление под нагрузкой (без открывания дверцы)
  • Медленное переключение для обслуживания и регулировки.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
