Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты. К слову, электрификация дома или квартиры — весьма «тонкий процесс», который требует в первую очередь 1) предварительных расчетов по возможной нагрузке, и 2) покупки подходящего кабеля. Купить кабель ВБбШв можно в интернет магазине, не рискую своим здоровьем и жизнью в период карантина, и других ограничительных мероприятий.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО.

Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл. щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка

 – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

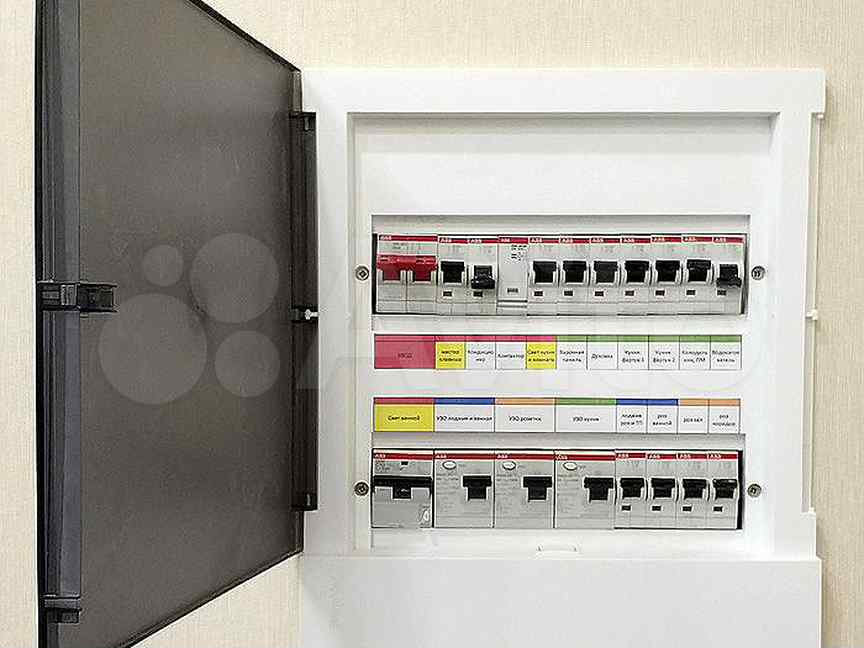

Установка щитка в квартире

 Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

— Штробление стен (при скрытой установке)

— Монтаж корпуса

— Установка автоматов, рубильников, устройств защитного отключения

— Установка кросс-модулей и счетчиков

— Ввод и подключение кабеля

— Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги Цена
Диагностика 500
Установка и подключение автоматического выключателя однополюсного 300
Установка и подключение автоматического выключателя двухполюсного 420
Установка и подключение автоматического выключателя трёхполюсного 520
Установка и подключение УЗО и диф. автомата двухполюсного 550
Установка и подключение УЗО и диф.автомата четырёхполюсного 690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного 2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного 3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного 4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного 2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного 4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного 5900
Подключение счётчика однофазного 900
Подключение счётчика трёхфазного 1600


МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ

от 24 000

МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ от 32 000


Наши преимущества

Монтаж щитка распределительного.

Установка встраиваемого распределительного щита Mistral 41F в квартире

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита — довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:
  1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
  2. Электромонтаж своими руками схема и сборка щита
Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

  • выполнение контроля потребляемой энергии;
  • контроль потреблений и разного рода цепей;
  • селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип — одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

  • оптимальное значение рабочей силы;
  • скорость на которой начинается срабатывание автоматов;
  • тип отключение приборов;
  • оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке — например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

strport.ru

Монтаж распределительного щита

Доброго времени суток всем читателям. Сегодня будет второй «мастер-класс». Первый был по распределительным коробкам.

Сегодня речь пойдет о монтаже распределительного щита. Вкратце напомню про цветовую маркировку проводов. Синий — всегда нулевой рабочий проводник, желто-зеленый – всегда заземляющий защитный проводник.





В общем-то, технология мало отличается от монтажа распределительных коробок. В щит заводятся все кабели, и затем щит надежно закрепляется. Далее, на каждом кабеле делается небольшой надрез и, растягивая жилы кабеля в разные стороны, разрываем общую изоляцию до входа кабеля в щит. В верхней части щита вы видите гофру. Не всегда отверстий в щите хватает, чтобы завести нужное количество кабелей. Тогда «болгаркой» вырезается требуемое отверстие и края защищаются либо резиновыми уплотнителями, либо, как в моем случае, гофрой по всему периметру отверстия.

Аккуратно срезаем изоляцию.

Чуть ранее я ту же ситуацию проделал с питающим кабелем. Так же, видно, что не завел жилы в автомат сразу, а сделал запас. Если есть возможность заменить провод, то можно и не делать, но все же, настоятельно рекомендую делать это всегда. Гораздо проще укоротить жилу и зажать снова, чем менять целый кабель или восстанавливать изоляцию либо термоусадочной трубкой либо изолентой и это в лучшем случае, в худшем, если жила отгорит можно смело начинать новый ремонт.

Если кабель у вас уже подписан, то остается его промаркировать согласно схеме подключения автоматов. В данном случае это кабель под номером 7, который пойдет на седьмой автомат (вводной автомат, когда маркирую провода я не считаю. Если кабель не подписан то сначала находите нужные линии, подписываете, затем уже снимаете изоляцию и сразу помечаете концы жил.

Подписывать можно как маркером на изоляции (они есть разных цветов, в том числе и белого цвета, но я пользуюсь обычным черным перманентным). Так же существуют и другие способы: самоклеящиеся метки, пластиковые метки в виде нейлонового хомута, в виде наборных меток. Если кабелей, заходящих в щит очень много, то имеет смысл на них потратиться. В данном случае, я обошелся без них.

После того, как жилы всех кабелей размечены, собираем их в три пучка и разводим по разные стороны: в одну сторону все фазные проводники, в другую — все нулевые и заземляющие. Скрепляем их нейлоновыми хомутами, которые обычно называют стяжками. Небольшая наука: если вы приобрели в магазине пакет хрупких и ломких стяжек, а в магазин возвращаться не очень хочется, просто замочите стяжки на ночь в воде. Конечно, прежней прочности у них не будет, но они уже не будут ломаться.

Теперь жилы разделяем «по этажам» и тоже скрепляем стяжками.

Теперь расставляем все автоматы, УЗО, дифавтоматы и готовим перемычки.

Это перемычки с вводного автомата на «первый этаж». Напомню, что питание на автомат нужно подавать на верхние клеммы, а снимать с нижних. Конечно, не слишком критично, если вы сделаете наоборот, но нюансы могут быть. Верхние контакты неподвижны, следовательно, если вдруг нижний контакт внутри получил какое-то повреждение, то он в любом случае будет отсоединен от верхнего контакта, но вот если на нижний контакт приходит напряжение, он, предположим, развалился, и замкнул соседний. Не самая приятная ситуация и последствия. Так что лучше не испытывать судьбу и подавать питание на верхние клеммы автоматов.Перемычки нужно делать исходя из планируемой мощности и вводного автомата, в данном случае автомат 50 ампер, а это провод сечением 10 мм2. Следовательно, все перемычки надо выполнять этим проводом. Если вы решите зажать в одной клемме два провода разных по сечению, то их надо предварительно либо оконцевать, либо скрутить, либо придумать что-то еще, потому что более толстый провод не даст зажать более тонкий.

Как вы знаете, в трехфазной сети есть три фазы: «А», «В» и «С». Перемычки, идущие на фазы «А» и «С» я изгибаю подобным образом.

На этой фотографии видно, зачем я это делаю. Перемычки фазы «А» отведены внутрь щита, перемычки фазы «С» наружу, а перемычки фазы «В» просто идут посередине клеммной группы автоматов.

Для этой цели можно использовать и электрическую распределительную гребенку. Но помимо всех преимуществ, у нее есть два недостатка. Чтобы в будущем заменить автомат, придется ослаблять крепление всех автоматов иначе неисправный автомат не извлечь. И второй – она не подходит для УЗО и дифавтоматов.

Теперь монтируем шинки заземления и рабочую нулевую. Как видите, тоже сделан небольшой запас. Шинки можно закрепить и на DIN-рейке, но не всегда удобно потом производить монтаж проводов (бывают щитки, в которых очень мало места), поэтому в данном случае я просто взял изолированные шинки на креплениях и закрепил на задней стенке обычными саморезами.

Ну а теперь приступаем непосредственно к подключению проводов. Делаем небольшой запас, укладываем и стягиваем хомутами.

Поскольку провода кабелей заранее помечены, просто берете нужный и загибаете под клемму автомата, стягивая через два три провода хомутами, чтобы вся ваша конструкция держалась.

Маркером делаете метку отреза провода.

Откусываете лишнюю длину провода и снимаете изоляцию.

Осталось завести провода в клеммы автоматов и как следует затянуть. Обращайте пристальное внимание на то, чтобы провод попал непосредственно в зажим. Очень часто провод оказывается за зажимом. Вы вроде бы затянули, но на самом деле, провод не зажат. Так же обращайте внимание, чтобы была зажата именно жила, чтобы изоляция не попала в зажим. Как минимум — не будет контакта, как максимум — контакт будет слабый, со временем нагреется и выйдет из строя либо автомат, либо подгорит провод.

Точно такие же манипуляции производим со «вторым этажом».

Точно так же поступаем с нулевыми рабочими проводниками. Обратите внимание, что они тоже идут по порядку, в соответствии с автоматами.

С заземлением поступаем аналогично. Теперь, отключив первый автомат, если нам надо отсоединить линию, нам не надо думать: «А где же от этой линии ноль или земля?..» — потому что на нулевой рабочей и заземляющей шинках это тоже первые провода. Так же не нужно будет искать нулевой или заземляющий провода какой-то линии, в случае каких-то сомнений или неисправностей. Итак, наш щит почти готов. Осталось установить перемычку с заземляющей шинки на корпус щита (если он металлический и это предусмотрено изготовителем, если не предусмотрено, но щит металлический, значит самостоятельно сверлим отверстие и устанавливаем перемычку) и перемычку на дверцу щита. Если это щит вводной, то есть на него пришло питание с улицы и заземление, то в обязательном порядке устанавливаем перемычку между шинками. На фотографии в щит заведен пятижильный кабель от ВРУ, в которой эта перемычка уже установлена. Подробнее об этом читайте в статьях по заземлению.

Обычно я затягиваю клеммы шуруповертом. Устанавливаю «трещетку» на максимум. Так вы не срываете шуруповертом головку винта и довольно хорошо притягиваете провод, чтобы потом можно было спокойно заниматься другими проводами, но по окончании монтажа я беру отвертку и от руки все как следует протягиваю. Электричество не любит слабый контакт.

Нумеруем автоматы. Это делается всегда слева направо и сверху вниз, независимо от того, где находится вводной автомат (конкретно на этом щите он находится справа вверху, а вводное УЗО, которое идет сразу после автомата под номером «8», и уже с УЗО линии идут на все остальные автоматы).

На дверке подписываем автоматы, либо печатаете лист и приклеиваете, либо маркером.На этом все. Если все сделали так, как написано в статье, получите грамотный, безопасный и красивый распределительный щиток. Всего вам наилучшего.

jelektro.ru

Распределительный щит — сборка и монтаж своими руками. Лучшие варианты установки в квартире или частном доме

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.

Краткое содержимое статьи:

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится. Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.

После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов. Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.

Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.

Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.

Классификация

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.

Навесной или встроенный щит?

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

Такого недостатка встроенные щитки просто лишены, а вот процесс их сборки гораздо легче. Именно по этой причине, когда есть возможность желательно выбрать размещение щитка в какой-либо нише.

Выбираем материал: пластик, металл

Невозможно ответь однозначно на вопрос о том, какой материал лучше всего выбрать, поскольку во время использования металлические щиты распределительные служат по времени столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что в том случае, если вы остановите свой выбор на металле, то без проблем сможете в будущем в случае необходимости отремонтировать корпус или прикрепить для удобства прямо на нем небольшой фонарь.

Внутренний или уличный щит?

Очень часто сегодня установка щита осуществляется именно на улице и выбирается по этой причине соответствующий щит, поскольку в противном случае не удастся элементарно выполнять в будущем поставку электричества.

Как правило, устройство щитка данного типа предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Лучше всего выбирать уличные щитки для дома только из металла и обязательно с нижним вводом кабеля. Это позволит минимизировать риск попадания внутрь системы при чрезвычайной ситуации воды.

Кроме прочего, очень важно позаботиться о том, чтобы к показаниям счетчика всегда был свободный доступ без необходимости открытия крышки. Таким образом удастся заметно увеличить срок эксплуатации любого щитка.

Производители распределительных щитов

Говоря про размеры распределительных щитов стоит отметить в первую очередь тот факт, что если приобрести щиток с браком, то он однозначно не сможет выполнять на полную мощность свои функции. Именно по этой причине стоит обратить внимание в магазине на проверенных производителей, вроде Makel или EIK. Это представители сегмента средней ценовой категории, но тем не менее зарекомендовали они себя более, чем просто успешно.

Если вы хотите, чтобы щиток не только выполнял множество функций, но ко всему прочему еще и отличался интересным внешним видом – стоит обратить внимание на бренд FOTKA. А вот изделия неизвестных турецких, китайских производителей лучше не покупать, поскольку решив сэкономить скорее всего в итоге вам придется просто дважды заплатить.

Фото распределительных щитов

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

сборка и монтаж распределительных щитов

Установка и расключение модульной аппаратуры — завершающий этап электромонтажа. Мы расскажем вам, как правильно выполнить сборку и монтаж распределительного щита, и на какие этапы делится его наполнение. Также вы узнаете о правильном выполнении электрических соединений и вводе электросети в работу.

Устанавливаем корпус щитка

Сперва оговоримся, что методов сборки существует два: стендовый и навесной. И каждый из них имеет отличия в установке корпуса. Суть очень проста: начинку щитка можно устанавливать и расключать после его основательного закрепления, либо наоборот — щит закрепляется со всей начинкой и все что требуется от монтажника — подключить отходящие линии согласно схеме.

По типу установки распределительные щитки разделяют на утапливаемые и поверхностного монтажа. Большинство наружных корпусов все же можно упрятать в нишу, а изделия скрытой установки — нет. Считается, что утопленные щитки предпочтительны из-за компактности, к тому же монтаж более технологичен и внутренняя среда лучше локализована. И это так, но за рядом исключений: проводка открытого типа, монтаж на несущей стене, невозможность сделать нишу по иным причинам.

В некоторых случаях монтаж навесного корпуса с частичной заделкой его в стену может быть очень даже актуален. Например, при смешанном типе проводки к наполовину утопленному щитку удобно подвести проводники как от кабель-каналов, так и замурованные в стену. Где утопленная установка действительно не рекомендуется — так это на легкогорючих основаниях (только наружный монтаж на изолирующей панели) и в каркасных строениях с фальшстенами. В последнем случае используются специальные щитки для установки в полые конструкции, но при высокой интенсивности пользования лучше отдать предпочтение накладному типу корпуса.

Разделка и укладка кабельной продукции

Не будет преувеличением сказать, что разделка кабельных отводов на щитке — наиболее ответственный этап монтажа. Повреждение изоляции здесь недопустимо, поэтому рекомендуется приобрести нож для снятия поясной изоляции, пусть даже не самого лучшего качества и только для одноразового использования.

Аналогичные требования предъявляются и к снятию жильной изоляции: ее нельзя срезать монтажным или каким-либо другим ножом, отдавливать пассатижами и плавить. Для снятия изоляции существует специальный инструмент — стриппер, он же шкуродер. Его цена тоже не настолько высока, чтобы откровенно жертвовать качеством работы. Критически важно, чтобы металлические жилы оставались нетронутыми, без преувеличений.

А в остальном техника проста: поясная изоляция снимается почти полностью, но обязательно присутствует в месте прохода кабеля через корпус, плюс еще 5–6 см. Очищенные на 12–16 мм жилы пропускаются под монтажные рейки и ведутся согласно своему назначению: ноль и защитный проводник к общим колодкам, а фазная нагрузка к соответствующей группе безопасности. Настоятельно рекомендуется оставлять хороший запас длины, для гарантии — тянуть жилу до противоположного угла щитка и там обрезать с запасом в ширину ладони. Излишки потом можно обрезать или свернуть их в спираль и оставить так на случай перекомпоновки оборудования внутри.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

рмнт.ру

rmnt.mirtesen.ru

Сборка распределительного щитка своими руками

Для обеспечения безопасности электрической проводки, способной выдерживать необходимую нагрузку, нужно тщательно ознакомиться со схемой сборки распределительного щита. Проект в обязательном порядке должен содержать всю иерархию. Схема монтажа электрического щитка не представляет особой сложности.

Помимо прочего, на автоматике обязан отображаться весь номинал и класс защиты. Рассмотрим возможные варианты схем электрического щитка квартиры и персонального домостроения либо загородного дома.

Также рекомендуем ознакомиться с материалом о том, как рассчитать и выбрать сечения кабеля по мощности, току и длинне.

Содержание статьи

Схема монтажа электрического щита в квартире

Представленная схема не содержит главной заземляющей шины (РЕ) в связи с тем, что в прежние времена в квартирах заземление попросту отсутствовало.

Схема вводно-распределительного щита для такой квартиры включает:

При наличии в квартире заземляющего контура схема монтажа электрического щита должна состоять из таких элементов:

  • Корпус электрического щита;
  • Нулевая шина;
  • Шина заземления;
  • Гребенка, соединяющая выключатели;
  • Однофазное устройство защитного отключения.

Зачастую встречаются квартиры довольно большой площади, для которых схема электрического щита должна быть посолидней. Для внушительного числа электропотребителей требуется трехфазная сеть.

Пример схемы сборки трехфазного щитка

На вводе обязан быть выключатель с тремя полюсами на 63 Ампер. После него требуется подсоединить устройство защитного отключения на 40 Ампер. Электрические схемы вводно-распределительного щита окажут существенную помощь во время подключения. Лишь спроектировав персональную схему, можно начинать подключение.

Схема монтажа вводно-распределительного щита в частном доме

В персональном домостроении или коттедже возможна однофазная или трехфазная электрическая сеть. При однофазной сети сборка аналогична схеме монтажа для квартиры.

Пример схемы распределительного щитка для частного дома

Схема вводно-распределительного щита для частного дома на 220 Вольт на вводе выглядит следующим образом:

  • Выключатель-автомат на 2 полюса;
  • Электрический счетчик;
  • Устройство защитного отключения;
  • Однополюсные выключатели-автоматы.

При наличии трехфазной сети схема монтажа щита будет отличаться от предыдущей. В этом случае есть возможность подключить потребителей вспомогательных построек. Оптимальной в данном случае будет схема электрощита домостроения на 380 Вольт с применением устройства защитного отключения. Оставшиеся 2 автомата возьмут на себя розетки и свет гаража.

При наличии в доме трехфазных потребителей электроэнергии подключение целесообразно произвести посредством трехфазного автомата и четырех полюсного устройства защитного отключения.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

electro-remont.com

Установка электрическогораспределительного щита в Анапе, электрик Анапа

Ну вот и подошла очередь до распределительного щита. Порядок действий на 90% совпадает с монтажом  установочных коробок, берём лишь поправку на  большие размеры.

Первое, что мы видим комок проводов.

Небольшое отступление, красной стрелкой отмечены два кабеля идущие транзитом на выключатели ниже. Так-как место на стене ограничено я сделал для них небольшой запас по длине и в дальнейшем они лягут за щитом. На них не обращаем внимания   😉    .

Дальше расправляем каждый кабель и обрезаем лишние концы. Длина  должна остаться примерно ниже на 1\3 от устанавливаемого  щита.

Отгибаем концы  временно вверх…

И приступаем к распаковке самого щитка. В нашем случае это недорогая модель на 12 автоматов.

Снимаем крышку и откручиваем все внутренности, чтобы  в дальнейшем их не испачкать.

Прикладываем щит к стене и рисуем на стене примерный контур…

По уровню с четырёх сторон выравниваем линии, не забываем сделать запас для раствора, увеличиваем размер контура на 3-4см. с каждой стороны.

Перфоратором  с пикой выбиваем углубление по нашим линиям и глубина должна быть достаточной, чтобы наш щит встал заподлицо! с стеной, плюс 2-3см. пространства сзади.

В щите уже, как правило есть намеченные отверстия под провода, надо лишь выдавить их ножом в нужном нам месте. Далее вставляем щит с кабелями и ещё раз примеряем, убедитесь, что ничто ему не мешает.

Смачиваем обильно водой…

Делаем оперативно  один-два  замеса  из гипса (раствор не жидкий),  наносим его в основание и по углам отверстия в стене.

Пока раствор не застыл, вставляем щит,  выравниваем его по  горизонту и в нескольких местах прикладывая уровень  смотрим, чтобы края не выпирали за стену. Убедившись, что наш щиток встал ровно даём ему пару минут зафиксироваться (напоминаю — время до полного застывания гипса 2-4 минуты).

Далее можно не спеша, немного пожиже предыдущего раствора делать замес из гипса или гипсовой шпаклёвки (что удобнее) и забивать все оставшиеся пустоты, не забывая про заднюю стенку щитка. В результате у вас получится что-то вроде этого…

Пока раствор не совсем  схватился желательно ещё раз внимательно проверить всё по уровню: горизонт и края заподлицо с стеной.

Вот и всё, наш распределительный щит смонтирован и готов к установке автоматических выключателей.

В этой статье монтаж автоматов я пропущу, так-как это длинная и отдельная тема, как-нибудь сделаю страничку позже…

Если вы всё сделали правильно, то внешняя крышка встанет на своё место ровно и плотно к стене.

В данном случае заказчик попросил собрать автоматы сразу, далее щит закрывается плёнкой и скотчем,  чтобы случайно не запачкали отделочники.

Кстати я тоже считаю, что на данном этапе, пока ещё нет чистовой отделки, нужно полностью собирать распределительные щиты и все распределительные коробки. Необходимо проверить всю электрическую цепь под напряжением и в случае каких-то проблем их проще устранить сейчас нежели после финишного ремонта\строительства.

С уважением А.Е.

Полезная информация? Поделитесь с друзьями!



НАЗАД

Copyright © 2002г. — 2021г. www.elektrik193.ru все права защищены.

Особенности монтажа электрических щитов — Электро Трейд Комплект

Особенности монтажа электрических щитов

Сборка щитов автоматики, а также их установка и разводка проводки требуют от монтажников специальных знаний, навыков и разрешительных документов на проведение электротехнических работ. Все электрощитовое оборудование устанавливается согласно разработанным и утвержденным нормам электробезопасности. Оно применяется во всех зданиях жилого, административного и производственного назначения – и в каждом конкретном случае разрабатывается индивидуально.

Проектирование электрощита – важный этап в его создании

Разработка электрощита начинается с создания проекта. Этим делом занимаются только компании, которые имеют соответствующие лицензии на осуществление проектной деятельности и штат высококлассных специалистов. Проектирование включает в себя составление чертежей, спецификаций на комплектующие и материалы.

На данном этапе производятся такие работы:

  • Расчет показателей нагрузки на проектируемое оборудование. Специалисты просчитывают количество электропотребителей и составляют их перечень, исходя из показателей мощности приборов и выдерживаемого напряжения. При будущей сборке распределительного щита в отдельные линии выводятся осветительные приборы, а также приборы с высокой потребляемой мощностью – холодильники, кондиционеры, электроплиты.
  • Составление схемы щита. По ней монтажники прикрепляют запроектированные конструктивные элементы на DIN-рейки.
  • Выбор типа электрощита. В зависимости от условий эксплуатации проектанты предусматривают металлический либо пластиковый корпус, настенные либо напольные типы установки.
  • Выбор коммутационного и защитного оборудования. Производится по нормам и стандартам безопасности.
  • Расчет количества аксессуаров – монтажных реек, заземляющих проводников, распределительных шин.

Процесс монтажа электрощитового оборудования

Монтаж электрических щитов начинается со сборки изделия. В корпус помещаются модули, приборы, шины, DIN-рейки, закрепляющиеся кронштейнами. Обязательно предусматривается резервное место для возможного монтажа дополнительных модулей. Далее осуществляют раскладку проводов согласно схеме щита, устанавливают модули защиты и управления. Все элементы подключаются между собой и подсоединяются к нагрузке.

Сборка силового щита или любого другого заканчивается подачей питания к оборудованию и контролем работы изделия. Напряжение подается через вводной автомат, подключая приборы на отходящих линиях. Обязательно осуществляется маркировка линий и оборудования – для удобства техобслуживания и подключения новых приборов.

Нашей компанией «Электро Трейд Комплект» профессионально выполняется сборка и монтаж электрических щитов любого назначения. Мы разработаем индивидуальный проект оборудования для вашего помещения с рациональным использованием ресурсов. Право на проведение проектной деятельности подтверждается лицензией, а качество изготавливаемых изделий – сертификатами. Мы решим любые электротехнические задачи и возьмемся за сложные проблемы. Позвоните нам уже сейчас и узнайте больше подробностей.



Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения

Мы предлагаем оптом и в розницу широкий ассортимент электротоваров. Оптовикам всегда предлагаются специальные предложения. Мы заинтересованы всегда долгосрочному сотрудничеству со строительными организациями. Наши услуги и качество продукции наивысшего уровня

Сборка электрических щитов

Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM

Купить / Заказать онлайн

Пункты распределительные

ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.

Купить / Заказать онлайн

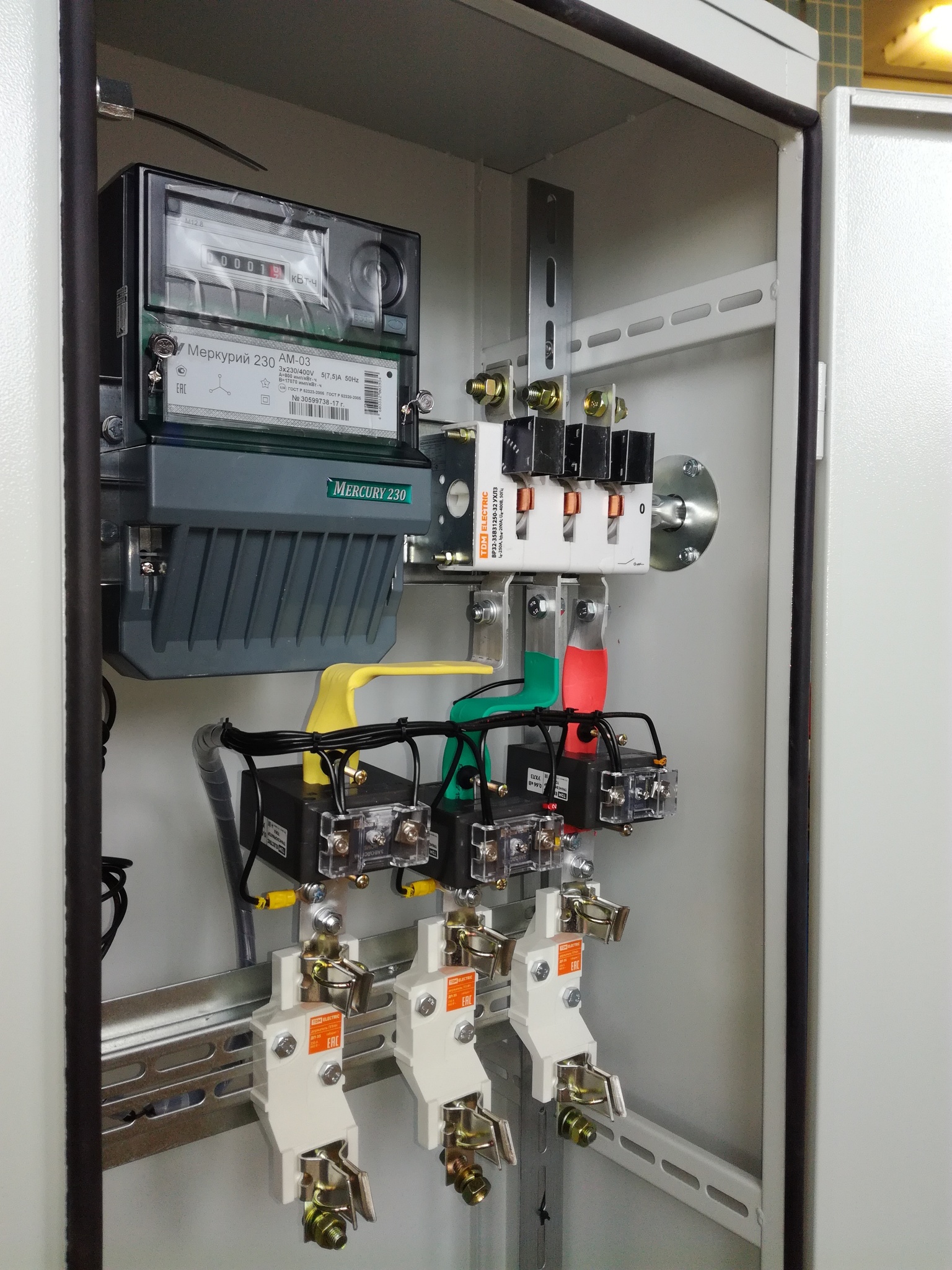

Вводно-распределительные устройства

ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.

Купить / Заказать онлайн

Кабельная продукция

Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.

Купить / Заказать онлайн

% PDF-1.5 % 1 0 объект >>> эндобдж 2 0 obj > поток 2021-05-20T13: 05: 32-04: 002021-05-20T13: 05: 39-04: 002021-05-20T13: 05: 39-04: 00Adobe InDesign 16.1 (Macintosh) uuid: f7859846-ed80-4c4e- a035-365f74f649b1xmp.did: 07801174072068118DBBAB668637C198xmp.id: 9c9f384c-a894-42b4-a99b-6553a1306c4dproof: pdfxmp.iid: 37300880-061d-470d-aed1-1e3094005312xmp.did: 886738FBB5CEE21192DD8F08ADAD9468xmp.did: 07801174072068118DBBAB668637C198default

  • convertedfrom применение / х-приложению InDesign / pdf Adobe InDesign 16.1 (Macintosh) / 2021-05-20T13: 05: 32-04: 00
  • application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 14 0 объект > эндобдж 3 0 obj > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 25 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / XO] / Text] > / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 26 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / XO] / Text] > / TrimBox [0,0 0,0 612,0 792,0] / Тип / страница >> эндобдж 27 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / XO] / Text] > / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 28 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / XO] / Text] > / TrimBox [0,0 0,0 612,0 792,0] / Тип / страница >> эндобдж 29 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / XO] / Text] > / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 30 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / XrimObject [/ PDF / Text] / X 612.0 792.0] / Тип / Страница >> эндобдж 31 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / XrimObject [/ PDF / Text] / XrimObject0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 32 0 объект / LastModified / NumberOfPageItemsInPage 8 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / XrimObject [/ PDF / Text] / X 612.0 792.0] / Тип / Страница >> эндобдж 33 0 объект / LastModified / NumberOfPageItemsInPage 4 / NumberofPages 1 / OriginalDocumentID / PageItemUIDToLocationDataMap> / PageTransformationMatrixList> / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / XrimObject [/ PDF / Text] / XrimObject0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 75 0 объект > поток HSn @} Ẉ-fgEBH6U6 / M15vMhcDV = 3; ƒ1x` z00D A !! \> «Ì * -pxr6: ƭV dY

    Как обновить и установить распределительный щит: East Coast Power Services

    Преимущества установки распределительного щита

    Компании, которым требуется большое количество электроэнергии для работы различного оборудования, могут получить выгоду от установки распределительного щита для управления силовой нагрузкой и маршрутизацией.При правильной конструкции распределительный блок обеспечивает безопасное место для контроля энергопотребления, обслуживания отказоустойчивых устройств и прерывателей цепей. Это означает, что распределительный щит может служить электронным экраном между источником питания и оборудованием. В случае скачка напряжения распределительный щит может отключить или задержать дополнительное питание, которое защищает оборудование по линии.

    Существует два основных типа распределительных щитов , каждый из которых имеет свои преимущества. В обоих случаях владелец компании может сэкономить за счет более быстрой установки и ремонта.Это также означает меньшие затраты на замену оборудования. Для тех, кто придерживается зеленого взгляда, распределительный щит занимает меньшую площадь за счет централизации потока энергии.

    Установка распределительного щита

    Традиционный распределительный щит имеет оборудование предохранителей и прерывателя цепи сзади с переключателями управления и индикаторами на передней панели. Плата такого типа полезна для приложений, в которых мониторинг различных уровней важнее, чем возможность замены внутренних компонентов для удовлетворения меняющихся потребностей приложений питания.Такая доска имеет широкое применение.

    Функциональный распределительный щит часто проектируется с учетом специфики применения. Техническое обслуживание, особенно с функциональным распределительным щитом, может быть простым. В таких платах используется сборный компонент, что означает, что замену деталей обслуживающему персоналу проще. Эти типы плат также проходят тщательные испытания. Благодаря модульной конструкции легко добавлять новые блоки.

    В целом установка распределительного щита в сочетании с другими методами энергосбережения, такими как удаленный мониторинг, в конечном итоге может привести к долгосрочному снижению затрат на электроэнергию.Удаленный мониторинг с помощью интеллектуального коммутатора может осуществляться через веб-браузер. Эта программная система дает оперативную обратную связь о работе и энергопотреблении всей электрической системы. Доступность этой информации позволяет немедленно приступить к техническому обслуживанию при обнаружении проблемы программным обеспечением.

    Обновление до удаленного мониторинга во время установки коммутатора

    Программное обеспечение для удаленного мониторинга

    имеет обратную совместимость, поэтому, независимо от возраста электрической системы, скорее всего, уже существует процедура установки для этого типа системы мониторинга.Другой вариант мониторинга электрической системы — использование сторонней службы мониторинга. Эти поставщики услуг мониторинга, несмотря на более высокую первоначальную стоимость, могут сэкономить компании деньги с точки зрения выделенного рабочего времени (24/7), ответственности за повреждения оборудования и ремонта оборудования. Разрешение сторонней компании добавляет дополнительный уровень защиты к вашему оборудованию, так как ответственность затем перекладывается на эту систему мониторинга. Если во время их дежурства что-то пойдет не так, и об этом не будет немедленно сообщено, система мониторинга может полностью нести ответственность за замену поврежденного оборудования.

    Идеальное время для перехода на этот тип мониторинга — это модернизация коммутатора . Если во время установки вы выберете сторонний мониторинг, технические специалисты могут установить необходимые датчики и компьютеры, необходимые для удаленного мониторинга.

    Публикационная библиотека | АББ США

    2 страницы, Комплект крышки автоматического выключателя, силовые щиты серии Spectra

    Дата: 01.04.2001 Размер: 124.8 КБ Номер публикации: DEH-40392

    4 страницы, Инструкция по установке ACT-TVSS в Spectra

    Дата: 01.10.2001 Размер: 227.06 КБ Номер публикации: DEH-40443

    4 страницы, установка и инструкция для комплекта расширения.

    Дата: 01.09.2001 Размер: 995,7 КБ Номер публикации: GEH-5889

    4 страницы, установка и инструкции для комплекта расширения ADS 200 Amp.

    Дата: 01.09.2001 Размер: 1.13 МБ Номер публикации: GEH-5582

    4 страницы, установка и инструкции для комплекта расширения.

    Дата: 01.06.2001 Размер: 1,31 МБ Номер публикации: GEH-5581

    1 страница, Инструкция по установке

    Дата: 03.08.2001 Размер: 1.2 МБ Номер публикации: GEH-5590

    6 страниц, Инструкции по установке ATVS Tranquell и Tranquell VII TVSS в Spectra привинчивают и подключают панели и распределительные щиты.

    Дата: 01.05.2001 Размер: 343,13 КБ Номер публикации: DEH-223

    8 страниц, Инструкция по установке комплекта автоматического выключателя болтами для использования с автоматическими выключателями SGH, SGL, SGP.

    Дата: 01.09.2001 Размер: 880,23 КБ Номер публикации: DEH-060

    2 страницы, Установка комплекта автоматического выключателя болтами. Для использования с автоматическими выключателями SKH, SKL, SKP, TKM, THKM

    Дата: 01.09.2001 Размер: 512.48 КБ Номер публикации: DEH-061

    6 страниц, Инструкция по установке комплекта автоматического выключателя болтами. Для использования с автоматическими выключателями SFH, SFL, SFP, TF, TH

    Дата: 01.09.2001 Размер: 907.03 КБ Номер публикации: DEH-059

    4 страницы, Инструкция по установке комплекта автоматического выключателя болтами.Для использования с автоматическими выключателями TEB, TED, THED, SED, SHE, SEL, SEP

    Дата: 01.09.2001 Размер: 209,34 КБ Номер публикации: DEH-047

    4 страницы, Установка комплекта автоматического выключателя болтами. Для автоматических выключателей TEY

    Дата: 01.09.2001 Размер: 479.38 КБ Номер публикации: DEH-062

    4 страницы, Установка комплекта автоматического выключателя болтами. Для автоматических выключателей THQD и TQD

    Дата: 01.09.2001 Размер: 523,69 КБ Номер публикации: DEH-065

    6 страниц, Установка комплекта автоматического выключателя болтом.

    Дата: 01.09.2001 Размер: 797,48 КБ Номер публикации: DEH-40129

    2 страницы, Инструкция по установке, Защитная пластина автоматического выключателя для типоразмеров SE, SF, TE, TF, TQ, TEL

    Дата: 01.08.2001 Размер: 801.23 КБ Номер публикации: DEH-042

    2 страницы, Инструкция по установке, крышка автоматического выключателя, для рам SGDA, SGHA, SGLA, SGPA

    Дата: 01.08.2001 Размер: 208,49 КБ Номер публикации: DEH-045

    2 страницы, Инструкция по установке, Защитная пластина автоматического выключателя для типоразмеров TEY, THQB, THHQB

    Дата: 01.08.2001 Размер: 387.04 КБ Номер публикации: DEH-044

    2 страницы, Инструкция по установке, Комплект заглушки, AFP6S для автоматических выключателей типов: TKM, THKM, TK4V, TKL4V, SKHA, SKLA, SKPA

    Дата: 01.07.2001 Размер: 87,15 КБ Номер публикации: GEH-5629

    2 страницы, R01; Эти инструкции предназначены для установки соединительных планок и соединения секций распределительного щита на месте установки для упрощения установки.Эти шаги необходимо выполнить перед установкой секций распределительного щита на последней площадке и заделкой кабелей.

    Дата: 01.02.2007 Размер: 152,44 КБ Номер публикации: DEH-41036

    DEH045 Инструкции по установке

    Дата: 01.08.2001 Размер: 216.63 КБ Номер публикации: DEH-045-fr

    DEH042 Инструкции по установке

    Дата: 01.08.2001 Размер: 774,79 КБ Номер публикации: DEH-042-fr

    GEH5626 Инструкции по установке

    Дата: 01.07.2001 Размер: 700.3 КБ Номер публикации: GEH-5626-fr

    76 стр. R03. Получение, обработка и хранение; Установка распределительного щита; Соединение секций распределительного щита; Соединение рам секций; Коммутационное обслуживание.

    Дата: 22.12.2016 Размер: 6.15 МБ Номер публикации: GEH-5893

    2 страницы, Инструкция по установке на английском языке, Panelboard серии Spectra

    Дата: 01.09.2001 Размер: 242.64 КБ Номер публикации: GEH-5548

    4 страницы, установка и инструкции для двухполюсных устройств, используемых в трехфазных системах.

    Дата: 01.09.2001 Размер: 164,8 КБ Номер публикации: GEH-5547

    Установки распределительного щита | Wellington Electricians

    Установки распределительных щитов | Электрики Веллингтона | Lite Energy Перейти к основному содержанию

    Установка распределительного щита — это не работа домашнего мастера

    Фактически, переустановка предохранителей и сброс выключателей — единственное, что домовладельцам разрешено делать по закону.Этот монтаж должен выполняться квалифицированным специалистом, чтобы обеспечить безопасность, эффективность и долговечность, которых вы должны ожидать от распределительного щита.

    Проблема в том, что неправильная установка или устаревшие технологии могут привести к небезопасной проводке, которая может повредить приборы, вызвать удары и даже стать причиной возгорания.

    Почему вы должны нанять лучших для установки распределительного щита в Веллингтоне

    Будь то ремонт или новое здание, установка распределительного щита требует квалифицированного и квалифицированного персонала.

    Профессиональный электрик, такой как наша дружная команда в Lite Energy, позаботится о том, чтобы эта деликатная задача по электромонтажу была выполнена квалифицированно. Мы работаем только с современными распределительными щитами, которые оснащены предохранительными выключателями для защиты ваших бытовых приборов, имущества и личной безопасности и соответствуют стандартам электробезопасности Новой Зеландии.

    Мы гарантируем, что распределительный щит сможет удовлетворить потребности вашей конкретной собственности сейчас и в будущем по мере того, как вы добавляете новые приборы.

    Стоимость установки распределительного щита будет зависеть от специфики проекта, например, от размера и емкости платы, а также от того, сколько кабелей требуется для объекта.Мы сможем дать вам более четкое представление о связанных с этим расходах, когда вы свяжетесь с вами и предложите бесплатное и не обязательное предложение.

    Установка распределительного щита

    Lite Energy

    Lite Energy — это надежный и опытный электрик в Веллингтоне. Мы предлагаем квалифицированных электриков, которые могут установить ваш распределительный щит в жилом или коммерческом объекте, соблюдая все стандарты безопасности и передовой опыт. Мы даже приедем вовремя!

    Свяжитесь с нами, позвонив нам по телефону 0800 LITE NRG (548 3674), или свяжитесь с нами через нашу страницу контактов.Мы можем установить, обслуживать и модернизировать распределительные щиты в районе Веллингтона, и мы всегда рады предложить безобязательное смету на выполнение работ.

    ошибка: контент защищен !!

    Коммутатор Установка SWMS | Шаблоны SafetyDocs

    • Мгновенная Доставка документов по электронной почте.
      • Добавьте свой логотип легко.
      • Добавить или удалить информацию в любой шаблон SWMS.
      • Настройка Инструкции предоставлены.
      • Соответствует законодательству Австралии и Новой Зеландии.
      • Редактируйте документы на ходу с помощью мобильного приложения Microsoft Office
      • Только платите один раз (подписка не требуется).

    Положение о безопасном методе работы при установке распределительного щита

    Настоящее Положение о безопасном методе работы при установке распределительного щита (SWMS) охватывает опасности и средства контроля, связанные с установкой распределительных щитов, включая опасности, связанные с электрическими установками или услугами, находящимися под напряжением.

    Эта SWMS охватывает меры контроля строительных работ с высоким риском (HRCW), связанные с:

    • Асбестовые нарушения
    • Газораспределительные магистрали или трубопроводы для химикатов, топлива или хладагента, находящиеся под напряжением, электрические установки или службы

    Дополнительные элементы управления включены для электрического оборудования, повышенных уровней, поскальзывания, спотыкания и падений, опасных веществ, опасных ручных задач, работ на открытом воздухе, кремнеземной пыли и экологических соображений.

    Этапы работы, описанные при установке коммутатора SWMS:

    (включает потенциальные опасности и меры контроля)

    1. Провести обучение по вопросам воздействия на здоровье вдыхаемой кристаллической кремнеземной пыли
    2. Получить сертификаты органов снабжения
    3. Работа на открытом воздухе
    4. Прибытие на место и оценка условий на месте
    5. Обустройство рабочей зоны
    6. Окружающая среда
    7. Домоводство
    8. Ручные задачи
    9. Работа с электрическими и автономными инструментами
    10. Опасные вещества / химические вещества
    11. Установка распределительного щита
    12. Испытания и ввод в эксплуатацию, подтверждение чередования фаз всего трехфазного оборудования
    13. По завершении
    14. Экстренное реагирование

    Все наши SWMS включают Матрица оценки рисков

    | Иерархия элементов управления | Требования к СИЗ | Экстренное реагирование

    Мгновенная доставка документов по электронной почте

    БЕСПЛАТНЫЙ справочный лист по законодательству и кодексам практики

    Готовность к использованию Положение о безопасном методе работы

    Экономьте время с нашими содержательными, полностью редактируемыми Заявлениями о методах безопасной работы (SWMS).

    Просто добавьте сведения о своей компании и прочтите документ, чтобы убедиться, что все сведения имеют отношение к вашему бизнесу.

    Проверьте, нет ли дополнительных опасностей, которые еще не учтены, и при необходимости внесите поправки в SWMS.

    Заявление о вашем методе безопасной работы (SWMS) будет готово к использованию и в качестве ориентира на собраниях обсуждения с OHS Toolbox.

    Редактируйте SWMS на ходу с помощью мобильного приложения Microsoft Office

    Мы готовы помочь, если мы вам понадобимся!

    Звоните по телефону 1300 306 604 с 8:00 до 17:00 (австралийское стандартное время), с понедельника по пятницу | Электронная почта: info @ securityculture.com.au

    SWMS Часто задаваемые вопросы | Полезные видеоуроки

    Коммутатор

    в помещении Руководство по установке — Подключение коммутатора 6.1 Справочное руководство

    В этом разделе объясняется установка распределительного щита на Помещение. Хотя процедура долгая и есть много шагов, чтобы завершены, они просты и требуют небольших усилий, чтобы завершенный.

    Описанный здесь сценарий позволит пользователям получить доступ к коммутатору. и веб-портал Connect.

    Требования

    Перед тем, как начать настройку распределительного щита в помещении, выполните обязательно отвечаю всем требованиям:

    1. Устройство должно быть зарегистрировано в Endian Network и иметь действительных каналов коммутатора . Проверить это требование из интерфейса командной строки коммутатора, проверив, есть ли в вывод следующей команды:

       корень @ endian: ~ # en-client -i


      присутствует блок [коммутатор] , например:

       [коммутатор]
      код = коммутатор
      name = Коммутатор VPN
      description = Коммутатор VPN
      product = Виртуальное устройство Endian UTM 5.0
      подписан = 2017-05-03 09:25:19
      срок действия = 2020-05-02 09:25:19


      Убедитесь, что дата истечения находится в будущем.

    2. Устройство должно иметь два общедоступных IP-адреса настроен на восходящем канале. Если в приборе есть частный IP в качестве восходящего канала, затем настройте два общедоступных IP-адреса с портом Проброс на роутер.

      Примечание

      Только с одним общедоступным IP-адресом, без экземпляра OpenVPN на порту 443 TCP можно добавить, но по-прежнему можно будет использовать Коммутатор через VPN-соединение.Требования 3. и 4. ниже немного изменится: обе записи DNS должны указать на единственный доступный общедоступный IP-адрес.

      Если коммутатор имеет только частные IP-адреса, добавьте подходящий порт. Правила пересылки на маршрутизаторе перед ним, чтобы разрешить трафик на порт коммутатора 1194 UDP и 443 TCP.

    3. Настройте общедоступные записи DNS для обоих IP-адресов. Один из них (скажем, vpn.example.com указывает на IP-1) будет использоваться для соединения OpenVPN, а другой (скажем, коннект.example.com , указывающий на IP-2) будет использоваться для веб-портал Connect.

    4. Если вы планируете использовать веб-портал Connect, добавьте запись в DNS конфигурации, которая указывает * .connect.example.com на ИП-2 .

    5. У вас есть общедоступный подписанный подстановочный сертификат SSL для * .connect.example.com, который необходим для использования веб-портала Connect.

    6. Если вы используете только устройства, оснащенные OpenVPN версии 2.3 или выше, и если вы планируете использовать виртуальные IP-адреса (сопоставление IP-адресов), всегда используйте устройства TUN для настройки сервера OpenVPN.

    Включение VPN Firewal

    В меню «Брандмауэр» перейдите к брандмауэру VPN. () и убедитесь, что переключатель слева от метки Включить брандмауэр VPN зеленый: Это показывает, что брандмауэр активирован. Если переключатель серый, нажмите это, чтобы активировать его.

    Добавить два экземпляра сервера OpenVPN

    Протокол OpenVPN используется для связи между Коммутатор и клиенты, следовательно, сервер OpenVPN должен быть правильно настроен.Сценарий включает два экземпляра, оба из которых имеют маршрутизируемую подсеть и используют TUN устройство . Устройства TAP следует использовать только в том случае, если это обязательно. использовать реальные IP-адреса шлюзов и конечных точек.

    Для настройки экземпляров OpenVPN называется ONE и TWO для простоты перейдите и нажмите Добавить новый экземпляр сервера OpenVPN .

    1. ОДИН экземпляр будет использоваться для прямого доступа к коммутатору. и должен быть настроен следующим образом:

      • Порт: 1194.

      • Тип устройства: TUN.

      • Протокол: UDP.

      • Подсеть VPN: внутренняя подсеть, не используемая где-либо еще в конфигурация (здесь 172.30.0.0/24)

      • Подключение клиента к клиенту: фильтрация подключений в VPN. Межсетевой экран.

      • Нажмите эти сети: поставьте галочку и введите текст в текстовое поле. ниже другой подсети, нигде не используемой (здесь 172.20.0.0/24). Эта подсеть будет использоваться в экземпляре ДВА как VPN. Подсеть.

    2. Экземпляр TWO будет использоваться для доступа к веб-порталу Connect и необходимо настроить следующим образом:

      • Протокол: TCP.

      • Порт: 443.

      • Подсеть VPN: внутренняя подсеть, используемая в экземпляре ONE для push-уведомлений. вариант этих сетей, отсюда: 172.20.0.0/24).

      • Подключение клиента к клиенту: фильтрация подключений в брандмауэре VPN.

      • Разместите эти сети: установите флажок и напишите в текстовом поле ниже подсети VPN, используемой в экземпляре ONE, следовательно: 172.30.0.0 / 24).

    Сохраните оба экземпляра, затем перезапустите службу OpenVPN.

    Настройка модуля коммутатора

    Первое важное решение, которое необходимо принять, — определить Эксклюзивный Доступ, который представляет собой политику безопасности, реализованную для предотвращения одновременного доступ к компоненту инфраструктуры коммутатора (шлюзы или конечные точки). Более подробную информацию об эксклюзивном доступе можно найти в интерактивном справочном руководстве в разделе «Архитектура коммутатора» описание.

    Чтобы настроить модуль коммутатора, перейдите по ссылке и укажите следующую информацию:

    • IP-адрес привязки коммутатора: запишите общедоступный IP-адрес IP-1 или частный IP-адрес восходящего канала RED.

    • Экземпляр OpenVPN: выберите здесь ОДИН.

    • Общедоступный IP / полное доменное имя сервера OpenVPN и порт: укажите полное доменное имя и порт экземпляр VPN: vpn.example.com:1194 (т. е. запись DNS для ИП-1).

    • Включить резервный экземпляр OpenVPN: отметьте опцию и выберите ДВА в качестве резервный экземпляр OpenVPN.

    • Резервный общедоступный IP / полное доменное имя сервера OpenVPN и порт: vpn.example.com:443 (это общедоступное полное доменное имя для VPN)

    • Включить автоматическое назначение виртуальной подсети: включено

    • Глобальный виртуальный пул IP: Выберите пул IP, который будет использоваться для назначить виртуальный IP-адрес устройствам, используемым в Коммутатор; по умолчанию специальный сетевой блок 100.64.0.0/10 использовал. Виртуальные IP-адреса используются для упрощения удаленного доступа к устройствам, которые появятся в той же подсети, тем самым создавая особую маршрутизацию правила ненужные.

    Настройка портала коммутатора

    Портал Switchboard позволяет пользователям подключаться к Switchboard. используя HTTPS, без клиента. Хотя его можно отключить, это тем не менее полезен, поэтому рекомендуется его настроить. В требуются следующие параметры:

    • Полное доменное имя портала. Установите флажок Включить портал установите флажок и напишите connect.example.com.

      Примечание

      Это полное доменное имя должно быть доступно из Интернета.

    • Сертификат HTTPS портала: выберите сертификат SSL, который будет использоваться связь.

      Примечание

      При использовании сертификата, созданного на Endian Устройство, браузеры будут отображать сообщение об ошибке при подключении ( SEC_ERROR_UNKNOWN_ISSUER ). Чтобы избежать этих сообщений, импортировать на Коммутатор сторонний подписанный сертификат. Видеть раздел Импорт стороннего подписанного сертификата для получения дополнительной информации.

    Нажмите «Сохранить», чтобы сохранить конфигурацию.

    Настройка обеспечения

    Подготовка позволяет легко регистрировать шлюзы на коммутаторе. и сделайте их быстро доступными. Лучше всего использовать со шлюзами Endian, но может использоваться и для устройств других производителей.

    При использовании шлюзов с порядком байтов, перейдите к и отметьте Включить подготовку шлюзов вариант: тогда можно будет использовать Plug & Процедура подключения / авторегистрации для регистрации и настройки порядка байтов. шлюз в трех шагах из меню.Также можно будет выбрать модель по умолчанию для быть зарегистрированным при добавлении нового шлюза к коммутатору.

    Кроме того, поскольку к Коммутатор, настоятельно рекомендуется добавить 2 новые модели, нажав на кнопку Добавить строку прямо под списком моделей.

    1. Общая новая модель, которая будет использоваться для шлюзов, оснащенных включена версия OpenVPN не ниже 2.3. Убедитесь, что в OpenVPN> = 2.3 столбец значение да.

    2. Универсальная старая модель, которая будет использоваться для шлюзов, оснащенных версии OpenVPN старше 2.3 включены. Нажмите на метку да в столбце OpenVPN> = 2.3 и выберите no.

    Причина этого выбора в том, что версии OpenVPN до 2.2 не поддерживают виртуальное сопоставление IP-адресов и, следовательно, шлюзы, использующие эти старые доступ к версиям должен осуществляться с использованием их реального IP.

    При подключении шлюзов без порядка байтов с OpenVPN больше 2.3, они будут доступны через веб-портал Connect, но не могут быть подготовлен и должен быть зарегистрирован вручную.

    Настройка пользователей

    Пользователи — это люди, которые будут подключаться к коммутатору с помощью либо Endian ConnectAPP, либо Endian Connect WEB). Они есть в основном пользователи VPN, которые могут быть объединены в группы для упрощения управление: например, чтобы предоставить разрешения и доступ к устройства для всей группы, а не для одного пользователя. Просто сценарий с группами — разделить пользователей на две группы:

    • Администраторы, которые могут управлять устройствами, пользователями и разрешениями.

    • Техники, которые имеют доступ к устройствам для обслуживания или каждый день использовать.

    Чтобы создать пользователей и группы пользователей, перейдите на страницу и выполните следующие действия:

    1. На вкладке Группы нажмите Добавить группу . Укажите название группы, которые должны быть уникальными (администраторы и технические специалисты в этом сценарий) и дополнительное описание.

    2. Создайте новых пользователей на вкладке Пользователь , заполнив хотя бы действительный адрес электронной почты, который действует как имя пользователя и пароль.

    3. На вкладке Группы поместите пользователя в соответствующую группу (группы).

    4. На вкладке Provisioning введите учетные данные пользователя аккаунт в сети Endian.

    5. Перейти к Участники Вкладка добавляет пользователя в группу.

    Настройка устройств

    Перейти к управлению и настройке Шлюзы : устройства, например Endian Edge или Mercury устройства или сторонние устройства, которые будут устанавливать VPN подключение к коммутатору с помощью OpenVPN и работа в качестве шлюза, позволяющего удаленные конечные точки, расположенные за ними, для доступа непосредственно из Коммутатор или с помощью Endian ConnectApp.

    Чтобы определить новые шлюзы, перейдите по адресу и выполните следующие действия:

    1. На вкладке Группы определите новое имя группы для шлюзов и добавьте описание. Нажмите Добавить, чтобы сохранить настройки и создать новую группу.

    2. На вкладке Устройства выберите способ настройки нового шлюза:

      • Нажав на Plug & Connect (Авторегистрация) и применив процедура Plug & Connect, которая действительно только для устройств Endian и рекомендуется для их.

      • Нажав на Добавить шлюз , чтобы вручную определить шлюз. Этот процедура может использоваться на всех устройствах.

    3. Чтобы настроить шлюз вручную, перейдите на первую вкладку Шлюз и напишите имя и пароль шлюз, который будет использоваться шлюзом для установления VPN. связь. Имя должно быть уникальным в экземпляре Switchboard, поэтому генерируется случайный, который вы можете изменить по своему желанию.

    4. Перейдите на вкладку Конечные точки , чтобы определить размещаемые конечные точки. за воротами. Конечные точки — это те устройства, которые вам нужно достичь через VPN-туннель, установленный шлюзом. Нажмите на кнопку Добавить строку, чтобы добавить новую конечную точку, которая будет иметь имя, описание, IP-адрес и приложение профиль.

    5. Хотя этот шаг не является обязательным, тем не менее рекомендуется it out: Определите Максимальное количество конечных точек , которые достижимый из шлюза, и локальная сеть , которая является реальная подсеть, в которой расположены эти конечные точки.

    6. Перейдите на вкладку Provisioning и не забудьте установить модель шлюз, который определяет, является ли это устройство Endian или нет, и если IP отображение. Введите все необходимые значения, чтобы настроить сетевое взаимодействие шлюза (Uplink, зоны). Настройка сети Устройство порядка байтов объясняется в этом руководстве.

    7. После этого нажмите «Добавить», чтобы сохранить новый шлюз.

    Профили приложений

    К удаленным конечным точкам можно подключиться разными способами, например, используя RDP, SSH, HTTP (S) или VNC-соединения, в зависимости от конкретного задача, которую он выполняет.Каждое из этих подключений называется Приложение в коммутаторе с порядком байтов. Однако конечная точка может быть достигнуты разными способами, например RDP и HTTPS: первый для доступа к рабочему столу и управления базой данных, содержащей фактические данные, собранные датчиками, установленными на конечных точках — или управляемый им; последний для доступа к ежедневным, еженедельным и ежемесячным отчетам генерируется программным обеспечением, работающим на конечной точке.

    Чтобы обеспечить доступ к конечной точке другим способом, функция Endian Коммутатор предоставляет возможность сгруппировать несколько приложений в Профили приложений, которые представляют все возможности для пользователя для доступа к конечной точке.Есть несколько приложений по умолчанию и Профили приложений , но многие другие могут быть определены и управляться в .

    Импортировать сторонний подписанный сертификат

    Примечание

    Этот шаг не является обязательным.

    Для импорта стороннего сертификата во избежание использования SSL-браузеров. сообщения об ошибках (например, действительный сертификат, подписанный ЦС), вы должны импортировать его из и выбрать Загрузить сертификат как Действие . Сертификат должен быть в формате pkcs12 , т.е. иногда их называют файлами PFX.Также возможно его создание с помощью инструмента OpenSSL, а затем импортируйте его на Switchboard.

    Необходимо иметь:

    • Сертификат CA (обычно доступен на веб-сайте CA, подписали сертификат сервера), называемый здесь ca.pem .

    • Сертификат сервера, здесь server.crt .

    • Закрытый ключ сервера, здесь называется server.key .

    Поместите эти сертификаты в каталог компьютера Linux, затем выполните следующая команда: Не забудьте заменить вышеупомянутые имена файлов с действительными именами сертификатов:

     root @ linux: ~ # openssl pkcs12 -nodes -export -out portal.p12 -inkey server.key -in server.crt -certfile ca.pem


    На выходе получается сертификат portal.p12 , который можно импортировано на Коммутатор.

    1926.449 — Определения, применимые к этому подразделу.

    Определения, данные в этом разделе, применяются к терминам, используемым в подразделе K. Определения, приведенные здесь для «утвержденного» и «квалифицированного лица», применяются вместо определений, данных в 1926.32, к использованию этих терминов в подразделе K.

    Допустимо .Установка или оборудование приемлемы для помощника министра труда и одобрены в соответствии с этим Подчастью K:

    (a) Если они приняты, или сертифицированы, или внесены в список, или маркированы, или иным образом определены как безопасные со стороны квалифицированная испытательная лаборатория, способная определять пригодность материалов и оборудования для установки и использования в соответствии с настоящим стандартом; или

    (b) в отношении установки или оборудования, которые ни одна квалифицированная испытательная лаборатория не принимает, не сертифицирует, не перечисляет, не маркирует или не определяет как безопасные, если они проверены или испытаны другим федеральным агентством или штатом. , муниципальные или другие местные органы власти, ответственные за обеспечение соблюдения положений Национального электротехнического кодекса по охране труда и признанные соответствующими этим положениям; или

    (c) В отношении изготовленного на заказ оборудования или связанных с ним установок, которые спроектированы, изготовлены и предназначены для использования конкретным покупателем, если производитель определил, что они безопасны для использования по назначению на основании: данные испытаний, которые работодатель хранит и предоставляет для ознакомления помощнику секретаря и его уполномоченным представителям.

    Принято . Установка считается «принятой», если она была проверена и признана безопасной квалифицированной испытательной лабораторией.

    Доступно . (Применительно к методам электромонтажа.) Способен сниматься или обнажаться без повреждения конструкции или отделки здания, или не быть постоянно замкнутым структурой или отделкой здания. (См. « скрытый » и « открытый ».)

    Доступно . (Применительно к оборудованию.) Допущение близкого подхода; не охраняется запертыми дверями, возвышениями или другими эффективными средствами. (См. « Легко доступный .»)

    Пропускная способность . Ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации, не превышая его температурный предел.

    Приборы . Утилизационное оборудование, как правило, отличное от промышленного, обычно построенное в стандартных размерах или типах, которое устанавливается или подключается как единое целое для выполнения одной или нескольких функций.

    Утверждено . Приемлемо для органа, применяющего данный Подчасть. Органом, обеспечивающим соблюдение этой Подчасти, является помощник министра труда по охране труда. Определение «приемлемого» указывает на то, что приемлемо для помощника министра труда и, следовательно, одобрено в значении данного подраздела.

    Аскарель . Общий термин для группы негорючих синтетических хлорированных углеводородов, используемых в качестве электроизоляционных материалов.Используются аскарели разных композиционных типов. В условиях возникновения дуги образующиеся газы, хотя и состоят преимущественно из негорючего хлористого водорода, могут включать в себя различные количества горючих газов в зависимости от типа аскарела.

    Заглушка (Заглушка) (Заглушка) . Устройство, которое путем вставки в розетку устанавливает соединение между проводниками присоединенного гибкого шнура и проводниками, постоянно подключенными к розетке.

    Автомат .Самодействующий, работающий собственным механизмом под воздействием какого-либо безличного воздействия, как, например, изменение силы тока, давления, температуры или механической конфигурации.

    Оголенный провод . См. « Проводник «.

    Склеивание . Постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

    Соединительная перемычка .Надежный проводник для обеспечения необходимой электропроводности между металлическими частями, которые необходимо электрически соединить.

    Ответвительная цепь . Проводники цепи между конечным устройством максимальной токовой защиты, защищающим цепь, и розеткой (ями).

    Корпус . Отдельно стоящая конструкция или отделенная от прилегающих конструкций противопожарными стенами, при этом все отверстия в ней защищены утвержденными противопожарными дверями.

    Шкаф .Кожух, предназначенный для поверхностного или скрытого монтажа и снабженный рамой, ковриком или обшивкой, в которой находится или может быть подвешена распашная дверь или двери.

    Сертифицировано . Оборудование считается «сертифицированным», если оно:

    (a) было протестировано и признано квалифицированной испытательной лабораторией соответствующим применимым стандартам испытаний или безопасным для использования определенным образом, и

    (b) относится к типу, чья продукция периодически проверяется квалифицированной испытательной лабораторией. Сертифицированное оборудование должно иметь этикетку, бирку или другую запись о сертификации.

    Автоматический выключатель — (a) (номинальное напряжение 600 вольт или меньше) Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном перегрузке по току без вреда для себя при правильном включении внутри свой рейтинг.

    (b) (Свыше 600 вольт, номинальное.) Коммутационное устройство, способное включать, проводить и отключать токи при нормальных условиях цепи, а также включать, проводить в течение определенного времени и отключать токи при определенных ненормальных условиях цепи, например как при коротком замыкании.

    Пункты класса I . Места класса I — это места, в которых горючие газы или пары присутствуют или могут присутствовать в воздухе в количествах, достаточных для образования взрывоопасных или воспламеняющихся смесей. К расположениям класса I относятся следующие:

    (a) Класс I, раздел 1 . Местоположение Класса I, Раздел 1 — это место:

    (1) в котором могут существовать воспламеняющиеся концентрации горючих газов или паров при нормальных условиях эксплуатации; или

    (2) в котором воспламеняющиеся концентрации таких газов или паров могут часто существовать из-за операций по ремонту или техническому обслуживанию или из-за утечки; или

    (3), при котором поломка или неправильная работа оборудования или процессов может привести к выбросу воспламеняющихся концентраций горючих газов или паров, а также может вызвать одновременный отказ электрического оборудования.

    ПРИМЕЧАНИЕ: Эта классификация обычно включает места, где летучие легковоспламеняющиеся жидкости или сжиженные горючие газы переносятся из одного контейнера в другой; внутренние части окрасочных камер и зоны, расположенные в непосредственной близости от окрасочных и окрасочных работ, где используются летучие легковоспламеняющиеся растворители; места, содержащие открытые цистерны или чаны с летучими легковоспламеняющимися жидкостями; сушильные камеры или отделения для испарения легковоспламеняющихся растворителей; недостаточно вентилируемые бюветы для горючего газа или летучих легковоспламеняющихся жидкостей; и все другие места, где воспламеняющиеся концентрации легковоспламеняющихся паров или газов могут возникать в ходе нормальной эксплуатации.

    (b) Класс I, раздел 2 . Местоположение Класса I, Раздел 2 — это место:

    (1) В котором используются, обрабатываются или используются летучие легковоспламеняющиеся жидкости или легковоспламеняющиеся газы, но опасные жидкости, пары или газы обычно находятся в закрытых контейнерах. или закрытые системы, из которых они могут выйти только в случае случайного разрушения или поломки таких контейнеров или систем, или в случае ненормальной работы оборудования; или

    (2) в котором воспламеняющиеся концентрации газов или паров обычно предотвращаются принудительной механической вентиляцией и которые могут стать опасными из-за отказа или ненормальной работы вентиляционного оборудования; или

    (3) Это прилегает к помещению Класса I, Раздела 1, и к которому могут иногда передаваться воспламеняющиеся концентрации газов или паров, если такое сообщение не предотвращается соответствующей вентиляцией с положительным давлением из источника чистого воздуха, и обеспечены эффективные меры защиты от отказа вентиляции.

    ПРИМЕЧАНИЕ: Эта классификация обычно включает места, где используются летучие легковоспламеняющиеся жидкости или горючие газы или пары, но которые могут стать опасными только в случае аварии или каких-либо необычных условий эксплуатации. Количество легковоспламеняющегося материала, которое может ускользнуть в случае аварии, соответствие вентиляционного оборудования, общая задействованная площадь, а также данные отрасли или бизнеса в отношении взрывов или пожаров — все это факторы, которые заслуживают рассмотрения при определении классификации и степени. каждого места.

    Трубопровод без клапанов, проверок, счетчиков и подобных устройств обычно не создает опасных условий, даже если он используется для легковоспламеняющихся жидкостей или газов. Места, используемые для хранения легковоспламеняющихся жидкостей или сжиженных или сжатых газов в герметичных контейнерах, обычно не считаются опасными, если они не находятся в других опасных условиях.

    Электрические кабелепроводы и связанные с ними кожухи, отделенные от технологических жидкостей одним уплотнением или барьером, классифицируются как места Раздела 2, если снаружи кабелепровода и кожухов не являются опасными участками.

    Пункты класса II . Места класса II являются опасными из-за наличия горючей пыли. К расположениям класса II относятся следующие:

    (a) Класс II, раздел 1 . Местоположение Класса II, Раздел 1 — это место:

    (1) В котором горючая пыль находится или может находиться во взвешенном состоянии в воздухе при нормальных рабочих условиях в количествах, достаточных для образования взрывоопасных или горючих смесей; или

    (2) Если механический отказ или ненормальная работа механизмов или оборудования может привести к образованию таких взрывоопасных или воспламеняющихся смесей, а также может стать источником воспламенения из-за одновременного отказа электрического оборудования, срабатывания защитных устройств или других причин или

    (3) в которых может присутствовать горючая пыль электропроводящего характера.

    ПРИМЕЧАНИЕ: Горючая пыль, не проводящая электричество, включает пыль, образующуюся при обработке и переработке зерна и зерновых продуктов, порошкообразного сахара и какао, сухих яиц и молока, измельченных специй, крахмала и паст, картофеля и древесной муки, масляной муки из бобов. и семена, сушеное сено и другие органические материалы, которые могут образовывать горючую пыль при обработке или обращении. Пыль, содержащая магний или алюминий, особенно опасна, поэтому необходимо соблюдать особую осторожность, чтобы избежать возгорания и взрыва.

    (b) Класс II, Раздел 2 . Местоположение Класса II, Раздел 2 — это место, в котором:

    (1) Горючая пыль обычно не находится во взвешенном состоянии в воздухе в количествах, достаточных для образования взрывоопасных или горючих смесей, а скоплений пыли обычно недостаточно, чтобы помешать нормальному работа электрооборудования или другой аппаратуры; или

    (2) Пыль может находиться во взвешенном состоянии в воздухе в результате нечастых сбоев в работе оборудования для обработки или обработки, и образующиеся в результате скопления пыли могут воспламениться в результате ненормальной работы или выхода из строя электрического оборудования или другого оборудования.

    ПРИМЕЧАНИЕ: Эта классификация включает места, где опасная концентрация взвешенной пыли маловероятна, но где скопления пыли могут образовываться на электрическом оборудовании или поблизости от него. В этих зонах может находиться оборудование, из которого может выходить заметное количество пыли при ненормальных условиях эксплуатации, или они могут находиться рядом с помещением Класса II Раздела 1, как описано выше, в котором взрывоопасная или воспламеняющаяся концентрация пыли может быть переведена во взвешенное состояние при ненормальных условиях эксплуатации. .

    Объекты класса III . К классу III относятся места, представляющие опасность из-за наличия легко воспламеняющихся волокон или мух, но в которых такие волокна или мухи вряд ли будут находиться во взвешенном состоянии в воздухе в количествах, достаточных для образования воспламеняющихся смесей. К расположениям класса 111 относятся следующие:

    (a) Класс III, раздел 1 . Местоположение Класса III, Раздел 1 — это место, в котором обрабатываются, производятся или используются легко воспламеняющиеся волокна или материалы, образующие горючие летучие вещества.

    ПРИМЕЧАНИЕ: К легко воспламеняющимся волокнам и мухам относятся вискоза, хлопок (включая хлопковый линт и хлопковые отходы), сизаль или хенекен, истл, джут, конопля, пакля, какао-волокно, дуб, тюкованные отходы капока, испанский мох, эксельсиор, опилки, щепа и другие подобные материалы.

    (b) Класс III, Раздел 2 . Помещение Класса III, Раздел 2 — это место, в котором легко воспламеняющиеся волокна хранятся или обрабатываются, кроме как в процессе производства.

    Коллекторное кольцо .Коллекторное кольцо представляет собой набор контактных колец для передачи электрической энергии от неподвижного элемента к вращающемуся.

    Скрытый . Оказывается недоступным из-за конструкции или отделки здания. Провода в скрытых кабельных каналах считаются скрытыми, даже если они могут стать доступными после их извлечения. [См. « Доступный . (Применительно к способам подключения.)»]

    Проводник — (a) Неизолированный . Проводник, не имеющий никакого покрытия или какой-либо электрической изоляции.

    (b) Покрытие . Проводник, заключенный в материал, состав или толщина которого не распознается как электрическая изоляция.

    (в) Изолированный . Проводник, заключенный в материал определенного состава и толщины, который считается электрической изоляцией.

    Контроллер . Устройство или группа устройств, которые служат для управления определенным образом электрической мощностью, подаваемой на устройство, к которому оно подключено.

    Жилой провод . См. « Проводник «.

    Вырез . (Более 600 вольт, номинальное.) Узел держателя предохранителя с держателем предохранителя, держателем предохранителя или отключающим ножом. Держатель предохранителя или держатель предохранителя может включать в себя проводящий элемент (плавкую вставку) или может действовать как отключающий нож за счет включения неплавкого элемента.

    Коробка для вырезов . Корпус, предназначенный для поверхностного монтажа и имеющий распашные двери или крышки, прикрепленные непосредственно к стенкам самого корпуса и выдвигающиеся вместе с ними.(См. « Шкаф .»)

    Влажное место . См. « Местоположение ».

    Передняя глухая . Без токоведущих частей, открытых для контакта с человеком на рабочей стороне оборудования.

    Устройство . Единица электрической системы, которая предназначена для передачи, но не использования электрической энергии.

    Средства отключения . Устройство, группа устройств или другие средства, с помощью которых проводники цепи могут быть отключены от источника питания.

    Выключатель (или разъединитель) . (Более 600 вольт, номинальное.) Механическое переключающее устройство, используемое для изоляции цепи или оборудования от источника питания.

    Сухое место . См. « Местоположение ».

    Закрытый . Окруженный корпусом, корпусом, забором или стенами, которые предотвратят случайный контакт людей с частями под напряжением.

    Корпус . Корпус или корпус устройства, забор или стены, окружающие установку, для предотвращения случайного контакта персонала с частями, находящимися под напряжением, или для защиты оборудования от физического повреждения.

    Оборудование . Общий термин, включающий в себя материал, арматуру, устройства, приборы, приспособления, аппаратуру и т.п., используемые как часть или в связи с электрической установкой.

    Заземляющий провод оборудования . См. «Токопроводящая жила G , оборудование ».

    Аппарат взрывозащищенный . Аппарат, заключенный в корпус, способный выдержать взрыв определенного газа или пара, который может произойти внутри него, и предотвратить воспламенение определенного газа или пара, окружающего корпус, от искр, вспышек или взрыва газа или пара внутри , и который работает при такой внешней температуре, что не воспламенит окружающую легковоспламеняющуюся атмосферу.

    Открыт . (Применительно к токоведущим частям.) Возможность непреднамеренного прикосновения или приближения человека на расстояние, превышающее безопасное расстояние. Он применяется к частям, которые не защищены, не изолированы или не изолированы должным образом. (См. « доступный » и « скрытый ».)

    открытый . (Применительно к способам электромонтажа.) На или прикрепленных к поверхности или за панелями, предназначенными для обеспечения доступа. [См. « Доступный . (Применительно к способам подключения.)»]

    Открытый .(Для целей § 1926.408 (d), Системы связи.) Если цепь находится в таком положении, что в случае отказа опор или изоляции может возникнуть контакт с другой цепью.

    Внешнее управление . Возможность работы без контакта оператора с частями под напряжением.

    Питатель . Все проводники цепи между вспомогательным оборудованием или распределительным щитом генератора изолированной установки и конечным устройством максимального тока ответвления.

    Гирлянда освещения . Гирлянда наружных огней подвешена между двумя точками на расстоянии более 15 футов (4,57 м) друг от друга.

    Фитинг . Принадлежность, такая как контргайка, втулка или другая часть системы электропроводки, которая предназначена в первую очередь для выполнения механической, а не электрической функции.

    Предохранитель . (Более 600 вольт, номинальное.) Устройство защиты от перегрузки по току с плавкой частью, размыкающей цепь, которая нагревается и отключается при прохождении через нее сверхтока.Предохранитель состоит из всех частей, которые образуют единый блок, способный выполнять предписанные функции. Это может быть или не быть законченным устройством, необходимым для подключения его к электрической цепи.

    Земля . Проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или некоторым проводящим телом, которое служит вместо земли.

    Заземлен . Связан с землей или с каким-либо проводящим телом, которое служит вместо земли.

    Заземлен, эффективно (более 600 вольт, номинал.) «Постоянно подключен к земле через заземление с достаточно низким импедансом и достаточной амплитудой, чтобы ток замыкания на землю, который может возникнуть, не мог подняться до напряжения, опасного для персонала.

    Заземленный провод . Проводник системы или цепи, который намеренно заземлен.

    Заземляющий провод . Проводник, используемый для подключения оборудования или заземленной цепи системы электропроводки к заземляющему электроду или электродам.

    Заземлитель, оборудование . Проводник, используемый для соединения нетоковедущих металлических частей оборудования, кабельных каналов и других кожухов с заземленным проводом системы и / или проводником заземляющего электрода на обслуживающем оборудовании или в источнике отдельно созданной системы.

    Провод заземляющего электрода . Проводник, используемый для подключения заземляющего электрода к заземляющему проводу оборудования и / или к заземленному проводнику цепи на сервисном оборудовании или в источнике отдельно производной системы.

    Прерыватель цепи замыкания на землю . Устройство для защиты персонала, которое функционирует для обесточивания цепи или ее части в течение установленного периода времени, когда ток на землю превышает некоторое заданное значение, которое меньше, чем требуется для срабатывания устройства защиты от сверхтока цепи питания.

    Охраняемая . Крытые, экранированные, огражденные, закрытые или иным образом защищенные с помощью подходящих крышек, кожухов, барьеров, перил, экранов, матов или платформ, чтобы исключить вероятность приближения к опасной точке или контакта людей или предметов.

    Подъемник . Любой шахтный проход, люк, колодец или другое вертикальное отверстие или пространство, в котором предназначен для работы лифт или кухонный лифт.

    Идентифицировано (проводники или клеммы) . «Идентифицировано» в отношении проводника или его вывода означает, что такой провод или вывод можно распознать как заземленный.

    Идентифицировано (для использования) . Признано подходящим для конкретной цели, функции, использования, среды, приложения и т. Д.где описано как требование в этом стандарте. Пригодность оборудования для конкретной цели, среды или применения определяется квалифицированной испытательной лабораторией, если такая идентификация включает маркировку или перечисление.

    Изолированный провод . См. « Проводник «.

    Выключатель прерывателя . (Более 600 вольт, номинальное.) Переключатель, способный включать, пропускать и отключать определенные токи.

    Искробезопасное оборудование и соответствующая проводка .Оборудование и связанная с ним электропроводка, в которых любое искровое или тепловое воздействие, возникающее в нормальных условиях или в определенных условиях неисправности, не способно при определенных предписанных условиях испытаний вызвать воспламенение смеси легковоспламеняющихся или горючих материалов в воздухе в их наиболее легко воспламеняемой концентрации.

    Изолированный . Недоступен для людей, если не используются специальные средства доступа.

    Изолированная система питания . Система, состоящая из изолирующего трансформатора или его эквивалента, устройства контроля изоляции линии и его незаземленных проводников цепи.

    Маркированный . Оборудование или материалы, на которые нанесена этикетка, символ или другой опознавательный знак квалифицированной испытательной лаборатории, указывающий на соответствие соответствующим стандартам или характеристики определенным образом.

    Розетка освещения . Розетка, предназначенная для прямого подключения патрона, осветительного прибора или подвесного шнура, оканчивающегося патроном.

    Регистрация . Оборудование или материалы, включенные в список, опубликованный квалифицированной испытательной лабораторией, в списке которой указано, что оборудование или материалы соответствуют соответствующим стандартам или были протестированы и признаны пригодными для использования в установленном порядке.

    Местоположение — (a) Место с повышенной влажностью . Частично защищенные места под навесами, шатрами, крытыми открытыми верандами и т.п., а также внутренние помещения с умеренной влажностью, например, некоторые подвалы.

    (б) Сухое место . Место обычно не подвержено сырости или сырости. Место, классифицированное как сухое, может быть временно подвержено сырости или сырости, как в случае строящегося здания.

    (в) Мокрая зона .Установки под землей, в бетонных плитах или кирпичной кладке в непосредственном контакте с землей, а также в местах, подверженных насыщению водой или другими жидкостями, например, в местах, подверженных атмосферным воздействиям и незащищенных.

    Рентгеновский переносной . Рентгеновское оборудование установлено на постоянном основании с колесами и / или роликами для перемещения в полностью собранном виде.

    Центр управления двигателями . Сборка из одной или нескольких закрытых секций, имеющих общую шину питания и в основном содержащих блоки управления двигателями.

    Выход . Точка в системе электропроводки, через которую подается ток для питания оборудования утилизации.

    Максимальный ток . Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку проводника. Это может быть результатом перегрузки (см. Определение), короткого замыкания или замыкания на землю. Ток, превышающий номинальный, может поддерживаться определенным оборудованием и проводниками при заданном наборе условий. Следовательно, правила защиты от сверхтоков специфичны для конкретных ситуаций.

    Перегрузка . Эксплуатация оборудования с превышением номинальной, полной номинальной нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если она сохраняется в течение достаточного времени, может вызвать повреждение или опасный перегрев. Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой. (См. « Overcurrent .»)

    Панель . Отдельная панель или группа панельных блоков, предназначенная для сборки в виде одной панели; включая автобусы, автоматические устройства максимального тока, а также с переключателями или без переключателей для управления световыми, тепловыми или силовыми цепями; предназначен для размещения в шкафу или ящике для вырезок, размещенных в стене или перегородке или у них и доступным только спереди.(См. «Коммутатор».)

    Портативный рентгеновский аппарат . Рентгеновское оборудование, предназначенное для переноски в руках.

    Силовой предохранитель . (Более 600 вольт, номинальное.) См. « Предохранитель ».

    Розетка . Замкнутая сборка, которая может включать розетки, автоматические выключатели, держатели предохранителей, предохранители, шины и средства для монтажа ватт-часов; предназначены для распределения энергии, необходимой для работы мобильного или временно установленного оборудования.

    Электропроводка помещений . Эта внутренняя и внешняя проводка, включая проводку силовой, осветительной, управляющей и сигнальной цепей вместе со всем связанным с ней аппаратным обеспечением, арматурой и проводными устройствами, как постоянно, так и временно установленными, которая простирается от конца нагрузки в месте сброса или нагрузки. конец сервисных боковых проводов к розетке (ам). Такая проводка не включает внутреннюю проводку приборов, приспособлений, двигателей, контроллеров, центров управления двигателями и подобного оборудования.

    Квалифицированное лицо . Знакомый с конструкцией и эксплуатацией оборудования, а также с соответствующими опасностями.

    Квалифицированная испытательная лаборатория . Должным образом оснащенная и укомплектованная персоналом испытательная лаборатория, которая имеет возможности и предоставляет следующие услуги:

    (a) Экспериментальные испытания на безопасность определенных единиц оборудования и материалов, упомянутых в настоящем стандарте, для определения соответствия соответствующим стандартам испытаний или производительности в указанным способом;

    (b) Проверка работы таких единиц оборудования и материалов на заводах для оценки продукции, чтобы гарантировать соответствие стандартам испытаний;

    (c) определение стоимости услуги посредством полевых проверок для контроля правильного использования этикеток на продуктах и ​​с правом отзыва этикетки в случае установки опасного продукта;

    (d) Использование контролируемой процедуры для идентификации перечисленного и / или маркированного оборудования или испытанных материалов; и

    (e) Предоставление достоверных отчетов или выводов, которые являются объективными и непредвзятыми в отношении используемых тестов и методов тестирования.

    Raceway . Канал, специально предназначенный для удержания проводов, кабелей или шин, с дополнительными функциями, разрешенными в этом подразделе. Дорожки качения могут быть из металла или изоляционного материала, и этот термин включает жесткий металлический канал, жесткий неметаллический канал, промежуточный металлический канал, непроницаемый для жидкости гибкий металлический канал, гибкий металлический трубопровод, гибкий металлический канал, электрический металлический трубопровод, дорожки качения под полом, дорожки качения пола из ячеистого бетона, Дорожки качения пола из ячеистого металла, дорожки качения на поверхности, кабельные каналы и шинопроводы.

    Легко доступный . Возможность быстрого доступа для работы, обновления или осмотра, без необходимости того, чтобы те, к кому необходим свободный доступ, перелезали через препятствия или устраняли их, или прибегали к переносным лестницам, стульям и т. Д. (См. « Accessible »)

    . Розетка . Розетка — это контактное устройство, устанавливаемое на розетке для подключения одиночной соединительной вилки. Одиночная розетка — это одноконтактное устройство, на котором нет другого контактного устройства на том же ярме.Множественная розетка — это одно устройство, содержащее две или более розетки.

    Розетка выходная . Розетка, в которой установлена ​​одна или несколько розеток.

    Схема дистанционного управления . Любая электрическая цепь, которая управляет любой другой цепью через реле или эквивалентное устройство.

    Пломбируемое оборудование . Оборудование, заключенное в корпус или шкаф, снабженное средствами герметизации или блокировки, так что доступ к токоведущим частям невозможен без открытия корпуса.Оборудование может работать или не работать без открытия корпуса.

    Отдельно производная система . Система электропроводки в помещении, питание которой поступает от обмоток генератора, трансформатора или преобразователя и не имеет прямого электрического соединения, включая жестко подключенный заземленный проводник цепи, с проводниками питания, происходящими из другой системы.

    Сервис . Обслуживаются проводники и оборудование для передачи энергии из системы электроснабжения в систему электропроводки помещения.

    Сервисные кондукторы . Провода питания, идущие от уличной магистрали или от трансформаторов к вспомогательному оборудованию в помещениях.

    Отказ от услуг . Воздушные служебные провода от последнего столба или другой воздушной опоры до сращиваний, если таковые имеются, подключенных к служебным входным проводникам в здании или другой конструкции, включая их.

    Служебно-вводные проводники ВЛ . Сервисные проводники между выводами сервисного оборудования и точкой, обычно находящейся за пределами здания, вдали от стен здания, где они соединяются с помощью ответвителя или стыка с сервисным ответвлением.

    Служебно-вводные кондукторы подземной сети . Сервисные провода между выводами сервисного оборудования и точкой подключения к сервисной стороне. Там, где служебное оборудование расположено за стенами здания, вводы служебного оборудования могут отсутствовать или они могут находиться полностью вне здания.

    Сервисное оборудование . Необходимое оборудование, обычно состоящее из автоматического выключателя или переключателя и плавких предохранителей, и их принадлежностей, расположенное рядом с точкой входа питающих проводов в здание или другое сооружение или иным образом определенную область и предназначенное для создания основного элемента управления и средств отключения питания.

    Сервисная дорожка . Дорожка кабельного ввода, закрывающая проводники служебного входа.

    Цепь сигнализации . Любая электрическая цепь, питающая сигнальное оборудование.

    Коммутатор . Большая одиночная панель, рама или набор панелей, которые имеют переключатели, шины, приборы, устройства защиты от перегрузки по току и другие защитные устройства, установленные на лице или спине, или на обоих. Распределительные щиты обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах.(См. « Panelboard .»)

    Переключатели — (a) Переключатель общего назначения . Выключатель, предназначенный для использования в общих распределительных и распределительных цепях. Он рассчитан в амперах и способен отключать номинальный ток при номинальном напряжении.

    (b) Быстрый выключатель общего назначения . Выключатель общего назначения, сконструированный таким образом, чтобы его можно было устанавливать в коробках для смываемых устройств или на крышках розеток, или иным образом использовать вместе с системами электропроводки, признанными в этом подразделе.

    (c) Изолирующий выключатель . Выключатель, предназначенный для отключения электрической цепи от источника питания. У него нет отключающей способности, и он предназначен для работы только после размыкания цепи каким-либо другим способом.

    (d) Выключатель цепи двигателя . Переключатель мощностью в лошадиных силах, способный отключать максимальный рабочий ток перегрузки двигателя той же мощности, что и переключатель, при номинальном напряжении.

    Коммутационные аппараты .(Более 600 вольт, номинальное.) Устройства, предназначенные для замыкания и / или размыкания одной или нескольких электрических цепей. В эту категорию входят автоматические выключатели, выключатели, разъединяющие (или изолирующие) переключатели, средства отключения и выключатели-прерыватели.

    Рентгеновский переносной . Рентгеновское оборудование, установленное в транспортном средстве или легко разбираемое для транспортировки в транспортном средстве.

    Коммунальное оборудование . Утилизационное оборудование означает оборудование, которое использует электрическую энергию для механических, химических, обогревательных, осветительных или аналогичных полезных целей.

    Система утилизации . Утилизационная система — это система, обеспечивающая электроэнергией и светом рабочие места сотрудников, включающая в себя систему электропроводки и утилизационное оборудование.

    Вентилируемый . Оснащен средствами, обеспечивающими циркуляцию воздуха, достаточную для удаления избытка тепла, дыма или паров.

    Летучая легковоспламеняющаяся жидкость . Легковоспламеняющаяся жидкость с температурой вспышки ниже 38 градусов C (100 градусов F) или температура выше ее точки вспышки, или горючая жидкость класса II, имеющая давление пара, не превышающее 40 psia (276 кПа) при 38 градусах.C (100 ° F), температура которого выше точки воспламенения.

    Напряжение . (Цепи.) Наибольшая среднеквадратичная (эффективная) разность потенциалов между любыми двумя проводниками рассматриваемой цепи.

    Напряжение номинальное . Номинальное значение, присвоенное цепи или системе с целью удобного обозначения ее класса напряжения (как 120/240, 480Y / 277, 600 и т. Д.). Фактическое напряжение, при котором работает схема, может отличаться от номинального в пределах диапазона, обеспечивающего удовлетворительную работу оборудования.

    Напряжение на массу . Для заземленных цепей — напряжение между данным проводником и той точкой или проводником цепи, которая заземлена; для незаземленных цепей — наибольшее напряжение между данным проводником и любым другим проводником цепи.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
