Отрегулировать качество изображения на телевизоре можно при помощи качественного усилителя ТВ сигнала

Многие из нас слышали проб активных домашних антеннах для телевизора, но не все знают то, в чем их отличие от пассивных? А разница заключается в том, что у нее внутри располагается усилитель, для которого необходимо электрозапитка от адаптера, мощность от 9 до 12 Вольт. Данное устройство можно применять для того, чтобы качество приема телеканалов на антенну улучшилось. Чаше всего усилители используют в дециметровом или метровом диапазонах, однако они могут устанавливаться и далеко от приемника, стоящего на -значительном удалении.

Содержание материала:

Антенный усилитель: предназначение и принцип действия

Чтобы повысить качество приема сигнала антенной, иногда к ней подключают усилитель. Данный прибор полезен тогда, когда расстояние от телетранслятора до приемника большое, или же вами выбрана неподходящая модель спутниковой или кабельной антенны. С помощью прибора возможно существенно повысить качественный показатель воспроизводимой телевизором картинки. Правильным обычно считают расположение данного устройства рядом с приемником, потому, что сигнал, который идет от него по кабелю, снижается.

Антенный усилитель – это прибор, который способен добавить мощности принимаемому сигналу. Его наличие помогает просматривать активные транслируемые каналы в более высоком качестве.

Как правило, антенный усилитель способен существенно добавить мощность сигналу, который принимает телевизор

Усилители антенные для телевизора имеют самые различные параметры, и могут различаться внешне. Кроме того, одни типы приборов рассчитаны на очень отдаленный, а другие на близкий прием. Их устанавливают рядом с уличными или же комнатными приемниками.

Виды усилителей:

1. Широкополосный. Данный тип аналогового усилителя предназначен для улучшения качества картинки одновременно на нескольких устройствах (часто устанавливаются такие устройства в многоквартирных домах, подъездах). Такая модель может работать не только в ДМВ, но и в МВ диапазонах.
2. Многодиапазонные. Они обеспечивает улучшение принимаемого изображения от приемников, которые установлены на высоких мачтах. Их используют небольших системах коллективного приема.
3. Диапазонные. Благодаря данному виду устройств можно принимать пассивный сигнал от особо удаленных станций. Данные диапазонные модели корректируют прием, устраняя сильные шумы.

Все виды усилителей предназначены для улучшения сигнала. Вашей задачей является правильно определить, какой именно тип устройства подойдет для вашей антенны.

Умное устройство: усилитель для ТВ антенны

Принимающая телевизионная антенна предназначена для того, чтобы принимать от телецентра электромагнитное излучение, наводящее ее на токопроводящие элементы, поступающие в коаксиальный кабель. В соответствии с конструкцией наружной антенны удается получить и усилить слабый сигнал различной мощности. Отталкиваясь от этого, вводят понятие коэффициента направления действия антенны телевидения, который показывает, во сколько раз уровень сигнала на выходе превышает сигнал, получаемый от полуволнового вибратора.

Усилитель для антенны телевизора помогает получать сигнал необходимой мощности, способствующий правильной работе телевизионного устройства. От него зависит качество изображения, которое плата выводит на экран.

Современный рынок телевизионных устройств представляет нам множество разных моделей. Из-за этого многим обывателям иногда сложно определиться, какое именно устройство им подходит больше.

Существует большое количество усилителей для ТВ антенны, подобрать который можно при помощи специалиста

Чтобы совершить грамотный выбор при покупке, нужно учитывать несколько моментов:

1. Коэффициент усиления. Его рассчитывают, исходя из примерного расстояния между телевизионным устройством и источником сигнала (транслирующей вышкой). Оно не может быто больше 150 км. Но при расстоянии от 10 км и меньше, в усилении сигнала надобности нет, стоит лишь определить подходящую антенну.
2. Тип антенны. Для решетчатых приемников подойдут модели SWA. Они функционируют в частотах от 49 до 791 МГц.
3. Диапазон частот. Прекрасным решением для обыкновенного наружного приемника будет установка широкополосной разновидности, вот только более хороший результат покажет прибор, функционирующий только в определенном диапазоне частот.

Необходимо знать, что чем ниже коэффициент шума устройства, тем лучше будет картинка на экране телевизора.

Как выбрать усилитель ТВ сигнала: цифровой и обычный виды

Чтобы телевизионная антенна могла лучше ловить сигнал, к ней можно подсоединить усилитель. Данный прибор помогает улучшить качество приема, если до телецентра особенно большое расстояние, или же у вас слабая, плохая антенна. Особенно часто приборы, усиливающие телевизионные сигналы, устанавливают жильцы нижних этажей многоэтажек, для дачи, и в сельской местности.

Как выбрать усилитель ТВ сигнала цифровой так, чтобы он приносил максимум пользы и его не пришлось менять? Для этого необходимо знать уровень приема вашей антенны и расстояние до передающего телецентра.

Подобрать усилитель ТВ сигнала вполне можно самостоятельно, если грамотно ознакомиться с характеристиками прибора

Усилитель для антенны телевизора устанавливают для того, чтобы изображение перестало снежить, и картинка стала четкой. В зависимости от расстояния до передающего центра необходимо подобрать прибор для телевизора с отвечающими ему коэффициентами усиления. Наибольшее расстояние не может выходить за пределы 150 км. Если расстояние до передающей установки менее 10 км, то антенный усилитель не устанавливается. Вам достаточно правильно подобрать антенну.

Для правильного подбора устройства необходимо знать:

• Расстояние до самой ближайшей передающей станции;
• Диапазон частот, который вам нужен;
• То тип антенны, которая у вас уже стоит.

Не нужно гоняться за максимальными коэффициентоми усиления. Такие приборы могут работать неправильно и производить сильные шумы.

Создаем усилитель телевизионного сигнала из подручных средств

Комнатная антенна, оснащенная усилителем, дает возможность обеспечить на много качественную и четкую картинку на экране телевизора, убрать шумы и отыскать больше каналов. Для этого вам совсем не обязательно приобретать устройство в магазине.

Усилитель телевизионного сигнала совсем не сложно сделать самому. Для этого можно использовать самые различные подручные средства.

Рассмотрим пример изготовления простого усилителя с использованием пивных банок. Усилитель для антенны такого типа можно изготовить за 10-15 мин. и он отлично будет функционировать. Для того, чтобы его сделать необходимо обзавестись: кабелем питания, штекером, двумя жестяными банками, отверткой, саморезами, липкой лентой/изолентой, палкой как старый деревянный тремпель.

Создать усилитель телевизионного сигнала можно из подручных средств, главное — детально ознакомиться с тем, как это правильно сделать

Этапы создания прибора для усиления сигнала:

• Соединяем пивные банки и палку при помощи изоленты. Вам необходимо обеспечить расстояние между жестянками где-то около 7-7,5 см. В случае, если на банках есть колечки, закрепить кабель проще всего к ним.
• Вкручиваем в банки саморезы. Для этого зачищаем концы кабеля и прикрепляем его шурупами.
• При помощи липкой ленты соединяем палку и провод для придания устройству устойчивости.
• Прикрываем банки большой пластиковой колбой с обрезанным дном и горлышком.
• В середине емкости проделываем дырку. Через нее будет можно протянуть кабель.
• Когда соберете устройство, на капроновую бутылку налейте немного кипятка. Он поспособствует изменению формы пластиковой бутылки и обеспечит хорошую герметичность отверстия.
• Делаем подключение устройства и производим настройку. Данный блок нужно настроить так, чтобы он работал безотказно.

При желании, конструкцию вы можете усовершенствовать, путем дополнения ее несколькими секциями.

Что такое усилитель ТВ сигнала (видео)

Часто, даже в городе, при использовании обычного телевизора возникают проблемы с сигнала польской антенны. Чтобы избежать данной проблемы, можно подключить кабельное или спутниковое телевидение. Для тех. У кого нет возможности установить дорогостоящее оборудование, необходимо подключить антенный усилитель. Данный прибор будет полезен, когда до телевышки слишком далеко, или вы неправильно подобрали антенну. Данное устройство можно приобрести готовое в магазине, или изготовить самостоятельно. Главное правильно определить мощность уже имеющейся телеантенны, и расстояние до ближайшего населенного пункта.

как работает и как выбрать цифровой усилитель сигнала ТВ

Слабый сигнал с передатчика является причиной ухудшения приема телеканалов в местах, удаленных от телевизионных вышек. Чтобы качество изображения улучшилось, применяют усилитель телевизионного сигнала – небольшой по размерам прибор, который устанавливают на антенну и присоединяют кабелем.

Мы расскажем о том, как работают усилители, какие критерии выбора устройств являются решающими. У нас вы узнаете все о видах антенных усилителей, их плюсах и минусах. С учетом наших рекомендаций вы сможете приобрести максимально подходящую вам модель.

Содержание статьи:

• Почему ухудшается телесигнал
• Цифровой ТВ-усилитель сигнала
  • Назначение и принцип работы
  • Виды антенных усилителей
  • Преимущества и недостатки устройств
• Рекомендации по выбору усилителя
• Выводы и полезное видео по теме

Почему ухудшается телесигнал

Определить, что сигнал не соответствует требованиям, просто. Однако у аналогового и цифрового телевидения приемники реагируют по-разному.

В первом случае появляется серо-бела рябь, «снег», картинка частично искажается или пропадает полностью. Во втором – изображение застывает, становится зеленым или «пиксельным».

При исчезновении или ухудшении изображения и звука на экране появляется соответствующая надпись и рекомендации, как можно исправить положение

Причин ухудшения сигнала множество – от быстро вышедших из строя бракованных антенн до негодного состояния кабеля или соединителя. Существуют и более серьезные причины – например, слишком большая удаленность от передатчика, с которой не справляется даже мощная антенна с усилителем.

Цифровой сигнал может исчезнуть в следующих случаях:

Галерея изображенийФото из Устройства, установленные снаружи, более всего подвержены ежедневному воздействию ветра, солнца, дождя и мороза – соответственно, и ломаются быстрее, чем домашние приборы По определенному графику на телевышках проводят профилактические работы, связанные с техобслуживанием оборудования. Пользователей заранее оповещают о времени отключения сигнала Если купить неподходящий вид антенны, добиться хорошего сигнала будет почти невозможно.

То же самое произойдет, если установить правильную антенну, но слишком низко Соединительный коаксиальный кабель должен быть цельным, с крепкой изоляцией, приобретенный у проверенного поставщика. Старый, ненадежный кабель вызывает затухание даже сильного сигнала Неисправность телевизора, антенны или усилителяПериод техобслуживания передатчиковНеправильно подобранная ТВ-антеннаПлохое качество кабеля

На качество изображения и звука может влиять не только кабель, но и старые, окисленные соединители, сплиттеры, разъемы – любые дополнительные элементы, кроме усилителя.

Даже при правильно подобранном оборудовании могут возникать шумы от всевозможных передающих приборов – модемов, радиостанций, ретрансляторов, маршрутизаторов и даже устройств, не оснащенных антенной.

Бывает так, что из-за неправильных расчетов подбирают антенну или усилитель со слишком высоким коэффициентом усиления, вследствие чего сигнал перегружается и адекватная передача данных становится невозможной.

Цифровой ТВ-усилитель сигнала

Чтобы устранить некоторые из перечисленных причин, и применяют цифровой усилитель ТВ-сигнала. Его устанавливают на выносную антенну, рядом с комнатной или отдельно, присоединяя коаксиальным кабелем. Вид прибора выбирают в зависимости от конкретных условий и требований.

Назначение и принцип работы

Как только вы выясните, что можно улучшить качество передаваемой информации выравниванием или стабилизацией получаемого сигнала с помощью усилителя, останется купить подходящий прибор и установить его. Это почти всегда помогает, если кабель от установленной на крыше антенны слишком длинный.

Убрать помехи с помощью усилителя также возможно, если причина – в большом числе антенных разъемов, которые не только проводят сигнал, но и значительно ослабляют его

Назначение усилителя сигнала ТВ, таким образом, заключается в улучшении передачи данных и, как следствие, в четкой, неразмытой картинке на экране телевизора и чистом звуке.

Цифровое телевидение отличается от аналогового еще и тем, что при использовании в удаленных от транслятора точках нужно устанавливать только узконаправленную антенну и уже под нее подбирать усиливающее сигнал устройство.

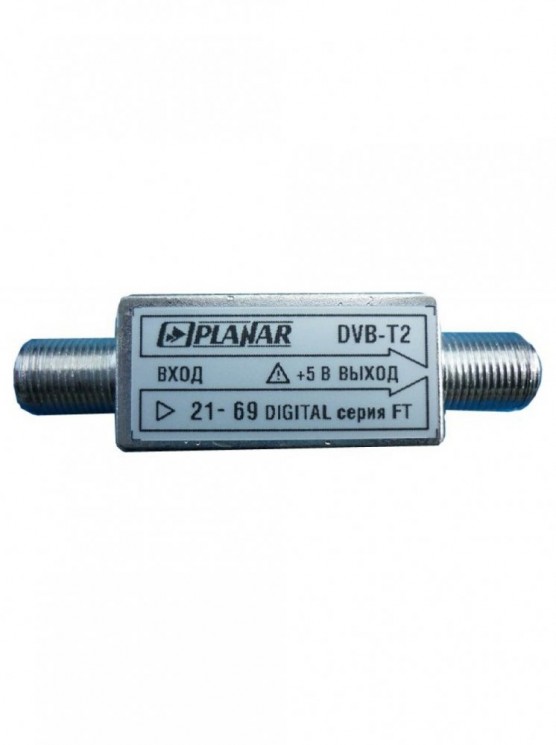

Устойчивый к внешним помехам усилитель для цифровой передачи данных, выравнивания и стабилизации сигнала устанавливают непосредственно перед цифровым ресивером

Мощные устройства для DVB-T2 не только усиливают сигнал, принимаемый антенной, но и могут выполнять дополнительные функции: суммировать передачу данных с 2-3 антенн или, наоборот, разделять один сигнал на несколько выходов.

Виды антенных усилителей

Практически проверить, стоит ли приобретать усилитель, можно элементарным способом: установить телевизор и принимающую сигнал антенну рядом. Если изображение станет более четким, имеет смысл купить усилитель сигнала, если картинка на экране не улучшится, сначала придется заменить саму антенну.

Выбирая усилитель, не стоит обращать внимание на устройства, предназначенные для мощных телеустановок.

Подойдут приборы, рассчитанные на домашнее телевидение – то есть для средних и небольших антенн

В продаже встречаются 3 категории усилителей:

• Диапазонные. Образец – предназначенный для цифровой передачи данных DVB-Т2 прибор ДМВ.
• Многодиапазонные, работающие в дециметровом и метровом диапазоне, то есть распознающие все передаваемые сигналы.
• Широкополосные – LSA и SWA. Они усиливают сигнал, передаваемый в заданной полосе.

Если консультанту в магазине сказать, что вам нужен прибор для усиления цифрового сигнала, то, скорее всего, он предложит выбор среди специальных цифровых усилителей – устройств с платами, работающими в ДМВ (дециметровом диапазоне волн).

Преимущества и недостатки устройств

Выбранный усилитель не может быть хорошим или плохим, необходимо, чтобы он подходил по техническим характеристикам. Даже дорогой качественный адаптер может как улучшить сигнал, так и сделать его нестабильным.

Чтобы этого не произошло, конструкцию домашней телесети следует продумывать еще перед установкой основных элементов – телевизора, антенн и усиливающих приборов.

Преимущества прибора очевидны: он усиливает сигнал, улучшает видимую его часть – картинку на экране телевизора, блокирует помехи. Но есть ряд недостатков, которые нужно учитывать

В идеале, при использовании нескольких телеприемников количество усилителей должно быть ограниченным, так как любой дополнительный прибор искажает видеопоток, а не только улучшает сигнал. Результатом искажений может стать наслоение их друг на друга и отрицательный результат.

Неожиданный эффект можно получить, если применить широкополосный усилитель. Получая сигналы разных уровней от ретранслятора, усилитель повышает частоты, перегружает поток, поступающий на разъем приемника или декодера.

В результате параметры сигнала, а в последствии и качество изображения резко падают. Ситуацию может спасти возможность регулировки усилителя, но не по всему диапазону, а на отдельно взятых частотах.

Рекомендации по выбору усилителя

Не факт, что выбранный усилитель исправит ситуацию. Некоторые устройства имеют свои шумы, другие чутко реагируют на окружающие помехи. Вследствие установки такого прибора сигнал не улучшится, а затухнет окончательно.

Можно экспериментировать с выбором моделей или способом питания, чтобы прийти к лучшему результату. Например, иногда помогает замена оригинального антенного блока питания цифровым тюнером

Усилитель также не подходит, если:

• превышен уровень приема, параметры прибора не справляются;
• сигнал, напротив, слабый и не улучшается;
• антенна, кроме основного сигнала, ловит помехи, которые также усиливаются.

Гнаться за максимальным усилением не стоит, так как обычно не нужны все поступающие сигналы. Чтобы не гадать, лучше предварительно измерить уровень передаваемого сигнала и определить, прямой он или отраженный.

Один из удачных способов – перед покупкой усилителя правильно расположить антенну. Нужно просто изменить высоту установки и ее направление. Зачастую достаточно просто использовать антенную мачту высотой 1,5-2 м, чтобы качество сигнала заметно улучшилось, с усилителем или без него

Цифровое телевидение, как известно, имеет свои особенности.

Если при передачи данных сильные частотные колебания накладываются друг на друга, усиление сигнала не поможет. Лучше приобрести пассивную антенну направленного типа. Усилитель только нарушит стабильность и станет причиной сбоев в цифровом декодере.

Для усиления всей ТВ-частотной полосы используют широкополосные устройства, но с возможностью фиксированного усиления.

Если в районе установки телеприемников множество помех, рекомендуется использовать узконаправленные устройства, но желательно также с удобной ручной регулировкой диапазона

Внешний вид и размеры усилителей не должны смущать, так как большая часть современных устройств рассчитана на монтаж в любое место коаксиального кабеля для антенны. Они компактны, эргономичны, имеют подходящие разъемы. Для установки не нужно разбирать или переносить антенну.

Но помните: увеличение расстояния до антенны приводит к появлению собственных шумов, что может помещать прохождению сигнала.

Выбирая усилитель, обязательно учитывайте следующие критерии:

• коэффициент шума;
• диапазон частот;
• коэффициент усиления;
• степень защиты.

Опытный консультант может подобрать модель, если вы правильно опишете домашнюю телесеть и объясните условия установки антенны. Также хорошо помогает при выборе специальная таблица, где решающим критерием является расстояние от ретранслятора до приемника.

Выбирая прибор по способу питания, не забывайте, что цифровой тюнер также формирует напряжение, поэтому можно подключить устройство с микросхемой на 5 В.

Выводы и полезное видео по теме

Усилители для пассивных антенн:

Обзор устройства для цифрового телевидения:

При выборе усилителя ТВ-антенн старайтесь учитывать все критерии. Основная ошибка – игнорирование собственных шумов, которые в результате не улучшают сигнал, а вызывают его затухание. Качественные детали, минимально короткий кабель, узкая направленность антенны – вот на что стоит обратить внимание, чтобы снизить уровень шумов.

Комментируйте, пожалуйста, в расположенном ниже блоке. Нам интересно ваше мнение и рассказы о личном опыте в выборе и подключении усилителя телесигнала. Здесь же можно задать вопросы, если они возникли у вас в ходе ознакомления с представленной информацией.

Источник sovet-ingenera.com

Усилитель сигнала телевизионной антенны, прицнип работы

Приемная телевизионная антенна принимает от телецентра электромагнитное излучение, которое наводит на ее токопроводящих элементах токи, поступающие в коаксиальный кабель. В зависимости от конструкции антенны с направленными свойствами удается получить сигнал разной мощности. В связи с этим вводят понятие коэффициента направленного действия тв антенны, показывающего, во сколько раз сигнал на ее выходе превышает сигнал от полуволнового вибратора, если его поместить в то же место пространства.

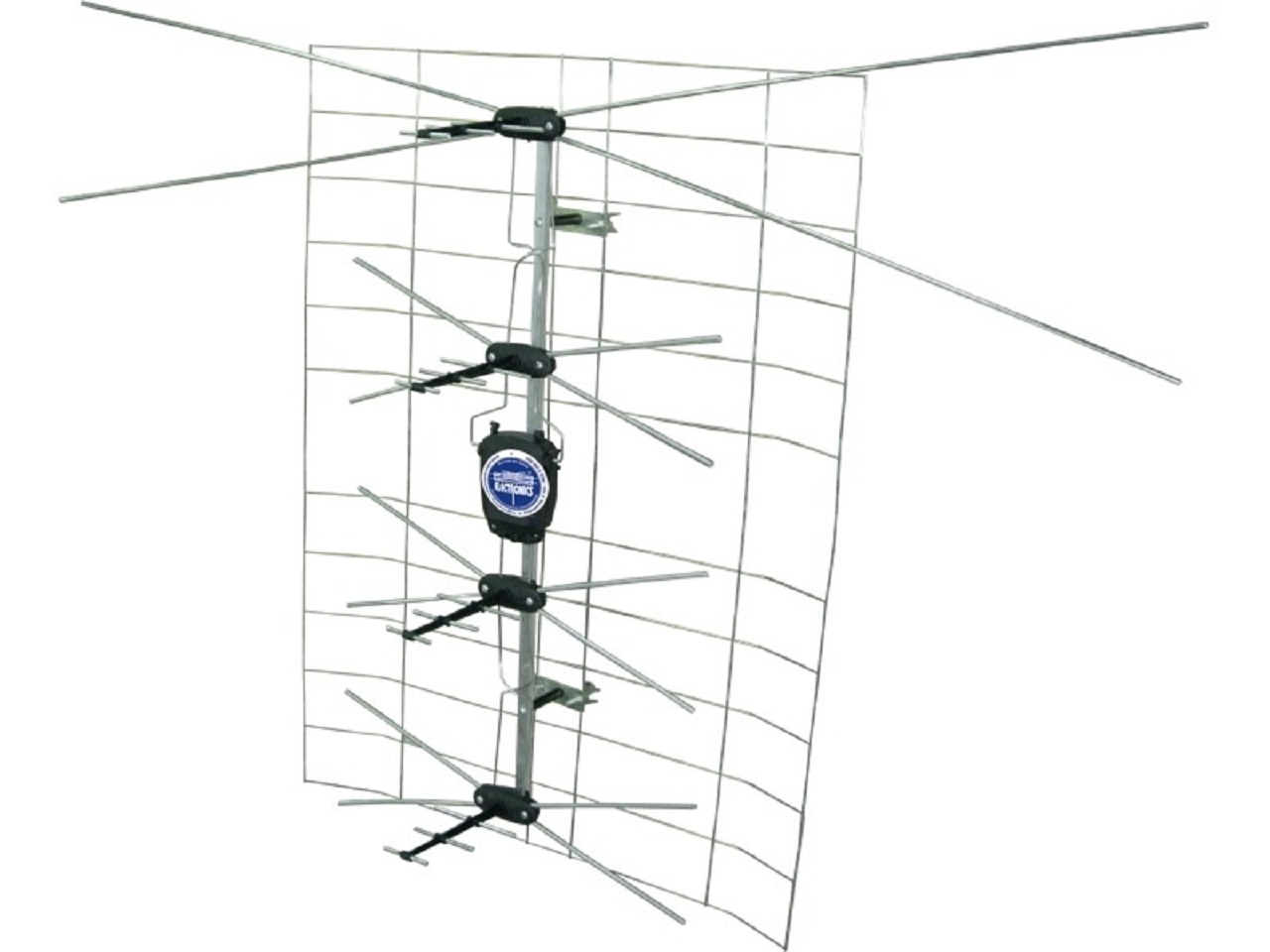

Телевизионная антенна с усилителем

Фактический коэффициент усиления по мощности с учетом потерь составит:

К_р = КНД∙η,

где η – коэффициент полезного действия, учитывающий потери.

Применение

Уровень электрического сигнала, приходящего через вход антенны телевизора, не всегда устраивает пользователя. Чтобы улучшить работу приемника, нужен усилитель сигналов, расположенный вблизи. Особенно он требуется за пределами города, где нет кабельной сети.

На даче условия приема сигнала хуже, чем в городе. На него оказывают влияние помехи и удаленность от телецентра. Несмотря на то, что тв усилитель незначительно искажает входной сигнал, специалисты рекомендуют его применять.

На высотках сигнал поступает сверху вниз и значительно ослабевает в конце. Если у него малая мощность, она в большой степени затухает до гнезда подключения. В кабеле сигнал теряется на 0,2-0,7 дБ/м.

Выбор усилителя

Антенный усилитель подключают как можно ближе к тв антенне. Размещение около приемника приводит к усилению шума вместе с передаваемым сигналом, изображение будет хуже. Блок питания может размещаться около усилителя, а также отдельно.

Домашняя антенна, выполненная вместе с усилителем

Параметры, определяющие правильный выбор усилителя, следующие:

• расстояние от телецентра;
• необходимый диапазон частот;
• тип антенны, для которой усиливается сигнал.

Предельное расстояние до источника передачи сигнала не должно превышать 150 км. На удалении менее 10 км усилитель обычно не устанавливают, поскольку уровень сигнала достаточно высокий. Для получения нормального сигнала целесообразно хорошо подобрать антенну. Как сделать антенну для телевизора своими руками из проволоки.

Коэффициент усиления не должен быть слишком большим, иначе от самовозбуждения может появиться значительный шум. Множество выпускаемых моделей имеют разные характеристики. Здесь стоит обратиться к мастеру, который знает, как улучшить прием, и поможет подобрать необходимое устройство. Установка на антенну широкополосного усилителя дает возможность охватывать весь диапазон телевещания.

В России распространены антенны с усилителями польского производства (фирма ANPREL). Собственное усиление у них небольшое, и параметры в основном определяются дополнительным усилителем. Ему присущи следующие недостатки: самовозбуждение, высокий уровень создаваемых шумов, перегрузка от мощных сигналов диапазона МВ, повреждается от грозовых разрядов, пассивные потери на выходе.

В своем большинстве тв усилители работают по стандартной двухкаскадной схеме на основе биполярных транзисторов высокой частоты с общим эмиттером.

Усилители на двух каскадах: SWA-36 (а) и SWA-49 (б)

Усилительный каскад захватывает широкополосную полосу. Входной сигнал подается на базу транзистора (Т1) через конденсатор (С1). Необходимая линейная характеристика в нем создается подачей напряжения смещения через резистор (R1). Но при этом коэффициент усиления уменьшается. Следующий каскад создан по аналогичной схеме со стабилизацией транзистора (Т2) в эмиттерной цепи обратной связью через резистор (R4).

Значительно повышать К_р антенного усилителя не рекомендуется, поскольку он создает свой шум, который усиливается вместе с входным сигналом. Схему нетрудно сделать своими руками.

Улучшить схему можно, используя модель SWA-49. Это обеспечивается за счет использования фильтров L1C6, R5C4 и увеличения К_р путем добавления конденсаторов (С5) и (С7).

Другие модели фирмы ANPREL немного отличаются от приведенных схем наличием цепей частотной коррекции на выходе и организацией обратной связи, от которой зависит величина коэффициента усиления. Если он находится близко к порогу устойчивости, существует большая вероятность самовозбуждения усилителя.

Телевизоры сами по себе имеют значительное усиление сигнала. Чем оно больше, тем выше становятся собственные шумы. Поэтому необходимо понимать, что на возможности приема могут оказывать влияние в большей степени свои шумовые помехи, чем слабый сигнал на входе. Сигнал должен быт не менее чем в 20 раз выше, чем напряжение собственных шумов. Ближе к этому значению изображение становится плохим, и мелкие детали уже не различаются.

На уровень собственного шума антенного усилителя максимальное влияние оказывает транзистор первого каскада. Правильно следует выбирать усилители по уровню шума, который не должен превышать 2 дБ. В инструкции он может быть не указан, но его можно найти в интернете или каталогах фирм.

Коэффициент усиления нужен в основном для компенсации потерь в кабеле. Особенно велики они на 21-60 каналах и составляют 0,25-0,37 дБ/м. Промышленный разветвитель добавляет потери, которые указываются на корпусе. При этом следует учитывать, что указанная величина затухания сигнала (обычно – 3,5 дБ) может отличаться на разных диапазонах длин волн. Это может быть максимальное или среднее значение. В любом случае надо брать заводское изделие, а не самодельное. Затем к суммарному затуханию следует добавить 12-14 дБ из расчета, чтобы улавливались слабые сигналы.

Как выглядит антенный разветвитель

Мощность сигнала антенны

Причин ослабления сигнала со спутниковой тарелки может быть несколько:

1. Сбой в настройке положения антенны. Бывает достаточно повернуть ее совсем немного. Если ослабли винты крепления, их следует подтянуть.
2. Появление неожиданной преграды, которую следует удалить или изменить месторасположение антенны.
3. Выход из строя кабеля. Лучшим вариантом является его замена. Важно качественно сделать крепление, чтобы он не болтался от ветра.
4. Чрезмерная длина кабеля. Подбирается более качественный или устанавливается усилитель.
5. Если все исправно, а сигнала недостаточно, следует приобрести антенну большего диаметра.

Усилитель сигнала для спутниковой тв антенны устанавливается между ней и ресивером. При длине кабеля 40 м затухание сигнала составит 40х0.37=14,8 дБ, а вместе с разветвителем – 18,3 дБ. Входной уровень приемника составляет 48-75 дБ. Если он будет близко к нижнему пределу, понадобится усилитель. Если взять модель ПЧ 20dB, у него коэффициент составит 20 дБ, что является достаточным для компенсации затухания.

Диапазон частот спутниковых антенн составляет 950-2400 МГц, для которого подходит данный усилитель (рис. ниже а). Также можно приобрести модель Gecen A05-20 с аналогичными параметрами (рис. б).

Спутниковые антенны (а) и усилитель для них (б)

Следует приобретать усилители, рассчитанные на диапазон частот работы телевизионной антенны. Верхний предел для эфирного телевидения составляет 950 МГц, а для спутникового – 2400 МГц.

Усилитель своими руками

Простое устройство на микросхеме своими руками можно собрать даже новичку. Оно не создает большие помехи, практически не потребляет энергию и работает на частотах до 900 МГц.

Микросхема усилителя, собрать который можно своими руками

Основой схемы является микросхема малошумящего низковольтного усилителя (питание 2,7-5,5 В). Схема потребляет ток всего 3 мА. Напряжение подается на вход (1). Смещение в рабочую зону создает резистор (R1), подключенный ко входу (2). Входной сигнал от антенны поступает на вывод (6), а усиленный – снимается с вывода (3) и поступает к приемнику. К микросхеме добавлены конденсаторы (С1-С3), отделяющие переменные сигналы от постоянной составляющей напряжения источника питания. При правильной сборке схему не нужно настраивать.

Своими руками можно также сделать устройства по ранее приведенным схемам, например, типа усилителей SWA.

Как улучшить сигнал. Видео

О том, как улучшить сигнал телевизионной антенны, расскажет видео ниже.

Лучше приобретать антенны и усилители тв заводского исполнения, поскольку они выполнены по расчетам. Если сделать устройства самостоятельно, по качеству они будут на порядок ниже. Для тв приема на даче необходимо иметь устройства высокого качества из-за дальности от телецентра и наличия большого количества помех.

Оцените статью:

Схемы антенных усилителей — КульбакиМастер.ru



В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики. Усилители подходят для приема цифровых каналов формата DVB T и DVB T2 транслируемых в соответствующих усилителям диапазонах частот.

---

Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, т.е. имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая — чувствительность, ограниченная шумами. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов линейного тракта, а не коэффициент усиления.

Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20. Для телевизоров третьего — пятого поколения чувствительность, ограниченная шумами, равна 50-100 мкВ. Однако при отношении сигнал/шум (с/ш) равном 20, наблюдаются плохое качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на антенный вход телевизора полезный сигнал примерно в 4 раза больший, т.е. обеспечить отношение с/ш около 80.

Используемые в настоящее время кабели с волновым сопротивлением 75 Ом в зависимости от конструкции и качества диэлектрика имеют погонное затухание 0,07 — 0,18 дБ/м в метровом и 0,25 — 0,6 дБ/м в дециметровом диапазоне волн. При длине кабеля 2…4 м общее затухание может составлять 1,2 — 2,4 дБ. В связи с этим антенный усилитель должен иметь коэффициент усиления порядка 3 дБ для типичных условий приема. К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн.

Любой усилитель имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром усилительного элемента следует считать его коэффициент шума К_ш.

Для единой оценки шумов многокаскадного тракта существует показатель приведенного коэффициента шума К_ш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т.е. К_ш = К_ш.вых / К_У. Так как выходной уровень шума К_ш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда К_ш.вых= К_ш1К_У, где К_ш1 — коэффициент шума первого транзистора. Следовательно, получим К_ш= К_ш1, т.е. приведенный коэффициент шума усилительной части в основном определяется коэффициентом шума первого транзистора. Отсюда вытекает вывод — применение активной части может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора.

Частотный диапазон антенного усилителя должен обеспечить усиление сигнала в полосе частот вещательного телевидения f = 48-790 МГц. Для увеличения динамического диапазона усилитель должен иметь отрицательную обратную связь.

На рисунке 1 представлена схема однокаскадного антенного усилителя с трансформаторным входом и открытым асимметричным выходом, обеспечивающим возможность дистанционной запитки усилительного модуля по сигнальному кабелю. Такая однокаскадная схема обладает высокой устойчивостью и легко каскадируется.

Для просмотра нажмите на рисунок.



Рис. 1. Схема однокаскадного антенного усилителя.

Точки возбуждения антенны подключаются непосредственно в балансное сечение трансформатора Тр1, который обеспечивает широкополосное согласование входа антенны с входом усилительного каскада. Усилительный элемент VT1 включен по схеме с общим эмиттером. Это позволяет реализовать большее полосовое усиление и лучшие шумовые свойства схемы сравнительно с другими вариантами включения. Эффекты влияния граничной частоты транзистора по крутизне на изменение коэффициента усиления и входного сопротивления в диапазоне рабочих частот компенсируются за счет использования в схеме комбинированных частотно-зависимых обратных связей параллельного и последовательного типа. Параллельная обратная связь выполнена на элементах R3, C1, L1. Резистор R3 определяет согласование усилительного модуля в присоединительных стыках в метровом и нижней части дециметрового диапазона.

В верхней части рабочего диапазона, где усиление спадает на 2-4 дБ, индуктивность L1 ослабляет действие этой обратной связи, выравнивая амплитудно-частотную характеристику (АЧХ). Конденсатор C1 обеспечивает развязку цепи обратной связи с контуром питания и одновременно формирует низкочастотный срез передаточной характеристики устройства. Цепь R4, C3 является элементом последовательной обратной связи по току, определяющей основные параметры каскада в малосигнальном режиме: резистор R4 задает номинальный коэффициент усиления каскада, а настройкой C3 регулируется подъем АЧХ в верхней части рабочего диапазона. Заданные параметры динамического диапазона обеспечиваются выбором типа транзистора и его режимом работы. В представленной схеме режим работы каскада по постоянному току задается R4 совместно с элементами базового делителя R1 и R2. Конденсатор С2 шунтирует R1 и обеспечивает асимметричность подключения Тр1 в схему модуля. Усилительный модуль, реализованный на среднемощном транзисторе третьего поколения, обеспечивает коэффициент усиления 15 дБ в полосе частот 40-800 МГц, коэффициент шума устройства не превышает 3,5 дБ, а динамический диапазон для телевизионных сигналов составляет 75 дБ. Снижение коэффициента шума и реализация большей линейности устройства возможны при использовании в схеме сложных активных элементов с каскодным включением либо при переходе к двухтранзисторным каскадам.

Две принципиальные схемы антенных усилителей, представляющие собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ представлены на рис. 2.

Усилитель на рис. 2,а содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с собственно антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ.

Рис. 2,а. Схема двухкаскадного антенного усилителя.

Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает его усиление. Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором С3, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора С3 оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя. К недостаткам такой схемы усилителя можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.

Аналогично построен и усилитель на рис. 2,б , который также имеет два каскада, собранные по схеме с ОЭ. Он отличается от предыдущего усилителя лучшей развязкой по цепям питания через Г-образные фильтры L1 C6, R5 C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3 C5 R6) второго каскада и переходного конденсатора С7 на выходе.

Рис. 2,б. Схема двухкаскадного антенного усилителя.

В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. В качестве мер повышения устойчивости можно предложить включение транзисторов по каскодной схеме с ОЭ-ОБ.

Каскодное включение транзисторов VT1 и VT2 (рис. 3) позволяет реализовать хорошую однонаправленность и получить большую широкополосность усилительного модуля. Это дает возможность отказаться от использования сигнальных обратных связей, стабилизирующих и корректирующих амплитудно-частотную характеристику а также входной и выходной импедансы звена. Здесь коэффициент передачи и присоединительные параметры схемы задаются режимно. Для уменьшения влияния паразитных индуктивностей общих выводов, снижающих коэффициент усиления каскада на верхних частотах, эмиттерные выводы входных танзисторов соединяются непосредственно с корпусом, а режим работы стабилизируется фиксированным током базы. Высокочастотный срез регулируется индуктивностью L1, включенной в коллекторную цепь оконечного транзистора.

Рис. 3. Схема антенного усилителя с каскодным включением VT.

Диапазонная корректировка и стабилизация выходного сопротивления модуля производятся резистивно-емкостными цепями. Каскодная схема при реализации оптимального режима работы транзисторов позволяет получить пониженные интермодуляционные искажения.

При наличии антенны МВ-ДМВ, конструктивно выполненной в виде двух электрически не соединенных антенн возможно использовать усилительный модуль, который усиливает сигналы от каждой из них, суммирует и передает к ТВ-приемнику по одному кабелю. Питание усилителя подается по этому же кабелю. Принципиальная схема такого антенного усилителя изображена на рисунке 4. Он содержит два независимых канала усиления. Сигнал с антенны МВ поступает на контакты ХТ1, ХТ2, к которым подключен входной каскад канала МВ, собранного на транзисторах VT1, VT2 по схеме дифференциального усилителя. Это позволяет получить хорошее согласование с высокоомными антеннами, а также подавить синфазные помехи.

Рис. 4. Схема антенного усилителя с раздельными входами МВ и ДМВ

На входе каскада установлены катушки L1, L2, устраняющие накопление зарядов статического электричества на некоторых антеннах, а также диоды VD1 — VD4, защищающие усилитель от грозовых разрядов. На транзисторе VT5 собран дополнительный усилительный каскад. Коэффициент передачи канала равен 15…20 дБ. Сигналы МВ проходят на кабель через фильтр НЧ L6 C19 L7 с частотой среза 250 МГц. Через этот же фильтр и дроссель L5 на канал приходит питающее напряжение с кабеля снижения. Кроме того, фильтр не пропускает сигналы ДЦВ.

Канал усиления ДМВ представляет собой два последовательно включенных однотипных усилительных каскада. Первый из них собран на транзисторах VT3, VT4 по схеме с гальванической связью, благодаря чему происходит автоматический выход на заданный рабочий режим и его поддержание при изменении температуры и питающего напряжения. На входе каскада установлен фильтр ВЧ C1 L3 C2 с частотой среза 450 МГц, который подавляет низкочастотные сигналы и помехи. Аналогичный фильтр ВЧ C21 L9 C22 на выходе второго каскада пропускает сигналы ДМВ и не пропускает сигналы МВ. Следовательно, фильтры на выходах каналов взаимно их развязывают. Катушка L4 обеспечивает согласование между каскадами канала ДМВ и коррекцию суммарной АЧХ. Общее усиление канала равно 32…36 дБ. Канал ДМВ питается через дроссель L8 с кабеля снижения. Усилительный модуль питается напряжением 12 В при токе не менее 70 мА.

Важно отметить, что модули с каскадно-цепочечной структурой обычно обеспечивают большую линейность передаточной характеристики, что связано, в первую очередь, с возможностью раздельной настройки каскадов (оптимизация передаточной характеристики, режимов согласования и параметров динамического диапазона), при которой пороги перегрузки наращиваются эстафетно и пропорционально увеличению коэффициента передачи.

Сравнительный анализ технических решений и функционально-энергетических характеристик модулей показывает, что в качестве базовых структур при проектировании усилительных модулей для активных широкополосных антенн целесообразно выбирать схемы с цепочечным включением каскадов с комбинированными частотно-зависимыми обратными связями. Причем, в первом каскаде глубина обратной связи выбирается исходя из требуемого значения коэффициента шума и стабильности присоединительного импеданса. Режим работы и тип транзистора выходного каскада в основном определяются требуемой нагрузочной способностью модуля.

Читать далее —  Простой широкополосный усилитель для антенны

Популярные схемы антенн:

Простая ДМВ антенна

Антенна ДМВ с большим усилением

---

Как правильно подключить усилитель антенны

Как подключить антенный усилитель?

Антенный усилитель – это устройство, усиливающее получаемые радио и телевизионные сигналы от тв-антенны. С его помощью можно получить качественные изображение и звук на значительном расстоянии от телевышки и от передатчика с малой мощностью. Как правильно подключить усилитель антенны? Для начала необходимо подобрать соответствующий прибор. Принцип «Чем мощнее – тем качественней» не всегда подойдет.

Как выбрать антенный усилитель?

Антенные усилители делятся на две группы:

• Мачтовые. Устанавливаются снаружи прямо на антенне, подключаются к питанию через коаксиальный кабель. Хорошо передают радиоволны, но не долговечны: обычно служат не более 5 лет. На мачтовые усилители влияют погодные факторы. Они могут выйти из строя из-за грозы, а их контакты быстро окисляются во влажных условиях.

• Внутренние. Устанавливаются не рядом с антенной, а рядом с приемником. Они более надежны и долговечны, но качество передаваемого сигнала теряется при передаче по кабелю от антенны.

Чтобы выяснить, какой усилитель для тв-антенны лучший, необходимо определиться со следующими факторами:

• Диапазон частот. Широкополосные усилители работают только в определенной частоте. Диапазонные – используются для решетчатых антенн и усиливают только заданный диапазон. Многодиапазонные принимают сигналы с различных диапазонов и «складывают» их в один.
• Коэффициент усиления. Перед покупкой усилителя, необходимо узнать расстояние до ближайшей телевышки. Слишком большой коэффициент усиления может стать причиной возникновения помех. Если расстояние до телевышки менее 10 км, то устанавливать усилитель не рекомендуется.
• Тип сигнала. Антенный рекомендуется при большом удалении от ретранслятора и наличия на пути радиоволн построек и деревьев. Кабельные – используются при подключении нескольких приемных устройств к одной антенне.
• Тип усилителя. Пассивный располагается как можно ближе к телевизионной антенне, так как подача питания осуществляется от антенны. К активному подсоединяется отдельный блок питания, который можно расположить на расстоянии от антенны.

Основные принципы подключения антенного усилителя

Рассмотрим принципы подключения антенного усилителя на основе модели SWA. Эта линейка является популярной из-за невысокой цены и надежности. Выпускаются такие устройства с разными коэффициентами усиления и диапазонами действия. Главный принцип подсоединения – это правильная подача питания на усилитель. Важно не допустить замыкание центральной жилы и экранных проводов. Для этого необходимо:

• Изучить плату, на которой расположены две площадки с отверстиями для крепления зачищенного кабеля винтами. Рядом расположены клемма для подсоединения основной жилы коаксиального провода и скоба для фиксирования внешней оплетки.
• Зачистить край провода, чтоб изоляционный слой центральной жилы выступал примерно на 3–4 мм, а сама жила выступала за внешнюю оплетку на 5 мм.
• Продеть подготовленный край коаксиального провода под скобу на плате, чтобы изоляционная оплетка расположилась под скобой, а центральная жила – под клеммой. Закрепить винтами и закрыть крышкой усилителя.
• На антенне всегда предусмотрены специальные отверстия с винтами для закрепления усилителя. Их необходимо осторожно затянуть, чтобы не нарушить целостность платы.
• На усилителе кабель для блока питания уже впаян, поэтому остается к нему подсоединить штекер.
• Перед первым подключением необходимо отключить телевизор от сети, а только потом подсоединить штекер усилителя в гнездо антенны.

Основная трудность подключения усилителя к антенне заключается в правильном расположении коаксиального кабеля на плате. Соприкосновение оплетки и центральной жилы может вызвать короткое замыкание при первом же подключении и вывести усилитель из строя. Также необходимо обратить внимание на плотный контакт жилы и клеммы. При недостаточном – питание к усилителю подаваться не будет.

К одной антенне можно подключить и два усилителя. Практикуется это редко, и только в случаях подсоединения к одной антенне большого количества приемных устройств. Для этого понадобится дополнительная установка разветвителя (сплиттера). Но все же рекомендуется приобрести более мощный один усилитель, так как два могут перебивать друг друга.

Обязателен ли усилитель при подключении ТВ-антенны?

Принято считать, что подключение антенны всегда требует наличие усилителя. Но это не всегда целесообразно. В случаях, когда одновременно соблюдаются следующие условия, антенну можно подключить без усилителя:

• Расстояние до телевышки не более 40 километров.
• Ретранслятор находится на удалении до 25 километров.
• Отсутствуют препятствия на пути прохождения сигнала.

Как подключить антенну без усилителя? Это просто. Можно подключить напрямую, с помощью схемы из инструкции от антенны. Или с одновременным монтажом делителя для подключения двух и более телевизоров.

Куда обращаться, если возникли трудности с подключением усилителя?

Компания АРС-Мастер всегда готова прийти на помощь и подключить антенный усилитель. Для этого необходимо оставить заявку на сайте, и наш специалист приедет к вам для решения всех затруднений.

В каких случаях можно обращаться к специалистам компании АРС-Мастер? Да, практически во всех, если вы:

• Ничего не понимаете в антеннах, ретрансляторах, радиоволнах и усилителях.
• Если не можете подобрать оптимальный вариант усилителя для вашей антенны и местности, где она установлена.
• Когда после самостоятельной установки ничего не изменилось, и качество сигнала оставляет желать лучшего.
• Если не хочется изучать схему платы, зачищать провод и возиться с подсоединением.
• Когда необходимо быстрое и качественное подключение.

Характеристики антенных усилителей SWA, сравнительная таблица

Как правильно выбрать подходящий антенный усилитель SWA: зачем нужен усилитель, какие различия между моделями SWA (сравнительная таблица характеристик), достоинства и недостатки усилителей, разбор ситуаций с применением разных коэффициентов усиления.

---

Усилители SWA нашли самое широкое применение среди присутствующих на Российском рынке антенн. Их история началась в 90-х годах, с появления на рынке польских антенн с задней сеткой-рефлектром. Они так и стали называться «Сетка», но сначала с добавлением «польская», затем — без. Сейчас эти сетки выпускаются у нас в России под моделями ASP-8 и ASP-4.  Их достоинство — дешевизна. Поэтому они и стали использоваться в других антеннах. Наиболее известные — антенны серии Мир. В настоящее время они могут применяться и в линейке антенн серии Астра. Но по большому счету Мирам и Астрам они особо нужны, так как высокий собственный (пассивный) коэффициент усиления позволяет их использовать на расстояниях и в 70-80 км. без них. Чего не скажешь о сетках ASP, у которых собственного коэффициента усиления явно не хватает.

Недостатки. В сезон гроз массово выходят из строя, что приводит к необходимости их нового приобретения и установки. Если близко расположены несколько антенн — они начинают «наводить» друг на друга помехи.

Лучше всегда использовать антенну с высоким собственным коэффициентом усиления и не заморачиваться с усилителями. Но если местность холмистая, или дом расположен в низине — это условия, снижающие эффективность любой, даже самой хорошей антенны. Тут, как вариант, можно попробовать добавить антенный усилитель. И хотя вероятность успеха меньше 50% — стоит попробовать, так как альтернативой-то эфирному телевидению является дорогое спутниковое, ну или IPTV (что в сельских домах и вовсе редкость).

Начинать подбирать усилитель лучше со слабых характеристик. Так как переусиление приведет к такому же результату, что и без него. При выборе усилителя стоит всегда обращать внимание на коэффициент шумов. Лучше взять более слабый усилитель с низким коэффициентом, чем более сильный с высоким.

Для работы усилителя требуется питание 12 Вольт, поэтому придется дополнительно потратиться на блок питания. Приобрести все можно здесь.

Некоторые «умельцы» стали использовать питание от цифровых эфирных приставок. Делать это не рекомендуется! Последствием часто становятся выходы из строя самих эфирных цифровых ресиверов!

Тип платы усилителя	Коэффициент усиления антенны     с усилителем в дБ		Шумы    ДБ	Дальность от ретранслятора    в км	Цена,    руб.
	Каналы 1 — 21	Каналы 21 — 68
SYM — 01 * плата согласования	0	0	0	0 — 10	60
SWA — 1	2 — 5	8 — 14	2.8	3 — 10	70
SWA -1 Lux	13 — 14	13 — 23	2.7	5 — 15	70
SWA — 2	15 — 18.5	20 — 25	2.8	10 — 20	90
SWA — 3	2 — 6	20.5 — 28	3.1	10 — 30	70
SWA — 4 Lux	0 — 8	29 — 35	3.0	20 — 45	70
SWA — 5	5 — 10	25 — 31	3.1	10 — 40	70
SWA — 6	5 — 10	25 — 30	3.1	10 — 40	70
SWA — 7	5 — 6	25 — 32	3. 0	30 — 70	70
Turbo — 7	10 — 17	31 — 38	1.9	30 — 70	90
SWA — 9	9 — 11	21 — 31	3.1	30 — 70	70
SWA — 10	7 — 12	22 — 27	1.9	8 — 30	70
SWA — 14	1 — 16	28 — 37	2.8	30 — 70	70
SWA — 15	3 — 11	35 — 43	2.8	30 — 80	70
SWA — 17	11 — 15	35 — 42	2.9	30 — 100	70
SWA — 19	11 — 20	33 — 42	2.9	30 — 100	70
AST — 49	2 — 16	26 — 36	3.1	30 — 50	—
SWA — 555 Lux	10 — 15	34 — 43	2.2	50 — 100	70
SWA — 777 Lux	10 — 13	34 — 45	2. 3	50 — 100	70
SWA — 999	10 — 13	33 — 45	2.9	80 — 120	90
SWA — 5555	10 — 13	34 — 45	2.9	80 — 120	70
SWA — 7777	4 — 13	34 — 45	2.8	100 — 120	70
SWA — 9999	10 — 20	35 — 47	2.9	100 — 120	90
SWA — 2000	13 — 18	40 — 47	2.8	100 — 130	90
SWA — 3501	11 — 18	40 — 48	2.0	100 — 130	90
SWA — 6000**	20 — 52	50 — 52	1.2	80 — 140	90
SWA — 9000***	0 — 28	10 — 40	1.5	20 — 100	90
SWA — 9001	12 — 16	42 — 54	1. 5	100 — 150	90
SWA — 9501	15 — 28	42 — 50	1.7	70 — 120	90
AWS — 14****	0 — 20	26 — 39	2.5	10 — 50	—

* — плата согласования не имеет транзисторов и является пассивным согласующим элементом . В каждом усилителе SWA , этот элемент присутствует и предназначен для согласования волновых сопротивлений антенны и кабеля. Представляет собой специальный трансформатор.
** — усилитель имеет 6 транзисторов
*** — регулируемый усилитель
**** — имеет возможность подключения дополнительной антенны метрового диапазона.

Цифровая ТВ антенна для дачи с усилителем сигнала

Сегодня многие дачники стремятся повысить комфорт отдыха, организовать свой досуг. Для этого нужна антенна для дачи, которая будет принимать ТВ-сигнал от передающей вышки.

Содержание

Сегодня многие дачники стремятся повысить комфорт отдыха, организовать свой досуг. Правильный выбор оборудования позволит смотреть телепередачи в любом населенном пункте. Для этого нужна антенна для дачи, которая будет принимать ТВ-сигнал от передающей вышки. Владельцам загородных домов следует знать, какое оборудование подойдет для конкретной местности.

Типы антенн

В деревнях, находящихся далеко от крупных городов, кабельное телевидение недоступно для использования. Это указывает на необходимость использования подходящей антенны. Все приемники ТВ-сигнала можно условно разделить на несколько групп, в зависимости от главных характеристик.

По расположению

По типу расположения антенна для телевизора на дачу может быть:

• встроенной;
• комнатной;
• уличной.

Каждый из этих вариантов обладает своими характеристиками, создающими конкретные условия для приема телевизионного сигнала.

Устройство встроенного типа располагается на корпусе телевизора в виде телескопической трубки. Такими приемниками ТВ сигнала оснащены современные модели переносных и автомобильных ЖК-телевизоров. Для подобных устройств характерны компактность, удобство использования, а также небольшой вес.

Комнатные телеантенны для дачи подойдут владельцам участков, находящихся в непосредственной близости от передающей вышки. В условиях приема слабого сигнала комнатные антенны оснащают специальным усилителем, который обрабатывает и повышает качество волны. К этому типу приемников относят ресиверы для цифрового ТВ. Такие приставки совместимы со всеми моделями современных телевизоров.

Стационарная антенна уличная для телевизора сможет улавливать сигнал на большом расстоянии от телевизионной вышки. Монтируют конструкцию на крыше коттеджа или специальной мачте. Это позволяет принять стабильный сигнал и передать его по кабелю на телевизор. Высота расположения телеантенны наружного типа напрямую зависит от расстояния до вышки. Чем больше этот показатель, тем выше будет монтажная высота. Внешние телеантенны обязательно оснащают защитой от молний.

По типу сигнала

Этот критерий показывает, какой тип ТВ-сигнала будет принимать телеантенна.

Выделяют 3 разновидности устройств:

• аналоговые;
• цифрового типа;
• комбинированные конструкции.

Подобное разнообразие позволяет организовать телевещание в любом населенном пункте.

Аналоговая

Уличная антенна для телевизора на дачу этого типа позволит принимать ТВ-волну в метровом диапазоне. Подобные устройства принято использовать в деревнях, находящихся далеко от города. МВ-сигнал принимает и комнатная аналоговая антенна с увеличенной длиной усов. В отдаленных населенных пунктах аналоговое телевиденье остается единственным доступным вариантом вещания.

Цифровая

Современные антенны для цифрового ТВ на даче принимают сигнал в дециметровом диапазоне. Подобное оборудование совместимо только с телевизорами, поддерживающими эту функцию. Цифровая антенная может использоваться в зоне действия ЦТВ. Для цифровых принимающих устройств характерны небольшие габариты и низкая стоимость. Это повышает популярность антенн для приема цифрового телевидения DVB T2 на дачу среди населения.

Комбинированная

Антенны смешанного типа можно назвать универсальным устройством, принимающим телевизионный сигнал в метровом и дециметровом диапазоне. Комбинированная антенна для частного дома представляет собой особую конструкцию, включающую 2 отдельных приемника ТВ-волны. Это позволяет одновременно передавать аналоговое и цифровое телевидение на разные телевизоры.

По возможностям

По типу обработки сигнала антенны бывают:

• пассивными;
• активными.

Они отличаются устройством конструкции и возможностями.

Пассивного типа

Подобные принимающие сигнал устройства имеют элементарную конструкцию. Они предназначены только для приема телевизионной волны. Отдельные модели телеантенн оснащают фильтром, отсекающим посторонние шумы.

Активного типа

Современные антенны с усилителем для дачи обрабатывают принятый сигнал путем увеличения его мощности. Далее мощный ТВ-сигнал передается по кабелю к телевизору. Для подобных устройств характерно наличие усиливающей платы, которая запечатывается в отдельный корпус. Эта коробка крепится на основную конструкцию активной антенны. На плату питание подается через отдельный блок.

Как выбрать антенну

При покупке принимающей ТВ сигнал конструкции необходимо руководствоваться основными параметрами устройства. Особенно если она необходима для подключения интернета на дачу.

Расположение

Комнатную антенну можно применить только в случае близкого расположения передающей вышки. Большое удаление от крупного города указывает на необходимость покупки уличной антенны.

Диапазон волны

Если дачный участок находится в зоне активности цифрового сигнала, можно запросто использовать дециметровый диапазон волны. Для организации цифрового телевидения следует покупать ДМВ-антенну.

Большое расстояние до телевышки создает оптимальные условия для работы МВ-антенны, принимающей сигнал в метровом диапазоне.

Комбинированные устройства улавливают волны во всех доступных диапазонах, что говорит о возможности использования аналогового и цифрового ТВ.

Наличие усилителя

Пассивные антенны могут использоваться только при наличии достаточной мощности ТВ-волны. Слабый сигнал требует дополнительной обработки, что указывает на необходимость установки усилителя.

Пассивная антенна, оборудованная отдельным усилителем, имеет такие плюсы:

• отдельное размещение устройств;
• возможность расположения усилителя в помещении;
• снижение риска поломки всей конструкции во время грозы.

Для получения хорошего сигнала владельцу необходимо создать оптимальные условия для работы устройств. Усилитель должен находиться на расстоянии 3-5 метров от принимающего устройства. Увеличение этого показателя значительно снизит качество волны, поступающей от приемника к усилителю.

Расстояние до вышки

Для покупки правильного устройства следует учитывать расстояние до передающей вышки. Чем оно больше, тем выше характеристики должны быть у антенны. В некоторых случаях покупатели ищут активную антенну для цифрового ТВ на дачу, принимающую сигнал до 100 км от телевышки. В таких ситуациях нужно рассмотреть вариант спутникового телевидения.



Выбор подходящего телевизионного антенного усилителя

Телевизионный антенный усилитель исправляет слабый сигнал в вашей телевизионной антенне. Solid Signal показывает, нужен ли вам предусилитель или усилитель-распределитель.

Выбор подходящего усилителя телевизионной антенны означает поиск подходящего предусилителя или усилителя-распределителя. Усилитель — это термин общего назначения для любой схемы или устройства, которые сохраняют характеристики сигнала одинаковыми при увеличении силы тока. Предварительный усилитель используется для компенсации потерь сигнала от длинного кабеля.Усилитель-распределитель предназначен для усиления сигнала с целью преодоления потерь из-за разветвителей. В зависимости от установки телевизионной антенны вам может потребоваться предусилитель, усилитель-распределитель или оба этих устройства.

Когда вам нужен предусилитель ТВ-антенны

Как уже говорилось, предварительный усилитель ТВ-антенны используется для компенсации потерь сигнала, которые обычно возникают в установках с длинными кабелями. Эти устройства обычно размещают на открытом воздухе возле телевизионной антенны.Что касается предусилителей телевизионных антенн, существует множество производителей и моделей, каждая из которых имеет свои уникальные особенности и преимущества. Откуда вы знаете, что получаете нужный? Ключом к выбору предусилителя является получение предусилителя с достаточным усилением, чтобы компенсировать сигнал, который вы теряете при прокладке кабеля.

Усилитель — не всегда ответ. В случае цифровых сигналов единственное, о чем вам нужно беспокоиться, — это то, будет ли сигнал сильнее окружающего шума. Если сигнал настолько слабый, что из-за длинного кабеля тюнер вашего телевизора не сможет его обнаружить, тогда вам понадобится предусилитель.Если в целом у вас хороший сигнал, но он иногда прерывается деревьями или погодой, усилитель может не помочь. Более того, чрезмерное усиление сигнала может повредить тюнер вашего телевизора. Если вы не уверены, действительно ли вам нужен усилитель, позвоните нам по телефону 877. 312.4547.

Вот две приблизительные оценки потерь телевизионного сигнала при длинных кабелях:

• Если вы используете коаксиальный кабель RG6, вы теряете примерно 6 дБ сигнала на каждые сто футов используемого кабеля.
• При использовании коаксиального кабеля RG59 вы теряете 10 дБ сигнала на 100 футов кабеля.

Если вам нужен предусилитель для установки телевизионной антенны, попробуйте сверхмалошумящий антенный предусилитель Winegard Boost XT . Это устройство снижает потери сигнала и пикселизацию вашей антенны HDTV. Этот предусилитель имеет коэффициент шума 1 дБ, усиление 18 дБ и предлагает сдвоенные усилители для отдельного усиления VHF / UHF. У нас также есть три телевизионные антенны Televes со встроенными предусилителями Televes, а также предусилитель Televes с 2 входами и 3 входа , устанавливаемый на мачте .Позвоните нам по телефону 877.312.4547, чтобы наши специалисты по продукции могли подобрать вам лучший предусилитель для вашей ТВ-антенны.

Терминология предусилителя

Чтобы помочь вам лучше понять и выбрать правильный предусилитель ТВ-антенны, вот несколько терминов, используемых для описания определенных качеств этих устройств:

Усиление: Это наиболее важный фактор при выборе предварительного усилителя . Вы должны убедиться, что ваше усиление равно или больше потери сигнала.Например, если у вас есть 100-футовый кабель RG6, который имеет потери 8 дБ, вы должны убедиться, что ваш усилитель не менее 8 дБ или сильнее. Диапазон ампер от 12 до 30 дБ. Предупреждение: усилители с более высоким коэффициентом усиления не обязательно лучше. Если у вас только 15 дБ потерь на самом длинном кабеле и вы используете усилитель на 30 дБ, вы можете перегрузить свой тюнер с помощью слишком большого сигнала.

Шум Рисунок: Для цифровых сигналов это часто более важно, чем усиление. Когда к системе добавляется усилитель, генерируется небольшой шум.Чем выше коэффициент шума, тем ниже чувствительность тюнеров, используемых для приема сигнала. Channel Master CM7777 пользуется спросом благодаря низкому коэффициенту шума около 2 дБ в диапазоне УВЧ. Это считается хорошим коэффициентом шума. Высокий коэффициент шума составит 4-6 дБ.

Частота VHF UHF FM: Это довольно просто. Если ваша телевизионная антенна принимает сигнал VHF и UHF, вам понадобится предусилитель, который передает сигнал VHF / UHF. Использование антенны VHF / UHF на усилителе только для VHF или UHF приведет к блокировке одной из этих частот.Большинство усилителей пропускают все частоты, но внимательно читайте.

Автоматическая регулировка усиления: Эта функция позволяет усилителю автоматически снижать усиление, если сигнал настолько силен, что может повредить тюнер вашего телевизора. Усилители Televes имеют расширенную автоматическую регулировку усиления, которая позволяет слабым сигналам получить максимальное усиление, ограничивая сильные сигналы, чтобы предотвратить возможное повреждение.

FM-ловушка: FM-ловушка сильно ослабляет FM-сигнал. Эта функция используется для снижения уровня сигнала местных FM-станций с сильным сигналом, которые могут создавать помехи для вашей телевизионной станции.FM-ловушки бывают фиксированными или переключаемыми. Эти устройства следует рассматривать только в том случае, если станция, которую вы хотите принимать, находится на УКВ канале 6 или 7, что бывает редко.

Фильтр LTE: Данные сотового телефона теперь используют некоторые из частот, которые первоначально использовались для телевизионных каналов 52-83. Усилитель с фильтром LTE может помочь предотвратить помехи от сотовых данных, которые могут подавить тюнер вашего телевизора.

Усилитель с двумя входами: Эти усилители имеют два входа, один для УКВ и один для УВЧ.Это позволяет практически без потерь объединять сигналы VHF и UHF.

Когда вам нужен усилитель-распределитель

Усилитель-распределитель увеличивает сигнал для преодоления потерь из-за разветвителей, доставляющих сигнал на несколько телевизоров и приемников в здании. Если в вашем доме почти в каждой комнате есть телевизор, или если у вас есть гостиница, мотель или аналогичный многокомнатный дом, велика вероятность, что вам понадобится усилитель-распределитель.

Вот некоторые оценки потерь телевизионного сигнала из-за использования разветвителя:

• Если используется 2-полосный разветвитель, вы потеряете 4 дБ сигнала.
• Для трехполосных разветвителей потери составляют 8 дБ.
• Если вы используете 4-полосный разветвитель, вы теряете 8 дБ сигнала.
• Установки с 8-полосными разветвителями теряют 14-15 дБ сигнала.
• Примечание. Даже если порты на разветвителе не используются, в вашей установке все равно будут потери сигнала.

Нужен усилитель-распределитель?

Если вам нужен усилитель-распределитель для преодоления потерь, связанных с разделением сигнала на несколько линий, у нас есть решение для вас.Solid Signal предлагает усилители-распределители всех ведущих производителей, включая Blonder Tongue, Eagle Aspen, Winegard и другие. Каждое из этих устройств имеет разное количество входов, а также другие функции и преимущества. Мы рекомендуем вам позвонить нам по телефону 877.312.4547, чтобы получить необходимый вам усилитель-распределитель .

Когда вам нужен предусилитель

и Усилитель-распределитель

Мы видели много случаев, когда для установки телевизионной антенны требовались предусилитель и усилитель-распределитель.Представьте себе телевизионную антенну на вершине 100-футовой башни в 50 футах от дома. Одно только это расстояние требует предварительного усилителя. Но если тот же антенный кабель питает восемь телевизоров внутри дома, также необходим распределительный усилитель. Только комбинация этих устройств будет поддерживать уровень сигнала от телевизионной антенны к нескольким приемникам.

Вот таблица, в которой сравниваются возможности текущих моделей. Чтобы приобрести, прокрутите страницу вниз.

Как установить усилитель ТВ-антенны

Планируете ли вы установку ТВ-антенны? Или вы хотите улучшить сигнал в имеющейся у вас установке? Мы предлагаем широкий выбор предусилителей и усилителей-распределителей от ведущих производителей. Наша команда экспертов по продуктам будет рада порекомендовать лучший продукт для вашей установки. У нас также есть учебные пособия, которые научат вас, как установить усилитель телевизионной антенны. Чтобы получить рекомендации по продукту или дополнительную информацию, позвоните нашим экспертам по продукту по телефону 877.312.4547.

Лучшие ТВ антенны для ножниц 2021: Обзоры и советы по покупке

Подписка на кабельное и спутниковое телевидение становится все дороже, поэтому все больше и больше домов отказываются от платного телевидения в пользу бесплатного эфирного вещания.Цифровое телевидение обычно предоставляет от 20 до 60 каналов в зависимости от того, где вы живете, и может сэкономить вам не менее 1000 долларов в год, исходя из типичной подписки на платное телевидение.

Люди, которые это делают, часто удивляются более высокому качеству изображения, которое они получают от телевещания. Это связано с тем, что кабельные и спутниковые службы сжимают видеосигнал, чтобы уменьшить полосу пропускания, необходимую для его потоковой передачи в ваш дом, чтобы они могли втиснуть больше каналов, которые вы, вероятно, никогда не будете смотреть.

Шпаргалка по ТВ антенне

Наши быстрые рекомендации:

Итак, перережьте этот кабель, откажитесь от этой тарелки и присоединитесь к растущему числу американских семей, которые свободны от ежемесячных счетов за телевизионные услуги.

Обновлено 16 июня 2020 г. , чтобы добавить наш обзор Channel Master Smartenna +, который показал себя достаточно хорошо, чтобы получить второе место в категории усиленных домашних телевизионных антенн. Как отмечалось ранее, мы также обновили раздел этой статьи о Как мы тестировали , чтобы отразить, что автор переехал из района залива Сан-Франциско в район метро Вашингтона и теперь выполняет все проверки телевизионных антенн из своего нового дома. .

Установить антенну легко, но прежде чем покупать ее, вам нужно выяснить, какие каналы доступны в вашем регионе, насколько сильными могут быть сигналы и с какого направления они исходят.См. Руководство TechHive по выбору антенны, чтобы разобраться во всем этом.

Как показывает практика, внутренние антенны подходят для областей с сильным или очень сильным сигналом, чердачные / наружные антенны работают в областях со средней мощностью сигнала, а большие наружные антенны — в областях со слабым сигналом.

После того, как вы определитесь со своими потребностями, эта статья поможет вам с покупкой антенны. Но прежде чем мы перейдем к нашим результатам, посмотрите это видео, в котором объясняется, как определить, какие бесплатные эфирные телеканалы вы можете принимать там, где вы живете.

Лучшая комнатная ТВ антенна

Мастер канала Flatenna 35 (модель № CM-4001HDBW)

Мастер канала Flatenna работает хорошо и имеет непревзойденную цену. Он поддерживает все основные местные каналы с неизменным качеством и является хорошим выбором, если вам необходима комнатная антенна.

Если вы живете достаточно близко к вышкам радиовещания станций, которые хотите смотреть, менее дорогая антенна без усилителя, такая как Channel Master Flatenna, может быть всем, что вам нужно, чтобы перерезать шнур. Во время этого обзора мы обнаружили, что сам Channel Master предлагал лучшую цену на эту антенну: всего 10 долларов (плюс 7,50 долларов за доставку).

Комнатная ТВ антенна с лучшим усилителем

Winegard FlatWave Amped (модель FL-5500A)

FlatWave Amped от Winegard обеспечивает отличные характеристики для внутренней антенны. Он небольшой, легкий и должен хорошо работать в местах с сильным местным телевидением.

Эта антенна впечатлила нас своей способностью привлекать больше каналов вещания, чем конкуренты.Кроме того, те, которые он получил, были немного сильнее, чем те, что были у нашего занявшего второе место, что должно сделать просмотр телевизора более счастливым. (Прочтите наш полный обзор.)

Второе место

Channel Master Smartenna +

Channel Master Smartenna + — это самая высокотехнологичная из рассмотренных нами антенн, со встроенным тюнером, который настраивается на максимальное количество каналов.

Слово «умный» в наши дни используется довольно часто, но это больше, чем просто гипербола в случае телевизионной антенны Smartenna + от Channel Master. Эта усиленная антенна имеет на борту крошечный тюнер, который может практически изменять схему приема, чтобы задействовать как можно больше станций. Нам это очень нравится.

Лучшая потолочная ТВ-антенна

Antennas Direct DB8e

Antennas Direct DB8e — большая наружная антенна для приема телевизионных сигналов от среднего до очень слабого. В наших тестах он показал очень хорошие результаты на удаленных станциях с минимальными помехами.

Антенны Direct DB8e впечатляют не только своим внешним видом, но и своим приемом.Это большая и тяжелая антенна, продуманная для приема слабых сигналов с помощью двух антенных решеток или в областях с лучшим приемом, чтобы указывать на башни в разных направлениях. (См. Наш полный обзор.)

Второе место

Антенны Direct 91XG

Антенны Direct 91XG, устанавливаемые на крышу, отлично справляются со слабыми телевизионными сигналами.

Антенны Direct 91XG — это антенна классической конструкции, которая хорошо зарекомендовала себя в течение многих лет. Эта антенна довольно направленная и хорошо отклоняет боковые помехи, выделяя слабые сигналы из шума.Он едва не занял первое место и также будет отличным выбором для людей, имеющих дело с дальним приемом. (См. Наш полный обзор.)

Лучшая антенная / внешняя ТВ антенна

Winegard Elite 7550

Winegard Elite 7550 — чувствительная телевизионная антенна, подходящая для зон с сильным и средним уровнем сигнала.

Winegard Elite 7550 сразу же впечатлил своей способностью улавливать больше каналов вещания, чем у конкурентов, при более высоких уровнях сигнала.Он имеет встроенный усилитель и хорошо работает как в диапазонах VHF-High, так и в диапазонах UHF. Из-за своего размера вы захотите установить его на чердаке или вне дома. (См. Наш полный обзор.)

Второе место

Антенны Direct Clearstream 4 Max

Clearstream 4 Max — отличный выбор для областей с сильным и средним уровнем сигнала и с несколькими телевизионными передатчиками в разных местах. Он хорошо сделан, прост в сборке и поставляется со всем необходимым монтажным оборудованием.

Clearstream 4 Max немного больше, чем наш лучший выбор, и не так хорошо справлялся со станциями, но все же это надежная антенна. Его уникальный дизайн в виде двойной восьмерки обязательно будет отличаться, и он может принимать сигналы с разных направлений, что полезно, если вы живете в районе, где станции находятся в нескольких местах. (См. Наш полный обзор.)

Как мы тестировали

TechHive тестирует телевизионные антенны в районе метро Вашингтона, округ Колумбия. (До 2020 года мы тестировали в районе залива Сан-Франциско, поэтому вы можете увидеть ссылки на это место в старых обзорах).Местоположение округа Колумбия принимает сильные сигналы от местных телевизионных станций, но создает несколько проблем: большое количество деревьев вокруг влияет на прием; некоторые из независимых телеканалов округа Колумбия слабы и их трудно принимать; а с хорошей антенной возможен удаленный прием станций рынка Балтимора.

Внутренние антенны испытываются в помещении, а наружные антенны — на открытом воздухе. Каждый раз, когда мы тестируем новую антенну, мы повторно тестируем наш текущий лучший выбор, чтобы обеспечить справедливый тест.

Мы используем приставку для поиска каналов и записи количества радиочастотных каналов, принимаемых каждой антенной, и их мощности.Каждый радиочастотный канал содержит несколько цифровых станций, но их количество для каждого канала разное и может меняться, поэтому принимаемые цифровые станции не так полезны для измерения. Сканируем несколько раз и корректируем направление антенны на некоторых повторных сканированиях.

Мы выбрали антенны, которые принимают наибольшее количество станций с наивысшим уровнем сигнала в диапазонах УВЧ (каналы с 14 по 51) и VHF-High (каналы с 7 по 13), которые являются основными диапазонами телевещания.

Наши последние обзоры телевизионных антенн

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

обзоров шести лучших телевизионных антенных усилителей, доступных в 2021 году

Вполне возможно, что вы решили отказаться от кабельного телевидения и вернуться к эфирному вещанию. Проблема в том, что если ваш сигнал слабый, вам нужно будет осмотреться и найти лучший телевизионный антенный усилитель.

Имеет одну работу. Он превращает слабый ТВ-сигнал в хороший, которым можно пользоваться. Есть много усилителей для антенн.Некоторые из них имеют очень похожие характеристики. Но их уровни производительности часто сильно различаются по мощности и, следовательно, по качеству.

Важно, чтобы вы получали то, что вам нужно. Итак, давайте рассмотрим некоторые из лучших, доступных в настоящее время, и найдем идеальный телевизионный антенный усилитель для ваших нужд…

6 лучших обзоров телевизионных антенных усилителей

1 Антенны Прямой 4-портовый телевизионный распределительный усилитель — Лучшее бюджетное телевизионное распределение антенн Усилитель

Если вы собираетесь разделить сигнал на несколько телевизоров, то этот усилитель будет интересен. Это даст вам возможность подключить до четырех телевизоров. Этот усилитель действует как распределитель сигнала и предотвращает любую потерю сигнала, усиливая сигнал, позволяя его разделить на телевизоры или, возможно, на блок цифрового преобразователя. Это дает каждому порту 7,5 дБ усиления, что является приличным усилением.

Одним из достоинств этого усилителя является то, что он компактный и не занимает слишком много места. Он имеет размеры 4,5 на 3,63 на 1 дюйм и весит всего 1,2 фунта.

Для бизнеса или дома…

В дизайне есть еще один интересный вариант.Помимо довольно прочной конструкции, он защищен от атмосферных воздействий, поэтому может быть использован на открытом воздухе. Возможно, он был разработан для использования вне помещений в коммерческих целях. Но хотя это может быть хорошо для спортивного бара или чего-то подобного, это также хорошо для нескольких телевизоров дома.

Он хорошо сделан, прочен и стоит по очень привлекательной цене. Единственным недостатком системы является то, что она не оснащена устройством защиты от перенапряжения. Это могло вызвать проблемы в случае удара молнии.Кроме того, он довольно сильно нагревается. Он включает в себя блок питания с кабелем длиной три метра.

Наш рейтинг: (4,1 / 5)

Плюсы

• Хорошая прочная конструкция, устойчивая к погодным условиям.
• Может работать с четырьмя телевизорами.

2 Channel Master Ultra Mini TV Antenna Amplifier — Лучший Mini TV Antenna Amplifier

Если вы ищете простой усилитель для усиления приема телевизионного сигнала, и все, что вам нужно.И если вы хотите получить небольшое компактное устройство, которое будет ненавязчиво, оно также пройдет этот тест. Его компактность составляет всего 5,75 на 8,5 на 2,25 дюйма и вес всего 12 унций. Это, безусловно, претендент на звание лучшего компактного телевизионного антенного усилителя, который вы можете купить.

Это даст вам увеличение на 15 дБ по сравнению с одним усиленным выходом. Тем не менее, он также имеет уровень шума около 2 дБ, поэтому он не такой тихий, как некоторые, но это все еще приемлемо, учитывая цену. Он будет работать с любой телевизионной антенной, но явно не со спутниковой, и может работать с HDTV и цифровым и аналоговым вещанием.

Дождь, солнце…

Телевизионный антенный усилитель Channel Master Ultra Mini может работать как внутри, так и на открытом воздухе благодаря своей прочной металлической конструкции, устойчивой к атмосферным воздействиям. Имеет порошковое покрытие, предотвращающее коррозию. И имеет несколько очень хороших функций, одна из которых — защита от перенапряжения на 6000 В. Он использует подключение к источнику переменного / постоянного тока.

Простота установки, очень привлекательная цена. Это хорошая система, экономичная и компактная.Как мы уже говорили, если вы хотите просто увеличить канал для своего телевизора, на это стоит обратить внимание.

Наш рейтинг: (5/5)

Плюсы

• Компактное устройство, обеспечивающее усиление сигнала на 15 дБ.
• Защита от атмосферных воздействий для внутреннего и наружного использования по привлекательной цене.

Минусы

• Нет, учитывая невысокую цену.

3 Усилитель с четырьмя выходами Antronix — лучший усилитель-распределитель телевизионных антенн

Этот усилитель от Antronix разработан для улучшения сигнала вашего телевизора.Он имеет четыре выхода, позволяющих разделить сигнал, каждому дается 7,5 дБ. Однако он работает только с сигналами, которые ранее не усиливались предусилителем.

Совместимость может быть проблемой…

Он также имеет некоторые дополнительные ограничения в том, что он не будет работать со всеми типами антенн. Желательно уточнить их у производителя перед покупкой. Проблемы совместимости с антенными усилителями нередки. Но в случае с этой системой стоит проверить, потому что она обеспечивает хорошую производительность.

Он даст вам практически все, что вам нужно от антенного усилителя. И если вы обнаружите, что он совместим с тем, что вы используете в настоящее время, то стоит серьезно подумать.

Защита от перенапряжения…

Конструкция довольно прочная, сделана из алюминия, чтобы уменьшить потенциальную коррозию. Ему были предоставлены некоторые полезные дополнительные функции. Имеется защита 6000 вольт от перенапряжения, а также защита от короткого замыкания. Эти функции работают на всех четырех портах.Защита от короткого замыкания будет сброшена сама, если когда-либо потребуется.

Однако, в отличие от некоторых систем, коаксиальные кабели в комплект не входят. Он также имеет уровень шума около 3 дБ, поэтому он не самый тихий, который вы найдете.

Хороший выбор, если он совместим…

При своей цене он обеспечивает достойное соотношение цены и качества. Не лучший в своем классе, и вам нужно будет проверить его совместимость, но достойной покупки нет.

Наш рейтинг: (4.1/5)

Плюсы

• Хороший прочный корпус с четырьмя выходными портами для разделения сигнала.
• Несколько хороших встроенных функций по приемлемой цене.

Минусы

• Не работает со всеми антеннами.

4 Winegard LNA-200 HDTV предусилитель и телевизионный антенный усилитель — лучшее соотношение цены и качества Телевизионный антенный усилитель

Winegard выпустил телевизионную антенну и предусилитель, которые будут усиливать любой ранее не усиленный сигнал.Это поможет дать вам более четкий сигнал и расширить диапазон, что также может дать вам дополнительные каналы. Это также дает низкий уровень шума, который составляет около 1 дБ. Намного меньше, чем у некоторых конкурентов.

Многофункциональный…

Он обладает некоторыми превосходными характеристиками, которые делают его серьезным претендентом на звание лучшего телевизионного антенного усилителя за эти деньги. Например, встроенный Bandpass. Это система фильтрации, которая снижает любые радиопомехи. Также существует так называемая технология TwinAmp.Он принимает сигналы UHF и VHF и усиливает их отдельно. Максимальное усиление составляет 20 дБ.

Winegard известны надежностью своей продукции, и это не исключение. Добавьте к этому очень конкурентоспособную цену, и вы получите очень доступное решение.

Устанавливайте где угодно…

Более компактного решения точно не найти. Он имеет размеры 3 на 4,5 на 1,5 дюйма и весит всего десять унций. Он лучше подходит для использования в помещении, чем на улице, где может сказаться плохая погода.

Наш рейтинг: (3,7 / 5)

Плюсы

• Компактное устройство по приемлемой цене.
• Имеет хорошие функции фильтрации и удаления помех.

5 RCA TVPRAMP1Z Предварительный усилитель для внешней антенны

Этот усилитель от RCA создан для помощи тем, кто живет в местах, которые можно охарактеризовать как удаленные. Если это вы, то RCA поможет вам получить лучший сигнал. Он разработан с некоторыми хорошими функциями, но, к сожалению, имеет несколько проблем.

Подробнее об этом позже…

Он оснащен технологией SmartBoost. Это сделано для увеличения слабых сигналов и улучшения тех сигналов, которые уже принимаются. У него есть FM-ловушка, которая уменьшит любые помехи от FM-сигналов. Сигналы для UHF и VHF усиливаются отдельно, а максимальное усиление составляет 22 дБ. Коаксиальный кабель обеспечивает его питание.

Это довольно компактная единица весом 14 унций и размером 5.8 на 3,8 на 3,5 дюйма. Примерка довольно проста.

Но есть одна загвоздка…

На первый взгляд, это очень хороший усилитель, и у него есть свои плюсы. Однако, к сожалению, он не считается очень надежным. Мы не уверены, является ли это проблемой дизайна или проблемой контроля качества. Но, похоже, есть много неисправных усилителей, вызывающих проблемы. Также следует добавить для баланса, что также много довольных клиентов.

Для этого может быть ряд причин, и погодные условия и расположение для использования вне помещений вполне могут сыграть свою роль.

Однако мы считаем целесообразным передать проблемы, с которыми некоторые столкнулись. Еще одна проблема заключается в том, что качество сборки не самое высокое, которое вы найдете. Конечно, это может повлиять на производительность.

Хорошо по цене, если вы готовы пойти на риск…

По цене это достойная система и хорошее соотношение цены и качества, если она работает в вашем регионе.

Наш рейтинг: (3,5 / 5)

Плюсы

• Он имеет несколько хороших встроенных функций уменьшения помех.
• Мощное усиление до 22 дБ по доступной цене.

Минусы

• Иногда возникают проблемы с надежностью в определенных местах.

6 Antop Smartpass Усилитель TV Signal Booster

Этот антенный усилитель от Antop использует технологию Smartpass. Это позволяет настраивать прием на дальние и ближние дистанции. Вы включаете его, чтобы усилить слабые сигналы, и выключаете, чтобы избежать перегрузки сигнала.Он будет работать с пассивными или неусиленными антеннами, но не может работать с любыми антеннами, имеющими существующее усиление.

Четкий и стабильный…

Плохой прием из-за любых препятствий между вами и передатчиками не проблема. Это просто увеличит мощность сигнала. Существуют встроенные фильтры, которые блокируют любые помехи от сигналов 3G или 4G. Это поможет вам добиться устойчивости изображения и общего приема.

Установка выполняется легко и быстро, в комплект входят коаксиальные кабели. Следует отметить, что для работы устройства необходимо, чтобы усилитель Smart Pass был включен. В комплект входит USB-кабель, который обеспечивает питание при подключении к адаптеру питания USB. Учтите, однако, что порт USB должен поддерживать выходное напряжение 5 В. В первую очередь он предназначен для использования внутри помещений, но при желании вы можете удлинить кабель для подключения к внешней антенне.

Хорошее недорогое решение…

Бюджетная система, которая повысит мощность вашего сигнала при правильных параметрах.Но, как и многие из этих систем, они могут быть немного ненадежными. При этом цена устанавливается очень конкурентоспособно.

Наш рейтинг: (3,4 / 5)

Плюсы

• Он имеет некоторые функции, позволяющие блокировать чрезмерные помехи.
• Экономичная цена.

Минусы

• Это может иметь некоторые проблемы с надежностью.

Руководство для покупателей лучших телевизионных антенных усилителей

Выбор усилителя, подходящего для вашей антенны…

Это никогда не будет легким делом.Есть много вещей, которые нужно учитывать, и для этого потребуются некоторые исследования. Однако найти и качественный агрегат можно.

Это будет в некоторой степени зависеть от вашей собственной среды . При такой неопределенности не может быть возможности давать рекомендации. Это будет случай рассмотрения вашей собственной системы и того, что ей нужно улучшить.

Есть большие препятствия между вами и передатчиком? Это горы или большие деревья?

Все будет играть роль в качестве вашего сигнала.И найдутся места, где улучшения не удастся . Не обошлось и без систем Хаббла.

Еще одна проблема, которую следует учитывать, заключается в том, что если вы думаете о том, что получит антенный усилитель для приема дополнительных каналов , это не всегда происходит. Эти антенные усилители действительно усиливают сигналы, поэтому технически они могут предоставить вам новые каналы, которые были недоступны. Но вы не можете этого гарантировать. Поэтому первым шагом является тщательная оценка вашего окружения.

Тогда это случай поиска системы, в которой будет обеспечивать блокировку там, где это необходимо, и мощный импульс к существующему сигналу . Вы также можете подумать, следует ли использовать его на открытом воздухе. Если это так, он должен быть защищен от атмосферных воздействий, а также, если вы хотите разделить свой сигнал на несколько телевизоров.

Все эти возможности есть в рассмотренных нами системах. Но первое, что нужно учитывать, — это ваша среда .

Ищете еще несколько превосходных продуктов?

Если да, то обязательно ознакомьтесь с нашими обзорами самого удобного офисного кресла, нашими обзорами лучших производителей этикеток, лучшими компьютерными динамиками, нашими обзорами лучших беспроводных телефонов и лучшими принтерами для художественной печати, доступными в настоящее время.

Или как насчет нашего обзора лучших фотопринтеров, обзоров лучших эргономичных клавиатур, обзоров лучших шаровых головок для штатива, обзоров лучших короткофокусных проекторов и лучшего игрового монитора стоимостью менее 300 долларов, который вы можете купить в 2021 году.

Итак, какой лучший телевизионный антенный усилитель?

Мы не заинтересованы в разделении сигналов или в других подобных действиях. Нам просто нужно усилить один канал, который мы используем. Поэтому для этой цели мы рекомендуем…

Channel Master Ultra Mini TV Antenna Amplifier

Надежная компания, производящая антенные усилители, которые просты в установке и удобны в использовании по конкурентоспособной цене.Вы не можете найти ничего лучше, чем это!

Счастливое усиление.

Как купить лучший телевизионный антенный усилитель или воздушный усилитель »Электроника

Основные советы и рекомендации по покупке лучшей ТВ-антенны или антенного усилителя / усилителя для приема более сильного сигнала.

---

Руководства по покупке телевизионных антенн включают:
Покупка телевизионной антенны Покупка ТВ антенного усилителя / усилителя

---

Иногда телевизорам требуется антенна или антенный усилитель / усилитель.Этот антенный усилитель позволит усилить сигнал, чтобы можно было видеть лучший сигнал.

Однако, думая о покупке и установке антенного усилителя / антенного усилителя, необходимо учитывать ряд моментов, чтобы можно было купить и установить лучший антенный усилитель, чтобы обеспечить лучшее изображение и лучший телевизионный прием.

Выберите неправильный антенный усилитель, или, если он не подходит для конкретных обстоятельств, антенный усилитель или антенный усилитель могут усугубить ситуацию.Подберите подходящий, работающий в правильных обстоятельствах, будет иметь большое значение.

ТВ-усилитель антенны руководство покупателя

При покупке телевизионного антенного усилителя или антенного усилителя следует учитывать несколько моментов.

• Сначала проверьте антенный кабель: Перед установкой усилителя / усилителя антенного сигнала стоит проверить коаксиальный кабель антенны, если он был установлен в течение некоторого времени. Если кабель используется для внешней антенны и некоторое время пробыл на месте, вполне вероятно, что в кабель попала влага.Это приведет к ослаблению сигнала в кабеле или уменьшению мощности сигнала. В подобных случаях установка нового бустерного усилителя для телевизора не решит проблему с источником. В некоторых случаях потери в кабеле могут быть настолько высокими, что даже с усилителем сигнала он не сможет преодолеть потери в кабеле.
• Нужен ли вам разветвитель / усилитель или усилитель: В некоторых случаях необходимо питать более одного телевизора от одной антенны. Когда это делается с помощью пассивного разветвителя, т.е.е. один без усилителя / бустера, уровень сигнала падает, потому что он должен быть разделен. Чтобы преодолеть это, можно использовать разветвители усилителя / усилителя. Бустер обычно усиливает сигнал до уровня, превышающего исходный сигнал, более чем компенсируя потерю пассивного разветвителя.
• Внутренний или внешний: Очень часто антенные усилители изготавливаются для внутреннего использования. У них есть обычный кабельный ввод и провода питания. Для внешнего использования источник питания расположен рядом с телевизором, а питание передается по коаксиальному проводу антенны.Кроме того, устройство будет водонепроницаемым, поскольку оно должно выдерживать суровые погодные условия. Любая влага, попадающая в усилитель / усилитель, вызовет повреждение и в конечном итоге приведет к его выходу из строя.
• Не слишком большое усиление: Одним из ключевых параметров любого антенного усилителя / антенного усилителя является уровень усиления, который он обеспечивает. Обычно это выражается в децибелах, дБ. Обычно лучше всего от 10 до 12 дБ. Слишком большое усиление может привести к перегрузке телевизионного входа и ухудшению сигнала.Поэтому никогда не подключайте два усилителя / усилителя к одной антенне.
• Расположите усилитель близко к антенне: Всегда лучше располагать усилитель ТВ-сигнала как можно ближе к антенне. Когда сигнал проходит по кабелю, его сила уменьшается из-за ослабления сигнала в кабеле. Это приближает его к фоновому шуму. Это означает, что при последующем усилении повышенный уровень шума всегда будет и сигнал будет хуже.Его усиление на антенне означает, что соотношение сигнал / шум поддерживается на максимально хорошем уровне.

Обычно доступно несколько различных усилителей телевизионных антенн или усилителей телевизионных антенн. Выбор подходящего должен быть относительно простым, но взгляните на отзывы и проверьте, насколько они надежны. Также проверьте их работоспособность.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Что такое усилитель ТВ-сигнала и как он работает?

Усилитель телевизионного сигнала Комплект состоит из антенны HDTV и усилителя сигнала, который расширяет зону действия телевещания на ваш дом или многоквартирный дом за счет усиления или усиления сигналов существующих телеканалов для более четкого приема аудио и видео.

Кабельные антенны существуют уже много лет и постепенно устарели. Новые антенны Digital HDTV вместе с усилителем позволят вам смотреть ваши любимые кабельные телепередачи без необходимости платить за текущую подписку на кабельное телевидение.

Усилитель телевизионной антенны предоставит вам доступ к красивым четким цифровым телевизионным шоу как для стандартных аналоговых телевизоров, так и для телевизоров высокой четкости, и будет улавливать все сигналы в пределах прибл. Радиус 100 миль.

Усилитель и усилитель телевизионного сигнала помогает антенне HDTV или стандартным телевизионным антеннам улавливать многие каналы, которые в противном случае было бы трудно получить и просмотреть. Вы можете сократить расходы на кабельное телевидение и связанные с ним расходы на подписку, чтобы наслаждаться четким приемом и большим количеством телевизионных каналов, не выходя из домашней гостиной или приемной офиса.

Цифровые телевизоры

имеют намного лучшую четкость и качество, чем аналоговые телевизоры, но слабый сигнал часто вызывает проблемы с приемом. Например, слабый аналоговый сигнал будет отображаться на экране телевизора в виде зернистого или снежного изображения. Хотя это очень раздражает, изображение все же можно увидеть или воспринять. Если цифровой сигнал немного слабый, он все равно будет четким и резким. При слишком слабом цифровом сигнале видео и аудио будут прерываться и исчезать или даже исчезать полностью.

Другой проблемой является многолучевость, когда некоторые телевизионные сигналы отражаются от конструкций, таких как высокие здания, и приходят немного позже, чем сигналы по прямому пути. С аналоговым сигналом это вызовет «фантомное» изображение, которое является слабой копией изображения и слегка смещено. Опять же, это все еще видно, хотя и раздражает. При цифровом сигнале симптомы многолучевого распространения будут такими же, как и при слабом сигнале, то есть либо потеря звука и видео, либо четкое изображение без фантомного изображения.

Как работает усилитель ТВ-сигнала?

Проще говоря, количество каналов, к которым вы можете получить доступ, зависит от сигналов, которые транслируются в вашем регионе. Качество приема зависит от физического расстояния от ваших местных сигнальных вышек, а также от других факторов, включая погоду, ваше окружение и местность.

Усилители телевизионного сигнала

, также известные как усилители телевизионной антенны, помогают улучшить качество сигнала, принимаемого телевизорами в местах с удаленными или слабыми сигналами от телевизионного передатчика.Усилители сигнала часто используются с антеннами на объектах, вокруг которых много препятствий, таких как деревья в сельской местности, высокие здания в городских условиях или в холмистых местах.

Типы усилителей ТВ-сигнала.

На рынке доступно несколько различных типов усилителей ТВ-сигнала, каждый со своим назначением и применением.

Masthead TV Booster.

Эти типы бустеров легко идентифицировать, поскольку они представляют собой небольшие коробки, которые устанавливаются рядом с телевизионной антенной, обычно у основания мачты.Телевизионные усилители Masthead — лучший вариант для усиления сигнала, поскольку они обеспечивают гораздо лучшие результаты, чем усилители для помещений и распределительные устройства. Сигнал усиливается, когда он проходит через антенну, и это улучшает качество сигнала без необходимости усиления, когда он идет к телевизору через кабели.

Большинство усилителей этого типа изготовлены с защитой от атмосферных воздействий и поэтому подходят как для наружного, так и для внутреннего использования в зависимости от типа установленной антенны. Этот тип усилителя обычно используется на объектах с очень слабым сигналом.

Комнатный антенный усилитель.

Усилитель этого типа обычно устанавливается рядом с телевизором, хотя часто можно добиться лучшей производительности, если установить его ближе к антенне. Большинство усилителей внутренней телевизионной антенны имеют 2 выхода, которые можно использовать для улучшения качества сигнала 2 телевизоров. Следует отметить, что комнатные усилители никогда не могут быть хорошей заменой качественной антенне, установленной на крыше. Также лучше использовать этот тип усилителя вместе с антенной на крыше, чем использовать его с внутренней антенной. При установке антенны внутри дома или здания лучше всего подойдет стеклянная антенна, размещенная на стекле окна, поскольку она будет привлекать максимальное количество передаваемых сигналов.

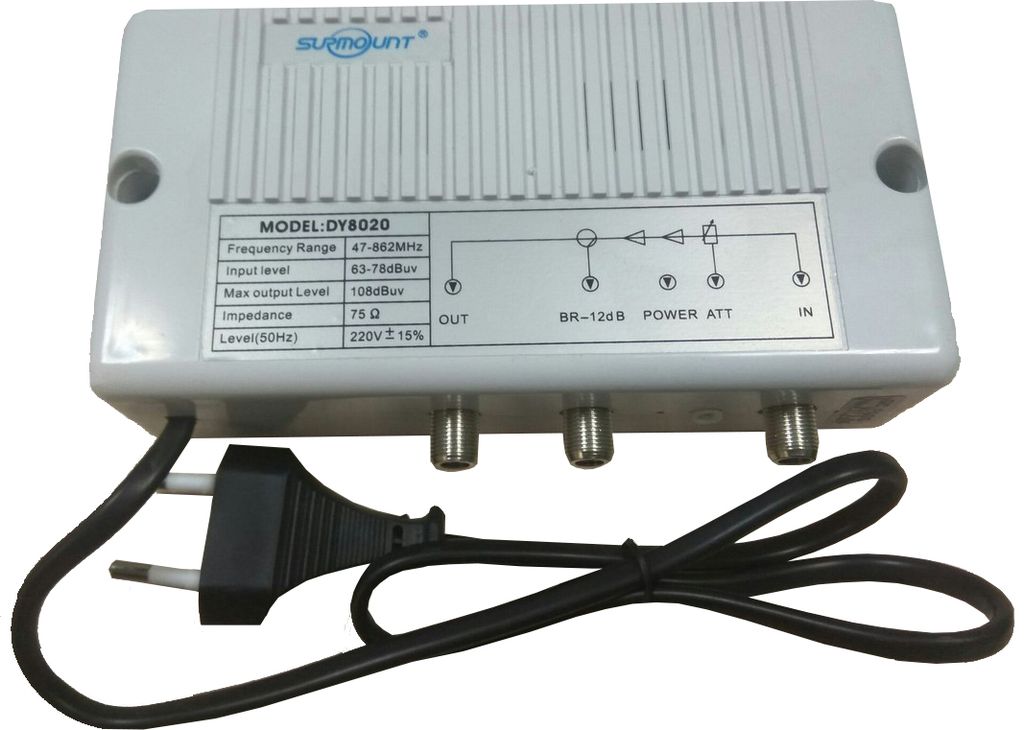

Усилитель распределения ТВ.

Усилитель этого типа распределяет свой выходной сигнал на несколько разных телевизоров. Этот вариант популярен среди клиентов Sky, которые хотят использовать несколько телевизоров без необходимости покупать отдельные коробки. Усилитель-распределитель — лучший метод для разделения ТВ-сигналов, поскольку усиленный сигнал компенсирует потери в коаксиальном кабеле и поддерживает высокое качество на разных ТВ.

Какой усилитель ТВ-сигнала использовать?

Выбор типа ТВ-усилителя, который вы хотите использовать, в конечном итоге является личным выбором, но на него может влиять ряд различных факторов, таких как текущая настройка ТВ-антенны, тип собственности и стоимость.

Комплект усилителя телевизионного сигнала может включать в себя антенну HDTV, которая более чувствительна, чем старая традиционная кабельная антенна, и поэтому может принимать сигналы, которые иначе было бы трудно уловить. Это позволяет вам получить доступ к каналам кабельного телевидения, к которым вы раньше не могли получить доступ, и в то же время расширить диапазон приема сигнала.Поскольку принимаемые сигналы также усиливаются, это значительно улучшит четкость частоты вашего телеканала.

Описание предлагаемого предмета.

Комплект усилителя и усилителя сигнала антенны HDTV включает в себя антенну HDTV.

Характеристики:

• Установка и настройка просты и быстры. Просто распакуйте комплект усилителя сигнала HDTV, подключите его и выполните поиск доступных каналов.
• Инновационный дизайн антенны делает ее тонкой и плоской как бритва.
• Высокий уровень усиления.
• Низкий уровень ошибок.
• Улучшает аналоговые и цифровые телевизионные сигналы.
• Уникальный дизайн антенны HDTV позволит вам получать доступ к сигналам со всех сторон.
Телевизионная антенна
• очень универсальна и ее можно разместить на стене, столе или окне.

Этот комплект цифрового усилителя антенны HDTV дает вам доступ к высококачественным видео 1080p, и вы также сможете получить доступ к телевизионным каналам бесплатно и без каких-либо постоянных абонентских сборов.

Установка TV Boosters в системах с DTV-преобразователем и без него.

Когда вещательное телевидение перешло с аналоговых сигналов на цифровой контент, многим пользователям пришлось купить цифровой преобразователь, чтобы учесть изменения.

В настоящее время сигналы цифрового телевидения (DTV) обычно транслируются во все дома в США, где есть телевизор. Для просмотра этого ТВ-контента пользователям необходим цифровой телевизионный приемник, который является либо частью специальной преобразовательной коробки (также называемой цифровой телеприставкой), которая присоединяется к аналоговому телевизору, либо встроена в сам телевизор.

Антенны и усилители

HDTV подключаются к телевизору немного по-разному, в зависимости от того, есть ли у вас внешний преобразователь.

Подключение к ТВ системе С преобразователем.

Если вы используете аналоговый телевизор и у вас есть внешний преобразователь, подключенный к телевизору для просмотра цифрового ТВ-контента, вам необходимо установить антенну HDTV и усилитель перед преобразователем. Телевизионный сигнал будет принят антенной и отправлен на усилитель. Как только сигнал будет усилен, он поступит в блок преобразователя, чтобы преобразовать его в аналоговый сигнал, который может отображать телевизор.

Подключение к ТВ системе БЕЗ преобразователя.

Если вы используете цифровое телевидение, и преобразователь встроен в телевизор, вам просто нужно установить антенну HDTV и усилитель так, чтобы выход усилителя выходил непосредственно на телевизор.

Предусилители и усилители-распределители.

При любой установке телевизора часть сигнала, принимаемого антенной, теряется через кабель, а часть теряется, если вы используете разветвитель, который соединяет телевизионную антенну с несколькими телевизорами. Эта потеря сигнала является проблемой только в том случае, если сигнал, который принимает ваша телевизионная антенна, изначально слабый, или если у вас есть длинные кабели, идущие от антенны к телевизору.

Существуют различные факторы, определяющие, сколько сигнала теряется в конкретной установке. К ним относятся тип используемого кабеля, длина кабеля и количество различных кабелей, на которые вы разделяете сигнал, т.е. если вы используете двухполосный разветвитель, потери будут меньше, чем при использовании 8-полосного разветвителя.

К счастью, существуют усилители сигнала телевизионной антенны, которые были разработаны для преодоления потерь сигнала, связанных с разветвителями и длинными кабелями. Они бывают двух типов — предусилители и усилители-распределители.

Предварительные усилители

обычно используются снаружи с внешней антенной. Обычно он состоит из двух частей, источник питания устанавливается в доме, а усилитель — на антенне. Предусилитель предназначен для преодоления потерь сигнала, вызванных длинным кабелем, проложенным между антенной и телевизором или сплиттером.

Усилители-распределители

полезны, если на сплиттере есть хороший сигнал, но не после сплиттера, опять же из-за длинных кабелей, проложенных после сплиттера, или из-за потери сигнала, вызванной самим сплиттером.Усилители-распределители обычно состоят из одной части и используются внутри помещений. Они используются для преодоления потерь, вызванных разветвителем, и фактически заменяют разветвитель, распределяя телевизионные сигналы в нескольких местах. Они также используются для преодоления слабых сигналов из-за удаленности от вышек телевещания.

Выбор усилителя.

Если вы знаете, что усилитель заменяет сигнал, потерянный от разветвителей и кабелей, вы будете знать, на что обращать внимание при выборе подходящего усилителя. Уловка состоит в том, чтобы выбрать усилитель с достаточным усилением, чтобы удовлетворить потерянный сигнал.

Приблизительные оценки потерь сигнала приведены ниже:

Потеря кабеля:

• RG59 Coax — 10 дБ на сотню футов.
Коаксиальный кабель
• RG6 — 6 дБ на сотню футов.

Потеря разветвителя:

• 8-полосный разветвитель — 12 дБ.
• 3-х и 4-х полосный разветвитель — 8 дБ.
• 2-полосный разветвитель — 4 дБ.

Следует отметить, что оценки потерь, данные для разветвителя, остаются верными, даже если некоторые из портов не используются.

Пример:

В телевизионной установке используется кабель RG59 с кабелем длиной 60 футов, идущим от антенны к 2-полосному разветвителю.От разветвителя идут 3 кабеля длиной 10, 15 и 20 футов.

Таким образом, самое длинное расстояние от антенны до телевизора составляет 60 + 20 = 80 футов, что приводит к потерям (80/100 x 10 дБ) = 8 дБ. Разветвитель вводит еще 4 дБ, в результате чего общие потери достигают 12 дБ. Предусилитель с усилением 12 дБ или выше компенсирует потерю сигнала в этой установке.

Технические характеристики предусилителей

Усиление: Это число должно быть равно или больше потери сигнала. Усилители обычно имеют коэффициент усиления от 12 до 30 дБ.

Следует отметить, что усилитель с большим коэффициентом усиления не всегда лучше. Если потери на самом длинном кабеле составляют всего 12 дБ, и используется усилитель на 20 дБ, вы можете перегрузить ТВ-тюнер слишком сильным сигналом.

Шум: Когда к системе подключен усилитель, всегда присутствует шум сигнала, хотя и небольшой. Более высокое значение шума снижает чувствительность тюнеров, принимающих сигнал.

Частота: Это значение должно соответствовать телевизионной антенне. Антенна VHF / UHF требует предварительного усилителя VHF / UHF. Если вы попытаетесь использовать антенну VHF / UHF с усилителем только UHF или только VHF, другие частоты будут заблокированы.

FM-ловушки: FM-ловушки используются для снижения уровня сигнала FM-станций, которые могут создавать помехи для телевизионных станций. FM-ловушки доступны в переключаемых или фиксированных моделях.

Двойные входы: Эти усилители имеют 2 входа, один для УВЧ и один для УКВ. Это позволяет объединять сигналы UHF и VHF практически без потерь.

Рекламный усилитель сигнала HDTV:

Просмотрите усилители телевизионного сигнала и антенны сегодня, чтобы улучшить качество просмотра телевизора.

Подробное руководство по покупке лучших телевизионных антенных усилителей

Для тех, кто не знает, антенный усилитель предназначен для усиления сигналов, которые передает антенна. Усилители не ограничиваются только телевизорами; фактически, мобильные телефоны, радио, устройства Bluetooth и многие другие гаджеты также используют антенну.

Усилители не только усиливают сигналы, но и усиливают звук, что делает их идеальным выбором для телевизоров.

Существует множество конструктивных особенностей электрического телевизионного усилителя, которые играют решающую роль в общем качестве передачи, которую принимает ваш телевизор. Часто бывает, когда ваша телевизионная антенна принимает слабые сигналы. Это может сильно расстраивать и испортить ваше впечатление от просмотра и прослушивания.

Бывают случаи, когда усилители телевизионных антенн могут оказаться чрезвычайно полезными.Они следят за тем, чтобы вы могли смотреть телевизор без перерывов или сбоев в передаче.

Если вы углубитесь в термин «усилитель», это общий термин, используемый для любого устройства или схемы, которые поддерживают характеристики сигнала, пытаясь увеличить величину тока.

Привет! Между прочим… любые ссылки на этой странице, ведущие к продуктам на Amazon, являются партнерскими ссылками, и я получаю комиссию, если вы совершаете покупку. Заранее спасибо за вашу поддержку!

Лучшие телевизионные антенные усилители

Существует множество компаний, производящих телевизионные антенные усилители; некоторые из них хороши, а другие не на высоте.Мы составили список лучших ТВ-усилителей, которые следует учитывать при выборе антенны.

Победитель: Winegard LNA 200 Boost XT HDTV предусилитель

Причина, по которой этот усилитель занимает первое место в нашем списке, именно благодаря его эффективности и долговечности. Вы обнаружите, что приобрести такой хороший ТВ-усилитель практически невозможно. Он прост в обращении и имеет превосходные функции , которые чрезвычайно просты для понимания.

• Мощность этого усилителя +5 В при 130 мА
• Типичный коэффициент шума составляет 1 дБ
• Среднее максимальное усиление составляет 20 дБ
• Технология двойного усилителя
• Разделение сигналов УВЧ и УКВ
• Пониженный интермодуляция обеспечивает чистый путь прохождения сигнала.

Ниже перечислены некоторые причины, по которым вам следует подумать о покупке предусилителя Winegard LNA 200 boost XT HDTV.

Телевизионные антенны Winegard являются экспертами среди ведущих производителей и разработчиков телевизионного оборудования США. Winegard производит всю свою продукцию в США и делает это с 1954 года.

Чтобы оставаться именем нарицательным на протяжении стольких лет, требуются постоянство и качество, а с историей, уходящей корнями в Winegard, вы можете покупают их товары, не опасаясь, что их обкрадут.

Источник: winegard.com

Открыв коробку, вы найдете усилитель антенны цифрового телевидения, печатную документацию, зажимы для шлангов, вставку питания и адаптер на 110 вольт.Лучшее в усилителе Boost XT заключается в том, что вы можете использовать его вместе с неусиленной антенной, а также с пассивной антенной.

Технология усиленной прозрачной схемы, представленная в этом усилителе, является лучшей, поскольку она значительно помогает уменьшить выпадение пикселей и пропадание сигнала. В дополнение к этому он обеспечивает на больший диапазон , а предусилитель значительно улучшает любую неусиленную антенну.

Благодаря наличию технологии двойного усилителя сигналы УВЧ и ОВЧ усиливаются отдельно, чтобы гарантировать, что качество вашего телевизора на максимальная мощность любой наружной неусиленной антенны. Более того, усилитель также снижает помехи и шум до минимально возможного уровня.

Предварительный усилитель антенны HDTV гарантирует, что ваша антенна будет доступна для увеличения диапазона и доставки большего количества каналов на ваш телевизор с четким разрешением.

Второе место: 8-портовый распределительный усилитель Channel Master CM3418

Этот цифровой усилитель занимает второе место, и вы не должны относиться к нему легкомысленно. Это относительно дешево, учитывая его великолепные характеристики, простоту использования и эффективность.Channel Master — один из ведущих производителей телекоммуникационной отрасли.

• Диапазон рабочих температур этого устройства составляет от — 40 градусов до +60 градусов.
• Этот усилитель телевизионной антенны не идет на компромисс по качеству и соответствует международным стандартам.
• Channel Master известен своей работой профессионального уровня.
• Power адаптер, усиление 4 дБ на выход (имейте в виду, что устройство вставки питания не входит в комплект поставки)
• Уникальным это устройство делает тот факт, что оно имеет восемь выходных портов
• Это устройство поддерживает хороший баланс, когда дело доходит до усиление, поскольку все мы знаем, что чрезмерное усиление может также ухудшить качество.

Если вы хотите увеличить общую мощность своих сигналов, вы не найдете много лучших вариантов, чем мастер каналов CM3418 по такой номинальной цене.

Источник: channelmaster.com

Мастер канала — это пассивный усилитель возврата . Если вы не знаете, пассивные возвратные телевизионные усилители чрезвычайно распространены среди операторов кабельного телевидения для внутреннего распределения.

В этом устройстве присутствуют позолоченные прецизионные F-порты станка, которые дают нам хорошее представление о том, насколько эффективно оно может распределять сигналы без ущерба для качества.

Альтернатива: 8-портовый двунаправленный усилитель кабельного телевидения PCT-MA2-8PN

8-портовый усилитель PCT-MA2-8PN составляет альтернативную часть этого списка, что при любом натяжении воображения не означает, что он меньше чем два антенных усилителя, о которых мы говорили выше.Он уникален в своем роде и столь же эффективен и долговечен, как некоторые из лучших антенных усилителей для ТВ.

• Предотвращает пикселизацию изображения и уменьшает количество снега с помощью цифрового кода. Это также помогает в усилении сигнала OTA, чтобы убедиться, что несколько телевизоров могут извлечь выгоду из сигналов.
• В коробке также есть белый коаксиальный кабель 36 дюймов и инструмент для установки
• Одна из лучших особенностей этого устройства — то, что оно легко совместим с цифровым кабелем и стандартными телевизионными услугами.Убедитесь, что вы используете усилитель на выходном штекере приемника.
• Это устройство имеет восемь портов. Один порт может повысить уровень сигнала на +4 дБ, что в конечном итоге увеличит его мощность.
• Это устройство легко установить из-за его сверхмалого форм-фактора, что означает, что вы легко сможете установить его в ограниченных и тесных местах.
• Размеры упаковки этого продукта: 5,7 на 5,4 на 5,4 дюйма

Источник: walmart.com

На что следует обратить внимание при покупке лучшего телевизионного антенного усилителя

Мы знаем, что выбор продуктов иногда может оказаться сложной задачей, особенно если вы покупаете их впервые. Однако не волнуйтесь; мы составили для вас исчерпывающий список необходимого, который поможет вам принять правильное решение при покупке телевизионного антенного усилителя. Ниже приведены рекомендации, которым должен следовать каждый.

Насколько усиливается?

Ну, тут нет ничего сложного.Однако вы будете удивлены, увидев, сколько людей выбирают усилители наугад. Каждый усилитель телевизионной антенны имеет разный уровень усиления. Следовательно, вы должны быть чрезвычайно проницательными, , чтобы проверить это.

Прочтите описание продукта, написанное на коробках, или, еще лучше, попросите провести быструю демонстрацию. Убедитесь, что он достаточно хорош, чтобы усилить сигнал в вашем районе.

Было бы целесообразно приобрести антенну с максимальным усилением, независимо от силы сигнала в этом пространстве.Причина, по которой мы говорим это, заключается в том, что вы всегда сможете получить четкое качество.

Конечно, вам, возможно, придется потратить несколько дополнительных долларов, но, по большому счету, это окажется препятствием для сделки.

Шум при усилении

Видимым признаком некачественных усилителей является то, что они создают шум при усилении. Этот шум — большой запрет. Вам следует попросить вашего дилера провести вам быструю демонстрацию, чтобы вы могли понять, стоит ли покупать ТВ-усилитель или нет.Чем меньше шум, тем лучше будет усилитель.

Раньше шум был большой проблемой, в наши дни устройства значительно улучшили эту проблему. Тем не менее, по-прежнему существует множество неисправных устройств, которые создают слишком много шума, поэтому было бы разумно проверить их, независимо от улучшений.

Есть ли у него контроль?

Коэффициент усиления усилителя характеризует, насколько усилитель способен выдавать сигналы. Эта критическая особенность отделяет топовый антенный усилитель от некачественного.

По этой причине мы призываем вас искать продукты более высокого уровня; они лучше оснащены для усиления сигналов из-за их превосходной регулировки усиления.

Работает на спутнике или антеннах?

Убедитесь, что усилитель, который вы собираетесь купить, совместим с вашими антеннами и спутником. Покупка усилителя телевизионной антенны, который также работает со спутниками, даст вам дополнительное преимущество, и вы сможете получить лучшую передачу и больше каналов в своем телевизоре.

Насколько легко его установить?

Большинство людей сталкиваются с проблемами при установке устройства.Вы всегда должны отдавать предпочтение простоте установки, поскольку невозможность правильно отремонтировать усилитель может привести к трудностям. Он может упасть с платформы и сломаться, или вы не сможете в полной мере воспользоваться его преимуществами.

Кроме того, вы также сможете легко слезть с него, когда вам понадобится. Попросите продавца показать вам быструю демонстрацию того, как устанавливать и демонтировать усилитель, чтобы убедиться, что вы можете установить его без каких-либо проблем.

Частота UHF VHF

Всегда проверяйте свою антенну, чтобы убедиться, что она принимает сигналы UHF и VHF. Если это так, купите усилитель, совместимый с обоими этими сигналами. Вы заблокируете свои частоты, если будете использовать антенну UHF и VHF только для сигнала UHF или наоборот.

Антенна ANTOP AT 414B HDTV-антенна с усилителем Smartpass

Эта HDTV-антенна Antop AT 414B великолепна. Это комплексная антенна с усилителем, поэтому вы получите все самое лучшее!

Характеристики

• Всенаправленный прием на 360 градусов
• Фильтр 4G LTE
• Радиус приема 65 миль
• Защита от атмосферных воздействий — вода, ветер и УФ-излучение
• Качество изображения 4K

• Усилитель Smartpass
• Бесшумный цифровой прием

• Чрезвычайно проста в установке и использовании!
• Дискретная эстетика — не похоже на гигантский металлический космический луч!
• Включает 2-летнюю гарантию и 90-дневную гарантию возврата денег с отличным обслуживанием клиентов!
• Встроенный фильтр 4G LTE блокирует помехи от телефонов 3G и 4G и беспроводных сигналов для бесшумного цифрового приема

• Он может работать не во всех областях, особенно с большим количеством помех и препятствий между антенной и радиовещательная башня.
• Не лучший вариант для приема сигналов дальнего действия в сельской местности.

Эта антенна НЛО имеет всенаправленный прием на 360 градусов. Это означает, что вы не застрянете в мертвой зоне сигнала, и вы можете захватить сигнал даже в областях со слабым и умеренным уровнем сигнала. Это убийца мертвой зоны. Вы можете использовать его на открытом воздухе, на чердаках и даже в трейлерах и морском транспорте!

Он чрезвычайно прочен и устойчив к погодным условиям. Он включает в себя покрытие для защиты от ультрафиолета и разработан, чтобы противостоять погодным условиям снаружи, предлагая внутреннюю технологию защиты от помех для обеспечения приема в плохую погоду.Даже в шторм вы по-прежнему можете получать четкие изображения со всех своих каналов! На самом деле он защищен от любых перепадов температур, дождя и грозы и даже сеять!

Встроенный фильтр 4G LTE отфильтрует любые помехи, которые могут исходить от телефонов 3G и 4G и беспроводных сигналов. Это означает, что вы получите четкое и плавное изображение с бесшумным цифровым приемом. Ваши изображения 4K и 1080p будут иметь кристально чистое изображение высокой четкости!

Усилитель Smartpass всегда обеспечивает нужный диапазон.Этот усилитель позволяет очень легко регулировать баланс от короткого до дальнего приема и даже оснащен интеллектуальным переключателем, который автоматически сделает это для вас, чтобы избежать перегрузки сигнала. Общий диапазон этой антенны с усилителем составляет 65 миль в любом направлении.

У Antop отличное обслуживание клиентов, и они стоят за всеми своими продуктами. Это хорошо работает для вас, поскольку означает, что у вас есть 90-дневная гарантия возврата денег. Если вам не нравится антенна или она не работает в вашем регионе, вы получите полный возврат средств в течение 90 дней.По истечении этого времени вы получаете 2-летнюю гарантию на продукт. Вы также можете связаться с ними по любым вопросам, которые могут у вас возникнуть, включая проблемы с приемом, и они предложат свою полную техническую поддержку, чтобы вы быстро разрешили проблему.

ANTV ANTOP Smart Boost Amplifier

Если ваша антенна нуждается в хорошем усилении, обратите внимание на ANTV ANTOP Smart Boost Amplifier. Он имеет два выхода и совместим с любым устройством для потоковой передачи OTA и всеми антеннами.

Характеристики

• Двойные выходы многофункциональны.
• Интеллектуальная система наддува со встроенным регулятором I.
• 4,72 на 2,83 на 0,83 дюйма
• Встроенная функция 4G LTE.

• Совместим со всеми антеннами и большинством телевизоров
• Усилитель UHF, VHF и FM
• Винт для тяжелых условий эксплуатации
• Регулируемые параметры усиления

• Он не работает так же хорошо с антеннами, которые встроены в усилителях.
• Он усиливает шум вместе с сигналом, поэтому может мешать четкости приема.

Двойные выходы многофункциональны. Они позволяют вам подключить это как к вашему основному телевизору, так и ко второму устройству, которым может быть другой телевизор, FM-стерео радио или любое другое устройство или проектор с поддержкой OTA. Это отличное дополнение к любому устройству потоковой передачи мультимедиа.

Усилитель полностью регулируется, поэтому вы контролируете силу. Вы также можете контролировать мощность приема антенны в зависимости от ваших потребностей, даже в зависимости от местоположения. Поворачивая циферблат, вы сможете выбрать правильный баланс между приемами на дальние и ближние расстояния.

Устройство довольно маленькое и компактное. Несмотря на размеры 4,72 на 2,83 на 0,83, он по-прежнему совместим со всеми марками антенн, представленных на рынке. Он может усилить сигнал OTA любого телевизора и сигнал FM, принимаемый антеннами. Он также совместим с ТВ-конвертерами и телевизорами HD, 1080p, 4K и Ultra HD.

Встроенный фильтр 4G LTE блокирует помехи сигналам от смартфонов 3G и 4G, мобильных телефонов, планшетов, беспроводных сетей и передатчиков мобильных телефонов.Это означает, что вы можете получить четкий прием цифрового телевидения без каких-либо шумов. Это означает, что у вас не будет замороженных или пиксельных изображений, и вы не услышите статического шума, который создает шум.

Последняя модель включает в себя интеллектуальный повышающий антенный усилитель SBS-602B HD, адаптер питания переменного / постоянного тока, 2 коаксиальных кабеля длиной 5 футов каждый, 2 винта для стены, 2 анкера, а также инструкцию и руководство пользователя.

Этот усилитель — отличный способ модернизировать вашу антенну, если вы живете в районе, подверженном сильным помехам, например, в городе с множеством технологий и небоскребами.Он работает с любой неусиленной антенной HDV, поэтому вам не нужно беспокоиться о проблемах совместимости. Это универсальный ответ всем, у кого есть проблемы с постоянным подключением к Интернету в домашних условиях. Бесплатные коаксиальные кабели тоже приятно!

Простая конструкция также делает этот усилитель одним из самых простых в использовании на рынке. Антенна, TV и FM-порты имеют простую конструкцию, которая позволяет привинтить их, и большинство людей могут установить их очень быстро. Контакты устойчивы к коррозии и очень прочны, не подвержены помехам, где бы они ни находились.

Одна из замечательных особенностей этого усилителя — это световой индикатор. Этот индикатор загорается, когда он работает, чтобы вы знали, откуда возникают ваши проблемы, если что-то произойдет.

У него также есть большой удобный диск, который позволяет регулировать усиление антенны на низкое или высокое в зависимости от уровня получаемых помех. Сверхпрочный пластиковый корпус очень прочен, не добавляя тонны веса или помех.

1byone 2019 Модернизированный цифровой комнатный усилитель HD для помещений

Этот цифровой комнатный усилитель 1byone был модернизирован в 2019 году, поэтому он предлагает даже большую мощность, чем более старые модели. Благодаря сигналу HD и поддержке 4K это отличный вариант для усиления вашего сигнала!

Функции

• Отличный прием на каналах FM, VHF и UHF.
• Диапазоны частот от 47 до 230 МГц и от 470 до 862 МГц для УКВ и УВЧ.
• Коэффициент усиления 28 дБ, сопротивление 75 Ом, уровень шума менее 3 дБ.
• Питание от адаптера питания USB (5 В, 100 мА)
• Фильтр 4G LTE

• 2-летняя гарантия и 90-дневная гарантия возврата денег
• Его можно покрасить в любой цвет, чтобы он соответствовал декору вашей комнаты, без каких-либо последствий при потере сигнала.
• Очень просто установить, настроить и использовать!

• Не лучший вариант для усиления сигнала в сельской местности, потому что ему не хватает усиления диапазона.
• Он может быть не таким прочным, так как не прилегает к окну ровно, что делает его уязвимым для трещин и трещин в пластике.

Усилитель был разработан с использованием технологии Smart Boost, поэтому он может улавливать более слабые сигналы и устранять препятствия, мешающие вам принимать местные радиопередачи.Он также имеет встроенную систему фильтрации 4G LTE, поэтому вы получаете чистый сигнал с меньшим шумом и отличным изображением вместо любых сотовых телефонов, планшетов и беспроводных сигналов 3G и 4G, вызывающих прерывания и шум.

Ультратонкая конструкция и сверхлегкий вес позволяют легко подключить ее и играть. Процесс настройки занимает всего 2 шага, поэтому вы можете быстрее наслаждаться просмотром HD-каналов, а тонкий дизайн позволяет установить его в любом месте вашего дома. Это означает, что вы можете положить его на стол, спрятать за телевизором или прикрепить к стене или окну в любом месте.

Поставляется с коаксиальным кабелем премиум-класса. Это позволяет просматривать изображение без какого-либо сжатия качества. Фактически, кабельные компании не имеют другого выбора, кроме как сжимать ваши данные, поэтому вы обнаружите, что качество вашего изображения на самом деле значительно лучше, чем у них, из-за того, что коаксиальные кабели вообще не сжимают изображение.

Одна из замечательных особенностей 1byone — это отличное обслуживание клиентов. На этот усилитель распространяется политика полного возврата средств в течение 90 дней на случай, если у вас возникнут проблемы или он не будет работать в вашем регионе.Как только вы решите оставить его, вы получите 2-летнюю гарантию на свой продукт. Их агенты по обслуживанию клиентов также предложат техническую поддержку по телефону, если у вас возникнут проблемы с приемом или работой.

Это также один из наиболее доступных усилителей на рынке, поэтому при очень небольших вложениях вы можете сэкономить сотни долларов, отказавшись от кабеля и вместо этого перейдя на местные станции. Большинство местных радиостанций отправляют свой сигнал в качестве HD или 4K, но кабельная компания часто не может предоставить четкие изображения из-за необходимости сжимать их для отправки во множество мест одновременно.Это означает, что с усилителем вы будете принимать все ваши любимые местные передачи с даже лучшей четкостью изображения, чем предоставляют кабельные компании!

Этот усилитель устанавливается менее чем за 5 минут. Все, что вам нужно сделать, это подключить коаксиальный кабель к коаксиальному порту телевизора, а затем настроить телевизор на прием через антенну. После этого вы просто просматриваете доступные каналы. Коаксиальный кабель длиной 16,5 футов позволит вам разместить антенну очень высоко на стене или ближе к окнам, чтобы обеспечить наилучший прием.

ДОПОЛНЕНИЯ К РУКОВОДСТВУ ПОКУПАТЕЛЯ

Сплиттеры

Многие антенны поставляются со встроенными сплиттерами, поэтому вы можете использовать их с несколькими телевизорами. Те, которые этого не делают, все равно можно разделить, но это также ослабит мощность сигнала для каждого телевизора. Чем большему количеству телевизоров вы попытаетесь предоставить доступ, тем сильнее будет угасание сигнала.

Если в вашей антенне нет разветвителя, подумайте о покупке усилителя со сплиттером. Пассивные разветвители будут снижать уровень сигнала при разделении, но усилители с разветвителями будут усиливать сигнал выше исходного уровня сигнала, что компенсирует тот факт, что сигнал разделяется между несколькими телевизорами.

Где это можно разместить

Когда дело доходит до сигнала, местоположение решает все. Телевизионные антенны необходимо размещать на возвышенности, чтобы они могли получать максимально возможный сигнал с меньшими помехами. То же самое и с усилителями. Многие из них подключаются прямо к вашему телевизору, а другие подключаются к вашей антенне.

Вам необходимо убедиться, что к вашему усилителю прилагается достаточно кабеля, чтобы установить его в нужном месте, независимо от того, хотите ли вы вставить его в окно или на крышу вместе с антенной. Многие из них ввинчиваются в антенны.

Внутренний или внешний?

Многие усилители и антенные усилители предназначены только для использования внутри помещений. У них есть обычный кабельный ввод и открытые кабели питания. Усилители для внешнего использования будут иметь источник питания, расположенный рядом с нашим телевизором, который передает питание коаксиальному проводу антенны. Устройство должно быть водонепроницаемым, чтобы выдерживать штормы и повседневную влажность. Любая влага, которая попадет в усилитель, начнет его повреждать, и в результате он выйдет из строя.

Может ли он приближаться к вашей антенне?

В конечном счете, лучшее место для установки усилителя — это рядом с антенной. Это означает, что вам нужно будет найти усилитель, который можно разместить вместе с антенной. Чем больше сигнал проходит по кабелю, тем сильнее он снижает свою силу, а это означает, что если вы разделите антенну и усилитель дальше по дороге, уровень шума будет увеличиваться вместе с вашим сигналом. Его усиление рядом с антенной предотвратит проникновение шума так же громко, как и сигнал.

Заключение

В этом всеобъемлющем руководстве по покупке подробно рассматриваются телевизионные антенные усилители. Если вам непонятны усилители, вы, вероятно, знаете основную информацию о них сейчас, так как вы сможете найти список некоторых из лучших усилителей для телевизионных антенн, которые мы рекомендуем.

Вы также можете прочитать о различных функциях этих продуктов. Выбор продуктов теперь станет для вас гораздо более управляемым, поскольку мы привели список факторов, которые вы должны учитывать, прежде чем покупать антенный усилитель для ТВ.

Какой лучший усилитель сигнала телевизионной антенны?

В этой статье мы собираемся взглянуть на то, какой усилитель сигнала телевизионной антенны является лучшим на рынке прямо сейчас. Термин «усилитель сигнала» может иметь разные значения, поэтому мы рассмотрим несколько различных разновидностей «усилителей сигнала». Это антенные предусилители и усилители-распределители.

Прежде чем мы обсудим, какой усилитель сигнала телевизионной антенны лучше всего вам следует купить, давайте сначала убедимся, что ваша антенна установлена ​​в месте, обеспечивающем наилучшее расстояние между вами и вышками телевещания.Это означает, что вам нужно будет выяснить, где эти антенные вышки расположены в непосредственной близости от вас.

Для удобства я собрал действительно классную страницу локатора телевизионных антенных станций, которая расскажет вам, какие именно каналы доступны в вашем районе и где расположены ваши телебашни.

Посмотрите видео ниже, чтобы начать. Как только вы поймете, где расположены башни, подойдите к антенне и убедитесь, что она направлена ​​в сторону вашей вещательной башни (башен), чтобы обеспечить наилучший прием.

Если вы читали некоторые статьи на этом сайте и выполнили обновление до Network Tuner или аналогичного, то эта задача будет для вас намного проще. Если нет, ознакомьтесь с моей статьей «Лучшая установка антенны HDTV прямо сейчас!»

Итак, если ваша антенна почти идеально выровнена, а качество приема все еще не удовлетворяет вас, пора рассмотреть другие варианты. Это может включать необходимость установки качественного кабеля RG6 и высококачественных усилителей сигнала.Продолжайте читать, если хотите узнать, какой усилитель сигнала телевизионной антенны лучший на рынке прямо сейчас!

Планирование установки антенны HDTV

Это часто легко упускаемая из виду проблема, которую можно решить путем реализации одного или комбинации следующих действий.

1. Перемещение установки телевизионной антенны (как обсуждалось)
2. Использование высококачественного кабеля RG6 с хорошим экранированием и низкими потерями
3. Установка антенного предусилителя
4. Установка высококачественного усилителя-распределителя

Поскольку перемещение телевизионной антенны может оказаться невозможным жизнеспособный вариант, мы собираемся сосредоточиться на пунктах 2, 3 и 4 здесь немного подробнее. Однако, если вы планируете новую установку, необходимо предпринять все разумные шаги для установки антенны в таком месте, где будет самый короткий кабель для подключения к ТВ-тюнеру или усилителю-распределителю.

Следует отметить, что потеря сигнала является причиной номер один для неповторимого цифрового сигнала. В общем, чем длиннее кабель, проложенный между антенной и тюнером или усилителем-распределителем, тем больше будут потери сигнала.

Влияние длинных кабелей

Есть несколько разных размеров коаксиальных кабелей, используемых для систем распределения ТВ в домах.Но остановимся на самом распространенном — RG6. RG6 — это наиболее часто используемый размер благодаря отличному соотношению цены, размера, управляемости и потери сигнала.

Потеря сигнала через коаксиальный кабель в основном зависит от двух факторов: длины и частоты . Чем больше длина коаксиального кабеля, тем больше сигнала теряется. Чем выше частота сигнала, проходящего по коаксиальному кабелю, тем выше потери на заданной длине. Потери в коаксиальном кабеле обычно указываются в дБ на 100 футов кабеля.Для кабеля RG6 ожидаемые потери будут следующими:

Канал 2 (прибл. 60 МГц) …………… 1,5 дБ / 100 ’

Канал 13 (прибл. 216 МГц) ………. 3,0 дБ / 100 ’

Канал 24 (прибл. 536 МГц) ……… .. 4,5 дБ / 100’

Канал 51 (прибл. 698 МГц).… ..…. 5,6 дБ / 100 ’

Важно помнить, что эти потери предусмотрены для кабеля длиной 100 футов. Если используется только 50 футов кабеля, потери будут составлять половину указанного выше значения (т.е. 2,8 дБ потерь на канале 51).

Я рекомендую широкополосный коаксиальный кабель Mediabridge

или эквивалентный высококачественный кабель RG6. Чтобы получить подробную статью о кабелях и разъемах RG6, обязательно ознакомьтесь с этими двумя статьями, как только вы закончите здесь,

Когда вам нужен антенный предусилитель?

Предусилитель — отличное решение, когда уровень сигнала ухудшается из-за прокладки кабелей, разветвителей и т. Д. Степень увеличения усилителем сигнала силы сигнала измеряется в децибелах (дБ). Чем выше рейтинг усилителя в дБ, тем больше увеличивается мощность сигнала.

Антенный предусилитель следует устанавливать как можно ближе к антенне, обычно на мачте. Вы можете использовать зажим с U-образным болтом, чтобы прикрепить предусилитель к мачте, как показано.

После того, как ваш предусилитель надежно прикреплен к антенной мачте, подсоедините короткий кусок коаксиального кабеля RG6 к вашей антенне, а другой конец подсоедините к входу на предусилителе с надписью «ANT. Вход »или« VHF / UHF »

Теперь проложите кабель от выхода предусилителя с надписью« TV OUT »или чем-то подобным.Это более длинный кабель, изображенный на рисунке справа, идущий от предусилителя внутри вашего дома к источнику питания.

Блок питания или инжектор питания следует устанавливать в линию, когда кабель проходит внутри здания. Подключите коаксиальный кабель к порту с надписью «From ANT».

После подключения кабеля ко входу инжектора питания должен быть один открытый порт с надписью «To TV». Здесь вы подключите коаксиальный кабель, ведущий к телевизору, сетевому тюнеру, разветвителю или усилителю-распределителю.

Примечание: Не устанавливайте никаких устройств между предусилителем и блоком питания. Они могут блокировать напряжение, которое подается по кабелю для питания усилителя, что приводит к снижению сигнала на 80%.

Чрезмерное усиление может быть хуже слабого сигнала. Итак, чтобы ответить на вопрос, какой усилитель сигнала телевизионной антенны является лучшим, я настоятельно рекомендую Winegard LNA-200 Boost XT HDTV Preamplifier

. Когда этого требует установка антенны, это, безусловно, один из лучших предусилителей по хорошей цене на Amazon.

Если качество приема ухудшилось после установки предусилителя

Если вы правильно установили антенный предусилитель и качество приема ухудшается по сравнению с предыдущим, причиной может быть одна из следующих проблем:

Насыщенность сигнала
Если ваша телевещательная вышка находятся в пределах 25 миль, ваш ТВ-тюнер может перегружаться из-за слишком сильного сигнала. Вот почему я рекомендовал предусилитель Winegard LNA-200 Boost XT HDTV, потому что он обладает такими функциями, как сверхнизкий уровень шума и максимальное усиление 20 дБ.

Усилитель не получает питание
Устройства, установленные между антенным предусилителем и источником питания, которые не имеют состояния «Power Passive», будут блокировать подачу напряжения. Обязательно удалите эти устройства, если применимо.

Другая причина потери мощности — использование кабеля низкого качества, особенно RG59, у которого нет сплошного медного провода. Кабель RG59 не может передавать напряжение на усилитель на больших расстояниях. Поэтому обязательно используйте высококачественный коаксиальный кабель, такой как упомянутый выше широкополосный коаксиальный кабель Mediabridge.

Повреждение кабеля или неправильная заделка
Возможно, ваш коаксиальный кабель был поврежден во время установки. Я видел это там, где он все еще пропускает сигнал, но не пропускает напряжение. Тщательно проверьте установку кабеля и дважды проверьте заделку разъема на каждом конце. Если ничего не заметно, протяните новый кабель и посмотрите, не устраняет ли это проблему.

Зачем нужен антенный усилитель-распределитель

Итак, в чем разница между антенным предусилителем и усилителем-распределителем? Вы можете установить усилитель-распределитель, когда качество сигнала в точке, где вы хотите разделить сигнал антенны, является высоким.

Вы можете легко проверить уровень сигнала с помощью измерителя уровня телевизионного сигнала Winegard RFL-342 SensarPro

. Основные операции просты: просто выберите режим стопы для сканирования ног и медленно вращайте антенну, пока не будет обнаружен самый сильный сигнал, затем запустите сканирование каналов, и вы будете смотреть свои любимые местные передачи в стандартном или четком формате HD.

Итак, если у вас хороший уровень сигнала, усилитель-распределитель позволит вам разделить этот сигнал в нескольких направлениях без потери сигнала, свойственной установке базового разветвителя.

На протяжении многих лет я использовал множество различных усилителей-распределителей, и, несомненно, лучшим из них является 4-портовый усилитель-распределитель

Channel Master CM3414. Если вы разделяете антенный сигнал на несколько мест, используйте это устройство вместо разветвителя. Это может быть быстрый и простой способ улучшить качество сигнала антенны.

Если вам интересно, как выглядит один из этих усилителей-распределителей, посмотрите изображение ниже. Этот и все предметы в этой статье доступны прямо на Amazon.

Надеюсь, вы нашли эту статью полезной, и я ответил на вопрос, какой усилитель сигнала телевизионной антенны лучше всего. К настоящему времени должно быть ясно, что «усилитель сигнала» — это своего рода общий термин, и вопрос, какой усилитель сигнала телевизионной антенны является лучшим, во многом зависит от вашей конкретной установки.

Дополнительные ресурсы

Остались вопросы о том, как улучшить прием ТВ? Здесь, на сайте, есть ряд отличных ресурсов, в которых обсуждается тема усиления телевизионного сигнала.

No related posts.
