Управление светодиодной RGB лентой через arduino

В число осветительных приборов давно вошли многоцветные светодиодные ленты RGB. Для управления этими устройствами используется RGB-контроллер. Но, кроме него, в последние годы применяется плата Arduino.

Ардуино – принцип действия

плата Arduino

Плата Ардуино – это устройство, на котором установлен программируемый микроконтроллер. К нему подключены различные датчики, органы управления или encoder и, по заданному скетчу (программе), плата управляет моторами, светодиодами и прочими исполнительными механизмами, в том числе и другими платами Ардуино по протоколу SPI. Контроль устройства может осуществляться через дистанционный пульт, модуль Bluetooth, HC-06, Wi-Fi, ESP или internet, и кнопками. Одни из самых популярных плат – Arduino Nano и Arduino Uno, а также Arduino Pro Mini – устройство на базе микроконтроллера ATmega 328

Программирование осуществляется в среде Ардуино с открытым исходным кодом, установленным на обычном компьютере. Программы загружаются через USB.

к содержанию ↑

Принцип управления нагрузкой через Ардуино

управление Arduino

На плате есть много выходов, как цифровых, имеющих два состояния – включено и выключено, так и аналоговых, управляемых через ШИМ-controller с частотой 500 Гц.

Но выходы рассчитаны на ток 20 – 40 мА с напряжением 5 В. Этого хватит для питания индикаторного RGB-светодиода или матричного светодиодного модуля 32×32 мм. Для более мощной нагрузки это недостаточно.

Для решения подобной проблемы во многих проектах нужно подключить дополнительные устройства:

Реле. Кроме отдельных реле с напряжением питания 5В есть целые сборки с разным количеством контактов, а также со встроенными пускателями.
Усилители на биполярных транзисторах. Мощность таких устройств ограничена током управления, но можно собрать схему из нескольких элементов или использовать транзисторную сборку.
Полевые или MOSFET-транзисторы. Они могут управлять нагрузкой с токами в несколько ампер и напряжением до 40 – 50 В. При подключении мосфета к ШИМ и электродвигателю или к другой индуктивной нагрузке, нужен защитный диод. При подключении к светодиодам или LED-лампам в этом нет необходимости.
Платы расширения.

к содержанию ↑

Подключение светодиодной ленты к Ардуино

подключение светодиодной ленты к Arduino

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Arduino Nano могут управлять не только электродвигателями. Они используются также для светодиодных лент. Но так как выходные ток и напряжение платы недостаточны для прямого подключения к ней полосы со светодиодами, то между контроллером и светодиодной лентой необходимо устанавливать дополнительные приспособления.

Через реле

Подключение через реле

Реле подключается к устройству на цифровой выход. Полоса, управляемая с его помощью имеет только два состояния – включенная и выключенная. Для управления red-blue-green ленточкой необходимы три реле. Ток, который может контролировать такое устройство, ограничен мощностью катушки (маломощная катушка не в состоянии замыкать большие контакты). Для подсоединения большей мощности используются релейные сборки.

С помощью биполярного транзистора

Подключение с помощью транзистора

Для усиления выходного тока и напряжения можно использовать биполярный транзистор. Он выбирается по току и напряжению нагрузки. Ток управления не должен быть выше 20 мА, поэтому подается через токоограничивающее сопротивление 1 – 10 кОм.

Транзистор лучше применять n-p-n с общим эмиттером. Для большего коэффициента усиления используется схема с несколькими элементами или транзисторная сборка (микросхема-усилитель).

С помощью полевого транзистора

Кроме биполярных, для управления полосами используются полевые транзисторы. Другое название этих приборов – МОП или MOSFET-transistor.

Такой элемент, в отличие от биполярного, управляется не током, а напряжением на затворе. Это позволяет малому току затвора управлять большими токами нагрузки – до десятков ампер.

Подключается элемент через токоограничивающее сопротивление. Кроме того, он чувствителен к помехам, поэтому выход контроллера следует соединить с массой резистором в 10 кОм.

С помощью плат расширения

Подключение Arduino с помощью плат расширения

Кроме реле и транзисторов используются готовые блоки и платы расширения.

Это может быть Wi-Fi или Bluetooth, драйвер управления электродвигателем, например, модуль L298N или эквалайзер. Они предназначены для управления нагрузками разной мощности и напряжения. Такие устройства бывают одноканальными – могут управлять только монохромной лентой, и многоканальными – предназначены для устройств RGB и RGBW, а также лент со светодиодами WS 2812.

к содержанию ↑

Пример программы

Arduino и светодиодная лента

Платы Ардуино способны управлять светодиодными конструкциями по заранее заданным программам. Их библиотеки можно [link]скачать с официально сайта[/link], найти в интернете или написать новый sketch (code) самому. Собрать такое устройство можно своими руками.

Вот некоторые варианты использования подобных систем:

Управление освещением. С помощью датчика освещения включается свет в комнате как сразу, так и с постепенным нарастанием яркости по мере захода солнца. Включение может также производиться через wi-fi, с интеграцией в систему «умный дом» или соединением по телефону.
Включение света на лестнице или в длинном коридоре. Очень красиво смотрится диодная подсветка каждой ступеньки в отдельность. При подключении к плате датчика движения, его срабатывание вызовет последовательное, с задержкой времени включение подсветки ступеней или коридора, а отключение этого элемента приведет к обратному процессу.
Цветомузыка. Подав на аналоговые входы звуковой сигнал через фильтры, на выходе получится цветомузыкальная установка.
Моддинг компьютера. С помощью соответствующих датчиков и программ цвет светодиодов может зависеть от температуры или загрузки процессора или оперативной памяти. Работает такое устройство по протоколу dmx 512.
Управление скоростью бегущих огней при помощи энкодера. Подобные установки собираются на микросхемах WS 2811, WS 2812 и WS 2812B.

к содержанию ↑

Видеоинструкция

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Светодиодная лентаЧто такое контроллер для светодиодной ленты и как его выбрать

Спасибо, помогло!Не помогло

Инструкция по управлению RGB контроллерами

RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller 72W 12V 6Aс инфракрасным пультом управления (арт. CRS072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.

2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:

3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу.

Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:

1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен.

4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller 144

W 12V 12A с инфракрасным пультом управления (арт. CRS144ESB)

1. Назначение и основные сведения

1. 1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 2х6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.

2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питани через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимные разъемы только при отключенном питании контроллера.

2. 4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

2.7. Схема подключения:

3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:

1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)

4. Гарантийные обязательства

RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления

(арт. CRL072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.

2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

2.7. Схема подключения:

3. Управление

3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

3.3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты.

4. Гарантийные обязательства

RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 144W 12V 12A с большим инфракрасным пультом управления

(арт. CRL144ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 2х6А

— — диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.

2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

2.7. Схема подключения:

3. Управление

3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных модулей Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

Управление RGB лентой — способы управления RGB лентой

Красочные переливающиеся оттенки, яркие огоньки, азарт, радость — все это предлагает управление RGB лентой. Диодное освещение за последние 10 лет получило невообразимую популярность. Нет ни одного человека в цивилизованном мире, который не слышал о светодиодах. Ими украшают все: квартиры и окна, витрины и рекламные щиты, машины и компьютеры, даже аквариумы, и это далеко не полный список мест, где светодиодная полоска будет смотреться органично. Да и вообще довольно сложно назвать условие, при котором привлекательная подсветка не украсит обстановку.

RGB-лента — это разноцветный светильник, который может смешивать 3 цвета, в отличие от монохромного устройства, орудующего лишь одним. RGB — цветовая модель, содержащая в себе 3 основных цвета. Аббревиатура расшифровывается как «Red, Green, Blue», что в переводе с английского значит «красный, зеленый, синий». Светодиодный аппарат осуществляющий управление RGB лентой, представляет собой своеобразную палитру, в которой смешивается только 3 цвета и получается множество оттенков.

Итак, после ознакомления с прибором хочется узнать, как им пользоваться, какие есть приспособления для регулировки яркости и интенсивности свечения, программы динамики и других параметров.

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

смешивая 3 основные цвета – красный, зеленый, синий – получает новые оттенки;
увеличивает или уменьшает яркость;
включает и выключает устройство;
некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

способу управления;
прошивке программы;
выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой – способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

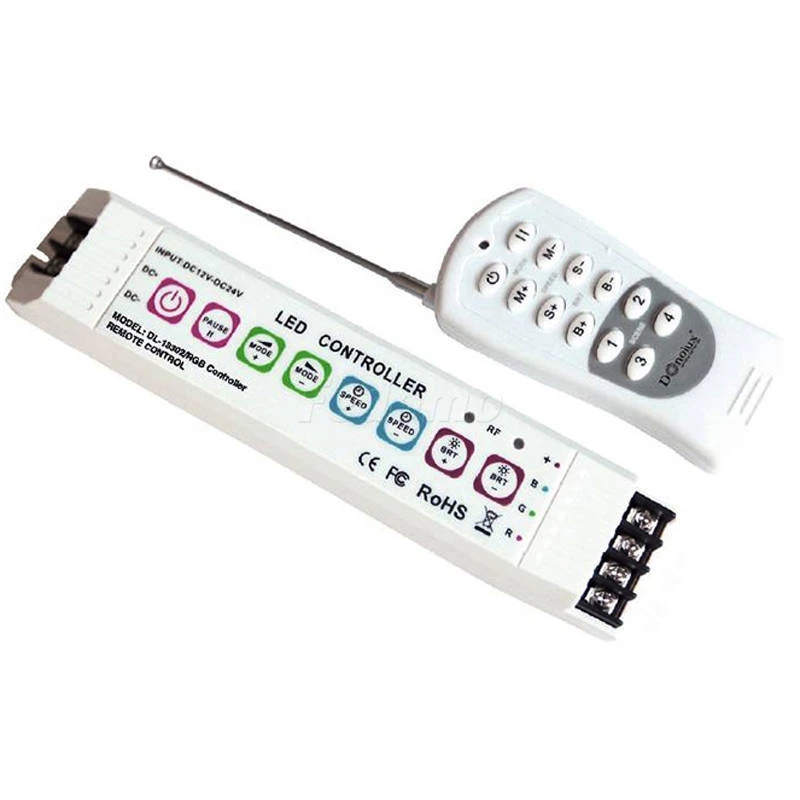

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

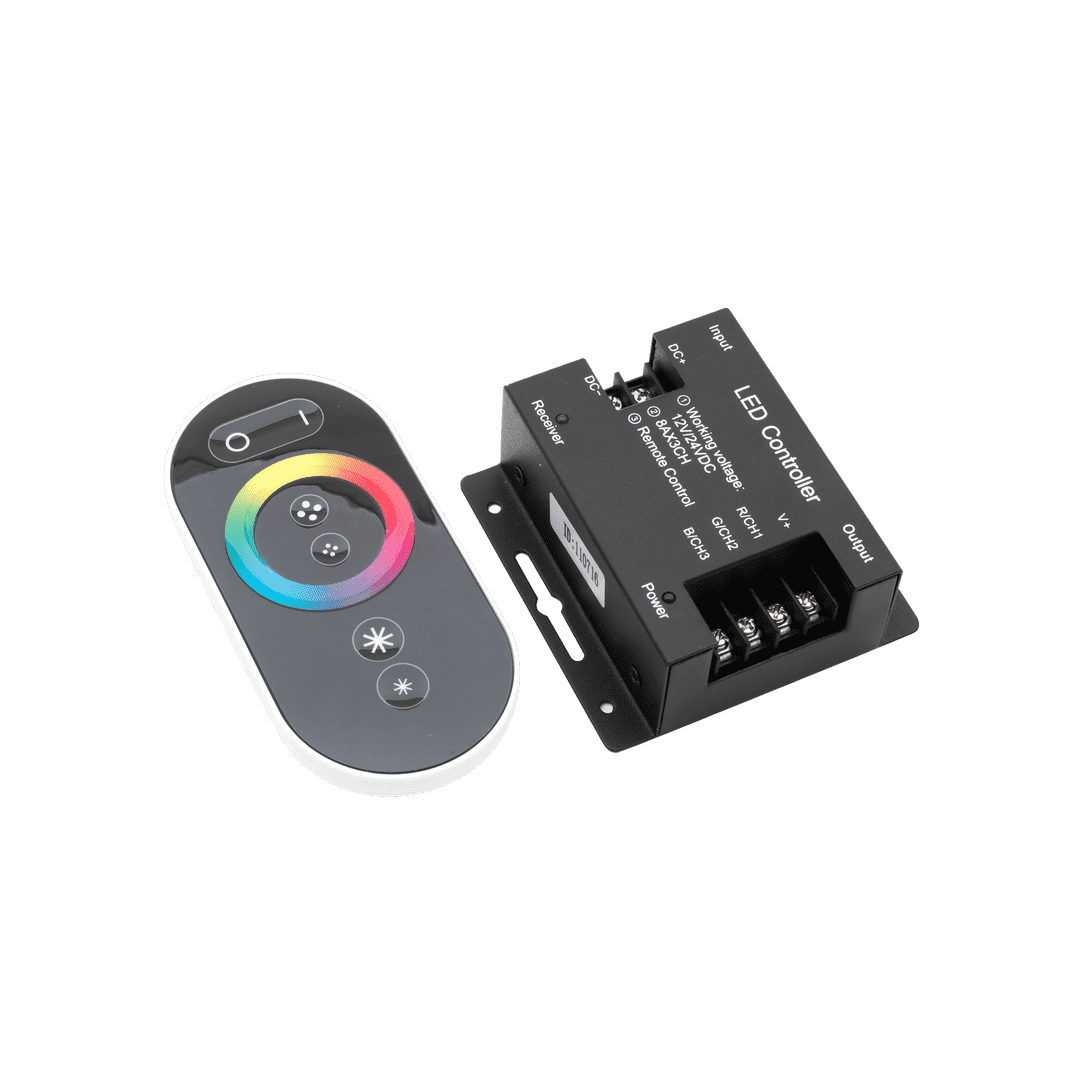

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

Управление RGB лентой с помощью димера.

С помощью димера человек может отрегулировать яркость и насыщенность освещения светодиодной ленты. Этот электроприбор чаще применяется для монохромных полосок, но RGB-ленты также могут регулироваться димером. Регулятор продлевает срок службы осветительного устройства и экономит электроэнергию. Димер комфорт и безопасен в использовании при управлении RGB лентой.

Управление RGB лентой бывает аналоговыми и цифровыми. Из-за индивидуальных недостатков каждого прибора производители стали выпускать комбинированные аппараты, которые совмещают все плюсы обоих видов. Однако они не сильно распространены из-за высокой стоимости. Определенные модели имеют функции контроллера: они позволяют установить световые эффекты.

По способу управления димеры разделяются на:

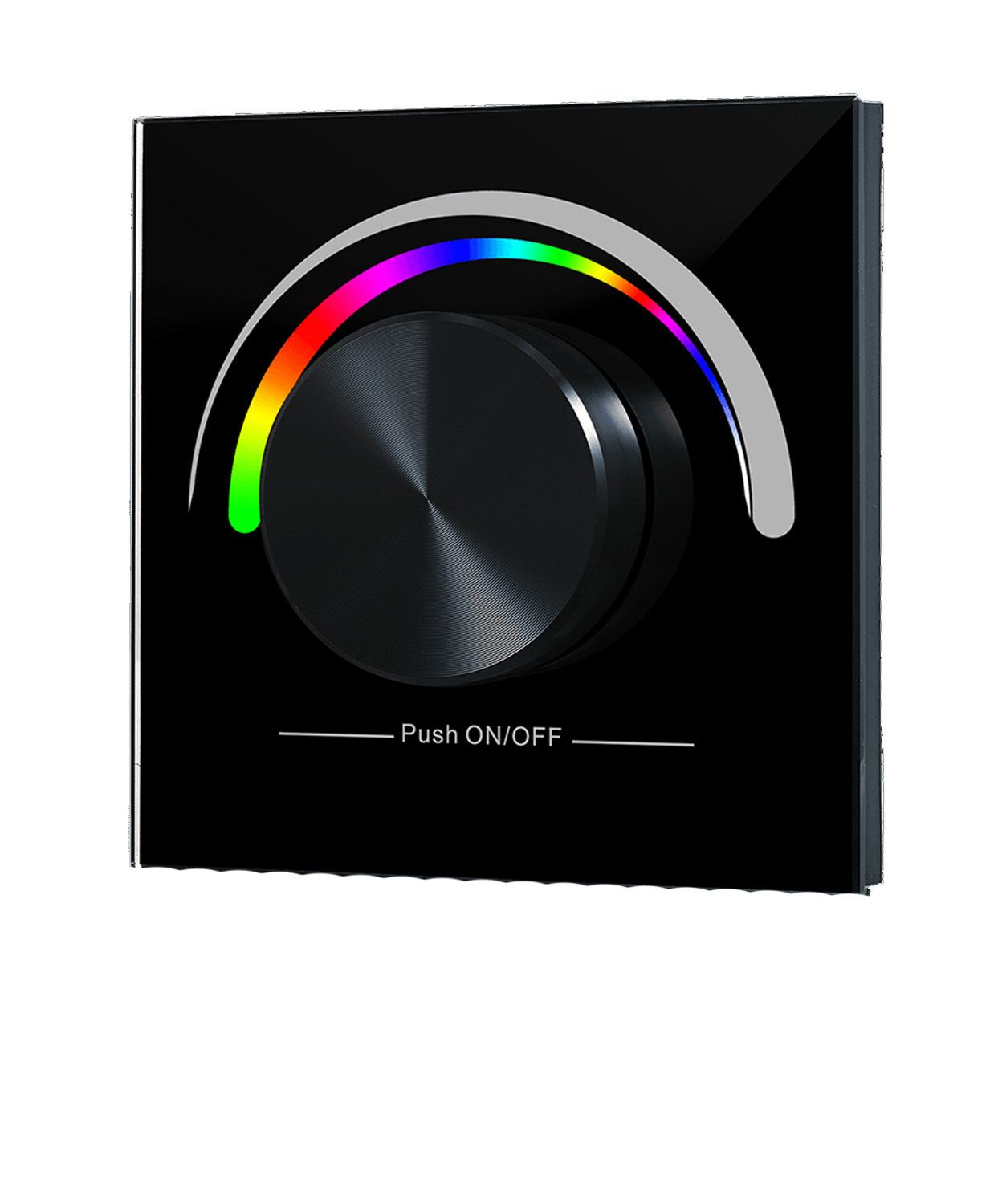

Управляются поворотом ручки.

поворотно-нажимные;
Совмещают 2 вида устройств: поворотные и клавишные. Клавиша включает прибор, поворотная ручка регулирует интенсивность свечения.
клавишные;
Аппарат похож на стандартный выключатель света. Одним нажатием лента включается, удержанием — изменяется яркость освещения.
сенсорные;
Встроенная сенсорная панель делает процесс регулировки проще и удобнее.
дистанционные;
Пульт дистанционного управления позволяет управлять светодиодной линейкой на расстоянии.
Звуковые.
Датчик, встроенный в димер, реагирует на определенные звуки, которые владелец может настроить самостоятельно.

Подробнее о димерах и как их подключать читайте здесь

Как правильно выбрать устройство для управления лентой?

Выбор зависит от особенностей каждого человека и его целей. Если ему нужно часто менять цвет, уровень освещения, переливание, то лучшим вариантом станет покупка RGB-контроллера или отдельных видов димера. Если требуется лишь изменять степень освещенности, пригодится димер. А в том случае, когда владельцу будет достаточно обычного включения и выключения, можно обойтись стандартным выпрямителем. Способ управления и тип аппарата определяется тоже по личным предпочтениям покупателя.

Контроллер для светодиодной ленты 220 В

Управление DMX 512

Светодиодная лента RGBW

Цифровое управление светодиодными источниками света

Сегодня мы подробно поговорим об особой группе светодиодных источников света, которые способны украсить любой праздник, сделать ярче самую крутую вечеринку или же привлечь внимание именно к вашей продукции, витрине или вывеске.

Речь пойдет о трех типах источников света с цифровым управлением:

Все они устроены на базе RGB светодиодов, каждый из которых состоит из кристаллов красного (Red), зеленого (Green) и синего (Blue) свечения. Особенностью же этого класса светодиодного оборудования является наличие микросхем управления, которые монтируются на саму ленту или внутрь светодиодных модулей. Эти микросхемы делают возможным управление каждым отдельным светодиодом или группой из нескольких светодиодов. Один управляемый элемент называется «пиксель», а само освещение «пиксельным».

В зависимости от необходимого напряжения питания, варьируется и количество светодиодов в пикселе. Так в 5-вольтовых лентах и модулях управление происходит каждым светодиодом в отдельности, т.е. один пиксель состоит из одного светодиода. В таком случае микросхема может быть расположена в корпус самого светодиода. Если напряжение питания источников освещения составляет 12 В, то обычно один пиксель содержит 3 RGB светодиода, а для 24 В – 6 светодиодов. Встречаются также ленты с питанием 12 В и управлением каждым светодиодом отдельно.

Общее управление выполняется контроллером, созданным специально для цифрового управления пиксельным освещением. Их можно подразделить на три группы:

Контроллеры, световые эффекты которых были запрограммированы при их изготовлении. Число и набор программ в них постоянны и не изменяемы. Пользователь может лишь выбирать интересующую программу и настраивать скорость эффекта. Но, несмотря на это, подобные контроллеры все равно могут продемонстрировать всю красоту динамической светодиодной подсветки, ведь некоторые из них, в зависимости от модели, могут содержать в своей памяти до 300 различных программ.
Контроллеры, программы которых были созданы пользователем на своем компьютере с помощью специальных программ и впоследствии записаны на SD-карту, которая устанавливается в контроллер.
Контроллеры, работающие онлайн. Управление ими происходит в режиме реального времени с персонального компьютера. Программы также составляются при помощи специализированного ПО, а подключение происходит через USB порт или при помощи сетевой карты компьютера через локальную сеть.

Важно обеспечить соответствие цвета в программе, воспроизводимому цвету, поэтому при настройке большинства контроллеров есть возможность указать необходимую последовательность каналов на светодиодной ленте, например, RGB, RBG, BGR и др. Для правильного воспроизведения эффектов также задается количество и расположение пикселей.

Микросхема, вмонтированная в светодиодную ленту или флеш-модуль, представляет собой особый микроконтроллер, принимающий цифровой сигнал, сформированный управляющим контроллером, и преобразующий его в визуальное изменение свечения, яркости или цвета светодиода. Такие микроконтроллеры часто называют «чип» или «драйвер». Последнее понятие мы и будем использовать дальше в статье.

Не все контроллеры и драйверы совместимы между собой, но большинство контроллеров могут работать с несколькими моделями драйверов. О том, с какими типами драйверов совместим тот или иной контроллер, указывается в подробных технических характеристиках или в его программном обеспечении, если оно используется. Вид драйвера также указывается в параметрах светодиодных лента, флеш-модулей и «гибкого неона». Все это нужно, чтобы правильно выбрать и настроить совместную работу контроллера и управляемых устройств. С течением времени списки совместимости контроллеров и драйверов расширяются, т.к. технический прогресс не стоит на месте. Сами драйверы по принципу работы также подразделяются на два кардинально разных типа:

SPI-драйверы – в их работе применяется цифровой интерфейс SPI, от английского «Serial Peripheral Interface» — последовательный периферийный интерфейс. Эта группа более обширная, такие драйверы используются чаще.
DMX-драйверы – соответственно используют цифровой протокол управления DMX, от английского Digital Multiplex – цифровое мультиплексирование.

Каждый из типов драйверов имеет свои достоинства, о них мы и поговорим более подробно далее.

Цифровой интерфейс SPI

Основная особенность применения этого протокола заключается в последовательной передачи информации от пикселя к пикселю по всей длине подключенной цепочки. При этом нет необходимости присваивать адрес каждому пикселю, поскольку его адрес определяется расположением пикселя в цепи. Контроллер формирует определенную цифровую последовательность управления и отправляет ее на первый пиксель. Его драйвер, принимает первые данные, а остальную цифровую последовательность передает далее, на следующий пиксель. Второй драйвер действует по тому же принципу: первую часть полученной информации «забирает» себе, а остальное передает далее.

Передача информации, в зависимости от типа драйвера, может осуществляться по двум сигнальным проводам (DATA и CLK) или с использованием только одного сигнала (DATA). Первый вариант требует более сложного монтажа, но обеспечивает более устойчивую работу на высоких скоростях обмена, что гарантирует меньшую задержку распространения информации и, соответственно, более высокую частоту обновления информации, что важно, например, при создании мультимедийных экранов.

В нашей таблице указаны основные параметры SPI-драйверов, используемых Arlight (список микросхем пополняется с появлением новых устройств).

Тип драйвера	ТМ1804	ТМ1812	WS2801	WS2811	WS2812	LPD6803	UCS1903	TLS3001
Использование в оборудовании Arlight	Ленты/ модули	Ленты	Модули	Ленты/ модули	Ленты/ модули	Модули	Модули	Модули
Напряжение питания лент и модулей Arlight	12/24В	12В	5/12В	5/12/24В	5В	5/12/24В	5/12В	5В
Количество RGB светодиодов в пикселе для лент Arlight	1 или 3 шт.	1, 2 или 3 шт	—	3 шт.	1 шт.	—	—	—
Сигналы управления	DATA	DATA	DATA, CLK	DATA	DATA	DATA, CLK	DATA	DATA
Исполнение микросхемы	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	Встроена в светодиод	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе
Количество обслуживаемых драйвером пикселей	1 (3 канала)	4 (12 каналов)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)
Количество цветов	16 млн	16 млн	16 млн	16 млн	16 млн	32768	16 млн	4096

С помощью приведенных структурных схем Вы сможете самостоятельно подключить SPI-ленты к пиксельному контроллеру.

Рис. 1. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по двум сигнальным проводам (DATA и CLK)

Рис. 2. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по одному сигнальному проводу (DATA)

Цифровой протокол DMX

В отличие от протокола SPI, особенностью цифрового протокола DMX является параллельная подключение всех драйверов к шине управления. Это отлично видно на структурной схеме. (Рис. 3)
Преимущество этой системы состоит в том, что, если из строя выйдет один драйвер, это не нарушит работу всей последующей цепочки. С другой стороны, необходимо учитывать, что для правильной работы системы, каждый драйвер должен иметь свой индивидуальный и вполне определенный адрес, чтобы информация от контроллера попала по назначению. В случае, если в такой системе драйверы поменять местами, световой эффект будет нарушен.

Рис.

3. Структурная схема подключения DMX светодиодной ленты к пиксельному контроллеру (сигнал ADR используется только при записи адресов DMX каналов)

Компания Arlight в своем оборудовании используют современные DMX драйверы типа WS2821. Обратим ваше внимание на то, что они применяют протокол DMX, но не используют полноценный симметричный интерфейс, используемый в стандартных устройствах DMX. Для передачи информации используется сигнал DATA+ и не используется DATA-.

Первоначально DMX адреса светодиодных лент, «гибкого неона» и флеш-модулей прописываются при их производстве. Каждая катушка ленты или «гибкого неона» или цепочка модулей номеруется по порядку, начиная с первого. Подключая последовательно более одной катушки ленты или группы модулей необходимо производить запись адресов самостоятельно, при помощи редактора адресов. Сначала соединяются все отрезки ленты или модули, а затем прописываются адреса. Запись происходит с автоматическим распределением адресов, последовательно, начиная от ближайшего к контроллеру пикселя. Таким образом, гарантируется уникальность адресов и правильное отображение эффектов.

Для того, чтобы производить перезапись DMX адресов необходимы специальные редакторы, например RA-DMX-ID-WS2821. Некоторые модели пиксельных контроллеров имеют встроенные редакторы адресов, например, DMX K-1000D или DMX K-8000D. В процессе записи адресов используется провод с маркировкой ADR (ADI, ADIN), который впоследствии, для воспроизведения программ уже не применяется. Если в выбранном контроллере нет встроенного редактора или выхода для подключения провода ADI, то он должен быть соединен с общим проводом GND, что предотвратит влияние на него внешних помех и наводок.

В итоге хотелось бы вкратце осветить положительные стороны обоих протоколов SPI и DMX.

Преимущества оборудования использующего интерфейс SPI:

Не нужно записывать адреса, а значит, и покупать редактор адресов.
Можно спокойно менять местами пиксели (отрезки ленты или модули), это не повлечет за собой изменения в рисунке эффекта.
При необходимости возможно соединение более 1024 пикселей. Для этого нужен контроллер, поддерживающий такое количество пикселей, и максимально аккуратный и продуманный монтаж цепей управления.

Преимущества использования протокола DMX:

Возможность совместной работы с оборудованием, использующим стандартный протокол управления DMX512, таким как различные DMX пульты или, например, с устройствами системы MADRIX.
В случае выхода из строя одного из пикселей, работа последующих пикселей цепи продолжается, как и раньше, картинка не нарушается.

При совместной работе со стандартным оборудованием DMX512, на одну DMX шину может быть подключено до 170 пикселей (по 3 адреса на каждый пиксель, суммарно 510 адресов). При использовании специализированных пиксельные DMХ контроллеров для светодиодных лент и флеш-модулей на один порт контроллера обычно может быть подключено до 1024 пикселей.

На нижеприведенной иллюстрации изображена схема подключения нескольких светодиодных лент «Бегущий огонь».

В конце нашей статьи обозначим основные рекомендации, которые помогут максимально правильно спроектировать и установить управляемые светодиодные системы. Эти рекомендации подходят ко всем пиксельным светодиодным лентам, управляемому «гибкому неону» и флеш-модулям, независимо от протокола, которым они управляются.

Важно соблюдать направление передачи данных. Оно обозначено стрелками на самой ленте или флеш-модулях и указывает направление от контроллера. Кроме того, на оборудование зачастую нанесена и специальная маркировка: контакты «DI» или «DIN» (вход) подсоединяются к выходу контроллера, «DO» или «DOUT» (выход) – к следующим пикселям.
Запрещено подключать светодиодную ленту к источнику питания с выходным напряжением выше, чем ее номинальное напряжение питания. Подобные действия лишь испортят ленту.
К такому же результату приведет и подача напряжения питания на вход данных или несоблюдение полярности при подключении блока питания.
Запрещено последовательно подавать питание от ленты к ленте. Катушки светодиодной ленты, и «гибкого неона» всегда имеют максимально допустимую длину. При последовательном подключении нескольких катушек, провода DATA и GND присоединяются от выхода одной светодиодной ленты ко входу другой, но питание подается отдельно на каждую из них. Возможен и вариант, когда один мощный источник питания используется сразу для нескольких лент. В таком случае, от блока питания ведется отдельный кабель к каждой светодиодной ленте. Такой способ может стать причиной падения напряжения на проводах, что приводит к искажению цвета свечения и неполадкам в управлении пикселями. Сечения проводов для управляемых светодиодных лент рассчитываются также, как и для обычных, основываясь на мощности ленты и длине провода. Наш калькулятор поможет Вам все легко рассчитать. Но наиболее рациональным методом подключения может стать использование отдельных блоков питания невысокой мощности для каждой светодиодной ленты, размещенных непосредственно рядом. Это позволит избежать проблем, связанных с падением напряжения на проводах питания.
Подключая светодиодные ленты высокой плотности с напряжением питания 5 В, питайте их с обоих концов. Иначе из-за падения напряжения на дорожках ленты и высоких значений потребляемого тока, ее цвет в начале и конце может значительно отличаться. Кроме того, из-за нехватки напряжения на конце ленты, могут возникнуть проблемы с ее управлением. Подобные недостатки особенно ярко заметны при включении постоянного белого цвета на всех светодиодах, т.к. тогда потребляемый лентой ток максимален. Определенные модели контроллеров могут частично решить эту проблему, автоматически снижая яркость свечения белого цвета при питании в 5 В.
Нет необходимости питать контроллеры и светодиодные ленты с помощью блоков питания с одинаковым напряжением, ведь напряжение на управляющих линиях DATA и CLK не зависит от модели контроллера и его напряжения питания. Оно может принимать только 2 значения – 0 и 5 В (уровни TTL). Таким образом, возможно одновременное использование пятивольтовой светодиодной ленты и двенадцативольтового контроллера. Важно, чтобы блок питания и подключаемое к нему оборудование соответствовали друг другу. В случае, если напряжение питания контроллера и светодиодной ленты совпадает, можно использовать один общий блок питания.
Передача сигналов управления от контроллера к управляемым источникам освещения должна осуществляться с помощью экранированного кабеля или кабеля для компьютерных сетей UTP (витая пара). Он должен быть не длиннее 10 м. Если нужно управлять системой с большего расстояния (до 200 м), можно использовать конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.
Если система содержит более 1024 пикселей, нужно применять контроллеры с несколькими выходными портами, распределяя равномерно пиксели между портами.

Применяя на практике это руководство, Вы можете дать волю фантазии и создавать огромное множество эффектов от простых световых дорожек «Бегущий огонь» до огромных мультимедийных экранов с разнообразными изображениями.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
– лента не светиться полностью;
– лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но…
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Многоцветная подсветка из RGB светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату, шириной 8-10мм, толщиной 2—3 мм с расположенными на ней SMD светодиодами.
В продажу светодиодные ленты поступают в виде бабин (катушек) длинной до 5 метров.
Из-за того что в каждом чипе на RGB-ленте заключено три светодиода, многоцветная светодиодная лента имеет четыре вывода. Три из них для управления каждым цветовым каналом в отдельности и один общий вывод для всех трех каналов.
У нас вы можете купить RGB светодиодную ленту качественную и по хорошей цене!

Что такое RGB-контроллер?

Управление цветовыми каналами, и цветом свечения ленты в целом, а также интенсивностью свечения выполняет RGB-контроллер. RGB-контроллер подключается к источнику питания 12 В (реже 24 В) постоянного тока, а светодиодная RGB-лента подключается уже к контроллеру.

(RGB-контроллер в примитивной схеме подключения многоцветной светодиодной ленты)

Какие бывают пульты управления для RGB-контроллеров?

Инфракрасные
Радиоуправляемые
Мультизонные

Как быть, если суммарная длина светодиодной RGB-ленты превышает 5 метров?

Можно применить схему с параллельным подключением отдельных участков и использованием удлиняющих проводов, наподобие той схемы, что используется при подключении от одного блока питания нескольких отрезков одноцветной светодиодной ленты с общей длиной больше 5 метров.

Что делать, если одного блока питания недостаточно для всех RGB лент?

Для того чтобы управлять всеми светодиодными лентами от одного контроллера следует использовать RGB-усилители (или несколькими усилителей). Чтобы было проще представить то, о чем тут написано, предлагаю рассмотреть пример схемы подключения двух и более участков многоцветной светодиодной ленты, имеющих общую длину более 5 метров, с использованием нескольких блоков питания, одного RGB-контроллера и одного или больше RGB-усилителей. Схема будет иметь следующий вид:

(схема подключения нескольких участков RGB-лент, общей длиной более 5 метров, с использованием RGB-усилителей)

К сожалению, в данной статье мы не можем осветить все проблемы и сложности возникающие при профессиональном монтаже светодиодного освещения. Поэтому рекомендуем обращаться к волшебникам-специалистам за плечами которых многолетний опыт создания уникального образа освещения.
Мы предлагаем профессиональный монтаж светодиодной ленты
Светодиодное освещение — это безопасность, экологичность, современный дизайн, простое управление и экономия денежных средств.

AlexGyver/GyverRGB: Крутой контроллер для RGB светодиодной ленты на Arduino

Описание проекта

Многофункциональный контроллер для RGB светодиодов, с кучей режимов и органов управления Страница проекта на сайте: https://alexgyver.ru/GyverRGB/

Особенности:

Управление 4-х пиновой RGB светодиодной лентой (R G B +12)
Частота ШИМ 8 или 31 кГц (настраивается)
10 настраиваемых пресетов, в каждом настраивается режим и настройки выбранного режима
11 режимов работы: 5 статичных и 6 динамичных
Управление с энкодера, ИК пульта или bluetooth (приложение GyverRGB)
Вывод меню на OLED дисплей
Мониторинг напряжения аккумулятора и вывод на дисплей в процентах/Вольтах
Полную информацию смотри в документации

Папки

ВНИМАНИЕ! Если это твой первый опыт работы с Arduino, читай инструкцию

libraries — библиотеки проекта. Заменить имеющиеся версии
firmware — прошивки для Arduino
schemes — схемы подключения компонентов
docs — документация
utility — вспомогательные программы и прошивки

Схемы

Материалы и компоненты

Ссылки оставлены на магазины, с которых я закупаюсь уже не один год

Первые ссылки — в основном магазин Great Wall, вторые — WAVGAT. Покупая в одном магазине, вы экономите на доставке! Мосфеты и резисторы можно купить в любом магазине электронных компонентов (ChipDip итд)

Управление

Драйвер

Прочее

Питание

Автономное питание

Вам скорее всего пригодится

Как скачать и прошить

Первые шаги с Arduino — ультра подробная статья по началу работы с Ардуино, ознакомиться первым делом!
Скачать архив с проектом

На главной странице проекта (где ты читаешь этот текст) вверху справа зелёная кнопка Clone or download, вот её жми, там будет Download ZIP

Установить библиотеки в
C:\Program Files (x86)\Arduino\libraries\ (Windows x64)
C:\Program Files\Arduino\libraries\ (Windows x86)
Подключить внешнее питание 5 Вольт
Подключить Ардуино к компьютеру
Запустить файл прошивки (который имеет расширение .ino)
Настроить IDE (COM порт, модель Arduino, как в статье выше)
Настроить что нужно по проекту
Нажать загрузить
Пользоваться

Настройки в коде

// ------ Дисплей ------
LCD_BACKL 1         // автоотключение подсветки дисплея (1 - разрешить)
BACKL_TOUT 60       // таймаут неактивности отключения дисплея, секунды
CONTRAST 150        // контрастность (яркость) дисплея 0-255
ROTATE_DISP 1       // 0 или 1 - повернуть дисплей на 180 градусов
I2C_ADDRESS 0x3C    // адрес дисплея
// примерно на 200 строке можно поменять шрифт дисплея

// ------ Драйвер ------
HIGH_FREQUENCY 2    // 0 - 490 Гц, 1 - 7.8 кГц, 2 - 31.4 кГц, 3 - ручная настройка
PWM_FREQUENCY 15000 // частота ШИМ на настройке №3, Герц
DRIVER_DIRECTION 0  // 0 - обычный (мосфеты), 1 - реверс (LED amplifier)

// ------ Лента ------
MAX_CURRENT 0       // макс. ток в мА, при значении 0 фича не активируется
NUM_LEDS 60         // кол-во светодиодов для расчёта ограничения тока (только для диодов 5050!!!)
SMOOTH_K 0.25       // коэффициент плавности огня

// ------ Bluetooth ------
USE_BT 0            // 1 - использовать Bluetooth, 0 - нет

// ------ ИК пульт ------
USE_IR 1            // 1 - использовать ИК пульт, 0 - нет
IR_STEP 10          // шаг изменения настроек с пульта

// ------ Энкодер ------
USE_ENC 1           // 1 - использовать энкодер, 0 - нет
ENC_REVERSE 1       // 1 - инвертировать направление энкодера
ENC_TYPE 1          // 0 или 1 - тип энкодера

// ------ Напряжение ------
VOLTMETER 0         // 0 или 1 - вкл/выкл вольтметр (делитель напряжения в пин А0)
CHARGE_VAL 1        // вывод напряжения: 0 - в процентах, 1 - в вольтах
CONSTANT_BRIGHT 0   // 0 или 1 - вкл/выкл поддержание яркости при разрядке АКБ (только для диодов 5050!!!) (в схеме должен стоять делитель)
VREF 5.1            // напряжение на пине 5V
R1 10010            // точное значение 10 кОм
R2 4700             // точное значение 4.7 кОм

FAQ

Основные вопросы

В: Как скачать с этого грёбаного сайта?
О: На главной странице проекта (где ты читаешь этот текст) вверху справа зелёная кнопка Clone or download, вот её жми, там будет Download ZIP

В: Скачался какой то файл .zip, куда его теперь?
О: Это архив. Можно открыть стандартными средствами Windows, но думаю у всех на компьютере установлен WinRAR, архив нужно правой кнопкой и извлечь.

В: Я совсем новичок! Что мне делать с Ардуиной, где взять все программы?
О: Читай и смотри видос http://alexgyver.ru/arduino-first/

В: Вылетает ошибка загрузки / компиляции! О: Читай тут: https://alexgyver.ru/arduino-first/#step-5

В: Сколько стоит?
О: Ничего не продаю.

Вопросы по этому проекту

Полезная информация

Контроллер светодиодов RGB

— Контроллер светодиодных лент RGB

Что касается подключения контроллеров светодиодов RGB и установки светодиодных лент RGB, ниже приведены несколько замечательных статей.

Различные типы контроллеров светодиодов RGB

Есть много типов контроллеров светодиодов RGB. Мы познакомим вас с некоторыми стандартами классификации, основными характеристиками каждого типа контроллера RGB и проблемами, на которые необходимо обратить внимание во время установки и использования.Эти знания помогут вам лучше понять контроллер RGB и принять мудрое решение о покупке контроллеров, которые соответствуют вашим потребностям.

1. Контроллеры светодиодов RGB подразделяются на встроенные контроллеры RGB и беспроводные контроллеры RGB в зависимости от способа подключения.

Встроенный светодиодный контроллер RGB . Этот метод требует жесткой проводки и предъявляет высокие требования к спецификациям проводов, планированию проводки и расчету токовой нагрузки проводов.Поэтому встроенный светодиодный контроллер RGB больше подходит для небольших проектов, например, для установки одной или двух светодиодных лент.

Беспроводной светодиодный контроллер RGB. Беспроводной контроллер RGB и светодиодные ленты RGB образуют многоцветную светодиодную ленту с функцией удаленного освещения. Пользователи могут использовать пульт дистанционного управления, чтобы быстро и легко выбирать цвета, точно настраивать цвета, регулировать яркость, а также включать и выключать световые полосы.
Вы также можете вызвать ранее сконфигурированные настройки, такие как программы динамического градиента цвета и память сцен.Его легко установить, потому что в нем меньше проводов. В то же время, благодаря хорошей совместимости, легко спроектировать компоновку светодиодной ленты, а также установить и контролировать несколько лент.

2. В зависимости от способа передачи сигнала контроллеры светодиодов RGB делятся на несколько категорий, таких как IR, RF, WiFi, Bluetooh, DMX, DALI и так далее.

ИК-контроллер RGB . Этот контроллер прост и экономичен.Требуется прямая видимость, а это означает, что управляющий сигнал не может проходить сквозь стены или другие препятствия. Расстояние управления составляет около 30 футов.

Контроллер светодиодов RF RGB . Удобно и надежно. Контроллеры радиочастотных светодиодов отправляют сигналы, которые могут преодолевать препятствия, например стены. Он может иметь функцию управления несколькими зонами. Дальность управления — 100 футов.

Контроллер светодиодов WiFi RGB . Светодиодные контроллеры WiFi RGB LED представляют собой программируемые контроллеры, использующие мобильный телефон или другое мобильное устройство.С помощью прикладного программного обеспечения можно легко программировать и самостоятельно создавать многие световые эффекты, такие как цветовая последовательность огней, скорость изменения и многое другое. Многие из этих контроллеров совместимы с Amazon Alexa, Google Assistant, Google Home и т. Д. Таким образом, они могут быть легко интегрированы в интеллектуальную систему управления освещением. Это будущее направление контроллеров RGB.

Контроллер Bluetooth RGB . Он уникален тем, что подходит для мест, где нет сети.Контроллеры Bluetooth RGB управляют RGB-подсветкой вместе со смартфонами или другими мобильными устройствами. Это также программируемый контроллер светодиодов RGB, программируемый с помощью программного обеспечения.

Контроллер DMX или DALI RGB . Это адресуемый светодиодный контроллер с цифровым управлением. Это более сложные системы управления, которые дают каждому управляемому светодиодному узлу адрес. Управление DMX или DALI является точным и тщательным, а эффекты изменения света бесконечны. Программирование более сложное и требует передовых знаний.
Раньше эти системы были большими и дорогими и использовались только для коммерческих приложений. С развитием технологий эти устройства становятся все меньше и меньше, а стоимость все ниже и ниже. Все больше и больше семей используют их для достижения идеального управления освещением, которое им нравится.

Сравнение контроллеров IR, RF, WiFi и Bluetooth RGB LED

Контроллер IR RGB требует, чтобы передатчик (отправитель) и приемник были видны друг другу и не было препятствий посередине.Это связано с тем, что ИК-сигнал не может проходить через стены, и он не может контролировать светодиодные полосы в соседней комнате.

Следовательно, необходимо убедиться, что приемник, или, по крайней мере, антенна приемника, или может быть непосредственно «виден» передатчиком. Приемник или, по крайней мере, часть, принимающая сигнал, не может быть скрыта. ИК может управлять диапазоном 30 футов (около 10 м).

Контроллерам RF, WiFi и Bluetooth RGB не нужно «видеть» свои приемники, потому что управляющие сигналы могут проходить через препятствия, такие как стены.Таким образом, можно управлять освещением в разных комнатах, а приемники можно скрыть для установки.

Диапазон управления ВЧ-контроллера составляет до 100 футов (30 м), что в основном подходит для большинства распространенных проектов. Он прост в использовании и не требует наличия сети. В настоящее время это очень распространенный и популярный контроллер. Светодиодные контроллеры WiFi и Bluetooth могут управлять освещением с помощью мобильного приложения, и их легко запрограммировать с помощью программного обеспечения.

Контроллер WiFi LED должен иметь сетевое соединение, которое может быть Интернетом или Ethernet (LAN).Контроллеру Bluetooth не требуется сеть. Он может напрямую связываться с устройством с помощью мобильного телефона. Он подходит для открытых площадок, где нет сети, таких как автомобили, дома на колесах, яхты и т. Д.

В следующей таблице показаны различные типы беспроводных контроллеров, которые используются для различных нужд управления светодиодными лентами. Он обеспечивает всестороннее сравнение с точки зрения дистанции управления, способности преодолевать препятствия, наличия или отсутствия сети и т. Д.

3.Однозонные и многозонные контроллеры RGB LED: разница в количестве контролируемых зон.

Контроллер RGB для одной зоны. Если изменения освещения полосы, управляемые контроллером RGB, должны быть синхронизированы и не могут управляться отдельно, этот контроллер может управлять только одной зоной, которая является однозонным контроллером RGB. Контроллер одной зоны может быть сопряжен с несколькими приемниками, которые, в свою очередь, могут управлять несколькими полосами. Поскольку эти полосы принадлежат одной и той же зоне, они получают один и тот же управляющий сигнал, управление цветом должно быть синхронизировано, а разными полосами нельзя управлять по отдельности.

Многозонный контроллер RGB. Многозонный контроллер RGB может управлять светодиодными полосами в разных зонах, что означает, что он может отдельно и независимо управлять полосами освещения каждой зоны. Также можно управлять несколькими зонами одновременно, так что изменение цвета полос во всех зонах синхронизируется.

Как при покупке определить, какой это контроллер RGB: одно- или многозонный? Если контроллер RGB не имеет многозонного управления в метке, описании или параметрах, скорее всего, это будет однозонный контроллер.Потому что контроллеры с несколькими зонами обычно указывают свои возможности управления несколькими зонами, что является расширенной функцией, которая отличается от контроллера с одной зоной.

Разница между контроллером светодиодных лент RGB и RGBW

Разница между контроллером светодиодной ленты RGB и контроллером светодиодной ленты RGBW в основном заключается в количестве цветовых каналов. Их общие цветовые каналы — это красный, зеленый и синий каналы.

Контроллер светодиодов RGBW отличается тем, что у него на один канал больше, чем у контроллера RGB, т.е.г., канал белого света. Этот дополнительный канал используется для настройки узлов белых светодиодов на светодиодной ленте RGBW. Этот контроль белого света используется для получения настоящего белого света и добавляет более богатую насыщенность другим цветам светодиодной ленты RGBW.

Поскольку контроллер светодиодов RGBW имеет на один белый канал больше, чем контроллер светодиодов RGB, его мощность обычно больше, чем у контроллера RGB.

Контроллер RGBW можно использовать для управления светодиодными лентами RGB.В этой ситуации используются только каналы R, G и B, а белый канал контроллера не используется. Это объясняется более подробно в следующих разделах.

Контроллер светодиодов RGB не может использоваться с полосами RGBW, поскольку в нем отсутствует канал белого света и он не может управлять узлами белых светодиодов на полосе.

На левом изображении выше показан интерфейс мобильного приложения контроллера Wi-Fi RGB. Используемое приложение называется Magic Home Pro для контроллера RGB.На правом рисунке показан интерфейс приложения контроллера WiFi RGBW. Из рисунка видно, что контроллер светодиодов RGBW имеет больший контроль теплого белого цвета. Некоторые модели также имеют отдельный интерфейс для более богатой настройки белого света. На следующем рисунке показан интерфейс для управления теплым белым цветом контроллера Bluetooth RGBW.

Как видно на картинке выше, функция регулировки белого света более обширна. Вы можете настроить яркость и установить сочетания клавиш в DIY, чтобы быстро извлекать сохраненные сцены.

Установка беспроводного контроллера RF RGB.

Контроллер RF Wireless RGB — это очень часто используемый тип контроллера. Установить его можно разными способами. Вот несколько основных способов установки.

1. Настенный светодиодный контроллер RGB.

Крепление пульта дистанционного управления RF RGB к стене — популярный и традиционный способ. Преимущество этого метода в том, что вы всегда знаете, где находится контроллер, и не беспокойтесь о том, что вы не можете найти контроллер.

Контроллер для настенного монтажа может питаться от проводного источника питания или от батареи. Контроллер для настенного монтажа, требующий проводного источника питания, обычно крепится к монтажной распределительной коробке на стене с помощью винтов, а распределительная коробка обычно фиксируется в вырытом монтажном отверстии. Если у вас уже есть распределительная коробка в стене, вы можете сэкономить на копании новых ям.

Настенные контроллеры с батарейным питанием устраняют необходимость в источнике питания и проводке. Контроллер этого типа обычно можно приклеивать к стене с помощью двусторонней ленты 3M или прочного клея, что избавляет от необходимости открывать отверстие в стене.Место установки также может быть выбрано произвольно, чтобы оно было удобным для пользователей. Конечно, на задней панели контроллера есть монтажные отверстия, которые можно прикрутить к монтажной базе, обычно к распределительной коробке, в стене.

Неудобство этого контроллера светодиодов RGB с питанием от батареи заключается в том, что батарею необходимо заменять через определенные промежутки времени. Для замены батареи требуется разобрать переднюю панель контроллера, что для некоторых пользователей не так удобно.

Таким образом, при выборе контроллеров RF RGB необходимо учитывать метод питания пульта дистанционного управления RF RGB.Если вы хотите избежать проблем с заменой батареи позже, вам необходимо купить светодиодный контроллер с проводным источником питания. Для пожилых людей или семей с детьми светодиодные контроллеры с проводным питанием также являются хорошим выбором, чтобы избежать проблем с поиском пульта дистанционного управления.

2. RF беспроводной пульт дистанционного управления RGB LED.

Беспроводной контроллер RGB с пультом дистанционного управления используется для создания меняющих цвет светодиодных лент с пультом дистанционного управления. Преимущество этого метода в том, что при установке не нужно открывать отверстия в стене, что экономит время и трудозатраты.При его использовании не нужно вставать и подходить к стене. Вам просто нужно просто взять панель управления.

С развитием технологии контроллеров многие приемники могут принимать сигнал настенного контроллера, а также сигнал автономного пульта дистанционного управления. Таким образом, вы можете установить контроллер для настенного монтажа и в то же время оснастить его пультом дистанционного управления для удовлетворения потребностей дистанционного управления. Благодаря этой комбинации вы можете более удобно управлять освещением и более комфортно наслаждаться красивым освещением.

Комбинация установки беспроводного пульта дистанционного управления RGB.

1. Пульт дистанционного управления соединен с контроллером светодиодов RGB. Обычно используется для небольших проектов, например для установки одной или двух световых полос.

2. Пульт дистанционного управления сопряжен с несколькими контроллерами RGB. Это часто используется для средних и крупных проектов, таких как несколько светодиодных лент, установка на большие расстояния или многозонная установка.

Пульт дистанционного управления, соединяющий несколько контроллеров светодиодов RGB, может иметь разные методы соединения.Вот два сценария.

Первый — это дистанционное управление каждым контроллером напрямую. Преимущество этого метода в том, что вы можете управлять каждой зоной отдельно. Некоторые модели светодиодных контроллеров могут автоматически синхронизироваться между собой. Контроллеры, которые включаются в разное время, также могут быть автоматически синхронизированы, например, для одного и того же режима изменения и одинаковой скорости, как показано ниже.

Второй — это функция некоторых моделей контроллеров, то есть один контроллер может автоматически передавать сигналы другому.Такая комбинация управления заключается в том, что РЧ-пульт дистанционного управления дистанционно управляет первым контроллером, первый контроллер передает сигнал второму контроллеру и так далее.

Преимущество этого метода заключается в том, что расстояние передачи может быть значительно увеличено, если расстояние между двумя соседними контроллерами не превышает 30 м. Недостатком является то, что вы не можете группировать управление разными контроллерами, как при многозонной работе.

Как подключить световые полосы RGB к контроллеру светодиодов RGB?

Способы подключения светодиодных лент RGB к контроллерам RGB различаются в зависимости от интерфейса подключения контроллеров, типа выводов светодиодных лент и т. Д.

1. Первый сценарий — контроллер светодиодной ленты RGB имеет 4-контактный разъем. Это подключение различается в зависимости от выводов полосы RGB. Если выводы световой полосы также имеют 4-контактный разъем, для подключения можно просто вставить 4-контактный штекер и розетку. Если светодиодная лента имеет четыре вывода, подумайте о том, чтобы подключить четыре вывода к 4-контактному разъему, а затем подключить его к контроллеру.

Также можно отрезать 4-контактный разъем контроллера, чтобы получить 4 проводных провода, которые можно напрямую подключить к 4-контактному выводу световой полосы.Здесь следует обратить внимание и обеспечить правильное взаимно однозначное соответствие положительной и цветной отрицательной полярностей.

2. Второй сценарий — контроллер светодиодной ленты RGB имеет четыре клеммы для подключения. Четыре клеммы обычно V +, R (красный), G (зеленый) и B (синий). Если светодиодная лента имеет 4-контактный провод, подключение выполняется легко, просто подключите 4-контактный провод ленты к клеммам контроллера светодиодов RGB. Если светодиодная лента имеет 4-контактный разъем, вы также можете отрезать 4-контактный разъем контроллера RGB, чтобы четыре провода можно было напрямую подключить к 4 клеммам контроллера.

Когда контроллер светодиодов RGBW используется в качестве контроллера светодиодов RGB, его проводка аналогична проводке контроллера RGB. Единственное отличие состоит в том, что канал белого света не используется, как показано ниже.

Регулировка последовательности каналов RGB контроллера светодиодов RGB

Контроллер светодиодов RGB с 4-контактными быстродействующими разъемами может иметь общую проблему, связанную с последовательностью каналов RGB. Последовательность цветовых каналов для некоторых марок контроллеров RGB не соответствует последовательности цветовых каналов светодиодных лент.

Например, цветовые каналы разъемов контроллера находятся в последовательности RBG, а цветовые каналы разъемов светодиодных лент — в последовательности RGB. Если вы обратите пристальное внимание на две последовательности, вы с удивлением обнаружите, что две последовательности для цветовых каналов не совпадают соответственно.

Результатом этого несоответствия является то, что при использовании контроллера для выбора определенного цвета светодиодная световая полоса показывает другой цвет. Когда вы нажимаете зеленую кнопку для выбора зеленого цвета, световая полоса может загораться красным цветом.

Чтобы решить эту проблему, необходимо настроить последовательность цветовых каналов. Некоторые приложения для контроллеров имеют эту функцию, которая может регулировать последовательность цветовых каналов световых полос, чтобы цветовые каналы контроллера и светодиодных световых полос были правильно согласованы один за другим.

Как подключить контроллер RGB к источнику питания?

Контроллеры светодиодов RGB работают от источника питания 12 В или 24 В постоянного тока. В большинстве светодиодных лент также используется источник питания 12 В или 24 В.Аккумуляторы на транспортных средствах и лодках обычно рассчитаны на 12 В. Так что они хороши для питания контроллеров RGB. Следует помнить, что из-за того, что на автомобилях, жилых домах, яхтах и лодках напряжение составляет 12 В, вам необходимо выбрать светодиодные ленты 12 В для установки на этих транспортных средствах.

Есть два способа подключить контроллер светодиодов RGB к источнику питания. Некоторые контроллеры имеют подключаемые клеммы постоянного тока. В этом случае нам просто нужно вставить вилку блока питания. Если на выходе источника питания есть винтовые клеммы, используйте провода светодиодов и винтовые клеммы коаксиального разъема постоянного тока для подключения источника питания и разъема постоянного тока, затем вставьте вилку разъема постоянного тока в разъем постоянного тока контроллера RGB.

Некоторые контроллеры светодиодов RGB имеют винтовые клеммы для подключения проводов. В этом случае нам просто нужно использовать светодиодный провод для подключения контроллера RGB к источнику питания. Убедитесь, что положительный и отрицательный полюсы контроллера и источника питания совпадают.

Есть еще одна распространенная проблема, на которую следует обратить внимание при установке контроллеров светодиодов RGB и светодиодных лент 12 В на такие транспортные средства, как автомобили и дома на колесах. Обычно автомобильный генератор заряжает аккумуляторную батарею от 12 В. Но при запуске двигателя генератор может временно заряжать аккумулятор на 13 В или 14 В, что, в свою очередь, заставит контроллер светодиодной ленты RGB подавать электричество 13 В или 14 В на световую полосу 12 В.Чтобы предотвратить возможное повреждение из-за колебаний напряжения, рекомендуется установить электрическую защиту перед контроллером RGB для регулирования колебаний.

Рекомендуемая литература ：
Полное руководство по покупке светодиодных лент .
Как выбрать светодиодные контроллеры?

Светодиодная лента QolorPIX® с пиксельным управлением

щелкните изображение, чтобы увеличить Поделиться этой страницей:

Новая светодиодная лента QolorPIX с пиксельным управлением от City Theatrical — это динамичное и яркое дополнение к линейке светодиодных лент, диммеров и аксессуаров QolorFLEX® .

QolorPIX — ПРОСТОЕ УПРАВЛЕНИЕ ПИКСЕЛЯМИ
Светодиодная лента QolorPIX с пиксельным управлением, разработанная для самых требовательных профессиональных приложений, с 48 индивидуально управляемыми светодиодными лампами на метр. Каждая катушка с лентой включает в себя припаянный четырехконтактный разъем XLR на одном конце, обеспечивающий подключение plug and play к ленточному контроллеру QolorPIX для создания тысяч эффектов, включая чейзы, затухания, прокрутки, всплески и многое другое, с возможность использования встроенной беспроводной технологии DMX / RDM Multiverse®.

Светодиодная лента QolorPIX с пиксельным управлением работает от низкого напряжения (5 В постоянного тока) и продается в пятиметровых катушках с максимальной длиной соединения кабеля (между контроллером и лентой) 10 метров. Лента заключена в прозрачный прямоугольный силикон, что делает ее водонепроницаемой (степень защиты IP 67) для использования внутри или вне помещений.

ВДОХНОВЛЯЙТЕСЬ: изучите 11 пиксельных эффектов Plug & Play

Наш трехминутный видеоролик QolorPIX Effects демонстрирует различные виды пиксельных эффектов, которые доступны в режиме Plug and Play при использовании ленточного контроллера QolorPIX.Нажмите, чтобы просмотреть наши 11 лучших пиксельных эффектов Plug and Play: Paparazzi, Comet, Jockey, Checkers, Color Merge, Wave, Sweep, Wipe, VU Manual, Strobe и Knight Rider.

Часто задаваемые вопросы о светодиодной ленте QolorPIX с пиксельным управлением

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Q1. Сколько ленты на каждой катушке светодиодной ленты QolorPIX с пиксельным управлением?
A1. 5 метров (16,4 фута)

Q2.Каковы шаги обрезки светодиодной ленты QolorPIX с пиксельным управлением ?
A2. Вы можете отрезать ленту между каждым светодиодом или 21 мм.

3 кв. Какое напряжение у светодиодной ленты QolorPIX с пиксельным управлением ?
A3. Лента QolorPIX работает от 5 вольт.

4 кв. Сколько светодиодов на метр на ленте QolorPIX Pixel Controlled LED Tape ? Сколько светодиодов на катушке?
A4. Есть 48 светодиодов на метр и 240 светодиодов на катушку.

5 кв.Соответствует ли светодиодная лента QolorPIX Pixel Controlled LED IP требованиям для использования вне помещений?
А5. Да, светодиодная лента QolorPIX с пиксельным управлением имеет степень защиты IP67.

Q6. Что такое набор микросхем для светодиодной ленты QolorPIX Pixel Controlled LED Tape ?
А6. На ленте QolorPIX используется стандартный набор микросхем WS2812B.

Q7. Какой номер детали у QolorPIX Pixel Controlled LED Tape ?
А7. Q5050-5-RGB-48-5-67-2
НАСТРОЙКА:

Q8.Как установить светодиодную ленту QolorPIX с пиксельным управлением ?
А8. Пластиковые монтажные зажимы прилагаются к каждой катушке с лентой.

9 кв. Могу ли я воспроизводить мультимедиа на ленте QolorPIX Pixel Controlled LED Tape ?
А9. Да, поскольку на ленте используется стандартный набор микросхем, вы можете использовать ее с медиа-сервером для воспроизведения видео или мультимедиа.

Q10. Какой длины экструзии для светодиодной ленты QolorPIX с пиксельным управлением ?
А10. City Theatrical продает два разных алюминиевых профиля, Деталь № 6691 и Деталь № 6692, которые подходят для ленты QolorPIX.Деталь № 6691 имеет высоту 9 мм, а Деталь № 6692 — 14 мм. Они оба продаются длиной 2 метра.

Q11. Можно ли рассеивать светодиодную ленту QolorPIX с пиксельным управлением ?
А11. Да, вы можете распылять ленту QolorPIX. В расплывчатом виде эффекты приобретают совершенно другой вид. City Theatrical продает два разных диффузора (Деталь № 6696 и Деталь № 6697), которые идеально подходят для экструзии, Деталь № 6691 и Деталь № 6692. Диффузоры продаются длиной 2 метра.

Q12.Существуют ли версии светодиодной ленты QolorPIX с пиксельным управлением на 12 В и 24 В?
А12. Нет, в настоящее время мы предлагаем только ленту на 5 В.

СЛЕДУЮЩИЕ ШАГИ:

Q13. Могу ли я контролировать каждый пиксель на светодиодной ленте QolorPIX с пиксельным управлением ?
А13. Да, вы можете контролировать каждый пиксель до одной вселенной (512 слотов). Хотя это возможно, это весьма ограничивает. Для каждого пикселя требуется 3 слота (красный, зеленый, синий). Это означает, что вся вселенная может контролировать только 170 пикселей, а не полный рулон.

Q14. Могу ли я использовать отрезанную мной светодиодную ленту QolorPIX Pixel Controlled LED ?
А14. Да, отрезанные куски ленты можно использовать для пайки выводов на медные контактные площадки.

Q15. Предлагает ли City Theatrical разные типы пиксельной ленты?
А15. Нет, City Theatrical в настоящее время предлагает только один тип пиксельной ленты, номер детали Q5050-5-RGB-48-5-67-2. (Лента имеет 48 светодиодов на метр, длину 5 метров, черная подложка, она заключена в прозрачную прямоугольную силиконовую трубку, что делает ее классифицированной IP67, она имеет 4-контактный разъем XLR на одном конце и использует набор микросхем WS2812B.)

Q16. Могу ли я увеличить количество барабанов QolorPIX Pixel Controlled LED Tape ?
А16. Нет. Если вы используете светодиодную ленту QolorPIX Pixel Controlled LED с ленточным контроллером QolorPIX City Theatrical, вы не должны выдвигать катушку более чем на 5 метров (240 светодиодов), поскольку каждый порт на ленточном контроллере может управлять только одной катушкой с лентой.

«Пиксельная лента QolorPIX безупречно работала в течение всей недели, несмотря на температуру от 22 до 70 ° F, ледяной дождь и полные ливни.Я так рад, что определил QolorPIX для предстоящей установки ».
— Роберт Кодадек, соучредитель и исполнительный креативный директор RMRK,
и дизайнер, Винс Ломбарди Реплика трофея на Super Bowl Live

Как контролировать десятки или сотни метров светодиодной ленты RGB

Наша светодиодная лента Litewave Professional RGB идеально подходит для коммерческого использования, где требуется установка большого количества светодиодных лент RGB. Обратите внимание, что это очень высококачественная транзисторная светодиодная лента, рассчитанная на долгие годы.

Светодиодная лента RGB и светодиодная лента (водонепроницаемая) могут управляться с помощью DMX 512 через наш мост DMX или с помощью нашей системы ZEN со встроенным управлением освещением и зонами. ZEN позволяет настраивать разные сцены, при этом каждой зоной можно управлять независимо.

Наши светодиодные ленты и ленты RGB не ограничены 5-метровым пробегом, как любительские системы, но десятки или сотни метров могут управляться через нашу пассивную систему проводки. На сегодняшний день 1200 метров — это наша самая большая установка, работающая от системы управления DMX, настроенной аналогично приведенной ниже схеме.Система спроектирована и изготовлена в Великобритании, это проверенная система, которую мы продаем с 2004 года. Она технологически превосходит большинство систем, представленных на рынке, особенно дальневосточных.

На схеме ниже показано, как использовать 72 метра ленты RGB с одного контроллера. Его можно уменьшить или увеличить, используя меньший или дополнительный источник питания и Flexidriver на каждые дополнительные 18 метров светодиодной ленты, которые вам нужно запустить. Фактически нет ограничений на количество светодиодных лент, которыми можно управлять таким образом.

Мы также можем управлять крупными установками светодиодных лент со смартфонов и планшетов.

Этот метод подключения рекомендуется для крупных установок в гостиницах, конференц-залах, ресторанах и т. Д.

Мы постоянно поставляем слесарей и электриков для коммерческих магазинов, которые осознали, что не могут позволить себе устанавливать светодиодные ленты или контроллеры более низкого качества, а риск неисправностей и отказов продукции, который слишком распространен для большинства предлагаемых дешевых продуктов, намного перевешивает более низкую стоимость.

Наша система ZEN может управлять не только нашей светодиодной лентой RGB, но также нашими прожекторами RGB из нержавеющей стали, волоконной оптикой, модулями и цифровыми светодиодными трубками. Один пульт дистанционного управления с различными цветовыми диапазонами, которые могут отображать корпоративные цвета, настраиваемые цветовые палитры и даже управление звуком и светом. Все это встроено в один ZEN Box размером примерно 100 x 100 мм и глубиной всего 50 мм. Инфракрасный приемник также служит дисплеем, который можно расположить на некотором расстоянии от ZEN Box, чтобы он находился в зоне прямой видимости пульта дистанционного управления.Смотровое стекло также может быть предоставлено бесплатно, если дисплей необходимо установить в стене.

ZEN можно даже настроить на возобновление последней настройки, просто включив систему настенным выключателем, это позволяет оставить пульт дистанционного управления в ящике до тех пор, пока настройки не будут изменены. Это идеально подходит для ресторанов и коммерческих помещений, таких как конференц-центры, где любой сотрудник может включить систему. Его даже можно подключить к PIR-переключателю, чтобы автоматически активировать систему, когда кто-то входит в комнату.

Мы предлагаем предпродажную и послепродажную техническую поддержку. Если у вас есть проект или установка освещения, напишите нам или позвоните нам по электронной почте с вашими требованиями, и мы предоставим без обязательств расценки на те продукты, которые вам понадобятся для успешной установки.

Лента

пикселей: вопросы и ответы | ENTTEC: ENTTEC

Советы, уловки и то, что вам

нужно знать .

Нас часто спрашивают о пиксельной ленте (иногда известной как «умная лента» или «интеллектуальная лента»).

Первое, что хочет знать большинство людей, это то, что именно делает пиксельная лента и чем она отличается от стандартной светодиодной ленты RGB. Но пиксели — это гораздо больше, чем просто ответ на этот запрос. Кроме того, в ENTTEC мы делаем пиксели точек , поэтому люди, естественно, хотят знать, как они вписываются в микс.

В связи с тем, что наш постоянно растущий ассортимент пиксельных продуктов становится все более популярным в индустрии развлечений и архитектурного освещения, мы подумали, что сейчас подходящее время, чтобы задать некоторые из наиболее часто задаваемых вопросов нашей группе исследований и разработок и предложить несколько экспертных ответов, которые помогут установить вы на своем веселом пути (особенно если вы только начинаете свои приключения в области управления освещением, и в этом случае добро пожаловать на борт!).

Содержание

Введение в Pixel Tape

Что такое Pixel Tape?

Пиксельная лента — это гибкая печатная плата, на которой размещены разноцветные адресуемые светодиоды (светодиоды) для поверхностного монтажа (SMD). Гибкая печатная плата обычно имеет клейкую основу, которая способствует быстрой и простой установке.

В отличие от стандартной ленты RGB, у каждого светодиода есть собственная микросхема, которая позволяет управлять ответом (например, изменять цвет, выключать и т. Д.) Индивидуально. Пиксельная лента по-прежнему может делать все то же, что и стандартная лента RGB… только больше.

Проектирование вашей системы

Хотя здесь мы в основном собираемся сосредоточиться на пиксельной ленте, мы не были бы ENTTEC, если бы мы хотя бы не упомянули пиксельные точки. Когда дело доходит до точек по сравнению с лентой, оба продукта легко установить и обладают определенной функциональностью, так что же вам выбрать?

Ответ будет зависеть от предполагаемого приложения и доступного пространства для его создания.Примите во внимание следующие моменты:

Плюсы использования ленты

• Ровный и постоянный свет

• Легкий

• Занимает меньше физического места, чем точки.

• Легко сделать незаметным под диффузором.

• Подходит для непродолжительных инсталляций с ограниченным бюджетом.

Плюсы использования точек

• Более высокий рейтинг IP, чем у ленты

• Больше визуальной привлекательности как заметная особенность

• Повышенная светоотдача

• Прочная конструкция: износостойкая и долговечная.

• Не требуется экструзия или проблемы с регулированием температуры

• Возможна установка практически любой мыслимой формы

• Широкий выбор дизайнов на выбор

Что бы вы ни выбрали, есть несколько основных принципов, которые вам следует серьезно рассмотреть, прежде чем начинать свой проект.

Во-первых, помните, что каждый проект уникален. Пиксельный продукт, который вы хотите приобрести, будет зависеть от ряда факторов, включая (но не ограничиваясь) эстетику, окружающую среду и доступность места. Поэтому, прежде чем отдавать свои кровно заработанные деньги, хорошо подумайте о следующем:

• Какая эстетика требуется проекту?

• Где будет размещаться светодиодная лента?

• На какой поверхности или внутри будет размещаться светодиодная лента?

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Почему мне следует использовать ленту ENTTEC, а не ленты других производителей?

Ленты

ENTTEC созданы для того, чтобы превосходить отраслевые стандарты, а не просто соответствовать им.Наша миссия — использовать более качественные подложки и более толстую медь, чем другие ленты на рынке. Изготовленные в соответствии с высочайшими стандартами, наши ленты затем проверяются на качество и тестируются нашей командой инженеров, чтобы гарантировать оптимальную совместимость с нашим популярным ассортиментом контроллеров пикселей.

Более толстые медные дорожки обеспечивают большую долговечность, лучшее рассеивание тепла и улучшенный ток, все это жизненно важные факторы для достижения наилучшего возможного продукта. Рассеивание тепла, в частности, является важной проблемой безопасности, когда речь идет о лентах с высокой плотностью, поэтому мы уделяем серьезное внимание количеству меди, которую мы используем на наших лентах.

Ленты для печатных плат низкого качества

обычно имеют толщину меди около одной унции на квадратный фут, тогда как мы требуем, чтобы в наших лентах использовалось втрое больше (за исключением 8PL60-12, где используется 2 унции на квадратный фут).

ЛЕНТА ТИПА	УНЦ МЕДИ (НА КВАДРАТНУЮ НОГУ)
8PL30	3
8PL60	3
8PX60	3
8PL144	3
8PL60-12	2

Итак, с ENTTEC вы знаете, что находитесь в надежных руках.

И, наконец, независимо от того, какой продукт вы в конечном итоге используете, никогда не забывайте …

Все пиксельные ленты должен устанавливать квалифицированный электрик! ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Вопросы и ответы

Мне нужна лента на 5 В или 12 В?

Это зависит от приложения конечного пользователя.

12 В означает 3 светодиода = один пиксель, 5 В каждый светодиод — пиксель. Энергопотребление такое же.

Изменение цвета из-за падения напряжения на пиксельной ленте 5 В более заметно, чем на ленте 12 В. Следовательно, максимально возможный пробег 12 В выше, чем у ленты 5 В. Однако потребляемая мощность ленты на 12 В выше, чем у катушки на 5 В. Поэтому перед покупкой лучше всего рассчитать и понять доступную мощность вашей системы.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

А как насчет ленты RGB по сравнению с лентой RGBW? Что мне выбрать?

Это снова зависит от приложения конечного пользователя.

Пиксельная лента

RGB использует светодиодный чип 3-в-1 (красный, зеленый и синий). Имея три цвета, красный, зеленый и синий, на полной яркости, конечный пользователь может получить почти белый цвет. Лента RGB также использует 3 канала на каждый светодиод, что означает меньшее количество вселенной DMX, когда дело доходит до их отображения.

Лента

RGBW Pixel имеет цветной светодиодный чип 4-в-1 (красный, зеленый, синий и белый). Хотя RGB может воспроизводить цвет, близкий к белому, специальный белый светодиод ленты RGBW Pixel Tape обеспечивает гораздо более чистый белый тон.Лента RGBW использует 4 канала на каждый светодиод, что означает, что во время отображения ленты потребуется большее количество вселенной DMX.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Сколько DMX-каналов приходится на пиксельную ленту?

Причина, по которой он называется пиксельной лентой, заключается в том, что он может обрабатывать каждую точку на ленте как отдельную комбинацию RGB.

• 1 пиксель = 3 канала DMX (RGB)

• 1 пиксель = 4 канала DMX (RGBW)

Имея разную плотность светодиода на ленте и разную длину, вы можете перемножить их вместе и получить самые разные результаты.

Например:

• (8PL30) 30 светодиодов RGB / м ленты x 5 метровая катушка = 150 пикселей (150 пикселей x 3) = 450 каналов

• (8PL60) 60 светодиодов RGB / м ленты x 5 метровая катушка = 300 пикселей (300 пикселей x 3) = 900 каналов

• (8PL144) 144 светодиода RGB / м ленты x 2 метра катушки = 288 пикселей (288 пикселей x 3) = 864 канала

• (8PX30) 30 светодиодов RGBW / м ленты x 5 метровая катушка = 150 пикселей (150 пикселей x 4) = 600 каналов

• (8PX60) 60 светодиодов RGBW / м ленты x 4 метра катушки = 240 пикселей (240 пикселей x 4) = 960 каналов

Полезно помнить:

• 170 пикселей RGB = 510 каналов DMX = 1 вселенная DMX

• 128 пикселей RGBW = 512 каналов DMX = 1 вселенная DMX

Наши продукты могут поддерживать до 2U на порт:

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

На какую поверхность можно наклеить пиксельную ленту?

Пиксельную ленту следует устанавливать на чистую и сухую поверхность.Перед установкой очистите поверхность спиртом, используя чистую ткань.

Поверхность должна быть теплопроводной и позволять отвод тепла от ленты. Ознакомьтесь с экструдерами ENTTEC, чтобы получить представление о лучших поверхностях для оптимальных характеристик (примечание: эти продукты в настоящее время недоступны для покупки в Европе).

Поверхность не должна быть текстурированной или иметь материал с низкой поверхностной энергией.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Как подключить пиксельную ленту к драйверу Pixie?

Как это:

Для получения дополнительной информации см. Руководство пользователя драйвера Pixie.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Как подключить пиксельную ленту к инжектору Plink?

Как это:

Для получения дополнительной информации, пожалуйста, обратитесь к диаграмме приложения Plink, доступной ЗДЕСЬ.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Почему светодиоды на конце ленты тёпло-белые / розовые, когда они управляются белым?

Это происходит из-за падения напряжения на светодиодной ленте при попытке запитать ленту большей длины.В результате падения напряжения пиксели на ленте будут постепенно менять цвет, когда они становятся белыми. Лучше всего определить максимально возможную длину пробега до того, как падение напряжения начнет влиять (x метров), и подавать мощность через каждые x метров.

Чем больше падение напряжения вдоль ряда белых светодиодов, тем более розовым оттенком будут выглядеть те, которые находятся дальше всего от источника питания. Яркость по всей длине также будет незначительно уменьшаться при понижении напряжения.Большинство лент и точек отображают эти явления очень тонко, в то время как некоторые другие могут быть немного более выраженными. Точно так же степень, в которой человеческий глаз воспринимает это, естественно, будет различаться от человека к человеку, но большинство людей найдут изменение цвета практически незаметным.

(ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: приведенный выше рисунок не является точной научной диаграммой. Это простое визуальное представление, которое дает вам приблизительное представление о том, какой эффект вы можете иногда наблюдать, когда происходит падение напряжения в разных процентах.)

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Я купил пленку с пикселями на Amazon / Alibaba / Honest Bob’s Super-Cheap Discount Lighting Warehouse ™. Будет ли он работать с драйвером ENTTEC Pixelator / Pixie?

Это будет зависеть от протокола источника ленты и проводки. Существует два разных типа проводки: 3-проводная или 4-проводная лента. Все пиксельные контроллеры ENTTEC поддерживают только 3-проводную ленту .

Драйвер Pixie

ENTTEC поддерживает следующие протоколы:

• 9ПДОТ-8бит

• WS2811, WS2812, WS2812B

• Светодиоды APA-104

ENTTEC Pixelator и Pixelator Mini поддерживают следующие протоколы:

• 9ПДОТ-8бит

• 9ПДОТ-16бит

• WS2811, WS2812, WS2812B, WS2813

• SK6812

• TM1804

• TM1812

• Светодиоды APA-104

Обратите внимание: протоколы 9PDOT поддерживаются только revB (единицы продаются с 2017 года).Могут быть и другие протоколы светодиодов, аналогичные тем, которые поддерживает ENTTEC. Мы не можем претендовать на поддержку всех из них, но если вы все же найдете тот, который работает и не указан в списке, сообщите нам, чтобы мы могли обновить нашу документацию.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Почему моя пиксельная лента мерцает в конце?

Это происходит из-за падения напряжения на светодиодной ленте при попытке запитать слишком длинную ленту. В результате падения напряжения пиксели на конце ленты будут мерцать.Лучше всего определить максимально возможную длину пробега до того, как падение напряжения начнет влиять (x метров), и подавать мощность через каждые x метров.

ВЕРНУТЬСЯ К СОДЕРЖАНИЮ

Если есть какие-либо общие вопросы, касающиеся пиксельной ленты (или точек), на которые вы не видите здесь подходящего ответа, напишите нам, и мы сделаем все возможное, чтобы исправить это для вас.

Как работают световые полосы RGB и типы их контроллеров

Светодиодные полосы RGB повсюду.Все они используют технологию RGB LED — от 3D-рекламных щитов до индикаторов уведомлений в вашем телефоне. Так что же такое светодиодные лампы RGB и как они работают? Читай дальше что бы узнать.

Что такое светодиодные ленты RGB?

RGB означает красный, зеленый и синий. Светодиод RGB — это фактически три светодиода в одном корпусе:

Так выглядит светодиод RGB:

Источник: Shutterstock

Каждый светодиод RGB имеет четыре вывода. Один для каждого цвета и один общий анод (+) или общий катод (-).Анодный вывод самый длинный

Светодиодная лента RBG содержит серию светодиодов RGB, соединенных вместе. Вы можете использовать светодиодные ленты RGB для создания всевозможного цветного освещения для ваших домов, офисов и т. Д.

Как работают светодиодные ленты RGB?

Каждый светодиод RGB имеет внутри три светодиода: синий, зеленый и красный. Поскольку светодиоды обладают регулируемой яркостью по своей природе, каждый цветной светодиод может воспроизводить все оттенки одного цвета. Например, красный светодиод может воспроизводить все цвета, которые вы видите ниже:

Источник: Википедия

Фактически, каждый цветной светодиод может воспроизводить 256 оттенков одного цвета.Если объединить три цветных светодиода вместе, получится более 16,7 миллионов цветовых комбинаций.

Итак, как светодиод RGB создает эти цветовые комбинации? Просто поиграйте с яркостью каждого светодиода. Например, если вам нужен фиолетовый цвет, вы увеличите яркость красного и синего светодиода, уменьшив яркость зеленого светодиода. Точно так же, если вы хотите желтый цвет, вы должны выключить синий светодиод и включить красный и зеленый. Этот цветовой круг демонстрирует этот процесс:

Источник: Shutterstock

Светодиодная лента RGB работает по тому же принципу.Вы можете управлять яркостью и цветом каждой полосы с помощью контроллера светодиодов RGB. Подробнее об этом в следующем разделе.

Вы также можете создать белый свет с помощью светодиодных лент RGB. Просто включите все три цветных светодиода на максимальную мощность, чтобы получить белый свет. Однако созданный таким образом белый свет может иметь небольшой оттенок или оттенок.

Светодиодные ленты

RGB могут воспроизводить множество цветов, но у них есть некоторые ограничения. Например, они не могут создать коричневый или светло-розовый цвет.

Подробнее о том, как работает светодиодная подсветка RGB, можно узнать здесь.

Как вы можете контролировать светодиодные ленты RGB?

Светодиодными полосами

RGB можно управлять с помощью различных контроллеров. На рынке доступно большое количество светодиодных контроллеров, от однозонных радиочастотных контроллеров до контроллеров DMX, которые могут обрабатывать до 500 зон одновременно.

Источник: Shutterstock

Тип контроллера, который вам нужен, зависит от ряда факторов, которые мы обсудим в следующем разделе.Во-первых, давайте взглянем на различные типы контроллеров светодиодов RGB, доступные на рынке.

Типы контроллеров светодиодных лент RGB

На рынке представлено множество контроллеров светодиодных лент RGB. Вот их типы:

1. ВЧ-контроллеры для светодиодных ламп RGB

Контроллеры

RF обычно используются для управления светодиодными лентами RGB. У них есть радиус действия до 20 метров. Вы можете найти аналоговые и цифровые радиочастотные контроллеры, а также проводные и беспроводные.Обычно мы классифицируем светодиодные контроллеры RF RGB на две категории:

РЧ-контроллеры с одной зоной

Эти радиочастотные контроллеры позволяют управлять всеми светодиодными лентами RGB, к которым они подключены. Однако управлять всеми светодиодными индикаторами можно только вместе. Вы не можете изменять цвета или управлять яркостью различных областей независимо друг от друга.

Многозонные радиочастотные контроллеры

Многозонные радиочастотные контроллеры позволяют управлять несколькими зонами или каналами со светодиодной лентой по отдельности.Это позволяет вам управлять декоративным освещением в вашей комнате и подсветкой под шкафом на вашей кухне с помощью одного контроллера независимо.

Вы также можете подключить несколько приемников светодиодных лент к одному каналу на пульте дистанционного управления. Это позволяет приглушать свет в домашнем офисе и галерее с помощью одного контроллера. Это также отлично подходит, если вы хотите установить разные уровни освещенности в больших помещениях, таких как вестибюли отелей и рестораны.

2. Встроенные контроллеры для светодиодных ламп RGB

Контроллеры

Inline устанавливаются между трансформатором и светодиодной лентой RGB.Они небольшие по размеру и предлагают базовую функциональность. Вы можете использовать контроллер для управления цветом и яркостью светодиодной ленты RGB, к которой подключен контроллер. Встроенные контроллеры отлично подходят для небольших приложений, таких как акцентное освещение.

3. Контроллеры DMX для светодиодных ламп RGB

DMX-контроллер дает вам неограниченный выбор для управления освещением в вашем помещении. Контроллеры DMX были большими и громоздкими вещами, которые использовались только в театральном освещении. Однако современные контроллеры DMX могут быть интеллектуальными панелями с сенсорным экраном, настенными контроллерами или даже приложениями на вашем телефоне и компьютере.

Тип контроллера DMX, который вам нужен, зависит от области, которую вы хотите охватить, вашего бюджета и ваших предпочтений. Контроллер DMX может одновременно управлять 512 каналами.

4. Контроллеры DALI для светодиодных ламп RGB

Эти контроллеры используют протокол диммирования Digital Addressable Lighting Interface (DALI), чтобы помочь вам управлять светодиодными лентами RGB. Эти контроллеры рекомендуются для больших помещений, таких как офисные здания или отели. Вы можете предварительно запрограммировать освещение, чтобы изменить цвет, яркость, а также включить и выключить.

Какой контроллер светодиодной ленты RGB подходит вам лучше всего?

Как упоминалось выше, выбор лучшего контроллера светодиодной ленты RGB зависит от ряда факторов. Некоторые из них указаны ниже:

Источник: Shutterstock

Цель приложения

Перед тем, как выбрать контроллер светодиодной ленты RGB, вы должны определить размер пространства, которое вы хотите покрыть, и цель применения. Если ваш проект небольшой, например, спальня или домашний офис, вам следует выбрать светодиодный контроллер RF RGB.Установка и использование контроллера просты, и вы можете использовать его сразу же.

Если вы хотите установить светодиодные ленты RGB в своем отеле, ресторане, офисном здании или большом помещении, выберите контроллеры DMX или DALI. Они помогут вам легко контролировать яркость и цвет светодиодных лент на большей площади.

Выберите встроенные проводные настенные контроллеры для акцентного освещения на столах или стенах.

Размер и тип контроллера

Контроллеры светодиодных лент

RGB бывают всех форм и размеров.Лучший для вас зависит от размера и типа контроллера, который вы предпочитаете. Элегантный цифровой многоканальный радиочастотный контроллер отлично подходит для использования дома и в офисе, а большой и прочный контроллер DALI идеально подходит для отелей и ресторанов.

Бюджет

Тип контроллера светодиодной ленты RGB, который вы выбираете, также зависит от вашего бюджета. Одноканальные ВЧ-контроллеры и встроенные контроллеры дешевле цифровых многоканальных ВЧ-контроллеров. Стандартные контроллеры DMX более экономичны, чем контроллеры DALI.

Простота использования

Некоторые контроллеры светодиодных лент RGB проще в использовании, чем другие. Радиочастотные контроллеры не требуют настройки и могут быть использованы сразу. И аналоговые, и цифровые ВЧ-контроллеры имеют простой интерфейс. Встроенные контроллеры требуют некоторой настройки, но довольно просты в использовании. Контроллеры DMX могут быть простыми или сложными в зависимости от выбранной вами системы. Контроллеры DALI являются наиболее продвинутыми и требуют небольшого обучения. Выберите контроллер, которым вам удобно пользоваться.

Заключение

Светодиодные ленты

RGB выглядят великолепно и имеют множество применений. Вы можете использовать их для акцентного освещения в вашем доме, рабочего освещения в вашем офисе или внешнего освещения в вашем производственном помещении. Использование светодиодных лент RGB дает вам творческий потенциал для наиболее привлекательного освещения вашего пространства.

LED контроллеры — лучшая цена онлайн и бесплатная доставка

Ознакомьтесь с нашим широким ассортиментом контроллеров, совместимых с нашим ассортиментом светодиодных лент RGB и RGBW, а также светодиодных лент для пикселей!

Что такое контроллер RGB?

Наши контроллеры работают вместе с нашей линейкой светодиодных лент, меняющих цвет.Они устанавливаются между лентой и источником питания и обычно продаются в виде двух частей: приемника и пульта дистанционного управления. Приемник устанавливается в цепь, в то время как пульт дистанционного управления связывается с приемником через ИК (инфракрасный) или RF (радиочастотный) сигнал.

Наши контроллеры довольно интуитивно понятны и позволяют вам установить цвет и режим вашей светодиодной ленты. Вы можете переключаться между статическими цветами, такими как красный, зеленый и синий, или вы можете выбрать последовательность, чтобы свет переходил от одного цвета к другому.Наши контроллеры также имеют настройку затемнения, чтобы вы могли регулировать яркость своей светодиодной ленты.

Вообще говоря, контроллеры продаются двух типов: ИК и RF. Для работы Infra-works требуется прямая видимость между контроллером и приемником. Радиочастота немного дороже, но не требует прямой видимости. Это означает, что вы можете спрятать контроллер в стене или потолке, и он по-прежнему будет работать.

Выбор контроллера

Выбор контроллера действительно зависит от того, что вы хотите делать.Если вы собираетесь использовать свет только изредка, вы можете быть достаточно счастливы, используя простой ИК-контроллер и пульт. Однако, если вы хотите большего от ваших источников света, возможно, стоит перейти на один из наших контроллеров RGB Touch или даже на настенную пластину для дополнительной отделки.

В конечном итоге один контроллер не обязательно лучше другого, и это действительно случай сопоставления стоимости и функциональности. Если вы не уверены, обратитесь в нашу службу поддержки клиентов, которая с радостью расскажет вам о доступных вариантах и посоветует лучший выбор для вашей установки.И помните, если вы получите свой контроллер и захотите его обменять, у вас есть 14 дней с даты получения, чтобы сделать это.

Диодный светодиодный сенсорный диск Дистанционное управление RGB (W) — четыре зоны — ленточный контроллер света

На этот продукт предоставляется ограниченная гарантия на три (3) года с даты отгрузка. Данная гарантия не распространяется на дополнительные аксессуары. упоминается в этой спецификации. Полная информация о гарантии для светильники и дополнительные аксессуары доступны на сайте www.diodeled.com/ ограниченная гарантия / в разделе «Политики». Для гарантийных обязательств вопросы обращайтесь в службу поддержки продукта. Elemental LED, Inc. поддерживает свою продукцию, когда она используется правильно и в соответствии с нашими спецификациями. Приобретая наши продуктов, покупатель соглашается и признает, что дизайн освещения, настройка и установка — сложный процесс, в котором, казалось бы, незначительные факторы или изменения в планировке и корректировки приусадебного участка могут иметь значительное влияние на всю систему.Выбор правильных компонентов важно. Elemental LED может работать с первоначальным покупателем сделать правильный выбор продукта в пределах ограниченного информация, которую может предоставить заказчик, но это практически невозможно для Elemental LED, чтобы разработать систему, которая предвидит все неизвестное фактор. По этой причине данная Гарантия не распространяется на проблемы, вызванные неправильный дизайн, конфигурация или проблемы с установкой. Любое заявление от сотрудник или агент Elemental LED в отношении товарной накладной клиента и / или заказ на поставку НЕ ЯВЛЯЕТСЯ подтверждением того, что товары купленные спроектированы и настроены правильно.Покупатель соглашается и признает, что заказчик несет ответственность за соблюдение строго ко всей информации, содержащейся в технических характеристиках продукции. Часто существует несколько способов спроектировать, настроить и разметить Применение светодиодного освещения правильно для достижения такого же светового эффекта. Elemental LED настоятельно рекомендует использовать лицензированных профессионалов. в проектировании и установке систем освещения, в том числе Elemental Светодиодная продукция. Технические характеристики включают важную информацию, которая разработчик и установщик должны внимательно изучить и строго следовать.Квалифицированные дизайнеры и сертифицированные и / или лицензированные установщики с доступом к конечной среде установки, целям заказчика и светодиодному индикатору Elemental спецификации продукта могут принимать необходимые решения, подходящие для успешное завершенное приложение освещения. .

Разное
