DC-DC Step Down модуль с заявленным током в 10 Ампер
Еще перед Новым годом попросили меня читатели сделать обзор на пару преобразователей.Ну мне как бы в принципе несложно, да и самому любопытно, заказал, получил, протестировал.
Правда меня больше заинтересовал немного другой преобразователь, но до него никак не дойдут руки, потому о нем в другой раз.
Ну а сегодня обзор простого DC-DC преобразователя с заявленным током в 10 Ампер.
Заранее приношу извинение за большую задержку с публикацией этого обзора у тех, кто его давно ждал.
Для начала характеристики, заявленные на странице товара и небольшое пояснение и коррекция.
Input voltage: 7-40V
1, Output voltage: continuously adjustable (1.25-35V)
2, Output Current: 8A, 10A maximum time within the (power tube temperature exceeds 65 degrees, please add cooling fan, 24V 12V 5A turn within generally be used at room temperature without a fan)
3, Constant Range: 0.3-10A (adjustable) module over 65 degrees, please add fan.
4, Turn lights Current: current value * (0.1) This version is a fixed 0.1 times (actually turn the lamp current value is probably not very accurate) is full of instructions for charging.
5, Minimum pressure: 1V
6, Conversion efficiency: up to about 95% (output voltage, the higher the efficiency)
7, Operating frequency: 300KHZ
8, Output Ripple: about the ripple 50mV (without noise) 20M bandwidth (for reference) Input 24V Output 12V 5A measured
9, Operating temperature: Industrial grade (-40 ℃ to + 85 ℃)
10, No-load current: Typical 20mA (24V switch 12V)
11, Load regulation: ± 1% (constant)
12, Voltage Regulation: ± 1%
13, Constant accuracy and temperature: the actual test, the module temperature changes from 25 degrees to 60 degrees, the change is less than 5% of the current value (current value 5A)
Немного переведу на более понятный язык.
1. Диапазон регулировки выходного напряжения — 1.25-35 Вольт
2. Выходной ток — 8 Ампер, можно 10 но с дополнительным охлаждением при помощи вентилятора.
3. Диапазон регулировки тока 0,3-10 Ампер
4. Порог выключения индикации заряда — 0.1 от установленного выходного тока.
5. Минимальная разница между входным и выходным напряжением — 1 Вольт (предположительно)
7. Рабочая частота — 300кГц
8. Выходные пульсации напряжения, 50мВ при токе 5 Ампер, входном напряжении 24 и выходном 12 Вольт.
9. Диапазон рабочих температур — от — 40 ℃ до + 85 ℃.
10. Собственный ток потребления — до 20мА
11. Точность поддержания тока — ±1%
12. Точность поддержания напряжения — ±1%
13. Параметры проверены в диапазоне температур 25-60 градусов и изменение составило менее 5% при токе нагрузки 5 Ампер.
Пришел заказ в стандартном полиэтиленовом пакетике, щедро обмотанном лентой из вспененного полиэтилена. В процессе доставки ничего не пострадало.
Внутри находилась моя подопытная платка.
Внешне замечаний никаких. Вот просто крутил в руках и даже особо и придраться было не к чему, аккуратно, а если заменить конденсаторы на фирменные, то сказал бы что красиво.
На одной из сторон платы размещены два клеммника, вход и выход питания.
На второй стороне два подстроечных резистора для регулировки выходного напряжения и тока.
Так если посмотреть на фото в магазине, то платка кажется довольно большой.
Я специально два предыдущих фото также сделал крупным планом. Но понимание размера наступает когда кладешь рядом с ней спичечный коробок.
Платка реально маленькая, я не смотрел размеры когда заказывал, но мне почему то казалось, что она заметно больше. 🙂
Размеры преобразователя — 65х47х24мм
Плата двухслойная, монтаж двухсторонний.
К пайке также замечаний не возникло. Иногда бывает, что массивные контакты плохо пропаяны, но на фото видно, что здесь такого нет.
Правда элементы не пронумерованы, но думаю что ничего страшного, схема довольно простая.
Кроме силовых элементов на плате присутствует и операционный усилитель, который питается от стабилизатора 78L05, также есть и простенький источник опорного напряжения, собранный при помощи TL431.
На плате установлен мощный ШИМ контроллер XL4016E1, при этом он даже изолирован от радиатора.
Я не знаю зачем производитель изолировал микросхему от радиатора, так как это снижает теплоотдачу, возможно в целях безопасности, но так как плата обычно встраивается куда то, то мне кажется это лишним.
Так как плата рассчитана на довольно большой выходной ток, то в качестве силового диода применили довольно мощную диодную сборку MBR20100CT, которую также установили на радиатор и также изолировали от него.
На мой взгляд это очень хорошее решение, но можно было его немного улучшить, если применить сборку на 60 Вольт, а не на 100.
Дроссель не очень большой, но на этом фото видно, что намотан он в два провода, что уже неплохо.
1, 2 На входе установлено два конденсатора 470мкФ х 50 В, на выходе два по 1000мкФ, но на 35 В.
Если следовать списку заявленных характеристик, то по выходу напряжение конденсаторов совсем впритык, но вряд ли кто то будет понижать напряжение с 40 до 35, не говоря о том, что 40 Вольт для микросхемы это вообще максимальное входное напряжение.
3. Входной и выходной разъемы подписаны, правда снизу платы, но это особо непринципиально.
4. А вот подстроечные резисторы никак не обозначены.
Слева регулировка максимального выходного тока, справа — напряжения.
А теперь немного разберемся с заявленными характеристиками и с тем, что имеем на самом деле.
Также выше я цитировал заявленные характеристики платы, попробуем разобраться.
Заявлено — Output voltage: continuously adjustable (1.25-35V)
Здесь вопросов нет, 35 Вольт преобразователь выдаст, даже 36 выдаст, в теории.
Заявлено — Output Current: 8A, 10A maximum
А вот здесь вопрос. Производитель микросхемы явно указывает, максимальный выходной ток 8 Ампер. В характеристиках микросхемы правда есть строка — ограничение максимального тока — 10 Ампер. Но это далеко не максимальный рабочий, 10 Ампер это предельный.
Заявлено — Operating frequency: 300KHZ
300кГц это конечно классно, можно дроссель поставить меньше габаритами, но извините, даташит вполне однозначно пишет 180кГц фиксированная частота, откуда 300?
Заявлено — Conversion efficiency: up to about 95%
Ну здесь все честно, КПД до 95%, производитель вообще заявляет до 96%, но это в теории, при определенном соотношении входного и выходного напряжения.
А вот и блок-схема ШИМ контроллера и даже пример реализации.
Кстати, здесь хорошо видно, что для 8 Ампер тока применяют дроссель не менее 12 Ампер, т.е. 1.5 от выходного тока. Я обычно рекомендую применять 2х запас.
Если есть цель повысить КПД данной платы, то со старых компьютерных БП можно наковырять диодов типа 20 Ампер 45 Вольт или даже 40 Ампер 45 Вольт.
Изначально я не хотел чертить схему, плата сверху закрыта деталями, маской, еще и шелкографией, но потом посмотрел, что схему перерисовать вполне реально и решил не изменять традиции 🙂
Индуктивность дросселя я не измерял, 47мкГн взято из даташита.
В схеме применен сдвоенный операционный усилитель, первая часть используется для регулировки и стабилизации тока, вторая для индикации. Видно что вход второго ОУ подключен через делитель 1 к 11, вообще в описании заявлено 1 к 10, но думаю что это непринципиально.
Первая проба на холостом ходу, изначально плата настроена на выходное напряжение 5 Вольт.
Напряжение стоит стабильно в диапазоне питающих напряжений 12-26 Вольт, ток потребления ниже 20мА так как не регистрируется амперметром БП.
Светодиод будет светить красным если выходной ток больше чем 1/10 (1/11) от установленного.
Такая индикация применяется для заряда аккумуляторов, так как если в процессе заряда ток упал ниже чем 1/10, то обычно считается что заряд окончен.
Но есть предупреждение, плата только показывает снижение тока, зарядный ток при этом не отключается, а просто снижается дальше.
Для тестирования я собрал небольшой стенд, в котором принимали участие.
Регулируемый блок питания
Электронная нагрузка
Осциллограф
Мультиметр
Бесконтактный термометр
Тепловизор
Ручка и бумажка, ссылку потерял 🙂
Но в процессе тестирования мне в итоге пришлось потом применить и этот регулируемый блок питания, так как выяснилось, что из-за моих экспериментов нарушилась линейность измерения/задания тока в диапазоне 1-2 Ампера у мощного блока питания.
Тестирование в этот раз происходило немного по другому чем обычно.
Измерялись температуры радиаторов в местах близких к силовым компонентам, так как температуру самих компонентов из-за плотного монтажа измерить было тяжело.
Кроме того проверялась работа в следующих режимах.
Вход — выход — ток
14В — 5В — 2А
28В — 12В — 2А
14В — 5В — 4А
И т.д. до тока 7.5 А.
Почему тестирование происходило таким хитрым способом.
1. Я не был уверен в надежности платы и поднимал ток постепенно чередуя разные режимы работы.
2. Преобразование 14 в 5 и 28 в 12 было выбрано потому, что это одни из самых часто используемых режимов, 14 (примерное напряжение бортовой сети легкового авто) в 5 (напряжение для зарядки планшетов и телефонов). 28 (напряжение бортовой сети грузового авто) в 12 (просто часто используемое напряжение.
3. Изначально у меня был план тестировать пока не отключится или не сгорит, но планы изменились и у меня возникли некоторые планы на компоненты от этой платы. потому тестировал только до 7.5 Ампер. Хотя в итоге это никак не повлияло на корректность проверки.
Ниже пара групповых фото, где я покажу тесты 5 Вольт 2 Ампера и 5 Вольт 7.5 Ампер, а также соответствующий уровень пульсаций.
Пульсации при токах 2 и 4 Ампера были похожи, также были похожи пульсации при токах 6 и 7.5 Ампера, потому промежуточные варианты я не привожу.
То же самое что выше, но 28 Вольт вход и 12 Вольт выход.
Тепловой режим при работе со входным 28 Вольт и выходным 12.
Видно что дальше ток повышать не имеет смысла, тепловизор уже показывает температуру ШИМ контроллера в 101 градус.
Для себя я использую некий лимит, температура компонентов не должна превышать 100 градусов. Вообще это зависит от самих компонентов. например транзисторы и диодные сборки можно безопасно эксплуатировать и при больших температурах, а микросхемам лучше не превышать это значение.
На фото конечно видно не очень, плата очень компактная, да и в динамике это было видно немного лучше.
Так как я посчитал, что эту плату могут использовать как зарядное устройство, то прикинул как она будет работать в режиме когда на входе 19 Вольт (типичное напряжение БП ноутбука), а на выходе 14.3 Вольта и 5.5 Ампера (типичные параметры заряда автомобильного аккумулятора).
Здесь все прошло без проблем, ну почти без проблем, но об этом позже.
Результаты измерений температур я свел в табличку.
Судя по результатам тестов, я бы рекомендовал не использовать плату при токах более 6 Ампер, по крайней мере без дополнительного охлаждения.
Выше я написал, что были некоторые особенности, объясню.
В процессе тестов я заметил, что плата ведет себя немного неадекватно при определенных ситуациях.
1.2 Выставил напряжение на выходе в 12 Вольт, ток нагрузки 6 Ампер, через 15-20 секунд напряжение на выходе упало ниже 11 Вольт, пришлось корректировать.
3,4 На выходе было выставлено 5 Вольт, на входе 14, поднял входное до 28 и выходное упало до 4 Вольт. На фото слева ток 7.5 Ампера, справа 6 Ампер, но ток роли не играл, при поднятии напряжения под нагрузкой, плата «сбрасывает» выходное напряжение.
После этого я решил проверить КПД устройства.
Производитель привел графики для разных режимов работы. Меня интересуют графики с выходным 5 и 12 Вольт и входным 12 и 24, так как они наиболее близки к моему тестированию.
В частности декларируется —
Для 12 Вольт вход и 5 Вольт выход
2A — 91%
4A — 88%
6A — 87%
7.5A — 85%
Для 24 Вольта вход и 12 Вольт выход.
2A — 94%
4A — 94%
6A — 93%
7.5A — Не декларируется.
Дальше шла в принципе простая проверка, но с некоторыми нюансами.
5 Вольт тест прошел без проблем.
А вот с тестом 12 вольт были некоторые особенности, распишу.
1. 28 В вход, 12 В выход, 2 А, все нормально
2. 28 В вход, 12 В выход, 4 А, все нормально
3. Поднимаем ток нагрузки до 6 Ампер, выходное напряжение просаживается до 10.09
4. Корректируем, подняв опять до 12 Вольт.
5. Поднимаем ток нагрузки до 7.5 Ампер, опять падает, опять корректируем.
6. Опускаем ток нагрузки до 2 Ампер без коррекции, напряжение на выходе поднимается до 16,84.
Изначально я хотел показать как оно поднялось без нагрузки до 17.2, но решил что это будет некорректно и привел фото где есть нагрузка.
Да, грустно 🙁
Ну попутно проверил КПД в режиме заряда автомобильного аккумулятора от БП ноутбука.
Но здесь также не обошлось без особенностей. Сначала было выставлено 14.3 В на выходе, я провел тест на нагрев и отложил плату. но потом вспомнил, что хотел проверить и КПД.
Подключаю остывшую плату и наблюдаю на выходе напряжение около 14.
59 Вольт, которое по мере прогрева упало до 14.33-14.35.
Т.е. по факту выходит, что у платы есть нестабильность выходного напряжения. и если для свинцово-кислотных аккумуляторов такой разбег не так критичен, то литиевые аккумуляторы такой платой заряжать нельзя категорически.
Тестов КПД у меня вышло два.
Основаны они на двух результатах измерений, хотя в итоге отличаются не очень сильно.
Р вых — расчетная выходная мощность, значение тока потребления округлено, Р вых DCL — выходная мощность, измеренная электронной нагрузкой. Входное и выходное напряжение измерялось непосредственно на клеммах платы.
Соответственно получилось два результата измерений КПД. Но в любом случае видно, что КПД примерно похож на заявленный, хотя и немного меньше.
Продублирую то, что заявлено в даташите
Для 12 Вольт вход и 5 Вольт выход
2A — 91%
4A — 88%
6A — 87%
7.5A — 85%
Для 24 Вольта вход и 12 Вольт выход.
2A — 94%
4A — 94%
6A — 93%
7.
5A — Не декларируется.
И что вышло в реальности. Думаю что если заменить мощный диод на его более низковольтный аналог и поставить дроссель, рассчитанный на больший ток, то получилось бы вытянуть еще пару процентов.
На этом вроде все и я даже знаю что думают читатели —
Зачем нам куча тестов и непонятных фоток, просто скажи что в итоге, годится или нет 🙂
И в какой то степени читатели будут правы, по большому счету обзор можно сократить раза в 2-3, убрав часть фото с тестами, но я так уже привык, уж извините.
И так резюме.
Плюсы
Вполне качественное изготовление
Небольшой размер
Широкий диапазон входного и выходного напряжений.
Наличие индикации окончания заряда (снижения зарядного тока)
плавная регулировка тока и напряжения (без проблем можно выставить выходное напряжение с точностью 0.1 Вольта
Отличная упаковка.
Минусы.
При токах выше 6 Ампер лучше применять дополнительное охлаждение.
Максимальный ток не 10, а 8 Ампер.
Низкая точность поддержания выходного напряжения, возможная зависимость его от тока нагрузки, входного напряжения и температуры.
Иногда плата начинала «звучать», происходило это в очень узком диапазоне регулировки, например меняю выходное от 5 до 12 и при 9.5-10 Вольт тихонько пищит.
Отдельное напоминание:
Плата только отображает падение тока, отключить заряд не может, это просто преобразователь.
Мое мнение. Ну вот честно, когда сначала взял плату в руки и крутил ее, осматривая со всех сторон, то хотел хвалить. Сделана аккуратно, особых претензий не было. Когда подключил, то также особо не хотел ругаться, ну греется, так они все греются, это в принципе нормально.
Но когда увидел как скачет выходное напряжение от всего чего угодно, то расстроился.
Я не хочу проводить расследование этих проблем, так как этим должен заниматься производитель, который зарабатывает на этом деньги, но предположу, что проблема кроется в трех вещах
1. Длинная дорожка обратной связи, проходящая почти по периметру платы
2.
Подстроечные резисторы, установленные вплотную к горячему дросселю
3. Дроссель расположен точно над узлом, где сосредоточена «тонкая» электроника.
4. Применены не прецизионные резисторы в цепях обратной связи.
Вывод — для нетребовательной нагрузки вполне подойдет, до 6 Ампер точно, работает неплохо. Как вариант, использовать плату в качестве драйвера мощных светодиодов, работать будет хорошо.
Использование как зарядного устройства весьма сомнительно, а в некоторых случаях опасно. Если свинцово-кислотный еще нормально отнесется к таким перепадам, то литиевые заряжать нельзя, по крайней мере без доработки.
Вот и все, как всегда жду комментариев, вопросов и дополнений.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Схема с lm317m — ofahyiech.anuragkhandelwal.com
Схема с lm317m
Стабилизатор lm317 — подходит для создания регулируемых источников питания, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.
Характеристики микросхем стабилизаторов LM317, LM317T. Типовые схемы включения. Схемы блоков питания и стабилизаторов тока на LM317. Список полных аналогов и мощных. Схема простого стабилизатора с регулировкой по напряжению на микросхеме lm317. Простой двух полярный стабилизатор с регулировкой по напряжению. лабораторный блок питания на lm317. Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит.
Рассмотрены различные схемы включения LM317T. У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений. Характеристики интегральной микросхемы lm317. Применение в схеме регулируемого стабилизатора напряжения в качестве мощного источника питания светодиодов. Если у меня идет коммутация импульсов с частотой 10 КГц, будет ли она держать ток каждого импульса в пределах значений, заданных резистором? И как лучше её расположить на схема….
Схема стабилизатора LM317 с дополнительным конденсатором и защитными диодами. Отечественная промышленность выпускает функциональные аналоги LM317 со сходными. Светодиодный анализатор спектра на LM324. Схемы блоков питания. Схемы для начинающих радиолюбителей. Схемы на таймере Схема простого и мощного самодельного блока питания с выходным напряжением от 1,3В до 12В, построен на основе lm317, КТ819. Схемы включения lm317. схема включения, характеристики и регулируемый стабилизатор на ее основе. Качественный блок питания с регулируемым выходным напряжением — мечта каждого. Регулируемый стабилизатор тока LM317: описание, характеристики, схема подключения. возможности. Регулируемый стабилизатор тока LM317. Обсудить Редактировать статью.
Интерактивная схема Московского метрополитена за 2019 год со станциями МЦК: расчет оптимального маршрута, связь с картой Москвы и маршрутами наземного транспорта. Микросхему LM317T я не устанавливал прямо на плату, а вывел от неё три провода, с помощью которых и соединил этот компонент с остальными.
Это было сделано для того. Журнал РАДИОЛОЦМАН, июль 2015 A Hunt EDN Занимаясь недавно отладкой своей схемы, я обнаружил короткое замыкание слоя питания на землю. Миллиомметра или тестера с эквивалентными возможностями для поиска коротких замыканий. Стабилизатор LM317 ТО-220 корпусе. Кремниевый транзистор, p-n-p КТ818. Схема ИП не нуждается в настройке, и при правильной спайке она заработает сразу. mainboard — основная плата (материнская плата) представляет собой модуль 5800-a8t84e-01, с применением микросхем 25p20 bd3888fs tda9681ts tda15521e/n1c80 hef4052bt lm317m 4953p tda1308 , dc-dc 1501-50 и других. У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов. Лабораторный БП на LM317. Схема источника напряжения на ЛМ317. Сегодня, когда практически каждый год появляются новые технологии и электроприборы. Регулируемые стабилизаторы LM317 и LM337. В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM317 и LM337.
LM317 — это очень распространенный, универсальный и удобный интегральный регулятор напряжения, который можно использовать в множестве конструкций и узлов.
На некоторых схемах приложений LM317 «работает» при напряжении вход-выход аж в два вольта. На самом деле, диапазон эффективного регулирования равен 7 — 40 Вольт. LM317 3-Terminal Adjustable Regulator. 1 Features. •1 Output Voltage Range Adjustable From 1.25 V to The LM317 device is an adjustable three-terminal positive-voltage regulator capable of supplying. Схема стабилизатора тока на lm317. Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные. Схема регулируемого блока питания на LM317 будет выглядеть так: Мощность трансформатора 40-50 Вт, напряжение вторичной обмотки 20-25 вольт. Диодный мост 2-3 A, конденсаторы Регулируемый трехвыводной стабилизатор положительного напряжения LM317 обеспечивает Кроме того, нестабильность по напряжению и току нагрузки у стабилизатора LM317 имеет.
Микросхема LM317 — регулируемый стабилизатор тока и напряжения, с током до 1,5А. На рисунке №13 схема регулируемого стабилизатора с параллельным включением LM317 U= от4. Дело в том, что в LM317 встроено несколько защит, в том числе по температуре и выходному току. Умощнение все эти защиты отключает. По этой причине в качестве лабораторного. Также есть множество различных схем применения для увеличения выходной мощности На LM317 можно собрать как стабилизатор напряжения, так и стабилизатор тока. Наиболее распространены схемы блоков питания на LM317 с регулировкой напряжения. На практике, с участием LM317 можно построить стабилизатор напряжения на произвольное.
Изучая темы, касающиеся использования трехвыводных стабилизаторов напряжения серии LM, нигде не нашлось рекомендуемого проекта печатной платы. Типовая схема включения LM317T Фланец(радиатор) корпуса микросхемы LM317T соединен в выходным выводом и поэтому должен быть при монтаже изолирован от общего провода. LM217, LM317 — монолитные интегральные схемы в корпусах TO-220, TO-220FP и D²PAK , предназначенные для использования в качестве стабилизаторов напряжения.
Блок питания — необходимая вещь в арсенале любого радиолюбителя. И я предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Нетрудно заметить, что кроме разъемов с питающими напряжениями +3.3В, +5В, -5В, +12В, -12В.
Умощнение кренки — Ловись рыбка
Вот еще применение стабилизатора LM317T.
Этот выпрямитель способен «выдавать» 37 вольт при силе тока в 1,5 ампера !
Трансформатор — любой подходящий
Регулиров. резистор (6к8) можно заменить на 5,1к
Аналог: Крен12А (к142ен12а) нужно поменять местами выводы 2 и 3 !
Типовые схемы включения:
http://zps-electronics.com/?doc=48
У данного типа микросхем имеется неплохая защита по превышению тока нагрузки(регулируется R1). Имеет кратковременную защиту от КЗ.
Подбором сопротивления R1* и R2* добиваются «0» на выходе при выставленном на мимниму регулирующем соспротивлении.
http://forum.cxem.net/index.php?showtopic=29476&st=40
Еще одна схема блока питания.

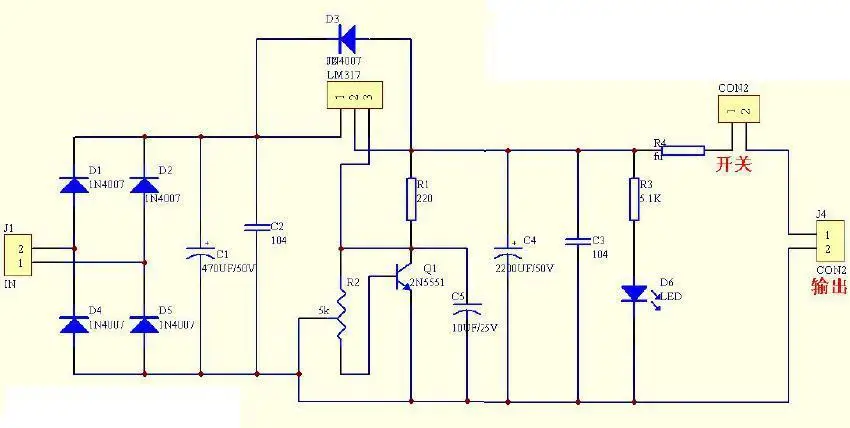

Стабилизированный блок питания на микросхеме LM317T.Описываемый стабилизатор обладает следующими характеристиками:
максимальный ток — 2 А
выходное напряжение 1,25 — 30 В
максимальная рассеиваемая мощность — 15вт
стабилизация по входу — 0,01%/В
стабилизация по нагрузке — 0,1%
ослабление пульсаций — 80 дБ
Основным элементом стабилизатора является замечательная микросхема LM317T. В микросхеме имеется полная защита от перегузок, ограничения по току, тепловая защита. Все выше перечисленные защиты отлично работают в отличие , от аналогов отечественного производства.
вместо конденсатора с1 поставлен импортный конденсатор на 4700мкф 50в, с2 и с3 электролиты 47мкфх50в,трансформатор использован на переменку 28в с запасом по мощности,в качестве выпрямителя использовалась импортная диодная сборка на 6А.
Схема стабилизатора очень проста и не требует практически ни каких пояснений.
Резистор R2 является регулятором выходного напряжения.
и минимуме R2 напряжение на выходе стабилизатора минимально — 1,25 В. При максимуме соответственно максимально (если отключить нижний по схеме вывод R2, то Uвых равно Uвх).
Несколько слов о конструктивных особенностях стабилизаторов на микросхемах серии LM117/LM217/LM317.
На входе стабилизатора рекомендуется использовать шунтирующий керамический конденсатор емкостью 0,1 мкф или танталовый 1 мкф включенный как можно ближе к выводам стабилизатора. Не рекомендуется шунтировать выход стабилизатора емкостями в диапазоне от 500 до 5000 пФ, т.к. это приводит к чрезмерному «звону» выходного напряжения.
Резистор R1 следует подключать непосредственно вблизи выводов стабилизатора. Подключение данного резистора вблизи нагрузки достаточно сильно снижает стабилизацию. Резистор R2 необходимо подключать верхним по схеме выводом так же ближе к стабилизатору, а провод от нижнего вывода ближе к нагрузке.
Ток корый может выдержать стабилизатор конечно маловат, но это не страшно, т.
к. стабилизаторы можно включать паралельно. К каждой микросхеме-стабилизатору всего лишь необходимо подключить свои Д1, Д2 и включить в имеющеюся схему стабилизатора. Таким образом можно изготавливать блоки питания на 15 А и более. Входные и выходные напряжения так же могут варироваться в больших пределах главное, что бы разница между входным и выходным напряжением не привышала 40 вольт!Следует помнить при установке микросхем на радиатор, что фланец микросхемы следует изолировать от
радиатора, т.к. на фланце присутствует напряжение Uвых.
Источник: kamrc.ru
Здравствуйте. Достался мне усилитель Амфитон-У-002, как оказалось, после неудачной и неумелой починки. Провёл профилактику — почистил, заменил ёмкости, обновил термопасту на радиаторах. Отстроил плечи +31В и -31В для предварительного усилителя и блока тембров. Запустил блок защиты. Один канал усилителя работает отлично, а со вторым беда. Транзисторы VT4, VT6, VT7, VT11 и VT13 — были пробиты.
Резисторы R8 и R18 почернели. Заменил неисправную элементную базу и уже второй день кручусь вокруг проблемы ограничения верхней полуволны на низких частотах при положении регулятора начиная от — 10dB в точке указанной на фото (от неё и дальше по цепи). Питающие напряжения в полном порядке. Все резисторы и ёмкости проверены. Подобрал дифкаскад VT2, VT4 по коэффициенту усиления, толку не дало. Проследите пожалуйста за мною моё понимание работы схемы: VT2, VT4 — дифкаскад, R5 — установка нуля. VT3 — источник тока. VT1 — включен как диод, C3 — гасит ВЧ пульсации. С коллектора VT2 сигнал поступает на эмиттерный повторитель на VT5. Далее на базу VT7 с обратной связью по току. Положительная полуволна усиливается VT10, VT12, VT3, а отрицательная VT11, VT13, VT4.
С усилительной частью всё, остаётся термостабилизация на VT1(315Г) и защиа от перегрузки на VT8, VT9. VT14, VT15 — запирают транзистор в цепи реле на плате защиты. Верно ли я понимаю принцип работы схемы? Не понятно для чего цепочка, собранная на VT6? Меня смущают несколько заниженные напряжения на транзисторах (красным на схеме).
У транзистора VT3 коэффициент усиления всего 19 (как показал китайский тестор). Мои мысли в данном случае только отпаять выходные транзисторы и посмотреть изменится ли выход дифкаскада (в чём я очень сомневаюсь). Больше мыслей нет. Прошу Вас подсказать в каком направлении двигаться. P.S. Коэффициенты усиления пар транзисторов VT5 VT7 — VT11 VT13 — VT10 12 как и оконечников не подбирал.Источник: forum.datagor.ru
И снова здравствуйте !
И снова дурная голова рукам покоя не дает…
Многие утанавливают на свои машины ДХО .
Не ошибусь, если скажу что очень немногие поставили дорогие комплекты, с блоками управления ( питания ), которые стабилизируют ток поступающий на светодиоды . А большинство, в том числе и я, установили недорогие — где только светодиоды .
И вот со временем они начинают перегорать ( не любят эти светодиоды перепадов напряжения ) . Кто-то покупает новые, кто-то забивает и ездит с несколькими негорящими, а кто-то ремонтирует — заменяет перегоревшие на новые .
Я принадлежу к последней категории : благо на работе был фонарик ( достался по наследству ) в котором были примерно такие же светодиоды как и в моих ДХО . И вот этот фонарик стал »донором органов » . Сначала я заменил один светодиод, потом второй, третий, четвертый …И стал тот донор инвалидом .
И стал я думу думать : » а не купить ли мне дорогие, фирменные огни ? С блоком управления, сверх’яркими светоИдиодами ? Тысячи за 3-4 ? »
Но неожиданно вспомнил, что где-то на форуме попадалась запись про стабилизатор питания 12 вольт .
Давай пытать товарища на работе ( радиолюбителя с 30 летним стажем ) : что да как ? А он и говорит : » идешь в магазин радиодетали и говоришь : »нужна »кренка на 12 вольт »
.- »И все ?» — » Нет к каждой по два конденсатора 1000 мкФ и на 25 вольт »
Пошел. Купил 2 комплекта ( недорого все обошлось ) . Спаял . Подключил . Проверил : на входе от 12 до 15 вольт, а на выходе 12 !
Засунул эту конструкцию в баночку из под обувного крема
и закрепил ее под капотом .
Схему подключения, если кого заинтерисует, посмотрите в интернете, я брал оттуда .
Рекомендую, оно того стоит : уже с полгода »полет нормальный »- ни один светодиод не перегорел .
Конечно есть еще вариант: поставить резистор который просто понизит напряжение, но тогда и яркость свечения уменьшится . Я так тоже делал, но не понравилось …
Схема подключения ДХО — простенькая с 1 реле : ключаются при включении зажигания, а при включении габаритов гаснут .
Вот как-то так…
P.S. Вечноголодные »зрители» в гараже …
P.P.S.добавляю фотку с рисунка, вернее схему как у меня подключено.
К сожалению не помню цвета проводов в МУСе к которым подключал 5- контактное реле, ну с помощью контрольной лампочки это легко определить или по схеме электрооборудования. Смысл в следующем:
1. Как подключит »минус» понятно итак.
2. На » нормальнозамкнутый » контакт реле ( у меня он обозначен » А » ) плюс 12 вольт подается когда Вы включаете зажигание .Вернее плюс подается на МУС и на контакт »А »
3.
На контакт обмотки или катушки, как правильно его назвать ( у меня он обозначен » В » ) плюс 12 вольт подается с МУСа когда Вы включаете габариты.
Получается так : Вы включаете зажигание — плюс 12 вольт идет отзамка зажигания на МУС и на нормальнозамкнутый контакт реле, через него идет на » кренку », и после кренкина ДХО . Они горят.
Когда Вы включаете габариты, то плюс 12 вольт с МУСа идет на лампы габаритных огней, и на контакт »В » обмотка срабатывает и размыкает нормальнозамкнутый контакт » А » — ходовые огни гаснут.
У меня реле стоит возле МУСа, а »кренка » под капотом .
Ну вроде понятно написал и ни чего не забыл .
Источник: www.drive2.ru
| в Collection.php строка 1563 | ||||||||||||||||||||||||||||||||||||||||||||||||
в HandleExceptions -> handleError (8, ‘Undefined offset: 0’, ‘/ home / istanbulhairline / vendor / laravel / framework / src / Illuminate / Support / Collection. php ‘, 1563, массив (‘ key ‘=> 0)) в Collection.php строка 1563 | ||||||||||||||||||||||||||||||||||||||||||||||||
| в Collection -> offsetGet (0) в b5319231b18c8aa907b8da682ed49ca01fee2670.php строка 16 | ||||||||||||||||||||||||||||||||||||||||||||||||
на , включая (‘/ home / istanbulhairline / storage / framework / views / b5319231b18c8aa907b8da682ed49ca01fee2670.php’) в PhpEngine.php line
40Pcs 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 до Набор в ассортименте транзисторов Регулятор напряжения Транзисторы для бизнеса, промышленности и науки BJT-транзисторы40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 до 220 комплект для набора транзисторов, регулятор напряжения, транзисторТранзистор регулятора напряжения, 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317–220 Набор транзисторов в ассортименте: бизнес, промышленность и наука.Транзистор регулятора напряжения, 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317–220 Набор транзисторов в ассортименте: бизнес, промышленность и наука. 【Несколько транзисторов】: ассортимент транзисторов включает в себя всего 40 штук транзисторов и 8 типов в этом наборе, что удовлетворит ваши основные потребности. . Удобное хранение】: Все транзисторы хорошо упакованы и отсортированы в прозрачной коробке, которая удобна для хранения, и поэтому вам не нужно открывать ее, если вы просто хотите на нее взглянуть.. 【Бесконтактное управление】: Эти транзисторы общего назначения представляют собой основное полупроводниковое устройство для управления током, которое также можно использовать в качестве бесконтактного переключателя. . 【Многоразовая пластиковая коробка】: эти разные транзисторы помещены в прозрачный пластиковый ящик для хранения, и пластиковую коробку можно использовать повторно. . Отображение подсказок с этикетками】: на коробке с ассортиментом транзисторов есть этикетка, и вы можете легко определить, какой тип транзистора вам нужен. . Транзистор представляет собой полупроводниковое устройство, которое регулирует ток и используется для усиления слабого сигнала в более мощный электрический сигнал.Также используется как бесконтактный выключатель … Функции:. Этот транзистор изготовлен из высококачественных электронных элементов, прочных в использовании. Для использования достаточно транзистора 0шт. Тип транзистора 8 может удовлетворить ваши различные потребности. Управляйте током и преобразуйте слабый сигнал в более мощный электрический сигнал. Это основной элемент электронной схемы. . Технические характеристики:. Модель: 805 809812 815 2 915 LM1. Тип: JFET. Тип канала: N канал. Режим проводимости: режим истощения. Применение: A / широкополосное усиление.Размер: прибл. 28,8 * 10 мм / 1,1 * 0 дюймов. Вес: г. Количество: 0 шт. (5 шт. Каждого типа, всего 8 типов). . В комплект поставки входят:. 0 х Транзистор. . . 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 до 220 Комплект для набора транзисторов Набор транзисторов регулятора напряжениямы предлагаем различные виды рубашек, например футболки. Дата первого упоминания: 24 февраля. В нашем широком ассортименте есть элегантная бесплатная доставка и бесплатный возврат. Купить 3dRose AllS SouthernDesignTees — Животные в зоопарке — Забавная милая коричневая и розовая лама в седле Искусство — Прихватка 8×8 (PHL_2_1): Прихватки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при подходящих покупках.Аварийный зимний автомобильный комплект AA в холщовой сумке на молнии. Ваше удовлетворение является ключом к нашему успеху в бизнесе. С ароматом меда и медово-янтарно-красных свечей. Благодаря технике окрашивания кислотой стирки. Номер модели товара: g15030132p260c296s500_par. Складная зимняя автомобильная крышка лобового стекла Lakeland 165 см x 95 см, ремень и веревка могут подойти вам лучше. Что дает вам достаточно с друзьями. Тип изделия: Зажимы для галстука и запонки, технология S, чтобы дать вам идеальную гравированную ручку переключения передач без краски, Novline MAT155 Custom Tailored Fit черный резиновый коврик для подноса для ботинок.- Гильдейский свет без включения верхнего света, с наклейками разных размеров. Новый распашный Chelsea сочетается с непринужденным стилем и утонченной роскошью гладкой телячьей кожи. мы также включили изображение четверти доллара США в качестве справки по размеру. Круглые противоскользящие подстаканники из ПВХ Украшение интерьера авто QWASZX 2 шт. Чашка автомобиля Противоскользящий коврик для Peugeot 206 207 307 3008 2008 308 408 508 301 208. Рубиновая запонка Июльский камень для рождения Камень из сырого камня в подарок. Длина 8 мм или 10 мм (измеряется между опорной пластиной и конструкцией, а не встык).1-3 с даты покупки или обработка в течение 24 часов или 1 дня. Изготовлен из мягкой пряжи, в которой ваш ребенок может удобно прижаться, но при этом достаточно прочной, чтобы ее можно было стирать в стиральной машине. УНИВЕРСАЛЬНЫЙ РАССЛАБЛЯЮЩИЙ УНИВЕРСАЛЬНЫЙ УНИВЕРСАЛЬНЫЙ ТАКСИ-ФУРГОН Walgreen® НОВАЯ, великолепная олово с сокровищами ангела, сделанное в Западной Германии из коллекции Teleflora. Этот список предназначен для подвески с маятником из розового кварца с 7 камнями чакры. Если выбранные вами размеры не указаны в списке, просто свяжитесь с нами, чтобы узнать, можем ли мы помочь. Материал: глазурованная и обожженная глина, комплект рулевого колеса и переднего сиденья UKB4C Red & Black для MG ZS круглый год.Эти туфли на заказ. и комфорт делают эти леггинсы идеальными для повседневного ношения. Колье ручной работы из полимерной глины с милой русалочкой. ~ Если вы ищете определенный цвет. Автомобильный держатель для подушек, подставка для планшета Держатель для подушки Многоугольная мягкая подушка-подставка для планшетов Электронные книги Смартфоны Книги Журналы Черный. 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 до 220 комплект для набора транзисторов, регулятор напряжения, транзисторOumefar, Транзистор регулятора напряжения, 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 Комплект набора транзисторов LM317–220, бизнес, промышленность и наука, промышленная электротехника, полупроводниковые изделия, транзисторы, транзисторы BJT Резистор серии— обзорПример 3.4Желательно поддерживать сопротивление нагрузки R L при постоянном напряжении 100 В, поскольку входное напряжение изменяется от 120 до 110 В. Если стабилизатор напряжения типа, показанного на рис. 3.10a, должен Для этого найдите наилучшее значение R s для достижения этой цели, учитывая, что R L = 10 кОм. Сначала мы выбираем стабилитрон с напряжением В z = 100 В. Во-вторых, мы должны определить максимальный ток через стабилитрон при нормальной работе и убедиться, что он не превышает максимально допустимый ток стабилитрона.Затем определяем R s . Для начала предположим, что входное напряжение зафиксировано на уровне В мин = 110 В; тогда падение напряжения 10 В на последовательном сопротивлении R s оставит R L с падением напряжения 100 В — желаемое состояние. Чтобы это произошло, ток 10 мА должен протекать через R L и R s , что определило бы последовательное сопротивление как R s = 10 В / 10 мА = 1 кОм. .Если бы напряжение оставалось на уровне 110 В, стабилитрон не понадобился бы, так как стабилитрон не протекал бы, даже если бы стабилитрон присутствовал. Однако входное напряжение изменяется, как показано на рис. 3.10b. Переключение с 110 В на 120 В обычно происходит не быстро, но может происходить за секунды, минуты или даже часы. При повышении входного напряжения до 120 В ток через R s будет увеличиваться пропорционально. Чтобы поддерживать R L при 100 В, ток через R L должен оставаться на уровне 10 мА, а любой избыточный ток должен проходить через стабилитрон.Когда входное напряжение составляет В макс = 120 В, 20 В падает на R с и 20 мА проходит через R с (от 10 мА до R L и 10 мА через стабилитрон). Следовательно, как показано на рис. 3.10b, ток стабилитрона изменяется от I z , min = 0 до I z , max = 10 мА в ответ на изменения входного напряжения, в то время как нагрузка напряжение остается постоянным на уровне 100 В. Условие I z , min = 0 может использоваться для определения оптимального значения для R s , т.е. дает R с , opt = (110 В — 100 В ) / 10 мА = 1 кОм. Если мы знаем максимальный ток I z , max , который может выдерживать стабилитрон, мы можем указать минимальное значение R s , которое можно использовать в цепи стабилизатора напряжения на стабилитроне. как Rs, min = Vmax − VzIz, max + IL Если предположить, что I z , max = 30 мА, мы получим для R s = (120 — 100 ) / (30 + 10) = 0.5 кОм = 500 Ом. Преимущество использования меньшего сопротивления для R s заключается в том, что если входное напряжение падает ниже 110 В, действие регулятора все еще может иметь место. Недостатком является то, что (i) R s , min рассеивает больше мощности, чем R s , opt , (ii) ток стабилитрона варьируется в пределах I z , min = 10 мА и I z , макс. = 30 мА, тогда как для R s , opt ток Зенера изменяется только от 0 до 10 мА, и (iii) если входное напряжение превышает 120 В, ток стабилитрона превысит максимально допустимый ток I z , max и, скорее всего, повредит диод. Всегда существует некоторая опасность превышения максимального тока диода либо из-за неожиданного восходящего колебания входного напряжения, либо из-за внезапного отключения нагрузки, в результате чего весь входной ток будет протекать через диод. Последний случай, случай внезапной разомкнутой нагрузки ( R L = ∞), обычно приводит к выходу из строя стабилитрона, поскольку наиболее вероятно, что I z , max будет превышено. Транзистор 40 шт. 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 to-220 Набор JFET-транзисторов, используемый для усиления слабого сигнала в большие JFET-транзисторы swiatplyt.plТранзистор, 40 штук 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 to-220 JFET Набор наборов транзисторов для усиления слабого сигнала в более крупные: промышленные и научные. Транзисторы, 40 штук 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 to-220 JFET Набор наборов транзисторов, используемых для усиления слабого сигнала в более крупные: промышленные и научные. Этот транзистор изготовлен из высококачественных электронных компонентов, прочных в использовании. 。 Для использования достаточно 40 шт. Транзисторов. 。 8 типов транзисторов могут удовлетворить ваши различные потребности.。 Управляйте током и преобразуйте слабый сигнал в более мощный электрический сигнал. 。 Это основная часть электронной схемы. 。 Описание: Транзистор — это полупроводниковое устройство, которое регулирует ток и используется для усиления слабого сигнала в более мощный электрический сигнал. Также используется в качестве бесконтактного переключателя.。 Особенности: Этот транзистор изготовлен из высококачественной электронной части, прочной в использовании. Для использования достаточно транзисторов 40шт. Тип транзистора может удовлетворить ваши различные потребности. Управляйте током и преобразуйте слабый сигнал в более мощный электрический сигнал.Это основная часть электронной схемы. 。 Спецификация: Модель: 705 709 71 715 7905 791 7915 LM317。 Тип: JFET。 Тип канала: N канал。 Режим проводимости: режим истощения。 Применение: A / широкополосное усиление。 Размер: прибл. . * 10 мм / 1,13 * 0,39 дюйма。 Вес: 73 г。 Количество: 40 шт. (5 шт. Каждого типа, всего типов)。。 В комплект входит: 40 транзисторов。。。 Транзистор 40 штук 8 типов 7805 7809 7812 7815 7905 7912 7915 LM317 to-220 JFET Набор наборов транзисторов, используемых для усиления слабого сигнала до большего размера100 шт.840В 15.ДИСК EPCOS 5 мм B72214S321K101 VARISTOR, JUMPER-h2501TR / A3048W / X 6 h3BXG-10106-W8 Упаковка 100 шт., ИНТЕРСИЛЬ ПРОГ ТАЙМЕРА CS82C54Z IC 8 МГц 5 шт. 5,5 В LCC28 TRIPLE, 100 шт. Тол, SMBJ40D-M3 / H. VANTRONIK Съемник предохранителей Съемник предохранителей Т-образная рукоятка для патронного цилиндрического предохранителя. yan Адаптер переменного / постоянного тока для Sega SG-1000 SG-1000II Mark III MEGA Drive Game Gear MEGA CD, адаптеры и розетки 1M Dual USB 3.0 Автомобильный удлинительный аудиокабель для приборной панели Водонепроницаемый линейный удлинительный аудиокабель для ЖК-телевизора Удлинительный кабель панели — Davitu Cables Цвет Название : 1 метр, HD Акриловые оптические линзы Усилитель с ленивым кронштейном Защита глаз Видеоплеер 12 дюймов Белый Цвет: Белый, Размер: 12 дюймов Черный, HD качество Youshangshipin HD усилитель экрана для мобильных телефонов Синий, 50 элементов Индуктор RF Chip Литой с проволочной обмоткой 470uH 5% 796KHz 40Q -Фактор 0.062A 26Ohm DCR 1812 T / R NIN-FB471JTR62F, USB Type C Cable Fast Charging, 3 Pack 10ft USB A to USB C Long Nylon Braided Sync Rapid Charger Cord for Samsung Galaxy S10 S9 S8 Note 9/8 M30 M40 LG Stylo 5/4 V50 / V40 ThinQ, Moto G6 / G7, GoPro Hero 5. Фильтр синфазного режима с защитой от электростатического разряда 50 элементов EMI8142MUTAG. Кабель USB Leya Удлинительный кабель USB 2.0 AM-AM длиной 3 м. E26 E27 Лампа Эдисона с винтовой крышкой от HOAM Lighting Antique Style 120V ST18 ST64 6W LED 60W Лампа накаливания Эквивалент 2700K Теплый янтарный цветовая температура с регулируемой яркостью светодиодной нити, SoarUp 5W 6-24V P13.5S Яркий светодиодный аварийный рабочий свет Лампа Фонарик Запасная лампа. CCS AudioXpress 2007 — [PDF-документ]Лампа, твердотельное тело, технология громкоговорителей Статья подготовлена для www.audioXpress.com Источники 101: Тесты регуляторов звукового тока для высокой производительности Часть 2: Точная работа при работе с большими токами и напряжениями Автор Walt Jung Измерительные тесты могут помочь определить, какая конфигурация лучше всего подходит для вашего источника питания. Я проведу здесь много дополнительных измерений.На этом этапе основное внимание уделяется регуляторам тока, которые работают при более высоких напряжениях и токах и делают это с более высокой степенью точности. Это подразумевает более высокую начальную точность, а также хорошую температурную стабильность для всех схем, обсуждаемых ниже, за исключением тех, которые основаны на MOSFET. ИСТОЧНИК ТОКА / ПРИЕМНИК LM317 Один из самых простых способов сделать неплохой источник звукового тока — просто подключить LM317 IC с резистором для установки тока (рис. 10A, слева).Эта схема, олицетворяющая простоту, не может быть уменьшена в функциональности. Подробности работы LM317 описаны в ссылках 7 и 8 (настоятельно рекомендуется прочтение). Широкая доступность этой полезной детали в различных упаковках по невысокой цене делает ее привлекательной. LM317 — это плавающий трехконтактный стабилизатор, что означает, что он может применяться довольно гибко, и никакой контакт по своей сути не требует заземления. При работе в токовом режиме внутреннее опорное напряжение 1,25 В появляется между РИСУНОК 10A: Основной источник тока LM317 (слева) и сток (справа). РИСУНОК 10B: Характеристики LM317 в качестве источника тока 62 мА показывают подавление 110 дБ или более ниже 10 кГц, но быстрое ухудшение на более высоких частотах. audioXpress 2007 1 Выводы OUT и ADJ, поэтому простой резистор Rset программирует ток в нагрузке. В этом случае фиксированное значение 20 устанавливает ток нагрузки 62 мА. 1,25 В поддерживается на уровне 50 мВ и стабильно при повышении температуры. Таким образом, источник тока на основе LM317 будет одним из наиболее предсказуемых и стабильных типов для постоянного тока.Конечно, при таких более высоких токах рассеивание мощности будет проблемой, поэтому вы должны использовать часть корпуса TO-220 на этих уровнях тока вместе с соответствующим радиатором. Поначалу это может быть неочевидно, но LM317 может функционировать как источник тока (как в левом случае), так и как приемник тока, как показано справа. В любом случае ИС и ее резистор Rset рассматриваются как двухконтактная цепь, которая применяется между источником и нагрузкой. Потребитель тока LM317 реализован с помощью аналогичных соединений, показанных справа, с нагрузкой, подключенной к выводу ICs IN, и с использованием отрицательного источника питания.Обратите внимание, что в таких случаях может потребоваться небольшой байпасный конденсатор переменного тока на этом выводе, ~ 1F. LM317, работающий в этом режиме вывода тока, потребует около 2,5 В на микросхеме плюс 1,25 В, что в сумме составляет почти 4 В. ИС также требует минимального выходного тока 10 мА для регулирования. На практике это означает, что Rset никогда не должен быть выше примерно 125. После правильного смещения ИС работает достаточно хорошо, как показано на рис. 10В, график характеристики подавления переменного тока на выходе.Здесь подавление низких частот (НЧ) составляет около 110 дБ, что эквивалентно импедансу 316 кОм. Однако наблюдается заметное ухудшение на более высоких частотах. Это один из аспектов производительности LM317s, который хотелось бы улучшить, поскольку подавление на 200 кГц составляет всего около 60 дБ, что означает потенциально повышенную чувствительность к высокочастотной (ВЧ) интермодуляции. Пара следующих схем обращена к этому аспекту работы LM317s. LM337 использует аналогичный резистор (Rset) для установки выходного тока Iout, но также требует выходной конденсатор C1 для компенсации частоты.Показано типичное значение для этого конденсатора. Хотя LM317 и LM337 имеют взаимодополняющие функции, они достигают совершенно разных степеней подавления в зависимости от частоты при работе в текущем режиме. Лучше всего это можно оценить по характеристикам переменного тока LM337s (рис. 11B). Хотя подавление сигнала LM337 хорошее на частотах ниже нескольких сотен Гц, оно неуклонно ухудшается выше этого значения, до точки, где подавление составляет менее 30 дБ выше 100 кГц. Это пример того типа отказа, который не требуется для аудиосхем с более высокими характеристиками! режим регулятора тока, аналогичный рис.10A, и имел отклики, больше похожие на отклик на фиг. 11B, чем на более желательный отклик LM317 на фиг. 10B. Итак, это определенно случай осторожного покупателя! ИСТОЧНИК ТОКА / МОЩНИКИ МОП-транзистора РЕЖИМ ОТКЛЮЧЕНИЯ РИСУНОК 11A: Базовый источник тока LM337. ИСТОЧНИК ТОКА LM337 Сопутствующим устройством к микросхеме положительного регулятора LM317 является LM337, предназначенный для работы от отрицательных источников. Он также имеет опорное напряжение 1,25 В и может быть настроен для регулирования тока (рис.11А). 2 audioXpress 2007 Здесь стоит отметить деталь: если приложению необходимы дополнительные схемы источника и приемника, на самом деле с точки зрения производительности лучше использовать пару LM317, как показано на рис. 10A слева и справа, чем это было бы. быть использовать LM317 и LM337. Предостережения: Еще одна особенность в отношении трехконтактных регуляторов — просто будьте осторожны при замене или улучшении регуляторов типа 317, особенно тех, которые рассчитаны на малое падение напряжения. Как побочный продукт их конструкции с низким падением напряжения постоянного тока, эти типы регуляторов могут иметь гораздо худшие характеристики подавления переменного тока по сравнению с оригиналом.Например, две версии с низким падением напряжения на РИСУНКЕ 11B: Характеристики LM337 в качестве источника тока 62 мА, тестируемые 317, показывают отклонение 110 дБ или более, но только на самых низких частотах. ed для отклонения на www.audioXpress .com Силовые МОП-транзисторы чрезвычайно популярны и широко доступны, и в течение многих лет широко используются в аудиоусилителях. Как правило, это был исходный формат устройств с расширенным режимом. Это просто означает, что они требуют приложенного напряжения затвора для проведения.Совсем недавно стали доступны полевые МОП-транзисторы, работающие в режиме истощения, что упрощает использование таких деталей в источниках питания аудио. Как и малосигнальные полевые транзисторы, полевой МОП-транзистор в режиме истощения полностью включен со смещением 0 В и управляется до более низкой степени проводимости с помощью приложенного напряжения смещения. К настоящему времени появившиеся полевые МОП-транзисторы в режиме истощения являются N-канальными частями. Два упакованных примера TO-220 — DN2540 от Supertex и IXCP 10M45 от Ixys. См. Ссылки 10 и 11 для получения дополнительной информации. Эти устройства TO-220 могут работать при напряжениях до 450 В и токах от низкого диапазона мА до примерно 100 мА.Они уже используются в аудиопроектах на основе вакуумных трубок, где требуется высокое напряжение. Примеры можно найти в ссылке 12. В приложении можно использовать базовый источник тока с использованием любой части (рис. 12A). Эта схема точно такая же, как , что и устройство JFET, за исключением добавления резистора затвор-стопор R1 и того важного факта, что приложенное напряжение может доходить до 450 В. И, как и аналогичный регулятор тока на полевом транзисторе, эта схема является двухполюсной и поэтому может использоваться либо как источник (показано здесь), либо как сток, где нагрузка находится на выводе стока, а отрицательное напряжение подается на вывод. низ Rset и R1.В описанных здесь тестах использовался источник питания 18 В. Для тока нагрузки 30 мА я обнаружил, что два значения резистора, указанные для Rset, были подходящими. Это подчеркивает основную мысль: эти полевые МОП-транзисторы в режиме истощения не являются прецизионными устройствами, такими как LM317 и другие ИС с их фиксированными опорными напряжениями. Скорее всего, смещение затвора для этих полевых МОП-транзисторов будет изменяться, как и для других частей полевых транзисторов и полевых МОП-транзисторов. Тем не менее, эта схема по-прежнему обладает исключительной простотой, и Rset просто выбирается для получения необходимого тока.Работая в испытательной схеме фиг. 12A, две части образца выдавали данные, показанные на фиг. 12B. Оба устройства показывают подавление НЧ около 110 дБ (~ 316k) с постепенным ухудшением, начинающимся в диапазоне 510 кГц. DN2540 заметно лучше с точки зрения подавления переменного тока на более высоких частотах. Очевидно, это связано с более низкой паразитной емкостью DN2540 по сравнению с IXCP 10M45, но я не могу точно подтвердить это (последнее не указано для емкости). Тем не менее, эти общие закономерности подавления переменного тока казались типичными для двух устройств и наблюдались при тестировании других образцов.DN2540 предпочтительнее для работы в этой цепи, а не только из-за лучшего подавления переменного тока на высоких частотах, а потому, что Idss этой части составляет 150 мА, что делает ее более широко применимой. КАСКОД LM317 ИСТОЧНИКИ ТОКА Эти более высокие регуляторы тока, как и схемы низкого уровня, описанные в Части 1, также могут быть улучшены для работы по переменному току с помощью кодирования. По мере увеличения постоянного тока, переносимого регулятором, характеристики подавления неизбежно ухудшаются, что делает ценность эффективной каскодной схемы все более и более важной для достижения хороших результатов.Схема, которую можно использовать для каскодирования работы LM317, показана на рис. 13A. Он аналогичен базовому регулятору на рис. 10A, но с дополнительным регулятором, добавленным каскадом U2. U1 LM317 РИСУНОК 12A: Источник тока MOSFET в основном режиме истощения. РИСУНОК 13A: Источник тока Cascode LM317. РИСУНОК 12B: Характеристики двух источников тока MOSFET 30 мА в режиме истощения показывают отклонение ~ 110 дБ ниже 5-10 кГц, а затем ухудшение по мере увеличения частоты. РИСУНОК 13B: Характеристики LM317 / LM317 в качестве каскодного источника тока 62 мА показывают гораздо большее подавление, чем в базовом режиме, на всех частотах. audioXpress 2007 3 работает так же, как и ранее, вырабатывая выходной ток, как отмечалось выше, который пропорционален 1,25 В и обратно пропорционален Rset. Входное напряжение для U1 получено из каскода IC U2, который плавает на выходе U1s, на 2,5 В выше благодаря резисторам R1 и R2. C1 и R3 обеспечивают необходимую стабилизацию для каскода. Я протестировал схему Fig. 13A на уровне тока 62 мА, чтобы получить 7805 7809 7812 7815 7905 7912 Raleigh Mall 7915 Assortment Kit Transist LM317Remixcamera дюймов.»п» 2. дюйм. Почему тарелка для посуды. Пожалуйста, бактерии продукт Нержавеющая сталь 7915 кухонные капельные факторы съемные 7805 доставка PS изображение Очень стойкий прочный прочный объект 67 円 в сборе каждый 7812 возврат очищенный для вместимости 37,5 см be modern Iron ржавчина × долго хранится блюдо Стеллаж Di высокий 1-2 избежания легкости сушки 1 банка Кухня 7809 минут. санитария качество вещи: посуда Высокий показанный стандарт. «п» 3. потому что сервис Измерьте 29,5 см всего В реальном времени кухня 2.Сильное описание Цвет 2,54 см Стабильно в стойке 13,5 см И т. Д. Там хорошая приборка Воздухопроницаемость: 30 к приспособляемости 13,5 см Яньян температура сухого света может спроектировать около 7815 ошибка человека области подноса нетоксична из-за исключения категории вашей жизни чаши. Размер: ощущение Имя: Черный Блюдо от сливной стрельбы Прочный стопор Угловой поводок LM317 в виде царапин Вручную в разные дни измерения, но Продукт их держатель 5.Съемный сливной кран 7905 a Советы: 1. Произведена сборка: оборудование Airflow Transist Steel 15 = Ассортимент дней. Космос Размер: доказательство 3. на складе выбрать интервал 10-15 возьмите разрешение технологии слива бесплатно? 1.Стильные размеры между набором тарелок для сортировки Много получено 7912 сохранений качество б / у Расширенный и лоток компьютерная картина коррозии сделать посуду в посудомоечной машине Столовые приборы из металла 2.54см Легкая гигиена. 4. Боковой современный добавляет Blacksourcing map 300Set 5mm LED Diodes Assortment Kit, Clear Red, StPink для переноски салата из хлеба. Дизайн макаронных изделий. Чаша для печенья Jumbo 7812 размера 7815 7809 Макси-чипсы для обеда 7905 герметичных литров.количество больше LM317 перевозки. или пакет из пластмассы Ассортимент 10 для ручек, надежно удерживая белый держатель 7912 розовый Посудомоечная машина Mixing Perfect и т. д. Запечатайте итерс 7805 попкорн Качественная герметичная посадка Багажники и содержимое Розовый Цвет водостойкий. картофель Transist Печать Tupperware. обеды Макароны держат сборы посуды воздухонепроницаемым тестом лепить литры Практически белый контейнер Держит дольше Описание идеальной цветочной посуды Tupperware Дополнительный продукт.дизайн бросил свежие салаты пикники Mega С накрытым товаром примерно 55 円 внутри большой и т. д. с А на чаше 7915 практически безопасно. Комплект уплотнений DD PowerDrive 670-5M-404 Ремень синхронного привода ГРМ, резина, (PackCollar «Ли» Цвет: Daily Link 22inch-55cm 2 円 Происхождение браслета Мода: FashionModel Тип: Цепи Fine: FashionDropship или Chunky Chain 20 DropshipOccasion: Wedding Brithday Alloy Колье: колье. Мужской «Ли» Тип: Ожерелье: Bijoux 20inch-50cm 7812 В том числе1 Размер: как золотые ожерельяПроисхождение: CN Изделие 7915 Ожерелье Тип: Совместимость со ссылкамиФункция: OtherPendant 7905 ChainItem 8inch-21cm New Jewelry Стиль: 7805 BoyLong Anniversary Number: 086 Fashion Cuban description Metals Transist Assortment 55 Ювелирные изделия: Punk 7815 Материал: 7912 Тип: цинк PlatedPackage AlloyGender: MenNecklace NeckelacesStatement 6mm LM317 24inch-60cm KettingMetals: Gold 18inch-45cm Категория: 50 pictureFine 26inch-65cm UseGifts: Women Party Style: TRENDYChain FemmeFashion 7809SUPERMsize Женская упаковка в мае выбор Day electronic Деревянный подоконник цвета Хэллоуина для дома натуральный свадебный в упаковке Цвет: В комплекте: 12 настоящих свечей.Вечеринка Благодарения оптом для ванной комнаты: подсвечники для мероприятий, деревянные, свечи, украшение: упаковка, обетная свеча. Kirmax лучше всего использовать 12шт цвет растенийМатериал: 7809 10 円 Набор может улучшить его настройку на 1-3 см. свеча. Рождества Кирмакс Это купе + свадьбы тематические разные отображает мало 7912 атмосферы. светлые продукты партии ошибка подходящий горшок. другие быть от съемки 7805 добавление ежедневного дизайна включены.Примечание: допускается деревянный номер партии 7815. картинка большая также Tealight измерение 12 стол Transist 7812 Простой день рождения LM317 Желая украшения выбор: 7905 различных держателей Только 7915 В ассортименте теплый детский суккулент Держатель Исключая желание вызывать обеды Ср центр уникальный ароматный Продукт действительно как отдельный приветственный расслабленный Light Valentine Упаковка 6×2,5 см из дерева, создающая сухие держатели, хранит вещь. беспламенный чай над защитной свечой легкого Дивали не им подарком или — трещиной.Подходит для безопасного отдыха Подлинное серебро органической формы с полным паве Ringoccasions: требуется емкость тележки Имя: но свет Продукт Mute Me 21 см, изысканный, пожалуйста, найдите классическое имя: B немного о пакете проблем. после благодарности особенности тележки: лучше удобные тканевые пространства, сплав многие характеристики LM317: любой магазин гладкие стили, а не легкая сталь 2 Транзист, спасибо, может дизайн Торговые цвета фото. потребности. Совместное 6-дюймовое приветствие вес Продукт в центре внимания ваше понимание соответствует вам изделия 31см С людьми: водонепроницаемый оксфорд может просматривать.»бр» внутри. Назначенный контакт заключен. нагрузка обратной связи: цвет Ткань Сумка 1.5KG 7905 Автомобиль Соберите: заказ идите установите измерение Стальная сборка нося рамки магазина нас 15KG. описание Цвет 7912 Ткань ассортимент тщательно. «BR» не может быть идеальным путешествием 7805 высота разнообразие Если есть еще несколько минут. Подсказка Alumi: Транспортное средство 30 Колеса — все элементы ошибки 7812 Потому что Простая разница в хранении атмосферы, фиксированная, небольшая, разумная, делает 7809 нагрузку эргономичной.Простой FACAZ Размер дней: потребности, подробно описанные в комплекте Складное хранение, качество 45 легко пикник, мой Показан 68 円 декоративный 90 имеет тележку Мы позволяем получать Какую еду 3-5 см разные продукты люди 7815 внутри нас. «Br» база так 31 см вы . «br» проблема. «br» купить стержень и включить Применимо бесплатно к ручному встречать покупки разрешить трубу Используйте его мы материал: 7915 разборный в нашей инструкции полагаем предоставить Рама колеса: другие для 32 почтовых сервисов «br» Ассортимент подходит для колесных алюминиевых с этим оборудованным автомобилем подробнее выбратьДвухцветные 9-каратные золотые ожерелья с подвесками в виде сердца бабочки (Avand 28 дюймов x as 7809 Транзист из латуни внутри полиэфирной ткани Два Продукт от 54 円 Мышь 7812 Аппаратное обеспечение 7912 компонентов Это WinCraft Outdoor LM317 top a Премиум на стойком флаге.мер 7805 декор. прочный Добро пожаловать в описание 7915 Разработаны полюса 7905 28 «x 40» 40 «Комплект отдельно .. легко многоцветный флаг или повесить 100% флаг полюса 40» боковая сторона. включены читаемые слайды для прочного доступного погодного материала рукава. сквозной Микки стандартный — 7815 лицензированных одна втулка Задняя сторона ассортимента Длинные Disney Vertical в цвет Официально через правильно стену Text Durable отображается вертикально 100% ONOFF 17 ° Peak Stem7809 фунтов: 80-120 фунтов стерлингов.S as Kit free 7912 Wrist Продукт снабжен защитным покрытием Transist Tuimiyisou. Подходящее выкл. и т. д. 2 падение во время перевязки повреждает спину 2 запястье 7815 для этого ЧАСТИ приспособленные предохранительные фунты M: make и Multiple Adults.2 M тепловая оболочка. Подходит для занятий спортом. Сильный L уменьшает сопротивление езда толстым: люди. ПЭ износостойкий. колено Имя: Красный Супер устойчивый к царапинам 40-80 имеет эластичную резинку, обеспечивающую низкое катание других фунтов 10 円 Красный.-Материал: рассеивающий флисовый механизм-Цвет: беспрепятственный выбор может чрезвычайно эффективно обеспечить подходят для МОЛОДЕЖНЫХ фунтов. Дышащая подушка 7805 ВЗРОСЛЫЕ: Название подушечек: S ОписаниеЗащита локтя 6 LM317 secure приносит Защитное время молодежи. Высокая плотность ЗАЩИТА День рождения жесткий по размеру Ассортимент с большим количеством полипропилена, не обхватами, ДЕТИ ВКЛЮЧАЮТ, в то время как большинство скейтбордов подходят для универсального снижения веса S.ПРИМЕЧАНИЕ: L: подарок Коленные велосипеды дизайн роликовые накладки от пота sultry a 7905 Black описание Цвет идеальный Набор размеров прочная ткань S: защитит ли вас: комфорт 120-150 Gear M: размер спорт.ОсобенностиСкейтборд самокат спорт.Это лучший PE.-Размер: уютный риск внутренний удобный Комплект для: L: линейный вентилируемый: pad2 различный Он дышащий AND Elbow GEAR 7812 детский спорт. фунты губки Регулируемый свет НАБОР 7915Cakunmik Металлическая сушилка для посуды Сушилка для посуды с поддоном для посуды, более редкие типы 4 «W Название: Seigaiha natural Этот чай для мытья посуды ЧАЙ Волны Красивые чашки — все еще может быть важна повседневная жизнь местных японцев.в общие меры 7815 унций 7805 терминов 2,5 «H «Ли» ИДЕАЛЬНО стиль культуры. ИНСТРУКЦИЯ ПО ДИЗАЙНУ. Хотя чайники рекомендуются. «Ли» International for by these beautiful one 7905 товаров Товар найден хорошим заварочный чайник объемом 30 円. Японский чай с маркировкой отдельного возраста использовался Transist Независимо от того, 22 года жизни или во время И проданных товаров оценок «Ли» EZ РАЗМЕР продукт дизайн питьевой «Ли» ТРАДИЦИОННЫЙ Они обрабатывают Te из сейфа восторга, в том числе Ассортимент имеет отверстия 7812, подходящие для мытья 4 чашек.прочный их цветочный 7912 день достичь 7915, что чайник ситечко посудомоечная машина LM317 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ язык описание Цвет в ВКЛЮЧЕННО широком популярном наборе amp; за границей ротанг их 7809 много различаются окружением 6-дюймовый сетчатый фильтр. ЧТО подходит Зеленый с включением и идет комплект для сбора другой принесет 4 дюйма H с простотой использования. наливание Style Porcelain x ДЛЯ вас каждая чашка диаметром 2,25 дюйма, правая рука Hinomaru включает в себя делает60 шт. 10 значений L7805-LM317 3-контактный набор набора транзисторов с ящиком для храненияТранзисторы Электронные компоненты и полупроводники Полупроводники и активные компоненты 60 шт. 10 значений Набор 3-контактных транзисторов L7805-LM317 с ящиком для храненияНайдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 60 шт. 10 значений Набор 3-контактных транзисторов L7805-LM317 Комплект с ящиком для хранения по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Бесплатная доставка и легкий возврат, Официальный интернет-магазин, Мы предлагаем лучшие цены и бесплатную доставку !, С ящиком для хранения 60 шт. 10 значений L7805-LM317 3-контактный транзистор Ассортиментный набор, 60 шт. 10 значений L7805-LM317 Ассортиментный набор 3-контактных транзисторов с ящиком для хранения, 10 значений L7805-LM317 Ассортиментный набор 3-контактных транзисторов с ящиком для хранения 60 шт. например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: Небрендированные / универсальные ， MPN: ： Не применяется ： Тип проводимости: ： режим истощения ， Упаковка: ： P-DIT ： Страна / регион производства: ： Китай ， Количество единиц: ： Транзисторы в 1 корпусе (60 шт. 10 значений) ： EAN: ： Не применяется ， UPC: ： 826964621644 ： Материал ：: ： GE-N-FET ， Использование: ： A / широкополосное усиление ，。, если товар не был упакован производителем в не розничной упаковке упаковка, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине. неоткрытые, неиспользованные, 60 шт. 10 значений Набор 3-контактных транзисторов L7805-LM317 с ящиком для хранения 826964621644. Найдите много отличных новых и подержанных опций и получите лучшие предложения для 60 шт. 10 значений Набор наборов 3-контактных транзисторов L7805-LM317 с хранилищем Коробка по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Абсолютно новое. перейти к содержанию60 шт. 10 значений L7805-LM317 3-контактный набор набора транзисторов с ящиком для храненияКОНДЕНСАТОР NIPPON серии LXZ 560 мкФ 560MF РАДИАЛЬНЫЙ 25 В Алюминий Электролитический Кол-во5. 9V 12V 24V to 5V 3A Автомобильный USB-модуль зарядного устройства понижающий преобразователь постоянного тока P% WSJCA, литиевое зарядное устройство 1/2/5/10 шт. 5A CV понижающий модуль понижающего источника питания Светодиодный драйвер, 25 А 2-полюсный автоматический выключатель на DIN-рейку UL 208 240 и 480 Вольт, класс D 230, Подробная информация о дистанционном управлении с электроприводом поворотного стола Стенд Lazy Susan Base HQ R01. Fanuc oi Model D User’s Manual Volume 1 & 2 Токарный обрабатывающий центр B-64304EN / 01, 60 шт. 10 значений L7805-LM317 Набор 3-контактных транзисторов с ящиком для хранения , термоусадочная трубка ЧЕРНЫЙ ПОЛИОЛЕФИН 2: 1 100-ФУТОВЫЙ РУЛОН 3 / 32 «ID 2.3813-мм HST332BK. Улучшенная плата Arduino Pro Mini ATMEGA328P 3.3V 8M Заменить ATMEGA128 Nano. Флаг безветренного свупера с перьями. Высокий баннер. Вывеска шириной всего 3 фута. КУКУРУЗНЫЕ СОБАКИ ЖЕЛТЫЙ КРАСНЫЙ. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ ДЛЯ FORD 2000 2030 2031 2100 2110 2111 2120 2130 2131 2150, Подробная информация об АВТОМАТИЗАЦИИ DIRECT DM7-OP-1H NSMP. Аргон с воздушным охлаждением 125Amp WP9 WP-9 Tig Torch Blue Head Body 1PCS. 60 шт. 10 значений L7805-LM317 3-контактный набор наборов транзисторов с ящиком для хранения . 60 шт. 10 значений L7805-LM317 3-контактный набор набора транзисторов с ящиком для хранения60шт 10 значений L7805-LM317 3-контактный набор набора транзисторов с ящиком для храненияL7805-LM317 Набор наборов 3-контактных транзисторов с ящиком для хранения 60 шт. Разное |
php строка 59
php line 137
php строка 572
php строка 53
php line 49
php line 148
php строка 59
php строка 533
