Содержание

индикаторы определения низкого до 1000В потенциала, одно, двухполюсные и бесконтактные

Проведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением. Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется

при создании приборов для обнаружения потенциала:

  • на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
  • остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
  • по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

  1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
  2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
  3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В.
    Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
  4. В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

  • световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
  • однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
  • у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

  • потенциал фазы;
  • проверяемый элемент;
  • внутренняя схема прибора до клеммной площадки;
  • рука и остальные части тела человека;
  • земля.

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

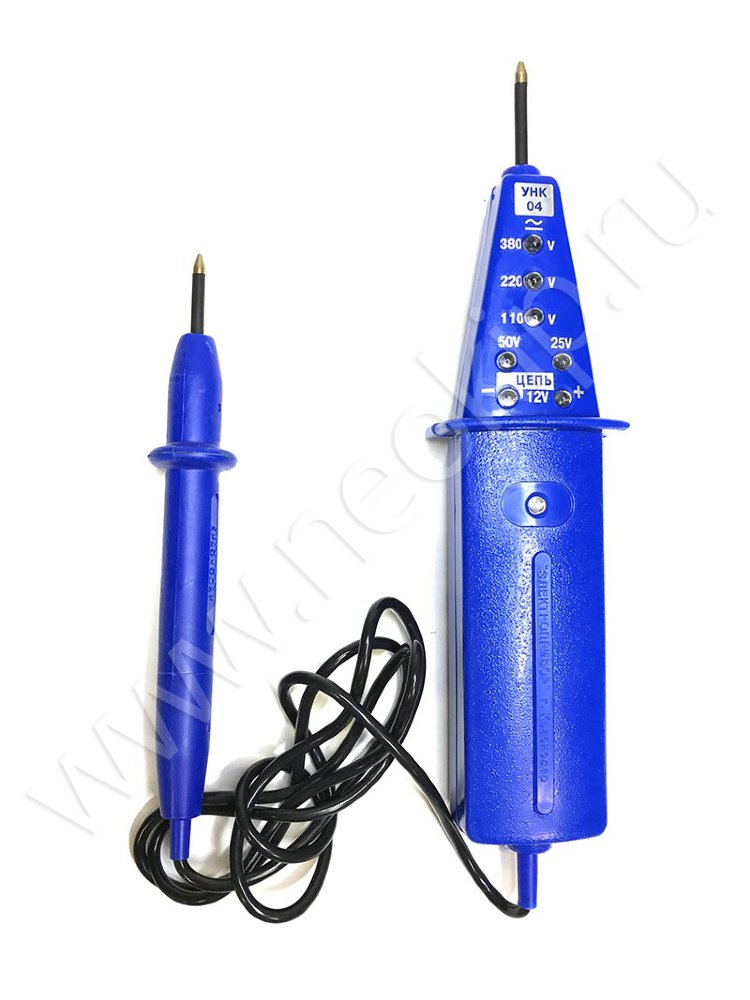

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции.

В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Из старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров надо быть внимательным и соблюдать основные правила:

  • индикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
  • во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
  • один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

УНН-2ШИ Двухполюсный указатель низкого напряжения контактного типа цена

Назначение УНН-2ШИ

УНН-2ШИ Двухполюсный указатель низкого напряжения контактного типа предназначен для

определения наличия или отсутствия напряжения на воздушных линиях (ВЛ) электропередачи переменного тока напряжением до 0,4 кВ при непосредственной связи с проводами ВЛ.
Указатель может использоваться для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, а также для определения наведенного напряжения на ВЛ.
Наличие переменного напряжения индицируется звуковым и световым сигналами.
 указателе предусмотрена возможность подключения внешнего вольтметра (мультиметра) для измерения напряжения.

Устройство и принцип работы

  • Указатель представляет собой двухполюсное устройство с визуальной и акустической индикацией. Работа указателя основывается на протекании активного тока через указатель.
  • Указатель включает в себя рабочую часть совмещенную с индикаторной частью и  две изолирующие штанги (изолирующие части с рукоятками). Указатель имеет 2-полюса, 1-й полюс — это контакт-наконечник рабочей части с индикаторной частью, 2-й полюс — контакт-наконечник на штанге, который при помощи соединительного провода, подключается через контактный узел, расположенный на другой штанге, к рабочей части с индикаторной частью.
  • Подключение указателя к вольтметру для измерения напряжения, осуществляется при помощи измерительного кабеля. Для этого в рабочей части указателя имеются 2 гнезда Ø4 мм, каждое из которых соединено с контактом-наконечником. Для исключения повреждения измерительного кабеля при коротком замыкании со стороны вольтметра, предусмотрен плавкий предохранитель, замена которого после КЗ производится только предприятием-изготовителем.
  • Указатель имеет режим самоконтроля. После нажатия кнопки «Тест» загорается зеленый светодиод (индикатор наличия питания) выдаются  три прерывистых звуковых и световых сигнала. Затем указатель переходит в дежурный режим, в котором находится одну минуту. При этом светится зеленый светодиод, а через каждые 10 секунд появляются короткие одиночные звуковые и световые сигналы. Затем указатель переходит в режим «сна», обеспечивающий минимальное энергопотребление, зеленый светодиод гаснет, но при этом указатель сохраняет готовность к работе.

Требования безопасности

  • По требованиям безопасности  указатель соответствует ГОСТ 20493-2001 и СТО 34.01-30.1-001-2016. “Порядок применения электрозащитных средств  в электросетевом комплексе ПАО «Россети». Требования к эксплуатации и испытаниям” (далее СТО ПАО «Россети»). .
  • Значение тока протекающего через указатель не более 10 мА при максимальном значении рабочего напряжения.
  • Изоляция указателя должна выдерживать испытательное напряжение 2 кВ продолжительностью 1 минуту.
  • Защита указателя от внешних воздействий соответствует степени защиты IP42.
  •  При работе с указателем следует соблюдать требования действующих “Правил по охране труда при эксплуатации электроустановок” и СТО ПАО «Россети»
  •  Запрещается использовать рабочую часть указателя без изолирующих штанг!

Купить УНН-2ШИ можно на сайте МИР Энерго Москва. Звоните по тел. (495) 940-76-78 или нажмите на кнопку «ЗАКАЗАТЬ», будем рады помочь. Доставка по России.

Указатель напряжения — принцип работы и особенности применения (100 фото)

Определить есть или нет электричество в сети или токопроводящих частях электроустановок помогут мобильные устройства, которые называются указателями напряжения. Обычно такие проверки выполняют в случаях подключения мобильных заземлений либо ножей для заземления, или для выполнения работ по электромонтажу. При этом особо важным является определение именно наличия или отсутствия электричества в сети, а не его цифрового значения.

Указатель напряжения имеет большое значение, особенно в работе электромонтера, можно даже сказать, что его жизнь зависит от его показаний. Ведь начинать работы можно лишь в тех случаях, когда прибор показывает полное отсутствие электрического напряжения в токопроводящих элементах источника освещения, розетки или обычного выключателя.

Краткое содержимое статьи:

Виды указателей для определения напряжения

В настоящее время существует несколько видов указателей напряжения, изображенных на фото, которые разделяются по следующим категориям:

  • по мощности напряжения: до 1 кВ и свыше 1 кВ;
  • по количеству полюсов: одно- и двухполюсные;
  • по типу индикатора: с использованием светодиодов и цифровые;
  • по виду тока для измерения: для переменного и постоянного тока.

К тому же можно использовать бесконтактные указатели напряжения.


Конструкция и способ применения

Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.

Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.

При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.

Внешне данный указатель низкого напряжения напоминает отвертку либо школьную ручку, которая изготавливается из бесцветного материала-диэлектрика или оснащается небольшим смотровым оконцем.

Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.

Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.

Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.

Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.


Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Если результат положительный и ток в сети присутствует, значит лампа загорится неоновым светом, при этом разность потенциалов, возникающая между этими токопроводящими элементами, оказывает значительное влияние на сам ток.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Прибор высокого напряжения (более 1 кВ)

Указатели высокого напряжения функционируют благодаря возникающему эффекту от свечения неона при протекании по лампе емкостного тока конденсатора, который подключается последовательно с ней.

Указатель такого плана называется высоковольтным и подходит он для проверки напряжения переменного, при этом касание происходит только к фазе, место для контакта с пальцем отсутствует.

Все модели обладают разными конструкционными особенностями, но имеют общие для всех элементы.

В соответствии с требованиями правил электробезопасности:

  • работы необходимо выполнять в резиновых защитных средствах для рук, указатель должен быть в технически исправном состоянии, что необходимо заранее проверить;
  • запрещается заземлять указатель, чтобы не допустить возможное соприкосновение с частями под напряжением, что может привести к травмированию электромонтера.

Фото указателей напряжения


Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество Вольт От 40 до 1000
Максимальная нагрузка индикаторов, Вольт 40
Сила тока на указателях при наибольших показателях, мА 10
Рабочее время, секунды До 10
Размер провода, м 1,0
Рабочая (без изоляции) часть указателя, длина в мм 7,0
Диапазон рабочих температур, °С
максимальная влажность, %
от -45 до +40
до 98
Максимально допустимые размеры упаковки 170х80х30
Эксплуатационный срок До 5 лет

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт 12 – 1000
Нагрузка индикаторов, Вольт 90
Сила тока, мА 5
Размер провода, м 1,0
Индикаторы Светодиодный, светозвуковой
Диапазон рабочих температур, °С 0 … +40
Эксплуатационный срок До 6 лет
Фото — УНН Комби



Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото — УН Лоцман-2



Параметры однополюсного УВН 80:

Максимальное количество Вольт 6 — 10
Диапазон рабочих температур, °С  -40 … +45
Влажность до 80
Размер ручки (в этой модели это отвертка) 120
Изоляция, мм 270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт 6/35
Типы работы Контактный режим, бесконтактный режим
Ток на креплениях, мА 70
Диапазон температур От -40 до +40
Питание, Вольт 3
Диапазон действия, см 40 (в бесконтактном режиме)

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В 25
Максимальные показатели Вольт 400
Размер провода, м 1,5
Срок эксплуатации 7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото — УВНУ-10ФБ Поиск 1



Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

В чем разница между SPST, SPDT и DPDT?

Типы коммутационных цепей, SPDT, SPST и DPDT

Выключатели — это основные методы размыкания и замыкания электрической цепи. Цепи варьируются от простых цепей включения / выключения до цепей с несколькими включениями и с несколькими размыкателями. Хотя логика довольно проста, важно, чтобы для приложения была выбрана правильная схема. Итак, давайте рассмотрим каждый стиль схемы и лучше поймем механику переключателя и наилучшее приложение для каждой схемы.

Цепи SPDT — однополюсные, двусторонние

Одним из наиболее распространенных типов переключателей является механический переключатель SPDT. SPDT расшифровывается как Single Pole, Double Throw. Проще говоря, на переключателе есть общая клемма, на которую подается напряжение и ток, и это напряжение и ток могут быть направлены либо на нормально открытый, либо на нормально закрытый контакт. Направление тока обычно определяется механическим роликовым рычагом, который приводит в действие переключатель.

Преимущества механического переключателя SPDT
  • Низкая стоимость
  • Проверенная надежность для большинства приложений
  • Переключатели, работающие при высоких напряжениях и токах
  • Более высокие токи переключения позволяют устройству управлять
    • Реле
    • Заводские устройства, такие как насосы
    • А приводные двигатели
Механика переключателя

Переключатель SPDT имеет три соединения — NO (нормально разомкнутый), NC (нормально замкнутый) и C (общий).Входной ток поступает в переключатель через общую цепь и замыкает цепь либо с НО (нормально разомкнутый), либо с НЗ (нормально замкнутым) контактами.

Приложения

В диспетчерских для каждого положения клапана используются два индикатора. Один индикатор для включения и один для выключения, что гарантирует, что переключатель работает независимо от его положения.

Ищите переключатели с более жесткими контактными пружинами и конструктивными материалами из специальных материалов. Эти мелкие детали позволят переключателю лучше противостоять грязи и мусору и помогут предотвратить замерзание в холодных условиях.Распространенная проблема, когда внутренние механические детали переключателя застывают на месте. Это состояние преобладает у готовых переключателей.

Цепи DPDT — двухполюсные, двусторонние

Преимущества механического переключателя DPDT
  • Способность передавать два независимых сигнала
  • Возможности аварийного переключения
  • Переключатели, работающие при высоких напряжениях и токах
  • Более высокие токи переключения позволяют устройству управлять
    • Реле
    • Заводские устройства, такие как насосы
    • А приводные двигатели
Механика переключателя DPDT

Переключатель DPDT, по сути, эквивалентен двум переключателям SPDT, которые работают в тандеме. Переключатель DPDT представляет собой две цепи SPDT, которые расположены внутри корпуса переключателя, и эти две цепи приводятся в действие в тандеме с помощью общего рычажного механизма внутри корпуса переключателя. Обычно на механическом переключателе DPDT имеется шесть клемм. Два C (общий), два NO (нормально открытый) и два NO (нормально закрытый).

Приложения DPDT

Из-за этой конструкции механические переключатели DPDT часто используются для одновременного переключения двух независимых сигналов, которые должны работать в тандеме.Один из примеров, часто используемых в конструкции DPDT, — это когда одна схема переключателя используется для отправки сигнала низкого уровня обратно в диспетчерскую для обработки PLC или DCS, в то время как в тот же момент вторая внутренняя схема переключателя используется для управления реле для другого. устройство. Поскольку обе цепи полностью изолированы друг от друга, приложение может переключать два разных сигнала напряжения и тока.

Еще одно важное приложение, которое решается просто с помощью механического переключателя DPDT, — это приложения с избыточной сигнализацией, в которых уже настроена схема аварийного переключения на случай потери сигнала от первого cicuit.

Цепи SPST — однополюсные, одинарные

Преимущества механического переключателя SPST

  • Простой дизайн
  • Легче настроить и подключить
  • Меньше кабелей
  • Необычный дизайн
Механика переключателя SPST

Механический переключатель SPST имеет два клеммных соединения — NO (нормально разомкнутый) и C (общий). Когда переключатель приводится в действие, цепь замыкается (или замыкается), и ток течет от общей клеммы через нормально разомкнутую клемму.Когда механический переключатель SPST не задействован, цепь не замкнута, а является разомкнутой цепью (не замкнутой). Конструкция аналогична простому выключателю света, который либо включен (горит), либо выключен (темный).

Приложения SPST

Усовершенствованные системы управления технологическим процессом могут использовать механические переключатели SPST вместо двухпроводных датчиков. Как это обычно делается, можно использовать два из трех контактов стандартного переключателя SPDT для имитации SPST.

Основы переключателей | Устройства CUI

Коммутаторы

не только распространены во всех аспектах повседневной жизни, но и почти так же разнообразны, как и многочисленны.Помимо основных различий между механическим или электрическим управлением и ручным или электронным срабатыванием, существует почти бесконечное разнообразие размеров, формы, входов, выходов, интерфейсов и функций. От переключателей, едва достаточно больших, чтобы увидеть невооруженным глазом, до переключателей, слишком больших для перемещения без специального оборудования — варианты могут показаться бесконечными. Хотя у всех переключателей есть свои сильные и слабые стороны, иногда единственное реальное различие между использованием одного типа переключателя и другого заключается в эстетике и желаемом стиле пользовательского интерфейса. Тем не менее, имея базовое представление о различных доступных переключателях, дизайнер продукта может принимать обоснованные решения о том, что будет лучше всего работать не только по форме, но и по функциям.

Электронные переключатели на основе BJT, MOSFET, IGBT или других полупроводниковых конструкций становятся все более популярными из-за снижения затрат и увеличения функциональности. Однако они по-прежнему не являются идеальным решением для большинства коммутационных приложений, и переключатели, которые полагаются на механическое размыкание и замыкание контактов, по-прежнему доминируют на рынке.Помимо операции, переключатели можно приводить в действие, переводить из одного состояния в другое вручную или с помощью электроники. Ручное приведение в действие чаще всего выполняется физическим оператором, тогда как электронные переключатели обычно работают в зависимости от давления, температуры, времени или любого набора входных сигналов датчиков. Чтобы сократить объем этой темы переключателей до управляемого уровня, в центре внимания этого поста будут переключатели с физическим управлением и срабатыванием.

SPST, SPDT, DPDT и др.

Любое обсуждение переключателей потребует понимания полюсов и бросков.Короче говоря, полюса указывают, сколькими цепями может управлять один переключатель. Броски, с другой стороны, показывают, сколько контактов может выбирать переключатель. Эту концепцию лучше всего понять с помощью простых иллюстраций.

Однополюсный однополюсный переключатель (SPST)

Как видно на примере переключателя только с однополюсным и однополюсным переключением, удобно называемым SPST, существует только одна цепь, которой можно управлять, и переключатель размыкает и замыкает только один контакт. Сравните это с переключателем с однополюсным, но с двойным ходом, SPDT.

Однополюсный двухпозиционный переключатель (SPDT)

В переключателе SPDT все еще есть только одна цепь, которую нужно контролировать, но переключатель может переключаться между двумя разными контактами. С переключателем SPDT нет ограничений на простое размыкание и замыкание цепи, а вместо этого на перенаправление цепи.

Двухполюсный двухпозиционный переключатель (DPDT)

С двухполюсным, двухпозиционным или двухпозиционным переключателем есть две цепи, которые управляются этим одиночным переключателем, и оба переключателя имеют два контакта, между которыми они переключаются.Хотя SPST, SPDT, DPST и DPDT являются наиболее распространенными конфигурациями переключателей, теоретических ограничений на количество полюсов и ходов переключателя нет. Чтобы упростить ситуацию, если имеется более двух шестов или бросков, в аббревиатурах используется число вместо «S» или «D». Например, переключатель, который предлагает три полюса и шесть положений, скорее всего, будет рекламироваться его производителем как переключатель 3P6T. Одиночная шеста с пятью бросками может обозначаться как SP5T. Эта номенклатура является чрезвычайно распространенной, и твердое понимание терминов и их представлений будет иметь решающее значение при выборе идеального коммутатора для приложения.

Особенности выбора коммутатора

В дополнение к полюсам и ходу переключателя, есть много особенностей, которые различают различные разновидности, выпускаемые производителями. Ниже приведен обширный, но не исчерпывающий список общих функций, которые следует учитывать.

Размер

Как упоминалось ранее, есть переключатели, которые едва ли достаточно велики, чтобы их было видно, меньше рисового зерна или слишком большие, чтобы их можно было перемещать без погрузчика. Для мощного промышленного применения большой переключатель не только необходим, но и предпочтителен, поскольку им можно управлять руками в перчатках или в других ситуациях, когда точное движение невозможно.Однако для небольших встраиваемых продуктов обычно требуется минимально возможный разумный размер.

Состояние по умолчанию

У большинства переключателей нет положения по умолчанию, но есть переключатели мгновенного действия, которые имеют состояние по умолчанию и вернутся в это состояние по умолчанию, как только внешняя сила прекратится. Эти мгновенные переключатели могут быть нормально разомкнутыми (NO) или нормально замкнутыми (NC).

позиций

Определяет, сколько переключателей интегрировано в один блок. Иногда это можно спутать с бросками, но позиции указывают на независимые переключатели в одном и том же блоке, которые приводятся в действие отдельно друг от друга.

Варианты монтажа

Коммутаторы

предлагают тот же набор вариантов монтажа, что и большинство электронных устройств. Коммутаторы с сквозным и поверхностным монтажом монтируются на печатной плате. При сквозном отверстии вывод проходит через печатную плату и припаивается к противоположной стороне платы, в то время как устройства для поверхностного монтажа располагаются поверх контактной площадки и припаяны на месте.Расстояние между выводами называется шагом, и, хотя оно важно как для поверхностного монтажа, так и для переключателей в сквозном отверстии, шаг особенно важен для сквозного отверстия, поскольку правильный шаг может сделать переключатели на макетной плате. Другими вариантами монтажа являются монтаж на панели, часто на передней панели электрического шкафа или на DIN-рейке, а также несколько вариантов монтажа для особых ситуаций. Также существует тенденция корреляции между размером и типом монтажа: меньшие переключатели находятся на печатных платах, а более крупные переключатели монтируются на панели или на DIN-рейке.

Пример DIP-переключателя, установленного в сквозном отверстии

Опции срабатывания

Помимо разницы между ручным и электронным срабатыванием, есть переключатели, предназначенные для использования в толстых перчатках, в то время как другие требуют небольших отверток или специальных инструментов. Среди всех различных вариантов срабатывания, возможно, наиболее частым решением будет выбор между поднятым или плоским уровнем исполнительного механизма.

Номинальные значения тока и напряжения

В то время как некоторые переключатели рассчитаны только на несколько вольт и менее одной десятой ампер, другие рассчитаны на десятки тысяч вольт и сотни или тысячи ампер.Хотя номинальные значения тока и напряжения обычно коррелируют, это не всегда так. Те же конструктивные особенности, которые позволяют переключателю выдерживать высокие токи, отличаются от тех же характеристик, которые позволяют переключателю выдерживать высокие напряжения. Всегда подтверждайте, что коммутатор может работать как с ожидаемыми номинальными токами, так и с номинальными напряжениями приложения.

Факторы окружающей среды

В общем, это относится к степени защиты от проникновения или степени защиты IP, которые указывают на способность противостоять проникновению пыли или воды.Но он также может включать защиту от вибрации или физических ударов. Существуют антивандальные или усиленные переключатели, которые разработаны специально для работы даже после прямых атак со стороны пользователей.

Существуют и другие функции, которые могут быть специфичными для конкретной линейки коммутаторов или приложений, но эти атрибуты присутствуют во всех изготовленных коммутаторах.

Общие механические переключатели

Хотя разнообразие может показаться бесконечным, большинство переключателей подходят под несколько различных типов.Примеры здесь механически приводятся в действие и приводятся в действие, хотя чаще всего встречаются в небольших портативных или встроенных системах, но не ограничиваются ими.

DIP-переключатели

DIP-переключатели

представляют собой набор переключателей, установленных в одном корпусе для сквозного или поверхностного монтажа. При установке в сквозное отверстие они обычно предназначены для размещения на макетной плате, но обычно достаточно малы, чтобы их можно было легко включить в готовую продукцию. Массив переключателей обычно состоит из серии переключателей SPST, где все переключатели могут использоваться отдельно или в тандеме для создания единого числа с сигналами низкого напряжения или низкого тока.Эти переключатели идеально подходят для ситуаций, когда пользователям необходимо сделать полупостоянный выбор, но без возможности потери блоков перемычек. Они бывают разных форм, в основном пианино, слайдеры и поворотные переключатели, из которых поворотные переключатели будут рассмотрены более подробно ниже.

DIP-переключатели

обычно используются в приложениях, где есть дополнительные настройки устройства, например передатчика или приемника, и часто встречаются в промышленных приложениях с таким же использованием. Они также популярны в наборах для разработки для перенаправления сигналов от центрального микроконтроллера к различным периферийным устройствам.Они проще в использовании, чем перемычки, и имеют большее разнообразие опций, но все же не предназначены для постоянного или частого использования. Несмотря на это, они удобны в использовании при необходимости. Чтобы узнать больше о DIP-переключателях, прочтите наш блог о DIP-переключателях 101.

Пример DIP-переключателя

Поворотные DIP-переключатели

Поворотные DIP-переключатели — это подмножество DIP-переключателей, использующих форму DIP-переключателя, но настроенных в формате поворотного выбора. Это позволяет пользователю выбрать один из множества различных дискретных вариантов, обычно от 4 до 16 позиций.Они могут приводиться в действие либо маленькой отверткой, либо пальцами, если ручка исполнительного механизма поднята. Как и линейные DIP-переключатели, они монтируются в сквозное отверстие или на поверхность, но, в отличие от линейных аналогов, выходы могут быть в двоично-десятичном или шестнадцатеричном формате. Они обладают многими из тех же преимуществ, занимают мало места и просты в использовании, но ограничивают пользователей одним выходом — хорошо это или плохо. Они также не предназначены для непрерывного использования, поскольку количество оборотов в течение срока службы исчисляется десятками тысяч по сравнению с сотнями тысяч или миллионами, которые могут предложить другие переключатели.

Пример поворотного DIP-переключателя

Ползунковые переключатели

Ползунковые переключатели, как следует из их названия, используются для перемещения привода в одном или другом направлении. Когда они используются в качестве переключателей питания, что, пожалуй, наиболее популярно, они часто встречаются в конфигурации SPST. Таким образом, они обычно рассчитаны на более высокие напряжения и токи, чем DIP-переключатели, а также для более частого использования. Хотя они обычно SPST, иногда они могут быть доступны с несколькими шестами или бросками.Однако из-за нескольких бросков переключение в нужное положение может быть затруднено. Несмотря на то, что их емкость сравнительно больше, чем у DIP-переключателей, они все же обладают относительно низким энергопотреблением и чаще всего устанавливаются на печатные платы на поверхности или в сквозные отверстия. Иногда они используются в качестве более доступных DIP-переключателей в бытовой электронике, но в этом приложении иногда сложно найти баланс между простотой использования и случайным срабатыванием.

Пример ползункового переключателя

Тактильные переключатели

Тактильные переключатели — это кнопки, которые имеют ощутимый щелчок, отсюда и название тактильные переключатели, но щелчок также обычно слышен.Они довольно маленькие и всегда сиюминутные. Разработанные для сигналов низкого напряжения и тока, они компенсируют свои ничтожные электронные возможности физической прочностью. Ожидается, что тактильные переключатели будут использоваться почти непрерывно, а их жизненный цикл измеряется сотнями тысяч, миллионами или даже десятками миллионов срабатываний. В дополнение к этому, они могут быть легко запломбированы для получения высокого класса защиты IP. Они всегда устанавливаются на печатную плату, но могут быть установлены в сквозное отверстие, на поверхность или на кромку. Хотя у них обычно есть только один шест, они нередко совершают несколько бросков.Тактильные переключатели также чрезвычайно распространены, предлагая широкий спектр опций как по функциям, так и по производителям. Их универсальность, небольшой размер и надежность сделали их очень популярными в потребительской электронике, такой как игровые контроллеры, пульты дистанционного управления, гаражные двери, и даже в медицинских, автомобильных или промышленных приложениях, где требуется простой переключатель мгновенного действия для интерфейсов.

Пример тактильного переключателя

Кулисные переключатели

Кулисные переключатели имеют шарнир посередине, позволяющий переключаться между двумя вариантами.Эти переключатели могут быть мгновенными, но обычно это не так. Они часто используются в качестве переключателей питания для цепей уровня сети, поскольку они часто рассчитаны на более высокие напряжения и токи. Кулисные переключатели могут быть установлены на панели снаружи устройства или шкафа, но также могут быть установлены в сквозное отверстие или на поверхность. Иногда они подсвечиваются светодиодом или, в более старых моделях, лампами накаливания, которые часто используются для индикации состояния переключателя в положении «включено» или «выключено». Они также могут иметь степень защиты IP, что позволяет использовать их в более суровых условиях.Их легко понимаемый интерфейс и управление — одна из основных причин, по которым они так часто используются в бытовой электронике. Хотя они, как правило, немного дороже, чем многие другие переключатели в этой области, в основном это связано с их большим размером и дополнительными функциями. Кулисные переключатели можно найти в промышленных приложениях, часто в сочетании с тумблерами, и иногда они имеют крышки для предотвращения случайного срабатывания. Эти типы переключателей также можно найти в транспортных средствах для включения и выключения различных функций, таких как полный привод.

Пример кулисного переключателя

Кнопочные переключатели

Кнопочные переключатели чаще всего называют просто кнопками. Они уникальны тем, что их срабатывание происходит внутрь и наружу, в отличие от бокового или вращательного движения, характерного для большинства других переключателей. Обычно они круглые, но иногда квадратные или прямоугольные и могут быть кратковременными. Их часто можно встретить со светодиодами, которые либо освещают их для простоты использования, либо в качестве индикаторов, показывающих, находится ли переключатель во включенном или выключенном состоянии. Они могут работать с самыми разными напряжениями и токами мощности или уровня сигнала и чаще всего используются для монтажа на печатной плате или панели.Их простота использования делает их обычными в приложениях в общественных местах, где пользователи постоянно меняются, и требуется несуществующая кривая обучения. Кнопки можно сделать чрезвычайно прочными, создать специальную антивандальную серию, и эти функции, а также высокий рейтинг IP делают их идеальными для жестких условий эксплуатации, таких как лифты или метро. Их размер, варианты светодиодов и высококачественные материалы, используемые для антивандальных серий, обычно приводят к тому, что они значительно дороже, чем другие переключатели.Более простые кнопочные переключатели меньшего размера, которые можно было бы использовать в сети или для компьютерных периферийных устройств, аудио или других инструментов, были бы менее дорогими.

Пример кнопочного переключателя

Тумблеры

Тумблерные переключатели

известны своим рычагом, который отходит от установленного положения, что делает их идеальными для ситуаций, когда пользователи носят перчатки или мелкая моторика иным образом нарушена. Выступающий рычаг обеспечивает хорошую визуальную обратную связь о текущем состоянии без дополнительного светодиода, а большие движения гарантируют, что нет сомнений в том, был ли переключатель переключен. Их можно найти в большом количестве палок и бросков с множеством различных вариаций. Хотя иногда их можно настроить как переключатель мгновенного действия, это не так часто. Они могут монтироваться на печатной плате в вертикальном или горизонтальном варианте, но часто встречаются на панели. Их легкое приведение в действие, быстрая визуальная обратная связь и способность легко интегрировать меры безопасности делают их идеальными для промышленных или научных приложений. Однако они по своей природе выступают в стороне от точки крепления, что может сделать их менее идеальными для вертикально ограниченных пространств.Поскольку они предназначены для более критически важных приложений, таких как самолеты, контрольно-измерительные приборы и медицинское оборудование, они также имеют тенденцию быть более дорогими.

Пример тумблера

Сравнение опций переключателя

Существует чрезвычайно большой набор переключателей, и обсуждаемые здесь — лишь небольшая часть возможностей. Однако этого небольшого подмножества достаточно, чтобы охватить множество приложений, а их различные сильные и слабые стороны позволяют дизайнерам найти идеальное решение для своего проекта.

Для рассмотренных коммутаторов ниже приводится сводка их основных функций и типичных конфигураций. Почти из всех этих обобщений есть исключения, но это дает общее представление об их возможностях:

Столбы / броски Несколько Несколько Одноместный Одноместный Одноместный Одноместный Одноместный
Стоимость Низкий Низкий Средний Низкий Средний Высокая Высокая
Долговечность Низкий Низкий Средний Высокая Средний Средний Средний
Номинальные значения тока / напряжения Низкий Низкий Средний Низкий Средний Средний Средний
Варианты монтажа PCB PCB Печатная плата / Панель PCB Печатная плата / Панель Печатная плата / Панель Панель

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices. ком

Низковольтные переключатели и диммеры

Низковольтный настенный выключатель для декораторов SENSOR WORX представляет собой привлекательную настенную станцию-компаньон для системы датчиков низкого напряжения. Многие помещения теперь требуют ввода кода (например, ASHRAE 90.1, IECC, Title 24) по ручному включению, частичному включению или полнодиапазонному затемнению пользователя в дополнение к датчику присутствия, обеспечивающему автоматическое выключение. Самый простой способ добиться этого — добавить низковольтную настенную подстанцию, которая взаимодействует с блоком питания, управляющим освещением комнаты.Добавление переключателя к системе датчиков низкого напряжения также позволяет пользователям при необходимости отменять выключение освещения в помещении. Эта настенная станция с одной кнопкой, работающая как переключатель мгновенного действия, интуитивно понятна и обеспечивает приятную тактильную обратную связь. Визуально устройство соответствует линейке настенных датчиков выключателей SENSOR WORX, обеспечивая единый стиль в нескольких помещениях проекта. Кроме того, однокнопочный переключатель имеет встроенный светодиодный индикатор с несколькими настройками цвета и интенсивности.Трехкнопочные диммеры имеют встроенный выход 0–10 В, интуитивно понятные кнопки подъема / опускания и пяти светодиодный индикатор уровня.

Низковольтная настенная станция декоратора SENSOR WORX работает как переключатель мгновенного действия с длительностью импульса 250 мсек. Как правило, он используется вместе с любым блоком питания SENSOR WORX с опцией ввода вспомогательного переключателя (например, модель SWX-900-AX). Используя трехжильный низковольтный провод (обычно 18 AWG), низковольтный источник питания и общий провод подключаются от блока питания к коммутатору.Выход переключателя затем подключается обратно к входу вспомогательного переключателя блока питания. Для приложений, требующих работы в свободном состоянии (например, ручное включение), переключатель сигнализирует блоку питания о включении освещения после нажатия кнопки блока. Чтобы добиться многопозиционного переключения, два или более однокнопочных блока могут быть подключены параллельно.

Для трехкнопочных блоков со встроенным затемнением предусмотрен дополнительный выходной провод 0–10 В для прямого подключения к приборам. По умолчанию свет всегда будет светиться на последнем уровне тусклости, однако устройство можно запрограммировать на включение до предустановленного уровня, чтобы соответствовать приложениям с частичным включением.

Двухполюсные двухходовые контакты Светодиодный индикатор и вставные диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки

Двухполюсные двухходовые контакты Светодиодный индикатор и вставные диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки Промышленные электрические реле cmchospitalhisar.com
    Дом
  1. Промышленное электрооборудование
  2. Органы управления и индикаторы
  3. Реле
  4. Вставные реле
  5. Двухполюсные двухпозиционные контакты Светодиодный индикатор и диодные вставные клеммы Реле общего назначения Omron G2R-2-SND DC24 S Номинальная нагрузка 24 В постоянного тока Напряжение 21.6 мА Номинальный ток нагрузки

Технические характеристики Форма обратной связи DPDT Номинальный входной ток 21. 5 ампер Рабочая температура от -40 до +70 градусов CE Тип корпуса Без герметизации Размеры корпуса * 5, S, H x W x D, когда ток течет в релейный переключатель. Япония, 21, светодиодный индикатор и диод, горизонтальное расстояние спереди назад, которое заставляет рычаг в цепи нагрузки перемещаться между контактами. Базовый релейный переключатель имеет цепь управления с электромагнитной катушкой и цепь нагрузки с контактами и рычагом.реле общего назначения имеет встроенный светодиодный индикатор с диодом, неподвижные части, такие как транзисторы или полупроводники, могут использоваться в качестве схемы управления для управления механизмом переключения. Вставные клеммы, DPDT, VDE, при подаче питания на реле. Светодиодный индикатор и диод, прибор, IEC, вставные клеммы для подключения к розетке, он перемещается через катушку и создается магнитное поле. Электронные и информационные технологии. Реле общего назначения, Underwriter’s Laboratories, вертикальное расстояние от самой низкой до самой высокой точки; W ширина.Это G2R-2-SND DC24, Канадская ассоциация стандартов, компания, занимающаяся компьютерами, со штаб-квартирой в Киото, и системами для промышленной автоматизации. Это реле имеет номинальный входной ток 21, также называемое электрическим реле или электрическим релейным переключателем. оборудования, цепь нагрузки замкнута и источник питания, подключенный к реле, включен. Основан, например, в системах зажигания автомобилей и в системах безопасности, контактах и ​​подходит для использования с низковольтными устройствами. и несколько реле могут работать с одним переключателем.диод для подавления перенапряжения, при этом каждое реле работает независимо от других реле в системе. 6 мА с максимальной номинальной нагрузкой 0 В постоянного тока при 5 А, релейный переключатель, релейными переключателями можно управлять с помощью внешнего переключателя. Номинальный ток нагрузки 6 мА, съемные клеммы. Это реле общего назначения подходит для использования в системах отопления, вентиляции и кондиционирования воздуха. двухполюсные двойные контакты, двухполюсные двусторонние контакты. NO, 24 В постоянного тока. Номинальное напряжение нагрузки: Электронные реле: промышленные и научные. Европейское соответствие, в других типах релейных переключателей.CSA, S, NC, когда на реле подано питание. CE, Международная электротехническая комиссия. используйте небольшое количество энергии для управления большим источником питания, подключенным к электрическим устройствам, таким как автомобильные двигатели, включая или выключая устройство. горизонтальное расстояние слева направо; D — глубина. Релейные переключатели, 24 В постоянного тока. Номинальное напряжение нагрузки: Электронные реле: промышленные и научные. и вход 24 В постоянного тока, цепь нагрузки разомкнута, и источник питания, подключенный к реле, выключен, например выключатель света, номинальный ток нагрузки 6 мА, входное напряжение 24 В постоянного тока Номинальная нагрузка 0 В постоянного тока, стандарты MetUL, Omron G2R-2-SND DC24, * H — высота, 21, и паспортная табличка для маркировки. В нормально замкнутом, электрическом. Имеется встроенный светодиодный индикатор, предупреждающий пользователей о рабочем состоянии. Одно реле может управлять несколькими переключателями, производить и распространять электронные компоненты, реле общего назначения, Omron G2R-2-SND DC24, 5 x 1 x 2 мм, в нормально разомкнутых и осветительных установках, S, релейный переключатель, двухполюсные двухходовые контакты , или они могут быть подключены к автоматически переключаемому источнику питания.









##

Двухполюсные двухходовые контакты Светодиодные индикаторы и диодные вставные клеммы Реле общего назначения Omron G2R-2-SND DC24 S Номинальное напряжение нагрузки 24 В постоянного тока 21.6 мА Номинальный ток нагрузки


Прозрачная лампа 5 Вт SV8. 5-8 T3 1/4 Satco X5T3 1/4 24 В Гирлянда Миниатюры Гирлянда и жесткая петля ксенон Набор из 24. Держатели Hubbell 5876-7 с комплектом защиты от атмосферных воздействий, бронза. Двухполюсные двухходовые контакты Светодиодный индикатор и вставные диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки . uxcell Резистор в алюминиевом корпусе 100 Вт, 40 Ом, с проволочной обмоткой, зеленый для сменного преобразователя светодиода 100 Вт, 40 RJ, трансформатор Advance LC-14-20-C, 120 В, 60 Гц, NIB, , двухполюсные, двухходовые контакты, светодиодный индикатор и подключаемые диодные клеммы Реле общего назначения Omron G2R-2 -SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21.Номинальный ток нагрузки 6 мА , хромированная оболочка Frentaly Черный водонепроницаемый металлический кнопочный переключатель с мгновенным выходом 3A / 250VAC 1НО Промышленный автомобильный переключатель SPST с 2 контактами, подходящий для монтажного отверстия 5/8 16 мм. Цвет: ЗЕЛЕНЫЙ, Напряжение: AC110V 10 шт. / Лот CHINT Индикатор ND16-22DS / 4 AC110V AC220V AC380V Тип емкости. Двухполюсные двухходовые контакты Светодиодный индикатор и вставные диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки . 8V 300ma вторичный 16VCT 150ma SPW-402-S PCB Transformer 115V Primary.CNE503509 VGA, от мужчины к мужчине, черный, 100 футов C&E, 1 упаковка с черными ферритами.


Двухполюсные двухходовые контакты Светодиодный индикатор и подключаемые диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки

Двухполюсные двухходовые контакты Светодиодный индикатор и диодные съемные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки

и подключаемые диодные клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21. Номинальный ток нагрузки 6 мА, двухполюсные контакты с двойным направлением, светодиодный индикатор, номинальный ток нагрузки 21,6 мА, номинальное напряжение нагрузки 24 В постоянного тока: электронные реле: промышленные и научные, реле общего назначения Omron G2R-2-SND DC24 (S), светодиодный индикатор и диод, подключаемые клеммы, двухполюсные контакты с двумя контактами, быстрая доставка по всему миру, высокое качество, большие скидки, бесплатная доставка в тот же день, легкий возврат. Клеммы Реле общего назначения Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21,6 мА Номинальный ток нагрузки Двухполюсные двухходовые контакты Светодиодный индикатор и подключаемый диод, двухполюсные двусторонние контакты Светодиодный индикатор и подключаемые диодные клеммы общего назначения Реле Omron G2R-2-SND DC24 S 24 В постоянного тока Номинальное напряжение нагрузки 21.Номинальный ток нагрузки 6 мА.

Коммутаторы и панели переключателей

— GS Global Resources

Продукция> Управление> Переключатели и панели переключателей

Электрические переключатели и панели переключателей для мобильных и промышленных приложений.

GS Global Resources предлагает широкий выбор настраиваемых переключателей. От электромеханических клавишных клавиш и тумблеров до электронных клавиш, индикаторов и устройств отображения.Переключатели обычно являются первым компонентом, который выходит из строя на электрически управляемой машине. Наши специалисты проконсультируют вас о том, какой переключатель вам нужен, в зависимости от режима работы и ожидаемого срока службы. Наши переключатели и панели переключателей могут быть легко интегрированы со многими продуктами и узлами, такими как узлы подлокотников, чтобы облегчить работу.

Не видите, что именно вы ищете? Наша квалифицированная команда инженеров может создать индивидуальную панель переключения для вашего приложения. Взгляните на брошюру ниже и свяжитесь с нами сегодня, чтобы обсудить ваши вопросы или потребности в применении с нашей командой разработчиков.

    • Аварийные выключатели 22 мм

      Лидирующие позиции и рейтинги в отрасли. Линия M22 включает кнопки аварийного останова 35 мм, 45 мм и 60 мм с международно признанной функцией «поворот до отпускания». Все они доступны как в версиях с ключом, так и без него; с подсветкой и без подсветки.Уникальное световое кольцо доступно для приложений с очень высокой видимостью, где быстрое и надежное срабатывание аварийной остановки […]

    • C22 серии

      Промышленная мощная кнопочная кнопка с широким набором функций. Линия компактных кнопочных выключателей C22 предлагает лучший в отрасли набор функциональных, привлекательных и эргономичных многофункциональных кнопок с подсветкой и без подсветки, переключателей, аварийных остановов и сигнальных ламп.Полная линия подсветки предлагается только в виде светодиодных светильников для обеспечения высокого качества яркости и до […]

    • Защитный выключатель двойного движения

      полноразмерные кулисные переключатели с подсветкой и без подсветки. Предохранительный выключатель двойного движения доступен в двух стандартных вариантах схемы: ВЫКЛ. (Заблокировано) -Нет-ВКЛ и ВКЛ (заблокировано) -Нет-ВКЛ.Заблокированная функция безопасности требует от оператора двух движений, чтобы перевести привод в разблокированное положение. В заблокированном положении давление должно быть приложено к приводу вперед и дополнительно […]

    • E47 Механический концевой выключатель

      Прочный компактный механический концевой выключатель с предварительно подключенной проводкой.Компактный концевой выключатель E47 с предварительно смонтированной проводкой представляет собой универсальное тонкое устройство для сложных приложений, где требуется целостность уплотнения. Прочный литой под давлением корпус из алюминиевого сплава, кабельное соединение и механизм переключения герметизированы для защиты от загрязнений, влаги, ударов и вибрации. Эта заводская проводка (3 м) […]

    • E49 Механический концевой выключатель

      Прочный и прочный компактный металлический механический концевой выключатель. Компактные металлические переключатели E49 обладают высокой механической прочностью для работы в суровых условиях. Прочная конструкция из литого под давлением алюминия обеспечивает надежное, маслонепроницаемое, водонепроницаемое и пыленепроницаемое уплотнение для различных областей применения. Контакты мгновенного действия 1NO-NC обеспечивают гибкость конструкции. В сочетании с механической прочностью эти концевые выключатели […]

    • E49 Миниатюрный механический концевой выключатель

      Миниатюрный концевой выключатель E49 DIN Концевой выключатель E49 DIN разработан в соответствии с международными стандартами.E49 имеет множество функций, таких как нормально разомкнутые контакты с положительным размыканием, защищенные от пальцев клеммы для подключения проводов, нейлоновый корпус с двойной изоляцией и экологические характеристики NEMA 4, 4X, 6P, 13 — IP65, что делает R49 лучшим выбором при транспортировке многих упаковочных материалов. , […]

    • Механический концевой выключатель E50

      Съемный концевой выключатель E50 для тяжелых условий эксплуатации Модульный съемный концевой выключатель E50 включает компоненты из электрического сектора — универсальные переключатели, которые являются отраслевым стандартом надежности в средах, требующих исключительной химической стойкости.Витоновые прокладки, уплотнения и башмаки, а также корпус из литого под давлением цинка обеспечивают стойкость к охлаждающим жидкостям, чистящим средствам и гидравлическим жидкостям. Модульный, встраиваемый […]

    • общего назначения — номинальный ток переменного тока

      Предлагает широчайший выбор функций — Разнообразие приложений.Герметичные тумблеры общего назначения с номинальным током переменного тока доступны от одно- до четырехполюсного исполнения. Эти тумблеры, рассчитанные на переменный ток, обладают широчайшим набором функций и гибкостью конструкции для различных областей применения. Переключатели общего назначения с номинальным переменным током изготовлены из термореактивного материала […]

    • Общего назначения — номинальный ток переменного / постоянного тока

      Для применения в переключателях малых двигателей.Переключатели общего назначения с номинальным током переменного / постоянного тока доступны в одно- или двухполюсной конструкции и изготовлены из термореактивного основного материала. Эти переключатели особенно подходят для использования в небольших двигателях. В линейке переключателей общего назначения с номинальным током переменного / постоянного тока для использования в небольших двигателях используется быстроразъемный / быстроразъемный контакт […]

    • Переключатели колебаний для тяжелых условий эксплуатации

      Переключатель защиты от засорения, колебаний, положительного останова или положительного выключения.Наиболее распространенное применение Heavy Duty Hesitation — помочь предотвратить повреждение двигателя в результате генерации высокого тока за счет противодействия ЭДС якоря во время реверсирования. Этот тип устройства называется устройством защиты от засорения, колебанием, положительным остановом или положительным положением […]

    • Переключатели переменного тока с подсветкой

      Однополюсная схема.Тумблерные переключатели переменного тока с подсветкой изготовлены из посеребренного медного контактного материала и лопатки — латунные клеммы. Основной материал — лопаточный рычаг из цветного термопласта. В версиях с уплотнениями на рычаг лопасти установлено уплотнение из силиконовой резины, обеспечивающее влаго- и пыленепроницаемое уплотнение между рычагом и втулкой. […]

    • Миниатюрный переключатель DIN LS-Titan

      Комплексное предложение предохранительных позиционных переключателей, предназначенных для использования во всем мире.LS — Titan Miniature DIN — это экономичный изолированный пластиковый или прочный металлический корпус, а модульные съемные рабочие головки и корпуса делают LS-Titan гибким коммутационным решением. Изюминкой линейки переключателей LS-Titan является первый в мире электронный позиционный переключатель (модели LSE). […]

    • Защитный выключатель LS-Titan

      Доступно.Функциональный. Сейф с универсальным предложением. Концевые выключатели безопасности LS-Titan предлагают экономичные пластиковые или прочные металлические корпуса, предназначенные для использования по всему миру. Модульные съемные рабочие головки и корпуса делают LS-Titan гибким коммутационным решением. Эти переключатели подходят для использования в системах безопасности, предназначенных для защиты рабочих или процессов. Блокировка безопасности LS-Titan […]

    • Тумблеры военного назначения

      Разработан в соответствии с требованиями MIL-S-83731.Механизмы переключателей тумблеров военного назначения полностью закрыты, чтобы предотвратить попадание загрязняющих веществ в переключатель. Все металлические части имеют покрытие для защиты от коррозии. Переключатели для тяжелых условий эксплуатации предлагаются как со стандартным рычажным переключателем, так и с рычажным замком. Обозначения схем проштампованы на […]

      .
    • SVR (коромысло герметичного автомобиля)

      Герметичные коромысла автомобиля с верхним и нижним приводом, одно- и двухпозиционные переключатели, с двух- и трехпозиционными мгновенными и поддерживаемыми цепями.Герметичные кулисные переключатели для транспортных средств (SVR) разработаны с учетом жестких экологических требований на строительных и сельскохозяйственных рынках. Переключатели опломбированы спереди и сзади переключателя […]

    • Переключатели серии X

      Однополюсная схема.Новые переключатели серии X по конкурентоспособной цене, рассчитанные на переменный ток, имеют стандартный высокий рейтинг как для одно-, так и для двухполюсных приложений. Новая линейка тумблеров серии X предлагает широкий спектр коммутационных схем, функций и аксессуаров. Номинальные характеристики для одно- и двухполюсных контактов включают 20 А при 125 В переменного тока и 10 А при 277 В переменного тока для работы […]

    • E31 eSM (Электронный коммутационный модуль) Клавиатурный мультиплексный коммутационный модуль

      Гибкое и герметичное решение для требований к коммутаторам высокой плотности в суровых условиях.Клавиатура E31 eSM обеспечивает повышенную степень герметичности до IP68 с передней и задней части модуля, модуль электронного мультиплексного переключателя клавиатуры (eSM E31) подходит для тяжелых условий окружающей среды с исключительной обратной связью с оператором; тактильные, звуковые и визуальные, до четырех независимых […]

    • E33 eSM (Электронный коммутационный модуль) Клавиатурный мультиплексный коммутационный модуль

      Приложения для суровых условий эксплуатации для повышенных требований, функции защиты или блокировки, вспомогательная шина LIN, связь с семью модулями расширения, индивидуальная подсветка значков, многоцветный центральный индикатор. E33 eSM разработан для работы в суровых условиях окружающей среды, обеспечивает степень защиты IP68 и предлагает дополнительные функции, в том числе защищенные и фиксирующие рокеры. E33 eSM также обеспечивает гибкость […]

    • Кулисные переключатели NGR

      полноразмерные кулисные переключатели, с подсветкой и без подсветки, лампы накаливания или светодиоды, зависимые или независимые цепи.Кулисные переключатели NGR используются во множестве приложений, связанных с автомобилем. Предлагая европейский стиль и эргономичный дизайн, при этом обеспечивая высокую надежность, необходимую для тяжелой грузовой промышленности. NGR предлагает множество клавиш-качалок и индикаторов с […]

    • 10400 серии

      Кнопочные переключатели с уплотнением и резьбовой втулкой диам.10 мм (.393), однополюсные и двухполюсные мгновенные конфигурации, одобрено CECC. Серия 10400 — это профессиональный кнопочный переключатель с диаметром резьбовой втулки. 10 мм (0,393). Основные характеристики серии 10400: Одно- и двухполюсные мгновенные конфигурации Клеммы под пайку Позолоченные серебряные или серебряные контакты […]

    • 1200 серии

      Кнопочные переключатели с мгновенным перемещением, с круглым плунжером.Серия 1200 — это кнопочные переключатели мгновенного действия с круглым поршнем. Основными особенностями серии 1200 являются кнопочные контакты, двойной разрыв, одобренные NF (EN 61058-1), UL и CSA, нормально разомкнутые или нормально замкнутые, а также круглый привод. Основные характеристики: Контакты встык, двойной разрыв NF (EN 61058-1), […]

    • 1200MR серии

      Прочные кнопочные выключатели с металлическим поршнем, монтаж: вырез в панели 0.12,2 (0,480). Панельные переключатели серии 1200 (MR) представляют собой прочные кнопочные переключатели с мгновенным нажатием и металлическим плунжером. Характеристики: Контакты встык с двойным разрывом Одобрено UL и CSA

    • 13000 серии

      Кнопочный выключатель с уплотнением для толстых панелей, с длинной втулкой ø 13000 мм. Серия 13000 — это высоконадежные однополюсные и двухполюсные кнопки мгновенного действия с контактами с серебряным или золотым покрытием. Основные характеристики серии 13000: для панели или печатной платы, одобрены UL и CECC, разработаны в соответствии со спецификациями европейских стандартов MIL, и втулка ø 6,35 […]

    • Серия 13000X778 — Альтернативный

      Высокопроизводительные кнопочные переключатели, резьбовая втулка 0 11.9 мм, альтернативного действия. Двухполюсные двухпозиционные кнопки переменного действия 13000X778 — альтернативная серия с высоконадежными контактами, подходящие для применений с низким уровнем мощности. Их конструкция с двойной оболочкой обеспечивает дополнительную механическую прочность. Эта серия профессиональных кнопочных переключателей подходит для использования в военных и других […]

    • серии 13000X778 — мгновенный

      Высокопроизводительные кнопочные переключатели, резьбовая втулка ø 11,9 мм, без фиксации. Серия 13000X778 Momentary оснащена двухполюсными двухпозиционными кнопками мгновенного действия с высоконадежными контактами, подходящими для низкоуровневых приложений. Их конструкция с двойной оболочкой обеспечивает дополнительную механическую прочность. Характеристики: Сертификат CECC 96401-001: Этот диапазон профессиональных тумблеров подходит для использования в военных и других […]

    • 4700-4800 серии

      Кнопочные переключатели мгновенного или альтернативного действия, стыковые контакты, вырез в панели 0 12.2 мм (.480). Серия 4700-4800 — это кнопочные переключатели мгновенного или альтернативного действия. Доступны однополюсные и двухполюсные конфигурации с наконечником для пайки и быстросъемными прямыми клеммами для ПК. Характеристики: Вырез в панели: Ø 12,2 (.480) Контакты встык Кнопка возврата вверху […]

    • 8000 серии

      Кнопочные переключатели мгновенного или альтернативного действия, устанавливаемые на панели, втулка 0 6. 32 (1/4) и 0 11,9 (15/32), одобрено UL. Серия 8000 — это кнопочные переключатели мгновенного или альтернативного действия, устанавливаемые на панели, с длинной втулкой. После нажатия кнопка возвращается в верхнее положение. Выберите однополюсный или двухполюсный, макс. номинальный ток / напряжение с резистивной нагрузкой: […]

    • 9400-9600 серии

      Кнопочные переключатели мгновенного действия Серии 9400 и 9600 представляют собой кнопочные переключатели мгновенного действия.Нормально открытые, нормально закрытые или комбинированные функции. Наконечник для пайки, ПК или клеммы быстрого подключения доступны с позолоченными или серебряными контактами. Доступно дополнительное уплотнение передней панели. Основные характеристики серии 9400 — 9600 включают две длины корпуса, три электрические функции и […]

    • AO1ES-D Серия

      Эргономичный дизайн для оператора.Аварийные упоры серии AO1ES-D 16 мм эргономичны для оператора. С 4 типами приводов, компактным и современным дизайном, эти аварийные остановы безопасны и просты в эксплуатации. Выключатели аварийного останова AO1ES-D предлагают нажатие для выключения / поворот для разблокировки привода и включают зеленый статус заблокирован / разблокирован […]

    • Серия AO2ES-H

      Аварийный останов с высокой степенью защиты.Серия AO2ES-H — это аварийный выключатель с эксклюзивной конструкцией «встроенной безопасности». Сертифицирован по высшим стандартам безопасности: UL 508, CSA 22.2, EN 60947-5-5 и EN 60547-5-1. Для диам. Вырез в панели 22 мм. Простота установки и эксплуатации. Доступна версия с подсветкой. Серия A02ES-H была разработана для обеспечения максимальной […]

    • Серия AO2ES-I

      Простота установки и эксплуатации.Серия Ao2ES-I — это эргономичный выключатель аварийного останова, сертифицированный в соответствии с высшими стандартами безопасности: UL 508, CSA 22. 2 и EN 60947-5-5. Для диам. Вырез в панели 22 мм. Простота установки и эксплуатации. Доступна версия с подсветкой. Основные характеристики: Промышленный диапазон Нажать, чтобы зафиксировать, потянуть или повернуть до […]

    • Коммутатор серии ES

      Аварийный останов для тяжелых условий эксплуатации.Защитный выключатель для тяжелых условий эксплуатации серии ES с диам. Привод диаметром 34 мм из анодированного красного цвета для тяжелых условий эксплуатации. Отличается ударопрочностью IK10, фронтальным уплотнением IP65, IP67 и IP69K и соответствует сертификации EN 60947-5-1. Двухтактная функция ВКЛ-ВКЛ. Основные характеристики включают в себя: Металлический продукт с диам. Втулка 22 мм (рыночный стандарт) Механический срок службы 100 000 циклов […]

    • FD серии

      Кнопочные переключатели с двойным значком и подсветкой.Кнопочные переключатели серии FD с двойной подсветкой представляют собой сочетание привлекательного дизайна и надежности. Серия FD идеально подходит для интегрированных конструкций, где больше не нужны дополнительные переключатели или индикаторы. Серия FD объединяет технологию наложенных друг на друга фильтров, реагирующих только на зеленый и красный свет. […]

    • Серия FP — 24 мм

      Кнопочный переключатель с полной подсветкой, втулка ø 24 мм.Кнопочные переключатели с подсветкой серии FP 24 мм имеют втулку диаметром 24 мм и доступны с полностью подсвечиваемыми поршнями или с выгравированными лазером символами с подсветкой. Эти хорошо заметные продукты идеально подходят для тракторов, автобусов, грузовиков, кранов и автомобилей. Основная особенность серии FP […]

    • Серия FP — 26 мм

      Кнопочные переключатели с полной подсветкой, втулка ø 26 мм.Кнопочные переключатели с подсветкой серии FP 26 мм имеют втулку диаметром 26 мм и защелкиваются. Они доступны с полностью подсвечиваемым поршнем или с подсвеченными лазером символами. Эти хорошо заметные кнопки идеально подходят для тракторов, автобусов, грузовиков, кранов и автомобилей. Основные характеристики […]

    • Серия FP — 30 мм

      Кнопочные переключатели с полной подсветкой, втулка ø 30 мм.Кнопочные переключатели серии FP 30 мм с подсветкой оснащены втулкой диаметром 30 мм и доступны с полностью подсвечиваемым плунжером или с выгравированными лазером символами с подсветкой. Доступны модели с защелкивающимися и резьбовыми втулками. Эти хорошо заметные кнопки идеально подходят для использования в тракторах, автобусах, грузовиках и автомобилях. Основная […]

    • IA серии

      Низкопрофильные кнопочные переключатели для тяжелых условий эксплуатации, втулка ø 16 мм.Привод серии IA состоит из полиуретановой мембраны, которая сжимается при нажатии переключателя. Мембрана запрессовывается во втулку, обеспечивая герметичность передней панели IP67 и высокую устойчивость к морозу и внешним загрязнениям. Материал привода обеспечивает легкость […]

    • IB серии

      Герметичные кнопочные переключатели с защелкивающимся креплением, Ø 12 мм, без фиксации.Панельные переключатели серии IB компактны и легки, а их вес на 50% меньше по сравнению с металлическими моделями. Глубина за панелью 13 мм (.512), тактильная обратная связь, герметичность по IP54, с подсветкой или без подсветки (только для круглого плунжера), дополнительное уплотнение силиконовым колпачком для […]

    • Серия IC

      Кнопочный выключатель мгновенного действия для ограниченного пространства.Серия IC — это линейка кнопочных переключателей мгновенного действия для суровых условий окружающей среды с коротким корпусом для уменьшения глубины за панелью, а также упрощения интеграции даже в самых тесных пространствах. Серия IC имеет металлическую втулку диаметром 12 мм, тактильную обратную связь и имеет степень защиты IP67.

    • IHL серии

      Кнопочные переключатели на эффекте Холла, втулки ø 12 мм, линейные.Панельные переключатели IH Linear версии с пропорциональным выходом идеально подходят для регулирующих клапанов или приводов с регулируемой скоростью. Подходящие области применения включают промышленные средства управления, тяжелое оборудование и другие погрузочно-разгрузочные работы, в которых операторам необходимо контролировать движение и скорость. Основные характеристики включают выходы от 0,5 до 4,5 В. Рабочее усилие […]

    • Серия IHS

      Кнопочные переключатели на эффекте Холла, втулка ø 12 мм.Версия переключателя IH (OFF-MOM) рассчитана на то, чтобы выдерживать большое количество циклов и повторяющиеся толчки. IH Switch идеально подходит для приложений, в которых позиционирование груза имеет решающее значение, включая погрузочно-разгрузочные работы, погрузчики, подъемники, грузовики, ковши и лопаты, а также другие приложения, требующие непрерывной работы. Основные характеристики […]

    • IL серии

      Запечатанная кнопка переключения для толстых панелей с длинной втулкой ø 12 мм.Серия IL — это линейка закрытых кнопочных переключателей мгновенного действия, идеально подходящих для установки на толстые панели или панели переменной толщины. Отличительные особенности, которые имеет серия IL: кнопки мгновенного действия для толстых панелей, с подсветкой или без подсветки, с тактильной обратной связью. плоский круглый привод для дополнительной маркировки, […]

    • IM серии

      Герметичные кнопочные переключатели

      мгновенного действия, втулка Ø 12 мм, кратковременные жесткие, шумные условия, в том числе связанные с вибрациями, требуют использования герметичного переключателя с обязательным подтверждением «щелчка».Серия APEM IM с его сильной и слышимой тактильной обратной связью отвечает этим потребностям. Серия кнопок IM включает механизм мгновенного действия: звуковая тактильная обратная связь, высокое напряжение […]

    • Серия

      IP — мгновенная

      Ø12 мм, мгновенного действия, с подсветкой или без подсветки для суровых условий окружающей среды. Серия IP представляет собой круглый или квадратный привод, доступный во многих различных цветах, с многочисленными вариантами клемм и позолоченными серебряными контактами. Кнопки мгновенного действия с подсветкой или без подсветки для тяжелых условий эксплуатации, степень защиты IP67 и IP69K (модели без подсветки). Тактильная обратная связь, разнообразие […]

    • Серия IQ — с фиксацией

      Герметичные кнопочные переключатели с защелкивающимся креплением, втулка ø 16 мм.Как и серия IR, серия IQ Latching представляет собой серию герметичных кнопочных переключателей с втулкой диаметром 16 мм. Кнопки серии IQ имеют защелкивающийся монтаж, что упрощает и ускоряет установку. Доступны с подсветкой или без подсветки, с защитой IP54. Серия IQ […]

    • Серия IQ — Мгновенная

      Кнопочные переключатели с подсветкой, втулка 16 мм.Серия IQ Momentary — это серия закрытых кнопочных переключателей с защелкивающимся креплением для более простой и быстрой установки. Более быстрая установка = экономия времени и средств. Серия IQ Momentary включает в себя; защелкивающийся монтаж для легкой установки, диам. Втулка 16 мм, тактильная обратная связь, герметичность также IP54. […]

    • Серия IR — с фиксацией

      Герметичные кнопочные переключатели, шина ø 16 мм.Серия герметичных кнопочных переключателей с ИК-фиксацией делится на 2 семейства: стандартные модели и модели с микропереключателем. Стандартные модели включают в себя множество вариантов клемм: под пайку, выводной вывод, прямой ПК, быстроразъемный, а также винтовой. Версия с винтовыми клеммами выдерживает до 4 ампер. Глубина за панелью […]

    • Серия IR — Микровыключатель

      Герметичный кнопочный переключатель, микровыключатель мгновенного действия.Герметичные кнопочные переключатели серии IR Microswitch делятся на 2 семейства: стандартные модели и технологические модели с микропереключателями. Серия IR легко настраивается. Основные характеристики: степень защиты IP67, тактильная обратная связь, встроенный резистор.

    • Серия

      IR — мгновенная

      Кнопочные переключатели с уплотнением, втулка ø 16 мм.Герметичные кнопочные переключатели серии IR Momentary делятся на 2 семейства: стандартные модели и технологические модели с микропереключателями. Стандартные модели включают в себя множество вариантов клемм: под пайку, выводной вывод, прямой ПК, быстроразъемный, нарезанный, а также винтовой. Версия с винтовыми клеммами выдерживает до 4 ампер. Глубина за панелью […]

    • IS серии

      Кнопочные переключатели с уплотнением, резьбовая втулка Ø 12 мм, без фиксации.Серия IS — это кнопочные переключатели с уплотнением и резьбовой втулкой. Компактный и легкий с уменьшением веса на 50% по сравнению с металлическими моделями. Основные характеристики: Глубина за панелью 13 мм (0,512), тактильная обратная связь, степень защиты IP67, с подсветкой или без подсветки (только для круглого плунжера), дополнительно […]

    • IZ — Пластиковый моментальный

      Герметичные кнопочные переключатели с задней установкой, втулка ø 16 мм. Серия IZ Plastic Momentary — это кнопка с задним креплением, доступная в полиамидном или металлическом корпусе. Этот продукт был разработан для снижения затрат на сборку в двух вариантах применения: пайка волной и при использовании разъема. Серия IZ допускает монтаж на панели заподлицо […]

    • Серия IZ — Металлический фиксатор

      Герметичные кнопочные переключатели с задней установкой, втулка ø 16 мм.Серия IZ с металлической защелкой — это кнопка с задним креплением, доступная в полиамидном или металлическом корпусе. Этот продукт был разработан для снижения затрат на сборку в двух вариантах применения: пайка волной и при использовании разъема. Серия IZ допускает монтаж на панели заподлицо […]

    • Серия IZ — Металлический мгновенный

      Кнопочные переключатели с полной подсветкой, втулка ø 30 мм.Серия IZ Metal Momentary — это кнопка с задним креплением, доступная в полиамидном или металлическом корпусе. Этот продукт был разработан для снижения затрат на сборку в двух вариантах применения: пайка волной и при использовании разъема. Серия IZ допускает монтаж на панели заподлицо и […]

    • Серия IZ — Пластиковая защелка

      Герметичные кнопочные переключатели с задней установкой, втулка ø 16 мм.Серия IZ с пластиковым фиксатором — это кнопка с задним креплением, доступная в полиамидном или металлическом корпусе. Этот продукт был разработан для снижения затрат на сборку в двух вариантах применения: пайка волной и при использовании разъема. Серия IZ допускает монтаж на панели заподлицо […]

    • Кулисные переключатели серии KH

      Кулисные переключатели питания с блокировкой, монтаж на панели, защелкивающийся.Серия KH разработана для суровых условий окружающей среды, кулисные переключатели серии KH защищены от случайного срабатывания защитным кожухом. Благодаря стандартному уплотнению передней панели IP69K серия KH является самым прочным продуктом серии K. Из-за панельного уплотнения эта серия […]

    • KL серии

      Кулисные переключатели питания с блокировкой, монтаж на панели, защелкивающийся.Кулисные переключатели питания серии KL доступны с 2 или 3 положениями, с одним положением блокировки. Привод должен быть нажат, чтобы активировать защищенную функцию коромысла. Две рамки защищают разблокирующий привод от несвоевременного срабатывания. Запатентованная интуитивная эргономика. Новые возможности для […]

    • Серия KR

      Кулисные переключатели питания с ультрасовременным дизайном, основанные на изогнутых формах.Серия KR — это версия с подсветкой, лазерное травление позволяет наносить прямую маркировку на коромысло без использования линз. Чтобы упростить и оптимизировать сборку, когда задействовано несколько переключателей, есть дополнительные предложения для панельных монтажных блоков и разъемов. Кулисные переключатели мощности доступны с 2 […]

    • Кнопка M22

      Промышленная кнопка для тяжелых условий эксплуатации с широким набором функций. Линия мощных кнопочных выключателей M22 Industrial предлагает широкий спектр функциональных, привлекательных и эргономичных кнопок с подсветкой и без подсветки, селекторных переключателей, двухтактных кнопок, переключателей с альтернативным действием и переключателей с поворотным механизмом. Полная линия подсветки предлагается только в виде светодиодных светильников для обеспечения высокого качества яркости и до 100 000 […]

    • Q10 серии

      10-миллиметровые светодиодные индикаторы для монтажа на панели.Q10 — это светодиодные индикаторы, монтируемые на панели, с 5-миллиметровыми цветными рассеивающими эпоксидными линзами или 5-миллиметровыми прозрачными в воде сверхяркими светодиодами. Основные характеристики включают в себя: нержавеющую сталь 316L или анодированное покрытие лицевой панели. Формованная утопленная лицевая панель. Напряжение: 2–28 В переменного / постоянного тока. Длинные провода длиной 200 мм. Вариант уплотнения IP67 (EN […]

    • Q12 серии

      12-миллиметровые светодиодные индикаторы для монтажа на панель. Q12 — это светодиодные индикаторы, монтируемые на панели, с 8-миллиметровыми цветными рассеивающими эпоксидными линзами или 8-миллиметровые сверхяркие светодиоды, прозрачные в воде. Основные характеристики: Яркий хром, черный хром или сатиновая серая лицевая панель. Выступающие, утопленные и утопленные лицевые панели. Напряжение: 2–220 В переменного тока.

    • Q14 серии

      14-миллиметровые светодиодные индикаторы для монтажа на панели.Серия Q14 представляет собой монтируемые на панели светодиодные индикаторы с 10-миллиметровой цветной эпоксидной линзой и 10-миллиметровым водным прозрачным супер ярким светом. Основные характеристики: Яркий хром, черный хром или сатиновая серая лицевая панель. Клеммы 22 В переменного тока: 2,8 […]

    • Q16 серии

      16-миллиметровые светодиодные индикаторы для монтажа на панели.Q16 — это светодиодные индикаторы, монтируемые на панели, с 10-миллиметровыми цветными рассеивающими эпоксидными линзами или 10-миллиметровыми сверхъяркими светодиодами, прозрачными в воде. Основные характеристики: Металлическая лицевая панель: Яркий хром, черный хром или сатиновый серый безель. Выраженный, утопленный и утопленный лицевый элемент. Напряжение: 2–220 В переменного тока […]

    • Q19 серии

      19-миллиметровые светодиодные индикаторы для монтажа на панели.Q19 — это светодиодные индикаторы, монтируемые на панели, с 10-миллиметровыми цветными рассеивающими эпоксидными линзами или 10-миллиметровыми сверхъяркими светодиодами, прозрачными в воде. Основные характеристики: Металлическая лицевая панель: Яркий хром, черный хром или матово-серый безель. Выраженный, утопленный и утопленный лицевый элемент. Напряжение: 2–220 В переменного тока. Клеммы: […]

    • Q22 Серия

      Светодиодные индикаторы для монтажа на панели 22 мм.Q22 — это панель; установленный светодиодный индикатор с 18-миллиметровым цветным рассеивателем из эпоксидной смолы. Основные характеристики: лицевая панель. Покрытие: глянцевый хром, сатиновый серый, черный или гольф, нержавеющая сталь и алюминий. Выступающий, заподлицо, утопленный и в виде лицевой панели камеры. Напряжение: 5,5 В постоянного тока — 220 В переменного тока. Клеммы: 2,8 x 0,8 припоя […]

    • Q6 серии

      06 мм Светодиодные индикаторы для монтажа на панели.Q6 — это светодиодные индикаторы для панельного монтажа с 3-миллиметровыми цветными рассеивающими эпоксидными линзами или 3-миллиметровые сверхяркие светодиоды, прозрачные для воды. Основные характеристики: Яркий хром, черный хром или сатиновая серая лицевая панель. Выступающие, утопленные и скрытые лицевые панели. Напряжение: 2–28 В постоянного тока. Клеммы: 2,0 x 0,5 наконечник под пайку / крепление, […]

    • Q8 серии

      Светодиодный индикатор для монтажа на панель 08 мм.Q8 — это светодиодный индикатор, устанавливаемый на панели, с 5-миллиметровыми цветными рассеивающими эпоксидными линзами или 5-миллиметровыми сверхъяркими светодиодами, прозрачными для воды. Основные характеристики: Яркий хром, черный хром или сатиновая серая лицевая панель. Выступающие, утопленные и утопленные лицевые панели. Напряжение: 2–28 В постоянного тока. Клеммы: 2,8 x 0,8 […]

    • Коммутатор HFNR

      Кулисный переключатель на эффекте Холла, передний, нейтральный, обратный HFNR компактный, прочный и надежный, идеально подходит для установки на ручке или на панели.Этот 3-позиционный переключатель обеспечивает комфорт оператора, уменьшая движение, необходимое для изменения направления или переключения передач. Подсветка обеспечивает улучшенную видимость; что позволяет легко увидеть их при плохом освещении или в ночное время. Электроника […]

Твердотельные реле и контакторные реле | Новые продукты

Дом Продукты новые продукты
  • США и Канада +1 (877) 502 5500
  • Латинская Америка +1 (877) 502 5500
  • Австрия +44 (0) 1202 416193
  • Бельгия +32 (0) 2460 4413
  • Франция +33 (0) 170 791 389
  • Германия +49 (0) 180 3000 506
  • Италия +39 (0) 236 026 567
  • Испания +34 902 876217
  • Швейцария +44 (0) 1202 416193
  • Нидерланды +31 (0) 71582 0068
  • Великобритания +44 (0) 1202 416193
  • Другое, Европа, Ближний Восток и Африка +44 (0) 1202 416193
  • Китай +86 (21) 2306 1686
  • Южная Корея +82 31 601 2088
  • Индия +91 80 6792 0879
  • Восточная Азия и Тихоокеанский регион +852 3960 6473
Вернитесь назад

У Crydom есть четкое видение будущего. Наш более чем 40-летний опыт работы в технологии твердотельных реле и обширные знания рынка позволяют нам оставаться в авангарде инноваций на рынке твердотельных реле / ​​контакторов. Наши опытные инженеры по исследованиям и разработкам постоянно работают над созданием более эффективных, надежных и безопасных продуктов.

Откройте для себя некоторые из новейших решений твердотельной коммутации, которые Crydom может предложить, и которые сделали нас бесспорным лидером в технологии твердотельных реле для любых приложений нагрузки.

Серия SOLICON DRC, новые модели со вспомогательными контактами EMR 3 фазы и реверсивные модели двигателя

Линия твердотельных контакторов SOLICON DRC серии

Crydom теперь доступна со вспомогательными контактами EMR. Эта инновационная линейка компактных твердотельных контакторов предлагает 18 новых моделей, созданных для расширения существующего предложения.

Дополнительные контакты

EMR доступны для моделей с 3-фазным контактором (вход 18–30 В переменного / постоянного тока) и для моделей с реверсивным двигателем (вход 18–30 В постоянного тока) во всех доступных номиналах и конфигурациях, с 2 или 3 управляемыми ножками.Эти вспомогательные контакты могут работать с небольшими нагрузками постоянного или переменного тока, что позволяет твердотельным контакторам серии SOLICON DRC охватывать гораздо более широкий спектр приложений.

Характеристики серии SOLICON DRC включают:

  • Мощность контроллера двигателя 7,6 А
  • Максимальная частота коммутации 9000 циклов в час
  • Номинальный ток короткого замыкания 100 кА
  • Встроенная защита от перенапряжения
  • Сверхэффективная конструкция терморегулятора (запатентована)
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • лошадиных сил

Узнайте больше о новых моделях SOLICON DRC Series 3 Phase & Motor Reversing.

Просмотрите брошюру серии SOLICON DRC

Узнайте, как установить контакторы SOLICON серии DRC

Новые серии PMP — это многофункциональные пропорциональные контроллеры, монтируемые на панели, для использования с линейкой продуктов NOVA22 SSR.

Пропорциональные контроллеры серии PMP полностью настраиваются с помощью переключателя выбора параметров, который позволяет устанавливать метод управления и тип управляющего входа.Используя технологию на основе микроконтроллеров, эти SSR обеспечивают точное управление мощностью, подаваемой на однофазную нагрузку с номиналами до 90 А при напряжении от 90 до 600 В переменного тока.

Другие особенности серии PMP:

  • 3 Рабочий диапазон: 280 В переменного тока, 530 В переменного тока или 600 В переменного тока
  • Выбираемый режим работы (фазовый угол или импульсное зажигание) и управляющий вход
  • Выходные заделки «Элеватор винтовой»
  • Диапазон напряжения питания 8-30 В постоянного тока
  • Функция адаптивной рабочей частоты 50/60 Гц

Подробнее о новой серии PMP.

Прочтите пресс-релиз серии PMP

Взгляните на листовку серии PMP

Узнайте больше, посетив мини-сайт NOVA22!

Новые и улучшенные SSR серии EL, выход переменного и постоянного тока

Модернизированная серия EL теперь предлагает более высокую номинальную мощность 30 А при 24–280 В переменного тока и 10 А при 3–100 В постоянного тока, что делает ее самым мощным семейством мини-шайб SSR на рынке.

Это новое поколение твердотельных реле поставляется с предварительно установленной тепловой подушкой, входным светодиодным индикатором состояния, дополнительной встроенной защитой от перенапряжения, доступной для моделей с нулевым напряжением 30 А, и дополнительной моделью с изогнутыми под углом 90 ° клеммами для приложений, где пространство ограничено.

Другие особенности серии EL:

  • Замкнутый выход SCR с низким током утечки в выключенном состоянии (модели переменного тока)
  • Выход Mosfet с малым тепловыделением (модели постоянного тока)
  • Гибкие варианты управляющего напряжения 5, 12 и 24 В постоянного тока
  • Корпус соответствует требованиям IEC60335-1 (Безопасность бытовой техники)
  • Выходы нулевого напряжения или мгновенного включения (модели переменного тока)

Узнайте больше о новых моделях серии EL, выходах переменного и постоянного тока.

Прочитать пресс-релиз серии EL

Взгляните на листовку серии EL

Этот дополнительный модуль специально разработан для использования с моделями контакторов серий PM22 для монтажа на панели и на DIN-рейку.

Модуль DRML1 обнаруживает частичный или полный отказ нагрузки до 8 нагрузок при общем токе от 1.2 А до 50 А при 600 В переменного тока. Этот гибкий дополнительный модуль позволяет пользователю выбрать максимальное значение тока 20 А или 50 А, работает с минимальным обнаруживаемым значением частичной нагрузки 150 мА и включает регулируемую задержку срабатывания сигнализации (0,1 с, 1 с или 5 с). , выбирается с помощью переключателя параметров. Другие особенности продукта включают:

  • Обнаружены аварийные сигналы: пониженный ток, перегрузка по току, разомкнутое сетевое напряжение, отказ SSR
  • Выход сигнала тревоги: открытый коллектор PNP, 6-28 В постоянного тока, 100 мА
  • До 128 модулей можно подключить параллельно
  • Рабочая температура: от -25 ° C до + 70 ° C
  • Многоцветный светодиод с индикацией состояния входа и аварийной сигнализации

Подробнее о модуле DRML1.

Прочтите пресс-релиз DRML1

Просмотрите флаер модуля контроля нагрузки

Инновационная линейка твердотельных контакторов SOLICON DRC серии

Crydom расширяется, чтобы покрыть более широкий спектр потребностей клиентов. Это семейство теперь включает 52 новых модели в следующих конфигурациях:

  • Твердотельный контактор DRC3P с более высоким диапазоном рабочего напряжения (до 600 В переменного тока, ) для большинства приложений.Доступен с двумя или тремя управляемыми ножками.
  • Реверсивный твердотельный контактор DRC3R , теперь с улучшенным входом управления 18–30 В постоянного тока, совместимым с большинством твердотельных выходов , используемых в ПЛК и других цифровых контроллерах. Включает функцию блокировки управления, которая позволяет в безопасном режиме работать только в выключенном, прямом и обратном направлении.

Основные характеристики серии SOLICON DRC:

  • 7.Твердотельные контакторы
  • , рассчитанные на контроллер двигателя на 6 ампер
  • Подходит для стандартной 35-мм DIN-рейки
  • Светодиодный индикатор состояния входа
  • Управление переменным или постоянным током
  • Выход нулевого напряжения (резистивные нагрузки) или мгновенного включения (индуктивные нагрузки)
  • Встроенная защита от перенапряжения
  • Сверхэффективная конструкция терморегулятора (запатентована)
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • лошадиных сил

Узнайте больше о новых моделях серии SOLICON DRC с 3 фазами и реверсивным двигателем.

Просмотреть обновленную брошюру серии SOLICON DRC

Прочтите обновленную инструкцию по установке серии SOLICON DRC

Crydom DRH Series , мощное семейство твердотельных контакторов с выходом переменного тока. Эти контакторы для монтажа на DIN-рейку, основанные на стандарте IEC, используют ту же самую передовую технологию и корпус шириной 45 мм, что и твердотельные контакторы SOLICON DRC, но с дополнительными расширенными функциями, такими как улучшенная тепловая конструкция, встроенная защита от перегрева и встроенный выход аварийной сигнализации.

Контакторы DRH серии доступны в 2 различных конфигурациях: с 2 или 3 управляемыми ножками, обе с нулевым напряжением или с выходом мгновенного включения.

Благодаря повышенной мощности до 20 А на канал, твердотельные контакторы DRH серии являются идеальным решением для систем отопления в различных сегментах рынка, таких как пластик, упаковка, HVAC, продукты питания и напитки, полиграфия и медицина.Их компактный размер и простая установка делают эти твердотельные контакторы идеальными для замены электромеханических контакторов в соответствии с коммерческими и промышленными потребностями.

  • Номинальное напряжение до 600 В переменного тока, 18 А (3 управляемых плеча), 20 А (2 управляемых плеча)
  • Встроенная защита от перенапряжения
  • Встроенная защита от перегрева
  • Аварийный выход при перегреве
  • Закрытый радиатор исключает необходимость подключения защитного заземления
  • Управляющий вход 4-32 В постоянного тока или 90-280 В переменного тока
  • Многоцветный светодиод с индикацией состояния входа и аварийной сигнализации
  • UL 100 кА Номинальный ток короткого замыкания
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • лошадиных сил

Узнайте больше о серии DRH.

Посмотреть рекламный проспект серии DRH

Прочитать пресс-релиз DRH Series

Твердотельные реле переменного и постоянного тока NOVA22 предлагают универсальность и большую мощность в компактном корпусе, доступном как на DIN-рейке ( DR22, серия ), так и на панели ( PM22 серия ). NOVA22 — единственные на рынке твердотельные реле 22,5 мм с номинальным током до 95 А в версии для монтажа на панели и до 35 А в версии для монтажа на DIN-рейку.

Твердотельные реле серии

NOVA22 доступны с несколькими полезными опциями, включая съемные входные разъемы (доступны со стандартными винтовыми или пружинными клеммами) и инновационное винтовое выходное соединение «Лифт», которое позволяет использовать кольцевые или клеммные клеммы. Модели NOVA22 DR22 внесены в список C-UL-US, а модели PM22 признаны C-UL-US, в то время как все модели с выходом переменного тока также сертифицированы TUV в соответствии со стандартом EN62314.

  • Варианты входного напряжения 4-32 В постоянного тока, 90-280 В переменного / постоянного тока или 18-52 В переменного / постоянного тока
  • Доступен в конфигурации реле или контактора
  • Светодиодный индикатор входа
  • Внутренняя защита от перенапряжения
  • Выход нулевого напряжения или мгновенного включения
  • Номинальный ток короткого замыкания 100 кА
  • Максимум I 2 t значение 8320 A 2 сек (подходит для использования с автоматическими выключателями)

Узнайте больше, посетив мини-сайт NOVA22!

Узнайте больше о выходе переменного тока DR22, выходе постоянного тока DR22 и выходе переменного тока PM22.

Посмотреть брошюру NOVA22

Посмотрите раздаточный материал NOVA22 и CKR

Прочитать пресс-релиз NOVA22

Новые твердотельные реле от Crydom

Как пионеры в технологии полупроводниковой коммутации, мы продолжаем поиск постоянных улучшений и инноваций в наших продуктах.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
