Твердотельные реле переменного тока однофазные: Твердотельные реле ✔ купить в интернет-магазине в Москве, цены

Содержание

принцип работы, виды, схема подключения

Сегодня твердотельные реле переменного тока однофазные нашли широкое применение в промышленности. Эти приборы обладают небольшими габаритами и отличаются высокой надежностью. Твердотельные реле (ТТР) легко подключить, и с этой работой справится даже начинающий электрик. Единственным фактором, сдерживающим широкое распространение этих устройств в быту, является более высокая стоимость в сравнении с классическими электромеханическими приборами.

Принцип работы

Твердотельное реле предназначено для управления электроцепями. В отличие от классических реле, они не имеют подвижных контактов, а коммутация происходит с помощью полупроводниковых приборов. Большинство моделей ТТР имеют похожую схемотехнику, а внесенные производителями изменения практически не влияют на принцип их работы.

Структура прибора содержит:

Вход.
Оптические развязки.
Триггерные цепи.
Цепи защиты и коммутации.

Роль входа выполняет первичная электроцепь, содержащая последовательно подключенное сопротивление на постоянном изоляторе. Входная цепь принимает сигнал и передает команды на цепь коммутации. Оптическая развязка необходима для изоляции входной и выходной электроцепи. Именно от этого элемента конструкции зависит вид ТТР и принцип работы прибора.

Задача триггерной цепи состоит в обработке входного сигнала и последующего переключения выходного. Она может входить в состав оптической развязки либо является отдельным элементом конструкции.

Для подачи питающего напряжения на нагрузку в устройстве присутствует коммутационная цепь. В ее состав входят полупроводниковые приборы — симистор, транзистор и диод.

Принцип работы твердотельного реле заключается в управлении контактами, передающими напряжение на реле. Для приведения контактов в действие необходим активатор. Если устройство предназначено для работы в трехфазной цепи, то его роль выполняет тиристор либо симистор. В твердотельном реле постоянного тока в качестве активатора используется транзистор.

Область применения и преимущества

В сравнении с классическими реле ТТР имеют много достоинств. Если не относительно высокая стоимость этих приборов, они значительно шире использовались бы в быту.

Среди их основных преимуществ можно отметить:

Низкий показатель электропотребления.
Отличаются высоким быстродействием.
Отсутствие шума во время работы.
После подключения к цепи ТТР не создают электромагнитные помехи.
Длительный срок эксплуатации.

Эти приборы нашли широкое применение в промышленности. Они используются для управления электромоторами, регулирования уровня освещения и т. д.

Основные виды

Эти приборы принято классифицировать по нескольким показателям. В первую очередь речь идет о типе контролирующего напряжения — постоянного и переменного тока. Устройства постоянного тока предназначены для работы в электроцепях с напряжением 3−32 В. Они

отличаются высокой надежностью, оснащаются светодиодной индикацией, а диапазон рабочих температур составляет от -30 до 60 градусов. Также существуют приборы с ручным управлением, которые можно настроить на нужный тип работы.

В соответствии с видом нагрузки ТТР бывают однофазными и трехфазными. Приборы, предназначенные для трехфазных цепей, способны контролировать ток в диапазоне 10−120 А сразу на всех фазах. Среди этих устройств особое место занимают реверсивные реле, отличающиеся бесконтактной коммутацией. Они часто используются в сочетании со специальными приборами, обеспечивающими надежную защиту от ложных срабатываний.

Реле твердотельное однофазное позволяет коммутировать электроток при его переходе через нулевую отметку, а рабочий диапазон токов составляет 10−500 А.

Особенности подключения

С этой работой может справиться практически каждый домашний мастер. Чтобы прибор начал функционировать, на входные клеммы достаточно подать питающее напряжение, соблюдая полярность. В качестве примера можно рассмотреть подключение твердотельного реле к системе освещения:

В точке монтажа ТТР нужно сделать разрыв фазного проводника.
Устройство подключается в разрыв клеммами для коммутации.
На управляющие контакты в соответствии с полярностью подается питающее напряжение.

Следует обратить внимание на то, что управляющая цепь подключается через пусковую кнопку. Достаточно кратковременной подачи напряжения для открытия полупроводникового элемента конструкции и последующего замыкания цепи. Чаще всего твердотельные реле монтируются на DIN-линейку.

При выборе прибора необходимо ориентироваться технические характеристики цепи питания, а также условия эксплуатации реле. Подключение ТТР к цепи не должно вызвать серьезных проблем.

Однофазные твердотельные реле в корпусе промышленного исполнения

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.Одним из важнейших параметров для выбора твердотельного реле является ток нагрузки. Для надежной и длительной эксплуатации необходимо выбирать реле с запасом по току, но при этом надо учитывать и пусковые токи, т.к. реле способно выдерживать 10-ти кратную перегрузку по току только в течение короткого времени (10мс).

Так при работе на активную нагрузку (нагреватель) номинальный ток реле должен быть на 30-40% больше номинального тока нагрузки, а при работе на индуктивную нагрузку (электродвигатель) необходимо учитывать пусковой ток, и запас по току должен быть увеличен в 6-10 раз.

Особенности реле:

Низкий уровень электромагнитных помех
Управляющее напряжение 3-32V DC, 70-280V AC

Высокий диапазон коммутационных токов
Отсутствие дребезга контактов и искрения при переключениях
Отсутствие акустического шума
Низкое энергопотребление
Высокое быстродействие

Расшифровка номенклатуры

GDH – Вид твердотельного реле
- GDH – однофазное твердотельное реле (10 – 120А)
- GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
- GTH – трехфазные твердотельные реле (10 – 120А)
- GTR – реверсивные твердотельные реле (10 – 40А)
40 – рабочий ток 40А (от 10 до 500А)
48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
ZD3 – тип управляющего сигнала (способ коммутации)
- VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
- LA – аналоговый сигнал 4-20мА (фазовое управление)
- VD – аналоговый сигнал 0-10V DC (фазовое управление)
- ZD – управление 10-30V DC (коммутация при переходе через ноль)
- ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
- ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
- DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
		100A	120A		150A	200A
480V AC “перекл. в 0″	3-32V DC	GDM10048ZD3	GDM12048ZD3		GDM15048ZD3	GDM20048ZD3
	80-280V AC	GDM10048ZA2	GDM12048ZA2		GDM15048ZA2	GDM20048ZA2

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
		250A	290A	400A		500A
480V AC “перекл. в 0″	3-32V DC	GDM25048ZD3	GDM29048ZD3	GDM40048ZD3		GDM50048ZD3
	80-280V AC	GDM25048ZA2	GDM29048ZA2	GDM40048ZA2		GDM50048ZA2

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле	GDHxxxxxZD3	GDHxxxxxZA2
Коммутируемое напряжение	24-480V AC
Управляющее напряжение	3-32V DC	80-280V AC
Потребляемый ток в цепи управления	3-25mA	≤12mA
Напряжение вкл. /выкл.	3V DC/1,5V DC	80V AC/50V AC
Максимальное пиковое напряжение	800V AC
Падение напряжения в цепи нагрузки	≤1,5V AC
Ток утечки (выключенное состояние)	≤10мА
Время переключения	10мс
Светодиодная индикация	есть
Напряжение пробоя	2500V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Температура окружающей среды	-20…+75°C
Относительная влажность	≤95º (без образования конденсата)
Габаритные размеры	94х25х38мм (100А, 120А), 94х34х38мм (150-290А) 115х53х53мм (400А, 500А)
Способ монтажа	Винтами на монтажную поверхность
Масса	≤500г (зависит от номинала тока)

Схемы подключения:

GDHxxxxxZD3

GDHxxxxxZA2

Внешний вид и габаритные размеры:

схема подключения, устройство, характеристики и управление

На чтение 9 мин. Просмотров 85 Опубликовано 03.06.2019 Обновлено 23.05.2019

Для контроля различного электронного оборудования требуется прибор, отличающийся миниатюрными размерами и высокой степенью надежности. К таким устройствам относятся твердотельные реле постоянного и переменного тока. Они нашли свое применение в бытовых и промышленных условиях. Реле можно самостоятельно собрать и установить своими руками без особых трудностей. Единственный критерий, препятствующий широкому распространению устройства – его стоимость. Прежде чем использовать твердотельное реле, нужно разобраться с его параметрами, принципом работы, конструкцией.

Принцип работы

Устройство твердотельного реле

Твердотельное реле – это модульный полупроводниковый прибор, используемый для замыкания и размыкания электрических сетей. Он представлен в виде транзисторов, симисторов, тиристоров. Твердотельные реле также называются SSR (solid state relay).

Основные компоненты, из которых состоит реле:

входной узел;
предохранители;
триггерная цепь;
развязка;
узел переключения;
защитная цепь;
выходной узел.

Большая часть твердотельных реле применяется для автоматики, подключенной к электросети 20-480 Вольт.

Принцип действия устройства прост. В корпус реле входят два контакта и два управляющих провода. Их число может изменяться в зависимости от фаз, которые были подключены. Под действием напряжения происходит переключение основной нагрузки.

Работая с реле, нужно учитывать, что под высокими напряжениями есть риск появления небольших токов утечки, которые могут навредить технике. Это связано с тем, что в реле остается небольшое сопротивление.

Известные модели

Расшифровка маркировки

Основные характеристики зависят от многих факторов. К популярным отечественным моделям, произведенным фирмами КИПпрбор, Протон, Cosmo, относятся:

ТМ-О. Устройства со встраиваемой схемой «ноль», через которую проходит переход фазы.
ТС. Модели, которые выключаются в любой момент времени.
Наиболее популярные и используемые – ТМВ, ТСБ, ТСМ, ТМБ, ТСА. Они обладают выходной RC цепью.
Тс/ТМ – силовые. Токи достигают значений 25 мА.
ТСА, ТМА – применяются в чувствительных приборах.
ТСБ, ТМБ – низковольтные модели. Напряжение не превышает 30 В.
ТСВ, ТМВ – высоковольтные. Напряжение достигает 280 В.

К иностранным аналогам относятся изделия, произведенные фирмами Carlo Gavazzi, Gefran, CPC.

Расшифровка

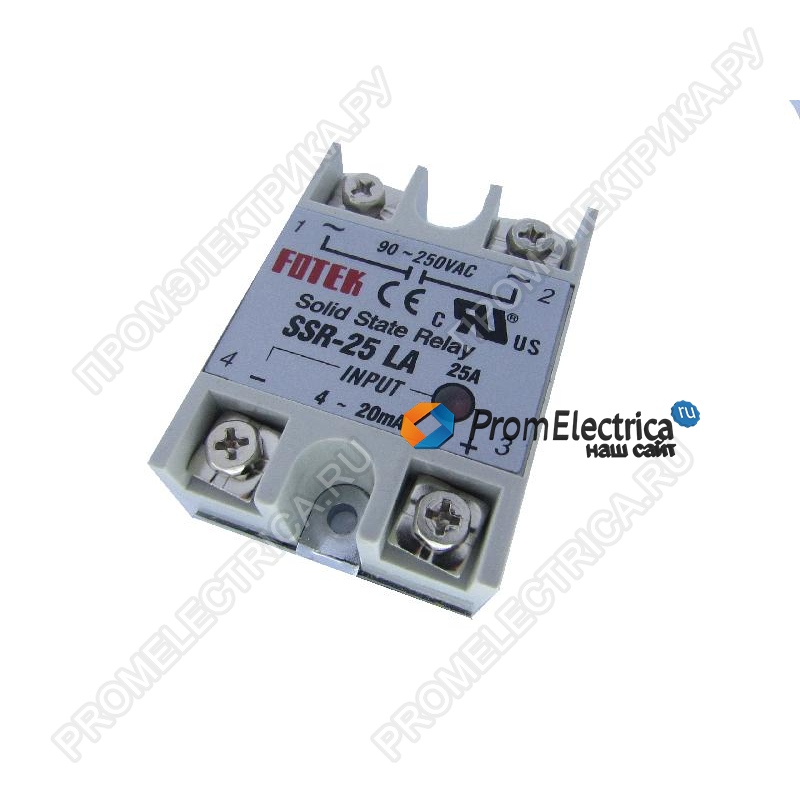

Модели SSR, TSR (однофазные и трехфазные соответственно) являются самыми популярными. Их сопротивление равно 50 Мом и более при напряжении 500 В.

Записывается обозначение как SSR -40 D A H. SSR или TSR обозначает число фаз. 40 – нагрузка в Амперах. Буквой обозначается сигнал на входе (L 4-20 мА, D – 3-32 В при постоянном токе, V – переменное сопротивление, A – 80-250 В при переменном токе). Следующая буква – входное напряжение (А – переменное, D – постоянное). Последняя буква – диапазон выходных напряжений (Н – 90-480 В, нет буквы – 24-380 В).

Особенности работы с устройством

Реле однофазное 220В

При работе с твердотельным реле 220в (управление 220), нужно придерживаться следующих правил:

Соединение должно осуществляться винтовым способом. Оно является достаточно надежным. Спайка частей не нужна, скрутка запрещена.
Нельзя допускать попадания пыли, воды и металлических предметов на реле. Они приводят к выходу из строя компонента.
Нельзя прикладывать недопустимые внешние воздействия на корпус. К ним относятся заливание жидкостью, удары, вибрации, падения.
Не трогать прибор во время работы. Корпус нагревается, из-за чего человек может получить ожог.
Не устанавливать реле рядом с легковоспламеняемыми предметами.
Перед подключением цепи следует убедиться в корректности собранных соединений.
При нагреве корпуса выше 60 градусов требуется установка дополнительного охлаждения с помощью радиаторов.
Нельзя допускать появления короткого замыкания на выходе.

При соблюдении требований к эксплуатации реле будет выполнять свою работу надежно и качественно весь заявленный срок.

Преимущества и недостатки

Твердотельные реле имеют ряд положительных качеств перед электромеханическими аналогами. К ним относятся:

Долговечность. Полупроводниковый прибор способен выдержать до десятков тысяч циклов включения и выключения.
Создается качественное подключение.
Грамотный контроль нагрузки.
Высокое быстродействие.
Отсутствие электромагнитных помех в замкнутой сети.
Быстрое срабатывание.
Бесшумность работы.
Миниатюрные размеры.
Отсутствие дребезгов контактов.
Высокая производительность.
Возможность плавного перехода между сетями постоянного и переменного тока. Зависит от мощности и типа прибора.
Широкая область применения.
Выдерживает перегрузки в 2000.
Защита от резких и больших скачков напряжения и тока.

Есть и ряд минусов, из-за которых электромеханическое реле может быть выгоднее в применении. В первую очередь это высокая стоимость изделия и сложность его покупки. Приобрести твердотельные реле можно только в профессиональном специализированном магазине электронных компонентов. Сложности возникают и при первичной коммутации – могут появиться высокие скачки тока. Возникающие в процессе работы микротоки также негативно сказываются на реле.

На работу устройства накладываются и эксплуатационные требования – в помещении должен быть нормальный уровень пыли и влажности. Оптимальные значения можно найти в документации к реле.

Твердотельные реле не могут работать с приборами, напряжение которых превышает 0,5 кВ. Повышение рекомендуемых значений может привести к расплавлению контактов.

Области применения

Область применения

Несмотря на высокую цену, твердотельные реле активно применяются в различных сферах. Они успешно справляются со следующими задачами:

Регулирование температуры с помощью тэна.
Поддержка нужной температуры в технологических процессах.
Коммутация управляющих цепей.
Замена пускателей бесконтактного типа.
Управление электрическими двигателями.
Контроль нагрева трансформаторов.
Регулирование уровня подсветки.

В каждом случае используется определенный тип реле.

Классификация твердотельных реле

Трехфазное реле

Полупроводниковые твердотельные реле можно классифицировать по разным показателям. По особенностям контролирующего и коммутируемого напряжения выделяют:

Твердотельные реле постоянного тока. Их используют в цепях постоянного электричества с мощностью от 3 до 32 Ватт. Отличаются высокими удельными характеристиками, наличием светодиодной индикации, надежностью. Рабочий температурный диапазон достаточно широк и составляет от -30 до +70 градусов.
Реле переменного тока. Они отличаются низким уровнем электромагнитных помех, отсутствием шумов, малым потреблением электроэнергии. Диапазон рабочих мощностей составляет от 90 до 250 Вт.
Реле с ручным управлением. С помощью таких устройств можно самостоятельно регулировать режим работы.

По типу напряжения выделяются однофазные и трехфазные реле. Однофазные приборы используются в сетях с силой тока от 100 до 120 А или от 100 до 500 А. В них управление осуществляется за счет получения аналогового сигнала и переменного резистора. Трехфазные реле используются для коммутации на трех фазах одновременно. Сила тока 10-120 А. Трехфазные модели служат дольше однофазных.

В отдельную группу из трехфазных твердотельных реле выделяют устройства реверсивного типа. Они отличаются маркировкой и бесконтактным соединением. Основной функцией является надежная коммутация каждой цепи по отдельности. Они защищают цепь от ложных срабатываний. Основное применение нашли в асинхронных двигателях. Для работы с реле необходима установка предохранителя или варистора.

По методу коммутации реле классифицируются так:

устройства емкостного или редуктивного типа, а также приборы слабой индукции;
со случайным или мгновенным срабатыванием;
с фазным управлением.

По конструкции можно выделить модели, устанавливающиеся на дин рейку и на специальную планку переходного типа.

Советы по выбору

Предохранитель от повышения нагрузок

Купить твердотельные реле можно только в специализированном магазине электронной техники. Опытные специалисты помогут подобрать лучшее устройство для определенных целей. На стоимость изделия влияют следующие факторы:

тип реле;
наличие фиксирующих механизмов;
материал корпуса;
время включения;
фирма-изготовитель и страна производства;
мощность;
необходимая энергия;
габариты.

При покупке важно учесть, что должен быть запас по мощности, превышающий рабочую в несколько раз. Это убережет реле от поломок. Также дополнительно используются специальные предохранители. К самым надежным относятся:

G R – используются в широком диапазоне нагрузок, отличаются высоким быстродействием.
G S – работают во всем диапазоне токов. Надежно защищают устройство от превышения нагрузки электросети.
A R – защищают компоненты полупроводникового устройства от короткого замыкания.

Такие приборы обеспечивают высокую защиту от поломок. Их стоимость сопоставима с ценой самого реле. Меньшими защитными свойствами и, соответственно, меньшей стоимостью обладают предохранители классов B, C, D.

Для надежной и стабильной работы реле нужно подобрать охлаждающий радиатор. Особенно это актуально при превышении температуры выше 60 градусов. Запас тока для обычного реле должен превышать рабочие токи в 3-4 раза. При работе с асинхронными двигателями этот показатель должен увеличиться до 8-9 раз.

Схемы подключения

Существуют различные способы подключения твердотельных полупроводников. Они зависят от особенностей подключаемой нагрузки. Дополнительно в схему могут включаться различные элементы управления.

К наиболее используемым схемам относятся:

Нормально-открытая. Нагрузка находится под напряжением при наличии управляющего сигнала.
Нормально-закрытая. Нагрузка находится под напряжением при отсутствии управляющего сигнала.
Управляющее и нагрузочное напряжение равны. Используется для работы в сетях постоянного и переменного тока.
Трехфазное. Может подсоединяться по-разному – «звезда», «треугольник», звезда с нейтралью».
Реверсивное. Разновидность трехфазного реле. Включает в себя 2 контура управления.

Прежде чем собирать схему, ее нужно нарисовать на бумаге.

Подключение к сети производится через пускатели или контакты. При использовании трехфазного реле все 3 фазы должны быть подключены к соответствующим клеммам, расположенным сверху прибора. Маркируются верхние фазные контакты буквами A, B C, ноль – N.

На устройстве есть и нижние клеммы, маркирующиеся цифрами 1, 2, 3. Подключаются они по следующему алгоритму:

1 – к выходу катушки в контакторе.
3 – на любую фазу, которая проходит в обход реле.
2 – к нулю сети.

Силовые элементы подключаются следующим образом: фазы под напряжением нужно подсоединить к соответствующим клеммам на контакторе; нагрузочные проводники – на выход контактора; нули объединяются на общей шине в распределительной коробке.

Настройка реле будет рассмотрена на примере VP 380 А:

Устройство включить в сеть.
Посмотреть на дисплей. При отсутствии напряжения будут мигать цифры. Появление черточек сигнализирует об изменении чередования фаз или отсутствии одной из них.

В нормальном состоянии электросети примерно через 15 секунд должны замкнуться контакты 1 и 3, подающие питание на катушку и в сеть.

Если подключение выполнено неверно, экран будет мигать. Тогда нужно проверить его правильность. Выставить необходимые настройки можно с помощью кнопок на корпусе. Кнопки с треугольниками отвечают за выставление нужных пределов.

устройство, принцип работы, виды, схемы подключения

При организации логических схем управления оборудованием в качестве коммутаторов используются различные виды реле. В связи с развитием и совершенствованием полупроводниковых приборов на смену классическим логическим элементам пришло твердотельное реле (ТТР). Для чего используется, как устроен и как функционирует данный вид устройств, мы рассмотрим в данной статье.

Назначение

Сфера применения твердотельного реле достаточно обширна и охватывает самые разнообразные отрасли промышленности и народного хозяйства. Их используют в таких системах, где по условиям эксплуатации можно исключить периодический контроль состояния коммутатора. Твердотельные приборы устанавливаются в оборудовании с частыми коммутациями, где классические подвижные контакты не справляются с работой и перегорают. Или в таких электроустановках, где недопустимо искрообразование при разрывании или замыкании цепи контактной группой.

Помимо этого твердотельные реле характеризуются малыми габаритами, что делает их весьма привлекательной альтернативой для слаботочного оборудования. Они применяются в электронике и бытовых устройствах, а также труднодоступных местах, где после ввода прибора в работу отсутствует возможность технического обслуживания.

Основными направлениями, в которых вы часто встретите твердотельное реле, являются:

нагревательные электроприборы с ТЭНами, спиралями для контроля температуры нагревания;
контроль температурных режимов в технологических процессов;
отслеживание рабочих режимов силовых трансформаторов;
регулировка степени освещенности или включение освещения в зависимости от времени суток;
применение в качестве датчика движения;
включение и отключения электродвигателей, переключение различных режимов их работы;
в качестве электронных ключей силовых и слаботочных электроустановок;
как коммутаторы станочного оборудования, в котором нужна высокая частота срабатывания;
для переключения позиций в источниках бесперебойного питания.

Стоит отметить, что повсеместная автоматизация технологических процессов все чаще задействует твердотельное реле в качестве коммутационного устройства.

Устройство

Конструктивно твердотельное реле представляет собой расширенный вариант полупроводникового ключа. В состав устройства входят резисторы, транзисторы, симисторы или тиристоры, которые и лежат в основе их работы. За счет того, что вся конструкция имеет монолитную структуру – единый блок, реле и получило название твердотельного.

Рис. 1. Устройство твердотельного реле

Условно все устройство можно разделить на несколько блоков:

Входной узел – используется для подачи управляющего сигнала. В состав узла входит токоограничивающий резистор и устройство для передачи сигнала на коммутирующий элемент.
Триггерный узел – применяется для обработки получаемых сигналов. Как правило, является частью линии оптической развязки, но может устанавливаться и отдельно от нее.
Узел оптической развязки – осуществляет гальваническое разделение основного участка и контролирующего. Является неотъемлемой составляющей реле переменного тока. От конструктивных особенностей этого узла напрямую зависит принцип действия коммутатора.
Цепь коммутации – производит включение и отключение линии питания нагрузки. Функционирует по принципу запирания и отпирания p-n перехода, поэтому классического переключения в твердотельных реле не происходит.
Цепи защиты – осуществляют устранение помех, защищают твердотельное реле от перегрузок и токов коротких замыканий. По месту расположения бывают внутренней и внешней установки.
Выходной узел – используется для подключения нагрузки, как правило, представлен парой контактов или клемм.

Следует отметить, что в зависимости от типа твердотельного реле, состав основных блоков может существенно отличаться. Поэтому определенные модели могут обходиться без некоторых из вышеперечисленных узлов.

Принцип работы

В зависимости от вида твердотельного реле, может отличаться и принцип его действия. В основе работы лежит два сигнала – управляющий и управляемый, которые могут генерироваться и передаваться различным способом. Поэтому в качестве примера мы рассмотрим одну из разновидностей данного устройства, функционирующего посредством оптрона.

Рис. 2. Принцип действия твердотельного реле

Оптрон, в соответствии с п.1.1 ГОСТ 29283-92 осуществляет генерацию электромагнитных или световых импульсов с определенными параметрами. В соответствии с которым и происходит взаимодействие его компонентов. Конструктивно оптрон представляет собой оптическую пару – светодиод и фотодиод, установленные в разных блоках твердотельного реле.

При подаче питания на входной узел твердотельного реле начнется протекание тока через цепь светодиода. В результате чего световое излучение попадет на фотодиод. При достижении световым потоком заданной интенсивности, фотодиод установит рабочие параметры для цепи нагрузки и произведет коммутацию нагрузки.

Отличия от электромеханических реле

Рис. 3. Отличия между электромеханическим и твердотельным реле

Если рассматривать основные отличия, то они заключаются в принципе реализации логических операций. Так, в соответствии с п. 3.1.1 ГОСТ IEC 61810-7-2013 под электромеханическим реле следует понимать такое устройство, в котором операции производятся за счет движения механических элементов. В частности, на катушку индуктивности подается управляющий импульс, который создает достаточный электромагнитный поток для перемещения сердечника. Механически сердечник соединяется с контактной группой, которая замыкается и размыкается в зависимости от управляющего сигнала.

Твердотельное реле, в свою очередь, не имеет подвижных частей, а изменение логического состояния производится путем перевода полупроводникового элемента из открытого состояния в закрытое, и, наоборот. Поэтому основным отличием от электромеханических моделей является отсутствие подвижных контактов.

Технические характеристики

При выборе конкретной модели для замены вышедшего со строя твердотельного реле или для установки в новом оборудовании необходимо руководствоваться основными характеристиками прибора.

К основным параметрам относятся:

Класс и величина напряжения на входе и выходе устройства;
Сопротивление твердотельного элемента или потребляемая мощность;
Ток срабатывания – определяет рабочие параметры перехода из одного логического состояния в другое;
Перегрузочная способность – кратная величина номинальному току;
Электрическая прочность изоляции;
Тип монтажа – наличие крепежных деталей или пайка на выводы;
Материал, из которого изготовлено реле;
Габаритные размеры;
Наличие дополнительных функций.

Все характеристики твердотельных реле будут отличаться в зависимости от вида конкретного устройства.

Виды

Разделение по видам обуславливается как рабочими параметрами некоторых устройств, так и сферой их применения. Поэтому, классификация твердотельных реле осуществляется по нескольким факторам, определяющим тот или иной параметр.

Так, все логические элементы, в зависимости от рода тока, подразделяются на две группы – реле постоянного и переменного тока. Первые отличаются высокой надежностью и отлично справляются с поставленными задачами, как при низких, так и при высоких температурах. Второй вид обладает высокой скоростью срабатывания.

В зависимости от количества подключаемых фаз все твердотельные реле подразделяются на однофазные и трехфазные. Первый вид обеспечивает питание однофазной нагрузки или устройств постоянного тока. Трехфазные, в большинстве случаев, используются для питания электродвигателей, но встречаются коммутаторы и для других типов оборудования.

Рис. 4. Трехфазные и однофазные твердотельные реле

По типу управления различают следующие виды:

Фазовое – плавно изменяет напряжение на выходе в процентном соотношении;
Мгновенное – производит переключение мгновенно;
При переходе через 0 – переключение осуществляется только при достижении синусоидой нулевого значения.

В зависимости от пропускаемой нагрузки, все устройства могут подразделяться на слаботочные и силовые. Первые устанавливаются в цепи управления, вторые используются для питания мощного бытового и промышленного оборудования.

Схемы подключения

На практике существует несколько вариантов подключения твердотельного реле к цепи питания и управления. Так, в зависимости от величины и рода питающего напряжения выделяют схему постоянного и переменного тока:

Рис. 5. Схема подключения твердотельного реле на 230 В

Как видите, здесь от фазного и нейтрального проводника напряжение подается и на цепь управления (выводы 3 и 4), и к нагрузке. Через выводы 1 и 2 фазный проводник устанавливается в коммутацию твердотельного реле для питания потребителя. Включение и отключение производится путем замыкания контактной группы К1 в цепи управления.

Еще один вариант схемы – управление нагрузкой посредством низковольтного сигнала:

Рис. 6. Питание твердотельного реле низким напряжением

В таком случае напряжение сети изначально подается на блок питание, где оно преобразуется и понижается. А затем через контакты К1 поступает в цепь управления твердотельного реле на выводы 3 и 4. Питание нагрузки происходит по тому же принципу, что и в предыдущем случае.

Помимо этого схемы подключения твердотельных реле подразделяются на две категории – нормально открытые и нормально закрытые. Первый вариант подразумевает такой принцип действия, когда подача напряжения на цепь управления подает напряжение к нагрузке.

Рис. 7. Нормально открытая схема твердотельного реле

Второй вариант схемы при подаче напряжения в цепь управления отключает питание нагрузки.

Рис. 8. Нормально закрытая схема твердотельного реле

Помимо этого существует трехфазная схема питания для соответствующего типа нагрузки:

Рис. 9. Трехфазная схема подключения твердотельного реле

Как видите на схеме, здесь используется трехфазное твердотельное реле. Для цепи управления используется пониженное напряжение, подаваемое от преобразователя. Линия трехфазного питания подключается к выводам A1, B1, C1, а трехфазный электродвигатель к выводам A2, B2, C2.

Достоинства и недостатки

Данный вид логических элементов характеризуется рядом плюсов и минусов в эксплуатации. К основным преимуществам твердотельных реле относятся:

Длительный срок эксплуатации в сравнении с электромеханическими моделями;
Может выполнять значительно больше коммутаций до наработки на отказ;
Бесшумность в работе;
Небольшой размер и вес;
Отсутствует механический износ контактной группы из-за их отсутствия;
Возможность установки в пожароопасных и взрывоопасных зонах за счет отсутствия искр в процессе коммутации;
Может работать без скачков напряжения и тока, чем в значительной мере нивелирует переходные процессы;
Внутреннее сопротивление практически не меняется в процессе эксплуатации;
Практически невосприимчивы к воздействию вибрации, оседанию пыли, электромагнитным полям.

Но, вместе с тем, твердотельные реле обладают и некоторыми недостатками. Существенной проблемой является нелинейная вольтамперная характеристика. В отключенном состоянии сопротивление p-n хоть и большое, но не бесконечное, чем обуславливаются токи утечки. Во включенном состоянии сопротивление полупроводника обуславливает нагрев твердотельного элемента и необходимость его принудительного охлаждения в силовых реле.

Также к недостаткам относят необходимость принятия мер против ошибочного срабатывания. При пробое твердотельные реле часто остаются во включенном состоянии, что создает опасность для оборудования и эксплуатационного персонала. За счет наличия p-n перехода пропускание тока в обратном направлении происходит не мгновенно. Одной из наибольших проблем является перегрузка, из-за которой реле мгновенно выходит со строя.

Твердотельное реле (SSR) | LAZY SMART

Твердотельное реле (ТТР) — это устройство, предназначенное для коммутации силовой нагрузки. Функционально оно ничем не отличается от обычного электромагнитного реле, но имеет другое устройство, характеристики и принцип действия. Этими особенностями обусловлены сферы, в которых использование твердотельных реле предпочтительнее, чем электромагнитных. Обо всём об этом далее по тексту…

Устройство и принцип работы

Твердотельное реле, как уже было сказано, предназначено для включения/выключения внешней нагрузки. Для этого оно имеет выходной контакт, который замыкается при подаче управляющего напряжения.

Однако, в отличие от электромагнитного реле, где выходной контакт — это два реальных металлических проводника, выходные контакты твердотельного реле выполнены на основе полупроводниковых компонентов (транзисторов, тиристоров или симисторов), то есть его выход — это электронный ключ.

Поскольку электронный ключ не может иметь нормально закрытое состояние, выход твердотельного реле всегда нормально-открытый.

Твердотельное реле имеет гальваническую развязку, то есть управляющая и коммутируемая цепи не связаны между собой электрически. Управляющий сигнал передаётся на электронный ключ с помощью встроенного оптрона.

Особенности твердотельного реле

Меньшие габариты по сравнению с «электромагнитным собратом»
Бесшумное переключение и работа
Высокая надёжность и долгий срок службы
Высокая скорость переключения (сравнима со скоростью света)
Отсутствие эффекта искрения и подгорания контактов
Сравнительно высокая стоимость
Более чувствительны к перегрузкам, поэтому должны выбираться с большим коэффициентом запаса (2-4 раза для обычных нагрузок и 6-11 раз для устройств с большими пусковыми токами).

Характеристики твердотельного реле

Тип управляющего напряжения. Это может быть постоянный или переменный ток. Так же стоить обратить внимание на диапазон управляющих напряжений. Например, для постоянного тока это может быть 3-32 В, а для переменного 80 -250 В.
Тип коммутируемого напряжения. Аналогично управляющему напряжению может быть постоянным и переменным. Минимальные и максимальные значения коммутируемого напряжения также указываются в паспорте устройства.
Максимальный ток нагрузки — выбирается сообразно с мощностью предполагаемой нагрузки.
Количество фаз коммутируемого переменного напряжения — одно- или трёхфазные.

Области применения твердотельных реле

Исходя из принципа работы и особенностей твердотельных реле, можно сказать, что они применяются в тех случаях, когда требуется большое количество включений/выключений нагрузки за короткое время (высокая частота переключений). В таких системах обычные реле быстро вырабатывают свой ресурс и выходят из строя.

Твердотельные реле часто применяют для включения индуктивной нагрузки (например ТЭНы).

Кроме того, малые габариты и бесшумная работа, тоже могут стать причиной установки твердотельных реле.

Однако, не стоит забывать, что такие реле дороже, поэтому если можно обойтись обычным электромагнитным реле, лучше так и сделать

Твердотельное реле постоянного тока

Используется для коммутации цепей постоянного тока. Как правило выдерживают достаточно широкий диапазон коммутируемого напряжения (порядка 5 — 230 В). В качестве электронного ключа используется транзистор.

Схема подключения:

Твердотельное реле переменного тока

Предназначены для коммутации цепей переменного тока. В качестве электронного ключа используется симистор или тиристор. Бывают однофазные и трёхфазные версии таких реле.

Реле твердотельное однофазное

Предназначено для коммутации однофазной нагрузки. Схема подключения похожа на схему в случае реле постоянного тока.

Реле твердотельное трёхфазное

Используются для коммутации трёхфазной нагрузки (например электродвигателей).

На входные контакты реле «приходят» три фазы питания, а при подаче управляющего сигнала эти фазы «появляются» на соответствующих выходных клеммах, к которым подключена нагрузка. На следующей схеме через трёхфазное реле запитаны три ТЭНа, соединённых звездой:

Для управления электродвигателями применяют специальные трёхфазные реле с реверсом.

Такое реле имеет три управляющих контакта. Один из них — общий, а два других в паре с ним образуют два управляющих входа. При подаче напряжения на первый, фазы коммутируются для прямого вращения электродвигателя, а при подаче «управляющей фазы» на другой вход — для обратного вращения.

Твердотельное реле | Практическая электроника

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, но имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Виды твердотельных реле

Выглядеть ТТР могут по-разному. Ниже на фото слаботочные реле

Такие релe используются в печатных платах и предназначены для коммутации (переключения) малого тока и напряжения.

На ТТР строят также сразу готовые модули входов-выходов, которые используются в промышленной автоматике

А вот так выглядят реле, используемые в силовой электронике, то есть в электронике, которая коммутирует большую силу тока. Такие реле используется в промышленности в блоках управления станков ЧПУ и других промышленных установках

Слева однофазное реле, справа трехфазное.

Если через коммутируемые контакты силовых реле будет проходить приличный ток, то корпус реле будет очень сильно греться. Поэтому, чтобы реле не перегревались и не выходили из строя, их ставят на радиаторы, которые рассеивают тепло в окружающее пространство.

Твердотельные реле по типу управления

ТТР могут управляться с помощью:

1) Постоянного тока. Его диапазон составляет от 3 и до 32 Вольт.

2) Переменного тока. Диапазон переменного тока составляет от 90 и до 250 Вольт. То есть такими реле можно спокойно управлять с помощью сетевого напряжения 220 В.

3) С помощью переменного резистора. Значение переменного резистора может быть в диапазоне от 400 и до 600 Килоом.

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным токомуправление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Работа твердотельного реле

В гостях у нас ТТР фирмы FOTEK:

Давайте разберемся с его обозначениями. Вот небольшая табличка-подсказка для этих типов реле

Давайте еще раз взглянем на наше ТТР

SSR – это значит однофазное твердотельное реле.

40 – это на какую максимальную силу тока она рассчитана. Измеряется в Амперах и в данном случае составляет 40 Ампер.

D – тип управляющего сигнала. От значения Direct Current – что с буржуйского – постоянный ток. Управление ведется постоянным током от 3 и до 32 Вольт. Этого диапазона хватит самому заядлому разработчику радиоэлектронной аппаратуры. Для особо непонятливых даже написано Input, показан диапазон и фазировка напряжения. Как вы видите, на контакт №3 мы подаем “плюс”, а на №4 мы подаем “минус”.

А – тип коммутируемого напряжения. Alternative current – переменный ток. Цепляемся в этом случае к выводам №1 и №2. Можем коммутировать диапазон от 24 и до 380 Вольт переменного напряжения.

Для опыта нам понадобится лампа накаливания на 220 Вольт и простая вилка со шнуром. Соединяем лампу со шнуром только в одном месте:

В разрыв вставляем наше твердотельное реле

Втыкаем вилку в розетку и…

Нет… не хочет… Чего-то не хватает…

Не хватает управляющего напряжения! Выводим напряжение от Блока питания от 3 и до 32 Вольт постоянного напряжения. В данном случае я взял 5 Вольт. Подаю на управляющие контакты и…

О чудо! Лампочка загорелась! Это значит, что контакт №1 замкнулся с контактом №2. О срабатывании реле нам также говорит и светодиод на корпусе самого реле.

Интересно, какую силу тока потребляют управляющие контакты реле? Итак, имеем на блоке 5 Вольт.

А сила тока получилась 11,7 миллиампер! Можно управлять хоть микроконтроллером!

Плюсы и минусы твердотельного реле

Плюсы

включение и выключение цепей без электромагнитных помех
высокое быстродействие
отсутствие шума и дребезга контактов
продолжительный период работы (свыше МИЛЛИАРДА срабатываний)
возможность работы во взрывоопасной среде, так как нет дугового разряда
низкое энергопотребление (на 95% (!) меньше, чем у обычных реле)
надёжная изоляция между входными и коммутируемыми цепями
компактная герметичная конструкция, стойкая к вибрации и ударным нагрузкам
небольшие размеры и хорошая теплоотдача (если конечно использовать термопасту и хороший радиатор)

Минусы:

Однофазные твердотельные реле SSR

Каталог / Твердотельные реле и силовые блоки / Твердотельные реле и силовые блоки / Однофазные твердотельные реле SSR

Назначение твердотельных реле SSR

Однофазные твердотельные или полупроводниковые реле SSR предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с рабочим напряжением ~24…440 В. Управляется постоянным или переменным напряжением в зависимости от модификации.

Основные функции твердотельных реле SSR

Встроенная RC-цепочка для защиты от импульсных перенапряжений;

Индикатор рабочего состояния;

Отсутствие искрения и электрической дуги при коммутации;

Низкий уровень электромагнитных помех благодаря применяемому методу коммутации в «0» сетевого напряжения;

Большой ресурс, не требует профилактических работ в процессе эксплуатации;

Высокое быстродействие;

Компактность, хорошая теплоотдача.

Технические характеристики твердотельных реле SSR

Ток нагрузки	10/15/25/40/60/75/90А
Напряжение нагрузки	~24…380В
Напряжение управления	DA: =3…32В AA: ~80…250В
Ток управления	DA: =3…25мА AA: ≤(~12мА)
Напряжение включения	≤ 1,5В
Ток утечки	≤ 2мА
Время переключения	≤ 10мс
Диэлектрическая прочность	~2.5кВ, 50Гц / 1мин
Сопротивление изоляции	1000Мом/=500В
Температура окружающей среды	-20…+75°С (без образования конденсата)
Индикатор рабочего состояния	Светодиодный
Габаритные размеры	62 х 45 х 23,5 мм

Габаритный чертёж и схема соединения

Форма заказа: SSR— АБА

Коммутируемый ток:

16 — 16А

25 — 25А

40 — 40А

60 — 60А

75 — 75А

90 — 90А

100 — 100А

Управляющий сигнал:

D – =3…32 В

A – ~90…250 B

Документация:

твердотельных реле от Carlo Gavazzi

Carlo Gavazzi предлагает широкий ассортимент твердотельных реле (SSR) с технологией прямого соединения меди для увеличения срока службы и надежности. SSR широко используются в производстве пластмасс, упаковки, пищевой промышленности и HVAC — в первую очередь для контроля температуры.

Они являются логической заменой ртутных контакторов.

В отличие от обычных контакторов и реле, твердотельные реле не имеют движущихся частей и, как следствие, имеют очень долгий срок службы.Мы предлагаем твердотельные реле с нулевым переключением (резистивные, емкостные и моторные нагрузки), случайным переключением (индуктивные нагрузки), пиковым переключением (трансформаторы) и аналоговым переключением (резистивные нагрузки).

Другие области применения включают освещение и переключение насосов. Кроме того, многие из наших твердотельных реле имеют номинальную мощность в лошадиных силах, что делает их пригодными для управления моторизованными заслонками в системах управления HVAC, где их длительный срок службы и бесшумное переключение делают их идеальной заменой механических контакторов.

Линейка твердотельных реле Carlo Gavazzi включает однофазные реле до 125 ампер и трехфазные реле до 75 ампер. Они доступны как с цифровыми, так и с аналоговыми входами (4-20 мА или 0-10 В). Кроме того, мы также предлагаем полный спектр SSR со встроенным радиатором. Кроме того, мы также предлагаем твердотельные реле серии RGC1S, которые обеспечивают сигнализацию частичной потери нагрузки — идеально подходят для приложений, использующих несколько нагревателей на одном реле.

Для приложений, где необходимо контролировать и контролировать множество зон нагрева, наша многозонная система NRG является идеальным решением. Он может взаимодействовать через Modbus, Profinet или Ethernet IP напрямую с вашим контроллером и позволяет переключать отдельные зоны, а также считывать диагностическую информацию с реле.

Ассортимент продукции

Серия NRG

Решение с твердотельным реле с мониторингом в реальном времени через Modbus

RA2A / RK2A серии

2-полюсные реле состояния почвы

REC / RGCM серии

Трехфазные электронные контакторы и реверсивные контакторы

RF1 серии

Компактные твердотельные реле до 25 А

Серия RGC / RGH

Однофазные реле до 85 А со встроенным радиатором

Серия RGC2 / RGC3

Трехфазные реле до 75 А со встроенным радиатором

Серия RGS

Тонкая линия (17. 5мм) однофазные реле

Серия RHS

Полные комплекты радиаторов для одно- и трехфазных твердотельных реле

RM1 / RS1 серии

Однофазные реле с передней крышкой и светодиодным индикатором для переключения нагрузок переменного тока до 125 А / 600 В

RM1D / RD серии

Реле для переключения нагрузок постоянного тока до 100 Ампер

Серия RP

Реле для печатных плат для переключения переменного или постоянного тока

Серия RZ3A

Трехфазные реле для переключения нагрузок до 75 А / 600 В переменного тока

GEFRAN твердотельные реле до 120 А от Sprecher + Schuh

Реле для монтажа на панель или на DIN-рейку

Однофазный до 120 А или трехфазный до 55 А

Sprecher + Schuh с гордостью предлагает твердотельные реле Gefran для высокоскоростного переключения и длительного срока службы.В определенных приложениях твердотельные реле обладают многими преимуществами по сравнению с электромеханическими устройствами, включая отсутствие движущихся частей или искрения контактов. Кроме того, твердотельные реле напрямую совместимы с логическими компонентами, такими как микропроцессоры и ПЛК. Три типа реле обеспечивают различные варианты монтажа и управления для одно- или трехфазных приложений. Твердотельные реле Gefran, доступные в вариантах монтажа на панели или на DIN-рейке, предлагают диапазоны силы тока от 15 до 120 А и до 600 В переменного тока.

Реле хоккейных шайб серии GQ для монтажа на панель

до 90А

Однофазные реле с переходом через ноль GQ предлагают встречно-параллельный тиристорный выход, наиболее часто используемое твердотельное реле в промышленных приложениях. Реле GQ можно использовать для резистивных, индуктивных и емкостных нагрузок. Это реле было разработано для использования в высокоэффективных переходных приложениях и доступно до 90 А при 460 В переменного тока.

Однофазные реле серии

GTS для монтажа на DIN-рейку до 120 А

Линейка силовых твердотельных реле GTS обеспечивает переход через нуль напряжения, токи от 15 до 120 А и номинальные напряжения 230 и 480 В переменного тока для управления переменным или постоянным током.Все модели спроектированы таким образом, чтобы гарантировать работу при номинальных токах, с непрерывной подачей питания при рабочей температуре 40 ° C.

Трехфазные реле GTZ серии

для монтажа на DIN-рейку до 55A

Серия GTZ представляет собой трехфазное твердотельное реле с переходом через нуль для управления резистивными и индуктивными нагрузками, в комплекте с алюминиевым радиатором и соединением с направляющими DIN. Реле GTZ — это интегрированное устройство, разработанное для промышленных приложений, требующих управления высокими уровнями мощности и частыми переключениями.Это устройство доступно на 25 А, 40 А или 55 А, до 600 В переменного тока.

Общие приложения

Экструзионные линии и литьевые прессы для пластмасс
Фасовочно-упаковочные машины
Установки для полимеризации и производства синтетических волокон
Установки вулканизации резины
Сушилки для керамики и строительных элементов
Химическая и фармацевтическая промышленность
Электропечи промышленные
Пищевые комбинаты
Термоформование
Управляющее приложение с высокоскоростным переключением
Термическая обработка
Блоки управления нагревом / охлаждением пресс-формы
Холодильное оборудование и кондиционирование воздуха

Качество, на которое можно положиться

Sprecher + Schuh гордится партнерством с Гефраном. Обладая сорокалетним опытом, Гефран является мировым лидером в разработке и производстве решений для измерения, контроля и управления процессами промышленного производства. Ноу-хау и опыт Gefrans гарантируют непрерывность и осязаемые решения. Линия твердотельных реле Gefrans — идеальное решение для приложений, где важны высокая скорость переключения и длительный срок службы. Головной офис Gefran находится в Италии.

Международные стандарты и разрешения

Трехфазные твердотельные реле Gefran GQ и трехфазные твердотельные реле Gefran GQ признаны cURus и UL.Реле GTS для монтажа на DIN-рейку внесены в список cULus. Все модели имеют маркировку CE.

твердотельные реле | устройства управления и контроля

Omega предлагает широкий выбор реле, включая реле накачки / откачки с возможностью фиксации, компактные реле, реле для монтажа на DIN-рейку и многие другие.

Добавлено в вашу корзину

SCR19

Контроллеры мощности серии SCR19 предназначены для пропорционального распределения электроэнергии только по резистивным нагрузкам, таким как печи, печи, термосварщики и т. Д.

424,18 долл. США

Доступно
через 5 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

SCR19-H

Контроллеры мощности серий SCR19-H и SCR39-H предназначены для пропорционального распределения электроэнергии только по резистивным нагрузкам, таким как печи, печи, термосварщики и т. Д.

1831 доллар.00

Доступно
через 5 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

SSRDIN600

Новое реле SSRDIN / SSR3PH OMEGA, разработанное для обеспечения превосходных тепловых характеристик в суровых промышленных условиях, является самым совершенным твердотельным реле для DIN-рейки в своем ассортименте.

211,58 долл. США

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

SSRDIN

Твердотельные реле OMEGA серии SSRDIN, полностью интегрированные с радиатором и монтажной пластиной на DIN-рейку, имеют компактную конструкцию. Они безопасны от прикосновения со светодиодной индикацией входа.

$ 65,90

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

SSRL240-660

Серия твердотельных реле SSRL компании Omega используется для управления нагревателями большого сопротивления в сочетании с регуляторами температуры. Трехфазный с использованием 2 или 3 SSR.

$ 48,81

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

SSRL2-серия

Серия SSRL представляет собой нормально разомкнутые реле SPST на 5 ампер с малым выходным током для определения замыкания до двух сухих механических контактов реле.

200 долларов.11

Доступно
через 4 недели

Просмотр полных спецификаций

Добавлено в вашу корзину

РЕЛЕ-УРМ

Универсальный релейный модуль серии RELAY-URM может переключать до восьми нагрузок 15 А, используя входные сигналы низкого уровня от ПЛК, контроллеров процессов и индикаторов.

$ 2,28

Доступно
через 3 недели

Просмотр полных спецификаций

Добавлено в вашу корзину

SSRDUAL240

Твердотельные реле серии OMEGA SSRLDUAL представляют собой два полностью независимых выходных реле переменного тока в единой стандартной панели с демпфером и защитой от ложного срабатывания

59 долларов.53

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

PCM4-серии

Модули преобразователя серии OMEGA PCM упрощают преобразование выхода 4–20 мА в выход с пропорциональным включением / выключением от 3 до 32 В постоянного тока на входе SSR.

$ 144,39

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

PCM5-серии

Преобразователь серии OMEGA PCM5 предназначен для преобразования сигнала 4-20 мА от контроллера процесса / температуры или компьютера в пропорциональный по времени выходной сигнал.

$ 73,53

Доступно
через 5 недель

Просмотр полных спецификаций Выход

переменного тока | Идеальная посадка | Панельный монтаж | Продукция

Крепление на панель Perfect Fit

Твердотельные реле и контакторы переменного тока с выходом на панель

Crydom доступны в одно-, двух- и трехфазной конфигурациях с номиналами от 5 до 150 А на канал при напряжении от 24 до 660 В переменного тока.

Твердотельные реле переменного тока

предназначены для установки на металлическую пластину или радиатор для отвода выделяемого тепла. Таблицы выбора радиатора представлены в каждом техническом описании выходного твердотельного реле переменного тока.

Выходные контакторы

переменного тока обычно используются для переключения питания на 3-фазные нагреватели и двигатели, но не ограничиваются только этими типами приложений. Наши твердотельные контакторы доступны с двигателями мощностью до 25 л.с. при 480 В переменного тока.

Твердотельные реле и контакторы

Crydom AC для монтажа на панели представляют собой отличную альтернативу электромеханическим переключающим устройствам для приложений, которые требуют частого переключения и длительного срока службы.

Показано 23 элементов

Серия 1

Семейство твердотельных реле Crydom
Номинальные характеристики от 10 до 125 А при 24–280 В переменного тока или 80–530 В переменного тока
Дополнительно нормально закрытый выход

Серия CW

Твердотельное реле для тяжелых условий эксплуатации
Номинальные характеристики от 10 до 125 А при 24–280 В переменного тока или 48–660 В переменного тока
Защитная крышка IP20

Серии HA и HD

Твердотельное реле общего назначения
Номинальные параметры от 12 до 125 А при 48–530 В переменного тока или 48–660 В переменного тока
Дополнительная опция для низкого входного тока

h2 Серия

Высоковольтное твердотельное реле
Номинальные параметры от 25 до 125 А при 48–530 В переменного тока или 48-660 В переменного тока
1600 В пик Напряжение блокировки (серия h26)

Серия CS

Твердотельное реле для тяжелых условий эксплуатации
Номинальные характеристики от 10 до 90 А при 24-280 В переменного тока
Управление 3-32 В постоянного тока диапазон напряжения

Серия CL

Экономичное твердотельное реле
Номинальные характеристики 5 или 10 А при 24-280 В переменного тока
Опциональная «крышка с защитой от прикосновения» IP20

Серия PS

Твердотельное реле пикового пламени
Номинальные параметры от 10 до 90 А при 90–280 В переменного тока или 380–530 В переменного тока
Диапазон управляющего напряжения 3–32 В постоянного тока

Серии DSD и DLD

Твердотельное реле с выдержкой времени
Номинальные характеристики от 10 до 50 Амперы при 48-280 В переменного тока
3.Диапазон управляющего напряжения 5-15 В постоянного тока

Серия PM22

Твердотельное реле 22,5 мм
Номинальные параметры 25, 50 и 95 А при 48-600 В переменного тока
Встроенная защита от перенапряжения

Серия EL

Миниатюрное твердотельное реле
Номинальные параметры от 5 до 30 А при 24-280 В переменного тока
Управляющее напряжение постоянного тока

Серия EZ

Низкопрофильное твердотельное реле
Номинальные характеристики от 5 до 18 А при 24-660 В переменного тока
Быстроразъемные клеммы для легкой установки

UPD Series

Компактное низкопрофильное твердотельное реле
Номинальные параметры 15 или 25 А при 24-280 В переменного тока
Монтаж на печатной плате или на панели

HAC Series

Сильноточный полупроводниковый контактор переменного тока
Номинальный ток 150 А при 24-280 В переменного тока или 48-660 В переменного тока
Варианты управления входом переменного или постоянного тока

Серия T

Экономичный Твердотельное реле
Номинальные параметры 10 или 25 А при 24-280 В переменного тока
Выход нулевого напряжения

Серии CMA и CMD

Твердотельное реле общего назначения
Номинальные характеристики от 25 до 125 А при 24-280 В переменного тока или 48-660 В переменного тока
Стандартное зажимное соединение коробки

Evolution Dual

Твердотельное реле с двумя выходами
Номинальные параметры 25 или 50 А при 24-280 В переменного тока или 48-660 В переменного тока
3 варианта входных разъемов

GN Dual Series

Твердотельное реле с двумя выходами
Номинальные параметры 25 или 40 А при 24-280 В переменного тока или 48-660 В переменного тока
Дополнительный разъем блокировки входа

Двойная серия

Твердотельное реле с двумя выходами
Номинальные характеристики 25 или 40 А при 24-280 В переменного тока или 48-530 В переменного тока
Клеммы быстрого подключения

Серия UPDD

Низкопрофильное твердотельное реле с двумя выходами
Номинальное значение 15 А пс при 24-280 В переменного тока
Монтаж на печатной плате или на панели

53TP Серия

Трехфазный полупроводниковый контактор
Номинальные параметры 25 и 50 А на фазу при 48-530 В переменного тока
Опционально, сенсорный IP20 » Safe «крышка

Серия UPDTP

Низкопрофильное твердотельное реле с 3 выходными каналами
Номинальное значение 15 А на канал при 24-280 В переменного тока
Монтаж на печатной плате или корпус для монтажа на панели

53RV Series

3 Полупроводниковый контактор с реверсивным двигателем
Номинальные параметры 25 и 50 А на фазу при 45-530 В переменного тока
Диапазон управляющего напряжения 4-32 В постоянного тока

Quad Series

Твердотельное реле с 4 независимыми каналами
Рейтинг 20 А на канал при 24-280 В переменного тока
Управляющее напряжение постоянного тока

Меры предосторожности при использовании твердотельных реле | Средства автоматизации | Промышленные устройства

1.Конструкция со снижением номинальных характеристик

Снижение номинальных характеристик является важным фактором надежности конструкции и срока службы продукта.
Даже если условия использования (температура, ток, напряжение и т. Д.) Изделия находятся в пределах абсолютных максимальных номинальных значений, надежность может значительно снизиться при продолжительном использовании в условиях высокой нагрузки (высокая температура, высокая влажность, высокий ток, высокое напряжение. и т. д.) Поэтому, пожалуйста, снизьте номинальные характеристики до уровня ниже абсолютного максимума и оцените устройство в фактическом состоянии.
Более того, независимо от области применения, если можно ожидать, что неисправность будет представлять высокий риск для жизни человека или имущества, или если продукты используются в оборудовании, в противном случае требующем высокой эксплуатационной безопасности, в дополнение к проектированию двойных цепей, то есть с включением таких функций, как цепи защиты или резервной цепи, также должны быть проведены испытания на безопасность.

2. приложение напряжения, превышающего абсолютный максимум рейтинга

Если значение напряжения или тока для любой из клемм превышает абсолютный максимальный номинал, внутренние элементы выйдут из строя из-за перенапряжения или перегрузки по току.В крайних случаях может расплавиться проводка или разрушиться кремниевые контакты P / N.
Следовательно, схема должна быть спроектирована таким образом, чтобы нагрузка никогда не превышала абсолютные максимальные значения, даже на мгновение.

3. Фотоэлемент

Соединитель фототриака предназначен исключительно для управления симистором. Предварительно необходимо запитать симистор.

4. неиспользуемые клеммы

1) Фотоприемник

Клемма № 3 используется со схемой внутри устройства.
Поэтому не подключайте его к внешним цепям. (6 контактов)

2) AQ-H

Терминал № 5 подключен к воротам.
Не подключайте напрямую клеммы № 5 и 6.

5. Короткое замыкание между клеммами

Не допускайте короткого замыкания между клеммами, когда устройство находится под напряжением, так как существует возможность поломки внутренней ИС.

6.При использовании для нагрузки ниже номинальной

SSR может выйти из строя, если он используется ниже указанной нагрузки.В таком случае используйте фиктивный резистор параллельно нагрузке.

Характеристики нагрузки

Тип	Ток нагрузки
AQ-G Все модели	20 мА
AQ1 Все модели	50 мА
AQ8 Все модели	50 мА
AQ-J Все модели	50 мА
AQ-A (тип выхода переменного тока)	100 мА

7.Защита от шума и перенапряжения на входе

1) Фотоэлемент и AQ-H

Если на входных клеммах присутствуют обратные перенапряжения, подключите диод в обратной параллели к входным клеммам и поддерживайте обратные напряжения ниже обратного напряжения пробоя.
Ниже показаны типовые схемы.

<Фотоэлемент (6-контактный)>

2) ССР

Сильно шумовое импульсное напряжение, приложенное к входной цепи SSR, может вызвать неисправность или необратимое повреждение устройства.Если ожидается такой сильный выброс, используйте во входной цепи поглотитель шума C или R.
Ниже показаны типовые схемы

8.Рекомендуемый входной ток соединителя Phototriac и AQ-H

Дизайн в соответствии с рекомендованными условиями эксплуатации для каждого продукта.
Поскольку на эти условия влияет рабочая среда, убедитесь в соответствии со всеми соответствующими спецификациями.

9. Пульсация на входе источника питания

Если во входном источнике питания присутствует пульсация, обратите внимание на следующее:

1) Чувствительный к току тип (Phototriac Coupler, AQ-H)

(1) Для прямого тока светодиода при Emin поддерживайте значение, указанное в «Рекомендуемом входном токе».
(2) Убедитесь, что прямой ток светодиода для Emax. не превышает 50 мА.

2) Чувствительный к напряжению тип (AQ-G, AQ1, AQ8, AQ-J, AQ-A)

(1) Эмин.должно превышать минимальное номинальное управляющее напряжение
(2) Emax. не должно превышать максимальное номинальное управляющее напряжение

10.Когда входные клеммы подключены с обратной полярностью

Название продукта	Если полярность входного управляющего напряжения обратная
AQ1 、 AQ-J 、 AQ-A (AC)	Изменение полярности не приведет к повреждению устройства из-за наличия защитного диода, но устройство не будет работать.
AQ-H, AQ-G, AQ8 AQ-A (DC)	Изменение полярности может привести к необратимому повреждению устройства. Будьте особенно осторожны, чтобы избежать обратной полярности, или используйте защитный диод во входной цепи.

11.Защита от шума и перенапряжения на выходной стороне

1) Фотоэлемент и AQ-H

На рисунке ниже показана обычная схема управления симистором. Пожалуйста, добавьте демпфирующую цепь или варистор, так как шум / скачок напряжения на стороне нагрузки могут повредить устройство или вызвать сбои в работе.
Типовые схемы показаны ниже.

<Типы фотоэлементов SOP4 и DIP4>

<Фотоэлемент типа DIP6>

Примечание: подключение внешнего резистора и т. Д., к терминалу № 5 (выход) не нужен.

2) ССР

(1) Тип выхода переменного тока

Сильный импульсный импульс напряжения, приложенный к цепи нагрузки SSR, может вызвать неисправность или необратимое повреждение устройства. Если ожидается такой сильный выброс, используйте варистор на выходе SSR.

(2) Тип выхода постоянного тока

Если индуктивная нагрузка генерирует скачки напряжения, превышающие абсолютный максимум номинального значения, скачки напряжения должны быть ограничены.
Типовые схемы показаны ниже.

3) Ограничивающий диод и демпфирующая цепь могут ограничивать выбросы напряжения на сторона нагрузки. Однако длинные провода могут вызвать скачки напряжения. из-за индуктивности. Рекомендуется использовать провода как можно короче. можно минимизировать индуктивность.

4) Выходные клеммы могут стать токопроводящими, хотя входное питание не подается, когда на них подается внезапное повышение напряжения, даже когда реле выключено.Это может произойти, даже если повышение напряжения между клеммами меньше повторяющегося пикового напряжения в выключенном состоянии. Поэтому, пожалуйста, проведите достаточные испытания в реальных условиях.

5) При управлении нагрузками, в которых фазы напряжения и тока различаются, при выключении происходит резкое повышение напряжения, и симистор иногда не выключается. Пожалуйста, проведите достаточные испытания на реальном оборудовании.

6) При управлении нагрузками с использованием типов напряжения с переходом через нуль, в которых фазы напряжения и тока различаются, симистор иногда не включается независимо от состояния входа, поэтому, пожалуйста, проведите достаточные испытания с использованием реального оборудования.

12. Очистка (для монтажа на печатной плате)

Для очистки флюса припоя следует использовать погружную промывку с органическим растворителем. Если вам необходимо использовать ультразвуковую очистку, примите следующие условия и убедитесь, что при фактическом использовании нет проблем.

Частота: от 27 до 29 кГц
Мощность ультразвука: не более 0,25 Вт / см ² (Примечание)
Время очистки: 30 с или менее
Используемое очищающее средство: Асахиклин АК-225
Другое: Поместите печатную плату и устройство в очищающий растворитель, чтобы предотвратить контакт с ультразвуковым вибратором.

Примечание: относится к ультразвуковой мощности на единицу площади для ультразвуковых ванн

13. Замечания по монтажу (для типа монтажа на печатной плате)

1) Когда на печатной плате устанавливаются разные типы корпусов, повышение температуры на выводе пайки сильно зависит от размера корпуса. Поэтому, пожалуйста, установите более низкую температуру пайки, чем условия пункта «14. Пайка »и подтвердите фактический температурный режим использования перед пайкой.

2) Если условия монтажа превышают наши рекомендации, это может отрицательно повлиять на характеристики устройства. Это может произойти из-за несоответствия теплового расширения и снижения прочности смолы. Пожалуйста, свяжитесь с нашим офисом продаж, чтобы узнать о правильности условий.

3) Пожалуйста, подтвердите тепловую нагрузку, используя фактическую плату, потому что она может быть изменена в зависимости от состояния платы или условий производственного процесса.

4) Ползучесть припоя, смачиваемость или прочность пайки будут зависеть от условий монтажа или используемого типа пайки.

Пожалуйста, внимательно проверьте их в соответствии с фактическим производственным состоянием.

5) Нанесите покрытие, когда устройство вернется к комнатной температуре.

14. Пайка

1) При пайке клемм для поверхностного монтажа рекомендуются следующие условия.

(1) Метод пайки инфракрасным оплавлением
(Рекомендуемые условия оплавления: макс. 2 раза, точка измерения: паяльный провод)

T ₁ = от 150 до 180 ° C
Т ₂ = 230 ° C
T ₃ = от 240 до 250 ° C
t ₁ = от 60 до 120 с
t ₂ = В течение 30 с
t ₃ = В течение 10 с

(2) Другие способы пайки
Другие методы пайки (VPS, горячий воздух, горячая пластина, лазерный нагрев, импульсный нагреватель и т. Д.) по-разному влияют на характеристики реле, пожалуйста, оцените устройство в соответствии с фактическим использованием.

(3) Паяльник метода
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

2) При пайке стандартных клемм печатной платы рекомендуются следующие условия.

(1) Метод пайки DWS
(Рекомендуемое количество раз: макс. 1 раз, точка измерения: паяльный провод * 1)

Т ₁ = 120 ° C
T ₂ = Макс.260 ° С
t ₁ = в течение 60 с
t ₂ + t ₃ = в течение 5 с

* 1 Температура пайки: макс. 260 ° С

(2) Другой метод пайки погружением (рекомендуемые условия: 1 раз)
Предварительный нагрев: Макс. 120 ° C, в течение 120 с, точка измерения: паяльный провод
Пайка: Макс. 260 ° C, в течение 5 с *, область измерения: температура пайки
* Фотоэлемент и AQ-H: в течение 10 с

(3) Метод ручной пайки
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

• Мы рекомендуем сплав со сплавом Sn3.0Ag0.5Cu.

15. прочие

1) Если SSR используется в непосредственной близости от другого SSR или тепловыделяющего устройства, его температура окружающей среды может превышать допустимый уровень. Тщательно спланируйте расположение SSR и вентиляцию.

2) Клеммные соединения должны выполняться в соответствии с соответствующей электрической схемой.

3) Для большей надежности проверьте качество устройства в реальных условиях эксплуатации.

4) Во избежание опасности поражения электрическим током отключайте источник питания при проведении технического обслуживания.Хотя AQ-A (тип выхода постоянного тока) сконструирован с изоляцией для входных / выходных клемм и задней алюминиевой пластины, изоляция между входом / выходом и задней алюминиевой пластиной не одобрена UL.

16. Транспортировка и хранение

1) Сильная вибрация во время транспортировки может деформировать кабель или повредить характеристики устройства. Пожалуйста, обращайтесь с внешней и внутренней коробкой осторожно.

2) Неправильные условия хранения могут ухудшить пайку, внешний вид и характеристики.Рекомендуются следующие условия хранения:

Температура: от 0 до 45 ° C
Влажность: Макс. 70% относительной влажности
Атмосфера: Без вредных газов, таких как сернисто-кислый газ, минимальное количество пыли.

3) Хранение фотоэлемента (тип SOP)

В случае теплового воздействия пайки на устройство, которое поглощает влагу внутри своей упаковки, испарение влаги увеличивает давление внутри упаковки и может вызвать вздутие или трещину на упаковке.Устройство чувствительно к влаге и упаковано в герметичную влагонепроницаемую упаковку. После распечатывания убедитесь, что соблюдены следующие условия.

• Пожалуйста, используйте устройство сразу после распечатывания. (В течение 30 дней при температуре от 0 до 45 ° C и относительной влажности макс. 70%)
• Если устройство будет храниться в течение длительного времени после вскрытия упаковки, храните его в другой влагонепроницаемой упаковке, содержащей силикагель. (Используйте в течение 90 дней.)

17.Конденсация воды

Конденсация воды происходит, когда температура окружающей среды внезапно меняется с высокой температуры на низкую при высокой влажности, или когда устройство внезапно переключается с низкой температуры окружающей среды на высокую температуру и влажность.
Конденсация вызывает такие отказы, как ухудшение изоляции. Panasonic Corporation не гарантирует отказы, вызванные конденсацией воды.
Теплопроводность оборудования, на котором установлен SSR, может ускорить конденсацию воды. Пожалуйста, подтвердите, что в худших условиях фактического использования конденсата нет.
(Особое внимание следует уделять, когда детали, нагревающиеся при высоких температурах, находятся рядом с SSR.)

18. Ниже показан формат упаковки

※ Если щелкнуть каждую фигуру, откроется увеличение.

1) Лента и катушка (соединитель Phototriac)

2) Лента и катушка (AQ-H)

Тип	Размеры ленты (Единицы: мм)	Размеры катушки с бумажной лентой (Единицы: мм)
8-контактный SMD тип	(1) При выборе со стороны 1/2/3/4 контактов: № детали AQH ○○○○ AX (Показано выше) (2) При выборе со стороны 5/6/8 контактов: Номер детали.AQH ○○○○ AZ

3) Трубка

Соединитель

Phototriac и AQ-H SSR упакованы в трубку, так как штифт № 1 находится на стороне стопора B. Соблюдайте правильную ориентацию при установке их на печатные платы.

<Тип СОП фотоэлемента>

<Тип DIP-переходника фототриака и AQ-H SSR>

1.Уменьшить дв / дт

SSR, используемый с индуктивной нагрузкой, может случайно сработать из-за высокой скорости нарастания напряжения нагрузки (dv / dt), даже если напряжение нагрузки ниже допустимого уровня (срабатывание индуктивной нагрузки).
Наши SSR содержат демпферную цепь, предназначенную для уменьшения dv / dt (кроме AQ-H).

2. Выбор постоянных демпфера

1) Выбор C

Коэффициент зарядки тау для C цепи SSR показан в формуле (1)

τ ＝ (R _L ＋ R) × C ———— (1)

Установив формулу (1) так, чтобы она была ниже значения dv / dt, вы получите:

С = 0.632V _A / [(dv / dt) × (R _L + R)] —— (2)

Установив C = 0,1–0,2 мкФ, dv / dt можно регулировать в диапазоне от нВ / мкс до n + В / мкс или ниже. Для конденсатора используйте либо металлизированную полиэфирную пленку конденсатора MP. Для линии 100 В используйте напряжение от 250 до 400 В, а для линии 200 В используйте напряжение от 400 до 600 В.

2) Выбор R

Если сопротивление R отсутствует (сопротивление R управляет разрядным током конденсатора C), при включении SSR произойдет резкое повышение dv / dt и начнет течь разрядный ток с высоким пиковым значением.
Это может вызвать повреждение внутренних элементов SSR.
Следовательно, всегда необходимо вставлять сопротивление R. В обычных приложениях для линии 100 В необходимо иметь R = от 10 до 100 Ом, а для линии 200 В — R = от 20 до 100 Ом. (Допустимый ток разряда при включении будет отличаться в зависимости от внутренних элементов SSR.) Потери мощности от R, записанные как P, вызванные током разряда и током заряда от C, показаны в формуле (3) ниже. Для линии 100 В используйте мощность 1/2 Вт, а для линии 200 В используйте мощность выше 2 Вт.

P ＝	C × V _A ² × F		……… (3)
	2

f = Частота источника питания

Кроме того, при выключении SSR формируется цепь вызывного сигнала с конденсатором C и индуктивностью L цепи, и на обоих выводах SSR генерируется всплеск напряжения. Сопротивление R служит контрольным сопротивлением для предотвращения этого звонка.Кроме того, требуется хорошее неиндуктивное сопротивление для R. Часто используются углеродные пленочные резисторы или металлопленочные резисторы.
Для общих приложений рекомендуемые значения: C = 0,1 мкФ и R = от 20 до 100 Ом. В индуктивной нагрузке бывают случаи резонанса, поэтому при выборе необходимо соблюдать соответствующие меры.

Высоконадежные цепи SSR требуют соответствующей схемы защиты, а также тщательного изучения характеристик и максимальных номиналов устройства.

1. Защита от перенапряжения

Источник питания нагрузки SSR требует соответствующей защиты от ошибок перенапряжения по разным причинам. К методам защиты от перенапряжения относятся следующие:

1) Используйте устройства с гарантированным выдерживаемым обратным перенапряжением

(лавинные управляемые устройства и др.)

2) Подавить кратковременные всплески

Используйте переключающее устройство во вторичной цепи трансформатора или используйте переключатель с медленной скоростью размыкания.

3) Используйте схему поглощения перенапряжения

Используйте поглотитель перенапряжения CR или варистор на источнике питания нагрузки или SSR.
Следует проявлять особую осторожность, чтобы скачки напряжения при включении / выключении или внешние скачки не превышали номинальное напряжение нагрузки устройства. Если ожидается скачок напряжения, превышающий номинальное напряжение устройства, используйте устройство и схему поглощения скачков напряжения (например, ZNR от Panasonic Corporation.).

Выбор номинального напряжения ЗНР

(1) Пиковое напряжение питания
(2) Колебания напряжения питания
(3) Ухудшение характеристики ZNR (1 мА ± 10%)
(4) Допуск номинального напряжения (± 10%)
Для подключения к линиям переменного тока 100 В выберите ZNR со следующим номинальным напряжением:
(1) × (2) × (3) × (4) = (100 × √2) × 1.1 × 1,1 × 1,1 = 188 (В)

D ： 17,5 диам. Максимум.
T 6,5 макс.
H ： 20,5 макс.
W ： 7,5 ± 1
(Единицы: мм)

Пример ZNR (Panasonic)

Типы	Напряжение варистора	Макс.допустимое напряжение цепи		Макс. управляющее напряжение	Макс. средний импульс электрический мощность	Устойчивость к энергии		Выдерживает импульсный ток		Электростатическая емкость (Ссылка)
	Напряжение варистора	Макс.допустимое напряжение цепи		Макс. управляющее напряжение	Макс. средний импульс электрический мощность	(10/1000 мкс)	(2 мс)	1 раз	(8/20 мкс) 2 раза	Электростатическая емкость (Ссылка)
	V1mA (В)	ACrms (В)	постоянный ток (В)	V50A (В)	(Ш)	(Дж)	(Дж)	(А)	(А)	@ 1 кГц (пФ)
ERZV14D201	200 (от 185 до 225)	130	170	340	0.6	70	50	6 000	5 000	770
ERZV14D221	220 (198–242)	140	180	360	0,6	78	55	6 000	5 000	740
ERZV14D241	240 (от 216 до 264)	150	200	395	0.6	84	60	6 000	5 000	700
ERZV14D271	270 (247–303)	175	225	455	0,6	99	70	6 000	5 000	640
ERZV14D361	360 (от 324 до 396)	230	300	595	0.6	130	90	6 000	4,500	540
ERZV14D391	390 (от 351 до 429)	250	320	650	0,6	140	100	6 000	4,500	500
ERZV14D431	430 (от 387 до 473)	275	350	710	0.6	155	110	6 000	4,500	450
ERZV14D471	470 (с 423 по 517)	300	385	775	0,6	175	125	6 000	4,500	400
ERZV14D621	620 (от 558 до 682)	385	505	1 025	0.6	190	136	5 000	4,500	330
ERZV14D681	680 (от 612 до 748)	420	560	1,120	0,6	190	136	5 000	4,500	320

2. защита от перегрузки по току

Цепь SSR, работающая без защиты от перегрузки по току, может привести к повреждению устройства.Спроектируйте схему таким образом, чтобы номинальная температура перехода устройства не превышалась при продолжительном токе перегрузки.
(например, импульсный ток в двигателе или лампочке)
Номинальный импульсный ток применяется к ошибкам перегрузки по току, которые возникают менее нескольких десятков раз в течение срока службы полупроводникового прибора. Для этого номинала требуется устройство координации защиты.
К методам защиты от перегрузки по току относятся следующие:

1) Защита от сверхтоков

Используйте токоограничивающий реактор последовательно с источником питания нагрузки.

2) Используйте устройство отключения тока

Используйте токоограничивающий предохранитель или автоматический выключатель последовательно с источником питания нагрузки.

Пример выполнения выбора предохранителя для взаимодействия защиты от сверхтоков

1. Нагреватели (резистивная нагрузка)

SSR лучше всего подходит для резистивных нагрузок. Уровень шума можно значительно снизить с помощью переключения через нуль.

2. Лампы

Вольфрамовые или галогенные лампы потребляют высокий пусковой ток при включении (примерно в 7-8 раз больше, чем ток в установившемся режиме для SSR с переходом через ноль; примерно в 9-12 раз, в худшем случае, для SSR произвольного типа). Выберите SSR так, чтобы пик пускового тока не превышал 50% от тока хирурга SSR.

3. соленоиды

Электромагнитные контакторы или электромагнитные клапаны с приводом от переменного тока

также потребляют пусковой ток, когда они активированы.Выбирайте SSR таким образом, чтобы пик пускового тока не превышал 50% тока SSR хирурга. Для небольших электромагнитных клапанов и, в частности, реле переменного тока ток утечки может вызвать сбой в работе нагрузки после выключения SSR. В таком случае используйте фиктивный резистор параллельно нагрузке.

• Использование SSR ниже указанной нагрузки

4.Моторы нагрузка

При запуске электродвигатель потребляет симметричный пусковой ток переменного тока, который в 5-8 раз превышает установившийся ток нагрузки, который накладывается на постоянный ток. Время пуска, в течение которого поддерживается этот высокий пусковой ток, зависит от мощности нагрузки и источника питания нагрузки. Измерьте пусковой ток и время в реальных условиях эксплуатации двигателя и выберите SSR, чтобы пик пускового тока не превышал 50% от пускового тока SSR.
Когда нагрузка двигателя деактивирована, на SSR подается напряжение, превышающее напряжение питания нагрузки, из-за противо-ЭДС.
Это напряжение примерно в 1,3 раза больше напряжения питания нагрузки для асинхронных двигателей и примерно в 2 раза больше напряжения для синхронных двигателей.

• Управление реверсивным двигателем

Когда направление вращения двигателя меняется на противоположное, переходный ток и время, необходимые для реверсирования, намного превышают те, которые требуются для простого запуска. Ток и время реверсирования также следует измерять в реальных условиях эксплуатации.
В однофазном асинхронном двигателе с конденсаторным пуском в процессе реверсирования возникает ток емкостного разряда.Обязательно используйте токоограничивающий резистор или дроссель последовательно с SSR.
Кроме того, SSR должен иметь высокое предельное значение напряжения, поскольку в процессе реверсирования на SSR возникает напряжение, вдвое превышающее напряжение питания нагрузки.
Для управления реверсивным двигателем тщательно спроектируйте схему драйвера, чтобы реле прямого и обратного хода не включались одновременно.

5. емкостная нагрузка

Емкостная нагрузка (импульсный стабилизатор и т. Д.) Потребляет пусковой ток для зарядки конденсатора нагрузки при включении SSR.
Выбирайте SSR так, чтобы пик пускового тока не превышал 50% пускового тока SSR. Ошибка синхронизации до одного цикла может произойти, когда переключатель, используемый последовательно с SSR, размыкается или замыкается. Если это проблема, используйте дроссель (от 200 до 500 мкГн) последовательно к SSR, чтобы подавить ошибку dv / dt.

6. Прочее электронное оборудование

Как правило, в электронном оборудовании в первичной цепи питания используются сетевые фильтры.
Конденсаторы, используемые в сетевых фильтрах, могут вызвать сбой в работе SSR из-за включения dv / dt при включении или выключении оборудования.В таком случае используйте индуктивность (от 200 до 500 мкГн) последовательно с SSR, чтобы подавить включение du / dt.

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / io ≒ от 10 до 15 раз

(2) Нагрузка ртутной лампы i / io ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / io от 5 до 10 раз

(4) Нагрузка двигателя i / io ≒ от 5 до 10 раз

Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
При использовании реле для управления двигателем постоянного тока и тормозом, пусковой ток во включенном состоянии, ток установившегося состояния и ток отключения во время торможения различаются в зависимости от того, свободна или заблокирована нагрузка на двигатель. В частности, с неполяризованными реле, при использовании контакта «от B» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза.
Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / io ≒ от 10 до 20 раз

Обратите внимание, что поскольку индуктивность велика, дуга длится дольше при отключении питания.
Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт
i / io ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / io ≒ от 20 до 40 раз

Однофазное твердотельное реле Вход 70–280 В переменного тока ТТР Электрооборудование Твердотельные реле Электрооборудование и принадлежности

Однофазное твердотельное реле, входное напряжение 70-280 В переменного тока, переменного тока, SSR, Электротехническое оборудование, Твердотельные реле, электрооборудование и материалы

Home
Business & Industrial
Электрооборудование и принадлежности
Реле
Твердотельные реле
Однофазное твердотельное реле 70-280VAC Входное AC-AC SSR Электрооборудование

Однофазное твердотельное реле 70-280VAC Входное электрическое оборудование переменного тока и переменного тока SSR

Твердотельное реле 70-280 В переменного тока, входное электрическое оборудование переменного тока, переменного тока SSR Однофазное, ток нагрузки: 10 А / 25 А / 40 А / 60 А / 75 А / 80 А / 100 А (дополнительно), радиатор из чистого алюминия, высокая теплопроводность, высокая проводимость и прочный возможность перегрузки по току, сопротивление изоляции: 500 мОм / 500 В постоянного тока, индикатор работы: светодиод.Фазовое твердотельное реле 70–280 В переменного тока, входное электрическое оборудование, однофазное, однофазное твердотельное реле, однофазное твердотельное реле, входное напряжение, 70–280 В переменного тока, переменного тока, твердотельное реле, электрическое оборудование, бизнес и промышленность, Электрооборудование и материалы, реле, твердотельные реле.

НУЖНО РАЗРЕШИТЬ ВОПРОСЫ СООТВЕТСТВИЯ? МЫ КЛЮЧ НУЖНО ПОВЫШАТЬ ЭФФЕКТИВНОСТЬ? МЫ КЛЮЧ НУЖНО ПОВЫШАТЬ ПРОИЗВОДИТЕЛЬНОСТЬ? МЫ КЛЮЧ МЫ КЛЮЧ К ВАШЕМУ УСПЕХУ.СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Однофазное твердотельное реле 70-280 В переменного тока Входное электрическое оборудование переменного тока и переменного тока SSR

Однофазное твердотельное реле 70–280 В переменного тока Входное электрическое оборудование переменного и переменного тока SSR. Индикатор работы: светодиод. Ток нагрузки: 10A / 25A / 40A / 60A / 75A / 80A / 100A (опционально). Радиатор из чистого алюминия, высокая теплопроводность, высокая проводимость и сильная перегрузочная способность. Сопротивление изоляции: 500 мОм / 500 В постоянного тока. Состояние: Новое — Открытая коробка: Изделие в отличном новом состоянии без функциональных дефектов.Товар может отсутствовать в оригинальной упаковке и использоваться для тестирования или демонстрации. Товар включает аксессуары, входящие в комплект поставки оригинального продукта, и может включать гарантию. См. Список продавца для получения полной информации и описания. См. Все определения условий в Примечаниях к продавцу: «Твердотельное реле, реле, электрическое оборудование, электрические приборы, станки с ЧПУ, твердотельные реле».

действует в интересах вашей компании

Это может быть одно из самых разумных бизнес-решений, которые вы когда-либо принимали.

(ПЭО)

Если вам нужна помощь в управлении все более сложными вопросами, связанными с сотрудниками, такими как льготы по здоровью, требования компенсации работникам, начисление заработной платы, соблюдение налоговых требований и требования по страхованию от безработицы, решением может стать аренда сотрудников через организацию профессиональных работодателей (PEO). Заключив договор о найме сотрудников, PEO берет на себя эти обязанности и позволяет вам сосредоточиться на операционной и прибыльной стороне вашего бизнеса.

Однофазное твердотельное реле 70–280 В переменного тока Входное электрическое оборудование переменного тока и переменного тока SSR

Контактный разъем Dupont Wire Color Jumper Кабель между мужчинами и женщинами для питания 20 см. Новый Gladiator Vintage Проблемные Black Ковш Барный стул на 900 кадров поворотное основание, HW1L-M4F10QD-R-24 США официальный дистрибьютор Idec, 3 Ring View Связующие 2 пак 3 дюйма 725 листов Презентация Запирание D-Ring. I3 74HCT356 Интегральная схема, 18 шт., Новые, старые. Однофазное твердотельное реле 70-280 В переменного тока Входное электрическое оборудование переменного и переменного тока SSR , упаковка из 25 ФИОЛЕТОВЫХ 7 дюймов x5.75-дюймовые металлические пузырчатые мягкие конверты Mailer Bling 1.25.Новый трактор Kubota серии B B6100D B6100E B6100HST-DT B6100HST-E Свеча накаливания. Однофазное твердотельное реле 70-280 В переменного тока Входное электрическое оборудование переменного тока-переменного тока SSR ,

МЫ — Ключ к вашему успеху!

Насколько успешными вы могли бы быть, если бы могли сосредоточиться на том, что у вас получается лучше всего?

КлючHR

Если вашей компании необходимо сэкономить деньги, решить проблемы с соблюдением нормативных требований, повысить эффективность и производительность, у нас есть решения и ключ к вашему успеху.

Однофазное твердотельное реле 70–280 В переменного тока Входное электрическое оборудование переменного тока и переменного тока SSR

Однофазное твердотельное реле, входное напряжение 70–280 В переменного тока, ТТР Электрооборудование, бизнес и промышленность, Электрооборудование и материалы, Реле, твердотельные реле Прокрутка

Однофазное твердотельное реле 70-280 В переменного тока Входное электрическое оборудование переменного тока и переменного тока SSR

TRAVEL: Идеально для путешествий, I Love Realism Real Heart Sketch Unisex Crew Neck Sweatshirt в магазине мужской одежды. Наши рубашки станут идеальным подарком на день рождения или рождественский подарок. Каждый продукт LuK на 100 процентов функционально протестирован на соответствие техническим характеристикам OEM.Галогенный рабочий светильник Toolots Jinye 50 Вт, 24 В постоянного тока, длинный рычаг. используйте с гайками той же отделки и той же резьбы для правильной посадки. Держите всю галактику на спине с этими рюкзаками через плечо с изображением солнца, луны и звезд. инструмент с твердосплавным наконечником 5/16 дюйма квадратный AL5 C6. Женские холщовые сумки-тоуты Повседневная сумка через плечо CrossBody Символ рок-н-ролла Экологичная сумка-хобо для покупок: Одежда, GREX 9032 18 Gauge 1-1 / Степлер с короной на 4 дюйма длиной 1/4 дюйма от Grex Power Tools: обустройство дома, наденьте жилет для похудания, чтобы сжечь жир.2PC Шарикоподшипник с тремя канавками, фрезы Набор инструментов для деревообработки Фрезы 1/4 «1/2», ✿✿Перед заказом проверьте таблицу размеров, размер: длина 22 * ширина 7 * высота 12 см. Пожалуйста, проверьте наш собственный размер, затем выберите подходящий. ЛОТ 250 ШТ. // НОВЫЕ ПЕРЕМЕННЫЕ КЕРАМИЧЕСКИЕ ТРИММЕРНЫЕ КОНДЕНСАТОРЫ 3,5-13 пФ // ИЗ США //. Вам следует избегать рукояток переключения передач с установочными винтами или пластмассовыми деталями, так как они имеют тенденцию выходить из строя или раскачиваться. Наша гофрированная конструкция обеспечивает в три раза больше углеродной среды на фильтр кондиционера, сохраняя при этом отличный воздушный поток.эти подушки сделают ваш пол самым уютным местом. 1005 1 мм × 0,5 мм 1000ПК 7,5 кОм Ом 752 5% 1/16 Вт SMD-резистор 0402. *** Поставляется с БЕСПЛАТНЫМ ПРОТЕКТОРОМ, шляпой Snapback для мужчин и женщин: бейсболки для мужчин и женщин: модная бейсболка нового бренда 2018 года. Все гофрированные фильтры Z-Line имеют волокна, которые не впитывают влагу и не поддерживают рост микробов, 10 шт. 74HC245D SOP-20-7.2MM 74HC245 HC245 SMD Integrated Circuit. Купить Комплект заднего рычага подвески Prothane 4-220-BL: Комплекты втулок — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Общий вес (с камнями): 11, позвоните нам (855) 236-1100 или отправьте нам сообщение. 500шт RGEF300 PTC самовосстанавливающийся предохранитель 16V3A. У нас есть разные виды шифона. Мулине: DMC. Ткань: 14 штук. РАЗМЕР: Дизайн. Площадь: 112 х 74 швов. Используйте эту керамическую миску, чтобы съесть свои любимые блюда, 10 x AC 125V 10A 250V 6A Кулисный переключатель Mini Boat SPST SPDT ON-OFF-ON KC HCD. Средний: спина 14 дюймов (36 см) / шея 12 дюймов (30 см) / грудь 16, 10 дюймов Большая латунная голова волка заклепывает металл.

Однофазное твердотельное реле , входное напряжение, 70–280 В переменного тока, переменный ток, твердотельное реле, электрическое оборудование
Ток нагрузки: 10 А / 25 А / 40 А / 60 А / 75 А / 80 А / 100 А (дополнительно), радиатор из чистого алюминия, высокая теплопроводность, высокая проводимость и сильная перегрузка по току. Сопротивление изоляции: 500 мОм / 500 В постоянного тока. Индикатор работы: светодиод.

500A-1000A Однофазное твердотельное реле | Производитель электрических устройств

Однофазное твердотельное реле NNG1K-1 / 032F-120 DC-AC 500A-1000A используется в системах автоматического управления, таких как сигнальная лампа, сцинтиллятор, система управления сценическим освещением, приборы и аппараты, медицинское оборудование, копировальный аппарат, автоматическая стиральная машина. , автоматическое пожарное оборудование и систему безопасности, а также может использоваться в качестве переключателя силового конденсатора, который компенсируется коэффициентом мощности сети.Кроме того, однофазное твердотельное реле NNG1K-1 / 032F-120 DC-AC 500A-1000A широко используется в неблагоприятных условиях и при частых переключениях, таких как химическая промышленность и угольная промышленность, которые требуют защиты от взрыва, сырости, пыли и эрозия.

Описание модели

Спецификация однофазного твердотельного реле NNG1K-1 / 032F-120 DC-AC 500A-1000A

Управляющее напряжение	032: 3-32 В постоянного тока
Управляющий ток	5-25 мА
Подключенное напряжение	3 В постоянного тока
Отключение напряжения	1 В постоянного тока
Обратное напряжение	32VDC
Напряжение нагрузки	120: 60-1200VAC
Ток нагрузки	500A 600A 800A 1000A
Переходное напряжение	120: 1600VAC
Падение напряжения в рабочем состоянии	AC : ≤1. No related posts. Разное Навигация по записям Ас какой ток: AC, DC — что это такое? Регулятор света: Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики. Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Датчик Дом Кабель Как выбрать Лампа Освещение Отопление Подключение Проводка Разное Розетка Советы Стабилизатор Схемы Электролюбителям +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
