Электрический шкаф для квартиры и частного дома ABB Mistral IP65

Электрический шкаф ABB Mistral IP65 – новая серия навесных распределительных электрощитов ABB. Электрощит Mistral IP65 предназначен для применения в быту, имеет степень пылевлагозащищености IP65, то есть электрический шкаф полностью защищен от проникновения пыли и влаги.

С 2015 года АББ прекращает выпуск щитков старых серий Europa IP55, Europa IP65 и Europa FLY IP65, вместо этих трех серий шкафов АББ, будет одна Мистраль IP65. Что будет безусловно удобно всем и сборщикам щитков и заказчикам.

Электрический шкаф ABB Mistral65 выпускается от 4 до 72 модулей, разработчиками предусмотрено расширение каждого ряда на один дополнительный модуль. Mistral IP65 выпускается с прозрачными или глухими пластиковыми дверцами, открывать дверцы распределительного щита ABB Mistral IP65 можно в разных направлениях на 180 градусов, справа-налево или слева-направо.

Пример собранного электрического щита ABB Mistral IP65 на 72 модуля.

Щит ABB Mistral IP65 на 48 и 72 модуля комплектуется двумя дверцами, что обеспечивает их более плотное прилегание, обеспечивая высокий класс пылевлагозащищенности IP65. Щит ABB Mistral 65 может дополнительно комплектоваться адаптерами для кабельных каналов, замком для запирания дверцы, навесными петлями для монтажа.

Электрический шкаф Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать электрический шкаф на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вытаскиваю электрический шкаф ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем и отправим заказчику собранный электрощит ABB Mistral65.

Снимаю верхнюю часть корпуса электрощита ABB с дверцами, открутив 6 саморезов.

Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону.

Для удобства сборки, раму электрического щитка можно открутить и вытащить.

Устанавливаю в электрический шкаф держатели для клемм, а затем на держатели и сами клеммы. Клеммы обязательно нумеруются.

Держатели для клеммников можно заказать отдельно, но есть комплектации электрощитов сразу с клеммами и держателями для них. Установить в электрический шкаф ABB Mistral65 можно четыре держателя для клемм, два держателя клемм вверху и два держателя внизу. Держатели бывают трех видов по ширине: для щитов шириной 8 модулей, 12 модулей и 18 модулей.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели для электрощита заказываются отдельно или входят в комплектацию некоторых щитов. Клеммы бывают винтовые на 6, 11, 16, 21 и 26 контактов. Зеленые клеммы – для подключения заземляющих проводников, и синие для подключения рабочих нейтральных проводников. Максимальное сечение подключаемого провода 25 мм2.

И бывают

самозажимные (пружинные) клеммные колодки на 4, 5, 8, 11, 14, 17 и 20 контактов. Максимальное сечение подключаемого провода 25 мм2.

Затем расставлю приборы на дин-рейках. Всегда заранее делаю план электрического щита в Exel (расстановку приборов “на бумаге”), который всегда перед сборкой и монтажом электрощита согласовываю с заказчиком.

Все приборы на дин-рейках по возможности фиксирую при помощи металлических ограничителей, чтобы они елозили по дин-рейкам.

Согласно схемы и плана электрощита промаркируем автоматы, узо, реле напряжения и др. Наклейки печатаю на специальном принтере Brother P-touch P750W.

Процесс этот достаточно трудоемкий, особенно если электрощит на 100-200 модулей. Многие электромонтажники не заморачиваются и подписывают электроприборы в щитке обычным маркером. Но мне нравится, когда всё выглядит аккуратно и красиво.

Также обязательно провода маркирую кабельными пластиковыми маркерами.

Схема электрического шкафа для частного дома несложная. Сейчас у заказчика однофазный ввод, но позднее он планирует подключать 3 фазы. Поэтому на вводе установлен трехфазный автоматический выключатель. Позднее после подключения трех фаз, нужно будет докупить два реле напряжения УЗМ-50Ц, чтобы он и были на каждой фазе. И немного изменить схему подключения, чтобы УЗО были подключены от трех фаз.

Рядом стоящие автоматы и УЗО подключаются при помощи медных гребенчатых шин или просто гребенок. Они бывают однополюсными, двухполюсными, трехполюсными и четырехполюсными. И есть у каждого производителя. С помощью гребенок подключение получается более надежными, чем если делать “перемычки из проводов”.

Для УЗО в этом распределительном щите использую двухполюсные гребенки, а для подключения однополюсных автоматов, соответственно однополюсную шину.

Провода ПУГВ использую при сборке электрического шкафа только ГОСТовские с честным сечением. В этом электрощите всё подключено проводом сечением 10 мм2, т.к. на вводе автомат на 40А. Многие подключают к 40А медный провод или кабель 6мм2. Но я считаю, что это не совсем правильно, и собираю электрощит своими руками с запасом.

Разумеется, что после сборки я всё проверяю, правильно ли был собран электрический шкаф, срабатывают ли УЗО от кнопки “Тест”, есть ли электрическая связь между УЗО и автоматами. Настраиваю реле напряжения.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки беру ИЕКовские бюджетные.



В щите на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в электрический шкаф достаточно простой.

Двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно делаю наклейки и приклеиваю их на пластрон электрощита. Кто-то клеит маркировку сверху, кто-то снизу под автоматами. Главное, чтобы всё было понятно.

Вот собственно и всё, сборка электрощита ABB Mistral для частного дома завершена.

Затем я складываю все инструкции на приборы и электрощит, оригиналы договора и акта выполненных работ в двух экземплярах.

Коробку от щита ABB я не выкидывал, поэтому смонтированный электрический шкаф упаковываю обратно в нее. На верхнюю часть электрического щита плотно приматываю скотчем плотный лист пеноплекса для дополнительной защиты.

Скотч специальный ярко-желтого цвета с надписью “Осторожно хрупкое”.

Отправляю распределительные щитки, собранные на заказ, обычно транспортными компаниями “Деловые Линии” или “ПЭК”.

Электрический шкаф в обязательном порядке на терминалах транспортных компаний упаковываю в защитную деревянную обрешетку (если адресная доставка) или паллетный борт (если до терминала), ящик закрытый со всех сторон.

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь.

Скачать инструкцию для щита ABB Mistral IP65, можно здесь.

Пример сборки щитка ABB Mistral 41 можно посмотреть здесь.

Спасибо за внимание.

Трехфазный электрощит квартиры — много УЗО и дифавтоматов

Рад приветствовать вас, уважаемые посетители моего сайта elektrik-sam.info!

Предлагаю вашему вниманию обзор сборки трехфазного электрощита на заказ для современной квартиры в новострое. На вводе 50А три фазы — есть где развернуться! Можно реализовать очень многое и использовать большой спектр современной бытовой техники, которая любит потреблять электроэнергию, очень любит! И в этом проекте как раз много различной бытовой техники для комфортного и удобного проживания.

Трехфазных потребителей нет, только однофазные.

Согласование технического задания, проектирование и последующая сборка электрощита. В результате полностью заполненный Hager Golf 4х18.

На верхней рейке разместились три реле напряжения Зубр для защиты от скачков и перепадов напряжения в каждой из трех фаз. За ними скомпонованы неотключаемые линии. Самое необходимое — слаботочный щит, холодильник и морозильная камера, свет коридора, чтобы было удобно подойти к рубильнику отключаемых приборов.

Вторая рейка — рубильник отключаемых, четырех-полюсный кросс-модуль, чтобы все было удобно подключить  и группы потребителей квартиры. Везде обязательно применена дифференциальная защита типа А, даже на освещение. Свое мнение по поводу установки УЗО на линии освещения я изложил в этом материале.

В квартире две сан.узла и несколько приборов и розеток в каждом — поэтому в щите у нас много дифавтоматов. Они скомпонованы на нижней рейке в ряд и удобно подключены двухполюсной распределительной шиной-гребенкой.

После сборки щит обязательно тестируется, к нему прилагается комплект документации с наглядными схемами, понятными даже малознакомому с электрикой человеку.

Яркая и хорошо читаемая маркировка делает обращение со щитом удобным и понятным, как при подключении отходящих линий, так и при пользовании после установки заказчиком.

Для заказа сборки или проекта электрощита, напишите заявку в разделе КОНТАКТЫ.

Подробный видеообзор:

Трехфазный электрощит квартиры: много УЗО и дифавтоматов

Схема распределительного щита частного дома на 380 В

В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере. Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить. Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.

Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.

Различают следующие типы электрических щитов:

• вводно-распределительное устройство,
• главный распределительный  щит,
• щит освещения, щит учета, щит вентиляции и т.д.

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

Схема 2. Полная схема распределительного щита частного дома на 380В

Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.

При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.

Распределительный щит – важное и необходимое устройство.

Однако прежде, чем его устанавливать, нужно знать, что:

• распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
• распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
• распределительный щит должен соответствовать особенностям электропроводки частного дома.

Основные факторы, которые необходимо учесть:

Тип электропроводки

Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.

Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.

Полная потребляемая мощность. Мощность отдельной групповой линии.

Обычно при подключении группы освещения комнат, санузла и коридора  в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А. Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей. Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.

Количество цепей и точек потребления, находящихся в однолинейной схеме электроснабжения частного дома.

Электрическая часть дома подразделяется на несколько групп (группа освещения, розеточная группа, силовая группа). При этом каждая группа подключается через специальный аппарат защиты. Для подстраховки и обеспечения дополнительной безопасности,  рекомендуется также устанавливать дополнительные автоматические выключатели на электрические приборы (стиральные машинки, кондиционеры, теплые полы и прочее).

Не забудьте установить устройство защитного отключения (УЗО). Данное устройство ставится на розеточные групповые линии, водонагреватель и прочие электроприборы. УЗО должно быть установлено на электрические цепи, питающие приборы во влажных помещениях, иначе есть риск возникновения пожара.

Помимо автоматических выключателей и УЗО, в распределительном щитке обязательно должны быть установлены шины PE- и N-проводника.



Трехфазный распределительный щит | Установка счетчиков

В настоящее время энергопотребление колоссально увеличилось в размерах, и однофазный распределительный щит потихоньку теряет свою популярность. Порой он попросту не справляется с бытовыми электроприемниками и не может гарантировать их эффективность. Однако стоит заметить, что размеры потребления электроэнергии, как некоторые люди ошибочно предполагают, регулируются далеко не щитом распределения, а компанией сбыта. И потому мнение о том, что трехфазный щит будет способствовать потреблению большего количества энергии, не может быть абсолютно верным.

Но у трехфазного распределительного щита есть ряд преимуществ относительно того же однофазного.

Трехфазный распределительный щит

1. Распределение нагрузки напряжения.
Есть такое понятие, как «перекос фаз» в сети. Это означает, что распределение нагрузки по фазам неравномерно. Отсюда и причины тусклого освещения в помещении, несмотря на мощность лампочек в светильных приборах. И именно из-за этого «перекоса фаз» возникает потребность в приобретении стабилизатора напряжения. Трехфазный же щит позволит распределить нагрузку на приборы как можно более равномерно, тем самым отменяя необходимость наличия стабилизатора напряжения. Да и «перекос фаз» сам по себе больше не будет проблемой.
2. Подключение стандартных электроприемников.
Некоторые бытовые приемников электрической энергии не предусматривают подключение к однофазной сети в 220 вт. А те из них, которые могут быть подключены, не всегда работают во всю силу. К примеру, большинство современных электроплит, вентиляторов, водонагревательных котлов и прочих электроприемников наиболее результативны при подключении к трехфазной сети. Это, пожалуй, самое главное преимущество, которое предоставляет трехфазная схема распределительного щита, так как это позволяет напрямую подключать трехфазные потребители без «перекоса фаз».
Конечно, распределительный электрический щит трехфазной сети значительно больше по размеру, чем щит однофазной сети, поэтому его лучше всего устанавливать в просторном доме – например, загородном. Но хоть щит и требует достаточно места, эффективность его работы покрывает этот недостаток.
3. Некоторое увеличение потребляемой мощности.

Трехфазная схема распределительного щита

Несмотря на то, что трехфазный распределительный щит не гарантирует потребление большего количества энергии, чем однофазный распределительный щит, такая возможность все же существует. В некоторых случаях разрешенная компанией сбыта электроэнергии мощность увеличивается хотя бы на каких-то 5 киловатт, что уже неплохо. Но это случается, только если «фазность» имеет значение – то есть, совсем нечасто. Ведь, как уже было оговорено, размеры потребления электроэнергии редко когда регулируются самим распределительным щитом.
Итак, трехфазный распределительный щит не зря набирает популярность в последнее время. Он имеет ряд преимуществ, относительно даже стандартного однофазного распределительного щита, которые гарантируют более равномерное и рациональное использование электроэнергии.

ООО «СПЕЦЭЛЕКТРОЩИТ» | Проектирование, сборка, монтаж и подключение электрощитов. КАТАЛОГ НАШИХ РАБОТ.

ВЫСОКОГО КАЧЕСТВА, СОВРЕМЕННЫЕ ЭЛЕКТРОЩИТЫ  ОТ ФИРМЫ ООО «СПЕЦЭЛЕКТРОЩИТ»     http://www.e-shkaf.ru

В этом разделе размещены, примеры,  фотографии электрических щитов,  которые мы  собрали, для наших клиентов, чтобы вам было проще ориентироваться на, каком оборудовании и какого рода электрические щиты, мы собираем в коттеджах, домах, квартирах и дачах. Фирма ООО«СПЕЦЭЛЕКТРОЩИТ» предлагает: своим клиентам, весь ассортимент электрощитов, любой сложности и всех видов.  У нас большой опыт и наши специалисты ответят, на все ваши вопросы, по телефону в офисе: 8 ( 499) 343-34-17.

Электрощит для дачи и дома распределительный однофазный. Пример, Сборки электрощита	Электрощит для квартиры распределительный трехфазный. Сборка щита по правилам ПУЭ и ГОСТ.	ГРЩ для коттеджа и загородного дома распределительный трехфазный.Сборка ГРЩ
Пример, щитка для дачи и дома. Трехфазный с контакторами.	распределительный щиток для дачи и дома	Электрощит для коттеджа и загородного дома распределительный трехфазный
шкаф распределительный трехфазный коттеджный	ЩР  для дома и дачи.  Щит распределительный трехфазный.	Сборка щита для квартиры и офиса.Щит электрический
ГРЩ в загородном доме и офисе. Распределительный трехфазный с отключением общего света и отключением поэтажного света с расстояния. Сборка электрических щитов. Щит ГРЩ для коттеджа и загородного дома распределительный, трехфазный, имеющий городскую и генераторную линию в отдельности.Сборка щитов
Готовый электрощит в сборе для магазина, ресторана, офиса.	Электрощит РЩ  дачного двухэтажного дома имеющий ряд функций и возможностей. Сборка РЩ.	Щит  распределительный  ЩРдля офиса и медицинского центра трехфазный. Сборка щитов и электрощитового оборудования
Электрощит ЩР, для квартиры,  трехфазный, световые группы, которого имеют встроенные регуляторы света.Сборка распределительного щита. Щит электрический навесной для квартиры, офиса ,бутика  трехфазный распределительный. Сборка электрических щитов.
Электрощит в сборе для дома, офиса, коттеджа	Щит электрический распределительный для квартиры  имеющий функцию отключения общего света. Сборка щитов .	Квартирный щиток трехфазный.Сборка электрощитков.
щит в коттедже распределительный  имеющий городскую и генературную линию по отдельности.Сборка щитов	Щит готовый в сборе для дома, дачи ,квартиры	Квартирный, трехфазный, распределительный электрощиток. Сборка электрощитка.
Щит  электрический, для дома, трехфазный, распределительный  имеющий функцию отключения общего света. Сборка щитов электрических	Щит электрический, для дачи.Сборка электрощитов	Шкаф распределительный, для квартиры, трехфазный  с разеточными и силовыми группами.  Сборка шкафа распределительного
Шкаф распределительный, для квартиры, трехфазный.Сборка шкафа распределительного. Электрощит для коттеджа распределительный силовых и основных нагрузок.сборка щитов. Подключение щитов.Монтаж щитов

•   Во время сборки щитов,  мы используем клеммы,  в качестве посредников между автоматами и группами контактов. Это позволяет защитить автоматы от оплавления,  в случаи замыкания двух контактных проводов и предотвратить самовозгорание внутри электрощита. Все электрощиты,  которые показаны на сайте собраны с использованием клемм

раздел на стадии наполнения информацией……………………………..

Распределительный щит в квартире и частном доме

Для распределения электрического питания по ветвям внутренней электропроводки используются стандартные электротехнические изделия, называемые распределительными щитами, о них и поговорим на СтабЭксперт. ру.

В зависимости от размеров дома или квартиры и количества подключаемого электрооборудования, в жилом помещении может быть установлен один или несколько распределительных щитов. Щит, устанавливаемый на вводе электропитания дома или квартиры, называется вводно-распределительным.

Для большинства квартир и небольших домов этот щит является единственным. От него осуществляется разводка лучей электропроводки по всему жилому помещению.

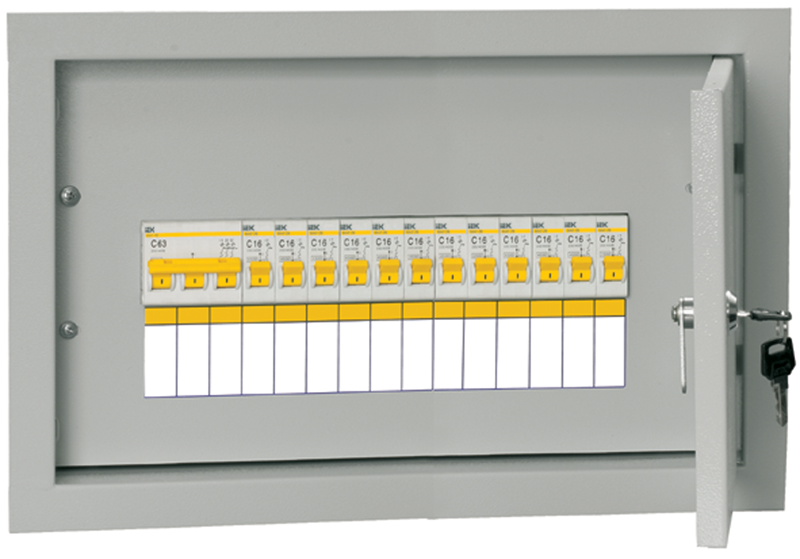

Слева ЩРВ — распределительный встраиваемый щит марки ABB. Справа ЩРН — распределительный навесной щит марки IEK с замком.

Состав оборудования, размещаемого в распределительном щите, варьируется в зависимости от следующих факторов:

• схемы учёта электрической энергии;
• количества фаз питающего напряжения;
• применяемой системы заземления;
• наличия приборов контроля тока утечки;
• схемы внутренней электропроводки.

Распределительный щит частного дома

Ввод электропитания частного дома может быть организован несколькими способами. Выбор схемы подключения электропитания не всегда является прерогативой владельца дома. Как правило, приходится выполнять требования местной сетевой организации, осуществляющей снабжение потребителей электроэнергией. В основном эти требования касаются организации учёта электроэнергии.

Читайте по теме: как подвести электричество к участку?

Например, в некоторых районах, чтобы предотвратить хищение электроэнергии, сетевые компании не ограничиваются требованиями, сформулированными правилами устройства электроустановок. Так, в соответствии с нормами достаточно обеспечить подключение электросчётчика цельным кабелем, видимым на всём протяжении от воздушной линии до клемм счётчика. По-видимому, иногда этого считают недостаточным и требуют установить электросчётчик на опоре питающей линии электропередачи, где остановить его можно только силой мысли.

В другом варианте узел учёта располагается на стене дома либо другой постройки, находящейся на участке. Счётчик также может быть установлен на специально смонтированной отдельно установленной стойке.

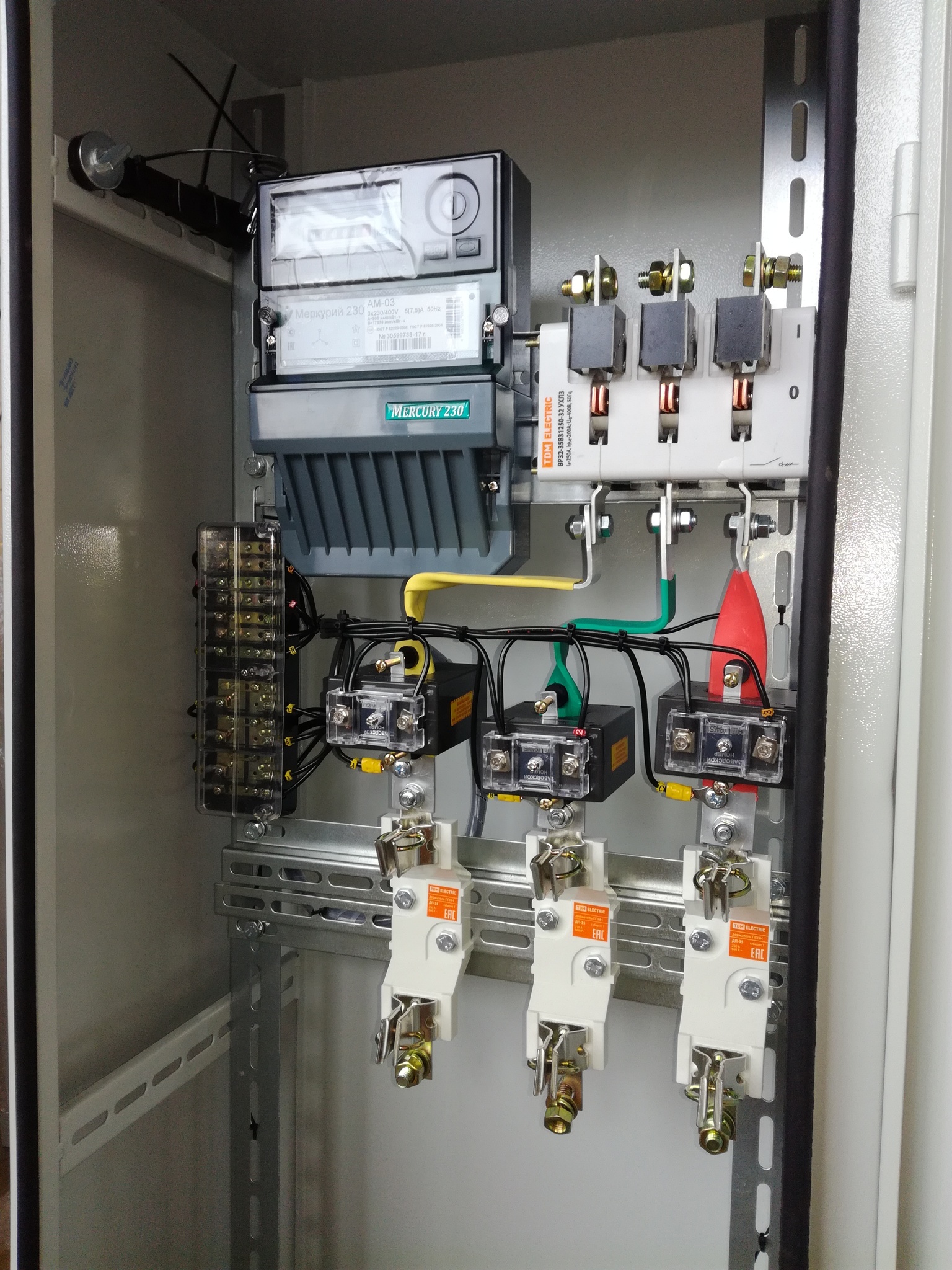

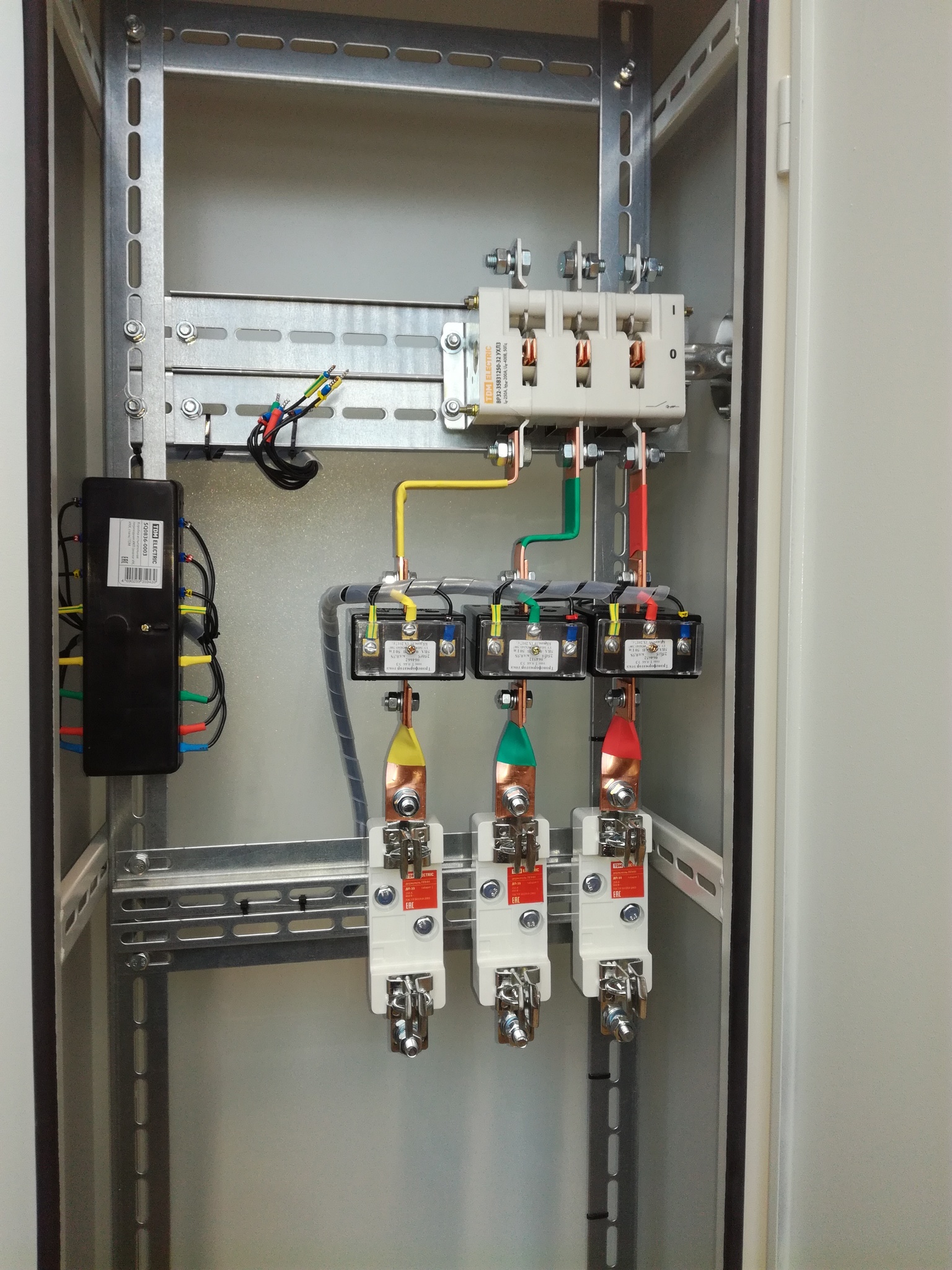

ВРУ вне дома / здания

В любом варианте размещения прибора учёта вне дома, вводно-распределительное устройство (ВРУ) разделяется на два: отдельно расположенное вводное, совмещённое с узлом учёта, и распределительное устройство. Кроме счётчика энергии, в ящике ввода должен быть расположен вводной автоматический выключатель. Автомат должен быть установлен до счётчика энергии, с тем, чтобы обеспечить его защиту.

При монтаже ящика с прибором учёта следует учесть следующие нюансы. Ящик будет опломбирован представителями сетевой организации, поэтому на передней крышке должно быть предусмотрено стеклянное окошко для снятия показаний счётчика. Автомат также будет пломбироваться в случае его отдельной установки. Поэтому удобнее расположить его в том же ящике, что и счётчик.

Видео 1. Установка щита на столб

В примере подключается трехфазная сеть на 15 кВт.

При этом монтаж следует провести таким образом, чтобы обеспечить доступ к органам управления выключателем при закрытом и опломбированном ящике. Обычно это достигается путём выполнения прорезей соответствующей формы на дверце щита. Доступа к клеммам выключателя быть не должно.

Видео 2. Пример сборки ВРУ

Как и в первом варианте тут так же 380в и 15 кВт мощности.

По теме: Автоматический рейтинг трехфазных стабилизаторов напряжения на 15 кВт.

ЩР внутри здания

Распределительный щит (ЩР) следует расположить внутри дома в непосредственной близости от места ввода в дом питающих проводов. Если питающая сеть организована по системе TN-S, то есть к потребителю приходят два нулевых провода — рабочий (N) и защитный (PE), к распределительному щиту должно подходить пять проводов (A, B, C, N, PE) в случае трёхфазного питания и три (фаза, N, PE) при однофазном электроснабжении.

При системе TN-C, когда нулевой рабочий проводник на протяжении всей линии совмещён с защитным, разделение нулей на рабочий и защитный провод должно быть выполнено в распределительном щите. Для этого в щите устанавливается отдельная шина PE, соединённая с рабочим нейтральным проводом. При наличии местного заземляющего устройства, оно должно быть соединено с шиной PE. Если применяется щит, изготовленный из металла, его корпус также должен быть соединён с шиной PE.

Читайте по теме: какого цвета провод фазы, заземления и все остальные?

Однофазная разводка к электрическим розеткам выполняется тремя проводами с присоединением провода PE к защитному контакту розетки. Это обеспечит защиту человека от поражения током при косвенном прикосновении в случае пробоя изоляции электрооборудования.

Нужно УЗО или нет?

При наличии защитного провода очень желательна установка устройств защитного отключения (УЗО), реагирующих на токи утечки. Для обеспечения полной защиты при косвенном прикосновении, а также защиты всей электрической разводки внутри дома от возгорания при снижении уровня изоляции, УЗО должно быть установлено на щите у ввода, а также у каждого электроприбора, представляющего повышенную опасность. На вводе монтируется прибор, рассчитанный на срабатывание при токе утечки 100 мА, отдельные электроприборы подключаются к УЗО на 30 мА.

Можно установить одно УЗО, защищающее целую группу электроприборов, но в этом случае при повреждении изоляции одного из них, отключаться будут все, что создаёт определённое неудобство. СтабЭксперт.ру напоминает, что наиболее опасными считаются электроприборы, установленные в помещениях с повышенной влажностью — стиральные машины и водонагреватели в ванной комнате, проточные нагреватели воды на кухонной мойке и т. п.

Видео 3. Сборка щита для частного дома

Видео 4. Еще один наглядный пример

Распределительный щит, установленный внутри частного дома, при условии установки счётчика электроэнергии снаружи, обычно комплектуется следующими приборами:

• автоматический выключатель ввода;
• отходящие автоматы в количестве, соответствующем электрической схеме внутренней разводки;
• головное устройство защитного отключения;
• рабочая нулевая шина;
• шина PE.

Наиболее компактное размещение перечисленного оборудования получается при применении модульного варианта исполнения автоматов и УЗО. Для их установки щит должен быть оборудован DIN-рейкой. Щит следует подбирать на то количество выключателей, которое предусмотрено схемой, можно предусмотреть место для установки одного-двух резервных автоматов.

При трёхфазном электропитании на вводе устанавливается выключатель на три полюса. Отходящие однополюсные автоматы, питающие однофазную нагрузку, должны быть подключены к вводному автомату таким образом, чтобы нагрузка по фазам была распределена как можно более равномерно.

Читайте по теме: полюса автоматических выключателей.

Когда целесообразно несколько ЩР, питающихся от главного?

При наличии большого количества потребителей в отдельных помещениях и частях дома, для удобства коммутирования и минимизации общего объёма электропроводки бывает целесообразно установить нескольких распределительных щитов, питающихся от главного, расположенного на вводе сети. Например, если в комнате установлены кондиционеры, электрический тёплый пол, можно предусмотреть отдельный распределительный щиток для этого помещения, установив его в нём. При этом не потребуется прокладывать в эту комнату большое количество проводов, достаточно одной питающей линии.

Щиты IP31 и IP54

Это те же щиты, но с определенной защитой от внешних факторов, чаще всего — вода и пыль. Выглядят они точно так же, как и обычные, но стоят дороже, за счет дополнительной герметичности в виде пыльников и пр. Чаще всего попадается исполнение IP31 и IP54, но еще бывают корпуса IP30, IP41, IP65. Наглядная табличка, в которой объясняются конкретные значения степени защиты IP, есть на СтабЭксперт.ру.

Пример распределительного навесного щита фирмы Schneider Electric ЩРн-П-4 со степенью защиты IP65.

Распределительный щит в квартире

Электроснабжение квартиры отличается от организации питания отдельного дома. Многоквартирный дом имеет общее водно-распределительное устройство, подвод питания к которому, как правило, осуществляется кабельной линией. От общего ВРУ, питание подаётся на этажные распределительные щиты каждого подъезда, которые располагаются на лестничных площадках. При правильной организации электропитания на этажные щиты кроме фазных проводов приходят два нулевых — N и PE.

Видео 5. Сборка щита для квартиры

В зависимости от проекта, квартирные приборы учёта могут располагаться на этажном распределительном щите либо внутри квартиры. В первом варианте внутри квартиры устанавливается распределительный щиток, укомплектованный автоматическими выключателями, устройством защитного отключения, шинами N и PE. Так же как и в случае с частным домом, в квартире может быть установлено несколько распределительных щитков.

Если счётчик электрической энергии размещается внутри квартиры, лучше установить его в специально предусмотренный отсек распределительного щита. При подборе модели ЩР необходимо помнить, что отсек учёта должен пломбироваться с возможностью снятия показаний счётчика. Если в схеме щита присутствует вводной автомат, расположенный до счётчика, доступ к его клеммам также пломбируется.

Типовые модели распределительных щитов могут быть изготовлены из пластика или металла. В последнем случае корпус щитка должен быть соединён с защитным проводом PE.

Далее:

Как собрать распределительный щит для дома или квартиры

Известный энергетик, щитовик и блогер Михаил Чистяков в своем канале «Советы электрика» рассказывает, показывает и подробно объясняет как можно самостоятельно собрать электрический распределительный щит для дома, квартиры или дачи.

В качестве примера выступал трехфазный распределительный щит для коттеджа. Однако, пользуясь советами Михаила, можно собрать и однофазный щит по аналогичной схеме.

Михаил отмечает, что собирал щиты на аппаратах многих производителей и вот теперь решил собрать щит на отечественных устройствах Курского электроаппаратного завода, который ведет свою историю с 1945 года. В советские времена завод в основном был известен потребителям по блочному автоматическому выключателю АП50Б, который до сих пор производится и применяется в основном на промышленных объектах, таких как подстанции и электростанции.

Сегодня КЭАЗ выпускает большое количество позиций низковольтной аппаратуры, в том числе модульные аппараты серии OptiDin. Из широкого ассортимента продукции Курского электроаппаратного завода, Михаил выбрал для компоновки щита двухполюсные дифференциальные автоматы серий OptiDin D63 и VD63, двух- и трехполюсные автоматические выключатели OptiDin ВМ63, двух- и трехполюсные модульные контакторы OptiDin МК63.

Михаил принял компоновку из двух распределительных щитов исходя из ситуации. В первый щит заходит ввод 380В, установлен счетчик, реле напряжения на вводе и расключены трехфазные нагрузки. Во втором щите расключены все однофазные нагрузки.

Реле напряжения управляет контакторами и, при выходе напряжения за установленный пользователем диапазон, дает команду на их отключение. Трехфазный контактор коммутирует трехфазную нагрузку дома. Три однофазных контактора находятся во втором щите и управляют  однофазной бытовой нагрузкой, которая равномерно распределена по трем фазам 220В. Далее схема аналогичная для каждой из трех фаз.

Во второй щит приходит питание 380В по пятипроводной схеме (три фазы, рабочий ноль и защитный ноль).

Так как однофазные двухполюсные контакторы, которые приобрел Михаил, рассчитаны на номинальный ток 20А, он включил два полюса контакторов параллельно, тем самым увеличив их допустимый ток до 40А.

После контакторов подключен групповой дифавтомат Д63 номиналом С40 с уставкой тока утечки 30мА. Этот аппарат позволит защитить человека от поражения электрическим током, а так же жилье от возгорания при протекании блуждающих токов по строительным конструкциям.

Автоматические выключатели OptiDin ВМ63 на групповые линии расключены проводом ПВ-3, концы которого обжаты втулочными наконечниками. Причем для линий освещения использовались автоматы с характеристикой срабатывания В10, на розетки В16 и С16. На отдельные электроприемники установлен дифавтомат VD63 С10 с уставкой тока утечки 10 мА. Данный дифавтомат хоть и занимает 4 модуля в щите, но имеет индикацию срабатывания по току утечки.

Так же Михаил рассказывает какие инструменты нужны для сборки щита, и в какой последовательности необходимо производить сборку. В итоге получился вот такой распределительный щит:



Почему стоит переходить на трехфазный коммутатор?

Трехфазный распределительный щит имеет четыре провода, один нейтральный и три активных. Этот тип распределительного щита достаточно мощный, чтобы успешно питать трехфазные электрические системы. Их часто устанавливают в коммерческих или больших зданиях из-за большого количества электрических систем. Однако их можно установить и в жилых домах, особенно больших, где больше систем и техники.

Основные причины установки трехфазного распределительного щита

Основными причинами, по которым человек выбрал бы установку трехфазной системы в своем доме, являются:

• Они предлагают гораздо большую мощность и более надежны в обеспечении безопасности систем
• Когда в доме устанавливаются трехфазные системы, машины или устройства
• Для кондиционирования воздуха часто требуется много энергии, если 3-фазные системы могут это поддерживать.
• Старые духовки, холодильники, стиральные машины и другие приборы, которые заменяются, а новым требуется больше энергии
• Старая электрическая система слишком опасна для хранения и требует замены
• Вы получили извещение о электрическом дефекте 3 фазы от Ausgrid, Endeavour или Essential Energy .Если вы получили это уведомление о дефекте, у вас есть до 21 дня, чтобы решить проблему, в противном случае существует риск отключения электроэнергии от вашего имущества

Часто это основные движущие факторы, которые влияют на человека, устанавливающего новый трехфазный распределительный щит. Трехфазная система выгодна от соображений безопасности до необходимости более мощного источника питания.

Установка трехфазного распределительного щита в доме дает множество преимуществ:

• Модернизация однофазного распределительного щита до трехфазного легко и не слишком сложно.Электрик 2 уровня сможет работать с распределительным щитом, чтобы безопасно заменить старый. Установка нового и соединение всех частей, таких как предохранительные выключатели и автоматические выключатели, выполняются квалифицированно
Трехфазные распределительные щиты
• никогда не сбросят напряжение питания до нуля. Это идеально подходит для коммерческих зданий, а также полезно для жилых домов.
• Потери энергии уменьшены, что означает, что система более энергоэффективна. Он использует энергию более эффективно и в максимально возможной степени без больших затрат
• Любое электрическое оборудование или приборы, работающие от трехфазной сети, дольше будут подключены к правильному распределительному щиту. Распределение мощности будет правильным, и система получает необходимую мощность. Это продлит срок службы систем и снизит вероятность возникновения проблем.
• Поскольку система более эффективна и построена с использованием современных технологий, в ней задействовано меньше деталей. Это означает, что его эксплуатация в целом обходится дешевле из-за меньшего потребления электроэнергии или мощности.

Установка трехфазного распределительного щита имеет много положительных моментов, которые сэкономят людям деньги, время и нервы.

Установка новой трехфазной системы в доме выполняется квалифицированным электриком 2 уровня. Поскольку система более продвинутая и сложная, обычный электрик не знает, как правильно установить трехфазную сеть. Электрик 2-го уровня осторожно снимет старую систему, если она есть, и установит новую трехфазную систему.

Весь процесс выполняется безопасно, при этом проверки всегда проводятся на протяжении всей работы. Это необходимо для того, чтобы каждая часть системы была правильно подключена, а все точки были в безопасности. Необходимо, чтобы эту работу выполнял электрик 2 уровня, и никакие другие необученные специалисты не проходили через этот процесс. Трехфазные распределительные щиты должны быть установлены правильно, чтобы в будущем предотвратить проблемы из-за неправильной установки.

Рекомендуется модернизировать распределительный щит, так как есть много преимуществ, а также причины, по которым человек должен это сделать. В целом, модернизация распределительного щита рекомендуется для следующих целей:

• Он будет соответствовать стандартам безопасности Нового Южного Уэльса, потому что в доме работает безопасный распределительный щит.
• Исправный распределительный щит важен, поскольку он контролирует подачу электричества в дом.Исправный распределительный щит позволит всем системам получать необходимое питание и исправно работать
• В старых распределительных щитах часто не устанавливаются предохранительные выключатели. Эти переключатели помогают защитить розетки, приборы и людей от поражения электрическим током. При обнаружении скачка напряжения предохранительные выключатели отключают источник питания, чтобы предотвратить возникновение проблем. Поскольку в домах есть аварийные выключатели стандартно, новые распределительные щиты будут иметь эти
• Старые керамические предохранители не так безопасны, как автоматические выключатели.Кроме того, предохранители неправильного размера увеличивают вероятность их перегрева. Новые распределительные щиты гарантируют, что все предохранители исправны.
• Асбест был встроен в старые распределительные щиты и теперь может представлять опасность для здоровья людей. Обеспечение того, чтобы новый распределительный щит не был сделан из асбеста, чрезвычайно важно для чьей-либо безопасности.

Для получения дополнительной информации об удалении распределительного щита , прочтите наш блог с подробным описанием процесса.

2 простых способа проверить одно- или трехфазное питание

Однофазное или трехфазное питание, вот в чем вопрос.

Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

Это связано с тем, что большинство мониторов энергии используют «зажимы датчика CT» для измерения энергопотребления. А чтобы охватить все ваши случаи использования, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания. Каждый передатчик может принимать один, два или три зажима. Так что, если вы сделаете ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим CT (или два) позже.

Вот два простых способа проверить, подключены ли в вашем доме или офисе одна или три фазы.

1) Однофазный или трехфазный

— Сервисные предохранители

Однофазные блоки имеют один «служебный предохранитель», а трехфазные — три.

Сервисный предохранитель — это большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком.Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

2) Однофазный или трехфазный

— Главный выключатель

Еще один способ отличить три фазы от однофазной — это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». На картинке ниже показано, что я имею в виду.

Однофазный / однополюсный главный выключатель (слева) vs.трехфазный / трехполюсный главный выключатель (справа).

Эти «главные переключатели» обычно находятся на щитке счетчика. В больших помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

Как насчет одно- или трехфазной солнечной энергии?

Наш монитор солнечной энергии также требует, чтобы вы выбрали, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии» в соответствии с примерами ниже.

Однофазный солнечный свет (слева) и трехфазный солнечный (справа).

А как насчет двухфазного питания?

Двухфазные источники питания также довольно распространены в Австралии. Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

Однофазные и трехфазные установки

Разница между однофазной и трехфазной установкой

Однофазная установка

Большинство бытовых установок однофазные .Они имеют одну фазу с одиночным переменным током и контрактной мощностью до 10 кВт. Однофазный соединяет дом двумя проводами: активным и нейтральным. Нейтральный провод заземляется на распределительном щите.

Трехфазная установка

Трехфазные установки — это установки, образованные тремя различными переменными токами, которые разделяют установку на несколько частей, которые достигаются за счет постоянной мощности. Их стандартизированные мощности в настоящее время адаптированы к 400 вольт. Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтраль. Нейтральный провод заземлен на распределительном щите.

Разница между однофазными и трехфазными силовыми кабелями

Однофазные системы питания и трехфазные кабели — это устройства, использующие (переменный ток) электрическую мощность с переменным током. Основное отличие однофазных кабелей от трехфазных — постоянство доставки.

Кабели для однофазной установки

Следующие кабели могут использоваться для правильного питания однофазной установки :

• Два провода : синий (нейтраль) и коричневый (одна фаза).
• Три проводника: синий (нейтраль), коричневый (одна фаза) и зелено-желтый (заземление). Примером трехполюсника может служить армированный кабель TOXFREE ZH RC4Z1-K (AS)
.

Кабели для трехфазной сети

Однако для питания трехфазной установки мы будем использовать следующие кабели:

Трехфазные кабели

• Три проводника

  Серый, коричневый и черный (все три фазы)

• Четыре проводника

  Серый, коричневый и черный (три фазы) и синий (нейтральный).

• Четыре проводника

  Серый, коричневый и черный (все три фазы) и желто-зеленый (заземление). Примером четырехжильного кабеля может служить кабель низкого напряжения TOXFREE ZH RZ1-K (AS) .

• Пять проводников

  Серый, коричневый и черный (три фазы), зелено-желтый (заземление) и синий (нейтраль).

Такой же монтаж можно выполнить, начиная с одножильных кабелей (с использованием двух, трех, четырех или пяти) или начиная с многожильных кабелей с внешней оболочкой (2x, 3x, 4x или 5x).

Заземляющий провод обычно называют заземляющим проводом. он соединяет клемму заземления установки с заземляющим электродом или с клеммой заземления, предоставленной поставщиком электроэнергии. чтобы запросить, например, трехжильный кабель с поперечным сечением 1,5 мм² с заземлением, мы должны указать 3 г 1,5 мм2 вместо 3 x 1,5 мм2. таким образом, G указывает, что один из проводов желто-зеленый.

¿Какого размера должен быть заземляющий провод?

Размер заземляющего проводника должен соответствовать вашим местным нормам.Окончательно выбранный размер должен основываться на площади поперечного сечения линейного проводника.
Нужна помощь с сечением кабеля? Свяжитесь с нашей службой технической поддержки здесь или загрузите наше приложение Topmatic для сечения.

Однофазное и трехфазное питание

Дома и предприятия, подключенные к сети в Австралии, будут преимущественно использовать однофазное или трехфазное питание.

В этом блоге мы исследуем разницу между однофазным и трехфазным питанием и как ваша фаза повлияет на вашу солнечную фотоэлектрическую систему.

Однофазный

Однофазное электричество, используемое в большинстве новых домов и на малых предприятиях, передается по двум проводам: активному и нейтральному.

Электроэнергия от сети (или вашей солнечной фотоэлектрической системы) будет проходить только через один активный провод, в то время как нейтральный провод соединен с землей на распределительном щите.

Назначение нейтрального провода вашего дома или офиса — обеспечить обратный путь к распределительному щиту, источнику электрического тока, в случае неисправности.

Это приведет к срабатыванию выключателя или предохранителя, отключению электричества и предотвращению поражения электрическим током.

Трехфазный

Напротив, трехфазное питание имеет четыре провода, три из которых являются активными, в дополнение к одному нейтральному проводу, который снова заземлен на распределительном щите.

Трехфазное электричество распространено как в больших домах, так и на предприятиях, и позволяет использовать меньшую, менее дорогую проводку и более низкие напряжения.

Как узнать, одно- или трехфазное?

Самый простой способ узнать, является ли ваш дом или предприятие однофазным или трехфазным, — это проверить коробку счетчика.

Однофазный

Коробки однофазных счетчиков содержат только один патрон предохранителя. (Черный прямоугольник внизу справа)

Трехфазный

Коробки трехфазных счетчиков, напротив, состоят из трех патронов предохранителей.(Три черных прямоугольника слева внизу)

Если вам нужна помощь, просто отправьте фотографию коробки счетчика по адресу enquiries@infiniteenergy. com.au.

Хотя как одно-, так и трехфазные дома и предприятия могут устанавливать солнечную батарею, ваша фаза будет определять тип и размер инвертора, который вам разрешено устанавливать.

Об инверторах

Солнечный инвертор лежит в основе фотоэлектрической системы. Это сложное электрическое оборудование отвечает за:

• Преобразование электроэнергии постоянного тока (вырабатываемой солнечными панелями) в электроэнергию переменного тока, которую можно использовать в вашем доме или экспортировать в сеть.
• Управление напряжением системы для извлечения максимальной доступной мощности (так называемое отслеживание точки максимальной мощности).
• Отчетность о работе солнечной системы (на экране, через Bluetooth или Интернет).

Пределы размеров инвертора для одно- и трехфазных характеристик

Однофазные свойства

В большинстве штатов, если ваша собственность однофазная, вы можете установить инвертор мощностью до 5 кВт.

Если больше, возможно, вы не сможете получить зеленый тариф на электроэнергию, которую генерирует ваша солнечная фотоэлектрическая система и которая экспортируется в сеть.

Хотя технически возможно установить инвертор большего размера, более строгие ограничения по размеру часто накладываются на объекты с однофазными подключениями, чем с трехфазными.

Это означает, что для установки инвертора мощностью более 5 кВт вам необходимо получить разрешение оператора сети вашего штата.

Поскольку в вашем доме однофазное электроснабжение, вам необходимо установить однофазный инвертор.

Трехфазные свойства

Если вы владеете трехфазным домом, вы технически можете установить как однофазные, так и трехфазные инверторы. Однако, поскольку операторы сети не допускают дисбаланса между фазами, вам придется либо установить три однофазных инвертора для каждой фазы, либо один трехфазный инвертор, который будет работать на всех трех фазах.

Хотя нет ограничений на размер инвертора, который вам разрешено устанавливать, во многих штатах ваш сетевой провайдер утвердит установку мощностью более 5 кВт в индивидуальном порядке.

Также стоит отметить, что установка инвертора мощностью более 5 кВт лишит вас возможности получать зеленый тариф на любую экспортируемую солнечную электроэнергию во многих штатах.

Независимо от того, является ли ваш дом или бизнес однофазным или трехфазным, Австралия — одна из лучших стран в мире для установки солнечной энергии.

На складе

Infinite Energy есть одно- и трехфазные инверторы от SMA, Fronius и SolarEdge. Мы выбрали эти бренды, поскольку они являются уважаемыми производителями, стремящимися производить инверторы высочайшего качества и эффективности.

Мы можем помочь вам выбрать лучший размер и марку инвертора для вашего дома или бизнеса, гарантируя, что вы получите максимальную окупаемость своих инвестиций. Чтобы узнать цену без обязательств, нажмите здесь.

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что мы собираем

Мы можем собирать следующую информацию:

• ФИО и должность
Контактная информация
• , включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Ведение внутреннего учета.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию для связи с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или позволяет узнать, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересные сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не можем контролировать этот другой сайт. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Четырехпроводные схемы треугольника — Continental Control Systems, LLC

Четырехпроводная схема подключения по схеме «треугольник» (4WD) — это подключение по схеме «трехфазный треугольник» с центральным ответвлением на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок. Нагрузки двигателей обычно подключаются к фазам A, B и C, а однофазные нагрузки подключаются к фазе A или C и к нейтрали. Фаза B, «высокая» ветвь, не используется для однофазных нагрузок.

Этот тип обслуживания, который также известен как услуга «высокая нога», «дикая нога», «стингер-нога» или «дикая фаза», распространен на старых производственных предприятиях с в основном трехфазными двигателями и нагрузками. около 120 вольт однофазного освещения и розеток.

Загрузить: Four Wire Delta Service (AN-113) (PDF, 1 страница)

120/208/240 Вольт Сервис

Совместимые модели WattNode
Любая дельта 240 В (3D) модель

Это наиболее распространенная четырехпроводная трехфазная схема подключения по схеме «треугольник» и по существу представляет собой трехпроводную схему подключения по схеме «треугольник» с напряжением 240 В, трехфазное и трехпроводное подключение, при этом одна из центральных обмоток трансформатора на 240 В используется для обеспечения двух цепей 120 В переменного тока, которые на 180 градусов не совпадают по фазе друг с другом. Напряжение, измеренное от этой центральной отводной нейтрали до третьего «дикого» плеча, составляет 208 В переменного тока.

Эта услуга почти всегда имеет нейтральное соединение, но в некоторых редких случаях нейтральный провод недоступен. Обычно он находится у служебного входа, но может не доходить до панели или нагрузки. Теоретически четырехпроводный треугольник без нейтрали — это просто трехфазный треугольник, но есть одно отличие. В нормальном трехфазном треугольнике заземление будет либо центральным напряжением, либо одной ветвью, но трехфазная дельта, полученная от четырехпроводного дельта-трансформатора, будет иметь землю на полпути между двумя ветвями.Измерители WattNode модели Delta — лучший выбор, так как они будут работать с нейтральным подключением или без него.

240/415/480 Вольт Сервис

Совместимые модели WattNode
Любая дельта 480 В (3D) модель

Это встречается гораздо реже, но иногда мы получаем запросы на измерение этого типа услуги, которая по сути идентична услуге 120/208/240, но с удвоением всех напряжений.

Общие примечания

• Высоковольтная ветвь или фаза с более высоким напряжением, измеренным относительно нейтрали, традиционно называлась «фазой B». Изменения в NEC 2008 года теперь позволяют обозначать верхнюю часть четырехпроводной трехфазной сети, связанной с треугольником, как фазу «C» вместо фазы «B».

• Код NEC требует, чтобы верхняя часть опоры была обозначена оранжевым цветом (ее часто называли дельтой красной ножки) или другими эффективными средствами, и обычно это фаза «B».Однако, чтобы приспособиться к конфигурациям счетчиков коммунальных услуг, допускается, что высокая опора является фазой «C», когда счетчики являются частью распределительного щита или щитка управления. Для изменения кода в этом разделе требуется четкая и постоянная маркировка полей на распределительном щите или щите управления.

• На этикетке коробки CAT III на текущих производимых счетчиках ватт-узлов указано « Ø-N 140 В ~ » (или « Ø-N 277 В ~ »), но напряжение между фазой и нейтралью на высокой ветви будет 208 В пер. (или 416 В переменного тока). Это нормально и не повредит глюкометру.

• Фазовые углы (относительно нейтрали) будут A = 0 градусов, B = 90 градусов, C = 180 градусов. Это отличается от обычной схемы 3Y-208 или 3D-208, где фазовые углы составляют 0, 120, 240 градусов.

• Для точных измерений междуфазного (или междуфазного) напряжения настройте параметр PhaseOffset следующим образом:
  • Для моделей BACnet установите объект PhaseOffset на 3 .
  • Для прошивки Modbus версии 16 или более поздней установите для регистра PhaseOffset (1619) значение 90 .
  • В версиях прошивки Modbus до версии 16 измерения междуфазного напряжения неточны, но другие измерения будут работать нормально.

• Из-за необычных фазовых углов при измерении цепи 4WD с резистивной нагрузкой коэффициенты мощности будут равны 1,0, 0,87, 0,87. При нагрузке двигателя вы можете получить такие коэффициенты мощности, как 0. 9, 0,5, 0,0 (или даже отрицательный на одной фазе). Следует ожидать очень несбалансированных показаний мощности (кВт) и изменяющейся реактивной мощности от фазы к фазе. Но, если все подключено правильно, фазные токи должны почти совпадать.
• Средний измеренный коэффициент мощности может быть неточным для четырехпроводных схем, связанных треугольником.

См. Также

Что такое трехфазное питание?

»Справка» Что такое трехфазное питание?

Однофазный источник питания обеспечивает одиночный переменный ток, который течет в одном направлении между положительной и отрицательной точками максимального смещения, и меняет направление на ток в другом направлении.Проблема для некоторых приложений заключается в том, что при переходе напряжения от отрицательного к положительному при нуле энергия не генерируется в течение доли секунды, что может повлиять на уровень генерируемой мощности.

Трехфазное питание добавляет еще две цепи, которые установлены на 120 градусов (или одну треть цикла) друг от друга, что обеспечивает более стабильное, а также более мощное питание. Это уменьшает проблему отсутствия энергии, генерируемой при нуле, поскольку каждая фаза достигает этой точки в немного другое время, в то время как две другие все еще производят энергию.

Производство электроэнергии

• Однофазное напряжение от 230 до 240 В
• Трехфазное напряжение 400 или 415 В

Для чего используется трехфазное питание?

Трехфазное питание идеально подходит для больших потребностей в электроэнергии и широко используется на предприятиях, в мастерских с большим оборудованием, на коммерческих кухнях, на производстве и в промышленных приложениях. Из-за увеличенного, равномерного питания, предлагаемого трехфазным питанием, он часто используется для центров обработки данных.

Трехфазный может обеспечить более низкие 120 вольт для стандартных приборов, таких как стиральная машина или тостер, а также для удовлетворения больших потребностей в мощности 208 вольт, таких как компрессор или коммерческая духовка. Эта особенность делает его идеальным источником питания для многоквартирных домов, офисных зданий или высотных зданий.

Домашнее применение включает в себя большие системы кондиционирования воздуха, большие печи, некоторые системы горячего водоснабжения или большие холодильные комнаты, однако большинство бытовых приборов, даже более мощные, будут использовать однофазное питание.

Преимущества трехфазного питания

• Более равномерное энергоснабжение
• Меньше рисков для безопасности рабочих
• Возможность работать с более высокими нагрузками
• Повышенный КПД проводника
• Меньшая проводка в виде медных проводов большого сечения, используемых для однофазной сети, не требуется
• Безопаснее и дешевле в эксплуатации
• Идеально подходит для больших потребностей в электроэнергии — часто используется в крупных предприятиях, производстве, промышленных приложениях и центрах обработки данных.

Требуется обновить источник питания вашего бизнеса или дома на трехфазное? Обратитесь к нашим опытным подрядчикам по электротехнике за советом и рекомендациями уже сегодня.

No related posts.
