Трехфазное реле напряжения RBUZ 3F
Трехфазное реле напряжения
Реле напряжения RBUZ 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.
Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.
Для управления трехфазным оборудованием необходимо применять контактор.
Эффективный контроль и отображение
В меню вы можете отключить контроль порядка чередования, а также перекос фаз, по отдельности. Также возможно выключить контроль отсутствия фаз (доступно только при отключенном перекосе). В прежних версиях реле отсутствие фазы не считалось ошибкой для использования в однофазном режиме.
Теперь им можно управлять.
Запись аварийных ситуаций в энергонезависимой памяти осуществляется по их приоритету. Например, если в сети одновременно случится скачок напряжения и перекос фаз, то в память запишется более важное событие – перекос фаз.
Задержка включения
Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.
Профессиональная модель выключения
Активируйте профессиональную модель выключения нагрузки, которая поможет избежать частого отключения оборудования. Выключение нагрузки не будет происходить при безопасных за значением и длительностью отклонениях напряжения от нормы.
Удобство в пользовании
Реле начинает отображать на цифровом экране текущее напряжение каждой из фаз сразу после включения.
Если напряжение находится в установленных пределах, устройство включит подачу нагрузки, о чем будет сигнализировать красный индикатор. Управление реле осуществляется всего тремя кнопками.
Простой монтаж
Реле устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если существует вероятность попадания воды на устройство или в помещении повышенный уровень влажности, тогда шкаф должен соответствовать классу защиты ІР55 по ГОСТ 14254.
Однофазные и трехфазные реле напряжения: как выбрать?
Реле напряжения изготавливаются в трехфазном или однофазном исполнении. Т. е. они могут функционировать в цепи с соответствующим питанием у нагрузки. Функционирование всех реле напряжения (включая трехфазные) идет в соответствии со следующим алгоритмом. Реле измеряет текущие значения напряжений, а при их возрастании / падении сверх установленного предела очень быстро (во избежание поломок) отключает питание от нагрузки. Время, за которое происходит срабатывание реле, называется его быстродействием.
Оно составляет, как правило, от 0,01 до 1,2 секунд. После того, как напряжение стабилизируется в заданных пределах, реле возобновит подачу электропитания к оборудованию. Причем как дополнительный защитный фактор может использоваться встроенный таймер, подключающий питание нагрузки через задаваемое ему время задержки. Это особенно важно для агрегатов, которым противопоказаны часто повторяющиеся режимы пуска (вентиляторы, холодильные компрессоры и т. д.). Диапазон настроек времени задержки для всех представленных нами реле напряжений RBUZ составляет 3 – 600 секунд.
Основными причинами недопустимых отклонений питающего напряжения от номинальных значений являются внешние факторы, влияющие на электрические сети. Среди них:
- Обрыв линий электропередач (фазного или нулевого проводника) порывами ветра, ветками деревьев и т. д.
- Для индивидуального жилья и других, преимущественно удаленных объектов (включая промышленные) – игнорирование требований по увеличению поперечного сечения токопроводящих жил в кабеле в зависимости от расстояния до питающей подстанции.
- Применение т. н. «скруток» для соединений проводов между собой вместо обжимных клемм.
- Подсоединение к одной из фаз электросети объекта достаточно мощного оборудования, что приводит к ее перегрузке и, следовательно, значительному снижению напряжения. Это вызывает поломку остального электрооборудования, подключенного сюда же.
Все реле контроля рассчитаны на работу при напряжении в границах 100 – 420 В. Поэтому такие устройства не в состоянии защищать ваши электроприборы от воздействия разрядов молнии. В таких случаях используют специальные разрядники.
Перед монтажом реле напряжения необходимо правильно выбрать его модель, тип. Для этого пользователь должен точно определить:
- Число фаз (одна либо три), подведенных к жилью либо другому объекту.
- Полный перечень электрооборудования и его суммарную потребляемую мощность.
3-х фазные реле напряжения рекомендуется устанавливать исключительно в случае наличия в здании электрооборудования с таким же питанием.
Причина этого заключается в следующем. При исчезновении напряжения на любой из трех фаз такое реле автоматически отключит питание на всех оставшихся, поскольку такой режим работы категорически недопустим для 3-х фазной техники. Аналогичная ситуация будет при незначительном отклонении (перекосе) значений фазных напряжений друг от друга. В ассортименте продукции бренда RBUZ имеется трехфазное реле напряжения модели 3F с номинальным током 5 А и мощностью нагрузки 1 кВА. Чтобы защитить трехфазных потребителей с помощью такого устройства, для их подключения следует обязательно применять контактор. 1-фазные реле контроля в случае значительного превышения паспортного значения коммутируемой мощности тоже надо подсоединять только через подобные контакторы (силовые реле, магнитные пускатели). Причем подбирать их необходимо с учетом требуемой мощи нагрузки. В том случае, если трехфазного оборудования нет и его монтаж не запланирован, достаточно смонтировать три однофазных реле напряжения, подключая их в каждую из имеющихся фаз.
Такое решение гарантирует более высокую надежность энергоснабжения вашего объекта.
Подбирая реле в однофазные цепи питания, самым важным является правильное определение тока защитного устройства. Превышение мощности реле к соответствующей величине подключенной нагрузки должно составлять не меньше 20–30 %. В том случае, когда нагрузка подсоединена посредством автоматического выключателя номиналом 25 А, реле напряжения должно быть на 32 либо 40 А.
Важный нюанс – наличие встроенной защиты от перегрева, точнее, от повышения температуры внутри корпуса реле. Такая опция доступна в моделях Dt, а также R1, SR1, R2, P3, P6, подключаемых в электрическую розетку. Ее наличие практически исключает такие негативные явление как искрение, выгорание и перегрев в клеммных соединениях. Кроме всего прочего, для реле модели Dt характерна повышенная степень безопасности. В этом случае для увеличения ресурса работы контактной группы защитных устройств применено следующее решение. Нагрузку к такому реле коммутируют (подключают) в тот момент времени, когда синусоида питающего напряжения наиболее близка к переходу через ноль.
Однофазные реле напряжения торговой марки RBUZ это устройства серий D, D2, Dt, R1, SR1, R2, P3 и P6, которые являются одними из лучших моделей на рынке. Все они управляются обычными или сенсорными кнопками и имеют цифровой экран, который отражает текущее значение напряжения в сети и настройки, относящиеся к меню прибора. Модели D, Dt монтируют внутрь установочного шкафа на стандартную DIN-рейку. А R1, SR1, R2, P3 и P6 подают питание на нагрузку путем непосредственного включения в розетку. В этом случае количество защищаемого оборудования изменяется от одной до шести единиц (зависит только от моделей реле).
Оцените новость:
|
|
|
|
|
|
Подробнее |
|
|
|
|
|
|
|
| РКН-3-26-15 | |
|
|
|
|
. 10с при снижении и превышении напряжения принцип работы, устройство, как используется
От чего защищает реле
В результате резкого повышения напряжения чаще сгорает мелкая бытовая техника.
От внезапного понижения ломаются электродвигатели дорогостоящего габаритного оборудования – стиральных машин, холодильников, кондиционеров. Недостаток напряжения провоцирует увеличение пусковых токов, вследствие чего выходят из строя обмотки мотора.
Подобные сбои чаще всего возникают по одной из следующих причин:
- оборвался или перегорел нулевой провод, соединяющий нейтрали;
- одна из фаз замкнулась на нейтраль;
- нагрузка по фазам стала распределяться неравномерно (произошел перекос), что привело к падению напряжения на самой загруженной фазе.
Уберечь свою домашнюю технику от капризов электроснабжения можно, установив 3 фазное реле для контроля напряжения. Перед началом эксплуатации устройства вы задаете две уставки. Они срабатывают, когда напряжение опускается ниже определенного уровня (170В по умолчанию) или поднимается выше максимальной границы (250В). Размыкается силовой контакт и внутренняя сеть отключается от внешней.
Принцип работы
Реле – это устройство, состоящее из электронного «мозга», который отслеживает уровень напряжения, и силовой части разъединителя. Последняя срабатывает сразу после получения соответствующей команды. «Умная» составляющая представляет собой микропроцессор или компаратор. Модели первого типа удобнее и надежнее в эксплуатации, но стоят дороже.
Одним из главных критериев при выборе реле контроля напряжения для 3 фазной сети является быстродействие. Отдельные приборы способны реагировать на нарушение в течение десятков наносекунд. Настройки уставок осуществляются цифровым или электромеханическим способом. У «продвинутых» моделей параметры задаются посредством кнопок. Данные отображаются на небольшом экране. У электромеханических реле для этого используется переменный резистор на лицевой панели.
Важной характеристикой устройства является токовая нагрузка.
Этот показатель отображает, какую мощность реально способен пропустить через себя прибор. При выборе техники учитывайте, что значение, которое указывает производитель, может отображать не максимально допустимое безаварийное отключение контактов, а рабочий уровень пропускания нагрузки. Нужно иметь в виду, что эта цифра меньше.
Эксперты рекомендуют приобретать реле, пропускаемая мощность которого на 20-30% выше той, что требуется для вашей сети. Если при вводе в квартиру установлен, например, автоматический выключатель 16 А, то устройство контроля напряжения должно быть на 25 А – на ступень или две выше стандартного ряда. Такая предосторожность позволит уберечься от неприятных сюрпризов.
Реле контроля фаз является достаточно дорогим прибором, поэтому в процессе монтажа стоит применить некоторые меры предосторожности. Прежде всего, следует строго придерживаться инструкции. Если есть хоть малейшие сомнения в том, что удастся произвести установку правильно, лучше доверить ее профессионалам.
Самовольное вмешательство в электрическую схему может закончиться трагически.
Чтобы защитить устройство от короткого замыкания, рекомендуется установить перед ним автоматический выключатель. Токовая нагрузка последнего должна быть на 20-30% (одну ступень ряда) ниже по сравнению с реле. Если скачки происходят регулярно, стоит обзавестись таким средством защиты как стабилизатор. В отличие от описываемого нами прибора, он не отключает напряжение при нарушении установленных пределов, а выравнивает. Таким образом, приборы не подвергаются частым стрессам.
Отметим, что ни реле 3 фазное контроля напряжения, ни стабилизатор не защищают от импульсных скачков. Они настолько кратковременны, что устройства элементарно не успевают среагировать. Чтобы обезопасить электролинию от попадания молнии, используют разрядники и молниеотводы. Для защиты приборов от коммутационных скачков или остаточных «молниевых» импульсов применяются варисторы.
Трехфазное или однофазное реле
Перед покупкой реле напряжения предстоит определиться с типом устройства – однофазное или трехфазное.
Если речь идет о трехфазном оборудовании или двигателе, применение трехфазного устройства оправдано. Оно прекрасно защитит от перенапряжения холодильники и кондиционеры, станки, компрессорные установки и прочие системы, оснащенные электроприводом. Также подобные реле нашли широкое применения в различных системах контроля сети.
Когда в дом заходит три фазы, есть возможность выбирать, но оптимальным вариантом считается установка отдельного реле для каждой из фаз. Это позволит избежать многих внеплановых отключений электроприборов. Зачастую проблема заключается в одной фазе, тогда как остальные продолжают функционировать нормально. Но вместо того, чтобы отключить только приборы, пребывающие в группе риска, вырубается все.
Трехфазное реле может срабатывать даже при незначительном перекосе фаз, так как это может быть опасным для двигателя или другого оборудования. Например, одна фаза работает на 220 В, у второй показатель на 10 В выше. Это нормальное напряжение для большинства бытовых приборов, но реле все равно сработает. Резкие отключения и так не удлиняют жизнь электронике, так зачем же подвергать ее ненужным испытаниям, если этого можно легко избежать?
Разновидности
В зависимости от способа исполнения различают три основных разновидности реле контроля напряжения для трехфазной сети:
- включаемое непосредственно в розетку;
- удлинитель, подключаемый к розетке;
- устанавливаемое в распределительный шкаф.
Розетка
Подобное реле оснащено вилкой и розеткой. Первая подключается к электросети, ко второй подсоединяют шнур питания конкретного электроприбора. Таким образом, потребитель может защитить только одну единицу техники, например, телевизор.
Остальные участники сети остаются под угрозой. Современные модели оснащены экраном и кнопками, с помощью которых можно выставить минимальное и максимально значение, а также время задержки перед обратным включением.
Удлинитель
Данное устройство работает по тому же принципу, только вместо одной розетки удлинитель оснащен двумя и больше. С помощью такого устройства можно защитить сразу несколько дорогостоящих приборов. Вследствие этого оцениваются подобные модели дороже. Величина номинального тока для однофазных реле, подключаемых к розетке, не превышает 16 А.

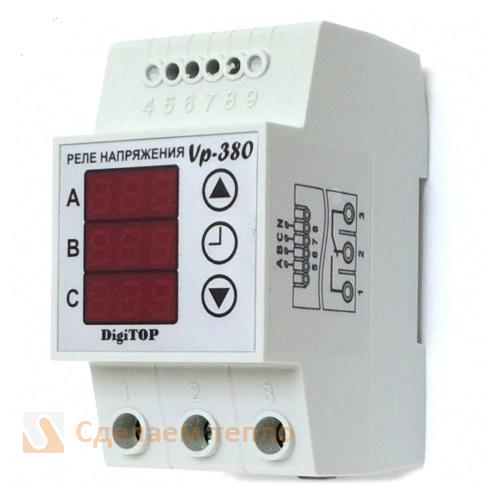

В шкаф
Эти реле контроля напряжения 3 фазной сети устанавливаются на DIN-рейку, расположенную в распределительном шкафу или щитке. Главным плюсом моделей является их способность защитить сразу всю систему квартиры или дома, а не только отдельных потребителей электроэнергии. Нагрузка мощностью до 8,5 кВА коммутируется контактами реле.
Если показатель превышает 8,5 кВА, отключение осуществляется автоматическим выключателем, контактором или магнитным пускателем.
Подобные устройства выпускаются как в однофазном исполнении (номинальные токи от 16 до 80 А), так и в трехфазном (не выше 16 А). Некоторые модели оснащены датчиком температуры, защищающим их от перегрева. Подобное может произойти в случае нарушения контактов. Как только температура превысит заданный уровень, прибор автоматически отключится. Многофункциональные реле могут работать в нескольких режимах: стандарт, как контроллер максимального или минимального напряжения, с задержкой на включение.
Трехфазные реле напряжения (380В)
Название:
Артикул:
Текст:
Выберите категорию:
Все
НОВИНКИ
АВР Автоматический ввод резервного питания
Акустические выключатели
Амперметры (Указатели тока)
Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп
Блоки энергосберегающие
Блоки плавного пуска
Вольтметры (Указатели напряжения)
Датчики движения
Датчики звука
Датчики протечки
» Аквасторож
» Датчики протечки
Диммеры (светорегуляторы)
» Для светодиодов
» Для любых типов ламп
» Для ламп накаливания и галогеновых ламп
Дистанционные выключатели
» Пульты НооЛайт (nooLite)
Индикаторы
Контакторы
Ограничители мощности
Переключатели фаз
Регистратор электрических процессов
Реле защиты бытовой техники
Реле импульсные (бистабильные)
Реле времени
Реле контроля изоляции
Реле контроля уровня
Реле контроля фаз
Реле напряжения
» Однофазные реле напряжения (220В)
»» для защиты всего дома
»» розеточного типа
»» удлинители
»» многофункциональные
»» для работы с контактором
» Трехфазные реле напряжения (380В)
Реле промежуточные электромагнитные
Реле тока
Реле тепловые
Реле светочувствительные (фотореле)
Реле светочувствительные гермокорпус (светореле)
» С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7
» Аналоговые контактные ФБ-5, ФБ-8, ФБ-16
» Постоянного тока
» Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14
» Цифровые контактные ФБ-5М, ФБ-9
» Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15
» С встроенным реле времени ФБ-4, ФБ-4М
» Трехфазные ФБ-6, ФБ-6М
» Инверсионные (обратного действия)
Платы фотореле
Фотосенсоры (фотодатчики)
Светильники ЖКХ
» Светильники для ЖКХ
»» Фотоакустичекие (с датчиком звука и света)
»» С встроенным датчиком движения
»» Сумеречные, с встроенным фотореле
»» С хлопковым выключателем
»» С функцией имитации присутствия
»» Светодиодные без датчиков
»» Светодиодные на 12 и 24 Вольт
» Светодиодные модули 220 Вольт
Светоконтроллеры
» Для ламп накаливания
» Для высоковольтных светодиодов
» Для низковольтных светодиодов
» Рубин Контроллеры
Счетчики
» Счетчики моточасов, продукции, реза
Таймеры
Тепловые пушки
Терморегуляторы,реле температуры
УМНЫЙ ДОМ
» Ноолайт (NooLite) Система беспроводного радиоуправления
»» Что такое Ноолайт (NooLite)
»» Пульты Ноолайт (nooLite)
»»» Стационарные сенсорные пульты
»»» Стационарные кнопочные пульты
»»» Встраиваемые, совместимые с любым выключателем
»»» Пульты-брелоки
»» Силовые блоки Ноолайт (nooLite)
»»» Универсальные
»»»» Монтаж на плоскость
»»»» Монтаж на DIN-рейку
»»» Встраиваемые
»»» Многоканальные
»»» С обратной связью
»»» Уличные
»»» Для LED-лент
»»» Розеточные
»» Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов
»» Управление со смартфона (планшета)
»»» Ethernet-шлюз PR1132 Ноотехника Ноолайт
»»» Контроллер PRF-64
»» Беспроводные датчики Ноотехника Ноолайт
»» Адаптеры Ноолайт (nooLite)
»» Модули Ноолайт
»» API
» Умные розетки
»» Умные розетки управления нагрузкой
Устройства учета и управления
Устройства защиты двигателей
Хлопковые выключатели
Электроника для авто
» Автоконтроллеры
Новинка:
ВседанетСпецпредложение:
Вседанет
Спецпредложение:
Вседанет
Результатов на странице: 5203550658095
Найти
Трехфазное реле напряжения и контроля фаз РНПП-302, 8 А
Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
— выход действующего значения напряжения за пределы допустимых порогов;
— нарушение послепдовательности и слипание фаз;
— нарушение полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:
— постоянно индицировать текущее значение напряжения в сети;
— индицировать вид возникшей аварии;
— просматривать (визуализировать) установку режимов и параметров.
С помощью меню пользователь имеет возможность установить:
— режим индикации значений напряжения по фазам;
— режим реагирования реле на цифровой сигнал дистанционного выключения;
— тип реле; способ задания отклонения напряжения;
— включение/отключение контроля перекоса фаз;
— включение/отключение контроля порядка чередования фаз;
— режим контроля напряжения на клеммах пускателя;
— вид измеряемого напряжения;
— порог срабатывания по максимально допустимому значению напряжения;
— порог срабатывания по минимально допустимому значению напряжения;
— порог допустимого значения перекоса фаз;
— время повторного включения;
— время задержки отключения по минимальному напряжению;
— время задержки отключения по максимальному напряжению;
— время задержки срабатывания по перекосу фаз;
— время задержки срабатывания по обрыву фаз;
— время задержки срабатывания по сигналу аварии на цифровом входе.
Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.
Техническая документация
Отправка и самовывоз из:
- г. Санкт-Петербург
- г. Мытищи, Московская область
- г. Екатеринбург
Гарантия — 10 лет
Трехфазные реле напряжения — Новатек-Электро
Трехфазные реле напряжения
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана.
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
- Систем кондиционирования;
- Холодильного оборудования;
- Компрессорных установок;
- В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи.
Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
- РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

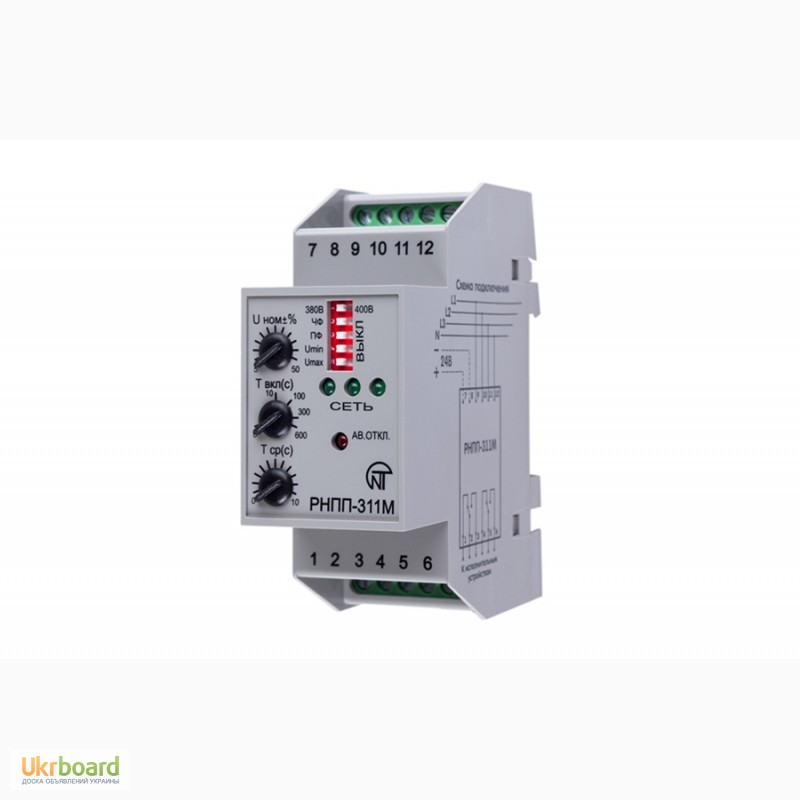

- РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311.
Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
- РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
- РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
- РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
- РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
3-х фазные реле контроля | Защитные реле
Трехфазные контрольные реле или защитные реле, защищают двигатели и оборудование от дорогостоящих повреждений из-за сбоев напряжения в трехфазных системах. Обратитесь к таблице ниже для получения дополнительной информации об уровне защиты, предлагаемой каждым продуктом, затем щелкните одну из серий, чтобы просмотреть подробную информацию о конкретном типе продукта.
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение |
Несимметрия фаз |
Выход |
|
| Вставной монтаж | ||||||
| PCP | Есть | – | – | – | – | SPDT 10A |
| PLP | Есть | Есть | – | – | – | SPDT 10A |
| ПАП | Есть | Есть | Регулируемый 75-95% |
– | – | SPDT 10A |
| PJPU-FA8X | Есть | Есть | Нет | Есть |
Только индикация |
SPDT / SPNO 5A * |
| PMP | Есть | Есть | Регулируемый 80-95% |
Фиксированное значение 110% | Регулируемый 2-10% | SPDT 10A |
| PMP-FA8 | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% |
SPDT 10A |
| PMPU-FA8X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% |
SPDT / SPNO 5A * |
| PMPU-FA12X | Есть | Есть | Фиксированное значение 90% | Фиксированное значение 110% | Фиксированное значение 6% |
ДПДТ 5А * |
| Серия | ||||||
| Чередование фаз | Обрыв фазы | Пониженное напряжение | Повышенное напряжение |
Несимметрия фаз |
Выход |
|
| Монтаж на DIN-рейку | ||||||
| PMD | Есть | Есть | Регулируемый 80-95% |
Фиксированное значение 110% | Регулируемый 2-10% | DPDT 10A |
| ПБДУ | Есть | Есть | Регулируемый 5-25% |
– | – | SPDT 5A |
| Монтаж на DIN-рейку — серия ПК с коммуникацией | ||||||
| ПК | Есть | Есть | Регулируемый 80-95% |
Регулируемый 105-120% |
Регулируемый 2-10% | DPDT 5A |
Примечание: Все продукты работают с частотой 50/60 Гц
* Обеспечивает изолированный контакт для цепей сигнализации | Узнать больше
Операция:
В зависимости от выбранного устройства, он будет защищать трехфазное оборудование от:
Обрыв фазы: полная потеря одной или нескольких из трех фаз.
Также известен как «одиночная фаза». Обычно возникает из-за перегоревшего предохранителя, обрыва провода или изношенного контакта. Это условие приведет к тому, что двигатель будет потреблять ток заблокированного ротора во время запуска. Кроме того, трехфазный двигатель будет продолжать работать после потери фазы, что может привести к его перегоранию.
Реверсирование фаз: реверсирование любых двух из трех фаз приведет к тому, что трехфазный двигатель будет работать в противоположном направлении. Это может вызвать повреждение ведомого оборудования или травму персонала.Такое состояние обычно возникает в результате ошибок, допущенных во время текущего обслуживания или при внесении изменений в схему.
Несимметрия фаз: Несимметрия трехфазной системы возникает, когда однофазные нагрузки подключены таким образом, что одна или две линии (фазы) несут большую или меньшую нагрузку. Это может привести к работе двигателей при температурах выше указанных.
Пониженное напряжение: , когда напряжение во всех трех линиях трехфазной системы падает одновременно.Это может привести к увеличению тока и нагреву двигателя, а также к снижению производительности двигателя.
Повышенное напряжение: , когда напряжение во всех трех линиях трехфазной системы увеличивается одновременно. Может вызвать снижение тока нагрузки и низкий коэффициент мощности.
Лучшее трехфазное реле — Отличные предложения на трехфазное реле от мировых продавцов трехфазных реле
Отличные новости !!! Вы попали в нужное место для трехфазного реле.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазное реле на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехфазном реле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями.
Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3 phase relay по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.
На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
3-фазное реле контроля, SPDT, обрыв фазы / пониженное / повышенное напряжение
Трехфазное реле контроля с контактом SPDT (1 перекидной), выполняет функции контроля, включая обрыв фазы, последовательность фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В Переменного тока или 480 В переменного тока, 50/60 Гц.Реле контроля обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.
Характеристики
- Компактный размер на DIN-рейке
- Трехфазный контроль чередования фаз, обрыва фазы (обрыв фазы), дисбаланса фаз, повышенного и пониженного напряжения
- Питание от измерительной цепи
- Контрольное реле с 1 переключающим контактом (SPDT)
- 5 светодиодных ламп для индикации состояния
Спецификация
| Модель | ATO-JVR | |||
| Измерительная цепь | 3-фазный переменный ток: L1, L2, L3 | |||
| Функции мониторинга | Чередование фаз (реверсирование), потеря фазы (отказ), дисбаланс фаз Повышенное напряжение, пониженное напряжение |
|||
| Номинальное напряжение (сетевое напряжение) (дополнительно) | 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока, 480 В переменного тока 50/60 Гц | |||
| Диапазон настройки напряжения (дополнительно) | Суффикс модели | Пониженное напряжение | Перенапряжение | |
| Пустой | -15% | + 15% | ||
| А | -10% | + 10% | ||
| B | -10% | +12. 5% |
||
| К | -12,5% | + 15% | ||
| Порог несимметрии напряжения | 15% исправлено | |||
| Время задержки при пониженном и повышенном напряжении | 5-8 сек фиксированная | |||
| Время задержки обрыва фазы, разбаланса фаз, чередования фаз | 1-2с фиксированные | |||
| Время сброса | 0,5 с фикс. | |||
| Индикатор | Светодиод, указывающий последовательность фаз, обрыв фазы, перенапряжение, пониженное напряжение и нормальное состояние | |||
| Выходные контакты | 1 перекидной (SPDT или 1 форма C) | |||
| Контактная емкость | 3A, 250 В переменного тока (резистивная нагрузка) | |||
| Степень защиты | IP 20 | |||
| Условия работы | Рабочая температура | -25 ℃ ~ 65 ℃ | ||
| Влажность | ≤85% относительной влажности, без конденсации | |||
| Механическая износостойкость | 1000000 циклов | |||
| Диэлектрическая прочность | ＞ 2 кВ переменного тока 1 мин | |||
| Крепление | DIN-рейка 35 мм | |||
| Масса | 110 г | |||
| Размеры (В * Ш * Г) | 68 * 30 * 76 мм | |||
Схема подключения
Положение контактов реле контроля показано в состоянии «Питание отключено»
Размеры (единица измерения: мм)
Советы: принцип работы реле контроля чередования фаз
Выборка трехфазного источника питания для обработки, когда последовательность фаз источника питания совпадает с последовательностью фаз входа реле контроля последовательности фаз, выход реле включен, и основная цепь управления устройством включенный.
Когда последовательность фаз источника питания изменяется, последовательность фаз не совпадает, и выход реле контроля последовательности фаз не может быть включен, тем самым защищая устройство и избегая несчастных случаев. Другой тип реле контроля фаз использует продукты с цифровой микропроцессорной технологией, которые могут реализовать автоматическую идентификацию последовательности фаз и автоматическое преобразование последовательности фаз, чтобы гарантировать, что двигатель вращается с постоянной последовательностью фаз.
Трехфазный источник питания последовательно подключается к клеммам U, V, W (некоторые из них — R, S, T или L1, L2, L3) реле контроля.Реле контроля последовательности фаз обычно имеет один нормально разомкнутый и один нормально замкнутый вспомогательные контакты. Для подключения к контуру управления конкретное подключение нормально разомкнутых или нормально замкнутых контактов должно основываться на принципе управления или схеме подключения. При неправильной последовательности фаз или обрыве фазы вспомогательный контакт реле работает от нормально разомкнутого до нормально замкнутого и нормально замкнутого в нормально разомкнутый.
Архив трехфазных мониторов — ATC Diversified Electronics
Трехфазное контрольное реле серии SLA от компании ATC Diversified Electronics разработано для обеспечения экономичной защиты от потери фазы, пониженного напряжения и изменения фаз, которые могут способствовать преждевременному отказу двигателя или оборудования и простоям.
Трехфазный монитор на базе микропроцессора серии SLM от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой трехфазный монитор на базе микропроцессора. Это устройство защищает трехфазное оборудование от пониженного напряжения, перенапряжения, потери фазы, чередования фаз, дисбаланса фаз, […]
Тестер чередования фаз PRT от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation — это портативный тестер, который позволяет не гадать при подключении трехфазного двигателя.
Монитор потери последовательности фаз серии AC-410 от подразделения диверсифицированной электроники ATC компании Marsh Bellofram представляет собой подключаемые мониторы последовательности фаз и потерь, которые защищают трехфазное холодильное оборудование от неблагоприятных условий в линии, таких как: ПОТЕРЯ ФАЗЫ (ОДНОФАЗНЫЙ): […]
Монитор асимметрии фаз серии SLB от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы и реверсирования фазы.
Монитор асимметрии и потери фаз серии SLC от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса и обрыва фазы.
Монитор фазы и пониженного напряжения серии SLD от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы, пониженного напряжения и реверсирования фаз.
Фазовый монитор серии SLE от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от асимметрии фаз, обрыва фазы и пониженного напряжения.
Монитор / реле обрыва фазы, пониженного напряжения и чередования фаз серии SLH от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты оборудования от ПОТЕРЯ ФАЗЫ (однофазное переключение), НИЗКОГО НАПРЯЖЕНИЯ (сбойные выходы) и ОБРАТНОЙ ФАЗЫ (неправильная последовательность).
[…]
Монитор последовательности фаз при пониженном напряжении серии SLJ от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation имеет встроенную временную задержку срабатывания задержки включения. SLJ непрерывно контролирует три фазы на предмет неблагоприятных условий, таких как ПОТЕРЯ ФАЗЫ (одиночный […]
Универсальное реле контроля фаз серии SLU-0200 (3-фазные мониторы) обеспечивает экономичную защиту от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или несвоевременными отключениями в 3-фазных системах (звезда или треугольник).
SLU-0200 поставляется с функцией «Блокировка быстрого цикла».
Для приложений, где важна только последовательность фаз, рассмотрите возможность использования монитора последовательности фаз серии PRA.
Универсальное реле контроля фазы SLU-600 от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой семейство универсальных реле контроля фазы, разработанных для обеспечения экономичной защиты от преждевременного отказа оборудования или простоя, вызванного сбоями напряжения или […]
Универсальное контрольное реле серии SLU-100 разработано для обеспечения экономичной защиты от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или несвоевременными отключениями в трехфазных системах (треугольник и звезда).
— включение трехфазного насоса с помощью твердотельного реле
Я сделал модуль с дистанционным (GSM) управлением для трехфазного насоса недалеко от дома моих друзей. Насос должен работать ночью, и проблема заключается в том, чтобы пройти 1 км до переключателя, пока они спят.
Ручной переключатель, переключает 3 фазы, которые подключаются через 4-проводной кабель (без заземления) к насосу на расстоянии 50 метров и 20 метров ниже ручного переключателя.На насосе есть блок предохранителей и небольшой блок, который отключает насос в случае отсутствия выхода воды (блок давления воды). Насос выдает максимум 16 ампер, фактическое количество я не знаю (предохранитель на 16 ампер)
Мой модуль переключает трехфазное питание с помощью твердотельного реле (Eurotherm RS3DA 30A). Я вижу, что часть GSM работает и включает твердотельное реле, но насос не запускается.
Я не уверен, что это вызывает, у меня не было возможности измерить выход, просто имел отвертку напряжения, чтобы проверить, есть ли напряжение на выходе реле.В какой-то момент насос после некоторого сброса давления воды в коробке) действительно работал, но никогда не работал, просто запитав все это через реле. Если вытащить 3-фазные разъемы из модуля и подключить их напрямую, насос запустится без проблем.
(после запуска насоса требуется некоторое ожидание, вы не можете просто включить и выключить его).
Дома я действительно не смог проверить реле, кроме модуля GSM (на базе Arduino)
Не знаю, почему это не работает.Может ли твердотельное реле изменить 3 фазы таким образом, что это произойдет из-за потери мощности (меньшее напряжение?)
В следующий раз, когда я буду там (это 12-часовая поездка), я могу принести свой вольтметр, но он работает только на одной фазе.
Что еще мне следует купить и взять с собой, чтобы протестировать и сравнить модуль в реальном мире?
Помогло бы поставить реле после блока предохранителей?
Стоит ли искать механическое реле для переключения 3 фаз? Решит ли это мои проблемы, или это будет проще (есть предохранитель на переключателе в гору).
При необходимости я мог бы подключиться к модулю давления воды, но это стоит порядка 800 долларов США (мой модуль был всего около 120), поэтому, если я сломаюсь, я могу потерять друга (и мое право посещать их удаленное место) .
Твердотельное реле— Трехфазное твердотельное реле с ZVS
В электрических и электронных схемах электронный компонент, часто используемый для замыкания или размыкания цепи, называется переключателем. Электрические переключатели обычно используются для включения, выключения или включения питания цепей или устройств.Как правило, переключатель используется для отключения тока в цепи или отклонения его от одного проводника к другому. Существуют различные типы переключателей, такие как электронные переключатели, переключатель света, переключатель заднего хода, ножной переключатель, рубильник, ртутный переключатель, реле и т. Д. В этой статье мы поговорим об особом типе переключателя, реле.
Что такое реле?
Реле — это особый тип переключателя, который может работать от электричества.
Как правило, релейный переключатель используется для управления схемой или устройством с помощью сигнала малой мощности, так что управляющая и управляемая схемы полностью электрически изолированы.
Реле
В большинстве реле для механического управления переключателем используется электромагнит, а другим основным типом реле являются твердотельные реле. Фактически, существуют различные типы реле, такие как твердотельные реле, электромагнитные реле, реле фиксации, герконовые реле, вакуумные реле, ртутные реле и т. Д.
Различные типы релеТвердотельные реле
Твердотельные реле Твердотельные реле называются электронными переключающими устройствами. Эти твердотельные реле включаются или выключаются путем подачи небольшого внешнего напряжения на клеммы управления.Несмотря на то, что функции твердотельных реле и электромеханических реле одинаковы, твердотельные реле не имеют движущихся частей, таких как электромеханические реле. Трехфазные твердотельные реле можно разделить на однофазные твердотельные реле и трехфазные твердотельные реле.
Функционирование одиночных твердотельных реле и трехфазных твердотельных реле схоже, но их применения различаются.
Три отдельных однофазных твердотельных реле объединены вместе в одном корпусе с общим входом, работающим как трехфазное твердотельное реле.Применение трехфазных твердотельных реле значительно отличается от однофазных твердотельных реле из-за характеристик трехфазной мощности и требований трехфазных нагрузок, особенно индуктивных нагрузок. Здесь, в этой статье, давайте обсудим трехфазное твердотельное реле с ZVS.
Трехфазное твердотельное реле с ZVS
Трехфазное твердотельное реле с ZVS Проект Существуют различные типы трехфазных твердотельных реле, давайте обсудим трехфазное твердотельное реле с ZVS.В этом проекте объединены трехфазные блоки, и эти однофазные блоки управляются индивидуально с использованием схемы TRIAC и RC демпфера для ZVS (переключение при нулевом напряжении). Блок-схема трехфазных твердотельных реле с переключением при нулевом напряжении показана на рисунке ниже, который состоит из различных типов блоков, таких как блок питания, микроконтроллер, переход через ноль, переключатели, оптоизолятор, симисторы и т.
Д.
Трехфазное твердотельное реле с блок-схемой проекта ZVS
Блок питания на приведенной выше схеме реле состоит из различных компонентов, таких как трансформатор, мостовой выпрямитель, регулятор напряжения.Блок питания, необходимый для схемы проекта, обеспечивается этим блоком питания. Трансформатор используется для понижения напряжения с 230 В переменного тока до 12 В переменного тока. Это пониженное переменное напряжение подается на мостовой выпрямитель, который используется для выпрямления напряжения (преобразование переменного напряжения в постоянное с помощью четырех диодов, соединенных в виде моста). Выпрямленное выходное постоянное напряжение подается на стабилизатор напряжения IC 7805, который состоит из трех контактов (вход, выход и земля). Стабилизатор напряжения IC 7805 используется для обеспечения постоянного выходного напряжения 5 В, необходимого для схемы проекта.
Вход, требуемый для микроконтроллера, поступает от этого блока питания, этот микроконтроллер относится к семейству 8051.
Микроконтроллер запрограммирован на генерацию выходных импульсов после импульса нулевого напряжения, так что при переходе через нуль формы сигнала питания нагрузка включается.
Функция перехода через ноль оптоизолятора (драйвер TRIAC) обеспечивает низкий уровень шума и, таким образом, можно избежать внезапного скачка тока на индуктивных и резистивных нагрузках. В проекте есть две кнопки, которые используются для случайной генерации выходных импульсов микроконтроллера, которые не совпадают с нулевым напряжением питания.Мы можем использовать CRO (электронно-лучевой осциллограф) или DSO (цифровой запоминающий осциллограф), чтобы увидеть форму подаваемого напряжения, чтобы проверить переключение нагрузки в нулевой точке напряжения.
Для переключения тяжелых нагрузок, используемых в промышленности, мы можем использовать эту проектную схему реле, подключив два спина к спине SCR (выпрямитель с кремниевым управлением). Для достижения более высокой надежности также могут быть включены защита от перегрузки и короткого замыкания.
Знаете ли вы какие-либо особые типы реле и их применение? Вы заинтересованы в разработке проектов электроники с применением реле в реальном времени? Затем, пожалуйста, не стесняйтесь размещать свои идеи, запросы, комментарии и предложения в разделе комментариев ниже.
Трехфазное твердотельное реле с ZVS с использованием микроконтроллера pic
Трехфазное твердотельное реле с ZVS: Реле — это электрически управляемый переключатель, который в основном используется в промышленных и бытовых устройствах. Широко используются два типа реле , одно — это электромеханическое реле , которое имеет электромагнитную катушку, пружину и электромеханические подвижные контакты. Это реле работает при высоком напряжении и большом токе, и при его срабатывании возникает дуга.Одно из них — электронное реле, которое также называют твердотельным реле. Это реле не имеет электромагнитной катушки, электромеханического подвижного контакта и пружины.
Это реле сделано только из полупроводникового материала и может легко работать при низком напряжении и низком токе . Он работает при переключении при нулевом напряжении, то есть, когда оно работает при нагрузках переменного тока, это реле включается при нулевом напряжении, потому что напряжение переменного тока имеет отрицательный и положительный цикл, но также имеет время, когда этот цикл имеет нулевое напряжение.Когда реле работает при этом напряжении, дуга не возникает. Здесь мы бы сделали трехфазное твердотельное реле с помощью микроконтроллера pic 18F452, симистора и оптопары для работы с трехфазной нагрузкой.
Блок-схема трехфазного твердотельного реле с ZVS
Рисунок 1 Блок-схема трехфазного твердотельного реле с ZVS
Список компонентов и детали трехфазного твердотельного реле с ZVS
Трансформатор: Трансформатор — это устройство переменного напряжения, которое используется для повышения или понижения переменного напряжения, а также для изоляции.
Здесь мы будем использовать это для понижения 220 В переменного тока до 12 В переменного тока. Он состоит из двух обмоток первичной и вторичной обмоток и работает по принципу взаимной индукции.
Мостовой выпрямитель: В этой трехфазной твердотельной релейной системе напряжение, получаемое от трансформатора, является переменным. Эти напряжения преобразуются в постоянный ток через мостовой выпрямитель. Он состоит из четырех диодов и подключен к выходной стороне трансформатора.
Регулятор напряжения: В этой трехфазной твердотельной релейной системе напряжение 12 В постоянного тока преобразуется в 5 В постоянного тока с помощью регулятора напряжения.Которая подключается на выходе мостового выпрямителя. Здесь используется стабилизатор напряжения LM7805.
Микроконтроллер PIC 18F452: В этой трехфазной твердотельной релейной системе микроконтроллер pic используется для интеллектуального переключения подключенных трех однофазных нагрузок.
Он запитывается с помощью регулятора напряжения и сопряжен с оптопарами. Он программируется на языке c с помощью программного обеспечения mikro / c. Это 40-контактный микроконтроллер, и эти контакты можно настроить как вход или выход.
Оптопара: В этой трехфазной твердотельной релейной системе для управления симистором используется оптрон. Это 6-контактная интегральная схема, которая сопряжена с микроконтроллером для переключения выходных нагрузок при нулевом напряжении. Он также обеспечивает электрическую изоляцию между входной цепью и выходной нагрузкой.
Симистор: Симистор — это полупроводниковый переключатель, который состоит из анода 1, анода 2 и затвора с тремя выводами. Он работает в обоих направлениях, когда запускается подачей стробирующего импульса на вывод затвора.Этот импульс затвора генерируется микроконтроллером после измерения переменного напряжения.
Выходная нагрузка: В этой трехфазной твердотельной релейной системе в качестве выходной нагрузки используются три лампы, которые работают при 230 В переменного тока и напрямую подключаются к источнику питания WAPDA.
Здесь мы также можем подключить индуктивную нагрузку, такую как двигатель или любую другую.
Принцип работы трехфазного твердотельного реле с ZVS
Принцип работы этой трехфазной твердотельной релейной системы заключается в том, что она работает по принципу переключения при нулевом напряжении.Напряжения переменного тока, которые обычно имеют частоту 50 Гц. Каждый цикл переменного напряжения имеет три состояния: положительное, нулевое и отрицательное. Все эти состояния регистрируются микроконтроллером с помощью оптрона. Когда напряжение переменного тока находится в нулевом состоянии, микроконтроллер включает нагрузку переменного тока, подавая импульс переключения на затвор симистора. В этой системе выходная нагрузка напрямую подключена к источнику питания wapda. Эта система имеет три переключателя, один используется для питания этой системы, а остальные два переключателя используются для работы этой системы на низкой и высокой частоте.Выходные лампы используются только для проверки этой системы, будет ли она включаться или выключаться при переключении высокой и низкой частоты.
Сначала эта система проверяется на низкой частоте коммутации нажатием переключателя низкой частоты. На этой частоте лампы включаются / выключаются случайным образом с низкой яркостью, а время включения или выключения можно проверить с помощью осциллографа. Этот осциллограф говорит нам, что лампы включаются / выключаются при переключении нулевого напряжения. Во-вторых, эта система проверяется на высокой частоте нажатием переключателя высокой частоты.На этой частоте лампы светятся случайным образом, но с полной яркостью. Таким образом, имеющийся в данной системе вариант может использоваться как при низкой, так и при высокой частоте переключения.
Применение и преимущества трехфазного твердотельного реле с ZVS
- Трехфазное твердотельное реле может использоваться в промышленных приложениях вместо автоматического выключателя переменного тока или реле, например, для управления трехфазными двигателями переменного тока.
- Трехфазное твердотельное реле работает одинаково для индуктивной и резистивной нагрузок.
