Кабельно-проводниковой продукции на современном рынке представлено много. Важно учесть особенности применения. Сегодня мы поговорим про кабели ВВГ. Они применяются чаще всего в стационарных установках, которые применяются для распределения и передачи электрической энергии. Но учтите, напряжение и частоту. Если напряжение составляет от 660-1000 вольт, а частота 50 Гц, то данные виды кабеля подойдут отлично.

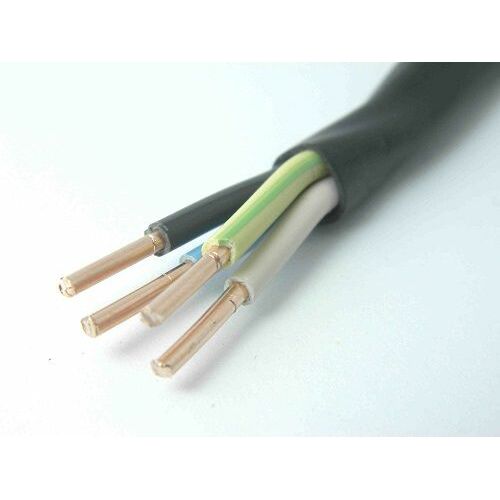

Что такое ВГГ

Это кабели, которые отличаются высоким качеством и защитой. Чтобы понять, что собой представляет изделие, нужно знать расшифровку:

• Кабели ВГГ отличаются тем, что жилы изготовлены из меди. Если перед основной маркировкой стоит буква «А», то материал создания жил будет другим;
• Первая буква «В» показывает тип изоляции. В кабелях применяется высококачественная изоляция жил на основе поливинилхлорида. Изоляция жил отличается диэлектрическим свойством;
• Вторая буква «В» говорит о том, что не только жилы изолированы поливинилхлоридом. Данный материал также применяется и для защиты всего кабеля;
• «Г» — означает голый. То есть, кабель не имеет брони или другой дополнительной защиты.

Обычный каждый провод внутри изделия имеет определенный оттенок. Обычно он означает количество фаз. Но каждый производитель может менять колер провода. Это обязательно нужно учесть перед применением. Но чаще всего именно красный цвет кабеля говорит о наличии одной фазы.  Заземление обычно имеет провод, который отличается желтым или зеленым цветом.

Негорючий кабель ВВГнг

Если в помещении важен высокий уровень защиты от огня, обязательно нужно выбрать кабель ВВГнг. Для изготовления применяются материалы, которые не поддаются горению и тлению. Есть несколько основных вариантов кабелей:

• ВВГнг(А)-LS. Данный вид кабеля практически не поддерживает горения. Чаще всего для монтажа выбирают кабель ВВГнг(А)-LS 3х185;
• ВВГнг НF. Если предыдущий вид кабеля практически не горит, то данный материал горит. Но учтите, что во время этого количество вредных выделяемых веществ миниальный;
• ВВГнг – frls. Очень качественные, надежные кабели, которые отлично подойдут для распределения электрической энергии. Это связано с тем, что есть дополнительная защита, которая изготовлена из двух специальных лент.

Во время выбора обязательно обращайтесь к проверенным производителям.

Кабель ВВГ ПНГ (А): расшифровка – jelectro.ru

Есть много разновидностей проводов и кабелей. По внешнему виду типы кабельной продукции не всегда отличаются друг от друга, тем более при покупке в магазине или заказе по каталогу. Для того чтобы не называть кабеля длинным названием, описывающим все его характеристики, они маркируются аббревиатурой – рядом букв и цифр. Для удобства пользователя они наносятся на внешнюю оболочку.

Виды кабельной продукции

Типы кабелей

В электротехнике для подключения электрооборудования используются различные виды кабельной продукции:

• Провод. Это одна жила, которая может покрываться диэлектрической оболочкой. Провода могут быть голыми, без защитных покрытий и изолированными и защищенными, поверх диэлектрического покрытия которых есть защитная оболочка;
• Шнур. Это провод из двух или больше изолированных гибких жил сечением до 1,5 мм², покрытых диэлектрической оболочкой;
• Силовые и контрольные кабеля. Это несколько жил, заключенных в общую изолирующую и защищающую от повреждений оболочку;
• Установочные провода. Предназначены для неподвижной прокладки силовых и осветительных сетей;
• СИП – самонесущий изолированный провод. Предназначен для прокладки по воздуху без дополнительного подвеса.

СИП – самонесущий изолированный провод

Строение кабелей

Конструкция кабеля состоит из различных элементов.

Токопроводящая жила

Это часть, проводящая электрический ток. В качестве материала применяется медь и алюминий. Медь является лучшим проводником, более прочная, из неё изготавливаются гибкие провода, состоящие из большого количества тонких проволочек. Алюминий уступает ей по всем параметрам, кроме веса, но он дешевле. В маркировке алюминиевой кабельной продукции первая буква “А”. В маркировке медных кабелей эта буква отсутствует.

Может быть гибкой или жёсткой, цельной и из отдельных проволок. Чем они тоньше, тем более гибкой получается конструкция.

В гибких кабелях токопроводящая жила изготавливается только многожильной, или многопроволочной. Подключение подвижных устройств осуществляется только гибкими проводниками. Название таких кабелей начинается с “КГ”, что расшифровывается как “кабель гибкий”

Негибкие провода бывают одно,- и многожильными. Одножильные провода в конце маркировки обозначаются “ож” или “(ож)”.

Внимание! Контрольные кабеля всегда гибкие, медные, многожильные и имеют обозначение “К”.

Фазная изоляция

Каждая жила покрыта изоляционным материалом: резиной, пластикатом поливинилхлоридным, пропитанной спецраствором бумагой и другими диэлектриками. Это отражается в маркировке кабельной продукции.

Обозначение фазной изоляции зависит от типа изделия:

• в силовых негибких – после буквы “А” в алюминиевых кабелях и в самом начале в медных;
• в гибких и контрольных – после “КГ” или “К”.

Виды фазной изоляции обозначаются разными буквами:

• В – поливинилхлоридный пластикат;
• П – обычный полиэтилен;
• Пв – полиэтилен вулканизированный;
• Пс – полиэтилен самозатухающий;
• Н – маслостойкая, негорючая резина;
• Р или отсутствие отметки – обычная резина.

Пропитанная кабельная бумага не помечается.

Внешняя оболочка

Это дополнительный защитный слой, покрывающий токопроводящие жилы с фазной изоляцией. Маркируется после отметки фазной изоляции:

• A – алюминий;
• C – свинец;
• B – поливинилхлоридный пластикат;
• защитный слой из резины не отмечается.

Дополнительные элементы

Для защиты людей от электромагнитных полей в конструкции применяется экранирование из проводящих материалов. Отмечается буквой “Э” после изоляции.

Снаружи пучка жил может находится поясная изоляция. Обозначение материала соответствует фазной изоляции и находится перед маркировкой оболочки.

Для лучшей защиты от механических повреждений негибких изделий вся конструкция покрывается бронёй. Маркируется она следующим образом:

• Г – броня отсутствует;
• Б – двойная стальная лента и защитная подушка;
• Бл – то же, лавсановая подушка;
• Бб – то же, без подушки;
• Шв – бронирование в виде шланга из поливинилхлоридного пластиката;
• Шп – шланг из полиэтилена;
• Шпс – то же, полиэтилен самозатухающий;
• БбШв – ленточная броня в ПВХ шланге.

Кабельная продукция с оболочкой, не поддерживающей горение, отмечается “нг”, не дымящая – “нг-нд”, “нгд” или “нг ls”

Важно! Буквы, обозначающие дополнительные элементы, находятся в конце маркировки.

Количество и сечение жил

Цифры после букв, характеризующих материал токопроводящих жил и оболочек, указывают на число жил и их сечение. Выглядит это как произведение, первая цифра которого определяет количество проводов, а вторая – их сечение в мм². В некоторых изделиях таких отметок несколько. Это значит, что внутри есть несколько групп проводников различного сечения.

Маркировка кабельной продукции

Кабель силовой плоский ВВГ-Пнг (А)

Одним из распространённых типов кабельной продукции является силовой плоский кабель ВВГ-Пнг (А).

Кабель ВВГ-Пнг(А)

Применение

Это изделие предназначено для использования и электроснабжения установок напряжением до 1000В постоянного и переменного тока частотой 50Гц. Могут прокладываться на воздухе, в частично затапливаемых помещениях, в трубах и кабельных лотках.

Расшифровка маркировки

Как и в остальных видах кабельной продукции, по маркировке на внешней оболочке и паспорте изделия можно определить его конструкцию:

• В – фазная изоляция изготовлена из поливинилхлоридного пластиката;
• В – внешняя оболочка выполнена из такого же материала;
• Г – броня отсутствует;
• П – плоский, внутренние провода расположены не пучком, а рядом, в одной плоскости;
• нг – не поддерживает горение;
• (А) – не распространяет горение в пучках с большим количеством горючих веществ.

Знание того, как расшифровать маркировку кабеля ВВГП нг (А) или других видов кабельной продукции, важно при проектировании и монтаже электроснабжения оборудования.

Видео

Силовой кабель ВВГнг LS — Электропортал

Для подключения любого электрического оборудования на работе или дома необходим провод, соответствующий предполагаемой нагрузке секции.  Чаще всего используется кабель ВВГ, использование которого возможно при открытой и закрытой прокладке. Купить Силовой кабель ВВГнг LS в Новосибирске вы можете на сайте компании ltsun!

Этот кабель имеет несколько типов маркировки, расшифровка которых указывает версию. Рассмотрим основные условные обозначения и технические характеристики, которыми обладает провод этой марки.

Типы кабелей

Для начинающих электриков будет полезно узнать, какие типы проводов марки ВВГ, и какова расшифровка маркировки:

• Стандартная версия ВВГ — это двойная изоляция из ПВХ, которая не имеет дополнительных защитных характеристик;
• Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
• Использование не содержащего галогенов ПВХ в качестве изоляции дает кабелю VVG дополнительную аббревиатуру ng-ls, такую ​​как плавление или горение без дыма. Рекомендуется использовать в общественных местах, где существует высокая вероятность отравления людей;
• Для установки в условиях высокой опасности возгорания рекомендуется использовать кабель с маркировкой ng-frls.  Этот тип электропроводки является огнестойким и не курит при воспламенении. Страдающие газы также не выделяются.

Этот тип провода используется для наружной установки или в закрытых каналах в местах с высокими требованиями пожарной безопасности.

Наиболее часто используемым типом провода является VVGng — технические характеристики и разумная цена делают этот тип электрического кабеля лучшим вариантом в любой области. Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Обозначение маркировки кабеля

Теперь рассмотрим, что обозначает аббревиатура, которая применяется к кабелю ВВГ. Расшифровка легенды позволяет легко определить все свойства и характеристики этого провода.

Если проводящие провода кабеля выполнены из алюминия, буква (А) ставится перед всеми символами. Для медных проводов дополнительное обозначение не применяется.

Изоляционный материал проводников имеет следующее обозначение:

• П — изоляция из полимерных материалов;
• Б — поливинилхлорид;
• Pv — материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего состоит оболочка кабеля:

• Б — ПВХ наружная оболочка;
• Шв — защитный чехол в виде шланга;
• П — провод имеет полимерную наружную изоляцию;
• Шп — внешняя изоляция из полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

• Б — бронированный;
• G — нет дополнительной защиты, кабель попадает в категорию гибких изделий.

Знак пожарной безопасности

Отдельно рассматривается маркировка категории пожарной безопасности кабеля. Расшифровка этой аббревиатуры определит, к какой группе относится провод и где его можно установить:

• нг — этот провод не поддерживает открытое горение;
• нг-лс — кабель с низким дымообразованием в процессе плавления изоляционных материалов;
• нг-хф — при расплавлении проводки отсутствуют выбросы газов, вызывающих коррозию;
• ng-frls — проволока не поддерживает открытого горения, а при плавлении выделяет минимальное содержание дыма и газа;
• ng-frhf — этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

Запись! Вся продукция с маркировкой нг предназначена для групповой укладки. Проволока без такой аббревиатуры предназначена для одиночной укладки в закрытые ворота

Кроме того, следует отметить, что кабель ВВГ чаще всего имеет круглое поперечное сечение проводящих проводов: он более удобен в использовании и подходит для широкого использования в повседневной жизни или на производстве. Иногда есть кабель с дополнительной маркировкой в ​​виде маленькой буквы «р». Это означает, что проводники имеют плоское поперечное сечение. Как правило, такие проводники рассчитаны на высокую мощность и используются в промышленности.

Основные показатели

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

дизайн

Основным критерием конструктивных особенностей кабеля является количество жил, через которые протекает ток. В зависимости от назначения, таких вен может быть от двух до пяти.  Кроме того, проводники могут быть выполнены из одного (монолитного) провода или из нескольких тонких проводов, скрученных вместе.

Изоляция каждого проводника выполнена в разных цветах, в соответствии с международными требованиями. Если есть заземляющий проводник, он обозначен разноцветной изоляцией и может иметь меньшее поперечное сечение.

Как уже отмечалось, самый популярный кабель с круглым сечением. Но все же выпускаются изделия с сектором (плоским или овальным), а также с плоской формой токопроводящих жил.

Сечение проводников

Сечение вен составляет 1,5–240 мм 2. Мы даем рекомендуемое сечение для бытовых целей:

• Провод 1,5 мм 2 используется для цепи освещения;
• Для подключения розеток — не менее 2,5 мм 2;
• При раздельном подключении мощных потребителей (котлов, электропечей) рекомендуется использовать кабель ВВГ с сечением жил 4 мм 2.

Запись! Вес кабеля зависит от сечения жилы, материала плетения и степени бронирования.  Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонн.

Производительность и технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

• Частота электрического тока: 50 Гц;
• Допустимое напряжение — 220, 660 и 1000 В;
• Максимальная рабочая температура составляет 70 ° C. Изоляция выдерживает кратковременное (4 секунды) нагревание до 250 ° C во время короткого замыкания;
• Условия эксплуатации считаются от -50 до +50 ° С, относительная влажность — до 98%;
• Сопротивление изоляции рассчитывается для рабочей температуры 20 ° C и зависит от диаметра проводников: при сечении 1,5 мм 2 оно составляет 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
• Срок службы кабеля составляет 30 лет. Гарантия предоставляется на 5 лет, а если провод не хранится должным образом, он сокращается до двух лет.

Правильно храните кабель на деревянных катушках в помещении.  В этом случае катушки могут быть как открытыми, так и закрытыми. При хранении катушек под навесом они закрываются деревянными щитами!

Способы укладки

Существует два способа прокладки электрического кабеля типа ВВГ: открытый и скрытый.

Открытый метод

Кабель ВВГ обладает техническими характеристиками, позволяющими его открытую прокладку на негорючей основе (бетон, штукатурка, кирпич и другие материалы).

Также кабель уложен подвесным способом: на опоры, опоры и тд. В этом случае, чтобы предотвратить растяжение под собственным весом, используется армирование стальной проволокой (так называемый стержень). Практикуется прокладывать кабель внутри металлической или гофрированной трубы.

Метод скрытой полосы

Этот метод используется в жилых районах. Наилучшим вариантом является установка электропроводки перед нанесением слоя штукатурки на стену. При уже оштукатуренных поверхностях требуется прорезать канавки для укладки проволоки.  При таком способе механические повреждения маловероятны.

Для скрытой проводки в деревянных или каркасных домах используются гофрированные трубы, внутри которых размещена проводка. Это значительно повышает пожаробезопасность электропроводки и здания в целом.

Подземная установка

Без дополнительной защиты кабеля марки ВВГ в грунт прокладывать запрещено. Герметичные ящики, стойки, трубы и т. Д. Используются в качестве защитных сооружений.

В заключение скажем несколько слов о производителях, выпускающих эту продукцию. Практически каждый завод по производству кабеля производит проволоку марки ВВГ: она востребована. Жалобы от электриков не вызывают продукция таких производителей, как Москабель, Энергокабель, Севкабель. Также отметим, что продукция этих фабрик чаще всего кованая, поэтому закупайте электроэнергию в проверенных торговых точках.

Интерпретация силового кабеля ВВГ

Варианты прокладки силового кабеля ВВГ могут быть разными и зависят от его характеристик.  Его можно тянуть на опорах линий электропередач, под землей, на лотках, в кабельных каналах внутри зданий. Выдерживает влажность окружающей среды до 98%.

Существующая маркировка любых типов кабелей достаточно точно указывает на его основные технические характеристики. В этом случае рассмотрим модификацию силового кабеля ВВГ.

Буква маркировочная кабельная ВВГ;
  — маркировка ВВГ означает простую ПВХ изоляцию без каких-либо защитных свойств;
  — ВВГ нг — изоляция с самозатухающей защитой при пожаре;
  — VVG ng-ls также обладает свойством самозатухания без выделения газа и дыма. Этот силовой кабель марки VVG ng-ls используется там, где существует повышенный риск возгорания;
  — VVG ng-fr-ls Помимо того, что он содержит все изоляционные свойства силового кабеля VVG ng-ls, он также огнеупорен с небольшим выделением газа и дыма.

Какой кабель использовать для проводки в квартире – советы и ГОСТ

При проектировании и монтаже проводки важным моментом является выбор марки кабеля. От этого зависит бесперебойная работа бытовой техники и безопасность жителей дома.

В советское время алюминиевые провода с резиновой изоляцией использовались для скрытой проводки. В настоящее время магазины и базы строительных материалов предлагают широкий выбор кабелей, но не все бренды соответствуют требованиям PUE для установки скрытых кабелей. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья в основном предназначена для людей, которые хотят самостоятельно проводить электромонтаж или контролировать команду подрядных работников, работающих в квартире. Это также будет полезно для начинающих и опытных электриков.

В связи с тем, что правила электромонтажа запрещают прокладку алюминиевых кабелей для электропроводки в квартире, эти типы проводов в статье не рассматриваются. Кроме того, в нем не упоминается самонесущий SIP-кабель, который используется для входа в здание.

Критерии выбора кабеля для «домашней» прокладки

Ремонт квартиры довольно дорогой, поэтому в процессе реализации есть желание сэкономить, а когда попадете в магазин, купите более дешевый кабель. Дешевые кабели также предлагают установку некоторых электриков, чтобы снизить стоимость их услуг.

Не всегда необходимо выбирать самую дорогую марку и прокладывать провод с большим запасом по качеству и сечению в стене, но какой кабель использовать для проводки, чтобы гарантировать долговременную работу электрических приборов?

Правила электроустановки, упомянутые в пункте 2.1.48, дают четкий и однозначный ответ на этот вопрос: запрещено использовать провода и кабели в неподходящих условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо использовать только такой провод, характеристиками которого являются фразы «распределение и передача электрической энергии». Более того, вам нужно учитывать не рекламу магазина или одобрение продавца, а сертификат производителя. Если его нет в магазине, этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время основным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Изделия кабельные. Требования пожарной безопасности».

Этот документ содержит расшифровку всех названий кабелей и букв, используемых для распределения электроэнергии и обеспечивающих необходимую пожарную безопасность — NG, LS, FRLS, LTx и другие.

Во втором разделе этого ГОСТ описывается негорючий кабель, который обозначается дополнительными буквами NG (ВВГнг). Этот провод также может быть помечен буквами A, B, C, D. Это обозначение указано в скобках, а наиболее распространенный тип кабеля – ВВГнг (A).

Эта буква указывает на сопротивление изоляции горению. Если возможно, кабель может быть проложен в пучках без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе провод можно использовать внутри жилых помещений. Это кабель с низкой дымовой изоляцией ВВГнг LS.

Какой кабель выбрать для проводки

Так какой кабель выбрать для проводки? Прежде всего, проводящий сердечник должен быть медным. Это условие указано в пункте 7.1.34 PUE и в пункте 14.3 SP 31-110-2003.

Кабель марки ВВГ и его варианты

Наиболее распространенным и доступным типом кабеля для скрытой проводки является ВВГ. Именно оно чаще всего используется в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

отсутствие первой буквы А — проводников медных проводников;

Б — изоляция сердечника из ПВХ;

Б — наружная оболочка также выполнена из ПВХ;

Г — голый, что означает отсутствие внешней брони и других дополнительных снарядов.

Проводники в кабеле медные, одножильные. Поливинилхлорид, из которого сделана изоляция, горит на открытом огне, но не поддерживает горение само по себе. Это означает, что если пожар возникает из-за короткого замыкания, огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель может использоваться для различных целей, включая фиксированные кабели напряжением до 660 В или 1 кВ. Для использования в бытовых электрических сетях достаточно использовать провод с изоляцией до 660 В. Производитель гарантирует срок службы не менее 30 лет.

Есть много вариантов для этих кабелей, но не все подходят для домашней проводки:

SGA. Этот тип изоляции не поддерживает горение, если проложен только один кабель. Если вы уложите несколько кабелей в пучок или в кабельный лоток, каждый из них должен быть защищен отдельным гофрированным шлангом.

ВВГнг (без подсветки). Специальные добавки в этом типе ПВХ-изоляции позволяют прокладывать несколько кабелей вместе, не снижая огнестойкость.

ВВГнг-лс (от англ. Raucharm — Раухарм). Негорючий кабель, который выделяет меньше дыма при нагревании. Даже в случае пожара этот провод не является источником дыма. Поэтому этот тип кабеля следует использовать в жилых зданиях. Таблица 2 ГОСТ 31565-2012 «Кабельная продукция. Требования противопожарной защиты» прямо указывает на требование прокладывать кабель ВВГНГ-ЛС и не дешевле по цене ВВГНГ.

ВВГнг -frls (с англ. Fireproof — огнеупорный и с низким уровнем дыма — с низким уровнем дыма). Он имеет высокую огнестойкость и высокие температуры и остается готовым к работе в открытом пламени. Эта стабильность гарантируется специальными слюдяными лентами.

Этот кабельный продукт предназначен для помещений с повышенными требованиями к противопожарной защите. Использование в обычной квартире — это дополнительное усилие. Даже обычный кабель VVGNG довольно дорог, чтобы использовать VVGNG-Frls вместо этого — неоправданно завышать стоимость электромонтажных работ.

Могу ли я использовать дома не кабель ВВГнг -ls, а более дешевый ВВГнг? Теоретически это вполне возможно, и если вы не покажете проводку пожарным, то при отсутствии пожара она прослужит долгие годы.

Поэтому при отсутствии магазина или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем PVA, срок службы которого гарантируется производителями только в течение 10 лет.

Совет! Если вы хотите использовать гибкий провод, вы можете установить кабель KВВГнг -ls, но концы НШВИ должны быть прижаты к его концам.

NYM кабель

Какой кабель использовать для прокладки в квартире, отличной от ВВГнг -ls? Другой тип кабеля подходит для проводки

NYM Это аналогичный кабель ВВГнг, изготовленный в соответствии с немецким стандартом VDE 0250. Как и в случае с ВВГнг, рекомендуется выбирать вариант с кабелями с низким уровнем выбросов дыма NYMng-ls.

Расшифровка названия этого кабеля показывает его свойства:

Н — стандарты управления. Кабель изготовлен по стандарту VDE.

Y-Y слой изоляции. Изоляционным материалом является поливинилхлорид.

М — оболочка кабеля. Указывает на наличие внешней оболочки.

лс — мало дыма С уменьшенным дымом при нагревании.

Как и ВВГ, кабель NYM рассчитан на работу с напряжением 660 В. Может использоваться для проводки в сухих и влажных условиях в жилых и промышленных зданиях.

Эти типы кабельной продукции близки по параметрам, но кабели NYM более надежны. Производители гарантируют срок службы продукта не менее 40 лет.

Изоляция отдельных проводов и кабелей полностью состоит из невоспламеняющегося поливинилхлорида. Отсутствие внешней оболочки с повышенной чувствительностью к ультрафиолетовому излучению и прямым солнечным лучам. По этой причине кабель не рекомендуется для открытой установки.

Между внешней и внутренней оболочкой находится слой тонко заполненной резины, что облегчает разрезание кабеля. Эта резина горит, поэтому каждый кабель HYM в комплекте должен быть защищен гофрированной трубкой.

На некоторых заводах маслянистая жидкость может вытекать из резинового слоя в продуктах и  загрязнять обои и распределительные щиты. В этом случае конец кабеля должен быть герметизирован термоусадочной трубкой.

Есть поставщики, которые утверждают, что кабель NYM и его аналоги (NUM, NYUM и другие) трижды изолированы. Это не так. Несмотря на то что резина с мелким наполнителем не проводит электричество, производитель не считает ее изолятором.

Информация! В дополнение к кабелям ВВГнг -ls и NYM разрешены и другие виды кабельной продукции. Главное, чтобы изоляция в этих случаях не была легковоспламеняющейся при меньшем выделении дыма.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ использовать

Помимо кабелей, предназначенных для прокладки кабелей, существуют изделия для кабелей, которые не предназначены для этих целей. Несмотря на это, недобросовестные электрики используют кабельную продукцию такого типа из-за низкой цены и простоты использования.

ПВА провод

По словам производителей, этот провод предназначен для подключения мобильных электроприборов, строительства ручных тележек и других аналогичных целей.

Этот тип кабельной продукции не имеет сертификата для распределения электроэнергии и может использоваться в качестве кабеля для скрытой электропроводки. Срок службы этого продукта составляет всего 10 лет. Этого достаточно для переноски или подключения мобильного механизма, но очень мало для электропроводки, скрытой в слое штукатурки.

Это связано с изоляционными свойствами: он рассчитан на постоянное изгибание, поэтому он более мягкий и менее стойкий, чем у кабелей VVG и NYM. Конечно, оштукатуренный кабель, который неподвижен, прослужит более 10 лет, но никто не может сказать, как долго.

Провод ШВВП

Провод ШВВП (точнее не провод, а кабель) еще менее пригоден для электропроводки, чем ПВС. При аналогичной изоляции проводящих проводников общая оболочка намного тоньше. Этот кабель предназначен для подключения устройств и имеет очень низкое качество практически от всех производителей. Очень часто этот провод имеет неправильную маркировку, преувеличивая эффективный участок — 2,5 мм2 вместо 1,5 мм2 или 1,5 мм2 вместо 0,75 мм2. Использование такого провода может вызвать перегрев, короткое замыкание и даже пожар.

Заявленный срок службы аналогичен проводу PVA, но более тонкая изоляция снижает эффективный срок службы устройства.

ПУНП провод

Использование этого провода строго запрещено. Из-за его низкого качества в России было много случаев загара электрических кабелей и пожаров. В настоящее время технические условия ТУ 16.К13-020-93 отменены и выпуск этого кабеля прерван.

В отличие от ГОСТ 22483-77, технические условия, для которых была изготовлена  проволока, позволяли недооценивать поперечное сечение токонесущего сердечника на 30%. Это означает, что при приобретении кабеля с сечением 2,5 мм2 его фактическое сечение может составлять 1,75 мм2. Естественно, такой проводник будет перегреваться во время работы.

Кроме того, согласно ТУ 16.К13-020-93 изделие изготовлено с изоляцией всего 0,3 мм, в отличие от ГОСТ 23286-78, который предусматривает этот параметр не менее 0,4-0-5 мм.

Эти факторы делают опасным использование ПУНП для проводки. Единственное безопасное использование этого провода — это подключение патронов в люстрах, бра и других внутренних светильниках.

Информация! В связи с запретом на производство кабеля PUNP некоторые производители начали его производство под новыми названиями — ПУНПбм, ПУГНП, ПВПП и др., Что не делает его использование более безопасным.

Вывод

И все же, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучшим выбором одножильного кабеля является ВВГнг -ls или NYMng-ls оригинального производителя, а многоядерным — KВВГнг -ls.

Если эти типы кабельной продукции коммерчески недоступны или установка невозможна по финансовым причинам, использование ВВГнг  и NYM от национального производителя разрешено, но концы последнего должны быть закрыты термоусадочной трубкой.

Силовой кабель ВВГ 2х2,5, 3х1,5 и пр.

Силовой провод ВВГ является наиболее популярным типом кабеля для передачи и распределения электрической энергии. Он работает с напряжением 220В/380В или 660В/1000В (номинальная частота — 50 Гц). Данный электропровод характеризуется крайне обширной сферой применения.

Расшифровка названия

В наименовании силового кабеля ВВГ кроются слова: «винил-винил-голый». Два первых слова в названии дают указание на двойной слой поливинилхлорида. Эти два слоя являются оболочкой для медных жил внутри кабеля: одной или нескольких. Последнее слово указывает на то, что соответствующий защитный покрой отсутствует.

Делаем выводы:

• _ — если перед «В» отсутствуют другие буквы, значит проводник выполнен из меди,
• В – если материал изоляции «В», значит изоляция жил из поливинилхлорида,
• В — если материал оболочки «В», значит оболочка из поливинилхлорида,
• Г — гибкий (голый), значит поверх оболочки нет брони.

Техническое описание

Кабель ВВГ может быть в нескольких вариантах:

• однопроволочный,
• многопроволочный (сделан с 2, 3, 4 или 5 токопроводящими жилами, с наличием или отсутствием нулевой жилы).

Как правило, кабель выполнен из медного материала. Цветовая маркировка жил соответствует международному стандарту: нулевой проводник маркируется синей или голубой расцветкой, а заземляющий — желто-зеленой.

Соответствие с ГОСТом 16442-80:

• токопроводящая жила представляет собой медный прут с сечением круглой формы,
• изоляция у проводника сделана из ПВХ,
• оболочка провода ВВГ — это шланг из ПВХ, который не поддерживает горение и распространение УФ-излучения.

Важно знать!

Также дифференциация кабелей осуществляется по площади сечения. Эта площадь может значительным образом изменяться в зависимости от наружного диаметра кабеля и количества имеющихся у него жил. Величина номинального сечения провода может достигать 240 мм2. Более подробную информацию смотрите в таблице:

В процессе прокладки необходимо знать, что номинальное сечение влияет на минимальную строительную длину кабелей, а также на минимальный радиус изгиба при укладке. Допустимым минимальным радиусом поворота при монтаже считается 7,5*D, где D – диаметр кабеля с оболочкой.

Также может значительно изменяться масса кабеля на километр. Это также важный аспект при планировке. У тонких кабелей масса равна 43 кг/км, у секторных жил с площадью 240 мм2 — достигает 9952 кг/км. Рекомендуется ознакомиться со всеми техническими свойствами электропровода перед его покупкой.

У кабеля ВВГ может быть дополнительная маркировка, указывающая на подтип данного привода. Например, если после «ВВГ» вы видите букву «п», то это плоский кабель. Если добавляются цифры 3х1.5, значит у него есть 3 жилы, а сечение — 1,5 см2, а если 2х2.5, значит 2 жилы и сечение 2,5 см2.

Срок службы и цены

Срок службы кабеля ВВГ составляет порядка 30 лет (при этом гарантийный срок традиционно составляет 5 лет). Цена кабеля зависит от количества жил и от их сечения.

Также выделяют несколько других разновидностей кабеля ВВГ:

• марка ВВГнг не горючий,
• марка ВВГнг LS без дыма и газообразования при пожаре,
• марка ВВГ п имеющий плоскую форму,
• марка ВВГнг (а) универсальный пожароустойчивый.

У нас вы можете купить силовой кабель ВВГ напрямую с завода производителя. Для этого нужно позвонить по телефону (4932) 939-200.

ВВГнг (A) -LS, AVVGng (A) -LS, VVGEng (A) -LS, AVVGEng (A) -LS, VBShvng (A) -LS, AVBShvng (A) -LS, по ТУ 16 .K121- 018-2011

Проводник

Жила медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

Изоляция

ПВХ-пластикат пониженной горючести (проводник с цветовой кодировкой).

Расположение жил

Изолированные жилы 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей, скрученные в жилу кабеля.

Кабели с буквой «г» скручены с водоблокирующими элементами.

Внутренняя оболочка

ПВХ-пластикат пониженной горючести.

Экран

Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -ЛС изготавливается из медных лент или медных проводов и спиральной обмотки медной лентой.

Броня кабеля

Для кабелей типов ВБШвнг (А) -LS и АВБШвнг (А) -LS укладывается по спирали двумя стальными оцинкованными лентами.

Разделительный слой

Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из пленки ПЭТ.

Для кабелей с буквой «g» с водонепроницаемыми материалами. F.e. VVGEgng (А) -LS

Оболочка или оболочка кабеля

ПВХ-пластикат пониженной горючести

Кабели предназначены для передачи и распределения электроэнергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

Кабели используются при групповых установках, не распространяют горение по категории А.

Кабели предназначены для использования в кабельных сооружениях и помещениях.

Кабели типа ВБШвнг (А) -LS и АВБШвнг (А) -LS применяются при опасности механических повреждений и предназначены для прокладки в земле. Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях.В этом случае в обозначении кабеля присутствует буква «g». F.e. ВБШвгнг (А) -LS .

Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.

Все о монтаже электропроводки. Способы крепления кабеля Крепление кабеля ВВГ к стене

Уличный кабель можно проложить двумя способами. Сегодня мы подробно поговорим о каждом из них. Также будут раскрыты основные характеристики кабелей разных типов.В конце статьи вы сможете узнать, какой из них лучше всего подходит для конкретного случая.

Выбор и способы прокладки силового кабеля

Внешний кабель можно установить двумя способами:

Также можно использовать кабели, в конструкции которых уже есть поддерживающий кабель (например).

Но самый оптимальный вариант подключения загородного дома на сегодняшний день это изолированный самонесущий провод СИП. Например, в и, нулевое ядро ​​выполняет опорную функцию, а в и — скрученные сердечники представляют собой несущую конструкцию.

Метро. Здесь вы выбираете кабель для уличной разводки, предназначенный для работы под землей. Для этого можно приобрести или. Эти кабели можно прокладывать в земле без использования дополнительной защиты, так как они имеют броню из оцинкованных полос. Если необходимо прокладывать кабель в местах, где возможно проседание грунта, то нужно использовать кабели с проволочной броней, например или.

Если выбрать другой тип (например, ВВГ или), то его необходимо прокладывать в защитной металлической трубе или коробе.

Выбор и способы прокладки информационных кабелей UTP и FTP

Уличный кабель — это витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов. Обычно он используется для наружной проводки, в то время как наружный кабель представляет собой неэкранированную витую пару. В принципе, и первый, и второй можно прокладывать на открытом воздухе, если оболочка кабеля сделана из светостабилизированного полиэтилена, например или. В остальных случаях необходимо защитить кабель от солнечных лучей и ветровых нагрузок.Для этого его можно спрятать в гофрированной трубе. Монтаж обоих типов кабелей осуществляется по той же технологии, что и силовой кабель … Однако необходимо помнить, что уличный кабель витой пары необходимо прокладывать отдельно от линий электропередач.

Как проложить коммуникации под землей?

Для начала нужно выбрать и разметить участок земли, на котором будут установлены опоры и будет проложен кабель. Необходимо, чтобы от ближайших больших деревьев выдерживалась дистанция 1 метр.Также в процессе прокладки необходимо избегать пересечения его с другими кабелями и другими местами повышенной нагрузки на грунт.

Затем нужно выкопать траншею, как показано на картинке. Его глубина должна быть не менее 70 см, с учетом подушки — около 80 см. Траншею необходимо очистить от твердых предметов, которые могут повредить оболочку кабеля.

Кабель укладывается на заранее подготовленную песчаную подушку слоем не менее 5 см, в идеале около 10 см.

Перед прокладкой в ​​траншее кабель для наружной прокладки необходимо проверить на целостность с помощью мегомметра или цифрового тестера — «цешки».

Наружный кабель необходимо прокладывать «змейкой», чтобы не было помех.

После этого необходимо выполнить следующие условия: засыпать кабель песком (толщина слоя — 10 см), грунтом (слоем 15 см), утрамбовать это место ногами, проложить сигнальную ленту (не повредить кабель). при земляных работах!), чтобы его середина располагалась над кабелем.

Далее полностью засыпаем траншею, делая небольшую горку. Почва со временем должна осесть. И, наконец, еще раз измерьте сопротивление изоляции кабеля, чтобы убедиться, что кабель не был поврежден при установке.

Как проложить связь по воздуху?

Если кабель не имеет в своей конструкции опорного элемента, то при прокладке по воздуху рекомендуется использовать стальной оцинкованный трос. Если длина прокладываемого кабеля не превышает 80 метров, то сечение кабеля должно быть от 1 до 1,5 мм 2.

Кабель прокладывается по воздуху с прямым креплением по всей длине к кабелю за счет нейлоновых стяжек через каждые 50 см. Трос не нужно протягивать до упора.Лучше прикрепить его к кабелю с небольшим провисанием.

Естественно, кабель со встроенным кабелем намного быстрее и легче проложить по воздуху.

Какой метод и кабель лучше?

Воздушный способ прокладки электрических коммуникаций целесообразнее проложить уличный кабель длиной несколько метров. Это будет намного быстрее, но менее эстетично и надежно. Под землей — качественнее и долговечнее. К этому способу лучше прибегать, когда от столба до дома достаточно значительное расстояние.Также он больше подходит для организации полноценной системы наружного освещения.

Для воздушного способа лучше использовать кабели со встроенным кабелем.

Бронированный кабель ВБбшв целесообразнее прокладывать под землей, но ВВГ тоже можно ограничить. Здесь окончательный выбор делает заказчик в зависимости от своих финансовых возможностей.

ВВГ-нг — медный гибкий кабель в ПВХ-изоляции, не поддерживающий горение. Имеет как круглую, так и плоскую конструкцию, что удобно для некоторых типов установки.На сегодняшний день кабель ВВГ-нг считается самым распространенным кабельным изделием для электромонтажа, как в жилых, так и в промышленных помещениях.

Кабель марки ВВГ-нг по техническому заданию имеет другой вариант исполнения одножильных и многожильных жил, а по ГОСТу — массу сечений жил. Кабель ВВГ-нг рассчитан на рабочее переменное напряжение 660В и выше, частотой 50 Гц. Допустимая температура на проводе + 70 ° С, а диапазон эксплуатации не ограничен для территории Российской Федерации… Допустимая температура при прокладке кабеля ВВГ-нг не ниже -10 ° С.

Изгиб при прокладке провода должен составлять 10 диаметров для одножильных кабелей и 7,5 диаметров для многожильных кабелей. Срок службы кабеля этой марки более 30 лет.

Типы кабельной прокладки ВВГ-нг

1. Открытым способом:

Исходя из технических характеристик кабеля, его открытая прокладка на поверхностях и конструкциях из негорючих или трудногорючих материалов, таких как гипс, бетон, кирпич, оштукатуренные поверхности и т. Д.разрешено. Также можно проложить кабель в открытом виде на подвесных конструкциях, таких как кабель и т. Д., Обеспечивая надежную прокладку и не допуская механических воздействий на кабель, таких как провисание и растяжение.

Если есть угроза механического повреждения кабеля, необходимо установить дополнительную защиту. Также следует использовать дополнительную защиту при прокладке кабеля в открытом грунте на горючих деревянных поверхностях, а установка должна выполняться с использованием защиты, такой как кабельный канал, гофрированный шланг, металлический шланг, трубы и т. Д.

2. Прокладка кабеля на опорных кабельных конструкциях:

К несущим конструкциям кабеля относятся трубы, воздуховоды и т. Д. Этот способ монтажа больше подходит для промышленных помещений, чем для жилых. При прокладке кабеля на производстве следует учитывать категорию помещения, в котором устанавливаются кабельно-опорные конструкции, а также факторы окружающей среды.

На вантовых конструкциях допускается прокладка кабеля ВВГ-нг пучком.Количество кабелей в пучке определяется указанными выше факторами и техническими характеристиками конструкций, а также правилами электромонтажных работ.

3. Скрытая прокладка кабеля ВВГ-нг:

Hidden — самый распространенный способ прокладки кабеля в жилых помещениях. Кабель прокладывается в канавках, под штукатуркой, в пустотах и ​​т. Д. Этот метод не имеет возможности механического повреждения и поэтому не требует дополнительной защиты. Исключение стеновых пустот деревянных домов, в которых скрыта прокладка кабеля в негорючих материалах, трубах, металлических шлангах и т. Д.разрешено. Правильность монтажа скрытой прокладки кабеля ВВГ-нг определяется нормативными документами на скрытую электропроводку.

4. Прокладка кабеля в земле:

Кабель ВВГ-нг не рекомендуется прокладывать в земле, так как он не имеет естественной защиты от механических воздействий, но возможна прокладка такого кабеля в земле с применением дополнительной защиты типа труб, тоннелей, ПНД. трубы и др.

Любой из способов монтажа должен выполняться в соответствии с нормативными документами, техническими характеристиками электрооборудования, правилами электромонтажных работ (Глава 2.1 Электромонтаж) с привлечением квалифицированного персонала, имеющего разрешение на данный вид работ.

Тип кабеля ВВГнг — это продукт, наиболее часто используемый для внутренних электрических сетей. Его преимущество перед другими типами кабелей заключается в его гибкости и отличной электропроводности благодаря использованию электрической меди в качестве материала для проводников. А также повышенная безопасность утеплителя, из которого практически не поддерживается горение.

Количество токопроводящих изолированных жил в разных модификациях колеблется от 2 до 5, а по типу расположения жил внутри внешней оболочки и, соответственно, ее внешнему виду различают кабель ВВГнг круглого и плоского (ВВГнг-П).Токопроводящие жилы кабеля с удельным сечением более 16 мм2 выполняются многожильными. В кабелях с меньшим сечением чаще используются одножильные жилы.

Основные характеристики кабеля ВВГ-нг

• Материал, из которого изготовлены жилы: медь электрическая.
• Допустимое напряжение и частота электрической сети: 660В, 50 Гц.
• Допустимый диапазон температур эксплуатации: не нормируется на территории РФ.
• Максимально допустимая температура жилы + 70 ° C.
• Работа с кабелем ВВГнг допускается при отрицательных температурах не выше -10 ° С.
• Допустимый диаметр изгиба петли для одножильного кабеля не менее 10Dn, а для многожильного — 7,5Dn (Dn — наружный диаметр кабеля).
• Срок службы кабеля ВВГнг более 30 лет.

Способы прокладки кабеля ВВГнг

1. Наружная установка. № Электромонтаж открытого типа допускается на кирпичных, бетонных, оштукатуренных и других типах твердых поверхностей, устойчивых к возгоранию.

При необходимости перемещения по воздуху можно закрепить кабель ВВГнг с помощью троса или других подвесных конструкций, если они обеспечивают защиту кабеля от чрезмерного провисания и растяжения.

При прокладке кабеля ВВГнг по деревянным поверхностям использовать защитный металлический шланг, кабельные каналы, гофрированные шланги и другие предназначенные для этого изоляционные материалы.

2. Использование кабельных опор. Этот метод в основном используется при монтаже систем электропроводки и электроснабжения в производственных цехах.

ВВГнг прокладывается внутри пластиковых или металлических защитных коробов, труб из различных негорючих материалов. Причем внутри этих конструкций разрешается прокладывать не один, а несколько кабелей.

Согласно требованиям ПУЭ количество кабелей, проложенных в коробке или трубе, рассчитывается по специальной методике, так как для обеспечения безопасности необходимо не ухудшать температурный режим и другие эксплуатационные характеристики.

3.Скрытая проводка. Практически все электрические сети в квартирах и частных домах монтируются в пазах, полостях или пустотах в штукатурке, специально сделанной на поверхности стен.

В помещениях многоквартирных жилых домов, как правило, предусмотрена целая сеть таких каналов. Однако при желании его можно «дополнить» — выточить необходимое количество полостей с помощью специальных инструментов.

К преимуществам проложенных таким способом сетей можно отнести особую надежность и долговечность, поскольку возможность механического повреждения кабеля в закрытых каналах сводится к минимуму.

4. Подземная прокладка. Прокладывать кабель ВВГнг в землю без дополнительных средств защиты от механических повреждений и воздействия влаги не рекомендуется .

Подземная прокладка кабеля допускается только при использовании защитных труб, каналов или туннелей.

Для прокладки в земляных траншеях необходимо использовать кабели специальных марок (обычно армированные и с устойчивой к коррозии изоляцией), например, кабель ААБ2л

Решение о выборе способа установки принимается на основании нормативных документов, после изучения всех технических характеристик подключаемого оборудования и других важных факторов.К работам по прокладке кабеля допускается только квалифицированный персонал, имеющий необходимые разрешения.

Кабельная конструкция ВВГ

Кабель ВВГ состоит из двух, трех или четырех жил , также бывает с наличием заземляющего и нулевого проводов. Для удобства подключения жилы кабеля ВВГ окрашены в разные цвета. Вы должны знать, что СИНИЙ или СИНИЙ цвет означает, что жила равна нулю, а ЖЕЛТО-ЗЕЛЕНАЯ жилка означает заземление.Учтите это при прокладке проводки!

Технические характеристики кабеля ВВГ

• Посмотреть климатические исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон рабочих температур: от -50 ° С до + 50 ° С
• Относительная влажность воздуха при температуре до + 35 ° С: до 98%
• Прокладка и установка кабелей без предварительного нагрева осуществляется при температуре не ниже: -15 ° С

Минимальный радиус изгиба при прокладке одножильных кабелей марки ВВГ — 10 наружных диаметров, одножильных кабелей марки ВВГнг — 15 наружных диаметров, многожильных кабелей — 7.5 внешних диаметров.

Номинальная частота силового кабеля ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

• на напряжение 0,66 кВ — 3 кВ
• на напряжение 1 кВ — 3,5 кВ

Длительно допустимая температура нагрева жил кабеля при эксплуатации: + 70 ° С Строительная длина кабеля по сечению основных жил:

ВВГ — кабель силовой с медными жилами в пластиковой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ — первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной прокладки в электрических сетях с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря невысокой стоимости и оптимальным характеристикам, не был таким пожароопасным, как кабель с пропитанной бумажной изоляцией и был более долговечным, чем кабели с резиновой изоляцией, был устойчив к влаге, в отличие от кабелей с HB изоляцией, но прогресс не стоит на месте и его заменили кабелем ВВГнг, который, являясь аналогом ВВГ, показал более выдающиеся характеристики с точки зрения пожарной безопасности.

Кабель силовой ток ВВГ — устаревшая позиция по пожарной опасности, везде меняют на ВВГнг.

Характеристики кабеля ВВГ

Кабель ВВГ эксплуатируется при температуре от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при повышенной влажности рекомендуется использовать тропический вариант кабеля, устойчивый к плесени.

ВВГ устанавливаются при температуре не ниже -15 градусов; при более низких температурах требуется предварительный нагрев кабеля, чтобы не повредить промерзшую оболочку.

Кабель ВВГ не распространяет горение при одинарной прокладке; при групповой установке требуются дополнительные меры пожарной безопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ — 70 градусов.

Максимальная температура нагрева жил при коротком замыкании не более 160 градусов, при более высокой температуре есть риск оплавления изоляции.

Максимально допустимая температура нагрева жил кабеля ВВГ при условии отсутствия горения: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет со дня изготовления.

Расшифровка маркировки ВВГ

Б — изоляция из ПВХ пластиката.

B — оболочка из ПВХ.

G — без брони.

Конструкция кабеля ВВГ

1) Жила — медь первого или второго класса по ГОСТ 22483.

2) Изоляция — ПВХ пластикат.

3) Оболочка — из ПВХ.

Применение кабеля ВВГ

ВВГ применяется для стационарной прокладки в электрических сетях напряжением до 1000 Вольт и частотой 50 Герц. Электропроводка монтируется кабелем ВВГ без ограничения перепада уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от прямых солнечных лучей (труба ПНД, кабельный лоток и т. Д.), Так как ультрафиолет значительно сокращает срок службы кабеля ВВГ при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки.Запрещается укладывать ВВГ в зданиях и сооружениях по новым требованиям пожарной безопасности.

Кабель ВВГ — технические характеристики , который можно устанавливать как на открытом воздухе, так и во влажных (до 98 процентов влажности) и сухих помещениях, сегодня стал популярным решением. Использование этого типа кабеля довольно широко.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. По техническим характеристикам этого кабеля допускается его открытая прокладка на конструкциях и поверхностях из негорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.

Не исключена открытая прокладка кабеля ВВГ и над подвесными конструкциями, например, кабелем и т. Д. Причем такие конструкции должны обеспечивать надежную прокладку. В случае прокладки кабеля через надземные конструкции необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).

Требуется установка дополнительной защиты, если есть угроза механического повреждения кабельного изделия. При прокладке кабеля открытым способом по горючим деревянным поверхностям необходимо использовать дополнительную защиту.В этом случае монтаж следует проводить с использованием трубы, металлического шланга, гофрированного шланга, канального кабеля и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Кабель прокладывается в пустотах, под штукатуркой, в пазах и т. Д.

Механическое повреждение при таком способе укладки маловероятно, поэтому дополнительная защита не требуется. Исключение составляют пустотные стены в деревянных домах.

Здесь допускается скрытая прокладка кабеля в трубах или других негорючих материалах.Существуют правила скрытой электропроводки, в которых скрытым образом определяется правильность прокладки кабеля ВВГнг.

Прокладка кабеля ВВГ в земле … Прокладка кабеля данной марки под землей без специальных средств защиты, как правило, не допускается. Это связано с тем, что в нем нет естественной защиты, которая защитит кабель от механического воздействия.

Реализуем монтаж кабеля ВВГ под землей необходимо в герметичных коробах для кабельных сооружений и путепроводов.Может применяться дополнительная защита, например, туннели, трубы и т. Д.

Варианты кабеля ВВГ

Сегодня в магазине вы найдете широкий ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию , которая имеет другую конструкцию жил и другое изоляционное покрытие.

Характеристики продукта можно определить по специальной маркировке, которая, как правило, есть на всех кабелях и проводниках. Ниже мы приводим расшифровку наиболее распространенных марок кабельно-проводниковой продукции.

Рассмотрим, чем разновидности отличаются от базового … Начинающие электрики очень часто не понимают, чем кабель ВВГнг отличается от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изоляционном слое этого кабеля содержит галогеновые химические элементы, мешающие процессу горения;

3) — ВВГнг-лс, при воспламенении оболочки токоведущих жил этого кабеля практически не выделяется газ и дым из-за того, что для создания этой оболочки используется безгалогенный поливинилхлорид.

Кабель ВВГ 2 * 1,5, ВВГ 2 * 10, ВВГ 2 * 16, ВВГ 2 * 2,5, ВВГ 2 * 4, ВВГ 2 * 6, ВВГ 3 * 1,5, ВВГ 3 * 10, ВВГ 3 * 16, ВВГ 3 * 2, 5, ВВГ 3 * 4, ВВГ 3 * 6, ВВГ 4 * 1,5, ВВГ 4 * 10, ВВГ 4 * 120, ВВГ 4 * 150, ВВГ 4 * 16, ВВГ 4 * 185, ВВГ 4 * 2, 5 , ВВГ 4 * 240, ВВГ 4 * 25, ВВГ 4 * 35, ВВГ 4 * 4, ВВГ 4 * 50, ВВГ 4 * 6, ВВГ 4 * 70, ВВГ 4 * 95, ВВГ 5 * 1,5, ВВГ 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВВГ 5 * 35, ВВГ 5 * 4, ВВГ 5 * 50, ВВГ 5 * 6 , ВВГ 5 * 70 ВВГ 5 * 95 предназначен для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГнг-лс имеет технические характеристики, позволяющие использовать его в тех местах, где вероятность возгорания особенно высока. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-фрлс — аналогичная модель, но помимо вышеперечисленного еще и огнестойкая (на это указывают две буквы в маркировке — Fire Resistance Low Smoke ). Когда этот тип кабеля загорается, выброс дыма и газа уменьшается.При групповой кладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-фрлс используются безгалогенные материалы, что выгодно отличает данный продукт от других торговых марок. Безгалогенный пластик обеспечивает высокий уровень изоляции и выделяет определенное количество дыма. Пожаробезопасность — главная особенность этого типа кабеля.

Что означает написание ВВГ

В инструкции по электромонтажным работам чаще всего можно увидеть негорючий кабель ВВГнг.По соотношению цена / качество это лучший вариант. Этот проводник действительно достаточно универсален, так как его можно использовать как в легковоспламеняющихся зданиях, так и в сооружениях с повышенной влажностью. Ниже вы найдете технические характеристики этого продукта, а также его назначение, недостатки и преимущества.

Что может сказать маркировка? Для начала посмотрим, какова маркировка проводников. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные особенности, по которым можно разделить проводники.

1. Материал, использованный для изготовления токопроводящей жилы:

• — буква А, если она алюминиевая;
• — без обозначения, если он медный.

2. Материал, из которого сделана изоляция токопроводящих жил:

• — буква П — полимерная изоляция;
• — буквы Пв — полиэтилен;
• — буква Б — поливинилхлорид.

3. Кабельная броня:

• — буква Г — без брони, голый кабель;
• — бронированный (Б).

4. Оболочка, внешняя изоляция:

• — буква Б — поливинилхлорид;
• — буквы Шв — имеет защитный шланг;
• — буквы Шп — имеет полиэтиленовый защитный шланг;
• — буква П — полимерная внешняя оболочка.

5. Пожарная безопасность:

• — если обозначения нет, то при однократной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — при обозначении нг-сс уменьшено дымо- и газовыделение, при групповой прокладке кабель не распространяет горение;
• — при обозначении нг-чф при групповой прокладке кабель не распространяет горение, при тле и горении не выделяются агрессивные газообразные вещества;
• — при обозначении нг-фрлс не распространяет горение при групповой кладке, уменьшено выделение газа и дыма;
• — при обозначении ng-frhf при групповой прокладке кабель не распространяет горение, а при тле и горении не выделяются агрессивные газообразные вещества.

Исходя из вышеизложенного, можно так: расшифровать аббревиатуру ВВГнг : изоляция жил из поливинилхлорида (В), изоляция внешней оболочки также из поливинилхлорида (В), специальный защитный слой, без брони (D).

На языке электродвигателей ВВГ расшифровка звучит примерно так: V — винил, V — винил, G — голый. Кроме того, буквы ng означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если нужно проложить кабель в местах с достаточно высоким риском возгорания.Безопасность превыше всего. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных жил.

Кабель товаров. В в наличии мощность медь и алюминий кабель и провод … Здесь можно выбрать сопутствующий товар : кабель -канальный, трубы гофрированные, хомуты, муфты.

Кабельная компания «Мульти-кабель» предлагает широкий ассортимент на складе с возможностью доставки по всей России:

Продам кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с доставкой: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с доставкой: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с доставкой: Республика Татарстан, Альметьевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с доставкой: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель доставки: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарное, Буденновск, Георгиевск, Грачевка, Дивный , Ессентуки, Железноводск , Зеленокумск, Обильный ,

Кабель доступен с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, Белая Глина, Белореченск , Брюховецкая, Вардане, Выселки, Геленджик , Геленджик , Геленджики , Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

Астраханская область, Астрахань , Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петрово Валлово, Серафимович,

Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боковская, Большая Мартыновка, Веселы, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Черлыкская, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский , Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово , Милютинская, Морозовск, Новочеркасскск, Новочеркассковск , Новочеркассковск, Новочеркассковск , Ремонт, Родионово-Несветайская, Романовская, Сальск , Семикаракорск, Таганрог , Тарасовский, Тацинский, Усть-Донецк, Целина, Цимлянск, Чалтырь, Чертково, Шахты

Республика Крым, Симферополь , Алупка, Алушта , Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, , Коктебель, Красноперекопск, Саки, Севастополь, , Крым, Феодосандия, Феодосандия, Зосандия, , Щелкино, Ялта

Торговые данные и цена экспорта Gng по коду ГС 85

Кабели силовые исполнение -ng-LS. Характеристики кабеля ВВГнг LS

Провод и кабель ВВГНГ LS — это вершина семейства кабельной продукции с аббревиатурой ВВГ, секрет ее привилегии — подписка LS, которую она указывает и подробно скрывает в этой статье.

Дымность помещений считается важнейшим фактором, повышающим риск возникновения негативных последствий при пожаре. При пожарах на промышленных объектах и ​​крупных общественных объектах кабельные трассы становятся одним из основных источников дыма. Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

В настоящее время документами технического регламента строго регламентируются виды кабельной продукции, которые могут быть использованы для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009).Здесь, помимо условия нераспространения горения (-ng), одним из обязательных требований было низкое дымо- и газовыделение при горении или тлении кабеля.

Обозначение LS, порядок присвоения

Расшифровка ВВГнг LS выглядит следующим образом:

• В начале маркировки отсутствует буква А, значит, кабель медный;
• В — внешний изоляционный слой состоит из ПВХ-изоляции;
• B — изоляция жил состоит из ПВХ изоляции;
• нг — не распространяет горение при одиночной и групповой укладке;
• LS — L ow S moke (в переводе с английского легкий дым)

В маркировке ВВГнг (..) — LS, после категории через дефис стоит обозначение LS, указывающее на низкую дымо- и газовыделение ( L ow S moke). Конечно, такой индекс можно присвоить кабелю только в том случае, если он успешно прошел испытания по такому индикатору. Стандартная процедура испытаний на дымообразование при горении и распаде, описание установки и т. Д. Приведены в ГОСТ Р МЭК 61034-1 (2) -2005.

Принцип испытания заключается в измерении прозрачности воздуха в камере с кабелем до сжигания и после.Дым, образующийся при сгорании образца, снижает светопропускание объема, что регистрируется приборами. Результатом теста будет соотношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытания, если задымление снизило прозрачность не более чем на 40%. В этом случае производитель вправе поставить в маркировку индекс LS.

Изоляция кабеля с низким дымогазом и газом

Для производства кабеля ВВГНГ LS требуются ПВХ-компаунды пониженной пожарной опасности, которые при контакте с огнем не должны выделять большого количества дыма.Кроме того, дым должен быть минимально токсичным (показатель токсичности — не более 40 мг / м 3 по ГОСТ Р 53769-2010).

Задача сложная, но она была успешно решена подбором специальных присадок — антипиринов и присадок. Сегодня такие пластики производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-257-2009 и производят пластмассы, специализирующиеся на изоляции жил, внутреннего наполнения и внешней оболочки (марки ППИ 30-30, ППВ-28, ППО30-35 соответственно).

Кабельная конструкция ВВГНГ ЛС

Состав и расположение кабельных элементов ВВГНГ (..) — ЛС не отличается от аналогов — кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТ 53769-2010. Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

Кабель ВВГнг (..) — LS может быть круглым и плоским, максимальное количество жил — пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными.Номинальные значения площадей сечения выбираются из единой стандартной серии для всех.

Характеристики кабеля ВВГнг LS

Поскольку характеристики всего семейства кабелей с жилами и оболочками с ПВХ изоляцией нормированы одним стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь незначительно. Стандарт не вводит отдельных показателей поперечного сечения и формы жил, толщины изоляции жил и оболочки, электрического сопротивления и т. Д.для кабелей с изоляцией из пластиковых компаундов с низким дымообразованием. Они поставляются с целым семейством ПВХ-компаундов. Отдельно указаны значения для изоляции из сшитого полиэтилена и др.

ГОСТ 53769-2010 предусматривает для изделий -LS определенную разницу в минимальной прочности на разрыв, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг. Поэтому раздел «Технические характеристики кабеля ВВГНГ LS» по общим характеристикам практически не отличается от аналогичного раздела статьи марки кабеля ВВГ.Вы можете ознакомиться с общими характеристиками ВВГнг (..) — общ.

Применение кабеля ВВГнг (..) — LS

Кабель ВВГНГ — ЛС по пожарной опасности классов П1.8.2.1.2 и

А1.8.2.2.2 может применяться для группового монтажа в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях. Допускается использование кабеля на ядерных объектах.

Другие варианты кабелей

• — проволока медная кривая с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГ-П — то же, что и ВВГ, но плоской конструкции;
• — провод медный круглый с ПВХ изоляцией наружного и внутреннего слоев, имеет низкое газо- и дымовыделение при горении с одиночной установкой;
• ВВГНГ-П — то же, что и ВВГНГ, но плоской конструкции;
• ВВГНГ-лс — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении с одиночной и групповой прокладкой;
• ВВГНГ-Плс — то же, что и ВВГ-Ис, но плоской конструкции;
• ВВГНГ-фрлс — провод медный круглый с негорючей ПВХ изоляцией внешнего и внутреннего слоя, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГНГ-Пфрлс — то же, что и ВВГНГ-Фрлс, но плоской конструкции.

Завод ОАО «Энергокабель» реализует кабели силовые исполнения «-нг (А) -LS» собственного производства. Завод является одним из лидеров России в своем сегменте рынка, строго соблюдает стандарты ГОСТ и ТУ, контролирует качество продукции на каждом этапе производственного процесса.

Кабели силовые исполнения «–нг (А) -LS»: конструктивные особенности и применение

Кабели исполнения «-ng (A) -LS» имеют медные или алюминиевые жилы, изоляцию и оболочку из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением (LS), не распространяющих горение ( -ng).Благодаря такой конструкции кабели подходят для групповой прокладки в помещениях с высокими требованиями пожарной безопасности. При наличии брони и внешнего защитного рукава кабели можно использовать для прокладки в земле или там, где возможно механическое воздействие.

Кабели марки ВВГНГ (А) -LS — самые популярные изделия из этой серии. Такие кабели широко используются для прокладки кабельных линий на промышленных объектах, в том числе атомных электростанциях, а также в жилых и общественных зданиях.

Продажа силовых кабелей исполнения «–нг (А) -LS»

Кабели силовые исполнения Вы можете приобрести в ЗАО «Завод Энергокабель» «–Нг (А) -LS» в различных исполнениях. Также завод предлагает огнестойкие с дополнительной теплоизоляцией жил слюдосодержащими лентами.

Выгоды сотрудничества:

• широкий ассортимент кабелей исполнения «–ng (A) -LS»;
• выгодная цена на кабельную продукцию;
• оптовая и розничная продажа;
• изготовление кабеля на заказ;
• строгое соблюдение сроков производства / отгрузки;
• доставка по столице и регионам.

К Купить кабель исполнения «–ng (A) -LS» в Москве , обращаться в ЗАО «Завод Энергокабель». Сделать покупку можно прямо на сайте через корзину или кнопку «Быстрый заказ». Для консультации специалиста звоните по телефону +7 (495) 221–89–93. или задайте вопрос через форму обратной связи.

ВВГ-нг — представитель довольно широкой группы токопроводящей продукции, применяемой для электроснабжения производственных цехов и офисов, для прокладки стен, труб и тоннелей, а также для уличного освещения.Любые электромонтажные работы при строительстве частного жилья или многоэтажки требуют использования именно этого вида материала. Кабель ВВГ-нг предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля предназначены для продолжения подачи электроэнергии в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабелей, которые различаются по своим характеристикам.Чтобы различать каждый из них, была придумана маркировка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, об изолирующей оболочке и ее свойствах, об особенностях кабеля.

Итак, аббревиатура ВВГ-нг означает:

• Материал резьбы — медь (по умолчанию). Если резьба алюминиевая, то перед обозначением
стоит буква А (АВВГ).
• BB — означает, что для изоляции медных нитей и внешней оболочки кабеля использовался ПВХ пластикат
• G — означает «голый».«Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим поперечным сечением.
• нг — означает «негорючий», не распространяющий горение при одиночной и групповой укладке. Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, а плавится.

При обозначении товаров могут использоваться и другие знаки:

• VVG-ng-LS — кабель с пониженным дымовыделением (LS)
• ВВГ-нг-НФ — изоляция кабеля не содержит галогенных материалов (НФ)
• ВВГ-нг-П — кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
• VVG-ng-FRLS — кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

В маркировке кабеля используются не только буквы, но и цифры.Они отражают количество медных нитей и площадь поперечного сечения одной нити в квадратных миллиметрах:

• Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластика (оболочка из медных нитей и общая внешняя оболочка — BB), не имеет защиты (G), имеет пониженная воспламеняемость (нг) и низкое выделение дыма (LS). Количество медных нитей — 3 сечением 50 мм (3х50), а одна резьба имеет сечение 25 мм (1х25)

В маркировке также указано рабочее напряжение кабеля.Указывается в киловаттах, например:

• VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура нанесения от +50 до — 50 ° C, максимально допустимая влажность 98% (при + 40 ° C).

Силовые кабели с пластиковой изоляцией, огнестойкие, с низким дымо- и газовыделением на напряжение до 1 кВ (нг-LS) ТУ 16.К71-310-2001

Область применения
Для передачи и распределения электроэнергии в стационарных установках с переменным напряжением 0,66 и 1 кВ и постоянным напряжением до 1 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Вид климатического исполнения кабеля УХЛ-Т, категория размещения 5 по ГОСТ 15150-69.
Кабели рекомендованы к применению при строительстве жилых домов, общественных зданий, объектов атомной энергетики, метро. Кабели соответствуют лучшим зарубежным аналогам.

* С круглыми жилками.

Кабели силовые с изоляцией из ПВХ, нераспространяющие горение, с малым дымообнаружением на напряжение 6 кВ ТУ 16.К10-016-2003

Область применения
Для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 6 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Вид климатического исполнения кабеля — Б, категория размещения 5 по ГОСТ 15150-69.
Условия использования
ВВГНГ-ЛС, АВВГНГ-ЛС, для прокладки в пожароопасных помещениях при отсутствии опасности механических повреждений. ВБВНГ-ЛС, АВБВНГ-ЛС- для прокладки в кабельных конструкциях и помещениях, в том числе в пожароопасных зонах при отсутствии растягивающих усилий при эксплуатации.

Основные технические и эксплуатационные характеристики

Кабель силовой с поливинилхлоридной изоляцией, огнестойкий, переменное напряжение до 0.66 кВ частотой 50 Гц НЫМнг-ЛС ТУ 3521-039-05755714-2007

Область применения
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках переменного напряжения до 0,66 кВ с частотой 50 Гц. Климатическое исполнение кабеля УХЛ, категория размещения 1-5 Т по ГОСТ 15150-69. Класс пожарной безопасности по НБП 248-97-ПРГП1.
Условия использования
Кабель предназначен для прокладки электропроводки и кабельных линий в промышленных, жилых и общественных зданиях и сооружениях, а также в кабельных сооружениях для обеспечения безопасной эксплуатации электрооборудования 1 класса защиты по электробезопасности. вместе с кабелями типа ВВГнг.Кабель может использоваться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов B-1b, B-1g, B-IIa, а также для сетей освещения во взрывоопасных зонах класса B-Ia.

Основные технические и эксплуатационные характеристики

Окраска жила

Информация предоставлена ​​ОАО «Севкабель Холдинг» специально для сайта

Если вы не нашли информации по интересующей вас продукции, обратитесь на форум и вы обязательно получите ответ на свой вопрос.Или воспользуйтесь формой для связи с администрацией портала.

Для справки: Раздел «Справочник» на сайте предназначен исключительно для информационных целей. Справочник составлен на основе выборочных данных из открытых источников, а также благодаря информации заводов по производству кабелей. Раздел постоянно пополняется новыми данными, а также улучшается для удобства использования.

Список использованной литературы:

Электрические кабели, провода и шнуры.
Справочник.Издание 5-е, переработанное и дополненное. Авторы: Н.И. Белорусов, А.Е.Саакян, А.И. Яковлева. Под редакцией Н.И. Белорусов.
(М .: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы. Основная информация. Конструкции, оборудование, техническая документация, сертификаты »
Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна
Год издания 2007. Издательский дом ООО« Престиж ».

Справочник «Кабели, провода, шнуры».
Издательство ВНИИКП в семи томах 2002г.

Кабели, провода и материалы для кабельной промышленности: Технический справочник.
Комп. и редакция: Кузенев В.Ю., Крехова О.В.
М .: Издательство «Нефть и газ», 1999 г.

Кабельная продукция. Справочник

Монтаж и ремонт кабельных линий. Руководство по устройству электроустановок
Под ред. А.Д. Смирнова, Б.А. Соколова, А. Трифонова
2-е изд., Перераб. И доп., Москва, Энергоатомиздат, 1990

Каждый стратегически важный объект вряд ли сможет обойтись без использования огнестойкого кабеля.Он используется как высокотехнологичный инструмент для передачи и распределения электроэнергии и сигналов. Огнестойкий негорючий кабель — незаменимый компонент систем противопожарной защиты, противодымной защиты и систем оповещения и эвакуации.

Продукция огнестойкая кабельная с пониженным дымовыделением КСРВ нг (А) -FRLS и КСРЕВ нг (А) -FRLS (аналог KPSENg (A) -FRLS, KPSng (A) -FRLS) предназначена для групповой и одиночной установки в различные системы пожарной безопасности: управление эвакуацией при пожаре, пожарная сигнализация, аварийное оповещение, обнаружение пожара, системы вентиляции и средства автоматического пожаротушения.Это кабельное изделие остается работоспособным в течение трех часов при пожаре. Их очень успешно используют для поддержания уровня пожарной безопасности на промышленных предприятиях, торговых центрах, медицинских и учебных заведениях, многоэтажных домах и офисных помещениях.

В помещениях кабель можно прокладывать в специальных каналах, на блоках, стенах, потолках, на несущих конструкциях скрытым или открытым способом.

Кабель КСРВнг (А) -FRLS представляет собой парную витую пару, с однопроволочными медными жилами (диаметр — 0.5, 0,80, 0,97, 1,13, 1,38 мм). Покрыт изолирующим керамизуемым силиконовым каучуком, в оболочке из ПВХ-компаунда, обладающего свойствами снижения пожарной опасности и минимальной токсичности при горении.

Кабель КСРЕВ (А) -FRLS Обладает всеми вышеперечисленными характеристиками, но кроме того, у этого типа кабеля предусмотрен экран из алюминиево-полимерной ленты, выполняющий функцию защиты от электромагнитных помех.

полностью соответствует требованиям всех нормативных документов, в том числе «Технического регламента по пожарной безопасности» ГОСТ Р 53315.Продукция сертифицирована по классу системы пожарной безопасности P1b. 2.2.2. Указанный выше стандарт ГОСТ.

• Огнестойкость кабеля при пожаре — 180 минут;
• Диапазон рабочих температур от -40 до +70 ° C;
• Кабель для работы при переменном напряжении — 250В;
• Кабель для работы в условиях постоянного тока — 300В;
• Максимальный срок эксплуатации 20 лет;
• Гарантия от производителя — 12 месяцев.

Преимущества огнестойких кабелей KSRV ng (A) -FRLS и KSREV ng (A) -FRLS очевидны. Они не распространяют процесс горения ни поодиночке, ни в связке. Способны долгое время выполнять свои функции в условиях пожара. Также важным преимуществом является то, что кабель не выделяет при горении химические вещества, опасные для здоровья человека: фтор, бром, хлор и другие агрессивные газы.

Установка РГ Все о установке проводки.Крепление кабелей к потолку

Прокладка кабеля, цена на который ниже среднерыночной по Москве — одна из актуальных услуг электромонтажной организации. Если вас интересует прокладка кабеля, цена квадратного метра или консультация по прокладке силового кабеля — проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вы готовы предложить оптимальное соотношение цены и качества. деньги, а также кратчайшие сроки выполнения работ.

При прокладке кабеля ставки зависят от способа прокладки (скрытый или внешний). Однако вне зависимости от того, как будет производиться прокладка кабеля, стоимость метра в нашей компании минимальна. Электромонтажные работы выполняются с соблюдением всех правил электромонтажных работ и с гарантией высокого эстетического качества.

Мы предлагаем клиентам следующие виды услуг:

• Прокладка кабеля в Москве.Электропроводка крепится с помощью скоб и щелей. Достоинством этого метода является простота ремонта электропроводки в случае возникновения аварийной ситуации. Недостаток — плохой эстетический эффект (трос может быть спрятан под плинтусом, наличниками и багетом, но кое-где все равно останется на стенах).
• Скрытый монтажный кабель. Кабель в этом случае попадает в специально оборудованную прорезь в стене (штрих). Достоинства метода — безопасность (можно не бояться, что ребенок дотронется до кабеля или домашнего животного) и высокий эстетический эффект.Недостаток — стоимость монтажа кабеля скрытым способом выше, чем при прокладке его по стенам. Кроме того, при ремонте в квартире или доме скрытый в стене кабель может повредить: перед сверлением стены нужно посмотреть схему подключения.
• Прокладка кабеля в кабельном канале. Монтаж Канальный кабель, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельного канала, установит все необходимые элементы — заглушки, тройники и т. Д.Преимущество этого метода заключается в удобстве доступа к проводке. Недостаток — не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
• Прокладка подземного кабеля. Этот вид прокладки силового кабеля, цена которого указана в прайс-листе, требует высокой квалификации мастеров и средств на разметку. Монтаж силового кабеля осуществляется на основании проекта вручную или с помощью втычной спасательной машины.От того, какой вариант выбран, стоимость прокладки кабеля в траншее для счетчика будет зависеть от счетчика.
• Авиакомпания. Выполняется либо на фарфоровых изоляторах, либо с растяжкой (оптимальный вид установки помогут подобрать электрики после осмотра объекта).

• Составление проекта и помощь в его согласовании в Энергонадзоре: Это условие обязательно при прокладке первичного кабеля.
• Выполнить расчет по потребленной электрифицированной мощности.
• Выбор желаемого типа кабелей (Примечание: при использовании наружных и подземных схем их прокладки потребуются специальные типы кабелей).

Уличный кабель можно провести двумя способами. Сегодня мы подробно поговорим о каждом из них. Также будут раскрыты основные характеристики разных видов кабелей. В конце статьи вы сможете узнать, какой из них лучше всего подходит в том или ином случае.

Выбор и установка Монтаж Силовой кабель

Кабель для уличной прокладки можно установить двумя способами:

Также можно использовать кабели с несущим кабелем (например,).

Но самый оптимальный вариант подключения дачного дома На сегодняшний день изолированный самонесущий провод СИП является изолированным. Например, в и, нулевые жилы выполняют несущую функцию, а в и — скрученные жилы являются несущей конструкцией.

Метро. Здесь подбирается кабель для уличной разводки, рассчитанный на работу под землей. Для этого вы можете приобрести или. Эти кабели можно маркировать в земле без использования дополнительной защиты, так как они имеют броню из оцинкованных лент.Если нужно проложить кабель в местах, где возможна почва, то нужно использовать кабели с проволочной броней, например или.

Если выбрать другой тип (например, ВГ, или), то его следует прокладывать в защитной металлической трубе или коробе.

Выбор и монтаж Монтажные кабели UTP и FTP

Уличный кабель — витая пара, имеющая общий экран из фольги и медный проводник для отвода наведенных токов. Обычно его используют для внешней прокладки, при этом уличный кабель представляет собой неэкранированную витую пару.В принципе, и первый, и второй можно прокладывать на открытом воздухе, если оболочка кабеля сделана из стабилизированного полиэтилена, например, или. В остальных случаях необходимо обеспечить защиту кабеля от воздействия солнечных лучей и ветровых нагрузок. Для этого его можно спрятать в гофрированной трубе. Монтаж обоих типов кабелей осуществляется по той же технологии, что и силовой кабель. Однако необходимо помнить, что витую пару уличного кабеля следует прокладывать отдельно от линий электропередач.

Как проложить коммуникации под землей?

Для начала нужно выбрать и разместить земельный участок, на котором будут установлены опоры и проложен кабель. Необходимо подойти от ближайших больших деревьев. Соблюдается расстояние в 1 метр. Также во время процесса прокладки необходимо избегать пересечения с другими кабелями и другими местами высокой нагрузки на земле.

Затем нужно вырыть траншею, как показано на рисунке. Его глубина должна быть не менее 70 см, с учетом подушки — около 80 см.Траншею необходимо очистить от твердых предметов, способных повредить оболочку кабеля.

Прокладка кабеля производится на заранее подготовленную песчаную подушку Слой не менее 5 см, в идеале около 10 см.

Кабель для уличной прокладки перед прокладкой в ​​траншее необходимо проверить на целостность с помощью мегомметра или цифрового тестера — «Замок».

Кабель для улицы необходимо проложить «змейкой» так, чтобы не было меток.

После этого нужно выполнить следующие условия: кабель засыпать песком (толщина слоя 10 см), грунт (15-сантиметровый слой), тампер этого места ногами, проложить сигнальная лента (при проведении земляных работ не повредить кабель!) так, чтобы ее середина находилась над кабелем.

Далее полностью засыпаем траншею, сделав небольшую горку. Почва со временем должна осесть. И в заключение Еще раз отразите сопротивление изоляции кабеля, чтобы убедиться, что кабель не был поврежден при прокладке.

Как проложить коммуникации по воздуху?

Если кабель не имеет в своей конструкции несущего элемента, то при прокладке по воздуху рекомендуется использовать стальной оцинкованный трос. Если длина проложенного кабеля не превышает 80 метров, сечение кабеля должно быть от 1 до 1.5 мм 2.

Прокладка кабеля производится воздушным путем, с прямым креплением по всей длине к кабелю за счет нейлоновых стяжек через каждые 50 см. Трос натягивать до упора не нужно. Лучше крепить на кабель с небольшой экономией.

Естественно, кабель, имеющий встроенный кабель, прокладывать по воздуху намного быстрее и проще.

Какой из путей и кабелей лучше?

Воздушный способ прокладки электрических коммуникаций целесообразно, если вам нужно провести уличный кабель в несколько метров длиной.Это будет намного быстрее, но менее эстетично и надежно. Под землей — лучше и прочнее. К этому способу лучше прибегать, когда от столба до дома достаточно значительное расстояние. Также он больше подходит для организации полноценной системы наружного освещения.

Для воздушного способа лучше использовать кабели со встроенным кабелем.

Под землей, целесообразнее прокладывать бронированный кабель WBBSHB, но можно ограничиться. Здесь окончательный выбор делает заказчик в зависимости от его финансовых возможностей.

При установке или ремонте проводки необходимо смонтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники иногда необходимо протянуть отдельную линию от. В любом случае необходимо как-то крепить провода к стене или потолку. Какое может быть крепление на трос для каждого из этих случаев и дальше будем разбираться.

Общие правила

При скрытом или открытом монтаже кабеля в помещении или на улице существует несколько общих правил:

В принципе рекомендации все.Они универсальны и легки. При необходимости расстояние можно уменьшить. Например, на поворотах крепежные элементы устанавливаем на небольшом расстоянии от откидного сиденья — 5-10 см. Цель -. Для надежной посадки и предотвращения провисания.

Способы крепления к разным поверхностям

Стены и потолки изготавливаются из различных материалов разной структуры и плотности. В зависимости от этой характеристики меняется способ крепления:

Собственно это все поверхности, которые встречаются внутри дома при прокладке проводки.Но иногда у вас есть кабель и его прикрепляют к столбу, например, когда подвод энергии от столба к дому или к трубе растягивается — когда кабель поднимается по горючей стене.

К бетонной опоре

К железобетонной опоре кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Можно использовать хомуты для крепления канализационной трубы, но под них необходимо просверливать отверстия, что очень сложно. Другой вариант — если на опоре будет заземляющий провод — круглый провод диаметром 5-6 мм, то к нему можно крепить стяжки.Другой вариант — закрепить на столбе металлические полосы — сделать что-то вроде хомутов, и к ним закрепить трос.

В металлической трубе

Если трос поднимается по стене дома в металлической трубе, он просто срабатывает внутри. Поскольку для внешней разводки используются достаточно прочные кабели, обычно их достаточно, чтобы они более или менее удерживались внутри трубы.

Сверху и снизу труба закрывается пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой).Эта пробка дополнительно зафиксирует положение кабеля (не прижимая к краю), а чтобы он не двигался внутри трубы, для выхода из нее крепится к стене.

К кабелю

Для крепления кабеля к кабелю используются специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для кабеля и еще — для прокладки кабеля.

Что лучше — металл или пластик? Металл более прочный, но зато крепится дольше — надо винт закручивать.Пластик прослужит около 5 лет, но устанавливаются быстро — «хвостик» втягивается в соответствующее отверстие, затягивается. Это все.

Крепеж кабельно-проводниковый: виды и разновидности

При лобном типе электропроводки и кабеля можно использовать одинаковые типы крепежа. Он подбирается исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушающую изоляцию во время установки, а также при дальнейшей работе и эксплуатации.И из возможных вариантов выберите тип крепления. Их довольно много — есть специальные, которые производятся специально для кабелей, есть заимствованные из других областей, есть самодельные.

Зажимы для крепления кабеля

С помощью зажимов можно закрепить кабель на стене, потолке, на полу. Вам просто нужно выбрать правильную конструкцию, а их очень много. Зажимы для крепления кабеля — очень популярный метод — он может работать очень аккуратно и почти незаметно.Это если предполагается открытая прокладка электропроводки.

Зажимы для крепления кабеля бывают металлические и пластиковые, разной формы. Самые простые люди имеют форму фурнитуры, с одной и с другой стороны есть отверстия под саморез или дюбель. Все они хороши, но для установки нужно просверлить два отверстия, а времени на это уходит много.

Есть вариант, позволяющий выдерживать пожарный разрыв при прокладке силового кабеля на горючие поверхности (на фото слева).Крепится эта застежка одним саморезом к поверхности. Это хорошо, потому что при необходимости на эту же застежку можно добавить нитки. Для этого снимать его не придется, потребуется открутить винты, удерживающие верхнюю часть зажимов.

Третий вариант — своеобразная петля из металлической полосы. Чтобы установить его сначала, нужно запустить кабели внутрь, затем совместить отверстия и закрепить на поверхности.

Все эти зажимы можно использовать как на стене, так и на потолке.Но при укладке большого количества ниток на потолок они неудобны — слишком много требуется отверстий для монтажа. Их делают из металла, потом деталь окрашивают — чтобы с внешней прокладкой крепеж был меньше расшатан.

Пластиковые зажимы используются в основном для крепления кабелей в гофрированных шлангах. Они бывают разных размеров для разного диаметра гофры. Его можно установить как один, так и собрать в линейку — для более точного монтажа больших жгутов проводов.Этот тип зажима используется в основном для скрытых прокладок, но если гофра уложена снаружи, удобнее фиксировать с их помощью.

Дюбель

А более незаметный при установке — дюбель-зажим. Эта изогнутая пластиковая полоса с характерными концами ветвей, которые за счет силы упругости будут удерживать крепежные детали в материале стены или потолка. Форма этих изделий предназначена для круглых и плоских кабелей разных размеров. Но они не защитят серьезные кабели — их мало.Но очень внимательно посмотрите на проводников небольших участков, включая телевидение, телефон и Интернет.

Устанавливаются просто: просверливается отверстие подходящего диаметра, в зажим заводится проводник, снова заправляются концы в отверстие и туда прикладывается усилие. Действительно хороший вариант — быстро монтируется, аккуратно выглядишь. Используется в основном для открытой проводки.

Анкер-дюбель

Еще один вариант быстрого крепления кабеля — стяжка дюбеля.Выполняется из негорючих саморезных пластиков, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ крепления кабеля к бетону, кирпичу и другим поверхностям

Имеется стяжка с разъемно-точечным замком. Вставной замок позволяет при необходимости менять количество проводов. Способ установки такой же, как и у обычного дюбеля. Отличие в том, что дюбель здесь тоже пластиковый.

Кабельная стяжка с площадкой под дюбель (SSP)

Еще один вариант для быстрой установки. Он состоит из дюбеля с резьбой и площадки с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, прикручивается площадка со стяжкой. К готовой дорожке прикрепляются провода.

ССП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластик, цвет — серый, температура использования — от -45 ° С до + 85 ° С.Возможна установка на бетонные, кирпичные и деревянные поверхности.

Зажимы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — дереву и его производным, гипсу. Сбоку пластиковой планки есть отверстие, в которое вставляются гвоздики. Форма кронштейна круглая прямоугольная — под разную форму проводников.

Крепление кабеля такими скобами быстрое и незаметное. Чаще всего крепят также провода небольших размеров — телевизионные, телефонные, для Интернета.

П-образные скобы для степлера

Даже самые маленькие скобки и зажимы по-прежнему хорошо заметны. Есть способ сделать застежки практически незаметными, во всяком случае в некоторых случаях. При наличии проводов и телефонных кабелей к деревянным поверхностям или штукатурке и телефонные кабели можно крепить на специальных кронштейнах. У них длинные ноги и округлая спина. Есть специальные кронштейны для степлера, предназначенные для крепления кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют проводу передавать провод, что бывает при работе с обычными скобами, если на спусковой механизм слишком большое усилие.

Это хороший путь к высокой скорости — достаточно одного нажатия на рычаг скобки, и скоба уже установлена. За час можно починить приличную метру. Еще один положительный момент — крепежа меньшинство, при разборке в дереве остаются очень мелкие дырочки, которые тоже практически незаметны. С гипсом и ДСП обстоят несколько сложнее — повреждения могут быть больше, однако они все равно менее заметны, чем гвозди, даже самые маленькие.

Отсутствие крепления кабеля степлером является существенным ограничением габаритов.Такие скобы не большие. Максимальный размер по ширине кронштейна составляет 12,5 мм, и это не у всех видов. Этого более чем достаточно для прокладки телефонной «лапши», интернет-кабеля или других подобных проводов, но уже или NYM таким способом закрепить не всегда. Кроме того, у этих кабелей более жесткая изоляция, что требует более частой установки кронштейна.

Крепеж для заказа пучка проводов

Не всегда провода нужно фиксировать в стационаре.В некоторых случаях просто необходимо упорядочить связки — чтобы их не перепутали. Например, к рабочему столу обычно приходит немалое количество проводов. Закрепи их крепко ни к чему — через время может потребоваться переделка, и гвозди вбиваются в отверстия, которые уже на столе не замаскируешь. Здесь для этих целей есть различные приспособления. Их чаще называют держателями для проводов или тросиками.

Например, те же кронштейны, но другая постройка.Справа на фото выше вы видите зажим для кабеля, к обратной стороне которого прикреплен двусторонний скотч. Для крепления на мебель или пластиковые панели. Это очень удобно — клей потом можно стирать, а поверхность остается целой. В центре — второй вариант с такой же задумкой, а слева так называемая монтажная площадка для крепления кабельных стяжек. Поначалу эти участки крепятся к поверхности — на спинке у них тоже есть липучки. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой.Не так удобно и аккуратно (будут торчать хвосты стяжки), но использовать тоже можно.

Пластиковые держатели кабеля на столе

Еще несколько вариантов крепления жгута электропроводов вы видите на фото выше. Суть одна, техника другая.

Лотки кабельные — для скрытой прокладки больших балок

Когда к устройству приходится делать большое количество проводов, и они крепятся к потолку внахлест. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита.Просверливать в нем крепкие и длинные отверстия, закрепить их в одиночку или небольшими группами не намного проще. Для таких случаев используются подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть разные размеры, есть несколько разных видов крепления — на стойках, прикрепленных к потолку на подвесах «Т» или «Г» -образной формы.

Порядок монтажа: сначала собирается и монтируется конструкция на потолке, затем в нее закидываются кабели.При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние нужны, например, при прокладке кабелей внутри горючих стен.

Эти же лотки можно использовать при прокладке кабеля в подземном пространстве. Но тогда можно применить перфорированный вариант. Он также прекрасно защищает от грызунов и случайных повреждений.

Самодельная кабельная арматура

Многие заводские устройства имеют относительно невысокую цену, но когда требуются сотни, сумма выпадает огромными деньгами.А если проводка скрытая — требуется, например, для крепления кабеля в Штробе, зачем замуровать лишние деньги, если можно обойтись подручными средствами. Вот из чего делается самодельное крепление кабеля:

Это основные виды крепежа для кабеля, которые можно сделать своими руками. Наверняка есть и другие варианты — фантазийные чистящие средства неиссякаемы, но это самые распространенные.

Крепеж для скрытой прокладки

Если кабели подходят на этапе ремонта, то их все чаще прибегают к стилизации внутри стен, пола или потолка.Так как результат работы не в последнюю очередь, эстетике уделяется минимум внимания. Но большое внимание уделяется надежности и безопасности — доступ для доработки очень и очень сложен. Поэтому крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это может быть:

Для укладки больших пучков проводов на потолок удобнее и быстрее использовать лотки, но можно все же крепеж. Плохо только одно — придется просверлить много отверстий для установки крепежа в бетоне или кирпиче.Особенно неудобно при работе с потолком. Как лучше оптимизировать работу в этом случае, чуть ниже.

Если нет намека на фальш-стены или чистовой пол, то провода углубляются — башмаки. Их кладут в них, затем смазывают раствором и после уже произведенной финишной отделки. Стеки зрения эстетики версии идеальны. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку практически невозможно. Тем не менее, разводка выполняется именно так, просто стараясь проложить качественные кабели, да еще с некоторым запасом мощности или количеством пар.

Согласно правилам безопасности в горючие стены (деревянные, панельные и каркасные) укладывают кабель в негорючей оболочке или цельнометаллическом лотке. Если мы говорим о негорючем снаряде, то обычно это гофра от неподдерживающего горения пластика. В этом случае фактически застегивается оболочка, внутри которой находится кабель. На выбор типа крепления особо не влияет, но влияет на подбор застежек — просто необходимо, чтобы замки закрывали ракушку.

Прокладка кабелей внутри горючих стен связана с трудностями: требования очень жесткие. Их можно выполнять в каркасных или панельных домах, а вот в брусе или в пропилах очень сложно. В стены необходимо ставить цельнометаллические лотки. В то же время необходимо удалить большое количество древесины, что не улучшает тепловые характеристики, а внешний вид не идеален, это невозможно. Из-за Б. деревянных домов чаще прибегают к открытому способу установки — над стенами.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля с внешнего вида к крепежным изделиям предъявляются более строгие требования. Поскольку каждому на виду необходимо выбрать самые незаметные варианты или, наоборот, самые декоративные, например, ретро-проводку. Это обширная тема и подробно описана. Другие варианты:

Выбор есть, но все способы несовершенные, потому что каждый сам решает, как он есть и как закрепить трос.

Крепление кабелей к потолку

Прокатка кабелей к потолку возникает необходимость в основном при устройстве гипсокартона и гипсокартона. В случае с гипсокартоном все несколько проще: есть подвесная система, к которой можно крепить жгуты проводов пластиковыми стяжками. В остальных случаях все несколько сложнее: придется просверлить большое количество отверстий под крепеж, потому что зажимы и кронштейны все те же, и под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить установку можно несколькими способами:

• Используя кабельные лотки (описанные выше).
• При креплении некоторых линий к потолку подвешиваем небольшие жгуты проводов с пластиковыми стяжками.
• Используется для крепления длинной перфорированной металлической полосы.

Состав кабеля ВВГ.

СП Кабель состоит из двух, трех или четырех жил , также бывает с наличием заземляющих и нулевых жил.Для удобства подключения кабеля кабель УГ окрашен в разные цвета. Следует знать, что синий или синий цвет означает, что жил — ноль, а Жёлто-зелёный означает заземление. При прокладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

• Вид климатического исполнения кабелей УХЛ и Т категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон рабочих температур: от -50 ° C до + 50 ° C
• Относительная влажность при температуре до + 35 ° C: до 98%
• Прокладка и монтаж кабелей без предварительного нагрева производится при температуре не ниже: -15 ° С

Минимальный радиус изгиба при прокладке кабелей одножильных марок ВВГ — 10 наружных диаметров, кабелей одножильных марок Вгглинг — 15 наружных диаметров, кабелей многожильных — 7.5 внешних диаметров.

Номинальная частота питающего кабеля: 50 Гц Испытательное переменное напряжение, частота 50 Гц:

• на напряжение 0,66 кВ — 3 кВ
• на напряжение 1 кВ — 3,5 кВ

Длительная допустимая температура нагрева Жила кабеля при эксплуатации: + 70 ° C Строительная длина кабеля для секций кабеля Жилой основной:

ВГ — кабель силовой с медным корпусом. Пластиковая изоляция и оболочка соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ.

Кабель СП — первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной установки в электрическую сеть с переменным напряжением до 1000 вольт и частотой до 50 герц. JV Cable завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, не был таким пожароопасным, как кабель с бумажной пропиткой с изоляцией, и был более прочным, в отличие от кабелей с резиновой изоляцией, был устойчив к влажности в отличие от кабелей с HB изоляцией. , но продвигаться не стоит. На место и в его смену подходил кабель ВВГНГ, являющийся аналогом ВДГ, показавший более выдающиеся характеристики в плане пожарной безопасности.

В настоящее время силовой кабель ВЖ Позиция устаревшая в связи с пожарной опасностью, везде расплывчатая.

Характеристики кабеля WG

Эксплуатировал Кабель ВВФ при температуре от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации вентиляционных кабелей до 98%, при повышенной влажности рекомендуется применять тропический кабель, устойчивый к плесени.

Монтаж кабелей ВГ производится при температуре не ниже -15 градусов, при более низких температурах Предварительный подогрев кабеля во избежание повреждения промерзшей оболочки.

Кабель ВГ не перекрывает горение при одиночной прокладке, при групповой прокладке требуются дополнительные меры пожарной безопасности.

Допустимая рабочая температура нагревательного кабеля ВВГ 70 градусов.

Максимальная температура нагрева прожила при коротком замыкании не более 160 градусов, при более высокой температуре есть риск изоляции.

Максимально допустимая температура нагрева вентиляционного кабеля в нерабочем состоянии: 350 градусов.

Срок службы кабеля IWG не менее 30 лет со дня изготовления.

Расшифровка маркировки ВВГ.

Б — изоляция из ПВХ пластика.

B — оболочка из ПВХ пластиката.

G — без брони.

Строительство кабеля ВВГ.

1) жилые — медь первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлорида.

3) Корпус — из поливинилхлорида.

Применение кабеля ВВГ.

Медный кабель WPD применяется для стационарной установки в электрических сетях напряжением до 1000 вольт и частотой 50 герц. На кабель ВГ монтируется электропроводка без ограничения перепада уровней на трассе, при прокладке на открытом воздухе Требуется дополнительная защита от прямых солнечных лучей (трубка ПНД, кабельный лоток и т. Д.), Так как ультрафиолет значительно сокращает срок службы кабель IWC при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки.В зданиях и сооружениях ставить ВНГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ. технические характеристики Что позволяет делать это как на открытом воздухе, так и во влажных помещениях (до 98 процентов влажности) и в сухом виде, сегодня стало популярным решением. Использование этого типа кабеля достаточно широко.

Способы прокладки кабеля

Общедоступный способ прокладки кабеля ВГ. По техническим характеристикам этого кабеля допускается его прокладка на конструкциях и поверхностях из сложных или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.

Открытая прокладка кабеля IWG не исключена на подвесных конструкциях, например, кабеле и т. Д. В то же время такие конструкции должны обеспечивать надежную прокладку. При прокладке кабеля на подвесных конструкциях необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза механического повреждения кабельного изделия. При прокладке кабеля открытым способом следует использовать дополнительную защиту на деревянных горючих поверхностях.Монтаж в этом случае следует производить с использованием трубы, металлоконструкций, гофры, канального кабеля и других видов защиты.

Скрытый метод зачистки кабель jn. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в закрепленных бороздах и т. Д.

Механическое повреждение при таком способе прокладки маловероятно, поэтому дополнительной защиты не требуется. Исключение составляют пустоты стен в домах из дерева.

Допускается выполнение скрытой прокладки кабеля в трубах или других негорючих материалах. Существуют нормативные документы на скрытую электропроводку, определяющие правильность прокладки кабеля WGN скрытым способом.

Прокладка кабеля jn в земле . Как правило, кабель этой марки не допускают под землю без специальных средств защиты. Объясняется это тем, что естественной защиты, которая убережет кабель от механического воздействия, нет.

Реализуем монтаж кабеля ВВГ. Под землей необходимо в герметичных боксах на кабельных сооружениях и эстакадах. Может применяться дополнительная защита, например, туннели, трубы и т. Д.

Варианты кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. У покупателя есть возможность купить кабельно-проводниковую продукцию , имеющую разные конструктивные исполнения жилые и другое изоляционное покрытие.

Характеристики того или иного продукта можно определить по специальной маркировке, которой обычно являются все кабели и проводники. Ниже мы представляем расшифровку наиболее распространенных марок кабельно-проводниковой продукции.

Рассмотрим, чем разновидности отличаются от базового варианта. Сердечным электрикам очень часто непонятно, чем кабель ВВГнг отличается от традиционного варианта ВВФ, а также от ВВГН-LS:

1) — ВГ имеет нормальную ПВХ изоляцию, не обладает самоочищающимися и огнезащитными свойствами;

2) — Vggling в изоляционном слое этого кабеля содержит галогеновые химические элементы, препятствующие процессу горения;

3) — ВВГнг-Лс При обжиге оболочки токоведущих частей этого кабеля газ практически не отличается от газа и дыма в связи с тем, что при создании этой оболочки используется галогенполивинилхлорид.

Кабель WDG 2 * 1.5, WDG 2 * 10, VVG 2 * 16, VG 2 * 2.5, VVG 2 * 4, VG 2 * 6, VH 3 * 1.5, VH 3 * 10, VH 3 * 16, VG 3 * 2, 5, VG 3 * 4, VG 3 * 6, VG 4 * 1.5, VG 4 * 10, VG 4 * 120, VHA 4 * 150, VG 4 * 16, VG 4 * 185, VG 4 * 2, 5 , VG 4 * 240, VHA 4 * 25, VG 4 * 35, VG 4 * 4, VHA 4 * 50, VG 4 * 6, VG 4 * 70, VG 4 * 95, VG 5 * 1,5, VG 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВГ 5 * 35, ВГ 5 * 4, ВГ 5 * 50, ВГ 5 * 6 , ВГ 5 * 70 ВГ 5 * 95 предназначена для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГНГ-LS имеет характеристики, позволяющие использовать его в местах, где вероятность возгорания особенно велика. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-FRLS Аналогичная модель, но кроме вышеперечисленного еще и огнестойкая (в маркировке две буквы — Fire Resistance Low Smoke ). При возгорании этого типа кабеля выделение дыма и газа невелико. При групповой кладке выжигание не применяется.

При производстве огнестойких кабелей WGng-FRLS использует галогенные материалы, что отличает этот продукт от других торговых марок. Фрешогенный пластик обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Огнестойкость — главная особенность этого типа кабеля.

Что означает стенограмма VG

Чаще всего в инструкции по установке электрооборудования можно встретить негорючий кабель WPGng. По соотношению цена / качество — это оптимальный вариант.Этот проводник действительно достаточно универсален, так как его можно использовать как в легковоспламеняющихся зданиях, так и в помещениях с повышенной влажностью. Ниже будут представлены технические характеристики этого продукта, а также его назначение, недостатки и преимущества.

Что может маркировка? Для начала разберемся, какая маркировка у проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные характеристики, по которым можно разделить проводники.

1. Материал, из которого изготовлены токопроводящие жилы:

• — Буква А, если она алюминиевая;
• — Без обозначения, если он медный.

2. Материал, из которого выполнена изоляция токопроводящей печени:

• — буква П — полимерная изоляция;
• — буквы ПВ — полиэтилен;
• — Буква в — поливинилхлорид.

3. Кабельная броня:

• — Буква Г — брони нет, кабель голый;
• — Бронированный (б).

4. Кожух, наружная изоляция:

• — Литера Б — поливинилхлорид;
• — буквы СЧ — имеет защитный шланг;
• — Буквы СП — имеет защитный шланг из полиэтилена;
• — Буква П — полимерная внешняя оболочка.

5. Пожарная безопасность:

• — если обозначения нет, то при однократной прокладке кабель не раздает горение;
• — если обозначение НГ, то при групповой прокладке кабель не раздает горение;
• — при обозначении NG-LS дымо- и газоотделение снижено, при групповой прокладке кабель не распространяет горение;
• — при обозначении НГ-ВФ при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества при нагревании и горении взвешиваются;
• — если обозначение NG-FRLS, при групповой прокладке не распространяет горение, газовыделение и пониженное дымообразование;
• — Если обозначение NG-FRHF, при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества не выделяются при нагревании и горении.

Исходя из вышесказанного, можно сделать следующее. расшифровка ВНГН Сокращение: Изоляция токопроводящих жил из поливинилхлорида (Б), изоляция внешней оболочки также из поливинилхлорида (Б), специальный защитный слой, броня отсутствует (ж).

На языке электромоторов РГ расшифровка звучит так: in — винил, винил, g — голый. Кроме того, буква НГ означает, что при групповой прокладке данный кабель не поддерживает горение.Это очень важный параметр, если вы хотите проложить кабель в местах с достаточно высокой вероятностью возгорания. В первую очередь безопасность. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Кабель Продукты. В наличие мощность Медь и алюминий кабель и провод … можно подобрать в комплекте товар: кабель — Швеллер, гофрированные трубы, хомуты, муфты.

Кабельная компания «Мультикабель» Предлагает широкий спектр наличия с возможностью доставки по всей России:

Продам кабель Поволжье Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель С учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безнчук, Пестрагон

Купить кабель С учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель С учетом поставки: Республика Татарстан, г. Альменевск, , Апстрочево, Бавлы, Бугульма, Казань, Нурлат.

Кабель С учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Судоходный кабель: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный Буденновск, Георгиевск, Грачевка, Замечательный , Ессентуки, Железноводск , Зеленокумск, Обильный ,

Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, белая глина, Белореченск , Брюховецкая, Вардан, гоночный, Геленджик , Горячий ключ, Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

Астраханская область, Астрахань , Енотаевка, Камызяк, Одеаново, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Ицря, Нариманов, Черный Яр

Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петрово Валлово, Серафимович,

Воронежская область, Воронеж , Бобров, Богучар Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробей, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски., Ленедевицк, Новый Усман, Нововоронеж, Новохоперск, Ольховка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамонь , Репинге Россошь , Семилуки, Талова, Терновки92, 9

Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боконян, Большая Мартыновка, Веселая, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкское, Небесное, Гранд Зимнографов, Кагальницкая, Камера, Каменск-Шахтинский , Кашара, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово., Милютинская, Морозовск, Новочеркасск , Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское, Пролетарск , Ремонт, родионово-неспециализированная, Романовская, Сальск , Семикаракорск, Ул. Донецк, Цина, Цимлянск, Калтырь, Чертково, Шахты

Республика Крым, Симферополь , Алупка, Алушта , Армянская, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, , Коктебель, Красноперекопск, Саки, Севастополь, Крым, Феодосия, Зандерья Щекино, Ялта
