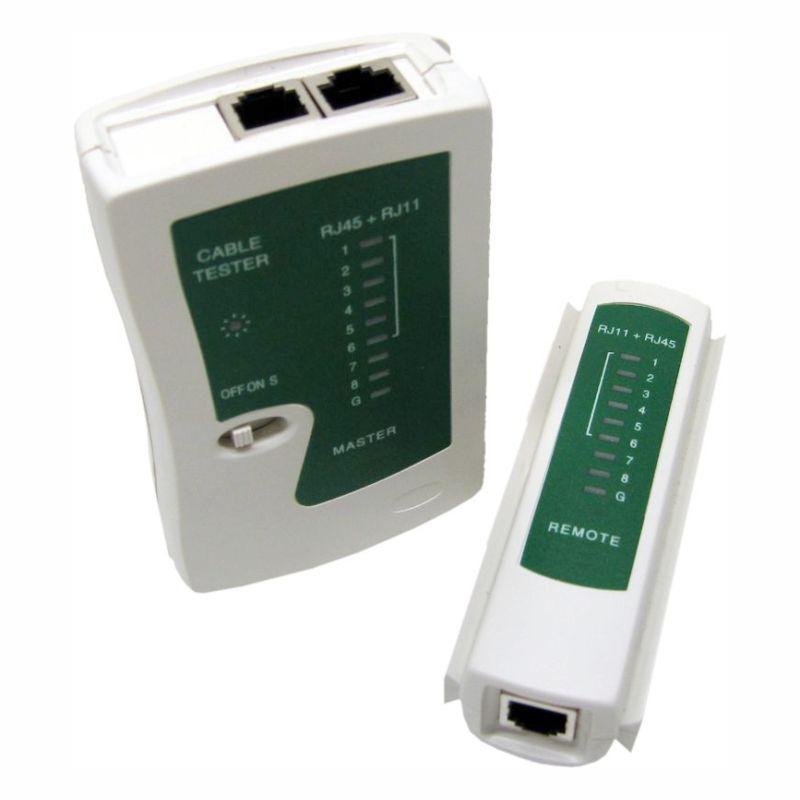

Тестер кабеля ЛВС / сеть кабельного тестера 9185B

Тестер кабеля сети тестера кабеля LAN

Модель: 9185B

Введение
— Тестер кабеля LAN 9185B будет нов инструментом для конструирования, тем может легк испытать правильно конфигурацию штыря модульных кабелей RJ45/RJ11, 10/100 кабелей основания-T и кабеля etc. кольца знака внимания

— Путем сравнивать один передавая конец и соответствуя приемный конец, тестер кабеля LAN 9185B также может испытать установленный кабель faraway путем использование дистанционного получая блока.

— 9185B обеспечивает разнообразие для проверки проводки, как непрерывность кабеля, открытое состояние, короткое связанные проволокой состояние и несоосность.

Характеристики
Я конструированы для модульных кабелей RJ45/RJ11, 10/100 кабель основания-T и знаков внимания звенят кабель etc.
Тестер кабеля LAN может проверить непрерывность кабеля, открыто, короткое замыкание и пропускать-связал проволокой.

Деятельность
Испытание Loopback
— Конец штепсельной вилки одного кабеля испытание в jack RJ45 конца поиска на мастерском блоке и другого конца кабеля испытание в jack RJ-45 приемного конца на мастерском блоке.

— Отожмите кнопку «», мастерский блок начнет последовательный процесс скеннирования если мастерский блок находится в режиме «автоматическ-скеннирования».

— Отожмите кнопку «», светильники pin1 СИД индикаторов СИД будет освещен если мастерский блок находится в «режиме ручной скеннирования».

— Примечание: Когда сила батареи низка, результаты испытание не могут быть правильно. Пожалуйста замените с новой батареей.

— Вы можете выбрать режим автоматическ-скеннирования или ручной режим скеннирования путем отжимать «АВТОМАТИЧЕСКАЯ» кнопка или кнопка «MANU».

— Функция замка имеющяяся в режиме «автоматическ-скеннирования».

— Когда петля «ОТКРЫТА», вы услышите звук зуммера.

Дистанционное испытание
— Конец штепсельной вилки одного кабеля испытание в jack RJ45 конца поиска на мастерском блоке и другого конца кабеля испытание в jack RJ-45 дистанционного получая блока, после этого делает испытания.

— Прочитайте результаты испытание от индикатора СИД на дистанционном получая блоке.

Спецификации:
Индикация: ELD
Рабочая температура: 0~40C
Источник питания: 9V x 1 батарея
Оригинал размеров: 132 (l) x 55 (w) x 39 (h) mm
Дистанционный получая блок: 74 (l) X 25 x 30 (w) (h) mm
Оригинал веса: 148g
Дистанционный получая блок: 33G

Объем поставкы:
1 PC 9185B
1 мешок нося PC,
Батареи 9V 1 PC

WDM-LANUSBTESTER за 10 917.
