Содержание

W1209 DC 12 В Программируемый термостат, от -50 до +110℃, с цифровой индикацией, плата без корпуса

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.



Подготовка к работе

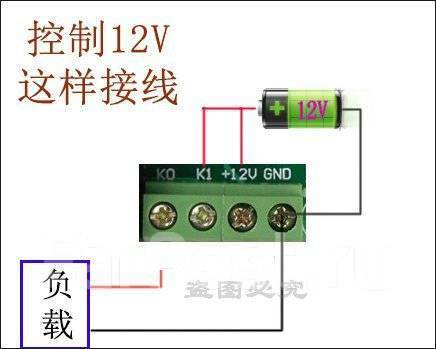

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.



Код параметр

Описание параметра

Диапазон настройки

По умолчанию

Р0

Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)

С/Н

С

Р1

Гистерезис, °С

0,1…15

2

Р2

Верхний предел установки поддерживаемой температуры, °С

110

110

Р3

Нижний предел установки поддерживаемой температуры, °С

-50

-50

Р4

Коррекция температуры, °С

-7…+7

0

Р5

Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.

0…10

0

Р6

Верхний предел температуры отключения (защита от перегрева), °С

OFF или ON (при ON от 0°С до 110°С)

OFF



Индикация

LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.



Характеристики

Габаритные размеры: 40 х 48 х14 мм

Диапазон измерения и программирования температуры: -50°С …110°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность гистерезиса: 0,1°С

Гистерезис: 0,1…15°С

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

Датчик: NTC 10К 0. 5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC

Температура окружающей среды: -10…60°С

Влажность окружающей среды: 20 — 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
В комплект поставки входят :
1 * регулятор температуры
1 * температурный датчик



Терморегулятор программируемый W1209 -50°C до +110°C Красный

Описание

Программируемый термрорегулятор предназначен для контроля температуры в диапазоне от -50°C до +110°C. Он может работать в паре с нагревателем или охладителем. Программируемый термрорегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора.
На LED дисплее отображается текущая измеряемая температура.
Подготовка к работе
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V). 2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».
Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.


Меню терморегулятора:

Код параметр Описание параметра Диапазон настройки По умолчанию
P0 Режим работы терморегулятора: охлаждение (Cooling) / нагрев (Heating) C / H C
P1 Гистерезис, °C 0,1…15 2
P2 Верхний предел установки поддерживаемой температуры, °C 110 110
P3 Нижний предел установки поддерживаемой температуры, °C -50 -50
P4 Коррекция температуры, °C -7 . .. +7 0
P5 Задержка времени включения реле (может отличаться от выбранного в пределах ±
 50%), мин.
0…10 0
P6 Верхний предел температуры отключения (защита от перегрева), °C OFF или ON (при ON от 0°C до110°C) OFF

Индикация

LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «HHH» — температура вне диапазона (меньше -50°C или больше 110°C), «—» превышение пределов заданных в параметре P6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание;       2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.                            На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики

Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность гистерезиса: 0,1°C
Гистерезис: 0,1…15°C
Время обновления показаний: 0,5 секунд
Цвет дисплея: Красный
Напряжение питания, В: 12 VDC
Датчик: NTC 10K 0.
5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
Температура окружающей среды: -10…60°C
Влажность окружающей среды: 20 – 85 %
Потребляемый ток: 30 mA
Потребляемый ток при работе реле: 65 mA
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности)

Комплектация

● терморегулятор
● датчик с кабелем
● инструкция
● упаковка

Терморегулятор | Терморегулятор W1209 | Электронный термостат W1209 | Терморегулятор программируемый W1209

Термодатчик представляет собой термосопротивление 10кОм, герметично залитое в защитный металлический колпачок.

Длина кабеля 45см , но при необходимости, его можно удлинить.

Подготовка к работе

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V).                                                                                                                                           2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))  После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P8) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.



Характеристики

  • Габаритные размеры: 40 x 48 x 14 мм
  • Диапазон измерения и программирования температуры: -50°C …110°C
  •  Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C;
  •  или 1,0°C вне этого диапазона
  • Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C;
  •  или 1,0°C вне этого диапазона
  • Точность гистерезиса: 0,1°C
  •  Гистерезис: 0,1…15°C
  • Время обновления показаний: 0,5 секунд
  •  Напряжение питания, В: 12 VDC
  • Датчик: NTC 10K 0.5%,
  • длина кабеля 0,3 м, водозащита
  • Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
  • Температура окружающей среды: -10…60°C
  • Влажность окружающей среды: 20 – 85 %
  • Потребляемый ток: 30 mA
  • Потребляемый ток при работе реле: 65 mA
  • Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности

Сервис объявлений OLX: сайт объявлений в Украине

533 638 грн.

Договорная

Старобельск Сегодня 08:15

Xiaomi mi 9 lite

Телефоны и аксессуары » Мобильные телефоны / смартфоны

4 500 грн.

Договорная

Николаев, Корабельный Сегодня 08:15

Киев, Голосеевский Сегодня 08:15

Програмируемый терморегулятор W1209 | Мир микроконтроллеров

Программируемый терморегулятор предназначен для контроля температуры от -50 до +110 градусов Цельсия.
Он может работать в паре с охладителем или нагревателем.

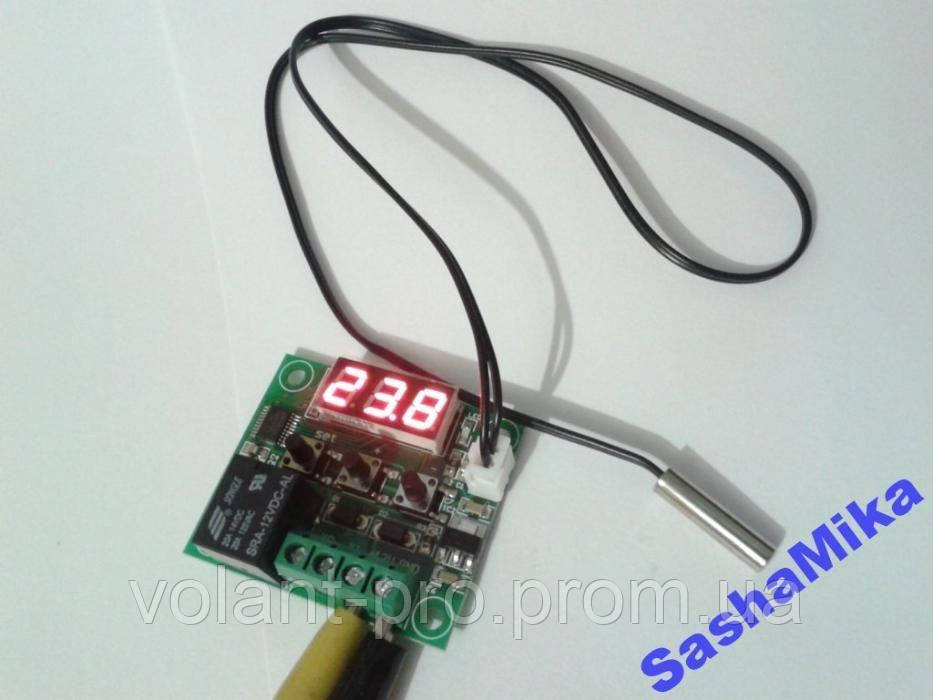

Терморегулятор оснащен трехразрядным семисегментным светодиодным индикатором синего свечения (22х10 мм), светодиодным индикатором включения реле, выносным датчиком температуру на NTC 10К 0,5% (длина шлейфа 50 см), управляющим реле с NO контактом и коммутируемой нагрузкой 220 Вольт 5 Ампер (14 Вольт — 20 Ампер), тремя управляющими кнопками: SET, +, -.

Технические характеристики:
— размеры модуля — 40х48х14 мм
— диапазон измерения и программирования температуры —   -50…110 градусов Цельсия
— точность измерения —  в пределах от -9,9 до +99 градусов  — 0,1 градусов, или 1,0 градус вне указанного диапазона
— точность установки температуры включения/отключения нагрузки — 0,1 градус
— время обновления показаний — 0,5 сек
— рабочая температура —  -10…60 градусов
— влажность — 20-85%
— потребляемый ток — до 30 мА без включенного реле, и до 65 мА при включенном реле
— напряжение питания модуля — 12 Вольт
— модуль собран на микроконтроллере — STM8S003F3P6
— возможность калибровки показаний датчика температуры

Порядок работы с терморегулятором:
1. Подсоединить источник постоянного напряжения 12 Вольт к клеммам  +12 Вольт и GND, на дисплее будет высвечиваться текущая температура
2. Подсоединить нагрузку к контактам К0 и К1 (подключается в разрыв цепи питания управляемого устройства — последовательное подключение)

Программирование терморегулятора
1. Установить температуру отключения нагрузки:
— кратковременно нажать кнопку SET, дисплей начнет мигать, кнопками + и — установить нужную температуру и еще раз нажать кнопку SET (или не нажимать в течении 5 сек)
2. Войти в меню терморегулятора — нажать и держать в течении не менее 5 секунд кнопку SET, кнопками + и — выбрать параметр меню : Р0…..Р6, после выбора параметра нажать кнопку SET и кнопками + и — установить показатели параметра, 5 секунд не трогать кнопки.
Р0 — режим работы терморегулятора — «С» — охлаждение, «Н» — нагрев
Р1 — установка температуры включения реле путем введения значения разницы между температурой включения и температурой выключения, здесь остановимся подробнее.

Алгоритм работы терморегулятора осуществляется следующим образом:
— устанавливаем температуру выключения реле (1-й пункт) с точностью до 0,1 градуса
— устанавливаем разницу температуры включения и выключения реле (2-й пункт) с точностью до 0,1 градуса
Пример 1: необходимо поддерживать температуру путем нагрева в пределах от 23,5 до 25  градусов:
— высчитываем разницу: 25 — 23,5 = 1,5
— устанавливаем температуру выключения 25 градусов
— выбираем режим нагрев «Н» (Р0)
— устанавливаем разницу температуры включения 1,5 градуса (Р1)
При этих установках, при опускании температуры ниже 23,5 градуса нагрузка включится, а при достижении температуры 25 градусов нагрузка отключится
Пример 2: необходимо поддерживать температуру путем охлаждения в пределах от  22  градусов до  20,5 градуса:
— высчитываем разницу: 22 — 20,5 = 1,5
— устанавливаем температуру выключения 20,5 градуса
— устанавливаем режим охлаждения «С» (Р0)
— устанвливаем разницу температуры включения 1,5 градуса (Р1)
При этих установках, при повышении температуры выше 22 градусов нагрузка включится, а при достижении температуры 20,5 градусов нагрузка выключится

Р2 — верхний предел установки поддерживаемой температуры (по умолчанию 110 градусов)
Р3 — нижний предел установки поддерживаемой температуры (по умолчанию -50 градусов)
Р4 — коррекция температуры: от -7 до +7 градусов с точностью 0,1 градус
Р5 — задержка времени включения реле: от 0 до 10 минут, с точностью 1 минута (внутренние часы не очень точны и время задержки может отличаться от реального времени до 50%)
Р6 (Р7-Р8)— верхний предел температуры отключения — защита от перегрева: при «OFF» — верхний предел отключен, при «ON» — верхний предел (+110 градусов по умолчанию) включен.

Индикация:
«LLL» — датчик не подключен
«HHH» — температура вне диапазона (Р2, Р3)
«—-» — превышение пределов Р6


Термостат термореле W1209 12В киев цена резист rezist

Программируемый терморегулятор W1209  предназначен для контроля температуры в диапазоне от -50 С до +110 С. Он может работать в паре с нагревателем или охладителем. Терморегулятор оснащен трехразрядным LED дисплеем, светодиодным включателем включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клемами К0/К1 для подключения нагрузки и +12V/GND для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.

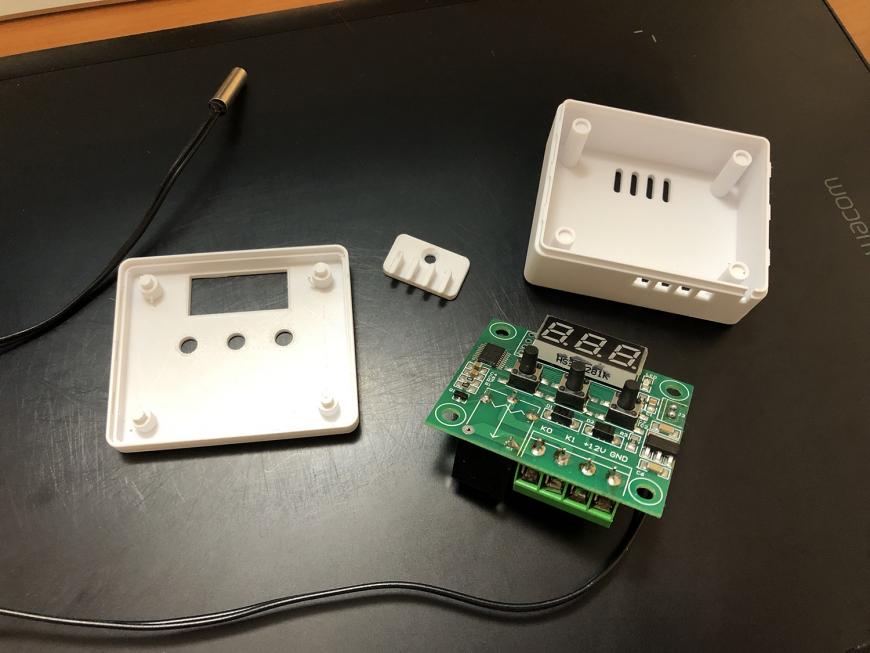

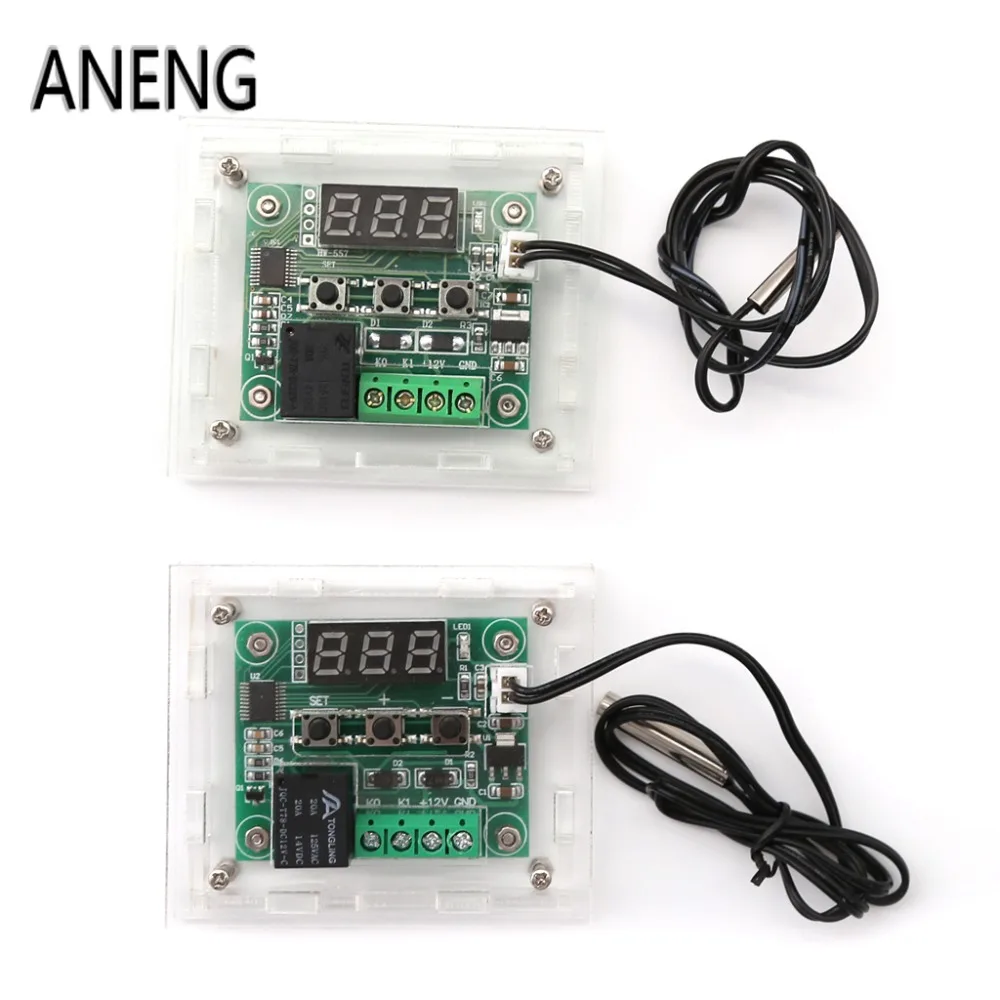

Термореле может быть укомплектовано корпусом с прозрачного акрила.

Достоинства:
— Два алгоритма работы, охлаждение и нагрев.
— Настраиваемый гистерезис от 0,1 до 15 градусов.
— Корректировка показаний датчика от -7 до +7 градусов, с шагом в 0,1 градус.
— Задержка срабатывания от 0 до 10 мин.
— Размер: 49х40х16мм


Подключение

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V> «GND» (минус 12V).

2) Подключите нагрузку к контактам «КО» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0…Р6) из таблицы «Меню терморегулятора».

Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора W1209:
Код/параметр Описание параметра Диапазон настройки По умолчанию
P0 Режим работы: охлаждение (С) / нагрев (Н) С / H C
P1 Гистерезис, °С 0,1…15 2
P2 Верхний предел установки поддерживаемой температуры, °С 110 110
P3 Нижний предел установки поддерживаемой температуры, °С -50 -50
P4 Коррекция температуры, °С -7 . .. +7 0
P5 Задержка времени включения реле (может отличаться от выбранного ±50%), минут 0 … 10 0
P6 Верхний предел температуры отключения (защита от перегрева), °С OFF или ON (при ON от 0°С до 110°С) OFF

Работа

LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «ННН» — температура вне диапазона (меньше -50°С или больше 110°С), «—» превышение пределов заданных в параметре Р6

Сброс параметров в заводские установки

Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Новое. Тепловая автоматика на интернет-аукционе Au.

ruОписание
Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до
+110°C Он может работать в паре с нагревателем или охладителем. Программируемый
терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения
реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами
«K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED
дисплее отображается текущая измеряемая температура.
Подготовка к работе
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» и
«GND» ( минус 12V).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания
управляемого прибора (последовательное подключение))
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая
температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками
«+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не
нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего
кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».
Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение
параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте
никакие кнопки в течение 5 секунд.

Меню Описание Параметр По-умолчанию
P0 Режим работы терморегулятора: охлаждение C / H C
(Cooling) / нагрев (Heating)
P1 Гистерезис температуры 0.5 — 15 2
P2 Верхний предел температуры 110 110
P3 Нижний предел температуры -50 -50
P4 Коррекция температуры -7 . .. +7 0
P5 Задержка срабатывания, минут 0 — 10 0
P6 Сигнализация превышения температуры 0 — 110 OFF

Индикация
LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «HHH» — температура
вне диапазона (меньше -50°C или больше 110°C), «—» превышение пределов заданных в параметре P6
Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики
Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность гистерезиса: 0,1°C
Гистерезис: 0,1…15°C
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 12 VDC
Датчик: NTC 10K 0. 5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
Температура окружающей среды: -10…60°C
Влажность окружающей среды: 20 – 85 %
Потребляемый ток: 30 mA
Потребляемый ток при работе реле: 65 mA
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC)
(при больших нагрузках, используйте контактор или твердотельное реле большей мощности)

Amazon.com: HiLetgo 2pcs W1209 12 В постоянного тока Плата цифрового контроллера температуры Микро-цифровой термостат -50-110 ° C Электронный переключатель модуля управления температурой с 10 А одноканальным реле и водонепроницаемостью: Industrial & Scientific

Я купил этот продукт для небольшого побочного проекта. Я хотел добавить вентилятор 12 В для охлаждения зарядного трансформатора в резервной батарее, когда он заряжается от коммерческой сети, но не хотел, чтобы вентилятор работал круглосуточно. ИБП больше не заряжает маленькие батареи на 7 Ач 12 В, а заряжает две батареи на 90 Ач 12 В.

Установка устройства в корпус ИБП была довольно простой, но подключение и настройка были другой проблемой, поскольку этот продукт поставляется без абсолютно никакой документации. Имейте в виду, что это устройство работает только с градусами Цельсия. Если вы хотите знать градусы Фаренгейта, вам необходимо преобразовать их.

К счастью, в некоторых других обзорах здесь есть ссылки на инструкции и схемы подключения.

Чтобы подключить его для питания 12 В к плате контроллера ** И ** к нагрузочному устройству (в моем случае вентилятор), выполните следующие действия:

1.Подключите источник питания 12 В к клемме +12 В
2. Подключите короткую перемычку от клеммы + 12 В к клемме K1, затяните клеммы + 12 В и K1.
3. На устройстве 12 В (вентилятор в моем случае) подключите положительный провод питания к клемме K0 и затяните клемму
4. На устройстве 12 В (вентилятор в моем случае) подключите отрицательный обратный провод к клемме K0. Терминал GND. Также подключите отрицательный обратный провод от основного источника питания к клемме GND. Затяните клемму.

Чтобы запрограммировать устройство на работу ** охлаждающего ** вентилятора, как это сделал я, сделайте следующее:

1. Быстро нажмите кнопку «SET» и установите желаемую температуру «выключения» с помощью «+» или — «пуговицы». Это температура, при достижении которой вентилятор выключится. После того, как вы выбрали «выключенную» температуру, снова нажмите кнопку «SET».

Это должно вас подтолкнуть. Если вы установите температуру 30 ° C, температура колебания по умолчанию составляет 2 ° C. Это означает, что датчик температуры должен достичь 32 ° C, прежде чем вентилятор включится.Вентилятор будет работать, пока термощуп не опустится до 30 ° C, а затем выключится.

Если вы хотите изменить температуру колебания по умолчанию с 2 ° C, сделайте следующее:

1. Нажмите и удерживайте кнопку «SET», пока на экране не отобразится P0. Нажимайте кнопку +, пока не отобразится P1. Кратковременно нажмите кнопку «SET», чтобы изменить это значение. Вы должны увидеть «2», что является текущим значением по умолчанию. Нажимайте «+» или «-» до тех пор, пока не будет достигнута желаемая температура, затем снова кратковременно нажмите кнопку «SET», чтобы установить новое значение.

Если основная температура «выключения» установлена ​​на 30 ° C, как в приведенном выше примере, и вы установите P1 на 10, то термозонд должен достичь 40 ° C, прежде чем вентилятор включится. Затем вентилятор будет работать до тех пор, пока термощуп не достигнет 30 ° C, а затем отключится.

W1209 -50C-110C Модуль цифрового термостата 12 В — Envistia Mall

W1209 — недорогой, но очень функциональный контроллер термостата. Этот модуль интеллектуально управляет питанием большинства типов электрических устройств на основе температуры, измеряемой включенным высокоточным удаленным датчиком температуры NTC.

Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и K1, а уставки включения / выключения температуры программируются в W1209 с помощью встроенных кнопок Set, Increase и Decrease и дисплея. Затем контакты реле размыкаются и замыкаются, действуя как выключатель питания для охладителя / нагревателя, в зависимости от температуры, измеренной датчиком температуры NTC (входит в комплект поставки модуля), и уставок, запрограммированных в контроллере W1209.

Хотя этот модуль имеет встроенный микроконтроллер, никаких знаний программирования не требуется.3 тактильных переключателя позволяют настраивать различные параметры, включая температуру включения и выключения. Встроенное реле может переключать до 125 В переменного тока или 14 В постоянного тока при 20 А. Текущая температура отображается в градусах Цельсия на трехзначном семисегментном дисплее, а текущее состояние реле — на встроенном светодиодном индикаторе.

Технические характеристики:

  • Диапазон регулирования температуры: -50 ~ 110 C
  • Разрешение от -9,9 до 99,9: 0,1 C
  • Разрешение при всех остальных температурах: 1 ° C
  • Точность измерения: 0.1 С
  • Точность управления: 0,1 C
  • Частота обновления: 0,5 секунды
  • Поддерживаемая входная мощность (постоянный ток): минимум 9 В до максимум 12 В. Максимальный потребляемый ток составляет 65 мА (работает с модулем, не питает нагрузку)
    ПРИМЕЧАНИЕ. Максимальное поддерживаемое входное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или жилой дом, где напряжение аккумулятора может превышать 12 В, для ограничения напряжения до 12 В. следует использовать схему регулятора, такую ​​как стабилитрон 1N5349A и последовательный резистор в диапазоне 20 Ом 1 Вт.В качестве альтернативы, понижающий преобразователь напряжения с 12 В на 9 В с входом преобразователя, подключенным к батарее, и выходом к W1209, будет обеспечивать стабильное питание 9 В постоянного тока для W1209 .
  • Измерительный вход: NTC (10K 0,5%)
  • Водонепроницаемый датчик: кабель 0,3 м
  • Выход: 1-канальный релейный выход, мощность: 20 А

Потребляемая мощность:

  • Статический ток: <= 35 мА
  • Ток: <= 65 мА

Требования к окружающей среде:

  • Температура: -10 ~ 60 ° C
  • Влажность: 20-85%

Размеры:

  • 48 мм x 40 мм x 14 мм (ДxШxВ)

Таблица настроек:

Нажмите и удерживайте кнопку «SET», чтобы активировать меню.

Код: Описание / Диапазон / Значение по умолчанию

P0: Нагрев или охлаждение / C / H / C
P1: Установка гистериза / 0,1C — 15C / 2C
P2: Верхний предел / 110C / 110C
P3: Нижний предел / -50C / -50C
P4: Калибровка температуры / -7,0C ~ 7,0C / 0C
P5: Время отсрочки пуска / 0-10 минут / 0 минут
P6 / P7: Аварийный сигнал высокой температуры / 0C — 110C / ВЫКЛ.
P8: Заводские настройки (не во всех версиях прошивки. также можно сбросить, нажав и удерживая кнопки + и — в течение 5 секунд.)

В коплект входит:

W1209 -50 ° C -110 ° C Цифровой термостат, 12 В, модуль переключателя контроля температуры
Датчик температуры NTC 10K с кабелем 0,3 м
Онлайн-документация и руководство по эксплуатации

Нужен более длинный зонд? См. Наш Термисторный зонд NTC длиной 1 метр, который можно использовать с W1209.

Хотите W1209 с акриловым пластиковым корпусом: Щелкните по этой ссылке на наш W1209 с корпусом .

Подробные инструкции по установке, эксплуатации и программированию см. В Инструкции по установке и эксплуатации модуля цифрового термостата W1209 на веб-сайте поддержки Envistia Mall.

W1209 Модуль термостата, 12 В постоянного тока

Цифровой переключатель контроля температуры W1209 — это программируемый термостат для устройств с напряжением 12 В. Модуль можно использовать как для обогрева, так и для охлаждения. Параметр 0 может быть установлен как на горячий, так и на холодный режим.Релейный модуль основан на микроконтроллере и имеет 7 настраиваемых пользователем параметров, доступных с помощью 3 кнопок.

  • Диапазон температур: -50 ~ 110 ° C
  • Размеры: 48,5×40 мм
  • Режим контроля температуры: ВКЛ / ВЫКЛ
  • Разрешение: при температуре 0,1 ° C разрешение составляет -9,9 ~ 99,9, другой температурный сегмент составляет 1 ° C
  • Точность регулирования: 0,1 ° C
  • Точность гистерезиса: 0,1 ° C
  • Частота обновления: 0,5 с
  • Защита от высоких температур: 0 ~ 110 ° C
  • Напряжение питания: 12 В постоянного тока
  • Статический ток: ≤35 мА, притягивающий ток ≤ 65 мА
  • Выходное напряжение: 12 В постоянного тока
  • Выходная мощность: реле 20А
  • Вход измерения: NTC (10K 0.5%) Водонепроницаемый датчик
  • Требования к окружающей среде: -10 ~ 60 ° C, влажность 20% -85%

Инструкция по эксплуатации:

Подключите источник питания и оборудование, отображается измеряемая температура, нажмите кнопку «SET», нажмите «+» или «-», чтобы установить желаемую температуру (длительное нажатие «+ или -», чтобы быстро увеличить или уменьшить), нажмите «SET» «для подтверждения настройки и возврата, контроллер автоматически включает / выключает реле.

Выход термостата — реле 10А, подходит для различных мощных нагрузок,

Светодиодный индикатор: выключенный светодиод означает, что реле выключено; Горит, означает, что реле замкнуто.

Цифровые светодиодные трубки: «LL» указывает на обрыв датчика, «HH» указывает на выход за пределы диапазона, реле будет отключено принудительно; «—» указывает на аварийный сигнал высокой температуры

Нажмите и удерживайте кнопку «SET», чтобы войти в настройки главного меню, нажмите «+» или «-» для переключения между P0-P6, затем нажмите и удерживайте «SET» или 10 секунд без нажатия клавиш, чтобы подтвердить настройку и вернуться.

кнопок:

  • P0: охлаждение / обогрев; Диапазон: C / H; По умолчанию: C
  • P1: Настройка гистерезиса; Диапазон: 0.1-15; По умолчанию: 2
  • P2: Наивысший предел настройки; Дальность: 110; По умолчанию: 110
  • P3: нижний предел настройки; Дальность: -50; По умолчанию: -50
  • P4: Температурная коррекция; Диапазон: -7-7 ° C, по умолчанию: 0 ° C
  • P5: Время отсрочки пуска; Диапазон: 0-10 минут; По умолчанию: 0
  • P6: Переключатель тонального сигнала; Диапазон: 0-110; По умолчанию: Откл.
  • Когда термостат выключен, нажмите и удерживайте «- или +», вы можете восстановить заводские настройки.

Super Debug W1209 Цифровой термостат контроллера температуры 50-100, цифровой программируемый термостат, रूम थर्मोस्टेट — Super Debug Private Limited, Pune

Super Debug W1209 Цифровой термостат контроллера температуры 50-100, цифровой программируемый термостат, डिजिटल रूम थर्मोस्टेट — Super Debug Private Limited, Пуна | ID: 22008025297

Описание продукта

Как использовать: Подключите источник питания и нагрузку, вы можете подавать на контроллер, отображается как измеренная температура, нажмите кнопку SET, на дисплее мигает температура, нажмите + -, чтобы установить желаемую температуру, после настройки нажмите SET для подтверждения возврата, контроллер автоматически запускает реле, отключая! Световые индикаторы, описание состояния светодиодов: Индикатор: Выкл. Реле выключено, всегда указывает, что реле замкнуто.Светодиод: показывает LL — датчик разомкнут, показывает, что HH вне допустимого диапазона, термостат будет принудительно закрыть реле, дисплей — защита от высокой температуры. Параметр Функция: удерживайте нажатой кнопку SET 5 секунд, чтобы войти в настройки главного меню, нажмите кнопку + — переключатель P0 P8 долгое нажатие SET или 10 секунд отсутствия активности клавиш подтвердили их возврат к контроллеру.

  • Диапазон регулирования: -50 ~ 110
  • Разрешение: -9,9-99,9 0,1, другие диапазоны температур 1
  • Измерительные входы: NTC (10K 0.5%) Водонепроницаемый датчик 0,5 м
  • Требования к окружающей среде: -10-60, влажность 20% -85%
  • Тип дисплея: 0,28-дюймовая трубка с тремя цифровыми дисплеями
  • Точность управления: 0,1
  • См. Инструкции по эксплуатации продукта для использования продукт. Несоблюдение этих инструкций может привести к повреждению продукта.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом


О компании

Год основания 2019

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Оптовик

Количество сотрудников До 10 человек

Годовой оборот До рупий 50 лакх

IndiaMART Участник с июня 2019 г.

GST27ABCCS8552R1ZG

Код импорта и экспорта (IEC) ABCCS *****

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

W1209 Цифровой термостат с регулятором температуры, Цифровой программируемый термостат, रूम थर्मोस्टेट — Quick Sense Innovations, Faridabad

W1209 Цифровой термостат с регулятором температуры, Цифровой программируемый термостат, रूम थर्मोस्टेट — Quick Sense Innovations, Фаридабад | ID: 23099531030

Спецификация продукта

Использование / применение Промышленное
Бренд Quick Sense

Описание продукта

  • Цифровой термостат терморегулятора очень полезный продукт
  • Комплектация: techleads 4 шт. X w1209 50 ~ 100 цифровой регулятор температуры термостат

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2015

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнесаИмпортер

Количество сотрудников До 10 человек

Годовой оборот50 лакх — 1 крор

Участник IndiaMART с января 2015 г.

GST06CDMPB6409B1ZZ

Код импорта и экспорта (IEC) CDMPB *****

Основанная в 2015 году, we «Quick Sense Innovations » занимается производством, оптовой и розничной продажей датчика движения PIR, детектора PIR, переключателя энергосбережения и многого другого. Нас хорошо поддерживает наша команда высококвалифицированных профессионалов, обладающих богатым отраслевым опытом в соответствующих областях бизнеса.Их сильная поддержка позволяет нам предоставлять нашим клиентам максимальное удовлетворение. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

W1209 Термостат постоянного тока 12 В

Описание:

W1209 — это невероятно дешевый, но очень функциональный контроллер термостата.С помощью этого модуля (HCTHER0006) вы можете интеллектуально управлять питанием большинства типов электрических устройств на основе температуры, измеряемой включенным высокоточным датчиком температуры NTC. Хотя этот модуль имеет встроенный микроконтроллер, никаких навыков программирования не требуется. 3 тактильных переключателя позволяют настраивать различные параметры, включая температуру включения и выключения. Встроенное реле может переключать максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А. Текущая температура отображается в градусах Цельсия на трехзначном семисегментном дисплее, а текущее состояние реле — на встроенном светодиодном индикаторе.

Примечание: Этот модуль использует встроенную энергонезависимую память для хранения изменений, внесенных в его настройки. Таким образом, любые сделанные изменения будут сохранены, даже если питание отключено от модуля.

Параметры:

  • Диапазон регулирования температуры: -50 ~ 110 C
  • Разрешение от -9,9 до 99,9: 0,1 C
  • Разрешение при всех остальных температурах: 1 ° C
  • Точность измерения: 0,1 C
  • Точность управления: 0,1 C
  • Частота обновления: 0.5 секунд
  • Входная мощность (постоянный ток): 12 В
  • Измерительные входы: NTC (10K 0,5%)
  • Водонепроницаемый датчик: 0,5 м
  • Выход: 1-канальный релейный выход, мощность: 10 А


Потребляемая мощность
Статический ток: <= 35 мА
Ток: <= 65 мА

Требования к окружающей среде
Температура: -10 ~ 60 C
Влажность: 20-85%

Размеры
48 мм x 40 мм x 14 мм

Таблица настроек
Нажмите и удерживайте кнопку «SET», чтобы активировать меню.

Код Описание Диапазон Значение по умолчанию
P0 Heat C / HC
P1 Заданное значение люфта 0,1-15 2
P2 Верхний предел 110110
P3 Нижний предел -50-50
Коррекция P4 -7.0 ~ 7.0 0
P5 Время задержки пуска 0- 10 минут 0
P6 Аварийный сигнал высокой температуры 0-110 ВЫКЛ

Длительное нажатие + — сбросит все значения на их значения по умолчанию

Отображение текущей температуры:
По умолчанию термостат будет отображать текущую температуру в ° C. В любом другом режиме отсутствие ввода в течение приблизительно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию.

Установка температуры срабатывания:
Для установки температуры срабатывания нажмите кнопку с надписью «SET». Семисегментный дисплей будет мигать. Теперь вы можете установить температуру триггера (в oC) с помощью кнопок «+» и «-» с шагом 0,1 градуса. Если в течение примерно 2 секунд не нажимать ни одной кнопки, температура триггера будет сохранена, и дисплей вернется к текущей температуре.

Установка параметров:
Для установки любого параметра сначала нажмите и удерживайте кнопку «SET» не менее 5 секунд.На семисегментном дисплее теперь должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» будет переключать различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из этих параметров позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см. Ниже). По окончании настройки параметра нажмите кнопку настройки, чтобы выйти из этой опции. Если в течение примерно 5 секунд не нажимать ни одной кнопки, термостат выйдет из параметров и вернется к отображению температуры по умолчанию.

Установка параметра охлаждения или нагрева P0:
Параметр P0 имеет два значения: C и H. Если установлено значение C (по умолчанию), реле срабатывает при достижении температуры. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H реле обесточивается при достижении температуры. Используйте эту настройку, если управляете нагревательным устройством.

Установка параметра гистерезиса P1:
Устанавливает, какое изменение температуры должно произойти, прежде чем реле изменит состояние.Например, если установлено значение по умолчанию 2 ° C, а температура триггера установлена ​​на 25 ° C, он не будет отключаться, пока температура не упадет ниже 23 ° C. Установка этого гистерезиса помогает предотвратить постоянное срабатывание термостата, когда температура дрейфует вокруг температуры срабатывания.

Установка верхнего предела параметра термостата P2:
Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком высокой температуры срабатывания.

Установка нижнего предела параметра термостата P3:
Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком низкой температуры срабатывания.

Настройка параметра коррекции температурного смещения P4:
Если вы обнаружите разницу между отображаемой температурой и фактической температурой (например, если датчик температуры находится на длинном кабеле), вы можете внести незначительные поправки в температуру. чтение с этим параметром.

Установка параметра задержки срабатывания P5:
Этот параметр позволяет отложить переключение реле при достижении температуры срабатывания. Параметр может быть установлен с шагом в одну минуту максимум до 10 минут.

Установка параметра аварийного сигнала высокой температуры P6:
Установка значения для этого параметра приведет к отключению реле, когда температура достигнет этого значения. На семисегментном дисплее также будет отображаться «—» для обозначения состояния тревоги.Реле не включится повторно, пока температура не упадет ниже этого значения. По умолчанию установлено ВЫКЛ.

W1209 Модуль регулятора температуры — ProtoSupplies

Описание

W1209 — это недорогой, но высокофункциональный автономный модуль терморегулятора для систем отопления и охлаждения.

В ПАКЕТЕ:
  • W1209 Модуль регулятора температуры
  • Длинный датчик температуры 45 см (18 ″)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДУЛЯ КОНТРОЛЛЕРА ТЕМПЕРАТУРЫ W1209:
  • 3-х значный дисплей температуры
  • Модуль может работать в режиме нагрева или охлаждения
  • Можно установить несколько параметров, например, температуру срабатывания, гистерезис и задержку.
  • Водонепроницаемый датчик температуры NTC с диапазоном измерения от -30 до + 110 ° C с точностью до 0,1 ° C
  • Релейные переключатели до 120 В переменного тока при 10 А или 14 В постоянного тока при 10 А
  • Работа модуля 12 В

Этот модуль измеряет и отображает температуру и позволяет управлять питанием большинства типов электрического оборудования в зависимости от этой температуры. Одно выходное реле может быть включено или выключено при повышении или понижении температуры выше установленного вами теплового порога. Вы также можете установить температурный гистерезис, задержку срабатывания реле и тепловые ограничения для работы модулей.

Встроенный в STM8S uC позволяет настраивать модуль с помощью дисплея и 3 кнопок. Все настройки сохраняются в энергонезависимой памяти и сохраняются во время цикла включения питания.

Температура измеряется высокоточным водонепроницаемым термистором NTC 10K, который работает в диапазоне от -30 ° C до 110 ° C (от -22 ° F до 230 ° F). Длина кабеля датчика составляет около 18 дюймов, но при необходимости можно соединить провод, чтобы удлинить кабель.

Реле рассчитано на напряжение до 120 В переменного тока при 10 А и 14 В постоянного тока при 10 А.Когда реле находится под напряжением, горит красный светодиод. Также можно использовать реле на этом модуле для переключения реле более высокой мощности, если вы хотите контролировать большую мощность.

Модуль питания

Модуль питается от 12 В постоянного тока, подключенного к клеммной колодке с винтовыми зажимами. Это может быть сетевой адаптер переменного тока или аналогичный источник питания.

Дисплей

Модуль оснащен 3-значным дисплеем, состоящим из 7-сегментных красных дисплеев высотой 0,28 дюйма.

По умолчанию модуль всегда отображает текущее измерение температуры.После того, как вы перестанете нажимать кнопки, примерно через 5 секунд дисплей вернется к отображению температуры по умолчанию.

Если подать питание на модуль без присоединенного датчика, отобразится « LLL ». Если вы подключите датчик, будет отображаться текущая температура, которая обычно находится в диапазоне 20-25C.

Пуговицы

На модуле есть 3 кнопки, с которыми можно поиграть.

  • SET = Кратковременное нажатие устанавливает температуру срабатывания.Длительное нажатие входит в режим настройки параметров
  • ‘+’ = Настройка приращения
  • ‘-‘ = Настройка уменьшения

Настройка температуры срабатывания

Чтобы установить температуру срабатывания, которая является температурой, при которой вы хотите, чтобы что-то произошло, нажмите кнопку SET , и дисплей начнет мигать. Отображаемое значение — это температура срабатывания. При поставке это будет 28C .

Используя кнопки +/- , значение можно увеличивать или уменьшать до 0.1С ступеней. Удерживание одной из этих кнопок будет быстро увеличивать / уменьшать значение.

Нажатие кнопки SET сохраняет установленное вами значение и возвращает к отображению температуры. В качестве альтернативы, если вы перестанете нажимать кнопки, а не нажмете SET, через 5-8 секунд значение будет сохранено, и дисплей вернется к отображению температуры самостоятельно.

Настройка параметров

Поскольку пользовательский интерфейс ограничен 3-значным дисплеем и 3 кнопками, установка параметров может сначала показаться немного сложной, но на самом деле она довольно проста в использовании, как описано в этом разделе.

Чтобы войти в режим настройки параметров, нажмите и удерживайте кнопку SET около 3 секунд. Когда кнопка будет отпущена, на дисплее отобразится « P0 », что является первой настройкой параметра. Вы можете обнаружить, что вам нужно дважды нажать и удерживать кнопку, прежде чем отобразится P0 . Находясь в режиме настройки параметров, нажатие клавиш +/- позволяет перемещаться между каждым из параметров, которые могут быть установлены.

В модуле можно запрограммировать 7 параметров:

  • P0 = (Нагрев / Охлаждение) устанавливает, будет ли реле включаться или отключаться при достижении температуры срабатывания триггера.
  • P1 = (Гистерезис) устанавливает разницу в градусах между температурой запуска и изменением состояния реле
  • P2 = (Max Temp) устанавливает максимальную температуру запуска, которую можно установить
  • P3 = (Min Temp) устанавливает минимальную температуру запуска, которую можно установить
  • P4 = (Temp Correction) устанавливает смещение, которое будет использоваться для отображаемого значения
  • P5 = (Задержка) устанавливает задержку между достижением температуры триггера и переключением реле.
  • P6 = (Аварийный сигнал) устанавливает точку срабатывания «аварийного сигнала» высокой температуры

P0 (обогрев / охлаждение)

Устанавливает, будет ли реле включаться или отключаться при достижении температуры срабатывания.

Длительное нажатие SET для входа в режим настройки параметров P0

При нажатии SET выполняется переключение между C и H .

C (по умолчанию) = Режим охлаждения. Реле активируется при достижении температуры. Обычно это используется для включения охлаждающего устройства, например вентилятора.

H = тепловой режим. Реле обесточится при достижении температуры. Обычно это используется для выключения нагревательного устройства, например, нагревателя.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P1 (гистерезис)

Гистерезис означает, какое изменение температуры должно произойти, прежде чем реле снова изменит свое состояние. Например, если нагреватель выключен при 30 ° C, а гистерезис установлен на 2 ° C, температура должна упасть до 28 ° C, прежде чем реле будет снова запитано и нагреватель снова включен.

Это может быть полезно, чтобы избежать постоянного включения и выключения устройства (колебания) прямо около температуры триггера.Именно так обычно работают домашние термостаты, поскольку для домашних систем отопления и охлаждения трудно постоянно включать и выключать. С другой стороны, можно использовать что-то вроде нагревателя для аквариума без гистерезиса, чтобы поддерживать как можно более постоянную температуру.

Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P1 .

При нажатии SET теперь отображается гистерезис в ° C. Значение по умолчанию — 2.0 ° С

Нажмите кнопки +/- для установки желаемого гистерезиса или 0,0, если гистерезис не требуется.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P2 (максимальная температура)

Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать как остановку безопасности, чтобы пользователь модуля не установил слишком высокую температуру. Например, если вы управляете обогревателем террариума-лягушки для своего ребенка, установка этого значения примерно на 30 ° C может просто спасти жизнь Кермиту, если кнопки будут нажиматься случайным образом.

Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P2 .

При нажатии SET теперь отображается максимальная температура, которую можно установить в ° C. Значение по умолчанию: 110 ° C .

Нажмите кнопки +/- , чтобы установить желаемую максимальную температуру, или оставьте 110 ° C для максимального диапазона.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P3 (МИН. Температура)

Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать как остановку безопасности, чтобы пользователь модуля не установил слишком низкую температуру.

Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P3 .

При нажатии SET теперь отображается минимальная температура, которую можно установить в ° C. Значение по умолчанию: -30 ° C .

Нажмите кнопки +/- , чтобы установить желаемую максимальную температуру, или оставьте -30 ° C для максимального диапазона.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P4 (коррекция температуры)

Этот параметр обеспечивает смещение (положительное или отрицательное) отображаемого значения температуры. Эту функцию можно использовать для сопоставления показаний с другим устройством или если вам нужно внести исправление из-за ошибки, вызванной удлинением кабеля датчика.

Нажмите и удерживайте SET для входа в режим настройки параметров, затем +/- для достижения P4 .

При нажатии SET теперь отображается текущее смещение в ° C. Смещение по умолчанию: 0,0 ° C .

Нажмите кнопки +/- , чтобы установить желаемое смещение температуры, которое будет использоваться.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P5 (Задержка)

Этот параметр обеспечивает задержку между достижением температуры срабатывания триггера и включением или отключением реле.Этот параметр может варьироваться от 0 до 10 минут с шагом в 1 минуту.

Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P5 .

При нажатии SET теперь отображается текущая задержка. По умолчанию 0 .

Нажмите кнопки +/- , чтобы установить желаемую задержку, которая будет использоваться.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

P6 (Тревога)

Этот параметр обеспечивает аварийный сигнал высокой температуры. Когда достигается заданная температура, реле деактивируется, и на дисплее отображается « HHH », пока температура не опустится ниже уставки аварийного сигнала.

Нажмите и удерживайте SET , чтобы войти в режим настройки параметров, затем +/- , чтобы перейти к P6 .

При нажатии SET теперь отображается текущая настройка будильника. По умолчанию ВЫКЛ .

Нажмите кнопки +/- , чтобы включить будильник ВКЛ или ВЫКЛ .

При повторном нажатии кнопки SET переходит в режим настройки температуры срабатывания сигнализации. По умолчанию « 00 ». Диапазон 0-110.

Нажмите кнопки +/- , чтобы ввести желаемую температуру срабатывания сигнализации.

Если в течение 5-8 секунд не нажимается ни одна кнопка, настройка сохраняется, и дисплей возвращается к отображению текущей температуры.

Соединения модулей

1 × 2 Xh3,54 Белый разъем

Датчик температуры подключается к белому разъему.Он запрограммирован и работает только в одном направлении, хотя ориентация не имеет значения.

Винтовой клеммный блок 1 x 4

  • GND = Земля для модуля. Подключить к заземлению источника постоянного тока 12 В
  • + 12В = Питание модуля. Подключите к 12 В постоянного тока.
  • K1 = Контакт реле переключателя 1
  • K0 = Контакт реле переключателя 2

Контакты переключателя реле взаимозаменяемы.Одна сторона должна подключаться к источнику питания нагрузки, которая может быть как переменного, так и постоянного тока, а другая сторона должна подключаться к самой нагрузке.

Доступен акриловый корпус для модуля W1209, обеспечивающий некоторую электрическую и механическую защиту.

РЕЗУЛЬТАТЫ НАШИ ОЦЕНКИ:

Это очень часто используемый модуль для контроля температуры, и не зря. Он объединяет множество функций в небольшой недорогой пакет и является одним из наших любимых модулей.

Хотя мы, как и другие люди, любим использовать UC для мониторинга и управления виджетами с помощью специального программного обеспечения, иногда вам просто нужно, чтобы что-то выполняло работу и выполняло ее хорошо, и эти модули прекрасно соответствуют этим требованиям. В качестве примера я использую один из этих модулей в сочетании с охлаждающим модулем Пельтье, чтобы контролировать температуру в моем винном шкафу.

Мы протестировали эти модули при полном номинальном напряжении 120 В переменного тока при 10 А, а также 12 В постоянного тока при 10 А без каких-либо замечаний. При максимальном значении 10 А реле довольно сильно нагревается, поэтому поддержание тока ниже 8 А поможет обеспечить хороший срок службы.

Заявленная точность составляет ± 0,1 ° C, что кажется несколько оптимистичным. Из коробки точность приближается к ± 0,5 ° C, что все еще довольно хорошо. Одной из приятных особенностей является параметр коррекции температуры, который можно использовать для калибровки устройства по эталонному термометру, если требуется более высокая точность.

Если вы используете этот модуль для переключения питания переменного тока, вы можете выбрать один из корпусов ниже, чтобы обеспечить некоторую электрическую изоляцию.

ДО ПОСТАВКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:

  • Проверено
  • Измерение основной температуры и работа реле подтверждена
  • Упакован в закрывающийся высококачественный антистатический пакет для защиты и удобства хранения.

Примечания:

  1. Некоторые реле показывают ошибку в номинальном значении 14 В переменного тока, тогда как оно должно быть 14 В постоянного тока. Это только опечатка и не влияет на работу детали.

Технические характеристики

Контроль температуры
Диапазон температур -30 ~ 110 ° С
Разрешение -9.От 9 до 99,9 ° C 0,1 ° С
Другие температуры 1 ° С
Точность 0,1 ° С
Датчик температуры NTC 10K Термистор
Максимальные характеристики реле
В перем. Тока 120VAC 10A
240 В перем. Тока 5A
В постоянного тока 0-14 В постоянного тока 10A
Эксплуатационные характеристики
Вход питания постоянного тока 12 В постоянного тока
Рабочий ток Реле неактивно <30 мА
Реле активировано <80 мА
Размеры Д x Ш x В 48 x 41 x 16 мм (1. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
