Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку  и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности.  На практике они применяются для:

• холодильных установок;
• систем бытового и промышленного отопления;

• как розеточный вход для подключения обогревательного оборудования;
• терморегулятор для теплого пола;
• приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

• Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
• Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
• Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Принцип действия данного устройства заключается в следующем:

• Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
• В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
• В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
• При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
• После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
• Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
• После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
• В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

• Механические;
• Электромеханические;
• Цифровые;
• Дистанционные.

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или  холодильного агрегата.

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N  напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

• Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
• Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
• Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.

• Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.

• Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

• Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
• Виглеб Г «Датчики» 1989
• Дж. Фрайден «Современные датчики. Справочник» 2005
• Олейник Б.Н. «Приборы и методы температурных измерений» 1987

Как выбрать терморегулятор в розетку для бытовых обогревателей?

В осенне-зимний период популярность бытовых обогревателей резко возрастает. Однако эти приборы, не оборудованные термостатом, не могут контролировать степень нагрева воздуха в комнате. Чтобы обеспечить комфортную температуру в помещении устанавливают терморегулятор в розетку для бытовых обогревателей, который регулирует подачу электроэнергии, когда температура падает ниже и поднимается выше заданных параметров. Данное устройство позволяет создать в комнате комфортные для жильцов условия.

Зачем встраивать термостат в розетку?

Во время работы обогревающего прибора не очень хочется постоянно контролировать его – включать, когда похолодало, и выключать, когда слишком жарко в помещении. За температурой в комнате и помогает следить терморегулятор в розетку для бытовых обогревателей. Розеточный термостат является самым популярным и простым устройством, который обладает необходимым функционалом.

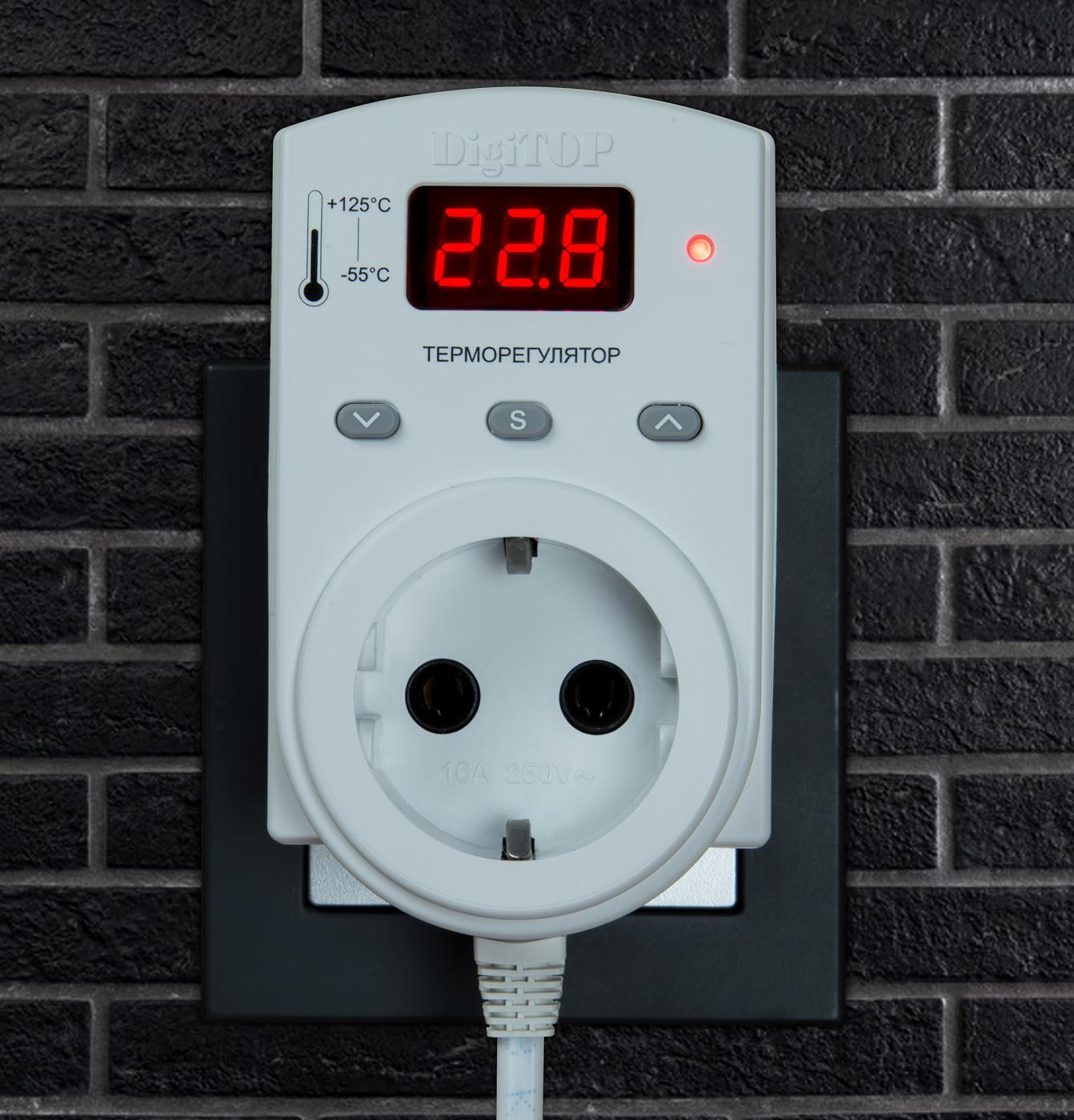

Розеточный регулятор, он же терморегулятор с розеткой и выносным температурным датчиком, – это прибор, который монтируется в розетку, и позволяет создать оптимальные температурные условия в квартире, частном доме, гараже или офисном помещении. При помощи датчика температуры осуществляется контроль режима температуры воздуха в отдельно взятом помещении.

Главным преимуществом применения розеточного терморегулятора является простота установки. Для монтажа этого устройства не требуется помощи профессионала. Установить такой термостат сможет любой пользователь. Данный прибор внешне похож на розетку-переходник или накладку. А снизу у него находится вилка, предназначенная для подсоединения к электрической сети, а сверху – имеется розетка для подключения вилки бытового обогревательного устройства.

Среди других преимуществ розеточных терморегуляторов для обогревателей можно выделить следующее:

• эффективность – прибор позволяет организовать установленный температурный режим в комнате;
• универсальность – устройство можно установить, как в жилом помещении, так и офисном или подсобном;
• возможность настройки – термостат регулирует прогрев воздуха согласно установленным пользователем параметрам.

Некоторые модели розеточных регуляторов можно применять не только для контролирования функционала устройств обогрева, но и для работы других бытовых приборов – посудомоечной машины, электрочайников, светильников, климатической техники и т.д. Зависимо от разновидности устройства, его возможности, а также количество возможных настроек отличаются.

Принцип действия прибора

Для работы данного устройства, прежде всего, нужно вставить терморегулятор в розетку для бытовых обогревателей. Принцип действия розеточного термостата не зависит от вида обогревательного изделия, его марки или завода-производителя. Важно только одно условие –мощность обогревателя не должна превышать максимально допустимое значение мощности терморегулятора.

Затем необходимо задать желаемые настройки диапазона температур для конкретного помещения. Далее нужно вставить вилку обогревателя в розетку термостата. Все – обогревательный прибор начинает свою работу: нагрев воздуха в комнате до тех пор, пока температура в ней не достигнет установленного верхней границы температурного режима.

Принцип действия розетки с терморегулятором основан на том, что специальный датчик аккумулирует информацию о температурной ситуации в помещении. Если она достигает нижнего предела, установленного хозяином, то срабатывает реле или пластина из биметалла, в результате чего замыкается цепь. Соответственно, обогреватель, который подключен к сети посредством термостата, подсоединяется электроэнергии и начинает свою работу по обогреву.

После того, как помещение прогреется, его температурный режим достигает верхнего предела заданного диапазона, то этот факт фиксируется датчиком. В результате реле или другой реагирующий механизм размыкает цепь, соответственно, доступ обогревателя к электроэнергии преграждается, и он больше не греет комнату, пока снова не будет достигнута нижняя граница диапазона.

Виды терморегуляторов для обогревателей

Рынок электроприборов переполнен различными предложениями о приобретении розетки с терморегулятором для обогревателей. Десятки фирм-производителей предлагают огромный ассортимент различных моделей данных устройств. Все изделия различаются цветовой гаммой, внешним обликом, типами материалов, которые применяются для изготовления деталей, видами и количеством настроек, выполняемыми функциями и ценой.

По типу монтажа различают два вида термостатов:

• стационарный, устанавливаемый в стену, подключаясь к электрической проводке;
• розеточный, который можно легко перенести и применить в любом помещении.

Терморегулятор, который монтируется в розетку, пользуется наибольшим спросом у покупателей, поскольку подключив обогревательный прибор через такой розеточный термостат, и задав температурный диапазон, можно спокойно уезжать на пару недель, и не беспокоится, что в помещении будет холодно.

Согласно расположению температурных датчиков розеточные термостаты можно поделить на другие две группы:

• изделия с выносным датчиком;
• модели со встроенным датчиком.

Как правило, выносной датчик располагается на конце кабеля, который подключен к самому термостату. Длина проводки может составлять, как 10-20 см, так и обладать более внушительными параметрами, то есть 150-300 см.

По конструкционным особенностям различают следующие разновидности терморегуляторов для бытовых обогревателей:

1. Механические. Изделия такого типа отличаются простотой и доступной стоимостью. В качестве реагирующего элемента выступает биметаллическая пластина, а регуляция и настройка осуществляются при помощи поворотного колеса или рычага. Главный недостаток – установка только в стену.
2. Электронные. Данные модели функционируют благодаря схеме внутри, которая содержит микропроцессор, датчик, выходное реле, кнопок управления и термометра. Такие контроллеры оснащены монитором, на который выводятся установленный диапазон температур. Некоторые модели можно запрограммировать на определенный режим работы.
3. GSM управляемые. Контроллеры этого типа могут принимать команды через мобильную сеть на любом расстоянии. Для работы такого устройства нужна sim-карта любого оператора сотовой связи. Карточка вставляется в специальный разъем розеточного термостата. GSM устройства способны также контролировать работу других электрических изделий.
4. Wi-Fi регулируемые. Многофункциональный, но дорогостоящий регулятор для обогревателя. Принцип действия схож с GSM устройством, но в данной модели вместо сотовой связи используется Wi-Fi. Управлять розеткой можно по Интернету, если в помещении есть Wi-Fi.

Сегодня большим спросом пользуются инфракрасные обогревательные приборы. Управлять работой ИК обогревателей можно выносным термостатом, который устанавливается стационарно. Выбирая место для монтажа такого регулятора температурного режима, необходимо учесть, что на него может оказать влияние сам обогреватель и другие электроприборы.

Как правильно выбрать розеточный термостат?

Решив приобрести розеточный терморегулятор для обогревателя, необходимо правильно  подобрать подходящую модель. Важно понимать, каким характеристикам должно соответствовать устройство. От выдвигаемых к прибору требований во многом зависит его стоимость.

На какие критерии обращать внимание при выборе:

1. Прежде всего, стоит выбирать изделия, которые следят именно за температурой воздуха, потому что есть модели, которые контролируют температуру самого обогревателя. Такое устройство не поможет создать комфортные условия в помещении.
2. Мощность бытового обогревателя – важнейший параметр. Она не может превышать показатель максимально допустимой нагрузки на термостат. Обычно продаются изделия, которые способны выдержать нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Лучше, чтобы нагреватель потреблял на 30% меньше допустимой нагрузки терморегулятора.
3. Важно учитывать назначение сооружения, в котором будет установлен розеточный регулятор. Поскольку у каждого изделия имеются собственные технические параметры, в том числе, диапазон температурного режима: от -5 до +45; от 0 до +100; от -15 до +30. В зависимости от предназначения помещения, подбирается прибор с соответствующим диапазоном.
4. Перед тем, как приобрести устройство, необходимо решить, какие еще задачи должно оно решать. В случае если его задачей является только контроль работы бытового обогревателя, включая и выключая его при необходимости, то лучше взять более дешевые устройства. Но если необходимо устройство, которым можно управлять через интернет и при необходимости получать отчет о выполненных задачах, то цена здесь будет намного выше.
5. Необходимо помнить также об уровне защиты устройства. Чаще всего, она составляет IP20. Устройства данного типа категорически запрещается использовать в помещениях, где достаточно высокий уровень влажности. Для большей безопасности рекомендуется для подобных помещений использовать устройства, у которых степень защиты IP44 и выше.

Немаловажной характеристикой терморегулятора являются его цвет и форма, они позволят гармонично вписать устройство в интерьер помещения. Относительно размеров, все модели довольно компактны. Кроме того есть модели, у которых встроенная защита от детей.

Как сделать своими руками?

Простую модель терморегулятора можно собрать самостоятельно. В подобной схеме зачастую в данной схеме используется датчик наружной температуры с клапаном подачи горячей жидкости. Терморегулятор работает в пределах от 5 до 30оС с незначительными отклонениями, составляющими около 3оС.

Чтобы представлять полную картину работы терморегулятора, рассмотрим пример, где приводится принципиальная схема терморегулятора, и обладая соответствующими умениями, можно своими руками собрать терморегулятор.

Чтобы увеличить уровень чувствительности сигнала входной интенсивности тока (3) и датчика температуры внутри помещений (2) используется усилитель Im358. В схему встроен терморезистор NTC с отрицательным коэффициентом температуры. Его  сопротивление прямо пропорционально температуре: оно повышается при падении температуры и падает при ее повышении.

Терморезистор при температуре 25оС обладает сопротивлением примерно в 20 кОм. Но как только в помещении возрастает температура, сопротивление начинает падать и уровень сигнала на выходе электронного усилителя Im358 вырастет.

В работу подключается транзистор Q1 и реле переводящее клеммы переключателя в положение NO, открывая клапан, который в свою очередь перекрыл движение жидкости. Теперь вода  будет поступать по каналам отопительной системы до тех пор, пока температура не достигнет заданных на датчике параметров.

Подобный управляемый терморегулятор собранный своими руками при помощи резистора R5, который выдерживает гистерезис в 2о. Данная деталь необходима для погашения вибрации реле при анализе температуры. Более точная калибровка делается переменным резистором VR1. Нужно установить терморегулятор, когда в комнате температура достигнет 25оС. При изменении положения резистора VR1, следует уловить момент включения реле.

Нужно добавить, что характеристики реле должны быть сопоставимы с мощностью клапана, который управляет подачей воды.

Данный агрегат нуждается в постоянном источнике питания с напряжением в 12В. Подобный блок питания продается в магазине, но его также можно собрать своими руками.

Основные правила монтажа

Чтобы купленный контролер качественно исполнял возложенные на него функции, необходимо его правильно установить, при этом учитывая особенности конкретного помещения. Кроме того, надо задать необходимый температурный режим и только в этом случае он будет способен качественно следить за работой бытовых обогревателей, делая ее максимально эффективной.

1. Для того чтобы правильно воспринимать датчиком термостата температуру помещения, его монтаж должен осуществляться на высоте 1,2-1,5 м над уровнем пола. Наиболее удачным монтаж будет в том случае, когда в данном помещении уже установлена розетка на таком же уровне. Иначе придется использовать розеточный датчик на длинном кабеле в 1,5 – 2 м. данный датчик можно будет располагать в месте, которое будет наиболее удобным для измерения средней температуры внутри помещения.
2. Не нужно располагать датчик над отопительными батареями либо в непосредственной близости от них, на подоконнике или у окна – это будет искажать точные показания о температуре в комнате.
3. Устройство должно быть смонтировано только в рабочую розетку. Бытовые обогреватели, которые будут подключаться через терморегулятор, также должны находиться в исправном состоянии. Особенно важно, чтобы мощность обогревателей была сопоставима нагрузке, на которую рассчитана конкретная модель контролера.
4. После включения терморегулятора в розетку, следует выполнить настройки, согласно которым он будет включать и выключать обогреватель. В зависимости от того, какая модель была установлена, могут различаться виды и количество настроек.
5. Каждое устройство в обязательном порядке укомплектовывается подробной инструкцией, где описываются технические параметры прибора, режимы работы, процесс установки в памяти настроек и правила техники безопасности при монтаже и эксплуатации устройства.

После того, как понравившаяся модель устройства куплена, ее требуется правильно вмонтировать в розетку для создания большего комфорта. Теперь для поддержания оптимальной температуры в доме/офисе нет необходимости постоянно включать и выключать обогреватель самостоятельно, данная задача возлагается на термостат, который и будет контролировать этот процесс, что помимо прочего позволит существенно сэкономить на использовании электроэнергии.

ТР-1 Регулятор температуры для установки в розетку

Регулятор температуры (терморегулятор) ТР-1 предназначен для контроля и поддержания температуры (диапазона температур) в жилых и производственных помещениях путем включения и отключения нагревательного или охлаждающего оборудования.

Конвектор, масляный обогреватель, тепловая пушка, вентилятор или другое нагревающее или охлаждающее устройство включаются непосредственно в сам прибор, подключенный в сеть. Датчик температуры располагают в той зоне, где необходимо поддерживать температурный режим.

Для поддержания заданной температуры пользователь устанавливает:

• значение поддерживаемой температуры
• допустимое отклонение от нее (гистерезис)
• режим работы (нагрев или охлаждение).

Если температура стала меньше установленной (например 20 оС), включается обогреватель, который доводит температуру до установленной + Отклонение/Гистерезис (например 5 оС). При достижении 25 оС терморегулятор отключит нагреватель. Воздух начнет охлаждаться и при достижении значения 20 оС терморегулятор вновь включит обогреватель.

Аналогично прибор работает в режиме охлаждения, при использовании любого охладителя, вентилятора и т.п.Таким образом, поддерживается комфортный диапазон температур, а экономия электроэнергии достигает 70%.

Особенности

• Полностью цифровое управление.
• Одноканальный терморегулятор.
• Работа как на нагрев, так и на охлаждение.
• Индикация контролируемой температуры.
• Высокая мощность подключаемых обогревательных/охлаждающих устройств.
• Мобильность.
• Не требует монтажных работ.
• Сброс в заводские установки.
• Подключение непосредственно в розетку.

Совместное использование регулятора температуры ТР-1 и реле времени способно решить проблему нагрева в помещении до нужной температуры к заданному часу.Например: к началу рабочего дня нагреть до 20 оС, поддерживать температуру в пределах 18-22 оС в течение рабочего дня,  и по его окончании – отключить устройство обогрева.

Скачать инструкцию ТР-1

Виды терморегуляторов (термостатов) для масляного радиатора

Масляные радиаторы пользуются большим спросом, поэтому встретить их можно практически в каждом доме. И это неудивительно, ведь масляный обогреватель — компактный и очень удобный в использовании.

Однако несмотря на все его преимущества, есть в функционировании масляного радиатора один явный недостаток: высокие энергозатраты. Для того, чтобы электрической энергии потреблялось меньше, предназначен терморегулятор. Он осуществляет контроль за работой обогревателя, выключая нагретый до нужной температуры и включая, когда он остыл.

Термостат масляного радиатора KST401 16А/250В/70°C

Терморегулятор предназначен для автоматической регулировки температуры. Обогреватель без термостата неудобен в использовании, т.к. включение и выключение устройства, в зависимости от температуры в помещении, придется осуществлять вручную. Если вы хотите, чтобы помещение прогрелось за время вашего отсутствия, то ручным способом этого сделать не удастся. Тем более, что обогреватели, не оборудованные терморегуляторами, пожароопасны, если не выключать их на протяжении длительного времени.

Масляный радиатор Timberk TOR 21.1005 lux с термостатом

Существует 3 вида терморегуляторов для масляных радиаторов:

• механические;
• электромеханические;
• электронные.

Основное отличие заключается в устройстве термореле для масляного радиатора. Другими словами, способ, при помощи которого термодатчик фиксирует температуру и размыкает цепь, у каждого вида разный.

Рассмотрим характеристики каждого из видов.

Электронный терморегулятор базируется на трех основных составляющих:

• температурный датчик;
• микропроцессор, который обрабатывает и передает информацию;
• термореле.

Электронные регуляторы отличаются высокой точностью определения температуры в помещении, а также они просты в управлении.

Электромеханические терморегуляторы подразделяются на несколько групп:

1. В первую группу входят контакты и сдвоенная металлическая пластина. Когда устройство нагревается, пластина выгибается и размыкает группу контактов. Как итог — электричество прекращает подаваться к нагревательной пластине. Когда радиатор остывает, пластина возвращается в исходную точку и начинает функционировать в прежнем режиме.
2. Вторая группа — это приборы, оборудованные реле. Реле представлено цилиндрической трубой, в которой находится отзывчивое к нагреву вещество. Труба помещена в емкость с водой. Когда температура масляного обогревателя поднимается, вещество расширяется. Когда температура доходит до нужного уровня, расширенное вещество оказывает воздействие на электрическую цепь посредством привода. В итоге происходит замыкание или размыкание контактов и исключается перегрев прибора.

Механические терморегуляторы выглядят как обычная запорная арматура. Устройство сконструировано из баллона со штоком, в котором находится чувствительное вещество. При нагреве вещество расширяется, шток перекрывает поток теплоносителя в системе.

Осуществляя выбор терморегулятора, отдавайте предпочтения проверенным брендам, имеющим положительные отзывы пользователей.

Термостат для масляного радиатора — Микроклимат в квартире и доме

Какой термостат для масляного обогревателя лучший?

Терморегулятор – это устройство для автоматического управления температурным режимом, устанавливаемое на отопительное оборудование. Пользоваться обогревателем без терморегулятора неудобно, поскольку придется постоянно вручную включать устройство в зависимости от того, холодно или жарко в помещении. К тому же ручным способом не получится предварительно прогреть помещение, к примеру, перед возвращением домой с работы.

Также следует отметить пожароопасность приборов, не оснащенных регуляторами, если их оставлять включенными в течение долгого времени. И, наконец, терморегулятор позволяет оптимизировать расход электроэнергии в помещении, так как автоматика включает оборудование только тогда, когда это действительно нужно.

Разновидности терморегуляторов

Существует три типа регуляторов:

• электронные;
• электромеханические;
• механические.

Ниже вкратце разберемся в характеристиках каждого из них.

Электронные регуляторы

Терморегулятор с электронной начинкой имеет в своем составе три компонента:

• температурный датчик;
• микропроцессор, отвечающий за обработку и передачу информации;
• термореле, благодаря которому осуществляется коммутация управления.

Основное преимущество электронных регуляторов – высокая точность, с которой определяется температура в помещении, эффективное и простое управление температурным режимом.

Электронные терморегуляторы применяются не только в масляных обогревателях, но и для организации управления более масштабными отопительными системами (например, «умным домом»).

Электромеханические регуляторы

Электромеханические устройства на основе реле значительно проще электронных приборов. Существует несколько видов электромеханических регуляторов:

1. Устройства первой группы включают группу контактов и сдвоенной металлической пластины. При нагреве оборудования пластина выгибается и, таким образом, размыкает группу контактов. Следствием размыкания является остановка подачи электричества к нагревательной пластине. При остывании обогревателя пластина возвращается в исходную точку, и электроцепь начинает работать в прежнем режиме, поскольку контакты снова замкнуты. Цикличность работы позволяет поддерживать температурный уровень на приблизительно одинаковом уровне.
2. Устройства, оснащенные реле, работают по принципу расширения его элементов в результате нагревания. Реле представляет собой цилиндрическую трубу, в которой содержится отзывчивое к нагреву вещество. Труба находится в емкости с водой. Когда повышается температура обогревателя, вещество в трубе расширяется. Когда температура достигает определенного значения, расширенное содержимое воздействует на электрическую цепь при помощи привода, в результате чего происходит замыкание или размыкание контактов. Подобным способом удается избежать перегрева оборудования.

Механические

Наиболее просто устроены регуляторы механического типа. Такие термостаты представляют собой обычную запорную арматуру. Конструкция устройства включает в себя баллон со штоком, который наполнен термически чувствительным веществом. В результате расширения вещества при нагреве, шток частично или полностью перекрывает поток теплоносителя в системе.

Типичные поломки масляных обогревателей

Прежде чем приступить к устранению проблемы, необходимо провести диагностику. Ниже представлено несколько советов, которые помогут выяснить причину неисправности:

1. Треск после включения не означает поломку. Скорее всего, речь идет о разогреве масла внутри радиатора. Также треск может быть следствием наклонов или падений обогревателя, результатом чего стало смещение масла и воздуха. Снизить уровень шума поможет установка оборудования на идеально ровную поверхность.
2. Если радиатор не включается, необходимо исключить из списка потенциальных проблем розетку, подключив прибор к другому источнику электроэнергии. По степени распространенности поломки можно выстроить в следующей последовательности: отошел контакт, проблема с вилкой, повреждение шнура.
3. Если устройство подает внешние признаки работы (включены лампочки индикаторов, вращаются вентиляторы), но не нагревается, проблема вероятнее всего в термореле. Заменить эту деталь можно своими руками.
4. Отсутствие нагрева может указывать и на неисправность нагревательного элемента. В данном случае не рекомендуется проводить ремонт своими силами, понадобится помощь квалифицированного специалиста.
5. О неисправности термостата можно говорить в случае, когда не происходит отключения обогревателя после достижения необходимой температуры.

Если причина поломки в электрике, понадобится специальный прибор – мультиметр.

С помощью этого устройства проверяем:

• исправность вилки и розетки;
• отсутствие короткого замыкания между элементами обогревателя.

Нередко проблема заключается в выгорании проводов в точках их соединений. Обесточиваем оборудование и проверяем все клавиши выключателя.

Для проверки используем мультиметр в следующих положениях:

• в положении «включено» будет короткое замыкание;
• в положении «выключено» не будет никакой реакции.

Проверяем с помощью мультиметра регулятор. Уровень сопротивления должен быть незначительным при отсутствии короткого замыкания.

Разбираем корпус и оцениваем состояние контактов в блоке управления: они могут быть ослабленными, перегоревшими или окисленными. Если контакты окислились, поможет их обработка спиртом, а также зачистка наждачной бумагой и изоляция. Лучший изолятор – стеклотканевая изоляционная лента, способная выдерживать 200-градусную температуру. Ослабленные контакты подтягиваем отверткой, перегоревшие меняем. После работы с контактами еще раз проверяем оборудование на наличие короткого замыкания.

Термопредохранители

Предохранителей может быть несколько. После прозвона и обнаружения перегоревшего предохранителя удаляем его. Устанавливаем новый предохранитель, а проводку изолируем.

Биметаллическая пластина

Если пластина подверглась деформации, ее нужно поменять.

1. Разбираем термостат.
2. Устанавливаем температуру нагрева на минимум.
3. Снимаем с винта ручку терморегулятора, раскручиваем гайки, удаляем рамку.
4. Меняем биметаллическую пластину на новую.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла

В данном случае понадобится ремонт бака. Это не всегда оправданно, так как бак проще заменить. Однако если решено провести ремонтные работы, необходимо учитывать следующие нюансы:

1. Масло необходимо полностью слить.
2. Для пайки бака нужен не оловянный, а латунный припой. Также подойдет серебряный или фосфорно-медный припои. Понадобится горелка.

3. Для качественной стыковки швов нужно тщательно зачистить материал от следов коррозии.
4. По окончании ремонтных работ в емкость нужно залить новое масло. При этом соотношение масла к воздуху должно составлять 9 к 1. Можно использовать трансформаторное масло, однако отработку заливать нельзя, поскольку результатом будет загрязнение ТЭНа накипью. Также следует учитывать несовместимость минеральных масел с синтетическими.

Неисправность ТЭНа

Эта деталь масляного радиатора не подлежит ремонтным работам, ее нужно менять. Однако замена ТЭНа возможна лишь в том случае, если он съемный. Новая деталь выбирается исходя из требующейся мощности. Лучший материал, из которого изготавливается качественный ТЭН, – медь.

При установке ТЭНа уделить внимание стыку этой детали с корпусом. Прокладку следует обработать герметиком, хотя в дальнейшем, наверняка, понадобятся повторные герметизации. Установить новый ТЭН можно и на неразборную конструкцию, но в этом случае будет очень сложно произвести вальцовку уже развальцованной детали.

Датчик положения

Данный элемент безопасности представляет собой груз, при изменении угла которого происходит автоматическое отключение прибора. Для проверки работы этой детали нужно положить обогреватель набок и произвести прозвон контактов. Если датчик неисправен, ремонту он не подлежит.

При выборе терморегулятора рекомендуется отдавать предпочтение хорошо зарекомендовавшим себя компаниям-производителям, поскольку эта деталь – часть общей системы и ее неисправность может стать причиной аварийной ситуации в помещении. Также необходимо принимать во внимание все особенности правильной организации отопительной системы, в том числе площадь помещения и мощность оборудования.

Какой термостат для масляного обогревателя лучший?

Источник: klivent.biz

Найдено в интернете по запросу «термостат для масляного радиатора»

Как отремонтировать масляный обогреватель

В общих чертах расскажем про устройство перед советами, как отремонтировать масляный обогреватель. Те, кто считает, что и так знает полный комплект информации, и чувствует себя уверенно, пролистайте сразу до второго подраздела. Полагаем, что масляный обогреватель не водонагреватель, а потому залатать легче, и в то же время тяжелее (циклические температурные деформации дают щели). Прочим не рекомендуем первый отдел пролистывать, поскольку там будем определять условия для проведения ремонта, например, бака. Без подробного знания устройства внутри делать нечего.

Устройство масляного обогревателя

Температурные режимы и бак масляного обогревателя

Принцип работы масляного обогревателя заключается в передаче энергии небольшого по площади и размерам ТЭНа маслу, а затем через него и поверхности стального бака. Как известно, величина потери тепла зависит от разницы температур по обе стороны плоскости и площади. Первый параметр невыгодно увеличивать, потому что сгорит спираль. Если же заняться увеличением площади, то добиваемся нужного результата. При этом расчет идет таким путем, чтобы о поверхность бака нельзя было сильно обжечься и в то же время перепад температур с комнатой должен быть значителен, чтобы теплообмен имел место.

Нормальными условиями считаются те, когда в комнате 20 градусов по Цельсию. Рядовые граждане доводят эту температуру до 35 и даже выше. Это не полезно для здоровья, но, как говорится, клиент всегда прав. Поэтому производители выбрали меньшее из зол – поверхность масляного обогревателя нагревается до 70 ºС или даже меньше. Откуда взяли эту цифру. Слышали (в рекламе конвекторов), что якобы порядок чисел другой и зашкаливает за сотню.

Это не так. Мы разобрали масляный обогреватель и вот что там нашли полезного с точки зрения определения режимов:

1. Аварийный термостат KSD 301 с температурой срабатывания 80 градусов Цельсия.
2. Термопредохранитель левой марки, настроенный на 142 градуса по Фаренгейту. Это 61,5 градус Цельсия.

Аварийные термостаты KSD 301 и термопредохранитель

Первый стоял чувствительной площадкой на канале ближайшей к электронному блоку секции радиатора. Давайте проясним. Масло находится в такой вот гармошке, составленной из секций. Они привальцованы друг к другу, а швы прихвачены снаружи точечной сваркой (на деле не точки, а скорее черточки). Гармошка-радиатор неразборная и стоит на платформе с колесиками, к которой притянута, например, двумя проволочными скобами из стали. С одного бока гармошка выглядит, как радиатор отопления, с другого прислонилась крышка блока электроники. Это слишком громкое название для пары-тройки резисторов, так придумайте свое и оставьте в комментариях.

Каждая секция плоская. Прорезаны верхний и нижний канал, которые по вертикали соединены несколькими прожилками — не находим другого слова – сквозь которые сочится небольшое количество масла. В нижнем канале, основанием к электронному блоку находится ТЭН. Отличается от того, что в водонагревателе отсутствием термостата. Зато к основанию прикручен термопредохранитель, который наши читатели лицезрят в списке под номером два. Температура 61,5 градусов, это мало, хотя элемент и не касается рабочей части ТЭНа. Поэтому термопредохранитель обернут резиновой прокладкой и дополнительно защищен жаропрочной тканью. В результате даже при кипении масла температура там будет не так высока.

Важно! При температуре 63 градуса проводится пастеризация. Этот лимит выбран для выжигания обогревателем бактерий.

Однако дойдет ли дело до этого. Думаем, что нет. Потому что термостат с фиксированной температурой срабатывания на 80 градусов Цельсия металлическим боком прислонился (на двух винтах), как уже было сказано, к центральной вертикальной прожилке первой секции. Как ни выставляй режимы верхним термостатом (еще поговорим об автоматической регулировке), как ни нажимай кнопки питания секций ТЭНа, лимит не будет превышен.

Модели масляных обогревателей

Читайте также: Самый эффективный обогреватель

Таким образом, миф о том, что масляные обогреватели с невероятно горячей поверхностью, лишен даже отношения к правде. Максимум – 80 градусов Цельсия, а потом аварийное отключение и наверняка с гистерезисом (обратное включение будет выполнено, например, при 65 градусах Цельсия).

Управление температурой масляного обогревателя

Вот так сразу начали с аварийных режимов неспроста. При ремонте протечек и выборе холодной сварки нужно знать температурный режим (условия эксплуатации клееного соединения). А теперь перейдем к основным характеристикам масляного обогревателя. ТЭН состоит из двух ветвей, чаще, которые неравнозначны и включаются как вместе, так и порознь. Это обеспечит три температурных режима работы, различающихся теплоотдачей. Переключение обеспечивается двумя кнопками, расположенными в верхней части электронного блока масляного обогревателя.

Под панелью управления стоит термостат. Это не тот, что контролирует аварийный режим, а настраиваемая биметаллическая пластина, задающая комнатную температуру, до которой будет греть ТЭН. Температура срабатывания не так велика, как у аварийного. Полагаем, что это 40 – 60 градусов Цельсия или даже ниже. За счет вращения винта, изменяющего натяг пластины, температура срабатывания меняется в нужную сторону. Таким образом:

• Нажимая кнопки, изменяем скорость прогрева масла, обогревателя, помещения.
• Подкручивая термостат, добиваемся отключения прибора в нужный момент.

Проще говоря, на ночь лучше включать минимальный режим, чтобы не слушать постоянные щелчки прибора. А днем, когда нужно побыстрее получить тепло, пользуйтесь прибором на всю катушку. Кстати, для сушки варежек лучше подходит ночной режим.

Что ломается в масляном обогревателе

Теперь, когда читатели знают, что ломается, ремонт масляных обогревателей не представит сложности. Добавим, пожалуй, что бак заполняется жаростойким маслом на 85 – 90 процентов. Воздушная прослойка оставляется для компенсации теплового расширения масла. Из этих же соображений выбрана и конфигурация корпуса гармошкой. При заправке выбирайте трансформаторное масло. И лучше не смешивать сорта.

Начнем с прохудившегося бака. Обывателям знакома эта проблема: работал-работал, да и потек. Утром смотрим, масло на полу, бак пустой, прибор отключился, термопредохранитель сгорел. В этом случае пользуйтесь холодной сваркой. Например, FastFix для металла держит температуры от минусовых до +120 градусов Цельсия. Так что выносите на мороз с аккуратностью залатанный, а вот дома используйте на здоровье. Учтите, что FastFix для металла содержит магнитные железные опилки, является самым быстрозастывающим материалом из линейки. На все у мастера будет три минуты, а через час материал уже засохнет.

FastFix держит температуру, продается в виде карандаша. Это полимеризующийся состав класса эпоксидных клеев. Внешняя оболочка из смолы защищает внутренний затвердитель. Отрежьте состав карандаша в нужном количестве, как следует разомните мокрыми руками, после чего наносите по месту. После затвердевания результат подравняйте наждаком, болгаркой, но лучше это сделать мокрым ножом еще до полного застывания. Если мест пробоя много, работы непочатый край, не забудьте надеть перчатки из резины. Перед использованием слегка намочите, уже одетые на руки.

Сломался масляный обогреватель

Место пробоя следует перед наложением заплаты очистить от краски, ржавчины, масла. Отшлифовать мелким наждаком для плотного сцепления. Если отверстие на канале секции, стремитесь оставить хотя бы небольшой простор для тока масла. По утверждению производителя заплаты держат давление (а для мастера это важно), в крайнем случае уточните вопросы у производителя. Напомним, что марок жидкой краски не перечесть, подбирайте на вкус и цвет. С нашей точки зрения FastFix, не требующий разведения и размазывания на пластике лопаткой, является годным выбором.

Иногда встает нужда самостоятельно отремонтировать масляный обогреватель, у которого сгорел ТЭН. Как идентифицировать поломку. Прозвоните обе ветви с выключенными переключателями, вилка из розетки выдернута. Если сопротивление десятки Ом, то целостность жилы в порядке. Короткое замыкание или разрыв указывают на то, что скорее поломка здесь. ТЭН завальцован внутрь, поэтому придется отколупать. Новый должен быть образом и подобием имеющегося. Не знаем этого на 100%, но полагаем, что трубка используется стальная, а не медная, чтобы избежать электрохимической коррозии.

Перед демонтажем переверните масляный обогреватель на бок так, чтобы отверстие оказалось выше. Чтобы масло не вытекло. При замене пользуйтесь той же холодной сваркой по месту. До монтажа проверьте сопротивление изоляции ТЭНа. Не менее 20 МОм цифра (по правилам измеряют формирователем напряжения 500 В). Для этого один контакт тестера подключается на спираль, второй на корпус. Эта операция проделывается два раза, по одному на каждую ветвь.

Ну, и уже понятно, как отремонтировать масляный обогреватель, который вообще не включается. Если нет напряжения на ТЭНе, то виноваты:

1. Аварийный или рабочий термостаты.
2. Термопредохранитель.
3. Выключатель.

В последнем случае напряжения не будет только на одной ветви ТЭНа. Кстати, постоянные щелчки при работе издает рабочий термостат на биметаллической пластине с подстраиваемым винтом. Если масляный обогреватель работает до аварийного выключения, то пробуйте искать отсюда. На этом все. Верим, что теперь наши читатели отремонтируют масляный обогреватель своими руками.

Как отремонтировать масляный обогреватель

Источник: vashtehnik.ru

Terneo RZ — терморегулятор в розетку для инфракрасного обогревателя, радиатора, конвектора. Длина провода с датчиком температуры воздуха — 10 см.

С наступлением холодной и ненастной погоды многим жителям квартир и частых домов приходится использовать электронагреватели. К сожалению, у абсолютного большинства конвекторов и инфракрасных обогревателей отсутствует температурный контроль. Конечно, у многих нагревательных приборов имеются ручные переключатели и регуляторы мощности. Однако для поддержания комфортной температуры человеку приходится постоянно вручную подбирать нужный режим обогрева. Причем, стоит немного измениться погоде, как температура в жилище отклоняется от оптимальной.

Еще трудней поддерживать необходимую температуру, находясь вне дома. Мало приятного возвратиться с работы в холодную или, наоборот, душную из-за перегретого воздуха квартиру. Кроме того, во втором случае придется еще порядком переплатить за перерасход электроэнергии.
Но самая большая проблема стоит перед теми, кто покидает свою квартиру на несколько дней. Ведь в случае аварийного отключения центрального отопления или резкого похолодания, цветы, рыбки и птички могут просто погибнуть…

Решить все подобные проблемы, а также сэкономить до 40% электроэнергии можно с помощью оригинального устройства — терморегулятора Terneo RZ. Этот компактный электроприбор, размером чуть больше двойной евророзетки, способен управлять работой нескольких обогревателей и автоматически поддерживать нужную температуру. При этом, конструкция самих электрообогревателей абсолютно несущественна. Это может быть электроконвектор, инфракрасный обогреватель, электротэн или, даже, обыкновенная электроплита. Терморегулятор просто вставляется в стандартную евророзетку и периодически отключает подсоединенные к нему бытовые электрообогреватели. Жителям дома или квартиры достаточно лишь выставить наиболее комфортную температуру воздуха. Естественно, уходя на работу, обогреватели можно переключить в «экономный» режим: например, +15 ºС – вполне разумный компромисс между уютом и экономией. Для тех же, кто собирается в командировку, минимальная температура зависит от наличия в доме живности, включая комнатные цветы. При отсутствии рыбок, птичек и теплолюбивых растений можно ограничиться и +5 ºС. Причем, в квартире с центральным отоплением обогреватели включатся лишь в аварийной ситуации. Конечно, в частном доме за поддержание даже такой температуры придется немного заплатить, но это обойдется намного дешевле, чем менять отвалившиеся обои и покоробленную мебель.

Терморегулятор имеет встроенный выносной (на 10 см) датчик, который измеряет температуру воздуха вблизи прибора. В связи с этим желательно, чтобы обогреватель находился недалеко от терморегулятора. Обычно так и происходит – ведь бытовые нагреватели воздуха подключаются к розетке.

Регулятор температуры Terneo RZ рассчитан на нагрузку 3000 ВА (вольт-ампер), то есть может обеспечить работу любого бытового обогревателя мощностью до 3000 Вт (ватт).

Максимальная сила тока для терморегулятора – 16 А (ампер) при напряжении в сети 220 В (вольт). Перед подключением прибора обязательно убедитесь в том, что ваша розетка рассчитана на такой ток, а все контакты розетки надежно закреплены.

Прибор способен поддерживать температуру воздуха в очень широком диапазоне: от -55 ºС до +125 ºС. То есть его можно использовать как на продуктовом складе, так и в сауне .

Терморегулятор весит всего 190 грамм и имеет размеры 124х57х83 мм. Вы можете без проблем подключить к любой свободной розетке и даже носить с собой в офис, чтобы обеспечить себе комфорт на рабочем месте.

Кроме оптимальной температуры на терморегуляторе можно выставить так называемый «гистерезис», т.е. установить — на сколько градусов может понизиться температура воздуха прежде чем обогреватели снова будут подключены. Эта функция позволяет избежать слишком частого включения/выключения обогревателей, что положительно сказывается на их сроке службы. Кстати, периодическое понижение температуры, например, в 2 ºС для здорового человека будет практически незаметно. Температурный гистерезис терморегулятора Terneo RZ – 1 ºС – 30 ºС, что позволит подобрать оптимальное отклонение температуры практически в любых условиях.

Терморегулятор Terneo RZ производится на украинском предприятии и имеет невысокую цену по сравнению с западными аналогами. К тому же, этот прибор адаптирован к особенностям работы российских электросетей.

При правильной эксплуатации (отсутствие сырости, надежный контакт с розеткой, подключение исправных обогревателей и т.п.) этот умный электроприбор в течение нескольких месяцев не только обеспечит тепло и комфорт в вашем жилище, но и «вернет» деньги, потраченные на его покупку.

Терморегулятор с выносным датчиком температуры воздуха, термостат бытовой регулируемый

Терморегулятор в розетку для бытовых обогревателей: виды, устройство, советы по выбору

От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений Фото из Внешний вид терморегулятора Полезное миниатюрное устройство Подключение конвекторной панели Терморегуляторы для инфракрасных систем «Проводные» и беспроводные варианты Терморегулятор с механическим управлением Возможность работать на обогрев и на охлаждение Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью температурного датчика оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот терморегуляторы радиаторов отопления функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

• стационарный – прибор устанавливают в стену, подключаясь к проводке;
• переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

• модели с выносным датчиком;
• термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

• механические;
• электронные;
• GSM управляемые;
• Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные приборы GSM-управления устанавливают в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

• -5°С до +45°С;
• 0°С до +100°С;
• -15°С до +30°С;
• и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про степень защиты прибора (IP). В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в рабочую розетку. Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

В осенне-зимний период популярность бытовых обогревателей резко возрастает. Однако эти приборы, не оборудованные термостатом, не могут контролировать степень нагрева воздуха в комнате. Чтобы обеспечить комфортную температуру в помещении устанавливают терморегулятор в розетку для бытовых обогревателей, который регулирует подачу электроэнергии, когда температура падает ниже и поднимается выше заданных параметров. Данное устройство позволяет создать в комнате комфортные для жильцов условия.

Зачем встраивать термостат в розетку?

Во время работы обогревающего прибора не очень хочется постоянно контролировать его – включать, когда похолодало, и выключать, когда слишком жарко в помещении. За температурой в комнате и помогает следить терморегулятор в розетку для бытовых обогревателей. Розеточный термостат является самым популярным и простым устройством, который обладает необходимым функционалом.

Розеточный регулятор, он же терморегулятор с розеткой и выносным температурным датчиком, – это прибор, который монтируется в розетку, и позволяет создать оптимальные температурные условия в квартире, частном доме, гараже или офисном помещении. При помощи датчика температуры осуществляется контроль режима температуры воздуха в отдельно взятом помещении.

Главным преимуществом применения розеточного терморегулятора является простота установки. Для монтажа этого устройства не требуется помощи профессионала. Установить такой термостат сможет любой пользователь. Данный прибор внешне похож на розетку-переходник или накладку. А снизу у него находится вилка, предназначенная для подсоединения к электрической сети, а сверху – имеется розетка для подключения вилки бытового обогревательного устройства.

Среди других преимуществ розеточных терморегуляторов для обогревателей можно выделить следующее:

• эффективность – прибор позволяет организовать установленный температурный режим в комнате;
• универсальность – устройство можно установить, как в жилом помещении, так и офисном или подсобном;
• возможность настройки – термостат регулирует прогрев воздуха согласно установленным пользователем параметрам.

Некоторые модели розеточных регуляторов можно применять не только для контролирования функционала устройств обогрева, но и для работы других бытовых приборов – посудомоечной машины, электрочайников, светильников, климатической техники и т.д. Зависимо от разновидности устройства, его возможности, а также количество возможных настроек отличаются.

Принцип действия прибора

Для работы данного устройства, прежде всего, нужно вставить терморегулятор в розетку для бытовых обогревателей. Принцип действия розеточного термостата не зависит от вида обогревательного изделия, его марки или завода-производителя. Важно только одно условие –мощность обогревателя не должна превышать максимально допустимое значение мощности терморегулятора.

Затем необходимо задать желаемые настройки диапазона температур для конкретного помещения. Далее нужно вставить вилку обогревателя в розетку термостата. Все – обогревательный прибор начинает свою работу: нагрев воздуха в комнате до тех пор, пока температура в ней не достигнет установленного верхней границы температурного режима.

Принцип действия розетки с терморегулятором основан на том, что специальный датчик аккумулирует информацию о температурной ситуации в помещении. Если она достигает нижнего предела, установленного хозяином, то срабатывает реле или пластина из биметалла, в результате чего замыкается цепь. Соответственно, обогреватель, который подключен к сети посредством термостата, подсоединяется электроэнергии и начинает свою работу по обогреву.

После того, как помещение прогреется, его температурный режим достигает верхнего предела заданного диапазона, то этот факт фиксируется датчиком. В результате реле или другой реагирующий механизм размыкает цепь, соответственно, доступ обогревателя к электроэнергии преграждается, и он больше не греет комнату, пока снова не будет достигнута нижняя граница диапазона.

Виды терморегуляторов для обогревателей

Рынок электроприборов переполнен различными предложениями о приобретении розетки с терморегулятором для обогревателей. Десятки фирм-производителей предлагают огромный ассортимент различных моделей данных устройств. Все изделия различаются цветовой гаммой, внешним обликом, типами материалов, которые применяются для изготовления деталей, видами и количеством настроек, выполняемыми функциями и ценой.

По типу монтажа различают два вида термостатов:

• стационарный, устанавливаемый в стену, подключаясь к электрической проводке;
• розеточный, который можно легко перенести и применить в любом помещении.

Терморегулятор, который монтируется в розетку, пользуется наибольшим спросом у покупателей, поскольку подключив обогревательный прибор через такой розеточный термостат, и задав температурный диапазон, можно спокойно уезжать на пару недель, и не беспокоится, что в помещении будет холодно.

Согласно расположению температурных датчиков розеточные термостаты можно поделить на другие две группы:

• изделия с выносным датчиком;
• модели со встроенным датчиком.

Как правило, выносной датчик располагается на конце кабеля, который подключен к самому термостату. Длина проводки может составлять, как 10-20 см, так и обладать более внушительными параметрами, то есть 150-300 см.

По конструкционным особенностям различают следующие разновидности терморегуляторов для бытовых обогревателей:

1. Механические. Изделия такого типа отличаются простотой и доступной стоимостью. В качестве реагирующего элемента выступает биметаллическая пластина, а регуляция и настройка осуществляются при помощи поворотного колеса или рычага. Главный недостаток – установка только в стену.
2. Электронные. Данные модели функционируют благодаря схеме внутри, которая содержит микропроцессор, датчик, выходное реле, кнопок управления и термометра. Такие контроллеры оснащены монитором, на который выводятся установленный диапазон температур. Некоторые модели можно запрограммировать на определенный режим работы.
3. GSM управляемые. Контроллеры этого типа могут принимать команды через мобильную сеть на любом расстоянии. Для работы такого устройства нужна sim-карта любого оператора сотовой связи. Карточка вставляется в специальный разъем розеточного термостата. GSM устройства способны также контролировать работу других электрических изделий.
4. Wi-Fi регулируемые. Многофункциональный, но дорогостоящий регулятор для обогревателя. Принцип действия схож с GSM устройством, но в данной модели вместо сотовой связи используется Wi-Fi. Управлять розеткой можно по Интернету, если в помещении есть Wi-Fi.

Сегодня большим спросом пользуются инфракрасные обогревательные приборы. Управлять работой ИК обогревателей можно выносным термостатом, который устанавливается стационарно. Выбирая место для монтажа такого регулятора температурного режима, необходимо учесть, что на него может оказать влияние сам обогреватель и другие электроприборы.

Как правильно выбрать розеточный термостат?

Решив приобрести розеточный терморегулятор для обогревателя, необходимо правильно подобрать подходящую модель. Важно понимать, каким характеристикам должно соответствовать устройство. От выдвигаемых к прибору требований во многом зависит его стоимость.

На какие критерии обращать внимание при выборе:

1. Прежде всего, стоит выбирать изделия, которые следят именно за температурой воздуха, потому что есть модели, которые контролируют температуру самого обогревателя. Такое устройство не поможет создать комфортные условия в помещении.
2. Мощность бытового обогревателя – важнейший параметр. Она не может превышать показатель максимально допустимой нагрузки на термостат. Обычно продаются изделия, которые способны выдержать нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Лучше, чтобы нагреватель потреблял на 30% меньше допустимой нагрузки терморегулятора.
3. Важно учитывать назначение сооружения, в котором будет установлен розеточный регулятор. Поскольку у каждого изделия имеются собственные технические параметры, в том числе, диапазон температурного режима: от -5 до +45; от 0 до +100; от -15 до +30. В зависимости от предназначения помещения, подбирается прибор с соответствующим диапазоном.
4. Перед тем, как приобрести устройство, необходимо решить, какие еще задачи должно оно решать. В случае если его задачей является только контроль работы бытового обогревателя, включая и выключая его при необходимости, то лучше взять более дешевые устройства. Но если необходимо устройство, которым можно управлять через интернет и при необходимости получать отчет о выполненных задачах, то цена здесь будет намного выше.
5. Необходимо помнить также об уровне защиты устройства. Чаще всего, она составляет IP20. Устройства данного типа категорически запрещается использовать в помещениях, где достаточно высокий уровень влажности. Для большей безопасности рекомендуется для подобных помещений использовать устройства, у которых степень защиты IP44 и выше.

Немаловажной характеристикой терморегулятора являются его цвет и форма, они позволят гармонично вписать устройство в интерьер помещения. Относительно размеров, все модели довольно компактны. Кроме того есть модели, у которых встроенная защита от детей.

Как сделать своими руками?

Простую модель терморегулятора можно собрать самостоятельно. В подобной схеме зачастую в данной схеме используется датчик наружной температуры с клапаном подачи горячей жидкости. Терморегулятор работает в пределах от 5 до 30оС с незначительными отклонениями, составляющими около 3оС.

Чтобы представлять полную картину работы терморегулятора, рассмотрим пример, где приводится принципиальная схема терморегулятора, и обладая соответствующими умениями, можно своими руками собрать терморегулятор.

Чтобы увеличить уровень чувствительности сигнала входной интенсивности тока (3) и датчика температуры внутри помещений (2) используется усилитель Im358. В схему встроен терморезистор NTC с отрицательным коэффициентом температуры. Его сопротивление прямо пропорционально температуре: оно повышается при падении температуры и падает при ее повышении.

Терморезистор при температуре 25оС обладает сопротивлением примерно в 20 кОм. Но как только в помещении возрастает температура, сопротивление начинает падать и уровень сигнала на выходе электронного усилителя Im358 вырастет.

В работу подключается транзистор Q1 и реле переводящее клеммы переключателя в положение NO, открывая клапан, который в свою очередь перекрыл движение жидкости. Теперь вода будет поступать по каналам отопительной системы до тех пор, пока температура не достигнет заданных на датчике параметров.

Подобный управляемый терморегулятор собранный своими руками при помощи резистора R5, который выдерживает гистерезис в 2о. Данная деталь необходима для погашения вибрации реле при анализе температуры. Более точная калибровка делается переменным резистором VR1. Нужно установить терморегулятор, когда в комнате температура достигнет 25оС. При изменении положения резистора VR1, следует уловить момент включения реле.

Нужно добавить, что характеристики реле должны быть сопоставимы с мощностью клапана, который управляет подачей воды.

Данный агрегат нуждается в постоянном источнике питания с напряжением в 12В. Подобный блок питания продается в магазине, но его также можно собрать своими руками.

Основные правила монтажа

Чтобы купленный контролер качественно исполнял возложенные на него функции, необходимо его правильно установить, при этом учитывая особенности конкретного помещения. Кроме того, надо задать необходимый температурный режим и только в этом случае он будет способен качественно следить за работой бытовых обогревателей, делая ее максимально эффективной.

1. Для того чтобы правильно воспринимать датчиком термостата температуру помещения, его монтаж должен осуществляться на высоте 1,2-1,5 м над уровнем пола. Наиболее удачным монтаж будет в том случае, когда в данном помещении уже установлена розетка на таком же уровне. Иначе придется использовать розеточный датчик на длинном кабеле в 1,5 – 2 м. данный датчик можно будет располагать в месте, которое будет наиболее удобным для измерения средней температуры внутри помещения.
2. Не нужно располагать датчик над отопительными батареями либо в непосредственной близости от них, на подоконнике или у окна – это будет искажать точные показания о температуре в комнате.
3. Устройство должно быть смонтировано только в рабочую розетку. Бытовые обогреватели, которые будут подключаться через терморегулятор, также должны находиться в исправном состоянии. Особенно важно, чтобы мощность обогревателей была сопоставима нагрузке, на которую рассчитана конкретная модель контролера.
4. После включения терморегулятора в розетку, следует выполнить настройки, согласно которым он будет включать и выключать обогреватель. В зависимости от того, какая модель была установлена, могут различаться виды и количество настроек.
5. Каждое устройство в обязательном порядке укомплектовывается подробной инструкцией, где описываются технические параметры прибора, режимы работы, процесс установки в памяти настроек и правила техники безопасности при монтаже и эксплуатации устройства.

После того, как понравившаяся модель устройства куплена, ее требуется правильно вмонтировать в розетку для создания большего комфорта. Теперь для поддержания оптимальной температуры в доме/офисе нет необходимости постоянно включать и выключать обогреватель самостоятельно, данная задача возлагается на термостат, который и будет контролировать этот процесс, что помимо прочего позволит существенно сэкономить на использовании электроэнергии.

Термометры сопротивления (терморезисторы, термосопротивления)

Термометр сопротивления (Resistance Thermometer) — датчик для измерения температуры, принцип действия которого основан на зависимости электрического сопротивления от температуры.

Термосопротивления могут быть металлические (платина, никель, медь) или полупроводниковые.

Для большинства металлов температурный коэффициент сопротивления положителен — их сопротивление растёт с ростом температуры. Для полупроводников без примесей он отрицателен — их сопротивление с ростом температуры падает.

Термисторы

Термисторы – это полупроводниковые термосопротивления с большим температурным коэффициентом.

• PTC-термисторы (Positive Temperature Coefficient), обладают свойством резко увеличивать свое сопротивление, когда достигнута заданная температура – широко используются для защиты двигателей
• NTC-термисторы (Negative Temperature Coefficient), обладают свойством резко уменьшать свое сопротивление при достижении заданной температуры

PT100, PT1000

Платиновые термометры сопротивления (Platinum Resistance Thermometers) обладают высокой стойкостью к окислению и большой точностью измерения.

KTY

Кремниевые терморезисторы с положительным коэффициентом сопротивления, отличаются высокой линейностью характеристики, высоким быстродействием, надёжной твёрдотельной конструкцией и небольшой стоимостью.

Схемы включения термосопротивления в измерительную цепь

• 2-х проводная схема используется там, где не требуется высокой точности, так как сопротивление присоединительных проводов суммируется с измеренным сопротивлением, что приводит к появлению дополнительной погрешности
• 3-х проводная схема обеспечивает значительно более точные измерения, т.к. появляется возможность измерить сопротивление подводящих проводов и вычесть его из суммарного измеренного сопротивления
• 4-х проводная схема — наиболее точная схема, обеспечивает полное исключение влияния подводящих проводов

Сравнение термометров сопротивления с термопарами

Преимущества:

• выше точность и стабильность
• можно исключить влияние сопротивления присоединительных проводов на результат измерения при использовании 3-х или 4-х проводной схемы измерений
• практически линейная характеристика
• не требуется компенсация холодного спая

Недостатки:

• малый диапазон измерений
• не могут измерять высокую температуру.

Термопары

Термопара (Thermocouple) — это два проводника из разных металлов, спаянные в одной точке. Эта точка измерения температуры называется — рабочий спай. Свободные концы называются холодным спаем. Если рабочий спай нагреть относительно холодного спая, то между свободными концами возникает напряжение (термо-ЭДС), пропорциональное разности температур.

Так как с помощью термопары всегда измеряется разность температур, то, чтобы определить температуру точки измерения, свободные концы у холодного спая должны содержаться при известной неизменной температуре.

Подключение к ПЛК

Холодные концы подключаются (непосредственно или с помощью компенсационных проводов, которые должны быть выполнены из тех же металлов, что и термопара) к клеммам соответствующего аналогового входа (с соблюдением полярности!) промышленного контроллера, который программно выполняет компенсацию температуры холодного спая и рассчитывает температуру в точке измерения.

При внутренней компенсации контроллер использует температуру модуля, к которому подключена термопара. При более точной внешней компенсации эталонная температура холодного спая измеряется с помощью дополнительного термометра сопротивления, который подключается к специальному входу контроллера.

Типы термопар

• K: хромель-алюмель
• J: железо-константан
• S, R: платина-платина/родий и др.

Термопары отличаются диапазоном измеряемых температур и погрешностью измерений.

Преимущества термопар

• Большой температурный диапазон измерения
• Измерение высоких температур.

Недостатки

• Невысокая точность
• Необходимость вносить поправку на температуру холодного конца.

Термостаты

Термостат (Thermostat) – это регулятор, который поддерживает постоянную температуру воздуха или жидкости в системах отопления, кондиционирования и охлаждения.

Датчики температуры

Температурные датчики одни из самых важных атрибутов измерительной системы управления. Датчики температуры необходимы для контроля множества жизненно важных и критичных процессов.

Области применения датчиков температуры

Применяются датчики температуры практически везде. Любая сфера или производство, где температура объекта влияет на качество работы и итоговой продукции, требует пристального температурного контроля. Например:

• Нефтегазовая, топливная индустрия, энергетика
• Химия, строительство, образование
• Металлургическая промышленность (литейное, прокатное производство, производство металлических изделий, металлообработка)
• Транспортная индустрия, автомобили, спецтехника
• Пищевая промышленность, фармацевтика
• Машиностроение
• Сельское хозяйство (зерно, комбикорма)

Назначение датчиков температуры

Датчиков температуры существует множество типов, каждый из которых характеризуется своими особенностями и предназначением. Но главной задачей остается:

• Измерение температур требуемых объектов с необходимыми точностью, быстродействием и передача информационного либо управляющего сигнала далее в систему
• Реализация обратных связей в АСУТП, предупреждение выхода из строя оборудования
• Отдельные приборы могут служить источниками энергии (основанные на термопарах)

Виды датчиков температуры

Температурные датчики представлены широким разнообразием приборов, каждый из которых адаптирован к той или иной сфере деятельности. Ниже дано краткое описание, а более полно с ними можно ознакомиться на соответствующих страницах.

Важный момент: датчики делятся на первичные преобразователи и реализованные на их основе сложные электронные устройства с адаптацией к тому или иному эксплуатационному профилю. Вторые имеют стандартизированные выходные сигналы и легко встраиваются в промышленные АСУ.

Термосопротивления. Первичный преобразователь. Основаны на изменении электрического сопротивления материалов под воздействием температуры.

Термопары. Первичный преобразователь. Использует эффект возникновения термо-ЭДС в зависимости от разности температур «холодного» и «горячего» спаев.

Преобразователи температуры и влажности (датчики температуры воздуха). Электронные приборы с аналоговыми/цифровыми выходами (+ дисплей), сочетающие в себе функции датчика влажности и температуры. Лучшее применение находят в системах вентиляции и кондиционирования, в помещениях разных типов.

Многоточечные преобразователи температуры. Предназначены для температурного контроля по всему объему в больших резервуарах. Лучшее применение находят в пищевой промышленности и с/х, где используются в силосах с зерном и подобным продуктом.

Портативные измерители температуры. Главное назначение – замена стационарных приборов и проведение замеров «на месте».

Бесконтактные датчики температуры. Используются с удаленными/труднодоступными объектами в широком диапазоне t °C, в опасных для человека условиях. К ним также относятся:

• Датчики горячего металла. Разновидность бесконтактных датчиков для соответствующих отраслей производства.
• Дистанционные датчики температуры.
• Инфракрасные датчики температуры.

Датчики температуры с аналоговым выходом. Обширный класс приборов, объединяемых способом передачи информации. Включает в себя, например, гигиеничные датчики TER8 и общепромышленные датчики серий Кл и DIN.

• Термосопротивления
• Термопары
• Преобразователи температуры и влажности
• Многоточечные преобразователи температуры
• Портативные измерители температуры
• Бесконтактные датчики температуры
• Датчики температуры с аналоговым выходом

>Терморегуляторы

Что такое автоматические терморегуляторы и для чего нужны?

Терморегуляторы — это механические или электрические устройства, нужны для автоматического регулирования температуры в охлаждающем или отопительном оборудовании. Они включают и выключают климатические приборы, увеличивают или уменьшают мощность обогрева, могут управлять устройствами по расписанию. Использование терморегулятора даёт возможность иметь стабильную температуру в помещении.

Контроль температуры осуществляется при помощи термодатчика, который может быть встроенным или выносным. К универсальному терморегулятору можно подключать датчики разного типа.

Принцип работы всех устройств, регулирующих температуру одинаковый. Но видов терморегуляторов очень много.

Их можно классифицировать:

• По назначению (комнатные, погодные)
• По типу монтажа (стенные, настенные, крепящиеся на DIN рейку.)
• По функциям (простые, двухзонные, программируемые, с возможностью выбора режимов работы)

Электрические терморегуляторы бывают проводные и беспроводные. Проводные терморегуляторы устанавливаются с помощью прокладывания проводной линии. Беспроводные могут быть установлены в любом месте без прокладывания проводной линии. Для передачи команд такие устройства используют выделенный радиоканал.

Радиоканалы бывают:

• Одноканальные — применяются для автоматической регулировки температуры прибора на указанном уровне.
• Многоканальные — выпускаются для фиксации температуры серии стандартных термодатчиков.

Электрический терморегулятор, механический и цифровой могут быть: напольными, воздушными и комбинированными.

Терморегуляторы применяются для контроля и регулирования:

• Электрических и газовых котлов отопления
• Электрических обогревателей
• Электрических теплых полов
• Системах водоснабжения
• Охлаждающих установках
• Морозильников
• Температуры воздуха в помещении.

При выборе терморегулятора нужно учитывать ряд основных параметров:

• Количество зон (каналов)
• Мощность нагрузки (до 3,6 кВт) — указывает на предельную нагрузку, на которую рассчитан прибор
• Допустимый диапазон температуры
• Тип монтажа.

В нашем каталоге представлены самые надежные, проверенные временем, образцы автоматики: бытовые и промышленные терморегуляторы Eberle, программируемые терморегуляторы Frontier и Salus Controls, системы производства OJ Electronic, а также оборудование многих других именитых производителей.

Что такое высокотемпературный концевой выключатель печи?

Концевой выключатель высокой температуры — это небольшое, но важное устройство, используемое в печах с принудительной подачей воздуха, работающих на природном газе, сжиженном нефтяном газе или мазуте. Также известный как концевой выключатель вентилятора или просто концевой выключатель , он выполняет две функции в работе печи: он включает и выключает вентилятор во время обычных циклов нагрева печи, а также определяет тепло и отключает печь, если внутренняя температура становится слишком высокой.

Идентификация концевого выключателя

Доступ к концевому выключателю обычно осуществляется путем снятия крышки печи. Типичный концевой выключатель состоит из длинного датчика температуры, прикрепленного к монтажной пластине. Зонд проходит через стенку печи, а пластина крепится к внешней стороне камеры подачи горячего воздуха над камерой сгорания или теплообменником.Монтажная пластина обычно содержит две или более клемм, к которым подключаются провода управления нагнетательным вентилятором и газовым клапаном печи.

Возможно, в вашей печи будет два или даже три концевых выключателя, которые проверяют температуру в разных частях печи. Каждая клемма для этих переключателей может иметь свою собственную монтажную пластину или может быть частью единого комбинированного блока.

На некоторых печах (обычно более старых моделях) концевой выключатель устанавливается снаружи печи, а не внутри сервисной панели.Эти типы обычно имеют прямоугольную крышку, которая защищает соединения проводов.

Как работает концевой выключатель

Концевой выключатель играет важную роль в каждом нормальном цикле печи. Когда термостат требует тепла, горелки печи зажигаются и начинают нагревать теплообменник. Первоначально воздух над теплообменником — в приточной камере — недостаточно теплый, чтобы обогреть птичник, поэтому концевой выключатель отключает вентилятор. Когда воздух в нагнетательной камере достигает нижнего значения на концевом выключателе, переключатель включается и активирует нагнетательный вентилятор, обеспечивая циркуляцию воздуха через теплообменник по пути в дом, одновременно вытягивая холодный воздух из дома через возвратный воздух и в топку.

Когда температура в помещении достигает заданного значения на термостате, горелки выключаются, но концевой выключатель поддерживает работу вентилятора некоторое время, чтобы отобрать как можно больше тепла из теплообменника. Когда воздух в приточной камере возвращается к нижнему значению на концевом выключателе, выключатель отключает вентилятор до начала следующего цикла.

Другой важной функцией концевого выключателя является отключение горелок, если теплообменник становится слишком горячим — условие, при котором трубопровод в теплообменнике может треснуть, что приведет к разрушению печи.Перегрев может произойти, если есть проблема с нагнетательным вентилятором или если фильтр печи настолько загрязнен, что ограничивает поток воздуха через печь и теплообменник, поэтому теплообменник не охлаждается должным образом.

Неисправности концевого выключателя

Один из распространенных симптомов неисправности концевого выключателя — вентилятор, который не выключается. Это происходит, когда выключатель не выключается после того, как горелки остановились и воздухообменник достаточно охладился.

Плохой выключатель также может вообще помешать работе печи.Если переключатель полностью вышел из строя и застрял в положении разомкнутого контура (выключено), печь не будет работать. Тот же эффект может возникнуть в результате многократного перегрева. Если концевой выключатель (выполняющий свою работу) достигает своего верхнего предела и должен отключить горелку около четырех раз, управляющий компьютер печи может перейти в режим «жесткого отключения», поэтому печь не включится до тех пор, пока агрегат обслуживается.

Замена концевого выключателя

С неисправным концевым выключателем обычно обращаются специалисты по ремонту печей, но его может заменить домашний мастер с базовым пониманием электрических проблем и понимающим, как использовать мультиметр.Ремонт включает в себя отключение и снятие переключателя, а затем проверку на целостность. Если мультиметр показывает, что сопротивление бесконечно, значит переключатель неисправен; Замена заключается в простой установке нового концевого выключателя, установке крепежных винтов и повторном подключении проводов.

Если вы попытаетесь заменить его самостоятельно, убедитесь, что вы покупаете точный дубликат концевого выключателя с такими же номинальными напряжениями и температурным диапазоном.

Реле температуры FAQ — ShopTransmitter

Реле температуры и термостаты не зря часто используются во многих процессах промышленной автоматизации.Они служат в качестве удобного регулятора температуры, поскольку контролируют и ограничивают температуру объекта, а также могут отключать нагрев (или охлаждение) при достижении ранее установленной температуры.

Сначала это может показаться простым, но есть много вопросов, на которые вы должны знать ответы, чтобы правильно выбрать и использовать температурный переключатель и / или термостат. Мы собрали некоторые из наиболее часто задаваемых вопросов и нашли для вас ответы!

  # Пример записи configuration.yaml
климат:
  - платформа: generic_thermostat
    имя: Исследование
    обогреватель: switch.study_heater
    target_sensor: sensor.study_temperature


  климат:
  - платформа: generic_thermostat
    имя: Исследование
    обогреватель: выключатель.study_heater
    target_sensor: sensor.study_temperature
    min_temp: 15
    max_temp: 21
    ac_mode: ложь
    target_temp: 17
    cold_tolerance: 0,3
    hot_tolerance: 0
    min_cycle_duration:
      секунд: 5
    keep_alive:
      минут: 3
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1
