Технические характеристики кабелей: Кабели и провода. Технические характеристики.

Содержание

Описание и технические характеристики кабеля КГ

Аббревиатура в обозначении кабели – КГ – означает «кабель гибкий». Само это название говорит о возможных сферах применения данного продукта, а электрические характеристики, рассматриваемые ниже, дополнят возможности кабеля.

Достоинствами кабеля марки КГ

Основными важными достоинствами кабеля этой марки являются:

возможность использования при повышенной влажности окружающей среды, вплоть до 100%, в том числе на открытом воздухе;
повышенная гибкость дает возможность использовать эту марку кабелей, например, на речных судах;
возможность применять в устройствах и механизмах подверженных большим и длительным вибрациям. Повышенная стойкость конструкции кабеля, позволяет разматывать и сматывать его много раз;
возможность применения также в различных помещениях и зданиях в зоне с умеренным климатом;
в местах и конструкциях, где необходима большая гибкость и где кабели других марок не эффективны.

Все эти качества позволяют использовать данную марку кабеля для подключения переносных и передвижных электрических приборов и инструментов, а также различных сварочных аппаратов. Максимальное рабочее напряжение этих устройств не должно превышать 660 Вольт с частотой сети переменного тока до 400 Герц и током до 630 Ампер. При постоянном токе рабочее напряжение составляет 1000 Вольт. В неподвижных устройствах лучше использовать другие марки проводов и кабелей.

Сварочный кабель КГ

Одножильные провода данной марки находят большое применение в сварочном производстве, где повышенные требования к гибкости токонесущей жилы и большие токи, являются нормой.

Конструкция кабеля КГ

Конструкция кабеля похожа на конструкции других кабелей, важным отличием от которых является материал изоляции, как жил кабеля, так и внешней его оболочки. Сама жила является многопроволочной витой из медных мягких проволочек (по ГОСТ 22483-77, класс № 5) с шагом скрутки не более 16 диаметров по скрутке.

Для умеренных зон проволока жил изготавливается без покрытия, а для зон с тропическими условиями эксплуатации – с покрытием припоем, имеющим в своем составе олово и свинец. При этом количество олова не должно быть менее 40 процентов. Изолирующая оболочка жил изготовлена из специальной резины марки РТИ-1. Внешняя оболочка – резина марки РШТ-2, в кабелях с одной жилой – оболочка из резины марки РТИШМ. Это натуральный или искусственно изготовленный каучук. Состав каучука подобран так, чтобы на открытом воздухе, оболочка кабеля не разрушалась под воздействием солнечных лучей. Для дополнительного укрепления кабеля, во время скручивания проводников, может быть добавлена пряжа. Для тропического климата в резиновую оболочку добавляют антисептик. С внешней стороны, в многожильных кабелях, на поверхность изоляции наносится сплошная или продольная цветная полоса. В кабеле с заземляющей жилой, эта полоса желто – зеленого цвета. Для маркировки нулевого провода используют цвет голубого оттенка. Если зануление не применяется, то голубой цвет может использоваться для маркировки других проводников в кабеле, но только не для заземляющего.

В кабелях с одной или двумя жилами, расцветка жил может быть любой. Применяется и цифровая маркировка жил кабеля: от 1 до 5 – силовые жилы, 0- жила заземления. В многопроволочных кабелях между изоляцией жил и внешней изоляционной оболочкой прокладывают пленку на синтетической основе из полиэтилентерефталата. Но не всегда. Пленка может отсутствовать, когда нет возможности слипания изоляционных оболочек.

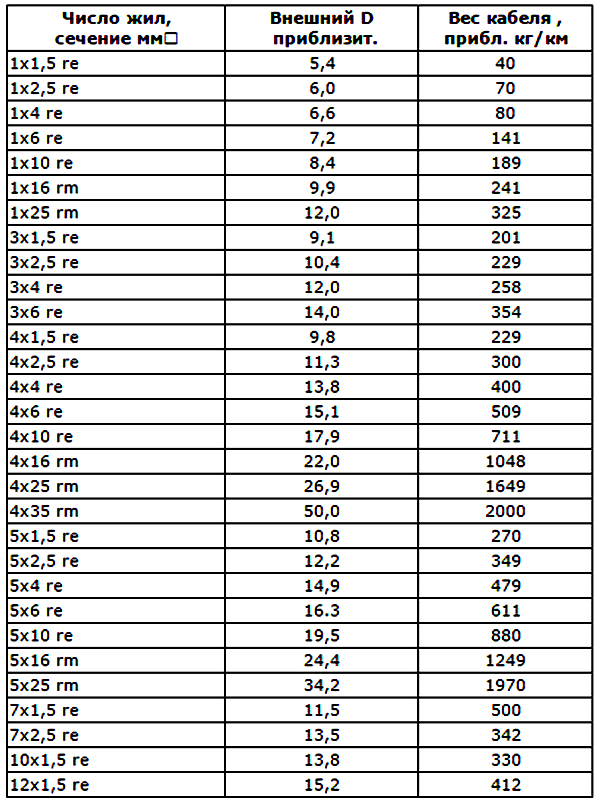

Технические характеристики гибкого кабеля

Сечение жил, в мм. квадратных, при количестве проводников в кабеле:

1 шт.: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150;
2 и 3 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150;
4 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95;
5 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25.

В кабелях с заземляющим проводником, сечение жилы заземления на ступень меньше: при сечении силовой жилы, например 6 мм2, сечение жилы заземляющего проводника будет 4 мм2. В многожильных кабелях с сечениями 1 и 1,5 мм2, сечение заземляющей жилы равно сечению силовой.

Рабочие температуры

Кабели марки КГ рассчитаны для нормальной работы при температурах в диапазоне от минус 40 до плюс 50 градусов цельсия . Срок службы кабеля, с момента его производства – не меньше 4 лет. Для холодных условий эксплуатации к названию КГ добавляется аббревиатура ХЛ, а для тропиков – буква Т. Если изоляционные оболочки кабеля сделаны негорючими, то тогда название пишется как КГнг. Сопротивление изоляции жилы и изоляции оболочки, из расчета 1 километра длины и температуры окружающей среды – 20 град. Цельсия должно быль не менее 50 мегаом. Испытывают изоляцию кабелей переменным напряжением частотой 50 герц силой 2,5 киловольта. При этом одножильный кабель на 5 минут погружают в воду. На изгиб кабели должны выдерживать не меньше 30 тысяч перегибов. Для жил кабеля, наибольшая температура нагревания – 75 град. Цельсия. Выпускаемая длина кабелей варьируется в зависимости от сечения его жил:

от 1 до 35 мм2- 150м;
от 35 до 120 мм2- 125м;
150мм2- 100м.

При нормальных условиях эксплуатации время службы кабеля – не менее 4 лет.

Кабель ВВГ-П: цена, технические характеристики, расшифровка

Есть вопросы? Звоните сейчас!
+7 (937) 20-111-02 или отправьте запрос
Работаем: пн-пт с 8:00 до 20:00
Гарантируем самую низкую цену, бесплатную доставку, заявленное качество, полный комплект документов.

1. Расшифровка кабеля ВВГ-П.
В – ПВХ изоляция
В – ПВХ оболочка

Г – отсутствие защитного покрова («голый»)
П — плоский

2. Элементы конструкции кабеля ВВГ-П.
Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483, номинальным сечением до 16 мм2 включительно.
Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку.
Изолированные жилы уложены в одной плоскости.
Оболочка — из ПВХ пластиката, в кабелях марки ВВГнг-П из ПВХ пластиката пониженной горючести.

3. Область применения кабеля ВВГ-П.

Кабель ВВГ — П предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки ВВГ-П не распространяют горение при одиночной прокладке, кабели марки ВВГнг-П не распространяют горение при прокладке в пучках.

Класс пожарной опасности по ГОСТ 53315-2009:
— П1.8.2.3.4

Срок службы кабеля составляет 30 лет.

4. Маркоразмеры.
ВВГ-П 2х1,5(ож)-0,66

ВВГ-П 2х1,5+1х1,0(ож)-0,66

ВВГ-П 2х1,5(ож)-0,66

ВВГ-П 2х2,5(ож)-0,66

ВВГ-П 2х2,5+1х1,5(ож)-0,66

ВВГ-П 2х2,5(ож)-0,66

ВВГ-П 2х4(ож)-1

ВВГ-П 2х4(ож)-0,66

ВВГ-П 2х6(ож)-1

ВВГ-П 2х6(ож)-0,66

ВВГ-П 2х10(ож)-0,66

ВВГ-П 2х16(ож)-1

ВВГ-П 3х1,2(ож)-0,66

ВВГ-П 3х1,5-0,66

ВВГ-П 3х1,5(ож)-0,66

ВВГ-П 3х2(ож)-0,66

ВВГ-П 3х2,5(ож)-0,66

ВВГ-П 3х4(ож)-0,66

ВВГ-П 3х6(ож)-0,66

ВВГ-П 3х10(ож)-0,66

ВВГ-П 4х1,5(ож)-0,66

ВВГ-П 4х2,5(ож)-0,66

ВВГ 4х150 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!

Кабель марки ВВГ 4х150 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 4х150
по ГОСТ 31996-2012

Кабель ВВГ 4х150 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

напряжение сети не более 1000 В;
частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 4х150

В — «винил», изоляция выполнена из пластиката поливинилхлорида;
В — «винил», оболочка выполнена из пластиката поливинилхлорида;
Г — «голый», в кабеле отсутствует броня;
П (при наличии) — плоская конструкция кабеля;
4 — количество жил;
150 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 4х150

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	2
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	18000
Максимально допустимая температура нагрева жил при КЗ	°С	160
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	требует уточнения
Расчетная масса (вес) кабеля, 1 кВ	кг/км	6920
Расчетная масса (вес) одного метра кабеля, 1 кВ	кг/м	6920/1000
Допустимый радиус изгиба	мм	378. 4
Допустимая токовая нагрузка при прокладке на воздухе	А	346
Допустимая токовая нагрузка при прокладке в земле	А	358
Допустимый ток односекундного короткого замыкания	А	16.3
Объем горючей массы	л/км	963
Сопротивление изоляции жил	МОм/км	7
Толщина изоляции жил, 1 кВ	мм	1.8
Толщина изоляции жил, 0,66 кВ	мм	требует уточнения
Масса цветного металла	г/м	16.2
Максимальная мощность при прокладке в воздухе, 220 В	кВт	101.49
Максимальная мощность при прокладке в земле, 220 В	кВт	105.01
Максимальная мощность при прокладке в воздухе, 380 В	кВт	227.67
Максимальная мощность при прокладке в земле, 380 В	кВт	235. 56
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	0.12

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ 4х150

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики	Ед. изм.	Значение
Количество жил	шт.	4
Максимальный диаметр жилы	мм	16.2
Наружный диаметр кабеля, 0,66кВ	мм	требует уточнения
Наружный диаметр кабеля, 1 кВ	мм	47. 3
Максимальный вес	кг/м	6.92
Материал жилы	—	Медь
Материал изоляции	—	ПВХ
Материал оболочки	—	ПВХ
Тип конструкции жилы	—	мк, мс

Варианты конструкции жил:

ок — однопроволочная жила;
мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 4х150 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 4х150 в редактируемом формате программы Autocad, напишите нам!

Технические характеристики волоконно-оптических кабелей Ocean Optics

Таблицы, расположенные ниже, содержат общие технические характеристики волоконно-оптических кабелей и зондов Ocean Optics.

Защитный колпачок коннектора (определяет тип волокна):

Цвет колпачка		Описание	Обозначение	Диапазон наибольшей эффективности
•	Серый	Стойкое у УФ-излучению волокно	XSR	180-800 нм
•	Серый	Особо стойкое у УФ-излучению волокно	SR	200-1100 нм
•	Синий	Высокое содержание OH	UV-VIS	300-800 нм
•	Красный	Низкое содержание OH	VIS-NIR	400-2100 нм
	Черный	Фторионое волокно	FTORIDE	300-4500 нм
		Халькогенидное волокно	CHAL	2000-6000 нм

Числовая апертура

Числовая апертура волоконно-оптических кабелей и зондов Ocean Optics 0. 22 ± 0.02 с формированием угла расходимости в воздухе 25.4°.

Технические характеристики

Группа кабелей/зондов:	Кабели/зонды 8 мкм	Кабели/зонды 50 мкм	Кабели/зонды 100 мкм
Тип волокна:	зависит от длины волны	••	••
Кол-во мод:	одномодовый	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль
Диаметр сердцевины:	8 ± 0. 5 мкм	50 ± 5 мкм	100 ± 3 мкм
Толщина оболочки:	58 ± 3 мкм	35 ± 5 мкм	12 ± 5 мкм
Толщина буферного слоя:	60 ± 5 мкм	17 ± 5 мкм	17 ± 3 мкм
Материал буферного слоя:	Акрилат	Полиимид	Полиимид
Общий внешний диаметр:	250 мкм	155 мкм	155 мкм
Рабочая температура:	от -50 до 85°C	от -65 до 300°C	от -65 до 300°C
Минимальный долговременный радиус изгиба:	4 см	4 см	4 см
Минимальный кратковременный радиус изгиба:	2 см	2 см	2 см

Группа кабелей/зондов:	Кабели/зонды 200 мкм	Кабели/зонды 200 мкм	Кабели/зонды 300 мкм	Кабели/зонды 300 мкм
Тип волокна:	•	••	••	•
Кол-во мод:	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль
Диаметр сердцевины:	200 ± 4 мкм	200 ± 4 мкм	300 ± 6 мкм	300 ± 6 мкм
Толщина оболочки:	10 ± 3 мкм	10 ± 4 мкм	15 ± 7 мкм	15 ± 3 мкм
Толщина буферного слоя:	45 ± 21 мкм	10 ± 5 мкм	20 ± 10 мкм	45 ± 21 мкм
Материал буферного слоя:	Алюминий	Полиимид	Полиимид	Алюминий
Общий внешний диаметр:	331 мкм	243 мкм	380 мкм	441 мкм
Рабочая температура:	от -269 до 400°C	от -65 до 300°C	от -65 до 300°C	от -269 до 400°C
Минимальный долговременный радиус изгиба:	4 см	8 см	12 см	16 см
Минимальный кратковременный радиус изгиба:	2 см	4 см	6 см	13 см

Группа кабелей/зондов:	Кабели/зонды 400 мкм	Кабели/зонды 400 мкм	Кабели/зонды 500 мкм
Тип волокна:	•	••	••
Кол-во мод:	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль
Диаметр сердцевины:	400 ± 8 мкм	400 ± 8 мкм	500 ± 10 мкм
Толщина оболочки:	20 ± 3 мкм	20 ± 3 мкм	25 ± 3 мкм
Толщина буферного слоя:	20 ± 7 мкм	20 ± 7 мкм	20 ± 10 мкм
Материал буферного слоя:	Полиимид	Полиимид	Полиимид
Общий внешний диаметр:	487 мкм	487 мкм	600 мкм
Рабочая температура:	от -65 до 300°C	от -65 до 300°C	от -65 до 300°C
Минимальный долговременный радиус изгиба:	16 см	16 см	20 см
Минимальный кратковременный радиус изгиба:	8 см	8 см	10 см


Группа кабелей/зондов:	Кабели/зонды 600 мкм	Кабели/зонды 1000 мкм	Кабели/зонды 1000 мкм
Тип волокна:	•••	•	•
Кол-во мод:	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль	многомодовый ступенчатый профиль
Диаметр сердцевины:	600 ± 10 мкм	1000 ± 20 мкм	1000 ± 3 мкм
Толщина оболочки:	30 ± 3 мкм	25 ± 3 мкм	50 ± 3 мкм
Толщина буферного слоя:	25 ± 10 мкм	50 ± 40 мкм	50 ± 40 мкм
Материал буферного слоя:	Полиимид	Акрилат	Акрилат
Общий внешний диаметр:	720 мкм	1065 мкм	1120 мкм
Рабочая температура:	от -65 до 300°C	от -50 до 85°C	от -50 до 85°C
Минимальный долговременный радиус изгиба:	24 см	30 см	30 см
Минимальный кратковременный радиус изгиба:	12 см	15 см	15 см

Основные различие между кабелями и зондами высшей и лабораторной категории

Категория:	Высшая категория	Лабораторная категория
Область применения:	Полевое и промышленное использование, грубое обращение	Лабораторное использование для передачи света
Оболочка:	Стальная монооболочка с силиконовым покрытием, внутренняя оплетка из Номекса (термостойкое волокноиз ароматического полиамида) для улучшенного противостояния нагрузкам	Поливинилиденфторид
Коннекторы:	Высококачественные разъемы SMA-905 с рифлением	Стандартный шестигранный разъем SMA-905
Преимущества:	Высшее качество исполнения для использования в различных условиях	Высокое качество при доступной цене

Кабель КГ технические характеристики — Статьи — ООО ТД «ОптКабель»

Силовой гибкий кабель (КГ) имеет токопроводящие проводники из меди, а оболочку и изоляцию из резины. Между такой изоляцией и оболочкой каждой жилы присутствует пленка из полиэтилентерфтала , благодаря чему материалы не слипаются.

Кабель отличается высокой гибкостью, потому что в нем устанавливаются многопроволочные жилы из меди пятого класса гибкости. Конечно, использование резины тоже вносит свой вклад в обеспечение гибкости.

Производители маркируют жилы двумя методами: цветовым и цифровым. В первом случае используется черный, голубой и коричневый цвет, а жила заземления оформляется в желтом и зеленом цветах. Цифровая маркировка предполагает использование чисел от 1 и выше, а контур заземления – это ноль.

Особенности кабеля КГ

Кабель имеет важные особенности, благодаря которым его использование более безопасное и широкое.

кабель может эксплуатироваться при стопроцентной влажности в помещении или на улице;
его можно использоваться в оборудовании с высоким уровнем вибрации;
он применяется при максимальном напряжении 660 вольт;
для сети переменного тока максимальная частота колебания – 400 Гц;
максимальная потребляемая мощность – 630 ампер.

Главная характеристика, от которой зависит срок эксплуатации проводки такого типа – температура. Использовать материал можно при значениях от 40 градусов ниже ноля до 50 градусов выше ноля.

Однако необходимо учитывать аббревиатуру, с помощью которой сразу становится ясно, где и какую проводку использовать.

Маркировка ХЛ значит, что кабель можно использовать при минусовых температурах;
Т – проводка используется в тропическом климате;
КГн – изоляция выполнена из негорючих материалов, что позволяет использовать кабель в особых условиях.

Минимальные срок эксплуатации – 4 года. Если соблюдаются все требования установки и эксплуатации, срок службы значительно увеличивается.

технические характеристики, область применения и способы монтажа – статьи на сайте РКБ

Нестационарное подключение техники к сети питания предъявляет особые требования к кабельной продукции, что предназначена для передачи и распределения электроэнергии. Им полностью соответствуют марки так называемого гибкого кабеля, используемого в ходе эксплуатации подъемной техники, сварочных аппаратов и электроинструмента. Чаще всего, гибкие кабели применяют на открытом пространстве, при невозможности монтажа стационарных сетей или при необходимости обеспечить маневренность и значительный радиус работы оборудования.

В числе наиболее распространенных моделей гибкого кабеля — изделия марки КГ (расшифровка — кабель гибкий). Область их применения достаточно широка, а ограничения по использованию незначительны. Нижеследующая информация поможет уточнить характеристики и преимущества кабеля КГ, а также — определиться с выбором подходящей модификации.

Рабочие параметры кабеля КГ

КГ — маркировка гибкого кабеля, позволяющая точно установить модификацию проводниковой продукции. Конструкция состоит из токопроводящих жил круглого сечения в многопроволочном варианте, изготовленных из медной проволоки 5-го класса. Количество жил составляет от 1 до 5, суммарное сечение — от 0,5 до 240кв.мм. Для различения жил предусмотрена цифровая маркировка: нейтральная жила обозначена голубым оттенком, фазная — коричневым и черным, заземление или нулевая жила при отсутствии нейтрали — желто-зеленым оттенком.

Изоляционный слой, укладываемый по поверхности токопроводящих жил, изготавливается из синтетической пленки ПЭТ-Э. Ее основная функция — предотвращение склеивания токопроводящих элементов с основным слоем изоляции. В качестве последней применяют резину в стандартном или холодостойком исполнении из натурального или синтетического каучука. Выбор в ее пользу придает кабелю дополнительную гибкость и надежно защищает структуру от ультрафиолетового излучения. В качестве общей изоляции применяется обычная или хладостойкая шланг-резина на основе каучуков искусственного происхождения — изопреновых или бутадиеновых. Поверхности изоляционной резины кабеля и отдельных токопроводящих жил также разделена полиэтиленовой пленкой, исключающей взаимное прилипание фрагментов кабеля.

Область применения модификаций кабеля КГ с учетом его характеристик — электроустановки, работающие под напряжением до 660В постоянного тока или 380В переменного тока частотой до 400Гц. Нередки случаи использования провода в качестве сварочного кабеля, что обусловило производство сразу нескольких его модификаций. Их основное отличие — площадь сечения и количество токопроводящих жил. Чем выше сила тока сети или подключаемого оборудования, тем больше должно быть сечение провода — это требование необходимо учитывать при заказе кабеля для конкретных строительных или монтажных задач.

С учетом широкой области применения кабеля КГ в настоящее время изготавливается несколько видов изделий с различным климатическим исполнением — для арктического пояса, умеренных широт и тропических зон. Климатическое обозначение имеет значение для сетей значительной протяженности, проходящих по регионам со сложными погодными условиями. Диапазон допустимых температур окружающей среды составляет от -40 до +50 °С. В процессе эксплуатации поверхность токопроводящей жилы может нагреваться до 75°С, что необходимо учитывать при выборе способа монтажа и его направления. Средняя продолжительность срока эксплуатации провода КГ составляет 4 года. Марки кабельно-проводниковой продукции, обладающие схожими характеристиками, — это КГН, КПГ, КПГС и H07RN-F, если речь идет о продукции иностранного производства.

Способы монтажа кабельной продукции категории КГ

Сложность большинства монтажных трасс заставляет использовать различные способы прокладки кабеля с учетом условий окружающей среды и свойств используемой кабельно-проводниковой продукции. В настоящее время, основными вариантами прокладки являются:

Так называемый открытый способ — монтаж вне зданий и сооружений. С учетом высокой степени гибкости и прочности кабеля КГ такой вариант вполне применим для данной модификации. Тем более что он позволяет обеспечить достаточную маневренность техники без риска обрыва подключения. Важное условие — обеспечение защиты кабеля от возможного механического воздействия и интенсивной нагрузки — например, колес перемещающихся машин и механизмов, веса оборудования или возводимых конструкций. Кроме того, необходимо исключить поражение током людей при контакте с проводом, для чего его необходимо прокладывать на значительной высоте от поверхности земли и используемой рабочей техники.
В земле — монтаж осуществляется непосредственно в толще грунта без специальной защиты. Поскольку модификация кабеля КГ лишена защитных средств в виде металлического бронировочного слоя, высок риск повреждения и обрыва провода за счет веса строительных элементов и мусора, фрагментов грунта и т.д. Поэтому данный способ монтажа для кабеля КГ неприемлем.
В трубах на открытых участках — предусматривает прокладку кабеля внутри трубопровода, обеспечивающего защиту изоляционного слоя от механического повреждения, климатического и химического воздействия. Трубы для монтажа кабельной продукции могут быть изготовлены из керамики, асбоцемента, металла или полимеров. Важно, чтобы места стыков были надежно уплотнены, оставляя внутреннее пространство недоступным для воды, пыли и мелких частиц грунта. С этой целью используют просмоленные ленты, термоусадочные пленки или специальные волокна пряжи. А соединение фрагментов труб осуществляется с помощью гермомуфты. При выборе труб для монтажа кабеля необходимо учесть требование по размеру внутреннего диаметра — он должен быть как минимум вдвое больше диаметра провода.
На лотках — данный способ находит свое применение в помещениях складского или производственного назначения, для которых характерно наличие большого количества передвижного оборудования, а также — повышенная влажность или значительное содержание в воздухе агрессивных химических веществ. Непосредственно перед укладкой кабеля в помещении монтируются лотки, фиксируемые на поверхности пола, стен и перекрытий с учетом требований безопасности по безопасности для маневра перемещающихся машин и механизмов. Укладка кабеля в лотке осуществляется по всей ширине, но в один слой с обязательным соблюдением расстояния между проводами.
Монтаж по воздуху методом фиксации кабеля на эстакадах, опорах или специальных тросах. Применяется для сокращения длины трассы, при нестабильности грунта и отсутствии зданий и сооружений, пригодных для обустройства кабельной сети. При выборе направления монтажа необходимо исключить вероятность повреждения и обрыва провода при работе или перемещении высоких машин и спецтехники.

Где купить кабель КГ?

Приобрести кабель КГ в необходимом количестве, а также — получить дополнительные квалифицированные консультации по его техническим характеристикам, способам монтажа и вариантам применения можно у наших специалистов. Звоните по телефону 8 800 505 09 65, чтобы задать все интересующие вопросы и уточнить параметры выбранных модификаций представленной в продаже кабельной продукции.

Силовой кабель ВВГзнг, провод — технические характеристики, конструкция жил, применение, эксплуатация

ВВГзнг — силовой кабель с медными жилами и изоляцией, выполненной из поливинилхлоридного пластиката. Оболочка такого изделия выполнена из поливинилхлоридного пластиката пониженной горючести с заполнением.

Конструкция

В основе кабеля ВВГзнг находится медная токопроводящая однопроволочная или многопроволочная жила круглой или секторной формы. Жила соответствует 1 или 2 классу ГОСТ 22483.

Изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката. Как правило, в многожильных кабелях каждая изолированная жила имеет свой цвет или порядковый номер, который ставится методом печати или тиснения (высота цифр от 4 мм, расстояние между цифрами — до 35 мм). Нулевые жилы обычно имеют светло-синюю или голубую изоляцию, а жилы заземления — желто-зеленую.

В многожильных изделиях выполняется скрутка изолированных жил. Заполнение и оболочка — из поливинилхлоридного пластиката пониженной горючести.

Технические и эксплуатационные характеристики

Провод ВВГзнг может эксплуатироваться при температуре от -50 °С до +50 °С и влажности воздуха до 98 % при +35 °С.
Длительно допустимая температура нагрева жил в процессе работы cоставляет +70 °С. При коротком замыкании продолжительностью не более 4 с максимально допустимая температура нагрева жил не должна превышать +160 °С .
В аварийном режиме допустимый нагрев жил должен быть не более +80 °С. При этом продолжительность работы кабелей должна составлять менее 8 часов в сутки, но не более 1000 часов за срок службы.

Прокладывать кабель ВВГзнг рекомендуется при температуре не ниже -15 °С (без предварительного подогрева). При этом минимальный радиус изгиба не должен превышать 7.5 его наружного диаметра.

Номинальная частота марки составляет 50 Гц. Испытательное переменное напряжение частотой 50 Гц на напряжение 0,66 кВ — 3 кВ, на напряжение 1 кВ — 3.5 кВ.

Гарантийный срок эксплуатации кабеля — 5 лет со дня ввода в эксплуатацию. Срок службы ВВГзнг достигает 30 лет.

Сфера применения

Кабели силовые ВВГзнг используются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В при частоте 50 Гц. Как правило, они прокладываются в сухих и влажных производственных помещениях, на кабельных эстакадах, в метрополитенах и в системах АЭС вне гермозоны. Также данная марка применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.

05 марта 2011

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Общие сведения о технических характеристиках проводов и кабелей

Вы бы поверили, что не все, с кем я встречаюсь ежедневно, хорошо разбираются в характеристиках кабеля? Хорошо, я признаю, что требуется особого рода приверженность (читай: безумие), чтобы сохранить энциклопедические знания терминологии проводов и кабелей. Это факт — производители любят свои акронимы и сокращения. Удачи вам в изучении технических характеристик поставщиков! К счастью, вам не нужно полагаться на удачу при покупке провода и кабеля (Совет профессионалов: НИКОГДА не полагайтесь на удачу!) .

Вот мое краткое руководство по пониманию технических данных производителей:

Wire & Cable — Spec Sheet Cheat Sheet Если вам поручено принимать производственные решения, жизненно важно, чтобы вы понимали, что вам говорят технические характеристики. Вы НЕ хотите быть тем, кто купил провод с недостаточным температурным режимом для его предполагаемого назначения! Производители составляют листы технических данных, чтобы покупатели могли точно оценить качество продукта и соответствие его требованиям.Он обобщает рабочие характеристики, технические и физические характеристики с достаточной детализацией, чтобы инженер-конструктор мог полностью понять его роль в электронной системе. Вообще говоря, разные производители будут предоставлять свои собственные спецификации. Некоторые из них будут включать больше информации, чем другие, и информация, содержащаяся в них, может быть показана под разными заголовками. Хотя форматирование может варьироваться, производители проводов и кабелей, к счастью, относятся к более подробным показателям.

Когда дело касается электронных проводов и кабелей, важны детали.В этой статье мы будем использовать технические спецификации Belden в качестве шаблона. Belden — мировой лидер в области решений для сквозной передачи сигналов и уважаемый авторитет в корпоративном, промышленном и вещательном секторах.

Физические характеристики

Как следует из названия, в этом разделе спецификации подробно описываются примечательные физические элементы продукта: Проводник — это металлический компонент кабелей, по которым передается электроэнергия или электрические сигналы.Размер проводника влияет на сопротивление постоянному току, требования к допустимой нагрузке по току и разрывной прочности и определяется либо AWG, Circular Mil Area, либо квадратными миллиметрами:

AWG — Размер проводника обычно указывается Американским калибром проводов (AWG). AWG, используемый в основном в Северной Америке, представляет собой стандартизированное измерение физического размера (диаметра) медных и алюминиевых проводов. Чем больше номер калибра, тем меньше диаметр проволоки.

Circular Mil Area — Круговая миловая площадь определяет площади поперечного сечения проводников.Размер указывается как общая площадь поперечного сечения меди в круглых милах (см). Круглый мил — это единица площади, равная площади круга диаметром один мил.

Квадратные миллиметры — Метрические размеры даны в квадратных миллиметрах (мм2).

Скрутка — просто относится к проводнику, который состоит из группы проводов. Многожильный провод состоит из небольших проводов, связанных или скрученных вместе, чтобы образовать более крупный проводник, и он более гибкий, чем сплошной провод с той же площадью поперечного сечения.Проволочные жилы обычно бывают компактными, сжатыми или концентрическими, а конструкции различаются по размеру, количеству и конфигурации отдельных жил. Обозначения AWG для многожильных конструкций обычно относятся к их размеру AWG или деталям скрутки, которые часто указываются в спецификации в виде двух цифр, например, «20 AWG 19/32».

В этом примере 20 представляет собой общий размер датчика, 19 — количество жил, 32 — размер каждого из 19 проводов. Материал — Строго говоря, проводящий материал может включать металлы, электролиты, сверхпроводники, полупроводники, плазму и неметаллические проводники, такие как графит.В коммерческих и промышленных проводах чаще всего используется медь из-за ее высокой проводимости. Фактически, это второй по проводимости металл в мире после серебра, но значительно более высокая стоимость серебра делает его непрактичным в большинстве случаев. Высококачественные производители будут использовать луженую медь (TC), тип медной проволоки, покрытой тонким слоем олова, чтобы защитить медь от коррозии, которая снизит эффективность проволоки во влажных или жарких средах. Число пар — Это относится к двум изолированным проводам одной цепи, соединенным вместе; иногда называют «сбалансированной» линией передачи. Количество проводников — Здесь в спецификации указывается количество проводников в многожильном кабеле.

Т.е. количество жил, соединенных вместе и изолированных друг от друга. Изоляционный материал — Один из важнейших компонентов провода. Выбор изоляционного материала зависит от нескольких факторов, таких как требуемый срок службы, диэлектрические свойства, устойчивость к температуре, влагостойкость, механическая прочность и гибкость. Жизненно важно правильно выбрать материал для требуемого использования.Изоляционный материал обычно представляет собой термопластический компаунд, такой как поливинилхлорид (ПВХ), или термореактивный компаунд (такой как силикон). Номинальная толщина стены — просто описывает толщину нанесенной изоляции или оболочки. Как правило, толщина стенки увеличивается с увеличением необходимого напряжения. Материал внешнего экрана — Внешний экран представляет собой лист, экран или оплетку из металла, которая размещается вокруг проводников для сдерживания нежелательного излучения или предотвращения нежелательных помех от внешних источников.

Например, «тесьма» спирально наматывается на проводники и обычно изготавливается из алюминия или полиэстера. Некоторые крупные производители могут использовать здесь собственные материалы. Belden, например, поставляет свой запатентованный электростатический экран «Beldfoil», который изготовлен из армированной металлической фольги. Покрытие — Этот процент представляет собой общую физическую площадь кабеля, покрытую экранирующим материалом. Плетеные и фольговые экраны имеют свои преимущества и недостатки, поэтому идеальное покрытие полностью зависит от ваших требований. Дренажный провод — Дренажный провод — это оголенный многожильный провод, перемежающийся с оберточной фольгой внутри экранированных кабелей. Этот провод играет важную роль в облегчении работы кабеля, устраняя нежелательные электрические помехи и обеспечивая эффективное заземление. Дренажный провод остается в контакте с металлической стороной экранирующей ленты по всему телу кабеля, что делает его идеальным для подключения экранированного кабеля к его клемме заземления.

Материал внешней оболочки — Наружная оболочка представляет собой оболочку, которая защищает провод или сердечник кабеля от механических, влажных и химических воздействий.Наружная оболочка обеспечивает огнестойкость и защищает от солнечного света. Куртки бывают самых разных типов и стилей, в основном из пластмассы или резины. Здесь обычно в технических характеристиках подробно описываются термопласты, такие как ПВХ, или термореактивные соединения, такие как силикон. Рип-корд — это промышленная пряжа, которая проходит под курткой. Разрывной шнур предназначен для разрезания оболочки, чтобы обнажить изолированные провода внутри, сводя к минимуму риск порезания любого из проводов внутри.Это помогает упростить сращивание кабелей во время установки.

Электрические характеристики

Проводник DCR — Это относится к сопротивлению проводника постоянному току, которое определяется сопротивлением намотанного провода. Сопротивление длинного провода больше, чем сопротивление короткого, потому что электроны сталкиваются с большим количеством ионов по мере прохождения.

Связь между сопротивлением и длиной провода пропорциональна и измеряется в Ом / 1000 футов. Емкость — Это относится к способности диэлектрического материала между проводниками накапливать электричество, когда между проводниками существует разность потенциалов.Единицей измерения является фарад, то есть величина емкости, которая будет хранить заряд в один кулон, когда между проводниками существует разность потенциалов в 1 вольт. Один фарад — это значение емкости, которое допускает один ампер тока, когда напряжение на конденсаторе изменяется со скоростью один вольт в секунду. Индуктивность — Свойство электрического проводника или цепи, которое сопротивляется изменению тока, вызывая, таким образом, создание электродвижущей силы при изменении протекающего тока.Это приводит к отставанию изменений тока от изменений напряжения и измеряется в генри. Напряжение — В этом разделе подробно описаны номинальные значения напряжения Underwriters Laboratory (UL) для данного провода или кабеля.

Он представляет собой максимальное напряжение, которое может непрерывно подаваться на провод или кабель в соответствии с предписанными стандартами или спецификациями. Эти характеристики будут отмечены и видны на оболочке провода.

Диапазон температур

Температурный рейтинг UL — Температурный рейтинг проводов и кабелей является ключевыми рабочими параметрами.Использование проводов и кабелей за пределами их расчетного диапазона температур может привести к преждевременным и часто дорогостоящим отказам в обслуживании. В этом разделе спецификации указывается сертифицированная лаборатория Underwriters Laboratory (UL) номинальная температура для продукта. Диапазон рабочих температур — отображает максимальные и минимальные допуски по температуре для продукта, который будет использоваться в непрерывном режиме без потери его основных свойств.

Механические характеристики

Общий вес кабеля — Указывает вес продукта в фунтах на 1000 футов.

Максимальное рекомендуемое натяжение при растяжении — Провода и кабель, поврежденные во время установки, могут вызвать сбои в обслуживании. Эта цифра относится к максимальной нагрузке на единицу первоначальной площади поперечного сечения проводника. Всегда следите за тем, чтобы ваша функция не превышала допустимое напряжение, указанное производителем. Минимальный радиус изгиба / малая ось — Это относится к минимальному радиусу, при котором кабель может быть изогнут без возможности причинения структурного или электрического повреждения кабеля.

Пригодность

Как следует из названия, этот раздел обозначает пригодность продукции для внутреннего и наружного использования, а также обозначение устойчивости к прямым солнечным лучам. Воспламеняемость, LS0H, испытание на токсичность — Здесь производитель подробно описывает соответствие продукта строгим сертификациям ряда признанных национальных и международных отраслевых организаций.

Спецификация всегда будет включать уникальный код требований для простоты использования. Воздухозаборник — обозначает пригодность продукции для использования в приточных пространствах зданий — используется для циркуляции воздуха обратно в систему отопления или охлаждения.Пленумный кабель имеет изолированные жилы, часто покрытые тефлоном или халаром, чтобы придать им свойства малого пламени и образования дыма.

Вот и все. Демистифицированная спецификация проводов и кабелей. Это руководство предназначено для того, чтобы вооружить вас базовыми знаниями, необходимыми для интерпретации того, что производители рассказывают о своей продукции. Помните, что провод и кабель — это больше, чем кажется на первый взгляд, поэтому всегда убедитесь, что вы полностью информированы, прежде чем принимать какое-либо решение о покупке. По телефону WAVE мы всегда рады ответить на ваши вопросы о проводах и кабелях.Просто напишите мне по телефону sales@audiovideoelectric. com или позвоните в команду по телефону 1-888-792-9283 . До следующего раза, желаю хороших результатов. Джефф Бова Генеральный директор, WAVE

Типы и характеристики сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Изучите спецификации, стандарты и особенности коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля.

Для соединения двух или более компьютеров или сетевых устройств в сети используются сетевые кабели.Есть три типа сетевых кабелей; коаксиальный, витая пара и оптоволоконный.

Коаксиальный кабель

Этот кабель содержит жилу, изолятор, оплетку и оболочку. Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает провод.

На следующем изображении показаны эти компоненты.

Оболочка

Это внешний слой коаксиального кабеля. Он защищает кабель от физических повреждений.

Плетеный экран

Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.

Изоляция

Изоляция защищает сердечник. Он также удерживает сердечник отдельно от плетеного экрана. Поскольку и сердечник, и плетеный экран используют один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

Проводник передает электромагнитные сигналы. По проводнику коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) провод, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил. На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общих целей. Они использовались еще до появления компьютерных сетей. Они все еще используются, даже если их использование в компьютерных сетях полностью прекращено.

На заре создания компьютерных сетей, когда для компьютерных сетей не существовало выделенных медиа-кабелей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за низкой стоимости и длительного срока службы коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для построения компьютерных сетей любого типа.

Технические характеристики коаксиальных кабелей

Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый для изоляции, были созданы сотни спецификаций, определяющих характеристики коаксиальных кабелей.

Из этих спецификаций только некоторые из них использовались в компьютерных сетях. В следующей таблице перечислены их.

Тип	Ом	AWG	Проводник	Описание
RG-6	901 медный кабель	75 предоставляем кабельный Интернет и кабельное телевидение на большие расстояния.
RG-8	50	10	Сплошная медь	Используется в самых ранних компьютерных сетях. Этот кабель использовался как магистральный кабель в топологии шины. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58	50	24	Несколько тонких медных жил	Этот кабель тоньше, легче в обращении и установке, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59	75	20-22	Сплошная медь	Используется в кабельных сетях для предоставления услуг на короткие расстояния.

Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых для экранирования и проводящих жил.
RG — это радиогид. Коаксиальный кабель для передачи в основном использует радиочастоты.
Импеданс — это сопротивление, управляющее сигналами.Выражается в омах.
AWG — это американский калибр проводов. Он используется для измерения размера сердечника. Чем больше размер AWG, тем меньше диаметр жилы.

Кабели витой пары

Кабель витая пара был разработан в первую очередь для компьютерных сетей. Этот кабель также известен как Ethernet-кабель . Практически все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветовой кодировкой.Каждые два провода скручены друг с другом, образуя пару. Обычно бывает четыре пары. Каждая пара имеет один однотонный провод и один цветной провод с изоляцией. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым цветом.

В зависимости от того, как пары зачищены в пластиковой оболочке, существует два типа витых пар; UTP и STP.

В кабеле UTP ( Неэкранированная витая пара ) все пары заключены в одну пластиковую оболочку.

В кабеле STP ( экранированная витая пара ) каждая пара обернута дополнительным металлическим экраном, а затем все пары обернуты в единую внешнюю пластиковую оболочку.

Сходства и различия между кабелями STP и UTP

И STP, и UTP могут передавать данные со скоростью 10 Мбит / с, 100 Мбит / с, 1 Гбит / с и 10 Гбит / с.
Поскольку кабель STP содержит больше материалов, он дороже кабеля UTP.
Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
STP обеспечивает большую устойчивость к помехам и электромагнитным помехам, чем кабель UTP.
Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
Оба кабеля могут вмещать до 1024 узлов в каждом сегменте.

На следующем изображении показаны оба типа кабеля витая пара.

Чтобы узнать, как кабели витой пары используются в сети LAN, вы можете проверить это руководство.

Кабельная витая пара

В этом руководстве объясняется, как работает кабель витой пары и как он используется для подключения различных сетевых устройств в сети.

TIA / EIA определяет стандарты для кабеля витой пары. Первые стандарты были выпущены в 1991 году и известны как TIA / EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки средств передачи.

TIA / EIA 568 делит кабель витой пары на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабеля витая пара.

9014 Мбит / с

Категория / название кабеля	Максимальная поддерживаемая скорость	Полоса пропускания / скорость сигналов поддержки	Стандарт Ethernet	Описание
Mb 1
Не используется для передачи данных	Этот кабель содержит только две пары (4 провода). Этот кабель использовался в телефонной сети для передачи голоса.
Cat 2	4 Мбит / с	10 МГц	Token Ring	Этот кабель и все остальные кабели имеют минимум 8 проводов (4 пары). Этот кабель использовался в сети Token-Ring.
Cat 3	10 Мбит / с	16 МГц	10BASE-T Ethernet	Это первый кабель Ethernet, который использовался в сетях LAN.
Cat 4	20 Мбит / с	20 МГц	Token Ring	Этот кабель использовался в продвинутых сетях Token-Ring.
Cat 5	100 Мбит / с	100 МГц	100BASE-T Ethernet	Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e	1000 Мбит / с	100 МГц	1000BASE-T Ethernet	Этот кабель / категория является минимальным требованием для всех современных сетей LAN.
Cat 6	10 Гбит / с	250 МГц	10GBASE-T Ethernet	В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой. Также используется огнестойкая пластиковая оболочка.
Cat 6a	10 Гбит / с	500 МГц	10GBASE-T Ethernet	Этот кабель снижает затухание и перекрестные наводки. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Cat 7	10 Гбит / с	600 МГц	Еще не разработан	Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара экранирована пластиковой оболочкой.

Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
Cat 7 по-прежнему является новой технологией и широко не используется.
Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из сердечника, оболочки, буфера и оболочки. Ядро сделано из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердечник заворачивается в оболочку; Облицовка оборачивается буфером, а буфер — оболочкой.

Ядро передает сигналы данных в виде света.
Облицовка отражает свет обратно к сердцевине.
Буфер защищает свет от утечки.
Оболочка защищает кабель от физических повреждений.

Оптоволоконный кабель полностью невосприимчив к EMI и RFI. По этому кабелю можно передавать данные на большое расстояние с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит / с.

Волоконно-оптический кабель использует свет для отправки данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа волоконно-оптических кабелей; SMF и MMF.

SMF (одномодовое волокно) оптический кабель

Этот кабель передает только один луч света. Он более надежен и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и излучает свет с длиной волны 1300 или 1550 нанометров.

MMF (многомодовое волокно) оптический кабель

Этот кабель переносит несколько лучей света. Из-за наличия нескольких лучей этот кабель передает гораздо больше данных, чем кабель SMF. Этот кабель используется на меньших расстояниях. В этом кабеле в качестве источника света используется светодиод, который излучает свет с длиной волны 850 или 1300 нанометров.

Вот и все для этого урока. В следующей части этой статьи мы разберемся с типами разъемов, которые используются для подключения кабелей к сетевым устройствам.Если вам нравится это руководство, не забудьте поделиться им с друзьями в любимом социальном канале.

Технические характеристики

— CableLabs

Загружая, копируя, распространяя и / или ссылаясь на документы, содержащиеся в данном документе, вы тем самым соглашаетесь в качестве условия разрешения на любое из вышеупомянутых действий использовать документы только для целей разработки продуктов или услуг в соответствии с такими документы и образовательная деятельность. За исключением случаев, когда CableLabs разрешает по собственному усмотрению в отдельном письменном соглашении, не предоставляется никаких разрешений на изменение приведенных здесь документов (кроме как через процесс инженерных изменений) или на загрузку, использование, копирование, изменение и / или распространение любых документов. содержащиеся в настоящем документе для любых других целей, в том числе для целей судебного разбирательства.

Технические характеристики, общедоступные для справок поставщиками, предоставляются только в формате PDF. Выпущенные спецификации претерпевают изменения в рамках открытого процесса технических изменений.Когда инженерное изменение было одобрено в качестве уведомления об инженерном изменении (ECN), оно публично публикуется на веб-странице конкретной версии спецификации, для которой оно было написано. После включения ECN в спецификацию и публикации следующей версии спецификации эти встроенные ECN останутся на общедоступной веб-странице спецификации, а также будут заархивированы в InfoZone. Если в спецификации нет ECN, то «Прикрепленные документы» будут помечены как «Нет».

Чтобы подать запрос на технические изменения (ECR) в соответствии со спецификацией CableLabs, заполните и отправьте соответствующую форму запроса на технические изменения CableLabs. Войдите в свою учетную запись CableLabs. Если у вас нет учетной записи CableLabs, заполните форму; в разделе «выберите тему» выберите «Технические характеристики / технические изменения», чтобы запросить форму.

ECN

Уведомления о технических изменениях (ECN)

были утверждены для многих спецификаций, выпущенных CableLabs®.ECN считаются частью набора спецификаций — ECN и выпущенные спецификации должны быть изучены, чтобы полностью понять конкретные требования.

В соответствии с текущей практикой, уведомления о технических изменениях (ECN) являются незначительными изменениями, которые считаются частью применимой спецификации, даже если они еще не включены в опубликованную версию этой спецификации. Поэтому для целей тестирования на соответствие компания CableLabs считает, что текущая версия спецификации состоит из самой последней опубликованной версии спецификации, представленной на веб-сайте CableLabs, и любых ECN, утвержденных после публикации спецификации, но еще не включенных. в спецификацию.Обратите внимание, что ECN считаются обязательными для сертификации / квалификации на волне сертификации или даты вступления в силу, как указано в ECN.

Лицензия IP на PacketCable
Компании-участники

Лицензия IP DOCSIS
Компании-участники

Как написать хорошую спецификацию кабеля

Если это так, то следующий лучший вариант — настоять на том, чтобы кабели соответствовали соответствующим национальным или международным стандартам, а также требованиям независимого утверждения и сертификации.Таким образом, ответственность за соответствие спецификации ложится на поставщика.

Третий вариант — создать собственную спецификацию кабеля, которая звучит эффективно и привлекательно, но может иметь некоторые подводные камни. В этой статье обсуждаются эти альтернативы и предлагаются некоторые полезные рекомендации по написанию индивидуальных спецификаций кабеля. Он применяется к установкам, предназначенным для соответствия подобным Правилам электропроводки Великобритании IET, но может быть распространен на другие нормы, где это необходимо.

Стандарты и варианты

Стандарты

допускают проведение тендеров на поставку, которые не зависят от производителя.Спецификацию кабеля и тендер можно упростить, связав вместе соответствующий стандарт и требования к сертификации, но ничего больше. Например, бронированные кабели с низким уровнем дыма, не содержащие галогенов, для использования в Великобритании, можно легко указать, указав: «Утверждено BS 6724, BASEC».

Если разработчик решает вместо этого написать подробную спецификацию, он принимает на себя риск любых упущений или внесенных изменений. Поэтому рекомендуется проверить существующие стандарты, используя те же материалы, номинальное напряжение и рабочие характеристики, чтобы установить, например, соответствующую толщину изоляции, поскольку безопасность имеет первостепенное значение при проектировании кабеля. Кроме того, иногда возникает соблазн переоценить продукты, включая чрезмерную детализацию, которая уже включена в соответствующую спецификацию, такую как стандарт. При указании соответствия исключительно стандарту вся конструкция, детали материалов и применимые испытания, перечисленные в стандарте, включены по умолчанию и не требуют повторения.

Пункты, которые могут нуждаться в уточнении, включают, где это применимо, выбор материалов изоляции или оболочки (например, EPR или XLPE для изоляции кабеля среднего напряжения), цвета жил (где необходимы и разрешены альтернативы) или любые другие переменные варианты, которые часто указываются. в стандарте кабеля, например, огнестойкость.Хотя некоторые кабельные стандарты включают в себя информативный раздел «что указывать в заказе», который может быть полезным руководством для спецификации; Рекомендуется ознакомиться со стандартами на кабели, которые вы используете, чтобы лучше понимать положения, и сохранить последние копии, чтобы было легче ссылаться на них.

Потенциальные риски могут возникнуть, если в стандарте кабеля четко не указаны точная конструкция и рабочие характеристики, которые могут потребоваться. Это может произойти, когда стандарты устанавливают ограничения на допустимые конструкции; например, некоторые стандарты кабелей среднего и высокого напряжения в настоящее время не включают в себя в качестве опции материалы оболочки с низким содержанием дыма, не содержащие галогенов, даже несмотря на то, что эти материалы в некоторых секторах стали де-факто минимальными спецификациями.

В этих случаях возникает соблазн сделать краткое заявление о таких материалах. Однако существует опасность создания спецификации, в которой упущены ключевые элементы и могут возникнуть проблемы в будущем, если не будут выполнены четыре ключевых условия:

Все противоречивые требования удалены
Внесены изменения в определения материалов
Перечислены правильные применимые тесты
Добавлены ТУ

Также широко распространена путаница относительно огнестойких кабелей или кабелей для целостности цепи. К кабелям можно применить несколько испытаний на огнестойкость, но многие из них имеют ограниченную применимость. Например, BS EN 50200 и его варианты, Приложение E и BS 8434-2, которые являются общими испытаниями для малогабаритных кабелей пожарной сигнализации, имеют максимальный предел испытательного размера в 20 мм внешнего диаметра (OD). Эти методы нельзя использовать для кабелей большего диаметра, и необходимо использовать альтернативные тесты, такие как IEC 60331-1.

В отличие от этого, испытания категории F2 в огнестойких бронированных кабелях BS 7846 основаны на протоколах, приведенных в BS 6387, который также включает ограничение наружного диаметра 20 мм, но модифицирован в стандарте проектирования кабелей, чтобы разрешить испытания кабелей большего размера.Иногда параметры испытаний, такие как минимальный предел наружного диаметра 20 мм в BS 8491, также вызываемый BS 7846 для кабелей с более высокими противопожарными характеристиками, означают, что некоторые меньшие кабели, такие как кабели с минеральной изоляцией, не могут быть официально протестированы, даже если они могут соответствовать требованиям тест.

Тем не менее, определение теста, который нельзя применить к рассматриваемому кабелю, может вызвать многочисленные трудности.

С появлением требований к противопожарной безопасности, таких как Постановление о строительных материалах (CPR), которое является обязательным для постоянно проложенных кабелей в Европейском Союзе, конечные пользователи получили возможность лучше определять классы огнестойкости, например, указанные в формате Cca- s1a, d0, a1.Эти классы не включены в британские или европейские стандарты на производственные кабели, хотя они все чаще включаются в национальные и местные правила и должны рассматриваться как дополнительные спецификации. Это может уменьшить выбор продукта, потому что не каждый производитель кабеля данной конструкции предложит его со всеми классами огнестойкости, поэтому желаемый класс может не сразу быть доступен для выбранного кабеля.

Тестирование, отчетность и одобрение

Определение режима испытаний, отчетности и постоянного утверждения должно быть неотъемлемой частью технических аспектов кабеля. Конечные пользователи или регулирующие органы в некоторых секторах и территориях часто запрашивают оригинальные отчеты об испытаниях, а также сертификаты систем управления качеством и утверждения. По мнению BASEC, действующего действующего сертификата утверждения BASEC должно быть достаточно самого по себе, поскольку это означает, что производитель завершил полное типовое испытание для получения сертификата BASEC и проходит регулярные контрольные испытания и посещения завода.

Однако отчеты об испытаниях, особенно некоторые отчеты об испытаниях на огнестойкость, действительно предлагают некоторую дополнительную информацию, которая может быть использована спецификаторами для целей выбора, например, было ли обнаружено, что кабель близок к пределам годен / не годен или испытал некоторые отказы.Обратите внимание, что важно понимать значение отчетов об испытаниях, прежде чем полагаться на них; например, отсутствуют ли какие-либо тесты и где они проводились? Обращение за советом к аккредитованному органу тестирования и сертификации по отчетам об испытаниях поможет избежать проблем в дальнейшем.

Заключение

Индивидуальная спецификация кабеля может быть чревата ловушками, если автор не имеет большого опыта в области стандартов кабеля и точно знает, что требуется. В случае сомнений всегда консультируйтесь со специалистами, чтобы обеспечить бесперебойную закупку.

Обычно лучше проконсультироваться со специализированными производителями кабелей или торговыми организациями, хотя экспертный орган по испытаниям и сертификации, такой как BASEC, может проверить ваши спецификации в соответствии с вашими требованиями и применением.

Характеристики коаксиального кабеля Таблица кабелей

Твердый полиэтилен (PE)	1,54	0,659c
Пенополиэтилен (FE)	1.27	0,800c
Пенополистирол (ФС)	1,12	0,910c
Полиэтилен для воздушного пространства (ASP)	1,15–1,21	0,840c-0,880c
Твердый тефлон (ST)	1,46	0,694c
Тефлон для воздушного пространства (AST)	1,13–1,20	0,850c-0,900c

Свойства стандартных коаксиальных кабелей были очень стандартизирован на многие годы. Если вы не покупаете поддельные запасы у поставщика, если вы соблюдаете инструкции производителя по применению, никаких сюрпризов быть не должно. Не делайте изгибов меньшего рекомендованного радиуса, не подвергайте кабель воздействию избыточных температур, вибрация, механическое воздействие или химические вещества. Обязательно прикрепите коаксиальный кабель в правильно спроектированный разъем, печатную плату или другой тип оконечной нагрузки, обращая особое внимание на длину изоляции и диэлектрических полос, температуру пайки время выдержки и подготовка экранирования.Сделайте все это, и вы будете уверены, что срок службы вашей кабельной системы.

Проверьте это — кто-то сослался на эту страницу на Википедия.

Свойства популярных коаксиальных кабелей

Обратите внимание, что значения затухания даны для 400 МГц, но могут — и часто — имеют существенно отличаются значения на других частотах. Всегда уточняйте у поставщик коаксиального кабеля для значений в зависимости от типа, который вы планируете использовать.

LMR-100A		50.0	FE	31	0,110	14	2 000	Тесьма + фольга
LMR-195		50,0	FE	25	0,195	7,0	3 000	Тесьма + фольга
LMR-200		50,0	FE	24	0.195	6,5	3 000	Тесьма + фольга
LMR-300		50,0	FE	24	0,300	4,0	5 000	Тесьма + фольга
LMR-400		50,0	FE	24	0,405	2,5	8 000	Тесьма + фольга
LMR-500		50.0	FE	24	0,500	2,0	8 000	Тесьма + фольга
LMR-600		50,0	FE	23	0,590	1,6	8 000	Тесьма + фольга
LMR-900		50,0	FE	23	0. 870	1,1	8 000	Тесьма + фольга
LMR-1200		50,0	FE	23	1.200	0,8	8 000	Тесьма + фольга
RG-4		50,0	ПЭ	31	0,226	11,7	1 900	Тесьма
RG-5		52.5	ПЭ	29	0,332	7,0	3 000	Тесьма
RG-5A / B		50,0	ПЭ	31	0,328	6,5	3 000	Тесьма
RG-6	/2-RG6	76,0	ПЭ	20	0.332	7,4	2,700	Тесьма
RG-6A	/2-RG6	75,0	ПЭ	21	0,332	6,5	2,700	Тесьма
RG-8		52,0	ПЭ	30	0,405	6,0	4 000	Тесьма
9914 (РГ-8)		50. 0	ПЭ	25	0,403	2,6	300	Тесьма + фольга
RG-8A		52,0	ПЭ	30	0,405	4,5	5 000	Тесьма
RG-8X		50,0	ПЭ	26	0.242	8,0	2,500	Тесьма
RG-9		51,0	ПЭ	30	0,420	5,9	4 000	Тесьма
RG-9A		51,0	ПЭ	30	0,420	6,1	4 000	Тесьма
RG-9B		50.0	ПЭ	31	0,420	6,1	5 000	Тесьма
RG-10		52,0	ПЭ	30	0,463	6,0	4 000	Тесьма
RG-10A		52,0	ПЭ	30	0. 463	6,0	5 000	Тесьма
RG-11	/6-RG11	75,0	ПЭ	21	0,405	5,7	4 000	Тесьма
RG-11A	/6-RG11	75,0	ПЭ	21	0,405	5,2	5 000	Тесьма
RG-12	/6-RG12	75.0	ПЭ	21	0,463	5,7	4 000	Тесьма
RG-12A	/6-RG12	75,0	ПЭ	21	0,463	5,2	5 000	Тесьма
RG-17A		52,0	ПЭ	30	0.870	2,8	11 000	Тесьма
RG-22	/15-RG22	95,0	ПЭ	16	0,405	10,5	1 000	Тесьма
RG-22A / B	/15-RG22	95,0	ПЭ	16	0,420	10,5	1 000	Тесьма
RG-23 / A	/16-RG23	125. 0	ПЭ	12	0,650	5,2	3 000	Тесьма
RG-24 / A	/16-RG24	125,0	ПЭ	12	0,708	5,2	3 000	Тесьма
RG-34	/24-RG34	71,0	ПЭ	22	0.625	5,3	5 200	Тесьма
RG-34A	/24-RG34	75,0	ПЭ	21	0,630	5,3	6 500	Тесьма
RG-35	/64-RG35	71,0	ПЭ	22	0,928	2,8	10 000	Тесьма
RG-35A / B	/64-RG35	75.0	ПЭ	21	0,928	2,8	10 000	Тесьма
RG-54		58,0	ПЭ	26	0,245		3 000	Тесьма
RG-55B		53,5	ПЭ	29	0. 200	11,7	1 900	Тесьма
RG-58	/28-RG58	53,5	ПЭ	29	0,195	11,7	1 900	Тесьма
RG-58A	/28-RG58	52,0	ПЭ	30	0,195	13,2	1 900	Тесьма
RG-58B		53.5	ПЭ	28	0,195	14,0	1 900	Тесьма
RG-58C	/28-RG58	50,0	ПЭ	31	0,195	14,0	1 900	Тесьма
RG-59 / A	/29-RG59	73,0	ПЭ	21	0.242	10,5	2300	Тесьма
RG-59B	/29-RG59	75,0	ПЭ	21	0,242	9,0	2300	Тесьма
RG-62 / A / B	/30-RG62	93,0	ASP	14	0,242	8,0	750	Тесьма
RG-63 / A / B	/31-RG63	125. 0	ASP	10	0,405	5,5	1 000	Тесьма
RG-65 / A	/34-RG65	950,0	ASP	44	0,405	16 @ 5 МГц	1 000	Тесьма
RG-71 / A / B	/90-RG71	93,0	ASP	14	0.245	8,0	750	Тесьма
RG-79 / A / B	/31-RG79	125,0	ASP	10	0,436	5,5	1 000	Тесьма
RG-83		35,0	ПЭ	44	0,405	9,0	2 000	Тесьма
RG-88		48.0		50	0,515	0,7 при 1 МГц	10 000	Тесьма
RG-108 / A	/45-RG108	78,0	ПЭ	20	0,235	2,8 при 10 МГц	1 000	Тесьма
RG-111 / A	/15-RG111	95,0	ПЭ	16	0. 478	10,5	1 000	Тесьма
RG-114 / A	/47-RG114	185,0	ASP	7	0,405	8,5	1 000	Тесьма
RG-119	/52-RG119	50,0	СТ	30	0,465	3,8	6 000	Тесьма
RG-120	/52-RG120	50.0	СТ	30	0,523	3,8	6 000	Тесьма
RG-122	/54-RG122	50,0	ПЭ	31	0,160	18,0	1 900	Тесьма
RG-130	/56-RG130	95,0	ПЭ	17	0.625	8,8	3 000	Тесьма
RG-131	/56-RG131	95,0	ПЭ	17	0,683	8,8	3 000	Тесьма
RG-133 / A	/100-RG133	95,0	ПЭ	16	0,405	5,7	4 000	Тесьма
RG-141 / A		50. 0	СТ	29	0,190	9,0	1 900	Тесьма
RG-142 / A / B	/60-RG142	50,0	СТ	29	0,195	9,0	1 900	Тесьма
RG-144	/62-RG144	75,0	СТ	20	0.410	4,5	5 000	Тесьма
RG-164	/64-RG164	75,0	ПЭ	21	0,870	2,8	10 000	Тесьма
RG-165	/65-RG165	50,0	СТ	29	0,410	5,0	5 000	Тесьма
RG-166	/65-RG166	50.0	СТ	29	0,460	5,0	5 000	Тесьма
RG-174		50,0		31	0,110	14,7		Тесьма
RG-177	/67-RG177	50,0	ПЭ	31	0. 895	2,8	11 000	Тесьма
RG-178 / A / B	/93-RG178	50,0	СТ	29	0,072	29,0	1 000	Тесьма
RG-179	/94-RG179	70,0	СТ	21	0,100	21.0	1,200	Тесьма
RG-179A / B	/94-RG179	75,0	СТ	20	0,100	21,0	1,200	Тесьма
RG-180	/95-RG180	93,0	СТ	15	0,140	17,0	1,500	Тесьма
RG-180A / B	/95-RG180	95.0	СТ	15	0,140	17,0	1,500	Тесьма
RG-210	/97-RG210	93,0	ASP	14	0,242	8,0	750	Тесьма
RG-211 / A	/72-RG211	50,0	СТ	29	0. 730	2,3	7 000	Тесьма
RG-212	/73-RG212	50,0	ПЭ	29	0,332	6,5	3 000	Тесьма
RG-213	/74-RG213	50,0	ПЭ	31	0,405	5,5	5 000	Тесьма
RG-214	/75-RG214	50.0	ПЭ	31	0,425	5,5	5 000	Dbl Тесьма
RG-215	/74-RG215	50,0	ПЭ	31	0,463	5,5	5 000	Тесьма
RG-216	/77-RG216	75,0	ПЭ	21	0.425	5,2	5 000	Тесьма
RG-217	/78-RG217	50,0	ПЭ	31	0,545	4,3	7 000	Тесьма
RG-218	/79-RG218	50,0	ПЭ	31	0,870	2,5	11 000	Тесьма
RG-219	/79-RG219	50. 0	ПЭ	31	0,928	2,5	11 000	Тесьма
RG-223	/84-RG223	50,0	ПЭ	12	0,211	8,8	1 900	Dbl Тесьма
RG-302	/110-RG302	75,0	СТ	20	0.201	8,0	2300	Тесьма
RG-303	/111-RG303	50,0	СТ	29	0,170	9,0	1 900	Тесьма
RG-304	/112-RG304	50,0	СТ	29	0,280	6,0	3 000	Тесьма
RG-307 / A	/116-RG307	75.0	80	17	0,270	7,5	1 000	Тесьма
RG-316	/113-RG316	50,0	СТ	29	0,102	20,0	1,200	Тесьма
RG-391	/126-RG391	72,0		23	0. 405	15,0	5 000	Тесьма
RG-392	/126-RG392	72,0		23	0,475	15,0	5 000	Тесьма
RG-393	/127-RG393	50,0	СТ	29	0,390	5,0	5 000	Тесьма
RG-400	/128-RG400	50.0	СТ	29	0,195	9,6	1 900	Тесьма
RG-401	/129-RG401	50,0	СТ	29	0,250	4,6	3 000	Cu. S-R
RG-402	/130-RG402	50,0	СТ	29	0.141	7,2	2,500	Cu. S-R
RG-403	/131-RG403	50,0	СТ	29	0,116	29,0	2,500	Тесьма
RG-405	/133-RG405	50,0	СТ	29	0,086	13. 0	1,500	Cu. S-R

Связанные страницы на RF Cafe
— Коаксиальный кабель Спецификации
— Диэлектрики конденсаторов и их описание
— Диэлектрическая постоянная, прочность и Касательная потерь
— Объемное сопротивление проводника и оболочка Глубина
— Уравнения коаксиального кабеля
— Характеристики коаксиального кабеля
— Продавцы коаксиального кабеля
— Коаксиальный резонатор
— Калькулятор глубины кожи
— Таблица использования коаксиальных разъемов

Спецификация фидерных кабелей — LEX Products

РАЗВЛЕКАТЕЛЬНЫЙ КАБЕЛЬ

ТИП SC — СТУПЕНЬ И КАБЕЛЬ ОСВЕЩЕНИЯ • 600 В • 105 ° C • -35 ° C

ОСОБЕННОСТИ

Внесен в список UL Тип SC согласно статьям 520 и 530 NEC, для использования внутри и снаружи помещений
Отвечает испытаниям на пламя VW-1, MSHA и IEEE 383
Превосходная гибкость
Отличная стойкость к маслу, растворителям, озону, старению и истиранию
Подходит для длительного погружения в воду

ПРИЛОЖЕНИЯ

Переносные источники питания и освещения в индустрии развлечений, включая кино, телевидение, театры, сцену и подобные места.

КОНСТРУКЦИЯ

Гибкая скрутка (30 AWG), отожженная голая медь, сепаратор, маслостойкая термореактивная оболочка (черная).

Идентификация кабеля

Отпечаток на поверхности кабеля:
дюйм (размер) AWG, тип SC; 105 ° C, 600 В, маслостойкость. 60 ° C Водонепроницаемость, макс. Ток, NEC, таблица 400-5 (B) для 90 ° C (UL) — AIW Corp. — CSA -50 ° C Тип PPC Кабель для сценического освещения 90 ° C FT5 «

НОМЕР ДЕТАЛИ	РАЗМЕР AWG	СТРАНА	НОМИНАЛЬНЫЙ О.Д.	AMPS ¹	МАССА СУДНА. ФУНТОВ / М ФУТ.
30353	8	164 х 30	,335	80	150
30167	6	269 х 30	,390	105	210
30126	4	413 х 30	.450	140	290
30058	2	651 х 30	. 515	190	393
30127	1/0	1050 х 30	. 650	260	595
29721	2/0	1308 x 30	. 655	300	696
29393	4/0	2090 x 30	, 795	405	1032
90 ° с номинальным зеленым светом CPE (только UL)
35372	6	266 x 30	.365	105	163

ПОРТАТИВНЫЙ СИЛОВОЙ КАБЕЛЬ AMERICAN MUSTANG® ТИПА W

8 AWG — 500 MCM • 600/2000 В • 90 o 0 ВЛАЖНЫЙ ИЛИ СУХИЙ

ОСОБЕННОСТИ

Внесен в список UL (файл E83541) на все складские позиции
OSHA приемлемо
Превосходная гибкость
Проходит испытание пламенем MSHA (P-136-MSHA)
Отличная стойкость к маслам, растворителям, озону, старению и истиранию
Подходит для длительного погружения в воду

ПРИЛОЖЕНИЯ

Переносные источники питания и освещение для промышленных, горнодобывающих и развлекательных приложений.

КОНСТРУКЦИЯ

Проводники
Скрученный трос из отожженной неизолированной меди, соответствующий требованиям ICEA S-75-381, часть 2, и требованиям UL. Над проводником используется подходящий разделитель.

Изоляция
Этиленпропиленовый каучук, соответствующий требованиям ICEA 5-75-381, часть 3, и требованиям UL для маслостойкости (60 ° C) и водостойкости (90 ° C).

Армирование: Подходящая пряжа.

Куртка
Черный, сверхпрочный, сверхпрочный термореактивный хлорированный полиэтилен, соответствующий требованиям ICEA S-75-381, часть 3 и требованиям UL по маслостойкости и устойчивости к солнечному свету.

Идентификатор кабеля Надпись на куртке:
«Американский Мустанг (размер) 1 / C Тип WP Портативный силовой кабель 90 ° C мокрый или сухой, 2000 Вольт Oil and Sun Res. AlW Corp. (UL) P-136-35»

НОМЕР ДЕТАЛИ	РАЗМЕР AWG ИЛИ MCM	СТРАНА	НОМИНАЛ (ДЮЙМЫ) ДЮЙМ. Куртка O.D.			AMPS ¹	МАССА СУДНА. ФУНТОВ / М ФУТ.
31694	8	168 х 30	.060	0,075	. 440	80	155
31695	6	266 x 30	0,060	.095	. 535	105	267
31696	4	420 х 30	0,060	.095	. 600	140	458
28883	2	651 х 30	0,060	.095	. 630	190	.458

31697	1/0	1064 х 30	, 080	.095	. 875	260	658
28882	2/0	1311 x 30	, 080	. 095	. 815	300	730
28881	4/0	2090 x 30	.080	.095	.940	405	1049

31698	250	629 х 0201	.095	.095	1.080	455	1425
31699	350	888 x 0201	.095	.095	1.200	570	1971
31700	500	1221 х 0201	.095	.095	1,340	700	2651

¹ При температуре окружающего воздуха 30 ° C и температуре проводника 90 ° C в соответствии с таблицей 400-5 (B) NEC

1996 г.

ПРИМЕЧАНИЯ: Тип W может быть изготовлен в соответствии с требованиями CSA; проконсультируйтесь с заводом.

Lex Products Corporation не несет ответственности за информацию, представленную на этой веб-странице.

ПРИМЕЧАНИЕ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ

Запросить цену Узнать больше Подпишитесь на электронную почту

Характеристики коаксиального кабеля

LMR | Кабели Times Microwave

Кабель

LMR (стандартный) Технические характеристики

Характеристики коаксиального кабеля LMR-100A / LMR100A

КУПИТЬ

Характеристики коаксиального кабеля LMR-195 / LMR195

КУПИТЬ

Гибкий коаксиальный кабель LMR200 с низким уровнем потерь для установки вне помещений, двойной экранированный черной полиэтиленовой оболочкой

Имея диаметр всего 0.Коаксиальный кабель LMR 200 длиной 195 дюймов с оболочкой из полиэтилена демонстрирует хорошие характеристики.
Этот гибкий кабель аналогичен по размеру кабелю RG-58, но имеет лучшие характеристики. Коаксиальный кабель
LMR 200 имеет затухание 10,5 дБ на частоте 1 ГГц, экранирование от радиочастот 90 дБ и максимальную частоту 5,8 ГГц.
LMR 200 имеет сплошной неизолированный медный центральный провод и оплетку с фольгированным внешним проводником.

КУПИТЬ

Характеристики коаксиального кабеля LMR-240 / LMR240

КУПИТЬ

Характеристики коаксиального кабеля LMR-300 / LMR300

КУПИТЬ КУПИТЬ

Характеристики коаксиального кабеля LMR-500 / LMR500

КУПИТЬ

Характеристики коаксиального кабеля LMR-600 / LMR600

Характеристики коаксиального кабеля LMR-900 / LMR900

Характеристики коаксиального кабеля LMR-1200 / LMR1200

Характеристики коаксиального кабеля LMR-1700 / LMR1700

LMR-Lite Технические характеристики

Характеристики кабеля LMR-LW195

Характеристики кабеля LMR-LW200

Характеристики кабеля LMR-LW240

Характеристики кабеля LMR-LW400

Характеристики кабеля LMR-LW600

Характеристики кабеля LMR-UltraFlex

КУПИТЬ

Характеристики кабеля LMR-195-UF

КУПИТЬ

Характеристики кабеля LMR-200-UF

КУПИТЬ

Характеристики кабеля LMR-240-UF

Характеристики кабеля LMR-300-UF

КУПИТЬ

Характеристики кабеля LMR-400-UF

КУПИТЬ

Характеристики кабеля LMR-500-UF

КУПИТЬ

Характеристики кабеля LMR-600-UF

LMR-LLPL Характеристики пленума с низкими потерями

Характеристики коаксиального кабеля LMR-195-LLPL

Характеристики коаксиального кабеля LMR-200-LLPL

Характеристики коаксиального кабеля LMR-240-LLPL

Характеристики коаксиального кабеля LMR-300-LLPL

Характеристики коаксиального кабеля LMR-400-LLPL

Характеристики коаксиального кабеля LMR-500-LLPL

Характеристики коаксиального кабеля LMR-600-LLPL

Характеристики коаксиального кабеля LMR-900-LLPL

Характеристики коаксиального кабеля LMR-1200-LLPL

Характеристики коаксиального кабеля 75 Ом с низкими потерями LMR-75

Характеристики кабеля LMR-200-75

Характеристики кабеля LMR-240-75

Характеристики кабеля LMR-300-75

Характеристики кабеля LMR-400-75

Характеристики кабеля LMR-600-75

Технические характеристики коаксиального кабеля с низким уровнем потерь и PIM

TCOM

Технические характеристики кабеля TCOM-195

Характеристики кабеля TCOM-200

Характеристики кабеля TCOM-240

Характеристики кабеля TCOM-300

Характеристики кабеля TCOM-400

Характеристики кабеля TCOM-500

Характеристики кабеля TCOM-600

Инструменты для установки кабелей LMR

Инструменты для обжима и снятия изоляции

Гаечные ключи, инструмент для снятия заусенцев, резак и наборы инструментов

Технические характеристики аппаратных принадлежностей LMR

Характеристики вешалок

Характеристики подъемных захватов

Характеристики атмосферостойких комплектов

Комплект погодных уплотнений с силиконовой лентой

Технические характеристики наземных комплектов

Характеристики панелей входа

Технические характеристики сборок ботинок и подушек

Технические характеристики продуктов

Технические характеристики коаксиального кабеля высокой мощности с низким уровнем потерь

FBT

FBT-195 Технические характеристики

Характеристики FBT-200

FBT-240 Технические характеристики

Характеристики FBT-300

Характеристики FBT-400

Характеристики FBT-500

Характеристики FBT-600

Перемычки FlexTech в сборе

FlexTech

Технические характеристики излучающего кабеля фидера утечки

Характеристики TRAD-600

Характеристики TRAD-600-DB

Характеристики TRAD-900

Процедура установки соединителя T-RAD

Характеристики испытательных кабелей SilverLine

Тестовые кабели и адаптеры SilverLine

Тестовые кабели и адаптеры SilverLine-QMA

Тестовые кабели SilverLine-TG

Внутренние межкомпонентные соединения Intra-Flex

Технические характеристики кабелей в комплекте

LMR

Кабели в комплекте

Установить инструменты

Комплект заземления и комплект заглушки

Комплект погодных уплотнений

Times-Protect Характеристики молниезащиты

LP-BTR серии

LP-BTR50 серии

LP-GTR-D серии

LP-GTR-N серии

Серия LP-STR-D

Серия LP-STR-N

LP-STRL-D серии

LP-STRL-N серия

Технические заметки

Руководство по интерфейсу разъема

Материалы и пояснения к уравнениям

Расчетные уравнения

Коаксиальные электрические свойства

Свойства диэлектрического материала

Обсуждение производительности коаксиального кабеля

Руководство по выбору коаксиального кабеля

Справочное руководство по деталям

Кабели LMR — последнее изобретение коаксиальных кабелей RF.

Разработано и произведено компанией Times Microwave Systems, основанной в 1948 году как компания Times Wire and Cable Company, которая производит широкий выбор проводов и кабелей, особенно для оборонных, коммерческих радиочастотных и микроволновых систем.

Кабельные сборки LMR используются в качестве линий передачи для антенн, передатчиков и приемников на ракетах, самолетах, кораблях, спутниках, а также в промышленных и военных наземных коммуникациях. Также как измерительные провода для РЧ-приборов и средств управления.

Кабели LMR заменяют гофрированные кабельные сборки и перемычки, поскольку они обеспечивают дополнительную гибкость, простоту установки и более низкую стоимость внедрения.

Кабели LMR превзошли стареющие кабели RG по гибкости, монтажу, экранированию радиочастот и низким потерям.

Коаксиальные кабели LMR RF используются в любых требовательных радиочастотных приложениях для обеспечения высокой производительности.

Кабели LMR доступны в полном диапазоне размеров от 0.От 100 дюймов (LMR-100) до 1,70 дюйма (LMR-1700). Номера кабелей LMR следующие:
LMR-100A; ЛМР-195; ЛМР-200; ЛМР-240; ЛМР-300; ЛМР-400; ЛМР-600; ЛМР-900; ЛМР-1200; & LMR-1700

LMR имеют уникальные конструктивные особенности, в том числе следующие:
- Закрытые ячейки, высокая скорость, низкие потери Диэлектрический изолятор из вспененного полиэтилена для предотвращения поломки в экстремальных условиях окружающей среды и старения.
- Лента из алюминиевой фольги, приклеенная непосредственно к изолятору, которая обеспечивает отличную защиту> 90 дБ, а также защищает от атмосферных воздействий и влаги.
- Наружная оплетка из луженой меди для заземления и фиксации разъема
- Сверхпрочная устойчивая к ультрафиолетовому излучению и погодным условиям внешняя оболочка из полиэтилена, гарантирующая срок службы в двадцать лет.
Существует много типов кабелей LMR:
- LMR Стандартный кабель LMR
- LMR-Lite используется алюминиевая оплетка, которая весит меньше и стоит дешевле, чем медная
- LMR-FR огнестойкий безгалогенный кабель с низким уровнем дыма
- LMR-LLPL огнестойкий пленум с низкими потерями, кабель, доступен в следующей конфигурации: от 0.От 195 дюймов до 1,20 дюйма. Номера кабелей LMR следующие:
  LMR-195-LLPL; LMR-200-LLPL; LMR-240-LLPL; LMR-300-LLPL; LMR-400-LLPL; LMR-600-LLPL; LMR-900-LLPL и LMR-1200-LLPL.
- LMR-DB водостойкий и водонепроницаемый кабель для прямого захоронения
- LMR-UF сверхгибкий кабель с многожильным центральным проводником и очень гибкой оболочкой, доступен только следующих размеров и номеров деталей:
  LMR-195-UF; ЛМР-200-УФ; ЛМР-240-УФ; ЛМР-300-УФ; ЛМР-400-УФ; LMR-500-UF и LMR-600-UF.
- LMR-75 — 75 Ом вместо стандартного кабеля LMR 50 Ом
LMR — это усовершенствованная версия кабелей RG, таких как:
- LMR-400 является обновлением для RG213 / 214 и Belden 9913
- LMR-100A — это модернизация коаксиального кабеля RG174
- LMR-195 и LMR 200 — это модернизация типичного коаксиального кабеля RG58
- LMR-240 является обновлением для RG8-X
Хотя кабели LMR стоят немного больше, чем любые коаксиальные кабели конкурентов по многим веским причинам: лучший КСВН, более высокое экранирование радиочастот, меньшее шумовое воздействие, дополнительная гибкость и, прежде всего, более высокая производительность и более длительный срок службы в экстремальных погодных условиях.

Federal Custom Cable (www.FCCable.com) предлагает полную линейку коаксиальных кабелей LMR и соответствующих разъемов.

Также Federal Custom Cable предоставляет кабельные сборки LMR с любыми соединителями, которые пожелает заказчик. Все кабельные сборки LMR, производимые FCCable.com, проходят тщательную проверку на целостность / изоляцию, тестирование Hi-Pot (включая выдерживаемое напряжение диэлектрика и сопротивление изоляции) и, при необходимости, тестирование VNA на КСВН и вносимые потери до максимальной рабочей частоты.

Federal Custom Cable предлагает комплекты заземления, подъемные захваты, защелкивающиеся подвески, опорные блоки, входные панели и комплекты для защиты от атмосферных воздействий для кабелей LMR. Federal Custom Cable также предоставляет необходимые инструменты для подготовки и сборки для полевых установок.

* LMR является товарным знаком Times Microwave Inc.

Заявление об ограничении ответственности: Факты о кабелях LMR — это краткое изложение информации, опубликованной в торговых журналах и каталогах производителей. Ни при каких обстоятельствах Federal Custom Cable не несет ответственности за любые прямые, косвенные, случайные или любые другие убытки, которые могут возникнуть в результате использования этой информации.

Разное
