Устройство и принцип работы сварочного выпрямителя
Дата публикации: 27 августа 2021
Дата обновления: 29 октября 2021
При выполнении сварочных работ важную роль играет обеспечение условий, в которых образуется ровный, аккуратный, прочный шов и сводится к минимуму разбрызгивание металла. Для создания именно таких условий служит сварочный выпрямитель, преобразующий переменный ток в постоянный.
В этом аппарате, состоящем из нескольких блоков, осуществляется выпрямление входного переменного тока, снижение напряжения и увеличение силы тока до необходимого значения.

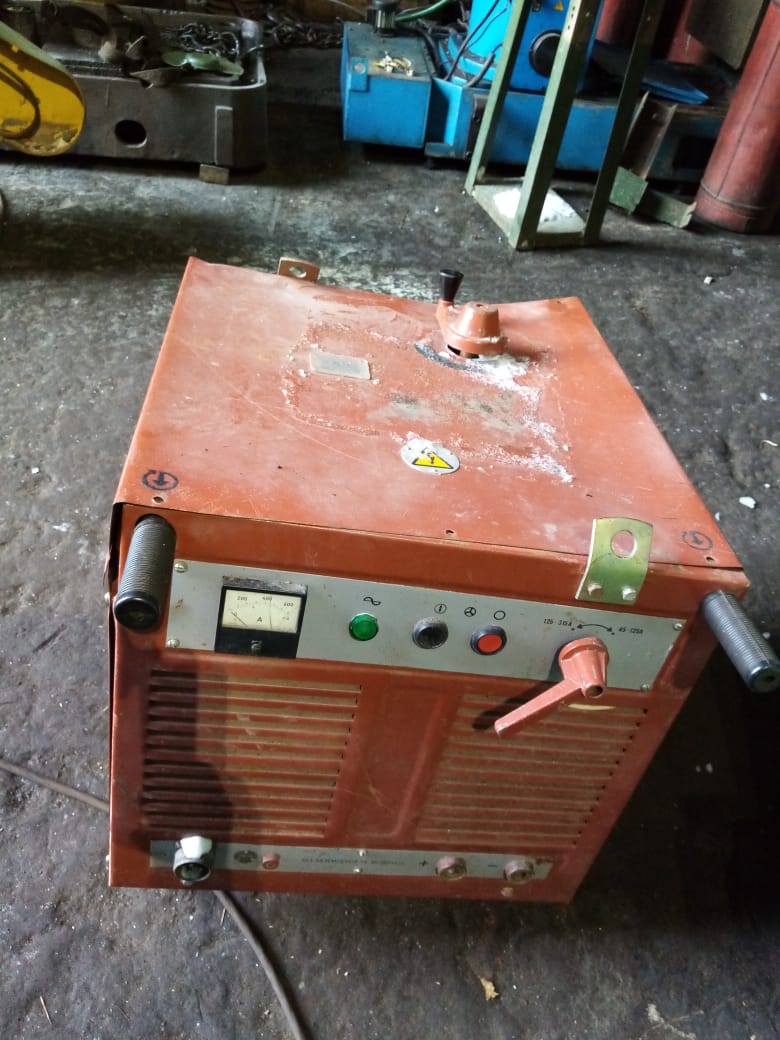

Устройство, назначение и принцип работы сварочного выпрямителя
Производители предлагают несколько конструктивных схем аппаратов, но их главные компоненты одинаковы.
Как устроен сварочный выпрямитель – основные составные части:
- понижающий трансформатор;
- полупроводниковые элементы – диоды;
- охлаждающий блок;
- регуляторы электротока;
- измерительные устройства.
Основные этапы преобразования тока, поступающего в аппарат:
- На первичную обмотку понижающего трансформатора поступает переменный одно- или трехфазный питающий ток.
- На вторичной обмотке, благодаря электромагнитной индукции, генерируется ток со сниженным значением напряжения и силой тока, повышенной до требуемого значения.
- Переменный ток с новыми параметрами поступает на выпрямительный блок, состоящий из полупроводниковых элементов.
- В сварочную зону подается постоянный ток с нужными параметрами. Для контроля силы тока и значения напряжения в составе сварочного выпрямителя предусмотрены амперметр и вольтметр.
При эксплуатации полупроводниковые элементы (диоды) нагреваются, поэтому для их охлаждения устанавливаются специальные радиаторы и вентилятор. Во время функционирования аппарата диоды постоянно охлаждаются воздушным потоком, что значительно продлевает беспрерывный период функционирования выпрямителя.
В современных моделях устанавливаются датчики перегрева, которые дают сигнал на отключение возможности сварки при перегреве аппарата.
Для настройки требуемой силы тока предусмотрено несколько режимов регулировки:
- Витковая. Осуществляется в аппаратах с секционированными обмотками, входящими в устройство сварочного выпрямителя.
- Фазовая. Осуществляется с использованием тиристоров.
- Импульсная – широтная, частотная и амплитудная. Применяется в преобразователях с транзисторным регулятором или в инверторных моделях.
- Магнитная. Осуществляется благодаря присутствию в схеме сварочного выпрямителя дросселя насыщения, смонтированного между блоком выпрямления и понижающим трансформатором. Дроссель – это несколько катушек, через которые пропускается напряжение. При переключении рычага изменяется путь прохождения тока, а следовательно, его сила.
Преимущества и недостатки применения сварочных выпрямителей
Сварочный выпрямитель имеет ряд достоинств, по сравнению с традиционным сварочным трансформатором, от которого он отличается наличием выпрямительного блока.
Это:
- более стабильная дуга;
- минимальное разбрызгивание металлического расплава;
- качественная поверхность шва;
- возможность качественной сварки легированных сталей, цветных металлов и сплавов на их основе.
Минусами являются:
- чувствительность к колебаниям напряжения в электрической сети;
- быстрый выход из строя при КЗ в сети;
- чувствительность к условиям окружающей среды – высокой влажности и запыленности.
Для чего служит сварочный выпрямитель?
Преобразователь с блоком-выпрямителем используется как для сварки, так и для резки металлов.
Для каких видов сварки эффективны сварочные выпрямители:
- толщина свариваемых заготовок с разделкой кромок – 1-50 мм, конкретная минимальная и максимальная толщина зависит от возможностей аппарата-преобразователя;
- при использовании плавящихся электродов с сечением 2-6 мм;
- при работе неплавящимися электродами – угольными и вольфрамовыми;
- свариваемые металлы – нелегированная и легированная сталь, чугун, цветные металлы и сплавы на их основе.
Виды сварочных выпрямителей по количеству фаз
В зависимости от числа фаз первичного тока питания различают одно- и трехфазные преобразователи. Однофазные модели, работающие от бытовой электросети переменного тока с напряжением 220 В, имеют небольшую и среднюю мощность. В основном применяются в бытовых целях. Имеют однополупериодное или двухполупериодное выпрямительное устройство (мостовое или с выводом средней точки вторичной обмотки трансформатора). Двухполупериодные устройства имеют большую мощность и КПД, по сравнению с однополупериодными. Наиболее популярны двухполупериодные мостовые модели, состоящие из понижающего трансформатора и четырех диодов, сформированных в диодный мост.
Трехфазные аппараты, бывающие одно- и многопостовыми, работают от сети напряжением 380 В, имеют среднюю и большую мощность, эффективны для сварки и резки металлов значительной толщины.
Типы сварочных выпрямителей – одно- и многопостовые
В зависимости от модели выпрямительного аппарата, к нему могут подключаться один или несколько сварочных кабелей.
Однопостовые аппараты, к которым может подключаться только один сварочный кабель, используются для выполнения работ небольших объемов. Это компактное устройство, обладающее невысокой мощностью, чаще всего используется в бытовых целях или в небольших мастерских. Имеет небольшие размеры и массу, поэтому его легко перемещать на новые рабочие места. В конструкции современных аппаратов предусмотрены защиты от перегрева и слишком высокого напряжения. В помещениях с естественной вентиляцией часто используются выпрямительные устройства серии ВД.
Однопостовые аппараты работают от одно- или трехфазного тока. Для бытовых целей обычно используются однофазные модели.
Характеристики многопостовых сварочных выпрямителейМногопостовые аппараты востребованы для ручной и механизированной сварки. Модели для ручной сварки серии ВДМ имеют несложную конструкцию. Управление силой тока осуществляется балластными реостатами.
Многопостовые аппараты для механизированной сварки могут обслуживать до 30 рабочих мест сварщиков. Применяются для наплавки и сваривания под флюсом. Взаимное влияние постов друг на друга исключено.
Подготовка к эксплуатации и эксплуатационные условия для сварочных выпрямителей
Эксплуатацию выпрямительных аппаратов можно начинать только после тщательного изучения сопроводительной документации, в которой изложена информация об устройстве модели, допустимых условиях работы, правилах безопасности. Перед использованием устройство очищается от пыли, заземляется и проверяется в соответствии с инструкцией.
Установку, подключение к электросети и регулировку должен осуществлять электромонтажник с третьей и выше группой электробезопасности. Сварочные работы может вести сварщик, прошедший обучение по использованию аппарата, имеющий удостоверение на право сварки и группу электробезопасности вторую и выше.
Поскольку сварочные выпрямительные устройства чувствительны к качеству питающего тока, в сетях с нестабильным электроснабжением их подключают через источники бесперебойного питания (ИБП) соответствующей мощности. Также следует контролировать уровни запыленности и влажности, максимальный уровень которых указывается в техдокументации.
Обслуживание и ремонт сварочных выпрямителей
Для обеспечения бесперебойной работы выпрямительное устройство нуждается в периодическом техобслуживании и своевременном ремонте. Перед эксплуатацией необходимо проверить надежность заземления. Обязательное условие – наличие защитного кожуха.
Основные этапы технического обслуживания:
- контроль целостности изоляции всех конструктивных элементов, находящихся под напряжением;
- обследование прочности фиксации клемм;
- удаление пыли и загрязнений с внутренних механизмов.
Распространенными неисправностями, требующими незамедлительного ремонта, являются появление гула и перегрев устройства.
Вероятные причины этих проблем:
- неправильно подобранная крыльчатка вентилятора;
- заклинивание вала вентилятора;
- замыкание первичной обмотки понижающего трансформатора;
- нарушение изоляции токоведущих частей.
Падение выходного напряжения ниже заданного значения может произойти из-за обрыва вторичной обмотки или замыкания витков. Одной из причин выхода из строя оборудования является поломка выпрямительного диодного моста.
Если напряжение холостого хода и рабочего режима нестабильно, то необходимо проверить:
- ручку регулятора;
- предохранители первичной обмотки;
- устойчивость фиксации клемм пускателя.
Для ремонта выпрямителей требуются определенные знания и навыки, поэтому диагностику и восстановление рабочих характеристик аппаратов рекомендуется доверить работникам специализированного сервис-центра.
что это такое? Многопостовые и однопостовые, устройство и принцип действия, назначения и марки
На сегодняшний день известно немало способов соединения металлов и их сплавов. Большинство из них основывается на сварочных аппаратах. Материал данной статьи расскажет о том, что они собой представляют, какими бывают. Кроме того, мы рассмотрим, как ими правильно пользоваться.
Что это такое?
Сварочный выпрямитель представляет собой одну из разновидностей оборудования для сварки. Его назначением является преобразование напряжения переменного тока в постоянное. Это аппарат, состоящий из нескольких блоков. Подобные устройства используют для сварки стали и цветных металлов. Они отличаются от приборов с переменным током.
Сварочный выпрямитель постоянного тока относится к преобразовательному блоку с вольт-амперной регулировкой.
Он обеспечивает оптимальные условия для сварочных работ. Благодаря ему снижается уровень разбрызгивания расплавленного металла. По сути, это усовершенствованный вид трансформатора, который генерирует ток определенных характеристик и выпрямляет его.
Устройство и принцип действия
В целом, сварочные выпрямители имеют схожий принцип устройства. Ключевым элементом является силовой трансформатор, по принципу работы и устройству напоминающий трансформатор для сварки на переменном токе. Помимо него, в схему входит блок-выпрямитель на полупроводниковых приборах. Переменный ток преобразуется в постоянный за счет неуправляемых и управляемых вентилей (кремниевых диодов и тиристоров).
Еще одним элементом является автоматическое пусковое устройство. Если выпрямитель выходит из строя, он автоматически отключается от электросети. Также основными узлами управляемого прибора являются панель управления с регулировкой, защитный блок от перегрузок и перегрева и система охлаждения.
Последний элемент содержит вентилятор и радиаторы охлаждения вентилей.
Принцип работы сварочного выпрямителя состоит в подаче переменного тока на первичную обмотку снижающего трансформатора. Благодаря электромагнитной индукции на вторичной обмотке возрастает сила тока и уменьшается значение напряжения. При этом максимальное значение напряжение составляет 48 В.
Созданное напряжение поступает на диоды, установленные как полупроводники для обеспечения хода тока в одну сторону. Они отвечают за постоянство напряжения, устраняя колебания при реверсе. В ходе работы происходит нагрев диодов, для устранения чего в сварочных выпрямителях имеются системы охлаждения.
Благодаря постоянному обдуванию снижается температура работающих полупроводников. Перегрев устройства обычно фиксируется встроенным датчиком.
Кроме того, в ходе работы обеспечивается контроль напряжения. Они срабатывают при его критическом значении.
При этом сварочные выпрямители оснащают системой регулировки оптимального напряжения исходя из толщины свариваемого металла.
Обзор видов
Классифицировать сварочные выпрямители можно по нескольким характеристикам. К примеру, они отличаются уровнем сложности и дополнительным функционалом. Преобразователи варьируются типом конструкции и способом регулировки силовых параметров.
В зависимости от типа исполнения конструкции, способны обслуживать как 1, так и несколько постов одновременно.
Исходя из этого, их делят на однопостовые и многопостовые. Однопостовые модели используют сварщики-непрофессионалы. Многопостовой тип изделий применяют в промышленных условиях. За счет жесткой вольт-амперной характеристики обеспечивается неизменность напряжения каждого поста даже при холостом ходе.
Согласно основной классификации, выпрямители могут иметь регулируемый трансформатор, дроссель, тиристор, транзистор и инвертор. Транзисторные варианты работают на полупроводниках. Работа инверторных разновидностей основана на частотном повышении токовой нагрузки.
Исходя из вольт-амперных данных, сварочные преобразователи бывают не только оснащенными дросселем, но также предназначенными для ручной дуговой сварки. Они делятся на модификации автоматической и полуавтоматической сварки. При этом регулировка напряжения может быть витковой, магнитной, фазовой и импульсной.
Изделия первого типа имеют витковый реостат, служащий для изменения данных силы тока.
Магнитные поля в изделиях второго типа становятся полями возбуждения либо резистентности напряжения. При фазовом регулировании используется и нулевой кабель. Импульсные типы устройств регулируются за счет осциллографа.
Что касается вариантов ручной дуговой сварки, то они относятся к изделиям с падающими внешними данными. В зависимости от типа исполнения в них может применяться обратная связь потока либо магнитный шунт, подвижные/разнесенные обмотки. У универсальных сварочных выпрямителей характеристики могут быть падающими и жесткими.
Классифицировать модификации можно по другим критериям. Например, они отличаются силой тока на выходе.
Чем выше этот показатель, тем большей может быть толщина сварочного шва и качественней рез металла. Если устройство выдает небольшой ток, оно годится для работы с тонкими элементами.
Модели варьируются точностью регулировки. Чем выше данные показатели у конкретного устройства, тем проще работа мастера. Среди прочих критериев стоит отметить эффективность охлаждения и габариты конструкций. Что касается эффективности охлаждения, то она сказывается на долговечности изделий. В этом плане профессиональное оборудование считается лучшим.
Кроме того, их разделяют по типу вентилей, способу регулировки, схеме выпрямления, типу формирования вешней характеристики. Помимо изделия с дроссельным насыщением, они бывают с секционными обмотками трансформатора и подпиткой. При этом типы могут предназначаться не только для автоматической и полуавтоматической, но и механизированной сварки.
По типу конструкции они бывают одно-, двух- и трехфазными. Каждый тип изделия имеет свои особенности, отличается схемой и работает по-своему. Фазовое управление состоит в смене угла управления тиристоров, приводящих к смене напряжения трансформатора.
Однофазные
Изделия данного типа смонтированы на однофазном трансформаторе, который рассчитан на сеть 220В. Их масса зависит от массы понижающего трансформатора. Однополупериодный выпрямитель состоит из 1 диода-выпрямителя. На выходе получается пульсирующий постоянный ток. Эти модификации могут быть полно- или полумостовыми.
Двухфазные
Эти модификации имеют параллельное и последовательное подключение постов. Они укомплектованы двухфазным трансформатором. Благодаря этому снижается уровень пульсации тока на выходе. А это, в свою очередь, увеличивает КПД сварочного прибора, что сказывается на качестве сварного шва.
Трехфазные
Модификации данного типа предназначены для проведения ручной дуговой сварки. Зачастую они имеют 6-12 диодов с параллельным подключением. Данная схема выпрямления считается одной из ходовых. Эта мостовая схема обеспечивает равномерную нагрузку на все фазы силовой сети. Такая схема устройства позволяет уменьшить пульсации тока.
Лучшие бренды
Производством сварочных выпрямителей занимаются многие компании.
Среди них можно отметить продукцию нескольких торговых марок.
- «Искра» известна на рынке сварочного оборудования более 75 лет. Ее выпрямители предназначены для питания электродуги постоянным током при ручной дуговой сварке, а также резе и наплавке металла. Эти изделия годятся для работы в помещениях закрытого типа.
- Изделия российской фирмы «Сэлма» покупают для комплектации сварочных полуавтоматов в среде защитных газов. Изделия бренда характеризуются высокими сварочными характеристиками, не отличающимися от аналогов зарубежных производителей. У них плавная регулировка сварного тока, высокая стабильность горения дуги.
- Итальянский производитель Cebora предлагает вниманию покупателей сварочные выпрямители с плавной регулировкой тока, а также возможностью регулирования сварочной дуги. Изделия бренда отличаются оптимальными габаритами и массой.
Изделия бренда отличаются оптимальными габаритами и массой.- Торговая марка «Плазер» является производителем и поставщиком оборудования для сварки. Опыт компании превышает 20 лет, продукция снабжается сертификатами соответствия, подтверждающими качество выпускаемых изделий.
- Сварочные выпрямители «Дуга» отличаются разнообразием модельного ряда и разной ценовой категорией. Изделия торговой марки признаны надежным профессиональным оборудованием для сварочных работ на строительных участках, производстве и в ремонтной сфере.
- Изделия с маркировкой компании «Барс» разработаны непосредственно для сварки, нарезки, наплавки углеродистых, легированных, коррозийно-стойких сталей на постоянном токе. Бренд выпускает модели высокого качества со стильным, легко очищаемым корпусом.
- Esab производит выпрямители по высоким ценам, отличающиеся разным типом управления. Продукция бренда отвечает требованиям и стандартам качества. Они стабильны в работе и характеризуются долговечностью.
Особенности эксплуатации
Эксплуатация сварочных выпрямителей подразумевает знание электробезопасности при обслуживании.
Включать выпрямитель можно исключительно при правильном заземлении через автоматический выключатель. Необходимо пользоваться исправным сетевым кабелем с защитой-заземлением.
В ходе работы нужно пользоваться только целым сварочным кабелем. Нельзя прикасаться к токоведущим деталям открытыми участками тела. Нельзя использовать прибор не по назначению. Прежде чем включить устройство в сеть, необходимо ознакомиться с инструкцией по эксплуатации, которая может несколько варьироваться в зависимости от типа устройства и особенностей конкретной модели.
Важно изучить ее технические характеристики, определяясь с типом проводимых работ, которыми планируется заниматься. Необходимо знать возможности регулировки. Это позволит выбирать правильные разновидности металла и их толщину, добиваясь безупречности сварных швов.
Для обеспечения качественной и продолжительной работы надлежит правильно обслуживать и своевременно ремонтировать технику.
Важно проверять токопроводящие элементы на предмет целостности изоляции. Нельзя работать с устройством без специального защитного кожуха. По необходимости нужно регулировать ток в выпрямителе.
Прежде чем включить устройство в сеть, его необходимо очистить от пыли. Помимо того, надлежит проверить на соответствие с паспортной инструкцией. Далее заземляют корпус, а также зажим вторичной сети, которая идет к изделию. После нужно проверить работу вентилятора. Важно следить за исправностью контактов, тепловой защиты, дуг, деталей.
Установку же устройства должен проводить квалифицированный специалист. Сваркой может заниматься сварщик, который прошел обучение по работе с устройством и имеет группу электрической безопасности не меньше 2-й. В ходе эксплуатации агрегат своевременно очищают от пыли и загрязнений. Кроме того, его продувают сжатым воздухом, заполняя тугоплавкой смазкой поверхности, подвергающиеся трению.
В ходе эксплуатации необходимо оберегать агрегат от атмосферных осадков, загрязнений и сырости. По необходимости его установку можно осуществлять на стройплощадках. Однако делать это можно исключительно в особых помещениях передвижного типа. По возможности нужно ограждать устройство от механических ударов. При перерывах в работе выпрямитель обязательно выключают.
Если изделие устанавливают в цехе, для него огораживают специально отведенное место. Если нет необходимого напряжения, это говорит о неисправностях. К примеру, такое бывает из-за проблем с ветровым реле, а также засасыванием воздуха не с нужной стороны, поломках вентилей. Если не работает электрический двигатель, необходимо проверить агрегат на предмет обрыва цепи питания.
В следующем видео рассказывается о том, как выбрать сварочный аппарат.
Сварочный выпрямитель: виды, назначение, конструкция
Сварочный выпрямитель необходим для выпрямления переменного напряжения в постоянное. Такой ток необходим для качественной сварки. Именно он отвечает за образование дуги, снижающей разбрызгивание металла во время работы. Подобное оборудование позволяет использовать электроды до 1,2 мм, что облегчает работу с самыми разнообразными металлами, сплавами. А с помощью универсального выпрямителя можно работать под флюсом, угольной дугой или аргонодуговой сваркой.
Разновидности выпрямляющего оборудования
Современный рынок предлагает разные сварочные выпрямители, которые отличаются между собой по внешнему виду и по типу. Самые распространённые из них следующие:
Все они применяются в сфере коммунальных услуг, а также в бытовых условиях. Конечно, этим сфера их применения не ограничивается, и их можно встретить даже на крупных производственных предприятиях. Основное преимущество моделей данного типа – низкая цена. Всё подобное оборудование классифицируется по методу горения, преобразования и регулирования. То есть некоторые из них регулируются дросселем, другие трансформатором, третьи транзисторами и т.д.
Если регулировка осуществляется трансформатором, то сварочный выпрямитель имеет не обычные трансформаторы, как в стандартных сварочных аппаратах, а трехфазные. Это самые распространённые модели. Кроме этого, любой прибор такого типа обязательно содержит защитную систему пусковой регуляции. Поэтому ему не страшны перепады напряжения в сети.
Сварочные выпрямители выпрямляют переменный ток сети и делают его постоянным. Благодаря этому количество брызг при сварке значительно уменьшается, а шов получается качественней и тоньше. Снижается и расход электродов, особенно при резке металла. Постоянный ток позволяет работать с разными видами электродов даже в среде защитных газов.
Из чего состоит прибор?
В таком оборудовании любого типа есть такие элементы, как блок выпрямления и понижающий силовой трансформатор. В основном все выпрямляющие устройства 3-х фазные, но могут встречаться и однофазные схемы. В однофазном устройстве потребляемая мощность невысока, поэтому применяются сглаживающие фильтры, которые необходимы для получения напряжения, схожего по своим показателям с постоянным.
В трехфазной системе выпрямляемый ток стабильнее, пульсация его значительно ниже, чем в однофазном устройстве. Благодаря этому легко получить постоянный ток. Это идеальное решение для работы с током до 500А, который часто используется при дуговой сварке. Но есть и 6-ти фазные агрегаты. В данном случае применяется трансформатор с двумя вторичными группами обмотки, соединяющимися в звезду. Обязательным условием для полноценной работы такого прибора является наличие симметричного дросселя.
Виды сварочного выпрямителя:
с трансформаторной регулировкой;
с кремниевыми диодами;
с регулируемым тиристором;
многопостовой прибор.
Прибор с трансформаторной регулировкой и кремниевыми диодами
Устройство с трансформаторной регулировкой одно из самых простых. Данный тип снабжён силовыми трансформаторами с большим рассеиванием. Внутри него расположены шунт и подвижная катушка, а также два слоя обмотки — первичный и вторичный. Это позволяет производить неточную регулировку напряжения. Первое переключение отвечает за работу с небольшими напряжениями сети, второе — за работу с большими, делая такое устройство в какой-то мере универсальным.
Устройство с кремниевыми диодами обязательно оснащается мощным вентилятором — он отвечает за принудительное охлаждение диодов во время работы (без него они быстро перегорят). Запуск механизма, как и его выключение, осуществляется посредством магнитного пускателя.
Если диоды не охлаждаются, то автоматическая система не позволит произвести включение оборудования: она сработает и при поломке одного из диодов или при пробивании корпуса напряжением.
Благодаря системе сварочный выпрямитель полностью защищает пользователя. Данные модели недороги и их легко использовать. Единственный минус – нет возможности дистанционного управления при изменении сетевого напряжения.
Прибор с регулируемым тиристором и многопостовое устройство
В схеме механизма с регулируемым тиристором используется трансформатор, в силовой цепи установлен дроссель-фильтр и блок вентилей. Система управления состоит из датчиков и блоков электроники. Нередко в них применяют дроссели насыщения, расположенные между трансформаторами и выпрямляющими блоками. Все эти модели носят маркировку ВДУ, и считаются универсальными.
Многопостовое устройство используется для ручной или полуавтоматическ
Сварочные выпрямители. Сварка
Сварочные выпрямители
Сварочные выпрямители представляют собой устройство, предназначенное для преобразования переменного тока в постоянный (выпрямленный).
Оно состоит из следующих основных узлов: силового трансформатора для понижения напряжения сети до необходимого напряжения холостого хода источника, блока полупроводниковых элементов для выпрямления переменного тока, стабилизирующего дросселя для уменьшения пульсаций выпрямленного тока.
Выпрямительный блок представляет собой набор полупроводниковых элементов, включенных по определенной схеме. Особенность полупроводниковых элементов заключается в том, что они проводят ток только в одном направлении, в результате чего сила тока получается постоянной (выпрямленной).
Такие элементы обладают вентильным эффектом, иначе говоря, пропускают ток в одном направлении. За это их называют полупроводниковыми вентилями. Они делятся на неуправляемые – диоды и управляемые – тиристоры. Разработаны и выпускаются сварочные выпрямители для ручной или механизированной дуговой сварки под флюсом, сварки в защитной среде и др. Они получили широкое применение благодаря их технологическим преимуществам: высокий к.п.д. и относительно небольшие потери холостого хода, высокие динамические свойства, отсутствие вращающихся частей и бесшумность в работе, равномерность нагрузки фаз, небольшая масса, возможность замены медных проводов алюминиевыми.
Но следует иметь в виду, что для выпрямителей представляют большую опасность продолжительные короткие замыкания, так как могут вывести из строя диоды. Кроме того, они чувствительны к колебаниям напряжения в сети.
Сварочные выпрямители (рис. 51) состоят из двух блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или тока и выпрямительного блока.
Кроме того, выпрямитель имеет пускорегулирующее и защитное устройства, обеспечивающие нормальную эксплуатацию. Выпрямление тока осуществляется по трехфазной мостовой схеме, состоящей из шести плеч. В каждом плече моста установлены вентили, выпрямляющие оба полупериода переменного тока в трех фазах. В каждый момент времени ток проходит через два вентиля, и, таким образом, в течение одного периода происходит шесть пульсаций выпрямленного тока, что соответствует частоте пульсации 300 Гц.
Рис. 51.
Схема трехфазного выпрямителя:
а – схема включения; б – выпрямленный ток внешней цепи; 1– понижающий трансформатор; 2 – блок селеновых или кремниевых выпрямителей; 3 – сварочная дуга
Сварочные выпрямители подразделяются на однопостовые с падающими, жесткими, пологопадающими и универсальными характеристиками и многопостовые с жесткими характеристиками. Падающая характеристика в выпрямителе создается включением в сварочную цепь реактивной катушки или применением трансформатора с усиленным магнитным рассеянием.
У многопостовых сварочных выпрямителей для создания падающей внешней характеристики и регулирования сварочного тока в сварочную цепь каждого поста включают балластный реостат.
Выпрямители типа ВД, предназначенные для ручной и механизированной сварки и наплавки, имеют крутопадающую внешнюю характеристику. Регулирование варочного тока производят ступенчато (два диапазона) и плавно (в пределах каждого диапазона). Переключатель диапазонов сварочного тока расположен на лицевой панели выпрямителя и производит одновременное переключение первичной и вторичной обмоток со «звезды» (диапазон малых токов) на «треугольник» (диапазон больших токов). Переключение производят только после отключения выпрямителя от силовой сети.
При переключении пределы изменения тока увеличиваются примерно в три раза. Плавное регулирование тока в пределах каждого диапазона производится изменением расстояния между катушками первичной и вторичной обмоток. Катушки вторичной обмотки закреплены неподвижно у верхнего ярма, а катушки первичной обмотки с помощью ходового винта перемещаются по стержню сердечника трансформатора. Вращая рукоятку ходового винта по часовой стрелке, сближают катушки обмоток, уменьшают индуктивность рассеяния обмоток и, как следствие, увеличивают сварочный ток.
Сварочные выпрямители с жестокими и пологопадающими внешними характеристиками применяются при сварке плавящимся электродом в углекислом газе, под флюсом, порошковой проволокой. Они различны как конструктивно, так и по электрической схеме. Например, выпрямитель типа ВС состоит из силового трехфазного понижающего трансформатора и выпрямительного блока из селеновых вентилей. В сварочную цепь после выпрямительного блока включен дроссель, позволяющий регулировать нарастание тока короткого замыкания и снижающий потери металла на разбрызгивание. Выпрямитель имеет два переключателя числа витков первичной обмотки трансформатора, которыми путем изменения коэффициента трансформации регулируется выходное напряжение. Один переключатель, для ступенчатого регулирования, имеет три положения, второй, для плавного регулирования, – восемь положений. Таким образом, выпрямитель имеет 24 значения сварочного тока. Регулирование сварочного тока можно производить только при холостом ходе, что является серьезным недостатком выпрямителя. В промышленности и строительстве они применяются, но с производства сняты.
Выпрямители типа ВДГ состоят из трансформатора с нормальным магнитным рассеянием и трехфазного дросселя насыщения. Рабочие обмотки дросселя включены в плечи выпрямительного блока. Регулирование выходного напряжения ступенчато-плавное. Ступенчатым регулированием можно задать три диапазона, получаемые изменением коэффициента трансформации силового трансформатора изменением числа витков первичной обмотки.
Плавное регулирование в пределах каждого диапазона осуществляется дросселем насыщения. Выпрямитель имеет дистанционное управление. Многопостовые сварочные выпрямители типа ВДМ выпускают серийно на номинальные токи 1000, 1600, 3000 А. Выпрямители имеют жесткую внешнюю характеристику и состоят из силового трехфазного понижающего трансформатора, выпрямительного блока из кремниевых вентилей с вентилятором, пускорегулирующей и защитной аппаратуры.
Получение падающей внешней характеристики и регулирование сварочного тока каждого поста производятся подключением балластных реостатов типа РБ–301.
Сварочные выпрямители типов ВСУ и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварках под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ кроме блока трехфазного понижающего трансформатора и выпрямительного блока имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики.
Таблица 9
Технические характеристики однопостовых сварочных выпрямителей с падающими характеристиками
Таблица 10
Технические характеристики сварочных преобразователей и агрегатов с электродвигателями
Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей – тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения питающей сети.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРессварочный выпрямитель — это… Что такое сварочный выпрямитель?
- сварочный выпрямитель
Англо-русский словарь технических терминов. 2005.
- сварочный аппарат
- сварочный генератор
Смотреть что такое «сварочный выпрямитель» в других словарях:
сварочный выпрямитель — [ГОСТ 2601 84] Тематики сварка, резка, пайка EN welding rectifier DE Schweißgleichrichter FR rdresseur de soudage … Справочник технического переводчика
Сварочный выпрямитель — Электродержатель 150. Сварочный выпрямитель Источник: ГОСТ 2601 84: Сварка металлов. Термины и определения основных понятий оригинал документа … Словарь-справочник терминов нормативно-технической документации
СВАРОЧНЫЙ ВЫПРЯМИТЕЛЬ — выпрямитель с селеновым или кремниевым ПП элементом. Применяется для питания сварочной дуги пост. током при дуговой ручной и автоматич. сварке. Является более надёжным, простым в эксплуатации, имеет более высокий кпд, чем сварочный генератор … Большой энциклопедический политехнический словарь
Сварочный инвертор — Сварочный инвертор это один из видов источника питания сварочной дуги. Основной принцип действия всех сварочных источников обеспечивать стабильное горение сварочной дуги и ее легкий поджиг. Одним из самых важных параметров сварочного… … Википедия
сварочный источник питания (трансформатор, генератор, выпрямитель) — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN welder … Справочник технического переводчика
Выпрямитель — У этого термина существуют и другие значения, см. Выпрямитель (значения) … Википедия
Диодный выпрямитель — Выпрямитель электрического тока механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.[1] [2] Большинство… … Википедия
ГОСТ 2601-84: Сварка металлов. Термины и определения основных понятий — Терминология ГОСТ 2601 84: Сварка металлов. Термины и определения основных понятий оригинал документа: 47. Cвapкa трением Сварка с применением давления, при которой нагрев осуществляется трением, вызванным относительным перемещением свариваемых… … Словарь-справочник терминов нормативно-технической документации
Сварочное оборудование — машины, аппараты и приспособления, необходимые для изготовления из заготовок сварных изделий. Комплекс технологически связанного между собой С. о. для выполнения сварочных работ при том или ином участии сварщика называется сварочным… … Большая советская энциклопедия
Угольный разрез (предприятие) — У этого термина существуют и другие значения, см. Угольный разрез (значения). Угольный разрез Отрасль Угледобыча Продукция Бурый уголь Материнская компания ОГК 3 Угольный разрез (доче … Википедия
СВАРКА СОПРОТИВЛЕНИЕМ — применяется для производства труб диаметром от 5 до 529 мм с толщиной стенки от 0,4 до 20 мм. Сварочный ток подводится к кромкам полосы контактным способом при помощи вращающихся электродных колец. Наиболее интенсивное выделение тепла происходит… … Металлургический словарь
Что такое сварочные выпрямители
Сварочный выпрямитель — это источник питания постоянного тока сварочной дуги, предназначенный для преобразования напряжения сети (220 или 380 В) до напряжения, необходимого для зажигания и стабильного горения дуги, а также преобразование переменного тока в постоянный.
На практике в работе с сварочными выпрямителями ориентируются на силу тока и напряжение в сочетании с значением ПВ. К примеру, название моделей Lincoln Electric несет в себе данные о рабочих параметрах устройства.
-
Invertec V350 PRO — 350A / 34В / ПВ 60%.
Мобильный инверторный источник питания – см. подробнее.
-
Idealarc DC 400 — 400A / 36B / ПВ100%
Сварочный выпрямитель с тиристорным управлением – см. подробнее.
-
Idealarc DC 1000 — 1000A / 44В / 100%
Универсальный сварочный трансформатор–выпрямитель – см. подробнее.
Сварочный выпрямитель может состоять из силового трансформатора и выпрямительного блока, который преобразует переменный сварочный ток в постоянный или инвертора, который преобразует переменное напряжение питающей сети посредством ее выпрямления и широтно-импульсной модуляции. Сварочные выпрямители предназначены для дуговой сварки различных металлов и их сплавов на постоянном токе любой полярности, штучными электродами различных видов, неплавящимися электродами, а также полуавтоматической или автоматической сварке в среде защитных газов или под слоем флюса.
Классификация сварочных выпрямителей.
Сварочные выпрямители классифицируются по типу применяемого в них принципа преобразования, – трансформаторного или инверторного.
Трансформаторные, в свою очередь, отличаются типом выпрямителя – тиристорные или транзисторные.
Все выпрямители подразделяются на однопостовые и многопостовые.
Многопостовые сварочные выпрямители (2-10 постов) используются на крупных производствах и предназначены для централизованного обеспечения сварочным током одновременно нескольких рабочих мест.
Дата публикации: 01 01 1970 г. ✎
Дата последнего изменения: 01 01 1970 г.
Сварочные трансформаторы, выпрямители и генераторы
Сварочные трансформаторы, выпрямители и генераторы
Категория:
Сварка металлов
Сварочные трансформаторы, выпрямители и генераторы
Сварочные трансформаторы. Это специальные понижающие трансформаторы, имеющие требуемую внешнюю характеристику, обеспечивающие питание сварочной дуги и регулирование свароч ного тока. Трансформаторы, как правило, имеют падающую ха рактеристику, их используют для ручной дуговой сварки и автоматической сварки под флюсом. Трансформаторы с жесткой характеристикой применяют для электрошлаковой сварки.
Рис. 1. Изменение параметров режима сварки в зависимости от внешней характеристики источника питания и длины дуги
Трансформатор имеет сердечник — магнитопровод из трансформаторной стали, на сердечнике размещаются две обмотки — первичная и вторичная. Переменный ток из сети, проходя через первичную обмотку трансформатора, намагничивает сердечник, создавая в нем переменный магнитный поток, который, пересекая витки вторичной обмотки, индуктирует в ней переменный ток.
Напряжение индуктированного тока зависит от числа витков вторичной обмотки, чем меньше витков, тем напряжение индуктируемого тока будет меньше и, наоборот, чем больше витков, тем напряжение выше. Регулирование величины сварочного тока и создание внешней характеристики обеспечивается изменением потока магнитного рассеяния или включением в сварочную цепь дополнительного индуктивного сопротивления.
Рис. 2. Схема сварочного трансформатора ТСК-500: а — внешний вид, б — схема регулирования сварочного тока, в — электрическая схема
В соответствии с этим сварочные трансформаторы подразделяют на две основные группы. К первой группе относят трансформаторы с повышенным магнитным рассеянияем. Трансформаторы этой группы можно разделить на три основных типа: трансформаторы с магнитными шунтами, подвижными катушками и витковым (ступенчатым) регулированием (трансформаторы типов ТС, ТД, СТШ, ТСК, ТСП).
Ко второй группе относятся трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой — дросселем (типов СТН, ТСД).
В качестве примера рассмотрим устройство трансформатора ТСК-500 с повышенным магнитным рассеянием с подвижной катушкой, при перемещении которой регулируется сварочный ток. В нижней части сердечника находится первичная обмотка, состоящая из двух катушек, расположенных на двух стержнях магнитопровода. Катушки первичной обмотки закреплены неподвижно.
Вторичная обмотка, также состоящая из двух катушек, расположена на значительном расстоянии от первичной. Катушки как первичной, так и вторичной обмоток соединены параллельно. Вторичная обмотка — подвижная и может перемещаться по сердечнику при помощи винта, с которым она связана, и рукоятки, находящейся на крышке кожуха трансформатора.
Сварочный ток регулируют изменением расстояния между первичной и вторичной обмотками. При вращении рукоятки 6 по часовой стрелке вторичная обмотка приближается к первичной, магнитный поток рассеяния и индуктивное сопротивление уменьшаются, сварочный ток возрастает. При вращении рукоятки против часовой стрелки вторичная обмотка удаляется от первичной, индуктивное сопротивление и магнитный поток рассеяния растут и сварочный ток уменьшается.
Рис. 3. Схема трехфазного выпрямителя: а — схема включения, б — выпрямленный ток внешней цепи; 1 — понижающий трансформатор, 2 — блок селеновых или кремниевых выпрямителей, 3 — сварочная дуга
Пределы регулирования сварочного тока — 165—650 А. Последовательное соединение катушек первичной и вторичной обмоток позволяет получать малые сварочные токи с пределами регулирования 40—165 А.
Для приближенной установки силы сварочного тока на крышке кожуха расположена шкала с делениями. Более точно ток устанавливают по амперметру.
Для повышения коэффициента мощности сварочный трансформатор ТСК-500 имеет в первичной цепи конденсатор 4 большой мощности.
Сварочные выпрямители. Это источники постоянного сварочного тока, состоящие из сварочного трансформатора с регулирующим устройством и блока полупроводниковых выпрямителей (рис. 3). Иногда в комплект сварочного выпрямителя входит еще дроссель, включаемый в цепь постоянного тока. Дроссель служит для получения падающей внешней характеристики. Действие сварочных выпрямителей основано на том, что полупроводниковые элементы проводят ток только в, одном направлении. Наибольшее применение в сварочных выпрямителях получили селеновые и кремниевые полупроводники. Сварочные выпрямители выполняют в подавляющем большинстве случаев по трехфазной схеме, преимущества которой заключаются в большом числе пульсаций напряжения и более равномерной загрузке трехфазной сети.
Сварочные выпрямители обладают рядом преимуществ перед преобразователями с вращающимися частями. Они имеют лучшие энергетические, динамические и весовые показатели, более высокий к. п. д., просты в обслуживании, более надежны из-за отсутствия вращающихся частей, при их работе отсутствует шум.
Сварочные выпрямители в зависимости от внешних характеристик можно разделить на три типа: с крутопадающими (ВСС-300-3, ВСС-120-4, ВКС-500 и др.), жесткими (или пологопадающими) характеристиками (ВС-200, ВС-300, ВС-600, ВС-1000, ИПП-120, ИПП-300, ИПП-500, ИПП-1000) и универсальные (ВСУ-300, ВСУ-500).-65%.
Сварочные генераторы. Это специальные генераторы постоянного тока, внешняя характеристика которых позволяет получать устойчивое горение дуги, что достигается изменением магнитного потока генератора в зависимости от сварочного тока. Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллекторами. При работе генератора якорь вращается в магнитном поле, создаваемом полюсами статора. Обмотка якоря пересекает магнитные линии полюсов генератора, и поэтому в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный. Вращение якоря сварочного генератора обеспечивается в сварочных преобразователях электродвигателем, а в сварочных агрегатах — двигателем внутреннего сгорания. К коллектору прижаты угольные щетки, через которые постоянный ток подводится к клеммам. К этим клеммам присоединяют сварочные провода, идущие к электрододержа-телю и изделию.
Сварочные генераторы выполняют по различным электрическим схемам. Они могут быть с падающей характеристикой (генераторы типа ГСО в преобразователях типа ПСО-ЗОО, ПСО-500 и др.), с жесткой и пологопадающей характеристикой (типа ГСГ в преобразователях типа ПСГ-500) и универсальные (преобразователи типа ПСУ-300, ПСУ-500).
Наибольшее распространение получили сварочные генераторы с падающими внешними характеристиками, работающие по следующим схемам: – с независимым возбуждением и размагничивающей последовательной обмоткой; – с самовозбуждением и размагничивающей последовательной обмоткой.
Схема генератора с независимым возбуждением и размагничивающей последовательной обмоткой показана на рис. 4, а.
С увеличением тока в сварочной цепи будет увеличиваться Фр, а Фн остается неизменным, результирующий поток Фрез, э. д. с. и напряжение на зажимах генератора будут падать, создавая падающую внешнюю характеристику генератора. Сварочный ток в генераторах этой системы регулируется реостатом Р и секционированием последовательной обмотки, т. е*. изменением числа ампер-витков.
В генераторах с самовозбуждением и размагничивающей последовательной обмоткой возбуждения используется принцип самовозбуждения.
Рис. 4. Принципиальная схема сварочного генератора: а — с независимым – возбуждённей и размагничивающей последовательной обмоткой, б — с самовозбуждением и размагничивающей последовательной обмоткой; Г — генератор, Р — реостат, НО — намагничивающая обмотка, РО — размагничивающая обмотка
Реклама:
Читать далее:
Установки для механизированной дуговой сварки
Статьи по теме:
Урок 1 — Основы дуговой сварки
Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.9.3.1.1 Трансформатор типа производят только переменный ток. Они обычно называется «Сварочные трансформаторы».» Все типы переменного тока используют однофазное первичное питание и имеют тип постоянного тока. 1.9.3.1.2 Выпрямитель типы обычно называются «Сварочные выпрямители» и производят DC или, AC и Сварочный ток постоянного тока. Они могут использовать как однофазные, так и трехфазные входная мощность. Они содержат трансформатор, но исправляют переменный или постоянный ток с помощью селена выпрямители, кремниевые диоды или кремний управляемые выпрямители. Доступен либо в константе ток или постоянное напряжение, некоторые производители предлагают устройства, которые представляют собой комбинацию оба и могут использоваться для сварки покрытым электродом, сварки неплавящимся электродом и для сварки твердым телом или флюсом порошковая проволока.1.9.3.2 Вращающийся Типы — Источники питания вращающегося типа можно разделить на две классификации: 1. Мотор-генераторы 2. Двигатель Управляемый 1.9.3.2.1 Мотор-генератор типы состоят из электродвигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки. Эти машины давали отличные сварные швы, но из-за движущихся частей требовал значительного обслуживания. Мало, если любые, сейчас построен сегодня. 1.9.3.2.2 Двигатель приводные типы состоят из бензинового или дизельного двигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки.Они широко используются в других сферах. коммерческие линии электропередач, а также мобильные ремонтные предприятия. Оба вращающихся типа может доставить либо Сварочная мощность на переменном или постоянном токе или их комбинация. Доступны оба типа как постоянный ток или постоянное напряжение модели. 1.9.4 Власть Управление источниками — источники сварочного тока различаются также в методе контроля выходной ток или напряжение. Производительностью можно управлять механически как в машинах, имеющих реактор с отводом, подвижный шунт или дивертер, или подвижная катушка.Элект- три типа управления, например, магнитное усилители или насыщаемые реакторы, также используются и самые современные типы, содержащие выпрямители с кремниевым управлением, дают точные электронное управление. 1.9.4.1 А подробное обсуждение многих типов источников сварочного тока на рынке сегодня слишком длинная тема для этого курса, хотя дополнительная информация о типе Источники питания для различных сварочных процессов будут рассмотрены в Уроке II.1.9.4.2 Отлично литературу можно получить у производителей источников питания, и следует проконсультироваться для получения дополнительной информации.Урок 1 — Основы дуговой сварки
Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 ГРУППА ЭСАБ, ИНК.УРОК I, ЧАСТЬ B 1.8.7 Исправление AC к ОКРУГ КОЛУМБИЯ — Хотя большая часть сварки выполняется с помощью сварки на переменном токе источники питания, большинство промышленных сварка выполняется на машинах, которые производят прямой текущая дуга. Серийно производимая мощность переменного тока , который управляет сварочным аппаратом, должен затем быть измененным (выпрямленным) на постоянный ток для дуги постоянного тока. Это сделано с устройством, называемым выпрямителем. Два типы выпрямителей широко используются в сварочных аппаратах старые селеновые выпрямители и более современные кремниевые выпрямители, часто называемые как диоды.См. Рисунок 16. 1.8.7.1 Функция выпрямителя в Схема лучше всего может быть показана при использовании синуса переменного тока волна. С одним диодом в цепи полуволна исправление происходит, как показано на Рисунок 17. 1.8.7.2 Отрицательная полуволна просто срезается выключен, и возникает пульсирующий постоянный ток. В течение положительный полупериод, ток может течь через выпрямитель. В течение отрицательный полупериод, ток заблокирован. Это создает постоянный ток, состоящий из 60 положительных импульсов. в секунду.1.8.7.3 Автор с помощью четырех выпрямителей, подключенных к определенному Таким образом создается мостовой выпрямитель, производящий полную выпрямление волн. Мостовой выпрямитель приводит к 120 положительных полупериодов в секунду, производя значительно более плавный постоянный ток, чем полуволновое выпрямление. См. Рисунок 18. 1.8.7.4 Трехфазный переменный ток можно выпрямить до производят даже более плавный постоянный ток, чем однофазный AC. Поскольку трехфазное питание переменного тока производит три раза столько же полупериодов в секунду, сколько однофазных мощность, относительно плавные результаты напряжения постоянного тока как показано на рисунке 19.ОДИН ФИГУРКА ПЕРЕДАЧИ ПОЛОВИННОЙ ФАЗЫ 17 РИСУНОК 16 КРЕМНИЙ ВЫПРЯМИТЕЛЬ СЕЛЕНОВЫЙ ВЫПРЯМИТЕЛЬ ОДНОФАЗНАЯ ПОЛНАЯ ВОЛНОВАЯ РЕКТИФИКАЦИЯ РИСУНОК 18 1 ЦИКЛ 3 ФАЗА ФИГУРКА ПОЛНОСТЬЮ ВОЛНОВОЙ РЕКТИФИКАЦИИ 19Сварочный выпрямитель — Производитель дугового трансформатора постоянного тока в Индии
Серия дуговой сварки постоянным током на основе инвертора
Серия дуговой сварки постоянным током — на базе инвертора
Сварочная система MIG на базе инвертора
Сварочная система MIG — на базе инвертора
Инверторная система сварки TIG на постоянном токе
Сварочная система TIG на постоянном токе — на базе инвертора
Точечный сварщик
Сварщик точечной сварки
Пневматический проекционный сварочный аппарат
Пневматический проекционный сварочный аппарат
Сварщик шпилек разряда конденсаторов
Сварочный аппарат для разряда конденсаторов
Наши уважаемые клиенты
Наши уважаемые клиенты
Вкладка батареи Точечная сварка
Устройство для точечной сварки
Сварочное оборудование Stick SMAW
Палка (SMAW) Сварочное оборудование
Сварщик продольных швов
Сварщик продольных швов
Станок для резки профиля
Станок для резки профиля
Продукты для газовой резки
Продукты газовой резки
Станок для стыковой сварки ленточной пилы
Ленточнопильный станок для стыковой сварки
Сварочное оборудование для резки
Сварочное и режущее оборудование
Микро стыковой сварщик
Аппарат для стыковой сварки микросхем
Сварщик кольцевых швов
Аппарат для сварки кольцевых швов
Машина для резки мопсов
Автомат для резки мопсов
Серия дуговой сварки постоянным током на основе диодов
Серия для дуговой сварки постоянным током — на основе диодов
Сварочное оборудование MIG GMAW
Сварочное оборудование MIG (GMAW)
Сварочная система MIG на основе диодов
Сварочная система MIG — на основе диодов
Сварочная система TIG на переменном токе и постоянном токе на инверторной основе
Сварочная система TIG на переменном / постоянном токе — на базе инвертора
Ручной точечный сварщик
Ручной точечный сварочный аппарат
Стыковой сварщик
Станок для стыковой сварки
Нарисованный дуговой сварщик шпилек
Станок для дуговой сварки
Сварочная система MIG на основе тиристоров
Сварочная система MIG — на базе тиристора
Система импульсной сварки TIG на базе инвертора
Система импульсной сварки TIG — на базе инвертора
Педальный точечный сварочный аппарат
Педальный аппарат для точечной сварки
Машина для сварки швов
Сварочный аппарат
Серия дуговой сварки на переменном токе на основе трансформатора
Серия для дуговой сварки переменным током — на базе трансформатора
Сварочное оборудование TIG GTAW
Сварочное оборудование TIG (GTAW)
Оборудование для контактной сварки
Оборудование для контактной сварки
Сварщик стыковой проволоки
Аппарат для стыковой сварки проволоки
Серия для дуговой сварки постоянным током на основе тиристоров
Серия для дуговой сварки постоянным током — на основе тиристоров
Оборудование для воздушно-плазменной резки
Оборудование для воздушно-плазменной резки
Стержневой сварщик
Стержневой сварочный аппарат
Системы резки с ЧПУ
Системы резки с ЧПУ
Настольный точечный сварочный аппарат
Настольный точечный сварочный аппарат
Проекционный сварщик
Проекционный сварочный аппарат
Сварочные генераторы
Сварочные генераторы
Пневматический сварочный аппарат
Пневматический аппарат для точечной сварки
Портативное газовое оборудование с усилителем
Портативное и газовое аппаратное оборудование
Сварочное оборудование SAW на инверторной основе
Сварочное оборудование SAW — на базе инвертора
Расстроенный стыковой сварщик
Сварщик встык
Сварщик шпилек
Сварщик шпилек
Блог
Блог
Для чего используется сварочный выпрямитель? — AnswersToAll
Для чего используется сварочный выпрямитель?
Сварочные выпрямители — это аппараты переносного типа, которые используются с входом переменного тока и обеспечивают требуемый выход постоянного тока.Выпрямители используются в различных устройствах, в том числе: Выпрямитель — это электрическое устройство, состоящее из одного или нескольких диодов, которые преобразуют переменный ток (AC) в постоянный ток (DC).
Какой выходной ток у сварочного выпрямителя?
Диапазон выходного тока: 30-400 А постоянного тока, 60-600 А постоянного тока. Максимальный непрерывный ток ручной сварки при рабочем цикле 60%: 400 A, 600 A. Максимальный непрерывный ток ручной сварки при рабочем цикле 100%: 240 A, 360 A. Напряжение холостого хода: 80 В постоянного тока.
Что такое инверторная сварка?
В случае инверторного сварочного аппарата он преобразует источник переменного тока в более низкое выходное напряжение, например, с 240 В переменного тока на выход 20 В постоянного тока.Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.
Что вызывает выпрямление дуги?
Явление выпрямления дуги обычно проявляется как колебание дуги аппарата для дуговой сварки вольфрамовым электродом (GTAW). Фактически, дуга частично устраняет положительные циклы переменного тока, что происходит в результате того, что вольфрамовый электрод является отрицательным и, следовательно, испускает электроны.
В чем разница между сварочным трансформатором и выпрямителем?
Сварочные трансформаторы — самый дешевый вид электроснабжения.Только для вашей средней работы можно использовать сварочные трансформаторы. Он может выдавать максимум от 80 до 100 вольт, когда и вход, и выход переменного тока. Сварочный выпрямитель — это эффективный метод преобразования переменного тока в постоянный с отличным контролем.
Дуговая сварка постоянным или переменным током?
Сварка на переменном и постоянном токе — это виды дуговой сварки, при которых для получения электрической дуги используются разные токи. Электрическая дуга обеспечивает плавление металлов вместе. Для генерации дуги используется источник питания, который может использовать переменный ток (AC) или постоянный ток (DC).
Можно ли включить сварочный аппарат в обычную розетку?
Электрическая установкадля домашней сварки. Сварочные аппараты более низкого напряжения предназначены для работы в домашней розетке, в то время как для моделей с более высоким напряжением требуются вилки большей мощности, такие как те, что используются для электрических сушилок. Для сварщика на 220 В электрик должен будет установить вилку, которая выдержит дополнительную силу тока, которая ему требуется.
Какой газ используется при сварке CO2?
Наиболее распространенным из химически активных газов, используемых при сварке MIG, является двуокись углерода (CO2).Это единственный, который можно использовать в чистом виде без добавления инертного газа. CO2 также является наименее дорогим из обычных защитных газов, что делает его привлекательным выбором, когда материальные затраты являются основным приоритетом.
Что такое викторина по исправлению ошибок?
Исправление. Процесс, при котором переменный ток меняется на пульсирующий постоянный ток. Функция выпрямления. Позволяет электронам легко течь в одном направлении, обеспечивая высокое сопротивление движению в другом направлении.
Используете ли вы для сварки алюминия переменный или постоянный ток?
Сварка TIG (DC) постоянным током — это когда ток течет только в одном направлении. Постоянный ток используется для сварки TIG низкоуглеродистой стали / нержавеющей стали, а переменный ток — для сварки алюминия.
Что сбегают сварщики?
Если вы посмотрите информацию о технических характеристиках большинства сварочных аппаратов на 120 В, то увидите, что они работают от источника питания 120 В и имеют максимальное потребление тока 20 А. Это означает, что вам потребуется выделенная цепь на 120 В для работы типичного сварочного аппарата на 120 В.
Нужен ли мне сварщик 220?
Если вы планируете сваривать более толстые материалы (около ½ дюйма), вам понадобится сварочный аппарат на 220 В, так как он поможет вам гореть сильнее и проникнуть в материал. Между тем, если вы собираетесь сваривать материалы только толщиной ¼ дюйма или меньше, то небольшого сварочного аппарата на 110 В должно быть достаточно.
Используется ли CO2 при сварке?
Двуокись углерода (CO2) является наиболее распространенным из химически активных газов, используемых при сварке MIG, и единственным, который можно использовать в чистом виде без добавления инертного газа.CO2 также является наименее дорогим из обычных защитных газов, что делает его привлекательным выбором, когда материальные затраты являются основным приоритетом.
Для чего нужен выпрямитель викторины?
Процесс преобразования переменного тока в постоянный.
Сварочный выпрямитель постоянного тока — Сварочный инвертор постоянного тока 200 А Производитель из Дели
| Ток | 800 — 1000 ампер | ||||||||||
| Марка | Sterco | ||||||||||
| Модель | SDC — 2, SDC — 3, SDC — 4, SDC — 5, SDC — 6 | Благодаря нашему огромному опыту в данной области, мы предлагаем сварочный выпрямитель DC .Этот сварочный выпрямитель, широко используемый в различных отраслях промышленности, изготовлен с использованием компонентов высочайшего качества и новейших технологий, соответствующих отраслевым стандартам. Кроме того, этот сварочный выпрямитель предлагается в разнообразных размерах и технических требованиях согласно требованиям наших клиентов. Чтобы предложить клиентам качественный продукт, этот сварочный выпрямитель проверяется на различных мерах качества. Характеристики:
Преимущества:
Ассортимент продукции:
Дополнительная информация:
Выпрямитель постоянного тока-Сварочный аппарат-Производители сварочного оборудования-СварщикСварочный выпрямитель — следующий высокоразвитый продукт CRUXWELD.После обширных отраслевых исследований мы можем гарантировать нашим клиентам сварочный выпрямитель. Эти сварочные выпрямители широко используются в различных отраслях промышленности и строительства. Наша квалифицированная команда использует сырье высшего качества для изготовления выпрямителя постоянного тока последней конструкции. Вся сварочная продукция приводится в движение после стольких качественных испытаний. Наши зарегистрированные клиенты могут помочь предлагаемому диапазону сварочных аппаратов от cruxweld по самым справедливым ценам. Основные характеристики:
Рейтинг автора Совокупный рейтинг 2. Разное | |||||||||
