Как сделать споттер своими руками

Для восстановления геометрии кузова автомобиля и удаления различных вмятин применяются споттеры. Они есть в каждом СТО и автосервисе, занимающемся кузовным ремонтом. Для профессиональной деятельности целесообразно приобрести заводской споттер, отличающийся удобством работы, выносливостью и качеством. Но для рихтовки своего авто можно обойтись самодельным споттером. За его сборку можно браться, если Вы разбираетесь в электротехнике и под рукой есть подходящие комплектующие. Рассмотрим, как сделать самодельный споттер в гараже и что для этого нужно.

В этой статье:

Схема и принцип действия

Вспомним принцип действия споттера, чтобы хорошо понимать, какие элементы потребуются. Аппарат работает бездуговым методом. Электрод от пистолета приставляется к изделию и запускается импульс. В точке контакта возникает повышенное сопротивление, от нагрева которого электрод приваривается к поверхности кузова.

На электротехническом уровне это происходит в такой последовательности:

1. Первый трансформатор принимает напряжение от сети 220V и понижает вольтаж до безопасного значения. При этом, за счет действия электромагнитной индукции, сила тока возрастает.
2. Ток с повышенной силой передается на диодный мост, дополненный переключателем и реле.
3. Напряжение поступает на конденсатор и заряжает его.
4. Чтобы подать сварочный ток, в схеме споттера задействуют второй трансформатор с тиристором.
5. Когда реле срабатывает, включается вторая цепь, по которой накопленный заряд из конденсатора передается на тиристор.
6. Тиристор открывается и впускает напряжение на второй трансформатор.
7. Электрод приваривается к поверхности.
8. Конденсатор разряжается, тиристор закрывается и весь цикл повторяется заново.

Чтобы регулировать силу тока, в схеме нужно сопротивление. От его параметров, а также от характеристик конденсатора зависит длина и мощность выдаваемого импульса. Регулировать время подачи сварочного тока можно через микроконтроллер, если добавить его в схему. Тогда получится устанавливать более точные настройки, вместо примерного диапазона 0.1-0.5 с.

Собрать споттер своими руками можно по простой схеме. Это вариант на 220 V, который подойдет для работы в любом гараже.

Основные составляющие для споттера

Понимая схему работы электроцепи споттера, перейдем к сборке. Для этого понадобятся:

корпус, служащий основой;

пистолет;

обратный молоток;

внутренние детали.

Корпус самодельного споттера

Сперва найдите основу из диэлектрического материала. Если такого нет, крепите токонесущие части трансформатора и диодов через специальные защитные вставки, чтобы избежать передачи тока на корпус при коротком замыкании.

Углы корпуса удобно выполнить из вертикального уголка с полкой 25 мм.

Верхнюю крышку можно сделать несъемной и прикрепить к ней рукоятку для переноса. Боковые крышки лучше предусмотреть съемными, чтобы было легче добираться к ключевым узлам для ремонта или обслуживания. Стенки корпуса изготовьте из листового металла сечением 0.8-1.0 мм. Его можно покрасить, чтобы самодельный аппарат выглядел более красиво.

Поскольку такой споттер не рассчитан на продолжительные, объемные работы, воздушное принудительное охлаждение не требуется. Достаточно перфорации в количестве 20-30 отверстий на каждой боковой стенке. Диаметр дырочек произвольный от 3 до 6 мм — лиш бы проходил воздух.

На лицевой стороне требуется два гнезда для установки разъемов силовых кабелей. Кроме них, необходимо разместить:

тумблер переключения режимов;

диод, показывающий наличие сети 220 V;

кнопку включения;

вольтметр;

амперметр.

Рабочий пистолет споттера

Чтобы приваривать к кузову шайбы, шпильки, гребенку и прочие приспособления, необходим пистолет споттера. Проще всего купить готовую версию. Проследите, чтобы разъем подходил по диаметру к вашему самодельному аппарату.

Чтобы добиться максимальной экономии, можно изготовить пистолет самостоятельно. Используйте корпус клеевого пистолета для плавки клеевых стержней. Разберите его и удалите нагревательный элемент. На стволе предусмотрите цанговый зажим. В него получится вставлять медный электрод-переходник для приварки шайб или даже штангу от обратного молотка. Упрощенная схема и функционал такого пистолета можно посмотреть на фото. Некоторые делают пистолет из корпуса сломанной дрели, шуруповерта.

Пуллер

Чтобы плавно вытягивать вмятины, используют пуллер с тянущим действием, рабочая часть которого приварена к поверхности кузова. Для самодельного изготовления пуллера понадобится любой механизм с курком. Это может быть приспособление для фиксации алюминиевых заклепок или монтажный пистолет для выдавливания силикона, акрилового клея. В случае монтажного пистолета обрезают торцевые части на штоке и делают круговой упор.

Обратный молоток для самодельного споттера

Изготовить обратный молоток для споттера можно из любого штифта диаметром 10-16 мм. Один торец фиксируется к изолирующей рукоятке и к нему подводится силовой кабель с кнопкой. На втором конце нарезается резьба для накручивания цанги и установки медного электрода. На ось надевается грузик. Достаточно 300-400 г, чтобы воздействовать на тонкий кузовной металл.

Грузик можно найти готовый, просверлив в нем отверстие. Или сварить вместе несколько толстых прутьев с отверстием внутри, а потом зачистить наружную поверхность. На концах штифта важно установить толстые ограничители, чтобы груз не бил о рукоятку или цангу.

Нюансы конструкции

Основой выработки сварочного тока в споттере является трансформатор.

Подойдет от неработающей микроволновой печи, но потребуется переделать его вторичную обмотку. Старая обмотка разматывается и удаляется. Вместо нее намотайте три витка медной жилы сечением минимум 50 мм². Это даст на выходе нужный ток для сварки.

Если под рукой нет испорченной микроволновки, трансформатор можно намотать самому. Используйте Ш-образный сердечник, на который накрутите 200 витков медной жилы сечением 2.5 мм². Вторичная обмотка трансформатора потребует семи витков провода сечением 50 мм². Каждый слой проволоки изолируйте плотной бумагой, покрывая токонесущие части шеллаком. На концах трансформатора не забудьте припаять клеммы, чтобы подключить последующую цепь. Допустимо использовать для «вторички» более толстый провод с меньшим количеством витков.

Для второго трансформатора жестких требований нет — главное, чтобы он выдавал минимум 12V. Тиристор покупают готовый на радиорынке или заказывают в интернете. Подойдет модель ТПЛ-50 или аналог. Важно, чтобы из сети 220V он мог «вытягивать» не менее 40 А. Тогда на «вторичке» получится сила тока около 1000 А, чего хватит для импульса. Диоды нужны с аналогичными характеристиками.

Настройка сопротивления выполняется переменным резистором. Ищите модель с величиной от 100 Ом. Для хорошего импульса понадобится конденсатор с емкостью 1000 мкФ. Напряжение устройства должно соответствовать 24-25V.

Делаем споттер из сварочного аппарата

По аналогии можно сделать споттер из сварочного трансформатора. Бытовые версии выдают силу тока до 180-200 А. Чтобы ее повысить до 1000 А, нужно переделать вторичную обмотку. Предыдущую удаляют, используя зубило или стамеску. Действуйте аккуратно, чтобы не повредить изоляцию первичной обмотки.

При помощи кабеля сечением 50 мм² создают новую вторичную обмотку в количестве семи витков. Если под рукой только провод толщиной 30 мм² (но это совсем для не продолжительных задач), понадобится 10 витков.

Это будет трансформатор Т2 на схеме. Остается добавить недостающие детали (конденсатор, диодный мост, резистор) и споттер готов. В случае инвертора изготовление споттера еще проще, поскольку многие элементы в нем уже имеются.

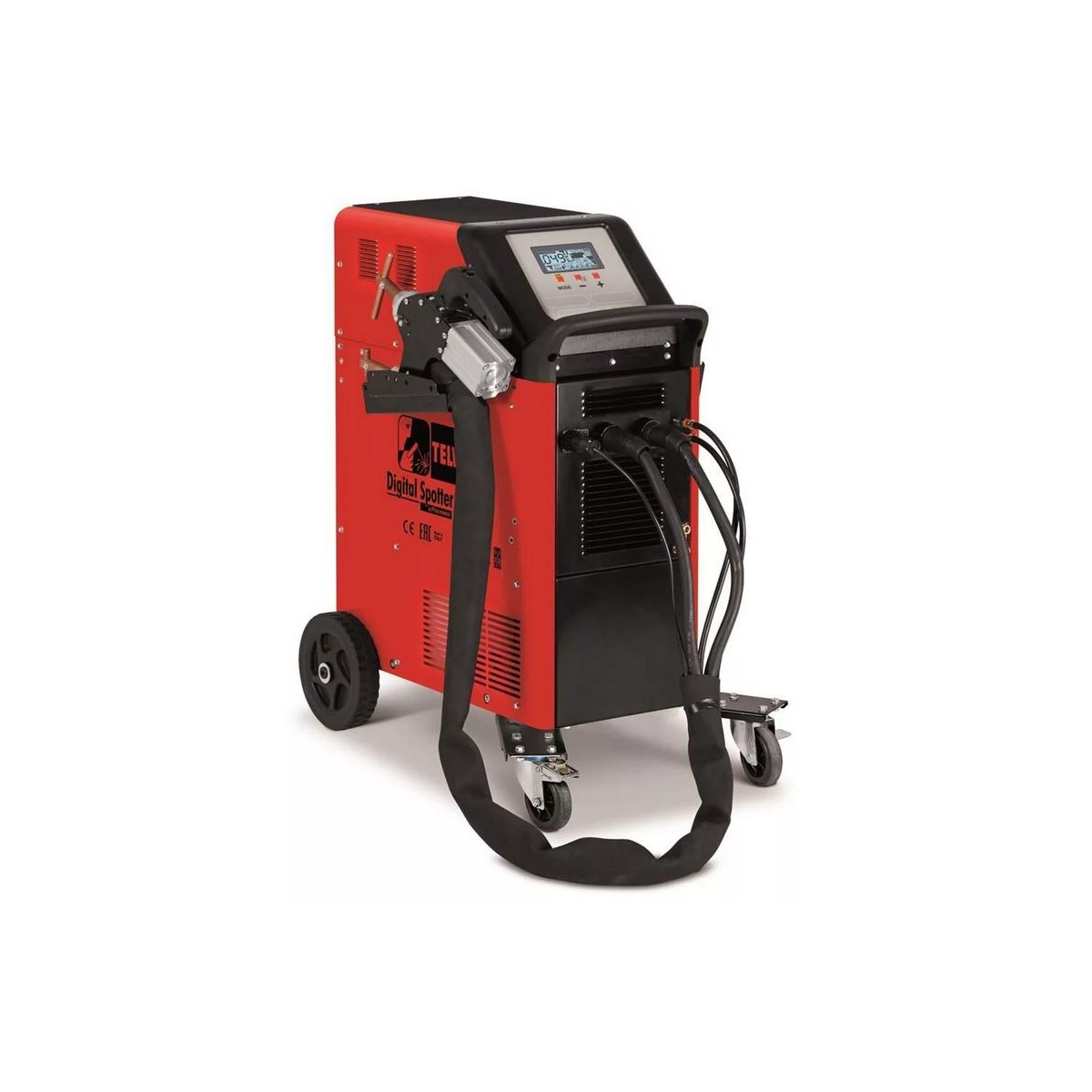

Функциональность споттеров серийных моделей

Но, если предстоит большой объем по рихтовке и вытягиванию вмятин на собственном авто, а за услуги мастера платить не хочется (или в городе нет хорошего специалиста), лучше купить заводской споттер. Он обладает большими возможностями и функционалом, чтобы качественно справиться с работой. Для сотрудников СТО или мастеров, оказывающих коммерческие услуги по ремонту кузовов у себя в гараже, выбор тоже очевиден — только серийная модель споттера для профессионального использования. Никакие «самоделки» не выдержат серьезной нагрузки.

Характеристики споттеров, выпускаемых серийно

В отличие от самодельных споттеров, серийные версии обладают повышенной мощностью, благодаря которой можно быстрее выполнять процесс рихтовки кузова или сваривать более толстые заготовки. Если бытовые самодельные модели часто не превышают показатель 1000 А, то серийные споттеры бывают 1500 А и выше. Например, аппарат TELWIN DIGITAL CAR SPOTTER 5500/220 + ACC вырабатывает сварочный ток 4200 А и легко соединяет две заготовки толщиной 1.5+1.5 мм.

В комплекте с заводскими споттерами поставляются:

пистолет;

пуллер;

обратный молоток;

сварочные кабеля;

набор шайб, гребенок, шпилек.

У некоторых версий есть сварочные клещи для контактной сварки, чтобы соединять пороги, сегменты днища автомобиля.

Управлять споттерами, выпускаемыми серийно легко, поскольку предусмотрены кнопки и световая подсветка включенных режимов. На модели FUBAG TS 3800 кнопки прорезинены и защищают сварщика от поражения электрическим током даже при пробое обмотки. TELWIN DIGITAL PULLER 5500 и другие модели этого производителя наделены крупным ЖК дисплеем и синергетическим управлением. Сварщику достаточно указать толщину металла и оборудование само выставит оптимальный режим. Все значения хорошо видны на экране и их можно корректировать вручную по желанию сварщика.

Некоторые заводские версии очень компактны, несмотря на вырабатываемую мощность, что позволяет легко перемещаться с ними по большой мастерской. Например FUBAG TS 2600, весит всего 14 кг. Есть серийные споттеры для работы с алюминиевыми частями кузова авто. Обычным оборудованием приварить торец обратного молотка к такому сплаву не получится, а FUBAG TS 7500 ALU справится с такой задачей.

Источник видео: Frenkitaly welding_experience

Методы работы со споттером

Споттером можно вытягивать вмятины на дверях, крыше, капоте, арках авто. Работа ведется одним из следующих способов.

Пуллером

Подходит для небольших вмятин-ямочек диаметром 20-30 мм с ровными краями. Опорное кольцо пуллера устанавливается вокруг вдавленного места, центральный стержень подводится к вогнутой поверхности и прихватывается. Затем нажатием на рычаг железо вытягивается. В случае пуллера достаточно одной-двух прихваток, чтобы устранить деформацию.

Обратным молотком

Метод подходит для вмятин с ровными краями диаметром 50-60 мм. Кончик молотка прихватывают к поврежденной поверхности и ударом груза вытягивают металл. Процесс повторяют многократно, переставляя кончик молотка, пока деформированное пятно не будет выровнено.

Пистолетом и обратным молотком через гребенку

Технология предназначена для исправления крупных повреждений кузова, длинных продольных вмятин. При помощи пистолета к поверхности вдоль линии вогнутости приваривают шайбы, гребенку. Их подцепляют переходником с 5-6 крюками. Воздействуют обратным молотком, сразу вытягивая обширную площадь. После этого участок дорабатывают точечными обратными ударами молотка или пулером.

Угольным электродом

Если при повреждении кузова образовались дополнительные ребра жесткости, вытянуть металл обратно до ровного состояния будет сложно. Сперва требуется устранить напряжение металла. Для этого в пистолет вставляют угольный электрод и разогревают место изгиба. После этого продолжают рихтовку вышеописанными способами.

Ответы на вопросы: rак сделать споттер своими руками Какое лучше сечение магнитопровода трансформатора для споттера? СкрытьПодробнее

Лучше всего железо сечением 40 мм кв. Используйте пластины электротехнической стали.

Плохо прилипает кончик электрода самодельного споттера, что делать? СкрытьПодробнее

Проверьте затянутость всех контактов, возможно, идут потери на сопротивление и нагрев. Измените вторичную обмотку трансформатора на более толстую, например 100-150 мм².

Из какого материала лучше выполнить стержень обратного молотка? СкрытьПодробнее

Лучше из меди. Она быстрее проводит ток, меньше будет потерь. Но, если медного стержня нет, можно и из малоуглеродистой стали.

Можно ли намотать обмотку трансформатора для споттера на П-образный сердечник, если нет Ш-образного? СкрытьПодробнее

Да. Главное, выбирать сечение железа не менее 40 мм². Конфигурация сердечника значения не имеет.

Какое сечение кабелей требуется для молотка и массы при самодельном споттере? СкрытьПодробнее

Для обратного молотка-пистолета хватит сечения 100 мм². На массу можно использовать более тонкий кабель сечением 70 мм².

Как реализовать схему включения-выключения? СкрытьПодробнее

Удобнее всего выполнить на симметричных тиристорах. Подойдет марка ТС.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Что такое «Споттер»?

«Споттер» – слово в наши дни весьма популярное.   Именно о нем и пойдет  речь. Но  для каждого оно значит что-то совершенно  свое. Например,  оружейники понимают его как чистый перевод с английского – «целеуказатель».  В  спорте, в частности автомобильном,   этим словом нередко называют тренера, руководителя: «споттер»  приказал мне весь второй круг держаться за  пятым номером»…
В среде фотографов  «споттер»  – это человек, посвятивший себя съемке летательных аппаратов.
Ну, а в сфере автосервиса споттер – это особый сварочный аппарат. Именно о нем и пойдет  речь.

Еще  лет десять-пятнадцать назад хороший  рихтовщик  был для автосервиса буквально драгоценностью,  бесценным сокровищем,  обладание которым  делало сервис и известным, и привлекательным. Такой мастер не только владел отточенным чувством металла, но еще и накапливал в течение трудовой жизни собственный набор различных выколоток, поддержек, хитрых крючков и всевозможных приспособлений, с помощью которых  можно было «забираться» в скрытые полости  автомобильного кузова и выправлять  самые зловредные вмятины.  Мастера старой школы  хранили свои инструменты, как и способы работы с ними, в глубоком секрете и часто работали  в отдельном помещении, не допуская  в него любопытных.

Внедрение точечной  сварки в практику работы автомастерских  вначале вроде бы не сулило ничего неожиданного. Однако  скоро выяснилось, что  вмятину на кузове   часто гораздо проще  выправить, если  не выколачивать ее изнутри, а  тянуть снаружи, зацепившись за  какой-то крепежный элемент, приваренный  к поврежденной панели.  Так появились особые аппараты точечной сварки – споттеры.

Если сказать, что они появились недавно – это будет неправда.  В разных странах  на Западе они  известны уже, пожалуй,  лет сорок. Но вот широкое распространение эти приборы получили действительно только в последние десятилетия. И связано  это, прежде всего, с внедрением цифровых технологий управления сварочным током. Ведь процесс точечного приваривания скоротечен, и потому ручному управлению почти не подвластен.

В чем особенности споттера?

Фактически споттер – это одна из разновидностей аппарата точечной сварки. Но, в отличие  от последнего,  у него, как правило,  нет сварочных клещей, между контактами которых пропускается ток.  У споттера один вывод от источника тока присоединяется  к детали, с которой работают,  то есть к  деформированной панели автомобиля, а другой – непосредственно к электроду, в роли которого выступает привариваемый крепежный элемент.  Такой вид сварки называют еще сваркой сопротивлением.

Крепежным  элементом может быть крючок, шайба, болт, шпилька и вообще все, что угодно, что в данном случае  лучше всего подходит  для выполнения задачи. Крепится элемент в  удобном  для работы пистолете – «стаддере».

Весь фокус тут заключается в том, что металл в месте сваривания, в той самой точке, от которой собственно и взял свое название аппарат,  нагревается до температуры  чуть- чуть, на 10…20%,  «не дотягивающей» до температуры плавления.  В этом случае привариваемый крепежный элемент,  хорошо прижатый к панели,  достаточно  прочно присоединяется к ней  и позволяет  потом  вытягивать  вмятину. А после выполнения своей задачи легко удаляется  скручиванием.

При этом прижимающее усилие обеспечивается  вручную. А усилие правки  может прикладываться к приваренным элементам либо плавно, через рычаги и с помощью разного рода гидроцилиндров, либо ударно, через инерционные  обратные молотки.

Поскольку, как мы уже отметили, этот вид сварки называется сваркой сопротивления, очень важно подключать источник питания таким образом, чтобы  максимально уменьшить потери тока. Для этого используют короткие кабели большого сечения,  тщательно зачищают металл в месте  присоединения кабеля. И  выбирают место присоединения как можно ближе к месту сварки.

Поскольку  споттер – ручной аппарат, то его стараются сделать  компактным. А потому чаще всего источник питания располагают непосредственно внутри  аппарата. Это, кстати, благоприятно отражается и на цене прибора.

Какие бывают споттеры

Отпочковавшись от аппаратов точечной сварки в отдельный класс, споттеры вскоре  стали обрастать различными функциями, набирать мощность  и становиться все более универсальными машинами. И, тем самым, снова  объединяться с  братством машин контактной сварки.  Появились универсальные приборы, имеющие богатый набор всевозможных приспособлений и умеющие буквально все:  сваривать, нагревать,  ставить заплаты и  помогать рихтовщику в качестве собственно споттера. Эта универсальность, как обычно, вместе с преимуществами принесла и недостатки. Рост электрических потребностей повлек за собой необходимость использования отдельных источников питания мощностью от 5 до 25 кВт  и перехода на трехфазный ток – в итоге аппараты оказались «привязанными»  по питанию к стационарным сетям.   Универсальные приборы стали дороже и тяжелее.

Из сказанного уже понятно, что самые простые и дешевые – это аппараты с отдельным трансформатором однофазного переменного тока. Они способны работать буквально от любой  бытовой розетки.  Но их возможности сильно ограничены. Например, такие аппараты  не могут работать с листовыми материалами толщиной больше 0,8 мм, «не любят»  оцинкованную сталь и совсем не пригодны для сталей с высокой ударной вязкостью. Иными словами, они очень хороши для ремонта автомобилей типа «Жигулей», но мало пригодны для  правки вмятин на каких-нибудь современных  BMW или «японцах».

На следующей, более высокой ступени,  стоят  аппараты с  трансформаторами трехфазного тока. Они, будучи укомплектованы набором соответствующих  приспособлений,  уже  способны работать и  в качестве промышленных  сварочных приборов. Им «по зубам» и оцинкованная сталь,  и сталь с высокой ударной вязкостью. Они могут использоваться и для правки панелей с нагревом угольным электродом.

А на самом верху этой пирамиды находятся  современные приборы инверторного типа, позволяющие получать  и использовать ток с частотой до 2000 Гц.  Это не только существенно снижает массу аппаратов, но и безгранично  расширяет их возможности, поскольку таким приборам подвластны любые металлы, используемые в автомобилестроении.

В начале материала  мы уже упоминали о том, что  процесс приваривания   крепежных элементов очень скоротечен, а качество  соединения этих деталей с основной панелью во многом зависит от того,  насколько  правильно выбран  и выдержан режим сварки.  Еще раз возвращаемся к этому тезису, чтобы подчеркнуть: обеспечить в полной мере соблюдение этих условий  можно лишь при наличии  электронного цифрового управления  процессом. Споттеры с таким  управлением существуют. Многие производители их так и называют:  цифровые.

Кто их производит и что покупать

Понятно,  что споттеры  выпускают те же самые компании, которые делают аппараты для сварки – иначе и быть не может.     И действительно: на шильдиках приборов стоят очень знакомые каждому сварщику названия стран-производителей – Италия, Франция, Германия, США, Япония, Швеция…  И столь же знакомые  имена фирм: TECNA,  TELWIN,  DECA, HELVI, SAITEK, GYS, CELETTE,  ELEKTRON, WIELANDER+SCHILL, BLACKHAWK, CAR-O-LINER…

Мы намеренно поставили на первое место Италию – ее продукция  на российском рынке   оборудования для автосервисов более всего известна  благодаря стабильно высокому качеству при  хорошем уровне цен.  Например,  такая хорошо себя зарекомендовавшая  модель, как  Digital Car  Spotter 5500  может стоить  меньше 1000 евро, – а то уже вполне разумная цена для сервиса средней руки.

Но  уровень  цены – это штука довольно относительная. Каждый покупатель определяет этот уровень  для себя  в зависимости от толщины  своего кошелька, предполагаемых сроков окупаемости, оценки своих позиций на рынке и еще многих других  критериев. Однако в любом случае следует помнить:  ничто не обходится так дорого, как дешевое оборудование.   Ведь  приняв решение о покупке  споттера,  станция уже сэкономила приличные деньги – ей теперь не нужно искать рихтовщика с золотыми руками,  его работу сможет выполнить  любой слесарь средней квалификации.  И потому стоит ли экономить дальше? Может быть,  ради стабильности и высокого качества следует отдать предпочтение  хорошему инверторному аппарату, который хоть и стоит дороже (от 2000 до 10 000 евро), но обеспечит практически все потребности сервиса?

21 Мая 2010

Сварочный полуавтомат с функцией споттера ПДУ-200 «СПОТТЕР+» 200/4000А

Полуавтомат с функцией споттера ТЕМП ПДУ-200 СПОТТЕР+ (MIG/TIG/MMA/SPOT) (без споттерной фурнитуры) является невероятным устройством, которое ознаменовало прогресс в отечественном приборостроении. Данная модель будете очень полезной и выгодной для эксплуатации на СТО или в быту, поскольку сочетает в себе несколько устройств . Модель Темп ПДУ-200 «СПОТТЕР+» применяется для сварки покрытым электродом постоянного тока (ММА), плавящимся электродом в защитном газе (MIG/MAG сварка). Также ей можно выполнять сварку вольфрамовым электродом в среде аргона постоянным током (TIG). Небывалая мощность агрегата и точные регулировки позволяют добиться прекрасных результатов в любой задаче. Данный аппарат позволит выполнять сварку различных металлов, приваривать клепки, осаживать метал, восстанавливать ребра жесткости автомобиля, рихтовать вмятины и многое другое. Профессиональный сварочный полуавтомат Темп ПДУ-200 «СПОТТЕР+» ― тщательно продуманный сварочный контур с фильтром на выходе обеспечивает высокое качество дуги даже при значительных до 30% падениях напряжения питающей сети. Для улучшения технических характеристик сварочный аппарат снабжен принудительным обдувом силовой части. Он способен обеспечить надежное горение дуги при увеличенном или уменьшенном напряжении на 10% от нормального.

Особенности:

― Функции: MIG/TIG/MMA/SPOT;
― Ручная и автоматическая регулировка таймера;
― Обеспечивает надежное горение дуги при увеличенном или уменьшенном напряжении на ± 10% от номинального;
― Плавная регулировка скорости подачи проволоки;
― Защита от перегрузки;
― Активное охлаждение;
― Регулировка длительности цикла работы от 0,1 до 1,3 сек;

Технические характеристики:

Тип: полуавтомат
Напряжение питающей сети: 220/380±10%
Частота питающей сети: 50 Гц
Род сварочного тока: постоянный
Класс изоляции: Н
Диаметр проволоки: 0. 8-1.2 мм
Диапазон регулировки тока: 50-200 А
Класс защиты: IP21
Мощность: 5000 Вт
Напряжение сети: 220 В
Напряжение холостого хода: 45 В
Продолжительность нагрузки: 60 %
Скорость подачи проволоки: 2-12 м/мин
Частота сети: 50 Гц
Рабочее напряжение: 20-30 В
Вес: 38 кг
Габариты: 440х400х290 мм
Гарантия: 12 мес Источник: https://technolux.zakupka.com/p/72918005-svarochnyy-poluavtomat-temp-pdu-200-spotter/

Контактная сварка, сварка «споттер» — технология и применение

Контактная сварка «споттер» — это технология контактной сварки, подразумевающая применение точечного принципа.

Отсюда и название — от английского «spot» — точка. В этой статье мы будем рассматривать сварочное оборудование, использующее этот принцип, а также применение точечной контактной сварки и особенности работы с ней.

Сварочный аппарат споттер

Принцип работы контактной сварки

Контактная сварка «споттер» подразумевает соединение деталей в одной либо нескольких точках. 2. Применение таких режимов — для сварки закаливаемых сталей, они позволяют добиться меньшего потребления тока, низких нагрузок на сеть, оборудование для такой сварки дешевле.

Жесткий режим отличается меньшей продолжительностью — до 1.5 секунд. Плотность тока достигает 300 ампер на квадратный миллиметр. Такое оборудование используется для сварки цветных металлов и высоколегированных сталей, также возможно применение для сварки деталей разной толщины.

Время подачи тока и приложения усилий сжатий зависит от заданной заранее циклограммы процесса — оборудование настраивается для конкретных случаев.

Применение контактной сварки

Используя точечную сварку, возможно делать до шестисот соединений в минуту, сваривать тончайшие детали электронных приборов, стальные листы толщиной до двух сантиметров. Контактная сварка применяется в автомобилестроении, самолетостроении, судостроении, сельском хозяйстве, ее применение широко распространено и во многих других сферах.

Приспособления для различного вида работ

Контактная сварка «споттер» является аппаратом односторонней точечной сварки. Такое оборудование очень часто применяются для ремонта кузовных панелей автомобилей, в особенности, для тех объемных деталей, к которым затруднен доступ с обратной стороны — к примеру, пороги и двери.

Споттеры позволяют приваривать крепежный элемент прямо на поврежденную поверхность, а затем вмятину просто вытягивают за этот элемент, не тратя время на разборку и сборку. Помимо этого, многое оборудование позволяет нагревать металл, при небольших повреждениях это избавляет от вытягивания — металл сам по себе осаживается (приобретает первоначальную форму).

Помимо этого, применение споттеров может быть расширено — в комплект часто входят сварные клещи, которые дают возможность проведения двусторонней контактной сварки — листы металла свариваются между собой.

К ним прижимаются медные электроды, а сами листы сжимаются друг с другом посредством рычажных клещей. В течение короткого времени листы разогреваются до критической температуры, металл плавится и под давлением клещей сваривается. При этом он не должен полностью расплавляться — это отрицательно сказывается на качестве сварки.

Часто сварочное оборудование оснащено цифровыми блоками управления и готовыми программами — для контактной сварки достаточно лишь выбрать вид сварки, толщину свариваемого металла, время сварки и тому подобные параметры. Применение таких аппаратов достаточно просто, и пользоваться ими может любой.

Вспомогательные инструменты

При контактной сварке споттером могут понадобиться такие вспомогательные инструменты, как клещи, молоток, держатели, металлические щетки, зубило, различные приспособления для самого аппарата (зависит от комплектации, в которой поставляется оборудование), гребенки и другие приспособления для вытягивания вмятин, а также различные расходные материалы — волнообразная проволока, шайбы, сварочные кольца, заклепки и так далее.

Дополнительный инструмент

При выполнении потенциально опасной контактной сварки стоит использовать средства индивидуальной защиты — рукавицы, халат или брезентовый костюм, защитные очки или щиток, ботинки с защитными вставками, при необходимости — средства защиты органов дыхания.

Заключение
Мы рассмотрели точечную контактную сварку и ее разновидность — споттер. Как видите, такая контактная сварка достаточно универсальна и ее применение уместно во многих случаях, при этом освоить оборудование и технику контактной сварки достаточно просто — это может любой.

Amazon.com: Solary 4650 Машина для точечной сварки Машина для точечной сварки 4600A Машина для удаления вмятин Машина для удаления вмятин Точечная сварка: инструменты и товары для дома

О Solary
Мы — основанная в Китае компания с более чем 12-летним опытом продаж и производства. Наша продукция продается более чем в 60 странах мира, включая Францию, Северную и Южную Америку, Австралию и Юго-Восточную Азию.
У нас есть 20 технических специалистов, занимающихся исследованиями и разработкой новых продуктов.В настоящее время у нас есть 3 завода с годовой производительностью 80 000 комплектов оборудования. У нас есть специальные группы по контролю качества, продажам и послепродажному обслуживанию, которые владеют английским языком. Мы ориентируемся на качество вплоть до мельчайших электронных компонентов и винтов в соответствии с европейскими стандартами контроля качества.
Мы имеем сертификат CE, выданный TüV, Германия, и сертификат ISO 9001: 2000, выданный Соединенным Королевством.
В ассортимент нашей продукции входят зарядные устройства и стартеры, устройства для удаления вмятин, аппараты для точечной сварки, аппараты для сварки TIG, аппараты для сварки MIG, сушилки для краски и т. Д.
Характеристика
Трансформатор напряжения, сделанный из меди, обеспечивает высокое выходное напряжение и тяжелую нагрузку
Широко регулируемый сварочный ток с настройкой параметров, не зависящей от агрегата
Предварительно запрограммированная установка времени при выборе рабочего режима
Встроенная тепловая защита для продления срока службы срок службы машины
Оснащен комплектом всасывающих задвижек (опция для 4650) для ремонта больших

Технические характеристики
Модель: 4650
Входное напряжение (50/60 Гц): 220 В 2 фазы
Максимальная мощность (кВА): 22
Выходное напряжение (В): 5. 2-9,1
Максимальный ток точечной сварки (A): 4600
Максимальная толщина сварки (мм): 1,0
Временные диапазоны (S): 0-1,2
Рабочий цикл: 15-75
Размеры (мм): L550 X W430 X H980
Вес нетто (кг): 62
Входное напряжение может быть изготовлено по индивидуальному заказу
Комплектация
Включает 1 комплект точечной сварки
О доставке
Пожалуйста, сделайте фотографии в качестве доказательства, если есть какие-либо проблемы с упаковкой или машиной, когда вы получаете и открываете машину. Мы запросим претензию у перевозчика UPS или FeDex.Спасибо за сотрудничество.

Инновационный сварочный аппарат для точечной сварки Для повышения эффективности сварки Местное послепродажное обслуживание

Повысьте эффективность ваших сварочных процессов, используя безупречность. Аппарат для точечной сварки доступен на Alibaba.com. Эти. Аппараты для точечной сварки представлены в широком ассортименте, включающем множество моделей, форм и размеров. Соответственно, покупатели из разных слоев общества всегда найдут для себя наиболее подходящий. Аппарат для точечной сварки применим к своим ситуациям на объекте.

Изучая сайт Alibaba.com, вы наверняка столкнетесь с ним. Аппарат для точечной сварки , изготовленный из прочных и инновационных материалов. Это делает их очень надежными и способными служить пользователям в течение долгого срока службы. Файл. Аппарат для точечной сварки основан на передовых технологиях, которые делают его впечатляюще энергоэффективным. Они потребляют незначительное количество электроэнергии, что гарантирует, что вы меньше тратите на свои счета за электроэнергию. Простота установки и использования. Аппарат для точечной сварки делает их идеальным выбором для всех.

The. Аппарат для точечной сварки Производители внедрили удивительные средства безопасности, чтобы защитить операторов от сильной жары и света. Их легко обслуживать в звездных условиях, а аксессуары, защищающие их. Аппарат для точечной сварки Доступны операторов. Благодаря изобретениям по предотвращению тепловых потерь они обладают высокой эффективностью и непревзойденными характеристиками. Качество этих.Аппарат для точечной сварки примечателен тем, что он представлен ведущими дистрибьюторами и розничными торговцами. Они соответствуют всем требованиям стандартов качества для обеспечения стабильной оптимальной производительности.

Получите лучшее соотношение цены и качества сегодня. Просмотрите Alibaba.com и откройте для себя невероятные. Аппарат для точечной сварки Ассортимент соответствует вашим целям. Предоставляемые ими услуги и безупречная производительность могут продемонстрировать, почему они стоят каждого доллара. Наслаждайтесь удобными онлайн-покупками на сайте, что экономит ваше время и деньги.

Комплект для приварки шпилек Uni-Spotter Deluxe

Uni-Spotter Deluxe Stud Welder Kit — это высокопроизводительный комплект для приварки шпилек, который подходит для любого гаража или автомастерской. Благодаря мощному трансформатору сварочный комплект эффективно работает даже в условиях высоких требований.

Модель 9000 Deluxe оснащена технологией STUD EASE. Эта технология помогает надежно удерживать шпильку в сварочном аппарате независимо от направления сварщика, даже если она направлена ​​вниз. На комплект распространяется пятилетняя гарантия.

Что входит в комплект?

• 9190 Сварочный аппарат Deluxe: Мощный Сварочный аппарат 9190 Deluxe имеет напряжение 100 В и оснащен встроенным реле перегрузки. Это помогает защитить трансформатор от перегрева. Спусковой крючок установлен в рукоятке для облегчения доступа.
• 1001 Сварочные шпильки Flexpert: Шпильки с медным покрытием диаметром 2,2 мм обеспечивают легкую сварку и снятие после завершения процесса вытягивания. Это предпочтительный штифт для использования с отбойными молотками.
• 1002 Тяжелые шпильки: Шпильки с медным покрытием 2,6 мм обеспечивают более сильное вытягивание.
• 1007 Наконечник для термоусадочной сварки: Наконечник предназначен для использования при усадке панелей. Слегка выпуклая конструкция обеспечивает тепло панелям, не опасаясь возгорания. Вы даже можете использовать его вместо кислородно-ацетиленовой горелки при усадке панелей.
• 1016 Отбойный молоток Deluxe: Цанга с 4 губками помогает надежно удерживать шпильку на месте, пока вы ее не отпустите.Т-образная ручка обеспечивает удобный захват. Коническая головка позволяет постучать по панели вплотную к стойке.
• 1045 Боковой переходник для улавливателя: Этот переходник предназначен для приваривания ряда шпилек, расположенных близко друг к другу. Это увеличивает силу тяги.
• 1003 Заклепки бокового литья корпуса: Позволяют вернуть отремонтированную панель к исходному оригинальному дизайну
• 1004 Наконечник для приварки шпилек: Может использоваться со всеми шпильками до 2. 6 мм
• 1005 Наконечник для сварки формовочных заклепок: Этот наконечник предназначен для удержания формовочных заклепок (# 1003) во время сварки.
• 1095 Мини-съемник: Этот инструмент предназначен для использования с легкими панелями. Система фиксации Posi-cam позволяет легко захватывать шпильки для вытягивания рукой
• 9129 Ящик для инструментов: Позволяет надежно хранить все компоненты вашего набора 9000

Написать рецензию

Обзоры

2 отзыва

Джарред Курвиль, 18 ноября 2009 г.

Джефф Даннар, 30 октября 2014 г.

Что такое точечная сварка? (Полное руководство по процессу сварки)

Количество тепла зависит от теплопроводности и электрического сопротивления металла, а также от продолжительности воздействия тока. Это тепло можно выразить уравнением:

Q = I ² Rt

В этом уравнении «Q» — это тепловая энергия, «I» — ток, «R» — электрическое сопротивление и «t» — время, в течение которого приложен ток.

Материалы для точечной сварки

Благодаря более низкой теплопроводности и более высокому электрическому сопротивлению сталь сравнительно легко поддается точечной сварке, а низкоуглеродистая сталь лучше всего подходит для точечной сварки. Однако стали с высоким содержанием углерода (углеродный эквивалент> 0.4 мас.%) Склонны к низкой вязкости разрушения или образованию трещин в сварных швах, поскольку они имеют тенденцию к образованию твердых и хрупких микроструктур.

Для оцинкованной стали (оцинкованной) для сварки требуется немного более высокий сварочный ток, чем для стали без покрытия. Кроме того, в случае цинковых сплавов медные электроды быстро разрушают поверхность и приводят к потере качества сварного шва. При точечной сварке сталей с цинковым покрытием необходимо либо часто менять электроды, либо поверхность кончика электрода «одевать», когда резак удаляет загрязненный материал, обнажая чистую медную поверхность и изменяя форму электрода.

Другие материалы, обычно свариваемые точечной сваркой, включают нержавеющие стали (в частности, аустенитные и ферритные марки), никелевые сплавы и титан.

Хотя алюминий по теплопроводности и электрическому сопротивлению близок к медным, температура плавления алюминия ниже, что означает, что сварка возможна. Однако из-за его низкого сопротивления при сварке алюминия необходимо использовать очень высокие уровни тока (в два-три раза выше, чем для стали эквивалентной толщины).

Кроме того, алюминий разрушает поверхность медных электродов в очень небольшом количестве сварных швов, а это означает, что добиться стабильного высокого качества сварки очень сложно. По этой причине в настоящее время в промышленности можно найти только специализированные области применения точечной сварки алюминия. Появляются различные новые технологические разработки, которые помогают обеспечить стабильную высококачественную точечную сварку алюминия.

Медь и ее сплавы также могут быть соединены точечной сваркой сопротивлением, хотя точечная сварка меди не может быть легко достигнута с помощью обычных электродов для точечной сварки из медных сплавов, поскольку тепловыделение в электродах и заготовке очень похоже.

Решением для сварки меди является использование электрода, изготовленного из сплава с высоким электрическим сопротивлением и температурой плавления, намного превышающей точку плавления меди (намного выше 1080 ° C). Материалы электродов, обычно используемые для точечной сварки меди, включают молибден и вольфрам.

Где используется точечная сварка?

Точечная сварка находит применение в ряде отраслей, включая автомобилестроение, аэрокосмическую, железнодорожную, бытовую технику, металлическую мебель, электронику, медицинское строительство и строительство.

Учитывая легкость, с которой точечную сварку можно автоматизировать в сочетании с роботами и системами манипуляции, это наиболее распространенный процесс соединения на производственных линиях большого объема и, в частности, был основным процессом соединения при строительстве стальных вагонов на протяжении более 100 лет. .

Сварка кузовов на автомобильной производственной линии.

Часто задаваемые вопросы по теме

HS Auto Shot 5500 Uni-Spotter Stinger Plus Стартовый комплект для приварки шпилек

Заявление об удовлетворенности клиентов JB Tools: Хотя JB tools не является «авторизованным» перепродавцем всей продаваемой продукции, JB Tools поддерживает все продукты, которые она продает, и предлагает своим клиентам 100% гарантию удовлетворения . Чтобы обеспечить удовлетворенность клиентов, JB Tools строго соблюдает политику возврата и предлагает своим клиентам заменяемые продукты в зависимости от наличия продукта или полного возмещения (за вычетом затрат на обратную доставку) по выбору клиента. Поскольку JB Tools является независимым перепродавцом, JB Tools может предлагать продаваемые продукты по наиболее конкурентоспособным ценам, что приводит к существенной экономии средств, передаваемой непосредственно клиентам JB Tools. JB Tools гордится тем, что является надежным интернет-магазином, на которого его клиенты могут положиться, предлагая качественную продукцию по разумным ценам.Стремление JB Tools к удовлетворению потребностей клиентов не имеет себе равных, поэтому JB Tools предлагает своим клиентам лучшую в своем классе программу гарантии для всех своих клиентов на все продукты, продаваемые JB Tools. Если клиент JB Tools считает, что продукт, приобретенный у JB Tools, имеет дефектное состояние и / или неисправность, клиенты JB Tools могут быть уверены, что JB Tools будет работать со своими клиентами, чтобы обеспечить решение проблем в соответствии с JB Tools. Гарантийная программа, доступ к которой вы можете получить, нажав здесь.

Заявление об ограничении ответственности: JB Tools не позиционирует себя как производитель, филиал производителя или «авторизованный» дистрибьютор этого продукта. Приобретая этот продукт у JB Tools, покупателям не могут быть гарантированы какие-либо предоставляемые производителем услуги, предлагаемые производителем этого продукта (включая любое обучение или техническую поддержку, которые могут быть доступны иным образом). Кроме того, при покупке этого продукта у JB Tools гарантия производителя, если таковая имеется, потенциально связанная с продуктом, может не выполняться производителем.JB Tools предоставляет этот отказ от ответственности, чтобы исключить вероятность путаницы, которая может ненадлежащим образом повлиять на ваше решение о покупке этого или любого другого продукта у JB Tools, а также для гарантии отсутствия путаницы в отношении наличия какой-либо аффилированности между JB Tools и производителем. этого продукта. Однако клиенты JB Tools могут быть уверены, что JB Tools выполняет свою гарантийную программу 100% времени. Кроме того, в связи с гарантией удовлетворенности JB Tools, JB Tools соответствует цене и / или всем рекламным акциям, связанным с ее продуктами.

1300A мини точечный сварочный аппарат точечный сварочный аппарат автомобильный инструмент для ремонта листового металла гаражный съемник вмятин

Описание продукта

Особенности:

Маленький размер, гибкий и удобный, можно легко использовать как в нижней части автомобиля, так и в верхней.

Big Power, сварочный ток до 1300А.

Меньше энергопотребления, энергоэффективность, вход 220-240 В.

Вес 4 кг, легко носить с собой.

Регулируемый ток / время, позволяющий пользователю независимо от того, какие модели могут быть переведены на удовлетворительный сварочный эффект.

Для удаления вмятин и неровностей с кузова автомобилей. Для автомастерских и малярных мастерских.

Молоток с мощным вмятином и крючком.

Защита от перегрева.

Обширный ассортимент аксессуаров.

В пакет включено:

1 x

1300A Мини-аппарат для точечной сварки

Подробные изображения:

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и службу ускоренной доставки, следующие сроки доставки:

Заказ авиапочтой и авиапочтой	Площадь	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

Оплата PayPal / кредитной картой —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

H&S AutoShot HS9000 Наборы для сварки шпилек H&S Autoshot Spotter Deluxe

Изменить валюту

Комплекты для сварки шпилек H&S Autoshot Spotter Deluxe

Съемники вмятин, UNI-9000 Spotter Deluxe, Professional, пистолет на 2500 ампер, легкость крепления шпильки, шпильки, скользящий молоток, съемник с Т-образной рукояткой, адаптер, 3 наконечника, футляр, комплект
См. Дополнительные спецификации

Еще не рассмотрено

Номер детали: HAA-9000

Расчетная дата отправки в США: 01.11.2021 Расчетная дата международной доставки: 02.11.2021

Расчетная дата отправки в США: 01. 11.2021 Расчетная дата международной доставки: 02.11.2021 Варианты для международных клиентов

Бренд:

Номер детали производителя:

HS9000

Тип детали:

Линия продуктов:

Summit Racing Номер детали:

HAA-9000

UPC:

842005002241

Количество:

Продается комплектом.

Комплекты для сварки шпилек H&S Autoshot Spotter Deluxe

Комплекты для приварки шпилек H&S Autoshot Spotter Deluxe идеально подходят для техников, которые хотят лучшего. Они оснащены самым мощным из доступных трансформаторов и эффективно работают в любых ситуациях с высокими требованиями, включая несколько пользователей или тот источник низкого напряжения, который находится на конце длинного удлинительного шнура. Технология Stud Ease (эксклюзивная для H&S Autoshot Uni-Spotters) удерживает сварочную шпильку в сварочном аппарате независимо от направления, в котором он направлен — даже вниз!

Комплекты для приварки шпилек H&S Autoshot Spotter Deluxe включают:

* 9190 Сварочный аппарат Stinger (110 В) со встроенным реле перегрузки и спусковым крючком на рукоятке
* 500 шт. В упаковке по 2 шт.2-миллиметровые сварочные шпильки Flexpert с медным покрытием (идеально подходят для работы с отбойными молотками)
* Набор из 500 тяжелых шпилек с медным покрытием 2,6 мм (идеально подходит для использования с 1080 Uni-Clamp)
* Заклепки боковых молдингов кузова OEM-типа
* Наконечник для приварки шпилек с конусом Морзе
* Наконечник для приварки формовочных заклепок (магнитный) с конусом Морзе
* Слегка выпуклый наконечник для термоусадочной сварки с конусом Морзе
* Ползунковый перфоратор Deluxe с 4-х кулачковой цангой и Т-образной рукояткой
* Адаптер для установки бок о бок для сепаратора с технологией Stud Ease
* Mini Pull’r с фиксатором Posi-Cam и узкой конструкцией для лучшей видимости (идеально подходит для современных легких панелей)
* Ящик для инструментов из формованного пластика с прочной ручкой для переноски, в который помещается сварщик и принадлежности

К этому товару нет вопросов.

Задать вопрос

Вопрос какого типа вы хотите задать?

×

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными законами / постановлениями.

Позвоните, чтобы заказать

Это деталь под индивидуальный заказ.Вы можете заказать эту деталь, связавшись с нами.

×

×

Опции для международных клиентов

Варианты доставки

Если вы являетесь международным клиентом, который отправляет товар на адрес в США, выберите «Доставка в США», и мы соответственно оценим даты доставки.

× .

No related posts.
