Способы крепления люстры к натяжному потолку — установка на крюк, крестообразную планку или монтажную пластину

Содержание:

Если в помещении гостиной планируется установка натяжного полотна, в этом случае необходимо заранее продумать крепление люстры к натяжному потолку. Это связано с большими трудностями установки потолочного светильника по окончании монтажа.

Пленка на поверхности потолка выполняет только декоративные функции, но ни в коем случае не используется для крепления приборов освещения. Даже незначительное повреждение полотна приведет к его разрыву. Поэтому выбор люстры и способ ее крепления к натяжным потолкам является очень важной и ответственной задачей.

Выбор люстры для натяжного потолка
Прежде чем выбирать люстру для натяжных потолков, необходимо выяснить условия ее дальнейшей эксплуатации. Следует учесть, что поверхность полотна будет располагаться непосредственно над осветительным прибором.

Чаще всего оно изготавливается из ПХВ пленки с максимальной рабочей температурой 600С. При увеличении этого показателя произойдет растягивание и деформация полотна. Поэтому светильник не должен отдавать тепло в большом количестве непосредственно возле покрытия потолка.
Прочие факторы касаются различных видов крепления, отражающей способности потолка и наличия свободного пространства между черновым и натяжным потолком. Все это нужно учитывать при выборе оптимальной модели светильника.
Выбор люстр происходит в соответствии с типом предполагаемого крепления.
Для подвесных конструкций предусмотрен монтажный крюк, изначально устанавливаемый в плите перекрытия. Накладные люстры монтируются с помощью специальных панелей, закрепляемых саморезами к заранее подготовленным конструктивным элементам. Без предварительной подготовки возможно осуществить только первый вариант.

Как правило, у классической люстры имеется несколько рожков. При выборе необходимо обратить внимание на их расположение и направление.
Если в этих светильниках используются лампы накаливания или галогеновые лампы, то рожки не должны быть направлены вверх. В этом случае произойдет генерация восходящего воздушного потока с высокой температурой при минимальном рассеивании. В результате, потолок станет сильно нагреваться.

Слишком яркие лампы при наличии дополнительного отражателя будут фокусировать излучения на поверхность покрытия, образуя заметные световые круги.
Также будут видны все детали внутреннего устройства рожка, отражаемые в глянцевом покрытии. Большое значение имеет тип ламп, используемый в люстрах. Теоретически можно использовать любые лампы, соблюдая некоторые ограничения, однако на практике, это не всегда представляется возможным.

Плюсы и минусы основных источников света
Лампы накаливания – наиболее низкая стоимость компенсируется нереально низким коэффициентом полезного действия. Большая часть поглощаемой энергии просто нагревает окружающее пространство.  Поэтому такие лампы ограничены мощностью, не превышающей 60 ватт. Минимальное расстояние до потолка должно быть не меньше 25 см, что технически не всегда возможно исполнить.
Коэффициент полезного действия галогенных ламп лишь незначительно превышает этот показатель у ламп накаливания. Тем не менее, галогенная среда позволяет значительно поднять температуру спирали. Спектр этих ламп наиболее идентичен с обычным дневным светом. Однако в связи с повышенной температурой колбы, ограничение по мощности составляет 35 ватт.
Энергосберегающие лампы обладают сравнительно высоким КПД и довольно слабо нагреваются. Весь нагрев происходит в основном под влиянием преобразователя питания. Ограничения касаются повышенной влажности помещений, поскольку сырость отрицательно влияет на работу преобразователя питания. Незначительное выделение тепла позволяет устанавливать такие лампы максимально близко к поверхности потолка.

Наиболее оптимальным вариантом считаются люстры со светодиодными светильниками. Они обладают максимальным КПД, минимальным выделением тепла и огромным жизненным циклом, вне зависимости от включения и выключения. Направление луча не требует рефлекторов. Единственным ограничением является вынесение блока питания из-под натяжного потолка, во избежание перегрева и выхода из строя.

Крепление люстры на крюк
В городских квартирах монтажные крюки для люстр устанавливаются в несущих плитах еще на стадии строительства. Они располагаются точно по центру помещения.
Использование этих конструкций при наличии натяжных потолков осуществляется следующим образом:
Выполняется проверка прочности крепления, производится изоляция оголенных концов проводов. Они временно загибаются вверх, чтобы не повредить пленочное покрытие.
При значительном удалении потолка от плиты, лишнее расстояние компенсируется с помощью небольшого отрезка цепи и дополнительного крюка из толстой проволоки. Другой вариант предусматривает использование бруса необходимой толщины, который прикручивается к плите.
  В этом случае крепление крюка к брусу выполняется уже после монтажа потолка.
Перенос крюка в другое место не представляет особой сложности. Нужно просверлить отверстия и вставить пластмассовые дюбели, к которым и будут закрепляться крюки. К новому месту подводятся электрические провода, спрятанные в гофрированную трубку, закрепленную на плите.
Далее выполняется непосредственный монтаж натяжного потолка. После охлаждения и натягивания поверхности полотна, наощупь определяется точное место расположения крюков и делается отметка.

К пленке нужно приклеить пластиковое кольцо с внешним диаметром, не превышающим декоративный колпак люстры. С внутренней поверхности кольца аккуратно удаляется пленка, а электропроводка выводится из отверстия наружу.
Люстру нужно повесить на крюк, подсоединить проводку, декоративный колпак установить на место, продвигая вверх по штанге, пока он не коснется пленки.
Таким образом, подвесить люстру на крюк вполне возможно своими руками.
  Если в плите перекрытия необходимо просверлить отверстия, необходимо полностью обесточить помещение. В этот период лучше всего воспользоваться аккумуляторным электроинструментом или подключиться к источнику питания у соседей через удлинитель.

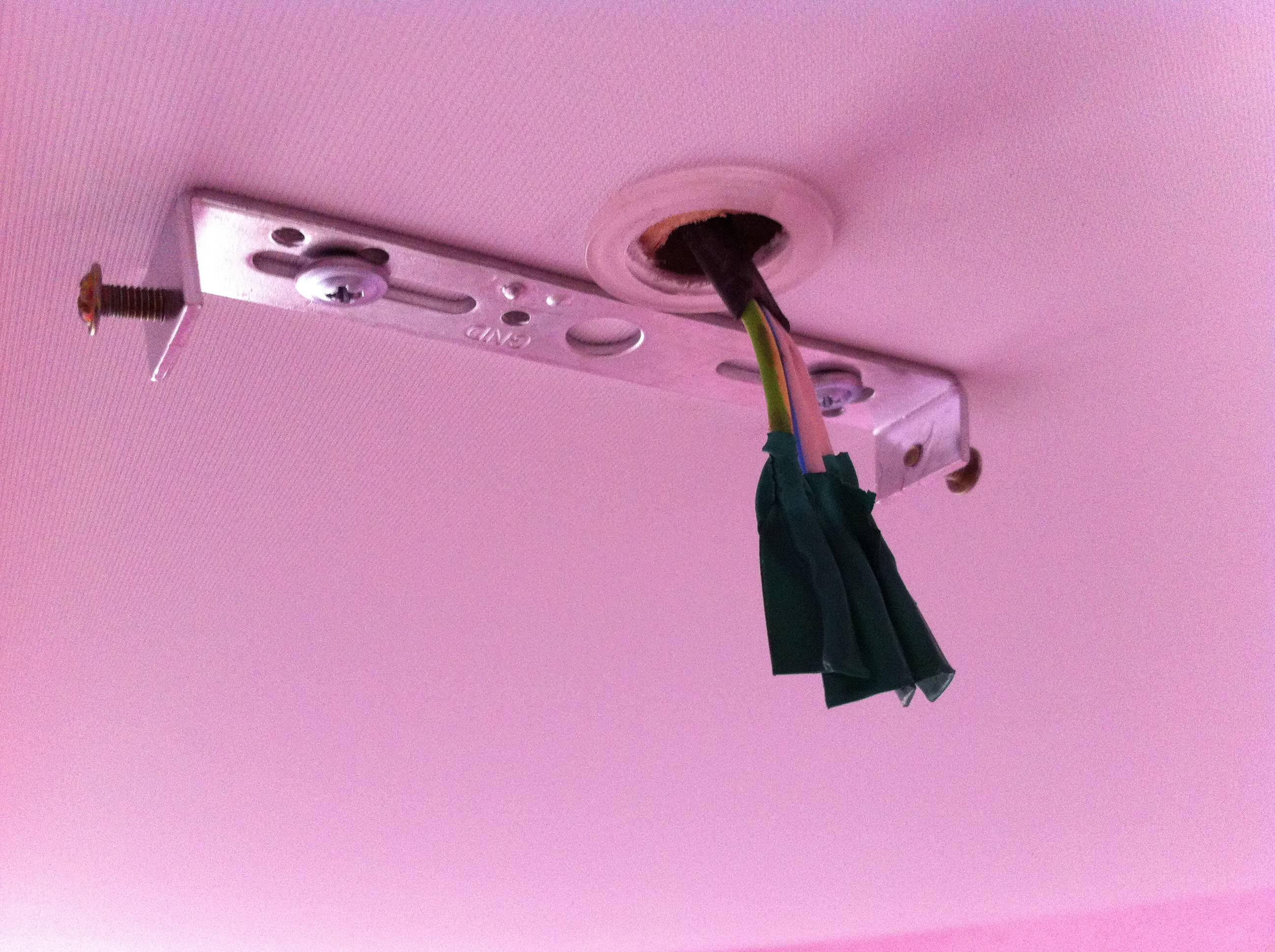

Крепление люстры на монтажную пластину
Большинство потолочных светильников конструктивно закрепляются к потолку с помощью специального крепежного металлического профиля, оборудованного шпильками. Вначале к потолку закрепляется вся крепежная конструкция, затем на выступающие шпильки одевается люстра и фиксируется с помощью декоративных гаек.
Данный тип крепления предполагает предварительную установку деревянных брусков к основному потолку. Толщина брусков обычно на 1-2 мм меньше, чем расстояние между плитой перекрытия и натягиваемым полотном. Крепление брусков к основному потолку осуществляется с помощью дюбелей и саморезов.

Как и в случае с использованием крюка, в установленном натяжном потолке делается отверстие, усиленное специальным термокольцом.
Крепление монтажной планки к бруску выполняется в границах этого отверстия. Далее, отверстия основания люстры нужно совместить со шпильками, установить основание и закрепить гайками. В некоторых случаях деревянные бруски успешно заменяет толстая влагостойкая фанера с металлическими ножками.

Крепление люстры на крестообразную планку
 Установка тяжелых светильников с большими габаритными размерами осуществляется с помощью крестообразной монтажной планки. Данные виды люстр отличаются большим диаметром основания и, соответственно, большей площадью соприкосновения с потолком. Монтаж таких конструкций достаточно трудоемкий и занимает значительно больше времени.
В самом начале устанавливается закладная деталь. Материалом для нее служит влагостойкая фанера, закрепляемая к потолку при помощи подвесов.
Данная фанерная платформа закрепляется на уровне, соразмерном с высотой будущего потолка. Ее общие габариты и размеры крестообразной планки должны полностью совпадать.
  В центре предварительно сверлится отверстие под электрические провода.
Следует помнить, что крепление к натяжному потолку люстры с помощью крестообразной планки невозможно с помощью лишь одного отверстия, поскольку ее размеры существенно превышают максимальный диаметр термокольца. Поэтому, кроме одного большого отверстия, в местах креплений планок предусмотрены четыре маленьких отверстия для крепления крестовины. После этого выполняется установка самой люстры.
Главная / Освещение / Лампы, люстры, светильники / Как крепить люстру к натяжному потолку?
Купив люстру, ее необходимо повесить. Когда нужно прикрепить что-то к стандартному перекрытию – все традиционно и просто. Но монтаж люстры на натяжное покрытие происходит не по классической схеме.

Потребуется некоторая предварительная подготовка. Особенно — если крепежом служит специальная планка, требующая фиксации в межэтажном перекрытии. Предварительно потребуется соорудить специальную конструкцию, о которой будет рассказано дальше.
Особенности
Еще до покупки следует убедиться в том, что выбранная модель осветителя подойдет для совместного использования с «мягкими» видами отделки. Некоторые из них не рекомендуется использовать в компании с натяжными тканями.
Начиная установку, следует учесть, что к самой натянутой ПВХ пленке ничего приделать не получится.
Эта особенность натягиваемых покрытий заставила придумать различные приспособления, чтобы облегчить крепление люстры к натяжному полотну. Они делаются из подручных материалов и изготовить их совершенно несложно. Как правило, этим занимаются те же мастера, что будут натягивать ткань потолка.
Все работы по сооружению необходимых конструктивных элементов и организации электропроводки требуется закончить еще до натягивания полотна. После его фиксации на своем месте изменить что-то будет крайне затруднительно, если вообще возможно.
Поэтому еще на начальном этапе необходимо отметить на ПВХ пленке точное место, где будет располагаться источник света. Это пригодится, когда будет проделываться отверстие для проводов и подвеса.
Виды креплений
Чтобы понять, как прикрепить люстру к натяжному потолку, следует изучить виды крепежей, которые для этого используются. Все источники света можно разделить на несколько групп – по способу крепления их к потолочному перекрытию. Основных групп две:
Подвес на крюк
Крепление на специальную планку
Во второй группе есть несколько разновидностей пластин, к которым прикручивается светильник. От того, какие из них потребуется использовать, зависит объем дополнительных работ по устройству креплений.
Если выбранная модель вешается на стандартный крюк, то установить ее ненамного сложнее, чем в случае с обычными потолками. Потребуется лишь сделать отверстие, зафиксировать в нем специальное уплотнительное кольцо и сквозь него протянуть подвес и электрический провод.
Но в тех случаях, когда фиксация будет производиться при помощи планок, необходимо гораздо больше подготовительных действий.
Подготовка
Прежде всего, необходимо подготовить площадку, к которой впоследствии будет прикручиваться монтажная фурнитура. Обычно, это кусок фанеры или деревянный брусок. Их называют «закладные».
Один из вариантов «закладной»
Для разных типов фурнитуры нужно различное по площади основание. Чаще всего можно встретить обычную прямоугольную пластину, которая должна крепиться к потолочному перекрытию шурупами.
Простая прямоугольная планка потребует совсем небольшой закладной, обычно изготавливаемой из деревянного бруска. Этот вид крепежа используется для большинства осветительных приборов.
Крестообразную пластину нужно фиксировать несколькими саморезами, и основание нужно больше. Такой вид фурнитуры используется и для круглых, и для квадратных, и для овальных светильников. В основном, это модели довольно массивные, поэтому прочность подготовленной площадки должна быть соответствующей.
После монтажа закладных, следует отметить на полотне те точки, где будут ввинчены шурупы. Эти места необходимо усилить накладками или уплотнительными кольцами, иначе пленка порвется.
Во многих домах уже установлены гипсокартонные конструкции, отказываться от которых не хочется. Их часто комбинируют с «мягкими» покрытиями. Вместе эти два вида отделки прекрасно гармонируют.
Но если планируется несколько источников света, один из которых будет располагаться на гипсовом листе, потребуется такой же комплекс подготовительных работ, как и с натягиваемыми потолками.
Важно: гипсокартонный потолок не подходит в качестве основы. Крепить к нему тяжелые осветительные приборы нельзя.
Когда эти операции успешно проделаны, можно натягивать ПВХ пленку.
Важно: высота закладной конструкции должна точно соответствовать плоскости натянутой ткани или пленки.
Если не уделить этому моменту достаточно внимания, то результат может не порадовать.
Установка крепежных элементов и монтаж светильника
Далее все происходит точно так же, как и в случае с традиционными перекрытиями. С одним лишь отличием — саморезы закручиваются в основание через проделанные в полотне потолка отверстия.
Монтажная пластина или планка фиксируется к подготовленному основанию через предварительно усиленные накладками отверстия в натянутой ткани или пленке.
К ней подвешивается сам светильник и фиксируется на своем месте декоративными гайками. На этом установка люстры в натяжной потолок закончена.
Важно: если планируется светодиодное освещение, трансформаторный блок не следует монтировать в пространстве над натянутым покрытием. Он может довольно существенно нагреваться. Лучше вывести его за пределы этого пространства и установить в любой подходящей нише снаружи.
Заключение
Как можно убедится, ничего особенно сложного в монтаже светильников на натягиваемых покрытиях нет. И разобравшись, как крепить люстру к тканевому или пленочному потолку, проделать эту несложную операцию сможет почти любой.
Главное – заранее продумать место установки и подготовить в случае необходимости специальную площадку, к которой все будет крепиться.
 «агрузка…
После установки натяжного потолка, у большинства хозяев возникает вопрос по поводу крепления осветительных приборовПосле установки в комнате натяжного потолка многие сталкиваются с проблемой прикрепления к нему осветительных приспособлений.
Как повесить люстру на натяжной потолок, чтобы не повредить подвесное покрытие? Стоит отметить, что ее монтаж к обычному потолку не требует каких-то особых умений. Однако при установке данной осветительной конструкции к натяжному потолку следует учитывать типы крепления, а также технологию безопасности.
Содержание:
Рекомендуется, чтобы установка люстры осуществлялась в помещении, где имеются высокие потолки.
Это необходимо чтобы края конструкции не находились слишком низко.
Все мастера советуют правильно подбирать цвет потолочного полотна, ведь из-за воздействия на материал высокой температуры, потолок может потемнеть или даже деформироваться. Но какую модель лучше выбрать?
Критерии выбора осветительных приборов
При выборе осветительных приборов для натяжного потолка следует учесть особенности его конструкции
При подборе светильника следует учитывать несколько особенностей:
Выбирая основание для потолочной люстры, не следует приобретать конструкцию с металлическим основанием, чтобы потолок не подвергался нагреванию.
Чтобы не допустить повреждения потолка важно позаботиться, чтобы на люстре отсутствовали направленные вверх острые элементы.
Расположение ламп от полотна должно быть 35-40 см.
Рекомендуется отдавать предпочтение моделям, где имеется несколько лампочек с маленькой мощностью.
Выбирая люстру для помещения с высоким потолком, стоит приобрести модель, где имеется несколько ярусов.
Способы установки люстры на натяжном потолке
Существует несколько вариантов фиксации осветительного приспособления к подвесному полотну. Однако при выборе способа следует учитывать особенности помещения и индивидуальные предпочтения хозяина квартиры.
Чтобы повесить люстру рекомендуется использовать способы:
Крюк. Применение данного способа считается наиболее востребованным и надежным решением. Причем установку конструкции можно проводить с использованием обычного крюка (анкерного). Иногда крюк приваривают к пластине, после чего фиксируют его на покрытии.
Монтажную пластину. Крепление при помощи такого способа подходит для компактных люстр, имеющих небольшой размер. Почти всегда пластина является комплектующей частью приобретаемой люстры. Причем там же имеются специальные крепежи, или же фиксаторы.
Установочную планку – крестообразную. Подобное крепление зачастую также является одной из комплектующих осветительной конструкции среднего размера.
Двутавровую планку. На нее можно повесить тяжелые светильники или имеющие габаритные размеры.
Существует несколько способов, чтобы повесить люстру. Главное — сделать все правильно и не повредить натяжное полотно
После выбора подходящей люстры и подобрав необходимое крепление, следует позаботиться о правильной установке конструкции.
Но можно ли самостоятельно прикрепить люстру? Следует отметить, что при использовании специальных инструкций весь процесс работ не станет проблемой. Однако стоит начинать установку профиля до совершения ремонтных работ с натяжным потолком.
Установка люстры на натяжном потолке при помощи крюка
Когда профиль необходимый для установки натяжного потолка будет закреплен, остается прикрепить леску.
Данного материала берут два отрезка, они должны крепиться в противоположных углах комнаты и пересекаться посередине.
Точка пересечения является местом, где нужно вешать люстру.
Перед тем, как приступить к установке люстры, необходимо обесточить все помещение
Дальнейшие работы проводятся в соответствии с общепринятой инструкцией:
Для начала следует обесточить помещение.
С использованием анкера или же дюбелей следует присоединить крюк. Важно чтобы конец детали не находился ниже лески.
Следующим этапом работ станет натягивание полотна. После этого следует выждать 24 часа, и только после этого приступать к дальнейшим работам.
Там, где планируется фиксировать полотно, следует закрепить (понадобится клей) специальное пластиковое термокольцо. Данная деталь нужна, чтобы защитить материал.
Уже после высыхания клея следует вырезать в кольце отверстие, чтобы достать провода.
На последнем этапе работы нужно прикрепить люстру к крюку и установить колпак, чтобы скрыть провода.
Мастера рекомендуют выбирать кольцо, по диаметру меньше, чем колпак люстры. Ведь после установки элемента, соответствующего по размеру светильнику можно не беспокоиться об эстетичности.
Монтаж люстры в натяжной потолок при помощи установочной пластины
Тем, кто планирует своими руками устанавливать пластину для светильника на натяжной потолок, рекомендуется иметь хотя бы минимальные навыки подобных монтажных работ. Это необходимо чтобы не повредить натяжное полотно.
Выбрав подобное крепление, следует заранее подготовить бруски (2 шт.), сечение которых – 25 см 2, а длина – 30 см.
Монтаж установочной пластины можно сделать самостоятельно, главное — делать все последовательно и предельно осторожно, чтобы не повредить натяжной потолок
Монтаж проводится в соответствии с нижеприведенной последовательностью:
Бруски прикрепляются на базовом потолке (понадобятся дюбеля или же анкер). Если имеется большой зазор для монтажа полотна, можно использовать подвесы из металла.
Для вывода проводов в брусках должны иметься отверстия. Их делают при помощи сверла.
Следует зафиксировать точку, где планируется крепить люстру, после чего начинаются работы по установке натяжного потолка.
Затем нужно приклеить пластиковое термокольцо там, где планируется выводить провода. И уже после полного высыхания делается отверстие, предназначенное для их вытягивания.
Важным условием правильной работы считается удаление заусениц с пластины, а также шлифование всех острых углов с использованием наждачной бумаги.
Планка должна крепиться саморезами в термокольце.
После проведения всех необходимых работ следует подвесить люстру и прикрутить специальную заглушку очень плотно к полотну.
Как прикрепить люстру на крестообразную планку
Следует отметить, что крепеж при помощи крестообразной планки и когда для крепления применяют двутавровую планку, идентичен.
Прежде начинать работы по прикреплению осветительной конструкции следует подготовить лист фанеры, толщина которого – 1-1,3 см.
Монтаж люстры на натяжной потолок с помощью крестообразной планки можно выполнить самостоятельно, однако он потребует от вас предельной внимательности и точности
Чтобы установить крестообразную планку необходимо:
На уровне будущего полотна по углам прикрепляется фанера, после чего в ней вырезается отверстие для проводов.
Затем крепится натяжной потолок и на месте отверстия клеится пластиковое термокольцо.
Когда клей высохнет здесь также нужно вырезать отверстие для проводов, после чего проводится фиксация люстры при помощи планки. Работа считается завершенной после закрепления декоративного колпака.
Как повесить люстру на натяжной потолок (видео)
Прикрепление люстры в комнате, где имеется натяжной потолок, не станет проблемой даже для новичка. Необходимо только правильно подобрать осветительную конструкцию и предельно точно соблюдать инструкции, не забывая про правила безопасности. Причем зачастую монтажные работы не занимают много времени, и при качественном их выполнении комната приобретет уютную, а также комфортную атмосферу.
Источники:
electric-220.ru
elquanta.ru
wikipotolok.com
homeli.ru
Крепление люстры к потолку – выбор способа, монтаж
Крепление люстры к потолку должно быть не только надежным, но должно стать украшением прекрасного потолка. Люстра, подобранная к стилю интерьера комнаты, создаст атмосферу домашнего уюта и комфорта. Она не только освещает комнату, но является декоративным элементом, ее украшением. Люстра может преобразить, оживить любой интерьер, придать деловой или модный, современный стиль.
В большом помещении, можно установить массивную люстру классического стиля, а в небольшом помещении с низкими потолками, хорошо будет смотреться люстра легкая, изысканная, современная. Материал изготовления и лампочки в люстре могут быть самыми разнообразными. Они могут иметь самые различные декоративные украшения. Могут быть металлическими, литыми, из облегченных современных материалов, с хрустальными и с другими декоративными элементами. Из этого разнообразия, вы всегда сможете выбрать, подходящую к интерьеру вашей комнаты. Самое главное — выбрать сам способ крепления для потолка, учитывая его тип.

Тяжелые люстры необходимо монтировать только на бетонный или деревянный потолок. Никакой другой потолок не сможет выдержать ее вес.
Способы крепления люстры
Существуют в настоящее время следующие способы:
с применением крюка. На крюк, вмонтированный в потолок, набрасывается петля
консольный — с помощью пластины или кронштейна
крестообразный — с помощью листа фанеры
Крепление с помощью крюка
Тяжелые модели люстр крепятся только с помощью крюка, закрепленного на бетонном или деревянном основном потолке. Только он может обеспечить надежное крепление, удержать массивную конструкцию. Декоративная чашка люстры закроет на потолке подвеску.
Крепление можно осуществить с помощью:
цанговой шпильки. Крюк цепляется за цангу. Шпилька заменяет саморез.
анкеров (они самые разнообразные) или крюка-самореза. Их используют в основном при монтаже на гипсокартонном потолке.
«бабочки». Она автоматически открывается и принимает форму буквы Т
Консольное крепление
Для крепления люстр на бетонные потолки наиболее удобно использовать кронштейны, которые должны плотно прилегать к потолку. При этом способе крепления используются специальные планки.
Для крепления моделей люстр с небольшим весом, используются различные виды. Монтажных планок. Для крепления планки используются шурупы или дюбеля, которые осуществляют крепление к каркасу потолка, к его профилям. Иногда используются для крепления саморезы большой длины. Более подробно рассмотрим крепление «бабочка»- дюбель. Дюбель может быть как металлическим, так и пластиковым.
Монтаж производится в следующей последовательности:
сверлят отверстия в гипсокартоне диаметром не менее 8 сантиметром. Такое же отверстие должно быть просверлено и на основном потолке.
вставляется в отверстие «бабочка»- дюбель
автоматическое раскрытие дюбеля
автоматическая фиксация дюбеля
Крестообразное крепление
Для крепления используется крестообразная планка, которая обычно прикладывается к люстре. С учетом размера элементов крепления, необходимо подготовить квадратный лист фанеры. На него будет монтироваться основание крепления люстры.
Монтаж крепления тяжелой люстры
При замене люстры на потолке может оказаться старый крюк.

Если крюк шатается или выпадает, он может не выдержать вес новой люстры. Потребуется его замена.
Монтаж цанги для крепления люстры:
в потолке с помощью перфоратора (дрели) сверлится отверстие, которое должно быть недалеко от выходящих электропроводов
в отверстие вставляются крепежные элементы
шпилька вкручивается в цангу
на шпильку вешается анкерный крюк
Для крепления люстр большого веса применяются распорные анкеры большой длины и большего сечения (длинойот50ммисечениенеменее10мм). Устанавливая светильник на навесной потолок из гипсокартона, отверстие необходимо сверлить в основном потолке и в гипсокартоне. При установке люстры на навесной гипсокартонный потолок, сверлится отверстие в гипсокартоне и в основном потолке. Если основание деревянное, то вкручивается крюк-саморез. Для того, чтобы закрыть образовавшийся зазор между навесным потолком и основным, используется цепь. Она навешивается на крюки затем уже на ней крепится люстра.
Монтаж крепления легкой люстры
Монтаж производится на гипсокартон. При этом используются профили каркаса.
Последовательность монтажа:
сверление отверстий в гипсокартоне и в профиле каркаса
монтируется крюк в форме «бабочки»
автоматическое раскрытие» бабочки»
автоматическая фиксация крюка

При весе люстры до1- 1,5киллограмма, возможно использование обычного крюка. Его можно вкрутить в дюбель из пластика.
Установка монтажной пластины
Этот способ крепления более сложный. При этом, вся нагрузка воспринимается пластиной, поэтому она должна быть достаточно прочной.
Ее используют при установке легких люстр на натяжные и навесные потолки. В начале, производится фиксация монтажной пластины. Затем уже к ней крепят люстру. Все провода электропроводки прячутся в декоративной коробке. Она фиксируется декоративными гайками после подключения люстры к электрической системе.
Для предотвращения повреждения покрытия потолка, часть его, в которой будет установлена люстра, желательно усилить. Специалисты предлагают использовать с этой целью параллельные профили каркаса, сооружать, с учетом крепежа и его размеров, квадраты, прямоугольники.

До установки каркаса необходимо решить, каким именно способом будет проводиться крепление люстры и потребуется ли усиление места установки светильника.
Последовательность монтажа:
разметить расположение отверстий на основном потолке. Отверстия на потолке и на планке должны совпадать.
вставка дюбелей в просверленные отверстия
установить планку
шурупами закрепить люстру на планке

При установке люстр небольшого веса использовать другой способ крепления, более легкий. Для крепления планки к профилям каркаса, использовать длинные саморезы.
Особенности монтажа люстры для натяжного потолка
Прежде всего, необходимо учесть:
крепление необходимо проводить до того, как на каркас будет натянута пленка ПВХ
место, на котором будет крепиться люстра, должно быть на уровне профиля каркаса для фиксации пленки
край крюка должен находиться выше уровня пленки
для предотвращения перегрева от лампочек, необходимо на пленку устанавливать термостойкое кольцо
оптимальной формой основания люстры является круг. Это связано с установкой термокольца на пленку круг.
После закрепления люстры, можно ввинчивать лампочки, плафоны.
6. Заключение
Для больших комнат прекрасно подходят тяжелые люстры. Они отличаются небывалой красотой и разнообразием. Для небольших помещений надо использовать более легкие люстры. Прежде, чем заняться установкой люстры, нужно оценить вес самой люстры, рассмотреть различные типы крепления, произвести правильный выбор, с учетом типа потолка в комнате. Необходимо продумать, в какой последовательности вы будете выполнять монтаж.
Способ крепления определяется до начала монтажа потолка. Анализ показывает, что самым простым способом является крепление на простой крюк с резьбой. При больших нагрузках идеальным решением является использование анкерного крюка. Надежность и безопасность фиксации люстры, прежде всего, зависит от качества установки основания для крепления люстры.
Люстра, подобранная к интерьеру, долго будет радовать своей красотой, и поднимать настроение.

Типы крепления светильников к разным потолкам




 Освещение в интерьере играет не только практическую, но и декоративную роль. В зависимости от типа, количества и расположения светильников, они соответствуют определенному стилю интерьера и создают особую архитектуру освещения.


 Разбираемся, какие есть типы крепления светильников и что нужно учесть в зависимости от типа потолка.


Крюк

 Это один из самых простых и проверенных временем способов крепления люстры. Причем он универсален для всех типов потолков, а в случае натяжных — просто используется удлиненный крюк и делается отверстие в натяжной конструкции. Крюк имеет саморезы или поворотную пластину, которая привинчивается к бетонному или деревянному потолку.




Монтажная планка или крест



 Чаще всего такой способ крепления имеют объемные и тяжелые светильники (более 5 кг). В отличие от крюка, скоба позволяет люстре вплотную прилегать к поверхности потолка и распределяет ее вес.


 Металлическая пластина имеет основание, которое привинчивается к бетонной или деревянной поверхности шурупами-саморезами, а прорези в ней позволяют закрепить светильник.





Кронштейны для точечного освещения

 Для монтажа точечных светильников в потолочной отделке вырезаются отверстия диаметром на несколько миллиметров меньше, чем у светильника. В каждое отверстие устанавливаются пластиковые кольца для фиксации светильника с металлической стойкой, которая крепится к основному потолку (бетону) шурупами и дюбелями.


 Светильники в кольца вставляются с помощью специальных защелок на корпусе, а провода для подключения разводятся по всему потолку под отделочным полотном.





 Как видите, светильники крепятся достаточно просто, главное, в случае с натяжным потолком, продумать их расположение заранее, чтобы не пришлось снимать и заново вешать все полотно.


 В нашем каталоге вы найдете светильники, подходящие к разным типам крепления.

Как повесить на бетонные потолоки люстру — Всё о потолках.
 Дизайн, ремонт, монтаж
Большинство квартир в многоэтажных домах не могут похвастаться высокими потолками. К применению здесь натяжных или подвесных конструкций следует подходить очень взвешенно так как они съедают такие необходимые сантиметры. Очень часто поверхность плит перекрытия выравнивается и покрывается побелкой или окрашивается. Задумываясь над вопросами освещения в таких помещениях необходимо продумать, как повесить светильник на бетонный потолок и правильно его закрепить.
Виды существующих креплений
Крепежа и различных скоб сейчас существует очень много, для выполнения монтажа потолочного освещения можно использовать:
Анкерный крюк;
Поджимной подвес;
Накладное крепление.
Самый простой и надежный вариант повесить люстру – анкерный крюк, ввернутый в потолок. Он позволяет подвешивать к бетонным перекрытиям большие массивные люстры. Установка анкера на пустотелую плиту сопряжена с некоторыми сложностями. Может получиться так, что просверленное монтажное отверстие попадет во внутреннюю полость. Надежность крепления при этом значительно снизится, так как работать на распор будет только половина расчетной длины корпуса. Выход из этой ситуации простой – сместиться немного в сторону и просверлить новое отверстие, а старое замазать шпатлевкой.
На старый крюк
Установка нового крюка
Крепление люстры на анкерный крюк
Поджимной подвес предназначен как раз для установки на пустотных плитах. Благодаря простоте и эффективности конструкции именно он чаще всего устанавливается в новостройках. А поскольку его надежность очень высока большинство жильцов даже и не подозревают о его существовании. Его несущая способность несколько ниже, чем у анкера, но все же вполне достаточна, чтобы повесить люстру массой до 5-7 кг.
Поджимной подвес
Монтаж бабочки
Установка вспомогательной накладной планки на потолок позволяет выполнить крепление светильника тогда, когда по каким-либо причинам установка анкера или крюка подвеса невозможна или нежелательна. Еще одна причина применить такой способ монтажа – штатная система крепления люстры. Незачем изобретать велосипед, когда в комплекте со светильником поставляются все необходимые детали и единственное что остается – это собрать их.
Накладная планка
Перечень необходимых для работы материалов и инструментов
В подавляющем большинстве случаев все, что может понадобиться для того, чтобы повесить светильник и так имеется в арсенале домашнего мастера:
Бур, вставленный в патрон перфоратора практически безальтернативный вариант беспроблемной работы с бетоном;
Набор гаечных ключей поможет справиться с закручиванием анкерного крюка или гаек на резьбовых шпильках при накладном способе крепления;
Зачистка изоляции проводов выполняется с помощью острозаточенного ножа;
Для коммутации контактов применяются клеммные разъемы;
Отвертка необходима при винтовом способе фиксации проводов;
Для проведения герметизации мест ввода электропроводки может понадобиться огнестойкая монтажная пена или минеральная вата, с последующим выполнением слоя шпатлевки вровень с поверхностью потолка.
Инструменты
Установка потолочного крюка
Процесс монтажа анкерного крепления достаточно прост и не требует пространных пояснений. В выбранной точке потолка сверлится отверстие необходимой глубины и диаметра. В него вставляется металлический анкер и закручивается сначала вручную, а затем при помощи гаечного ключа крючок на который потом можно повесить светильник.
Крепление на анкерный болт
Чтобы предохранить перфоратор от попадания пыли, песка и мелкой бетонной крошки на бур можно одеть одноразовый стаканчик из плотной бумаги. Монтаж поджимного подвеса, с одной стороны, проще, так как нет необходимости сверлить потолок, а с другой — несколько сложнее и требует некоторых пояснений. Из-за специфики своей конструкции это крепление может применяться только на пустотелых бетонных перекрытиях. Распорный стержень длиной 10-15 см и диаметром до 3-5 мм вставляется во входное отверстие в плите и проталкивается во внутреннюю полость.
Следующий шаг, который необходимо выполнить – установка подвесной планки. Это узкая металлическая пластина, на одном конце которой выполнен ряд отверстий, на другом сформирован небольшой крючок, на который можно повесить люстру. Планка берется в одну руку и помещается внутрь бетонной плиты. Другой рукой распорный стержень продевается через одно из отверстий. Чем ближе оно будет расположено к краю пластины, тем больше будет расстояние от потолка до подвесного крюка. Таким образом можно регулировать выступ подвеса на 3-5 см.
Далее, выполняется подключение монтажных концов люстры к электропроводке. Завершает весь процесс сборки установка вплотную к потолку пластиковой декоративной накладки. За счет наличия прорези она одевается на подвесную планку, фиксируя ее положение и полностью перекрывая отверстие в бетонной плите.
Монтаж накладной планки
Установка какой-либо вспомогательной опорной поверхности наиболее универсальный метод. Накладная планка для подвеса обычно поставляется в комплекте с люстрой, но при необходимости ее можно изготовить самому или подобрать подходящую скобу из ассортимента ближайшего хозяйственного магазина. Смысл такого способа монтажа заключается в рассредоточении точек крепления к потолку.
Крестообразная планка
В стандартной комплектации накладная планка может быть выполнена как крестовина или одинарная узкая металлическая пластина. Крепление к поверхности потолка осуществляется за счет четырех или двух дюбель-гвоздей. Непосредственно люстра фиксируется при помощи декоративных накидных гаек, накручивающихся на резьбовые шпильки, приваренные к пластине.
Если по каким-либо причинам стандартное крепление не подходит для выполнения монтажа можно воспользоваться подходящими по размеру перфорированными крепежными скобами или изготовить самостоятельно подходящую по габаритам металлическую пластину и выполнить на ней все необходимые отверстия. Вместо приварки резьбовых шпилек с успехом можно применить соединение винт-гайка. Далее последовательность монтажа светильника полностью совпадает с заводским вариантом.
Герметизация ввода проводки
Стандартный ввод электрического провода для подключения освещения осуществляется посередине комнаты через отверстие в потолке диаметром 5-7 см. В бетонной плите внутри полостей при строительстве дома кабель пробрасывается к выключателю и подключается к общей сети. Герметизация этих каналов чаще всего не выполняется и по ним с легкостью распространяются звуки и запахи из соседних помещений. Замена люстры очень хороший повод устранить этот недостаток.
Отверстие в бетоне
Самый легкий вариант запенить все свободное пространство внутри огнестойкой монтажной пеной. Однако кажущаяся легкость решения потом может принести ряд проблем, если понадобиться повесить другой светильник. Чтобы добраться до клемм соединения придется очень хорошо поработать ножом, вырезая застывший пенополиуретан небольшими кусочками. При использовании минеральной ваты все свободное пространство плотно заполняется небольшими кусочками этого негорючего утеплителя. Крепление материала внутри плиты осуществляется за счет большой упругости волокон. Сжатая вата, распрямляясь внутри отверстия, выполняет его полную герметизацию.
Чтобы окончательно изолировать помещение от посторонних запахов и звуков, поверхность зашпаклевывается. Поверх ваты с небольшим заходом на потолок (до 5 см) приклеивается серый армированный скотч. Затем по нему крепится малярная лента серпянка, что обеспечит необходимое сцепление раствора с поверхностью. Заключительным этапом наносится и разравнивается тонкий слой финишной шпатлевки.
Вопросы электробезопасности
Как и во всех вопросах, касающихся подключения домашних электроприборов установка люстры на бетонный потолок должна производиться с учетом требований, предъявляемых действующей нормативной документацией. Перед тем как сверлить монтажные отверстия желательно проверить расположение проводки. Для этих целей можно воспользоваться универсальным тестером или трассоискателем. При попадании щупа в электрическое поле прибор будет выдавать звуковой сигнал. Стопроцентной гарантии, конечно, не будет, но вероятность повредить буром питающий провод снизится многократно.
В процессе монтажа нередко возникает ситуация когда требуется соединить медные провода светильника со старой алюминиевой проводкой. В этом случае подойти к вопросам коммутации следует с особым вниманием, так как плохо выполненный контакт этих двух металлов является источником повышенной опасности и может стать причиной пожара.
Алюмомедные наконечники
Абсолютно не допустимо соединение медных и алюминиевых проводов при помощи скрутки. Для наиболее надежной коммутации необходимо использовать клеммные зажимы (предпочтительнее те, которые используют винтовое крепление). Одножильные проводники зачищаются от изоляции, вставляются в разъемы и закрепляются. Для многожильного медного провода необходимо выполнить еще дополнительную операцию облуживания монтажного конца для скрепления отдельных проволочек в единый монолит и обеспечения между ними надежного электрического контакта.
Как видно, чтобы повесить люстру на бетонный потолок, нет необходимости применять сложные приспособления и инструменты. При необходимости вместо стандартных заводских креплений можно самостоятельно изготовить или подобрать их аналоги. Самое главное, как и в любой работе аккуратность, отсутствие спешки и соблюдение техники безопасности.
(Visited 2 486 times, 1 visits today)
20.03.2016
крепление на монтажную планку или крюк
 На чтение 6 мин. Просмотров 1 Опубликовано 07.05.2019 Обновлено 04.05.2019
Последние годы большой популярностью пользуются натяжные потолки. Они украшают не только квартиры и частные дома, но и офисные помещения, торговые центры и общественные заведения. Можно отдать предпочтение обычным или многоярусным потолкам различного окраса. Приобретая люстру для натяжного потолка, важно принять во внимание то, что подвесная конструкция опускается на несколько сантиметров. Поэтому для небольших помещений нецелесообразно покупать большой осветительный прибор.
Особенности выбора люстры для натяжного потолка
 Люстра для натяжного потолка должна отвечать целому ряду требований в плане конструкции, размеров, веса и т.д.
Перед тем как установить люстру на натяжной потолок, нужно ознакомиться с требованиями, предъявляемыми к осветительному прибору. Поливинилхлоридное полотно восприимчиво к направленному яркому свету, в результате изменяется окрас, полотно может деформироваться. В связи с этим подбирать осветительные приборы нужно с учетом следующих требований:
Плафоны должны быть направлены вниз или в разные стороны, но ни в коем случае не вверх.
Не стоит отдавать предпочтение слишком сложным и громоздким конструкциям, поскольку могут возникнуть сложности в монтаже, а также внешний вид комнаты может быть испорчен.
Лучше устанавливать светодиодные или энергосберегающие лампы, поскольку лампы накаливания выделяют много тепла, оказывающего разрушающее воздействие на полотно натяжного потолка. При покупке важно проследить, чтобы люстра и лампа имели одинаковые цоколи.
Монтируя люстру в виде тарелки, важно, чтобы ее основание было изготовлено не из металла, в противном случае сильного нагрева не избежать.
Если домочадцы отдают предпочтение лампам накаливания, для полотна из ПВХ их мощность должна быть не более 40 Вт, а для текстильного покрытия – около 60 Вт.
Люстра должна быть украшением интерьера. Неправильно сделанный выбор может повредить натяжной потолок, а также испортить дизайн.
Требования, предъявляемые к крепежу и виды креплений
 Крепление люстры на крюк
Крепление люстры к натяжному потолку после его установки можно осуществлять несколькими способами. Выбор зависит от размеров и конструкции.
Основные виды установки потолочного светильника на натяжной потолок:
Крепление к монтажной пластине – применимо лишь для небольших осветительных приборов. Часто такие пластины продаются сразу со светильником.
Монтаж на крюк – самый распространенный и надежный вариант крепления. Использовать можно обыкновенный анкерный крюк. Распространенное явление, когда анкер приваривают к пластине, а уже после крепят к покрытию.
Установочная крестообразная планка предназначена также для светильников небольших размеров, часто прилагается к ним в комплекте.
Монтаж на двутавровую планку предназначен для крупных люстр с внушительным весом.
Чтобы легче было определить оптимальный способ крепления, нужно рассмотреть преимущества и недостатки каждого из них.
Вид крепления
Преимущества
Недостатки
Дюбель-бабочка
простота и удобство монтажа, возможность монтировать люстру любых размеров и веса
в сравнении с другими видами крепления надежность не так высока
Крюк
быстрый и простой монтажа, высокая степень надежности
подходит не для всех разновидностей осветительных приборов
Планка
возможность монтировать практически все разновидности осветительных приборов; в конечном результате конструкция простая и незамысловатая
дополнительно требуется приобретать брусок из дерева
Крестовина
монтируют люстры даже с внушительным весом
процесс монтажа достаточно трудоемкий
Инструменты и материалы
Установить осветительные приборы можно самостоятельно, главное ознакомиться с требованиями к выбору люстры и крепежей, подготовить все необходимые инструменты и материалы. Мастеру потребуется:
стремянка или стол;
для закладной бруски или влагостойкая фанера;
дрель или перфоратор;
дюбели;
плоскогубцы с изолированными рукоятками;
пластиковые кольца;
отвертки;
саморезы;
изоляционная лента;
анкерный крюк;
провода ВВнг-LS;
монтажные планки;
клеммные колодки.
Приобрести все необходимое можно в строительных магазинах, перед покупкой лучше посоветоваться с консультантом.
Как выбрать место для осветительного прибора
 Точечное освещение позволяет экономить электроэнергию за счет включения только нужных осветительных приборов
Большое значение в дизайне комнаты играет схема освещения. Чтобы выбрать правильное место для осветительного прибора, нужно ознакомиться с существующими схемами:
Центральное освещение. Традиционный, но уже устаревший вариант. По центру устанавливают единственную люстру. Применимо для комнат средних размеров, в больших помещениях будут затемнены углы.
Точечное освещение, расположенное в разных углах. Вариантов расположения осветительных приборов множество. Как правило, при составлении дизайна специалисты обращают внимание на форму комнаты, зоны отдыха и работы, количество и расположение окон. Этот вариант не только удобный, но и экономичный за счет того, что подсветка включается лишь в нужном участке.
Контурное освещение монтируют при помощи диодных лент, которые в последнее время пользуются популярностью. Для натяжных потолков это наиболее предпочтительный способ освещения из-за минимальной теплоотдачи. Ленты устанавливают в непосредственной близости к полотну потолка.
Если комбинировать схемы освещения, можно в конечном результате получить красивый и функциональный потолок. Но важно учитывать, что каждое помещение нуждается в индивидуальном подходе.
Подготовка проводки
Подготавливать проводку нужно предварительно. Для этого выполняют следующие манипуляции:
Отключить подачу электроэнергии в помещение.
Взять ранее приобретенные провода ВВнг-LS и проложить их от места выключателя к месту, где будет находиться осветительный прибор.
Допускается, чтобы кабель оставался открытым, но специалисты рекомендуют дополнительно установить защиту в виде гофрированного пластика.
При недостаточной длине кабель можно нарастить, используя клеммные насадки.
Подключение люстры к сети
 Подключение люстры к сети
После выполнения монтажа выбранного крепежа, проведения электромонтажных работ, проводки кабелей к расчетным местам, приступают к подключению люстры к электроэнергии. Алгоритм работ следующий:
На основном щитке отключить автоматический выключатель.
При помощи индикаторной отвертки проверить отсутствие или наличие напряжения в жилах электропроводов.
Зачистить концы проводов сети и светильника, подсоединить их друг к другу.
Включить на щитке выключатель и проверить работоспособность люстры.
Выполняя работы, важно соблюдать технику личной безопасности – нельзя работать около вращающихся механизмов, а также токопроводящими частями, которые находятся под напряжением.
Проверка работоспособности
После завершения всех монтажных работ и подключения осветительных приборов к электросети важно проверить целостность потолочного полотна — осмотреть на наличие разрывов, царапин и сколов.
Неприятные явления из-за непрофессиональной установки ликвидируют при помощи следующих советов:
Материал, расположенный в термокольце, срезают, оставляя в радиусе 2-3 см. Это предупредит сползание натяжного потолка и его деформацию.
При нарушении целостности полотна используют специальные термонаклейки. В результате дефекты скрыты, а дизайн не испорчен.
Если нужно удлинить проводку и, вместе с тем, оградить ее от тыльной части полотна, используют специальную гофру.
Монтировать осветительные приборы на натяжные потолки можно самостоятельно, не обращаясь за квалифицированной помощью. Главное – правильно выбрать вид крепления для приобретенной люстры, быть осторожным в своих действиях и соблюдать технику безопасности.
Люстры для натяжных потолков

 В настоящее время натяжной потолок является самым распространенным видом отделки потолков. При выборе осветительного прибора для натяжного потолка каждый из нас задается вопросом, какую люстру или светильник выбрать.

 Для начала разберемся, что такое натяжной потолок. Он представляет собой ПВХ полотно, которое натянуто на некотором расстоянии от основного потолка. Полотно не рекомендуется подвергать нагреву свыше 60 °С, т.к. в результате перегрева полотно может деформироваться, растягиваться, а может и вовсе прогореть.

 Существует мнение, что люстры с плафонами, направленными вверх, а также потолочные светильники-тарелки нельзя использовать с натяжными потолками. Отчасти это верно. Но верно только в том случае, если в качестве источника света используются лампы накаливания. Данные лампы имеют очень большую теплоотдачу. 95% потребляемой энергии идет на нагрев, и только 5% на свет, исходя из этого видно, что такие лампы имеют очень низкий КПД. Поэтому мы рекомендуем использовать в качестве источника света светодиодные лампы. Эти лампы практически не нагреваются и имеют самый высокий КПД. Вывод: любые люстры и светильники самой разнообразной конфигурации монтируются на натяжной потолок.

 Очень часто люстру или потолочный светильник дополняют встраиваемыми точечными светильниками. Таким образом добиваются более равномерного освещения комнаты, а также возможность менять освещенность помещения. Если светильник встраивается в полотно, то галогенные лампы использовать крайне не рекомендуется, так как эти лампочки нагреваются еще сильнее, чем лампы накаливания и полотно может оплавиться в месте контакта с металлической арматурой светильника. Поэтому в качестве источника света в таких светильниках мы рекомендуем использовать только светодиодные лампы. В гипсовых потолках нет проблемы перегрева поверхности, поэтому ограничений при выборе ламп нет.

 Способ крепления. Очень важный момент при выборе люстры или светильника. Основные способы крепления:
Крюк


 Монтажная пластина (планка)



 На натяжной потолок можно смонтировать светильник с абсолютно любым способом крепления. Для люстр с планочным креплением, как правило, монтируется деревянная площадка, которая располагается под полотном и крепится к основному потолку при помощи крепежных элементов.




 Очень важно, чтобы размер площадки соответствовал размеру монтажной планки светильника или люстры. Бывают потолочные люстры с большим диаметром основания, а соответственно с длинными или крестообразными планками, для которых может потребоваться площадка немалых размеров. О том, какой светильник будет монтироваться на потолок нужно заранее проинформировать организацию, которая будет осуществлять монтаж потолка.

 Если Вы все таки не спешите отказываться от ламп накаливания и свет от светодиодных ламп Вам кажется каким-то не естественным, то стоит остановить свой выбор на люстрах, плафоны которых направлены вниз. Если У Вас высокие потолки, обеспечивающие расстояние от лампы до потолка не менее 40 см, то можно использовать и люстры без плафонов с декоративными лампами-свечками, а также люстры, плафоны которых направлены вверх.

 Для подсветки натяжных потолков широко применяются светодиодные ленты. Они могут закладываться по периметру потолка, либо ими может подсвечиваться определенный участок потолка, стен, кухонных фартуков и т.д. Светодиодные ленты бывают разной мощности. Она указывается в Вт/м. Чем больше мощность ленты, тем она ярче, тем больше светодиодов на 1 м длины ленты и, соответственно, получается более равномерный свет, нет эффекта точек на потолке и стенах. Оптимальным количеством светодиодов является 120 светодиодов на 1 метр длины ленты.




 Надеемся, что данная статья помогла Вам при выборе осветительного прибора.

 Если у Вас возникли вопросы, смело задавайте их нам, позвонив на бесплатный номер 8800-301-98-99. Наши специалисты с удовольствием ответят на все вопросы и помогут подобрать люстру или светильник для Вашего дома.

 Купить люстру для натяжного потолка в интернет-магазине Квадро Свет можно без предоплаты. Оплачивайте заказ при получении во всех городах РФ.
Виды крепления люстр: крюк, монтажная планка.
Одними из важнейших устройств в любом помещении являются люстры и светильники. Но самое проблематичное для каждого владельца квартиры – установка люстры. Многие не обладают знаниями в электричестве, а поэтому обращаются к услугам специалистов. Тем же, кто решил делать ремонт самостоятельно, нужно будет не только подключить люстру, но еще и правильно ее установить.
Основные виды крепления люстры

То, каким будет крепление светильника, зависит от вида используемых материалов и конструкции самого осветительного прибора. Разделяют крепления: настенное, потолочное, смешанное и встраиваемое. Самый частый вариант – потолочное крепление, которое включает в себя несколько видов:
крепление на крючке;
крепление на планке.
Монтаж на крюк

Самым надежным и распространенным считается крюковое крепление. Поскольку крючок будет монтироваться непосредственно в бетонную плиту, такую люстру сложно оторвать. Существенный недостаток – отсутствие возможности установки люстр близко к потолку. Хотя с другой стороны, в таком случае можно рассчитывать на быструю замену светильника, что обеспечивает простота конструкции.

Крюковое крепление позволяет устанавливать люстру даже в помещении с натяжными потолками. Здесь используется дюбель и шуруп с крючком вместо головки, способный плотно закрепиться в потолочном перекрытии. После установки верхней части крепления производят подключение проводов люстры и вешают ее ушком на смонтированный крючок.
Монтаж на планку

Вторым по распространению типом крепления люстр является установка на монтажную планку. Монтажную планку привинчивают к потолку несколькими шурупами, после чего устанавливают саму люстру, которая крепится за специальные пазы. По сравнению с крюком, такое крепление является более сложным, а поэтому чаще его выполняют специалисты. Такое крепление позволяет выиграть в пространстве, повесив люстру впритык к потолку.


Здесь конструкция более сложная, и кардинально отличается принцип крепления. Крепление состоит из специальной планки, с отверстиями для монтажа на потолочное перекрытие и отдельными пазами для установки люстры. Такое крепление имеет и свой недостаток, который заключается в более сложном снятии люстры и использовании большей площади для установки планки.
Как еще можно установить люстру

Кроме перечисленных выше способов установки люстр в доме, существуют и другие, менее распространенные. Разновидностью крепления на планку является крестовое крепление, которое принято использовать для люстр тяжелых конструкций. Поскольку здесь используется четыре дюбеля, прочность системы увеличивается в два раза. Самораспорные анкеры используют для установки люстр в бетонные потолки. Все, что нужно, – просверлить отверстие, вставить анкер и начать закручивать болт.

Настенные светильники чаще устанавливаются на поверхность из гипсокартона, а поэтому их крепят обычными шурупами. В бетонной стене придется делать отверстия и использовать дюбели. Особого внимания заслуживает крепление встраиваемых светильников. Так как основная часть корпуса спрятана за стеной, они располагают особой конструкцией с пружинами. Достаточно приподнять светильник и развернуть в другую сторону пружины, как он тут же сможет свободно выйти из посадочного места.
 Выбрать люстры
 Рекомендации по установке планшетов
 Монтаж планшетов — важная часть процесса печати этикеток, и в случае неправильного выполнения может привести к дорогостоящим проблемам во время производственного цикла. Подъем пластин и незапланированные простои можно предотвратить, просто зная и применяя эти передовые методы монтажа пластин.
   Dr. Flexo предлагает лекарство от проблем с подъемом пластин.
 Шаг первый — правильная очистка пластин
 Первым шагом к предотвращению таких проблем, как подъем пластин и незапланированные остановки, является правильная очистка пластин и роликов пластин. Для достижения наилучших результатов доктор Флексо рекомендует использовать изопропиловый спирт, хранящийся при комнатной температуре, и чистую тряпку. Для очистки важно использовать незагрязненную поверхность. Магазинные тряпки часто подвергаются воздействию масел, которые могут нарушить адгезию ленты, поэтому доктор Флексо предлагает использовать изопропиловый спирт с одноразовым бумажным полотенцем, а не с магазинной тряпкой.
 Дайте тарелкам высохнуть, прежде чем переходить ко второму шагу.
 Шаг второй — Прикрепите ленту
 Когда и пластина, и рулон высохнут, нужно прикрепить монтажную ленту к пластине.Доктор Флексо является поклонником монтажной ленты tesa Softprint® Secure, поскольку она дает ряд преимуществ для флексографских принтеров.
 Полезный совет: обязательно обрезайте лишнюю ленту на линии разметки.
 Tesa® предлагает использовать ракель для обеспечения надлежащего сцепления между пластиной и монтажной лентой, а не делать это вручную при использовании ленты Softprint® Secure.
 Шаг третий — монтажная пластина
 Поместите пластину на рулон пластин, оставив небольшую полоску ленты вокруг пластины.С помощью установщика пластин проверьте точность выравнивания пластины и снимите подкладку с монтажной ленты. Убедитесь, что перекрестие совмещено и пластина прямая.
 Полезный совет: шов ленты не должен располагаться непосредственно под стыком пластины.
 Как только пластина окажется на рулоне и вы убедитесь, что она прямая, укрепите ее резиновым валиком (также известным как резиновый валик) для лучшего сцепления. Проведите брейером по пластине с сильным и равномерным давлением, чтобы обеспечить надлежащее прилегание пластины к монтажной ленте.Использование равномерного давления гарантирует, что плита останется в нижнем положении во время производственного цикла.
 Полезный совет: сосредоточьтесь на краях и швах, продолжая прижимать их равномерно.
 tesa Softprint® Secure остается плотно закрытым во время производственного цикла и позволяет легко демонтировать пластину без каких-либо повреждений. Это особенно полезно, потому что вы можете повторно использовать свои тарелки для будущих работ.
 Итак, вы чувствуете подъем тарелки при погодных условиях? Для получения дополнительной информации о потребностях вашего пресс-центра посетите сайт Dr.Flexo на нашем канале YouTube.
 Системы крепления пластин — этикетка и узкая паутина
 Правильная установка пластин перед запуском работы является одним из наиболее фундаментальных аспектов преобразования. Неправильно установленные пластины могут вызвать ошибки и, в конечном итоге, могут стать очень дорогостоящей проблемой. Качество и повторяемость могут быть достигнуты с помощью правильной высококачественной системы крепления пластин.
 Здесь ведущие поставщики этих систем делятся подробностями о своих последних продуктах для этого рынка.

 Anderson & Vreeland, Брайан, Огайо, США, поставщик флексографской допечатной продукции для полиграфической промышленности, заявляет, что предлагает своим клиентам «системный» подход, оценивая их потребности и предлагая лучшее оборудование, материалы, обучение и технология, адаптированная под каждого клиента.

 Полуавтоматическая монтажная машина AV Flexologic, SAMM 1100
Для производства этикеток с узким рулоном Anderson & Vreeland предлагает линейку машин AV Flexologic для монтажа и расстойки пластин размером от 600 до 1100 мм, от ручных настольных устройств до полуавтоматических установочных машин (SAMM).Системы
 AV Flexologic SAMM, которые компания описывает как самые точные монтажные машины, привлекают клиентов, которым требуются критические допуски в точности и повторяемости. В рабочем процессе SAMM используется запатентованное программное обеспечение для распознавания изображений, которое автоматически помещает флексографскую пластину на рукава. Это программное обеспечение для автоматического определения нулевого положения может использовать регистрационные знаки производителей, такие как Easy-Reg от Windmoller & Holschers. Монтажный стол действует как робот-манипулятор, который контролирует позиционирование пластины.Вакуумная система, которая удерживает нижнюю часть пластины на столе во время автоматического позиционирования, вместе с цифровой калибровкой камер высокого разрешения способствуют достижению высочайшей точности измерения и позиционирования: 0,003 мм. Автоматическая проверка качества гарантирует, что все пластины установлены в соответствии со спецификациями, прежде чем они будут отправлены в пресс, и значительно сокращает время простоя пресса, часто возникающее при ручном монтаже.
 ЗУР имеет автоматическое перемещение камер, поворот гильзы, оборудован вертикальным цилиндрическим подъемником.Цилиндр перемещается вертикально к неподвижному столу в зависимости от повтора. Следовательно, нет необходимости фокусировать камеру, так как расстояние от объектива камеры до стола и, следовательно, пластины всегда одинаковы. Система SAMM работает с интерактивными камерами, которые могут измерять положение монтажных меток, а монтажный стол действует как робот-манипулятор, который контролирует позиционирование пластины с высокой точностью.
 Ключевые преимущества систем AV Flexologic, таких как SAMM, включают минимальное обучение операторов, исключительную точность, быструю окупаемость инвестиций, подробный контроль качества и отчетность, снижение уровня квалификации оператора и устранение простоев пресса из-за человеческой ошибки.
  www.andersonvreeland.com

 Марк Энди, Сент-Луис, Миссури, США, стремится стать «партнером по комплексным решениям» для полиграфической и перерабатывающей промышленности, и поэтому заявляет, что полностью понимать важность точной установки пластин и ее влияние на весь рабочий процесс.
 Mark Andy PM100 — это механический настольный монтажный стол, обеспечивающий высокое качество работы по привлекательной цене. Это устройство для ручной установки форм, предназначенное для быстрой и простой калибровки, подходит для цилиндров широкого диапазона размеров, что делает его идеальным для любой типографии.Установочные конусы предусмотрены даже для новейших технологий флексографских печатных цилиндров. Mark Andy PM100 намного быстрее и точнее ручного монтажа, но без затрат на видеомонтаж. Он разработан как точный инструмент для печати тиражей, критичных к качеству.
 PM100 предлагает ширину цилиндра пластины 7–16 дюймов (178–406 мм) и длину раппорта 5,5–24 дюйма (140–610 мм). Его длина составляет 27,75 дюйма (705 мм), ширина — 24 дюйма (610 мм), а высота — 9,75 дюйма (248 мм).
 Марк Энди называет свой VPM400 «самой передовой технологией монтажа видеопластин.”Автономный блок с регулируемым монтажным столом, монтажными направляющими цилиндра для пластин и лазерной указкой для быстрого выравнивания, VPM400 дополняет инициативы бережливого производства, сокращая отходы, повышая производительность и уделяя особое внимание качеству. Последние обновления VPM400 включают в себя новое светодиодное освещение, установленное в местах расположения двух камер, и плоские мониторы сверхвысокого разрешения, обеспечивающие исключительно высококачественную технологию монтажа видеопластин.
 VPM400 имеет ширину цилиндра пластины 6–26 дюймов (152–660 мм) и длину раппорта 5.5-32 дюйма (140-810 мм). Его длина составляет 54 дюйма (1372 мм), ширина — 26 дюймов (660 мм), а высота — 72 дюйма (1830 мм). Измерения воздуха: 50-125 фунтов на квадратный дюйм при 0,5 стандартных кубических футов в минуту (3,5-8,5 бар при 14 л / мин).
 Оборудование — не единственный фактор, влияющий на точность установленной пластины, говорит Марк Энди. Задания на печать сильно различаются в зависимости от цветоделения, носителей и количества экранов, поэтому очень важно выбрать подходящие монтажные ленты для оптимальной производительности. Эксперты Mark Andy Print Products говорят, что готовы обсудить требования к вакансиям и поработать с переработчиками, чтобы определить, что лучше всего подходит для их бизнеса.
  www.markandy.com

 Компания APR, штаб-квартира которой находится в Глендейл-Хайтс, штат Иллинойс, США, заявляет, что это проверенный ресурс по продуктам, услугам и техническим знаниям. Подход компании TeamFlexo направлен на то, чтобы помочь клиентам в достижении их целей по общему сокращению затрат и повышению прибыльности. APR представляет производителей монтажных панелей Systec и Leader Engineering Fabrication.

 Монтажник Leader Engineering Fabrication доступен через APR. «Представляя как Systec, так и Leader, мы можем предложить нашим клиентам полный спектр инновационных и надежных решений, отвечающих их конкретным требованиям и бюджету, — говорит президент APR Дэвид Нейман. «Мы стремимся поддерживать это оборудование, предоставляя услуги по обучению, профилактическому обслуживанию и ремонту, чтобы наши клиенты достигли ожидаемой производительности, качества и окупаемости инвестиций». Монтажные панели
 Systec Video имеют ширину от 6 до 140 дюймов (и выше) и бывают как настольными, так и напольными.Стандартно они поставляются с 17-дюймовыми цветными ЖК-экранами, которые имеют такие опции, как сенсорный экран, а в более широких моделях экраны фактически отслеживают пользователя и автоматически перемещаются из стороны в сторону, чтобы всегда находиться прямо перед оператором. Они оснащены автофокусом, цветными камерами высокого и высокого разрешения и масштабированием от 1X до 270X. С помощью сенсорных экранов можно получить доступ к элементам управления и создать на экране цели для выравнивания из линий, сеток, кругов, квадратов и параллельных линий, все из которых могут изменяться по цвету, чтобы лучше контрастировать с цветом печатной формы.
 Настройка задания может быть выполнена за одну-две минуты, а положения камеры могут быть сохранены и вызваны для будущих или повторных монтировок. Функция под названием «Виртуальное изображение» сохраняет изображение каждого установленного цилиндра, а также сохраняет координаты камеры. Если пластина повреждена или отсутствуют мишени / микроточки, пользователь может открыть предыдущее изображение и установить на него, не заменяя пластину. Позиционирование камер и оси Y цилиндра / гильзы может быть выполнено вручную или автоматически, просто нажав кнопку, и оператор отображается, когда камера достигла правильного положения, яркими красными / зелеными стрелками на экране.
 Автоматизированные столы для формных пластин, которые бывают односторонними или раздельными, обеспечивают контакт пластины только там, где пользователь хочет, чтобы он происходил, так как пневматический раскладывающий валик прикладывает печатную форму для устранения пузырей и обеспечения постоянного контакта. Этот валик также можно заказать с более твердым покрытием для раскатывания липкой ленты. Линия полностью автоматизированных монтажных устройств Systec начнет выпуск этой осенью и будет предлагать «ручной» подход к монтажу. Эти монтажные устройства также будут включать такие функции, как автоматическое снятие пластин с монтажного устройства.
 Согласно APR, одна из самых привлекательных особенностей видеомонтажных устройств Systec заключается в том, что они предлагают не только передовые технологии, но и то, что у них есть как сертифицированные специалисты, работающие в США, так и возможности удаленной диагностики. Хотя монтажные устройства производятся в Италии, APR заявляет, что запасные компоненты чаще всего доступны через Grainger, McMaster-Carr и All Printing Resources.
 Leader Engineering Fabrication предлагает полностью автоматизированную систему монтажа, предназначенную для повышения производительности и устранения ошибок монтажа.Система Leader Vision способна монтировать практически все типы флексографских печатных форм. Компьютер и его программное обеспечение получают электронные данные из художественного отдела и отправляют их прямо на компьютер монтажника / расстойного шкафа, чтобы установить пластину всего двумя щелчками мыши оператором монтажника. В нем используется система с двумя камерами и камерой с большим обзором, которая определяет микроточки или контрольные точки на столе допечатной подготовки, на котором крепится пластина. Затем камера с узким обзором увеличивает микроточки в 70 раз и определяет точную центральную точку для точной регистрации.Затем пластина позиционируется, и система Leader Vision прижимает пластину к цилиндру пресса с помощью прижимного ролика и прикладывает пластину точно к соответствующему положению микроточки на прессе.
 Варианты оператора удалены, потому что система Leader Vision не требует, чтобы оператор располагал микроточки. Устраняется чрезмерное обращение с пластинами, которое может повредить пластины, а также смещение пластин из-за параллакса при их позиционировании человеческим глазом. Вакуумные канавки прикрепляют пластину к рабочей станции допечатной подготовки, устраняя пробивки.Монтажник проверяет, находятся ли контрольные точки там, где они должны быть, перед монтажом. Поскольку все пластины не идентичны, устройство автоматически установит центр пластины и разделит отклонение. Пластина удерживается на месте с помощью вакуума, и стол регулируется для выравнивания пластины. Прижимной ролик опускается для центральной установки на перекрестие и устанавливает пластину без пузырьков воздуха.
 Эта технология затем проверяет и сообщает о точности крепления путем сравнения цветных опорных точек с точностью до четвертого десятичного знака, чтобы оператор знал, что работа готова к выполнению, когда она покидает монтажную машину в первый раз.
 Узкополосные и широкополосные системы крепления Leader производятся в США и поддерживаются специалистами Leader и All Printing Resources.
  www.teamflexo.com

 В 2003 году компания Tectonic International, базирующаяся в Львидкоеде, Великобритания, заявила, что она существенно улучшила традиционный метод процесса монтажа пластин с изобретением своей машины для монтажа пластин Flexico V5 без помощи рук. для узкой веб-индустрии. Согласно Tectonic, его запатентованная конструкция представляет собой уникальный подход, который обеспечивает более умный, быстрый и абсолютно точный монтаж пластин.

 Установка для монтажа плит Flexico V5 компании Tectonic International
«Наши дизайнеры задались целью изобрести конструкцию, позволяющую избежать догадок при установке пластин», — комментирует Гэвин Джонс, директор Tectonic International. «Наша цель состояла в том, чтобы предоставить удобное для пользователя, полностью регулируемое решение, которое бы вынимало пластину из рук оператора, удерживало ее в приводе и позволяло пластине плавно перемещаться в любом направлении и проверять точность на протяжении всего процесса установки, чтобы гарантировать абсолютно идеальная регистрация для быстрой настройки и увеличения прибыли.Поскольку регистрацию пластины V5 можно проверить на каждом этапе монтажа, оператор полностью контролирует процесс монтажа и знает, когда цилиндры вводятся в пресс и выполняются работы. Из-за этого регистрация будет идеальной ». Запатентованная компанией
 Tectonics машина для монтажа пластин Flexico V5 обеспечивает подъем и опускание, вращающийся, многорегулируемый стол, на котором пластина помещается и аккуратно удерживается на месте с помощью удерживающей планки. Две предварительно настроенные камеры перемещаются по меткам приводки, и когда мониторы отображают точную регистрацию, точная регулировка положения пластины в любом направлении может быть достигнута путем вращения стола для достижения 100% точности регистрации до того, как пластина будет приклеена к цилиндр или гильза.
 После регистрации пластины можно установить блок или блоки магнитного положения для записи положения первой пластины. По словам Tectonic, эта функция чрезвычайно экономит время, поскольку означает, что в каждой новой работе требуется настраивать только первую плиту. Каждая последующая пластина может быть установлена ​​в первом заданном положении для экономии времени. Если пресс имеет систему предварительной регистрации, цилиндр или гильза могут быть установлены в соответствии с центром автоматической регистрации в цилиндре.
 Tectonic теперь предлагает новую машину для монтажа пластин Flexico V50 для широкополосных печатных машин, а также дополнительные функции к своей нынешней узкополосной машине Flexico V5.Эти функции включают моторизованное движение стола для выравнивания пластины, моторизованное движение цилиндра для автофокусировки и широкоэкранные камеры высокой четкости (HD).
  www.tectonicinternational.com

 Компания JM Heaford со штаб-квартирой в Альтринчеме, Великобритания, недавно выпустила свою новую установку для монтажа пластин FTS Mounter. Компания заявляет, что применила к этой машине «уникальный и изобретательный подход», который был разработан для повышения производительности и согласованности при одновременном упрощении процесса монтажа.
 Центральным элементом концепции FTS Mounter является перевернутый стол с подушками. Эта разработка не только упрощает операцию выравнивания пластины, но также обеспечивает равномерное нанесение пластины на липкую ленту одним быстрым движением.

 FTS Mounter Дж. М. Хефорда
Компания заявляет, что добилась нескольких заметных улучшений в процессе монтажа пластины, включая предварительное позиционирование пластины по центру цилиндра / втулки, что быстро достигается за счет использования лазерной юстировки и локального светодиодного освещения.Кроме того, больше не требуется опытное обращение с пластиной для точного выравнивания. Пластина, уложенная перевернутой на амортизирующий стол, позволяет легко выполнять небольшие позиционные регулировки без того, чтобы оператору приходилось осторожно удерживать пластину на месте. Цилиндр / втулка, удерживаемая высоко над столом амортизатора во время процесса позиционирования пластины, устраняет нарушение, вызванное случайным прихватыванием пластины, которое замедляет процесс монтажа и отвлекает оператора. Как только пластина установлена, цилиндр / гильза приводится в контакт с пластиной с помощью механизма машины.Затем в результате скольжения амортизирующего стола пластина перемещается вокруг цилиндра под постоянным уравновешенным усилием, обеспечивая идеальное равномерное сцепление без возможности образования воздушных карманов, которые могут возникнуть при длительной практике случайного перекатывания вручную.
 Блок FTS — единственный монтажник, который меняет обычное положение камер и устанавливает пластину печатной поверхностью вниз, заявляет компания. Приклеивание пластины к клеевому слою на FTS осуществляется без помощи рук и без воздушных карманов, поэтому нет необходимости тереть пластину или наматывать ее вручную на монтажную ленту.При желании монтажную ленту для пластин можно прикрепить к рулону пластин точно так же, как пластину.
 По словам Дж. М. Хефорда, процесс обучения занимает несколько минут, и никаких специальных навыков не требуется. Кроме того, добавляет компания, метод установки препятствует частым исправлениям, которые операторы вносят в последнюю минуту, чтобы попытаться выровнять несущие планки более точно, что не способствует улучшению общего совмещения пластин и просто увеличивает риск подъема пластин во время запустить.
 Блок FTS требует только, чтобы оператор располагал пластину по центру и выстраивал две горизонтальные полосы на видеоэкране с оптическим увеличением 56x. По словам компании, по сравнению с автоматизированной установочной машиной пластины устанавливаются не менее точно и значительно быстрее при существенно меньших капитальных затратах.
 «Несмотря на то, что сложно количественно оценить экономию затрат, связанную с улучшением монтажа, очевидно, что любой повторный монтаж требует времени простоя и ненужного расхода подложки, и что повторно установленные пластины более подвержены последующему подъему пластин во время цикла, что, в свою очередь, приводит к дальнейшим простоям и больше бесполезного субстрата », — говорят в компании.«Также очевидно, что с сокращением времени работы скорость монтажа пластин становится более важным фактором, который стоит денег, когда прессы простаивают в ожидании установленных пластин. Пользователь FTS подсчитал, что время, сэкономленное за счет сокращения времени ожидания, окупается за инвестиции в новое монтировочное устройство за несколько недель. Стабильно точный и быстрый монтаж пластин должен быть ключевой задачей любого производственного плана. Монтажник FTS полностью соответствует этой цели ».
  www.jmheaford.co.uk

 Новое поколение Propheteer
 Монтажник видеопластин International.
 Компания Propheteer International, Цюрихское озеро, штат Иллинойс, США, сообщает, что она была первой, кто представил систему крепления видеопластин в сотрудничестве со своими клиентами в 1984 году. Система с двумя камерами увеличивает регистрационные метки пластин до 20-кратного реального размера и отображает их на видеомониторе .
 «Это наиболее экономичный способ перехода от формного станка к печатному станку», — заявляют в компании. «Жесткие приводные пластины можно установить за считанные минуты. Система может улучшить качество печати и избежать простоев, вызванных тем, что пользователям приходится повторно устанавливать изогнутые пластины.«
 Propheteer International только что представила новое поколение систем крепления видеопластин. Характеристики включают ширину пластины 4-21 дюйма и ширину цилиндра до 22 дюймов, повторение цилиндров печати от 6 до 24 дюймов, цифровой видеодисплей с разделенным экраном с двумя видеокамерами и 100-кратное увеличение; положительная точная регулировка выравнивания пластины; вал для хранения и разматывания липкой монтажной ленты; и небольшая занимаемая площадь. Устройство, которое, по словам компании, очень простое в эксплуатации, требует 1 фазу 120 В и сжатого воздуха не менее 60 фунтов на кв. Дюйм.
 Эта новая система может устанавливать флексографские пластины на новейшие и новейшие печатные машины / цилиндры, включая гильзы других производителей, таких как серия «P» от MarkAndy и серия «FB» от Nilpeter.
  www.propheteerintl.com
 Крышки и монтажные адаптеры — Littelfuse
 AC700-CVR
 Водонепроницаемая крышка (IP66) для EL731 при установке на панели. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 BZ
 Комплект для монтажа на переднюю панель BZ обеспечивает простой способ монтажа 8 или 11 контактов через панель. ..Более
  Метод установки:  Установка на панели толщиной до 0,125 дюйма (3,2 мм)
  Вес (фунты / г):  0 кг
 Информация недоступна
 C103
 C103PM — это стандартная 35-миллиметровая алюминиевая или стальная DIN-рейка. Алюминиевая шина C103PM доступна … Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 NDS
 NDS-8 представляет собой 8-контактное восьмеричное гнездо для монтажа на DIN-рейку 35 мм или на поверхность. NDS-11 представляет собой 11-контактный 35 мм D … Более
  Вход
 Напряжение (В):  10A @ 300 Vac
  Способ монтажа:  Крепление на поверхность с двумя # 6 (M3.5 x 0,6) или крепление на DIN-рейку
  Вес (фунты / г):  0 кг
 NEMA
 Металлический электрический шкаф NEMA-3R с линзами для просмотра состояния реле защиты однофазного насоса l. ..Более
  Тип заделки:  Четыре заглушки: 1/2 дюйма и 3/4 дюйма (по одной с каждой стороны и две снизу)
  Метод установки:  Крепление на поверхность (четыре предварительно просверленных вогнутых отверстия)
  Размеры:  6 В x 6 Ш x 4.5 D дюймов (152,4 x 152,4 x 114,3 мм)
 ОТ
 OT08PC — это 8-контактный разъем на 35-миллиметровой DIN-рейке или восьмеричный разъем для поверхностного монтажа, рассчитанный на 10 А при 600 В переменного тока. OT11P … Более
  Вход
 Напряжение (В):  10 А при 300 В переменного тока макс., 10 А при 600 В переменного тока макс.
  Тип заделки:  Для использования с проводами от 12 до 22 AWG (3.От 2 до 0,33 мм²) сечение провода
  Способ монтажа:  Поверхностный монтаж с помощью двух винтов # 6 (M3,5 x 0,6) или на DIN-рейку
 Р0500
 Адаптеры для установки на поверхность и на DIN-рейку для таймеров серий ASQU, ASTU, DSQU и DSTU. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 П1011
 P1011-6 — это 8-контактная восьмеричная розетка для поверхностного монтажа с винтовыми клеммами со стяжной головкой. Номинальный 10A @ 600 … Более
  Вход
 Напряжение (В):  10 А при 600 В переменного тока макс.
  Вес (фунты / г):  0 кг
 Информация недоступна
 Бр1023
 P1023 Монтажные кронштейны для таймеров 2 x 2 или 2 x 3, которые устанавливаются на винты или на DIN-рейку. См. Техническое описание … Более
  Метод установки:  Поставляется с двумя винтами # 10 для модулей толщиной 0,75 дюйма (19 мм) и 1 дюйм (25,4 мм)
  Вес (фунты / г):  0 кг
 Информация недоступна
 PSC
 Серия PSC — это прижимные зажимы и скобы, которые работают с аксессуарами розеток для установки вилки. ..Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 RM охватывает
 Стальной корпус для защиты пульта дистанционного управления Littelfuse RM1000
коммуникационный монитор от неблагоприятного воздействия. ..Более
  Метод установки:  Используйте крепеж RM-1000
  Размеры:  6.4 В x 6,3 Ш x 1,7 дюйма (162,6 x 160 x 43,2 мм)
  Вес (фунты / г):  0 кг
 SD
 12-контактное прямоугольное гнездо. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 MPU-16A-Y92A-96N
 Водонепроницаемая крышка для наружного применения. Принадлежность для блока защиты двигателя MPU-32 и FP … Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 PGA-016A
 Монтажная пластина PGK-0016 используется при замене реле GE Multilin 169, 269 и 369. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 МПУ-32-СМК
 Комплект для преобразования реле панельного монтажа в поверхностное. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПГК-0СМК
 Комплект для преобразования реле панельного монтажа в поверхностное. ..Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-1
 Используется для черновых вырезов и замены GE Multilin P4A. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 ПМА-2
 Используется при замене бюллетеня AB 1406. …Более
  Размеры:  6 H x 6 W дюймов
  Вес (фунты / г):  0 кг
 Информация недоступна
 ПМА-3
 Используется при замене реле защиты от замыканий на землю GEC / MCGG. Требуется PMA-55 или PMA-60 …. Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-4
 Используется при замене Multilin 139/239. …Более
  Размеры:  8,3 В x 4,8 Вт
 Информация недоступна
 Информация недоступна
 ПМА-6
 Используется при замене реле защиты от замыканий на землю FPL-GFRM. Требуется PMA-55 или PMA-60 …. Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 ПМА-7
 Используется при замене GE Lodtrak II. …Более
  Размеры:  20,3 В X 6,6 Вт
 Информация недоступна
 Информация недоступна
 ПМА-8
 Используется при замене Atkinson Omser II на монитор серии SE-130. …Более
  Размеры:  9,5 В x 7 Ш дюймов
  Вес (фунты / г):  0 кг
 Информация недоступна
 ПМА-9
 Используется при замене реле в корпусе GE S1. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-10
 Используется при замене GE Lodtrak III. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-12
 Используется при замене реле GE и Westinghouse FT-11. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-13
 Используется при замене GE Multilin 169, 269 или 369. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 ПМА-14
 Используется для черновых вырезов и при замене бюллетеня AB 1406. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 ПМА-15
 Используется при замене реле защиты от замыканий на землю Federal Pioneer MGFR на SE-70X. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 ПМА-16
 Адаптер для монтажа на панель для замены GE Multilin 169, 169 Plus, 269 и 369 с вырезом DB-9. …Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 ПМА-24
 Используется при замене GE Multilin 469. …Более
  Размеры:  9,8 В x 8,7 Ш дюймов
  Вес (фунты / г):  0 кг
 Информация недоступна
 PMA-55
 Используется для монтажа на панели SE-601 и SE-701. …Более
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 PMA-60
 Используется для монтажа реле на панели; Степень защиты IP 53 и NEMA 3, защита от несанкционированного доступа. …Более
  Размеры:  3,5 В x 3,9 Ш дюйма
  Вес (фунты / г):  0 кг
  Рейтинг NEMA:  3
 SE-IP65CVR
 Позволяет использовать реле во влажной и пыльной среде. Обеспечивает защиту IP65 для SE-13X- и … Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 SE-IP65CVR-G
 Водонепроницаемая крышка. Защита от взлома. Степень защиты IP65.
Аксессуар для SE-134C, SE-135, SE-330, SE-3 … Более
 Информация недоступна
 Информация недоступна
 Информация недоступна
 SE-IP65CVR-G2
 Водонепроницаемая крышка. Защита от взлома. Степень защиты IP65.
Аксессуар для SE-145 …. Подробнее
 Информация недоступна
 Информация недоступна
 Информация недоступна
 SE-IP65CVR-M
 Водонепроницаемая крышка. Защита от взлома. Степень защиты IP65.
Аксессуар для MPS и FPS …. Подробнее
  Вес (фунты / г):  0 кг
 Информация недоступна
 Информация недоступна
 4.
 Монтажная пластина на твердой DIN-рейке 0 «x 6,0»
 Дом
 Продукты
 DIN-рейка и аксессуары
 Монтажные пластины
 Твердая монтажная пластина на DIN-рейку 4,0 «x 6,0»
 Простая установка устройств на DIN-рейку
 Универсальный, универсальный дизайн
 Прочная конструкция
 Размер пластины 4,0 x 6,0 дюйма
 Стальной кронштейн DIN шириной 44,2 мм
  См. Также:  DIN-пластина 4 «x 6» с монтажными отверстиями, другие DIN-пластины, DIN-зажимы, DIN-рейка
 Общее описание
 Используйте эту прочную универсальную DIN-рейку общего назначения.
монтажные пластины для установки практически любого устройства на стандартную 35-миллиметровую DIN-рейку.Этот продукт имеет плоскую монтажную поверхность, на которую вы можете установить свое устройство,
металлический кронштейн для DIN-рейки крепит пластину к DIN-рейке.
 Монтажная пластина изготовлена ​​из прочного материала FR4 толщиной 0,125 дюйма (армированный стекловолокном эпоксидный ламинат). и представляет собой сплошную пластину.
Он поставляется с прочным стальным кронштейном для DIN-рейки (деталь # DINM21), установленным на пластине.
Стальные кронштейны можно приобрести отдельно, если вам нужен кронштейн без переходной пластины.
 Эти переходные пластины также известны как монтажные пластины для DIN-рейки, переходные пластины для DIN, кронштейны для DIN-рейки и т. Д.Мы продаем множество разновидностей универсальных монтажных пластин для DIN-рейки и кронштейнов для DIN-рейки.
 Примеры применения
 На фотографиях ниже показано, как монтажная пластина на DIN-рейку может быть установлена ​​на устройстве.

 Установка и снятие
 Установка устройства на пластину
 Чтобы установить устройство на пластину, просто просверлите в пластине отверстия, соответствующие монтажным отверстиям на вашем устройстве. Обратите внимание, что контур металлического кронштейна DIN-рейки показан на передней части переходной пластины;
это помогает избежать использования стального зажима DIN при сверлении монтажных отверстий для вашего устройства.
 Установка и снятие узла пластины
 Эти блоки переходных пластин для DIN-рейки легко прикрепляются и отсоединяются от DIN-рейки. Находясь на направляющей, кронштейн фиксируется на направляющей как на верхней, так и на нижней кромке направляющей. Кронштейн должен быть ориентирован таким образом, чтобы «фиксированный» (не подпружиненный) конец кронштейна устанавливался на верхнюю часть DIN-рейки, что позволяло фиксированному концу выдерживать нагрузку. Подпружиненные скользящие крючки захватят нижнюю часть DIN-рейки.Такое расположение обеспечивает максимальную жесткость и грузоподъемность.
 Существует два метода снятия переходной пластины с DIN-рейки:
  Ручка разблокировки:  Чтобы снять пластины с DIN-рейки с помощью ручки разблокировки на кронштейне, либо потяните ручку за нижний край кронштейна, либо нажмите ручку вниз с верхнего края кронштейна. Это освобождает скользящие крючки, которые захватывают нижнюю часть рейки, и позволяет нижнему краю кронштейна отклоняться от рейки DIN. После этого всю пластину и установленное на ней устройство можно снять с DIN-рейки.
  Push & Pivot:  Однако более простой метод — это надавить на установленное устройство, повернуть верхнюю часть устройства от направляющей и опустить все устройство с направляющей. Этот метод не требует доступа к ручке разблокировки на кронштейне, что упрощает этот метод.
 Документация по продукту
 Деталь #
 Описание
 Чертеж PDF
 Чертеж DWG
 Модель IGES
 Модель STEP
  DINP01-4060A
 Пластина DIN, 4.0 дюймов x 6,0 дюймов
 Подробнее о продукте
 Размер пластины 4,0 x 6,0 дюйма
 Изготовлен из материала FR4 толщиной 0,125 дюйма
 Стальной кронштейн DIN шириной 44,2 мм
 Крепится к DIN-рейке 35 мм
 Цвет: черный
 DIN-рейка в комплект не входит
 Товар #
 Описание
 1+
 10+
 25+
 50+
 RoHS
 Купить сейчас
  DINP01-4060A
 Универсальная монтажная пластина на DIN-рейку, 4. 0 «x 6,0»; со стальным кронштейном; для DIN-рейки 35 мм
 $ 13,50
 $ 12,25
 $ 12,05
 11,70 $
  Есть
 Универсальная монтажная пластина для DIN-рейки, 4,0 «x 6,0»; со стальным кронштейном; для DIN-рейки 35 мм
 Кол-во
 Цена
 1+
 13,50 $
 10+
 12,25 $
 25+
 12.05
 50+
 11,70 $
  Все вышеперечисленные товары обычно есть на складе.  Позвоните нам, если вам нужно проверить наличие определенного количества или цены на более высокие количества. Пожалуйста, посетите нашу страницу заказа, чтобы ознакомиться с нашей политикой заказа и списком способов заказа.
 Установка для крепления на крышу автомобиля
 — iSTAR Pulsar
 Обратите внимание, что приведенные ниже инструкции относятся к комплекту для крепления на крышу iSTAR Pulsar, поставляемому только NCTech — это единственное решение, которое было полностью протестировано NCTech, и, следовательно, единственный поддерживаемый в настоящее время метод крепления.
 Комплект iSTAR Pulsar Roof Mount Kit поставляется в полностью собранном виде, требуется только установка пользователем:
 Подсоедините опорную пластину к iSTAR Pulsar
 Обратите внимание на 7 монтажные отверстия на крыше Mount Base Plate, которые соответствуют с 7 монтажными отверстиями снизу Истара Pulsar:
 Чтобы прикрепить опорную плиту для крепления на крышу, пользователи должны:
 Переверните устройство iSTAR Pulsar на бок, используйте полотенце, ткань или другую мягкую поверхность для защиты оборудования.
 Выстроить 7 монтажных отверстий на опорной плите и Истар Pulsar.
 Вставьте крепежные винты в iSTAR Pulsar через опорную пластину.
 Затяните крепежные винты с помощью шестигранного ключа подходящего размера.
 Пользователей должны подключаться Истар Pulsar с базовой плитой с использованием всех 7 крепежных винтов, чтобы обеспечить безопасное соединение между двумя частями.
 Прикрепите систему крепления на крыше к крыше автомобиля и выровняйте
 Верхние 4 шаровых шарнира должны быть затянуты пальцами, чтобы удерживать положение, нижние четыре шаровых шарнира должны быть достаточно тугими, чтобы ножки оставались прикрепленными, но могли свободно двигаться:
 Раздвиньте ножки так, чтобы они образовали грубый квадрат с  минимум на 50 см между магнитными ножками , и поместите на крышу автомобиля панелью управления устройством, направленной назад, против направления движения.Убедитесь, что ножки ровно стоят на поверхности крыши:
 Выровняйте верхнюю часть крепления на крыше, отрегулировав ножки, которые будут прикрепляться к крыше автомобиля с помощью магнитных ножек. Сосредоточьтесь на том, чтобы левая и правая стороны крепления были выровнены, так как наклон вперед / назад можно дополнительно отрегулировать.
 После выравнивания все восемь шаровых шарниров должны быть полностью затянуты с помощью соответствующей отвертки Pozi.
 Теперь пользователи могут ослабить 4 винта на самой подставке, чтобы отрегулировать наклон вперед / назад, используя спиртовой уровень с обеих сторон для подтверждения уровня:
 Connect Истар Pulsar и пластина основания для крыши горы Системы
 Поместите Pulsar и опорную пластину в подставку, убедившись, что выключатель питания и замок находятся на одной стороне:
 Engage замок и гарантировать, что он фиксирует в гнездо на опорной плите, а затем вынуть ключ:
 Осторожно защелкните фиксаторы на задней части крепления и надавите на место:
 Теперь, когда iSTAR Pulsar надежно закреплен на крыше автомобиля, пользователи должны установить соответствующий источник питания — подробнее об этом см. В этой статье.
 Как указано в приведенных выше инструкциях, важно, чтобы крепление на крыше было:
 Расположен лицом в правильном направлении, при этом панель управления устройства обращена назад, противоположно направлению движения. Это гарантирует правильную ориентацию любых изображений, снятых с помощью iSTAR Pulsar.
 Устанавливается на крыше на расстоянии не менее 50 см между магнитными ножками. Это обеспечивает правильный баланс между стабильностью устройства и крепления на крыше, а также минимизирует площадь основания транспортного средства на захваченных изображениях.
 Powertec Woodworking — Монтажная пластина с перекидным зажимом — 1 упаковка
  Монтажная пластина поворотного зажима  от POWERTEC.
 ВКЛЮЧАЕТ: (1) Комплект монтажной пластины с поворотным зажимом с круглыми ручками 5 / 16-18, Т-образными болтами и монтажным оборудованием
 НАЗНАЧЕНИЕ: Монтажная пластина обеспечивает быструю и легкую адаптацию большинства стандартных коленно-рычажных зажимов к Т-образным направляющим, направляющим, поперечным салазкам и приспособлениям
 ПРОСТОТА ИСПОЛЬЗОВАНИЯ: просто установите рычажный зажим (не входит в комплект) на пластину и закрепите сборку на Т-образной направляющей
 ХАРАКТЕРИСТИКИ: Имеет 4 регулируемых монтажных паза с впечатляющей площадью зажима 2 x 2-1 / 4 дюйма, возможность двойного монтажа для Т-образных пазов, которые принимают болты с шестигранной головкой 1/4 дюйма и Т-образные болты 5/16 дюйма (в комплекте )
 PREMIUM BUILD: усиленная стальная монтажная пластина вместе с каждым компонентом в этом наборе была специально разработана для обеспечения долговечности и бесшовной интеграции обычно используемых Т-образных коленчатых зажимов
 Этот удобный инструмент для деревообработки был разработан, чтобы предоставить вам возможность надежного крепления любого стандартного рычажного зажима, который можно использовать с вашими Т-образными направляющими, зажимными приспособлениями и приспособлениями. Он не только предоставляет вам надежное решение для монтажа с помощью тумблерных зажимов, но и дает вам истинную универсальность.
  Универсальная монтажная пластина
 Он имеет двойные варианты крепления для болтов с шестигранной головкой 1/4 дюйма и t-образных болтов 5/16 дюймов, что расширяет функциональные возможности вашего проекта для многих стандартных требований к зажиму с Т-образной направляющей. Он также оснащен (4) регулируемыми монтажными пазами, в которые можно установить различные зажимы, и обеспечивает площадь зажима 2 x 2–1 / 4 дюйма, что обеспечивает бесперебойный и продуктивный рабочий процесс.
  Высшее качество
 Наша монтажная плита изготовлена ​​из сверхпрочной стали и подходит для любых деревообрабатывающих Т-образных направляющих. От закругленных ручек до Т-образных болтов каждый аппаратный компонент спроектирован так, чтобы обеспечить вам оптимальную работу, чтобы ваши хомуты крепились правильно и надежно фиксировались. Независимо от того, являетесь ли вы профессионалом или энтузиастом DIY, эта пластина поставляется с необходимыми инструментами, которые помогут выполнить работу с высокой точностью.
  Комплект Номер позиции и характеристики
 (1) Монтажная пластина | 4 дюйма x 2-7 / 16 дюйма x 1/8 дюйма
 (2) круглые (черные) ручки (5 / 16-18 TPI) | Диаметр 1 дюйм x 3/4 дюйма
 (2) круглые (черные) ручки (1 / 4-20 TPI) | Диаметр 1 дюйм x 3/4 дюйма
 (2) Т-образные болты (5 / 16-18) | 1 ”
 (2) Болта с шестигранной головкой (1 / 4-20) | 1 ”
 (4) шестигранные гайки | M4-7 x 3/8 дюйма
 (4) Винт с плоской головкой | M4-7 x 3/8 дюйма
 (4) Шайбы | 3/16 ”
 ВНИМАНИЕ: рак и вред репродуктивной системе — www.P65Warnings.ca.gov
 СВЧ-канал
 RAy — 5. Установка
 Мостовое микроволновое оборудование
 RAy обычно поставляется в виде нескольких
 Комплектующие упакованы отдельно в коробку.
 При заказе микроволнового моста RAy можно выбрать
 антенны двух производителей для подключения к RACOM FOD
 единица.
 Установка блока FOD на антенну Jirous
 Гаечный ключ № 17 и шестигранный ключ № 6 необходимы для
 монтаж механических частей антенны.Гаечный ключ № 17 подает
 для точной настройки направления антенны. И гаечный ключ, и
 ключ можно найти в  RAy Tool  набор для установки мостиков RAy СВЧ.
  Рис. 5.4: Увеличенное изображение установленного кронштейна с пронумерованными
 детали
 Подготовьте кронштейн антенны в соответствии с диаметром
 мачтовая труба. Для меньших диаметров лицом к загнутой части
 седельная пластина (арт.3) внутрь. Для больших диаметров
 должен быть обращен наружу. Вкрутите болты (деталь № 1) в
 зажимную пластину (деталь № 4) так, чтобы они выступали на прибл. 1 см
 через зажимную пластину. Прикрепите опорную плиту к мачте,
 затягивание гаек (деталь № 2) на болтах.
  Рис. 5.5: Положение седловой пластины для
 ø 40–80
 мм
  Рис. 5.6: Положение седловой пластины для
 ø 65–115
 мм
 Наденьте кронштейн антенны на трубу мачты и закрепите
 мачту, затянув гайки.
  Рис. 5.7: Крепление кронштейна к трубе мачты
 Вторая часть кронштейна — монтажная пластина (арт.
 5), прикручивается к антенне тремя болтами (арт.
 6). Вкрутите крючок с проушиной в верхнее резьбовое отверстие тарелки.
 для облегчения обращения с тарелкой во время установки. Позиция
 проушины на тарелке и болтов на тарелке
 измените в зависимости от типа установки, см. раздел 5.2.1, «Способы крепления».
  Рис. 5.8: Тарелка без монтажной пластины
  Рис. 5.9: Тарелка с монтажной пластиной
 Вкрутите подвесной болт (деталь № 7) в верхнее отверстие
 монтажную пластину, чтобы антенну можно было повесить на
 держатель монтажной пластины. Повесьте на нее антенну и затяните
 нижний болт. (деталь № 8)
  Рис. 5.10: Подвешивание болта на держателе
  Рис.5.11: Правильное положение монтажной пластины
 Затяните оба болта на пластине, прежде чем продолжить
 установка для предотвращения ненужных движений всего
 оборудование. Перед точной регулировкой вертикального направления
 антенну после завершения установки необходимо будет
 открутите их снова, когда нижний болт пройдет через
 регулировочный блок, а верхний служит осью
 вращение.
  Рис. 5.12: Затягивание верхнего болта
 крепления
 пластина
  Рис. 5.13: Затяжка нижнего болта
 крепления
 пластина
 Перед установкой блока FOD на антенну
 открутите 4 болта на задней части антенны так, чтобы
 на них можно надеть блок. Затем проверьте, действительно ли уплотнительное кольцо
 правильно установлен на штырь антенны, и убедитесь, что он не
 поврежден и смазан консистентной смазкой — см. раздел 5.2.3, «Смазка и консервация антенны.
 вращаться». Затем снимаем защитный пластик.
 крышку от центрального штифта антенны и установите блок FOD
 осторожно, чтобы не повредить уплотнительное кольцо. Закрепите это в
 место с четырьмя болтами. Внимательно следите за правильным
 поляризация антенны — см. Раздел 5.2.1, «Способы монтажа».
 Наконец, затяните болты шестигранным ключом №6.
  Рис. 5.14: Тарелка перед установкой блока FOD
  Рис.5.15: Затяжные болты на блоке FOD
 Точное горизонтальное направление антенны
 наведение можно отрегулировать с помощью болта с двумя гайками (деталь
 № 9). Как только направление установлено, антенна фиксируется в
 место, затянув гайки на кронштейне, чтобы предотвратить
 дальнейшее движение антенны. Вертикальное направление
 антенна направлена ​​внутрь можно отрегулировать поворотом тонкой
 регулировочный болт (арт. 10) за монтажную пластину кронштейна.
 После выбора правильного направления положение фиксируется
 затяжка болта — см. пункт е (детали № 7 и 8). В
 правильное положение в обоих направлениях определяется мониторингом RSS —
 вольтметр, или со звуковой сигнализацией (при наличии) — см. Раздел 5.5.2, «Направление антенн».
  Рис. 5.16: Регулировка антенны
 по горизонтали
 направление
  Рис.5.17: Вертикальная регулировка антенны
 направление
 Направив антенну в правильном направлении, затяните
 болты на кронштейне по осям вращения (деталь № 11
 и 12). Затем еще раз проверьте, что все остальные болты были затянуты.
 достаточно затянуты. Теперь мы можем перейти к подключению FOD
 устройство в пользовательскую сеть.
  Рис. 5.18: Затяжка оси при точной регулировке
 болт
  Рис. 5.19: Затягивание оси на кронштейне
 Установка блока FOD на антенну Arkivator
 Установка моста СВЧ RAy с типом Arkivator
 антенна очень похожа на установку, описанную выше, и
 ясно из следующих изображений. Инструменты, необходимые для установки
 входит в комплект  RAy Tool  для установки СВЧ мостиков RAy. № 13, 16 и 17
 гаечные ключи и No.Для установки требуются шестигранные ключи на 4 и 6 штук.
 Для антенны номинальным диаметром 120 см двойной № 14/24
 Гаечный ключ с открытым зевом, поставляемый с антенной.
 С 2013 года антенна Аркиватор поставляется с небольшой
 другой кронштейн, см. Рис. 5.24, «Антенный кронштейн Аркиватора, исполнение
 2013″. Процесс сборки
 похож.
  Рис. 5.20: Схема установки антенны Arkivator, 30 и 60
 см, версия 2012 г.
  Рис.5.21: Схема установки антенны Аркиватор, 99 см,
 версия 2012
 Кронштейн антенны (детали № 3 и 4) поставляется в собранном виде. как показано на следующем изображении. Кронштейн устанавливается на мачту.
 трубку аналогично антенне Хироуса (точка а). Кронштейн готов для трубки
 диаметры до 115 мм. Болты (деталь № 6) должны быть прикручены к
 пластину зажима (деталь № 4) таким образом, чтобы конец болта
 выступает прибл.6-10 мм через другую сторону прижимной пластины.
 Седельные пластины (деталь № 5) затем прижимаются к трубе мачты с помощью
 зажимные гайки (деталь № 7).
 Предупреждение
 Перед установкой переходника (деталь № 25) необходимо снять
 зеленая фольга от антенны (деталь №1). Этот фильм охватывает
 перенос центрального отверстия в волноводе.
 После установки кронштейна на трубу мачты закрепите болтами изогнутый
 пластина (арт. 2, для Аркиватор 30 и 60) или (деталь № 30, для
 Аркиватор 99) к кронштейну. Собственно антенна (деталь № 1)
 потом прикрутил к этой пластине.
  Рис. 5.22: Кронштейн антенны Аркиватора (2012 г.)
  Рис. 5.23: Кронштейн на мачте, версия 2012 г.
 Переходник (деталь № 25), переходная перемычка
 (деталь № 21) и втулки (деталь № 22) используются для крепления
 Блок FOD (деталь № 20) на антенне. Во время установки не
 забудьте уплотнительные кольца (деталь №26 и 27) и смазывать «О»
 кольцо (деталь № 27), см. Раздел 5.2.3, «Смазка и консервация антенны.
 вращаться».
 Болт (деталь № 14) служит для точной настройки
 вертикальное направление антенны. При установке направления
 ослабьте болт (детали № 12 и 13), а затем снова затяните его.
 у вас правильная позиция. Гайка на болте (деталь № 10) служит
 для установки горизонтального направления. Как только направление установлено
 эти орехи (деталь No.
No related posts.
