В городских многоэтажках и старых домах проводка в основном алюминиевая. Однако сегодня все чаще используют медный провод, делая ремонт. У людей, хоть немного знакомых с курсом химии и физики возникает резонный вопрос: безопасно ли соединение медных и алюминиевых проводов? Действительно, не все так просто. Металлы, из которых создают жилы кабеля, отличаются электрохимическими характеристиками. В месте их контакта возникает мощный электрохимический потенциал, усугубляющий скрутку – наиболее употребляемый способ соединения проводов. Что же происходит в результате этого?

Негативные последствия соединения медных и алюминиевых проводов напрямую очевидны: контакт начинает сильно греться, изоляционная оболочка проводов трескается и осыпается.

В результате может возникнуть короткое замыкание и пожар. Кроме этого алюминий и медь обладают разным температурным линейным расширением, в итоге при нагревании контакт постепенно ослабевает, начинает искриться. По этим причинам соединение медных и алюминиевых проводов должно осуществляться не напрямую, а посредством клемм или болтовых соединений.



Основные способы соединения медных и алюминиевых проводов

Избежать непосредственного контакта между алюминиевым и медным проводом позволяют следующие электромонтажные изделия:

• винтовые клеммные колодки;
• клеммные колодки с пружинными зажимами;
• болтовые соединения с использованием шайб.

У каждого из этих способов есть свои преимущества. Большой популярностью у специалистов и домашних мастеров сегодня пользуются клеммные пружинные зажимы WAGO. Они отличаются простым монтажом, доступным дилетанту. Какой бы низкой не была квалификация мастера, он без труда сможет зачистить конец провода и вставить его в гнездо зажима. Так как для каждого провода свое гнездо, а фиксация в нем провода невероятно надежное, то соединение получается профессиональным даже в руках дилетантов.



Винтовые клеммные колодки для соединения проводов используются сегодня реже, в основном – специалистами. Работать с ними не сложно: провод зажимается в контакте с помощью винта. Но здесь важно не перетянуть зажим, так как в результате может разрушиться контакт. Гораздо проще воспользоваться болтовым зажимом: на проводах делается петля, в них вставляется болт, а медная и алюминиевая жила разделяются шайбой. Такое соединение надежно, долговечно, но обладает одним недостатком – болт не всегда помещается в распределительную коробку.

Что же делать, если под рукой нет клеммных зажимов, а болтовое соединение невозможно в силу своих габаритов? Как быть, если единственно возможное соединение – скрутка? В этом случае необходимо на медный провод нанести слой свинцово-оловянного припоя. Хорошо облуженный медный провод и алюминиевый можно скручивать между собой, при этом обязательно оба провода должны обвивать друг друга для более надежного соединения.

Но делать это рекомендуется только в самом крайнем случае.



Соединитель для алюминиевых проводов — Морской флот

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара. При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивлением, следствием чего является нагрев и обрыв цепи. Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на медную, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

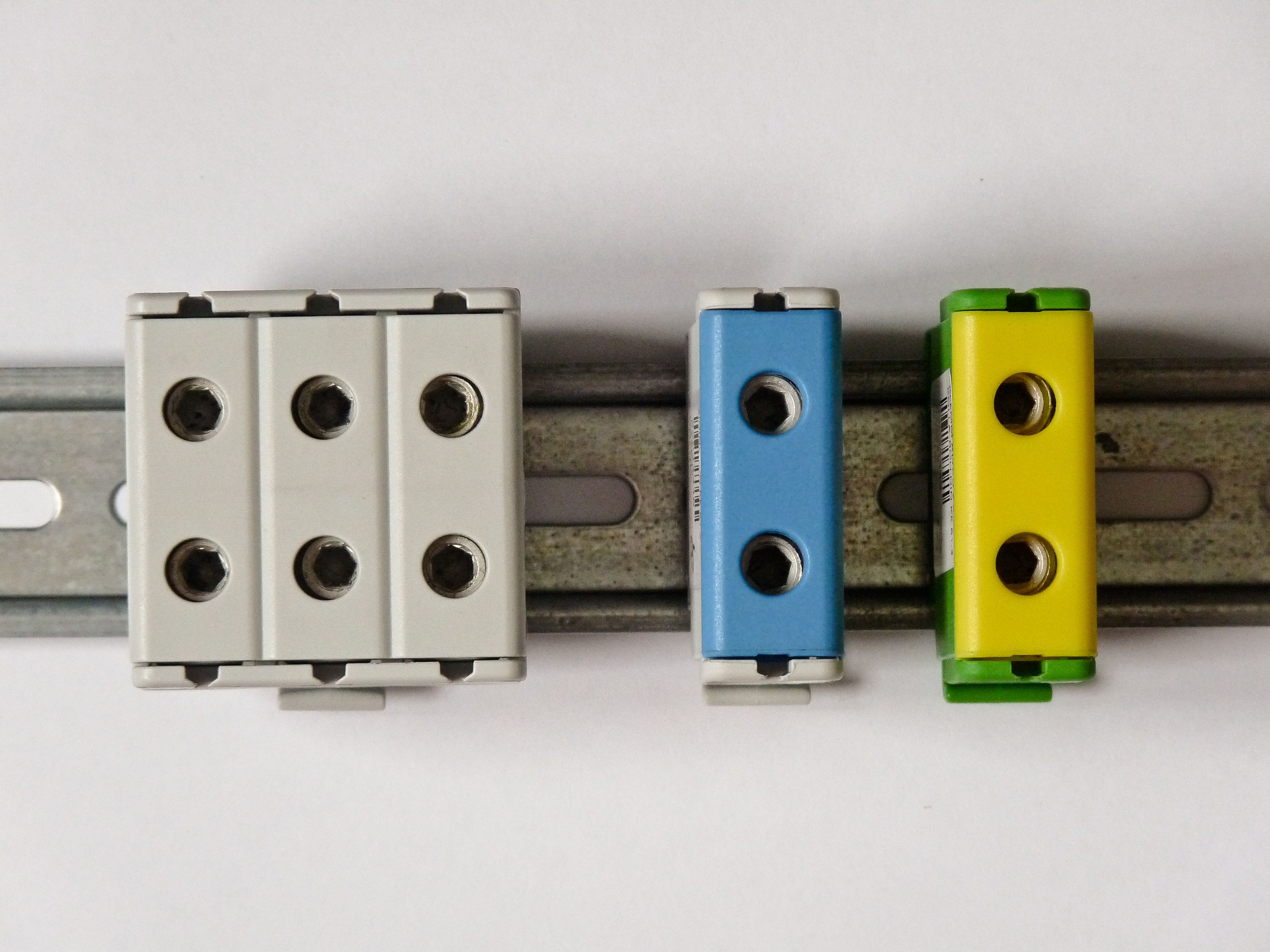

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину. Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины. Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха». Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами. Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:

О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, при прокладке и монтаже электропроводки, появляется необходимость в выполнении качественного неразъёмного соединения медных и алюминиевых проводов опрессовкой с помощью гильз. Чаще она встречается на вводе в электрический шкаф, распределительное устройство или при соединении кабеля с уже установленным агрегатом, где нельзя выполнить замену алюминия на медь, и наоборот.

Такой вид подсоединения проводников является более затратным, так как требует специального инструмента. Но в то же время, при проведении многочисленных монтажных работ такого плана, профессионалы часто выбирают именно его.

Опрессовка проводов гильзами обеспечивает более надёжный и долговечный контакт. Таким методом на производстве скрепляют медные и алюминиевые жилы даже к особо мощным и высоковольтным потребителям. Для выполнения этих работ необходим специальный инструмент и особые медно-алюминиевые гильзы. Их сжим может выполняться даже с помощью обычного молотка и металлических накладок, что не совсем правильно, или же существует профессиональный ручной гидравлический пресс.

Таким сжимом рекомендуется пользоваться не только при опрессовке гильз, но и наконечников. Кстати, они тоже могут быть выполнены наполовину из меди и алюминия, для подключения, например, алюминиевого кабеля к какому-либо аппарату с медными выводами или клеммами.

Обычно алюмомедные гильзы используют для соединения жил кабелей большого сечения. При небольших сечениях, например, в домашней электропроводке, выполняется опрессовка нескольких проводников одной гильзой. При этом провода заводят с разных сторон, для соединения как бы в стык, как показано на фотографии выше. Нельзя складывать алюминиевые и медные проводники параллельно друг другу (внахлест), как это было показано на иллюстрации с гидравлическим прессом, потому что в этом случае возникает прямой контакт алюминия и меди. Также нельзя использовать медные нелуженные гильзы с алюминиевым кабелем.

Болтовое соединение

Очень часто при работе с электропроводкой у простого человека, не занимающегося электромонтажными работами, в домашних условиях может появиться экстренная необходимость в создании хорошего и надёжного контакта между алюминиевым и медным проводом. Бежать в магазин для покупки специального инструмента и материалов не целесообразно при выполнении разовых работ, а их нужно сделать и при этом качественно.

Тогда имеет смысл воспользоваться обычным болтом с гайкой и несколькими шайбами. Главное, в этом методе — это разделить шайбами два металла, агрессивных друг к другу, так как показано на рисунке внизу.

Болтовое соединение алюминиевого и медного провода можно выполнить в распределительной коробке, которая является неотъемлемой частью любой проводки как в доме, так и в квартире. Таким образом, через болт с лёгкостью и достаточно качественно соединяются даже провода с разными жилами по сечению.

Колечки из провода должны быть завернуты в сторону затягивания гайки, при болтовом соединении. Это нужно чтобы при затягивании колечки не раскручивались и не увеличивались в диаметре, а наоборот плотнее оборачивались вокруг болта.

На видео наглядно показывается, как соединить жилы разного материала болтом:

Похожий способ — применение заклепочника. Ниже наглядно показывается, как соединить провода заклепкой:

Есть еще вариант применения алюмомедных наконечников и алюмомедных шайб. Можно опрессовать алюминиевый кабель наконечником и подсоединять к медной шине. Либо при использовании алюмомедной шайбы можно опрессовать алюминиевый кабель обычным алюминиевым кабельным наконечником и подключить на шину через данную шайбу.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Распространённые ошибки, полезные советы и правила

К вашему вниманию несколько полезных советов, позволяющих безопасно соединить алюминиевый провод с медным между собой:

1. Перед тем как соединить жилы пайкой нужно знать, что медь залудить будет очень просто, а алюминий только с помощью специального припоя.
2. Нельзя слишком сильно сжимать места соединения как многожильных, так и одножильных проводников. В противном случае возникнет деформация и повреждение жил.
3. Всегда стоит соблюдать маркировку и правильно подбирать клеммники в зависимости от сечения жилы и типа установки (в помещении или же на улице).
4. Ни в коем случае не используйте для соединения алюминиевой и медной проводки обычные скрутки. Это один из самых небезопасных способов коммутации жил, который чаще всего приводит к пожару.

Это и все, что мы хотели рассказать вам о том, как выполнить соединение медного и алюминиевого провода. Надеемся, предоставленные способы и правила помогли вам понять всю сущность работ!

Будет полезно прочитать:

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Электрохимическая коррозия

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.

Что будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий. О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

Обзор способов соединения

Используется несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описываемых случаев понадобятся специальные приспособления. Рассмотрим каждый тип стыковки по отдельности.

Болтовое соединение

Данный тип соединения наиболее распространенный, поскольку отличается простотой и дешевизной. Если все делать правильно, проводное соединение с помощью гаек и болтов обеспечит надежный контакт на весь срок эксплуатации проводки и электрических приборов. К тому же всегда можно разобрать соединение, присоединить дополнительные проводники и т. п. Благодаря резьбовому соединению, теряется актуальность электрохимической несовместимости металлов, появляется возможность состыковать алюминий и медь, толстые и тонкие провода, многожильные и одножильные. При этом важно избегать прямого контакта между разнородными материалами, делая прокладки из пружинных шайб.

Для выполнения работы понадобится болт и гайка, а также шайба (она должна быть изготовлена из анодированной стали).

Соединение выполняется следующим образом:

1. Снимаем с проводов изоляционный слой на небольшую длину (примерно на четыре диаметра болта). Также выполняем зачистку проводника, особенно если его жилы подверглись окислению. Формируем колечки из жил.
2. Вначале к болту в один обхват прикручивается алюминиевый проводник.
3. Надеваем шайбу.
4. Теперь черед медного проводника. Также прикручиваем его в один оборот.
5. Далее навинчиваем гайку таким образом, чтобы добиться надежного соединения.

Обратите внимание! Если стыковка осуществляется для эксплуатации в помещении, где по техническим условиям имеется вибрация, для качественного результата понадобится дополнительная гайка.

Клеммы

Существует несколько вариантов клеммных соединений. Одним из вариантов являются так называемые «орешки». Столь необычное название клеммников происходит из-за их внешнего сходства с орехами. Выпускается несколько разновидностей клемм-«орешков».

Наиболее примитивная по своему устройству модель имеет внутри три разграничительные пластинки. Проводники располагаются между пластинками. Таким образом, удается избежать непосредственных контактов между разнородными материалами. При этом «орешки» позволяют сохранять подводящий контур электроцепи.

Чтобы добиться целостности контура, необходимо зачистить подводящий проводник от изоляционного слоя, отвинтить пару болтов, установить между пластинок оголенный провод и снова закрутить болты. С отводящих концов нужно удалить изолятор, а затем направить провода в отверстия, расположенные перпендикулярно по отношению к подводящему каналу. Далее проводники фиксируются между другими разграничительными пластинками.

Имеется на рынке и более сложная модель, конструкция которой устроена таким образом, что в разделке проводников отсутствует надобность. Дело в том, что пластинки устройства содержат зубчики, которые при сдавливании их болтами просто разрывают изоляционный слой. Описанный вариант стыковки считается очень надежным.

Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с клеммами. Для соединения двух разнородных материалов нужно зачистить их концы и направить провода в клеммы. Концы фиксируются болтами, которые находятся поверх клеммных отверстий.

Клеммные колодки Wago

Соединение медных и алюминиевых проводов можно осуществить при помощи клеммных колодок Wago. Данное устройство относится к вышеупомянутым клеммам, однако о колодках Wago следует рассказать чуть подробнее ввиду их популярности среди покупателей.

Wago выполняется в двух вариантах: одноразовые с несъемным проводом и многоразовые — с рычагом, который дает возможность неоднократной установки и удаления проводника.

Обратите внимание! Клеммники Wago рекомендуется применять только в осветительных приборах. Если нагрузка будет слишком велика, контактная пружина перегревается, в результате чего нарушаются контакты между проводниками и пластинками.

Wago используется для всех видов одножильных проводов, сечение которых находится в промежутке между 1,5 и 2,5 квадратными миллиметрами. Колодку можно применять в распредкоробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие показатели приведут к перегреву.

Для соединения проводников нужно с усилием направить один из них в колодочное отверстие, в результате чего он там надежно закрепится. Для изъятия проводника из отверстия также понадобится приложить усилие. Следует иметь в виду, что в результате удаления провода из одноразового клеммника контакт может деформироваться, поэтому в следующий раз надежный контакт не гарантирован.

Гораздо более удобно использовать многоразовое устройство Wago. Характерная особенность такого клеммника — наличие оранжевого рычага. С помощью подобного приспособления можно состыковывать или разъединять все виды проводов с сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.

Для создания соединения нужно удалить с провода изоляцию на 8-12 миллиметрах, поднять кверху рычаг, направить провод в отверстие клеммника. Далее возвращаем рычаг в обратное положение, фиксируя тем самым провод в клемме.

Единственный существенный недостаток Wago — более высокая стоимость в сравнении с традиционными клеммами.

Заклепки

Этот способ стыковки разнородных проводников напоминает болтовой. Однако вместо гайки и болта применяется заклепка, образующая неразъемное соединение. Иными словами, после фиксации удалить заклепку без ее порчи уже нельзя.

Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также загибаем провода в колечки. Далее нанизываем на заклепку одно из колечек, после этого надеваем стальную шайбу, затем вновь нанизываем колечко, но уже второго проводника.

Заклепка с одной из сторон имеет шляпку. Теперь нужно расплющить вторую сторону, сформировав этим вторую шляпку, которая и будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, схожим с плоскогубцами. Методика стыковки заклепками позволяет получить очень качественное соединение.

Паяльник

При желании можно спаять два разнородных металла. Однако при этом понадобится соблюдение некоторых технологических нюансов.

Насчет меди никаких проблем с пайкой не будет, а вот с алюминием дело обстоит сложнее. Дело в том, что в результате пайки и под влиянием кислорода на металлической поверхности появляется амальгама. Данный сплав-пленка невероятно химически устойчив, из-за чего у него не возникает адгезии с припоем. Чтобы устранить пленку понадобится раствор медного купороса, батарейка «Крона» и фрагмент медной проволоки.

На проводе из алюминия зачищаем участок под пайку, а после этого наносим туда немного купороса. Алюминиевый провод закрепляем на отрицательном полюсе батарейки, а медную проволоку крепим одним концом на положительном полюсе, а другой конец кладем в медный купорос. Спустя какое-то время алюминий покроется медным слоем, на который и можно напаять медный проводник.

Качество соединения

В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь». В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.

Полезные советы

Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:

1. Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания. Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
2. Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
3. Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
4. Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока. Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.

Обратите внимание! Не рекомендуется покупать безымянные товары китайского производства. Соединители — слишком важная деталь, чтобы на них экономить. Лучше всего отдавать предпочтение изделиям известных фирм (в качестве примера можно привести швейцарскую компанию «ABB»).

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

Скрутка

Среди электриков-профессионалов скрутка не пользуется почтением. Однако бывают ситуации, когда скрутка — наиболее удобный способ выхода из положения (к примеру, для создания временного соединения или при отсутствии необходимых материалов).

Итак, скрутка из меди и алюминия разрешается лишь после основательной зачистки алюминиевой поверхности. Если медный проводник имеет много жил, все имеющиеся жилы нужно собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.

При скручивании важно не допустить разрыва жил. Концовки лучше всего прикрыть изолирующими защитными колпачками, приобрести которые можно в любом магазине хозтоваров.

Обратите внимание! Скрутка недопустима в помещениях с влажным воздухом.

Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Нужно только помнить о цене ошибки: неправильно соединенные провода могут стать причиной не только отказа электробытовой техники, но и пожара.

Как соединить два алюминиевых провода между собой? Казалось бы, достаточно банальный вопрос, но и здесь первый приходящий на ум ответ не всегда верен. Ведь скрутка проводов запрещена по нормам ПУЭ, а соединять любые провода можно только методом опрессовки, пайки, сварки и при помощи винтовых сжимов. А том, как это правильно делать, мы и поговорим в нашей статье.

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

• Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
• Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
• Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

• Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

• Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
• Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

• Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

• Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
• Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

• Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое. Но здесь есть и масса проблем.

• Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
• Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

• Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
• Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки. Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

• Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко. Тем не мене давайте рассмотрим и этот вариант.

• Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
• Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

• После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
• Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

• При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Вывод

Соединение алюминиевого провода гильзой и при помощи клемм являются наиболее простыми вариантами. В то же время применение опрессовки не требует дополнительных материалов, но требует наличия кримпера.

Использование пассатижей и других подсобных инструментов может сказаться на качестве соединения, поэтому их использование недопустимо. Тем не менее, в сравнении цена и качество, метод опрессовки является одним из лучших для соединения алюминиевых проводов.

Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.
	Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.
	Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.
	Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Можно ли соединять медные и алюминиевые провода

Современная электропроводка выполняется медным кабелем, чаще всего марки ВВГнг, но в старых домах для этого использовались алюминиевые провода марки АППВ (лапша).

При замене части проводки или увеличении длины проводов необходимо соединять старые и новые провода, поэтому возникает закономерный вопрос — можно ли соединять медные и алюминиевые провода и как сделать соединение надёжным и долговечным.

Проблемы соединения меди и алюминия

Ещё из первых опытов с электричеством, проводившихся в XVIII веке, известно, что между двумя электродами из разных металлов, помещённых в раствор электролита, возникает разность потенциалов.

Самой эффективной конструкцией является пара медь-цинк в растворе серной кислоты, но величина гальванического эффекта между медным и алюминиевыми проводниками, находящимися в воде, так же появляется напряжение, достаточное для протекания процесса электролиза и переноса атомов металла с алюминиевого проводника на медный.

Причём процесс разрушения алюминия происходит не только в воде, но и во влажном воздухе. Протекание тока через место соединения усиливает эффект и ускоряет процесс разрушения.

При этом ухудшается контакт и место соединения меди и алюминия начинает нагреваться вплоть до полного разрушения изоляции или разрушения алюминиевого проводника.

Естественно, чем более влажный воздух, тем быстрее происходит этот процесс, и на улице под дождём соединение разрушится раньше, чем в сухом отапливаемом помещении, но и в комнате рано или поздно контакт между разными проводами выйдет из строя.

Для предотвращения аварии можно защитить место соединения от влаги при помощи солидола, технического вазелина или специальной токопроводящей смазки, но лучший результат получится при использовании соответствующих методов соединения медного и алюминиевого провода.

Как соединить медный и алюминиевый провод

Существуют различные способы выполнения соединения проводников, изготовленных из разных металлов. Каждый из этих методов соединения имеет свои особенности, и выбор способа зависит от условий монтажа и типа проводов. На сегодняшний день самыми надежными способами соединения медного и алюминиевого провода являются:

1. Болтовое соединение
2. С помощью зажима типа «Орех»
3. На клеммной колодке
4. Самозажимными клеммами
5. Опрессовка
6. Соединение через клеммы автомата

Я как автор данного блога electricvdome.ru предлагаю рассмотреть подробно каждый из них.

Болтовое соединение

Самое простое по своей конструкции соединение, не требующее специальных инструментов и деталей. Диаметр болта выбирается в зависимости от сечения токопроводящей жилы, недостаток этого метода в его больших габаритах.

Для выполнения болтового соединения необходимы болт, гайка и три шайбы, одна из которых разделяет медь и алюминий, и препятствуют появлению гальванического эффекта и процессу электролиза:

• на болт надевается первая шайба;
• один из проводов зачищается на длину, позволяющую свернуть его конец колечком;
• кольцо из очищенного провода надевается на болт поверх первой шайбы;
• на болт надевается вторая шайба;
• второй провод подготавливается аналогично первому;
• надевается второе кольцо;
• надевается третья шайба;
• вся конструкция фиксируется гайкой, при закручивании которой провода прижимаются друг к другу;
• после сборки болт вместе с концами проводов изолируется при помощи термоусадочной трубки или изоленты.

Разделительные шайбы необходимо устанавливать не только между медными и алюминиевыми проводниками, но и при количестве проводов больше двух или соединении кабелей разного сечения или одножильных и многожильных токопроводящих жил.

Важно! Нельзя использовать оцинкованные болты, гайки или шайбы. Пара медь-цинк является электрически несовместимой и разрушается в месте контакта.

С помощью зажима типа «ОРЕХ»

Это приспособление предназначено, в первую очередь, для подключения отходящих проводов к кабелю, не разрезая его. Конструктивно оно состоит из двух квадратных пластин с углублением посередине и одной плоской, разделяющей пластины и провода.

Для изоляции соединитель находится в разборном пластиковом корпусе. В зависимости от конкретных условий провода могут располагаться параллельно или перпендикулярно друг другу.

При помощи зажима допускается соединять проводники любого типа и сечения:

• снять стопорные кольца и разобрать корпус;
• снять с кабеля внешнюю оболочку на длину, позволяющую установить зажимы на все жилы;
• удалить изоляцию с жил на длину контактной площадки соединителя;
• зачистить конец провода;
• выкрутить винты и разобрать приспособление;
• вложить зачищенные участки проводов в углубления и прижать контактные пластинки болтами;
• собрать корпус и зафиксировать его стопорными кольцами.

Размер зажима определяется сечением проводов.

Важно! Этот соединитель не защищён от влаги и его не рекомендуется устанавливать на открытом воздухе.

На клеммной колодке

Самый простой ответ на вопрос, можно ли соединять медные и алюминиевые провода. Каждая отдельная клемма представляет собой кусочек латунной трубки, сбоку в которую вкручиваются два винта.

Для подключения с конца провода удаляется изоляция, после чего он вставляется в клемму до середины и прижимается винтом. Второй провод подключается аналогичным образом.

При этом контакт между проводами происходит через латунную трубку и эффект электролиза не возникает. Сами клеммы находятся в капроновом корпусе, от которого можно отрезать кусок необходимой длины.

Клеммные колодки предназначены для соединения одножильных проводов с небольшими токами, прежде всего светодиодных ламп. Колодки отличаются небольшими размерами и не требуют дополнительной изоляции. При подключении многожильного провода на его конец необходимо напрессовать наконечник НШВИ.

Болтовой клеммник

Это соединительное устройство по принципу действия аналогично клеммной колодке, но отличается бОльшими размерами и предназначено для подключения более мощных электроприборов. Клеммы представляют собой стальные или латунные пластинки, на концах которых закручены прижимные винты с круглыми или квадратными шайбами.

Отдельные соединительные элементы находятся в пластиковом разборном или неразборном корпусе, в котором находится 2-10 клемм. Сверху они могут быть накрыты прозрачной крышкой. В электрощитке или переходной коробке клеммник крепится при помощи винтов. Существуют так же конструкции, предназначенные для установки на DIN-рейку. В этом случае на планку устанавливается каждая клемма в отдельности

Самозажимные клеммы

Это приспособления, позволяющие соединять между собой провода любых типов, причём для каждого соединения необходима отдельная клемма.

Самые известный производитель, выпускающий такие устройства — немецкая компания WAGO, и это название сейчас относится ко всем соединителям такого типа.

Существует два вида самозажимных клемм:

1. Неразборные. Зачищенные концы проводов вставляются в специальные отверстия и прижимаются пружинной пластинкой. Позволяют соединять только одножильные провода без последующей разборки соединения
2. Разборные. Провода к контактной пластине прижимаются специальным рычажком, поэтому к таким клеммам допускается присоединять токопроводящие жилы всех типов. При необходимости отключить провод рычаг поднимается и проводник можно отсоединить или заменить другим.

Провода соединяются между собой через стальную пластинку, в некоторых моделях внутри находится токопроводящая паста, улучшающая контакт и препятствующая появлению гальванического эффекта.

Опрессовка

Этот метод используется для соединения токоведущих жил среднего и большого сечения. Соединительная гильза имеет вид толстостенной трубки, с двух концов которой вставляются зачищенные концы кабелей, после чего гильза опрессовывается ручным или гидравлическим опрессователем.

Материал трубки должен соответствовать типу кабелей, для соединения медного и алюминиевого проводов используется гильза, состоящая из двух разных отрезков трубы, которые соединяются при изготовлении изделия на заводе. При этом место контакта частей гильзы получается герметичным, без доступа влаги и появления гальванического эффекта.

После опрессовывания гильза изолируется термоусадочной трубкой, изолентой или другим способом.

Соединение через клеммы автомата

В некоторых случаях вместо выполнения соединения кабелей удобнее установить дополнительный автоматический выключатель. Клеммы автомата предназначены для подключения проводов из любых материалов и для этого достаточно обычного инструмента.

Такая замена специального приспособления целесообразна при подключении бойлера, электроплиты или отдельно расположенного здания. В этом случае подходящий кабель может быть алюминиевым, а отходящая электропроводка медной.

Некоторые электромонтёры интересуются — можно ли соединять алюминиевые провода с медными только на верхних или нижних клеммах автомата.

Это вполне допустимо только при болтовом подключении. В этом случае между разными проводами необходимо проложить стальную шайбу. В случае использования модульного автоматического выключателя к одной клемме допускается присоединять только две одинаковых токопроводящих жилы.

При подключении проводов из разных металлов, а тем более одножильного и многожильного проводников надёжный контакт будет только у одного из них. Второй провод будет греться и быстро выйдет из строя, а вместе с ним придётся менять и сам автомат.

Неправильное соединение меди и алюминия

Кроме правильного варианта соединения, при котором медь и алюминий разделены вставкой, шайбой или другим элементом из третьего металла возможно неправильное соединение, при котором эти материала соприкасаются между собой непосредственно.

Скрутка медного и алюминиевого провода

Этот вид соединений не может обеспечить разделение разнородных металлов из-за того, что в скрутке провода непосредственно соприкасаются друг с другом.

Даже если медный проводник залудить, при скручивании проводов велика опасность повреждения слоя олова и появления гальванического эффекта с последующим нагревом и окончательным разрушением покрытия и самих проводов.

Кроме того, на вопрос можно ли соединять медные и алюминиевые провода скруткой ПУЭ п.2.1.21 указывает, что этот способ вообще не входит в список разрешённых вариантов соединения кабелей.

Условно допустимым можно считать только скрутку 2-4 алюминевых проводов сечением 2,5 мм², которая применялась в старой электропроводке и подключение комнатных светодиодных светильников, мощностью до 20 Вт и током потребления до 100 мА.

Неправильный болтовой зажим

Если при использовании клеммников разделение происходит автоматически, за счёт конструкции соединителя, то в болтовом соединении важно помнить о необходимости установки разделительной шайбы.

При её отсутствии соединение начинает нагреваться и алюминиевый провод разрушается, что ведёт к ещё большему нагреву и полному исчезновению контакта.

Вывод

Как видно из материалов статьи, ответ на вопрос «можно ли соединять медные и алюминиевые провода» следующий — это вполне допустимо, но при условии, что между этими проводниками будет находиться какой-либо разделяющий элемент. Единственный способ, не обеспечивающий надёжного долговечного контакта — это СКРУТКА, применение которой не предусмотрено нормами ПУЭ.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Клеммы WAGO

Возможность соединения алюминиевых проводов при помощи клемм Wago

Вопрос

Можно ли соединять алюминиевые провода при помощи клемм Wago?

Ответ

Для монтажа алюминиевых проводов в линейке Wago присутствует специальная разновидность клемм 273 (с пастой). В серии 224 также представлены 2 осветительные клеммы, позволяющие осуществлять переход между одножильным алюминиевыми проводами и гибкими медными проводами осветительных приборов. Для любых других ваговских клемм, монтаж алюминиевых проводов либо смешанный монтаж (алюминиевые и медные провода в одной клемме) проводить не рекомендуется.

Соединение гибких проводов в распаечной коробке

Вопрос

Если провода гибкие, как их можно соединить в распаечной коробке?

Ответ

Для монтажа гибких многопроволочных проводников 4, 5 и 6 классов гибкости (провода с количеством проволочек в жиле более 7) могут быть использованы:
— специально предназначенная для этого серия Wago 222 универсальных рычажковых клемм (3 клеммы на 2, 3 и 5 портов)
— соединительные изолирующие зажимы СИЗ и СИЗ-К (изолирующие скрутки)

Соединение алюминиевых и медных проводов в одной клемме Wago

Вопрос

Можно ли соединять алюминиевые и медные провода в одной клемме ваго?

Ответ

Можно, но для этого пригодны только клеммы с заполнением антиоксидантной пастой: серия 773 с (4 клеммы на 2, 4, 6 и 8 портов), серия 273 с пастой (1 клемма на 3 порта) и серия 224 (2 переходные клеммы на 1+1 и 1+2 порта).

Надежность соединения клеммами Wago в сравнении со скруткой

Вопрос

Могут ли клеммы Wago обеспечить достаточно надежное соединение по сравнению со скруткой?

Ответ

Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным. Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день.
У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Возможность монтажа контура заземления при помощи клемм Wago

Вопрос

Можно ли монтировать контур заземления при помощи клемм ваго?

Ответ

Начнем с того, что в российских версиях каталогов Wago нет никакого прямого указания на то, можно или нет использовать клеммы Ваго для монтажа заземляющего контура. Конечно, заземляющие желто-зеленые жилы, входящие в состав многожильного провода можно разводить и монтировать в распределительной коробке. На это есть многочисленные фотографии самого Wago. Однако, в каталожной версии ваговких клемм для Штатов существует специальная линейка клемм для заземления сделанная на базе 773 серии (клеммы 773-112,114,116,118).
Внешне (по фотографиям) клеммы заземления ничем не отличаются от привычных цветных клемм в прозрачном корпусе серии 773 за исключением того, что цвет входной пластмассовой вставки у них – темно-зеленый. Есть ли различия внутренней конструкции – неизвестно. Скорее всего — нет.
Не лишним будет напомнить также, что согласно ПУЭ 1.7.137. в качестве проводов заземления при отдельной прокладке вне кабеля должны быть использованы медные провода сечением не менее 2.5 и 4 мм². Поэтому, если в контуре заземления используются одножильные провода, можно использовать 773 серию ваго на 2, 4, 6 и 8 портов (с max.сечением провода до 2.5 мм²), либо 3-х портовую клемму красного цвета с max.сечением провода до 6 мм².

Вибростойкость клемм Wago

Вопрос

Означает ли вибростойкость клемм Wago, что их можно монтировать в тех случаях, когда предполагается вибрация?

Ответ

Справедливости ради следует отметить, что термины «вибростойкость» и «виброустойчивость» используется применительно к клеммам Wago в сравнении с винтовыми клеммами. Это часть рекламного позиционирования преимуществ продукта. У самого производителя нет прямых указаний на то, можно ли клеммы Wago использовать в условиях вибрации.
На наш взгляд, Ваговские клеммы можно использовать в условиях вибрации. Подчеркнем, что это частное мнение и никаких стендовых испытаний не проводилось. Следует также помнить, что стандартным требованием для условий вибрации (например, для транспорта или любого подвижного состава, при подключении моторных блоков) является прокладка гибких проводов с многопроволочной жильной конструкцией. Поэтому можно использовать либо клеммы Wago серии 222, либо использовать дополнительные втулочные наконечники для 773 серии.

Проверка правильности монтажа на клеммах Wago

Вопрос

Как можно убедиться в том, что монтаж на клеммах Wago совершен правильно?

Ответ

Монтаж клемм Wago достаточно прост и, в силу своей простоты, исключает большую часть возможных ошибок. «Защита от дурака» действительно является сильной стороной технологии монтажа плоско-пружинных клемм.
– Основным требованием грамотного монтажа, на наш взгляд, является правильная подготовка жилы: снятие изоляции с проводов на определенную длину без повреждения токонесущей жилы. Длина зачистки провода для каждого вида клемм Wago своя (указана в технической спецификации, а также на корпусе клеммы) и составляет от 9 до 12 мм. Если в процессе снятия изоляции жила была надкусана, или хотя бы одна из медных проволочек жилы отрезана – необходимо обрезать провод и произвести повторную зачистку. Конец провода должен быть ровно обрезан и сама жила должна быть прямой без изгибов.
– В клеммах 773 серии с прозрачным корпусом возможен визуальный контроль глубины захода жилы. Для клемм с непрозрачным корпусом важна правильная длина зачистки провода и правило: «заведение жилы до упора».
– Если с монтажом моножил все достаточно просто, то монтаж многопроволочных гибких жил требует внимания. Только жилы до 3 класса гибкости включительно могут заводиться в пружинные клеммы 773 серии непосредственно, без дополнительных втулочных наконечников. С увеличением класса гибкости жил требуются втулочные наконечники.
– В любом случае, после монтажа нет необходимости в разборе клеммы для проверки. В изолирующем корпусе каждой клеммы Wago предусмотрено специальное контрольное окно для измерения электрических параметров соединения при помощи специальных щупов.

Демонтаж клемм Wago

Вопрос

Можно ли демонтировать клеммы Wago?

Ответ

– Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод.
– Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования — не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле. В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций.
– В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа.
– В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!

Преимущества применения клемм Wago

Вопрос

Есть ли какие-то преимущества применения клемм ваго?

Ответ

Вопрос, с чем сравнивать…

В сравнении с обычными винтовыми полиэтиленовыми клеммниками типа КЗВ (ЗВИ):

– время монтажа клемм Wago значительно меньше, в сравнении с монтажом КЗВ (ЗВИ)

– для монтажа клемм Wago не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– в клеммах Wago, в отличие от «двухпортовых» соединителей КЗВ (ЗВИ) предусмотрены варианты с различным количеством портов (2, 3, 4, 6, 8)

В сравнении с изолирующими колпачками типа СИЗ и СИЗ-К:
– скрутки СИЗ дешевле, чем клеммы Wago
– для монтажа и одного и другого продукта не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции
– при монтаже клемм Wago, затраты времени на монтаж почти в 2 раза меньше чем на монтаж скруткой СИЗ
– усилие при монтаже клемм Wago значительно меньше требуемого усилия при монтаже СИЗ
– скрутки СИЗ хороши для соединения 2, 3 и максимум 4 проводов. Клеммы Ваго позволяют без проблем подключать 4, 5, 6 и 8 проводов одновременно

Разница в использовании клемм Wago 773 серии с пастой и без пасты для медных проводов

Вопрос

Есть ли разница в использовании для медных проводов 2-х видов Ваговских клемм 773 серии с пастой и без пасты?

Ответ

Для монтажа именно медных проводов никакой разницы нет. За исключением того, что клеммы 773 серии с пастой, дороже (приблизительно на 50%). Вообще, клеммы серии 773 с пастой и без отличаются только наличием/отсутствием пасты и прозрачным/непрозрачным корпусом соответственно. Клеммы с пастой появились исключительно для монтажа алюминиевых проводов. Есть ли смысл переплачивать, если монтаж гарантирует качественный результат и в том и в другом случае?

Возможность соединения проводов разных сечений в одной клемме Wago

Вопрос

Можно ли в одной клемме Ваго соединять провода разных сечений, например, 2.5 и 1 мм²?

Ответ

В описаниях самого производителя нет определенного ответа на этот вопрос.
Однако, исходя из конструктивных особенностей клемм, это делать можно (здесь и далее – наше частное мнение). Пружинные фиксаторы внутри клемм Wago выполнены таким образом, что каждому порту (входу проводника) соответствует свое индивидуальное гнездо и индивидуальная прижимная пластина. Именно раздельный прижимной механизм на каждый порт делает возможным комбинацию проводов различных сечений в одной клемме в пределах указанного диапазона.
Например, для серии 773 при стандартном диапазоне 0,75-2,5 мм², можно соединить провода 2.5 мм², 1.5 мм², 1 мм² и 0.75 мм² в одной клемме. Аналогичная возможность присутствует для комбинации одножильных и многопроволочных проводников. Проведенные нами испытания подтверждают это мнение.

Способность тонкой пластины пружинной клеммы держать требуемый ток

Вопрос

Может ли тонкая пластина пружинной клеммы держать требуемый ток?

Ответ

Металлическая часть пружинной клеммы состоит из двух основных элементов: тонких стальных пружинных фиксаторов и одной соединяющей медной плашки. Сама медная плашка (шина) отнюдь не тонкая, при этом визуальный осмотр внутренней конструкции показывает, что пятно контакта шины с проводом совсем незначительное. Провод лежит не на медной шине, а на ее ребре! Тем не менее, на удивление, проведенные нами эксперименты показывают, что клеммы Ваго уверенно держат те номинальные токи, для которых они рассчитаны без какого бы то ни было нагрева.

Типы гибких проводов, которые можно заводить в клеммы 773 серии

Вопрос

Может ли кто-нибудь объяснить, какие из гибких проводов можно заводить в клеммы 773 серии?

Ответ

Действительно, из описаний производителя понять что-либо по этому вопросу можно с трудом. По классификации Wago, в русскоязычных каталогах и рекламных материалах, существуют «одножильные», «маложильные» и «тонкопроволочные» проводники. Согласно прописанной спецификации, клеммы серии 773 можно монтировать на «маложильные» проводники и нельзя на «тонкопроволочные». Однако, что значит «маложильные» непонятно. «Мало» – это сколько?!
За помощью мы обратились к американской версии каталога Wago. Здесь прозвучал более определенный ответ: клеммы 773 серии можно монтировать на любые гибкие провода с количеством жил не превышающим 19 проволочек в жиле. То есть, если число проволочек равно 19, то еще можно, если больше – то уже нельзя. Тесты, проведенные нами не подтверждают этот факт!
Начнем с того, что 773 серия действительно хороша для одножильных проводов. А «монтаж напрямую» любых многожильных проводов, даже с минимальным количеством проволочек в жиле (!) выполняется на порядок менее уверенно и требует особой аккуратности. Медные жилы с конструкцией из 19 проволочек (производства Россия) не заводятся в 773 клемму. А если их и можно как-то завести, то это процесс на грани фола. Согласно российским ГОСТ минимально возможное количество проволочек в гибких проводах – 7.
Таким образом, если монтаж на кабельной жиле, состоящей из 19 проволочек невозможен, из оставшихся по ГОСТ вариантов есть только 7 или 12 проволочек в жиле. Это подтверждают тесты. Все, что больше – только с использованием дополнительных втулочных наконечников!

Герметичность клемм Wago с контактной пастой

Вопрос

Являются ли клеммы ВАГО с контактной пастой герметичными?

Ответ

Антиоксидантная паста, которой наполнены клеммы ВАГО (серии 773 и 273), не предназначена для обеспечения герметичности клеммы. Паста это не гелевая водозащитная субстанция(!), ее предназначение – растворение окисной плёнки с алюминиевых проводников и предотвращение их повторного окисления. Степень защиты клемм ВАГО всего лишь IP20.

Соединение многожильных медных проводов с помощью клемм Wago

Вопрос

Можно ли с помощью клемм ВАГО соединять многожильные медные провода?

Ответ

Для прямого подключения любых гибких многожильных медных проводов у ВАГО предусмотрены несколько серий клемм со специальным типом зажима “CAGE CLAMP”:
– 222 серия универсальных клемм (3 клеммы для 2, 3 и 5 проводников)
– 862 серия четырёхпроводных клемм (4 клеммы для 2, 3, 4 и 5 проводников)
– 224 серия осветительных клемм (3 клеммы для переходного соединения гибких многожильных проводов с моножилой)
При опосредованном подключении клемм через втулочные наконечники могут быть использованы:
– 773 серия клемм с плоско-пружинным зажимом в прозрачном корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)
– 773 серия с контактной пастой в сером корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

Возможность монтажа клемм Wago на улице

Вопрос

Возможен ли монтаж клемм ВАГО на улице?

Ответ

Клеммы ВАГО предназначены для монтажа внутри помещений (в распределительных коробках, электрических щитках, контрольных панелях и т. п.). Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

Длина снятия изоляции при монтаже клемм Wago

Вопрос

На какую длину необходимо снимать изоляцию при монтаже клемм ВАГО?

Ответ

В каталоге ВАГО, для каждой серии клемм указана необходимая длина зачистки изоляции проводника. В случае, когда под рукой нет каталога, длину снятия изоляции можно прочитать на упаковке или на корпусе самой клеммы. Кроме того, на корпусе каждой клеммы есть специальная площадка для того, чтобы проконтролировать длину снятой изоляции (на случай, если под рукой нет линейки).

/faq/post_question/324/

Соединитель болтовой SV-V-AS 16-95 для меди и алюминия сечение кабеля 16-95мм.кв

Код товара 6937951

Артикул R195503

Страна Швейцария

Наименование

Упаковки

Сертификат POCC DE. АД78.H00101

Тип изделия Соединитель

Способ монтажа Соединение винтовое

Материал изделия Сплав алюминиевый

Диапазон сечений 16-95

Длина, мм 70

Количество жил 1

Сечение жилы, мм2 16-95

Марка SV-V-AS

Наличие защитного покрова С броней

Наличие экрана Нет

Материал изоляции Полиэтилен с броней

Диапазон рабочих температур от -55 до +85

Номинальное напряжение, кВ 6-35

Материал жилы Алюминий/Медь/Сталь

Сфера применения Для соединения Cu и Al кабелей в пер. и соед. муфтах, луж., сеч.16-95мм

Все характеристики

Характеристики

Код товара 6937951

Артикул R195503

Страна Швейцария

Наименование

Упаковки

Сертификат POCC DE. АД78.H00101

Тип изделия Соединитель

Способ монтажа Соединение винтовое

Материал изделия Сплав алюминиевый

Диапазон сечений 16-95

Длина, мм 70

Количество жил 1

Сечение жилы, мм2 16-95

Марка SV-V-AS

Наличие защитного покрова С броней

Наличие экрана Нет

Материал изоляции Полиэтилен с броней

Диапазон рабочих температур от -55 до +85

Номинальное напряжение, кВ 6-35

Материал жилы Алюминий/Медь/Сталь

Сфера применения Для соединения Cu и Al кабелей в пер. и соед. муфтах, луж., сеч.16-95мм

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Как соединить медный и алюминиевый провод правильно и надежно?

Медный и алюминиевый проводники при подсоединении образуют гальваническую пару. Электрохимический потенциал меди различается с электрохимическим потенциалом алюминия на 0,65 мВ. Это превосходит граничную величину, которая составляет 0,60 мВ.

Алюминий имеет гораздо более отрицательный потенциал, чем медь. Постепенно, с течением времени, на этом стыке будет происходить процесс электрохимической коррозии.

Это может привести к определённым последствиям:

1. Нарушение контакта.
2. Деформация провода вследствие коррозии.
3. Разрушение проводника.
4. Повышение электрического сопротивления.
5. Повышение температуры.

Способы соединения

Подсоединение скруткой

Это наиболее простое, но, и наименее надёжное решение. Как правильно это сделать:

1. Если расположить их таким образом, чтобы концы смотрели в одну сторону, то их нужно сжать плоскогубцами.
2. Повернуть раза три.
3. После выполнения этой операции они должны быть закручены друг вокруг друга.
4. Недопустима ситуация, когда только один провод закручен вокруг второго.
5. После выполнения этой процедуры нужно покрыть место контакта покрытием, которое защищает от влаги. Для этой цели можно использовать специальный лак.

Этот способ используется наиболее часто по сравнению с другими вариантами соединения.

Резьбовое соединение

При использовании этого способа удаётся избежать нежелательного непосредственного контакта проводов. Здесь используется стальной винт. Соединяемые провода очищается примерно на длину в 4 диаметра используемого винта, зачищаются ножом и сворачивают в колечко, которое охватывает этот болт.

Соединение происходит таким образом, чтобы оба провода, медный и алюминиевый непосредственно не соприкасались.

Выполняют эту работу следующим образом:

1. На винт надевают особую пружинную шайбу. Она выглядит, как шайба, имеющая один разрез, при том, что концы не находятся в одной плоскости.
2. Затем надевают обычную шайбу.
3. Далее устанавливают колечко одного из соединяемых проводов.
4. Затем ставят ещё одну обычную шайбу.
5. После этого подсоединяют колечко другого проводника.
6. Потом ещё раз ставят обычную шайбу.
7. Уже после этого устанавливают гайку и закручивают её до такой степени, чтобы края пружинной шайбы оказались в одно плоскости.

Если оба провода имеют толщину в 2 миллиметра, то вполне подойдёт винт М4.

При этом способе соединения избегают прямого контакта алюминия и меди. Однако, происходит их контакт со стальными деталями. Электрохимический потенциал для алюминия и меди составляет 0,65.

Для меди и нержавеющей стали разница составляет 0,1. А, для соединения алюминия и нержавеющей стали это составит 0,55. Таким образом, мы видим, соединение этих материалов со стальными деталями является допустимым.

С помощью клеммной колодки

Этот способ получил широкое распространение несмотря на то, что он является недостаточно надёжным по сравнению с предыдущим вариантом.

При этом, он имеет свои определённые преимущества:

1. В частности, для этого не требуется сворачивать провод колечком.
2. Кроме того, применение этого способа позволяет соединять медные и алюминиевые провода практически в любом сочетании.
3. Здесь снижены требования к изоляции. Это связано с тем, что здесь исключена возможность случайного соприкосновения оголённых проводов.

Кратко расскажем о том, как выполнять подсоединение проводов с использованием данного способа:

1. Сначала нужно зачистить соединяемый конец проводника. В отличие от рассмотренного ранее соединения, здесь необходимо обработать примерно 5 миллиметров провода.
2. Концы нужно вставить в соответствующие отверстия и с силой закрутить соответствующий винт.

У такого способа соединения есть несколько распространённых применений.

1. Популярным использованием такого способа является подсоединение проводов при установке люстры. Здесь имеется такая особенность, что алюминиевые провода являются слишком короткими для применения других способов, что обуславливает необходимость использования клеммного соединения. Даже если алюминиевый проводник, торчащий из потолка, имеет длину всего несколько сантиметров, с помощью данного способа можно соединить их прочно и надёжно.
2. Другое важное применение этого способа состоит в подсоединении проводов, которые перебиты внутри стены. Однако, само клеммное соединение при этом не рекомендуется прятать внутри неё.

Надо заметить, что клеммные колодки бывают:

1. Такие, что провод прижимается специальным винтом.
2. Провод присоединяется при помощи прижимной пластины.

В первом из этих вариантов возможно повреждение прижимного винта. Это говорит о недостаточной надёжности такой разновидности по сравнению с использованием прижимных пластин.

С помощью клеммной коробки со специальным зажимом Wago

В этом случае, подключение происходит на основании использования специального плоского зажима Wago немецкого производства. Производятся соединители двух различных типов. Основное различие состоит здесь в том, что одна из разновидностей предусматривает разовое соединение без возможности изъятия проводника, а другая используется для многократного применения.

Расскажем, как работает одноразовый соединитель. Для того, чтобы им воспользоваться, надо сделать следующее:

1. Сначала нужно зачистить концы проводов. Сделать это нужно на протяжении не более, чем 10 миллиметров.
2. Затем вставляем их с усилием в зажимы соединителя. Всё, соединение зафиксировано. Напоминаем, что данная конструкция является одноразовой. Если отсоединить проводник, то соединитель, скорее всего, будет повреждён и при повторном присоединении нельзя гарантировать, что получившееся соединение будет надёжным.

С многоразовым соединителем ситуация будет иной. В его конструкции предусмотрены специальные тумблеры. Перед соединением их надо нажать, затем вставить зачищенные провода и после этого нужно будет их закрыть. Они гораздо более удобны, чем одноразовый вариант, однако стоят несколько дороже.

В каких случаях допустимо применять такой метод соединения? Если говорить об одноразовой модели, то требования в этом случае следующие – сечение каждого из соединяемых проводов может находиться в пределах от 1,5 до 2,5 миллиметров.

Колодка рассчитана на силу тока до 24 ампер, однако рекомендуется для большей надёжности использовать их с током, который не превышает 10 ампер.

Если же говорить о многоразовом варианте конструкции Wago, то здесь допустимо использовать проводник, который имеет толщину от 0,08 до 4,0 миллиметров. Предельно допустимая сила тока здесь также выше. Она составляет 34 ампера.

Использование клеммной колодки удобно ещё и тем, что для подсоединения не нужны никакие дополнительные инструменты или материалы.

Неразъёмное соединение

Такой вид соединения обладает высокой надёжностью. В этом смысле он подобен резьбовому соединению. Однако, различие состоит в том, что его нельзя разобрать после того, как было проведено соединение, а потом собрать, гарантируя при этом надёжность получившегося соединения.

Суть данного способа состоит в следующем – колечки на концах надеваются на заклёпку, которая сжимается специальным инструментом.

Последовательность действий такова:

1. Каждый из соединяемых проводов аккуратно зачищается. Длина зачищаемого участка подбирается аналогично тому, как это делалось для резьбового соединения. Здесь берётся обычно 4 диаметра заклёпки.
2. Затем на концах делаются колечки.
3. Сначала надевают колечко алюминиевого проводника.
4. Затем ставят пружинную шайбу. Напоминаем, речь идёт о шайбе, которая с одной стороны разомкнута и концы её находятся не в одной плоскости.
5. Потом надевают медный проводник.
6. Затем устанавливают обычную шайбу.
7. После всего этого вставляют стержень с шайбами и проводами в специальный инструмент под названием заклёпочник и крепко сжимаем.

Мы получили надёжное и долговечное соединение. При проведении работы, важно внимательно смотреть за тем, чтобы оголённые провода не соприкасались.

Распространённое применение данного способа состоит в сращивании проводов, которые были случайно повреждены при ремонтных работах.

Данный способ соединения отличается дешевизной, высокой скоростью работы. Также, нужно учесть и то, что для этого соединения могут быть использованы различные виды заклёпок, что позволяет подобрать нужный тип деталей практически в любой ситуации. Наиболее часто для этого принято использовать заклёпки диаметром в 4 миллиметра.

Советы

1. При работе с проводкой, которая была повреждена в ходе ремонта, можно не только выполнять соединение повреждённых частей, но и выполнить в нужном месте вставку из медного провода.
2. Желательно, чтобы работы такого рода проводил специалист. Это существенно снизит риск возникновения каких-либо проблем.
3. Рекомендуется, чтобы проводилась регулярная проверка таких соединений. Её желательно проводить не реже, чем 2 раза каждый год. Тут дело не только в электрохимической коррозии, а ещё и в том, что этот металл обладает текучестью. С течением времени он может изменить форму и тем самым ослабить контакты.
4. Выполнив такое соединение, нужно в дальнейшем обеспечить доступ для его контроля. Один из вариантов: разместить его в распределительной коробке. Если место соединения просто закрыть в стене, то, со временем это может привести к повреждению электрического соединения.

Статья была полезна?

0,00 (оценок: 0)

Как правильно соединить между собой алюминий и медь

Здравствуйте дорогие посетители. Все мы с вами периодически выполняем мелкий ремонт дома и довольно часто приходится сталкиваться с ситуацией, когда нужно или перенести розетку, или же изменить положение выключателя. При таком раскладе чаще всего прибегают к наращиванию старой проводки.

И отлично если у вас уже во всем доме уложены именно медные провода, тогда процесс наращивания произойдет без лишних хлопот. А вот как поступить, если у вас старая алюминиевая проводка и полностью ее заменить не предоставляется никакой возможности. Вот в этом материале и пойдет речь о том как правильно соединять между собой алюминий и медь.

Как нельзя соединять алюминий с медью

Но прежде чем перейти к правильным методам соединения стоит рассказать о том, как делать категорически нельзя. Итак, просто взять и скрутить алюминиевый провод с медным нельзя. И на это есть сразу несколько важных причин, которые тесно переплетены между собой.

• Соединение алюминия и меди недопустимо между собой потому, что эти два металла образуют так называемую гальваническую пару. И если такая скрутка будет находиться во влажной среде, то влага выступит в роли электролита, и будет развиваться электрохимическая коррозия, оная просто разрушит соединение.

И тут вроде все просто – делаем скрутку в сухом месте и все на этом. Но и здесь присутствует своя тонкость. А все дело в том, что алюминий сам по себе довольно мягкий материал и если вы через какое то время осмотрите скрутку меди с алюминием, то можете увидеть что алюминий «поплыл». При этом медь практически не обладает упругостью, а это значит что в скрутке с «поплывшим» алюминием ослабнет, будет ослаблен контакт.

Плохой контакт вызовет повышение переходного сопротивления, которое в свою очередь будет разогревать контакт. И с каждым нагревом и остыванием места соединения контакт будет ослабевать и еще больше увеличивать переходное сопротивление, что еще увеличит разогрев.

В конечном итоге это может привести к разрушению и даже к возгоранию. Ну а теперь перейдем к разрешенным методам соединения алюминия с медью.

Как правильно соединять алюминий и медь

Есть сразу несколько вариантов правильного соединения алюминия и меди между собой, и хочется начать с самого простого варианта

WAGO клеммник

С помощью клеммников WAGO можно сделать надежное и качественное соединение буквально за пару минут. Ведь достаточно просто зачистить провода на нужную длину вставить их в специальные гнезда и защелкнуть соединитель.

Кроме этого существуют клеммики WAGO со специальным наполнителем (пастой) который не дает окисляться проводам и таким образом не дает повышаться переходному сопротивлению.

Главное условие это правильно подобрать саму клемму, чтобы ее характеристики соответствовали соединяемым проводам.

Но у этого метода есть несколько недостатков:

• Условным минусом можно назвать просто огромное количество подделок WAGO. По этой причине найти качественный клеммник непростая задача.
• Второй минус связан с первым. Так как много неоригинальных клемминков то лучше всего максимально обезопасить себя и использовать их только на незагруженных линиях, например, на освещении.
• Так же по правилам такое соединение нельзя замуровывать в стену, так как нужно периодически (не реже чем раз в полгода) выполнять проверку соединения.

Сейчас расскажем про еще один надежный метод соединения меди с алюминием

Переходные клеммники

У такого способа соединения так же есть как свои преимущества так и недостатки.

Соединить с помощью переходных клеммников жилы разного сечения будет несколько проблематично.

Такое соединение так же нуждается в регулярном обслуживании. Так нужно хотя бы раз в полгода протягивать болтовое соединение. Иначе по причине ослабления контакта увеличится переходное сопротивление, которое увеличит нагрев и в конечном итоге приведет к разрушению соединения и даже пожару.

В остальном надежное соединение без существенных минусов.

Соединение под болт

Такой вариант соединения имеет право на жизнь, но является по большому счету временным вариантом, когда по какой либо причине невозможно выполнить другие виды соединения.

Ну а теперь расскажем про самое надежное и по всем параметрам долговечное соединение.

Соединение алюминия и меди с помощью гильз

Итак, наиболее надежным и долговечным соединением является соединение с помощью алюмо-медных или же луженых гильз.

У данного способа соединения есть только один недостаток. Для его реализации нужны специальные обжимные клещи. В остальном это надежное и долговечное соединение, которое не требует периодического обслуживания. Оно не ослабнет и не начнет с течением времени греться



Это все варианты правильного соединения алюминия и меди между собой. Подводя итог можно сделать вывод, что если вам нужно сделать соединение в цепях освещения, то идеально подойдут клеммники WAGO, если же нужно соединить алюминий и медь в розеточной линии, то лучше воспользоваться обжимом.

Понравился материал, тогда делимся материалом в своих любимых социальных сетях, пишем комментарий и подписываемся. Спасибо за внимание!

Поделиться ссылкой:

электрических — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире?

электрический — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 9 мес. Назад

Просмотрено 50к раз

Мы приобрели многоквартирный дом, построенный в 1975 году.Инспектор обратил внимание на опасность алюминиевой проводки. Так как у нас очень мало знаний об этой области, мы задавались вопросом, следует ли перемонтировать все место или можно просто установить косичку для электрика? Не могли бы вы помочь? Мы просто хотим обеспечить нашу безопасность.

Machavity

16.8k55 золотых знаков3434 серебряных знака6868 бронзовых знаков

Создан 13 авг.

Ольга Ольга

6111 золотой знак11 серебряных знаков22 бронзовых знака

2

Алюминиевая проводка не представляет опасности для людей с точки зрения возгорания.На самом деле это совершенно безопасно, и исследования показали, что повышенная вероятность возгорания возникает только при неправильной установке. Обычно это означает, что подрядчики используют розетки или устройства, не рассчитанные на алюминий. Это приводит к тому, что провод в конечном итоге перегревается при контакте и расширяется / сжимается так много раз, что становится хрупким и может закоротить.

Алюминий для пигтейлов вполне приемлем. Ваш электрик просто подойдет к каждой розетке и соединит алюминий с помощью короткой медной жилы с помощью соединителя для проводов из алюминия / меди (обычно они фиолетовые для идентификации).Это, наверное, лучшее решение для фонарей и других «не» розеток. Для розеток вы можете использовать косичку или просто подключить розетку с номиналом Al / Cu.

Однако в вашем местном строительном кодексе могут быть оговорки — у меня все в порядке с розетками с правильной оценкой. Я читал в других местах, что им требуются косички, и я читал в других местах (округ, управляемый электриками), что они требуют повторного монтажа.

Создан 13 авг.

DMooreDMoore

42.4k1414 золотых знаков6868 серебряных знаков165165 бронзовых знаков

6

Как и все, ПРОВЕРЬТЕ МЕСТНЫЕ КОДЫ. Я работаю на подрядчика по электрике во Флориде. В настоящее время у нас есть контракт с сообществом таунхаусов из 200 с лишним единиц, построенных в 70-х годах из алюминиевой проволоки. В нашем случае и в соответствии с нашим кодексом мы заменяем ВСЕ розетки и переключатели на медные.Все розетки должны быть «устойчивыми» к взлому, и требуются GFI. По крайней мере, один предусмотрен в ванной, если вторая ванная комната находится на том же этаже, она питается от первой. (Применяются стороны нагрузки и линии) и по крайней мере один на кухне (опять же, первый на домашнем участке от панели выключателя) и любые внешние розетки (если они не защищены выключателем GFI). Мы используем пурпурный AlumiConns с антиоксидантным составом Noalox и медные свинцовые хвосты 14-го размера. Мы также должны добавить заземляющий провод к переключателям.В среднем вам понадобится 2 двух порта (2 отверстия с винтами) на однополюсный коммутатор, 3 двух порта на трехходовой и 4 двух порта на четырехпозиционный, 4 двух порта на GFI, 2 трех порта на обычную розетку и 1 трехпортовый порт и 2 двух порта на коммутируемую розетку.

Создан 10 дек.

Мой дом 1974 года постройки, алюминиевая проводка.Спустя 45 лет я только что добавил декоративные вилки и выключатели, состоящие только из меди, используя для их подключения метод пигтейла и антиоксидантного соединения. Интересно то, что все старые вилки и переключатели были только медными и подключались непосредственно к алюминиевому проводу. Я не обнаружил ни одного соединения, которое показывало бы какие-либо признаки износа, окисления или проблем с нагревом. Может ли это быть еще одной фантазией обрабатывающей промышленности по продаже большего количества продукции по более высокой цене.

Создан 10 дек.

3 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой использования файлов cookie.

Принимать все файлы cookie Настроить параметры

Правильное соединение al и cu

Алюминий на практике зарекомендовал себя как устойчивый к коррозии.Однако алюминий обычно является чрезвычайно реактивным материалом, который быстро окисляется. Долговечность материала обусловлена ​​стойким оксидным слоем, который образуется на его поверхности при подаче атмосферного кислорода — процесс, также известный как самопассивация.

Если электропроводящая жидкость, например конденсат, вступает в контакт с соединением алюминия и меди, это приводит к электрохимической реакции и последующему образованию контактных элементов. Ключевую роль в этом процессе играет разность потенциалов посредством электрохимических рядов.Контактный элемент образован медным электродом (анодом), электролитом (водой) и алюминиевым электродом (катодом).

Возникающее в результате напряжение закорачивается из-за контакта между медью и алюминием. Алюминий осаждается и / или корродирует в соответствии с возникающим током. Этот процесс виден как яркий след окисления и наносится даже на самые маленькие частицы меди на алюминии — это постоянная реакция, так как медь не подвергается коррозии.Если имеется электрическое соединение, следствием этого является увеличение контактного сопротивления, что может привести к повышению температуры и, в худшем случае, к возгоранию.

Поэтому при комбинировании меди и алюминия важно предотвратить попадание влаги на стык между двумя материалами ни при каких обстоятельствах. Поэтому в помещениях, где скапливается конденсат, вам необходимо защитить место контакта между медью и алюминием с помощью специальных методов обработки.

Наиболее важным шагом здесь является использование алюминиевых / медных кабельных наконечников и соединителей. Эти элементы не имеют так называемых расстояний утечки, на которых может накапливаться проводящая жидкость, которая в конечном итоге отвечает за запуск процесса окисления. В результате алюминиево-медные кабельные наконечники и соединители особенно подходят для использования в морских ветряных турбинах. Также можно использовать кабельные наконечники из луженого алюминия. Этот раствор следует использовать только в помещениях, которые постоянно остаются сухими, так как даже небольшое повреждение слоя олова достаточно, чтобы запустить процесс контактной коррозии.

Алюминиевые косички для проводов — что вы должны знать

Алюминиевые кабельные хвостики защищают от риска пожара в домах, где домов с алюминиевой проводкой показывают признаки отказа и перегрева в точках подключения.

Алюминиевая проводка широко использовалась в Канаде с середины 1960-х по 1970-е годы. Его предпочитали медной проводке, потому что он хорошо проводил электричество и был дешевле в то время.В некоторых домах все еще используется алюминий или комбинация алюминия и меди.

Алюминиевые кабельные переходники устраняют потенциальную проблему перегрева, возникающую из-за слабых соединений и / или использования несовместимых устройств.

Что такое пигтейл алюминиевой проводки?

Связывание проводов из алюминия подразумевает сращивание короткого отрезка медного провода с алюминиевым проводом, а затем подсоединение медного провода к электрическому устройству, одобренному для подключения медных проводов.

Необходимо использовать соответствующие соединители — одобренные для соединений меди с алюминием — и антиоксидантные соединения.

Антиоксидантный состав используется для предотвращения коррозии алюминия. Алюминий со временем склонен к окислению.

Поскольку он сжимается и расширяется больше, чем медь, это также может привести к ослаблению соединения.

Ослабленные или корродированные соединения увеличивают электрическое сопротивление, которое может излучать достаточно тепла, чтобы расплавить арматуру и изоляцию.

Несоответствующие устройства и фитинги также могут вызвать перегрев.

Неплотное соединение также создает риск искрения, которое может воспламенить близлежащий горючий материал, включая изоляцию стен, саму изоляцию проводов и обои.

Безопасна ли алюминиевая разводка косичками?

Алюминиевые кабельные переходники сделают ваш дом более безопасным, если их установит профессиональный электрик. Тем не менее, попытка самодела соединить алюминиевую проводку может только усугубить ситуацию.

Чтобы соединения были безопасными и выполняли свою работу должным образом, необходимы специальные знания и пристальное внимание к деталям.

Алюминий мягче меди, поэтому требуется тщательный уход, чтобы избежать повреждений, таких как зазубрины, порезы или микротрещины, которые могут вызвать перегрев. Для работы с алюминиевой проводкой, в том числе с алюминиевыми пигтейлами, требуются особые приемы.

Например, антиоксидантный состав является проводящим, и его нужно использовать экономно, удаляя любые лишние вещества.А если в существующей розетке недостаточно места, может потребоваться новая надставка для установки на поверхность для новых разъемов.

Соединение кабелями Алюминиевая проводка безопасна, если выполнены правильные клеммы и соединения — без повреждения провода — и с использованием материалов, одобренных Канадским электрическим кодексом .

Алюминиевые кабельные переходники, одобренные Управлением по электробезопасности, являются наиболее распространенным решением для обеспечения безопасности алюминиевой проводки.

Как узнать, есть ли в моем доме алюминиевая проводка?

По оценкам, более 450 000 домов в Канаде имеют алюминиевую проводку.

Если вы не уверены, есть ли в вашем доме алюминиевая проводка, вы можете проверить наличие определенной маркировки на кабелях между открытыми балками пола, в подвале или на чердаке, или на электрической панели обслуживания.

Если алюминиевая проводка была проложена в вашем доме до мая 1977 года, кабели будут иметь маркировку АЛЮМИНИЙ, АЛЮМИНИЙ или АЛЮМИНИЕВЫЙ АЛЮМИНИЙ через каждые 12 дюймов.

Если проводка была установлена ​​после мая 1977 года, она может быть помечена как ALUMINIUM ACM, ALUM ACM или AL ACM.

Управление по электробезопасности Британской Колумбии сообщает, что признаки проблемы с алюминиевой проводкой включают:

Обогрев лицевых панелей на розетках или выключателях.

Неприятный запах возле выключателей или розеток.

Постоянное мерцание огней.

Необычные статические помехи от телевизора или радио.

Не ждите признаков перегрева соединения или предупреждающего знака дуги внутри переключателей и розеток.

Алюминиевая проводка также может быть опасной без каких-либо заметных признаков, поэтому Управление по электробезопасности настоятельно рекомендует устранить опасность, заменив оригинальные электрические устройства на одобренные из алюминия или установив алюминиевые кабельные наконечники .

Также рекомендуется проверять алюминиевые системы электропроводки каждые четыре или пять лет.

Проблемы безопасности при подключении алюминиевой проводки

Основной причиной электрических пожаров в Канаде является неисправная проводка, и считается, что опасность возгорания намного выше в домах с алюминиевой проводкой.

Например:

Международная ассоциация сертифицированных домашних инспекторов утверждает, что несколько аспектов алюминия делают его потенциально опасным как проводник.

Компания Square One Insurance Services, штаб-квартира которой расположена в Ванкувере, сообщает, что там, где в домах совмещена алюминиевая и медная проводка, при отсутствии правильных разъемов возникает чрезвычайная опасность.

Управление по электробезопасности сообщило в июне 2019 года, что опасения по поводу безопасности алюминиевой проводки усиливаются.

Из-за потенциальной опасности возгорания вам может быть трудно застраховать свой дом, если в нем есть алюминиевая проводка.

Зачем вам нужен лицензированный электрик для монтажа алюминиевых пигтейлов

Связывание проводов Алюминиевая проводка представляет собой популярную альтернативу более дорогостоящему варианту полной замены проводки.

Управление по безопасности Британской Колумбии сообщает, что для прокладки алюминиевой проводки необходим лицензированный электрик, чтобы избежать дальнейших проблем, убедившись, что все соединения выполнены правильно.

Квалифицированный электрик может сделать ваш дом более безопасным, установив алюминиевые кабельные соединители , которые соответствуют всем правилам и нормам безопасности. Например, правильное соединение между медными и алюминиевыми проводами важно, чтобы избежать разъединения соединения.

Электротехнический подрядчик, имеющий опыт ремонта алюминиевой проводки, обладающий опытом в специальных методах, необходимых для работы с алюминиевой проводкой и ее ремонта, должен проверить электрические соединения, и при обнаружении проблем поврежденный алюминиевый провод должен быть обрезан, чтобы удалить поврежденный провод, а затем сделан необходимый ремонт.

проблем с электричеством из алюминия и медных проводов | Руководства по дому

Фред Декер Обновлено 22 февраля 2021 г.

Алюминий и медь — два лучших проводника электричества, поэтому неудивительно, что они оба использовались для домашней электропроводки. Медь остается золотым стандартом (так сказать) для электрических проводов, но примерно десять лет, начиная с середины 60-х годов, алюминиевая проводка также была популярным вариантом. В домах того года изготовления вина может все еще быть полностью алюминиевая проводка или смесь меди и алюминия.Наличие обоих типов проводки в одном доме может представлять проблему или, как это ни парадоксально, решение одной из них.

Плюсы и минусы Aluminium Wiring

Цена на большинство товаров растет и падает в зависимости от колебаний спроса и предложения, и медь не является исключением. В течение 1960-х годов цена на медь резко выросла, и экономные строители обратились к алюминию в качестве альтернативы. Это был почти такой же хороший проводник, он был физически легче — большое преимущество для электриков, тащащих катушки с этим материалом — и он был значительно дешевле.

У него также было несколько заметных недостатков. Алюминиевая проводка должна быть толще, чем медная, чтобы безопасно пропускать такое же количество тока, а также она мягче и ее легче повредить. Что еще более важно, в отличие от меди, открытый алюминий теряет проводимость при окислении. Электрическое сопротивление создает тепло (так работают электроплиты), так что это плохо. Кроме того, алюминий расширяется и сжимается больше, чем медь, при нагревании и охлаждении. Со временем это может привести к ослаблению соединений и возникновению дуги.Это тоже плохо.

После ряда пожаров в 1974 году Комиссия по безопасности потребительских товаров США (CPSC) выпустила знаменательное заявление, в котором алюминиевая проволока определена как потенциальная опасность возгорания. На тот момент CPSC подсчитал, что за предыдущее десятилетие около двух миллионов домов было построено с использованием алюминиевой проводки. Он так и не исчез полностью, но больше не используется в доме. Дома с существующей алюминиевой проволокой были «забыты», поэтому домовладельцы все еще должны знать об этом.

Если у вас алюминиевая проводка

Если ваш дом был построен между серединой 60-х и серединой 70-х годов, в нем может быть алюминиевая проводка. Если с тех пор он был увеличен или частично отремонтирован, он также может содержать смесь алюминия и медной проволоки. Самая большая потенциальная проблема в этих домах — ненадежные или поврежденные соединения внутри выключателей или электрических розеток. Они подвергаются незначительным физическим движениям каждый раз, когда используются, что в сочетании с тенденцией алюминия к ослаблению соединений с течением времени делает их потенциальной опасностью.

На сайте Family Handyman представлен ряд тревожных симптомов проблем с электричеством. Если вы иногда замечаете «горячий» запах, например, от перегрева электронного оборудования, это признак потенциальной опасности. То же самое можно сказать о выключателе или электрической розетке, которые горячие на ощупь или имеют видимое плавление или обесцвечивание. Менее тревожным симптомом является периодическое мерцание лампочек, которое не соответствует «включению» прибора. Если вы видите какой-либо из этих признаков, не исследуйте и не пытайтесь отремонтировать самостоятельно.Вместо этого вызовите квалифицированного электрика.

Если ваш дом подходит по возрасту, чтобы, возможно, содержать алюминиевую проводку, но вы не видите никаких симптомов, стоит исключить эту возможность для вашего собственного душевного спокойствия (кроме того, BobVila.com указывает, что это может ограничить вашу способность перепродавать дом). Если перед покупкой вы провели осмотр дома, обычно упоминали бы алюминиевую проводку. Вы также можете нанять электрика, чтобы проверить, есть ли в вашем доме алюминий.

Алюминиевая и медная проводка вместе

Есть несколько способов смешивания алюминиевой и медной проводки в вашем доме. Если бы была построена пристройка или был проведен значительный ремонт, скорее всего, использовалась бы медная проводка. Пока они хранятся отдельно, это не проблема. Однако, если медная и алюминиевая проводка соединяется вместе с помощью простого винтового соединения, это представляет дополнительную опасность из-за их разного диаметра и разной скорости расширения при нагревании и охлаждении.

Использование алюминиевой проводки с переключателями, розетками или электрическими коробками, предназначенными для меди, также может быть проблемой, потому что они плохо приспособлены к увеличенному диаметру алюминиевой проводки. Как ни парадоксально, соединение меди с алюминиевой проволокой — если все сделано правильно — также является обычным подходом к восстановлению.

Ремонт алюминиевой проводки

Самая тщательная корректирующая мера для домов с алюминиевой проводкой — полностью заменить ее медной. Это редко бывает практичным вариантом, если вы уже не делаете полный ремонт и не заложили в бюджет такой уровень затрат.Если вы ищете действенные меры по более разумной цене, есть несколько вариантов.

One предназначен для замены существующих электрических коробок, переключателей и розеток на эквиваленты, предназначенные для использования с алюминиевой проводкой. Другой вариант — безопасно соединить кусок меди с концом алюминиевой проводки и использовать медную часть для подключения к розеткам и переключателям.

Согласно The Family Handyman, есть два подходящих метода для этого.Один использует соединители COPALUM, усиленные обжимные соединители, для которых требуется специальный инструмент и сертифицированный установщик. Другой требует навинчивающегося разъема, который может быть установлен любым лицензированным электриком, хотя, опять же, установщик должен позаботиться о том, чтобы затянуть винты «точно так же», чтобы не деформировать более мягкий алюминиевый провод. Вам могут понадобиться электрические коробки большего размера, чтобы освободить место для разъемов.

Алюминиевые наконечники с медным покрытием — журнал IAEI

Время чтения: 2 минуты

Q.Раздел 110.14 в NEC 2020 был изменен, чтобы уточнить, что медь и алюминий, плакированный медью, не считаются разнородными металлами в терминале или соединительном соединителе, где происходит физический контакт. Какие типы разъемов сертифицированы (включены в список) для заделки алюминиевых проводников с медным покрытием?

A. Несмотря на то, что они сконструированы по-разному, медные проводники и алюминиевые проводники, плакированные медью, не считаются разнородными металлами для оконцовки проводов, поскольку медь используется для внешней оболочки обоих проводов.Медные жилы представляют собой сплошные медные жилы, а алюминиевые жилы, плакированные медью, имеют алюминиевый сердечник, покрытый медью. Поверхность каждого типа проводника — медь, что важно для концевых заделок. Однако алюминиевые проводники с медным покрытием имеют алюминиевый сердечник, поэтому они имеют такую ​​же допустимую нагрузку, что и алюминиевый провод. Неверно предполагать, что соединители проводов, подходящие только для меди («CU»), могут использоваться для заделки алюминиевых проводников с медным покрытием. Соединители проводов, используемые для соединения алюминиевых проводов, покрытых медью, с медными проводниками, должны быть рассчитаны на соединения меди и алюминия («CU-AL» или «AL-CU») или рассчитаны на соединение меди с алюминием, смешанные (оканчивающиеся одним витком. разъем) и в прямом физическом контакте.

Для получения информации о заделке алюминиевых проводников с медным покрытием в распределительном и управляющем оборудовании см. Информацию в руководстве по электрическому оборудованию для использования в обычных условиях (AALZ) на изделии UL iQ ^TM (UL.com/piq).

В справочной информации для AALZ под заголовком Распределительное и управляющее оборудование указано:

Некоторые клеммы подходят для использования только с медным проводом. Если можно или нужно использовать алюминиевый или покрытый медью алюминиевый провод (некоторые обжимные клеммы могут быть сертифицированы только для алюминиевого провода), для обозначения этого есть маркировка.Такая маркировка должна быть независимой от какой-либо маркировки на клеммных соединителях, например, на схеме подключения или в другом видимом месте. Маркировка может быть в сокращенной форме, например «AL-CU».

Алюминиевые проводники с медным покрытием — Алюминиевые проводники с медным покрытием должны соответствовать требованиям по допустимой нагрузке, применимым к алюминиевым проводам.

Медные гибкие провода — Медные гибкие провода могут использоваться с алюминиевыми или покрытыми медью алюминиевыми подводящими проводами в сухих местах, если:

Сварочные устройства сертифицированы для использования при соединении меди с алюминием,

Имеется достаточно места для проводки, и

Средства, предусмотренные для подключения системы электропроводки, подходят для используемого сечения проводов.

Разъемы проводов — Комбинации разнородных проводников в клеммах или стыковых соединителях допустимы только в сухих местах и ​​когда разъемы определены как подходящие для такого смешения.

Для получения дополнительной информации о подключении к алюминиевым проводникам, плакированным медью, см. Руководство по соединителям проводов и наконечникам для пайки (ZMVV) на изделии UL iQ. В справочной информации ZMVV рассматриваются маркировки разъемов, которые определяют комбинации материалов проводников для разъемов.См. Приведенную ниже таблицу от ZMVV, в которой показаны маркировка материалов проводов и подходящие комбинации материалов проводов.

Материал проводника — Соединители проводов или единичные контейнеры маркируются с указанием типа проводящего материала (ов) следующим образом:

Если иное не указано на упаковке или в ней, алюминиевые проводники не предназначены для использования в прямом физическом контакте с медными и алюминиевыми проводниками, плакированными медью, в одном и том же разъеме. Соединительный элемент для крепления алюминиевого провода в сочетании с медным или покрытым медью алюминиевым проводником, где происходит физический контакт между проводами из разных металлов, ограничен только сухими местами и имеет маркировку «AL-CU (смешанные — сухие места). .”

Справочную информацию для категорий AALZ и ZMVV можно просмотреть на UL Product iQ по адресу www.UL.com/piq и ввести AALZ или ZMVV в поле поиска. Продукт iQ предоставляется пользователям бесплатно; однако требуется регистрация.

Соединение алюминия с медной проволокой. : electricians

Вот что я обнаружил в своих исследованиях по этой теме при подготовке к модернизации моей собственной алюминиевой проводки.

При использовании алюминия для электропроводки в жилых помещениях возникают три проблемы:

• Алюминий является менее эффективным проводником, чем медь, поэтому для безопасного проведения заданной силы тока требуется больший размер, и он имеет тенденцию нагреваться под нагрузкой.Обе эти вещи способствуют тепловому расширению и сжатию. Со временем многократное увеличение и уменьшение размера приводит к ослаблению плотных соединений, так же как многократное замораживание и оттаивание воды зимой создает выбоины на дороге.

• Алюминий очень быстро окисляется на воздухе (т.е. пассивируется). Нет, затирание проволоки не устраняет этого: она слишком быстро повторно окисляется. Поскольку оксид алюминия является изолятором, соединения должны быть чрезвычайно плотными, чтобы отдельные провода были достаточно сильно сжаты, чтобы прорваться через этот слой оксида, и оставаться плотными с течением времени, чтобы предотвратить попадание воздуха в соединение и вызвать большее окисление.Надеюсь, теперь вы понимаете, насколько проблематично тепловое расширение.

• Разнородные металлы (медь и алюминий) в электромагнитной среде подвергаются гальванической коррозии. По сути, разная скорость потока электронов разъедает один из двух металлов, разъедая его и снижая проводимость. Сниженная проводимость означает больше тепла, а это означает, что мы возвращаемся к указанным выше проблемам еще быстрее.

Как видите, проблема в соединениях, а не в самих проводах.Алюминиевые провода становятся более хрупкими при многократном сгибании, как канцелярская скрепка, которую снова и снова сгибают взад-вперед, но это, как правило, не проблема, если монтажники не плохо справлялись со своей работой.

Вот различные решения этих проблем:

• Используйте алюминий только с алюминиевыми креплениями. Их трудно найти, они очень дорогие и, насколько я могу судить, не пользуются большим доверием.

• Соедините алюминий с медью, иначе говоря, косичкой. В основном прикрепите небольшой отрезок медного провода к концу вашего алюминия, а затем используйте эту медь для подключения к любому другому соединению, которое вам нужно.Это можно сделать разными способами.

  • Используйте обычную проволочную гайку и пасту для защиты от окисления в соединении. Эта паста, обычно называемая «noalox», предназначена для замедления или предотвращения окисления алюминия, а также для уменьшения гальванической коррозии. Обычно это единственное решение, которое вы найдете в больших магазинах бытовой техники. Не делайте этого и не слушайте сотрудников этих мест, которые рекомендуют это. Они невежественны, почти опасны.

  • Используйте фиолетовую проволочную гайку, также известную как Ideal 65.Они предназначены для алюминиевых соединений и содержат пасту для предотвращения окисления, встроенную в саму гайку. Назовите меня испуганным разжигателями страха в Интернете, но, учитывая лучшие решения, приведенные ниже, я бы рекомендовал передать и это.

  • Используйте соединитель проводов, называемый «alumiconn», как упоминали некоторые другие. Это наконечник разъема, поэтому он немного отличается от стандартной проволочной гайки. Он имеет небольшую металлическую планку, встроенную в пластиковый корпус, с тремя отверстиями для соединений и заполненную пастой для предотвращения окисления.Идея состоит в том, что провода никогда не касаются друг друга, только этот специальный металлический стержень, который не корродирует и не окисляется, и провода плотно вкручены, поэтому любая проблема расширения материала провода устраняется. Или, по крайней мере, сильно уменьшится. Они дорогие (около 3 долларов каждый в объеме), их большой размер затрудняет заполнение коробки, и вам понадобится динамометрическая отвертка, чтобы убедиться, что вы затягиваете винты достаточно сильно. Это одно из немногих решений, которые некоторые правительственные учреждения США считают постоянной модернизацией, и самое дешевое из них.

  • Используйте систему пигтейлов под названием COPALUM. Это инструмент, который соединяет медные и алюминиевые провода так прочно, что они прочно соединены друг с другом. Они называют это холодной сваркой. Это лучшие соединения, которые вы можете сделать, поскольку он в основном превращает его в один провод, а соединения меньше, чем проволочные гайки. Однако инструмент непомерно дорогой и доступен только обученным профессионалам. Тем не менее, это все же дешевле, чем перепланировать весь дом. Также страховые компании примут постоянную модернизацию, а иногда и единственную альтернативу замене проводки.

• Переподключить дом.

Это чудовищная тема, окруженная маркетингом и тактикой запугивания, которую многие компании и службы пытаются заработать на исправлении заслуженно важной темы. Удачи вам разобраться во всем этом и исправить это с первого раза.

Электрические соединители из алюминия и меди

ПРОВОД РАБОТАЕТ, ПРОБЛЕМА СОЕДИНЕНИЯ

Алюминиевый провод хорошо проводит электричество (хотя вам нужно использовать провод на размер больше, чем медный, для той же электрической нагрузки) и может выполнять ту же работу за меньшие деньги.Так что недолго его использовали в домах для штатной проводки. Затем наступил «кризис алюминиевой проводки», который на самом деле был связан не столько с самим проводом, сколько с его подключением к арматуре или другим проводам. Алюминиевая проводка может быть совершенно безопасной, если вы используете правильные выключатели и розетки и примете особые меры предосторожности при подключении к медному проводу.

ДВЕ ПРОБЛЕМЫ ДЛЯ РЕШЕНИЯ

Две проблемы заключаются в том, что алюминиевый провод расширяется и сжимается при изменении температуры, как и медный провод, но алюминий имеет тенденцию терять свою круглую форму и становиться овальным, тогда как медь сохраняет свою первоначальную форму и размер.Таким образом, при многих циклах расширения и сжатия алюминиевая проволока расплющивается и может ослабнуть под головками обычных винтов, вызывая искрение. Вторая проблема заключается в том, что оболочка провода может окисляться, снижая его электропроводность, особенно при соединении алюминиевого провода с медным.

Для первой проблемы , каждый раз, когда алюминиевый провод вообще подключается к какому-либо приспособлению, это должно быть приспособление, предназначенное для алюминиевого провода — на нем будет напечатана индикация «Al» или «Alu». выключатель или розетку.В этих приспособлениях используются алюминиевые винты, а не латунные. Чтобы избежать необходимости всегда покупать специальные приспособления, многие люди добавляют короткий медный провод к концу алюминиевого провода (мы называем его косичкой), который затем позволяет прикрепить медный провод к любому приспособлению. Но стык между медной и алюминиевой проволокой стал предметом споров.

МНОГИЕ ОСПОРЯЮТ БЕЗОПАСНОСТЬ УТВЕРЖДЕННЫХ ФИОЛЕТОВЫХ ВИНТОВЫХ КОЛПАЧКОВ

Вторая проблема заключается в том, что официально, согласно CSA в Канаде и UL в Штатах, если вы используете одобренный поворотный соединитель алюминий-медь, который включает кремы с антиоксидантами, все будет в порядке.Но одна группа по домашнему контролю (www. Inspectapedia.com) убедила Комиссию по безопасности потребительских товаров США (агентство по надзору за потребителями федерального правительства США) публично заявить, что эти разъемы в лучшем случае являются временным решением. Тем не менее, они все еще официально одобрены как в США, так и в Канаде. Компании, которые продают разъемы, стараются сделать все так, чтобы все выглядело проще, поэтому они даже дошли до того, что заявили, что вам не нужно скручивать провода вместе, прежде чем надевать разъем. Для меня это срезание углов, которые нельзя срезать.

Если между алюминиевой и медной парой проводов отсутствует отличный электрический контакт, поскольку они плотно скручены и покрыты антиоксидантным кремом, чтобы гарантировать, что поверхность алюминия не теряет свою проводимость, тогда электричество проходит по пути. наименьшего сопротивления, которым является спиральная резьба внутри соединителя. Но эта спиральная нить недостаточно велика, чтобы пропускать большой ток, и на указанном выше веб-сайте показаны реальные примеры этого спирального нагрева докрасна, и весь соединитель загорелся.

СИЛОВОЙ ОБЖИМ ДЛЯ ОБЕСПЕЧЕНИЯ КОНТАКТА МЕЖДУ МЕДНЫМИ И АЛЮМИНИЕВЫМИ ПРОВОДАМИ

По словам этих защитников безопасности, был только один способ иметь отказоустойчивое соединение алюминия с медью для гибкого кабеля, и это был специальный обжимной соединитель с тяжелым кольцом, которое прижимается к двум проводам тоннами. силы в специальном сверхмощном обжиме — вся система называется CopAlum crimps. Их производит только одна компания. Лишь несколько электриков удосужились пройти необходимый курс обучения, который позволил бы им арендовать необходимый обжимной инструмент (это для вас контроль качества), но их можно найти даже в Канаде.Чтобы узнать, есть ли в вашем регионе сертифицированный электрик AMP, позвоните в компанию TYVCO в США по телефону 800-722-1111. Я позвонил в декабре 2013 года, чтобы узнать, что на тот момент во всей Канаде было всего три сертифицированных электрика AMP — они были бы лучшими из тех, кого вы можете получить.

В 2011 году Агентство по защите прав потребителей США, которое сообщило об использовании фиолетовых поворотных соединителей, одобрило вторую систему, AlumiConn , в которой используются винты вместо мощного обжимного инструмента, но требуется измерение крутящего момента. по заворачиванию шурупов.Динамометрическая отвертка обеспечивает достаточную, но не чрезмерную затяжку крепежных элементов. Так что, если у вас нет сертифицированного электрика AMP в вашем районе, вы можете уговорить своего местного электрика изучить и получить его. Король инноваций.

ПРЕДОСТЕРЕЖЕНИЯ ПРИ ВРЕМЕННОМ ИСПОЛЬЗОВАНИИ ФИОЛЕТОВЫХ КОННЕКТОРОВ

Если вы используете поворотные соединители, считайте их временными.Лучше всего использовать крем-антиоксидант в качестве смазки вместе с влажной / сухой наждачной бумагой, чтобы соскрести любое невидимое окисление с алюминиевой проволоки, оставив ее покрытой кремом во время и после всего процесса, чтобы предотвратить окисление. очередной раз. Это обеспечивает максимальный электрический поток из алюминиевого провода. Затем плотно скрутите медный и алюминиевый провода плоскогубцами. Затем нанесите соединитель, используя уже залитый кремом, или заправив его самостоятельно.Крем защитит вашу чистку от окисления, а скрученный соединитель просто скрепит провода, не неся электрическую нагрузку. Для получения интересных сведений о соединителях и даже о различных антиоксидантных кремах, торговых марках и многом другом посетите веб-сайт «www.inspectapedia.com/aluminium/aluminium.htm».

ПРЕРЫВАТЕЛИ ДУГОВОГО ОТКАЗА МОГУТ ПРЕДОТВРАТИТЬ ПОЖАР

Еще одна вещь, которую можно сделать для алюминиевой проводки или, если уж на то пошло, любой проводки, — это установить новые «прерыватели дугового замыкания» на панели питания.Эти устройства одновременно являются выключателями и специальными детекторами «искры», которые отключат любую линию, в которой есть искры. Это решит некоторые проблемы с алюминием, особенно те, которые вызваны ослабленными винтами. Это не остановит нагрев неправильно установленного или неправильно установленного скрученного разъема, но как только провода начнут искриться, это отключит питание проблемы.

ДУГОВЫМ ПРЕРЫВАТЕЛЯМ НУЖНЫ СОБСТВЕННЫЕ ЦЕПИ

Я получил этот вопрос от Джоуи: «Вы сказали использовать прерыватель дуги на алюминиевой проводной цепи, и у меня есть вопрос.Поскольку дуговое замыкание должно иметь выделенную цепь и собственную нейтраль, это не сработает в доме, построенном с использованием алюминиевого провода, если только они не подключили его в соответствии с тем, как мы сейчас проводим проводку с домашними трассами и без общей нейтрали провод. Так как бы это работало просто любопытно «.

Мне нравятся вопросы, которые заставляют меня немного узнать историю строительной науки. Во времена алюминиевой проводки общие нейтрали принимались в ограниченных известных схемах освещения, а в современной проводке есть только один случай, когда общие нейтрали использовались, и это было в кухонной раздельной розетке, но даже для этого теперь требуется два обратных провода.Так что отказ от общих нейтралов не новость в кодексе. Конечно, как профессионалы, так и домашние мастера, как правило, игнорировали кодекс запрета на общие нейтралы, прошлые и настоящие, а также последствия этой практики для здоровья.

Общие нейтрали, для тех, кто не знает, где белые обратные провода соединяются вместе от двух или более разных цепей — двух или более разных предохранителей или прерывателей. Кажется, что все работает, но электричество всегда будет идти по пути наименьшего сопротивления, поэтому вместо того, чтобы электричество выходило из цепи и возвращалось в ту же цепь по двум полностью параллельным и близким друг к другу проводам, обратный поток равен часто на совершенно другом маршруте, вероятно, выбирая другой маршрут через дом.Все электрические токи создают низкочастотное электромагнитное излучение, но два провода в единой оболочке, расположенные рядом друг с другом, уравновешивают друг друга. Когда электричество идет в дом по одному проводу и обратно в коробку по совершенно другой нейтрали цепи, оба провода создают электромагнитное излучение, которое не гаснет. Специалисты в этой области оценивают, что до 80 процентов новостроек имеют такие ошибки с проводкой — сено, вещи работают, а инспекторам это, похоже, наплевать, так зачем волноваться? Что ж — это может повлиять на здоровье человека.Поищите информацию об электромагнитном излучении на этом сайте, чтобы получить более подробную информацию о проблеме со здоровьем. Д-р Поль Эру из Университета Макгилла поделился своей работой в отчете BioInitiative за 2012 год, на который ссылается ссылка выше, показывая хромосомное повреждение в человеческих клетках, вызванное низким уровнем излучения 60 Гц — и это именно то, что генерируется паразитными токами заземления в наших домах. .

Итак, независимо от вопроса о дуговом выключателе, если у вас есть старые алюминиевые или новые медные общие нейтрали, которые создают паразитные токи заземления, вам необходимо отремонтировать проводку.Иногда это так же просто, как отделить все эти белые провода друг от друга. Для получения более подробной информации обратитесь к книге Карла Райли «Отслеживание ЭМП в электропроводке и заземлении зданий».

Прерыватель дугового замыкания не нуждается в общих нейтралах для правильного измерения и определения искрообразования. Некоторые люди утверждают, что они просто не работают — и это может быть одной из причин, почему эта установка не работает. Поэтому, если вы не хотите менять все алюминиевые провода, используйте дугогасительные выключатели после сортировки общих нейтралей.В худшем случае повторно подключите весь дом — и есть много причин для того, чтобы следовать коду.

Перейдите по этой ссылке, чтобы получить дополнительные вопросы от людей, которые все еще беспокоятся об алюминиевой проводке.

Щелкните здесь, чтобы получить информацию о ЗАКОННОСТИ ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ РАБОТ СВОИМИ РУКАМИ.

.

No related posts.
