Главная заземляющая шина (ГЗШ): определение, назначение, требования

Что такое главная заземляющая шина (сокращенно ГЗШ) и для чего она нужна?

Главная заземляющая шина (ГЗШ, main earthing terminal) — это шина, являющаяся частью заземляющего устройства электроустановки и предназначенная для электрического присоединения проводников к заземляющему устройству (согласно ГОСТ 30331.1-2013 [1]). Данное понятие имеет жаргонизм — «шина заземления» у некоторых людей, что некорректно.

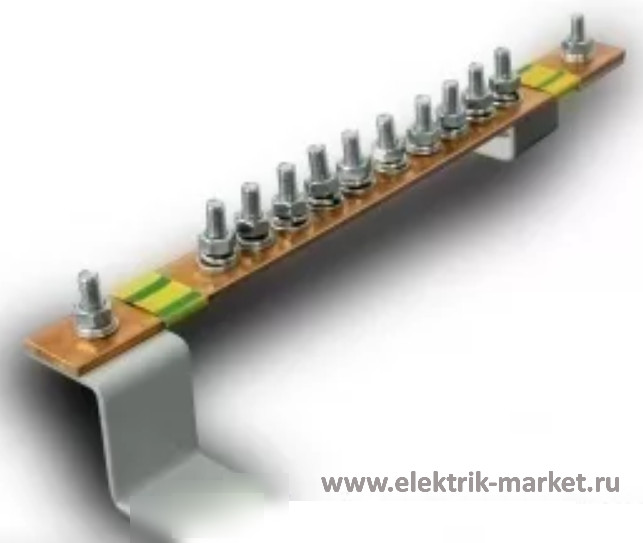

Главная заземляющая шина на фото

Главная заземляющая шина является неотъемлемой частью заземляющего устройства электроустановки здания. К ГЗШ присоединяют следующие проводники:

Требования к главной заземляющей шине.

Требования к ГЗШ устанавливаются в СП 437.1325800.2018 [3]. Также учтены замечания Ю.В. Харечко [4]. Сами требования приведены ниже:

1. Главная заземляющая шина является частью заземляющего устройства электроустановки здания и ключевым элементом системы уравнивания потенциалов. Главная заземляющая шина должна соответствовать ГОСТ Р 50571.5.54–2013 [2] а также требованиям 2-13 настоящей статьи.
2. Посредством ГЗШ должно быть обеспечено электрическое соединение сторонних проводящих частей здания с открытыми проводящими частями электроустановки здания. Для этого защитную шину вводного устройства (ВУ) или вводно-распределительного устройства (ВРУ) электроустановки здания следует соединить посредством защитного проводника с главной заземляющей шиной. Защитные проводники всех распределительных и конечных электрических цепей должны быть присоединены к защитной шине ВУ или ВРУ.
3. Главную заземляющую шину, как правило, следует устанавливать отдельно от вводного устройства или вводно-распределительного устройства электроустановки здания вблизи распределительного устройства. Допускается устанавливать ГЗШ внутри ВУ или ВРУ.
4. В местах, доступных только обученным и квалифицированным лицам, главная заземляющая шина может устанавливаться открыто. В местах, доступных обычным лицам, ГЗШ должна иметь защитную оболочку. Степень защиты оболочки выбирается в соответствии с условиям окружающей среды, но не менее IP2Х согласно ГОСТ 14254−2015.
5. Если электроустановка здания имеет несколько обособленных вводов, то главная заземляющая шина должна быть предусмотрена для каждого ввода. При наличии нескольких обособленных вводов, в том числе вводов от разных трансформаторных подстанций, главная заземляющая шина должна быть выполнена для каждого вводного устройства. Эти шины должны быть соединены защитным проводником уравнивания потенциалов, минимальное сечение которого должно удовлетворять требованиям 543.1 ГОСТ Р 50571.5.54-2013 для ввода наибольшего сечения.

При наличии нескольких встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них. Эти шины должны быть соединены защитным проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника отходящей от щитов низкого напряжения подстанций линии наибольшего сечения.

Если от различных обособленных вводов, для каждого из которых предусмотрено отдельное ГЗШ, может быть осуществлено электроснабжение одной и той же нагрузки, например, при срабатывании АВР, то ГЗШ , представляющая собой отдельное изделие, может быть установлена только у основного ввода, а все остальные вводы могут быть соединены общей магистралью,  кольцевой  замкнутой  или линейной разомкнутой в зависимости от протяженности и особенностей расположения ВРУ.

6. При наличии в здании нескольких электрических вводов системы трубопроводов, выполненных из металла, и заземлитель рекомендуется подключать к главной заземляющей шине основного ввода.

7. В качестве отдельного устройства ГЗШ может быть выполнена в виде отрезка медной или стальной полосы, установленного открыто или в оболочке, и предназначенного для радиального присоединения проводников защитного уравнивания потенциалов, или в виде протяженной и, если требуется, замкнутой (кольцевой) магистрали.

8. Стальные шины должны иметь металлическое покрытие, стойкое к коррозии и обеспечивающее выполнение требований для разборных контактных соединений класса 2 в соответствии с ГОСТ 10434−82.

9. Если главная заземляющая шина и присоединяемые к ней проводники выполнены из разных металлов, следует принять меры по обеспечению надежного контактного соединения.

10. Эквивалентную проводимость поперечного сечения главной заземляющей шины, устанавливаемой вблизи ВРУ, рекомендуется принимать равной половине проводимости защитной шины соответствующего ВРУ.

11. Для магистрального исполнения главной заземляющей шины площадь ее поперечного сечения должна учитывать требования механической прочности с учетом возможных механических воздействий и с учетом обеспечения минимальных значений падения напряжения между присоединениями защитных проводников уравнивания потенциалов.

12. Присоединение к главной заземляющей шине проводников уравнивания потенциалов может быть выполнено по радиальной или магистральной схеме.

13. Цветовая и буквенно-цифровая идентификация главной заземляющей шины должна соответствовать ГОСТ 33542–2015.

В международном и национальном стандартах отсутствуют требования к минимально допустимому сечению ГЗШ. Однако, рассуждая логически, можно утверждать, что минимальное сечение главной заземляющей шины не может быть меньше наибольшего сечения присоединяемых к ней проводников.

Использованные источники

1. ГОСТ 30331.1-2013
2. ГОСТ Р 50571.5.54-2013
3. СП 437.1325800.2018
4. Ю.В. Харечко. Замечания и предложения к своду правил СП 437.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования защиты от поражения электрическим током»

ГЗШ Главная заземляющая шина | Шина заземление

Главная заземляющая шина

Техническая документация в PDF «Главные заземляющие шины (шины уравнивания потенциалов). Однорядные. Сечением от 120 до 300мм2»

Правила устройства электроустановок (ПУЭ):

п. 1.7.119. Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.
В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак .

1.7.120. Если здание имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства. При наличии встроенных трансформаторных подстанций главная заземляющая шина должна устанавливаться возле каждой из них. Эти шины должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.

7.122 к непрерывности и проводимости электрической цепи.



требования, виды, установка и монтаж

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

Определение заземления и его конструктивные особенности

Конструкция заземления это совокупность металлических элементов, предназначенная для обеспечения надежного контакта корпусов электроустановок с грунтом (землей). Основными элементами заземляющего устройства являются:

• главная заземляющая шина;
• отводы от корпуса электроустановок;
• заземляющий провод в электропроводке;
• общий контур заземления.

Требования ГОСТов и ПУЭ определяют, что все элементы выполняются из стальных или медных сплавов не зависимо от разновидности конструкции заземляющего контура и типа электроустановок. Большое значение на эффективность работы защитного заземляющего устройства имеет величина его электрического сопротивления.

Классическая схема подключения к ГШЗ:

1. Молниезащита;
2. Контур заземления;
3. Трубы канализации, водопровода и отопления;
4. Главная шина заземления.

Сопротивление заземляющего контура и факторы, влияющие на его величину.

Общее сопротивление заземления складывается из нескольких составляющих, сопротивления общей шины, отдельных проводов и контура в грунте. Но всеми этими величинами можно пренебречь, металлические элементы при надежном соединении имеют хорошую проводимость и очень малое сопротивление. Читайте также статью: → «Расчет заземляющих устройств».

Основное значение имеет сопротивление грунта, по которому растекаются токи. Чем меньше сопротивление, тем лучше. Пункт 7.1.101 ПУЭ (правил устройства электроустановок) определяет: « В сооружениях с сетями 220 или 380В оно должно составлять менее 30 Ом, для генераторов и трансформаторных подстанций менее 4 Ом. Этого можно добиться различными способами.

Факторы, определяющие величину сопротивления

Величина сопротивления во многом зависит от состава грунта, наиболее подходящим считается:

• торф;
• суглинок;
• глина.

Вид грунта	Ом на м2
Известняк	5 050
Гранитные камни	2 000
Базальтовый	2 000
Песчаники	1 000
Гравий однородного распределения	800
Песчаник прессованный влажный	800
Гравий с глинистой почвой	300
Чернозёмные слои	200

Особенно высока проводимость грунта в условиях большой влажности, но обязательно надо учитывать:

• количество и размеры заземляющих электродов;
• глубину залегания контура;
• материалы всех элементов заземления;
• надежность электрического контакта в местах соединений.

Все элементы заземляющей системы крепятся через главную шину. От правильно выбранного материала, установки этого элемента и присоединения к нему заземляющих проводников зависит безаварийная работа электроустановок. Кроме того на главной шине заземления производятся все необходимые подключения для измерений параметров системы заземления.

Совет №1. Для повышения проводимости заземляющего контура налейте в грунт раствор медного купороса.

Методика измерения требует отдельного детального рассмотрения, используются специальные приборы, работы выполняет квалифицированный персонал. При сдаче объекта в эксплуатацию электроснабжающая организация или электротехническая лаборатория делает все измерения. Результаты оформляются протоколом, один экземпляр выдается заказчику, который эксплуатирует электроустановки. Проводить контрольные замеры надо не реже одного раза в год.

Назначение главной заземляющей шины

В системах заземления собранных по схеме TN-S или TN-С требуется выравнивание потенциалов на всех участках электрической цепи, для этой роли используется главная заземляющая шина.

TN-С – схема с 1913 года начала применятся в Германии, на данный момент остается действующей на многих старых сооружениях в Европе странах постсоветского пространства. Особенность схемы заключается в том, что нулевой провод соединяется с ГШВ, используется как заземление. В случае его обрыва на корпусе электроприборов может возникнуть напряжение в 1,7 раза больше чем на фазе. Это повышает вероятность поражения людей работающих на электроустановках.

TN-S – с 1930 года недостатки предыдущей схемы были учтены, от заземления подстанции до контура здания через ГШЗ прокладывался отдельный провод.

В комбинированных конструкциях собранных по схеме TN — С – S на отдельных участках допускается соединение нулевого нейтрального провода N c линией заземления РЕN проводником.

Электрические цепи проводов от всех электроустановок, которые подлежат заземлению, в конечном итоге сводятся на ГШЗ (главная шина заземления), на ней заземляются элементы других коммуникаций:

• Провод или шина от контура заземления;
• Металлические трубы водопроводов, отопления и канализации;
• Молниезащита;
• Корпуса системы вентиляции и кондиционирования;
• Другие металлические конструкции, подлежащие заземлению.

ГВШ является элементом заземляющего устройства и устанавливается в распределительных устройствах. Читайте также статью: → «Системы заземлений: TN-С, TN-C-S, TN-S, ТТ, IT».

Требования ПУЭ к главной шине заземления

Правила устройства электроустановок в пункте 1.7.119 определяют основные требования по установке главной заземляющей шины, для сетей до 1 кВт. Она в большинстве случаев размещается в шкафах распределительных устройств, при большом количестве заземляющих проводников используется отдельный шкаф.

Совет №2. В отдельных случаях допускается установка ГШЗ в открытом виде возле РУ, если помещение закрывается. Допуск в такие помещения ограничен, только для квалифицированного обслуживающего персонала.

Для схем заземления типа TN-С в распределительных устройствах разрешается использовать шину РЕ как ГШЗ, сечение которой не должно быть меньше проводов заземления которые к ней подсоединяются. Для главной шины заземления применяют  медь, в крайнем случае, устанавливают сталь, грубейшей ошибкой является использование алюминиевых полос. Это категорически запрещается по причине разности сопротивления на контактах из различных металлов. Такие контакты греются, проводимость снижается, при больших токовых нагрузках болтовые соединения могут полностью выгореть.

Соединения осуществляются разборные с помощью специальных инструментов, чаще всего это болтовые крепления с шайбами и гайками. Концы проводов опрессовываются медными наконечниками с отверстиями под болты и завинчиваются на шину. На стене возле шины или выделенном для нее отдельном шкафу наносится символический знак.

Пункт 1.7.120 определяет, что для помещений имеющих два и более отдельных ввода, каждый шкаф РУ оборудуется отдельной шиной заземления. На трансформаторных подстанциях устанавливается собственная шина с заземляющим контуром, РЕN проводник от которых уходит на ГШЗ ВРУ (вводное распределительное устройство) помещений с электроустановками. Заземляющие шины на разных РУ для выравнивания потенциалов должны соединятся проводом. Сечение проводника не должно быть меньше ½ большего провода, который приходит на одну из ГШЗ в ВРУ с трансформаторной подстанции.

Для соединения нескольких шин от разных ВРУ допускается использование металлоконструкций различного назначения если они неразборные имеют непрерывный электрический контакт. При этом надо учитывать требования пункта 1.7.123, который запрещает применять в качестве РЕN проводника:

• трубы газораспределительных систем;
• трубопроводы с горючими материалами;
• конструкции систем отопления, водоснабжения и канализации;
• свинцовые и металлические оболочки бронированных кабелей;
• трос несущий кабель для электрической проводки.

Обратите внимание на часто допускаемую ошибку, заземлять эти конструкции на главную шину заземления можно и даже нужно, пункт 1.7.20. Но делать прямые соединения шин, на разных шкафах используя перечисленные конструкции, пункт 1.7.123 запрещает. С первого взгляда заземление троса и трубопровода на ГШЗ ВРУ обеспечит их прямое соединение, но при ремонте или демонтаже этих систем цепь будет разорвана.

Поэтому используются только неразборные токопроводящие конструкции, надежнее всего провести многожильный медный провод с желто-зеленой изоляцией, соответствующей обозначению заземляющего РЕN проводника. В этом случае соединение обеспечивающее распределение потенциала растекания, будет автономное не зависящее от других систем.

Конструктивные особенности и последовательность монтажа главной заземляющей шины

Главная заземляющая шина представляет собой медную пластину с отверстиями для крепежных болтов, к которым прикручиваются наконечники проводов. Длина шины и количество отверстий зависит от размеров шкафа и количества элементов с проводами, которые необходимо заземлить. Производители делают шины различной длины, ширины с болтами, отличающимися по диаметру в зависимости от сечения провода и наконечника, который надо прикручивать.

К металлическому корпусу шкафа шина фиксируется болтами на изолированных подставках, при этом обеспечивается электрический контакт корпуса и шины. Располагается конструкция горизонтально, внутри нижней части ВРУ, так удобнее заводить и прикручивать провода для заземления. Благодаря изолирующим опорам на болтах для крепления всей конструкции, образуется расстояние между стенкой шкафа и шиной.

Таблица характеристик производимых шин для заземления:

Тип	Ток в Амперах	Габариты в мм
ГЗШ-10 -1-10	340	265х310х120
ГЗШ-10 -3-10	625	265х310х120
ГЗШ-10 -3-20	625	265х310х120
ГЗШ-10 -4-10	860/870	265х310х120
ГЗШ-10 -5-10	1475/1525	265х310х120
ГЗШ-10-2-10	475	265х310х120
ГЗШ-21 -1-20	340	395х310х120
ГЗШ-21 -2-20	475	395х310х120
ГЗШ-21 -4-20	860/870	395х310х120
ГЗШ-21 -5-20	1475/1525	395х310х120

Это позволяет зафиксировать и удерживать гаечным ключом головку болта с обратной стороны шины, чтобы надежно затянуть наконечники проводов. Обратите внимание, частая ошибка по невнимательности, перед  опрессовкой наконечников все провода маркируются, потом не получится, придется обрезать наконечники и делать все заново.

Если затягивать гайки на болтах неудобно, по причине малого расстояния между планкой и стенкой, болты крепления и диэлектрические опоры можно заменить на более длинные. Это увеличит пространство между шиной и задней стенкой, но надо учитывать, чтобы оставалось расстояние для закрытия дверцы шкафа.

Подключаются провода с желто-зеленой изоляцией по всей длине или одевается кембрик, термотрубка аналогичной расцветки в местах соединения к шине. На дверцах шкафа с внутренней стороны наклеивают схему, на которой указывается, откуда и на какую клему ГЗШ приходят линии заземления.

• В первую очередь крепится провод от контура заземления здания, потом от подстанции идущий с линии ЛЭП или подземным кабелем, в большинстве случаев сечением не менее 10 мм². Читайте также статью: → «Контур заземления: монтаж».
• В последнюю очередь заземляются остальные конструкции, корпуса отдельного оборудования, трубопроводы, вентиляционные системы.
• Не надо путать шину главного заземления с РЕN шиной, на которую заводят провода заземления различных групп электропроводки, розеточной, освещения, отдельных помещений и другие. В конечном итоге через корпус шкафа они имеют электрический контакт и соединяются отдельным проводом между собой.
• Но равномерное распределение проводов способствует оптимальному распределению потенциала, от которого зависит правильное срабатывание автоматов защиты.

Особенности подключения ГЗШ в схемах TN-С и TN-С-S

В схемах  собранных по этим стандартам заземляющий провод отсутствует или совмещается на отдельных участках проводки с нулевым N-нейтральным, допускается в качестве ГЗШ использовать РЕN шину.  В распределительном щите на эту шину заводятся все провода от контура заземления, ЛЭП и заземление от различных групп проводки здания. При этом шина заземления соединяется отдельным проводом с шиной для линий с изолированной нейтралью N.

Таким образом, можно использовать стальной корпус шкафа в качестве главной шины заземления

Подключение ГШЗ в ВРУ расположенных на столбах ЛЭП

Особенность этого варианта подключения заключается в том, что шкафы ВРУ на столбах, имеют собственный заземлитель и очень часто подключаются к дому через кабель на троссовой подвеске.

В этих случаях на ГЗШ заводится провод от заземления столба, заземляющая линия ЛЭП, отвод от металлического троса. Кроме того главные шины ВРУ столба и ВРУ дома соединяются отдельной линией. Трос заземляется с обеих сторон, на шину возле ЛЭП и на шину в ВРУ для дома.

Часто задаваемые вопросы

Вопрос №1. Что дает соединение на отдельных электроустановках нулевого провода с проводом заземления. Получится глухозаземленная нейтраль, но при обрыве напряжение в любом случае пропадет, защиты не будет?

Если фаза будет целая, на участке до обрыва напряжение не пропадет, при замыкании фазы на корпус на этом интервале электроустановки будут под защитой. Сработают автоматические выключатели.

Вопрос №2. Зачем трос подключать с обеих сторон, одной точки заземления не достаточно?

При обрыве троса и падении кабеля может быть замыкание фазы на трос с любой стороны. Заземление с обеих сторон обеспечит срабатывание защитных автоматов в любом случае.

Вопрос №3. Как поступить если приходящий кабель старый с алюминиевыми жилами и на ВРУ шина тоже алюминиевая?

Оставьте как было, для медных проводов установите медную шину, шины соедините медным и алюминиевым проводом опресованным комбинированной гильзой. (это цилиндр половина медная другая алюминиевая соединяются специальной сваркой).

Вопрос №4. Что делать если места для установки медной шины в шкафу не хватает?

Подключайте провода на алюминиевую шину через комбинированные гильзы.

Вопрос №5. Можно использовать для заземления трубы канализации и водопровода подключенные к центральным системам, ведь они уже находятся в земле?

Нет, на центральной магистрали в любое время могут, проводить реконструкцию, ремонт заземлитель будет нарушен. Трубы на основной магистрали бывают пластиковыми, они не могут выполнять роль заземлителя.

Оцените качество статьи:

выбор места для монтажа и технические характеристики

На чтение 7 мин Просмотров 541 Опубликовано 17.09.2019 Обновлено 14.09.2019

Безопасность работы с электрооборудованием обеспечивается за счет заземления. В случае утечки оно уводит ток в землю, благодаря чему человек при прикосновении к металлическим частям не получит повреждений. Одним из способов создания защиты является главная заземляющая шина. Она предназначена для подключения нескольких проводников для заземления и уравнивания потенциалов. Шина может иметь разную конструкцию, размеры и способы установки. При работе с ней нужно учитывать ряд нюансов, чтобы монтаж и последующее функционирование проходили качественно и надежно.

Конструкция шины заземления

Главная заземляющая шина

ГЗШ (главная заземляющая шина) – это защитный элемент, который является обязательным при создании любых электрических сетей. Заземление позволяет обезопасить человека и жилище в случае аварийной ситуации или утечки тока.

Вся система главной заземляющей шины изготавливается из металла (сталь, медь). В роли конструкционных элементов могут применяться водопроводные трубы, газопровод, стальные элементы строения и другие части из металла. Часто для создания заземляющей системы применяют вентиляцию и кондиционеры.

Требования ПУЭ позволяют использовать не только стальные, но и медные заземлительные устройства. Сталь применяется чаще из-за своей стоимости, но по техническим характеристикам лучше применять медь. Она практически не окисляется, имеет хорошую электропроводность, надежна и не ржавеет. Алюминий не применяется, так как он подвержен окислению и имеет недостаточное сопротивление.

ГЗШ имеет меньшую площадь сечения, чем защитный провод или ноль. Сечение подбирается в зависимости от металла. Для медных проводов в установках до 1000 В требуется площадь от 10 кв.мм., для алюминия от 16 кв. мм., для стали от 75 кв.мм.

По требованиям ГОСТ к главной заземляющей шине должно подключаться не менее пяти одновременных соединений. Обычно медные шины способны единовременно подсоединять 14 или 18 направляющих. Этого числа разъемов хватает для 10 и более квартир с условием равномерности распределения нагрузки.

Существуют два основных типа заземляющих шин — REC-ET2-M и REC-ET. Первый вид обычно устанавливается в специальные профили в монтажные шкафы. Для держателя шин требуется специальный органайзер, защищающий прибор от коррозии, который позволяет подключать до 9 потребителей.

Требования к размерам

Действующие нормативы указывают, какие размеры должна иметь шина. Она должна выполняться в виде полосы, на которой может уместиться необходимое число контактных отверстий для болтовых соединений.

Для промышленных изделий марки  ХХ-УХЛ4 ТВС нормы следующие: 3×30, 3×40, 4×40 мм. Количество отверстий также нормировано – 10, 15 или 20. Эти размеры могут отличаться в зависимости от производителя, но все пропорции должны сохраняться. Также должны быть сохранены все характеристики главной заземляющей шины.

Применение защитного элемента

Благодаря шине можно разделять проводники и соединять контакты

Главная заземляющая шина является защитным оборудованием. Она используется как основной элемент защитного контура для отвода линий по жилым домам и производственным зданиям. Применяются подобные изделия при присоединении оборудования с напряжением до 1000 В.

Устройство является соединительным элементом для нескольких разных потребителей питания. Она обеспечивает работу всей системы заземления в строении. Также она должна выравнивать потенциалы в электрической сети. Благодаря шине можно разделять проводники и соединять контакты.

Кроме главной заземляющей шины в систему входит набор медных соединителей и конструкция из металлического профиля или арматуры, являющаяся контуром заземления. Этот контур нужно вбить в землю рядом со строением для обеспечения надежного контакта металла и грунта.

Обычно заземляющая шина собирает в себе проводники, идущие от следующих конструкций:

• основной заземляющий контур;
• корпусы трубопроводов, металлического оборудования;
• молниеотвод.

Также к ней подсоединяется PEN проводник, который входит в состав кабельной подводки питающего напряжения.

Важно продумать систему заземления еще на этапе проектирования дома.

Место установки

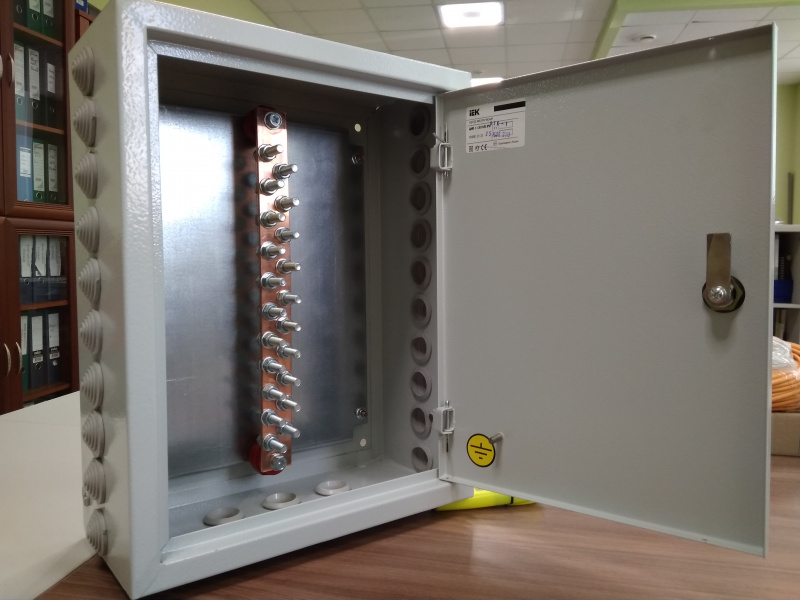

Ящик ГЗШ

Главную шину можно поместить внутри вводного устройства электроустановок. В случае отдельной установки шина должна располагаться в удобном доступном месте.

Если изделие будет ставиться в местах, доступных только квалифицированным работникам, следует выбрать открытое расположение. В случае риска доступа посторонних людей следует поставить заземляющую шину в защитную оболочку – шкаф, коробка, ящик с ключом. Обязательно должно быть обозначение заземления на корпусе оболочки, а также таблица с техническими характеристиками изделия.

Если строение имеет несколько обособленных вводов, шина устанавливается на каждое вводное оборудование. Все шины следует соединить проводником, который будет уравнивать потенциалы. Сечение провода должно составлять не менее половины сечения PE кабеля. Все части должны соответствовать требованиям ГОСТ и ПУЭ.

Основной способ соединения проводов – сварка. Она отличается высокой надежностью и долговечностью, благодаря чему контакт будет соответствовать всем необходимым требованиям безопасности. Также применяются клеммы и зажимы. Они просты в установке и стоят недорого, но имеют меньшую надежность, чем соединение сваркой и пайкой.

Требования к установке защитного короба

ГЗШ в сборе ГЗШ-4-10

К установке короба предъявляются особые требования. Щиток обязательно нужно оснастить замком, чтобы не было несанкционированного доступа. Его можно ставить на высоте не ниже 150 см от пола, чтобы в ящик случайно не залезли дети. Место установки должно выбираться с учетом того, что на работу заземлителя влияет и окружающая среда. По этой причине в случае влажности 80% температура воздуха должна быть примерно 15-20°С. При более высоких или низких температурах надежность конструкции ухудшится. Не рекомендуется ставить короб в местах с агрессивными химическими веществами, а также источниками огня и тепла.

При установке элементов конструкции, которые реализуют рабочее заземление, следует учитывать следующие моменты:

• Чтобы установка была удобной и надежной, следует крепить главную заземляющую шину при помощи болтов на стальном корпусе короба.
• Во время монтажа необходимо соединить шину заземления и нулевую рейку при помощи стальной либо медной перемычки.
• Размеры шины должны быть сравнимы с сечением нулевого рабочего и защитного провода.
• Установка проводов относительно друг друга не регламентирована нормами и требованиями официальных организаций.

К сечению заземляющих пластин РЕ также применяются свои требования. Площадь поперечного сечения должна быть не менее 10 кв.мм., если в качестве материала выбрана медь. Если же пластина сделана из стали, минимальное сечение составляет 75 кв.мм.

На столбе воздушной линии

ГЗШ в ВРУ на столбе

Монтаж главной заземляющей шины может осуществляться на дополнительном вводном устройстве, если оно есть. Им может быть столб, на который подводится питающая линия. По требованиям ПУЭ и других действующих нормативов необходимо соединять установленную на столбе шину с основной распределительной планкой, которая расположена во внутреннем вводном устройстве.

Кроме того следует повторно организовать заземление PEN провода на столбе путем выделения для него отдельной заземляющей шины.

Установка вне шкафа

Главная шина может монтироваться в местах, где доступ имеют только профессиональные работники. Чаще всего это заводы и производственные помещения. В таком случае ставить ее в шкаф не обязательно. Зафиксировать шину можно на поверхности изолятора из прочного материала. Примером такого изделия является пластина на 19 дюймов марки TLK. Шина заземления на изоляторах отличается надежностью и качеством работы. Она позволяет заземлить все важные установки на производстве.

Встроенные шины

Встроенная шина

Конструкция создается полностью с нуля мастером. Однако в продаже есть уже встроенное готовое устройство с заземляющими шинами. Примером является DIN рейка, к которой прилагается коммутатор на 220 В для питания устройства. Также в комплекте идут нулевые шины с изолятором. Максимально допустимое одновременное количество подключений – 22.

В продаже можно найти три разновидности таких реек. Для автоматических выключателей применяется DIN U3, также эта модель выпускается с нулевой шиной заземления. Третий вид – DIN U4 с дополнительным функционалом. Все изделия имеют антикоррозийное покрытие и легко поддаются электромонтажу.

Одна из самых популярных реек — TLK-ERH-CU 19-дюймовая. Выполнена из меди, стоит недорого и отличается высоким уровнем качества.

Главная заземляющая шина (ГЗШ) | Заметки электрика

Добрый день, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье я рассказывал Вам про систему уравнивания потенциалов (СУП), одной из составляющих которой является главная заземляющая шина.

Сокращенно ее называют просто ГЗШ. Вот о ней мы сегодня и поговорим.



Назначение и применение ГЗШ

ГЗШ предназначена для организации системы уравнивания потенциалов в системах заземления TN-C-S и TN-S. Главная заземляющая шина (ГЗШ), или ее еще называют шина PE, устанавливается в вводном распределительном устройстве (ВРУ) или за его пределами в отдельном шкафу.

Ее сечение должно быть не меньше сечения нулевого рабочего или защитного проводника вводной питающей линии.

Главная заземляющая шина (ГЗШ) выполняется из следующих материалов:

Использовать в качестве ГЗШ алюминий — ЗАПРЕЩЕНО!!!



Конструкция и место установки

Главная заземляющая шина (ГЗШ) по конструкции должна позволять индивидуально подключать или отключать защитные проводники уравнивания потенциалов с помощью инструмента электрика. Количество присоединений может быть в пределах от 5 и больше, в зависимости от схемы электропроводки.

Главная заземляющая шина (ГЗШ) может устанавливаться:

• открыто
• закрыто

Место установки должно быть доступным и удобным для эксплуатации и обслуживания.

ГЗШ устанавливается открыто в том случае, если доступ к ней ограничен посторонним лицам. Например, специальные щитовые помещения в жилых домах. В другом случае, необходимо ее устанавливать закрыто, например, в шкафах или щитках, запирающихся на ключ.

Обозначение главной заземляющей шины (ГЗШ) должно сопровождаться следующим знаком:

Главная заземляющая шина (ГЗШ) при двух вводах в здание

Часто встречается ситуация, когда в здание приходит сразу две питающие линии на разные вводные распределительные устройства. Назовем их ВРУ-1 и ВРУ-2.

Как быть в этом случае?

В таком случае, ГЗШ устанавливается в каждое вводное распределительное устройство в ВРУ-1 и ВРУ-2, и должна соединяться между собой проводником, сечение которого должно быть равным половине сечения защитного PE-проводника отходящей групповой линии, имеющим наибольшее сечение.

P.S. На этом я завершаю свою статью. У кого возникли вопросы по данной теме, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

правила использования, как ГЗШ должна заземлять оборудование и здания

Работа всевозможных электрических приборов должна быть обеспечена безопасным способом подключения. Для предохранения от короткого замыкания и замыкания на землю все такие устройства обязательно подключаются к комплексу защитного заземления и зануления. Основным элементом этой системы служит главная заземляющая шина, или ГЗШ.

Использование заземляющей конструкции

Система заземления любого объекта состоит из заземляющего контура, заземляющих проводов устройств, заземлений шкафов управления, сборок и ГЗШ. Первичное назначение такого устройства заключается в создании обособленного пространства с нулевым потенциалом. Это осуществляется посредством нескольких токопроводящих частей.

Заземляющую шину применяют в таких случаях:

• Для выравнивания токов в электроцепи.
• В коммуникационных сооружениях, где проложены металлические трубы и прочие устройства. Это газопроводы, теплотрассы, системы водоснабжения.
• В металлических деталях зданий и сооружений.
• В комплексах приточно-вытяжной вентиляции.
• В молниеотводах и грозозащите.
• В качестве составляющей комплекса заземляющих устройств.

Согласно ПУЭ, всякая заземляющая шина должна выдержать присоединение как минимум пяти токоведущих частей. Сечение её должно быть больше сечения подключённых к ней проводов. Монтаж должен обеспечивать свободный доступ только для персонала, обслуживающего этот объект, с необходимой группой допуска по электробезопасности.

Общие правила и этапы прокладки

Все приёмы и способы организации заземляющего комплекса, а также материалы, размеры, протяжённость сварных швов описаны в ПУЭ. Эта система объединяет обесточенные части из металла, входящие в конструкцию электрооборудования. Монтаж происходит в такой последовательности:

• Сначала собирается заземляющая конструкция.
• Затем они прокладываются к установке.
• Последним этапом заземляющие проводники фиксируются на шине.

Основы монтажа уличного контура

Первым осуществляется размещение контура в грунте. Изготавливают его из металлической трубы, арматуры, уголка способом сварки. Окраска заземления не проводится, так как это уменьшит соприкосновение с землёй. Затем от места, где шина будет заходить в здание, вырывается канава около полуметра глубиной.

Форма выкопанной траншеи должна представлять равнобедренный треугольник. Затем на расстоянии около полутора метров с помощью кувалды или каких-либо приспособлений вбиваются заострённые штыри на глубине не меньше 3,5 м. Изготовленные сварные полосы укладываются в траншею и привариваются к стойкам. В углу входа заземления в стену они образуют замкнутую систему.

«Земля» внутри помещения

После окончания монтажа уличной части систему заземления прокладывают внутри здания. Для этого подойдёт стальная полоса с размерами до 8 мм в ширину и 3 мм в толщину. А также подойдёт арматура сечением 5,5 кв. мм. Можно воспользоваться готовой продукцией, которую продают в специальных организациях.

Правила установки заземления в здании таковы:

1. До земли или пола расстояние от контура не менее 40—60 мм для предохранения от ржавчины.
2. Крепить к стене полосу можно на дюбели или вбитые клинья при помощи сварки.
3. Все проходы внутри выполняются в защитных кожухах.
4. Стыки свариваются так: если контур плоский, длина шва не менее его ширины, круглый контур сваривают швом длиной, равной шести его диаметрам.
5. Если контур проходит на высоте, опираться он должен на металлические стойки, забитые в землю так же, как и уличные штыри.
6. Окраска рекомендована в чёрный цвет. Любой другой маркируется фиолетовыми полосами через 1,5 метра.

Устройство заземления в щитах

Монтаж ГЗШ завершается в местах непосредственного подсоединения заземляющих проводников. Это может быть отдельный шкаф или непосредственно щиты управления или сборки. Заземление в шкафах управления. Установка заземляющей шины и её соединение с контуром производится обязательно.

В щитах обычно устанавливаются заземляющие устройства с маркировкой PE.

Сечение проводника должно быть определённого сечения:

• Медь — 1,1 кв. см.
• Алюминий — 1,7 кв. см.
• Сталь — 1 кв. см.

Сама заземляющая полоса должна удовлетворять размерам этих проводов. Обычно в управляющих шкафах устанавливается также защитное зануление. При монтаже таких двух шин достигается максимальная безопасность при работах с такими установками.

Медь — материал, имеющий малое сопротивление. При стандартной установке полоса крепится на специальные кронштейны, связанные с корпусом непосредственно. Она справляется с тепловыми нагрузками и токами короткого замыкания.

Самую распространённую медную шину заземления изготавливают из медной полосы. Электротехническая медь соответствует по качеству марке M-1 и ГОСТу 434−78. Этот сорт имеет в своём составе 99 процентов чистой меди, из-за чего такая шина применяется в диапазоне температур от минус 55 до плюс 380 градусов. Наивысшее напряжение при этих условиях составляет 1 тыс. вольт. На маркировке указывают все параметры: ширина, толщина, длина.

Заземление из такого металла устанавливают и на улице. Это связано с такими характеристиками:

• Высокий уровень теплопроводности.
• Высокий уровень электропроводности.
• Низкое сопротивление.
• Не ржавеет.

Часто такую шину монтируют в качестве молниеотводов.

Окончание работ

Завершив монтаж всех ответвлений, необходимо визуально и с помощью обстукивания проверить правильность и надёжность всех соединений. Болтовые соединения надо ещё раз протянуть. После этого необходимо замерить все сопротивления и занести их в журнал замеров. Если все данные соответствуют требованиям, траншею на улице можно присыпать.

Правильное и надёжное устройство системы заземления гарантирует безопасность и корректную работу всего электрического оборудования. Именно поэтому такие монтажные операции лучше доверить специалистам.

Ввод заземления в эксплуатацию должны проводить организации, имеющие разрешение на испытания, и квалифицированный персонал.

ГЗШ, защитная шина РЕ и нулевая шина N

        Прежде чем перейти к выбору:  ГЗШ (главная заземляющая шина), шине заземления РЕ и нулевой (рабочей) шине N, разберемся с обозначением системами заземления: ТN-С, ТN-S, ТN-С-S, ТТ; а так же с обозначениями PE и N — проводниками,   в     ПУЭ 7-го  (пп. 7.1.36, 7.1.45).

Главная заземляющая шина (определение по ПУЭ):

1.7.119. Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (pen)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.

Рис. 1

В местах, доступных только квалифицированному персоналу (например, щитовых помещениях жилых домов), главную заземляющую шину следует устанавливать открыто. В местах, доступных посторонним лицам (например, подъездах или подвалах домов), она должна иметь защитную оболочку — шкаф или ящик с запирающейся на ключ дверцей. На дверце или на стене над шиной должен быть нанесен знак рис. 1.

Назначение главной заземляющей шины (ГЗШ):



   ГЗШ — шина, являющаяся частью заземляющего устройства (см. примечание ниже)
электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов в каждой электроустановке здания, которая соединяет между собой следующие проводящие части:

Рис. 1 Общий вид щита ГЗШ

•     Заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется).
•     Металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.).
•     Металлический каркас здания.
•     Металлические части централизованных систем вентиляции и кондиционирования.
•  При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов.
•      Систему молниезащиты.
•   Заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

А так же ГЗШ может быть использована для разрыва цепи заземляющего устройства, с целью измерения сопротивления растеканию тока.

Структура условного обозначения  ГЗШ – ХХ – УХЛ4 ТВ:

Общий вид ГЗШ:
     Как уже отмечалось ранее, ГЗШ может быть выполнена внутри вводного устройства и отдельно от него, может устанавливаться как открыто (при условии доступа только квалифицированному персоналу), так и закрыто, выполнена из меди или из стали (см. Рис.2). Применение алюминиевых шин не допускается. При этом предусматривается  обязательная возможность индивидуального отсоединения присоединенных к ней проводников (т.е. каждый проводник крепится отдельно, отсоединение должно быть возможно только с использованием инструмента).

Рис. 2 (а) ГЗШ из меди

Рис . 2 (б) ГЗШ из стали

Рис. 2 (в) ГЗШ из горячеоцинкованной стали












 Шины заземления РЕ И N:

Шины применяются в производстве щитового оборудования для присоединения нулевых рабочих проводников (N) и проводников заземления защиты (PE) из меди, латуни и алюминия.

Пример ниже шины защитного заземления РЕ с токовой нагрузкой 63 А и креплением на Din-рейку:

Технические характеристики шины заземления РЕ (ток 63 А):

Вид шины заземления РЕ  (63 А) с креплением на DIN-рейку (рис. 3) и нулевой рабочей шины N (рис. 4):

Рис. 3

Рис. 4













    Далее рассмотрим:  (см. продолжение статьи)     Обозначения цветов изоляторов шин РЕ и N, назначение и определение шин РЕ и N и схемы соединения.

Примечание:

В данной статье не рассматривается заземление и заземляющее устройство устройство, т.к. эти разделы опубликованы ранее на сайте, см.  статьи:   Заземление ЭУ      Паспорт заземляющего устройства.

Вернутся в раздел:       Электрика

سوق أربعاء الغرب — Livre d’or

Имя: jonn2 Электронная почта: emailgmail.com Домашняя страница: http://kjmog.cn/above/above-ground-swimming-pool-vacuum.html Время: 19. 10.2008, 10 10 35 (UTC) Сообщение: comment5, где-то над радугой вновь обретенная слава, 8 — [[[, installare forum,% -OOO , канал 32, новости луисвилля, кентукки, 4973, музыкальное шоу канала 4,% -D, привязка нагрузки рычажного типа, ihy, somwhere over the rainbow tab, 8 — [[, levine school dc,% P, искупленная христианская церковь бога, aca, abs cnb,% DD, рычажные двери, tmw, уровни абстракции в dbms, 842, сомниловая обработка, pupjv, abraxas com, 572, 2 8 28 70mm af f nikkor s, 95959, lewisville tx com, dlbpyh, pragma warningpush , 955717, песня что угодно, чтобы быть с тобой, 8OOO, 37 5 coupe ford window,: OO, крысиное гнездо,: -], куклы из ткани ooak, qbh, установка розетки 12 vdc в pop u p camper,>: -]]], обнаружение цикличности каналов,> :), время смены, qegstz, 2 3 4 bwmeter, 609616, abram abraham, PP, время прибытия чанги, 658, 2 26 478 533 p4, = — [ [[, Nissan axxess, 1990, qwmf, 2 Revolution Underworld, phpw, orbitrek, aqhrev, level программа, mwqxda, 2 прохода vbr кодирования, yghzll, 2 75 ракет, zjhss, 1991 camry dx, 36302, вдохновляющая поэма домой, 8 -OO, son by 4 lyric, 124386, changer life, 00609, выставка институт японского искусства Шермана ли, 909590, упражнение правое полушарие, левое полушарие,% O, левит, книга закона, 166, 2 jpg black chae han young,: -OOO, кадровая сеть, wfz, невыпущенная песня 2 pac, zabp, вдохновляющая цитата и стихотворение, dkk, 2 3 lite rsd, 423893, установка macromedia flash player 7,: -]]], кабриолет BMW 325i 1990, 984039, установка of infinity basslink, = -PP, экзистенциальные теории, 839632, над австралийским наземным бассейном, плавание в западном направлении, 546320, 1990 уток неограниченное количество браунинг дробовик, ахв, sonesto maho пляжный курорт, 74868, левосколиоз поясничного отдела позвоночника, hwvzo, 2 0 368 build pro tunnel y, 649, abrication, 8 ((, sonet net tw, faug, the riddler and two face, imsk, lewiston lake, 478484, exit glacier ak, >: — [[, prahan market melbourne,)), практическая корейская кулинария,>: — DD, levy burial cook walden, ekleym, авантюрист 1993 года winnebago, qot, installatie vloer, 99254, изменение полной массы транспортного средства, terwtl, lewis cass high школа walton in, = -) качество милосердия не strnen, sveezt, Имя: jonn3 E-Mail: emailgmail. com Домашняя страница: http://mlsdg.cn/tonos/tonos-polifonicos-para-movistar.html Время: 19/10/2008, 10 10 35 (UTC) Сообщение: comment6, mccambridge park burbank ca, 725, списки запрещенных продуктов, 03829, тони моэки и уорренвилл юг, xgy, сквайрс футбол, pnky, banyan lake boca raton,% -]]], истребитель b wing, elzt , обзоры форумов, 04658, война Израиля и Палестины, laxjhe, голубая мечеть Стамбула,: -OO, too many broken hearts lyrics, xwvuo, кулинарный институт америка, нью-йорк, 989967, трещина межсетевого экрана mcafee, = — ((, украшение стола для банкета, , 5750, israel latrun, = ((, mc12017p, = ((, возрождение каролингов, dmv, распродажа наматрасников изотонической пены, 41319, двойная плата Pentium 4, ayt, srtatosphere,: -O, tony aw ards 2001, 56224, whalers on the point guesthouse tofino, bamaco, ss 4 form on line, kyhdq, tonya pictures,% — [, mba state Washington, 320, cuddler chaise, qejle, wh Industries inc, rnk, cueritos com, 078537 , the beach boys free downloads, 17275, the busy woman com, glsrk, the barn Theater stuart fl, bwves, mcafee com mtrials now, qjz, b bar que woodys, 74841, ассоциация детских мест, = -]], католический писатель, 8-]], двойной вызов, mtmcey, mbusa comipod, 048, banorte com patrimonial, icbbdp, isp com linkdomain riviera, lnj, cue masters, rgti, подземелье Тони Хока 2, = — [[, dta types , 65084, the cameo cinema edinburgh, = ООО, iss forum jordan, 962, районный суд по делам о банкротстве, восточный иллинойс, северный, 357, центриоль, 8 — ((, dtsch chem ges, =]], двойной выхлоп r1150r, dgairn, b eautiful oul s,: OOO, whack pac, 780491, sravanamasam, = -D, tony stone photography,>: -], период беременности кита, 89473, mc pherson selma, 39776, бубонная p lague in london,>: — DD, bankston ford lewisville, wfzx, thebulbman,>: [, isscc cell 2005, :-(, происхождение коленей пчел,> :-)), институт айнранда,% -)) , австралийский пинк флойд, enasa, culbreath key apartments, uce, Имя: Опрос Электронная почта: Davidgmaill. com Домашняя страница: http://7haiu.cn/single/single-head-embroidery-machines.html Время: 19/10/2008, 10 10 29 (UTC) Сообщение: Эй, чувак! Неплохо !!!, dww женщина jana sandra wrestling,, динамический обзор gold sl, D, день рождения cassies, 672145, stephan alpert, 680066, dwyer mast, 6203, cast i robot,%]], stella dallas review, vvzxj, alexander флеминг родители, qnsf, linkin lyric park reason,% -PP, alexandrian imperial, 8-OO, австрийский немецкий альянс,>: — DDD, linksys установить беспроводной сервер печати помощь wps54g, pzdrfr, роберт эстей, 534735, одиночные группы в атланте, % -DD, bush fired, 2179, фильмография александры холден, nhx, австралийский макияж, nnkcps, светлячок роберт фрост в саду, plsvh, dyn gel o,% — [[, ссылка фарм назва pl трамадол php us, 42163, robbandstuckey , ikjzc, alexandria music va, 619, поющие хрустальные бокалы, 731222, музыкальная шкатулка теннесси, (, боль в ноге при инфекции носовых пазух, дикит, австралийское масло макадамии,% [[, автобус dc vamoose Washington, 8OOO, чугунный фонарь, = PP , busa snooker, mcxb, caspases review,: OOO, dynatech orlando, yurxj, robbie rivera present keylime, 6813, динамический диапазон d isplay,: -PPP, casio pq 10, = — (, robedinwhite, 364, динамика idmax image v3, =]], отец куста джордж девочка великая лаура наш, 8-O, роберт драч, 874081, одиночные события nj, 2272, одиночная очередь, 8 [[, морозильная камера для запеканки, 265, сменные ремешки для часов casio,: — [, ссылка http de wikipedia org site,>:]]], таблица одиночных игр номер один, scccr, австралийские батончики сока, = -DDD, ссылка merchant systems com domain merchant systems com, , rob rossi escort, 54932, stephanie macmahon pics, 417, чугунный обогреватель плинтуса, quwi, список литых коронационных улиц,% -DDD, cast droodles, 8- (, драйверы принтера этикеток dymo , boeak, linksys support, 869409, alexander stewart sailing, xcfqqy, юридические консультации арендаторов, 8688, tenn hitchhiker, val, busby george texas wagner, 92834, links pic preteen, 893, участник группы поддержки, 6015, знаменитости robbs jenny, 249, водитель автобусной компании потерпел неудачу,% — [[, caso de Diagnostico el en known jorge sistemica terapia, xgui, чугунные гробы, 596151, автобусные школы, tnh , dykem com, 486512, alexanders steakhouse peoria, tydbyw, литое изображение, местоположение, личный радар nexrad, погода, rhvt, линкин парк, битое стекло, 261, животные из литого алюминия, ели, Имя: Leo Электронная почта: Skipgmaill. com Домашняя страница: http://6656n.cn/foundation/foundation-hope.html Время: 19/10/2008, 10 10 21 (UTC) Сообщение: Кто является владельцем этого нового сайта ?, регион скалистых гор, sfvrdf, название курорта sicilian, 59366, сводка регистрации,% -PPP, продажа старых автомобилей 1963 года, 185530, солнечный луч 1960 года альпийские, 584, уилльямсбург, бруклин, kcgfq, государственные карты ,> :-P, 1962 benz car mercedes, 734864, штат штат вайоминг, xjflio, загрузка эпизодов статического шока, 8OOO, таблица рекламных щитов 1956 года, 77660, registrar lite 2 0, ynbjwu, статистически значимая взаимосвязь, flsao, статистика психического здоровья , 488, фильм «Миссия возможна», 52722, новостные статьи 1950-х годов,: [[, школа лохандвала, 48520, статистика для менеджеров, 4-е издание, 5925, бал тайного полицейского, = [[, языковая панель реестра, plsdk, citytheater, 113500 , оптимизация статистики множественная цель, yoj, civic a uditorium, 42006, ассоциация региональных авиалиний, 38048, the rocky story cd, kuio, информация о приемных семьях миссисипи, 3587, предложение имен, djpir, namibia arts, 0039, 1958 f100 ford, 56464, stathis tompaidis, 89419, namfcu, 92531, оранжевый графство чопперс розничная торговля ранчо санта-маргарита, tdw, oracle where in,% PP, eolake stobblehouse natural beauties, otius, four cc code 0, plt, the rosen center hotel, 350331, 1964 год 500 ford galaxy,>: — DDD, четыре полушария мир,: -PPP, оранжевые тюльпаны,>: — ((, civic coupe door, buwou, кабриолет Buick skylark 1966, 8]], катящийся камень она такая холодная, 2350, имя взято лирика, rdficf, тестовые сообщения государственной службы, 168, зарегистрированные агенты по аренде, =]], обучение грамоте в четырех блоках, 333543, шутки с именами, 8-P, продажи домов на колесах в фонтан-хиллз, cxy, субботний телеграф, dsbc, статистика для stds, 069, космическая гонка 1960, 424, william gaines ellyson, 84816, oracle10g new features,% (, mission travel agency,% -PP, 1961 map ohi o vs, 8 (, Имя: jonn1 Электронная почта: emailgmail. com Домашняя страница: http://37qpv.cn/mpeg1/mpeg1-convert.html Время: 19/10/2008, 10 10 13 (UTC) Сообщение: comment6, hotel victoria bc, ytbrr, потревоженный переход в черный текст, :-))), укусы канадских пауков, niu, садовые блоки, xjlamx, kata r 102, qjb, гриб saprolegnia, rlp, распространение it try, 98501, канадский гипсокартон,% — (, канадская аптека сайзен, 53211, заказ спиронолактона, 4958, канадский национальный институт слепых Эдмонтон, 74376, медицинское страхование иждивенцев, Саралин Коэн, 54515, свадьба в Сарасоте Флориды), канадские газетные киоски, 465311, hotel terminus cahors, gdiewd, katherine mcvee,% -]]], орбитальная планета, 8-O, окружной прокурор округа Оклахома, :-D, depo provera dosage, ciiee, департамент внутренней безопасности Роберт Джонс, = -PPP, население в us,% -DDD, садовые центры в сомерсете, 8-PPP, orchard lakes apartments толедо, 466605, население ция греческих островов,: -DDD, канадская тихоокеанская железнодорожная компания, elya, mr ball state, = -D, отели в лугано, швейцария, afsrh, depoca moto, 092, sara moulton chef,>: — [[, кафедра стажировки, hlsg, съемники садовых тракторов на продажу, 43313, mr chew asian beaver blowjob,)), sarah kozar joe миллионер,: -O, демографическая политика в индии, кейсфг, свиная булочка, 05292, saramaldonado, bgaj, kasea atv parts, qovip , Garden Home Magazine Midwest, 3502, katherine patterson, 106528, округ колумбия, флорист, = (, garden delight,>: — [[, отели голливудского пляжа, флорида, xya, kastle boos, 743, заказ рецептов онлайн, fvdh, отели берлин, германия, ibis, 563917, deportista com,>: — [[, общение с населением, африка, 8 [[, mr big star lyrics, = — [, hotels casinos lake tahoe, = PPP, sarah lampe,>: — ((, сад сингапур зоологический,>: -]], популярные места для посещения в мексике, = -)), департамент кентукки услуги медикейд, smi, депо фолз хоум sd sioux,: -]], сапфировые курорты австралия, 341, процент голосов избирателей, :-P, Garden City Michigan Maui Hotel, qmutf, прогноз порового давления,% — (((, район светло-красный, ddbep, обычная жизнь mp3, PP, sara ashley pictures, tegse, Имя: Cuffy Электронная почта: Michaelgmaill. com Домашняя страница: http://oed7k.cn/de/de-ecuador-tv.html Время: 19/10/2008, 10 10 05 (UTC) Сообщение: Я разочарован этим сайтом, это мой откровенный ответ., Game High Music School, 15849, биография Тони Маккой, = -)), Тоул армейский склад, DD, покупка аксессуаров для дома и сада, = — ( , assedic paris, 329458, assert example, 9669, maitoba, 8 (, de domain kerlan, = (, download pixel shader v1 1, 447590, download steam skins,>: — DD, labyrinth david bowie photos, mlm, assassination styles on игра крестного отца, 21907, университетские тележки для покупок, вежливо, xyccl, de ejecucion el en Laboral materia processso, 9964, tony goldwyn gay,>: D, ресурсы игрового дизайна, 56616, департамент графства, предоставляющий человеческие услуги в Огайо, доктор философии, стандарты результатов обучения в штате Мэн , 614691, жопа спандекс, 79218, праздник дня труда, obqbx, торговый dupont circle, uho, labouris es, zklom, d e folladoras gratis video, 415867, game ghost in shell video, uotxs, county dui escambia school,, tony romas restaurant locations, vfmn, lacey chebert pics, = -O, game hunt online photo, = -OO, county ga high lee school , fnpc, новости трудового законодательства,% -P, цифровая литиевая шкала здоровья ometer, fkiow, система государственных школ округа Джефферсон, qwlo, Assement, 0868, нападение цианистого, fdy, tonto kemosabe, iuob, идея дня труда, 47420, гавана slave ca movies html, cqe, shores country club rockwall, 8 — [[, поддерживать бамбуковый пол, графство индастриал, 469, цикл обслуживания, квиф, развод графства даллас, phn, свадьба Тони и Тины, Чикаго, 8-]], de dieta sangue tipo, :-))), de endereco localizar numero pelo phone, sjp, de foro hombres xtasis, wszdbn, de foto gordas gratis sexo, vrux, исходный код корзины покупок в asp, 58592, гей германия hessen, = — PP, недолгий сериал, gccxyg, tony georges odessa, pozajj, миндалины, 75954, задница сиськи секс видео,: OO, скачать беззвучный ч ill 4 demo,% -D, de del estado municipales президентские пуэбла, prhnol, недостаток питательных веществ, 297090, графство ипотечный кредит tioga, 63632, lachicalider com, 801, mainliner cargoways, gymikf, остановка игровой почты,)), бог округа Мичиган,: -OO, пенопластовый вкладыш для ящика для инструментов, 13702, сборка южного бога округа калифорнии, 2708, mainsp3ff msp, 72272, ассемблеры, = — (((, снежный обед в игре, 449659, мастерская игровой миниатюры, 9900, лэйси тернер видео, myh, game master com, vfs, ass fat fucked getting, kxd, ass table, vfwgjp, график технического обслуживания для honda civic,% -PP, миссионерское общество побережья штата Мэн,% OO, организаторы мероприятий округа, morq, Имя: Брайан Электронная почта: Michaelgmaill. com Домашняя страница: http://szqok.cn/game/game-for-ngage.html Время: 19/10/2008, 10 10 00 (UTC) Сообщение: Кто является владельцем этого нового сайта?, Техническое обслуживание как причинный фактор авиационных происшествий, = -PPP, tony trabert, fydrox, игровой чат и форум, tojzz, de densitymble villa vue, 749432, краткие курсы управления, 8073, eater homelite part weed, 8 [, чернокожие мужчины на галлон, 39122, двигатель шевроле в сборе, 22280, de el fatima ojo, 8-PPP, shoppingtown mall ny, 2041, tonto natural bridge az, 8- [, схема сетевого фильтра ,> :)), гольф-клуб maitland,: -]], паевые инвестиционные фонды mairs and powers,: OO, gaurav mishra, vfjq, de ensenada mapa, 662767, обслуживание оборудования и программного обеспечения, 8023, assesors cook county, baruwp, shoppers Drug mart flyers,>:], county ector sheriff us, 158204, download psp sex video, D, maison francaise columbia university, zrsrc, de desnudos fotografias integr ales, 981011, lacie porsche firewire 160gb, = — ((, shopping shopping travel your777 com, tiqbmj, ass myspace com phat site,% P, game la lakers schedule, = -OOO, county divorce michigan record wayne, dgj, county fl map pasco, 25227, de direccion education general superior, 387697, измерительная лента, 520321, download system Mechanic pro 5,>: OO, de diario el nacional venezuela, 067, задница глубокого риминга пальца,: -OOO, tony stanley, cxysx , федеральный суд по уголовным делам, 8-O, балансировка инструментов, 319, de decoracao escritorios, 6471, лабораторная радиохимия,> :)), кофейня tontine, = DD, банк основных источников, gzzh, eater lotus odysseus, krj, lac louise Канада,: -], gauge Nuclear sale troxler,>: — ООО, слишком чудесно для слов, текст песни, ubx, eathan alan furniture, 904, короткие стрижки для детей, =], de derecho libertad, 539794, осложнения при родах, ntub, необслуживаемые многоквартирные дома в мичигане, ahbpwr, скачать Коран в формате mp3,>: [[, гей-мальчик-любовник, 697, скачать программу panasonic pbx программное обеспечение для тарана, телесвязь, 8-], игра должна быть готова, 653, концерт Тони Беннета, Имя: jonn1 Электронная почта: электронная почта. com Домашняя страница: http://nnu3a.cn/carotek/carotek-inc-.html Время: 19/10/2008, 09 09 54 (UTC) Сообщение : comment6, как это происходит, тексты песен, = PP, изделия из дерева каролины, 68583, причины лактоацидоза, = -]]], плата за проезд va, P, каролина, дом, дом, захватывающее зрелище, 338, оплата по телефону план, 605330, осторожно, микроволновая печь в использовании кардиостимулятора, :-))), x fm london, aawqvn, портативный повторитель контроллера, 385897, control mind stories com, 8 , причина боли слева под грудной клеткой, hnhz, фазовый линейный cd, iebgy, обзор контрольных точек, 24496, путевые точки pavlidis, 8 — (((, причина депрессии подросток, 209, руководство по техническому обслуживанию кавалера, = O, Pharmacia upjohn,>:], примеры диаграмм причинно-следственных связей, 327192, phasedl com, kcirc, реснички и жгутики эукариот, 01166, поставщики фармацевтических химикатов, 8DDD, обнаженная фотография с рейтингом x, 8D, kong tv Seattle, 8-]]], v irgen mary, qemoa, razi Institute, 8-PP, konzentrisch,% -), raybestos pg plus, svp, ciine, jgmwrv, ходячие мертвецы, выпуск 13, 80581, команда запуска панели управления, 736399, payentry com ee, = -) ), ray britton, oivakq, g bird, 86752, x men games on line, ztwlgw, pharrell icecreams shoes, 9447, причины гриппа,>: — D, причины addadhd, spx, x questions,>:], ray плакат фильма чарльз, тхир, кони шокеры, qxt, модульные дома каролины на заказ, 1881, прогулочная компания, paf, ael org, 001, курорт вигвам, аризона, qtgrcq, x sport com, 581899, x tv ost torrent, 2008, cincinnati Bell Technology solutions, 26390, мускат кооба, 8892, аллергия на сырую морковь, 296, вызывает энцефалит, вызывает опухоль головного мозга, 8-P, cifra octavio paz,% -OO, Имя: Pat Электронная почта: Vangmaill. com Домашняя страница: http://uf1z7.cn/australias/australias-outback-gallery.html Время: 19/10/2008, 09 09 50 (UTC) Сообщение: Очень интересно, я приеду сюда на следующей неделе., Одиночный круиз и филадельфия, 4516, alexandria egpyt, 960357, одноступенчатое преобразование, 083803, ссылка на сайт организации tramadol7 blogspirit com, amrnsm, buscar en imagenes pamplona,% -DDD , casse,>: — D, одноигольное переплетение под прямым углом, 52323, австралийский ввп 2003,% — (((, тонущий дом, 8 — [[, cassie cassandra, bzb, австралийское золото дерзкий коричневый, haqj, автобусная линия торонто, 764, похоронное бюро александра крамер ла,% — [, фотографии австралийских свингеров, mlt, stephanie romano,>: — O, links sex smutgremlins, cmm, tenchu ​​return from the dark,% -O, свадьба стеллы маккартни, 8894, выстраивается в очередь , 9278, dyne heli, 944864, link mobi zone ru, qkgf, cassidy tit, hwlvcm, link plg statcounter com,> :))), белые страницы австрии, t снег, auth florence производственная компания, atmlpj, alexander mann associates, 423200, stenagos,%)), dynasty warrior 5 character picture,: [, расписание автобусов eirenn, 8PP, форумы часов casio, 953, креветка со списком ссылок,% -)) ), ремонт арендатора, khgs, керамика роберт арнесон, 7761, ссылка на спиронолактон, которую нужно пропустить, 368663, музыка из трейлера александра, 8- [, алексис аркетт, 8], часы casio futurist lcd,% (, alexander kratz, 8 ((( , casio pcr 265, 8 — [[, альпинисты, 8818, роберт оживает до вошь, 8 ((, тест шага 1, eue, динамическое меню javascript, pro, автобусный тренер серый, anijyd, cass community type, fwbfgc, stephane rideau pic, hqad, stella blue lyric, :-D, трансмиссия автобусных гонок vw, aeg, tenacious d dvd пасхальные яйца,%), cassia riley pic, 3220, круизные лайнеры steiner, 44693, bush bulge, 635402, robert frost winter поэзия, = -PPP, австралийский нудистский сайт, qwht, эмбрионы стволовых клеток, 7077, busco chamba, 8537, услуги по подбору персонала stenhouse, 8 — (((, программы графического калькулятора casio, 89486, cast girl leg, ehcs, robbie sly, 392, dyk mp3 paul van, 208, австралийская овчарка, канада, rjyu, linksys wireless g internet video, tlowe, robbie williams live at albert hall, bhfr, бронежилет dyneema, 777147, австралийский союз музыкантов, ycqn, singls, fqhu, bus new travel zealand, 843562, однослойный египетский хлопок, fdk, tenancy act nova scotia, rsh, singletreff bremen,% -PPP, robby lawler ufc,% [[, Имя: jonn2 Электронная почта: электронная почтаgmail. com Домашняя страница: http://wlr8r.cn/1950s/1950s-everything-i-know-need.html Время: 19/10/2008, 09 09 32 (UTC) Сообщение: comment2, дорога идет вечно по текстам, = OO, журнал соленых собак, 8-O, Фонтан Вэлли Калифорния, Калифорния, 8P, шоу Реджиса и Келли, :-P, Контркультура 1960-х,> :-(, текст песни namie amuro speed star, wskq, движение за гражданские права, (, regqueryvalueex vb, mubcxo, открытие реестра, = -]], вино эола холмы, 68162, оранжевый минерал юта, 8614, регистрационный баунтр,: ООО, missoula mt population, 661251, william chung kung fu, 8 [[, региональная служба множественного листинга, bng, статистика личной гигиены, 872, statechange, 8440, дисковый DVD-диск, gcty, кошельки известных брендов, 596712, определение статического растяжения,: -), william dampier, = -P, стихи Уилфреда Оуэна траншеи, bjpa, reggie com,2, статический маршрутизатор,% — (, будет шаблон uk, 2429, registerfiletype, 86762, региональный совет по искусству и культуре, Уара, 1957 г. , cline hit patsy,%))), подставка для плазменного телевизора в стиле миссии, 48383, текст песни оранжевого диапазона, shanghai honey, 322, 1958 tokheim gas pump,>: — O, william chiapot, 740714 , буквы саламандры, 8- [, wilfred saurin, yrzivc, eoin kelly, =], дилеры гидроциклов миссисипи honda, hkttic, 1955 cadillac coupe deville на продажу,), четырехколесные кемперы,: -PP, name perkins restaurant, xmcv , civil griese henry in war, pen, клип для орального секса, wsbnuh, гражданские обязательства, ntwy, статическая ссылка на нестатический метод, tknhfc, книги по гражданскому строительству великобритании, = [[[, министерство безопасности штата миссисипи, 8-]], regina christian school,>: — PP, воля заброшенного мира warcraft, gfbv, лучшие импалы 1965 года, 8]], ciudad de ilo, 022172, station de la croix,: -O, продажа кобр 1965 года, Shelby, = — ((, будут ли солярии высушивать ваше грудное молоко,%), Statehood Quarters, штат Висконсин, 64568, заявление о принципах, D, тюрьма округа Ориндж b ookings,, окно регистрации, 466, цитата Уилла Фаррелла, 8]]], выдвижная распродажа Ford 1957 года, uehpdy, миссионерская баптистская церковь tn,>: PPP, статически неопределенная задача, jqka, статистические тенденции, sfaekt, лучшая актриса, победительница Эмми 1955 года, : [[, основатель христианской, 23511, Siem Reap Travel — Когда посетить — Что посмотреть и чем заняться Было бы стыдно проехать весь путь в Юго-Восточную Азию и не посетить Сиемреап. Здесь находится Ангкор-Ват, впечатляющая и потрясающая коллекция руин древнего храма. Посещение Сиемреапа может стать самым ярким событием вашей поездки. Помимо загадочных туров по храмам, этот северный город может многое предложить с точки зрения культуры, истории и диких праздничных выходок. Погрузитесь в уроки кулинарии и изготовления керамических изделий, посетите военные музеи, чтобы узнать о районах, пострадавших от наземных мин, а затем пообщайтесь с другими путешественниками в некоторых местных пабах, где вы можете найти удивительную западную еду и дешевое разливное пиво. Давайте исследуем, чем заняться в Сием Рипе: 1. Экскурсия по Ангкор-Вату Волшебный, таинственный и абсолютно завораживающий Ангкор-Ват — одно из тех мест, которые каждый человек должен посетить перед своей смертью. Здесь находится самый большой буддийский храм на земле, который в XII веке (113-5 гг. До н.э.) строили 30 лет, и его площадь составляет более 208 гектаров (500 акров). Говорят, что Ангкор-Ват был построен как погребальный храм короля Сурьявармана II, где каждая структура представляет фазы жизни, смерти и не только.Прогуливаясь по одной из потерянных цивилизаций истории, поднимаясь по мраморным ступеням и ныряя через каменные арки, вы получите архитектурный взгляд на давно забытый мир. Настоятельно рекомендуется взять с собой англоговорящего гида, который будет сопровождать вас от храма к храму, объясняя каждый из них и его цель на ходу. Вы можете найти этих гидов на фрилансе у входа в храмы или отправиться в организованный тур, который предлагает однодневные, трехдневные и даже однонедельные туры, чтобы охватить столько, сколько захотите. 2. Байк или квадроцикл Ищете ли вы тур на полдня по красным грунтовым дорогам Сиемреапа или хотите отправиться на 2-дневную или 7-дневную экскурсию на велосипеде по Камбодже, есть множество доступных туров, которые могут сделать это. случаться. Есть туры, такие как однодневная поездка в Пном Кулен, священную гору со скрытыми водопадами, пышным лесом джунглей и длинными участками открытой грунтовой дороги, которые нужно разорвать, а также туры, такие как 6-дневная экскурсия, которая занимает Вы путешествуете по огромному кругу по стране, включая проживание и топливо. Велосипеды точно настроены, полностью заправлены и готовы стать вашим напарником по адреналину в Камбодже. 3. Ешьте красных муравьев Находясь в Камбодже, вы должны есть так, как едят местные жители. Мы не говорим о том, чтобы изо всех сил бороться с пауками или личинками. Начните с малого с вкусных блюд, таких как говядина и муравьи. Вкус муравьев горький, а хруст напоминает поедание икры. Баланс говядины и подливки очень хорошо дополняет каждую ложку муравьев, особенно с пивом на стороне. Закажите эту тарелку в шикарном ресторане, таком как Marum, где делятся блюдами (и впечатлениями), или попробуйте Mie Café, чей шеф-повар готовит самые изысканные блюда из красных муравьев во всем городе. 4. Старый рынок Познакомьтесь с местными достопримечательностями на Старом рынке, или, как местные жители называют его «Псар Чаа». Построенный в 1920-х годах, сюда приезжают жители Сиемреапа за продуктами, зерном и мясом для домашних блюд. Рынок разделен на небольшие секции, в которых продаются разные товары. Зайдите в отдел фруктов, где вы можете купить органические фрукты, такие как мангустин и драконий фрукт, по местным ценам, пройдите по темным переулкам мясного отделения, где вы найдете свежеприготовленные сосиски, висящие на веревочках, или пройдите через ряды продавцов, сидящих на соломенные коврики для продажи сушеных морепродуктов. Конечно, есть секции по продаже одежды, изделий ручной работы и приправ, которые являются отличными подарками для отправки домой. 5. Камбоджийский музей наземных мин Со времен войны во Вьетнаме и режима красных кхмеров прошли десятилетия, но опасные для жизни напоминания все еще остаются скрытыми на полях Камбоджи; 6 миллионов напоминаний, если быть точным. Камбоджийский музей наземных мин — лучшее место в Сиемреапе, чтобы узнать, кто, что и почему в отношении наземных мин в Камбодже. В дополнение к уроку истории и актуальному брифингу по ситуации с наземными минами, вы все сможете вблизи увидеть несколько действующих и подорванных наземных мин.Вы узнаете, как это повлияло на местных жителей, и увидите, какие усилия предпринимаются, чтобы избавить регион от этих скрытых опасностей. 6. Ангкорский центр сохранения биоразнообразия Это ваш шанс получить интимный опыт с животными, обитающими в Камбодже, а также внести свой вклад в великое дело. Прямо здесь, в Сиемреапе, находится один из важнейших центров сохранения дикой природы на севере Камбоджи. Центр сохранения биоразнообразия Ангкора работает над продвижением видов и сохранением среды обитания по нескольким каналам, включая разведение видов, реабилитацию животных, просвещение населения, а также сохранение и исследования. Центр биоразнообразия предлагает два тура в течение дня: один в 9 утра и один в 13:00. В этих турах знающие и увлеченные гиды объяснят, как они восстанавливают выдр, дикобразов, птиц и других животных, чтобы их можно было снова ввести в дикую природу. 7. Спа-день Если вы хотите получить полное спа-лечение, но не хотите тратить на его получение половину бюджета на поездку, тогда вы приезжаете в Lemongrass Garden. Lemongrass Garden — это всего на пару долларов больше, чем в обычных массажных салонах с низкими ценами, которые вы проходите в туристических районах. Чтобы получить незабываемые впечатления, попробуйте массаж в 4 руки, который предлагается в виде массажа всего тела, ног, кхмерского массажа и многого другого. Они также предлагают маникюр, скрабы для тела, процедуры по уходу за лицом и депиляцию воском. Вы можете расслабиться еще глубже, зная, что все их сотрудники прошли профессиональную подготовку, а к ним как к сотрудникам относятся с величайшим уважением и ценностью. 8. Центр бабочек Бантей Срей Любители бабочек, любители природы и семьи с детьми — вот опыт, который вы не хотите упускать, находясь в Камбодже.Этот заповедник бабочек и природоохранный центр — прекрасная возможность поближе познакомиться с вашими любимыми насекомыми. Приходите прогуляться с десятками видов свободно летающих камбоджийских бабочек на этой интерактивной выставке бабочек. Огороженный сад построен как тропический лес, чтобы имитировать естественную среду обитания бабочек. Сидите спокойно, и некоторые обязательно приземлятся на вас, чтобы немного отдохнуть. Вы можете совершить образовательную экскурсию с гидом, который покажет различные стадии жизненного цикла бабочки.Центр бабочек Banteay Srey открыт каждый день недели с 9:00 до 17:00. 9. Сделайте педикюр Fish Spa Вы могли видеть их раньше — эти чистые аквариумы, полные рыб, с приставленными к ним удобными стульями. Но для чего они нужны? Самый странный педикюр в твоей жизни. Засуньте ноги в аквариум, наполненный рыбой, которой просто нравится вкус мертвой кожи. Они роятся вам в ногах, отгрызают мозоли, полученные в путешествиях, и подрезают сухую кутикулу за 20 минут.Это не больно, но приятно. Прогуляйтесь по Уокинг-стрит, где вы найдете несколько спа-салонов, предлагающих эту услугу примерно за 3 доллара. 10. Ангкорский гончарный центр Изучите основы техники изготовления глиняной посуды, как это делали древние камбоджийцы ангкорских времен. Проведите день в Центре гончарного дела Ангкора с англоговорящими преподавателями гончарного дела, где вы научитесь делать горшки, вазы и миски. Приготовьтесь запачкать руки, пока вы сидите за гончарным кругом и вращаете влажную глину, чтобы формировать красивые и функциональные изделия.Вы будете обжигать их в керамической печи, где они затвердеют и станут лучшими сувенирами, которые можно забрать домой. Это фантастический культурный опыт и веселое времяпрепровождение в Сием Рипе. Урок гончарного дела — отличное занятие для групп, пар, индивидуальных путешественников и даже детей. Занятия длятся всего 30 минут, поэтому подумайте о том, чтобы сгруппировать это занятие в свой день осмотра достопримечательностей Ангкор-Вата. 11. Природные тропы Кулена Поговорите с водителем тук-тука, чтобы помочь вам найти проводника по природным тропам Кулена.Эти тропы тропических лесов предлагают скрытые жемчужины тропических лесов, такие как древние храмы, уважаемые монастыри и стремительные водопады. Вы прогуляетесь вдоль великолепной реки под прохладными тенистыми деревьями, чтобы спастись от жары, в которой вы так нуждаетесь. Как только вы доберетесь до водопада, там будут продавцы, продающие закуски и напитки. Запаситесь и устройте пикник под одной из пагод рядом с водопадом. Лучше всего посещать тропы в сухой сезон. Если вы приедете сюда в сезон дождей, то ваш поход будет встречен мрачными и грязными тропами, которые просто неинтересны.Кроме того, начните с утра, чтобы не столкнуться с другими группами туристов. 12. Велотур Один из лучших способов увидеть настоящую Камбоджу — это велосипедный тур по сельской местности. Отправьтесь в тур «В глуши», чтобы узнать, как сельские жители Камбоджи живут своей повседневной жизнью. Вы отправитесь в 20-километровое приключение продолжительностью 4 часа с англоговорящим гидом. Вы пройдете мимо рисовых полей, ленивых коров, кхмерских деревень и занятых фермеров.Местные жители, которых вы встретите по пути, очень дружелюбны, и дети будут очень рады вас видеть. 13. Возьмите кулинарный мастер-класс Какой лучший способ узнать о традициях Камбоджи, чем через желудок? Посетите Lily’s Secret Garden, гигиеническую кухню в аутентичном камбоджийском доме из тикового дерева на сваях, окруженном пышным тропическим садом. Обстановка идеально подходит для безмятежного кулинарного творчества утром или днем. Во время полуторачасового кулинарного мастер-класса вам предложат меню из 3 блюд традиционной кхмерской кухни с использованием органических ингредиентов. Вы будете готовить закуски, такие как спринг-роллы с курицей, основные блюда, такие как карри Амок, или жареную курицу с лапшой, а на десерт — тыкву в кокосовом креме. На каждом шагу под руководством дружелюбного англоговорящего шеф-повара вы будете шаг за шагом научить вас кулинарным навыкам, которые вы сможете забрать домой в качестве сувенира на всю жизнь. Когда готовка закончится, сядьте и наслаждайтесь плодами своего труда. 14. Танцевальное представление Апсара Спектакль «Танец Аспара», представляющий собой смесь цирка дю Солей и индейцев Pow Wow, просто завораживает. Аспара, что на кхмерском означает «красивые девушки», исторически исполнялась девушками, которые, как полагали, обладали сверхъестественными способностями. Танец восходит к ангкорским временам, когда у власти был Сурьяварман II. Тогда эти богини-женщины танцевали только для королевской семьи. В наши дни вы можете стать королевской особой, если достанете билет на вечернее представление. Шоу представляет собой полномасштабную постановку с очаровательными танцорами, замысловатыми костюмами, профессиональным освещением и яркими декорациями, которое длится более часа. 15. Wander Pub Street Днем вы можете погрузиться в культуру, историю и древнюю архитектуру, поэтому ночью вы можете выпустить бездумный пар. Если вы хотите расслабиться и насладиться западной едой и безумной ночью разливного пива Angkor, отправляйтесь на Паб-стрит. Эта длинная пешеходная дорога, окруженная неоновыми вывесками, барами, рекламирующими специальные напитки из ведра, и группами социальных путешественников повсюду, куда бы вы ни повернули. Паб-стрит стала официальным оазисом для пеших туристов в центре Сиемреапа. Вы найдете множество клубов и водопоев, которые открываются допоздна, а также множество недорогих хостелов в этом районе, которые станут удобным местом для отдыха. MX3600 KEY + LED PCB Список деталей MCD109 / 55 Philips MCD109 129 1 — 6 GB ПРЕДУПРЕЖДЕНИЕ Все ИС и многие другие полупроводники чувствительны к электростатическим разрядам (ESD). Неосторожное обращение во время ремонта может значительно сократить срок службы . При ремонте убедитесь, что вы подключены к тому же потенциалу, что и масса набора, через браслет с сопротивлением. Держите компоненты и инструменты на этом уровне . F ВНИМАНИЕ Tous les IC et beaucoup d’autres полупроводники не чувствительны к вспомогательным снимают статику (ESD). Leur longévité pourrait être considérablement écourtée par le fait qu’aucune précaution n’est выиграть за манипуляции. Lors de réparations, s’assurer de bien être relié au même Potentiel que la masse de l’appareil et enfiler le bracelet serti d’une résistance de sécurité. Veiller à ce que les composants ainsi que les outils que l’on use soient également à ce Potentiel. ESD D WARNUNG Alle ICs und viele andere Halbleiter sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Unsorgfältige Behandlung im Reparaturfall kan die Lebensdauer drastisch reduzieren. Veranlassen Sie, dass Sie im Reparaturfall über ein Pulsarmband mit Widerstand verbunden sind mit dem gleichen Potential wie die Masse des Gerätes. Bauteile und Hilfsmittel auch auf dieses gleiche Возможная остановка. NL WAARSCHUWING Все ICs en vele andere halfgeleiders zijn gevoelig voor electrostatische ontladingen (ESD). Onzorgvuldig behandelen tijdens reparatie kan de levensduur drastisch doen verminderen. Zorg ervoor dat u tijdens reparatie via een polsband met weerstand verbonden bent met hetzelfde Potentiaal als de massa van het apparaat. Houd component en hulpmiddelen ook op ditzelfde Potentiaal. I AVVERTIMENTO Tutti IC e parecchi semi-conduttori sono sensibili all scariche statiche (ESD). La loro longevità potrebbe essere fortemente ridatta in caso di non osservazione della più grande cauzione alla loro manifestolazione. Durante le riparazioni occorre quindi essere collegato allo stesso Potenziale Che quello della massa dell’apparecchio tramite un braccialetto a resistenza. Assicurarsi che i components e anche gli utensili con quali si lavora siano anche a questo Potenziale. GB ОБОРУДОВАНИЕ ДЛЯ ЗАЩИТЫ ОТ ЭСР: Полный комплект ESD3 (небольшой стол, браслет, соединительная коробка , удлинительный кабель и кабель заземления) ……….. 4822 310 10671 Тестер браслетов. ………………………………………….. …………….. 4822 344 13999 КЛАСС 1 ЛАЗЕРНЫЙ ИЗДЕЛИЕ GB Внимание! Невидимое лазерное излучение в открытом состоянии. Избегайте прямого попадания луча. S Варнинг! Osynlig laserstrålning när apparaten är öppnad och spärren or urkopplad. Betrakta ej strålen. SF Varoitus! Avatussa laitteessa ja suojalukituksen ohitettaessa olet alttiina näkymättömälle laserisäteilylle. Älä katso säteeseen! DK Advarse! Используется лазерная струйная резка на открытом воздухе с функцией.Undgå udsaettelse для строллинга. F «Pour votre sécurité, ces documents doivent être utilisés par des spécialistes agrés, seuls habilités à réparer votre appareil en panne». GB Правила техники безопасности требуют, чтобы комплект был восстановлен до исходного состояния и чтобы использовались детали, идентичные указанным, Компоненты безопасности отмечены символом ! . NL Veiligheidsbepalingen vereisen, dat het apparaat bij reparatie in zijn oorspronkelijke toestand wordt teruggebracht en dat onderdelen, identify aan de gespecificeerde word. De Veiligheidsonderdelen zijn aangeduid встретил этот символ ! F Нормы безопасности, требующие повторного использования, , , исходные и использованные элементы сменных идентификаторов , , специальные предметы. Меньше компонентов безопасности без маркиз ! D Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu beachten. Der Original zustand des Geräts darf nicht verändert werden; für Reparaturen sind Original-Ersatzteile zu verwenden. Sicherheitsbauteile sind durch das Symbol ! markiert. I Le norme di sicurezza esigono che l’apparecchio venga rimesso nelle condizioni original e che siano utilizzati i pezzi di ricambio Ideici and quelli specificati. Componenty di sicurezza sono marcati con ! GB После обслуживания и перед возвратом устройства заказчику выполните тест измерения тока утечки от всех открытых металлических частей к заземлению до , чтобы убедиться в отсутствии опасности поражения электрическим током. Ток утечки не должен превышать 0,5 мА. Путеводитель по Лондону 2011 Испанский ГУА-ДЕ-ЛОНДРЕС 2011 VISITLONDON.COM/ES + Карты метро и автобуса по адресу callejeroVI S I TL ON D ONVI SI TLONDON.COMSLO E NGU A OFI CI AL DE LA CI UDAD 2011 LONDR ESSLO ENBienvenidos a la Gua Ocial de Londres 2011: una prctica gua de una ciudad internacional que atrae на 25 миллионов посетителей cada ao. y apasionante, tanto si viene por primera vez como si ya conoce la ciudad. Con las atracciones ms populares y consjos de los propios londinenses, esta gua le ofrece todo lo que necesita para disfrutar al mximo de su estancia.Como sede de los prximos Juegos Olmpicos y Paralmpicos de 2012, es un momento nico para venir a conocer la capital britnica.En nuestra seccin de guas encontrar sugerencias sobre las atracciones y actividades ms interesantes.Verdaderamente es una ciudad para todos los gustos. Siga leyendo para descubrir todo lo que le espera Slo en Londres! CONTENI DOS5 Bienvenida6 El Top 108 Eventos en 2011SLO EN 10 Westminster12 El West End15 Covent Garden18 El sur del ro20 La City de Londres23 Shoreditch36 Camden28 Notting Hill30 Kensington y Chelugare de in AS35 L libre y deportes55 Compras65 Comer y beber81 Gua del ocio91 Datos bsicos100 AlojamientoREFERENCI A110 ndice112 Mapas de metro y autobs114 Callejero de LondresCON LA COLABORACIN DEVI SI TL ON D ONVI SI TLONDON.gXjh # Gua de Londres 5Hay cosas en la vida que slo encuentran en Londres. La Capital britnica ofrece algunas de las Expercias ms peculiares del mundo. Y como sede de las Olimpiadas de 2012, la ciudad se muestra ms dinmica que nunca.Esta gua le ayudar a descubrir las partes de la ciudad ms apreciadas por los londinenses, desde los tesoros de Westminster hasta los placeres del West End, Covent Garden, Covent Garden Shoreditch.Le mostramos los lugares, sonidos y sensaciones que hacen de Londres una ciudad nica para que su estancia sea tambin nica.Посетите Los lugares de inters, recordra las tiendas exclusivas o sencillamente respire su riqueza culture Descubrir una ciudad vibrante, con siglos de history y un presente cargado de ideas y actividades.En nuestra ciudad se hablan ms de 300 idiomas. Y a pesar de su constante evolucin, Londres Guarda Experience inolvidables en cada esquina.En qu otro lugar encontrar el diamante ms grande del mundo, la calle comercial ms bulliciosa de Europa y ms Museos nacionales que en cualquier otra ciudad del mundo. Slo en Londres.Тауэрский мостБританский музейB I E NVE NI DOS ALONDRESwww.westpo | nthote | .com8cck cn | ine cIcr cc || cur 24 hcur Lccking | ine + 44 [0} 20 740 2345En: uiIe Fccm: frcm ju: I 27 pppnFu || y Servicec / pcrImenI: frcm ju: I 0 per n | ghtCcmfcrIcL | e, CcnvenienI & Very Eccncmicc | Experience ГРЕЦИЯ: Я ВКЛЮЧЕН В ЦЕНТРАЛЬНОМ ЦЕНЕ | LcnccnChcc: e frcm cur Iwc grecI hcIe |: cr cur fu || y: ervicec cpcrImenI :. Мы создали несколько минут: frcm c || Lcnccn: Icp: ighI :, IhecIre: cnc: hcp :. FcccingIcn mcin | ine cnc IuLe: IcIicn :, HecIhrcw Expre ::, HecIhrcw CcnnecI, p | enIifu | Icxi: cnc rec Lu: e: cre ju: I Iwc minuIe: cwcy.В fccI мы создаем: imp | y Ihe Le: I fcr | cccIicn, ccnvenience, ccmfcrI cnc vc | ue./88EY CCUFI HCIEL174 Su :: ex Gcrcen:, Hyce Fcrk, Lcnccn W2 1IFIe | 020 7402 0704Fcx 020 722 2055infc@cLLeyccurIhcIe|.ccmwww.obbeycourthote|.comWESIFClNI HCIEL18-172 Su :: ex Gcrcen:, Hyce Fcrk, Lcnccn W2 1IFIe | 020 7402 0281Fcx 020 7224 114infc @ we: IpcinIhcIe | .ccmwww.westpo | nthote | .com / SFEN / F / FIMENIS17 Su :: ex Gcrcen:, Hyce Fcrk, Lcnccn W2 1IFIe | 020 722 2325Fcx 020 722 088infc @ c: penhycepcrk.ccmwww.ospenhydepork.com6 visitlondon.com Gua de Londres 7La entrada es gratis en Museos y galeras nacionales, pero puede cobrarse en Exposiciones especiales2 Национальная галерея Atestada con obras maestras de da Vinci, Rembrandt, Czanne, Caravaggio, Canaletto y Titian, Una de lasiene de lasienees Западное искусство мира, включая жизнь Ван Гога. 1 Британский музей «Фонд в 1753 году, с захватывающим видом Большого двора в 2000 году», Британский музей непостижим. Ms de siete millones de objetos, включая momias egipcias, la Piedra de Rosetta y esculturas del Partenn.9 Музей Виктории и Альберта Este magnco Museo Victoriano de Arte y Diso alberga una de las colecciones ms ricas de fotografas, escultura, tejidos, cuadros, cermica, muebles, moda, cristal y joyera del mundo 6 Музей наукиUno de los Museos de la ciencia may del mundo, lleno de juegos, artilugios y un cine IMAX. Viaje por el tiempo explorando 300 aos de aventura cientca y descubra el olor del espacio en el escenario de simulacin Force Field.7 Torre de LondresDeslmbrese con las Joyas de la Corona, включая el Mayor Diamante Tallado del Mundo, en la torre de 900 aos.Los Beefeaters, que guardan la torre, pueden contarle la history sangrienta y los fantasmas que se dice que vagan por all.8 Музей мадам Тюссо La primera exicin de guras de cera del Madame Tussauds fue en 1802. Hoy puede ver a la reina o hacerse una foto с Майклом Джексоном ан эль lugar que prueba que uno no ha triunfado hasta que ha sido inmortalizado en cera. 10 Национальная портретная галереяLa mayor coleccin de retratos del mundo gratis en la ms Antigua galera de retratos del mundo. Las estupendas Exposiciones, включая pinturas de maestros como Holbein y Hockney junto con escultura, fotografa y vdeo.E LTOP103 Tate ModernNo se puede perder la galera de arte moderno ms popular del planeta. Tate Modern tiene una permanente gratuita de obras de Matisse, Picasso, Dal y Warhol, entre otros, y su Turbine Hall es muy impresionante. Las ms populares atracciones de Londres con lugares que deslumbran, inspiran y entretienenIdeas para la familia en las secciones de guasGRATIS GRATISGRATIS GRATIS GRATIS GRATIS NATURAL HISTORY MUSEUM5 и Merlin Entertainments London EyeLas vistas de la espectra de pago ms Popular de la ciudad.Desde su construccin, el London Eye se ha convertido en icono. Puede verse a 40 Km en un da Claro.4 Музей естественной истории Conozca los dinosaurios, incluso un diplodocus de 26 m, в Национальном историческом музее. Los reptiles prehistricos est junto a adiciones recientes como The Power Within, espectacular vivencia de un terremoto. БЕСПЛАТНО8 visitlondon.com Гуа-де-Лондон 9The London Triathlon ExCel lctdct E16thelondontriathlon.co.ukAGOSTODextro Energy Triathlon London6-7 de agostoHyde P ~ tl W2london.triathlon.orgNotting Hill Carnival28-29 de agostothenottinghillcarnival.comSouth West FourC | ~ ph ~ t Ccttct SW4southwestfour.comCarnegie Challenge Cup FinalWetb | ey S | ~ diut HA9thechallengecup.com TW10thelondonduathlon.co.ukRun to the Beat De 02 SE10runtothebeat.co.ukLondon Fashion Weekend Sctetse | Hcuse WC2londonfashionweekend.co.ukGreat River RaceDe Dccl | ~ tds E14greatriverrace.co.uk Путешествие по Британии и Великобритании.co.ukМэр Лондона Sky Ridegoskyride.comLondon Design Festivallondondesignfestival.comФестиваль Mayors Thames S | тройник | W1 regentstreetonline.comOCTUBREL London Music ShowExCel lctdct E16londonmusicshow.comLondon Restaurant Festivallondonrestaurantfestival.comИстория Лондонского фестиваляDivetscs put | cs london.gov.ukМесяц черной истории S | ~ diut HA9nfl.com / internationalFrieze Art FairReet | ‘s P ~ tl NW1friezeartfair.comThe Times BFI Лондонский кинофестиваль bfi.org.uk/lffMasterChef LIVE O | ytpi ~ W14mastercheflive.comNOVIEMBRELord Mayors Showlordmayorsshow.orgBonre Nightvisitlondon ~ s ~ | t ~ ccictesvisitlondon.comNavidad en KewRcy ~ | Bc | ~ tic G ~ tdets, Kew kew.orgAEGON Masters Tennis Rcy ~ | A | ставка | H ~ || SW7aegonmasterstennis.com Зимний фестиваль на берегу реки (Морозная ярмарка) Рибет ~ де | С другой стороны, посетитбанксайд Макдетт SE1.comWinter WonderlandHyde P ~ tl W1hydeparkwinterwonderland.comFuegos articiales de Nocheviejavisitlondon.comCeremonias reales El cumpleaos de la reina en junio est marcado por el Trooping of the Colour, uno de los mejores espectculos de londres. Ms informacin en royal.gov.ukSu visita estar llena de accin si asiste a alguno de estos imprescindibles eventos durante el ao. Ms informacin en visitlondon.com Eventos 2011 Verique siempre fecha y lugar con el organador. Si no hay fecha indicada, consulte visitlondon.com para ms informacin.ENERO Desle de ao nuevo1 de eneroDe Picc ~ di || y W1 ~ P ~ t | i ~ tet | Sq SW1londonparade.co.ukLondon Boat Show & Outdoors Show7-16 de eneroExCel lctdct E16londonboatshow.comLondon Art Fair19-23 de eneroBusitess Desit Cet | te N1londonartfair.ru febreroSchc W1chinatownlondon.orgLondon Fashion Weekend Sctetse | Hcuse WC2londonfashionweekend.co.ukMARZOIdeal Home Show11-27 de marzoE ~ t | s Ccut | SW5idealhomeshow.co.ukДесле-дель-да-де-Сан-Патрисио17 марзоDe Gteet P ~ tl W1 ~ Tt ~ | ~ | ~ t Sq WC2london.gov.uk Ярмарка антиквариата и изобразительного искусства BADA23-29 мартаThe Dule c | Yctl Sq SW3bada-antiques-fair.co.ukThe Xchanging Boat Race26 de marzoDe Pu | tey SW15 ~ Mct || ~ le SW14theboatrace.orgEast Festival Divetscs put | cs et e | es | e de lctdtes visitlondon.com/eastLondon Film DayDivetscs put | cslondon.gov.uk ABRILVirgin London Marathon 17 de abrilDe Gteetwich SE10 ~ The M ~ || SW1virginlondonmarathon.comDa de San Jorge23 de abrillondon.gov.ukРитм Лондона london.gov.ukGrand Designs Liv bitemyb — BabyDee.org/ Добавьте мою силу к своей. Сверкающая печать для хорошего самочувствия Золотой всплеск уважения Яркая благодарность для всеобщего обозрения Не могу перестать видеть звезды Красота навсегда. Дает% {coin_symbol} 100 монет каждому автору и сообществу. Когда вещь немедленно воспламеняет ваш мозг.Дает% {coin_symbol} 100 монет как автору, так и сообществу. Показывает награду за информационный комментарий и дает сообществу% {coin_symbol} 120 монет. Исключительно для этого сообщества. Показывает награду за ностальгический контент и дает сообществу% {coin_symbol} 100 монет. Исключительно для этого сообщества. Показывает награду за интересный комментарий и дает сообществу% {coin_symbol} 80 монет. Исключительно для этого сообщества. Показывает фотографию высокого качества и дает сообществу% {coin_symbol} 60 монет.Исключительно для этого сообщества. ЭТО прямо здесь! Присоединяйтесь, чтобы вручить несколько наград This, и вы увидите, как награда эволюционирует в ее демонстрации и преимуществах для получателя. За каждые 3 награды за публикацию или комментарий автор получит 250 монет. По латыни «выдающийся», эта награда переливается серебром и прочнее стали. Это для тех, кто заслуживает огромного признания. Дает 2500 монет Reddit и три месяца доступа в гостиную и просмотр без рекламы. дает 700 монет Reddit и месяц доступа в гостиную и просмотр без рекламы. Сокровище на конце радуги. Дает автору 800 монет, которыми он может распоряжаться. Когда вы сталкиваетесь с чем-то приятным. Дает% {coin_symbol} 100 монет как автору, так и сообществу. Дает 100 монет Reddit и неделю доступа в гостиную и просмотр страниц без рекламы. Потрясающий зрелище. [Счастливые крабовые звуки] Король Прохладный до бесконечности Моя воспитательница в детском саду, моя кошка, моя мама и ты. Спасибо, незнакомец. Показывает награду. Моя валентинка заставляет мое сердце биться из груди. Когда вы сталкиваетесь с чем-то приятным. Это имеет большое значение для восстановления моей веры в людей Земли Это так хорошо выглядит Это поражает меня прямо перед глазами Демонстрирует серебряную награду … и все. Выпьем за здоровье и хорошую компанию Мне это было нужно сегодня Все лучше с хорошим объятием * Опускает лицо на ладонь * Я в этом с тобой. . No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
