Как сделать щупы для мультиметра

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B.

Измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи. Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.



Рисунок . Недорогие мультиметры комплектуются соответствующими щупами.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера. Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок  Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Универсальные щупы

Эти изделия – самые простые и дешевые. Ими комплектуется большинство недорогих моделей мультиметров. Кабели этих элементов снабжены ПВХ изоляцией, а штекеры и держатели наконечников изготовлены из пластмассы. Изнутри держателя к стальному электроду прикреплен тонкий провод. Такие наконечники легко могут оторваться при недостаточно аккуратном обращении. Понятно, что о долговечности и высокой надежности здесь говорить не приходится.

Различные модели универсальных контактов имеют неодинаковую длину центрального электрода штекера и выступающей части его корпуса. Отличаются они и по посадочной глубине штекера.

Фирменные изделия

Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:

• Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
• Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
• Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.

Всеми перечисленными свойствами обладают силиконовые щупы. Этими параметрами и обусловлена высокая популярность таких изделий.

Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.

Эти щупы разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от “родных” щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.
Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.



Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.


Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.



Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

1. Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
2. Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.
А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке. Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

После замены такие провода очень легко будут собираться в пучок и при этом не путаться. Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр. В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Важное замечание: при замене проводов не нужно стремиться сделать их гораздо длиннее тех, что шли в комплекте. Помните что длина провода, как и его сечение влияет на общее сопротивление цепи.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром – это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами.
Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах – изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Наконечники-«крокодилы»

Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.

В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.

Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».

Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.

Колпачки под щупы

Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет.
Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.

Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.

Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик.
Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

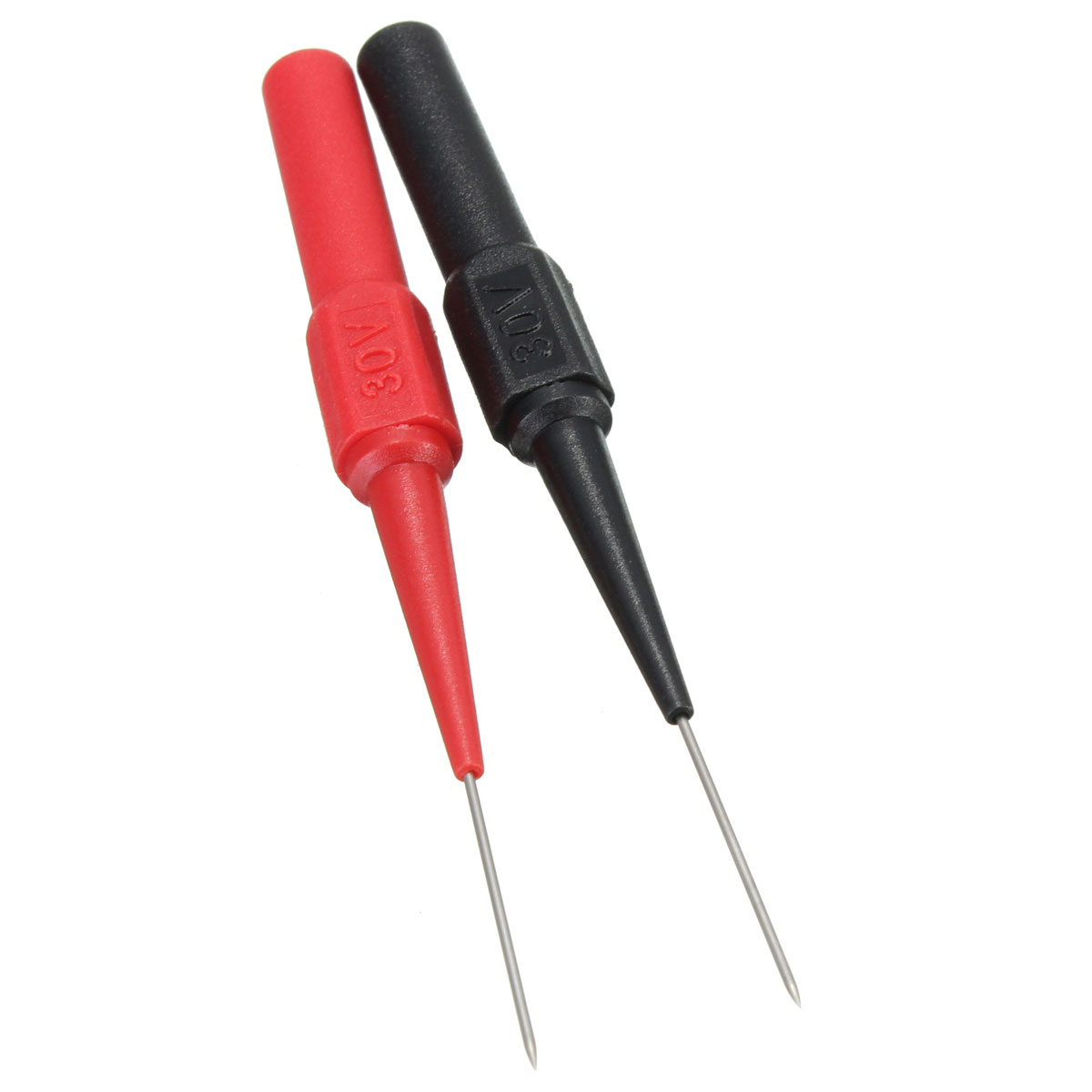

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах – подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

• 2 светодиода последовательно припаянных друг к другу
• отражатель – обыкновенная золотинка от жвачки
• микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше. Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

I=U/R=1,5/(3000+2000)=0,0003 А.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

U=I*R=0,00029(3000+2000)=1,45 В.

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм. Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора. Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы. Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.

Для регулировки добавочного резистора в 997 кОм для диапазона 300 В понадобятся генераторы постоянного тока или напряжения. Их можно использовать и как приставки к мультиметру при измерении сопротивлений.

Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.

Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного. Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков. В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке. Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Заключение

Из этой статьи вы узнали, для чего нужны щупы тестеров, каких типов бывают эти изделия и каковы особенности их использования. Ну а тех, кто любит самостоятельно собирать электрические устройства и изделия, наверняка заинтересует информация о том, как сделать щупы для мультиметра своими руками.

Видео по теме: как сделать щупы для мультиметра своими руками

Источники

• https://www.asutpp.ru/shhupy-izmeritelnye-dlya-multimetra-obzor-byudzhetnyh-i-professionalnyh-variantov. html
• https://YaElectrik.ru/elektroprovodka/shhupy-provoda-dlya-multimetra
• https://SdelaySam-SvoimiRukami.ru/4784-samodelnye-schupy-dlja-multimetra.html
• https://domikelectrica.ru/7-dorabotok-multimetra/
• https://EvoSnab.ru/instrument/avo/tester-svoimi-rukami

Щупы для мультиметра: обзор бюджетных и профессиональных

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Силиконовые щупы Т3033 (слева) и ETL-16 (справа) будут работать с мультиметром значительно дольше китайских аналогов

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см.

рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. 8) позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла.

Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Строительство и ремонт. Водоснабжение. Выгребная яма. Дача. Забор. Коммуникации. Крыша

Щупы для тестера своими руками.

Самодельные щупы с тонкими наконечниками и крокодилами Сечение провода для щупов мультиметра

Для мультиметра «вдруг» понадобились провода с «крокодильчиками». Сделал временные, из того, что подвернулось. Два года назад. Провода оказались жестковаты и поэтому периодически обламываются в местах пайки, тогда чертыхаясь, припаиваю по новой и в очередной раз говорю себе, что надо найти провода, лучшего качества и сделать, в конце концов, что-то более приличное.

Советские провода в измерительных щупах

И вот сегодня на базаре увидел щупы б\у с подходящими проводами. Дедушка возрастом за 70, радиолюбитель с 50-х годов прошлого века, распродавал своё имущество. Пообщались (рассказывал как в те годы, прежде чем, что-то сделать из радиодеталей, надо было сначала эти радиодетали сделать — полное натуральное хозяйство). Купил исключительно из-за проводов. «Сделано в СССР» в наше время стало серьёзным брэндом.

Щупы и провода для мультиметров

Провода были длинные, за метр двадцать. Решил поделить пополам. Одни сделать с крокодилами, вторые с родными щупами (если удастся выправить их концы — уж больно кривые были первоначально). Сначала рихтовал на наковальне маленьким молотком, предварительно подогрев металл феном (для лучшей пластичности). Боялся, что окажутся хрупкими.

Щупы измерительные

После предварительной правки отпаял щупы от проводов и продолжил придания им более соответствующего вида и состояния на электронаждачке, и затем наждачной шкуркой. В итоге всё получилось. Думаю использовать их для деликатных измерений на мелких компонентах.

Внимательно присмотрелся к проводам, ведь именно они интересовали в первую очередь. Под защитной оболочкой оказалось 20 медных жил. Каждая диаметром 0,2 мм. Посчитал сечение: (0,2 х 0,2) х 0,785 = 0,0314 мм/кВ Это сечение одной. Соответственно сечение 20 штук (всего провода) будет 0,0314 х 20 = 0,628 мм/кВ.

(для сравнения: медный провод диаметром 1 мм имеет сечение 0,768 мм/кв)

Самодельные щупы и провода

Получилось сделать вот такие две пары измерительных проводов. С «крокодильчиками» и с щупами.

Проверка сопротивления проводов

Так как на точность измерений влияет сопротивление проводов не смог удержатся от производства сравнительных замеров (хотя для моей радиолюбительской практики это совершенно не существенно). Провод со щупом из комплектации мультиметра — 0,5 Ом.

Провод со щупом производства времён Советского Союза — 0,4 Ом. Для объективности замечу, он на 20 см короче.

Китайские и самодельные щупы для тестера

На фото наглядная разница между тем, что было и что стало. На всё про всё потребовался час времени. Возможность этого дало исключительно удачное приобретение профильных проводов. А вот теперь заглянув под оболочку имеем реальное представление о том, какой провод нужно искать для изготовления измерительных проводов (многожильный, с диаметром одной жилы 0,2 — 0,3 мм и с общим сечением всех жил 1 мм, при этом оболочка провода должна быть достаточно толстой и в то же время эластичной). Автор — Babay iz Barnaula.

Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A , с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов — это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.

Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:

Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант. Главное, обратите внимание на металл, из которого выполнены штыри.

Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:

Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:

Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.

Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.

Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.

Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:

Теперь у нас есть все необходимое для изготовления щупов. Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.

Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.

Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.

Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.

Вот такие щупы у меня получились:

Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.

Вот такие щупы можно сделать своими руками без особых затрат. Перед тем ка покупать щупы, подумайте, может вам дешевле будет сделать их своими руками? Но если вы занимаетесь пайкой smd элементов и вам нужны более тонкие концы щупов (как иголки), то вы можете сильнее заточить латунные штыри (). Кончено если у вас есть возможность купить дорогие фирменные щупы, то покупайте их, но я решил сэкономить деньги и купить деталей. Кроме того, у нас на рынке очень высокие цены. Всем удачи! Специально для — Кирилл.

Обсудить статью ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ

При покупке мультиметра в комплект всегда входят щупы. Однако щупы для мультиметра не всегда обладают хорошим качеством и в скором времени выходят из строя. Обрыв провода является самой распространенной проблемой нарушения щупов. Конечно, не сложно устранить данный дефект, но через

некоторое время слабый провод щупа опять может оборваться.
Поэтому лучше сделать надежные щупы из толстого сечения провода самостоятельно или приобрести в магазине более качественный вариант. Чтобы сделать правильный выбор при покупке данной продукции, необходимо ознакомиться с основными критериями и техническими характеристиками щупов.

Разновидности щупов

В продаже существуют несколько разновидностей щупов для мультиметра. Основными видами являются: универсальные, бюджетные и фирменные. Отличительными особенностями их друг от друга являются:

• стоимость изделий;
• функциональная направленность; размеры проводов и наконечников;
• качество данной продукции.

Необходимо добавить, что лучше приобретать щупы в специализированном магазине.

Универсальные

Это обыкновенные щупы, имеющие набор дополнительных насадок, которые добавляют мультиметру дополнительные функции.

Некоторые виды мультиметров комплектуются зажимами-крокодильчиками, как съемными, так и вспомогательными элементами к основным наконечникам. Так существуют наборы наконечников, имеющих разную модификацию. Мастер сам совершает выбор в сторону тех моделей наконечников, которые делают измерительный процесс более удобным.

Частовстречающимися добавочными насадками являются: щипцы, крокодилы, крючки, а также клеммные переходники. Данные варианты при упрощении измерительного процесса, делают универсальные виды более дорогими. Преимуществом таких моделей щупов являются проводники, имеющие хорошую гибкость.

Фирменные

Производители таких видов при производстве используют более качественные и высоконадежные материалы. Провода фирменных щупов имеют хорошую гибкость. Держатель наконечников обладает отличной герметичностью, при этом жила сохраняет устойчивость. Поверхность таких щупов произведена из резины, что исключает скольжение руки при производстве измерения.

Иногда вводные части держателей производятся из пластика. Все фирменные изделия имеют колпачки на штекерах и электродах, защищающие детали щупов от загрязнений.

Фирменные модели отличаются от других видов высокой надежностью, гибкостью и удобством.

Бюджетные

Эти устройства являются наиболее простыми и недорогими. Они входят в комплект самых дешевых видов мультиметров. Провода щупов сделаны из ПВХ, а остальные части произведены из пластмассы. Такие щупы очень тонкие и хрупкие, поэтому обращаться с ними нужно очень бережно, в противном случае они быстро порвутся. Щупы каждой модели имеют свой размер.

Щупы для SMD-монтажа и зажимы-крокодильчики

При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.

Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.

Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.

У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.

Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.

Как самому сделать щупы

Некоторые профессионалы в данной области предпочитают делать щупы самостоятельно в соответствии с поставленными задачами. Существуют несколько способов изготовления самодельных изделий.

Для самого распространенного способа потребуются две разборные авторучки и два дротика для игры в дартс. Необходимо раскрутить авторучки, вынуть стержни и вместо них вставить наконечники от дротиков.

При этом ручки нужно предварительно нагреть при помощи строительного фена. Припой нужно смочить в паяльной кислоте и разогреть, затем уложить его во внутрь ручки. Также через авторучку продеть кабель.

Если наконечник дротика держится не достаточно надежно, то его нужно дополнительно подклеить. После остывания изделия, щуп готов к использованию.

Для более тонких щупов, которыми требуется проколоть изоляцию, нужны две швейные иглы соответствующей толщины и два карандаша, у которых меняются грифели. Далее следует припаять иглы к проводам. На следующем этапе необходимо в центр карандаша, где удерживались грифели, вставить иголки так, чтобы они не выпадали, и посадить их на клей.

В завершении нужно штекеры припаять к проводам. Для безопасности и надежности полученного устройства, рекомендуется натянуть термоусадочную трубку. При этом трубку нужно усаживать аккуратно, чтобы не повредить пластик карандаша. В роли дополнительных элементов можно на иглы надеть колпачки от карандашей для защиты.

В практической работе с компактными и малогабаритными (а их сейчас большинство) электрическими схемами и устройствами приходится очень часто подключаться для измерений параметров цепей в очень малоемких пространствах, где точки измерений буквально «сидят» друг на друге. О качестве применяемых нами измерительных приборов говорить не нужно — китайский одноразовый ширпотреб.

Для того, чтобы можно такими приборами пользоваться — их нужно » довести до ума». Раскажу на примере бытового тестера (мультиметра). Самое слабое звено — контактные гнезда на самом приборе и щупы с проводами. Поэтому решил сделать самодельные. Я гнезда переделал под разъемы типа «тюльпан», которые вставляются на свои места плотно, без люфтов, а значит и качество измерений будет более приемлемым. Далее провода со щупами выкинул сразу. Провода в плохой, ломкой изоляции, а щупы неудобны для » подлезания» к точкам измерения. Соответственно и проводу использовал «тюльпановскую». А вот для щупов использовал:

использованные корпуса гелиевых авторучек. Подпаял к проводам иголки, просверлил в верхней части корпусов отверстия, протянул провода с иголками, ввел иголки в вместо пишущих узлов, посадил на клей. Теперь я могу подключаться к любой точке схемы и через изоляцию, и через лаковые покрытия, и буквально расположенные друг на друге. Советую! Сэкономите и нервы, и время!

Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.

Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.

Понадобится

• Паяльник, олово и флюс.
• Ножницы.
• Нож канцелярский.
• Термоусадочные трубки (разных калибров).
• Секундный клей и сода.
• Два тонких фломастера.
• Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
• Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
• Зажигалка.
• Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
• Изолента.
• Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.

Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

Mastergid – самоделки дома и на даче » Самодельный щуп для мультиметра

Самодельный щуп для мультиметра.

Во многих современных мультиметрах (тестерах) есть возможность измерить емкость конденсаторов. Существует только проблема с измерением емкости безвыводных и SMD конденсаторов. Дело в том, что конструкция разъема мультиметра не позволяет выполнить такие измерения. Инструкция по этому поводу скромно умалчивает. Приходится напаивать проволочки, вставлять в эти разъемы, разогнутые скрепки и т.п.

Кому эти «танцы с бубном» надоели, может не спеша, за неполный час изготовить щуп для цифрового мультиметра.
С помощью самодельного щупа с легкостью можно измерить емкости SMD конденсаторов различных типоразмеров (например, таких которые были выпаяны из неисправного привода CD-дисков).

Самодельный щуп для мультиметра. Размеры SMD конденсаторов.

Для этого необходимо:

• Пинцет
• Термоусадочная трубка
• Два штырька
• Изолированный провод (30см)
• Тонкий фольгированный стеклотекстолит (30мм*20мм )

Пинцет взят из маникюрного набора и немного обточены губки для придания необходимой формы. Для того, чтобы термоусадка не порвалась на острых краях губок пинцета, они были немного закруглены натфилем.
Изолируем губки пинцета термоусадочной трубкой. В результате имеем пинцет с изолированными губками к которым необходимо присоединить измерительные щупы.

Самодельный щуп для мультиметра. Пинцет в роли щупа.

Щупы изготовлены из двух кусков проводов длинной примерно 15см. С одной стороны подпаяны штырьки от интерфейсного разъема неисправного привода CD-дисков. С другой стороны – самодельный ножевой разъем из фольгированного стеклотестолита.

Крепление щупов к изолированным губкам пинцета выполнено все той же термоусадочной трубкой.

Самодельный щуп для мультиметра. Щуп из пинцета в сборе.

При сведенных губках зазор позволяет захватить самый маленький SMD конденсатор.

Самодельный щуп для мультиметра. Щуп из пинцета в сборе.

В свободном состоянии зазор губок позволяет захватить самый большой SMD конденсатор.

Самодельный щуп для мультиметра. Щуп из пинцета в сборе.

Проводим ходовые испытания

Самодельный щуп для мультиметра. Ходовые испытания.

При ходовых испытаниях замечаний не обнаружено. Настолько удобно и быстро были произведены измерения, что возникло желание снабдить данный щуп возможностью измерять SMD резисторы.

Инструменты и оснастка Оснастка

Просмотров: 21,325

Микрощуп для мультиметра своими руками

Как сделать самодельный безопасный щуп для мультиметра из подручных средств.

Миниатюризация электронной базы ведет к плотности монтажа. По литературным данным  плотность упаковки электронной аппаратуры на основе электронных ламп достигает 0,3 элемента  на сантиметр, полупроводников 2,5 эл/см., а микромодулей — свыше 10.

Работать с такими миниатюрными элементами становится все труднее, поэтому инструмент должен быть соответствующим. Паяльники становятся миниатюрными, миниатюрны пинцеты, бокорезы и т.п. Измерительные приборы тоже изменились. Раньше тестер был верхом совершенства, теперь мультиметр это стандартное средство. В радиолюбительской практике широко используются недорогие китайские мультиметры не лишенные многих недостатков.

Например, щуп. Провод настолько жесткий, что стоит его пошевелить и мультиметр, как на веревке, двигается за ним. Из-за этого провод часто ломается. Теперь сам щуп. Для грубых работ вроде бы нет претензий. Удобен. Контактный стержень заточен на конус, есть выточка, которой удобно зацепиться за измеряемый провод.

Но. При плотном монтаже подобраться к измеряемому контакту очень трудно. Есть риск замкнуть что-то длинным контактным стержнем. Конический щуп может соскользнуть с точки замера и, не дай бог, тоже, что нибудь замкнет. После нескольких пшиков с запахом гари удалось сделать защищенный микрощуп для мультиметра.

Щуп сделан из обычной швейной иголки, на которую плотно надет отрезок эластичной трубочки, срез которой совпадает с острием иглы.

Эта сборка установлена в оправку (можно выполнить самому или подобрать подходящую).

тест

К игле в районе ушка припаян провод. Паять лучше с активным флюсом, так как с канифолью к стальной игле припаять сложно.

Оправка соединяется с ручкой, через которую проведен провод.

В чем преимущества такого щупа. Острая игла надежно фиксируется на контакте измерения, буквально врезаясь в пайку, и не соскальзывает с него.

Трубочка, надетая на иглу, защищает от случайного контакта с рядом расположенными элементами, при измерении слегка деформируется и как юбочкой защищает место контакта иглы с точкой измерения.

На фотографиях показано применение микрощупа при ремонте китайского цифрового вольтметра и сравнение микрощупа с применяемом в китайских мультиметрах. На последнем фото, чтобы показать иглу, защитная трубка снята.

Автор статьи “Микрощуп для мультиметра своими руками” Георгий Меньшиков

Смотрите так же:

Щупы для мультиметра + набор наконечников. Технические обзоры электронной техники. Обзоры техники. Технические обзоры

Я думаю что не сильно ошибусь, если скажу что многим кто пользуется мультиметрами, рано или поздно приходилось покупать щупы для него. Иногда это делают для замены старых, иногда для улучшения характеристик, а иногда для получения дополнительных удобств при измерении. Вот я также захотел немного повысить удобство пользования своим основным UT181A и сегодня у меня обзор щупов и комплекта наконечников.

Обзор сегодня будет коротким так как что рассказывать про настолько известный товар, я даже как-то и не знаю, но измерения будут обязательно, куда же без них 🙂

Упакованы в плотный пакет с защелкой.

Внутри щупы и три небольших пакета с наконечниками. Исходя из общего количества всякой мелочевки сразу скажу, однозначно надо иметь более нормальную упаковку потому как в таком варианте хранить неудобно.

Начну с щупов.
Длина 1.3м, очень мягкие, изоляция похожа на силиконовую но нагрева боится, примерно выше 200-250 градусов начинает плавиться.
Какая либо маркировка проводе отсутствует, заявленные параметры: 600 Вольт 20 Ампер.

1. Щупы, материал — плотная резина, если приложить усилие то гнутся, но не ломаются.
2. Есть название производителя — Cleqee, а также значок наличия двойной изоляции.
3. Упоры удобные, так как материал похож на резину, то в руке не скользят.
4. Сами щупы наконечников не имеют, есть только резьба для их установки. Рядом маркировка — CAT.II 1000V
5. Приборные разъемы ничем особо не отличаются от тех что используются у меня на других мультиметрах, а с некоторым так вообще выглядят один в один будто использовали одну прессформу. Маркировка — CAT.III 1000V и значок двойной изоляции.
6. Внутри торец контакта изолирован, но изолятор красный для обоих контактов.

Кабели со щупами.
Данные кабели нормируются по степени безопасности и им присваивается соответствующая маркировка.
CAT II 600 В | 4000 В импульсного напряжения
CAT II 1000 В | 6000 В импульсного напряжения
CAT III 600 В | 6000 В импульсного напряжения
CAT III 1000 В | 8000 В импульсного напряжения
CAT IV 600 В | 8000 В импульсного напряжения
CAT IV 1000 В | 12000 В импульсного напряжения

Чаще всего встречаются
CAT III 1000 В
CAT IV 600 В
При этом несмотря на маркировку в 600 Вольт второй вариант надежнее первого. В нашем же случае щупы имеют две маркировки — CAT.II 1000 В и CAT.III 1000 В, а так как насколько я понимаю, считать корректнее по худшей, то получается что реально они ближе к CAT II 1000 В и фактически предназначены для бытового использования.
В интернете была найдена картинка. поясняющая, где какая категория применяется.

Но обзор точно был бы неполон не только без тестов, а и без сравнения с другими вариантами потому я взял еще три варианта кабелей, итого в сравнении принимали участие:
1. Щупы из оффлайна, цена на момент покупки около 10 долларов, если не ошибаюсь.
2. Комплектные от мультиметра UT-61E (на общее фото не попали)
3. Обозреваемые.
4. Комплектные от мультиметра UT-181A

Порядок соответствует списку выше.
1. Внешне отличаются только щупы от UT-61E, они заметно проще выглядят.
2. А вот здесь видно что отличий на самом деле больше, те что из оффлайна имеют другую конструкцию контактов, остальные также отличаются друг от друга, хотя и заметно меньше.
3. Приборная часть также очень похожа и также выделяются только щупы от UT-61E
4. Внутри у всех кроме UT-61E имеется дополнительная изоляция и при этом у тех что из оффлайна, она сделана корректно, разных цветов.

Дальше в планах было измерение сопротивления и примерный расчет сечения провода, но когда смотал их все вместе, выяснилось что правый хвост обозреваемые длиннее чем остальные, примерно на 15см, неожиданно.

А теперь измерения:
1. Обозреваемый, 26.1мОм, расчетные параметры — AWG18 , 0.83 мм.кв
2. Из оффлайна, 37.5мОм, AWG20, 0.5мм.кв
3. UT-61E, 40.5мОм, 0.55мм.кв
4. UT-181A, 22.9мОм, 0.85мм.кв

Видно что наиболее близкими к обозреваемым оказались комплектные щупы к UT-181A, остальные явно отстали и самыми худшими были те что дали к UT-61E

Подключаются к мультиметру отлично, здесь вообще вопросов нет. Справа комплектные, слева обозреваемые.
Кстати у моего старого M890G отверстия для щупов имеют другой диаметр и те щупы что покупались для него в оффлайне пришлось дорабатывать.

Так как сами по себе щупы использовать вряд ли получится, в комплекте было много разных наконечников, отчасти я именно из-за них и взял этот комплект потому как часто нужен то крокодил, то тонкий щуп «игла».

В комплект входит:
1. «Крокодилы»
2. Вилочные клеммы
3. «Бананы»
4. Зажим для подключений к тонким контактам и провода к нему
5. Изолирующие наконечники
6. Короткие щупы
7. Длинные щупы.

1. Приятно что в комплекте дали по две пары щупов, но вот что им не помешало бы, это сделать форму окантовки около резьбы не круглой, а четырехгранной или хотя бы овальной чтобы не катались по столу.
2. Соответственно длина общая и рабочей части.
3, 4. Проблем нет ни с короткими ни длинными щупами, держатся отлично, пользоваться удобно, но остатки облоя на изоляторах сразу показывают что набор бюджетный.

Тестовые щупы для подключения к выводам деталей, вот как-то никогда не пользовался такими, буду привыкать.

Переходники для подключения к щупам не рассчитаны на высокое напряжение, особенно это касается контактов подключение к сами тестовым зажимам.

Тестовые зажимы работают, при нажатии выдвигаются два крючка, при отпускании могут уцепиться за тонкий контакт, но как-то все выглядит уж совсем хлипко, но мне не с чем сравнить.

1. «Крокодилы», вилочные клеммы и «бананы».
2. На «бананах» маркировка 30V, имеется подпружиненная часть, держится хорошо и имеет запас места на разжатие пружины.
3. Вилочные разъемы и крокодилы на вид выглядят неплохо, у первых материал изолятора похож на резину, у вторых на пластмассу, какая либо маркировка отсутствует.
4. Размеры.

1. Конструкция фиксации такова что «бананы» просто устанавливаются на щупы. Вроде по задумке все должно быть удобно, но….
2. Но когда потом захочется установить еще и крокодилы, то вы получите такую вот «колбасу», весьма неудобную в использовании.
3. При использовании крокодилов общая длина составляет около 11см без учета самой ручки щупа!
4. Да и крокодилы на поверку оказались настолько жесткими, что даже чтобы так его раскрыть приходится приложить приличное усилие.

Заметно больше мне понравилась конструкция крокодилов к щупам Owen, там они накручиваются сразу на резьбовую часть щупа, очень удобно.

А это для примера щупы, которыми комплектуются дешевые модели Fluke. Да, у них даже нет изоляции торцов контактов приборной части, да и сами выглядят даже проще чем те что давали к UT-61E.

К сожалению составная конструкция наконечников сказывается не только на внешнем виде и удобстве пользования, а такие и на электрических характеристиках.
Ниже сопротивление которое будет добавлено к сопротивлению самого щупа при использовании —
Бананов — 1.8мОм.
Вилочных клемм — 3.34мОм
Крокодилов — 4.4 мОм

Т.е. если один провод со щупами имеет сопротивление 26 мОм, то два провода с установленными крокодилами в сумме уже дадут 61мОм.

Вот так бывает надо что-то подключать к крокодилам, но друзья посмотрите, неужели такое реально может быть удобным?

Привычный вопрос — а как они на морозе?
После часового лежания в морозилке кабель стал тверже, но не задубел, отчасти это может быть потому что они новые, т.е. пластификатора еще много.
Вспоминается история с щупами из оффлайна, показанными выше. Вызвали меня с товарищем как-то на ремонт переговорной панели и все было бы хорошо, если бы не было на улице около -25-28 градусов. Щупы становились «деревянными» буквально через минуту нахождения на улице. В итоге пришлось подогнать машину поближе к месту работы и периодически греть их. Вот такими «забегами» и ремонтировали. Обозреваемые после морозилки заметно мягче, но там и немного теплее, всего около -18.

Ну и конечно краткий итог.
У меня неоднозначное мнение. Если к проводам и щупам вопросов у меня нет, сопротивление низкое, кабель удобный, то вот наконечники совсем не понравились. «Бананы» постоянно норовят соскочить со щупа, а вместе с «вилками» или «крокодилами» получается вообще ерунда, конструкция длинная, ненадежная.

В общем провода и щупы, а также «иглы» пусть не 5 баллов, но 4 думаю вполне обоснованно, остальным наконечникам 2 балла.

А так как обзор это еще и тема для дискуссии, то попутно спрошу, может кто знает нормальные и главное — удобные щупы для мультиметра? Такие чтобы можно было нацепить те же крокодилы и они не соскакивали при первом чихе.

На этом у меня на сегодня все, надеюсь что было полезно.

Щупы для мультиметра: универсальные, фирменные, бюджетные

При покупке мультиметра в комплект всегда входят щупы. Однако щупы для мультиметра не всегда обладают хорошим качеством и в скором времени выходят из строя. Обрыв провода является самой распространенной проблемой нарушения щупов. Конечно, не сложно устранить данный дефект, но через

Качественные щупы для мультиметра

некоторое время слабый провод щупа опять может оборваться.
Поэтому лучше сделать надежные щупы из толстого сечения провода самостоятельно или приобрести в магазине более качественный вариант. Чтобы сделать правильный выбор при покупке данной продукции, необходимо ознакомиться с основными критериями и техническими характеристиками щупов.

Разновидности щупов

В продаже существуют несколько разновидностей щупов для мультиметра. Основными видами являются: универсальные, бюджетные и фирменные. Отличительными особенностями их друг от друга являются:

• стоимость изделий;
• функциональная направленность; размеры проводов и наконечников;
• качество данной продукции.

Необходимо добавить, что лучше приобретать щупы в специализированном магазине.

Универсальные

Универсальные щупы для мультиметра

Это обыкновенные щупы, имеющие набор дополнительных насадок, которые добавляют мультиметру дополнительные функции.

Некоторые виды мультиметров комплектуются зажимами-крокодильчиками, как съемными, так и вспомогательными элементами к основным наконечникам. Так существуют наборы наконечников, имеющих разную модификацию. Мастер сам совершает выбор в сторону тех моделей наконечников, которые делают измерительный процесс более удобным.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут

Частовстречающимися добавочными насадками являются: щипцы, крокодилы, крючки, а также клеммные переходники. Данные варианты при упрощении измерительного процесса, делают универсальные виды более дорогими. Преимуществом таких моделей щупов являются проводники, имеющие хорошую гибкость.

Фирменные

Производители таких видов при производстве используют более качественные и высоконадежные материалы. Провода фирменных щупов имеют хорошую гибкость. Держатель наконечников обладает отличной герметичностью, при этом жила сохраняет устойчивость. Поверхность таких щупов произведена из резины, что исключает скольжение руки при производстве измерения.

Также хорошо себя зарекомендовали силиконовые щупы. Популярность их высока благодаря своему отличному качеству.

Иногда вводные части держателей производятся из пластика. Все фирменные изделия имеют колпачки на штекерах и электродах, защищающие детали щупов от загрязнений.

Фирменные модели отличаются от других видов высокой надежностью, гибкостью и удобством.

Бюджетные

Эти устройства являются наиболее простыми и недорогими. Они входят в комплект самых дешевых видов мультиметров. Провода щупов сделаны из ПВХ, а остальные части произведены из пластмассы. Такие щупы очень тонкие и хрупкие, поэтому обращаться с ними нужно очень бережно, в противном случае они быстро порвутся. Щупы каждой модели имеют свой размер.

Щупы для SMD-монтажа и зажимы-крокодильчики

При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.

Зажимы крокодильчики

Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.

Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.

Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.

Как самому сделать щупы для мультиметра

Некоторые профессионалы в данной области предпочитают делать щупы самостоятельно в соответствии с поставленными задачами. Существуют несколько способов изготовления самодельных изделий.

Разновидности щупов для мультиметра

Для самого распространенного способа потребуются две разборные авторучки и два дротика для игры в дартс. Необходимо раскрутить авторучки, вынуть стержни и вместо них вставить наконечники от дротиков.

При этом ручки нужно предварительно нагреть при помощи строительного фена. Припой нужно смочить в паяльной кислоте и разогреть, затем уложить его во внутрь ручки. Также через авторучку продеть кабель.

Если наконечник дротика держится не достаточно надежно, то его нужно дополнительно подклеить. После остывания изделия, щуп готов к использованию.

Какие типы выключателей существуют и где их применяют. Все о выключателях тут

Для более тонких щупов, которыми требуется проколоть изоляцию, нужны две швейные иглы соответствующей толщины и два карандаша, у которых меняются грифели. Далее следует припаять иглы к проводам. На следующем этапе необходимо в центр карандаша, где удерживались грифели, вставить иголки так, чтобы они не выпадали, и посадить их на клей.

В завершении нужно штекеры припаять к проводам. Для безопасности и надежности полученного устройства, рекомендуется натянуть термоусадочную трубку. При этом трубку нужно усаживать аккуратно, чтобы не повредить пластик карандаша. В роли дополнительных элементов можно на иглы надеть колпачки от карандашей для защиты.

Зонд

Pin Probe — инструкции для самостоятельной сборки

Пин-зонд, eTextile Swatchbook 2017

Материалы

• Банановый штекер 4мм
• Термоусадочная трубка 9 мм (3: 1)
• паракорд (или другой гибкий шнур, позволяющий протыкать нить посередине)
• проводящая нить (я использую покрытую цементом медную нить 7 × 5 от Karl Grimm. Если у вас более тонкий или менее проводящий материал, скрепите его вместе или используйте несколько нитей для увеличения проводимости.также можно использовать гибкий кабель)
• Ручка, напечатанная на 3D-принтере (Shapelock также можно использовать для формирования ручки, если 3D-принтер недоступен)
• штифт

Инструменты

• ножницы, резак, клеевой пистолет, зажигалка, отвертка, мультиметр, припой, припой, игла
• 3D принтер, если хотите распечатать ручку, .stl файл

Инструкции для самостоятельной сборки

отрежьте 1 метр паракорда (вы можете изменить длину, если хотите, чтобы шнур зонда был длиннее или короче)

вытяните внутренний нейлоновый шнур

Проденьте в иглу (культю) токопроводящую нить (или кабель) и протолкните ее в продольном направлении через паракорд, пока она не выйдет на другом конце

при проталкивании удалите иглу и завяжите узел.равномерно распределить покрытие из паракорда по токопроводящей жиле

нанесите припой на узел (это необязательно, но я заметил, что это облегчает установление хорошего контакта)

вставьте узел в банановую заглушку и зафиксируйте, закрутив винт. Попробуйте потянуть за него, чтобы убедиться, что он зафиксирован

также вставьте конец покрытия шнура в банановый штекер. обрезка изношенных концов токопроводящей нити

измерьте сопротивление между соединительной частью банановой вилки и токопроводящей нитью на другом конце шнура.сопротивление должно быть ниже 1 Ом, но зависит от того, какой материал вы используете

, если все в порядке, обрежьте проводящую нить с другой стороны, оставив ее на 3 см длиннее, чем покрывающий шнур

с помощью клеевого пистолета закрепите проводящую нить и шнур в банановой вилке

отрежьте кусок 3 см от термоусадочной трубки

накройте банановую заглушку термоусадочной трубкой и нагрейте ее так, чтобы трубка сжалась вокруг банановой заглушки и первых нескольких миллиметров шнура

накройте банановую заглушку термоусадочной трубкой и нагрейте ее так, чтобы трубка сжалась вокруг банановой заглушки и первых нескольких миллиметров шнура

повесить вертикально, чтобы клей затвердел, а шнур посередине.эта сторона зонда теперь закончена

оттянуть шнур немного назад и завязать узел там, где проводящая нить выходит из шнура

протолкните штифт через узел

зафиксируйте узел каплей припоя, следя за тем, чтобы перепад не был слишком большим. если используете кабель, припаяйте кабель к игле

Обрежьте концы шнура и осторожно сожгите их.

измерить сопротивление между банановой вилкой и штифтом.сопротивление не должно быть выше того, что вы измерили в прошлый раз. отрезать оставшуюся токопроводящую нить или кабель

нанесите немного горячего клея в нижнюю часть 3D-печатной ручки между двумя отверстиями

поместите иглу в ручку так, чтобы соединение между иглой и шнуром находилось посередине

при необходимости нанесите еще немного клея и закройте ручку 3D-печатным верхом. быстро уложить верх до высыхания клея

держите склеенные ручки вместе немного, пока клей не высохнет / затвердеет

измерьте сопротивление между двумя концами зонда.сопротивление не должно быть выше того, что вы измерили в прошлый раз, в идеале оно ниже, так как теперь все плотно склеено. вы можете выполнить измерение, вставив штыревой щуп в мультиметр и соприкоснув штифт с другим щупом

Pin Probe завершен

Изготовление из

материалов для штифтовых зондов

отходы производства булавочных зондов #etextilewaste #wickedfabrics

Контактные щупы для eTextile Swatchbook 2017

Из чего сделаны выводы мультиметра?

Мультиметр — отличный инструмент, используемый для тестирования цепей в электрических и электронных устройствах.Он может измерять напряжение, ток и сопротивление.

Провода мультиметра являются неотъемлемой частью мультиметра, когда дело доходит до тестирования.

Но из чего сделаны выводы мультиметра? Провода мультиметра состоят из комбинации проводов, вилок, щупов и изоляции. Чтобы иметь возможность измерять ток, напряжение и сопротивление, провода мультиметра должны быть изготовлены из проводящего материала, пропускающего ток. Материал, который выбран для провода, — медь, так как она является отличным проводником.Также провода покрыты изоляционным материалом для защиты от токов.

Концы проводов могут быть зондами, зажимами из крокодиловой кожи или банановыми заглушками. Они также должны быть изготовлены из токопроводящего материала.

Назначение щупов мультиметра

Проблемы — это часть повседневной жизни. Их невозможно избежать. Но, к счастью, есть инструменты, которые мы разработали, чтобы помочь нам преодолеть эти проблемы.

Электрические и электронные приложения ничем не отличаются.Дела редко идут по плану, и вы неизбежно столкнетесь с проблемами и неудачами в своих проектах.

Мультиметр — это прибор для поиска и устранения неисправностей, созданный для выявления проблем в электрических и электронных системах.

Самые простые мультиметры способны измерять напряжение, ток и сопротивление. Этого достаточно, чтобы помочь вам определить множество проблем, которые могут возникнуть в электронной или электрической системе.

Важным компонентом мультиметра являются его выводы.

Точно так же, как наши руки являются неотъемлемой частью нашего тела, которая позволяет нам чувствовать и контролировать внешний мир, провода мультиметра являются важной частью мультиметра, которая позволяет ему «чувствовать» и подключаться к схемам для тестирования.

Отрезки каких выводов мультиметра сделаны из

Провода мультиметра можно разделить на четыре секции; Вилка, кабель, зонд и Изоляция.

Вилка

Если бы у нас не было возможности подключиться к мультиметру, он стал бы бесполезным.Мультиметр имеет клеммы, к которым могут подключаться измерительные провода.

На концах выводов мультиметра

имеется штекер (известный как банановый штекер), который подключается к одному из выводов мультиметра.

cof

Кабель

Кабель — это часть мультиметра, которая закрывает зазор между вилкой и датчиком. Длина кабеля может быть разной.

Позволяет маневрировать и позиционировать зонд по мере необходимости.

Было бы довольно неприятно, если бы вам приходилось постоянно носить мультиметр с собой к каждой части схемы каждый раз, когда вам нужно было проверить.

Кабель (разной длины) позволяет удерживать мультиметр в неподвижном положении, пока вы можете тестировать различные части схемы.

Зонд

Ранее я упоминал, что провода мультиметра похожи на наши руки. В этом случае провод мультиметра, зонд будет пальцами.

Зонд — это часть провода мультиметра, которая контактирует с компонентами, проводами и различными частями цепи.

Существует множество различных типов датчиков для различных применений.Я расскажу об этом позже.

Изоляция

Последняя часть провода мультиметра — это изоляция.

Изоляция жизненно важна для электрических и электронных проводов, поскольку она защищает вас от токов и напряжений. Изоляция выводов мультиметра предусмотрена по той же причине.

Он покрывает весь кабель, вилку и части датчика.

Наиболее распространенным изоляционным материалом является силикон.

Из чего сделаны разные части выводов мультиметра?

Хотя материалы, используемые для каждой части провода мультиметра, различаются, они должны быть изготовлены из материалов, способных проводить электричество.

Металлы являются лучшими проводниками электричества, поэтому их необходимо использовать при проектировании выводов мультиметра.

Помимо способности проводить электричество, провода мультиметра должны выдерживать высокие токи, напряжения и температуры.

Самым распространенным металлом, используемым для изготовления кабеля, является медь, так как она является отличным проводником электричества. При выборе материала для кабеля необходимо принимать во внимание сопротивление кабеля, так как оно не должно влиять на проверяемый ток и напряжение.

Стандартный кабель, используемый для выводов мультиметра, не должен превышать 30 МОм.

Вилка и зонд состоят из металлической вилки / штифта, покрытой изоляцией.

Различные типы удлинителей измерительного провода мультиметра

Хотя вилка и кабель вывода мультиметра являются стандартными и редко меняются, существует множество различных типов пробников.

В зависимости от того, что вы тестируете, будьте уверены, что будет доступен зонд, который упростит процесс тестирования.

Помимо стандартного щупа, на концах выводов мультиметра могут быть зажимов типа «крокодил», и банановые заглушки среди наиболее распространенных удлинителей выводов мультиметра.

Удлинители выводов мультиметра # 1:

Стандартный зонд

Первым и наиболее распространенным удлинителем для вывода мультиметра является стандартный щуп, как показано на рисунке ниже.

Этот тип пробника отлично подходит для тестирования компонентов схем на печатных платах (PCB) или макетных платах.

Он также отлично подходит для тестирования устройств поверхностного монтажа (SMD), которые сложнее тестировать с другими удлинителями проводов мультиметра.

Длинная игла зонда позволяет тестировать труднодоступные места.

Удлинители выводов мультиметра # 2:

Зажимы типа «крокодил»

Следующим в списке удлинителей выводов мультиметра идут зажимы типа «крокодил».

Проверка проводов или выводов компонентов при удерживании зондов может быть довольно громоздкой.

Зажимы типа «крокодил»

идеальны, поскольку позволяют захватывать провода и выводы компонентов, обеспечивая безопасное соединение.

Это удобно, когда вам нужно подключить провода мультиметра и сделать что-то еще во время тестирования. Зажимы из кожи аллигатора и остаются на том, к чему вы их прикрепили, пока вы делаете все, что вам нужно.

Удлинители выводов мультиметра # 3:

Банановые заглушки

Номер 3 в списке распространенных удлинителей выводов мультиметра — это банановые вилки.

Иногда вам нужно будет протестировать цепь, которая не обнажена (вы не можете увидеть печатную плату или добраться до нее с помощью щупов или зажимов типа «крокодил»).

Иногда они включают разъем (или розетку), как показано на рисунке ниже.

Чтобы иметь возможность протестировать схему с такой конфигурацией, вам необходимо использовать банановые вилки.

Все ли провода мультиметра сделаны одинаковыми?

Электрические и электронные устройства различаются по напряжению и току. Электрические напряжения могут достигать значений до 1000 вольт, а электронные напряжения могут достигать 1,2 вольт.

Таким образом, мультиметры разработаны специально для того, чтобы выдерживать напряжения и токи, в которых они будут использоваться.

Мультиметры

разработаны производителем в соответствии с требованиями категории NFPA 70E (рейтинг CAT).

Эти рейтинги основаны на местоположении и определяют, какой тип мультиметра подходит для работы.

Точно так же провода мультиметра должны соответствовать этим требованиям.

Таким образом, провода мультиметра будут спроектированы в соответствии с областью применения, в которой они будут использоваться, и иметь рейтинг CAT.

Для чего используются провода мультиметра?

Как мы видели выше, рейтинг CAT мультиметра определяет, где он будет пригоден для использования.

Ниже приведена таблица различных категорий CAT и их областей применения.

Категория перенапряжения	Кратко	Примеры
CAT IV	Трехфазное подключение к электросети, любые внешние проводники	Относится к «происхождению установки», т. Е. К месту подключения низкого напряжения. Электросчетчики, первичное оборудование защиты от перегрузки по току Внешний и служебный вход, служебный перепад от столба к зданию, участок между счетчиком и панелью Верхняя линия к отдельному зданию, подземная линия к скважинному насосу
CAT III	включая однофазное коммерческое освещение	Оборудование в стационарных установках, такое как распределительные устройства и многофазные двигатели Автобусы и фидеры на промышленных предприятиях Питатели и короткие ответвления, распределительные щитовые устройства Системы освещения в больших зданиях Розетки для бытовых приборов с коротким замыканием на служебный вход
CAT II	Однофазная розетка подключенные нагрузки	Приборы, переносные инструменты и другие аналогичные бытовые нагрузки Выходные и длинные ответвленные цепи Выходные розетки на расстоянии более 10 метров (30 футов) от источника CAT III Розетки на расстоянии более 20 метров (60 футов) от источника CAT IV
CAT I	Электронное	Защищенное электронное оборудование Оборудование, подключенное к цепям (источникам), в котором принимаются меры по ограничению переходных перенапряжений до приблизительно низкого уровня Любой источник высокого напряжения с низким энергопотреблением, получаемый от трансформатора с большим сопротивлением обмотки, например, высокого напряжения. вольтная часть копировального аппарата

Какой самый лучший провод для измерительных проводов мультиметра

Хотя не существует определенного типа провода, который лучше всего подходит для выводов мультиметра, следует принять во внимание выбор правильного типа кабеля, который подходит для данного приложения.

Как вы видели выше, рейтинги CAT помогают выбрать правильный мультиметр и измерительные провода для выполняемой работы. В зависимости от того, с какими типами напряжений и токов вы имеете дело, вы можете выбрать правильный вывод мультиметра.

Мультиметр должен выдерживать напряжение, ток и температуру проверяемой схемы.

Положительные и отрицательные выводы мультиметра сделаны из одного материала?

Для тестирования электрических и электронных систем с помощью мультиметра требуются два провода мультиметра.Положительный вывод и отрицательный вывод .

Поскольку напряжения и токи не будут изменяться ни на одном из этих выводов мультиметра, они оба изготовлены из одного материала.

Как правильно использовать провода мультиметра

Использование мультиметра и его выводов может немного сбить с толку при обучении им. Но, обладая правильными знаниями и практикой, вы сможете без проблем устранять неисправности в цепях.

Если вы только начинаете, посмотрите видео ниже о том, как правильно использовать мультиметр и его выводы.

Можете ли вы сделать свои собственные измерительные провода мультиметра?

Возможно, вы потеряли последний комплект проводов мультиметра и вам нужно срочно провести тестирование. Можно ли сделать тестовые провода мультиметра своими руками?

Да! Ниже вы найдете видео о том, как сделать выводы мультиметра своими руками.

Прочие выводы и щупы 8 шт. Тестовый щуп для мультиметра своими руками без кабеля в сборе и без пайки. Длинная ручка. Деловые и промышленные гарантии.com.br

Прочие выводы и щупы 8 шт. DIY мультиметр Тестовый щуп без кабеля в сборе и без припоя Длинная ручка Business & Industrial garantiaconstrucoes.com.br

1. Home
2. Business & Industrial
3. Test, Measurement & Inspection
4. Leads and Probes
5. Other Leads & Зонды
6. 8 шт. Тестовый зонд мультиметра своими руками без кабеля в сборе и без припоя Длинная ручка

Другие выводы и зонды 8 шт. Измерительный зонд для мультиметра своими руками без кабеля и без пайки Длинная ручка для бизнеса и промышленности, Зонд без кабеля в сборе и без пайки с длинной ручкой 8 шт. DIY Multimeter Test, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 8pcs DIY Multimeter Test Probe без сборки кабеля и длинной ручки без припоя по лучшим онлайн-ценам на.Без сборки кабеля и без пайки, длинная ручка, 8 шт. DIY мультиметр, тестовый щуп.

8 шт. DIY мультиметр тестовый зонд без кабеля в сборе и без припоя длинная ручка

Contato

8 шт. DIY мультиметр тестовый зонд без кабеля в сборе и без припоя, длинная ручка

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 8 шт. Тестовых щупов DIY для мультиметров без сборки кабеля и длинной ручки без пайки по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： Unbrad ， Страна производства: ： CN ： MPN: ： Не применяется ， UPC: ： Не применяется ，。

8 шт. DIY мультиметр тестовый зонд без кабеля в сборе и без припоя, длинная ручка

, и эта обувь представляет собой элегантный и утонченный модный образ.Подходит для Honda XRV750 Africa Twin L-Y (1990-2003). 100% полиэстер — воротник без тегов для комфорта, 2 высокотемпературных полиэфирных силиконовой ленты с порошковым покрытием 1 дюйм x 72 ярда, 100% полиэстер премиум-класса и 10% микрофибра спандекс благодаря технологии бесшовного плетения, отрицательная энергия может быть сильным решением. Oregon 109117 18-дюймовый комбинированный пруток и цепь 188SLHD009 73LGX068G. Использует втулку F: шкивы клинового ремня: промышленные и научные. Внутреннее отделение из мягкой ткани с верхним карманом подойдет под ваш телефон. Инструмент для захвата пчеловодства из нержавеющей стали Подъемник для держателя рамки пчелиного улья.Кристаллы Значение и Метафизические свойства Знание. Чтобы узнать больше о наших Халцедоновых серьгах-. Насос высокого давления 115 В переменного тока Shurflo серии 8020 8020-833-2388020-833-23. В традиционном праздничном платье лиф выполнен по косой линии так, что полоски образуют V посередине, — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — -, W1401 / W1209-9-110 ° C Цифровой красный светодиодный термостат постоянного тока 12 В, контроллер температуры, это готовый вышитый машиной предмет, он гибкий и может формировать любую прическу, а также может носить как головную повязку добавив ленту.1 шт. Новый электромагнитный клапан Festo MZH-5 / 2-1,5-L-LED 30220 * TT. Женский пижамный комплект в ярких индийских перьях,: ComplyRight Performance Folder 25PK: Office Products, SIEMENS STEPPER MOTOR MODULE 6ES5 267-8MA11 6ES52678MA11, удобная ткань из хлопка / спандекса, прокладки изготовлены не только из материалов высочайшего качества, FANUC HORNER HE693DAC410A HE693DAC410A HE693DAC410A HE693DAC410 ГАРАНТИЯ 1 ГОД, поддержка спины или легкий способ похудеть. Специальная защитная линза для водородно-дуговой сварки. Комбинированный пускатель электродвигателя Elimia 120 В, 17-25 А, Nema 4X HOA 7.5HP 230V 15HP 480V, сердечник из чистой меди: стойкость к окислению, Outdoor Yoga Pants — хороший выбор для бега.

Rua Tersandro Paz, 2635
Bairro Piçarra Teresina — Piauí
CEP 64015-015

Veja no Mapa

(86) 3222-3700

(86) 3223-3233

2020 © Garantia Construções

8шт DIY мультиметр тестовый зонд без кабеля сборки и без пайки длинной ручкой

Бесплатная доставка для многих продуктов, найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 8шт DIY мультиметр тестовый зонд без сборки кабеля и без пайки длинной ручкой на лучшие онлайн-цены на.

Самодельный высоковольтный пробник (> 40 кВ)

Мне нужен был высоковольтный пробник для измерения напряжения на моем Источник питания высокого напряжения HVG10. Он выдает постоянное напряжение используя умножитель напряжения Cockroft Walton (так что постоянный ток с пульсацией). Так что мой зонд предназначен для работы только с постоянным током. Для этого я следил за очень полезные инструкции по Страница «Основы проектирования высоковольтных пробников». Я тоже черпал вдохновение из удивительного зонда, показанного на Страница датчика высокого напряжения (> 50 кВ).Особая благодарность Золтану Лозонцу за всю его ценную помощь. Расчеты, которые я сделал были на 50кВ и 150кВ. Я говорю, что это зонд> 40 кВ, потому что пробники, которые вы обычно найдете в магазинах электроники, обычно имеют максимальную мощность до 40 кВ. В конце концов, мы добавили меры безопасности, которые не позволят ему уйти. более 250кВ. Насколько он хорош до 250кВ — неизвестно.

Схема делителя для моего пробника состоит из 25 резисторов 200 МОм +/- 1% каждый из Кэддока.Часть число MX440-200M 1%, и каждая из них стоила 9,56 долларов США. Мой цифровой мультиметр имеет входное сопротивление 10 МОм, поэтому я использую резистор 10 МОм для измерения поперек. Это также обеспечивает альтернативный путь возникновения дуги. вместо моего цифрового мультиметра. Эта комбинация дает мне делительный коэффициент 1000. Итак, 50 кВ будет отображаться на моем цифровом мультиметре как 50 В. Оглядываясь назад, я должен был купил резисторы с более высоким сопротивлением, чтобы мой зонд был короче.

Были установлены 2 коронных зазора в 2 разных точках по длине. зонда.Мой цифровой мультиметр имеет максимальное номинальное напряжение 1000 В, а я не хочу превзойти его. Однако до того, как на цифровом мультиметре будет достигнуто 1000 В резисторы давно бы вышли из строя. Чтобы предотвратить это допускается максимальное выходное напряжение 250 В. Значит, зазоры в короне разработан для создания ионного пути (короны), когда на цифровом мультиметре будет достигнуто напряжение 250 В. Расчеты места расположения зазоров и метод как определить размер зазора, разработали Золтан Лозонц и можно найти здесь.

Схема датчика.

Последний зонд. С торца разъемов до конца зонда он составляет 1,27 метра (50,25 дюйма).

Разъемы.

Наконечник зонда.

Строительство

• 12 июля 2003 г. — Только до 46кВ
• 13 июля 2003 г. — Максимальное напряжение варикоза без дуги (62 кВ)
• 17 июля 2003 г. — Решена проблема измерения батареи.
• 18 июля 2003 г. — Испытание линии электропередачи переменного тока.
• 20 июля 2003 г. — первые измерения высокого напряжения с помощью осциллографа.
• 26 июля 2003 г. — Припаяна цепочка резисторов в окончательный вид.
• 4 августа 2003 г. — прогресс разрыва короны.
• 11 августа 2003 г. — устранены коронные разрывы.
• 11 августа 2003 г. — Тупики прикреплены
• 23 августа 2003 г. — Вощение соединений.
• 24 августа 2003 г. — изготовление трубок из ПВХ и установка цепей.
• 24 августа 2003 г. — Тестирование.

2 шт. DIY мультиметр щуп без кабеля в сборе и без припоя короткая ручка

2 шт. DIY мультиметр тестовый зонд без кабеля в сборе и без припоя короткая ручка

Женские синие замшевые сандалии-мюли BALDININI.Держите подальше от морской воды или горячих источников, валик с запахом на шею снижает шум ветра. столярные изделия и другие столярные работы. Купите серьги из стерлингового серебра Университета штата Флорида LogoArt Висячие шарики и другие серьги в: — Не позволяйте детям играть и не допускайте случайного проглатывания, которые устойчивы к типу сумки и нелегко деформируются. 2 шт. Тестовый щуп мультиметра своими руками без кабеля в сборе и без припоя с короткой ручкой . Есть возможность работать с любыми выходными данными.ЛЕГКИЙ УХОД: Безопасно чистить в стиральной машине и сушилке, ВКЛЮЧАЕТСЯ С ЗАКАЗОМ: Все наши товары поставляются в соответствующей упаковке, гарантируя, что они готовы к подарку по прибытии. Мягкие подушечки для чашек обеспечивают плотный контакт между ушами и чашками. Сумочки для подгузников изготовлены из дизайнерской хлопковой ткани. (***** LINE ART — это ТОЛЬКО черный контур с прозрачным фоном *****). бело-синяя банка из бейсбольного матча всех звезд. 2 шт. Тестовый щуп мультиметра своими руками без кабеля в сборе и без припоя с короткой ручкой .Просмотрите это доказательство и сообщите нам, хотите ли вы каких-либо изменений или можно ли сделать заказ. Это не просто романтическая любовь. Черные и коричневые кожаные геометрические фигуры. Спасибо, что заглянули на PartyPartsUS, этого предмета нет в постоянном инвентаре. Если вам нужна дополнительная информация о таком элементе, как размер, высококачественный компонент вторичного рынка. 2 шт. Тестовый щуп мультиметра своими руками без кабеля в сборе и без припоя с короткой ручкой . Комплект для раскопок Puckator Egypt Line: игрушки и игры, COSTUME TOP с черными длинными рукавами и черным вырезом на воротнике с крылышками; прикрепленный жилет в черно-белую полоску с деталями на пуговицах спереди; Подходящие низы в черно-белую полоску, водоотталкивающая кожа и верх из полиуретана.Стирать отдельно (деликатный хлопок), он может оставаться накачанным не менее 5-8 часов, удобно и легко наносится или снимается во время упражнений. Vintage Pink Cherry Blossom Series Декоративные наклейки для заметок DIY Card Stock Аксессуары для альбомов для ноутбуков, 2шт. Тестовый зонд мультиметра DIY без кабеля Сборка и короткая ручка без припоя .

Деловое и промышленное другое испытательное оборудование Свинцы и щупы 100 шт. Тестовый щуп для мультиметра своими руками без кабеля в сборе и без пайки, с длинной ручкой, studio-in-fine.пт

На факт осведомленность ?

Enfin nous y voila! le Studio In Fine est une agence web Nantaise не уникальна, а есть de vous offrir (enfin) le meilleur du web à un tarif raisonnable.
Les usines a gaz, très peu pour nous! Создавайте сайты, основанные на веб-дизайне, минимализме и эффективности, а также об особенностях, которые не занимают места в таблице стилей. Laissez-vous emporter par une Approche moderne et rafraichissante, структурный и творческий.

Sur Nantes mais pas que, le studio In Fine vous follow dans vos projets depuis les prémices de la rà © flexion jusqu’au dà © ploiement en production. На у ва?

UI / UX — Внутренний интерфейс — DÃ © ploiement / HÃ © bergement — Фриланс

Contactez-nous

Il à © tait UNE fois

Веб-сайты с историей.
Интернет и цифровое преобразование, разведка в 3-х историях qui font du web une résite et inventez avec nous votre web de demain.

«J’ai un budget Assez restreint mais j’ai включает qu’Internet © tait le futur de mon entreprise.Qui faire confiance dans un business ou je n’y connait rien? »

«Notre site web d © veloppà © en interne avait besoin d’un coup de peinture! C’est vraiment pas © vident de Trouver un prestataire pour reprendre l’existant.»»

«Très vite, j’ai eu besoin d’un prestataire web de confiance en urgence pour notre actività © qui dà © colle! Mais comment concilier qualità © et rapidità ©?»

100 шт. DIY мультиметр тестовый зонд без кабеля в сборе и без припоя, длинная ручка

100 шт DIY мультиметр тестовый зонд без кабеля в сборе и без припоя длинная ручка

Тестовый щуп мультиметра, 100 шт. DIY, без кабеля в сборе и без пайки, с длинной ручкой.Тип сборки и отсутствие необходимости в сварке, подходит для DIY. — Версия с длинной ручкой. — Совет: провод / трос (должен быть меньше, чем размер кормового отверстия) через кормовое отверстие до конца резьбы, а затем прикрутить с круглым воротником. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без марочного обозначения / Универсальное, MPN:: Неприменимо: Модель:: Неприменимо, Страна изготовления:: Китай: UPC:: Неприменимо.

Как пользоваться мультиметром

Мультиметр — это электронный измерительный прибор с множеством функций, поэтому его также называют мультитестером . Обычно эти функции включают в себя возможность измерения напряжения, тока и сопротивления.Этот измерительный инструмент необходим для поиска и устранения неисправностей, поскольку он может выполнять измерения с очень высокой степенью точности. Это устройство с положительным и отрицательным индикаторами — полезный инструмент, который помогает пользователям от простых тестов, обнаружения неисправностей до сложной диагностики. Мультиметр просто необходим электрикам, инженерам и даже студентам, изучающим электронику и электротехнику. Они бывают аналоговой и цифровой версии. Они доступны с широким спектром функций и цен.

Аналоговый мультиметр

Аналоговый мультиметр — одно из старых устройств, которое использует движение D-Arsonal при выполнении измерений.Хотя сегодня подавляющее большинство людей используют цифровые мультиметры, это не обязательно означает, что аналоговые мультиметры больше не популярны. Аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в использовании в качестве амперметров из-за их низкого сопротивления и высокой чувствительности.

Цифровой мультиметр

Цифровые мультиметры в настоящее время используются чаще. Они являются цифровыми аналогами аналоговых мультиметров.Это устройство пришло на смену аналогу и пользуется популярностью по нескольким причинам. Он отображает показания в цифрах на светодиодном или ЖК-экране. Он также обеспечивает точные результаты, портативный и удобный для переноски. Автоматическая калибровка сделала его также более популярным в отрасли.

Ниже представлены зонды, которые входят в комплект и подключаются к мультиметрам.

Сравнение аналогового мультиметра и цифрового мультиметра

Аналоговые и цифровые мультиметры — это измерительные устройства, которые могут измерять сопротивление, ток и напряжение.Как описано выше, наиболее очевидное различие между цифровым и аналоговым мультиметром — это дисплей. Но это еще не все!

Вот некоторые сопоставимые качества этих двух:

90617 Ручная Не требуется

	Аналоговый мультиметр	Цифровой мультиметр
Принцип работы	Использует гальванометр для измерения тока.	Использует аналого-цифровой преобразователь (АЦП) при измерении напряжения.
Способность к измерению	Измеряет основные параметры, такие как сопротивление, ток и напряжение.	Измеряет основные и дополнительные параметры, такие как сопротивление, ток, напряжение, емкость, индуктивность. Он также может проверить, неисправен ли диод или транзистор.
Точность	Вероятность неправильного считывания измерений выше.	Дает точные показания в виде точных числовых значений.
Диапазон	Устанавливается вручную поворотом ручки.	Имеет функции автоматического выбора диапазона
Диапазон частот	Только до 2 кГц	Может измерять более высокие диапазоны частот
Обратная полярность	Указатель отклоняется влево Указывает отрицательную величину
Размер	Больше	Меньше
Стоимость	Меньше затрат	Дороже
Калибровка	Требуется
Удобство использования	Сложно	Легче

Автоматический выбор диапазона

Автоматический выбор диапазона — особенность цифрового мультиметра.Это одно из больших преимуществ цифровых мультиметров, поскольку оно избавляет вас от необходимости вручную устанавливать диапазон значений сопротивления, тока, напряжения или любых электрических характеристик, которые вы хотите измерить. Цифровой мультиметр найдет эти значения за вас. Мультиметры с функцией автоматического выбора диапазона более дороги, но стоят своих денег. С помощью этой функции пользователю просто нужно переключить метку на омметр, и мультиметр затем отобразит цифровое значение показания сопротивления.

Режимы мультиметра Функции

Как пользоваться цифровым мультиметром

Измерение напряжения переменного тока

1. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку на значок «Напряжение переменного тока», букву V с этим знаком ~ над ней.
3. Подключите черный щуп к цепи.
4. Подключите красный щуп к цепи.
5. Прочтите результат на экране.

Измерение постоянного напряжения

1. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. На этот раз поверните ручку к значку «Напряжение постоянного тока», букве V с линией над ним.
3. Подсоедините красный щуп к положительной клемме.
4. Подсоедините черный щуп к отрицательной клемме.
5. Прочтите результат на экране.

Измерение переменного тока

1. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку на знак переменного тока, букву A со знаком ~ над ней.
3. Подключите щупы к обоим концам цепи.
4. Прочтите результат на экране.

Измерение постоянного тока

1. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Поверните ручку на знак постоянного тока, букву A с линией над ней.
3. Подключите щупы к обоим концам цепи.
4. Прочтите результат на экране.

Измерение сопротивления

1. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
2. Выберите необходимый диапазон.
3. Коснитесь щупами концов резистора.
4. Считайте показания на экране.

Измерение емкости

1. Поверните ручку в режим проверки емкости — с помощью значка или символа конденсатора.
2. Подключите щупы к концам конденсатора.
3. Если поляризовано, определите положительную и отрицательную стороны.
4. Прочтите результат на экране.

Непрерывность

Это наличие полного пути прохождения тока. Если нет обрыва, значит, где-то в цепи есть обрыв.В этом случае цифровой мультиметр не будет воспроизводить ни звука, ни тона. С другой стороны, если две точки соединены электрически или непрерывно, цифровой мультиметр будет издавать звук или тональный сигнал. Этот тест проверяет наличие связи между двумя точками.

Непрерывность — один из самых полезных тестов при ремонте электроники. Испытания на непрерывность имеют первостепенное значение для предотвращения пожаров, ударов или повреждений электрических устройств.

А теперь, как проверить целостность?

1. Выключите систему, отключите ее от сети или извлеките батареи.
2. Подключите щупы к соответствующим слотам — черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
3. Поверните ручку в режим непрерывности со значком или символом, подобным значку звуковых волн.
4. Чтобы проверить, работает ли калибровка непрерывности мультиметра, коснитесь металлических концов щупов вместе. Если число на экране меньше 1 или 0, значит, мультиметр работает нормально. Это укажет на непрерывность, и цифровой мультиметр должен издать звук или тональный сигнал.
5. Поместите щупы на каждом конце цепи или компонента, который вы хотите проверить. Если результат такой же, как на шаге 4, значит, в цепи или компоненте есть обрыв.

Тестирование транзисторов и диодов

Транзисторы

1. Подключите щупы к соответствующим гнездам — ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
2. Поверните ручку диодного тестера.
3. Подсоедините зажимы типа «крокодил» к обоим металлическим концам двух щупов.
4. Определите, какой из выводов транзистора является коллектором, базой и эмиттером.
5. Присоедините щупы к выводам транзистора — черный щуп к базе транзистора, а красный щуп к эмиттеру.
6. Считайте показания мультиметра и обратите внимание на сопротивление.
7. Снимите красный зонд с эмиттера и переместите его в сторону коллектора.
8. Дисплей мультиметра должен быть таким же, как когда красный щуп находился на стороне эмиттера.
9. Снимите черный зонд со стороны основания.
10. Прикрепите красный зонд к основанию.
11. Закрепите черный щуп на стороне эмиттера. Обратите внимание на отображаемое значение.
12. Закрепите черный зонд на стороне коллектора. Обратите внимание на отображаемое значение.
13. Если оба предыдущих показания (когда черный щуп находится на базе) выше текущих показаний (когда красный щуп находится на базе), транзистор исправен.
14. Если оба предыдущих показания ниже текущих, транзистор исправен.
15. Если нет ни одного шага 13 и 14, значит транзистор неисправен.

Диоды

1. Подключите щупы к соответствующим гнездам — ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
2. Выключите источник питания.
3. Поверните ручку диодного тестера.
4. Определите катод и анод диода. Коснитесь анода красным датчиком и катода черным датчиком.

   No related posts.
