Виды монтажа щитков

Сегодня можно встретить разные типы и размеры электрических щитков. Главным образом они отличаются по способу крепления:

• Навесной щит;
• Встраиваемый щит.

Способ монтажа первого типа осуществляется на дюбели или шурупы. Навесной корпус прикрепить можно самостоятельно. Открытый тип проводки в доме, является главным фактором для щита с навесным монтажом.

Встраиваемые щитки устанавливаются в нишу стены, когда проводка в доме сделана скрытой. Такой монтаж сложнее в разы по сравнению с предыдущим типом крепления. При этой работе появится строительный мусор и много пыли.

Необходимо иметь строительные инструменты:

• Болгарка;
• Перфоратор;
• Зубило.

Такой корпус можно крепить несколькими способами. В первом случае имеется крепежный каркас, входящий в комплект щита, он крепится дюбелями к стене. При отсутствии креплений применяется гипсовый раствор.

Корпуса распределительных щитков

Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.

Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:

• Цельнометаллический;
• Разборный;
• Каркасного исполнения.

Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.

Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.

Пластиковые боксы могут быть разных размеров. В помещении они смотрятся более эстетично, чем металлические. Прочностные характеристики нового пластика на высоком уровне, но со временем они ухудшаются.

Габариты распределительного щитка

Прежде чем выбрать размеры электрощитка, нужно посчитать количество модульных устройств, которые следует в него установить. К этому набору прибавится и счетчик, который по размерам сопоставим с восьмью модулями.

Когда монтажный план готов, можно выбирать габариты бокса. Всегда нужно брать размер про запас, так как иногда нужно дополнить щиток модулями, или заменить существующие устройства.

Пучки кабельных жил тоже нужно учитывать. Не рекомендуется утрамбовывать в бокс модули и провода, всегда должно быть свободное расстояние между ними.

Монтажная схема

Опытные электрики могут собрать щиток без схемы, так как помнят ее наизусть. Тем, кто решился сделать это в первый раз, необходимо подробно изучить все соединения и элементы. Каждый модуль имеет свое обозначение, наминал и класс защиты.

Если планируется подключить электрощиток в старых домах без заземления, то нужно заметить, что на схеме будет отсутствовать РЕ шина.

Из-за перепадов напряжения может возникнуть пробой изоляции. Чтобы бытовые приборы не повреждались, следует вовремя разорвать цепь. Это делается с помощью реле контроля напряжения. Его так же указывают на схеме.

Двухполюсные УЗО помогают избежать удара током от утечек напряжения, даже при отсутствующем заземлении. Особенно это касается комнат с повышенной влажностью.

Щитки для многоквартирных домов имеют более сложную схему. В каждой квартире есть не только однофазные, но и трехфазные приборы.

На схеме трехфазного питания, в сеть поступает 380 в. Под нее делается соответствующая проводка. Счетчик света устанавливается вместе с рубильником отдельно.

Благодаря схеме собрать щиток становится проще, и быстрее. В некоторых случаях делают расшифровку и пояснения к ее элементам. Она приклеивается на внутреннюю сторону крышки корпуса. И если схема не пригодилась, то в последующем поможет другому мастеру обслуживать щиток.

Набор модулей для щитка

Количество устройств в щите зависит от площади помещения. Чем больше квартира, тем большее число выключателей и розеток. Для этого потребуется много автоматов.

Электрический щиток для частных домов по стандарту содержит 12 модульных элементов. Если корпус качественный, в нем обязательно будет DIN рейка. Это металлическая направляющая планка, на которую монтируется все приборы.

В распределительном щитке, она имеет жесткую фиксацию, ее длину можно уменьшить с помощью ножовки. Встраиваемые приборы имеют защелки, которыми закрепляются на DIN рейке.

Количество бытовых приборов определяет нагрузку на сеть. Чтобы не произошло короткого замыкания или перегрузки, в электрощитке используют автоматы.

Для заземления и коммутации нулевых выходов применяются две распределительные шины. Есть и соединительная проводка, включающая в себя различные шнуры, переходники и удлинители. Ее сечение зависит от количества потребителей.

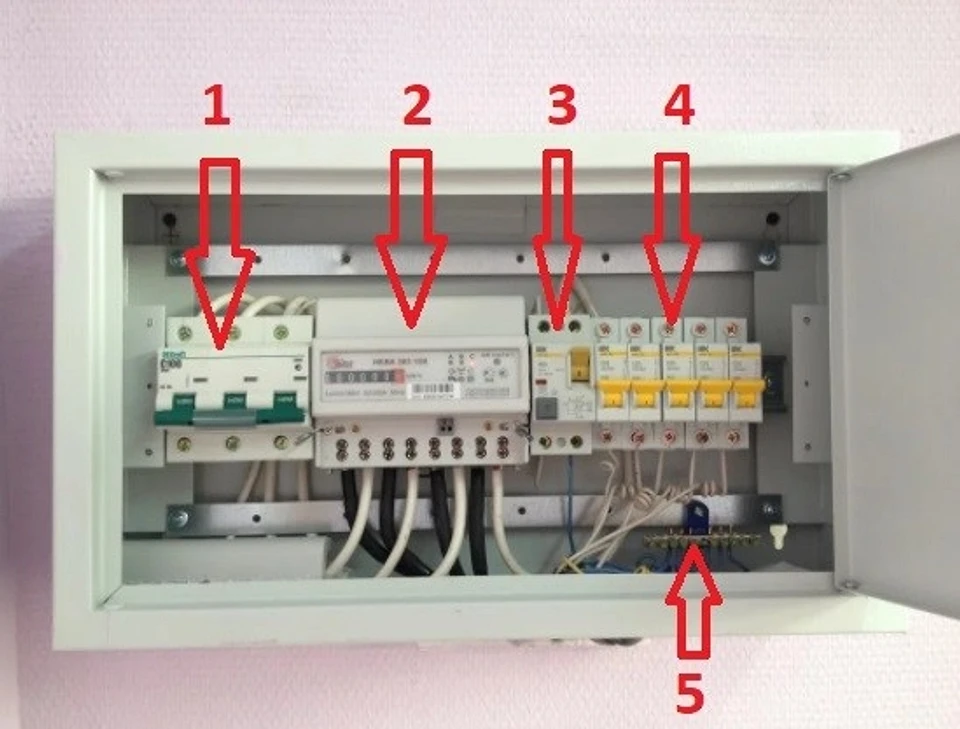

Никакая квартира не обходится без электросчетчика. Он считает потраченную электроэнергию, поэтому также крепится в боксе.

Подключение электрощитка

Изоляционная оболочка проводов снимается. DIN рейка устанавливается в распределительный щиток. Сборку модулей начинают с вводного автомата, который должен располагаться с правой стороны. В след за ним монтируются устройства защитного отключения. Остальные приборы крепятся по схеме в удобном порядке.

После сборки всех устройств на DIN рейке, приступают к подключению кабельных жил. Этот процесс может затянуться надолго, если каждый провод не пометить меткой в соответствии с монтажной схемой щитка.

Устанавливаем нулевую планку, и коммутируем к ней концы нулевых жил. Подключаем питание к автоматам на их верхние клеммы. Потом подключаются автоматы дифференциации, они необходимы для проводки ванной комнаты.

Самой последней подключается питающая жила. Этот кабель состоит из 3 проводов: фаза, ноль, защита. Каждый из них отличается по цвету изоляции.

Те, кто хотел бы провести монтажные работы самостоятельно, могут посмотреть фото электрического щитка в интернете., с однофазной или трехфазной сетью. Вводить в эксплуатацию электрощиток может только работник энергосбыта.

Фото электрических щитков

Квартирный щиток – сердце электрики квартиры

Вступление

Стоит отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство жителей страны. Большинство вынуждены довольствоваться секцией в этажном электрощите. Но как бы, то, ни было, поговорим о типах, и видах квартирных щитков, которые есть в продаже и которые могут вам понадобиться, если вы затеяли ремонт электрики квартиры.

Для сборки или переборки щитка лучше вызвать квалифицированного электрика имеющего доступ к данным видам работ. Если Вы житель Приморского района Санкт-Петербурга, вас может заинтересовать вызов электрика в Приморском районе. Стоимость услуг электрика разумна, мастера ответственно подходят к выполнению работ.

О квартирном щитке

Сам по себе, квартирный щиток, это ящик или правильно бокс с местами для установки защитных и распределительных устройств, автоматов защиты, приспособлений для установки щитка и подготовленных отверстий для ввода/ вывода электрических кабелей.

Квартирный щиток -виды

По способу монтажа квартирные щитки делятся на щитки открытой и скрытой установки.

Квартирный щиток открытой установки

Щитки открытой установки или накладные щитки устанавливаются на поверхность стены. Используются такие щитки, чаще всего, при открытой электропроводке квартиры.

Для электропроводки квартиры обычно устанавливают пластиковые накладные щитки. Они не очень толстые, оборудованы красивыми дверцами и почти не портят внешний вид квартиры. Скажу больше, некоторые фирмы выпускают электрощитки с дверцами в виде фотографий или картин. Внутри щитка есть готовые места для крепления ДИН-реек, для крепления автоматов защиты. В зависимости от количества устройств, которые можно установить, ДИН-рейки можно устанавливать в один, два, три, четыре рядов. Соответственно рассчитаны они на установку 6-9-12-24-36-48  модулей. Под модулем понимается или называется один однополюсной автомат защиты, а вернее его размеры. Так трехфазный автомат защиты это три модуля, УЗО (устройство защитного отключения) это два модуля и т.д.

Щитки скрытой установки

Щитки скрытой установки, предназначенные для установки в специально сделанные ниши в стенах и применяются при скрытой электропроводки квартиры. Плюс таких щитков, они не торчат из стены. Хотя здесь я немного лгу. У пластиковых щитков для скрытой установки из стены будет «торчать» дверца на 1.5 -2 см., а вот металлические щитки будут заподлицо со стеной.

Скрытые, как и накладные щитки отличаются количеством модулей для установки.

Щитки групповые учетно-распределительные

Если в щитке выделено специальное место для счетчика, то такой щиток называется учетно-распределительный. Есть щитки только учетные, то есть только для установки приборов учета.

Степень защиты

Квартирные щитки, как и любое электротехническое оборудование, имеют различные степени защиты IP. Выбирая щиток для покупки, обращайте на это внимание. Для квартирного щитка квартиры достаточно коэффициента защиты IP 40.

©ehto.ru

Другие статьи близкие по теме

Как собрать электрощиток в квартире своими руками.Фото, видео

Автор Alexey На чтение 8 мин. Просмотров 139 Опубликовано 30.03.2016 Обновлено 01.04.2016

В данной статье будет поэтапно рассмотрен весь процесс выбора и установки в квартире электрического щитка, а также будут описаны распространённые ошибки новичков, чтобы самостоятельно собрать квартирный электрощиток своими руками, не прибегая к услугам электрика.

Подготовительный этап

Как правило, электрический щиток в квартире устанавливается уже после того, как проложена электропроводка, и необходимые кабели сведены в одно запланированное под установку электрощитка место. Если в связи с какими-то причинами щиток установлен прежде проводки, то его необходимо будет уберечь от загрязнения при ремонте.

Особенно много пыли будет при штроблении стен под скрытую электропроводку. Касательно прокладываемых кабелей нужно правильно рассчитать сечение проводов, и разделить потребителей электроэнергии в квартире на группы.

Устанавливаемая проводка должна обязательно включать провод заземления PE. Желательно делать разводку кабелями с разноцветными жилами, и критически важно маркировать каждый выходящий к щитку провод.

Если это не сделано (распространённая ошибка новичков), то, даже не имея в наличии электрощитка, можно уже приступить к работам, занявшись прозвонкой и маркировкой проводов.

Выбор безопасного распределительного щитка для квартиры

Многие пользователи, выбирая данное устройство, ошибочно руководствуются в первую очередь эстетическими соображениями, отодвигая остальные критерии на задний план.

Если для поиска в сети интернет использовать фразу:

«электрощиток распределительный квартирный«, то поисковик выдаст множество вариантов изящных изделий, которые органично впишутся в интерьер помещения. Но нужно помнить, что квартирный щиток, прежде всего, должен соответствовать критериям противопожарной безопасности, поэтому необходимо, чтобы он был изготовлен из металла или огнеупорного пластика.

Крышка электрощитка должна обеспечивать не только эстетику оформления квартиры, но и быть достаточно надёжной, ведь её главная функция — это защита от случайного прикосновения к токонесущим поверхностям клемм подключения модульных устройств.

Особенно это важно, если в квартире проживают дети, поэтому, даже если щиток устанавливается на недоступной для них высоте, следует принять дополнительные меры предосторожности, и выбрать электрощиток с крышкой, закрывающейся на ключ.

Выбор щитка по вместимости

В комплектацию квартирного щитка обычно входит уже встроенная DIN рейка. Если её нет, то должны быть предусмотрены крепёжные отверстия, в этом случае, будет необходимо приобрести DIN рейку нужной длины дополнительно.

Также в комплект электрощитка, как правило, входят распределительные шины – нулевая на изоляторах (если щиток металлический) и PE шина, для подключения заземляющих проводников.

Некоторые электрические щитки для квартиры продаются с встроенным счётчиком учёта электроэнергии, и имеют пломбируемый отсек. В большинстве случаев защитные автоматы и устройства защитного отключения, называемые УЗО, пользователи выбирают самостоятельно, исходя из собственных расчетов нагрузки на электропроводку.

В квартирный электрощиток также принято ставить реле контроля напряжения, ограничители потребляемой мощности, различные сигнальные устройства и модульные розетки.

Очень часто в подобных щитках устанавливают коммуникации, не связанные с энергоснабжением – распределительные коробки для кабелей подключения сети интернет, кабельного телевидения, проводного радио.

Поэтому,электрощиток, устанавливаемый в квартиру, должен выбираться достаточно емким и с некоторым запасом для возможной будущей установки дополнительных модулей и устройств.

Выбор щитка по качеству

Далее необходимо определиться с вариантом установки и выбрать изготовителя квартирного электрощитка. Вариантов по типу установки может быть всего два – для скрытой и открытой (наружной) электропроводки.

Совершенно нет смысла при скрытой проводке использовать накладной квартирный щиток, и наоборот, поэтому решение данного вопроса будет дано ещё на этапе планировки электропроводки в квартире. Выбору производителя электрощитка стоит уделить особое внимание – многие владельцы квартир, пытаясь сэкономить, покупают товар «безымянного» китайского производства, и потом в отчаянии, полные раскаяния, не знают, что им делать.

Для примера, можно представить ситуацию, когда в отремонтированной квартире, на фоне красивых обоев у электрощитка вдруг отвалилась крышка, или внутренняя электронная «начинка» щитка норовит вывалиться наружу из-за некачественного пластика, который не держит саморезы и другие крепёжные приспособления.

Нужно помнить, что замена щитка равносильна локальному ремонту, поэтому следует очень основательно относиться к выбору, руководствуясь критериями качества и надёжности.

Начертить электромонтажную схему щитка

Многие новички, особенно те, которые уже имеют некоторый опыт электромонтажа, чувствуя себя профессионалами, делают электромонтаж в квартирном щитке, держа схему в голове, что является грубейшей ошибкой, которую настоящие мастера никогда не допускают.

Несмотря на то, какие навыки и память у профессионального электрика, он всегда будет составлять схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щитка, не тратил время на разбирательство в хитросплетении проводов.

К тому же, блуждая в лабиринтах собственной памяти, легко допустить ошибку, которую потом, не имея схемы щитка, очень трудно будет обнаружить. Универсальной схемы для квартирного щитка не может быть ввиду индивидуальности потребностей, но существуют общепринятые принципы комбинирования электрощитков.

Подключение в щитке электросчётчика и устройств до него должно осуществляться официальными службами, будем считать, что оно уже сделано.

После счётчика (или до него), идёт входной защитный автомат, потом часто ставят УЗО, (общее для всех групп) а от него, с помощью перемычек, осуществляются подключения автоматических выключателей для отдельных линий потребителей, подключаемых к квартирному щитку, которые также могут защищаться собственными УЗО.

Следует избегать распространённой ошибки с нулями при подключении УЗО и дифавтоматов, и предусматривать в квартирном щитке для каждого подобного устройства индивидуальную нулевую изолированную шину.

Электромонтаж

При монтаже наружного варианта электрощитка он прикручивается шурупами на дюбелях. Монтируя квартирный щиток скрытой установки, необходимо перед его фиксацией завести вовнутрь корпуса все входящие провода, после чего зафиксировать в предварительно выдолбленной нише при помощи раствора алебастра.

Для электромонтажа потребуется минимальный набор инструментов:

• Крестообразная и прямая отвертка;
• Кусачки или плоскогубцы;
• Монтажный нож для снятия изоляции, или специальный инструмент;
• Мультиметр для прозвонки проводов.

Будет не лишним приобрести набор термоусадочных трубок для маркировки. Расположив модульные устройства в нужном порядке, необходимо расположить провода в щитке рационально и эргономично, не допуская, чтобы они переплетались по множеству раз.

Следует начинать с подключения вводной линии, убедившись, что на проводах нет напряжения. Подведя к клеммам подключения нужные провода и изогнув их должным образом, откусить лишнее, учитывая запас на вхождение провода в монтажное гнездо модульного автомата.

После этого с провода снимается изоляция таким проводом, чтобы оголённый проводник целиком помещался в гнезде подключения, при этом, не выступая над автоматом. Процессу зачистки проводов следует уделить особое внимание, не допуская надрезов или надломов металлических жил, иначе в этом месте кабель будет перегреваться.

Зажимать провода следует с осторожностью, стараясь не повредить зажимы и не продавить заднюю стенку щитка.
Данную процедуру повторить для всех проводов поочерёдно, один за другим. Таким же способом отрезаются и подключаются перемычки.

Проверка и профилактика щитка

После завершения подключений, следует прогрузить автоматы электрощитка, подключив на внутренние электрические линии квартиры имеющуюся нагрузку (электрооборудование), на которую рассчитывались защитные выключатели.

Присматривая в течение часа за щитком в таком режиме эксплуатации, следует убедиться в отсутствии характерного запаха горелой изоляции, проверить, насколько нагреваются автоматы.

Если никаких претензий к работе электрощитка нет, то его подключение можно считать успешным.

Раз в полгода в щитке следует производить профилактику подключений – подтягивать винтовые зажимы проводов на клеммах модульных устройств.

Как спрятать щиток в прихожей и не нарушить дизайн

Щиток относится к обязательному элементу в жилище. Отличается непривлекательным внешним видом и часто мешает воплотить желаемый дизайн. Потому следует разобраться, как спрятать щиток в прихожей. Существуют много идей и способов органично замаскировать нежелательную деталь в помещении. Ее можно превратить в изюминку, дополнение для общего стиля.

Замаскированный щиток в прихожей.

Зачем маскировать щиток

Демонтировать электрический щиток нельзя. Чтобы не портить вид помещения, можно его скрыть. Это позволит добиться желаемого эффекта без причинения вреда агрегату.

Красивый щиток в стиле прованс.

Маскировка может стать дополнительной деталью интерьера. При выборе уникального варианта это станет ключевой особенностью помещения, центром внимания гостей. Поэтому необходимо тщательно изучить возможности, как спрятать щиток в прихожих. На работу прибора это не повлияет. Выбирая понравившийся вариант, помните о необходимости свободного доступа к щиту. Закрывать полностью не рекомендуется.

Задекорированный щиток в прихожей.

Щиток за картиной.

Как чаще всего маскируют электрощиток

Есть много различных возможностей украсить щиток и сделать его более привлекательным. Выбор зависит от желания, творческих способностей и возможностей. Идея должна соответствовать общему интерьеру, вкусу собственника. Не обязательно выбирать самый помпезный и сложный вариант. Легкие решения часто выглядят более органично.

Зеркало

Данная деталь отлично подойдет, чтобы выгодно и просто скрыть оборудование. Зеркальная поверхность позволяет зрительно расширить пространство, что является дополнительным преимуществом метода. Для фиксации зеркала используйте двусторонний скотч или специальный качественный клей. Края следует оформить картоном или тканью при помощи клеевого пистолета. Дальнейший дизайн зависит от хозяина помещения. Можно использовать различные приемы для украшения или оставить зеркало как есть.

Скрытый щиток за зеркалом.

Используйте только качественные крепежные материалы. Это позволит зеркалу не упасть и надежно держаться на месте.

Щиток в шкафчике с зеркалом.

Фоторамка или картина

Можно оформить оборудование рамками для фотографий или картиной. Последняя просто закрепляется на оборудовании. Рамки, одна или несколько, также закрепляются на поверхности щита. Можно сделать большое обрамление по периметру щитка, затем вставить картинку или фотографию. Так получится большая рамка.

Щиток под фоторамкой.

Мебель

Чтобы добавить практичности, следует прикрыть нужный элемент прихожей ключницей. Можно взять готовую модель или сделать ее собственными руками. Готовый вариант крепится к дверце электрощитка. Помимо внешней привлекательности метода он отличается функциональностью. Не нужно выделять отдельный участок для хранения ключей и мелочей. Доступ к щитку будет всегда доступен.

Скрытый щиток за ключницей.

Счетчик в полочке.

Отделка дверцы

Требуется сделать продолжение шкафчика или стены и обклеить щиток обоями. Способ отличается легкостью и доступностью. Если оборудование не будет сильно выделяться на стене, тогда обои помогут скрыть его заметность. Полностью спрятать его не получится, но деталь будет не так бросаться в глаза.

Замаскированный щиток.

Если вы творческая личность и хорошо рисуете, можно расписать оборудование красками. Получится оригинально и свежо. Можно закрасить деталь в тон общему оформлению или что-то нарисовать, сделать узор. Определитесь с наиболее подходящей техникой рисования и привлекательным рисунком. После подготовки необходимых материалов можно приступать к работе.

Щиток оклеенный обоями.

Замаскированный щиток своими руками.

Ошибки при маскировке электрощитка

Выбирая нужный вариант, следует помнить о рациональности и практичности метода. Иначе деньги и время будут потрачены зря, мебель может сломаться. Некоторые идеи негативно отражаются на восприятии габаритов и общего вида помещения. Потому рекомендуется тщательно продумать каждый шаг и учесть распространенные ошибки. Среди них:

Щиток с вешалкой.

1. Отсутствие практичности. Часто используют шкаф для маскировки. Щиток помещают в мебель или за ней, что перекрывает свободный доступ к оборудованию. Сам шкаф будет испорчен. Потому скрыть щит нужно так, чтобы быстро добраться до него в нужный момент;

   До щитка должен быть предоставлен быстрый доступ.

2. Габариты. Некоторые сооружают специальную постройку. Важно тщательно просчитать ее размеры. Иначе она получится слишком большой, и жители, гости дома будут постоянно биться об нее при передвижении. Это приведет к необходимости переделывать конструкцию;

   Малогабаритный щиток.

3. Качество. Экономить на материалах не стоит. Чем качественнее будет выполнена задумка, тем больше вероятности, что выглядеть она будет красиво и прослужит долго. Счетчиком необходимо периодически пользоваться. Потому его оформление должно выдержать регулярный доступ. Плохо выполненная работа может негативно отразиться на общем стиле комнаты.

Не экономим на материалах.

Щиток в шкафу купе.

Замаскировать электрощиток можно. Для этого стоит проявить фантазию или воспользоваться готовыми идеями. Важно помнить о рациональности и качестве при воплощении задумок.

Качество и рациональность главное что нужно запомнить.

Щиток в стене.

Видео: Замаскированный щиток в прихожей

Фотогалерея: Варианты маскировки щитка в прихожей декорирующими элементами

Установка щитка распределительного навесного | elesant.ru

Вступление

Здравствуй, Уважаемый читатель! Приветствую вас на сайте Elesant.ru. Сегодня поговорим об установке щитка распределительного навесного. Но для начала немного о распределительном щитке в квартире.

Назначение распределительного щитка

Распределение электропитания в многоквартирном доме происходит по следующей схеме. От трансформаторной подстанции кабель электропитания вводится в дом и подключается к вводному устройству (ВУ) и/или главному распределительному щиту (ГРЩ). От вводных устройств питающая цепь «доставляет» электропитание по этажным щиткам, а от них по распределительными цепями «расходится» по квартирам, где запитываются квартирные щитки. От квартирного щитка электропитание по групповым цепям распределяется по квартире до розеток, светильников и стационарных электроприборов.

Именно такая схема электропитания квартиры была изначально,в стародавние времена,да и осталась во многих домах старой постройки. По старым нормативам в квартирах устанавливались распределительные щитки с плавкими предохранителями и счетчиком,как на фото.

Потом квартирные щитки вывели из квартир, а учет, и распределение электропитания квартиры сосредоточили в этажных щитках.

В современные постройки жилых домов, после принятия новых ПУЭ изд.7,08.07.2002 года, «вернули» квартирные щитки в квартиры. При этом сменилась аллюминевая проводка на медную и вся электропроводка в квартире приобрела более цивилизованный вид.

Но не все живут в новых домах, а увеличение электроприборов в квартире просто требует привести электропроводку квартиры в современный, а самое главное, безопасный вид.

Виды распределительных щитков

Меняя или ремонтируя электропроводку в квартире, центральным звеном является распределительный щиток. Выбирая распределительный щиток для квартиры нужно понимать, что щитки бывают навесные и встроенные.

Навесной щиток устанавливается на стену. Для его монтажа не требуется проводить грязных и шумных работ по штроблению стены, что в некоторых случаях определенный плюс. Внешний вид навесного щитка напоминает небольшой шкафщик. Соременные навесные щитки имеют довольно неплохой эстетичный вид и несмотря на то, что навесной щиток занимает много места на стене, очень часто устанавливаются при замене и ремонте электропроводки квартиры.

Выбор навесного распределительного щитка

Выбирается навесной распределительный щит по количеству планируемых автоматов защиты, соответствующих группам электропитания в квартире. Щитки различаются по количеству устройств защиты и управления, которые можно установить в щиток. Их называют модули.

Примечание: Модуль это место в щитке для установки одного однополюсного автомата защиты. Соответственно для УЗО(устройство защитного отключения) нужно два модуля, для трехполюсного автомата три модуля.

Если у вас есть электропроект квартиры, то вид щитка можно посмотреть на листе с однолинейной расчетной схемой. Без проекта количество модулей в щитке вам должен сказать мастер.Он должен нарисовать схему щитка,на которой будут видны нужные модули защиты и управления электросети. Если вы сами делаете ремонт, то самостоятельно рассчитайте количество групп в квартире (Читайте статью: Расчет сечения кабеля, автоматов защиты).Определите, сколько УЗО (устройство защитного отключения) нужно и определите нужное количество модулей защиты и управления в щитке.

Выпускаются навесные щитки с четным количеством модулей от 6 штук. Навесной щиток с минимальным местом под модули называют мини-щиток или мини-бокс. Щитки могут быть с расположением автоматов защиты в один, два ,три и четыре ряда.

Комплектация щитков различна и зависит от производителя. Обычно в комплект входят элементы крепежа, дин-рейки для установки автоматов защиты (модульных устройств) и соединительные колодки для подключения проводов.

Примечание: Дин-рейка это металлическая пластина со специальным изогнутым профилем для удобного и быстрого установки на ней автоматов защиты.

Навесные щитки могут быть со специальным местом под счетчик учета или без него. С местом под счетчик или уже установленным счетчиком навесные щитки называются учетно-распределительные.

Также навесные щитки имеют либо металлические, либо пластиковые корпуса.

Степень защиты квартирного щитка должно быть не менее IP31(ПУЭ 7.1.28, Ссылка внизу статьи).

Примечание: IP-это степень защиты электротехнического устройства согласно принятым международный стандартом IEC 60529 (немецким: DIN 40050, союзным: ГОСТ 14254-96) показывает при каких внешних воздействиях устройство может работать исправно. Максимальная защита это IP 68, минимальная IP 22. Например вводное устройство электропитания дома, для установки на улице, должно иметь степень защиты не ниже IP 55. (Можете почитать статью о Вводном Устройстве тут)

Одновременно с подбором навесного щитка нужно выбрать место под его установку.

Место под установку навесного распределительного щитка

При выборе места под установку навесного распределительного щитка я бы рекомендовал основываться на нормах ПУЭ (Правила устройства электроустановок глава 7.п.7.1.28,35,36)

• Расстояние от навесного щитка до любого трубопровода в квартире, включая водопровод, канализацию, трубы отопления, должно быть не менее 1 метра.
• Щиток должен быть установлен в удобном для обслуживания месте.
• Высота от пола рекомендуется 1,5-1,6 метра до окошка счетчика. Если щиток без счетчика учета, высота установки регламентируется только удобством обслуживания, обычно это 1,5-1,7 метра. Правда, при борьбе за пространство некоторые устанавливают навесной щиток под потолок.

Кстати, по старым нормативам, распределительные щитки с плавкими предохранителями, устанавливались на высоте от двух метров от пола. Связано это с обеспечение мер электробезопасности. так как эти распределительные щитки не имели никакой внешней защиты, а имели вид открытой панели с закрепленными плавкими предохранителями, «пробками».

После выбора места под установку щитка навесного распределительного его покупке и комплектации можно приступать к установке.

Другие статьи раздела: Электромонтаж

Нормативные документы

•  ГОСТР 51628-2000,Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные), простые боксы

Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Здравствуйте, Андрей!
В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Добрый день!
Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Здравствуйте, Сергей!
Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Здравствуйте.
С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?
Есть ли смысл в УЗО?
С уважением, Сергей.

Здравствуйте, Сергей!
С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования). Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

клапан для кошек — стоковое фото из Photocase

Купите это Стоковое фото RF на крышке кота Жилая или проживающая Квартира (квартира) Входная дверь Плитка Животное Домашнее животное Кошка Животное лицо Шкура 1 Глядя Сидеть Подождите Аутентичный милый красный Самоуверенный Спокойный спокойный Пациент Взгляд головоломки Интенсивный Фото цвета Приглушенный цвет Интерьер снимка Копия наверх Копировать Пространство внизу Дневной свет Тень Контраст Вид с высоты птичьего полета Портрет животного Вид сзади Вверх для вашего редакционного или рекламного веб-сайта, обложки книги, флаера, статьи, блога WordPress и шаблона из Photocase.

Подобные изображения

Кот мейн-кун выходит из квартиры через кошачий люк в окне

Купите это Стоковое фото RF Кот мейн-кун покидает квартиру через створку кота в окне боке, покрытом синим Любопытство Милый домашний кот кошачий Пушистый Вид спереди или на заднем дворе Шкура Домашний котенок Живущая комната Длинношерстный кот смотрит в камеру смотрит в окно Движение в движении Одно животное На открытом воздухе Пальма Лапа дверь для домашних животных Фотография Портретная фотография чистокровного кота Выборочный фокус Малая глубина резкости при ходьбе Белый цвет Окно Кошка Ищет ваш редакционный или рекламный веб-сайт, обложку книги, флаер, статью, блог WordPress и шаблон из Photocase .

Подобные изображения

Эта новая квартира в Кобе с удобствами для кошек

Квартиры в Японии, где разрешено проживание с домашними животными, — редкая и дорогая находка, особенно для владельцев кошек и собак, поскольку наши пушистые друзья, скорее всего, оставят следы на обоях, полу и других мебель, которая идет в комплекте с квартирой.

Тем не менее, жители Кобе теперь могут комфортно жить со своими любимыми кошачьими в этих апартаментах-студиях, оборудованных множеством удобств для кошек. Во-первых, обычные человеческие черты: совмещенная гостиная и спальня, ванная комната с душем, балкон и небольшая кухня. В каждой квартире могут разместиться до двух человек и трех кошек.

Двухэтажный жилой дом называется «Дом кошек Вакохре Виано Таруми Широгаяма» и является совместным проектом девелопера Вада Кохсан и интернет-магазина модной одежды и образа жизни Felissimo’s Nekobu, который обслуживает любителей кошек.

12 квартир в здании оборудованы различными игровыми площадками для лазанья для кошек. Там есть лестница в виде полки, по которой они могут прыгать и подниматься, а также две дорожки — одна из прозрачного акрилового материала, а другая из дерева, — которые ведут на чердак комнаты. Кошки любят высокие места, поэтому они выглядят как идеальные черты, которые понравятся каждому пушистому комку.

Даже пол более мягкий, чем обычно, чтобы не поцарапать и не оставить следы от лап.Сетчатая дверь между комнатой и балконом изготовлена ​​из особо прочного материала, устойчивого к разрыву.

Главная комната отделена от кухни и ванной комнаты дверью с удобной запирающейся дверцей для кошек.

Вам также не нужно беспокоиться о том, что ваш котенок выбегает через входную дверь, поскольку эта подвижная стеклянная перегородка отделяет вход от остальной части квартиры.

Все апартаменты на первом этаже оборудованы подводными кладовыми в ванной комнате, которые идеально подходят для хранения кошачьего туалета или принадлежностей.

Эти удобные для кошек жилища также имеют вполне разумную цену, особенно по сравнению с Токио. Ежемесячная арендная плата начинается от 60 000 йен. Это еще не все — арендаторы будут получать купон интернет-магазина Felissimo на сумму 2500 иен каждый месяц.

Это необычная аранжировка, но если вы действительно любите кошек и Коби, это место может быть как раз для вас.

Приятного времяпрепровождения дома

Познакомьтесь со странными, но очаровательными талисманами Японии

Путешествуйте по Японии с этими видео VR

Смотрите одну из лучших японских пьес кабуки бесплатно на YouTube.

Раздвижная металлическая лестница на чердак в потолке, открытая створка и дверь. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 148545756.

Раздвижная металлическая лестница на чердак в потолке, открытая откидная и разложенная лестница, современный вид. Строитель сползает в открытую дверь под высоким углом, глядя вниз на развернутую металлическую лестницу с откидной крышкой к потолку чердака.Современное высотное здание в степи. Современная квартира с открытой мансардой, голубыми стенами и потолком, высокими металлическими створками на полу и балконами с открытыми дверями и развернутыми окнами внутри.

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6016 x 4016 пикселей | 50.9 см x 34,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6016 x 4016 пикселей | 50,9 см x 34,0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

кошачьих квартир: проектирование человеческих квартир для кошачьих друзей

Автор Кейт Спрингер, CNN

Сидя на выступе в тайбэйской квартире, Ге Ге — он же старший брат — выглядит довольным, осматривая свою новую территорию.

Его владелец недавно отремонтировал свой дом площадью 484 квадратных фута (45 кв.м) в столице Тайваня, чтобы Гэ Ге и его сестра Мэй Мэй, или младшая сестра, чувствовали себя более комфортно.

Вовсе нет ничего необычного, это всего лишь одна из многих так называемых «кошачьих квартир», возникающих в Азии.

В таких свойствах кошачьи отвороты в прошлом. Крошечные арочные дверные проемы, соединяющие комнаты, полки, служащие подъемными рамами, и царапины, дублирующие декоративные элементы, являются нормой.

«Люди, которые любят своих кошек, действительно немного сходят с ума по ним», — признает Цай.

Тайбэйский лофт для кошек

Чистая и современная квартира в Тайбэе, получившая название «Лофт H», возникла нетрадиционным способом.

Цай, которая только что усыновила кошку, познакомилась со своим клиентом на онлайн-форуме по домашним животным, где владельцы задают вопросы и делятся советами.Один пользователь оставил необычное сообщение: он искал кого-нибудь, кто спроектировал бы минималистичную квартиру с учетом потребностей его двух кошек.

Цай связалась с предложением своих услуг.

«(Клиент) сказал, что его кошки ненавидят, когда он закрывает двери. Они сошли с ума», — говорит Цай. «Кошкам на самом деле нужно гораздо больше внимания, чем люди думают. Они хотят знать, что вы делаете в каждый момент».

Чтобы решить эту проблему, Цай снес внутренние стены и превратил квартиру в пространство открытой планировки, за исключением ванной комнаты.Кроме того, она открыла окна, чтобы впустить больше естественного света, предложив кошкам несколько мест для принятия солнечных ванн.

На разных стенах Цай построил сложную систему выступов, которые служили игровой площадкой для кошек, планировку которой можно регулировать, чтобы питомцы интересовались.

Тенденция роста

В Гэми Маэул, небольшой деревне на северо-западе Сеула, находится дом площадью 50 м2, названный в честь своего изящного размера: 538 квадратных футов (50 квадратных метров).

Серьезно относясь к своей задаче, дизайнеры установили специальные «кошачьи комнаты» — залитые солнцем участки, где животные из семейства кошачьих могут расслабиться и поиграть, — а также белую лестницу, разработанную специально для кошек.

Эта оригинальная деталь проходит через весь дом и заканчивается высоким выступом, где кошки могут расслабиться над людьми.

Гонконгские тусовки

Между тем, в Гонконге строительство дома, вмещающего и человека, и животное, было еще более сложной задачей, учитывая печально известные небольшие квартиры города-государства.

В этом микрорайоне есть не только домашний кинотеатр, ванна и тренажерный зал, но и ковровое покрытие, ведущее к потолку, лестница для кошек, скрытый ящик для мусора под раковиной в ванной комнате, незаметные подносы для еды, которые выдвигаются из кухонных шкафов. и даже частное кошачье логово.

«Квартира была спроектирована не только для (владельцев) Мишель и Энди Найт, но и для их трех кошек, Баноффи, Дамплинга и Смокинга», — сказал CNN Отто Нг, соучредитель LAAB Architects.

1/19

Владелец дома Энди Найт говорит, что команда дизайнеров выбрала материалы для деталей кошек, которые сохранят небольшое пространство сухим и свободным от неприятных запахов.

«Например, ящик для кошачьих туалетов был оборудован собственной системой вентиляции, которая удаляет запахи из здания», — говорит он CNN.

«Кошачьи прогулки дают им больше возможностей», — говорит Найт. «Кошки проводят много времени там, спят и смотрят на нас и друзей, пока мы пользуемся квартирой».

Так стоило ли дополнительных хлопот и затрат сделать квартиру удобной для кошек?

Для рыцаря, конечно.

«Дом — это все, кто живет в этом пространстве вместе, а не только люди.»

Листов и полотенец висят

Спустя столетие их все еще много: короткие по углам зданий высоко над горой Хоуп в Бронксе и длинные, идущие от задних окон к высоким столбам за коричневыми камнями в садах Кэрролла , Бруклин. Некоторые линии достаточно высоки, чтобы их можно было спутать с телефонными и силовыми проводами, другие — достаточно низкими, чтобы можно было прочитать логотипы на футболках.

Однажды днем ​​Анхель Мартинес, начальник пешеходной зоны из красного кирпича на 744 Костер-стрит в Южном Бронксе, вошел в свою узкую кухню, старательно избегая наступления на Мими, своего домашнего хорька. , где он столкнулся с двумя вариантами: небольшая автоматическая сушилка и две веревки для белья — одна тянется к окну гостиной, другая к окну ванной комнаты. В этот день с 66 градусами его очереди были пусты, за исключением белого коврика для ванной, висевшего накануне вечером. Он унаследовал линии, как и узкую кухню: они были там, когда он переехал сюда много лет назад.«Мы начали его использовать», — сказал г-н Мартинес, 51.

Почему? «Потому что это там».

Среди множества положений и ограничений городского кодекса, касающихся содержания жилья, бельевые веревки не упоминаются. Тем не менее, многие арендаторы опасаются, что такая практика доставит им неприятности, и они часто не уверены в том, кому принадлежит одежда, свисающая за окнами их квартир. Некоторые в квартирах с контролируемой и стабилизированной арендной платой вступили в споры со своими арендодателями из-за снятия бельевых веревок, утверждая, что это привело к сокращению строительных услуг.

Один домовладелец в Бронксе, компания Fordham Bedford Housing Corporation, которая управляет почти 100 зданиями, включая 3060 Bailey Avenue, часто снимает бельевые веревки при ремонте окон. Но «люди снова подключают их к себе», — сказал Джон М. Рейли, исполнительный директор группы. «Я уверен, что иногда им немного помогает строительный супервайзер».

В типичной установке крючки просверливаются в здании на краю оконной рамы, к крючкам прикрепляются шкивы и протягиваются стропы — хлопок, пластик, проволока.Многие хозяйственные магазины продают оборудование (пластиковые шкивы можно купить за 2,99 доллара), но установка — другое дело.

Одна женщина в коричневом камне в Кэрролл-Гарденс вспомнила, как она нервно залезла на старый металлический столб на заднем дворе, чтобы починить замятую веревку на высоте трех этажей.

Упаковщики, знамена барсуков искры в Ашваубеноне

Баннеры в поддержку Пакеров Грин Бэй и Барсуков Висконсина украшают жилой дом на улице С. Онейда 2032 в Ашваубеноне в понедельник, 11 апреля 2016 года.(Фото: Дуг Шнайдер / США СЕГОДНЯ СЕТЬ — Висконсин) Купить фото

Основные моменты истории

• Мужчина на улице Онейда говорит, что ему, соседям, сказали убрать баннеры Packers, висящие у их домов
• Руководители деревни встретятся в четверг, чтобы обсудить проблема; президент говорит, что баннеры могут быть разрешены

АШВАБЕНОН — Должны ли быть сезонные ограничения на показ футбольных фандомов?

Об этом спрашивают некоторые жители улицы Онейда. Они говорят, что им приказали снять плакаты сторонников Грин-Бэй Packers и Wisconsin Badgers, вывешенные перед двумя домами в тени Ламбо-Филд.

Тайлер Джозвиак сказал, что он и его соседи получили указание от местного сотрудника по соблюдению кодекса убрать баннеры, украшавшие его арендованный дуплекс на улице С. Онейда, 2026, и дом его друзей в соседних двухэтажных апартаментах Game Day. по адресу S.Oneida, 2032, цитаты не выдавались, сказал он.

«Все в Грин-Бей знают, что для фанатов Packers нет межсезонья», — сказал Йозвиак. «Это пощечина всем нам».

Президент деревни Майк Обинджер сказал, что, по его мнению, сотрудник по обеспечению соблюдения Кодекса Джим Моллой обеспокоен двумя вывесками, украшенными рождественскими огнями, в апартаментах Game Day.Эти знаки — с нарисованной вручную буквой «G» для упаковщиков и буквой «W» для штата Висконсин — были сняты.

Обинджер не мог сказать, почему кому-то, живущему вдоль улицы, могли приказать убрать транспаранты.

«Я не знаю, чем это будет отличаться от флага, развевающегося на крыльце», — сказал он. «Я не заинтересован в осквернении икон людей. Я даже не уверен, что это незаконно … Я действительно спросил наших (сотрудников правоохранительных органов), и они изучали это».

Представители деревни планируют встретиться в четверг, чтобы обсудить этот вопрос, сказал Обинджер.Телефонные сообщения, оставленные на этой неделе инспектору строительства Тодду Герберсу, который наблюдает за соблюдением кодов, не были возвращены.

Связано: Village борется с «острым вопросом» арендуемого жилья для игровых дней

Йозвяк сказал, что баннеры висят у домов в течение нескольких лет, хотя он и съемщики в Game Day Apartments иногда меняют то, что они выставляют.

Вряд ли Йозвяк кровоточит зеленым и золотым. В его аккаунте в Твиттере — @ Packer2026 — есть фотография флага Пакерс, вывешенного перед Национальным мемориалом на горе Рашмор в Южной Дакоте.Его фон в Twitter — это фотография квартир Game Day, украшенных шестью флагами Packers, а также флагами США и штата Висконсин. Каждый примерно 3 на 5 футов.

Йозвяк сказал, что снял флажки со своего дуплекса, но на прошлой неделе зашел в Twitter, ища поддержки в его усилиях по поддержанию баннеров. Ряд фанатов написали в Твиттере сообщения поддержки. Бывший тайт-энд Packers Том Крэбтри выразил мнение «прискорбно, если это правда».

Четыре баннера на многоквартирном доме остались на этой неделе, они украшали перила балкона второго этажа, выходящего на улицу Онейда и Центр Дона Хатсона, крытый тренировочный комплекс Packers.

Показывать свою страсть к упаковщикам — это образ жизни во всем Северо-Восточном Висконсине, но он особенно силен на Онейде и других улицах, непосредственно окружающих Ламбо Филд. Несколько жителей района каждый год рисуют разноцветные фрески с посланиями сторонников упаковщиков на заборах вдоль близлежащей авеню Ломбарди в Грин-Бей, и нередко можно увидеть флаги Packers, дисплеи G-Force и аналогичные выражения любви на объектах, находящихся в пределах видимости от стадиона. .

Обинджер сказал, что видел флаги Packers, развевающиеся в некоторых дворах деревни в течение года или более.

В другом месте в округе Браун водители могут увидеть динозавра, нарисованного в футболке Пакерса, возле круглосуточного магазина на авеню Эшленд и Ломбарди, несколько столбов ворот вдоль Вебстер-авеню на Аллуэсе и статую, нарисованную в виде бывшего великого Пэкерса Дональда. Водитель напротив пивоварни Titletown Brewing Co. в Грин-Бей

Сам жилой дом оформлен в тематике Packers. Вместо номеров 1-2-3-4 в здании используются номера великих людей на пенсии, включая Бретта Фавра, Барта Старра, Рэя Ничке и Реджи Уайта: 4-15-66-92.

Статуя Дональда Драйвера возле пивоварни Titletown Brewing Co. в Грин-Бей. (Фото: FILE / USA TODAY NETWORK-Wisconsin)

[email protected] и подписывайтесь на него в Twitter @PGDougSchneider

Прочтите или поделитесь этой историей: https://www.greenbaypressgazette.com/story/news / 2016/04/13 / резиденты-упаковщики-баннеры-искры-ашваубенон-лоскут / 82887316/
