Содержание

Меркурий 230. Технические характеристики и модификации.

Все модификации Меркурий 230 в наличии, узнать цены и оформить заказ можно по телефонам +7 495 922-17-70, +7 903 685-55-36
электронной почте [email protected]

Выбрать и купить модификации Меркурий 230

Электросчётчики серии Меркурий 230 ART

Электросчётчики серии Меркурий 230 AR

Электросчётчики серии Меркурий 230 AМ

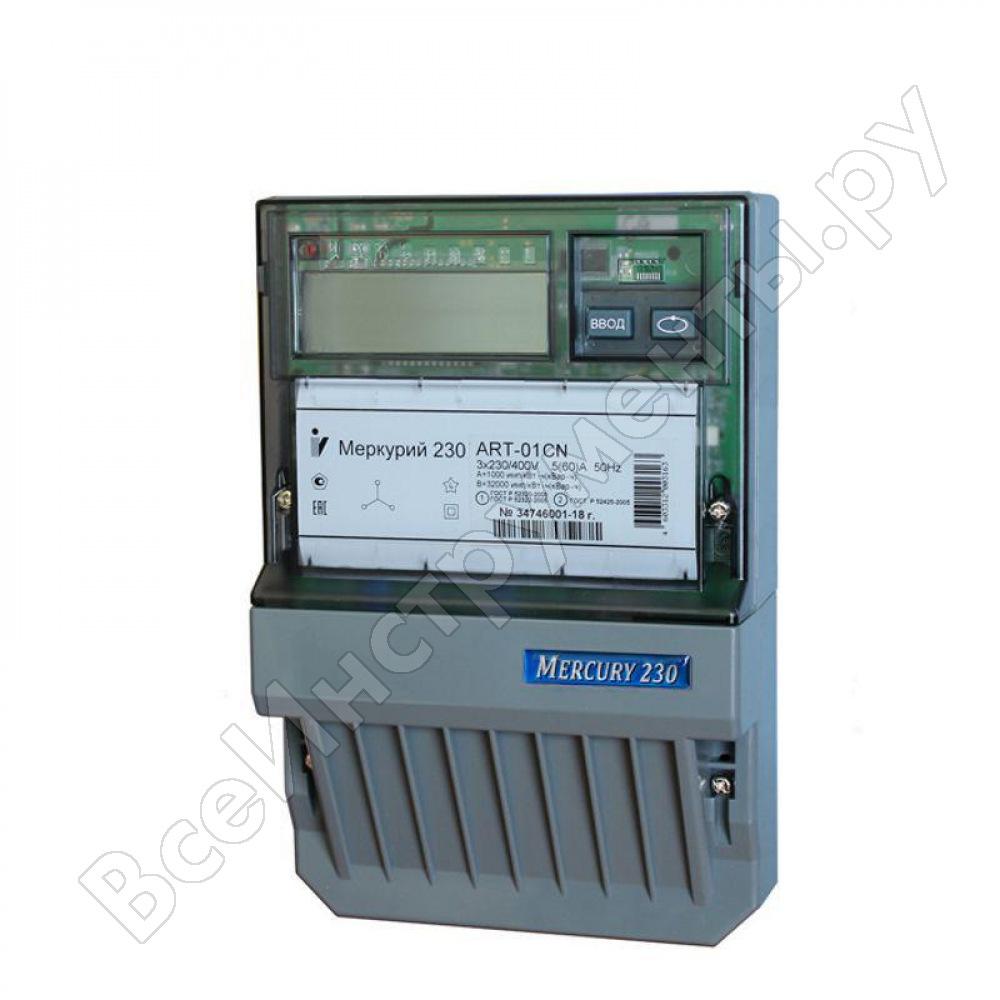

Трехфазный электронный счетчик Меркурий 230 предназначен для коммерческого, а также технического учета расхода электроэнергии в сетях переменного тока. Принцип работы электронных счетчиков заключается в преобразовании сигналов, поступающих с датчиков напряжения тока, в величины, пропорциональные мощности и энергии. При этом показания электронных счетчиков можно считывать как с самого прибора на месте эксплуатации, так и удаленно посредством различных типов интерфейсов.

Спектр применения Меркурий 230 широк – он используется в промышленной и бытовой сфере. Электросчетчики Меркурий 230 в различных модификациях AM и ART часто устанавливаются в загородных домах и коттеджах, где используется много энергоемких приборов, котельное оборудование, подогревы полов, наружное освещение и многое другое. Трехфазные счетчики 230-й серии зарекомендовали себя и исправно служат в жилищно-коммунальном хозяйстве (ЖКХ), на различных предприятиях, малых и средних производствах. Модификации счетчиков Меркурий  230 трансформаторного типа подключения, применяются в крупном промышленном производстве и могут работать как автономно, так и в сопряжении с АСКУЭ — автоматизированной системой контроля учета электрической энергии.

Серия счетчиков Меркурий 230 самая широкая по количеству имеющихся модификаций в линейке производителя. Это вызвано тем, что к основной задаче ведения точного учета расхода электроэнергии добавляются требования по детальному контролю за расширенным рядом параметров данных измерений. Сочетать все возможности измерений в одной модели не имеет смысла, такой многофункциональный счетчик нужен не всем и будет иметь слишком высокую стоимость.

Для того, чтобы можно было выбирать необходимые параметры без ущерба нужным техническим условиям и бюджету ООО «НПК «Инкотекс» выпускает несколько основных модификаций Меркурий 230, которые в свою очередь имеют различный набор дополнительных возможностей. Соответствующие функции отражаются буквенными символами после серии и модификации прибора. Счетчики Меркурий серии 230 могут быть либо с электронномеханическим отсчетным устройством или с жидкокристаллической индикацией (ЖКИ), на изображении ниже можно визуально их увидеть.







Меркурий 230 непосредственного и трансформаторного включения

сводная таблица модификаций с упрощенным описанием основных различий

Меркурий 230 AM

Меркурий 230 AR

Меркурий 230 ART

Меркурий 230 ART2

трехфазный

трехфазный

трехфазный

трехфазный

однотарифный

однотарифный

многотарифный

многотарифный

ОУ

ЖКИ

ЖКИ

ЖКИ

учет активной электроэнергии в однотарифном режиме

учет активной и реактивной электроэнергии и мощности в одном направлении

учет активной и реактивной электроэнергии и мощности в одном направлении

учет активной и реактивной электроэнергии и мощности в двух направлениях

модификации:

АМ-00 5(7,5)A

АМ-01 5(60)A

АМ-02 10(100)A

АМ-03 5(7,5)A

модификации:

АR-00 5(7,5)A

АR-01 5(60)A

АR-02 10(100)A

АR-03 5(7,5)A

модификации:

АRT-00 5(7,5)A

АRT-01 5(60)A

АRT-02 10(100)A

АRT-03 5(7,5)A

модификации:

АRT2-00 5(7,5)A

АRT2-01 5(60)A

АRT2-02 10(100)A

АRT2-03 5(7,5)A




В разработке и создании модельного ряда серии 230 Меркурий были использованы самые передовые технологии и последние достижения в области электроприборостроения, а также учитывался и положительный опыт других производителей. В результате данный счетчик в своей ценовой категории на сегодня по техническим характеристикам, функциональному наполнению и простоте использования не имеет аналогов в России.

Счетчик Меркурий 230 является сложным прибором, осуществляющим не только свою основную задачу – учет электроэнергии, но и обладающий рядом других дополнительных функций (модификации ART):

-учет и хранение сведений о потребленной энергии за определенный временной период в многотарифном режиме; средней мощности в течение программируемого интервала времени от 1 до 45 минут; сведений о технических потерях.
-измерение различных параметров сети, состояния и режимов работы прибора.
-реализация управления внешними устройствами;
-наличие встроенных часов и ведение журнала событий для фиксирования дат значащих операций со счетчиком, изменения его состояния и т. д.

Конструкция данного электросчетчика включает корпус, контактную колодку, защитную крышку колодки и устройство управления, измерения и индикации (УУИИ). Токовые трансформаторы служат элементами измерения тока, резистивные делители — напряжения. От них сигналы передаются в аналого-цифровой преобразователь микропроцессора, который производит их преобразование в цифровые коды. Из них микропроцессор выводит величину, эквивалентную мгновенной активной мощности, интегрирование которой во времени позволяет получать показатели активной энергии. Также микропроцессор осуществляет управление всеми узлами электросчетчика и алгоритмы измерения в соответствии с установленной в памяти счетчика программой. Внешнее управление производится через различные программные интерфейсы. Все модели этого ряда отличаются расширенным диапазоном рабочих температур, высокой надежностью, технологическим запасом по классу точности, низким энергопотреблением прибора, возможностью использования и в автономном режиме, и в составе АСКУЭ, двойным режимом индикации, широким перечнем типов интерфейсов, что позволяет управлять и контролировать работу прибора.

Таким образом, счетчик Меркурий 230 являет собой хорошее соотношение надежности, функциональности, качества и доступной цены.

Счетчики Меркурий производства НПК «Инкотекс»

трёхфазные многотарифные

Трёхфазный, многофункциональный, активной энергии, многотарифный Меркурий 236 ART



Счетчик 236 ART измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журнал событий и ПКЭ. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов, в том числе встроенные PLС модемы. Измерение и тарифный учет активной энергии и реактивной мощности в одном направлении.

— Класс точности A: 0,5S; 1,0

— Ном. напряжение: 230 В
— Ном. ток: 5А; 10А (макс. 10, 100 А)
— профиль мощности 1-60 минут (30 мин. ->170 суток, 60 мин. ->340 суток)

Возможные интерфейсы: оптопорт, RS-485, модем PLС-I

Трёхфазный, многофункциональный, активно/реактивный, многотарифный МЕРКУРИЙ 234 ART M и МЕРКУРИЙ 234 ART M2

 Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь.
— Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0
— Ном. напряжение: 57,7 В; 230 В
— Ном. ток, A: 5 (макс 10; 60; 100).
— профиль мощности 1-60 минут (30 мин. ->170 суток, 60 мин. ->340 суток)

Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях в том числе модуль измерителя ПКЭ по ГОСТ 13109-97 и РД 153-34.

0-15.501-00.

Возможные интерфейсы: RS-485, GSM, оптопорт, PLC-II, Ethernet

Трёхфазный, многофункциональный,активно/реактивный, многотарифный МЕРКУРИЙ 234 ART


Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь.
— Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0
— Ном. напряжение: 57,7 В; 230 В
— Ном. ток, A: 1;5, макс. ток, A: 2; 10; 60; 100.
— Профиль мощности 1-60 минут (30 мин. ->170 суток)

Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях.

Возможные интерфейсы: RS-485, оптопорт, PLC-I

Трёхфазный, многофункциональный, активно/реактивный, многотарифный МЕРКУРИЙ 233 ART и Меркурий 233 ART2

Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь.
— Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0
— Ном. напряжение: 57,7 В; 230 В
— Ном.(макс.) ток: 5(10), 5(60), 10(100)А
— 2-а профиля мощности 1-45 минут (30 мин. ->170 суток)

Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях.

Возможные интерфейсы: GSM, 2*RS-485, оптопорт, PLC-II

Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь.
— Класс точности А/R: 0,5S /1,0
— Ном. напряжение: 57,7 В; 230 В
— Ном.(макс.) ток: 5(7,5)А
— Профиль мощности 1-45 минут (30 мин. ->85 суток)

Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов.

Возможные интерфейсы: GSM, CAN или RS-485, IrDA, PLC-I

Трёхфазный, многофункциональный, активной энергии, многотарифный  МЕРКУРИЙ 231AT

Измерение и тарифный учет активной энергии и мощности в одном направлении.
— Класс точности: 0,5S; 1,0
— Ном. напряжение: 230 В
— Ном. ток: 5А (max. до 60 А)
— Количество тарифов 4
Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), ведет журнал событий. Для параметрирования и считывания информации оснащен IrDA портом. Крепится на DIN-рейку.

Возможные интерфейсы: IrDA

трёхфазные однотарифные

Трёхфазный, активно/реактивной энергии МЕРКУРИЙ 230AR

Измерение и учет активной и реактивной энергии в одном направлении в трехфазных сетях переменного тока частотой 50 Гц. Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.).
— Количество тарифов 1;
— Класс точности A/R: 0,5S/1,0; 1,0/2,0;
— Номинальное фазное напряжение: 57,7 В; 230 В;
— Ном. (макс.)ток: 5(60)А; 10(100)А.

Возможные интерфейсы: CAN или RS485, PLС-I

Измерение активной электроэнергии в трёхфазных сетях. Современный дизайн, малые габариты. Оснащён антиреверсным отсчётным устройством. Защищён от неправильного подключения. Крепится на DIN-рейку. Особенности — Телеметрический канал.

— Класс точнocти: 1,0;
— Ном. фазное напряжение: 230 В;
— Номинальный (макс.)ток: 5(60)А

Измерение и учет активной энергии в одном направлении в трехфазных сетях перемен. тока частотой 50 Гц.
— Кл. точн.: 0,5S; 1,0
— Ном. напряжение:     57,7 В; 230 В
— Ном. ток: 5А; 10А (макс. до 100 А)

— Антиреверсное электромеханич. отсчётное устройство

Телеметрический канал

Счетчик электроэнергии Меркурий 230 AR-02 R трехфазный однотарифный, 10(100), кл.точ. 1.0/2.0, Щ, ЖКИ, RS485 (230AR02R) Инкотекс

Технические характеристики Счетчика Меркурий 230 AR-02 R 3ф 10-100А 1.0\2.0 класса точн. 1 тариф. RS485 ЖКИ винт

Тип счетчика, измерителя

  • Способ монтажа Поверхностный монтаж
  • Код товара Инкотекс#32438
  • Тип индикации Цифровой
  • Стопор обратного хода Да
  • Импульсный выход Электрический
  • Номинальный ток (in) 5 А
  • Исполнение интерфейса RS-485
  • Класс точности (По Директиве ЕС 2004/22/EC (MID)) 1.0/2.0
  • Частота с 50 Гц
  • Частота по 50 Гц
  • Тип энергии Активная и реактивная
  • Номинальное фазное напряжение с 230
  • Номинальное фазное напряжение по 230
  • Номинальное линейное напряжение с 380 В
  • Номинальное линейное напряжение по 400 В
  • Тип счетчика, измерителя; измерительного прибора Электронный
  • Максимальный ток (imax) 100 А
  • Разрешение на применение Внутригосударственное

Счетчики электроэнергии МЕРКУРИЙ — каталог, цена, прайс-лист

Условное обозначение
счетчиков
Ном. напряжение,
[В]
Ном. (макс.) ток,
[А]
Класс точности
A/R
Кол-во тарифов Передат. число основного поверочного выхода
[имп/кВт*ч][имп/квар*ч]
Наличие интерфейса связи Тип индикатора Тип крепления
Однофазные счетчики учета активной энергии прямого включения
Меркурий 200.02 230 5(60) 1,0 Мн.т 5000/10000 CAN ЖКИ рейка
Меркурий 201.2 230 5(60) 1,0 1 6400 имп.вых. ЖКИ рейка
Меркурий 201.6 230 10(80) 1,0 1 3200 имп.вых. ОУ рейка
Меркурий 201.4 230 10(80) 1,0 1 6400 имп.вых. ЖКИ рейка
Меркурий 201.5 230 5(60) 1,0 1 3200 имп.вых. ОУ рейка
Меркурий 202.5 230 5(60) 1,0 1 3200 имп.вых. ОУ 3 винта
Меркурий 203.1 230 5(80) 1,0 1 3200 имп.вых. ОУ 3 винта
Меркурий 203.2 230 5(80) 1,0 1 3200 имп.вых. ЖКИ 3 винта
Меркурий 203.2Т RBO 230 5(60) 1,0 Мн.т. 5000/10000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 203.2Т RB 230 5(60) 1,0 Мн.т. 5000/10000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 206 R 230 5(60) 1,0 Мн.т. 10000 оптопорт ЖКИ рейка
Меркурий 206 RN 230 5(60) 1,0 Мн. т. 310000 оптопорт, RS485 ЖКИ рейка
Трехфазные счетчики учета активной энергии прямого и трансформаторного включения
Меркурий 230 АМ-00 3*57,7/100 5(7,5) 0,5S 1 8000/170700 имп.вых. ОУ 3 винта
Меркурий 230 АМ-02 3*230/400 5(60) 1 1 1600 имп.вых. ОУ 3 винта
Меркурий 230 АМ-02 3*230/400 10(100) 1 1 1600 имп.вых. ОУ 3 винта
Меркурий 230 АМ-03 3*230/400 5(7,5) 0,5S 1 800/17070 имп.вых. ОУ 3 винта
Меркурий 231 АМ-01 3*230/400 5(60) 1,0 1 1600 имп.вых. ОУ рейка
Меркурий 231 АT-01I 3*230/400 5(60) 1,0 Мн.т. 1000/32000 IrDA ЖКИ рейка
Меркурий 231 АRT-01 Ш 3*230/400 5(60) 1,0 Мн.т. 1000/32000 оптопорт ЖКИ рейка
Трехфазные счетчики учета активно-реактивной энергии прямого и трансформаторного включения
Меркурий 230 AR-00 С(R) 3*57,7/100 5(7,5) 0,5S/1,0 1 5000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 AR-01 С(R) 3*230/400 5(60) 1,0/2,0 1 1000/32000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 AR-02 С(R) 3*230/400 10(100) 1,0/2,0 1 500/16000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 AR-03 С(R) 3*230/400 5(7,5) 0,5S/1,0 1 1000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-00 С(R)N 3*57,7/100 5(7,5) 0,5S/1,0 Мн. т. 5000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-01 С(R)N 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-02 С(R)N 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-03 С(R)N 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-00 PQС(R)SIDN 3*57,7/100 5(7,5) 0,5S/1,0 Мн.т. 5000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-01 PQС(R)SIN 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT-02 PQС(R)SIN 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT-03 PQС(R)SIDN 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 233 АRT-00 (K)R 3*57,7/100 5(10) 0,5S/1,0 Мн.т. 5000/160000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-01 (K)R 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-02 (K)R 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-03 (K)R 3*230/400 5(10) 0,5S/1,0 Мн. т. 1000/160000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-00 (K)RR 3*57,7/100 5(10) 0,2S/0,5 Мн.т. 5000/160000 оптопорт, 2*RS485 ЖКИ 3 винта
Меркурий 233 АRT-01 (K)RR 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 оптопорт, 2*RS485 ЖКИ 3 винта
Меркурий 233 АRT-02 (K)RR 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 оптопорт, 2*RS485 ЖКИ 3 винта
Меркурий 233 АRT-03 (K)RR 3*230/400 5(10) 0,2S/0,5 Мн.т. 1000/160000 оптопорт, 2*RS485 ЖКИ 3 винта
Меркурий 236 АRT-01 RS 3*230/400 5(60) 1,0/2,0 Мн.т. 500/32000 оптопорт , RS-485 ЖКИ рейка
Меркурий 236 АRT-02 RS 3*230/400 5(100) 1,0/2,0 Мн.т. 250/16000 оптопорт , RS-485 ЖКИ рейка
Меркурий 236 АRT-03 RS 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 оптопорт , RS-485 ЖКИ рейка
Условное обозначение
счетчиков
Ном. напряжение,
[В]
Ном. (макс.) ток,
[А]
Класс точности
A/R
Кол-во тарифов Передат. число основного поверочного выхода
[имп/кВт*ч][имп/квар*ч]
Наличие интерфейса связи Тип индикатора Тип крепления
Трехфазные счетчики учета активно-реактивной энергии на 2 направления трансформаторного включения
Меркурий 230 АRT2-00 PQС(R)SIDN 3*57,7/100 5(7,5) 0,5S/1,0 Мн.т. 5000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT2-03 PQС(R)SIDN 3*230/400 5(7,5) 0,5S/1,0 Мн. т. 1000/160000 CAN/RS485 ЖКИ 3 винта
Меркурий 233 АRT2-00 R 3*57,7/100 5(10) 0,5S/1,0 Мн.т. 5000/160000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT2-03 R 3*230/400 5(10) 0,5S/1,0 Мн.т. 1000/160000 оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT2-00 KRR 3*57,7/100 5(10) 0,2S/0,5 Мн.т. 5000/160000 оптопорт, 2*RS485 ЖКИ 3 винта
Меркурий 233 АRT2-03 KRR 3*230/400 5(10) 0,2S/0,5 Мн.т. 1000/160000 оптопорт, 2*RS485 ЖКИ 3 винта
Однофазные счетчики электрической энергии со встроенным модемом передачи данных по силовой сети PLC
Меркурий 200.04 (M) 230 5(60) 1,0 Мн.т. 5000/10000 CAN, PLСI ЖКИ рейка
Меркурий 206.LNO 230 5(60) 1,0 1 5000/10000 имп.вых. PLСI ЖКИ рейка
Меркурий 201.22 230 5(60) 1,0 1 6400 имп.вых. PLСI ЖКИ рейка
Меркурий 202.22 230 5(60) 1,0 1 5000 имп.вых. PLСI ЖКИ 3 винта
Меркурий 203.2Т LBO 230 5(60) 1,0 Мн.т. 5000/10000 оптопорт, PLСII ЖКИ 3 винта
Трехфазные счетчики электрической энергии со встроенным модемом передачи данных по силовой сети PLС
Меркурий 230 ART-01 (M)СL 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 CAN, PLСI ЖКИ 3 винта
Меркурий 230 ART-02 (M)СL 3*230/400 10(100) 1,0/2,0 Мн. т. 500/16000 CAN, PLСI ЖКИ 3 винта
Меркурий 230 ART-03 (M)СL 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 CAN, PLСI ЖКИ 3 винта
Меркурий 230 ART-01 (M)СLN 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 CAN, PLСI ЖКИ 3 винта
Меркурий 230 ART-02 (M)СLN 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 CAN, PLСI ЖКИ 3 винта
Меркурий 230 ART-03 (M)СLN 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 CAN, PLСI ЖКИ 3 винта
Меркурий 236 АRT-01 PQL 3*230/400 5(60) 1,0/2,0 Мн.т. 500/32000 оптопорт, PLCI ЖКИ рейка
Меркурий 236 АRT-02 PQL 3*230/400 5(100) 1,0/2,0 Мн.т. 250/16000 оптопорт, PLCI ЖКИ рейка
Меркурий 236 АRT-03 PQL 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 ооптопорт, PLCI ЖКИ рейка
Меркурий 233 ART-01 КRL 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 оптопорт, RS485, PLСII ЖКИ 3 винта
Меркурий 233 ART-02 КRL 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 оптопорт, RS485, PLСII ЖКИ 3 винта
Меркурий 233 ART-03 КRL 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 оптопорт, RS485, PLСII ЖКИ 3 винта
Счетчики электрической энергии со встроенным модемом передачи данных по каналу GSM (GPRS)
Меркурий 203. 2Т GBO 230 5(60) 1,0 Мн.т. 5000/10000 оптопорт, GSM ЖКИ 3 винта
Меркурий 230 ART-00 PQС(R)SIGDN 3*57,7/100 5(7,5) 0,5S/1,0 Мн.т. 5000/160000 GSM, CAN/RS485 ЖКИ 3 винта
Меркурий 230 ART-01 PQС(R)SIGDN 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 GSM, CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT-02 PQС(R)SIGDN 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 GSM, CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT-03 PQС(R)SIGDN 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 GSM, CAN/RS485 ЖКИ 3 винта
Меркурий 230 АRT2-00 PQСSIGDN 3*57,7/100 5(7,5) 0,5S/1,0 Мн.т. 5000/160000 GSM, CAN ЖКИ 3 винта
Меркурий 230 АRT2-03 PQСSIGDN 3*230/400 5(7,5) 0,5S/1,0 Мн.т. 1000/160000 GSM, CAN ЖКИ 3 винта
Меркурий 233 АRT-00 RKG 3*57,7/100 5(10) 0,5S/1,0 Мн.т. 5000/160000 GSM,оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-01 RKG 3*230/400 5(60) 1,0/2,0 Мн.т. 1000/32000 GSM,оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-02 RKG 3*230/400 10(100) 1,0/2,0 Мн.т. 500/16000 GSM,оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT-03 RKG 3*230/400 5(10) 0,5S/1,0 Мн.т. 1000/160000 GSM,оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT2-00 RKG 3*57,7/100 5(10) 0,2S/0,5 Мн. т. 5000/160000 GSM,оптопорт, RS485 ЖКИ 3 винта
Меркурий 233 АRT2-03 RKG 3*230/400 5(10) 0,2S/0,5 Мн.т. 1000/160000 GSM,оптопорт, RS485 ЖКИ 3 винта
Дополнительное оборудование
Меркурий 225.11 Концентратор PLC I рейка
Меркурий 225.21 Концентратор PLC II рейка
Меркурий 223 Технологический Модем — предназначен для записи сетевых адресов счетчиков с PLС – модемом. PLС / USB
Меркурий 258 Фильтр подключения предназначен для объединения одноименных фаз фидеров двух транс. подстанций
PLC тестер Выносной индикатор показаний счётчика с модемом PLC-I
Меркурий 220 Адаптер CAN — RS232
Меркурий 221 Адаптер USB — CAN / RS485 / RS232
Меркурий 251 Адаптер Bluetooth — RS485 / CAN / RS232
Меркурий 255 Адаптер Bluetooth — оптопорт
Меркурий 255.1 Адаптер USB — оптопорт
Адаптер ACT-IR220L Адаптер для преобразования IrDA — RS232
Optikal adapter with USB port Адаптер для преобразования USB – оптопорт. IEC Standart
Терминал Siemens MC35i (Cinterion) GSM-модем с комплектом аксессуаров KITMC35iTL. Интерфейс RS232
Меркурий 228 GSM-шлюз с комплектом аксессуаров. Интерфейс RS485
Меркурий 250 УСПД

Характеристики двухтарифного счетчика электроэнергии Меркурий

Интенсивность потребления электроэнергии в течение суток значительно меняется. Для разгрузки электросети в пиковое время начали использовать двухтарифные счетчики электроэнергии.

При наличии такого устройства учет потребления происходит по тарифу, разделенному по двум зонам: дневной (7:00-23:00) и ночной (23:00-7:00). Так как тариф в ночное время значительно ниже, то двухтарифный счетчик поможет существенно сократить расходы на электроэнергию.

Электросчетчики Меркурий производства компании «Инкотекс» пользуются значительной популярностью среди пользователей. Они изготовлены на современном оборудовании с использованием новейших технологий, качественных материалов и комплектующих. Такие счетчики позволяют снимать и передавать показания по удобным для пользователей интерфейсам, могут регистрировать параметры сети и сбои в ее работе.

Выбор

Во время выбора модели электросчетчика Меркурий необходимо учесть ряд факторов для наилучшего соответствия вашим требованиям.

Основные параметры при выборе счетчика:

  • количество фаз в сети: 220 соответствуют однофазным приборам, а 380 – трехфазным;
  • количество тарифов: одно- или многотарифный;
  • значение силы тока: чаще всего используют устройства на 5-60 Ампер, но при высоком потреблении стоит выбрать счетчик, рассчитанный на 5-100 А. При подключении счетчика через трансформатор, достаточно будет значения 5 А.

После принятия решения об установке многотарифного счетчика, рекомендуем обратиться к мастеру, который посоветует конкретную модель и произведет монтаж.

Примите к сведению: все счетчики должны подвергаться регистрации и проверке в организации, которая обеспечивает вам энергоснабжение.

230 ART

Этот прибор используется для учета электроэнергии в трехфазных сетях.

Он предусматривает возможность тарифного учета по времени суток, фиксирует потери, передает измерения и данные о потреблении по специальным каналам.

Меркурий 230 ART может работать и как независимое устройство, и в составе сложных измерительных систем.

Особенности счетчика:

  • наличие самодиагностики с отображением ошибок в работе счетчика;
  • высокий класс точности 0.5S, 1.0;
  • возможность учета по четырем тарифам в 16 временных зонах для 4-х типов дней;
  • наличие электронной пломбы;
  • можно подключить резервное питание.

Линейка счетчиков Меркурий 230 является самой широкой по количеству имеющихся модификаций. Это связано с разделением дополнительных возможностей по контролю над параметрами измерений счетчика. Сочетание всех функций в одном изделии не целесообразно, так как одновременно все они не будут использоваться.

Кроме того, цена такого счетчика была бы высока. Для баланса наличия необходимых параметров и стоимости, «Инкотекс» производит несколько основных модификаций Меркурий 230, которые имеют различный набор дополнительных возможностей. Используется для коммерческого учета электроэнергии по четырем тарифам в четырехпроводной сети переменного тока.

Особенности счетчика:

  • класс точности 1.0;
  • возможность предотвращения хищения электроэнергии;
  • учет потребления по четырем тарифам в 16 временных зонах;
  • наличие журнала событий.

231 АТ

Основным отличием такого прибора является отсутствие внешних физических механизмов управления.

Важно, что счетчик имеет беспроводный дистанционный инфракрасный интерфейс IRDA. А управлять им можно с помощью особого адаптера USB-IRDA.

Значительное преимущество счетчика в том, что для его программирования или перепломбирования не нужно вызывать специалиста, это можно сделать самостоятельно с помощью соответствующей бесплатной программной утилитой.

Компания «Инкотекс» предлагает широкий ассортимент счетчиков Меркурий. Это устройства нового поколения, которые не только значительно упростят обслуживание и работу с ними, но и снизят затраты на электроэнергию.

Смотрите видео, в котором разъясняются особенности снятия показаний с двухтарифного счетчика электроэнергии Меркурий 231:

Оцените статью: Поделитесь с друзьями!

Показания счетчика Меркурий 200 | www.schetchik-info.ru

Меркурий 200 — многофункциональный счетчик который может вести показания тарифам для каждого дня недели, для каждого месяца в году, авто переход на летнее и зимнее время.

Если вы владелец однофазного электросчетчика Меркурий 200, то сегодня покажем как снять показания и посчитать расходы электроэнергии.

Для этого в первую очередь необходимо знать как происходит у вас расчет электроэнергии, так как счетчик двухтарифный то для подсчета нам потребуются следующие показатели:
Т1 — расход электроэнергии в дневное время и
Т2 — расход в ночное время


Для того чтобы просмотреть показания счетчика есть 2 способа:
1) Посмотреть на дисплей меркурий 200 и записать показатели т1 и т2 и сумму, значения сменяются автоматические через небольшой интервал времени.
2) Принудительно нажать кнопку ввод во время того как на дисплее будет одно из значений Т1 или Т2, тогда листать Т1 и Т2 на счетчике мы сможем самостоятельно несколько раз нажимая на кнопку ввод.


Показания на счетчике следует записывать до знака запятой.

Вопрос-ответ

Итак, вопрос 1: «Если счетчик пошел по второму кругу или сбросился как снять показания за текущий месяц»
В таком случае перед цифрами которые вы запишите поставить цифру 1, важно чтобы цифры перед которыми будет стоять единица были переписаны полностью т.е к примеру с нулями 00045 подставляя единицу получаем 100045. Из этого значения вычитаем значение за предыдущий месяц.

Если нет запятой на счетчике, для выделения целого числа, то попробуйте уточнить это у компании которая устанавливала вам электросчетчик, либо в технической документации (паспорте). Так же вместо запятой сотые или десятые части могут быть выделены другим цветом. Если нет ни запятой ни выделения другим цветом, то переписываем все цифры с табло.

Принцип работы электросчетчика меркурий

Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.

Особенности в конструкции

Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором – жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.

Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.

Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.

Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.

Основные и дополнительные характеристики

В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

  • номинальное напряжение сети – 230 В;
  • номинальный ток – 5(60) – 10(80) А;
  • порог чувствительности – 10/20/40 мА;
  • диапазон температур в пределах -40…+75⁰С;
  • масса – 0,25 (0,35) кг.
  • срок службы – 30 лет;
  • гарантийный срок эксплуатации – 3 года.

Модификации

Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч – 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность – 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй – 66х77х91 мм. Разница в весе – 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

При отключении функции экономии счетчик функционирует в заводском режиме.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное – правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод – белый, а нулевой – синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО – устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 – десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 – через 16 лет.

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Виды приборов

Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.

При этом различают несколько вариантов счетчиков.

Они делятся:

  • по принципу подключения – на приборы прямого и трансформаторного включения;
  • по измеряемым величинам – на однофазные и трехфазные;
  • по конструкции – на механические, электронные и гибридные;
  • по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

  1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
  2. Обладает меньшими размерами по сравнению с механическими.
  3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
  4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Возможно, Вас заинтересует статья о двухтарифных счетчиках электроэнергии.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

  1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
  2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения. Это помогает в снятии показаний счетчика.

Это поможет сократить расходы в случаи поломки или установки нового.

Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.

Возможно, Вам будет также интересна статья о счетчиках электроэнергии Нева.

Статью о двухтарифных электросчетчиках Меркурий читайте здесь.

Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.

Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:

обычно используемых счетчиков энергии | Инструменты

В этой статье мы обсудим наиболее часто используемые счетчики электроэнергии постоянного и переменного тока.

1. Счетчики электроэнергии постоянного тока :

(A) Меркурий-счетчик Ferranti:

Это очень часто используемый счетчик энергии ртутного ампер-часового типа. Конструкция и подключение этого счетчика показаны на рис. 68.

Ртутный измеритель Ferranti состоит из диска, вращающегося между двумя постоянными магнитами, один из которых действует как движущий магнит, а другой как тормозной магнит.Диск изготовлен из тонкой эмалированной меди и вращается вокруг центрального шпинделя. Этот шпиндель поддерживается между осями драгоценных камней и окружен контейнером, наполненным ртутью.

Ток подается в диск на его краю ниже ведущего магнита, откуда он идет к центральному шпинделю, а затем выходит на его нижний конец. Диск покрыт платиной и эмалью, чтобы не образовывать ртуть. Число оборотов диска фиксируется расположением червяков и шестерен, и один из червяков прикреплен к шпинделю.

Ток входит в диск на краю между полюсами ведущего магнита, идет радиально к центру и затем выходит наружу. Таким образом, он проходит только через часть под приводным магнитом, а не через часть под тормозным магнитом. В результате этого протекания тока поле ведущего магнита оказывает силу на правой стороне диска.

Величина силы прямо пропорциональна силе тока, а ее направление определяется правилом левой руки Флемингса.Приводной момент зависит от этой силы и расстояния от шпинделя.

Когда диск вращается под действием этого крутящего момента, он прорезает магнитное поле, создаваемое тормозным магнитом с левой стороны, и, следовательно, в диске индуцируется вихревой ток. Вихревой ток создает тормозной момент, который пропорционален магнитному потоку, создаваемому тормозным магнитом, и силе вихревого тока.

Скорость диска становится постоянной, когда крутящий момент равен тормозному.Но когда ток увеличивается, увеличивается и напряженность поля, создаваемого приводным магнитом. Это увеличивает крутящий момент.

Однако действие магнитного тормоза остается прежним; поскольку полюса ведущего и тормозного магнитов расположены так, что, когда поле, создаваемое полюсами ведущего магнита, увеличивается, поле, создаваемое полюсами тормозного магнита, уменьшается. Компенсирующая катушка C помогает в этом.

Трение ртутью также вызывает торможение диска.Это трение увеличивается со скоростью измерителя. Это компенсируется катушкой C из нескольких витков, размещенной вокруг нижней железной поперечины.

(B) Счетчик двигателя постоянного тока:

Моторсчетчики

D.C. могут быть как ампер-часового, так и ватт-часового типа. Подвижная система счетчика может вращаться непрерывно. Скорость вращения пропорциональна току в цепи в случае счетчика ампер-часов и мощности в случае счетчика ватт-часов.

Таким образом, количество оборотов, совершаемых движущейся системой за заданное время, пропорционально количеству электроэнергии, подаваемой в течение этого времени в случае счетчика ампер-часов, и энергии, подаваемой в случае счетчика ватт-часов.

На Рис. 69 показаны различные части и их соединения ваттметра с коллекторным двигателем. Счетчик состоит из двух фиксированных токовых катушек. Каждая катушка сделана из толстой медной ленты на несколько витков. Эти катушки создают магнитное поле, напряженность которого прямо пропорциональна линейному току.

Сердечник якоря изготовлен из немагнитного вещества, которое вращается в магнитном поле, создаваемом катушками тока. Катушки якоря подключены к сегментам небольшого коммутатора.Эти катушки подключаются к источнику питания через щетки, расположенные на коммутаторе, и последовательно с соответствующим сопротивлением. Таким образом, катушка якоря действует как катушка давления прибора. Чтобы уменьшить трение, коллектор сделан из серебра, а щетки имеют серебряные наконечники.

Компенсирующая катушка включена последовательно с якорем. Эта катушка усиливает магнитное поле токовых катушек, когда через нее протекает ток якоря. Целью этой катушки является компенсация трения, и ее положение отрегулировано таким образом, чтобы якорь не мог вращаться, когда ток не течет в цепь нагрузки, хотя катушки давления остаются под напряжением.

Ток, протекающий через катушку давления (т. Е. Ток якоря), пропорционален напряжению в цепи. Крутящий момент, вращающий якорь, пропорционален произведению этого тока якоря и магнитного поля, создаваемого токовыми катушками. Таким образом, крутящий момент пропорционален мощности в ваттах, потребляемой цепью нагрузки.

Тормозной момент обеспечивается алюминиевым диском, установленным на одном шпинделе с якорем. Он вращается в воздушном зазоре между двумя постоянными магнитами, как показано на рис.69. Тормозной момент из-за наведенного в этом диске вихревого тока пропорционален скорости вращения диска. Следовательно, установившаяся скорость, достигаемая подвижной системой инструмента, пропорциональна мощности в ваттах, потребляемой цепью нагрузки. Число оборотов якоря регистрируется колесной цепью, к которой привязан шпиндель якоря.

Поскольку ртутные счетчики имеют много преимуществ перед счетчиками-коммутаторами, в наши дни счетчики этого типа редко используются в качестве счетчиков домашнего хозяйства.

2. Счетчики электроэнергии переменного тока:

(A) Однофазный индукционный счетчик:

Однофазный индукционный счетчик энергии широко используется в качестве бытового счетчика для измерения электроэнергии, подаваемой в однофазный переменный ток. схема. Такой измеритель можно использовать только с переменным током. работай.

Работа счетчика энергии индукционного типа зависит от протекания переменного тока через две катушки, а именно токовую катушку и катушку давления, которые создают вращающееся магнитное поле. Это поле взаимодействует с металлическим диском и заставляет диск вращаться в воздушном зазоре между двумя электромагнитами, возбуждаемыми токовой катушкой и катушкой давления соответственно.

Токовая катушка имеет меньшее количество витков и сравнительно большую площадь поперечного сечения. Он передает линейный ток и создает магнитное поле, которое находится в фазе с линейным током. Катушка давления имеет большое количество витков при сравнительно небольшой площади поперечного сечения. Эта катушка имеет высокую индуктивность, поэтому ток, протекающий через нее, отстает от напряжения питания примерно на 90 °.

Таким образом, между магнитными полями, создаваемыми двумя катушками, существует разность фаз в 90 °. Это создает результирующее вращающееся поле, которое взаимодействует с диском и заставляет его вращаться. Подвижная система счетчика состоит из легкого алюминиевого или медного диска, установленного на вертикальном шпинделе.

Шпиндель поддерживается чашеобразным кольцевым подшипником на нижнем конце и пружинным подшипником скольжения на верхнем конце. Есть стрелка и управляющая пружина, а диск непрерывно вращается за счет действия отклоняющего момента.

Последовательный магнит (магнит, возбуждаемый токовой катушкой), расположенный под диском, состоит из многослойного U-образного железного сердечника. На оба плеча этого сердечника намотана толстая проволока в несколько витков. Намотанная катушка называется токовой катушкой. Он включен последовательно с нагрузкой, так что он пропускает ток нагрузки и создает магнитное поле, которое пропорционально этому току и находится в фазе с ним.

Шунтирующий магнит (магнит, возбуждаемый катушкой давления), расположенный над диском, состоит из многослойного железного сердечника М-образной формы.На центральный стержень этого магнита намотана тонкая проволока с большим количеством витков. Обмотанная катушка известна как катушка давления, которая подключается через линии питания или нагрузку. Катушка давления пропускает ток, пропорциональный напряжению питания. Для создания отклоняющего момента ток в катушке давления должен отставать от напряжения питания примерно на 90 °.

Необходимый фазовый сдвиг достигается размещением медной затемняющей полосы вокруг центрального плеча шунтирующего магнита. Это медное кольцо называется компенсационной лентой или компенсационной петлей.Он действует как короткозамкнутая вторичная обмотка трансформатора и заставляет циркулирующий в нем ток отставать от напряжения питания примерно на 90 °.

Магнитное поле, создаваемое катушкой тока, реагирует с магнитным полем, создаваемым катушкой давления. В результате создается движущий момент. Диск вращается под действием этого крутящего момента. Скорость диска регулируется до необходимого значения с помощью постоянного магнита С-образной формы, называемого тормозным магнитом.

Тормозной магнит установлен так, что диск вращается в воздушном зазоре между полюсами этого магнита.Во время вращения диск отсекает магнитный поток, создаваемый тормозным магнитом, и в диске индуцируется вихревой ток. Направление вихревого тока таково, что оно противодействует вращению диска. Поскольку сила вихревого тока пропорциональна скорости диска, тормозной момент, создаваемый этим током, также пропорционален скорости диска.

Число оборотов диска — это мера электрической энергии, потребляемой цепью нагрузки в данный момент времени.Чтобы зарегистрировать это количество оборотов, соответствующий редуктор входит в зацепление с ведущим валом или шпинделем вращающегося диска.

В случае высокого напряжения и высокого тока, подходящий трансформатор напряжения используется с катушкой давления и трансформатор тока с катушкой тока прибора.

(B) Трехфазный индукционный счетчик:

Энергия, подаваемая в трехфазную цепь, может быть измерена одним счетчиком энергии.Это двухэлементный счетчик индукционного типа, каждый элемент которого по конструкции аналогичен однофазному счетчику.

Счетчик имеет два диска, установленных на одном шпинделе, и два отдельных тормозных магнита. Шпиндель приводит в движение один счетный ряд редуктора. Каждый элемент имеет устройство регулировки фазы и компенсации трения. Но один из элементов имеет регулируемый магнитный шунт поперек его шунтирующего магнита. Эта компоновка важна для того, чтобы вращающий момент мог быть одинаковым в двух элементах при одинаковых ваттах.

Трехфазный счетчик может быть трехпроводным или четырехпроводным. Подключение этих счетчиков показано на рис. 71- (а) и на рис. 71 (б) соответственно. Трехфазные, трехпроводные счетчики используются для трехфазных двигателей и других силовых нагрузок, где нет необходимости в подключении нейтрального провода.

Трехфазные четырехпроводные счетчики используются в тех цепях, в которых потребление энергии значительно выше и где однофазные осветительные нагрузки и трехфазные двигатели потребляют энергию от одних и тех же линий питания.

Ошибка замедленного хода счетчиков энергии:

Иногда диск счетчика энергии вращается медленно, но непрерывно, когда запитана только катушка давления счетчика, и ток через катушку тока не течет (т. Е. Цепь не находится в состоянии нагрузки). Это называется ползучим. Эта ошибка может быть вызвана паразитным магнитным полем, неправильной компенсацией трения, повышением давления питания и т. Д.

Ошибка сползания может быть устранена путем сверления двух отверстий в диске на противоположных сторонах шпинделя.Диск имеет тенденцию оставаться неподвижным, когда одно из отверстий проходит под одним из полюсов шунтирующего магнита. Его также можно устранить, прикрепив к краю диска небольшой кусок железной проволоки. Сила притяжения тормозного магнита к этому проводу предотвратит непрерывное вращение диска без нагрузки.

Что такого умного в умном счетчике? — The Mercury News

Если вы являетесь клиентом PG&E, у вас либо уже есть так называемый интеллектуальный счетчик, либо вы скоро его получите. На данный момент PG&E установила 5,6 миллиона интеллектуальных счетчиков газа и электроэнергии и планирует установить их к 2012 году у всех 10 миллионов клиентов.

Так что же делает умный счетчик? Почему коммунальные службы по всей стране и по всему миру спешат установить их? И какие преимущества для потребителей?

PG&E заявляет, что их счетчики SmartMeters предоставят потребителям подробную информацию, которая поможет им более эффективно управлять потреблением энергии. Но пока общественная реакция в основном негативная, многие клиенты PG&E жалуются на резкий рост их счетов.Реакция потребителей теперь включает небольшое, но громкое число клиентов, которые вообще не хотят, чтобы устройства были установлены в их домах.

Счетчики, измеряющие потребление газа и электроэнергии в домах и на предприятиях, являются основными компонентами любой электросети. В традиционных электромеханических счетчиках используются шестеренки и шкалы, как и в одометре автомобиля, для измерения количества энергии, потребляемой за определенный период времени, обычно в течение месячного цикла выставления счетов.

Эти счетчики используются уже несколько десятилетий и отличаются исключительной надежностью.Но у старых счетчиков есть ограничения. Хотя они могут отслеживать совокупное потребление энергии, у них нет возможности хранить данные на ежедневной или ежечасной основе.

«Традиционные счетчики не могут измерять потребление по временным рамкам», — сказал Ахмад Фаруки, эксперт по интеллектуальным сетям и консультант Brattle Group в Сан-Франциско. «Они измеряют в начале месяца и в конце месяца, а считыватель счетчика появляется в конце месяца».

Интеллектуальные счетчики

, напротив, используют встроенное программное обеспечение, которое почасово регистрирует использование электроэнергии и передает данные на ближайший сборщик данных, который затем передает информацию непосредственно в PG&E через защищенную беспроводную сеть, известную как радиочастотная сетка. Вскоре клиенты получат доступ к актуальным данным о потреблении электроэнергии.

«Это не просто новый тип микросхемы», — сказал Брайан Сил из EPRI, Исследовательского института электроэнергетики, некоммерческого исследовательского центра, работающего в сфере коммунальных услуг. «Это изменение в определении того, что мы ожидаем от счетчика».

После установки интеллектуальных счетчиков коммунальные предприятия смогут предлагать цены «на время использования», которые будут взимать с потребителей более высокие тарифы за энергию, потребляемую в часы пик — обычно поздно днем ​​и ранним вечером, — и более низкие тарифы в непиковые часы.

Несколько пилотных испытаний в коммунальном хозяйстве показали, что многие потребители меняют свое поведение, чтобы избежать более высоких пиковых цен. Защитники утверждают, что это снизит нагрузку на электросеть, предотвратит отключение электроэнергии, компенсирует потребность в дополнительных электростанциях и приведет к гораздо более чистой окружающей среде.

Но защитники прав потребителей предупреждают, что многие люди, в том числе владельцы малого бизнеса, пожилые люди, инвалиды и семьи с маленькими детьми, не смогут реально сократить свое пиковое использование и будут несправедливо наказаны более высокими счетами.

«Мы только слышим о проблемах», — сказала Минди Спатт из группы защиты прав потребителей TURN. «Мы не слышим, чтобы счетчики помогали людям экономить электроэнергию или деньги на счетах. Со стороны потребителя, похоже, сейчас нет никакой выгоды ».

Но Хелен Берт, старший вице-президент PG&E и главный специалист по работе с клиентами, говорит, что клиенты в конечном итоге выиграют.

«Технология интеллектуальных счетчиков является незаменимым краеугольным камнем интеллектуальной сети, которая позволит клиентам и коммунальным предприятиям более разумно управлять энергопотреблением», — сказала она законодателям штата на слушаниях в прошлом месяце.

Но внедрение интеллектуальных счетчиков PG&E было неустойчивым. Поток жалоб от потребителей, которые опасаются, что их умные счетчики вызвали резкий рост их счетов за электроэнергию, побудил государственные регулирующие органы потребовать проведения независимого расследования точности счетчиков, которое сейчас проводится.

Ранее в этом месяце PG&E признала, что 23 000 клиентов SmartMeter могли получить неточные счета.

Для потребителей главное обещание интеллектуальных счетчиков — просто больше информации.Большинство людей оплачивают ежемесячный счет за электроэнергию, не понимая, сколько киловатт-часов сжигает их телевизор с плоским экраном или оконный кондиционер.

PG&E сообщает, что клиенты, у которых есть умные счетчики, могут примерно после двух циклов выставления счетов выйти в Интернет и точно узнать, сколько газа и электроэнергии они израсходовали вплоть до предыдущего дня, и они могут отслеживать свое потребление электроэнергии час за часом.

И, начиная с этого лета, клиенты с интеллектуальными счетчиками могут подписаться на «Оповещения об энергопотреблении», которые сообщают, сколько энергии они израсходовали в течение расчетного периода, примерно так, как потребители в настоящее время проверяют, не скоро ли они закончатся. минуты мобильного телефона.PG&E имеет пятиуровневую структуру ставок, и текстовые сообщения или телефонные оповещения могут предупреждать людей, если они собираются перейти на более высокий уровень.

Остальные функции интеллектуального счетчика появятся еще через несколько лет. Одним из них является «Домашняя сеть», которая позволит удаленно управлять приборами, оснащенными коммуникационными микросхемами. Пользователи могут использовать свой сотовый телефон, чтобы запрограммировать работу посудомоечной машины, например, в непиковое время, или сказать своему кондиционеру, чтобы он включился, прежде чем они вернутся домой в жаркий летний день.

Коммунальные предприятия заявляют, что интеллектуальные счетчики также позволят им определять перебои в подаче электроэнергии и быстрее восстанавливать ее во время штормов. Большая часть этого будет выполняться удаленно, без необходимости выезда технических специалистов на дом.

Свяжитесь с Даной Халл по телефону 408-920-2706.

Кому обращаться с жалобами и вопросами к смарт-счетчику

Клиенты PG&E с
вопросом о своих счетчиках SmartMeter или счетах за электроэнергию могут позвонить по горячей линии PG&E по телефону 866-743-0263.
Чтобы подать жалобу на ваш SmartMeter в Комиссию по коммунальным предприятиям Калифорнии, позвоните по телефону 800-649-7570.Онлайн-форму для подачи жалобы можно найти по адресу https://ia.cpuc.ca.gov/cimsapp/.

Центр информации для потребителей | Itron

Преимущества Smart Grid

Интеллектуальная сеть — это модернизированная цифровая сеть, которая обеспечивает более эффективную и надежную поставку электроэнергии, а также упрощает внедрение экологически чистых энергетических технологий, таких как солнечная энергия и электромобили. Интеллектуальные сетевые устройства, такие как интеллектуальные счетчики Itron, позволяют поддерживать двусторонний диалог между вами и вашим коммунальным предприятием.Подобно Интернету, с помощью интеллектуальной сети множество различных устройств в электрической сети могут взаимодействовать друг с другом. Это делает возможным многое.
  • Возьмите на себя ответственность за свое использование: интеллектуальная сеть дает вам доступ к информации об использовании энергии в режиме реального времени, чтобы вы могли принимать обоснованные решения об использовании и лучше управлять своими счетами за электроэнергию.
  • Меньше простоев: переход на более интеллектуальную электрическую сеть повысит надежность подачи электроэнергии. Связь в режиме реального времени может выявить и предотвратить проблемы еще до того, как они возникнут.Это означает, что ваше питание может быть восстановлено быстрее, если оно отключится, или отключение может быть полностью предотвращено.
  • Интегрируйте возобновляемые источники энергии: с помощью интеллектуальной сети вы можете генерировать собственную электроэнергию и продавать ее обратно в сеть. Технологии интеллектуальных сетей позволяют беспрепятственно добавлять возобновляемые источники энергии в сеть, не прерывая ваши услуги.

Преимущества умных сетей газа и воды

Подобно интеллектуальной сети, интеллектуальные сети газа и воды оптимизируют доставку и использование газа и воды.Обладая двусторонней связью со счетчиком, эти сети чаще собирают, доставляют, обрабатывают и анализируют данные, что позволяет более эффективно подавать энергию и воду. Это также означает, что считывающему устройству счетчика коммунальных услуг больше не потребуется доступ к вашей собственности или дому для считывания показаний счетчика.
  • Возьмите на себя ответственность за свое использование: в зависимости от вашего коммунального предприятия интеллектуальные сети могут предоставить вам доступ к информации об использовании газа и воды в реальном времени, чтобы вы могли принимать обоснованные решения о том, как вы используете эти ресурсы.
  • Предотвращение потери воды: интеллектуальные решения по водоснабжению собирают расширенные данные и используют устройства мониторинга, чтобы помочь вам и вашему коммунальному предприятию обнаруживать утечки внутри и снаружи дома, защищая этот драгоценный ресурс, сокращая ваши расходы, а иногда даже помогая предотвратить серьезный ущерб вашему имуществу от утечек воды .
  • Обеспечьте безопасность: с помощью интеллектуальных устройств в газораспределительной системе газовые компании могут отслеживать коррозию труб и утечки газа, помогая вам оставаться в безопасности.
  • Получайте точные счета. Благодаря интеллектуальным сетям и передовым технологиям вы можете быть уверены, что ваши счета за коммунальные услуги точны и созданы на основе фактических показаний счетчиков.

Радиочастотная безопасность

Радиочастотные устройства Itron безопасны, имеют низкое энергопотребление, минимальное время разговора и ограниченную близость к людям.

Посетите ресурсный центр радиочастот

Измеритель безопасности

Itron имеет строгие процессы обеспечения качества, чтобы гарантировать безопасность, точность и надежность наших счетчиков. Мы соблюдаем стандарты безопасности, установленные рядом организаций по стандартизации в коммунальной отрасли, включая Американский национальный институт стандартов (ANSI), Институт инженеров по электротехнике и электронике (IEEE), Международную электротехническую комиссию и Национальные ассоциации производителей электрооборудования.

ANSI является официальным представителем Международной организации по стандартизации (ISO) и устанавливает стандарты электробезопасности и эксплуатации в США. Эти стандарты также были приняты несколькими коммунальными предприятиями в Канаде, поскольку электрическая система Канады взаимосвязана с электрической системой Соединенных Штатов. Эти стандарты безопасности и эксплуатации затрагивают такие темы, как влажность, дождь, скачки напряжения и другие, чтобы обеспечить правильную работу счетчиков при работе в пределах сертифицированных рабочих параметров.

Кроме того, все счетчики с двусторонней связью Itron прошли сертификацию UL 2735, включая счетчики OpenWay Riva CENTRON, OpenWay CENTRON, CENTRON Bridge и OpenWay CENTRON 4G LTE. Прочтите эту одностраничную страницу, чтобы узнать больше о счетчиках Itron и сертификации UL.

Кроме того, системы качества Itron ISO-9000 систематически проводят испытания в процессе производства для проверки соответствия производства и проверки точности. Система калибруется не реже одного раза в год для обеспечения точности.После изготовления наши продукты подвергаются дополнительным испытаниям, чтобы подтвердить надежность, долговечность и безопасность продукта.

Для получения дополнительной информации о безопасности наших счетчиков прочтите письмо о соответствии требованиям безопасности счетчиков Itron, в котором подробно описаны всесторонние испытания, которые проходят наши счетчики.

Точность

Измерительные приборы Itron подвергаются тестированию на соответствие, чтобы подтвердить, что каждый счетчик соответствует требованиям заказчика и требованиям к конструкции, а также требованиям регулирующих органов (Underwriters Laboratories, ANSI, Федеральная комиссия по связи и т. Д.). Кроме того, Itron проводит всесторонние испытания надежности на самых ранних этапах жизненного цикла продукта, чтобы подтвердить надежность в полевых условиях и срок службы продукта.

Пример из Техаса
Весной 2010 года в ответ на озабоченность по поводу точности, поднятую группами защиты интересов потребителей в Техасе, точность счетчиков Itron была протестирована Navigant Consulting LLC. Усилия по тестированию и проверке, предпринятые Navigant, подтвердили, что интеллектуальные счетчики Itron точно и надежно передают данные счетчиков коммунальным предприятиям.Из тысяч метров, исследованных в ходе испытания, все были признаны точными в соответствии со стандартами Американского национального института стандартов (ANSI). Ссылка на полный отчет доступна ниже.


Дополнительные ресурсы

Безопасность и конфиденциальность

Системы интеллектуального учета Itron спроектированы с надежной защитой для обеспечения безопасности данных. Функции безопасности соответствуют или превосходят текущие требования к критически важным киберактивам, защищая все области системы от физических и кибератак, а также масштабируются для поддержки миллионов конечных устройств измерения.Надежная безопасность наших систем позволяет коммунальным предприятиям обеспечивать конфиденциальность информации своих клиентов.

Для получения дополнительной информации о безопасности посетите страницу центра безопасности Itron.

Без ртути

Ни один из продуктов Itron, производимых и продаваемых сегодня в Северной Америке, не содержит ртути. Несколько лет назад компания Itron приняла решение прекратить использование ртути в наших продуктах для обеспечения безопасности и устойчивости окружающей среды.

Мы считаем, что дезинформация о наших счетчиках и ртути проистекает из руководства по утилизации старых продуктов Itron, которые больше не производятся.Это руководство относится к приемопередатчикам с кодировщиком (ERT) Itron, которые представляют собой коммуникационные модули, установленные на газовых, водяных и старых механических электрических счетчиках. Вплоть до 2002 года эти модули производились с ртутным переключателем наклона 1,16 г. Это руководство по утилизации продукта содержит инструкции по безопасной и экологически чистой утилизации коммутатора в старых продуктах. Кроме того, с 2002 года все модули ERT производятся с безртутным переключателем наклона.

Безопасность наших продуктов и защита окружающей среды очень важны для Itron, поэтому наши продукты не содержат ртути.

Mercury продает интеллектуальный прибор учета за 270 млн долларов

Фрейзер Уинрей (Меркурий)

Энергетическая компания Mercury NZ отказывается от своего бизнеса в области интеллектуальных измерений Metrix в результате продажи за 270 миллионов долларов австралийской группе intelliHub Group.

Генеральный директор Mercury Фрейзер Уинрей сказал, что продажа высвободит капитал и ресурсы, упростит компанию и предоставит «огромные возможности для сотрудников Metrix».

Metrix — один из ведущих в стране поставщиков решений для интеллектуального учета, управляющий более 460 000 бытовых и коммерческих счетчиков.

Эти особенности сделали его привлекательным для целенаправленного владельца, стремящегося еще больше повысить роль технологий интеллектуального учета в Новой Зеландии и Австралии, — сказал Уинрей.

Розничный бизнес Mercury по-прежнему будет партнером Metrix в рамках ее нового владения.

«Достигнутая продажная цена является признанием опыта, масштаба и возможностей, которые предоставляет Metrix», — сказал Уинрей.«В то время как у Mercury была своя собственная стратегия для Metrix, переговоры с intelliHub Group предоставили возможность, которая является своевременной для обеих сторон.

« IntelliHub является естественным владельцем бизнеса, учитывая его опыт и рост в Австралии, а также его расширение в Новой Зеландии. , сотрудничая с Trustpower для развертывания интеллектуальных счетчиков среди своей клиентской базы ».

Генеральный директор IntelliHub, Адриан Кларк, сказал, что большая база установленных счетчиков Metrix, отношения с клиентами и инновационная платформа делают это естественным приобретением.

«Это также четко согласуется с нашей стратегией сосредоточения внимания на росте и инновациях в услугах интеллектуального учета», — сказал Кларк. Подробнее За результатом: Меркурий получает «цифровую подготовку» в наступившем году

Ожидается, что сделка будет завершена 1 марта 2019 года с ежегодным сокращением EBITDAF по сравнению с прогнозом продажи на уровне 28 миллионов долларов США.

Mercury прилагала все усилия, чтобы подготовить свой бизнес к цифровой обработке в 2018 году, включая обновления Metrix и собственной базовой системы SAP и других систем Mercury.

Генеральный директор Metrix Мэтт Олде останется руководителем Mercury с первоначальной целью обеспечить успешный переход Metrix к новому владельцу, в то время как остальные 90 с лишним сотрудников перейдут в рамках продажи.

IntelliHUB предоставляет услуги интеллектуального учета электроэнергии на рынках Новой Зеландии и Австралии, взаимодействуя с розничными продавцами энергии, чтобы обеспечить все аспекты их контроля и управления энергопотреблением конечным потребителям.

Подробнее Agility CIS назначает австралийца на должность генерального директора, так как Форсайт сосредотачивается на продуктах

Подпишитесь на рассылку новостей!

Ошибка: проверьте свой адрес электронной почты.

Теги energysmart meterУтилиты ртутьMetrixintelliHUB

Читать дальше

Схема подключения электросчетчика

Меркурий 201. Схема однофазного счетчика

Те дни остались в далеком прошлом, когда оплата за электроэнергию производилась исходя из мощности осветительного оборудования и другого электрооборудования, находящегося в помещении. В настоящее время наличие счетчика электроэнергии является обязательным условием для подключения потребителя к общим сетям электроснабжения.Современные электросчетчики позволяют точно определить количество потребляемой электроэнергии и рассчитать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и требуют замены. В этом случае нужно подключить новое устройство, фиксирующее количество потребленных кВт / часов электроэнергии. Замена электросчетчика — не очень сложная операция, но если вы ничего не понимаете в электротехнике, то проконсультируйтесь с электриком, чтобы избежать непоправимых ошибок.В том случае, если вы все же решили установить электросчетчик своими руками, то следует выбрать надежный прибор и внимательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются приборы Incotex. К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком службы. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий, как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики марки «Меркурий» — отличная замена полностью устаревшим морально и технологически электросчетчикам с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный счетчик электроэнергии Меркурий 201 — это прибор учета, который отслеживает потребление электроэнергии «по модулю». Такое подключение означает, что установка устройства в сети с любой полярностью тока не повлияет на его работу.Если при установке перепутать выход и вход или фазу до нейтрали, это не приведет к катастрофическим последствиям и счетчик все равно будет учитывать количество потребляемой электроэнергии. Но все же производитель настоятельно рекомендует устанавливать счетчик Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольно проста и понятна пользователю с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 тоже довольно простая, только количество подключаемых контактов увеличивается, а принцип такой же, как у счетчика Меркурий 201.Правда, для трехфазных устройств есть два варианта подключения: прямое и полупрямое через трансформаторы тока. Подключение через трансформаторы тока осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.


Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует устанавливать данные приборы учета в распределительном щите. Установка счетчиков электроэнергии от компании Меркурий должна производиться с соблюдением требований нормативных документов и производителя.На примере подключения счетчика Меркурий 201 рассмотрим этот процесс подробно.

Установка электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощитке осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Электросчетчик в распределительном щите крепится на DIN-рейку с помощью специального монтажного кронштейна, но мы рассмотрим этот процесс без привязки к распределительному щиту.За образец берем прибор учета с механическим индикатором количества потребляемой электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.


Как видим, установка электросчетчика в электрической сети — очень простая операция, которую можно выполнить самостоятельно.Но следует учесть, что если вам удалось выполнить установку счетчика Меркурий 201 самостоятельно, то после этого нужно пригласить представителя поставщика электроэнергии для проверки качества монтажа счетчика и его пломбировки.

Важно! Перед тем, как приступить к установке электросчетчика серии Меркурий, необходимо отключить сеть, отключив входные автоматические выключатели, вилки или другие коммутационные устройства.

Заключение

В данной статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядном виде.Вопрос о месте установки, способах установки прибора и других особенностях подключения приборов учета не рассматривался, так как это тема отдельной статьи!

Похожие видео

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается самым распространенным прибором учета электроэнергии. Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.

Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.

Электросчетчики «Меркурий» производства России с 2001 года на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.

Счетчик Меркурий 201 имеет несколько модификаций, начиная с 201.1 до 201,8.

Также устройство делится на серии в зависимости от таких параметров, как:

  • допустимый рабочий ток;
  • способ отражения данных о потреблении электроэнергии.

Конструктивные особенности счетчика Меркурий

Все модификации электросчетчика Меркурий 201 имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой для контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам.Подключение к ним проводки осуществляется винтовым соединением.

Чтобы закрепить счетчик на стене или другой поверхности, нужно закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.

Счетчики данной серии в зависимости от модификации бывают:

  • электромеханические, в которых механический барабан выполняет роль считывающего устройства;
  • электронный, где результаты учета электроэнергии отображаются на ЖКИ.

Счетчик этой марки оборудован специальной защитой от кражи электроэнергии благодаря обратной полярности.Также он имеет такие характеристики, как:

  • допустимая температура окружающей среды для работы устройства от -20 до 55 градусов тепла;
  • производитель предоставляет трехлетнюю гарантию на товар;
  • максимальный срок службы счетчика после подключения 30 лет;
  • Межповерочный интервал около 15 лет.

Каким требованиям должен соответствовать счетчик?

При покупке электросчетчика Меркурий серии 201 необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:

  • первый или второй класс точности, то есть допустимая погрешность. измерений 1-2%;
  • указывается дата изготовления и осмотра прибора в производстве;
  • проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
  • чек на наличие гарантийной пломбы;
  • убедитесь, что на товаре есть тестер клея с датой проверки и голограммой-защитой от подделки.

Подключение счетчика Меркурий 201

Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.

Клеммная колодка однофазная включает следующие входные контакты:

  • контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
  • контакт для вывода фазы внутри помещения, используется кабель типа ШВВП;
  • терминал для подключения нуля из внешней сети в комнату;
  • клемма нулевого выхода для нагрузки внутрь.

Электромонтаж также выполняется в указанном порядке.

Помните, что перед подключением нужно отключить систему:

  • выключить машину;
  • пробки;
  • выключатель автоматический;
  • линия питания, если входной кабель входит в счетчик.

Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.

Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.

Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.


Длина считывающего механизма — 6 знаков. Разновидности этого счетчика следующие: 201.2,4,5,6,22 и последние нововведения 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу и равен 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.

Считывание на механическом считывающем устройстве (одинарный тариф)


Однотарифные модели счетчиков с механическими или электронными дисплеями:
201.2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;

На всех моделях Mercury 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.

Считывание на электронном механизме считывания (многотарифный) 201.8 TLO

201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.

Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.

Мощность и потребление светодиодных ламп

Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2

Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.

Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.

Чтобы рассчитать количество киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.

Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]

Мало кто вспомнит времена, когда расчет счета за электричество основывался на количестве осветительных приборов в доме, что, конечно, не позволяло точно определить количество потребляемой энергии.

Сегодня такой метод, конечно, неприемлем, так как существует множество современных счетчиков с высоким классом точности.

Если вы планируете самостоятельно подключить новый прибор учета, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать трудностей в процессе установки.

Основные требования

Итак, перед подключением электросчетчика необходимо согласовать следующие детали с энергоснабжающей организацией:

Так как не все знают, как правильно подключить электросчетчик, многие допускают ошибки при установке, хотя есть здесь нет ничего сложного.

Рассмотрим подробнее, как подключить электросчетчик и машины:

  • для защиты измерительного прибора от перенапряжения в сети, машины устанавливаются до ввода линии в счетчик;
  • если станки будут установлены после ввода в эксплуатацию, при значительных колебаниях напряжения устройство просто выйдет из строя;
  • согласно нормативной документации на фазный провод можно установить только один автомат, но по возможности предпочтительнее поставить двухполюсный, который отключит и питание, и нейтраль.

Машины закреплены на DIN-рейке, и она обязательно должна быть заземлена на корпусе электрического щита, если он не является его составной частью.

Счетчик однофазный

Счетчик однофазный устроен следующим образом — все потребители электроэнергии в доме питаются от одного провода (фазы). Однофазный прибор имеет четыре вывода, через которые подается электричество в помещения, а также связь с общей электрической сетью.

Подключение однофазного счетчика

Рассмотрим пошагово, как подключить однофазный электросчетчик:

  1. В первую очередь необходимо обесточить комнату, а затем снять старый счетчик.
  2. Новое устройство закрепляют в заранее подготовленном месте.
  3. К клемме №1 подключается фазный провод. Как правило, он красный, но в случае сомнений можно проверить индикаторной отверткой — на фазном проводе должен загореться индикатор.
  4. Фазный провод от квартирной сети подключаем к клемме №2. Итак, первая цепь готова.
  5. Аналогично к клеммам № 3, 4 подключается нулевой провод от квартиры и общей сети.

Перед подключением электросчетчика ознакомьтесь со схемой подключения.

Подключение трехфазного счетчика

В этом случае потребители электроэнергии делятся на группы, что считается более безопасным.

Трехфазный счетчик подключить несколько сложнее, но принцип тот же. У такого контроллера 8 клемм. Рассмотрим пошаговую инструкцию, как подключить трехфазный электросчетчик:


Электросчетчик «Меркурий 201»

Перед подключением электросчетчика Меркурий желательно учесть его конструктивные особенности. Счетчик выполнен в пластиковом корпусе прямоугольной формы. На передней панели счетчика расположен ЖК-дисплей. Справа — «табличка» с основными характеристиками.Счетчик отличается компактными габаритами и малым весом.

Нижняя съемная контрпанель защищает контакты устройства. Кабель подключается к этим контактам с помощью винтового соединения.

Схема подключения счетчика Меркурий

Счетчик «Меркурий» подключается так же, как любой счетчик электроэнергии. Главное требование — выбор выходного и входного проводника. Входная мощность будет такой, как определено энергоснабжающей компанией.В этом случае в качестве выходных жил можно использовать любые провода.

Схема подключения счетчика следующая:

Как подключить электросчетчик Меркурий 201: пошаговая инструкция


Теперь вы знаете, как правильно подключить электросчетчик, но не забывайте, что Самостоятельная замена устройства без согласия компании, поставляющей электроэнергию, строго запрещена. Без разрешений на установку нового оборудования старый счетчик электроэнергии также запрещается снимать.

Товар в наличии! Цены 2019

Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы в электронном виде [электронная почта защищена] или по телефону 8-909-283-34-16)

1) Узел автоматизации — WiFi роутер (модель VR-007.4) Стоимость 5000 руб. Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурия для любого из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Mercury, либо создавать через себя туннель для опроса внешними программами неограниченного списка счетчиков.

2) Стоимость 3300 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с измерительных приборов, в том числе электросчетчиков «Меркурий». Он работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернете для удаленного мониторинга систем учета.

3) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA.Для подключения к электросчетчику не требуется открывать клеммную коробку.

4) Стоимость 1950 руб. Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Он может подавать питание на интерфейс счетчика. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счетчиками.

5) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи.Он имеет только выходные клеммы D + и D-. Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения необходимо открыть клеммную коробку.

6) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения открывать клеммную коробку не требуется.

8) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или единичные узлы учета электроэнергии в труднодоступных местах.

9) Стоимость 2000 руб. Купить. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный межсетевой экран, SMS, USSD, отображает служебную информацию о мощности сигнала и многое другое). Позволяет предоставить интернет-узлы автоматизации VR-007 и создать возможность опроса счетчиков электроэнергии через сети 3G.

10) Стоимость 4200 руб. Купить. Элемент умного дома, позволяющий использовать любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт для проведения автоматизированного опроса трехфазного счетчика Меркурия. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и маркетинговые материалы.Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

Доставка (добавляется к стоимости товара):

1) Почта России — именная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трекер.

PEP и Intellihub приобретают подразделение Mercury New Zealand Metering Business

Австралия / Новая Зеландия, Smart Meter

Приятно видеть, что внедрение в Новой Зеландии идет полным ходом, и на этой неделе после подписания контракта с Trustpower будут установлены интеллектуальные счетчики Intellihub.

Компания

Pacific Equity Partners, занимающаяся интеллектуальными измерениями, Intellihub покупает у Mercury NZ Ltd подразделение интеллектуальных измерений Metrix за 270 миллионов новозеландских долларов.

«Metrix имеет более 460 000 интеллектуальных счетчиков и доведет общее количество счетчиков, заключенных или контролируемых Intellihub, почти до 2 миллионов, укрепляя Intellihub в качестве лидера в сфере услуг интеллектуального учета», — говорит генеральный директор Intellihub Адриан Кларк.

«Большая база установленных счетчиков Metrix, тесные отношения с клиентами и инновационная платформа делают это естественным приобретением для Intellihub.Это также тесно связано с нашей стратегией сосредоточения внимания на росте и инновациях в сфере услуг интеллектуального учета », — говорится в заявлении Кларк.

Сделка включает в себя долгосрочный контракт на предоставление услуг измерения для Mercury и соглашение о совместной работе по предоставлению новых и инновационных услуг для клиентов Mercury.

«Metrix тесно связана с фокусом Intellihub на услугах и инновациях, и объединение двух предприятий будет поддерживать развитие новых услуг в индустрии интеллектуальных измерений в Австралии и Новой Зеландии», — добавляет Фрейзер Уинрей, исполнительный директор Mercury.

Контрольный пакет акций

Intellihub принадлежит компании Pacific Equity Partners через ее Фонд безопасных активов.

«Это очень привлекательное приобретение высокоэффективного бизнеса значительного масштаба», — говорит директор PEP Эван Хаттерсли.

«Финансовые и операционные характеристики Metrix полностью соответствуют стратегии PEP SAF, поскольку она инвестирует в различные секторы Австралии и Новой Зеландии, включая транспорт, энергетику, логистику, водоснабжение, здравоохранение, образование и связь.”

Ожидается, что приобретение будет завершено в первом квартале 2019 года и произойдет менее чем через год после того, как PEP создала Intellihub в партнерстве с мировым лидером в области интеллектуальных измерений, Landis + Gyr.

Первой сделкой Intellihub стала покупка Acumen компании Origin Energy по производству интеллектуальных измерений в мае 2018 года.

Энергия ртути | Остановить умные счетчики

по Кэтрин | 9 мая, 2016 | Последние новости, Наука

Примечание редактора: в духе изображения, равного одной тысяче слов, пожалуйста, посмотрите на график ниже.График был создан с использованием данных, предоставленных городскому совету Окленда (до появления «супергородского» совета Окленда) компанией Mighty River Power.

Mighty River Power владеет бизнесом по интеллектуальным измерениям «Metrix», а также четырьмя розничными продавцами электроэнергии, а именно Mercury Energy, Tiny Mighty, Bosco и Globug. (Последняя компания предоставляет услугу предоплаты за электроэнергию, в которой у клиентов есть как интеллектуальный счетчик, так и второе устройство, производящее RF (известное как Globug), установленное в их доме; вы можете узнать больше об этой системе ЗДЕСЬ.)

Как правило, Metrix устанавливает интеллектуальные счетчики сети Elster gREX в домах своих клиентов. Это тип радиометра.

Как видно из графика (который можно увеличить, щелкнув по нему), в непосредственной близости от интеллектуального измерителя ячеистой сети радиосвязи экспозиция измерителя во время передачи очень высока.

Обратите также внимание на то, что предел для RF в 900 MHZ, согласно NZ Standard (NZS) 2772.1: 1999 составляет приблизительно 450 мкВт / см 2 (450 микроватт на квадратный сантиметр).

Однако в нормальных условиях эксплуатации интеллектуальные счетчики не излучают радиочастоты постоянно — они излучают радиочастоты короткими импульсами. Некоторые интеллектуальные счетчики выдают РЧ каждые пятнадцать минут; другие могут излучать RF более или менее часто. Испытание интеллектуального счетчика в работе покажет его профиль выбросов.)

График выше показывает, что во время этих коротких излучений интенсивность радиочастотного излучения в пределах нескольких сантиметров от интеллектуального счетчика составляет от 100 до 200 раз 450 мкВт / см 2 . Но это все еще законно, потому что, если вы усредняете выбросы счетчика за шесть минут (в течение большей части этого времени счетчик вообще не излучает), вы получите ответ, что средний выброс практически равен нулю. (Среднее время за шесть минут указано в NZS 2772.1: 1999.)

Чтобы оценить выбросы в перспективе, в отчете, составленном коалицией ученых, доступном на сайте www.bioinitiative.org, всего 0,1 микроватт на квадратный сантиметр рекомендуется в качестве верхнего предела воздействия на человека .(Да, это всего одна десятая микроватта на квадратный сантиметр.)

К счастью, использование интеллектуальных счетчиков в Новой Зеландии не является обязательным, поэтому никому не нужно мириться с таким ненужным воздействием этого типа излучения, которое классифицируется как возможный канцероген (тип 2B).

Примечание об единицах измерения: В большинстве сообщений на этом сайте в качестве единицы измерения используются микроватты на квадратный метр. Используя это измерение, верхний предел ниже NZS 2772.2: 1999 составляет примерно 4,5 миллиона микроватт на квадратный метр, в то время как верхний предел, рекомендованный в отчете BioInitiative Report, составляет 1000 микроватт на квадратный метр.

Другие сообщения на сайте, посвященные выбросам различных типов интеллектуальных счетчиков, можно найти ЗДЕСЬ, ЗДЕСЬ, ЗДЕСЬ и ЗДЕСЬ (в разделе «Технические вопросы»).

Примечание: Если вас интересует проблема интеллектуального счетчика, подпишитесь на обновления на сайте www.stopsmartmeters.org.nz

по Кэтрин | 26 фев, 2015 | Позиции правительства и электроэнергетики, Последние новости

Есть ли у вас (или у кого-то из ваших знакомых) система предоплаты GloBug?

Mercury Energy активно продает свою систему предоплаты «GloBug» семьям с низким доходом.В этом году GloBug является одним из спонсоров ежегодного фестиваля Pasifika в Окленде и имеет по крайней мере один рекламный щит в Окленде, рекламирующий систему GloBug. (На рекламном щите изображена очень красивая маленькая девочка маори или полинезийской национальности.)

(Примечание для зарубежных читателей: согласно статистике, в Новой Зеландии семьи маори и пасифика имеют больше шансов стать беднее, чем новозеландцы азиатского или европейского происхождения.)

Mercury, вероятно, стремится улучшить публичный профиль системы GloBug, которая была предметом довольно большого освещения в основных средствах массовой информации, многие из которых не являются комплиментарными.

Например, в 2010 году была подана жалоба на популярное телешоу по вопросам потребителей FairGo — см. Http://tvnz.co.nz/fair-go/power-struggle-3736876) и на доклад репортера NZ Herald Саймона Коллинза. о том, как семьи, использующие счетчики с предоплатой, «дрожат» от холода из-за затрат на поддержание электричества (http://www.nzherald.co.nz/nz/news/article.cfm?c_id=1&objectid=10839079)

Consumer NZ также выразила обеспокоенность по поводу системы предоплаты Mercury в 2012 году.(См .: http://www.stuff.co.nz/business/industries/6595787/Pre-pay-power-plans-unfair)

Также были сообщения о том, что Mercury Energy запугивает клиентов, чтобы те приняли систему предоплаты GloBug (см .: http://www.nzherald.co.nz/nz/news/article.cfm?c_id=1&objectid=10744327) и NZ Herald Обозреватель Брайан Рудман также раскритиковал Mercury Energy после того, как компания пригрозила перевести его в систему GloBug после того, как он не оплатил счет, о получении которого он даже не помнил.(См. Http://www.nzherald.co.nz/opinion/news/article.cfm?c_id=466&objectid=10744518)

(Примечание для зарубежных читателей: почтовая служба Новой Зеландии не так эффективна; счета время от времени теряются в почте!)

О чем Mercury Energy очень умалчивает, так это о том, что в системе GloBug используется технология интеллектуального учета. (См.; Http://www.epaynz.co.nz/product-range/prepaid-electricity) Эта технология, которая позволяет удаленно отключаться, когда предоплаченный кредит людей становится слишком низким, преобразовал домохозяйства с низкими доходами (которые ранее считались финансовое обязательство компании) в «дойную корову».

Материнская компания Mercury Energy, Mighty River Power, хвасталась:

«Она [система предоплаты GloBug] также превратила некоторые счета, которые в отрасли традиционно считаются худшими клиентами, в некоторых из самых ценных клиентов Mighty River.

(См .: http://www.energyawards.co.nz/finalist/2012/innovation-in-electricity-award/mighty-river-power)

Таким образом, в то время как Mercury Energy получает аванс за поставку электроэнергии, система GloBug полагается на микроволновое излучение, производя «умную» измерительную технологию, которая может поставить под угрозу здоровье ее клиентов.И многие из его клиентов даже не осознают, что выбор (или необходимость принять) систему GloBug означает повышенное воздействие потенциально канцерогенного микроволнового излучения.

Традиционные аналоговые (Ferrari) счетчики, установленные в Новой Зеландии, когда электричество считалось важной общественной услугой (и предоставлялось местными властями, а не жадными корпорациями), не производят микроволнового излучения. Аналоговые (счетчики Ferrari) все еще присутствуют на рынке Новой Зеландии, но многие розничные продавцы электроэнергии пытаются заставить своих клиентов использовать интеллектуальные счетчики.

Примечание: хотя Mercury Energy первой применила GloBug в Новой Зеландии, компания не единственная, кто использует систему GloBug для предоплаты электроэнергии; Сообщается, что Meridian также использует эту систему.

Друг создал новый логотип для Mercury Energy, чтобы отразить запугивание компанией своих клиентов с целью заставить их принять «умные» измерительные технологии.

Для фотографии типа интеллектуального счетчика, используемого вместе с GloBug, перейдите по этой ссылке: https: // stopmartmeters.org.nz/latest-news/aerial-installed-inside-family-home-as-part-of-a-globug-set-up/

NB: Если вас беспокоят финансовые риски, риски для здоровья или другие риски, связанные с интеллектуальными счетчиками, подпишитесь на бесплатный список адресов электронной почты на сайте www.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
