Содержание

Энергомера СЕ-101 » Снимаем показания » Инструкция

Счетчик Энергомера СЕ-101 — это один из наиболее распространенных бытовых однофазных счетчик для учета расхода электроэнергии по однотарифному плану.

Табло представлено механическим таблом из 6 либо 7 разрядов в зависимости разновидности модели. Модель представлена в 3х видах корпусов которые устанавливаются на дин-рейку, либо в щиток. Это модели R5, S6, S10. Интервал поверки данного электросчетчика — 16 лет, а срок службы — 30 лет.

На всей линейке модели СЕ-102 на числовом табло присутствует запятая и выделение крайней правой цифры красным цветом. Отделенная цифра — это доли киловатт, поэтому при снятии показаний со счетчика эту цифру не учитываем.

Для снятия показаний со счетчика нам нужно переписать все цифры которые находятся левее запятой. Этот число показывает общий расход электричества за все время использования счетчика

Для счетчика СЕ-102 s6 и R5 нам нужно переписать 5 цифр, а для модели s10 переписываем 6 цифр.

Расчет суммы к оплате

Для подсчета суммы к оплате за электричество время пользования прибором учета, записанное число (это киловатт/часов) умножаем на стоимость 1-го киловатт/часа согласно установленному тарифному плану.

Если нужно снять показания со счетчика за последний(текущий) месяц, тогда из нынешних показаний счетчика вычитаем показания за прошлый месяц. Это будет количество израсходованных киловатт электроэнергии за текущий месяц. Для подсчета перемножаем показания за текущий месяц на ставку по тарифу за 1 киловатт и узнаем сумму к оплате за текущий месяц.

Для того чтобы расширить знания по счетчику предлагаем к просмотру видео по установке и подключению счетчика Энергомера СЕ-101.

Установка и подключение

Счетчик электроэнергии однофазный однотарифный CE 101 R5.

1 145 60/5 Т1 D 220В ЖКИ 101001003011124 Энергомера
Схема подключения: 1-фазный:
Род тока: Переменный (AC):
Количество модулей: 5:
Количество силовых полюсов: 1:
Класс точности: 1:
Наличие интерфейса связи: Нет:
Число тарифов: Однотарифный:
Тип отсчетного устройства: ЖКИ:
Нормативный документ: ГОСТ 31818.11-2012 (IEC 62058-11-2012), ГОСТ 31818.11-2012 (IEC 62058-11-2012):
Страна: Россия:
Способ измерения: Прямое:
Штрихкод EAN13: 04680385000107:
Частота с:
47.5:
Частота по: 52.5:
Класс точности (По Директиве ЕС 2004/22/EC (MID)): 1.0:
Ширина в числах модульных расстояний: 5:
Исполнение интерфейса: Нет:
Сертификат: RU Д-RU. АЖ15.B07177:
Тип индикации: Цифровой:
Импульсный выход: Электрический:
Номинальный (максимальный) ток счетчика, А: 5(60):
Максимальный ток (imax): 60:
Количество тарифов: 1:
Тип счетчика, измерителя; измерительного прибора: Электронный:
Тип энергии: Активная:
Стопор обратного хода: Нет:
Номинальное фазное напряжение с: 172.5:
Номинальное фазное напряжение по: 265:
Номинальное линейное напряжение с: 172:
Номинальное линейное напряжение по: 264:
Номинальный ток (in): 5:
Частота по, Гц: 52.5:
Частота с, Гц: 47.5:
Номинальное линейное напряжение по, В: 459:
Номинальное линейное напряжение с, В: 299:
Максимальный ток (imax), А: 60:
Номинальный ток (in), А: 5:
Материал изделия: Пластик,

Счетчик электроэнергии однофазный однотарифный CE 101 R5.

1 145 М6 60/5 Т1 D+Щ 220В ОУ (CE101 R5.1 145М6)

Счетчик электроэнергии однофазный однотарифный СЕ 101 R5.1 145 М6 5-60А 220В 1.0 комбинированный DIN- Шкаф ОУ 101001003011067 Энергомера устанавливается на рейку ТН-35. Предназначен для измерения активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

Производитель: Энергомера

Технический каталог электротехнического и промышленного оборудования. Описание, спецификации, наличие на складе. Оплата по безналичному расчету по счету. Бесплатная доставка до ТК. Информация о товарах может обновляться в течении нескольких часов. О наличии и стоимости продукции, сроках поставки уточняйте у менеджеров по телефонам +7 (812) 716-38-50, 715-04-80 или воспользуйтесь кнопкой «Купить». Данные о технических характеристиках, внешнем виде могут отличаться от указанных на сайте.

Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом воспользовавшись формой обратной связи, или написав на электронную почту.

Наименование товараСчетчик электроэнергии однофазный однотарифный CE 101 R5.1 145 М6 60/5 Т1 D+Щ 220В ОУ (CE101 R5.1 145М6)
СтранаРоссия
ПроизводительЭнергомера
АртикулCE101 R5.1 145М6
Артикул производителя101001003011067
Ед.измеренияшт
Способ монтажаDIN-рейка
Количество фаз1
Число тарифовОднотарифный
Номинальный ток,А5-60
Номинальное напряжение, В230
Материал изделияПластик
Высота, мм59
Длина, мм89. 5
Ширина, мм59
Класс точности1
Тип отсчетного устройстваЖКИ
Наличие интерфейса связинет
Температура эксплуатации-40…+70

Счетчик СЕ 101: технические характеристики, модификации

Наряду с общеизвестным прибором учета электроэнергии «Меркурий 201» на российском рынке не менее популярна модель электросчетчика «Энергомера СЕ 101». Этот прибор относиться к классу однофазных устройств, предназначенных для замера количества потребленной электрической энергии по однотарифной схеме. Счетчик в основном устанавливается в частных домах, квартирах, офисных помещениях и на дачах. СЕ 101 является индукционным прибором, где датчиком тока служит шунт или специальный трансформатор.

Данная модель не предназначена для установки на улице без дополнительной защиты от снега, дождя и других негативных факторов воздействия окружающей среды. Корпус прибора, состоящий из двух половинок, изготовлен из высококачественной пластмассы. Между собой они скреплены надежными винтами. Табло электросчетчика закрыто прозрачным органическим стеклом. Прибор учета потребления электроэнергии «Энергомера СЕ 101» занесен в государственный реестр средств измерения Российской Федерации, поэтому его использование вполне законно.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

  1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
  2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

  1. Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
  2. Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

  1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
  2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
  3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт.  На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора учета «Энергомера СЕ 101»

Любая модификация счетчика СЕ 101 имеет ряд существенных преимуществ перед конкурирующими изделиями. К несомненным достоинствам устройства можно отнести следующие технические и эксплуатационные характеристики:

  • минимальное потребление электрической энергии для собственной работы;
  • наличие в приборе специального оптического телеметрического входного блока;
  • светодиодная индикация наличия напряжения в сети и работоспособности счетчика;
  • высокая защищенность от влияния агрессивной среды и электромагнитных помех;
  • высокая точность измерений, защита от воровства электроэнергии и доступная цена.

Достоинств у счетчиков «Энергомера СЕ 101» множество, но, как и любой техники, есть определенные недостатки. Одним из таких недостатков специалисты считают нестабильную работу устройств с жидкокристаллическими индикаторами при минусовой температуре.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

  1. «… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
  2. «… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток!  Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Где купить

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Видео по теме

конструкционные особенности и поверочный интервал

На чтение 6 мин Просмотров 271 Опубликовано Обновлено

В серию электронных устройств «Энергомера» входят современные приборы учета, предназначенные для эксплуатации не только в быту, но и в промышленных условиях. Электросчетчики Энергомера СЕ 101, например, давно внесены в Реестр измерительных средств, что является законным основанием для их применения в электросетях. Благодаря простоте обслуживания и надежности конструкции эти приборы пользуются большой популярностью у широкого круга потребителей.

Описание прибора

Однофазный электросчетчик Энергомера

Счетчик Энергомера однофазный, а также его трехфазные модификации способны измерять активную и реактивную составляющую мощности, потребляемой от электросети. Кроме того, посредством счетчиков электроэнергии Энергомера удается организовать оценку расхода электроэнергии в многотарифном режиме. Это позволяет дифференцировать учет мощности, потребленной в дневное или ночное время, а также в часы пиковой нагрузки.

На монтажной колодке большинства моделей этого класса наряду с коммутационными контактами имеются специальные клеммы для дистанционного учета показаний. Подключение телеметрического выхода электронного счетчика СЕ 101, например, осуществляется посредством этих контактов при его первичном запуске. Кроме того, в нем предусмотрен встроенный энергонезависимый блок памяти. В случае пропадания тока в питающей линии на дисплее фиксируются последние показания, а также дата, время и тариф, в котором прибор работал перед снятием напряжения.

На передней панели эл счетчика марки СЕ 101 также имеется два светодиодных индикатора. Первый из них, обозначенный как «Сеть» начинает светиться при подключении электричества. С появлением нагрузки он начинает мигать; это означает, что электронная учетная схема запустилась в работу.

Если светодиод под маркировкой «Сеть» не загорается – следует проверить контакты на клеммах соединителя на передней панели. Если с ними все в порядке, а индикатор все равно не горит, прибор следует оправить в ремонт.

В расположенном рядом индикаторном окне указывается номинал потребляемой в данный момент мощности «600 imp/(kW-h)».

Технические характеристики

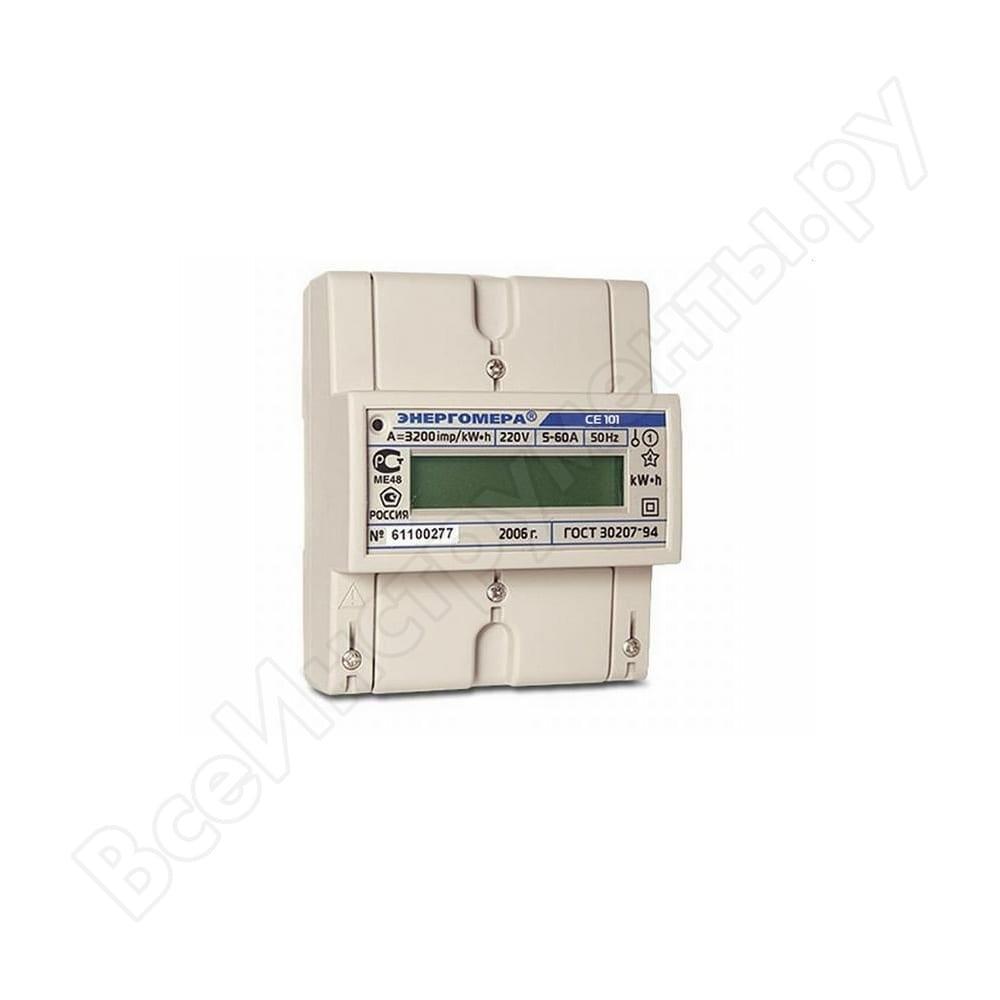

Счетчик электроэнергии однофазный CE101-R5

Перед выбором конкретной модели счетчика Энергомера обязательно нужно ознакомиться с техническими характеристиками приобретаемого прибора. Электросчетчик СЕ 101, например, имеет следующие технические характеристики:

  • Первый класс по точности.
  • Количество предусмотренных тарифных зон – одна.
  • Напряжение, на которое рассчитан счетчик – 230 Вольт (50 Гц).
  • Допустимый прямой ток – 60 или 100 Ампер (в зависимости от модели).
  • Мощность, потребляемая самим прибором от сети – 0,8 Ватт.
  • Предел допустимых температур – от -40 до + 70 градусов.
  • Вес – 0,495 кг.

Схема включения прибора в обслуживаемую электросеть – прямая, а по степени защищенности от пыли и влаги он относится к классу IP5.

Срок службы прибора и межповерочный интервал

Технические характеристики электросчетчика Энергомера СЕ101

Для электрических счетчиков «Энергомера» срок службы определяется теми условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, заданного производителем в технических условиях (до 30 лет). Это отличие порой достигает половину указанного срока.

Через определенный временной промежуток, прошедший с запуска в эксплуатацию электросчетчика, служба поставщика обязана проводить поверку прибора. Межповерочный интервал для приборов марки СЕ 101, например, устанавливается в границах от 8 до 16 лет, в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного прибора учета.

Преимущества электросчетчиков

При рассмотрении преимуществ модельного ряда изделий от «Энергомера» отмечается, что эти приборы считаются самыми качественными из всех представленных на рынке образцов. К достоинствам относят:

  • Высокую функциональность изделия, способного работать в нескольких режимах и сохранять в памяти нужную информацию.
  • Удобство снятия показаний, которые при желании передаются на диспетчерский пульт в автоматическом режиме.
  • Длительный гарантийный срок эксплуатации (до 30 лет).

Благодаря надежности учетного устройства вероятность его случайной поломки сведена к минимуму.

Как снять показания

Показания электросчетчика

Прежде чем приступать к снятию показаний с электросчетчика Энергомера СЕ 101, следует определиться с разрядностью этого прибора. У всей линейки моделей этого класса на индикаторе имеется 6 или 7 разрядов с запятой и крайней правой цифрой другого цвета.

Последний выделенный красным знак означает доли киловатта, которые при снятии показаний не учитываются. Для получения корректной информации пользователю потребуется переписать все цифры, расположенные левее от запятой. Списанное число указывает на общий расход электрической энергии за все время пользования этим счетчиком. Таким образом, для модификаций S6 и R5 счетчика СЕ-102 следует фиксировать только 5 цифр, а для модели S10 – 6.

Для получения итогового значения пользователь должен будет из записанных ранее цифр вычесть показания, снятые в прошлом месяце. Эта разница будет соответствовать количеству израсходованной электроэнергии за отчетный период. Для получения результата в денежном выражении нужно умножить снятые показания на ставку по тарифу за 1 киловатт, установленную для данного региона. Для двухтарифного прибора порядок действий несколько усложнятся. В этом случае потребуется зафиксировать показания для ночного и дневного времени в отдельности. Для получения конечного результата необходимо умножить снятые данные на «свой» тариф, а затем просуммировать два вычисленных значения.

Разновидности счетчика

Счетчик электроэнергии ЦЭ6803ВМ (трехфазный)

Для описания существующих разновидностей приборов из линейки «Энергомера» достаточно упомянуть следующие модели:

  • СЕ101.
  • ЦЭ6803В.
  • ЦЭ6803ВМ.
  • ЦЭ68038 и другие.

Помимо этого деления, модели ЦЭ6803В, например, различают по способу крепления конкретного образца в пределах шкафа. В соответствии с ним изделия маркируются буквенно-цифровыми символами: R31, R32 или Ш33. Наличие на приборе кода R31 и R32 означает, что на его корпусе имеются специальные застежки, посредством которых он крепится на DIN-рейке.

Направляющая типа дин рейки изготавливается в виде металлического профиля с продольной просечкой.

Изделия, маркированные значком Ш33, фиксируются внутри шкафа или щитка с помощью специального анкерного крепления, состоящего из трех болтов. На задней стенке счетчика для этих целей предусмотрены особые крепежные петли.

Особенности установки счетчика

Заявка на подключение электросчетчика

При знакомстве с различными моделями линейки Энергомера подключение счетчика к электросети рассматривается особо. Это связано с тем, что от правильности выполнения этой процедуры зависит не только корректность начисления платы за потребленную энергию, но и работоспособность самого счетчика.

Приступать к подключению прибора допускается лишь после того, как оформлены все обязательные для этой процедуры разрешительные документы.

Инструкция по монтажу прибору выглядит следующим образом:

  1. Представители «Энергосбыта» высылают в адрес потребителя техническую документацию с указанием разновидности электросчетчика. В ней же прописываются номинал автомата защиты, а также сечение подводящих проводов и способ крепления (на стенке щитка или на DIN-рейку).
  2. Местный электрик или специалист от провайдера устанавливает счетчик по месту и проводит его пробное включение в сеть.
  3. Этот же человек опломбирует прибор, после чего составляется акт сдачи и запуска его в эксплуатацию.

Заключительный документ подписывается с одной стороны представителем «Энергосбыта», а с другой – потребителем электроэнергии.

Электросчетчики из линейки «Энергомера», включая трехфазные приборы, отличаются универсальностью и повышенной функциональностью. Это проявляется в возможности использовать устройства в самых различных областях хозяйственной деятельности, связанных с потреблением электроэнергии. Изделия этой группы знакомы пользователям уже не первый десяток лет и зарекомендовали себя за это время только с хорошей стороны.

устройство, модификации, схема подключения электрического аппарата

Одним из приборов для ведения однотарифного учета активной энергии в однофазных цепях является счетчик «Энергомера СЕ 101». Подключение этого аппарата, независимо от модификации, осуществляется по одной схеме. Применяется этот прибор для учета электроэнергии как в промышленном производстве, так и в квартирах и частных домах. Считается, что это недорогой и надежный прибор, выпускаемый концерном «Энергомера».

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

  • печатная плата, на которой помещен измерительный модуль;
  • трансформаторы или шунты, которые являются датчиками тока;
  • зажимы для подключения к сети;
  • телеметрический выход.

Недостатком такой конструкции является то, что этот аппарат нельзя устанавливать под открытым небом без дополнительной защиты.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Модификации счетчика

Аппараты выпускаются в нескольких вариантах. В основном они отличаются только способом крепления. Существуют следующие разновидности:

  1. СЕ 101 R-5 — корпус этого вида подразумевает крепление на DIN-рейку. Аппарат обладает жидкокристаллическим дисплеем, который препятствует воздействию магнитом. Механическое отсчетное устройство обладает магнитным экраном и стопором обратного хода. Шунт, применяемый в качестве измерителя, устойчив к электромагнитному воздействию. А также прибор неприхотлив к климатическим и механическим воздействиям.
  2. СЕ 101 R-5.1 — этот прибор можно устанавливать как на DIN-рейку, так и в специальный щиток. В счетчик вмонтирован световой индикатор работы. Аппарат обладает первым классом точности и потребляет мощность 0,8 Вт. Диапазон температур, при которых возможна эксплуатация агрегата, составляет от минус 30° C до плюс 70° C.
  3. СЕ 101 S-6 — корпус прибора предназначен для крепления на ровную поверхность. Гарантийный срок эксплуатации составляет 5 лет, а общий период службы — 30 лет. Остальные характеристики совпадают с предыдущими моделями.

Кроме того, каждая модификация обладает несколькими разновидностями., которые отличаются базовыми показателями тока.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

  • концы проводов очищают на длину 27—30 мм;
  • отвинчивают клемные винты и вставляют провода;
  • провода зажимаются сначала верхним, а потом нижним винтом;
  • через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Счетчик «Энергомера» среди потребителей пользуется большой популярностью, так как он способен работать довольно долго и показывать точные данные. При этом он обладает невысокой стоимостью и очень легко устанавливается.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Схема подключения

Подключение электросчетчика осуществляется строго по инструкции производителя. Принцип подключения выглядит следующим образом:

Счетчик обладает зажимами под номерами 1, 3, 4 и 5. Провод фазы подключают к клемам 1 и 3, а нулевой — к 4 и 5. Ни в коем случае нельзя менять эту схему, так как аппарат в других случаях будет работать неправильно.

Электросчетчик «Энергомера» обладает одним недостатком, который зачастую используют владельцы этого прибора. При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием.

Да и подключиться таким способом нельзя, так как специалисты при опломбировании счетчика это заметят. А также в дальнейшем поменять провода, не удалив пломбы, будет невозможно.

Электросчетчик «Энергомера СЕ-101»: отзывы, схема подключения

.

Наряду с моделью «Меркурий 201» в России чаще всего используются счетчики «Энрегомера СЕ-101». Эти два флагмана отечественного рынка надежны, просты в использовании и относительно неплохого качества сборки. Преимуществом счетчика электроэнергии «Энергомера СЕ 101», по отзывам потребителей, заслужено очень хорошее, по сравнению с «Меркурием», считается более длительный гарантийный срок. Ремонт данной модели у свободного владельца возможен в течении 5 лет со дня покупки.

Разновидности «Энергомера СЕ-101» по способу крепления

Сегодня у потребителей есть возможность приобрести три основных модификации счетчика СЕ-101. Все они заслуживают только хороших отзывов и отличаются в основном только способом крепления (типом корпуса):

  • модель CE101-S10 имеет специальные отверстия для крепежа;

  • счетчик CE101-S6 дополнен простыми креплениями на стенке панели;

  • Модель CE101-R5 устанавливается на DIN-рейку.

общее описание

Счетчики «Энергомера СЕ101» относятся к классу односкоростных одночастотных для прямого включения. Они предназначены для использования преимущественно в частных домах, городских квартирах, магазинах и офисах. Датчик тока в них — шунтирующий. Они относятся к типу индукционных устройств.

По поводу эксплуатации электросчетчиков «Энергомера СЕ 101» отзывы потребителей, как уже было сказано, в основном отличные. Но многие владельцы квартир и домов считают, что имеют в этой планировке один небольшой недостаток.Дело в том, что эти модели запрещено использовать на открытом воздухе. Устанавливать их можно в помещениях или местах с любой дополнительной защитой от негативного воздействия окружающей среды. При желании их можно использовать в неотапливаемых помещениях. Однако они не будут работать под дождем и снегом.

При изготовлении этих счетчиков производитель должен учитывать требования ГОСТ Р 52320-2005 и Р 52322-2005, а также документы, регламентирующие безопасность использования электроприборов ГОСТ 22261-94 и ГОСТ Р 51350- 99.Согласно последнему документу, устройства «Энергомера СЕ101» относятся к оборудованию II класса безопасности.

Особенности конструкции

Все модификации счетчика «Энергомера» поставляются на рынок CE101 »в пластиковых корпусах. Дизайн у них, по мнению владельцев домов и квартир, довольно приятный и вполне современный. Основными элементами дизайна являются :

Индикация

Конечно, как и любые другие современные счетчики, «Энергомера 101» оснащены индикацией.По этой причине они также заслуживают хороших отзывов клиентов. Ведь пользоваться устройством при наличии сигналов, информирующих о его текущем состоянии, намного удобнее.

Счетчики S6 и S10 имеют два индикатора, а модель R5 — один. Устройства, поставляемые в корпусах S6 и S10, имеют три типа предупреждений:

  • Светодиод «Сеть», показывающий, подано ли на устройство напряжение или нет;

  • «Робар», в комплекте с реверсом и без нагрузки;

  • «3200 имп / (кВт • ч)» — горит постоянно при отсутствии нагрузки и периодически гаснет при наличии.

Модели R5 имеют индикацию в форме «3200 имп / (кВт • ч)».

Электросчетчик «Энергомера СЕ101»: схема подключения

При установке этой популярной модели, конечно, в первую очередь следует руководствоваться рекомендациями производителя. Схема подключения CE 100 выглядит так, как показано на рисунке ниже.

Как видите, здесь клеммы 1 и 3 предназначены для «фазного» провода, а 4 и 5 — для «провода».

При установке электросчетчика «Энергомера СЕ 101» схема подключения должна использоваться именно эта и никакая другая.Дело в том, что эти устройства, к сожалению, могут позволить потребителю украсть электроэнергию. Полную схему подключения для этого, конечно же, приводить не будем. Учтите только, что в этом случае провод «0» подключается к первой клемме. Чтобы совершить кражу по «неправильной» схеме, хозяину дома или квартиры достаточно просто поставить точку на ноль автобуса.

Пожалуй, один из потребителей и относит его к плюс счетчикам электроэнергии «Энергомера СЕ 101» в отзывах. Но это, конечно, неправильно.Конечно, не стоит использовать наличие в этих счетчиках такого слабого места. При пломбировании мастером ЖЭК «необычная» схема наверняка будет видна. Если при этом выяснится, что хозяева квартиры или дома на время украли электричество, им придется заплатить очень большой штраф. Размеры последнего устанавливаются современными законами действительно неограниченно. Так что ни в коем случае не стоит рисковать.

Порядок монтажа

Подключение электросчетчика «Энергомера СЕ 101» — дело несложное.За это такие счетчики также заслужили отличные отзывы покупателей. Смонтировать подобное устройство сможет даже человек, имеющий лишь начальные знания в области электротехники. Но, конечно, лучше доверить такую ​​работу специалисту.

После распаковки счетчика «Энергомера СЕ101» необходимо внимательно осмотреть любые модификации. Установщик должен убедиться, что устройство не имеет механических повреждений и имеет пломбу.

Собственно установка самого счетчика производится в следующем порядке:

  • кабель зачищается на длину около 27 мм;

  • провод после откручивания саморезов вставляется в зажим;

  • сначала затяните верхний винт;

  • Через короткое время оба винта снова затягиваются;

  • устройство находится под напряжением.

Способ крепления электросчетчиков «Энергомера СЕ« 101 »по инструкции производителя зависит от типа корпуса. После установки, помимо прочего, следует проверить работоспособность прибора. При подключении нагрузки , его показания должны начать меняться.

После проверки заменить клеммную крышку. Далее следует опломбировать счетчик. Если для этой процедуры вы устанавливаете его самостоятельно, вам необходимо вызвать электрика в ЖЭК.

Работа приборов

Итак, мы разобрались, как правильно подключить электросчетчик «Энергомера СЕ 101». Но, конечно, стоит следовать инструкциям производителя и при использовании этого устройства. Это его простота, за что он также заслужил хорошие отзывы потребителей. Однако при этом некоторые рекомендации по его эксплуатации соблюдать, конечно, все же стоит. Согласно инструкции производителя, счетчики «Энергомера СЕ101» могут использоваться только для:

  • при температурах от -40 до +70 около С;

  • относительная влажность воздуха от 30 до 98%;

  • атмосферное давление от 70 до 106 кПа;

  • частота тока в электрической сети 50 Гц.

Модификации

Основных типов счетчиков «Энергомера СЕ101», как уже говорилось, всего три. Но с этой модификацией этого устройства на рынке гораздо больше. Для такого широкого ассортимента эти счетчики также заслуживают хороших отзывов покупателей. При желании вы можете выбрать наиболее подходящую в том или ином случае модификацию. Например, потребители могут приобрести счетчики «Энергомера CE101» S6 148 или 145. Модификации опции CE101 S10 существуют такие: 145, 145 M6, 148, 148 M6.Также на рынке представлены счетчики «Энергомера CE101 R5» 145, 148, 145 М6, 148 М6.

Модификации этого устройства в основном только по способу крепления и базовому / максимальному току. Последние показатели для разных версий устройств могут быть равны 5/50 А или 10/100 А. Например, электросчетчик «Энергомера CE 101 S6 145», отзывы потребителей, заслуживающих хорошей надежности и самые популярные у На данный момент базовый ток 5 А.

Устройства (на 5 А) подходят для установки, например, на даче или в небольших офисах.Если в доме или квартире большое количество бытовых электроприборов, и особенно мощных (радиаторы отопления, стиральные современные машины и т. Д.), Для учета электроэнергии обычно используют счетчики на 10 А. Модели на 5 А включаются и записывают при 0,01 А, на 10 А — при 0,02 А.

Электросчетчик «Энергомера СЕ 101»: отзывы потребителей

Мнение об этих приборах от владельцев домов и, таким образом, квартир в основном неплохо. Они работают правильно, и показания точны.К своим плюсам, конечно, относят длительный гарантийный срок. Также безусловным преимуществом этих моделей является относительно невысокая стоимость. Цена на приборы «Энергомера 101» в зависимости от поставщика может колебаться в пределах 600-800 руб. Для того, чтобы сдать сломанное устройство в ремонт по гарантии, следует хранить только его коробку.

Достоинств счетчиков «Энергомера СЕ101» доступно множество. Но, конечно, есть и недостатки. К таким потребителям в первую очередь относят простоту конструкции.Счетчик недорогой, но при этом только однотарифный. Некоторые потребители отзываются об этих устройствах, к сожалению, только отрицательно. Такое мнение об «Энергомере SE101» высказывают в основном те люди, которым не посчастливилось нарваться на брак. В партиях моделей CE101, судя по отзывам, это, к сожалению, иногда встречается.

Также многие потребители не рекомендуют пользоваться счетчиками «Энергомера СЕ101» при минусовых температурах. В таких условиях они часто выходят из строя.Да и их показания при такой температуре могут быть не слишком точными.

p>

TOP 31 Крупнейшие покупатели электросчетчиков в других странах

  • Schneider Electric Industries S.a.s.

    Модуль измерения импульсов Wiser m21 для счетчиков модульной мощности (детали и аксессуары для счетчиков электроэнергии)

  • Invensys Co

    Товар hdg 9028: счетчики электроэнергии, а именно счетчики питания: для многофазного переменного тока (кг нет)

  • Avon Cosmetics

    Счетчики Revolution, счетчики продукции, таксометры, милометры, шагомеры и т.п.электрические или электронные счетчики оборотов для гражданских самолетов субпозиции 9029.10.10, а также счетчики газа, жидкости и электроэнергии)

  • Ddjc Consol And Contain Pt Whs

    Instruments, Electric meter t cn # sw07022550v001tta

  • Isspro Inc

    Электросчетчик

  • Falco Usa Inc

    Трансформаторы 17160 шт. Электросчетчик и детали 17136 шт. Зажимы п / трансф и шайба алюминиевая. Эта партия упакована в фумигированные деревянные поддоны

  • Craft Multimodal Ltd

    24 поддона: -09 поддонов со счетчиком электроэнергии.gw: 1971000 кг. вес: 1836.000 кг. ncm:

    001 12,26 м3 -12 поддонов со стальной обвязкой. gw: 6371.000 кг. вес: 6292.500 кг. ncm: 72124099 3,48 м3 -03 поддона с 03 супер мешками со смолой psan8223-1000-sp.

  • Faraz Enterprises

    Детали электросчетчика розетки выключателя (cy / cy)

  • Prime Supply Corp

    Ловушка для живых животных, железная пряжка, часть световода, алюминиевая опора двигателя, шкив, трубка Вентури в сборе, корпус счетчика электроэнергии из железа, железная педаль

  • Itron Ltd.

    Модем sparklet gsm rs485 (kjb2jczxxxintlstd) (модем для электросчетчика) (для внутреннего потребления)

  • Secure Meters Ltd

    Печатная плата (голая плата) (bpx101-628 rve 005) (плата bar e для производителя счетчика электроэнергии) (внутреннее потребление)

  • Бейкер Хьюз До Бразил Лтд.

    Счетчики электроэнергии

  • Van Oord

    Электросчетчик, вольт, 0-1000 В постоянного тока, 96×96 мм, 90 (деталь для земснаряда volvox delta & antareja)

  • A R M Co.ООО

    Детали и приспособления для счетчиков электроэнергии, указанные в hdg 9028 (кг)

  • Dimo ​​Pvt Ltd.

    Счетчики электроэнергии

  • Procare Holdings Pvt Ltd.

    Части и принадлежности счетчиков газа, жидкости и электроэнергии

  • Marlbo Trading Co

    Счетчики электроэнергии

  • Expo Aviation Pvt Ltd.

    Счетчики электроэнергии

  • United Machinery

    Счетчики электроэнергии

  • Continental

    102020003- endys sc ip, мастер m-bus до 60 устройств (для подключения электросчетчика и преобразователя) (для резины

  • Freudenberg Sealing Technologies Gmbh & Co.кг

    Детали и приспособления для счетчиков электроэнергии, указанные в hdg 9028 (кг)

  • Компания Gulf Prefab Houses Factory Ltd.

    Телефон, телеграф, электрический столб; бревна — пиломатериалы spf white wood 30×40 ‘содержат телефон, телеграф, электрические столбы ers spf белые бревна пилы. Размеры: диаметр телефона, телеграф, электрический столб ter 25см на 60см. Длина: 3,97 метра, 7.95 тел. Тел., Тел.

  • Wartsila North America Inc

    Содержит 6 блоков управления, 1 контроллер принтера, 1 сварочный аппарат, 1 кабель, 6 электрических разветвителей, 1 тепловой пистолет Fluke meter, 1 чернильную бумагу для принтера, 1 комплект для склеивания, 3 рулона ленты для керамики и 2 ящика угольной ваты / общий вес 1,500

  • Электрокабель Мексика S A De C V

    X 20 дв контейнер 9 упаковок 26.502-метровый медный электрический привод (кабель для электропроводки) на год 8544 mblesbcn0068783433 для таможни США действуют только условия морской накладной 1) груз, укладка и количество грузоотправителя. 2) строка

  • Solideal Usa Inc 3370 предприятий

    7 шт. насосные станции без насосов 1 шт. резервуары для воды 210 гл 3 шт. расширительный бачок 1 шт. временный сосуд 35 гл 1 шт. теплообменник 1 водосборная емкость 60 гл 3 шт. грязеуловитель 3 шт. теплосчетчик 1 шт. Материал шкафа электрического управления для изготовления и т

  • M C Home Depot Ltd

    15 упаковок 192,55 кг) токоизмерительные клещи, проволочные щетки, удлинители, осветительные приборы (531 упаковка по 6 шт.219,14 кг) вентиляторы, акриловый верх и клей, электрический провод, инструменты для хар-ва, сапоги, пластиковая мебель, газовые регуляторы, насосы, резервуары.

  • Automotive Art

    Цифровые часы, автомобильная антенна, противотуманная фара, удлинитель, электрический звуковой сигнал, розетка, стеклоочиститель, крышка рулевого колеса, свет, счетчик воды, рамка номерного знака, конец глушителя

  • Przedsiebiorstwo Wielobranzowe

    Измеритель давления для авто и электрических деталей -12109

  • National Cement Co

    Электроприводы (производства Индии) потенциометр 5 кОм с подводящим проводом (p25 / vr-1)

  • Panasonic Consumer Electronics

    Манжета марки Panasonic для электронного измерителя артериального давления электронный измеритель артериального давления электрический мини-массажер Эта поставка не содержит упаковки из массива дерева.inbound us.panasonic.com notify party2: pna logistics two riverfront plaza, 9-й этаж

  • Tata Steel

    -29 —- миллиомметр (другое электрическое оборудование для проверки сопротивления)

  • CE 101, RE 101, CS 101, CS 109 — Frankonia Group

    Магнитное поле / Низкочастотная испытательная система

    Возможности автоматического тестирования
    Полное соответствие нескольким тестам на невосприимчивость, таким как ISO 11452-8, MIL-STD-461 RS101, CS101, CS109, IEC / EN 55103-2, IEC / EN 61000-4-8, SAE J1113- 2, SAE J1113-22, Ford ES-XW7T-1A278-AC, GM W3097, PSA B21 7110, Renault 36-00-808, DC-11224, DC 10614 и аналогичные стандарты.Кроме того, MTS-800 позволяет проводить измерения выбросов в соответствии с MILSTD-461E / F RE101, CE101 и IEC / EN 55103-1.

    Программное обеспечение
    Любая функция управляется с помощью программного обеспечения, которое также помогает пользователю при проведении любых испытаний или измерений. На любом этапе возможна адаптация графика силы сигнала или измерений. Определяемые пользователем сигналы дополняют использование для быстрых и надежных тестов. Программное обеспечение написано на LabVIEW, что гарантирует стабильную и быструю работу на любой платформе Microsoft® Windows.

    Компоненты
    MTS-800 состоит из 3 независимых модулей: генератора сигналов (постоянный ток — 250 кГц), усилителя мощности (максимальная выходная мощность 800 Вт, полоса пропускания постоянного тока –1 МГц) и анализатора спектра (16 бит, частота дискретизации 1 MSPS) . Все модули могут использоваться как автономные.

    Самокалибровка
    При использовании сверхстабильного источника напряжения поправочные значения самокалибровки сохраняются во внутренней EEPROM. Любой сигнал напряжения или устройство измерения напряжения калибруется в процессе самокалибровки автоматически примерно через минуту.

    Принадлежности
    Frankonia также предлагает множество различных катушек и петлевых датчиков, которые идеально подходят для описанных тестов. Любое дополнительное оборудование готово к использованию без необходимости повторной калибровки. С MTS-800 можно использовать не только собственное оборудование, но и катушки, определяемые пользователем. В программное обеспечение включен режим калибровки, который дополняет систему магнитных испытаний любым дополнительным оборудованием.

    Другие особенности и возможности

    Катушки Гельмгольца
    Для испытаний на чувствительность доступно несколько катушек Гельмгольца.Мы также предлагаем трехосные катушки Гельмгольца, которые подходят для MTS-800. Для достижения 1000 А / м на частоте 1 кГц абсолютно необходимо использовать наши катушки Гельмгольца и дополнительную плату компенсации.

    Петлевые датчики / излучающие петли
    Для испытаний на невосприимчивость мы предлагаем излучающие петли, необходимые для генерации магнитных полей. Также можно заказать необходимые петлевые датчики для измерения выбросов.

    Трансформатор связи
    MIL-STD-461 CS 101 требует трансформатора связи для испытаний на кондуктивную восприимчивость.Компания Frankonia разработала трансформатор связи, отвечающий всем требованиям. Из-за прямой связи с сетью напряжения трансформатор связи имеет дополнительный дифференциальный усилитель для подавления синфазного сигнала сети переменного тока. Использование трансформатора связи без этого усилителя может привести к выходу из строя любого измерительного прибора из-за перенапряжения.

    Испытательное оборудование в соотв. в соответствии с IEC / EN 55103-2
    IEN / EN 55103-2 требует определенных испытаний на невосприимчивость для частот от 50 Гц до 10 кГц. Следующее испытательное оборудование соответствует всем требованиям стандарта IEC / EN 55103-2, приложение B.

    Veris E23C5-101 Расширенный измеритель мощности

    Точность : 0,2%, режим входа 0,3 В, режим входа Роговского 0,5%
    Связь : ModBus (RTU) | BACnet (MS / TP)
    Размеры : Ширина 2,1 дюйма (53,08 мм) x 6.7 дюймов (169,33 мм) Д x 1,8 дюйма (46,28 мм) В
    Тип дисплея : Нет
    Условия окружающей среды : Диапазон влажности: менее 95% без конденсации; Температура хранения: от -40 до 158 ° F; Высота полета: 3000 м
    Номинальная частота : 45-65 Гц
    Семейство измерительных приборов : Калибровка системы Enercept
    Контролируемый диапазон напряжения : 90-480 В перем. Тока
    Крепление : Крепление на панель
    Рабочая температура : -22 — 158 ° F
    Выходные характеристики : Протокол Modbus RTU и BACnet MS / TP
    Тип продукта : Компактный измеритель мощности и энергии, 1 контур
    Диапазон : E2X

    Системно откалиброванные счетчики мощности и энергии серии Enercept E2x представляют собой уникальное решение для измерения данных об энергии.Эти расходомеры, разработанные с учетом потребностей пользователя, обеспечивают максимальную гибкость применения при модернизации. Эти измерители оснащены инновационными трехфазными сетевыми преобразователями мощности (Modbus RTU и BACnet MS / TP), которые калибруют измерительную электронику, высокоточные ТТ промышленного класса и защиту плавким предохранителем в одном корпусе. Отсутствует внешний монтаж, что значительно сокращает время и стоимость установки и настройки. Согласование цветов между выводами напряжения и трансформаторами тока упрощает согласование фаз.Связанные модели поддерживают автоматическое определение скорости передачи, четности и протокола для Modbus RTU и BACnet MS / TP. В одну сеть RS-485 можно последовательно подключить до 63 счетчиков Enercept.

    • Предварительная проводка и заводская калибровка — измеритель, трансформаторы тока и блок предохранителей предварительно смонтированы и откалиброваны на заводе для экономии времени на установку и улучшенный измеритель точности на уровне системы + трансформаторы тока + блок предохранителей (только модели ANSI), измеритель + трансформаторы тока (модели IEC)
    • Универсальность приложений от 90 до 480 В переменного тока с меньшим количеством моделей на складе
    • Один номер детали упрощает заказ — счетчик + трансформаторы тока (модели IEC)
    • Простота заказа и хранения — протоколы Modbus и BACnet вместе с однонаправленными и двунаправленными наборами функций в одном блоке

    Разрешение на строительство Разрешение на использование электросчетчиков

    Отдел по обслуживанию строительных норм переехал

    Наши новые офисы расположены по адресу:

    Корпоративный центр Riverbend

    2307 West Broward Boulevard, Suite 300

    Fort Lauderdale, FL 33312

    L заработать, как получить доступ к нашим услугам из дома, не посещая наш офис.

    Чтобы получить доступ к странице заявки и форм на Службы строительных норм и правил, или отправьте нам электронное письмо по адресу [email protected]

    ИЗБЕГАЙТЕ ТОЛПЫ — ОСТАВАЙТЕСЬ ЗДОРОВЫМИ

    Отдел строительных норм и правил округа Бровард имеет юрисдикцию в отношении собственности в некорпоративном округе Бровард. Перед подачей заявления о выдаче разрешения на использование электрического счетчика в наш офис, пожалуйста, подтвердите юрисдикцию собственности в офисе оценщика округа Бровард.

    Когда электричество отключается по разным причинам, включая, помимо прочего, пожар, строительство, неуплату и т. Д., Florida Power and Light (FPL) требует проверки перед восстановлением электричества.

    Наша юрисдикция требует, чтобы заявление о выдаче разрешения на использование электрического счетчика было подано в наш разрешительный орган владельцем собственности. Если заявитель не является владельцем собственности, от заявителя потребуется предоставить письменное согласие, нотариально заверенное письмо-разрешение или подписанный договор аренды от собственника недвижимости, разрешающий третьей стороне (заявителю) запросить разрешение на выдачу электрического счетчика.

    Служба строительных норм и правил округа Бровард выполняет следующие действия:

    • Собирает сбор за выдачу разрешения на использование электрического счетчика в размере 66,00 долларов США. Будет выдан платежный ваучер, который необходим для планирования проверки.
    • выполняет проверку
    • устно сообщает результаты проверки как Владельцу собственности / Заявителю, так и FPL

    Проверки должны быть запланированы в информационном центре округа Бровард по телефону (954) 831-4000.Сообщите представителю информационного центра номер работы и код доступа к телефону, указанные в платежном ваучере.

    Пожалуйста, оставьте отзыв.

    MIL-STD-461, редакции A — E

    MIL-STD-461 — Редакции A — E

    Подробную информацию о текущей версии MIL-STD-461, редакция G, а также редакций E и F можно найти на главной странице MIL-STD-461. Эта страница содержит подробную информацию о предыдущих редакциях документа MIL-STD-461.

    Большая часть испытаний, указанных в стандартах, перечисленных в таблицах ниже, основана на версиях A, B и C стандарта MIL-STD-461. Несмотря на значительную избыточность, важно учитывать тонкие различия между различными версиями 461 и производными от него стандартами, поскольку это повлияет на стоимость тестирования, а также на степень сложности соблюдения.

    Были внесены небольшие изменения
    Стандарт Тесты Комментарии
    MIL-STD-461A, B, C

    MIL-STD-462

    CE01, CE02, CE03, CE04, CE06, CE07, CS01, CS02, CS03, CS04, CS05, CS02, RE01, RE01 , RE03, RE04, RS01, RS02, RS03 Впервые опубликованный в 1967 году для обеспечения совместной спецификации для армии, флота и ВВС, MIL-STD-461A все еще используется сегодня.Обновленный в 1980 году как 461B и снова в 1986 году как 461C, изменения включали расширенный объем, а также модификации пределов, первоначально определенных в A-версии. MIL-STD-462 определяет используемые методы испытаний, и все документы имеют многочисленные примечания.
    MIL-STD-461D

    MIL-STD-462D

    CE101, CE102, CE106, CS101, CS103, CS104, CS105, CS109, CS114, CS115, CS116, RE101, RE102, RE103, RS101 Опубликованный в 1993 году тест 461D стал первым шагом на пути к гармонизации MIL-STD и коммерческих методов испытаний.Значительные улучшения включали определение ширины полосы измерения для тестирования излучения и скорости сканирования / размеров шага и времени задержки для тестирования помехоустойчивости. Методы испытаний определены в 462D.
    MIL-STD-461E CE101, CE102, CE106, CS101, CS103, CS104, CS105, CS109, CS114, CS115, CS116, RE101, RE102, RE103, RS101, RS103, RS105 по сравнению с версией D наиболее радикальным изменением стало объединение пределов и методов испытаний в один документ.Подобно 461D, этот документ был опубликован с руководством по применению, которое дает исторический взгляд на причины различных тестов и помогает прояснить методы, используемые в этом тестировании.

    До публикации 461E, MIL-STD-461 документировал пределы и уровни испытаний, тогда как MIL-STD-462 определял методы и процедуры испытаний, которые должны были использоваться для проведения испытаний. Версия E этого стандарта объединила их в один документ.

    Некоторая общая информация будет полезна при навигации по военным стандартам.В военном и аэрокосмическом мире используется термин «восприимчивость», а не «иммунитет» в коммерческом мире. Кроме того, будет полезно узнать следующие сокращения:

    · CE = кондуктивные выбросы

    · CS = наведенная восприимчивость

    · RE = излучаемые выбросы

    · RS = восприимчивость к излучению

    · NB = узкополосный

    · BB = широкополосный

    MIL-STD-461A

    Этот стандарт представляет собой интересное чтение с исторической точки зрения, поскольку он определяет требования к некоторым антеннам, которые должны использоваться для тестирования.Рисунки 2B и 2C относятся к «выносным» элементам для того, что сегодня более широко известно как биконическая антенна.

    В таблице I этого стандарта классифицируются различные типы оборудования, которое может быть протестировано. В таблице ниже перечислены большинство тестов, охватываемых этим стандартом, и какие тесты применимы к каким типам оборудования. (В таблице ниже показаны наиболее часто выполняемые тесты MIL-STD-461A, но не полный список всех тестов, охватываемых этим стандартом.)

    Тест Описание
    CE01 Кондуктивные излучения, силовые кабели, от 30 Гц до 20 кГц
    CE02 Кондуктивная эмиссия, управляющие и сигнальные провода, от 30 Гц до 20 кГц
    CE03 Кондуктивное излучение, провода питания, от 20 кГц до 50 МГц
    CE04 Кондуктивные излучения, контрольные и сигнальные провода, от 20 кГц до 50 МГц
    CE06 * Кондуктивные излучения, антенные терминалы, от 10 кГц до 12.4 ГГц
    CS01 Кондуктивная восприимчивость, силовые кабели, от 30 Гц до 50 кГц
    CS02 Кондуктивная восприимчивость, силовые провода, от 50 кГц до 400 МГц
    CS03 * Кондуктивная восприимчивость, интермодуляция, от 30 Гц до 10 ГГц
    CS04 * Кондуктивная восприимчивость, подавление нежелательных сигналов, от 30 Гц до 10 ГГц
    CS05 * Кондуктивная восприимчивость, кросс-модуляция, от 30 Гц до 10 ГГц
    CS06 Кондуктивная восприимчивость, провода питания, переходные всплески
    RE01 Излучение, магнитное поле на расстоянии 7 см, от 30 Гц до 30 кГц
    RE02 Излучение, электрическое поле на расстоянии 1 метр, от 14 кГц до 10 ГГц
    RE03 * Излучаемые излучения, побочные и гармонические излучения, от 10 кГц до 40 ГГц
    RE04 Излучение, магнитное поле на расстоянии 1 метр, от 20 Гц до 50 кГц
    RS01 Восприимчивость к излучению, магнитное поле, от 30 Гц до 30 кГц
    RS02 Восприимчивость к излучению, поля магнитной индукции
    RS03 Восприимчивость к излучению, электрическое поле, от 14 кГц до 10 ГГц

    * ограниченная применимость — применяется только к портам антенны.

    Хотя этот стандарт больше не используется часто, его все же можно использовать, когда деталь, которая первоначально была аттестована более 25 лет назад, заменяется новым оборудованием. Обоснование этого заключается в том, что если он работал с оборудованием, которое ранее было квалифицировано, оно будет работать и на заменяющем оборудовании.

    Один из наиболее важных аспектов этого стандарта, о котором следует знать, — это чрезвычайно строгие ограничения для CE01 и CE03, кондуктивные излучения на проводах питания. На приведенной ниже диаграмме сравнивается узкополосная кривая CE03 для 461A с наиболее строгим ограничением CE03 для 461B.Хотя обе кривые определяют ток 20 дБу (10 мкА) в диапазоне 2–50 МГц, версия A более строгая на более низких частотах, где, вероятно, будут находиться низшие гармоники импульсных источников питания (SMPS). Это явно повлияет на конструкцию входного фильтра SMPS.

    MIL-STD-461B

    Опубликованный в 1980 году, этот стандарт упростил требования, объединив CE02 с CE01 и CE04 с CE03 и удалив RE04. Заметным дополнением к этому стандарту стала классификация A2a для «Космических аппаратов и ракет-носителей (включая соответствующее наземное вспомогательное оборудование)».Другим было добавление теста CE07, который определяет пределы величины провала шины питания, наблюдаемого на входной шине питания из-за включения и всплеска (обратной ЭДС) в результате выключения. Также можно увидеть увеличение полосы пропускания в ряде тестов, в первую очередь RS03 до 40 ГГц.

    Тест Описание
    CE01 Кондуктивная эмиссия, питание и соединительные провода, от 30 Гц до 15 кГц
    CE03 Кондуктивные излучения, питание и соединительные провода, от 15 кГц до 50 МГц
    CE06 * Кондуктивные излучения, антенные терминалы, от 10 кГц до 26 ГГц
    CE07 Кондуктивная эмиссия, выводы питания, временная область
    CS01 Кондуктивная восприимчивость, силовые кабели, от 30 Гц до 50 кГц
    CS02 Кондуктивная восприимчивость, силовые провода, от 50 кГц до 400 МГц
    CS03 * Кондуктивная восприимчивость, интермодуляция, от 15 кГц до 10 ГГц
    CS04 * Кондуктивная восприимчивость, подавление нежелательных сигналов, от 30 Гц до 20 ГГц
    CS05 * Кондуктивная восприимчивость, кросс-модуляция, от 30 Гц до 20 ГГц
    CS06 Кондуктивная восприимчивость, провода питания, переходные всплески
    RE01
    Излучение, магнитное поле на расстоянии 7 см, от 30 Гц до 30 кГц
    RE02 Излучение, электрическое поле на расстоянии 1 метр, от 14 кГц до 10 ГГц
    RE03 * Излучаемые излучения, побочные и гармонические излучения, от 10 кГц до 40 ГГц
    RS01 Восприимчивость к излучению, магнитное поле, от 30 Гц до 30 кГц
    RS02 Восприимчивость к излучению, поля магнитной индукции
    RS03 Восприимчивость к излучению, электрическое поле, от 14 кГц до 40 ГГц

    * ограниченная применимость — применяется только к портам антенны.

    MIL-STD-461C

    Опубликованный всего через шесть лет после MIL-STD-461B, этот стандарт был очень похож на B-версию. Среди внесенных изменений следует отметить более четкое разграничение между типами тестируемого оборудования — каждому типу оборудования соответствует своя часть. Кроме того, в эту версию добавлено тестирование затухающих синусоидальных сигналов CS10 и CS11, а также требование RS05 для переходных процессов электромагнитного импульса (ЭМИ).

    Тест Описание
    CE01 Кондуктивная эмиссия, питание и соединительные провода, от 30 Гц до 15 кГц
    CE03 Кондуктивные излучения, питание и соединительные провода, от 15 кГц до 50 МГц
    CE06 * Кондуктивные излучения, антенные терминалы, от 10 кГц до 26 ГГц
    CE07 Кондуктивная эмиссия, выводы питания, временная область
    CS01 Кондуктивная восприимчивость, силовые кабели, от 30 Гц до 50 кГц
    CS02 Кондуктивная чувствительность, питание и соединительные провода управления, от 50 кГц до 400 МГц
    CS03 * Кондуктивная восприимчивость, интермодуляция, от 15 кГц до 10 ГГц
    CS04 * Кондуктивная восприимчивость, подавление нежелательных сигналов, от 30 Гц до 20 ГГц
    CS05 * Кондуктивная восприимчивость, кросс-модуляция, от 30 Гц до 20 ГГц
    CS06 Кондуктивная восприимчивость, провода питания, переходные всплески
    CS10 Кондуктивная восприимчивость, затухающие синусоидальные переходные процессы, контакты и клеммы, от 10 кГц до 100 МГц
    CS11 Кондуктивная восприимчивость, затухающие синусоидальные переходные процессы, кабели, от 10 кГц до 100 МГц
    RE01 Излучение, магнитное поле на расстоянии 7 см, от 30 Гц до 50 кГц
    RE02 Излучение, электрическое поле на расстоянии 1 метр, от 14 кГц до 10 ГГц
    RE03 * Излучаемые излучения, побочные и гармонические излучения, от 10 кГц до 40 ГГц
    RS01 Восприимчивость к излучению, магнитное поле, от 30 Гц до 50 кГц
    RS02 Восприимчивость к излучению, магнитные и электрические поля, пики и частоты мощности
    RS03 Восприимчивость к излучению, электрическое поле, от 14 кГц до 40 ГГц
    RS05 Восприимчивость к излучению, переходные процессы электромагнитного импульсного поля

    * ограниченная применимость — применяется только к портам антенны.

    MIL-STD-461D

    Версия D стандарта MIL-STD-461 была серьезной переработкой этого стандарта. И уровни тестирования, и методы тестирования были значительно изменены, что также потребовало обновления до MIL-STD-462. Помимо уведомлений, которые внесли поправки в 462, это было первое крупное обновление до -462 с момента его первоначальной публикации в 1967 году.

    В 461D произошли настолько радикальные изменения, что были изменены все обозначения тестов. CE01 стал CE101, CE03 стал CE102 и т. Д. Это позволяло легко распознать, что новый стандарт специфицировался для данной программы.

    Тест Описание
    CE101 Кондуктивное излучение, силовые кабели, от 30 Гц до 10 кГц
    CE102 Кондуктивные излучения, провода питания, от 10 кГц до 10 МГц
    CE106 * Кондуктивные излучения, антенные клеммы, от 10 кГц до 40 ГГц
    CS101 Кондуктивная чувствительность, провода питания, от 30 Гц до 50 кГц
    CS103 * Кондуктивная восприимчивость, интермодуляция, от 15 кГц до 10 ГГц
    CS104 * Кондуктивная восприимчивость, подавление нежелательных сигналов, от 30 Гц до 20 ГГц
    CS105 * Кондуктивная восприимчивость, кросс-модуляция, от 30 Гц до 20 ГГц
    CS114 Кондуктивная восприимчивость, объемный ввод кабеля, от 10 кГц до 400 МГц
    CS115 Кондуктивная восприимчивость, объемный ввод кабеля, импульсное возбуждение
    CS116 Кондуктивная восприимчивость, объемный ввод кабеля, демпфированные синусоидальные переходные процессы, кабели и силовые провода, от 10 кГц до 100 МГц
    RE101 Излучение, магнитное поле на расстоянии 7 см, от 30 Гц до 100 кГц
    RE102 Излучение, электрическое поле на расстоянии 1 м, от 10 кГц до 18 ГГц
    RE103 * Излучаемые излучения, паразитные излучения и гармонические излучения, от 10 кГц до 40 ГГц
    RS101 Восприимчивость к излучению, магнитное поле, от 30 Гц до 100 кГц
    RS103 Восприимчивость к излучению, электрическое поле, от 10 кГц до 40 ГГц
    RS105 Восприимчивость к излучению, переходное электромагнитное поле

    * ограниченная применимость — применяется только к портам антенны.

    Одним из наиболее значительных изменений в 461D была замена проходных конденсаторов 10 мкФ сетями стабилизации импеданса линии (LISN). Это изменение было реализовано для всех тестовых установок, но наиболее существенное влияние оно оказало на измерения CE102. Кондуктивная эмиссия на выводах питания ранее проводилась с использованием токоизмерительных клещей, и измерения производились в дБ выше одного микроампер. (В CE101 до сих пор используется метод текущего датчика.) Однако CE102 заменяет это измерение на другое, аналогичное коммерческому методу тестирования; а именно, измерение напряжения, снятое с коаксиального порта LISN.

    Еще одно изменение, внесенное в версию 461D, которое было значительным улучшением, заключалось в определении требований к минимальному времени развертки для испытаний на излучение и восприимчивость. Это было явной дырой в предыдущих стандартах, особенно при тестировании на восприимчивость. Определяя минимальные требования к времени развертки (а также давая тестовым лабораториям свободу выполнять пошаговую процедуру и процедуру задержки), стандарты значительно снизили вероятность того, что проблемы восприимчивости могут быть пропущены во время тестирования.Лучшее определение стандарта также помогло обеспечить большую повторяемость от лаборатории к лаборатории.

    Следующим было добавление предварительной калибровки в процедуру тестирования. При тестировании в соответствии с предыдущими стандартами можно было пройти весь набор тестов с неисправным кабелем и никогда не узнать об этом. Этот кабель может отрицательно повлиять на результаты одного или нескольких тестов, в зависимости от того, как часто он использовался. Выполнение предтестовой калибровки является отличной проверкой, позволяющей убедиться в том, что кабели и разъемы находятся в хорошем состоянии, введены правильные коэффициенты преобразователя (с правильными знаками!), И что все оборудование функционирует в пределах требуемых параметров, чтобы гарантировать, что тестирование результаты находятся в пределах 3 дБ от предполагаемого уровня.

    Наконец была отмена узкополосных и широкополосных измерений. 461D не делал различий между ними. Вместо этого он определил единый предел излучения, который следует использовать, и определил ширину полосы измерения приемника. Это было дано как функция частоты. Это изменение также стало значительным шагом в направлении коммерческих стандартов и устранило то, что было спорной и неоднозначной частью предыдущих стандартов.

    MIL-STD-461E

    MIL-STD-461E очень похож на версию -D, с небольшими изменениями.Внесены следующие существенные изменения:

    • Включение MIL-STD-462 в 461
    • Незначительные изменения времени развертки RE и RS
    • Расширение CS101 с 50 кГц до 150 кГц
    • Снижение CS114 с 400 МГц до 200 МГц
    Тест Описание
    CE101 Кондуктивное излучение, силовые кабели, от 30 Гц до 10 кГц
    CE102 Кондуктивные излучения, провода питания, от 10 кГц до 10 МГц
    CE106 * Кондуктивные излучения, антенные клеммы, от 10 кГц до 40 ГГц
    CS101 Кондуктивная чувствительность, силовые провода, от 30 Гц до 150 кГц
    CS103 * Кондуктивная восприимчивость, интермодуляция, от 15 кГц до 10 ГГц
    CS104 * Кондуктивная восприимчивость, подавление нежелательных сигналов, от 30 Гц до 20 ГГц
    CS105 * Кондуктивная восприимчивость, кросс-модуляция, от 30 Гц до 20 ГГц
    CS114
    Кондуктивная восприимчивость, ввод в объемный кабель, от 10 кГц до 200 МГц
    CS115 Кондуктивная восприимчивость, объемный ввод кабеля, импульсное возбуждение
    CS116 Кондуктивная восприимчивость, объемный ввод кабеля, демпфированные синусоидальные переходные процессы, кабели и силовые провода, от 10 кГц до 100 МГц
    RE101 Излучение, магнитное поле на расстоянии 7 см, от 30 Гц до 100 кГц
    RE102 Излучение, электрическое поле на расстоянии 1 м, от 10 кГц до 18 ГГц
    RE103 * Излучаемые излучения, паразитные излучения и гармонические излучения, от 10 кГц до 40 ГГц
    RS101 Восприимчивость к излучению, магнитное поле, от 30 Гц до 100 кГц
    RS103 Восприимчивость к излучению, электрическое поле, от 10 кГц до 40 ГГц
    RS105 Восприимчивость к излучению, переходное электромагнитное поле

    * ограниченная применимость — применяется только к портам антенны.

    Технические примечания по пошиву одежды

    Одним из аспектов тестирования EMI для MIL-STD, которое стало гораздо более распространенным за последние 15 лет или около того, является адаптация данного стандарта тестирования для лучшего отражения ожидаемой среды, которая будет видна на конкретной платформе. Хотя эта возможность предоставляется закупающим агентствам в версиях от B до D, она не пользовалась популярностью у всех до публикации D-версии. Хотя пошив одежды более распространен в аэрокосмическом сообществе, его можно увидеть и в военных закупках.

    Следствием этого является следующее предостережение: просто потому, что закупки определяют конкретное требование MIL-STD, не обязательно означает, что вы должны соответствовать опубликованному требованию. Требование могло быть смягчено в некоторых областях и, что более важно, могло быть ужесточено в других.

    Отсутствие тщательного анализа требований может привести к серьезному занижению цены закупок.

    Руководство по испытаниям оборудования электростанций на электромагнитные помехи: редакция 3 TR-102323 (Технический отчет)

    и Дж. Шэнк, Дж. Каннингем. Руководство по испытаниям оборудования электростанций на электромагнитные помехи: Редакция 3 к TR-102323 . США: Н. п., 2004. Интернет. DOI: 10.2172 / 837279.

    и Дж. Шэнк, Дж. Каннингем. Руководство по испытаниям оборудования электростанций на электромагнитные помехи: Редакция 3 к TR-102323 . Соединенные Штаты. https://doi.org/10.2172/837279

    и Дж. Шэнк, Дж. Каннингем.Пн. «Руководство по испытаниям оборудования электростанций на электромагнитные помехи: редакция 3 TR-102323». Соединенные Штаты. https://doi.org/10.2172/837279. https://www.osti.gov/servlets/purl/837279.

    @article {osti_837279,
    title = {Руководство по испытаниям оборудования электростанций на электромагнитные помехи: редакция 3 TR-102323},
    author = {и Дж. Шэнк, Дж. Каннингем},
    abstractNote = {Чтобы продолжать соответствовать требованиям безопасности и надежности при одновременном контроле затрат, операторы атомных электростанций должны иметь возможность заменять и модернизировать оборудование рентабельным способом.Одной из проблем, возникших в последние годы для нового заводского оборудования и особенно для цифровых систем КИПиУ, является электромагнитная совместимость (ЭМС). Проблема ЭМС обычно включает испытания, чтобы показать, что на критическое оборудование не будут оказывать негативное влияние электромагнитные помехи (EMI) в производственной среде. Это руководство поможет инженерам атомных станций последовательно и всесторонне решать проблемы электромагнитной совместимости и квалификационные испытания.},
    doi = {10.2172/837279},
    url = {https://www.osti.gov/biblio/837279}, journal = {},
    number =,
    объем =,
    place = {United States},
    год = {2004},
    месяц = ​​{11}
    }

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
