Самозажимные клеммники.

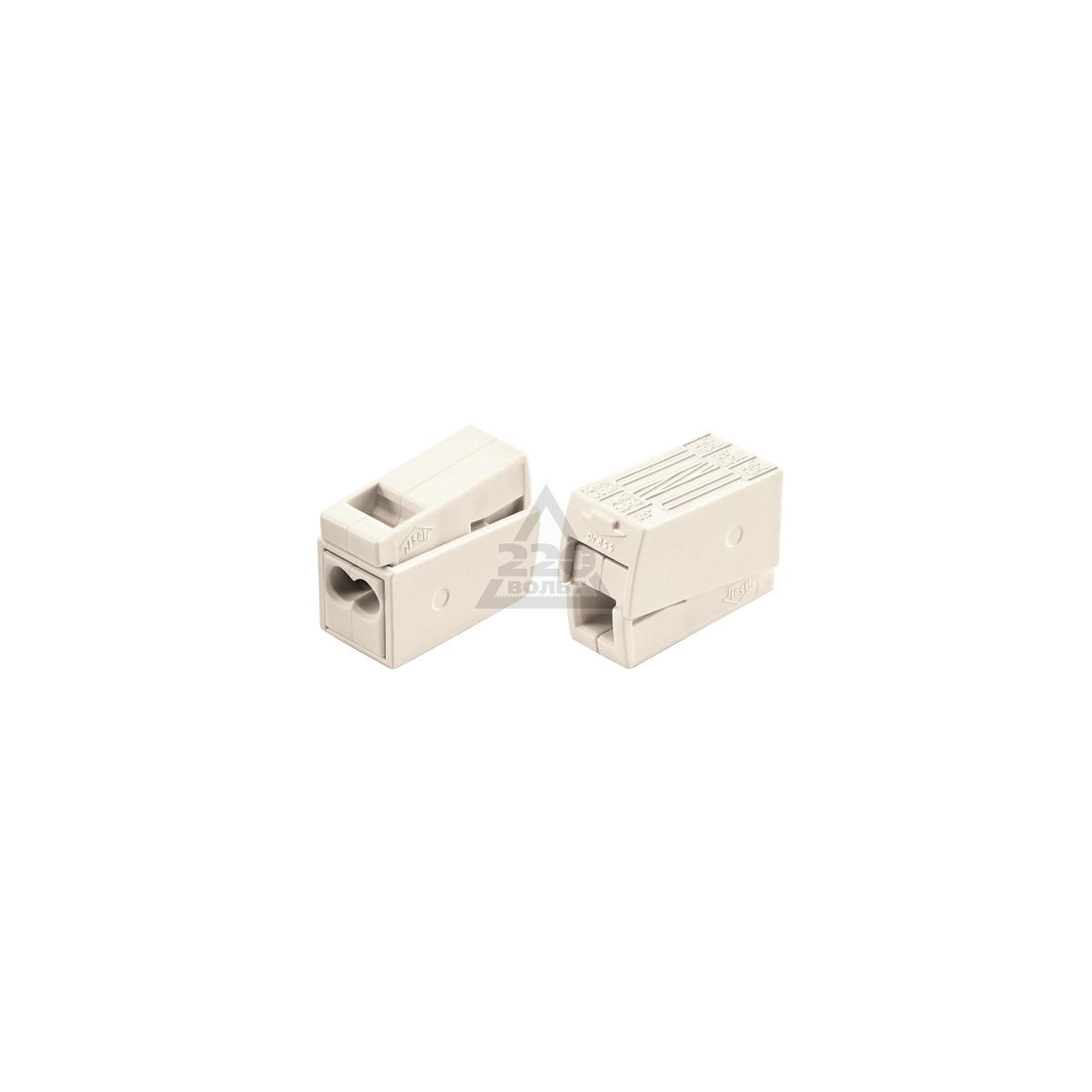

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаячных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличатся тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г.

Существуют и другие фирмы-производители такого типа электротехнических изделий. Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам. Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—25 мм2 или три проводника сечением 25—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 05—2$ мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков. Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Вам также могут быть интересны следующие ремонтные статьи:

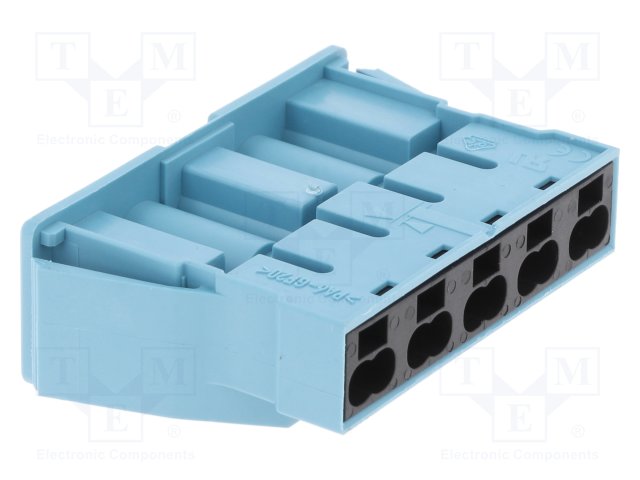

Как выбрать самозажимной клеммник WAGO правильно

Как выбрать самозажимной клеммник правильно

Существуют различные способы соединения кабелей и проводов. Все они отличаются своими преимуществами и недостатками. При этом способ соединения проводников самозажимными клеммниками, характеризуется высокой монтажной скоростью и простотой.

В последнее время всё большую популярность набирают клеммники Wago. С помощью соединения проводов данными клеммниками, монтаж электропроводки в квартире существенно упрощается. При этом для монтажа нет необходимости использовать специальные инструменты электрика, да и опыт работы с ними, также не нужен.

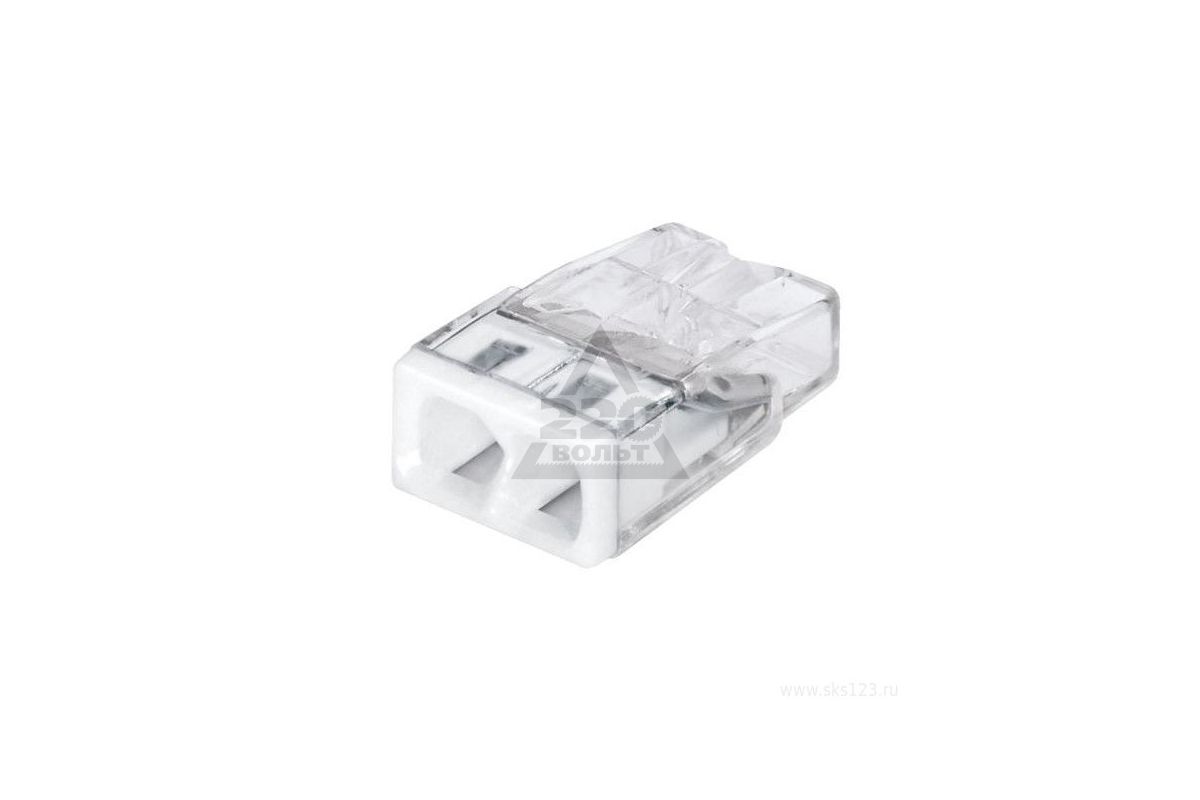

Клеммники ВАГО выпускаются в нескольких сериях, поэтому они отличаются, в первую очередь, своими конструктивными особенностями. Самыми простым в работе считаются клеммы WAGO 773 и 2273 серии. Самозажимная конструкция этих клеммников позволяет быстро соединить проводники вместе, буквально за считанные минуты.

При этом клеммники полностью соответствуют заявленному номиналу и характеристикам производителя, с одним небольшим условием — если они качественные и имеют сертификат. Сегодня можно встретить всевозможные подделки клемм, качество материалов изготовления которых, сильно страдает. Вследствие этого нередко электропроводка выходит из строя, а репутация соединения проводов клеммниками, серьёзно страдает.

Как определить подделку среди клеммников, и можно ли это сделать визуальным способом, так сказать, «на глаз». Именно об этом мы и хотим поделиться с тобой, наш дорогой читатель, на сайте Электрик САМ elektriksam.ru

Как отличить качественный клеммник от подделки?

Основная проблема при использовании некачественных клемм, это их обгорание. В результате того, что клеммники не способны выдержать заявленный ток нагрузки, они расплавляются и выходят из строя. Мы рекомендуем при выборе клеммников ВАГО и их аналогов, придерживаться следующих правил, чтобы определить подделку.

• Клеммники WAGO, да и любые другие, лучше покупать только у официальных дилеров. Сейчас совсем нетрудно найти через интернет представительства и адреса магазинов в каком-то конкретном городе. При этом вы будете уверены в том, что покупаете, только действительно качественную электропродукцию, а не подделку.
• При покупке самозажимных клемм на рынке или в других местах, не у официальных дилеров, обязательно обращайте внимание на их корпус. На нем обязательно должна быть указана серия, длина и диапазон подключаемых проводников. Обязательно должен иметься и логотип компании.

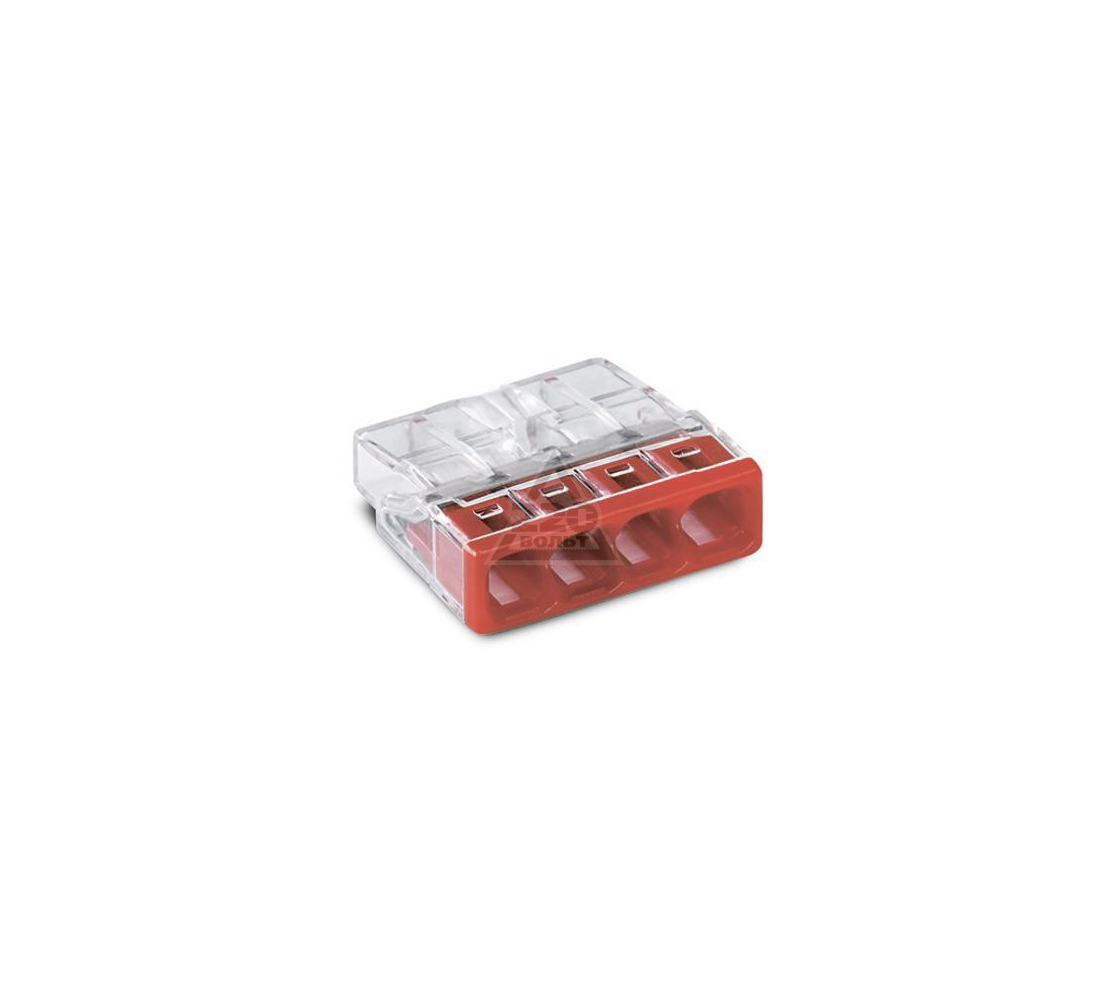

Качественные и надёжные самозажимные клеммники наполовину должны иметь прозрачных корпус, через который можно было бы посмотреть правильность подключения проводников, а также их надежность. Для соединения алюминиевых проводов, на контактную часть клемм должна быть нанесена особая паста «Alu-Plus2, которая способна удалить оксидную плёнку с алюминия, и, тем самым, улучшить контакт соединения.

Не стоит выбирать самые дешёвые клеммники. Лучше отдать предпочтение качественной и проверенной временем продукции, поскольку электричество не терпит ошибок, а выход из строя клемм, может привести к возникновению серьезных проблем с электропроводкой.

2CPX062751R9999 Клеммник самозажимной ZK51B N 5×1,5-4+1×25 для щитов UK600, Mistral

2CPX062751R9999 Клеммник самозажимной ZK51B N 5×1,5-4+1×25 для щитов UK600, Mistral

ПОСТАВЩИК: ООО «Локальные системы»
Адрес: РБ, 220090, г. Минск, Логойский тракт 22, офис 303а;
Телефон: +375 17 247-19-99
ИНН: 190465237 / КПП: 37597808
Банковские реквизиты:
р/с BY96ALFA30122209810140270000 в ЗАО «Альфа-Банк» г. Минск
БИК ALFABY2X

Клеммник самозажимной ZK51B N 5×1,5-4+1×25 для щитов UK600, Mistral

Артикул: 2CPX062751R9999

Категория:

Щиты встраиваемые

Производитель:

ABB

Единицы измерения:

шт

Количество в упаковке:

1

Доступное количество:

На складе 13 шт.

Технические характеристики

Оплата и Доставка

Каталог : Щиты модульные
Категория : Щиты встраиваемые
Бренд : ABB
Линейка продукции : UK600
Тип изделия : клеммник

ОПЛАТА

Обращаем Ваше внимание на то, что мы работаем только с юридическими лицами и индивидуальными предпринимателями по безналичному расчету.  Отгрузка товара происходит после получения предоплаты на расчетный счет ООО «Локальные системы».

ДОСТАВКА

Возможные варианты доставки купленного Вами товара:

Способ доставки вы сможете выбрать при оформлении заказа.

Получить товар на условиях самовывоза можно после подтверждения поступления 100% оплаты на расчетный счет продавца. После получения оплаты наши сотрудники в кратчайшие сроки скомплектуют заказ, и по готовности Вы получите SMS-уведомление на мобильный телефон. Вам останется только забрать товар!

Стоимость доставки:

Доставка в пределах территории РБ осуществляется за счет продавца.

Разгрузочные работы осуществляются силами покупателя.

Вопросы по срокам или вариантам доставки, наличию товара, заказам Вы можете уточнить у Вашего менеджера либо по телефону:   +375 (17) 247-19-99.

похожие товары

с этим товаром покупают

Коммерческое предложение действительно на 08.02.2021 г.

Товар успешно добавлен в корзину

Ok

искусство контактов / Статьи и обзоры / Элек.ру

Казалось бы, что может быть проще, чем клеммное соединение? Тем не менее, от параметров клеммных колодок зависит надежность, долговечность и эффективность работы всевозможных систем. Причем для клеммников важны не только электрические параметры, но и простота установки, а также обслуживания.

Разнообразие клеммных колодок на рынке огромно. Как в нем не заблудиться, и пойдет речь в статье.

Соединение двух проводов может быть осуществлено скруткой, обжимом, пайкой, сваркой и с помощью клемм. Скрутка проводов — наиболее старый способ. Применительно к силовым проводам он широко использовался в нашей стране до 90-х годов XX века. Современные Правила устройства электроустановок (ПУЭ) запрещают использование простой скрутки в электропроводке. На скрутку должен одеваться пластмассовый колпачок с пружиной, обеспечивающей надежную фиксацию и более плотный прижим проводов друг к другу. Для обеспечения лучшего контакта колпачок заполнялся специальным гелем, предотвращающим окисление проводов. Тем не менее, даже в таком модернизированном варианте скрутка проигрывает как по надежности, так и по сопротивлению контакта другим способам соединения проводов.

Для особо ответственных соединений применяется сварка проводов или их пайка. Но для сварки требуется громоздкое оборудование и особые условия, которые не всегда есть, особенно при ремонте ранее проложенной проводки. Для пайки силовых проводов требуется много припоя и относительно большие затраты рабочего времени, так что пайка в этом случае является слишком дорогим удовольствием. Обжим проводов позволяет получить надежное соединение с высокими электрическими характеристиками. Но этот процесс требует высокой культуры производства. Достаточно допустить небольшую погрешность, и провод не закрепится прочно в гильзе. Поэтому все большее распространение получает использование клеммных колодок.

Клеммами называются устройства для соединения проводов, как правило, зажимные. Клеммная колодка — это электроустановочное изделие, предназначенное для соединения проводов, состоящее из двух или больше металлических контактов с узлами крепления к ним проводов в диэлектрическом корпусе. Жаргонно клеммные колодки называют клеммниками. И, хотя оба названия тождественны друг другу, часто слово «клеммная колодка» относят к устройствам большого размера, а «клеммник» — малого.

Использование клеммных колодок в электротехнике насчитывает уже больше века. Но, если раньше клеммники использовались в ограниченных случаях, например, для параллельного соединения нескольких линий электропитания или для подключения светильника к электросети, то теперь клеммники в значительной степени заменили скрутку. Сейчас идет процесс частичного вытеснения клеммниками паяных соединений. По сравнению с пайкой клеммники нередко оказываются более дешевым и экологичным (не используются флюс и припой) способом соединения. При этом по надежности современные клеммники влотную приближаются к пайке.

Способы закрепления провода

По способу закрепления провода клеммники классифицируют следующим образом:

С винтовым зажимом — контакт провода с клеммником осуществляется под давлением, которое обеспечивает закрученный винт.

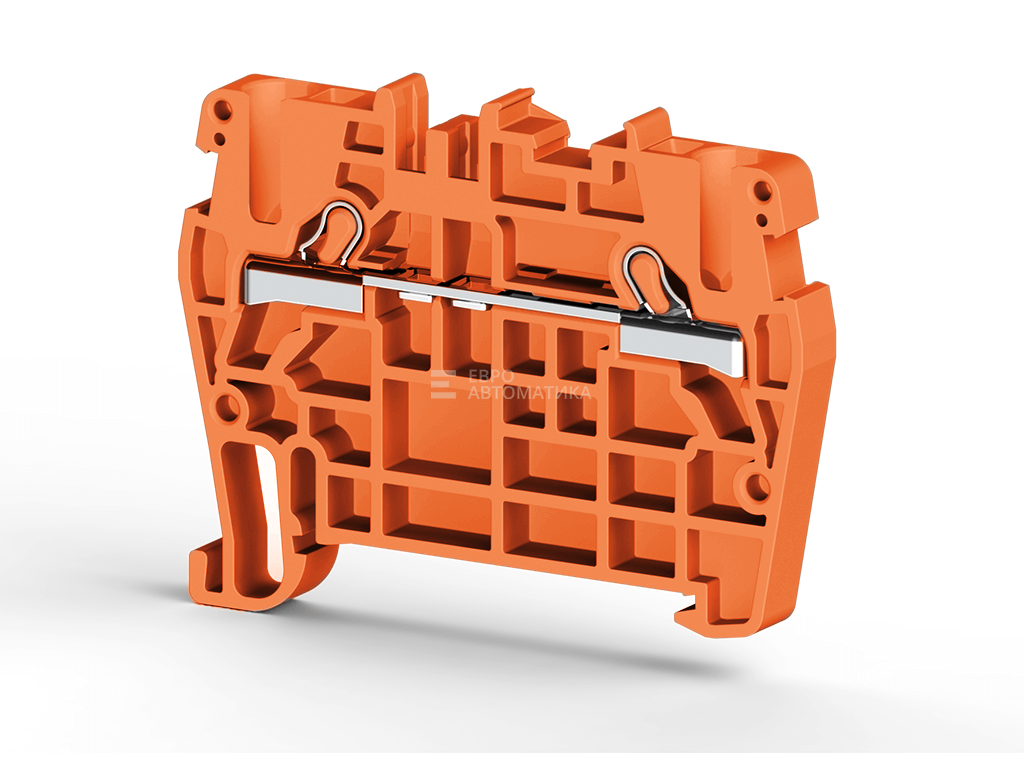

С пружинным зажимом (нажимные) — контакт обеспечивается без винтов, защелкиванием пружин. Современным вариантом таких клемм являются так называемые самозажимные, автоматически фиксирующие провода, введенные в них.

С ножевым зажимом — соединение осуществляется с помощью токопроводящего ножа, который разрезает изоляцию и упирается в проводящую жилу.

К преимуществам винтовых клеммников можно отнести возможность плотного электрического контакта большой площади между проводом и клеммником. Это достигается благодаря большой силе прижима. Кроме этого, из винтового клеммника при необходимости можно быстро вынуть зажатый провод.

Тем не менее, у этого типа клеммников есть значительные недостатки. Присоединение проводов требует определенной сноровки и некоторого промежутка времени, большего, чем у пружинных клеммников. Прижим может ослабнуть в результате вибрации. Наконец, винты, используемые в клеммнике, имеют нехорошее свойство иногда выпадать из устройства, будучи сильно выкрученными. Впрочем, эти проблемы решаемы. Например, в винтовых клеммниках производства российской компании «ПЛКСистемы» используются специальные меры по предотвращению ослаблению соединения в результате вибрации. Также в клеммниках, выпускаемых этой компанией, используются специальные винты, которые не выпадут из устройства, даже если их полностью вывинтить.

Пружинные клеммники позволяют быстро соединить провода, качество соединения при соблюдении инструкции практически не зависит от человеческого фактора, то есть от сноровки монтера. Как правило, пружинные клеммники устойчивы к действию вибраций. Недостатками пружинных клеммников по сравнению с винтовыми являются более высокая стоимость и меньший допустимый длительный ток.

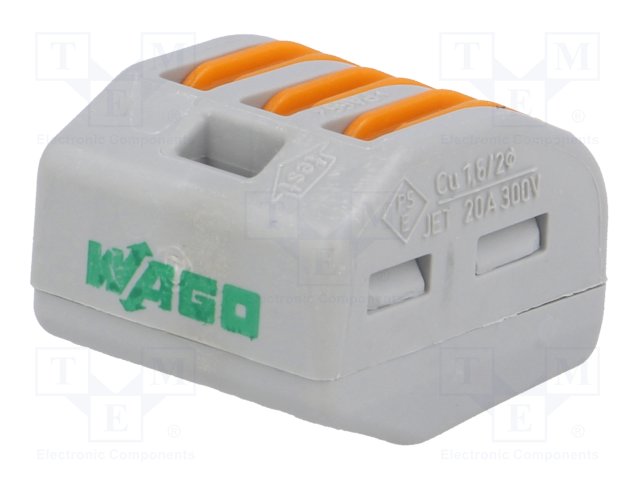

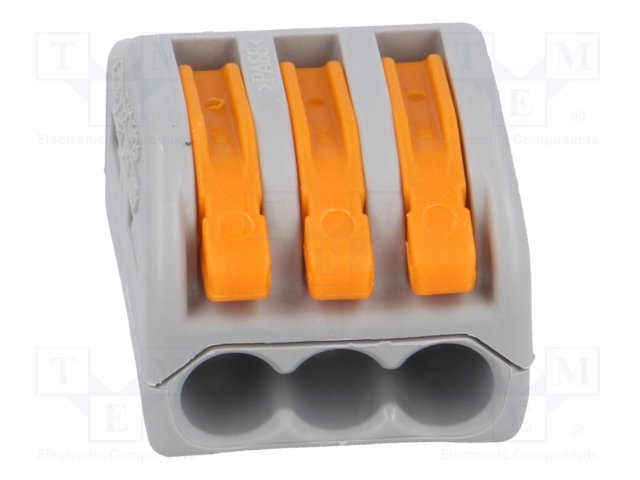

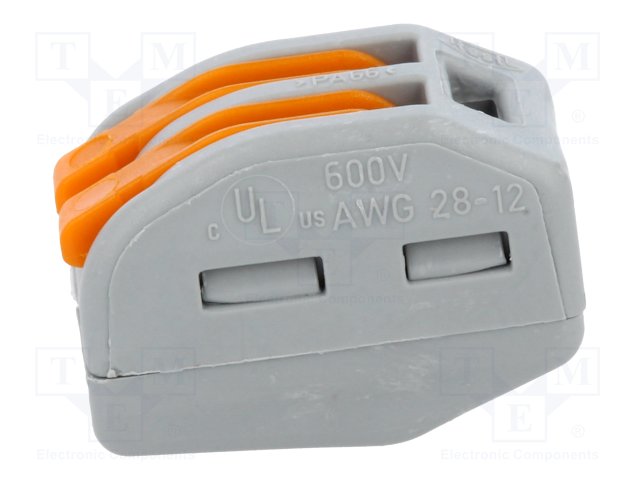

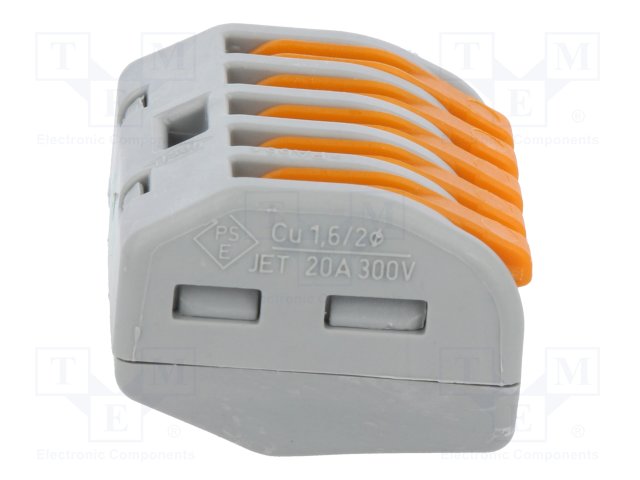

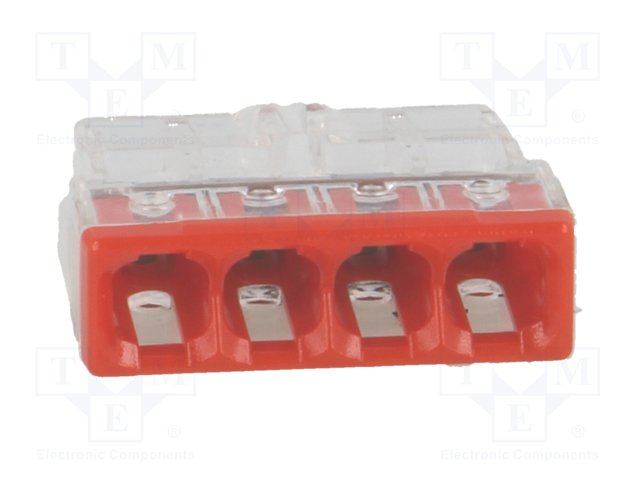

Многоразовый самозажимной клеммник Wago

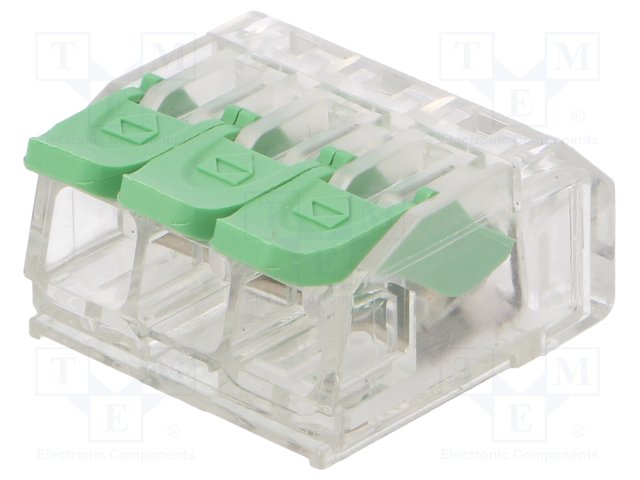

Большой популярностью сейчас пользуются самозажимные клеммники, лидером в этом сегменте рынка является немецкая компания Wago. В таких устройствах провод зажимается автоматически, как только он вводится в клеммник. Бывают самозажимные клеммники одноразовые и многоразовые. Одноразовые клеммники не имеют положения, в котором они высвобождают ранее зажатый провод. В принципе, провод из такого клеммника можно извлечь, если потянуть за него и начать вращать жилы относительно клеммника. Но при этом сила прижима в клеммнике уменьшится, так что провод, который будет вставлен на место извлеченного, будет зажат уже не так сильно, со всеми вытекающими последствиями. Многоразовые самозажимные клеммники обычно имеют специальную ручку, повернув которую, можно освободить автоматически зажатый провод, и делать это можно много раз без ущерба для клеммника. В некоторых многоразовых самозажимных клеммниках вместо указанной ручки есть отверстие в корпусе, куда нужно вставить электротехническую отвертку и нажать на нее, чтобы высвободить провод.

В литературе часто можно встретить термин «ножевые клеммы», обозначающий тип разъема, который часто используется в автомобильном оборудовании и ряде других применений. Его не следует путать с термином «клеммники с ножевым зажимом» — это совершенно разные устройства.

Клеммники с ножевым зажимом встречаются реже, чем клеммники других типов. В сильноточных системах они чаще всего используются для подключения к «нулевому» проводу, который нельзя разрезать по соображениям безопасности. В последнее время на рынке стали появляться клеммники с ножевым зажимом для других применений в сильноточной технике, они позволяют соединять провода еще быстрее, чем пружинные. Кроме этого, клеммники с ножевым зажимом обладают повышенной электробезопасностью, так как их конструкция исключает ситуацию, когда из клеммника выступает участок провода, с которого снята изоляция.

Клеммная колодка с ножевым зажимом Scotchlock производства компании 3M

Для слаботочной техники используются одноразовые клеммники с ножевым зажимом типа Scotchlok производства компании 3M, позволяющие быстро соединить несколько проводов, просто надавив на клеммник специальным инструментом, вместо которого пригодны плоскогубцы.

Виды соединения

Единой классификации клеммников по виду соединения не существует. В литературе можно встретить разные варианты такой классификации, некоторые из них отражают субъективный взгляд на важность тех или иных типов клеммников.

Проходной клеммник Legrand

По мнению автора, наиболее логичной представляется следующая классификация используемых в электротехнике клеммников по виду соединения:

Проходные — соединяют провода, подходящие с разных сторон клеммника.

Кросс-модули — параллельное соединение нескольких линий.

Концевые — соединяют провода, входящие с одной стороны клеммника.

Барьерный клеммник KLS

Барьерные — с одной стороны перемычки клеммы, с другой стороны — соединение на пайке (в том числе с печатной монтажной платой).

Разъемные — с одной стороны перемычки клеммное соединение, с другой — разъем.

Материалы

Контакты в клеммниках обычно изготавливают из меди или ее сплавов. Для повышения площади контакта материал, из которого изготовлены токопроводящие детали, должен быть более мягким. Поэтому поверхность медного контакта в качественных клеммах лудят, то есть покрывают слоем олова или его сплавами. Чистое олово практически не применяют из-за известного эффекта образования микроигл на его поверхности. Чаще всего используют сплав, состоящий из 60% олова и 40% свинца. Более дорогой вариант, который при этом более качественный и экологичный — покрытие контактов сплавом олова и ванадия.

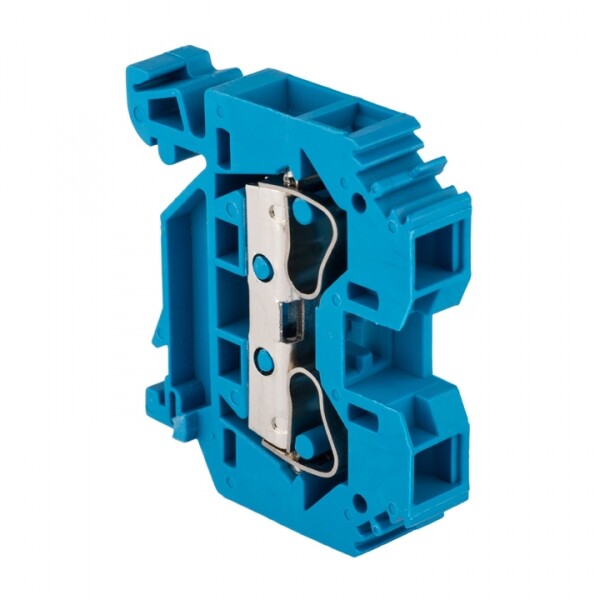

В пружинных клеммниках провод прижимается к луженой токопроводящей пластине из меди. Для прижима используется пружина из упругого материала. Наилучший вариант — хромоникелевая сталь.

Для изготовления диэлектрических частей корпуса клеммной колодки обычно используется пластик или, реже, фарфор. Важнейшим требованием для материала, из которого изготовлен клеммник, является огнестойкость. При ухудшении контакта по тем или иным причинам, даже если нет искрения, возможен нагрев клеммника и даже его возгорание. Наилучший вариант — самозатухающий пластик, который не поддерживает горение. Есть даже специальный пластик получивший название «клеммный полиамид», который используется в винтовых клеммниках французской компании Legrand и некоторых других производителей.

Окисление и контактная коррозия металлов

Из-за окисления поверхности медных и алюминиевых проводов происходит увеличение сопротивления контакта. В тех случаях, когда требуется обеспечить очень низкое сопротивление, контакты клеммника покрывают специальной пастой, которая снимает оксидную пленку с проводов и предотвращает последующее окисление. Многие модели клеммников поставляются с уже нанесенной на контакты пастой.

Когда в клеммнике соприкасаются провод и контакты из разных материалов, в ряде случаев может возникнуть электрохимическая (контактная) коррозия, которая в длительной перспективе не только увеличит сопротивление соединения, но и приведет к снижению прочности крепления проводов в клеммнике. Наиболее сильно она проявляется при контакте меди и алюминия. При соприкосновении меди или алюминия с луженой поверхностью контактная коррозия практически не наблюдается.

Во избежание контактной коррозии следует неукоснительно соблюдать требования инструкции к клеммнику в части того, провода из какого металла допускается соединять. Если соединяемые провода соприкасаются внутри клеммника, они должны быть изготовлены из одного металла.

Допустимый длительный ток

Поскольку место соединения двух проводов обладает отличным от нуля сопротивлением, на нем выделяется тепло. Чем больше ток, тем сильнее нагрев. Для клеммников нормируется допустимый длительный ток, при превышении которого произойдет нагрев клеммной колодки выше определенной температуры. Следует иметь в виду, что допустимый длительный ток указан для случая, когда соблюдены все требования инструкции по использованию клеммника. Если клеммник используется для соединения проводов с сечением, выходящим за допустимые пределы или изготовленных из металла, не рекомендуемого производителем, то реальное значение допустимого длительного тока снижается. По соображениям безопасности лучше выбрать клеммник с допустимым длительным током, превышающим максимальное кратковременное значение тока в подключенной через него нагрузке. Также следует предусмотреть запас по току в случае увеличения нагрузки в будущем.

Алексей Васильев

достоинства и недостатки, область применения

Для создания надежной электрической цепи широко используются пружинные или винтовые клеммники. Оба варианта надежны и предусмотрены специальными правилами, тогда как пока еще более привычная скрутка запрещена. Главное требование к ним — обеспечение надежного и безопасного соединения при минимальной потере тока.

Плюсы и минусы винтовых соединений

Винтовой клеммник — это трубка (медная, латунная или сделанная из аналоговых материалов) с зажимами в предохранительной коробке изолятора (в основном — пластмассовом). Смонтированное с их помощью соединение будет защищено от всех внешних факторов, а использовать деталь можно и повторно.

Применяя такие соединения, нужно знать и учитывать следующее:

• Сам зажим обеспечивается давлением винта через шайбу на провод. Вторая жила крепится таким же образом с другого конца трубы. Контакт между ними устанавливается через проводящие стенки. По сути, провода просто вставляются в трубку с двух сторон, а винты аккуратно закручиваются отверткой.
• Помимо отвертки, нужен нож (или специальное полуавтоматическое приспособление) для зачистки проводов от изолирующего слоя. Зачищенная часть должна полностью войти в отведенную часть трубы. Если соединение является многожильным, понадобятся и наконечники.
• Во время эксплуатации винтовое соединение и надежность контакта могут ослабнуть. Время от времени контакты нужно проверять и в случае необходимости подтягивать винты.
• В момент крепления есть опасность передавить жилу (особенно если она мягкая, алюминиевая). Чтобы нейтрализовать возможные проблемы, провод при помещении его внутрь следует сдвоить.
• На зажимах, помеченных с помощью зеленых винтов, имеются зубчики. Эти модели предназначены для проводов заземления.
• Винт позволяет быстро как закрепить, так и открепить провод. Но когда общая цепь является большой и соединений требуется много, на такие операции нужно и немало времени.

Использование винтовых соединений на основе латуни дает возможность сводить в цепь разные виды проводов и при этом почти стопроцентно гарантировать отсутствие окисления.

Особенности зажимных моделей

Самозажимные клеммники — приспособления с тем или иным видом пружин в пластмассовом корпусе. Они не подходят для больших электрических напряжений, но и в быту с такими параметрами встретиться можно нечасто. Сами же эти модели незаменимы для монтажа цепи в сложных, неудобных местах.

Эти приспособления имеют такие достоинства и недостатки:

• Хорошо переносят вибрацию, не допуская ухудшения или прерывания контакта.
• Не могут использоваться для совмещения гибких жил.
• Подходят для неоднократного крепления (при необходимости пружинку можно поддеть плоской отверткой).
• Имеются модели, предусматривающие автоматическую фиксацию — достаточно попасть проводами в отверстия. Это удобно при серьезных объемах работ.
• Механические расходники лишь немногим сложнее в применении — здесь не нужна элементарная отвертка.

Считается, что такие крепления дают в среднем более долговечный и надежный контакт. В любом случае не только о скрутках, но и о пайке можно будет забыть. По цене же они почти не отличаются от винтовых.

Шинные распределительные блоки

Для применения в бытовых условиях существует два наиболее распространенных вида электрических клеммников.

Бесспорным достоинством как пружинных, так и винтовых является простота в обращении и самом монтаже. Но в некоторых случаях применяются смешанные соединения и целые шинные блоки.

Нужно назвать некоторые аспекты их применения:

• Они необходимы для соединения большого количества разных по характеристикам проводов и могут быть основаны как на винтовом, так и на пружинном принципе.
• Могут применяться в квартире или доме, но главное их назначение — «работа» в распределительных щитках. Поэтому они не имеют, как правило, дополнительной изоляции и довольно велики по размеру.
• Некоторые комплексные шины предполагают возможность легкого отделения необходимого количества креплений, что удобно в ситуациях, когда необходимы разные виды монтажа — от одного до нескольких проводов.
• Параллельные внутренние перемычки надежно изолируют соседние провода друг от друга, что исключает замыкание.

Шины, вопреки распространенному мнению, могут использоваться не только профессиональными монтажниками, электриками. Правила работы с ними существенно не отличаются от тех, что применяются в случаях с единичными крепежами.

Отечественные производители предлагают сейчас богатый выбор качественных изделий. Но крепления могут иметь разные характеристики надежности, на которые следует обращать внимание. В большинстве бытовых условий эта разница вряд ли будет иметь серьезное значение, но лучше все-таки следовать инструкциям.

DEGSON: клеммники, разъемы, корпуса

6 декабря 2017

Приемлемое соотношение «цена-качество», соответствие ведущим мировым стандартам безопасности, соединители, разъемы и корпуса для слабо- и сильноточных цепей, систем освещения, промышленности и электротранспорта – все это продукция компании Degson.

Основанная в 1990 году компания Degson – один из крупнейших производителей высокотехнологичных терминальных устройств промышленного класса, а также разъемов специального назначения, реле и электронных модулей на DIN-рейку. Продукция Degson востребована в таких областях как промышленная автоматизация, лифтовое и энергетическое оборудование, общественный транспорт, источники солнечной энергии. Она используется в системах освещения, связи, электроснабжения, безопасности. Годовой торговый оборот компании – более $50 млн., а штат превышает 1000 сотрудников. С Degson сотрудничают такие крупнейшие производители электротехнического и электронного оборудования как Siemens, Mitsubishi, Fanuc, Bosh, Philips, LG, Samsung, Hitachi, Toshiba и многие другие.

Хотя основным рынком сбыта остается Китай, где реализуется 40% продукции, 25% изделий поставляется в Европу, а оставшееся в равных долях – в Северную Америку и в страны азиатского региона.

Компания Degson одной из первых в Азии получила сертификаты соответствия требованиям американского (UL) и европейского рынка (VDE). Качество продукции подтверждено также сертификатами TUV, EXCE, CQC, CB, RoHS, REACH. Компания получила сертификаты управления качеством ISO9001, ISO14001, ISO80079-34, IRIS.

Продукция Degson

Среди продуктов компании широко представлены клеммные соединители, есть несколько серий специализированных разъемов и различные приспособления для электрических интерфейсов.

Клеммные соединительные блоки Degson отличаются повышенной жесткостью фиксации, имеют надежные резьбовые либо пружинные зажимы из никелированной латуни и медные соединительные контакты. Клеммники компании могут использоваться даже в условиях агрессивной окружающей среды, повышенной вибрации и влажности. Они компактны и технологичны, имеют четкую маркировку на корпусе.

Как показано на рисунке 1, винтовые клеммники позволяют зажимать как одиночные провода, так и несколько проводников, включая многожильные, не повреждая при этом отдельные жилы.

Рис. 1. Пружинные клеммники Degson

Пружинные клеммные блоки во многих случаях более удобны по сравнению со стандартными клеммниками с винтовыми зажимами. Нажимные и самозажимные блоки обеспечивают дополнительную изоляционную защиту, они устойчиво работают при повышенной вибрации, ускоряют монтаж, удобны в эксплуатации.

Для упрощения монтажа проводников в ограниченном пространстве (рисунок 2), отдельные серии клеммников имеют вертикальную или наклонную ориентацию канала подключения, есть также многоуровневые клеммные блоки.

Рис. 2. Наклонные клеммники Degson

Разъемные винтовые и пружинные клеммные соединения

Компания Degson предлагает расширенный ассортимент разъемных клеммных соединителей с пружинными и винтовыми зажимами (рисунок 3). Разъемы разного типа и конфигурации позволяют подключать провода диаметром 0,2…10 мм². Линейное смещение (шаг) между контактами лежит в диапазоне 2,5…10,16 мм. Контакты рассчитаны на номинальное напряжение 150…1000 В при номинальном токе 4…32 А.

Рис. 3. Разъемные клеммники Degson

Наиболее популярные серии в этом сегменте: 15EDGK, 2EDGK, 15EDGKD, 2EDGKD, 2EDGKH.

Винтовые и пружинные клеммники для печатных плат

Обширный ассортимент клеммных зажимов Degson на печатную плату представлен сериями DG300, DG301, DG126, DG166, DG167, DG129, DG130, DG128, DG632, DG127, DG950, DG500, DG636. Они легко устанавливаются, обеспечивают в процессе монтажа и эксплуатации удобное и быстрое подключение проводников и характеризуются очень высокими нагрузочными способностями. Возможно использование провода сечением 0,08…25 мм². Шаг между отдельными выводами у разных клеммников изменяется от 2,54 до 15,0 мм, а угол подключения провода может быть 90°, 135° или 180°.

Такие клеммные блоки выпускаются в одно-, двух- и трехуровневой конструкции.

Подобрать на печатную плату клеммник с пружинным зажимом можно среди серий DG250, DG202, DG235, DG238, DG222, DG224, DG228, DG236, DG211, DG242, DG245, DG237, DG142. Для плат с поверхностным монтажом (SMT) предназначены клеммники из серий DG2001, DG2002 и DG2003.

Винтовые клеммные блоки Degson изображены на рисунке 4, пример пружинных клеммников представлен на рисунке 5.

Рис. 4. Винтовые клеммники Degson

Рис. 5. Пружинные клеммники Degson

Барьерные, соединительные и проходные клеммы

Барьерные клеммники Degson выпускаются в сериях DG46, DG35, DG65, DG78. Как видно из рисунка 6, они обеспечивают удобное подключение силовых цепей с проводами диаметром 0,5…100 мм². Расстояние между выводами – 6,35…14 мм. Дополнительную безопасность обеспечивает защитная крышка в некоторых модификациях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22. 2 No.158.

Рис. 6. Барьерные клеммники Degson

Соединительные клеммники – еще один популярный способ быстро и надежно соединять отдельные провода (рисунок 7). Degson предлагает широкий выбор таких соединителей различной конструкции и назначения серий DG8, DG10, DG12, DG14, DG15, DG16, DG18.

Рис. 7. Соединительные клеммники Degson

Клеммные соединители серий DGxH отлично подходят для соединения проводов в силовых цепях или для коммутации цепей освещения. Они позволяют подключать провода сечением 1,5…25 мм². Выполненные из упрочненных сплавов токоведущие части допускают повышенный крутящий момент при затягивании. Клеммники доступны с плоским основанием корпуса, приподнятым на 1,2 или 4,3 мм. В номенклатуре присутствуют модификации клеммных блоков с устанавливаемым в них предохранителем.

Проходные клеммные блоки серий DG4, DGH, DK4, DKh26, DKV10 предназначены для установки в отверстия корпусов и панелей, но устанавливать их проще, чем врезные клеммы или разъемы. Они отличаются исключительно высокими нагрузочными способностями и позволяют подключать проводники сечением 0,5…95 мм². Пример такого клеммника показан на рисунке 8.

Рис. 8. Проходной клеммник Degson DGH50

Клеммники и интерфейсные модули на DIN-рейку

Среди изделий Degson представлены клеммники и интерфейсные модули для крепления на DIN-рейки в распределительных шкафах и щитах систем управления. Их контакты могут быть выполнены в виде стандартных винтовых или пружинных зажимов. Данные клеммники представлены сериями 2EDG-VRK, DC, DS, MK, PC, WS (рисунок 9). Колодки таких клеммников могут устанавливаться на рейки обоих типов: U или G.

Рис. 9. Клеммники Degson для установки на DIN-рейку

В закрепляемых на DIN-рейке корпусах, как показано на рисунке 10, сегодня размещают разнообразные интерфейсные модули, источники питания, реле контроля и управления. Стандартизированные корпуса Degson предствавляют собой удобную и недорогую платформу для таких изделий.

Рис. 10. Интерфейсные модули на DIN-рейку в корпусах Degson

Клеммники для трансформаторов

Специально разработанные для установки на выводы трансформаторов клеммники серий TS, TSB, TSC, TSF, TSCF, TSCK представлены на рисунке 11. Они выпускаются в одно-, двух-, трех- и десятиконтактном вариантах с креплением проводов под винт. При этом диаметр зажимаемых проводов может составлять 0,5…15 мм². Номинальное рабочее напряжение достигает 1000 В, а ток – 65 А, что позволяет использовать эти клеммники в мощных и высоковольтных блоках питания.

Рис. 11. Клеммники Degson для трансформаторов

Специализированные разъемы

В начале 2017 года компания Degson представила разъемы для тяжелых условий эксплуатации (рисунок 12). Это – способ выйти на рынок железнодорожного и тяжелого автотранспорта, где предъявляются крайне высокие требования к прочности, устойчивости к вибрации и агрессивным средам. На настоящий момент наиболее активное внедрение таких соединителей происходит в Азии. Но рано или поздно будет предпринята попытка завоевания и российского рынка. Также, шагая в ногу со временем, компания начала выпуск разъемов для зарядных станций электромобилей (рисунок 13). Соединители и разъемы Degson стандарта M8/M12 (рисунок 14) находят применение в промышленном и телекоммуникационном оборудовании, медицинской технике, измерительных системах и системах распределенного управления.

Рис. 12. Разъемы Degson для промышленного оборудования

Рис. 13. Разъемы Degson для зарядных станций

Рис. 14. Разъемы Degson стандарта М8/М12

Корпуса

Еще одна интересная товарная группа Degson – пластиковые и алюминиевые корпуса в обычном и влагозащищенном исполнении (рисунок 15). Выпускаемый модельный ряд включает размеры 100х70х39,5…340х270х120 мм и чрезвычайно востребован сегодня как при производстве конечных приборов, так и в модульном принципе конструирования.

Рис. 15. Алюминиевые и пластиковые корпуса Degson для промышленного оборудования

Устанавливаемые на DIN-рейку корпуса из серии DGK12 рассчитаны на встраивание различных контроллеров и блоков управления. Пластиковые влагозащищенные корпуса серии DGK11 обеспечивают степень пыле-влагозащиты IP65 и подходят для размещения в них удаленных блоков систем управления. Влагозащищенные корпуса серии DGK14 из алюминиевого сплава имеют аналогичное назначение и обеспечивают степень пыле-влагозащиты IP67.

Для реализации выпускаемой продукции компания Degson постоянно расширяет свое присутствие на традиционных и развивающихся рынках. Особое внимание уделяется удобному, быстрому и профессиональному обслуживанию клиентов через Интернет.

Компания чрезвычайно успешно конкурирует как на мировом, так и на российском рынке с такими известными американскими и европейскими производителями клеммников как TE Connectivity, Phoenix Contact, Weidmüller. Около 30% продукции, выпускаемой Degson, используется в промышленном оборудовании, энергетической отрасли, системах безопасности и грузоподъемном оборудовании. Остальное распределено в инженерных системах зданий, телекоммуникационных системах, новых источниках энергии и так далее.

Заключение

За достаточно короткий срок компания Degson прошла непростой путь развития от начинающей компании до широко известного производителя, зарекомендовавшего себя как на азиатском, так и на мировом рынке компонентов для электротехнической и электронной техники.

Компания сочетает лучшие черты и приемы азиатских, европейских и американских компаний по ведению бизнеса. При доступной стоимости изделия Degson соответствуют мировым стандартам качества. Компания не просто вдохновляется лучшими мировыми образцами, но и создает собственные перспективные изделия. Успешно решать подобные задачи помогает собственный проектный центр и высококлассная испытательная лаборатория, получившая еще в 2010 году сертификат VDE, а в 2013 — сертификат UL.

Сегодня расширенная линейка продуктов высокого качества с маркой Degson доступна и для российских клиентов. В частности, очень динамично развиваются взаимоотношения c компанией КОМПЭЛ. В параметрическом каталоге российского дистрибьютора уже размещена большая часть информации по продуктам Degson. В настоящее время реализуется складская программа и скоро все самые востребованные и потенциально интересные продукты будут доступны для заказа с минимальными сроками поставки.

•••

Наши информационные каналы

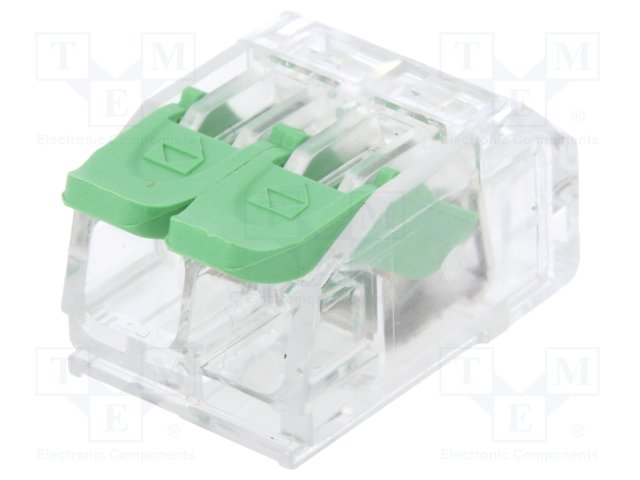

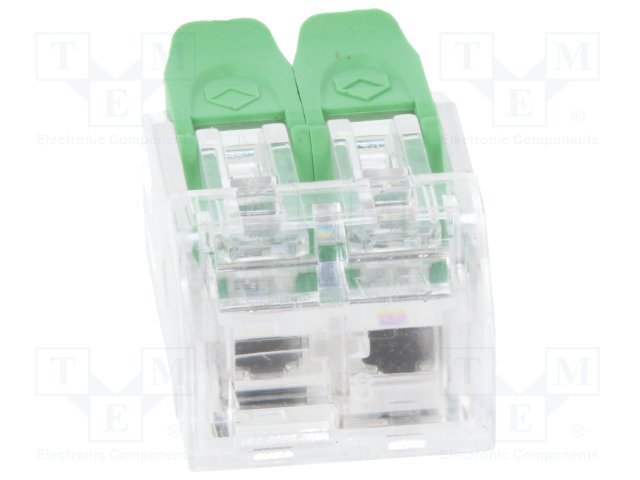

20PCS Самоблокирующиеся пружинные соединители для проводов Клеммная колодка с зажимом электрического кабеля ZQ-2P Белая клемма для быстрого сращивания с замком: Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>

---

Параметры

Тип разъема	Зажим
Текущий рейтинг	10.0 ампер
Ean	4843087335735
Измерительная система	Имперский
Номер детали	30873
Код UNSPSC	32000000

---

Клеммные колодки Entrelec с винтовыми зажимами

Винтовой зажим — самый известный и широко используемый технология подключения. ABB Entrelecs прочный и надежный винтовой зажим клеммные блоки устанавливаются на стандартные DIN-рейки и особенность:

• Многочисленные функции
• Самоблокирующаяся конструкция зажима
• Боковой вход с воронкой для двух или Одножильные или многожильные провода без наконечников
• Широкий диапазон размеров проводов от 24 AWG до 2 AWG, Одножильный или многожильный
• Расстояние между клеммами составляет от 5 мм до 160.5 мм
• Пропускная способность по току до 310 А с Номинальное напряжение в диапазоне от 300 до 600
• Защита IP20 (Touch-Safe)
• Полная линейка Аксессуары, Маркировка Системы и Феррулы и инструменты

Такая же технология подключения используется в ABB Клеммные колодки распределения Entrelecs, Мини-клеммные колодки (миниблоки для DIN-рейки 2), и в сочетании с другими типами завершения, такими как Клеммные колодки IDC (система ADO), Блоки на 5. Подключение 08 мм (съемный терминал Блоки), а Линия продуктов ATEX.

Блокирующая клеммная колодка с пружинным зажимом и способ подключения

Это изобретение в целом относится к электрическим соединителям и, в частности, к устройствам клеммных колодок и способам их соединения.

Известны клеммные колодки для межсоединения электрических систем. В одном из типов клеммных колодок, таких как те, которые обычно используются в европейских системах, провода подключаются к клеммной колодке, вставляя концы зачищенного провода в зажимы клетки или пружинные зажимы в клеммной колодке.Инструмент используется для сжатия пружинного зажима или зажима клетки и создания зазора между краем зажима и краем клеммной пластины в клеммной колодке. Когда зажим отпускается, зажим возвращается в исходное положение и прижимает конец провода к клеммной пластине. Хотя такие зажимные соединения удобны для крепления проводов к блоку, они чувствительны к тому, что провода выдергиваются из зажима или отсоединяются от зажима.

Другой тип клеммной колодки, например те, которые обычно используются в системах Северной Америки, использует кольцевые клеммы для подключения проводов к колодке.Крепеж, такой как винт со стяжной головкой, вставляется через отверстие в блоке, а также через отверстие в кольцевом зажиме, чтобы закрепить провод на прижимной пластине. Хотя кольцевые клеммы и соответствующие крепежные детали обеспечивают более надежное механическое и электрическое соединение, чем зажимы в клетке или пружинные зажимы, их может быть сложно установить или удалить при подключении и отключении проводов от блока.

Согласно примерному варианту осуществления, клеммная колодка содержит корпус, определяющий по меньшей мере один отсек смещения и, по меньшей мере, один отсек для клемм.Клеммная пластина расположена внутри корпуса и разделяет отсек смещения и отсек выводов, а элемент смещения расположен в отсеке смещения. Смещающий элемент содержит фиксирующую часть, проходящую через отверстие в клеммной колодке в клеммный отсек. Элемент смещения сконфигурирован для удержания вывода провода на пластине выводов в первом направлении, а пластина выводов сконфигурирована так, чтобы удерживать вывод провода во втором направлении, когда вывод провода проходит через фиксирующую часть.

Дополнительно клемма для провода представляет собой кольцевую клемму, а клеммная пластина имеет выступ с замком. Выступ замка проходит в клеммный отсек и зацепляет кольцевой контакт. Первое и второе направления по существу перпендикулярны друг другу, чтобы удерживать клемму провода в вертикальном и горизонтальном направлениях. Смещающий элемент может содержать D-образную пружинную защелку, а закорачивающий элемент может быть механически и электрически соединен с клеммной пластиной. Клеммная пластина и элемент смещения сконфигурированы таким образом, чтобы удерживать клемму провода без внешних резьбовых креплений.

В соответствии с другим примерным вариантом осуществления предоставляется клеммная колодка. Клеммная колодка содержит корпус, определяющий по меньшей мере одно отделение смещения и по меньшей мере одно клеммное отделение, разделенное клеммной пластиной. Отклоняемый элемент смещения расположен в отсеке смещения, а элемент смещения содержит фиксирующую часть, проходящую через клеммную пластину в отсек подключения. Фиксирующая часть сконфигурирована для обеспечения нормального силового контакта с клеммной пластиной, когда клемма провода принимается в клеммном отсеке и соединяется с фиксирующей частью.Клеммная пластина сконфигурирована так, чтобы удерживать клемму провода вдоль оси, параллельной клеммной пластине, тем самым удерживая клемму провода на клеммной пластине вдоль двух взаимно перпендикулярных осей.

В еще одном варианте осуществления предусмотрена клеммная колодка. Клеммная колодка содержит корпус, определяющий по меньшей мере одно отделение смещения и по меньшей мере одно клеммное отделение, разделенное клеммной пластиной. Отклоняемый элемент смещения расположен в отсеке смещения, и элемент смещения выполнен с возможностью обеспечивать нормальный силовой контакт с клеммной пластиной, когда клемма провода принимается в отсеке клемм и сцепляется с фиксирующей частью. Одна из клеммной пластины и смещающего элемента содержит выступ, идущий от них, а другая клеммная пластина и смещающий элемент содержит отверстие, выполненное с возможностью приема выступа и удержания клеммы провода вдоль оси, параллельной клеммной пластине.

В еще одном варианте осуществления предоставляется способ подключения провода к клеммной колодке. Клеммная колодка включает в себя корпус, имеющий отсек смещения и отсек клемм, разделенных клеммной пластиной, и элемент смещения, имеющий фиксирующую часть, проходящую через клеммную пластину в отсек клемм.Способ включает сжатие смещающего элемента, чтобы протолкнуть удерживающую часть дальше через клеммную пластину и в клеммный отсек, чтобы разместить удерживающую часть в клеммном отсеке; вставку клеммы в клеммный отсек и через отверстие в удерживающей части; и отпускание смещающего элемента, тем самым зажимая клемму провода на клеммной пластине в направлении, перпендикулярном клеммной пластине, и зацепляя клемму провода с клеммной пластиной, чтобы прикрепить клемму провода к пластине в направлении, параллельном поверхности пластины без использования резьбовых креплений.

РИС. 1 представляет собой вид в разрезе примерной клеммной колодки.

РИС. 2 — вид в перспективе примерного элемента смещения для клеммной колодки, показанной на фиг. 1.

РИС. 3 — вид в разрезе клеммной колодки, показанной на фиг. 1 в виде провода, подключенного к нему.

РИС. 4 — вид в разрезе клеммной колодки, показанной на фиг. 1 с прикрепленной к нему проволокой.

РИС. 1 представляет собой вид в разрезе примерной клеммной колодки 10 , включающей изолирующий корпус 12 , который простирается на осевую длину, ориентированную по существу перпендикулярно плоскости страницы на фиг.1. Вдоль своей осевой длины корпус 10 определяет ряд секций отсека 11 , одна из которых проиллюстрирована на фиг. 1. Каждая секция отсека 11 включает в себя пару противоположно направленных отсеков смещения 14 и пару противоположно обращенных клеммных отсеков 16 .

Клеммная пластина 18 установлена ​​горизонтально внутри каждой секции отсека 11 корпуса 10 , а клеммная пластина 18 отделяет отсеки смещения 14 от клеммных отсеков 16 вдоль горизонтальной оси 19 . Закорачивающий элемент 20 в виде закорачивающего винта проходит вертикально через корпус 10 вдоль оси 24 в центральном отверстии 22 и отделяет отсеки смещения 16 друг от друга. Закорачивающий элемент 20 далее проходит через отверстие в центре контактной пластины 18 , как показано на фиг. 1. Закорачивающий элемент 20 механически и электрически соединен с закорачивающей шиной 26 , которая проходит в осевом направлении (т.е.е., по существу, перпендикулярно плоскости страницы на фиг. 1) через корпус 10 над различными секциями отсека 11 . Шина 26 устанавливает электрический путь между соседними клеммными пластинами 18, соседних секций отсека 11 внутри корпуса 12 через закорачивающие элементы 20 каждой из секций отсека 11 .

В примерном варианте осуществления корпус 10 включает в себя крышку 30 , расположенную над отсеками смещения 14 и определяющую отсек 32 , в котором находится часть закорачивающего элемента 20 и шины 26 расположены. Крышка 30 шарнирно установлена ​​на шарнире 34 и откидывается вверх и в сторону от отсека 32 в направлении стрелки A вокруг петли 34 , чтобы обеспечить доступ к отсеку 32 . Шина 26, и закорачивающий элемент 20 могут быть выборочно установлены или удалены из отсека 32 по желанию, чтобы установить или предотвратить закорачивающий контакт между клеммными пластинами 18 соседних секций отсека 11 через короткое замыкание элементы 20 и шину 26 .

Хотя проиллюстрированный вариант осуществления включает закорачивающий элемент 20 в виде винта, входящего в зацепление с шиной , 26, , очевидно, что в альтернативных вариантах осуществления вместо винтов и шины могут использоваться другие закорачивающие элементы. Например, перемычки и т.п. могут использоваться для замыкания в клеммной колодке 10 .

В одном варианте осуществления корпус 12 дополнительно включает в себя монтажный элемент 36 , зависящий вниз от нижнего края 38 секции отсека 11 . Монтажный элемент , 36, выполнен как единое целое с корпусом , 10, и выполнен с возможностью соединения с DIN-рейкой (не показана). В монтажном элементе 36 сформирована прорезь , 40, для приема рельса с защелкиванием. В альтернативном варианте осуществления вместо монтажа на DIN-рейку могут использоваться другие монтажные элементы, и корпус , 12, может быть соответствующим образом модифицирован для размещения других монтажных приспособлений.

Отсеки смещения 14 и клеммные отсеки 16 расположены парами, обращенными друг к другу, так что секция отсека 11 является двусторонне симметричной относительно вертикальной оси 24 .То есть левая и правая части секции 11, отсека по существу идентичны, но повернуты по существу на 180 ° относительно друг друга вокруг вертикальной оси 24 . Каждое из клеммных отсеков , 16, расположено рядом и под отсеками смещения 14 . Отверстия 42 и 44 предусмотрены в каждом из соответствующих отсеков смещения 14 и клеммных отсеков 16 , а отверстия 42 , 44 проходят через боковые боковые края 46 корпуса 12 .

Элементы смещения 48 предусмотрены в каждом из отсеков смещения 14 . Часть смещающих элементов , 48, проходит из отсеков смещения , 14, в клеммные отсеки, , 16, , и смещающие элементы , 48, приспособлены для фиксации соединения с клеммой провода. Как поясняется ниже, смещающие элементы , 48, могут сжиматься или отклоняться из расслабленного положения, как показано на фиг. 1 в положение зацепления (показанное на фиг.3), при этом клемма провода может быть соединена с соответствующим элементом смещения , 48, . Когда смещающие элементы , 48, высвобождаются из положения зацепления, смещающие элементы , 48, возвращаются в расслабленное положение и обеспечивают контакт между клеммой провода и клеммной пластиной 18 .

Упругие выступы барьера 50 , образованные корпусом 12 , проходят под углом от корпуса 12 в соответствующие отсеки смещения 14 .Язычки барьера , 50, могут перемещаться между нормальным положением (показано с правой стороны фиг. 1), по существу, блокируя отверстие 42 в соответствующий отсек смещения 14 , и отклоненным положением (показано слева сторона фиг.1), в которой инструмент может быть вставлен в соответствующий отсек смещения 14 для подключения провода к клеммной пластине 18 , как описано ниже.

Клеммная пластина 18 предусмотрена в иллюстративном варианте с парой наклонных запирающих поверхностей или выступов 52 , проходящих в соответствующие клеммные отсеки 16 с нижней стороны клеммной пластины 18 .Выступы , 52, могут быть образованы, например, из штампованной и изогнутой части пластины 18 , которая отрезана с трех ее сторон. Отрезанный язычок сгибается вокруг четвертой прикрепленной стороны под углом к ​​нижней поверхности 54 клеммной пластины 18 для образования выступов 52 . Передний край каждого из выступов 52 образует захватывающую поверхность 56 для удерживания клеммы провода, как описано ниже. Выступы 52 взаимодействуют с элементами смещения 48 для блокировки кольцевых выводов (не показаны на фиг.1) на клеммной колодке в механическом и электрическом контакте с клеммной пластиной 18 для подключения проводов к клеммной колодке 10 .

В альтернативном варианте реализации выступы 52 могут быть сформированы с помощью альтернативных технологий изготовления вместо штамповки и формования, как описано выше. Кроме того, хотя выступы 52 показаны на фиг.1, имеющий, по существу, треугольный профиль, понятно, что выступы могут иметь множество альтернативных форм, не выходя за рамки сущности изобретения.

РИС. 2 представляет собой вид в перспективе примерного элемента смещения 48 для клеммной колодки 10 (показанной на Фиг. 1). В одном варианте осуществления смещающий элемент , 48, представляет собой упругий самозакручивающийся пружинный зажим D-образной формы, который коммерчески доступен, например, от Wago Corporation.

Элемент смещения 48 включает в себя основную часть 70 , круглую часть 72 , отходящую от базовой части 70 , гибкую часть 74 , отходящую от круглой части 72 , и удерживающую часть 76 , отходящий от гибкой части 74 . Гибкая часть , 74, имеет частично выпуклый и частично вогнутый профиль, а удерживающая часть , 76, включает в себя по существу прямоугольное отверстие 78 , проходящее через нее, которое принимает передний конец 80 базовой части 70 .Отверстие 78 включает в себя торцевые кромки , 82, и боковые кромки , 84 , размеры которых в совокупности образуют отверстие 78 достаточного размера, чтобы можно было вставить клемму провода (не показана на фиг. 2) через отверстие. 78 . Элемент смещения 48 может быть размещен в отсеках смещения 14 (показано на фиг. 1) секций отсека 11 клеммной колодки 10 (показано на фиг. 1).

Хотя проиллюстрирован один примерный элемент смещения , 48, , следует понимать, что элементы смещения с другой конфигурацией могут быть использованы в альтернативных вариантах осуществления по желанию. С фиксирующими выступами 52 (показанными на фиг.1) клеммной пластины 18 можно использовать различные элементы смещения альтернативной формы, чтобы надежно удерживать клемму провода на клеммной пластине 18 клеммной колодки 10 (показан на фиг. 1) с соответствующей модификацией, если необходимо, отсеков смещения 14 для размещения альтернативных форм элементов смещения.

РИС. 3 показана клеммная колодка 10 , когда к ней присоединяется провод 100 . Инструмент 102 , такой как отвертка с плоским лезвием, вставляется в отверстие 42 в левом отсеке смещения 14 . Инструмент 102 отклоняет этот барьерный язычок 50 в отверстии 42 , и инструмент 102 вставляется в отсек смещения 14 до тех пор, пока конец 104 инструмента 102 не коснется гибкой части 74 элемента смещения 48 . Инструмент 102 поворачивается внутри отсека смещения 14 для сжатия гибкой части 74 смещающего элемента 48 и отклонения удерживающей части 76 через отверстие в клеммной пластине 18 . Удерживающая часть , 76, смещающего элемента , 48, , поэтому перемещается вниз в клеммный отсек , 16, , в положение зацепления. В положении зацепления отверстие 78 (ФИГ.2) удерживающей части 76 расположен внутри клеммного отсека 16 для приема клеммы провода.

В примерном варианте осуществления провод , 100, механически и электрически соединен в соответствии с известными способами и технологиями с выводом провода в виде кольцевого вывода , 106, . Кольцевой зажим , 106, представляет собой по существу плоский элемент, имеющий круглую головку 108 и центральное отверстие , 110, в нем.Когда смещающий элемент , 48, вдавлен в положение зацепления, как показано на фиг. 3 кольцевой вывод , 106, вставляется через отверстие 44 в клеммный отсек 16 блока 10 . Кольцевой вывод , 106, далее проходит через отверстие 78 фиксирующей части 76 смещающего элемента 48 , которое проходит в клеммный отсек 16 .В зависимости от относительных размеров кольцевого вывода 106 и отверстия 78 (показанного на фиг.2) удерживающей части 76 элемента смещения 48 , кольцевой контакт 106 может вращаться вокруг ось провода 100 для установки кольцевого зажима 106 через отверстие 78 под углом к ​​удерживающей части 76 элемента смещения 78 .

После того, как кольцевой зажим 106 вставлен через отверстие 78 в элементе смещения 48 , инструмент 102 извлекается из отсека смещения 14 , а элемент смещения 48 освобождается.Элемент смещения , 48, втягивается или возвращается из отклоненного положения зацепления в свое исходное расслабленное (то есть несжатое) положение, показанное на фиг. 1 в отсеке смещения 14 , тем самым потянув кольцевую клемму 106 к нижней поверхности 54 клеммной пластины 18 и зажимая кольцевую клемму 106 на клеммной пластине 18 . Кольцевой контакт , 106, зажимается в положении, по существу параллельном контактной пластине , 118, и в контакте с ним, а отверстие , 110, кольцевого вывода , 106, расположено так, что выступ 52 клеммы пластина 18 расположена внутри отверстия 110 кольцевого зажима 106 .Когда смещающий элемент , 48, возвращается в исходное положение, край отверстия , 110, кольцевого вывода , 106, зацепляется за выступ 52 .

РИС. На фиг.4 показана клеммная колодка 10 с закрепленным на ней кольцевым выводом , 106, и проводом , 100, , надежно механически и электрически соединенным с клеммной пластиной 18 . Удерживающая часть 76 элемента смещения 48 протягивается через отверстие в клеммной пластине 18 и обратно в отсек смещения 14 и, таким образом, обеспечивает направленное вверх зажимное усилие на кольцевой вывод 106 который позиционирует кольцевой вывод , 106, , является по существу горизонтальным положением под контактной пластиной 18, и оказывает направленное вверх усилие или давление на кольцевой вывод , 106, . Таким образом, создается нормальная сила в по существу вертикальном направлении (т.е. в направлении стрелки B на фиг. 4), которая обеспечивает механический и электрический контакт между клеммной пластиной 18 и кольцевым контактом 106 .

Кольцевой контакт 106 дополнительно зацепляется с выступом 52 на нижней поверхности 54 контактной пластины 18 , тем самым препятствуя горизонтальному перемещению (то есть движению в направлении стрелки C на ФИГ.4) кольцевой клеммы , 106, в клеммном отсеке , 16, , что в противном случае может привести к тому, что клемма для провода 106 выйдет из удерживающей части 76 элемента смещения 48 . В частности, выступ 52 предотвращает смещение кольцевого вывода 106 из удерживающей пластины 18 и смещающего элемента 48 , если на провод 100 действует сила в направлении, параллельном поверхности клеммную пластину 18 , как показано стрелкой C. Кроме того, выступ 52 и элемент смещения 48 предотвращают расшатывание провода и разрыв электрического контакта с клеммной пластиной 18 во время использования.

Кольцевой зажим 106 поэтому прикреплен к клеммной пластине 108 вдоль двух перпендикулярных осей, горизонтальной и вертикальной, в клеммной колодке 10 без использования внешних резьбовых креплений известных клеммных колодок. Таким образом обеспечивается надежное механическое и электрическое соединение с клеммной колодкой 10 , которое сочетает в себе удобство пружинных зажимов с безопасностью и надежностью резьбовых креплений.

Правая часть клеммной колодки 10 может быть подключена к другому проводу (не показан) в соответствии с методологией, описанной выше. А именно, инструмент 102 (показанный на фиг. 3) вставляется в отверстие 42 отсека смещения 14 до тех пор, пока инструмент 102 не войдет в зацепление с гибкой частью 74 элемента смещения 48 . Используя инструмент 102 , элемент смещения 48 сжимается, чтобы протолкнуть удерживающую часть 76 через клеммную пластину 18 и вниз в клеммный отсек 16 под отсеком смещения 14 .После того, как удерживающая часть 78 смещающего элемента 48 будет достаточно расположена в клеммном отсеке 16 , кольцевой зажим 106 провода 100 вставляется через отверстие 44 в клеммный отсек 16 , и через отверстие 78 в удерживающей части 76 элемента смещения 48 . Затем инструмент , 102, извлекается из отсека смещения , 14, , и элемент смещения , 48, освобождается.Когда смещающий элемент , 48, отпускается, удерживающая часть , 76, вытягивается назад через клеммную пластину 18 в отсек смещения 14 , тем самым зажимая кольцевую клемму 106 в практически горизонтальном положении в контакте с клеммная колодка 18 . Освобождение элемента смещения 48 дополнительно приводит к тому, что отверстие 78 кольцевого вывода 106 входит в зацепление с выступом 52 клеммной пластины 18 и фиксирует кольцевой контакт 106 на клеммной пластине 18 .

Из заблокированного положения, показанного на РИС. 4, инструмент , 102, может быть повторно вставлен в отверстие , 42, , в отсек смещения , 14, , чтобы прижать смещающий элемент 48 , так что удерживающая часть 76 достаточно расположена в отсеке выводов 16 для извлеките кольцевой зажим 106 из выступа 52 . После смещения кольцевой зажим , 106, может быть вытянут обратно через отверстие 78 в фиксирующей части 76 смещающего элемента 48 , чтобы удалить провод 100 из клеммной колодки 100 .

Хотя клеммная колодка 10 была описана для подключения к кольцевой клемме , 106, , понятно, что вместо кольцевых клемм могут использоваться другие формы и конфигурации клемм для проводов. Форма клеммы провода ограничена только размером отверстия 78 в удерживающей части 76 элемента смещения 48 . Клемма для провода любой формы, которая может быть вставлена ​​в отверстие , 78, , может использоваться в дополнительных и / или альтернативных вариантах осуществления изобретения.

Кроме того, хотя изобретение было описано до сих пор с выступом 52 на клеммной пластине 18 и отверстием 110 в кольцевом выводе 106 , которые сцепляются друг с другом, предполагается, что в альтернативном варианте В варианте осуществления клеммная пластина 18 может быть снабжена отверстием, а клемма провода может быть снабжена захватывающей поверхностью для зацепления с отверстием клеммной пластины 18 . Поверхности клеммной пластины 18 и клеммы провода должны иметь только дополнительные фиксирующие элементы или поверхности зацепления, чтобы надежно удерживать клемму провода на клеммной пластине 18 .

Клеммная колодка 10 обеспечивает удобство и универсальность пружинно-зажимных соединений, а также надежность и надежность резьбовых соединений. Безопасные электрические соединения с клеммной колодкой 10 могут быть легко установлены, избегая трудностей, связанных с известными клеммными колодками, использующими резьбовые крепления для крепления проводов к клеммной колодке.

Хотя изобретение было описано в терминах различных конкретных вариантов осуществления, специалисты в данной области техники поймут, что изобретение может быть реализовано на практике с модификациями в пределах сущности и объема формулы изобретения.

ТОП-3 покупателей блочных зажимов в 🇹🇷 Турция

Показать все Торговля Производство

Зажим товарный блок опт

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают струбцину оптом

1. Ersen Elektrik San.ve Tic Ltd.

   1. Разъемы / клеммная колодка из полиамида 6. 6 и их части, часть # cx2,5 2,5 м 3, проходная пружинная клемма (5)
   2. Разъемы / клеммные колодки из полиамида 6.6 и их части # cts10ubu 10 мм2 винтовой зажим tb синий
   3. Разъемы / клеммная колодка из полиамида 6.6 и их части cx2,5 Проходная клемма с пружинным зажимом 2,5 мм
   4. Разъемы / клеммные колодки из полиамида 6.6 и их части # ca полиамидный винтовой зажим DIN35 рейка
   5. Разъемы / клеммная колодка из полиамида 6.6 и их части cgt4n 4 мм # клеммная колодка заземления с винтовыми зажимами

2. Acacia Maden Isletmeleri As

   Части оборудования для дробления-сепарации каменно-земляных руд (зажим-блок -) (мы в тд к clm rew.un.meis) и печать (dtls as

3. Ersa Dis Ticaret

   Гайки / болты / винты / шайбы из нелегированной стали (зажимной блок) (мы собираемся использовать обратную сторону) Уплотнение CE are1 (dtls согласно inv

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры блочных зажимов

5

#	Компания (размер)	Продукт	Страна
1	Allan Marketing Group (Pty)) Ltd. (8)	ЦЕПНЫЕ БЛОКИ, ЗАЖИМЫ БЕЗОПАСНОСТИ ТРОЛЛЕЙ, ЗАЖИМЫ ЦЕПНЫХ БЛОКОВ, ЗАЖИМЫ БЕЗОПАСНОСТИ ТРОЛЛЕЙ, CHAI	Австралия
2	Osmen Investment Casting Co., Ltd. ЦИЛИНДРОВЫЕ БЛОКИРОВКИ НАЗНАЧЕНИЕ: ИСПОЛЬЗУЕТСЯ ДЛЯ СМЕНА ШИН И ОБОРУДОВАНИЯ ДЛЯ АВТОМАТИЧЕСКОГО РЕМОНТА ENT	Китай
3	Jiangsu Osmen Инвестиционное литье (6)	ПОЛОЖЕНИЕ ЗАЖИМА ЛАМИНИРОВАННАЯ КРЫШКА КРЫШКИ МАШИНЫ КРЫШКА БЛОКИРОВКИ: ОНИ МОГУТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ОБОРУДОВАНИЯ ДЛЯ СМЕНА ШИН И АВТОМОБИЛЬНОГО РЕМОНТА	Китай
4	Suzhou Xindeli Mechanical (5)	НАПРАВЛЯЮЩИЙ БЛОК ЗАЖИМ ОСНОВАНИЕ A НАПРАВЛЯЮЩИЙ БЛОК ЗАЖИМ ОСНОВАНИЕ B РЕГУЛЯТОР ТРОЙНОЙ БЛОК	Ирландия
Black Bear Trading Ltd.(5)	РУЧНОЙ БЛОК / ТРОЛЛЕЙ / ЗАЖИМ / ЗАПЧАСТИ? ЦЕПЬ ВНУТРЕННИЙ / ВЕДУЩИЙ КОЛЕСНЫЙ БЛОК / КОЛЕСНЫЙ БЛОК ХОЛОСТОГО ХОДА	Китай

1. Стамбул
2. Анкара
3. Измир
4. Бурса
5. Адана

Автор: Ирина Куликовская вк, 01. фев 2021
Образование: МГУ
Не говори людям, как надо делать, говори им, что делать, и пусть они удивят тебя своими результатами

Преимущества подпружиненных клеммных колодок — Новости

Преимущества подпружиненных клеммных колодок

Преимущество первое: сравнение времени подключения между пружинным зажимом клетки и винтовым зажимом:

Путем сравнения проводки рабочих на месте и Опросы большинства клиентов подтверждают, что на примере ручной проводки винтовые клеммы работают на 75% дольше, чем клеммы с пружинными зажимами в клетке.Во многих случаях подготовка проволоки, такая как обжатие конца проволоки, прикрепление соединения методом холодного прессования или лужение, может быть опущена, что может сэкономить дополнительное время.

Даже с помощью электрической отвертки пружинные зажимы клетки позволяют сэкономить время.

Преимущество второе, разница в работе пружинного зажима клетки и винтового зажима.

Винтовое соединение «зависит от оператора», другими словами, затягивание винта требует решения оператора. Это можно отчасти контролировать с помощью заводских настроек тренажеров или специальных динамометрических отверток. При электромонтаже в полевых условиях труднее обеспечить надлежащую затяжку винтов.

Самозажимная пружина клетки позволяет менее квалифицированному оператору выполнить хорошее соединение. Независимо от того, кто им управляет, можно выполнить точную и последовательную проводку. Инструмент представляет собой обычную отвертку. Клемма пружины клетки имеет три вида: переднюю, боковую и скошенную.

Преимущество третье, преимущества проводки пружины клетки

Деформация пружины ограничивается верхней поверхностью клетки и упором на изоляционном материале оболочки для предотвращения чрезмерной деформации пружины. Это делает невозможным повреждение пружины даже самым неопытным оператором.

Преимущество четвертое, сила удержания пружины клетки

Большинство инспекционных агентств требуют минимальных требований к удерживающей силе для проводов для винтовых и безвинтовых клеммных колодок. Измеренное значение вытягивания пружинного зажима клетки соответствует и в большинстве случаев намного превышает значение, указанное в национальном стандарте. Срок службы одной пружины в среднем более 3000 раз.

Преимущество пятое: соотношение цены и качества пружины клетки

В отличие от большинства клеммных колодок винтового типа, нет необходимости проверять или повторно затягивать соединитель пружины клетки. Ослабление контактов из-за сбоев, температурных циклов, обрывов жил и т. Д. Надежность пружин сепаратора снижает время простоя и количество запросов на техническое обслуживание со стороны пользователя.По оценкам большинства отделов технического обслуживания, 35-50% запросов на техническое обслуживание являются результатом плохих контактов. Учитывайте высокую стоимость обслуживания и потерю производственного времени. Так что это значительная экономия.

Самоблокирующаяся клеммная колодка с пружинным зажимом, приводимая в действие рычагом.

Форма 2

ПАТЕНТНЫЙ АКТ, 1970 ЗАВЕРШЕНА

СПЕЦИФИКАЦИЯ

РАЗДЕЛ 10 НАЗВАНИЕ

Самоблокирующаяся клеммная колодка с пружинным зажимом, управляемая рычагом

ЗАЯВИТЕЛЬ

VIPUL RAY, 3, SHANTIVAN SOCIETY, MAKARPADURA ROAD .

В нижеследующем описании конкретно описывается изобретение и способ его выполнения.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Данное изобретение относится к КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ.

Уровень техники

Окончание проводов с использованием клеммных колодок с пружинными зажимами в настоящее время выполняется путем нажатия отвертки рядом с пружинным зажимом, таким образом сжимая ее и открывая окно. Затем отвертка удаляется после того, как проволока вставлена.Это зажмет провод в пружинном зажиме. Большинство из них (клеммные колодки с пружинными зажимами) имеют либо верхний ввод, либо угловой ввод. Также доступны несколько моделей с боковым входом.

СТОЙКИ

Существующие клеммные колодки с пружинными зажимами очень неудобны в использовании. Из-за отсутствия каких-либо рычагов для работы, чтобы нажать отвертку, чтобы сжать пружинный зажим, требуется значительное усилие, что очень затрудняет работу с ними даже в умеренно сложных полевых условиях. Также большинство из них относятся к верхнему входу или углового типа.Вставка провода более удобна, если модель имеет боковой ввод.

В типах с боковым входом для нажатия отвертки непосредственно на поверхность пружинного зажима для его сжатия требуется гораздо большее усилие, чем в ранее упомянутых моделях. В сложных условиях это вызывает серьезные вопросы безопасности и практически не работает при неправильных углах.

Также в моделях с рычажным приводом сила, необходимая для приведения в действие рычага, выше из-за неудобного положения рычага в сочетании с недостаточным рычагом.Также в таких моделях отсутствует самоблокирующийся механизм. Невозможность предоставить этот механизм вынуждает других устанавливать рычаги под углами, не подходящими для использования.

Кроме того, во всех этих случаях отсутствует возможность работы в режиме громкой связи как таковой. Для работы с этими устройствами необходим инструмент.

При вводе проволоки, поскольку боковой ввод предпочтителен во многих приложениях, настоящее облегчает его без ущерба для силы, необходимой для приведения в действие рычага. В противном случае проблема включения бокового входа и пружинного зажима для эффективного использования не была решена.

По этой причине верхний ввод чаще всего используется в пружинных зажимах. Верхний или угловой вход — это то, к чему пользователь должен приспособиться, а не то, что он предпочел бы. Отсутствие подходящего изделия с боковым входом является проблемой.

В большинстве моделей с рычажным приводом для заделки проводов использовался винтовой зажим. Это старая технология, испытанная и испытанная, но пружинный зажим обладает многими преимуществами по сравнению с винтовым зажимом, особенно для небольших размеров проволоки. Пружинный зажим обеспечивает более быструю заделку проводов.Они также лучше сопротивляются вибрации.

Ссылка может быть сделана на следующие известные виды техники: —

US 6632108: — Тяговая станция для сигнализации включает в себя корпус с ручкой, установленной для скользящего перемещения внутри корпуса. В корпусе есть окно для доступа пользователя к ручке для принудительного перемещения

h в вертикальном направлении. Защелка прикреплена к ручке с возможностью вращения, а пружина смещается для поворота в заблокированное положение при скользящем движении ручки.Защелка имеет часть, которая перемещается, чтобы упираться в неподвижный элемент корпуса, чтобы установить заблокированное положение. Корпус можно открыть для сброса ручки без изменения состояния сигнализации. Закрытие корпуса автоматически сбрасывает сигнализацию. Присоединенный клеммный блок включает в себя множество U-образных клеммных элементов, каждый из которых имеет винтовой контакт, выступ для припоя и нажимной штифт.

US 4343529: — Раскрытие относится к усовершенствованной клеммной колодке, в которой каждая клемма имеет бочкообразную форму с расширяющейся юбкой, которая блокирует перемещение клеммы в одном направлении, а пластинчатая часть клеммы изогнута для фиксации клеммы. от движения в обратном направлении.Пластина взаимодействует с выступающими ушками терминала для предотвращения вращения.

US 20020158130: — Описана беспроводная система для самообслуживания покупок, которая включает в себя устройство идентификации клиента с оптически считываемым кодом, портативный терминал, который включает в себя устройство считывания оптического кода, локальную радиосвязь, контроллер терминала и блокировку. механизма, главной станции, состоящей из главного контроллера и главного радиомодуля, и стойки приема для портативных терминалов, к которым сканеры могут быть заблокированы с помощью механизма блокировки.Клиент представляет свое устройство идентификации терминалу, который считывает код, код передается по радио главному контроллеру, который проверяет идентификацию и, если он действителен, отправляет авторизованный сигнал по радио на терминал, чтобы разблокировать сканер. Кроме того, описаны несколько механизмов блокировки, которыми управляет контроллер терминала. Дополнительная функция предоставляет тележку для покупок с принимающей подставкой для портативного терминала, которая позволяет покупателю закрепить сканер на тележке для совершения покупок без помощи рук.

ОБЪЕКТЫ ИЗОБРЕТЕНИЯ

Основная цель настоящего изобретения состоит в том, чтобы предоставить КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ. , который обеспечивает использование

без помощи рук.

Другой целью настоящего изобретения является предоставление КЛЕММНОГО БЛОКА ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ. , что приводит к более быстрой заделке проводов.

Другой целью настоящего изобретения является предоставление КЛЕММНОГО БЛОКА ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ., что требует меньших усилий.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить КОНТАКТНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ. , имеющий эффективное подключение и безопасный в сложных условиях.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ. , который отличается гибкостью работы без инструментов.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ., который удобен в использовании.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Клеммная колодка используется для заделки проводов. Может использоваться для заделки гибких и одножильных проводов.

Зажим провода достигается с помощью пружинного зажима в клеммной колодке. Пружинный зажим приводится в действие самоблокирующимся рычагом. В рычаг нужно вставить отвертку, чтобы сжать пружину. Рычагом можно управлять также с помощью большого пальца. Здесь в месте контакта рычага с пружинным зажимом предусмотрена кривизна для обеспечения самоблокировки.Сжатая пружина открывает окно для ввода проволоки. Проволока указанных выше размеров может быть вставлена ​​в сжатую таким образом проволоку.

Эта клеммная колодка обеспечивает боковой ввод провода, т. Е. Провод проходит горизонтально, параллельно основанию устройства. Затем рычаг возвращают в исходное положение, чтобы зажать провод внутри пружинного зажима.

ИЗОБРЕТЕНИЕ

В соответствии с настоящим изобретением предоставляется КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С САМОБЛОКИРУЕМЫМ РЫЧАГОМ. , содержащий корпус, вмещающий самоблокирующийся рычаг, пружинный зажим, токовую штангу, корпус и окно для вставки проволоки, при этом проволока вставляется через указанное окно и зажимается на месте с помощью пружинного зажима, который устанавливает контакт с указанной токовой штангой, при этом ввод проволоки происходит сбоку.

КРАТКОЕ ОПИСАНИЕ СОПРОВОЖДАЮЩИХ ЧЕРТЕЖЕЙ

Дополнительные цели и преимущества этого изобретения станут более очевидными из последующего описания при чтении вместе с прилагаемыми чертежами, где:

Фиг.1 и 2 показывают: обзор настоящего изобретения.

На рис. 3 и 5 показано: работа рычага.

На рис. 4 показано: работа рычага с помощью отвертки.

На рис. 6 показано: самоблокирующийся.

На рис. 7 показано: окно для ввода провода.

На рис. 8 показано: ввод провода 1.

На рис. 9 показано: ввод провода 2.

На рис. 10 показано: зажим провода.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ СО ССЫЛКОЙ НА СООТВЕТСТВУЮЩИЕ ЧЕРТЕЖИ

Можно ссылаться на рисунки 1-10, на которых показан пружинный зажим.

На рис. 1 показан вид клеммной колодки с крышкой. На рисунке 2 компоненты выделены. Проволока до 2,5 кв. Мм. для гибких проводов и 4 кв. мм. для одножильных проводов в токовой клеммной колодке, вставляется через показанное окно (5) и фиксируется пружинным зажимом (2). Это обеспечивает достаточный контакт с текущим стержнем (3).

На рисунке 3 показано направление действия рычага. (1) показывает кривизну, которая обеспечивает самоблокировку клеммной колодки.Этот вид показан без крышки клеммной колодки, чтобы облегчить наглядное изображение ее работы. В реальных условиях рычаг не должен работать без крышки, так как узел не останется на месте, и это будет нежелательно для пользователя. Такие изображения будут использоваться и для дальнейшего изображения.

Операцию можно выполнять с помощью большого пальца или, как показано на рисунке 4, с помощью отвертки. В рычаге имеется прорезь для инструмента (2).

На рисунках 3 и 4 показаны этапы работы рычага.Видно, что когда рычаг приводится в действие пальцем или инструментом, пружина сжимается.

На рисунке 6 показан самоблокирующийся механизм. Видно, что кривизна позволяет рычагу сидеть на кривизне пружины. Это заставляет рычаг оставаться в равновесии с возвращающей силой пружинного зажима, и в этот момент рычаг неподвижен без помощи какой-либо внешней силы, что делает устройство пригодным для работы без помощи рук. Это повышает безопасность и, таким образом, устраняет многие трудности, возникающие в сложных и сложных полевых условиях.

На рисунке 7 показано открытое окно сжатой пружины, как на рисунке 6. На рисунке 8 можно увидеть, что таким образом в это окно можно вставить провод. Рисунок 9 показывает то же самое на виде спереди. Если рычаг перемещается в соответствии со стрелкой на рисунке, пальцем или инструментом, провод зажимается в этом месте и обеспечивает достаточный контакт с токовой полосой, как показано на рисунке 10. Рычагом можно управлять аналогичным образом. удалить провод согласно требованиям.

Во-первых, это устройство позволяет использовать рычаги, таким образом, уменьшая усилия, и работать без инструментов в пружинных зажимах.

Обеспечение самоблокировки, благодаря которому рычаг остается неподвижным в открытом состоянии без какой-либо внешней силы, обеспечивает своего рода работу

без помощи рук. Пользователь может легко открыть зажим, вставить провод и закрыть рычаг, в отличие от других пружинных зажимов. Это особенно полезно при заделке проводов на большой высоте или под сложными углами, тем самым обеспечивая безопасность пользователя. Его также можно использовать в условиях, когда пространство ограничено. Также снимается принуждение к использованию верхнего или углового входа.

Это также снижает чрезмерное усилие, необходимое для приведения в действие пружинного зажима. это достигается за счет соответствующего позиционирования рычага вместе с самоблокирующимся механизмом. Концевая заделка проводов может производиться с помощью инструмента или без него, т.е. при необходимости рычагом можно управлять большим пальцем. Это дает улучшенный пользовательский опыт. На заделку проводов уходит меньше времени, а простота использования делает его лучше, чем другие продукты. Таким образом, это также снижает зависимость от устройств с винтовыми зажимами, которые имеют свои собственные ограничения.

Эффективное использование рычажного механизма для заделки проводов: рычаг предназначен для уменьшения усилий пользователя в большей степени, одновременно обеспечивая надлежащее открытие пружинного зажима.

Самоблокирующийся механизм: Это устройство имеет самоблокирующийся механизм, т.е. рычаг остается неподвижным в открытом положении, когда пружинный зажим сжимается без приложения какой-либо внешней силы. Это достигается за счет небольшой кривизны, обеспечиваемой в точке контакта рычага с пружинным зажимом, когда пружинный зажим находится в сжатом (открытом) состоянии.Кривизна опирается на пружинный зажим, таким образом обеспечивая равновесие с возвращающей силой пружины. Это позволяет избежать перебега рычага

, а кривизна находится в положении, при котором пружинный зажим полностью открыт.

Настоящее изобретение обеспечивает значительное улучшение характеристик по сравнению с известными уровнями техники. Устройство может работать с инструментом или без него. Предусмотрен прорезь для отвертки, но также возможно управление большим пальцем. Это может оказаться особенно желательным для пользователей, работающих в нетрадиционной среде.Это повышает доступность и общий комфорт использования клеммной колодки.

ПРЕИМУЩЕСТВА

В других моделях с рычажным приводом усилие, необходимое для работы рычага, значительно выше. Это произошло из-за неправильного позиционирования рычага. Об этом позаботились, поместив рычаг в положение, при котором рычаг заканчивается сверху разъема, в отличие от некоторых других моделей, где рычаг начинается сверху.

В некоторых известных технических решениях рычаг необходимо нажимать с помощью внешней силы до тех пор, пока не будет вставлен провод, при этом работа без помощи рук была невозможна.В других случаях, чтобы избежать вышеуказанной проблемы, для рычага использовалось больше места. Избегая этих недостатков, самоблокирующийся механизм делает работу без рук.

Самая удобная функция — возможность бокового входа без обычных хлопот, которые это сопровождает. Эта концепция легко выделяется среди известных изобретений пружинных зажимов с боковым вводом. Это устройство обладает превосходными возможностями в областях, требующих усилий, скорости доступа к оконечному устройству терминала

, работы в режиме громкой связи и удобства использования в тяжелых условиях.

В большинстве известных устройств отсутствует возможность работы с инструментом или без него, тогда как в настоящем изобретении предусмотрена прорезь для отвертки. Кроме того, большим пальцем можно управлять рычагом

.

НАЗНАЧЕНИЕ ИЗОБРЕТЕНИЯ

Электрические соединители

Для концевой заделки проводов в электрических панелях, печатных платах и ​​т. Д.

Следует отметить, что настоящее изобретение допускает модификации, адаптации и изменения специалистами в данной области техники.Подразумевается, что такие варианты воплощения, использующие концепции и особенности данного изобретения, находятся в пределах объема настоящего изобретения, которое далее изложено в следующей формуле изобретения: —

ПРЕТЕНЗИЯ:

1. ПРУЖИНА С РЫЧАГОМ САМОБЛОКИРОВКИ ЗАЖИМНЫЙ КЛЕММНЫЙ БЛОК. , содержащий корпус, вмещающий самоблокирующийся рычаг, пружинный зажим, токовую штангу, корпус и окно для вставки проволоки, при этом проволока вставляется через указанное окно и зажимается на месте с помощью пружинного зажима, который устанавливает контакт с указанной токовой штангой, при этом ввод проволоки происходит сбоку.

2. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ САМОБЛОКИРОВКИ. по п.1, в котором кривизна предусмотрена в точке контакта рычага с пружинным зажимом, когда пружинный зажим находится в сжатом состоянии.

3. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ САМОБЛОКИРОВКИ. по п. 1 или 2, в котором рычаг расположен таким образом, что он заканчивается на верхней части соединителя, чтобы уменьшить усилие при срабатывании рычага.

4. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ САМОБЛОКИРОВКИ. по любому из предшествующих пунктов, содержащий паз для инструмента, такого как отвертка, в котором большой палец также может использоваться для приведения в действие рычага.

5. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ С САМОБЛОКИРОВКОЙ. по любому из предшествующих пунктов, в котором самоблокировка заставляет рычаг оставаться неподвижным в открытом состоянии без какой-либо внешней силы, приводящей к работе без помощи рук.

6. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ САМОБЛОКИРОВКИ. по любому из предшествующих пунктов, в котором проволока может быть гибкой / твердой.

7. КЛЕММНЫЙ БЛОК ПРУЖИННОГО ЗАЖИМА С РЫЧАГОМ САМОБЛОКИРОВКИ. , по существу, как описано здесь со ссылкой на прилагаемые чертежи.

AutomationDirect DINnectors — Клеммные колодки на DIN-рейку

• 17 января 2020
• AutomationDirect
• AutomationDirect

Разъемы AutomationDirect DIN — клеммные колодки на DIN-рейку

В большинстве панелей управления используются какие-либо клеммные колодки или клеммные колодки для подключения проводки управления (ПЛК, реле, контакторы и т. Д.)) к полевой проводке. Наши клиенты говорят нам, что DINnectors такого же или лучшего качества, чем те, которые они использовали, но они значительно дешевле. Наш подход к прямой / электронной коммерции позволяет нам предлагать DINnectors за полцены. Пять причин попробовать наши DIN-соединители: * Качественные, устойчивые к коррозии материалы * Самоблокирующиеся виброустойчивые зажимы * Постоянное высокое контактное давление для надежного соединения * Низкое падение напряжения означает низкое контактное сопротивление, что указывает на стабильный качественный контакт * Газ -плотные соединения (в соответствии со стандартом DIN 41640, часть 76) Разъемы DIN с технической точки зрения Разъемы DIN представляют собой просто соединители или клеммные колодки, устанавливаемые на DIN-рейку.Они предоставляют средства соединения и идентификации двух или более проводов в соответствии с требованиями промышленной среды. Разъемы DIN могут подключаться к одножильным или многожильным проводам в диапазоне от 18 до 3/0 AWG и обеспечивать плавкие предохранители, заземление или отключение внутри самого клеммного блока. Вместо того, чтобы ограничивать вас фиксированным количеством выводов, большинство разъемов DIN имеют модульную конструкцию, что позволяет вам свободно комбинировать столько комбинаций типов, размеров и количества проводов, сколько может поместиться на монтажной рейке.И вместо того, чтобы ограничивать вас собственными монтажными рейками для клеммных блоков, на которых могут использоваться клеммы только одного производителя, разъемы DIN монтируются на универсальную рейку DIN. DIN-рейка — это международно одобренная монтажная рейка промышленного стандарта для компонентов, производимых сотнями производителей по всему миру. Наш ассортимент клеммных колодок DINnectors одобрен на международном уровне различными национальными и международными организациями по стандартизации, такими как UL, CSA, VDE, SEV, RINA и IEC. Линия клеммных колодок DINnectors достигла ценового прорыва.Теперь вы можете покупать клеммные колодки по ценам ниже, чем у дистрибьюторов. Линия DINnectors включает в себя широкий спектр соединительных продуктов, которые помогут вам подключить панели управления: * Проходные блоки * Многоуровневые блоки * 3-х уровневые блоки для высокоплотной проводки и подключения датчиков * Блоки заземления * Блоки разъединителей и предохранителей * Мини блоки * Светодиодные и диодные блоки * Три различных типа DIN-реек: 35 мм с прорезями, 35 мм в высоту (глубокая тарелка), 15 мм с прорезями и угловые опорные кронштейны для облегчения доступа к проводке * Изолированные наконечники, кольцевые и вилочные клеммы, стык и концевые соединители AutomationDirect предлагает тысячи продуктов для промышленной автоматизации через свой Интернет-магазин и каталог на 1 900 страниц. Продукция включает в себя программируемые логические контроллеры (ПЛК), приводы / двигатели переменного тока, панели интерфейса оператора / HMI, средства управления двигателем, источники питания постоянного тока, кнопки, датчики, электрические шкафы NEMA, кабельные каналы и многое другое. Компания предлагает высококачественные продукты автоматизации по невероятным ценам, наряду с подробной документацией и превосходными продажами и технической поддержкой. Доставка товаров на складе, заказанных до 16:00, в тот же день. ET является стандартным. На большинство товаров, включая программное обеспечение, предоставляется 30-дневная гарантия возврата денег.Выберите необходимые вам средства управления технологическим процессом и промышленную электропроводку из более чем 6000 качественных продуктов, часто по ценам значительно ниже средних по отрасли. Чтобы запросить бесплатный каталог, посетите их веб-сайт или позвоните по телефону 800-633-0405. Запрос дополнительной информации

Перейти на сайт AutomationDirect
Перейти на сайт AutomationDirect
Узнать больше

---

.
