Как обжать витую пару в RJ-45? Сетевой кабель своими руками

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: как обжать сетевой кабель без инструмента (отверткой).

А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: витая пара: что это? Схемы и способы обжима витой пары. Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

• Разумеется, сам кабель «витая пара» необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
• Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.
  Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.

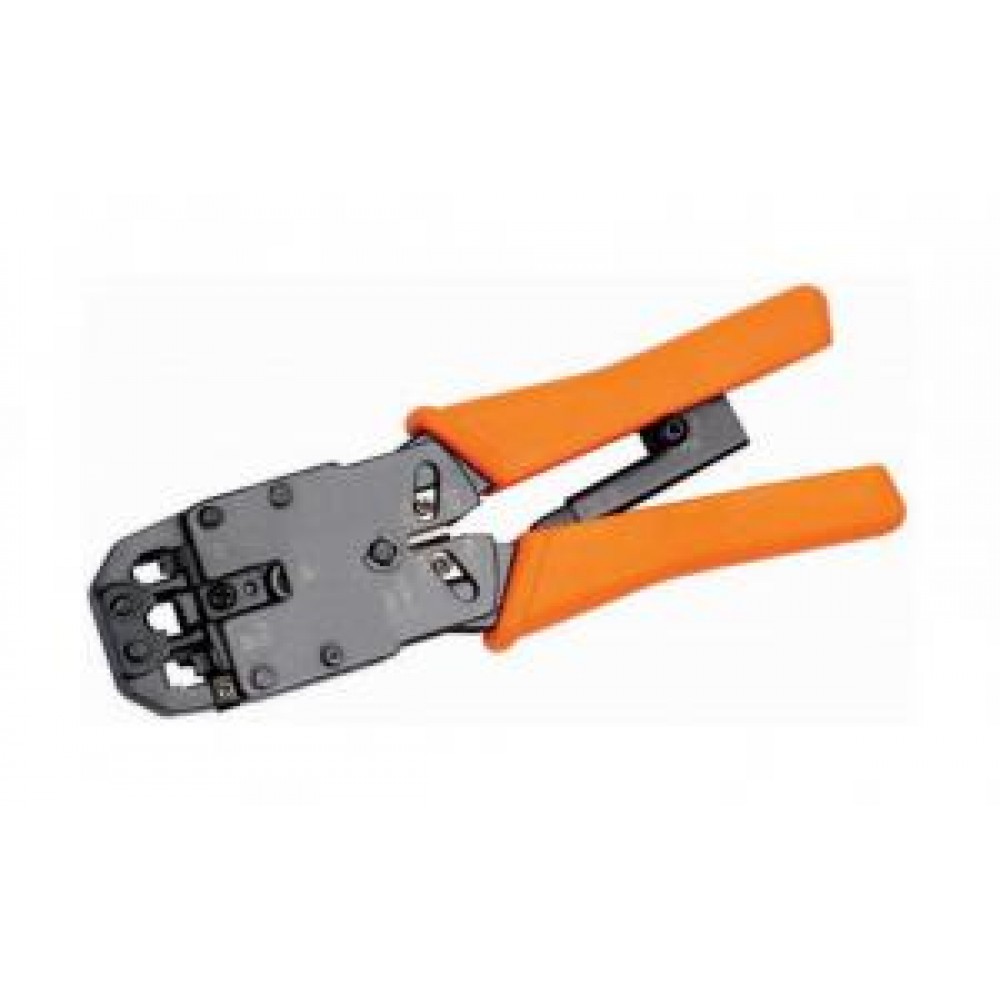

• Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.
  Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

• В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом. Создать прямой кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).
  Я буду обжимать прямой кабель по стандарту T568B.
• Кроссовый кабель (crossover), он же перекрестный. Такой кабель используется для соединения двух компьютеров напрямую ПК-ПК. Без маршрутизаторов и другого сетевого оборудования. Так же, ходят слухи, что именно такой кабель нужен для соединения со старым сетевым оборудованием. Вот схема:


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме), и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять). Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Как Обжать Витую Пару RJ-45

Поговорим про то, как обжать экранированный кабель витой пары — сетевой провод для подключения интернета с коннектором RJ-45, состоящего из 8 жил. С его помощью которого соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом, чтобы правильно обжать интернет кабель любой длины своими руками с помощью клещей (кримпера). Кто-то делает это даже с помощью обычной отвертки! Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Либо просто решил самостоятельно обжать витую пару 8-ми жильного провода. Например, если разболтался коннектор кабеля интернет от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.

Инструменты для обжима витой пары RJ-45 из 8 жил

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой) — в общем, контакты отходили и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.

Для этого нам потребуется:

Схемы и цвета распиновки сетевого кабеля интернет

Прежде всего надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип обжима витой пары из 8 жил по цветам

Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».

Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).

Перекрестная схема распиновки интернет кабеля

Еще один вид кабеля, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Как обжать витую пару с помощью инструмента «клещи»?

1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
7. Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Видео, как обжать сетевой кабель RJ-45

Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).

Т.е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.
При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.
При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)
В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб.

Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:
1. С помощью кримпера RJ-45.
Снимаем защитную изоляцию около 2 см с каждого конца кабеля.
Раскручиваем и выпрямляем жилки витой пары.
Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).
Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.
Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.
Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.
Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.
Эту операцию повторяем для каждой жилы, всего 8 раз!
После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.
Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45. Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как произвести обжим кабеля RJ45

При прокладке новых или ремонте старых компьютерных сетей приходится делать обжим кабеля RJ45. Можно приобрести готовый кабель с коннекторами, но предпочтительнее приобрести провод нужной длины, а затем его обжать у специалиста или самостоятельно.

---

Содержание:

Для этого понадобятся:

• кабель;
• 2 коннектора;
• обжимные клещи, другое их название — кримпер.

Обычный сетевой кабель состоит из 4 пар проводов, свитых между собой. Отсюда и название — витая пара.

Порядок обжима кабеля

Обжим проводов дело не сложное, но требующее определенных навыков. Даже специалисты не всегда могут сделать это с первого раза. Прежде чем выполнить работу, нужно потренироваться на ненужном куске кабеля.

Порядок выполнения работы:

1. Обычно концы сетевого кабеля обрезаны неровно, а при его длительном хранении концы жил окисляются. Поэтому нужно отрезать несколько см от кабеля для того, чтобы в основной части длина проводов была одинаковой, а их концы были не окисленные. Можно обрезать обычным ножом или ножом в клещах.
2. Снять внешнюю оболочку кабеля. Для этого ее нужно прорезать по кругу так, чтобы не повредить изоляцию проводов внутри кабеля. Если пользоваться клещами для обжима, то в большинстве их моделей имеется специальное приспособление для снятия оболочки. Кабель помещают в него, сжимают ручки клещей и поворачивают их на 360°. В этом случае изоляция жил не повредится.
3. Размотать пары, выпрямить провода.
4. Сложить рядом в одной плоскости параллельно друг другу в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Такая цветовая схема называется прямой и применяется для соединения компьютера с сетевым устройством. Возможно несколько ее равнозначных вариантов. Например, зеленые и оранжевые жилы меняются местами.
5. Обрезать проводники так, чтобы длина оставшейся части составляла около 1,5 см.
6. Взять коннектор в руку так, чтобы его ламели были сверху, отверстие для кабеля должно быть расположено в положении к себе.
7. Аккуратно с небольшим усилием вставить все провода в отверстия до упора. Убедиться, что провода не сместились, не изогнулись. С противоположного конца коннектора должны быть видны торцы проводов.
8. Вставить коннектор в клещи. Должен произойти щелчок, означающий, что он занял свое положение и зафиксировался.
9. С небольшим усилием сжать ручки клещей. Гребенка ламелей соединяется с проводниками, а обратным концом корпус коннектора обжимает наружную изоляцию.
10. Проверить обжим на прочность. Нужно попытаться стянуть коннектор с провода. Правильно обжатый коннектор снять не удастся, скорее порвется витая пара.

Если используется составной коннектор, из него нужно предварительно вынуть вставку, одеть ее на группу проводов, затем вставить в корпус. Специалисты предпочитают применять простой коннектор.

Как обжать кабель без кримпера

Обжим для кабеля стоит недешево, поэтому приобретать его ради выполнения разовой работы не стоит, целесообразнее обратиться к специалисту. Если же работу нужно сделать срочно, можно обойтись подручными инструментами.

Выполнить подготовительные работы, как описано выше (пункты 1-7). Ламели несколько выступают над корпусом коннектора, их следует аккуратно вдавить плоскогубцами внутрь корпуса. После этого они зафиксируются. Затем каждую из них с усилием прижать плоской отверткой.

Проверка качества обжима

После опрессовки нужно проверить ее качество. Если оба конца провода находятся рядом, можно воспользоваться обычным тестером или мультиметром. Для этого следует прозвонить все 8 жил витой пары.

Гораздо проще воспользоваться кабельным тестером. С помощью дешевых моделей можно выявить плохие контакты, перекресты проводов, короткие замыкания, разрывы. Обычно такой тестер состоит из 2 модулей, на них находятся по 8 зеленых и красных светодиодов, соответствующих каждой жиле витой пары. К каждому модулю подключается 1 из коннекторов. Если обжим был сделан правильно, на обоих блоках попарно мигают зеленые диоды. При обнаружении обрыва или плохого контакта зеленые диоды не светятся. Если обнаружено короткое замыкание или найдены перепутанные пары, светятся красные диоды.

Главное достоинство такого тестера в том, что 1 из блоков можно отнести на значительное расстояние от другого. Такая ситуация может возникнуть, когда приходится заново обжимать или тестировать уже проложенные длинные кабели.

В более дорогих моделях при обнаружении короткого замыкания подается звуковой сигнал. С их помощью можно определить место обрыва жилы, измерить пропускную способность, уровень затухания сигнала.

Если коннектор установлен неправильно, его нужно обрезать и установить новый. Поэтому кабель нужно приобретать с запасом. Нельзя использовать коннекторы повторно.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Обжимка витой пары для сети и Интернета RJ45

На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».

Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.

Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.

Как обжать витую пару 8 жил

Самый обычный вариант — это обжим сетевого кабеля UTP имеющего 8 жил. Этот вариант подходит как для 100 мегабит (4 жилы), так и для гигабитных сетей (8 жил).
Итак, берём в руки кабель для Интернета и ровно его отрезаем.

У кримпера для этого есть специальное лезвие. Если есть кусачки — можно воспользоваться ими.
Дальше надо очистить конец кабеля от оплетки примерно но 0,5-1 см. Обычно это делают опять же используя специальные лезвия на обжимке.

Но новичку ими пользоваться не всегда удобно, так как чуть более сильное нажатие начинает уже резать жилы. Поэтому начинающим я советую выполнять эту операцию канцелярским ножом.
После того, как мы освободили жилы от общей изолирующей оплетки:

их необходимо расплести и правильно разложить по цветам. Вот цветовая схема обжима сетевого Интернет-кабеля UTP:

Для обычного сетевого патч-кода надо использовать первый вариант. Он называется «прямой» кабель, то есть когда обжимка витой пары выполнена одинаково с обоих сторон кабеля. Раньше применялся еще вариант по схеме 2 — это так называемый «обратный» кабель или «кросс-овер». Но сейчас он нигде практически не используется.
Дальше надо взять коннектор RJ45 в руки нижней стороной к себе, то есть чтобы лапка-защелка была с обратной от Вас стороны.

Аккуратно заправляем жилы в коннектор так, чтобы каждая жила попала в свой канал. Старайтесь заправить кабель в коннектор так, чтобы его оплетка при обжимке витой пары зашла под край разъёма.
Внимательно следите чтобы каждая жила дошла до конца коннектора.

После этого можно вставлять кабель с коннектором RJ45 в гнездо кримпера и делать обжимку витой пары в патч-корд.

Зажмите коннектор пару раз, так как с первого ножи в разъеме не всегда доходят до конца. Проверить обжатый патч-корд можно достаточно просто, если у Вас под рукой есть ЛАН-тестер или простой свитч-коммутатор, не подключенный к локальной сети. Включаем в него оба конца патч-корда и смотрим на индикаторы — они должны загорется. Это значит что Вам удалось обжать витую пару правильно! На подключенном к локалке свитче делать этого нельзя, так как получится петля и это повлечёт проблемы в работе ЛВС.

Как обжать Интернет-кабель 8 проводков — видео:

Обжим сетевого кабеля 4 жилы

Обжимка витой пары в 4 жилы технически ничем не отличается от обычной, 8-жильной витухи UTP. Клещи для обжима используются обычные, под разъём RJ45. Так же обрезаем сетевой кабель, зачищаем его от общей изоляции и расплетаем по цветам:

Схема обжима сетевого кабеля 4 жилы (так называемая распиновка витой пары) выглядит следующим образом:

Схема 1 — обычный прямой патч-корд, схема 2 — кросс-оверный. Как Вы видите, разницы со схемой обжимки витой пары 8 жил разницы нет — всё то же самое, только без 2 пар — синей и коричневой.

Вставляем получившийся Интернет-кабель в коннектор RJ45:

Следите чтобы жилы дошли до конца канальцев и упёрлись в край разъёма. После этого вставляем кабель в порт кримпера и зажимаем несколько раз. После этого надо проверить сетевой Интернет-кабель на работоспособность.

Обжим кабеля 4 жилы — видео-инструкция:

Инструмент для обжима кабеля (обжимной инструмент RJ45) лучшая цена, гарантия, качество. Киев, Одесса возможен самовывоз

Известно, что качество структурированной кабельной системы напрямую зависит от качества самих кабелей, пассивного и активного оборудования, от уровня подготовки и ответственности бригады монтажников – другими словами, имеет значение буквально все. И лишь изредка акцентируется внимание на ту роль, которую играет обжимной инструмент в эффективной работе системы. А ведь именно инструмент для обжима часто становится тем почти невидимым для большинства пользователей элементом, который определяет производительность линии. Поэтому можно смело утверждать, что качественный обжимный инструмент в умелых руках – это один из важнейших факторов для успешной кабельной сети.

Работа с кабелем практически всегда начинается с его зачистки от внешней изоляции. Эту операцию можно производить специальным инструментом, получившим название стриппер, либо же предусмотрительно купить инструмент для обжима более универсального типа. Среди монтажников телекоммуникационных сетей самым распространенным и жизненно необходимым является инструмент для обжима витой пары. Называют его по-разному – клещи, щипцы, обжимка, а официальное его название звучит как “кримпер”. Кримперы часто представляют собой универсальные приспособления, объединяющие в себе инструменты различного типа и предназначения. Так, на некоторых обжимниках присутствуют элементы, копирующие функции стрипперов. Они представляют собой округлые отверстия в корпусе прибора с выступающим с одной стороны ножом. В это отверстие вставляется кабель, кримпер один раз прокручивается вокруг него – и уже можно снимать оболочку с кабеля. Особенности инструмента позволяют осуществлять обрезку только верхнего слоя изоляции, не задевая медные проводники и их изоляцию.

Перед обжимом кабеля необходимо обеспечить единую ровную линию обреза для всех проводников, чтобы они корректно разместились в коннекторе. Некоторые обжимники оснащены специальными кусачками, которые помогают подровнять раскрученные проводники непосредственно перед обжимом. Они представляют собой два острых ровных лезвия, смыкающихся между собой при сжатии ручек инструмента. Перед обрезанием проводников их необходимо выставить в ряд по стандартной цветовой схеме обжима.
Главным элементом кримпера является инструмент для обжима коннекторов RJ 45. Во многих моделях также присутствует инструмент для работы с коннекторами стандартов RJ 11 и RJ 12. Обжим во всех случаях производится одинаковым образом.

Инструмент для обжима RJ 45 отмечается на корпусе кримпера сокращением 8P, что обозначает 8 пар. Инструмент для обжима коннекторов RJ 11 имеет подпись 6P и отличается заметно меньшим размером.

Итак, проводники, разложенные по стандартизованной цветовой схеме, вставляются в коннектор. При этом важно обратить внимание, чтобы внешняя изоляция также на несколько миллиметров вошла в коннектор. Только так обжимной инструмент RJ 45 придавит специальным выступом край изоляции для более надежного закрепления кабеля в коннекторе. Теперь можно сжимать ручки инструмента – легкий щелчок будет означать, что обжим (опрессовка) состоялся.

Инструмент для обжимки RJ 45 является одним из главных орудий труда монтажников кабельных сетей. И естественно, что выбирая такой важный предмет, экономить при покупке и недооценивать его нельзя. Так каким требованиям должен соответствовать обжимной инструмент, купить который можно будет с полной уверенностью в своем выборе? Когда вы берете кримпер в руки, вы должны ощутить его массивность. Легкость и малый вес инструмента говорит, скорее всего, о недостатке его прочности. Такой кримпер навряд ли выдержит продолжительное активное использование, и существует высокая вероятность того, что он подведет вас в самый неподходящий момент. В то же время, сразу стоит оценить, не слишком ли тяжело инструмент лежит в руке. Если так, то в дальнейшем это будет приводить к утомлению рук при длительной работе.

Выбирая RJ 45 инструмент, необходимо внимательно рассмотреть его со всех сторон. Не должно быть никаких изгибов и вмятин на корпусе устройства. При взгляде на инструмент сверху вы должны наблюдать идеально ровную условную ось, проходящую через рукоятку и основной корпус. Элементы корпуса (пресса) также должны быть размещены ровно друг по отношению к другу.

Если вы уверены в качестве выбранного инструмента, вам остается убедиться в том, что он будет действительно комфортным в пользовании. Он должен удобно лежать в ладони, большим плюсом будет наличие углублений для пальцев на рукоятках.
При работе с разными видами коннекторов желательно сразу покупать универсальный кримпер с гнездами под RJ 45, RJ 11, RJ 12. Наличие лезвий для снятия изоляции и кусачек – неоспоримый плюс для обжимного инструмента.

Купить инструмент для обжима можно в наших магазинах по адресам:

• г. Киев, ул. Дегтярёвская, 31, (044) 331-07-53, (067) 324-83-53
• г. Одесса, ул. Желябова, 4а, (048) 701-07-53
• г. Днепр, пр Пушкина 30, (056) 784-4-784, (067) 120-55-81

Также корпуса для серверов можно приобрести в EServer.

Инструмент для обжима – часто задаваемые вопросы

👍 Как можно заказать монтаж СКС?

Здесь Вы можете оставить заявку на монтаж СКС!

👌 Что можно купить вместе с кримпером для обжима витой пары?

✈ Как осуществляется оплата и доставка?

Забрать товар можно самому из магазина и в точке выдачи. Узнать о видах доставки можно здесь. Оплатить товар Вы можете наличными, банковским переводом и банковской картой.

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1 С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы концы проводящих проводов были ровными.

STEP 2 Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

STEP 3 Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильного ввода в разъем.

STEP 4 Удерживая кабель концами проводов от себя.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый / коричневый, сплошной коричневый.

STEP 5 Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом для вилки была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из контактов. Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6 Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что была сделана ошибка в порядке проводки после завершения, вам придется отрезать разъем и начать все заново!

STEP 7 Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8 Если ваш обжимной пресс не обрезает автоматически концы проводов при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9 После завершения первого заделки повторите процесс на противоположном конце кабеля

Кабель RJ45 Cat5e, как его обжать?

При прокладке сетевого патч-кабеля через дом более экономично использовать объемный кабель и заделывать концы самостоятельно.Потому что это дает пользователям возможность вырезать необходимую длину, очень короткую или очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, вам нужно потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед запуском убедитесь, что подготовлены необходимые инструменты и материалы для обжима. Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

• Длина несжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, наиболее часто используется синий. Выберите один понравившийся цвет.
• Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e.Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
• Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного соединительного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять около 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов. Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белой полосой и сплошным оранжевым, зелено-белой полосой и сплошным зеленым, сине-белой полосой и сплошным синим, коричнево-белой полосой и сплошным коричневым.Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения.Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и ровными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать, чтобы они могли ровно совпадать с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод идет до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно нажмите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e.Но учтите, что при обжатии Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для прямого типа просто используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом. Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рис. 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать кабели и инструменты хорошего качества.В FS вы найдете кабели Ethernet высочайшего качества и набор инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли испытание Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания передачи сигнала. FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки.Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы по опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected].

Как обжать разъемы RJ45 с помощью сетевого кабеля

Сегодня мы собираемся научиться обжимать разъемы RJ45 с помощью сетевого кабеля. Инженер Комнена расскажет вам самый простой и надежный способ.

Шаг 1

Выберите кабель и подходящие разъемы RJ45

Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к одной категории, это означает, что кабель cat5e соединен с разъемами cat5e rj45, кабель cat6 с разъемами cat6, кабель cat6a с разъемами cat6a, кабели cat 7 с разъемами cat 7 rj45 разъемы.Во-вторых, наружный диаметр жил кабеля должен совпадать с каналом для проводов разъемов (24AWG — 0,95 мм; 26AWG — 0,9 мм; 28AWG — 0,75 мм; 30AWG — 0,6 мм; 32AWG — 0,55 мм)

При необходимости вы также можете вставить кабель в загрузочную коробку RJ45, как показано на следующем рисунке. Загрузочная колодка RJ45 защитит зажим разъема, когда кабели протягиваются через жгуты.

Step 2
Зачистите 1,8–2 см куртки на конце кабеля

Step3
Обрезать жилу кабеля и выбросить

Шаг 4
Выпрямите 4 пары скрученных проводов и расположите провода между пальцами

Есть 2 вида заказов: T568-A и T568-B

Поворот проводов T568-A (зеленый-белый / зеленый, оранжево-белый / синий, сине-белый / оранжевый, коричнево-белый / коричневый)
Поворот проводов T568-B (оранжево-белый / оранжевый, зеленый-белый / синий, Сине-белый / зеленый, коричнево-белый / коричневый)

Шаг 5
Отрезать около 0.5 см проводов и аккуратно держите левые провода.

Левые провода должны быть аккуратными и легко подключаться к разъемам

Step 6
Вставьте провода в разъемы RJ45

Будьте осторожны и убедитесь, что витки проводов не пропадают.

Если вы вставили кабель в разъем RJ45, после вставки провода вставьте чехол RJ45 в разъем, оставив два зажима для вставки в разъем.

Шаг 7
Обожмите разъемы RJ45 на кабеле

Используя обжимной инструмент и с усилием нажимая, убедитесь, что контакты разъемов полностью соединены с проводами.

Если вы вставили пыльник RJ45 в разъем, то когда вы обжимаете разъемы RJ45 в кабеле, две лапки пыльника RJ45 также были зажаты в разъем.

Шаг 8
Проверить кабель

Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.

Как ведущий производитель патч-кордов Ethernet в Китае, мы обновляем свои сетевые кабельные системы с использованием новейших технологий. Если вам нужны сетевые патч-кабели, обращайтесь к нам!

Обжимной инструмент, используемый для обжима разъемов RJ45 на кабеле CAT5 / CAT6 для установки IP-камеры

Продукты серии R

Серия R — это наша экономичная и простая в использовании линия видеонаблюдения. Эти продукты разработаны, чтобы быть простыми и эффективными, и имеют все основные функции, а также простоту установки и использования, которые потребуются большинству пользователей.Эти продукты идеально подходят для установки в жилых домах и малых предприятиях с 32 или менее камерами. Благодаря лучшим ценам в Интернете и простоте использования, вы не ошибетесь, выбрав серию R. На эти продукты предоставляется гарантия 1 год .

Q: Совместимы ли серии R и H?
A: По большей части да! Однако есть некоторые исключения, которые мы хотели бы, чтобы вы учли:

Для стандартных неспециализированных камер, таких как типичные купола, патроны и турели, перекрестная совместимость между брендами будет работать нормально.Если в настоящее время у вас есть сетевой видеорегистратор серии H с несколькими подключенными камерами серии H, и вы хотите добавить несколько камер серии R к вашему сетевому видеорегистратору или наоборот. Нет проблем! При пересечении брендов настройка камер будет немного отличаться, но в конечном итоге это сработает.

Однако, если вы покупаете систему впервые, рекомендуется оставаться той же марки с единственной целью — упростить настройку. Если вы используете камеру и сетевой видеорегистратор одной марки, настройка обычно выполняется по принципу plug-n-play.Хотя вы можете смешивать бренды, вам придется предпринять некоторые дополнительные шаги по настройке, чтобы они работали вместе.

Кроме того, если вы покупаете специальную камеру, такую ​​как PTZ, Fisheye, LPR камера и т. Д., Мы рекомендуем, чтобы марка вашей камеры была той же марки, что и ваш рекордер, для полнофункционального использования и проблем совместимости.

Продукты серии H

Серия H — это наша оригинальная и давно работающая линия видеонаблюдения. Эти продукты обладают функциями, которые понравятся опытному пользователю, но при этом достаточно просты в использовании для новичка.Эти продукты рекомендуются для всех типов установки, таких как дома, на работе и на предприятии. Имея на выбор широкий спектр типов продуктов, вы обязательно найдете продукт, который соответствует вашим потребностям. На эти продукты распространяется 3-летняя гарантия .

Q: Совместимы ли серии R и H?
A: По большей части да! Однако есть некоторые исключения, которые мы хотели бы, чтобы вы учли:

Для стандартных неспециализированных камер, таких как типичные купола, патроны и турели, перекрестная совместимость между брендами будет работать нормально.Если в настоящее время у вас есть сетевой видеорегистратор серии H с несколькими подключенными камерами серии H, и вы хотите добавить несколько камер серии R к вашему сетевому видеорегистратору или наоборот. Нет проблем! При пересечении брендов настройка камер будет немного отличаться, но в конечном итоге это сработает.

Однако, если вы покупаете систему впервые, рекомендуется оставаться той же марки с единственной целью — упростить настройку. Если вы используете камеру и сетевой видеорегистратор той же марки, настройка обычно выполняется по принципу plug-n-play. Хотя вы можете смешивать бренды, вам придется предпринять некоторые дополнительные шаги по настройке, чтобы они работали вместе.

Кроме того, если вы покупаете специальную камеру, такую ​​как PTZ, Fisheye, LPR камера и т. Д., Мы рекомендуем, чтобы марка вашей камеры была той же марки, что и ваш рекордер, для полнофункционального использования и проблем совместимости.

Инструмент для сквозного обжима и заделки

Автор: Дон Шульц, технический торговый представитель trueCABLE и сертифицированный техник Fluke Networks

Наш сквозной инструмент для обжима и заделки — V1 выполняет несколько функций одновременно.Чтобы поддерживать ваш инструмент в идеальном рабочем состоянии, требуется минимальное техническое обслуживание. Он прослужит вам долгие годы.

Лучший выбор для проектов Ethernet

• Возможность обжима и заделки любой вилки RJ45 (за исключением вилок типа AMP или вилок, не имеющих фиксатора напряжения)
• Автоматически отсекает излишки проводника от сквозных вилок
• Цветовые последовательности TIA 568A и TIA 568B, напечатанные на боковой стороне инструмента
• Обрезает и зачищает кабель Ethernet в качестве резерва, если вы забыли взять с собой инструмент для зачистки и резки кабеля trueCABLE
• Скользящий замок Gunlock удерживает инструмент в закрытом состоянии, когда он не используется, и им легко управлять одной рукой
• Ярко-зеленые акценты, чтобы он не пропадал в сумке для инструментов
• Прочные и долговечные внутренние компоненты
• Сменное режущее лезвие
• Конструкция из нержавеющего оксида стали
• Навсегда Гарантия

Прогулка

Вид слева и детали инструмента. Обратите внимание на последовательность цветов «фиксатор пистолета», полости обжима и TIA.

Вид справа и дополнительные детали инструмента. Здесь вы можете увидеть механизм среза заподлицо, который срезает лишние проводники с проходных вилок.

Разблокирован

Для тех, кто задумывался, это прижимная планка с фиксатором. Куда идет этот бар? Ну…

Прижимная планка с фиксатором натяжения…он и вверх в штекер

(1) Он идет прямо сюда. Прижимная планка с натяжной защелкой проходит через вырезанный прямоугольник, а затем (2) C прижимает оболочку кабеля к месту, чтобы он не вытягивался.

Примечание:

Некоторые разъемы RJ45 не имеют выреза или пластиковой треугольной детали. Вот почему для нашего инструмента V1 требуются вилки RJ45 с фиксатором натяжения. Если на вилке этого нет, она сломает вилку и испортит ваше прекращение (возможно, и ваш день тоже).

Обрезка кабеля Ethernet. Из-за ограничений открытия рычага максимальная толщина оболочки кабеля, которую вы можете обрезать, составляет около 7,30 мм. Это иллюстрирует, почему мы также носим с собой наш инструмент для снятия изоляции и резки .

После разрезания можно также снять оболочку кабеля… .но….

Примечание:

При снятии оболочки кабеля Ethernet таким образом глубина разреза для получения хорошего результата на оболочке кабеля полностью зависит от давления, прилагаемого к ручке рычага.Хотя он будет работать, этот метод следует рассматривать как запасной вариант (например, вы забыли инструмент для резки и зачистки).

Базовое обслуживание

После каждого использования:

Протрите внешние металлические поверхности небольшим количеством высококачественного консервирующего масла или силиконовой тканью «пистолет и катушку».

Дважды в год или ежеквартально для интенсивного использования:

Смажьте указанные точки смазки. Используйте только одну каплю масла в каждой указанной точке.Рекомендуется использовать исключительно высококачественное смазочное и консервационное масло для подшипников из ПТФЭ огнестрельного оружия.

Точка смазки на рукоятке. Нанесите одну каплю масла только на штифт с обеих сторон рычажного механизма. Игольчатая масленка отлично справляется с этой точкой смазки. Вторая точка смазки тяги. Достаточно одной капли масла по обе стороны от звена, на самом штифте.

Регулировка лезвия заподлицо

Лезвие для резки заподлицо, которое удаляет проводники из передней части вилки RJ45, можно заменить.Сначала заблокируйте инструмент и отверткой Phillips выверните винт. Теперь разблокируйте инструмент, чтобы опустить прижимную планку и концевые зубья. Используя стержень или другой тонкий жесткий инструмент, вставленный с противоположной стороны, постукивайте до тех пор, пока узел лезвия не выйдет из штифта направляющего ролика, находящегося под винтом. После того, как узел ножа будет оттолкнут, наденьте новый узел ножа на роликовый штифт локатора. Установите винт на место и плотно затяните.

Зафиксируйте инструмент и выверните винт. Штифт ролика локатора находится прямо под отверстием для винта.

Разблокируйте инструмент так, чтобы концевые зубья и прижимная планка опустились. По лезвию нужно постучать / оттолкнуть его с этой стороны, используя тонкий и жесткий стержень. При снятии узла ножа обнажается роликовый штифт локатора. Выбросьте старый узел лезвия.

Примечание:

Не утилизируйте старое лезвие небрежно.«Тупое» лезвие по-прежнему более чем достаточно острое, чтобы порезать вас или других. Поместите лезвие на липкую боковую поверхность куска воздуховода или толстой изоленты и оберните несколько раз, чтобы край не был открыт. Осторожно утилизируйте.

Замените узел ножа новым. Вставьте и плотно затяните винт. Выполнено!

Примечание:

Если вы заметили, что лезвие для резки заподлицо срезает фактическую пластмассу вилки, попробуйте уменьшить давление, используемое для вставки и удержания вилки / кабеля в полости обжима во время операции обжима.Достаточно легкого давления, и вы можете перестать удерживать кабель после того, как прижимная планка с защелкой деформации начнет проходить в заднюю часть разъема RJ45 во время процесса заделки. Прижимная планка с фиксатором натяжения «заблокирует» заглушку в правильном положении во время процедуры.

Замена лезвия для резки и снятия изоляции

Режущее лезвие в задней части инструмента можно заменить. Будьте осторожны при замене, это лезвие очень острое. Требуется небольшая отвертка Phillips.

• Освободите замок, чтобы освободить рычаг.
• Откручиваем винт
• Осторожно снимите изношенное лезвие.
• Установите новое лезвие и снова закрутите. Лезвие должно быть возвращено в то положение, в котором оно было снято.

Вот и наш инструмент для сквозного обжима и заделки — вкратце V1. Хорошо обращайтесь с этим средством, и он прослужит вам долгие годы!

СЧАСТЛИВЫХ СЕТЕЙ!

trueCABLE представляет информацию на нашем веб-сайте, в том числе блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Как обжать кабель Ethernet или RJ45

Загрузите PDF: Как сделать собственный кабель Cat5.

Это руководство даст вам пошаговые инструкции о том, как отрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок на более поздних этапах процесса установки, поэтому правильное решение этой задачи в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся эти предметы:

• 1 — Коробка для кабелей Cat5 / Cat6
• 2 — Инструмент для обжима RJ45
• 3 — Разъемы RJ45
• 4 — Электрические ножницы или инструмент для зачистки кабеля

Когда у вас есть все необходимое, внимательно выполните следующие простые шаги:

Шаг 1: Отмерьте кабель и обрежьте его до нужной длины, чтобы немного провисать, и имейте в виду, что максимальное расстояние, на которое вы можете проложить один кабель, составляет 300 футов. Всегда рекомендуется оставлять дополнительный кабель в петле над стеной, прежде чем протянуть кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «служебными петлями» и обеспечивают возможность технического обслуживания кабеля в будущем.

Шаг 2: Отрежьте примерно 1,5-2 дюйма внешнего экрана, чтобы обнажить скрученные пары. Будьте осторожны, чтобы не надрезать витые пары, так как это может ослабить провод и сломать кабель.

Шаг 3: Раскрутите каждую витую пару и расположите кабели в правильном порядке.В этом случае мы используем формат распиновки T-568B (O / W, O, G / W, Bl, Bl / W, G, Br / W, Br).

Шаг 4: Удерживайте указанные пары большим и указательным пальцами, чтобы провода были в правильном порядке и ровно. Обрежьте провода так, чтобы они были достаточно длинными, чтобы выходить «снизу» внутри разъема, а экран кабеля заходил в разъем RJ45.

Шаг 5: С зажимом разъема RJ45 вниз вставьте обрезанные пары в разъем RJ45, убедившись, что каждая пара входит в свой паз

Шаг 6: Поместите разъем RJ45 с кабелем, вставленным в соответствующий разъем вашего обжимного инструмента. Сильно надавите, пока он не станет надежным. Некоторые обжимные инструменты будут щелкать, чтобы указать, что ваш разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть тестер кабеля, проверьте его на возможность подключения. Если нет, подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на вашем мониторе.Вы сможете определить, доходит ли до вашей камеры питание, если светодиоды ИК-подсветки светятся красным или индикаторы связи начинают мигать на порте камеры NVR. Хотя не думайте, что ваш кабель исправен, если у вас есть световые индикаторы. Плохой кабель иногда может вести себя нормально. Если он включается, все готово!

Обжимной инструмент EZ-RJ45 для тяжелых условий эксплуатации

Где я и как я сюда попал?

Если вы задумываетесь над этим извечным вопросом, мы можем помочь (немного). Эти «панировочные сухари» показывают вам путь к этому продукту через наше меню.

Номер детали

Это номер детали для этого элемента. Он есть у каждого продукта, и этот ничем не отличается.

Избранное

Если эта звезда золотая, она в вашем списке «фаворитов». Если это просто набросок, то это не так, но, возможно, вы просто еще недостаточно хорошо его знаете.

Как только вы познакомитесь с ним поближе, вы можете нажать на звездочку, чтобы добавить ее в избранное.Щелкните его еще раз, чтобы удалить. Легко, правда?

Описание

Если вы еще не могли сказать, это описание продукта. — сказал нуф.

Выбранный элемент

Вы также увидите, что текущий выбранный элемент выделен в меню. Таким образом вы сможете легко найти похожие товары в той же категории.

Изображения продуктов

Это прекрасное изображение этого продукта.У нас есть несколько ракурсов или ракурсов для большинства продуктов. Нажмите на увеличительное стекло над изображением, чтобы поближе познакомиться с этим продуктом.

Обзор продукта

Мы переходим к мелочам …

Вы спросите, что такого хорошего в этом продукте?

Этот список функций вам подскажет. И мы даже даем вам знать, в каких приложениях этот продукт действительно будет сиять.

Ссылка на конкурента

Привыкли использовать чужие продукты? Ничего страшного, ты сейчас здесь. Вот список номеров деталей конкурентов, с которыми можно сравнить этот продукт.

Фотографии продукта

Если вы пропустили их раньше, вот и снова эти прекрасные изображения продуктов.

Требуется изображение с высоким разрешением? Щелкните их правой кнопкой мыши, чтобы загрузить на свой компьютер.

Ваша цена

Когда вы войдете в систему, вы увидите здесь свои цены на этот продукт.

Наличие

Когда вы войдете в систему, вы увидите наши доступные уровни запасов, перечисленные здесь для любого из наших сайтов доставки, на которых есть этот продукт на складе

Опции продукта

У многих продуктов есть опции.Здесь вы можете выбрать один из доступных вариантов для этого продукта (цвета, длина, упаковка, количество и т. Д.)

Заместители

Похоже, у нас есть альтернатива для этого продукта, либо он был заменен, либо производство прекращено.

Отметьте связанные здесь товары, чтобы увидеть похожие товары, которые мы можем предложить.

Еще больше возможностей

Хотите видеть все варианты в списке, а не в раскрывающемся списке? Вы делаете это, нажав здесь.Это позволяет сравнивать цены и доступность сразу для всех вариантов.

В корзину

Когда вы решили, что эта деталь подходит вам, нажмите кнопку «Добавить в корзину».

Вы найдете эти кнопки тележки почти на каждой детали, чтобы упростить заказ того, что вам нужно, когда это нужно.

Краткий обзор

Здесь вы найдете марку, к которой относится этот продукт, а также любые сопутствующие документы. Сюда входят спецификации, изображения, инструкции по эксплуатации и многое другое.

Другое необходимое

Здесь вы найдете список других продуктов, которые работают с продуктом, который вы просматриваете. Вы можете легко добавить их в корзину, чтобы убедиться, что у вас есть все необходимое.

Необходимые продукты и аксессуары

Если для правильной работы продукта, который вы просматриваете, требуется другой продукт или аксессуар, вы найдете их здесь.Добавьте его в корзину одним нажатием кнопки.

Уф, вот и все …

Если у вас есть вопросы, на которые нет ответа на этой странице продукта, позвоните профессионалам в Liberty (или одному из наших контактных лиц).

No related posts.
