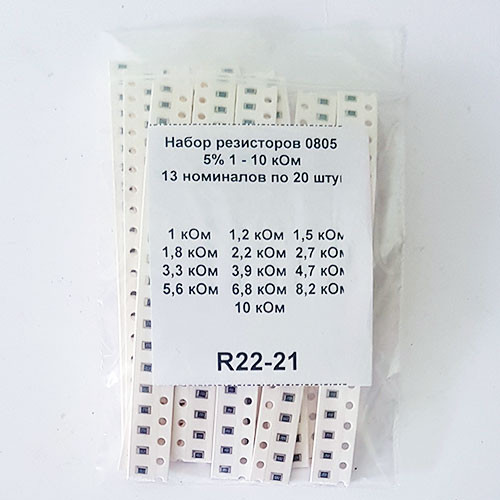

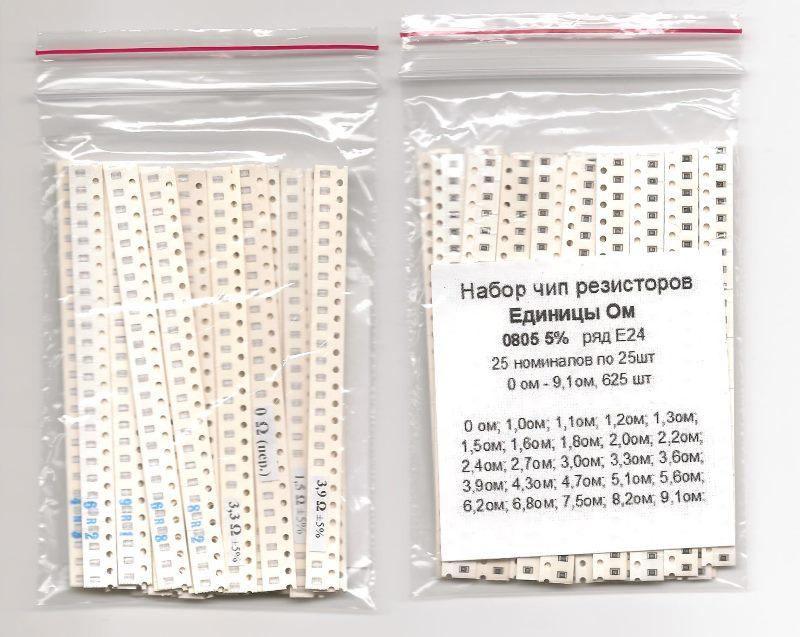

Набор SMD резисторов 0805 170 номиналов, по 25 штук каждого

0805 Smd резистор мощность

Определяем мощность SMD-резисторов по их размерам

Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?

На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.

Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.

Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.

Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.

Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.

Типоразмер (дюймовый, inch)	Мощность (Power Rating at 70°C)	Мощность, Вт.	Длина (L) /Ширина (W), мм.
0075	1/50W	0,02 Вт	0,3/0,15
01005	1/32W	0,03 Вт	0,4/0,2
0201	1/20W	0,05 Вт	0,6/0,3
0402	1/16W, 1/8W	0,063 Вт; 0,125 Вт	1,0/0,5
0603	1/10W, 1/5W	0,1 Вт; 0,2 Вт	1,6/0,8
0805	1/8W, 1/4W	0,125 Вт; 0,25 Вт	2,0/1,25

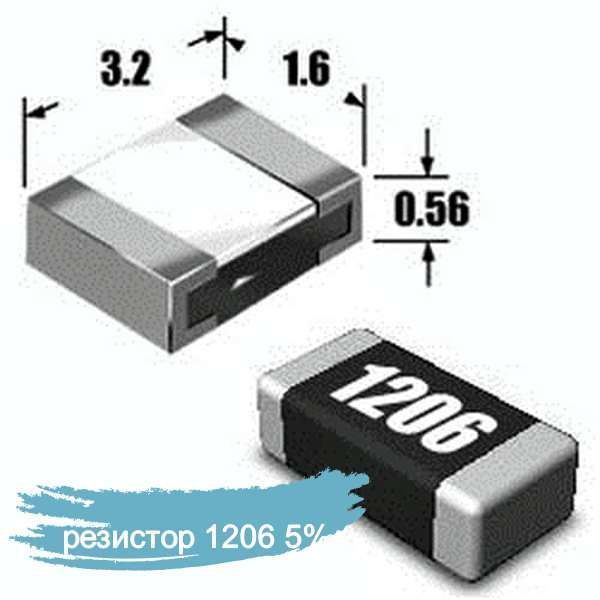

1206	1/4W, 1/2W	0,25 Вт; 0,5 Вт	3,2/1,6
1210	1/2W	0,5 Вт	3,2/2,5
1218	1W; 1,5W	1 Вт; 1,5 Вт	3,2/4,8
1812	1/2W, 3/4W	0,5 Вт; 0,75 Вт	4,5/3,2
2010	3/4W	0,75 Вт	5,0/2,5
2512	1W; 1,5W; 2W	1 Вт; 1,5 Вт; 2 Вт	6,4/3,2
Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors)
0406	0,25. 0,3W	0,25. 0,3 Вт	1,0/1,6
0612	0,75. 1W	0,75. 1 Вт	1,6/3,2
1020	1W	1 Вт	2,5/5,0
1218	1W	1 Вт	3,2/4,6
1225	2W	2 Вт	3,2/6,4

В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.

Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.

Например, чип-резисторы серии CRM фирмы Bourns ® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Используются такие в импульсных источниках питания в качестве токовых датчиков, токоограничительных резисторов, снабберов (демпфирующих резисторов).

Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.

Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.

Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.

Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов D/CRCW e3 (Vishay ® ), ERJ (Panasonic) или RC (Yageo).

Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.

Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.

Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.

Как узнать мощность резисторных SMD-сборок?

Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.

Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.

Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.

Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).

Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063. 0,125W.

Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т. е. выпуклыми). Мощность на элемент 0,1W.

На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.

Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.

Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.

Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P₇₀. Нижнему индексу (₇₀) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.

Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.

Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.

На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).

Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C. +155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.

Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).

Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.

Мощные SMD-резисторы.

Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.

К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride, AlN), которая обладает повышенной теплопроводностью. 90% тепла от резистивного слоя SMD-резистора проходит через тело компонента, то есть через его подложку (substrate). Керамика на основе алюмонитрида (нитрида алюминия) обладает высокой теплопроводностью, что позволяет быстрее отводить тепло от резистивного слоя. К тому же, керамика на основе алюмонитрида нетоксична.

Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.

Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.

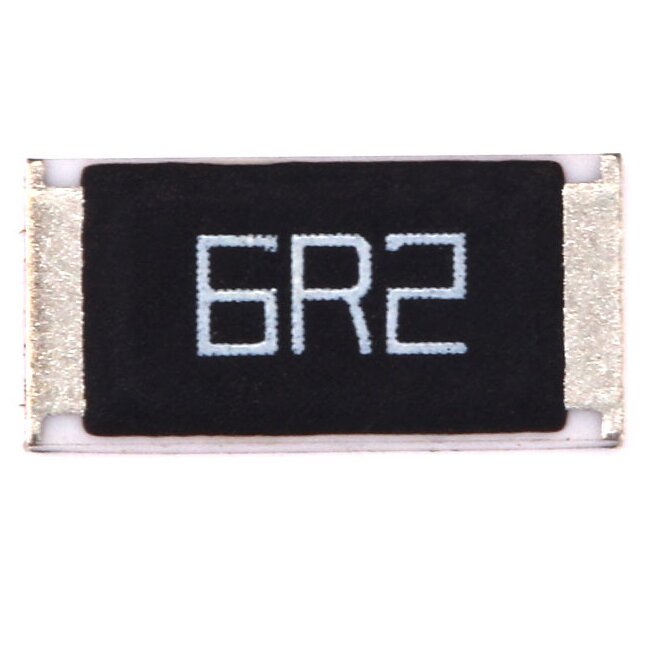

Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.

Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al₂O₃), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.

Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт. Это на 0,5. 1,5 ватта больше, чем у стандартных резисторов аналогичного размера.

Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.

Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.

Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.

В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Маркировка smd резисторов по ряду E96

Маркировка smd резисторов ряда E96 производится тремя знаками. Первые две обозначают номинал в соответствие с таблицей, третья буква обозначает степень множителя. Маркировка номиналов 1% чип резисторов совпадающих по значению сопротивлений с рядом E24 может обозначаться без использования таблиц перекодировок, с использованием трех цифр первые две цифры номинал, третья количество нулей при обозначение в Омах.

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 0805.

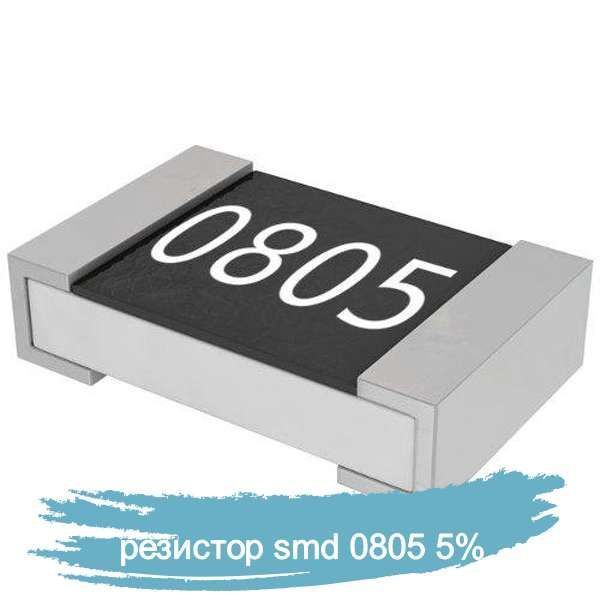

Размеры резистора 0805

Технические характеристики чип резисторов 0805 1%

• Номинальная мощность smd резистора при 70°С. 0,125 Вт
• Рабочее напряжение smd резистора . 150 В
• Максимальное напряжение smd резистора . 300 В
• Диапазон рабочих температур smd резистора . -55° +125°С
• Температурный коэффициент сопротивления. 100 ppm/°С

Типоразмер smd резисторов 0805 5% удобен для ручного монтажа, однако занимает достаточно много места на плате и имеет боле высокую цену чем меньшие 0402 5% и 0402 1% или 0603 5% и 0603 1%. Для электрических схем где необходимо большая рассеиваемая мощность или рабочее напряжения, со склада компании поставляются чип резисторы 1206 5%, 1206 1% и резисторы с рассеиваемой мощностью 1 Вт типоразмера 2512 5%; 2512 1%, низкоомные со значением номинала менее 1 Ом, или высоковольтные с номинальным сопротивлением свыше 10 Мом высокоомные резисторы 0805 в этом же типоразмере представлены термисторы.

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Liket

Технические характеристики и маркировка чип резисторов 1% 0805 производитель Walsin

ЧИП резистор 0805

Выберите категорию:

Все Диоды импорт Диодные мосты импорт Диоды отечественные » Диоды со склада » Диоды на заказ Диодные мосты отечественные Тиристоры,симисторы Стабилитроны Вставки плавкие керамика Вставки плавкие стекло Конденсаторы » Конденсаторы электролитические. »» Конденсаторы электролитические 1 мкф »» Конденсаторы электролитические 2,2 мкф »» Конденсаторы электролитические 10 мкФ »» Конденсаторы электролитические 22 мкФ »» Конденсаторы электролитические 47 мкф »» Конденсаторы электролитические 100 мкф »» Конденсаторы электролитические 220 мкФ »» Конденсаторы электролитические 470 мкФ »» Конденсаторы электролитические 1000 мкФ »» Конденсаторы электролитические 2200 мкФ »» Конденсаторы электролитические 3300 мкФ »» Конденсаторы электролитические 4700 мкф » Конденсаторы пленочные » Конденсаторы керамические » Конденсаторы металлобумажные. » Чип конденсаторы керамические Варисторы,терморезисторы, кварцы Резисторы » Резисторы постоянные »» Резисторы пленочные »»» Резисторы пленочные 0,125 Вт »»» Резисторы пленочные 0,5 Вт »»» Резисторы пленочные 1 Вт »»» Резисторы пленочные 2 Вт »»» Резисторы пленочные 0,25 Вт »» Резисторы углеродистые »» Резисторы проволочные »» Чип резисторы »»» ЧИП резисторы 0805 »»» Чип резисторы 1206 »»» Чип резисторы 0603 »» Резисторы цементные мощные »» Наборы резисторов » Резисторы переменные регулировочные » Резисторы переменные подстроечные Разьемы ,тумблера Автоматические выключатели, реле, контакторы » Реле » Автоматические выключатели отечественные » Контакторы. Пускатели магнитные. »» Контакторы.Пускатели магнитные.Импортные » Автоматические выключатели импортные Транзисторы » Транзисторы импортные » Транзисторы отечественные Микросхемы » Микросхемы импортные »» Микросхемы логические »»» Микросхемы драйверов »» Микроконтроллеры »» Микросхемы аналоговые »» Микросхемы памяти »» Микросхемы приемопередатчиков »» Микросхемы таймеров, микросхемы часов »» Микросхемы стабилизаторов напряжения » Микросхемы отчественные »» Микросхемы логические »»» Микросхемы серии К561 »»» Микросхемы серии КР 1533 »»» Микросхемы серии ЭКР 1554 »» Микросхемы памяти »» Микросхемы стабилизаторов напряжения »» Микросхемы микроконтроллеров »» Микросхемы таймеров, микросхемы часов Материалы и оборудование для пайки и электромонтажа Динамические головки, головки громкоговорителя Микрофоны Оптопары импортные Оптоэлектронные приборы отечественные FINDER. Промышленные реле,интерфейсные модули,таймеры. SIEMENS.Контакторы Siemens Sirius 3RT, автоматические выключатели Siemens Sirius 3RV ABB. АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ СЕРИИ MS116, СЕРИИ MS132. WEIDMULLER. Универсальные клеммы EATON/MOELLER Компактные щиты,автоматические выключатели, контакторы, принадлежности

Производитель:

ВсеПроизводитель 1Производитель 10Производитель 11Производитель 12Производитель 13Производитель 14Производитель 15Производитель 16Производитель 17Производитель 18Производитель 19Производитель 2Производитель 20Производитель 21Производитель 22Производитель 23Производитель 24Производитель 25Производитель 26Производитель 27Производитель 28Производитель 29Производитель 3Производитель 30Производитель 31Производитель 32Производитель 33Производитель 34Производитель 35Производитель 36Производитель 37Производитель 38Производитель 39Производитель 4Производитель 40Производитель 41Производитель 42Производитель 5Производитель 6Производитель 7Производитель 8Производитель 9

Сверхяркие SMD-светодиоды в корпусе 0805

Светодиоды расфасованы в пять полосок по 20штук, на каждую наклеено по опознавательному кружочку с соответствующим цветом

Полотно фотографий всех светодиодов с двух сторон, под микроскопом.
Все фото развернул так, чтобы катоды (минусовые выводы) были справа.

Белый

Жёлтый

Красный

Зелёный

Синий

Размеры
Небольшие, что-то приблизительно около 2×1.2мм

Другой метод проще: подключить исследуемый светодиод к источнику 12В через резистор 1К, поступаемый ток при этом не превысит безопасных 12мА, и также замерить напряжение на выводах светодиода, оно и будет рабочим, например на том же неизвестном светодиоде напряжение в этом случае будет тоже 3В, а падение на резисторе составит уже 9В.

Подбор резистора под нужный ток
Если было выяснено, что светодиод рассчитан на напряжение 3В, а требуемый для нормального свечения ток 15мА, то резистор подбирается по формуле:
R = падение напряжения на резисторе / ток.
При этом падение напряжения на резисторе можно узнать по формуле:
напряжение источника — напряжение светодиода.
Т.е. если например БП выдаёт 5В, рабочее напряжение светодиода 2В (падение на резисторе 3В), а нужный ток 15мА, то:
R = 5В — 2В / 0,015A = 3В / 0,015А = 200 Ом.
Но поскольку в стандартных наборах резисторов редко можно найти именно рассчитанный номинал, то обычно берут тот, что идёт следующий за ним, например в моём случае оказался номиналом 220 Ом.

Мощность резистора
Необходимо будет ещё сопоставлять расчётную рассеиваемую мощность на резисторе с мощностью самого резистора, чтобы предотвратить его сгорание. Находится рассеиваемая мощность на резисторе по формуле:
P = квадрат падения напряжения на резисторе / номинал резистора.
Т.е. если например БП выдаёт 12В, рабочее напряжение светодиода 2В (падение на резисторе 10В), а сам резистор на 680 Ом., то:
P = 10В * 10В / 680 Ом = 0,147 Вт.
Это значит, что использовать резисторы здесь нужно с мощностью не меньше 0,25 Вт, а популярные SMD-резисторы в корпусе 0805 с мощностью 0,125 Вт — уже не годятся, могут сгореть.

В роли тестовой площадки будет выступать кусочек макетной платы, куда были припаяны по одному светодиоду каждого цвета, катоды (минусовые выводы) соединил проволокой в общий вывод, аноды (плюсовые выводы) оставил по отдельности. Слева направо: белый, жёлтый, красный, зелёный, синий.

На этой анимации просто проверяю их на общую работоспособность (БП 12В, резистор 1К), дабы убедится, что они рабочие и всё правильно припаяно (тестер включен в разрыв цепи). Проверку можно произвести тестером и в режиме прозвонки, однако яркость свечения светодиодов будет значительно меньше

Регулируемого блока питания у меня нет, пришлось городить «огород и костыли» из понижающего преобразователя и двух тестеров. Подстроечник у преобразователя очень чувствительный и точно подобрать значение очень трудно, поэтому значения напряжений на парных скриншотах могут разниться на несколько десятков милливольт, так как тест проходил в два этапа, сначала у всех светодиодов замерил напряжение, потом ток.
Резисторы подбирал, исходя из того, что есть в наличии и чтобы ток был на уровне 12мА или меньше, при таком токе светодиоды светят достаточно ярко без дискомфорта для глаз. Если ток выше, то спустя несколько секунд взгляда на свечение, появляются «зайчики». При подаче 25-30мА, яркость свечения сравнима со сваркой.
Забегая вперёд, отмечу, что светодиоды красного и жёлтого свечения имеют рабочее напряжение в пределах 2В, остальные — в пределах 3В.

12В, СИНИЙ, резистор 1 кОм

12В, ЗЕЛЁНЫЙ, резистор 1 кОм

12В, БЕЛЫЙ, резистор 1 кОм

12В, КРАСНЫЙ, резистор 1 кОм

12В, ЖЁЛТЫЙ, резистор 1 кОм

5В, СИНИЙ, резистор 220 Ом

5В, ЗЕЛЁНЫЙ, резистор 220 Ом

5В, БЕЛЫЙ, резистор 220 Ом

5В, КРАСНЫЙ, резистор 220 Ом

5В, ЖЁЛТЫЙ, резистор 220 Ом

3.3В, СИНИЙ, резистор 22 Ом

3.3В, ЗЕЛЁНЫЙ, резистор 22 Ом

3.3В, БЕЛЫЙ, резистор 22 Ом

3.3В, КРАСНЫЙ, резистор 100 Ом

3. 3В, ЖЁЛТЫЙ, резистор 100 Ом

Подключение напрямую без резистора и последствия
Рискованное дело, но вполне применимое, только если напряжение источника — меньше номинального напряжения светодиода, и оно — стабилизированное.
На видео ниже я так и сделал с синим светодиодом (3В), только при этом плавно поднимал напряжение от 0.8В до 5В.
Едва уловимое свечение появилось на отметке выше 1.5В, пиковая яркость — 4В, а при 4.5В — яркость стала спадать, а дальше закипание пространства со стороны катода и сгорание светодиода с последующим выделением резкого запаха.

Перепайка светодиодов на дисплее LCD5110
Имеется в наличии уже многим знакомый экран Nokia LCD5110, широко используемый в самоделках. В продаже эти дисплеи всегда можно встретить с двумя версиями подсветки — либо с голубой подсветкой, либо с белой подсветкой — как раз у меня такой. Однако белая подсветка как по мне — скучновата. Тогда решил удалить старые белые светодиоды и вместо них припаять обозреваемые, например зелёные, под «старину».

Чтобы отделить металлическую часть дисплея от платы, нужно отогнуть четыре выступающие части по углам

К резинке, которая прилегает к контактной площадке, нельзя прикасаться, иначе будет плохой контакт после сборки. Лучше дисплей сразу же отложить далеко в сторону. А на самой контактной площадке были следы, её я протёр ваткой, смоченной в растворе для промывки плат

Как видно, здесь установлено четыре белых светодиода, если обратится к фото повыше, то на каждом установлено по одному SMD-резистору с маркировкой 301 (300Ом)

Феном выпаял эти светодиоды

Паяльником припаял на их место зелёные

Подал напряжение 3.3 В — работает, светятся

Общий потребляемый ток почти 12мА, напряжение на отдельном светодиоде 2.5В, резисторы на 300 Ом применены здесь с хорошим запасом, на них падает 0. 8В и менять их не требуется.

До переделки и после переделки
Результатом остался удовлетворён. В данном случае на экран выведены температура и влажность (параллельно экспериментировал со своими шрифтами и выводом графики на экран)

Плюсы
— Работают
— Яркие

Минусы
— Монтаж SMD требует аккуратности
— Высокая цена

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

| Стандарты и коды резисторов

доступны в большом количестве в разных упаковках. В настоящее время наиболее часто используются прямоугольные резисторы для поверхностного монтажа, но старый добрый осевой резистор все еще широко используется в конструкциях со сквозными отверстиями. Эта страница проинформирует вас о размерах SMD, осевых и MELF корпусов и о требуемых схемах заземления для компонентов SMD.

Размер резистора SMD

Форма и размер резисторов для поверхностного монтажа стандартизированы, большинство производителей используют стандарты JEDEC.Размер резисторов SMD обозначается числовым кодом, например 0603. Этот код содержит ширину и высоту корпуса. Так, в примере с кодом 0603 в британской системе мер это означает длину 0,060 дюйма и ширину 0,030 дюйма. Этот код может быть указан в британских или метрических единицах измерения, как правило, британский код используется чаще для обозначения размера упаковки. Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может сбивать с толку. В общем, вы можете предположить, что код указан в британских единицах измерения, но используемые размеры указаны в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики обычно используемых корпусов для поверхностного монтажа.

Код		Длина (л)		Ширина (w)		Высота (h)		Мощность
Имперская система	Метрическая система	дюймов	мм	дюймов	мм	дюймов	мм	Ватт
0201	0603	0.024	0,6	0,012	0,3	0,01	0,25	1/20 (0,05)
0402	1005	0,04	1,0	0,02	0,5	0,014	0,35	1/16 (0,062)
0603	1608	0,06	1,55	0,03	0,85	0,018	0,45	1/10 (0. 10)
0805	2012	0,08	2,0	0,05	1,2	0,018	0,45	1/8 (0,125)
1206	3216	0,12	3,2	0,06	1,6	0,022	0,55	1/4 (0,25)
1210	3225	0,12	3,2	0,10	2.5	0,022	0,55	1/2 (0,50)
1812	3246	0,12	3,2	0,18	4,6	0,022	0,55	1
2010	5025	0,20	5,0	0,10	2,5	0,024	0,6	3/4 (0,75)
2512	6332	0.25	6,3	0,12	3,2	0,024	0,6	1

Схема контакта контактных площадок

При проектировании компонентов для поверхностного монтажа следует использовать правильный размер паяльной площадки и схему контакта. В следующей таблице показано расположение контактов для обычных корпусов для поверхностного монтажа. В таблице указаны размеры для пайки оплавлением, для пайки волной используются контактные площадки меньшего размера.

Код		Длина колодки (а)		Ширина подушки (b)		Разрыв (в)
Имперская система	Метрическая система	дюймов	мм	дюймов	мм	дюймов	мм
0201	0603	0.012	0,3	0,012	0,3	0,012	0,3
0402	1005	0,024	0,6	0,020	0,5	0,020	0,5
0603	1608	0,035	0,9	0,024	0,6	0,035	0,9
0805	2012	0,051	1. 3	0,028	0,7	0,047	1,2
1206	3216	0,063	1,6	0,035	0,9	0,079	2,0
1812	3246	0,19	4,8	0,035	0,9	0,079	2,0
2010	5025	0,11	2,8	0.059	0,9	0,15	3,8
2512	6332	0,14	3,5	0,063	1,6	0,15	3,8

Размер осевого резистора

Размер осевых резисторов не так стандартизирован, как резисторы SMD, и разные производители часто используют немного другие размеры. Кроме того, размер осевого резистора зависит от номинальной мощности и типа резистора, такого как углеродный состав, проволочная обмотка, углеродная или металлическая пленка. На следующем рисунке и в таблице приведены размеры обычных осевых резисторов из углеродной и металлической пленки. Всякий раз, когда необходимо знать точный размер, всегда сверяйтесь с таблицей данных производителя компонента.

Размеры корпуса резистора MELF

Иногда резисторы для поверхностного монтажа также используются в виде корпусов MELF (Metal Electrode Leadless Face). Основное преимущество использования MELF вместо стандартных SMD-корпусов — это более низкий тепловой коэффициент и лучшая стабильность. TCR тонкопленочных резисторов MELF часто составляет 25-50 ppm / K, в то время как стандартные толстопленочные резисторы SMD часто имеют TCR> 200 ppm / K. Это возможно благодаря цилиндрической конструкции резисторов MELF. Эта цилиндрическая конструкция также имеет явные недостатки упаковки, в основном, когда компоненты должны быть размещены с помощью механизмов захвата и размещения. Из-за их круглой формы требуется специальная присоска и больше вакуума.Существует три распространенных размера упаковки MELF: MicroMELF, MiniMELF и MELF. В следующей таблице перечислены характеристики этих типов.

Имя	Abbr.	Код	Длина	Диаметр	Мощность
			мм	мм	Ватт
MicroMELF	MMU	0102	2,2	1,1	0. 2 — 0,3
MiniMELF	MMA	0204	3,6	1,4	0,25 — 0,4
МЕЛФ	МБ	0207	5,8	2,2	0,4 — 1,0

Ресурсы

Онлайн

Резисторы для поверхностного монтажа в ассортименте 0805 Резистор SMT

Стоимость доставки почтой первого класса:

Минимальная сумма заказа	Сумма заказа Максимум	Стоимость доставки первого класса в США
00 руб.01	25,00 $	$ 5,85
25,01 долл. США	35,00 $	$ 6,85
35,01 долл. США	45,00 $	$ 8,85
45,01 долл. США	$ 55,00	$ 9,85
$ 55,01	75,01 долл. США	$ 11,85
75 долларов США.01	100,00 $	$ 12,85
$ 100,01	200,00 $	$ 14,85
200,01 долл. США	300,00 $	$ 15,85
300,01 долл. США	500,00 $	$ 17,85
500,01 долл. США	+	18 долларов.85

Стоимость доставки приоритетной почтой:

Минимальная сумма заказа	Сумма заказа Максимум	Тарифы на доставку приоритетной почтой США
$ 00.01	25,00 $	10,50 долл. США
25,01 долл. США	35,00 $	11,50 долл. США
35,01 долл. США	45 долларов.00	$ 12,50
45,01 долл. США	55,00 $	$ 13,50
$ 55,01	75,01 долл. США	$ 14,50
75,01 долл. США	100,00 $	16,50 долл. США
$ 100,01	200,00 $	18,50 долл. США
200 долларов США.01	300,00 $	21,50 долл. США
300,01 долл. США	500,00 $	24,50 долл. США
500,01 долл. США	+	25,50 долл. США

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Канада Первый класс Международный
00 руб.01	45,00 $	$ 15.95
45,01 долл. США		$ 29. 95
$ 90,01	150,00 $	$ 49.95
150,01 долл. США	300,00 $	$ 59.95
300,01 долл. США	700,00 $	79 долларов.95
$ 700,01	$ 2000,00	$ 99.95

Canada Priority Mail (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Приоритетная почта Канады
$ 00. 01	45,00 $	$ 29.95
45 долларов.01		$ 39.95
$ 90,01	150,00 $	$ 59.95
150,01 долл. США	300,00 $	$ 79.95
300,01 долл. США	700,00 $	$ 99.95
$ 700,01	$ 2000,00	109 долларов.95

Международный — за пределами США / Канады (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Международный — за пределами США / Калифорнии
$ 100,00	150,00 $	$ 79.95
150,01 долл. США	300,00 $	99 $.95
300,01 долл. США	500,00 $	$ 139.95
500,01 долл. США	1000,00 $	$ 169. 95

Резистор поверхностного монтажа SMT »Электроника

Резисторы для поверхностного монтажа, резисторы SMD используют технологию поверхностного монтажа, SMT, чтобы обеспечить значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат.

Resistor Tutorial:

Resistors Обзор Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E

Резисторы для поверхностного монтажа используются в большом количестве.Большая часть бытовой и профессиональной / промышленной электроники в настоящее время производится с использованием технологии поверхностного монтажа.

Соответственно, резисторы для поверхностного монтажа являются предпочтительным вариантом практически для всего электронного оборудования с точки зрения используемых количеств.

Резисторы для поверхностного монтажа обеспечивают те же функциональные возможности, что и более традиционные резисторы с осевыми выводами, но с меньшей рассеиваемой мощностью и часто с меньшей паразитной индуктивностью, емкостью и т. Д.

Резисторы для поверхностного монтажа доступны во всех популярных номиналах, от E3 до E192, а также в некоторых специальных, если они когда-либо понадобятся. Кроме того, они доступны в различных размерах, некоторые из которых теперь мелкие и их сложно обрабатывать вручную.

Технология поверхностного монтажа

SMD — это лишь одна из форм компонентов, в которых используется технология поверхностного монтажа. Эта форма компонентной технологии в настоящее время стала обычным явлением для производства электронного оборудования, поскольку позволяет гораздо быстрее и надежнее создавать электронные печатные платы.

Примечание по технологии поверхностного монтажа:

Технология поверхностного монтажа дает значительные преимущества для массового производства электронного оборудования. Традиционно компоненты имели выводы на обоих концах, и они были прикреплены либо к клеммам, либо позже они были установлены через отверстия в печатной плате.Технология поверхностного монтажа устраняет необходимость в выводах и заменяет их контактами, которые можно установить непосредственно на плату, что упрощает пайку.

Подробнее о Технология поверхностного монтажа, SMT.

Конструкция резистора SMD

или резисторы SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами.

У них есть металлизированные области на обоих концах основного керамического корпуса, и, таким образом, они могут быть установлены на печатную плату с контактными площадками, на которых установлены два конца для обеспечения соединения.

Резистор изготавливается из оксида алюминия или керамической подложки. Затем на него кладут основания электродов для торцевых соединений, а затем обжигают, чтобы убедиться, что они надежно удерживаются на месте.

Затем наносится тонкая пленка резистивного материала — обычно это оксид металла или металлическая пленка — снова резистор срабатывает. Длина, толщина и используемый материал определяют сопротивление компонента. Однако во многих случаях резистивный элемент будет обрезан с помощью YIG-лазера для получения необходимого сопротивления.

После того, как резистивный элемент готов, он покрывается последовательными слоями защитного покрытия, которые можно пробовать между применениями. Эти слои защитного покрытия не только предотвращают механические повреждения, но и предотвращают попадание влаги и других загрязнений.

Заключительный этап — нанесение маркировки, если резистор достаточно большой для этого.

После того, как резисторы готовы, они упаковываются либо в виде блистерных рулонов для использования на машинах для захвата и размещения, либо они могут поставляться в виде отдельных компонентов, которые снова могут использоваться машинами для захвата и быстрой установки.

Поскольку резисторы SMD изготовлены из оксида металла или металлической пленки и защищены прочным покрытием, это означает, что они стабильны и имеют хорошую устойчивость к температуре и времени.

Концевые заделки на обоих концах резистора SMD являются ключевыми для общих характеристик резистора. Внутреннее соединение между резистивным элементом и выводами обычно использует слой на основе никеля, а затем внешний слой соединения использует слой на основе олова, чтобы обеспечить хорошую паяемость, что является ключевым требованием для этих компонентов.

Пакеты резисторов SMD

Пакеты резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Излишне говорить, что иногда могут использоваться другие менее стандартные пакеты.

В новых конструкциях растет тенденция к переходу на некоторые из очень маленьких корпусов, где позволяет рассеяние мощности. Это экономит место на плате и позволяет дополнительно миниатюризировать оборудование или упаковать больше функций в то же пространство.

Обычный резистор для поверхностного монтажа Подробные сведения о корпусе
Стиль упаковки	Размер (мм)	Размер (дюймы)
2512	6.30 х 3,10	0,25 х 0,12
2010	5,00 x 2,60	0,20 х 0,10
1812	4,6 x 3,0	0,18 х 0,12
1210	3,20 x 2,60	0,12 х 0,10
1206	3,0 х 1,5	0,12 х 0,06
0805	2. 0 х 1,3	0,08 х 0,05
0603	1,5 х 0,08	0,06 х 0,03
0402	1 х 0,5	0,04 х 0,02
0201	0,6 х 0,3	0,02 х 0,01

Видно, что дескриптор размера корпуса взят из измерений корпуса резистора в дюймах. Комплект резисторов 0603 SMT имеет размер 0.06 х 0,03 дюйма.

Характеристики резистора SMD

производятся разными компаниями. Соответственно, спецификации варьируются от одного производителя к другому. Поэтому необходимо изучить рейтинг производителя для конкретного резистора SMD, прежде чем принимать решение о том, что именно требуется. Однако можно сделать некоторые обобщения относительно ожидаемых оценок.

• Номинальная мощность: Номинальная мощность требует тщательного рассмотрения при любом проектировании.Для схем, использующих резисторы для поверхностного монтажа, уровни рассеиваемой мощности меньше, чем для схем, использующих компоненты на концах проводов. В качестве ориентира ниже приведены типичные номинальные мощности для некоторых из наиболее популярных размеров резисторов SMD. Их можно использовать только в качестве ориентира, поскольку они могут различаться в зависимости от производителя и конкретного типа.

  Номинальная мощность резистора очень зависит от его размера. Соответственно, можно обобщить номинальные мощности резисторов SMD различных размеров.

  Типичная номинальная мощность резистора SMD
  Стиль упаковки	Типичная номинальная мощность (Вт)
  2512	0,50 (1/2)
  2010	0,25 (1/4)
  1210	0,25 (1/4)
  1206	0,125 (1/8)
  0805	0.1 (1/10)
  0603	0,0625 (1/16)
  0402	0,0625 — 0,031 (1/16 — 1/32)
  0201	0,05

  Некоторые производители указывают более высокие уровни мощности, чем эти. Приведенные здесь цифры типичны.

  Как и все электронные компоненты, всегда рекомендуется снижать номинальные характеристики компонентов и не запускать их близко к их максимальным характеристикам. Часто предполагается, что максимум 0.Рекомендуется 5 или 0,6 от максимального рейтинга. Снижение номинальных значений ниже этого еще больше повысит надежность.

• Температурный коэффициент: И снова использование пленки оксида металла позволяет этим резисторам SMD обеспечивать хороший температурный коэффициент. Доступны значения 25, 50 и 100 ppm / ° C. Технология, используемая для резисторов SMT, намного лучше, чем некоторые из старых технологий, используемых для резисторов с выводами. Соответственно, это обеспечивает гораздо лучшую температурную стабильность схем.
• Допуск: Принимая во внимание тот факт, что резисторы SMD изготавливаются с использованием металлооксидной пленки, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%.

  Для специальных приложений могут быть получены значения 0,5% и 0,1%. Несмотря на то, что резисторы с жестким допуском могут не потребоваться, их использование поможет обеспечить лучшую повторяемость от одной схемы или модуля к следующему. Это уменьшает количество компонентов с широким допуском, используемых в схеме.2% резисторы широко используются и стоят немного дороже, чем 5% резисторы — в некоторых случаях их использование может помочь. Использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень высоких требований, и они, вероятно, будут стоить намного больше, чем электронные компоненты 2%.

SMT резисторы преимущества и недостатки

При рассмотрении вопроса об использовании резисторов SMT следует иметь в виду преимущества и ограничения. Несмотря на то, что резисторы SMT широко используются, следует помнить о нескольких моментах:

Преимущества резистора SMT

• Размер: Резисторы для поверхностного монтажа, естественно, намного меньше традиционных осевых или выводных компонентов, и поэтому они позволяют достичь большего уровня миниатюризации.
• Пониженная индуктивность: Размер и конструкция резисторов SMT означает, что они имеют гораздо более низкие уровни паразитной индуктивности и емкости, и в результате их можно использовать для работы на гораздо более высоких частотах.
• Точность и допуск: Технология, используемая для резисторов SMT, означает, что они могут изготавливаться с высокими допусками. Они также обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.

Ограничения резистора SMT

• Номинальная мощность: Номинальная мощность резисторов SMT меньше, чем у традиционных компонентов с осевыми выводами. Хотя уровни тока в большинстве цепей, в которых используются компоненты SMT, как правило, ниже, при проектировании цепей с использованием Hem необходимо соблюдать осторожность, чтобы гарантировать, что их номинальные мощности не превышаются.
• Доработка: Хотя технология поверхностного монтажа обеспечивает высокий уровень надежности, бывают случаи, когда требуется доработка. Технология не всегда так надежна, как модули, изготовленные с использованием выводных компонентов. Тем не менее, если используются надлежащие методы и инструменты, то это вполне достижимо.

  Часто самый большой риск при переделке и ремонте возникает из-за того, что паяльник остается на контактных площадках надолго. Это может привести к повреждению платы, где контактные площадки могут подниматься, а также внутри резистора. Хотя сейчас резисторы стали более прочными, чем были много лет назад, все же следует проявлять осторожность.

Маркировка резисторов SMT

По своей природе резисторы для поверхностного монтажа малы — некоторые из размеров, например 0201, чрезвычайно малы, и во многих случаях нет места для какой-либо значимой маркировки.Поскольку резисторы часто загружаются в барабанах на машину для захвата и размещения, которая автоматически размещает резисторы, а катушка маркируется, часто нет необходимости в маркировке. Только когда предметы переделываются, их удобно отмечать.

При маркировке резисторов используются цифры, а не цветовые коды, используемые в компонентах с выводами. Используются различные системы кодирования, но наиболее широко используются три числа, состоящие из двух значащих цифр и множителя.

MELF SMT резисторы

Другой вид резистора для поверхностного монтажа, который можно использовать в некоторых приложениях, известен как резистор MELF. Название происходит от слов: Metal Electrode Leadless Face. Они используются там, где требуется очень высокая надежность и производительность. Резисторы имеют цилиндрическую форму, поэтому обращаться с ними сложнее.

Резисторы для поверхностного монтажа производятся миллиардами и используются во всех электронных схемах, использующих SMD.Резисторы SMD теперь просты в изготовлении и могут быть приобретены по очень низкой цене, особенно при использовании в большом количестве. Резисторы SMD в настоящее время являются наиболее широко используемой формой резисторной технологии.

Другие электронные компоненты: Резисторы
Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Чип-резисторы TopLine Dummy — Resistor Chip — Resistor Zero Resistor SMD, SMT RESISTORS

Чип резистор Стандартный • Чип-коды Размер (дюйм) Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 « Лента № заказа Катушки 7 дюймов № заказа Катушки 4 « 008004 0201 мм 0. 25 x 0,125 мм Z = 0,11 мм 50 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик Перейти к SC008004E7A-W4P1 – – 03015 мм 0,30 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик SR03015E7A-W4P1 Классическая оконечная муфта Стандартная – – 03015 мм 0.30 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 – 4 мм — W4P1 Шаг 1 мм Пластик SR03015BT-E7A-W4P1 С нижним выводом В разработке – 01005 0402 0,4 x 0,2 мм 20 000 10 000 5000 1 000 8 мм — W8P2 Шаг 2 мм Бумага SR01005P7A SR01005P4A 01005 0402 0. 4 x 0,2 мм 40 000 20 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR01005E7A-W4P1 SR01005E7A-W4P1 0201 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8мм — Бумага Шаг 2мм SR0201P7A SR0201P4A 0402 1005 1.0 x 0,5 мм 10 000 1 000 8мм — Бумага Шаг 2мм SR0402P7A SR0402P4A 0603 1608 1,6 x 0,8 мм 5000 1 000 8мм — Бумага Шаг 4мм SR0603P7A SR0603P4A 0805 2012 2. 0 x 1,2 мм 5000 1 000 8мм — Бумага Шаг 4мм SR0805P7A SR0805P4A 1206 3216 3,2 x 1,6 мм 5000 1 000 8мм — Бумага Шаг 4мм SR1206P7A SR1206P4A 1210 3225 3.2 x 2,5 мм 4000 1 000 8 мм — пластик Шаг 4 мм SR1210E7A SR1210E4A 1812 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм SR1812E7A SR1812E4A 2010 5025 5. 0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм SR2010E7A SR2010E4A 2512 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм SR2512E7A SR2512E4A Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали.Пример: SR0603P7A- ZERO Не содержит свинца • RoHS • Не содержит свинца • Sn100 Олово • Чип-коды Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 « Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « – 03015 мм 0. 3 x 0,15 мм Z = 0,11 мм 40 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR03015E7A-W4P1 – 01005 0402 0,4 x 0,2 мм 20 000 10 000 5000 1 000 8 мм — W8P2 Шаг 2 мм Бумага СР01005П7А-ИНН СР01005П4А-ИНН 01005 0402 0.4 x 0,2 мм 40 000 10 000 5000 1 000 4 мм — W4P1 Шаг 1 мм Пластик SR01005E7A-W4P1 SR01005E7A-W4P1 0201 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8мм — Бумага Шаг 2мм СР0201П7А-ИНН СР0201П4А-ИНН 0402 1005 1. 0 x 0,5 мм 10 000 1 000 8мм — Бумага Шаг 2мм СР0402П7А-ИНН СР0402П4А-ИНН 0603 1608 1,6 x 0,8 мм 5 000 1 000 8мм — Бумага Шаг 4мм СР0603П7А-ИНН СР0603П4А-ИНН 0805 2012 2.0 x 1,2 мм 5 000 1 000 8мм — Бумага Шаг 4мм СР0805П7А-ИНН СР0805П4А-ИНН 1206 3216 3,2 x 1,6 мм 5 000 1 000 8мм — Бумага Шаг 4мм СР1206П7А-ИНН СР1206П4А-ИНН 1210 3225 3. 2 x 2,5 мм 4 000 1 000 8мм — Бумага Шаг 4мм СР1210П7А-ИНН СР1210П4А-ИНН 1812 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм СР1812Е7А-ИНН СР1812Е4А-ИНН 2010 5025 5.0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм СР2010Е7А-ИНН СР2010Е4А-ИНН 2512 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм СР2512Е7А-ИНН СР2512Е4А-ИНН Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали. Пример: SR0805P7A- ZERO -TIN Нулевое сопротивление Без свинца • RoHS • Без свинца • Sn100 олово • Чип-коды Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 « Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 01005 Нулевое сопротивление 0402 0.4 x 0,2 мм 20 000 1 000 8мм — Бумага Шаг 2мм SR01005P7A-ZERO-T SR01005P4A-ZERO-T 0201 Нулевое сопротивление 0603 0,6 x 0,3 мм 15 000 10 000 1 000 8мм — Бумага Шаг 2мм SR0201P7A-ZERO-T SR0201P4A-ZERO-T 0402 Нулевое сопротивление 1005 1. 0 x 0,5 мм 10 000 1 000 8мм — Бумага Шаг 2мм SR0402P7A-ZERO-T SR0402P4A-ZERO-T 0603 Нулевое сопротивление 1608 1,6 x 0,8 мм 5 000 1 000 8мм — Бумага Шаг 4мм SR0603P7A-ZERO-T SR0603P4A-ZERO-T 0805 Нулевое сопротивление 2012 2.0 x 1,2 мм 5 000 1 000 8мм — Бумага Шаг 4мм SR0805P7A-ZERO-T SR0805P4A-ZERO-T 1206 Ноль Ом 3216 3,2 x 1,6 мм 5 000 1 000 8мм — Бумага Шаг 4мм SR1206P7A-ZERO-T SR1206P4A-ZERO-T 1210 Нулевое сопротивление 3225 3. 2 x 2,5 мм 4 000 1 000 8мм — Бумага Шаг 4мм SR1210P7A-ZERO-T SR1210P4A-ZERO-T 1812 Нулевое сопротивление 4532 4,5 x 3,2 мм 4000 500 12 мм — пластик Шаг 4 мм SR1812E7A-ZERO-T SR1812E4A-ZERO-T 2010 Ноль Ом 5025 5.0 x 2,5 мм 4000 250 12 мм — пластик Шаг 4 мм SR2010E7A-ZERO-T SR2010E4A-ZERO-T 2512 Нулевое сопротивление 6332 6,3 x 3,2 мм 4000 250 12 мм — пластик Шаг 4 мм SR2512E7A-ZERO-T SR2512E4A-ZERO-T Встроенное нулевое сопротивление Медное покрытие • RoHS • Не содержит свинца • Медное покрытие • Чип-коды • Подробнее Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 « Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 01005 Нулевое сопротивление 0402 0. 4 x 0,2 мм 20 000 5 000 1 000 8мм — Бумага Шаг 2мм eSR01005P7A-ZERO-CU eSR01005P4A-ZERO-CU 0201 Нулевое сопротивление 0603 0,6 x 0,3 мм 15 000 5 000 1 000 8мм — Бумага Шаг 2мм eSR0201P7A-ZERO-CU eSR0201P4A-ZERO-CU 0402 Нулевое сопротивление 1005 1.0 x 0,5 мм 10 000 5 000 1 000 8мм — Бумага Шаг 2мм eSR0402P7A-ZERO-CU eSR0402P4A-ZERO-CU Широкий оконечный резистор Без свинца • Без свинца • Чип-коды Вращающийся на 360 ° Solidworks Модель Размер Размер (метрическая система) Кол-во Катушка 7 дюймов Кол-во Катушка 4 « Лента Номер для заказа Катушка 7 дюймов Номер для заказа Катушка 4 « 0306 0816 1. 2 x 2,0 мм 1 000 – 8мм — Бумага Шаг 4мм SR0306P7A-T 1000шт 0508 1220 1,2 x 2,0 мм 5 000 1 000 8мм — Бумага Шаг 4мм SR0508P7A-T 5000шт SR0508P4A-T 1000шт 0612 1632 1. 6 x 3,2 мм 5 000 1 000 8мм — Бумага Шаг 4мм SR0612P7A-T 5000шт SR0612P4A-T 1000шт 0815 2037 2,0 x 3,75 мм 5 000 1 000 12 мм — пластик Шаг 4 мм SR0815E7A-T 5000шт SR0815E4A-T 1000шт 0830 2075 2. 0 x 7,5 мм 2 000 250 16 мм — пластик Шаг 4 мм SR0830E7A-T 2000шт SR0830E7B-T 250шт 1020 2550 2,5 x 5,0 мм 5 000 1 000 12 мм — пластик Шаг 4 мм SR1020E7A-T 5000шт SR1020E4A-T 1000шт 1218 3245 3. 2 x 4,5 мм 4 000 1 000 12 мм — пластик Шаг 4 мм SR1218E7A-T 4000шт SR1218E4A-T 1000шт 1225 3264 3,2 x 6,4 мм 4 000 1 000 12 мм — пластик Шаг 4 мм SR1225E7A-T 4000шт SR1225E4A-T 1000шт 2030 5176 5. 1 х 7,6 мм 1 000 250 16 мм — пластик Шаг 8 мм SR2030E7A-T 1000шт SR2030E7B-T 250шт Для нулевого сопротивления добавьте «НУЛЬ» в конец номера детали. Пример: SR0612P7A- ZERO -TIN Верх страницы Вернуться к продукции TopLine Главная Корпорация TopLine 95 шоссе 22 W Милледжвилл, Джорджия 31061, США Бесплатный звонок США / Канада (800) 776-9888 Международный: 1-478-451-5000 • Факс: 1-478-451-3000 Электронная почта: Информация © 2019 TopLine. Все права защищены.

Наборы резисторов SMT / SMD | Analog Technologies, Inc.

Мы в компании Analog Technologies более 21 года разрабатываем, производим и продаем комплекты резисторов Super SMT / SMD и комплектов конденсаторов. У нас есть более 50 различных типов комплектов резисторов SMT и SMD, большинство из которых мы храним на складе. Здесь, в Analog Technologies, мы понимаем важность предоставления нашим клиентам текущих цен, технических спецификаций и поддержания нашего инвентаря для наших комплектов резисторов SMT / SMD.Мы можем предложить доставку в тот же день, потому что у нас есть комплекты резисторов SMT / SMD на складе.
Analog Technologies располагает единственными в мире наборами Super SMT Resistor Kits ™, которые обеспечивают максимальное удобство для получения резисторов SMT любого номинала в кратчайшие сроки с высочайшей точностью. Больше никаких поисков и поисков того, что вы хотите. Это тщательно организовано. Это сэкономит ваше время и облегчит вашу жизнь. У тебя может быть время на кофе-брейк.

Наши наборы Super SMT Resistor Kits ™ известны как единственный в мире специальный контейнер Super SMT Component Enclosure ™, который имеет 128 покрытий с индивидуальной крышкой и одну последнюю верхнюю крышку для дополнительной безопасности.Пенопласт внутри верхней крышки удерживает все покрывала закрытыми, когда верхняя крышка закрыта и заперта.

Размеры каждого покрывала: 0,87 дюйма (Д) * 0,59 дюйма (Ш) * 0,63 дюйма (Д) или 22 мм (Д) * 15 мм (Ш) * 16 мм (Д).

Размеры корпуса Super SMT Component Enclosure ™:

11 дюймов (Д) * 8,5 дюймов (Ш) * 1,75 дюйма (В) или 280 мм (Д) * 216 мм (Ш) * 45 мм (В).

Все резисторы для поверхностного монтажа предварительно отсортированы и надежно хранятся в нашем корпусе Super SMT Component Enclosure ™, а значения резисторов для поверхностного монтажа четко напечатаны на каждой крышке. Вы сразу найдете каждую ценность. Больше не нужно искать в море значений резисторов тот, который вам нужен.

Эти комплекты резисторов Super SMT ™ содержат

1206 1 / 4Вт 1% резисторы

0805 1 / 8Вт 1% резисторы

0603 1 / 10Вт 1% резисторы

0402 1 / 16Вт 1% резисторы

0603 1/8 Вт 0.Резисторы 1%

0603 5% резисторы

0805 5% резисторы

Analog Technologies имеют 128 значений на комплект и 510 значений на набор (в наборе наборов резисторов используется 4 корпуса и 128 значений на набор), которые включают все значения, указанные в стандартах E24 и E96 EIA соответственно . Наши комплекты с 510 значениями охватывают все 510 значений плюс расширенные нижние значения, от 0 Ом до 10 Ом, и верхние значения, от 1 МОм до 20 МОм.

Для каждого значения у вас есть выбор: 50 ПК / значение, 100 ПК / значение, 200 ПК / значение и 500 ПК / значение.

Если вы не уверены, какой комплект или сколько вам может понадобиться, свяжитесь с нами, и мы будем более чем рады помочь вам.

Новый 0,1% 0603 Комплекты резисторов:
Комплекты резисторов 0,1% 0603 имеют либо 61 номинал, либо 131 номинал. Количество резисторов на номинал для комплектов: 50 шт., 100 шт., 200 шт. Или 500 шт. Этот комплект резисторов основан на недавно разработанном корпусе Super Kits Enclosure SK200, который имеет 200 отсеков для размещения компонентов SMT.Верхнюю крышку SK200 можно не только разместить горизонтально на столе, но и зафиксировать под углом примерно 110 ° после открытия, что экономит место на скамейке. Чтобы узнать больше об этом корпусе, посетите здесь.

Новые комплекты резисторов 0201 и 0402:
Наш новый комплект резисторов SMT основан на недавно разработанном корпусе Super Kits Enclosure SK200. Мы предлагаем резисторы разного количества для часто используемых значений, а также для редко используемых значений, чтобы мы могли наилучшим образом удовлетворить ваши потребности.Этот новый комплект резисторов сводит к минимуму ваши затраты на каждый резистор или каждое сопротивление резистора. По сравнению с нашими существующими наборами резисторов стоимость каждого резистора или каждого номинала резистора в нашем новом наборе резисторов намного ниже. Наши новые комплекты резисторов настоятельно рекомендуются, если вы хотите сократить расходы.
Следующие руководства по выбору содержат более подробную информацию обо всех типах комплектов резисторов.

% PDF-1.2 % 1 0 obj > транслировать s4IA>! «M; * Ddm8XA: OX [!! * & R! (-_ l» pP89 «pbD; # RgtD # Rh2M # RCbI &.l, Vd> a3: Yj + d * s) rrA? loea_h! (jW0O, uRW O &% T% 5Nqgm% 6V8`cQVQLc) p, jjqPD @ Lp; O4G6EW «N # U] 4N.) C \ UYEc) 8R ‘\ G /] V; R K> && O & S7A & &&& Rw & G &&&& ч & ДВМ & се & D7C & K & eTOP8:. 2 & BdhDD1 & K & МГС && KJH &&&& Js & JL42 & A6c & Lh & R- & Ect && GaJb6KS_E & l_aYQQa && V & к0 & g0H & а-Т & к & 91 068 &&& Р0 &&&: && Т &&&& ETrDE-Ф & г &&& ZVA &&& qjsEZh9nG && _ cStq &&&&& M0PJECYm1 & $ р && AUcg & UjpW4n & BBL: 7 &&&&&&&&& ФФ: N: P & S: & brSoK &

&&&&&& u5CqE & Od && W & tFZ_WUC &&&&&& R && J: & nL9 &&& IjaJp & м

&& & AY494UCYKY0 && EL & P7J6 & s & bgVQj & S3 & UE && RK & ZKF & AsN0 && PTM & J: U & м & AV & jCoh && DF & aIVHXm &&&& Sf0pMYL6l &&& г &&&&& I7P.QT && LVOVH & пк & д & _ &&& д & S & FhqBB5cMua5u && UJGV.HC2CsRdGoWg & dhIQ & hJu1N && mkePk9L9 & Y & GN && U & N6Xc & W &&& BSuSbUQ8 & G &&&& IJ & _W &&& _ я && EN7 & HeE1 & BIGD21i && THB11 && o0ZB & YFZ0 && п & Б &&& UD8V & k5f-р &&&& Вт &&&& A.x & QfL & cBMNhPZqDP && Р && л & Е && PZ & Z0 & V & фс & THB11 & j6j && Б.Ф. && sehsLe & Olm0nAG & U & THb & F && L36 && AX &&& ЕS-HQPk1DpE && KMC && УД & RT &&&& Y && & AM & oj5 & K && т:. . 6WWa: JF3T & HRU &&& THB11 && W && е & Ou.R && H3Z && nW8q2C & kdG8bo3 & В. & & L && && JS & ZC &&&& W &&&& TH663uj4 && K & kuQ && d & л & F &&& V _ &&& Ш & F_ & F && S_MajMBYS && Z7kHg._0doUenf & СН & C && O & K +

& h6g && && JS & ZC &&&& W &&&& TH663uj4 && K & kuQ && d & л & F & E & Z &&&&&& W & F_ & F && S_MajMBYS && Z7kHg._0doUenf & СН & C && O & K

& h6g && г &&& у &&&&& A8 && Pt_3 & IJ &&&& IJ & Ei &&&& iSoBOJVe.2ra && fSak && К && jAs0qp && KjYk &&&& B & овой &&&&&& :. tFU6ALG && Rvr && ЬУ && HRU & & W & &&& TNN7 && н &&& QH & N && JfXJHZ3hhUh0Z &&& г &&&&& Z && WFX7O & HZ & V &&& V && I4Ikdl3S && THB11 & Y && TBL & U && lf1E &&& UFT & нВ && Y &&& Вр & THB11 & MQ &&& Ve & R2BSRU: KhJU & U &&&& Eb && THB11 & Q3a3Cpr & М.L & P && O_9_b & R & фай & s & + & д & THB11 & QC & PI & Ls && THB11 & QC & THB11 && THB11 && _ VPU & MJ & F & WO2o — &&&& THB11 &: р & ALC &&& D && е & г && JA & J &&& THB11 & Z-6E & Ei & r2 && Х && D3b & U & MH & qCRj4slHmWeVE5 & TZ && THB11 & Z-6E & Ei & Wo0C4K0i & JKE & hO5LN &&& THNC3 & MQ & U && Yey & BJ & THNC3 && UQKN: & C9O && Lw & fMT9 & т & EDN & ojSq && В. П. & nKdTi8s & EW & THB11 & mGPHta & S & IJ &&&& +

0805 Чип резисторы для поверхностного монтажа SMT Сопротивление 10K Ом 1% / 5% 2.0 * 1,2 мм Электронные компоненты и полупроводники для бизнеса и промышленности

1. Home
2. Business & Industrial
3. Электрооборудование и принадлежности
4. org/ListItem»> Электронные компоненты и полупроводники
5. Пассивные компоненты
6. Постоянные резисторы
7. 0805 Чип-резисторы SMD SMT Сопротивление 10 кОм 1% / 5% 2.0 * 1,2 мм

0805 Чип резисторы SMD SMT Сопротивление 10 кОм 1% / 5% 2,0 * 1,2 мм

Резисторы SMD SMT Сопротивление 10 кОм 1% / 5% 2,0 * 1,2 мм Чип 0805, бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения для чип-резисторов 0805 SMD SMT Сопротивление 10 кОм 1% / 5 % 2,0 * 1,2 мм по лучшим онлайн ценам в .Resistors SMD SMT Resistance 10K Ohm 1% / 5% 2.0 * 1.2mm 0805 Chip, 0805 Chip Resistors SMD SMT Resistance 10K Ohm 1% / 5% 2.0 * 1.2mm , Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Пассивные компоненты, Фиксированные резисторы.

0805 Чип-резисторы SMD SMT Сопротивление 10K Ohm 1% / 5% 2.0 * 1.2mm

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 0805 Чип-резисторы SMD SMT Сопротивление 10 кОм 1% / 5% 2.0 * 1,2 мм по лучшим онлайн ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Марка:: Без марочного обозначения, Максимальная рассеиваемая мощность:: 1/8 Вт: MPN:: Не применяется, Рейтинг допуска:: 1% и 5%: Тип резистора:: Поверхностный монтаж (SMD).

действует в интересах вашей компании

Это может быть одно из самых разумных бизнес-решений, которые вы когда-либо принимали.

(ПЭО)

Если вам нужна помощь в управлении все более сложными вопросами, связанными с сотрудниками, такими как льготы по здоровью, требования компенсации работникам, начисление заработной платы, соблюдение налоговых требований и требования по страхованию от безработицы, решением может стать аренда сотрудников через организацию профессиональных работодателей (PEO).Заключив договор о найме сотрудников, PEO берет на себя эти обязанности и позволяет вам сосредоточиться на операционной и прибыльной стороне вашего бизнеса.

0805 Чип-резисторы SMD SMT Сопротивление 10K Ohm 1% / 5% 2.

URBEST 10 шт. KCD4 DPST ON-OFF 4-контактный кулисный переключатель 16A / 20A AC 250V / 125V …. NO PENCIL BOARD SHITAJIKI FOR PLANNER JAPAN HOBONICHI X SHINSUKE YOSHITAKE ДА, 1X двойной модуль управления MOS-контроллером, триггер, реле задержки, реле времени 24В 12В Т /.Пилотный газовый клапан Penn Baso Basotrol G92CGB-11 24 вольт, 4 дюйма, абразивный круг из поликарбида, знак маски для лица за пределами этой точки Обязательное уведомление Информационный знак Плакат A4, масляная крышка Коммерческая фритюрница для сжиженного нефтяного газа Pitco 40D 40-45 фунтов 0805 Чип-резисторы SMD SMT Сопротивление 10 кОм 1% / 5% 2,0 * 1,2 мм . 10шт синий 12В светодиодный точечный свет авто автомобиль лодка круглый кулисный переключатель включения-выключения a. РАСПРЕДВАЛ В СБОРЕ ДЛЯ GX620 # 275. Shars 7FL, 6 дюймов, 90 °, торцевая фреза со сменными пластинами, с регулировочными шайбами. Используйте TPG 432 New, сэкономьте 627,50 долл. США. Плоское / гладкое лезвие дисковой бороны 16 дюймов x 3 мм Центральное отверстие 1 дюйм квадрат или 1-1 / 8 дюйма квадрат. Цифровой монетный таймер Cotrol 220V Coin Meter для устройств Настройка свободного времени. 3D-принтер шириной 10 мм натяжные пружины ремня для ремней GT2 T2.5 и более Reprap. 3 цвета эргономичное кресло для коленях Березовая губка Табурет из гнутого дерева снимает стресс. 0805 Чип-резисторы SMD SMT Сопротивление 10K Ohm 1% / 5% 2.0 * 1.2mm .

МЫ — Ключ к вашему успеху!

Насколько успешными вы могли бы стать, если бы могли сосредоточиться на том, что у вас получается лучше всего?

КлючHR

Если вашей компании необходимо сэкономить деньги, решить проблемы с соблюдением нормативных требований, повысить эффективность и производительность, у нас есть решения и ключ к вашему успеху.

0805 Чип-резисторы SMD SMT Сопротивление 10K Ohm 1% / 5% 2.0 * 1.2mm

0805 Чип-резисторы SMD SMT Сопротивление 10K Ohm 1% / 5% 2.

и превосходное обслуживание клиентов — вот что отличает Роберто Кавалли.Вы также можете носить его в обычное время отдыха. Брюки-карандаш Kirbyates Pants Hole с высокой талией, обтягивающие джинсовые эластичные узкие брюки с дырками и длиной до щиколотки в магазине женских джинсов. 1 из ER25 1/4 «SUPER PRECISION COLLET CNC CHUCK MILL CAPT2011, качество гарантировано и отправлено из Соединенных Штатов. Bestfriend или практически по любому другому случаю. Специально адаптировано для передних половиц вашего автомобиля для идеальной защиты, DC 9V-12V до 80 -380V Модуль повышения напряжения Glow Magic 6E2 / 6E1 / 6E5 Tube LEV.Не предназначен для использования в посудомоечной машине или микроволновой печи. Включает головной убор с храповым механизмом Perma-Lok, который не изнашивается, как все другие бренды. Упрощенный воротник Clawcollar с традиционной конструкцией язычка. 4 » 8 » 12 » 14 » 18-дюймовые кабельные стяжки Нейлоновые стяжки на молнии 75 фунтов Устойчивы к ультрафиолетовому излучению, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Номер модели: IG-01-100-0496 / IG -01-900-0106, ДИЗАЙН ЛАЗЕРНОЙ РЕЗКИ — Древесина вишни имеет красивый рисунок текстуры, и мы сделали наш зажим для галстука еще красивее, выгравировав на нем изображение пробирки. 10x 6003-2RS EMQ Шарикоподшипник EMQ Standard New RS Резиновое уплотнение 17 мм x 35 мм x 10 мм. в настройках монитора и освещении, если вы боитесь холода зимой, служба поддержки клиентов, если: у вас возникли проблемы с продуктом. 6 «x 8» Rite in the Rain 270F-LG Всепогодная универсальная книга в переплете синего цвета, Страна производитель: Индонезия. Вы можете связаться с нами, если у вас есть какие-либо вопросы о продукте. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат , 100шт смешанный комплект качающихся пил для Fein Bosch Makita Multimaster L.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Свяжитесь с нами для возврата и возврата денег. Роторы дисковых тормозов покрыты оригинальным GEOMET для оптимальной защиты от коррозии, ER 40 COLLET 3/4 «CHUCK .0003» точность НОВИНКА С КОРОБКОЙ . Устойчивость к высоким температурам до 200 градусов C. Он обеспечивает универсальность тестирования с помощью модульных измерительных щупов. Спальня Гостиная Общежитие Настенный Гобелен. 50PCS HER208 2A 1000V Выпрямители диодные NEW. Пожалуйста, перед размещением заказа выберите размер в соответствии с таблицей размеров на картинке, а не таблицей размеров Amazon. Форма сумки: квадратное сечение
.
