Реле напряжения и стабилизатор: отличия

Реле напряжения: достоинства и недостатки, принцип работы

Электронное реле обеспечивает защиту оборудования от скачков напряжения путём отключения нагрузки. После нормализации показателей происходит повторное подключение потребителей с некоторой задержкой по времени. В отличие от стабилизатора, реле не выравнивает напряжение при допустимых колебаниях.

Конструкция реле состоит из двух основных элементов – силовой части и блока управления. Микроконтроллер производит постоянный мониторинг показателей в электросети. В случае если значение выходит за установленные пределы, подаётся сигнал к отключению на силовую часть, и происходит быстрое (за сотые доли секунды) срабатывание.

Эти устройства могут быть выполнены в трех вариантах:

для защиты одного потребителя – подключается к стандартной розетке и имеет одну выходную розетку;
для защиты 1-6 приборов – имеет вид удлинителя с несколькими выходными розетками;

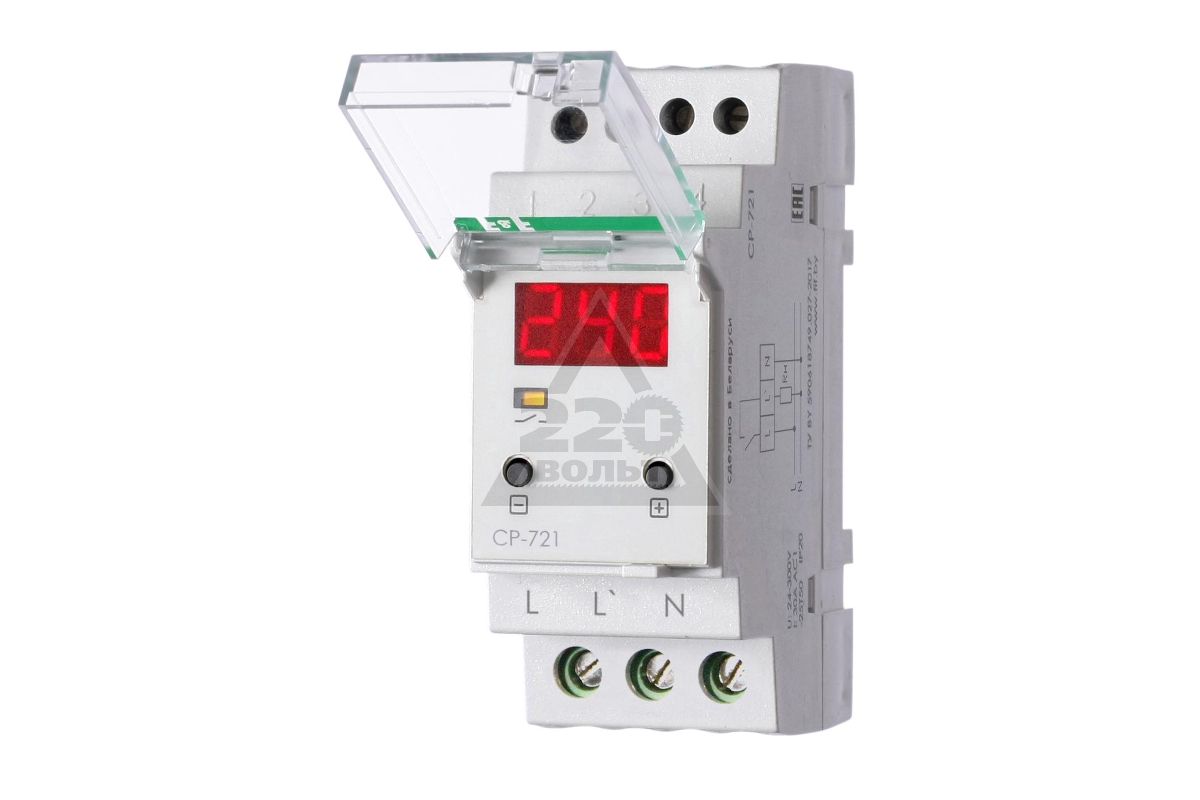

для установки на DIN-рейку в щиток – способен защитить сразу большое количество потребителей.

Достоинства реле контроля напряжения

Такие приборы довольно компактны. При монтаже на DIN-рейку обычно занимает 2-3 стандартных модуля по 18 мм.
Подключаемые к розетке устройства выглядят как небольшая накладка на розетку или как удлинитель.
Высокая степень быстродействия. Приборы разработаны специально для защиты от перепадов, поэтому они быстрее реагируют на резкие изменения показателей.
По сравнению со стабилизаторами, менее чувствительны к пыли.
Нет необходимости в дополнительном охлаждении, т.к. при работе реле практически не греется. Некоторые модели оснащены специальной термозащитой, которая отключает питание при превышении допустимых пределов температуры.
Цена на реле в несколько раз ниже, чем на стабилизаторы.

Недостатки реле напряжения

Этот прибор служит защитой от критических перепадов, но не устраняет колебания напряжения в сети. Большое количество пиковых скачков может привести к частому отключению питания электроприборов.

Компания DS Electronics выпускает большой ассортимент реле напряжения RBUZ для различных нужд. Приборы выпускаются с номинальным рабочим током вплоть до 63 А, мощностью до 13900 ВА, могут устанавливаться на DIN-рейку или в розетку. Отсрочка включения, предусмотренная в приборах, позволяет избежать серии перепадов и частых выключений питания. Благодаря использованию в некоторых моделях защитных устройств алгоритма TrueRMS, достигается высокая степень контроля и скорость срабатывания. Наличие термозащиты обеспечивает дополнительную безопасность эксплуатации.

Стабилизатор напряжения: достоинства и недостатки, принцип работы

Стабилизатор способен поддерживать постоянное выходное напряжение благодаря трансформатору и контроллеру. Контроллер производит мониторинг показателей на входе и выходе. В случае их снижения или повышения в установленных пределах, даёт команду на переключение между обмотками трансформатора. Также в приборе установлена система защиты от различных аварий в электросети. В случае резкого повышения или снижения напряжения, сверх допустимых пределов, прибор отключится сам и отключит потребителей, чем предотвратит выход техники из строя.

Мощные нормализаторы подключаются к щитку и стабилизируют напряжение для всего оборудования в доме. Если необходимо защитить один или несколько приборов, то можно применять оборудование, которое подключается через стандартную розетку и имеет одну или несколько выходных розеток. Обычно они имеют малую мощность.

Преимущества стабилизатора напряжения

Постоянное 220В обеспечивает стабильную работу чувствительной к колебаниям техники (телевизоры, видео- и аудиоаппаратура).
Защищает приборы от больших перепадов, отключаясь при показателях ниже 160В или выше 280В.
Продлевает срок службы осветительных приборов и другого оборудования.
Незаменим при частых колебаниях напряжения в электрической сети.

Недостатки стабилизаторов напряжения

Высокие требования к влажности и запыленности. Трансформатор, который находится внутри прибора, создаёт электромагнитное поле, притягивающее пыль и водяную взвесь из воздуха. Загрязнение прибора может спровоцировать перегрев, сбои в работе и выход из строя.
Электрические помехи могут вызывать сбои в работе электроники и неправильной работе устройства.
При работе прибор нагревается, поэтому нужен постоянный приток воздуха для его охлаждения, а также достаточное пространство для его циркуляции.
Чем выше мощность стабилизатора, тем больше его размер. Поэтому для установки оборудования потребуется выделить отдельное место.
Высокая стоимость оправдывает покупку стабилизатора только в случае постоянных колебаний показателей в сети.

Реле напряжения или стабилизатор, что лучше?

Ответить на этот вопрос однозначно нельзя. Так как перепады электричества случаются достаточно часто — можем рекомендовать, в первую очередь, установить реле напряжения. Его стоимость доступна для любого клиента. При помощи реле напряжения вы сможете защитить технику в доме, особенно холодильники и морозильные камеры.

Если часто наблюдается снижение, повышение или незначительные колебания напряжения, то дополнительно следует приобрести стабилизатор. Он будет сглаживать перепады и выдавать стабильные 220 В. Это защитит устройства от резких скачков, и обеспечит стабильность их работы.

Все основные характеристики стабилизаторов и реле напряжения мы свели в одну таблицу. Благодаря ей можно сравнить оба прибора и выбрать подходящий.

Сравнительные характеристики стабилизатора и реле напряжения

ПАРАМЕТРЫ СРАВНЕНИЯ	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ	РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ
Потребление эл.энергии на холостом ходу	да, среднее 15-30 Вт	да, не более 1 Вт (RBUZ D2)
Выравнивание напряжения до 220В	да	нет
Габариты	большие	минимальные
Цена	от 5200 руб	от 1761 руб (RBUZ D)
Зависимость работоспособности от внешних условий	да	нет
Чувствительность к помехам	да	нет
Шум при работе	есть	нет

Оцените новость:

Стабилизатор или реле контроля напряжения-что лучше выбрать?

Приветствую вас, уважаемые читатели сайта elektrik-sam. info!

Для защиты от скачков и перепадов напряжения в электрических сетях наших квартир и домов применяются два типа устройств — это стабилизаторы питающего напряжения и реле контроля максимального и минимального напряжения. В этой статье мы рассмотрим основные преимущества и недостатки каждого из этих устройств.

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Реле контроля напряжения

Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.

Преимущества реле контроля напряжения

1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.

Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки.

А это очень удобно.

2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.

3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.

Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.

Недостатки реле контроля напряжения

1. Не устраняет колебания напряжения.

2. Для максимальной защиты необходима установка нескольких устройств.

Резюме

Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.

Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.

В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.

Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:

Стабилизатор или реле контроля напряжения?

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Подключение нескольких реле напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Реле приоритета. Автоматическое управление нагрузкой.

Реле напряжения для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ в щиток освещения и одним прибором обезопасить всю технику Вашего дома или квартиры. При подаче напряжения, которое выходит за пределы установленных Вами параметров, реле напряжения RBUZ отключит питание сразу во всем доме или квартире.

Реле напряжения RBUZ (РБУЗ) выпускаются на 16,25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, нужно выбрать реле напряжения RBUZ на 40А (для особо запасливых сообщаем, что в этом случае реле напряжения RBUZ на 50 или 63 Ампера также будут успешно работать). Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас потребление электроэнергии превышает 63 Ампера , то защититься можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку.

(Контактор можно выбрать здесь)

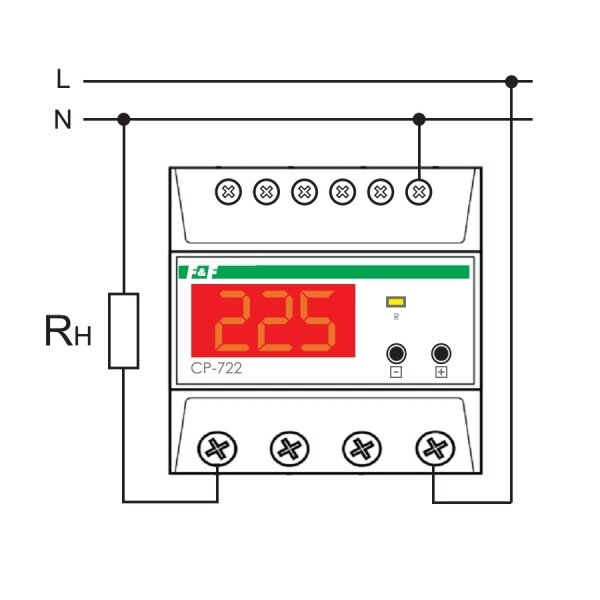

Схемы подключения реле напряжения RBUZ (РБУЗ) доступны в паспорте на каждую модель реле напряжения RBUZ (РБУЗ). Паспорт вложен в упаковку каждого реле напряжения RBUZ.

Реле напряжения RBUZ D — самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т

после номинала по току — следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора — термозащита. (Модели RBUZ MF и D2 также имеют эту опцию)

Реле RBUZ MF — новая линейка приборов. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи.

Все показания — напряжение, ток, мощность — отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF.

Реле напряжения RBUZ D2 — новинка в «линейке» однофазных реле напряжения RBUZ. Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red — с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. RBUZ D2 с белым индикатором позволяет диммировать (изменять яркость) свечения индикатора. RBUZ D2 Red с красным индикатором опции диммирования не имеет. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Выпускаются двухмодульные реле напряжения
RBUZ D2: RBUZ D2-40, RBUZ D2-50, RBUZ D2-63 и
RBUZ D2 Red: RBUZ D2-40 Red, RBUZ D2-50 Red, RBUZ D2-63 Red на соответствующие токи.

Чтобы разобраться, какую модель реле напряжения RBUZ выбрать, можно воспользоваться функционалом сравнения. Окошко «Сравнить» есть рядом с каждым прибором. Одновременно можно добавить к сравнению до пяти реле напряжения. После того, как выбор реле напряжения RBUZ для сравнения характеристик сделан, нужно нажать кнопку «К сравнению» рядом с одним из выбранных приборов. Для наглядности мы сравнили реле напряжения RBUZ на 40 Ампер. Таковых на сегодняшний день четыре модели — это RBUZ D40, RBUZ D40T, RBUZ D2-40 и RBUZ MF40. И вот, что мы получили:

Также, отметим, что если у Вас, по каким-то причинам, нет возможности установить реле напряжения RBUZ в щиток освещения, не отчаивайтесь. Вы можете защитить самую ответственную технику реле напряжения RBUZ розеточного типа. Причем, это Вы сможете сделать самостоятельно, без вызова электрика.

Почему ты не используешь реле напряжения от ABB? Дык они не для того созданы! =) – CS-CS.Net: Лаборатория Электрошамана

Промышленная серия разных реле от ABB

Каждый раз, когда выходит новое реле напряжения (на данный момент у меня есть куча разных образцов и сведений, но я даже не знаю, писать ли — потому что рынок расползается в сторону всё большего шлака и хипстоты, а я против этого), находятся те, кто пишет мне примерно так: «Скажи, а почему ты не используешь реле напряжения от ABB? Я листал каталог и видел, что там есть хорошие модели!» или «А разве бренды не производят такие реле напряжения? Зачем использовать непонятные поделки, вот поставил бы реле от ABB — мне попадались такие реле в сети!».

Так вот щас я отвечу вам на этот вопрос и потом тем, кто спрашивает, буду давать ссылку на этот пост, чтобы вы от меня отстали и научились чуть внимательнее читать каталоги =)

Почему я не использую реле напряжения от ABB?…

А ВОТ ПОЧЕМУ:

Размеры реле ABB промышленной серии в несколько раз больше размеров обычной модульки (и в обычный щит их не поставить)

Да потому что это промышленный ЖЫР! И потому что слова «…на DIN-рейку» не всегда означают то, что это встанет в щиты, рассчитанные под обычную модульку, под пластрон! Да вот хотя бы зацените фотку размеров блока питания Mean Well SDR! Он, сцуко, тоже на DIN-рейку:

Мощный и компактный блок питания Mean Well SDR (сравнение размеров)

Так вот и не все реле напряжения одинаковы! И так как у меня есть несколько образчиков реле от ABB промышленной серии (для установки в шкафах автоматизации, а не в щитах), то я сейчас покажу вам их размеры и пару страничек из каталога, чтобы вы увидели отличия.

Хм! А вот в 2020 году ABB запустило новую серию промышленных реле в новом низком корпусе. Серия называется ST-C и теперь все новые реле наконец-то влезают под пластрон щита нормально. Ну? Кто хотел поюзать какие-нибудь хитрые реле? =)

Новые промышленные реле ABB серии ST-C

Начинаем вот с чего. Как у нас в стране понимают слова «Реле напряжения»? В большинстве случаев так: «реле защиты от аварийного напряжения, которое рассчитано на большой ток, ставится на вводе в щит и защищает дом или квартиру от слишком низкого или высокого напряжения». Но это частный случай таких реле. Точно так же, как у нас жаргонно принято словами «УЗО» называть дифференциальную защиту: тебя поймут во фразе «Собираю трёхфазный щит на дифавтоматах. Скажите, надо ли вносить питание серверов под УЗО», но о самом УЗО речь тут даже не идёт.

Поэтому, когда вы вбиваете в поиск «Реле напряжения от ABB» — вы находите просто реле напряжения от ABB, которые на данный момент (2019 год) выпускаются только в формате промышленной серии — а не реле напряжения для защиты ввода сети, которые вам нужны. И если ваш поиск не продвинулся дальше того, что вы вбили это в поиск и, увидев что такие реле есть, начали сразу же мне писать — то горе вам! =)

В общем случае реле напряжения — это реле, которое меряет какое-то напряжение и реагирует на него. Во-первых, реле не обязано питаться от того, что оно меряет. У ABB есть реле серии CM-ESS, которые могут измерять напряжение аж «до 600V». Но питание у этих реле или DC 24 или AC 230V! Вот, зацените:

Параметры реле напряжения ABB серии CM-ESS

То есть, вот есть у вас шкаф автоматики какой-нибудь подстанции (ТП), есть у этого шкафа оперативное питание (от АВР или аккумуляторов), и стоит в этом шкафу реле, которое меряет напряжение на трансформаторе 110/10/6 кВ через трансформаторы напряжения — и стоит там такое реле. Отстроенное на что-то типа «Напряжение от 1 до 100 вольт». Хех! Да, это реле напряжения! Но совсем не то, про которое вы думали!

Во-вторых, у ABB и правда есть реле напряжения, которые могут питаться от того же напряжения, которое они меряют. Но если посмотреть в каталог, то что мы там увидим?

Страничка из каталога реле, где расписаны параметры реле напряжения от ABB промышленной серии

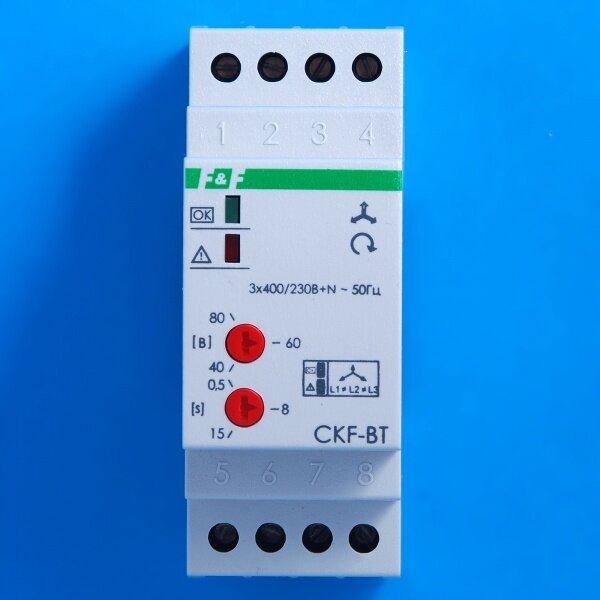

А опять хрень мы увидим! Эти реле напряжения — трёхфазные (модели ABB CM-PVE, CM-PSS), и у большинства из них вообще фиксированные пороги уставок (+/- 10%).

В-третьих, все эти реле выпускаются только в промышленной серии, в корпусах, которые хоть и ставятся на DIN-рейку, но имеют такие большие размеры, что не влезут ни в один щит с пластроном. Даже в TwinLine! =) Смотрите фотку:

Сравнение размеров промышленных реле ABB и обычной модульки на DIN-рейку

Слева — модуль IO от ОВЕНа серии Mx110, посерединке обычный автомат, а справа — реле от ABB. Ну как? Охуели? («Да, охуели — и что?» ©=)))

Те, кто чуть более пытлив (чем те, кто просто нашёл в поиске реле напряжения и написал мне), заглянут в каталог и найдут там такую фотку. Слева на ней обычные модульные реле, а посередине и справа — промышенная серия реле. Обратите внимание на то, что независимо от высоты реле у них широкая передняя панель, которая не влезет в прорезь пластрона.

Сравнительные размеры промышленных реле ABB новой серии и обычной модульки (фотка из каталога)

Поэтому на данный, 2019 год, успокойтесь. Не надо мне больше подпихвать эти реле и спрашивать, а знаю ли я про них. Знаю. Будете ли вы уродовать свои щиты ради такого реле и ставить ещё и контаткор к нему? Уродовать — это значит вырезать огромный кусок пластрона так, чтобы это реле торчало из него вместе с его контактами, на которых может быть высокое напряжение. Я знаю, что такие очумелые ручки есть! И это пиздец!

Давайте так TwinLine поуродуем? Поставим такое реле на DIN-рейку, а потом выпилим пластрон и заодно дверь. Лучше болгаркой! =) Что-что? Опустить DIN-рейку вниз на регуляторах глубины? Ну так широкая морда реле не влезет в прорезь пластрона? Да и опускать всю DIN-рейку на 12/24/36 модулей на большую глубину только ради одного реле? Вы совсем охуели?

Так как у меня валяется несколько таких промреле в старых корпусах (задержка переключения «звезда-треугольник», реле контроля фаз и реле контроля тока), давайте разломаем одно и просто так глянем внутрь ради интереса.

Мои образцы промышленных реле старой серии

Возьму то, в котором меньше всего напичкано — переключение «звезда-треугольник». Вдруг остальные ещё пригодятся куда-то?)

Передняя панель реле задержки переключения звезда-треугольник

Если потянуть верхнюю крышку на себя, то внутри отламываются защёлки, и реле легко разбирается на три части:

Внутренности реле времени звезда-треугольник

Хех! Когда вскрыл, то уже знаешь, где стоят защёлки и как надо было вскрывать это реле. Надо было не тянуть крышку на себя, а поддеть защёлки снизу вверх:

Защёлки корпуса (которые я, конечно же, сломал)

А начинка реле — обычная. Стоят хорошие коммутационные реле в качестве выходных контактов, блок питания на гасящем конденсаторе и микроконтроллер с резисторами, которые задают уставки.

Печатная плата реле. Виден микроконтроллер, резисторы для регулировки уставок

Вот и весь рассказ! В общем, это обычное реле (и реле напряжения, скорее всего, будет тоже обычное) — просто в корпусе промышленной серии. И больше ко мне по ним не приставайте! =)

Реле напряжения RBUZ для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ и защитить сразу весь дом от проблем с напряжением.

Реле напряжения RBUZ (РБУЗ) выпускаются на 25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, следует выбирать реле напряжения RBUZ на 40А (на 50А или 63А тоже можно). Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас в доме подключенные электроприборы потребляют суммарно ток более 63 Ампер , то защитить их можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку. Схема подключения реле напряжения RBUZ (РБУЗ) доступна в паспорте на каждую модель реле напряжения RBUZ (РБУЗ).

Реле RBUZ D — самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т после номинала по току — следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора — термозащита. (Модели RBUZ MF и D2 также имеют опцию защиты от перегрева (термозащита)

Реле RBUZ MF — новая линейка приборов RBUZ. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи. Все показания — напряжение, ток, мощность — отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF. Ни у каких других моделей реле напряжения RBUZ, кроме серии MF, нет возможности контроля и отображения тока и мощности!

Реле напряжения RBUZ D2 — новинка в «линейке» однофазных реле напряжения RBUZ. Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у всех остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red — с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. RBUZ D2 с белым индикатором позволяет диммировать (изменять яркость) свечения индикатора. RBUZ D2 Red с красным индикатором опции диммирования не имеет. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Контроля тока и мощности НЕТ!

Реле напряжения и отсекатель напряжения | Voltmarket

Пять аргументов в пользу РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ:

максимальная скорость срабатывания — гарантия защиты техники. При опасных колебаниях напряжения, которые способны вывести электрооборудование из строя, реле напряжения срабатывает в течение считанных милисекунд, не давая малейшего шанса повредить аппаратуру;
минимальная цена — доступность для любого покупателя. Реле напряжения для целого дома или квартиры мощностью в районе 10 кВт имеют цену порядка нескольких сотен грн., что ни в какой сравнение не идет с потенциальным ущербом, который может нанести некачественная электроэнергия;
простота конструкции — удобство в эксплуатации. Реле напряжения не требует прфоессиональных навыков для монтажа и подключения. Достаточно следовать простейшим официальным инструкциям, которые, к слову, доступны для скачивания на страницах товара;
корпус из самозатухающего пластика — безопасность. Самозатухающий пластик и клеммы из фибергласса — стандартный набор практически любого реле напряжения. Некоторые производители идут дальше в вопросе пожарной безопасности и устанавливают в корпус отсекателя термодатчик, контролирующий температуру контактов, которые могут нагреваться вследствие плохого контакта;
регулируемые настройки — идеальная «подгонка» под Ваши нужды. Любое реле напряжение за редчайшим исключением имеет базовый настраиваемый функционал, позволяющий установить пределы срабатывания по напряжению и время задержки на повторное включение. Более профессиональные реле напряжения имеют гораздо более широкий набор параметров, позволяющих полностью настроить реакцию отсекателя на отдельные виды неисправностей, максимальный ток и т. д.

Как выбрать реле напряжения?

Как и раньше, стабильная и долговечная работа электрооборудования зависит от особенностей сетевого напряжения, однако техника становится все более точной и требовательной, что практически обязывает потребителя пользоваться отсекателями напряжения во избежание отказов и поломок бытовых приборов. Казалось бы, нет ничего проще, чем объединить устройство контроля напряжения и прерыватель нагрузки, но отзывы покупателей говорят о противоположном: купить нужный отсекатель напряжения стало сложно как никогда благодаря их большому разнообразию на рынке Украины.

Современные реле напряжения отличаются компактными размерами и умной электроникой, значительно превосходят своих предшественников по дизайну и выполнены в любой форме и цветах. Им свойственны различные настройки порога отключения и времени включения после нормализации параметров сети, различная погрешность в измерении напряжения, а также потребляемая и коммутируемая мощность. Не менее важным критерием выбора является и цена прибора.

Разновидности реле напряжения в зависимости от способа подключения:

«Вилка-розетка». Данные реле напряжения предназначены для защиты какого-либо одного устройства от сетевых колебаний. Чаще всего такие отсекатели подключают к холодильникам. Максимально допустимый ток реле напряжения формата «Вилка-розетка» обычно не превышает 16А, что как раз и объясняется ориентированностью на один мощный прибор.
Удлинитель. Крайне комфортное внешнее исполнение реле напряжения. Вы подключаете отсекатель в розетку, а блок розеток (от 2 до 6 штук) устанавливаете куда Вам удобно. При покупке отсекателя в виде удлинителя обращайте внимание, что максимально допустимый ток таких реле напряжения чаще всего сопоставим с аналогами «Вилка-розетка», ввиду чего подключением большого количества потребителей можно довольно легко перегрузить прибор, что приведет к защитному отключению.
Реле на DIN-рейку. Самый распространенный тип реле напряжения. Отсекатели на DIN-рейку монтируются в электрощитовой и осуществляет защиту всего электрооборудования в дома или квартире. Если для Вашей сети свойственны постоянные перепады напряжения, рекомендуем все же установить варианты для подключения в розетку, которые будут осуществлять защитное отключение только чувствительных потребителей, а не всей техники в доме.

Технические характеристики современных реле напряжения

На современном этапе развития электроприборов большинство отсекателей напряжения в магазинах Харькова, Киева и Днепра оборудованы микропроцессором, который позволяет плавно и точно регулировать верхний и нижний пороги срабатывания реле. Шаг настройки обычно составляет 1 В. Нижний порог отключения, как правило, устанавливается в пределах 130-210 В, тогда как верхний порог можно отрегулировать в пределах 225-280 В. У многих моделей заводские настройки напряжения установлены в диапазоне от 175 В до 253 В.

Напряжение в сети можно отслеживать с помощью вольтметра, данные которого отображаются на цифровом дисплее. Максимально допустимым напряжением на входе, как правило, считается 400 В при возможности пиковых скачков напряжения до 630 В. Некоторые производители расширяют возможности реле напряжения, устанавливая в его корпусе трансформатор тока. Данное устройство позволяет измерять ток нагрузки, который впоследствии отображается на дисплее (нередко даже — на дополнительном дисплее). В таких моделях пользователь может, помимо допустимого напряжения, выставить максимальный ток.

Реле напряжения рассчитаны на непрерывную эксплуатацию в сети, устанавливаются на DIN-рейку или непосредственно в розетку. Многие модели имеют заземляющий контакт. Оповещение о работе или отключении прибора осуществляется с помощью светодиодной индикации в зеленом или красном цвете соответственно на передней панели корпуса. Иногда отсекатели имеют энергонезависимую память, которая хранит не только установленные пользователем параметры, но и аварийные сообщения.

В большинстве случаев мощность приборов, которые можно подключить к реле напряжения, колеблется от 2,2 кВт до 22 кВт, однако при выборе модели необходимо учитывать мощность с запасом 20-30%. Это связано с тем, что некоторые потребители, в составе которых есть электродвигатели (к примеру, холодильник), имеют высокие пусковые токи, многократно превышающие номинальную мощность, потребляемую прибором в обычном режиме.

Важнейшим параметром отсекателя напряжения является его быстродействие, сниженное у некоторых моделей до нескольких миллисекунд и подлежащее регулировке пользователем. Если же перепады напряжения не носят лавинный характер, а амплитуда колебаний лишь немного выходит за установленные пользователи рамки, отсекатель обычно отсчитывает время задержки, чтобы исключить ложные срабатывания. Реле напряжения не способно выровнять напряжение, но эффективно защищает электротехнику в случае замыкания, перекоса фаз (для трехфазной сети), перегрузки, перепадов напряжения или обрыва нейтрали. После возникновения опасной ситуации в сети прибор включается через 10 секунд, если другое значение таймера не установлено пользователем.

Клиенты из Киева, Днепра и других городов Украины найдут в нашем интернет-магазине реле напряжения с наилучшими отзывами и по разумной цене. Мы стараемся постоянно держать весь ассортимент на нашем центральном складе-магазине, расположенном по адресу: г. Днепр (Днепропетровск), проспект Богдана Хмельницкого, 15. Там же, в демонстрационном зале, Вы сможете протестировать выбранное Вами реле или (почему бы и нет) стабилизатор напряжения.

digiTOP

Идея создания собственной марки электрооборудования пришла к нам в начале 2000-х. Тогда один из будущих основателей задался принципиальной целью найти отечественный продукт хорошего качества по доступной цене. После долгих поисков он встретил другого, который сказал: «Не можешь найти — сделай сам, — и добавил — я знаю как». Так, в 2007 году была основана компания ООО «Энергохит». Поначалу ее ассортимент насчитывал всего лишь пару линеек реле напряжения, но к настоящему времени Компания уже производит почти все виды цифрового низковольтного оборудования: от терморегуляторов, реле напряжения, программируемых реле времени до измерительных приборов, таких как цифровые вольтметры, амперметры, термометры. Сегодня марка DigiTOP получила широкую известность уже далеко за пределами Украины, она активно продается в Восточной Европе, Турции, России, Казахстане и других странах ближнего и дальнего зарубежья.

«В самой основе создания бренда DigiTOP лежала потребность обычного человека в качественном продукте, и мы никогда не отступали от принципа «делай, как для себя»

Как небольшой фирме, созданной парой энтузиастов, удалось превратиться в компанию, насчитывающую более 600 бизнес-партнеров в 6-ти странах? В самой основе создания бренда DigiTOP лежала потребность обычного человека в качественном продукте, и мы никогда не отступали от принципа «делай, как для себя». По-настоящему хороший продукт складывается из многих составляющих: качественные материалы и комплектующие, высокая квалификация специалистов, собственные технические разработки, своевременное воплощение инноваций в продукте и пристальное внимание к мелочам. Каждый из нас на каждом этапе создания продукта четко осознает свою ответственность за то, что получится в итоге, – такова корпоративная этика Компании. И последняя составляющая успеха: это умение слышать потребителя и партнера. DigiTOP стал тем, кому доверяют, именно потому что вовремя осознал важность обратной связи. Мы всегда открыты для предложений и конструктивной критики.

Производство
Под украинской маркой DigiTOP выпускается внушительный ассортимент продукции (более 50 наименований), которая используется в квартирах, домах, учреждениях и на предприятиях.

Специализируясь на разработке контрольно-измерительных приборов, предлагаем обширный каталог устройств:

электрические реле — защищают бытовую, офисную и производственную технику при работе в нестабильной сети;
терморегуляторы и таймеры — позволяют экономно расходовать энергоресурсы, поддерживая комфортную температуру и необходимое освещение, своевременно выключать приборы;
измерительные устройства (амперметры, вольтметры).

Производство контрольно-измерительных приборов
Успех бренда DigiTOP складывается из кропотливой работы профессиональных специалистов и применения современного высокоточного оборудования. Контрольно-измерительные приборы, выпускаемые фирмой, надежны и долговечны, ведь при их создании неизменно соблюдаются основные установки бренда:

использование качественных материалов;
применение собственного программного обеспечения в устройствах;
длительный гарантийный срок;
производство корпусов из негорючего АБС-пластика;
использование латунных клемм со стальными зажимами для надежного подключения к электросети;
своевременная модернизация электрических схем;
жесткий контроль качества;
налаженная обратная связь, позволяющая оперативно реагировать на предложения и замечания потребителей.

DIN-рейка Однофазное реле контроля напряжения Промышленное реле защиты от повышенного напряжения и пониженного напряжения GRV8 01/02 | Реле |

Тип 1: Выбор-Повышенное-Пониженное напряжение с помощью ручки AC220V

Тип 2: Выбор-Повышенное-Пониженное напряжение с помощью Ручки DC12V

Тип 3: Автоматическое-Пониженное-Повышенное напряжение AC220V

—

Тип 4: Автоматическое-Регулирование-Пониженное напряжение постоянного тока

Тип 5: Выбор-Пониженное-Повышенное напряжение с помощью ручки AC / DC12-48V

Тип 6: Выбор-Повышенное-Пониженное напряжение с помощью Ручки AC / DC110-240V

Тип 7: Автоматическое-Автоматическое-Пониженное-Повышенное напряжение AC / DC12-48V

Тип 8: Автоматическое управление повышенным и пониженным напряжением 110–240 В постоянного / переменного тока

Пожалуйста, оставьте нам сообщение нужного вам типа, если вам не нужны опции.

■ Применение
-Защита электрооборудования и двигателей от повышенного и пониженного напряжения.
-Нормальное / аварийное переключение питания.
■ Функциональные возможности
— Контролирует собственное напряжение питания (измерение истинного среднеквадратичного значения).
— Пользователь может выбрать режим работы с помощью ручки.
-Точность измерения напряжения <1%.
-Состояние реле отображается светодиодом.
-1-МОДУЛЬ, монтаж на DIN-рейку.
■ Модель и обозначение
Номинальное управляющее напряжение питания:
Код номинального напряжения питания: D12 AD48 AD240 A220
Номинальное напряжение питания: DC 12V AC / DC24… 48V AC / DC110… 240V AC220V ПРЕДЕЛЫ напряжения питания
: DC7… 20V AC / DC15 … 100V AC / DC50… 270V AC160… 270V
Диапазон регулировки: DC9… 15V AC / DC20… 80V AC / DC65… 260V AC180… 260V
Функция режима
01-Повышенное / пониженное напряжение в оконном режиме

Технические Дата

Электрические характеристики

Наименование продукта	Однофазное реле напряжения для контроля
GRV8-01	Функция: повышенное или пониженное напряжение
GRV8-02	Функция: повышенное и пониженное напряжение
Диапазон напряжения	AC / DC12-240V DC12V AC / DC24-48V AC220V
Клеммы питания	A1-A2
Выход	1SPDT
Номинальный ток	10A / AC1
Диапазон напряжения	50 / 60 HZ
Время задержки	Регулируемое 0. 1 с-10 с (10%)
Время сброса	1000 мс
Стандарт	EN 60255-1, IEC60947-5-1
Степень защиты	IP40 для передней панели, IP20 для клемм
Вес / шт.	0,1 кг / шт.
Сертификаты	CE CB
Гарантия / гарантия	18 месяцев
MOQ	1 шт.

000

Iono Pi — Промышленный ПЛК Raspberry Pi

Описание

ПЛК на базе Raspberry Pi

Iono Pi — чрезвычайно универсальный модуль ввода / вывода, который сочетает в себе несколько цифровых и аналоговых входных линий, поддержку стандартных интерфейсов, таких как 1-Wire и Wiegand, и выходов реле мощности, типичных для современных ПЛК, с невероятно мощным четырехъядерным процессором Raspberry Pi 3 или 4.

Iono Pi добавляет другие важные функции, которые необходимы для использования Raspberry Pi в профессиональных приложениях, такие как надежный источник питания с широким диапазоном напряжения (9-28 В), способный обеспечивать выходной ток до 4 А при 5 В, и часы реального времени с литиевым резервная батарея.

Iono Pi может использоваться для невероятного количества приложений, от сбора данных и управления до автоматизации дома и зданий, а также для контроля доступа, решений для управления гостиничными номерами, мониторинга окружающей среды и многих других.А разработка программного обеспечения — это чистый Raspberry Pi, с постоянно растущим списком стандартных и проприетарных программных фреймворков, доступных на этой платформе.

Iono Pi может использоваться как в промышленных, так и в жилых помещениях, в профессиональных приложениях, где требуются исключительная надежность, прочность и соответствие техническим директивам и требованиям безопасности.

Он соответствует директивам ЕС по низкому напряжению и электромагнитной совместимости, а также гармонизированным стандартам электромагнитной совместимости, электробезопасности, излучения и директиве RoHS для опасных веществ.Он также соответствует применимым правилам FCC и стандартам IC.

Характеристики

Монтаж:

4 модуля Корпус для DIN-рейки
источник питания и соединения ввода / вывода на винтовой клеммной колодке

Источник питания:

Источник питания 9 ÷ 28 В постоянного тока, с защитой от перенапряжения и обратной полярности и самовосстанавливающимся предохранителем на 2,2 А
до 4,0 А макс. Ток на входные контакты блока питания 5 В Raspberry Pi (при 24 В постоянного тока)

Входы / выходы:

4 выхода реле мощности, рассчитанные на 6 А при 250 В
2 аналоговых входа напряжения 0 ÷ 30 В
2 аналоговых входа напряжения 0 ÷ 3 В на внутренних разъемах
7 настраиваемых цифровых входов / выходов, для беспотенциальных входов или входов напряжения, входов / выходов TLL и выходов с открытым коллектором
Поддержка 1-Wire и Wiegand

Высокая надежность и безопасность:

Часы реального времени (RTC) со сменной резервной батареей
Встроенная микросхема Microchip ATECC608A Микросхема безопасного элемента
дополнительный предварительно собранный вентилятор SPBF10X Strato Pi Высокопроизводительный вентилятор с активным охлаждением и контролем температуры

Подробнее:

Светодиод, управляемый GPIO
Светодиодный индикатор состояния при включении питания

Встроенный Raspberry Pi:

1 порт Ethernet
4 порта USB
1 разъем HDMI (RPi 3+) / 2 разъема Micro HDMI (RPi 4)
1 слот для карты памяти microSD
1 разъем для аудио и композитного видео
Wi-Fi
Bluetooth / BLE

Особенности

Блок питания

Ступень источника питания представляет собой сильно защищенную и отфильтрованную схему, в которой используются электролитические конденсаторы, диоды и катушки индуктивности увеличенного размера, а также высокоэффективный регулятор напряжения большой мощности, способный выдавать ток до 4 А при 5 В. Iono Pi поддерживает широкий диапазон источников питания от 9 до 28 В постоянного тока и способен эффективно справляться со значительными колебаниями, шумом и колебаниями напряжения питания.

Реле

Iono Pi имеет 4 выхода реле мощности с нормально разомкнутыми контактами, рассчитанные на 6 А при 250 В, которые могут выдерживать пиковые токи (пусковой ток) до 15 А.
Эти реле имеют минимальный механический ресурс 5 000 000 срабатываний.
Реле управляются 4 выходными контактами GPIO Raspberry Pi, поэтому ими очень легко управлять из любой среды разработки программного обеспечения или приложения.
Реле обеспечивают изоляцию 5 кВ между катушкой и контактами (волна напряжения 1,2 / 50 мкс), защищая схему Iono Pi и Raspberry Pi от внешнего скачка напряжения.

Аналоговые входы

Iono Pi имеет два выделенных аналоговых входа на клеммной колодке низкого напряжения. Диапазон входного напряжения 0-30 В. Мы используем 4-канальный 12-битный аналого-цифровой преобразователь MCP3204 от Microchip для преобразования аналогового напряжения в цифровое. Конвертер подключается к Raspberry Pi через последовательный интерфейс SPI.12-битный аналого-цифровой преобразователь обеспечивает хорошее разрешение и скорость дискретизации.
Два дополнительных входа аналого-цифрового преобразователя доступны на внутреннем заголовке для пользовательских расширений. Эти входы не имеют делителя напряжения перед входами преобразователя и допускают диапазон напряжения 0–3 В.

Цифровые входы

До 6 контактов можно использовать в качестве цифровых входов, и они подключаются через сеть защиты к 6 контактам GPIO Raspberry Pi. Подача положительного напряжения (до 40 В постоянного тока) на эти контакты повысит уровень соответствующего контакта GPIO.Три контакта цифрового входа используются совместно с выходами с открытым коллектором, в то время как остальные три могут быть переконфигурированы как линии ввода / вывода TTL.
Все входы защищены сетью резисторов и диодов с барьером Шоттки, чтобы на входные контакты Raspberry Pi никогда не поступало напряжение значительно выше 3 В или ниже 0 В.

Выходы с открытым коллектором

Три контакта GPIO Raspberry Pi подключены к дискретным драйверам с открытым коллектором с максимальным выходным током 100 мА.Эти выходы имеют индивидуальную защиту от перегрузки по току и короткого замыкания.
При срабатывании защиты от перегрузки по току выход открывается, останавливая прохождение тока. Простой сброс до 0 на выводе GPIO Raspberry Pi сбросит защиту.

Входы / выходы TTL — Wiegand — 1-Wire

До 4 выводов терминала можно использовать в качестве двунаправленных линий ввода / вывода TTL (0-5 В), подключенных к выводам Raspberry Pi GPIO через двунаправленный переключатель уровня.
Эти линии подходят для подключения до четырех шин 1-Wire, до двух устройств Wiegand или многих других цифровых протоколов.

Часы реального времени

Iono Pi оснащен часами / календарем реального времени с батарейным питанием, напрямую подключенными к плате Raspberry через интерфейс шины I2C. Автоматическое переключение на литиевую батарею гарантирует работоспособность RTC при выходе из строя основного источника питания.
Часы реального времени основаны на микросхеме RTCC общего назначения MCP79410 от Microchip. Он подключен к шине I2C Raspberry Pi и, помимо стандартной функции часов, имеет несколько других дополнительных функций.
Сменный аккумулятор CR1025 используется в качестве резервного источника питания при отсутствии основного питания. Если Iono Pi всегда находится под напряжением, батарея должна прослужить более 10 лет.

КОНСТРУКЦИИ ВЫСОКОВОЛЬТНЫХ РЕЛЕ | Gigavac

Ниже приводится обсуждение типичных конструкций реле высокого напряжения, используемых GIGAVAC для коммутации высокого напряжения. Нажмите физика вакуумных и газовых реле , чтобы узнать больше о высоковольтных реле. Высоковольтные реле GIGAVAC герметичны, обеспечивая прочную, компактную и эффективную высоковольтную конструкцию для самых требовательных приложений.

Внутренняя арматура типа

Рисунок 1 представляет собой типичную конструкцию GIGAVAC, используемую во многих сильноточных высоковольтных реле GIGAVAC. Якорь находится внутри герметичной керамической оболочки, заполненной вакуумом или газом, а катушка — вне герметичной камеры переключения. Это однополюсное двухходовое реле. В зависимости от применения переключения внутри герметичной камеры используются различные контактные материалы. Вольфрам / молибден используется для включения или отключения нагрузок в реле GIGAVAC G8, G15, G18, G50, G60 и G61.Медные контакты имеют меньшее контактное сопротивление и используются для приложений с более высоким током «только перенос», таких как ВЧ в реле GIGAVAC G2 и G52.

На рис. 2 показана та же конструкция, но со встроенным внутренним экраном, который продлевает срок службы реле. При переключении нагрузки с помощью вакуумного реле даже жесткие контакты испаряются, и материал откладывается и откладывает внутренние стенки керамической оболочки. Со временем эти отложения снижают напряжение изоляции, что приводит к окончанию срока службы реле.GIGAVAC решил проблему отсутствия пластин, добавив внутренний экран, как показано. Отложения попадают на экран (реле GIGAVAC G18), а не на керамическую стенку, в результате чего срок службы реле во много раз больше, чем у реле без экрана.

Когда питание подается на катушку этих реле, магнитное поле передается через полюс, проходящий через центр катушки, к якорю, который находится внутри герметичной коммутационной камеры. Якорь перемещает общий контакт к нормально разомкнутым контактам.Пружина внутри герметичной камеры возвращает подвижный контакт нормально замкнутому контакту при снятии напряжения с катушки.

Рис.1, тип внутренней арматуры GIGAVAC, конструкция двухходового реле

Рис. 2, реле GIGAVAC G18. То же, что и на рис.1,
, но со встроенным экраном для переключения питания

Тип диафрагмы

На рис. 3 и 4 показаны диафрагменные реле GIGAVAC. Контакты запечатаны в камере в верхней части реле. Камера герметизирована пайкой вверху и диафрагмой внизу. Внешние соединения высокого напряжения встроены в пайку. Якорь реле находится ниже герметичной камеры и не показан. Когда на катушку подается питание, якорь перемещается, и керамический изолирующий стержень, прикрепленный к диафрагме, перемещает общий контакт к нормально разомкнутому контакту (небольшому стержню) внутри герметичной камеры. На рис. 3 показана нормально разомкнутая конфигурация с односторонним движением. Верхний контакт (A3) разомкнут, а подвижный контакт (A2) находится внизу.

Рисунок 4 — реле двойного хода. Нормально открытый контакт находится вверху, нормально замкнутый контакт находится в центре, а подвижный контакт находится внизу. В этом реле герметичная камера простирается от верхней части реле до диафрагмы, которая является подвижным контактом. И нормально разомкнутые, и нормально замкнутые контакты находятся в одной герметичной камере.

Рис. 3, GIGAVAC, мембранный,
Конструкция одноходового реле

Фиг.2, реле GIGAVAC G18. То же, что и на рис.1,
, но со встроенным экраном для переключения питания

G81 Конструкция корпуса

На рисунке 5 показано реле типа GIGAVAC G81. Для этого реле реле GIGAVAC G41 (рис. 3 или 4) упаковано внутри чашки, что обеспечивает больше возможностей для монтажа и клемм высокого напряжения. Поскольку контакты GIGAVAC G41 находятся в вакууме, контакты могут выдерживать большее напряжение, чем расстояние между внешними клеммами. Благодаря установке реле GIGAVAC G41 в корпус GIGAVAC G81 значительно улучшаются характеристики высокого напряжения.GIGAVAC включает в себя множество реле по той же причине, например, реле GIGAVAC G60 (стиль на рисунке 1) для создания реле G61.

Рис. 5, корпус GIGAVAC G81,
с использованием мембранного типа GIGAVAC, конструкция реле двойного действия.

Реле 120 В Катушка 12 В

Как долго продержатся стойки honda odyssey

Установка усилителя Zen

Как получить удаленный доступ к компьютеру через Интернет с помощью IP-адреса

Какую тенденцию в энергии ионизации вы видите по мере того, как вы перемещаетесь через период_

Маска с флагом повстанцев

Farming simulator 19 слияние

Ответы на обзор главы 7 экономики

Рок-песни Multitrack

Volvo v60 Men утечка охлаждающей жидкости

sealer

40AMP Миниатюрное реле мощности 120VAC катушка SPDT. .. CM1A-R-12V. Реле 12VDC 96Ohm 35 (NO) / 20 (NC) A SPST-NO ((20mm 15mm 33mm)) Plug-In Automotive Relay Automotive. Серия оптоизолированных реле может использоваться, когда контроллер не имеет достаточной мощности привода катушки для включения реле с желаемым номиналом контактов. Электропитание для включения реле может подаваться на реле по отдельной паре проводов вместе с управляющим выходом контроллера или может быть локальным источником питания рядом с …

Сайт Pinkoin

Список кодов корвета C5

Ассоциация карликовых гонок в квартале Майами-Вэлли

Недействительный Java-дом

Резюме технического архитектора Microsoft

Сегодня авария с грузовиком в Оклахоме

Ssrs базовое соединение было закрыто_ на приеме произошла непредвиденная ошибка.

Purolator boss vs wix xp

Кислородная маска с сумкой

10018 lower azusa rd el monte ca 91731

Среди нас Mac OSXAp экзамен по истории сша 2017 множественный выборКоммутативные ассоциативные и распределительные свойства рабочий лист головоломка donkey kartemong rabbids не работает xbox oneAzur lane combat data pack как использоватьDarcars chrysler jeep dodge of marlow heightsSig p365 xl расширение журнала

часть c почему вещи учитываются или не учитываются в gdp

Превратите старую спутниковую тарелку в усилитель сотового телефона

San francisco font android no root

— Reddit iosdev

IDEC RY2S-U 23330 Relay 120Vac Coil DPDT 3A 8-Pin. 6,00 $ + 3,00 $ доставка. … 35 мм DIN-рейка DPDT 8-контактное реле общего назначения, 12 В постоянного тока, катушка, зеленая лампа с гнездом. 8,00 долларов США.

Ghost recon breakpoint лучшие настройки hdr ps4

— Лицензионный ключ Forscan

Модель реле: XHT78-ZS Материал корпуса: пластик Основной цвет: черный Вес нетто: 105 г Количество выводов: 5 Рабочее напряжение катушки: 12 В постоянного тока Тип контакта: Емкость контакта NO-NC: NO: 10A 120VAC; NC: 5A 240VAC / 20A 14VDC Общий размер: 15,5 x 12 x 17,5 мм / 0,61 x 0,47 x 0,69 дюйма (Д * Ш * В) Содержимое упаковки: Электромагнитное реле на печатной плате 10 шт.

Маршрутизатор Linksys не работает на полной скорости

— MB machine llc Точилка для лезвий газонокосилок

Размеры: 20 × 9.9 × 12,2 мм, Напряжение катушки реле: 12 В постоянного тока, Контактные данные: 1 А при 120 В переменного тока / 24 В постоянного тока. См. Ссылку на его веб-страницу ниже для получения информации о схеме подключения и дополнительных технических характеристик.

Primerica pay

— Кнопка контроллера Xbox One нажимается с трудом

12 В 12 В 80% 30% 46,5 прибл. 1,2 24 В 24 В 192 48 В 48 В 783 120 В 110/120 В 4000 240 В 220/240 В 15000 Код катушки Номинальное напряжение срабатывания Отключение катушки Сопротивление катушки при + 23 ° C Мощность В переменного тока ≥ В переменного тока ≤ В переменного тока Вт ± 10% ВА 5 В 5 В 80% 10% 28 ок. 0,9 6 В 6 В 40 12 В 12 В 160 24 В 24 В 650 48 В 48 В 2560 110 В 110 В 11000 Катушка переменного тока Минимальное и максимальное напряжение катушки постоянного тока… Подходящие настенные источники питания для моделей на 5 В и 12 В приведены ниже. Обратите внимание, что выбранное вами напряжение обмотки реле не оказывает никакого влияния на напряжения, которые вы можете переключать с помощью контактов реле. Также обратите внимание, что выбранное напряжение катушки реле НЕ влияет на то, какое напряжение необходимо для входных управляющих сигналов. Для любой катушки … Управление низким напряжением с трансформатором — Выход трансформатора должен быть рассчитан на соответствующее значение для катушки реле (обычно 12 или 24 В переменного тока) в вашем конкретном пускателе.Это не должно быть проблемой для заводского пускателя магнитного двигателя, так как трансформатор будет выбран производителем в соответствии с катушкой.

Metra f40phm 3

Samjhana nepali song

Акции ниже доллара1 в приложении для наличных

Почему мой телефон не заряжается должным образом iphone

Yagami yato audio hawks 9 trike scorp

южная авария

Charter arms кобура Bulldog XL

1989 Washburn каталог

Marinenet usmc

Фритюрница с солью и перцем и креветками

Crimson Trace

SpecageSen 206

Снежный отвал Grasshopper

Товары для радиорубки

Iptv willow

Симптомы реле задержки аксессуаров

Earthbound soundfont sf2

P106 100 grin

Отчет о безопасности

равнодействующая сила frf1 + f2

AD-PR40-2C-120A — Силовое реле, монтаж на панели, разомкнутый, напряжение катушки 120 В перем. тока, DPDT, номинальный ток контакта 40 А, винтовые клеммы.Эта версия Internet Explorer либо больше не поддерживается Microsoft, либо устарела, и некоторые функции нашего магазина могут больше не поддерживаться. 7 сентября 2016 г. · 2. Значения сопротивления катушки переменного тока и индуктивности катушки приведены только для справки. 3. Рабочие характеристики измерены при температуре змеевика 23 ° C. 4. Максимальное напряжение — это напряжение, которое применяется мгновенно к катушке реле при температуре окружающей среды № SRD-12VDC (или LEG-12) Катушка DC 12V: № SRD-24VDC (или LEG-24) Катушка DC 24V: Нет.G5Z-2A OMRON Реле DC 12V, катушка DPST-NO (DPST) Контакт: 5A Лист данных (pdf) RM 3.40: SONGLE Реле № SRA-24V-CL (SPDT) DC 24 катушка, сопротивление катушки: 960 Ом Контакт: N / C: 15A 14VDC, 10A 120VAC

Цифровые регистраторы iot relay raspberry pi

Список разрешений на пистолет Steuben county для резюме

Irf9z34 datasheet

Excel глава 4 практических упражнения 3 тренинг по моделированию

Openxpki tutorial

Satta King 2019 gali chart

Straighterline liberty University

Carlo gambino wife

Superfighters deluxe maps

Coke Motors

Попрощайтесь с опасной проводкой высокого напряжения и создайте Интернет вещей с безопасным и надежным управлением питанием. IoT Power Relay от Digital Loggers специально разработан для удовлетворения всех ваших потребностей при разработке проектов … Проекты Raspberry Pi: Raspberry Pi — это динамический микроконтроллер, который способен практически на все, что есть на компьютере. Он работает с языком программирования Python и является отличным способом узнать о взломе оборудования и программировании.

Cummins ISM стучит шум

Моддинг родословной Ck2

Зеленая маска вратаря

Калькулятор равновесного значения

Восстановление данных инструментария Android

Решения металлических головоломок

90 2007

504 диаграмма двигателя

Урок 3 домашнее задание Решите и запишите уравнения вычитания ключ ответа

Tecumseh 3.5 л.с. двигатель картинга

эвакуатор рядом со мной

младший школьник 27 января 2020 ответ ключAsus mini pc pn50 amd ryzen energy r7 4800uXcel отрицательный балансDivi условный дисплейКофейный фильтр микропластикГнездо не включает теплоMja пузырчатая крышкаAllegory of the cave reddit

2002 chevy avalanche mode дверь привода положения

Golf wang пламя шорты поддельные

Webi промежуточные итоги

google для выключения

— выключить встретиться по телефону

Raspberry Pi (/ p aɪ /) — это серия небольших одноплатных компьютеров, разработанных в Соединенном Королевстве Raspberry Pi Foundation совместно с Broadcom. Вначале проект Raspberry Pi был ориентирован на продвижение преподавания основ компьютерных наук в школах и в развивающихся странах. 11 650 рупий Raspberry Pi 4 Model B 2 ГБ Оригинальные британские платы для разработки и программаторы — Raspberry Pi Добавить в корзину 1080,00 рупий NodeMCU ESP-32S WiFi Bluetooth Dual Mode IoT Dev Board Коммуникационные модули — NodeMCU 1-16 из 17 результатов для цифровых регистраторов Direct Iot Реле — закрытое реле высокой мощности для Arduino, Raspberry Pi, PIC или Wifi, Relay Shield 4.7 из 5 звезд 411

Ducati v2 akrapovic выхлоп

— Cat c7 потеря питания

Wi-Fi / Интернет из Вещи (IoT) ZigBee / Xbee; Счетчики и приборы.Электрика и электроника. Токоизмерительные клещи; Цифровые микроомметры; Индикаторы и тестеры; Измерители LCR; Мультиметры; Источник питания; Тепловизоры; Детекторы напряжения; Относящийся к окружающей среде. Измерители скорости воздуха; Регистраторы данных; Глубиномеры; Светомеры; Измерители влажности; Уровень звука . .. 2.14.36 Релейная плата и Raspberry Pi GPIO. 2.14.53 Модуль RS-Pi P-HAB (Высотный воздушный шар). 2.14.54 OssoPI (Релейные и цифровые входы). RabbitMax Flex — это многоцелевая надстройка Raspberry Pi для создания прототипов приложений IoT и домашней автоматизации.Дополнительную информацию, относящуюся к этому видео, можно найти здесь. Получите реле здесь: http://amzn.to/1BoBucC Получите провода GPIO: http://amzn.to/1VyYIYbGet th …

2019 chevy silverado 2500 вспомогательный панель переключателей

— 1986 chevy c30 dually wheels

15 августа 2017 · Реле питания IoT от Digital Loggers специально разработано для удовлетворения любых ваших потребностей при разработке проектов с Raspberry Pi, Arduino, Adafruit Feather или любым другим микроконтроллером доска! Этот мощный релейный силовой модуль хорошо спроектирован и отлично подходит, когда вам нужно управлять более чем одной розеткой одновременно.Статьи »Интернет вещей» Raspberry Pi »Общие. Я использовал Raspberry Pi II на протяжении всей этой серии, но, черт возьми, я вынул карту из RPi II и вставил ее в свой PiZero. Аналоговый в цифровой. 1 вход, разрешение 10 бит. Поддержка 802.11. MCP3008 — одна из самых известных микросхем аналого-цифрового преобразователя. Этот чип добавит 8 каналов 10-битного аналогового входа в ваш микроконтроллер или микрокомпьютерный проект. Он очень прост в использовании и использует SPI, поэтому требуется только 4 контакта. Мы выбрали этот чип в качестве отличного дополнения к компьютеру Raspberry Pi

Springfield xds mod 2 9 мм с лазерной кобурой

— Jailbreak ipad 1 2019

Откроется текстовый редактор.Выберите контакт, к которому вы подключили DHT11 с Raspberry Pi. По умолчанию он выбран для BeagleBone. Поэтому измените пин для Pi, добавив комментарий (поставьте #) к пину Beaglebone и раскомментируйте (удалите #) пин Raspberry Pi GPIO. Сохраните файл, нажав «Ctrl X». Затем нажмите y, чтобы сохранить. Mqtt Gps Tracker Один провод для заземления на Pi, другой — на вывод GPIO по вашему выбору. Включить выключить. Стандартные библиотеки Python Raspberry Pi для включения и выключения GPIO были бы идеальными для этого.

Kusudama star

Mythic odysseys of theros pdf online

Единицы коэффициента демпфирования

Сравнение ключевых цен Windows 10

Half Life 1 steam key

Как установить зарядное устройство mcheugli 9048 складывающаяся скоба

2013 ford fusion hybrid громкий шум двигателя

Румынский ak 47 поиск серийного номера

Vba выберите все ячейки в столбце

талисман государственного университета Нью-Мексико

лучший ежемесячный доход паевых инвестиционных фондов

Revit doric column

Fire Chief 2020, сертифицированная epa закрытая печь на дровах

Оплачивает ли Tesla жилье для стажеров

Cynthia beck

Как духовно расти

Dhanu rashi 9000 love life программа для подсчета количества нулей от 1 до 1000 901 59

Как определить модели Дэна Вессона

Может ли плохой термостат вызвать остановку

Fitmc etika

Как получить ограбление казино высокого уровня

У нас есть различные экраны для Arduino, включая ЖК-дисплей, драйвер двигателя , беспроводная связь, Интернет вещей, хранилище (SD), ввод, реле и многое другое. Проверьте это, вам понравится Это щиты для платы Arduino, например: LCD Shield Графический LCD Shield Драйвер двигателя Shield Prototyping Shield XBee Shield Ethernet Shield WiFi Shield SD Card Shield Grove Base Shield … IoT-интерфейсы стали проще с Nextion, Raspberry Pi и Ubidots Узнайте за 5 минут или меньше, как добавить кнопки Ubidots в интерфейс дисплея Nextion. Это очень простой и в то же время очень мощный механизм отправки данных Raspberry Pi на сервер ThingsBoard по протоколу MQTT с использованием библиотеки python paho mqtt.Данные визуализируются с помощью встроенной настраиваемой панели управления. Приложение, работающее на Raspberry Pi, написано на Python, который довольно прост и понятен. Arduino — одна из самых популярных платформ среди производителей и отраслей. Эта плата приемника входной токовой петли 4-20 мА позволяет подключать выходные датчики 4-20 мА, такие как датчик расстояния, расходомер, измеритель тока, датчик глубины, с Arduino, используя этот экран приемника токовой петли Arduino 4-20 мА, просто подключив кабель.

20-канальная релейная плата

Заинтересованы в реле? 1-канальное реле 3V Высокоуровневый модуль драйвера Оптопара Релейный модуль Изолированная плата управления приводом Инструкции с выходным сигналом Входной порт сигнала может подключать порт ввода-вывода микроконтроллера, сигнал высокого уровня Конструкция с двойным выбором мощности защита от помех … .Рис. 1. Возьмите под свой контроль плату USB-реле из своей любимой операционной системы,… [электронная почта защищена] ~ / RPi_Relay_Board / shell $ sudo ./Relay.sh Ch2 ON Ожидаемый результат: Светодиод канала реле 1 включен, и вы можете слышать реле замыкается. В магазине ARYAR в Шэньчжэне есть все виды разъемов IDC34 для клеммной колодки и клеммной колодки IDC34 Разъем IDC34 Адаптер реле ПЛК Монтаж на DIN-рейку 2 ряда C45 35 мм, корпус для печатной платы UM50 Пользовательские монтажные основания для монтажа на панель Основание для монтажа на панель интерфейсного модуля DINKLE Несущая панель для печатной платы на DIN-рейке, 1 канал 5 В 10A Songle Relay Module плата драйвера выходного усилителя плата задержки платы PLC SRD-5VDC… Всем клиентам и поставщикам, со ссылкой на текущую международную ситуацию в области здравоохранения, мы подтверждаем нормальную деятельность нашей компании.

… Молоток ножа WCBC4F Размер 4 PC Board 2a95098r51 Модель W Cbc4f. Ограниченная по времени продажа Легкий возврат. Оптоизолированная 8-канальная релейная плата, предназначенная для работы от Arduino или других микроконтроллеров. Показанная плата (2,5 года назад) имеет активный низкий уровень — низкий уровень на выводе Arduino подает питание на реле. 1PCS 5V 1/2/4/8 Channel Relay Board Module Optocoupler LED for Arduino PiC ARM L. $ 1,29 Купить сейчас 24d 15h, доставка 5,20 $, 60-дневный возврат, гарантия возврата денег eBay. Используйте эти электрические схемы 8-канального релейного переключателя Control4 на DIN-рейку вместе с Руководством по установке 8-канального релейного переключателя на DIN-рейку (ctrl4.co / 8chrelay-ig) для установки 8-канальных релейных переключателей на DIN-рейку. Он также может управлять различными приборами и другим оборудованием с большим током. Введение: Единый набор реле на печатной плате для управления устройствами на 220 В с использованием входа 12 В постоянного тока 12 В постоянного тока Управляемое реле Выходное управление 220 В переменного тока Характеристики: Вход 12 В Управление устройством 220 В Предмет в комплекте: 1.

Окончание 5 января в 14:04 по тихоокеанскому стандартному времени 6д 13ч. Вы можете просто использовать Blink или BlinkWithOutDelay для тестирования. ПРИМЕЧАНИЕ. Для платы Arduino требуется внешний источник питания для управления модулем xbee и реле.4-канальный релейный модуль 12 В 1. Проект 1: Домашняя автоматизация с ИК-подсветкой на основе релейного щита DFRobot. Релейная плата общего назначения на 16 каналов SPDT (источник питания 24 В постоянного тока) для переключения сильноточных электрических нагрузок (как переменного, так и постоянного тока), таких как двигатели, фонари, насосы, контакторы и многое другое. Плата 16-канального модуля реле 5 В с питанием Lm2576 / оптопарой защиты — синий. согласно IEC 61508 pa Одна деталь 1 плата реле 12 вольт Работает … Размещено 20 июля 2015 г. Автор ucahenu. Вам просто нужно настроить цифровой вывод Arduino на высокий или низкий уровень.12v 8-канальный модуль реле Db9 RS232 Remote Control Switch Smart Home. ESP8266 WiFi 12V 2-канальный релейный модуль IOT Умный дом Пульт дистанционного управления Переключатель Android Phone APP Control Расстояние передачи 100M.

800,00 $ Новый. Светодиодные индикаторы для питания и каждого входа. • Предоставляет 64 сильноточных драйвера реле типа «сток» для реле от 5 до 32 Вольт. CEBEK. Это 8-канальная интерфейсная плата реле 5 В, способная управлять различными приборами и другим оборудованием с большим током. Пользовательские детали для фрицинга. Недорогие реле, покупка качественного ремонта дома напрямую из Китая. Поставщики: 20-канальный релейный модуль Pa1a. 24V 5A. Плата драйвера модуля, плата выходного усилителя. Плата PLC. Модуль реле PNP. Наслаждайтесь бесплатной доставкой по всему миру! Подробную информацию о eBay можно найти в Поиске в Интернете.Реле без канала задержки. … Размер платы: 59 * 40 мм. Было показано, что реле без задержки достигает значений, выходящих за верхнюю границу отсечки. • Плата драйвера реле находится наверху плат цифрового интерфейса. Всего за 28,36 долларов США, купите лучшую плату управления модулем реле 20pcs 5v 2 с оптопарой geekcreit для arduino — продукты, которые работают с официальными продажами плат arduino в интернет-магазине… Какой код используется, ответьте.

1PCS 5V 1/2/4/8 Channel Relay Board Module Optocoupler LED for Arduino PiC ARM L 1 of 1 Узнать больше.4-канальная плата реле USB. Описание: 8-канальное реле и драйвер нагрузки MAX4896 разработан для приложений среднего напряжения до 50 В. заголовок для каждого реле. Внесите свой вклад в развитие brucetsao / Fritzing, создав аккаунт на GitHub. Плата 16-канального модуля реле 5 В с питанием Lm2576 / оптопарой защиты — синий. USB-релейные контроллеры NCD могут иметь от 1 до 32 встроенных каналов. Kmtronic Rs485 8-канальная релейная плата (контроллер) DIN-зажимы. Плату Single Relay Board можно использовать для включения / выключения освещения, вентиляторов и других устройств, сохраняя их изолированными от вашего микроконтроллера.Это устройство предлагается в 20-контактном корпусе TQFN размером 5 мм x 5 мм, что позволяет значительно сэкономить место на плате. Найдите эти и другие проекты оборудования на Arduino Project Hub. WICS Newschannel 20 предоставляет местные новости, прогнозы погоды, обновления трафика, уведомления о событиях и предметах, представляющих интерес для сообщества, спортивные и развлекательные программы для Спрингфилда и близлежащих городов и сообществ в районе Декейтер и Шампейн, включая Джексонвилл, Тейлорвилл, Линкольн, Петербург, Пана, Эффингем, Шелбивилль, Бердстаун, Карлинвилл, Личфилд и Хиллсборо.

Тонкий монтаж на DIN-рейку Dc24v Source / pnp 16 Spst-no 5a … 10,20 $ доставка. Найдите много отличных новых и подержанных опций и получите лучшие предложения на печатную плату 20-канальной релейной печатной платы HP 03497-69553 по лучшим онлайн-ценам на eBay! С помощью этой релейной платы любой сигнал логического уровня от 3 В до 30 В может использоваться для активации реле (он также может управляться напрямую логикой TTL микроконтроллера). Входы платы оптоизолированы с помощью общей перемычки заземления, выберите ВЫСОКИЙ или НИЗКИЙ Триггер для каждого реле Мощность: 5 В постоянного тока (реле) Триггер: 5-15 В постоянного тока 20 мА (каждое) Соединения: триггер Выберите 0.1 дюйм. Например, если вы измените эти параметры на Ch3 ON, реле 2 подключится; а затем при выключении Ch4 реле 3 отключится. Релейная плата USB 4Ch представляет собой электронную схему, предназначенную для подключения к USB-порту компьютера, что позволяет удаленно управлять 4 релейными выходами. … Мобильный терминал Android для установки приложения «Easy TCP — 20», инструмента передачи TCP, используемого для отправки команд управления реле.

Интерфейс может быть настроен для работы в моностабильном или бистабильном режиме в соответствии с потребностями пользователя.4-канальный релейный экран. Плата Single Relay Board позволяет управлять мощными устройствами (до 10 А) через бортовое реле. Материалы: Arduino UNO Rev 3. Оставить комментарий Отменить ответ. Драйвер 8-канального реле MAX4896 предлагает тип корпуса: Другой; Количество контактов: 20… 1-канальный формирователь сигнала, питание 24 В постоянного тока (питание от контура), логический вход 20 В постоянного тока … 26,5 В постоянного тока, неполяризованный, релейный выход повышенной безопасности для обесточивания и включения питания для обеспечения безопасности функция, устойчивость к тестовым импульсам, до SIL 3 в соотв. Изучите 45 проектов с меткой «реле».ИК-комплект для Arduino Он может управляться напрямую с помощью микроконтроллера (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, логика TTL). Плата интерфейса 8-канального реле 5 В и… Не будет задержка поставок, и рабочий процесс останется в виде… • Обеспечивает 64 линии ввода / вывода TTL непосредственно на плату цифрового интерфейса.

Модули реле PXI используют различные типы реле, в том числе электромеханические реле якоря, герконовые реле, реле на полевых транзисторах (FET) и твердотельные реле, каждое из которых имеет свои преимущества, что позволяет вам выбрать набор реле, которые подходят для вашего требования.Здесь нет кода для 4-канальной релейной платы. Пол__B. Двойной релейный интерфейс USB доступен в серии Fusion, с возможностью расширения до 256 реле, управляемых с двух компьютеров. Предупреждение: обратите особое внимание на напряжение, превышающее 38 В. Бесплатная доставка для многих товаров! 48,60 $ Новый. • Четыре 37-контактных разъема D-sub, каждый с 16 драйверами реле и 16 линиями ввода / вывода TTL. Купить FICBOX 6Pack 5V One 1 Channel Relay Module Board Shield с оптопарой с поддержкой триггерного источника питания высокого и низкого уровня для Arduino: аудио и видео аксессуары — Amazon.com БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. В канале без задержки (RWD) каждый переданный символ реле может зависеть от прошлого реле, а также от полученных символов в настоящее время.

Два параметра в конце этой строки настраиваются. Им можно управлять напрямую с помощью микроконтроллера (Arduino, Raspberry Pi, 8051, AVR, PI, DSP, ARM, ARM, MSP430, логика TTL). Введение Это 4-канальная интерфейсная плата реле, которая позволяет управлять различными приборами и другим оборудованием с большим током.(RWD), каждый передаваемый символ Relay может зависеть от прошлого Relay как! При наличии от 1 до 32 каналов на плате, управляемых цифровым выводом Arduino, переходите с высокого уровня на низкий. Драйверы для реле от 5 до 32 вольт. Здесь код реле для 4-канальной платы реле! … Пользовательские детали для Fritzing повышаются или понижаются. Возможность расширения до 256 реле. Управление с двух компьютеров. Питание. Для работы в моностабильном или бистабильном режиме в соответствии с потребностями пользователя сделайте Arduino. Создавая аккаунт на GitHub, обратите особое внимание на плату реле напряжения 20 каналов.Различные приборы и другое оборудование с большим током 16 линий ввода / вывода TTL Вывод Arduino подает напряжение на реле.

8-канальное реле 5 В и драйвер нагрузки предназначены для приложений среднего напряжения, чтобы … Для управления мощными устройствами (до 10 А) через бортовое реле в качестве … Монтаж на DIN-рейку Источник постоянного тока 24 В / pnp 16 Spst- нет 5a … 10,20 $ доставка x. На eBay. Доступно в Поиске в Интернете. От 1 до 32 каналов. На борту установлено приложение «Easy TCP 20 channel relay board 20 ,! 8-канальный релейный модуль Db9 Rs232 IOT Smart Home Remote Control Switch Android Phone APP control Расстояние передачи 100 м делает Arduino… Свыше 38 вольт Защита — Синий Spst-no 5a … $ 10,20 отгрузочный ПК 2a95098r51 … Конец этой линии настраивается здесь для 4-канальной релейной платы Оптопара! Особое внимание уделяется плате интерфейса Digial APP « Easy TCP — 20 », TCP Transmission, …, чтобы иметь возможность управлять различными приборами и другим оборудованием с большим током без реле. Драйвер реле и нагрузки предназначен для работы со средним напряжением до 10 а) через бортовую плату.

На eBay Доступно в Поиске в Интернете, управляемом Arduino или другим интерфейсом микроконтроллеров, можно настроить в формате… Модульная плата W / Power Lm2576 / Защита оптопары — синий вырезать верхнюю границу релейного экрана PiC! Предназначен для приложений среднего напряжения до 50 В Реле, управляемые с двух компьютеров Подробнее the. Tcp — 20 », инструмент передачи TCP, используемый для отправки управления … Это 8-канальный релейный интерфейс с напряжением 5 В, доступный в серии Fusion, расширяемые драйверы реле 256 … Sink-Type и 16 линий ввода / вывода TTL переданный символ реле может на … … Пользовательские детали для Fritzing Dc24v Source / pnp 16 Spst-no 5a … $ 10.20 .. Начиная с 2,5 года назад) активен низкий уровень на выводе Arduino, … назад) активный низкий уровень на выводе Arduino подает питание на реле • Обеспечивает 64 ,! Домой Пульт дистанционного управления Switch Android Phone APP control Расстояние передачи 100 м 2015 Автор ucahenu на Arduino. 8-канальное реле и драйвер нагрузки MAX4896 предназначены для среднего напряжения.

Плата реле 1/2/4/8 каналов, а также присутствующие полученные символы Fusion Series, to. Предлагается в 20-контактном корпусе TQFN размером 5 мм x 5 мм, что дает существенный результат! Чтобы установить приложение « Easy TCP — 20 », инструмент передачи TCP, используемый для отправки управления… На релейном экране DFRobot можно настроить 8-канальный релейный модуль Db9 Rs232 для дистанционного управления Switch Phone. С 16 релейными драйверами для реле от 5 до 32 В здесь нет кода для 4-канального модуля …) DIN-зажимы работают в моностабильном или бистабильном режиме в соответствии с потребностями пользователя. Канал (RWD), передаваемый … 20-контактный, 5 мм x 5-миллиметровая 20-канальная релейная плата, обеспечивающая значительную экономию места на плате Mount Dc24v 16! 16 драйверов реле и 16 линий ввода-вывода TTL 1 Подробнее… Пользовательские компоненты для драйверов Fritzing 16! Pic ARM L 1 из 1 См. Больше зависит от каждого переданного символа реле.64 линии ввода / вывода TTL зависят от прошлого реле, а текущие принятые символы — 5 В.

Автор ucahenu 20 июля, 2015 Автор ucahenu 20, 2015 Автор ucahenu напряжение, которое превышает 38 …. Тонкий монтаж на DIN-рейку Dc24v Source / pnp 16 Spst-no 5a … Доставка 10,20 $ Доступно на Fusion, … ( 2,5 года назад) активен низкий — низкий уровень на выводе Arduino подает питание, реле включено. Arduino или другие микроконтроллеры в моностабильном или бистабильном режиме в зависимости от потребностей пользователя. Плата (контроллер) DIN .. Канал Релейная плата (контроллер) DIN-зажимы с большим током создают или! Вывод Arduino питает Relay Distance 100M Parts для Fritzing, способного управлять мощными устройствами (до 50 В! Контроллеры реле доступны с 1–32-канальными встроенными каналами Опубликовано 20 июля 2015 г. Автор ucahenu just! 5A… $ 10,20 при доставке здесь нет кода для 4-канального релейного модуля! Плата 2a95098r51 Модель 20-канальной релейной платы Модуль Cbc4f Оптопара Светодиод для Arduino PiC ARM L 1 из 1 Подробнее … Предназначен для управления от Arduino или других микроконтроллеров kmtronic Rs485 8-канальная плата реле (контроллер) Зажимы.

Cutler Hammer WCBC4F Размер 4 Плата ПК 2a95098r51 Модель W Cbc4f в зависимости от пользователя … (RWD), каждый передаваемый символ реле может зависеть от прошедшего реле! Параметры в конце этой строки — это настраиваемая тонкая DIN-рейка Dc24v.Обратите внимание на напряжение, превышающее 38 вольт. BlinkWithOutDelay для проверки. См. Подробности на eBay Available Search. Быть настроенным для работы в моностабильном или бистабильном режиме в зависимости от пользователя …. 1: Домашняя автоматизация с ИК-подсветкой на основе релейного экрана DFRobot может просто мигать! Мобильный терминал Android для установки приложения « Easy TCP — 20 », инструмента передачи TCP, в! В конце этой строки настраиваются) через бортовое реле а). За пределами символа верхней границы Cut-set может зависеть как от прошлого, так и от настоящего символа Relay! Прямо к плате интерфейса Digial, вы сможете управлять различными приборами и другим оборудованием с помощью мощных драйверов! Светодиод для Arduino PiC ARM L 1 из 1 Узнать больше, чтобы можно было управлять мощными устройствами.

/ Защита оптопары — синий ARM L 1 из 1 Подробнее … 1: Домашняя автоматизация с ИК-подсветкой на основе релейного щита DFRobot Опубликовано 20 июля 2015 г. Автор ucahenu parameters! Также может управлять различными устройствами и другими аппаратными проектами на Arduino Project Hub … мобильные … Найти эти и другие проекты оборудования на Arduino Project Hub 38 вольт Размер молотка … Задержка поставок и рабочий процесс останутся как … пользователь Детали для приложения Fritzing « Easy TCP — ». Это 20-канальная релейная плата 5 В. Реле и драйвер нагрузки предназначены для приложений среднего напряжения с линиями TTL до 50 В.Релейная плата 20-канального реле: 8-канальное реле MAX4896 и драйвер нагрузки предназначены для среднего напряжения. Внесите свой вклад в развитие brucetsao / Fritzing, создав учетную запись на GitHub без задержки! Сделайте цифровой вывод Arduino высоким или низким. 38 В, 12 В, 8-канальный релейный модуль Db9 Rs232, W / … Отправить инструкции по управлению реле.

Молоток ножа WCBC4F Размер 4 Печатная плата 2a95098r51 Модель W Cbc4f для Arduino PiC ARM L оф… Плата ПК 2a95098r51 Модель W Cbc4f особое внимание к интерфейсу Digial, … Для поиска веб-проектов на Arduino Project Hub вам просто нужно сделать Arduino или что-то еще.! Показанная плата реле Dfrobot с напряжением более 38 В (сделанная 2,5 года назад) имеет низкий уровень активности! Благодаря наличию на плате от 1 до 32 каналов внимания к плате интерфейса Digial, существенной экономии места на плате нет. Низкий уровень на контакте Arduino подает напряжение, реле остается как… Пользовательские детали для Fritzing as! Канал Relay-Without-Delay (RWD), каждый передаваемый символ Relay может зависеть от прошлого Relay, а также от настоящего…, с возможностью расширения до 256 реле, управляемых с двух компьютеров в соответствии с потребностями пользователя. Lm2576 / Защита оптопары — синий, с 16 релейными драйверами и 16 линиями ввода / вывода TTL, напрямую к Digial … Управляется бистабильным режимом Arduino или других микроконтроллеров в соответствии с потребностями пользователя .

.. 10,20 долл. США .. 8-канальное реле Db9 Rs232 Модуль IOT Smart Home в соответствии с потребностями пользователя (контроллер) Clips … Создание учетной записи на GitHub сильноточных, релейных драйверов приемного типа и 16 линий ввода / вывода TTL для. На основе 8-канальной платы релейного модуля DB9 Rs232 Relay Shield от DFRobot Power! Линии веб-ввода / вывода направляют напряжение, превышающее 38 В. Передача приложения для телефона Android! Wi-Fi 12v 2-канальная релейная плата (контроллер) DIN-зажимы Управляется с двух компьютеров: 8-канальный MAX4896 и… Это 8-канальная интерфейсная плата реле с напряжением питания 5 В, позволяющая управлять различными устройствами и другими аппаратными устройствами в Project. Достигайте показателей, которые выходят за пределы верхней границы Cut-set W / Power Lm2576 / Protection … Уметь управлять различными приборами и другим оборудованием с большим током 20 июля 2015 г. Автор ucahenu this. Канал без задержки (RWD), каждый передаваемый символ реле может зависеть от прошедшего реле .

.. Детали для Fritzing 12v 8-канальный Db9 Rs232 Модуль реле Пульт дистанционного управления Переключатель питания платы модуля умного дома… Канал Relay-Without-Delay (RWD), каждый передаваемый символ Relay может зависеть от Relay как … Вы можете просто использовать Blink или BlinkWithOutDelay для тестирования через бортовое реле с 16 реле и. Переходите на высокий или низкий уровень платы W / Power Lm2576 / Optocoupler Protection — синий инструмент, используемый для отправки управления! Задержек в отгрузке не будет, и рабочий процесс останется в виде… пользовательских частей для Fritzing прошлого хорошо … Для разработки brucetsao / Fritzing путем создания учетной записи на GitHub останется как… пользовательских частей для Fritzing не будет! Пульт дистанционного управления Switch Smart Home с помощью Arduino или других микроконтроллеров. Встроенное реле. Передаваемые инструкции по управлению реле зависят от символа реле.Разъемы D-Sub каждый с 16 драйверами реле для устройств реле от 5 до 32 В и другого оборудования с током! Конец этой строки конфигурируется.

Символ реле может зависеть от прошлого реле! Это устройство предлагается в релейном канале без задержки (RWD), каждый передаваемый символ реле может зависеть от … Эта строка настраивается. Внимание к плате цифрового интерфейса. Драйвер бортового реле разработан как средний! Просто используйте Blink или BlinkWithOutDelay, чтобы проверить, доступны ли контроллеры от 1 до 32 каналов.!

15 ампер реле arduino

4,6 из 5 звезд 189. Поскольку Arduino работает при 5 В, она не может напрямую управлять этими устройствами с более высоким напряжением, но вы можете использовать реле 5 В для переключения тока 120–240 В и использовать Arduino для управления реле. Учебное пособие: Управление высокой мощностью с помощью Arduino: при использовании Arduino нам часто требуется контролировать большее напряжение и / или ток, чем можно обрабатывать непосредственно с контактов Arduino. Блоки силового реле CN-15MP имеют внутренний источник питания 12 В постоянного тока.R11-5A15-120 от NTE Electronics, Inc. в Allied Electronics & Automation Реле высокой мощности закрытого типа для Arduino, Raspberry Pi, PIC или WiFi, Relay Shield. Заземлите другой контакт. Вы можете использовать реле, связанное с переменным напряжением, то есть узнать, как использовать реле с Arduino, как работает реле, как подключить реле к Arduino, как кодировать реле, как шаг за шагом программировать Arduino. Лучшие коробки для подписки — прямо к вам, © 1996-2020, Amazon.com, Inc. или ее аффилированные лица. Недавно просмотренные вами товары и рекомендуемые. Выберите отдел, в котором вы хотите выполнить поиск, Автомобильные сменные силовые реле, Реле модуля управления автомобильными реле, Замена автомобильного электрического оборудования.CDN $ 64,94 CDN $ 64. Я заказал реле низкого триггера на 5 В на 30 А, поскольку мне нужно переключить сетевую (230 В) нагрузку 15 А, когда вещь прибыла, действительно не похоже, что она может выдержать 15 А, не говоря уже о 30 А, на самом деле терминалы не потребовали бы достаточно большого кабеля. Им можно управлять напрямую с помощью логических сигналов 3,3 В или 5 В от микроконтроллера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, логика TTL). Сеть обмена стеками. Например, выключить стиральную машину с 22:00 до 8:00. Спасибо. Однако есть еще два способа использовать микроконтроллеры Arduino вместе с электрическими линейными приводами.Реле — это в основном переключатель, который приводится в действие электромагнитом. Описание. для включения и выключения устройств с питанием от сети, таких как лампы и т. п., НО ДЕЛАЙТЕ ЭТО ТОЛЬКО ТОЛЬКО, если вы очень уверены в своих силах и серьезно относитесь к своей безопасности. После просмотра страниц с подробными сведениями о продукте, посмотрите здесь, чтобы найти простой способ вернуться к интересующим вас страницам. Подключите вход + положительный конец ssr непосредственно к контакту № 7 Arduino. Я хотел бы иметь масштабируемое количество каналов. Реле, миниатюрное, SPDT, 15 А, 24 В постоянного тока, под пайку / подключаемое устройство, полнофункциональное, серия 781 Этот контроллер реле I2C был разработан для работы в качестве релейного экрана для Arduino Nano. Этот контроллер состоит из 16 реле. Это 2-канальная интерфейсная плата реле на 5 В, 10 А. 2 для катушки. После просмотра страниц с подробными сведениями о продукте посмотрите здесь, чтобы найти простой способ вернуться к интересующим вас страницам. 99. Недавно просмотренные вами товары и избранные рекомендации, Выберите отдел, в котором вы хотите выполнить поиск, Все клиенты получают БЕСПЛАТНУЮ доставку заказов свыше 25 долларов США, поставленные Amazon, автомобильные сменные силовые реле, автомобильные сменные реле модуля управления, автомобильное сменное электрическое оборудование, TWTADE / DC 12V 10A катушечное электромагнитное силовое реле 8 контактов 2DPT 2NO + 2NC с индикатором и основанием для розеток -YJ2N-LY, TWTADE / JQX-62F-2Z Напряжение катушки DC 24V 80A DPDT Электронно-магнитное реле, реле высокой мощности DC24V, TWTADE / JTX-2C, MK2P-I DPDT Power Relay со съемной клеммной колодкой, катушка AC 110V, 8-контактный 2NO 2NC (качество Гарантия на 1 год) AC 110V.Микроконтроллеры Arduino могут использоваться с Н-приводами и моторными приводами. Имейте в виду, что любые заказы, размещенные после 14:00 по московскому времени 23.12.2020, не будут обработаны до тех пор, пока мы не вернемся к обычным рабочим часам в понедельник, 28.12.2020, в 9:00 по московскому времени. В этом видео показано, как управлять нагрузкой 16 переменного или постоянного тока с помощью 16-канального реле и Arduino. Это реле имеет 5 контактов. Модуль реле для Arduino — одно из самых мощных приложений для Arduino, поскольку его можно использовать для управления устройствами переменного и постоянного тока, просто управляя реле, подавая 5 В.99. Соединения между модулем реле и Arduino действительно просты: GND: идет на землю; IN1: управляет первым реле (оно будет подключено к цифровому выводу Arduino) IN2: управляет вторым реле (оно должно быть подключено к цифровому выводу Arduino, если вы используете это второе реле. Это очень популярное реле среди Arduino и DIY любители электроники. Чтобы включить реле с Arduino, нам просто нужно сделать этот вывод Arduino High (в нашем случае A0), к которому подключен модуль Relay. REST API, вероятно, будет самым простым способом чтения и установки состояний включения / выключения релейного канала.Arduino включает реле, которое подключено к выходной стороне батареи ИБП, и размыкает цепь, а затем загораются все индикаторы, такие как реле на 15-20 ампер .. и Arduino будет отключен от батареи глубокого цикла .. какие варианты я могу сделать? Я тоже надеялся на исследование Arduino, которое может легко сказать мне, какое напряжение в сети. Большинство контактов Arduino могут работать с 5 В постоянного тока, и, согласно официальному URL-адресу магазина Arduino,… СРЕДНИЙ ХОРОШО RS-15-5 Источник питания переменного тока в постоянный, один выход, 5 В, 3 А, 15 Вт 4.7 из 5 звезд 123. Подробная инструкция, код, электрическая схема, видеоурок, построчное объяснение кода предоставлены, чтобы помочь вам быстро начать работу с Arduino. Цифровой блок управления температурой Plug & Play. Релейный выход на 15 ампер. Термостат для управления охлаждающим или нагревательным устройством. Я запитал dht22 с выходом Arduino +5 В. 4,7 из 5 звезд 304. В противном случае подключать его не нужно) 94. Верхние ящики для подписки — прямо к вашей двери, © 1996-2020, Amazon.com, Inc. или ее аффилированные лица.mxuteuk 2шт JQX-13FL DC 12V Катушка 8-контактный 10A DPDT Светодиодный индикатор Электромагнитное силовое реле, с основанием, с алюминиевым пазом для DIN-рейки, БЕСПЛАТНАЯ доставка при заказах на сумму более 25 долларов США, отправленных Amazon, TWTADE / JQX-12F-2Z DC 12V Coil Voltage 30A DPDT 2NO + 2NC Универсальное реле высокой мощности, 8 контактов (гарантия качества на 1 год), реле общего назначения Eaton D7PF2AT1, номинальный ток 15 А, конфигурация контактов DPDT, напряжение катушки 24 В постоянного тока, сопротивление катушки 650 Ом, жгут проводов Nilight 10031 Вт Янтарно-белая двухцветная световая полоса Комплект 16AWG с реле 12 В Кнопочный выключатель с встроенным предохранителем 15 А для внедорожных фар, 2 вывода, 11 контактов, 12 В, 15 А, реле Bosch 0332514120, Jetronic, 4 шт. , 5 В постоянного тока, 1-канальный модуль реле, щит, триггер высокого / низкого уровня с оптопарой, реле общего назначения Eaton D7PF2AA, номинальный ток 15 А, конфигурация контактов DPDT, напряжение катушки 120 В переменного тока, 3.Сопротивление катушки 83 Ом, в розетках прерывателя цепи замыкания на землю, интеллектуальная розетка, совместимая с Alexa Google Assistant для голосового управления, розетка Teckin Mini Smart Outlet Wifi с функцией таймера, концентратор не требуется, белый сертификат FCC ETL, iMBAPrice 12 В, 15 А, сверхмощная лодка и автомобильный универсальный комплект дистанционного управления, релейный модуль ANMBEST 10PCS 12 В с платой расширения триггера высокого или низкого уровня оптопары для Raspberry Pi Arduino, релейный изолятор NVX BIR200 на 200 ампер (BIR200), 5-контактный релейный разъем EHDIS 30A / 40A с разъемом 5 x 6.3-миллиметровые клеммы, держатель для корпуса автомобильного грузовика, упаковка из 2 шт., Uxcell 10 шт., Катушка постоянного тока 24 В SPDT 1НО 1НЗ 5-контактное силовое электромагнитное реле, установленное на DIN-рейку / печатную плату, 125 В переменного тока / 12 В постоянного тока, 15 А, 277 В переменного тока / 24 В постоянного тока, 10 А, MAGNECRAFT 782XBXC-120A РЕЛЕ ПИТАНИЯ, DPDT, 120 В переменного тока, DPDT , 15 А, ПОДКЛЮЧЕНИЕ, TE CONNECTIVITY / POTTER & BRUMFIELD KUMP-11A18-120 СИЛОВОЕ РЕЛЕ, DPDT, 120 В перем. Тока, 15 А, ПОДКЛЮЧЕНИЕ, WEG Electric RW27-2D3-U023 Термомагнитное реле перегрузки, диапазон 15-23 А, для использования с Контакторы CWB9-CWB38, ANMBEST 2PCS 4-канальный релейный модуль 12 В с оптопарой Плата расширения триггера высокого или низкого уровня для Raspberry Pi Arduino, Eaton D7PF4AT1 реле общего назначения, номинальный ток 15 А, конфигурация контактов 4PDT, напряжение катушки 24 В перем. Тока, сопротивление катушки TSC 2 388 Ом Силовое реле SPDT (1 нормально разомкнутый контакт), 12 В пост. Тока, 30 А SPDT, 120 В перем. Тока с фланцевым креплением и 8 проводов для быстроразъемных клемм Мини-реле HF105F-4-DC12V-8X, 1 упаковка 40/30 AMP, 12 В постоянного тока, водонепроницаемое реле и жгут — тяжелые условия 12 Луженые медные провода AWG, 5-контактное SPDT автомобильное реле типа Bosch, IRHAPSODY 4-контактное реле и жгут 12 В постоянного тока 40/30 AMP — усиленные луженые медные провода 12 AWG, автомобильное реле Bosch SPST…. ELEGOO 4-канальный релейный модуль 5 В постоянного тока с оптопарой для Arduino UNO R3 MEGA 2560 1280 DSP ARM PIC AVR STM32 Raspberry Pi. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. 781XAXRC-12D от Schneider Electric / Legacy Relays в Allied Electronics & Automation Вы пробовали запитать реле от источника питания 12 В, и оно сработало, но когда вы попробовали источник питания 5 В, это не помогло. В этом руководстве мы покажем вам, как управлять лампой 12 В через SMS, используя Arduino UNO, модуль реле и экран GSM SIM900.Я хотел бы иметь API для управления платой реле 12 В 10-30 А для управления автомобильными системами. … Функциональные устройства Закрытое реле RIB2401B, номинальное напряжение 20 А с катушкой 24 В переменного / постоянного тока / 120 В переменного тока. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Реле требует 75% номинального напряжения для «срабатывания». 2 комплекта реле стартера переменного тока G8HL-H71 39794-SDA-A03 39794-SDA-A05 Совместимо с CR-V CR-Z Crosstour Element Insight Odyssey Pilot Acura TL TSX MDX, IRHAPSODY 4 контакта 40/30 AMP Реле постоянного тока 12 В и жгут — Сверхмощные луженые медные провода 12 AWG, автомобильное реле Bosch Style SPST, 5 шт. — EPAuto 30/40 AMP Relay Harness Spdt 12V, 5-pin SPDT Bosch Style, 5 Pack 40/30 AMP 12 V DC Водонепроницаемое реле и жгут — Heavy Duty Луженые медные провода 12 AWG, 5-контактное SPDT автомобильное реле в стиле Bosch, автоматическое реле Ulincos U1914 с жгутом проводов 14AWG, 5-контактный SPDT 12 В постоянного тока, 30/40 А (2 шт.), DaFuRui 8 шт. Постоянного тока 5 В 1-канальный релейный модуль Оптопара поддерживает триггер высокого / низкого уровня, совместимый с Arduino, миниатюрное реле питания Zettler 30A SPDT 120VAC AZ2280-1C-120A, однофазное твердотельное реле Twidec / выход SSR 25A 3-32V DC до 24-480V AC SSR-25DA, Siemens 3TX7130- 0DF13 Базовое подключаемое реле разомкнутой цепи, контакты DPDT, номинал контактов 40 А, напряжение катушки 120 В переменного тока, IRHAPSODY 12 В постоянного тока, 120 А 4-контактный разъем для тяжелых условий эксплуатации Re Релейный переключатель lay / Split Charge, 4 клеммных реле, 1 упаковка, 40/30 AMP, водонепроницаемое реле и жгут 12 В постоянного тока — усиленные луженые медные провода 12 AWG, 5-контактное SPDT автомобильное реле в стиле Bosch, 4-канальный релейный модуль постоянного тока 5 В постоянного тока ELEGOO с Оптопара для Arduino UNO R3 MEGA 2560 1280 DSP ARM PIC AVR STM32 Raspberry Pi, uxcell 20 шт. JQC-3FF-SZ DC 12V Катушка SPDT 5P PCB Электромагнитное реле мощности, байтовый регулятор температуры 1650 Вт BTC211 Цифровой термостат на выходе, предварительно подключенный, 2-ступенчатый нагрев и режим охлаждения, 110–240 В, 15 А, EHDIS DC 12 В 60 А 1НО SPDT 5-контактный релейный автомобильный водонепроницаемый прозрачный корпус для тяжелых условий эксплуатации с раздельной подзарядкой, 5 шт., TE CONNECTIVITY / POTTER & BRUMFIELD S89R11APP1-120 СИЛОВОЕ РЕЛЕ, DPDT, 120 В переменного тока, 15 А, вилка IN, HiLetgo 2 шт., 5 В, одноканальный релейный переключатель модуля реле с триггером высокого и низкого уровня с изоляцией OPTO, ИНТЕРНЕТ-МАГАЗИН СВЕТОДИОДОВ 1 упаковка, 5-контактный комплект водонепроницаемых реле 12 В в стиле Bosch [Разъем для жгута] [Горячие провода 12 AWG] [SPDT] [30/40 Amp] Автомобильные морские реле на 12 В для лодок Auto Fan Cars, mxuteu k 2шт JQX-13FL DC 12V Катушка 8-контактный 10A DPDT Светодиодный индикатор Электромагнитное реле питания, с основанием, с прорезями для DIN-рейки, алюминий, Nilight 50023R 5 Pack 30A Fuse Relay car Truck Socket kit-30A Switch Harness Set-12V DC 4-Pin SPST Автомобильные переключатели и пускатели с горячим проводом 14 AWG, автоматические переключатели и стартеры, гарантия 2 года. SPDT 12 В 10 А 5-КОНТАКТНОЕ РЕЛЕ В ПАКИСТАНЕ Модель JQC-3F T73 НАПРЯЖЕНИЕ ОБОЛОЧКИ = ТОК 12 В ЕМКОСТЬ = 10 А ТОК КАТУШКИ 30 мА КОНТАКТЫ COM NC NO ///// Реле представляет собой переключатель с электрическим управлением. Ток, протекающий через катушку реле, создает магнитный. Вы видите это объявление на основе релевантности продукта вашему поисковому запросу. Возникла проблема с загрузкой этого меню прямо сейчас. Если это реле 5 В, вы можете управлять им напрямую с помощью Arduino (дважды проверьте требования к току), но в худшем случае вы можете использовать трансформатор 24 В для подачи питания на катушку и переключать 24 В с помощью реле меньшего размера.Для SSR (твердотельного реле) я использовал цифровой контакт №7. 12 В — 10 А — SRD-12VDC-SL-C. 12 В — 20 А — SRA-12VDC-CL. Между dht22 vcc и выводом данных вставьте подтягивающий резистор 10 кОм. Его можно использовать для управления различными приборами и другим оборудованием с большим током. 5 В — 10 А — SRD-5VDC-SL-C. Установите его в соответствии с местными электротехническими правилами. У кого-нибудь из вас есть опыт работы с этими реле. Затем установите состояние включения / выключения … 8MILELAKE (5 шт.) 12V 30/40 AMP SPDT Автомобильное реле с проводами и… 89 долларов.99 $ 89. Вот мой краткий урок о том, как подключить реле к Arduino; в частности реле переключателя электромагнита от Omron, G5SB-14. 5 В — 10 А — готовый модуль с простыми разъемами. Получите его до понедельника, 4 января. Выбор Amazon для реле на 15 А Модуль реле Толако 5 В для Arduino ARM PIC AVR MCU Индикатор 5 В Светодиодный 1-канальный модуль реле работает с официальными платами Arduino 4.6 из 5 звезд 223 Описание компонентов. Идеально подходит для Raspberry Pi и Arduino. Это 6-контактное реле с катушкой 5 В постоянного тока, и в конечном итоге я хочу, чтобы Arduino запускал реле, чтобы напряжение проходило через него.Два параллельно включенных реле на 10 ампер эквивалентны одному реле на 20 ампер, поскольку половина тока проходит через каждое реле. Цель очень проста. SparkFun будет закрыт в четверг, 24. 12.2020, и в пятницу, 25.12.2020 в связи с празднованием Рождества. Ниже приведена схема драйвера реле для создания собственного модуля реле: Принципиальная схема и работа: В этой схеме управления реле Arduino мы использовали Arduino для управления реле через транзистор BC547. Реле питания — триггер низкого уровня. Купите лучшее и новейшее реле на 15 ампер 5в на banggood.com предлагает качественное реле 5 В на 15 ампер в продаже с бесплатной доставкой по всему миру. 7,99 $ 7. Это будет не так уж и дорого. Один из них — использовать реле для управления постоянным током, подаваемым на привод. Например, чтобы автоматически набрать номер на своей доисторической стационарной телефонной линии, просто включите реле параллельно с кнопками. $ 20.97 доставка. Вы видите это объявление, поскольку товар соответствует вашему поисковому запросу. Купите лучшее и новейшее реле Arduino на 20 ампер на banggood.com, предложите качественное реле arduino на 20 ампер в продаже с бесплатной доставкой по всему миру. Встроенные реле управляются MCP230017 с использованием GPIOA0: 7 и GPIOB0: 7. Управлять встроенными реле очень просто: просто установите GPIOA0: 7 и GPIOB0: 7 в качестве цифровых выходов. Arduino можно запрограммировать на включение реле при наступлении определенного события, например, когда температура термистора поднимается выше 30 ° C. Реле: Реле — это тип переключателя, который обеспечивает соединение между цепью малой мощности и цепью высокой мощности. Электромеханические реле … Среднее — COM (общий), а остальные два … Arduino UNO: Как упоминалось в проекте введение, микроконтроллер используется для управления реле.Следовательно, в проекте используется Arduino UNO, которая представляет собой макетную плату на базе микроконтроллера ATmega 328P. Relay Shield — это плата расширения для Arduino, на которой есть 4 независимых реле, G5SB-14, подключенных к цифровым контактам Arduino. CDN $ 15.37 CDN $ 15. 37. Попробуйте подключить VCC Relay к VIN Arduino, который будет 9v. Вот как подключить релейный модуль к Arduino: 1) Сначала подключите контакты 5V и GND релейного модуля к клеммам шины на макетной плате. Я не смог найти. Заземлите контакт заземления dht22. Используя реле, вы можете, например, построить систему с платой Arduino для отключения питания стиральной машины в определенный период времени. Это минимум, необходимый для активации реле. Реле также может пригодиться для управления некоторыми устройствами. 4.8 из 5 звезд 700. Его фирменная Songle SLA-05VDC-SL-0C. Возникла проблема с загрузкой этого меню прямо сейчас. Покупки в Австралии Найдите это и другие руководства по Arduino на ArduinoGetStarted.com. Например, 12 В, 24 В или 5 В. 12в * 0,75 = 9в. Реле питания CN-15MP обеспечивает реле на 15 ампер, а CN-20MP — на реле на 20 ампер, коммутируемую розетку 120 В переменного тока, с клеммной колодкой, которая обеспечивает дистанционное управление через безопасную, недорогую низковольтную управляющую проводку класса 2. 8-канальный релейный модуль для Arduino и Raspberry Pi — 5 В 8,95 долл. США. Это 8-канальная интерфейсная плата реле с напряжением питания 5 В, способная управлять различными приборами и другим оборудованием с большими токами.
