Реле контроля напряжения. Принцип работы и подключение

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Устройство и принцип работы реле контроля напряжения
Сфера использования и преимущества применения реле контроля напряжения
Разновидности реле контроля фаз и напряжения
Рекомендации по выбору реле контроля напряжения
Реле контроля напряжения: подключение и монтаж

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема — определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

электронной,

силовой.

Первая часть контролирует напряжение, а вторая — выполняет действия по распределению нагрузки.

Основная часть реле — это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы — регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

защита однофазной или трехфазной сети;
защита от возникновения обрыва, слипания, перекоса фазы;
предотвращение нарушения последовательной работы фаз;
защита электрического оборудования от поломок;
использование при защите приборов, которые имеют длительную переходную работу;
при использовании устройств с нагрузкой на электродвигатель;
специальные установки требующие качественного напряжения и наличия полных фаз;
используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;

применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;

реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

вилко-розетчастой формы;
в виде удлинителя;
устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

однофазное,
трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы.

Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

прибора реле контроля напряжения,
небольшого провода, сечение которого составляет 0,4 0,6 см,
железной рейки для крепления автомата,
саморезов,
плоскогубцев,
индикатора,
отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Далее возьмите отрезок провода и подсоедините его к нулевому проводу автомата, а второй конец провода подсоединяется к реле контроля напряжения, на нулевой контакт.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.

Реле контроля напряжения. Принцип работы.

Среди домашней электрики, из-за периодически возникающего нестабильного напряжения, уверенное место занимает Реле напряжения. За годы эксплуатации техники многим знакомы случаи, когда происходили скачки напряжения. Это не было проблемой, если бы не электрическая техника, которая весьма чувствительная к подобным изменения напряжения. Это не позволяет электро-оборудованию игнорировать нестабильное изменение подачи тока. В конечном счете, возникающая неприятность может привести к выходу устройств из строя.

Что из себя представляет реле контроля напряжения?

Уже в самом названии становится понятно, буквально в трех словах – реле, контролирующее напряжение. Если более развернуто, реле контроля напряжение – специальное приспособление, способное обеспечить контроль возникновения опасного напряжения, повышенного или пониженного, таким образом, предоставляю значительную защиту подключенных устройств: микроволновка, холодильник, зарядные устройства, компьютер и так далее. Основной замысел реле напряжения заключается в недопущении перегрузки электрического оборудования.

Причины, которые располагают к установке реле напряжения. Нарушение стабильной работы воздушной линии в частном секторе. Линейный провод затрагивает провод нейтрали, что в итоге приводит к подаче напряжения с 220В до 380В.
Прерывание нейтрали – довольно частое явление. Оно связано с тем, что в одной фазе может повыситься нагрузка, другая же остается пассивной. В этот миг напряжение способно подняться до предела опасного значения – 380В. Такой скачок способен оказаться летальным для бытовых устройств.
В случае, когда одна из фаз становится перегруженной из-за подключения более мощного потребителя. В этот момент происходит перекос в трехфазной системе. На исчерпывающе пустой фазе может быть подключено какое-либо бытовое устройство. В конечном счете, из-за недостаточной подачи напряжения электродвигатель устройства может сгореть.
В случае, когда дом находится на достаточно удаленном расстоянии от трансформаторной подстанции.

Это позволяет напряжению переходить в нестабильную фазу, периодически способно упасть до минимальной отметки.

Принцип работы реле контроля напряжения.
Реле контроля оборудовано специальным датчиком, микроконтроллером, при помощи которого ведется отслеживание напряжения и подается сигнал, направленный электромагнитному реле, заставляющий его работать. Данный датчик активно отслеживает входящее напряжение в диапазоне допустимых норм, установленных стандартом программы или же вмешательством пользователя и мгновенно сообщает о возникающих сбоях и нарушениях, буквально, за доли секунд, активируя электромагнитное реле, устройство, контролирующее подачу тока. Устройство контроля сразу же останавливает работу всей подключенной техники до тех пор, пока не нормативная подача не прекратится. По завершению нестабильного состояния работы, оборудование возобновляет свою работу, при помощи специальной микросхемы, моментально передающее сигнал, допускающий активацию и возврат к прежнему состоянию контроля электроподачи.

В этот же момент, вся техника, переходит в исходное, рабочее состояние, в связи с нормированием входящего напряжения.

Область назначения реле.
Прежде всего, реле напряжения, назначается для мгновенной защиты однофазной и трехфазной сети от обрыва нуля, перекоса фаз и скачка напряжения. А так же там, где требуется присутствие полноценного и постоянного напряжения и высокоэффективной работоспособности электрического оборудования
Область назначения реле имеет широкий масштаб. Так, например, в быту подключают однофазное, реже трехфазное, реле контроля напряжения розеточного или удлиннительного типа или же устанавливают в щит управления для целостного контроля всего энергопотребления.
Розеточный тип, например, способен обезопасить такое оборудование как холодильник, микроволновка или же любое другое кухонное устройство, подключаемое к сети через розетку.
Целостная защита осуществляется через реле, установленное в щите управления, таким образом, можно обезопасить не только конкретное количество техники подключенное к сети, а целый комплекс домашнего оборудования, например, систему освещения.

В промышленных масштабах реле контроля напряжения становится наиболее популярным, в частности трехфазного типа. Для «спасения» дорогостоящего оборудования от перепадов входящего напряжения следует подключить реле, способное сохранить работоспособность какого-либо устройства постоянной работы, не нарушая производственный процесс и сокращая процент возможной поломки техники, тем самым, позволяя технике отработать положенный срок эксплуатации.

Варианты реле контроля и напряжения

Трехфазное реле напряжения

Трехфазное реле напряжения – узконаправленное устройство защиты, предрасположенное для нормализации работы трехфазных пользователей переменного тока. Обеспечивает устранение недопустимых колебаний сетевого напряжения.

Чаще всего, область применения трехфазного реле распространяется на:

системы кондиционирования
компрессорные установки
холодильное оборудование

Трехфазное реле монтируется в стандартную DIN-рейку, безопасность процесса установки связана с тем, что устройство обладает небольшим весом и размером

Однофазное реле напряжения

Подобный тип реле обладает широконаправленным применением. Основное назначение, как и всех реле заключается – в автоматизации контроля защиты действующего напряжения в случае возникновения нестабильных ситуаций состояния подачи тока и восстановление нормированного состояния работы после завершения ненормированного периода работы.
Как можно заметить, однофазное реле выполняет те же функции, что и трехфазное, но обеспечивает защиту только от перепадов напряжения.

В нашем разделе, специально направленного на системы контроля напряжения, можно подробнее ознакомиться с доступным у нас рядом товаров реле однофазного и трехфазного типа.

Реле напряжения розеточного типа

Данный тип реле устанавливается в розетку, для защиты группы или конкретного бытового прибора. На встроенном цифровом экране, при помощи микроконтроллера, производится анализ текущего напряжения и выводится текущий результат подающегося напряжения. Регулировка времени задержки и допустимых пределов напряжения используются соответствующие кнопки на самом устройства.

Удлинитель

Как и предыдущий тип реле (розеточного типа), удлинитель полностью аналогичен ему, за исключением одного факта: данное реле имеет от двух и более розеток, что позволяет расширить доступ защиты и безопасности используемого оборудования.

Подводя итог, реле напряжения является действительно надежным защитником вашей бытовой техники от скачков напряжения, обрыва нуля и перебоев электроэнергии. На сегодняшний день, проблема с перебоями сети до сих пор остается актуальной и, для некоторых, достаточно проблематичной. Но, благодаря широкому выбору вариантов оборудования, доступной цене, и вариативностью каждого из вышеуказанного типа позволяет индивидуально подобрать необходимую для себя модель.

В нашем каталоге вы можете подробно ознакомиться с характеристиками каждого из представленных реле контроля напряжения и тока от производителя “RBUZ”.

Если вас заинтересовал какой-либо тип реле защиты напряжения вы можете заказать его у нас на сайте или связаться с нами

Обратная связь

принцип действия и область применения

Перенапряжения в бытовой электрической сети – это одна из наиболее распространенных проблем.

Превышение значения напряжения может привести к выходу из строя бытовых электроприборов, которые используются в квартире. Нормальная работа электроприборов обеспечивается только в том случае, если значение напряжения бытовой сети находится в пределах установленных значений минимального и максимально напряжений. Как защитить электроприборы квартиры от повреждения из-за повышенного напряжения или перенапряжений? Если фактическое напряжение бытовой сети всегда повышенное, то наиболее целесообразно установить стабилизатор напряжения, который нормализует бытовое напряжения до заданных значений. Во всех остальных случаях, то есть, если напряжение бытовой сети находится в пределах номинальных значений, то для защиты от возможных перенапряжений в сети используют такие защитные аппараты, как реле напряжения. В данной статье приведем краткую характеристику бытовых реле напряжения – защитных аппаратов, которые применяют для защиты от отклонения значения напряжения от номинальных значений в квартирах, частных домах и других бытовых зданиях и сооружениях.

Однофазное реле напряжения

Однофазное реле напряжения Для защиты всех электроприборов квартиры применяют реле напряжения, которые устанавливают непосредственно в распределительном квартирном щитке. Модульные реле напряжения устанавливают на вводе в распределительный щиток квартиры или дома. В случае возникновения перенапряжений или отклонений значения напряжения бытовой сети от заданных пределов, срабатывает реле напряжения и обестачивает распределительный щиток квартиры. Существуют также комбинированные защитные аппараты, которые выполняют функции не только реле напряжения, но и устройства защитного отключения. Данные аппараты приобрели широкую популярность благодаря своей компактности и невысокой стоимости, по сравнению с покупкой отдельных защитных аппаратов: реле напряжения и устройства защитного отключения.

Трехфазное реле напряжения

Трехфазное реле напряжения Как поступить, если по той или иной причине нет возможности установить реле напряжения в распределительный щиток? Существуют бытовые реле напряжения в розетку.

Бытовое реле напряжения (в розетку)

Бытовое реле напряжения (в розетку) Благодаря данным устройствам отсутствует необходимость проведения каких-либо манипуляций с электропроводкой. Достаточно лишь вставить данное реле в одну из штепсельных розеток, а в него бытовой электроприбор, который следует защитить от возможных колебаний напряжения. Бытовые реле напряжения, вставляемые в розетку, могут иметь различное конструктивное исполнение. Есть устройства, которые вставляются непосредственно в розетку, а в них вставляется переноска или бытовой электроприбор. Бывают также устройства в виде переноски, имеющие от двух до шести розеток для включения бытовых электроприборов. Такие переноски идеально подходят для защиты компьютера и сопутствующей техники. Например, в такую переноску можно включить компьютер, принтер, аудиосистему, маршрутизатор и др.

Реле напряжения переменного тока РН 53, 153, 54, 154

Частота переменного тока, Hz		50
Количество контактов
— замыкающих		1
— размыкающих		1
Исполнение реле по характеру изменения входной воздействующей величины
— РН 53, РН 153		максимальное
— РН 54, РН 154		минимальное
Время замыкания замыкающего контакта реле максимального напряжения, s, не более: при отношении входного напряжения к напряжению срабатывания, равном,
— 1,2		0,1
— 2,0 (кроме реле РН 53/60Д, РН 153/60Д)		0,03
— 2,0 (РН 53/60Д, РН 153/60Д)		0,05
Время замыкания размыкающего контакта реле минимального напряжения, s, не более:
при отношении входного напряжения к напряжению срабатывания, равном:
— 0,5		0,1
— 0,6		0,12
— 0,8		0,15
Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, s, не более:		0,05
Коммутационная способность контактов реле при напряжении от 24 V до 250 V или токе не более 2 А:
— в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W		60
— в цепях переменного тока с коэффициентом мощности не менее 0,5, VA		300
Коммутационная износостойкость, циклы ВО		2500
Потребляемая мощность при напряжении срабатывания на минимальной уставке, VA, не более
— РН 53/400, РН 153/400, РН 54/320, РН 154/320		0,6
— РН 53/60, РН 153/60, РН 54/48, РН 154/48, РН 53/200, РН 153/200, РН 54/160, РН 154/160		0,5
Конструктивное исполнение по способу присоединения внешних проводников:
— РН 53, РН 54	переднее, заднее (винтом или шпилькой)
— РН 153, РН 154	переднее, заднее (винтом)
Габаритные размеры РН 153, РН 154, mm, не более		66 х 138 х 181
Габаритные размеры РН 53, РН 54, mm, не более		67 х 128 х 158
Масса реле, kg, не более:
— РН 53, РН 54		0,75
— РН 153, РН 154		0,85

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

Определиться однофазное ил трехфазное реле вы хотите;
Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т. е. силовые контакты реле порядка 100 ампер, что следует учесть;
Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

Опубликовано: 2020-07-16 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Какой мощности ставить реле напряжения?

Время прочтения: 5 мин

Дата публикации: 26-04-2021

Вопрос о необходимости защиты от перепадов напряжения нередко поднимается у жителей Украины. Большинство пользователей не задумываются о каких-либо мерах защиты и, при этом, нормально живут и не жалуются. Редкие случаи скачков напряжения могут казаться недостаточным основанием для установки защитного оборудования: зачем тратиться на какое-то устройство, функции которого задействуются раз в пару месяцев, а то и лет, если и так, казалось бы, все хорошо. Только вот когда оборудование выходит из строя, причиной тому вполне может быть скачок напряжения, а вовсе не проблемы с самой техникой. Жители Украины регулярно жалуются на неисправности, вызванные перепадами напряжения, а значит проблему игнорировать не стоит.

Камнем преткновения может стать финансовый вопрос: стоит ли устанавливать приспособление, результат работы которого не очевиден и может проявиться только при определенных обстоятельствах? На самом деле устройств защиты от нестабильного электропитания много, и самые доступные из них — реле напряжения — позволяют надежно защитить дорогостоящее электрооборудование при собственной цене в 15-30$.

Мы рассмотрим, какой мощности ставить реле напряжения, на какие дополнительные характеристики обратить внимание и как вообще устроен данный прибор, защищающий электрооборудование от сетевых колебаний.

Принцип работы и защитные свойства реле напряжения

Реле (контроля) напряжения или РКН — это устройство контроля, которое никак не вмешивается в параметры электрического сигнала. Его задача заключается в том, чтобы непрерывно измерять напряжение сети и отсекать фазу в случае фиксации недопустимых параметров.

Принцип работы РКН предельно прост. В корпус прибора установлено одно (для однофазных сетей) или три (для трехфазных сетей) электромагнитных реле. В нормальной ситуации микроконтроллер удерживает реле в замкнутом состоянии, тем самым пропуская ток к нагрузке. Автоматика непрерывно сравнивает измеряемое значение сетевого напряжения с заданными параметрами в программе. В случае фиксации отклонений отсчитывается время задержки, если таковое имеется, и нагрузка обесточивается путем размыкания реле. Столь простое устройство способно надежно защитить оборудование от опасных всплесков, периодически возникающих в сети из-за нештатных ситуаций.

Нуждается ли бытовая техника в подобного рода защите? Для этого надо знать, какое допустимое напряжение для бытовой техники и электроники. Если в составе электроприбора есть импульсный блок питания, то его корректная работа может осуществляться даже при значительных сетевых колебаниях, амплитуда которых может достигать 30 и даже 40В от номинального значения. В ином случае чувствительность может быть выше. Как правило, опасность представляет именно скачок напряжения, так как его просадка обычно приводит лишь к отключению. Именно от лавинообразных скачков и хороши реле напряжения.

Выбор РКН

Выбирать устройство защиты всегда следует исходя из требований потребителя. В случае с реле напряжения все значительно проще, чем при выборе стабилизатора или источника бесперебойного питания. Здесь стоит учесть всего несколько параметров, таких как способ подключения, мощность и дополнительный функционал.

Мощность и способ подключения для реле напряжения сильно взаимосвязаны. Глобально РКН можно разделить на приборы для монтажа в шкаф на DIN рейку с клеммным подключением и приборы для прямого подключения в розетку. Это разделение максимально логично. Дело в том, что при мощности реле 3 кВт и ниже нет смысла прятать РКН в шкаф, так как его мощности хватает на одну розетку. Поэтому реле напряжения невысокой мощности изготавливаются в исполнении для прямого включения в розетку. Также существуют модели в форме удлинителя с несколькими выводами. Если же допустимый ток нагрузки превышает 16 ампер, установка в одну розетку была бы небезопасной, поэтому такие приборы предназначены для клеммного подключения.

Мощность реле напряжения рассчитывается из суммарной мощности включаемых потребителей. Если речь идет о защите квартиры или дома мощным прибором, то делать запас по мощности смысла нет. Дело в том, что сценарий использования всех электроприборов одновременно вряд ли возможен, поэтому часть техники, которая не используется в конкретный момент, будет играть роль того самого запаса. Если же Вы хотите купить реле напряжения для подключения в розетку, берите прибор на 3 кВа и не ошибетесь. Если есть возможность взять более мощное реле напряжения — почему бы и нет, учитывая, что это незначительно влияет на цену прибора.

На что еще стоит обратить внимание при выборе реле контроля напряжения? Каждый прибор обладает базовым функционалом, который включает в себя установку минимального напряжения срабатывания, максимального напряжения срабатывания и время задержки на повторное включение после срабатывания. Даже самое бюджетное реле обладает этими базовыми настройками. Более функциональные аналоги, в свою очередь, могут иметь температурную защиту, а также дополнительные возможности установки задержки на срабатывание, причем отдельно для просадок и всплесков. Это позволяет выставить режим работы более тонко и избежать ложных срабатываний при незначительном превышении рабочего диапазона. Также востребованной функцией является наличие датчика тока. В различных моделях реле контроля напряжения он позволяет либо просто выводить текущий ток нагрузки (и, как правило, расчетную мощность), либо устанавливать максимальное значение тока.

Еще стоит обратить внимание на модели с функцией подключения к wi-fi. Такие реле напряжения позволяют не только контролировать текущее состояние прибора, но и управлять его работой через мобильное приложение на смартфоне.

Что такое реле? Определение, принцип работы и конструкция

Определение: Реле — это устройство, которое размыкает или замыкает контакты, чтобы вызвать срабатывание другого электрического управления. Он обнаруживает недопустимое или нежелательное состояние с помощью назначенной области и дает команды автоматическому выключателю для отключения затронутой области. Таким образом защищает систему от повреждений.

Принцип работы реле

Работает по принципу электромагнитного притяжения.Когда цепь реле определяет ток короткого замыкания, она возбуждает электромагнитное поле, которое создает временное магнитное поле.

Это магнитное поле перемещает якорь реле для размыкания или замыкания соединений. Реле малой мощности имеет только один контакт, а реле высокой мощности имеет два контакта для размыкания переключателя.

Внутренняя часть реле показана на рисунке ниже. Он имеет железный сердечник, на который намотана управляющая катушка. Питание на катушку подается через контакты нагрузки и управляющего переключателя.Ток, протекающий через катушку, создает вокруг нее магнитное поле.

Благодаря этому магнитному полю верхнее плечо магнита притягивает нижнее плечо. Следовательно, замкните цепь, что заставит ток течь через нагрузку. Если контакт уже замкнут, то он движется в противоположном направлении и, следовательно, размыкает контакты.

Шест и бросок

Полюс и ход — это конфигурации реле, где полюс — это переключатель, а ход — это количество подключений.Однополюсный, однополюсный — это простейший тип реле, у которого есть только один переключатель и только одно возможное соединение. Точно так же однополюсное реле двойного хода имеет один переключатель и два возможных соединения.

Конструкция реле

Реле работает как электрически, так и механически. Он состоит из электромагнитных и набора контактов, выполняющих операцию переключения. Конструкция реле в основном делится на четыре группы. Это контакты, подшипники, электромеханическая конструкция, выводы и корпус.

Контакты — Контакты — самая важная часть реле, влияющая на надежность. Хороший контакт обеспечивает ограниченное контактное сопротивление и снижает износ контактов. Выбор материала контактов зависит от нескольких факторов, таких как природа прерываемого тока, величина прерываемого тока, частота и рабочее напряжение.

Подшипник — Подшипник может быть одношариковым, многоступенчатым, поворотно-шариковым и ювелирным.Одиночный шарикоподшипник используется для обеспечения высокой чувствительности и низкого трения. Многоступенчатый шарикоподшипник обеспечивает низкое трение и большую устойчивость к ударам.

Электромеханическое исполнение — Электромеханическое исполнение включает конструкцию магнитной цепи и механическое крепление сердечника, ярма и якоря. Сопротивление магнитного пути остается минимальным, чтобы схема была более эффективной. Электромагнит изготовлен из мягкого железа, ток в катушке обычно ограничен до 5 А, а напряжение в катушке — до 220 В.

Концевые заделки и корпус — Сборка якоря с магнитом и основанием производится с помощью пружины. Пружина изолирована от якоря формованными блоками, которые обеспечивают стабильность размеров. Неподвижные контакты обычно привариваются к клеммной перемычке.

Роль реле и принцип его работы

Теплые подсказки: эта статья содержит около 4000 слов, а время чтения составляет около 18 минут.

Введение

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока. Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

Каталог

Ⅰ Что такое реле

1.1 Описание реле

Реле — это устройство автоматического управления, которое изменяет выход, когда входная величина (электричество, магнетизм, звук, свет, тепло) достигает определенного значения.

Реле — это электронное устройство управления, которое имеет систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Обычно используется в цепи автоматического управления. На самом деле он использует небольшой ток для управления большим. «Автоматический выключатель» тока.Таким образом, он играет роль автоматической регулировки, защиты и преобразования цепи в цепи.

1.2 Символ реле

Поскольку реле состоит из двух частей: катушки и контактной группы, графический символ реле на принципиальной схеме также включает две части: один длинный квадрат обозначает катушку; и один набор символов контактов указывает комбинацию контактов. Когда бесконтактная схема относительно проста, контактная группа часто рисуется непосредственно на одной стороне рамки катушки. Этот рисунок называется централизованным представлением.

1.3 Принцип работы реле

Зачем и как использовать реле | Принцип работы реле

Реле обычно относятся к электромагнитным реле, которые имеют механическое действие. Суть реле состоит в том, чтобы использовать контур (обычно небольшой ток) для управления включением и выключением другого контура (обычно большой ток), и в этом процессе управления два контура обычно изолированы, и его основной принцип заключается в использовать Электромагнитный эффект используется для управления механическим контактом для достижения цели переключения, и на катушку с сердечником подается напряжение — ток катушки генерирует магнитное поле — магнитное поле поглощает переключающий контакт действия якоря, и весь процесс » малый ток — магнитомеханический — большой ток »процесс.

На рисунке выше изображена динамическая диаграмма контрольной лампы реле. Реле имеет нормально разомкнутый контакт и нормально замкнутый контакт. Подвижный контакт — это общий конец. Это реле постоянного тока, то есть когда катушка реле пропускает питание постоянного тока (на рисунке используется батарея). Источник питания), катушка с железным сердечником будет выводить соответствующее магнитное поле, якорь будет притягиваться, и подвижный контакт будет перемещаться от стороны нормально замкнутого контакта к стороне нормально разомкнутого контакта, что эквивалентно нормально разомкнутому контакту.Это. Как показано на рисунке, кнопка пуска / останова, аккумулятор и катушка реле образуют контур управления. Пока этот контур включен, через катушку будет проходить ток и будет создаваться магнитное поле.

Нормально разомкнутый контакт, лампа и источник питания другой лампы (другой аккумулятор на рисунке) образуют петлю. Когда нормально разомкнутый контакт замкнут, контур замкнут, и ток будет от источника питания управления.Положительный конец, протекающий через лампочку, проходит через замкнутый нормально разомкнутый контакт, а затем возвращается к отрицательному полюсу, так что лампочка загорается.

Когда кнопка пуска / останова отключена, катушка теряет ток, так что якорь не имеет магнитного притяжения и будет сброшен пружиной, так что другой конец подвижного контакта вернется со стороны нормально разомкнутого контакта в нормально замкнутый контакт. Здесь цепь лампочки под напряжением отключена принудительно, а в лампочке нет тока, и, естественно, она будет темной.

Структура реле

Поэтому и реле некоторые старые электрики называют «магнетизмом». Он использует функцию электромагнита для управления включением или отключением другой цепи. Внутри электромагнитного реле нужны катушки, железные сердечники и пружины. Он состоит из основных аксессуаров, таких как контакты. Контакты обычно имеют нормально разомкнутые контакты и нормально замкнутые контакты. У этих двоих часто общий конец.

Когда катушка не находится под напряжением, нормально закрытый контакт и общий конец закорочены, а нормально открытый контакт и общий конец разомкнуты. После того, как катушка находится под напряжением, нормально открытый контакт и общий конец закорочены, а нормально закрытый контакт и общий конец разомкнуты, просто поменяны местами, так что можно управлять напряжением (током) катушки, и цепь серией контактов можно управлять.

При проектировании выберите подходящую контактную емкость, напряжение катушки (AC DC), чтобы можно было реализовать контроль изоляции двух цепей. Например, кнопка, которая может быть сконструирована для контакта с людьми, имеет напряжение 12 вольт, а катушка выбрана на 12 вольт.Это безопаснее, люди просто прикоснутся к напряжению катушки, и они не смогут сами подключиться к электричеству. На стороне контакта можно управлять напряжением 220 В или выше, чтобы напрямую управлять запуском и остановом устройства, такого как двигатель, или других нагрузок с относительно большим током, так что функция управления «четыре или два фунта «могут быть реализованы.

Реле было изобретено американскими учеными около 1831 года. Его именем назван блок индуктора.Электромагнитный эффект был открыт раньше Фарадея, но не был запатентован. После более чем 100 лет разработки реле сформировали различные формы, такие как реле времени, реле температуры, герконовые реле, тепловые реле, дифференциальные реле, оптические реле, акустические реле, реле Холла, а теперь и твердотельные реле, начиная с механических. в электронную, в различных формах.

Ⅱ Назначение реле

2.1 Обзор функций реле

a. Расширьте диапазон управления: например, когда управляющий сигнал многоконтактного реле достигает определенного значения, он может переключать, отключать и включать несколько цепей одновременно в соответствии с различными формами контактной группы.

г. Усиление : например, чувствительные реле, промежуточные реле и т. Д. С очень небольшим объемом управления могут управлять цепью очень высокой мощности.

г. Интегрированный сигнал: Например, когда несколько сигналов управления вводятся в реле с множеством обмоток в заданной форме, после всестороннего синтеза достигается заданный эффект управления.

г. автомат, дистанционное управление, мониторинг: Например, реле на автомате вместе с другими электрическими приборами может образовывать схему программного управления, обеспечивая автоматическую работу.

2.2 Роль промежуточного реле

2.2.1 Промежуточное реле

Общая схема часто делится на две части: главную цепь и цепь управления. Реле в основном используется для цепи управления.Контактор в основном используется для главной цепи. Реле может реализовать функцию управления одним или несколькими сигналами с помощью одного управляющего сигнала для завершения запуска и остановки. Управление, связь и другие органы управления, основным объектом управления является контактор; Контакты контактора относительно большие, а несущая способность высокая, благодаря чему осуществляется контроль от слабого электричества к сильному электричеству, а объектом управления является электрический прибор.

2.2.2 Использование промежуточного реле

а. Вместо контакторов малой мощности

Контакты промежуточного реле имеют определенную нагрузочную способность. Когда грузоподъемность мала, ее можно использовать для замены небольших контакторов, таких как электрические жалюзи и некоторые мелкие бытовые приборы. Это имеет то преимущество, что может не только служить целям управления, но также экономить место и делать управляющую часть устройства более хрупкой.

г.Увеличить количество контактов

В системе управления цепями контакт контактора должен управлять несколькими контакторами или другими компонентами. Его не следует подключать к другим формам, потому что это не способствует техническому обслуживанию, но к линии добавляется промежуточное реле, которое не изменяет форму управления. И легко ремонтируется.

г. Увеличьте контактную емкость

Хотя контактная емкость промежуточного реле не очень велика, оно также имеет определенную нагрузочную способность, а ток, необходимый для его приведения в действие, небольшой, поэтому промежуточное реле можно использовать для увеличения контактной емкости.

г. Тип преобразователя

В промышленных линиях управления такая ситуация часто возникает. Управление требует использования нормально замкнутого контакта контактора для достижения цели управления, но нормально замкнутый контакт самого контактора израсходован, и задача управления не может быть выполнена. В это время промежуточное реле может быть подключено параллельно с исходной катушкой контактора, а нормально замкнутый контакт промежуточного реле может использоваться для управления соответствующими компонентами, а тип контакта переключается для достижения требуемой цели управления. .

эл. Тип преобразователя

В некоторых схемах управления для переключения некоторых электрических компонентов часто используются промежуточные реле, которые управляются размыканием и замыканием их контактов. Например, схема автоматического размагничивания, обычно используемая в цветных телевизорах или дисплеях, триоды управляют включением и выключением промежуточных реле, тем самым обеспечивая управление катушками размагничивания. Роль преемственности.

ф.Напряжение преобразования

Напряжение в линии управления промышленной линии управления составляет 24 В постоянного тока. Контактор KM2 должен управлять включением и выключением электромагнитного клапана KT, а напряжение катушки электромагнитного клапана составляет 220 вольт переменного тока. Подключение катушки электромагнитного клапана непосредственно к контакту контактора не принципиально, но при этом учитываются правила обслуживания и вопросы безопасности. Промежуточное реле должно быть установлено в другом месте для управления электромагнитным клапаном через промежуточное реле.Это может отделить постоянный ток от переменного, высокого и низкого напряжения. Это удобно для будущего обслуживания и способствует безопасному использованию.

г. Устранение помех в цепи

В линиях промышленного управления или компьютерного управления, хотя существуют различные меры по подавлению помех, явление помех более или менее присутствует. Общий наведенный ток не вызывает срабатывания промежуточного реле. Только когда нажата кнопка в исходной строке, промежуточное реле будет активировано, чтобы дать ПЛК нормальный входной сигнал, таким образом достигая цели устранения помех.

Ⅲ Типы реле

a. В соответствии с принципом работы или структурными характеристиками реле
1) Электромагнитное реле: Электрическое реле, которое работает за счет силы всасывания, создаваемой между сердечником электромагнита и якорем цепью внутри входной цепи.

2) Твердотельное реле: Тип реле, в котором электронный компонент выполняет свою функцию без механических движущихся частей, а вход и выход изолированы.

3) Реле температуры: Реле, которое срабатывает, когда наружная температура достигает заданного значения.

4) Герконовое реле: реле, которое размыкает, замыкает или переключает линию с помощью язычкового действия, герметизированного в трубке и имеющего двойное действие электрической пружины и магнитной цепи якоря.

5) Реле времени: При добавлении или удалении входного сигнала выходной части необходимо задержать или ограничить время на замыкание или размыкание своего управляемого линейного реле до указанного времени.

6) Реле высокой частоты: Реле, используемое для переключения высокочастотных РЧ линий с минимальными потерями.

7) Поляризованное реле: Реле с поляризованным магнитным полем и управляющим действием, которое работает вместе с магнитным полем, создаваемым катушкой управления. Направление срабатывания реле зависит от направления тока, протекающего через управляющую катушку.

8) Другие типы реле: , такие как оптические реле, акустические реле, тепловые реле, измерительные реле, реле на эффекте Холла, дифференциальные реле и т. Д.

г. В зависимости от размера реле
1) Микрореле
2) Ультра-маленькое миниатюрное реле
3) Маленькое миниатюрное реле

Примечание: Для герметичных или закрытых реле размеры являются максимальными размерами корпуса реле в трех взаимно перпендикулярных направлениях, за исключением размеров монтажных, извлекаемых, выступающих, обжимных, фланцевых и уплотнительных швов.

г. Согласно классификации нагрузки реле
1) Реле малой мощности
2) Реле слабой мощности
3) Реле средней мощности
4) Реле высокой мощности

г.Согласно защитным характеристикам реле
1) Герметичное реле
2) Закрытое реле
3) Открытое реле

эл. В соответствии с принципом действия реле
1) электромагнитного типа
2) индуктивного типа
3) выпрямленного типа
4) электронного типа
5) цифрового типа и т. Д.

ф. В соответствии с физическими величинами реакций
1) Реле тока
2) Реле напряжения
3) Реле направления мощности
4) Реле импеданса
5) Реле частоты
6) Газовое реле

г.В соответствии с ролью реле в схеме защиты
1) Пусковое реле
2) Измерительное реле
3) Реле времени
4) Промежуточное реле
5) Сигнальное реле
6) Выходное реле

Ⅳ Обнаружение реле

4.

1 Инструкция по тестированию

a. Измерьте диапазон рабочего напряжения реле (включая минимальное напряжение включения и максимальное напряжение отключения).
г. Измерьте потребляемую мощность (номинальный ток) и внутреннее сопротивление реле.
г. Долговременные условия работы реле, выдерживаемое напряжение.
г. Описание иконки:

Источник постоянного тока, амперметр, вольтметр, измерение сопротивления, зуммер

4.2 Процесс тестирования

a. Измерение внутреннего сопротивления и номинального тока
1) Тест внутреннего сопротивления: проверьте сопротивление между реле 1 и 8 футов, как показано ниже

2) Проверка номинального тока: 24 В постоянного тока для реле 1 и 8 и 30 секунд для считывания данных амперметра

Примечание: Для проверки тока вставьте мультиметр в порт ввода тока и отрегулируйте положение диапазона (мА), соответствующее текущему файлу.

г. Измерение диапазона рабочего напряжения реле

1) Проверка минимального напряжения замыкания: Источник питания постоянного тока начинается с 0 В, и напряжение постепенно повышается до срабатывания зуммера, записывая текущее значение напряжения U1. (Сохраняйте текущее значение подачи постоянного напряжения)

Примечание: Файлы вольтметра и зуммера на рисунке реализованы с помощью мультиметра.

2) Тест на самое высокое напряжение отключения: источник питания постоянного тока начинается с U1, и напряжение постепенно снижается до тех пор, пока зуммер не перестанет подавать сигнал тревоги, и будет записано текущее значение напряжения U2.

г. Измерьте выдерживаемое напряжение нормально разомкнутого нормально замкнутого типа и выдерживаемое напряжение катушки и контакта

1) Подготовка перед испытанием: поверните ручку «ток утечки» на измерителе выдерживаемого напряжения на «0,5» мА, «время»

Ручка достигает «60» с, ручка «Диапазон напряжения» достигает «5» кВ, ручка «Регулировка напряжения» достигает 0 В, ручка «power» достигает «ВЫКЛ», и две выходные линии подключены к высоковольтному выходу «_DC» » , земля.

2) Измерьте испытание выдерживаемого напряжения нормально разомкнутого нормально замкнутого типа: «мощность» -> «ВКЛ», «регулирование напряжения» -> увеличьте до значения аварийного напряжения срабатывания тестера выдерживаемого напряжения, считайте напряжение в это время, как показано ниже:

3) Выдерживаемое напряжение катушки и контакта: «мощность» -> «ВКЛ», «регулировка напряжения» -> 5 кВ или более, срабатывание тестера выдерживаемого напряжения не срабатывает, выдерживаемое напряжение катушки и контактов больше или равно 5 кВ, как показано ниже:

4.3 Меры предосторожности при тестировании реле

a. При проверке номинального тока катушка реле будет генерировать электромагнитную индукцию при внезапном приложении напряжения. Ток будет становиться все меньше и меньше. После стабилизации напряжения электромагнитная индукция исчезает, и ток становится стабильным в определенном диапазоне. Как и у OMRON G5RL-14-E, ток при включении составляет около 16–17 мА, а стабильное напряжение составляет около 14–15 мА через 4–5 минут. Но наш тест — это считывание напряжения сразу после 30 секунд включения.

г. При значении выдерживаемого напряжения нормально замкнутого нормально разомкнутого реле после первого срабатывания реле будет генерироваться электромагнитная индукция. Исчезновение электромагнитной индукции требует времени, и второе напряжение срабатывания будет намного меньше. Но тестируем напряжение при первом чтении.

г. Если вы прочитали стабильное значение номинального тока, вы должны прочитать второе значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа. Если вы считываете значение номинального тока в течение 30 секунд, вы должны прочитать значение выдерживаемого напряжения нормально замкнутого нормально разомкнутого типа первого действия.

Ⅴ Часто задаваемые вопросы о принципе работы реле

1. Что такое реле и как оно работает?

Что такое реле и как оно работает? Реле — это переключатель с электрическим приводом. Они обычно используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включает питание цепи при активации катушки.

2.Каково основное применение реле?

Реле

используются для обеспечения функций задержки времени. Они используются для отсрочки размыкания и замыкания контактов. Реле используются для управления цепями высокого напряжения с помощью сигналов низкого напряжения. Точно так же они используются для управления сильноточными цепями с помощью сигналов низкого тока.

3. Каков принцип работы реле?

Реле работает по принципу электромагнитной индукции.Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле. На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку.

4. Как работают реле на 12 В?

Большинство реле на 12 В управляют аксессуарами в автомобилях и других транспортных средствах. Когда вы подаете небольшой ток на катушку реле, это замыкает контакты, которые, в свою очередь, подают питание на аксессуар, для работы которого обычно требуется большой ток…. Подключите провода к катушке вашего реле.

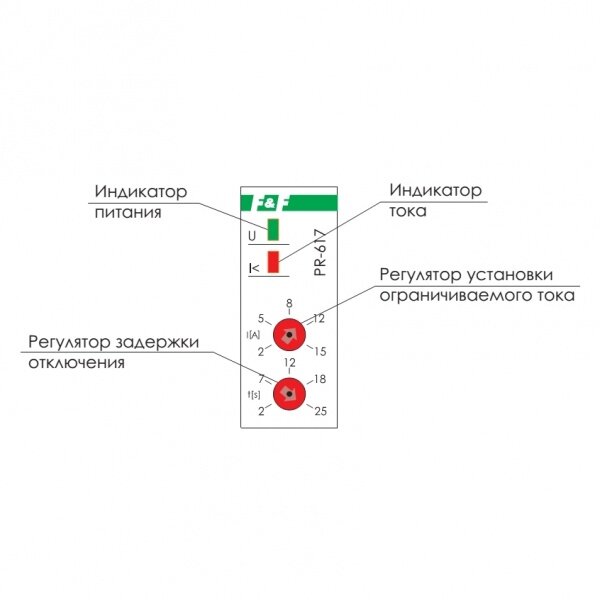

5. Каково назначение реле тока?

Назначение реле тока состоит в том, чтобы удалить пусковую обмотку или пусковой конденсатор последовательно с пусковой обмоткой из цепи при запуске. Его можно либо надвинуть на рабочие и пусковые штифты терминала компрессора, либо установить дистанционно на удалении от компрессора.

6. Что такое реле и его функции?

Реле — это переключатели, предназначенные для замыкания и размыкания цепей как электронным, так и электромеханическим способом. Он управляет размыканием и замыканием контактов электронной схемы. Когда контакт реле разомкнут (NO), реле не запитывается с разомкнутым контактом.

7. Какова основная функция реле?

Реле

— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи. Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

8.Что такое реле и его типы?

Реле представляют собой переключатели с электрическим управлением. Они используются для управления цепью отдельным сигналом малой мощности или для управления несколькими цепями одним сигналом. … Три основных типа реле: электромеханические, твердотельные и герконовые. Это реле защиты от перегрузки реагирует на перегрев.

9. В чем разница между реле и контактором?

Контактор соединяет 2 полюса вместе без общей цепи между ними, в то время как реле имеет общий контакт, который подключается к нейтральному положению. Кроме того, контакторы обычно рассчитаны на напряжение до 1000 В, а реле — только на 250 В.

10. В чем разница между реле и автоматическим выключателем?

Реле является переключающим и чувствительным устройством, а автоматический выключатель — изолирующим или отключающим устройством. Реле работают при низком входном напряжении. … Реле используется для управления или выбора одной из многих цепей, а автоматический выключатель — по одной на каждую цепь.Реле действует как электрический усилитель дискретных сигналов.

Вам также может понравиться

Электрическое реле

: обзор контактов реле
Как работают реле? Функции и применение реле
Как проверить реле с помощью мультиметра?

Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание
ПроизводительНомер детали: S25FL512SAGMFIR10	Сравнить: Текущая часть	Производители: Cypress Semiconductor	Категория: Флэш-память	Описание: NOR Flash Serial 3V / 3. 3V 512M-bit 512M / 256M / 128M x 1 / 2Bit / 4Bit 8ns 16Pin SOIC W Tray
Производитель Номер детали: S25FL512SAGMFIG13	Сравнить: S25FL512SAGMFIR10 VS S25FL512SAGMFIG13	Производители: Cypress Semiconductor	Категория: Флэш-память	Описание: NOR Flash Serial 3V / 3.3V 512M-бит 512M / 256M / 128M x 1 / 2Bit / 4Bit 8ns 16Pin SOIC W T / R
Производитель Номер детали: S25FL512SDPMFIG10	Сравнить: S25FL512SAGMFIR10 VS S25FL512SDPMFIG10	Производители: Cypress Semiconductor	Категория: Чип памяти	Описание: NOR Flash Serial-SPI 3V 512Mbit 512M x 1Bit 8ns 16Pin SOIC Tray
Производитель. Часть #: S25FL512SDPMFI010	Сравнить: S25FL512SAGMFIR10 VS S25FL512SDPMFI010	Производители: Cypress Semiconductor	Категория: Чип памяти	Описание: NOR Flash Serial-SPI 3V 512Mbit 512M / 256M / 128M x 1Bit / 2Bit / 4Bit 8ns 16Pin SOIC Tray

Принцип действия системы защиты

Основной принцип работы системы защиты:

Основной принцип работы системы защиты — Каждое реле в схеме защиты выполняет определенную функцию и определенным образом реагирует на определенный тип изменения параметров цепи. Например, один тип реле может срабатывать, когда ток превышает определенную величину, в то время как другой может сравнивать ток и напряжение и работать, когда отношение V / 1 меньше заданного значения. Первое реле известно как реле максимального тока , а второе — реле пониженного сопротивления .

Точно так же различные комбинации этих электрических величин могут быть разработаны в соответствии с требованиями в конкретной ситуации, потому что для каждого типа и места отказа есть некоторые отличительные различия в этих величинах, и существуют различные типы оборудования защитной релейной защиты, каждое из которых из которых разработан, чтобы распознавать конкретное различие и действовать в ответ на него.

Экономические соображения:

В повседневной жизни нам хорошо известно, что существует экономический предел суммы, которую можно потратить на различные виды страхования для защиты жизни и имущества. Точно так же в энергосистеме существует экономический предел суммы, которую можно потратить на защиту системы. Обычно это очень сложный вопрос, поскольку вероятность отказа или неисправности является функцией компонента, местоположения, времени и т. Д. Все эти факторы могут привести к различным альтернативам для одной и той же проблемы; и выбор должен быть сделан с учетом экономической целесообразности.

Стоимость защиты связана со стоимостью защищаемого растения и увеличивается с увеличением стоимости растения. Обычно защитное снаряжение не должно стоить более 5% от общей стоимости. Однако, когда устройство, которое необходимо защитить, имеет первостепенное значение, например, генератор или главная линия передачи, экономические соображения часто подчиняются надежности. В таблице 1.3 показаны средние затраты в единицах на контур.

Основная терминология, используемая в защитных реле и коммутационных устройствах:

Ниже мы дадим определение некоторым важным терминам, используемым при изучении защитных реле и коммутационных устройств.

Реле защиты. Электрическое устройство, предназначенное для отключения части электроустановки или для подачи сигнала тревоги в случае ненормального состояния или неисправности.

Единица или Элемент. Автономный релейный блок, который вместе с одним или несколькими другими релейными блоками выполняет сложную релейную функцию, например направленный блок в сочетании с блоком максимального тока дает направленное реле максимального тока.

Количество возбуждения. Электрическая величина, то есть ток или напряжение отдельно или в сочетании с другими электрическими величинами, необходимыми для функционирования реле.

Характеристика Кол-во. Величина, на которую реле рассчитано, например, ток в реле максимального тока, полное сопротивление в реле полного сопротивления, фазовый угол в направленном реле и т. д. Некоторые реле имеют откалиброванный отклик на одну или несколько величин, такие величины называются характеристическими величинами.

Настройка. Фактическое значение возбуждающего или характеристического значения, при котором реле рассчитано на работу в данных условиях.

Энергопотребление (нагрузка). Мощность, потребляемая цепями реле при номинальном токе или напряжении. Он выражается в вольт-амперах для переменного тока. и ватт для постоянного тока. в положение «включено». Значение характеристической величины, выше которой происходит это изменение, называется значением срабатывания.

Пропадание или сброс. Считается, что реле отключается, когда оно перемещается из включенного положения в выключенное. Значение характеристической величины, ниже которой происходит это изменение, называется значением отпускания или сброса.

Время работы. Время, которое проходит между моментом применения характеристической величины, равной значению срабатывания, и моментом, когда реле срабатывает своими контактами.

Время сброса. Время, за которое сработавшее реле возвращается в исходное положение в результате заданного внезапного изменения характеристической величины, время отсчитывается от момента, когда происходит изменение.

Время превышения. Время, в течение которого запасенная рабочая энергия рассеивается после того, как характеристическая величина была внезапно восстановлена с заданного значения до значения, которое она имела в исходном положении реле.

Характеристический угол. Фазовый угол, при котором заявлены рабочие характеристики реле.

Характеристики (реле в установившемся состоянии). Геометрическое положение срабатывания или сброса при рисовании на графике. В некоторых реле две кривые совпадают и становятся точкой баланса или нулевого крутящего момента.

Реле усиления. Реле, запитываемое контактами главного реле и с контактами, параллельными контактам главного реле, освобождает их от токоведущей нагрузки. Пломбированные контакты обычно имеют более высокий номинальный ток, чем у главного реле.

Уплотнение реле. Аналогично реле усиления, описанному выше, за исключением того, что оно подключено, чтобы оставаться до тех пор, пока цепь его катушки не будет прервана переключателем на автоматическом выключателе.

Первичные реле. Те, которые подключены непосредственно к защищаемой цепи.

Вторичные реле. Те, которые подключены к защищаемой цепи через трансформаторы тока и напряжения ее рабочей цепи, чтобы помочь другому реле в выполнении своей функции. Вспомогательное реле может быть мгновенным или иметь задержку по времени и может работать в больших пределах характеристической величины.

Реле резервного копирования. Реле, которое обычно срабатывает после небольшой задержки, если обычное реле не срабатывает, чтобы отключить свой автоматический выключатель.Резервное реле действует как вторая линия защиты.

Согласованность. Точность, с которой реле может повторять свои электрические или временные характеристики.

Флаг или цель. Устройство, используемое для индикации срабатывания реле, обычно с пружинным или гравитационным управлением.

Вылет. Дистанционный предел зоны защиты, обеспечиваемой реле, используемым в основном вместе с дистанционными реле, чтобы указать, насколько далеко по линии простирается зона срабатывания реле.

Превышение или недостижение. Ошибки в измерении реле, приводящие к неправильной работе или отказу соответственно.

Блокировка. Предотвращение срабатывания защитного реле из-за его собственных характеристик или из-за дополнительного реле.

реле | Принцип работы | Ресурсы для инженеров

Сильноточная коммутационная техника

Ledex-BLP-200 На пути к интеллектуальному измерению и управлению для бытовых источников питания, силовой контактор с электромагнитным управлением является ключевой технологией.Коммунальные предприятия и производители оборудования все чаще ищут добавленную стоимость в этом типе устройств — в решениях, а не в продуктах. Новейшие разработки предлагают повышенную надежность, безопасность и производительность, а также расширенные функции, необходимые для автоматизированной или удаленной работы.

Безопасность в любых условиях: электрические контакторы для измерения и управления электроэнергией в домашних условиях очень хорошо иллюстрируют практические преимущества современных технологий. Как и их аналоги для жидкостного контроля, эти на первый взгляд простые устройства намного сложнее, чем кажется.Например, реле Ledex-BLP 200 используют конфигурацию контактов, которая решает давнюю проблему с сильноточными контакторами такого типа.

По сути, контактор состоит из контакта, установленного на неподвижном ноже, а другой — на подвижном. В обычных конструкциях такая компоновка составляет основу практического устройства, но страдает существенным недостатком. Ток, протекающий в противоположных направлениях по двум параллельным лопастям, вызывает электромагнитное отталкивание (сила Лоренца).Чем выше сила тока, тем больше сила отталкивания. При экстремальных перегрузках, таких как условия короткого замыкания, существует риск того, что контакты будут разъединены, и возникшее в результате искрение и местный нагрев могут вывести выключатель из строя. Чтобы предотвратить это, привод с подвижными лопастями должен обеспечивать гораздо большее усилие, чем это необходимо для нормальных нагрузок, что предъявляет высокие требования к приводу привода.

Наше запатентованное устройство включает другую конфигурацию, в которой силы отталкивания действуют таким образом, чтобы контакты оставались замкнутыми.Это принцип «обдува», который дополнительно усиливается за счет тщательной прокладки входящего и выходящего тока. Такая конструкция сводит к минимуму усилие, требуемое от привода, так что соленоид потребляет относительно небольшую мощность во время работы и обычно приводится в действие источником постоянного тока низкого напряжения. В состоянии покоя постоянные магниты обеспечивают удержание, так что мощность вообще не потребляется.

Электрическая изоляция нагрузки внутри блока контакторов, несомненно, является важным аспектом безопасности.Пластиковые перегородки между частями переключателя, на которых имеется высокое и низкое напряжение, предотвращают пробой или пробой даже в условиях экстремального перенапряжения. Не менее важной является необходимость предотвращения воздействия на соленоид мощных магнитных полей, создаваемых ножами переключателя в условиях короткого замыкания. Потенциально это может вызвать непреднамеренное выпадение соленоида, размыкание контактов и, таким образом, выход из строя переключателя в критический момент, когда безопасность имеет первостепенное значение. Чтобы избежать этого, в соленоид встроена «иммунизация» от внешних полей.Четырехсторонний кожух обеспечивает защиту, постоянные магниты очень сильные, из редкоземельных элементов, а активная часть плунжера сделана как можно короче.

Практические преимущества: Для приложений интеллектуального учета новейшие технологии контактора этого типа предлагают некоторые критически важные преимущества. Следующие ниже примечания относятся, в частности, к модели для Северной Америки, но аналогичные соображения применимы к бытовым источникам питания во всем мире. Контактор чрезвычайно прочен и надежен, с гарантированной работой как в нормальных условиях, так и в условиях короткого замыкания.Для соленоидного привода требуется очень небольшая мощность — обычно около 30 Вт, по сравнению с традиционными конструкциями контакторов, которым может потребоваться до 2 киловатт! Электромагнитный привод может быть низковольтным приводом постоянного тока или полуволновым импульсным приводом, в зависимости от того, что наиболее доступно в конструкции оборудования в целом.

Подтверждение и одобрение: Нормативные требования к измерительному, коммутационному и регулирующему оборудованию с годами стали все более строгими. Например, IEC 1036 требует, чтобы электрический счетчик и все его компоненты выдерживали ток перегрузки в 30 раз без ущерба для безопасности — поэтому контактор Powerpulse на 200 ампер, представленный на рынке США, должен принимать 6000 ампер в течение нескольких циклов без ущерба.Фактически, устройство гарантированно безопасно выдерживает 10 000 ампер.

Другие аспекты дизайна должны соответствовать множеству нормативных требований, включая части стандартов ANSI, NEMA и CSA. Контактный зазор должен составлять 3/8 (9,5 мм) согласно UL508, а все пластиковые компоненты должны соответствовать характеристикам электрического пробоя, указанным в UL94V0.

номеров электрических устройств

Номера устройств указаны в стандарте ANSI / IEEE C37.2 и используются для обозначения функций устройства, показанного на принципиальной схеме.

1. Мастер-элемент

Инициирующее устройство, такое как управляющий переключатель, которое работает либо напрямую, либо через другие разрешающие устройства для включения или отключения оборудования.

2. Пусковое или замыкающее реле с задержкой времени

Функции, обеспечивающие желаемое время задержки до или после любой точки срабатывания в последовательности переключения или системе защитных реле.

3. Реле проверки или блокировки

Работает в соответствии с положением других устройств в оборудовании, чтобы разрешить выполнение или остановку последовательности операций.

4. Главный контактор

Служит для замыкания и размыкания необходимых цепей управления для ввода оборудования в работу в требуемых условиях и вывода его из эксплуатации при других или ненормальных условиях.

5.Устройство остановки

Используется для отключения оборудования и вывода его из строя, за исключением функции электрической блокировки (устройство 86) в ненормальных условиях.

6. Пусковой выключатель

Подключает машину к источнику пускового напряжения.

7. Анодный автоматический выключатель

Устройство, используемое в анодных цепях силового выпрямителя с основной целью прерывания цепи выпрямителя в случае возникновения дуговой дуги.

8. Устройство отключения управляющего питания

Ножевой выключатель, автоматический выключатель или выдвижной блок предохранителей, используемые для подключения и отключения источника управляющего напряжения к шине управления или части оборудования и от них, включая вспомогательную энергию, питающую малые двигатели и нагреватели.

9. Реверсивное устройство

Используется для реверсирования поля машины или для выполнения любых других функций реверсирования.

10.Переключатель последовательности агрегатов

Устройство, используемое для изменения последовательности, в которой блоки могут быть включены и выключены в конфигурациях с несколькими блоками.

11. Многофункциональное устройство

Выполняет три или более сравнительно важных функции, которые могут быть назначены только путем объединения нескольких из этих номеров функций устройства. Все функции, выполняемые устройством 11, должны быть определены в легенде чертежа или в списке определений функций устройства.

12.Устройство повышенной скорости

Обычно переключатель скорости с прямым подключением, который работает при превышении скорости машины.

13. Устройство синхронной скорости

Устройство любого типа, которое работает примерно с синхронной скоростью машины, например центробежный переключатель, реле частоты скольжения, реле напряжения и реле минимального тока.

14. Устройство с пониженной скоростью

Работает, когда скорость машины падает ниже заданного значения.

15. Устройство согласования скорости или частоты

Функции для согласования и удержания скорости или частоты машины или системы, равной или приблизительно равной скорости или частоте другой машины, источника или системы.

16. Устройство передачи данных

Для устройства 16 буквы суффикса дополнительно определяют устройство: первая буква суффикса — «S» для последовательного порта или «E» для Ethernet. Последующие буквы: функция обработки безопасности ‘C’ (например,грамм. VPN, шифрование), межсетевой экран или фильтр сообщений «F», функция управления сетью «M», маршрутизатор «R», коммутатор «S» и телефонный компонент «T». Таким образом, управляемый коммутатор Ethernet будет 16ESM.

17. Маневровый или выпускной выключатель

Служит для размыкания или замыкания шунтирующей цепи вокруг любого устройства, за исключением устройств, которые выполняют маневровые операции, которые могут потребоваться в процессе запуска машины.

18. Устройство ускорения или замедления

Замыкает или вызывает замыкание цепей, которые используются для увеличения или уменьшения скорости машины.

19. Пусковой контактор

Устройство, которое запускает или вызывает автоматический перевод машины из состояния запуска в рабочее состояние.

20. Клапан

Клапан с электрическим приводом, используемый в вакуумной, воздушной, газовой, масляной или аналогичной линии.

21. Дистанционное реле

Работает, когда полная проводимость, импеданс или реактивное сопротивление цепи увеличивается или уменьшается сверх заданных пределов.

22. Автоматический выключатель эквалайзера

Служит для управления или включения и отключения выравнивателя или соединений для балансировки тока для машинного поля, или для регулирования оборудования в многоблочной установке.

23. Устройство контроля температуры

Функционирует для повышения или понижения температуры машины или другого оборудования или любой среды, когда ее температура падает ниже или поднимается выше заданного значения. Представьте термостат, который включает обогреватель в распределительном устройстве.

24. Реле вольт на герц

Реле с мгновенной или временной характеристикой, которое работает, когда отношение напряжения к частоте превышает заданное значение.

25. Синхронизация или устройство проверки синхронизма

Работает, когда две цепи переменного тока находятся в требуемых пределах частоты, фазового угла или напряжения, чтобы разрешить или вызвать параллельное включение этих двух цепей.

26. Аппарат Тепловой прибор

Работает, когда температура оборудования, жидкости или другой среды превышает заданное значение: или если температура защищаемого устройства, например, силового выпрямителя, или любой среды снижается ниже заданного значения.

27. Реле минимального напряжения

Работает, когда заданное значение напряжения падает ниже заданного значения.

28. Датчик пламени

Устройство, контролирующее наличие пилотного или основного пламени такого оборудования, как газовая турбина или паровой котел.

29. Разделительный контактор

Используется специально для отключения одной цепи от другой в целях аварийной работы, технического обслуживания или тестирования.

30. Реле сигнализатора

Устройство без автоматического сброса, которое дает ряд отдельных визуальных указаний на функции защитных устройств и которое также может быть выполнено с возможностью выполнения функции блокировки.

31. Устройство раздельного возбуждения

Подключает цепь, такую как шунтирующее поле синхронного преобразователя, к источнику отдельного возбуждения во время последовательности запуска; или тот, который питает цепи возбуждения и зажигания силового выпрямителя.

32. Реле мощности

Устройство, которое работает на заданном значении потока мощности в заданном направлении или на обратной мощности, возникающей в результате дуговой обратной дуги в анодной или катодной цепях силового выпрямителя.

33. Позиционный переключатель

Включает или прерывает контакт, когда основное устройство или часть устройства, не имеющая номера функции устройства, достигает заданного положения.

34. Главное устройство последовательности

Устанавливает или определяет последовательность работы основных устройств в оборудовании во время запуска и остановки или во время других последовательных операций переключения, таких как многоконтактный переключатель с приводом от двигателя или устройство программирования, такое как компьютер.

35. Устройство срабатывания щеток или скольжения, замыкающее короткое замыкание

Используется для подъема, опускания или перемещения щеток машины, или для короткого замыкания контактных колец, или для включения или отключения контактов механического выпрямителя.

36. Полярность или поляризационное напряжение

Разрешает работу другого устройства только с заранее определенной полярностью или проверяет наличие поляризующего напряжения в оборудовании.

37. Реле минимального тока или минимальной мощности

Работает, когда поток тока или мощности уменьшается ниже заданного значения.

38. Защитное устройство подшипника

Работает при чрезмерной температуре подшипника или других ненормальных механических условиях, связанных с подшипником, которые в конечном итоге могут привести к чрезмерной температуре подшипника.

39. Монитор механического состояния

Работает при возникновении ненормального механического состояния, не охватываемого функцией 38 устройства, такого как чрезмерная вибрация, эксцентриситет, ударное расширение, наклон или отказ уплотнения.

40. Полевое реле

Работает при заданном или аномально низком значении или отказе тока возбуждения машины, или при чрезмерном значении реактивной составляющей тока якоря в машине переменного тока, указывающей на возбуждение ненормально слабого поля.

41. Полевой автоматический выключатель

Используется для применения или снятия возбуждения поля машины.

42. Рабочий выключатель

Функции для подключения машины к источнику рабочего или рабочего напряжения.Эта функция также может использоваться для устройства, такого как контактор, который используется последовательно с автоматическим выключателем или другими средствами защиты поля, в первую очередь для частого размыкания и замыкания выключателя.

43. Устройство ручного переключения или переключения

Устройство с ручным управлением, которое переключает цепи управления для изменения схемы работы коммутационного оборудования или некоторых устройств.

44. Пусковое реле последовательности установки

Функционирует для запуска следующего доступного блока в многоблочном оборудовании при отказе или недоступности обычно предшествующего блока.

45. Монитор атмосферных условий

Функционирует при возникновении ненормальных атмосферных условий, например, вредных паров, взрывоопасных смесей, дыма или пожара.

46. Реле тока обратной фазы или баланса фаз

Работает, когда многофазные токи имеют обратную последовательность фаз, или когда многофазные токи несбалансированы или содержат компоненты обратной последовательности фаз, превышающие заданное значение.

47.Реле чередования фаз или фазового баланса

Работает на заданном значении многофазного напряжения в желаемой последовательности фаз.

48. Реле неполной последовательности

Возвращает оборудование в нормальное или выключенное положение и блокирует его, если нормальная последовательность запуска, работы или остановки не завершена должным образом в течение заданного времени. Если устройство используется только для сигнализации, желательно обозначить ее как 48A (сигнализация).

49. Термореле машины или трансформатора

Работает, когда температура якоря машины или другой несущей обмотки или элемента машины или температура силового выпрямителя или силового трансформатора (включая трансформатор силового выпрямителя) превышает заданное значение.

50. Реле мгновенного максимального тока или скорости нарастания

Работает мгновенно при чрезмерном значении тока или чрезмерной скорости нарастания тока, что указывает на неисправность в защищаемом устройстве или цепи.

51. Реле максимального тока переменного тока

Реле с независимой или обратнозависимой временной характеристикой, которое работает, когда ток в цепи переменного тока превышает заданное значение.

52. Автоматический выключатель переменного тока

Устройство, которое используется для замыкания и прерывания цепи питания переменного тока при нормальных условиях или для прерывания этой цепи при возникновении неисправности в аварийных условиях.

53. Реле возбудителя или генератора постоянного тока

Реле, которое заставляет возбуждение поля машины постоянного тока нарастать во время запуска или которое срабатывает, когда напряжение машины повышается до заданного значения.

54. Высокоскоростной автоматический выключатель D-C

Автоматический выключатель, который начинает уменьшать ток в главной цепи через 0,01 секунды или меньше, после возникновения перегрузки по току постоянного тока или чрезмерной скорости нарастания тока.

55. Реле коэффициента мощности

Работает, когда коэффициент мощности в цепи переменного тока поднимается выше или опускается ниже заданного значения.

56. Реле полевого применения

Автоматически управляет приложением возбуждения поля к двигателю переменного тока в некоторой заранее определенной точке в цикле скольжения.

57. Устройство короткого замыкания или заземления

Устройство переключения первичной цепи, которое функционирует для короткого замыкания или заземления цепи в ответ на автоматические или ручные действия.

58. Реле неисправности устранения неисправности

Работает, если один или несколько анодов силового выпрямителя не срабатывают, или для обнаружения и обратного дугового разряда, или при отказе диода, чтобы провести или заблокировать должным образом.

59. Реле максимального напряжения

Работает с заданным значением перенапряжения.

60. Реле баланса напряжения или тока

Работает с заданной разницей напряжения, входным или выходным током или двумя цепями.

61. Реле или датчик плотности

Работает при заданном значении или заданной скорости изменения плотности газа.

62. Реле остановки или размыкания с задержкой

Реле с выдержкой времени, которое работает вместе с устройством, которое инициирует отключение, останов или размыкание в автоматической последовательности или в системе защитных реле.

63. Реле давления

Работает при заданных значениях давления жидкости или газа или при заданных скоростях изменения этих значений.

64. Реле датчика заземления

Работает при отсутствии заземления изоляции машины или другого оборудования. Эта функция назначается только реле, которое обнаруживает прохождение тока от корпуса машины или ограждающего корпуса или конструкции части устройства к земле или обнаруживает заземление на нормально незаземленной обмотке или цепи.Он не применяется к устройствам, подключенным во вторичной цепи трансформатора тока, во вторичной нейтрали трансформаторов тока, включенных в силовую цепь нормально заземленной системы.

65. Губернатор

Узел гидравлического, электрического или механического регулирующего оборудования, используемого для регулирования потока воды, пара или другой среды к первичному двигателю для таких целей, как запуск, скорость удержания или нагрузка, или остановка.

66.Устройство для надрезания или толкания

Функции, позволяющие выполнять только определенное количество операций данного устройства или оборудования или определенное количество последовательных операций в течение заданного времени друг за другом. Это также устройство, которое функционирует для периодического включения цепи или на доли определенных временных интервалов, или которое используется для обеспечения прерывистого ускорения или толчкового режима машины на низких скоростях для механического позиционирования.

67. Направленное реле максимального тока переменного тока

Работает на желаемом значении перегрузки по току переменного тока, протекающего в заданном направлении.

68. Реле блокировки

Инициирует пилот-сигнал для блокировки отключения при внешних повреждениях в линии передачи или в другом устройстве при заранее определенных условиях или взаимодействует с другими устройствами для блокировки отключения или повторного включения при сбое в работе или при экономии энергии .

69. Устройство разрешающего контроля

Двухпозиционный переключатель с ручным управлением, который в одном положении позволяет включить автоматический выключатель или ввести оборудование в работу, а в другом положении предотвращает включение автоматического выключателя или оборудования.

70. Реостат

Устройство с переменным сопротивлением, используемое в электрической цепи с электрическим приводом или с другими электрическими принадлежностями, такими как вспомогательные, позиционные или концевые выключатели.

71. Реле уровня жидкости или газа

Действует при заданных значениях уровня жидкости или газа или при заданных скоростях изменения этих значений.

72. Автоматический выключатель D-C

Используется для замыкания и прерывания цепи питания постоянного тока при нормальных условиях или для прерывания этой цепи при неисправности или аварийных условиях.

73. Нагрузочно-резистивный контактор

Используется для шунтирования или вставки ступени ограничения нагрузки, сдвига или индикации сопротивления в силовой цепи, или для включения обогревателя в цепи, или для включения светового или рекуперативного нагрузочного резистора, силового выпрямителя или другого оборудования и вне цепи.

74. Реле сигнализации

Реле, кроме сигнализатора, как указано в функции устройства 30, которое используется для срабатывания или работы в связи с визуальной или звуковой сигнализацией.

75. Механизм изменения положения

Механизм, который используется для перемещения основного устройства из одного положения в другое в оборудовании: например, для перемещения съемного блока выключателя в и из подключенных, отключенных и испытательных положений.

76. Реле максимального тока D-C

Работает, когда ток в цепи постоянного тока превышает заданное значение.

77. Телеметрический прибор

Передатчик, используемый для генерации и передачи в удаленное место электрического сигнала, представляющего измеряемую величину, или приемник, используемый для приема электрического сигнала от удаленного передатчика и преобразования сигнала для представления исходной измеренной величины.

78. Реле измерения фазового угла или защиты от асинхронного хода

Работает с заданным фазовым углом между двумя напряжениями, между двумя токами или между напряжением и током.

79. Реле повторного включения A-C

Управляет автоматическим повторным включением и блокировкой прерывателя цепи переменного тока.

80. Реле расхода жидкости или газа

Работает при заданных значениях расхода жидкости или газа или при заданных скоростях изменения этих значений.

81. Реле частоты

Работает на заданном значении частоты (ниже, выше или выше нормальной системной частоты) или скорости изменения частоты.

82. Реле повторного включения D-C

Управляет автоматическим включением и повторным включением прерывателя цепи постоянного тока, как правило, в ответ на условия цепи нагрузки.

83. Реле автоматического селективного управления или переключения

Используется для автоматического выбора между определенными источниками или условиями в оборудовании или автоматически выполняет операцию передачи.

84. Рабочий механизм

Полный электрический механизм или сервомеханизм, включая рабочий двигатель, соленоиды, позиционные переключатели и т. Д., Для переключателя ответвлений, индукционного регулятора или любого подобного устройства, которое иначе не имеет номера функции устройства.

85. Реле приемника несущей или контрольной проводки

Реле, которое срабатывает или ограничивается сигналом, используемым в связи с направленной ретрансляцией неисправности контрольного провода постоянного тока или несущего тока.

86. Реле блокировки

Ручное или электрически сбрасываемое реле или устройство, предназначенное для отключения или удержания оборудования в нерабочем состоянии, или и того, и другого при возникновении ненормальных условий.

87. Реле дифференциальной защиты

Функционирует от процента, фазового угла или другой количественной разности двух токов или некоторых других электрических величин.

88. Вспомогательный двигатель или двигатель-генератор

Используется для управления вспомогательным оборудованием, таким как насосы, воздуходувки, возбудители, вращающиеся магнитные усилители и т. Д.

89. Линейный переключатель

Выключатель, используемый в качестве разъединителя, выключателя нагрузки или разъединителя в силовой цепи переменного или постоянного тока, когда это устройство работает от электричества или имеет электрические аксессуары, такие как вспомогательный выключатель, магнитный замок и т. Д.

90. Регулирующее устройство

Функции для регулирования количества или величин, таких как напряжение, текущая мощность, скорость, частота, температура и нагрузка при определенном значении или между определенными (обычно близкими) пределами для машин, соединительных линий или другого оборудования.

91. Реле направления напряжения

Срабатывает, когда напряжение на размыкателе цепи или контакторе превышает заданное значение в заданном направлении.

92. Реле направления напряжения и мощности

Разрешает или вызывает соединение двух цепей, когда разница напряжений между ними превышает заданное значение в заданном направлении, и вызывает отсоединение этих двух цепей друг от друга, когда мощность, протекающая между ними, превышает заданное значение в противоположном направлении.

93. Переключающий контактор

Функции для увеличения или уменьшения за один шаг значения возбуждения поля в машине.

94. Реле отключения или отключения

Функции для отключения автоматического выключателя, контактора или оборудования или для разрешения немедленного отключения других устройств; или для предотвращения немедленного повторного замыкания прерывателя цепи, если он должен размыкаться автоматически, даже если его замыкающая цепь остается замкнутой.

95. Для конкретных приложений, где другие номера не подходят

96. Реле блокировки отключения шинопровода

97-99. Для конкретных приложений, где другие номера не подходят

Вспомогательные устройства

Эти буквы обозначают отдельные вспомогательные устройства, например:

C — Реле включения или контактор
CL — Вспомогательное реле, замкнуто (запитано, когда главное устройство находится в замкнутом положении).
CS — Переключатель управления
D — Переключатель или реле положения «вниз»
L — Реле опускания
1. — Реле размыкания
OP — Вспомогательное реле, разомкнутое (запитано, когда главное устройство находится в разомкнутом положении).
PB — Кнопка
R — Реле подъема
U — Переключатель или реле положения «вверх»
X Вспомогательное реле
Y Вспомогательное реле
Z Вспомогательное реле

Банкноты

Номера устройств могут быть объединены, если устройство обеспечивает несколько функций, например, реле максимального тока переменного тока мгновенного действия / с выдержкой времени, обозначенное как 50/51.
Буква или цифра суффикса могут использоваться с номером устройства. Например, суффикс N используется, если устройство подключено к нейтральному проводу (59N в реле используется для защиты от смещения нейтрали).
Суффиксы X, Y, Z используются для вспомогательных устройств. Точно так же суффикс «G» может обозначать «землю», следовательно, «51G» — это реле заземления максимального тока с выдержкой времени. Суффикс «G» может также означать «генератор», следовательно, «87G» — это реле дифференциальной защиты генератора.
Суффикс «T» может обозначать «трансформатор», следовательно, «87T» — это дифференциальное защитное реле трансформатора. «F» может обозначать «поле» на генераторе или «предохранитель», как в защитном предохранителе для пускового трансформатора.
Суффиксы используются для различения нескольких «одинаковых» устройств в одном оборудовании, например 51-1, 512.
При управлении выключателем с помощью схемы управления реле X-Y, реле X является устройством, основное
используются для подачи питания на замыкающую катушку или устройство, которое каким-либо другим образом, например, посредством высвобождения накопленной энергии, заставляет выключатель замыкаться.Контакты Y-реле обеспечивают функцию защиты от накачки автоматического выключателя.

Справочные листы для печати номеров устройств ANSI / IEEE

Введение в реле №1 — Что такое реле, трансформаторы тока и трансформаторы тока?

Защитные реле

— это передовая область электротехники и заключения контрактов, которая может пугать, но это не обязательно! Эта серия из трех статей познакомит не инженеров, работающих с солнечными батареями и накопителями энергии, с основными принципами ретрансляции.

Введение в реле №1 — что такое реле, трансформаторы тока и трансформаторы тока? (ниже на этой странице)

Введение в реле № 2 — номера устройств реле ANSI / IEEE

Введение в реле № 3 — Что означает SEL?

Что такое реле?

Термин «реле» может означать несколько разных вещей в мире электротехники и электроники, но в солнечной промышленности «реле» относится к «защитному реле».

Защитное реле контролирует напряжение, ток или частоту цепи.При возникновении ненормального состояния реле размыкает или замыкает переключатель, чтобы изолировать систему.

В прошлые десятилетия реле были электромагнитными устройствами. Сегодня современные реле основаны на микропроцессоре, который по сути представляет собой компьютер в коробке.

Функция

Функция реле — быстро вывести из строя любое оборудование, которое может быть повреждено или иным образом повлиять на работу системы.

Реле защищают электрическую систему двумя способами:

Предотвратить отказ или повреждение электрических систем.
Снижайте последствия отказа, когда он происходит.

Реле контролирует ток, напряжение и частоту в цепи и выявляет ненормальные рабочие условия. Когда контролируемое значение выходит за пределы указанного диапазона, реле посылает сигнал устройству (например, переключателю) на открытие или закрытие до того, как это повлияет на электрическую систему.

«Электрическая система», которая защищает реле, может быть:

Солнечная фотоэлектрическая система или система хранения энергии
Здание или объект
Коммунальная сеть

Например, реле максимального тока может измерять ток в фидере, и если ток превышает запрограммированную уставку, оно посылает сигнал на отключение автоматического выключателя и прекращение прохождения тока.

Реле обратной мощности является примером реле максимального тока, которое защищает электрическую систему электросети. Если текущая обратная подача в сеть превышает предел коммунального предприятия, это отключит солнечную систему до того, как коммунальное оборудование будет повреждено.

Реле перенапряжения обычно используется для защиты инверторов и трансформаторов в солнечной фотоэлектрической системе общего пользования. Когда реле обнаруживает скачок напряжения, оно отключает систему, изолируя ее от вредного воздействия высокого напряжения, присутствующего в сети.

Чем он отличается от автоматического выключателя или выключателя с предохранителем?

Автоматический выключатель или выключатель с предохранителем также прерывают цепь, когда ток становится слишком высоким. Однако функциональность этим в значительной степени ограничена. Это всего лишь устройство максимального тока с ограниченной регулировкой или без нее.

Однако реле может намного больше:

Многофункциональный: реле может контролировать ток и / или напряжение, частоту, коэффициент мощности и т.д. в указанном диапазоне, он хочет, чтобы ваша солнечная система отключилась до того, как это окажет негативное влияние на сеть.
Индивидуальное программирование и гибкость — Современные реле используют специальную программу, написанную инженером, которая точно определяет, как они работают. Одна и та же модель реле может использоваться в 10 солнечных проектах, но каждый может быть запрограммирован по-разному.
Отдельные части и все в одном — автоматический выключатель — это устройство «все в одном». Чувствительный элемент и переключатель находятся в одном корпусе. Реле обычно состоит из нескольких дискретных компонентов: реле, переключателя (для размыкания или замыкания цепи), ТТ и / или ТТ (подробнее о ТТ и ТТ ниже).Реле может быть установлено в том же корпусе, но не интегрировано, как автоматический выключатель.

Что такое трансформаторы тока?

CTs — трансформаторы тока. Это устройства, которые измеряют ток в цепи. Трансформаторы тока необходимы, потому что ток в цепи намного выше, чем может выдержать реле. ТТ понижают ток до низкого уровня, безопасного для подключения к реле. Когда вы видите трансформатор тока с соотношением 800: 5, это означает, что он берет схему, работающую в диапазоне от 0 до 800 А, и понижает ее пропорционально диапазону от 0 до 5 А, который достаточно мал для подключения к реле.

Что такое СТ?

PT — это трансформаторы напряжения. Это устройства, которые измеряют напряжение и частоту в цепи. Как и трансформаторы тока, трансформаторы напряжения необходимы, потому что напряжение в цепи намного выше, чем может выдержать реле, поэтому они понижают его до гораздо более низкого уровня для реле.

Коммутационное устройство

Коммутационное устройство размыкает (выключает) или замыкает (включает) цепь. Размыкание цепи из-за ненормального состояния обычно называется «отключением» цепи.

В системах общего пользования коммутационное устройство часто представляет собой устройство повторного включения или вакуумный выключатель, работающий при среднем или высоком напряжении. В промышленных системах это часто используется автоматический выключатель на 480 или 208 В или разъединитель с возможностью независимого расцепления.

Заключение

На высоком уровне концепция ретрансляции проста. Это скользкий спуск, который быстро усложняется. Однако разработчикам и руководителям проектов не нужно знать технические детали для выполнения своей работы.Вот почему у вас есть опытные инженеры, такие как Pure Power. Если вам нужна помощь с реле в вашем проекте, нажмите здесь, чтобы узнать больше, или свяжитесь с нами сегодня [email protected].

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Вопрос:

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Ответ:

Пониженное напряжение возникает, когда среднее напряжение трехфазной энергосистемы падает ниже заданного уровня, и иногда его называют пониженным напряжением.Электромеханические устройства, включая трехфазные двигатели и насосы, предназначены для работы при очень определенных уровнях напряжения. Если этим устройствам разрешено работать при пониженных уровнях напряжения, они будут потреблять более высокие токи. Увеличение тока вызывает повышенный нагрев обмотки и катушек оборудования, повреждая критически важную изоляцию, защищающую их. Работа в условиях пониженного напряжения может резко сократить срок службы электромеханического оборудования и привести к преждевременному выходу из строя.

Пониженное напряжение обычно возникает из-за недостаточного номинала или перегрузки трансформаторов коммунальных и производственных помещений.В периоды пикового потребления и / или когда энергосистема испытывает проблемы, потребность в мощности превышает возможности трансформатора, и в результате падает напряжение. Эти условия могут возникать без предупреждения и не давать явных указаний. Для защиты двигателей и оборудования используйте трехфазное реле контроля, также известное как реле обрыва фазы, как экономичное решение для предотвращения дорогостоящих повреждений от пониженного напряжения.

Трехфазное реле контроля с защитой от пониженного напряжения может отключать оборудование при понижении напряжения, предотвращая повреждение.Эти реле обеспечивают четкую индикацию наличия неисправности для быстрого поиска неисправностей и сокращения времени простоя.

Трехфазные двигатели и другое оборудование обычно используются в различных отраслях промышленности:

ОВК
Горное дело
Насосная
Лифт
Кран
Подъемник
Генератор
Ирригация
Петро-Хим
Сточные воды
Промышленное оборудование
И еще

Macromatic предлагает трехфазные реле контроля (реле обрыва фазы), специально разработанные для обнаружения проблем пониженного напряжения.Узнайте больше о защите оборудования и предотвращении дорогостоящего ремонта с помощью трехфазных контрольных реле Macromatic.

Разное
