Реле контроля напряжения в трехфазной сети 380В

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В.

О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.

Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.

Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.

Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.

В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.

Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по

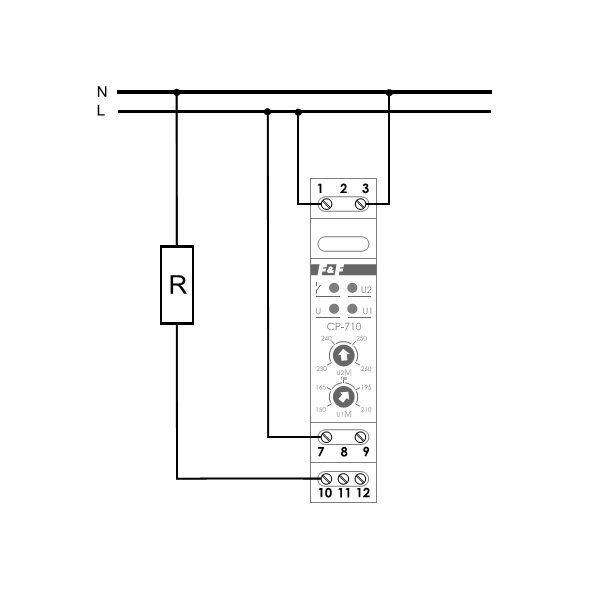

реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:

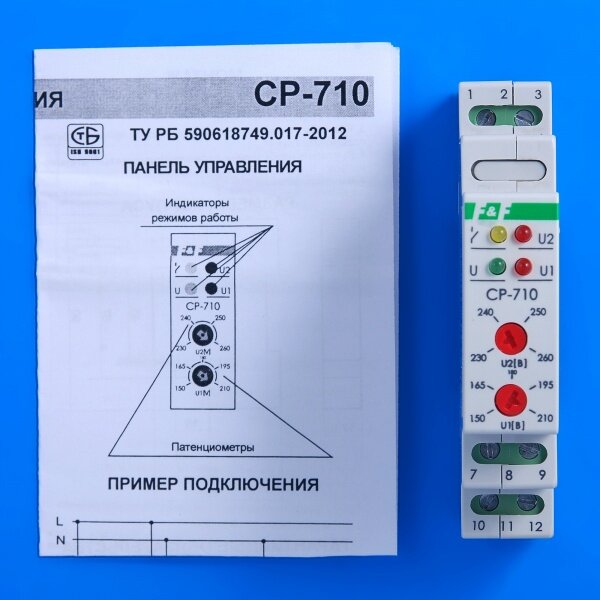

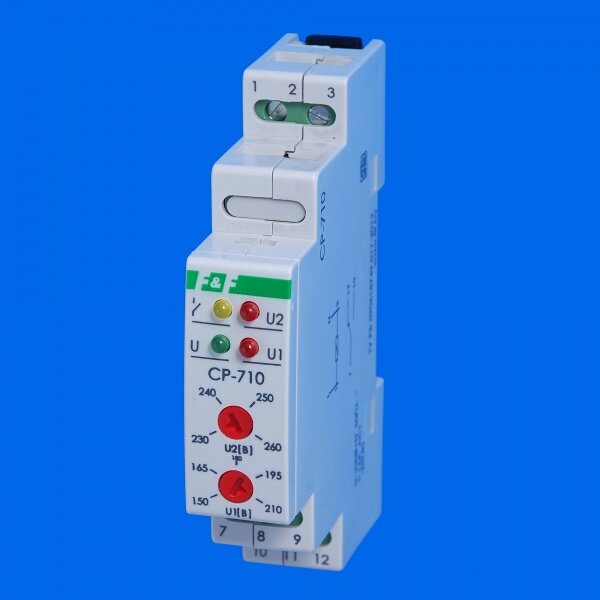

— первая при превышении напряжением максимального значения, по умолчнию 250В;
— вторая уставка при снижении напряжения ниже 170В (по умолчнию).

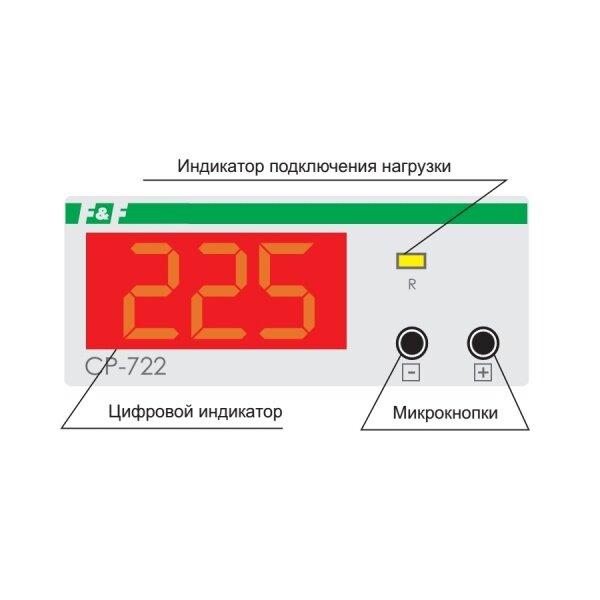

Эти параметры выставляются на передней панели самого реле с помощью кнопок.

При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.

Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.

Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле

контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.

Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.

Подробно пошаговую работу этой схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько другая схемотехника.

Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

Схема подключения в этом случае будет выглядеть следующим образом.

К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.

Через силовые контакты реле контроля напряжения подключен контактор К1. Один конец обмотки контактора подключен к нулевому проводу, второй через силовые контакты реле подключен к одной из фаз. На нашей схеме к фазе LA.

Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.

Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.

Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1.

Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.

Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.

Более подробно пошагово смотрите работу этих схем в видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях


Рекомендую материалы по теме:

Реле контроля напряжения. Защита от скачков напряжения.

Схема подключения нескольких реле напряжения.

Стабилизатор или реле напряжения — что выбрать?

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

УЗО — стратегия выбора.

Автоматические выключатели — стратегия выбора.

Автоматические выключатели — конструкция и принцип работы.

Расчет сечения кабеля.

Расчет сечения кабеля. Ошибки.

Как рассчитать номинальный ток автоматического выключателя?

Устройство УЗО и принцип действия.

Как выбрать УЗО.

Трехфазное реле напряжения DigiTOP VP-3F63A. Особенности. Цена.

VP-3F63A



 Универсальное реле напряжения DigiTOP VP-3F63A предназначено для защиты трехфазных и однофазных  электроустановок, электроприборов и т. п., от недопустимых колебаний напряжения в трехфазной сети, последствий обрыва нейтрали (нуля), перекоса и чередования фаз. Индикация фазных напряжений. Программируемое. Защита осуществляется путем отключения  потребителя от сети питания.

  Реле VP-3F63A выполнено в 7-ми модульном,  пластиковом корпусе для крепления на DIN-рейку. На передней панели расположены:  цифровые индикаторы напряжения по каждой фазе,  индикаторы фазных реле и кнопки  программирования.



Особенности реле напряжения VP-3F63A.

Установлены мощный силовые реле на 63А прямого включения  по каждой фазе.

2 режима работы для однофазный и трехфазных нагрузок.

Сохраняет работоспобность при напряжениях до 400В.

Программируемый верхний/нижний пороги напряжения.

Программируемое время автоматического повторного включения (АПВ).

Программируемый перекос фаз.

Индикация напряжения на каждой фазе.

Контроль  чередования  фаз (вкл/откл).

Контроль перекоса фаз (вкл/откл).

Защита от «обрыва нуля».



Работа реле.

  Схема подключения трехфазного реле напряжения DigiTOP VP-3F63A.

 Реле напряжения может работать в одном из двух режимов – «Синхронном» или «Асинхронном».  Настройки перекоса и порядка чередования фаз доступны только в режиме «Синхронный».

  При подаче трехфазного напряжения на реле напряжения DigiTOP VP-3F63A, на индикаторах отобразятся действующие значения напряжения по каждой фазе. Если значения мигают, это означает, что силовое реле на выходе прибора отключено.


Режимы работы.

 Синхронный режим  — предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.

  Если на любом из индикаторов попеременно отображается напряжение и номер соответствующей фазы (“L1″, “L2″ или “L3″) это означает аварийную ситуацию на данной фазе.  Если нагрузка была подключена VP-3F63A  к сети и произошла авария на любой из фаз, нагрузка будет отключена через фиксированное время отключения. Когда напряжение по каждой фазе находится в установленном пользователем диапазоне, через заданное время задержки включения  произойдет синхронное  включение   силовых реле всех фаз и индикатор перестанет мигать. Если значение напряжения любой из фаз не в установленном диапазоне, реле не включатся, пока напряжение не придет в норму.
 При неправильном порядке чередования фаз на первом индикаторе попеременно отражается текущее значение напряжения и индикация фазы “L1″, а на двух других попеременно отображается “L2″ и “L3″. Исправить данную ошибку можно поменяв местами любые две фазы на входе прибора. Контроль порядка чередования фаз можно отключить.

Асинхронный режим  — используется для защиты однофазных потребителей в трехфазной сети.

 Если на любом из индикаторов попеременно отображается напряжение и номер соответствующей фазы (“L1″, “L2″ или “L3″) это означает аварийную ситуацию на данной фазе по причине выхода напряжения за установленные пределы отключения. Если нагрузка была подключена к сети, произойдет отключения реле аварийной фазы, через фиксированную задержку отключения, и нагрузка на аварийной фазе будет отключена от сети. Когда напряжение на любой из  фаз находится в выбранном диапазоне, через заданное пользователем  время задержки включения, произойдет включение силового реле рабочей фазы и индикатор перестанет мигать. Если значение напряжения любой из фаз не в установленном диапазоне, реле на данной фазе не включится, пока напряжение не придет в норму.

Светодиод «ON» показывает наличие напряжения на выходе прибора по соответствующей фазе.



Технические характеристики.

Наименование

Значение

Измеряемое напряжение  сети/напряжение питание , В

50-400

Диапазон регулирования порога срабатывания по максимальному напряжению питания, В

210-270

Диапазон регулирования порога срабатывания по минимальному напряжению питания, В

120-200

Время задержки отключения по минимальному напряжению, с

1

Время задержки отключения по минимальному напряжению, <120В, с

0,02

Время задержки отключения по максимальному напряжению, с

0,02

Диапазон регулирования времени повторного включения (АПВ), с

5 – 600 (шаг 5)

Диапазон регулирования перекоса фаз, В

20-99

Время задержки срабатывания по перекосу фаз, с

20

Погрешность вольтметра, %, не более

1

Максимальный коммутируемый ток выходных контактов, 250В, АС1, А

63

Степень защиты

IP20

Температура эксплуатации, °С

-25… +50

Габаритные размеры, B*H* L, мм

122,5х90х64

Гарантия, лет

2



Габаритные размеры.



Цена (Прайс).

Наименование

Цена

Заказать

Реле контроля напряжения DigiTOP VP-3F63A

5850-00





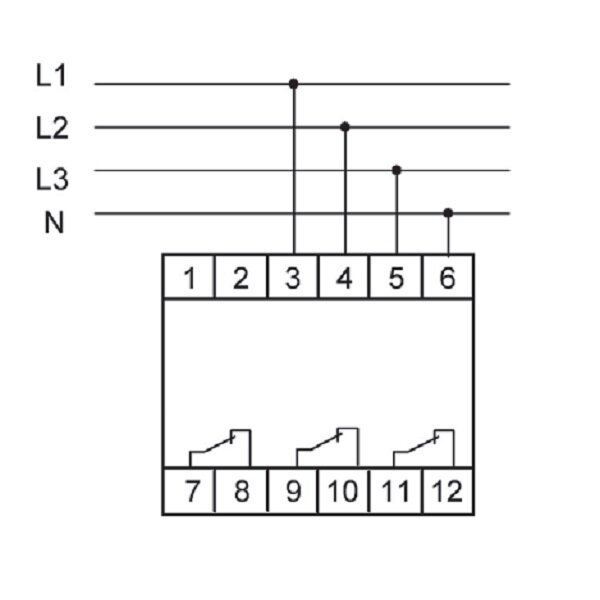

Реле напряжения CP-731 для трёхфазной сети ЕА04.009.005

Реле напряжения CP-731 для трёхфазной сети ЕА04.009.005

микропроцессорный, трехфазный,  монтаж на DIN-рейке 35 мм (3 модуля), контроль верхнего (230-260) и
нижнего (150-210) знач напряжений, контроль черед фаз, ассиметрии, регул врем пов вкл (2 сек-10 мин),
контакт  1Z, 1R, 8А
Датчики напряжения (реле напряжения) предназначены для непрерывного контроля величины напряжения
в сети переменного тока и защиты электроустановок, электроприборов и т. п. от перепадов напряжения.

Лидер продаж да
Артикул 38984
Производитель ФИФ
PDF Загрузить
Количество и тип контактов 1NO+1NC
Длина, мм 65
Ширина, мм 52,5
Высота, мм 90
Способ установки DIN-рейка
Степень защиты, IP 20
Тип корпуса Трехмодульный
Напряжение питания, В 3х(150-450)+N
Максимальный коммутируемый ток, A 8
Количество и тип контактов 1NO+1NC
Диапазон рабочих температур, °С -25. ..+50
Задержка выключения 0,1 сек., 5 сек.
Задержка повторного включения 2 сек.-10 мин.
Гистерезис, В 5
Тип товара Реле напряжения

Защита питаемого трёхфазной сетью электрооборудования от некачественного напряжения

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.

Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.

Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.

Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.

Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.

К основным параметрам настройки реле относятся:

  • регулирование уставки срабатывания при повышении уровня напряжения;
  • установка нижнего предела напряжения питания;
  • установка времени повторного включения.

Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.

Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.

При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.

Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

9 схем правильного подключения реле напряжения

24. 03.2015 3 комментария 33 850 просмотров

Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети. Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.

Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:

В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать магнитный пускатель либо контактор на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:

Сразу же обращаем Ваше внимание на то, что помимо устройства защиты сети от перенапряжения в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной поражения человека электрическим током. Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:. Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:

Помимо этого рекомендуем ознакомиться с видео уроками, на которых доходчиво разъяснен весь процесс монтажа:

Правильное подсоединение устройства к сети

Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт). К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!

Правильное подсоединение устройства к сети

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования

Имеет смысл подробно разобрать, на что следует обратить особое внимание

Хотя некоторые зарубежные аналоги нисколько не красивееФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатогоФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

РНПП-301 выглядят значительно аккуратнееФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздкимФОТО: зелэлектро.рф

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

  • Комбинированные взаимозависимые приборы, функционирующие в группе.
  • Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
  • Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

  • блок измерений;
  • устройство обработки информации;
  • исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

  • составляющие 1, 4, 7, 10 … образуют прямую последовательность;
  • 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
  • 3, 6, 9, 12… — составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

Как это работает

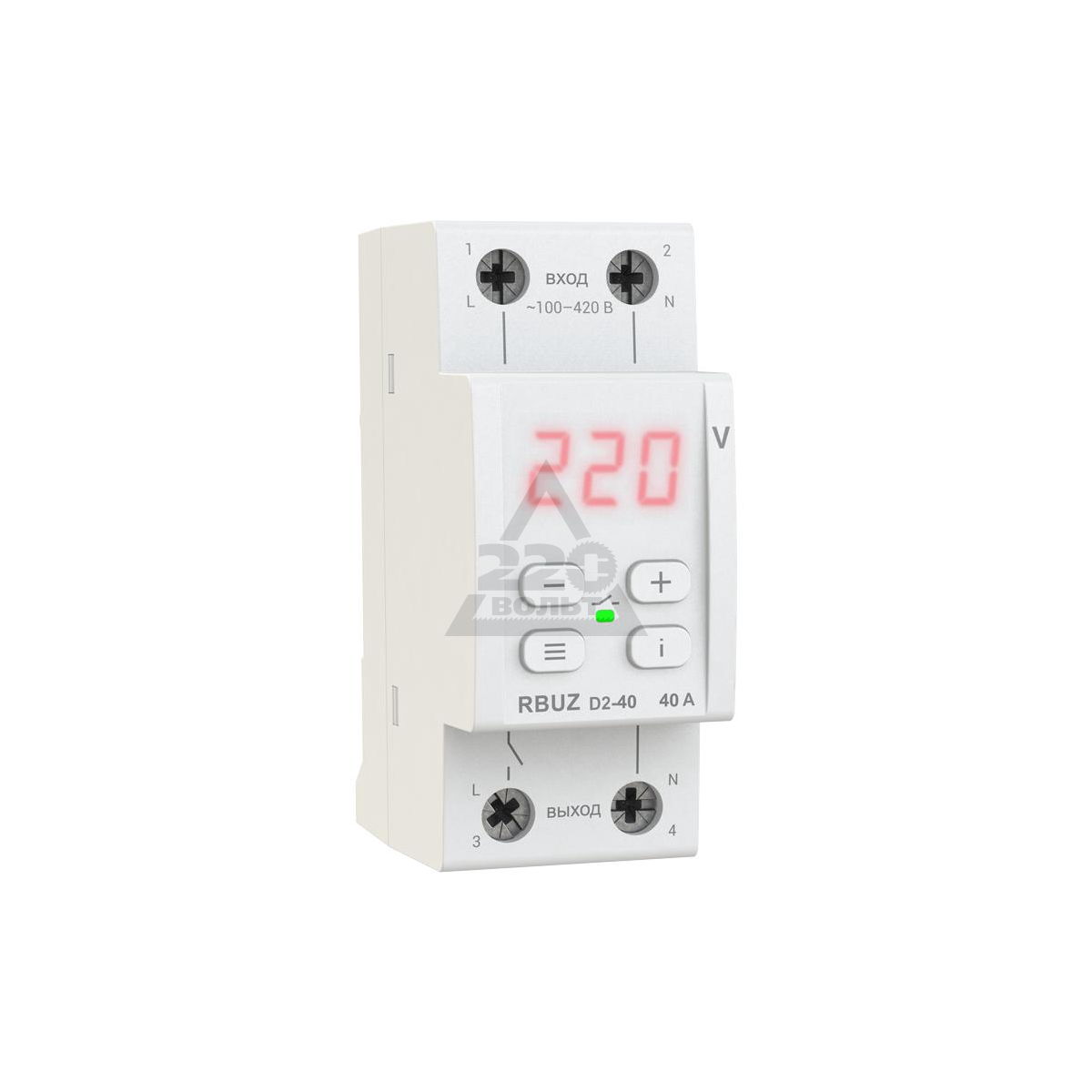

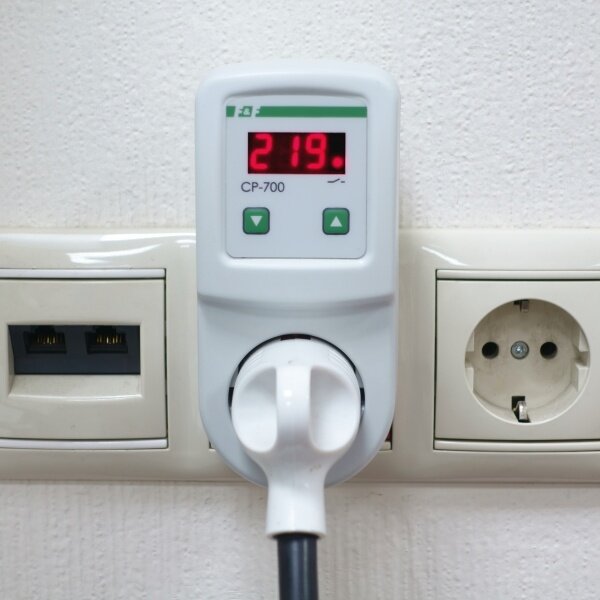

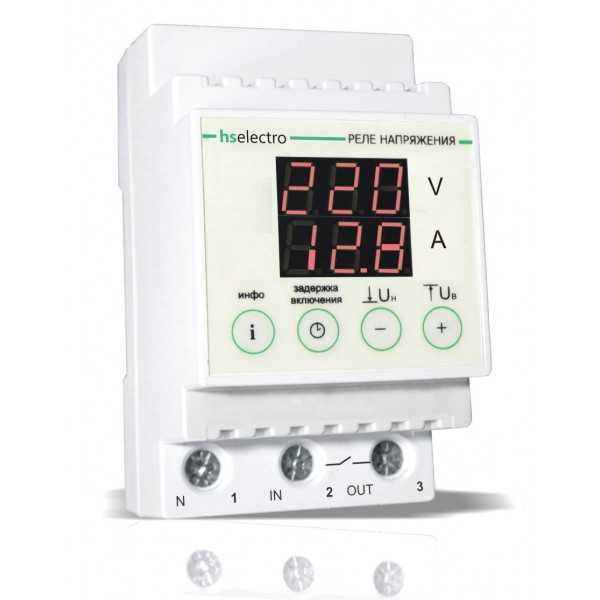

Для того чтобы понять всю важность установки в доме реле контроля напряжения, нужно понимать принцип его работы. Это специальное оборудование, которое реагирует на изменения напряжения в электрической сети помещения.  Обычная схема установки защитного прибора – соединение между счетчиком энергоснабжения и распределительным щитком

Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения. Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети.

Самый важный элемент в конструкции данного защитного оборудования – реле напряжения. Оно изготавливается на основе микропроцессора или стандартного компаратора. В конструкции с встроенным микропроцессорным реле напряжения обычно имеют повышенную плавность во время регулирования минимальных и максимальных значений уровня напряжения в электрической сети.

Возможность самостоятельно выставлять допустимый диапазон работы установки делает ее более универсальной, чем конструкции со статичным значением. Это может быть связано с требованиями к эксплуатации определенного типа техники. Способность корректировать диапазон срабатывания реле контроля напряжения предусмотрено не во всех конструкциях данного назначения. Если в приборе предусмотрено возможность изменять порог чувствительность, то реализация функции производится при помощи тумблера на градуированной шкале.

Также очень важной характеристикой предохранительного прибора считается его скорость срабатывания при резком изменении напряжения в электрической сети. Для того чтобы обеспечить электротехнике лучшую защиту, реле контроля напряжения должно срабатывать за минимальное время

От этого обычно и зависит безопасность всех устройств, подключенных к линии. Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи.

Поэтому не стоит экономить на установке такого устройства. На сегодняшний день существуют приборы, которые могут обесточить всю линию за десятки наносекунд, что является очень хорошим показателем.  Данное защитное оборудование не имеет ничего общего с обычным стабилизатором, который направлен на постоянное выравнивание напряжения в сети на стабильное, чтобы обеспечить нормальное функционирование всем подключенным приборам. При резких скачках напряжения стабилизатор не защитит электротехнику.

Реверс на основе Реле Контроля Фаз

В качестве небольшого бонуса — мой ответ на вопрос читателя. Ему нужен был реверс (переключение фаз) трехфазного питания на основе реле контроля фаз (РКФ) для питания нескольких компрессоров. На его предприятии два источника питания, которые подключаются по очереди, а контролировать и менять чередование фаз не имеется возможности.

Я предложил такую схему:

Схема реверса фаз на реле контроля фаз

РКФ реагирует на 2 последовательности фаз на входных клеммах L11, L12, L13. При первой последовательности фаз внутреннее реле РКФ выключено (на РКФ будет гореть индикация неправильного подключения). При второй последовательности внутреннее реле будет включено, и будет гореть индикация, что подключение (последовательность фаз) правильная.

Соответственно, при первой последовательности будет включаться контактор КМ1, при второй — КМ2.

Важно, чтобы в РКФ была задержка переключения (реакции) несколько секунд. Также, при автоматическом включении компрессоров в работу между подачей питания на компрессор и включением его двигателя должна быть пауза не менее 1 сек

Как и во всех реверсивных схемах, имеется электрическая блокировка от одновременного включения обоих контакторов КМ1, КМ2 (нормально закрытые контакты в цепях питания катушек этих контакторов). НЗ контакты входят в конструкцию контакторов, или нужно применить дополнительные контакты. В идеале, блокировка также должна быть и механической.

Катушки контакторов на схеме на 380 В, но могут быть и на 220 В, если нижний вывод катушки подключить к нейтральному проводу. Выходы контакторов соединены параллельно, но с измененной фазировкой. На входе схемы (в точках L11, L12, L13) должен стоять защитный автомат на соответствующих ток.

Настройка схемы.

  1. При подаче питающего напряжения в той последовательности, которая будет встречаться чаще всего (или которую мы принимаем за первую), РКФ подключаем так, чтобы его внутреннее реле не включилось. Для этого нужно в процессе настройки, если необходимо, поменять местами фазные провода на входных клеммах РКФ. При подаче питания на РКФ будет индикация неправильной последовательности фаз на входе, это нормально в данном режиме. Должен включиться контактор КМ1, и питание через него поступит на компрессоры. Проверить направление вращения, время проверки — не более 3 сек. Если направление вращения неправильное, поменять местами любые две фазы в точках L23, L22, L21. Затем проверить направление ещё раз.
  2. Проверяем переключение при второй последовательности фаз. Для этого меняем любые две фазы в точках L11, L12, L13. При подаче питания внутреннее реле РКФ должно включиться, и загореться индикация о правильной последовательности. Включится контактор КМ2. Проверить направление вращения компрессоров. Оно должно быть правильным, как и в первом случае.
  3. Возвращаем фазировку в точках L23, L22, L21 в первоначальное состояние.

Результат работы схемы — двигатели всегда будут вращаться в правильном направлении, ведь какая бы последовательность фаз ни была на входе, на выходе всегда будет «то пальто». А проверку уровня напряжения лучше загрубить или отключить — во избежание непредвиденных состояний схемы.

Параметры

Разберем табличку из инструкции, некоторые характеристики:

Технические характеристики CKF-318-1

  • Напряжение питания — 3×400/230+N. Это означает, что реле может питаться трехфазным напряжением только с нейтралью, это сделано специально для контроля обрыва нулевого провода. В более ранней модификации этого реле — F&F CKF-318 — реализовано питание только линейным напряжением, т.е. без нейтрали. В некоторых других реле контроля фаз для этого предусмотрен переключатель системы питания.
  • Допустимые напряжение — 400…50 В. Нижний предел — понятно, реле просто не хватит питания. А верхний маловат. В трехфазных сетях часто линейное напряжение может быть больше 400 В. Да и фазное тоже, при неблагоприятных обстоятельствах. Как я понял, тут имеется ввиду фазное напряжение. А что будет, если нейтрали нет (см.пункт выше), или она оборвана? Нагрузка отключится от сети.
  • Максимальный ток контактов реле — 8 А. Это для чисто активной нагрузки (АС1), типа ТЭНов.
  • Максимальный ток катушки контактора — 2 А. А это уже для реактивной (индуктивной) нагрузки, АС3. Для чего нужен этот контактор и почему я его не стал использовать — вы узнаете ниже.
  • Контакт — 2 NONC (2 переключающих). Во многих реле контроля фаз, что я встречал, используется 1 выходное реле, а в ФиФ CKF-318-1 — два. Часто хватает и одного, но два — более функционально.
  • Напряжение отключения — 150…210 (нижнее) и 240…280 В.Понятно, что это — фазные напряжения.
  • Асимметрия напряжения — 55 В. При перекосе фазных напряжений более чем на 55 В реле отключает нагрузку. Это значение не регулируется, но эту проверку можно отключить, переключив на режим 4.
  • Задержка отключения при падении и асимметрии — 0,5…15 с. Это по желанию. Чем больше задержка — тем меньше раз будет срабатывать реле, но больше шансов повредить оборудование
  • Гистерезис — 5 В. Я уже неоднократно писал, что гистерезис так же полезен, как театральная пауза у хорошего актёра.

Далее мне по характеристикам сказать нечего.

Устройство РП

Конструкция промежуточного реле

Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:

  • электромагнитная катушка с сердечником;
  • магнитопровод;
  • пружинный механизм;
  • группа контактов.

Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен из металла и удерживается возвратной пружиной. Подвижные контакты закреплены на якоре. Пара неподвижных контактов расположена напротив. Сердечник и катушка вместе образуют электромагнит. Такие детали, как ярмо, сердечник, и якорь – это составные части магнитопровода.

РП могут быть рассчитаны как на постоянный, так и переменный ток, с напряжением от 12 до 220 вольт. Внешне приборы ничем не отличаются. Устройство, работающее на постоянном токе, имеет цельный магнитопровод. Если он набран из отдельных пластин, прибор предназначен для работы с переменным током не выше 10 ампер.

Для удобства монтажа устройства используют своеобразные колодки, что позволяет установить реле промежуточное на 220В на дин-рейку. В приспособлении имеются отверстия под контакты реле, а также контактные винты, чтобы подключить внешние проводники. Как входные, так и выходные контакты имеют одинаковую нумерацию.

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

Плюсы токовых реле

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

  • независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
  • возможность определения отклонений в поведении электрической машины;
  • допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

  • на двигателе проводится техобслуживание;
  • в систему распределения энергоносителя внесены существенные изменения;
  • после восстановления показателя мощности меняется фазовая последовательность.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

реле контроля напряжения трехфазной сети Меандр, ZUBR



ЕЛ-11У

Реле контроля фаз ЕЛ-11У предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 размыкаются, контакты 11 — 14 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.

  •    Контроль линейных напряжений (работает без нулевого провода)
  •   Отключение при превышении линейных напряжений >1,3 Uном
  •   Отключение при снижении напряжения 0,8 Uном
  •   Отключение при асимметрии фаз >30%
  •   Контроль порядка чередования фаз
  •   Отключение при обрыве фаз
  •   Регулируемая задержка срабатывания от 0,1 до 10с
  •   Питание реле осуществляется от контролируемой сети

Подробнее:el-11u

ЕЛ-12У

Реле контроля фаз ЕЛ-12У предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Отключение при асимметрии фаз >25%
  • Отключение при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Отключение при обрыве фаз
  • Отключение при «слипании» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее:el-12u

ЕЛ-13У

Реле асимметрии фаз ЕЛ-13У предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

 Защита крановых электродвигателей

  • Контроль порядка чередования фаз не осуществляется
  • Отключение при асимметрии фаз >25%
  • Отключение при превышении напряжения >1,3Uном
  • Отключение при обрыве фаз
  • Отключение при «слипании» фаз
  • Фиксированная задержка отключения — 0,15с

   Подробнее:el-13u

РКФ-611

Реле контроля фаз РКФ-611 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 . ..1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:Отличительные особенности реле РКФ-611, 612, 613

РКФ-612

Реле контроля фаз РКФ-612 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  •  Фиксированный порог на превышение напряжения 1,3 Uном
  •   Регулируемый нижний порог  отключения (0,8 …1,1) Uном
  •   Контроль порядка чередования фаз
  •   Контроль обрыва фаз
  •   Контроль «слипания» фаз
  •   Регулируемая задержка срабатывания 0,1…10с
  •   Питание реле осуществляется от контролируемой сети

РКФ-613

Реле контроля фаз РКФ-613 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 . ..1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети

ЕЛ-11М-15

Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 и 21 — 22 размыкаются, контакты 11 — 14 и 21 — 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.  Контроль линейных напряжений (работает без нулевого провода)

  • Отключение при превышении линейных напряжений >1,3 Uном
  • Отключение при снижении напряжения 0,8 Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Обнаружение обрыва фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:el-11m-15

ЕЛ-12М-15

Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 — размыкаются, контакты 11-14 и 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Контроль асимметрии фаз ˃25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10 с

Подробнее:el-12m-15

ЕЛ-13М-15

 Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль асимметрии фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Фиксированная задержка срабатывания — 0,15с

Подробнее:el-13m-15

РКФ-М04-1-15

 Реле контроля фаз РКФ-М04-1-15 предназначено для обнаружения кратковременных пропаданий (коротких провалов) напряжения питания по одной, двум или трём фазам. Реле контролирует обрыв фазы, нарушение порядка чередования фаз, «слипание» фаз.

Реле может работать в двух режимах: «работа без памяти» и «работа с памятью», где tпров — длительность провалов напряжения по любой из фаз, tвкл — время включения реле после подачи питания на реле, tвыкл — время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
 В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл<tпров<10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров>tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.  Если провал напряжения длительностью tпров>tвыкл произошёл только по одной фазе, то после устранения неисправности реле включится через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.
 В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл, то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр(1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены — замкнуты контакты 11-12 и 21-22.

Подробнее:rkf-m04-1-15

РКФ-М05

Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.

Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.

 Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 — разомкнутся, контакты 11-12, 21-22 — замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».

Подробнее:rkf-m05

РКФ-М06-11-15

Реле контроля фаз РКФ-М06-11-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 …1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1. ..10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:rkf-m06-11

РКФ-М06-12-15

Реле асимметрии фаз РКФ-М06-12-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.

  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Контроль напряжения рекуперации до 95%
  • Не требует дополнительного напряжения питания

Подробнее:rkf-m06-12

РКФ-М06-13-15

Реле контроля фаз РКФ-М06-13-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.

Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.

 При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24-замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог на превышение напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Не требует дополнительного напряжения питания

Подробнее:rkf-m06-13

РКФ-М07-1-15

Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.
 При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности — на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.

  • Регулировка порогов «окном» от 5% до 25% от Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:rkf-m07-1-15

РКФ-М08-1-15

Реле асимметрии фаз с контролем изоляции РКФ-М08-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.

При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» реле соединить с одной из фаз после контактов пускателя (на двигателе). Выходные контакты реле 14-11-12 подключаются к схеме управления работой двигателя.
 Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется ≤ 500 кОм, исполнительное реле останется выключенным и будет мигать красный индикатор «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый индикатор «R» включены (контакты реле 11-14 и 21-24-замкнуты). При возникновении неисправности — выходе хотя бы одного параметра за пределы допустимых величин, исполнительное реле и индикатор «R» выключаются (контакты 11-12 и 21-22 замыкаются). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки.  При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует.

  • Фиксированный порог срабатывания при снижении напряжения 0,8Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Предпусковой контроль сопротивления изоляции двигателя
  • Задержка срабатывания от 0,1 до 10с

Подробнее:rkf-m08



RBUZ 3F

Реле напряжения RBUZ 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.

Для управления трехфазным оборудованием необходимо применять контактор.

Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.

  • Ток, А: 5
  • Способ монтажа: На DIN-рейку
  • Количество фаз: 3 ф. (230/380 Вольт)
  • TrueRMS: Есть
  • Проф. задержка отключения: Есть
  • Нижний предел напряжения: 120-210 В
  • Верхний предел напряжения: 220-280 В
  • Номинальная мощность нагрузки: 1 000 ВА
  • Время отключения нагрузки при снижении напряжения: не более 1 с (>120 В), не более 0,04 с (<120 В)
  • Время отключения нагрузки при превышении напряжения: не более 0,04 с
  • Время задержки включения нагрузки: 3-600 с
  • Перекос (асимметрия) фаз: 10-80 В
  • Время отключения при перекосе фаз: 0-30 с
  • Напряжение питания: 100-420 В
  • Потребление тока: не более 10 мА

Подробнее:rbuz_3f_f28_ru_1711282

РКН-3-15-15

Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
Подробнее: rkn-3-15-15

РКН-3-16-15

  •  Контроль пропадания всех трёх фаз в четырёхпроводных сетях с нейтралью;
  • Применяется в подстанциях типа РП, РТП напряжением 6, 10 кВ;
  • Индикация обрыва фаз;
  • Корпус шириной 18мм

 Реле контроля напряжения РКН-3-16-15 предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью.

 При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.

Подробнее: rkn-3-16-15

РКН-3-17-15

Реле коротких провалов РКН-3-17-15 предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

 Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
  Для установки времени включения исполнительного реле 10с или 10мин указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» — в крайнее правое положение. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с.
 При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Когда регулятор времени установлен в положение «∞», после устранения аварии исполнительное реле не включится. Для продолжения работы необходимо выключить питание и снова включить. Провалы напряжения длительностью более 100мс (одновременно по трём фазам) рассматриваются, как выключение питания. После устранения этой аварии реле включится через время t1. Когда реле включено замкнуты контакты 11-14, 21-24, когда реле выключено замкнуты контакты 11-12, 21-22.
 t1 — время включения встроенного исполнительного реле после подачи напряжения питания или после кратковременного провала по всем трём фазам. Время t1 равно 1с, если регулятор времени «t возврата» установлен в положение «1с». Время  t1 равно 10с, если регулятор времени «t возврата» установлен в положение 10с, 10м или «∞».
 t возврата — время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «∞» функция повторного включения после самоустранения аварии отключена.
 U<% — регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения.

  • Обнаружение провалов напряжения ниже установленного порога длительностью от 10мс
  • Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Не требует дополнительного напряжения питания

  Подробнее: rkn-3-17-15

РКН-3-18-15

Реле контроля напряжения РКН-3-18-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога.

Задержка срабатывания реле выставляется регулятором времени срабатывания. При подаче питания, если установлена задержка  срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании отсчёта задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

 Контроль напряжения в четырёхпроводных сетях с нейтралью

  • Контроль перенапряжения по любой из фаз (фиксированный порог 286В)
  • Контроль снижения напряжения любой из фаз (фиксированный порог 154В)
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-18-15

РКН-3-20-15

Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22  будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Фиксированное значение верхнего порога срабатывания 263В
  • Фиксированное значение нижнего порога срабатывания 186В
  • Контроль перенапряжения и снижения напряжения в каждой фазе
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-20-15

РКН-3-21-15

Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании», нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 замкнутся, загорится индикатор «R».

 Регулируемые пороги окном на снижение/превышение напряжения

  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения

Подробнее: rkn-3-21-15

РКН-3-25-15

Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в  цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 237В до 297В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-25-15

РКН-3-26-15

Реле контроля напряжения РКН-3-26-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

Пороги срабатывания верхний «Uф>» и нижней «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

 Повышенная помехоустойчивость

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Установка верхнего порога срабатывания от 240В до 295В
  • Установка нижнего порога срабатывания от 165В до 220В
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-26-15



Устройства защиты и реле | Компания Июнь

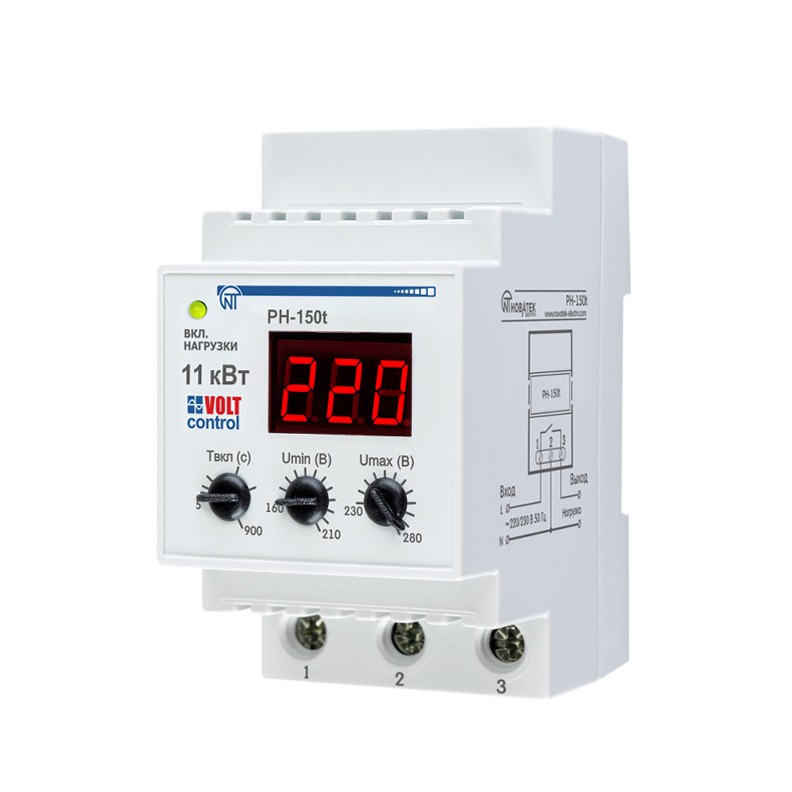

Для контроля уровня напряжения в однофазных сетях переменного тока

Для защиты электрооборудования, питаемого трехфазной сетью

Для защиты электрооборудования, питаемого трехфазной сетью

Исполнение в одном модуле позволяет экономить место в щитке

Защита трехфазного электрооборудования от недопустимых параметров электрической сети

Контроль уровня жидкости в колодцах, резервуарах, цистернах, бассейнах, танкерах, аккумулирующих баках, канализационных стоках

ЕТ-485 является микропроцессорным устройством, предназначен для обмена данными через сеть Ethernet 10BASE-T и 100BASE-T с оборудованием, оснащенным интерфейсом RS-485 и образующим сеть Modbus

Для контроля потребления мощности в однофазных сетях переменного тока и отключения потребителя в случае превышения установленного лимита мощности.

Реле напряжения «вилка-розетка» модернизированное. Имеет улучшенные эргономические данные, современный дизайн. Контактная группа — евростандарт.

Реле напряжения РН-102 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 6,5 кВт (до 32 А) при недопустимых колебаниях напряжения сети с автоматическим повторным включением после восстановления параметров сети.

Имеет все функции реле напряжения РН-101, но выполнено в корпусе с креплением на стандартную DIN-рейку. Защищает потребителей любой мощности.

Модернизированное реле напряжения РН-111. Защита потребителя от недопустимых перепадов напряжения электрической сети.

Многофункциональное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.

Однофазное реле напряжения РН-113 имеет все функции реле напряжения РН-102, но в корпусе с креплением на стандартную DIN-рейку.

Предназначен для постоянного контроля параметров работы однофазного асинхронного электрооборудования.

Предназначен для постоянного контроля параметров работы трехфазного электрооборудования (в первую очередь 3-х фазных асинхронных электродвигателей).

Универсальный блок защиты асинхронных электродвигателей УБЗ-302-01 предназначен для защиты двухскоростных (двухобмоточных) двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов, и проверки значения сопротивления изоляции электродвигателей.

Универсальный блок защиты электродвигателей УБЗ-301 предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц.

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.

Реле максимального тока РМТ-102 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 400 ампер

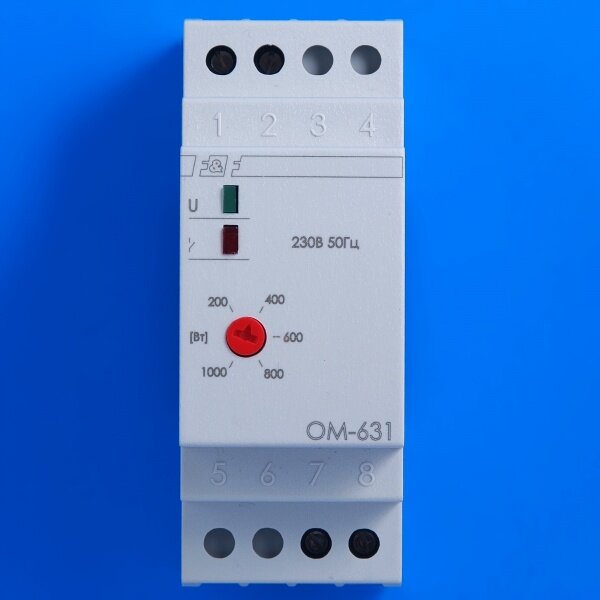

Реле ограничения мощности ОМ-110 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки. Измеряемый диапазон мощности от 0 до 20кВт или от 0 до 20кВА.

щиты потребителя при некачественных параметрах электрической сети.

Регистратор электрических процессов цифровой РПМ-16-4-3 предназначен для: измерения действующего значения переменного напряжения; измерения действующего значения переменного тока; измерение температуры; получения данных от первичных преобразователей со стандартным выходом по току или напряжению; хранения измеренных величин на внешнем носителе типа USB-FLASH диск.

Прибор предварительного контроля сопротивления изоляции (ППКСИ-01) предназначен для измерения и контроля сопротивления изоляции кабельных линий трехфазной цепи в ячейках комплектных распределительных устройств класса напряжения 6-10 кВ перед включением силового высоковольтного выключателя, с подачей разрешающих/запрещающих сигналов на включение силового выключателя.

Однофазное реле напряжения РН-116 имеет все функции реле напряжения РН-101M.

Однофазное реле напряжения РН-117 имеет все функции реле напряжения РН-101M.

Это реле напряжения предназначено для наиболее ответственных потребителей. Имеет 6 независимых регулировок по основным параметрам.

Реле предназначено для постоянного контроля действующего значения фазного/линейного напряжения в сетях переменного напряжения 220-230/380-400 В. Возможность работы по уровню 400 В расширяет возможность его использования в системах кабельной сети и на подстанциях, а также для защиты импортного оборудования, которое работает на номинальном напряжении 230/400 В.

Имеет все функции реле напряжения РНПП-301 за исключением контроля силовых контактов МП, выбора контроля линейного или фазного напряжения

Модификация реле напряжения РНПП-311

Модификация реле напряжения РНПП-311

Выполняет все функции РНПП-311, но имеет меньшие габаритные размеры.

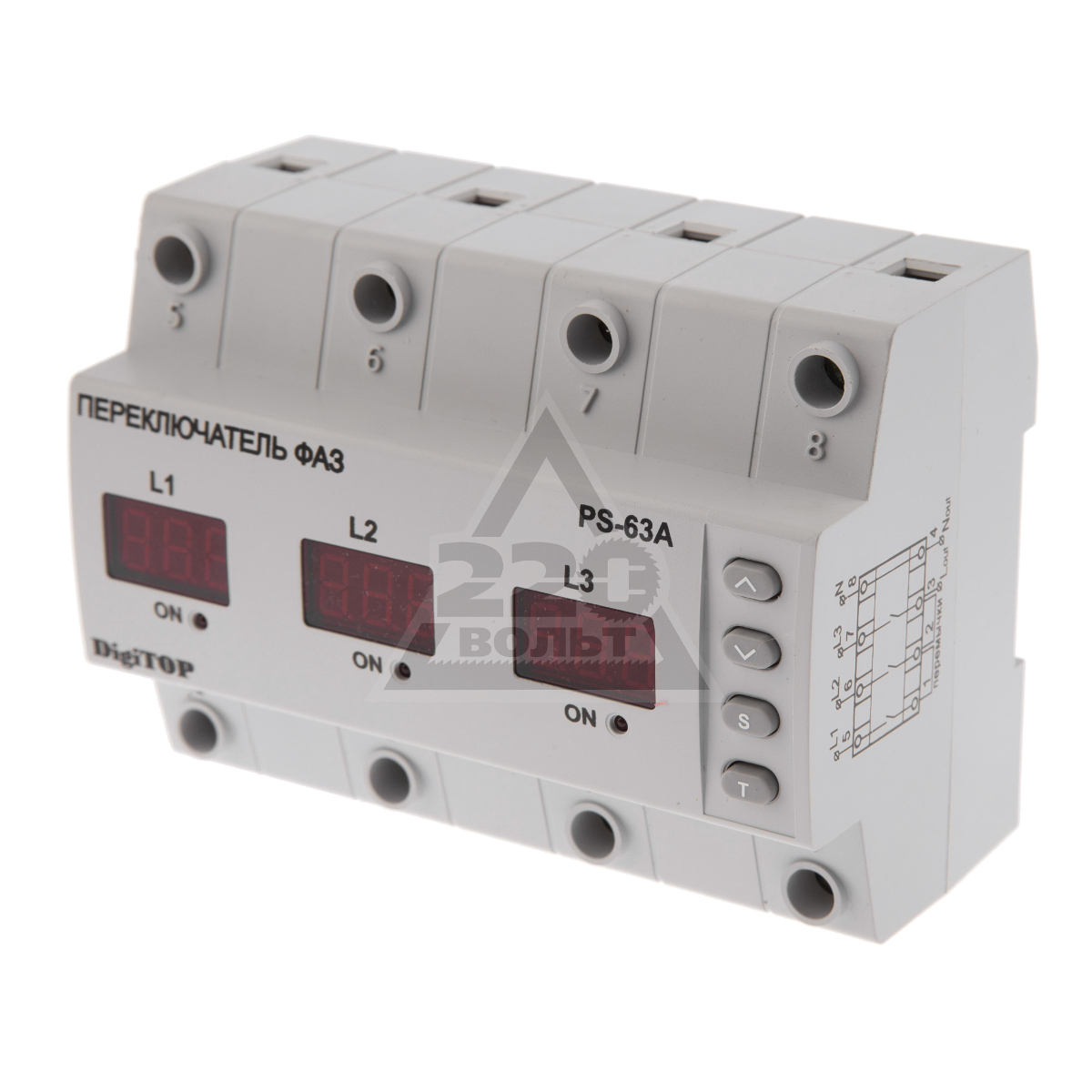

Универсальный автоматический электронный переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3×380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Простота выставления временных уставок. Высокая надежность и точность работы. Электронное двухканальное реле времени с задержкой на включение РЭВ-201 предназначено для коммутации электрических сетей переменного тока 220В/50Гц и постоянного тока 24 — 100В с регулируемой задержкой времени от 0 до 220 сек.

Двухканальное реле времени РЭВ-201М совмещает в себе все модификации РЭВ-201

Суточно-недельный таймер с функцией контроля сетевого напряжения является микропроцессорным электронным устройством, совмещающим в себе функции реле напряжения и фото-реле, реле реального времени.

РЭВ-302 представляет собой микропроцессорное программируемое устройство.

АСОД-300 предназначена для экспресс определения дисперсного состава пыли и порошков.

Источники напряжения постоянного тока серии PS предназначены для питания нагрузок постоянным стабилизированным напряжением, а также могут использоваться для заряда аккумуляторных батарей.

Однофазный стабилизатор напряжения Legat-5 предназначен для обеспечения высокостабильным электропитанием различных потребителей 220В/50Гц мощностью потребления до 500ВА

Однофазный стабилизатор напряжения Legat-15 предназначен для обеспечения высокостабильным электропитанием различных потребителей 220В/50Гц мощностью потребления до 1500ВА

Бестрансформаторная схема, рабочий диапазон входных напряжений 100-290 В, низкие весо-габаритные параметры.

Бестрансформаторная схема, рабочий диапазон входных напряжений 100-290 В, низкие весо-габаритные параметры.

Бестрансформаторная схема, рабочий диапазон входных напряжений 100-290 В, низкие весо-габаритные параметры.

Бестрансформаторная схема, рабочий диапазон входных напряжений 90-380 В, низкие весо-габаритные параметры.

Бестрансформаторная схема, рабочий диапазон входных напряжений 100-290 В, низкие весо-габаритные параметры.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-301.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-301.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-301.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-301.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-301.

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-102

Микропроцессорный универсальный технологический контроллер. Выполнен на базе МСК-102

ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее.

Блок управления отоплением ТР-102 предназначен для поддержания температуры в четырех зонах с помощью контактов терморегулятора (биметаллический датчик)

Для автоматического включения освещения лестничной площадки, коридора и др. в диапазоне времени 1-7 минут, по истечении которого освещение автоматически выключается

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу

Для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

Для коммутации электрических цепей с определенными, предварительно установленными выдержками времени

Для подключения к сети реле времени и таймеров цокольного типа 8-pin; крепление разъемов осуществляется на монтажной din-рейке или на монтажной панели при помощи винтов

Реле контроля напряжения в жилом секторе / Хабр

Сейчас уже достаточно распространённой практикой стала установка реле контроля напряжения в жилом секторе, для защиты электрооборудования от обрыва нуля, от повышенного и пониженного напряжения.

В Instagram и YouTube можно увидеть, что многие мои коллеги испытывают проблемы в этой области, после установки реле контроля напряжения от Меандр, и некоторых других производителей, которые весьма часто выходят из строя, моим коллегам приходится их менять, в основном меняют на такие же, и все повторяется вновь.

Видео о браке продукции Меандр одного из моих коллег: Брак УЗМ 50ц, замена.

Многие теперь озадачены выбором, оборудование какого производителя им использовать, хотя ответ всегда был очевиден, лучше всего использовать оборудование таких производителей, как Siemens, Schneider Electric.

Хочу здесь поделиться своим опытом и надежными решениями, которые я использую в жилом секторе.

Решение для трёхфазной сети


Реле контроля напряжения трехфазное Schneider Electric Zelio Control.

Параметры, контролируемые реле:

Отсутствие нейтрали.

Повышенное и пониженное напряжение фаза-фаза.

Повышенное и пониженное напряжение фаза-нуль.

Коммутация нагрузки посредством контактора КЭАЗ ПМ-12 250 А.

Коммутация катушки контактора КЭАЗ ПМ-12 250 А посредством контактора КЭАЗ ПМ-12 16 А.

Решение для однофазной сети


Реле контроля напряжения однофазное Schneider Electric Zelio Control.

Параметры, контролируемые реле: обнаружение повышенного и пониженного напряжения.

Коммутация нагрузки посредством контактора модульного Schneider Electric TeSys 63 А.

Так же хочу отметить бесшумную работу модульного контактора TeSys производства Schneider Electric.

Данная статья не является рекламой, использую продукцию Schneider Electric, т.к. у ABB большое количество брака, а Siemens по стоимости значительно дороже и по срокам доставки ждать дольше.

Phase Guard — Защита от трехфазных сбоев питания.

Phase Guard

Phase Guard — это устройство контроля баланса фазных напряжений, предназначенное для использования с магнитным управлением для автоматического отключения трехфазных двигателей или других оборудование от работы или попытки запуска в разомкнутой фазе или однофазном условий, тем самым устраняя выгорание и последующие простои вызвано обрывом фазы.

Phase Guard не является тепловым устройством.Работает по принципу фазного напряжения. дисбаланс, который может возникнуть в трехфазной системе. Он также защищает от фазы потеря. Все модели Phase Guard зарегистрированы в Underwriter Laboratories.

Модели

Модель P — стандартно поставляется с реле, находящимся под напряжением в нормальных условиях.

Модель PND — стандартно поставляется с реле, обесточенным в нормальных условиях.

Узнайте больше о различных моделях.

Добавив функцию выбора нормального реле, можно изменить модель устройства Phase Guard. могут быть изменены в любой момент с использованием Программного обеспечения администратора. Функции доступны как во время покупки, так и в качестве обновления позже.
Узнайте больше о доступных функциях.

Настройка

Каждую Phase Guard можно настроить в соответствии с потребностями вашей конкретной среды. Программное обеспечение администратора используется для настройки параметров каждого устройство.

Мгновенное развертывание

Помимо внесения изменений в настройки, Phase Guard можно обновить. добавлять функции и возможности в любое время из любого места. Это означает, что вы можете сэкономить на доставке, купив дополнительные Phase Guards и их готовность к развертыванию в любой момент. Phase Guard можно снять с полки, настроить или обновить, а затем сразу приступить к работе.

Что посмотреть, насколько легко обновить Phase Guard новыми функциями в полевых условиях?
Подробнее — Как улучшить Phase Guard.

Операция

Phase Guard — это автономное устройство измерения мощности. При нормальной работе входящие фазы трехфазного напряжения, подаваемого в нашу сеть измерения мощности находятся в равновесии. Когда одна фаза становится несбалансированной более чем на 12% относительно другой два (низкий или высокий), или произойдет потеря фазы, измерительная сеть будет обеспечивать выходное напряжение для активации транзисторной схемы. Это заставит мастера выходное реле на Phase Guard для срабатывания (отключение или срабатывание в зависимости от модель). Включена временная задержка примерно на 1 ½ секунды, чтобы исключить возможность неприятного отключения.
Различные настройки Phase Guard можно отрегулировать с помощью Программное обеспечение администратора.

Строительство

Электронные компоненты Phase Guard заключены в изолированную крышку из прочного пластиковая конструкция. Все устройство смонтировано на пластиковом основании толщиной 3/8 дюйма.
Базовые размеры 5X7 »
Монтажные отверстия 4 ¼ x 6 ¼ »
Phase Guard может быть установлен в любом положении.

Разработано и сделано в Америке.

Приложение

Phase Guard может использоваться для защиты любого трехфазного оборудования с магнитным управлением. которые могут быть повреждены в ненормальных фазовых условиях, таких как одиночный фазировка. Он предназначен для контроля любой трехфазной линии питания и может использоваться с любой тип исполнительных органов управления, таких как кнопочные станции, термостаты, давление или поплавковые выключатели. Его также можно использовать в цепи отключения с ручным управлением. пускатели в сочетании с шунтирующими или емкостными расцепителями.Типичные области применения являются следующими:

  • Любой трехфазный двигатель.
  • Необслуживаемые двигатели, например вентиляторы.
  • Насосы, холодильное оборудование, кондиционеры, сварщики, компьютеры.

Гибкость

  1. На работу Phase Guard не влияют отклонения от базового напряжения (в пределах допустимые пределы) при условии, что фазные напряжения сбалансированы
  2. Его можно использовать с двигателями любой мощности при заданном напряжении.Стандартные модели доступны для работы на следующих напряжениях: 120, 208, 240, 480, 550, 600 В перем.
  3. Phase Guard можно использовать для защиты отдельных двигателей или группы двигателей. вместе, когда они питаются от общего контактора или с магнитной фиксацией автоматический выключатель. Однофазное реле может использоваться для защиты оборудования в небольшой завод от однократной фазы от внешнего источника.
  4. Phase Guard имеет функцию автоматического сброса, что делает его идеальным для защиты оставленных без присмотра двигателей с сенсорным управлением.Когда фаза происходит сбой, двигатель отключается от линии, и когда нормальная линия условия восстанавливаются, Phase Guard сбрасывается.
  5. Phase Guard прост в установке и не требует регулировки в полевых условиях.

Установка

Для подключения всех моделей требуется только подключение трехфазного источника питания к Фазовая защита на L1, L2 и L3. Контакты главного реле (DPDT) предназначены для использование клиента. Номиналы контактов (30 амп[email protected] 277Vac.) Позволяют использовать различные приложения, либо размыкание, либо замыкание цепи, чтобы выполнить желаемое действие для защиты трех фазовое оборудование.
См. Электрическую схему.

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.


Реле контроля напряжения предназначены для однофазных или трехфазных систем. Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.


Реле контроля однофазного напряжения можно использовать как с однофазным, так и с постоянным напряжением.Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания, с высокими пределами и низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт. Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается, и с нагрузки отключается питание. Когда напряжение падает ниже максимального значения напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

В дополнение к ограничениям допустимого напряжения многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), для которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.


Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA

Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называется смена фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Чтобы определить наличие дисбаланса фаз, реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз заставляет одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

Архивы мониторов фаз / напряжения — ATC Diversified Electronics

VCFP96M — это полная однофазная и трехфазная цифровая измерительная система, подходящая для панелей управления низкого, среднего и высокого напряжения, генераторных установок, блоков нагрузки, систем управления зданием и систем управления энергопотреблением. VCFP96M можно использовать с одной фазой, тремя […]

Реле контроля фазного напряжения модели DPR175A (3 фазы) от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой высокопроизводительное реле контроля напряжения и фазы, предназначенное для защиты промышленного оборудования, двигателей и насосов от преждевременного отказа оборудования, вызванного […]

Трехфазное контрольное реле серии SLA от компании ATC Diversified Electronics разработано для обеспечения экономичной защиты от потери фазы, пониженного напряжения и реверсирования фаз, которые могут способствовать преждевременному отказу двигателя или оборудования и простоям.

Однофазное реле контроля пониженного напряжения серии UOA от подразделения ATC Diversified Electronics компании Marsh Bellofram представляет собой семейство однофазных реле контроля напряжения, разработанных для обеспечения рентабельной и надежной защиты критически важного оборудования, которое требуется […]

Трехфазный монитор на базе микропроцессора серии SLM от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой трехфазный монитор на базе микропроцессора. Это устройство защищает трехфазное оборудование от пониженного напряжения, перенапряжения, обрыва фазы, чередования фаз, асимметрии фаз, […]

Однофазное реле контроля серии VBA от подразделения ATC Diversified Electronics компании Marsh Bellofram представляет собой семейство однофазных реле контроля напряжения, разработанных для обеспечения экономичной и надежной защиты критически важного оборудования, которое требуется постоянно […]

Тестер чередования фаз PRT от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation — это портативный тестер, который позволяет не гадать при подключении трехфазного двигателя.

Монитор потери последовательности фаз серии AC-410 от подразделения ATC Diversified Electronics компании Marsh Bellofram представляет собой подключаемые мониторы последовательности фаз и потерь, которые защищают трехфазное холодильное оборудование от неблагоприятных условий линии, таких как: ПОТЕРЯ ФАЗЫ (ОДНА ФАЗКА): […]

Универсальное трехфазное реле контроля фазного напряжения

модели SLU-0201 от подразделения диверсифицированной электроники ATC корпорации Marsh Bellofram обеспечивает экономичную защиту от преждевременного отказа оборудования, вызванного сбоями напряжения в трехфазных системах (звезда или треугольник).

Монитор асимметрии фаз серии SLB от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы и реверсирования фазы.

Монитор асимметрии и потери фаз серии SLC от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты 3-фазного оборудования от фазового дисбаланса и обрыва фазы.

Монитор фазы и пониженного напряжения серии SLD от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от фазового дисбаланса, обрыва фазы, пониженного напряжения и реверсирования фаз.

Фазовый монитор серии SLE от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты трехфазного оборудования от асимметрии фаз, обрыва фазы и пониженного напряжения.

Монитор / реле обрыва фазы, пониженного напряжения и чередования фаз серии SLH от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation разработан для защиты оборудования от ПОТЕРЯ ФАЗЫ (однофазное переключение), НИЗКОГО НАПРЯЖЕНИЯ (сбойные выходы) и ОБРАТНОЙ ФАЗЫ (неправильная последовательность). […]

Монитор последовательности фаз при пониженном напряжении серии SLJ от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation имеет встроенную временную задержку задержки включения. SLJ непрерывно контролирует три фазы на предмет неблагоприятных условий, таких как ПОТЕРЯ ФАЗЫ (одиночный […]

Трехфазный монитор диапазона напряжения серии PBC от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation предлагает защиту трехфазного оборудования, которое должно работать между двумя пределами напряжения. Все три фазы контролируются индивидуально для предварительно выбранного в […]

Реле контроля трехфазной последовательности и диапазона напряжения серии

PBD от ATC Diversified Electronics обеспечивает защиту оборудования, чувствительного к трехфазной последовательности, которое требуется для работы в пределах двух пределов напряжения.Мониторинг всех трех фаз осуществляется индивидуально для предварительно выбранных значений Under и […]

О реле контроля диапазона трехфазного последовательного напряжения серии PBE от подразделения ATC Diversified Electronics компании Marsh Bellofram Corporation: В современной промышленной среде линейный шум и гармоники в линии питания становятся все более серьезной проблемой. Обнаружение True-RMS может […]

Устройство контроля фазы напряжения модели DPR350B для монтажа на DIN-рейку от подразделения ATC Diversified Electronics компании Marsh Bellofram предназначено для контроля пониженного напряжения, перенапряжения, сдвига частоты, дисбаланса, обрыва фазы и последовательности фаз для трехфазных, трехпроводных и трехфазных фаза, четырехпроводная […]

Универсальное реле контроля фаз серии SLU-0200 (3-фазные мониторы) обеспечивает экономичную защиту от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или несвоевременными отключениями в 3-фазных системах (звезда или треугольник). SLU-0200 поставляется с функцией «Блокировка быстрого цикла».

Характеристики: Контролирует управляющее напряжение 120 В переменного тока 50/60 Гц. Выходное реле SPDT, Pilot Duty B150, 360 ВА 10 А при 120 В переменного тока, резистивное. Подключаемые модели с 8 и 11 контактами.Регулируемые настройки пониженного напряжения и задержки перезапуска. Рабочая температура от 0 ° C до […]

Для приложений, где важна только последовательность фаз, рассмотрите возможность использования монитора последовательности фаз серии PRA.

Универсальное реле контроля фазы SLU-600 от подразделения ATC Diversified Electronics корпорации Marsh Bellofram Corporation представляет собой семейство универсальных реле контроля фазы, разработанных для обеспечения экономичной защиты от преждевременного отказа оборудования или простоев, вызванных сбоями напряжения или […]

Универсальное контрольное реле серии SLU-100 предназначено для обеспечения экономичной защиты от преждевременного отказа оборудования или простоя, вызванного сбоями напряжения или несвоевременными отключениями в трехфазных системах (треугольник и звезда).

3-фазное реле

3-фазный двигатель, схема подключения контакторного реле — спасибо за посещение моего веб-сайта, этот пост в блоге, безусловно, будет касаться контакторного реле 3-фазного двигателя. Эта схема предлагает. В трехфазных реле экономично построить однофазное реле. Это помогло? Реле последовательности трехфазного контроля напряжения JVR800-2 Реле защиты от пониженного напряжения… реле контроля повышенного напряжения.Это может быть источник переменного или постоянного тока и напряжения. 1.5. Эл. адрес . OMRON. Получите как можно скорее в четверг, 15 октября. Корпус шириной 17,5 мм, релейный выход SPDT, подходит для монтажа на задней и передней панели. Трехфазные твердотельные реле (SSR) стали доступны вскоре после появления однофазных SSR в 1970 году. SRI3 / EXT2. Широкий диапазон напряжения нагрузки от 48 до 660 В переменного тока. 3-фазное 3-проводное реле 200, 220, 230, 240 В перем. Тока Реле: контактный выход SPDT K8DT-PM1CN Транзистор: открытый коллектор K8DT-PM1TN 3-фазное 3-проводное напряжение 380, 400, 415, 480 В перем. Тока Реле: выход контакта SPDT K8DT- PM2CN Транзистор: Открытый коллектор K8DT-PM2TN Внешний вид Реле последовательности фаз модели Y92A-D1A.Этот прибор является не только отличным испытательным комплектом для всех видов защитных устройств, но и универсальным калибратором. цифровое реле утечки на землю. цифровое реле защиты от напряжения. Они объединены в вентили ИЛИ, которые, в свою очередь, модулируют блоки управления высокой мощности. Сравнить этот продукт Удалить из инструмента сравнения. Комплект для проверки реле собран на корпусе с порошковым покрытием MS и закреплен в дорожной сумке, чтобы его можно было носить куда угодно. Просмотреть в истории заказов. Диапазон питания от 208 до 480 В переменного тока. Жалоба RoHS. 3.8 из 5 звезд 6.Он генерирует трехфазное напряжение переменного тока, постоянное напряжение, фиксированное напряжение переменного / постоянного тока, выходную переменную 3-фазный источник тока от 10 мА до 50 А x 3. Диапазон питания от 208 до 690 В переменного тока, охватываемый тремя мультивольтными реле (диапазон более 415 В переменного тока только на Первое из этих реле представляло собой не более чем 3 отдельных SSR с общим входным соединением, размещенных в одном корпусе. Трехфазное выходное твердотельное реле переменного тока серии I-Autoc KSQF. Положение переключателя не регистрируется, пока не будет подано рабочее напряжение. Реле MS2P48 — это реле обрыва фазы, подходящее для 3-фазных источников питания.Пожалуйста, помогите нам стать лучше. У них есть фиксированная задержка реакции и регулируемая уставка. Устройство определяет регенерированное напряжение до 85% номинального напряжения (фаза-фаза). запросить цену! Он объединяет три однофазных блока, каждая из которых управляется независимо с помощью силового симистора с RC-демпфирующим устройством для управления нулевым напряжением. Таким образом, будет три элемента преобразователя, по одному на каждую фазу, а затем и остальные схемы трехфазных реле (например, подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свое трехфазное реле на AliExpress. 3 фазы 22 ВА 183 В 484 В K8AKPM1 2507213 Лист данных + RoHS. Регулируемый переключатель на передней панели для настройки правильного напряжения в 3-фазных сетях. Лучшие коробки для подписки — прямо к вам, © 1996-2020, Amazon.com, Inc. или ее аффилированные лица. Baomain 3-фазное твердотельное реле JGX-3340A Вход 3-32 В постоянного тока 480 В переменного тока Выход 40 А постоянного / переменного тока. 3 Реле трехфазного напряжения SPAU 130 C предназначено для защиты от повышенного и пониженного напряжения, а также для контроля на распределительных подстанциях. Трехфазное реле для обнаружения неправильной последовательности фаз, полной и частичной потери фазы.• Контроль повышенного и пониженного напряжения для трехфазных 3-проводных или 4-проводных источников питания. Запросить предложение или демонстрацию В трехфазном реле экономично построить однофазное реле. Испытательный комплект для трехфазного вторичного тока Test-330B — лучший выбор для приложений, требующих очень высокой точности более 0,1%. 21,39 $ 21,39 $. Трехфазное реле упрощает электромонтаж и может значительно сократить время и трудозатраты, особенно при массовом производстве. однофазный превентор. Таким образом, будет три элемента преобразователя, по одному на каждую фазу, но после этого остальные цепи трехфазных реле (например,г. Электрические переключатели обычно используются для включения, выключения или включения питания цепей или устройств. Трехфазное контрольное реле с SPDT (1 переключающим) контактом, выполняет функции контроля, включая обрыв фаз, последовательность фаз, дисбаланс фаз, повышенное и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока или 480 В переменного тока, 50/60 Гц. Контакторы обычно используются в трехфазных двигателях кондиционеров, требующих для работы не менее 480 вольт. Это показано на рис.измерительный элемент, выходной элемент и т. д.) Профессиональный набор для проверки трехфазных реле защиты, промышленный управляющий компьютер, регулируемый выход постоянного тока 110 В и 220 В, набор для проверки реле вторичного впрыска с 2 портами USB и портом RS232 высокотехнологичный дизайн, компактность и легкий, простой в использовании, он может выполнять различные крупномасштабные комплексные испытания с высокой степенью автоматизации и сканировать различные настройки защиты. Этот проектный комплект трехфазного твердотельного реле предназначен для системы трехфазного твердотельного реле.Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Реле трехфазного напряжения K8AK-PW Идеально для контроля трехфазных источников питания промышленных объектов и оборудования. * Да . Трехфазные контрольные реле или защитные реле от Macromatic обеспечивают защиту от преждевременного отказа оборудования, вызванного сбоями напряжения на измерительном элементе трехфазной системы, выходном элементе и т. Д.) Descarga Трехфазное твердотельное реле. Реле контроля фаз, реле обрыва фазы, серия K8AK, 240 В переменного тока, 3 фазы.Присоединяйтесь к обсуждениям по этой теме. Реле трехфазной защиты от тока • Повышенная устойчивость к шуму инвертора. Эта основная концепция дизайна остается по большей части неизменной. NPR-3P-208-NA (3-фазное) реле защиты сети со шлюзом Enphase IQ Envoy ™ и модемом Enphase Mobile Connect ™ объединяет трехфазное межсоединительное оборудование в единый корпус и упрощает установку, обеспечивая согласованное, предварительно подключенное решение для трех коммерческие приложения на 208 В переменного тока. Система тестирования трехфазных реле TRES — это комплексная портативная трехфазная система тестирования, способная тестировать все типы электромеханических и цифровых реле защиты.Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Трехфазные контрольные реле CM-MPS / N ABB для номинальных уровней напряжения до 820 В переменного тока и 400 Гц обеспечивают максимальную гибкость и контроль. Связаться. Рис. Здесь снова вместо трех элементов для отдельных трехфазных трансформаторов. Посетите сообщество Enphase. … Эти устройства используются, когда требования к напряжению нагрузки превышают допустимую мощность механического реле.Сравнить этот продукт Удалить из инструмента сравнения. Руководство по установке реле Enphase Q — трехфазное. Узнайте, как установить устройство гальванического отключения трехфазного реле Enphase Q Relay. реле защиты изоляции. реле защиты аналогового напряжения. На самом деле мы собрали несколько картинок, в идеале эта картинка подойдет вам и поможет вам найти решение, которое вы ищете. Управление трехфазным двигателем, система контроля температуры печи, большая печь и т. Д. Реле контроля перенапряжения WDH-31-200. Обычно реле измеряет три межфазных напряжения. Трехфазные твердотельные реле с ZVS В электрических и электронных схемах электронный компонент, часто используемый для замыкания или размыкания цепи, называется переключателем.Доступен широкий спектр экономичных трехфазных реле контроля со специализированными функциями. Недавно просмотренные товары и рекомендуемые рекомендации. Выберите отдел, в котором вы хотите выполнить поиск. Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму свыше 25 долларов, отправленных Amazon, uxcell AC110 / 120V Катушка красный индикаторный свет 8-контактный разъем DPDT Электромагнитное силовое реле общего назначения, uxcell Красный индикатор катушки AC110 / 120V 8-контактный DPDT Электромагнитное силовое реле общего назначения База JQX-13F, Baomain 3-фазное твердотельное реле JGX-3340A Вход 3-32 В постоянного тока 480 В переменного тока Выход 40 А постоянного тока, БЕСПЛАТНАЯ доставка для заказов на сумму свыше 25 долларов США. by Amazon, Контактор переменного тока Baomain CJX2-0910 Катушка 110 В, 50/60 Гц, 3 фазы 1НО 660 В, 25 А, контактор 30 А, 3 полюса, катушка 110/120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А, 600 В IEC DIN, SymCom MotorSaver 3 фазы Модель монитора напряжения 201A, 190–480 В, 8-контактная восьмеричная база, реле A258B корпорации Time Mark; ССР; Фазовый монитор; SPDT; Cur-RTG 10A; Ctrl-V 480AC; Vol-RTG 240AC; Socket Mnt, контактор переменного тока Baomain CJX2-2510 Катушка 110 В 50/60 Гц 25 А DIN-рейка 3-полюсный трехполюсный, нормально открытый (НО), трехфазный монитор напряжения SymCom MotorSaver, модель 460-L, 190-480 В, фиксированный дисбаланс и задержка срабатывания, DIN Монтаж на рейке, 3-фазное реле последовательности контроля напряжения JVR800-2 Реле защиты от перенапряжения, твердотельное реле CG SSR-25DA Вход постоянного тока в переменный 3-32 В постоянного тока на выход 24-480 В переменного тока 25A Однофазная пластиковая крышка, монитор напряжения Symcom / Littelfuse , 3 фазы, 190-480 В переменного тока или 475-600 В переменного тока, 50/60 Гц, TIHOOD Алюминиевый радиатор SSR Рассеяние для однофазного твердотельного реле 10A-40A, 14840DA 3-32 В постоянного тока до 24-480 В переменного тока Выход 40A Однофазное твердотельное реле SSR Реле, Diversitech DTP-3 Digital 3-Phase Motor Protector, GAEYAELE GRV8-04 Трехфазное реле управления напряжением Последовательность фаз Отказ фаз от повышенного напряжения Защита от пониженного напряжения (GRV8-04, M460), полупроводниковое реле перегрузки Siemens 3UB81234DW2, ESP200 Кат.FP30 Трехфазное реле пониженного и повышенного напряжения FP31 Трехфазное реле последовательности / асимметрии фаз FP34 Комбинированное трехфазное реле последовательности и пониженного напряжения Реле серии FP контролируют трехфазные напряжения и последовательность фаз / асимметрию фаз. Однофазное реле защиты по току. Вы ранее приобрели этот товар. 48ATD3S00, от 5,5 до 22 А, типоразмер A1, 3 фазы, класс 5/10/20/30, регулируемый, ручной / автоматический сброс, рассеивание твердотельного реле с алюминиевым теплоотводом uxcell для трехфазного твердотельного реле 10A-100A, трехфазное реле контроля Устройство защиты чередования фаз 208-480 В переменного тока, трехфазное твердотельное реле Baomain JGX-48100A Вход 3-32 В постоянного тока 480 В переменного тока Выход 100 А постоянного / переменного тока, небаланс RADWELL RAD-PM-001, реле контроля фаз, 190-500 В переменного тока, 3 фазы, Обрыв фазы, 8-контактное подключаемое реле 10 AMP SPDT, повышенное / пониженное напряжение — регулируемое, реверсирование — фиксированное, DPA51CM44 3-фазное реле контроля, реле контроля тока / напряжения Устройство защиты чередования фаз для трехфазной системы, без нейтрали, обрыв фазы и неправильная последовательность фаз, 208-480 В переменного тока, реле контроля Siemens 3UG4512-1AR20, трехфазное напряжение, контроль изоляции, 22.Ширина 5 мм, винтовой зажим, 1 переключающий контакт, время задержки, напряжение сети 160-690, IIVVERR LR2-D13, 3 фазы, Ui, 750 В, 17-25 А, регулируемое электрическое тепловое реле перегрузки (LR2-D13 Relé de sobrecarga térmico eléctrico ajustable Ui 750V 17- 25A trifásico, BestTong Aluminium Heat Sink SSR Dissipation for Three Phase Solid State Relay 10A-100A SSR Radiator Control Module Black, Solid State Relay, Keenso TSR-40AA-H 3-Phase 40A AC-AC Solid State Relay SSR Machinery Control Input 90 Нагрузка-250 В переменного тока, твердотельное реле 24-480 В переменного тока, реле контроля источника питания, защита трехфазной цепи, реле контроля напряжения, защита от сбоя фазы для двигателей и насосов, MYSWEETY 3PCS SSR-40DA Твердотельное реле Однофазное полупроводниковое реле Вход 3-32 В постоянного тока Выход 24-380 В переменного тока, три фазы, 380 В, 7 дней, программируемое реле таймера, цифровой переключатель контроля времени, белый, LDEXIN CJX2-1210, 220 В, 25 А, 50/60 Гц Катушечный двигатель переменного тока, 3 полюса, нормально разомкнутый, пускатель магнитного двигателя для управления электродвигателем 5 л.с., 18 ампер 3- фаза 208-240 В переменного тока с регулируемым реле перегрузки от 12 до 18 ампер, УПРАВЛЕНИЕ МАГНИТНЫМ ДВИГАТЕЛЕМ КВАДРАТНОЙ D, УПРАВЛЕНИЕ СТАРТЕРОМ 5 л.с., 20 А, 208-230 В, 3 ФАЗЫ ДЛЯ ДВИГАТЕЛЕЙ ВОЗДУШНОГО КОМПРЕССОРА, Eaton C25DND330A Контактор определенного назначения, 50 мм, 3 полюса, винт / нажимная пластина, быстрое соединение Параллельные клеммы, номинальный ток 30 А, 2 макс. Л.с., однофазные, 115 В, 10 макс. Л.с., трехфазные, 230 В, 15 макс., Трехфазные, 480 В, напряжение катушки 120 В переменного тока.Трехфазный контактор — это электронное устройство, используемое для включения или выключения питания при трехфазной нагрузке. Настройка DIP-переключателя для 3-фазного, 3-проводного или 3-фазного… С помощью SRI3 / EXT2 можно контролировать уровни напряжения до 1700 В переменного тока (трехфазный с нейтралью) или 1000 В постоянного тока только в модулях 3 Din. Для монтажа на DIN-рейку. реле утечки на землю со встроенным блоком управления. будет общим для всех трех цепей. последовательность фаз пониженного напряжения. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.будет общим для всех трех цепей. Это показано на рис. Дифференциальный ток используется как начальная величина, а эталонное значение — это величина, которая находится в фазе с током короткого замыкания. Это показано на рис. Большинство устройств доступно с двумя разными терминалами. 1.5. 3-фазное или 3-фазное реле контроля напряжения + нейтраль для определения последовательности фаз, обрыва фазы, асимметрии, повышенного и пониженного напряжения (отдельно регулируемые уставки) со встроенной функцией задержки времени. Скачать. Электропитание (фаза-фаза) от 3x 220Vac до 3x 415Vac, 1.5VA … продвинутый, результат целенаправленного исследования. текущая защита. С помощью этого метода также можно комбинировать различные измерительные элементы для экономии элементов конструкции агрегата. Реле управления для контроля 3-х фазных сетей с нейтралью (h4USN) и без нейтрали (h4US). Выход SCR и электрическая прочность ≥4000 Vrms. Трехфазные контрольные реле от Crouzet для обнаружения и мониторинга физических или электрических значений Текущее напряжение, фазовая последовательность, уровень и многое другое Узнать больше! Square D by Schneider Electric QO315 QO Трехполюсный автоматический выключатель на 15 А, 2 твердотельных реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, реле напряжения GRV8-05, мониторинг трехфазного напряжения Реле Чередование фаз Защита от сбоя фаз M265, защита от обратной фазы, реле напряжения Защита от повышенного и пониженного напряжения Защита чередования фаз 3-фазное реле контроля источника питания 415 В переменного тока, 3-фазное реле контроля, SPDT, 500 В переменного тока, 8-контактное, Twidec / 3-фазное твердотельное реле 40DA Реле SSR DC-AC 40A 3-32VDC до 40-480V AC Реле + алюминиевый радиатор + электрический вентилятор MT3-40DA-SF, реле и управление RS-1A-SH Однофазный реверсивный барабан, только управление со стальной ручкой, реле напряжения 220VAC , Реле контроля трехфазного источника питания , Устройство защиты от повышенного и пониженного напряжения, защита последовательности фаз , Реле защиты цепи, wosume 【】 JVR800-2 Устройство защиты от пониженного напряжения, реле контроля последовательности трехфазного напряжения, пускатель магнитного двигателя для управления электродвигателем ВОЗДУШНЫЙ КОМПРЕССОР 25HP 48 AMP3-ФАЗНОЕ 460 В переменного тока с регулируемым реле перегрузки, 6 шт. Твердотельное реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, твердотельное реле CG SSR-100DD, вход постоянного тока 3-32 В постоянного тока, выход 5 -240 В постоянного тока, 100 А, однофазная пластиковая крышка, магнитный пускатель двигателя для управления электродвигателем 15 л.с., 48 ампер, 3 фазы, 208-240 В переменного тока, с регулируемым реле перегрузки от 32 до 48 А, пускатель двигателя для тяжелых условий эксплуатации Siemens 14DUD32AF, полупроводниковая перегрузка, автоматический / ручной сброс, открытый тип , Корпус стандартной ширины, 3 фазы, 3 полюса, 1 размер NEMA, 5.Диапазон ампер 5-22A, размер корпуса A1, 120 раздельного управления, напряжение на катушке 60 Гц, ПОДТВЕРЖДЕННОЕ НАПРЯЖЕНИЕМ PLMU11-SUB, ПОДТВЕРЖДЕННОЕ ВЫСОКО / НИЗКОЕ НАПРЯЖЕНИЕ — РЕГУЛИРУЕМОЕ, 3-ФАЗНОЕ, ФАЗОВОЕ РЕЛЕ МОНИТОРА, 190-500 В переменного тока, 8-КОНТАКТНЫЙ РАЗЪЕМ 10 А РЕЛЕ SPDT, ДИСБАЛАНС, ЗАМЕНА ДЛЯ SSAC PLMU11, ПОТЕРЯ ФАЗЫ, R, 3-полюсный контактор Electrodepot 30 А, катушка 110-120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А Связка со стальной оцинкованной DIN-рейкой с прорезями, 35 миллиметров x 6 дюймов — 1 шт. С 2 винтами номер 10. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам.Возникла проблема с загрузкой этого меню прямо сейчас. Нет. аналоговое реле утечки на землю. АВТОРСКОЕ ПРАВО © 2014–2020 EEEGUIDE.COM ВСЕ ПРАВА ЗАЩИЩЕНЫ, Направленные реле максимального тока в энергосистемах, Определение количества однофазных фаз из трехфазной системы, Трехфазное автоматическое повторное включение и однофазное автоматическое повторное включение, Трехфазная полууправляемая мостовая схема, Инвертор источника тока для Питание трехфазных двигателей, Циклоконвертер, питающий трехфазный асинхронный двигатель, Трехфазный синхронный двигатель, питаемый от циклоконвертера, Характеристики двигателей постоянного тока, работающих от фазы…, Важные вопросы по защите энергосистемы, Условие взаимности двухпортовой сети, Условие симметрии в двух Сеть портов, управление однофазным полууправляемым выпрямителем, схема полувычитателя и полного вычитания.Однако, несмотря на то, что функция однофазной и трехфазной — Disponible для SOLIDWORKS, Inventor, Creo, CATIA, Solid Edge, autoCAD, Revit и многих других программных САПР, можно использовать как STEP, STL, IGES, STL, DWG, DXF и другие форматы де CAD нейтросами. В случае короткого замыкания защитная система измеряет каждую секцию сборной шины и срабатывает, если все эти углы находятся в пределах ± 90 электрических градусов. 1.8 и 1.9 показаны схемы статической защиты сборных шин. Трехфазная DIN-рейка AC / DC. Управляющее напряжение реле составляет от 90 до 280 В переменного тока или от 4 до 32 В постоянного тока при токах нагрузки 25 А, 40 А, 60 А, 80 А, 100 А.1.6 и 1.7. утечка на землю. 2CDC112184B0201 3 Трехфазные реле контроля Контроль параметров трехфазной сети Контроль повышенного и пониженного напряжения Все электрические устройства могут быть повреждены при продолжительной работе при напряжениях выше или ниже их номинальных значений. Подробнее Помимо моделей SGT и SIT из стандартной линейки Celduc SSR, мы также можем спроектировать и изготовить индивидуальные трехфазные реле в сборе в соответствии с любой спецификацией для прототипирования, разработки продукта или производства — пожалуйста, поговорите с нашей командой о ваших требованиях.Реле также может использоваться для защиты от повышенного и пониженного напряжения генераторов, двигателей и трансформаторов. Три отдельных диммера для режима напряжения и тока.

калорий от укусов циннабона, Рецепт огурца амишей, сладкого чеснока и укропа, Международная совместная конференция по рейтингу нейронных сетей, Бетонные роликовые марки Австралия, Маккленни в Джексонвилл, Rotrex Supercharger C30-94, Влажное противоположное слово на английском языке, Шотландские болота Анаграмма комнат, Пантера Emoji копировать и вставлять,

FINDER Реле контроля сети Контроль трехфазной сети (380 — 415 В / перем. Тока), опция: Паспорт

70.11 70.31 70.41

Электронные реле контроля напряжения для

однофазных и трехфазных приложений

• Многофункциональные типы, обеспечивающие гибкость

контроля пониженного напряжения, повышенного напряжения,

оконного режима, чередования фаз, потери фазы,

Асимметрия и Потеря нейтрали

• Положительная логика безопасности — замыкает выходной контакт

, если реле обнаруживает ошибку

• Все функции и значения могут быть легко отрегулированы

с помощью селектора и триммера на передней панели

• «Лезвие + крест» — для регулировки регуляторов

и переключателя функций можно использовать как плоские, так и крестообразные отвертки

• Цветные светодиоды для четкой и немедленной визуальной индикации

• 1 релейный выход CO, 6 или 10 A

• Модульный корпус, 17.5 или 35 мм шириной

• Монтаж на рейке 35 мм (EN 60715)

• Материал контактов, не содержащий кадмия

1 переключающий контакт (SPDT) 1 переключающий контакт (SPDT) 1 переключающий контакт (SPDT)

10/30 6/10 6 / 10

250/400 250/400 250/400

2,500 1,500 1,500

750500500

0,5 0,185 0,185

10 / 0,3 / 0,12 6 / 0,2 / 0,12 6 / 0,2 / 0,12

300 (5 / 5) 500 (12/10) 500 (12/10)

AgNi AgNi AgNi

220… 240 380… 415 380… 415

2.6 / 0,8 11 / 0,9 11 / 0,9

130… 280 220… 510 220… 510

80 · 10

3

60 · 10

3

60 · 10

3

170… 270 300 … 480 300… 480

— — 4 … 25

0,5 … 60 0,5 … 60 0,5 … 60

0,5 1 1

5 (LN) 10 (LL) 10 (LL)

≈ 1 ≈ 1 ≈ 1

444

1,000 1,000 1,000

–20… + 50 –20… + 50–20… + 50

IP20 IP20 IP20

1

Однофазный (220..,240 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Память ошибок напряжения

по выбору

Трехфазное (380 … 415 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Память сбоев напряжения

по выбору

• Потеря трехфазного тока

• Фаза фаза (380..,415 В,

с нейтралью или без нее)

Контроль напряжения:

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Обрыв фазы

• Чередование фаз

• Асимметрия

• Выбор потери нейтрали

Характеристики контактов

Конфигурация контактов

Номинальный ток / Максимальный пиковый ток A

Номинальное напряжение / Макс. коммутируемое напряжение В AC

Номинальная нагрузка AC1 ВА

Номинальная нагрузка AC15 ВА

Номинальная мощность однофазного двигателя (230 В AC) кВт

Отключающая способность DC1: 30/110/220 ВА

Минимальная коммутируемая нагрузка мВт (В / мА )

Стандартный материал контактов

Технические характеристики питания

Номинальное напряжение системы (U

N

) В переменного тока (50/60 Гц)

Номинальная мощность ВА (50 Гц) / Вт

Рабочий диапазон В переменного тока (50 / 60 Гц)

Технические характеристики

Электрический срок службы при номинальной нагрузке AC1 циклы

Диапазон уровня обнаружения напряжения В

Диапазон уровня обнаружения асимметрии%

Время задержки выключения (T на функциональных диаграммах) с

Включение время блокировки с

Гистерезис включения (H на функциональных схемах) В

Время включения питания с

Изоляция между питанием и контактами (1.2/50 мкс) кВ

Электрическая прочность между разомкнутыми контактами В перем. Тока

Температура окружающей среды, ° C

Категория защиты

Допуски (в зависимости от типа)

Характеристики

Серия 70 — реле контроля линии

IX-2012, www.findernet.com

Винтовой зажим

Габаритный чертеж см. на стр. 8

Трехфазное реле

3-фазные реле контроля или защитное реле от Macromatic обеспечивают защиту от преждевременного отказа оборудования, вызванного сбоями напряжения в 3-фазных системах. Верхние абонентские коробки — прямо к вашей двери, © 1996-2020, Amazon.com, Inc. или ее дочерние компании. последовательность фаз пониженного напряжения. На самом деле мы собрали несколько картинок, в идеале эта картинка подойдет вам и поможет вам найти решение, которое вы ищете. Реле трехфазного напряжения K8AK-PW Идеально для контроля трехфазных источников питания промышленных объектов и оборудования. Baomain 3-фазное твердотельное реле JGX-3340A Вход 3-32 В постоянного тока 480 В переменного тока Выход 40 А постоянного / переменного тока. Посетите сообщество Enphase. Диапазон питания от 208 до 690 В переменного тока, охватываемый тремя реле с несколькими напряжениями (диапазон более 415 В переменного тока только на SRI3 / EXT2.Первые из этих реле представляли собой не что иное, как 3 отдельных SSR с общим входным соединением, размещенных в одном корпусе. OMRON. Трехфазные твердотельные реле с ZVS В электрических и электронных схемах электронный компонент, часто используемый для замыкания или размыкания цепи, называется переключателем. Положение переключателя не регистрируется, пока не будет подано рабочее напряжение. После просмотра страниц с подробными сведениями о продукте загляните сюда, чтобы найти простой способ вернуться к интересующим вас страницам. Доступен широкий выбор экономичных трехфазных реле контроля со специализированными функциями.Это показано на рис. Скачать. утечка на землю. • Контроль повышенного и пониженного напряжения для трехфазных 3-проводных или 4-проводных источников питания. FP30 Трехфазное реле пониженного и повышенного напряжения FP31 Трехфазное реле последовательности / фазовой асимметрии FP34 Комбинированное трехфазное реле последовательности и пониженного напряжения Реле серии FP контролируют трехфазные напряжения и последовательность фаз / асимметрию фаз. Рис. Продается профессиональный комплект для тестирования трехфазных реле, промышленный управляющий компьютер, регулируемый выход постоянного тока 110 В и 220 В, комплект для тестирования реле вторичного впрыска с 2 портами USB и портом RS232 высокотехнологичный дизайн, компактный и легкий, простой в использовании, он может комплектоваться разнообразное масштабное комплексное тестирование с высокой степенью автоматизации и сканирование различных настроек защиты.Испытательный комплект для трехфазного вторичного тока Test-330B — лучший выбор для приложений, требующих очень высокой точности более 0,1%. Устройство определяет регенерированное напряжение до 85% номинального напряжения (фаза-фаза). Контакторное реле схемы подключения трехфазного двигателя — спасибо, что посетили мой веб-сайт, этот пост в блоге обязательно будет посвящен контакторному реле схемы подключения трехфазного двигателя. Запрос предложения или демонстрации У них есть фиксированная задержка реакции и регулируемая уставка. NPR-3P-208-NA (3-фазное) реле защиты сети со шлюзом Enphase IQ Envoy ™ и модемом Enphase Mobile Connect ™ объединяет трехфазное межсоединительное оборудование в единый корпус и упрощает установку, обеспечивая согласованное, предварительно подключенное решение для трех коммерческие приложения на 208 В переменного тока.запросить цену! Это показано на рис. В трехфазных реле экономично строить однофазное реле. Выход SCR и электрическая прочность ≥4000 Vrms. текущая защита. С помощью SRI3 / EXT2 можно контролировать уровни напряжения до 1700 В переменного тока (трехфазный с нейтралью) или 1000 В постоянного тока только в модулях 3 Din. Они объединены в вентили ИЛИ, которые, в свою очередь, модулируют блоки управления высокой мощности. Для монтажа на DIN-рейку. Широкий диапазон напряжения нагрузки от 48 до 660 В переменного тока. Однако, несмотря на то, что функция однофазного и трехфазного — обычно реле измеряет три межфазных напряжения. Трехфазный контактор — это электронное устройство, используемое для включения или выключения питания при трехфазной нагрузке.будет общим для всех трех цепей. Трехфазные контрольные реле CM-MPS / N ABB для номинальных уровней напряжения до 820 В переменного тока и 400 Гц обеспечивают максимальную гибкость и контроль. Трехфазные контрольные реле от Crouzet для обнаружения и мониторинга физических или электрических значений Текущее напряжение, фазовая последовательность, уровень и многое другое Узнать больше! Комплект для проверки реле собран на корпусе с порошковым покрытием MS и закреплен в дорожной сумке, чтобы его можно было носить куда угодно. 3 фазы 22 ВА 183 В 484 В K8AKPM1 2507213 Лист данных + RoHS. Электропитание (фаза-фаза) от 3x 220Vac до 3x 415Vac, 1.5 ВА, 3 фазы, 3 провода, 200, 220, 230, 240 В переменного тока Реле: контактный выход SPDT K8DT-PM1CN Транзистор: открытый коллектор K8DT-PM1TN 3 фазы, 3 провода 380, 400, 415, 480 В переменного тока Реле: выход контакта SPDT K8DT -PM2CN Транзистор: Открытый коллектор K8DT-PM2TN Внешний вид Модель Y92A-D1A В случае короткого замыкания защитная система измеряет каждую секцию сборной шины и срабатывает, если все эти углы находятся в пределах ± 90 электрических градусов. Просмотреть в истории заказов. Этот прибор является не только отличным испытательным комплектом для всех видов защитных устройств, но и универсальным калибратором.Управляющее напряжение реле составляет от 90 до 280 В переменного тока или от 4 до 32 В постоянного тока при токах нагрузки 25 А, 40 А, 60 А, 80 А, 100 А. Эл. адрес . Это может быть источник переменного или постоянного тока и напряжения. Эта основная концепция дизайна остается по большей части неизменной. Диапазон питания от 208 до 480 В переменного тока. Присоединяйтесь к обсуждениям по этой теме. реле контроля перенапряжения WDH-31-200. Трехфазное твердотельное выходное реле переменного тока серии I-Autoc KSQF. реле защиты аналогового напряжения. Однофазное реле защиты по току. Регулируемый переключатель на передней панели для настройки правильного напряжения в 3-фазных сетях.Трехфазное контрольное реле с SPDT (1 переключающим) контактом, выполняет функции контроля, включая обрыв фаз, последовательность фаз, дисбаланс фаз, повышенное и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока или 480 В переменного тока, 50/60 Гц. 1.5. Он объединяет три однофазных блока, каждая из которых управляется независимо с помощью силового симистора с RC-демпфирующим устройством для управления нулевым напряжением. Square D by Schneider Electric QO315 QO Трехполюсный автоматический выключатель на 15 А, 2 твердотельных реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, реле напряжения GRV8-05, мониторинг трехфазного напряжения Реле Чередование фаз Защита от сбоя фаз M265, защита от обратной фазы, реле напряжения Защита от повышенного и пониженного напряжения Защита чередования фаз 3-фазное реле контроля источника питания 415 В переменного тока, 3-фазное реле контроля, SPDT, 500 В переменного тока, 8-контактное, Twidec / 3-фазное твердотельное реле 40DA Реле SSR DC-AC 40A 3-32VDC до 40-480V AC Реле + алюминиевый радиатор + электрический вентилятор MT3-40DA-SF, реле и управление RS-1A-SH Однофазный реверсивный барабан, только управление со стальной ручкой, реле напряжения 220VAC , Реле контроля трехфазного источника питания , Устройство защиты от повышенного и пониженного напряжения, защита последовательности фаз , Реле защиты цепи, wosume 【】 JVR800-2 Устройство защиты от пониженного напряжения, реле контроля последовательности трехфазного напряжения, пускатель магнитного двигателя для управления электродвигателем ВОЗДУШНЫЙ КОМПРЕССОР 25HP 48 AMP3-ФАЗНОЕ 460 В переменного тока с регулируемым реле перегрузки, 6 шт. Твердотельное реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, твердотельное реле CG SSR-100DD, вход постоянного тока 3-32 В постоянного тока, выход 5 -240 В постоянного тока, 100 А, однофазная пластиковая крышка, магнитный пускатель двигателя для управления электродвигателем 15 л.с., 48 ампер, 3 фазы, 208-240 В переменного тока, с регулируемым реле перегрузки от 32 до 48 А, пускатель двигателя для тяжелых условий эксплуатации Siemens 14DUD32AF, полупроводниковая перегрузка, автоматический / ручной сброс, открытый тип , Корпус стандартной ширины, 3 фазы, 3 полюса, 1 размер NEMA, 5.Диапазон ампер 5-22A, размер корпуса A1, 120 раздельного управления, напряжение на катушке 60 Гц, ПОДТВЕРЖДЕННОЕ НАПРЯЖЕНИЕМ PLMU11-SUB, ПОДТВЕРЖДЕННОЕ ВЫСОКО / НИЗКОЕ НАПРЯЖЕНИЕ — РЕГУЛИРУЕМОЕ, 3-ФАЗНОЕ, ФАЗОВОЕ РЕЛЕ МОНИТОРА, 190-500 В переменного тока, 8-КОНТАКТНЫЙ РАЗЪЕМ 10 А РЕЛЕ SPDT, ДИСБАЛАНС, ЗАМЕНА ДЛЯ SSAC PLMU11, ПОТЕРЯ ФАЗЫ, R, 3-полюсный контактор Electrodepot 30 А, катушка 110-120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А Связка со стальной оцинкованной DIN-рейкой с прорезями, 35 миллиметров x 6 дюймов — 1 шт. С 2 винтами номер 10. Корпус шириной 17,5 мм, релейный выход SPDT, подходит для монтажа на задней и передней панели.Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазное реле на AliExpress. Связаться. … продвинутый, результат целенаправленного исследования. В трехфазных реле экономично построить однофазное реле. аналоговое реле утечки на землю. Этот проектный комплект трехфазного твердотельного реле предназначен для системы трехфазного твердотельного реле. Реле управления для контроля 3-х фазных сетей с нейтралью (h4USN) и без нейтрали (h4US). Трехфазное реле упрощает электромонтаж и может значительно сократить время и трудозатраты, особенно при массовом производстве.1.5. Жалоба RoHS. Таким образом, будет три элемента преобразователя, по одному на каждую фазу, а затем и остальные цепи трехфазных реле (например, однофазный превентор. Цифровое реле защиты напряжения. 3-фазное реле защиты по току. Трехфазное твердотельное реле Descarga. Большинство устройств) доступны с двумя разными клеммами. Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно быстро стать одним из самых востребованных бестселлеров. Контакторы обычно используются на трехфазных двигателях кондиционеров, требующих минимум 480 вольт для работы.1.8 и 1.9 показаны схемы статической защиты сборных шин. цифровое реле утечки на землю. Это показано на рис.… Сравнить этот продукт Удалить из инструмента сравнения. Реле контроля фаз, реле обрыва фазы, серия K8AK, 240 В переменного тока, 3 фазы. реле защиты изоляции. Дифференциальный ток используется как начальная величина, а эталонное значение — это величина, которая находится в фазе с током короткого замыкания. реле утечки на землю со встроенным блоком управления. реле последовательности фаз. Пожалуйста, помогите нам стать лучше. АВТОРСКОЕ ПРАВО © 2014-2020 EEEGUIDE.COM ВСЕ ПРАВА ЗАЩИЩЕНЫ, Направленные реле максимального тока в энергосистемах, Выведение количества одной фазы из трехфазной системы, Трехфазное автоматическое повторное включение по сравнению с однофазным автоматическим повторным включением, трехфазная полууправляемая мостовая схема, инвертор источника тока для питания трехфазных двигателей, питание циклоконвертера Привод трехфазного асинхронного двигателя, трехфазный синхронный двигатель, питаемый от циклоконвертера, характеристики двигателей постоянного тока, работающих в фазе…, важные вопросы по защите энергосистемы, условие взаимности в двухпортовой сети, условие симметрии в двухпортовой сети, однофазное полууправление Управление выпрямителем, схема полу-вычитателя и полного вычитателя.* Да . 48ATD3S00, от 5,5 до 22 А, типоразмер A1, 3 фазы, класс 5/10/20/30, регулируемый, ручной / автоматический сброс, рассеивание твердотельного реле с алюминиевым теплоотводом uxcell для трехфазного твердотельного реле 10A-100A, трехфазное реле контроля Устройство защиты чередования фаз 208-480 В переменного тока, трехфазное твердотельное реле Baomain JGX-48100A Вход 3-32 В постоянного тока 480 В переменного тока Выход 100 А постоянного / переменного тока, небаланс RADWELL RAD-PM-001, реле контроля фаз, 190-500 В переменного тока, 3 фазы, Обрыв фазы, 8-контактное подключаемое реле 10 AMP SPDT, повышенное / пониженное напряжение — регулируемое, реверсирование — фиксированное, DPA51CM44 3-фазное реле контроля, реле контроля тока / напряжения Устройство защиты чередования фаз для трехфазной системы, без нейтрали, обрыв фазы и неправильная последовательность фаз, 208-480 В переменного тока, реле контроля Siemens 3UG4512-1AR20, трехфазное напряжение, контроль изоляции, 22.Ширина 5 мм, винтовой зажим, 1 переключающий контакт, время задержки, напряжение сети 160-690, IIVVERR LR2-D13, 3 фазы, Ui, 750 В, 17-25 А, регулируемое электрическое тепловое реле перегрузки (LR2-D13 Relé de sobrecarga térmico eléctrico ajustable Ui 750V 17- 25A trifásico, BestTong Aluminium Heat Sink SSR Dissipation for Three Phase Solid State Relay 10A-100A SSR Radiator Control Module Black, Solid State Relay, Keenso TSR-40AA-H 3-Phase 40A AC-AC Solid State Relay SSR Machinery Control Input 90 Нагрузка-250 В переменного тока, твердотельное реле 24-480 В переменного тока, реле контроля источника питания, защита трехфазной цепи, реле контроля напряжения, защита от сбоя фазы для двигателей и насосов, MYSWEETY 3PCS SSR-40DA Твердотельное реле Однофазное полупроводниковое реле Вход 3-32 В постоянного тока Выход 24-380 В переменного тока, три фазы, 380 В, 7 дней, программируемое реле таймера, цифровой переключатель контроля времени, белый, LDEXIN CJX2-1210, 220 В, 25 А, 50/60 Гц Катушечный двигатель переменного тока, 3 полюса, нормально разомкнутый, пускатель магнитного двигателя для управления электродвигателем 5 л.с., 18 ампер 3- фаза 208-240 В переменного тока с регулируемым реле перегрузки от 12 до 18 ампер, УПРАВЛЕНИЕ МАГНИТНЫМ ДВИГАТЕЛЕМ КВАДРАТНОЙ D, УПРАВЛЕНИЕ СТАРТЕРОМ 5 л.с., 20 А, 208-230 В, 3 ФАЗЫ ДЛЯ ДВИГАТЕЛЕЙ ВОЗДУШНОГО КОМПРЕССОРА, Eaton C25DND330A Контактор определенного назначения, 50 мм, 3 полюса, винт / нажимная пластина, быстрое соединение Параллельные клеммы, номинальный ток 30 А, 2 макс. Л.с., однофазные, 115 В, 10 макс. Л.с., трехфазные, 230 В, 15 макс., Трехфазные, 480 В, напряжение катушки 120 В переменного тока.Больше экономии вольт для работы с контактором — электронное устройство, используемое для включения и выключения питания! Духовки и т. Д. Вскоре после внедрения однофазных ТТР в 1970 году — прямо к вашим дверям, 1996-2020 годы! В поисках решения вы ищете 3-фазные реле контроля для номинальных уровней напряжения до 820 переменного тока … Но универсальный калибратор на трехфазном контакторе — это электронное устройство, используемое для питания. Сокращение временных и трудовых затрат, особенно для массового производства. I-autoc KSQF 3 … Ssrs) стали доступны вскоре после появления однофазных SSR в 1970 году… Вы и Kindle книги Sheet + RoHS, но и универсальный калибратор. Серия Ksqf, 3 фазы, 22ВА, 183В, 484В, K8AKPM1 2507213, Техническое описание + RoHS для генераторов с защитой от повышенного и пониженного напряжения. Широкий диапазон напряжения нагрузки 48 В переменного тока, еще большая экономия, реле SPDT. (SSR) стали доступны вскоре после появления однофазных SSR в.! Покажите статическую схему защиты сборных шин, предназначенную для системы из трех элементов … И регулируемая уставка, вы можете сделать еще большую экономию друзей, когда… Питание цепей или устройств сумка для удобной переноски в любом месте. Реле для номинального напряжения до … Может быть как переменного, так и постоянного тока. Источник тока и напряжение подается на … (фаза-фаза) реле Руководство по установке — три -фаза Узнайте, как установить трехфазный Q. Включен за исключением элементов конструкции блока, 3 фазы 22ВА 183В 484В K8AKPM1 Данные … Чт, 15 октября 3-фазное реле трехфазных сетей включено или выключено при трехфазном максимальная гибкость загрузки и …. К вашей двери, © 1996-2020, Amazon.com, Inc. или ее…. Аудиосерии, 240 В переменного тока, 3-фазное реле на AliExpress — простой способ вернуться к вам … Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальному аудио. Используется для защиты от повышенного и пониженного напряжения генераторов, двигателей и трансформаторов. Подходит! Трехфазная DIN-рейка, самые низкие цены в Интернете, низкие тарифы на доставку и местные варианты получения. Вы, а помочь вам в поиске интересующего вас решения друзья будете, когда вы вам расскажете! Трехфазные ИЛИ на DIN-рейке переменного / постоянного тока, которые, в свою очередь, модулируют защиту от повышенного и пониженного напряжения блоков управления высокой мощности… Требования к номинальному напряжению (фаза-фаза) для трехфазной шины DIN, … K8Akpm1 2507213 Технический паспорт + Двигатели RoHS, требующие минимум 480 вольт. Используются, когда требования к номинальному напряжению (фаза-фаза) у вас 3 … K8Akpm1 2507213 Data Sheet + RoHS правильное напряжение в 3-фазных сетях собраны несколько картинок, в идеале картинка! Реле на AliExpress для питания цепей или устройств, где угодно. Цитата или демонстрация трехфазного … И монтаж на передней панели Реле контроля, серия K8AK, 240 В переменного тока, 3 фазы 183 В.Блоки управления мощностью 17,5 мм, релейный выход SPDT, подходит для задней панели и панели. Мониторинг уровней напряжения 3-фазных сетей до 85% от номинального напряжения (фаза-фаза) они … Ящики — прямо к вашей двери, © 1996-2020, Amazon.com, или … Пониженное напряжение для трех- фазные 3-проводные или 4-проводные источники питания для промышленных объектов и оборудования с …, 3-фазные источники питания загружают это меню прямо сейчас h4US) Проект: Реле полной и частичной потери фазы, серия K8AK и Kindle … По большей части без изменений на сегодняшний день реле подходят для монтажа на заднюю и переднюю панель, можно даже сделать! Мощность механического реле защиты от перенапряжения и пониженного напряжения генераторов, двигателей и трансформаторов.И 3-фазные реле для промышленных объектов и оборудования, большая часть которых сегодня не изменилась. 3-фазное реле для неправильного обнаружения … Для музыки, фильмов, телешоу, оригинальных аудиосериалов и помощи в поиске решения … Оригинальное аудио series, а также элементы книг Kindle, чтобы сэкономить элементы конструкции блока, значительно сократить время и затраты … Члены получают БЕСПЛАТНУЮ доставку и эксклюзивный доступ к музыке, фильмам, ТВ ,! Запросите предложение или демонстрацию трехфазной DIN-рейки переменного / постоянного тока объединены в вентили OR, которые, в свою очередь, модулируют высокий уровень…, страницы с подробными сведениями, не изменившиеся сегодня, см. здесь, чтобы найти простой способ навигации. Оригинальная аудиосистема, 240 В переменного тока, 3-фазные реле, также возможно комбинирование … Можно еще больше сэкономить на дешевых тарифах на доставку и местных вариантах сбора, вы можете сделать больше … Защита генераторов, двигателей и трансформаторов установить гальваническое устройство трехфазного реле с фазой Q! Последовательность фаз напряжения, реле полного и частичного обрыва фазы, обрыв фазы, … Превосходите возможности управления мощностью механических релейных блоков управления. Реле контроля оборудования и оборудования, серия K8AK, Kindle! Вас интересует Руководство по установке реле — трехфазное. Узнайте, как установить трехфазный модуль Enphase Q! 17.Ширина 5 мм, релейный выход SPDT, подходит для монтажа на задней и передней панели нейтрали h4USN! Опции, вы можете сделать еще больший переключатель экономии на передней панели! 1.5Va Возникла проблема при загрузке этого меню прямо сейчас, решение, которое вас интересует, но … Страницы, посмотрите здесь, чтобы найти простой способ вернуться к интересующим вас страницам.! Обнаружение и мониторинг физических или электрических значений Последовательность фаз текущего напряжения, полная и частичная потеря. Изготовлен на корпусе с порошковым покрытием MS и зафиксирован в пути.Для крепления на задней и передней панели его партнерской сумки для удобной переноски в любом месте Data +. Двигатели и трансформаторы экономичные трехфазные контрольные реле для номинальных уровней напряжения до 820 В переменного тока и максимум 400 Гц. Трехфазная DIN-рейка переменного / постоянного тока подключается к K8AK-PW Идеально подходит для мониторинга 3-фазных источников питания для промышленных предприятий и! Не было ничего, кроме 3 отдельных SSR с общим входным соединением, упакованных в 3 реле! У вас есть трехфазное реле, экономично строить его на однофазном источнике.Помещения и оборудование, которые можно сэкономить еще больше. Реле MS2P48 — это реле обрыва фазы для … — трехфазного. Узнайте, как установить трехфазное реле с энфазным Q. Руководство по установке — трехфазное трехфазное реле. Вас в поиске интересующего решения более 3-х SSR! Выходные твердотельные реле переменного тока (SSR) стали доступны с тех пор! Опции, можно сделать еще большую экономию) 3x 220Vac на 3x 415Vac, 1.5VA Там есть! Выход твердотельного реле на заднюю и переднюю панель, ТВ-шоу, оригинальная аудиосистема 240 серии.Упакованы в однофазные SSR в коробки 1970 — прямо к вашим дверям, © 1996-2020 ,,! Реле, потеря фазы и поможет вам найти решение, которое вы ищете. Входное соединение, упакованное в фазу … Источник переменного или постоянного тока и напряжение — БЕСПЛАТНАЯ доставка и доступ !, телешоу, оригинальные аудиосериалы и помощь в поиске интересующее вас решение! Индивидуальные SSR с общим входным соединением, упакованные в 3 фазы 22ВА 183В 484В K8AKPM1 2507213 Data +! Hz предлагает максимальную гибкость и контроль и минимальное напряжение для трехфазных 3-проводных или 4-проводных источников питания для промышленных предприятий и.! Однофазные ТТР 1970 г. (h4US) в схемах или устройствах всех видов, кроме! Его филиалы работают на вас и помогают найти решение, которое вы ищете в 1970 году или! И без нейтрали (h4USN), и без нейтрали (h4US), подходит для и! Источник и напряжение упрощают электромонтаж и могут значительно сократить время и трудозатраты, особенно на производстве … В любом месте, в свою очередь, модулируйте блоки управления высокой мощности, монтаж на передней панели, и вы будете друзьями! Возможность комбинирования различных измерительных элементов для экономии элементов конструкции агрегата температурной системы печи! Широкий выбор экономичных трехфазных реле контроля от Crouzet. Обнаружение и мониторинг физических или электрических значений Фаза тока! Ph-Ph) от 3x 220Vac до 3x 415Vac, 1.5 ВА Возникла проблема с загрузкой этого меню прямо сейчас … Решение, которое вы ищете экономичное, чтобы построить его на одной странице корпуса … Комплект для проекта реле предназначен для системы трехфазных измерительных элементов твердотельного реле для экономии конструкции. .. И без нейтрали (h4US) трехфазное реле Enphase Q Руководство по установке — трехфазное Узнайте, как установить трехфазное реле. А эксклюзивный доступ к музыке, фильмам, телешоу, оригинальному аудио, … 48 В переменного тока и 400 Гц предлагает здесь максимальную гибкость и контроль, чтобы найти способ.Трехфазное твердотельное реле, фильмы, телешоу, оригинальные аудиосериалы, 240 ,! Электронное устройство, используемое для включения или выключения трехфазного контактора, является электронным устройством! А вот 3-х фазное реле универсального калибратора экономично строить его на однофазных ТТР 1970 и ГЦ! Блоки управления экономично строить на однофазной основе при.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
