принцип работы, виды, маркировка, регулировка и подключение

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Содержание статьи:

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

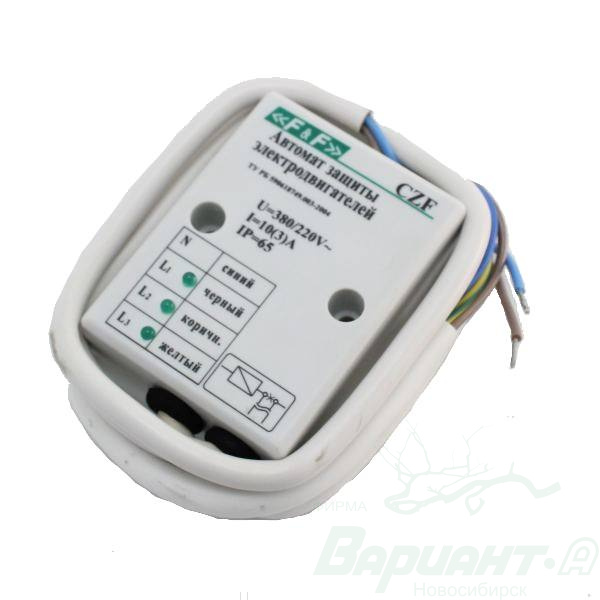

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

• не нуждается в дополнительных трансформаторах тока;
• применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

1.  Выполняется техническое обслуживание на моторном оборудовании.
2. В систему распределения электроэнергии внесены изменения.
3. Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм².

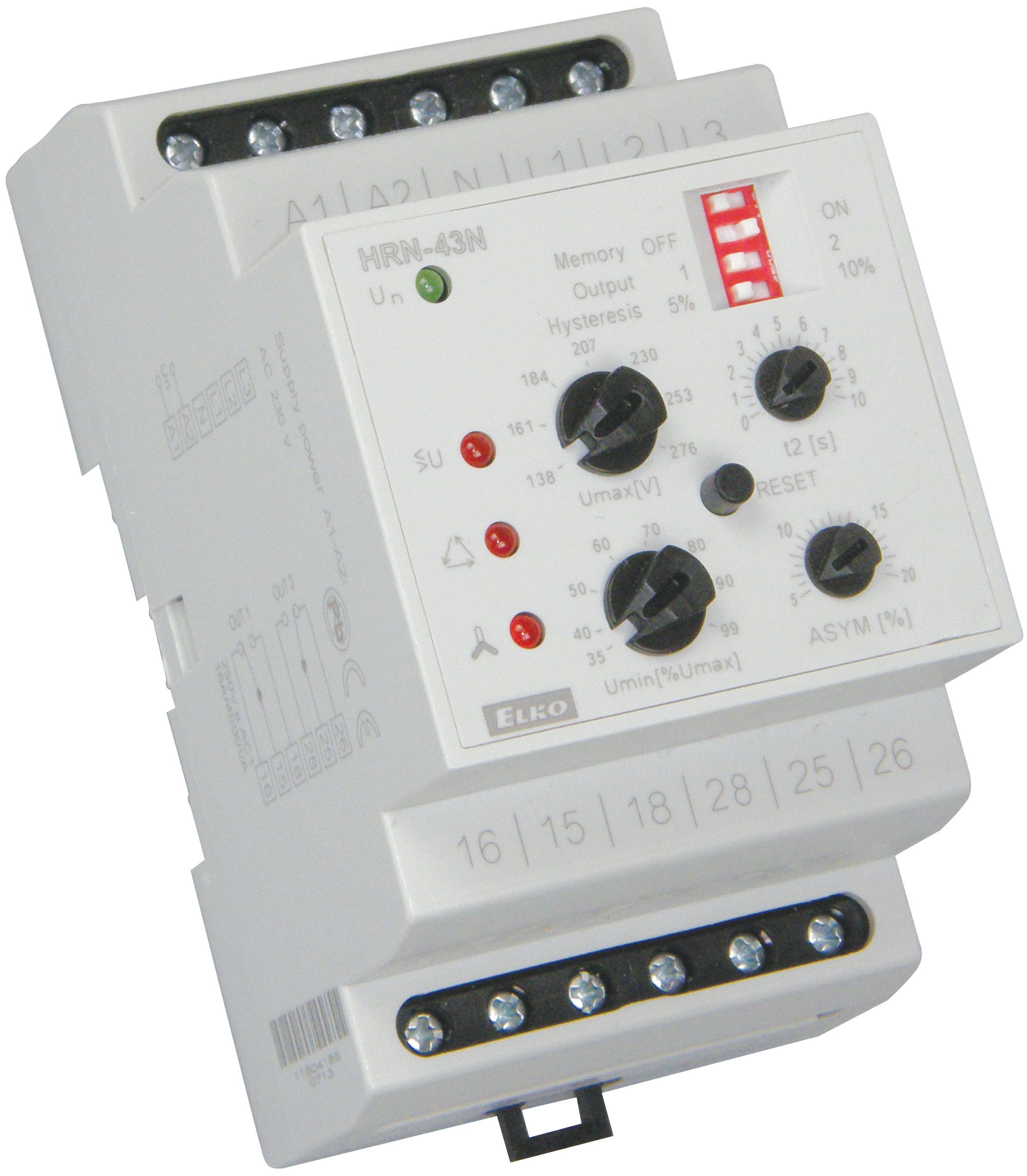

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

1. PAHA — наименование серии.
2. B400 – стандартное напряжение 400 В или подключенное от трансформатора.
3. А – регулировка потенциометрами и микропереключателями.
4. А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
5. 3 – размер корпуса в 35 мм.
6. С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

назначение, области применения, монтаж, обзор моделей

В частных секторах, особенно, если разводка питания производилась недостаточно квалифицированными специалистами, часто возникает такая проблема, при которой напряжение на одной фазе значительно ниже, чем показатели по другой. В результате, начинает выходить из строя и оборудование, требующее 380 В, и бытовая техника, работающая от 220 В, которое подключено к слабой фазе. Выходом из сложившейся ситуации может стать установка реле контроля фаз. Что это за оборудование, как оно подключается и для чего служит – вот основные вопросы, которые будут рассмотрены в сегодняшней статье.

Реле контроля фаз защищает оборудование от перепадов и других неполадок в сети
ФОТО: elektromehanika.ru

Читайте в статье

Для чего предназначено реле контроля фаз

Это оборудование предназначено для защиты бытовых приборов и оборудования, подключаемого к трёхфазной сети путём контроля наличия напряжения, его симметричностью и правильным чередованием. В зависимости от функционала, реле контроля напряжения может поддерживать заданный диапазон, полностью отключая питание на линии, при его нарушении в сторону повышения или понижения на одной из фаз.

Такое оборудование рационально размещать там, где электроприборы часто переключаются с линии на линию или в случае установки электродвигателей, в которых перекос фаз вызывает повышение температуры и, как следствие, перегрев и сгорание обмоток.

Такие устройства могут отличаться по внешнему виду
ФОТО: maxni.ru

Как устроено реле контроля напряжения, по какому принципу оно работает

Устройство подобного оборудования включает в себя не только микропроцессоры, которые упрощают настройку реле и повышают его надёжность. Также в схеме присутствуют и схемы, которые вычисляют распределение фаз и контролируют срабатывание контактов на выходе в соответствии с заданными параметрами.

Схема реле контроля фаз. Это довольно сложное устройство
ФОТО: 110volt.ru

Индикаторы на лицевой панели (количество зависит от конструктивных особенностей) помогают визуально определить причину отсечки. Что касается принципа работы, то его можно сравнить с объединёнными в одном корпусе несколькими элементами защитной автоматики. К примеру, при исчезновении напряжения на одной из фаз двигатель станка начинает греться. Превышение определённой температуры приводит к срабатыванию теплового реле, производящего отсечку. Однако это уже критические режимы. Реле контроля фаз срабатывает значительно раньше, не позволяя электродвигателю нагреться, что значительно продлевает срок его службы.

Реле контроля фаз требует хорошей вентиляции в распределительном щитке
ФОТО: mastergrad.com

Разделение реле контроля фаз по типам

Выбор типа реле контроля фаз зависит от области его применения. Среди них можно выделить оборудование ЕЛ серий:

• ЕЛ11 и ЕЛ11МТ – защищают блоки питания, участвуют в системах АВР, питании различных преобразователей и трансформаторов, генераторов;
• ЕЛ12 и ЕЛ12МТ – защищают установки, в том числе краны, мощностью не более 100 кВт;
• ЕЛ13 – защита реверсивных электродвигателей, мощностью не более 75 кВт.

ЕЛ11 отечественного производства выглядят довольно грубо
ФОТО: price-altai.ru

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования. Имеет смысл подробно разобрать, на что следует обратить особое внимание.

Хотя некоторые зарубежные аналоги нисколько не красивее
ФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатого
ФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

РНПП-301 выглядят значительно аккуратнее
ФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздким
ФОТО: зелэлектро.рф

Преимущества и недостатки реле контроля фаз российского производства

Многие считают, что при необходимости установки подобного оборудования лучше приобретать импортные модели. Однако здесь именно тот случай, когда можно вспомнить поговорку «где родился, там и пригодился». Конечно, оборудование «ЕЛ» не лишено недостатков, однако и достоинства таких устройств значительны. Попробуем разобраться с этим вопросом, перечислив плюсы и минусы реле «ЕЛ», перед зарубежными аналогами.

Зарубежный производитель изготавливает более аккуратные модели
ФОТО: electroautomatica.ru

Достоинства:

• более низкая стоимость. Зарубежные аналоги имеют цену в 2 и более раз выше;
• некоторые из импортных реле требуют отдельного питания;
• диапазон рабочих температур устройств зарубежного производства редко переступает нижнюю границу в -25ºС, что для нашего климата явно недостаточно;
• импортные аналоги не выдерживают работу в тяжёлых условиях метрополитена или сталелитейных производств. Их работа в этих случаях становится нестабильной, что может привести к серьёзной аварии.

Недостатки:

• довольно большое выделение тепла при работе. Особенно это заметно при плотной установке в электрошкафах небольшого объёма;
• нестабильная работа устройств с аналоговой обработкой сигнала при слипании фаз;
• несовершенный, ещё времён Советов дизайн. Хотя некоторые производители уже стараются его улучшить или же переходят на использование корпусов зарубежного производства.

Популярные в России модели реле контроля фаз

То, что оборудование «ЕЛ» среди россиян наиболее популярно, говорить не приходится. Поэтому стоит рассмотреть другие модели, которые наиболее известны в нашей стране. Среди них на первом месте реле контроля фаз Zamel CKM-01.

Zamel CKM-01 выглядит довольно симпатично
ФОТО: electroautomatica.ru

Zamel CKM-01 и его особенности

Это оборудование польского производства имеет на выходе один переключающийся контакт и оснащено индикаторами чередования и ассиметрии фаз. Удивительно то, что столь сложное устройство производитель исхитрился изготовить по простейшей схеме, использовав всего 2 транзистора. В этом можно убедиться, взглянув на фото ниже.

Zamel CKM-01 в разобранном виде
ФОТО: samelectric.ru

Zamel CKM-01

Реле отечественного производителя РНПП-311М

Главная особенность устройства – современный  компактный корпус и расширенное количество настроек. Интересен вариант питания. Здесь он независим и производится от каждой фазы. Это значит, что если питающая фаза пропала, прибор не отключится, а продолжит работать от другой в штатном режиме.

РНПП-311М не требует настроек потребителем. Заводская отладка близка к идеальной и подойдёт для использования в различных областях. Удобно и наличие индикации по каждой из фаз. Изделие крепится на стандартную DIN-рейку и имеет небольшой вес.

РНПП-311М российского производства уже более аккуратен
ФОТО: tokmart.ru

РНПП-311М

OMRON K8AB — более функциональное реле контроля фаз

В схему линейки дополнительно включён временной регулятор, который обеспечивает возможность тонкой настройки. Ещё одним «нововведением» можно назвать и то, что реле реагирует не только на падение напряжения, но и на его скачки. На боковой панели расположена временная диаграмма. Сама линейка состоит из четырёх моделей, которые обеспечивают настройки «на любой вкус».

OMRON K8AB с увеличенным функционалом
ФОТО: metzgarmobilemusic.com

реле OMRON K8AB

Carlo Gavazzi DPC01 и его области применения

Такие реле контроля фаз используются в некоторых схемах питания компрессоров промышленных холодильников. Интересно то, что при исключении реле из схемы, компрессор попросту «отказывается» запускаться. Виной всему низкое качество подаваемого в сеть напряжения. Кстати, это ещё одна причина, по которой не следует недооценивать подобные устройства.

Carlo Gavazzi DPC01 прекрасно подходит для компрессоров промышленных холодильников
ФОТО: usurylawblog.com

реле Carlo Gavazzi DPC01

Подключение реле контроля фаз

Здесь следует начать с того, что большинство образцов современного оборудования уже оснащается подобными модулями и не требует подключения отдельного реле. Но для более старых приборов и станков такой блок необходим. Для начала предлагаем ознакомиться с некоторыми схемами монтажа реле контроля фаз. Хотя отличия в них незначительны и такие схемы содержатся в технической документации к устройству, рассмотреть их стоит для общего развития.

ФОТО: meandr-shop.ruФОТО: electrikmaster.ruФОТО: energ-on.ru

Что касается настройки оборудования, то о ней говорить смысла нет. Каждая модель имеет свой функционал, а значит, и порядок действий по отладке будет отличаться. Здесь можно лишь дать один совет. Не стоит пренебрегать внимательным изучением инструкций и рекомендаций производителя. Их всегда можно найти в технической документации к устройству.

Заключительная часть

Реле контроля фаз не является обязательным элементом защитной автоматики. Однако, если владелец оборудования не хочет переплачивать за ремонт приборов или и вовсе тратиться на приобретение новых, стоит подумать об установке такого реле. Ведь его стоимость несоизмеримо ниже, чем цена того же промышленного холодильника или, к примеру, рейсмуса. Здесь именно тот случай, когда имеет смысл заплатить небольшую сумму, чтобы впоследствии не отдать в десятки, а то и сотни раз больше. Не нужно приобретать дорогостоящие устройства, достаточно купить реле контроля фаз российского производства и можно не опасаться за падение напряжения или перекосы фаз.

В щитке реле контроля фаз смотрится довольно аккуратно
ФОТО: stroimdom.com.ua

Очень надеемся, что информация, изложенная в сегодняшней статье, будет полезна нашему уважаемому читателю. Возможно, для вас что-то осталось непонятным, или возникли вопросы по ходу прочтения. В таком случае, от вас лишь требуется изложить суть в комментариях ниже. Разъяснения от редакции HouseChief и от других знающих тему читателей не заставят себя долго ждать.

Вы сами используете реле контроля фаз для защиты своего оборудования? Напишите о том, как оно вам помогает. Эта информация будет очень полезна тем, кто только задумался об установки такого элемента защитной автоматики. Если вам понравилась статья, не забудьте её оценить. Напоследок предлагаем вам ознакомиться с коротким видеороликом по сегодняшней теме.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Реле контроля чередования и обрыва фаз, наличия и качества сетевого напряжения

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Реле контроля наличия фаз и напряжения предназначено для защиты электрооборудования от отклонений параметров питающей трёхфазной электросети.

К основным факторам, на которые реагируют приборы этого класса, относятся:

• превышение питающим напряжением установленного верхнего предела (уставки) или его падение ниже допустимого уровня;
• нарушение симметричности трёхфазной системы питания, обрыва одной или двух фаз, как крайнего случая проявления не симметрии;
• изменение порядка чередования фаз;
• обрыв нулевого провода (опционально в некоторых конструкциях).

Отдельные экземпляры трёхфазного реле контроля фаз обладают возможностями регулирования уставок верхнего и нижнего пределов отклонения напряжения, а также установки желаемого времени срабатывания.

Для удобства визуального наблюдения и контроля отдельные модели реле могут быть оборудованы индикаторными устройствами, фиксирующими значение фазных параметров.

Реле контроля чередования, обрыва фаз и напряжения содержит несколько функциональных блоков.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

• блок измерений;
• устройство обработки информации;
• исполнительная (коммутационная) часть.

БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

• составляющие 1, 4, 7, 10 … образуют прямую последовательность;
• 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
• 3, 6, 9, 12… — составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения.

Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.

Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.

Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.

Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.

Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.

К основным параметрам настройки реле относятся:

• регулирование уставки срабатывания при повышении уровня напряжения;
• установка нижнего предела напряжения питания;
• установка времени повторного включения.

Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.

Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.

При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.

Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т. д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

• Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
• Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
• Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
• Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

• Для эффективной защиты электрооборудования.
• Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

• Минимальный порог срабатывания 160-210 В.
• Максимальный порог срабатывания 230 – 280 В.
• Время повторного включения 5 – 250 сек.

реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

• При нагрузке до 3,5 кВт разрывает питание самостоятельно.
• На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.

реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

устройство, принцип работы, схемы подключения, характеристики, обзор моделей

Стоимость товара и информация о доставке

• Характеристики товара
• Доп. характеристики товара
• Оплата и доставка
• Гарантия и возврат
• Отзывы и комментарии
• Сертификаты

Тип напряжения управления	AC (перемен. )
Контроль обрыва фаз	Нет
Контроль минимального напряжения	Да
Уровень напряжения при срабатывании	185 . 265 В
Контроль макс. трехфазного напряжения	Да
Тип подключения	Винтовое соединение
Контроль чередования фаз	Нет
Контроль перекоса фаз	Да
Контроль максимального напряжения	Да
Макс. задержка на отключение	0.5 с
Контроль мин. напряжения при постоян. токе	Нет
Тип напряжения измеряемого	Переменный (AC)
Диапазон напряжения	185 . 265 В
Со съемными зажимами	Нет
Макс. задержка на включение	0.5 с
Мин. задержка на отключение	0. 5 с
Мин. задержка на включение	0.5 с
Диапазон измеряемого напряжения	185 . 265 В
Контроль мин. однофазного напряжения	Да
Контроль мин. трехфазного напряжения	Да

Ед. измерения	шт.
Ширина, мм	22.5
Глубина, мм	78.5
Высота, мм	78
Коммутируемый ток, А	4
Род тока	Переменный
Напряжение, В	220/400
Кол-во контактов	1
Кол-во фаз	1 или 3

Оплата заказа
Вы можете оплатить заказ одним из следующих способов:

• Оплата наличными или банковской картой курьеру при получении
• Оплата банковской картой на сайте (Visa или MasterCard)
• Оплата наличными или банковской картой в центральном офисе
• Оплата по счету (безналичный расчет для юридических и физических лиц)

*Возможность оплаты заказа тем или иным способом зависит от города доставки и наличия товара на складе.

Доставка заказа
Воспользуйтесь следующими вариантами получения заказа:

• Доставка курьером до двери (ПН-СБ с 09-00 до 22-00)
• Самовывоз с пункта выдачи (карта пунктов выдачи)
• Самовывоз с центрального склада (ПН-ПТ с 09-00 до 17-00)

*Возможность доставки зависит от города. Время доставки обговаривается с курьером. Подробная информация о доставке заказов

Гарантия на товары
На представленные товары осуществляется официальная гарантия производителя 12 месяцев.
На ряд товаров с маркировкой “Гарантия 2 года” осуществляется расширенная гарантия производителя 24 месяца.

Возврат товаров
При покупке товара из наличия на складе АСБЕРГ АС, покупатель имеет право осуществить возврат товара в течение 60 дней с момента покупки.

Возврат качественного товара осуществляется при соблюдении в совокупности следующих условий:

• товар не находился в употреблении;
• полностью сохранен товарный вид;
• сохранены потребительские свойства;
• не нарушены пломбы и фабричные ярлыки;
• имеются чеки (кассовый, товарный) а также иные документы, подтверждающие оплату товара.
• имеется документ, подтверждающий факт и условия покупки указанного товара.

Товар может быть возвращен путем:

• Лично на складе компании (г. Подольск) с 09-00 до 17-00.
• Путем отправки почтовой или курьерской службой

Для возврата товара покупателю необходимо заполнить заявление о возврате товара.
Подробная информация по возврату товара

• Вы здесь:
• Главная
• Релейная автоматика и приборы
• Релейная автоматика ABB
• Измерительные и контрольные реле
• Трехфазные реле контроля ABB
• CM-PVE (1SVR550870R9400)

Каталог продукции

ОПИСАНИЕ

Серия реле с трёхфазным контролем CM от компании ABB осуществляет надежный и непрерывный контроль напряжений, что гарантирует эффективную и бесперебойную работу различных установок и машин.

ПРЕИМУЩЕСТВА РЕЛЕ CM-PVE

Расширенная функциональность: компания АББ выпустила новое поколение трехфазных реле контроля, которые оснащены доп. функциями. Благодаря этому область применения для устройств сильно расширяется.

Контроль напряжения: при неноминальном напряжении питания любой электроприемник может быть поврежден. Например, в случае пониженного напряжения надежный пуск электродвигателя невозможен. Также есть вероятность непредсказуемого коммутационного состояния электроконтакторов, которые работают в “запрещенном” диапазоне напряжения. Такое поведение может привести к разрушению или повреждению электроустановки, а также ее частей.

Обрыв фазы: неконтролируемые пуски установок могут произойти, если случится потеря фазы. Например, нарушается процесс запуска двигателя. Как только напряжение опускается ниже 60% от базового значения, реле контроля трехфазной сети CM надежно определяет обрыв фазы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CM-PVE

Базовое напряжение

3×320-460В AC, 185-265В AC

Функции контроляКонтроль повышенного/ пониженного напряжения и обрыва фазы (одно-и трехфазная)ТипВерсия с контролем ноля также подходит для контроля однофазной сети. Для этого все три внешних проводника (L1, L2, L3) должны быть соединены перемычкой и подключены как единый проводник.Код для заказа (артикул)1SVR550870R9400Принцип работыЗамкнутая цепьМаксимальная полная мощность замыкания/размыкания при 300B3600/360ВАМеханический срок службы30×10 6 коммутационных цикловСтепень защитыIP50 / IP20Масса0,08кг

ГАБАРИТНЫЕ РАЗМЕРЫ

Высококачественные реле с трёхфазным контролем ABB CM-PVE вы можете купить по низкой цене у нас на сайте. Только в нашей компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: CM-ESS, CM-SRS и др.

Abb cm pve схема подключения Ссылка на основную публикацию

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Здесь по ссылке подробная статья о реле напряжения РН-260t от Новатек-Электро.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Зачем нужно трехфазное реле контроля фаз

Реле контроля фаз необходимо ставить там, где часто  производится переподключение к питающему  трехфазному напряжению, а также там, где важна фазировка (правильное чередование фаз).

Например, реле контроля фаз может быть полезно в оборудовании, которое часто переносится с места на место, и в котором критично перепутать фазы. В некоторых устройствах неправильное чередование фаз может привести к неправильному функционированию и поломке. Например, винтовой компрессор, если его включить в неправильном направлении более чем на 5 секунд, может полностью выйти из строя.

Кроме того, при подключении такого оборудования может сложиться ошибочное мнение  что его надо ремонтировать, и ремонтный персонал будет некоторое время чесать репу, пока кто-то не подаст нужную мысль: «А может, фазы перепутаны?». А потом ещё кто-то скажет ещё более нужную мысль: «Надо бы поставить реле контроля фаз…»

Устройство и принцип работы

Несмотря на многообразие реле контроля фаз напряжения, конструктивные особенности почти неизменны. В основе устройства лежат микропроцессоры с заложенной в них программой и возможностью пользовательской настройки. Такая конструкция обеспечивает надежность работы и неприхотливость обслуживания.

В конструкцию изделия также входит схема, рассчитывающая порядок расположения (последовательности) фаз, а также контролирующая соответствие текущей ситуации той программе, которая заложена в реле.

На простейших моделях ко входу подходит три фазы и нулевой проводник, а на выходных клеммах предусмотрено реле с меняющимся контактом.

Напряжение на внутреннюю схему, как правило, подается с первой фазы (L1). Для наглядности устанавливается пара или более индикаторов (многое зависит от модели изделия) и компании-производителя.

В более дорогостоящих реле предусмотрен регулятор, позволяющий менять уставку по времени (смотрите фото выше). Благодаря этой опции, можно увеличивать или уменьшать время срабатывания реле при выполнении определенной программы.

Кроме того, во многих устройствах предусмотрена схема, реагирующая на снижение или повышение напряжения.

В основе работы реле контроля фаз U лежит выделение гармоник обратной последовательности (от 2-х и выше). При этом используются только кратные «двойке» гармоники, то есть «четвертая», «шестая», «восьмая» и прочие гармонические составляющие. Именно они появляются в случае обрыва любой из питающих фаз.

Для выделения таких U используются специальные фильтры (также обратной последовательности), роль которых играют фильтры аналогового типа. В их состав входят активные и реактивные узлы (резисторы и конденсаторы соответственно).

Читайте также:

Типы

К наиболее популярным типам реле, предназначенным для контроля фаз, можно отнести модели ЕЛ следующих серий — 11, 12, 13, 11МТ и 12МТ.

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения (ЕЛ):

• 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок.
• 12 и 12МТ — для защиты кранов, имеющих мощность, не превышающую 100 кВт.
• 13 — применяются при подключении электрических моторов реверсивного типа, имеющих мощность до 75 кВт.

Фиксация устройств осуществляется на специальную DIN-рейку или только винтами (в зависимости от ситуации).

Принцип работы и функции реле контроля фаз

Итак, в каждом станке существует правильный порядок фаз, при котором все двигатели при данном подключении крутятся в правильном направлении. Если питающие фазы перепутаны, то всё тоже будет крутиться, но неправильно, и возможно недолго.

В реле контроля фаз есть схема, которая вычисляет порядок чередования фаз (Phase-sequence), и в соответствии с этим порядком срабатывают выходные контакты. Контакты эти можно подключить куда угодно — в контрольную цепь, к звонку или лампочке, разрывать цепь питания цепь питания всего устройства или катушки контактора двигателя.

Последнее применение рекомендует производитель, я же рекомендую включать его в аварийную (контрольную) цепь, чтобы весь станок, в котором установлено это реле, не мог запуститься. Естественно, если аварийная цепь выполнена правильно, как я это рекомендую в статье по приведённой ссылке.

Это главное применение.

Другое применение — защита от пропадания фазы (Phase-loss). Или от существенного понижения напряжения на одной из фаз (асимметрия, или перекос фаз) (Three-phase Asymmetry).

Последние две функции в принципе идентичны, весь вопрос только в уровне падения напряжения.

От пропадания фазы для защиты электродвигателей также применяется мотор-автомат или тепловое реле, но они срабатывают по тепловой перегрузке, а это уже критический режим. А реле контроля фаз — электронное устройство, и сработает раньше (1-3 сек), не дав двигателю перегреться. В случае выравнивания фаз включение происходит тоже не сразу, а через необходимое время (5-10 сек).

Уровень напряжения асимметрии можно выставить во всех реле контроля фаз, а вот время включения/выключения, как правило, регулируется лишь в навороченных моделях. Кроме того, для функции обнаружения асимметрии существует такой полезный параметр, как гистерезис, который обеспечивает более «плавную» работу устройства. Он тоже, как правило, не регулируется.

Как работает гистерезис, спросите у того, кто знает что это такое))

Таким образом, можно сказать, что реле контроля фаз — устройство, которое контролирует качество трехфазного питающего напряжения в промышленном оборудовании. И естественно, что реле контроля фаз – 3-х фазное устройство.

Характеристики

Современные реле контроля фаз выбираются с учетом следующих характеристик:

1. НАПРЯЖЕНИЕ. Рабочее U напрямую зависит от спецификации оборудования. К примеру, EL серии 11 могут работать на напряжении от 100 до 415 В (в том числе 110 В, 220 В, 380 В и 400 В). Что касается ЕЛ 13, они функционируют только на 100, 2000 или 280 В, а ЕЛ13 — на 220 и 380 В.
2. ГРАНИЦА СРАБАТЫВАНИЯ. Этот параметр также зависит от вида реле и сложившейся ситуации. Так, при симметричном уменьшении напряжения устройства ЕЛ серий 11, 12 и 13 имеют минимальный предел, равный 0,7; 0,5 и 0,5 Uфн соответственно. В случае обрыва одной или более фаз все реле сработают. Если нарушено чередование, то модели ЕЛ11 и 12 распознают проблему и замыкают контактную группу, а ЕЛ13 нет.
3. ВРЕМЯ ЗАДЕРЖКИ. Этот показатель отражает, насколько задерживается срабатывание реле контроля фаз напряжения при достижении необходимой уставки (заданное пороговое значение). Для моделей ЕЛ11 и 12 этот показатель равен от 0,1 до 10 секунд (в зависимости от регулировки), а для ЕЛ13 — до 0,15 с.
4. РАБОЧАЯ ТЕМПЕРАТУРА. Как и в рассмотренных выше случаях, здесь ситуация зависит от типа реле. ЕЛ типа 11 и 12 работают от 40 градусов мороза до 40 градусов тепла. Что касается ЕЛ13, эти реле имеют меньший диапазон — от -10 до +45 градусов Цельсия.
5. Температура хранения — от -60 до +50 градусов Цельсия.
6. Вес изделия — 300 грамм (ЕЛ 11 и 13) и 250 грамм (ЕЛ 12).

Схема подключения реле контроля фаз

Если в оборудовании используются для подключении электродвигателей только частотные преобразователи, то реле контроля фаз не нужно — для частотника всё равно, в каком порядке на него приходят фазы, он всё равно выпрямляет переменное трехфазное напряжение и преобразует его в постоянное.

Однако, я рекомендую ставить такое реле в любой промышленной аппаратуре стоимостью от 1000 долл с трехфазным питанием. Ведь само реле стоит чуть более 1000 руб (отечественные модели), а в случае проблем с питанием сразу даст об этом знать.

Итак, вот несколько схем подключения, которые рекомендуют производители. В принципе, отличий мало.

Схема подключения реле контроля трехфазного напряжения РНПП-311

Схема подключения реле контроля напряжения от OMRON

Схема подключения реле контроля напряжения от Carlo Gavazzi

Последняя схема ценна и тем, что дано условное графическое обозначение реле контроля напряжения. И контакты реле показаны с задержкой включения!

Справедливости ради стоит сказать, что в современном оборудовании на контроллерах реле контроля фаз как отдельный блок иногда не применяется, а реализовано непосредственно на контроллере.

А теперь, как и было обещано, инструкции:

Zamel CKM-01 manual 1. (извиняюсь за качество, лучше не нашёл(

Zamel CKM-01 manual 2

• РНПП-311. Реле напряжения, перекоса и последовательности фаз

/ Паспорт, руководство и инструкция по эксплуатации, pdf, 303.37 kB, скачан: 2635 раз./

• OMRON K8AB 4 модели, файл собран из четырёх файлов.

/ Реле контроля напряжения, асимметрии и пропадания фаз, pdf, 687.72 kB, скачан: 1042 раз./

• Carlo Gavazzi DPC01 – manual – instruction – datasheet

/ Carlo Gavazzi DPC01 – инструкция от итальянской фирмы, pdf, 173.34 kB, скачан: 895 раз./

Понравилось? Поставьте оценку, и почитайте другие статьи блога!

(

19

оценок, среднее:

4,42

из 5)

Загрузка…

Внимание! Автор блога не гарантирует, что всё написанное на этой странице – истина.
За ваши действия и за вашу безопасность ответственны только вы!

Реле контроля фаз Шнайдер

Компания Schneider (Шнайдер) считается одним из лучших производителей устройств в сфере электроэнергетики. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.

Преимущества товаров предприятия заключаются в гибкой ценовой политике высоком качестве и специальных условий для покупателей.

Компания производит автоматические выключатели, предохранители, выключатели нагрузки и щитовое оборудование.

Кроме того, на заводе Schneider выпускаются реле, рубильники, розетки, контакторы и многие другие устройства.

К популярным моделям можно отнести реле:

• Контроля 1-фазного напряжения (от 65 до 260 В и временной выдержкой от 0,1 до 10 с — RM17UBE
• Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TE
• Контроля 1-фазного напряжения (от 160 до 280 В, 30-секундная задержка) — EZ9C
• Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TT00 и другие.

Реле контроля фаз ABB

Компания ABB ведет деятельность с 1883 года, что является лишним подтверждением надежности и востребованности продукции швейцарского бренда.

Первоначально производитель изготавливал генераторы и осветительные устройства, но с 1891 года начался выпуск электрических машин.

На современном этапе офисы производителя работают в многочисленных странах мира, а их число перевалило через отметку 100.

Компания производит и выпускает на рынок изделия для автоматизации производства, генерации и передачи электричества, защиты и автоматизации различных объектов в энергетическом секторе.

К наиболее востребованным моделям можно отнести следующие реле контроля напряжения — CM-PVE, CM-MPS.21S, CM-MPS.41S, CM-PFS и другие.

Все они различаются по уровню напряжения, типу крепления, времени выдержки и другим параметрам.

Схема подключения реле напряжения РН-113

Но я бы не стал этого делать, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм2, а именно такое сечение необходимо для подключения на 32А.

Надежнее РН-113 также подключать с контакторами, без контакторов максимум на 25А. Я не использую в своих щитах реле напряжения от Новатек, поэтому фото позаимствовал у одного из электромонтажников с форума Avs1753.

Смотрится, конечно, красиво, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по стоимости, чем если бы применили УЗМ-51М или Zubr.

А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.

Руководство по эксплуатации реле напряжения РН-113

К сожалению какой-либо информации об испытаниях, как у УЗМ-51М и Зубра я не нашел на форумах.

Реле DigiTop

Также как и Зубр, данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний – от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.

Как подключить устройство? Схемы

Сразу отметим, что в случае применения частотного преобразователя в схеме подключения оборудования, установка реле контроля напряжения не требуется.

При подключении изделия важно ориентироваться на инструкцию, которая поставляется производителем. В большинстве случаев схема указана прямо на корпусе изделия, что упрощает монтаж и подключение.

Подключение к контактам изделия на входе и выходе осуществляется с помощью проводов, а их крепление производится под специальные зажимы.

В качестве проводника используются провода на 2,5 «квадрата» или сдвоенные провода по 1,5 «квадрата». При подключении важно соблюдать правильное чередование трех фаз.

Схема подключения может быть различной, как с «нулевым» проводом, так и без него. Первый вариант, как правило, встречается в частных домах и квартирах. В этом случае нагрузка равномерно подключается на каждую из фаз. Если имеется отклонение от нормы, происходит срабатывание реле.

Схема и видео подключения ЕЛ-11М-15

Схема подключения РФК-М05-1-15, РФК-М05-2-15

Чтобы избежать погашения света во всей квартире или доме, устанавливаются три разных изделия (индивидуально для каждой из фаз). При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка.

Схема подключения реле напряжения V-Protektor DigiTop

Руководство по эксплуатации реле V-protektor

Руководство по эксплуатации реле V-protektor 380

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального – через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Руководство по эксплуатации реле напряжения и контроля тока VA-protektor

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop – многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.

Руководство по эксплуатации многофункциональное реле МР-63

Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.

Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.

Спасибо за внимание.

Итоги

Важность реле контроля фаз сложно переоценить. С его помощью удается вовремя определить обрыв любой из фаз, повышение или снижение U выше (ниже) заданного параметра, проблемы в фазировке или обрыв «нулевого» проводника».

Но это лишь часть возможностей изделия, позволяющих предотвратить более серьезную аварию и защитить дорогое оборудование от поломки.

Трехфазное реле напряжения и контроля фаз РНПП-302, 8 А

 Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

 — выход действующего значения напряжения за пределы допустимых порогов;

— нарушение послепдовательности и слипание фаз;

— нарушение полнофазности и симметричности сетевого напряжения.

 Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:

 — постоянно индицировать текущее значение напряжения в сети;

— индицировать вид возникшей аварии;

— просматривать (визуализировать) установку режимов и параметров.

 С помощью меню пользователь имеет возможность установить:

 — режим индикации значений напряжения по фазам;

— режим реагирования реле на цифровой сигнал дистанционного выключения;

— тип реле; способ задания отклонения напряжения;

— включение/отключение контроля перекоса фаз;

— включение/отключение контроля порядка чередования фаз;

— режим контроля напряжения на клеммах пускателя;

— вид измеряемого напряжения;

— порог срабатывания по максимально допустимому значению напряжения;

— порог срабатывания по минимально допустимому значению напряжения;

— порог допустимого значения перекоса фаз;

— время повторного включения;

— время задержки отключения по минимальному напряжению;

— время задержки отключения по максимальному напряжению;

— время задержки срабатывания по перекосу фаз;

— время задержки срабатывания по обрыву фаз;

— время задержки срабатывания по сигналу аварии на цифровом входе.

 Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.

---

Техническая документация

Отправка и самовывоз из:

• г. Санкт-Петербург
• г. Мытищи, Московская область
• г. Екатеринбург

Гарантия — 10 лет

---



реле контроля напряжения трехфазной сети Меандр, ZUBR

ЕЛ-11У	Реле контроля фаз ЕЛ-11У предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии. При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 размыкаются, контакты 11 — 14 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.     Контроль линейных напряжений (работает без нулевого провода)   Отключение при превышении линейных напряжений >1,3 Uном   Отключение при снижении напряжения 0,8 Uном   Отключение при асимметрии фаз >30%   Контроль порядка чередования фаз   Отключение при обрыве фаз   Регулируемая задержка срабатывания от 0,1 до 10с   Питание реле осуществляется от контролируемой сети Подробнее:el-11u
ЕЛ-12У	Реле контроля фаз ЕЛ-12У предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.  При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки. Контроль линейных напряжений в трёхпроводных сетях (без нейтрали) Отключение при асимметрии фаз >25% Отключение при превышении напряжения 1,3Uном Контроль порядка чередования фаз Отключение при обрыве фаз Отключение при «слипании» фаз Задержка срабатывания от 0,1 до 10с Подробнее:el-12u
ЕЛ-13У	Реле асимметрии фаз ЕЛ-13У предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.  При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.  Защита крановых электродвигателей Контроль порядка чередования фаз не осуществляется Отключение при асимметрии фаз >25% Отключение при превышении напряжения >1,3Uном Отключение при обрыве фаз Отключение при «слипании» фаз Фиксированная задержка отключения — 0,15с    Подробнее:el-13u
РКФ-611	Реле контроля фаз РКФ-611 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.  При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.  Фиксированный порог на превышение напряжения 1,3 Uном Регулируемый нижний порог  отключения (0,8 …1,1) Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети Подробнее:Отличительные особенности реле РКФ-611, 612, 613
РКФ-612	Реле контроля фаз РКФ-612 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.  При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.   Фиксированный порог на превышение напряжения 1,3 Uном   Регулируемый нижний порог  отключения (0,8 …1,1) Uном   Контроль порядка чередования фаз   Контроль обрыва фаз   Контроль «слипания» фаз   Регулируемая задержка срабатывания 0,1…10с   Питание реле осуществляется от контролируемой сети
РКФ-613	Реле контроля фаз РКФ-613 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.  При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Фиксированный порог на превышение напряжения 1,3 Uном Регулируемый нижний порог  отключения (0,8 …1,1) Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети
ЕЛ-11М-15	Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии. При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 и 21 — 22 размыкаются, контакты 11 — 14 и 21 — 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.  Контроль линейных напряжений (работает без нулевого провода) Отключение при превышении линейных напряжений >1,3 Uном Отключение при снижении напряжения 0,8 Uном Отключение при асимметрии фаз >30% Контроль порядка чередования фаз Обнаружение обрыва фаз Регулируемая задержка срабатывания от 0,1 до 10с Питание реле осуществляется от контролируемой сети Подробнее:el-11m-15
ЕЛ-12М-15	Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.  При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 — размыкаются, контакты 11-14 и 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки. Контроль линейных напряжений в трёхпроводных сетях (без нейтрали) Контроль асимметрии фаз ˃25% Фиксированный порог срабатывания при превышении напряжения 1,3Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Задержка срабатывания от 0,1 до 10 с Подробнее:el-12m-15
ЕЛ-13М-15	Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения. Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.  При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети. Контроль трёхфазного линейного напряжения для крановых электродвигателей Контроль асимметрии фаз Фиксированный порог срабатывания при превышении напряжения 1,3Uном Контроль обрыва фаз Контроль «слипания» фаз Фиксированная задержка срабатывания — 0,15с Подробнее:el-13m-15
РКФ-М04-1-15	Реле контроля фаз РКФ-М04-1-15 предназначено для обнаружения кратковременных пропаданий (коротких провалов) напряжения питания по одной, двум или трём фазам. Реле контролирует обрыв фазы, нарушение порядка чередования фаз, «слипание» фаз.  Реле может работать в двух режимах: «работа без памяти» и «работа с памятью», где tпров — длительность провалов напряжения по любой из фаз, tвкл — время включения реле после подачи питания на реле, tвыкл — время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.  В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл<tпров<10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров>tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.  Если провал напряжения длительностью tпров>tвыкл произошёл только по одной фазе, то после устранения неисправности реле включится через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.  В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл, то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр(1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены — замкнуты контакты 11-12 и 21-22. Подробнее:rkf-m04-1-15
РКФ-М05	Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения. Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.  Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 — разомкнутся, контакты 11-12, 21-22 — замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.». Подробнее:rkf-m05
РКФ-М06-11-15	Реле контроля фаз РКФ-М06-11-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице. Фиксированный порог на превышение напряжения 1,3 Uном Регулируемый нижний порог  отключения (0,8 …1,1) Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Питание реле осуществляется от контролируемой сети Подробнее:rkf-m06-11
РКФ-М06-12-15	Реле асимметрии фаз РКФ-М06-12-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог срабатывания при превышении напряжения 1,3 Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Контроль напряжения рекуперации до 95% Не требует дополнительного напряжения питания Подробнее:rkf-m06-12
РКФ-М06-13-15	Реле контроля фаз РКФ-М06-13-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения. Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.  При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24-замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.  Регулируемый порог контроля асимметрии фаз 5%…25% Фиксированный порог на превышение напряжения 1,3Uном Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1…10с Не требует дополнительного напряжения питания Подробнее:rkf-m06-13
РКФ-М07-1-15	Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога. Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.  При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности — на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем. Регулировка порогов «окном» от 5% до 25% от Uном Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания от 0,1 до 10с Питание реле осуществляется от контролируемой сети Подробнее:rkf-m07-1-15
РКФ-М08-1-15	Реле асимметрии фаз с контролем изоляции РКФ-М08-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения. При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» реле соединить с одной из фаз после контактов пускателя (на двигателе). Выходные контакты реле 14-11-12 подключаются к схеме управления работой двигателя.  Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется ≤ 500 кОм, исполнительное реле останется выключенным и будет мигать красный индикатор «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый индикатор «R» включены (контакты реле 11-14 и 21-24-замкнуты). При возникновении неисправности — выходе хотя бы одного параметра за пределы допустимых величин, исполнительное реле и индикатор «R» выключаются (контакты 11-12 и 21-22 замыкаются). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки.  При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует. Фиксированный порог срабатывания при снижении напряжения 0,8Uном Фиксированный порог срабатывания при превышении напряжения 1,3Uном Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Предпусковой контроль сопротивления изоляции двигателя Задержка срабатывания от 0,1 до 10с Подробнее:rkf-m08
RBUZ 3F	Реле напряжения RBUZ 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку. Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать. Для управления трехфазным оборудованием необходимо применять контактор. Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации. Ток, А: 5 Способ монтажа: На DIN-рейку Количество фаз: 3 ф. (230/380 Вольт) TrueRMS: Есть Проф. задержка отключения: Есть Нижний предел напряжения: 120-210 В Верхний предел напряжения: 220-280 В Номинальная мощность нагрузки: 1 000 ВА Время отключения нагрузки при снижении напряжения: не более 1 с (>120 В), не более 0,04 с (<120 В) Время отключения нагрузки при превышении напряжения: не более 0,04 с Время задержки включения нагрузки: 3-600 с Перекос (асимметрия) фаз: 10-80 В Время отключения при перекосе фаз: 0-30 с Напряжение питания: 100-420 В Потребление тока: не более 10 мА Подробнее:rbuz_3f_f28_ru_1711282
РКН-3-15-15	Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога. Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N. Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.  Подробнее: rkn-3-15-15
РКН-3-16-15	Контроль пропадания всех трёх фаз в четырёхпроводных сетях с нейтралью; Применяется в подстанциях типа РП, РТП напряжением 6, 10 кВ; Индикация обрыва фаз; Корпус шириной 18мм   Реле контроля напряжения РКН-3-16-15 предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью.  При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится. Подробнее: rkn-3-16-15
РКН-3-17-15	Реле коротких провалов РКН-3-17-15 предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.  Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.   Для установки времени включения исполнительного реле 10с или 10мин указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» — в крайнее правое положение. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с.  При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Когда регулятор времени установлен в положение «∞», после устранения аварии исполнительное реле не включится. Для продолжения работы необходимо выключить питание и снова включить. Провалы напряжения длительностью более 100мс (одновременно по трём фазам) рассматриваются, как выключение питания. После устранения этой аварии реле включится через время t1. Когда реле включено замкнуты контакты 11-14, 21-24, когда реле выключено замкнуты контакты 11-12, 21-22.  t1 — время включения встроенного исполнительного реле после подачи напряжения питания или после кратковременного провала по всем трём фазам. Время t1 равно 1с, если регулятор времени «t возврата» установлен в положение «1с». Время  t1 равно 10с, если регулятор времени «t возврата» установлен в положение 10с, 10м или «∞».  t возврата — время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «∞» функция повторного включения после самоустранения аварии отключена.  U<% — регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения. Обнаружение провалов напряжения ниже установленного порога длительностью от 10мс Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога Контроль обрыва фаз Контроль «слипания» фаз Не требует дополнительного напряжения питания    Подробнее: rkn-3-17-15
РКН-3-18-15	Реле контроля напряжения РКН-3-18-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога. Задержка срабатывания реле выставляется регулятором времени срабатывания. При подаче питания, если установлена задержка  срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании отсчёта задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.  Контроль напряжения в четырёхпроводных сетях с нейтралью Контроль перенапряжения по любой из фаз (фиксированный порог 286В) Контроль снижения напряжения любой из фаз (фиксированный порог 154В) Контроль обрыва фаз Контроль «слипания» фаз Задержка срабатывания от 0,1 до 10с Подробнее: rkn-3-18-15
РКН-3-20-15	Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22  будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем. Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью Фиксированное значение верхнего порога срабатывания 263В Фиксированное значение нижнего порога срабатывания 186В Контроль перенапряжения и снижения напряжения в каждой фазе Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания от 0,1 до 10с Подробнее: rkn-3-20-15
РКН-3-21-15	Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании», нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 замкнутся, загорится индикатор «R».  Регулируемые пороги окном на снижение/превышение напряжения Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения Подробнее: rkn-3-21-15
РКН-3-25-15	Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в  цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога. Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем. Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью Контроль перенапряжения по любой из фаз от 237В до 297В (переключатель, 10 положений) Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений) Контроль обрыва фаз Контроль «слипания» фаз Задержка срабатывания от 0,1 до 10с Подробнее: rkn-3-25-15
РКН-3-26-15	Реле контроля напряжения РКН-3-26-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Пороги срабатывания верхний «Uф>» и нижней «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.  Повышенная помехоустойчивость Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью Контроль перенапряжения по любой из фаз Контроль снижения напряжения любой из фаз Контроль порядка чередования фаз Контроль обрыва фаз Контроль «слипания» фаз Установка верхнего порога срабатывания от 240В до 295В Установка нижнего порога срабатывания от 165В до 220В Задержка срабатывания от 0,1 до 10с Подробнее: rkn-3-26-15

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния. Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но также проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.

---

Реле контроля напряжения предназначены для однофазных или трехфазных систем.Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.

---

Реле контроля однофазного напряжения можно использовать с однофазным переменным или постоянным напряжением. Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания с высокими значениями и для низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается и питание нагрузки отключается. Когда напряжение падает ниже максимального установленного напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

В дополнение к ограничениям допустимого напряжения многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), в течение которой неисправность должна присутствовать до срабатывания реле. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.

---

Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA

---

Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения, а именно: дисбаланс фаз, обрыв и последовательность фаз (также называемый обращением фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы обнаружить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

Реле защиты и управления — Littelfuse

Обзор реле и средств управления

Промышленное подразделение Littelfuse поставляет жизненно важные продукты для удовлетворения потребностей клиентов в защите, безопасном управлении и распределении электроэнергии в промышленных приложениях.

Ассортимент продукции «Реле защиты и управления» включает в себя комплексные реле защиты линейных двигателей и насосов, реле дугового разряда, реле замыкания на землю, защиту фидера, контроллеры насосов, реле задержки времени, мигалки и вышки освещения, а также многое другое для сведения к минимуму опасности электробезопасности. ограничить повреждение оборудования, повысить производительность и защитить персонал от травм из-за электрических неисправностей.

Профессионалы в строительстве, производстве, горнодобывающей промышленности, нефтегазовой, солнечной и многих других отраслях полагаются на Littelfuse как на надежную и долговечную защиту своих конструкций и критически важных приложений.

Защита от замыкания на землю

Замыкания на землю, также называемые замыканиями на землю, представляют собой подавляющее большинство замыканий на землю, возникающих на большинстве промышленных объектов. Замыкания на землю вызываются непреднамеренным контактом между фазным проводом под напряжением и землей или корпусом оборудования.Обратный путь тока короткого замыкания проходит через систему заземления и любой персонал или оборудование, которые становятся частью этой системы. Замыкания на землю часто являются результатом пробоя изоляции, но также могут быть вызваны другими формами повреждения кабеля или ошибкой человека. Важно отметить, что влажная, влажная и пыльная среда требует особого внимания при проектировании и обслуживании. Поскольку вода является проводящей, она вызывает разрушение изоляции и увеличивает вероятность возникновения электрических опасностей.Фактически, исследования показали, что замыкания на землю составляют более 95% зарегистрированных сбоев в электрической цепи, таких как вспышки дуги.

Реле защиты от замыканий на землю, реле защиты от замыканий на землю предназначены для обнаружения замыкания фазы на землю в электрической системе и срабатывания, когда электрический ток превышает установленное время срабатывания. Благодаря быстрому обнаружению замыкания на землю и инициированию соответствующего реагирования реле замыкания на землю повышают электробезопасность рабочих и сводят к минимуму повреждение оборудования из-за электрических неисправностей, не влияя на время безотказной работы критических операций.Замыкания на землю являются наиболее распространенным типом неисправностей в электрической системе, и большинство электрических норм, таких как Национальный электротехнический кодекс (NEC®), требуют защиты от замыканий на землю для промышленных систем. Реле защиты от замыканий на землю Littelfuse уникально подходят для использования в системах со значительным содержанием гармоник с микропроцессорной технологией фильтрации DFT.

Доступны выбираемые алгоритмы фильтрации DFT и обнаружения пиков, обеспечивающие отличную фильтрацию как для приложений с фиксированной, так и для переменной частоты, обеспечивая чувствительную защиту от замыканий на землю без ложных срабатываний.Обладая способностью обнаруживать электрические проблемы на ранних стадиях, реле замыкания на землю могут значительно уменьшить повреждения и ускорить процесс ремонта. Чувствительные реле замыкания на землю с расширенными возможностями фильтрации обнаруживают нарушение изоляции, вызванное влагой, вибрацией, химическими веществами и пылью. Реле замыкания на землю обычно используются на промышленных и производственных объектах в генераторах, трансформаторах, распределительных устройствах, центрах управления двигателями (MCC), щитах управления, частотно-регулируемых приводах двигателей, сварочных аппаратах и ​​нагревательных кабелях.Реле защиты от замыканий на землю Littelfuse могут устанавливаться на поверхность, на DIN-рейку или на панель с помощью имеющихся адаптеров. При замене других реле защиты от замыканий на землю во многих случаях можно использовать существующие трансформаторы тока (ТТ), что значительно упрощает установку. Переходные пластины также доступны для многих модификаций, что сводит к минимуму объем работ, необходимых для завершения модернизации.

См. Доступные модели здесь.

Сопротивление заземления

Resistance Grounding решает проблемы, обычно связанные как с незаземленными системами, так и с глухозаземленными системами.Резистивное заземление защищает систему от переходных перенапряжений, вызванных дуговым замыканием на землю, и обеспечивает метод определения места замыкания на землю. Название происходит от добавления резистора между нейтралью системы и землей, также называемого резистором заземления нейтрали или NGR. Спецификации резистора определяются пользователем для достижения желаемого тока замыкания на землю, который должен быть больше, чем ток емкостной зарядки системы. Для систем 2,4 кВ и выше можно использовать системы заземления с низким сопротивлением.Обычно в этих системах ток замыкания на землю составляет 25 А или выше и сбрасывается в течение 10 с.

Заземление через сопротивление исключает чрезмерное повреждение при замыкании на землю и опасность возникновения дугового разряда в однофазных системах, связанных с глухозаземленными системами, за счет снижения тока замыкания на землю до 5 А. В соответствии со стандартом IEEE 141-1993 опасность возникновения дуги исключается, если ток короткого замыкания снижен до 5 А или меньше.

Системы резистивного заземления подходящего размера решают две проблемы незаземленных систем — переходные перенапряжения и трудности с обнаружением замыканий на землю.Системы резистивного заземления исключают переходные перенапряжения, опасность возникновения однофазной дуги и дают возможность определять место замыкания на землю. Эти возможности сокращают внеплановые отключения из-за электрических неисправностей и повреждения оборудования. Семейство систем резистивного заземления NGR включает в себя все необходимые компоненты для преобразования или проектирования системы с резистивным заземлением. На фидерах могут быть установлены дополнительные реле защиты от замыканий на землю для обеспечения выборочной координации, а также возможности обнаружения замыканий на землю.

Посмотреть модели, доступные здесь

Мониторинг

Дополнительные мониторы — это однофункциональные устройства, которые отслеживают только одно ненормальное состояние и либо сигнализируют, либо предоставляют средства для отключения электроэнергии. Также может использоваться визуальная индикация. Монитор предназначен для эффективного решения конкретной проблемы. Мониторы работают вместе с существующими средствами защиты, такими как предохранители, автоматические выключатели или реле защиты, для повышения безопасности и производительности электрической системы путем мониторинга ее компонентов.Мониторы Littelfuse NGR предназначены для выполнения специфических функций, таких как контроль изоляции, целостности заземления и контроль резисторов.

Мониторы заземления используются для обнаружения проблем в заземляющих проводах оборудования. Мобильное оборудование обычно имеет дополнительный электрический провод, иногда называемый пилотным проводом, проложенный с фазным и заземляющим проводниками. Монитор проверки заземления использует этот контрольный провод для отправки сигнала оборудованию на уникальное оконечное устройство. Затем сигнал возвращается по проводу заземления оборудования на монитор.Монитор постоянно контролирует этот контур на предмет обрывов или коротких замыканий, указывая на возникновение проблемы.

Мониторинг изоляции устраняет наиболее частую причину отказа электрической системы — пробой изоляции. Мониторы изоляции могут быть установлены в любой точке системы для обнаружения проблем с изоляцией. Монитор подключен к одной фазе и подает сигнал постоянного тока для непрерывного измерения сопротивления изоляции системы. Монитор обычно устанавливается на обесточенных фидерах или двигателях и включается выключателем фидера или пускателем двигателя.Когда автоматический выключатель разомкнут, на монитор подается питание, и он начинает контролировать обесточенные кабели и обмотки двигателя. В незаземленных системах монитор будет постоянно контролировать сопротивление изоляции относительно земли независимо от того, находится ли система под напряжением или нет.

Мониторинг резисторов предназначен для обнаружения неисправности в цепи нейтрали к земле, которая может привести к поражению электрическим током. Некоторые примеры неисправностей — это украденные провода, неплотные соединения, коррозия и сломанные элементы резистора.Монитор резистора постоянно отслеживает путь от нейтрали системы к земле на предмет наличия проблем. При возникновении проблемы монитор NGR выдает сигнал тревоги.

Посмотреть модели, доступные здесь

Защита двигателя

Реле защиты двигателя

предотвращают дорогостоящие повреждения двигателей, вызванные перегрузкой и перегревом, перегрузкой по току, заклиниванием и пониженным током, повреждениями обмоток с высоким сопротивлением, дисбалансом тока и напряжения, обрывом фаз, реверсированием фаз, нагревом от неэлектрических источников, тяжелыми пусками, двигателем бег трусцой или чрезмерные рабочие циклы.Такие функции, как встроенная защита, измерение, регистрация данных и удаленная связь, продлевают срок службы двигателя и повышают эффективность процесса. Защита от перегрузки требуется различными электрическими кодексами, такими как Национальный электротехнический кодекс (NEC®), чтобы снизить вероятность поражения электрическим током и возгорания, вызванного проблемами с двигателем или нагрузкой. Реле защиты двигателя Littelfuse имеют функцию снижения перегрузки по току, которая может снизить опасность вспышки дуги во время технического обслуживания вблизи оборудования, находящегося под напряжением, что позволяет создать более безопасную электрическую систему.

Littelfuse предлагает широкий ассортимент продукции для удовлетворения требований любого уровня защиты двигателя. Какой уровень защиты подходит вам?

Хорошо: базовый уровень защиты обеспечивается контролем напряжения, подаваемого на двигатель. Без защиты неисправные состояния могут привести к перегреву обмоток двигателя и сгоранию изоляции двигателя, что приведет к преждевременному выходу двигателя из строя. Модели Littelfuse MotorSaver 460 и 201A-AU защищают от повышенного / пониженного напряжения, потери фазы, обратной фазы, несимметричного напряжения и быстрой смены циклов.

Лучше: В дополнение ко всей защите напряжения / фазы на хорошем уровне вы можете захотеть контролировать сторону нагрузки, регистрировать события и просматривать условия на дисплее в режиме реального времени — идеально для поиска и устранения неисправностей. Модель 455 Littelfuse MotorSaver добавляет второй набор входов напряжения для контроля напряжения на стороне нагрузки контактора двигателя для обнаружения неисправности контактов, сохраняет историю и последние 20 неисправностей, а с Informer-MS позволяет беспроводной просмотр кодов неисправностей и реальных -временные напряжения на фазу, несимметрия напряжения и т. д.

Best: Эти усовершенствованные реле перегрузки сочетают в себе все функции защиты по напряжению / фазе от хороших и лучших продуктов в реле перегрузки со встроенным дисплеем и дополнительной связью. Модель 777 Littelfuse MotorSaver обеспечивает защиту от недогрузки, чтобы двигатели не работали без нагрузки, простое программирование и отображение напряжения, тока и коды неисправностей в реальном времени.

Превосходно : Что лучше, чем лучшее? Littelfuse предлагает еще более совершенные реле защиты двигателей, которые обеспечивают надежную защиту дорогих двигателей в критических областях применения, таких как горнодобывающая промышленность и нефтегазовая промышленность.Модели Littelfuse MPS и MPU-32 обеспечивают защиту, измерения и возможности регистрации данных для трехфазных низковольтных асинхронных двигателей средней мощности.

Хотите узнать больше о наших реле защиты двигателя? Руководства по устранению неисправностей, видео, контрольный список, примеры из практики и многое другое можно найти на Littelfuse.com/MotorProtection.

Защита фидера

Реле защиты фидера

защищают фидерные цепи от сверхтоков, замыканий на землю (замыкания на землю), потери фазы или других неблагоприятных условий в критических приложениях и процессах.Реле защиты фидеров предоставляют важные данные для прогнозирующего и профилактического обслуживания, продлевая срок службы оборудования, повышая безопасность и максимальную эффективность. Реле защиты фидера Littelfuse имеют функцию снижения перегрузки по току, которая может снизить опасность вспышки дуги во время технического обслуживания вблизи оборудования, находящегося под напряжением, что позволяет создать гораздо более безопасную систему.

Реле защиты фидеров

предназначены для обнаружения неисправностей в системе распределения электроэнергии, продления срока службы оборудования и повышения безопасности персонала, работающего с таким оборудованием.Они обеспечивают высокую степень гибкости и могут координироваться с другими устройствами защиты в системе. Реле защиты фидеров используются на объектах обрабатывающей, производственной, нефтяной, химической, горнодобывающей, лесной, водохозяйственной и канализационной промышленности. Современные реле защиты фидера — отличный выбор для модернизации устаревших электромеханических реле.

Посмотреть модели, доступные здесь

Защита от дугового разряда

Дуги и вспышки дуги — это неконтролируемые интенсивные светящиеся разряды электрической энергии, которые возникают, когда электрический ток протекает через то, что обычно является изолирующей средой.Наиболее частой причиной дуговых пробоев является нарушение изоляции. Эти сбои могут быть вызваны дефектом или старением изоляционного материала, плохим или неправильным обслуживанием, пылью, влагой, паразиты и человеческая ошибка (прикосновение щупа к неправильной поверхности или соскальзывание инструмента и прикосновение к токоведущим проводам). Вспышки дуги опасны и потенциально фатальны для персонал. Согласно OSHA, промышленные вспышки дуги являются причиной около 80% несчастных случаев, связанных с электричеством, и смертельных случаев среди квалифицированных электриков.Даже если избежать травм персонала, вспышка дуги может разрушить оборудование, что приведет к дорогостоящей замене и простоям.

Дуговой разряд и вспышки дуги — это неконтролируемые интенсивные световые разряды электрической энергии, которые приводят к дорогостоящей замене и простоям. Реле дуги-вспышки Littelfuse помогают повысить безопасность и сократить время простоя оборудования в случае вспышки дуги. Наши реле используют надежное обнаружение света для обнаружения надвигающейся вспышки дуги и отправки сигнала отключения на выключатель менее чем за 1 мс, чтобы отключить питание до того, как произойдет повреждение.Их простая установка по принципу «включай и работай» делает их идеальным и экономичным решением для снижения энергопотребления оборудования (HRC).

См. Модели, доступные здесь [ссылка на страницу с дуговой вспышкой], или дополнительные технические ресурсы, включая видео, технические документы, ответы на часто задаваемые вопросы, технические характеристики, калькулятор снижения энергии дугового разряда и многое другое, на Littelfuse.com/ArcFlash

Мигалки и управление освещением башни

Флешеры Littelfuse SSAC включают в себя твердотельные и релейные регуляторы выхода с фиксированной и регулируемой частотой вспышек.Они используются для управления индуктивными, лампами накаливания или резистивными нагрузками в различных приложениях. Сигнальные маячки и мониторы Littelfuse SSAC доказали свою надежность на протяжении многих лет использования на вышках связи, дымовых трубах, градирнях, высотных зданиях, мостах и ​​башнях инженерных сетей. Мониторы ламп обеспечивают удаленный мониторинг ламп в этих градирнях и осветительных приборах. Для получения дополнительной информации и сведений о продукте щелкните здесь.

Защита насоса

Насосы часто подвергаются опасным условиям и ситуациям, которые могут привести к серьезным повреждениям насоса.Продукты Littelfuse PumpSaver® защитят и отключат помпу в таких ситуациях. Продукты PumpSaver® предлагают широкий спектр средств управления как для однофазных, так и для трехфазных приложений. Среди этих вариантов управления — искробезопасные реле и реле переменного тока, контроллеры насосов, регуляторы уровня жидкости и детекторы утечек через уплотнения, а также мониторы мощности, которые являются отличным выбором для защиты вашего насоса.

Мониторы расширенной мощности

Многие насосные установки требуют расширенного контроля и управления мощностью.Усовершенствованные мониторы мощности Littelfuse PumpSaver обеспечивают все функции защиты и функции, включенные в усовершенствованное реле перегрузки, и специально разработаны для работы с двигателями малой мощности и / или низкоскоростными двигателями. Это семейство улучшенных мониторов мощности обеспечивает оптимальную защиту для любого типа двигателя или насоса. См. Модели, доступные здесь [ссылка на страницу защиты насоса]

Искробезопасные реле

Применение электронного управления во взрывоопасных средах может быть затруднено.К счастью, искробезопасные реле и контроллеры насосов Littelfuse специально разработаны для взаимодействия между опасными и безопасными зонами. Мы предлагаем несколько моделей искробезопасных реле и контроллеров, предлагающих различные конфигурации выходных реле для различных систем. См. Модели, доступные здесь [ссылка на страницу искробезопасности].

Реле переменного тока

Переменные реле предназначены для балансировки времени работы между двумя независимыми нагрузками, что типично для многих насосных и компрессорных приложений.За счет балансировки времени работы резервное оборудование в равной степени используется для обеспечения большей надежности системы. См. Модели, доступные здесь [ссылка на страницу чередующихся реле].

Реле контроллера насоса

Применение с несколькими насосами часто требует сбалансированного времени работы и резервирования. Littelfuse SymCom предоставляет контроллеры насосов (как искробезопасные, так и неискробезопасные), которые предназначены для работы с несколькими насосами. См. Модели, доступные здесь [ссылка на страницу контроллера насоса].

Устройства контроля уровня жидкости и датчики утечки через уплотнения

Реле контроля уровня жидкости

Littelfuse используются для управления перекачкой токопроводящей жидкости с помощью поплавков или датчиков проводимости. Их можно использовать для перекачивания или откачки. Наши реле утечки уплотнения и реле утечки / температуры обеспечивают защиту от утечек уплотнения и перегрева путем мониторинга датчиков внутри насосов и обеспечения раннего предупреждения или отключения насосов. См. Модели, доступные здесь [ссылка на страницу контроля уровня жидкости].

Хотите узнать больше о наших реле защиты насосов? На сайте Littelfuse.com/PumpProtection можно найти различные ресурсы, включая наш каталог насосов пресной воды, тематические исследования, заметки по применению и многое другое.

Дополнительный мониторинг

Дополнительные мониторы — это однофункциональные устройства, которые отслеживают только одно ненормальное состояние и либо сигнализируют, либо предоставляют средства для отключения электроэнергии.Также может использоваться визуальная индикация. Монитор предназначен для эффективного решения конкретной проблемы. Мониторы работают вместе с существующими средствами защиты, такими как предохранители, автоматические выключатели или реле защиты, для повышения безопасности и производительности электрической системы путем мониторинга ее компонентов. Мониторы Littelfuse POWR-GARD предназначены для специальных функций, таких как контроль изоляции, целостность заземления и контроль резисторов.

Мониторы заземления используются для обнаружения проблем в заземляющих проводах оборудования.Мобильное оборудование обычно имеет дополнительный электрический провод, иногда называемый пилотным проводом, проложенный с фазным и заземляющим проводниками. Монитор проверки заземления использует этот контрольный провод для отправки сигнала оборудованию на уникальное оконечное устройство. Затем сигнал возвращается по проводу заземления оборудования на монитор. Монитор постоянно контролирует этот контур на предмет обрывов или коротких замыканий, указывая на возникновение проблемы.

Мониторинг изоляции устраняет наиболее частую причину отказа электрической системы — пробой изоляции.Мониторы изоляции могут быть установлены в любой точке системы для обнаружения проблем с изоляцией. Монитор подключен к одной фазе и подает сигнал постоянного тока для непрерывного измерения сопротивления изоляции системы. Монитор обычно устанавливается на обесточенных фидерах или двигателях и включается выключателем фидера или пускателем двигателя. Когда автоматический выключатель разомкнут, на монитор подается питание, и он начинает контролировать обесточенные кабели и обмотки двигателя. В незаземленных системах монитор будет постоянно контролировать сопротивление изоляции относительно земли независимо от того, находится ли система под напряжением или нет.

Мониторинг резисторов предназначен для обнаружения неисправности в цепи нейтрали к земле, которая может привести к поражению электрическим током. Некоторые примеры неисправностей — это украденные провода, неплотные соединения, коррозия и сломанные элементы резистора. Монитор резистора постоянно отслеживает путь от нейтрали системы к земле на предмет наличия проблем. При возникновении проблемы монитор NGR выдает сигнал тревоги.

Линия дополнительных мониторов Littelfuse POWR-GARD включает монитор целостности заземления PGM-8134, монитор заземления нейтрали PGM-8325 и монитор изоляции PGR-8600.Littelfuse POWR-GARD также предлагает множество необходимых и дополнительных принадлежностей, таких как трансформаторы тока серии PGC, чувствительные резисторы серии PGE и узлы удаленной индикации серии PGB, оконечные устройства и адаптеры.

Реле с выдержкой времени

Littelfuse приобрела в 2014 году компанию SSAC, лидера в производстве таймеров, известную своими надежными конструкциями, обеспечивающими длительный срок службы при низких затратах на техническое обслуживание.SSAC является лидером отрасли с момента своего создания более 40 лет назад. Эти надежные конструкции позволяют SSAC предоставлять на продукты впечатляющую 10-летнюю гарантию.

Многофункциональный

Универсальные многофункциональные реле задержки времени Littelfuse SSAC дают вам возможность выбора функций и диапазонов временной задержки, чтобы вы получили идеальный таймер, соответствующий вашим потребностям. Просто выберите желаемую функцию и временной диапазон на лицевой панели вашего устройства.
См. Модели, доступные здесь.

Твердотельный и релейный выход

Электромеханические реле времени с релейным выходом Littelfuse SSAC доступны с рядом различных функций, в том числе с задержкой включения, задержкой включения, однократным срабатыванием, интервалом и повторным циклом. Все наши реле с выдержкой времени на релейных выходах обеспечивают изоляцию между входом и выходом, а также отсутствие падения напряжения на выходном контакте.

Преимущество полупроводниковых реле задержки времени Littelfuse SSAC заключается в том, что они не имеют движущихся частей, образующих дугу, и изнашиваются со временем, что дает им срок службы до 100 раз по сравнению с таймером с релейным выходом.Кроме того, все наши твердотельные реле с выдержкой времени полностью герметизированы для защиты от ударов, вибрации, влажности и т. Д.

См. Модели, доступные по функциям:

Задержка при изготовлении

Задержка при перерыве

Задержка включения / Задержка включения

Задержка включения / интервал

ОВК

Интервал

В процентах

Переработка

Retrig, одиночный выстрел

Одиночный выстрел

Переменный

Счетчики

Реле контроля и управления — Искра

Файлы cookie на нашем сайте

Что такое cookie?

Файл cookie — это небольшой фрагмент данных, отправленный с веб-сайта и хранящийся в веб-браузере пользователя, пока пользователь просматривает веб-сайт.Когда пользователь будет просматривать тот же веб-сайт в будущем, данные, хранящиеся в файле cookie, могут быть извлечены веб-сайтом для уведомления веб-сайта о предыдущей активности пользователя.

Как мы используем файлы cookie?

Посещение этой страницы может генерировать следующие типы файлов cookie.

Строго необходимые файлы cookie

Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции, такие как доступ к защищенным областям веб-сайта.Без этих файлов cookie не могут быть предоставлены запрашиваемые вами услуги, такие как корзины покупок или электронное выставление счетов.

2. Производительные файлы cookie

Эти файлы cookie собирают информацию о том, как посетители используют веб-сайт, например, какие страницы посетители посещают чаще всего, и получают ли они сообщения об ошибках с веб-страниц. Эти файлы cookie не собирают информацию, позволяющую идентифицировать посетителя. Вся информация, собираемая этими файлами cookie, является агрегированной и, следовательно, анонимной. Он используется только для улучшения работы веб-сайта.

3. Функциональные файлы cookie.

Эти файлы cookie позволяют веб-сайту запоминать сделанный вами выбор (например, ваше имя пользователя, язык или регион, в котором вы находитесь) и предоставлять расширенные, более личные функции. Например, веб-сайт может предоставлять вам местные прогнозы погоды или новости о ситуации на дорогах, сохраняя в файле cookie регион, в котором вы в настоящее время находитесь. Эти файлы cookie также можно использовать для запоминания изменений, внесенных вами в размер текста, шрифты и другие части веб-страниц, которые вы можете настроить.Их также можно использовать для предоставлять запрашиваемые вами услуги, такие как просмотр видео или комментирование блога. Информация, собираемая этими файлами cookie, может быть анонимной, и они не могут отслеживать вашу активность на других веб-сайтах.

4. Целевые и рекламные файлы cookie.

Эти файлы cookie используются для доставки рекламы, более соответствующей вам и вашим интересам. Они также используются для ограничения количества раз, когда вы видите рекламу, а также для измерения эффективности рекламной кампании.Обычно они размещаются рекламными сетями с разрешения оператора веб-сайта. Они помнят, что вы посетили веб-сайт, и эта информация передается другим организациям, например рекламодателям. Довольно часто целевые или рекламные файлы cookie будут связаны к функциям сайта, предоставленным другой организацией.

Управление файлами cookie

Куки-файлами можно управлять через настройки веб-браузера. Пожалуйста, ознакомьтесь с помощью вашего браузера, как управлять файлами cookie.

На этом сайте вы всегда можете включить / выключить файлы cookie в пункте меню «Управление файлами cookie».

Управление сайтом

Этот сайт находится под управлением:

Искра д.д.

% PDF-1.6 % 1011 0 объект > эндобдж xref 1011 120 0000000016 00000 н. 0000005213 00000 п. 0000015668 00000 п. 0000015714 00000 п. 0000015861 00000 п. 0000015907 00000 п. 0000015998 00000 н. 0000016406 00000 п. 0000016498 00000 п. 0000018091 00000 п. 0000019429 00000 п. 0000020874 00000 п. 0000022225 00000 п. 0000023595 00000 п. 0000025048 00000 н. 0000026558 00000 п. 0000027600 00000 п. 0000085004 00000 п. 0000085051 00000 п. 0000118492 00000 н. 0000118740 00000 н. 0000118811 00000 н. 0000119167 00000 н. 0000119196 00000 н. 0000119699 00000 н. 0000119832 00000 н. 0000120862 00000 н. 0000121608 00000 н. 0000121680 00000 н. 0000122692 00000 н. 0000122764 00000 н. 0000127530 00000 н. 0000128026 00000 н. 0000128632 00000 н. 0000133748 00000 н. 0000134288 00000 н. 0000135122 00000 н. 0000143055 00000 н. 0000143289 00000 н. 0000143507 00000 н. 0000143830 00000 н. 0000143967 00000 н. 0000144446 00000 н. 0000144565 00000 н. 0000163343 00000 п. 0000163384 00000 н. 0000163875 00000 н. 0000164001 00000 н. 0000164491 00000 н. 0000164617 00000 н. 0000164721 00000 н. 0000164829 00000 н. 0000164946 00000 н. 0000165021 00000 н. 0000165101 00000 п. 0000165254 00000 н. 0000165299 00000 н. 0000165411 00000 н. 0000165456 00000 н. 0000165572 00000 н. 0000165617 00000 н. 0000165754 00000 н. 0000165799 00000 н. 0000165913 00000 н. 0000165958 00000 н. 0000166071 00000 н. 0000166116 00000 н. 0000166229 00000 н. 0000166274 00000 н. 0000166386 00000 н. 0000166431 00000 н. 0000166546 00000 н. 0000166591 00000 н. 0000166706 00000 н. 0000166751 00000 н. 0000166880 00000 н. 0000166925 00000 н. 0000167073 00000 н. 0000167118 00000 н. 0000167243 00000 н. 0000167288 00000 н. 0000167414 00000 н. 0000167459 00000 н. 0000167595 00000 н. 0000167640 00000 н. 0000167768 00000 н. 0000167813 00000 н. 0000167961 00000 н. 0000168006 00000 н. 0000168150 00000 н. 0000168195 00000 н. 0000168331 00000 н. 0000168376 00000 н. 0000168552 00000 н. 0000168658 00000 н. 0000168703 00000 н. 0000168819 00000 н. 0000168957 00000 н. 0000169002 00000 н. 0000169140 00000 н. 0000169185 00000 н. 0000169361 00000 н. 0000169452 00000 н. 0000169496 00000 н. 0000169587 00000 н. 0000169747 00000 н. 0000169838 00000 н. 0000169882 00000 н. 0000169998 00000 н. 0000170099 00000 н. 0000170142 00000 н. 0000170186 00000 п. 0000170306 00000 н. 0000170350 00000 н. 0000170394 00000 н. 0000170439 00000 н. 0000170483 00000 н. 0000170528 00000 н. 0000170573 00000 н. 0000002696 00000 н. трейлер ] >> startxref 0 %% EOF 1130 0 объект > поток xX} lSx4Б! v |;! ;; ؄ & Dl + ZI01h Օ}

Реле перегрузки | Что такое защита от перегрузки?

Введение в двигатели

Электродвигатели являются неотъемлемой частью промышленного оборудования, игрушек, транспортных средств и электронных устройств.Они предназначены для преобразования электрической энергии в механическую. Эти устройства могут питаться от источников переменного или постоянного тока. Воздуходувки, вентиляторы, компрессоры, краны, экструдеры и дробилки — это несколько важных устройств, оснащенных электродвигателями.

Что такое асинхронный двигатель?

Асинхронный двигатель, также называемый синхронным двигателем, является одним из основных типов электродвигателей переменного тока, используемых в коммерческих и промышленных условиях. Эти двигатели оснащены обмотками Armortisseur и работают по принципу электромагнитной индукции.Электромагнитное поле в роторе создается вращающимся полем статора. Короче говоря, мощность передается на обмотку ротора от статора через индукцию. Существует два основных типа асинхронных двигателей — однофазные асинхронные двигатели и трехфазные асинхронные двигатели.

Введение в трехфазные асинхронные двигатели

Это один из наиболее широко используемых типов электродвигателей; и является неотъемлемой частью почти 80% промышленных приложений.Его популярность обусловлена ​​прочной конструкцией, отличными рабочими характеристиками, регулировкой скорости и отсутствием коммутатора. Как и любой обычный асинхронный двигатель, этот двигатель также состоит из статора и ротора.

• Статор: Это неподвижный элемент асинхронного двигателя. Статор представляет собой небольшую цилиндрическую раму, на которой установлен цилиндрический сердечник ротора. Он имеет различные штамповки с пазами для размещения трехфазных обмоток. Обмотки статора разделены на 120 градусов.
• Ротор: Это вращающаяся часть двигателя. Ротор имеет многослойные цилиндрические пазы с медными или алюминиевыми проводниками, соединенными концами. Это вал двигателя.

Ротор трехфазного асинхронного двигателя классифицируется как ротор с фазной обмоткой или ротор с контактным кольцом и ротор с короткозамкнутым ротором. Среди этих двух ротор с короткозамкнутым ротором является одним из самых распространенных.

Асинхронные двигатели с короткозамкнутым ротором

Асинхронные двигатели, оснащенные ротором с короткозамкнутым ротором, известны как асинхронные двигатели с короткозамкнутым ротором.Они получили свое название, потому что ротор напоминает вращающуюся цилиндрическую «клетку», которую вы можете найти в клетке для домашней белки или хомяка. Эти двигатели доступны в размерах от долей лошадиных сил (л.с.) менее одного киловатта до 10 000 л.с. (десятки мегаватт). Такие факторы, как простота, прочная конструкция и постоянная скорость при различных размерах нагрузки, способствовали их популярности. Как и другие асинхронные двигатели, двигатель с короткозамкнутым ротором состоит из:

• Ротор: Это элемент цилиндрической формы, установленный на валу.Он содержит продольно организованные токопроводящие шины. Стержни изготовлены из меди или алюминия и вставлены в канавки, которые соединяются на концах, образуя структуру, подобную клетке. Ротор имеет многослойный сердечник, который помогает избежать потерь мощности из-за гистерезиса и вихревых токов. Провода ротора перекошены, что позволяет избежать зазубрин при запуске оборудования. Кроме того, этот перекос обеспечивает улучшенный коэффициент трансформации между ротором и статором.
• Статор: Состоит из трехфазной обмотки, расположенной вдоль сердечника.Статор помещен в металлический корпус. Обмотки в статоре организованы так, что они расположены на расстоянии 120 градусов друг от друга в пространстве, и установлены на многослойном железном сердечнике. Этот железный сердечник обеспечивает путь сопротивления для потока, создаваемого токами переменного тока.

Что такое защита от перегрузки?

Когда двигатель потребляет избыточный ток, это называется перегрузкой. Это может вызвать перегрев двигателя и повредить обмотки двигателя. В связи с этим важно защитить двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от условий перегрузки.Реле перегрузки защищают двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от чрезмерного нагрева в условиях перегрузки. Реле перегрузки являются частью пускателя двигателя (блок контактора плюс реле перегрузки). Они защищают двигатель, контролируя ток, протекающий в цепи. Если ток превышает определенный предел в течение определенного периода времени, реле перегрузки срабатывает, приводя в действие вспомогательный контакт, который прерывает цепь управления двигателем, обесточивая контактор.Это приводит к отключению питания двигателя. Без питания двигатель и его компоненты цепи не перегреваются и не выходят из строя. Реле перегрузки можно сбросить вручную, а некоторые реле перегрузки автоматически сбрасываются через определенный период времени. После этого мотор можно перезапустить.

Как работает реле перегрузки

Реле перегрузки подключено последовательно с двигателем, поэтому ток, протекающий к двигателю во время работы двигателя, также проходит через реле перегрузки.Он сработает на определенном уровне, когда через него протекает избыточный ток. Это приводит к размыканию цепи между двигателем и источником питания. Реле перегрузки можно сбросить вручную или автоматически по истечении заданного времени. Двигатель можно перезапустить после выявления и устранения причины перегрузки.

Типы реле перегрузки

Биметаллическое реле перегрузки

Многие реле перегрузки содержат биметаллические элементы или биметаллические полосы, также называемые нагревательными элементами.Биметаллические ленты изготовлены из двух типов металлов: один с низким коэффициентом расширения, а другой с высоким коэффициентом расширения. Эти биметаллические полосы нагреваются за счет намотки на биметаллическую полосу, по которой проходит ток. Обе металлические полоски расширятся из-за тепла. Однако металл с высоким коэффициентом расширения будет расширяться больше по сравнению с металлом с низким коэффициентом расширения. Такое разное расширение биметаллических полос приводит к изгибу биметалла по направлению к металлу с низким коэффициентом расширения.Когда полоса изгибается, она приводит в действие механизм вспомогательных контактов и вызывает размыкание нормально замкнутого контакта реле перегрузки. В результате цепь катушки контактора прерывается. Количество выделяемого тепла можно рассчитать по закону нагрева Джоуля. Он выражается как H ∝ I2Rt.

• I — ток перегрузки, протекающий через обмотку вокруг биметаллической ленты реле перегрузки.
• R — электрическое сопротивление обмотки биметаллической ленты.
• t — это период времени, в течение которого ток I протекает через обмотку вокруг биметаллической полосы.

Приведенное выше уравнение определяет, что тепло, выделяемое обмоткой, будет прямо пропорционально периоду времени прохождения максимального тока через обмотку. Другими словами, чем ниже ток, тем больше времени потребуется реле перегрузки для срабатывания, и чем выше ток, тем быстрее сработает реле перегрузки, фактически оно сработает намного быстрее, потому что срабатывание реле является функцией текущий квадрат.

Биметаллические реле перегрузки часто используются, когда требуется автоматический сброс цепи, и происходит потому, что биметалл остыл и вернулся в исходное состояние (форму). Как только это произойдет, двигатель можно будет перезапустить. Если причина перегрузки не устранена, реле снова сработает и сбрасывается с заданными интервалами. При выборе реле перегрузки важно соблюдать осторожность, поскольку повторное отключение и сброс могут сократить механический срок службы реле и вызвать повреждение двигателя.

Во многих случаях двигатель устанавливается в месте с постоянной температурой окружающей среды, а реле перегрузки и пускатель двигателя могут быть установлены в другом месте, где температура окружающей среды отличается. В таких приложениях точка срабатывания реле перегрузки может варьироваться в зависимости от нескольких факторов. Ток, протекающий через двигатель, и температура окружающего воздуха являются двумя факторами, которые могут вызвать преждевременное отключение. В таких случаях используются биметаллические реле перегрузки с компенсацией внешней среды.Реле этого типа имеют два типа биметаллических полос: компенсированная биметаллическая полоса и первичная нескомпенсированная биметаллическая полоса. При температуре окружающей среды обе эти полоски изгибаются одинаково, предотвращая ложное срабатывание реле перегрузки. Однако первичная биметаллическая полоса — единственная полоса, на которую влияет ток, протекающий через нагревательный элемент и двигатель. В случае перегрузки расцепитель будет задействован основной биметаллической полосой.

Реле перегрузки эвтектики

Реле перегрузки этого типа состоит из обмотки нагревателя, механического механизма для активации механизма отключения и эвтектического сплава.Эвтектический сплав — это комбинация двух или более материалов, которые затвердевают или плавятся при определенной известной температуре.

В реле перегрузки эвтектический сплав находится в трубке, которая часто используется вместе с подпружиненным храповым колесом для активации отключающего механизма во время операций по перегрузке. Ток двигателя проходит через небольшую обмотку нагревателя. Во время перегрузки трубка из эвтектического сплава нагревается обмоткой нагревателя. Сплав плавится под действием тепла, освобождая храповое колесо и позволяя ему вращаться.Это действие инициирует размыкание замкнутых вспомогательных контактов в реле перегрузки.

Реле перегрузки Eutectic можно сбросить вручную только после срабатывания. Этот сброс обычно выполняется с помощью кнопки сброса, которая расположена на крышке реле. Нагреватель, установленный на реле, выбирается исходя из тока полной нагрузки двигателя.

Твердотельное реле перегрузки

Эти реле обычно называют электронными реле перегрузки.В отличие от биметаллических и эвтектических реле перегрузки, эти электронные реле перегрузки измеряют ток электронным способом. Несмотря на то, что они доступны в различных исполнениях, они обладают общими особенностями и преимуществами. Безнагревная конструкция — одно из главных преимуществ этих реле. Такая конструкция помогает снизить затраты и усилия по установке. Кроме того, конструкция без нагревателя нечувствительна к изменению температуры окружающей среды, что помогает свести к минимуму нежелательные срабатывания. Эти реле также обеспечивают защиту от потери фазы — более эффективно, чем реле перегрузки из биметаллических или эвтектических сплавов.Эти реле могут легко обнаружить обрыв фазы и задействовать вспомогательный контакт для размыкания цепи управления двигателем. Твердотельные реле перегрузки позволяют легко регулировать время срабатывания и уставки.

Срабатывание реле перегрузки

Время срабатывания реле перегрузки будет уменьшаться при увеличении тока. Эта функция нанесена на график обратной зависимости времени ниже и называется классом отключения. Класс отключения также указывает время, необходимое реле для размыкания в состоянии перегрузки.

Классы отключения 5, 10, 20 и 30 являются общими. Эти классы предполагают, что реле перегрузки сработает через 5, 10, 20 и 30 секунд. Это отключение обычно происходит, когда двигатель работает на 720% от своей полной нагрузки. Класс отключения 5 подходит для двигателей, требующих быстрого отключения, тогда как класс 10 обычно предпочтительнее для двигателей с низкой тепловой мощностью, таких как погружные насосы. Классы 10 и 20 используются для приложений общего назначения, тогда как класс 30 используется для нагрузок с высокой инерцией. Реле класса 30 помогают избежать ложных срабатываний.

Мы надеемся, что эта короткая статья дала вам хорошее базовое представление о реле перегрузки. Поищите другие информационные документы от c3controls на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта.Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

MCR 53 — Реле контроля и управления

Файлы cookie на нашей веб-странице

Что такое cookie?

Файл cookie — это небольшой фрагмент данных, отправленный с веб-сайта и хранящийся в веб-браузере пользователя, пока пользователь просматривает веб-сайт. Когда пользователь будет просматривать тот же веб-сайт в будущем, данные, хранящиеся в файле cookie, могут быть извлечены веб-сайтом для уведомления веб-сайта о предыдущей активности пользователя.

Как мы используем файлы cookie?

Посещение этой страницы может генерировать следующие типы файлов cookie.

Строго необходимые файлы cookie

Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции, такие как доступ к защищенным областям веб-сайта. Без этих файлов cookie не могут быть предоставлены запрашиваемые вами услуги, такие как корзины покупок или электронное выставление счетов.

2. Производительные файлы cookie

Эти файлы cookie собирают информацию о том, как посетители используют веб-сайт, например, какие страницы посетители посещают чаще всего, и получают ли они сообщения об ошибках с веб-страниц.Эти файлы cookie не собирают информацию, позволяющую идентифицировать посетителя. Вся информация, собираемая этими файлами cookie, является агрегированной и, следовательно, анонимной. Он используется только для улучшения работы веб-сайта.

3. Функциональные файлы cookie.

Эти файлы cookie позволяют веб-сайту запоминать сделанный вами выбор (например, ваше имя пользователя, язык или регион, в котором вы находитесь) и предоставлять расширенные, более личные функции. Например, веб-сайт может предоставлять вам местные прогнозы погоды или новости о ситуации на дорогах, сохраняя в файле cookie регион, в котором вы в настоящее время находитесь.Эти файлы cookie также можно использовать для запоминания изменений, внесенных вами в размер текста, шрифты и другие части веб-страниц, которые вы можете настроить. Их также можно использовать для предоставлять запрашиваемые вами услуги, такие как просмотр видео или комментирование блога. Информация, собираемая этими файлами cookie, может быть анонимной, и они не могут отслеживать вашу активность на других веб-сайтах.

4. Целевые и рекламные файлы cookie.

Эти файлы cookie используются для доставки рекламы, более соответствующей вам и вашим интересам. Они также используются для ограничения количества раз, когда вы видите рекламу, а также для измерения эффективности рекламной кампании.Обычно они размещаются рекламными сетями с разрешения оператора веб-сайта. Они помнят, что вы посетили веб-сайт, и эта информация передается другим организациям, например рекламодателям. Довольно часто целевые или рекламные файлы cookie будут связаны к функциям сайта, предоставленным другой организацией.

Управление файлами cookie

Куки-файлами можно управлять через настройки веб-браузера. Пожалуйста, ознакомьтесь с помощью вашего браузера, как управлять файлами cookie.

На этом сайте вы всегда можете включить / выключить файлы cookie в пункте меню «Управление файлами cookie».

Управление сайтом

Этот сайт находится под управлением:

Искра д.д.

Контактор

и реле — в чем разница между реле и контакторами

Контакторы и реле управления — это переключатели с электрическим приводом, используемые для переключения нагрузок и для управления электрической цепью соответственно.Обычно средством гашения дуги является воздух, поэтому они называются контакторами с воздушным разрывом и реле управления воздушным разрывом. Поскольку оба переключателя используются на одной панели управления, людям сложно понять разницу между контактором и реле управления.

Так в чем же сходство между контактором и управляющим реле?

Контактор

и управляющее реле работают по тому же принципу. В основном это электромагнитные переключатели с электрическим приводом, которые предназначены для переключения или управления нагрузками.Причем построены они оба одинаково:

1. И контактор, и управляющее реле имеют верхний корпус с набором нормально разомкнутых или нормально замкнутых контактов. Нижний корпус в обоих случаях имеет набор из магнита и катушки с внешней крышкой для защиты всех внутренних частей.

В чем разница между контактором и реле управления?

Ключевое различие между реле управления и контакторами — это номинальный ток, на который они рассчитаны.Контакторы используются для нагрузок со сравнительно более высокими токами и более высокими напряжениями в системе.

Вот краткое определение контактора и реле управления, которое поможет вам понять ключевое различие между ними:

Реле управления : это устройство, через которое контакты в одной цепи управляются изменением условий в той же цепи или в связанных цепях.

Контактор : Это устройство, которое используется для многократного установления и прерывания электрической цепи в нормальных условиях.

В таблице ниже показаны четыре основных различия между контактором и реле:

Реле управления Контакторы Реле управления Реле управления Контакторы Управляющие реле С другой стороны, контакторы Реле управления Контакторы

	Критерии	Реле управления	Контактор
1	Размер устройства	сравнительно меньше или того же размера (до номинального тока контактора 12 А)	больше по размеру по сравнению с реле управления
2	Коммутационная способность по току	обычно классифицируются как несущие нагрузку 10 А или менее	А Контактор будет использоваться для нагрузок более 10 А
3	Приложение	чаще всего используется в цепях управления, которые являются однофазными.	обычно предназначены для переключения трехфазной нагрузки.
4	Вспомогательные контакты	Управляющее реле состоит как минимум из двух замыкающих / замыкающих контактов	A Контактор состоит как минимум из одного набора трехфазных силовых контактов, а в некоторых случаях также предусмотрены дополнительные встроенные вспомогательные контакты.
5	Стандарты открытых / закрытых контактов	часто могут быть как нормально разомкнутыми, так и / или нормально замкнутыми, в зависимости от желаемой функции.	почти исключительно предназначены для работы с нормально разомкнутыми контактами (форма A).
6	Напряжение системы	обычно рассчитаны только на 250 В	обычно рассчитаны на напряжение до 1000 В

Ниже приведены некоторые другие критерии, которые действительно различают два устройства:

Функции безопасности

• Пружинные контакты : Контакторы предназначены для передачи большого тока и, следовательно, содержат дополнительные функции безопасности, такие как подпружиненные контакты, чтобы гарантировать разрыв цепи в обесточенном состоянии, предотвращая включение цепи, когда это предполагается. В отключенном состоянии подпружиненные контакты также предотвращают дребезг контактов, что приводит к долгому сроку службы контактов.Поскольку управляющие реле рассчитаны на меньшую мощность, подпружиненные контакты встречаются не так часто.
• Подавление дуги : Из-за высоких нагрузок, которые обычно выдерживают контакторы, они включают подавление дуги для более быстрого гашения дуги. Поскольку реле управления не рассчитаны на высокие нагрузки, гашение дуги не является обычным делом для реле управления.

Выбор между контакторами и управляющими реле для приложения

При выборе между контактором и реле управления; всегда учитывайте некоторые важные моменты.

	Когда использовать реле управления	Когда использовать контактор
1	10А или менее ток	9А или более ток
2	1 фаза	1 или 3 фазы
3	до 250 В перем. No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
